Антенна зигзаг для цифрового телевидения своими руками

Самая МОЩНАЯ И ПРОСТЕЙШАЯ Т2 антенна для телевизора своими руками за 5 минут!!

Цифровая антенна своими руками за 5 минут.

Антенна Харченко (Биквадрат) DVB-T2

Антенна для цифрового тв своими руками

Антенна для цифрового тв ничем не отличается от простой дециметровой антенны. Так, что ломать голову не нужно и тем более не покупать по заоблачным ценам. А то, продавцы быстро «распишут», что мол, кроме МОЕЙ АНТЕННЫ вы не на что, не примете цифровой сигнал.

Все знают антенну «решетка»:
если верхние «усы» укоротить до остальных, то получится полностью дециметровая антенна. Так вот вам и будет антенна для цифрового тв. Цена этой антенны от 300 до 500 руб. (зависит от региона).

Можно выполнить такую антенну своими руками.

Нам понадобится:
Дощечка — высотой 55 см и шириной 7 см
Медный провод (диаметр центральной жилы 4 мм) — 390 см
Саморезы — 10 шт

Делаем заготовку из дощечки:

Тут размеры в дюймах, ниже расшифровка в сантиметрах:
3/4″ = 1,9 см (делайте 2 см, роли не играет)
1″ = 2,5 см
2″ = 5 см
2 5/8″ = 6,66 см (делайте 6,5 см)
5 1/4″ = 13,33 см (делайте 13 см)
22″ = 55 см

 Нарежьте 8 проводов по 37,5 см (на фото 15 дюймов):

Середину каждого провода, нужно зачистить на пару сантиметров (для соединений):

 Отрезать два провода по 22 см и зачистить в местах, где будет соединение (ориентируйтесь по размерам на дощечки):

Остальные (8 проводов) согните буквой «V», расстояние между концами проводов должно — 7,5 см (3″):

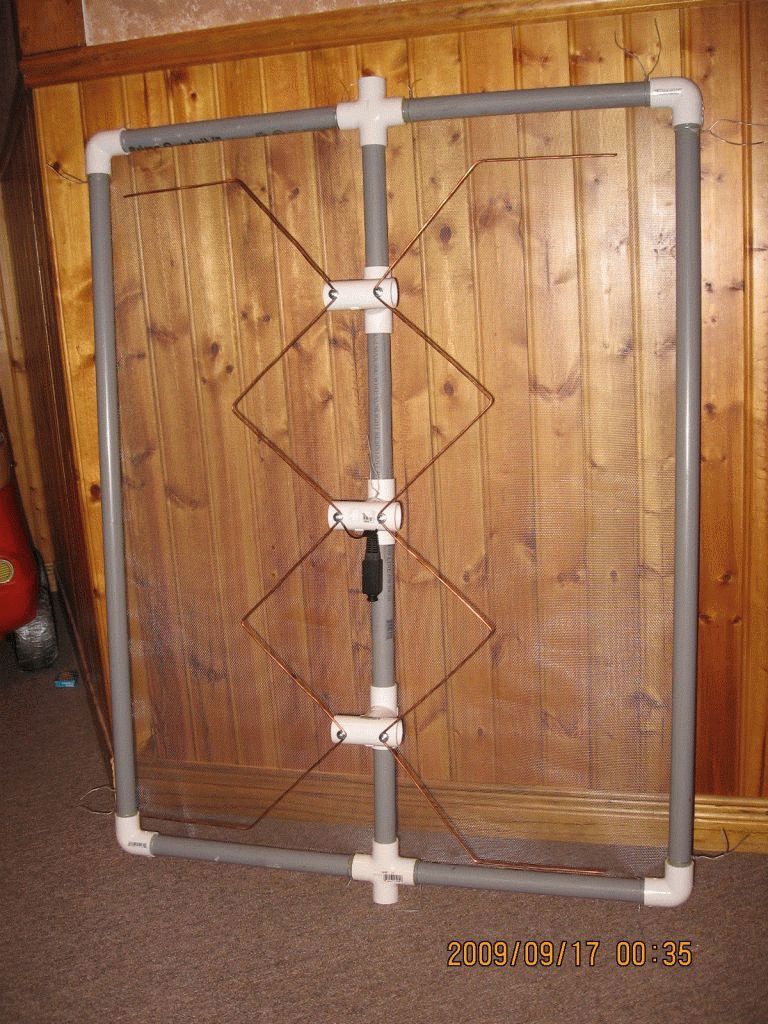

Собираем антенну:

 Покупаем такой штекер и соединяем антенну с кабелем:

Это, как он выглядит внутри. Нам важна сама катушка (справа на фото).
Припаиваем к нижним контактам катушки кабель:



 Все, антенна для цифрового телевидения — готова!

---

Комнатная TV-антенна из алюминиевых банок          Телевизионная антенна своими руками



Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая
, легкоповторяемая и крепкая антенна ДМВ
диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка
«, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Итак. Отмеряем кусок общей длиной 112 см
и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Статья
посвящена антенне пригодной для различных условий приема телевизионного
сигнала: город, открытое пространство, дальний прием. Конструкция
антенны хорошо зарекомендовала себя при приеме аналогового
телевизионного сигнала в течении трех лет. Прекрасные результаты
получены при приеме цифрового телевещания.

Качество приема
телевизионных сигналов зависит от множества причин. В условиях города
низбежно взаимодействие основной волны телесигнала и отраженных волн.
При прямой видимости между принимающей антенной и передающей антенной в
точку приема приходит основная волна и волны отраженные от земли,
площадей, улиц, крыш зданий. Большой современный город для радиоволн
представляет собой, образно говоря, нагромождение “зеркал” и “’экранов”,
которыми являются мосты, заводские трубы, высоковольтные линии.
Высотные здания подобно пассивному ретранслятору переизлучают волны,
распостроняющиеся от передающей антенны. Характер распространения
радиоволн очень сложен даже вблизи передатчика. В радиотени препятствий
происходит прием ослабленного полезного сигнала, отраженные сигналы,
шумы и помехи становятся более заметными. В мокрых стенах домов, в
мокрых деревьях сигнал ослабляется сильнее. Максимальное ослабление
сигнала, принимаемого антенной, расположенной в радиотени деревьев
происходит летом. Сложение и вычитание основной и отраженных радиоволн
приводит к усилению одних телевизионных сигналов и ослаблению других.
Рамочные антенны в этих условиях дают хорошие результаты благодаря
ослаблению приема по боковым и обратному направлениях, они менее
подвержены влиянию электрических помех и, в частности, помех от
зажигания двигателей внутреннего сгорания.
При дальнем приеме
телевидения наиболее устойчивое изображение дают рамочные антенны, одна
из которых описана в данной статье.

Параметры антенны

Диапазон частот принимаемых сигналов, МГц……530 — 780
Основной принимаемый телевизионный канал ….38
Диапазон принимаемых телевизионных каналов…30 — 57
Поляризация принимаемых сигналов………горизонтальная

Из большого разнообразия рамочных антенн для диапазона ДМВ часто изготавливают антенну «тройной квадрат». Как быть если усиление тройного квадрата недостаточно, а другие конструкции антенн для интересующего диапазона телевизионных каналов не подходят? При этом совершенно негде взять достаточное количество алюминиевых трубок требуемого диаметра и специфический крепеж, нет возможности собрать и установить антенну, размеры которой измеряются в метрах. Может применить антенный усилитель, который будет усиливать основную волну телесигнала вместе с отраженными волнами, принятыми антенной? Решением этой задачи стало объединение четырех тройных квадратов в антенную систему — фазированную решетку. Усиление антенны намного превосходит один тройной квадрат, а размеры вполне приемлемы. Размеры конструкции одного из четырех тройных квадратов показаны на рисунке.

Для изготовления тройного квадрата потребуется стальная оцинкованная проволока диаметром 3 мм. Оцинкованной называется проволока, имеющая оловянное покрытие. Такая проволока легче покрывается припоем и не ржавеет на открытом воздухе. На изготовление одного тройного квадрата требуется 2 метра проволоки. Отрезок проволоки не должен иметь резких изгибов, вмятин, царапин, ржавчины и других дефектов. Перед изготовлением антенны проволочная заготовка тщательно протирается с использованием растворителя. Проволока сгибается в соответствии с рисунком, показывающим конструкцию тройного квадрата. Стыки проволоки вверху квадратов пропаиваются. Участки проволоки в местах стыков покрываются флюсом, приготовленным из соляной кислоты путем травления цинком. Паяльником мощностью сорок ватт, а лучше шестьдесят ватт участки покрываются легкоплавким припоем, настолько насколько позволяет мощность паяльника. Затем стыки стягиваются одним-двумя витками луженой медной проволоки диаметром 0,6-1 миллиметр и пропаиваются еще раз. Окончательно стыки хорошо пропаиваются над горелкой газовой плиты, используя припой и канифоль. Оставшуюся канифоль удаляют с получившейся конструкции и смываются растворителем. Место спая должно быть хорошо покрыто оловом, обеспечивая надежный контакт и механическую прочность. Тройные квадраты нельзя красить или покрывать лаком.
Перед объединением тройных квадратов в фазированную решетку, каждый нужно проверить и настроить. Проверка и настройка проводится в помещении. К тройному квадрату подключается телевизионный коаксиальный кабель волновым сопротивлением 75 Ом как изображено на рисунке. Изображение на экране телевизора при настройке антенны в помещении может быть черно-белым с очень большим количеством шумов. Настройка тройного квадрата выполняется ориентируясь по наименьшему количеству шумов на экране телевизора. Если один тройной квадрат не дает цветного изображения — не беда, при объединении в фазированную решетку качество изображения значительно повысится. Соединив тройной квадрат с антенным входом телевизора необходимо найти точку припаивания кабеля к нижней вертикальной части конструкции антенны, перемещая точку подсоединения по вертикали. При перемещении подключения центральная жила кабеля и экран кабеля должны быть подключены на одном уровне. В одних экземплярах тройного квадрата наилучшее изображение на экране телевизора можно получить, припаивая кабель почти у замыкающего горизонтального участка в самом низу антенны, в других экземплярах как показано на рисунке в третьих экземплярах по середине. У каждого тройного квадрата своя оптимальная точка подключения кабеля. После окончания настройки и проверки тройных квадратов важно не перепутать точки подключения кабелей. Для получения хорошего качества работы антенны следует изготовить 6-8 тройных квадратов, из которых отобрать четыре дающие наилучшие результаты.
Тройные квадраты, представляющие собой элементы фазированной решетки, соединяются коаксиальным кабелем. Основа конструкции антенны деревянный каркас. Длина вертикальных отрезков кабеля, соединяющих два тройных квадрата, подбирается экспериментально. Точно определить длину отрезков кабеля заранее невозможно из-за отличий параметров различных типов кабеля и непредсказуемых свойств изготовленных тройных квадратов.

Два тройных квадрата закрепляются обматыванием полихлорвиниловой трубкой на одном вертикальном элементе каркаса, представляющем собой деревянный брусок. Поочередно к тройным квадратам подсоединяются одинаковые отрезки кабеля длиной 220, 240, 260,280, 300 миллиметров каждый. Противоположные концы отрезков кабеля соединяются экран-экран и жила-жила и соединяются с кабелем, идущим к антенному входу телевизора. По наилучшему качеству изображения выбирается длина вертикальных отрезков кабеля, соединяющих два тройных квадрата. Основной вклад в настройку вносит длина отрезков кабеля по сравнению с расстоянием между тройными квадратами. При настройке можно сокращать или увеличивать расстояние между тройными квадратами, но большого эффекта это не даст, поэтому расстояния на рисунке конструкции между тройными квадратами не приводятся. Изображение на экране телевизора должно быть лучше, чем при приеме на один тройной квадрат.

Каркас временно собирается из четырех деревянных брусков, скрепленных между собой веревкой. На каркас устанавливается четыре тройных квадрата, соединенные вертикальными отрезками кабеля. Длина двух одинаковых горизонтальных отрезков кабеля, соединяющих вертикальные отрезки с кабелем, проложенным к антенному входу телевизора, уточняется экспериментально. Для окончательной настройки поочередно припаиваются два одинаковых горизонтальных отрезка длиной 130, 150, 170 или 190 миллиметров.
Для окончательного изготовления каркаса потребуются четыре деревянных бруска толщиной 8-11 миллиметров, шириной 60-70 миллиметров, длинной 520 миллиметров и три деревянных бруска той же толщины и ширины длинной 490 миллиметров. Торцы брусков покрываются эпоксидной смолой и высушиваются в течении пяти дней, затем вся поверхность брусков покрывается эпоксидной смолой и высушивается пять дней. После покрытия эпоксидной смолой деревянные бруски красятся нитрокраской не мене двух раз. Перед установкой тройных квадратов и отрезков кабелей, объединяющих тройные квадраты в фазированную решетку, собирается первая часть каркаса из двух вертикальных и двух горизонтальных брусков. Соприкасающиеся поверхности брусков промазываются эпоксидной смолой, соединяются шурупами и высушиваются не мене трех дней. После высыхания эпоксидной смолы два шурупа соединяющие верхний горизонтальный брусок с вертикальными брусками выкручиваются. Четыре шурупа закрепляющие центральный горизонтальный брусок остаются.

На деревянный каркас устанавливаются тройные квадраты, соединенные отрезками коаксиального кабеля. Тройные квадраты прикрепляются к каркасу несколькими витками полихлорвиниловой трубки. К антенне припаивается кабель, идущий к телевизору требуемой длины.

Для правильной фазировки антенной системы центральные проводники и экраны отрезков коаксиального кабеля подключают к тройным квадратам в соответствии со схемой фазировки. Конец кабеля, подключенный к антенне, заключается в полихлорвиниловую трубку диаметром 10-12 миллиметров длинной около трех метров для защиты антенного кабеля от погодных воздействий. Полихлорвиниловая трубка и кабель закрепляются нитью на горизонтальном бруске. Пайка экрана и центральной жилы отрезков кабелей изолируются друг от друга с помощью изоленты. Поверх установленных тройных квадратов и кабелей устанавливаются два вертикальных бруска, поверх них по центру один горизонтальный. Детали каркаса соединяются винтами диаметром 6 миллиметров. При установке винтов используются отверстия, оставшиеся после выкручивания шурупов, соединяющих верхний горизонтальный брусок с вертикальными брусками. Отрезки коаксиального кабеля и части тройных квадратов оказываются заключенными внутри деревянной конструкции, надежно защищающей точки пайки от погодных воздействий.

Промежутки между брусками с боков и торцов герметизируются, используя строительный герметик “жидкие гвозди”.

Антенна устанавливается на мачту с помощь хомутов, соответствующих диаметру трубы. Через отверстия в горизонтальных брусках проходят винты. Антенна закрепляется в двух точках. При ослаблении винтов хомутов можно точно сориентировать антенну на передатчик.

Оцинкованную проволоку, хомут крепления на трубу, эпоксидную смолу, краску можно приобрести в магазине стройматериалов. Коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом следует выбирать с центральной жилой из меди и двойным экраном, состоящим из фольги и оплетки из медных жил. Наилучшие результаты можно получить при использовании кабеля наибольшего диаметра с возможно большим количеством жил в экранной оплетке.
Расстояния между элементами фазированной решетки, размеры тройного квадрата и длина отрезков кабелей выбраны путем многочисленных экспериментов, с целью обеспечить прием возможно большего количества телевизионных каналов и в тоже время минимально возможные габариты, уменьшающие массу антенны и облегчающие установку. Прием на антенну возможен через препятствие из близко расположенных деревьев. Антенна имеет низкую парусность. Благодаря расположению кабелей внутри деревянного герметизированного каркаса обеспечен длительный срок службы и защита от влияния погодных факторов. Качество принимаемого изображения не зависит от времени года и времени суток.

Денисов Платон Константинович, г. Симферополь

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Но для этого придётся учесть несколько несложных нюансов
:

Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

1. Всеволновая (частотнонезависимая)


Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

1. Логопериодическая диапазонная


Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

1. Дециметровая зигзагообразная


Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

Тонкости изготовления телевизионных антенн

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Для изготовления антенны и её кабельного подключения желательно использовать:

Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90 о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

• антенный кабель;
• несколько жестяных банок;
• саморезы;
• штекер;
• изолента;
• отвёртка;
• деревянная рейка;
• медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

Изготовление логопериодической телеантенны

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

1. Начало расчёта длины диполей выполняется со второго по длине.
2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

• штанга;
• полотно проволочное;
• металлические пластины для крепления полотна;
• поперечные рейки;
• диэлектрические пластины и прокладки;
• крепёжная плата;
• фидерная линия;
• пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

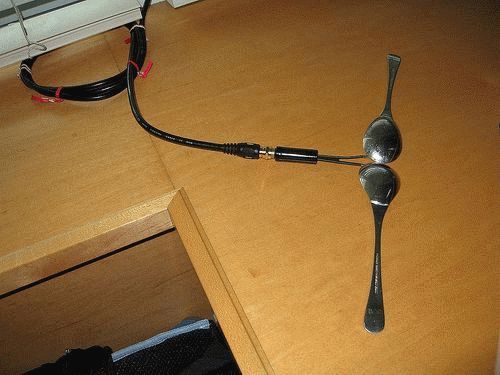

Варианты самостоятельного изготовления телевизионных антенн на фото

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

Изготовление антенны из коаксиального кабеля

Так выглядит вариант сделанный из черного кабеля.

А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Далее снимаем изоляцию с центральной жилы.

Теперь все вместе аккуратно и плотно скручиваем.

Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.

Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.

Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.

На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.

Расположение антенны

Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы

Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.

Сегодня делимся лайфхаками, как сделать ТВ-антенну своими руками. Антенна представляет собой устройство для излучения или для приема радиоволн. Бывают передающие, приемные и приемопередающие. Редакторы узнали, что нехитрую конструкцию можно сделать медной и латунной проволоки, медных трубок, проводов и даже из жестянок.

ТВ-антенна из жестяных банок

Антенну для телевизора можно сделать самому, из подручных материалов, даже из пустых пивных жестяных банок. Такой способ самый быстрый и простой. Можно сделать конструкцию из электродов и дисков. Максимальное количество каналов будет семь.

Понадобится:

1. жестяная банка;
2. штекер;
3. кабель для антенны;
4. шуруповерт;
5. липкая лента или изоляционная;
6. деревянный тремпель;
7. саморезы (2 шт).

Комнатная конструкция гарантирует уверенный прием аналогового сигнала в пределах города и без согласования для кабеля (при длине до 2 м).

Расстояние между банками:

где λ — длина волны. Диполей должно быть не более 3-4 штуки. Если их будет меньше, усиление будет несущественное, больше – будут проблемы с согласованием кабеля.

Качество сигнала заметно улучшится, если разместить из металлической сетки экран с тыльной части.

Расстояние между экраном и основной конструкцией:

Как изготовить конструкцию:

Как улучшить антенну?

Усилитель необходим, если транслятор находится далеко. С усилителем конструкция принимает сигнал надежнее, но вариант «сделай сам» тут может не сыграть.

Можно использовать магнит, на который будет наматываться несколько витков телевизионного кабеля (собирается и возле телевизора, и на антенне).

Если стоит вопрос, как усилить сигнал домашней конструкции, чтобы вместо 7 четко транслировались 20 каналов, необходимо:

• купить специальный предварительный усилитель ТВ-сигнала;
• найти место идеального приема сигнала;
• избавиться от помех, которые создают металлические предметы.

Как сделать быстро антенну:

Как собрать антенну для цифрового ТВ?

Самодельная конструкция должна быть:

1. аккуратно изготовлена с высокой степенью точности без потерь электромощности сигнала;
2. строго направлена по оси электромагнитной волны, исходящей от передающего центра;
3. нацелена по виду поляризации;
4. иметь защиту от побочных сигналов-помех такой же частоты, исходящих от любых источников: электродвигателей, радиопередатчиков, генераторов.

Как сделать самостоятельно антенну для цифрового ТВ (DVB T2):

Простая цифровая ТВ-антенна: какие есть варианты?

Для нее потребуется часть коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения конструкции.

Алгоритм такой:

1. обычным ножом со свободного конца срезается внешняя оболочка;
2. длину брать с небольшим запасом, поскольку небольшой отрезок при наладке проще откусить, чем бежать за новым кабелем;
3. с этого участка кабеля снимается экранирующий слой, оголяется внутренняя жила и снимается изоляция;
4. вставить в разъем на приставке ТВ-сигнала гнездо штекера, проволоку оголенную внутренней жилы направляем поперек поступающей электромагнитной волны;
5. помнить о горизонтальной поляризации;
6. эфирная цифровая антенна должна быть закреплена на подоконнике либо кусочком скотча на стекле;
7. помехи и отраженные сигналы экранируются полоской фольги, расположенной от центральной жилы на небольшом удалении;

Разновидности антенн и какие из них можно сделать самому?

Есть «польская», «восьмерка» и «квадрат». Цифровые антенны для ТВ-тюнера и ТВ-приставки должны быть настроены на одну частоту.

ВАЖНО! И приставка, и тюнер должны уметь декодировать сигнал.

«Польская» антенна и цифровое ТВ

Она обеспечивает качественный и надежный прием аналогового телевидения (+ ДМВ), но совершенно непригодна для приема современного цифрового ТВ.

«Восьмерка»: алгоритм изготовления

Несложная конструкция для DVB T2, которую можно сделать из медной проволоки Ø 3 мм. Отражатель при этом не используется. Верхняя сторона сегментов — 14 см, боковая — 13 см.

Отмеряем проволоку длиной 112 см и начинаем сгибать:

1. 1-й сегмент сгибаем длиной 14 см (для антенны — 13 см и 1 см – для прочности петли);
2. 2-й и 3-ий, как 6 и 7 – 14 см;
3. 4-й и 5-й – 13 см;
4. 8-й – 14 см – 13 см и 1 см – с петлей прочности.

Петли зачищаем, закручиваем и спаиваем — они станут контактами для подключения кабеля. Для пайки кабель со стороны антенны зачищаем на 2 см и 1 см – со стороны штекера, места соединений герметизируются любым эластичным термоклеем.

Что такое «квадрат» и стоит ли за него браться самому?

Модификация конструкции «три квадрата» с 6 элементами и трансформатором, уверенно принимает цифровые и аналоговые каналы на расстоянии до 10 км прямой видимости.

• Двойной квадрат

За основной рамкой — рефлектор, сторона основной рамки — 0,254λ, сторона рефлектора — 0,278λ, расстояние между рамками — 0,089λ.

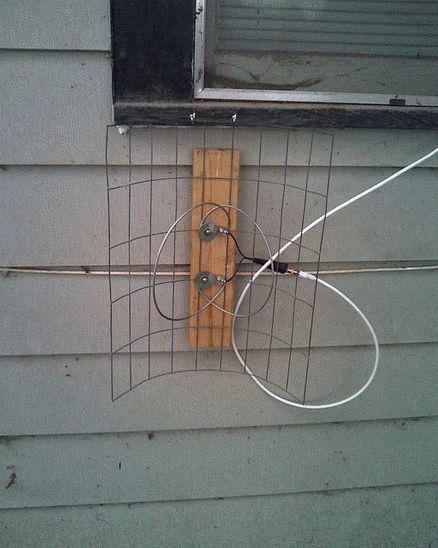

Еще один вариант двойного квадрата – два кольца.

Антенна-бабочка

Коротковолновая малогабаритная антенна, формой похожа на бабочку. Для ее изготовления необходима медная проволока Ø около 2 мм, для внешнего применения допускается и 4 мм, для домашнего – телевизионный обычный коаксиальный кабель 75 Ом.

Прямоугольная рамка из проволоки (длина и ширина):

1. для ТВ — 500х200 мм;
2. для Wi-fi (всенаправленная) и Bluetooth — 90х30 мм.

Перекручиваем рамку накрест и кусачками разрезаем так, чтобы сформировались два треугольника. Припаиваем коаксиальный кабель и закрепляем с помощью скобок (скотча) на диэлектрик эбонит, дерево или пластмассу.

Мощная телевизионная антенна: что я должен знать об этом?

Чтобы устройство функционировало, как обычная антенна, нужно улучшить ее принимающий контур.

Алгоритм:

1. покупаем оборудование для усиления сигнала;
2. подсоединяем к устройству, чтобы исключить помехи в сигнале;
3. заматываем с двух концов кабель изоляционной лентой;
4. делаем экран для качественного приема: своеобразная сетка из металла, которую изолируют от телевизора и фиксируют сзади приемника;
5. для экрана сойдет обычная металлическая сетка от обычного забора;
6. добавляем железные прутья и соединяем их симметрично с экраном для усиления сигнала (необходимо, чтобы вся конструкция была из одного вида металла, чтобы избежать окисления)$
7. в центре установки размещаем еще один усилитель и припаиваем к приемнику контакты.

ВАЖНО! Такая телевизионная конструкция устанавливается на крыше с ориентиром на ближайшую телевизионную вышку.

Универсальная конструкция

Необходимые инструменты и материалы:

• медный провод (длина 4 м, сечением 4 мм2);
• доска любой толщины, но шириной 7 см, длиной 55 см;
• паяльник;
• саморезы по дереву;
• рулетка или линейка;
• шуруповерт;
• простой карандаш.

Алгоритм:

1. медный провод разрезать на 8 частей, длина каждого — 37,5 см;
2. удалить изоляционный слой в средней части каждого из полученных частей провода;
3. отрезать еще 2 медных провода (по 22 см) и разделить их условно на 3 равные части;
4. в точках перегиба снимаем изоляционный слой;
5. проволоку сгибаем в подготовленных (оголенных) местах;
6. расстояние между концами сгибаемой напополам проволоки 7,5 см;
7. закрепить штекер, присоединить телевизионный кабель.

Как антенну для цифрового ТВ (DVB T2) сделать самостоятельно:

Логопериодическая (всеволновая) конструкция

Это собирающая линия с установленными на нее попеременно половинками диполей. Длина куска проволоки, формирующая полудиполь, будет равна λ/4.

ВАЖНО! Уличные конструкции, изготовленные своими руками, могут дать усиление до 25 дБ, около 12 дБ комнатные.

ЛПА — это идеальное устройство для приема как аналоговых сигналов, так и цифровых. Для расчета параметров необходимо знать значение показателя прогрессии (от 0,7 до 0,9) и величину угла раскрыва α (30-60°). Берем за основу пропорцию и рассчитываем нужные параметры:

τ=B2/B1=B3/B2=Bn/(B(n-1)) = A2/A1=A3/A2=An/(A(n-1))

Показатель усиления тем лучше, чем больше τ. Увеличить направленность может уменьшение угла α.

Расчет параметров:

1. определить значения В2 и А2;
2. рассчитать В1 и А1 и остальные параметры.

Какие бывают виды антенн? Домашняя простейшая самодельная антенна

Домашняя конструкция монтируется из медной или латунной проволоки. Алюминиевая не подходит, поскольку быстро окисляется.

Проволока очищается с двух концов от изоляционного материала, один конец крепится к трубе или батарее, противоположный — вставляется в телевизионный разъем. Усилителем нужных частот выступает труба, которая проходит через весь дом и выходит наверх. Сразу возникает сигнал, антенна ловит 5 каналов.

• Для квартиры с балконом

Берется проволока подлиннее, так как телевизор и зону балкона необходимо будет соединить. Проволоку с обеих сторон зачищают, один конец подсоединяют к телевизору в кабельное гнездо, а второй протягивают на балкон и прикрепляют к веревкам или струнам. Такая антенна дает покруче изображение, и каналов с ней больше.

Антенна для дачи

Стабильный прием сигнала на расстоянии до 30 км устанавливают пассивные конструкции и зимой, и летом. Для больших расстояний нужны конструкции помощнее, лучше с усилителем. Для холмистой местности и сверхдальнего приема антенну нужно поднимать выше, применяя для этого мачту.

Для классической конструкции для дачи потребуется:

1. проволока (Ø 1,5 мм) — из расчета — 1,5-2 м на антенну и 5-6 м на расстояние от конструкции до телевизора;
   2. внешняя часть из подготовленной проволоки (закрутить 1-1,5 м в кольцо, Ø от 356 мм до 450 мм);
2. внутренняя часть антенны (из проволоки сделать второе кольцо, размеры — 180 мм;
3. готовые кольца – основа будущей антенны — закрепляют на куске фанеры (можно и деревяшку), но чтобы дерево не перекрывало кольца и не болталось;
4. готовую конструкцию сориентировать кольцами в направлении источника сигнала, антенну поворачивать для поиска лучшего сигнала.

Антенна Харченко (биквадрат)

Это наружная зигзагообразная конструкция с рефлектором.

Z-антенная система с рефлектором обеспечивает те же параметры, что и
ЛП-антенна. Отличие состоит в главном лепестке – он в два раза по горизонтали длиннее, что позволяет ловить сигнал со всех направлений.

ДМВ-антенна изготавливается из медной трубки и листа алюминия толщиной 6 мм.

Автомобильная антенна: внутренняя и внешняя

• Внутренняя

Понадобится рамочное устройство, которое прокладывают сзади под уплотнителем стекла. В верхней части у нее зауженность, но габариты не те, что требуются при частоте 27 МГц. По этой причине по центру устанавливают конденсатор, с помощью которого выполняют настройку ТВ-антенны для авто в резонанс на необходимом канале.

ВАЖНО! Приемных частот несколько — 27 и 65 МГц, 28,2 и 68 МГц.

Алгоритм изготовления:

1. берем провод МГТФ 0,5, который прокладывают по краям заднего стекла в виде трапеции;
2. то же проделывают и с верхней частью;
3. полюса располагают так, чтобы легко было добавить провода для согласующего конденсатора;
4. для снятия сигнала используют кабель РК-50;
5. в центре заднего стекла фиксируют 5-25 ПФ, к которому строго вертикально направлены оба кабеля.

Универсальная компактная ТВ-антенна в машину:

• Внешняя

Для хорошего сигнала нужно закрепить пару телескопических антенн от радиоприемника. Корпус можно взять от польского устройства.

Рисунок 11 — Польская конструкция — основа для внутренней автоантенны

Подача питания на усилитель:

1. берем разъем для активной ТВ-антенны и припаиваем к нему провод;
2. кабель от ТВ-антенны пропускаем так, чтобы не пережать его;
3. прикручивается его к разъему;
4. провод, припаянный к разъему, подключается к выходу +12 на магнитоле для включения усилителя или активной антенны.

Существуют активные внутрисалонные комбинированные ТВ-антенны с внешними элементами для приема МВ/ДМВ.

Кроме вышеперечисленных, существуют метровая (скрещенные алюминиевые трубки) и фрактальная антенны.

Фрактальная Wi-fi-антенна своими руками:

ВАЖНО! Все рассказы об эффективной работе ртутной антенны — большое заблуждение. Науке неизвестно ни одного принципа, по которому ртутная антенна могла бы работать. Редакторы предупреждают, самостоятельное изготовление ртутной антенны — так себе идейка и опасная затея.

Что такое мультиплекс цифрового ТВ?

Цифровой мультиплекс – это комплект каналов одной частоты. Есть два мультиплекса: первый доступен во всех городах с цифровым ТВ, но для второго готовы еще не все вышки. Для установки понадобится приемник и антенна с поддержкой DVB T2.

Цифровые сигналы известны всем уже долгое время. Все телеорганизации перешли на новый формат. Аналоговые телевизионные устройства отошли в сторону. Но несмотря на это достаточно многие находятся в рабочем состоянии и могут прослужить не один год. Для того чтобы устаревшее оборудование доработало отведенный эксплуатационный срок, при этом присутствовала возможность просмотра цифрового вещания, потребуется подключить DVB-T к телеприемнику и ловить сигналы волны зигзагообразной антенной.

Для тех, кто желает сэкономить семейный бюджет и при этом получить качественное телевизионное вещание, необходимо обратить внимание на антенну Харченко для цифрового ТВ своими руками.

Это уникальная конструкция известна длительное время, но нашла себя относительно недавно.

Принцип работы антенны для цифрового телевидения

После того, как появилась радиосвязь, актуальность применения антенного устройства увеличилась. С 60-х годов ХХ столетия на то время узнаваемый инженер Харченко выставил напоказ конструкцию из 2 ромбов. Такое устройство позволяло ему ловить эфиры США.

Это двойной квадрат из толстой медной проволоки. Квадраты соединяются за счет незамкнутых углов между собой, в этом месте подсоединяется кабель от ТВ. Для повышения направленности сзади монтируется решетка из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настраивается прием. Около 12 см должен составлять диаметр проволоки для трансляции от 1 до 5 телеканалов. Конструкция получается далеко не компактная, в случае сборки для радиосвязи и ТВ метрового диапазона до 12 каналов.

Чтобы облегчить устройство, задействовалась прокладка 3 проводами меньшего сечения. Несмотря на это размер и масса оставались внушительными.

Второе дыхание рассматриваемая антенна получила, когда появилось эфирное вещание в ДМВ диапазоне. Большинству известны ромбы, треугольники и прочие самодельные фигуры в виде антенных устройств для получения сигнала дециметровых волн. Такого плана антенны весели на балконах, окнах как частных домов, так и многоэтажных сооружений.

В начале нулевых американский профессор Тревор Маршалл выступил с предложением использовать данную конструкцию в сетях Bluetooth и Wi-Fi.

Биквадратная антенна – это также антенное устройство советского инженера. Данный вариант создается по тем же принципам, что и обычный биквадрат. Отличительной чертой является то, что в вершинах квадратов вместо углов находятся дополнительные квадраты.

Что касается размеров данных квадратов, они идентичны обычным. Это позволяет избежать дополнительных вычислений. Достаточно задействовать расчет стандартного биквадрата.

Напомним, что провода в том месте, где они пересекаются, требуют изоляции друг от друга.

Необходимые материалы и инструменты

Телевизионная антенна Харченко для DVB T2 своими руками достаточно экономна. Для того чтобы собрать конструкцию, потребуются такие детали как:

• Проволока;
• Коаксиальный кабель;
• Деревянная рейка.

Что касается инструментов: плоскогубцы, молоток, острый нож. В случае, если антенное устройство вы планируете прикрепить к стене или другой поверхности, вероятней всего потребуется дрель для крепления.

Расчет антенны

Перед тем как приступать к созданию конструкции, потребуется провести расчет антенны Харченко. Это позволит с максимальной точностью собрать эффективное устройство. Размеры зигзагообразной антенны DVB T2 отыгрывают весомую роль в увеличении приема сигнала.

Поскольку технологии шагнули вперед, теперь отсутствует необходимость листать справочники, отыскивать формулы для вычисления габаритов. А тем более проводить сложные математические вычисления для того, чтобы правильно разработать эскиз или же будущий чертеж.

После этого получаете информацию: о необходимой длине медного провода, его сторонах, диаметре.

Сборка антенны Харченко для цифрового ТВ

Пошаговая инструкция, которая позволит оперативно собрать своими руками антенну Харченко для цифрового телевидения:

1. Определите поляризацию и частоту волны. Устройство должно быть линейным.
2. Биквадратный тип антенного устройства в виде зигзага изготовляется из меди. Все элементы расположены на углах, одним из них они соприкасаются. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция ложится на бок.

1. Сторона квадрата рассчитывается по специальной формуле – длина волны, которая поделена на четыре.
2. Представьте конструкцию, она должна быть овальной формы, при этом стянута по центру поперек большей стороны. Бока не соприкасаются, но находятся в непосредственной близости друг к другу.
3. Антенный кабель подводим к точкам сближения с обеих сторон. Потребуется заблокировать одно направление диаграммы, для этого монтируется плодный экран, изготовленный из меди, он будет находиться на удалении 0,175 от длины рабочей волны. Его следует насадить на оплетку кабеля.

Что касается рефлектора, то ранее он изготовлялся из текстолитовых плат, которые покрывались медью. Сегодня эту комплектующую производят из металлических пластин. Именно по такому принципу и делается конструкция для приема цифрового телевидения. Ничего сложного. Все необходимое есть под рукой.

Тестирование антенны

Устройство создано, самое время проверить эффективность проделанной работы. Чтобы протестировать качество приема волнового канала, необходимо к ресиверу. Включите телевизор и приемник.

Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего лишь несколько минут. Найти каналы можно и вручную, но для этого придется вводить их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Как быть, если видны помехи? Поворачивайте телеантенну и следите за тем, улучшается ли качество картинки. Когда оптимальное расположение будет определено, просто зафиксируйте устройство. Естественно, что оно должно быть направлено в сторону ТВ вышки.

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ
. Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места
, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах
. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни
. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание
. СигналDVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

• Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
• Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
• ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

1. Частотнонезависимая (всеволновая)
   – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
2. Диапазонная логопериодическая.
   Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
3. Несколько модификаций зигзагообразной антенны
   , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание:

Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла.
Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам — настроить спутниковую антенну, об этом .

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

• КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
• КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
• КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание:

вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание

:
есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пивная всеволновка

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Примечание:

оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна
, поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

• В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
• В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание:

остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2

О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна «Дельта»

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание:

алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

• Р = 0,52Л.
• В = 0,49Л.
• Д1 = 0,46Л.
• Д2 = 0,44Л.
• Д3 = 0,43л.
• a = 0,18Л.
• b = 0,12Л.
• c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и опять та же ситуация – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты создания, для которых потребуется минимум подручных средств и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами»;
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель;
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:

4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.

5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.


Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства);
• два куска проволоки по 180 см;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (либо сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины.

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее, если Вы решите самостоятельно сделать антенну для телевизора в качестве эксперимента и усовершенствования своих навыков. Хотя существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо зарисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда картонная самоделка застынет, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и вставляем кабель в штекер. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро испортиться на улице.

Еще один вариант мощного устройства, сделанного в домашних условиях:

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки. Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Похожие материалы:

Наглядная видео инструкция по созданию простой антенны из банок

Сборка цифровой антенны из ТВ кабеля и картонной коробки

HDTV антенна из подручных средств

Нравится(0
)
Не нравится(0
)

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости, легко повторяется…

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Для уменьшения количества помех сзади антенны ставят отражатель. Расстояние между антенной и отражателем подбирают экспериментально — по «чистоте» картинки


Можно на стекле прикрепить фольгу и получить неплохой сигнал….


Медная трубка или проволока — оптимальный вариант, хорошо гнется, легко пр

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Также потребуется коаксиальный антенный кабель требуемой длины, штекер подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

• Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
• Два участка по 14 см.
• Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
• Снова два по 14 см.
• Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах, где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Можно сделать и пять рамок — для более уверенного приема


Красить или лакировать нежелательно — ухудшается прием. Такое возможно только в непосредственной близости с передатчиком

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

• 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
• ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
• Оплетка фидера припаивается к правому концу вибратора.
• Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
• Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
• Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете , можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Порядок действий такой:

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Рассмотрим вариант, как можно поймать эфирное цифровое телевидение.

Первое условие – для того, чтобы принимать цифровое эфирное телевидение, необходимо иметь телевизор, который поддерживает новый цифровой формат DVB-T2. Тогда вам не придется покупать приставки, которые стоят денег.

Второе условие – для того, чтобы принимать цифровое эфирное телевидение, нужна любая дециметровая антенна. Это может быть как комнатная, так и наружная антенна.

Не поддавайтесь обману, что необходима специальная цифровая или еще какая-нибудь антенна.

Ранее я рассказывал как, я сделал антенну из обычной радио или тв телескопической антенны.

С этим методом вы можете ознакомится

Для того, чтобы узнать на каком канале идет вещание в вашем регионе цифровое телевидение, нужно зайти на сайт «Цифрового эфирного телевидения» http://ртрс.рф . Перейти на вкладку меню «Контакты» В появившемся окне выбрать свой округ и город.

Затем нажать на кнопку «Найти свой ЦКП» чуть ниже. Еще ниже в окошке появится результат поиска, где будет указан телефон, куда можно позвонить и узнать номер канала.

Узнав частоту, на которой идет вещание, находим длину антенны, которую нам надо изготовить.

Формула, по которой узнается длина антенны:

7500 делим на частоту вещания в Мегагерцах (МГц). Полученный результат округляем до целых сантиметров. Это и будет длина антенны, которую нам предстоит изготовить.

Рассмотрим на примере Ульяновска. Частота вещания в Ульяновске 754000 килогерц или 754 мегагерц.

Значит, у нас будет следующая формула: 7500/754=9,94 сантиметра, после округления получаем необходимую длину антенны – 10 сантиметров.

Приступаем к изготовлению антенны.

Берем кусок коаксиального кабеля, 75-омного, обычного телевизионного. С одной стороны зачищаем. Вставляем стандартный разъем.

Отступаем пару сантиметров от края разъема, ставим метку. Это будет основание антенны.

Также снимаем оплетку. Она нам не нужна. Фольгу тоже снимаем.

Остается кабель с внутренней изоляцией. То есть, до металлической части мы не доходим. После этого загибаем очищенную часть кабеля под углом 90°.

Ретранслятор находится в районе двенадцати километров от места антенны. Такая удаленность позволяет нам принимать сигнал на антенну без усилителя. Усилитель нам потребуется, если расстояние будет превышать пятнадцать километров. Антенну желательно направить в сторону ретранслятора.

Приступаем к настройке телевизора. Заходим в меню «Ручные настройки». Проверяем уровень и качество сигнала. Убеждаемся, что сигнал хороший.

Если на эту антенну качество сигнала плохое, попробуйте сделать более сложную, но более эффективную антенну, по ЭТОЙ статье.

Потом переходим в пункт меню «Автопоиск». В следующем окне выбираем пункт «Антенна», затем в параметрах поиска галочку оставляем в пункте «Только цифровые каналы». Нажимаем «Выполнить».

Начнется поиск каналов. На данный момент, например, в Самарском регионе идет вещание 10 каналов.

Вот таким образом производится изготовление антенны и настройка каналов цифрового телевидения.

При необходимости, можете воспользоваться видео инструкцией.

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ
. Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места
, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах
. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни
. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание
. Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

• Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
• Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
• ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

1. Частотнонезависимая (всеволновая)
   – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
2. Диапазонная логопериодическая.
   Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
3. Несколько модификаций зигзагообразной антенны
   , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание:

Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла.
Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом .

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

• КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
• КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
• КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание:

вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание

:
есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пивная всеволновка

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Примечание:

оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна
, поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

• В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
• В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание:

остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2

О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна “Дельта”

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание:

алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

• Р = 0,52Л.
• В = 0,49Л.
• Д1 = 0,46Л.
• Д2 = 0,44Л.
• Д3 = 0,43л.
• a = 0,18Л.
• b = 0,12Л.
• c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

(2
оценок, среднее: 4,00
из 5)

сказал(а):

А на крыше был приём удовлетворительный на Полячку. До телецентра у меня километров 70 – 80. Вот такие у меня проблемы. С балкона удаётся поймать с 30 каналов штук 3 – 4 и то с “кубиками”. Я иной раз смотрю телеканалы с интернета на компьютере в своей комнате, а жена в своей на телевизор не может нормально смотреть свои любимые каналы. Соседи советуют провести кабельное, но за него надо платить каждый месяц, а я уже и так плачу за интернет, а пенсия не резиновая. Всё её тянем, тянем и на всё не хватает.

Пётр Копитоненко сказал(а):

Поставить антенну на крыше дома не получается, соседи ругаются, что я хожу и ломаю рубероидное покрытие крыши и у них потом протекает потолок. Вообще то я очень “благодарен” тому экономисту, который получил себе премию за экономию.Придумал убрать с домов дорогостоящую двускатную крышу и заменить её плоской крышей прикрытой плохим рубероидом. Экономист получил денежки за экономию, а люди на последних этажах теперь всю жизнь мучаются. Вода течёт им на головы и на кровати. Они каждый год меняют рубероид, а он за сезон приходит в негодность. В морозную погоду он даёт трещины и дождевая вода и снеговая течёт в квартиру, даже если по крыше никто и не ходит!!!

Сергей сказал(а):

Приветствую!
Спасибо за статью, а автор-то кто (подписи не вижу)?
ЛПА по приведённой выше методике работает отлично, ДМВ 30 и 58 каналы. Проверено в городе (отражённый сигнал) и за городом, расстояния до передатчика (1 кВт) соответственно: 2 и 12 км примерно. Практика показала, что в диполе “В1” острой необходимости нет, а вот ещё один диполь перед самым коротким сказывается существенно, судя по интенсивности сигнала в %. Особенно в условиях города, где надо ловить (в моём случае) отражённый сигнал. только я сделал антенну с “КЗ”, так получилось, просто не оказалось подходящего изолятора.
В общем, рекомендую.

Василий сказал(а):

ИМХО: народ ищущий антенну для приема ЭЦТВ, забудьте про ЛПА. Эти широкодиапазонные антенны были созданы во второй половине 50-х годов (!!) прошлого века для того, чтобы находясь на берегах советской Прибалтики ловить забугорные телецентры. В журналах того времени это стыдливо называли «сверхдальним приемом». Ну очень любили на Рижском взморье ночью смотреть шведское порно…

В плане назначения тоже самое могу сказать про «двойные, тройные и т.д. квадраты», а также любые «зигзаги».

По сравнению с аналогичным по диапазону и усилению «волновым каналом» ЛПА более громоздки и материалоемки. Расчет ЛПА сложен, замысловат и похож скорее на гадание и подгонку результатов.

Если в вашем регионе ведется вещание ЭЦТВ на соседних ДМВ каналах (у меня 37-38) то лучшее решение разыскать в сети книгу: Капчинский Л.М. Телевизионные антенны (2-е издание, 1979) и изготовить «волновой канал» для группы каналов ДМВ (если у Вас вещание выше 21-41 каналов, то придется пересчитывать) описанный на стр 67 и далее (рис. 39, табл 11).
Если до передатчика 15 – 30км антенну можно упростить, сделав ее четырех – пять элементной, просто не устанавливая директоры Д, Е и Ж.

Для совсем близких передатчиков рекомендую комнатные антенны, кстати в той же книге на стр. 106 – 109 приведены чертежи широкодиапазонных комнатных «волнового канала» и ЛПА. «Волновой канал» визуально меньше, проще и изящней при большем усилении!

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайта.

На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками. Эстетике за городом придается не такое большое значение, основное — качество приема, простая конструкция, дешевизна и надежность. Можно экспериментировать и делать самостоятельно.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Петлевая из трубы

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.

Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».

Если делать самому расхотелось, читайте как выбрать антенну для дачи тут.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2019 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Так выглядит карта расположения вышек цифрового телевидения

Например, на 37 канале вещание ведется на частоте 602 МГц. Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

• для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
• для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Может вам интереснее работать с деревом? Как сделать скворечник написано тут а про изготовление собачьей будки — в этой статье.

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны. Действуйте осторожно его нельзя повреждать.

• для 37 канала: 50 см / 4 = 12,5 см;
• для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Самодельная антенна для цифрового телевидения

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 — представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: L R = 300/f, где L R – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем L R , 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной L R .
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Только в переносных моделях телевизоров есть встроенные устройства, обеспечивающие необходимое преобразование электромагнитных волн эфирного ТВ. Полученные сигналы усиливаются и обрабатываются. На основе этих данных формируется итоговое изображение. Но в стационарных приемниках такой возможности не предусмотрено. Поэтому могут пригодиться знания о том, как сделать антенну своими руками для телевизора. В этой статье представлены конструкции, которые любой человек сможет воспроизвести без лишних усилий. При их выборе предпочтительными считались изделия, собранные из простейших комплектующих деталей.

Подобную сложную конструкцию вполне можно заменить качественной самоделкой

Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям. Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.

В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа.
После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.

Как сделать антенну своими руками для телевизора: простые конструкции

Тем, кто не желает подробно разбираться в тонкостях теории распространения радиоволн, достаточно изучить инструкции в этом разделе. Здесь рассказано о том, как сделать антенну своими руками для телевизора без лишних затрат времени и денежных средств. Эти проекты проверены на практике. Поэтому для получения положительного результата надо только повторить последовательность рабочих операций.

Вторая «жизнь» пивных банок

Обратите внимание!
Здесь и далее надо учитывать место нахождения ближайшей вышки. В данном случае центральную ось банок устанавливают перпендикулярно направлению на передатчик сигнала. После того, как получена хорошая «картинка», оптимальные положения жестко фиксируют скотчем.

Проволока и доска

Простая антенна своими руками для цифрового ТВ с точным расчетом

Чтобы выяснить, как делать антенны своими руками для телевизора без ошибок, надо конкретизировать условия задачи. Если рассматривать Московскую область, то тут эфирное вещание в цифровом формате ведут на двух несущих частотах. Для расчетов используем одно значение, 546 МГц.

Активные части антенн делают из проводников. Их размеры должны соответствовать длине волны (ДВ). Если используете квадрат, то каждая сторона должна быть равной ¼ ДВ.

Для присоединения приемника надо использовать только специальный телевизионный кабель.
Он отличается от стандартных проводников сетей питания и других точным значением волнового сопротивления, 75 Ом. На него настроены входные каналы техники. Если применить другую кабельную продукцию, параметры входного сигнала будут хуже.

Чтобы не усложнять конструкцию, используем простую форму, кольцо. Его размеры рассчитываются по простой формуле.

ДР= (300/ ЧС)*100
, где

• ДР – длина рамки в см;
• ЧС – частота несущего сигнала в Мгц.

В нашем случае получится: (300/546)*100=55 см (округленная величина).

Обратите внимание на то, что центральная жила отрезка рамки не используется вовсе. К оплетке подсоединяется разделанный телевизионный кабель. Скрутка упрочняется пайкой.

Решение проблем дальнего приема

Если «пассивных» методов недостаточно, пригодится технология создания антенного усилителя своими руками. В этом случае подручных материалов будет недостаточно. Придется приобрести электронные компоненты, освоить методику изготовления печатной платы.

Полезная информация!
Катушки индуктивности можно сделать самостоятельно. Подойдет любой каркас (цилиндр с диаметром 2 мм). Для намотки используют провод из меди с лаковым покрытием (0,5 мм).

Не только копируя готовые решения, но и с точным расчетом эффективную телеантенну своими руками сделать не сложно. Определенные трудности возникнут, если понадобится активное усиление сигнала. Но до этого имеет смысл поэкспериментировать с пассивными антеннами.

Как сделать самодельную антенну для цифрового ТВ (видео)

Возможно Вам также будет интересно:

Как настроить спутниковую антенну самостоятельно: правильный подход
Электропроводка в деревянном доме своими руками: пошаговая инструкция по выполнению
Самостоятельная установка и регулировка реле давления воды для насоса

Примеры известны, когда своими руками изготавливали спутниковые антенне. Однажды завод, работающий на оборонку, выпустил брак, клерки ничего не придумали лучше сбыта населению через магазин детских игрушек: выставили санки для малышей. Товар расхватали мгновенно, когда между местными радиолюбителями прошел слух: возможно задешево купить спутниковую антенну для телевизора. Фокус на доли миллиметра сбит, форм-фактор не выдержан досконально, снижен парой дБ коэффициент усиления! Названный факт мало волновал радиолюбителей, получивших в руки антенны-параболоиды дециметрового диапазона. Намного круче «волновых каналов», четвертьволновых вибраторов. Антенна для телевизора своими руками? Легко – если найдете санки неподалеку…

Прежде чем делать антенну своими руками

Перво-наперво учтите: сегодня государственное вещание заменяют цифровым. Прежде касается телевидения. В Москве несколько мультиплексов, на одной частоте передается дюжина каналов, наступает очередь радио. Преимущество подхода привлекает возможностью конструировать узкоспециализированные устройства, справляющиеся с приемом конкретной частоты. Наружная антенна для цифрового телевидения составлена несколькими простыми элементами, формирует ярко выраженный резонанс нужной длины волны. Отпала нужда обеспечивать широкополосность, получили значительный выигрыш усиления. Не обязательно вариант купить телевизор с антенной идеален.

Отсутствует возможность улучшить конструкцию спутниковых антенн. Тороидальная модель, увешанная облучателями, смотрится так себе, эквивалентов для приема с нескольких космических аппаратов не придумано. Подошла бы фазированная антенная решетка с отклоняющимся лучом диаграммы направленности, но сегодня реализация конструкции не то чтобы дорогая, попросту невозможна.

Какую антенны выбрать для приема телевизионного вещания

Телевизионное вещание осваивает диапазон ДМВ (300 – 900 МГц), поляризация используется горизонтальная. Для ловли потрудитесь параболоид с правильно настроенным облучателем найти, потребуется прямая видимость на телецентр или точная подгонка к переотраженному сигналу, изменяемому погодными условиями, даже ветром. Не принято использовать параболоиды, принимая наземное вещание. Спутник висит непреклонно на одном месте, точку позиционирования периодически корректируют наземные станции, легко обойтись тарелкой. Прямая видимость, естественно, должна присутствовать.

Среди множества устройств антенна телевизионная наружная своими руками проще собирается по типу волновой канал (антенна Удо-Яги). Устройство обладает отличными характеристиками, сегодня займемся рассмотрением этого класса приспособлений для приема телевизионного вещания.

Приемные антенны класса волновой канал своими руками

Конструкция антенны

Прежде всего о количестве элементов. У волнового канала имеется траверса, на которую крепятся параллельно друг другу, начиная сзади:

1. Рефлектор.
2. Активный вибратор.
3. Пассивные вибраторы (директоры).

Для каналов метрового диапазона необходимо пожертвовать коэффициентом усиления ради увеличения рабочей полосы устройства. Достигается путем снижения количества директоров.

Выглядит практически следующим образом:

1. Диапазон ниже 70 МГц потребует наличия одного директора. Получается трехэлементная антенна волновой канал. Образована рефлектором, активным, пассивным вибраторами.
2. Диапазон ниже 110 МГц обходится четырехэлементной антенной, где имеется два директора.
3. 170 – 240 МГц принято ловить волновыми каналами с пятью пассивными вибраторами.
4. 470 МГц и выше (цифровые мультиплексы) – рекомендуется применять антенны из 15 элементов: рефлектор, активный вибратор, 13 директоров.

Используйте антенны для приема радио диапазона FM, знайте: поляризация вертикальная. Элементы, о которых поговорим ниже, располагаются перпендикулярно земле. Теперь размеры. Узлы, кроме активного вибратора, представляют собой куски проволоки, закрепленные на траверсе параллельно друг другу. Активный вибратор выглядит удлиненным прямоугольником со скругленными сторонами. Углы прямые, на практике, выгибая из толстого материала, не получается сделать точно. Выделим четыре вида расстояний в волновом канале:

1. Между рефлектором и активным вибратором.
2. От активного вибратора до первого директора.
3. От первого директора до второго директора.
4. Между остальными директорами.

На практике себя показывает отлично конструкция, где директоры имеют одинаковую длину, меньшую, нежели у активного вибратора. Рефлектор должен длиной превосходить каждый в отдельности. Элементы изготавливаются из круглой медной, латунной, алюминиевой проволоки круглого сечения. Допускается использовать центральные жилы 4-жильных кабелей. Прочие будут искажать прием, разрешается испробовать.

Изготовить траверсу следует из дачного черенка лопаты, трубы полиэтилена (полипропилена) высокой плотности. Элементы крепятся поперек болтовыми соединениями, при необходимости длинные директоры снабжаются направляющими из прочного диэлектрика (древесина). По возможности элементы располагаются в одной плоскости, быть горизонтальны.

Мачта обоснуется позади активного вибратора, рекомендуется применить одну-две наклонные распорки. Ни одна не должна попасть в зазор между первым директором и активным вибратором. В противном случае антенна телевизионная цифровая будет работать отвратно, сбитая искажениями сигнала крепежом.

Сама мачта устанавливается на растяжки из стальной проволоки. Допустимо пользоваться двумя комплектами при необходимости. Кабель для телевизионной антенны по нормам используется 75 Ом. Такое же значение имеют и волновые сопротивления разъемов плазменных и жидкокристаллических телевизоров. Как результат, блокируется отражение мощности, мастера добиваются уверенного приема сигнала с минимальными затратами энергии и технических средств. При переусилении снижайте коэффициент передачи аттенюаторами.

Размеры самодельной антенны типа волновой канал

Первый мультиплекс Москвы приходится на частоту 559,25 МГц. Посмотрим, какие размеры будет иметь антенна для портативного телевизора соответствующей длины волны. Сие приходится примерно на 32-ой канал советского вещания. Литература указывает следующие размеры устройства:

1. Длина рефлектора 26,9 см.
2. Длина активного вибратора 21,3 см.
3. Высота активного вибратора 5 см.
4. Длина директоров 20,2 см.
5. Расстояние 1 – 11, 9 см.
6. Расстояние 2 – 7 см.
7. Расстояние 3 – 13,1 см.
8. Расстояние 4 – 15,8 см.

Сигнал снимается с разрыва активного вибратора внизу. Длина прорези не имеет значения, для ДМВ диапазона это 1,5 – 3 см. Теперь у нас будет цифровое телевидение, антенна своими руками сделана, осталось установить в комнате или на крыше. Рекомендуется при наличии прямой видимости, но башня находится за горизонтом, пользоваться компасом, картой. Наблюдаете непосредственно передающую станцию – нацельте антенну волновой канал, пользуясь зрением. Дальнейшая настройка производится по максимальному уровню сигнала (на практике качеству изображения). После приспособление стоит закрепить, как было показано выше.

Обратите внимание: в городе о прямой видимости не идет речи. Будем ловить отраженный сигнал, приходящий с абсолютно любого направления. Даже с противоположного расположению телецентра. Придется поискать хорошенько, откуда приходит вещание. При неудовлетворительном качестве рекомендуется использовать усилитель для телевизионного сигнала, включаемый близ антенны. Придется провести кабель питания на крышу. Допускается установить волновой канал в комнате, усилитель может не понадобиться. Основные потери обусловлены кабелем, длина оставляется минимальной. Телевизионная антенна комнатная своими руками изготавливается по тому же принципу. Не требуются мачта, растяжки. Где поместить – личное дело каждого. Зависит от фантазии.

Если использовать кронштейн для телевизионной антенны, на одной мачте возможно укрепить ряд волновых каналов, это позволит принимать все частоты с максимальным качеством, ловить радиовещание. Обратите внимание, не обсудили в обзоре согласующие устройства, помогающие добиться наименьшего значения КСВ. В этом случае мощность будет отражаться меньше. Опытный конструктор должен об этом позаботиться сам!

Не так давно мы публиковали подборку антенн, подходящих для эфирного цифрового телевидения стандарта DVB-T2.

Но их вовсе не обязательно покупать, тем более, что стоимость устройства вместе с цифровым приемником может вылиться в приличную сумму.

Причем, такая антенна должна подходить по параметрам частотного диапазона, который применяется в районе вашего проживания. Иначе используемый в антенне мультиплекс не будет принимать все доступные каналы ТВ.

Мы расскажем, как узнать частотный диапазон вашего региона и рассчитать параметры нужной антенны. Также, наша пошаговая инструкция поможет быстро сделать из подручных материалов качественную антенну для приема эфирных каналов нового цифрового стандарта DVB-T2.

Для справки:

Мультиплекс (от англ. multiplex — смесь, смешанное; также мукс) — объединение в единый цифровой пакет телевизионных каналов при цифровом телевещании

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2).

Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах.

Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм.

Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью.

Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Помимо самого антенного кабеля вам понадобится:

• паяльник с припоем и канифолью;
• острый нож с коротким лезвием
• плоскогубцы с функцией кусачек и изолента
• герметик или клеевой пистолет с соответствующими расходными пластиковыми стержнями (если вы собираетесь размещать антенну снаружи).

Особенности конструкции антенны

Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.

И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.

Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.

Это может быть интересно:

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Прежде, чем начинать резать и зачищать провод, нужно определить правильную длину отрезков кабеля для составляющих нашей антенны. Для этого нужно узнать частоту вещания цифрового телевидения в вашем районе. Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт карта.ртрс.рф и найдите район вашего проживания.

В левом меню выделите чекбокс «Частотные зоны». Теперь на карте, помимо диапазонов частот, будут отображены мультиплексные пакеты и указаны количество входящих в них каналов.

Например, почти по всей Московской области в I-мультиплекс (РТРС-1) входит 10 каналов (они вещаются на канале 30) и поймать его можно на частоте 546 МГц, во II-мультиплекс (РТРС-2) входит также 10 каналов и вещаются они на канале 24 на частоте 498 МГц.

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку.

Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода.

Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок. Какой из них лучше всего работает вы можете почитать в нашей статье.

• Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например, такую:

• Как выбрать приставку для цифрового телевидения: самые важные нюансы

компании-производители, Андрей Киреев

Источник: https://ichip.ru/kak-sdelat-luchshuyu-antennu-dlya-tsifrovogo-televideniya-svoimi-rukami.html

Простая самодельная антенна для приема цифрового телевидения

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Мастера покупают изобретения в лучшем китайском интернет-магазине.

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Электроника для самодельщиков в китайском магазине.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный.

Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо.

Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

zen.yandex.ru

Простейшая антенна для цифрового телевидения. Сделать самостоятельно

Уже свершившийся факт- аналоговое эфирное телевидение заканчивает свою славную историю в России. На смену ему пришло цифровое ТВ вещание. Это в целом хорошо, качество ТВ картинки существенно выше. Сегодня я расскажу как самостоятельно изготовить простую, с хорошими характеристиками антенну.

Немного воспоминаний. В школе я занимался в радио кружке, вели его специалисты из СОНИИР, дядьки очень профессиональные, передавали свои знания молодежи. А в то время появился у нас в городе первый альтернативный государственному вещанию телеканал.

Крутили там всякие фильмы, что в то время в видесалонах показывали. Ну мы естественно к преподам, мол расскажите как изготовить антенну, чтоб несложная и чтоб прям хорошая. Ну и недолго думая антенна была рассчитана изготовлена и протестирована- показав отличный результат.

И собственно когда встал вопрос о антенне для цифрового ТВ, у меня сомнений в конструкции антенны не было.

Для изготовления антенны применяется обычная медная проволока, чем толще диаметр тем изделие получится прочнее. Конструкция показана выше. Думаю никаких вопросов по изготовлению возникнуть не должно. Дополнительным плюсом является то, что волновое сопротивление антенны совпадает с волновым сопротивлением кабеля и не требуется дополнительных согласующих элементов.

zen.yandex.ru

Итак, вы приобрели цифровую приставку для телевизора. Самое время начать ей пользоваться – но что, если в вашем распоряжении нет подходящей уличной антенны? Не беда – возьмите простую комнатную и добавьте к ней… усилитель! О том, как правильно их соединить – читайте далее!

Почему это работает?

Влияние шума на изображение в аналоговом и цифровом варианте сигнала

Со старым аналоговым сигналом, присоединение усилителя к простой антенне не давало результата – вместе с полезным сигналом усиливался шум и картинка по-прежнему была снежной и прерывистой.

Но цифровые каналы – совсем другое дело! Для того, чтобы извлечь полезный сигнал, приёмнику достаточно небольшой разницы с шумом.

Если усилить даже зашумленный сигнал комнатной антенны, его уровня хватит, чтобы цифровые каналы были извлечены и расшифрованы.

Как это сделать?

Вам понадобится простой усилитель сигнала (адаптер с антенным штекером) и сама комнатная антенна. Подключите штекер антенны к входу усилителя. Выход усилителя соответственно, присоединяется к телевизору.

Поэкспериментируйте с положением антенны – и всё заработает. Включите приставку, вставьте адаптер усилителя в розетку и включите настройку – через некоторое время приставка найдёт до 30 каналов с чётким изображением – и всё это без уличной антенны! Согласитесь, очень удобно!

Удачного монтажа и интересных телепередач!

zen.yandex.ru

Цифровая телевизионная антенна за 15 минут

Многие из нас хотя бы раз в жизни сталкивались ситуацией, когда при наличии телевизора имеем полное отсутствие антенны или кабельного телевидения. Причём самое досадное, что телевышка вон она, а телевизор показывает погодные явления в виде снега. И радиоволны никак не хотят сами залетать в антенное гнездо и двигать электроны.

Часть населения, воспитанная под неусыпным взглядом всевидящего ока партии, несомненно, бросится сломя голову исполнять свой гражданский долг потребителя в ближайший супермаркет бытовых приборов, где хитрый взгляд консультанта, сразу выделит вас, как объект стопроцентного развода. – Почему? – усомнитесь вы, перебирая в голове файлы в поисках знаний об антеннах…

Так вот для тех кто ничего не нашёл, поясню. Вам будут усиленно впаривать антенну, «специально созданную для цифрового телевещания» и без неё родимой ваш телевизор ну никак не сможет дать качественного изображения.

Некоторые, особо рьяные консультанты будут утверждать, что она даже спутник берет. (Консультант, он как гаишник обладает навыками психологического воздействия и с первых слов распознает уровень вашей компетенции.

) Цена такой «крутой» антенны может быть выше 1500 рублей. По виду она примерно такая:

Давайте подробнее рассмотрим, что здесь к чему. Два телескопических активных элемента симметричного вибратора для приёма волн метрового диапазона (очень мало каналов работает в этом диапазоне, а цифровые вообще не работают).

Выдвигая или задвигая эти трубочки вы настраиваете антенну в резонанс с несущей частотой того или иного ТВ канала, причём оба элемента должны быть при этом одинаковой длины. Чёрный «бублик» – это антенна дециметрового диапазона (ДМВ) (там внутри находится проволочное разорванное кольцо, всего лишь).

Эта антенна точно не настроена ни на один ДМВ канал, а имеет усреднённые характеристики, то есть ловит неважно, за то на всех каналах. Внутри подставки находятся согласующие трансформаторы и, если есть сетевой шнур, то и усилитель, коэффициент усиления которого изменяется регулятором. Вот этот усилитель самая бесполезная вещь во всей этой конструкции. Поясню.

Когда телебашня в пределах видимости (10 – 15 км) мощности полезного сигнала и так будет достаточно для уверенного приёма, а если дальше то такая широкополосная антенна будет принимать и помехи, которые тоже будут усиливаться усилителем. В таких удалённых местах необходимо озаботиться наружной антенной.

А что касается приёма цифрового сигнала, так антенне по барабану какой сигнал принимать: цифровой ли, аналоговый ли, он же весь частотно-модулированный. Все необходимые преобразования происходят в телевизоре.

• И вот тут у уважающего себя гражданина непременно возникают крамольные мысли:
• – китайцы под видом высоких технологий, впаривая нам две трубочки и одну проволочку (остальное нефункционально) – врут;
• – продавцы, продающие копеечную вещь втридорога – тоже врут, присваивая ей несуществующие функции;
• – у власти, позволяющей открыто обманывать своих граждан тоже, видимо рыло в пуху.
• А потому призываю ударить по мировому буржуйскому ширпотребу качественной самоделкой.

При наличии ТВ кабеля со штекером, а также куска проволоки длинной 125 см и диаметром не менее 1 мм из любого металла можно соорудить высококачественную ДМВ антенну минут за 15. Если, конечно не добавлять дизайнерских изысков.

Итак, вооружившись пассатижами, по возможности паяльником и мудрёным русским словом сгибаем из проволоки вот такую загогулину (см. рис. 3-4), со сторонами 13 -15 см. Концы проволоки можно спаять, а можно просто скрутить на верхнем или нижнем углу.

На рисунке видно, в каких местах припаиваются центральная жила и оплётка кабеля. Внимательно посмотрите, чтобы тонкие проводки оплётки не соприкасались с центральной жилой. Расстояние между точками «а» и «б» должно быть 1,2 -1,5 см, углы желательно прямые и находиться все должно в одной плоскости.

Кстати конструкцию можно смастерить из металлической ленты. Чем шире лента, тем шире диапазон частот, но меньше коэффициент усиления, который в проволочном варианте будет примерно 8,5 децибел (у китайской безделушки, около 4).

Подключите антенну к телевизору, установите её вертикально и перпендикулярно её плоскостью к направлению на ретранслятор.

Если сделано все правильно, то и заработает все сразу и можно подумать о дизайне. Ибо сказано: функциональность, есть предтеча дизайна.

Сделав такое дело, вы вдруг ощутите, как приподнялась ваша самооценка и это не пройдёт незамеченным вашей супругой или подругой. А сэкономленные средства можно потратить на семейный романтический ужин, потому что в глазах супруги (подруги) вы станете гением, по крайней мере, до первых разбросанных носков.

Буду рад, если моя писанина породит мудрые мысли, которые подвигнут на путь технического рукоприкладства.

Источник: https://izobreteniya.net/prostaya-samodelnaya-antenna-dlya-priema-tsifrovogo-televideniya/

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

• Шаг 1
• Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.
• На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Затем скручиваем оплётку вместе с центральной жилой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 2

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 3

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 4

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

1. Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.
2. Шаг 5
3. На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат.

Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата.

Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Забрать к себе:

Источник: http://bestdiy.ru/prostaya-tv-antenna-dlya-tsifrovogo-televideniya-za-5-minut-svoimi-rukami.html

Простая самодельная антенна для приёма эфирного цифрового телевидения

  Напомню, что конструкция из двух колец (рамок,
вибраторов) представляет вариант фазированной антенны.

В теории, а теперь я
могу сказать практически, её коэффициент усиления на 1 дБ больше, чем у антенны
типа волновой канал с таким же количеством элементов, где второе кольцо служит
рефлектором.

 На графике
представлены значения КСВ (коэффициент стоячей волны) антенн в зависимости от
частоты. Зелёный фон – оптимальный коэффициент согласования. Чем меньше
значения КСВ, тем лучше антенна согласована. Измерения проводились с помощью
высокочастотного генератора и самодельного КСВ-метра.

  Аналогичный вариант двухэлементной антенны
можно сделать с использованием сетевого силового провода с диаметром от 2 мм и
более. В этом случае отрезок коаксиального кабеля равный расстоянию между
рамками я тоже сделал из проводов, изобразив нечто подобное двухпроводной линии
с сосредоточенными постоянными. Вроде неплохо получилось. Параметры антенны не
изменились. Я сделал, таким образом, два образца и сравнил их показания на
приборе.  Очень хорошая повторяемость.
Рамки первоначально сделал в виде прямоугольников со сторонами 11, 5 и 16 см,
но внешне антенна не понравилась, и я дополнительно добавил рёбра, немного
согнув середины сторон, получилось похоже на соты. Это придало устойчивость
антенне и своеобразие формы. В конструкции использовался медный провод  в изоляции с диаметром проводника 2 мм. Длина
проводов  55 см и 82,4 см. В этом
варианте также используется 50-омный коаксиальный кабель длиной 1 метр. В месте
соединения рамок применил кольцеобразную скрутку с последующей пайкой.

 Судя по последним м,
проволочная антенна вызвала интерес благодаря простоте конструкции и неплохим характеристикам.
Поэтому я решил дополнить сборку антенны фотографиями, облегчающими процесс
изготовления.

 На фото 7  представлен
только макет антенны, который в дальнейшем можно задекорировать под детскую
игрушку.

 Продолжение  «Эфирное цифровое телевидение на даче и в деревне».

Источник: http://dedclub.blogspot.com/2014/02/blog-post.html

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания.

Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками.

Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 —  представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц.

Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2).

Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной LR.
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

• Рекомендации.
• Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.
• Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Источник: https://www.asutpp.ru/decimetrovaya-antenna-svoimi-rukami.html

Антенны для цифрового ТВ своими руками

Использование cookie English version

Зона покрытия цифрового телевидения стандарта DVB-T2 сегодня охватывает уже почти всю Россию.

Но часто бывает, что до ближайшего передатчика десятки километров либо ваши окна расположены таким образом, что сигнал не в прямой видимости.

В этом случае поймать сигнал цифрового телевидения можно лишь применив антенну с большим усилением либо добавив к ней усилитель.

На этом сайте представлены конструкции радиолюбителей, сделанные своими руками.

Почему именно самодельная? Во-первых, такая конструкция обойдется почти даром, а во-вторых, коэффициент усиления антенны, сделанной самостоятельно, часто получается выше, чем у заводской.

Происходит это потому, что заводские антенны рассчитаны на прием сигналов во всем ДМВ диапазоне. Для обеспечения равномерных характеристик такое устройство специально расстраивают, удлиняя одни и укорачивая другие элементы, в результате уменьшается коэффициент усиления. А самодельная антенна рассчитывается под конкретный канал и имеет пик усиления именно на нем.

На этом сайте расчет антенны цифрового ТВ производится автоматически, необходимо знать только номера каналов, на которых производится вещание цифрового телевидения в вашем регионе. Для этого нужно посетить сайт Российской телевизионной и радиовещательной сети и на карте найти ближайшую к вам вышку красного цвета (вещают два мультиплекса), или синего цвета (вещает только первый мультиплекс).

Подведите курсор к этой вышке и нажмите на нее для получения дополнительной информации. Здесь нам нужны номера каналов первого и второго мультиплекса. Запомните их.

Если вы живете не в России, то информацию по вышкам других стран можно увидеть здесь.

Прогнозировать возможность приема сигнала от той или иной вышки поможет этот материал.

Мы предлагаем вам несколько конструкций антенн. Они расположены в порядке увеличения коэффициента усиления и возрастания сложности изготовления. Мы лишь ориентировочно можем сказать о том, на каком расстоянии будет работать та или иная антенна, так как это зависит от очень многих факторов.

Z-антенна

Z-антенна похожа на два квадрата, установленных друг на друга. В месте стыков этих квадратов оставлено небольшое расстояние. Именно в этом месте подключается кабель.

Это самая простая для изготовления антенна, ее можно сделать минут за 30 — 40. Тем не менее эти конструкции очень популярны не только для приема цифрового телевидения, но и для Wi-Fi и 3G диапазонов.

Антенна типа «волновой канал» несколько сложнее в изготовлении, чем предыдущая. Несмотря на это, такие устройства широко используются со времен начала телевизионного вещания и до сих пор. Конструкция требует достаточно большой точности изготовления.

Она отличается от предыдущей конструкции наличием еще одного элемента.

Антенна этого типа приобрела популярность благодаря Российскому радиолюбителю С.К. Сотникову из-за удачного сочетания простоты конструкции и высокого коэффициента усиления.

Эта антенна имеет больший коэффициент усиления, что позволяет вести дальний прием цифрового телевидения DVB-T2. Она также известна благодаря С.К. Сотникову, который предложил помимо конструкции еще и методику расчета. Тройной квадрат — это самая популярная конструкция в последнее время.

У этой конструкции коэффициент усиления еще выше. Она состоит из шести колец разного диаметра, расположенных на диэлектрической штанге. Н. Туркин поделился чертежами устройства в журнале «Радио» №1 за 2002 год, а известный радиолюбитель В. Поляков оптимизировал размеры колец и расстояния между ними для получения наибольшего усиления. Именно этот вариант расчета используется на сайте.

• Нажав на соответствующий пункт меню слева можно рассчитать параметры заинтересовавшей вас конструкции для каналов конкретного региона.
• Если вы хотите использовать эти устройства в диапазонах Wi-Fi или 3G, сделать это можно, перейдя по этой ссылке.
• Фотографии готовых антенн, собранные нашими читателями, можно посмотреть здесь, а результаты опроса наших читателей (дальность приема той или иной конструкции) — здесь.
• Присылайте нам свои конструкции антенн для приема цифрового телевидения DVB-T2 (с методикой расчета) и мы с удовольствием опубликуем их здесь.

Источник: https://antenna-dvb-t2.info/

Современное развитие телевизионной технологии шагнуло далеко за пределы Земли. Мы получаем видеосигнал со спутников, ловим и усиливаем прием ресивером и выводим на экран красивую картинку в высоком качестве. Наш обзор телепередач обеспечен сигналом, приходящем по проводу внутри оператора кабельного телевидения. Однако есть и запасной план, как никогда не остаться без телевизора – антенна ДМВ диапазона для приема цифрового телевидения Т2. Данный вид приема сигнала вполне возможен для установки не только дома, но и на загородном участке или в местах сезонного проживания.

Более подробно о дециметровой антенне

Эфирная ДМВ антенна может быть приобретена в магазине радиоэлектроники либо же собрана своими руками. Довольно простое и не затратное дело. Перед началом сборки необходимо правильно понимать принцип работы данной антенны, а также причины, по которым данный диапазон используется в телевидении.

Все телевещание полностью перешло на дециметровый диапазон, потому как на волны не влияют природные явления или помехи из окружающей среды, а низкая стоимость оборудования располагает к себе любого покупателя. Цифровое телевидение Т2 является доступной и прогрессивной технологией современности.

Длина волны дециметровых волн колеблется от 10 см до 1 м, а частота – от 300 МГц до 3 ГГц. Прием осуществляется широкополосной антенной с направленным действием и возможен на расстоянии около 65 км от источника. Технические характеристики одинаковы как для профессиональных, так и домашних дециметровых антенн.

Отличие может заключаться лишь в более узкой диаграмме направленности у профессионального оборудования, а отсюда и более высокий показатель усиления сигнала.

Для максимально качественного приема сигнала необходимо оценивать рельеф местности и наличие различного рода барьеров на пути следования сигнала. Деревья или бетонные конструкции затрудняют передачу. Также распространенной неполадкой может выступать отраженный сигнал. Данную проблему решают усилители. Если источник сигнала находится недалеко от приемника – антенну можно установить и в интерьере, не прибегая к внешнему монтажу. При значительном удалении от передатчика – антенну стоит поднять на уровень в 8-12 метров.

Как сделать антенну ДМВ?

Существуют различные вариации монтажа дециметровой антенны, но в домашних условиях можно сделать следующие виды:

• ромб-антенна с рефлектором или без;
• комнатная антенна из железных бытовых банок;
• классическая «Восьмерка» или «Зигзаг».

При создании антенны типа «Ромб» можно использовать медные, латунные или алюминиевые трубки либо вырезанные полоски из тех же металлов с шириной в 15 мм. При инсталляции вне дома алюминий использовать не рекомендуется. При подключении и укладке кабеля необходимо избегать острых углов и изгибов.

Вторсырье в виде жестяных банок из-под газировок может еще вполне послужить хорошему делу. Собирается классическая диполь антенна. Банки закрепляются на вешалке или другим способом последовательно и через их центр протягивается кабель. Классическая «Восьмерка» собирается все так же просто из вышеуказанных металлов путем сгибания в форму восьмерки или как ее еще принято называть – «зигзагом».

Какую бы антенну не пришлось выбирать для самостоятельной сборки или покупки в магазине, главной целью является качественная картинка и наслаждение от просмотра, поэтому стоит также подумать о хорошем приемнике и самом телевизоре.



Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать её своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

• изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
• направлена строго по оси электромагнитной волны, идущей от передающего центра;
• сориентирована по виду поляризации;
• защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала.

У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо.

Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

1. просто ослабленными;
2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

Источник: //HouseDiz.ru/kak-sdelat-antennu-cifrovogo-televideniya-svoimi-rukami-dlya-dachi-i-doma/

Простая самодельная антенна для приема цифрового телевидения

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Мастера покупают изобретения в этом китайском интернет-магазине.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный.

Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо.

Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

zen.yandex.ru

Простейшая антенна для цифрового телевидения. Сделать самостоятельно

Уже свершившийся факт- аналоговое эфирное телевидение заканчивает свою славную историю в России. На смену ему пришло цифровое ТВ вещание. Это в целом хорошо, качество ТВ картинки существенно выше. Сегодня я расскажу как самостоятельно изготовить простую, с хорошими характеристиками антенну.

Немного воспоминаний. В школе я занимался в радио кружке, вели его специалисты из СОНИИР, дядьки очень профессиональные, передавали свои знания молодежи. А в то время появился у нас в городе первый альтернативный государственному вещанию телеканал.

Крутили там всякие фильмы, что в то время в видесалонах показывали. Ну мы естественно к преподам, мол расскажите как изготовить антенну, чтоб несложная и чтоб прям хорошая. Ну и недолго думая антенна была рассчитана изготовлена и протестирована- показав отличный результат.

И собственно когда встал вопрос о антенне для цифрового ТВ, у меня сомнений в конструкции антенны не было.

Для изготовления антенны применяется обычная медная проволока, чем толще диаметр тем изделие получится прочнее. Конструкция показана выше. Думаю никаких вопросов по изготовлению возникнуть не должно. Дополнительным плюсом является то, что волновое сопротивление антенны совпадает с волновым сопротивлением кабеля и не требуется дополнительных согласующих элементов.

Приятного просмотра!

zen.yandex.ru

Итак, вы приобрели цифровую приставку для телевизора. Самое время начать ей пользоваться – но что, если в вашем распоряжении нет подходящей уличной антенны? Не беда – возьмите простую комнатную и добавьте к ней… усилитель! О том, как правильно их соединить – читайте далее!

Почему это работает?

Влияние шума на изображение в аналоговом и цифровом варианте сигнала

Со старым аналоговым сигналом, присоединение усилителя к простой антенне не давало результата – вместе с полезным сигналом усиливался шум и картинка по-прежнему была снежной и прерывистой.

Но цифровые каналы – совсем другое дело! Для того, чтобы извлечь полезный сигнал, приёмнику достаточно небольшой разницы с шумом.

Если усилить даже зашумленный сигнал комнатной антенны, его уровня хватит, чтобы цифровые каналы были извлечены и расшифрованы.

Как это сделать?

Вам понадобится простой усилитель сигнала (адаптер с антенным штекером) и сама комнатная антенна. Подключите штекер антенны к входу усилителя. Выход усилителя соответственно, присоединяется к телевизору.

Поэкспериментируйте с положением антенны – и всё заработает. Включите приставку, вставьте адаптер усилителя в розетку и включите настройку – через некоторое время приставка найдёт до 30 каналов с чётким изображением – и всё это без уличной антенны! Согласитесь, очень удобно!

Удачного монтажа и интересных телепередач!

Цифровая телевизионная антенна за 15 минут

zen.yandex.ru

Многие из нас хотя бы раз в жизни сталкивались ситуацией, когда при наличии телевизора имеем полное отсутствие антенны или кабельного телевидения. Причём самое досадное, что телевышка вон она, а телевизор показывает погодные явления в виде снега. И радиоволны никак не хотят сами залетать в антенное гнездо и двигать электроны.

Часть населения, воспитанная под неусыпным взглядом всевидящего ока партии, несомненно, бросится сломя голову исполнять свой гражданский долг потребителя в ближайший супермаркет бытовых приборов, где хитрый взгляд консультанта, сразу выделит вас, как объект стопроцентного развода. – Почему? – усомнитесь вы, перебирая в голове файлы в поисках знаний об антеннах…

Так вот для тех кто ничего не нашёл, поясню. Вам будут усиленно впаривать антенну, «специально созданную для цифрового телевещания» и без неё родимой ваш телевизор ну никак не сможет дать качественного изображения.

Некоторые, особо рьяные консультанты будут утверждать, что она даже спутник берет. (Консультант, он как гаишник обладает навыками психологического воздействия и с первых слов распознает уровень вашей компетенции.

) Цена такой «крутой» антенны может быть выше 1500 рублей. По виду она примерно такая:

Давайте подробнее рассмотрим, что здесь к чему. Два телескопических активных элемента симметричного вибратора для приёма волн метрового диапазона (очень мало каналов работает в этом диапазоне, а цифровые вообще не работают).

Выдвигая или задвигая эти трубочки вы настраиваете антенну в резонанс с несущей частотой того или иного ТВ канала, причём оба элемента должны быть при этом одинаковой длины. Чёрный «бублик» – это антенна дециметрового диапазона (ДМВ) (там внутри находится проволочное разорванное кольцо, всего лишь).

Эта антенна точно не настроена ни на один ДМВ канал, а имеет усреднённые характеристики, то есть ловит неважно, за то на всех каналах. Внутри подставки находятся согласующие трансформаторы и, если есть сетевой шнур, то и усилитель, коэффициент усиления которого изменяется регулятором. Вот этот усилитель самая бесполезная вещь во всей этой конструкции. Поясню.

Когда телебашня в пределах видимости (10 – 15 км) мощности полезного сигнала и так будет достаточно для уверенного приёма, а если дальше то такая широкополосная антенна будет принимать и помехи, которые тоже будут усиливаться усилителем. В таких удалённых местах необходимо озаботиться наружной антенной.

А что касается приёма цифрового сигнала, так антенне по барабану какой сигнал принимать: цифровой ли, аналоговый ли, он же весь частотно-модулированный. Все необходимые преобразования происходят в телевизоре.

И вот тут у уважающего себя гражданина непременно возникают крамольные мысли:

– китайцы под видом высоких технологий, впаривая нам две трубочки и одну проволочку (остальное нефункционально) – врут;

– продавцы, продающие копеечную вещь втридорога – тоже врут, присваивая ей несуществующие функции;

– у власти, позволяющей открыто обманывать своих граждан тоже, видимо рыло в пуху.

А потому призываю ударить по мировому буржуйскому ширпотребу качественной самоделкой.

При наличии ТВ кабеля со штекером, а также куска проволоки длинной 125 см и диаметром не менее 1 мм из любого металла можно соорудить высококачественную ДМВ антенну минут за 15. Если, конечно не добавлять дизайнерских изысков.

Итак, вооружившись пассатижами, по возможности паяльником и мудрёным русским словом сгибаем из проволоки вот такую загогулину (см. рис. 3-4), со сторонами 13 -15 см. Концы проволоки можно спаять, а можно просто скрутить на верхнем или нижнем углу.

На рисунке видно, в каких местах припаиваются центральная жила и оплётка кабеля. Внимательно посмотрите, чтобы тонкие проводки оплётки не соприкасались с центральной жилой. Расстояние между точками «а» и «б» должно быть 1,2 -1,5 см, углы желательно прямые и находиться все должно в одной плоскости.

Кстати конструкцию можно смастерить из металлической ленты. Чем шире лента, тем шире диапазон частот, но меньше коэффициент усиления, который в проволочном варианте будет примерно 8,5 децибел (у китайской безделушки, около 4).

Подключите антенну к телевизору, установите её вертикально и перпендикулярно её плоскостью к направлению на ретранслятор.

Если сделано все правильно, то и заработает все сразу и можно подумать о дизайне. Ибо сказано: функциональность, есть предтеча дизайна.

Сделав такое дело, вы вдруг ощутите, как приподнялась ваша самооценка и это не пройдёт незамеченным вашей супругой или подругой. А сэкономленные средства можно потратить на семейный романтический ужин, потому что в глазах супруги (подруги) вы станете гением, по крайней мере, до первых разбросанных носков.

Буду рад, если моя писанина породит мудрые мысли, которые подвигнут на путь технического рукоприкладства.

Источник: //izobreteniya.net/prostaya-samodelnaya-antenna-dlya-priema-tsifrovogo-televideniya/

Цифровая антенна dvb-t2 своими руками

Цифровое телевидение шагает по стране, многие покупают телевизоры, которые уже поддерживают этот формат. А у кого техника предыдущего поколения, можно купить цифровую приставку (про мою читайте здесь) и подключить ее к своему старому телевизору, который не поддерживает формат DVB-T2.

В общем, формат стоящий позволяет смотреть телевидение в цифровом формате. НО многие продавцы вместе с приставками и телевизорами, «впаривают» так называемые цифровые антенны, иногда в цене антенна доходит до 3000 рублей.

Хотя ребята вы можете сами своими руками, сделать антенну для цифрового телевидения, причем очень дешево …

!СОВЕТ! Ребят кстати телевидение можно смотреть вообще без антенны через интернет, но для этого нужна другая приставка — ANDROID TV BOX, почитайте реально прикольная тема.

Продолжаем статью …

Для принятия цифрового сигнала требуется так называемая дециметровая антенна. Изготовить ее можно буквально из антенного кабеля. Однако ее нужно правильно рассчитать. Если не хотите читать статью полностью, можете найти нужный пункт в оглавлении

ОГЛАВЛЕНИЕ СТАТЬИ

Что понадобиться для производства антенны

1) Нам понадобиться кусок антенного кабеля, длиной около 30 см.

2) Антенные разъемы, так называемый F – разъем и разъем папа – мама.

F — разъем и «папа-мама»

3) Инструменты: нож, кусачки калькулятор и обязательно рулетка (ну или линейка).

Расчет

Теперь нам нужно рассчитать длину самой антенны и после приступать к ее производству. Для этого переходим на сайт цифрового телевидения.

Сайт ЦЭТВ

На главной страницы ищем вкладку — «карта охвата ЦЭТВ» и переходим на нее.

вкладка «карта охвата ЦЭТВ»

Перед нами открылась карта покрытия цифрового телевидения. Ищем ближайшую станцию для своего города (у меня Ульяновск, вы забиваете свой город).

ищем свой город

Дальше открываем станцию подробно, нам нужны частоты работы этой станции.

частоты

Как видите у меня в городе, это 56 канал – 754 МГц и 59 канал – 778 МГц.

Теперь вычисляем длину антенны. Не буду вдаваться в сложные технические формулы и термины, они нам не совсем нужны. Но для вычисления антенны, нужно 7500 разделить на наши частоты.

ТО есть: 7500/754=9.94 см, это для 56 канала.

для 56 канала

                7500/778=9.64 см, это для 59 канала.

для 59 канала

Наша антенна должна быть примерно 10 см, а точно — ((9,94 + 9,64)/2=9,79 см)

Для вашего города также нужно вывести среднюю длину для ваших станций, если у вас их несколько в городе. В видео под статьей рассчитал антенну для Ульяновска, и для Казани.

Изготовление

1) Берем кусок антенного провода и для начала приделываем F-разъем на конце. Просто зачищаем кабель и накручиваем разъем, так чтобы центральный провод был посередине, а экран (проводки и фольга была в креплении), подробное про изготовление читаем тут (полезно).

закрепляем F-разъем на конце

F-разъем, фото 2

2) Откладываем от нашего разъема пару сантиметров (это будет своего рода отступ), далее отмеряем 10 см и отрезаем ненужный кабель.

откладываем 10 см

3) Теперь с этих 10 см, нам нужно снять пластиковый изолятор и удалить «экран» (фольгу и мелкие проводки). Дальше трогать не нужно, оставляем кабель в изоляторе.

4) Все наша антенна готова. Можно пробовать подключать.

антенна DVB-T2

Подключение

Вам нужно поймать хорошую точку приема в квартире, и не всегда достаточно просто вставить в телевизор или приставку. У меня такое место около окна, поэтому я вставил в приставку удлинитель и уже в удлинитель вставил антенну. Пока у меня все это импровизировано не убрано, для примера работы (поэтому кабель весит), и в него вставлена сама антенна.

подключаем в приставку

удлинитель

Ну что как видите, все каналы работают нормально, и «первый», и «Россия», и НТВ и т.д.

«Первый»

«НТВ»

«ТНТ»

Таким образом, при наличии 80 — 100 рублей, можно сделать антенну для цифрового телевидения (стандарта DVB-T2) своими руками, легко и просто.

Сейчас видео версия

Для тех у кого не показывает — читаем эту статью — ОБЯЗАТЕЛЬНО! Там решение проблемы!

НА этом все, думаю моя статья очень полезна, и актуальна. Читайте наш строительный сайт.

Источник: //remo-blog.ru/by-tovaya-tehnika/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html

Как сделать антенну для цифрового ТВ своими руками

> Советы электрика > Как сделать антенну для цифрового ТВ своими руками

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Антенна для цифрового ТВ

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Антенна для ТВ из пивных банок

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку.

Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу.

Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Как сделать MIMO антенну 4g lte своими руками

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Антенна для ТВ в виде восьмерки

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Изготовление антенны в виде восьмерки

Такая антенна может быть размещена в любом месте, и это ее главное преимущество, необходимо только правильно подобрать размеры кабеля. Надо знать, что для ее работы усилитель не понадобится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации потерь.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Как сделать антенну для радио FM

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой.

Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы.

Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Антенна для ТВ в виде бабочки

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Дощечка для антенны в виде бабочки

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

Изготовление антенны в виде бабочки

• соединить с помощью специального штекера антенну с кабелем.

Соединение штекером антенны с кабелем

Из коаксиального кабеля

Как своими руками сделать люстру

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Антенна для ТВ из коаксиального кабеля

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна.

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Источник: //elquanta.ru/sovety/kak-sdelat-antennu.html

Как сделать антенну для цифрового ТВ своими руками

В статье вы узнаете как сделать антенну для цифрового ТВ своими руками. Типы антенн, преимущества и недостатки данных типов антенн. А также мы рассмотрим простейшие виды DVB T2 антенны: из жестяных банок, дециметровая антенна, антенна Харченко, из коаксиального кабеля и двойной и тройной квадрат.

Наступает эра, когда все телекомпании начинают работать в новом формате цифрового телевидения. Но аналоговый телевизоры установлены практически в каждом доме и продолжают исправно работать, и как быть, если приемник куплен не так давно, а на новую технику денег нет.

Эту проблему решить достаточно просто, подключив к телевизору приставку DVB-T и специальную антенну для улавливания сигнала. Можно не покупать ее в магазине, а смастерить своими руками из общедоступных средств.

Самодельная антенна Харченко для цифрового ТВ

Типы антенн для цифрового телевидения

Чтобы принимать сигналы цифрового телевидения, нужна хорошая антенна, способная принимать дециметровый сигнал. Подобные устройства отличаются от метровых небольшими размерами. Если рассматривать способ расположения устройств, то их можно разделить на три категории:

• комнатные;
• уличные;
• гибридные.

Перед тем как отправиться за покупкой конструкции нужно определить, на какой удаленности от вашего дома находится вышка. Если она не далеко, а окна квартиры выходят как раз в ее сторону, то можно смело приобретать комнатный вариант.

На заметку! У каждого производителя подобных устройств существует несколько вариантов сборки, которые можно подобрать под конкретные параметры исходя из личных предпочтений.

Преимущества и недостатки всех видов

У всех видов антенн имеются как положительные характеристики, так и отрицательные, которые стоит изучить перед приобретением устройства.

Преимущества комнатных антенн:

• демократичная стоимость;
• простота подключения;
• небольшие габариты;
• с применением усилителя может подавать на приемник сигнал хорошего качества.

Недостаткикомнатных антенн:

• под каждый канал придется искать индивидуальное местоположение;
• нестабильность изображения от частых перебоев в сигнале;
• невозможно настроить много каналов;
• чувствительность к посторонним факторам;
• если вышка находится далеко, то ее производительность сводится к нулю.

Этот вариант отлично подойдет на даче или в квартире только в том случае если передающая трансляцию вышка находится очень близко.

Комнатная антенна из коаксиального кабеля для усиления сигнала

Положительные факторы внешних устройств:

• возможность настроить все каналы одновременно;
• высокая надежность;
• принимает хороший сигнал и усиливает его при правильном расположении;
• стоит относительно недорого.

Минусы:

• имеет значительные габариты;
• нужно готовить мачту;
• не всегда в комплект входит телевизионный кабель;
• при установке на крышу требуется помощник.

Но, несмотря на данные недостатки, на дачах и в деревнях эти устройства остаются самыми популярными, так как отлично себя зарекомендовали.

Уличная антенна для ТВ в виде бабочки своими руками

Гибридные виды антенн имеют намного больше положительных сторон:

• отлично принимают сигнал на любой удаленности от передатчика;
• благодаря им можно настроить сразу все каналы, доступные в данной местности.

Из минусов можно назвать только сложность установки и достаточно высокую стоимость.

На данный момент многие домашние умельцы предпочитают изготавливать антенны для приема цифрового сигнала своими руками. Если подойти к этому процессу грамотно и применить немного усидчивости и терпения, то можно самостоятельно собрать конструкцию, которая ни чем не будет уступать покупному устройству.

DVB T2 антенны своими руками

Передатчики ТВ способны распространять свои волны на расстояние не более 60 км, при этом обеспечивается небольшая мощность распространения сигнала от верхней точки телебашни. Поэтому к монтажу всех составляющих цифрового приемника предъявляются высокие технические требования. Сама антенна должна иметь следующие конструкционные особенности:

• точное, аккуратное изготовление, которое способно исключить все потери мощности электрического сигнала;
• направление устройство должно совпадать с электромагнитными волнами, которые идут от центра передачи;
• совпадать по виду полярности;
• иметь защиту от посторонних сигналов, идущих от других устройств.

Антенна из пивных (жестяных) банок

Из пустых пивных банок можно изготовить простую дециметровую антенну, которая будет хорошо ловить сигнал, находясь в комнате. Прежде чем начать монтаж, следует подготовить все необходимое:

• две пустых пивных банки объемом до 1 литра;
• коаксиальный кабель (РК75);
• штекер для антенны;
• саморезы;
• изолента;
• элемент для крепления банок — это может быть полипропиленовая труба или деревянная палка;
• нож, отвертка и кусачки;
• линейка и надфиль.

Антенна из двух пивных банок для ТВ

Как только все готово, приступаем к сборке по определенному алгоритму:

• аккуратно, чтобы не помять, в дне каждой банке проделать отверстия при помощи отвертки или шила;
• вкрутить по саморезу в каждое отверстие;
• очистите концы провода от всех загрязнений надфилем и зачистите ножом;
• на каждом проводе скрутить колечко, не забывая про оплетку и надеть на саморезы. Идеальным решением будет припаять провод. Если необходимого инструмента нет, то можно просто заизолировать изолентой или скотчем;
• банки крепятся к трубе при помощи скотча, на расстоянии 7,5 см друг от друга (определено опытным путем);
• затем на свободный конец надеть антенный штекер;
• установить антенну в месте, где прием сигнала происходит в нужном формате.

На этом сборку можно считать оконченной.

Важно! Если планируется установить подобное устройство на улице, то стоит позаботиться о его защите от ветра и дождя. Самым оптимальным в данной ситуации будет применение пластиковых бутылок, в которые помещают жестяные банки, предварительно обрезав горлышки и дно.

Достаточно всего 30 минут времени, чтобы изготовить подобную антенну самостоятельно, без применения специальных устройств и инструмента. При этом она будет свободно принимать до 15 цифровых каналов.

Ниже будет видео инструкция по сборке антенны из пивных банок:

Дециметровая антенна

Монтируется подобная ТВ антенна из простого кабеля 75-ом и обычного разъема:

• Кабель с одного конца зачищается и на него устанавливается штекер.
• Отступить от разъема 2 см и поставить отметку, от которой и будет отмерена длина будущего устройства.
• Удалить при помощи кусачек излишки провода.
• Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
• Лишняя часть кабеля откусывается.
• Там где ранее была поставлена метка, делается надрез изоляции и убирается вся оплетка. На самом кабеле должна остаться только внутренняя изоляция.
• Готовую часть провода, которая была очищена, следует изогнуть под прямым углом.
• Подсоединить антенну к телевизору и начать поиск каналов в разделе «Ручные настройки».

На заметку! Если вышка распределяющая ТВ сигнал находится в 15 км от антенны, то она свободно будет принимать цифровые каналы без усиления. В противном случае без усилителя не обойтись.

Далее вы узнаете в видео: как сделать антенну для цифрового ТВ DVB T2 своими руками:

Антенна Харченко

Изобрел эту широкополосную систему в форме зигзага инженер К. П. Харченко в 61 году прошлого столетия. Она отлично подходит для приема цифровых сигналов.

Для сборки понадобится:

• медная проволока до 5 мм в сечении;
• обычный антенный кабель на 75;
• изолента;
• паяльное оборудование;
• штекер;
• крепеж.

Алгоритм сборки:

• Для основы, на которую и будет крепиться конструкция, можно использовать обычный фанерный лист нужных параметров.
• Первым делом монтируется сама рамка, для этого проволоку в метр длиной нужно изогнуть в форме двух ромбов, которые расположены последовательно. Стороны конструкции равны 13,5 см
• Закрепление ромбов производится при помощи петельки, которая формируется из свободного конца проволоки.
• Чтобы конструкция приобрела замкнутый контур, концы следует спаять в месте пересечения.
• Затем зачистить кабель, скрутить его в плотный жгут и припаять к месту пересечения ромбов. Важно — оплетка и сердечник касаться друг друга не должны.
• На второй конец кабеля устанавливается антенный штекер и припаивается, таким образом, чтобы оплетка находилась на боковом выходе штекера, а сердцевина в центральной части.

В случае если антенна будет установлена на улице, то фанерную основу следует покрыть лаком или окрасить, а все спаянные места надежно заизолировать. Как только все приготовления окончены, можно закреплять конструкцию — она готова к эксплуатации.

Посмотрите видео ниже и вы узнаете как сделать антенну Харченко в домашних условиях:

Антенна двойной и тройной квадрат

Это устройство применяют на дачах и в деревнях, оно позволяет принимать даже самые слабые сигналы с вышек, особенно если сделать все правильно.

Факт! Число рамок определяется исходя из качества сигнала. Хотите сделать его оптимальным можно соорудить 2-3 и даже 5, если вышка находится очень далеко.

Для сборки приготовьте следующее:

• латунная или медная проволока сечением не менее 5 мм;
• кабель телевизионный;
• штекер;
• кусачки и нож;
• паяльные принадлежности;
• трубка, на которой будет закреплена антенна:
• крепежи.

Инструкция по изготовлению:

• верхняя стрелка — будет соединять все рамки ровно посередине одной стороны. Изготавливается из проволоки;
• нижняя стрела — деревянная или из любого материала, не пропускающего сигнал;
• центральная часть рамок должна находиться на одном уровне;
• все рамки направляются центром строго на ретранслятор;
• нижняя стрела должна быть установлена таким образом, чтобы концы рамок не соприкасались друг с другом:
• мачта, на которой будет установлено устройство, должна быть деревянной;
• соорудите 2 или 3 квадрата — первый самый большой, последний самый маленький:
• соедините их верхней и нижней стрелой;
• припаяйте телевизионный кабель к антенне;
• на противоположный конец кабеля обустройте штекер;
• установите устройство на мачту при помощи крепежа и поднимите на нужную высоту.

Чтобы поймать хороший сигнал, достаточно медленно повернуть конструкцию вокруг своей оси.

Посмотрите видео ниже и вы узнаете как сделать антенну двойной и тройной квадрат своими руками:

Из коаксиального кабеля

Это достаточно простой вариант изготовление уловителя сигнала ТВ своими руками. Прежде чем приступить к монтажу, следует подготовить:

• кабель РК75 коаксиальный;
• фанеру;
• штекер;
• согласующий аппарат;
• кусачки, нож;
• линейку, карандаш;
• липкую ленту.

Алгоритм изготовления состоит из следующих действий:

• приготовить кабель длиной 53 см;
• зачистить оба конца, при этом оплетка должна быть завернута в плотный жгут и находиться отдельно от сердцевины;
• скрутить конструкцию в форме кольца, и закрепить его при помощи скотча на отрезке фанеры таким образом, чтобы между концами осталось не менее 2 см;
• теперь пришло время изготовить согласующее устройство из отрезка подобного кабеля длиной 1,75 м. концы зачищаются ка в первом случае. С одной стороны припаивается штекер;
• второй конец присоединить к антенне.

На этом сборку конструкции можно считать оконченной, можно подсоединять к телевизору и устанавливать каналы.

Посмотрите видео, как сделать антенну из коаксиального кабеля для цифрового телевидения ниже:

В заключение

Собрать антенну для приема цифрового вещания не сложно. В подборке описаны самые простые и недорогие устройства, которые может смонтировать любой домашний мастер за несколько минут.

Но если нет желания заниматься данной работой, и есть средства, то всегда можно установить специальную спутниковую конструкцию, которая в любой ситуации будет работать без перебоев.

Но стоит понимать, что за такое телевидение придется оплачивать абонентскую плату ежемесячно.

by HyperComments

Источник: //meanders.ru/kak-sdelat-antennu-dlja-cifrovogo-tv-svoimi-rukami.shtml
