Антенна к приставке для телевизора на 20 каналов своими руками

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

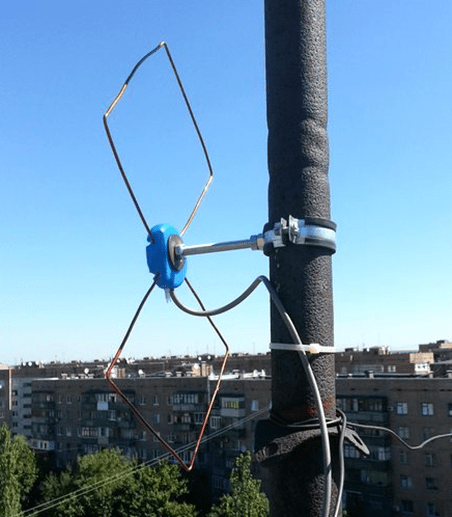

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

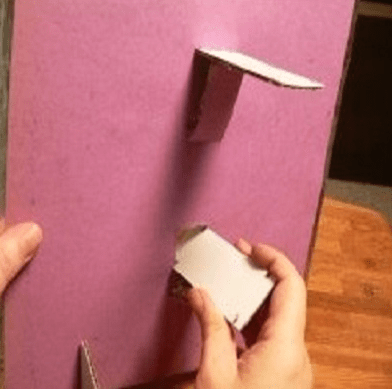

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

• соединить с помощью специального штекера антенну с кабелем.

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Когда-то хорошие телевизионные антенны были в дефиците, большинство же имевшихся в продаже качеством и долговечностью, мягко говоря, не отличалось. В то время любой мастер, способный смастерить антенну для телевизора своими руками, был нарасхват. Но интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь о том, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Это самая популярная антенна для телевизора – своими руками сделать такую под силу практически каждому. Секрет ее популярности — в простоте и доступности материалов. из жестяных банок можно смастерить даже на даче или на пикнике
. Опытные мастера утверждают, что на то, чтобы сделать такую антенну для телевизора своими руками, потребуется всего 10 минут времени, при этом принимает она намного больше каналов, нежели стационарная.

Чтобы сделать антенну для телевизора из пустых жестяных банок, вам понадобятся:

• кабель для антенны;
• пара жестяных банок из-под пивных или иных слабоалкогольных напитков;
• саморезы;
• штекер;
• изоляционная или липкая лента;
• отвертка;
• палка.

Инструкция по сборке антенны:

1. Примотать банки к палке изоляционной лентой на расстоянии около 7 см друг от друга (хотя подбирать расстояние можно и эмпирическим методом).
2. Вкрутить в пивную тару саморезы и прикрепить к ним зачищенный с обоих концов антенный кабель. Если у банки остались кольца для открывания, то кабель можно прикрепить саморезами к ним.
3. Привязать кабель к палке при помощи скотча (это необходимо для устойчивости приемника). Вместо деревянной палки можно использовать вешалку — тогда антенну удобнее будет вешать для настройки.
4. Чтобы антенна не утратила своих рабочих свойств из-за влияния непогоды, банки необходимо закрыть бутылкой из пластика емкостью 2-3 литра, предварительно отрезав дно и горловину. В центре бутылки необходимо просверлить дырку, через которую будет протянут кабель. После подключения это место необходимо ошпарить кипятком — тогда пластик от высокой температуры деформируется и сделает отверстие герметично закрытым.

Антенна из пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно усовершенствовать конструкцию, сделав антенну из нескольких секций.

Данную антенну для телевизора можно использовать как комнатную.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну для телевизора своими руками все же хочется, можно смастерить самую простую ее разновидность.

Для этого необходимо выполнить следующие действия:

1. Подсоединить антенный вход с любым контуром из металла, предварительно изолированным.
2. Установить контур на подставку из пластика или дерева и поставить на сам телевизор или балкон.
3. Так как подключать антенну к телевизору нужно при помощи штекера и кабеля, то необходимо срезать на кабеле около 5 см изоляции.
4. Разделить пополам и отогнуть открывшуюся обмотку.
5. Аккуратно обрезать внутреннюю обмотку и оголить жилу кабеля.
6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
7. Зачистить другой край кабеля, сделать кольцо из жилы и закрепить на контуре.
8. Обмотать места соединения изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно усовершенствовать ее принимающий контур.

1. Первым делом следует купить усилитель сигнала для телевизионной антенны, который подключается непосредственно к антенне, и обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
2. Чтобы прием был качественным, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку Рабица от забора.
3. Площадь приема нужно по возможности увеличить — для этого к экрану можно присоединить металлические прутья, обращая внимание на то, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
4. В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.

Антенны для телевизора такого типа в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Антенна из минимума материалов

Так как сделать антенну для телевизора в домашних условиях не всегда позволяет доступный инструментарий, широкое распространение получили 2 совершенно элементарных метода:

1. Для первого варианта вам понадобится самая простая проволока. Но не алюминиевая — она подвержена очень быстрому окислению. Замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, после чего один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «поймать» около 5 каналов.
2. Второй вариант будет доступен только тем, у кого имеется балкон. Нужно взять такую же проволоку, как и в первом варианте, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, один конец подключить к телевизору, а второй примотать к натянутым струнам, на которые вешают белье. Такая импровизированная антенна не только поможет увеличить количество принимаемых каналов, но еще и сделает качество изображения на порядок выше.

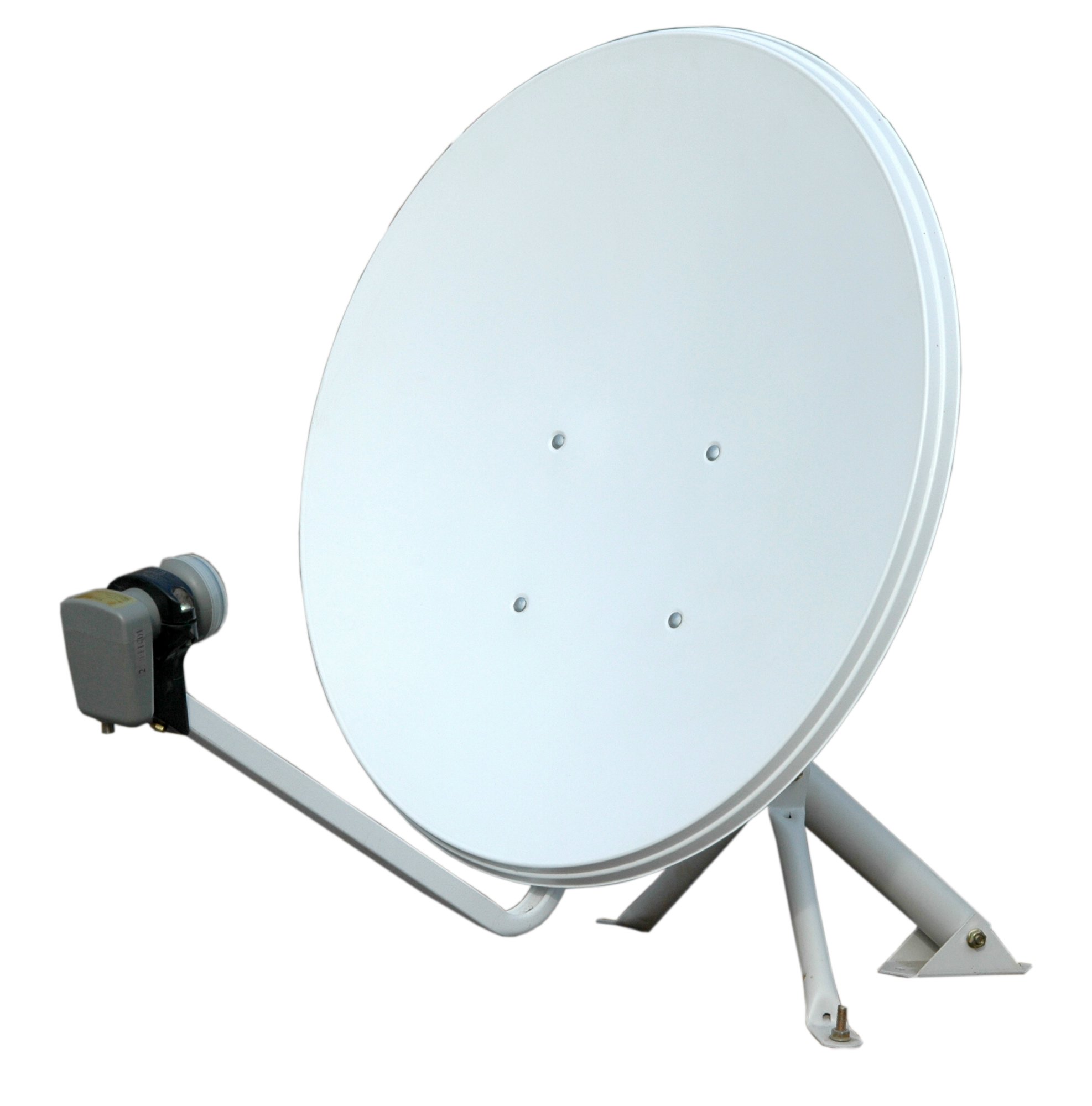

Своими руками можно сделать не только простые, но и спутниковые антенны для телевизора. Особенно это актуально для тех, кто живет вдали от больших городов и не может купить в магазине параболический приемник. Хорошо, если телевышка находится на расстоянии не более 35 км от дома, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Чтобы сделать спутниковую антенну для телевизора, вам понадобятся:

• ненужный зонт;
• фольга;
• кабель для антенны (желательно из меди);
• жестяная банка из-под пива;
• усилитель сигнала с блоком питания.

Инструкция по сборке антенны:

1. Сделать обмерку антенной решетки (зонта): измерить длину между спицами, учесть высоту нужного сегмента и угол, под которым крепятся спицы.
2. Перенести все расчеты на фольгу и вырезать детали — таким образом, чтобы они подходили к треугольному сектору зонта.
3. Пришить детали из фольги к ткани зонта капроновыми нитками — в итоге вся его внутренняя часть должна быть покрыта фольгой.
4. В фокусе антенной решетки установить приемник сигнала. Усилитель можно как купить в магазине, так и смастерить самому. В последнем случае достаточно снять с кабеля 4 см наружной обмотки, подрезать экран, который защищает от помех и оставить жилу (она и будет передавать сигнал).
5. Вырезать из пивной банки овал, в центре овала проделать отверстие, продеть в него жилу и припаять контакт.
6. Место соединения залепить пластилином — так металл не будет ржаветь и окисляться.
7. К ручке зонтика при помощи скотча прикрепить приемник, примотать кабели с припуском в 10 см — таким образом можно будет регулировать конструкцию. Очень важно сделать так, чтобы приемник не контактировал с металлом на ручке зонтика, иначе могут появляться помехи. В месте соприкосновения нужно прилепить пластилин или другой изоляционный материал.
8. Закрепить антенну, направив ее на телевизионную вышку, и настроить каналы, поворачивая зонт в разные стороны. Блок питания поместить рядом с телевизором, потому что питание усилителя осуществляется через кабель.

Мы надеемся, что и опытные мастера почерпнут из этой статьи некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с «пивной» антенны.

Домашняя антенна для телевизора своими руками
was last modified: Май 11th, 2016
by MaksimB

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 – представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: L R = 300/f, где L R – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем L R , 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной L R .
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Если вы проживаете в пригороде, проблемы с подключением кабельного телевидения — далеко не редкость. Может, к примеру, часто пропадать сигнал — от этого качество картинки портится. Но ситуацию всегда можно исправить, причём сделать это самостоятельно, даже телевизионный мастер не потребуется. ТВ-антенна, своими руками сделанная из подручных материалов — это не фантастика, а реальность, причём получится очень мощное устройство, способное без проблем принимать сигнал.

Телевизионная «батарейная» конструкция

Каким образом ТВ-антенна своими руками может быть изготовлена, если у вас даже нет представления об элементарных технических понятиях? Всё просто. Необходимо найти медную или латунную проволоку, вооружиться перочинным ножиком. Способ хорош для людей, проживающих в обычной городской многоэтажке. Проволока зачищается с каждого конца. Один из них следует примотать к батарее центрального отопления, другой — подсоединить к разъёму телевизора. Вот и всё — сигнал будет доходить без проблем сразу после такого подключения. Секрет прост: трубы располагаются по всему жилью — в том числе и около крыши, за счёт этого происходит усиление сигнала, от пяти до семи каналов точно будет «ловиться».

Антенна-сушилка

ТВ-антенна своими руками может получиться и без использования батарей. Медная проволока всегда может быть примотана к балконной сушилке, точнее — к её металлическим струнам. Порядок действий в этом случае точно такой же, как и в примере выше. Данный приём не только увеличит число телевизионных каналов — улучшится также общее качество картинки.

«Баночная» антенна

Представляем вам ещё один вариант самодельной антенны, рассчитанный сугубо на ограниченный бюджет. Кстати, такой способ «ловить» ТВ известен давно. Требуется несколько банок из-под пива (или лимонада), телевизионный кабель или медная проволока и вешалка для одежды. Если есть паяльник — хорошо, он не помешает: конструкция выйдет более надёжной, сигнал будет гораздо качественнее.

Банки от газированной воды или пива хорошо промываются, сушатся. Потом их тщательно закрепляют с двух концов вешалки. Такую работу можно выполнить изолентой или скотчем. Концы ТВ-кабеля зачищаются, два медных провода нужно высвободить из-под оболочки. Далее в «ушки» (те самые, при помощи которых банка открывается) продеваются медные концы проводов. Между поверхностью тары и данными «открывалками» зажимается проволока. Вся конструкция выставляется за окно — свободный конец ТВ-провода нужно вставить в полость разъёма. Что тут скажешь — антенна полностью готова для использования, самое время начинать тестирование!

Комнатная антенна

Чтобы сделать прекрасное устройство, которое обеспечит надёжный приём сигнала, необходим медный провод, диаметр которого 2-3 мм. Также требуется стандартный ТВ-кабель, штекер, небольшое количество двустороннего стеклотекстолита. Если меди в наличии нет, допускается использование алюминия. Когда антенна для цифрового телевидения отсутствует, этот вариант обязательно поможет.

Сначала в кольцо (диаметром где-то 200 мм) сгибается медный провод — часто используют ведро от краски в качестве ориентира.

Стеклотекстолит нужен для изготовления платы, без неё не будет работать ТВ-антенна. Своими руками это сделать можно, главное, чтобы размер данного элемента составлял не меньше 0,25 на 0,30 см. Чтобы выполнить плату, нужно обладать определённым опытом — с чертежей переносятся токоведущие дорожки, их прокладывают медной проволокой, излишки фольги удаляют.

Чтобы конструкция имела защиту от механических повреждений, её советуют закреплять в пластиковой или металлической коробке. В боковых гранях делают отверстия для кабеля и антенны.

Когда подготовка элементов выполнена, можно собирать устройство. Концы антенного кольца заводят в коробку, загибают их под прямым углом, вставляют в плату и запаивают. Потом фронтальную сторону платы поворачивают ко дну короба, крепят гайкой и винтом. В отверстие на коробке продевается ТВ кабель, центральная жила припаивается к правому концу антенного кольца, экранирующая оплётка крепится к фольге платы. Остаётся только всё закрыть, установить в разъём штекер кабеля, приступить к настройке каналов.

3G-антенна

Чтобы получить самую простую конструкцию самодельной антенны 3G, нужно сделать два квадрата из согнутой проволоки. Сторона каждого должна составлять 5,3 см. Концы квадратов спаиваются — таким образом получается сплошная система. Для изготовления своими руками такой антенны толщина медного провода должна составлять от 1 до 4 мм.

Какие подготовительные работы следует выполнить? Прежде всего, RG6U (антенный провод) зачищается, на него надевают коннектор таким образом, чтобы из него на 1 см выходил конец. Вот и всё, можно сказать, что устройство сделано. Теперь необходимо выполнить рефлектор — для этого часто выбирают фанеру. Плитку 120 на 135 мм оборачивают фольгой (металлической).

Антенна GSM

Для начала берут телевизионный кабель RG6U, зачищают его с одного конца. Далее медный провод припаивается к центральному проводнику. Он может иметь любую толщину, оптимальная длина составляет 820 мм (если интересует диапазон 900 МГц). GSM-антенна своими руками — это вполне реально: вертикально вверх крепится провод, второй точно такой же припаивают к оплётке, после чего крепят вниз вертикально. К телефону при помощи переходника подключается другой конец кабеля — великолепный усилитель для сотовой связи готов.

Как видно из многочисленных примеров выше, в домашних условиях действительно можно делать антенны для самых разных целей. Но некоторые варианты изготовления являются достаточно сложными — чтобы получить оптимальный результат, необходимы определённые инструменты, специальные навыки.

Как бы за последние годы не развивалось спутниковое и кабельное телевидение, обычные устройства для приема сигнала все еще остаются востребованы.

На это есть следующие причины:

• не везде можно воспользоваться услугами провайдеров;
• обычное устройство для приема сигналов стоит существенно дешевле спутниковых аналогов, и в отличие от последних, его не составит труда изготовить самостоятельно;
• нет необходимости платить абонплату.

Расскажем подробно, как собирается простая ДМВ телевизионная антенна своими руками, приведем расчеты ее параметров, а в заключении статьи будет приведена схема антенного усилителя.

Сразу заметим, что мы не будем рассматривать, как сделать самодельные спутниковые устройства для приема телевизионного сигнала, поскольку параболическое зеркало для них создать своими руками практически невозможно, как тюнер и головку. Теоретически спутниковая антенна может быть изготовлена самостоятельно, но характеристики такой конструкции будут сомнительными.

Типы конструкций

Учитывая, что сейчас передача телевизионных сигналов ведется в диапазоне 300-900 МГц, мы не будем рассматривать конструкции для метровых каналов, а остановимся на трех видах:

• всеволновые (частотнонезависимые) устройства, которые отличаются простой конструкцией, их можно сделать буквально из подручных материалов, затратив на работу не более часа;
• диапазонные логопериодические (ЛПА), также не сложные в изготовлении. Учитывая их технические параметры, такие устройства могут использоваться в загородном доме, на даче или в обычной городской квартире;
• зигзагообразные, эти сложные конструкции существенно упрощаются, если предназначены для ДМВ диапазона.

Видео: Телевизионная антенна своими руками

Частотнонезависимая конструкция

Простая всеволновая антенна для телевизионного сигнала может быть собрана своими руками из обычных пивных банок, расскажем подробно технологию изготовления. Конструкция работает по принципу, использованному в диполе Надененко: при увеличении плеч вибратора линейного типа происходит расширение рабочей полосы частот без изменения остальных параметров. В данном случае плечами вибратора будут банки из под пива.

Конструкция, собранная из пары банок, обеспечивает уверенный прием аналогового сигнала в черте города, при этом нет необходимости делать согласование для кабеля (при его длине до двух метров). Устройство можно существенно улучшить, если усложнить его до синфазной решетки, как это показано на рисунке, и установить антенный усилитель (его схема будет приведена в конце статьи).

Расстояние между банками «А» будет равно λ/2, где λ – длина волны. Заметим, число диполей должно быть 3-4 штуки, при меньшем количестве усиление незначительное, а при большем -возникнут трудности с согласованием кабеля.

Качество сигнала можно значительно улучшить, если разместить с тыльной части экран, сделанный из металлической сетки. Расстояние между экраном и основной конструкцией – А:2.

Логопериодическая конструкция

Конструкция данного типа по своей сути является собирающей линией с попеременно установленными на нее половинками диполей. То есть длина куска проволоки, образующей полудиполь, будет равна λ/4. Устройство данного типа показано на рисунке.

Сделанные своими руками уличные антенны для телевизионного сигнала могут дать усиление до 25 дБ, комнатные – около 12 дБ. Учитывая, что ЛПА – это практически идеальное устройство для приема как аналоговых, так и цифровых сигналов, имеет смысл рассказать, как осуществляется расчет ее параметров. Для этого следует знать значение показателя прогрессии τ (в нашем случае оно от 0,7 до 0,9), а также величину угла раскрыва α (30-60°).

Используя соотношение τ=B2/B1=B3/B2=Bn/(B(n-1))=A2/A1=A3/A2=An/(A(n-1)) , рассчитать параметры антенны не составит труда.

Заметим, что чем больше τ – тем лучший показатель усиления, в то же время уменьшение угла α позволяет увеличить направленность.

Специфика расчета:

• в первую очередь, рассчитывается значения В2 и А2;
• на следующем этапе производится расчет В1 и А1, после чего вычисляются остальные параметры.

Приведем пример расчетов. Допустим, нам необходимо осуществить прием зашумленных цифровых сигналов телевещания на большом отдалении от станции, транслирующихся на ТВК с 26 по 30, то есть на частоте от 510 до 550 МГц (канал и его частота указаны в DVB-T). Соответственно, нам необходимо охватить диапазон волн 588-545 мм.

Исходя из условий, выберем наибольшее значение показателя прогрессии τ=0,9, а угол раcкрыва возьмем минимально допустимый – 30°.

Рассчитаем второй по величине диполь: В2=588/2=294 мм, значит его плечо будет равным 294/2=147 мм. Вычисляем А2= В2/tg15°=294/0.267≈1101 мм.

Находим А1 и В1 через τ, A1=A2:0,9≈1223 мм, B1=B2:0,9≈326 мм.

Рассчитываем остальные параметры:

B3=B2 * 0,9≈264 мм, A3=A2 * 0,9≈990 мм;

В4=В3*0,9≈237 мм, А4=А3*0,9=891 мм.

Зигзагообразная дециметровая конструкция

Данный тип устройств для метровых каналов представляет собой сложную конструкцию, рассчитать и сделать которую, не имея опыта, непросто.

Аналог для ДМВ значительно проще, чертежи такой конструкции несложно найти в интернете, один из них показан на рисунке (размеры указаны в миллиметрах). Учитывая небольшие размеры, антенна может использоваться как домашняя.

Для изготовления можно использовать алюминиевые листы или медные трубки, толщина материалов должна быть не менее шести миллиметров.

Другие виды

К сожалению, рамки статьи не позволяют рассмотреть все конструкции, но чертежи этих устройств (как сложных, так и простых) широко распространенны в интернете. Вы можете найти, как изготовить своими руками телевизионные антенны из дисков, трубок и других подручных средств, посмотреть, как устроена активная, комбинированная, спиральная, круговая и рамочная конструкция.

Простой усилитель сигнала

Ниже показана схема простого малошумящего широкополосного усилителя, которым комплектуются многие устройства, изготовленные в Польше. Заметим, что конструкция усилителя получилась довольно удачной, чего не скажешь о технических параметрах устройств, которыми он комплектуется.

Радиоэлементы, используемые в устройстве:

Транзистор VT1 – 2SC3358.

• C1, С5 – 0,01 мкФ;
• С2, C3, С8, C9 – 10 пФ;
• C4, С7 – 0,001 мкФ;
• C6 -10 мкФ х 35 В.

Резисторы:

• R1 – 470 Ом;
• R2 – 2,2к Ом;
• R3, R4 – 1 кОм;
• R5 – 5 кОм.

Катушки индуктивности L1 и L2 – обычные дроссели, осуществляющие развязку, катушки L3 и L4 содержат 3-5 витков проволоки.

Телевизионная антенна своими руками может быть собрана практически из любых подручных материалов, но есть нюансы, которые необходимо принимать во внимание:

• элементы конструкции, по которым проходит полезный сигнал, соединяются при помощи пайки, в противном случае существует высокий шанс нарушения электрического контакта, что отрицательно отразится на параметрах устройства;
• оплетка современного коаксиального кабеля не медная, она выполнена из сплава, устойчивого к коррозии, что может вызвать затруднения при пайке. Рекомендуем использовать паяльник мощностью не менее 40Вт, флюс-пасту и легкоплавкий припой;
• если складки местности мешают уверенному приему, придется побеспокоиться о высокой мачте.

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое .

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

• установить дециметровую антенну, комнатную или внешнюю;
• приобрести специальную цифровую приставку , если ваш телевизор не поддерживает приём DVB-T2 сигнала;
• подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма . Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

Своими руками можно легко смастерить антенну из картонной коробки:

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
2. Подключите к телевизору или цифровой приставке.
3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

Сделать антенну для цифрового ТВ самостоятельно, не так сложно, как это кажется на первый взгляд. Для изготовления простой антенны можно применить подручные материалы, которые есть дома.

Это решение сэкономит деньги и время, особенно, если рядом нет магазина с ТВ техникой. Ведь в себестоимость готовой антенны закладываются такие расходы как: бренд, технологии, материал изделия, налоги.

Типы принимающих антенн

Антенна — это устройство, входящее в ряд диполярных, которое работает как на приём, так и на передачу частоты.

Сегодня телевещание происходит в следующих диапазонах:

• 1-300 МГц — приём аналогового телевидения стандарта МВ и VHF;
• 470-862 МГц — ДМВ диапазон (дециметровые волны), которые и передают изображение в цифровом стандарте DVB-T2.

Несмотря на это, присутствует стандартизация рабочего диапазона. Благодаря этому цифровое телевидение работает по принципу сотовой связи. Для того, чтобы антенна из кабеля для цифрового тв была эффективной в работе, нужно рассчитать все параметры.

Расчёт

Проводят расчёт в зависимости от типа конструкции, а также необходимости работы в выбранном заранее частотном диапазоне. Но перед тем, как приступать к работе, следует помнить, что всеволновые устройства не могут принимать слабые сигналы. Если говорить о других моделях приёмника, то такая самодельная антенна не в состоянии охватить все частоты, исходящие от цифрового вещания.

Чтобы верно изготовить антенну для цифрового ТВ своими руками, проводят точные расчёты. Это нужно делать заранее, потому что при подключении проверить качество приёма цифрового телевещания невозможно.

Для аналогового телевидения при слабом сигнале возможны помехи, а при цифровом сигнале изображения просто не будет. Это приведет к к вопросу, который очень сложно решить — проблема с кабелем или с самими устройством?.

Правила расчёта

Цифровое телевидение вещает на других частотах, с использованием возможных вариантов мультиплексов. Для того, чтобы приемка сигнала была качественной, волна, которая излучается должна попасть на сам приёмник. Поэтому проводить расчёт нужно по следующей модели:

1. Произвести расчёт длины нужной волны цифрового вещания, которая исходит из мультиплекса.
2. Выбрать самую длинную волну.
3. Найти полудлину поперечного сечения выбранной длины, так как она перпендикулярно передается на сам приёмник.

Рассмотрим как проводится этот расчёт на практике.

Практический пример

Предположим, что в вашем регионе расположены три вышки, у которых рабочие характеристики следующие:
• 32 ТВК, 546 МГц.
• 34 ТВК, 578 МГц.
• 24 ТВК, 498 МГц.

Для изготовления самодельной телевизионной антенны, рассчитаем длину нужной волны, используя формулу: λ = c/F, где c – скорость света, F – частота (для упрощения расчета можно сократить нули — 300/546, 300/578, 300/498).

Полученные значения равны соответственно: 0,55; 0,52 и 0,60 (значения округляются в большую сторону). Выбираем характеристики третьего мультиплекса, так как его длина волны оказалась большей.

Делим показатель на два, чтобы найти активную зону телеантенны (волна имеет синусоидальную форму) — 0,60/2=0,3.

И, наконец, находим полудлину поперечного сечения волны — 0,3/2=0,15 метров. Если перевести единицы измерения, то 15 сантиметров — это и есть длина активной области приемника.

Пример был выполнен с учётом нескольких мультиплексов, но задачу можно облегчить, производя вычисления для одного пакета телеканалов.

Когда будут закончены все расчёты, можно приступать к проектированию чертежей для дальнейшего изготовления антенны.

Расположение и подключение

После того, как расчёты выполнены, подбираются необходимые детали для будущей антенны и планируется сборка.

Важно решить, где конкретно будет размещена домашняя телевизионная антенна, и как будет произведено подключение:

1. Если планируется изготовить комнатную антенну, то с монтажом здесь будет намного легче.
2. А если речь идет об уличной, то её монтируют так, чтобы она была направлена на ретранслятор цифры.

Антенну для улицы можно установить на крыше дома. Таким образом, сигнал не будут заглушать стены, заборы и другие конструкции. Для уличной установки телеантенны понадобится кусок кабеля. Но здесь важно верно рассчитать и учитывать то, чем длиннее кабель, тем слабее сигнал будет поступать к самому приёмнику. Нет единого правила, которое бы регламентировало установку антенны, каждое размещение особое.

Как сделать антенну для телевизора своими руками

Привычная самодельная антенна не будет уникальной и подходить во всех случаях.

Если у вас старый телевизор, который не поддерживает стандарт DVB-T2 и формат видео MPEG4, то нужно купить приставку, которая будет декодировать и передавать сигнал от антенны к телевизору.

Антенна Харченко

Для цифрового телевидения подойдёт популярная антенна “восьмерка” или “биквадрат”, которую называют антенной Харченко. Состоит из двух квадратов, которые имеют форму ромба.

Эта антенна универсальна, так как способна работать в любых условиях. Исключение составляет лишь сплошная застройка, и в таких условиях сигнал не может быть отражён.

Для изготовления этой антенны нужно будет провести необходимые расчёты касательно длины волны. Каждая из сторон квадрата должна равняться половине длины сечения самой волны. В итоге сам периметр будет равняться длине волны.

Для работы понадобится проволока или медная толщиной до 3 мм., или алюминиевая толщиной до 6 мм. Итого нужно изготовить два квадрата. От окончания проволоки надо отрезать 2 см., чтобы соединить их между собой. В результате должно получиться единая деталь из двух квадратов, но имеющая общий угол.

Не стоит забывать и об изоляции! Пары концов проволоки должны быть изолированы между собой. Если этого не будет конструкция будет только излучать сигнал. Как основу можно использовать палку или балку. Приемник может быть закреплён без начальной фиксации.
Далее, нужно припаять кабель, так, чтобы он соприкасался с одним и концов самой проволоки.

Двойной и тройной квадрат

Изготовление такой антенны сходно с изготовлением биквадратного оборудования. Основа изделия состоит из нескольких квадратов, имеющих одинаковые параметры, которые расположены друг за другом.

В отличие от антенны Харченко, она не принимает качественный сигнал если сам ретранслятор находится далеко. Двойной и тройной квадраты предназначены для принятия сигнала в случае избыточного излучения.

Так как антенна многоуровневая, ее конструкция будет дополнительным усилителем. Для закрепления квадратов на бруске, в качестве основы подойдёт деталь, которая способна передавать электрический ток. При условии того, что толщина изделия будет довольно толстая.

В виде рамки

Рамочные антенны очень примитивны. Одна рамка применяется не так часто. Преимущество этого типа антенны заключается в том, что они не подвергаются различным помехам. Для того, чтобы приемник был выполнен правильно, размеры самого квадрата следует увеличить на 1,5%.

Для изготовления понадобятся:

• металлическая сетка;
• кабель;
• штекер;
• алюминиевая пластина;
• болты и гайки.

Для работы понадобятся алюминиевые пластины с высверленными отверстиями для болтов.

Чтобы избежать возможного окисления отверстий на поверхности, проведите их покраску. Далее рамку нужно закрепить на рефлекторе.

После этого антенну разместите на мачте и приготовьте место для установки.

Из коаксиального кабеля

Эта антенна довольна проста в изготовлении и материал для деталей можно найти везде. Такая ситуация возможна если антенна вышла из строя в деревне, где нет магазинов.

Для работы понадобится провод или обычный кабель для телевидения. Сборка устройства займет не больше пяти минут.

Для сборки требуется:

1. Отсоединить кабель от устройства, которое неисправно.
2. Конец провода нужно очистить от остатков изоляции.
3. Оголенную часть кабеля и отмеренный отрезок соединяют проволокой довольно прочно.
4. В итоге должен получиться круг из кабеля диаметром до 15 см. Он и будет приемником.
5. По центру нужно отмерить 4 см. и снять изоляцию.

Теперь, устройство для цифрового телевидения готово. Единственный минус, приёмника в том, что постоянно пользоваться такой антенной не получится. Это связано с тем, что открытый конец кабеля будет шумен.

Бабочка

Конструкция этой антенны состоят из ряда расположенных по вертикали усиков.

Для изготовления такого приемника нужно:

• деревянный брус;
• линейка;
• проволока из алюминия до 3 м;
• кусачки;
• саморезы;
• дрель.

Так как усы антенны восприимчивы к ветру, то рекомендуется использовать проволоку толщиной не менее 3 мм.

Сделать “бабочку” можно как из болтов, так и используя паяльник. Здесь многое зависит от того, что по факту есть в наличии.

Сначала требуется разметить 4 точки на одном и том же расстоянии друг от друга, не более 20 см.

От каждой точки следует провести линии, причём перпендикулярно. От прямых линий отложить 4 смежных угла 30 и поставить точки.

Далее, провести линии от головных до отмеченных точек под углом. Линии, которые будут располагаться под углом смогут являться указателями по расположению усиков приёмника.

Из пивных банок

В домашних условиях используют антенну, изготовленную из банок. Ее цена будет копеечной. Ведь для изготовления приёмника подойдёт вторсырьё. Точнее, использованные алюминиевые банки из-под напитков.

Минус этой антенны — для её эксплуатации нужно отсутствие преград. Только в таком случае сигнал будет качественный. Такая конструкция подойдёт для жителей загородных домов.

Для сборки нужно:

• 2 и более банок из-под пива или другого напитка;
• болты;
• медная проволока;
• изолента;
• 2 палки из дерева;
• кабель.

Для сборки нужен каркас Т-образной конструкции. Для этого используйте деревянные бруски.

Далее, на дне банок прорезать дырочки под саморезы или болты. С кабеля нужно снять изоляцию, банки расположить на одном уровне.

Через отверстия протянуть кабель друг к другу. Концы зафиксировать болтом. Кабель, который отходит из отверстий закрепить надёжно проволокой. Банки следует приклеить скотчем или изолентой к основе каркаса.

Далее, нужно объединить штекер с самим кабелем. Штекер нужно подсоединить к антенне. Если такое приёмное устройство планируется использовать на улице, то предварительно рекомендуется выполнить обмотку полиэтиленом, чтобы не произошло окисление контактов.

Оголенный кабель должен в обязательном порядке быть обмотан изолентой.

Логопериодическая

Частотно-независимые антенны относится к разряду логопериодических.

Предлагаемый вид приёмных устройств работает с высоким диапазоном частоты. По конструкции эти приёмники делятся на плоские, пространственные, плоские однонаправленные.

Методика изготовления этой конструкции довольно сложна, но и вместе с тем ее применять можно не только для того, чтобы ловить телевещание. Разработчики считают, что в таком приемнике существует некая область, где происходит активность. Существует вариант уменьшить излучатель, тем самым уменьшая размеры логопериодической антенны.

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать — отключили кабельное ТВ. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и обнаружили, что забыли купить антенну для телевизора – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками из подручных материалов, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты изготовления, для которых потребуется минимум подручных деталей и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое вам удастся поймать — 7, но эта цифра может заметно варьироваться в зависимости от региона, особенностей рельефа местности и расстояния до ТВ вышки.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами» (не нужны, если у вас есть паяльник);
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель (вешалка);
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать неглубокий круговой надрез и снять верхний слой изоляции. Открыв доступ к экрану, сворачиваем его в один жгут. После этого срезаем средний изоляционный слой, оголяя медную жилу кабеля на несколько см. На втором конце провода должен быть обычный антенный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей и емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется на одной банке, а сама медная жила на другой. Фиксация осуществляется клопами с помощью шуруповерта или обычной отвертки. Однако рекомендуется крепить провод не клопами, а с помощью паяльника. Результат должен выглядеть так:
4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель или обычная вешалка. Она ни в коем случае не должна быть изготовлена из проволоки или металла. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать и стабильно ловить сигнал.

5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства и его положением, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для их работы. На этом технология создания прибора завершается.


Как Вы видите, весь процесс довольно простой и не представляет собой ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна или на выносной мачте. В индивидуальных случаях расстояние между банками можно сделать большим или меньшим.

Наглядная видео инструкция по созданию простой антенны из банок

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства, например, неработающая или разобранная антенна);
• два куска проволоки по 180 см, желательно выбирать толстую и жесткую, чтобы ветер не повредил устройство;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (желателен сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины со штекером (продается в радиомагазинах, стоит не дорого, можно снять с нерабочего устройства).

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

1. Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см — это оптимальные размеры принимающей части, при этом фигура должна быть замкнутой, для этого концы прутка необходимо сварить вместе, либо спаять мощным паяльником.

2. Фиксируем проволоку к подготовленной дощечке: сверлим отверстия и закручиваем болтики для надежного крепления. Сразу же нужно подключить усилитель. Он имеет две большие площадки и контакты для подключения коаксиального кабеля. К большим площадкам нужно с помощью винтов подсоединить разные плечи антенны в центе. Старайтесь обеспечить качественный контакт, поэтому поверхности рекомендуется зачистить, можно даже залудить.

3. Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь закрутить пару винтов на усилителе и вставить штекер в разъем.
4. Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее в специализированном магазине, однако некоторые штекеры уже содержат в себе эту деталь.

Хотя, в сети существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею, это заметно повысит ваши навыки сборки самодельных антенн.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка
9. Клей (карандаш или ПВА)

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо срисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

Далее обклеиваем фольгой картонную бабочку и при желании закрашиваем заднюю часть маркером для эстетичности.

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала для самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда клей схватится, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и кабель с помощью скруток, скотча или паяльника. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро размокнет от использования на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Еще один вариант мощного устройства, сделанного в домашних условиях:

HDTV антенна из подручных средств

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• антенный штекер.

Итак, сначала, переносим чертеж на заготовку и сверлим отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо выпрямить и разрезать на 8 равных кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке). Для этого используйте острый нож, отлично подойдет канцелярский.

Отрезаем еще 2 куска провода длиной по 22 см и делим их на 3 равных части, слегка сгибаем и в этих местах, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и направление, где прием сигнала наилучший, и устанавливаем устройство.

Мы постарались отобрать наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели придумывают все новые и новые варианты изготовления, используя, например, медные и алюминиевые трубки, диски, электроды… Выбор компонентов для сборки обычно обуславливается только их доступностью, поэтому не бойтесь экспериментировать и придумывать свои, оригинальные методы изготовления.

Похожие материалы:

• Как подключить домашний кинотеатр к телевизору
• Как установить антенну на крыше дома
• Как сделать электрический обогреватель своими руками
• Как бороться с низким напряжением в сети

С того момента, как государство решило перевести всю страну на цифровое телевещание, многие жители столкнулись с проблемой отображения некоторых каналов. Это связано в первую очередь с антенной, которая может быть попросту не предназначена для цифровых каналов, либо повреждена.

Не стоит спешить покупать новую антенну, рассмотрим несколько способов того, как своими руками сделать антенну для телевизора, имея только подручные средства.

Антенный кабель

Сделанный своими руками данный вид антенны является примитивным. Не потому, что он плохо выполняет свои функции, а из-за малого количества необходимых материалов и инструментов, простоты сборки. Фактически, необходимо иметь только антенный кабель, обратите внимание, он должен быть со стальным сердечником. Кроме этого понадобится острый нож, плоскогубцы, штекер для подключения к телевизору.

Процесс сборки

Первоначально необходимо взять кабель, длина которого будет составлять не меньше 50 см. Далее снять изоляцию с одной стороны, в частности с экрана, жилы. Затем примерно через 20 см нужно обнажить центральную жилу, после чего, примерно через такое же расстояние, снять изоляцию с экрана.

Обратите внимание, в крайнем разрезе необходимо соединить центральную жилу и оголенную обмотку, обмотав их вокруг экрана. Итоговая конструкция должна напоминать по виду кольцо.

На противоположный конец провода, который не применялся в процессе изготовления, одевается штекер. Далее как сборка цифровой антенны будет завершена, ее нужно подключить к приставке и телевизору, проверять. Если изображение особо не улучшилось, значит где-то в процессе сборки была допущена ошибка.

Среди плюсов этого способа не только доступность материала, но и затрачиваемое время на сборку. Если точно знать, в каких местах делать надрезы, каким образом что соединять, весь процесс сборки займет не более 5 мин.

Из жестяных банок

На данный момент в магазинах продается большое количество напитков в жестяных банках. Вместо того, чтобы выбрасывать банки, рекомендуем озадачиваться вопросом изготовления антенны для dvb t2 своими руками. Сам процесс довольно легкий, не займет много времени, способен улучшить качество изображения.

Обратите внимание, этот способ, равно как и предыдущий, имеет смысл реализовать только в том случае, если имеется сильный сигнал, но картинка плохая. Подобные схемы сборки способны оптимизировать сигнал, улучшив изображение.

Как собрать

Антенна из жестяных банок делается довольно просто. Весь процесс разделен на несколько основных этапов.

Основным аспектом этой антенны является четное количество жестяных банок. Минимальное количество составляет 2 шутки, а в максимальном количестве конструкция не имеет никаких ограничений. Можно подключать сколько угодно, зависит только от желания, целесообразности и свободного места под такую большую антенну.

Когда с количеством банок определено, далее необходимо сделать в них отверстия для проволоки. Проволоку для dbv t2 антенны, собираемую своими руками лучше использовать медную проволоку.

Таким образом, в каждую банку вставляется проволока. А в местах их потенциального пересечения друг с другом, они соединяются с антенным кабелем. На конец этого кабеля необходимо прикрепить штекер, чтобы иметь возможность подключать его к телевизору.

К преимуществам такой антенны относится простота сборки. Фактически все составляющие, за исключением антенного кабеля, можно найти в кладовой, либо под ногами. Самым труднодоступным элементом конструкции является штекер. Если тщательно рассчитать место размещения такой антенны, вполне можно словить сигнал, который исходит за 50 км от установленной антенны.

К минусам таком дециметровой антенны, сделанной своими руками, относится парусность. Однако стоит обратить внимание, что это проблема фактически всех самодельных конструкций, размещаемых на открытом воздухе. Однако эту проблему можно легко устранить, если достаточно прочно и надежно закрепить антенну.

Еще одним минусом является сложность расчета наиболее правильной точки расположения, которая позволит добиться максимального качества от антенны.

В виде бабочки

Такая антенна встречается довольно редко среди самоделок. Тв антенна, сделанная своими руками, имеющая конструкцию «бабочки», обладает некоторыми сложностями при сборке. Именно это и служит причиной ее малой распространенности среди обывателей.

Кроме этого, такая антенна сделанная своими руками для цифрового телевидения, обладает определенной спецификой. Она предназначена для того, чтобы ловить короткие волны.

Название «бабочка» конструкция получила потому, что проводники отходят от основы конструкции в форме крыльев насекомого. Такое их расположение, в рамках поставленных перед антенной задач, является наиболее оптимальным.

Процесс сборки

Понадобится тонкая фанера, либо дощечка, алюминиевая проволока, если ее нет, подойдет медная. Кроме этого так же понадобятся саморезы, шуруповерт, отвертка, острый нож, паяльник, чертежные принадлежности, плоскогубцы, разъем и штекер.

В отличие от предыдущих вариантов, этот обладает довольно обширным списком необходимых материалов и инструментов.

Первоначально необходимо тщательно рассчитать размер проводников. Средняя длина, как правило, составляет около 36 см. Далее нужно нарезать отрезки, в рамках с ранее рассчитанными размерами проводников. Таким образом, понадобится 8 шт.

Обратите внимание, каждый проводник на середине, зачищается примерно на 2 см. Далее берутся провода, каждый из них сгибается таким образом, чтобы образовать дугу. Между концами провода должно быть не менее 7.5 мм. Если нет проводов, то вместо 2 шт вполне может использоваться металлический лист, имеющий форму треугольника.

Примечательно, что первоначально использовать как раз металл, когда эта конструкция была открыта в 30-х годах прошлого века.

Следующим шагом необходимо отрезать 2 провода, длина каждого должна составлять примерно 44 см. Их необходимо тщательно зачистить в тех местах, где они будут прикрепляться к доске, либо фанере.

Подготовленная проволока соединяется с элементами согласно схеме сборки, далее выход на антенне присоединяется к специальному разъему. Далее к самому штекеру необходимо присоединить проводник.

К переходнику необходимо подключить кабель. После этого, антенну сделанную своими руками для цифрового телевидения, по схеме «бабочки» можно подключать, настраивать в наиболее оптимальном для сигнала положении.

К преимуществам этой конструкции можно отнести относительную простоту в сборке, если имеются хотя бы базовые навыки в подобной сфере. Так же стоит отметить в лучшую сторону эффективность такой антенны.

Минус состоит в довольно низком коэффициенте усиления, которого можно добиться с помощью такой антенны.

Квадратная конструкция

Такие антенны многие видели на дачах. Ранее они серийно выпускались, но после того, как был обнаружен более удобный способ подключения, от них стали отказываться. Принцип такой комнатной антенны для цифрового тв, сделанной своими руками, заключается в размещении 3 квадратов друг за другом.

Фактически, каждый квадрат выполняет строго свою функцию. Первоначально идет директор, после чего следом за ним размещается вибратор, а далее устанавливается рефлектор. Обратите внимание, квадраты должны быть разного размера, и располагаться в процессе убывания.

Процесс изготовления

Первоначально необходимо изготовить такие квадраты, а также соответствующие перемычки для них. Если условия и материал позволяет, можно из цельного стального прутика выгнуть своеобразный зигзаг, формирующий 3 квадрата разной величины.

Далее необходимо спаять стыки, врасщеп необходимо впаять антенный кабель. Расщепом называется место соединения концов проволоки

Среди преимуществ этой схемы довольно высокая чувствительность к сигналам. Отлично подходит для улавливания слабых удаленных сигналов.

Сама конструкция позволяет изготавливать ее цельной, если использовать довольно длинный моток проволоки. Понадобится спаивать только соединение кабеля, а также стыков. При необходимости, к такой антенне можно подключить усилитель.

Рекомендации

Желая изготовить антенну для цифрового тв своими руками, необходимо сделать расчет. Он выполняется первоначально для того, чтобы иметь представление о наиболее оптимальном месте размещения антенны.

Для разных конструкций расчеты будут необходимы разные, так как конструкции отличаются предназначением и целесообразностью использования в определенных условиях. Некоторые из конструкций подразумевают возможную установку усилителя, что существенно повысит качество принимаемого сигнала.

В рамках города такие конструкции почти не имеют смысла, из-за слишком большого потока различных сигналов, которые может уловить антенна. Однако для дачи, либо временной антенны для разового принятия данных, такие конструкции отлично подойдут.

В рамках статьи рассмотрели вопрос «как своими руками сделать антенну», приведя в пример несколько наиболее легких, в то же время эффективных схем сборки. При должных навыках с их помощью можно уловить сигнал на удаленности в 50-65 км. Этого хватит для того, чтобы отображать несколько доступных телевизионных каналов в приемлемом качестве.

Фото антенны для цифрового тв своими руками

Отправим материал вам на e-mail

В современном мире существует значительный ассортимент высокотехнологичных и функциональных антенн для установки в домашних условиях. Но бывают случаи, когда телевизор перестал показывать в загородном жилище. Некоторые умельцы находят выход в данной ситуации и мастерят что-то, что помогает исправить ситуацию. Мало того, они дают рекомендации другим: как сделать антенну своими руками для телевизора. Давайте рассмотрим несложные методы, которые могут вам пригодиться.

Самодельные устройства особенно хороши, когда они нужны для временного пользования

Самый простой и необычный вариант сконструировать антенну – из пивных банок. И как утверждают специалисты, будут показывать целых семь каналов. Чтобы соорудить подобную конструкцию, подготовьте:

Решая, как сделать антенну своими руками для телевизора, учитывайте, что промежуток между торцевыми частями банок должно быть около 75 мм.

А лучшее расположение конструкции возле окон.

Палка, которая будет использоваться для антенны должна быть из дерева. Нельзя брать алюминиевые или титановые варианты. Части кабеля можно припаять. Вместо скотча можете воспользоваться изолентой или даже пластырем. Емкости для создания устройства должны быть хорошо промыты и обязательно просушены. Чтобы улучшить качество изображения, можно «поиграться» с расстоянием между банками.

Таблица 1. Антенна из пивных банок

Статья по теме:

В статье мы рассмотрим особенности применения, разновидности устройства, секреты выбора и монтажа.

Можно ли сделать самодельную антенну для цифрового телевидения из проволоки

Хороший способ – использование проволки из меди для создания антенны. Для подобного механизма понадобится усилитель, проволока, лист металла, дрель, болты, металлическая труба, кабель и молоток.

Чтобы изготовить такую самодельную домашнюю антенну для телевизора, проделываем следующие операции:

• на первом этапе делаем уловитель. Для его изготовления проволку необходимо согнуть, чтобы все стороны имели длину по 45 см;

• далее фиксируем проволку на пластине. При этом производится подключение к пластине;

• подключается кабель;

• из металлической трубы делается мачта. Ее основание нужно закопать.


Полезная информация!
Все детали стоит прокрасить краской. Это защитит изделие от коррозии и агрессивных условий эксплуатации.

Вариант антенны своими руками для цифрового ТВ HDTV

Существуют различные методы сделать телеантенну своими руками. Рассмотренные нами первые два способа функционируют на частоте 270 МГц. А следующий вариант имеет большие возможности. При этом картинка будет более качественная, так как сигнал может достигать значения 490 МГц. Вам обязательно понадобится специальный трансформатор, который вряд ли найдется среди подручных материалов. Такое устройство следует приобрести заранее. Существуют и методики самостоятельного изготовления трансформатора, но они достаточно сложны. Из материалов стоит подготовить картон, скотч, фольгу, степлер, маркер, рулетку и клей.

• Сначала следует распечатать специальную схему для установки подобного устройства. По схеме вырезаются все конструктивные элементы, а также все необходимые детали из фольги. Затем нужно сделать бабочку из картона и закрасить отдельные части маркером.

• Следующим шагом, следует соорудить рефлектор, размер которого составляет 35-32,5 см. Одна из сторон проклеивается фольгой.

• В середине вырезаются прямоугольники одинакового размера. Они нужны, чтобы сконструировать уловитель для конструкции. Длина пластины должна быть около 35 мм. Это изделие предназначено – выдерживать расстояние между дополнительными элементами и рефлектором.

• Отдельные запчасти приклеиваются к прямоугольному элементу. Затем высверливаются углубления под кабель.


Как сделать антенну своими руками для телевизора, подскажет правильная инструкция. Обязательно подключается трансформатор, а кабель устанавливается в штекер. Такой метод подходит только для применения внутри помещения, так как бумага быстро придет в негодность на улице.

В таблице подробно указаны все этапы установки подобного оборудования.

Таблица 2. Антенна своими руками для цифрового ТВ HDTV

Статья по теме:

В этой статье рассказано о том, какими параметрами обладает качественная тумба под телевизор, а фото и описания помогут выбрать лучший вариант для Вашего интерьера.

Нюансы квартирного варианта

При изготовлении некоторых видов конструкций можно сделать антенный усилитель своими руками. Попробуйте сделать качественный усилитель из подручных материалов, который может быть использован как для уличного, так и для квартирного использования.

Для проведения работ потребуются следующие материалы:

• провод из меди, длина которого 4 м, а диаметр около 4 мм;

• доска любой толщины с шириной 70 мм и длиной 550 мм;

• саморезы и шуруповерт;

• штекер и паяльник;

• карандаш и линейка.


Действуйте по чертежу. Для начала просверлите отверстия в поверхности. Параметры со схемы переносятся на доску, и в определенных местах выполняется сверление. Провод из меди отмеряется и режется на 8 одинаковых участков. В середине каждого отрезка нужно убрать изоляцию.

Как сделать антенну для телевизора своими руками, чтобы она не уступала по качеству покупному устройству, такой вопрос интересует многих домашних мастеров и телелюбителей. Существуют различные способы, как сделать антенну самому, от самых простых конструкций, до приборов принимающих спутниковый сигнал.

Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.

Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм
. Изготавливается комнатная антенна следующим образом:

1. Зачистить оба конца медной проволоки.
2. Один конец закрепить к батарее, а другой вставить в разъем телевизора.

Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.

Самый популярный способ изготовления антенны своими руками из подручных материалов. Для изготовления понадобятся пивные банки. Специалисты утверждают, что для того чтобы собрать антенну из пивных банок потребуется не больше часа.

Понадобятся:

1. Соединяющий кабель.
2. Несколько банок из пива.
3. Штекер.
4. Шурупы в количестве 2 штук.
5. Отвертки.
6. Изоляционная лента или термоусадочная трубка.
7. Деревянный брус или металлическая труба для крепления антенны.

Сделать самодельную антенну из жестяных банок можно по следующей схеме:

Это еще один легкий вариант, как сделать телевизионную антенну за короткое время. Устройство хорошо ловит сигнал, обеспечивая высокое качество изображения.

Всеволновая антенна с усилителем

Всеволновая антенна с усилителем может быть разных конфигураций. На её сборку затрачивается больше времени, чем на первые два варианта. Но преимущество в том, что она очень мощная, и принимает все аналоговые каналы в отличном качестве. Один из распространенных вариантов всеволновая антенна формы «БАБОЧКА».

Инструменты:

1. Доска или фанерный лист, размеры 550/70/5 мм.
2. Медный провод.
3. Соединяющий кабель ПК75.
4. Дрель.
5. Паяльник.
6. Штекер.

Инструкция:

Телевизионная антенна своими руками готова к работе.

Дециметровая антенна

Самодельные антенны, которые улавливают дециметровый сигнал, могут быть самых разных конфигураций.

Вариант 1

Наиболее простым вариантом считается её относительно легко и просто собирать.

Понадобятся:

1. Фанера.
2. Шнур.
3. Паяльник.

Инструкция:

1. Сделать из соединяющего кабеля кольцо, размер 53 см.
2. Отрезать еще кусок кабеля для изготовления петли, размер 17,5 см.
3. К кольцу нужно припаять петлю, и кабель, который будет вставлен в экран.
4. Прикрепить конструкцию на фанеру.
5. Направить собранный прибор в сторону телевышки.

Таким образом, собирается антенна ДМВ диапазона своими руками.

Вариант 2

Еще один возможный метод изготовления телеантенны ДМВ диапазона
называется «Восьмерка».

Инструменты:

1. Проволока (медная, алюминиевая).
2. Клеевой пистолет.
3. Кабель.
4. Кусачки.

Инструкция:

Это еще один способ, как можно сделать антенну самостоятельно.

У этого прибора диапазон сигнала может достигать до 490 МГц
, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.

Понадобятся:

1. Трансформатор.
2. Фольга.
3. Клей.
4. Рулетка.
5. Картон.
6. Степлер.
7. Маркер.

Инструкция:

Прибор готов к работе.

Спутниковая тарелка своими руками

Один из самых популярных вопросов, можно ли сделать спутниковую антенну своими руками? В интернете есть много видео, как сделать тарелку для просмотра спутникового телевидения самостоятельно.

Делаться этот прибор в домашних условиях может двумя способами:

1. Выклейка на матрице.
2. Спайка сетки и проволоки.

Наиболее оптимальным и удобным считается первый способ изготовления. Для этого необходимо сделать чертеж будущего прибора. К этому этапу работу нужно подходить очень ответственно, высчитать все параметры точно, иначе на выходе выйдет непригодное для работы устройство.
В чертеже проводится парабола, которая затем переносится на стальной лист. Его толщина должна быть 0.05 см.

Этапы работ

1. С помощью сварочного аппарата сделать стальной каркас диаметром 9–10 см. Стальные пруты выворачиваются на внешнюю сторону, а подшипник приваривается в центр.
2. Получившую конструкцию установить на ровном месте, и к установленному подшипнику присоединяется труба, затем устанавливается нож.
3. Затем каркас заливается бетонным раствором и сушится 5 дней.

В заключительном этапе необходимо произвести выклейку антенны, это можно сделать разными способами. Для облегчения работы рекомендуется разделить конструкцию на 8 частей.
Для выклейки применяется стеклоткань или эпоксидный грунт.

На высохшую бетонную форму нанести машинное масло, трубу вставить в шайбу. После самодельная тарелка покрывается смолой и происходит выклейка стеклоткани. Процесс изготовления прибора завершен. Читайте также, .

Это очень простая и эффективная антенна для приема цифрового и аналогового телевидения. Подходит для использования как дома, так и на улице. Антенна представляет собой «би-квадрат» (двойной квадрат) — это самая простая и популярная конструкция для повторения.
Для постройки антенны понадобиться самая малость:

• — Коаксиальный кабель.
• — Разъем телевизионный.
• — Медная проволока около метра в длину, диаметром 2 — 4 мм. Подойдет так же любая, даже стальная.
• — Флюс с припоем.
• — Пластиковая круглая распределительная коробка для корпуса. Или любая другая.

Изготовление антенны для приема цифрового телевидения (DVB-T)

Я буду делать антенну для приема каналов цифрового телевидения. Чтобы приступить к изготовлению, для начала необходимо рассчитать размеры будущей антенны. А чтобы рассчитать размеры необходимо знать середину диапазона приема цифровых каналов. Средняя частота примерно равна – 690 МГц. Если вы хотите сделать антенну под аналоговые каналы, то возьмите, скажем – 470 МГц для ДМВ и т.п. (диапазоны каналов телевидения можно глянуть )
Далее заходим сюда –
Вводим частоту и нажимаем «CALCULATE» и смотрим чему равно L1. L1 – это плечо квадрата для антенны. В моем случае для частоты 690 МГц оно рано примерно 105 мм. Нужное число найдено, больше ничего не понадобиться.
Теперь приступаем непосредственно к постройке антенны «би-квадрат». Отмеряем примерно 90 см толстого медного провода и откусываем либо кусачками, либо пассатижами.

Далее выпрямляем руками провод, делая его ровным без волн, которые образовались после смотки с катушки.
Отмеряем подряд четыре отрезка по 10,5 см на этом проводе.

Затем сгибаем двойной квадрат. Провод толстый и гнется с трудом и это хорошо – не погнется от случайных воздействий.

Лишний провод откусываем, оставляя припуск примерно сантиметр для того чтобы спаять замкнутый контур.

Зачищаем места подключения и будущей пайки.

Спаиваем контур припоем с флюсом. Тут лучше использовать паяльник помощнее, так как толстый медный провод тяжело прогреть.

Зачищаем телевизионный кабель и припаиваем к антенне как на фото.

В принципе антенне готова к работе. Я на этом не остановлюсь и сделаю корпус для центральной части.
Вот что мне понадобится.

Так как круглая коробка слишком глубокая, то я отпилю ножовкой ровно половину.

Затем проплавлю паяльником пазы под антенну. Это можно сделать той же ножовкой.

Заливаю клеем соединения проводов с корпусом и места пайки.

Все готово. Повешу антенну за окно на гвоздь.

Сморите видео как сделать антенну для телевизора

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости, легко повторяется…

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Для уменьшения количества помех сзади антенны ставят отражатель. Расстояние между антенной и отражателем подбирают экспериментально — по «чистоте» картинки


Можно на стекле прикрепить фольгу и получить неплохой сигнал….

Медная трубка или проволока — оптимальный вариант, хорошо гнется, легко пр

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Также потребуется коаксиальный антенный кабель требуемой длины, штекер подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

• Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
• Два участка по 14 см.
• Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
• Снова два по 14 см.
• Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах, где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Можно сделать и пять рамок — для более уверенного приема


Красить или лакировать нежелательно — ухудшается прием. Такое возможно только в непосредственной близости с передатчиком

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

• 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
• ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
• Оплетка фидера припаивается к правому концу вибратора.
• Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
• Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
• Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете , можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Порядок действий такой:

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками. Эстетике за городом придается не такое большое значение, основное — качество приема, простая конструкция, дешевизна и надежность. Можно экспериментировать и делать самостоятельно.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Петлевая из трубы

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.

Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Например, на 37 канале вещание ведется на частоте 602 МГц. Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

• для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
• для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны. Действуйте осторожно его нельзя повреждать.

• для 37 канала: 50 см / 4 = 12,5 см;
• для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.
