Антенна на 27 мгц своими руками из коаксиального кабеля

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

Простейший вариант антенны

Как видно на фотографии, антенна представляет собой простейший волновой приемник. Для изготовления понадобятся две трубки и телевизионный кабель, а также знание диапазона передачи сигнала ближайшей телевизионной вышки.

Обычно прием ведется на частотах от 50 до 230 МГц, образуя двенадцать каналов. Для каждого из них применяется трубки определенных размеров. Для приема сигнала на частоте 50 МГц расстояние между внешними краями трубок должно быть в пределах 271-276 см. На 12 канале это же расстояние составляет 66 см.

Информацию о зависимости длины заготовок от частоты приема, а также схемы самодельных антенн можно легко найти на подобных тематических интернет-ресурсах.

Для изготовления антенны в кустарных условиях представляем вам список, из чего можно сделать антенну:

• Две трубки из стального, алюминиевого или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковые по диаметру, материалу и толщине стенок.
• Наличие кабеля телевизионное вещания, рассчитанного на сопротивление 75 Ом. Длина провода подрезается по месту подключения, учитывая запас на провисание в 50 см.
• Текстолитовая заготовка или материал из гетинакса (толщиной не менее 5 мм).
• Крепеж для установки труб на держателе.
• Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке приемника на небольшую высоту можно использовать подставку из дерева.
• Набор для пайки, силиконовую жидкость для предотвращения окисления и изоленту.

Принцип сборки

Подобранная по длине заготовка делится на две равные трубки, которые обжимаются с одной из сторон. Трубки фиксируются на расстоянии в 6-7 см друг от друга, а их окончания хомутами крепятся к текстолитовой заготовке. Полученную конструкцию закрепляют с помощью штанги в вертикальном положении.

Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля зачищаются и скручиваются со сплющенными окончаниями трубок, а соединение оплетки происходит с помощью медного провода. Соединение остальной части петли и кабеля, идущего на выход к телевизионному устройству, происходит по тому же принципу.

Получившуюся петлю и остальную длину кабеля, во избежание помех, следует надежно закрепить к вертикальной стойке. Необходимая высота установки антенны регулируется по месту, наблюдая за изменением сигнала.

Антенна из пивных банок

Является одной из самых популярных идей самодельных приемников телевизионного сигнала. Вместо трубок, при отсутствии материала, можно использовать простые пивные банки.

Для изготовления такого телевизионного приемника потребуются следующие детали:

• две пивные банки по 0,5 л;
• деревянная или пластмассовая заготовка длиной 50 см;
• кабель телевизионный RG-58;
• паяльник, флюс для пайки по алюминию и припой;

Для выполнения приемника из пивных банок руководствуйтесь следующей инструкцией:

• Через дно банки, по её центру, высверливается отверстие 5-6 мм в диаметре.
• Сквозь отверстие в банке прокладываем кабель и выводим его через горловину.
• Банка ровно закрепляется с левой стороны заготовки в горизонтальном положении.
• Выводим через горловину кабель на расстояние 5 см, подрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем её к поверхности банки.
• Выходящий кабель припаять к донцу второй банки.
• Вторую банку присоединять к первой на минимальном расстоянии, используя скотч или другой липкий материал.

На другой конец кабеля устанавливается разъем для входа в телевизор. Такой вариант антенны подойдет и для цифрового вещания. Если телевизор поддерживает популярный формат (DVB T2), или имеется приставка, подходящая к старому телевизору, то прием сигнала можно осуществить с ближайшей ретрансляционной вышки. При этом необходимо знать местоположение ретранслятора, в направлении которого следует направить антенну для поиска сигнала.

Данная схема подойдет для изготовления антенны, рассчитанной на прием каналов метровой волны. Только вместо полулитровых банок используйте литровую емкость.

В случае если вы не владеете пайкой, существует другой способ соединения. Две пивные банки прикрепляются на минимальном расстоянии от заготовки, удерживающей всю конструкцию. На конце кабеля аккуратно снимаете изоляцию на 3-5 см. Оплетку провода скрутите в жгут и, придав форму проушины, наденьте на саморез.

Таким же образом наденьте проушину на саморез у второго проводника. После чего присоединяете провода, с помощью саморезов, к каждой банке. С точки зрения длительного сохранения контакта, пайка намного лучше механического крепежа. Перед пайкой желательно провести лужение поверхности.

Крепление саморезами, хоть и является надежным, но при попадании влаги на антенну происходит окисление контактов самодельного устройства, что приведет к потере сигнала.

Фото инструкции как сделать антенну

Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая
, легкоповторяемая и крепкая антенна ДМВ
диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка
«, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Итак. Отмеряем кусок общей длиной 112 см
и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Было делом весьма престижным и указывало на высокий уровень мастера, в наш, напичканный всевозможной электроникой, век заинтересованность к «самопальным» антеннам не утихает и многие умельцы мастерят ТВ антенны сами. Производители же, как промышленного оборудования, так и разнообразные предприниматели приспособились к изменившимся условиям приема сигналов телевидения тем, что просто подключают современную электронную начинку к стандартным конструкциям антенн, игнорируя то, что главным в нормальной работе любой антенны есть и будет ее взаимодействие и согласование с приемным сигналом. Чем и обладает зигзагообразная антенна, предложенная еще в 1961 году инженером Харченко.

Мой дом находится от передающего ретранслятора в пяти километрах, наружная ТВ антенна требует капитальный ремонт и реконструкцию, но 67 — летнему инвалиду по старой шиферной крыше добраться до конька очень проблематично. С «восьмерочкой» знаком давно и не понаслышке, потому и выбран был ее комнатный вариант до лучших времен. Чтобы знать каналы, на которых работают мультиплексы моего ретранслятора, посетил ресурс , вставил в данные своих каналов и получил эскиз с размерами цифровой индивидуальной антенны.

Отличным материалом для антенны является медь, за неимением которой пошел на хитрость. Нашелся метровый кусочек старого телевизионного кабеля,

с которого ножиком

осторожно снял верхнюю оболочку,

медную экранную оплетку собрал в гармошку

и освободил от центральной жилы с ее оболочкой. Вместо нее засунул алюминиевый провод диаметром 3 мм нужного мне размера,

один конец оплетки пропаял

и с натягом натянул на алюминиевый провод — получился медный пруток диаметром чуть больше 4 мм.

С помощью пассатижей,

и угольника

выгнул два квадрата в виде восьмерки, но последний угол загибать пока не стал.

У меня сохранился тонкий ТВ кабель около трех метров,

решил использовать его для подключения антенны к телевизору. У последних сторон квадрата опять собрал оплетку в гармошку, в нижнем углу антенны шилом

проделал отверстие и протянул кончик кабеля внутри оплетки, чтоб он находился вместе с алюминиевым проводом, но на два сантиметра длиннее. Снял с кабеля верхнюю оболочку на два сантиметра, натянул оплетку на алюминиевый провод вместе с кабелем, конец оплетки скрутил с экраном кабеля и пропаял.

Выгнул последний угол, залуженные концы антенны укоротил до 5 миллиметров и спаял вместе. Центральный провод припаял к противоположному внутреннему углу восьмерки, выдерживая расстояние в 10 миллиметров. Антенна, прекрасно согласованная с кабелем, готова,

цифровой антенной можно пользоваться и в таком состоянии; припаять на другом конце кабеля штекер

для подключения к телевизору и подключить устройство к цифровой теле — приставке. Подвешиваю нашу антенну в удобном месте, направив ее на телевышку и настраиваю на прием пока 10 работающих каналов.

Иногда телевизионная антенна выходит из строя в самый неподходящий момент, или ее просто не оказывается под рукой. Например, во время поездки на дачу. В таком случае возникает вопрос, как сделать антенну для телевизора своими руками из того, что есть под рукой.

С помощью самодельного передатчика можно смотреть ограниченное количество каналов. Да и прием может оказаться менее качественным, чем у покупного устройства. И все же знание того, как изготовить антенну самостоятельно из подручных средств, может пригодиться. Антенна может быть как простой, так и сложной. Устройство сможет принимать практически все типы вещания.

Типы антенн

Прежде чем приступить к изготовлению ТВ антенны своими руками, стоит разобраться в типах и технических характеристиках телеприемников.

В зависимости от места установки различают комнатные и уличные телеприемники. Устройства для помещений эффективны только в зонах уверенного приема сигнала. Они не подходят для дачных телевизоров. Для сельской местности и удаленных от телеретранслятора зон используют уличные телеприемники.

По типу усилителя сигналов телеприемники бывают активными и пассивными. Конструкции пассивного типа принимают и усиливают импульсы за счет собственной геометрии. Они не нуждаются в электропитании, не вносят собственных помех и шумов в сигнал, который принимают. Сделать антенну пассивного типа самостоятельно проще всего.

Активные устройства оснащены усилителем сигналов, который питается от электросети. Активный усилитель сам создает помехи и искажения в зоне уверенного приема в случае выбора слишком мощного или некачественного прибора.

Эфирное вещание ведется на метровых или дециметровых волнах. Для приема только метровых или только дециметровых диапазонов вещания лучше всего подойдут диапазонные телеприемники. Например, для передачи цифрового эфирного телевидения DVB-T2 в нашей стране применяют только дециметровый диапазон.

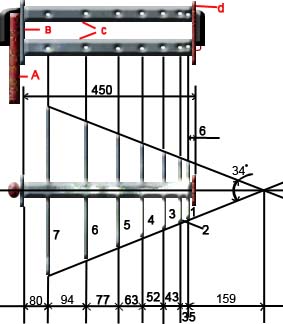

Логопериодическая, или всеволновая, телеантенна может принимать волны как метрового, так и дециметрового диапазона. Это широкополосная конструкция с 10 вибраторами. Логопериодическое устройство по коэффициенту усиления соответствует 3-4 элементной всеволновой антенне.

Рабочие частоты ограничиваются самым большим и самым маленьким вибратором приемника. Он хорошо согласуется с фидером. Его коэффициент усиления не изменяется, то для подключения к фидеру не требуются симметрирующие и согласующие устройства.

Кабель с сопротивлением 75 Ом входит в нижнюю трубку, выходит у конца (который направляют в сторону телецентра) и соединяется оплеткой с концом нижней трубки, а сердцевиной – с концом верхней трубки.

Внешне и по принципу работы логопериодическая телеантенна представляет собой несколько канально-волновых устройств, соединенных вместе. Причем каждое из них имеет собственный вибратор, рефлектор и директор. При поступлении сигнала возбуждаются вибраторы, наиболее близкие по размеру к половине длины его волны. Такие телеантенны используют для приема как цифрового, так и аналогового вещания.

У приемника типа волновой канал самая простая конструкция, которую можно быстро собрать из простых и доступных материалов. Она принимает аналоговый телесигнал вблизи телевышки и цифровой – за пределами крупных населенных пунктов, где мало помех.

Применяем пивные банки

Антенна для дачи своими руками из пивных банок – самая простая и доступная конструкция пассивного типа. Ее можно сделать быстро и при отсутствии базовых навыков. При этом она отлично справляется с приемом дециметровых диапазонов вещания.

Чтобы собрать антенну из пивных банок потребуются:

• кабель достаточной длины;
• алюминиевые банки (для простейшей конструкции достаточно 2);
• 2 болта или самореза;
• штекер (F – разъем) для подсоединения кабеля к телевизору;
• изолента или скотч;
• основа из дерева или пластмассы для крепления банок (можно воспользоваться деревянными плечиками для одежды).

Схема антенны проста:

1. Каждая банка крепится изолентой или скотчем к штырю-основе на расстоянии 7 см друг от друга.
2. Кабель зачищают с одной стороны. Разводят и крепят к кольцам банок или к вкрученным саморезам. Его можно и припаять. К свободному концу крепят штекер.

Эта простейшая конструкция подойдет для установки и в комнате, и на улице. При наружном использовании банки накрывают большой пластиковой тарой со срезанным горлышком и дном. Кабель протягивают через отверстие, проделанное на боку, которое можно загерметизировать с помощью кипятка. Готовый приемник подключают и настраивают через автоматический поиск каналов.

Своими руками можно смастерить и аналог спутниковой тарелки. С этой целью используют простой зонт. Также потребуется:

• алюминиевая фольга;
• медный кабель;
• 1 жестяная банка;
• усилитель и блок питания к нему.

Антенна своими руками для ТВ из пивных банок

Порядок работы:

1. Измеряют сегменты зонта между спицами и вырезают из фольги соответствующие этим размерам элементы. Пришивают их к куполу зонта, покрывая всю его внутреннюю часть.
2. В фокусе металлической решетки устанавливают приемник телесигнала. Усилителем будет служить жила, с которой предварительно удалили 4 см оплетки, и экран кабеля, защищающий от помех.
3. Из алюминиевой банки вырезают овал. В центре его делают отверстие, через которое продевают оголенную жилу и . Для защиты от окисления и коррозии место соединения прикрывают пластилином.
4. Питание усилителя происходит через кабель.
5. К ручке зонтика скотчем присоединяют приемник таким образом, чтобы он не прикасался к металлу. Это убережет от помех и искажений. Место соединения нужно залепить пластилином.
6. Блок питания размещают рядом с телевизором, а антенну разворачивают в сторону ретранслятора.
7. Каналы устанавливают, управляя тарелкой до получения наилучшего сигнала.

Лучше всего такая антенна работает, если вышка находится от нее не дальше 35 км.

Используем проволоку

Еще одна простая конструкция – самодельная антенна из проволоки. Для ее изготовления можно использовать медную или латунную проволоку. Эти материалы устойчивы к окислению.

Проволоку нужно зачистить с концов от изоляции. Один из них присоединяют к телевизору, а другой – к батарее системы отопления. Труба выводится на крышу – она будет работать усилителем сигнала. Такая антенна сможет принимать не более 5 сигналов. Проволоку можно протянуть на балкон и закрепить на веревке для белья.

Сделать ТВ антенну из проволоки можно и другим способом. Для него потребуется:

• 2 отрезка проволоки из меди шириной 3-4 мм и 1,8 м в длину;
• пластина из фанеры или металла размером 15 на 15 см;
• усилитель (можно использовать старые дециметровые усилители);
• электродрель;
• телевизионный кабель;
• железная труба или арматура для изготовления мачты;
• болты.

Такая антенна из медной проволоки собирается следующим образом:

1. Делают уловители, для чего сгибают проволоку в форме 2 ромбов со сторонами по 45 см. Это оптимальная длина рамки для подобного устройства.
2. Полученные ромбы фиксируют на основе. Для этого в точках крепления, расплющивая проволоку, просверливают отверстия и вкручивают болты.
3. Если в качестве основы используется металлическая пластина, то для крепления уловителя можно использовать сварочный аппарат.
4. В центре закрепляем усилитель и подключаем к нему кабель.

В качестве мачты здесь проще всего использовать металлическую трубу, которую можно просто вкопать в землю или прикрепить к любой подходящей опоре. Антенну закрепляют на верхушке мачты, а кабель протягивают через нее. Всю конструкцию для защиты от коррозии красят.

Еще один популярный телеприемник из медной проволоки, который можно сделать самому – малогабаритная антенна необычной формы «бабочка». Для наружного применения такое устройство делают из проволоки толщиной 2-4 мм, для внутреннего – 2 мм и тоньше.

Для приема телеканалов делают рамку. Длина рамки – 500 мм, ширина – 200 мм. Ее перекручивают таким образом, чтобы получилось 2 одинаковых треугольника, которые с помощью кусачек разделяют и припаивают к кабелю, оставляя 14 мм расстояние между вершинами. На другой конец кабеля прикрепляют штекер. Конструкцию скотчем или изолентой приматывают к материалу со свойствами диэлектрика – дереву, эбониту, пластику.

Домашнее цифровое HDTV-устройство

Мощная антенна для телевизора, способная принимать сигнал в 490 МГц, изготавливается из трансформатора, который лучше приобрести, поскольку самостоятельно сделать его будет непросто. Также потребуется:

• картон;
• скотч:
• фольга;
• степлер;
• клей.

Для изготовления телеприемника используется схема, по которой вырезаются все детали из картона. Элементы обклеивают фольгой, сгибают и подрезают. Шаблон и схему лучше всего предварительно найти через поисковик и распечатать на принтере или перечертить с печатного издания.

Вначале нужно изготовить рефлектор длиной около 35 см и оклеить его с одной стороны фольгой. В средине прорезают 2 прямоугольника одного размера для крепления уловителя.

Из подготовленных деталей собирается антенна. Отступая 35 мм от рефлектора, к пластине приклеивают элементы формы «бабочка». Их можно прикрепить с помощью степлера. В середине каждого такого элемента делают отверстие для кабеля, к которому подключают трансформатор и прикрепляют штекер.

Вариант для квартиры

Сделать антенну для использования внутри помещения можно любым из представленных выше способов.

Еще один простой вариант в домашних условиях изготавливают следующим образом.

Простая рамочная комнатная антенна своими руками делается из медной проволоки или кабеля с фольгой в обмотке. Устройство не только принимает телевизионные каналы, но и выполняет функцию селективного фильтра против помех.

Для расчета размеров петли необходимо узнать частоту волны для данного региона. Длина петли будет равна произведению коэффициента (300 единиц) на усредненный частотный диапазон.

Отрезают необходимое количество проволоки или кабеля, при необходимости зачищают края. Сворачивают из него петлю и припаивают телекабель, ведущий к ресиверу. К нему присоединяют штекер.

Конструкцию можно подвесить или установить на подставку. Это простое устройство при точных расчетах наиболее эффективно для цифрового телевидения.

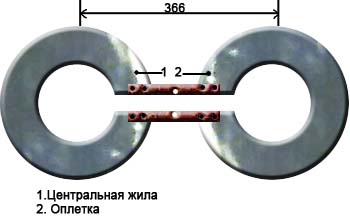

Надежное устройство для дома – ромбовидная антенна. Она является простейшим представителем зигзагообразных телеприемников. Для улучшения приема ее укомплектовывают емкостными вставками и рефлектором.

Собирают устройство из пластин или трубок 1-1,5 см шириной из латуни, меди или алюминия. Для изготовления емкостных вставок используют фольгу, жесть или металлическую сетку, которые припаивают по периметру. Кабель укладывают от центра и по одной из сторон, избегая резких загибов. Он не должен покидать пределы рамки.

Усвойте желающие настроить антенну на телевидение: цифровых вещиц природой не создано. Во Вселенной существуют аналоговые сигналы, мощность изменяется по квантовым состояниям электронов. Переходы настолько малы, что человеку кажутся непрерывными. Сигнал возможно представить определенным числом, помноженным на элементарную энергию. Хотим дать понять: природа цифрового сигнала в понимании человечества лишена, цифровая антенна самостоятельно не конструируется. Возможно изготовить антенну для приема аналогового сигнала, несущего цифровую информацию.

Антенны приема цифрового сигнала

Сегодня исключительно цифровое телевидение. Однако! Мультиплексы, где программы штампуются кадрами, содержат радиопередачи. Хотим пояснить: при нынешнем положении дел вещание радио сбилось вверх, захватив частоты FM-диапазона, телевидение полностью вытеснено в ДМВ. Объясняется особенностями современной жизни. Водитель хочет дорогой слушать радио, смотреть телевизор. Видели длинные антенны раций? 34 МГц. Сравните: I канал СССР вещал 50 МГц. Каждому на крыше иметь антенну два метра длиной, чтобы посмотреть центральный канал?

Просто смехотворно. В противоположность палкам антенны FM-ДМВ сравнительно малы. Легко умещаются на крыше. Облегчая страдания киноманов, каналы переносит одна частота. Картинка разбивается кадрами, получается, доступно немало программ при единственной настройке антенны. Удобно. Массу выгод технического решения увидим из явления, называемого сегодня цифровым мультиплексом. Антенну становится возможным точно нацелить на частоту приема (являющуюся тривиальным каналом ДМВ), чтобы смотреть передачи, слушать радио.

Для решения задачи конструируется некоторым представляющееся «самодельной цифровой антенной» устройство. Антенна обычная, – интересующимся типом добавим – линейная. Конструкция выбрана, благодаря малым габаритам. Выделена в цифровой передаче одна проблема…

Телевидение привыкло пользоваться горизонтальной поляризацией. Постигла участь цифровой мультиплекс. Получается, сигнал ловится тогда восхитительно, когда линия антенны перпендикулярна лучу приходящего сигнала. Нарушим правило, мощность начинает теряться, прием ухудшается.

Прием цифрового сигнала антенной

Желающие вести прием цифрового сигнала должны уяснить тип поляризации электромагнитного излучения. Отбросить спутниковое телевидение, вещающее кадрами, поляризация, как говорит Владимир Вольфович, горизонтальная однозначно. Тип сигнала принято ловить телевидением на полуволновой вибратор, выделяют сигнал двух типов:

1. Симметричный.
2. Несимметричный.

Поясним. Первый образован одинаковыми плечами, равными четверти длины волны. Суммарно получается половина длины волны. Сигнальная жила кабеля подсоединяется к одному плечу, экран — противоположному. Плеча в ряд образуют линию, разделены зазором 20 мм. Для согласования уравняйте сопротивления антенны и кабеля, потрудитесь симметрировать. Первое условие в идеале выполняется, второе на частотах ДМВ с уменьшением длины волны играет меньшее значение.

Чтобы сделать цифровую антенну самостоятельно, достаточно мачту снабдить несущей пластиной, приделать горизонтально-симметрично два проволочных плеча толщиной 3 мм, длиною четверть волны каждое.

Полученное устройство паяют на коаксиал волновым сопротивлением 75 Ом, как указано выше, длина кабеля снижения берется по возможности ниже, каждый метр съедает часть полезной мощности потерями. Играет роль только длина до первого усилительного каскада. Снабжая кровлю питанием, поставив покупной блок нужной частоту, бухту в углу, свернутую за телевизором, лишаем возможности портить прием. Эффект переусиления иной раз вводит неприятные визуальные эффекты, самым известным считают двоение изображения.

Возможен другой негатив. Сначала стоит попробовать антенну без усилителя. Прием никак не будет искажен лишней мощностью. Если наблюдаются неприятные побочные эффекты, стоит пробовать бороться за улучшение качества. Важно поточнее направить антенну. В городе ввиду эффекта многолучевости, в селе за счет отклонения направления движения волны от прямой линии точка выхода луча находится не там, куда указывает (согласно карте) компас. Следует слегка подвигать антенну, задавая верное направление, находя наилучшее положение.

Прием сигнала антенной

Полуволновой вибратор описанной выше конструкции на диаграмме направленности образует два главных лепестка. Разнесены на 180 градусов. Диаграмма направленности симметрична в горизонтальной плоскости. Следовательно, характеристики улучшим, поставив экран. Очевидное решение, нечасто увидим по простой причине: антенна обязана ловить широкий диапазон, сложно подобрать правильное расстояние. Для полуволнового вибратора экран не будет куском проводящего материала — пара отрезков провода, из которого сделаны плечи. Расстояние между ними не столь важно, не должно быть большим. Вполне достаточно 5-ти сантиметров вверх-вниз от плоскости нахождения плеч. Длина экрана превышает размах обоих, электрически располагается на оплетке кабеля.

Важность обретает расстояние меж экраном и полуволновым вибратором. Затрудняемся с правильным ответом, какая пропасть разделяет детали, для зигзагообразных рамочных антенн величина составляет 0,175 длины волны сигнала. Полагаем, любители вправе попробовать экспериментально подобрать нужное расстояние, профессионалы имеют шанс смоделировать систему MMANA. Первые получат приемлемый результат быстрее, вторые смогут заведомо предсказать итоговый расклад произвольной длины волны, что предпочтительнее. Моделирование антенн не входит в круг интересов авторов, люди увлеченные способны выложить готовый файл, сдобрив комментарии плодом технической мысли. Полагаем, расклад снизит величину помех.

Несимметричная цифровая антенна

Что касается несимметричного полуволнового вибратора, представляет одно плечо. Второе заменяется «землей» (бесконечная плоскость нулевого потенциала), на практике просто ничего в этом месте нет. Изготовление полуволнового несимметричного вибратора неоднократно показано форумами, порталом ВашТехник, сетью. Обычно антенна служит комнатным дополнением цифрового ресивера, который самостоятельно поймать боится. Чтобы сделать приспособление, вычисляется длина волны канала, делится на четыре. Вдоль отрезка зачищается экран кабеля, внутренняя изоляция сохраняется – не помешает приему.

На отогнутый на 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, гнездо телевизора (содержи приемная часть наземного цифрового телевидения нужное поколение микросхемы). Практически у всех современных плазменных панелей нужное внутри. Настройка займет время, частота канала известна. Нужно узнать цифру — посещаем сайт http://ртрс.рф, смотрим регион, звоним по нужному телефону. Принимаются запросы по e-mail. Разумеется, если регион лишен цифрового телевидения, никакой информации найти не удастся.

Приведенный сайт является официальным ресурсом государственного унитарного предприятия, на которое возложены задачи оцифровки пространства РФ. Спросите, логопериодическая цифровая антенна делается ли самостоятельно? Ответ – незачем. Логопериодическая антенна перекрывает большой диапазон, если хотите смотреть три московских мультиплекса, берите. Отбросив опаску, используйте антенну типа волновой канал, отличается от логопериодической несколько худшими диапазонными характеристиками, проще конструкцией. Методику изготовления обсуждали, провинции маловато смысла тратить время.

Читатели понимают: устройство цифровой антенны идентично привычной. Поляризация линейная горизонтальная, частота определена каналом. Принцип действия цифровой антенны аналогичен. Преобразование электромагнитной волны в ток внутри проводника. Особенность цифровых антенн — точно настроены на одну частоту. Конструкция получается простой, эффективной. Обещая качественный просмотр (без визуальных, звуковых помех). Естественно, телевизор, приставка должны декодировать сигнал.

Осталось попрощаться с читателями. Сегодня отрасль радиолюбительства уходит в прошлое, кто предскажет ожидающее человечество завтра…

В магазине сегодня большой выбор всевозможных антенн для телевизора, и всегда есть возможность купить то, что нужно. Но бывают случаи, когда антенна требуется очень срочно, например, после грозы или на даче, а до магазина нужно еще дойти. Тогда на помощь придут мастеровитые руки, смекалка и немного исходного материала.

Это самая популярная телевизионная антенна, которую делают своими руками умельцы. Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. Да и в квартире, где прием на магазинную антенну не всегда идеален. Мастера говорят, что на то, чтобы сделать такую антенну самому, потребуется всего 10 минут времени, а принимает она намного больше каналов, нежели стационарная.

Для создания приемника из пустых жестяных банок вам понадобиться:

• кабель для антенны;
• пару жестяных банок из-под пивных или иных слабоалкогольных напитков;
• саморезы – 2 шт;
• штекер;
• изоляционная или липкая лента;
• отвертка;
• палка.

Инструкция, как сделать антенну ТВ самостоятельно:

Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно конструкцию усовершенствовать и сделать антенну из нескольких секций из пивной тары.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Для этого необходимо выполнить такие манипуляции:

1. Чтобы сделать простейшую антенну своими руками, нужно подсоединить антенный вход на тв с любым контуром из металла, предварительно изолированным.
2. Контур нужно установить на подставку из пластика или дерева, и поставить на сам телевизор или балкон.
3. Соединять телевизор с антенной нужно при помощи штекера и кабеля, у которого необходимо срезать изоляцию около 5 см в длину.
4. Открывшуюся обмотку нужно разделять пополам и отогнуть.
5. Внутреннюю обмотку также аккуратно обрезать на эту же длину и оголить жилу кабеля.
6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
7. Другой край кабеля закрепить на контуре, перед тем его аналогично зачистить, сделать кольцо из жилы и закрепить.
8. Места соединения нужно обмотать изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.

1. Купить усилитель сигнала, который подключается непосредственно к антенне, обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
2. Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку от забора.
3. Площадь приема нужно по возможности увеличить, для этого к экрану можно присоединить металлические прутья, обращая внимание, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
4. В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.
5. Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Антенна с минимумом материалов

Существует два совершенно элементарных метода, как сделать антенну для телевизора в домашних условиях:

1. Вам понадобиться самая простая проволока, но из алюминия брать не нужно, так как она подвержена очень быстрому окислению. Для этих целей замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «словить» около пяти каналов.
2. Второй вариант будет доступен только людям, у которых имеется балкон. В этом случае нужно взять такую же проволоку, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, и один конец подключить к телевизору в гнезде кабельном, а второй примотать к натянутым струнам, на которые вешают белье. Этот метод не только поможет добавить количество каналов, но еще и сделает качество изображения на порядок выше.

Спутниковая антенна

Своими руками можно сделать не только простые антенны для телевизора, но даже и спутниковые. Особенно это актуально для тех, кто живет вдали от больших городов, и купить в магазине параболический приемник не может. Хорошо, если телевышка находится на расстоянии 35 км от здания, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Необходимые материалы:

• ненужный зонт;
• фольга;
• кабель для антенны, желательно из меди;
• пивная пустая банка;
• усилитель сигнала с блоком питания.

Ход работ:

Добрый день, дорогие читатели. Долго не писал на блог, сказались майские праздники, много работы. Но сумел сделать одну поделку, очень простую и полезную — антенна для цифрового тв своими руками. Заодно и расскажу Вам, все достаточно просто.

Конечно случаи бывают разные, но прежде чем делать эту антенну, подумайте: а нужно Вам это или нет. Вот я к чему иду: в наше время цифровую антенну проще купить, чем делать. Если хотите просто смотреть цифровое тв дома, постоянно и желательно без сбоев, или вышка далеко от Вашего дома, то лучше посоветоваться и купить хорошую антенну в магазине.

Нужно понимать, что если Вы впервые делаете антенну, у Вас мало опыта в электронике, а может и вообще нет, то никто не будет отвечать за то что антенна либо вообще работать не будет, либо перестанет работать и так далее.

Лично я, мало понимаю в электронике, но то, что делаю, проверяю на практике и пытаюсь максимально вникнуть. Представленные ниже образцы антенн достаточно простые, легкие в изготовлении.

Конечно если нужна антенна на дачу, где вы редко бываете, то самодельная антенна для цифрового тв своими руками прекрасно подойдет. Я не буду грузить расчетами и различного рода терминами, просто покажу и расскажу, а Вы выбирайте и пробуйте.

Пишите комментарии после статьи, оставляйте свое мнение и, если есть ошибки, расскажите о них всем.

Простая домашняя антенна бабочка.

Начну я с этой антенны, так как впервые ее сделал сам. Она мне показалась не сложно и в то же время достаточно мощная. На других сайтах было сказано, что она домашняя. Но делал я ее для тещи, в деревню, где от вышки транслятора до антенны получилось примерно 80 км.

Антенна по типу бабочка

Вот уже как более двух лет теща пользуется и практически нет никаких проблем. Такая антенна ни чем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы.

Но и делается такая антенна для цифрового тв своими руками, при наличии всего необходимого, быстро и просто.

Нам понадобится:

• дощечка или фанера размером не менее 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм (можно и 6 мм) — 4 м;
• саморезы со шляпками (или отдельно купить шайбочки);
• кабель коаксиальный телевизионный;
• антенный F-штекер;
• отвертка или шуруповерт;
• нож или скальпель; паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Находим дощечку по размеру, примерно и размечаем как на рисунке.

разметка дощечки

Тут все указано в дюймах, переводим. 1 дюйм равен 2,5 см, все просто.

Нарезаем 8 проводов длиной по 37,5 см. Середину каждого провода зачищаем на 2 см.

Сгибаем каждый провод буквой V, чтобы расстояние между проводками (ее концами) равнялось 7,5 см.

Отрезаем 2 провода длиной 42 см. Зачищаем эти 2 провода в местах крепления к дощечке или фанере.

Шаг 5.

Потом из той же проволоки я вырезал еще два кусочка, чтобы вывести провода от центра на заднюю стенку дощечки. Тут размеры смотрите сами, а можно и вообще не делать их, а провод крепить на передней стенке.

Собираем все проволочки с помощью саморезов, как показано на рисунке в начале статьи.

Теперь паяльником поработаем. Данный штекер нам нужен только для правильного сопротивления, чтобы оно на выходе было 75 Ом.

Для этого открываем крышку и делаем как на картинке ниже. Саму крышечку я прикрутил к антенне.

Потом крепим все в удобном месте и после саму антенну. Пробуем и пользуемся.

Вот так у меня получилось

У меня такая антенна служит уже более 2 лет. Единственно но, что иногда гнуться сами усики, как буд-то ветром сильным загибает или птички тяжелые садятся. Но все поправимо, снял поправил и дальше пользуемся.

К стати, пробовал я и без этого штекера, чтобы не мучиться, все работает, только чуть хуже.

Антенна из проволоки с усилителем.

Вот еще одна антенна для цифрового тв своими руками, отлично подойдет для дачи или деревни. Делаем все из медной проволоки, а усилитель можно взять любой от старой антенны или купить в магазине.

Что нам понадобится:

• Два куска проволоки по 180 см;
• Усилитель (старый подойдет);
• Кусок пластины металлической или деревянной 15 см*15 см;
• Дрель или шуруповерт, можно и сварочный аппарат;
• Маленькие болтики с гайками;
• Молоток;
• Телевизионный кабель подходящей длины.

Сначала куски проволоки сгибаем ромбом со сторонами 45 см. Это оптимальная длина. Но если делать расчеты под конкретные частоты, то длина другая будет, но это для продвинутых.

Теперь сразу на пластине просверливаем дырки в местах крепления ромбов, расплющиваем концы, которые сразу крепим на усилителе. Если пластина металлическая, то сварочником прихватываем уловители к ней и все.

Все скручиваем и провода телевизионно кабеля прикручиваем к усилителю.

Теперь крепим антенну на мачту и направляем в сторону вышки. Пользуемся.

Обращаю Ваше внимание на то, что вся антенна покрашена краской. Это позволит избежать коррозии и антенна для цифрового тв своими руками дольше прослужит.

Пивные банки Вам в помощь.

Такая антенна хорошо ловит много различных каналов. Лучше конечно использовать ее в помещении и там, где вышка ретранслятор не далеко.

Нам понадобится:

• 2 жестяные банки объемом 750 или 1000 мл;
• Кабель коаксиальный телевизионный (РК75);
• Штекер антенный;
• Изолента или скотч;
• Саморезы по металлу;
• Труба полипропиленовая или деревянная палка для крепления к ней банок;
• Отвертка;
• Кусачки;
• Надфиль;
• Линейка.

С помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась.

Вкрутить в эти отверстия саморезы с помощью отвертки.

Шаг 2.

Зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем; прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента).

К трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см).

На второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.

Поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным. Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам. Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок.

Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

Антенна восьмерка.

Когда-то давно, когда еще не было цифрового ТВ, мы в школе делали такую антенну. В изготовлении она достаточно проста и ловит сигнал очень хорошо.

Писать много, да и сам давно ее не мастерил, вот можно посмотреть видео:

Конечно такая антенна не запрещенная, просто этот ролик хорошо описывает процесс.

Купите или найдите медный провод сечением 2 — 3 мм. в изоляции. Согните по размерам антенну указным автором ролика, места пайки минимально зачистите от изоляции, припаяйте кабель и за герметизируйте от влаги.

Можно, если нет медного провода использовать алюминиевый, потеряется не много. Решетку можно изготовить из проволоки, не критично, хоть от старого холодильника. Если вы находитесь в зоне хорошего приема то решетку вообще ставить не обязательно, это цифровое а не аналоговое тв где повторы на экране из за отраженного сигнала могут наблюдаться.

Чем мне нравится такой тип антенн, то что проста в изготовлении, не нужно фильтра для согласования и обладает не плохими характеристиками. Можно увеличить мощность антенны если изготовить ее из четырех квадратов, также делается отвод кабеля от середины, ближайшее расстояние между проводниками 10 мм.

Ну вот и получилась антенна для цифрового тв своими руками и разными способами. На этом у меня все, оставляйте свои комментарии ниже, так же присоединяйтесь к нам в Одноклассниках , и поддержите нас на нашем канале в Яндекс.Дзен . Всем пока пока и до встречи.

На дачных участках телевизионный сигнал редко может приниматься без усиления: слишком далеко от ретранслятора, рельеф, как правило, неоднородный, да и деревья мешают. Для нормального качества «картинки» нужны антенны.Тот, кто хоть немного умет обращаться с паяльником, может сделать антенну для дачи своими руками. Эстетике за городом придается не такое большое значение, основное — качество приема, простая конструкция, дешевизна и надежность. Можно экспериментировать и делать самостоятельно.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Петлевая из трубы

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.

Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Например, на 37 канале вещание ведется на частоте 602 МГц. Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

• для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
• для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны. Действуйте осторожно его нельзя повреждать.

• для 37 канала: 50 см / 4 = 12,5 см;
• для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 – представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: L R = 300/f, где L R – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем L R , 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной L R .
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Какую антенну выбрать для цифрового телевидения? Чем отличаются антенны? Как подать питание на активную антенну? Какая антенна лучше? Эти и другие вопросы на сайт

Всем привет! По роду деятельности мне очень плотно приходится сталкиваться с подключением и настройкой антенн для цифрового эфирного телевидения.

Поэтому, опираясь на полученный опыт, имею возможность поделится тем как выбрать антенну для цифрового телевидения и настроить dvb-t2 — бесплатные 20 каналов.

Быстрая навигация по статье

Какая антенна подойдёт для цифрового телевидения DVB-T2

С приходом цифрового эфирного телевидения у многих возникают вопросы связанные с выбором антенны для DVB-T2. Например!

• Можно ли использовать свою старую антенну, если таковая была?
• Подойдёт ли для этого антенна типа «Решётка»она же «Польская»
• Нужна ли мне антенна с усилителем или без него?
• если стоит вопрос о приобретении новой?
• Нужна ли разрекламированная антенна «Ключ к бесплатному телевидению»

Давайте для начала разберёмся, какие вообще бывают антенны.

Для приёма телевизионных сигналов используются антенны метрового (МВ) и дециметрового (ДМВ) диапазонов. Бывают антенны широкополосные, это «гибрид» когда в конструкции антенны используются элементы МВ и ДМВ диапазонов.

Эти антенны легко отличить друг от друга по размерам.

У МВ диапазона элементы более длинные. Всё согласно названию.

Так в антеннах МВ элементы приблизительно от полуметра до полутора метров в длину.

А элементы ДМВ антенны, в длину все го лишь примерно от 15 до 40 см.

Именно антенна ДМВ диапазона нужна для цифрового эфирного телевидения.

Антенна метрового диапазона (МВ)

Пример антенны дециметрового диапазона (ДМВ)

Антенна широкополосная, МВ и ДМВ диапазонов.

Антенна типа «решётка»

Широкополосная антенна «Колибри»

Итак — Для приёма цифрового эфирного телевидения нужна антенна дециметрового диапазона, т.е. антенна с короткими элементами. Или широкополосная.

Теперь вы можете оценить, подойдёт ли ваша старая антенна для приёма телевидения в формате DVB -T2 Открытым остаётся только вопрос её исправности и эффективности в вашей местности.

Кроме разделения по принимаемым диапазонам, антенны делятся так же на…

Комнатные и наружные (Внешние) — думаю здесь с применением всё понятно.

А ещё активные и пассивные — об этом чуть позже.

Ну вот, краткий экскурс в непростую тему эфирных антенн проведён. Продолжим…

Особенности распространения телевизионного сигнала

Расстояние на которое передаётся сигнала в ДМВ диапазоне, не отличается большой зоной покрытия. Оно гораздо меньше чем в метровом диапазоне.

Для примера:

Если вы пользовались радиоприёмником, то могли заметить, что вы не сможете поймать дальние зарубежные радиостанции в FM или УКВ диапазонах, а только те что рядом, местные.
Но зато, можно целую кучу зарубежного наловить в СВ или КВ диапазонах.

Всё потому, что средние и короткие волны, как и метровые распространяются на большие расстояния, а ультракороткие, подобно как и ДМВ, на небольшие.

Данный недостаток ДМВ диапазона для цифрового ТВ компенсируется расположением и количеством телевизионных передатчиков — по аналогии вышек сотовой связи, их много.

Так же имейте в виду, телевизионный сигнал прекрасно отражается от встретившихся на пути объектов.

Это позволяет вести приём передач когда нет возможности антенну направить в сторону телевышки. Или же имеются препятствия для прямого прохождения сигнала.

Осмотритесь! Нет ли возможности принимать сигнал отражённый?

Так что при правильном выборе антенны и её правильной установке, вы наверняка добьётесь успеха.

Что ещё нужно учитывать при выборе антенны

Условия приёма телевизионного сигнала очень отличаются в разных местах и эти условия необходимо учитывать при выборе антенны.

Вот некоторые факторы, от которых зависит то какую антенну вам нужно приобретать и как устанавливать.

1. Мощность телевизионного передатчика и
2. Рельефа местности — горы, низины, равнины.
3. Стоящие рядом и загораживающие антенну по направлению на вышку, высокие, густые деревья.
4. Застроенность высотными зданиями и ваше расположение по отношению к этим зданиям и вышке.
5. Этаж на котором вы живёте — чем выше, тем проще понадобится антенна.
6. Возможность или невозможность повернуть антенну в сторону передающей вышки.

Активная и пассивная антенны — в чём отличие?

Антенны любых видов могут быть так же активными или пассивными.

Пассивные антенны — это те которые усиливают сигнал только за счёт своей конструкции, без применения электронных усилителей, такие антенны применяют в зонах уверенного сигнала.

Активная антенна — в своей конструкции имеет усилитель, такая антенна нуждается в подключении к источнику питания.
Усилитель помогает поднять уровень принимаемого сигнала в зонах неуверенного приёма.

Как подключить питание на усилитель активной антенны, несколько способов

Усилители антенн питаются напряжением 12 или 5 вольт. Но в последнее время, всё больше, производители нацелены на производство антенн имеющих пяти вольтовое питание.

И этому есть причина! Такие антенны проще подключить тем, кто пользуется приставкой для DVB-T2.

Три способа подключения

А) Использовать специальный блок питания с сепаратором который выдаёт напряжение соответствующее вашему усилителю.

Цель сепаратора — разделить. Он пропускает напряжение на антенну, но не пропускает его в гнездо телевизора. Однако, при этом не возникает препятствий сигналу от усилителя антенны, поступающему в телевизор.

Б) Если применяется приставка DVB-T2. Напряжение 5 вольт можно подать прямо с приставки. Причём для любых усилителей и на 5 и на 12 вольт.

Для этого не нужен какой либо дополнительный провод, блок питания и прочее. Напряжение 5 вольт, с антенного гнезда приставки, прямо по антенному кабелю, пойдёт к усилителю.

Нужно только включить это питание непосредственно из меню приставки. Зайти в раздел настроек и найти пункт «Питание антенны ВКЛ- ВЫКЛ» выбрать ВКЛ, и выйти из меню (в различных моделях приставок названия этих пунктов могут отличаться)

В) Если у вас ЖК телевизор с уже встроенным тюнером DVB-T2 то кроме способа под литерой А) можно сделать следующее.

Придётся приобрести специальный переходник для питания усилителя от любого USB порта, в первую очередь рассматривается USB порт самого ЖК телевизора. Но можно подключится и к любому зарядному устройству с выходом USB

Какую выбрать антенну — рассмотрим примеры

Как вы поняли из всего сказанного выше, выбирая для себя антенну, нужно оценивать различные факторы.

Несколько примеров:

Расстояние до вышки 5-15 км

Вы живёте в городе где имеется передатчик сигнала DVB-T2. Или в населённом пункте, недалеко в 5-15 км от передатчика.

Скорее всего для вас подойдёт комнатная антенна, даже самая простая. Особенно, если вы живёте выше первого этажа.

А находясь не далеко от вышки, даже простого куска провода вместо антенны, может быт достаточно.

Учитывая распространённость вышек и довольно большое количество мест с уверенным сигналом, этим пользуются мошенники, предлагая различные, по сути

При описанных выше условиях, они будут неплохо работать.

Но учтите, количество каналов будет не более того которое транслирует телевышка в вашей местности! А никак не 100 и не 200 как обещает реклама.
Потому возникает вопрос, а нужно ли отваливать несколько сотен, а то и тысяч, за обычную комнатную антенну из рекламы?!

Вот несколько недорогих, компактных вариантов антенн, для условий где имеется хороший сигнал.

Комнатная антенна для мест с близким расположением к вышке.

Комнатная антенна для мест с близким расположением к вышке. Ещё вариант

Этот вариант, может работать в немного более сложных условиях чем предыдущие два, особенно версия с усилителем.

Комнатная антенна — особенности применения

Правильное место для комнатной антенны, это не то место где она будет хорошо смотреться и удобно стоять, это то место, где она будет хорошо принимать сигнал. И эти два обстоятельства — «смотреться» и «принимать» не всегда совпадают.

Потому как часто лучшим, а порою единственным местом где можно поймать сигнал, это место у окна выходящего в сторону телевышки. Принимайте это во внимание!

Для решения этой проблемы можно добавить кабель нужной длины и у некоторых антенн (например тех что на фото вверху) это не сложно.

Но есть комнатные антенны, которые имеют в своём корпусе встроенный блок питания. Они так же имеют сетевой шнур для подключения к розетке. Ну и конечно кабель для подключения к телевизору.

Это может показаться удобным, но увы это не всегда так.
Часто, место где антенна способна принимать ТВ сигнал, находится совсем не рядом с телевизором и розеткой, а например у окна.

И в таком случае, короткий сетевой шнур станет препятствием к тому что бы расположить антенну в правильном месте. Помимо кабеля придётся ещё и удлинитель тянуть. В общем куча проводов.

Вы живёте на расстоянии от телевышки примерно 25-30 или более км.

Конечно многое зависит от мощности передатчика.

Но в целом на расстоянии в 25 км достаточно небольшой наружной антенны. Как например тех что, изображены в самом начале этого поста, имеется в виду антенна ДМВ или широкополосная «Колибри».

В моей местности с расстояния 25 км по прямой видимости, на пассивную ДМВ антенну с длиной стрелы примерно 80 см идёт уверенный приём без необходимости поднимать антенну выше двух метров от земли.

Можно так же вести приём на хорошую активную, комнатную антенну.

В некоторых домах даже с первого этажа, если имеется окно по направлению к вышке или возможность принимать отражённый сигнал от соседних зданий.
Этаж выше второго значительно повышает вероятность успеха.

Есть простой принцип как определить мощность антенны — чем длиннее стрела антенны, тем больше коэффициент именно её собственного усиления, а не за счёт усилителя.

Антенна для сложных условий приёма сигнала

Например активная антенна фото которой ниже, в нашей местности вытягивает сигнал с расстояния в 60 и более км. Успешно применяется в самых трудных местах, в домах находящихся в сильной низине, её длина примерно 1,7 метра, но есть антенны и под 4 метра длины.

Кроме длинны, в трудных условиях или при сильной удалённости от телевышки играет важную роль наличие усилителя, т.е. антенна должна быть активной.

Есть варианты мощных антенн, где вместо одной стрелы используется сразу три, так способность антенны усиливать сигнал за счёт только конструкции сильно увеличивается.

А в тандеме с усилителем эта антенна становится очень мощной ловушкой для телевизионного сигнала.

Но впечатлившись этой антенкой, не спешите бежать за нею. Она нужна лишь при действительно очень, очень сложных условиях приёма.

В большинстве случаев достаточно других, гораздо более дешёвых вариантов. К тому же если в вашей местности сигнал и так сильный, то усилитель в антенне будет только мешать.

Здесь как раз тот случай когда кашу маслом можно испортить. Пример этому описан ниже.

Польская антенна решётка для цифрового телевидения

В некоторых случаях антенна «Решётка» может вполне успешно работать принимая цифровое телевидение. Особенно, если вы от передающей вышки находитесь не очень близко.

Не раз однако сталкивался с ситуацией, когда используя свою старую антенну — Полячку (Решётку) люди не могли добиться от неё сигнала цифрового вещания.

Либо вообще, либо сигнал периодически «отваливался» картинка сыпалась на кубики, наблюдалось подвисание изображения и звука. Мог пропадать один из пакетов цифрового телевидения, в то время как другой нормально работал.

Проблема этих явлений в переусилении сигнала.

Выход есть, рассмотрим варианты….

1) Иногда просто достаточно отключить блок питания антенны из розетки и всё. Но это помогает не всегда и тогда нужны более серьёзные меры.

2) Снизить напряжение питания усилителя используя регулируемый блок питания. Или подать питание непосредственно с приставки минуя сепаратор штатного блока питания антенны, установив обычный штекер.

3) Добраться до платы усилителя, той платки что стоит на самой антенне, и подключить всё без усилителя.

4) Выбросить эту старую полуразвалившуюся антенну и купить нормальную, ДМВ диапазона.

P.S. Новая, типа решётка.

Надеюсь эта статья будет кому-то полезной, оставляйте свои отзывы, комментарии, делитесь своим опытом.

P.S. Если приобретаете новую антенну, но не уверенны подойдёт ли она вам, спросите у местных продавцов занимающимися антеннами.

Бывает они неплохо осведомлены о том, какую антенну лучше взять ориентируясь именно по вашему месту проживания.

И договаривайтесь о возможности, если вдруг не подойдёт, поменять на антенну другого типа. По крайней мере в моём магазине это возможно.

Все размеры примерно. Не бойтесь обсчитаться или ошибиться. В наши планы не входит изготовить антенну соответствующую всем стандартам. Нам нужна простая, но рабочая лошадка. Суррогат, но надежный. Суррогат потому что:
1
. Размеры лично я точно не выдерживал.
2
. Рефлектор отсутствует.
3
. Кабель я брал 50 ом вместо 75 ом, но с густой оплеткой. Такой кабель друзья обычно использовали для автомобильных антенн для радиостанций 27 мгц.
Тем не менее антенна работает и весьма неплохо.

У цифрового сигнала есть особенность, он или есть, или его нет. При приеме аналогового телевидения, разные каналы показывали с разным уровнем помех, и при удалении просто увеличивался уровень снега на экране, до полного пропадания сигнала. В цифре сигнал практически одинаков на всех каналах и если прием есть, то есть все каналы.

Данная антенна проверена мною не на одном десятке телевизоров в нашем регионе.

Самодельная простая антенна для цифрового ТВ из кабеля: фото пошагового изготовления самоделки.

Чтобы принимать телевизионные каналы цифрового телевидения, можно сделать простую самодельную антенну из коаксиального кабеля, на изготовление вы потратите максимум пять минут, самодельная антенна принимает телевизионные каналы не хуже промышленных аналогов.

Изготовление антенны

Для изготовления самоделки, понадобится примерно полметра коаксиального кабеля.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Затем снимаем изоляцию с центральной жилы кабеля.

Теперь все вместе скручиваем центральную жилу и оплётку.

Затем, отступаем от края со снятой изоляцией 22 см и вырезаем кусочек изоляции длиной 2 см, срезаем также экранированную оплётку с фольгой, при этом не трогаем изоляцию центральной жилы.

От конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см и снимаем верхнюю изоляцию, а экран кабеля снимать не нужно.

Далее берем конец кабеля, с которого начинали, очень плотно приматываем его к оплётке последнего среза, из кабеля делаем круг.

Антенна готова к приёму цифрового ТВ, подключаем её к цифровой приставке или сразу к телевизору, если в нём есть встроенный цифровой тюнер. Затем направляем антенну на ближайшую телевизионную вышку, опытным путем, вращая антенну.

Антенну рекомендуется разместить на улице за окном, так как стены дома частично глушат высокочастотный сигнал.

Как вариант, можно сделать из пластика или фанеры круг и закрепить на нём петлю.

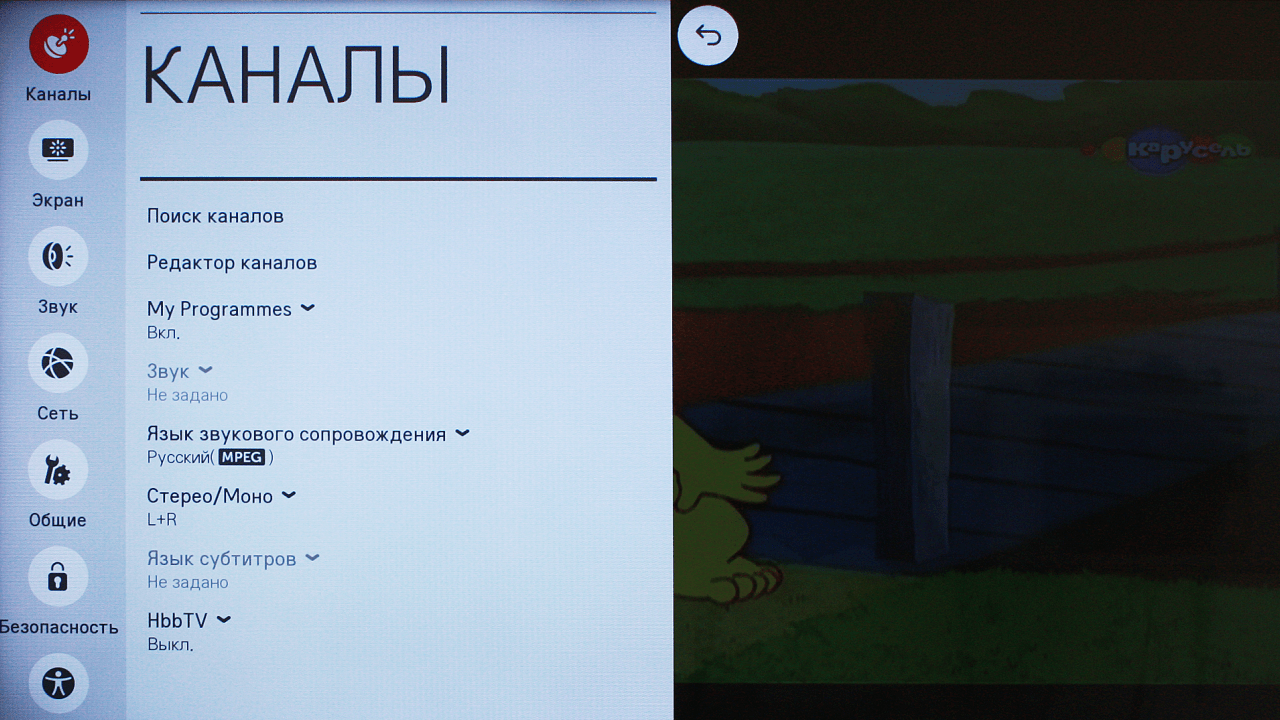

Настраиваем цифровые каналы на телевизоре.

В этом видео, автор подробно показывает — как сделать эту ТВ антенну из кабеля.

11 комментариев к Антенна для цифрового ТВ из кабеля

наконец то умная антенна ,только я сделал чуть по другому.

эффективные антенны с большими коэффициентами усиления с высотой подвеса 10 и более метров, так и комнатные антенны. Так же необходимо отметить, что понятия цифровой антенны не существует и в большинстве случаев прием ЦЭТВ программ будет возможен на уже существующую у абонентов антенну.

Для подключения эфирного цифрового телевидения, как и в обычном аналоговом ТВ необходимо использовать приемную антенну. Выбор приемной антенны, соответственно ее характеристик для каждого абонента индивидуален исходя из дальности от передающей станции, соответственно уровня принимаемого сигнала, условий прямой видимости на передающую станцию.

Ну да, если передатчик находится в 3х, 5ти км. Чуть далее, такая антенна плохо будет работать. А все потому, что центральная жила закорочена с оплеткой кабеля сразу. В оптимальном варианте жилу надо изолировать, и только потом соединить на оплетку с другого конца петли.

12 км от вышки, плюс нет прямой видимости. Словил всё!

Правда, мощность передатчика = 1,8 кВт.

Автор не имеет понятия о частотах, дифракции, интерференции, о длине электромагнитной волны в воздухе и кабеле, коэфициенте стоячей волны и элементарных принципах построения антенн. Есть справочник по антеннам Ротхаммеля, это настольная книга и букварь радиолюбителя, откройте и почитайте, там такого нет. Это не рамочная антенна и не диполь, это вообще какое то гуано (птичий помёт) малограмотного диванного кулибина. А работает это гуано потому что телевышка близко. Зачистите отдельно 22 см центральную жилу и 22 см оплётку и разведите их в стороны горизонтально. Это будет полуволновой диполь, и работать он будет лучше, потому что ему нелепые скрутки мешать не будут.

Не согласен с Романом, жаль не умею вложить схему замещения, но судя по словам Романа он все понимает, в отличии от автора, то кажется разберется : продолжение жилы кабеля внутри рабочей петли это емкостная и одновременно индуктивная связь с вибратором из оплетки кабеля, т.е. жила фидера последовательно включена с вибратором. Одновременно от точки соединения жилы с экраном фидера до точки перехода жилы в фидер это емкость параллельно фидеру, т.о. имеем емкостной делитель и более менее согласование вибратора 200 — 300 Ом с фидером 75 Ом. Без лишних паек, значит и КПД больше, а коэффициент усиления

конечно вопрос спорный т.к. он как правило берется относительно вот такого простейшего вибратора, так что судите сами — намой взгляд обывателя тут нужен КПД, а уже потом будем увеличивать КУ всеми известными на данный момент способами. Данная антенна работает на расстоянии более 40 км, мощность передатчика неизвестна, а также в городской среде на 1 этаже, при наличии 5 эт зданий по линии сигнала на расстоянии 100 м от приемной антенны, при этом расстояние до передатчика 20 км. Так что резко не судите автора.

Роман конечно нагородил, только про КБВ забыл вставить. Теоретически можно и синфазную решётку нагородить, только зачем? Эта антенна не противоречит справочникам, она проста в изготовлении, не требует дополнительных материалов и легко крепится, работая правда в зоне уверенного приёма.

Источник: sam-stroitel.com

Твой Сетевичок

Все о локальных сетях и сетевом оборудовании

Как сделать приёмник для цифрового ТВ: не тратим деньги на покупку

По мере развития телевидения сменилась целая эпоха. Весь мир перешёл с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Разберёмся, можно ли сделать антенну для цифрового телевидения своими руками.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

• устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
• более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
• высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
• доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.

С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.

Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства. Обратите внимание на следующие опции:

• запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
• поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;

Качество HD-изображения значительно выше обычного

Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.

Антенна из коаксиального кабеля

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

1. Зачистите кабель с одной стороны и закрепите на нём штекер для подключения к телевизору. Действуйте аккуратно, чтобы случайно не повредить провод внутри кабеля.
2. Отступите пару сантиметров от разъёма и обозначьте эту границу простым карандашом. Именно от этого места необходимо будет замерять длину, которую вы рассчитали по формуле.
3. При помощи любого подходящего инструмента отрежьте лишнюю часть материала.
4. В том месте, где ранее оставили отметку, сделайте надрез и зачистите кабель. Вы должны убрать с него защитный слой, фольгу и оплётку. Не устраняйте слой изоляции.
5. Загните зачищенную сторону на девяносто градусов.

Можно изготовить антенну из обычного телевизионного кабеля

Антенна из жестяных банок

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

• телевизионный кабель, как и в предыдущей инструкции, — он будет служить основой для антенны;
• вешалка — она поможет усилить сигнал;
• пара жестяных банок;
• паяльник — он будет необходим для сбора всей конструкции;
• изолента (или скотч), а также два самореза — понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

1. Обрежьте и зачистите кабель способом, аналогичным тому, что указан в предыдущей инструкции. Уберите фольгу и часть защитного слоя, кроме изоляции. Закрепите на зачищенной стороне штекер для подключения антенны.
2. Возьмите банки, например, из-под газировки, и протяните сердцевину кабеля через кольца в них. Если колец нет, то для закрепления банок стоит использовать саморезы (провода наматываются на них). Тут же для обработки поверхности пригодится и паяльник.
3. Закрепите банки на вешалке при помощи скотча. Между банками должно быть расстояние в 75 миллиметров, а расположены они должны быть на одной линии.

Расстояние между банками должно равняться 75 миллиметрам

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

1. Подготовьте кабель таким же образом, как и в прошлой инструкции.
2. Установите банки друг на друга. Таким образом банки будут использоваться для приёма сигнала. Закрепите кабель внутри них.

Можно сделать примитивную антенну, используя банки в качестве основы

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

Зигзагообразная антенна Харченко

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.

Промежуток между частями антенны должен составлять два сантиметра

Позади антенны вы можете установить отражатель

С обратной стороны можно установить отражатель, например, параболическую тарелку из выгнутой консервной банки. Это позволит сделать сигнал более чистым и ликвидировать помехи.

Видео: изготовление антенны Харченко своими руками

Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

антенна типа волновой канал. Популярная ещё с советских времён антенна, состоящая из множества элементов (от трёх и выше). Такая конструкция не слишком эффективна для приёма цифрового телевидения: количество элементов для его приёма должно достигать десятка, так что лучше рассмотреть другие виды антенн;

Антенна, сделанная по принципу волнового канала, не слишком эффективна для приёма цифрового сигнала

Антенна типа квадрат способна уловить сигнал на небольшом расстоянии

Антенна из колец может поймать и усилить направленный сигнал

Проверка самодельной ТВ-антенны

Проверить самодельную антенну можно только после окончания её сборки. Цифровые каналы телевизор будет искать автоматически, так что от вас требуется лишь правильно установить антенну. Делается это следующим образом:

1. Выберите подходящее место для проверки. Антенна должна быть направлена в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
2. Включите телевизор и запустите поиск каналов. Откройте один из найденных.
3. Поворачивайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
4. Если нет возможности поймать прямой сигнал, пытайтесь ориентироваться на отражённый, повернув антенну в противоположную ретранслятору сторону.
5. Если сигнал так и не стал чётким, остаётся лишь корректировать конструкцию и предпринимать новую попытку.

Если вы установите антенну на мачту, качество сигнала улучшится. Но при этом вам нужно обязательно позаботиться о молниеотводе.

Отзывы о самодельных антеннах для цифрового ТВ

Специалисты относятся скептически к самодельным телевизионным антеннам. Они считают, что такие устройства в плане конструкции соответствуют симметричному полуволновому вибратору, сделанному непрофессионально. При этом не самодельные антенны чаще всего эффективнее самодельных. При применении самодельной антенны дома результат и вовсе не превосходит использование обычного изогнутого куска проволоки.

Тем не менее даже скептически настроенные специалисты не могут отрицать наличие некоторого результата. К тому же большинство пользователей сети остаются довольны работой своих антенн.

Промучившись с заменами антенн на крыше своего частного дома и не добившись стабильного цифрового вещания, изготовил вышеуказанную «простую самодельную антенну» из обычного коаксиального кабеля, воспользовавшись описанной методикой определения длины антенны. Для меня это было как чудо — целый день бегал к телевизору и проверял, показывает или нет. До этого изображение было где-то до 10 часов и уже после 18, вечером. И так каждый день. Уже собирался покупать какую-либо дорогущую антенну. И вот наткнулся на это чудо.

алексей дынников

http://dedclub.blogspot.com/2014/02/blog-post.html

Автору респект и уважуха. Сделал «нулевую» за 15 мин. Без подставки, тупо повесил на стену повыше приёмника DVB-T2. Стали стабильно работать ещё 10 каналов(562MHz).

Анонимный

http://dedclub.blogspot.com/2014/02/blog-post.html

Делал не надеясь на успех. Но результат поразил. У меня магазинная с усилителем хуже принимает. Спасибо!

Антон

http://dedclub.blogspot.com/2014/02/blog-post.html

Видео: мнение об эффективности самодельной антенны

Изготовление цифровой антенны самостоятельно — достойный вызов. При помощи инструкций в этой статье вы сможете собрать цифровую антенну и получить доступ к современному стандарту телевидения.

Источник: tvoi-setevichok.ru

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Затем скручиваем оплётку вместе с центральной жилой.

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Источник: bestdiy.ru

Цифровая антенна своими руками из кабеля

Очень много людей делают антенны из обычного коаксиального кабеля для нового цифрового телевидения DVB-T/T2. В основном, особой популярностью пользуются вот эти три конструкции ниже. Давайте соберем все три экземпляра и проверим, какая-же антенна из представленных самая чувствительная.

Немного расчетов, чтобы сделать как надо

Итак, первое что вам необходимо сделать, так это посетить сайт –

.Введите в поисковой строке свой населенный пункт. Затем ищите самую ближайшую вышку к вашему местоположению. Кликаем по этой вышке левой кнопкой и появляется табличка со значениями частот эфирных пакетов.

У нас вещают два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов каждый. Смотрим на частоты и чтобы принимать эти оба пакета, нужно взять середину между этими частотами. К примеру, если первый пакет имеет частоту вещания 700 Мгц, а второй 500 Мгц, то выбираем середину – 600 Мгц. Ничего сложного.

Нужную частоту определять научились, теперь необходимо найти длину волны. Она рассчитывается по формуле:

Длинна волны = Скорость света / частота.

Скорость света равна 300 Мм/с. Делим это значение на частоту:

То есть, длинна волны для частоты 582 Мгц равна 0,52 метра. Вот это значение нам нужно будет для изготовления антенны. Середина моего промежутка между пакетами, вы же вычисляйте свою длину.

Первая антенна своими руками: штыревая

Это точно самая простая антенна. По сути это кусок провода, длинной 1/4 длинны волны.
Берем кусок кабеля, защищаем его конец под штекер.

Одеваем и завинчиваем штекер.

Снимаем изоляцию с куска.

Затем удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длинны волны) и отрезаем лишнее.

На этом антенна готова! Можно вставлять в телевизор или приставку и пользоваться.

Второй вариант антенны для DVB-T/T2: Петличная

Делается тоже не сложно. Оголяем кабель с одной стороны на расстоянии примерно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы.

Соединяем-скручиваем экранированный слой с жилой.

Далее от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана примерно 0,5 см (предварительно можно одеть термоусадку).

Замыкаем оголенный конец на этот разрез закручивая на него жилу.

Точно в центре снимаем сантиметровый слой изоляции с экранированным слоем.

Делать это удобно канцелярским ножом. Штекер был прикручен заранее. Теперь антенной можно пользоваться.

Третья антенна по типу второй: петличная

Эта антенна похожа на предыдущую, за тем исключением, что в центре не делается сантиметровый вырез.

А соединение идет только центральной жилой без экрана.

Какую же антенну выбрать для цифрового телевидения?

Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.

В итоге вот как расположились звезды:

Итак, вывод прост:

если телевизионная вышка находится в непосредственной близости к вам, то вполне сгодится простейшая штыревая антенна, которая спрячется за телевизором и не будет никому мешать.
Ну а если вышка все таки далеко, то смело делайте второй вариант. По своей чувствительности он оставляет за собой даже покупные антенны с усилителем!

Источник: izobreteniya.net

Антенна из кабеля для цифрового ТВ

Самая простая антенна из кабеля для приёма цифрового ТВ, фото и подробное описание изготовления самоделки.

Чтобы принимать цифровые ТВ каналы, совсем не обязательно покупать дорогостоящую антенну, достаточно изготовить самодельную антенну из кабеля, и принимать каналы она будет не хуже покупных вариантов.

Для изготовления самодельной ТВ антенны понадобится минимум материалов.

Кусок коаксиального кабеля типа RG-6 наружным диаметром около 7 мм, понадобится 50 см.

Пара F — разъёмов RG-6 для коаксиального кабеля.

Телевизионный тройник под F разъём.

Коаксиальный (антенный) кабель типа РК 75-3 (любой удобный, не толстый, мягкий, с применением усилителя можно и 50-тиомный, а также ещё более тонкий).

Штекер для подключения кабеля к разъему телевизора.

Дальше показан процесс изготовления самоделки. Отрезаем от антенного кабеля, кусок длиной 500 мм.

На обоих концах кабеля аккуратно, не нарушая оплётки, срезаем наружную изоляцию, на расстоянии 10 — 15 мм от края. Оголённую оплётку завернуть на наружную часть кабеля. Отступив 1 — 2 мм от края завёрнутой оплётки аккуратно срезать изоляцию центральной жилы.

Затем, на одной из зачищенных сторон загнуть центральную жилу, плотно прижав её к оплётке, тем самым замкнув их между собой.

Накрутить на концы кабеля F-разъёмы RG-6.

Центральную жилу замыкаем с оплёткой только с одного конца, второй замыкать ненужно.

Затем, по середине кабеля, нужно разметить и срезать наружную изоляцию и оплётку длиной 20 мм, не затрагивая изоляцию центральной жилы!

Срез, заматываем изолентой.

Концы кабеля с F-разъёмами закручиваем на телевизионном тройнике.

Получается вот такое кольцо из кабеля.

Хочу уточнить, что не претендую на разработку чего то нового в этой антенне, лишь изменил компоновку на более удобную, с учётом современных комплектующих. Не могу понять как работает эта антенна, но поверьте, поэкспериментировав с ней в различных условиях приёма (ретрансляторы 15 км. и 100 км.), убедился, что при такой простой конструкции она обладает отличными характеристиками и работает (при небольшой длине кабеля снижения (3 — 4 метра) не хуже активной!

Рекомендуем ознакомиться с аналогичной конструкцией антенны с усилителем — самодельная ТВ антенна.

Видео, автора этой самоделки, где подробно показано как сделать антенну из кабеля для цифрового ТВ своими руками.

Источник: samodelki-n.ru

Главная » Статьи » Кв антенна из коаксиального кабеля своими руками

Магнитные антенны из коаксиального кабеля

Антенны для радио помогают значительно улучшить качество звука, избежать помех, оригинальная радиоантенна может стать интересным элементом интерьера. В последнее время стали появляться и пользоваться спросом у радиолюбителей конструкции на магнитной основе. Антенной рамочной магнитной можно с успехом заменить наружные приспособления для приема радиосигналов диапазоном от 10 до 80 метров за счет использования рамок. Их можно сооружать в любом месте города, а также в автомобиле, как альтернативу привинчивающимся к корпусу. Такие антенны очень удобны и мобильны, однако, при довольно простой конструкции их использование имеет некоторые особенности.

Со временем усовершенствовались и радиоприемники, и антенны

Устройство рамочной магнитной антенны

Обычным антеннам, помимо того, что они крепятся достаточно прочно, необходимо иметь весьма приличную массу, которую к мобильным легким устройствам радиоприема подвести просто невозможно. В современных условиях найден выход –необходимая масса попросту имитируется. Делается это с помощью соосного кабеля коаксиала, который при протяженности в половину радиоволны, взятой с коэффициентом укорачивания, выполняет роль усилителя полного сопротивления.

Кабель из коаксиала необходим для монтажа и настройки антенны

Центральная проводящая жила (или несколько) такого кабеля выполняется из чистой или луженой меди, что обеспечивает повышенное сопротивление постоянному электротоку, а также придает кабелю гибкость. Диэлектрический слой выполнен из вспененного гранулированного полиэтилена. Эти материалы дают стабильность качественных характеристик провода и длительный срок службы. Экранирующий слой представляет собой оплетку из медных или луженых проводков. Для повышения экранирующих свойств делается второй слой оплетки поверх ламинированной фольги из алюминия.

Современные магнитные антенны являются улучшенными вариациями рамочных аналогов. Такие приспособления представляют собой катушки на ферритовых сердцевинах. В силу повышенной магнитопроницаемости этого материала, магнитное поле электромагнитных волн в катушечных контурах генерирует очень мощный поток, более сильный, чем при отсутствующем сердечнике.

Катушки магнитной антенны с ферритовым сердечником

Даже небольшие катушки способны создать такую же электро-движущую силу, как и простые антенны-рамки, но больших габаритов.

Размеры сердечников составляют от 0,1 до 0,3 метра в длину и от ½ до 1 кв. см. площадью поперечного разреза. Каждая катушка, как правило, насчитывает 2-3 десятка витков медной проволоки.

Магнитные рамки для антенны из коаксиального кабеля представляют собой петли из проводникового материала, присоединенные к конденсатору. Чаще всего встречаются петли круглой формы, поскольку так устройство работает гораздо эффективней. Площадь круга меньше площади других геометрических форм, поэтому охват радиосигналов будет выше.

Обратите внимание! В магазинах для радиолюбителей продаются антенные рамки именно круглой формы. Однако существуют и треугольные, и квадратные, и даже многоугольные рамки, их применение объясняется особенностями местоположения в доме, габаритами радиоприемника и др.

Рамка для радиоантенны в форме квадрата

Для приема сигнала в выбранном диапазоне используются петли, разные по диаметру.

В рамках как круглой, так и квадратной формы применяется нескрученный проводник (такие антенны называются одновитковыми), они отлично функционируют на диапазонах высоких частот, но при этом их габариты довольно крупные. Эти недостатки исправляет набирающая популярность у радиолюбителей, предпочитающих низкие частоты, магнитная рамочная конструкция, являющаяся многовиточной.

Дополнительная информация. Чем больше витков, тем меньше габариты антенного устройства.

Особенности эксплуатации и расположения устройства

Настройка спутниковой антенны МТС

Рамочную магнитную антенну из коаксиального кабеля используют преимущественно в тех случаях, когда необходимо снизить уровень помех и шума от соседних радиостанций, работающих в диапазоне, близком к волнам приемного устройства, однако испускаемых в другом направлении. Рамочные антенны лучше всего справляются с приемом радиоволн, распространяемых вдоль ее плоскости, а вот сигналы, идущие параллельно, они не ловят совсем. Для того чтобы достигнуть самого лучшего, без помех звучания искомой радиостанции, нужно просто вращать рамку вокруг своей оси.

Такие механизмы можно располагать и на крыше здания. Однако при этом необходимо учитывать, что такие антенны должны быть выше других (поэтому при балконной установке коэффициент полезного действия снижается). При этом на функционирование магнитных рамочных антенных устройств не влияет соседство с прочими предметами и сооружениями (вентиляционными башнями, трубами и т.п.).

Идеального расположения добиться практически невозможно, однако, лучшим будет установить антенну так, чтобы ферритовый сердечник был направлен вдаль, в таком случае радиосигнал не будет подавляться антеннами с более крупными габаритами.

Для нормальной работы рамочной антенны с коаксиальным кабелем необходимо синхронизировать сам провод и рамки. Согласованности можно достигнуть, поместив индукционные небольшие петли в большие по диаметру. Чтобы конструкция работала симметрично, в нее может быть добавлено симметрирующее трансформаторное устройство. Если симметричность радиосвязи не требуется, кабель к антенне можно подсоединять напрямую.

Симметрирующий трансформатор

Для антенны необходимо обеспечить заземление, оно производится в районе прикрепления шлейфа к точке, где находится основание большой петли.

Важно! Если шлейф слегка деформировать, антенну можно будет настроить более тонко.

Коаксиальный кабель при монтаже и дальнейшей эксплуатации укорачивать не рекомендуется, поэтому желательно до приобретения антенны определить, какой длины будет достаточно.

Установить магнитную рамочную антенну в автомобиле кажется делом нехитрым, однако проводить эту манипуляцию надо очень аккуратно. Перед тем, как поместить магнитную антенну на кузов, надо очистить будущее место установки и магнитную подушку антенны от засорений, иначе лакокрасочное покрытие автомобиля может быть повреждено.

Плюсы и минусы устройства

Усилитель сигнала телевизионной антенны

Магнитные антенны из коаксиального кабеля имеют множество преимуществ перед другими устройствами аналогичного назначения:

• их относительно просто монтировать, и в дальнейшем они не требуют особого обслуживания во время эксплуатации;
• можно устанавливать в небольших помещениях;
• срок службы таких антенн довольно велик;
• доступность и невысокая себестоимость комплектующих, ее можно собрать самостоятельно при начальных познаниях и опыте в радиотехнике;
• могут нормально функционировать, находясь по соседству с другими радиоагрегатами, использование в качестве составляющей магнита обеспечивает отличный чистый прием в условиях городов;
• стабильность работы не зависит от сезонных и погодных условий, не требуется особых усилий для достижения четкого приема радиосигнала;
• автомобильные антенны на магнитной основе очень мобильны, т.е. установить их можно за несколько минут и на любом месте автомобиля (при этом не требуется сверления), что способно внести заметный штрих в экстерьер машины (к тому же, антенн можно поставить несколько: в разных местах, что лишний раз продемонстрирует «крутость» автовладельца);
• поскольку коэффициент усиления радиосигнала резко снижается при длинах волн меньше 1/10 протяженности периметра, то принимающая магнитная антенна помогает защитить радиоприемник от перегрузки другими радиостанциями;
• в диапазоне УКВ-ЧМ (частотной модуляции, т.е. при частотах 65,9-74 мегагерц) магнитные антенны демонстрируют наиболее качественный прием, по сравнению с аналогами или даже аппаратами наружного типа, при этом величина рамочного периметра составляет от 20 до 40 сантиметров.

Магнитные антенны с коаксиальным кабелем не лишены и некоторых недостатков:

• если приходится менять рабочий диапазон радиоприемника, нужно всё время заниматься подстройкой конденсаторов переменной емкости для более четкого приема сигнала;
• легче всего избавиться от помех и посторонних эфирных шумов, разворачивая конструкцию антенны вокруг собственной оси и одновременно меняя ее месторасположение, однако, для рамочных магнитных устройств такие манипуляции бывают затруднены из-за различной формы рамок и неудобного расположения деревянного шлейфа;
• во время передачи сигнала металлические элементы конструкции сильно разогреваются, что чревато ожогами при неосторожном обращении;
• после установки длину коаксиального кабеля менять нельзя, потому что прием может значительно ухудшиться, что объясняется сбоем параметров в колебательной системе радиоприемника;
• на круглой или квадратной рамке существует входное электросопротивление в 120 ом, тогда как на фидере оно 50 ом, поэтому для согласования приходится формировать рамку в форму прямоугольника, где короткие стороны в два раза меньше длинных, тогда сопротивление на входе также составит 50 ом, однако, конструктивно это довольно сложно и неудобно;
• чем больше реальной массы магнитной антенны заменяется коаксиальным проводом, тем ниже качество приема, поэтому антенны такого типа надо выбирать очень вдумчиво.

Сборка антенны своими руками

Выбор кабеля для подключения электроплиты

Магнитные рамочные антенны отличаются достаточно простой конструкцией, поэтому их возможно выполнить даже не слишком опытным радиолюбителям. Такую антенну можно собрать с использованием коаксиального кабеля любого типоразмера.

Рамочная антенна из коаксиального кабеля

Для создания простейшего экземпляра магнитной антенны необходимы следующие составляющие элементы:

• кабель-коаксиал (соосный) марки РГ213, примерно 12 метров;
• кабель марки РГ58, около 4 метров;
• планки из сухой древесины, 2 на 4 см в количестве 4 штук;
• конденсатор емкости в 100 пикофарад, 1 штука, при этом межпластинное расстояние не должно превышать 3 мм;
• коаксиальный разъем, одна штука.

Монтаж деталей рамочной магнитной антенны-самоделки является довольно несложной процедурой. Сначала сооружается крест из деревянных реек, на него в поперечном направлении прикрепляются дощечки с пропиленными канавками. На кресте монтируется петля для создания резонанса. Она должна состоять как минимум из 4 витков провода РГ213.

Кроме того, в планках крестовины, расположенных сверху, слева и справа сверлятся две дырки, где концы кабеля будут надежно закрепляться. Между ними необходимо пропилить три канавки. Габариты крестовой основы не столь важны, а вот боковая сторона коаксиала должна составлять ровно 67 сантиметров.

Рамка должна иметь сумму длин сторон, тождественную 1/10 волновой длины нижнего фм-диапазона или необходимой коротковолновой частоты. Однако, если радиосигнал достаточно мощный, то допустим периметр, равный 1/10 волновой длины верхнего фм-канала.

Если такую самодельную антенну планируется использовать в течение длительного периода (как на открытой местности, так и в помещении), лучше всего брать кабель, выполненный из технической меди с фольговой оплеткой (иногда подходит и отполированная до блеска трубка). В противном случае со временем хорошего радиоприема ожидать не приходится.

Для окрашивания лучше всего использовать краски, содержащие окислы металлов.

Что касается магнитной рамки, то для наиболее эффективного функционирования конструкции надо, чтобы потери в его полотне были адекватны сопротивлению всей системы.

Магнитные рамочные антенны с использованием коаксиального кабеля – современный улучшенный вариант обычных рамочных антенн, которые обеспечивают отличный прием радиосигнала главным образом в фм-диапазоне и имеют повышенную мобильность. Самостоятельно вполне рабочий экземпляр можно собрать, даже не проходя особой подготовки.

Видео

Любительские КВ антенны из провода

Автор статьи работает в эфире на самодельных трансиверах мощностью от 1 до 10 Вт. Поэтому особое внимание уделяет антенному хозяйству, т.к. с неэффективной антенной в эфире при такой мощности делать нечего. В условиях городской застройки для установки полноразмерной KB антенны часто не хватает пространства. Исходя из этого, в статье рассмотрены особенности конструкции дипольных антенн, имеющих практически в два раза меньшие размеры от стандартных полноразмерных, но не уступающих им по эффективности.

В два раза меньше — это серьезно и часто может оказать решающую роль при выборе радиолюбителем типа антенны для пользования. Особенно подходят такие антенны радиолюбителям, работающим с дач, автомобилей, или просто на природе. Отрезок проволоки длиной 5 или 10 м и у вас достаточно эффективная антенна на 20 или 40 м. Да, и 20 м — это не так много для антенн диапазона 80 м.

Рассмотрим полуволновый симметричный диполь — классическую антенну, запитываемую по коаксиальному кабелю. В этой антенне излучает в эфир, в основном, одна половина диполя, которая подключена к центральной жиле кабеля, а половина, соединенная с оплеткой, играет второстепенную роль. Но, без этой «половинки», ток в антенну не пойдет. Может быть, теоретики со мной не во всем согласятся, но на практике все происходит именно так.

Как сделать антенну из провода

Мною проведена серия экспериментов на диапазоне 80 м по замене полноразмерного плеча диполя на удлиненный катушкой индуктивности кусок провода. Начал с 5 м и, увеличивая индуктивность, дошел до длины провода 75 см, которая мне показалась оптимальной.

При этом ток в собственно антенну наклонный луч 20 м, которую можно назвать и половиной «inverted V», практически не зависел от длины провода-противовеса, настроенного в резонанс катушкой индуктивности, то есть эффективность излучающей части антенны оставалась прежней при длине противовеса, что 5 м, что 75 см, лишь бы он был настроен в резонанс.

Максимум тока в излучающую часть антенны совпадал с максимумом напряжения на катушке индуктивности. Конструктивно у меня антенна непосредственно подключена к выходу трансивера (20 м провода диаметром 2 мм), а удлинительная катушка с противовесом к гнезду корпуса трансивера (рис.1), что не самый лучший и далеко не единственный вариант, хотя бы в плане бытовых помех приему.

Параметры катушки и противовеса указаны в таблице.

Все катушки намотаны проводом диаметром 0,25 мм в изоляции на каркасах диаметром 21,5 мм, которые изготовлены из одноразовых медицинских шприцов объемом 20 мл. Замечу, что никаких проблем с такими катушками не возникало при работе мощностью 30 Вт. Подозреваю, что и при мощности передатчика 100 Вт антенны с такими катушками будут работать нормально.

Если работа ведется с усилителем мощности, то может возникнуть необходимость намотать катушки более толстым проводом и несколько большего диаметра. У меня подсоединенный к удлиняющей катушке отрезок провода просто свисает вниз со стола, не доставая до пола приблизительно 25 см. При этом, желательно, что бы на расстоянии 50.. .70 см от провода не было никаких предметов. Замечу, что сама катушка менее чувствительна к влиянию посторонних предметов.

Некоторое влияние оказывает и длина провода, соединяющего катушку с корпусом трансивера, или оплеткой кабеля. Я использую провод длиной 5…6 см, и катушка находится на этом расстоянии от корпуса трансивера. Если антенна запитывается через коаксиальный кабель (рис.2), вариант свободно свисающего противовеса не проходит, кроме редких случаев, когда точка запитки антенны может оказаться ниже этажа проживания радиолюбителя.

Кабель будет оказывать влияние на укороченный противовес и поэтому необходимо, чтобы противовес и кабель были перпендикулярны друг относительно друга. Настройка в резонанс системы катушка-противовес чрезвычайно проста. Это можно сделать с помощью неоновой лампочки. Сначала из таблицы нужно выбрать длину проводника.

Затем необходимо уменьшить выходную мощность трансивера до 5 Вт, а, если возможно, то до 1 Вт. Неоновая лампочка при такой мощности ярко горит. Подключаем катушку с проводом на 2-3 см длиннее указанного в таблице к антенному гнезду, и укорачиваем примерно по 4-5 мм этот провод, наблюдая за свечением «неонки».

Провод должен не на столе лежать, а свисать вниз, а катушка стоять на торце. Периодически подносим руку к проводу, если свечение лампочки уменьшается, то резонанс еще не достигнут, а если увеличивается — это значит резонанс уже «проскочили». Необходимо поймать момент, когда приближение руки минимально влияет на и изменение свечения неоновой лампочки.

Замечу, что простейший пробник, состоящий из диода, конденсатора и микроамперметра или тестера позволит более точно настроить систему, чем с помощью неоновой лампочки. Длина полотна антенны должна быть такая, как у антенн «inverted V», т.е. немного укороченная. Если же в походных условиях, когда конец антенны забрасывается на дерево, или крепится на раскладной удочке, используемой в качестве мачты, то длина полотна немного больше.

Конкретные цифры размеров антенн в зависимости от диапазона неоднократно приводились в различной литературе. При работе на прием разница в силе принимаемого сигнала достигает 2 баллов, когда подключается правильно настроенный противовес, чем в случае, если используется одна наружная антенна.

Однотактный ламповый усилитель мощности →

Магнитные антенны из коаксиального кабеля

Главная > Советы электрика > Магнитные антенны из коаксиального кабеля

Магнитная рамочная домашняя антенна – отличная альтернатива классическим наружным. Такие конструкции позволяют передавать сигналы до 80 м. Для их изготовления чаще всего применяют коаксиальный кабель.

Классический вариант магнитной рамочной антенны

Рамочная магнитная установка – подтип малогабаритных любительских антенн, которые могут быть установлены в любой точке населенного пункта. При одинаковых условиях рамки показывают более стабильный результат, чем аналоги.

В домашней практике используют наиболее удачные модели популярных производителей. Большинство схем приведено в любительской литературе радиотехников.

Магнитная рамочная антенна из коаксиального кабеля в помещении

Сборка антенны своими руками

Материалы для изготовления

Основным элементом является коаксиальный кабель нескольких типов, длиной 12 м и 4 м. Для сооружения рабочей модели также нужны деревянные планки, конденсатор 100 пФ и коаксиальный разъем.

Сборка

Магнитная рамочная антенна сооружается без специальной подготовки и знания технической литературы. Придерживаясь порядка сборки, можно с первого раза получить рабочее устройство:

• деревянные планки соединить крестом;
• в дощечках пропилить канавки, глубиной соответствующие радиусу проводника;
• на планках у основания креста просверлить отверстия для закрепления кабеля. Между ними вырезать три канавки.

Точная выдержка размеров позволяет соорудить конструкцию с высоким приемом радиочастот.

Форма магнитных рамок

Контакторы и магнитные пускатели

Магнитная антенна из коаксиального кабеля – петля из проводника, которая подключается к конденсатору. Петля, как правило, имеет вид круга. Это обусловлено тем, что такая форма повышает эффективность конструкции. Площадь этой фигуры наибольшая по сравнению с площадью других геометрических тел, следовательно, и охват сигнала будет увеличен. Производители товаров для радиолюбителей выпускают именно круглые рамки.

Установка конструкции на балконе

Чтобы приборы работали на конкретном диапазоне волн, сооружают петли различных диаметров.

Существуют также модели в виде треугольников, квадратов и многоугольников. Применение таких конструкций обусловлено в каждом конкретном случае разными факторами: расположение устройства в комнате, компактность и др.

Круглые и квадратные рамки считаются одновитковыми, т.к. проводник не скручен. На сегодняшний день специальные программы типа KI6GD позволяют рассчитывать характеристики только одновитковых антенн. Этот вид неплохо зарекомендовал себя для работы на высокочастотных диапазонах. Главным недостатком их является крупногабаритность. Многие специалисты стремятся к работе на низких частотах, поэтому магнитная рамочная установка так популярна.

Проведенные сравнительные расчеты нескольких схем с одним, двумя и более витками, при аналогичных условиях эксплуатации показали сомнительную эффективность многовиточных конструкций. Увеличение витков максимально целесообразно исключительно для уменьшения габаритов всего устройства. К тому же для реализации данной схемы необходимо повышение расхода кабеля, следовательно, неоправданно увеличивается стоимость самоделки.

Полотно магнитной рамки

Для максимальной эффективности работы установки необходимо добиться одного условия: сопротивление потерь в полотне рамки должно быть сопоставимо с величиной сопротивления излучения всей конструкции. Для медных тонких трубок это условие легко выполняется. Для коаксиальных кабелей большого диаметра такого эффекта добиться сложнее из-за высокого сопротивления материла. На практике применяются оба типа конструкций, т.к. другие типы работают намного хуже.

Приемные рамки

Если устройство выполняет исключительно функцию приемника, то для ее работы можно использовать обычные конденсаторы с твердыми диэлектриками. Приемные рамки для уменьшения габаритов выполняют многовиточными (из тонкой проволоки).

Для передающих приборов такие конструкции не подходят, т.к. действие передатчика будет работать на нагрев установки.

Оплетка коаксиального кабеля

Оплетка магнитной рамки дает больший КПД, чем медные трубки и утолщение диаметра проводника. Для домашних экспериментов не подойдут модели в черной пластиковой оболочке, т.к. она содержит большое количество сажи. Во время работы металлические части при сильном нагреве оболочки выделяют вредные для человека химические соединения. К тому же эта особенность снижает сигнал передачи.

Коаксиальный кабель SAT-50M производства Италии

Этот тип коаксиального кабеля подходит исключительно для антенн большого размера, т.к. их сопротивление излучения проводника полностью компенсирует входное сопротивление.

Воздействие внешних факторов

Благодаря физическим свойствам коаксиальных кабелей, антенны не подвержены воздействию температуры и осадков. Негативным последствиям поддается лишь оболочка, создаваемая внешними факторами – дождем, снегом, льдом, т.к. вода имеет большие по сравнению с кабелем потери на высоких частотах. Как показывает практика, использовать такие конструкции на балконах можно в течение нескольких десятков лет. Даже при сильных морозах не наблюдается значительного ухудшения приема.

Для повышения приема магнитные приборы из коаксиального кабеля лучше размещать в помещениях или местах уменьшенного воздействия осадков: под козырьками крыш, на защищенных частях открытых балконов. Иначе устройство будет работать в первую очередь на нагрев окружающей среды, и только потом на прием и передачу сигналов.

Главным условием стабильной работы является защита конденсатора от внешних воздействий – механических, погодных и т.д. При длительном воздействии внешних факторов из-за высокочастотного напряжения возможно образование дуги, что при перегреве быстро приводит к отпайке от схемы или выходу из строя данной детали.

Рамки для высокочастотных диапазонов выполняют горизонтальными. Для низкочастотных, при высоте более 30 м, целесообразно сооружение вертикальных конструкций. Для них высота установки не влияет на качество приема.

Расположение устройства

Если данный механизм будет расположен на крыше, то необходимо предусмотреть одно условие – эта антенна должна быть выше всех остальных. На практике добиться идеального размещения зачастую невозможно. Магнитная рамочная установка достаточно неприхотлива к близкому расположению сторонних предметов и сооружений – башен вентиляции и т.д.

Правильным будет расположение на крыше сердечником вдаль так, чтобы не было  поглощения сигнала большими моделями. Ввиду этого при установке на балконе снижается ее КПД. Такое расположение оправдано в тех случаях, когда обычные приемники работают некорректно.

Синхронизация рамки и кабеля

Согласование деталей достигается размещением индуктивной петли малых размеров в большую. Для симметричной связи в прибор включают специальный симметрирующий трансформатор. Для несимметричной – подключение кабеля напрямую. Заземление антенны производят в месте крепления шлейфа к основанию большого круга. Деформация шлейфа помогает добиться более точной настройки прибора.

Модификация устройства из коаксиального кабеля

Плюсы и минусы устройства

Преимущества

• низкая себестоимость;
• простота монтажа и обслуживания;
• доступность исходных материалов;
• установка в небольших комнатах;
• долговечность устройства;
• эффективная работа вблизи других радиоприборов;
• отсутствие особых требований для достижения качественного приема (такие устройства работают стабильно и летом и зимой).

Недостатки

Главным недостатком является постоянная подстройка конденсаторов во время смены рабочего диапазона. Уровень помех уменьшается поворотом конструкции, что во время работы бывает крайне затруднительно из-за геометрических форм и расположения деревянных дощечек. Из-за излучений на близком расстоянии происходит передача информации с магнитных лент (во время включения магнитофона) на устройства с катушками индуктивности (телевизоры, радио и т.п.) даже при выключенных антеннах. Уровень наводок можно уменьшить за счет изменения расположения прибора.

Во время работы нельзя прикасаться к металлическим частям, из-за сильного нагрева можно получить ожоги.

Делаем сами. Видео

Как сделать широкополосную активную антенну своими руками, можно узнать из этого видео.

Магнитная рамочная антенна является наиболее целесообразным бюджетным решением для домашнего использования. Главные преимущества – работа на разных частотах, простота сборки и компактность. Хорошо выполненный прибор может получать и передавать отличный сигнал на достаточно большое расстояние.

Рамочная активная антенна своими руками.

Делаем  рамочную  активную  антенну  для простых коротковолновых радиоприемников.

Есть ли возможность слушать эфир людям, у которых нет места для установки больших, полноразмерных антенн? Один из выходов-  рамочная активная антенна, установленная прямо на столе, возле радиоприемника.

О практическом изготовлении подобной антенны и  будет рассказано в этой статье…

Итак, малогабаритная рамочная активная антенна, это антенна состоящая из одного или нескольких витков медного провода ( трубки) или даже коаксиального кабеля. В сети есть предостаточно примеров таких антенн.

Свою антенну я изготовил в виде вертикальной конструкции, которая устанавливается на столе возле радиоприемника.  Рамочная активная антенна представляет собой этакую большую катушку индуктивности, изготовлена из медного провода диаметром 1,2 мм и содержит четыре витка. Количество витков выбрано наобум)).  Диаметр изготовленной рамочной антенны примерно 23 см:

Для уменьшения собственной емкости витки антенны намотаны с шагом 10 мм.  Для поддержания постоянства шага намотки, а также придания всей конструкции необходимой жесткости применены промежуточные распорки, изготовленные из стеклотекстолита толщиной  2 мм. Эскиз распорок приводится ниже:

Так выглядит промежуточная распорка в антенне:

Для придания устойчивости все этой конструкции применены опорные стойки, также изготовленные из стеклотекстолита,и которые служат как бы ножками антенны:

Медный провод продевается в соответствующие отверствия  распорок  и стоек, и фиксируется в них капелькой цианакрилатного клея.

Так выглядит стойка в изготовленном экземпляре антенны:

Общий вид изготовленной антенны:

Ради интереса подключил изготовленную рамочную антенну к антенному анализатору АА-54.

Обнаружился собственный резонанс антенны на частоте 14,4 МГц.

На фото ниже дисплей антенного анализатора АА-54 в момент измерения параметров рамочной антенны на частоте резонанса:

Как видим, импеданс антенны на частоте 14,4 МГц составляет 13,5 Ом, активное сопротивление-7,3 Ома, реактивное сопротивление относительно небольшое-минус 11,4 Ома и носит емкостной характер.

Индуктивность рамочной антенны ( а она, собственно, и представляет собой катушку индуктивности) составила 7,2 мкГн.

Это все, что касается изготовления и параметров  собственно рамочной антенны.

Но, поскольку антенна активная, значит в ее составе имеется и антенный усилитель.

При выборе схемы антенного усилителя  руководствовался принципом подобрать что-либо не слишком заумное и сложное,  и простое в изготовлении.

Гугл, как всегда, вывалил гору схем))  Не долго думая, выбрал одну из них, которая мне показалась интересной.

Схема этого антенного усилителя была опубликована еще где-то в начале 2000-х годов в одном из зарубежных журналов. Мне этот усилитель показался интересным с той точки зрения, что он имеет симметричный вход-как раз подходящий для  моей рамочной антенны.

Принципиальная схема антенного усилителя:

В оригинале в этом усилителе были применены транзисторы серии BF- что-то типа BF4**.

В  наличии таких не оказалось, поэтому собрал усилитель из того, что было под рукой-2N3904, 2N3906, S9013.

Собственно, усилительный каскад собран на транзисторах VT1VT2. На транзисторе VT3 собран эмиттерный повторитель для согласования высокого выходного сопротивления усилителя с относительно невысоким входным сопротивлением радиоприемников.

Усилитель питается напряжением  6 В.  Режимы работы транзисторов устанавливаются подбором резистора R3.  Напряжения на электродах транзисторов указаны на схеме.

Усилитель заработал практически сразу. Попробовал было установить в этом усилителе транзисторы КТ315,Кт361-но эффективность работы его сразу заметно ухудшилась, поэтому от такого варианта отказался.  Антенный усилитель я собрал на монтажной плате, но, подготовил и печатную плату для него:

В качестве приемника для натурных испытаний активной рамочной антенны с усилителем был выбран приемник прямого преобразования на микросборке 2ТС613Б.

Подключив выход антенного усилителя  ко входу приемника и включив питание, сразу отметил увеличение уровня шума. Это и не удивительно-антенный усилитель вносит свой вклад…

Последним этапом испытаний было подключение собственно рамочной антенны ко входу антенного усилителя и попробовать принять какие-либо сигналы с эфира..

И это удалось! Хорошо слышны много станций работающих с однополосной модуляцией на диапазоне 40 м. Понятно, что станции слышны не так громко как на полноразмерную антенну. Да и нельзя сравнивать нормальную антенну с рамочной антенной, находящейся рядом с приемником. Также при работе активной рамочной антенны наблюдается несколько повышенный уровень шумов. С этим нужно мириться- это плата за  малогабаритность. Также желательно такую антенну располагать подальше от всевозможных источников помех- зарядки, энергосберегающие лампочки, сетевое оборудование и т. п.

Выводы: такая антенна вполне себе имеет право на жизнь, станций принимает достаточно много. Для тех, у кого нет возможности повесить большую, длинную антенну, это может быть выходом из ситуации.

Видео  демонстрации работы рамочной активной антенны на диапазоне 7 МГц:

Запись опубликована в рубрике Радиоприемники. Добавьте в закладки постоянную ссылку.
