Антенна ромб для цифрового тв своими руками

Расчет антенны Харченко для цифрового ТВ в домашних условиях

Использование антенны стало набирать популярность после появления радиосвязи. Инженер Харченко в 1961 года разработал конструкцию в виде двух ромбов, с помощью которой стало возможно ловить передачи. Такой прибор используется и сегодня, однако уже для цифровых сигналов.

Антенна Харченко – палочка выручалочка для тех, кто хочет сэкономить. Она пользуется высоким спросом на дачных участках и в сельской местности.

В данной статье описан монтаж данной конструкции, а также доступные расчеты антенны Харченко для цифрового ТВ.

Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка – одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

Зигзагообразная антенна Харченко;
Восьмерка;
Бабочка;
Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном видео вы подробнее узнаете о данном антенне:

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

сборка такой конструкции требует минимум деталей и навыков;
можно собрать даже школьнику средних классов;
монтаж занимает около получаса;
бюджетность;
бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки.

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

подготовительная работа;

сборка;
испытание.

Так и в нашем случае, советуется рассматривать все поэтапно.

Подготовительная стадия

Начинать любую работу нужно с узнавания, какие материалы и инструменты потребуются для монтажа.

Для того чтобы собрать Z-антенну для цифрового ТВ своими руками в домашних условиях, понадобятся следующие элементы:

Проволоки. Желательно использовать проволоку из меди или алюминия, диаметр которой составляет в среднем 3 мм. Если под рукой нет проволоки, а имеется трубка или полоса, которая проводит ток, из аналогичного материала, то можно выгнуть и эти элементы.

Кабель коаксиальный.
Штекер.
Крепление для конструкции. Оно зависит от месторасположения будущего прибора. К примеру, на последних этажах высотного дома, такую установку можно повесить на окно или на шторы. Если же приспособление будет использоваться в частном секторе, то прикрепить ее лучше к шесту на крыше.

Не забываем подготовить ряд устройств

Помимо вышеперечисленных материалов, необходимо иметь инструменты:

паяльник;
напильник;
надфиль.

Такие материалы и инструменты, в 90% случаев оказываются дома, пылившись на полках. После того, как они найдены и собраны в одном месте, можно приступать к началу конструирования.

Сперва, нужно просчитать необходимую длину проволоки, отмерить необходимый кусок и согнуть его, строго соблюдая размеры.

Рекомендуется брать проволоку длиною в 1 метр 12 сантиметров, которая потом разрезается на нужную длину и сгибается.

После чего должны образоваться два конца. Их лучше зачистить на расстоянии 1-2 сантиметра. На концах проделываются петли, которые фиксируются между собой.

Важно! Все углы должны приблизительно составлять 90 градусов по Цельсию.

Место стыков нужно запаять. После этого, к одному стыку припаивается центральная жила, а к оставшемуся – оплетка.

Конечным результатом данной стадии должен быть готовый квадрат.

Этап сборки

После того, как конструкция готова, необходимо прикрепить к ней телевизионный кабель.

Антенне Харченко для цифрового ТВ потребуется приблизительно три метра. Причем, со стороны антенны его нужно зачистить на два сантиметра, а вот со стороны штекера – на один. Если получилась лишняя длина, в ходе работы ненужный материал можно будет срезать.

Штекер можно выбирать любой понравившейся. Главное, чтобы он подошел к телевизору.

Штекер также нужно зачистить. Однако, перед этим, места, где проводится пайка нужно протереть спиртом и зачистить надфилем.

На кабель надеть часть штекера и припаять.

После того, как все стыки зачищены, они заливаются горячим клеем.

После засыхания клея, кабель соединяется с рамкой. Таким образом, подтверждая отсутствие привязанности к конкретному каналу, припаять кабель нужно к средней точке.

Вот и все – конструкция готова к использованию. Теперь можно все проверить и использовать.

Проверка

Для того чтобы проверить функциональность антенны Харченко для телевизора, ее необходимо сразу включить.

Если прием нормальный, сборка заканчивается, а вот если плохой, то лучше сразу подыскать место, где сигнал будет лучше. При чем, если улучшения не происходит, можно просто заменить кабель на другой.

Калькулятор

Многих желающих создать такую «чудо» -установку интересует, каким образом правильно просчитать необходимые характеристики для будущего устройства.

Исходя из многолетней практики, для того чтобы принимать цифровой сигнал, высчитывать точную длину волны необязательно. Однако, антенну лучше смонтировать широкополосную. Это обеспечит прием многих сигналов.

При сильном желании можно самостоятельно рассчитать антенну Харченко для цифрового ТВ.

На данный момент используется два вида подсчетов:

ручной;
калькулятор антенны Харченко для цифрового тв.

В случае самостоятельного подсчета, следует узнать на какой волне транслируется сигнал в заданной местности. Такие данные возможно узнать в интернете, просмотрев какая вышка находится ближе всего к месту установки. Далее, следует разделить эту информацию на 4. Таким образом, получается нужная сторона квадрата.

Для получения необходимого расстояние между частями конструкции, наружные стороны должны быть длиннее внутренних.

Обратите внимание, что за счет такой разницы и образуется расстояние между двумя квадратами.

Два крайних участка лучше всего сделать на один сантиметр длиннее, чтобы можно было создать петлю, к которой припаивается кабель.

Конечно, возможно рассчитать габариты для антенны Харченко под цифровое ТВ вручную, используя специальные формулы, а можно воспользоваться онлайн калькулятором.

Используя последний вариант, необходимо просто ввести запрос в одну из поисковых систем «онлайн расчет параметров антенны Харченко» и сразу получить нужную информацию на сайте. Калькулятор предоставит схему антенны Харченко для ТВ. Также, он точно и быстро просчитает длину и другие размеры антенны Харченко для ТВ.

Не забываем рассчитать габариты

Заключение

Подключив такую доступную установку к своему телевизору, можно наслаждаться просмотром любимых программ.

Как можно увидеть, такая конструкция несложна в сборке и собрать ее в домашних условиях можно потратив минимум времени. Более того, затрат на нее практически не требуется, а сборка доступна каждому.

Для улучшения сигнала телевидения можно воспользоваться усилителями, которые будут ловить сигнал в диапазоне до пяти километров.

Антенна Харченко для цифрового ТВ (DVB T2) своими руками

Цифровые сигналы известны всем уже долгое время. Все телеорганизации перешли на новый формат. Аналоговые телевизионные устройства отошли в сторону. Но несмотря на это достаточно многие находятся в рабочем состоянии и могут прослужить не один год. Для того чтобы устаревшее оборудование доработало отведенный эксплуатационный срок, при этом присутствовала возможность просмотра цифрового вещания, потребуется подключить DVB-T к телеприемнику и ловить сигналы волны зигзагообразной антенной.

Для тех, кто желает сэкономить семейный бюджет и при этом получить качественное телевизионное вещание, необходимо обратить внимание на антенну Харченко для цифрового ТВ своими руками.

Это уникальная конструкция известна длительное время, но нашла себя относительно недавно.

Принцип работы антенны для цифрового телевидения

После того, как появилась радиосвязь, актуальность применения антенного устройства увеличилась. С 60-х годов ХХ столетия на то время узнаваемый инженер Харченко выставил напоказ конструкцию из 2 ромбов. Такое устройство позволяло ему ловить эфиры США.

Это двойной квадрат из толстой медной проволоки. Квадраты соединяются за счет незамкнутых углов между собой, в этом месте подсоединяется кабель от ТВ. Для повышения направленности сзади монтируется решетка из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настраивается прием. Около 12 мм должен составлять диаметр проволоки для трансляции от 1 до 5 телеканалов. Конструкция получается далеко не компактная, в случае сборки для радиосвязи и ТВ метрового диапазона до 12 каналов.

Чтобы облегчить устройство, задействовалась прокладка 3 проводами меньшего сечения. Несмотря на это размер и масса оставались внушительными.

Второе дыхание рассматриваемая антенна получила, когда появилось эфирное вещание в ДМВ диапазоне. Большинству известны ромбы, треугольники и прочие самодельные фигуры в виде антенных устройств для получения сигнала дециметровых волн. Такого плана антенны весели на балконах, окнах как частных домов, так и многоэтажных сооружений.

В начале нулевых американский профессор Тревор Маршалл выступил с предложением использовать данную конструкцию в сетях Bluetooth и Wi-Fi.

Биквадратная антенна – это также антенное устройство советского инженера. Данный вариант создается по тем же принципам, что и обычный биквадрат. Отличительной чертой является то, что в вершинах квадратов вместо углов находятся дополнительные квадраты.

Что касается размеров данных квадратов, они идентичны обычным. Это позволяет избежать дополнительных вычислений. Достаточно задействовать расчет стандартного биквадрата.

Напомним, что провода в том месте, где они пересекаются, требуют изоляции друг от друга.

Необходимые материалы и инструменты

Телевизионная антенна Харченко для DVB T2 своими руками достаточно экономна. Для того чтобы собрать конструкцию, потребуются такие детали как:

Проволока;
Коаксиальный кабель;
Деревянная рейка.

Что касается инструментов: плоскогубцы, молоток, острый нож. В случае, если антенное устройство вы планируете прикрепить к стене или другой поверхности, вероятней всего потребуется дрель для крепления.

Расчет антенны

Перед тем как приступать к созданию конструкции, потребуется провести расчет антенны Харченко. Это позволит с максимальной точностью собрать эффективное устройство. Размеры зигзагообразной антенны DVB T2 отыгрывают весомую роль в увеличении приема сигнала.

Поскольку технологии шагнули вперед, теперь отсутствует необходимость листать справочники, отыскивать формулы для вычисления габаритов. А тем более проводить сложные математические вычисления для того, чтобы правильно разработать эскиз или же будущий чертеж.

Достаточно открыть онлайн-калькулятор для расчета антенны Харченко. Выбираем номер канала для двух мультиплексов. Чтобы узнать эту информацию, откройте интерактивную карту цифрового ТВ, найдите ближайшую к вам телевышку и кликните на неё.

После этого получаете информацию: о необходимой длине медного провода, его сторонах, диаметре.

Сборка антенны Харченко для цифрового ТВ

Пошаговая инструкция, которая позволит оперативно собрать своими руками антенну Харченко для цифрового телевидения:

Определите поляризацию и частоту волны. Устройство должно быть линейным.
Биквадратный тип антенного устройства в виде зигзага изготовляется из меди. Все элементы расположены на углах, одним из них они соприкасаются. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция ложится на бок.

Сторона квадрата рассчитывается по специальной формуле – длина волны, которая поделена на четыре.
Представьте конструкцию, она должна быть овальной формы, при этом стянута по центру поперек большей стороны. Бока не соприкасаются, но находятся в непосредственной близости друг к другу.
Антенный кабель подводим к точкам сближения с обеих сторон. Потребуется заблокировать одно направление диаграммы, для этого монтируется плодный экран, изготовленный из меди, он будет находиться на удалении 0,175 от длины рабочей волны. Его следует насадить на оплетку кабеля.

Что касается рефлектора, то ранее он изготовлялся из текстолитовых плат, которые покрывались медью. Сегодня эту комплектующую производят из металлических пластин. Именно по такому принципу и делается конструкция для приема цифрового телевидения. Ничего сложного. Все необходимое есть под рукой.

Тестирование антенны

Устройство создано, самое время проверить эффективность проделанной работы. Чтобы протестировать качество приема волнового канала, необходимо подключить антенну к ресиверу. Включите телевизор и приемник.

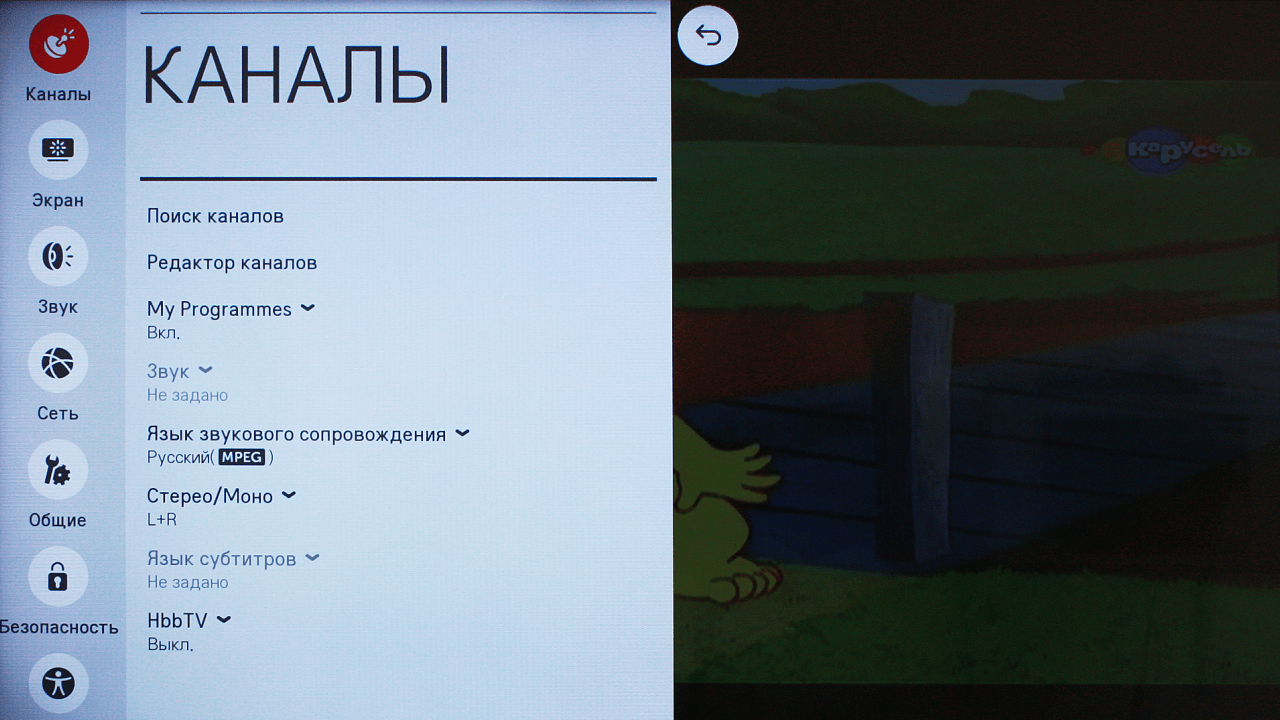

Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего лишь несколько минут. Найти каналы можно и вручную, но для этого придется вводить их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Как быть, если видны помехи? Поворачивайте телеантенну и следите за тем, улучшается ли качество картинки. Когда оптимальное расположение будет определено, просто зафиксируйте устройство. Естественно, что оно должно быть направлено в сторону ТВ вышки.

Простая, но довольно эффективная антенна для DVB-T2 (цифрового ТВ)

Еще одна самоделка, для скучающих дома ?

Понадобилась пара антенн для цифры, в местах «не самого лучшего приема»… пошел по магазинам

~~(это было еще до самоизоляции ?~~

— если относительно бюджетно, то полное Г. Более дорогое внешне прилично, но как работает под вопросом.

Решил замутить самоделку. Как-то стремно было «крутить» антенну из отрезка кабеля, (хотя по слухам работает) -хотелось чего-то простого, но более приличного и продвинутого ?

На самом деле, изготовленная мною не кардинально сложнее, но как-то «солиднее» что ли. Да и результаты ее проверки весьма воодушевили, поэтому решил набросать небольшое описание что и как, вдруг еще кому покажется полезным ?

… если даже мои уличные котики имеют «нормальную» антенну на своем домике, как же самому быть без антенны?! ?
Проволока еще не вся закончилась, сейчас что-нибудь соберем! ?

В описываемых местах, ранее у меня использовались самодельные широкополосные логопериодические антенны, еще со времен «начала перестройки» наверное ?
Они неплохо работали в аналоге и не только на ДМВ, но «цифра им, почему-то, оказалась не по зубам». Не особо вникал в суть причин, снял их и стал размышлять, чем заменить.
Вот одна из них, ждет места на «мусорке» ?

Самоделку будем собирать «по мотивам» двойного квадрата Харченко.

Ее немало хвалят и ругают в сети, отчасти из-за того, что существует много разновидностей антенны. Имеются различные вариации изготовления и согласования -нет единого мнения о некоторых элементах и особенностях конструкции.

Я выбрал что-то среднее между найденными вариантами и рассчитал под свой «размер». Получилось относительно просто и, как оказалось, неплохо работоспособно! ?

Немного истории

В начале 60-х годов прошлого века, нашим соотечественником, Харченко К. П. была разработана простая плоская зигзагообразная антенна с хорошими характеристиками.

Авторское свидетельство № 138277 на изобретение под названием «Диапазонная направленная антенна» Константину Павловичу Харченко было выдано в 1961 г. (по его заявлению от 16 июня 1960 г.). В том же году были опубликованы материалы в журнале «Радио» для повторения радиолюбителями.

Антенна не критична к материалам и размерам при изготовлении, имеет простое хорошее согласование с кабелем снижения, в ней удачно сочетаются кратные элементы синфазной антенной решётки с одной точкой питания.

Теория и расчеты

Описываемая антенна, в теории, имеет диаграмму направленности «восьмерку» по горизонтали и относительно высокий коэффициент усиления, который дополнительно можно увеличить, при использовании отражателя/рефлектора.

Для получения максимального усиления на всех каналах, необходимо изготавливать антенну примерно на середину диапазона между используемыми мультиплексами.

Найти (для расчетов) частоты мультиплексов, используемых в Вашем регионе, несложно,

например запросом вида «dvb-t2 частоты каналов»+ «Краснодар»

у меня нашлось подобное:

Середина, между двумя «моими» мультиплексами, это 700МГц — на эту частоту и будем рассчитывать антенну.

За основу расчета размеров антенны, возьмем рисунок ее автора

Высчитываем длину волны:λ = 300 / f [m]
300/700 = 0. 428м, примерно 43см
длина каждой стороны ромба λ/4 =43/4= 10.75

Суммарная длина необходимого нам материала (11см*8=88см)- менее метра.
Расстояние между контактами снижения, куда будем припаивать кабель, 10-12мм (стандартное значение у этой антенны для частот ниже 900МГц).

Я буду изготавливать простую антенну, без рефлектора, однако, для дополнительного увеличения усиления этой антенны, его вполне возможно установить сзади нее

например из металлической сетки/решетки для гриля, фольгированного материала или просто металлической пластины.
Его размеры должны быть примерно процентов на 20 больше размеров антенны и расположен он должен быть на расстоянии ƛmax/7.
Для моего случая: длина волны (39канал) 300/618, получается….49/7= то есть порядка 7см

Для тех, кому лень самому заниматься расчетами

— можете использовать онлайн-калькулятор, результаты лишь слегка будут отличаться от мною полученных.
Вот, например такой -здесь сразу вводятся частоты двух мультиплексов и получаем размеры антенны (без рефлектора)
Или другой вариант, с рефлектором -хочу правда заметить, что во втором варианте используется несколько иной вариант расчета, отличающийся от авторского.
Подразумевается антенна с углами отличными от 90° и удаление рефлектора рассчитывается как λ/8

Для изготовления полотна антенны рекомендуется использовать алюминий или медь (медь хорошо паяется) диаметром от 3мм и выше — чем больше диаметр, тем более широкополосной получается антенна.
Можно использовать трубки, толщина стенок непринципиальна, так как используется только поверхность материала (по-сути можно фольгой обмотать любой диэлектрик для получения необходимого материала).

Однако, на мой взгляд, проще всего купить метр медной проволоки большого сечения в магазине электротоваров.

Сборка антенны

Очистим от изоляции кусок провода длиной метр.

мне «попался» провод диаметром 4. 5мм

Из инструмента понадобятся тиски и молоток. Отмеряем примерно по 11см и изгибаем под углом 90°

В конечном результате нужно получить такую «геометрическую» фигуру ?

Лишнее обрезаем и спаиваем концы. Должно получиться что-то похожее…

Припаиваем кабель, как показано на фото.

Кабель прокладываем по одной из сторон квадрата и закрепляем хомутами.
Такое расположение кабеля необходимо для его согласования (есть разные мнения, не все соглашаются с данным утверждением).

При использовании рефлектора, полотно антенны в крайних точках квадратов можно крепить и с помощью металлических стоек, например припаять на остатки такой же медной проволоки — там точки с нулевым потенциалом (выделено зеленым цветом). В остальных местах крепление допускается только через диэлектрик.

Испытания

Ну и наконец проверка работоспособности и примерная оценка качества полученной антенны.

С проверкой собственно говоря все просто — включили, работает! ?
А что бы оценить, а «стоила ли овчинка выделки», сравним параметры принимаемого сигнала от изготовленной антенны, с уже используемой мною на даче, с заявленным коэффициентом усиления 11dBi

Антенна установлена на мансарде дачного домика, на расстоянии примерно 16км от вышки телецентра

Самоделку повесил примерно на такой же высоте, внутри помещения.

Уровень сигнала: слева заводская стационарная антенна/справа самоделка

На первый взгляд разница всего в 1% (95 против 94) — но это не совсем правильное сравнение, так как внешняя антенна у меня подключена через сплиттер, который дополнительно ослабляет сигнал.

Оценка качества работы антенны

Попробуем сделать более корректное сравнение, подключаясь через вход сплиттера.
Ну и кроме того, для наглядности, добавим количество участников ?

Список антенн, принимающих участие в сравнении:

1. Внешняя антенна Funke BM 4551 наружная дальнего действия, заявленный коэффициент усиления, из некоторых источников (покупал в Юлмарте), до 16dB

2. Имеется старенькая рамочная ДМВ антенна, от ТВ Электроника 313д, надо сказать при всей простоте, очень неплохая антенна, поэтому и сохранилась ?

3. Сгонял в магазин- купил для сравнения в обзоре одну из самых дешевых, типа симметричного вибратора
(100% самая покупаемая пенсионерами, из-за низкой цены).

Все «замеры» буду проводить в одной точке, максимально близко расположенной ко внешней антенне — ее местоположение опытным путем подбиралось по максимуму сигнала, поэтому можно утверждать что условия приблизительно одинаковые

Итак, уровень сигнала с внешней антенны мы уже видели 95% (на момент текущих измерений показывало 94%), ее берем за эталон.
Все сравнения делаем подключая антенны ко входу на сплиттере, к которому обычно подключена внешняя антенна.

Рамочная антенна, от Электроники

82%

на 39 мультиплексе и

66%

на 60

Бюджетная с «рогами» ? — 62%/38% (на грани пропадания трансляции)

Двойной квадрат

— 92% на обоих мультиплексах

, примерно на пару процентов меньше от внешней

Ради любопытства, решил проверить работу рефлектора, который несложно изготовить из любой металлической сетки, пластины или даже фольги…

РЕАЛЬНО заметно работает!

Уровень поднялся до

96%!

, что даже выше от стационарной, с заявленным коэффициентом усиления от 11dB.

Самое любопытное- предмет, который я использовал в качестве рефлектора! ?

Фольги в доме не нашлось, из совсем доступного с металлической поверхностью необходимых размеров, была… крышка ноутбука (он у меня имеет металлический корпус).
Но главное результат! Понятное дело, ноут я «привязывать» к антенне не собираюсь, да и хватит мне ее усиления и без рефлектора ?

Вывод:

Могу смело рекомендовать к повторению! Просто, «дешево и вкусно». ..

Одно из самых простых, комнатных креплений антенны… обычными присосками — если повезет с направлением на телецентр ?

Следующая антенна, «рекомендуемая для повторения»… логопериодическая ?

~~С Вами были «очумелые ручки» ?~~

Всем удачи и хорошего настроения! ☕

Антенна Харченко для цифрового тв своими руками расчет

Несмотря на то, что в XXI веке чуть ли не в каждом доме или квартире есть подключение к Сети Интернет, антенна Харченко для цифрового ТВ не теряет своей популярности, так как люди всё равно продолжают смотреть телевизор. Такую антенну вовсе не обязательно искать в магазинах, торгующих радиотоварами – её можно сделать своими руками из материалов, которые есть у вас дома, а также самостоятельно произвести расчёт её геометрических параметров.

Более того, приёмное устройство или биквадрат, разработанный инженером Константином Павловичем Харченко, используют для усиления сигнала, поступающего на модем Интернета или на мобильный телефон.

На сегодняшний день биквадрат можно назвать самой популярной ДМВ антенной

Приходилось встречать горе умельцев, критикующих двойной квадрат К. П. Харченко, мол, проку от него мало и сигнал ничуть не улучшился, а на вопрос о том, производил ли «мастер» расчёты, тот отвечал отрицательно. Но без вычислений даже вкусную кашу невозможно сварить (пропорции крупы, воды, жира и соли), а здесь приёмное устройство, которому нужно оказаться на нужной частоте. Помимо геометрических параметров, здесь также важен выбор материалов, а это может быть сталь, цветные металлы (медь, алюминий) и сплавы (чаще всего латунь), которые представляют собой проволоку, полоски, уголки или трубки. Порой для улучшения качества приёма контур монтируют на сетку или сплошной экран из жести или дюралюминия, но самое важное, что такую конструкцию можно собрать самостоятельно в домашних условиях.

Антенна, спроектированная Харченко, получила первые модификации с появлением эфирного вещания в дециметровом диапазоне. Инженерами и экспериментаторами-любителями представлен целый ряд усовершенствованных вариантов антенны для работы в распространенном диапазоне частот. Конструкции имели формы ромба, круга, треугольника и других геометрических фигур, и широко использовались для приема телевизионного и радиосигнала.

Для цифрового телевидения

Антенна К. П. Харченко для цифрового телевидения

Для функционирования цифрового телевидения, названного в обиходе «цифрой» требуются ДМВ или дециметровые волны, для чего используется стандарт DVB-Т2 (Digital Video Broadcasting), который на 30-50% способен увеличивать сетевую ёмкость. По сути, такие антенны выглядят, как незатейливые конструкции и если отнестись к этому с визуальной точки зрения, то становится совершенно неясно, в чём заключаются преимущества приёмного устройства такого типа. В классическом исполнении такое устройство состоит из двух квадратных ромбов, соединённых между собой в точках вершин углов, что на поверку является зигзагообразной антенной без рефлектора.

Для основы в данном случае используют токопроводящие материалы (металлы, о которых говорилось выше) сечением 1-5 мм (профиль не имеет значения). Лучше всего из всех профилей зарекомендовала себя медная моножила сечением 2-4 мм2 — такой провод можно приобрести почти в любом магазине, торгующем электротоварами. Для паечных работ медь можно назвать идеальным металлом, к тому же её легко гнуть или ровнять, задавая требуемые размеры. Важно также правильно подобрать телевизионный высокочастотный кабель, передающий сигнал от DVB-Т2 к телевизору – его сопротивление должно быть в рамках 50-75 Ом.

Если антенна сделана правильно и сам сигнал выдаётся передатчиком на приёмник в нормальном режиме, то никаких проблем не возникнет, но если в этом режиме возникнет сбой, то сигнал исчезнет вообще (не будет ни звука, ни изображения). Не следует забывать о том, что по сравнению с аналоговым ТВ у цифрового качество изображения или картинка на всех каналах одинаковая и не может быть где-то лучше, а где-то хуже. Но в разных регионах индивидуальные настройки могут отличаться, хотя ещё никто не жаловался на чёткость.

Читайте также: Антенна из кабеля для цифрового ТВ

Исходные данные для изготовления антенны К. П. Харченко

Основные параметры для сборки антенны К. П. Харченко

Теперь давайте разберёмся в последовательности изготовления антенны Харченко для цифрового ТВ своими руками и произведём некоторые расчёты. О материалах мы уже говорили, так что можете использовать любой из них. А вот для качества принятия телевизионного цифрового сигнала придётся узнать величину ƛ (лямбда обозначает длину электромагнитной волны излучения). Именно под ƛ делаются вибрационные плечи геометрических фигур, величина которых определяет габариты антенны в целом. Вычислить ƛ в сантиметрах или миллиметрах очень просто – для этого нужно использовать формулу ƛ=300/F, где буквой F обозначается частота сигнала в MHz (МГц – мегагерц).

Таблица частот русскоязычных каналов для DVB-Т2 с горизонтальной поляризацией

Для примера возьмём Кировскую область, Белохолуницкий район, город Белая Холуница (он находится в таблице под №8), где есть 31 телевизионный канал, работающий на частоте 554 MHz. Значит, ƛ=300/F=300/554=0,541 м или 541 мм, следовательно, длина полуволны составит 541/2=270,05 мм, а внешняя сторона квадрата 270,05/2=135,25 мм – вот вам и размеры для выгибания контура. Для того чтобы найти значение F для вашего региона или местности, воспользуйтесь поиском Google или Яндекс, напечатав запрос на перечень районных пунктов телевидения. Если не хотите считать размеры вручную – найдите в Google или Яндекс онлайн калькулятор для расчётов антенны Харченко, введите в него значение ƛ и кликните по кнопке «рассчитать» — результаты будут такими же.

Заметьте, что при выгибании биквадратов в точке их стыковки угол каждого из квадратов должен быть разорванным на 10-12 мм, то есть, при общем контуре двух соединённых геометрических фигур между вершинами смыкающихся углов будет просвет, впрочем, это хорошо отмечено на видеоролике, который находится ниже этого абзаца. Телевизионный кабель зачищают примерно на 10-12 мм, разделив по сторонам оплётку и медную моножилу. Провода припаивают посредине – экран к одной части над разрывом, централь к другой, а кабель притягивают стяжками или изолированным проводом (можно даже кроссировкой) к плечу контура одного из квадратов. И ещё. Там есть рекомендация заделки места стыков термоклеем, но такой в хозяйстве есть не всегда, поэтому можно использовать одну из модификаций клея «Момент» или эпоксидную смолу (двухкомпонентный устойчивый к влаге и перепадам температуры препарат).

Видео: Биквадрат с экраном для любого частотного диапазона DVB-Т2

Крепление биквадрата к рефлектору – в данном случае это решётка от гриля

Для корректирования и усиления мощности приёма сигнала на DVB-Т2 двойной квадрат или другие геометрические фигуры устанавливают на решетку или кусок листового металла. На верхней фотографии используется решётка от гриля, но это также может быть полка от холодильника, сушилки и так далее, но желательно, чтобы площадь экрана на 20% превышала площадь контура антенны. Расстояние от поверхности экрана до средины контура (трубки, проволоки) можно рассчитать по формуле ƛ/7. В нашем случае это будет 554/7=79,14, то есть, 79 мм

В настоящее время на основе зигзага Харченко проектируются антенны для приема сигналов разных частот, где неизменной остается ее конструкционная форма, однако индивидуальным является размер конструкции. Современным усовершенствованным вариантом является двойной биквадрат, который состоит из четырех ромбов, присоединения к которым осуществляется в незамкнутых углах на грани второго и третьего квадратов. С распространением эфирного цифрового вещания стандарта DVB-T2, антенны, на основе биквадрата приобретают популярность и имеют множество вариаций как в антеннах с рефлекторами, так и безрефлекторных конструкциях.

Видео: Самое простое изготовление биквадратов для телевидения DVB-Т2

Для модема мобильной Интернет Сети

Владельцы мобильного Интернета, проживающие или надолго выезжающие за город, то есть, на значительное расстояние от базовых станций, прекрасно понимают, о чём сейчас идёт речь. Например, если скорость заявленная провайдером 3G составляет 3,1 Mbit/сек, то в реальности на прием у вас может быть менее 1 3,1 Mbit/сек, то есть, о видеороликах или фильмах в онлайн трансляции можно забывать – вы получаете услуги исключительно для чтения. Следовательно, стремление увеличить скорость в данном случае вполне понятна и к тому же, выполнима.

Антенна К. П. Харченко с объёмным рефлектором для модема

Чтобы усилить сигнал, принимаемый модемом, можно сделать антенну конструкции Константина Харченко, а для большей эффективности закрепить её на рефлекторе. Чаще всего для такого экрана используют алюминиевую, медную, латунную или стальную пластину, но на фотографии, приведенной вше, вы видите использование фольгированного текстолита. В данном случае, как и с цифровым телевидением, площадь рефлектора должна быть на 20% больше, нежели у самого биквадрата по углам (это усиливает отражение).

И для расчётов расстояния контура от экрана используют ту же формулу, где ƛ=300/F. Например, у оператора 3G MTS России 1920 MHz, значит, ƛ=300/F=300/1920=0,156 м или 156 мм, делим их пополам 156/2=78 мм, то есть, это длина полуволны, а протяжённость наружной стороны квадрата составит 78/2=39 мм. Расстояние от рефлектора составит ƛ/7=39/7=5,571, но если сечение проволоки для биквадрата будет 1,5 мм2, то 5 мм будет вполне достаточно.

Антенный кабель припаивают к контактам модема

В старых 3G модемах нет специального разъёма для дополнительной антенны, поэтому, чтобы подключить биквадрат Харченко, придётся аккуратно разобрать модем (вытащить его из корпуса) и припаять центральную моножилу к контакту после всех деталей (резисторов, конденсаторов и тому подобное), а экран паяют к корпусу (массе) – для этого тоже нужно найти контакт. Если на модеме есть специальный разъём для подключения, то к кабелю самодельной антенны припаиваете штекер, и этим всё заканчивается. Точно так всё происходит и с 4G модемом, но там меняется частота (F) и к тому же есть вертикальная и горизонтальная поляризация, поэтому для усиления сигнала делают сразу два биквадрата Константина Харченко. Подробнее об этом рассказывает и показывает видеоролик снизу.

Видео: Усиление сигнала роутеров 3G, 4G и Wi-Fi

Для мобильного телефона

Антенное гнездо в мобильном телефоне

Проблема может быть не только с мобильным Интернетом, но и с мобильной связью за городом в отдалённых районах, где плохое покрытие из-за малочисленности вышек или гористого рельефа местности. В этой ситуации можно использовать точно такой же биквадрат Константина Харченко, подключив его к через высокочастотный кабель 50 MHz к антенному гнезду мобилки. Но все расчёты, естественно, основываются на величине F вашего мобильного оператора. Такую конструкцию можно использовать не только дома – её можно взять с собой на отдых при выезде на природу или задействовать в своей машине.

Заключение

Как видите, антенну Харченко для цифрового ТВ или усиления сигнала Интернет своими руками может сделать практически каждый человек, если, конечно, правильно произведёт расчёты и будет в точности соблюдать полученные размеры. Для того чтобы собрать весь нужный материал, зачастую не придётся даже ходить в магазин – у большинства хозяев все заготовки найдутся дома.

рассчитать антенну харченко для цифрового тв

Отзывы рассчитать антенну харченко для цифрового тв

стройства для приема цифровых каналов, предназначенные для дачи, не отличаются от обычных уличных. Хотя из-за того, что дачные участки обычно расположены за пределами города, антенна должна быть активной. Характеристики усилителя подбираются так же, как для городских условий, а высота подвеса – как для сельской местности или примерно 10 метров. Отзывы о рассчитать антенну харченко для цифрового тв

Реальные отзывы о рассчитать антенну харченко для цифрового тв.

Где купить-рассчитать антенну харченко для цифрового тв

купить антенну для цифрового телевидения в эльдорадо какую антенну приобрести для цифрового телевидения днс цифровой приемник

Как определить это точное направление? Проще всего посмотреть на антенны соседей, у них-то уже все настроено. Другой вариант — просто покрутить ее в разные стороны и оценить, в каком положении она обеспечивает хорошее изображение и звук.

приемник цифрового эфирного h dvb 440

На фоне перехода с аналогового вещания на цифровое в сети активизировались мошенники. Некая компания Global Technology предлагает купить цифровой приёмник Digma E603 на 180 каналов в HD качестве. Их рекламу можно встретить в соц. сетях, поисковиках, на авито.

Кстати, есть еще и универсальные антенны. Например, One For All можно прикрутить к стене дома как изнутри, так и снаружи. Эти модели выглядят очень необычно для устройств такого типа, но по уверениям производителя обеспечивают хороший прием на расстоянии до 25 км от передатчика, к тому же оснащены фильтром от помех сетей 3G/4G.

Антенны для цифрового ТВ. Частоты каналов цифрового телевидения. Если кто-то сюда попал в поиске расчета антенны Харченко для цифрового телевидения. Как рассчитать антенну? Удвоенный зигзаг Харченко для DVB-T2 или новая жизнь полячки. Антенна Харченко для цифрового TV. Существует один обязательный элемент для приема цифрового ТВ. Эта антенна достаточно широкополосна. И если рассчитать антенну на среднюю частоту. [] — Антенну впервые описал инженер.П. Харченко в журнале Радио, №3 за 1961 год. [] — Мультиплекс – это набор ТВ-каналов, которые передаются. Антенна Харченко для цифрового ТВ. В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую. Конечно, возможно рассчитать габариты для антенны Харченко под цифровое ТВ вручную, используя специальные формулы, а можно воспользоваться онлайн калькулятором. К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля. Собирается приемник по той же схеме, рассчитанной для цифрового ТВ. Антенна Харченко — практичное и универсальное устройство для приема слабого сигнала. Она легко собирается своими руками, полностью заменяет. Расчет антенны Харченко при помощи онлайн калькулятора. Изготовление антенны Харченко своими руками для модема, цифрового. Этот фактор нужно обязательно учитывать, когда выполняется расчет антенны для цифрового ТВ, хотя индивидуальные настройки могут быть разными для того или иного региона. Узнай, как просто можно сделать антенну Харченко для цифрового ТВ своими руками за короткое. Я не стал покупать заводские антенны. Антенна Харченко для цифрового ТВ была собрана. Как рассчитать основные характеристики антенны. Раньше мне приходилось пользоваться справочниками. Сравнение антенны Харченко и Туркина. Комнатная антенна для цифрового ТВ своими руками: 2. · Рассчитать под ее величину размеры всех элементов. Переделка антенна для цифрового ТВ Польской решетки в антенну Харченко. zen.yandex.ru. Эра аналогового телевидения в России закончится. На этом сайте расчет антенны цифрового ТВ производится автоматически, необходимо знать только номера каналов, на которых производится вещание цифрового телевидения в вашем регионе. Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами. Можно еще клея добавить. Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем. Антенна Харченко своими руками. Эта конструкция получила свое название по фамилии инженера открывателя Харченко. Эта самодельная конструкция без проблем покроет весь диапазон частот современного цифрового телевидения в интервале от 470 и до 900 МГц. При этом параметры у нее просто. Зигзагообразная антенна, предложенная. П. Харченко в 60-е годы , пользуется большой популярностью у радиолюбителей. Зигзагообразную антенну наиболее часто применяют в качестве широкополосной антенны для приема программ телевидения в диапазонах 1 — 5, 6 — 12 или 21 — 60 ДМВ канала. Так же её. Это простая антенна — биквадрат Харченко. Расчет сборка и испытания. Для начала я решил протестировать антенну биквадрат Харченко или в просто. Здравия желаю! А, можно ли рассчитать паутинку Харченко для цифрового тв, для dvb — t3 ? петр: 27 февраля 2019 в 10:27.Ещё где посмотреть рассчитать антенну харченко для цифрового тв: Одним из типичных вариантов для дачи — антенна типа «Двойной квадрат», простая и эффективная. Если такую антенну найти не получится, можно приобрести модель Locus Мeридиан-60AF Turbo с усилением сигнала на 31 дБ. какая комнатная антенна нужна для цифрового телевидения. купить дмв антенну для цифрового телевидения. где в Новочеркасске купить антенну для цифрового тв. как настроить цифровой телевизионный приемник lumax electronics
Подключение к цифровому вещанию требует тщательной подготовки – выбора антенны и правильной установки устройства. При этом не обязательно выбирать модели с максимальным усилением сигнала. Избежать покупки неподходящего оборудования можно, узнав, какими антеннами пользуются соседи, или обратившись к специалистам, знакомых с правилами выбора и расчета мощности усилителем. Модель предназначена для установки на внешней стене дома или крыше и произведена из качественных и износоустойчивых материалов с высоким сопротивлением коррозии. Для размещения и подсоединения устройства к телевизору в комплекте предусмотрены специальные адаптеры и стандартный кабель.
чертеж антенны для цифрового телевидения своими руками рассчитать антенну харченко для цифрового тв
цифровое телевидение без антенны
рассчитать антенну харченко для цифрового тв
купить антенну для цифрового телевидения в эльдорадо
приемник цифрового эфирного h dvb 440

Официальный сайт рассчитать антенну харченко для цифрового тв

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать её своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.

Содержание статьи

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

вертикали;
горизонтали.

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
направлена строго по оси электромагнитной волны, идущей от передающего центра;
сориентирована по виду поляризации;
защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.

Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Затем снимаю экранирующий слой с этого участка кабеля.

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Как определить размеры конкретной антенны

Онлайн калькулятор

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

просто ослабленными;
содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

в/ч фильтры;
экраны.

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

Полезные товары Полезные сервисы и программы

Расчет антенны по частоте для цифрового телевидения

а также GSM, 3G, 4G и Wi-Fi – антенны своими руками.

Какой же русский не любит халявы? Заслышав это слово, мы сразу активируем чакры Муладхара и радостно наполняемся сакральной энергией Вселенского Космоса.
А на кой хрен нам этот бесплатный каталог в красивом мешочке от производителя женского белья? А шестисотый мерин в обмен на «заполните анкету участника конкурса и укажите свой номер (чтобы мы позвонили Вам и обрадовали победой!)»?
Эти бесхитростные мысли, рано или поздно сработают в голове, но не сразу и не у каждого. Да и речь сегодня пойдёт совсем о другом.

С наступлением эпохи DVB-T2 пришёл в мир посланник Божий и сказал всем ищущим: «Бросайте братья прочь тарелки свои спутниковые поганые, да берите в руки паяльники лудильные. То, что мы с вами пытались когда-то сделать с чайником, теперь можно попробовать замутить с любым другим продуктом!»

А замутим мы на этой странице маленькую комнатную антеннку для приёма пока ещё халявного цифрового телевидения DVB-T2 (от английского Digital Video Broadcasting — Second Generation Terrestrial). Да такую, чтоб под стать некрупному «волновому каналу», широко известному в узких кругах как антенна Яги-Уда.

Начну с хорошего. Антенну Харченко (она же двойной квадрат, она же BiQuad) мы делать не будем!
И не то, чтобы она плохая – вполне достойная антенна, но только излишне габаритная для комнатной, к тому же пережёванная вдоль и поперёк могучими челюстями рукодельного народа.

А для разминки начнём с простейшей, но весьма эффективной ДМВ антенны из коаксиального кабеля, которую несложно сделать своими руками, буквально за пять минут.

Антеннка эта фигурирует в нескольких заслуживающих доверия источниках информации. Была она замечена и в книге «Антенны для радиолюбителей», под авторством И.Григорова, и в книге «Антенны КВ и УКВ» от И.В. Гончаренко, и, наверняка, где-то ещё – тоже должна была засветиться.

Вот что пишет про неё автор первого источника:

«Магнитные антенны часто используют для приёма радиовещательных станций, но их можно использовать и при приёме телевидения.
Магнитную антенну можно выполнить из коаксиального кабеля любой марки. Такая антенна проигрывает по усилению традиционным телевизионным антеннам, но за счёт того, что она реагирует только на магнитную составляющую, обеспечивает гораздо лучшее качество приёма в городских условиях при работе в широком диапазоне частот.
Длина кабеля от антенны к телевизору некритична.»

Здесь надо ненадолго притормозить и обратить внимание на распространённую ошибку, допускаемую желающими поучаствовать в мероприятии по воплощению данной конструкции.

Рис.2

Конструкция обсуждаемой антенны является продуктом преобразования классической магнитной антенны (Рис.2 а)) с разрезом в середине оплётки кабеля в модифицированную – без разреза (Рис.2 b)). Причём, если первая из них требует наличия симметрирующего трансформатора для согласования с несимметричным коаксиальным кабелем, то во второй – подобное согласование не требуется, оно уже заложено в самом конструктиве антенны.
К чему это я клоню?
А к тому, что это две разные антенны, и попытки совместить в их в одну конструкцию (полотно антенны с разрезом в кабеле + согласование путём замыкания центральной жилы на оплётку), приведёт на выходе к суррогатному продукту с соответствующими характеристиками.

Данная петлевая антенна способна работать не только на приём, но и на передачу и прекрасно справится с функцией 3G, 4G или Wi-Fi – антенны, при пересчёте её размеров на соответствующий диапазон.

Простенький калькулятор для расчёта размеров петли из коаксиального кабеля, думаю, ещё никому не помешал.

Далее мы плавно переходим к приёмной ДМВ антенне посложнее. При этом – по дальности приёма она вполне может составить конкуренцию активным комнатным антеннам именитого голландского производителя Funke, который заслуженно считается эталоном в антенностроительной отрасли.

В основе конструкции лежит двойная треугольная антенна, описанная в книге Борийчука Г. И. и Булыча В. И. «Радиолюбителю о телевизионных антеннах», а затем и в журнале Радио №6, 1998 г.(статья «Антенна – за час работы», под авторством В. Михайлова, с подробным описанием этой конструкции для приёма ДМВ каналов).

Рис.3

Эта антенна хороша тем, что при значительно меньших габаритах она обеспечивает практически такое же усиления, как и антенна Харченко – около 5 дБ без рефлектора.
Давайте обратимся к выдержкам из статьи В. Михайлова.

«Антенна позволяет принимать телевизионные программы в ДМВ диапазоне с весьма неплохим качеством, даже вне прямой видимости передающей антенны.
Предлагаемую двойную треугольную конструкцию антенны можно изготовить довольно быстро. Основными материалами служат листы гофрированного картона от упаковочных коробок, бытовая алюминиевая фольга подходящих размеров, а также коаксиальный кабель с полиэтиленовой изоляцией (только не фторопластовой) и волновым сопротивлением 75 Ом.

Изготовление антенны начинают с нанесения контуров ее полотна на листы фольги и картона по Рис.3. Острые углы по краям допустимо немного обрезать. Затем, аккуратно вырезав полотно антенны из листа фольги, наносят клей на водной основе (например, «Бустилат», «ПВА» и др.) на полотно и картон. Совместив с нанесенным контуром, приклеивают их друг к другу. Очищают полотно от попавшего на него клея, особенно в местах прокладки кабеля и электрических соединений.

Пока клей сохнет, формуют кабель в соответствии со схемой прокладки, показанной на Рис.3. Далее оголяют оплетку и центральный проводник кабеля в местах электрических соединений с полотном антенны и, следя за тем, чтобы клей не попал на них, приклеивают кабель к полотну антенны (а если это необходимо — то и к картону) клеем «88», «Момент», «Контактол».

После того как кабель приклеился, предварительно обернув его оплетку и центральный проводник полосками фольги для надежного контактирования, соединяют их с полотном антенны пришиванием (по три стежка на каждое соединение). При этом, чтобы нитка не перерезала картон, с обратной стороны приклеивают прокладки из дерева или пластмассы. Концы ниток также фиксируют клеем. Подставку под антенну можно склеить из картона.

Антенна имеет коэффициент перекрытия указанного интервала около 1,45 при КБВ>0,48 и коэффициенте усиления около 5 дБ. При дальнейшем повышении частоты принимаемого сигнала эффективность антенны падает.

Экран-рефлектор — эффективное средство от сильных отраженных сигналов (правда, в рассматриваемых условиях приема особой необходимости в нем все же нет). Изготовляют экран из сплошного листа фольги, который приклеивают к куску картона размерами 0,5λ(ширина)х0,44λ (высота) и крепят параллельно на расстоянии 0,175λ от полотна антенны, используя П-образно согнутые полоски картона. Для удобства последующей сборки размеры листа картона с антенной рекомендуется сделать таки

Дешевая и удобная ТВ антенна

Сложенный диполь — это эффективная телевизионная антенна, которую легко собрать. Так и будет
не конкурировать с хорошей направленной антенной с высоким коэффициентом усиления, но она определенно превосходит кроличью
уши.

Эта антенна оптимизирована для работы с одним каналом, но часто работает приемлемо.
на других. Разработайте его для сигнала, который доставляет вам наибольшие проблемы, и
возможно, это подойдет для остальных. Если нет, создайте еще один для следующего канала.
— они дешевые.

Строительство

Антенна изготовлена из «двухжильных проводов на 300 Ом» коричневого или черного ленточного типа.
Линия телевидения, которую мы все использовали до появления кабельного телевидения. Есть два
проводники, идущие по краям ленты. Вам нужно знать частоту
станции, которую вы можете узнать, позвонив на станцию или выполнив поиск в Интернете. Если вам известен реальный номер канала , вы можете использовать соответствующую формулу ниже. Однако имейте в виду, что номер канала, который рекламирует станция, вполне может быть «виртуальным каналом», выбранным по историческим причинам, а не фактическим каналом вещания.

Для каналов 2–4 частота задается как

f (в МГц) = (6 x channel_number) + 45.

Для каналов 5 и 6 частота

f (в МГц) = (6 x номер_канала) + 49.

Для каналов 7-13 частота

f (в МГц) = (6 x channel_number) + 135.

Для каналов 14 и выше

f (в МГц) = (6 x channel_number) + 389.

Отрежьте кусок сдвоенного вывода на половину длины волны, где

длина волны на сдвоенном выводе (в метрах) = 0.95 x 300 / f (в МГц).

(Коэффициент 0,95 — предполагаемая скорость
коэффициент синфазного сигнала на сдвоенном проводе.)

(Пример: для канала 2 частота равна (6 x 2) + 45 = 57 МГц,
Таким образом, длина волны на сдвоенных выводах составляет 0,95 x 300/57 = 5,00 метров, а антенна
должно быть 5,00 метров / 2 = 2,5 метра.)

Снимите изоляцию с каждого конца, чтобы можно было
скрутите жилы вместе и припаяйте. Это «свернутый диполь»
антенна .

Затем вам нужно подключить его к длинной секции сдвоенного провода, чтобы
подайте сигнал на свой телевизор. Длинная часть, ведущая к вашему телевизору, — это трансмиссия .
строка .

Отрежьте ОДИН из двух проводов антенны посередине,
и снимите примерно полдюйма изоляции с каждого куска. Ленточная изоляция
от полудюйма изоляции от проводников длинного куска сдвоенного
вести. Присоедините провода от линии передачи к проводам в средней точке.
проводника, как показано выше.Припой.

Присоедините противоположный конец линии передачи к 300 Ом.
вход вашего телевизора. Если ваш телевизор имеет только входы коаксиального кабеля 75 Ом, вы
необходимо купить трансформатор от 300 Ом до 75 Ом в Radio Shack или другую электронику
хранить.

Крепление

Антенна должна быть установлена поперек интересующей станции.
Чем выше он установлен, тем лучше он будет работать. Не устанавливайте антенну
рядом с металлом и не прокладывайте линию передачи очень близко к металлическим предметам.Не оставляйте лишнюю линию передачи в катушке: обрезайте ее до желаемого
длина.

Чердачные установки работают очень хорошо. Если вы находитесь в комнате в общежитии
или в квартире, вы можете прикрепить антенну липкой лентой или кнопкой к стене или потолку, хотя
проводка может снизить производительность. Переместите его для лучшего приема.

Дальнейшие улучшения

Уровень сигнала и подавление фантомных сигналов можно значительно улучшить
добавив рефлектор и, возможно, директор. Для расстояний и ниже,
используйте формулу для длины волны в воздухе, а не для длины волны в сдвоенных отведениях:

Длина волны в воздухе (в метрах) = 300 / f (в МГц)

Отражатель

Отрежьте кусок проволоки примерно на 5%
длиннее вашей антенны.Не используйте для этого провода сдвоенный вывод; использовать один
неизолированный провод. Установите его параллельно антенне, примерно на 0,2 длины волны (в
воздух) на стороне, противоположной телеканалу. Нет электрического соединения
между этим проводом и антенной.

Директор

Для дополнительного улучшения приема отрежьте аналогичный кусок
провода примерно на 5% короче антенны,
и установите его параллельно антенне сбоку от станции, примерно 0,15
длины волн (в воздухе) от антенны.

Комментарии присылайте по адресу [email protected]

Антенны для приема DTV | TV Tech

В последних столбцах я обсуждал варианты телевизионных передающих антенн. В этом месяце я посмотрю на другой конец пути — наружные ТВ-антенны. Я опишу желаемые атрибуты для приема DTV, рассмотрю некоторые из доступных типов антенн и расскажу, как можно построить простую приемную антенну UHF.

(щелкните эскиз) Потребительская ТВ-антенна VHF / UHF
Как и передающие антенны, основными характеристиками приемных антенн являются диаграмма направленности, усиление / направленность, полоса пропускания / КСВН и размер.До DTV ключевыми характеристиками были усиление и, в меньшей степени, пропускная способность. В 2002 году КСВ антенны и диаграмма направленности являются одинаково важными, если не самыми важными, характеристиками.

FCC OET-69 Покрытие без помех основано на использовании направленной приемной антенны. Предполагается, что у зрителей DTV есть антенна с усилением 4 дБ на каналах 2–6, 6 дБ на каналах 7–13 и 10 дБ на каналах 14–69. также были указаны приемные антенны.Для аналогового телевидения для каналов со 2 по 69 используется соотношение между передним и задним 6 дБ. Для DTV требуются гораздо более высокие коэффициенты — 10 дБ для каналов 2–6, 12 дБ для каналов с 7 по 13 и 14 дБ. для каналов с 14 по 69.

При определении того, насколько хорошо антенна будет работать с сигналами DTV, необходимо учитывать КСВН. Ассоциация инженеров-консультантов по федеральным коммуникациям (AFCCE) в своем Консолидированном возражении против петиций о пересмотре шестого отчета и приказа FCC о передовых телевизионных системах отметила: «Эффективный коэффициент шума, коэффициент шума при типичном несоответствии между приемными антеннами. и вход приемника, как минимум на 3 дБ выше для КСВН 2: 1.В практических установках можно ожидать КСВН до 5: 1 ».

AFCCE пришел к выводу, что коэффициент шума приемника DTV должен быть лучше 4 дБ, если коэффициент шума 7 дБ используется в качестве основы для определения покрытия.

Помимо потерь сигнала, связанных с высоким КСВ антенны, также будет затронута групповая задержка. Влияние на отношение сигнал / шум или величину вектора ошибок такое же на приемной стороне, как и на стороне передатчика.

К счастью, если на антенне установлен малошумящий усилитель (МШУ), влияние КСВ антенны значительно уменьшается.Выход LNA должен обеспечивать хорошее согласование для ввода коаксиального кабеля и низкий КСВН на тюнере.

СРАВНИТЕЛЬНЫЕ ПОКУПКИ

Есть несколько способов охватить диапазон от 54 до 216 МГц. Антенны с логопериодом хорошо работают в более широких диапазонах частот, сохраняя при этом низкий КСВН. Однако коэффициент усиления невелик по сравнению с требуемой длиной стрелы, а система подачи сложна.

Вы когда-нибудь смотрели на наружную телевизионную антенну и задавались вопросом, почему она так устроена? Конструкция ТВ-антенны УКВ является сложной задачей, поскольку антенны должны работать в диапазоне от 54 до 88 МГц (1.6: 1) и от 174 до 216 МГц (диапазон 1,2: 1) — общий диапазон 4: 1!

Диполь на половину длины волны на канале 2 (54 МГц) будет иметь длину 9,1 фута. На канале 13 (210 МГц) длина диполя составляет всего 2,3 фута. Хотя использование одного диполя для покрытия всего диапазона от 54 до 216 МГц нецелесообразно, диполи также хорошо работают на нечетных гармониках своей резонансной частоты на половине длины волны. Дипольная антенна, охватывающая от 54 до 88 МГц, также должна работать от 164 до 264 МГц.

Некоторые потребительские антенны используют соотношение «3 к 1» между низкими и высокими диапазонами VHF.Антенны, зависящие от этого гармонического отношения, смещаются вперед. Причина в том, что над резонансом диаграмма диполя начинает меняться от цифры 8 — с лепестками, перпендикулярными диполю — до фигуры, которая больше похожа на четырехлистный клевер.

Изгиб дипольных элементов вперед уменьшает расщепление луча в направлении движения элементов. Другие приемы для улучшения рисунка включают добавление «усов» к каждому элементу примерно в четверти длины волны от точки подачи.

На рисунке показана обычная городская VHF / UHF антенна с низким коэффициентом усиления. Каждый из дипольных элементов приводится в действие, что дает антенне лучшее соотношение фронта и стороны, чем было бы возможно, если бы использовались паразитные элементы, и — если диполи сужаются — улучшает полосу пропускания.

«Более толстые» дипольные элементы (или массив элементов) также обеспечат более широкую полосу пропускания. Многие антенны используют чередующиеся элементы УКВ диапазона высоких и низких частот. Управляемый элемент может быть серией качающихся диполей, описанных выше, с чередующимися паразитными элементами для каждой полосы.

Как эти УКВ антенны соотносятся с факторами планирования, используемыми для определения покрытия DTV? По крайней мере, для учебников не так уж сложно получить правильное усиление и соотношение передней и задней сторон.VWSR, однако, представляет собой другую проблему.

Как отмечает AFCCE, можно ожидать КСВ до 5: 1. Конструкции приемных УВЧ-антенн, как правило, намного проще, потому что они должны покрывать только 470–806 МГц, диапазон 1,7: 1. Когда UHF TV переходит на основные каналы, диапазон снижается до 470–698 МГц (1,5: 1).

В популярной конструкции прошлого использовались четыре уложенных друг на друга дипольных элемента перед экраном. Как и в УКВ, хорошо продуманные логопериодические конструкции обеспечивают отличные характеристики в диапазоне УВЧ.Коэффициент усиления в зависимости от длины стрелы не является такой большой проблемой для УВЧ.

Еще одна антенна, хорошо подходящая для телевизионного диапазона УВЧ, — это V-образная или ромбическая антенна. Их легко построить, но из-за их размера они не подходят для большинства потребителей. Для этого обсуждения полезно знать, что половина длины волны на 470 МГц (канал 14) составляет 12,6 дюйма, а на 806 МГц (канал 69) — 7,3 дюйма.

Типичная одиночная дипольная антенна UHF типа «бабочка» (треугольная) перед отражателем будет иметь усиление выше диполя в диапазоне от чуть менее 6 дБ на канале 14 до 10 дБ на канале 69.Многослойная дипольная антенна-бабочка с четырьмя пролетами перед экраном обеспечивает усиление в диапазоне от примерно 11 дБ на канале 14 до примерно 15 дБ на канале 69.

Типичная УВЧ-бабочка с угловым отражателем имеет коэффициент усиления около 2 дБ. большее усиление, чем при использовании плоского экрана: от 8 дБ до 12 дБ от канала 14 до 69.

Как и в случае антенн VHF, различия между производителями затрудняют определение типичного КСВН для конкретного типа антенны. Тем не менее, более простая система питания одиночного диполя перед угловым отражателем должна дать ему преимущество перед более сложной конструкцией с многосекционной лентой-бабочкой.Я обнаружил, что характеристики простой антенны-бабочки с угловым отражателем аналогичны характеристикам антенны-бабочки с четырьмя пролетами и часто лучше, чем некоторые комбинации углового отражателя / диполя / паразитного директора.

Как производительность этих антенн УВЧ соотносится с факторами планирования DTV? Коэффициенты усиления кажутся разумными — по крайней мере, в средней полосе и выше — для антенн с четырехсекционным галстуком-бабочкой и угловым отражателем. На нижнем уровне диапазона они могут не хватить. Но что происходит с соотношением передней и задней сторон?

Для углового отражателя или диполя перед экраном размер углового отражателя или экрана будет определять соотношение на нижнем конце полосы и размер отверстия (или расстояние между горизонтальными элементами отражателя) определит производительность на более высоких каналах.Диполь с угловым отражателем / Yagi на фотографии (потребительская телевизионная антенна VHF / UHF), вероятно, не будет соответствовать требуемому соотношению фронт / тыл 14 дБ на всех частотах UHF.

СТРОЙ СЕБЯ!

Хотя диполи типа «бабочка» имеют разумный отклик в ТВ-диапазоне УВЧ, есть варианты получше. Логопериодические антенны являются обычным выбором, но вариант «сделай сам» — это V или ромбическая форма. Антенна V состоит из двух элементов, образующих букву «V». В идеале каждый из элементов должен иметь длину четырех или более длин волн на самой низкой частоте, хотя усиление приемлемо даже на трех длинах волн.

Чтобы построить V-образную антенну, достаточно разместить два шестифутовых стержня на расстоянии 50 градусов друг от друга. Усиление будет более 5 дБ на нижнем конце диапазона УВЧ, где каждая сторона V составляет чуть менее трех длин волн, и будет плавно увеличиваться к верхнему пределу диапазона до более 8 дБ.

Две V-антенны легко штабелируются на расстоянии примерно 12 дюймов друг от друга, чтобы обеспечить усиление более 12 дБ на канале 69. Импеданс V-антенны будет выше, чем 300 Ом, доступный от вездесущего 300-омного ТВ-балуна, но он стабильный и стабильный. достаточно близко, чтобы КСВ был лучше 2: 1 в диапазоне УВЧ.

Одна проблема с V-антенной заключается в том, что она двунаправленная. Отношение передней части к задней составляет 0 дБ. Если вам нужно высокое соотношение передней и задней части и вы заинтересованы только в одном или двух каналах, одну из двух сложенных друг над другом V-образных антенн можно переместить на четверть длины волны позади другой и подавать на нее со сдвигом по фазе на 90 градусов. Однако есть более простой подход — ромбический.

На рис. 1 показан чертеж ромбической антенны с четырьмя элементами. Каждый элемент антенны («L» на рис. 1) должен быть равным и в идеале 60 дюймов или больше.Угол между элементами по-прежнему составляет 50 градусов (по 130 градусов с каждой стороны). На конце, противоположном точке питания, установите на антенну резистор на 470 Ом. (Номинал этого резистора может быть отрегулирован для максимального увеличения отношения передней / задней части до 20 дБ или более.)

Усиление превышает 12 дБ с элементами длиной в пять длин волн. Если это кажется низким, помните, что половина мощности теряется в нагрузочном резисторе 470 Ом.

Ромбические антенны можно штабелировать для улучшения диаграммы направленности и увеличения усиления.Практично усиление до 17 дБ. Хотя ромбическая антенна занимает некоторое пространство, а конструкция многослойных ромбических антенн может быть сложной, конструкция проста, поскольку ромбическая антенна не имеет паразитных излучателей или отражателей.

Есть много других конструкций приемных УВЧ-антенн, которые мне не было места для обсуждения. Какая ваша любимая телевизионная приемная антенна? Напишите мне письмо на [email protected]!

телевизионных антенн (OTA DTv)

Комнатная антенна хорошо работает, когда вышки вещания находятся в пределах от 20 до 25 миль.Наружная антенна может принимать сигналы с расстояния 50 миль и более. Антенна предусилителя улучшит прием. К любой антенне можно добавить предусилитель, некоторые имеют встроенные предусилители.

Цифровая и аналоговая антенна

Нет никакой разницы между цифровой антенной и аналоговой антенной , кроме названия. Цифровые и аналоговые телевизионные сигналы используют одни и те же несущие частоты в диапазоне ОВЧ или УВЧ, модуляция несущей (цифровая или аналоговая) не влияет на прием антенны.

Большинство антенн являются направленными и имеют определенную зону приема (главный луч). Чем больше антенна, тем больше улавливается сигнала (усиление антенны) и тем сужается приемный луч. Ширина луча варьируется от 30 ° для наружных антенн с очень высоким коэффициентом усиления до 120 ° для внутренних антенн. Сигналы вне луча сильно уменьшаются.

дБи — см. усиление антенны ниже.

Рекламные ссылки

Плоские тонкие комнатные антенны относительно легкие и могут быть установлены на стойке, стене или окне. Настольные антенны бывают разных стилей, у некоторых есть кроличьи уши, для лучшего приема на УКВ. Палка и некоторые рамочные антенны подключаются непосредственно к задней панели телевизора. Это делает антенну практически скрытой и ограничивает прием. Многие комнатные антенны имеют встроенный предусилитель, некоторые — съемные. Предусилители питаются от сети 110 В переменного тока (домашний ток) и / или через USB-соединение.

Внутренняя антенна без предусилителя
Прирост:	2–4	дБи
Диапазон:	20–25	миль
Покрытие:	≤ 120 °	Передняя и задняя
Монтаж:	ВНУТРЕННЯЯ Окно Стенка Стол ТВ задняя	— ПРИЕМ — — Лучшее — Хорошо — Умеренное — Ограниченное
Размер:	малый

Наружные антенны бывают двух основных типов: вертикальный профиль и горизонтальный профиль . Антенны с вертикальным профилем немного эффективнее, антенны с горизонтальным профилем более устойчивы к ветру. Ширина луча варьируется от 60 ° до 90 ° для антенн с высоким коэффициентом усиления и около 30 ° для антенн с очень высоким коэффициентом усиления. Некоторые наружные антенны имеют встроенный предусилитель. Предусилитель получает питание постоянного тока через коаксиальный кабель. Также см. Усилители.

Антенна с высоким коэффициентом усиления без предусилителя
Прирост:	5–10	дБи
Диапазон:	30–50	миль
Покрытие:	60–90	°
Монтаж:	Чердак или снаружи
Размер:	Умеренная

Антенна с очень высоким коэффициентом усиления без предусилителя
Прирост:	11–15+	дБи
Диапазон:	50–85+	миль
Покрытие:	≈ 30 °
Монтаж:	снаружи
Размер:	Большой

Вершина

МНОГОНАПРАВЛЕННЫЕ АНТЕННЫ

Для удаленных и разнесенных широковещательных заголовков требуется многонаправленная антенная система. Большинству этих систем требуется питание 110 В переменного тока (домашний ток) для работы предусилителя и / или ротора. Преимущество роторной системы — хорошее усиление и полное покрытие на 360 °. Антенна с высоким коэффициентом усиления со встроенным предусилителем, установленным на роторе, имеет самые высокие характеристики.

Несколько антенн
Всенаправленная (360 °) Антенна
- относительно небольшой.
- требуется предусилитель.
- хорошо подходит для использования на море или на колесах.
Антенна ротора
- Охват 360 °.
- требует немного времени, чтобы изменить ракурс.
- Высочайшая производительность.

ДИАПАЗОН ЧАСТОТ (VHF / UHF)

Телевизионные антенны доступны в 4-х распространенных конфигурациях частотных диапазонов. Большинство станций работают в диапазоне частот УВЧ. Также см. Частота телевещания.

Антенна	RF каналы			Частота
УКВ	2–13			54-216 МГц
УВЧ	нет	нет	14 — 69	470-806 МГц
VHF-Hi / UHF		7 — 69		174-216 МГц 470-806 МГц
УКВ / УВЧ	2 — 69			54-216 МГц 470-806 МГц

VHF — очень высокая частота
UHF — сверхвысокая частота

Рекламные ссылки

Коэффициент усиления антенны измеряется в дБи или дБД .

дБи	–	децибел выше (+ дБ) или ниже (-дБ) изотропный излучатель без потерь .
дБD	–	децибел выше или ниже стандартной полуволны диполь антенна с усилением +2,15 дБи .

Производитель использует стандартный полуволновой диполь для измерения усиления в дБД.Для расчетов используется единица дБи. Усиление, выраженное в дБ, обычно означает дБи.

дБи	=	дБD	+	2,15
дБD	=	дБи	–	2,15

Диапазон антенны может быть равен примерно , исходя из усиления.

Прирост	+ дБи	миль
Низкий / средний	от 2 до 4	от 20 до 30
Высокое усиление	5-10	от 30 до 50
Очень высокое усиление	11-15	от 50 до 85+

См. Также «Калькулятор усиления антенны».

Потери в луче

Потеря луча возникает, когда приемная антенна не совмещена непосредственно с широковещательным сигналом.Сигналы, направленные непосредственно (0 °) на антенну, получают максимальное усиление (без потери луча). Коэффициент усиления немного уменьшается с увеличением угла до края луча. На краю луча усиление антенны уменьшилось на -3 дБ . За краем луча усиление резко падает.

Антенна	Ширина луча	— 3 дБ
Умеренное усиление	120 °	± 60 °
Высокое усиление	60 ° — 90 °	± 45 °
Очень высокое усиление	30 °	± 15 °

Усиление антенны различается

Усиление антенны зависит от частоты (канал RF).Чем выше РЧ канал, тем выше частота и больше усиление. Рекламируемые коэффициенты усиления обычно представляют собой максимальное усиление частоты. Разница между максимальным и минимальным усилением может составлять 2 дБ, или менее для антенны с низким усилением, до 6 дБ, или более для антенны с очень высоким усилением.

Потери поляризации

Поляризация — это ориентация электрического поля сигнала широковещательной антенны. Потери поляризации возникают, когда передающая антенна не соответствует поляризации приемной антенны.Практически все домашние антенны и многие широковещательные антенны имеют горизонтальную поляризацию. Некоторые программы вещания используют круговую поляризацию для лучшего распространения сигнала в загроможденной среде. Когда происходит рассогласование, потери приемной антенны составляют около -3 дБ.

Потеря антенны

дБ

ИСТОЧНИК	дБ или
Потери в главном луче:	0 — 3 дБ
Боковой лепесток: Задний лепесток:	10-20 30
Вариация усиления :	от 2 до 6 дБ
Потери поляризации :	0 или 3 дБ

В худшем случае для главного луча потери составляют 12 дБ. Во многих случаях типичные потери составляют 3 или 6 дБ.

Потеря шаблона широковещательной передачи

Диаграммы направленности антенн для вещания могут быть всенаправленными (транслируются одинаково во всех направлениях — 360 °) или направленными. Приемные антенны за пределами основного луча направленного вещания будут получать меньшую мощность. Потери могут составлять от нескольких дБ до 10 дБ.

Вершина

Цифровое эфирное телевидение (OTA DTv)
ТВ антенны

otadtv.com/antenna/

Как получить бесплатное телевидение (OTA DTv)

Одним из первых шагов к получению бесплатного DTv является поиск вещательных вышек в вашем районе.Затем при небольшом планировании (см. Ниже) и понимании сигнальных факторов вы можете получить как можно больше станций.

Рекламные ссылки

1. )	Найдите Радиовещательные башни .
2.)	Рассчитать Потери в кабеле .
3а.) 3б.)	Рассчитайте усиление антенны необходимо, или оцените существующее усиление антенны.
4.)	Рассчитать сигнал для телевизора.
5.)	При необходимости установите усилитель . — Предусилитель для слабых сигналов. — Бустерный или распределительный усилитель для потерь в кабеле.

1.) НАЙТИ ТРАНСЛЯЦИОННЫЕ БАШНИ

Используйте TV Tower Locator , чтобы найти станции в вашем районе.

Примечание;

Угол к башне (-ам) для наведения антенны.
Полосы частот для выбора антенны,
VHF — RF каналы 2-13
UHF — RF каналы 14-69
Самый слабый интересующий сигнал (мощность дБм).
См. Также «Факторы сигналов».
Возможная маскировка местности.

2.) ОЦЕНИТЬ ПОТЕРИ КАБЕЛЯ

Коаксиальный кабель RG-6 является отраслевым стандартом для приема ТВ, но могут использоваться и другие типы кабелей / потери (см. Коаксиальные кабели ТВ и потери сигнала). Потери в кабеле в основном зависят от длины (ей) кабеля и количества разветвителей сигнала. Разъемы и адаптеры вносят небольшие потери.

Более длинные кабели имеют большие потери.

У разветвителей сигналов

есть измеримые потери.

Потери в кабеле также зависят от радиочастотного канала: чем выше канал, тем больше потери. Разница в потерях относительно небольшая, обычно 1 дБ или меньше. В большинстве случаев для расчетов достаточно использовать среднее значение полосы частот.

3a.) РАСЧЕТ НЕОБХОДИМОГО УСИЛЕНИЯ АНТЕННЫ — Новые установки

Отрицательное усиление означает, что подойдет любая антенна.

Требуемое усиление составляет оценочное значение и должно быть дополнено от 3 до 6 дБ или более.Также см. Факторы сигнала.

3b.) ОЦЕНИТЬ УСИЛЕНИЕ АНТЕННЫ — Существующие установки

Усиление антенны в среднем от 3 дБи для внутренней антенны до более 15 дБи для большой наружной антенны.

Тип антенны	Усиление (дБи)
Внутренняя антенна	2	по	4
Антенна на чердаке / наружная	5	по	10
Большая наружная антенна	11	по	15+

4. ) РАСЧЕТНЫЙ СИГНАЛ НА ТЕЛЕВИЗОР

Мощность сигнала телевизора равна широковещательному сигналу на приемной антенне плюс усиление антенны минус потери в кабеле. Мощность сигнала зависит от мощности передачи и расстояния от вышки вещания.

	Широковещательный сигнал	(дБм)
+	Коэффициент усиления антенны	(дБи)
–	Потеря кабеля	(дБ)
=	Сигнал к ТВ	(дБм)

Хороший сигнал составляет от 8% до 50% (от -60 до -35 дБм).
Сильный сигнал превышает 50% (от -35 до -5 дБм).

5.) УСИЛИТЕЛИ

Предусилитель может использоваться для улучшения слабых сигналов вещания. Для устранения потерь в кабеле следует использовать распределительный или бустерный усилитель.

Рекламные ссылки

Вышеупомянутые расчеты относятся к оптимальному сценарию — антенна на высоте 30 футов над землей, направлена непосредственно на антенну башни, в главный луч антенны башни и имеет прямую видимость. См. Факторы сигнала, снижающие мощность сигнала, и скорректируйте результаты вычислений.

АНТЕННА
Размещение	Как Как можно выше . Очистить от беспорядка в направлении башни. Направлен в направлении радиовещательных вышек.
Частота Полосы	Большая часть вещания находится в диапазоне UHF . В некоторых случаях антенна UHF работает для сигналов VHF. Используйте антенну VHF / UHF , чтобы получить все диапазоны.
Слабые Сигналы	Используйте антенну с высоким коэффициентом усиления . Установите антенный предусилитель .
Отдаленные и Расширенные заголовки	Используйте 2 или 3 антенны . Используйте антенну Omni (охват 360 °). Роторная антенна (высокое усиление и 360 °).

КАБЕЛЬ
Коаксиальный кабель	Коаксиальный кабель RG-6 (разъемы F-типа). Кабель должен быть как можно короче .
Разъемы	Убедитесь, что все разъемы затянуты. Проверить внешние разъемы на предмет коррозии. Наружные разъемы закрыты резиновым чехлом или изолентой. Неиспользуемые порты закрыты нагрузкой 75 Ом.
Длинный кабель (-и) , несколько разветвителей	Используйте усилитель-распределитель / усилитель .

Цифровое эфирное телевидение (OTA DTv)
Получение бесплатного телевидения

otadtv.com/reception/index.html

Тесты длины дипольных антенн — блог Solid Signal

Идея этого блога — проверить лучшую длину дипольной антенны для приема ТВ. При передаче, как упоминалось в последнем блоге https://blog.solidsignal.com/tutorials/cleartv-mini-antenna-tests-sort-of/, лучше всего сохранить длину антенны такой, которая необходима для сохранения передатчика. безопасен от перегрева и последующего выхода из строя. При приеме сигналов подойдет антенна любой длины.

В этом эксперименте я проверил наилучшую длину дипольной антенны для двух разных телеканалов в моем районе. Вот вопросы, на которые я пытаюсь ответить:

1. Есть ли одна длина, которая подходит для всех станций?
2. Можем ли мы выбрать одну длину, которая будет работать для всех телеканалов?
3. Легко ли определить эту длину?

Что я имею в виду под «работой»: сможет ли антенна достаточно хорошо принимать станции, чтобы за ней можно было наблюдать? Обычно это означает минимум 40 дБмкВ на моем измерителе.Ниже этого уровня станция обычно недостаточно сильна, чтобы обеспечить достаточно хороший сигнал. В моем районе, с деревьями, дождем, снегом и даже ветром, иногда сигнала 40 дБмкВ также недостаточно, чтобы гарантировать достаточно хороший сигнал.

Я решил протестировать два канала: один слабый VHF и один сильный UHF. Станции, которые будут протестированы:

Канал 7 и Канал 26. Канал 7 находится на уровне 35 дБмкВ, поэтому я надеюсь, что можно будет найти длину диполя, чтобы довести его до диапазона 40 дБмкВ. Канал 26 уже значительно превышает 40 дБмкВ для всех длин диполя, которые я быстро тестировал.Канал 26 не использовался, когда я писал свой последний пост в блоге. Я подозреваю, что канал 46 переместился на 26 канал из-за предстоящего переупаковки телеканалов Федеральной комиссии по связи, который должен закончиться в середине июля 2020 года.

Протестированные длины относятся к самой низкой частоте — самой длинной длине волны — для каналов 7 и 26. Протестированные длины антенн составляли:
1. Длина 1/2 λ для каналов 7 и 26.
2. Полная длина волны для оба канала 7 и 26.
3. Длина 3/2 λ для каналов 7 и 26.

Я проверил Ch 7 и Ch 26 на каждой длине антенны для каждого канала.Таким образом, оба канала CH 7 и 26 были протестированы при 1/2, полном и 3/2-λ.

Для меня, вероятно, невозможно найти лучшую единичную длину для всех станций путем тестирования. Это, вероятно, лучше всего было бы сделать с помощью программы, которая могла бы моделировать антенну и изменять длину и проверять все возможные длины, чтобы найти такую, которая будет работать — по крайней мере, приемлемо — для всех станций в чьей-либо области.

Ответ на пункт 3 выше: нелегко вручную найти одну длину, которая подойдет для всех ваших станций.Возможно, программа сможет это сделать.

Чтобы рассчитать длину диполей для каналов 7 и 46, я использовал список каналов и частот по адресу:
https://otadtv.com/frequency/index.html

, а затем калькулятор длины волны и частоты на моем веб-сайте: http://cs.yrex.com/ke3fl/prgms/FreqVsWaveLength.htm

Изображение 1: четверть и половина длины волны

Теперь, если нам нужны три половины длины волны, мы просто умножаем вышеуказанные длины на 3, чтобы получить:

Изображение 2: три четверти и три половины длины волны

Оценив свою способность фактически измерять эти длины, я принял решение, что я просто буду использовать максимальные длины и не буду пытаться получить две другие длины, поскольку я думаю, что у меня все получится, если я буду в пределах +/- 2 или 3 мм.Это также связано с тем, что длины, по крайней мере, для Ch 26, имеют одинаковую длину, учитывая мои способности к измерениям.

Мои короткие антенные элементы варьируются от 108 мм / ~ 6,5 ″ до 380 мм / ~ 15 ″, поэтому его можно использовать для 542 МГц 1/2-λ и полной длины волны; но его нельзя увеличить до длины, необходимой для длины 3/2-λ 542 МГц. Мне придется использовать мои более длинные выдвижные антенны для более длинных антенн. Сюда входят:

Изображение 3: более длинные антенны

К сожалению, даже эти антенны не могут расширяться до 3-λ для канала 7 — 2586 мм, 2.586 м, или ~ 101,7 дюйма, или около 8,5 футов.

Изображение 4: Самая короткая антенна

Изображение 5: Самая длинная антенна

Примечание: Красные линии в нижней части окна на самом деле находятся под самыми маленькими антенными элементами, которые я опирался на окно, так что их длину можно сравнить с длиной самой длинной антенны, испытанной на опоре.

Испытания силы сигнала (дБмкВ) для каналов 7 и 26 с использованием антенн 1/2, полной и 3/2 длины волны:

Изображение 6: Мощность сигнала VS Длина антенны

Выводы:
Один из выводов состоит в том, что диполь одной длины не может принимать все станции, а также правильно сделанные дипольные антенны для конкретной станции.

Другой вывод состоит в том, что диполь 3/2-λ лучше подходит для станции, для которой он предназначен, чем диполь 1/2-λ.

Примечание 1: 3/2-λ для канала 7 работает примерно так же хорошо для канала 26, как диполь 1/2-λ для канала 26. Однако он примерно на 6 дБмкВ лучше, чем 1/2-λ. диполь для канала 7. Также диполь 3/2-λ для канала 26 также примерно на 6 дБмкВ лучше, чем диполь 1/2-λ для канала 26.

Примечание 2: Полноволновый диполь для каждого канала, хотя и длиннее, чем диполь 1/2 λ, был менее эффективен при приеме канала, для которого он был разработан.Это также относится к теории антенн, с которой я знаком. По сути, это то, что нечетные кратные диполя 1/2-λ будут работать лучше, чем диполь 1/2-λ, а четные кратные будут менее эффективными, чем диполь 1/2-λ.

Это видно по результатам. Длины 3/2-λ для каналов 7 и 26 были примерно на 6 дБмкВ лучше, чем длины полуволновых диполей для этих станций. Также обратите внимание, что диполи длиной 1 λ работали, но при более низких уровнях сигнала, чем длины диполей ½-λ.

Ранее я заявлял, что для приема сигналов в некоторой степени подойдет антенна практически любой длины: Это утверждение также подтверждается.Все протестированные длины были в некоторой степени способны принимать телевизионные сигналы.

Ответьте на оставшиеся вопросы:

1. Дипольная антенна одной длины не подойдет для всех телеканалов.

2. Да, можно выбрать одну длину, но нет, это не подойдет для всех станций. Однако, если вы находитесь очень близко ко всем передатчикам своих станций, то почти все будет работать достаточно хорошо для всех станций.

Я думаю о тестировании антенн типа «бабочка» разной длины, чтобы увидеть, будет ли более длинная версия работать как на УКВ, так и на УКВ станциях.

До новых встреч, Приятного просмотра OTA DTV!

Все мои статьи в блоге перечислены по адресу: Уголок Карраса
http://blog.solidsignal.com/author/philk/
или
Ссылки на статьи Уголок Карраса
http://cs.yrex.com/ke3fl/KarrasCorner. htm
на моем веб-сайте KE3FL.

Создайте свою простую телевизионную антенну

Прием сигналов с местного на региональный

Компромиссная конструкция широкополосной антенны

Вещание телевидения в Северной Америке занимает три радиостанции.
диапазоны частот: УКВ низкие от 54 до 88 (каналы 2-6),
VHF high от 174 до 216 МГц (каналы 7-13), и
УВЧ от 470 до 698 МГц (каналы 14-51,
каналы 52-69 или 698-806 МГц остались в ограниченном использовании
некоторыми станциями малой мощности).Диапазон от 54 до 698 МГц охватывает от
три и четыре октавы.
Любая общая «телевизионная антенна», даже огромная
логопериодический пучок, будет компромиссом.

До перехода на цифровые технологии телеканал был просто
числовое обозначение его широкого диапазона частот 6 МГц.
Сигнал цифрового вещания — это поток данных, который включает
метаданные, такие как номер виртуального канала или
другая идентификация.

WLFI,
местный телеканал, где я живу, вещает на канале UHF 18
с 1957 года до перехода к цифровым технологиям в июне 2009 года. Люди привыкли быть «18 каналом».
Сейчас он вещает на частотах 198-204 МГц, физический канал 11,
но он идентифицируется как канал 18.
«ВЛФИ, ТВ-18»

Новая маломощная станция
WPBI
начал вещание в конце 2016 года,
как на физическом, так и на виртуальном канале 16, на частотах 482–488 МГц.

Создание антенны для 11-го канала УКВ
и 16-й канал УВЧ

Одноблочная антенна Грей-Ховермана
определенно компромисс, размер торговли против
производительность для получения небольшого размера, который можно легко
можно использовать в помещении или на чердаке.На нескольких веб-страницах есть планы SBGH, хорошим примером является
здесь.

Это сработало так хорошо, как и можно было ожидать от
такой компромисс.
Я живу в каменном доме со стальной арматурой,
это эффективный щит, не пропускающий радиосигналы.
Раздвижная стеклянная дверь на мой балкон смотрит в сторону
около 20 °, поместив оба передатчика около 90 °
справа и защищен зданием.
Антенне SBGH пришлось сидеть на балконе, чтобы принимать
две станции, где он в основном улавливает сигналы
разбросаны из близлежащих зданий.

Затем я построил пару сложенных диполей размером
две центральные частоты 201 и 485 МГц.
Я использовал тот же изолированный домашний провод №12, что и раньше.
для SBGH.

Одиночный свернутый диполь имеет импеданс около 300 Ом.
Что касается двух из них, я надеялся, что сопротивление изменится.
быть достаточно близким к 300 Ом на каждом диполе
резонансная частота.
Я использовал балун 300 Ом: 75 Ом в точке питания,
подключение к отрезку RG-59 с F-коннекторами.

Антенна Single Bay Grey Hoverman (или SBGH).

Двойная сложенная дипольная телевизионная антенна.

Я использовал 1-дюймовую трубу из ПВХ для каркаса, просверливал, а затем привинчивал
в небольших шурупах для листового металла, которые служат точкой питания и
торцевые опоры диполя.

Длина волны в метрах делится на 300, деленную на частоту в МГц:

λ _м = 300 / f _МГц

Северная
Американская
Телевидение
частот

Диполь — это λ / 2, и я использовал 95% этого, чтобы учесть
для диэлектрического эффекта воздуха плюс изоляция. Плюс ближайшая труба из ПВХ, плюс любые другие приближения.
может быть уместным в этом грубом дизайне.
Это соответствует длине диполя 70,9 и 29,4 см.
для североамериканских каналов 11 и 16.

Результат?

Мой двойной сложенный диполь превзошел
Одноблочная антенна Грея-Ховермана.
Учитывая полный прием цифрового ТВ-сигнала,
Я не могу провести сколько-нибудь значимое сравнение.
Но, сидя на том же месте на столе у окна,
он принимает обе станции, то есть три цифровых канала
с каждого.

Я проверил импеданс в зависимости от частоты?
Измеряли и сравнивали уровни принимаемого сигнала?
Нет.

Пара свернутых диполей принимает обе станции, в то время как
конструкция Single-Bay Grey-Hoverman — нет.

На страницу радиостанции KC9RG
Другие технические проекты

Размер области просмотра:
×

Протокол: HTTP / 1.1
Крипто: TLSv1.2 / ECDHE-ECDSA-AES256-GCM-SHA384

© автор:
Боб Кромвель
Март 2021 г. Создано с
vim
и
ImageMagick,
размещен на
FreeBSD
с
Nginx.

Как партнер Amazon, я зарабатываю на соответствующих покупках.

Связаться |
Политика конфиденциальности |
Пароль root

»Антенны DTV | Профессор Марк Челе

Решение проблем

Выпуск №1, приемный канал РФ-15. При отключенном G-H и использовании только YAGI этот сигнал четкий, однако G-H, кажется, принимает достаточно сигнала, так что в сочетании с YAGI он полностью устраняет изображение.Решением этой конкретной проблемы было добавление узкополосного режекторного фильтра к антенне G-H таким образом, чтобы сигнал канала 15 от G-H полностью исключался… тогда прием на этой частоте происходит только от антенны YAGI. Было предпринято несколько попыток создания фильтров, включая коаксиальный четвертьволновой шлейф (не так легко настраиваемый и недостаточно узкий — но он был использован позже) и L-C шунт (где катушка индуктивности и конденсатор последовательно шунтируют нежелательный сигнал на землю). Последний работал, но было обнаружено, что он вызывает ослабление низких частот, и поэтому это был не настоящий «режекторный» фильтр, а, скорее, комбинированный режекторный и высокочастотный, приводящий к ослаблению желательных сигналов ниже RF-15 (включая WBBZ от Buffalo на высоком УКВ-диапазоне на канале 7, который, как ни странно, был полностью заблокирован фильтром).Наконец, был построен параллельный режекторный фильтр, в котором индуктивность и подстроечный конденсатор включены параллельно, а затем последовательно с сигналом. Эта конструкция в конечном итоге представляет собой почти идеальный режекторный фильтр с очень низкими потерями на частотах, отличных от режекторной частоты.

Режекторный фильтр 480 МГц, предназначенный для устранения сигнала от антенны G-H (версия 1).

Режекторный фильтр состоит из индуктора, намотанного из двух витков медной проволоки калибра 14 вокруг вала сверла 5/32 дюйма и разнесенных на расстояние одной проволоки между обмотками (намотайте два куска проволоки калибра 14 параллельно вокруг сверла. затем удалите один).Результирующая индуктивность имеет значение около 30 нГн. Емкость подстроечного конденсатора варьируется от нескольких пФ при полном открытии до 100 пФ при затяжке. Типичным для RF способом, он припаивался непосредственно к клеммам разъемов RG переборки. Все размещено в металлическом ящике для экранирования. Преимущество подобного последовательного резонансного фильтра перед любой другой конструкцией заключается в невосприимчивости к изменениям импеданса нагрузки: резонансная частота контура L / C не зависит от нагрузки (хотя добротность контура изменится).

Подробную информацию о катушках обмотки можно найти здесь, на странице G4SWX, посвященной фильтрам.

Цепи режекторного фильтра.

Во время работы режекторный фильтр был помещен на входящую линию питания GH, и его достаточно легко настроить с диапазоном, охватывающим верхний диапазон УВЧ — когда подстроечный конденсатор был открыт только до нескольких пФ значения, канал 44 был полностью подавлено. Закрытие конденсатора (следовательно, увеличение емкости) снижает резонансную частоту фильтра, что можно увидеть, последовательно переключая все более низкие радиочастотные каналы и наблюдая, как сигнал падает до нуля (или почти до нуля) при достижении нужной частоты. При правильной настройке сигнал от CHCH на RF-канале 15 (объединенный с YAGI) был значительно увеличен («две полосы»), но также наблюдается некоторое ухудшение соседних сигналов (канал 14, WUTV, как было замечено, потерял «две полосы» ). Это в некоторой степени неизбежно, поскольку фильтр имеет конечную ширину режекции, и обычно это не будет большой проблемой, поскольку соседние сигналы (включая 14 и 20) довольно мощные. Однако настройка очень важна и требует переключения между соседними каналами для определения точной центральной частоты, чтобы знать, когда фильтр настроен на желаемую частоту (в данном случае 480 МГц).Тем не менее, случайная нестабильность на канале 14 возникала (усугублялась, поскольку режекторный фильтр уменьшал доступный сигнал на этом канале), и, кроме того, во время шторма можно было бы пожелать, чтобы этот дополнительный сигнал на соседних каналах и, следовательно, более высокий фильтр Q (который может режекторный фильтр) только 15, не влияя на 14, только на расстоянии 6 МГц) желательно — легче сказать, чем сделать! Одним из улучшений было использование плоских обмоток: провод 14-го калибра буквально приколотился к плоскому проводу шириной примерно 3 мм, а затем намотан катушкой. Это идея, оставшаяся после моих дней экспериментов с катушками Тесла, первичная обмотка многих из которых намотана плоскими медными обмотками.Плоская катушка в той же схеме фильтра действительно дает фильтр с более высокой добротностью, о чем свидетельствует гораздо более высокий сигнал, доступный на соседних каналах 14 и 19 — почти не возникает ухудшения этих сигналов. В дополнение к индуктору был выбран подстроечный резистор керамического типа с высокой добротностью.

Режекторный фильтр с очень высокой добротностью для 480 МГц, использующий катушку с плоской обмоткой. Для диапазона подстроечных конденсаторов (от 3 до 10 пФ) требуется последовательный конденсатор на 7 пФ. Весь фильтр был встроен в металлическую банку, в которой изначально хранились мятные леденцы.

Одно предупреждение: с индуктивностью с высокой добротностью идет очень и очень КРИТИЧНАЯ настройка — поворот подстроечного конденсатора только на градус дает очень заметную разницу в сигнале. Проще всего настроить режекторный фильтр, используя соседний доступный канал (канал 14 в моем случае), а затем просто «подстроить» конденсатор так, чтобы пиковая частота немного сместилась к нужному каналу. Я не могу подчеркнуть, насколько критична эта операция — здесь требуется терпение, поскольку слишком легко просто пропустить точку резонанса при настройке по диапазону.

Кстати, фильтры можно построить для любого канала, просто заменив конденсаторы. Там, где используются избыточные конденсаторы, как в моем случае, дисковые конденсаторы с малым значением пФ можно припаять параллельно или последовательно с подстроечным конденсатором для достижения любого требуемого значения. Двухвитковая катушка индуктивности имеет значение около 44 нГн, поэтому требуемый конденсатор можно определить по формуле:

f = 1 / (2π√LC), где f — частота в Гц, L — индуктивность в Генри, а C — емкость в Фарадах.

Выпуск № 2, стабильность на канале 39. использование одиночного режекторного фильтра на канале G-H, как описано выше, настроенного на исключение радиочастотного канала 15, хорошо служит для улучшения этого канала, однако нестабильность была отмечена на канале 4-1 (RF 39). Иногда на этом канале было замечено, что измеритель мощности сигнала перескакивает с пяти столбцов вниз на один, а затем обратно (с сопутствующим разрывом изображения), и цикл продолжается. При отключенном YAGI проблема полностью исчезает (первая подсказка), но, что более важно, оба канала принимаются только с помощью YAGI! Несмотря на то, что антенна направлена в неправильном направлении для канала 4 от Buffalo, он все равно принимает этот канал! Я должен был понять, что направление YAGI в сторону Гамильтона почти точно 180 градусов от передатчика канала 4 (RF 39).YAGI _должен_ быть разработан с лучшим отражателем, чтобы предотвратить прием этого сигнала в первую очередь … недосмотр при планировании!

В попытке решить эту проблему было опробовано несколько подходов, но в конечном итоге на канале YAGI требуется режекторный фильтр, чтобы исключить нежелательные сигналы (особенно канал 39, но другие сигналы от Buffalo в 30-х годах и несколько сигналов из Торонто в 40-х). Первый подход заключался в использовании простого режекторного фильтра L / C, как описано выше, установленного в канале YAGI для исключения RF-39 из канала YAGI, однако это не решило полностью проблему и не решило проблему канала 14 ( описан чуть позже), что для комфорта слишком близко к каналу 15.

В случае этого второго режекторного фильтра на входе YAGI высокая добротность нежелательна, и поэтому был использован дешевый пластиковый триммер, а также обычный круглый неизолированный провод 14-го калибра для индуктора. При настройке на канал 39 фильтр удаляет окружающие каналы (которые, тем не менее, слабые) в диапазоне от канала 32 до 47.

Удивительно, но созданный таким образом режекторный фильтр оказался недостаточным для полного устранения сильного сигнала, полученного на канале 39, и поэтому иногда наблюдалась нестабильность (облом).В конечном итоге потребуется более глубокий режекторный фильтр. Были предприняты альтернативные подходы, включая фильтрацию YAGI, чтобы гарантировать прием только одной частоты. Был построен простой полосовой фильтр с использованием еще одного параллельного подстроечного конденсатора и катушки индуктивности, посредством чего нежелательные сигналы шунтируются на землю. Это работает, но также ослабляет полезный сигнал (аналогично шунтирующему режекторному фильтру для GH, который действовал как фильтр верхних частот), и поэтому лучшим подходом является последовательный контур L / C, поскольку он не чувствителен к сопротивление нагрузки. Было испробовано несколько вариантов. В окончательной версии использованный подстроечный конденсатор (керамический блок), по измерениям, имел минимальную емкость 6 пФ (и максимум около 60 пФ), что недостаточно для настройки фильтра на 480 МГц, поэтому подстроечный конденсатор был соединенный последовательно с керамическим дисковым конденсатором 2 пФ (на самом деле, двумя конденсаторами по 1 пФ, включенными параллельно), который затем был припаян последовательно с двухвитковой катушкой индуктивности. При правильной настройке схема имеет низкий импеданс только на резонансной частоте, поэтому сигнал проходит.Было обнаружено, что фильтр с указанными значениями настраивается между каналами 14 и 25 и был достаточно узким, чтобы пропускать канал 15, но эффективно блокировал каналы 19 и 20. К сожалению, эта последовательная схема также пропускала значительный сигнал в канале. 39 (несмотря на то, что он находится далеко за пределами полосы пропускания — что дает представление о том, сколько сигнала YAGI принимает на канале 39 и почему это такая проблема), поэтому сигнал YAGI был пропущен через полосовой фильтр канала 15 ( полосовой фильтр серии L / C), затем режекторный фильтр (аналогичный уже описанному режекторному фильтру канала 15), настроенный на канал 39. Режекторный фильтр эффективно отфильтровывает не только канал 39, но и все окружающие каналы в 30 и 40, так что, если YAGI принимает сильное отражение, это не повлияет на принимаемый сигнал.

И снова эта компоновка работала, но все еще не была идеальной (как отмечалось выше, выемка на канале 39 была недостаточно глубокой). В попытке создать лучший фильтр был построен четвертьволновой коаксиальный шлейф-фильтр (описанный на сайте ArcticPeak). Эти фильтры имеют ОЧЕНЬ глубокую выемку, намного превышающую -20 дБ (как описано на сайте HB9AMO), и должны быть способны полностью исключить канал 39, хотя настройка — это своего рода трюк.Конструкция фильтра описана на фото ниже:

Коаксиальный шлейф-фильтр на 620 МГц (канал 39). Входящий и исходящий кабели, построенные из кабеля RG-59, слева, имеют ответвления, и к ним присоединен открытый отрезок коаксиального кабеля. Длина заглушки имеет решающее значение.

Настройка критична и завершается простым обрезанием закороченного шлейфа (конец которого не подключен).

Источник

Во времена огромных ламповых телевизоров хорошая антенна для качественного приема аналогового телевидения была в дефиците. Те, которые можно было купить в магазинах, не отличались высоким качеством. Поэтому люди изготавливали телевизионные антенны ДМВ своими руками. Сегодня многие интересуются самодельными устройствами. И даже тогда, когда сплошь и рядом цифровые технологии, интерес этот не угасает.

Цифровая эра

Данная эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. Оно имеет свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием. Дальше сигнала просто нет. Цифровому сигналу помехи нипочем, однако в ситуации рассогласования кабеля или различных фазовых искажениях практически в любом месте передающего или принимающего тракта картинка может идти квадратиками даже при сильном уровне сигнала.

В современном телеэфире прошли другие изменения. Так, все вещание ведется в ДМВ-диапазоне, передатчики имеют хорошее покрытие. Сильно изменились условия, по которым радиоволны распространяются по городам.

Антенные параметры

Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.

Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.

Коэффициент направленного действия — это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.

Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.

Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия — и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.

Нюансы изготовления

Любой элемент конструкции, в котором протекают токи сигнала, нужно соединять при помощи паяльника либо сварочного аппарата. Подобный узел, если он находится на открытом воздухе, страдает от нарушения контакта. От этого различные параметры антенн и уровень приема могут стать значительно хуже.

Особенно это касается точек с нулевыми потенциалами. По мнению специалистов, в них можно наблюдать напряжение, а также пучность тока. Если быть точнее, то это максимальное значение тока. Имеется наличие его при нулевых напряжениях? Это неудивительно.

Такие места лучше всего изготавливать из цельного металла. Ползучие токи вряд ли скажутся на картинке, если соединения выполнять сваркой. Однако из-за их наличия сигнал может пропадать.

Как и чем паять?

Антенна ДМВ своими руками изготавливается не очень просто. Это подразумевает работу с паяльником. Современные производители телевизионного кабеля уже не делают его медным. Сейчас там недорогой сплав, стойкий к воздействию коррозии. Эти материалы трудно паяются. А если их достаточно долго греть, есть риск пережигания кабеля.

Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои, а также флюсы. Не стоит жалеть пасты при пайке. Припой ляжет правильно только тогда, если он находится под слоем закипевшего флюса.

Ловим Т2

Для того чтобы наслаждаться цифровым телевидением, достаточно приобрести специальный тюнер. Но он не имеет встроенной антенны. А те, которые предлагаются как специальные цифровые, слишком дорогие и бессмысленные.

Сейчас мы научимся ловить Т2 на полностью самодельной конструкции. Самодельная антенна ДМВ – это просто, дешево, качественно. Попробуйте сами.

Самая простая антенна

Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.

Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.

Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

«Народная» антенна

Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.

В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран — к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.

Универсальная антенна

Для изготовления этой конструкции не будет использоваться ничего сверхъестественного. Делать ее будем из различных подручных материалов. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не уступает магазинным, более дорогим конструкциям. Для приема Т2 ее хватит полностью.

Итак, чтобы собрать эту конструкцию, понадобятся пустые банки от консервов или пива. Нужно 2 банки с диаметром 7,5 см. Длина каждой — 9,5 см. Также необходимо запастись полосками текстолита или гетинакса, обязательно с фольгой.

Наши банки нужно соединить с полосами текстолита при помощи паяльника. Пластина этого материала, которая будет соединять емкости наверху, должна иметь сплошное покрытие из медной фольги. На нижней пластинке фольгу следует разрезать. Это делается для удобного подключения кабеля.

Нужно собирать конструкцию таким образом, чтобы общая длина не была меньше 25 см. Эта антенна (ДМВ-диапазона) представляет собой широкополосный симметричный вибратор. Благодаря площади своей поверхности она обладает большими коэффициентами усиления.

Если вдруг вы не можете найти подходящие банки, то можно использовать тару с меньшим диаметром. Однако тогда фольгу придется резать и на верхней соединительной пластине.

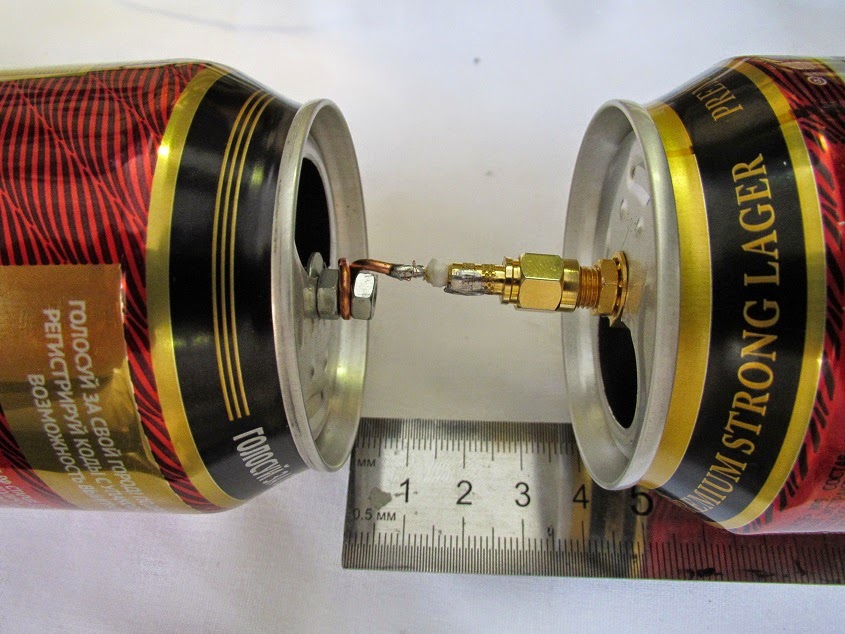

«Пивная» антенна

Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.

Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.

Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.

С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.

Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.

Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.

Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.

Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.

Зигзаг

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.

Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.

Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.

Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.

Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.

Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, — и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.

Самая простая рамочная антенна ДМВ

Эта конструкция напоминает цифру «ноль». Кстати, это коэффициент ее усиления. Она идеально подходит для приема T2. Данная деталь способна работать лучше, чем та продукция, что предлагается в магазинах.

Также ее называют цифровой, потому что при помощи нее можно идеально ловить цифровое вещание. Она узкополосная, а это значительное преимущество. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.

Для сборки потребуется обыкновенный коаксиальный кабель с сопротивлением 75 Ом, а также обычный телевизионный штекер. Лучше из всех вариантов выбирать кабель с большим диаметром. В качестве подставки можно использовать коробку из картона или что-нибудь еще.

Какой длины будет рамка, определяем при помощи программ для расчета параметров антенн. Материал для изготовления рамки можно использовать такой же, как и в кабеле. Кстати, для расчетов необходимо знать частоты цифрового вещания в вашем городе.

Центральная жила кабеля в конструкции рамки не нужна. Зачищенный провод скручивается вместе с жилой и оплеткой рамки. Затем это соединение нужно пропаять.

Конструкцию необходимо расположить на диэлектрическом основании. Лучше держать ее подальше от вашего тюнера. Важно, чтобы в антенном входе не было напряжения.

Итак, мы выяснили, как делается антенна ДМВ своими руками. Как видите, это не столь уж и сложное задание. Зато теперь можно будет смотреть любимые телепередачи в цифровом качестве. А устанавливается такая конструкция так же, как и обычная магазинная — на крыше. Можно использовать шурупы либо болтовое соединение. Устанавливать следует в надежном месте, чтобы во время порывов ветра она не слетела вместе с куском шифера. Желательно, чтобы антенна крепилась на максимально большой высоте. Таким образом вы исключите появление помех во время показа кабельного или цифрового телевидения.

Источник

В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.

Антенны для телевизора своими руками

Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.

Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.

Простая дециметровая антенна своими руками

Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.

Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема.

Кабель зачищается с одной стороны и вставляется разъем.
Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
Лишняя часть кабеля откусывается.
В районе метки делается надрез и с кабеля счищается защита, оплетка, фольга. На кабеле должна остаться внутренняя изоляция.
Очищенная часть загибается под углом в 90 градусов.
Настраивается телевизор . Для этого в меню «Ручные настройки» проверяется качество и уровень сигнала, который должен быть хорошим. Затем в пункте меню «Автопоиск» выбирается окно «Антенна», в параметрах напротив «Только цифровые каналы» ставится галочка и нажимается «Выполнить».

После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.

Цифровая антенна «восьмерка» своими руками

Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.

Для ее изготовления понадобится подготовить:

телевизионный кабель;
коробочку;
нож;
рулетку;
фольгу;
клей;
скотч.

Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.

Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.

Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.

Теперь следует подготовить основной кабель, который будет подключаться к телевизору.

Конец кабеля примерно на 10 сантиметров очистить от изоляции. Для этого оплетку у основания нужно собрать и плотно закрутить, фольгу снять и оторвать.
Отступив от оплетки около 1 сантиметра, аккуратно снять внутреннюю изоляцию кабеля. Делать это лучше по кусочкам с помощью ножа. В итоге должно получиться примерно 10 сантиметров очищенного кабеля.
Снизу и сверху в углах коробки сделать дыры, через которые продеть кабель. Он должен пройти через коробку насквозь.
Кабель укладывается по внешнему кругу одной из частей прикрепленной восьмерки. Он должен подойти к ее центру.
Очищенная жила должна быть расположена так, чтобы ее начало легло на соседние с ней два края восьмерки.
Кабель прикрепляется с помощью скотча.
Теперь между собой надо скрутить большой конец от главного кабеля и два конца, около которых он лежит. Два оставшихся конца скручиваются с жилой.
Все закрепляется скотчем.

Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.

На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.

Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.

Самодельная антенна из банок

Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:

телевизионный кабель примерно в 3 метра длиной;
вешалку;
две жестяные банки, на которых обязательно следует сохранить кольца;
паяльник;
изоленту или скотч;
два небольших самореза.

В первую очередь следует подготовить кабель, убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.

Теперь следует подготовить банки. К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.

После этого банки нужно с помощью скотча нужно прикрепить к вешалке. Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.

Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.

Комнатная антенна для ТВ «Ромб»

Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.

Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.

После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик. Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.

Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.

Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель. В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.

Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.

Источник

Не так давно мы публиковали подборку антенн, подходящих для эфирного цифрового телевидения стандарта DVB-T2.

Но их вовсе не обязательно покупать, тем более, что стоимость устройства вместе с цифровым приемником может вылиться в приличную сумму.

Причем, такая антенна должна подходить по параметрам частотного диапазона, который применяется в районе вашего проживания. Иначе используемый в антенне мультиплекс не будет принимать все доступные каналы ТВ.

Мы расскажем, как узнать частотный диапазон вашего региона и рассчитать параметры нужной антенны. Также, наша пошаговая инструкция поможет быстро сделать из подручных материалов качественную антенну для приема эфирных каналов нового цифрового стандарта DVB-T2.

Для справки:

Мультиплекс (от англ. multiplex — смесь, смешанное; также мукс) — объединение в единый цифровой пакет телевизионных каналов при цифровом телевещании

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2).

Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах.

Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм.

Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью.

Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Помимо самого антенного кабеля вам понадобится:

паяльник с припоем и канифолью;
острый нож с коротким лезвием
плоскогубцы с функцией кусачек и изолента
герметик или клеевой пистолет с соответствующими расходными пластиковыми стержнями (если вы собираетесь размещать антенну снаружи).

Особенности конструкции антенны

Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.

И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.

Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.

Это может быть интересно:

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Прежде, чем начинать резать и зачищать провод, нужно определить правильную длину отрезков кабеля для составляющих нашей антенны. Для этого нужно узнать частоту вещания цифрового телевидения в вашем районе. Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт карта.ртрс.рф и найдите район вашего проживания.

В левом меню выделите чекбокс «Частотные зоны». Теперь на карте, помимо диапазонов частот, будут отображены мультиплексные пакеты и указаны количество входящих в них каналов.

Например, почти по всей Московской области в I-мультиплекс (РТРС-1) входит 10 каналов (они вещаются на канале 30) и поймать его можно на частоте 546 МГц, во II-мультиплекс (РТРС-2) входит также 10 каналов и вещаются они на канале 24 на частоте 498 МГц.

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку.

Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода.

Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок. Какой из них лучше всего работает вы можете почитать в нашей статье.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например, такую:

Как выбрать приставку для цифрового телевидения: самые важные нюансы

компании-производители, Андрей Киреев

Источник: https://ichip.ru/kak-sdelat-luchshuyu-antennu-dlya-tsifrovogo-televideniya-svoimi-rukami.html

Простая самодельная антенна для приема цифрового телевидения

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Мастера покупают изобретения в лучшем китайском интернет-магазине.

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Электроника для самодельщиков в китайском магазине.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный.

Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо.

Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

zen.yandex.ru

Простейшая антенна для цифрового телевидения. Сделать самостоятельно

Уже свершившийся факт- аналоговое эфирное телевидение заканчивает свою славную историю в России. На смену ему пришло цифровое ТВ вещание. Это в целом хорошо, качество ТВ картинки существенно выше. Сегодня я расскажу как самостоятельно изготовить простую, с хорошими характеристиками антенну.

Немного воспоминаний. В школе я занимался в радио кружке, вели его специалисты из СОНИИР, дядьки очень профессиональные, передавали свои знания молодежи. А в то время появился у нас в городе первый альтернативный государственному вещанию телеканал.

Крутили там всякие фильмы, что в то время в видесалонах показывали. Ну мы естественно к преподам, мол расскажите как изготовить антенну, чтоб несложная и чтоб прям хорошая. Ну и недолго думая антенна была рассчитана изготовлена и протестирована- показав отличный результат.

И собственно когда встал вопрос о антенне для цифрового ТВ, у меня сомнений в конструкции антенны не было.

Для изготовления антенны применяется обычная медная проволока, чем толще диаметр тем изделие получится прочнее. Конструкция показана выше. Думаю никаких вопросов по изготовлению возникнуть не должно. Дополнительным плюсом является то, что волновое сопротивление антенны совпадает с волновым сопротивлением кабеля и не требуется дополнительных согласующих элементов.

zen.yandex.ru

Итак, вы приобрели цифровую приставку для телевизора. Самое время начать ей пользоваться – но что, если в вашем распоряжении нет подходящей уличной антенны? Не беда – возьмите простую комнатную и добавьте к ней… усилитель! О том, как правильно их соединить – читайте далее!

Почему это работает?

Влияние шума на изображение в аналоговом и цифровом варианте сигнала

Со старым аналоговым сигналом, присоединение усилителя к простой антенне не давало результата – вместе с полезным сигналом усиливался шум и картинка по-прежнему была снежной и прерывистой.

Но цифровые каналы – совсем другое дело! Для того, чтобы извлечь полезный сигнал, приёмнику достаточно небольшой разницы с шумом.

Если усилить даже зашумленный сигнал комнатной антенны, его уровня хватит, чтобы цифровые каналы были извлечены и расшифрованы.

Как это сделать?

Вам понадобится простой усилитель сигнала (адаптер с антенным штекером) и сама комнатная антенна. Подключите штекер антенны к входу усилителя. Выход усилителя соответственно, присоединяется к телевизору.

Поэкспериментируйте с положением антенны – и всё заработает. Включите приставку, вставьте адаптер усилителя в розетку и включите настройку – через некоторое время приставка найдёт до 30 каналов с чётким изображением – и всё это без уличной антенны! Согласитесь, очень удобно!

Удачного монтажа и интересных телепередач!

zen.yandex.ru

Цифровая телевизионная антенна за 15 минут

Многие из нас хотя бы раз в жизни сталкивались ситуацией, когда при наличии телевизора имеем полное отсутствие антенны или кабельного телевидения. Причём самое досадное, что телевышка вон она, а телевизор показывает погодные явления в виде снега. И радиоволны никак не хотят сами залетать в антенное гнездо и двигать электроны.

Часть населения, воспитанная под неусыпным взглядом всевидящего ока партии, несомненно, бросится сломя голову исполнять свой гражданский долг потребителя в ближайший супермаркет бытовых приборов, где хитрый взгляд консультанта, сразу выделит вас, как объект стопроцентного развода. – Почему? – усомнитесь вы, перебирая в голове файлы в поисках знаний об антеннах…

Так вот для тех кто ничего не нашёл, поясню. Вам будут усиленно впаривать антенну, «специально созданную для цифрового телевещания» и без неё родимой ваш телевизор ну никак не сможет дать качественного изображения.

Некоторые, особо рьяные консультанты будут утверждать, что она даже спутник берет. (Консультант, он как гаишник обладает навыками психологического воздействия и с первых слов распознает уровень вашей компетенции.

) Цена такой «крутой» антенны может быть выше 1500 рублей. По виду она примерно такая:

Давайте подробнее рассмотрим, что здесь к чему. Два телескопических активных элемента симметричного вибратора для приёма волн метрового диапазона (очень мало каналов работает в этом диапазоне, а цифровые вообще не работают).

Выдвигая или задвигая эти трубочки вы настраиваете антенну в резонанс с несущей частотой того или иного ТВ канала, причём оба элемента должны быть при этом одинаковой длины. Чёрный «бублик» – это антенна дециметрового диапазона (ДМВ) (там внутри находится проволочное разорванное кольцо, всего лишь).

Эта антенна точно не настроена ни на один ДМВ канал, а имеет усреднённые характеристики, то есть ловит неважно, за то на всех каналах. Внутри подставки находятся согласующие трансформаторы и, если есть сетевой шнур, то и усилитель, коэффициент усиления которого изменяется регулятором. Вот этот усилитель самая бесполезная вещь во всей этой конструкции. Поясню.

Когда телебашня в пределах видимости (10 – 15 км) мощности полезного сигнала и так будет достаточно для уверенного приёма, а если дальше то такая широкополосная антенна будет принимать и помехи, которые тоже будут усиливаться усилителем. В таких удалённых местах необходимо озаботиться наружной антенной.

А что касается приёма цифрового сигнала, так антенне по барабану какой сигнал принимать: цифровой ли, аналоговый ли, он же весь частотно-модулированный. Все необходимые преобразования происходят в телевизоре.

И вот тут у уважающего себя гражданина непременно возникают крамольные мысли:
– китайцы под видом высоких технологий, впаривая нам две трубочки и одну проволочку (остальное нефункционально) – врут;
– продавцы, продающие копеечную вещь втридорога – тоже врут, присваивая ей несуществующие функции;
– у власти, позволяющей открыто обманывать своих граждан тоже, видимо рыло в пуху.
А потому призываю ударить по мировому буржуйскому ширпотребу качественной самоделкой.

При наличии ТВ кабеля со штекером, а также куска проволоки длинной 125 см и диаметром не менее 1 мм из любого металла можно соорудить высококачественную ДМВ антенну минут за 15. Если, конечно не добавлять дизайнерских изысков.

Итак, вооружившись пассатижами, по возможности паяльником и мудрёным русским словом сгибаем из проволоки вот такую загогулину (см. рис. 3-4), со сторонами 13 -15 см. Концы проволоки можно спаять, а можно просто скрутить на верхнем или нижнем углу.

На рисунке видно, в каких местах припаиваются центральная жила и оплётка кабеля. Внимательно посмотрите, чтобы тонкие проводки оплётки не соприкасались с центральной жилой. Расстояние между точками «а» и «б» должно быть 1,2 -1,5 см, углы желательно прямые и находиться все должно в одной плоскости.

Кстати конструкцию можно смастерить из металлической ленты. Чем шире лента, тем шире диапазон частот, но меньше коэффициент усиления, который в проволочном варианте будет примерно 8,5 децибел (у китайской безделушки, около 4).

Подключите антенну к телевизору, установите её вертикально и перпендикулярно её плоскостью к направлению на ретранслятор.

Если сделано все правильно, то и заработает все сразу и можно подумать о дизайне. Ибо сказано: функциональность, есть предтеча дизайна.

Сделав такое дело, вы вдруг ощутите, как приподнялась ваша самооценка и это не пройдёт незамеченным вашей супругой или подругой. А сэкономленные средства можно потратить на семейный романтический ужин, потому что в глазах супруги (подруги) вы станете гением, по крайней мере, до первых разбросанных носков.

Буду рад, если моя писанина породит мудрые мысли, которые подвигнут на путь технического рукоприкладства.

Источник: https://izobreteniya.net/prostaya-samodelnaya-antenna-dlya-priema-tsifrovogo-televideniya/

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.
