Простая самодельная УКВ антенна из ТВ-кабеля. Аварийная УКВ антенна на 145 МГц. Радиосвязь.

J антенна 145 500 мгц, своими руками

Супер антенна на 145 МГц за копейки

Вещательный FM-диапазон привлекает радиолюбителей. Свободные частоты занимают области 145 – 433 МГц, вот где проявим навыки конструирования аппаратуры. Берутся делать УКВ-антенны своими руками жители удаленных деревень, неуверенно принимающие сигнал. Причин проявления самостоятельности много, важно запретные области передачи обойти стороной — проблем не оберешься.

Задумал инженер друзья вещать, законом не воспрещается, когда сделано без нарушения государственных норм. Собрать передатчик, наладить процесс — отдельная проблема, каждому абоненту понадобится антенна для УКВ.

Цены любительского диапазона кусаются. Нестандартные изделия не пользуются великой популярностью, производить невыгодно, оттого стоимость высокая.

Любительский диапазон 145 МГц

Стационарные антенны УКВ-диапазона изготавливаются сравнительно просто. Основу выступает схема четвертьволнового вибратора. Изделия диапазона снабжены сравнительно широкой полосой пропускания, точная настройка под частоту не понадобится. Рассмотрим примеры конструкций:

1. Для максимально простого способа изготовления приемной антенны — на природе, дома, в любом месте — понадобится Т-тройник. Перпендикулярный отвод снабжается коаксиалом, остальные два — выкрученным шпилем радиостанции, противовесами (аналогом земли УКВ-диапазона).
2. Прямой уголок с квадратными сторонами 4 см прикрепляется к наружной стене, к краям горизонтальной площадки прикручиваются болтами противовесы длиной 5 см, посередине оборудуется разъем под антенну. Поскольку отвод коаксиального кабеля, идущий до конструкции, является основной причиной потери сигнала, длина отрезка обязана быть минимальной. Сделать самостоятельно золотые коннекторы будет сложновато, зачистить имеющиеся стальные, протереть спиртом, повышая чувствительность, необходимо в обязательном порядке. Поскольку стандартная антенна любительской радиостанции, вставляемая в гнездо площадки, обладает сопротивлением порядка 40 Ом, соединение проводится коаксиалом 50 Ом. Наконец, волновое сопротивление выносной антенны регулируется поворотом противовесов. На замену заводской антенне можно применять кусок медного провода диаметром 1-2 мм, длиной 48 см.
3. Если фирменная антенна для УКВ приемника сломалась, замените отрезком коаксиального кабеля 50 Ом длиной 48 см со снятым экраном. Оголять жилу избегайте. Можно заменить изделием кусок провода в прошлом способе.
4. Более сложный вариант получим, намотав полметра медной проволоки на внутренний диэлектрик коаксиала. Трудность заключается в согласовании сопротивления полученной самодельной конструкции с волновым сопротивлением радиостанции. После отладки закрепите витки изоляционной лентой.

Полуволновая антенна частоты 145 МГц

Рассмотренные выше четвертьволновые самодельные антенны УКВ не являются единственным выходом из ситуации. Преимущество в низком волновом сопротивлении, полуволновые варианты имеют право существовать. Отрезок проволоки диаметром 1 мм, длиной 103 см обладает сопротивлением 1 кОм, в 20 раз превышает стандартный коаксиал (50 Ом).

Для согласования разницы значений применяется П-образный контур. Резать будущую проволочную антенну следует на несколько сантиметров короче/длиннее величины 103 см. Незначительно увеличит потери за счет роста реактивной составляющей импеданса, значительно снизив действительную часть импеданса, согласующее устройство легче будет настроить.

Индуктивность фильтра включается последовательно антенне, образована 5 витками проволоки диаметром 1 мм, намотанных шагом 2 мм на оправку диаметром 6 мм. Подстроечные конденсаторы КПВМ-1 (5-14 пФ) включаются одной обкладкой на землю с обеих сторон катушки.

Настраивается антенна для УКВ радиоприемника измерением КСВ, напряженности поля. Минимум первого параметра совпадает с максимумом второго. В противном случае длина антенны укорачивается, замеры проводятся заново. Рекомендуется изначально выбрать длину проволоки 102 см, постепенно обрезать с верхнего конца, подбирая оптимальное значение.

Широкодиапазонная антенна

Для изготовления стационарной антенны УКВ высотой свыше полутора метров, настраиваемой на две любительские частоты, 145 МГц, 433 МГц, понадобятся диэлектрические стержни диаметром 7 – 17,5 мм. Намотанные витки закрепляются клеевым составом, компаундом. Их нужно точно намотать, сказанное не будет простым делом.

Работа выполняется цельной проволокой 2-мм диаметра. Прямой отступ от вершины составляет 38,7 см, затем стержень диэлектрика диаметром 7,5 мм обматывается строго 12,5 витками с шагом, чтобы общая высота индуктивности составила 63 мм. Отступив 42,2 см прямого участка, намотайте 64 витка на 7-мм стержень, чтобы общая высота индуктивности составила 28 см. Затем — прямолинейный участок 36,7 мм, снова витки — 7 штук (высота 32 мм) на 10-мм стержне. Наконец, последний проволочный сегмент длиной 56,4 см оканчивается индуктивностью, сформированной 4 витками (высота 20 мм) поверх стержня диаметром 17,5 мм.

На полтора витка сверху в последней индуктивности выполняется отвод к основной жиле коаксиального кабеля сопротивлением 50 Ом. Последовательно в цепь включается подстроечный конденсатор 1-10 пФ. Земля антенны УКВ подключается к экрану. Параллельно последней индуктивности включается емкость 1 пФ коррекции работы на длине волны 70 см.

Низ антенны снабжается восемью противовесами:

• четыре диапазона 145 МГц;
• четыре частоты 433 МГц.

После сборки производится настройка изделия, руководствуясь коэффициентом стоячей волны, измерителем сопротивления. В обоих диапазонах подберите приемлемые значения. Такая антенна, своими руками собранная, прослужит долго, если поместить в прочный защитный чехол из диэлектрического материала, защитить против попадания влаги компаундом.

Честь разработки варианта антенны УКВ принадлежит Александру RV9CX. Автор советует емкость 1 пФ выполнять отрезком кабеля SAT-50 (2 см). Одной обмоткой послужит экран, второй — жила. Центральный провод можно выдвигать-вставлять назад, изменяя емкость конденсатора.

FM диапазон

Для радиолюбителей является привычным делом копаться в элементной базе, собирая сложные приборы. Но самодельная антенна для УКВ приемника пригодится среднестатистическому любителю Маяка.

Сначала потребуется квадратная доска стороной 20 см, либо эквивалентный кусок плексигласа. Из фольги вырезается квадрат стороной 15,5 см, внутри прорезается по центру квадратное отверстие стороной 11,9 см.

В одной стороне концентрической фигуры (квадрата) делается вырез шириной пару сантиметров, фольга наклеивается на доску по центру прорезью вниз. На пересечении нижнего продолжения правой внутренней стороны квадрата, средней линии нижней стенки концентрической фигуры припаивается провод центральной жилы коаксиального кабеля. Четырьмя сантиметрами левее припаивается провод соединения с экраном.

Полученная конструкция уверенно принимает станции вещания FM-диапазона.

Применяемость самодельных антенн

Самодельные антенны КВ-УКВ пользуются немалой популярностью. В отличие от сложной приемо-передающей аппаратуры, где бесспорное лидерство достается заводским изделиям, проволочная конструкция, будучи правильно настроена, дает превосходные результаты.

Требуемые для оценки параметров приборы редко в наличии. Для правильной работы самодельной антенны УКВ требуются КСВ-метр, измеритель напряженности поля. В конечном итоге проблема заключается не в геометрических размерах деталей, взаимном положении, а в согласовании импедансов подводного коаксиального кабеля и непосредственно антенны.

Допускается использование любых методов устранения проблемы, выше было показано, как выполнить сказанное, заручившись помощью резонансных контуров. Небольшая подстройка выполняется изменением положения противовесов, сложно подобрать опытным путем нужные параметры. Резонаторы редко будут лучшим решением ввиду сопутствующих сложностей использования.

Приведены сравнительные характеристики и размеры антенн, рассчитанных на программе
MMANA , в зависимости от материала ( медь; медная труба; алюминий;
алюминиевая труба; железо; железная труба ), и диаметра элементов
( 2 — 12 мм.).

Высота подвеса — 5 м.

Волновое сопротивление — 50 Ом.

Центральная частота — 145.0 MHz.

Поляризация — вертикальная.

Вибратор — разрезной . ________! !_________

Расчеты производились по лучшим Ga; F/B и КСВ (SWR).

Внимание!

Повторять конструкции антенн с диаметром элементов более 4 мм. нецелесообразно!
Характеристики и размеры этих антенн даны исключительно для анализа!

Таблица характеристик антенны
с элементами d
= 2mm.

Размеры антенны. Все элементы
d = 2mm

Таблица характеристик антенны с
элементами d =
3mm.

Размеры антенны. Все элементы
d = 3mm

Таблица характеристик антенны с
элементами d =
4mm.

Размеры антенны. Все элементы
d
= 4mm

Таблица характеристик антенны с
элементами d =
6mm.

Размеры антенны. Все элементы
d = 6mm

 Сравнительные характеристики
антенн с элементами
d = 8mm; 10mm; 12mm. Материал —
медь.

На основании расчетов делаем выводы:

1.
Медь или алюминий? — Практически всё равно!
Разница крайне мала и ей можно пренебречь (
если не брать во внимание вес антенны).

2.
Труба или пруток? Всё равно! ( опять же
только вес).

3.
Железо? Вопрос, конечно интересный! Минусы —
несколько снижается коэффициент
усиления  ( Ga ) и отношение излучения
вперёд/назад  ( F/B ) — на 1.2 — 1.8 dB. Ухудшается
диаграмма направленности. Для опытного
радиолюбителя это существенно! Для
начинающего — возможно компромисс. Т. к.
антенну проще настроить ( она более
широкополосна, КСВ достаточно низок во всём
диапазоне ), что немаловажно, когда
отсутствуют измерительные прыборы и опыт
настройки!

От автора:


Анализировать зависимость характеристик
от диаметров элементов предоставлю Вам!

    Данная публикация
не претендует на безукоснительное соблюдение выводов, многое можно оспаривать
( и, более того, уверен, что необходимо!). Но, всё же, надеюсь, статья
поможет Вам глубже изучить некоторые аспекты, касающиеся проектирования
и настройки антенн.

ФОРУМ RA4A.
Здесь можно обсудить данную публикацию.

Будут вопросы — пишите ua4aeu (at) tele-kom.ru
Ходыкин Илья Анатольевич, UA4AEU

Публикация посвящается светлой памяти ушедшего от нас авдеевского радиолюбителя Николая US5IMU, который в свое время любезно предоставил автору этих строк материал для изготовления данной антенны.

В последнее время ситуация на рынке радиолюбительских радиостанций УКВ изменилась в лучшую, для нас, радиолюбителей, сторону. Сегодня FM радиостанция на 2-метровый диапазон стала доступна каждому.  Ввиду этого стоит вопрос, какую антенну выбрать радиолюбителю, который впервые осваивает этот интересный диапазон? Ответов можно услышать много, но сегодня мы остановимся на всенаправленной штыревой антенне, внешний вид которой напоминает английскую букву J. Это антенна для начинающего, для дачи, для местных связей на УКВ.

Физику работы этой антенны подробно рассматривать не будем. Кто желает, может ознакомиться с ней в [1]. Лишь отметим, что согласование антенны с линией передачи осуществляется с помощью четвертьволнового шлейфа, который эквивалентен катушке индуктивности и емкости.

Итак, переходим к практической части.  Схематический вид антенны изображен на рисунке 1.

Рис. 1. Схематическое изображение J-антенны.

Используя формулы, приведенные на рисунке 1, или воспользовавшись готовым калькулятором в [2] получим размеры антенны A, B, C и D.

Для частоты 145,5 МГц:

 A = 148.29 (см)

B = 49.19 (см)

C = 4.63 (см) (для Rфидера=50 Ом)

D = 4.41 (см)

Материал – медь или алюминий, трубка или проволока. Что есть под рукой. Мною был использован алюминиевый провод круглого сечения диаметром 9 мм. Единственно, нужно помнить о коэффициенте укорочения k, который связывает электрическую длину полотна антенны с ее геометрической длиной. Чем больше толщина проводника, тем больше это различие. Для того, чтобы не прогадать с длиной антенны, рекомендуется сделать размер B немного больше, а затем откусить лишнее в процессе настройки.

Настройка антенны производилась по КСВ метру. В моем случае использовался КСВ метр RS-40, изображенный на рисунке 2.

Рис. 2. Показания КСВ метра в режиме передачи.

Центральную жилу кабеля присоединяем на крокодилах к длинному элементу (A), а оплетку к короткому (B).  И начинаем попеременно включать на передачу, смотря на КСВ метр и двигать крокодилы, добиваясь минимума КСВ на рабочей частоте. Включили, посмотрели на КСВ метр, выключили, передвинули крокодилы. В районе 4-6 сантиметров от перемычки должен быть минимум КСВ. Если не удается добиться КСВ близкий к 1,1-1,2, то стоит поиграться длиной B, откусывая по нескольку миллиметров. Во время измерений антенну рекомендуется положить между двумя спинками стульев, подальше от пола, окружающих предметов, и тем более металла.

После настройки, зажать кабель на болты с хомутами, проверить, не сбилась ли настройка, а затем залить контакты автомобильным или сантехническим герметиком.

Спустя несколько сантиметров от точки подключения рекомендуют намотать фильтр, представляющий собой  4-5 витков этого же кабеля на каркасе, к примеру, от 10 кубового шприца. Это несколько уменьшит затекание ВЧ токов на оплетку кабеля и снизит возможные помехи ТВ.

Кабель можно использовать любой 50-омный. В моем случае это маленький кусок метра 3-4 тонкого RG-58U от точки подключения антенна до балкона, а дальше через разъем около 25 метров толстого RG-8. Замечу, что чем толще кабель, тем, как правило, меньше его коэффициент затухания. Чем тоньше – тем потери полезного сигнала больше. С длиной кабеля подобная ситуация, чем длиннее кабель от антенны до трансивера, тем больше будут потери полезного сигнала. Другими словами, для минимизации потерь в кабеле стараемся придерживаться правила « чем кабель толще и короче, тем лучше».

Фотография моей антенны изображена на рисунке 3. Стоит уже второй год, пережила все ураганы, порывы и обледенения.

Рис. 3. Внешний вид j-антенны на мачте 5 этажного дома. Фотографировалось снизу.

Рекомендуется для повторения начинающим УКВ-истам, а также в качестве обзорной или резервной антенны опытным радиолюбителям УКВ.

Литература.

1. Карл Ротхаммель: Антенны. Том 2. Издание 11. Издательство Лайт ЛТД.,  2007 г., стр. 103.

2. http://rf.atnn.ru/s2/j-ant.html

Александр US6IGL

Эксклюзивно для журнала РАДОН

Антена на 145,500 Часто в эфире можно услышать полемику на тему»А какую антену выбрать начинающему укависту, Яги,но какую,два или три элемента, четыре или более? А почему бы не поставить вертикальную антенну, популярную сейчас коллинеарную 2-5/8, 3-5/8 ? Не смотря на споры в данной статье речь пойдет о 2-элементной ЯГИ


Многоэлементные антенны имеют увеличенный размер ближней зоны, он возрастает с числом элементов самой антенны. Поэтому направленные антенны более чувствительны к поглощающим предметам (земля, дома, деревья) и должны быть отодвинуты от них дальше, чем более простые антенны.

До этого у меня стояли 4 эл. и 6 эл. Яги. Промышленного производства (тангента.ру). Сами по себе антенны замечательно работают, только тогда когда они стоят на своем месте, на открытой местности, каковой является к примеру, крыша. Но, мы рассматриваем именно «балконные условия жизни». Где преимущественно нет возможности вынести антенну дальше 1-1,5 метров за балкон. И только это и явилось обстоятельством для поиска антенны для таких «жестких» условий эксплуатации, потом хочешь чего-то большего, выход один, только установка антенн на крыше, балкон есть балкон, и городить здесь огород не к чему. Даже если умудриться и поставить что-то «серьёзное», многоэлементное, на лоджию, оно совсем не обязано будет работать находясь в «металлической клетке».

Так при близком расположении антенны (до одного метра), чувствовался эффект типа «лесенка». Когда на одной частоте принимаешь 59, через 25 кГц 58, снова через 25 кГц 59. И тем больше чувствовался этот эффект, чем более многоэлементная антенна. Плюс уровень усиления Ga антенн, чем более многоэлементная антенна, тем дальше приходилось выносить эту антенну по сравнению с более простой. Теория вышеизложенная не уходила далеко от практики. Там где двухэлементная работает в метре от стены, четырехэлементная к слову, так же будет работать только, в полутора от оной.

Второй вопрос, почему все же не коллинеарная вертикальная, а направленная? Отвечаю: перво-наперво более шумный он вертикал, а второе, переотраженные сигналы, приходящие от других высотных домов, и ещё не пойми откуда, сигнал приходит к Вашей антенне от корреспондента по прямому пути, от стоящего рядом дома, плюс отразившись от вашего собственного. В итоге сигнал от одной станции, вертикальная антенна улавливается сразу с трех сторон света (это как минимум), ессно ничего хорошего не получится и как результат сигнал основной, ослабляется двумя другими.

По усилению два эл. Яги выигрывает у таких антенн как 5/8, 2-5/8, и 3-5/8. Причем, стоит заметить, тем сильнее выигрывает она у коллинеарных антенн, чем больше дистанция между Вами и корреспондентом. А теперь представьте себе 2 эл. Яги в габаритах 1м х 40см. и коллинеар самый ближайший к ней по усилению это 3-5/8, длинной 5 метров. Что проще на балконе установить?

По сравнению с тремя элементами Яги, двухэлементная в усилении проигрывает только в 1дБд, что при реальных условиях не заметно, зато проигрывая в 1 децибел двухэлементная имеет в два раза меньшую траверсу, а это уже важно при стесненных условиях балкона.

Почему именно вариация вибратор-рефлектор, потому, что в отличии от вибратор-директор, данная компоновка имеет большее усиление вперед, но меньшее подавление фронт-тыл. Тогда как вибратор-директор с точностью наоборот.

Конструкция.

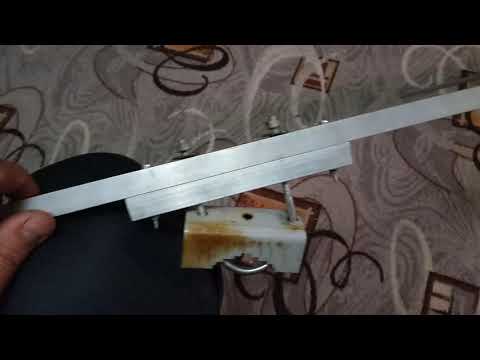

Антенна выполнена из алюминиевых труб диаметром 10 мм. И Алюминиевой траверсы квадратного профиля 20х20 мм. Активный элемент «заточен» под 50 Ом, т.е. кабель подключается напрямую, желательно вблизи подключения кабеля к вибратору надеть пару ферритовых колец, на сам кабель.

Вибратор разрезной имеет длину 928 мм. Рефлектор длиной 994мм, расстояние между элементами 426 мм.

Вибратор полностью изолирован от траверсы. Для лучшей прочности, я в своей конструкции между элементами и бумом поставил пластиковые диэлектрики. Которые сделаны из пластиковой водопроводной трубки внешним диаметром 20 мм. Отпиливаем от нее отрезок длинной 70 мм, и распиливаем его вдоль по всей длине. У нас получиться две полукруглые половинки, одна для вибратора другая для рефлектора. Для активного элемента, одно отверстие сверлим точно по середине нашего изолятора, с помощью него вибратор будет крепиться к буму. А каждую половинку разрезного вибратора крепим с помощью пластиковых стяжек к самому изолятору. Рефлектор электрически соединен с бумом антенны. Через винт крепления к траверсе расположенный точно в середине элемента. Хотя для того чтобы получить антенну с более стабильными характеристиками, советую и его изолировать. Так как элементы из алюминия,

подключение кабеля к вибратору выполнено с помощью лепестков, которые привинчены винтами к вибратору. Если нет под рукой алюминиевого квадратного профиля для траверсы, его с успехом можно заменить на что-нибудь диэлектрическое, например, деревянной рейкой.

Вот и все, конструкция антенны очень простая, эксплуатирую я её уже более двух лет, правда ранее антенна была выполнена из проволоки би-металла 3мм. При этом антенна имела чуть меньшее усиление (сама проволока была окислена и царапана). Заменой элементов на Al трубки решило проблему, плюс антенна стала заметно широкополоснее. У меня антенна установлена с помощью кронштейна длинной 1,5 метра от окна. Было проведено много дальних QSO из Москвы с Тверью, Иваново, Рязанью, Липецком, Орлом, Тулой, Смоленском, Украиной и Беларусией, FM при мощности 5 Ватт.

Автор Евгений (RW3AC)

Думаю, у каждого после мысли: ” А не сделать ли мне антенну на диапазон….. по образцу…….” — возникает куча вопросов по материалам, размерам, технологии изготовления, подъема, вращения, согласования и т.п. Это касается всех без исключения антенн и порой, отсутствие информации здорово тормозит или даже делает невозможной реализацию идеи.

Так случилось, что возникла мысль о хороших УКВ антеннах на 2 м, 70 и 23 см. Начитавшись книжек, полазив по интернету и послушав советы «бывалых» остановился на классике – конструкциях DJ9BV на 70 см и DK7ZB на 2 метра. Антенны разные по конструкции, но обладают хорошими показателями и используются большим количеством радиолюбителей как для обычных связей так и при работе в Полевых днях и через Луну.
Антенны на 2 метра были уже сделаны когда возникла идея написать эту статью, чтобы поделиться с коллегами и новичками процессом воплощения идеи в практику….

Сначала делаем станок
В качестве шаблона изгиба вначале была взята труба диаметром 45 мм — для «прицеливания».


Трубка пустая, фен надо искать, но хочется попробовать…
Результат сгибания трубки без песка, фена и второпях : сразу виден залом трубки.


С трубой 45 мм получилось так, что внутренние размеры вибратора на 3 мм больше положенных (красный цвет – размеры петлевого вибратора) и хотя это расстояние мало влияет на параметры диполя захотелось сделать лучше.


Труба для изгиба диаметром 45 мм была заменена на 42 мм. Чтобы было меньше обрезков (экономия материала) нужно измерить длину первого правильно изготовленного элемента, дать припуск и – вперед!!!
Трубка будущего вибратора уже забита мелким сухим хорошо утрамбованным песком, закрыта с двух сторон деревянными пробками и уложена посередине станка.

Вначале феном (температура до 500 градусов С) хорошо прогреваем начало изгиба и осторожно начинаем гнуть трубку.



Двигаясь по окружности греем и гнем…



…гнем…



согнули!


Переворачиваем вибратор и фиксируем готовый изгиб гвоздиком. Качество изгиба и точность выдержки размеров налицо!!!



Далее греем и гнем другую сторону.

Это наделано за 2 часа.

Следующая задача – обеспечить соединение и согласование вибратора с линией питания. Для герметичности взята пластиковая электрическая коробка, в которую
через уплотнители заведены концы петлевого вибратора. Внутрь трубки (диаметр 6 мм) предварительно вставлены отрезки алюминиевого прутка (5.5 мм), трубка обжата клещами для обжимки оплетки кабеля. Нарезана резьба М3 для крепления контактных лепестков – такая конструкция позволяет накрепко притянутъ их к элементу не боясь сорвать резьбу.

В качестве элементов антенны использован силовой кабель с алюминиевой жилой диаметром 5.5 мм. Диаметр по изоляции 8.5 мм

Размеры элементов антенны на 70 см должны быть выдержаны с точностью до 0.5 мм или даже лучше. Потратив немного времени на изготовление небольшого приспособления Вы сэкономите в дальнейшем массу времени, тем более,что элементов надо нарезать довольно много – я резал 100 штук !!!

С такой штукой можно получить достаточную точность изготовления элементов, однако, при использовании старой металической (ГОСТовской) линейки её длина оказалась от 0 до 500 мм и от 500 мм до 1000 мм с разницей в 1.5 мм !!!

Для подгонки размеров элементов использовалась ленточная шлифовальная машинка положенная на бок. Фаску с концов элементов снимаем карандашной точилкой – идея — http://www.ifwtech.co.uk/g3sek/diy-yagi/dipoles.htm

В буме (использовался квадрат 25Х25Х1.5) строго вертикально (можно использовать стационарный сверлильный станок или специальный штатив для дрели – при сверлении вручную элементы могут расположиться веером) просверлено отверстие 8.0 мм, в которое вставлен отрезок длиной 35 мм от изоляции кабеля (диаметром 8.5 мм). Элемент с небольшим усилием вставлен в этот отрезок, выровнен по центру и с двух сторон зафиксирован термоусадочной трубкой с первоначальным диаметром 9 мм.

Вот такая YAGI будет на 432 мГц !!!

Это была всего лишь тренировка…перед изготовлением 4х стрел по 5.84 метра, а на самом деле они получились такие (пока без вибраторов).

Бумы антенн — из двух половин по 3 метра скрепленных двумя пластинами 23х100мм из алюминия толщиной 6 мм. С одной стороны пластины накрепко приклепаны к буму вытяжными заклепками 5Х10 мм ( по 3 шт. на сторону), с другой – 3мя 4 мм винтами. Для перевозки хорошо: располовинил антенну, кинул на багажник и вперед. Для изготовления тоже – 6ти метровую «палку» дома не очень то развернешь.

                                         ВОЛНОВОЙ КАНАЛ

На УКВ диапазонах мощность передатчиков невелика и, чтобы связь была надежной, необходимо излучаемую мощность направить на нужного корреспондента. Эту задачу позволяют решить направленные антенны с высоким коэффициентом усиления. Рассмотрим несколько антенн подобного типа. На рис.11.24,а. изображена 6-элементная антенна “волновой канал” для диапазона 145 МГц.. Активный вибратор и рефлектор выполнены в виде двойного квадрата. Эта антенна хорошо согласуется с 75-омным фидером без симметрирующего элемента. Экран кабеля подключается к точке А, а центральная жила к точке Б. Коэффициент усиления этой антенны 12 дБ, а входное сопротивление 75 Ом. Отношение вперед-назад более 30 дБ.
На рис.11.24,г,д. приведены некоторые размеры 14- элементной антенны “волновой канал” на частоту 435 МГц. Размеры элементов и расстояния между ними даны в таблице 11.5.

Она отличается от предыдущей тем, что в качестве активного элемента применен петлевой полуволновый вибратор. На рис. 11.24,г. показано включение симметрирующего элемента. Коэффициент усиления антенны 16 дБ. Входное сопротивление 75 Ом. Симметрирующее устройство представляет собой четвертьволновый цилиндр диаметром 30-40 мм. Его лучше изготовить из латуни или меди, но в крайнем случае можно применить тонкостенную дюралюминиевую трубку. Особое внимание следует уделить соединению цилиндра с оплеткой кабеля (А). Рефлектор может быть выполнен в виде изогнутого экрана рис.11.24,д. Это даст лучшие параметры отношения излучения вперед-назад. Крепление элементов этих антенн к траверсе можно осуществить, используя дюралюминиевые кубики (рис. 11.24,6).

                         Конструкция антенны из лыжной палки на 145,5 МГц

Данная антенна была описана немцем-DK7ZB.Мною эта конструкция была опробована в лыжной мини экспедиции по окрестностям родного края.

Принципиальная схема антенны показана на Рис.1

Рис.1 Траверса: 1,16 м
Рефлектор: 1,039 м
Вибратор: 0,962 м
1 Директор: 0,918 м
2 Директор: 0,9 м

Расстояние между рефлектором и вибратором 0,265 м, между вибратором и 1 директором 0,41,
между 1 директором и вторым 0,485 м.

Все расчеты были выполнены в программе MMANA.
Рис.2.
Моя конструкция была сделана на лыжных палках. Одна лыжная палка играет роль траверсы вторая же роль мачты. Оригинальность этой конструкции заключается в том, что элементы в походном состоянии складываются вдоль лыжной палки и абсолютно не мешают передвижению. Сами элементы крепятся к палке с помощью петли, которая прикручивается металлической пластиной с другой стороны. В роле такой петли можно использовать петлю от дверной щеколды. Элементы удобнее делать из пластичного метала: алюминия или меди, можно из мягкой стали.

От сорта металла параметры антенны сильно не изменяются. Кончик элемента загибается, как показано на Рис.2, и крепится вместе с петлей в роле шайбы. Для вибратора делается пластина из изоляционного материала. Мачта и траверса крепятся друг к другу аналогичным способом. Для согласования антенны делается четвертьволновая петля.

Антенна использовалась в горной местности, и показала превосходные результаты. С самодельным аппаратом (0,25 ватт) и небольшим блоком питания связь устанавливалась на расстояние 30км.
© Каманцев Иван, RX9TC
Email — rx9tc(dog)qsl.net

 Quagi

Антенна представляет собой гибрид «Воднового канала» и «Квадрата».Входное сопротивление составляет 50 Ом,кабель подсоединяется в разрыв рамки вибратора без согласующих устройств.По мнению авторва данной антенны,радиолюбителя K6YNB,дополнительные потери в симетрирующем устройстве часто превышают выигрыш от семитрирования питаюей линии.                               Рефлекторная рамка имеет периметр 2200 мм (711 мм),а активная 2083 мм (676 мм).Размеры в скобках указаны для диапазона 430 МГц.Обе рамки изготовлены из медного провода диаметром 2,5-3 мм и закреплены на несущей траверсе  с помощью полосок из органического стекла.Несущая траверса имеет длину 420 см (140 см) и изготовлена из деревянного, лучше соснового бруса сечением 2,5-8 см (1,2-5 см).Директоры антенны изготовлены из алюминиевой или медной проволоки диаметром 3 мм.При формировании антенн в «Решетки» расстояние между соседними рядами и этажами должно состовлять 3,35 м (1,09 м)
