В большинстве случаев, когда речь заходит об антеннах, люди представляют себе большие «тарелки», которые установлены за окном или на крыше дома. Однако стоит понимать, что это далеко не так. Дело в том, что размер антенны зависит от того, какую частоту и длину волны она будет ловить. Естественно, если вы хотите ловить сигнал спутника, чтобы транслировать несколько десятков телевизионных каналов, то вам понадобится большая антенна. Но далеко не всегда вам нужен такой сигнал. Именно поэтому и стоит рассмотреть такую вещь, как антенна 433 МГц. Это устройство сильно отличается от тех антенн, которые вы привыкли видеть на окнах и крышах. Оно является очень маленьким и, как уже можно заметить по названию, принимает не самые длинные волны сигнала. Зачем могут пригодиться такие волны? Большинство людей не обращают на них внимания, однако если вы любите наполнять свой дом различными предметами, работающими на дистанционном управлении, то вам определенно понадобится далеко не одна антенна 433 МГц. Если вы научитесь пользоваться их свойствами, то сможете создавать в своей квартире такие вещи, как радиорозетка или даже кормушка для домашнего питомца с дистанционным управлением. Заинтересованы? Тогда читайте статью далее, и вы узнаете, что представляет собой данная антенна, как ее использовать, где купить, а самое главное — как сделать ее собственными руками, если вы не хотите тратиться на покупку.

Что это за антенна?

Итак, в первую очередь необходимо разобраться с тем, что представляет собой антенна 433 МГц. Как вы уже могли понять, это устройство, которое позволяет вам настроить определенный прибор на конкретную частоту, чтобы затем взаимодействовать с ним. Установив антенну в конкретный прибор, вы сможете затем посылать ей сигнал на определенной частоте, чтобы активировать этот прибор и контролировать его. Это очень полезная функция в любом доме, так как вы сможете значительно упростить многие процессы. Однако далеко не каждый сможет проделать нечто подобное – вам нужно хорошо разбираться в данной сфере, чтобы настроить приборы на нужную частоту. Но если вы поставите перед собой цель, то достигнуть ее определенно сможете. Просто вам придется как следует постараться, и начать стоит с изучения именно этой антенны, так как она является одним из самых главных элементов. Вам определенно стоит знать, что антенна 433 МГц бывает трех типов: штыревой, спиральной и вытравленной на печатной плате. Чем они различаются? Какую лучше выбрать? Именно об этом и пойдет речь дальше. Вам предстоит узнать, что представляет собой каждая из этих антенн и понять, какая из них лучше всего подходит для вашей конкретной цели.

Штыревые антенны

Как может оказаться в вашем распоряжении антенна на 433 МГц? Своими руками сделать ее довольно просто, но также вы можете приобрести и готовую, которая обойдется вам немного дороже, но сэкономит немного времени. В любом случае вам сначала нужно определиться с тем, какой именно тип вы хотите получить. И первый тип, о котором пойдет речь, – это штыревая антенна. Ее основным преимуществом является то, что она имеет самые лучше технические характеристики по сравнению с остальными видами. Именно поэтому практически всегда люди делают выбор в ее пользу. Более того, ее сделать своими руками гораздо проще. Так что в целом это наилучшая антенна на 433 МГц, своими руками сделанная или же купленная в магазине. Однако при этом вам не стоит думать, что она идеальна. Если бы ситуация обстояла именно так, то потребности в других видах попросту не было бы. Именно поэтому необходимо отдельно рассмотреть недостатки, которые имеет этот вид антенн, чтобы вы были в курсе всех особенностей, прежде чем принимать решение о покупке.

Недостатки штыревых антенн

Первый недостаток, которым обладают штыревые направленные антенны 433 МГц, – это подверженность влиянию окружающей среды. Проблема заключается в очень сильном отражении и интерференции, которые возникают, если вы пытаетесь использовать антенну в закрытом помещении. Таким образом, она больше подходит для переносных приборов, а не для домашних бытовых приборов, так как в домах из-за малого количества пространства, препятствий в виде мебели и стен сигнал может искажаться, теряться и не доходить до целевого устройства. Так что в первую очередь вам стоит задуматься о том, с какой целью вы собираетесь использовать антенну, а затем уже принимать решение о ее покупке. Однако это не единственный недостаток штыревых антенн, которые изначально могли показаться идеальными. Оказывается, штырь в этой антенне должен быть практически (или полностью) параллельным заземленной пластине, на которой находится сама конструкция. Как вы легко можете понять, в небольших бытовых приборах это очень сложно реализовать. Поэтому вы уже могли сообразить, что штыревые направленные антенны 433 МГц лучше всего подходят для различных портативных приборов более-менее крупных размеров или же тех, на которых антенну можно установить снаружи. В домашних условиях использовать такие антенны не рекомендуется. Но чем же их тогда заменить? Насколько вы помните, существуют еще два вида таких антенн, так что пришло время обратить внимание на них.

Спиральные антенны

Проще всего вам дастся штыревая самодельная антенна на 433 МГц, однако, как вы уже могли заметить выше, она неидеальна. Поэтому стоит обратить внимание на другие виды, например, на спиральную антенну. Чем она отличается от штыревой? Во-первых, она также имеет неплохие технические характеристики, так что в этом плане вы можете использовать с полным спокойствием как первый, так и второй вид. Что же насчет помех? Оказывается, они у спиральной антенны также присутствуют в закрытых помещениях, причем иногда бывают даже более сильными, чем у штыревых. Поэтому остается взглянуть на последний параметр – компактность. Как вы помните, штыревые антенны из-за особенности конструкции должны либо размещаться на корпусе устройства, либо внутри него, но при этом внутри устройства должно быть довольно много свободного места, чего сложно добиться, когда речь идет о небольших бытовых приборах домашнего использования. И по этому параметру спиральная антенна обходит штыревую, потому что она является крайне компактной и позволит вам сделать радиоуправляемым практически каждый прибор в вашем доме. Естественно, самодельная направленная антенна 433 МГц, сделанная таким образом, займет у вас гораздо больше времени, но если вы собираетесь купить антенну, то вам определенно стоит взглянуть на спиральные версии, так как они могут вам пригодиться и очень сильно помочь.

Антенна на плате

Если вам нужна качественная компактная коллинеарная антенна на 433 МГц, то вам определенно стоит обратить внимание на этот вид, то есть на антенны, которые втравлены в плату. Это означает, что данный вид невозможно (или же очень сложно) сделать своими руками, поэтому рассматриваться они будут исключительно как покупные. В чем их преимущества перед описанными выше двумя типами? В первую очередь, они имеют неплохие характеристики. Конечно, не такие впечатляющие, как у предыдущих двух вариантов, однако достаточно хорошие для повседневного использования. Основным их преимуществом является компактность – такие антенны можно разместить абсолютно в любом устройстве. Но, как уже было сказано выше, основным их недостатком является то, что двухдиапазонная антенна 144-433 МГц на плате, сделанная своими руками – это нечто фантастическое. Именно поэтому далее этот вариант рассматриваться не будет по той причине, что оставшаяся часть статьи будет уделена созданию антенны своими руками. Насколько это сложно сделать? Что для этого понадобится? Обо всем этом вы узнаете далее.

Необходимые расчеты

Но если вы решились сделать антенну своими руками, то вам понадобится немало теоретических знаний по этой теме. Дело в том, что любое отклонение в процессе изготовления не позволит вам настроить антенну на прием конкретной частоты. Поэтому все должно выполняться очень точно, так что начинать всегда рекомендуется с расчетов. Сделать их не так сложно, потому что все, что вам нужно рассчитать, – это длина волны. Возможно, вы разбираетесь в физике, поэтому вам будет намного проще, так как вы будете понимать, о чем идет речь. Но даже если физика – это не самая сильная ваша сторона, вам не обязательно нужно понимать, что означает каждая переменная, чтобы провести необходимые расчеты. Итак, как же высчитывается длина антенны 433 МГц? Самое основное уравнение, которое вам нужно знать, – это то, которое позволит вам высчитать необходимую длину антенны. Для этого вам нужно сначала рассчитать длину волны, так как длина антенны составляет одну четвертую часть длины волны. Те люди, которые разбираются в физике, могут сами рассчитать необходимую длину волны для конкретной частоты: в данном случае это 433 МГц. Что необходимо сделать? Вам необходимо взять показатель скорости света, который является постоянным, а затем разделить его на необходимую вам частоту. В результате получается, что длина волны для данной частоты составляет около 69 сантиметров, но при такой детальной настройке лучше использовать более точные значения, поэтому стоит сохранить хотя бы два знака после запятой, то есть финальный результат – 69.14 сантиметра. Теперь необходимо разделить полученное значение на четыре, и получится четверть длины волны, то есть 17.3 сантиметра. Такой длины должна быть ваша J-антенна 433 МГц или любой другой вид, который вы захотите использовать. Помните, что независимо от типа, длина антенны должна оставаться неизменной.

Использование полученных данных

Теперь вам необходимо использовать данные, которые вы получили, на практике. Антенна 144-433 МГц может делаться различными способами, однако практическое применение теоретических сведений должно всегда быть одинаковым. О чем идет речь? Во-первых, вам необходимо всегда брать проволоку на несколько сантиметров длиннее, чем желаемая длина антенны. Почему? Дело в том, что в теории все получается довольно точно, однако на практике работать все будет далеко не всегда так, как вы планируете. Поэтому вам стоит всегда иметь некоторый запас на тот случай, если что-то пойдет не так или сигнал не будет ловиться на той частоте, на которой вы хотели. Всегда можно легко откусить проволоку в конкретном месте, когда вы определите необходимую длину. Во-вторых, вам стоит всегда помнить, что длина отсчитывается от того места, где проволока выходит из основания. Таким образом, полученные 17 сантиметров должны отсчитываться от основания вашей антенны. Чаще всего вам придется использовать немного более длинную проволоку, так как вам нужно будет запаять вашу антенну. Антенна 433 МГц штыревая тем лучше будет работать, чем больше вы штырей используете, поэтому вам стоит позаботиться о том, чтобы каждый из них был одинаковой длины.

Подготовка материалов

Итак, с теорией покончено, пришло время заняться практикой. А для этого вам нужно будет взять все, что вам понадобится для создания собственной антенны. В первую очередь, это проволока или прутья, которые будут составлять основную приемную часть вашей антенны. Во-вторых, вам понадобится основа для вашей антенны. Желательно, чтобы в ней было несколько отверстий, которые вы сможете использовать для крепления штырей. Если эти отверстий не будет, вам придется или просверливать дыры, или же паять прямо к прямому металлу, что не очень удобно и не позволит вам правильно подсчитать длину заранее. Поэтому используйте основание с готовыми отверстиями. Естественно, вам понадобятся и другие вещи, такие как, например, паяльник, однако об этом известно каждому, поэтому нет смысла перечислять все такие предметы.

Выполнение работ

В первую очередь вам нужно подготовить материал для дальнейшей работы. Для этого все штыри вам нужно зачистить, залудить и обработать флюсом. После этого вам нужно обрезать штыри до необходимой длины, но при этом не забывайте о том, чтобы оставить немного длины, чтобы затем подкорректировать готовый результат. Затем вам нужно браться за паяние – каждый из штырей необходимо запаять с обратной стороны антенны, а затем взять еще один, который будет крепиться к антенне. Его длина уже не играет роли, так как он будет исполнять функцию держателя и не будет отвечать за принятие сигнала. Его также нужно запаять, после чего вы уже можете полюбоваться на результат вашей работы.

Финальные шаги

Что ж, ваша антенна уже готова к использованию. Вам осталось лишь сделать финальные шаги. Обрежьте лишнюю длину штырей, чтобы сигнал принимался идеально. Если у вас есть термоусадка – используйте ее. И помните – это лишь один из примеров самодельной антенны. Вы можете сделать также и спиральную антенну, а штыревая антенна в вашем исполнении может выглядеть совершенно иначе. Однако расчеты для получения длины антенны актуальны в любом случае, да и шаги создания антенны собственными руками также будут отличаться лишь в деталях.

Избегайте своими руками делать антенны на рации для автомобилей по той простой причине, потом оборудование сложно настроить. Штатные устройства у основания содержат узел, напоминающий гайку, позволяющий водителю настроить прибор на используемую волну. Для ручных моделей дело обстоит иначе. Антенна для рации своими руками быть сделана может, однако для крупных предприятий, покупающих частоту, возникнут проблемы. Государственный комитет следит за проданным товаром, чтобы потребители избегали взаимных помех. Железные дороги не пересекаются с судоремонтными заводами. Иногда требуется промышленникам связь, каждый начнет оборудование улучшать, найдем ситуацию: абоненты услышат друг друга. Работая на разных предприятиях. Спросите ГКРЧ: дадут рекомендации, быть может, достаточно будет продемонстрировать специалистам в действии доработку для оценки влияния на соседние домены связи.

Связь и антенны раций

Неоднократно говорили: в обыденности чаще используются линейная, круговая поляризация, последняя – преимущественно на спутниках. Не исключение рации. Горизонтальную поляризацию забрало телевидение, оставив вертикальную радиовещанию… рациям. Логично. Когда держим рацию, антенна расположена вертикально. Виден сигнал, отраженный местностью, повернутый на фиксированный угол. Благодаря эффекту, туповатый военный демонстрирует “нарушение” законов физики… Идеальный прием ведется вертикально стоящей антенной. Не верите – делайте наоборот!

Прочитавшие обзоры про самодельные антенны, будут поражены, но не удивлены. Опять несимметричные четвертьволновые вибраторы, изготовленные из куска стандартного коаксиального кабеля. Поляризация, частоты, почему нечто должно меняться. Однажды сказали: телевизионную антенну из кабеля можно ставить вертикально, ловить радио, найдись таковое на нужной волне…

Родная антенна рации. Внутри набалдашника медная спираль, кончик которой крепится в районе вершины. У некоторых раций просто можно добраться до завитков, у прочих – проблема нерешаемая. Почему спираль?

Согласно курсу электродинамики распространения радиоволн, антенна излучает в направлении оси, волна будет поляризована кругом, согласно направлению завивки. Только если длина витка близка значением длине волны. Рассматриваемый контекст предполагает цифру полметра и выше, о близости забудьте.

Представление о диаграмме направленности дает программа MMANA. Доброжелатели любезно забили туда антенну рации (145 МГц), избегая менять параметры, посмотрели поле (открыв приложение):

1. В вертикальной поляризации вышел по азимуту ровный круг. Понятно, тело человека диаграмму исказит! Действительно, спиралька излучает вертикальную поляризацию почти ровно. Уровень составляет – 3 dBi.
2. Горизонтальной поляризации формой напоминает восьмерку, уровень намного ниже. Если держать рацию со спиральной антенной по горизонтали, прием ухудшится, нуля не достигнет.

По углу места с горизонтальной поляризацией образуется полукруг, с вертикальной – вдоль оси провал. Полезный сигнал вверх не излучается. Пусть человек с рацией заберется на дерево. И оба держат приборы вертикально, прием будет обусловлен только горизонтальной составляющей, а также отраженным сигналом. Вот какие антенны используют рации… Неудивительно, что любителей грызет желание изменить конструкцию. Посему используются спирали.

На деле — и на файле MMA — антенна состоит из спирали, немалую роль играет колпачок. Задумка ясна. В реальных условиях связь должна вестись по всем направлениям, четвертьволновый вибратор неспособен обеспечить заданные требования. Почему четверть. Полуволновой вибратор более длинный. Габариты имеют значение. Спирали начали вить не от полноценной жизни. Просто длинная антенна для рации слишком великая роскошь. Карман проткнет, рукой замучаешься держать, ветреная погода вырвет. Приходится идти на жертвы. Напомним, по вертикальной поляризации диаграмма направленности демонстрирует подобие тора, типично. Горизонтальная добавляет нечто вроде гантели (грубое приближение), формирующей недостающие углы, участки пространства. На прием и передачу диаграмма направленности одинакова.

Будем конструировать рации, убирая необычные свойства приема по всем направлениям. Энергия устремится в направлении тора. Дальность вещания возрастет. Если переоборудовать обе рации, получим дополнительный выигрыш ценой утраты окончательно приема (передачи) сверху-снизу. Напоминаем, диаграммы направленности на прием и передачу одинаковые (идентичны).

Увеличим дальность радиостанции, переделав антенну

Вывод очевиден: хотим увеличить дальность — видели диаграмму направленности заводской антенны — нужно мощность направить на вертикальную поляризацию, в тор. Как сделать, ясно, однако на горизонте маячит один вопрос – волновое сопротивление антенны рации. Знаете значение? Говорили, как померить! Если длина фидерной линии питания кратна половине длины волны, сопротивление антенны передается на выход без изменения. Эффект используем для измерения.

Используются различные приборы (ВЧ-генератор). Задумавшимся взять такой, скажем: гетеродин телевизора способен выдать похожую частоту, другое дело настроить. Поговорим отдельно. Понадобится высокочастотный вольтметр, обычный для целей измерения непригоден. Прибор измеряется напряжением ВЧ генератора в подвешенном состоянии, шкалу калибруют, чтобы показывала 100%. Собирают схему последовательно соединенных:

• антенны;
• переменного резистора.

Подключают генератор к цепи, измеряют напряжение резистора. Крутят регулировку, пока начнет стрелка показывать 50%. Сопротивление переменного резистора становится равным волновому сопротивлению антенны. Необходимо брать неиндуктивное сопротивление (у которого отсутствует собственная индуктивность). Самодельная антенна рации по возможности должна повторять электрические параметры заводской. Волновое сопротивление берется близким исходному. Процесс измерения читателям понятен.

Выбор конструктора невелик: два глобальных семейства. Кабели волновым сопротивлением 50, 75 Ом. Первый применяются связью, второй – телевидением. Антенна портативной рации делается из того, который ближе номиналом измеренному значению. Четвертьволновый вибратор (лишенный спирали) обладает сопротивлением 35 Ом. Параметры покупной антенной предугадать сложно. Практикам проще изготовить две антенны для рации, используя кабель разного сорта. Затем каждую испытать на местности, оценивая характер изменений.

Изготовление антенны рации

Кратко напомним процесс изготовления антенны для рации. Рассматривали цифровое телевидение, WiFi, 3G. Аудитория портала ВашТехник знает, как сделать антенну для рации. Копируйте смело методики. Прежде нужно знать частоту. Точнее – лучше. Рации имеют несколько каналов, частоты прописаны паспортом. Выберите канал, задавая размеры антенны.

Пусть частота равна 435 МГц. Находим длину волны по школьной формуле, деля скорость света на указанную величину: 299792458 / 435000000 = 689 мм. Чтобы изготовить четвертьволновый вибратор, необходимо число поделить еще на 4, получим – 172,25. Длина антенны для рации составит 17 см. Постарайтесь точнее выдержать миллиметры. Экран можно не счищать. Будет приемной поверхностью, увеличится полоса. Руки чешутся – счистите, как кожуру, оплетку, диэлектрик вокруг главной жилы оставьте.

Старая антенна выпаивается, под новую готов хомут. Осталось заделать на место, наслаждайтесь связью. Антенна для рации своими руками сделана. Кстати, если нет желания снимать экран, запаяйте вместе с жилой в одну связку при монтаже на микросхему. Расширение диапазона считаете лишним – экран лучше снимите. Первый и второй варианты наделены достоинствами, цельный кабель прочнее. Лучше оставить как есть. Антенна для рации прослужит дольше. Позаботьтесь приклеить симпатичный колпачок-наконечник, чтобы медь перестала окисляться. Прощаемся ровно до следующего раза.

Копируйте заводские конструкции. Рации предприятий ломаются. Адаптеры остаются, приборы выбрасывают. Неоценимый шанс радиолюбителя проявить себя. Антенна покрыта резиной, легко обдираемой. Либо используйте аксессуар сломанного изделия. Процесс копирования напрямую не запрещен, исключая изделия, защищенные патентами. Дело касается промышленного выпуска продукции с целью сбыта, получения фиксированной прибыли за счет выполнения указанных действий.

Антенну на 433 Мгц своими руками можно сделать для повышения эффективности устройств. Цена такого самодельного приспособления ниже, чем покупного, однако оно поможет выполнить различные функции в домашнем хозяйстве и улучшить качество связи.

Особенности и типы антенн 433 Мгц

Эти устройства передают и принимают радиочастотный сигнал с частотой, установленной законодательством с учетом Международной системы правил. Каждый частотный диапазон применяется в различных видах устройств.

Частоты 433,075-434,775 используются в маломощных приспособлениях, например в автомобильной сигнализации, радиорозетках, системе освещения и даже кормушках для животных с дистанционным управлением. Диапазон имеет маркировку LPD. Это обозначение указано на передающем и принимающем устройствах. Максимально допустимая выходная мощность используемого оборудования — не более 10 мВт.

Применяются данные частоты и в небольших 8-канальных радиостанциях.

По конструкции антенны бывают следующих видов:

• штыревые;
• спиральные;
• в виде дорожек на печатной плате;
• рамочные.

Штыревые антенны обладают самыми хорошими характеристиками, однако зависят от внешних факторов — помех, солнечного излучения и т. п. Выполнены в виде отрезка проволоки, присоединенного к излучателю и коаксиальному кабелю. Распространение сигнала происходит по всей плоскости, расположенной перпендикулярно штырю. Часто такие устройства используют в радиопередатчиках и роутерах Wi-Fi. Характерным примером может служить прием телевизионного сигнала с помощью комнатного диполя с 2 штырями.

Чаще всего штыревые антенны применяются в тех случаях, когда положение приемника сигнала по отношению к ним может быть разным.

Несмотря на худшие приемно-передающие показатели, спиральная антенна имеет ряд достоинств и в некоторых случаях работает не хуже штыревой, т. к. более практична из-за небольших размеров.

Там, где не требуется большая мощность сигнала и высокая чувствительность, используется антенна в виде дорожки на печатной плате. Это устройства звуковой сигнализации в автомобилях, беспроводные звонки, карманное радио. Чтобы исключить влияние рук, длина дорожки должна быть на 15-20% меньше расчетной. Она зависит от типа диэлектрика и толщины платы.

Часто рации комплектуются укороченными антеннами. У них невысокие качество и дальность связи. Самостоятельное изготовление внешнего передающего устройства улучшает эти параметры.

Инструкция по сборке своими руками

Для самостоятельного изготовления антенны нужно приготовить стальную, медную или латунную проволоку. При желании увеличить радиус действия понадобится коаксиальный кабель с волновым сопротивлением 50 Ом. Его оплетку подсоединяют к шине заземления.

Главное правило при изготовлении антенны своими руками — рассчитать необходимую длину и выбрать тип используемого устройства. Ориентиром может служить формула L=7500/433 мГц. Таким образом, рассчитываемая величина будет равна 17,3 см. Постоянная 7500 учитывает скорость света и четвертьволновую длину антенны.

В случае спиральной антенны эта величина зависит от толщины выбранной проволоки, диаметра намотки, расстояния между витками и является условной. Более точное определение нужных параметров делают экспериментальным путем, изготовив заведомо более длинную антенну. Затем постепенно уменьшают ее длину либо раздвигают витки, добиваясь резонанса.

Чтобы настроить устройство штыревого типа, понемногу изменяют длину кабеля.

Простая штыревая антенна используется в бытовых устройствах, чтобы производить прием и передачу сигнала на небольшие расстояния. Чтобы самостоятельно ее сделать, лучше воспользоваться готовой схемой с уже рассчитанными параметрами. В этом случае не нужно рассчитывать длину антенны и она будет обладать наилучшими техническими характеристиками.

Пример технологии сборки приемно-передающего устройства LPD-диапазона:

1. Выбираем отрезок медной или латунной проволоки толщиной 2 мм.
2. Размечаем линейкой места загиба соответственно изображенным на схеме. Первое обозначение на расстоянии 16,5 см, второе — через 16 мм.
3. Надфилем аккуратно подтачиваем выделенные места, не пропиливая до конца, и сгибаем проволоку в этих точках под углом 90°.
4. Проверяем штангенциркулем полученный отрезок, находящийся между двумя «усами» антенны. В случае необходимости его можно немного поджать плоскогубцами.
5. Второй штырь должен быть длиной 480 мм. Учитывая толщину проволоки, соответственно этому размеру отрезаем кусачками 478 мм. Острые концы лучше заточить на наждачном круге.
6. Размечаем места припаивания кабеля. Они должны находиться на расстоянии 15 мм от перемычки. Их тоже слегка надпиливаем.
7. Используя активный флюс, осуществляем пайку мест сгиба для укрепления конструкции так, чтобы штыри антенны были параллельны друг другу.
8. Припаиваем кабель типа RG-58 к намеченным местам, находящимся на расстоянии 15 мм от перемычки. Экран кабеля подключается к короткому элементу, а центральная жила — к длинному, причем кабель располагается ближе к месту подсоединения оплетки.
9. Для прочности конструкции и изоляции элементов надеваем на «усы» кусочек пенопласта, располагая его около места припайки кабеля, и небольшую часть плексигласа возле начальной точки короткого штыря.
10. Корпус антенны изготовим из пластиковой водопроводной трубы диаметром 25 мм. В нее пропустим получившуюся конструкцию, закрыв концы пробками из пенопласта. Их заливают эпоксидным клеем.

Указанным способом изготавливается т.н. J-антенна. Дальность связи превосходит устройство с одним штырем и составляет 40-100 км в зависимости от чувствительности приемника и мощности передатчика. Существуют и другие виды приспособлений для приема и передачи сигнала. Например, можно сделать штыревую антенну из блочного разъема с фланцем и 4 стоек-держателей.

Для того чтобы увеличить дальность связи устройства автомобильной сигнализации, вместо спиралей, установленных в приемно-передающем блоке, нужно припаять отрезок коаксиального кабеля с волновым сопротивлением не менее 50 Ом. Справа находится площадка, не соединенная с элементами на плате и соответствующая заземлению устройства. К ней присоединяем экранирующую оплетку кабеля. Ко второй площадке припаивается центральная жила провода.

Свободный конец удлиняющего кабеля прикрепляется к антенне. Далее элементы конструкции размещаются по желанию владельца.

Установка и подключение

Чтобы проверить действие антенны, подключим свободный конец кабеля к приемно-передающему устройству. Это может быть небольшая рация типа BAOFENG. Лучше выполнить проверку до того, как устройство будет установлено в корпус.

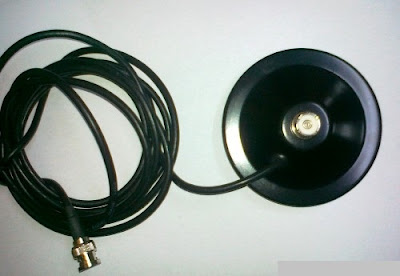

Для минимизации потерь при передаче сигнала используют как можно более короткий и толстый кабель. Его подсоединяют при помощи коннектора. Для этого одевают термоусадочную трубку длиной 10 см, кольцо и сам соединитель, который нужно укрепить кримпером.

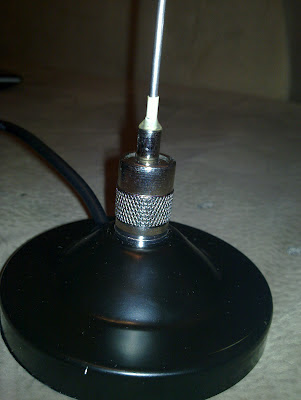

Определяем размещение антенны. Устройство может устанавливаться на стене или крыше дома, на мобильном устройстве и т.д. При необходимости закрепляем там металлический уголок. Изготовленную конструкцию фиксируем хомутами к выбранному месту. Подключаем кабель к приемно-передающему устройству.

Сравнение разных видов устройств

Каждый тип устройств имеет свои недостатки и преимущества. Необходимый вид приемно-передающего приспособления выбирают в зависимости от приоритета и характера использования.

Наиболее крупные размеры у штыревой антенны. Однако у нее большой радиус действия, поэтому она используется там, где главным является этот показатель — в телевидении, на радиостанциях, в телефонах, автомобильных приемниках и т.п. Недостаток этих систем — в сильной зависимости от внешнего окружения. Близкое расположение окружающих поверхностей, плохие метеоусловия и прочее оказывают на них отрицательное влияние.

Спиральные антенны еще более подвержены внешнему воздействию, однако их размер меньше, чем у штыревых. За счет этого их можно использовать в качестве компромиссного решения в домашнем контроллере, устройстве для открывания ворот и подобных приспособлениях.

Рамочные антенны имеют незначительные размеры. Радиус их действия меньше, чем у рассмотренных ранее типов устройств. Однако их преимуществом является независимость от внешних факторов. Используются в основном в передатчиках.

Иногда, дальности работы рации не хватает. А связь нужна, очень, позарез. И люди готовы купить самую дорогую, мощную радиостанцию, лишь бы обеспечить наличие связи. Но зачастую, эту проблему можно решить «малой» кровью, просто установив антенну с усилением.

Реальное увеличение дальности при установке такой антенны — 15% — 25%, в зависимости от условий местности, в которой работает радиостанция.

В условиях прямой видимости увеличение дальности будет больше, в условиях пересечённой местности соответственно меньше. К особым достоинствам антенны, можно отнести её широкополосность. Одна антенна работает в диапазоне от 400 до 470 МГц., не требуя никакой дополнительной настройки. Вы просто меняете антенну, и всё. Антенна подойдёт для любой рации, от самых дорогих раций Motorola, Icom, Vertex, Yaesu, Kenwood и т.д., так и для недорогих раций Roger, Vector, Аргут, включая подделки, которые обычно продаются под брендом Kenwood.

Технические характеристики антенны

• Частотный диапазон 136 — 174 МГц
• Импеданс 50 Ом
• Усиление 2,15 дБ
• КСВ менее 1,5
• Поляризация: Вертикальная
• Максимальная мощность 50 Ом
• Высота 185 мм
• Разъём SMA — гнездо
