Аппарат для промывки форсунок без снятия своими руками

Многие начинающие автовладельцы часто задаются вопросами промывки форсунок в инжекторных двигателях. Вопрос состоит в том, можно ли очистить их самостоятельно или нужно обязательно обращаться на СТО к специалистам. Также многих интересует такая процедура, как промывка форсунок без снятия с двигателя. Попробуем разобраться в этом вопросе.

Работа грязных форсунок

Если элементы забиты, то это можно ощутить по сниженной удельной мощности двигателя автомобиля. Затем будет возникать детонация в момент набора скорости. Особенно ярко симптомы загрязненных форсунок выражены на холостых оборотах. Работа мотора становится нестабильной, ухудшается запуск силового агрегата, растет расход топлива. Выхлоп становится более токсичным. Диагностировать работу форсунок лучше всего на СТО.

Если на диагностике специалистами выявлено, что основная причина – это форсунки, тогда их необходимо промывать. Существует варианты, когда для очистки элементы снимают. Но возможна также промывка форсунок без снятия с двигателя. Для тех, кто будет делать это своими руками, лучше выбрать второй вариант. Естественно, если разобрать мотор и демонтировать детали, то процесс их очистки значительно облегчается. Но это не всегда удобно.

Дизельные форсунки

В таком моторе форсунки работают при более значительных давлениях и высоких температурах. Забиваются они чаще. Но эти способы очистки для них не эффективны. Здесь не подойдет промывка форсунок без снятия с двигателя. Дизель чистить без снятия – просто неэффективно. Нужно разбирать, снимать, диагностировать на стендах.

Причины загрязнений

Промывка форсунок – эта та операция, которая нужна любому двигателю.

Рано или поздно владельцам всех, и даже самых дорогих автомобилей придется через это пройти. Зная главные источники загрязнений, можно максимально оттянуть тот момент, когда проблему можно решить только при помощи промывки. Главная причина засоров в форсунках – это некачественное горючее с большим объемом тяжелых элементов. Они растворены в топливе и легко проходят через любые фильтры. Когда мотор остановлен, все эти элементы оседают на форсунках. А легкие — сразу же испаряются.

Способы очистки форсунок

На сегодня существует два эффективных метода для прочистки элементов. Чтобы выбрать тот, что будет максимально эффективным, придется изучить оба варианта. Итак, популярностью пользуется промывка форсунок на специальных стендах.

Для этого используют специальные очистительные жидкости. Данный метод вполне эффективен. Но в случае очистки старых и очень грязных форсунок, результата он не даст. На стенде эффективно очищаются керамические механизмы. Еще используют и обработку при помощи жидкостей. В данном случае возможна промывка форсунок без снятия с двигателя, так и со снятием. Но и это еще не все. Ниже рассмотрим еще один, не менее популярный способ.

Метод чистки при помощи присадок

Он считается наиболее простым. Так, нужно просто добавить в бензобак специальную присадку с моющими свойствами.

Эти жидкости изготавливаются всеми уважающими себя производителями автокосметических средств. Если стоит задача прочистить всю систему питания двигателя, тогда необходимо приобрести жидкость для промывки форсунок. Один флакон объемом 0,5 л заливается на 50 л горючего. Таким образом выполняется не только промывка форсунок без снятия с двигателя, но и всех элементов системы питания. Сюда входит топливный бак, система регулировки давления, бензонасос и форсунки. Выбирая такой вариант, стоит учитывать, что способ сопряжен с определенными рисками. Все загрязнения, отложения и другие вещества, которые отмылись при помощи присадок из бака и топливопроводной магистрали, могут еще больше засорить клапан в регуляторе давления.

Поэтому такая обработка может быть целесообразной только в случае профилактических мер. Это не самая эффективная промывка форсунок без снятия с двигателя. Отзывы тех, кто это проводил, скорее даже негативные. Еще один вариант – это промывка при помощи специальных систем для подачи промывочной жидкости. Процесс осуществляется при заведенном двигателе, а работает он на моющем сольвенте. Данный способ можно считать вполне эффективным. Результат его в большей части случаев оценивают как положительный.

Чистка без снятия: подготовка

Большинство автолюбителей пытаются заливать жидкость для промывки в бак – это ошибка, и так делать не нужно. В процессе очистки мотор должен быть отключен от общей системы питания. Важно помнить, что в топливной рампе есть давление. Эта промывка инжектора (чистка форсунок своими руками в том числе) подразумевает демонтаж шлангов. Поэтому нужно работать как можно аккуратней.

Далее необходимо подготовить временную систему питания двигателя. Для этого подойдет пластиковая бутылка. В нее заливают заранее подготовленный очиститель. Для мотора, рабочий объем которого составляет 2,5 л, следует заливать 1 л вещества. Можно использовать жидкость из расчета 100 гр. на 0,5 л объема двигателя. Далее в бутылку также добавляют немного горючего. Заливают половину от очистителя. Затем на горлышко бутылки надевается шланг и затягивается при помощи хомута. Патрубок необходимо врезать в отдельный, заранее подготовленный бензонасос.

Процесс очистки

Далее заводят и прогревают силовой агрегат. Также нужно вытащить предохранитель основного топливного насоса. Запусков потребуется несколько. Так сбросится давление в топливной системе. Снимают шланг, который подает горючее к форсункам, и на его место устанавливают только что собранную конструкцию. Демонтируют и с «обратки» (его «глушат»). Затем включают отдельный бензонасос и проверяют герметичность всех соединений. Если все в порядке, тогда можно приступать к основной части процесса. Мотор заводят и дают ему поработать около 5 минут. После этого он должен несколько минут «отдохнуть». За это время очиститель размочит все отложения. Далее двигатель заводится снова. На этот раз ему дают поработать около 30 минут.

Этого времени достаточно, чтобы все загрязнения выгорели. Все полчаса мотор должен работать на холстом ходу. Можно иногда поднимать обороты до 2,5 тысяч. После окончания процесса систему отсоединяют и подключают штатную систему питания. Теперь можно завести мотор и оставить его на 10 минут. За это время оставшийся очиститель выгорит. Заодно можно проверить герметичность всех соединений. Далее двигатель глушат, устанавливают новые свечи. Сбрасывают ошибки электронного блока управления, если они есть. Можно дополнительно провести диагностику и убедиться, что силовой агрегат работает, как положено. Эффективна ли промывка форсунок, своими руками сделанная? Да, вполне эффективна. Тем более она дает результат в российских реалиях, когда ее нужно делать каждые 20 тыс. км.

Народные методы

Не стоит останавливаться только на этих способах. Некоторым автовладельцам нравится, как работают присадки. Другие твердят, что заливают в бак немного керосина, и не знают о подобных проблемах. Третьи говорят, что использование присадок – это лотерея, а не промывка форсунок без снятия с двигателя. Советы опытных автовладельцев подтверждают, что самый действенный способ – это очистка при помощи бутылки и отдельного бензонасоса.

Источник

Многие начинающие автовладельцы часто задаются вопросами промывки форсунок в инжекторных двигателях. Вопрос состоит в том, можно ли очистить их самостоятельно или нужно обязательно обращаться на СТО к специалистам. Также многих интересует такая процедура, как без снятия с двигателя. Попробуем разобраться в этом вопросе.

Работа грязных форсунок

Если на диагностике специалистами выявлено, что основная причина — это форсунки, тогда их необходимо промывать. Существует варианты, когда для очистки элементы снимают. Но возможна также промывка форсунок без снятия с двигателя. Для тех, кто будет делать это своими руками, лучше выбрать второй вариант. Естественно, если разобрать мотор и демонтировать детали, то процесс их очистки значительно облегчается. Но это не всегда удобно.

Дизельные форсунки

В таком моторе форсунки работают при более значительных давлениях и высоких температурах. Забиваются они чаще. Но эти способы очистки для них не эффективны. Здесь не подойдет промывка форсунок без снятия с двигателя. Дизель чистить без снятия — просто неэффективно. Нужно разбирать, снимать, диагностировать на стендах.

Причины загрязнений

Промывка форсунок — эта та операция, которая нужна любому двигателю.

Рано или поздно владельцам всех, и даже самых дорогих автомобилей придется через это пройти. Зная главные источники загрязнений, можно максимально оттянуть тот момент, когда проблему можно решить только при помощи промывки. Главная причина засоров в форсунках — это некачественное горючее с большим объемом тяжелых элементов. Они растворены в топливе и легко проходят через любые фильтры. Когда мотор остановлен, все эти элементы оседают на форсунках. А легкие — сразу же испаряются.

Способы очистки форсунок

Метод чистки при помощи присадок

Поэтому такая обработка может быть целесообразной только в случае профилактических мер. Это не самая эффективная промывка форсунок без снятия с двигателя. Отзывы тех, кто это проводил, скорее даже негативные. Еще один вариант — это промывка при помощи специальных систем для подачи промывочной жидкости. Процесс осуществляется при заведенном двигателе, а работает он на моющем сольвенте. Данный способ можно считать вполне эффективным. Результат его в большей части случаев оценивают как положительный.

Чистка без снятия: подготовка

Большинство автолюбителей пытаются заливать жидкость для промывки в бак — это ошибка, и так делать не нужно. В процессе должен быть отключен от общей системы питания. Важно помнить, что в топливной рампе есть давление. Эта промывка своими руками в том числе) подразумевает демонтаж шлангов. Поэтому нужно работать как можно аккуратней.

Процесс очистки

Народные методы

Не стоит останавливаться только на этих способах. Некоторым автовладельцам нравится, как работают присадки. Другие твердят, что заливают в бак немного керосина, и не знают о подобных проблемах. Третьи говорят, что использование присадок — это лотерея, а не промывка форсунок без снятия с двигателя. Советы опытных автовладельцев подтверждают, что самый действенный способ — это очистка при помощи бутылки и отдельного бензонасоса.

YouTube-канал «Михаил Нестеров»

Внутри корпуса топливной форсунки находится электромагнитный игольчатый клапан. В закрытом состоянии он удерживается возвратной пружиной. При подаче импульсов от электронного блока управления (ЭБУ) на обмотку возбуждения клапан открывается. В этот момент топливо распыляется и, смешиваясь с воздухом, сжигается в камере сгорания.

От качества распыления бензина зависит правильность пропорций топливовоздушной смеси и её воспламенение. При нормальной работе форсунок топливо дробится на мельчайшие частицы, легко смешивается с воздухом и горит.

Почему забиваются форсунки

Примеси в топливе, короткие поездки и сложные условия эксплуатации приводят к тому, что на игле и внутренних поверхностях форсунки образовываются углеродистые отложения. Этот налёт забивает каналы. Электромагнитный клапан открывается на длительное время и в камеру сгорания попадает , чем нужно.

YouTube-канал «Авто-тема»

Всё это приводит к переобогащению топливной смеси, ухудшению воспламенения и пропускам зажигания. Несгоревший бензин попадает в выхлопную систему и догорает уже внутри катализатора, который забивается и оплавляется при высоких температурах. Вместе с этим снижается мощность двигателя, появляется детонация, а также растёт расход топлива и токсичность выхлопа.

Как понять, что нужно промыть форсунки

Производители авто рекомендуют делать очистку каждые 30 тысяч километров. О неполадках в работе форсунок подскажут соответствующие ошибки на бортовом компьютере. То же самое покажет диагностика топливной аппаратуры в автосервисе.

Но с большой вероятностью промывка нужна вне зависимости от пробега, если хотя бы три симптома из списка проявляются в вашей машине:

плохой запуск ();
нестабильная работа на холостых оборотах;
снижение мощности двигателя;
медленный разгон;
провалы при нажатии на педаль газа;
повышенный расход топлива.

Как промыть форсунки своими руками

Способ 1: присадка в топливо

Типичный флакон топливной присадки для промывки / drive2.ru

Самый простой и относительно мягкий метод очистки с помощью специальных присадок. Больше подходит для профилактики образования отложений внутри всех элементов топливной системы — от бензобака и до форсунок.

Недостаток таких присадок в том, что на авто с большим пробегом они поднимают всю грязь из бензобака и трубопроводов. В итоге забиваются фильтры и сами форсунки, что приводит к ещё более плачевным последствиям.

Вам понадобится

Топливная присадка-очиститель инжектора.

Как делать

Залейте средство в бак непосредственно перед заправкой согласно пропорциям в прилагаемой инструкции.
Эксплуатируйте автомобиль в обычном режиме.
Для лучшего эффекта очистки желательно не стоять в городских пробках, а проехаться по трассе.

Способ 2: промывка форсунок на двигателе

Этот метод очистки сложнее, но и эффективнее. Он не только отмывает форсунки, но и дополнительно раскоксовывает поршневые кольца, а также повышает компрессию. Промывка осуществляется на запущенном двигателе, который работает на моющем препарате вместо бензина.

Главный минус — качество промывки нельзя проконтролировать. Из других недостатков можно выделить попадание агрессивных веществ в выпускной тракт и потенциальный вред катализатору. После использования некоторых средств требуется замена свечей зажигания.

Вам понадобится

Средство для очистки инжектора;
топливный фильтр;
двухлитровая пластиковая бутылка;
проволока;
1 м топливного шланга диаметром 10–12 мм;
3 хомута диаметром 9–14 мм;
2 ниппеля от бескамерной шины;
болт М12;
или дрель;
сверло диаметром 12½ мм;
компрессор для шин;
свечи зажигания (если их замена рекомендуется в инструкции к промывке).

Как делать

Просверлите по одному отверстию в крышке и донышке бутылки. Установите в крышку ниппель с вывернутым вентилем. По ниппелю жидкость будет подаваться в рампу.
Второй ниппель в сборе вставьте в отверстие в донышке. Он понадобится, чтобы позже накачать воздух для создания давления.
Наденьте на ниппель в крышке один конец шланга, а второй установите на топливный фильтр, согласно стрелке на корпусе. Затяните концы шланга хомутами. Обмотайте бутылку проволокой, чтобы можно было подвесить.
Прогрейте двигатель до рабочей температуры и заглушите его. Отключите топливный насос, сняв соответствующий предохранитель.
Заведите двигатель. Дайте ему поработать, чтобы стравить давление в рампе. Дождитесь, пока мотор заглохнет.
Отсоедините шланг подачи топлива от магистрали и подключите на фильтр импровизированного промывочного ресивера. Налейте промывку в бутылку, закройте крышку и подвесьте на капоте.
Если на авто есть обратная топливная магистраль, заглушите её с помощью подходящего по диаметру болта и обожмите хомутом.
Компрессором накачайте в бутылку воздух, пока давление не достигнет 2–2½ бар.
Запустите двигатель и дайте ему поработать 15 минут на холостых оборотах, поддерживая давление в бутылке на том же уровне.
Заглушите мотор и подождите около 15 минут, чтобы все отложения отмокли.
Снова запустите двигатель и выработайте остатки промывочной жидкости, поддерживая обороты в пределах 1 000–1 500.
Снимите бутылку, заглушку обратки и подключите всё в штатном режиме. Не забудьте предохранитель.
Если промывка агрессивная и воздействует на свечи зажигания, замените их.

Способ 3: промывка со снятием форсунок

Самый сложный метод, который предполагает снятие топливной рампы и форсунок. В то же время наиболее эффективный и точечный — никакого вреда для других элементом системы нет. Для промывки имитируется работа форсунки, а вместо бензина используется средство очистки карбюраторов.

Из минусов этого способа только сложность демонтажа рампы и форсунок, а также необходимость замены микрофильтров и уплотнительных колец.

Вам понадобится

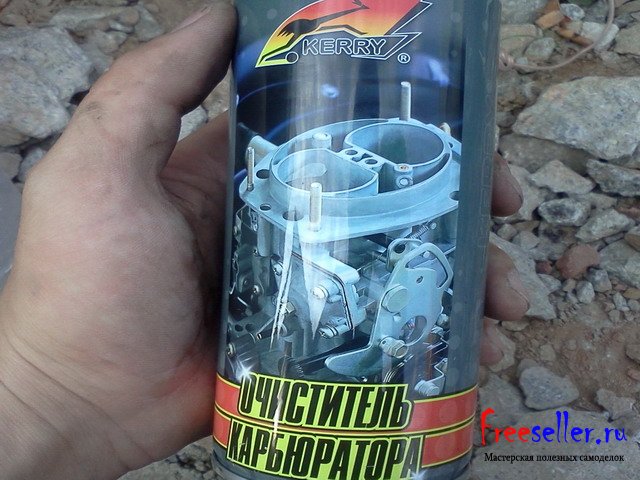

Аэрозольное средство для очистки карбюраторов;
шприц 5 мм³;
9-вольтовая батарейка типа «Крона»;
1–2 м проводов;
кнопка дверного звонка или другая без фиксации;
4 зажима типа «крокодил»;
шуруп диаметром 4 мм;
ремкомплект форсунок (можно только резиновые кольца и фильтр).

Как делать

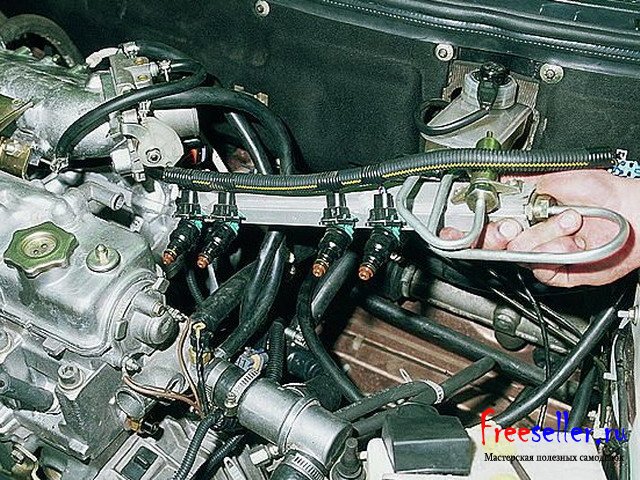

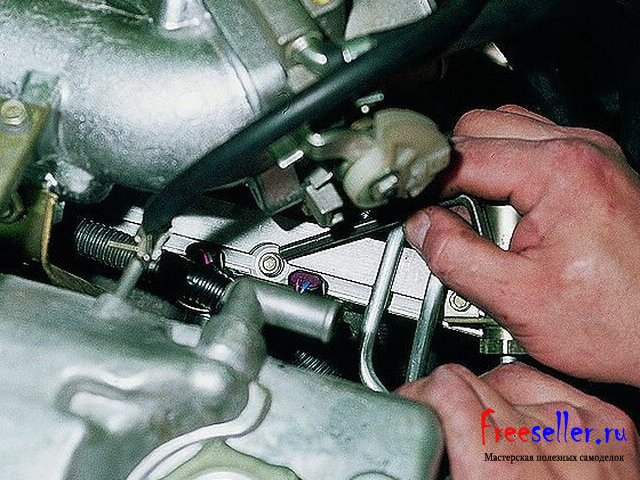

Снимите дроссельный узел и топливную рампу. Отсоедините провода форсунок и достаньте их.
Налейте немного жидкости для очистки прямо в колпачок от баллона и поместите туда форсунки на 15–20 минут для растворения нагара. Тем же очистителем можно промыть дроссельный узел, пока тот снят.
Соедините проводами с зажимами контакты батарейки и форсунку, соблюдая полярность. Разрежьте один из проводов и установите в разрыв кнопку звонка.

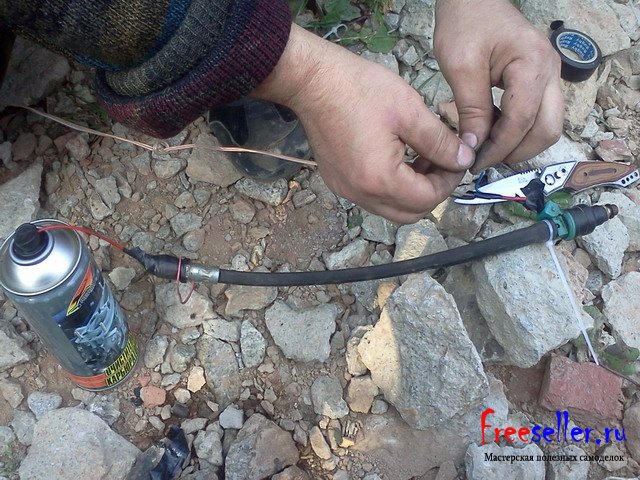

Сделайте из корпуса шприца переходник, надев тонкий конец на трубочку аэрозоля.

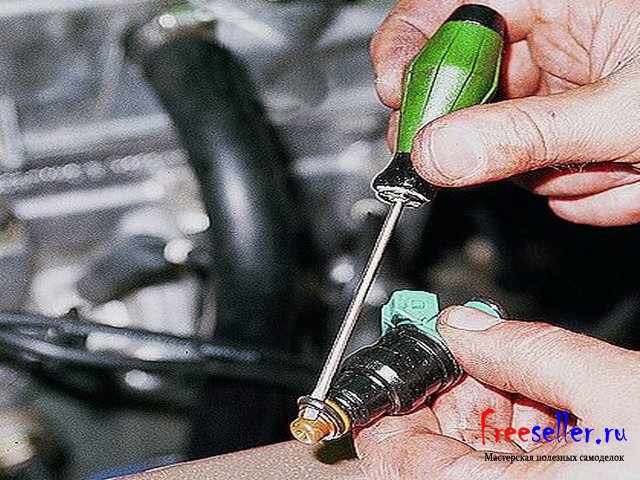

Извлеките микрофильтр из первой форсунки: вверните в топливный канал шуруп и вытяните пассатижами.
Наденьте шприц на форсунку со стороны распылителя. Надавите на клапан баллона с очистителем и одновременно несколько раз нажмите на кнопку звонка.
Наденьте шприц на форсунку с обратной стороны. Надавите на клапан и прерывисто нажимайте на кнопку звонка, пока жидкость не начнёт распыляться равномерным факелом.
Повторите процедуры из пунктов 5–7 для каждой форсунки.
Лёгкими постукиваниями на весу замените фильтры и уплотнительные резинки.
Установите форсунки и рампу на место, соберите все детали в обратном порядке.

Прижимаем форсунку к штуцеру баллона и продавливаем его так, чтобы торец форсунки плотно прижался к резиновому кольцу и уплотнил соединение. Теперь, нажимая на кнопку ногой, открываем клапан форсунки. При этом желательно обеспечить частое срабатывание, время от времени давая инжектору возможность распылять средство в течении 20–30 секунд непрерывно. В общем, надо израсходовать через форсунку приблизительно четверть содержимого баллона. Чаще всего поначалу струйки из распылителя неравномерны, направлены вбок. Но по ходу промывки факел приобретает форму дерева с пышной кроной — ровной и симметричной. Осталось повторить процедуру с остальными форсунками. И можно собирать узел в обратной последовательности, не забыв промыть топливную рампу. Обязательно проверьте

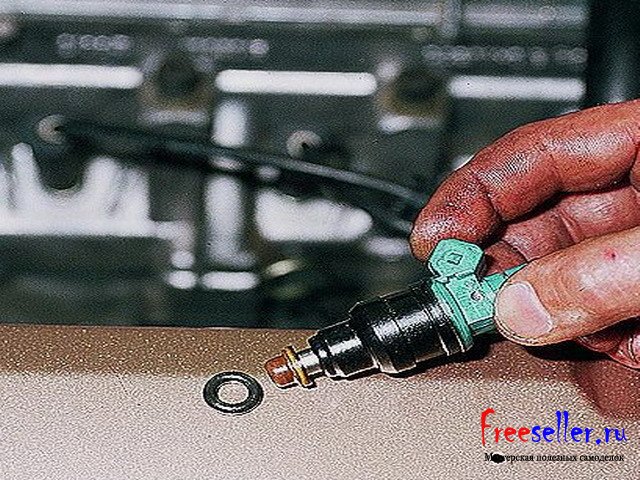

резиновые кольца на концах каждой форсунки и протрите посадочные места под них во впускном трубопроводе. На резиновые кольца нанесите немного моторного масла.

Самостоятельно промыть инжекторы и почистить форсунки смогут далеко не все владельцы инжекторных автомобилей, а особенно начинающие водители. Но, прежде чем начинать эту процедуру, необходимо разобраться, возможна ли вообще эффективная чистка форсунок и промывка инжектора без помощи автосервиса, или все-таки без поездки на станцию техобслуживания не обойтись. Это зависит от разных факторов, но чаще всего самостоятельная чистка форсунок и инжектора не является глобальной проблемой.

Для самостоятельного выполнения этой процедуры требуется определенная подготовка, базовые знания конструкции и работы своего автомобиля, чтобы при техническом обслуживании не совершать грубых ошибок. Также необходимо наличие определенных приборов, химикатов и инструментов, проконсультироваться у профессионалов, тщательно изучить руководство по автомобилю, к химическим реагентам для промывки. Только после этого можно начинать работу.

Чистка форсунок в последнее время стала очень популярной. Стимулом к самостоятельному обслуживанию за собственной машиной стала высокая цена на такой вид работы.

Желание сэкономить деньги приводит к различным методам решения чистки инжектора и форсунок, в отличие от посещения сервисов по ремонту автомобилей. Однако неправильное выполнение чистки топливной системы может привести к неисправностям системы впрыска и к необходимости приобретения новых форсунок, которые стоят больших денег.

Когда чистить форсунки

Инжектор в автомобиле является системой впрыска топлива под давлением. Это сложное устройство, в состав которого кроме электрического топливного насоса входят регуляторы давления, система управления, различные датчики, измеряющие свойства топлива, впускного коллектора и других элементов.

Серьезным недостатком впрысковой системы питания является быстрое ее засорение и потеря эффективности вследствие применения топлива низкого качества. В этом случае и возникает проблема чистки форсунок.

Чистку и промывку инжектора следует производить при пробеге более 20 тысяч км, в зависимости от применяемого топлива и особенностей устройства системы.

Грязные свечи.
Запуск двигателя происходит труднее обычного.
Неравномерная работа мотора на холостом ходе.
Дымный выхлоп из глушителя.
Двигатель не развивает максимальную мощность.

Если рассматривать причины снижения эффективности функционирования двигателя, то их существует великое множество. Поэтому часто возникают сомнения, виноват ли инжектор в плохой работе двигателя. При недостаточном опыте в этих вопросах рекомендуется посетить станцию техобслуживания.

Химические реагенты для промывки форсунок

Для чистки инжектора существуют различные промывочные жидкости, которые необходимо подбирать тщательно, не экономя на дешевых подделках. В случае неправильного выбора придется приобретать новый комплект форсунок, а экономия уйдет в прошлое.

Наиболее популярной жидкостью для чистки инжектора стало импортное средство марки Wynn’s. Оно считается сильнодействующим. Средство Винс хорошо подходит для сильных загрязнений инжектора, а в камере сгорания и на клапанах появился нагар. Такой химический реагент рекомендуется к применению для старых автомобилей.

Для новых современных автомобилей средство Винс использовать не рекомендуется, или даже запрещено. При его использовании в новых автомобилях придется менять свечи зажигания и совершать другие незапланированные траты.

Импортный реагент Ликви Молли сберегает свечи, и не будет необходимости их менять. Однако такая жидкость не подойдет для чистки нагара на клапанах. Преимуществом Ликви Молли является ее универсальное использование, и слабое действие на форсунки.

Жидкость для промывки Лавр по характеру действия на впрысковую систему аналогична жидкости Винс. Но она обладает высокой стоимостью, из-за которой ее мало используют как новички, так и профессиональные мастера.

Рынок автомобильной химии предлагает большое число марок жидкости для промывки системы впрыска. Поэтому важно сделать правильный выбор средства.

Наиболее современным оборудованием для обслуживания системы впрыска инжекторных двигателей является стенд для промывки. Оно заводского изготовления, и обычно используется на станциях технического обслуживания и в мастерских по ремонту автомобилей. Стоимость такого оборудования очень высока, и для индивидуального применения вряд ли подходит.

Можно из подручных материалов самостоятельно изготовить приспособление для промывки инжектора, не снимая форсунок.

Материалы для самодельного приспособления

Резиновый шланг длиной 2 метра.
Пластиковая бутылка объемом два литра.
Соски для бескамерных шин 2 шт.
Насос для жидкости с манометром.
Хомуты для фиксации шланга 4 шт.
Куски проводов, клеммы и т. д.

Приспособление из таких элементов получится довольно простым, но действует оно иногда не хуже заводского оборудования. Можно купить готовое устройство или попросить у друзей. После приобретения или изготовления простейшего приспособления, можно начинать работы по чистке инжектора.

Химическая чистка инжектора

К методам химической чистки системы впрыска топлива относится не только применение описанных жидкостей. Например, существуют специальные присадки, добавляемые в топливо. Они частично удаляют нагар с клапанов и чистят форсунки. Это больше похоже на средство профилактики, и при серьезных загрязнениях оно не способно полностью очистить систему.

Порядок химической чистки форсунок без снятия с мотора

Сначала нужно отключить топливную помпу. Для этого при работе мотора нужно дождаться, когда он заглохнет. При этом давление в системе подачи топлива будет отсутствовать, и можно начинать основную работу.
Затем нужно соединить шланг самодельного приспособления и закрепить его хомутом с особой тщательностью, во избежание разрыва при выполнении процедуры чистки. Давление в топливной системе может достигнуть трех атмосфер, это требует аккуратного выполнения всех этапов.
Перекрыть возвратную систему. В противном случае жидкость с химикатами может проникнуть в бак, что не допускается.
Залить жидкость для промывки в приготовленную емкость.
Подключить жидкостную помпу к электрической сети.
Главный этап. Перед промывкой форсунки необходимо убедиться в надежности и герметичности всех соединений. Здесь потребуется помощь второго человека, который должен включить жидкостную помпу, и добиться повышения давления до 3 атмосфер. Можно считать, что процедура очистки началась. В зависимости от объема применяемой жидкости чистка инжектора может продолжаться около 20 минут. Жидкость Винс продается в бутылке 0,5 литра, рассчитанной на промывку инжектора одного автомобиля. Необходимо ждать окончания жидкости.
Внешним осмотром необходимо проверить выхлопные газы. Если чистка идет нормально, то в конце процедуры чистки инжектора дыма не должно быть.
Заменить свечи новым комплектом, при необходимости.
В конце промывки нужно отключить самодельную конструкцию и восстановить целостность топливной системы: подсоединить все шланги, предохранитель насоса и т. д.
Проконтролировать работу силового агрегата после прочистки. Если неисправности, которые были до промывки, больше не видны, это значит, что все прошло нормально.

Профессионалы говорят, что качественно проведенная промывка форсунок дает возможность значительно уменьшить потребление топлива. Более правильным можно считать доведение потребления топлива до заводских параметров. По крайней мере, возможность значительной экономии топлива налицо.

Самостоятельная промывка форсунок дизельного двигателя производится аналогичным методом, как и бензиновых. Для этого подойдет рассмотренное нами приспособление, и порядок действий. Но промывка дизельного топливного оборудования требует более тщательного выбора химических реагентов и большой аккуратности в проведении чистки.

Промывка форсунок после снятия их с двигателя

Форсунки можно также промыть, сняв их с мотора. Для этого имеется особый спрей, а приспособление для чистки несколько отличается от рассмотренного. Этим методом тоже можно промыть впрысковую систему самостоятельно, с большой эффективностью, но вся процедура будет проходить гораздо сложнее и дольше.

Для этого потребуются следующие материалы:

Два баллона средства в виде очистителя карбюратора.
Электрическая кнопка звонка.
Куски электропроводов.
Лампа автомобильная 21 ватт на 12 вольт. Такие лампы установлены в указателях поворота.
Катушка изоленты ПВХ.
Шприц медицинский.
Две клеммы для подключения форсунки.

Шприц можно выбрать величиной, чтобы вставлять в него вход форсунки с уплотняющим кольцом, обычно это шприц на 2 кубических сантиметра.

Трубочку от средства в баллончике необходимо соединить с носиком шприца, и замотать изолентой.

Порядок промывки

Скинуть давление в топливной рампе, как было рассмотрено ранее, без прогрева двигателя.
Отключить от рампы топливный шланг с обраткой, и демонтировать их.
Отключить электрические провода от форсунки и вытащить их.
Распылители форсунок поместить на один час в жидкость для очистки.
Вытащить поршень из шприца и вставить форсунку с уплотняющим кольцом.
Одну клемму форсунки подсоединить к минусовой клемме батареи аккумуляторов напрямую. А другую клемму подключить последовательно с кнопкой и лампой к плюсовой клемме.

Подсоединить трубку к баллончику, нажать на электрическую кнопку и на клапан. При этом из распылителя должна выпрыскиваться очистительная жидкость. Процесс промывки следует продолжать, пока распыление жидкости не будет мелкодисперсным, а факел широким конусом. После промывки форсунок специалисты рекомендуют заменить масло в двигателе. Самостоятельная чистка инжектора позволяет оценить итоги своего труда, и сделать соответствующие выводы.

Если самостоятельная промывка и замачивание не дают хорошего результата, это означает, что загрязнения на распылителях очень плотные и не очищаются с помощью химического метода самостоятельно. В этом случае необходимо применять ультразвуковую очищающую ванну.

Этот способ чистки довольно дорогостоящий, и применяется в основном в мастерских по обслуживанию автомобилей. Форсунки требуется демонтировать с мотора и положить в специальную ультразвуковую ванну, в которой они будут очищаться с использованием эффекта кавитации. Весь процесс чистки состоит из нескольких этапов. По окончании первого этапа на специализированном стенде проверяется факел распыления и величину производительности.

Далее проводится очередная прочистка, потом следующая проверка. Так будет продолжаться до тех пор, пока не будет достигнут необходимый результат. Чтобы определить готовность форсунок к качественной работе, необходимо достигнуть незначительной разницы в их производительности, составляющей не больше 3%.

После успешного завершения ультразвуковой чистки, следует заменить уплотнительные кольца и фильтры, при необходимости. Ультразвуковая чистка инжектора имеет преимущества и недостатки, по сравнению с другими способами очистки системы впрыска топлива.

Основным преимуществом является возможность удаления серьезных загрязнений. В таких случаях химические реагенты не способны справиться.

Но такой метод не избавляет от любых загрязнений. Иногда не удается промыть форсунки. Это часто бывает, когда в топливный бак проникла вода, либо автомобиль долгое время стоял. На автосервисе в этом случае наверняка предложат произвести контроль форсунок на специальном стенде, который показывает возможность дальнейшего использования форсунок.

Часто отзывы об ультразвуковой обработке отрицательные. Для этого есть свои основания, когда мастера неверно определили способ чистки системы питания. Ультразвук может оказаться не достаточно эффективным средством для очистки инжектора старого автомобиля.

От воздействия ультразвука новые форсунки могут прийти в негодность, и разрушиться. Качество чистки ультразвуком зависит от многих факторов: выбор современного оборудования, жидкости для залива в ультразвуковую емкость.

Основным критерием качественной чистки все-таки является человеческий фактор. Профессионализм работников автосервиса, а также их аккуратная работа обеспечит качество чистки форсунок с помощью ультразвука.

Разобраться в процедуре промывке системы впрыска топлива на качественном уровне совсем не сложно, если разговор идет в техническом плане. Подобрать все элементы для приспособления, собрать устройство и применить ее чаще всего проблем не вызывают. Эти работы проводятся просто, особенно теми людьми, которые умеют применять простые инструменты из комплекта автомобиля.

Значительно сложнее выбрать химическое средство для промывки, тем более что процедура эта более ответственная. При неправильном выборе жидкости можно просто испортить форсунки, и придется приобретать новый комплект, тратить лишние деньги. Но и здесь можно не допустить ошибки.

Найти данные о применяемой промывочной жидкости не так трудно. Существуют специализированные сайты, инструкции к жидкостям и руководства по автомобилям. При случае можно проконсультироваться у мастера в автосервисе.

Опытные мастера советуют использовать химическую чистку, когда с двигателем нет больших проблем при эксплуатации. А также нет сбоев на холостую, загрязнения небольшие. Жидкость для промывки с малыми загрязнениями быстро справится с работой и принесет пользу мотору, удалив нагар с клапанов.

Жидкостную чистку считают больше профилактикой, нежели эффективной промывкой.

При более сложных проблемах с автомобилем, и серьезных загрязнениях, плохой работы мотора — начинайте с посещения диагностики. Здесь самостоятельная чистка уже не поможет. Специалисты мастерской по техобслуживанию проверят систему и определят причину поломки, способы решения вопроса, в том числе химическая или ультразвуковая чистка инжектора.

Чистка форсунок инжекторной системы питания – операция не из самых легких, поэтому далеко не решаются ее делать самостоятельно, предпочитая довериться услугам сервисных центров и СТО. Одни просто не хотят заморачиваться, аргументируя все отсутствием времени, другие просто не уверены, что смогут все правильно сделать. Для тех же, кто хочет сам обслуживать своё авто, не тратясь на услуги СТО (которые далеко не всегда делаются качественно), рассмотрим технологию чистки инжектора в гаражных условиях.

Периодичность чистки

Автопроизводители обычно в технической документации указывают, через сколько км пробега нужно чистить инжектор. Но здесь стоит отметить, что они не учитывают особенности эксплуатации авто, а точнее то, что топливо, которое продается у нас на заправках не всегда высокого качества. А такой бензин в первую очередь сказывается на скорости засорения форсунок.

Опытными же механиками установлено, что в наших условиях чистить форсунки инжектора нужно примерно каждые 10 тыс. км пробега. Но цифра эта – условная, поскольку все зависит от качества заливаемого топлива. Одним такая операция может не требоваться и через 15 тыс. км, а другие вынуждены делать чистку уже через 5 тыс. км. Поэтому автовладельцу лучше ориентироваться самому авто, поведение которого само подскажет, что с системой питания есть проблемы.

Основными признаками засорения форсунок инжектора являются:

Появились «провалы» при нажатии педали газа;
Силовая установка функционирует с перебоями;
Повышенная дымность при работе мотора;
Падение мощности и динамики;

Если все это имеется, а бортовой компьютер не показывает никаких ошибок, вероятнее всего, что форсунки засорились и требуют очистки.

Чтобы понять, почему загрязнение инжектора влияет на работу силовой установки, рассмотрим коротко принцип ее работы. В задачу форсунок входит своевременная подача топлива в мелкодисперсном состоянии во впускной коллектор или непосредственно в цилиндр для того, чтобы оно смешалось с воздухом перед сгоранием.

Для того, чтобы это обеспечить в конструкции форсунки используется запорный клапан с иглой. Когда топливо не подается, игла перекрывает распылитель (отверстия малого сечения). Также в состав входит соленоид и сердечник. Последний связан с клапаном. При подаче напряжения на соленоид возникающее электромагнитное поле воздействует на сердечник, что обеспечивает его перемещение (втягивание). При этом он тянет за собой клапан с иглой, в результате топливо, находящееся под давлением проходит по каналам на распылитель, откуда оно уже впрыскивается в коллектор.

Для обеспечения качественного смесеобразования, бензин должен впрыскиваться в мелкодисперсном состоянии (в виде тумана). Только при таких условиях обеспечивается качественное сгорание смеси. Хорошее распыление обеспечивают отверстия в распылителе, но они имеют очень малые сечения. Грязь же, попадая в форсунку вместе с бензином, закупоривает эти отверстия, что сразу сказывается на качестве распыления. Из-за этого топливо уже поступает не в виде тумана, а струи, поэтому оно значительно хуже смешивается с воздухом. В результате бензин не полностью сгорает и часть его просто вылетает в трубу. Отсюда и падением мощности, и повышение расхода бензина, и перебои в работе мотора.

Способы чистки

Для удаления грязи и отложений из форсунок инжекторной системы питания применяются два метода – ультразвуковой и жидкостный.

Первый метод основан на явлении кавитации, при котором воздействующий на жидкость ультразвук приводит к образованию микровзывов. Суть такой чистки сводится к тому, что форсунки помещаются в ванночки с чистящей жидкостью, а затем обеспечивается воздействие ультразвука. Этот метод очистки является очень эффективным, но оборудование для его проведения – дорогостоящее, поэтому он больше подходит для СТО.

Жидкостной же способ наличия специальных приборов не требует, и его вполне можно провести в гаражных условиях, то есть промыть форсунки своими руками. Суть метода очень проста – все загрязнения удаляются за счет промывки чистящей жидкостью, которая подается под давлением.

Чистка форсунок своими руками

Для того, чтобы почистить форсунки инжектора самостоятельно, потребуется:

Средство для промывки карбюраторов;
Соединительные трубки;
Хомуты;
Провода с зажимами («крокодилами»);

Как видно, потребуется немного, именно поэтому этот метод и является приемлемым для гаражных условий.

Очистка форсунок проводится только с элементами, снятыми с авто. И делаем это так:

Сбрасываем давление в топливной системе (ищем в монтажном блоке предохранитель, отвечающий за работу бензонасоса и извлекаем его. Запускаем силовую установку и ждем, пока она не остановиться, выработав бензин из топливной рампы);
Отсоединяем трубопроводы, ведущие на топливную рампу;
Отсоединяем проводку от форсунок;
Демонтируем с авто топливную рампу вместе с форсунками;
Извлекаем из рампы форсунки (перед этим их следует пометить, чтобы при установке не перепутать, где какая стояла);

Сняв форсунки, можно приступать к чистке. Но для этого нужно все правильно подготовить. Для чистки необходимо, чтобы форсунка с баллончиком чистящего средства имела герметичное соединение. И для этого понадобиться подготовленная трубка и хомуты.

Источник

Приветствую, Друзья! На самом деле промывка инжектора своими руками не совсем то, о чём думает большинство автолюбителей. В этой статье разберёмся во всех нюансах.

А нюансы наши будут состоять из таких пунктов:

Нужно ли промывать инжектор
Чем промывать инжектор

Ну а теперь будем разбираться по порядку.

Нужно ли промывать инжектор

Здесь я буду краток и отвечу просто — инжектор нужно промывать обязательно. И делать это необходимо регулярно через каждые 30000 км. Я эту процедуру привязываю к каждой третьей замене моторного масла. Почему я так уверен в необходимости промывать инжектор? Потому что мы промываем не инжектор Об этом далее.

А вот теперь подробнее выскажу своё мнение по этому поводу.

Начнём с того, что я не совсем понимаю выражение «промыть инжектор», промыть форсунки на инжекторе», «инжекторный автомобиль» и тому подобное. Что такое инжектор? Инжектор в переводе (injector
) — это форсунка. Всего навсего — форсунка.

А теперь давайте эти выражения напишем в переводе — «промыть форсунку» (одну??? Может правильнее — промыть инжекторы?), «промыть форсунки на форсунке», «форсуночный автомобиль». По моему звучит, как полный бред. А смысл ещё бредовее

Более правильно, как по мне, выражаться так — «промыть форсунки на автомобиле с системой управления двигателем»

Но промывать форсунки без их снятия с автомобиля — малоэффективное мероприятие. Поэтому, именно промывку форсунок я осуществляю только со снятием с двигателя. Так можно визуально оценить распыление форсунок и проверить их запорные свойства. Посмотреть им в глаза, так сказать

Так зачем же «промывать инжектор без снятия форсунок»?

Дело в том, что данная процедура необходима не только на инжекторных двигателях (двигатель с системой управления), но и на карбюраторных (без системы управления двигателем)

Улавливаете суть? Данная промывка предназначена и для карбюраторных двигателей, хотя там нет никаких инжекторов. Так что же там промывать? А промываются при этой процедуре клапана и камера сгорания.

Ладно, понятно, что будем промывать клапана и камеры сгорания. Но зачем? Что там такого страшного?

Всё дело в устройстве и принципе работы большинства форсуночных двигателей.

Форсунки пришли на смену карбюраторам в первую очередь из-за экологии. С помощью системы управления двигателем можно добиться снижения выброса вредных веществ. Так же форсунки позволили сделать впускной коллектор сухим и обеспечить более одинаковую топливоподачу в каждую камеру сгорания, чего не возможно было добиться на карбюраторе.

Так вот. Форсунка подаёт топливо на наших двигателях не непосредственно в камеру сгорания, а во впускной коллектор рядом с впускным клапаном. Это очень грамотное решение, так как в камере сгорания сгорает не бензин, а пары бензина с воздухом. Вот здесь «впрыск на клапан» играет очень важную роль, так как клапан горячий, то топливо, попадая на него, очень быстро испаряется и смешивается с воздухом. Это очень хорошо.

Но есть и обратная сторона медали. Всегда приходится в чём-то выигрывать, а в чём-то проигрывать. Так и в этом случае.

Попадая на горячий клапан, топливо неизбежно оставляет на нём следы из накипи, всевозможных осадков, налётов и т.п.

Со временем клапан всё больше обрастает этой гадостью. А эта гадость, в свою очередь, мешает испарению топлива. Как результат — затруднённое смесеобразование, более продолжительный запуск двигателя, увеличивается время открытия форсунок на холостом ходу с 2,5 мсек до 3, а то и до 4 мсек. Отсюда повышенный расход, потеря приемистости на низких оборотах и прочие прелести.

Нагар в камере сгорания тоже ничего хорошего не приносит. В особо запущенных случаях может приводить даже к детонации, что является прямой угрозой двигателю.

Так что думайте — сделать двигателю хорошо сейчас или дальше сомневаться в полезности данной процедуры

Чтобы более реально продемонстрировать Вам результат промывки клапанов, я заранее промыл форсунки со снятием их с двигателя, а также сделал диагностику двигателя до промывки, во время промывки и после промывки. Также выкручивал одну свечу для наглядной картины происходящего. Вам этого делать не нужно.

Итак, поехали.

Чем промывать инжектор

Я всегда это делаю при помощи средства Wynn’s. Имейте ввиду, что он есть как для бензиновых систем, так и для дизельных. Не перепутайте при покупке

Одной банки Вам вполне хватит. Ценник на него у нас составляет 200 грн.(7-8 у.е.)

Промывка инжектора, клапанов и камеры сгорания

Сначала расскажу про подготовительные нюансы и безопасность. В данной статье промывка будет проходить при помощи пластиковой бутылки. Имейте ввиду, что это очень опасно. Пластмасса и горючие материалы иногда самовоспламеняются даже от статического электричества. На моих глазах когда-то сгорел склад ГСМ просто от того, что человек наливал бензин в пластиковую канистру! Поэтому лучше использовать металлическую ёмкость для этих целей.

У меня раньше была самодельная металлическая конструкция. Просто кусок трубы, а по краям приварены заглушки со штуцерами. Но мародёры не побрезговали и ей. Другую сварить пока нет возможности, так как сварочный аппарат тоже ушёл в неизвестном направлении. Да и электричества у нас больше нет, чем есть из-за обстрелов.

Так что имейте это ввиду и держите огнетушитель под рукой.

Не подвешивайте ёмкость с промывкой за капот над моторным отсеком. Разместите ёмкость за пределами моторного отсека. Если, не дай Бог, лопнет ёмкость, то промывка не выльется на горячий двигатель.

Так же остановлюсь на фильтре. Я его не использую при промывке. Не вижу причин для лишних затрат. Но если Вы всё же будете использовать фильтр, то делайте это с умом, а не по совету из Ютуба, где через одного советуют не тратиться и взять обычный пластиковый карбюраторный фильтр. Такие советы рано или поздно доведут до беды. Эти фильтры не предназначены для такого давления, как в двигателях с системой управления, которое достигает значений выше 4 атм. Поэтому наши фильтры делают металлическими, а не пластиковыми.

Помните — безопасность превыше всего!

Теперь о некоторых нюансах. Желательно иметь комплект старых рабочих свечей и установить их на время промывки. Я делаю так. Хотя на новых банках с Винсом уже пишут, что он безопасен для свечей зажигания. Поэтому решайте сами, но дальше я покажу, во что может превратиться свеча во время промывки.

Советуют начинать промывку на прогретом двигателе, чтобы промывка меньше просочилась в картер. Так, вроде бы, можно масло не менять после процедуры промывки. Но я начинаю это делать на холодном двигателе. Почему?

Во-первых, я всегда делаю промывку инжектора перед плановой заменой масла. Во-вторых, по моему личному мнению, при запуске холодного двигателя, часть промывки попадёт и на кольца, что увеличит шанс их раскоксовки или предупредит залегание колец.

Что нужно для промывки инжектора:

Винс 1 банка
ветошь
два вентиля для бескамерных шин
1 метр топливного шланга с внутренним диаметром 10мм
пластиковая бутылка 2л
компрессор или насос
сверло 10мм
два хомута 12-20

Как изготовить промывочную ёмкость из бутылки подробно показывать не буду. Если возникнут вопросы, спросите в комментариях.

Просто сверлим сверлом 10мм отверстия в дне бутылки и в крышке. Важно чтобы отверстия были ровными, а не овальными. Потом вставляем в них вентили для бескамерных шин.

Чтобы вставить в дно бутылки, я одел вентиль на сварочный электрод и при его помощи вставил вентиль в дно бутылки.

До конца вентиль одевать нет необходимости. Его давлением потом и так плотно прижмёт.

Внимание! Если нет желания заморачиваться со шлангами и бутылкой, тогда можно купить готовый набор для промывки. Он имеет множество переходников и приспособлений. Все находится в удобном кейсе.

Первым делом снимаем крышку с блока предохранителей в моторном отсеке и извлекаем предохранитель цепи питания топливного насоса

Открываем крышку бензобака

Запускаем двигатель и даём ему поработать, пока он сам не остановится. После этого ещё пару раз крутим стартером. Все вышеперечисленные процедуры нужны для сброса давления в топливной магистрали.

Теперь, нажимая на пластиковый фиксатор, снимаем трубку с топливной рампы. Если делаете это на горячем двигателе, то имеет смысл снизу подложить мокрую ветошь, чтобы оставшийся в рампе бензин не попал на горячий двигатель

Сам шланг можно прикрыть, например, пакетиком и подвязать

К рампе подключаем наш заготовленный топливный шланг. Не используйте первые попавшиеся трубки или прозрачные шланги без армирования — они могут не выдержать давления!

Второй конец шланга фиксируем при помощи хомута к вентилю, установленному в бутылке.

Важно!!! Из этого вентиля необходимо предварительно выкрутить сам золотник. Он там не нужен!

К вентилю в крышке подключаем компрессор и фиксируем бутылку

Вот так всё выглядит в сборе

Вкручиваем другой комплект свечей

Теперь заливаем в бутылку Винс и компрессором или насосом накачиваем давление 4 атм., попутно просматривая места соединений, чтобы не было нигде течи.

Запускаем двигатель и даём ему поработать на холостом ходу 20 минут. Он сначала может подтраивать и даже пытаться заглохнуть. В этот момент можно помочь ему педалькой акселератора. Через некоторое время обороты обычно становятся стабильными и двигатель уверенно работает.

Поглядываем за давлением и при необходимости подкачиваем до 4 атм. К слову сказать, подкачивать приходится очень редко.

Для особо любопытных отмечу, что после 95-го бензина, на Винсе коррекции пошли резко вверх

После того, как двигатель поработал 20 минут в режиме холостого хода, его необходимо остановить и дать постоять в покое ещё 20 минут.

Затем запускаем двигатель снова и периодически поднимаем обороты до 3 тысяч. Держим так минуту и снижаем обороты. Такую последовательность повторяем, пока вся жидкость для промывки не закончится.

Важно!!! Поднимать обороты — это не значит «погазовать»! Обороты необходимо увеличивать плавно. Резкими подгазовываниями Вы сделаете больше вреда, чем пользы, так как в этом случае будет появляться сильная детонация! Имейте это ввиду.

После того, как Винс закончится, сбрасываем давление в бутылке, подключаем обратно топливную магистраль к рампе, закручиваем крышку бензобака, вставляем предохранитель бензонасоса и запускаем двигатель на бензине. Даём ему поработать в разных режимах 20 минут.

После этого меняем моторное масло и масляный фильтр. Как это сделать изложено на странице

После замены масла, меняем свечи и едем покататься в активном режиме в течении 20 минут.

Для тех, кто раздумывает на тему — менять свечи или нет, то я просто покажу фото для общего развития.

Справа свеча до начала промывки, а слева то, во что она превращается во время промывки

Ну а теперь самое главное — чего же мы всё-таки добились?

Ну, первое — это явное повышение отдачи от двигателя. Особенно на низких оборотах. Трогаться с места становится явно лучше и уверенней. Выравнивается работа холостого хода.

Ощущения ощущениями, а давайте посмотрим на цифры. Они уж точно скажут нам правду.

Вот график до промывки инжектора и клапанов

А вот эти же параметры после промывки инжектора и клапанов

Имеем потрясающие результаты — дроссельная заслонка прикрылась больше чем в полтора раза, а давление в коллекторе снизилось с 35 кПа до 31 кПа.

Вот ещё впечатляющие результаты. Работа двигателя до промывки клапанов

А вот работа двигателя после промывки клапанов

Заметно, как упали шаги РХХ в два раза? А расход воздуха?

Ну и напоследок самый информативный для многих показатель. Вот длительность импульса впрыска до промывки инжектора

А вот длительность импульса впрыска после промывки инжектора

Мало того, что длительность импульса впрыска уменьшилась после промывки инжектора, так ещё и стала стабильнее (линия на графике стала более ровной).

Так что спасибо Вам скажет не только двигатель, но и кошелёк. Разница на первый взгляд не велика, но за год можно сэкономить не мало дорогущего бензина.

В общем, подведём итоги.

Каждый решает сам, что ему делать со своим автомобилем, но я считал, считаю и буду считать, что промывка инжектора является необходимой профилактической процедурой. Даже если бы на графиках ничего не поменялось, то всё-равно промывать нужно. Ведь масло Вы зачем-то меняете, а на поведении авто это не отражается. Верно?

Нужно просто понимать, что мы моем не столько форсунки, сколько клапана и камеру сгорания. И делаем это в профилактических целях, а не пытаемся восстановить прогоревший клапан или воскресить умершую форсунку.

Будут вопросы, дополнения или советы — добро пожаловать в комментарии ниже.

Вот всё вышеизложенное можно посмотреть на видео

На последок, хочу дать один совет-предупреждение. Так как вентили для шин не являются маслостойкими, то Винс их постепенно уничтожает и через время вентиль буквально рассыпается. Вот наглядный пример

Из этого можно сделать два вывода:

Не ленитесь и при следующей промывке поставьте новый нижний вентиль. Даже если он выглядит отлично, то это не гарантирует, что он выдержит давление.
Не используйте шланги, не предназначенные для таких процедур.

Всем Мира и ровных дорог!

Форсунки как инжекторного, так и дизельного двигателей со временем забиваются. Это происходит из-за того, что в топливе имеются мелкие примеси, которые фильтр не в состоянии оставить на своем корпусе (а тем более если он старый и/или некачественный). В продаже имеются , однако многие из них достаточно дорогие, и показывают сомнительные результаты. Поэтому автовладельцы придумали несколько несложных методов, позволяющих с помощью подручных средств в гаражных условиях выполнить очистку форсунок, по качеству аналогичные профессиональным чисткам на стендах. Если у вас есть мысли или собственные предложения по этому поводу — поделитесь им в комментариях.

Метод первый — с помощью очистителя карбюратора

Если вместо специального средства для чистки форсунок у вас завалялся карбклинер, то можно в гаражных условиях выполнить чистку бензинового инжектора самостоятельно даже очистителем карбюратора из баллончика, а не покупать жидкость для инжектора. Далее опишем один из таких методов. Для работы вам понадобятся:

два куска чистой ветоши;
медный изолированный провод небольшого сечения длиной около метра;
пластиковые хомуты (стяжки);
шило;
электрическая батарейка напряжением 9 В (популярная “Крона”);
кусок кислородного шланга длиной 4…5 см;
изолента;
(при выборе обращайте внимание рабочий колпачок баллона по диаметру подходил внутреннему диаметру кислородного шланга, чтобы его можно было вставить внутрь);
защитные очки и перчатки.

Работать с карбклинером нужно аккуратно, используя средства индивидуальной защиты, поэтому предварительно нужно одеть очки и перчатки
. Алгоритм работы:

снять форсунку с топливного коллектора и с помощью ветоши очистить ее снаружи (лучше предварительно снять с нее резиновые уплотнения);
разрезать кусок провода на равные части и с одной стороны получившихся проводов с помощью ножа почистить изоляцию;
с помощью изоленты зачищенные концы проводов подключить к батарейке;
на обратных концах проводов с помощью шила немного расширить изоляцию для дальнейшего подключения к форсунке;
в колпачке карбклинера с помощью шила в верхней его части сделать дырочку;
вставить колпачок в резиновый шланг (при этом “родное” отверстие колпачка будет заглушено шлангом) и зажать их пластиковым хомутом;
полученный переходник установить на баллон карбклинера;
очищенную снаружи форсунку подсоединить к переходнику из резинового шланга и обжать хомутом;
подключить форсунку к батарейке, при этом вы услышите щелчок, сигнализирующий о том, что форсунка открылась;
одеть переходник с форсункой на баллон очистителя карбюратора;
аккуратно подать давление (нажать);
при этом средство для чистки карбюраторов будет вертикальной струей выходить через форсунку (вот для чего нужны очки!).

Чистить до тех пор, пока факел не будет ровный. После одной чистки нужно перевернуть форсунку вверх ногами и повторить операцию. Далее можно переходить к чистке остальных форсунок.

Метод второй — с помощью промывочного цилиндра

Такой метод также можно выполнить в гараже с помощью подручных средств, он хорош тем, что нет надобности демонтировать форсунки двигателя, но в качестве чистящего состава нужно будет приобрести сольвент (винс, лавр, хай гир либо другой). Для работы вам понадобится:

Цилиндр с подсоединенным фильтром

чистая двухлитровая пластиковая бутылка с плотно закручивающейся крышкой;
компрессор (чтобы был в состоянии выдать 3 атмосферы);
промывочная жидкость (около одного литра);
дрель и сверло диаметром 13 мм;
два хомута (12…14 мм);
топливный фильтр;
два автомобильных ниппеля;
шланг диаметром 12 мм длиной около метра;

Алгоритм работы следующий:

После этого следует запустить двигатель и дать ему поработать 15 минут на холостых оборотах и 15 минут отдохнуть. Далее снова запустить двигатель и дать ему поработать до тех пор, пока в бутылке не кончится чистящая жидкость. Когда двигатель заглохнет, необходимо аккуратно стравить давление из бутылки!
Это можно сделать либо с помощью ниппеля или просто аккуратно откручивая крышку.

После этого можно разобрать получившуюся систему, подсоединить топливный шланг на место, и вернуть на исходную позицию фишку. После того как все собрано, нужно запустить двигатель и дать поработать машине 5…10 минут. Крайне желательно после выполнения описанной процедуры поменять масло и свечи (особенно свечи).

Метод очистки довольно прост, но у него есть существенный недостаток — отсутствие визуального контроля состояния форсунок. Им вполне можно пользоваться в профилактических целях в случае, если подозрение о том, что форсунки забились.

Метод третий — добавление ацетона

На многочисленных форумах в интернете можно найти много тем о том, стоит ли добавлять ацетон в бензобак. Несмотря на то, что официальные представители автопроизводителей и нефтеперерабатывающих компаний ни слова не говорят об этом, многие отечественные (и не только) автовладельцы добавляют небольшое количество чистого ацетона к используемому бензину.

Такое действие приводит, во-первых, к повышению октанового числа бензина, а во-вторых, вызывает очищающий эффект для элементов топливной системы (отмывает углеродистые отложения), а также связывает воду, находящуюся в бензине и выводит ее вместе с выхлопными газами. Как правило, эффект от использования ацетона чувствуется после того, как его добавили в полный (или почти полный) бак бензина, и это горючее впоследствие было сожжено в процессе езды.

Несколько слов о пропорциях. Количество добавляемого в бензин ацетона зависит, во-первых, от октанового числа, а во-вторых, от качества топлива (примеси воды и вредных примесей в нем). Если бензин хороший, то достаточно добавить 30 мл на каждый 10 литров бензина. По мере ухудшения, количество ацетона может увеличиваться до 150 мл на 10 литров бензина. Однако не стоит слишком увлекаться добавлением ацетона!
Это обусловлено тем, что поскольку это средство увеличивает октановое число, то если его значение будет превышено по сравнению с тем, на которое рассчитан двигатель, это может привести к постепенному выходу мотора из строя. И чем на большее значение оно превышено — тем быстрее “стуканет” двигатель.

Метод четвертый — применение Димексида

Для чистки форсунок можно применять и популярный лекарственный препарат Димексид, продающийся в любой аптеке, и стоящий очень недорого. Итак, для работы понадобится:

Установка для промывки

препарат Димексид (500 мл или больше, зависит от степени загрязнения);
чистая емкость для жидкости с крышкой, например бутылочка с плотно закрывающейся крышкой объемом около 500 мл;
два ниппеля;
дрель (шуруповерт) и сверло на 13 мм (под диаметр ниппеля);
четыре емкости в виде пробирок, куда будет собираться загрязненная жидкость с форсунок (отдельно для каждой форсунки);
аккумулятор или блок питания на 12 В;
воздушный шланг;
хомуты;
растворитель “Сольвент”.

Процедура выполнения очистки состоит из таких этапов:

Демонтаж рампы с форсунками.
Сооружение стенда для промывки.
Проверка форсунок на производительность (монтируются с рампой на стенд с прозрачными емкостями, для оценки факела распыла и количество выпускаемого топлива).
Отмачивание отдельно взятых форсунок в емкости с димексидом (обязательно в вертикальном положении дабы это агрессивное средство не попало на резиновые уплотнители).
Промывка инжекторных форсунок димексидом под давлением в течении 10-15 минут.
Промывка сольвентом и продувка сжатым воздухом (дабы в форсунке не осталось средства).

Заключение

Как вы можете видеть, самостоятельная очистка инжекторных форсунок в гаражных условиях вполне допустима и эффективна. Однако ее необходимо выполнять, во-первых, при условии, что уверены в том, что сделаете все правильно, то есть, у вас имеется опыт выполнения подобных ремонтных работ. Во-вторых, степень загрязнения форсунок средняя или низкая. В случае, если инжектор забился очень сильно, то имеет смысл обратиться за помощью в автосервис, где вам отмоют форсунки с помощью жидкостной или ультразвуковой чистящей установки.

Промывка форсунок своими руками может быть сделана без снятия их с двигателя или после демонтажа. Качество промывки форсунок своими руками тем и другим способом примерно одинаково. Отличие только в том, что после промывки без демонтажа желательно заменить масло. К тому же, делая промывку демонтированных инжекторов, вы можете оценить результат своего труда.

Признаки загрязнения инжектора

Затрудненный пуск двигателя.
Нестабильная работа двигателя на холостом ходу.
Большой расход топлива.
Детонация.
Снижение мощности двигателя.

Конечно, появление этих симптомов бывает не только при загрязнении форсунок, поэтому не торопитесь их менять. Сначала проверьте, как они распыляют топливо или попробуйте промыть их своими руками.

По статистике форсунка работает не менее 120 тыс. км пробега автомобиля. А для ее бесперебойной работы рекомендуется промывать ее за это время хотя бы четыре раза.

Интенсивность загрязнение инжектора можно разделить на три стадии:

Уменьшение пропускной способности на 5-7%. Увеличение расхода топлива не более 3 литров на 100 км пробега.
Уменьшение пропускной способности на 10-15%. Неравномерная работа двигателя на холостом ходу, бубнящей звук выхлопа. Заметное падение мощности. Детонация, едкий запах выхлопных газов. Увеличение расхода топлива более 3 литров на 100 км пробега.
Уменьшение пропускной способности на 20-50%. Двигатель работает с перебоями, пара цилиндров может не работать на холостом ходу. Выстрелы в воздухофильтр из-за обеднения смеси. Признаки двух первых стадий значительно усиливаются.

Промывка без демонтажа

Конечно, можно промыть инжектор своими руками, просто добавив в бак с топливом моющую присадку, но описанный ниже способ более эффективен.

Чтобы промыть форсунки своими руками не снимая их с двигателя, нужно сделать приспособление для подачи к ним промывочной жидкости под давлением. Для этого понадобится:

Топливный фильтр.
Два хомута.
1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
Двухлитровая пластиковая бутылка.
Сверло диаметром 13 мм.
Автомобильный компрессор для подкачки колес.
Два вентиля для бескамерных колес.

Изготовление приспособления:

В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см 2 . Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Пока идет промывка, нужно следить за давлением в бутылке, а при его снижении включать компрессор. Выше 3 атм. поднимать давление в бутылке не нужно. Когда промывка в бутылке кончится, а двигатель остановится, нужно демонтировать промывочную систему и восстановить штатную схему питания двигателя. После этого следует поменять масло с масляным фильтром. Это нужно сделать из-за того, что часть промывочной жидкости не сгорит в цилиндрах, поэтому будет снято со стенок цилиндров маслосъемными кольцами и стечет в поддон, разбавив масло. Иногда после очистки инжектора своими руками таким способом свечи зажигания выходят из строя, и их приходится менять.

Промывка после демонтажа

Для этого вам понадобится: два баллончика средства для чистки карбюратора, кнопка электрического звонка, изолированные провода, лампочка на 12 В мощностью 21 Вт (например, из фонаря указателя поворотов), шприц для инъекций и моток полихлорвиниловой изоленты, две клеммы, подходящие к контактам форсунки. Шприц нужно подобрать такого размера, чтобы в него плотно вставлялась входная часть вашей форсунки с уплотнительным кольцом. Часто подходит шприц объемом 2-3 см 3 .

Трубочку от баллончика состыкуйте с носиком шприца, а стык замотайте изолентой.

Трубочку присоедините к баллончику, нажмите на его клапан и на электрическую кнопку. Из распылителя будет вылетать очищающая жидкость. Продолжайте промывку до тех пор, пока распыление не станет мелким, а факел широким. Если замачивание и промывка своими руками не приносит желаемого результата, значит отложения на распылителях слишком плотны, и не поддаются химической очистке своими руками. Тогда вам необходимо воспользоваться для чистки ультразвуковой ванной.

Промывка форсунок двигателя своими руками — не такая простая задача на первый взгляд. Топливная система, во время включенного автомобильного двигателя, постоянно подвергается вредным воздействиям и загрязняется различными частицами, плюс, на ней накапливаются различные отложения. Основа этих отложений — химические соединения и частицы, (например, сера), находящиеся в автомобильном топливе. Самыми уязвимыми считаются форсунки системы впрыска. Во время использования низкокачественного топлива, ситуация многократно ухудшается, и форсунки приходится менять или чистить.

Как работают загрязненные форсунки

Если форсунки загрязнены, понижается удельная мощность автомобильного мотора.
Далее, возникают детонационные хлопки во время разгона автомобиля,
На холостом ходу работа двигателя становится более нестабильной, со временем ухудшается запуск двигателя и поднимается уровень расхода топлива.
Опасность выхлопа также увеличивается.

Все это определяется с помощью прохождения проверки и диагностики автомобиля.

В том случае, если на проверке было выявлено, что главной причиной поломки являются форсунки, их необходимо заменить или промыть. Промывка подобных систем может происходить как без снятия двигателя, так и с полным разбором, т.е проводится процедура демонтажа двигателя. На самом деле, мыть форсунки без демонтажа двигателя значительно более неудобно, чем наоборот, но иногда этот способ является единственно подходящим.

В процессе демонтажа форсунок, бывает, проводят и замену уплотнителей совместно с рампой. Это довольно трудная и длительная процедура.

Когда менять форсунки

Часто, мы удивляемся, когда работник автосервиса заявляет, что нашему автомобилю «как воздух» требуется промывка форсунок. Многие водители воспринимают эти слова, как стремление «выкачать» лишние деньги, поскольку в руководстве пользователя указана периодичность, когда следует производить чистку инжектора. Действительно, производитель указал пробег, по завершению которого необходимо, (правда, не обязательно) прочищать инжектор. Но производитель учел не все детали. Данный расчет осуществляется, в основном, на стандартах европейского топлива, а мы заливаем в свои автомобили непонятно что. И от этого страдает вся система впрыска в нашей машине, если быть более точным – форсунки в инжекторе.

Способы чистки форсунок с помощью присадок

Прочищение форсунок может быть осуществлено различными способами, и каждый из этих способов имеет свои преимущества и недостатки. Самым простым является добавление в бензобак автомобиля моющей присадки. Подобные присадки производятся практически всеми производителями автокосметики. Для промывки всей системы, лучше всего использовать жидкость для промывки форсунок. Одного флакона данной жидкости объемом от полулитра хватит на 50 –70 литров топлива.

«Мытью» данным способом подвергают все части в топливной системе автомобиля. Сюда же включается и топливный бак, механизм для регулировки давления, топливный насос и естественно форсунки.

Важно учитывать, что подобный способ достаточно рискован, поскольку, все отложения и грязь, которые были отмыты из топливного бака и бензопровода, могут еще сильнее испортить клапан регулятора давления. По причине этого, промывка форсунок с помощью присадок может быть целесообразной только в качестве профилактики.

Еще одним надежным способом для промывки форсунок является промывка с использованием специальных установок подачи сольвента. Промывание происходит при включении двигателя и его работе на моющем сольвенте. Такой способ является достаточно эффективным и результат промывки оценивается как положительный в большей части случаев.

Во время промывки форсунок сольвентами могут сломаться свечи зажигания. Следовательно, промывку необходимо совместить с заменой свечей.

Кроме всего прочего, форсунку можно промывать еще и с использованием высокоэффективных жидкостей, которые проходят через форсунку. Данный метод проводится с использованием специальных установок, которые имитируют действие форсунки с заменой топлива на специальный сольвент. Также, эффективным способом промывки форсунки является ультразвуковая ванна. Этот способ можно смело назвать самым стабильным.

Следует помнить, что во время использования хорошего европейского топлива, необходимость в чистке форсунок не появляется, но производители машин все-таки рекомендуют постоянно менять эти детали после того, как автомобиль проедет более ста тысяч километров. Если вы пользуетесь российским бензином,- в этом случае, потребность в чистке форсунок может появиться через 15-30 тыс. километров, но станции технического обслуживания рекомендуют производить чистку через 20-40 тысяч километров пробега.

Прочищение форсунок на стенде

В идеале, устройство форсунки дает возможность совсем не прочищать инжектор, если машина эксплуатируется на бензине высоких стандартов. Но, как уже было сказано ранее, реалии нашего существования таковы, что прочищение форсунок в инжекторе приходится производить гораздо раньше. Важно понимать, что чаще всего форсунки забиваются зимой, когда снижается испаряемость топлива. В машине появляются первые проблемы.

Как прочистить форсунки своими руками

Не стоит останавливаться на народных способах чистки форсунок. Правда, на данный счет существуют различные мнения. Некоторые не могут нарадоваться инжектору с используемыми присадками. Некоторые рассказывают о том, что доливают в бак какое-то количество керосина и проблем не знают. Настоящая же терапия заключается в использовании перечисленных выше присадок для топлива. Периодичность их использования составляет около трех тысяч километров пробега.

Как почистить инжектор самому

В простонародье этот прием называется «клизма». Для качественной промывки инжектора нам понадобятся:

промывочная жидкость хорошего качества;
новые свечи в комплекте;
4-5 литров обычно заправляемого бензина;
спринцовка;
помощник — давить на педаль газа.

Последовательность действий

Смешать промывочную жидкость и бензин. Поднять капот и найти шланг, который идет от «вакуумника» к впускному коллектору. Снять переходник,- он имеет вид резиновой трубочки.

Набрать в спринцовку смесь бензина и промывочной жидкости, залить в трубку под давлением. Подождать в течении 10-15 минут. За это время все, на что попала жидкость, будет окисать.

Теперь подключаем помощника. Он заводит автомобиль, что довольно не просто, так как отсоединена трубка. Двигатель не держит обороты, глохнет, приходится давить постоянно на газ, поддерживая уровень 2500-2800 Rpm.

На следующем этапе снова впрыскиваем смесь бензина с промывочной жидкостью. Дело непростое из-за давления внутри трубки, затягивающего внутрь спринцовку. В это время глушитель издает различные звуки: от хлопков до жуткого рыка. Могут быть клубы дыма белого цвета или вываливаться черный нагар.

Не нужно вливать сразу много промывочной смеси. Лучше не жалеть времени и дозировать.

После вливания всей смеси глушим двигатель. Когда он остынет, нужно открутить свечи и заменить их на новые. Таким методом промывается не вся система, но это лучшая альтернатива поездке в сервис.

STP SUPER CONCENTRATED FUEL INJECTOR CLEANER

ДОЗИРОВКА: весь флакон — 364 мл.

Особенности применения: заливают перед заправкой, чтобы равномерно распределить присадку в топливе и достичь максимальной эффективности.

Результат теста: жидкость показала очень высокие моющие способности. Легко растворила отложения и до взвешенного состояния, но использовать ее рекомендуется только при уверенности, что в бензобак абсолютно чист, иначе грязь может засорить приемную сетку в бензонасосе и вывести его из строя.

Препарат отмыл более 80% загрязнений. При последующей промывке спецраствором были удалены оставшиеся отложения. Эта агрессивная промывка может быть рекомендована к использованию при небольшом пробеге. Это оптимальный вариант как промыть инжектор самому с препаратом подобного типа.

ДОЗИРОВКА: 355 мл.

Особенности применения: препарат очень дешево стоит, поскольку он отечественного производства.

Результат теста: отмыто более 60% загрязнений, причем поддались и тяжелые отложения. При последующей промывке не выявлено наличия несмываемых отложений.

Несмотря на низкую стоимость, показаны прекрасные результаты, и ограничения на его применение заключаются только в чистоте бака.

Видео

Промывка форсунок специальной жидкостью:

Топливная система – одна из важнейших составляющих силового агрегата авто. Опытные автовладельцы знают, что если она корректно работает, двигатель прослужит долго, а расход топлива будет небольшим. Одним из ключевых элементов топливной системы являются , или, как их еще называют, инжекторы. Со временем, форсунки забиваются и перестают эффективно функционировать. Автолюбители часто задаются вопросом, почему и зачем нужна чистка инжектора своими руками на авто? Отвечая на данный вопрос, необходимо понять, какую роль выполняет форсунка и что она из себя представляет.

Конструкция

Инжектор или форсунка представляет собой устройство, с помощью которого осуществляется впрыск топлива. Основной задачей инжектора является распыление горючего для образования топливно-воздушной смеси в камере сгорания. В зависимости от метода распыления топлива, форсунки можно разделить на:

механические;
гидравлические;
пьезоэлектрические;
электромагнитные.

Как работают форсунки

Их принцип действия не имеет особых различий. Топливо под высоким давлением проникает в верхнюю часть инжектора. Далее, проходя через внутреннюю часть устройства, открывается клапан и происходит распыление горючего. Соответственно, чем равномернее распыляется топливо, тем качественнее получится топливно-воздушная смесь. Но в процессе эксплуатации отверстия, через которое происходит распыление, забиваются и засоряются: загрязнения затрудняют корректное распыление топлива, что впоследствии приводит к проблемам и неисправностям. Именно поэтому, необходимо производить чистку инжектора.

Но она в сервисных центрах может обойтись в “кругленькую” сумму. Обладая некоторыми знаниями, прочистить форсунки можно в «домашних» условиях, не прибегая к дорогостоящим услугам квалифицированных специалистов. В данной статье информация о том, как производится чистка инжектора своими руками.

Признаки забитого инжектора

Чтобы понять, когда нужно производить чистку топливных форсунок, необходимо разобраться в том, какие же отличительные признаки и индикаторы забитого инжектора.

Как правило, специалисты рекомендуют производить чистку как минимум раз в 30 тысяч километров. Но стоит понимать, что состояние каждого автомобиля индивидуально, а также каждый владелец машины по-разному относится к обслуживанию силового агрегата. Поэтому не всегда стоит придерживаться определенного регламента, так как чистка форсунок инжектора может понадобиться гораздо раньше. Среди основных признаков, говорящих о необходимости почистить форсунки, можно выделить следующие:

затруднения при силового агрегата
плавающие обороты холостого хода
заметное уменьшение мощности и тяги
рывки при разгоне
увеличение расхода топлива

Подобные признаки сигнализируют о забитых инжекторах. Но симптомы не могут наверняка сообщать о неисправности форсунок. Иногда это свидетельствует о проблемах в других узлах, агрегатах. Для вынесения «вердикта» рекомендуется отправиться на диагностику авто или провести визуальный осмотр элемента, вызывающего подозрение. Как правило, перечисленные признаки возникают не сразу, а через некоторое время. Особенно, если пробег автомобиля близок к 100 тысячам км или перевалил за эту отметку.

Как очистить инжектор

Существуют различные способы приведения форсунок в надлежащий вид. Каждый автовладелец индивидуально для себя выбирает тот или иной метод. Факторами при выборе метода могут выступать:

наличие свободного времени;
технические возможности.

Также при выборе стоит учитывать степень работоспособности устройства. Можно выделить 3 основные степени загрязнения инжектора:

Незначительные. Они практически не отражаются на работе двигателя. Единственным признаком может служить небольшое увеличение расхода топлива.
Загрязнения средней степени. В таком случае признаки наиболее выражены. Двигатель «затроит». Будет заметна потеря мощности и тяги автомобиля, а потребление топлива серьезно увеличится.
Загрязнения, при которых эффективность функционирования форсунок будет потеряна на 40-50%. В таком случае двигатель будет буквально выпрыгивать из подкапотного пространства. Один из цилиндров может перестать работать на холостом ходу. В таком случае затягивать с чисткой форсунок просто невозможно.

Для того чтобы чистить форсунки своими руками, необходимо приобрести специальное средство для промывки инжектора, которое будет удалять все загрязнения.

Как самостоятельно прочистить инжектор

Рассмотрим существующие способы, с помощью которых можно самостоятельно почистить инжекторы автомобиля.

С использованием специальных средств

Этот способ является наиболее распространенным среди автолюбителей. Для выполнения процедуры необходимо подготовить:

промывочную жидкость в аэрозольных баллонах;
небольшой шланг, размером 10-15 сантиметров;
несколько хомутов;
зарядное устройство с напряжением в 12 Вольт: (такого напряжения достаточно для открытия клапана форсунки);
тумблер или кнопка с двумя контактами;
клеммы для соединения контактов;
ёмкость для слива жидкости.

Подготовив все перечисленные подручные средства, можно приступать к процедуре чистки:

Отключите минусовую клемму аккумулятора. Чтобы извлечь форсунки, демонтируйте блок дроссельной заслонки и коллектор. Затем отсоедините фишки инжекторов и все иные шланги. После этого будет видна топливная рампа.
Она закреплена на трёх болтах, которые нужно открутить. Далее поднимите рампу и вытащите форсунки.
Соберите электрическую схему, которая будет служить подобием двигателя для открытия клапанов инжекторов.
Возьмите отрезок шланга и с одной стороны при помощи хомута прикрепите к баллону с промывочной жидкостью, а с другой стороны — к верхней части форсунки. Низ инжектора помещается в заранее приготовленную ёмкость, которая будет наполняться промывочной жидкостью.
Оголите провод от зарядного устройства с помощью ножа. Красный (плюсовой) провод соедините с кнопкой, а синий (минусовой) прикрепите к контакту форсунки.

Для проверки работоспособности собранной схемы, необходимо запитать наше зарядное устройство от розетки. Если все сделано правильно, раздастся характерный щелчок. Это означает, что клапан форсунки открылся.
Приступаем к процедуре промывки. Надавливанием на аэрозоль с жидкостью, создаём давление в шланге, не открывая клапан форсунки. Стоит отметить, что хомуты, при помощи которых закреплён шланг, должны быть затянуты очень крепко.
Теперь включаем схему. Форсунка открывается и в бутылку распыляется промывочная жидкость. Данная процедура повторяется определенное количество раз, затем можно приступать к следующей форсунке.
После окончания промывки рекомендуется заменить уплотнительные кольца форсунок. В завершение процедуры возвратите их в топливную рампу и осуществите сборку в обратном порядке.

Метод заключается в промывке форсунок при помощи специального оборудования, что возможно лишь в сервисных центрах. Главным преимуществом такой промывки является то, что форсунки очищаются не по отдельности, а всем тандемом. Это позволяет сравнивать равномерность распыления и добиваться большей результативности.

Очистка без демонтажа

Для такого способа понадобится цилиндр, посредством которого можно промыть каждую форсунку, не снимая. Его роль может играть обычная пластиковая ёмкость. В её нижней части просверливается небольшое отверстие, к которому будет подсоединяться ниппель компрессора или воздушного насоса. В верхнюю часть ёмкости, где располагается крышка, вставляется шланг. В цилиндр помещается промывочная жидкость. Предварительно отсоединив топливный насос, шланг цилиндра подключается к топливной рампе. Затем заведите двигатель, и включите компрессор. После того, как цилиндр опустеет, производите обратную сборку.

Метод имеет ряд недостатков:

при прочистке форсунок без снятия, невозможно оценить их внешнее состояние;
способ требует участия второго лица, которое будет производить пуск двигателя и поддерживать обороты, чтобы автомобиль не заглох при работе без топливного насоса.

Использование ультразвука

Четвертый метод наиболее эффективный, но и самый сложный в плане применения. Форсунки промываются с помощью ультразвуковых волн. Самостоятельная чистка осуществляется в ультразвуковой ванне, сборку которой можно осуществить вручную.

Химия.

Рынок автомобильной химии для промывки форсунок достаточно обширен. Отвечая на вопрос, чем лучше промыть форсунки, стоит рассмотреть наиболее известные средства, позволяющие чистить форсунки своими руками:

Liqui Moly – универсальное средство и удачный вариант для промывки в гаражных условиях. Не имеет агрессивного состава и чистит весьма деликатно, однако нагар удаляет не полностью. Стоит недорого.
Wynn’s – средство с очень агрессивным составом. Прекрасно удаляет загрязнения и отложения любой степени. Подходит для авто, дата производства которых не раннее 2002 года.
Carbon Clean – данное средство производит аккуратную, но при этом эффективную чистку. Жидкость можно назвать чем-то средним между конкурентами Liqui Moly и Wynn’s.
Лавр – средство, по составу схожее с промывочным средством Wynn’s, но более дорогое, поэтому применяется куда реже.

Профилактика инжектора

Чтобы поддерживать инжектора в рабочем состоянии, необходимо контролировать поведение своего автомобиля. Помимо этого важно производить своевременное и качественное обслуживание. Хорошее топливо позволит форсункам проработать длительный срок и сократить их чистку до 1 раза в 30000 км.

Также производители в качестве профилактического средства предлагают специальные присадки. Данный способ является самым лёгким. В чем суть процесса? В топливный бак заливается добавка в виде жидкости. Такие средства способны очищать не только форсунки, но и топливную систему в целом. Однако у такого метода есть негативные стороны. Очищенные такой присадкой отложения и нагар попадают в горючее и начинают своё следование по топливной системе. Это может привести к механическому загрязнению инжектора. Данный способ промывки эффективен только в том случае, если есть уверенность в чистоте бензобака. В противном случае возможно дальнейшее загрязнение топливной системы. Необходимо помнить, что качество российского бензина зачастую оставляет желать лучшего, поэтому степень загрязнения форсунок рекомендуется контролировать чаще, чем по регламенту.

Подводя итог вышесказанному, становится понятно, что форсунки можно прочистить и собственноручно. Процедура представляет собой несложный процесс, но требует знания некоторых нюансов: действуя по вышеописанной инструкции, вы сэкономите средства и время.

Источник

Конструкция

механические;
гидравлические;
пьезоэлектрические;
электромагнитные.

Как работают форсунки

Признаки забитого инжектора

затруднения при силового агрегата
плавающие обороты холостого хода
заметное уменьшение мощности и тяги
рывки при разгоне
увеличение расхода топлива

Как очистить инжектор

наличие свободного времени;
технические возможности.

Незначительные. Они практически не отражаются на работе двигателя. Единственным признаком может служить небольшое увеличение расхода топлива.
Загрязнения средней степени. В таком случае признаки наиболее выражены. Двигатель «затроит». Будет заметна потеря мощности и тяги автомобиля, а потребление топлива серьезно увеличится.
Загрязнения, при которых эффективность функционирования форсунок будет потеряна на 40-50%. В таком случае двигатель будет буквально выпрыгивать из подкапотного пространства. Один из цилиндров может перестать работать на холостом ходу. В таком случае затягивать с чисткой форсунок просто невозможно.

Как самостоятельно прочистить инжектор

Рассмотрим существующие способы, с помощью которых можно самостоятельно почистить инжекторы автомобиля.

С использованием специальных средств

промывочную жидкость в аэрозольных баллонах;
небольшой шланг, размером 10-15 сантиметров;
несколько хомутов;
зарядное устройство с напряжением в 12 Вольт: (такого напряжения достаточно для открытия клапана форсунки);
тумблер или кнопка с двумя контактами;
клеммы для соединения контактов;
ёмкость для слива жидкости.

Подготовив все перечисленные подручные средства, можно приступать к процедуре чистки:

Отключите минусовую клемму аккумулятора. Чтобы извлечь форсунки, демонтируйте блок дроссельной заслонки и коллектор. Затем отсоедините фишки инжекторов и все иные шланги. После этого будет видна топливная рампа.
Она закреплена на трёх болтах, которые нужно открутить. Далее поднимите рампу и вытащите форсунки.
Соберите электрическую схему, которая будет служить подобием двигателя для открытия клапанов инжекторов.
Возьмите отрезок шланга и с одной стороны при помощи хомута прикрепите к баллону с промывочной жидкостью, а с другой стороны — к верхней части форсунки. Низ инжектора помещается в заранее приготовленную ёмкость, которая будет наполняться промывочной жидкостью.
Оголите провод от зарядного устройства с помощью ножа. Красный (плюсовой) провод соедините с кнопкой, а синий (минусовой) прикрепите к контакту форсунки.

Для проверки работоспособности собранной схемы, необходимо запитать наше зарядное устройство от розетки. Если все сделано правильно, раздастся характерный щелчок. Это означает, что клапан форсунки открылся.
Приступаем к процедуре промывки. Надавливанием на аэрозоль с жидкостью, создаём давление в шланге, не открывая клапан форсунки. Стоит отметить, что хомуты, при помощи которых закреплён шланг, должны быть затянуты очень крепко.
Теперь включаем схему. Форсунка открывается и в бутылку распыляется промывочная жидкость. Данная процедура повторяется определенное количество раз, затем можно приступать к следующей форсунке.
После окончания промывки рекомендуется заменить уплотнительные кольца форсунок. В завершение процедуры возвратите их в топливную рампу и осуществите сборку в обратном порядке.

Очистка без демонтажа

Метод имеет ряд недостатков:

при прочистке форсунок без снятия, невозможно оценить их внешнее состояние;
способ требует участия второго лица, которое будет производить пуск двигателя и поддерживать обороты, чтобы автомобиль не заглох при работе без топливного насоса.

Использование ультразвука

Химия.

Liqui Moly – универсальное средство и удачный вариант для промывки в гаражных условиях. Не имеет агрессивного состава и чистит весьма деликатно, однако нагар удаляет не полностью. Стоит недорого.
Wynn’s – средство с очень агрессивным составом. Прекрасно удаляет загрязнения и отложения любой степени. Подходит для авто, дата производства которых не раннее 2002 года.
Carbon Clean – данное средство производит аккуратную, но при этом эффективную чистку. Жидкость можно назвать чем-то средним между конкурентами Liqui Moly и Wynn’s.
Лавр – средство, по составу схожее с промывочным средством Wynn’s, но более дорогое, поэтому применяется куда реже.

Профилактика инжектора

Стоимость чистки форсунок в авто сервисах составляет примерно 1500 рублей, но почистить их под силу и своими руками.

Для чистки форсунок своими руками понадобится:

Средство для чистки карбюратора (примерно 2 баллончика);

Тормозной шланг;

Изолента;

Пластиковые хомутики для электропроводки;

Кусок 2-х жильного провода;

Лампочка на 12 Вольт;

Нож (канцелярский или другой)

Стоимость всего выше перечисленного примерно 300-400 рублей.

Процесс очистки форсунок

Снятие топливной рампы для чистки форсунок:

1. Отсоединяем «минусовой» провод от аккумуляторной батареи.
2. Снимаем рампу с регулятором давления топлива.
3. Отсоединяем вакуумный шланг от регулятора.
4. Двумя ключами «на 17» отворачиваем штуцеры топливных трубок, стравливая давление топлива.

5. Отсоединяем электрический разъем рампы.

6. Крестообразной отверткой отворачиваем винт кронштейна крепления топливных трубок… и снимаем его.

7. Шестигранником «на 5» отворачиваем два винта крепления рампы.

8. Потянув рампу по оси форсунок, вынимаем все четыре форсунки из посадочных мест и извлекаем рампу в направлении левого борта автомобиля.

Снятие форсунок

1. Сжав пружинную скобу, отсоединяем электрический разъем форсунки.

2. Отверткой сдвигаем фиксатор форсунки вдоль рампы… и снимаем его.

3. Покачивая форсунку, вынимаем ее из рампы.

4. Поддев отверткой c тонким жалом, снимаем уплотнительные кольца…с распылителя и корпуса форсунки.

Изготовление самодельного приспособления для чистки форсунок

1) Обрезаем от резинового тормозного шланга металлическую запрессованную гайку с 1 стороны.
2) Обрезанный конец шланга надеваем на форсунку, и фиксируем с помощью пластикового хомута затяжкой.
3) В другой конец шланга вставляем трубку, входящую в комплект очистителя карбюратора (если в комплекте такой не имеется используем трубку от жидкости WD- 40). Оставшееся пространство между трубкой и тормозным шлангом можно заполнить фум лентой, унилоком или использовать остатки звукоизолирующего материала. После чего обматываем плотно изолентой.

Рис. 1, 2,3. Самодельное приспособление для чистки форсунок.

4) Чистка форсунок происходит при подаче на форсунку напряжения в 12 В, и чтобы не спалить обмотку форсунки запитываем последовательно лампочку на 12В на плюсовой провод, в проводе на массу делаем разрыв, вставив выключатель или зажимы типа крокодил, или использовав кнопку работающую, только тогда когда на нее нажимаешь. Вся схема подключается к аккумулятору.

Схема включения форсунки для чистки.

1) Создаем давление в тормозном шланге, для этого несколько раз нажимаем на пшикалку баллончика.
2) Нажимаем на кнопку, и подаем на форсунку напряжение, форсунка начинает распылять.
3) Незабываем нажимать и удерживать пшикалку очистителя для поддержания давления в шланге.
4) Чистку форсунки производим до тех пор пока распыление с форсунки не будет равномерным.

После чистки форсунок собираем их обратно на топливную рампу, использовав новые уплотнительные кольца на всех форсунках со стороны рампы.

Новые уплотнительные кольца устанавливайте предельно аккуратно, без применения какого либо инструмента, предварительно смазав их моторным маслом или жидкостью WD-40.

Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.
Установите обратно топливную рампу, подключите топливопровод, закрепите клемму «масса» на аккумуляторе, поверните 3-4 раза ключ зажигания в замке с интервалами 2-3 секунды, чтобы создать в топливной рампе давление, и проверьте герметичность соединения трубопровода и форсунок.

P.S. Также следует после чистки форсунок менять топливный фильтр, и желательно сетку бензонасоса, да и заправляться следует только на проверенных АЗС, и лучше 95 бензином.

Александр Борисов, г. Самара

Периодичность чистки

Основными признаками засорения форсунок инжектора являются:

Появились «провалы» при нажатии педали газа;
Силовая установка функционирует с перебоями;
Повышенная дымность при работе мотора;
Падение мощности и динамики;

Способы чистки

Чистка форсунок своими руками

Для того, чтобы почистить форсунки инжектора самостоятельно, потребуется:

Средство для промывки карбюраторов;
Соединительные трубки;
Хомуты;
Провода с зажимами («крокодилами»);

Как видно, потребуется немного, именно поэтому этот метод и является приемлемым для гаражных условий.

Очистка форсунок проводится только с элементами, снятыми с авто. И делаем это так:

Сбрасываем давление в топливной системе (ищем в монтажном блоке предохранитель, отвечающий за работу бензонасоса и извлекаем его. Запускаем силовую установку и ждем, пока она не остановиться, выработав бензин из топливной рампы);
Отсоединяем трубопроводы, ведущие на топливную рампу;
Отсоединяем проводку от форсунок;
Демонтируем с авто топливную рампу вместе с форсунками;
Извлекаем из рампы форсунки (перед этим их следует пометить, чтобы при установке не перепутать, где какая стояла);

А нюансы наши будут состоять из таких пунктов:

Нужно ли промывать инжектор
Чем промывать инжектор

Ну а теперь будем разбираться по порядку.

Нужно ли промывать инжектор

А вот теперь подробнее выскажу своё мнение по этому поводу.

Так зачем же «промывать инжектор без снятия форсунок»?

Ладно, понятно, что будем промывать клапана и камеры сгорания. Но зачем? Что там такого страшного?

Всё дело в устройстве и принципе работы большинства форсуночных двигателей.

Так что думайте — сделать двигателю хорошо сейчас или дальше сомневаться в полезности данной процедуры

Итак, поехали.

Чем промывать инжектор

Одной банки Вам вполне хватит. Ценник на него у нас составляет 200 грн.(7-8 у.е.)

Промывка инжектора, клапанов и камеры сгорания

Так что имейте это ввиду и держите огнетушитель под рукой.

Помните — безопасность превыше всего!

Что нужно для промывки инжектора:

Винс 1 банка
ветошь
два вентиля для бескамерных шин
1 метр топливного шланга с внутренним диаметром 10мм
пластиковая бутылка 2л
компрессор или насос
сверло 10мм
два хомута 12-20

До конца вентиль одевать нет необходимости. Его давлением потом и так плотно прижмёт.

Открываем крышку бензобака

Сам шланг можно прикрыть, например, пакетиком и подвязать

Второй конец шланга фиксируем при помощи хомута к вентилю, установленному в бутылке.

Важно!!! Из этого вентиля необходимо предварительно выкрутить сам золотник. Он там не нужен!

К вентилю в крышке подключаем компрессор и фиксируем бутылку

Вот так всё выглядит в сборе

Вкручиваем другой комплект свечей

Для особо любопытных отмечу, что после 95-го бензина, на Винсе коррекции пошли резко вверх

После этого меняем моторное масло и масляный фильтр. Как это сделать изложено на странице

После замены масла, меняем свечи и едем покататься в активном режиме в течении 20 минут.

Для тех, кто раздумывает на тему — менять свечи или нет, то я просто покажу фото для общего развития.

Справа свеча до начала промывки, а слева то, во что она превращается во время промывки

Ну а теперь самое главное — чего же мы всё-таки добились?

Ощущения ощущениями, а давайте посмотрим на цифры. Они уж точно скажут нам правду.

Вот график до промывки инжектора и клапанов

А вот эти же параметры после промывки инжектора и клапанов

Вот ещё впечатляющие результаты. Работа двигателя до промывки клапанов

А вот работа двигателя после промывки клапанов

Заметно, как упали шаги РХХ в два раза? А расход воздуха?

А вот длительность импульса впрыска после промывки инжектора

В общем, подведём итоги.

Будут вопросы, дополнения или советы — добро пожаловать в комментарии ниже.

Вот всё вышеизложенное можно посмотреть на видео

Из этого можно сделать два вывода:

Не ленитесь и при следующей промывке поставьте новый нижний вентиль. Даже если он выглядит отлично, то это не гарантирует, что он выдержит давление.
Не используйте шланги, не предназначенные для таких процедур.

Всем Мира и ровных дорог!

Промывка инжектора и форсунок – это непростая задача даже для опытного автомобилиста, не говоря уже о новичках. В топливной системе автомобиля в процессе эксплуатации постоянно скапливаются мелкие частицы и разного рода отложения, поэтому форсунки, являясь самыми уязвимыми к всевозможным химическим соединениям, часто засоряются. Далеко не последнюю роль играет низкокачественное топливо, использование которого многократно ухудшает ситуацию. В таких случаях нужна промывка инжектора и форсунок без снятия своими руками.

Несмотря на все преимущества, инжектор при длительном использовании некачественного топлива быстро засоряется, из-за чего эффективность двигателя снижается. Это главный недостаток данного элемента топливной системы. Тогда и поднимается вопрос о промывке инжектора.

Обратите внимание!

Специалисты рекомендуют проводить чистку каждые 20 000 км пробега. Но периодичность может меняться в зависимости от качества используемого топлива и конструктивных особенностей системы впрыска.

Существует целый ряд признаков, свидетельствующих о необходимости промывки элементов топливной системы. К наиболее распространенным из них относятся:

загрязнение свечей зажигания;
трудный запуск двигателя;
неравномерная работа мотора;
появление задымленного воздуха из глушителя;
снижение мощности;
увеличение расхода топлива (как правило, расход увеличивается резко).

Это далеко не все причины, так как их существует очень много. Поэтому при появлении малейших сомнениях нужно обратиться за помощью к специалистам для проведения полной диагностики вашего транспортного средства. Стоимость данной услуги может варьироваться в зависимости от города, в котором процедура будет проведена.

Методы промывки без снятия

Произвести чистку форсунок можно двумя способами – залить специальное средство через топливный бак или изготовить самодельное устройство и залить туда жидкость для промывки инжектора (устройство подсоединяется к топливной системе двигателя авто). Первый способ считается самым простым в исполнении, поэтому он не отнимет у вас много времени.

Залив специального средства для очистки проводится каждые 15 000 км в профилактических целях. Если двигатель начинает работать с отклонениями, то данный метод считается неэффективным. В таких случаях применяется второй метод. Он сложнее в исполнении, но от использования самодельного устройства намного больше пользы. Прибегают ко второму способу в запущенных случаях, когда инжектор работает с явными неполадками или после 20 000 пробега или больше. Теперь рассмотрим каждый из методов отдельно.

Через бак автомобиля

Купить средство, используемое в данном методе, можно практически в любом автомагазине. Главная цель такой присадки заключается в очистке всей топливной системы автомобиля. Исходя из названия метода, несложно догадаться, что присадка заливается через горловину в топливный бак.

Процедура состоит из нескольких этапов, последовательность которых необходимо соблюдать:

замена топливного фильтра;
добавление очищающего средства в топливный бак (одного флакона должно быть достаточно);
эксплуатация транспортного средства (нужно проехать не менее 200 км);
повторная замена фильтрующего элемента.

На заметку!

Расчет пропорции очистительного средства и бензина нужно соблюдать точно, чтобы не навредить двигателю. Детальную информацию можно найти в инструкции от производителя.

На рынке можно встретить очистители от разных производителей и по разным ценам, но далеко не все они смогут полноценно промыть форсунки. Ниже приведены лучшие производители, продукция которых по-настоящему эффективна.

Таблица. Обзор лучших брендов очистителей.

Название бренда, фото	Описание
	Широко известный немецкий производитель, который специализируется на присадках и смазочных материалах. Средства для очистки форсунок пользуются большой популярностью в странах бывшего СНГ.
	Состав данного средства специально подобран таким образом, чтобы полностью устранять отложения в системе впрыска топлива. Положительные изменения будут заметны практически сразу (примерно через 60 км пробега).
	Отечественный производитель автохимии и автокосметики, сумевший за свою относительно короткую карьеру завоевать современный автомобильный рынок. Продукция компании «Kerry» – это идеальное сочетание хорошего качества и низкой цены.
	Еще один производитель средств для очистки форсунок, используемый на территории России. Выпускается данный продукт в США, из-за чего его цена на порядок выше, чем у более дешевых аналогов.
	Эффективное чистящее средство, предназначенное для безразборной промывки топливной системы. На территории РФ используется относительно недавно, но за это время многие автомобилисты оценили высокое качество компании «LAVR», о чем свидетельствуют многочисленные положительные отзывы.

Если вы затрудняетесь с выбором производителя, ориентироваться на одну лишь стоимость продукции не стоит. Лучше обратиться за помощью к продавцу-консультанту, который подробно расскажет об интересующем вас товаре и посоветует лучший вариант.

С помощью специального приспособления

Чтобы смастерить устройство для промывки, нужно подготовить некоторые инструменты и материалы, а именно:

электрический компрессор;
сверло диаметром 13 мм;
двухлитровая пластиковая бутылка;
небольшой шланг диаметром 12 мм;
ниппели и хомуты – по 2 шт.;
фильтр топливный;
средство для промывки – 1 флакон.

Подготовив все необходимое, можно приступать к работе. Ниже приведена пошаговая инструкция, правильное соблюдение которой позволит упростить процедуру очистки форсунок.

Шаг 1.
Аккуратно просверлите отверстия в обеих сторонах бутылки (как на фото).

Шаг 2.
Соедините дно пластиковой бутылки с полноценным ниппелем. Проследите за тем, чтобы все было герметично.

Шаг 3.
Установите такой же ниппель в крышку бутылки, но вентиль при этом нужно выкрутить для беспрепятственной подачи жидкости в форсунки.

Шаг 4.
Соедините один конец шланга с ниппелем на крышке бутылки и зафиксируйте его с помощью хомута. Топливный фильтр соедините с нижним отверстием и так же затяните хомутом.

Шаг 5.
Запустите двигатель и разогрейте его до рабочей температуры. Теперь можно подсоединять изготовленное оборудование. Для начала отсоедините специальную фишку на топливной магистрали.

Шаг 6.
После снятия шланга подвода топлива наденьте на топливный фильтр эту фишку. Действие должно продолжаться до появления характерного щелчка.

Шаг 7.
Наполните бутылку промывочной жидкостью и плотно закройте ее.

Шаг 8.
Подвесьте наполненную бутылку где-то на открытом капоте, чтобы она находилась выше двигателя.

Затем соедините компрессорный насос с ниппелем на дне бутылки для создания оптимального давления внутри топливной системы авто. Включите устройство и накачайте бутылку до отметки в 3 атм. В процессе давление в бутылке будет падать, поэтому его нужно контролировать своевременным включением насоса.

По достижению желаемого давления заведите двигатель и пусть он поработает 10-15 минут. Заглушите двигатель на некоторое время, а потом снова запустите его до полного израсходования жидкости. Как только двигатель сам заглохнет, снизьте давление в бутылке, открутив крышку.

Так выглядит самостоятельная промывка инжектора

Подключите топливный шланг обратно к автомобилю, подключите фишку и запустите двигатель на несколько минут, чтобы он смог поработать уже на чистом бензине. На этом процедуру очистки форсунок можно считать оконченной.

Разобравшись с технологией промывки, можно убедиться, что она не такая уж сложная, если речь идет лишь о технической составляющей. Выбор необходимых материалов, подготовка инструментов и создание специального приспособления для работы – это довольно просто. Для этого нужно иметь лишь желание, свободное время и навыки использования обычных инструментов, которые присутствуют в водительском комплекте.

Но с выбором качественного средства для промывки дела обстоят намного труднее, ведь это ответственное занятие. Неправильно подобранное средство может вывести форсунки из строя и сделать их непригодными для дальнейшего использования. Подобная ошибка повлечет за собой не только временные, но и дополнительные финансовые затраты. Поэтому важно при выборе не допускать ошибок.

Видео — Очистка форсунок через топливный бак

Источник

Признаки загрязнения инжектора

Затрудненный пуск двигателя.
Нестабильная работа двигателя на холостом ходу.
Большой расход топлива.
Детонация.
Снижение мощности двигателя.

По статистике форсунка работает не менее 120 тыс. км пробега автомобиля. А для ее бесперебойной работы рекомендуется промывать ее за это время хотя бы четыре раза.

Интенсивность загрязнение инжектора можно разделить на три стадии:

Уменьшение пропускной способности на 5-7%. Увеличение расхода топлива не более 3 литров на 100 км пробега.
Уменьшение пропускной способности на 10-15%. Неравномерная работа двигателя на холостом ходу, бубнящей звук выхлопа. Заметное падение мощности. Детонация, едкий запах выхлопных газов. Увеличение расхода топлива более 3 литров на 100 км пробега.
Уменьшение пропускной способности на 20-50%. Двигатель работает с перебоями, пара цилиндров может не работать на холостом ходу. Выстрелы в воздухофильтр из-за обеднения смеси. Признаки двух первых стадий значительно усиливаются.

Промывка без демонтажа

Топливный фильтр.
Два хомута.
1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
Двухлитровая пластиковая бутылка.
Сверло диаметром 13 мм.
Автомобильный компрессор для подкачки колес.
Два вентиля для бескамерных колес.

Изготовление приспособления: В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см². Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Промывка после демонтажа

Трубочку от баллончика состыкуйте с носиком шприца, а стык замотайте изолентой.

Сбросьте давление в топливной системе, как описано в предыдущей части (прогревать двигатель не нужно).
Отсоедините от рампы подвод топлива с обраткой и снимите ее.
Отключите форсунки от жгута проводки и выньте их.
Замочите распылители всех форсунок на час в очищающей жидкости.
Выньте из шприца поршень и вставьте туда форсунку с уплотнительным кольцом.
Один контакт форсунки подключите к отрицательной клемме аккумулятора напрямую. Другой через последовательное соединение кнопки с лампочкой к положительной клемме.

Источник

Приспособление для промывки форсунок «сделай сам» — Chevrolet Cruze, 1.8 л., 2012 года на DRIVE2

Всем привет! Хотел поделится своей «поделкой» для промывки форсунок, конечно многие скажут что можно обойтись и простой пластиковой бутылкой, и я с ними отчасти соглашусь, но после первой моей неудачной попытки промыть форсунки WiNNS -ом, я все таки решил сделать себе приспособу посерьезнее.

Мне понадобилось
1. порошковый автомобильный огнетушитель на 2 литра
2. пробку с резьбой под автомобильный насос (снял размеры, нарисовал чертеж новой крышки и заказал ее у токаря)
3. муфту 12
4. щтуцер 12 для шланга 8мм с елкой.
5. петли 2 шт
6. карабин 3 шт
7. цепочка ( достаточно 0.5м)
8. манометр
9. шайба фторопластовая ( 27 — 20,3 — 4мм тоже заказывал у токаря)
10. Бензостойкий шланг GATES 8мм арт. 3225-10053 ( 1м.)
11. Хомуты
12. железный топливный фильтр MANN ( незнаю какой, отдал знакомый от мотоцикла )
13. Грунт + краска

В общем за основу взял старый огнетушитель, прикупил деталюшек к нему и отдал другу чтоб он мне приварил к нему все эти причендалы, затем зачистил все, зашкурил, загрунтовал и покрасил. получилось очень даже неплохо.

Ниже выложу чертеж пробки ( может кто захочет также сделать)
Ну а дальше будут просто фото процесса.

Полный размер

приварили петли и гайку для манометра

Полный размер

приварили муфту 12

Полный размер

приготовил к покраске

Полный размер

Все комплектующие

Полный размер

будет что то типа того

После собрал и проверил на утечки пеной, накачал 5,5 атм. все соединения держат отлично

Полный размер

Ну а ниже хотелось поделится своим первым, неудавшимся и очень опасным опытом промывки форсунок.

Начитавшись на драйве как промывают форсунки, вооружился полторашкой, 2 нипелями, шлангом и фильтром начал изготавливать приспособу.

Все сделал. Для надежности обмотал бутылку армированным и простым скотчем и проверил держит ли давление

Полный размер

держит 4 атм

проверил на утечку в тазике с водой

Полный размер

все вроде хорошо но есть одно большое НО. Топливный фильтр я не проверил давлением и начал промывку.

Полный размер

Чем в результате и поплатился
Фильтр просто разорвало давлением 3.3 атм через 3 минуты промывки.

Полный размер

Все подкапотное пространство и весь я был орашен как из душа WINNS ом.

Полный размер

Мне очень повезло что винс не попал на разогретый коллектор и не воспламенился. И буквально за 3 минуты разъел черный пластик вверху на бампере, где пистоны.
Вот в принципе этот печальный опыт меня и вдохновил сделать все посерьезнее.
Не повторяйте моих ошибок, это очень опасно.
Скоро будет полный отчет о промывки форсунок ДИМЕКСИДОМ, моей приспособой, со снятием топливной рампы, не переключайтесь.
…И не забываем про лайки))))

www.drive2.ru

Промывка форсунок своими руками, схема для промывки инжектора

Признаки загрязнения инжектора

Затрудненный пуск двигателя.
Нестабильная работа двигателя на холостом ходу.
Большой расход топлива.
Детонация.
Снижение мощности двигателя.

По статистике форсунка работает не менее 120 тыс. км пробега автомобиля. А для ее бесперебойной работы рекомендуется промывать ее за это время хотя бы четыре раза.

Интенсивность загрязнение инжектора можно разделить на три стадии:

Уменьшение пропускной способности на 5-7%. Увеличение расхода топлива не более 3 литров на 100 км пробега.
Уменьшение пропускной способности на 10-15%. Неравномерная работа двигателя на холостом ходу, бубнящей звук выхлопа. Заметное падение мощности. Детонация, едкий запах выхлопных газов. Увеличение расхода топлива более 3 литров на 100 км пробега.
Уменьшение пропускной способности на 20-50%. Двигатель работает с перебоями, пара цилиндров может не работать на холостом ходу. Выстрелы в воздухофильтр из-за обеднения смеси. Признаки двух первых стадий значительно усиливаются.

Промывка без демонтажа

Топливный фильтр.
Два хомута.
1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
Двухлитровая пластиковая бутылка.
Сверло диаметром 13 мм.
Автомобильный компрессор для подкачки колес.
Два вентиля для бескамерных колес.

Изготовление приспособления: В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см². Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Промывка после демонтажа

Трубочку от баллончика состыкуйте с носиком шприца, а стык замотайте изолентой.

Сбросьте давление в топливной системе, как описано в предыдущей части (прогревать двигатель не нужно).
Отсоедините от рампы подвод топлива с обраткой и снимите ее.
Отключите форсунки от жгута проводки и выньте их.
Замочите распылители всех форсунок на час в очищающей жидкости.
Выньте из шприца поршень и вставьте туда форсунку с уплотнительным кольцом.
Один контакт форсунки подключите к отрицательной клемме аккумулятора напрямую. Другой через последовательное соединение кнопки с лампочкой к положительной клемме.

autolirika.ru

Промывка инжектора, чистка форсунок своими руками

Когда чистить форсунки

Признаки загрязнения инжектора

Грязные свечи.
Запуск двигателя происходит труднее обычного.
Неравномерная работа мотора на холостом ходе.
Дымный выхлоп из глушителя.
Двигатель не развивает максимальную мощность.

Химические реагенты для промывки форсунок

Оборудование для чистки инжектора

Материалы для самодельного приспособления

Резиновый шланг длиной 2 метра.
Пластиковая бутылка объемом два литра.
Соски для бескамерных шин 2 шт.
Насос для жидкости с манометром.
Хомуты для фиксации шланга 4 шт.
Куски проводов, клеммы и т. д.

Химическая чистка инжектора

Порядок химической чистки форсунок без снятия с мотора

Сначала нужно отключить топливную помпу. Для этого при работе мотора нужно дождаться, когда он заглохнет. При этом давление в системе подачи топлива будет отсутствовать, и можно начинать основную работу.
Затем нужно соединить шланг самодельного приспособления и закрепить его хомутом с особой тщательностью, во избежание разрыва при выполнении процедуры чистки. Давление в топливной системе может достигнуть трех атмосфер, это требует аккуратного выполнения всех этапов.
Перекрыть возвратную систему. В противном случае жидкость с химикатами может проникнуть в бак, что не допускается.
Залить жидкость для промывки в приготовленную емкость.
Подключить жидкостную помпу к электрической сети.
Главный этап. Перед промывкой форсунки необходимо убедиться в надежности и герметичности всех соединений. Здесь потребуется помощь второго человека, который должен включить жидкостную помпу, и добиться повышения давления до 3 атмосфер. Можно считать, что процедура очистки началась. В зависимости от объема применяемой жидкости чистка инжектора может продолжаться около 20 минут. Жидкость Винс продается в бутылке 0,5 литра, рассчитанной на промывку инжектора одного автомобиля. Необходимо ждать окончания жидкости.
Внешним осмотром необходимо проверить выхлопные газы. Если чистка идет нормально, то в конце процедуры чистки инжектора дыма не должно быть.
Заменить свечи новым комплектом, при необходимости.
В конце промывки нужно отключить самодельную конструкцию и восстановить целостность топливной системы: подсоединить все шланги, предохранитель насоса и т. д.
Проконтролировать работу силового агрегата после прочистки. Если неисправности, которые были до промывки, больше не видны, это значит, что все прошло нормально.

Промывка форсунок после снятия их с двигателя

Для этого потребуются следующие материалы:

Два баллона средства в виде очистителя карбюратора.
Электрическая кнопка звонка.
Куски электропроводов.
Лампа автомобильная 21 ватт на 12 вольт. Такие лампы установлены в указателях поворота.
Катушка изоленты ПВХ.
Шприц медицинский.
Две клеммы для подключения форсунки.

Трубочку от средства в баллончике необходимо соединить с носиком шприца, и замотать изолентой.

Порядок промывки

Скинуть давление в топливной рампе, как было рассмотрено ранее, без прогрева двигателя.
Отключить от рампы топливный шланг с обраткой, и демонтировать их.
Отключить электрические провода от форсунки и вытащить их.
Распылители форсунок поместить на один час в жидкость для очистки.
Вытащить поршень из шприца и вставить форсунку с уплотняющим кольцом.
Одну клемму форсунки подсоединить к минусовой клемме батареи аккумуляторов напрямую. А другую клемму подключить последовательно с кнопкой и лампой к плюсовой клемме.

Ультразвуковая чистка

Советы по самостоятельной чистке системы впрыска

Жидкостную чистку считают больше профилактикой, нежели эффективной промывкой.

При более сложных проблемах с автомобилем, и серьезных загрязнениях, плохой работы мотора – начинайте с посещения диагностики. Здесь самостоятельная чистка уже не поможет. Специалисты мастерской по техобслуживанию проверят систему и определят причину поломки, способы решения вопроса, в том числе химическая или ультразвуковая чистка инжектора.

mirmotor.ru

Чистка форсунок и стенд для промывки своими руками. — Daewoo Nexia, 1.5 л., 2007 года на DRIVE2

Всем привет и с 1-м Апреля!

Наше начальство посмеялось над нами и у меня появился свободный день. Чем заняться? Ну конечно, автомобилем!

Ездил мало, поэтому снял аккум для подзарядки. Нет, проблем с ним никаких, но хорошо заряженный аккум — это как полный бак бензина и как 10 000 денег в кармане ?
Поставил в коридоре, на целый день, на профилактику. Когда-то купил зарядное Орион PW 150, простое и неприхотливое, с режимом десульфатации и каким-то «интеллектуальным» контролем заряда ? Вот им и пользуюсь…

Орион PW 150

Решил почистить форсунки. Чистил из тысяч 25 тому назад. Судя по фото и по внешнему виду, грязи никакой, фильтры меняю регулярно, заправляюсь на брендовых заправках. Да и если есть время, почему бы и не сделать полезное?!

Форсунки до чистки

Для чистки форсунок, собрал года 3 тому назад стенд. Собрал — это громко сказано, т.к. сделал его на складе из подручных материалов: оборудования под продукцию для супермаркетов :))) Использована полка на 2 отделения и 2 струбцины с поперечиной.
Цена — 0 денег. :))
Мой знакомый сделал прибор «PULSAR» — это такой себе генератор импульсов с возможностью регулировки частоты открытия форсунки, продолжительности впрыска и имитация работы форсунок в различных режимах, т.е. с автоматическим изменением всех этих функций.

прибор Pulsar

Подключаем форсунки

Купил шланги от ВАЗа, топливный фильтр, два соска от бескамерки. В донышке и крышке пластиковой бутылки из-под воды делаем отверстия и протискиваем в них, смазанные жидким мылом, соски от бескамерки. Из соска, который в крышке, удаляем золотник, чтобы подавать жидкость.

стенд

Принцип прост: снимаем рампу с форсунками, закрепляем на стенд, подключаем Pulsar, крепим шланг на рампе и зажимаем хомутом. Хомуты использовать обязательно, ибо давление…
Наливаем в бутылку жидкость для промывки. Я покупал WYNN’s, но потом начал использовать Сольвент+646-й растворитель, в соотношении 1:1. Результат тот же, что и после WYNN’sа. А зачем платить больше?!
Налили жидкость, закрутили пробку, все соединено. Подключаем к соску, который в донышке, насос и качаем порядка 2-х атмосфер. Насос я не отключал, а по манометру на нем контролировал давление, т.к. иногда надо подкачивать.
Все, подаем на прибор 12 Вольт и процесс пошел!
В качестве колбочек для жидкости, я использовал бутылки из-под физ.раствора. На них есть рисочки и шкала, так что можно ориентироваться. Да и удобно они располагаются в моем стенде ?

После промывки, а это около 1,5 часов, поменял все резиночки на форсунках. Покупаю уже который раз колечки для форсунок ВАЗ. Они такие серебристые на вид. Качеством не хуже оригинала!

Колечки форсунок ВАЗ

Все собрал, поставил на авто.
Вот так с пользой для дела, я провел половину дня! ?

www.drive2.ru

Установка для промывки форсунок своими руками. — DRIVE2

Всем привет!
Продолжаю тему диагностики и профилактического ТО.
Как всем известно нормальная работа двигателя невозможна с загрязненными форсунками
производительность разная, тонкость распыла плохая. двигатель трясет мощности не хватает расход растет!
Очень неприятная ситуация для мотора когда подзабита больше других одна форсунка, в следствии этого в данном цилиндре обедненная смесь которая увеличивает теплонапряженность выпускного клапана.
ЭБУ сложно определить данную неисправность и внести нужные коррекции.
Купив первый свой авто с микропроцессорным управлением решил сделать приспособу для промывки форсунок.
В этой области 2 основных направления (различные добавки в бак и ацетоновые технологии считаю не серьезными)
—1-промывка со снятием форсунок
—2-прмывка непосредственно на двигателе
У каждого метода свои плюсы и минусы.
В один прекрасный момент наткнулся на статью одного авторитетного издания в которой говорилось о том что СОВРЕМЕННАЯ жидкость для промывки форсунок непосредственно на двигателе, не оказывает негативного влияния на свечи, масло, кислородник и нейтрализатор. Более того опыт показал эффект которого не ждали т.к впрыск осуществляется на впускной клапан -это его очищает так же очищает камеру сгорания и днище поршня от нагара!
Устройство стенда не сложное
кусок трубы нержавейка диаметром 80-100мм, на торцы делаем круглые заглушки, в верхнюю и нижнюю часть ввариваем штуцера.
Верхний для залива химии и подачи сжатого воздуха
Нижний для подключения к рампе
На подачу воздуха ставим регулятор с манометром или используем тот что на компрессоре
Между емкостью и рампой ставим топливный фильтр на всяк случай.
Старался как можно меньше резинотехнических изделий применить поэтому падающую линию выполнил из пвх трубки для пневматики. Что бы убедиться в сойкости к химии, кусочек трубки замочил в ней на неделю. Не малейшего намека на растворение.

Полный размер

Для начала вытаскиваем предохранитель бензонасоса

Полный размер

и заводим что бы выработать бензин из рампы.
Отсоеденяем подающий шланг

Полный размер

В моем случае двигатель рестайл! обратки нет!

и подсоеденяем промывочную системму.
На системах с обраткой глушим ее!
Заливаем химию.
Подаем сжатый воздух. Я промывал на 2 атмосферах.

Полный размер

Сама процедура промывки режим и тд указанна на банке с химией. ХХ в течении 15мин затем перерыв и еще 15 мин на оборотах 2000.

Какой химией мыть вам решать.
Не могу сказать сильно забитые форсунки оживит или нет!
С небольшим загрязнением справится ну и как профилактика 1 раз в год я думаю необходима данная процедура!
Всем добра!

www.drive2.ru

Устройство промывки форсунок — DRIVE2

Т.к. в личку приходят вопросы об устройстве, с помощью которого я промывал форсунки на БМВ, решил рассказать о нем подробнее. О принципах промывки я узнал на просторах интернета, поэтому на авторство не претендую. Схема и описание работы под катом.

В моем случае стенд состоял из емкости с промывочной жидкостью, бензонасоса, погруженного в нее, и рампы с регулятором давления. Форсунки вставлялись в рампу и подключались к устройству управления. Таким образом, можно хотя бы на глаз оценить факел распыла, ну или струю, у кого как. Если каждую форсунку направить в колбу и включить все форсунки одновременно, или каждую на одинаковое время, можно оценить разброс производительности по объему прокаченной жидкости.

Для непосредственно мойки, форсунка снималась с рампы и погружалась в промывочную жидкость. Устройство управления при этом умеет управлять форсунками в двух режимах.

1. Режим кавитации. Открытие форсунки происходит на частоте 400Гц. При этом скважность импульсов подбирается такая, чтобы были видны пузырьки воздуха, выходящие из форсунки. Волшебные пузырьки очень хорошо отмывают отложения вокруг иглы клапана.

2. Режим прокачки. Открытие форсунок происходит на частоте 800Гц. Скважность подбирается так, чтобы жидкость прокачивалась от распылительных отверстий в обратном направлении. Помогает отчистить фильтр внутри форсунки.

Схема устройства

Концептуально напрашивается два генератора П-образных импульсов. Каждый работает на своей частоте (400 и 800Гц) и имеет регулировку скважности. Такой генератор проще всего собрать на микросхеме интегрального таймера NE555.

Выходной каскад собран на полевом транзисторе IRF640. Если сопротивление форсунки не меньше 10 Ом, то пиковый ток через транзистор не превышает 1.3 ампера. При подключении нескольких форсунок параллельно, нужно убедиться что транзистор не сильно греется, можно повесить на него радиатор или продублировать выходной каскад.

Когда делал свою печатную плату, добавил еще кнопку и реле для управления бензонасосом и кнопку принудительного открывания форсунки, чтобы смотреть тот самый факел распыла.

Дисплей на схеме исключительно для проверки частоты генераторов в протеусе, в реальном устройстве его нет.

Схема, проект в Proteus 7.10 и печатка в архиве. Печатка чисто в ознакомительных целях, т.к. заточена под переменные резисторы и выключатели которые были у меня в наличии. NE555 в корпусе SO8 со стороны дорожек.

www.drive2.ru

Ремонт и Доработка» on DRIVE2

решил промыть форсунки профилактическим методом, в сервисах такая процедура стоит от 1500р.Решил сделать промывщик самому, так как готовые системы стоят дорого а система не замысловатая.
Взял огнетушитель какой-то немецкий, стравил его и разобрал.Оказалось он подошёл для этих целей идеально-у него в крышке уже стоит нипель для подкачки, резьба откуда он дул порошок идеально подошла для манометра, манометр взял с пистолета для подкачки колёс.Снизу в дне врезаем штуцер для шланга, я ещё поставил маленький шаровый краник.
Некоторые жидкости советуют менять свечи после мойки или вкручивать во время чистки другие, якобы свечи быстрее накроются, но на практике редко когда свечи портятся от этого.Если недавно меняли то можно закрутить старые рабочие.
Спускаем давление с рампы(нажимаем на нипель для замера давления который)Отсоединяем от рампы подачу, снимаем предохранитель на бензонасос или фишку с бака-как удобней короче, но бензонасос надо обесточить.В рампу где была подача подсоединяем наш аппарат(я сделал насадки для разных рамп, на защёлке, на резьбе, на хомуте)Если на рампе есть обратка-её надо отсоединить и заглушить, чтобы жидкость не стравливала в бак.Заливаем жидкость в огнетушитель в чистом виде без разбавления(смотря какая жидкость, в инструкциях написано).Берём компресор любой(стационарный, для колёс и т.д.)Накачиваем рабочее давление, я обычно накачиваю больше рабочего на 1 атм.Для 2112 моторов рабочее 2,5атм.Для 21124,21126 рабочее 4атм.Открываем краник и заводим машину.Пусть стоит тарабанит на холостом 15 мин, глушим стоит 15 минут, опять заводим и ещё 15 минут работает только даём обороты теперь.Короче газуем пока не заглохнет.
Когда давление будет падать меньше рабочего мотор будет не ровно работать, берём подкачиваем, давление падает очень медленно-за всё время промывки я подкачивал 3 раза всего.
Данный метод является профилактическим, который советуют делать через каждые 20т. км.Это не значит что с рампы и форсунок вымоет ржавчину, песок и т.д.Этим способом смываются смолы и отложения на форсунке, клапанах, камере сгорания.Если машину жёстко колбасит то тут уже надо ультразвуком или под замену форсунок.У нас после промывки этим способом пропадали провалы, мотор на холостых стал ровно шипеть, ровная динамика-значит не всё так запущено было.
Жидкости, в основном пользуются жидкостями wynns, лавр, Ликви Моли(мне не понравился-даже со свеч нормально не смыл нагар).Везде пользуются по разному но в основном это винс и лавр.Если нарватся на винс(не подделку)то он лучше, а так можно и лавром полоскать.В среднем цена от 350р за 1л. банку.
цена вопроса без жидкости 200р-шланги, хомуты, кран.

5 y

Tags: промывка форсунок без демонтажа, аппарат для промывки форсунок своими руками

www.drive2.com

Источник

Главная » Разное » Своими руками устройство для промывки форсунок

Промывка инжектора и форсунок без снятия своими руками

Большинство владельцев автомобилей с инжекторными двигателями начинают волноваться, если машина ведет себя подозрительно. Первые тревожные звоночки – мотор странно потряхивает на холостом ходу. Слышны хлопки, стрелка тахометра может произвольно дергаться вверх и вниз. Затем чувствуется, что при движении автомобиль уже не так резво ускоряется, а горючее из бака словно улетучивается. Многие продолжают ездить и мириться с неудовлетворительным состоянием машины. Хуже, когда двигатель трясет так, что вибрации идут по кузову автомобиля. Такую неисправность трудно не заметить. Но опытные автомобилисты знают — промывка инжектора быстро устранила бы проблемы и привела мотор в здоровое состояние. Причина нарушений в работе мотора — загрязнение системы подачи топлива. Пыль, песок, воду, которые попадают в бак, легко задерживает топливный фильтр. Но после его замены ситуация может не измениться. Тогда уверенно диагностируем загрязнение инжекторов и впускного коллектора.

Когда нужна промывка инжектора

Как появляются загрязнения. Сперва на детали мотора оседают смолы, это не сгоревшее горючее и его примеси. Затем осадок окисляется и становится твердым слоем на деталях. Если отказаться от очистки впрыска, то проблемы в работе мотора будут только прирастать: появится высокий износ механизмов, усиленное образование кокса и нагара, катализатор будет испытывать чрезмерную нагрузку, выйдет из строя и т.д. Даже тонкий лаковый слой в 0,005 мм снижает эффективность инжекторов на 20% и более. Изменяется характер факела распыла: его форма и размер. Распылители теряют герметичность, от чего управление впрыском начинает работать со сбоями. От этого мы наблюдаем провалы на холостых оборотах и повышенный расход топлива. Качество горючего, экстремальные погодные условия, длительные простои в пробках делают процесс образования загрязнений молниеносным. Следует знать, есть и другие возможные неполадки: топливный фильтр, насос, сетка топливозаборника. Эти загрязненные детали мешают нормальной работе двигателя. Профилактику необходимо проводить каждые 20-30 тысяч км. Очистить двигатель можно самостоятельно. Для этого понадобится специальное оборудование и жидкость для промывки форсунок инжектора. Выбрать подходящее средство несложно. Сегодня на рынке популярны средства российского производителя LAVR и европейские средства. Перед тем, как выбрать препарат, посмотрите видео, чем отличаются составы.

Как промыть инжектор своими руками

Средства для промывки форсунок качественно удаляют отложения в системе. Чтобы провести процедуру необходима специальная пневматическая станция. Такое оборудование можно свободно купить на территории России. Сегодня существуют пневматические станции отечественного и китайского производства. Если нет потребности постоянно применять такое оборудование, промывку инжектора можно провести в автосервисах, которые предлагают услугу. Цена на нее составит от 1500 до 4000 рублей в зависимости от автомобиля и региона проживания. Можно попытаться собрать станцию самостоятельно. При этом вы должны знать, что промывка самодельными станциями опасна. Промывочные жидкости воспламеняются легче топлива. Поэтому избегайте утечки жидкости. Попав на выпускной коллектор прогретого двигателя жидкость мгновенно воспламенится. Такая процедура может стоить вам не только автомобиля, но жизни и здоровья.

Необходимый набор для промывки инжектора:

топливопроводный шланг (1,5 м);
хомуты (2 штуки);
баллон с манометром 1 л;
крючок для подвешивания баллона;
шланг закоротки магистрали (чтобы заглушить обратную магистраль);
переходники для подключения к топливной рампе;
компрессор;
1 л жидкости на двигатель объемом до 2 л.

Когда станция подключена, система выглядит как больничная капельница. Промывка форсунок не требует большого опыта. Главное четко следовать инструкции по подключению и промывке. Вот список действий как смонтировать станцию для работы.

Монтаж промывочной станции

Отключите питание топливного насоса, вынув предохранитель.
Магистраль подачи топлива отключите от рампы. Будьте осторожны, возможно незначительное разбрызгивание остатков горючего. Если в конструкции предусмотрена обратная магистраль, демонтируйте и заглушите ее.
Подберите подходящий переходник (фитинг). Подключите переходник к рампе, затем с помощью хомута зафиксируйте шланг на переходнике.

Залейте в баллон жидкость для промывки LAVR. Подвесьте баллон над капотом.
Подключите шланг к баллону, потом зафиксируйте хомутом.
Подсоедините компрессор к баллону, подайте 3 атмосферы.
Проверьте герметичность сборки. Для этого откройте подачу топлива с баллона на топливную рампу. Если все соединения сухие, начинайте процедуру.
Запустите двигатель. Дайте поработать двигателю в режиме холостых оборотов 10-15 минут. Следите, чтобы манометр показывал 3 атмосферы.
Заглушите мотор на 15 минут. За это время отложения растворятся.
Запустите двигатель. Периодически плавно поднимайте обороты до 2500 об./мин. Продолжайте следить за показаниями давления в баллоне.
Завершите процедуру, когда закончится жидкость.
Отключите станцию и смонтируйте детали двигателя в обратном порядке.

Менять масло и свечи зажигания после использования жидкости для промывки инжектора LAVR не обязательно. Поэтому сразу запустите двигатель и сделать тестовый заезд. На первых же километрах пути почувствуются улучшения работы мотора.

Как выбрать промывку LAVR

LAVR предлагает две промывки для бензиновых моторов и одну для дизельных.

Промывка

Топливо

Особенность

LAVR ML101

бензин

С раскоксовывающим действием – способна очистить поршневые кольца, повысить компрессию. Рекомендуется если инжектор не промывали более 100 000 км.

LAVR ML101 EURO

бензин

Рекомендуется, если нет необходимости в раскоксовывании.

LAVR ML102

дизель

Чтобы не ждать появления симптомов неисправности двигателя, планируйте профилактику каждые 20-30 000 км пробега. Рекомендуем делать промывку перед зимним сезоном — для уверенного запуска в морозы, или весной – для подъема мощности и динамики.

Промывка форсунок своими руками — пошаговая инструкция и схемы основных вариантов очистки форсунок двигателя внутреннего сгорания (135 фото и видео)

Инжекторная система подачи топлива довольно важная часть современных транспортных средств. Разумеется, что она, как и весь автомобиль, нуждается в обслуживании.

Суть данной статьи заключается именно в самостоятельном обслуживании форсунок, а именно процесс промывки без снятия их с двигателя. Провести данную процедуру можно своими руками, не прибегая к дорогостоящим услугам на местных СТО.

Устройство

Многие сталкиваются с проблемой прочистки форсунок, но при этом до сих пор не знают, как именно работают эти самые форсунки. Сама форсунка представляет собой электрический клапан, который подает топливо в коллектор.

Происходит данная процедура при помощи специальной электроники автомобиля, так называемых «мозгов». Все форсунки объединены в одну систему при помощи топливной рампы, которая распределяет горючее на каждую форсунку.

Признаки загрязнения

Одной их самых распространенных причин загрязнения форсунок, является снижение мощности мотора. На ряду с этим стоит проблематичный пуск двигателя, перерасход топлива, детонация горючего, а также «плавающий» холостой ход автомобиля.

Варианты очистки

Промыть форсунки можно несколькими способами, первый и самый примитивный – это собрать небольшой стенд для промывки форсунок.

Для этого понадобится пластиковая бутылка объемом 2 литра, чистый топливный фильтр, компрессор для прокачки воздуха, пара ниппелей, метровый шланг и напоследок хомуты.

Теперь можно приступить к сборке. Возьмем бутылку и проделаем в ней два отверстия, в крышке и в днище. Желательно использовать 13-ти миллиметровое сверло. В дырки вставляем ниппели, а в крышку устанавливаем ниппель с выкрученным вентилем.

Берем шланг и надеваем на ниппель без вентиля, и закрепляем его при помощи стяжки. С другой стороны шланга необходимо установить топливный фильтр и закрепить стяжкой.

Здесь нужно заполнить бутылку специальным очистителем. В среднем хватает 1-го литра жидкости для двухлитрового мотора. Теперь необходимо прогреть машину и заглушить ее, после этого необходимо сбросить давление в топливной магистрали и отключить от форсунок.

Отключаем от питания топливный насос, а обратку в бак нужно тоже отключить. Берем собранное устройство и подключаем к форсункам. На второй ниппель необходимо подключить компрессор дабы создать давление в бутылке, около 3 атмосфер.

Оставляем бутылку в подвешенном состоянии и идем заводим машину. Теперь двигатель работает на очистителе, а после 15 минут необходимо выключить двигатель, немного подождать, дабы жидкость начала въедаться в форсунки отслаивая всю грязь, и наконец снова завести автомобиль и дождаться пока бутылка полностью будет без жидкости.

Наконец отключить устройство и собрать систему подачи топлива обратно, в исходное состояние. В целом, вот такая схема для промывки форсунок очень проста в сборке и исполнении, а результатом вы точно останетесь довольными.

Вариант промывки со съемом

Другие способы очистки форсунок требуют снятия их с двигателя. Он более сложный, но при этом можно оценить степень чистоты самих форсунок. Именно таким способом пользуются многие автолюбители. Для промывки бензиновых форсунок необходимы стяжки, метровый кусок провода, небольшая шланга, подходящая к распылителю чистящего средства и аккумулятор.

Принцип очистки следующий. Нужно надеть шланг на распылитель и другим концом вставить в форсунку. Теперь необходимо подать ток на форсунку при помощи провода.

Однако, лучше использовать крону на 9V, так как напряжение на форсунки подается именно такой мощности. Когда форсунка открылась, можно подавать очистительную жидкость.

Такое приспособление для промывки форсунок отличается более надежной очисткой, так как весь процесс прохода жидкости через форсунки показывает степень ее загрязненности.

Следовательно, можно понять, на сколько хорошо очищена форсунка. Полностью чистая форсунка будет распылять очистительную жидкость, а не подавать ее струей.

Важно знать, что жидкости для промывки форсунок могут с легкостью разъедать ткань и кожу, а значит необходимо соблюдать технику безопасности при работе с данной жидкостью. Необходимо использовать резиновые перчатки, а также специальную одежду, дабы жидкость не попала ка кожу.

Также не стойте на линии распыления жидкости и не направляйте ее на других, ведь подобным средством можно нанести непоправимый вред себе и окружающим.

Фото промывки форсунок своими руками

Также рекомендуем просмотреть:

Промывка инжектора, чистка форсунок своими руками.

Многие водители, особенно начинающие, задаются вопросом, возможна ли эффективная промывка инжектора своими руками или необходимо обращаться на станцию технического обслуживания, то есть к знающим специалистам. Ответ на этот вопрос зависит от многих факторов, но в большинстве случаев самостоятельная чистка форсунок не представляет собой особой проблемы.

Для самостоятельной работы необходима некоторая подготовка. Необходимо достаточно хорошо знать свой автомобиль, чтобы не сделать фатальных ошибок.

Также нужно запастись соответствующими приборами, инструментами и химикатами, получить консультацию у специалистов, внимательно изучить инструкцию, как к машине, так и к промывочной жидкости. После этого можно уже приступать к очистке.

Следует отметить, что чистка форсунок своими руками достаточно популярна. Основным стимулом востребованности такого способа самостоятельного ухода за собственным транспортным средством – достаточно высокая стоимость работ.

Оправданное желание сэкономить ведет к поиску иных способов решения проблемы, нежели обращение на станцию технического обслуживания.

Но тут надо обратить внимание и на другую сторону вопроса. Неправильное проведение чистки может вылиться в необходимость покупки нового комплекта форсунок, который может стоить десятки тысяч рублей.

Когда необходимо проводить чистку форсунок?

Инжектор представляет собой систему впрыска топлива. Это довольно сложный агрегат. В зависимости от конкретного случая, в ее состав кроме электрического бензонасоса входят система управления, регуляторы давления, а также множество различных датчиков для измерения параметров топлива, впускного воздуха и других объектов.

Существенным недостатком инжектора является то, что при использовании некачественного топлива он довольно быстро засоряется и работает неэффективно. Тогда и встает вопрос о чистке инжектора.

В зависимости от особенностей системы впрыска и используемого топлива ее чистку рекомендуется проводить или после каждых 20 тысяч километров пробега, или больше.

Но есть ряд признаком, которые указывают на то, что чистка инжектора уже необходима. Вот эти признаки:

расход топлива стал больше;
двигателю не удается достичь полной мощности;
из глушителя идет задымленный воздух;
работа двигателя на холостом ходу неравномерна;
запускается двигатель тяжелее, чем обычно;
свечи загрязнены.

Конечно, причин ухудшения работы двигателя может быть достаточно много. Если имеются сомнения, естественно, что лучше обратиться к специалистам, на станцию технического обслуживания.

Препараты для промывки инжектора

Жидкость для промывки форсунок следует выбирать тщательно и безошибочно. Если выбор сделан неправильно, то, как упоминалось выше, придется покупать новые форсунки, и все попытки экономии на стоимости работ окажутся тщетными.

Наиболее часто используемая жидкость для промывки инжектора – это Wynn’s. Средство, которое в обиходе называют винс, считается сильнодействующим.

Оно наиболее подходит для случаев, когда загрязнение инжектора очень большое, а на клапанах и камерах сгорания образовался нагар. Специалисты рекомендуют использовать этот препарат для достаточно старых автомобилей.

Для новых машин винс нежелателен, а во многих случаях может быть не просто вредным, он может быть причиной больших незапланированных затрат. Во всяком случае, свечи придется точно поменять.

Препарат LIQUI MOLY наоборот, свечи сбережет, менять их не придется. Но эта жидкость для чистки форсунок совершенно не годится для того, чтобы снять нагар с клапанов.

Что хорошо в LIQUI MOLY – это универсальность ее применения. Она не страшна для форсунок.

Промывочная жидкость лавр по характеру воздействия на систему впрыска напоминает Wynn’s. Но ее главный недостаток – стоимость. По причине высокой цены лавром редко пользуются и профессионалы, и любители.

Рынок предлагает огромное количество марок промывочных жидкостей для систем впрыска. Следует помнить, что внимательный их выбор особенно важен.

Оборудование для самостоятельной очистки инжектора

Наиболее разумно использовать стенд для промывки форсунок. Сложно сказать, имеет ли смысл покупать оборудование заводского производства. Стоит оно достаточно дорого, для периодической работы такое приобретение вряд ли оправдано.

Но оборудование для промывки инжектора без снятия форсунок можно изготовить и самостоятельно, большей частью фактически из подручных материалов. Для этого понадобятся:

обыкновенная двухлитровая бутылка из-под минеральной воды;
два метра резинового шланга;
два соска, таких, какие бывают в бескамерной резине;
четыре хомута для крепления шланга;
жидкостный насос с манометром;
клеммы, провода и прочие приспособления.

Конечно, установка из таких составляющих получится уж слишком простой, но она работает, в отдельных случаях не менее эффективно, чем оборудование промышленного производства.

Можно приобрести готовую систему, или одолжить ее у знакомых. После того как удалось определиться, чем промыть форсунки инжектора в домашних условиях, следует приступать уже и к процессу очистки.

Промывка форсунок своими руками, видео:

К способам химической очистки инжектора можно отнести не только использование описанных выше жидкостей. Существуют, например, специальные присадки в топливо, которые в некоторой мере чистят форсунки и снимают нагар с клапанов. Но это скорее профилактическое средство, при сильном загрязнении оно не очень эффективно.

Промывка форсунок без снятия с двигателя состоит из некоторого количества этапов.

В первую очередь необходимо отключить топливный насос. Для этого достаточно во время работы двигателя, дождаться, когда он самостоятельно заглохнет. Давление в топливной системе будет снято, можно приступать к выполнению основных этапов работы.
Далее необходимо подсоединить шланг самодельной установки и затянуть соединение хомутом. Хомут должен сидеть достаточно надежно, чтобы не было разрыва во время работы. Давление в системе будет достигать примерно три атмосферы, поэтому следует быть аккуратным.
Перекрытие возвратки. Если этого не сделать, жидкость для промывки форсунок может попасть в бак, что нежелательно.
Заливка промывочной жидкости в предназначенную для нее емкость.
Подключение жидкостного насоса к электропитанию.
Основной этап. Перед тем как промыть форсунки, следует еще раз убедиться, что все соединения надежны. На этом этапе необходим помощник, который запустит двигатель. Теперь следует запустить жидкостный насос, доведя давление до трех атмосфер. Все, процесс очистки пошел. В зависимости от количества используемой промывочной жидкости очистка форсунок будет длиться от десяти до двадцати минут. Стандартное количество винса на один автомобиль – 500 миллилитров. Просто необходимо подождать, когда он закончится.
Визуально проверить выхлоп. Если очистка идет эффективно, под конец процесса промывки инжектора не должно быть дыма.
Замена свечей, если в этом есть необходимость.
Под конец необходимо отключить самодельный аппарат для промывки форсунок и восстановить систему, то есть подключить все шланги, подключить предохранитель топливного насоса и тому подобное.
Проверить работу двигателя после промывки. Если ранее обнаруженные проблемы больше никоим образом не проявляются, значит промывка была проведена эффективно.

Специалисты утверждают, что качественная промывка инжектора позволяет существенно снизить расход топлива. Наверное, более правильным будет считать приведение расхода топлива в норму. Во всяком случае, возможность существенной экономии бензина или дизельного топлива имеется.

Самостоятельная промывка дизельных форсунок проводится абсолютно тем же способом, что и промывка бензиновых. Вполне подойдет описанная выше самодельная установка, и алгоритм работы тоже. Конечно, чистка дизельных форсунок требует тщательного подбора промывочной жидкости и определенной аккуратности в работе.

Самостоятельно форсунки тоже можно промыть, сняв их с двигателя. Для этого существует специальный спрей, и установка для очистки отличается от описанной выше.

Таким способом промыть инжектор своими руками можно, и достаточно эффективно, но это более длительный, да и более сложный процесс.

Самостоятельная чистка форсунок, видео:

Ультразвуковая ванна для очистки форсунок – достаточно дорогое оборудование, им пользуются только на станциях технического обслуживания.

Форсунки необходимо снять с двигателя и поместить в такую ванну. Там они очищаются с применением эффекта кавитации. Сам процесс очистки многостадийный. После первого этапа на специальном стенде проверяется качество распила и уровень производительности.

Потом следует очередная промывка, за ней очередная проверка, и так до достижения требуемого результата. Одним из критериев готовности форсунок к дальнейшей эксплуатации является небольшая разница в их производительности. Она должна составлять не более одного-трех процентов.

После того как промывка в ультразвуковой ванне успешно завершена, предстоит заменить уплотнительные фильтры и кольца, если в этом есть необходимость.

Как и все процессы, промывка форсунок ультразвуком имеет свои плюсы и минусы.

Одним из главных достоинств такого способа очистки инжектора является возможность удалить очень сильные загрязнения. Там, где жидкостная промывка попросту не поможет, ультразвуковая вполне может справиться.

Но этот способ далеко не всесилен тоже. Случается, что форсунки промыть невозможно. Особенно часто так бывает, если в топливный бак попала вода или автомобиль длительное время не эксплуатировался. На станции техобслуживания в таком случае предложат провести проверку форсунок на стенде, чтобы определиться, можно их еще использовать, или следует заменить.

Нередко отзывы о чистке форсунок ультразвуком бывают негативными. Основания для этого имеются тогда, когда сотрудники станции технического обслуживания неправильно определили метод очистки инжектора. Вполне может быть, что промывка в ультразвуковой ванне форсунок от достаточно давно выпущенного автомобиля может быть эффективной.

В то же время применение такого сильнодействующего средства к относительно новым изделиям может привести к печальным результатам. Форсунки могут просто-напросто развалиться.

Качество ультразвуковой очистки форсунок зависит от множества факторов. Это подбор оборудования, чем оно современнее, тем лучше. Это также подбор жидкости, которой наполняются ультразвуковые ванны.

Но главным все же остается человеческий фактор. Квалификация сотрудников станции технического обслуживания, а также их добросовестная работа и определит качество очистки инжектора ультразвуком.

Заключение и рекомендации

Разобраться в том, как промыть форсунки на должном уровне и с должным качеством, не так уж и сложно, если речь идет о технической стороне вопроса. Подбор материалов для установки, сборка самой установки и ее использование обычно вопросов не вызывают. Они проводятся достаточно просто, особенно для тех, кто умеет пользоваться обычными инструментами из водительского комплекта.

Датчик детонации: признаки неисправности, замена. — здесь больше полезной информации.

В свою очередь, средство для промывки форсунок инжектора подобрать гораздо сложнее, и процесс этот более ответственный. Как уже указывалось выше, при неправильном подборе промывочной жидкости возможно приведение форсунок в полную непригодность. Это повлечет за собой необходимость замены, а значит, лишних затрат. Но и тут можно избежать ошибки.

Обычно не так сложно найти информацию о том, какая промывочная жидкость для чего подходит. Для этого есть специализированные сайты в интернете, есть инструкции и к автомобилям, и к промывочным жидкостям. В крайнем случае всегда можно обратиться за консультацией к специалисту.

Вас заинтересует эта статья — Где находится датчик температуры охлаждающей жидкости?

Когда есть потребность в очистке инжектора, необходимо также определиться в ее способе. Опытные специалисты рекомендуют применять жидкостную (химическую) очистку тогда, когда особо сложных проблем с работой двигателя нет. То есть, нет сбоев на холостом ходу, уровень засоренности не столь большой.

Промывочная жидкость с небольшим загрязнением легко справится, да еще принесет пользу двигателю, сняв нагар с клапанов. В общем, жидкостную промывку можно считать скорее профилактикой, чем эффективной очисткой. Тем более что определить результаты такой очистки можно лишь по косвенным признакам.

Если проблемы у автомобиля достаточно сложные, уровень загрязнения высокий, двигатель работает из рук вон плохо – начинать надо с диагностики. Тут, скорее всего, речь о самостоятельной очистке инжектора не идет.

Специалисты на станции технического обслуживания должны проверить все системы, определить причины неисправностей и определиться с методами их устранения, среди которых может быть предложена или ультразвуковая, или химическая очистка инжектора.

Промывка форсунок своими руками, схема для промывки инжектора

Признаки загрязнения инжектора

Затрудненный пуск двигателя.
Нестабильная работа двигателя на холостом ходу.
Большой расход топлива.
Детонация.
Снижение мощности двигателя.

По статистике форсунка работает не менее 120 тыс. км пробега автомобиля. А для ее бесперебойной работы рекомендуется промывать ее за это время хотя бы четыре раза.

Интенсивность загрязнение инжектора можно разделить на три стадии:

Уменьшение пропускной способности на 5-7%. Увеличение расхода топлива не более 3 литров на 100 км пробега.
Уменьшение пропускной способности на 10-15%. Неравномерная работа двигателя на холостом ходу, бубнящей звук выхлопа. Заметное падение мощности. Детонация, едкий запах выхлопных газов. Увеличение расхода топлива более 3 литров на 100 км пробега.
Уменьшение пропускной способности на 20-50%. Двигатель работает с перебоями, пара цилиндров может не работать на холостом ходу. Выстрелы в воздухофильтр из-за обеднения смеси. Признаки двух первых стадий значительно усиливаются.

Промывка без демонтажа

Топливный фильтр.
Два хомута.
1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
Двухлитровая пластиковая бутылка.
Сверло диаметром 13 мм.
Автомобильный компрессор для подкачки колес.
Два вентиля для бескамерных колес.

Изготовление приспособления: В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см2. Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Промывка после демонтажа

Трубочку от баллончика состыкуйте с носиком шприца, а стык замотайте изолентой.

Сбросьте давление в топливной системе, как описано в предыдущей части (прогревать двигатель не нужно).
Отсоедините от рампы подвод топлива с обраткой и снимите ее.
Отключите форсунки от жгута проводки и выньте их.
Замочите распылители всех форсунок на час в очищающей жидкости.
Выньте из шприца поршень и вставьте туда форсунку с уплотнительным кольцом.
Один контакт форсунки подключите к отрицательной клемме аккумулятора напрямую. Другой через последовательное соединение кнопки с лампочкой к положительной клемме.

Самостоятельная промывка инжектора и чистка форсунок: инструкция

Когда чистить форсунки

Признаки загрязнения инжектора

Грязные свечи.
Запуск двигателя происходит труднее обычного.
Неравномерная работа мотора на холостом ходе.
Дымный выхлоп из глушителя.
Двигатель не развивает максимальную мощность.

Химические реагенты для промывки форсунок

Оборудование для чистки инжектора

Материалы для самодельного приспособления

Резиновый шланг длиной 2 метра.
Пластиковая бутылка объемом два литра.
Соски для бескамерных шин 2 шт.
Насос для жидкости с манометром.
Хомуты для фиксации шланга 4 шт.
Куски проводов, клеммы и т. д.

Химическая чистка инжектора

Порядок химической чистки форсунок без снятия с мотора

Сначала нужно отключить топливную помпу. Для этого при работе мотора нужно дождаться, когда он заглохнет. При этом давление в системе подачи топлива будет отсутствовать, и можно начинать основную работу.
Затем нужно соединить шланг самодельного приспособления и закрепить его хомутом с особой тщательностью, во избежание разрыва при выполнении процедуры чистки. Давление в топливной системе может достигнуть трех атмосфер, это требует аккуратного выполнения всех этапов.
Перекрыть возвратную систему. В противном случае жидкость с химикатами может проникнуть в бак, что не допускается.
Залить жидкость для промывки в приготовленную емкость.
Подключить жидкостную помпу к электрической сети.
Главный этап. Перед промывкой форсунки необходимо убедиться в надежности и герметичности всех соединений. Здесь потребуется помощь второго человека, который должен включить жидкостную помпу, и добиться повышения давления до 3 атмосфер. Можно считать, что процедура очистки началась. В зависимости от объема применяемой жидкости чистка инжектора может продолжаться около 20 минут. Жидкость Винс продается в бутылке 0,5 литра, рассчитанной на промывку инжектора одного автомобиля. Необходимо ждать окончания жидкости.
Внешним осмотром необходимо проверить выхлопные газы. Если чистка идет нормально, то в конце процедуры чистки инжектора дыма не должно быть.
Заменить свечи новым комплектом, при необходимости.
В конце промывки нужно отключить самодельную конструкцию и восстановить целостность топливной системы: подсоединить все шланги, предохранитель насоса и т. д.
Проконтролировать работу силового агрегата после прочистки. Если неисправности, которые были до промывки, больше не видны, это значит, что все прошло нормально.

Промывка форсунок после снятия их с двигателя

Для этого потребуются следующие материалы:

Два баллона средства в виде очистителя карбюратора.
Электрическая кнопка звонка.
Куски электропроводов.
Лампа автомобильная 21 ватт на 12 вольт. Такие лампы установлены в указателях поворота.
Катушка изоленты ПВХ.
Шприц медицинский.
Две клеммы для подключения форсунки.

Трубочку от средства в баллончике необходимо соединить с носиком шприца, и замотать изолентой.

Порядок промывки

Скинуть давление в топливной рампе, как было рассмотрено ранее, без прогрева двигателя.
Отключить от рампы топливный шланг с обраткой, и демонтировать их.
Отключить электрические провода от форсунки и вытащить их.
Распылители форсунок поместить на один час в жидкость для очистки.
Вытащить поршень из шприца и вставить форсунку с уплотняющим кольцом.
Одну клемму форсунки подсоединить к минусовой клемме батареи аккумуляторов напрямую. А другую клемму подключить последовательно с кнопкой и лампой к плюсовой клемме.

Ультразвуковая чистка

Советы по самостоятельной чистке системы впрыска

Жидкостную чистку считают больше профилактикой, нежели эффективной промывкой.

Источник
