Аппарат для сварки скруток медных проводов своими руками

Сегодня мы рассмотрим аппарат для сварки медных и алюминиевых проводов, рассмотрим технологию сварочного процесса. Научимся делать сварной аппарат своими руками.

Описание сварочного процесса

Наиболее качественное соединение электрических проводов можно сделать путём их сваривания. Качественная сварка гарантирует надёжность и долговечность соединения. Для сварки проводов нужно низкое электрическое сопротивление контакта. Для осуществления сварки требуется специальное оборудование в виде трансформатора или инвертора.

Сам процесс сварки не является сложным. Сначала подготавливается скрутка проводов. Эта работа состоит в зачистке соединяемых концов провода от изоляции. Зачистить надо на длину до десяти сантиметров. После зачистки жил, их надо скрутить между собой. Получиться скрутка длиною, примерно 5 см. Конец скрутки срезается кусачками для выравнивания торца.

После того, как подготовили скрутку, надо привести в рабочее состояние аппарат для сварки проводов. Для этого, кабель, идущий от держателя, присоединяется к плюсовой клемме на аппарате. К клемме со значком «минус» присоединяется кабель заземления.

Для сварки понадобятся графитовые электроды. Если электродов нет, то можно, вместо, них применить щетки от коллектора двигателя или графитовый стержень от батарейки.

При производстве сварки, надо одевать защитную маску или очки, перчатки.

Когда всё приготовлено к сварке, конец заземляющего кабеля присоединяется к скрутке на некотором расстоянии от торца. Присоединять можно при помощи плоскогубцев, держа их в левой руке. В правой руке находится держатель с электродом. Торец электрода подносится к концу скрутки на 1-2 секунды. В это время, сварщик, обычно, замечает появление красного свечения и отводит электрод в сторону. Если на месте сварки образовался застывший сплав в виде шарика, а на скрутке появились радужные переливы, значит, сварка прошла успешно. Поле остывания скрутки от сварки, её надо заизолировать.
Сила тока аппарата регулируется в зависимости от сечения проводов, количества жил, толщины скрутки.

На видео: Процесс сварки медных проводов

[embedyt] https://www.youtube.com/watch?v=vv6pPlf4INs[/embedyt]

Как правильно сделать и сварить скрутку

Прежде чем делать скрутку кабеля его надо очистить от изоляции. Изоляция снимается от конца провода на длину до 10 см. Затем концы провода соединяют путём скручивания. Длина скрутки получится где-то около 5 см. Чтобы торец скрутки получился ровным, его обрезают кусачками.

После приготовления скрутки готовится сварка. К клемме, со знаком плюс, подсоединяется провод держателя. К минусовой клемме подключается провод заземления. После этого, приступают к свариванию скрутки. Сварку надо производить в защитной маске или очках. Одной рукой, при помощи плоскогубцев, провод заземления прижимается к скрутке на некотором расстоянии от торца. В другой руке находится держатель с электродом. Концом электрода надо, на 1 -2 сек., прикоснуться к торцу скрутки. При этом, надо взглядом заметить момент, когда на свариваемом месте появится красное свечение. Округлая поверхность, образовавшегося при сварке шарика, и радужные переливы на скрутке говорят о хорошей сварке. Когда скрутка, после сварки, остынет, её надо заизолировать.

Сварка алюминиевых проводов

При сварке алюминиевых проводов, необходимо заготовить скрутку, таким же образом, как и при заготовке скрутки проводов медных. Затем приводится в готовность к работе сварочный аппарат. Процесс сварки происходит так же, как и при сваривании медных скруток. После сварки, скрутки надо обработать растворителем, покрыть лаком и заизолировать.

Алюминиевые провода свариваются аппаратами с напряжением до двадцати Вольт. Дуга применяется не большая. Это связано с низко температурой плавления алюминия.

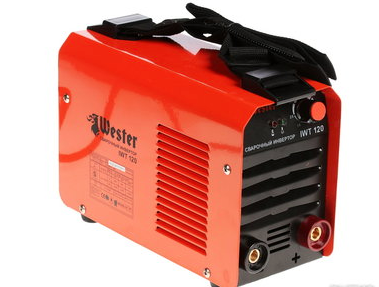

Инверторные аппараты

Самый надёжный вид соединения электрических проводов – это сварка с использованием постоянного и переменного тока, напряжением от 12 до 36 В. Для осуществления сварки электрики всё чаще применяют инверторные сварочные аппараты. Они экономные, лёгкие, удобные при переноске и в работе. Для сваривания проводов можно использовать графитовые или простые угольные стержни от батарейки. На аппарате можно установить режим тока, с учётом диаметра и количества свариваемых проводов

Как выбрать аппарат

Предпочтение отдаётся сварочному инвертору. Главными его достоинствами являются: широкий диапазон, возможность мягкого регулирования тока, стабильность в работе, небольшие размеры и вес.

Для сварки проводов можно выбрать универсальный инверторный аппарат. Аппарат этот самый современный. Таким аппаратом можно выполнять всевозможную сварку, и не только проводов. При выборе аппарата надо смотреть на источник питания, его мощность. Для работ дома подойдёт аппарат, мощность которого 4 – 5 кВт., с силой тока до 160 А. Желательно, чтобы имелся «горячий старт». Он нужен для защиты от залипания при сварке и к перепадам напряжения. Такой аппарат пригодится и для сварки проводов, и для выполнения других сварочных работ в быту. Ещё одно его достоинство – он прост в работе, не требует больших навыков. К недостаткам можно отнести его высокую цену.

На практике, электрики для сварки проводов применяют компактные, переносные, удобные при работе аппараты постоянного тока.
Сварочные трансформаторы компактные и недорогие. Можно использовать трансформаторы мощностью 500 Вт и больше, и 25 В напряжения вторичной обмотки.

Сварочный аппарат для проводов своими руками

Хотите сделать аппарат для сварки проводов? Не знаете как? Делается это так. Приобретается сильный магнит и медный провод, изолированный стеклотканью или хлопком. Нужен он для сердечника трансформатора. Желательно, чтобы площадь его сечения была не больше 50 квадратных сантиметров. При желании, обмотку проволоки, также, можно сделать самому. Берётся нужный материал, наматывается на проволоку, покрывается электротехническим лаком и, первичная обмотка готовая. Сердечник делается П-образной формы для удобного наматывания проволоки. Он должен иметь стержневую конструкцию. Каркас катушки можно изготовить из текстолита или картона. Сверху, на первичную обмотку, наматывается вторичная обмотка. После нанесения обмотки на одну сторону катушки, она таким же образом, наносится на вторую половину. Если между слоями обмотки поместить картон или стеклоткань, то улучшится качество изоляции. Аппарат для сварки медных проводов подключается к сети для замера напряжения на вторичной обмотке. Оно должно быть около 60 В. Если оно намного больше или меньше, то путём уменьшения или увеличения обмотки, можно установить нужную величину напряжения. К первичной обмотке присоединяется кабель. Он должен быть двухжильный. Вместо него, можно применить провод внутренней прокладки. К выводам вторичной обмотке присоединяется ПРГ-провод. Первичная обмотка служит для получения по кабелю тока от электросети в 220 Вт. Вторичная обмотка используется, непосредственно, для сварки.

На видео: Сварочный аппарат своими руками

[embedyt] https://www.youtube.com/watch?v=L75jxmwkoII[/embedyt]

Для того чтобы соединить два провода, используют несколько приёмов. Это может быть скрутка, спаивание или сварка различных проводов. Последний приём является одним из самых удачных и часто применяемых. Он помогает добиться длительного срока службы электрической проводки.

Она в основном изготовляется из медного состава, а не из алюминия, который не годится для данных целей. Сварка происходит с использованием постоянного и переменного тока, при напряжении в 12-36 В. Непосредственно для процесса, рекомендуем использовать сварочный инверторный аппарат.

Существует одна методика, которая всегда приводит сварщика к наилучшему результату. Как упоминали ранее, самый лучший прибор для сварки, это инвертор. Затем берутся за провод. Он освобождается от изоляции, лишней оболочки и выполняется скрутка. При подрезке проводов, концы должны оставаться одной длины и на одном уровне, а скрутка должна получиться как минимум 50 мм в длину.

Далее устанавливается отталкивающий тепло, медный зажим и подключается сварочный аппарат. Угольный карандаш (точнее его торец) приближают к готовой скрутке. При сварке карандаш обязательно зажимается в держаке.

Сварка скруток считается завершенной после того, как образовался небольшой расплавленный шар меди. Чтобы изоляция осталась целой, надо не переусердствовать, а уделять каждой скрутке не больше 1-2 секунд времени. Когда сварка медных проводов прекращена, для изолирования застывшей части используется обыкновенная изолента или свой, подобный вариант.

Поэтапный процесс

Распишем весь процесс поэтапно:

1. Убираем изоляцию на проводах;
2. Делаем скрутки;
3. Присоединяем массу;
4. Включаем сварочный инвертор;
5. Подводим электрод к скрутке до образования дуги;
6. Продолжительность контакта 1-2 секунды;
7. Приступаем к следующей скрутке (если она есть), после остывания уже готовой;
8. Производим изоляцию термоусадочными трубками или изолентой.

Важно!
Для сварки проводов своими руками, особенно медных, требуется наличие специального опыта и знаний. Работать придётся с температурой 1080°C, при которой и плавится медь. Поэтому стоит попрактиковаться на более простых примерах.

Аппарат стоит подобрать с возможностью регулировки тока, сила которого должна составлять 30-90 ампер. Электрод используется угольный, содержащий в себе медь.

Особенности сварки алюминиевого провода

Сварка алюминиевых проводов, преимущественно встречается в большой промышленности. Для процесса сваривания используют аргоном или привычный сварочный аппарат. Чтобы не перепалить провод, сварка производится на пониженной мощности.

Могут возникать некоторые трудности в виде оксидной плёнки, скорость её образования очень велика. В результате она остаётся на расплавленном металле. Чтобы этого избежать, используются газовая защитная среда и флюс для алюминиевого кабеля.

Сварка алюминиевого провода своими руками в домашних условиях, не является простой задачей. Нужно обладать сверхточными и быстрыми движениями, дабы избежать переплавки металла. Если Вы мастер без опыта, поработайте с газом на более низких скоростях. Но если опыта достаточно, самым удобным вариантом будет инверторный аппарат.

Сварка алюминиевого провода по шагам

Рассмотрим сварку алюминиевого провода по шагам:

1. Сначала удаляем изоляцию и все лишние материалы;
2. Далее концы заготовок обрабатываются флюсом. Это повысит итоговое качество;
3. Включаем аппарат и настраиваем правильный режим работы;
4. Начинаем сварку;
5. Затем убираются лишние части, появившиеся в результате работы;
6. Возобновляем изоляцию провода.

Безопасность

Чтобы сварка прошла удачно, настоятельно рекомендуем придерживаться техник безопасности. При себе нужно иметь огнеупорную одежду, маску для сварки и специальные перчатки.
Если используется газ, баллоны убираются на 5 и более метров от огня. Проверьте всю аппаратуру и оцените влажность внутри помещения, чтобы избежать поражения током.

Сварка в распределительной коробке

Сначала стоит познакомиться с коробкой и оценить всю её значимость. Это наиболее важная часть всей электропроводки, идущей по квартире или дому. Относитесь к этому с полной серьёзностью.

Непосредственно для процесса спайки потребуется сварочный аппарат. Можем посоветовать одну из самых привлекательных моделей для таких целей. Это Patriot Max Welder DC-200 C. Он обладает бесшумным уровнем работы, высокой безопасностью, что важно при недостатках опыта и точной работой. Его вес составляет 4,5 кг, так что проблем с транспортировкой не возникает. Питается от сети 220 В, ток плавает в диапазоне 10-190 А. Цена находится на приемлемом для каждого уровне, от 8000 до 10000 рублей. Это не значит, что выбрать нужно только его, существуют и другие аппараты, подходящие под этот вид сварки не хуже.

Начинается сварка проводов из меди в распределительной коробке с обеспечения всех мер безопасности. Настраиваем аппарат на мощность около 1 кВт. Электроды используются угольные и графитовые. Также понадобится флюс. Обязательно используется маска или специальные очки. Для уборки изоляции и скруток медных проводов, нужен нож и зажим в виде пассатижей. Под рукой должна быть всегда изолента, гайки и шурупы. Жилы провода зачищаются примерно на 4-5 см, затем скручиваются вокруг друг друга 7 раз.
Приступаем к сварке.

Если вы не уверены в своих силах, потренируйтесь на похожих видах металла и скрутках. Когда всё получается, начинайте. О порядке сварки медных проводов, мы уже говорили ранее.

Термитная сварка

Термитная сварка проводов, это чуть ли не самый популярный способ для соединения двух проводников тока. Для самого процесса используется специальная термитная смесь. Для получения правильного результата, нужно с точностью до миллиметров придерживаться всех правил и рекомендаций.

Сварка предполагает образование специального термитного патрона. Он формируется из кокиля, вкладыша (это сплав из меди и фосфора, он создаёт зону для сварки и забивает пустоту) и термитной шапки.

Эта технология только начинает набирать популярность. Её всё чаще применяют в самых разных сферах производства. Для проведения качественных работ, сварщик должен обладать специальными знаниями по химии на высоком уровне.

Выбор сварочного провода

Этот кабель служит для подачи тока в место, где происходит соединение деталей. Поскольку процесс наиболее важный, сварочные провода имеют высокие требования, перечислим основные из них:

1. Изоляция должна быть сверхпрочной и выдерживать множество процедур скручиваний;
2. Сечение провода должно быть стойкой к нагрузкам, которые создаёт инвертор;
3. Токопроводящие жилы, должны быть в полимерной оплётке;
4. База изоляции провода, должна быть изготовлена из шланговой резины;
5. Провод должен быть стойким к механическим повреждениям, а также не проявлять слабость к химическим веществам и агрессивной среде.

Из чего состоят провода для аппаратной сварки?

• базовая обмотка из полиэтилентерефталата;
• жила проводящая ток из меди;
• изоляция из каучука;
• дополнительный слой обмотки;
• главная изоляция из резины.

Если рассуждать об удлинении провода, иногда можно услышать о том, что качество шва может подвергаться ухудшения. Но прямых доказательств такой особенности пока не выявлено.

Качественные соединения медных проводов в электропроводке – залог безопасности и гарантия долгого срока службы
.

Для соединений используют скрутку, пайку или сварку. Сварочное соединение превосходит все остальные по надежности. А сам процесс сварки проводов возможен при использовании специального аппарата.

Электрические медные кабели состоят из нескольких жил, каждая из которых скручивается отдельно
. При ремонтах работу приходится проводить прямо в распределительных коробках, что доставляет определенные неудобства. Чтобы каждую скрутку запаять по длине паяльником (точечного соединения будет недостаточно) на высоте, придется затратить много времени и сил. Сваркой достаточно соединить провода только в конце скрутки. А компактные аппараты, используемые при работе, облегчают процесс.

Сварка меди осложняется тем, что она становится хрупкой уже при 300°C, а плавится при 1080°C. Поэтому, кроме теоретических знаний, необходимо иметь опыт работы. Для тех, кто впервые столкнулся с необходимостью сварки контактов в распределительной коробке, рекомендуется попрактиковаться на опытных образцах.

Скрутки медных проводов можно заварить обычным или с помощью самодельного устройства на основе понижающего трансформатора. Электрики пользуются узкоспециализированным аппаратом, предназначенным специально для сварки скруток. Порядок работы не зависит от выбранного устройства и выглядит следующим образом:

1. Освободить от изоляции провод на расстояние около 100 мм.
2. Сделать скрутки нужных жил. Длина каждой должна быть около 50 мм.
3. Присоединить рядом со скруткой массу.
4. Подвести электрод к проводам до образования дуги. Контакт – 1-2 сек. Скрутка сварена.
5. Следующую скрутку варить после остывания предыдущей.
6. Осталось провести изоляцию каждой скрутки с помощью термоусадочных трубок или изоленты.

Сила тока, которая необходима для сварки проводов, обычно составляет 30-90 ампер и полностью зависит от количества жил в скрутке и их сечения, а также от фактического напряжения питающей сети. Аппарат для сварки должен обладать функцией регулировки тока. Работа ведется при напряжении 12 или 36 вольт. В качестве электрода при сварке проводов идеальным решением будет выбор угольных с содержанием меди.

Не забудьте обесточить
свариваемые провода!

Краткий обзор устройств

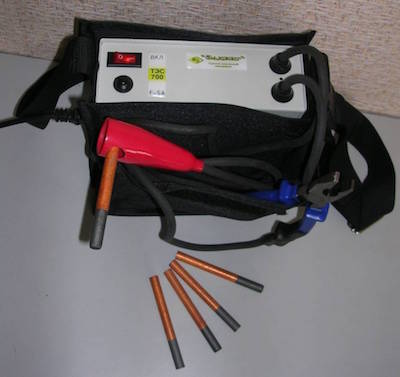

Специализированные устройства ТС 700 производства Призма используются исключительно для сварки скруток меди и алюминия
(во втором случае с применением флюса). Они отличаются простотой и удобством использования. Очень компактные размеры устройства и небольшой вес, а также простота самого процесса сварки – именно то, что необходимо для столь кропотливой работы. Прибор дает на выходе напряжение 12 В, а потребляемая мощность при работе — от 1 до 1,5 кВт (в зависимости от модификации). Выпускается упрощенная модель для бытовых нужд ТС 700-1, для электриков ТС 700-2 и для крупных производств ТС 700-3. Комплектуются двумя силовыми кабелями, один из которых снабжен пассатижами для зажима скрутки, а второй – держателем электродов. Имеется переносная сумка с ремнем для ношения на плече. Бытовая модель сваривает скрутки до 16 мм в диаметре, две другие – до 24 мм. Цена первой – 7600 рублей, второй 8950 и третьей 9300
.

Мини «ДОН» — аппарат цифровой инверторный с питанием от сети 220 В. Небольшие размеры, удобный функционал. Снабжен устройством для блокировки при скачущем напряжении, цифровой индикатор показывает текущее напряжение в сети, что облегчает подбор диаметра электрода для сварки. Есть функция защиты от залипания и регулировки тока. При необходимости изготовитель может поставить модель, приспособленную для работы в опасных условиях. Цена устройства 8000 рублей
.

Аппараты МИКРОША-160ПНЦ и МИКРОША-180ПНЦ аналогичны по выполняемым функциям и по стоимости.

Аппарат ТС700 и рассказ про него в видео

Инверторные аппараты

Медные скрутки можно сваривать с помощью универсальных . Лучше всего выбирать компактные модели с небольшим весом. Рассмотрим некоторые модели.

РЕСАНТА САИ-160
аппарат российского производства. Работает от сети 220 В, может регулировать ток в диапазоне от 10 до 160 ампер и выдавать дугу с напряжением 26 В. Вес аппарата 4, 5 кг. Цена 6300 рублей
.

QUATTRO ELEMENTI A 160 Nano 643-255
– итальянская марка. На российском рынке продаются аппараты, изготовленные в Китае. Компактные по размерам, вес 4,9 кг. Прекрасно подходит для бытовых нужд. Работает от сети 220 В. Цена 5950 рублей
.

PFTRIOTMax Welder DC-200 C
инверторный аппарат, отличающийся низким уровнем шума и точностью работы. Родина бренда США, в продаже на российском рынке модели, изготовленные в Китае. Вес 4, 5 кг, имеется переносной ремень, что делает аппарат мобильным. Диапазон тока 10-200 ампер, питание от сети 220 В. При сварке используют электроды до 5 мм в диаметре. Цена аппарата от 7600 до 9600 рублей
.

Сварочный инвертор FUBAG IQ 160
от германских производителей. Малогабаритный, вес 6,9 кг. Работает от сети с напряжением 150-240 В. Регулировка тока от10 до 160 ампер. В комплекте 2 медных кабеля – с держателем электродов и с зажимом для заземления. Цена порядка 7000 руб
.

СВАРОГ ARC 160 Easy Z213 H
– российский аппарат в прочном металлическом корпусе с бесступенчатой регулировкой силы тока. Подключение кабелей осуществляется через специальные разъемы, что очень удобно. Диапазон тока 10-160 А, питание от сети 220 В. Вес – 4 кг. Цена аппарата 9000 рублей
.

Как выбрать аппарат

В любом деле, главным ориентиром для выбора прибора, является цель приобретения
, цена и функциональные возможности. Для бытовых целей приобретать специализированное устройство для сваривания медных или вряд ли целесообразно. Лучше такой прибор взять в аренду на время
. Но если вам приходится часто заниматься сваркой проводов, то конечно, специальный аппарат просто необходим.

Для дома более выгодно приобретение универсального
инверторного аппарата. С помощью которого вы сумеете выполнить любую требуемую сварку – круг их возможностей необычайно велик. Другой вопрос в том. что сварка скруток потребует от вас определенных знаний, но это поправимо.

При подборе варочного инвертора, обратите внимание на мощность и источник питания. Излишне мощный аппарат – роскошь. Для дома вполне подойдет модель с мощностью 4-5 кВт.

Из желательных функций, которые существенно облегчают процесс сварки, желательно наличие «горячего старта»
, защиты от залипания и нечувствительность к перепадам напряжения питающей сети. Сила тока до 160 А позволяет варить металл толщиной до 5 мм, этого обычно вполне хватает для бытовых целей.

Для неопытных сварщиков инверторные модели – лучший выбор. Они просты в использовании, что позволит новичку быстро освоить азы сварочного ремесла.

Из недостатков сварочных инверторов можно отметить высокую стоимость и создание помех в сети.

Можно ли сделать устройство для сварки из подручных материалов?

В хозяйстве мастерового хозяина всегда найдется старенький неиспользуемый трансформатор, на основе которого можно сделать домашний сварочный аппарат для медных проводов. Схема устройства несложная, с монтажом справится любой новичок. Для изготовления потребуются:

• Трансформатор;
• Материал для кожуха или готовая коробка;
• Кабель электрический;
• Пассатижи для зажима скрутки;
• Держатель электрода;
• Угольный электрод, который может быть изготовлен из сердечника круглой батарейки большого размера или крупноформатной угольной щетки.
• Автоматы

Самодельный аппарат и рассказ про него в видео ниже

Заниматься изготовлением самодельных аппаратов допустимо только в случае, когда вы хорошо знакомы с понятиями работы электротехнических устройств
. Подробных описание самодельных конструкций масса, ниже приведены фотографии некоторых из них. Трансформаторы можно использовать от старых телевизоров, от микроволновой печи, и другие. Достаточная мощность трансформатора для изготовления сварочника лежит в пределах 200- 450 ватт.

Принципиальная схема сборки представлена на рисунке:

Домашний прибор хорош тем, что не требует значительных вложений денежных средств, а функций его хватает на решение бытовых задач по сварке.

Соблюдайте правила безопасности при работе с электрическими приборами! Так, ни в коем случае, не включайте трансформатор от микроволновой печи для проверки в сеть! Напряжение на оригинальной вторичной обмотке доходит до 2000 В! Только после ее удаления возможно использование такого трансформатора для наших целей, а вторичную обмотку придется сделать самостоятельно.

Еще один самодельный аппарат и рассказ про него

Параметры сварочных работ с медью

Выбор силы тока конкретно к диаметру скрутки, количеству проводов в ней и их сечения имеет первостепенное значение для качественного результата. Лучшие значения подбираются опытным путем
и главную роль играют в этом профессиональные навыки. Для примерной ориентировки по значениям ниже приведена таблица рекомендуемых параметров.

Заваривание в вакууме

Существует способ сварки меди с помощью электронных лучей в условиях вакуума. Для работы требуется специальный аппарат и вакуумная камера
. Этот метод применим только в условиях оборудованных производственных мастерских или лабораториях.

Суть метода электронно-лучевой сварки в вакууме заключается в проплавлении меди направленным лучом конусной формы, обеспечивающем высокую точность работы.

Что дает лучевая сварка в вакууме:

1. Провода подвергаются нагреву меньшей температурой, что положительно влияет на их сохранность. Они не покоробятся от такого нагрева.
2. Направленный характер нагрева позволяет распределить нужную температуру на поверхности шва и по его глубине, что повышает качество сварки.
3. Вакуумная среда исключает насыщение меди газами, поэтому соединение имеет пластичные свойства.

Сварка ведется непрерывно
, есть возможность работать с паузами. Методы подбираются оператором в зависимости от поставленной задачи.

Сварочные аппараты изобретены давно и имеют множество вариантов. При этом, ученые продолжают работу по модернизации и видов аппаратов и способов сварки. Для конкретной задачи по сварке скруток меди можно применить практически любой известный аппарат – отличие будет в удобстве использования. Лучший результат по получению качественного соединения достигнуть с наименьшими затратами возможно с применением специализированного оборудования для этих работ.

По мотивам моего сайта один из читателей прислал мне видео где он показывал сделанный своими руками сварочный аппарат для сварки скруток электропроводки и демонстрировал процесс сварки.

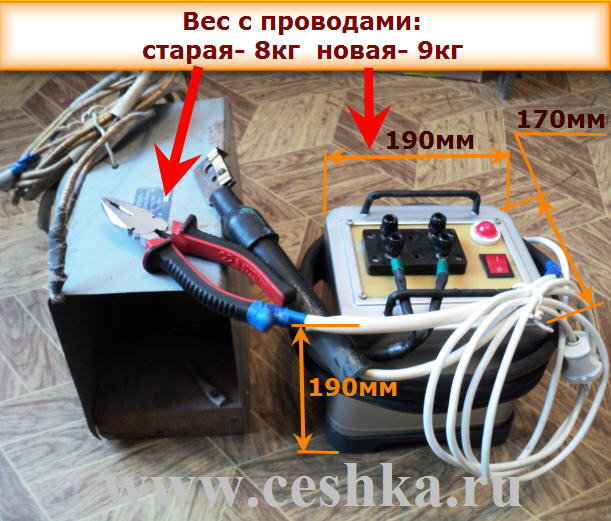

Его аппарат- на фото слева обведен красным.

Посмотрел я на его изделие, посмотрел, подумал- потом еще раз посмотрел- и что то мне такой неудобняк стало за свой сварочник о котором я рассказывал в и показывал на видео как он сваривает…

У Евгения (так зовут создателя аппарата) аккуратно так сделано. Корпус самодельный, выключатель установил и т.д.

Все красиво, аккуратно и практично, не то что у меня- деревянное основание и транс на саморезах… Конечно- просто и надежно, но как то душа затребовала дизайна и технологичности после сварки Евгения.

И решил я собрать второй сварочник- усовершенствованный!

Пошел по своим закромам искать материалы для него. Куда ходил и где искал- не скажу)))

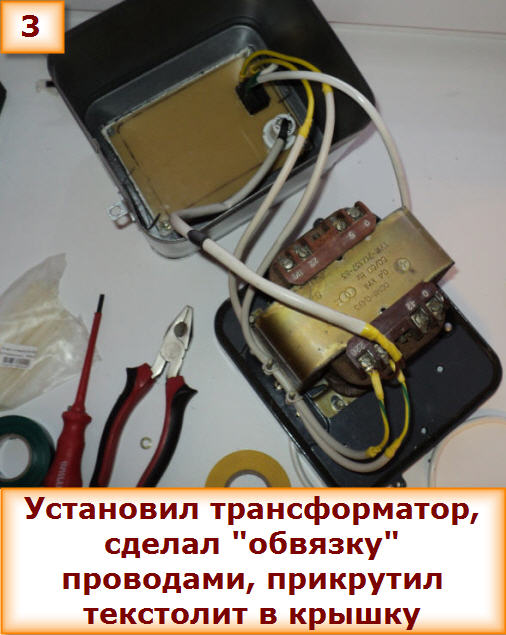

Короче корпус приспособил от реле ДЗТ-11, трансформатор взял марки ОСМ-1 мощностью 0,4кV*A с двумя вторичными обмотками- на 22 и 42 вольта.

Что еще мне понадобилось: обрезок текстолита, соединительные провода и кабели, светодиод на 220 вольт, клавишный выключатель (купил в магазине за 45 руб.),клемный зажим, вилка для сетевого шнура (тоже в магазине), два однополюсных выключателя- тоже купил.

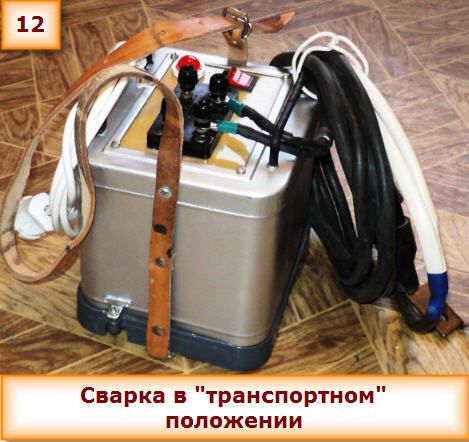

Ну и еще нашел ремешок, что бы сварку на плечо весить и две металлические дуги- приделал их потом на крышку.

Вот на фотографии (для увеличения нажмите на фото) видно все материалы:

И закипела работа! Да, кстати, что я решил сделать.

Поставить выключатель что бы отключать сварку от сети.

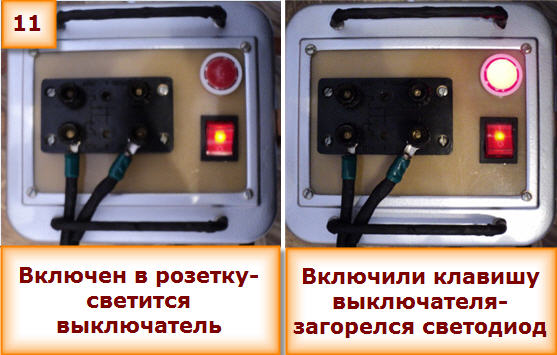

Затем решил сделать светодиод, подключив его непосредственно на выводы первичной обмотки, что бы контролировать наличие напряжение на ней.

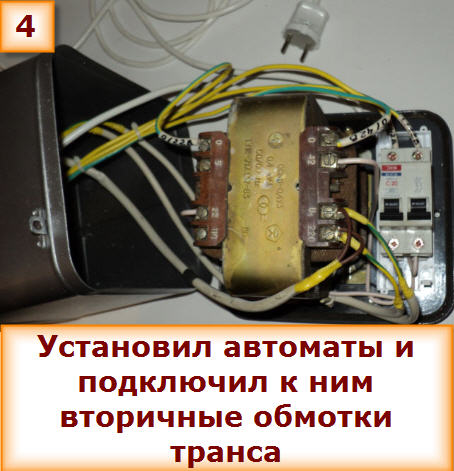

Затем подумал- так надо же еще вторичные обмотки защитить от перегрузки!

Поэтому поставил два однополюсных автомата по одному на каждую обмотку.

Сначала даже лоханулся- установил двухполюсный, потом когда пытать сварку начал- получилось что при перегрузе одной из обмоток автомат.

Так что сделал два однополюсника. Поставил 2 на 25 ампер. Когда испытывал (закорачивал обмотку и включал питание сварки) то на обмотке 42 вольта автомат срабатывал, а вот на 22 вольта- транс дымил, но автомат не отключался…

Придется установить 20-амперный.

Собрал я с перерывами- за 2 дня. В принципе если все материалы собрать заранее и приготовить инструменты, то можно и за полдня все сделать.

Дальнейшее ноу-хау это я усовершенствовал зажимы- для скрутки и держатель электродов.

Дело в том, что на старой сварке уже обнаружилось слабое место- “крокодилы”. В который зажимался графитовый электрод очень быстро отжигался и становился мягким и уже плохо фиксировал электрод.

Я взял медную шинку с первичной обмотки трансформатора тока 0,4 кВ- к ней уже как раз приварен медный жгут, сделал на ней зажим из латунной пластинки и закрепил все это в держатель.

Вторым электродом сварки, которым я касался скрутки при сварке служил сам провод от вторичной обмотки транса, то есть никакого зажима не было.

Иногда при сварке толстой скрутки когда процесс сварки длится долго и даже приходится переваривать, скрутка очень нагревалась, отжигалась и плавилась изоляция провода.

Напрашивался вывод что требуется какой то теплоотвод, что бы нагревалась не скрутка, а зажим. Приспособил для этих целей ненужные плоскогубцы- то есть зажимать скрутку буду ими.

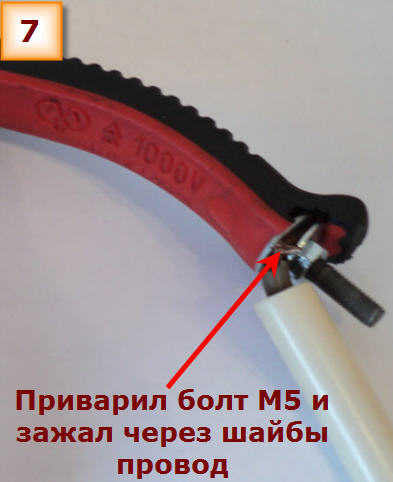

Приварил к ручке болт М5 и через шайбы зажал провод, потом заизолировал изолентой.

И греться при сварке будут в первую они, а не часть скрутки, расположенная между изоляцией провода и плоскогубцами.

При испытаниях это все отлично было видно- плоскогубцы работают превосходно!

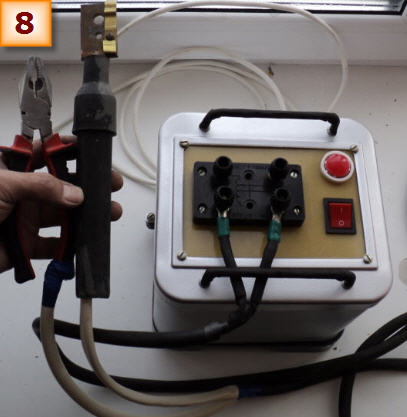

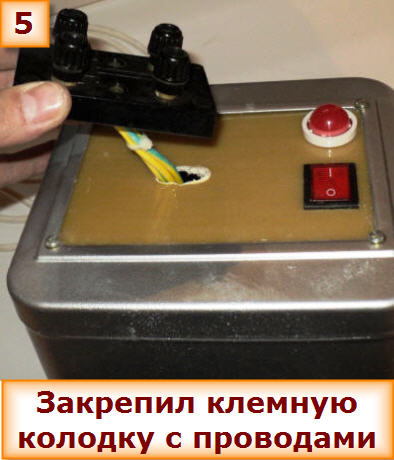

Еще я решил вывести вывода вторичных обмоток на крышку корпуса сверху, рядом с выключателем и светодиодом.

Это облегчит контроль за контактом зажима провода и можно отсоединять кабель при транспортировке или в любой момент поменять его на другой провод.

У меня применен кабель КГ в резиновой изоляции, сечение 6 кв.мм, мне кажется что будет тяжеловат- решил что поработаю пока так, а потом если что- заменить недолго.

Пробовал сваривать напряжением 42 и 22 вольта, на 42 у меня сварка плохо получалась- скрутка отказывалась плавиться, думаю что это из-за того, что эта обмотка слабенькая.

Сечение провода тонкое и когда я при сварке давал на нее нагрузку, то на обмотке происходило падение напряжения и ток падал, отчего скрутка и не сваривалась.

На обмотке с напряжением 22 вольта процесс сварки происходил без проблем. Сваривал я графитовым электродом от пальчиковой солевой батарейки.

Жду ваших комментариев! Что понравилось а что нет, что бы вы сделали по другому? Пишите!

Узнайте первым о новых материалах сайта!

При замене проводки все скрутки медных проводов лучше сваривать или пропаивать, такую сварку я видел даже на алюминиевых проводах в проводке дома 1960 года постройки. Уже тогда строители знали о сварке проводов…

Многие наверняка скажут: А клеммы типа Wago на что? На дворе 21-й век!

Отвечаю сразу:
поставил я эти «супер-клеммы» при замене проводки в квартире, а когда включил электрочайник — такая клемма у меня сплавилась, мне это очень не понравилось, я даже разобрал одну такую клемму и увидел, что там контакт очень тонкий.

Поэтому порой старая добрая скрутка будет надежнее всего этого современного «добра»!

Одно время конечно были хорошие клеммы тупиковые — вставляешь туда скрутку и винтиком затягиваешь — получается заизолировано и крепко зафиксировано — обалденная штука, но сейчас они полностью пропали из продажи. Обидно

А чем же сварка медных проводов лучше пайки?

Паять медные провода тоже можно, но сопротивление оловянного припоя в десятки раз выше, чем у меди, все в принципе работает и на пайке, но при протекании больших токов, есть вероятность нагрева участка цепи с бОльшим сопротивлением. Хотя в большинстве случаев электрики этим пренебрегают.

В итоге я решил собрать аппарат для сварки медных проводов.

Конструкция аппарата для сварки скруток не окончательная, т.к. по советам хороших людей с форума Chipmaker.ru есть возможность еще улучшить этот аппарат.

Моими целями для данного аппарата было:

• сварка медных проводов при ремонте квартиры (алюминиевые варить не собираюсь), т.е. в пределах одной коробки в каждой комнате, поэтому длину проводов 3 метра я посчитал достаточной
• получить как можно более компактный аппарат для сварки скруток, поэтому я использовал корпус от БП компьютера и трансформатор от микроволновки, который сочетает в себе малый размер (немалый вес) и большую мощность.

Итак, как собирался аппарат сварки проводов.

Я разобрал трансформатор от микроволновки, распилив его болгаркой по местам сварки. Я не буду описывать это процесс в подробностях, т.к. это делали уже многие и много раз, да хоть на YouTube можно видео найти.

НО, обратите внимание, что трансформатор от микроволновки опасен для жизни! Т.е. его не стоит включать в сеть для проверки, пока не удалена вторичная обмотка, т.к. на ней напряжение порядка 2000В и он может убить человека на расстоянии!

В общем, транс был распилен, вторичная обмотка выкинута, намотана своя обмотка медным проводом на 6 мм кв., у меня влезло всего порядка 16 витков, то ли транс был маловат, то ли я не очень опытный мотальщик, ну да ладно, после включения транса в сеть, я получил напряжение 14 вольт, что нормально для такой сварки (нужно 12-24в). Затем я склеил сердечник транса эпоксидной смолой. На этом работы с трансформатором микроволновки были закончены.

Я установил его в корпус, также я установил туда 2 автомата на 16А (после опыта первой сварки, чтобы знать максимальный ток потребления, он оказался 11А).

Почему не поставил двухполюсник?

А собрал сварку проводов из того, что было под рукой. Мой девиз: Сначала используй, что без дела валяется, если конечно, это не портит конструкцию

Провода на выходе я использовал многожильные медные на 10 мм кв.

Один провод припаял к выводу графитовой щетки от мощного электродвигателя (на рынке можно найти за 20-30 руб. такую щетку). Держак для нее изготовил из ручки от напильника, в которую вставил деталь в форме заготовки ключа из куска стали 4мм, здесь, я так думаю как раз можно использовать ненужный ключ от квартиры, где деньги лежат

«Ключ» я нагрел и вставил его в ручку от напильника, изготовил хомут из тонкой жести и притянул им щетку к ручке. А также я притянул к держаку провод с помощью обычной стяжки (куда ж без нее в наши дни).

В графитовой щетке я просверлил две ямки разных диаметров скруток — так удобнее будет сваривать скрутки, чтобы капля меди не пыталась соскочить.

Второй зажим я сделал, как у всех — из ненужных плоскогубцев.

Провод к ним подсоединял так.

Снял одну ручку и сточил железную часть под круг на 10 мм, на него надел медную шину на 10 мм, в другой конец шины вставил провод и все это спаял с помощь флюса для черного металла, олова, паяльника и газовой горелки (сначала разогрел плоскогубцы горелкой, чтобы потом паять паяльником). Соединение получилось вроде прочное, ну а если отломится, потренируюсь еще раз в пайке Сверху надел 2 термоусадки, в итоге получилось аккуратно. В губках плоскогубцев просверлил 2 отверстия на 3 мм и 5 мм, чтобы было удобнее зажимать скрутку.

Провода с трансформатором соединил с помощью винтовых клемм на 30А кажется…

Спереди приделал индикатор питания зеленого цвета, в крышке корпуса пропилил окно для автоматов, на крышку корпуса внутри приклеил кусочки линолеума, чтобы она не дребезжала — это помогло. Ну и сделал ручку для удобной переноски аппарата из старой дверной ручки.

А внизу в штатные отверстия с резьбой прикрутил ножки от старой советской аппаратуры.

Преимущества и недостатки аппарата сварки проводов:

• аппарат вполне хорошо варит, напряжения хватает для зажигания дуги и трансформатор от микроволновки не греется, но если у вас будет транс побольше, то лучше мотать вторичную обмотку проводом на 10 кв мм.
• аппарат получился очень компактный, хотя не скажу, что он легкий, т.к. трансформатор от микроволновки весит обычно 3-5 кг
• аппарату не хватает выключателя, т.к. трудно сразу попасть скруткой в ямку в графите. Удобнее было бы, сначала вставлять в ямку скрутку, а затем включать сварку, кнопку лучше расположить на держаке графитовой клеммы, думаю, я это реализую в будущем…

Полезные советы по сварке проводов:

• Как сделать хорошую клемму — нужно использовать больший кусок графита, например щетку от мощного двигателя или щетку от троллейбуса, в ней сверлится несколько ямок. В эти ямки потом вкладывает скрутка и тогда капля будет ровной и красивой, а если варить электродом батарейки капля получается, но норовит соскочить вниз. А также электрод от батарейки прилично дымит и воняет, видимо, из-за различных примесей.
• Учитывайте что, при сварке медных скруток будет дым, запах гарью и графитовый электрод иногда загорается, так что сварку лучше производить с открытым окном.
• Лучше окунать скрутку в буру перед сваркой и не перегревать скрутку, т.к. начнет плавиться изоляция проводов и медь в месте сварки станет хрупкой.
• Не забывайте ровно откусывать концы проводов скрутки, чтобы они были одной длины.
• Если изготовить дроссель, то сварка будет более мягко варить (это я еще опробую).

В общем получил отличный аппарат для сварки скруток и море удовольствия от его изготовления.

А так ждите апдейтов этой статьи, т.к. аппарат еще будет дорабатываться…

Фото сварки медных скруток:

Положениями ПУЭ сварка проводов рекомендуется как один из наиболее надежных способов их соединения. Преимущества применения такого способа значительно перевешивают немногочисленные недостатки, что делают его популярным среди домашних умельцев и профессиональных электриков.

Плюсы и минусы сварки, ее разновидности

Преимущества, которыми обладает соединение проводов сваркой заключаются в отсутствие переходного сопротивления которое всегда есть при скрутках или болтовых соединениях. Особенно это актуально при прокладке проводки для мощных устройств.

Недостатки заключаются в необходимости купить или сделать самостоятельно сварочный аппарат, предназначенный для скруток.

Сварочные работы требуют наличия некоторых навыков, поэтому электрику, который будет производить сварку скруток, нужно изучить как минимум азы этого ремесла.

При электромонтажных работах на производстве применяются различные виды сварки: стандартная, дуговая точечная, плазменная, торсионная, электронно-лучевая, ультразвуковая или же их различные комбинации. Для бытового применения чаще всего электриками используется устройство для точечной и дуговой сварки, которая работают на угольных или графитовых электродах.

Это решение позволяет получать хорошее качество соединений при минимальной стоимости необходимых устройств и комплектующих.

Изготавливая аппарат для сварки проводов, больше всего внимания надо уделить следующим характеристикам устройства:

• Сила тока которую может выдать аппарат. В идеальном варианте это переменное значение.
• Напряжение, выдаваемые устройством, достаточное для возникновения электрической дуги – обычно это 12-32 Вольт.
• От какого тока работает сварочник – переменный или постоянный. При наличии опыта подобных работ можно использовать переменный, но для новичков настоятельно рекомендуется начинать с постоянного.

Так как для сваривания различных металлов требуется разная сила тока и напряжение, универсальные сварочные аппараты в обязательном порядке могут регулировать эти значения. Кроме того, при соединении разных материалов могут понадобится специальные флюсы которые будут защищать металл от окисления или проникновения в него газов из воздуха. В большинстве своем сварочные аппараты универсального назначения достаточно громоздкие и тяжёлые, но для мелких сварочных работ можно за относительно невысокую цену найти инверторные сварочники, которые идеально подойдут для сварки проводов.

Если выполняется сварка медных проводов, которые применяются в домашней разводке, нет нужды в использовании очень большой силы тока и напряжения поэтому есть возможность применять сварочные аппараты небольших размеров, которые помещаются в стандартный кейс из-под инструментов.

Принцип работы дуговой сварки – схема устройства

Так как для сварки нужен большой ток, то основой любого сварочного автомата является понижающий трансформатор – проигрыш в напряжении всегда сопровождается выигрышем в силе тока и наоборот.

Для преобразования переменного тока в постоянный используется стандартный диодный мост, а для сглаживания пульсаций – конденсатор.

Ощутимый минус использования устройства постоянного тока – диоды и конденсатор используются немаленьких размеров и они значительно увеличивают вес сварочного аппарата, который изначально делается переносным.

Многие умельцы вручную собирают себе сварочный аппарат для сварки медных проводов, что выдает дугу от переменного тока и с успехом ими пользуются. Поэтому однозначно утверждать, что нужно применять именно устройство постоянного тока нельзя – каждый выбирает себе необходимую модель по навыкам. Если вручную собирается сварочный аппарат переменного тока, то из схемы попросту выбрасываются диодный мост и конденсатор.

Необходимый навык, который придется освоить для использования сварочного аппарата переменного тока – научиться «на глаз» определять в течение какого времени следует удерживать зажженную дугу электрического разряда, чтобы конец скрутки разогрелся и сплавился.

Наиболее распространенный способ сделать минусовый контакт, которым осуществляется сварка – это старые плоскогубцы, которыми удерживаются провода.

Для фазы берется зажим, которым можно удерживать графитовый стержень. Конструкция зажима может быть самой разнообразной – от винтового соединения до так называемых «крокодилов», как самодельных, так и заводского изготовления. Для соединения с самим сварочным аппаратом применяются кабели сечением порядка 10 мм².

Несмотря на то, что устройство собранное в промышленных условиях на порядок дороже самодельного, всё же его цена не является заоблачной и позволяет приобрести такой сварочный аппарат даже при ограниченном бюджете. Преимущества его использования очевидны – это точно рассчитанная конструкция с регулятором тока, которая позволяет работать с разными типами металлов и количеством свариваемых проводов.

Нюансы процесса сварки проводов

При необходимых навыках сварка проводников не занимает много времени, но чтобы получить качественное соединение настоятельно рекомендуется сначала попрактиковаться на отдельных кусках кабелей. Тем более это надо сделать, если используется аппарат для сварки скруток, что работает с переменным током – к мощности такого устройства нужно привыкнуть. Наглядно весь процесс показан на следующем видео:

Пошагово все выглядит следующим образом:

• Зачистка проводов. Особенностью сварки является необходимость оголять жилы проводов на длину 60-80 мм. Меньше нельзя, так как при сварке провод достаточно сильно нагревается и изоляция будет плавиться.
• Скрутка проводов. Казалось бы, что можно просто сложить жилы и произвести сварку – все равно на конце образуется капля, которая соединит все вместе. Проблемой такого способа соединения может заключаться ломкость проводов – не факт, что она возникнет, но в силу некоторых причин, получившаяся в результате сварки угольным электродом капля приобретает губчатую структуру и подвержена излому. На проводимость это не влияет, но если провода не будут скручены, то могут разломаться.

• Обрезка скрутки. Распушенные концы жил надо обязательно обрезать, чтобы получить ровный срез. Тогда дуга при сварке равномерно прогреет всю поверхность скрутки и капля получится ровной.

• Сварка. Плоскогубцами захватывается скрутка и к её кончику подносится графитовый электрод, пока не возникнет электрическая дуга. Ее надо выдерживать до тех пор, пока не сплавятся концы проводов, образовав гладкую каплю. Следующая скрутка сваривается после остывания предыдущей.

Если дуга не появляется, значит мощность трансформатора недостаточная или используются слишком длинные провода к держателям электродов (их сопротивление мешает получить достаточный ток).

Оптимальный вариант по длине проводов это 2,5-3,5 метра, но в первом случае придется для удобства работы сварочный аппарат ставить на подставку.

• Изоляция скруток. Оптимальным по скорости вариантом здесь будет использование термоусадочных кембриков, но для их прогревания дополнительно понадобится строительный фен или хорошая зажигалка. Также нет никаких помех использовать обыкновенную изоленту – разве что это будет чуть дольше по времени.
• Сварка медного и алюминиевого проводов. В целом, выполняется точно так же, как и обычная – разница только в подготовке проводов. Медная жила остается прямая, а алюминиевая обматывается вокруг нее. Затем на алюминий наносится флюс, который при нагревании убирает c этого металла оксидную пленку, и можно приступать к сварке.

Но если выполнять предписания ПУЭ, то в бытовых условиях вряд ли придется работать с алюминиевыми проводами, так как для прокладки электропроводки запрещено применение таких кабелей, сечением менее 16 мм².

Сварка проводов инвертором

Использование такого устройства является наиболее предпочтительной, так как проводить сварку медных и алюминиевых проводов инвертором гораздо легче, чем самодельными сварочными аппаратами. Это прибор универсального плана, сила тока в котором регулируется в диапазоне до 160 Ампер. Кроме того, что он может сваривать скрутки, это позволяет выполнять работы с металлом толщиной до 5 мм – для домашнего использования такой мощности обычно более чем достаточно.

Обычно такой прибор это прерогатива профессионалов, которые постоянно сталкиваются со сварочными работами, но при этом его можно смело рекомендовать новичкам, которые только осваивают сварку скруток своими руками. Функция «горячего старта», защита от залипания электрода и возможность работы даже при перепадах напряжения позволят начинающему сварщику быстро освоить азы этого ремесла, а профессионалу всегда приятно работать с хорошим инструментом.

Если прибор позволяет регулировать напряжение и силу тока, то «на глаз» какие выставлять значения можно определять по диаметру проводов и их количеству.

Коротко о главном

Сварка концов скруток проводов значительно улучшает проводимость этих контактов, а значит и характеристики сети в целом.

Сварочные аппараты, которые позволяют проводить точечную сварку, есть в свободной продаже, а также достаточно просты конструктивно, чтобы изготовить их самостоятельно. Но во втором случае чаще всего собирают более простые устройства, выдающие переменный ток – такие приборы требуют наличия определенных навыков работы.

На практике нет особой разницы в использовании того или иного устройства – если мастер достаточно опытный, то результат будет хороший в любом случае.

В современном соединении проводов все больше находит применение угольный электрод для сварки концов медных проводов. Этот способ заменяет устаревший метод спаивания медных жильных скруток. При этом не требуется применение припоя и флюса.

Задача сварки такая же, как и при пайке – это обеспечение надежного и долговечного контакта между двумя, а то и несколькими проводами, так как обычным соединением добиться этого невозможно. На поверхности меди со временем непременно появляется пленка из-за окисления. После процесса сваривания место соединения жил сваривается отличительно, чем при спаивании, спайка происходит лишь на кончике. Однако и такой образованный контакт при завышенной нагрузке предотвращает перегрев сваренных жил кабелей.

Графитовый электрод для сварки

Из-за своих технических характеристик графитовый электрод легко режется
, медленнее расходуется, не растрескивается при сварке.

Как показывает практика, сварка жил проводов производится в распределительных коробах. Расположение коробок довольно высоко, поэтому вам для сварки необходимо будет использовать сварочное переносное оборудование.

Применяют для этих целей промышленные аппараты, применение которых целесообразно в профессиональном плане. Если есть возможность, то можно собрать сварочный аппарат самому. Однако, для большинства отлично подойдут аппараты инверторного типа, которые в большом ассортименте представлены в магазинах. Они компактны, мобильны, легки и к тому же есть регулировка нужного вам тока сварки.

Типы электродов для сварки медных жил проводов

При сварке медных жил должны применяться соответствующие электроды
. Об угольных электродах мы уже упоминали. Существует также графитовый тип электродов. В качестве электрода в домашнем обиходе могут быть применены стержни батареек, щетки коллекторных двигателей и подобные изделия, которые выполнены из графита.

Стержни из графита хорошо заменяют покупные электроды, за исключением лишь одного, что на них отсутствует омеднение, но это решаемо путем усовершенствования держателя. Для этого необходимо будет применить зажим типа «крокодил», как для электрода, так и для соединения массы. Они не будут такими громоздкими, как штатные, поэтому вам будет удобней работать в распределительных щитках. Конечно же, вам необходимо будет позаботиться и о дополнительной изоляции ручек.

Графитовые и угольные электроды обладают общим сходством: и у тех, и у других температура плавления в 4 раза превышает порог плавления
самой меди. Из-за этого свойства расход электродов при соединении электропроводки очень низок.

Обратите ваше внимание на тот факт, что электрод нагревается до высокой температуры мгновенно, поэтому есть риск перегрева свариваемого вами материала, что, в свою очередь, может нарушить изоляцию в кабеле. Эти факторы необходимо знать сварщику, чтобы быть достаточно аккуратным при монтаже электропроводки.

Различия графитовых и угольных электродов

Несмотря на схожесть графитовых и угольных стержней
при монтаже проводки, характеристики их различаются:

Регулирование силы тока во время сварки

Регулировка тока вовремя сварки проводов происходит в приделе от 30 до 120 ампер (в этом диапазоне работает большинство инверторных сварочных аппаратов). В любом случае вам придется подбирать опытным путем точный ток сварки
, так как:

Вам необходимо знать значения силы тока
, при которых производится соединение жил проводов, имеющих различное сечение:

• во время сваривания двух жил диаметром 1,5 мм 2 , инвертор необходимо настроить на 70 ампер;
• три провода этого же сечения сваривается при отметке тока на инверторе от 81 до 91 ампер;
• сила тока для сварки трех жил диаметром 2,5 мм 2 необходима в диапазоне от 81 до 101 ампера;
• четыре жилы по 2,5 квадратных миллиметра свариваются с выставленным диапазоном силы тока от 101 до 121 ампера.

Как необходимо сваривать жильные скрутки

Чтобы не допустить возможное расплавление изоляции провода, к основанию свариваемой скрутки надо прикрепить радиатор, выполненный из металла. Отводить тепло от скрутки вам поможет зажим с большой площадью контакта, улучшающей процесс теплообмена. Лучше всего, чтобы радиатор был выполнен из меди, так как у этого металла высокая теплоотдача
.

Перед началом самого процесса сваривания жил проводов, необходимо провести подготовительные работы, которые включают в себя процесс освобождения проводов от изоляции и оболочки. Длина при этом оголенных жил должна быть примерно 100 миллиметров, в этом случае скрутка будет не более 50 миллиметров.

Во время скручивания жил необходимо добиться их плотного прилегания друг к другу. При этом торцы жил должны быть на одном уровне, иначе при сваривании жила одного из проводов может оказаться за пределами сварного шва. Если после сварки один конец жилы получился длиннее остальных, его необходимо откусить с помощью бокорезов.

Вблизи сделанного вами радиатора к скрутке необходимо прикрепить зажим «массы или минуса», после этого поднесите к кончику жил электрод. Контакт электрода с жилами не должен превышать по времени двух секунд. После прерывания контакта на скрутке образуется сферической формы небольшой наплыв
. Также свариваются и остальные скрутки жил проводов.

Необходимые знания техники безопасности

При выполнении работ необходимо знать и соблюдать меры безопасности:

• провода, на которых производится сварка медных жил, должны быть предварительно обесточены;
• обязательное использование средств индивидуальной защиты (спецодежды, перчаток, маски, спецобуви);
• место, где вы производите сварочные работы, необходимо очистить от предметов, которые могут воспламениться;
• так как в распределительном щите или коробке находятся более двух скруток, не стоит торопиться и сваривать следующею, так как вы можете получить ожог;
• лучше дождитесь, когда остынет первая сваренная вами скрутка;
• после выполнения сварных работ скрутки необходимо заизолировать. Это можно выполнить термоусадочной трубкой или изолентой. Термоусадка надевается на провода и затем с помощью фена подогревается.

Медные провода практичнее алюминиевых, их часто используют для проводки в частных домах, прокладывают при ремонте квартир. Допускается несколько способов оформления стыков кабеля: их крепят клеммами, пайкой. Разрешается опрессовка или сжим скрутки, но самое надежное соединение образуется при расплаве меди. Для сварки медных проводов на линии или в распределительной коробке используют точечную технологию. Необходимо расплавить скрутку до однородной структуры, чтобы не повышалось сопротивление в цепи. Делается это для пожаробезопасности.

Медь хорошо плавится и быстро насыщается водородом, окисляется в расплавленном состоянии. Температура плавления медных сплавов не более 1000°С. Для защиты металла при сварке медных деталей используют аргон или углекислый газ, но провода варить в защитной атмосфере экономически нецелесообразно. Для сварки медного кабеля используют обычные аппараты, генерирующие постоянный или высокочастотный переменный ток и напряжение от 15 до 30 В.

Желательно, чтобы рабочий ток регулировался, для скрутки одной жилы сечением 1,5 мм 2 нужен ток 70 А, для соединения трех проводов потребуется увеличить ампераж до 90–100 А. Для монтажа медной проводки в доме с подключением мощного электрооборудования необходимо выбирать сварочные аппараты до 120 А. Если нет оптимального тока, дуга будет прерываться, электрод начнет залипать.

Пайка или сварка медных проводов – что лучше?

Самый простой и эффективный способ пайки – погрузить место контакта в расплав припоя. Для небольших схем такой метод годится. Но при монтаже линий из медных проводов не подходит. Пайка оловянными припоями на весу требует навыков, новички с такой работой не справятся, велик риск травмирования. Соединение проводов своими руками контактной сваркой намного безопаснее.

Еще одно преимущество сварки – не изменяется химический состав проводов, в сплав не попадают частички припоя. Электропроводность медного кабеля в месте скрутки не меняется. Сварка проводится быстрее пайки, не нужно предварительно лудить контакты, подбирать паяльник по мощности под размер кабеля. Есть многожильные шнуры, которые пропаять невозможно.

У сварки есть единственный недостаток: если нет навыков, можно повредить целостность изоляции медного провода.

Аппарат для сварки

Для сварки для медных проводов используют любой генератор тока: трансформатор, инвертор. Клещи для контактной сварки подключают к автомобильным аккумуляторам, соединяют два последовательно, выводят контакты к электродам. Мощности хватает для соединения кабеля с жилой 5 мм. Большой объем с аккумуляторами не сделаешь, необходим сварочный аппарат.

Инвертор

Преимущества современных очевидны:

• ими можно сварить провода любого сечения;
• они не боятся «провисания» напряжения в сети, снижают риск залипания электрода, пережога медных скруток;
• есть облегченные модели, выдающие ток до 150–200 А;
• работают от стандартной сети, не нужно подключаться к трехфазному току.

Работать с инвертором проще, чем с трансформатором. Для сварки постоянным током прямой полярности плюс подключают к держателю электрода, минус – к свариваемому медному проводу.

Трансформатор

Громоздкие аппараты старого типа сложно перетаскивать с места на место, зато трансформаторы способны генерировать ток в пределах 400 А. Трансформатор подходит для работы с постоянным током прямой или обратной полярности. Им проводят сварку медных шин в распределительных щитках, соединение скрученных проводников большого сечения. Подключают трансформатор также, как инвертор: «+» на электрод, «-» на скрутку. У трансформантов хорошая производительность, но в процессе работы они сильно гудят, греются, их периодически отключают, дают остыть. При включении они «просаживают» сеть, но затем напряжение стабилизируется. При работе с трансформатором следует это учитывать.

На базе понижающего трансформатора мощностью до 150 А напряжением от 12 до 38 В из бытовой техники можно сделать : намотать на него необходимо число витков кабеля. Рассчитать их количество можно по таблицам. Если включить в электросхему диодный мост, он будет стабилизировать дугу. Держатель приобретают в магазине или используют вместо него зажим троллейбусного контактора. Зажимные токопроводящие клещи делают из пассатижей – к одной ручке прикручивают контактную клемму. Обязательно делают заземление самодельного аппарата.

Технология сварки скруток медных проводов

Соединение заключается в расплавлении свариваемых проводников дугой при пропускании тока, зажимное устройство уплотняет структуру диффузного слоя. Стоит рассмотреть процесс сварки скруток медных проводников подробнее. Пошаговая инструкция:

1. Концы соединяемого кабеля зачищают, снимают изоляцию на расстоянии до 7 см, чтобы проводка не пострадала в процессе работы.
2. Жилы или нити складывают параллельно, их необходимо плотно скрутить между собой, тип скрутки значения не имеет, но при осевой стыковке по направлению проводников друг к другу сваривать скрутку сложнее.
3. Длина скрутки должна достигать 5 см, излишки волокон обрезают. Провода помещают между контактами или в самодельное прижимное устройство на расстоянии 2–3 см от края.
4. После касания проводников электродом возникает электродуга, ее удерживают не более 2–3 секунд в зависимости от толщины проводников.
5. Медь расплавляется в зажимном устройстве, образуется прочное соединение.
6. Остывшие соединенные проводники обматывают изоляционной лентой или надевают на нее термоусадочную пленку.

• для соединения проводников сечением 1,5 мм 2:

— скрутка из двух проводов – 70 А;

— из трех – 80 А;

• с сечением 2,5 мм 2:

— скрутка из трех проводов – от 90 до 100 А;

— из 4-х – от 100 до 120 А;

• для соединения 5 мм сердечников максимальный ток – не более 150 А.

Перед монтажными работами желательно потренироваться на обрезках кабеля. Понять, что медь расплавилась, можно по рыжему валику на конце проводника.

Выбор электродов

Дугу разжигают угольным стержнем или графитовым электродом с омеднением, его еще называют «графитовый карандаш». Дуга у черного угольного стержня выше, чем у серого «графитового карандаша», расход электродов небольшой.

Если нет угольных электродов, мастера используют графитовые сердечники пальчиковых батареек.

При сварке стыков кабеля необходимо позаботиться об индивидуальной защите от поражения током, не стоит пренебрегать заземлением. Огнетушитель лучше держать под рукой.

Необходимость сварки медных проводов связана с повышением надёжности электросетей. Это долговечный, прочный тип соединения и поэтому востребован в различных сферах производства. Технология доступна для освоения новичками, требует применения относительно несложного оборудования.

Сваренные медные провода

Соединение проводов возможно выполнить двумя способами:

• контактным, заварить скрутку;
• выполнить сварку.

Конкретные варианты выбираются на основе требований к качеству соединения, особенностей эксплуатации проводки, электрических характеристик, а также наличия подходящего оборудования.

Сваривание выполняется на постоянном или переменном токах при напряжениях от 12 до 36 В. Используется оборудование, позволяющее выполнить точную регулировку по току, чтобы подобрать параметры под конкретные условия проведения работ, параметры заготовки.

Выгодно использование инверторов, которые обладают достаточной мощностью (до 1,5 кВт) и диапазоном регулировки силы тока в интервале 30–120 А.

В качестве держателя проводников к кабелям, идущим от инвертора, присоединяют специальные пассатижи или зажимы. При этом пассатижи соединяются с массой устройства, а зажимы — с плюсовым выходом.

Кроме функции крепления, пассатижи также выполняют роль теплоотвода. Поэтому перегрев меди, появление раковин или других видов дефектов исключено. Изоляция токопроводящих жил при нагреве также не пострадает и сохранит все свойства.

Для точечной сварки допускается применение трансформаторов, мощность которых не превышает 500 Вт. Напряжение выбирается в пределах от 12 до 36 В. Технология заключается в кратковременном контакте скрутки (1–2 с), закреплённой на контактном проводнике, с массой (держателем), подключённой к источнику тока.

Особенности сварки медных проводов

Сварка медных проводов имеет следующие особенности:

• применяются только графитовые электроды;
• длина зачистки изоляции должна составлять более 50 мм;
• процесс сваривания должен быть кратковременным, чтобы не расплавить жилу и не нарушить изоляционный материал;
• при работе важно пользоваться средствами защиты от ожогов и поражения током;
• подходящие режимы определяются экспериментально, поэтому заранее рекомендуется потренироваться на отдельных участках проводников.

Зачистка медных проводов для сварки

Аппараты для сварки медных проводов

Сваривание проводников из меди выполняется аппаратами с напряжением до 20 В. Применяется инверторное или трансформаторное оборудование, позволяющее зажигать небольшую дугу.

Как выбрать аппарат

Выбор аппаратов для сваривания проводников из меди проводится на основе следующих критериев:

• максимального сварочного тока;
• мощности;
• габаритов, веса;
• наличия предустановленных режимов работы.

В качестве источника питания для электродов может использоваться оборудование:

• трансформаторы;
• инверторы.

Трансформаторы

Для сваривания медной проводки достаточно использование регулируемых трансформаторов по току (нагрузка не менее 400 А), так как требуется кратковременный разогрев до +1080 0 С. Работы нужно выполнять при подключении с прямой полярностью, так как при таких условиях обеспечивается стабильное горение дуги.

Понижающие трансформаторы применяют для сваривания любых типов медной проводки, включая проведение работ в распределительной коробке. Сварочник допускается использовать только для соединения обесточенной проводки.

Сварка проводится сварочным током, подобранным в конкретных технических условиях. Важна возможность выполнять тонкую подстройку электрических параметров.

Инверторы

Сваривание проводов инвертором выгодно, так как он имеет компактные размеры, оптимальные предустановки параметров по току и напряжению, удобные регулировки. В отличие от трансформаторов, имеют компактные размеры.

Технология использования инвертора аналогична применению трансформатора. При выборе стоит учитывать наличие регулировок по току в диапазоне 40–200 А. Он позволяет упростить поджиг дуг, так как количество наводок и помех через источник тока минимально.

Инверторный способ сварки подходит для новичков, так как он достаточно прост в реализации.

Инвертор для сварки

Можно ли сделать устройство для сварки из подручных материалов

Сварочные аппараты отличаются простой конструкцией. Поэтому не обязательно приобретать готовые сборки, особенно для проведения разовых работ.

Аппараты для сварки медных проводов конструктивно состоят из трансформатора, приборов контроля, регуляторов, зажима, массы.

В качестве основы необходимо использовать трансформатор. Можно взять готовый либо самостоятельно намотать, при условии наличия соответствующего оборудования и навыков. Число витков и сечение провода выбирается расчётным путём на основе входных и выходных параметров.

Основные требования к характеристикам трансформатора:

• понижающий трансформатор;
• диапазон выходных напряжений от 12 до 48 В;
• регулирование силы тока в пределах 40–150 А.

Прибор для сварки можно усовершенствовать, добавив функцию варки на напряжении переменного типа. Для этого потребуется установить диодный мост. С его помощью горение дуги станет стабильным.

Снаружи трансформатор следует защитить корпусом от попадания внутрь посторонних предметов, а также от поражения током оператора. К трансформатору следует подключить два провода: для держателя и для подключения массы. В качестве держателя рекомендуется использовать специальные зажимы, а в качестве массы — массивные пассатижи.

Для сваривания медных проводников можно использовать следующие электроды:

• угольный;
• графитовый.

Угольный электрод обладает рядом следующих особенностей:

• температура, при которой наступает расплавление, составляет +3800 0 С;
• работы выполняются на постоянном токе при прямой полярности;
• относительно невысокий КПД дуги;
• допустимо выполнение работ с присадками, без присадок, с подачей их прямо на линию формирования шва;
• угольный электрод для сварки при высоком нагреве свариваемых конструкций расходуется быстро;
• между электродами и поверхностью кабелей создаётся высокотемпературная дуга даже при низких токовых величинах.

Процесс сваривания графитовым электродом имеет следующие особенности:

• в течение процесса сварки электрод остаётся целым;
• повышается сопротивляемость меди к окислительным процессам;
• допустимо применение не омеднённых электродов, для этого достаточно скрутить жилы, зажать их держателем и выполнить стандартную процедуру сварки;
• сварное соединение надёжно, но для этого жилы должны быть скручены плотно, а лишние концы правильно обрезаны для плотного прилегания материала.

Электроды для сварки

Как сварить медные провода

Поэтапная сварка проводов своими руками в домашних условиях:

1. Снимается изоляция не менее 10 см.
2. Делается скрутка.
3. Присоединяется масса к проводнику от трансформатора или инвертора.
4. Включается питание инвертора.
5. Подводится электрод к точке сварки скрутки до такого расстояния, при котором будет сформирована стабильная дуга.
6. Выдерживается дуга в течение 1–2 с.
7. Отводится электрод к другой скрутке, если делается сварка многожильных проводов.
8. Выключается инвертор.
9. Выжидается определённое время для остывания проводов.
10. Оголённые контакты скрутки изолируются термоусадочной трубкой или изолентой.

Сварить медь с алюминием сложно, так как невозможно точно контролировать состав сварного шва. При содержании меди более 12% сплав становится хрупким и ненадёжным. Особенности процесса сваривания:

• используется постоянный ток, полярность подключения прямая;
• в качестве присадки используются алюминиевые прутки;
• сила тока выбирается в пределах от 500 до 550 А, а напряжение — 50 до 60 В;
• применяются графитовые электроды.

Меры безопасности

При сварке скруток медных проводов важно соблюдать следующие меры безопасности:

• требуется выполнять заземление оборудования, находящегося под током;
• запрещено использовать провода для электродов без качественной изоляции;
• эксплуатация сварочного оборудования проводится в стандартных режимах, не противоречащих заявленным требованиям изготовителя.

Сваривание выполняется только в защитной среде без прямого контакта с воздухом. Поэтому подойдёт маломощный аппарат, работающий на переменном или постоянном токе.

Соединить несколько медных проводов можно разными способами. Сварка занимает среди них особое место, поскольку по надёжности является одним из лучших методов. Полученное таким образом соединение отличается прочностью, хорошей электропроводимостью, отвечает максимальным требованиям безопасности и служит долгие годы. Для сваривания проводов применяют графитовый электрод, обладающий несколькими неоспоримыми достоинствами.

Достоинства графита, принцип сварки проводов

Особенностью этого вида электродов является их способность проводить ток и при этом не плавиться, что свойственно электродам иных типов. Графитовый электрод может выпускаться с разными формами наконечников, различной длины. Бывает обычный или омеднённый (имеющий медное покрытие, до 5% состава). Среди достоинств этого вида электродов выделяют следующие:

• невысокая цена, доступность, медленный расход;
• материал стержня не прилипает к соединяемым элементам;
• графит нагревается до температуры плавления металла очень быстро;
• для появления дуги достаточно тока 5–10 А.

Кроме того, если сварка медных проводов осуществляется графитовым электродом, то получаемое соединение получается устойчивым к коррозии и термостойким, а сами электроды не склонны к образованию трещин в процессе работы.

Для того, чтобы не допустить плавления изоляции проводов к месту выхода скрутки из изоляции присоединяют металлический радиатор (чаще всего медный, поскольку медь имеют высокую теплопроводность). Тепло от скрутки отводится за счёт большой площади контакта. Перед сваркой медных проводов их нужно подготовить, очистить от изоляции и/или лакового покрытия. Скрутку нужно делать плотно, чтобы витки тесно прилегали друг к другу, длина скрутки должна составлять 5-6 см. Концы проводов должны быть отрезаны на одинаковом расстоянии, чтобы ни один из них не оказался вне зоны действия сварки.

В месте крепления радиатора к проводам присоединяется зажим «массы» аппарата, после чего к обрезанным краям подносится графитовый электрод. Контакт должен быть кратковременным, не более 1 секунды. После прекращения контакта на конце скрутки образуется шарообразный участок расплавленной меди.

Применение и особенности работы

Понятно, что графитовый электрод используется не только для сварки проводов — область его применения гораздо шире. Для предварительной обработки металла перед сваркой или другими видами обработки, резки металлических заготовок, обработки кромок металла — для всех этих задач применяется данный вид электродов. Использование графита позволяет быстро и эффективно срезать заклёпки, осуществлять прошивку элементов из легированной или углеродистой стали. Применяются также специальные стержни для плавления стали, чугуна и сплавов в электротермических печах. Они изготавливаются с ниппелями, что позволяет соединять их между собой, из-за чего подача электрода в печь осуществляется непрерывно. Использование электродов из графита для дуговой резки металла снижает количество брака.

Электроды из графита применяются также в следующих процессах:

• сварка изделий из цветных металлов;
• заварка изъянов, полученных при литье;
• сваривание тонколистовых металлических элементов;
• наплавка твёрдосплавных частей к основе.

Работа с графитовым электродом может проводиться и с присадочным материалом. Пруток из материала, который используется в качестве присадочного, может подаваться в процессе сварки или укладываться заранее в место расположения шва.

Нужно помнить, что работа с этим видом электродов имеет свои особенности. При длительной сварке, чтобы материал стержня не расходовался слишком быстро, и дуга была устойчивой, нужно на электрод подавать минус (то есть должна применяться прямая полярность). Внешние факторы оказывают заметное воздействие на стабильность дуги. КПД при работе с графитом ниже, в сравнении с плавящимися электродами. Соединения, полученные в результате сварки получается не очень пластичными, не исключается появление пустот. Сама по себе работа, если применяется угольный или медно-графитовый стержень, значительно отличается от сварки обычными электродами, поэтому к ответственным задачам следует допускать лишь опытный персонал.

Требования техники безопасности и цены

Электропровода, которые свариваются между собой, необходимо предварительно отключить от сети. Средства личной защиты (одежда, перчатки, маска) нужны при производстве любых сварочных работ. В непосредственной близости не должно быть легковоспламеняющихся материалов. Если производится сварка большого количества скруток, перед тем, как приступить к следующей, нужно дождаться остывания уже готовой — просто чтобы исключить ожог. Все готовые скрутки следует изолировать при помощи изоленты или термоусадочных трубок.

Расценки на разные виды графитовых электродов могут значительно отличаться. Цена изделий диаметром 8–10 мм от 10 до 80 рублей за штуку, в зависимости от вида (обычный или омеднённый), производителя и величины приобретаемой партии.
Кроме того, существуют крупные графитированные электроды, применяемые в электротермических рудных или сталеплавильных печах. Такие стержни имеют диаметр 75–500 мм и продаются от 70 до 150 тыс. рублей за тонну.

Замена проводки не обходится без сварки скруток. Именно во время ремонта в квартирах чаще всего используется такое приспособление. Медные провода расплетаются в ходе эксплуатации. В дальнейшем нужно сваривать скрутки, чтобы компактно поместить их в коробку. Качественный аппарат позволяет делать работу максимально аккуратно и быстро.

Особенности

Какими бывают аппараты?

В последнее время для сварки скруток все чаще применяются устройства, собранные своими руками. Такой аппарат способен полностью удовлетворить потребности сварщика. Так появляется возможность применять детали, которые обеспечат нужный ток и напряжение.

Дополнительно можно сделать более удобный держатель для электрода, что сделает использование устройства максимально комфортным.

Аппарат предоставляет оптимальный показатель напряжения в пределах 12-36 В., а также возможность регулировки тока.

Нюансы выбора

При выборе особое внимание стоит уделить источнику питания и мощности. Для бытового использования достаточно 4-5 кВт. Излишняя мощность будет роскошью, которая может так и не пригодится на практике.

Как сделать своими руками?

Самодельный аппарат для сварки следует делать по четкой схеме, соблюдая инструкции. Только так устройство будет эффективным и безопасным.

Изготовить аппарат можно по инструкции. Первым этапом является подбор корпуса. Кожух для самодельного аппарата должен быть максимально надежным, ведь он служит для защиты трансформатора. Не последнюю роль играет и техника безопасности, получить ожог проще простого. Корпус может быть металлическим или пластиковым.

Для стационарного аппарата первый вариант намного лучше. Металлический корпус будет более устойчивым. Однако если планируется транспортировка, подход другой. Следует применить пластик.

Согласно технике безопасности, понадобится выключатель, подключенный к проводке. Это позволяет оперативно перекрыть ток при непредвиденной ситуации.

Для питания инвертера или трансформатора понадобятся клеммы. Их одевают методом скручивания. Затем производят подключение к электросети 220 вольт.

Следует использовать исключительно качественные клеммы, которые не начнут плавиться от напряжения.

Последним этапом изготовления самодельного сварочного аппарата является установка держателя и контакта. Это осуществляется с помощью двух проводков, которые идут от клемм. У мастера должна быть возможность спокойно держать заготовку, и фиксировать электрод. Именно это и нужно для сварки.

Специалисты предпочитают плоскогубцы вместо зажимов.

Держатель должен быть длинным. Это более удобно и практично. Появляется возможность проводить сварку даже в узких и труднодоступных местах. Также не будет необходимости часто перемещать трансформатор, если держатель достаточно длинный.

Подробнее о том, как сделать аппарат для сварки скруток своими руками, можно посмотреть в видео.
