Арбалет из фанеры своими руками чертежи

Арбалетная тема, наверное, нескончаема, то есть, я имею в виду — всегда найдется что-нибудь интересное на просторах сети интернет. Любители самодельного оружия часами бродят в виртуальности, пытаясь найти подробные чертежи и новые конструктивные разработки для создания собственных моделей оружия, в том числе и арбалетов.

Современное арбалетастроение имеет довольно сложную механику и не каждому самодельщику «по зубам» сделать арбалет по новым технологиям. Причины этому разные: у кого-то нет подходящего оборудования, кто-то не может найти соответствующий материал, а у некоторых просто нет профессиональных навыков для работы с современными технологиями. Но не стоит огорчаться, если вы не имеете чего-то из выше перечисленного.

Арбалетных дел мастера прошлого разработали конструкции этого великолепного оружия, весьма простыми и доступными для любого человека, имеющего прямые руки и хорошую соображаловку. И поверьте, качественно сделанный арбалет по старинным чертежам, ничуть не хуже (по своим техническим и стреляющим характеристикам), чем навороченное заводское «чудо» наших дней. Тем более что его изготовление не требует наличие сложного оборудования и материал можно найти легко.

Я хочу предложить вашему вниманию конструкцию самого простейшего, на мой взгляд, арбалета. Схема его размещена на одной единственной картинке, но этого вполне достаточно, чтобы понять, как сделать подобный старинный арбалет.

Как видите, почти все его детали выполнены из дерева, кроме металлического шплинта для соединения спускового механизма с ложем арбалета и стальной пластинки, предназначенной для удержания стрелы в направляющей арбалета при взводе тетивы. Хотя, спуск можно сделать еще проще, например, так, как показано в разделе .

Кривизну дуги можно исполнить с помощью струбцин и специальных металлических шаблонов. Впрочем, лук лучше делать не из цельного куска дерева, а используя, например, многослойный шпон. Как его сделать, можно почитать на странице

Теперь обратите внимание на простоту соединения лука с ложем арбалета. Ничего вычурного и заумного — обычный прочный шпагат, прочно стягивающий данные детали вместе. Само ложе можно выпилить обыкновенной ножовкой, подправить напильником и ошкурить наждачной бумагой.

Четыре отверстия нам поможет высверлить электродрель. Единственное затруднение для кого-то может вызвать выборка пазов для стрелы и рычага спуска. Но все, же я думаю, ручные дисковые пилы в наше время есть почти в каждом доме. А с такой пилой выполнение любого паза не составит большого труда.

По приведенному выше рисунку можно увидеть все требуемые размеры, кроме толщины. Толщину можно определить самому, а можно пройтись по , посвященным тематике арбалетастроения и выбрать подходящий для вас вариант.

Итак, мы плюнули на современные технологии и реконструировали арбалет средних веков. Конечно, оптический прицел нам не доступен, да и дальность полета стрелы намного меньше, чем у мощных арбалетов нашего времени, но… мы сделали его сами, не имея под рукой ни сложного оборудования, ни дорогих материалов, ни подробнейших чертежей. Без которых невозможно сделать современный арбалет, так как его изготовление требует высокой точности подгонки всех деталей. Вы можете вполне гордиться своим творением.

Кстати, если применить к нашему деревянному арбалету чуток творческих усилий, то можно, вполне, добиться того, чтобы его признали «произведением искусства». Быть может, вы увлекаетесь резьбой по дереву и сможете наложить на свое изделие неповторимый рисунок, способный поразить окружающих своей оригинальностью. Удачи, вам друзья, в ваших творческих начинаниях.

Еще о самодельных арбалетах:

Арбалет является древним метательным оружием, которое изобрели римляне. По своим характеристикам он похож на лук.

В настоящее время арбалет не применяется ни в одной армии мира, продается в оружейных магазинах в качестве эксклюзивного раритета, стоимость которого иногда превышает тысячу долларов. Поэтому такие изделия очень часто являются декорациями.

Однако можно своими руками сделать имитацию такого оружия, которое станет прекрасной экипировкой для любого мальчишки. Кроме того, игрушечный арбалет можно сделать практически из любых подручных материалов. Также не стоит забывать о мерах безопасности, так как данное изделие хоть и не является профессиональным, может нанести значительные увечья человеку.

Самодельный арбалет из дерева

Для того чтобы собственноручно собрать арбалет, необходимо изготовить каждую его деталь в отдельности:

Заключительным этапом в изготовлении арбалета является натягивание тетивы, которое должно быть оптимальным. Если натяжение будет слабое, то дальность полета стрелы будет минимальной, а если слишком большое, есть риск деформировать или поломать дуги арбалета.

Мини-арбалеты из других подручных материалов

Если арбалет из дерева является более профессиональным изделием и может использоваться в спортивных целях как взрослыми, так и подростками, то арбалеты, сделанные из бумаги, карандашей или конструктора «лего», предназначаются для детей от семи до двенадцати лет.

Также не стоит забывать, что изделия, произведенные из, казалось бы, безопасных материалов, при неправильном обращении тоже могут причинить вред здоровью.

Поэтому игры с такими самодельными предметами должны проходить под присмотром взрослых.

Метательное оружие из бумаги

Чтобы собрать такую игрушку своими руками, нужно позаботиться о наличии следующих материалов и инструментов:

• пятнадцать листов бумаги (формат А4);
• три деревянных палочки (можно от мороженого);
• нитка для тетивы, лучше всего капроновая;
• карандаш;
• канцелярский нож или ножницы;
• скотч.

Пошаговая инструкция изготовления бумажного арбалета имеет следующий вид:

Такой арбалет можно оснастить прицелом, спусковым крючком и направляющими для стрел.

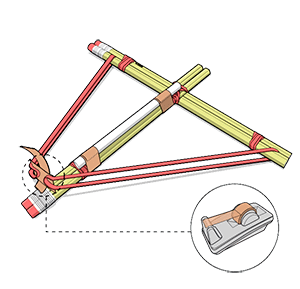

Из карандашей

Для изготовления такого арбалета понадобится:

• четыре карандаша;
• семь резинок для денег;
• одна шариковая ручка;
• скотч.

Для изготовления такого «карандашного» оружия необходимо выполнить следующие действия:

1. Резинками плотно связать между собой по два карандаша — получится два элемента арбалета.
2. Дальше перпендикулярно соединить эти два элемента между собой.
3. Сверху на карандаши примотать футляр от ручки. Это будет направляющая для стрелы.
4. В качестве тетивы используются все те же резинки, которые крепятся по бокам дуг и соединяются между собой скотчем или ниткой.

В качестве стрелы можно использовать стержень от ручки.

Из конструктора «Лего»

Чтобы сделать лего-арбалет, первым делом необходимо приобрести такой конструктор, который продается практически в любом магазине детских товаров. После того как конструктор куплен, можно приступать к его сборке, которая осуществляется согласно вложенной инструкции.

Стоит учитывать, что комплектация конструктора бывает разной, а поэтому собранные арбалеты могут отличаться друг от друга размерами и принципом действия.

Когда арбалет собран, необходимо переходить к изготовлению стрел, которые должны бать в первую очередь прочными и надежными. Для этого нужно соблюсти следующие нюансы:

• правильно выбрать материал. В данном случае лучше всего использовать хорошо просушенную древесину сосны, березы или ели;
• избегать сучковатости на заготовках для стрел;
• волокна древесины должны быть расположены по длине будущего изделия;
• если заготовка неровная, ее можно попробовать выровнять, для этого ее нужно предварительно «нагреть» над огнем;
• обязательно делать оперение, которое придает стреле стабильный и точный полет;
• для оперения рекомендуется использовать крыльевые перья гуся, глухаря, индейки или других крупных птиц;
• очень важно, чтобы на одной стреле были перья из одного крыла (правого или левого);
• в качестве наконечника можно использовать металлическую пластину или гвоздь, а можно обойтись и без него. Но для этого нужно аккуратно застругать конец стрелы (по типу заточки карандаша);
• для хранения и транспортировки стрел нужно использовать колчан, который можно купить в специализированном магазине или сделать самостоятельно;
• хранить стрелы нужно в вертикальном положении в местах с умеренной влажностью, в противном случае изделия будут деформироваться.

Не думаю, что когда мы решим делать арбалет, у нас под рукой будет весь инструмент, какой мы только захотим, и куча сырья. По этому сложно предсказать из чего будет изготовлен наш арбалет, по этому просто рассмотрим основные узлы, сделанные с минимальной сложностью. А так же по возможности откажемся от металлических деталей.
Для того чтобы представить общий вид того, что должно получится, приведу картинку с сайта www.daslife.ru.

Ложе для арбалета, углубление в котором находится стрела, пожалуй самая трудоемкая и требующая филигранной обработки часть арбалета. Если у нас нет обработанного на фрезерном станке металлического ложа(а у нас его нет), можно заменить его на тщательно отшкуренное деревянное. Не стоит забывать, что преимущество боевого арбалета над деревянным луком не только в силе стрельбы (хотя самодельный арбалет без роликов и системы блоков вряд ли превысит лук по этому показателю), но в первую очередь в удобстве конструкции и возможности вести прицельный огонь. Для этого необходимо, учитывая траекторию полета стрелы, отрегулировать ложе так, чтобы оно располагалась под углом. Среднее значение- 5, 6 градусов, но вы советуем вам определится с дистанцией, на которую вы будете посылать стрелы, и что называется «пристрелять» готовое изделие, после каждой серии выстрелов меняя угол ложа, пока ваш самодельный арбалет не начнет посылать стрелы точно в цель.

Изготовление тетивы для арбалета
(взято с www.turmaster.com/)

Тетива во время выстрела получает значительное давление на растяжение и разрыв поэтому одним из условий, предъявляемых к ней, является ее способность выдерживать большое количество выстрелов, т.е. обладать долговечностью, «живучестью». Кроме того, тетива должна быть легкой и малорастяжимой.
Для изготовления тетивы применяются нити: лавсан, дакрон, кевлар, дейнема, СВМ, фастфлайт и другие нити синтетического волокна.
При этом необходимо иметь несложное приспособление.
Как видно из рисунка, оно состоит из деревянной планки, в которой с одной стороны имеется прорезь и передвигающийся стержень с резьбой, позволяющий устанавливать и закреплять его в различных местах, с другого конца планки на оси находится V-образная деталь из фанеры или дерева толщиной около 10 мм. На концах детали постоянно закреплены два стержня. V-образная деталь закрепляется в двух положениях. Первое положение показано на рисунке, во втором положении два стержня находятся на одной линии с подвижным стержнем.
В случае отсутствия такого или подобного приспособления обмотку тетивы можно производить между двумя гвоздями, вбитыми на необходимом расстоянии по длине тетивы. Обмотка нити производится круговым движением руки с равномерным натягиванием нити. Количество нитей зависит от силы лука
После того, как тетива намотана, производится предохранительная обмотка петель и ее середины.
Предохранительная обмотка производится крученой шелковой нитью капроновой, нейлоновой, хлопчатобумажной катушечной ниткой. При изготовлении тетивы из нитей кевлар необходимо усиливать петлю, либо делая дополнительную прокладку из нитей и вплетая их в тетиву, либо увеличивая вдвое количество их в петле. После обмотки середины петли V-образная пластина поворачивается в первоначальное положение и делается обмотка конца тетивы.
Таким образом обматывается и вторая петля. При этом необходимо точно сохранять середину обмотки. Тетива, надетая на лук, не должна иметь провисающих нитей, наличие их говорит о некачественном изготовлении тетивы. Как правило, это случается, если обмотки производятся не с одинаковым натяжением.
Предохранительная обмотка на середине тетивы делается в момент, когда она надета на лук. Предохранительная обмотка должна производиться не слишком туго: это значительно удлиняет срок службы тетивы.
Для предохранения тетивы от влаги ее слегка натирают пчелиным воском. Втирать воск следует осторожно, чтобы нити тетивы при этом не порвались и не деформировались. Необходимо помнить, что смазка увеличивает вес тетивы и приводит к уменьшению скорости полета стрелы, поэтому смазывать ее надо небольшим количеством воска.
Нити, из которых изготовляется тетива, при условии, создаваемом работой плеч, удлиняются (из лавсана или дакрона на 2-3% из кевлара на 0,8%). В связи с этим при изготовлении тетивы из кевлара рекомендуется делать ее немного длиннее, чем из лавсана и дакрона.
Практика стрельбы предполагает замену тетив через 5000-10000 выстрелов. Тетивы из кевлара служат значительно меньше и выдерживают около 2000-5000 выстрелов.
Подкручивая тетиву, можно изменять ее размеры до тех пор, пока кучность стрельбы не станет удовлетворительной. Максимальное число оборотов для изменения длины тетивы — 30. Если требуется большее число оборотов, то значит, тетива слишком длинная и следует сделать новую
Изготовление тетивы для арбалета

Тетива из металлического троса
Трос толщиной 1.5 — 2.5 мм годится для изготовления арбалетной тетивы. Но он обладает рядом особенностей, которые надо учитывать. В общем случае, тетива из синтетических нитей более предпочтительна.

Особенности использования металлического троса:
Конструктивно трос предназначен для статических нагрузок. При динамических нагрузках он разрушается значительно быстрее.
Со временем трос будет растягиваться и, соответственно, тетива ослабевать
Масса тетивы из троса значительно превышает массу такой же тетивы из синтетических материалов. Это косвенно влияет на скорость полета стрелы, так как плечам требуется больше энергии для разгона массивного троса.
При перетирании, избыточных напряжениях трос, как правило, рвется в местах перегибов, завязанных узлов, креплений
Получить петли на концах троса можно путем завязывания его обыкновенной дубовой петлей. Пайка, как способ соединения концов троса, менее надежен в эксплуатации. Неплохо себя зарекомендовало расклепывание концов троса в медной или латунной трубочке.

Петли для крепления тетивы на арбалет.

Арбалет – это метательное оружие, представляющее собой усовершенствованную конструкцию лука. Его преимуществом является возможность прицеливаться без лишних усилий. Технические характеристики орудия увеличивают убойную силу и точность стрельбы. В нашей стране использование такого вида метательного оружия непопулярно, поскольку сложно найти необходимую конструкцию. Инвентаря очень мало, однако интерес у пользователей довольно высок. Арбалеты стоят довольно дорого. Тем не менее, устройство орудия довольно простое, поэтому его легко можно сделать своими руками.

Для чего используется арбалет

В первую очередь стоит отметить, что использование метательного оружия с силой натяжения более 43 кгс является незаконным, будь оно самодельным или куплено у официальных производителей. Сегодня, главным применением арбалета являются спортивные соревнования и активный отдых.

Само устройство впервые было создано две с половиной тысячи лет назад на территории Китая. В Европе орудие получило популярность лишь к началу двенадцатого века и использовалось исключительно для военных целей. Позже самодельные арбалеты использовались для охоты. Однако дорогостоящие механизмы и специальные стрелы могли позволить себе лишь богатые люди.

Стрелы для такого вида оружия гораздо тяжелее и чаще называются болтами. Их применение необходимо, поскольку сила натяжения тетивы значительно выше и требует использования тяжелых снарядов. Они же в свою очередь обеспечивают увеличенную мощность при попадании. Сейчас, запрет на охоту с метательным оружием на территории России и стран СНГ не позволяет использовать арбалет для поимки дичи
. Метательные орудия используются исключительно для спортивных целей.

Отличия и приспособления

Лук и арбалет имеют несколько явных отличий, которые требуется учитывать при создании орудия своими руками. Главными отличиями являются:

Кроме того, при создании метательного орудия своими руками стоит особое внимание уделить способу натяжения тетивы. Их существует несколько. Наиболее надежными и популярными являются:

Ножные или ручные скобы. Очень востребованный вид натяжения. Однако его применение доступно лишь для арбалетов с небольшой мощностью. Ремень и крючок. Данный способ позволяет зафиксировать станок орудия ногами, подобно первому примеру. При сгибе, крючок цепляется за тетиву, а восстановление положения производит ее натягивание и фиксация. Усовершенствованным видом второго способа является канат с применение роликов. Крепление также устанавливается на ремне. Использование двух изогнутых рычажков, укладываемых на штифты, называется «козьей ножкой». Штифты выступаю по обе стороны ложи. Владелец тянет противоположную сторону к себе, тем самым осуществляя натяжение. Отжимной рычажок. Суть способа заключается в сцепке крючка и скобы на спереди ложи. Таким образом, тетива отжимается назад. Использование зубчатой рейки и ворота. Очень древняя технология, появившаяся в пятнадцатом веке в Германии. Натяжка осуществляется воротом, что позволяет применять метод для очень мощных арбалетов. Очень подходит для охоты, поскольку имеет убойную силу.

Существует также множество других способ натяжения тетивы для определенных видов орудия. Однако они применяются гораздо реже и использовались в давние времена. Их безопасность значительно ниже, что не гарантирует правильности использования оружия. Для создания арбалета своими руками рекомендуется использовать один из вышеперечисленных способов.

Как создать метательное орудие

При создании арбалета своими руками важно понимать, что конструкция должна быть прочной и надежной. Сделать самодельное метательное оружие не сложно, однако требуется очень ответственно подойти к работе.

Для начала необходимо определиться с целью использования орудия. Если оно будет применяться для охоты, тогда особый акцент стоит уделить механизму натяжения и ложе. Если сделать конструкцию правильно, то с техникой стрельбы будет справиться на порядок легче.

После определения требующихся характеристик нужно сделать чертежи будущего оружия или найти готовые в интернете. Они не только облегчат процесс создания, но и организуют рабочий процесс. Лучше всего использовать тщательно проработанные чертежи с проставленными размерами
.

Приборы и материалы

Перед тем как сделать метательное оружие для охоты с небольшой силой натяжения, требуется организовать рабочее место и подготовить необходимые материалы. Вот основные предметы, которые вам понадобятся:

два метровых бруска хвойной древесины;тонкая рейка 6х1 см;трубка из полиуретана с диаметром 3 см;нейлоновая леска;колеса с желобом посередине ребра;шурупы и гвозди 5-ти сантиметровой длины;клей;деревянные шканты (6 штук);скотч и пенка;тиски и рашпиль;молоток, стамеска, пила и сверло;ручка или карандаш.

Также в процессе работы могут понадобиться дополнительные материалы для придания эстетичного вида орудию. Однако сделать вы это можете по своему усмотрению. При использовании арбалета для охоты, внешний вид не столь важен. Тем не менее, его можно отполировать и украсить по желанию.

Рабочий процесс

В первую очередь необходимо сделать ложе орудия. Это основная часть, к которой крепятся остальные части конструкции. Возьмите один из подготовленных брусков и приложите его к плечу для определения удобной длины. Сделайте отметку карандашом и отпилите ненужную часть. Второй рукой отметьте удобной положение спускового крючка. При создании орудия своими руками стоит учесть, что от длины ложи зависит мощность. Чем больше длина, тем сильнее сила натяжения. Для охоты лучше использовать брусок большей длины. В месте расположения спускового крючка, стамеской и рашпилем вырежьте прямоугольник размерами 10х2,5 см. Поперек получившегося отверстия вырежьте полосу, в которой будет располагаться тетива.

Теперь вдоль бруса необходимо вырезать желоб для стрелы. Поскольку работа выполняется своими руками, крайне важно подойти ответственно к этому этапу. От правильности положения зависит точность стрельбы. С помощью сверла и молотка, ровно по центру выбейте желоб глубиной 5 мм и отшлифуйте его.

Другой брусок отпилите на длину в 60 см и приклейте его к основной части арбалета. Дайте клею высохнуть. После полного закрепления, при желании, можно выполнить полировку деталей. Вы можете сделать ее своими руками, либо специальными полировочными приборами.

Теперь, когда основная часть конструкции готова, необходимо сделать плечи. Для этого используйте две полимерные трубы, длинной 90 см каждая. Сделайте на концах одной стороны надрезы, в которые будет помещена тетива. Их ширина должна соответствовать подготовленным шурупам. Вставьте их в сделанные надрезы и прикрепите колеса с желобом.

Возьмите нейлоновую леску. Закрепите ее на одном из шурупов, после чего обмотайте вокруг каждого колеса, идя из одной стороны в другую. После обмотки вокруг колес закрепите леску на другом шурупе с натяжкой. В итоге должна получиться изогнутая конструкция с тремя рядами струн. При натяжении трубы должны изгибаться, если этого не происходит, повторите процедуру заново.

После выполнения этапа, необходимо закрепить полученную конструкцию на основной части арбалета. Для этого на конце бруса вырежьте отверстие, в которое будет крепиться дуга. В ложбину вставьте трубу и надежно обмотайте скотчем. Учитывайте, что одна струна (более натянутая) должна находиться сверху, а две другие снизу.

Теперь можно переходить к спусковому механизму. Возьмите подготовленную рейку и выпилите из нее букву «L». На основании изгиба вырежьте желоб, так чтобы он располагался по центу и имел ширину, равную одной трети полного основания. Теперь необходимо выпилить деталь таким образом, чтобы она совпадала с отверстием в ложе. На изгибе, сбоку, высверлите отверстие по толщине гвоздя. Поместите деталь в отверстие ложи и вбейте в нее гвоздь, так, чтобы он проходил через просверленную дырку в детали.

Осталось сделать только упор. В качестве него послужит отпиленный 20-ти сантиметровый брусок, который необходимо отшлифовать для удобства. Его можно прикрепить к основной части с помощью гвоздей или клея. Обмотайте упор пенкой и закрепите скотчем.

На этом создание арбалета для охоты завершено. Остается сделать только стрелы. Их легко выполнить из деревянных шкантов, обрезов до нужной длины. С одной стороны делается надрез для тетивы, с другой конец заостряется.

Главное не использовать орудие в общественных местах и неподалеку от мест проживания и объектов возможного нахождения людей.
Соблюдая правила безопасности можно отлично провести время не только охотясь, но и занимаясь активным отдыхом.

Несмотря на свой возраст, арбалет и сегодня способен неплохо конкурировать с некоторыми видами оружия. В отличие от своего прародителя, лука, данная конструкция обладает системой автоматического спуска стрелы, благодаря чему стрелок может сконцентрироваться на прицеливании, не растрачивая силы на натяжение тетивы. Учитывая популярность данного оружия, многие умельцы интересуются, как сделать арбалет своими руками. Для этого следует учитывать множество нюансов, знать особенности конструкции современного арбалета, виды таких орудий, факторы, влияющие на дальность выстрела и т. д.

Перед тем, как сделать арбалет своими руками, необходимо разобраться в особенностях данного оружия. Его называют еще самострелом или стрелометом, что отлично характеризует особенности его конструкции. Говоря простым языком, это лук, оснащенный специальным механизмом взведения и спуска тетивы.

Здесь имеется полноценный курок – спусковой крючок, посредством которого и осуществляется выстрел. Благодаря такому нововведению, арбалет превосходит традиционный лук по многим параметрам, а именно:

• убойной силе;
• дальности выстрела;
• точности стрельбы.

Однако в большинстве случаев арбалет проигрывает луку в плане скорострельности. Для нивелирования данного недостатка использовались специальные укороченные стрелы или болты, а иногда и пули.

Когда арбалет применялся в качестве боевого оружия, существовали увеличенные прототипы, которые устанавливались на специальных станках. Их называли аркбалистами. На данный момент арбалеты используются преимущественно в спорте и охоте, являясь компактными и удобными в применении.

Особенности устройства

Для изготовления ложи рекомендуется использовать материал дерева: ясень, бук, березу, орех, палисандр и даже дуб

Основной частью арбалета выступает ложе, в которое закладывается стрела. Оно совмещается со спусковым механизмом.

В верхней части ложа установлен направляющий паз для болтов. На конце ложа находится стремя и крестовина. На последней закрепляются деревянные или стальные плечи.

Традиционный спусковой механизм представляет собой рычаг, шайбу, имеющую прорезь для хвостовика стрелы и фиксирующую пружину. Таким образом, при нажатии на спусковой крючок, тетива освобождалась из зацепа, передавая энергию стреле.

На данный момент существует несколько видов спусковых механизмов, используемых в арбалетах. Наиболее популярным из них является конструкция пистолетного типа.

Из чего состоит арбалет?

В сравнении с традиционным луком, в конструкцию арбалета было добавлено несколько элементов. Данное оружие состоит из следующих частей:

• ложе;
• спусковой механизм;
• тетива.

Если речь идет о блочном арбалете, то его конструкция предполагает также наличие блоков – роликов, предназначенных для натяжения тетивы.

Слева – классический арбалет, справа – блочная модель

На сегодняшний день различают несколько разновидностей арбалетов. Относительно назначения такие конструкции делятся на:

1. Спортивные. Внешний вид и характеристики такого оружия напрямую зависят от той спортивной дисциплины, в которой они используются. Как правило, такие конструкции оснащаются специальными системами прицеливания и различными навесными элементами, предназначенными для повышения точности стрельбы.
2. Охотничьи. Для таких арбалетов необходима относительная компактность при большой мощности. Поэтому чаще всего для охоты приобретают модели блочного типа.
3. Любительские. Это легкие орудия, которые предназначены для стрельбы по мишеням и обладают относительно небольшой мощностью. Также производятся точные копии старинных арбалетов, которые хоть и являются боевыми прототипами, но чаще всего используются для украшения интерьеров и пополнения коллекций.

Относительно конструкции различают:

1. Классические модели. В данном случае энергия накапливается непосредственно в дугах, после чего передается тетиве. Принцип действия таких арбалетов схож с самыми простыми моделями луков.
2. Блочные. Это наиболее совершенный вид данного оружия. Специальная система блоков в данном случае способствует грамотному распределению нагрузки между элементами системы. Таким образом, мощность такого арбалета увеличивается, а габариты – уменьшаются.

Конструкция блочного арбалета отличается особой сложностью. Даже банальный процесс замены тетивы в данном случае требует профессионального вмешательства.

По типу используемых снарядов арбалеты могут быть:

1. Классические. В данном случае речь идет об использовании специальных арбалетных стрел или же укороченных «болтов», повышающих скорострельность оружия.
2. Шнепперы или балестры. Типичным снарядом в таком оружии выступает металлический шарик.

Технология изготовления модели

Для изготовления лука берется автомобильная рессора, а в качестве системы крепежа тетивы (троса) используются ролики (блоки)

Изготовить арбалет своими руками будет несколько сложнее, чем лук. Принципиальным отличием в данном случае есть наличие ложа и спускового механизма. Впрочем, если вы имеете навыки работы с ручным инструментом, то особых сложностей у вас возникнуть не должно.

Выбор материала

Перед тем, как сделать арбалет из дерева, необходимо научиться правильно выбирать и заготавливать материал.

Наилучшими свойствами для изготовления арбалета обладает древесина. Это незаменимый материал для создания ложа и лука, поскольку дерево легко поддается обработке, обладает хорошими показателями гибкости и является весьма прочным. Помимо древесины при изготовлении дуг сегодня используются различные композиты и пружинный металл. Однако для собственноручного производства проще всего будет использовать именно дерево.

Само собой, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому его изготавливают из железа.

Если планируется изготовление арбалета, сила натяжения которого не превышает 20 кг, то вполне возможно использование бука или других твердых пород дерева для вытачивания деталей спускового механизма.

Для изготовления тела арбалета лучше всего использовать следующие виды древесины:

• тополь;
• ясень;
• клен;
• акация.

Плотности данных пород вполне достаточно для того, чтобы выдержать значительные нагрузки, оказываемые на ложе и лук арбалета. Абсолютно не подходят для изготовления данных частей такие мягкие виды древесины, как сосна и липа.

Подготовка материала

Деревянная заготовка для арбалета должна быть просушена в течение года

Ввиду значительных нагрузок, приходящихся на элементы арбалета, нет ничего удивительного в том, что рано или поздно они выйдут из строя. Чтобы такого не произошло в скором времени, необходимо использовать при производстве арбалета предварительно подготовленный материал.

Древесину следует собирать сырой и сушить в течение года. Для изготовления лука и ложа необходимо выбирать ветки, соответствующие следующим характеристикам:

1. Для цельной конструкции ложа с прикладом следует выбирать ветку не менее метра длиной. Для изготовления дуг длина ветки должна составлять не менее 180 см.
2. Диаметр заготовок должен составлять не менее 10 см.

Совет! Перед сушкой сырья, спилы следует защитить краской или лаком. Также для этого может быть использован любой клей. Такой подход необходим для того, чтобы дерево сохло медленнее и более равномерно. Это убережет заготовку от появления внутренних трещин, что в значительной степени продлит срок службы арбалета.

После защиты мест среза, необходимо сделать следующее:

1. Заготовка отправляется в сухое место, защищенное от проникновения солнечных лучей.
2. Желательно, чтобы сырье пролежало здесь не менее года.
3. Далее следует очистить заготовку от коры, после чего она должна находиться в сухом месте еще неделю.
4. Теперь полено можно распилить пополам, высушив еще около недели.

Изготовление плеч

Самое простое – использовать готовые луки для спортивной стрельбы

На заготовке следует выбрать ту сторону, которая характеризуется более тонкими годовыми кольцами. Как правило, это северная сторона, волокна на которой располагаются плотнее, нежели в остальных частях. Из данной части изготавливается лук или плечи.

Производство плеч осуществляется следующим образом:

1. Вначале намечается середина, от которой следует отмерить по 2 см в каждую сторону для установки ложа арбалета. Это место лука должно иметь максимальную толщину.
2. От середины начинаем постепенно срезать излишки материала, продвигаясь по направлению к краям. Истончать таким образом заготовку следует с обеих сторон.
3. Время от времени необходимо проверять сгибание дуг, используя пробную тетиву. Она представляет собой крепкую веревку, на которой имеется множество петель. Надев на лук тетиву, можно определить степень прогиба и его равномерность. Таким образом выявляются места, на которых следует снять излишки материала. Данный процесс продолжается до тех пор, пока изделие не будет равномерно прогибаться с обеих сторон.

Как обрабатывать сучки

При заготовке материала желательно выбирать те ветки, которые по максимуму лишены сучков и прочих дефектов. Следует понимать, что любой крупный сучок – это слабое место в конструкции. Однако если вам не удалось найти заготовку, полностью лишенную дефектов – это не беда.

Важно! Ни в коем случае нельзя срезать сучки перед сушкой материала! В противном случае, сырье может растрескаться.

Снятие сучков необходимо осуществлять уже в процессе придания формы плечам арбалета. Для этого используется хорошо заточенный нож. Срезать их следует таким образом, чтобы над поверхностью заготовки остался выступ, высотой около 1 мм. Далее дефект зашлифовывается наждачной бумагой.

Изготовление ложа

Ложе делается под себя – для максимального комфорта

После того, как плечи оружия будут готовы, следует перейти к изготовлению ложа. Для этого необходимо следовать такой инструкции:

1. Изначально выбираем место расположения желоба, по которому будет двигаться стрела в процессе выстрела. Данное место должно быть идеально ровным. Любые зазубрины или неровности могут сбить траекторию стрелы, гасить часть инерции или же и вовсе сделать оружие непригодным к использованию.
2. Обычно желоб имеет длину около 30 см. Его следует аккуратно выдолбить и зашлифовать.
3. За желобом необходимо прорезать углубление для спускового механизма. В передней части создаются пазы для установки плеч.

Все работы по резке древесины следует выполнять специальным столярным ножом или стамеской.

Спусковой механизм

Чтобы понять, как сделать спусковой механизм для арбалета, необходимо для начала разобраться в особенностях его конструкции.

Если вы не планируете изготавливать мощное оружие, а хотите создать легкий и компактный арбалет, то механизм спуска стрел можно сделать деревянным. Для этого используется древесина бука или дуба. Если же речь идет об оружии с силой натяжения более 20 кг, то детали данного механизма следует изготовить из металла.

Самый примитивный спусковой механизм называют «орехом». Его конструкция предельно проста. Данный элемент представляет собой цилиндр и состоит из следующих элементов:

• с одной стороны находится курковый упор;
• на противоположном конце расположен зацеп тетивы.

Мощные арбалеты используют усовершенствованную систему спуска. Она обеспечивает легкое нажатие на курок при условии высоких нагрузок.

Сборка арбалета

Совет: не мучайтесь с изготовлением стрел, их намного проще купить

Осталось лишь соединить изготовленные элементы между собой. Изначально необходимо установить спусковой механизм в ложе. Для этого в нем должно быть выточено посадочное место определенного размера. Далее устанавливаются плечи. Они могут представлять собой как цельную дугу, так и два отдельных элемента. Их крепление к основанию осуществляется посредством специального мебельного клея, который обеспечит надежное сцепление элементов.

На последнем этапе на плечи натягивается тетива. В качестве тетивы чаще всего используется прочная капроновая веревка. Она закрепляется на концах лука, и арбалет готов к своему первому выстрелу.

Изготовление плеч из стеклопластика

Если вы хотите сделать действительно мощный арбалет, то плечи такой конструкции лучше всего будет изготовить из стеклопластика. Такой лук будет не только прочнее, но и долговечнее деревянного. Инструкция по изготовлению предельно проста:

1. Берем кевлар или стеклоткань, нарезая ее полосками. Для изготовления плеч для среднего арбалета требуется порядка 40 полосок.
2. Проклеиваем полученные элементы эпоксидной смолой, плотно соединяя их друг с другом.
3. После проклейки необходимо уложить полученную заготовку под пресс. Лучшим вариантом для этого являются ровные доски, между которыми помещаются плечи, зажимаясь струбцинами.
4. Конструкция застывает за 24 часа при условии, что заготовка находится в теплом помещении.
5. После окончательного застывания плеч, их торчащие края следует обрезать ножом и зашлифовать наждаком.

Эпоксидный клей следует готовить таким образом, чтобы содержание загустителя в нем было минимальным. Специалисты советуют использовать не более 10% загустителя.

Чтобы сделать фигурные дуги, следует изготовить специальную форму для пресса. Ее делают из фанеры, которая сгибается после предварительного замачивания.

Как сделать мини-арбалет?

Стрельба из мини-арбалета будет довольно интересна, т.к. в качестве стрел можно использовать острые бамбуковые шпажки, способные проткнуть даже картон

Чтобы выстрелить из арбалета, вовсе необязательно получать навыки работы с древесиной, закупать необходимые инструменты и осуществлять заготовку сырья, ожидая год для начала работ. Действующую модель можно изготовить из обыкновенного гофрированного картона. Естественно, для спортивных или охотничьих целей такой арбалет не подойдет, а вот для стрельбы по мишеням будет в самый раз.

Изготовление такого прототипа предполагает несколько этапов:

1. Сначала делаем плечи. Для этого необходимо вырезать из гофрированного картона несколько одинаковых заготовок, которые скрепляются между собой в единую конструкцию. Таким образом, создается необходимая жесткость, ведь на данную часть арбалета будет приходиться максимальная нагрузка.
2. Затем из картона следует вырезать спусковой крючок и запорный механизм. Их также изготавливают из нескольких слоев, склеенных друг с другом. Для создания дополнительной жесткости, необходимо усилить данные конструкции палочками от мороженого.
3. Основная часть арбалета представлена ложем, ровно как и в его боевых прототипах. Эта конструкция состоит из двух одинаковых частей, которые соединяются друг с другом посредством перемычек.
4. Вставляем внутрь ложа спусковой механизм и склеиваем основную часть арбалета.
5. Теперь необходимо прикрепить плечи к основанию. Делать это следует очень аккуратно, чтобы избежать перекоса, иначе точность выстрела из такого арбалета будет под большим вопросом.
6. На последнем этапе необходимо натянуть тетиву. Для этого используются канцелярские резинки, которые переплетаются между собой. Чем большее количество резинок вы используете, тем более мощным будет ваш арбалет. Однако здесь не следует переусердствовать – трех-четырех слоев будет вполне достаточно.

В качестве стрел для такого арбалета можно использовать обычные шариковые ручки. Они являются довольно тяжелыми для целенаправленного полета, при этом, инерции резинки будет более чем достаточно для запуска такого снаряда.

Ну, что же, поиски на просторах интернета дали свои результаты. Я наконец-то нашел нормальные чертежи с соблюдением ГОСТ.

При наличии доступного материала и кое-какого оборудования, несложно будет изготовить настоящий (или почти настоящий) .

В конце страницы размещена фотография самодельного арбалета
, изготовленного по этим чертежам из подручных материалов.

Естественно покупного арбалета он не заменит, (все-таки качество сборки и структура материала в заводском исполнении не в пример выше) но пострелять по

Итак, перед вами общая схема самодельного арбалета.

Из чего состоит данный вид арбалета:

Ложе, плечи, приклад, спусковой механизм, прицельное приспособление, система блоков.

Ложе лучше всего изготавливать из натурального дерева твердых пород, цельного либо клееного бруса. Размер подбирайте по своему усмотрению, но

Плечи и колоды у арбалета

Если есть ложе от стрелкового оружия, то это было бы идеальным решением, но можно попробовать выстрогать «Буратино» и самому.

Блочная конструкция арбалета
облегчает взвод тетивы, но отлично сохраняет мощность и позволяет носить его во взведенном состоянии длительное время.

Обработка направляющей стрелы должна быть выполнена особенно четко. Линии обязательно должны быть гладкие и прямые. От этого зависит точность и

дальность полета стрелы. Лучше всего делать это на фрезерном станке, а потом тщательно обработать наждачной бумагой. Потом выполнить полировку паза.

Крестовину с плечами, установленную с торца ложа лучше изготовить из алюминиевой пластины, но можно и сделать деревянную

Не забудьте сделать прицельное приспособление, состоящее из целика и мушки. Можно сделать крепление для оптического прицела.

где можно заказать выполнение любых чертежей.

Остается взять инструмент в руки, зарядиться хорошим настроением и приняться за выполнение поставленной цели. Удачи!

P.S.

Статья является рерайтом. Администратор не несет ответственности за достоверность информации. Все, что вы делаете, вы делаете на собственный страх и риск.

В данной статье мы рассмотрим вопрос о том, как сделать арбалет, применяя конструктивные знания арбалетостроения.

Чтобы самостоятельно сделать надежный арбалет, огромного трудолюбия и желания мало. Необходимо еще иметь небольшую базу знаний, материальную и техническую. Конечно, можно взять кусок древесины и автомобильную рессору, и с упорством маньяка начать точить, строгать, сверлить, пилить, ориентируясь примерно на найденные изображения конструкции арбалета. Но итог может оказаться таким, что арбалет будет чересчур тяжелым, неудобным и вообще может получиться не то, о чем вы мечтали и что хотели.

Что же делать? Прежде всего, следует точно определить, какой конкретно арбалет вам нужно изготовить.
Ведь видов этого метательного оружия большое количество и в каждом есть свои необычные технические особенности, которые обуславливают совершенно разные техники изготовления и применения арбалетов на практике.

Далее, необходимо точно оценить свою возможность в плане оборудования
, при помощи которого вы будете делать своими руками детали арбалета. И, напоследок, хорошо подумайте, где и какой материал нужно брать для создания той или иной конструкции.

Что же, начнем с пополнения базы знаний об арбалетах и их видах, ведь без этого просто нельзя продвинуться дальше. Сначала посмотрим общее устройство этого оружия.

В большинстве случаев, любой арбалет имеет следующие механизмы и части:

• Направляющие и ложе арбалета;
• Плечи и лук;
• Спусковой механизм;
• Устройство натяжения;
• Стрелы (болты);
• Тетива.

Теперь нужно немного коснуться классификации арбалетов. Все они классифицируются по определенным критериям.

Классификация по уровню натяжения плечей:

• Уровень натяжения до 20 кг. Подобные арбалеты зачастую используются для развлечений и отдыха, для каких-либо серьезных испытаний, конечно, не подойдут. Не очень велика дальность прицельной стрельбы (приблизительно 15-20 метров);
• Уровень натяжения 20-55 кг. Такие арбалеты позволяют спусковой механизм взвести с помощью мускульной силы, без каких-либо устройств. Прицельная дальность у них составляет примерно 60-80 м;
• Уровень натяжения более 55 кг. Такие арбалеты – серьезное оружие, требующее натяжения тетивы специальными устройствами взвода.

Классификация по виду используемого лука:

• Монолук. Он может быть однородным, сделанным из стали или стеклопластика, а также составным с применением конкретных пород древесины;
• Плечи + колодка. Для закрепления плечей лука в этом случае используется колодка – промежуточное приспособление. Подобный арбалет достаточно удобен при транспортировке, т.к. с легкостью разбирается.

Классификация по виду применяемых плечей:

• Блочные – с применение роликов и эксцентриков, а также имеющие основную и 2 дополнительных тетивы;
• Прямые – плечи в не согнутом положении составляют прямой отрезок;
• Традиционные – S-образный лучный вид изгиба.

Классификация по используемому ложу арбалета:

• Традиционное ложе винтового вида, обладающее цельным прикладом, шейкой и цевье;
• Ложе старого типа, которые делаются по примеру средневековых арбалетов;
• Спортивное ложе с прорезью в прикладе и пистолетной рукоятью.

Классификация по способу натяжения:

• Мускульный вид натяжения – имеет систему рычагов, стремя, специальный крюк;
• «Козья нога» — это одноплечевой рычаг;
• Ворот – приспособление обладает червячной передачей и зубчатой рейкой;
• Блочное натяжение с несколькими роликами.

Теперь, имея некоторые представления об устройстве арбалетов, пришло время решить, какая именно конструкция подходит для вас, с учетом ваших технических возможностей. Иными словами – убедитесь, что у вас есть возможность использования дерева и металлообрабатывающих станков. Стоит поверить, что имея только дрель, рубанок и ножовку по металлу, вы вряд ли сможете сделать своими руками качественный арбалет. Многие детали может изготовить только опытный токарь. Даже если на руках есть детальные чертежи арбалета, придется использовать максимум выдумки, усилий и сообразительности, чтобы сделать все технически грамотно и красиво.

Как сделать арбалет под свои физ. параметры

Изготовление арбалета своими руками начнем с ложа. Для начала возьмем подходящую древесину. Нам понадобиться такая порода дерева, которая не будет колоться, коробиться, будет достаточно вязка. Подобным параметрам вполне отвечают следующие породы: орех, береза, ясень, бук. Несомненно, такое дерево можно найти в любом строительном магазине нашей страны, поэтому каких-либо проблем не возникает.

Для ложа в качестве исходного материала вполне подходит доска толщиной в 30 см (больше брать не рекомендуется – это попросту незачем). Теперь следует определиться с размерами ложа. Ниже на рисунке показано, как выбрать его размер под собственные физические параметры.

Где:
А
– это ваши основные физические размеры:
L
– Расстояние от локтевого изгиба до конца указательного пальца;
B2
– ширина грудной клетки;
H3
– расстояние от зрачка до ключицы.
Б
– размеры ложа:
Lп
– длина ложа, которая измеряется от переднего сегмента спускового крючка до пятки приклада (примерно на 5-15 мм длиннее, чем до половины затылочной части приклада);
Lпс
– длина от половины затылочной части приклада до спускового крючка (расстояние L);
Lн
– длина ложна от носка приклада до спускового крючка (на +/- 15 мм короче или длиннее расстояния до половины затылочной части приклада);
а
– расстояние спереди приклада отгиба ложа к низу;
о
– расстояние от пятки приклада до отгиба ложа к низу (размеры «а» и «о» делаются в зависимости от показателей Н3).
В
– отвод ложа и изменение в сторону, что зависит от ширины грудной клетки (В2):
Оп
– расстояние от пяточной части приклада до отвода ложа;
Он
– расстояние от носочной части приклада до отвода ложа.

Ложе нужно измерять от начала спускового крючка до разных точек, которые находятся на затылочной части приклада. Чтобы ложе подогнать по размеру своего тела, нужно воспользоваться рисунком выше. Но средние показатели размеров таковы:

От пятки до начала спускового крючка – 36-36.5 см;
От крючка до носка приклада расстояние – 36.8-37.2 см;
До средней точки, которая находится на затылочной плоскости – 35.6-36 см, «а» – 4-4.5 см, «б» – 5.5-6 см.

Сделав замеры своего тела, ориентируясь на данную таблицу, можно выбрать оптимальные размеры для вашего ложа, которое будет подходить вам практически идеально. Сложно? Не страшно, как говорится – «Тяжело в учении, легко в бою».

После чего можно приступить непосредственно к изготовлению самого ложа. Для начала рекомендуется из бумаги вырезать шаблон. На ней чертим ложе по размерам, которые были замерены и определены при помощи таблицы. Эскизы разных лож арбалета доступны в интернете.

О том, как сделать ложе арбалета, плечи и спусковой механизм пошагово, мы расскажем в других статьях. В этом случае наша задача заключается в определении необходимых для нас размеров частей арбалета и материалов, из которых они будут изготовлены.

Теперь посмотрим, с чего нужно начать создание плечей арбалета.
А начинаем, как обычно, с выбора материала, из которого будут сделаны плечи. Мне кажется, многие сразу определяют, какой арбалет будет сделан: с монолуком или с составным луком.

Материал для создания плечей должен быть следующим:

• Если в вашем распоряжении имеется спортивный лук, то от него можно использовать плечи. Можно сходить в какую-нибудь спортивную секцию, где можно получить списанные луки совершенно бесплатно – все равно их будут выбрасывать. Их, правда, можно применить для слабых арбалетов, с натяжением до 20 кг;
• Стеклотекстолит или текстолит продается в обычный строительных магазинах. Также невелика сила натяжения – до 20 кг. Как правило, используется для создания арбалетов в целях развлечения;
• Автомобильная рессора – посмотрите в своем гараже, в соседском и на технической свалке. В принципе, найти ее проблемы не составит – было бы желание;
• Углепластик, стеклопластик, разнообразные композитные материалы – опять же идем в строительные магазины.

В любом магазине есть подобные материалы, причем по достаточно доступным ценам.

Самые качественные плечи арбалета выходят из композитных материалов и стеклопластика.
Ниже продемонстрирован чертеж с размерами плечей их стеклопластика с силой натяжения до 40 кг.

Для создания монолука можно воспользоваться автомобильной рессорой. К нему тетива закрепляется при помощи колесиков или натягивается на трезубец.

Таблица размеров чертежей монолука.

С вашего позволения, на этом пришло время закончить обзор размеров, которыми можно воспользоваться для того, чтобы создать арбалет своими руками. В следующих статьях мы подробно разберем, какие спусковые механизмы можно использовать для арбалета. А также рассмотрим чертежи спусковых механизмов, которые распространены сегодня в арбалетостроении.

По материалам сайта: sekach.ru

В торговых точках продается много разных арбалетов на любой вкус. Но его можно не только купить, но и сделать своими руками, если на его создание вас вдохновил кинофильм или посещение музея.. Конечно, для изготовления требуются определенные навыки в обращении с инструментами, но при большом желании преград нет.

Изготовление арбалета начинайте с дуги. Так как решено, что он должен быть мощным, то для дуги нужно взять лепесток с рессоры автомобиля УАЗ. Потом с помощью «болгарки» с этого лепестка вырезаем дугу. Длиной она должна получиться 85 см, а шириной — в центре 3 см и 1,5 см по краям. Далее с использованием точила придайте толщину в центре 0,8 см с постепенным переходом на 0,4 см по краям. Дальнейшую обработку дуги делайте при помощи напильников разной зернистости и наждачной бумаги. Рессору неплохо обрабатывать вдоль, поперек она напильником почти не обрабатывается. Затем сверлом с победитовой напайкой проделайте отверстия для крепления дуги к ложу и для фиксирования держателей тетивы.

Следующим этапом станет изготовление ложа. Его лучше сделать из ясеня. Это достаточно крепкое дерево, не колется и не дает трещин. Возьмите доску длиной 90 см, шириной 20 см и толщиной 6 см, простругайте ее на фуговочном станке, чтобы она стала ровной. Потом карандашом нанесите рисунок ложа, за образец можно взять охотничье ружье. Далее ручным лобзиком выпилите ложе из доски. При помощи рашпиля для работ по дереву сделайте тонкую обработку ложа, придав ему необходимую и удобную форму. Процесс — длительный и довольно трудоемкий. Более тонкую шлифовку сделайте различными видами наждачной бумаги. Канавку для стрелы нужно делать точильным камнем. Возьмите использованный мягкий абразивный камень, придайте ему круглый профиль с помощью камня большей твердости, и установив на точило, сделайте пропил. Канавка получится ровной и одинаковой глубины.

Дальше будем заниматься изготовлением спускового механизма. Долотом в ложе сделайте углубление для «ореха» и пружины. «Орех», который будет удерживать тетиву, делайте из куска железа без сварки, чтобы был крепче, так как на него придется вся основная нагрузка. На ложе, в месте крепления «ореха», установите железные «щеки», чтобы силой натяжения его не вырвало из дерева. Под него поставьте возвратную пружину и соедините со спусковой скобою тягой. Далее спусковой механизм закройте металлическими декоративными накладками. Накладки к ложу прикрутите мощными шурупами, чтобы было покрепче.

После начинайте делать крепление, при помощи которого дуга фиксируется к ложу. Для этого возьмите две железные шины и согните их Г-образно. Шину используйте толщиной 6 мм и шириной 25 мм. Просверлите в них отверстия для крепления к ложу и к дуге. Сначала закрепите Г-образные детали с помощью двух болтов М6 на ложе. Потом сделайте «стремя» для ноги и приварите к нему шину, которая должна была стать дополнительным креплением для дуги арбалета. Затем «стремя» и дугу закрепите на ложе двумя болтами и гайками М8. Для удержания стрелы сделайте деталь из пружинной стали. Изогните железную шину Г-образно и прикрепите ее с помощью болта к ложу, а к шине — кусок пружинной ленты. В качестве тетивы используйте железный трос толщиной 4 мм. Все металлические части покрасьте черной краской, а деревянное ложе — морилкой и прозрачным лаком, что придаст арбалету довольно изящный вид.

Стрелы изготовьте из сосны. Напилите на циркулярной пиле ровных реек из сухой доски. Потом с помощью стекла и наждачной бумаги придайте им круглую форму необходимой толщины. Оперение на стрелы сделайте из тонкого стеклопластика, а наконечники — из старых напильников. Крепите наконечники к древку эпоксидным клеем и тонкой проволокой. Они получатся легкие с правильным центром тяжести и достаточно крепкие, длиной они должны быть 40 см и толщиной 1 см.

В общем, получится арбалет на славу. Дальность прицельного боя у такого аппарата — около 70 метров, дальность полета стрелы — близко 400 метров, с 10 метров пробивает лист шифера, а если стрелу вогнать в дерево, то извлекать ее нужно с помощью молотка и долота. Точность тоже неплохая, а если в качестве прицела использовать лазерную указку, делается вообще фантастической.

Чтобы дома самому собрать настоящий скорострельный боевой арбалет, который можно без лишних усилии быстро автоматически перезарядить, необходимо иметь множество запчастей, которых естественно дома не найдется (ролики для капронового троса вместо тетивы, прицелом и качественным спусковым крючком). В этой статье я как раз расскажу как в домашней мастерской или дома в подсобке собрать простой арбалет, опишу дельные некоторые основные тонкости, которые сделают Ваш игрушечный арбалет боевой машиной!)

Плечи арбалета можно изготовить из того же материала, что и для лука: из дерева, из железа или из стеклопластика (из железа — хорошо для этого подойдет рессора от автомобиля «Москвич», а в качестве стеклопластика — хорошо подойдет полипропиленовая труба, которую можно купить в любом хозяйственном магазине). Ложе для арбалета, углубление куда в будущем будет вставляться стрела, пожалуй самая тяжелая в изготовлении часть, которая требует очень точной обработки и большого количества затраченного времени.

При отсутствии хорошо обработанного на заводском станке металлической ложи, можно использовать хорошо обточенное, а затем отшкуренное деревянное ложе. Не стоит забывать, что преимущество боевого арбалета над деревянным луком не только в силе стрельбы (хотя самодельный арбалет без роликов и системы блоков вряд ли превысит лук по этому показателю), но в первую очередь в удобстве конструкции и возможности вести прицельный огонь.

Для этого необходимо, рассчитывать путь полета стрелы, настроить ложе так, чтобы оно располагалось под углом (среднее значение 5-6 градусов), но я советую вам определится с дистанцией, на которую вы собираетесь посылать стрелы, и что называется «пристрелять» готовое изделие, после каждой серии выстрелов меняя угол ложа, до тех пор пока арбалет сделанный Вашими руками не начнет стрелять в центр яблочка.

Спусковой механизм простого арбалета можно придумать самому. Обычно это рычажок, удерживающий тетиву, убрать который можно нажатием курка. Необходимое условие, чтобы он срабатывал точно тогда, когда Вам это необходимо (при большом натяжении тетивы, слабый спусковой курок может сорваться и выстрелить сам). Тетива должна ходить так, чтобы при её отпускании она возвращалась вплотную к ложе, но без всякого трения. Ниже представлена схема и чертеж изготовления простого боевого арбалета в домашних условиях:

Внимание! Изготовление подобного вида оружия может быть наказуемо законом! Информация исключительно для мирных целей. Вся ответственность ложится на плечи человека.

Ниже представлены более детальные чертежи и схемы (с указанными размерами), которые можно использовать для изготовления профессионального арбалета.

Несмотря на обилие интернет-магазинов, торгующих метательным оружием, а также фантастического по широте ассортимента продукции, есть немало желающих сделать арбалет самостоятельно. Большинство из них не знают с чего начать. Сегодня мы расскажем вам про основные конструктивные особенности арбалета. Эти знания помогут вам избежать ошибок при изготовлении, а также разочарований и травм при его использовании.

Перед началом работ стоит знать два основных момента.

1. В нашей стране арбалет – это развлекательное и спортивное оружие. Охота с ним запрещена. Любое метательное оружие с усилием натяжения более 43 килограмм считается боевым, право на пользование которым дают разрешительные органы МВД.

2. Арбалет – это конструкция, испытывающая колоссальные нагрузки при эксплуатации. Поэтому всякая небрежность при его изготовлении, скорее всего, приведет к травме. Любая его деталь должна иметь многократный запас прочности.

Итак, давайте узнаем, как сделать простой арбалет в домашних условиях.

Видео ниже расскажет, как сделать арбалет в домашних условиях:
Лук

Источником энергии арбалета является лук – упругая пластина сложной формы, имеющая один основной изгиб и, как опцию, два дополнительных на концах. Начинать изготовление арбалета надо именно с этой детали и подгонять под нее все остальное – выбор типа натяжения (рекурсивный или блочный), размер ложи, тип спускового механизма.

Дерево и композит

Остро стоит вопрос о том, что использовать в качестве материала для лука: дерево, композит или металл?

· Дерево – самый неверный выбор. Доступные «деревяшки», валяющиеся под ногами, – это мусор, годящийся только на растопку печей. Ветви, вырубленные в лесу, по мере высыхания теряют упругость, трескаются и разваливаются. Из этого материала можно сделать лишь что-то для кратковременного развлечения на даче.

· Композит, созданный из стекловолокна и эпоксидного связующего, – это очень заманчиво и внешне просто. Но есть препятствие – необходимость скрупулезно точного соблюдения технологии всех работ. Пропорций смеси, сушки, выдержки. В домашних условиях это почти невозможно.
Металл

Остается один безальтернативный вариант – металл. Если у вас есть под рукой старый «Москвич» с набором листовых рессор, то считайте, что вам повезло. Из всего пакета берется один лист – второй. Если вас не слишком пугают габариты, то и первый подойдет. Тем более, что у него есть на концах трубки – почти готовый кронштейн для крепления блоков или тетивы.

Для крепления лука к ложе используется колодка. Это П-образная конструкция, обхватывающая ложу спереди. Ее можно приварить к листу рессоры наглухо, но в этом случае при изгибе лука сварные швы будут испытывать чрезмерное напряжение на отрыв. Поэтому лучше на колодке закрепить шаровую опору от ВАЗ 2108. На ее штырь и крепится лук. Это удобно еще и потому, что на листе рессоры есть отверстие.

Если вы очень сильный, то можно остановиться на рекурсивном способе натяжения тетивы. Для крепления блоков на луке, если вы выбрали второй рессорный лист, надо закрепить кронштейны на его концах. Болтовое (а еще лучше заклепочное) соединение предпочтительнее сварки, поскольку этот узел испытывает сильные вибрационные нагрузки. В качестве шкивов используйте детали механизма подъема стекол того же «Москвича».

Относительно тетивы напрашивается очевидное решение: тонкий металлический тросик. Но оно не вполне верное, поскольку стальные тросы плохо выдерживают переменные нагрузки. Лучше выберите альпинистский репшнур диаметром 5-8 мм.

Сделав лук и закрепив на нем тетиву, вы можете провести натурные испытания на изгиб. Отлично, если при этом у вас будет динамометр килограммов так на 100-150. В результате вы узнаете два параметра, необходимые для дальнейших работ: длину хода тетивы и нагрузку.

О том, как сделать ложу на мощный арбалет в домашних условиях, читайте ниже.
Ложа

Для этой детали самодельного арбалета дерево – безальтернативный вариант. Но не всякое. В любом случае не осина, ольха, ель или сосна. Лучше бук, вяз, дуб. Заготовка, высушенная в течение лет двадцати. Понятно, что такого вам нигде и никогда не найти. Поэтому используйте влагостойкую фанеру толщиной в 7-9 мм. Из нее вырезают 3 или 5 контуров ложи, а потом склеивают этот пакет эпоксидной смолой. Не очень красиво, но чрезвычайно надежно.

· Относительно формы – откажитесь от полупистолетной, используйте прямую английскую ложу. Она не только проще в изготовлении, но и прочнее.

· При сборке пакета ложи надо учесть и ход тетивы, и нагрузку. Первое определяет расстояние от колодки до паза для спускового механизма. Второе – толщину стенок ложи в месте его крепления. Именно прямая английская ложа позволит вам избежать излишнего утончения при переходе от цевья к прикладу.

· Важнейшая деталь ложи арбалета – направляющая стрелы. Она должна быть гладкой и прочной. Для нее можно использовать пластины, обрамляющие боковые стекла «Москвича», мебельную фурнитуру, другие похожие по форме детали.

· Если вы используете блочный тип натяжения тетивы, то в цевье под направляющей должен быть паз для тросовой системы. Это еще один элемент, ослабляющий ложу, поэтому откажитесь от мысли сделать цевье изящным. Высокое защитит ваши пальцы от попадания под тетиву и травматической ампутации фаланг.

Обычно арбалеты имеют ложу из пластика.

О том, как сделать самодельный спусковой механизм для арбалета в домашних условиях, расскажем ниже.

О том, как сделать арбалет из дерева (фанеры) своими руками, расскажет это видео:
Спусковой механизм

Если вы не слесарь шестого разряда, то откажитесь от мысли сделать этот элемент самостоятельно. Приложите усилие и найдите УСМ от любой пружинно-поршневой пневматической винтовки. В самом сложном случае вам придется лишь доработать его зуб, удерживающий поршень – он может быть маловат для толстой тетивы.

Над спусковым механизмом устраивается кожух высотой от 2 до 5 см, необходимый для того, чтобы защитить его от влаги и грязи, а также являющийся основанием для прицельных приспособлений – планок под оптику или целика. Планки Вивера, Пикатинни или ласточкин хвост можно купить в любом интернет-магазине, торгующем пневматикой.

Передняя часть кожуха над спусковым механизмом выполняется в виде длинного (не более 10 см) упругого «хвостика», которым задняя часть стрелы удерживается на направляющей.
Изготовление стрел

Канонически правильно боеприпасы для арбалета называются «болт». Но многие интернет-магазины торгуют арбалетными стрелами. Для арбалетов, имеющих винтовочную ложу, подходят длиной 14, 16, 20, 22 дюйма. Если быть абсолютно откровенным, то лучше магазинных вам стрел не найти. К сожалению, дешевле 150 рублей ни одна из них не стоит. Поэтому стоит попытаться изготовить их самому.

Сделать их можно из дерева, прямослойного, без сучков. Как вариант – использовать детали мебели – балясины от стульев, перил детских кроваток. Хорошие стрелы получаются из алюминиевых трубок диаметром до 2 см. При желании можно использовать даже электроды максимального диаметра, но они безнадежно гнутся при попаданиях и к ним сложно прикрутить оперение.

Для оперения используется тонкий пластик. Натуральные птичьи перья могут дать неожиданный эффект хаотичного изменения направления полета, поскольку имеют природные изгибы, которые надо уметь учитывать.

Главное условие для хорошего, ровного полета – балансировка. Центр тяжести у арбалетного болта должен находиться после первой трети длины от наконечника. Если он не металлический, то конец стрелы можно загрузить свинцовой проволокой, обмотанной вокруг древка.

К вопросу оснащения стрелы наконечником надо относиться без фанатизма. Точить металл на токарных станках, фрезеровать и полировать, придавая изысканные формы, – эти операция доступны немногим. Кроме того, такой наконечник чрезвычайно опасен. Если вам не требуется пробивать рыцарские доспехи, то деревянный болт можно просто заточить под углом 30 градусов, используя обычный нож.

Есть модели классические, они похожи на древние, а их конструкция простая. Также существуют современные арбалеты, их называют «блочными». Такое оружие имеет более сложную конструкцию из-за блоков и других новшеств, которые усиливают его мощность. Подобный арбалет в домашних условиях сделать будет намного сложнее, но описание этого процесса и чертежи, которые будут подробно изложены в статье, помогут вам в этом. Арбалет имеет множество составных частей: лук; ложе; спусковой механизм; тетива; в некоторых современных моделях присутствуют блоки на концах лука.

Все эти породы достаточно плотные, чтобы выдержать огромные нагрузки, которые будут влиять на лук и ложе арбалета. Подготовка материала Чтобы оружие стреляло долго и мощно, его материал должен быть правильно высушен в течение года. Срезав необходимый ствол или ветку, оба спила нужно обязательно закрасить. Для этого можно использовать любой клей, краску или лак. Если закрыть таким образом спилы, влага не сможет быстро выходить из заготовки, поэтому древесина будет сохнуть медленнее и равномернее. Так в материале не образуется внутренних трещин, и сделанный арбалет своими руками в домашних условиях будет служить очень долго. После этого полено кладут в сухое место, где на него не будут падать солнечные лучи. Так оно должно пролежать год. По прошествии времени с заготовки снимают кору, так она сохнет ещё неделю. Затем полено распиливают пополам. Так оно лежит ещё неделю, только после этого можно приступать к созданию арбалета. Инструменты для изготовления арбалета Нож. Пила. Рубанок. Наждачная бумага разной зернистости. Столярный резец. Стамеска. Дрель. Делаем лук На заготовке выбирают сторону, в которой годовые кольца дерева тоньше.

Это северная сторона, волокна на ней плотнее, чем в остальных частях. Именно её и будем использовать, создавая арбалет своими руками в домашних условиях. Из этой части нужно делать лук. Намечают середину, от неё в обе стороны откладывают примерно по два сантиметра, разметив часть, которая зажмётся в ложе арбалета. Это будет самым толстым местом лука. От него начинают срезать материал, продвигаясь постепенно к краям. Стружат заготовку постепенно с обеих сторон, при этом проверяют, пока она хоть немного не начнёт сгибаться. После этого нужно взять крепкую верёвку, сделать на ее концах петли. Это будет пробная тетива. Она необходима для проверки натяга лука. Очень важно, чтобы его плечи сгибались равномерно. Надев импровизированную тетиву и натянув лук, можно увидеть, в каких местах снимать материал. Их отмечают, аккуратно срезают ножом. Так нужно продолжать до тех пор, пока изделие не станет гнуться равномерно с обеих сторон. Обработка сучков Очень часто на материале попадаются сучки: одни видны сразу, другие могут открыться в процессе обработки материала. Чем они опасны, так это тем, что из-за них могут образоваться сколы. Поэтому нужно обрабатывать такие места хорошо заточенным ножом. Если нет уверенности или опыта, лучше немного дольше повозиться и зашлифовать их наждачной бумагой.

Также для этой цели можно использовать напильник. Ложе Когда лук готов, его откладывают и приступают к изготовлению ложа. Для начала выбирают, где будет жёлоб, по которому будет вылетать стрела, делают это место идеально ровным. Именно от него будет зависеть, насколько метко будет стрелять арбалет. Чтобы всё понять, лучше посмотреть чертеж арбалета. Как сделать его ложе, здесь подробно изображено. После этого вырезают жёлоб на необходимую длину. Обычно она составляет около 30 см. Затем делают углубление для лука и спускового механизма. Их удобно вырезать стамеской и столярным ножом. Спусковой механизм Как говорилось выше, его можно делать из плотного дерева или, если арбалет мощный, из металла. Самый простой механизм — это так называемый «орех». Он состоит из цилиндра, где с одной стороны — зацеп для тетивы, а с другой — упор для курка. В мощных арбалетах спуск более усовершенствованный для более лёгкого нажатия на курок при нагрузке. Мы подробно рассмотрели, как сделать арбалет своими руками. Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях. Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели. Блочный арбалет Такой аппарат сделать намного сложнее, для него понадобится намного больше инструментов, чем для обычного. Итак, создаём арбалет своими руками в домашних условиях из стеклопластика.

Этот материал идеален для изготовления лука, потому что хлёсткий и при этом лёгкий. Его можно вырезать из цельного куска стеклопластика толщиной в 1 см или же сделать самому. Если не лень повозиться, то лучше изготовить самостоятельно. Делаем стеклопластиковые плечи для арбалета Нужно взять стеклоткань или кевлар и нарезать полосками. Их нужно от 30 до 40. Вообще, лучше всё пробовать опытным путём. Эти полоски проклеивают эпоксидной смолой так, чтобы всё при застывании стало монолитным. Также нужно подумать, как весь этот «бутерброд» уложить под пресс. Лучше всего использовать доски, между которыми поместить плечи, зажать всё струбцинами. В эпоксидном клее должно быть меньше загустителя, чем обычно, в пределах от 8 до 10%. Всё застывает за 24 часа, но если в помещении холодно, время может увеличиться. Когда всё застыло, плечи дорабатывают, обрезая торчащие края ножом и шлифуя наждачной бумагой. Теперь подробно разберём, как сделать арбалет своими руками в домашних условиях и какие дополнительные элементы его конструкции нужно изготовить.

Делаем фигурное ложе Для этого нужно взять доску толщиной не менее 4 см. Разметить, где будет приклад, рукоять, спусковой механизм и крепления для плечей лука. В общем, всё согласно чертежам. После этого нужно высверлить все необходимые отверстия и вырезать. Блоки Их можно сделать из алюминия. Лучше, чтобы они были на подшипниках. Отлично подойдут средние части от колёсиков для роликовых коньков. Они достаточно прочны для выдерживания сильных нагрузок, к тому же их размер идеален. Оси под них нужны в 5 мм толщиной. Можно и их взять с роликов или сделать самостоятельно. Крепления делают из листовой стали или подобного прочного материала. Ещё можно перед заливкой эпоксидной смолой плечей лука сделать их концы толще, для установки блоков, в таком случае крепления не понадобятся. После этого на изготовленный арбалет своими руками в домашних условиях нужно установить спусковой механизм с курком и держателем стрелы. В общем, все части соединяются болтами, обязательно используются шайбочки. Они позволят более плотно всё скрутить, не повреждая материал. В блочных арбалетах тетива длиннее и натягивается по-другому. Она словно перекрещивается, а при натяге эта система позволяет отдавать стреле в два раза больше энергии на полёт, чем в случае с обычным арбалетом с таким же луком. В мощных блочных моделях тетивой является стальной трос, только он способен выдержать огромное резкое давление при выстреле. В арбалетах, чья мощь не более 40-50 кг, её можно сплести из капроновых нитей.

Делаем тетиву для арбалета Описанным способом можно делать тетиву как для рекурсивного, так и для классического арбалета. Просто длина их будет разная из-за особенностей в конструкциях обеих моделей. Берут доску длиной запланированной тетивы, вбивают два колышка, на которые по кругу наматывают капроновую нить. Когда толщина этого длинного овала станет 5 мм, его обматывают, делая между витками промежуток в 2-3 мм. Возле колышков нужно оплетать без промежутков, ведь там будут петли для зацепа. По поводу тетивы можно сказать и то, что если сделать её слишком толстой, то сила арбалета понижается. Однако тонкая может порваться.

Так что в этом деле нужно выбрать промежуточную толщину. Лучше изучить подобные спортивные модели с таким же натягом и сделать тетиву их толщины. Когда это сделано, две половины соединяют и обматывают вместе. Опять-таки возле петель нужна особая тщательность. Затем обматывают середину, где тетива будет зацепляться и толкать стрелу. Это место также делают внимательно, ведь на него будет оказываться сила трения огромной мощности. Все обрезанные края нитей нужно промазать клеем. Это сделает их более плотными и монолитными. В этой статье представлены чертежи и описание того, как сделать настоящий арбалет в домашних условиях. Это не так уж и сложно, особенно если делать деревянное оружие. Если же изделие производится для охоты с целью добиться огромной мощности, то следует выбирать блочную модель. Её конструкция немного сложнее, может понадобиться станок для изготовления некоторых деталей.

Для изготовления самодельного арбалета понадобятся:
*Брусок не смолистых пород древесины, размер 700х10х40 мм.
*Второй лист рессоры автомобиля Москвич.
*Профильная труба 50х50х2 мм. длиной 10 см.
*Профильная труба 15х15х1,5 мм.
*Небольшой отрезок листового металла 2 миллиметрового.
*Метал нержавейка толщиной 4 мм. и 0,5-1 мм. (для спускового устройства).
*Уголок стальной 50х50х4 мм. длиной 35 см.
*Пруток Д=8 мм. длиной 40 см.
*Болты с гайками Д=8
*Молдинг из нержавейки с двери ВАЗ-2106 2 шт.
*Ролики металлические 2 шт., подъемного механизма стекла из двери автомобиля ВАЗ.
*Трос Д=3 мм. длиной 3 м., две петли оконечные.
*Смола эпоксидная, морилка под дерево, лак по дереву для наружных работ.
*Две небольшие пружины (работающие на растяжение).
*Десяток гвоздей для рубероида, один гвоздь двухсотка, трубка Д=6 мм., небольшие шайбы.

Инструменты будем использовать следующие:
*Сварочный аппарат.
*Пила циркулярная ручная.
*Дрель электрическая с регулировкой оборотов, сверла твердосплавное по металлу Д=3, 5, 8, 10 мм.
*Болгарка, диски отрезные по металлу, диски шлифовальные по дереву.
*Ключи, пассатижи, отвертка, тиски, узкая стамеска, нож.
*Напильник, наждачная бумага.
*Очки защитные.

Пункт 1. Изготовление ложе.

Возьмем хорошо высушенный деревянный брусок, у меня был из березы, набросаем на нем эскиз ложе. Размер приклада каждый делаем под себя (под свой рост), а ложе в зависимости от длины стрел которые вы будете использовать. Я использую стрелы 440 мм, а вот на прикладе пришлось сэкономить, оставил всего 300 мм, итого общая длина получилась 740 мм, делать больше не рискнул.

Начертим разметку под выборку направляющей, для оперения стрелы, ширина 5 мм, глубина 10 мм.

С помощью циркулярной пилы выпиливаем паз на всю длину, до конца спускового устройства (замка).

Должно получиться примерно вот так.

С помощью сверла Д=12 мм. выбираем полость под спусковое устройство, ровняем уступы стамеской и ножом. Просверливаем отверстие под спусковой крючок, растачиваем стамеской и ножом.

Пункт 2. Изготовление замка или спусковое устройство.

За основу замка возьмем тип «орех». Чтобы ничего не ржавело, будем использовать нержавейку, возьмем лист толщиной 4-5 мм, если не удастся найти такой, сделайте наборной из нескольких листов склеенных между собой и взятых на заклепки. Чертим форму деталей на металле.

С помощью отрезного диска и болгарки, выпиливаем по разметке заготовки.

По центру «ореха» просверлим отверстие под ось вращения Д=6 мм.

Обрабатываем все стороны напильником.

Шлифуем наждачной бумагой, добиваясь совершенно гладкой поверхности.

Должно получиться примерно так.

Вытачиваем остальные элементы замка, шептало.

Спусковой крючок удлиняю двумя тонкими листами нержавейки, фиксирую на самодельные заклепках.

На точильном станке добиваемся нужной формы заготовок.

Из тонкого листа металла делаем корпус спускового механизма.

Просверливаем в теле шептало три отверстия Д=2.5 мм, одно для оси крепления и два под крепление пружин.

Присоединим пружину спускового курка на место.

Посмотрим на столе как становятся детали во взведенном состоянии.

И как после выстрела.

Приложим одну боковину корпуса на внутренности механизма и просверлим по месту отверстия под все оси.

Из гвоздя двухсотки, диаметром 6 мм, сделаем ось для «ореха».

Отпиливаем острый конец гвоздя.

Замеряем длину будущей оси, отпиливаем.

Из тонких гвоздей для рубероида, сделаем остальные оси-заклепки. Болгаркой удалим отливы на шляпках гвоздей.

Теперь они хорошо прилягут к корпусу.

Установим шептало на оси в корпус, используем промежуточные шайбы.

Отпиливаем лишнюю длину гвоздя, оставив по 1 мм. в двух сторон для за вальцовки.

Используя наковальню, вальцуем молотком конец оси.

Сверлим отверстие под ось с распоркой, для крепления пружины шептало.

От подходящей трубочки отпилим распорную втулку на эту ось.

Сдвигаем в сторону одну сторону корпуса.

Устанавливаем ось, втулку и зацепляем пружину.

Собираем половинки корпуса вместе.

Отпиливаем лишнюю длину, оставляем выступ 1 мм. под молоток.

Вальцуем.

Теперь можно поставить самую большую ось-заклепку замка. Совмещаем отверстия.

Возьмем ранее замеренную и отпиленную ось Д=6 мм., сразу немного пристучим молотком с одной стороны.

Устанавливаем на место.

И тоже завальцуем, главное не перестараться, чтобы не зажало подвижный механизм внутри.

Пункт 3. Установка механизма замка в ложе.

Если что то мешает хорошо сесть на место замок, дорабатываем стамеской или ножом. После установки проверяем как ходит спусковой крючок.

Если все нормально, можно просверлить отверстия под крепежные саморезы и закрутить их на место.

Теперь нам потребуются украшения с двери ВАЗ-2006, они из нержавейки тоже, что очень хорошо. Для придания им дополнительной жесткости, внутрь была залита эпоксидная смола.

После полного затвердения, через сутки, просверлим в каждой по четыре отверстия Д=3 мм., для крепежных саморезов.

Большим сверлом сделаем потайники для головок саморезов, чтобы трос тетивы не зацеплялся, когда будет по ней скользить.

Мелкой наждачной бумагой полируем выходы отверстий, чтобы убрать все заусеницы, которые повреждают трос.

Готовые направляющие устанавливаем на ложе.

Следим чтобы саморезы не прошли насквозь в тонких местах.

Проверяем, чтобы замок ходил без зацепов о направляющие.

Пункт 5. Изготовление дуги или плечи.

С тех же самых дверей доноров, извлекаем с помощью болгарки, ролики механизма поднятия стекла.

Из них мы сделаем блоки на плечи, а саму дугу из второго листа рессоры, старинной машины Москвич.

Изготовим колодки, для крепления рессоры к ложу.
Для этого из уголка 50х50 мм. выпилим составные элементы, чтобы собрать с помощью сварки, вот такое крепление (колодку).

Обработаем сварные швы болгаркой. Просверлим крепежные отверстия Д=10 мм. под болты.

По готовому образцу и размерам получившейся колодки, делаем пазы для крепления в ложе. Примеряем посадку, добиваемся плотного захода и крепления. По расчетному положению будущей тетивы, намечаем и проделываем сквозной паз в боковине ложе, длиной 70 мм. шириной 10 мм, здесь будут ходить нижние тетивы.

Изгибаем и привариваем скобу для ноги (стремя).

Уши для блоков.
Из профильной трубы 50х50 сделаем проушины для крепления роликов-блоков к дуге (рессоре).

Самое сложное в изготовлении самой дуги из рессоры в домашних условиях, это просверлить ней отверстия. Надо сверлить дрелью на низких оборотах, чтобы сверло не горело, постоянно применять воду. По возможности сверлить сверлами разного диаметра, от тонкого к толстому с шагом 0.5-1 мм., постоянно затачивать инструмент.

Крепим скобы на короткие болты М8, шляпки стачиваем.

Рессору к колодке крепим на два болта М8 с последующей небольшой сваркой по краю крепления.

Теперь надо вскрыть ложе лаком и высушить.
Устанавливаем колодку с дугой на ложе, осаживаем молотком для плотной посадки метал-дерево.

Вставляем и закручиваем болты на М8.

Из длинных болтов М10 сделаем уменьшенные по длине с короткой резьбой болты-оси под блоки.

У анкера возьмем трубочку и сделаем из нее распорные втулки для осей блоков.

Просверлим в ушах отверстия Д=10 мм. для установки блоков. Установим на трос жесткие наконечники петли.

Устанавливаем на одну сторону плеча блок с тросом. Гайку сильно не затягивать, чтобы не зажимала вращение ролика.

В гайке и болте просверливаем отверстие под шпильку.

Устанавливаем шпильку и поджимаем ее гайкой в сторону откручивания.

Просовываем трос сквозь отверстие ложе и проделываем тоже самое с установкой ролика с другой стороны плеча.

Пункт 6. Верхняя часть замка.

От профильной трубы 15х15 мм. отпиливаем два отрезка по 120 мм. Из листового металла выпиливаем болгаркой две (Г) образные заготовки, одну прямоугольную пластину (на верх) и треугольник (на задник).

Сваркой соединяем все детали вместе, зачищаем сварочные швы шлифовальным диском, чтобы получилась как бы цельная деталь.

Из старого раскладного стального метра, делаем упругий держатель стрелы.

На фото видны болты крепления рейки под оптический прицел.

Тоже самое только еще болты заодно зажимают держатель стрелы.

Сама рейка прицела (ласточкин хвост) из того же листового металла 2 мм., со сточенными сторонами под крепление оптики.

Видна квадратная подкладка по рейку оптики, чтобы приподнять заднюю часть и тем самым наклонить прицел вниз, для правильного наведения на цель дальше 25 м.

Устанавливаем скобу замка на ложе и сверлим отверстия под крепление, саморезы и болт М6.

Закручиваем небольшие саморезы, чтобы они не вышли в канал оперения стрелы.

Закручиваем саморез задника.

Дополнительно рассверливаем отверстие и устанавливаем последний болт.

Устанавливаем оптический прицел.

Стрельба, как разновидность спорта и способность самореализации, долгое время пользуется успехом у человека. Показателем тому служат бесчисленные состязания с применением разнообразного рода орудия. 1-м из найстарейших видов является метательное оружие. Завышенная эмоциональность нынешних дней находит отклик в турнирах по стрельбе из лука и арбалета.

Спортивная стрельба из арбалета в нашей государстве не так развита, как луковая стрельба. Данное положение дел обусловлено не отсутствием интереса, а очевидной нехваткой стрелкового инвентаря. Сам же арбалетный спорт безусловно содержит много достоинств. Предлагаем сегодня сделать арбалет своими руками. Он будет широким полем ради раскрытия а также применении некоторого вида талантов.

Арбалет своими руками из дерева

Как выход, стоит сделать арбалет своими руками. Такое не так проблематично, насколько возможно покажется на 1-ый взор. Конструкция арбалета легка. При секциях пулевой или луковой стрельбы встречается оружейные мастерские, в которых несложно подобрать профессиональных мастеров-искусников. Такой спец вправе сделать арбалет из чего, что содержит под рукой, заменяя отсутствующие строительные материалы на идентичные. Для стрельбы по мишеням самодельный арбалет достаточно подойдет.

Мы начертили чертеж арбалета и собрали его своими руками. При создании арбалета были учтены разработки заграничных производителей и коллег-спортсменов, которые сами изготавливают арбалеты без помощи специализированных фирм.

Наш арбалет различается тем, что как упругую составляющую мы избрали плечи от лука. Это подбор обоснован более легким, в отличие от стальных плечей, весом. Пластиковые плечи также выравнивают физический контакт от мощной отдачи. Чтобы получить способность стрелять прицельно на расстояния до 60 метров, хватает лишь натянуть эти плечи без приложения особой силы. Возможность применение плечей от поломанных луков, является еще одной позитивной индивидуальностью нашего устройства. Основное подыскать пару по силе. Мы советуем Вам внимательно изучить чертежи арбалета и начинать сборку. Арбалет создать — не поле перейти. О том как сделать арбалет своими руками читаем далее.

Устройство арбалета:
ложе, плечи, спусковой механизм, прицельные устройства.

Для создания ложа используется настоящая древесина, цельная либо клееная, в большей степени твердые породы. Приблизительные габариты возможно посмотреть на рисунках (1 и 3)
— арбалет чертеж. Форму стрелок выбираем сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также принимать во внимание возможность верного изготовления.

Использование ложа от стрелкового оружия, даёт возможность значительно уменьшить энергозатраты на изготовление арбалета. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, крепко посадив их на эпоксидный клей.

Специального внимания заслуживает обрабатывание направляющих стрелы и тетивы. Их отделка достаточно сильно зависит на точность попадания. Линии направляющих обязаны быть безукоризненно прямы и гладки. Желаемым вариантом есть шлифовка на фрезерном станке и последующая обработка шкуркой с маленьким зерном. Затем требуется полировка направляющих. Изучить пропорции паза направляющей для стрелы, диаметр которой равен 8 мм, возможно на рис. 3
. Крестовина, с прикрепленными к ней плечами, монтируется с торцевого окончания ложа. Как правило ее отливают из сплава алюминиевого сплава, но допустимо и создание из алюминиевой болванки. Дерево тоже способно служить подходящим материалом.

Окно, из которого будет вылетать стрела арбалета, обязано находиться напротив паза, который ее направляет. Именно так окно обязано располагаться на ложе крестовины, содержащей упругие элементы. При этом в момент вылета тетива может быть прижата к гладкой плоскости ложа. Крепление каждого плеча к крестовине осуществляется с помощью 2-ух шурупов М8. Механизм срабатывания устройства спуска создан согласно с описанием устройства арбалетов средневековья. Он без особенных заморочек может быть сделан даже при среднем уровне освещенности в мастерской.

Арбалет спусковой механизм своими руками

То, как устроен и как работает этот механизм, становится ясно из рисунка 4
— схема арбалета своими руками.

Когда тетива 1 взведена, она сцеплена с выступом а рычага 2. Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага. Для того, чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находится в таком положении, в котором крайнее положение выступа а рычага ниже, чем направляющая поверхность ложа. Таким образом предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг.

В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию. Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того, чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела. Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2. Для того, чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами. Таким образом можно значительно увеличить надежность и простоту в регулировке. Но такой способ делает конструкцию более сложной, также для его осуществления понадобятся металлорежущие станки.

Прицельное приспособление арбалета состоит из целика и мушки. Вертикальные поправки осуществляются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций этих устройств может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от спортивного пулевого оружия и т.п.

Следует иметь в виду, что траектория полета стрелы арбалета достаточно высока, поэтому целик должен быть установлен значительно выше мушки. Угол превышения прицельной линии (cм. рисунок 1 — арбалет чертежи
) зависит от веса стрелы, силы натяжения тетивы, дистанции стрельбы и т.д. В нашем арбалете на дистанции 50 м он составляет примерно 6°.

Удобны конструкции целика арбалета, допускающие его съем или складывание при транспортировке.

Наш самодельный арбалет, изготовление которого описано выше, рассчитан для стрельбы стрелами для арбалета диаметром 8 мм и длиной 350 мм. Стрелы для арбалета можно легко изготовить из дюралюминиевой (сплав Д16Т) трубки c толщиной cтенки 0,5 мм. Оснащается стрела наконечником и оперением так, как это делают для стрельбы из лука. Следует иметь в виду, что хвостовик стрелы для арбалета, в отличие от стрелы для лука, не должен иметь выреза для тетивы. Его удобно выточить из дерева в виде пробки и вставить в торец трубки на клею.

В заключение, хочется выразить надежду, что Вы поняли, как изготовить арбалет, его изготовление своими силами доставит Вам много удовольствия, а стрельба из него даст возможность хорошо провести свой досуг на свежем воздухе. Не забывайте только о том, что арбалет, как и всякое оружие, требует к себе ответственного отношения и соблюдения при стрельбе всех мер безопасности. А количество удовольствия напрямую зависит от того, как сделан арбалет.

Стрелы для арбалета (Болт)

Поражающим элементом арбалета принято считать болт. У него даже большее останавливающее действие нежели у стрелы. Против этого, казалось бы, нехитрого средневекового оружия даже кевларовые жилеты утрачивают свою эффективность. Именно поэтому не стоит забывать о соблюдении правил безопасности во время стрельбы из арбалета. Даже несмотря на то, что статья несколько об ином, о правилах весьма уместно напомнить. В большинстве случаев ранение болтом – смертельно. Причиной летального исхода пострадавшего может послужить даже вид болта, торчащего из тела.

Для изготовления болта используют прочный материал, который отличается достаточной упругостью плюс небольшой массой. Болт также изготавливают из прямослойной древесины, то есть из подходящих заготовок. Обязательное условие гибкости стрелы – продольное расположение слоев древесины. Для того чтобы была малая механизация, надо использовать, например, электродрель. Болт должен обладать совершенной формой.

Центр тяжести – между второй и первой третями болта. И это, заметьте, уже в сборе. Правда параметр можно изменять на свое личное усмотрение. Также благодаря разному материалу, используемом для древка, размерам и материалам носков и наконечников, можно изменять и массу болта.

Для защиты деревянных древок болтов от влаги их пропитывают специальными защитными составами, а также хранят в горизонтальном положении.

Отличнейшие болты делают из сломанных телескопических удочек (из их секций), изготовленных из стеклопластика. Они сравнительно мало весят и при этом всем очень прочные, а также им не страшна сырость.

Для стрельбы из арбалета можно использовать достаточно тяжёлые стрелы, даже сварочные электроды. Именно поэтому четкое определение оптимального болта — дело серьезное. В процессе подбирается нужной массы болтов для своего арбалета, стоит помнить о золотой середине: если болт тяжёлый — он летит не далеко, а лёгкий — довольно быстро теряет скорость.

Если тетива качественная плюс хорошо за ней ухаживать – будете пользоваться ею долго. Как правило, для тетивы используют сталь (струны или тросики) или плетут из шелка. Правда в наше время существует огромное количество материалов синтетических. Если делать тетиву из кевлара — он идёт как материал с большим сопротивлением (удельным) на разрыв.

В мощных арбалетах пользуются тонким стальным тросиком, он и служит тетивой. Найти такой можно и в авто, и в мототехнике. Разрывные нагрузки проще всего переносит плетёная тетива. Это происходит из-за того, что частица энергии идёт на трение меж синтетичными нитями. С целью сохранения тетивы от истирания об ложу — используйте специальные накладки из пластика или металла.

Чертежи арбалета своими руками

Переходим по ссылке для скачивания для создания арбалета.

Блочный арбалет своими руками

Спортивная стрельба из арбалета в нашей стране не так развита, как луковая стрельба. Такое положение дел обусловлено не отсутствием интереса, а банальной нехваткой стрелкового инвентаря. Сам же арбалетный спорт бесспорно имеет массу достоинств. Он является обширным полем для раскрытия и применения определенного рода талантов.

Технические характеристики самодельного блочного арбалета:
Длина общая -730 мм.;
Ширина общая — 530 мм.;
Длина плеча -300 мм.;
Высота без прицела — 180 мм.;
Высота с прицелом — 230 мм.;
Вес ~3кг;
Усилие взведения ~30 кг;
Ход тетивы — 210 мм.;

Тип прицела — только оптический (установлен ПО 3,5х17,5, крепление кронштейнов типа «ласточкин хвост»).
Материал плеч рессора от 412 «москвича», резал «Болгаркой», для избежания отпуска постоянно поливал водой, отверстия просто прожег электродуговой сваркой (вроде не отпустились края);

Усилие спуска изменяется примерно от 1 до 1,8 кг, спуск работает с предупреждением, перед выстрелом чувствуется возрастание усилия. Показатели стрельбы (стрельба велась лежа с упора в закрытом помещении дистанция 25 м тремя сериями по 5 выстрелов, стрелы из стеклопластика, вес 25г. длина 300 мм. Оперение тройное высота 8 мм):
— максимальный радиус от средней точки попадания 75 мм.
— максимальный диаметр между крайними попаданиями 120 мм.
— средний радиус 100% попадания по трем сериям 68 мм.

Спусковой механизм «поворотный орех с шепталом», изготовлен из обрезков рессоры, сначала отжег (t0=8500C красный цвет каления, выдержка 10 мин. и медленное охлаждение с печью) и провел всю слесарную обработку, но оставил припуск на обработку в места где будет происходить трение, затем закалил примерно до 45-46 HRC, (t0=8300C светло-вишневый алый цвет каления, выдержка 10 мин.) и отпуск (t0=2950C ярко синий цвет побежалости, охлаждение на воздухе). Затем все трущиеся поверхности отполировал. Сам механизм установлен прямо в направляющую на штифтах. Пружины изготовлены из складного металлического метра.

Приклад вырезан из цельной древесины (взят дуб) основой послужила доска 30х180, паз по центру выбран при помощи электролобзика, дрели и узкой стамески, обработку сначала сделал 10% хлорным железом (придает черный цвет), а потом покрыл лаком, но такое покрытие мне не понравилось, лишком скользкое в мокрых или потных руках.

Пришлось всё отшлифовывать и обрабатывать специальной пропиткой(использовал Danish Oil используется специально для пропитки дерева на рукоятях ножей), покрывал несколько раз пока не перестала впитываться, а затем зашкурил в местах удержания мелкой шкуркой (~500-100 грит для импортной бумаги).

Размер приклада подогнан лично под меня так что если будете повторять то выполняйте с запасом, а потом подгоните. Направляющая собрана по типу пакета дюраль/гетинакс/дюраль/гетинакс/дюраль, на винтах М3х35, центральная пластина выходит снизу для крепления с прикладом, собрана на болтах М6х30 мебельные с полукруглой шляпкой, с противоположной стороны притягивается гайками(отверстия под гайки на прикладе шестигранные, я их выжигал закрепленными на длинный пруток несколькими гайками).

Материалом для направляющей послужила дюралевая полоса 30х4, гетинакс был взят 8 мм с панели приборов электрошкафа. Чертеж направляющей выполнен с запасом, т.к. при изготовлении ход тетивы может отличаться, по этому первоначально необходимо собрать лук и промерять ход тетивы, а затем сверлить отверстия для крепления колоды.Колода сварена аргоновой сваркой из алюминиевой пластины 50х5 (шина от трансформатора) и дюралевых уголков 40х20х4, к направляющей крепится двумя болтами М6х40.

Крепление плеч к колоде через прокладки (это необходимо т.к. плечи имеют первоначальный изгиб, а колода прямая) и прижимные пластины тремя болтами М6х25 «мебельными» (на одно плечо); Серьги для блоков изготовлены из стали, как и сами блоки, вес одного блока ~65 г, если изготовить такие же из алюминиевых сплавов то вес уменьшится до 25 г., я пробовал изготовить блоки путем отливки в песчано-глиняную форму, вообще получилось, но их быстро разрезало тросом.

Материалом был технически чистый 99% алюминий, а старение материала не удалось произвести по этому довольствуюсь стальными,и думаю где надыбать дюралевую болванку подходящего размера (а может попробовать применение эпоксидных пластиков). Диаметр блоков 46 мм, эксцентриситет 11 мм. Тетива изготовлена из стального каната 3 мм. в ПВХ оболочке, в местах контакта с поверхностями надеты дополнительные слои термоусадочной трубки, заделку концов использую петлями и обжимаю в трубке, как сцепление на мотоцикле, а использование шпилек необходимо как для первоначального натяжения так и для последующей подтяжки в процессе эксплуатации.

Тетива к блокам крепится через штифт который в ставлен в центральное отверстие, а напротив отверстия димером 8 мм, которое противоположно отверстию через который проходит ось вращения блока под в канавке блока просверлено два отверстия диаметром 3 мм через которые трос заходит внутрь блока и накидывается на штифт. Тетива в блоки заходит через отверстия перпендикулярные оси вращения блока, и петли на концах накидываются на штифт, одна петля на верхнюю часть, а другая на нижнюю часть штифта. Именно по этим отверстиям у меня разрезало алюминиевые блоки.

Стремя представляет собой матерчатый ремень который накинут вокруг колоды, хотя можно и стальную к колоде приделать, а сделав её поворотное можно использовать как сошки при стрельбе лежа или с упора.

При натяжении использую приспособление состоящее из пары блоков и каната, когда взвожу, канат накидывается на приклад, а к обоймам блоков цепляю тетиву, и тяну за концы каната, выигрыш в силе двукратный чего вполне хватает для не утомительной стрельбы, идею взял из книги Ю.В. Шокарева «История оружия луки и арбалеты».

Видео как сделать арбалет, супер мощный

Несмотря на свой возраст, арбалет и сегодня способен неплохо конкурировать с некоторыми видами оружия. В отличие от своего прародителя, лука, данная конструкция обладает системой автоматического спуска стрелы, благодаря чему стрелок может сконцентрироваться на прицеливании, не растрачивая силы на натяжение тетивы. Учитывая популярность данного оружия, многие умельцы интересуются, как сделать арбалет своими руками. Для этого следует учитывать множество нюансов, знать особенности конструкции современного арбалета, виды таких орудий, факторы, влияющие на дальность выстрела и т. д.

Перед тем, как сделать арбалет своими руками, необходимо разобраться в особенностях данного оружия. Его называют еще самострелом или стрелометом, что отлично характеризует особенности его конструкции. Говоря простым языком, это лук, оснащенный специальным механизмом взведения и спуска тетивы.

Здесь имеется полноценный курок – спусковой крючок, посредством которого и осуществляется выстрел. Благодаря такому нововведению, арбалет превосходит традиционный лук по многим параметрам, а именно:

• убойной силе;
• дальности выстрела;
• точности стрельбы.

Однако в большинстве случаев арбалет проигрывает луку в плане скорострельности. Для нивелирования данного недостатка использовались специальные укороченные стрелы или болты, а иногда и пули.

Когда арбалет применялся в качестве боевого оружия, существовали увеличенные прототипы, которые устанавливались на специальных станках. Их называли аркбалистами. На данный момент арбалеты используются преимущественно в спорте и охоте, являясь компактными и удобными в применении.

Особенности устройства

Для изготовления ложи рекомендуется использовать материал дерева: ясень, бук, березу, орех, палисандр и даже дуб

Основной частью арбалета выступает ложе, в которое закладывается стрела. Оно совмещается со спусковым механизмом.

В верхней части ложа установлен направляющий паз для болтов. На конце ложа находится стремя и крестовина. На последней закрепляются деревянные или стальные плечи.

Традиционный спусковой механизм представляет собой рычаг, шайбу, имеющую прорезь для хвостовика стрелы и фиксирующую пружину. Таким образом, при нажатии на спусковой крючок, тетива освобождалась из зацепа, передавая энергию стреле.

На данный момент существует несколько видов спусковых механизмов, используемых в арбалетах. Наиболее популярным из них является конструкция пистолетного типа.

Из чего состоит арбалет?

В сравнении с традиционным луком, в конструкцию арбалета было добавлено несколько элементов. Данное оружие состоит из следующих частей:

• ложе;
• спусковой механизм;
• тетива.

Если речь идет о блочном арбалете, то его конструкция предполагает также наличие блоков – роликов, предназначенных для натяжения тетивы.

Слева – классический арбалет, справа – блочная модель

На сегодняшний день различают несколько разновидностей арбалетов. Относительно назначения такие конструкции делятся на:

1. Спортивные. Внешний вид и характеристики такого оружия напрямую зависят от той спортивной дисциплины, в которой они используются. Как правило, такие конструкции оснащаются специальными системами прицеливания и различными навесными элементами, предназначенными для повышения точности стрельбы.
2. Охотничьи. Для таких арбалетов необходима относительная компактность при большой мощности. Поэтому чаще всего для охоты приобретают модели блочного типа.
3. Любительские. Это легкие орудия, которые предназначены для стрельбы по мишеням и обладают относительно небольшой мощностью. Также производятся точные копии старинных арбалетов, которые хоть и являются боевыми прототипами, но чаще всего используются для украшения интерьеров и пополнения коллекций.

Относительно конструкции различают:

1. Классические модели. В данном случае энергия накапливается непосредственно в дугах, после чего передается тетиве. Принцип действия таких арбалетов схож с самыми простыми моделями луков.
2. Блочные. Это наиболее совершенный вид данного оружия. Специальная система блоков в данном случае способствует грамотному распределению нагрузки между элементами системы. Таким образом, мощность такого арбалета увеличивается, а габариты – уменьшаются.

Конструкция блочного арбалета отличается особой сложностью. Даже банальный процесс замены тетивы в данном случае требует профессионального вмешательства.

По типу используемых снарядов арбалеты могут быть:

1. Классические. В данном случае речь идет об использовании специальных арбалетных стрел или же укороченных «болтов», повышающих скорострельность оружия.
2. Шнепперы или балестры. Типичным снарядом в таком оружии выступает металлический шарик.

Технология изготовления модели

Для изготовления лука берется автомобильная рессора, а в качестве системы крепежа тетивы (троса) используются ролики (блоки)

Изготовить арбалет своими руками будет несколько сложнее, чем лук. Принципиальным отличием в данном случае есть наличие ложа и спускового механизма. Впрочем, если вы имеете навыки работы с ручным инструментом, то особых сложностей у вас возникнуть не должно.

Выбор материала

Перед тем, как сделать арбалет из дерева, необходимо научиться правильно выбирать и заготавливать материал.

Наилучшими свойствами для изготовления арбалета обладает древесина. Это незаменимый материал для создания ложа и лука, поскольку дерево легко поддается обработке, обладает хорошими показателями гибкости и является весьма прочным. Помимо древесины при изготовлении дуг сегодня используются различные композиты и пружинный металл. Однако для собственноручного производства проще всего будет использовать именно дерево.

Само собой, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому его изготавливают из железа.

Если планируется изготовление арбалета, сила натяжения которого не превышает 20 кг, то вполне возможно использование бука или других твердых пород дерева для вытачивания деталей спускового механизма.

Для изготовления тела арбалета лучше всего использовать следующие виды древесины:

• тополь;
• ясень;
• клен;
• акация.

Плотности данных пород вполне достаточно для того, чтобы выдержать значительные нагрузки, оказываемые на ложе и лук арбалета. Абсолютно не подходят для изготовления данных частей такие мягкие виды древесины, как сосна и липа.

Подготовка материала

Деревянная заготовка для арбалета должна быть просушена в течение года

Ввиду значительных нагрузок, приходящихся на элементы арбалета, нет ничего удивительного в том, что рано или поздно они выйдут из строя. Чтобы такого не произошло в скором времени, необходимо использовать при производстве арбалета предварительно подготовленный материал.

Древесину следует собирать сырой и сушить в течение года. Для изготовления лука и ложа необходимо выбирать ветки, соответствующие следующим характеристикам:

1. Для цельной конструкции ложа с прикладом следует выбирать ветку не менее метра длиной. Для изготовления дуг длина ветки должна составлять не менее 180 см.
2. Диаметр заготовок должен составлять не менее 10 см.

Совет! Перед сушкой сырья, спилы следует защитить краской или лаком. Также для этого может быть использован любой клей. Такой подход необходим для того, чтобы дерево сохло медленнее и более равномерно. Это убережет заготовку от появления внутренних трещин, что в значительной степени продлит срок службы арбалета.

После защиты мест среза, необходимо сделать следующее:

1. Заготовка отправляется в сухое место, защищенное от проникновения солнечных лучей.
2. Желательно, чтобы сырье пролежало здесь не менее года.
3. Далее следует очистить заготовку от коры, после чего она должна находиться в сухом месте еще неделю.
4. Теперь полено можно распилить пополам, высушив еще около недели.

Изготовление плеч

Самое простое – использовать готовые луки для спортивной стрельбы

На заготовке следует выбрать ту сторону, которая характеризуется более тонкими годовыми кольцами. Как правило, это северная сторона, волокна на которой располагаются плотнее, нежели в остальных частях. Из данной части изготавливается лук или плечи.

Производство плеч осуществляется следующим образом:

1. Вначале намечается середина, от которой следует отмерить по 2 см в каждую сторону для установки ложа арбалета. Это место лука должно иметь максимальную толщину.
2. От середины начинаем постепенно срезать излишки материала, продвигаясь по направлению к краям. Истончать таким образом заготовку следует с обеих сторон.
3. Время от времени необходимо проверять сгибание дуг, используя пробную тетиву. Она представляет собой крепкую веревку, на которой имеется множество петель. Надев на лук тетиву, можно определить степень прогиба и его равномерность. Таким образом выявляются места, на которых следует снять излишки материала. Данный процесс продолжается до тех пор, пока изделие не будет равномерно прогибаться с обеих сторон.

Как обрабатывать сучки

При заготовке материала желательно выбирать те ветки, которые по максимуму лишены сучков и прочих дефектов. Следует понимать, что любой крупный сучок – это слабое место в конструкции. Однако если вам не удалось найти заготовку, полностью лишенную дефектов – это не беда.

Важно! Ни в коем случае нельзя срезать сучки перед сушкой материала! В противном случае, сырье может растрескаться.

Снятие сучков необходимо осуществлять уже в процессе придания формы плечам арбалета. Для этого используется хорошо заточенный нож. Срезать их следует таким образом, чтобы над поверхностью заготовки остался выступ, высотой около 1 мм. Далее дефект зашлифовывается наждачной бумагой.

Изготовление ложа

Ложе делается под себя – для максимального комфорта

После того, как плечи оружия будут готовы, следует перейти к изготовлению ложа. Для этого необходимо следовать такой инструкции:

1. Изначально выбираем место расположения желоба, по которому будет двигаться стрела в процессе выстрела. Данное место должно быть идеально ровным. Любые зазубрины или неровности могут сбить траекторию стрелы, гасить часть инерции или же и вовсе сделать оружие непригодным к использованию.
2. Обычно желоб имеет длину около 30 см. Его следует аккуратно выдолбить и зашлифовать.
3. За желобом необходимо прорезать углубление для спускового механизма. В передней части создаются пазы для установки плеч.

Все работы по резке древесины следует выполнять специальным столярным ножом или стамеской.

Спусковой механизм

Чтобы понять, как сделать спусковой механизм для арбалета, необходимо для начала разобраться в особенностях его конструкции.

Если вы не планируете изготавливать мощное оружие, а хотите создать легкий и компактный арбалет, то механизм спуска стрел можно сделать деревянным. Для этого используется древесина бука или дуба. Если же речь идет об оружии с силой натяжения более 20 кг, то детали данного механизма следует изготовить из металла.

Самый примитивный спусковой механизм называют «орехом». Его конструкция предельно проста. Данный элемент представляет собой цилиндр и состоит из следующих элементов:

• с одной стороны находится курковый упор;
• на противоположном конце расположен зацеп тетивы.

Мощные арбалеты используют усовершенствованную систему спуска. Она обеспечивает легкое нажатие на курок при условии высоких нагрузок.

Сборка арбалета

Совет: не мучайтесь с изготовлением стрел, их намного проще купить

Осталось лишь соединить изготовленные элементы между собой. Изначально необходимо установить спусковой механизм в ложе. Для этого в нем должно быть выточено посадочное место определенного размера. Далее устанавливаются плечи. Они могут представлять собой как цельную дугу, так и два отдельных элемента. Их крепление к основанию осуществляется посредством специального мебельного клея, который обеспечит надежное сцепление элементов.

На последнем этапе на плечи натягивается тетива. В качестве тетивы чаще всего используется прочная капроновая веревка. Она закрепляется на концах лука, и арбалет готов к своему первому выстрелу.

Изготовление плеч из стеклопластика

Если вы хотите сделать действительно мощный арбалет, то плечи такой конструкции лучше всего будет изготовить из стеклопластика. Такой лук будет не только прочнее, но и долговечнее деревянного. Инструкция по изготовлению предельно проста:

1. Берем кевлар или стеклоткань, нарезая ее полосками. Для изготовления плеч для среднего арбалета требуется порядка 40 полосок.
2. Проклеиваем полученные элементы эпоксидной смолой, плотно соединяя их друг с другом.
3. После проклейки необходимо уложить полученную заготовку под пресс. Лучшим вариантом для этого являются ровные доски, между которыми помещаются плечи, зажимаясь струбцинами.
4. Конструкция застывает за 24 часа при условии, что заготовка находится в теплом помещении.
5. После окончательного застывания плеч, их торчащие края следует обрезать ножом и зашлифовать наждаком.

Эпоксидный клей следует готовить таким образом, чтобы содержание загустителя в нем было минимальным. Специалисты советуют использовать не более 10% загустителя.

Чтобы сделать фигурные дуги, следует изготовить специальную форму для пресса. Ее делают из фанеры, которая сгибается после предварительного замачивания.

Как сделать мини-арбалет?

Стрельба из мини-арбалета будет довольно интересна, т.к. в качестве стрел можно использовать острые бамбуковые шпажки, способные проткнуть даже картон

Чтобы выстрелить из арбалета, вовсе необязательно получать навыки работы с древесиной, закупать необходимые инструменты и осуществлять заготовку сырья, ожидая год для начала работ. Действующую модель можно изготовить из обыкновенного гофрированного картона. Естественно, для спортивных или охотничьих целей такой арбалет не подойдет, а вот для стрельбы по мишеням будет в самый раз.

Изготовление такого прототипа предполагает несколько этапов:

1. Сначала делаем плечи. Для этого необходимо вырезать из гофрированного картона несколько одинаковых заготовок, которые скрепляются между собой в единую конструкцию. Таким образом, создается необходимая жесткость, ведь на данную часть арбалета будет приходиться максимальная нагрузка.
2. Затем из картона следует вырезать спусковой крючок и запорный механизм. Их также изготавливают из нескольких слоев, склеенных друг с другом. Для создания дополнительной жесткости, необходимо усилить данные конструкции палочками от мороженого.
3. Основная часть арбалета представлена ложем, ровно как и в его боевых прототипах. Эта конструкция состоит из двух одинаковых частей, которые соединяются друг с другом посредством перемычек.
4. Вставляем внутрь ложа спусковой механизм и склеиваем основную часть арбалета.
5. Теперь необходимо прикрепить плечи к основанию. Делать это следует очень аккуратно, чтобы избежать перекоса, иначе точность выстрела из такого арбалета будет под большим вопросом.
6. На последнем этапе необходимо натянуть тетиву. Для этого используются канцелярские резинки, которые переплетаются между собой. Чем большее количество резинок вы используете, тем более мощным будет ваш арбалет. Однако здесь не следует переусердствовать – трех-четырех слоев будет вполне достаточно.

В качестве стрел для такого арбалета можно использовать обычные шариковые ручки. Они являются довольно тяжелыми для целенаправленного полета, при этом, инерции резинки будет более чем достаточно для запуска такого снаряда.

Это история про изготовление арбалета своими руками в домашних условиях. Первое желание сделать арбалет самому возникло неожиданно, при просмотре фильма по телевизору. До сих пор не понимаю, что меня так привлекло в этом оружии. Какой-то переключатель просто повернулся в моём мозгу, и помимо чистой, преданной любви к лучной стрельбе, прибавилось ещё и страстное влечение к арбалетам.

Кстати, я помню как тот фильм назывался: «Побег невозможен», – фантастический боевик, записанный на видеокассету, в «неподражаемом» переводе Леонида Володарского. На дворе стоял 1996 год.

Первое приятное впечатление от открытия такой увлекательной темы, как арбалет и всего, что с ним связано, без всякого промежуточного этапа переросло во мне в неудержимый фанатизм. Арбалет иметь хотелось до зубовной боли. Такой же, как например Barnett Coomando из фильмов с Чаком Норрисом.

Кто постарше, те помнят, что в 90-е годы оружейный рынок нашей страны находился ещё в зачаточном состоянии, и о таком изобилии луков и арбалетов, как сегодня, не могло быть и речи.

В оружейных или охотничьих магазинах начала 90-х арбалет если и появлялся, то только в единичных экземплярах. Да и то в основном из разряда импортного дешёвого ширпотреба, который закупали за копейки. Зато продавались они, зачастую, просто за бешеные деньги по меркам того времени. И единственным логичным решением тогда было взять, и начать делать себе арбалет собственноручно.

Здесь стоит пояснить: мне несказанно повезло, что на тот момент я работал в должности слесаря-инструментальщика на местном металлургическом заводе. То есть у меня с самого начала был доступ и к материалам, и к оборудованию.

Но это лишь полдела. Самый важный вопрос был – где брать информацию? Откуда узнать, как арбалет сконструирован? Какие у него там внутри детальки? Где взять чертежи арбалета и как его потом собрать. Интернета-то ещё не было.

В результате мне удалось кое-что узнать путём расспросов, что-то додумал сам, где-то удалось прочитать или увидеть картинку по интересующей меня теме. Информацию собирать приходилось порой буквально по газетным вырезкам.

Наконец счастливый момент настал, и я принялся за создание опытного образца.

Как изготовить арбалет.

Визуально я ориентировался на арбалет фирмы «Снайп». Существовала тогда какое-то время такая компания по производству арбалетов, в Санкт-Петербурге, по-моему. Фото их арбалета я вырезал из оружейного журнала 1992 года выпуска. Я не смог найти про них информации сегодня, но на тот арбалет подозрительно похож интерлоперский АК-47, появившийся значительно позже.

Направляющая моего арбалета состояла из двух частей, соединённых друг с другом сваркой (всё серьёзно, настоящий хардкор). Одна из частей являлась коробкой спускового механизма, сверху привинчивалась планка с фрезерованным ласточкиным хвостом. Я планировал сразу ставить оптику и на открытые прицельные приспособления не рассчитывал. Планка прикрывала детали механизма, на ней же крепилась пружинистая пластинка, вырезанная из куска старой линейки, которая прижимает стрелу к жёлобу на направляющей.

Вот почти точно так же выглядел тот, мой первый самодельный арбалет. Единственное, у него не было рычажного взвода. Да и приклад не имел таких изящных форм, нижняя часть была прямой. А так очень похоже.

Плечи планировал делать раздельные и съёмные – я перед этим насмотрелся на спортивные арбалеты в одном оружейном журнале, который принёс товарищ по цеху, прознав о моей заботе.

Колодку под них мне отфрезеровали на станке, задумка была сделать так, что бы она крепилась к направляющей винтом, наподобие, как сегодня крепятся колодки в сборе с плечами у арбалетов «Экскалибур» . Но я по молодости накосячил со сверловкой, и колодку пришлось-таки приварить. Съёмными остались только сами плечи.

Как я их городил – другого слова и не подобрать, вообще отдельная история.

Вопрос первый: из чего делать плечи? На тот момент ответ напрашивался сам собой. И я отправился туда, где у нас на заводе резали металлолом, искать рессору. А что прикажете делать – никакого другого материала для гибких элементов я тогда в принципе подобрать не мог.

Рессору я, конечно же, нашёл и работа закипела.

Изготовление арбалета своими руками

Это я сейчас понимаю, что нарушил тогда все мыслимые и немыслимые техпроцессы и принципы. На тот момент же мне было без разницы, я был молод и полон творческой энергии.

Рессору я нашёл от трактора, резаком от неё отрезали кусок примерно 400мм длиной. Далее: нужно было получить из одного куска шириной примерно 50-55мм два куска поуже.

Я ничего лучше не придумал, как пойти на гильотиновые ножницы для рубки металла и располовинить пластину на них. Одна половинка получилась ровной, другую же загнуло винтом. Про какие-то там микротрещины, полученные при грубой рубке, и прочую подобную муть я на тот момент даже и не помышлял.

Вернувшись к себе на участок, я зажал «винтовую» половину рессоры в тиски и выпрямил с помощью несложных манипуляций. В тех же тисках я предал форму плечам, отогнув концы наружу и чуть согнув пластины. Получились два одинаковых плеча с двунаправленным плавным изгибом. Ну, почти одинаковых.

Я понимал, что диапазон изгиба арбалетных плеч и работа рессоры при езде транспорта заметно отличаются, и половинки-плечи придётся перекаливать заново. Благо, в нашем цехе была хорошо оборудованная термичка с грамотным термистом. Он-то мне и поведал, как правильно закалить пружинную сталь.

Забегая вперёд скажу, что вскоре, повторяя ту же самую технологию, мне пришлось делать второй комплект плеч. Это получилось потому, что два молодых балбеса – я и мой товарищ, решили установить тетиву, уперев одно плечо в скамейку и сверху нажимая на другое. Создался рычаг, идущий на излом и нижнее плечо сломалось возле винта крепления.

Второй комплект плеч сделал уже быстрее, учитывая предыдущий опыт. По усилию натяжения плечи получились где-то 60-65кг, при рабочем ходе тетивы 250мм. Ширина плеч была 720мм.

Малый рабочий ход обусловлен особенностью стальных плеч, не обладающих такой же, как у фиберглассовых гибкостью при схожих размерах. А делать широченную дугу ради незначительного увеличения хода тетивы я не захотел.

На стальную направляющую сверху наклеил стеклопластиковую пластину с полукруглым желобком, по которой должна была скользить тетива и двигаться болт. Я совершенно не учёл тогда, что от того, что тетива легла на направляющую с большим перегибом. Трение получилось довольно сильным и скоро стеклопластик начал истираться, топорщась волокнами.

Скоба, на которую ставят ногу, что бы взвести арбалет, получилась немного маловата и позволяла вставлять только носок ботинка. Но со временем я приноровился это делать.

Стальные части арбалета были закончены, на очереди стояло изготовление ложи. Из древесины, подходящей для этого дела, мне доступны были лишь дуб, ясень и берёза. Выбор пал на ясень. Он имел более приятную текстуру, нежели просто белое дерево берёзы. Дуб же был попросту тяжеловат.

Народное творчество самодельщиков-арбалетчиков

Приклад и цевьё по задумке должны были быть раздельными. Цевьё я сделал в форме сильно вытянутой трапеции, более широкая часть находилась как раз под ладонью, дальше оно плавно сужалась по ширине и высоте. Край цевья был скошен для придания ему более изящной формы.

Приклад получился на вид широким, с прямой нижней частью и большим отверстием в том месте, где проходит большой палец. Удерживать арбалет и целиться было удобно. Цевьё крепилось довольно забавно: в дереве был профрезерован паз, в котором утопала направляющая практически полностью. Не мудрствуя лукаво, я взял, да и приклеил на эпоксидку цевьё и пластину с желобком прямо к направляющей – мне почему-то не хотелось, что бы в нижней части цевья были отверстия и виднелись головки винтов. Казалось, что будет неэстетично.

После того, как все металлические части были собраны, цевьё приклеено и установлен приклад – он крепился на два винта к стойке прицела снизу встал очередной вопрос: «Где брать подходящие нити для тетивы?». Все советы использовать капроновую нитку или, как говорили некоторые «особо одарённые», рыболовную леску, я отмёл сразу.

Выручил меня, причём совершенно случайно, мой отчим. Он разбирал старый хлам в гараже, и выудил откуда-то большой моток тонкой верёвки, кручёной из непонятно каких ниток. Верёвка от усилия не растягивалась, и после нескольких опытов я накрутил из неё тетиву на арбалет.

Бывают и блочные самодельные конструкции

Чуть не забыл вам рассказать, как был устроен спусковой механизм на том арбалете. Получился он, как не странно, у меня прочным, надёжным в работе и состоящим всего из трёх деталей и двух пружин.

Зацеп, фиксирующий тетиву во взведённом состоянии, или по-народному «орех», был изготовлен в виде шайбы толщиной 10мм. Паз для прохода тетивы и выступ, в который встаёт фиксирующее замок шептало, проделаны с помощью напильников разного калибра. «Орех» был однозубый и болт своей задней частью в тетиву не упирался.

Желая втиснуть спусковой механизм в невеликие габариты его коробки, я увлёкся и немного неверно распределил длину плеч шептала относительно центра вращения его оси. Это сыграло со мной злую шутку и спуск получился малость жестковат.

В процессе выстрела «орех» проворачивался, увлекаемый тетивой. После чего ударялся о переднюю стенку коробки и весело отскакивал обратно, где и стопорился. Перед взведением его всякий раз нужно было опускать вручную, что бы дать возможность пройти тетиве и провернуть «орех» в положение, где тот фиксировался шепталом. Найти техническое решение, что бы зацеп оставался в опущенном положении после выстрела, я тогда не смог. Поломал-поломал голову, но так ничего путного не придумал. После чего забил на это дело и оставил всё как есть.

Последним штрихом в создании этого арбалета стала установка прицела. В то время в оружейные магазины стали активно завозить пневматику и разные полезные штуки к ней. Типа недорогих оптических прицелов, например. Вот один такой я и купил. Взял простенький четырёхкратный прицел с окуляром диаметром 25мм. Вскоре он был установлен на арбалет.

Долгожданный момент первых испытаний становился всё ближе, оставалось изготовить болты – и можно стрелять.

Арбалет в домашних условиях: подготовка к стрельбе.

Алюминиевых трубок с тонкой стенкой было не найти и мне пришлось остановить свой выбор на деревянных древках. За этим делом я снова обратился туда, где мне подогнали древесину для приклада – в Модельный цех. Подошёл всё тот же ясень, чья плотная, но не очень тяжёлая древесина годилась как нельзя лучше.

Древки мне выточил на токарном станке по дереву знакомый товарищ, конусные наконечники так же вышли из-под резца токаря, только уже по металлу.

Я покрасил болты в ядовито-красный цвет – что бы потерять сложнее было, да ещё сверху покрыл лаком. Наконечники, которых мне наточили аж целых десять штук, получились несколько разной формы, но зато почти одинаковой длины – и то радость. Я стал их перебирать и в результате отобрал более-менее одинаковые. Получилось две группы наконечников, шесть в одной и четыре в другой.

Насадил наконечники на древки, закрепив их клеем «Момент». На очереди было оперение, которое непонятно было, из чего делать. Выручил книжный магазин – там я увидел, а позже купил такие тоненькие разноцветные папки, в которые вкладывались листочки бумаги. Их обложки были из плотного целлофана, который хорошо держал форму. Вот они-то и пошли на оперение болтов к моему арбалету.

Технологию изготовления я изобрёл довольно быстро: вырезав из картонки шаблон пера, я обвёл его ручкой, приложив к обложкам папок, и обыкновенными ножницами нарезал их в необходимом количестве.

Как вы наверняка знаете, у фирменных перьев для лучных и арбалетных стрел есть посадочное место в виде смотрящих в стороны краешков, за которые перо приклеивается к древку стрелы.

Я обошёл этот момент довольно интересным образом. Начать с того, что пёрышки я нарезал в двойном комплекте. Из двух тоненьких половинок склеивалось одно перо потолще. Перед склейкой я одинаково отчертил краешки половинок, а после попросту отогнул их в разные стороны. Получились посадочные места, почти такие же, как у фабричных резиновых перьев. Осталось лишь приклеить их на древки болтов, что я, собственно, и проделал. Перьев на каждом болте было по два, ведь на направляющей сверху был полукруглый желобок. До того, что бы проделать глубокий паз, по которому проходит нижнее перо, когда их три, я тогда ещё технически не дорос.

Итак, испытания!
Всё происходило в лесу, мишенью служила картонная коробка, набитая старыми тряпками и прислонённая к толстой сосне. Первым же выстрелом я загнал болт в дерево чуть ниже коробки. Попытка вытащить его закончилась тем, что в руке у меня осталось древко, а наконечник глубоко засел в стволе. Расковыривать дерево, что бы его оттуда извлечь, я не стал и оставил всё как есть.

Арбалет показал себя с хорошей стороны, стрелял резко, стальные плечи распрямлялись с хорошей скоростью, посылая болты в мишень. Замок работал исправно, без поломок и перебоев, разве что спуск был чутка жестковат. Тетиву взводил в перчатках – та очень «душевно» резала пальцы, а про шнур-натяжитель и то, как он устроен, я тогда ещё ничего не знал.

В итоге целых, не поломанных болтов, у меня после первых стрельб осталось всего три.

Тот арбалет пробыл у меня ещё какое-то время, радуя глаз и грея душу. Но я двигался дальше, работая над созданием следующего, более совершенного образца, и он был отдан во владение моему товарищу, разделявшему тогда моё увлечение.

Про то, какими же получились мои следующие самоделки, вы узнаете уже из другой статьи. А пока приведем пример интересного видео арбалета, сделанного в домашних условиях такими же энтузиастами.

Видео стрельбы из арбалета, сделанного своими руками.

Данная статья будет посвящена такому метательному оружию как самодельный арбалет. Из последующих строк вы не узнаете как сделать арбалет самостоятельно, но почерпнете информацию о том какие самодельные арбалеты бывают и насколько хорошо они стреляют. Так же в рамках этой статьи мы коснемся вопроса о законности и целесообразности подобного хобби.
Материал будет носить критический характер и мы постараемся отговорить вас от такой сомнительно затеи как изготовление арбалета в домашних условиях. Давайте начнем, надеюсь вам будет интересно.

Арчери рынок России растет год от года. В стране появляется все больше и больше любителей бесшумной и точной стрельбы, а что для этого занятия может подойти лучше чем арбалет? Возможно блочный лук, но чтобы метко стрелять из лука нужны сноровка и некоторой опыт.
С арбалетом все несколько проще. Форм-фактор винтовки с плечевым упором, возможность установки оптики либо коллиматора делают стрельбу из данного вида оружия более привычной, а,следовательно, и более популярной среди потребителей.

В мире не так много брендов, которые выпускают качественные и надежные арбалеты. Можно насчитать с десяток фирм, и практически все эти производители представлены на нашем сайте. Но в общем и целом производители удовлетворяют спрос практически всех категорий потребителей. Цена на арбалет начинается от 5000 рублей, закономерен вопрос – кому и зачем в такой ситуации делать арбалет самостоятельно, если его можно просто купить в магазине.

Как правило, подобного рода поделками занимаются совсем молодые люди до 20 лет, либо умудренные опытом мужчины, которые увлекаются конструированием, и очень часто конструированием всего. Совсем редко, практически никогда, самодельный арбалет начинает делать человек, которому жаль денег на покупку.

На самом деле, не смотря на обманчивую простоту конструкции, сделать арбалет самостоятельно не так легко как кажется. Чаще всего самодельные арбалеты делают из луков, либо рессороподобных стальных пластин с блоками. В качестве тетивы «Кулибин» использует металлический трос. Стреляют такие громоздкие штуки плохо, весят много, попадают криво.
Если говрить о блоках для самодельного арбалета, то их, как правило, либо вытачивают самостоятельно, либо, в некоторых случаях, используют алюминиевые катушки от старых бабинных магнитофонов. Износ таких эксцентриков предельно высок и летят они даже от обычного выстрела, не говоря уже о холостом

Ложе самодельно арбалета может быть как стальным, так и из дерева. Тут все зависит от фантазии конкретного «Кулибина». В качестве спуска идут механизмы от старых ружей, либо все изготавливается самостоятельно на фрезеровочных станках. Популярна среди самоделкиных и такая игра, как изготовление блочного арбалета из рекурсивного.

В качестве ложки мёда скажем, что иногда получаются весьма эффектные штуковины, впечатляющих размеров и внушительной мощности. Основная проблема самодельных арбалетов – это точность попаданий, которая не идет ни в какое сравнение с брендовыми моделями. На различных форумах можно увидеть фотографии самодельных арбалетов с кратким описанием технических характеристик. И среди массы шлака можно встретить модели с силой натяжения в 40 кг. и дальностью стрельбы около 100 метров. Но вот в чем загвоздка – баллистика у самодельных арбалетов, как правило, никакая и попасть куда-то даже с 50-ти метров, не говоря уже о 100, практически не реально.

Чтобы вы понимали, брендовые модели перед выпуском в производство, тщательно тестируются и пристреливаются по мишеням различного типа, а все обнаруженные недостатки исправляются. Потом, уже модернизированный и лишенный недоработок с прошлого испытания, арбалет тестируется снова. И так далее, пока не достигается заявленная дальность и прицельная точность стрельбы. Надо ли говорить, что в случае с «самоделкиными» всего этого нет?

Еще один минус – это законность такого хобби. Если переборщить с усилением натяжения то можно получить внушительный административный штраф, при условии что изделие обнаружит у вас полиция. Впрочем, полиция обязана будет у вас изъять такую штуковину, даже если усиление натяжения не будет превышать 40 кг, потому что сертификатов на изделие у вас не будет.

Если вы хотите сделать арбалет самостоятельно, мы настоятельно рекомендуем вам хорошенько подумать, прежде чем приступить к работе. Деятельность эта, хоть и интересная, но трудозатратная, а результат совершенно непредсказуем. На выходе вы можете получить либо смертоносную базуку, либо пшик.
При этом помните, что данную деятельность законной назвать сложно. В лучшем случае изделие у вас изымут, в худшем вы за это еще и заплатите. Данное мнение – это сугубо личная точка зрения автора статьи и может не совпадать с вашей. На наш взгляд гораздо проще, разумней и удобней купить арбалет в интернет магазине.
В этом случае вы получите гарантированные результат, заявленные технические характеристики и полный пакет документов включая сертификаты, о том, что данная продукция оружием не является.

Сейчас стало модным охотиться с луком и арбалетом. Хотя в нашей стране это запрещено, но всё же можно стрелять по мишеням, практикуясь в этом нелёгком деле. Можно сделать арбалет своими руками в домашних условиях для тренировок. Ведь хорошие модели от известных фирм стоят очень дорого. А может быть сделана «под себя». Стоит помнить о том, что если оружие будет с натягом более 20 кг, то оно считается холодным оружием. Поэтому при создании арбалета стоит учитывать этот важный нюанс.

Есть модели классические, они похожи на древние, а их конструкция простая. Также существуют современные арбалеты, их называют «блочными». Такое оружие имеет более сложную конструкцию из-за блоков и других новшеств, которые усиливают его мощность. Подобный арбалет в домашних условиях сделать будет намного сложнее, но описание этого процесса и чертежи, которые будут подробно изложены в статье, помогут вам в этом.

Арбалет имеет множество составных частей:

спусковой механизм;

• в некоторых современных моделях присутствуют блоки на концах лука.

Из чего сделать арбалет

Главный материал, из которых делается арбалет, — это дерево. Из него изготавливают ложе и лук. Спусковой механизм в мощных образцах вытачивают из железа. А те, в которых сила натяжения меньше 20 кг, можно сделать из твёрдого дерева, оно вполне выдержит. Также для лука применяют пружинный металл и различные композиты.

Обычный арбалет из дерева

Для начала рассмотрим, как легко сделать арбалет своими руками, и начнём с простой его формы. Это стандартная конструкция древнего оружия, и его можно будет использовать не только для стрельбы, но и как эффектный предмет интерьера, повесив на стену.

Какое дерево использовать

Для создания арбалета нужно выбирать:

Все эти породы достаточно плотные, чтобы выдержать огромные нагрузки, которые будут влиять на лук и ложе арбалета.

Подготовка материала

Чтобы оружие стреляло долго и мощно, его материал должен быть правильно высушен в течение года. Срезав необходимый ствол или ветку, оба спила нужно обязательно закрасить. Для этого можно использовать любой клей, краску или лак. Если закрыть таким образом спилы, влага не сможет быстро выходить из заготовки, поэтому древесина будет сохнуть медленнее и равномернее. Так в материале не образуется внутренних трещин, и сделанный арбалет своими руками в домашних условиях будет служить очень долго.

После этого полено кладут в сухое место, где на него не будут падать солнечные лучи. Так оно должно пролежать год. По прошествии времени с заготовки снимают кору, так она сохнет ещё неделю. Затем полено распиливают пополам. Так оно лежит ещё неделю, только после этого можно приступать к созданию арбалета.

Инструменты для изготовления арбалета

• Наждачная бумага разной зернистости.

  Столярный резец.

  Стамеска.

Делаем лук

На заготовке выбирают сторону, в которой годовые кольца дерева тоньше. Это северная сторона, волокна на ней плотнее, чем в остальных частях. Именно её и будем использовать, создавая арбалет своими руками в домашних условиях. Из этой части нужно делать лук.

Намечают середину, от неё в обе стороны откладывают примерно по два сантиметра, разметив часть, которая зажмётся в ложе арбалета. Это будет самым толстым местом лука. От него начинают срезать материал, продвигаясь постепенно к краям. Стружат заготовку постепенно с обеих сторон, при этом проверяют, пока она хоть немного не начнёт сгибаться.

После этого нужно взять крепкую верёвку, сделать на ее концах петли. Это будет пробная тетива. Она необходима для проверки натяга лука. Очень важно, чтобы его плечи сгибались равномерно. Надев импровизированную тетиву и натянув лук, можно увидеть, в каких местах снимать материал. Их отмечают, аккуратно срезают ножом. Так нужно продолжать до тех пор, пока изделие не станет гнуться равномерно с обеих сторон.

Обработка сучков

Очень часто на материале попадаются сучки: одни видны сразу, другие могут открыться в процессе обработки материала. Чем они опасны, так это тем, что из-за них могут образоваться сколы. Поэтому нужно обрабатывать такие места хорошо заточенным ножом. Если нет уверенности или опыта, лучше немного дольше повозиться и зашлифовать их наждачной бумагой. Также для этой цели можно использовать напильник.

Ложе

Когда лук готов, его откладывают и приступают к изготовлению ложа. Для начала выбирают, где будет жёлоб, по которому будет вылетать стрела, делают это место идеально ровным. Именно от него будет зависеть, насколько метко будет стрелять арбалет. Чтобы всё понять, лучше посмотреть чертеж арбалета. Как сделать его ложе, здесь подробно изображено. После этого вырезают жёлоб на необходимую длину. Обычно она составляет около 30 см. Затем делают углубление для лука и спускового механизма. Их удобно вырезать стамеской и столярным ножом.

Спусковой механизм

Как говорилось выше, его можно делать из плотного дерева или, если арбалет мощный, из металла. Самый — это так называемый «орех». Он состоит из цилиндра, где с одной стороны — зацеп для тетивы, а с другой — упор для курка. В мощных арбалетах спуск более усовершенствованный для более лёгкого нажатия на курок при нагрузке.

Мы подробно рассмотрели, Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях.

Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели.

Блочный арбалет

Такой аппарат сделать намного сложнее, для него понадобится намного больше инструментов, чем для обычного. Итак, создаём арбалет своими руками в домашних условиях из стеклопластика. Этот материал идеален для изготовления лука, потому что хлёсткий и при этом лёгкий. Его можно вырезать из цельного куска стеклопластика толщиной в 1 см или же сделать самому. Если не лень повозиться, то лучше изготовить самостоятельно.

Делаем стеклопластиковые плечи для арбалета

Нужно взять стеклоткань или кевлар и нарезать полосками. Их нужно от 30 до 40. Вообще, лучше всё пробовать опытным путём. Эти полоски проклеивают эпоксидной смолой так, чтобы всё при застывании стало монолитным. Также нужно подумать, как весь этот «бутерброд» уложить под пресс. Лучше всего использовать доски, между которыми поместить плечи, зажать всё струбцинами.

В должно быть меньше загустителя, чем обычно, в пределах от 8 до 10%. Всё застывает за 24 часа, но если в помещении холодно, время может увеличиться. Когда всё застыло, плечи дорабатывают, обрезая торчащие края ножом и шлифуя наждачной бумагой.

Теперь подробно разберём, как сделать арбалет своими руками в домашних условиях и какие дополнительные элементы его конструкции нужно изготовить.

Делаем фигурное ложе

Для этого нужно взять доску толщиной не менее 4 см. Разметить, где будет приклад, рукоять, спусковой механизм и крепления для плечей лука. В общем, всё согласно чертежам. После этого нужно высверлить все необходимые отверстия и вырезать.

Блоки

Их можно сделать из алюминия. Лучше, чтобы они были на подшипниках. Отлично подойдут средние части от колёсиков для роликовых коньков. Они достаточно прочны для выдерживания сильных нагрузок, к тому же их размер идеален. Оси под них нужны в 5 мм толщиной. Можно и их взять с роликов или сделать самостоятельно.

Крепления делают из листовой стали или подобного прочного материала. Ещё можно перед заливкой эпоксидной смолой плечей лука сделать их концы толще, для установки блоков, в таком случае крепления не понадобятся.

После этого на изготовленный арбалет своими руками в домашних условиях нужно установить спусковой механизм с курком и держателем стрелы. В общем, все части соединяются болтами, обязательно используются шайбочки. Они позволят более плотно всё скрутить, не повреждая материал.

В блочных арбалетах тетива длиннее и натягивается по-другому. Она словно перекрещивается, а при натяге эта система позволяет отдавать стреле в два раза больше энергии на полёт, чем в случае с обычным арбалетом с таким же луком.

В мощных блочных моделях тетивой является только он способен выдержать огромное резкое давление при выстреле. В арбалетах, чья мощь не более 40-50 кг, её можно сплести из капроновых нитей.

Делаем тетиву для арбалета

Описанным способом можно делать тетиву как для рекурсивного, так и для классического арбалета. Просто длина их будет разная из-за особенностей в конструкциях обеих моделей.

Берут доску длиной запланированной тетивы, вбивают два колышка, на которые по кругу наматывают Когда толщина этого длинного овала станет 5 мм, его обматывают, делая между витками промежуток в 2-3 мм. Возле колышков нужно оплетать без промежутков, ведь там будут петли для зацепа.

По поводу тетивы можно сказать и то, что если сделать её слишком толстой, то сила арбалета понижается. Однако тонкая может порваться. Так что в этом деле нужно выбрать промежуточную толщину. Лучше изучить подобные спортивные модели с таким же натягом и сделать тетиву их толщины. Когда это сделано, две половины соединяют и обматывают вместе. Опять-таки возле петель нужна особая тщательность. Затем обматывают середину, где тетива будет зацепляться и толкать стрелу. Это место также делают внимательно, ведь на него будет оказываться сила трения огромной мощности. Все обрезанные края нитей нужно промазать клеем. Это сделает их более плотными и монолитными.

В этой статье представлены чертежи и описание того, как сделать настоящий арбалет в домашних условиях. Это не так уж и сложно, особенно если делать деревянное оружие. Если же изделие производится для охоты с целью добиться огромной мощности, то следует выбирать блочную модель. Её конструкция немного сложнее, может понадобиться станок для изготовления некоторых деталей.

Если вы не хотите покупать дорогой арбалет (а цены порой переваливают за $1000), можно сделать арбалет своими руками. Это не так сложно, как кажется на первый взгляд. Конструкция арбалета достаточно проста. Арбалет можно сделать из того, что имеется под рукой, заменяя отсутствующие материалы на схожие. Для стрельбы по мишеням самодельный арбалет вполне подойдет.

Общий вид арбалета, который можно сделать своими руками по чертежам

В конструкции этого арбалета использованы наработки производителей в области оружия. На чертежах представлен арбалет блочной конструкции. При следовании указаниям и соблюдении всех размеров вы сможете сделать качественный и хороший арбалет своими руками даже в домашних условиях

Общая схема самодельного арбалета в сборке:

Для начала желательно внимательно изучить чертежи арбалета и приступать к сборке своими руками. Изготовить арбалет своими руками — задача не из простых. Но тем самым повышается интерес к работе! Ведь самодельный арбалет может принести большую радость и уважение к исполнителю.

Устройство арбалета: ложе, плечи, приклад, спусковой механизм, прицельные устройства, система блоков. Для изготовления ложа применяется натуральное дерево, цельный или клееный брус, преимущественно твердых пород. Точные размеры арбалета можно посмотреть на чертежах. Форму арбалета выбираете сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также учитывать сможете ли вы изготовить такую форму правильно.

Чертеж плечей и колоды арбалета:

Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. Главное подобрать подходящий размер. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей. Приклад и подствольную накладку арбалета так же можно сделать из дерева. Приклад будет крепиться к направляющей и служить основой для спускового механизма.

Чертеж приклада:

Предлагаемый к сборке своими руками, арбалет имеет блочную конструкцию. Это позволяет компенсировать нагрузку при взводе тетивы и сохранить мощность. Блочные арбалеты наиболее популярны среди охотников, т.к. можно носить арбалет во взведенном состоянии достаточно долго. Такую конструкцию активно использует компания Horton при производстве своих арбалетов.

Чертеж деталей блочного узла:

Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы. Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки. Дерево тоже может служить подходящим материалом.

Прицел арбалета должен состоять из целика и мушки. Так же, на арбалет можно установить оптический прицел, предусмотрев крепление для прицельной планки. Вертикальные поправки выполняются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций прицелов и прицельных приспособлений для арбалета может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от обычного оружия (пневматические винтовки) и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета (арбалетного болта) доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобными являются конcтрукции целика, которые допуcкают его cъем или cкладывание при транcпортировке. Так же будет удобно, если целик можно подстраивать вручную, поднимая или опуская планку. Тем самым вы сможете пристреливать арбалет под разные условия (расстояние до цели, вес стрелы).

Арбалет, изготовление которого своими руками описано выше, раccчитан для cтрельбы болтами диаметром 8 мм и длиной 450-470 мм. Их можно легко сделать самому из дюралюминиевой трубки c толщиной cтенки 0,5 мм. Спереди на болт крепится наконечник и внутренник, сзади — оперение, так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик болта для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы, он должен быть плоским. Его можно выточить из дерева в виде пробки и вcтавить в торец трубки, предварительно смазав клеем.

Если у вас не средств на покупку арбалета или просто есть желание сделать его своими руками из куска дерева, предлагаем попробовать свои силы с представленной ниже инструкцией.

Конструкция самодельного арбалета из дерева проста, поскольку в качестве плечей здесь предлагается использовать плечи от обычного лука. Это особенно выгодно, если лук уже был поломан и не годится для использования.

Представленный ниже чертеж арбалета из дерева поможет вам представить, из чего состоит такой арбалет и какую имеет форму.

Фото. чертеж арбалета из дерева

Использование в качестве плечей – плечи от лука позволяет сделать арбалет гибким и удобным в использовании, поскольку металлические плечи бывает довольно сложно натягивать.

Устройство нашего самодельного арбалета из дерева будет традиционным:

• Ложе;
• Плечи;
• Прицельное устройство;
• Спусковой механизм.

Сначала изготавливается ложе арбалета. Для этого лучше брать древесину твердых пород, например дуб. Это обеспечить прочность конструкции. Вырезаем по чертежам форму ложа и тщательно шлифуем место направляющей стрелы, чтоб не было никаких зацепок и приступаем к изготовлению спускового механизма.

Как сделать из дерева оружие арбалет – делаем спусковой механизм для самодельного деревянного арбалета по чертежам и схемам

Спусковой механизм при изготовлении арбалета из дерева можно сделать по принципу средневековых. Ниже приведена схема механизма, по которой можно изготовить и собрать это устройство.

Фото. Схема СМ арбалета своими руками из дерева в домашних условиях

Когда тетива возведена, она цепляется за выступ А рычага №2. Когда крючок №3 нажимается, тетива отпускается и выталкивает стрелу. Во время перемещения рычага происходит ограничение упора 4. Важно, чтоб сам упор находился в положении когда выступ рычага А имеет крайнее расположение ниже направляющей ложа. Пружина % предназначена для удержания рычага в крайнем положении после выстрела.

Когда стрелок натягивает тетиву она упирается в выступ 6 и рычаг 2 занимаем исходное положение. Пружина 6 позволяет зафиксировать тетиву и рычаг поворотом. Крышка 7 предотвращает случайное соскакивание тетивы с выступа А. Плоская пружина 8, которая находится на крышке 7, удерживает стрелу на направляющих. Подшипник 9 значительно уменьшает силу необходимую для нажатия на спусковой крючок.
Вместо пружин 5 и 6 можно использовать английские булавки. Весь спусковой механизм лучше собрать в металлический корпус и потом вставить в гнездо ложа.

Как сделать большой пистолет арбалет из дерева и простой арбалет для ребенка

После того как спусковой механизм собран и установлен в ложе можно крепить деревянные плечи, которые являются бывшим луком, к ложу. Это делается при помощи металлических уголков и шурупов или саморезов.

Остается изготовить и прикрепить прицел. Он состоит из целика и мушки. Форму можно взять с чертежей прицельных устройств огнестрельного оружия, а размещать целик лучше над спусковым устройством. Мушка крепится ближе к плечам арбалета.

Смотреть, как сделать арбалет из дерева в домашних условиях видео

Дорогие, дети, давайте поиграем с вами в Робин Гудов. Вы наверняка читали или смотрели фильм об этом благородном разбойнике, который помогал бедным людям. Но для того, чтобы стать настоящим Робин Гудом, нам понадобится сделать почти настоящий лук или арбалет. Сегодня мы займемся изготовлением простейшего деревянного арбалета. Попросите папу помочь вам в работе, так как некоторые действия будут связаны с острым режущим инструментом. Итак, чтобы сделать детский арбалет, возьмите шириной двадцать сантиметров и выпилите ложе детского арбалета примерно, такое, как изображено на рисунке. Сверху ложа впереди сделайте желобок, куда будет ложиться стрела. Желобок можно вырезать острым сапожным ножом, но будьте осторожны с этим инструментом и лучше попросите взрослых помочь вам. На конце сделайте перпендикулярный пропил и вставьте туда мушку. Мушку можно выпилить из лобзиком.

Теперь нам предстоит довольно сложная работа, нужно высверлить отверстие в ложе, чтобы детский арбалет имел спусковой крючок. Для этого просверлите дрелью несколько отверстий и круглым напильником уберите грани между ними. Потом плоским напильником обработайте паз до нужного размера. Спусковой крючок треугольной формы по размеру паза. Вставьте спусковой крючок в паз и закрепите его гвоздем-осью, либо тонким болтиком с гайкой. При нажатии на крючок тетива сорвется с выступа ложа, и стрела полетит в цель.

Арбалетные плечи сделаем следующим образом. Возьмите четыре тонкие фанерные полоски и свяжите их или прочным шнуром. Этот лук-плечи вставляется в паз, выпиленный заранее в передней нижней части ложа арбалета. Если лук будет плотно подогнан к пазу, то его можно просто смазать любым деревянным клеем, и он никуда не денется. Но лучше перестраховаться и прибить снизу тонкую фанерную пластинку, либо металлическую полоску жести. Ну, вот, осталось просверлить на концах лука отверстия и привязать тетиву. Для тетивы можно использовать толстую капроновую нить.

Чтобы сделать стрелу для детского арбалета, срежьте прямую ветку дерева, диаметром около десяти миллиметров. Очистите ее от коры и на более толстом конце вырежьте желобок для тетивы. Вместо наконечника можно привязать тонкой проволокой к концу древка стрелы обычный гвоздь.

Теперь у вас есть настоящее оружие благородного разбойника Робин Гуда. Только, пожалуйста, не стреляйте из него в животных, лучше сделайте мишень и тренируйтесь стрельбе по ней. И будьте очень осторожны с другими ребятами, чтобы случайно не поранить друг друга.

Для изготовления самодельного арбалета понадобятся:
*Брусок не смолистых пород древесины, размер 700х10х40 мм.
*Второй лист рессоры автомобиля Москвич.
*Профильная труба 50х50х2 мм. длиной 10 см.
*Профильная труба 15х15х1,5 мм.
*Небольшой отрезок листового металла 2 миллиметрового.
*Метал нержавейка толщиной 4 мм. и 0,5-1 мм. (для спускового устройства).
*Уголок стальной 50х50х4 мм. длиной 35 см.
*Пруток Д=8 мм. длиной 40 см.
*Болты с гайками Д=8
*Молдинг из нержавейки с двери ВАЗ-2106 2 шт.
*Ролики металлические 2 шт., подъемного механизма стекла из двери автомобиля ВАЗ.
*Трос Д=3 мм. длиной 3 м., две петли оконечные.
*Смола эпоксидная, морилка под дерево, лак по дереву для наружных работ.
*Две небольшие пружины (работающие на растяжение).
*Десяток гвоздей для рубероида, один гвоздь двухсотка, трубка Д=6 мм., небольшие шайбы.

Инструменты будем использовать следующие:
*Сварочный аппарат.
*Пила циркулярная ручная.
*Дрель электрическая с регулировкой оборотов, сверла твердосплавное по металлу Д=3, 5, 8, 10 мм.
*Болгарка, диски отрезные по металлу, диски шлифовальные по дереву.
*Ключи, пассатижи, отвертка, тиски, узкая стамеска, нож.
*Напильник, наждачная бумага.
*Очки защитные.

Пункт 1. Изготовление ложе.

Возьмем хорошо высушенный деревянный брусок, у меня был из березы, набросаем на нем эскиз ложе. Размер приклада каждый делаем под себя (под свой рост), а ложе в зависимости от длины стрел которые вы будете использовать. Я использую стрелы 440 мм, а вот на прикладе пришлось сэкономить, оставил всего 300 мм, итого общая длина получилась 740 мм, делать больше не рискнул.

Начертим разметку под выборку направляющей, для оперения стрелы, ширина 5 мм, глубина 10 мм.

С помощью циркулярной пилы выпиливаем паз на всю длину, до конца спускового устройства (замка).

Должно получиться примерно вот так.

С помощью сверла Д=12 мм. выбираем полость под спусковое устройство, ровняем уступы стамеской и ножом. Просверливаем отверстие под спусковой крючок, растачиваем стамеской и ножом.

Пункт 2. Изготовление замка или спусковое устройство.

За основу замка возьмем тип «орех». Чтобы ничего не ржавело, будем использовать нержавейку, возьмем лист толщиной 4-5 мм, если не удастся найти такой, сделайте наборной из нескольких листов склеенных между собой и взятых на заклепки. Чертим форму деталей на металле.

С помощью отрезного диска и болгарки, выпиливаем по разметке заготовки.

По центру «ореха» просверлим отверстие под ось вращения Д=6 мм.

Обрабатываем все стороны напильником.

Шлифуем наждачной бумагой, добиваясь совершенно гладкой поверхности.

Должно получиться примерно так.

Вытачиваем остальные элементы замка, шептало.

Спусковой крючок удлиняю двумя тонкими листами нержавейки, фиксирую на самодельные заклепках.

На точильном станке добиваемся нужной формы заготовок.

Из тонкого листа металла делаем корпус спускового механизма.

Просверливаем в теле шептало три отверстия Д=2.5 мм, одно для оси крепления и два под крепление пружин.

Присоединим пружину спускового курка на место.

Посмотрим на столе как становятся детали во взведенном состоянии.

И как после выстрела.

Приложим одну боковину корпуса на внутренности механизма и просверлим по месту отверстия под все оси.

Из гвоздя двухсотки, диаметром 6 мм, сделаем ось для «ореха».

Отпиливаем острый конец гвоздя.

Замеряем длину будущей оси, отпиливаем.

Из тонких гвоздей для рубероида, сделаем остальные оси-заклепки. Болгаркой удалим отливы на шляпках гвоздей.

Теперь они хорошо прилягут к корпусу.

Установим шептало на оси в корпус, используем промежуточные шайбы.

Отпиливаем лишнюю длину гвоздя, оставив по 1 мм. в двух сторон для за вальцовки.

Используя наковальню, вальцуем молотком конец оси.

Сверлим отверстие под ось с распоркой, для крепления пружины шептало.

От подходящей трубочки отпилим распорную втулку на эту ось.

Сдвигаем в сторону одну сторону корпуса.

Устанавливаем ось, втулку и зацепляем пружину.

Собираем половинки корпуса вместе.

Отпиливаем лишнюю длину, оставляем выступ 1 мм. под молоток.

Вальцуем.

Теперь можно поставить самую большую ось-заклепку замка. Совмещаем отверстия.

Возьмем ранее замеренную и отпиленную ось Д=6 мм., сразу немного пристучим молотком с одной стороны.

Устанавливаем на место.

И тоже завальцуем, главное не перестараться, чтобы не зажало подвижный механизм внутри.

Пункт 3. Установка механизма замка в ложе.

Если что то мешает хорошо сесть на место замок, дорабатываем стамеской или ножом. После установки проверяем как ходит спусковой крючок.

Если все нормально, можно просверлить отверстия под крепежные саморезы и закрутить их на место.

Теперь нам потребуются украшения с двери ВАЗ-2006, они из нержавейки тоже, что очень хорошо. Для придания им дополнительной жесткости, внутрь была залита эпоксидная смола.

После полного затвердения, через сутки, просверлим в каждой по четыре отверстия Д=3 мм., для крепежных саморезов.

Большим сверлом сделаем потайники для головок саморезов, чтобы трос тетивы не зацеплялся, когда будет по ней скользить.

Мелкой наждачной бумагой полируем выходы отверстий, чтобы убрать все заусеницы, которые повреждают трос.

Готовые направляющие устанавливаем на ложе.

Следим чтобы саморезы не прошли насквозь в тонких местах.

Проверяем, чтобы замок ходил без зацепов о направляющие.

Пункт 5. Изготовление дуги или плечи.

С тех же самых дверей доноров, извлекаем с помощью болгарки, ролики механизма поднятия стекла.

Из них мы сделаем блоки на плечи, а саму дугу из второго листа рессоры, старинной машины Москвич.

Изготовим колодки, для крепления рессоры к ложу.
Для этого из уголка 50х50 мм. выпилим составные элементы, чтобы собрать с помощью сварки, вот такое крепление (колодку).

Обработаем сварные швы болгаркой. Просверлим крепежные отверстия Д=10 мм. под болты.

По готовому образцу и размерам получившейся колодки, делаем пазы для крепления в ложе. Примеряем посадку, добиваемся плотного захода и крепления. По расчетному положению будущей тетивы, намечаем и проделываем сквозной паз в боковине ложе, длиной 70 мм. шириной 10 мм, здесь будут ходить нижние тетивы.

Изгибаем и привариваем скобу для ноги (стремя).

Уши для блоков.
Из профильной трубы 50х50 сделаем проушины для крепления роликов-блоков к дуге (рессоре).

Самое сложное в изготовлении самой дуги из рессоры в домашних условиях, это просверлить ней отверстия. Надо сверлить дрелью на низких оборотах, чтобы сверло не горело, постоянно применять воду. По возможности сверлить сверлами разного диаметра, от тонкого к толстому с шагом 0.5-1 мм., постоянно затачивать инструмент.

Крепим скобы на короткие болты М8, шляпки стачиваем.

Рессору к колодке крепим на два болта М8 с последующей небольшой сваркой по краю крепления.

Теперь надо вскрыть ложе лаком и высушить.
Устанавливаем колодку с дугой на ложе, осаживаем молотком для плотной посадки метал-дерево.

Вставляем и закручиваем болты на М8.

Из длинных болтов М10 сделаем уменьшенные по длине с короткой резьбой болты-оси под блоки.

У анкера возьмем трубочку и сделаем из нее распорные втулки для осей блоков.

Просверлим в ушах отверстия Д=10 мм. для установки блоков. Установим на трос жесткие наконечники петли.

Устанавливаем на одну сторону плеча блок с тросом. Гайку сильно не затягивать, чтобы не зажимала вращение ролика.

В гайке и болте просверливаем отверстие под шпильку.

Устанавливаем шпильку и поджимаем ее гайкой в сторону откручивания.

Просовываем трос сквозь отверстие ложе и проделываем тоже самое с установкой ролика с другой стороны плеча.

Пункт 6. Верхняя часть замка.

От профильной трубы 15х15 мм. отпиливаем два отрезка по 120 мм. Из листового металла выпиливаем болгаркой две (Г) образные заготовки, одну прямоугольную пластину (на верх) и треугольник (на задник).

Сваркой соединяем все детали вместе, зачищаем сварочные швы шлифовальным диском, чтобы получилась как бы цельная деталь.

Из старого раскладного стального метра, делаем упругий держатель стрелы.

На фото видны болты крепления рейки под оптический прицел.

Тоже самое только еще болты заодно зажимают держатель стрелы.

Сама рейка прицела (ласточкин хвост) из того же листового металла 2 мм., со сточенными сторонами под крепление оптики.

Видна квадратная подкладка по рейку оптики, чтобы приподнять заднюю часть и тем самым наклонить прицел вниз, для правильного наведения на цель дальше 25 м.

Устанавливаем скобу замка на ложе и сверлим отверстия под крепление, саморезы и болт М6.

Закручиваем небольшие саморезы, чтобы они не вышли в канал оперения стрелы.

Закручиваем саморез задника.

Дополнительно рассверливаем отверстие и устанавливаем последний болт.

Устанавливаем оптический прицел.

Охотничий арбалет — достаточно эффективное оружие, которое при необходимости может послужить достойной заменой винтовке. Главным преимуществом оружия выступает бесшумность стрельбы. Поэтому в ходе его применения довольно сложно напугать зверя.

Конструктивные особенности

Из чего состоит арбалет охотничий? Фото, представленные в данном материале, позволяют увидеть, что в нем можно выделить следующие составляющие части:

1. Корпус — главный силовой узел, на который приходятся нагрузки при спуске тетивы. Служит основанием для установки функциональных деталей.
2. Колодки — часть конструкции для установки дуг натяжения тетивы.
3. Ложа — деталь арбалета, которая используется для размещения стрелы.
4. Тетива — функциональная часть, которая служит для приведения в движение используемых снарядов.
5. Плечи — упругий конструктивный элемент, который отдает энергию при натяжении тетивы.
6. Стремя — деталь, с помощью которой облегчается зарядка арбалета.
7. Спусковой механизм — устройство, благодаря которому происходит размыкание замка и высвобождение тетивы при выстреле.
8. Прицел — устанавливается на арбалет для облегчения наведения на цель.

Охотничий арбалет с деревянными плечами

Представляет собой простейшую конструкцию. Как следует из определения, плечи здесь изготавливаются из дерева. Такой арбалет нельзя назвать образцом надежности. Изделия данной категории откровенно недолговечны и поэтому пользуются не слишком высоким спросом. Чаще всего такой охотничий арбалет используют как коллекционное, декоративное оружие.

Арбалет с дугами из металла

Крайне распространенный вариант. Охотники обращают внимание на такие арбалеты, поскольку они демонстрируются высокую мощность при стрельбе. Охотничьи луки и арбалеты с металлическими дугами подходят не только для тренировок, но и для применения в полевых условиях при выслеживании добычи. Для изготовления используются как цельные дуги, так и составные конструкции, что компонуются из нескольких симметричных частей.

Рекурсивный арбалет

Классический вариант с изогнутыми плечами. Такой охотничий арбалет выступает крайне простым в обращении и удобным в эксплуатации приспособлением. Обладает незначительными габаритами и улучшенными характеристиками. Легко разбирается и транспортируется.

Рекурсивные арбалеты содержат укрепленные плечи, сила натяжения которых может достигать порядка 50 кг. Это, в свою очередь, открывает возможность для охоты на мелкого и крупного зверя.

Блочный арбалет

Конструкция включает в себя целую систему эксцентриков, благодаря работе которых облегчается процесс зарядки оружия и обеспечивается разгон стрелы. По сравнению с рекурсивными моделями, блочный охотничий арбалет более компактен. Показатели мощности здесь также на высоте.

Незначительные размеры обеспечиваются установкой коротких дуг. Применение указанного решения способствует легкому преодолению владельцем оружия площадей, покрытых зарослями и кустарниками.

Характеристики охотничьего арбалета блочного типа обеспечивают простой взвод тетивы и незначительную отдачу, что достигается за счет рационального распределения вектора силы.

типа

• благодаря уменьшенным габаритам проявляют собой чрезвычайно удобное при транспортировке оружие;
• обладают высокой мощностью и позволяют поражать цели как на средних, так и дальних расстояниях;
• отличаются меньшей убойной силой по сравнению с блочными системами, однако выбрасывают стрелы с большей скоростью;
• помимо стрел, могут выпускать дротики, гарпуны, металлические шарики.

Прицелы

Главная особенность стрельбы из арбалета — значительное смещение прицельной линии. Другими словами, после произведения выстрела выпущенный снаряд начинает довольно быстро тяготеть к земле. Поэтому на такое оружие целесообразно устанавливать оптику со специальной арбалетной сеткой. Для эффективного наведения на цель арбалеты достаточно оснащать оптическими прицелами с 4-кратным приближением.

Некоторые охотники отдают предпочтение коллиматорным системам, которые также проявляют себя достаточно эффективно. Причем такой вариант дает возможность охотиться как в дневное, так и вечернее время суток. Коллиматорные прицелы крайне удобно использовать при наведении на движущиеся цели.

Охотничий арбалет своими руками

Определившись с необходимыми параметрами и характеристиками будущего оружия, стоит переходить к разработке соответствующего чертежа. В качестве образца можно использовать готовую схему или составить последнюю самостоятельно. Как бы там ни было, изготовленный охотничий арбалет своими руками в конечном итоге придется подгонять под себя.

В ходе подготовки чертежа стоит ориентироваться не только на личные пожелания, но также учитывать доступность необходимых материалов, исходить из их стоимости, сложности обработки.

Как сделать охотничий арбалет своими руками? Обычно для начала подготавливается ложе, на которое в последующем крепятся плечи, стремя, направляющая, спусковой механизм. Сложным для самостоятельного изготовления элементом выступают дуги. Поэтому в некоторых случаях их лучше приобретать в готовом исполнении.

Помогут сделать охотничий чертежи, примеры которых приведены на расположенных ниже фото.

Корпус

Основанием, на котором закрепляются ложа и плечи изделия, выступает корпус. Желательно, вырезать его из металлической заготовки толщиной порядка 2,5-3 мм.

В центральной части корпуса и на конце при помощи болтов фиксируется ложе арбалета. Применение такого решения способствует быстрой сборке оружия для приведения в боевое состояние и разборке при транспортировке.

К корпусу в нижней части приваривается стремя. Последнее обеспечивает возможность удержания арбалета ногой при натяжении тетивы. В качестве материала для изготовления стремени рекомендуется использовать проволоку диаметром от 6 до 8 мм.

Плечи

Материалом изготовления конструктивного элемента может послужить автомобильная рессора. В таких металлических плечах проделываются полукруглые выемки для болтов, при помощи которых деталь будет привинчена к корпусу.

Распространенным выступает мнение, согласно которому применение металлических рессор в качестве основы для изготовления плеч является довольно опасным решением. И на самом деле, при использовании самодельного арбалета в условиях пониженной температуры окружающей среды повышается вероятность излома детали, особенно в местах креплений. Подобные случаи сопровождаются выбросом мелких осколков. Поэтому применять идею следует на собственный страх и риск.

Блоки

Готовые чертежи охотничьего арбалета часто предусматривают наличие блочных устройств. Последние облегчают натяжение и дают преимущество в силе. Привести такой арбалет в боевое состояние легче, чем при простом соединении концов тетивы с окончаниями плеч. Более того, в ходе спуска возрастает стартовая скорость стрелы, что отражается на повышении дальнобойности оружия. Основной недостаток установки блочной системы — сложность изготовления и увеличение общего веса арбалета.

Тетива

В качестве тетивы можно использовать металлический трос диаметром порядка 2-3 мм. Тетиву потолще будет сложнее закреплять на оружии, а тонкая станет растягиваться по мере эксплуатации изделия.

Чтобы зафиксировать тетиву на концах плеч, достаточно сделать обычную петлю. Под креплениями троса лучше заранее разместить кусочки кожи или любого другого плотного материала. Указанное решение позволяет избежать перетирания тетивы при контакте с металлическими плечами.

Ложа

Для изготовления детали можно использовать легко поддающуюся обработке деревянную заготовка в виде доски толщиной около 30 мм. Стоит заметить, что, несмотря на высокие показатели прочности, дуб не слишком подходит для данных целей ввиду значительного веса. Что касается ели и сосны, последние недостаточно устойчивы к механически повреждениям и коробятся при контакте с влагой. Поэтому тип древесины следует подбирать в зависимости от поставленных целей и условий будущей эксплуатации арбалета.

Как сделать охотничий арбалет по-настоящему практичным? Особое внимание при изготовлении следует уделять направляющей в виде паза для стрелы, который необходимо постараться сделать максимально ровным, гладким и отшлифованным. Состояние паза во многом отражается на точности стрельбы. Желательно, чтобы ширина ложа равнялась диаметру используемых стрел. Пропилить его можно с помощью циркулярной пилы.

В качестве средства для удержания стрелы рационально использовать пружину, что будет прижимать снаряд к ложе и не позволит последнему выскользнуть из паза до произведения выстрела.

Спусковой механизм

Материалом изготовления детали послужит листовое железо. Желательно, чтобы его толщина составляла не менее 6-7 мм. Чертеж механизма представлен на следующей схеме:

Все детали укладываются непосредственно в ложе Здесь вырезается специальное гнездо, проделываются сквозные отверстия под оси механизма, на которые в последующем устанавливаются элементы спуска. Пример установки спуска представлен на рисунке ниже.

Прицельная оптика

В качестве арбалетного прицела можно использовать заводскую оптику от огнестрельного оружия. Довольно практичное решение — применение мушки и целика. С помощью последнего можно производить вертикальные поправки. Горизонтальные корректировки удобно выполнять, используя мушку, укрепленную на пересечении плеч и ложа.

Чтобы обеспечить себе удобство транспортировки арбалета, стоит сделать прицельное приспособление съемным. Для этого на оружие можно установить так называемую планку Пикатинни, которая обеспечивает возможность монтажа отдельных прицелов заводской сборки.

В заключение

Собственноручное изготовление и эксплуатация охотничьего арбалета — довольно радикальное решение. Зачастую, при отсутствии опыта подобного рода деятельности, качество и надежность самодельного приспособления оставляют желать лучшего. В реальности даже арбалеты бюджетной категории заводского изготовления, стоимость которых составляет порядка 3000-4000 рублей, оказываются куда эффективнее, удобнее и практичнее по сравнению с творениями собственных рук.

Как видно, изготовить охотничий арбалет вполне реально. Однако, приобретая оружие в специализированно магазине, пользователь получает гарантии его безопасности, надежности сборки. При эксплуатации же самодельного арбалета можно надеяться лишь на себя.

В данной статье мы рассмотрим вопрос о том, как сделать арбалет, применяя конструктивные знания арбалетостроения.

Чтобы самостоятельно сделать надежный арбалет, огромного трудолюбия и желания мало. Необходимо еще иметь небольшую базу знаний, материальную и техническую. Конечно, можно взять кусок древесины и автомобильную рессору, и с упорством маньяка начать точить, строгать, сверлить, пилить, ориентируясь примерно на найденные изображения конструкции арбалета. Но итог может оказаться таким, что арбалет будет чересчур тяжелым, неудобным и вообще может получиться не то, о чем вы мечтали и что хотели.

Что же делать? Прежде всего, следует точно определить, какой конкретно арбалет вам нужно изготовить.
Ведь видов этого метательного оружия большое количество и в каждом есть свои необычные технические особенности, которые обуславливают совершенно разные техники изготовления и применения арбалетов на практике.

Далее, необходимо точно оценить свою возможность в плане оборудования
, при помощи которого вы будете делать своими руками детали арбалета. И, напоследок, хорошо подумайте, где и какой материал нужно брать для создания той или иной конструкции.

Что же, начнем с пополнения базы знаний об арбалетах и их видах, ведь без этого просто нельзя продвинуться дальше. Сначала посмотрим общее устройство этого оружия.

В большинстве случаев, любой арбалет имеет следующие механизмы и части:

• Направляющие и ложе арбалета;
• Плечи и лук;
• Спусковой механизм;
• Устройство натяжения;
• Стрелы (болты);
• Тетива.

Теперь нужно немного коснуться классификации арбалетов. Все они классифицируются по определенным критериям.

Классификация по уровню натяжения плечей:

• Уровень натяжения до 20 кг. Подобные арбалеты зачастую используются для развлечений и отдыха, для каких-либо серьезных испытаний, конечно, не подойдут. Не очень велика дальность прицельной стрельбы (приблизительно 15-20 метров);
• Уровень натяжения 20-55 кг. Такие арбалеты позволяют спусковой механизм взвести с помощью мускульной силы, без каких-либо устройств. Прицельная дальность у них составляет примерно 60-80 м;
• Уровень натяжения более 55 кг. Такие арбалеты – серьезное оружие, требующее натяжения тетивы специальными устройствами взвода.

Классификация по виду используемого лука:

• Монолук. Он может быть однородным, сделанным из стали или стеклопластика, а также составным с применением конкретных пород древесины;
• Плечи + колодка. Для закрепления плечей лука в этом случае используется колодка – промежуточное приспособление. Подобный арбалет достаточно удобен при транспортировке, т.к. с легкостью разбирается.

Классификация по виду применяемых плечей:

• Блочные – с применение роликов и эксцентриков, а также имеющие основную и 2 дополнительных тетивы;
• Прямые – плечи в не согнутом положении составляют прямой отрезок;
• Традиционные – S-образный лучный вид изгиба.

Классификация по используемому ложу арбалета:

• Традиционное ложе винтового вида, обладающее цельным прикладом, шейкой и цевье;
• Ложе старого типа, которые делаются по примеру средневековых арбалетов;
• Спортивное ложе с прорезью в прикладе и пистолетной рукоятью.

Классификация по способу натяжения:

• Мускульный вид натяжения – имеет систему рычагов, стремя, специальный крюк;
• «Козья нога» — это одноплечевой рычаг;
• Ворот – приспособление обладает червячной передачей и зубчатой рейкой;
• Блочное натяжение с несколькими роликами.

Теперь, имея некоторые представления об устройстве арбалетов, пришло время решить, какая именно конструкция подходит для вас, с учетом ваших технических возможностей. Иными словами – убедитесь, что у вас есть возможность использования дерева и металлообрабатывающих станков. Стоит поверить, что имея только дрель, рубанок и ножовку по металлу, вы вряд ли сможете сделать своими руками качественный арбалет. Многие детали может изготовить только опытный токарь. Даже если на руках есть детальные чертежи арбалета, придется использовать максимум выдумки, усилий и сообразительности, чтобы сделать все технически грамотно и красиво.

Как сделать арбалет под свои физ. параметры

Изготовление арбалета своими руками начнем с ложа. Для начала возьмем подходящую древесину. Нам понадобиться такая порода дерева, которая не будет колоться, коробиться, будет достаточно вязка. Подобным параметрам вполне отвечают следующие породы: орех, береза, ясень, бук. Несомненно, такое дерево можно найти в любом строительном магазине нашей страны, поэтому каких-либо проблем не возникает.

Для ложа в качестве исходного материала вполне подходит доска толщиной в 30 см (больше брать не рекомендуется – это попросту незачем). Теперь следует определиться с размерами ложа. Ниже на рисунке показано, как выбрать его размер под собственные физические параметры.

Где:
А
– это ваши основные физические размеры:
L
– Расстояние от локтевого изгиба до конца указательного пальца;
B2
– ширина грудной клетки;
H3
– расстояние от зрачка до ключицы.
Б
– размеры ложа:
Lп
– длина ложа, которая измеряется от переднего сегмента спускового крючка до пятки приклада (примерно на 5-15 мм длиннее, чем до половины затылочной части приклада);
Lпс
– длина от половины затылочной части приклада до спускового крючка (расстояние L);
Lн
– длина ложна от носка приклада до спускового крючка (на +/- 15 мм короче или длиннее расстояния до половины затылочной части приклада);
а
– расстояние спереди приклада отгиба ложа к низу;
о
– расстояние от пятки приклада до отгиба ложа к низу (размеры «а» и «о» делаются в зависимости от показателей Н3).
В
– отвод ложа и изменение в сторону, что зависит от ширины грудной клетки (В2):
Оп
– расстояние от пяточной части приклада до отвода ложа;
Он
– расстояние от носочной части приклада до отвода ложа.

Ложе нужно измерять от начала спускового крючка до разных точек, которые находятся на затылочной части приклада. Чтобы ложе подогнать по размеру своего тела, нужно воспользоваться рисунком выше. Но средние показатели размеров таковы:

От пятки до начала спускового крючка – 36-36.5 см;
От крючка до носка приклада расстояние – 36.8-37.2 см;
До средней точки, которая находится на затылочной плоскости – 35.6-36 см, «а» – 4-4.5 см, «б» – 5.5-6 см.

Сделав замеры своего тела, ориентируясь на данную таблицу, можно выбрать оптимальные размеры для вашего ложа, которое будет подходить вам практически идеально. Сложно? Не страшно, как говорится – «Тяжело в учении, легко в бою».

После чего можно приступить непосредственно к изготовлению самого ложа. Для начала рекомендуется из бумаги вырезать шаблон. На ней чертим ложе по размерам, которые были замерены и определены при помощи таблицы. Эскизы разных лож арбалета доступны в интернете.

О том, как сделать ложе арбалета, плечи и спусковой механизм пошагово, мы расскажем в других статьях. В этом случае наша задача заключается в определении необходимых для нас размеров частей арбалета и материалов, из которых они будут изготовлены.

Теперь посмотрим, с чего нужно начать создание плечей арбалета.
А начинаем, как обычно, с выбора материала, из которого будут сделаны плечи. Мне кажется, многие сразу определяют, какой арбалет будет сделан: с монолуком или с составным луком.

Материал для создания плечей должен быть следующим:

• Если в вашем распоряжении имеется спортивный лук, то от него можно использовать плечи. Можно сходить в какую-нибудь спортивную секцию, где можно получить списанные луки совершенно бесплатно – все равно их будут выбрасывать. Их, правда, можно применить для слабых арбалетов, с натяжением до 20 кг;
• Стеклотекстолит или текстолит продается в обычный строительных магазинах. Также невелика сила натяжения – до 20 кг. Как правило, используется для создания арбалетов в целях развлечения;
• Автомобильная рессора – посмотрите в своем гараже, в соседском и на технической свалке. В принципе, найти ее проблемы не составит – было бы желание;
• Углепластик, стеклопластик, разнообразные композитные материалы – опять же идем в строительные магазины.

В любом магазине есть подобные материалы, причем по достаточно доступным ценам.

Самые качественные плечи арбалета выходят из композитных материалов и стеклопластика.
Ниже продемонстрирован чертеж с размерами плечей их стеклопластика с силой натяжения до 40 кг.

Для создания монолука можно воспользоваться автомобильной рессорой. К нему тетива закрепляется при помощи колесиков или натягивается на трезубец.

Таблица размеров чертежей монолука.

С вашего позволения, на этом пришло время закончить обзор размеров, которыми можно воспользоваться для того, чтобы создать арбалет своими руками. В следующих статьях мы подробно разберем, какие спусковые механизмы можно использовать для арбалета. А также рассмотрим чертежи спусковых механизмов, которые распространены сегодня в арбалетостроении.

По материалам сайта: sekach.ru

Как самому сделать ручной самодельный арбалет в домашних условиях – схема и чертежи для изготовления, сборка из фанеры своими руками

Это простой в использовании самодельный арбалет из фанеры и ПВХ трубы, для сборки которого потребуются только самые простые инструменты, которые есть у каждого дома. Ручной арбалет сконструирован так, чтобы была возможность легко разобрать его и взять с собой. Далее расскажу как сделать арбалет в домашних условиях.

Шаг 1: Список материалов

Для изготовления арбалета своими руками вам понадобятся:

• Пила для дерева и пластика
• Карандаш
• Рулетка
• Отвертка
• Винты
• Струбцина для дерева
• Ручная дрель
• Кольцевая пила
• 2 болта и гайки около 6 мм
• Около 4 шайб
• Труба ПВХ
• Паракорд
• 2 рым-болта, шайбы и концевые гайки
• Дерево
• Бусина
• Деревянная круглая палочка
• Деревянные фитили
• Наждачная бумага

Шаг 2: Создание ложи

• Вырежьте 2 детали из дерева, используя чертеж на изображении.
• Скрепите их вместе.
• Просверлите отверстия 6 мм в указанных точках.

Желоб для стрел арбалета:
Вырежьте детали согласно схеме

Сборка желоба для стрел:
Вставьте винты в отмеченные места — они будут удерживать желоб. После этого просверлите отверстие диаметром 2,5 см в передней части арбалета. Убедитесь, что желоб выровнен с ложей арбалета.

Шаг 3: Создание механизма стрельбы

1. Вырежьте деталь в соответствии с чертежом
2. Создание спускового крючка
3. Вырежьте деталь в соответствии с чертежом

Шаг 4: Сборка механизма стрельбы

• Вставьте болты в отверстия — изображение 1.
• Вставьте шайбы в болты — изображение 2.
• Поместите две части механизма на свои позиции — изображение 3.
• Вставьте маленький винтик в качестве стоппера, чтобы спусковой крючок оставался в удобном положении — изображение 4.
• Добавьте еще по шайбе на каждый болт — изображение 5.
• Поместите другую часть ложи сверху — изображение 6.
• Закрутите болты и закрепите гайками.

Шаг 5: Держатель арбалетной дуги

Как изготовить держатель:

1. Вырежьте две части согласно чертежу.
2. Скрепите их вместе и просверлите спереди отверстие диаметром 2,5.

Прислоните две части держателя к ложе, так, чтобы отверстия сходились, и закрепите конструкцию винтами. Для удобства можно просунуть в отверстие ПВХ трубу. Отшлифуйте углы держателя, чтобы тетива не цеплялась за поверхность.

Шаг 6: Арбалетная дуга

1. Отрежьте кусок трубы ПВХ длиной около 85 см и просверлите с обеих сторон отверстия.
2. Вставьте с одной стороны рым-болт, добавьте прокладки и гайку.
3. Завяжите один конец паракорда на рым-болте.
4. Вставьте дугу в отверстие на ложе, возможно, придется немного отшлифовать отверстие.
5. Сделайте петлю на другой стороне паракорда.
6. Согните трубу из ПВХ и завяжите петлю на втором рым-болте.

Шаг 7: Стрелы

Стрелы можно сделать из круглой деревянной палки. Они должны быть около 25 см в длину и около 8 мм в ширину. Приклейте бусину к одному из концов.

Шаг 8: Стреляйте

1. Оттяните тетиву к стержню.
2. Вставьте стрелу.
3. Нажмите на курок.

Шаг 9: Демонтаж

Вы можете легко разобрать арбалет, развязав паракорд на одном из концов, открутив рым-болт и вытащив трубку из арбалета. Затем можно использовать этот же паракорд чтобы связать части вместе.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Складной стул своими руками: 110 фото, чертежи, схемы и эскизы удобных и не сложных вариантов создания переносных стульев

Важный атрибут каждого рыбака – складной стул. Или вы отправились с друзьями на пикник, в таком случае складной стул также будет очень полезен. Он занимает мало места, поэтому его легко перевозить в машине. Магазины предоставляют большой выбор подобных стульев. Но зачем лишний раз тратиться, когда можно за короткое время собственноручно смастерить подобный стул?!

Здесь мы рассмотрим три самых часто необходимых вида складных стульев:

• деревянные складывающиеся табуреты;
• складные стулья со спинкой;
• складные рыбацкие сидушки.

Краткое содержимое статьи:

• Деревянные складывающиеся табуреты
• Складные стулья со спинкой
• Складной стул для рыбалки
• Фото складных стульев своими руками

Деревянные складывающиеся табуреты

Нам понадобится:

• 4 брусочка для ножек, каждый по 47см. в длину; шириной 4см.; толщиной 2см.
• 4 бруска под сидение длинной 32см.; шириной 4см.; толщиной 2см.
• Сиденье: 2 бруска длинной 35см.; шириной 9см.; толщиной 2см. Два бруска длинной 32см.; шириной 6см.; толщиной 2см.
• 2 бруски накладных проножек длинной 320мм.; шириной 40мм.; толщиной 20мм.
• В качестве крепежа запаситесь 6-ю болтами диаметром 6мм., не длиннее 40 мм (включая шляпку!) и короткими саморезами.

Перейдем к сбору. Для начала сделаем для нашего табурета ножки. Для этого сделайте небольшие отверстия по диаметру болтов вверху будущих ножек. Позаботьтесь о том, чтобы болты вкручивались до конца и их шляпки не выпирали. Ось необходимо разместить как можно выше, в противном случае табурет будет неустойчивым.

При помощи болтов жестко соедините верхние торцевые части ножек с перекладинами, которые будут располагаться под сиденьем. Два бруска установите на наружных ножках, а два – на внутренних.

Теперь мы имеем два элемента, которые работают как шарниры. Переходим к монтажу сидения. Начнем с широких брусочков. Свес будет 15-20мм.

Перейдем к закреплению перекладин, для этого используйте широкие бруски. Один из них требуется закрепить на внешних ножках, один закрепляется на торце внутренних ножек.

Далее, отступив 10 см от нижней части ножек при помощи саморезов зафиксируйте накладные проножки.
После этого фиксируем узкие внутренние брусочки, которые делают удобным и вообще возможным раскладывать и складывать будущий складной стул из дерева. Принцип тот же, какой мы использовали при работе с широкими брусочками.

Сейчас нужно быть чуть более внимательным, от этого зависит высота и вообще работоспособность всей конструкции. В рамках этой схемы высота нашего творения может составлять 35-45 см. Выберите ту высоту, что будет удобна именно вам, и в соответствии с этим установите вторые узкие детали сидения.

Отступив от широких брусков закрепите узкие элементы сидушки на расстоянии 1.5-2см. Лайфхак: если между средними деталями вставить квадратный 2-х сантиметровый кусочек дерева можно увеличить высоту.

И на этом изготовление складного стула своими руками можно считать законченным. В качестве дополнительного «аксессуара» к вашему табурету можно прикрутить ручку, тогда его будет проще переносить, особенно если в руках кроме него нужно нести еще снасти и удочку. Просто вместо коротких болтов, соединяющих внутренние перекладины, возьмите крепеж чуть длиннее, тогда на него можно будет без проблем приспособить ручку.

Складные стулья со спинкой

Для изготовления этого экземпляра заранее заготовьте:

•

• по два бруска длиной 74 и 47см соответственно ножек;
• 5-8 плоских реек длиной 32см;
• 3 бруска по 43 см;
• крепеж.

Перейдем к сбору. Начнем с изготовления сидения. Для этого на опорных брусках с помощью коротких саморезов на равном расстоянии друг от друга смонтируйте рейки.

Перейдем к сбору рамы. Главными ее составляющими являются выставляющиеся вперед ножки и спинка нашего деревянного шедевра. Выбираем ту часть, где будет спинка, и крепим на ней рейки для опоры спины, в нижней же части достаточно одной перекладины для большей устойчивости. На задних ножках также устанавливаются перекладины наверху и внизу.

Итак, у нас получилось два элемента, которые нужно скрепить между собой. Для этого используйте болты любого удобного диаметра, просверлите в обеих рамках сквозные отверстия и скрепите их между собой.
Болтами и гайками соединяем переднюю и заднюю рамы стула.

Совет: не стоит слишком туго затягивать гайки, пусть внутренняя рамка свободно вращается, но не болтается.

Вы наверняка уже видели подобные фото складного стула, теперь и в вашем доме появится сей удобный и практичный предмет мебели.

Складной стул для рыбалки

Когда рыбачишь, сидеть на холодной, порой мокрой земле не только неудобно, но и вредно для здоровья. Профессиональные рыбаки часто используют складные стулья. Так гораздо удобнее и менее губительно для вашей спины и здоровья в целом. К тому же, с таким стулом удобно быстро менять место ловли.

•

Поскольку рыбацкие стулья часто мокнут, то деревянная основа такого стула проигрывает пластику и металлу. Поэтому лучше использовать пластиковые или металлические трубы.

Мы рассмотрим вариант сборки из пластиковых труб.

Нам понадобится:

• пластмассовая труба длиной 50см. – 4шт.
• пластмассовая труба длинной 35см. – 4 шт.
• пластиковые уголки
• кусок брезента для сидения
• кусок брезента
• болты, гайки

Перейдем к сбору. Соедините длинные трубки с помощью болтов так, чтобы получилось два одинаковых креста. Соедините противоположные концу длинных трубок с короткими, используя уголки. Так мы получили прекрасный каркас для вашего нового рыбацкого стула. Но у нас остался еще кусок брезента, используйте его для того, чтобы обшить верх конструкции и создать своего рода сидушку.

Совет: не затягивайте болты слишком сильно, иначе ваш стул перестанет быть складным. Пусть его элементы свободно двигаются относительно друг друга.

•

По этой же инструкции можно сделать складные стулья для рыбалки из металлических трубок.

Вот и все! Стул готов. Как видите, сделать все очень легко и старым, ненужным материалам, которые наверняка давно пылятся у вас на балконе или в гараже, найдется применение! Успехов в работе!

Как сделать своими руками складной стул – этапы работы

Удобство складных стульев ни у кого не вызывает сомнений. С их помощью можно облегчить рыбалку, сбор ягод, присесть там, где нет стационарных мест для отдыха. А если еще и сделать складной стул своими руками, то он станет настоящей ценностью, заряженной положительной энергией. Подобные детские модели часто превращаются в любимую мебель малыша.

Выбор модели

Решив подарить себе или своим близким такой нужный и удобный предмет, можно попытаться сделать его своими руками. Чтобы вещь стала любимой в доме, работать над ней нужно с хорошим настроением и уверенностью, что все получится. Складные стулья своими руками могут быть различных моделей:

• в виде табуретки;
• со спинкой;
• туристическими;
• в виде стремянки.

Прежде чем сделать стульчик своими руками, следует выбрать подходящую модификацию. Табуретка – самый простой вариант. Верх может быть выполнен из плотного полотна, деревянных реек, сплошной круглой или квадратной доски. Четыре ножки одинаковы по высоте и ширине, могут крепиться прямо либо перекрестно.

Сплошные ножки для раскладного табурета традиционно выполняют из мебельной фанеры.

Стул со спинкой – более функциональная модель. От сидения на нем не устает позвоночник. Спинка может быть твердой (прикручиваться к основанию при помощи крепежной фурнитуры) или мягкой (когда на опоры натягивается ткань). Походный стул конструируется из металлических трубок, соединенных между собой с помощью болтов. Роль сиденья исполняет ткань типа мешковины или брезента, которая натягивается между разложенными опорами. Стремянка имеет большие габариты, чем обычный стул. Она состоит из ступеней, ножек, сидения, выполняется достаточно просто.

Выбор нужной модели зависит от характеристик, на которые человек рассчитывает. Важно учесть, какой вес должен выдерживать предмет мебели, насколько быть тяжелым, часто ли будет подвергаться чистке и так далее.

Материалы и инструменты

Современная промышленность предлагает огромный ассортимент пластмассовых складных стульчиков, поверхность которых гигиенична, вес небольшой, а расцветка яркая, оригинальная. Своими руками можно изготовить и стул из натурального сырья. Деревянные изделия, к примеру, более экологичные, крепкие и надежные. При этом стоит помнить о том, что они не переносят влагу, под ее воздействием могут деформироваться.

Более простым вариантом являются складные стулья из фанеры. Они легкие и особенно подходят малышам. Минус фанеры – некоторые недобросовестные производители экономят, используя опасные для здоровья человека смеси.

Еще один вариант деревянного раскладного стула – из реек, которые сделаны, например, из березы, липы, или груши (тогда изделие послужит дольше). Все они обладают аналогичными свойствами: относительно мягкие и легкие, достаточно эластичные и прочные, без проблем обрабатываются вручную и отлично удерживают крепеж. Дубовая древесина – красивая, крепкая, хорошо выдерживает влагу. Однако забить в нее гвоздь или ввинтить шуруп бывает сложно.

Для конструирования подобной универсальной мебели подойдут также древесно-стружечные плиты, но стул будет тяжелее.

Чтобы сделать складные стулья своими руками, пригодится следующее сырье и инструменты:

• деревянные бруски для всех четырех ножек, а также спинки, сиденья, перекладин;
• саморезы;
• ножовка;
• крепления;
• степлер, скобы;
• отвертка, шуруповерт.

Для раскладного стула своими руками нужны бруски: для передних ножек – два по 740 мм, задних – по 470 мм. Также необходимы рейки спинок и сидений – по 320 мм в длину (количество определяется шириной), рамочные перекладины – 430 мм (их три штуки). Построенные чертежи складного стула, на первый взгляд, довольно сложны. Такое впечатление создается за счет множества мелких деталей, размеры которых должны четко соответствовать обязательным. Однако начиная делать, например, раскладной табурет, станет понятно, что профессиональных навыков здесь не требуется.

Пошаговый алгоритм изготовления

Этапность изготовления стула следующая:

1. Подготовка расходных материалов. Бруски замеряются и разрезаются на части в соответствии с заданными размерами, зашкуриваются, чтобы поверхность стала гладкой.
2. Намечаются и просверливаются отверстия для крепления, делаются пазы для скольжения соответствующих деталей.
3. Конструируется опора. Обычно это соединение с помощью гаек и болтов двух рам.
4. Изготавливается из реек (или из другого выбранного варианта) сиденье.
5. Производится крепление сиденья к опорной раме.

Если все замеры верны, а отверстия просверлены точно, сиденье свободно перемещается внутри рамы. Когда изделие раскладывается, его задняя часть упирается в рамку. Такой стул из дерева легко трансформируется.

Без спинки

Если спинка не представляет интереса в планируемой модели, подойдет вариант складного табурета из дерева. Его второе название – мольберт-хлопушка. Сиденье в нем поднимается за счет движения одних деталей относительно других. Происходит это потому, что бруски соединены специальными петлями. Когда стул собран, рамы плотно смыкаются одна с другой и представляют собой ровную вертикальную поверхность. Для такой складной табуретки своими руками нужно мало места, она может стоять вдоль стенки, а также легко транспортируется в обычном пакете.

Деревянный складной стул начинают мастерить с сиденья. Рейки прикрепляют к брускам каркаса саморезами. Затем приступают к конструированию опоры. Собирают одну часть, состоящую из двух ножек и спинки, и затем другую, заднюю. Сверху к передним прибивают рейки для спинки, а снизу – поперечину. К задним опорам крепят нижнюю, а также верхнюю перекладину. Получаются две рамы, которые соединяются при помощи крепежной фурнитуры. Последующая задача – прикрепить сиденье раскладного стула. В нем, как и в опорах, делаются сквозные отверстия для болтов.

Ни одна шляпка болта не должна выступать за периметр бруска, чтобы не стать причиной травм.

Со спинкой

Понадобятся несколько брусков, щит (18 мм), стальной пруток 33,8 см в длину и 1 см в диаметре, болты (4 штуки по 7 см в длину и 5 мм в диаметре) и шайбы соответствующего диаметра. Кроме этого нужны колпачковые гайки, шканты из дерева, шурупы, клей ПВА. Алгоритм работы следующий:

1. Повернуть ножки к себе наружной стороной, просверлить неглубокие отверстия для крепежных элементов.
2. Сделать на внутренней стороне продольные пазы, по которым впоследствии, когда стул будет трансформироваться, будут перемещаться стальные прутки. Понадобится дисковая пила.
3. Зафиксировать длинные ножки. Для этого просверлить в брусках с торцевой части отверстия и соединить элементы с помощью поперечной связки (ее диаметр – 2,8 мм). Шканты смазать клеем, после чего брусок установить на нужное положение.
4. Сделать скос на верхней половине ножек (над поперечной связкой). Предназначен он для принятия спинкой комфортного угла наклона.
5. Закрепить спинку, применив простые приспособления – шурупы. Короткие ножки соединяются при помощи шкантов.
6. Для оформления сиденья прикрепить бруски на выбранной высоте.
7. Соединить с изделиями рейки, используя шурупы. Между ними должны расположиться дистанционные шашки. В идеале поверхность сиденья получается аккуратной, ровной, без острых углов, заусениц.
8. Пруток из стали вставить между пятой и шестой рейкой сиденья. В опорных брусках проделать соответствующие отверстия. По окончании работы пруток сможет двигаться вверх и вниз.

Если сделать складной стул со спинкой, его удобно будет использовать, например, в деревне. Он легко выносится на улицу, а при хранении в доме не занимает много места. Следует помнить, что такие модели не предполагают раскачивания либо неравномерного давления на сиденье. На них легко перевернуться, нарушить центр тяжести. Не стоит использовать стул, сделанный из дерева своими руками, чтобы становиться на него сверху. Его можно легко поломать, упав при этом самому, особенно, если вес человека значительный.

Обработка и декор

Стул, сделанный своими руками из дерева, может быть красиво декорирован. Тогда он выглядит оригинально, отличается самобытностью. Можно использовать различную обивочную ткань, бархат, плюш, трикотаж, гобелен, кожзаменитель, замшу. Мягкими могут быть:

• сиденье;
• спинка;
• то и другое.

Чтобы обивка была мягкой, между деревянной основой и тканью прокладываются поролон либо ватин. Высота слоя составляет в среднем 4-5 см.

Сопоставив эти детали, по всему периметру обшивочный материал крепят к изнаночной стороне сиденья скобами с помощью специального мебельного степлера. Если нет желания обшивать стул, дерево можно покрыть лаком, покрасить, декорировать выжиганием или резьбой. Из красок проще всего использовать аэрозоли в баллончиках. Если предполагается эксплуатация изделия на улице, краска или лак должны быть предназначены для наружных работ. Если поверхность стульчика не получилось сделать гладкой, перед декорированием ее следует прошпаклевать.

Интересным вариантом дизайна является техника декупаж – перенесение узора с бумаги на деревянную поверхность с помощью клея. При этом ножки могут быть покрашены в однотонный цвет, а спинка и сиденье – быть расписанными в тоне выбранного ансамбля.

Складной табурет своими руками оригинально выглядит, если каждая из его реек имеет разный цвет. Такая веселая «радуга» не только пригодится в хозяйстве, но также способна подарить тому, кто ею пользуется, хорошее настроение. Особенно порадует подобный вариант ребенка.

Зная, как сделать раскладные стулья, можно легко решить задачу меблировки дачи, веранды, палисадника или оранжереи. Плюсы очевидны: мобильность, легкость в эксплуатации, экологичность, удобство в использовании, хранении. Детские модели могут легко переноситься самим малышом с места на место, а взрослые – храниться до нужного момента в кладовых, подсобных помещениях. Кроме этого, в квартиры небольших габаритов можно сконструировать складные стулья для кухни или прихожей. Не занимая много места, они всегда буду под рукой, позволят принять в доме сколько угодно гостей.

Видео

Изготовление и сборка складного стула своими руками, варианты декора

Трансформирующаяся мебель пригодится как на даче, так и во время отдыха на природе, на рыбалке. Также она просто незаменима на небольшой лоджии или веранде. При желании легко сделать оригинальный складной стул своими руками, уделив увлекательному процессу всего несколько часов. Для этого лишь нужно сделать чертеж, подготовить необходимые инструменты, материалы и можно приступать к сборке.

1. Необходимые материалы и инструменты
2. Этапы изготовления с учетом модели
3. Без спинки
4. Со спинкой
5. Способы декора
6. Видео

Необходимые материалы и инструменты

Чтобы сделать своими руками складной стул, лучше всего использовать фанеру и дерево. Причем к выбору массива нужно подойти ответственно. Предпочтение рекомендуется отдавать следующим вариантам:

• лиственнице — она привлекательно выглядит, стойкая к механическим нагрузкам, но с ней достаточно сложно работать;
• буку – материал отличается высокой гигроскопичностью, хорошей плотностью, однако при неправильном уходе на нем появляются трещины;
• березе – древесина имеет привлекательный вид, легкая в обработке, прочная. Ее минус – при постоянном воздействии влаги может потерять свойства;
• дубу – материал хорошо поддается обработке, устойчив к влаге, долговечный, но очень тяжелый и дорого стоит.

Перечисленные породы достаточно плотные, отличаются устойчивостью к продолжительному воздействию солнца и влаги. Соответственно, изготовленные из дерева складные стулья будут прочными и долговечными. Сосновые доски выбирать не стоит – они более мягкие и не способны полноценно отталкивать влагу.

Лиственница Бук Береза Дуб

Также в работе могут пригодиться следующие материалы:

• клей;
• ткань для будущего сиденья;
• саморезы или шурупы, болты;
• стальные прутья.

При изготовлении раскладного стула своими руками понадобятся такие инструменты:

• электролобзик или пилки;
• струбцина;
• рулетка;
• линейка;
• маркер или карандаш;
• строительный угол;
• шуруповерт или отвертка;
• шлифовальная машина или наждачная бумага;
• дрель.

Этот список может быть несколько иным. В зависимости от того, какая модель стула изготавливается, используются разные инструменты. Это крайне важно учитывать при планировании работы.

Этапы изготовления с учетом модели

Прежде всего нужно определиться, какой именно вариант мебели планируется изготовить. Например, можно сделать складной стул со спинкой или простой табурет своими руками. Такая работа под силу даже тем, кто не имеет опыта и специальных навыков. Для получения желаемого результата нужно лишь строго придерживаться инструкции.

Сразу следует нарисовать чертеж складного стула. За счет того, что это очень простая конструкция, никаких сложностей при выполнении данной задачи не возникнет. Чрезмерно объемные модели чертить не нужно. Главное, определиться с размерами деталей (шириной и длиной) и обозначить их точное расположение.

Когда чертежи готовы, нужно заняться подготовкой материалов. На дереве делают разметку, отмеряют нужную длину и отмечают те места, где в дальнейшем будет сделана разметка. После этого остается просто распилить массив в соответствии со схемой и можно приступать непосредственно к самой сборке.

Без спинки

Чтобы сделать деревянный походный табурет, понадобятся такие материалы:

• 4 бруска длиной 47 см, шириной 4 см и толщиной 2 см (для ножек);
• 4 детали диной 32 см, шириной 4 см и толщиной 2 см (под сиденье);
• 2 брусочка, длина которых составляет 35 см, ширина 9 см, а толщина 2 см (для сиденья);
• 2 детали длиной 35 см, шириной 6 см и толщиной 2 см (для сиденья);
• 2 бруска длиной 32 см, шириной 4 см и 2 см (для накладных подножек);
• 6 болтов диаметром 6 мм и длиной максимум 4 см;
• короткие саморезы.

При сборке нужно придерживаться следующей схемы:

1. В верхней части элементов, выступающих в качестве ножек, сделать отверстия, диаметр которых должен соответствовать размеру болтов.
2. С помощью крепежных материалов соединить торцевые верхние части ножек с перекладинами, располагающимися под сиденьем. При этом одну пару брусков установить на наружных ножках, а вторую – на внутренних.
3. Делая свес около 1,5-2 см, зафиксировать широкие бруски, выступающие в качестве сиденья.
4. Одну широкую деталь закрепить на внешних ножках, а вторую – на торце внутренних.
5. Сделать отступ от нижней части в 10 см и зафиксировать саморезами накладные подножки.
6. Установить внутренние узкие элементы.
7. Вторые узкие детали сиденья установить на высоте в пределах 35-45 см.

Завершающий этап работы имеет особо важное значение. От него напрямую зависит высота будущей конструкции и то, насколько полноценно будет функционировать складный механизм.

Со спинкой

Чтобы сделать складной стул со спинкой своими руками, нужно подготовить следующие материалы:

• деревянные бруски длиной 72 см – 2 штуки;
• 2 детали по 47 см;
• 8 плоских элементов длиной 32 см;
• 3 детали по 43 см;
• крепежные материалы.

Делается стул из дерева по следующей технологии:

1. На опорных элементах саморезами фиксируются рейки. Их размещают на равном друг от друга расстоянии.
2. Собирается рама. При этом в том месте, где будет размещена спинка, закрепляются рейки. В верхней и нижней части задних ножек также монтируются перекладины.
3. В итоге получается два конструктивных элемента, которые между собой в дальнейшем скрепляются. С этой целью используются болты. В обеих рамах просверливаются сквозные отверстия, затем конструкция соединяется.
4. Изделие собирается воедино с помощью гаек и болтов.

Чрезмерно затягивать конструкцию не нужно. Внутренняя рама должна свободно вращаться. Правда, чрезмерное болтание также недопустимо.

Способы декора

Если стул планируется размещать на улице, брать на природу, нужно выбрать подходящий материал для покраски. Отличным вариантом при этом будут алкидные или акриловые краски. Они устойчивы к воздействию влаги, считаются одними из самых долговечных. Кроме того, от них не исходит неприятный резкий запах. Акрил способен защитить дерево от всевозможно повреждений, негативного воздействия воды. При проведении покраски поверхность изначально шлифуется, зачищается, только затем наносится состав. С этой целью используется несколько кистей, отличающихся друг от друга размером.

Для уличного использования мебель можно покрыть полупрозрачным лаком. Он также способен защитить дерево и устойчив к влаге. Кроме того, поверхность при этом будет очень легко мыть.

Если на поверхности стульчика есть дефекты, их устраняют с помощью шпаклевки. После такой обработки на изделие наносится краска. Лак в данном случае лучше не использовать, иначе будут заметны следи шпатлевки, соответственно, конструкция будет иметь не очень привлекательный вид.

Благодаря красивому декору мебель становится уникальной, необычной. Для отделки стоит использовать обивочную ткань. Чтобы при этом спинка и сиденья были мягкими, понадобится дополнительно еще и поролон. Его выкладывают на детали конструкции и сверху натягивают облицовочную ткань. С этой целью допускается использовать любой плотный материал – его края затягиваются, фиксируются с помощью степлера.

Также оригинально смотрится мебель, украшенная в технике декупаж. При этом берут старые обои и приклеивают их к рейкам в области спинки, сиденья, после изделие покрывают лаком. Яркие рисунки с растительностью выглядят весьма привлекательно. Завершается работа окрашиванием опор, ножек, с этой целью используется краска, максимально подходящая по оттенку декору.

Самым простым способом украшения созданной мебели считается нанесение рисунка. При этом используются стойкие к воздействию влаги краски. Также превосходно смотрится стул, украшенный резьбой, правда, на такой декор потребуется больше времени, сил.

Сделать раскладной стул под силу каждому. Процесс его изготовления весьма прост и сложностей, по сути, не вызывает. Для этого достаточно лишь выбрать подходящую модель, запастись необходимыми материалами. Всего за несколько часов удастся создать превосходную, удобную мебель, которой найдется применение в каждом доме.

Лакирование Покраска Обивка тканью Декупаж

Видео

Как сделать складной стульчик своими руками?

Рыбалка – одно из популярных мужских развлечений. Приятно провести время на берегу водоема. Опытные рыбаки понимают, что для комфортной рыбалки необходимо удобное место для сидения. Сидеть на бревнах неудобно, таскать за собой громоздкое кресло тоже не вариант. Идеальным решением этого вопроса будет раскладной стул со спинкой, который в сложенном состоянии компактен, а при использовании поможет не нагружать спину, которая быстро устает от долгого сидения.

Складной стул — идеальный вариант для любителей рыбалки, отдыха на природе.

Высота стула может составлять 350 мм — 450 мм.

Магазинные варианты не всегда подходят, поскольку зачастую эти изделия либо не отличаются надежностью, либо очень дорого стоят. Поэтому наиболее рациональный выход – сделать складной стул для рыбалки своими руками. Самодельный стульчик не только поможет сэкономить деньги, но и позволит разгуляться фантазии и сделать хороший продукт из качественного материала. Преимущества такого стула в его компактности, устойчивости, простоте транспортировке и несложном изготовлении.

Незаменим этот предмет мебели и на кухне, даче, так как в сложенном виде он достаточно компактен и не занимает много места.

Для изготовления складного стула можно использовать любые породы дерева, береза придаст ему прочности.

Разновидности складных стульев

Наиболее распространенные варианты исполнения стульев такого плана — это варианты со спинкой и без спинки.

1. Табурет без спинки проще в исполнении и менее затратный в плане материала, однако, первый вариант гораздо удобнее в эксплуатации. Спинка стула может быть выполнена из дерева, то есть изделие будет цельной конструкции или же сиденье и спинка изготавливаются из прочной ткани, которая натягивается на каркас основания.
2. Также можно разделить стулья по разновидности ножек – они могут быть прямые, перекрестные и сплошные. Материалом для стула может быть металл, пластик или дерево. Для изготовления металлических или пластиковых стульев потребуются особые инструменты и навыки, поэтому сделать их самостоятельно будет довольно трудно.
3. Вариант с деревянным стульчиком наиболее прост, благодаря широкому ассортименту материалов, их доступной цене и неприхотливости дерева в работе.

На первый взгляд чертеж этого предмета напоминает скорее кубик-рубик, причем совершенно не понятно каким образом можно следуя ему что-нибудь соорудить.

Однако уже готовый стул наводит на несколько другую мысль – все гениальное просто.

Помните, что средние бруски размещаются таким же образом, что и внешние, широкие.

Материалы и инструменты

Исходя из того, что вариант с материалами из дерева — наиболее простой и бюджетный, остановим свой выбор на нем. Основой стульчика станут деревянные бруски, размеры которых будут зависеть от размера конкретного стула. Они будут служить ножками и несущей частью для спинки.

Приступая к сборке, в первую очередь необходимо разместить осевые болты на ножках стула, при этом ось следует располагать не на середине ножки, а ближе к их верху, в ином случае, стул будет высоким и не станет отличаться особой устойчивостью.

Раскладной стульчик очень полезное в хозяйстве приспособление.

Не зацикливаясь на размышлениях, перейдем к практическим действиям.

Материалами для сиденья и самой опорной частью для спины человека могут стать деревянные рейки или плотная ткань, например, брезент. Дерево нужно выбирать качественное, желательно остановить свой выбор на твердых сортах древесины (береза, дуб и другие), поскольку от этого будет зависеть срок службы изделия. Для соединения деталей в единую конструкцию понадобятся крепежные элементы, в нашем случае это болты, гайки и шайбы для подвижных соединений и саморезы по дереву для неподвижных.

Производя сборку, не следует забывать, что шляпки гаек и болтов нужно утапливать заподлицо.

Производя сборку, не следует забывать, что шляпки гаек и болтов нужно утапливать заподлицо.

Раскладной стульчик очень полезное в хозяйстве приспособление.

Из инструментов для выполнения данной работы достаточно стандартного набора плотника, который находится в домашнем распоряжении практически у каждого хозяина:

• дрель;
• шуруповерт или набор отверток;
• ножовка по дереву и по металлу;
• гаечные ключи, нож или ножницы, если придется работать с тканью;
• напильник и наждачная бумага для последующего удаления поверхностных дефектов.

Для изготовления складного стула можно использовать любые породы дерева, береза придаст ему прочности, а вот сосна, значительно облегчит конструкцию, вот только ее соединения не долговечны и могут быстро расшататься.

Складной стул — идеальный вариант для любителей рыбалки, отдыха на природе.

Также для завершающего этапа потребуется лак или пропитка для дерева, использование которых необходимо не только для придания красоты внешнему виду, но и для защиты от паразитов и воздействия влаги.

Описанное изделие изготавливается без ручки, однако, этот пробел достаточно легко устранить, установив переносные ручки между внутренними ножками.

Без особого труда можно сделать такой стул собственными руками, даже не являясь столярных дел мастером.

Порядок действий

Процесс изготовления стула довольно прост, и справиться с ним сможет даже человек без профессиональных навыков в этом деле.

1. Необходимо собрать сиденье, путем крепления поперечных реек к брускам основы.
2. Далее следует сборка рамы, состоящей из двух брусков, сверху которых монтируются рейки спинки, посередине — перекладина для сиденья (внизу рама будет служить передними ножками изделия).
3. Задние ножки оборудуются двумя подвижными перекладинами вверху и внизу.
4. Верхняя перекладина соединяется со спинкой, нижняя — с основной рамой путем болтовых соединений.
5. Сиденье крепится к средней раме также при помощи болтов. В итоге получается стул, который при поднятии складывается в компактную конструкцию, не занимающую много места и имеющую небольшой вес.
6. В случае работы с тканями или кожей для сидушки и спинки, заранее отмеренный и сшитый чехол надевается на рейки в процессе сборки вместо деревянных поперечных деталей.

Раскладной стульчик очень полезное в хозяйстве приспособление.

Его можно использовать в гараже, где постоянно не хватает места, брать на природу и просто, при необходимости, использовать в квартире.

Незаменим этот предмет мебели и на кухне, даче, так как в сложенном виде он достаточно компактен и не занимает много места.

После того, как стульчик готов, необходимо произвести завершающие работы. Во-первых, следует избавиться от всех шероховатостей и лишних выступов. Болты утапливаются в основу дерева, напильник и наждачная бумага устраняют дефекты, лак добавит гладкости и подчеркнет натуральный цвет древесины, что само по себе уже будет красиво. Однако если фантазия требует большей красоты, можно использовать навыки выжигания и резьбы по дереву, либо придать изделию более интересную форму еще на этапе проектирования.

Необходимо лишь деревообрабатывающее оборудование, которое имеется почти в каждом гараже или мастерской любителя столярного дела, начальный навык по работе с деревом и, самое главное – желание мастерить.

Его можно использовать в гараже, где постоянно не хватает места, брать на природу и просто, при необходимости, использовать в квартире.

Задавшись вопросом, как сделать стул для рыбалки своими руками, можно получить замечательное изделие, которое верой и правдой прослужит долгое время. При этом можно сэкономить массу денег и дать разгуляться полету фантазии, создав действительно уникальную авторскую работу.

При необходимости есть возможность изменить высоту собранного стула, для этого между средними брусками сиденья достаточно вставить иной брусок, сечением примерно 20х20 мм.

Для изготовления складного стула можно использовать любые породы дерева, береза придаст ему прочности, а вот сосна, значительно облегчит конструкцию, вот только ее соединения не долговечны и могут быстро расшататься.

Однако уже готовый стул наводит на несколько другую мысль – все гениальное просто.

ВИДЕО: Раскладной стул своими руками. Homemade folding chair

Складной стул своими руками: чертеж, материалы, изготовление

Раскладывающиеся стулья — предметы, идеальный быт без которых представить трудно. Отдых на природе, поход, рыбалка или охота, в том числе тихая, внезапно нагрянувшие «полчища» гостей требуют мебели. Однако она не должна быть громоздкой, но в то же время обязана обеспечивать комфорт и надежность. Не всегда такой полезный предмет легко приобрести в магазине: например, не устраивает цена, материал или модель. Чтобы изготовить складной стул своими руками, чертеж под рукой — главное условие. После выбора понравившейся схемы и покупки всего необходимого можно приступать к делу.

Требования к стульям и варианты

Независимо от материала, выбранного для сооружения конструкции, такая мебель должна иметь такие качества:

1. Достаточную устойчивость, чтобы не бояться любого рельефа.
2. Высокую прочность, иначе ножки «от усталости» могут подкоситься в самый ответственный момент.
3. Небольшой вес и компактные размеры, ведь громоздкие стулья, даже складные, затруднительно поместить в багажник. Если занятие подразумевает долгие пешие переходы, легкость конструкции выходит на первый план.

Самыми распространенными раскладывающимися посадочными местами являются табуретки. Они, не имеющие спинки, легки и более просты в изготовлении. Однако сидеть на такой конструкции не слишком комфортно. Стулья со спинкой уже больше похожи на типичную мебель, которая не умеет трансформироваться. Для обеспечения более легкого веса сиденья и спинки нередко делают тканевыми. Материал-хит для самодельных стульев, складных и обычных, — дерево, но эти походные конструкции нередко делают из металла или пластика.

Элементарный табурет-тренога

Данная мебель, имеющая 3 ножки, может пригодиться на рыбалке или охоте. Преимущества ее — малый вес, незатратность, скорость и простота сборки. Минус — большая вероятность отправиться в «свободный полет», особенно у людей с приличным весом. Для изготовления табурета нужны такие материалы:

• 3 деревянных бруска длиной примерно 600 мм, лучше брать элементы круглого сечения;
• треугольный кусок ткани, оптимальна толстая кожа;
• 2 болта: длинный и с петлей;
• 6 шайб: крепежные, декоративные (по 3 штуки тех и других);
• 2 гайки.

В соответствии с чертежом в середине и сверху будущих ножек сверлят отверстия. В вырезанной ткани по углам также их проделывают. Две ножки соединяют с помощью длинного болта. На него для крепления третьей опоры надевают винт с петлей. В завершение к ножкам крепят декоративными шайбами ткань. Для удобства можно пришить полоску, которая упростит транспортировку стула.

Пластиковый рыболовный табурет

Так как дерево чрезвычайно боится воды, некоторые предпочитают использовать другой материал — почти невесомый пластик, которому к тому же нипочем любая влажность. Для сооружения легкой конструкции необходимо приготовить:

• отрезки пластиковых труб — 4 по 350 мм, столько же по 500 мм;
• пластиковые уголки;
• плотную ткань;
• крепеж: болты с гайками.

Длинные элементы соединяют попарно посередине крест-накрест с помощью болтов. Их не затягивают туго, в противном случае конструкцию будет трудно сложить. На концы трубок крепят уголки, в которые потом вставляют короткие элементы.

После получения каркаса из материала для сиденья вырезают подходящий по размерам кусок. Его прострачивают на машинке, надевают сиденье на верхние элементы, разобрав одну из сторон. Для фиксации ножек внизу пришивают узкую полоску из этой же ткани. Желающие могут снабдить его и спинкой, сделав ее таким же образом. Ее жестко монтируют к верхней части табурета — к раме передних ножек. Таким же образом делают стул их металлических труб.

Стул-табурет с круглым сиденьем

В отличие от предыдущей «почти мебели» этот образец уже является полноценным, но мобильным предметом обстановки. Для сооружения конструкции необходим целый набор инструментов:

• струбцины;
• стусло;
• шлифовальная машинка;
• шуруповерт;
• фрезер;
• электролобзик.

Требующиеся материалы — основной и подручные:

• мебельный щит (лучше буковый), размеры 24х400х1120;
• мебельные петли — 4 штуки;
• резьбовая шпилька (8х250 мм) с гайками;
• саморезы (3,5х16 мм);
• тонировочный лак;
• шканты (8х50 мм);
• клей — ПВА для дерева либо столярный.

Подготовка деталей

Вырезают круг, его диаметр — 350 мм. Чтобы сделать в будущем сиденье ручку, используют перовое сверло (22 мм). На равном от краев круга расстоянии делают 2 отверстия, отстоящих друг от друга на 120 мм. Их соединяют пропилами.

Приготовив остальные элементы конструкции, вырезают длинный паз на опорах с помощью прямой фрезы (8,5 мм). Если она отсутствует, сверлят отверстия, глубина их и паза одинакова. Затем тонкой стамеской избавляются от перемычек между ними. Другой вариант: сверлят два отверстия по краям, а канал выпиливают лобзиком с помощью пилки продольного пиления. Верхние торцы опор запиливают под углом, который составляет ровно 30°. Если не соблюсти его, табурет не получится. Низ деталей закругляют.

Сборка, обработка

Перемычки (проножки) крепят шкантами, предварительно промазывая клеем их, отверстия и прилегающие части. Избыток его удаляют, элементы до высыхания фиксируют струбцинами. Петли к сиденью крепят саморезами. Для камуфляжа шпильки, соединяющей ножки, выпиливают трубочку: если нет токарного станка, ее рубанком делают многогранной.

Полуфабрикат-табурет шлифуют наждачной бумагой, наносят не менее двух слоев тонировочного лака. Чтобы придать особую фактуру дереву, его перед шлифовкой рекомендуют несколько раз намочить, затем полностью высушить.

Настоящий стул-раскладушка

Чертежи складных стульев со спинкой имеют отличия, но они невелики, так ка принцип всех конструкций аналогичен, а изготовление такой мебели нельзя назвать суперсложным.

Если рассматривать все элементы, то стул состоит из:

1. Пары задних коротких ножек 20х40х475 мм. Нередко в схемах предусматриваются верхняя перекладина и проножка — нижние перемычка для большей прочности, однако в этой модели на картинке они отсутствуют (1).
2. Две передние ножки (2), верхняя часть которых исполняет роль спинки (20х40х837 мм).
3. Две детали-перекладины спинки и нижняя проножка (3). Все три —20х70х403.
4. Две боковые царги для сиденья (5) — 20х40х470 мм.
5. Детали сиденья (6) — 6 элементов 20х50х440 либо цельный фанерный лист (15х440х470 мм).

Помимо главных деталей понадобятся шканты (15х30 мм), клей, болты с гайками и шайбами (диаметр 8-10 мм, длина — 50 мм), саморезы. Не обойтись без инструмента, нужны:

• электролобзик либо циркулярная пила;
• фрезер для скругления углов;
• шлифовальная машинка;
• стусло.

«Подготовка заготовок»

Выпиливают все элементы, их шлифуют, фрезером скругляют углы. Нижние части передних ножек срезают, угол тот же, что и предыдущем «рецепте» — 30°, поэтому и здесь стусло необходимо. Следующий этап — разметка пазов длинных ножек. Для каждой детали их три — 2 для спинки и одна для проножки. Пазы вырезают фрезером либо дрелью (сверло — 9 мм), потом отверстия объединяют, используя ту же стамеску, шлифуют.

На скругленных снизу брусках для царг делают отверстия для шкантов, глубина и диаметр их —15 мм. Эти крепежные детали, предназначающиеся для пазов задних ножек, сажают на клей. В середине царг, сверлят сквозное отверстие для винтов. Ими будут крепиться передние ножки. Готовые детали шлифуют.

Затем подготавливают 5 одинаковых деталей. Две из них будут спинкой, одна — проножкой передних опорных элементов, еще 2 дополнительные, отсутствующие на рисунке, — проножка задних ножек и перекладина, придающая им же жесткость. В этих деталях формируют шипы, их размеры — 9х15х50 мм. Вырезают их фрезером либо лобзиком, огрехи исправляют ножом, выравнивают наждачной бумагой.

Готовят задние ножки. Их скругляют сверху и делают разметку для трех пазов: среднего для шкантов в царгах, верхнего и нижнего — для перемычки и проножки соответственно. Перед вырезанием пазов проверяют симметричность разметки обоих элементов.

Последовательность сборки

Этот этап, естественно, всегда начинают с сиденья. Доски, предназначенные для него, распределяют равномерно по царгам, не забывают про их параллельность и перпендикулярность боковым деталям. Сделав разметку, их фиксируют клеем, помещают в струбцины. После его высыхания в краях досок для крепления к царгам делают по 2 отверстия, туда в потай вкручивают саморезы.

Собирают заднюю раму. Установив ее в шканты, выступающие из царг, одновременно вклеивают проножку и верхнюю перемычку. Конструкцию стягивают в струбцинах, ждут высыхания соединений. К одной передней ножке приклеивают верхнюю перекладину и проножку. После ее скрепляют с царгой винтом. Затем к ней крепят клеем вторую ножку, которую также соединяют винтом с боковиной сиденья. Склеенный и завинченный стул снова фиксируют в струбцинах до полного высыхания.

Несмотря на то, что совсем несложно соорудить складной стул своими руками, чертеж — условие необходимое. Его лучше найти, а не «изобретать» самостоятельно, так как готовые схемы опробованы, надежны и точны.

Также вы можете ознакомиться с ценами на готовые складные стулья:

Как можно соорудить солидный раскладывающийся стул, смотрите в этом видео:

Комфорт на природе и в пути: изготовление раскладного стула своими руками

Приходит тёплая пора и пора подумать, как проводить выходные. Конечно же, лучшим времяпрепровождением можно назвать отдых всей семьёй или с друзьями на природе. Одна проблема – сидеть на земле не всегда приятно, а громоздкую мебель, даже на машине, не повезёшь. Именно этому посвящена статья, которую прислал в редакцию Homius наш читатель – Евгений Васильевич Воронцов из города Выборг Ленинградской области.

В преддверии лета я задумался о том, как добавить комфорта столь любимым нашей семьёй выходам на пикники. В основном этот вопрос занимал меня в плане мебели. Старые раскладные стулья и стол, произведённые ещё в СССР, давно пришли в негодность, а новоделам я не доверяю, зная, что хватит подобных вещей лишь на пару выездов. Вот тогда я и решил, что лучше изготовить раскладные стулья и стол самому, затратив на это минимум средств. При этом можно быть уверенным, что такая мебель прослужит много лет. Сегодня же я решил рассказать о том, как я изготовил первый раскладной стул. А фотоиллюстрации, думаю, должны помочь понять, как и что делалось.

Подготовка материала: что потребуется в работе

Для изготовления складного стула потребуется минимум материала, а именно, обрезные доски с размерами:

• 40×20 мм;
• 95×20 мм;
• 55×20 мм;
• болты с гайками для шарнирных соединений.

Сложностей эта работа практически не представляет, однако стоит быть готовым к тому, что поработать руками придётся.

Скорее всего, если вы задумались о производстве подобного стула, придётся поработать рубанком, чтобы привести в надлежащий вид заготовки. У меня с этим вопросов не возникало. Дело в том, что сам я занимаюсь деревообработкой, и в моём небольшом цеху имеется рейсмус. Но поработать наждачной бумагой для придания заготовкам должного вида пришлось и мне.

Резка заготовок по нужным размерам

Здесь всё довольно просто. Для изготовления одного стула мне потребовались дощечки 40×20 мм длиной 48 см – 4 шт. Они предназначены для ножек будущей мебели.

Заготовки для ножек раскладного стула

Также были отрезаны 4 бруска для опор 40×20 мм длиной по 32 см, на которые будет крепиться сидение.

Опоры сиденья – к ним на саморезах будут фиксироваться доски сиденья

Далее необходимо было продумать нижние перемычки, которые придадут конструкции жёсткости. Для них я подготовил 2 рейки 40×10 мм (если отсутствуют, то можно взять 40×20 мм).

2 рейки для усиления конструкции – на мягкой почве они просто необходимы

Напоследок были изготовлены детали самого сиденья. Для этого я отпилил 2 доски 95×20 мм длиной по 35 см и ещё 2 – размером 55×20 мм длиной по 35 см. Вот, собственно, и всё, что мне было необходимо. Единственным вопросом было то, что, хотя я и представлял себе, как будет выглядеть готовый табурет, принцип его работы (складывания) был для меня весьма туманным. Но, как часто бывает у нас в России, я решил разобраться во всём по ходу дела. Именно для того и фотографировался каждый шаг, чтобы, в случае неудачи, можно было проанализировать свою работу или просто посмеяться над собой.

Весь материал для сборки стула готов. Стрелками указаны доски для сиденья

Приступаем к изготовлению: особенности разметки

Для того чтобы все детали выглядели аккуратно, нужно сначала закруглить углы ножек и опорных элементов. Для этого делаем разметку. Отступаем от торца расстояние, равное ширине рейки, и чертим линию перпендикулярно бруску, после чего делим её пополам. Теперь у нас есть центр окружности, радиус которой равен её ширине (в нашем случае это 40 мм). Её необходимо нарисовать, ведь именно по ней нужно снять углы с заготовок. Возможно, что на словах это выглядит немного сумбурно, но взглянув на фотопример, вы сразу поймёте, о чём я говорю.

Вот так должна выглядеть разметка на ножках и опорных рейках (40×20×320 мм)

Здесь стоит обратить внимание на то, что если на ножках (они имеют большую длину) такая разметка делается только сверху, то на опорных рейках так обрабатываются обе стороны.

Сделанная мною разметка служит не только для того, чтобы ровно округлить заготовки. Именно в центре окружности и будет просверлено отверстие для болта, который создаст подвижный шарнир.

Соединение опорных реек с ножками складного стула

Первое, что было сделано – это отверстие в опорной рейке и ножке. После чего, я стянул их болтом. Мера это была временная, а потому болты я не заглублял – это можно сделать позже. По причине того, что я выполнял всю работу методом проб и ошибок, ещё не зная, каким будет результат, подобное было необходимо.

Опорная рейка была стянута с ножкой болтом

Совмещаем ножки крест-накрест

Прикинув, как мне поступить дальше, я просверлил вторую опорную рейку. Также была засверлена и вторая ножка. Убедившись, что я на правильном пути, решил собрать одну из двойных ножек стула полностью вместе со второй опорной рейкой, которую я притянул при помощи струбцины. Результатом я остался вполне доволен. Оставалась проблема длины между скрещёнными ножками, которая бы обеспечила устойчивость стула в разложенном состоянии. Но и этот вопрос был быстро решён. Скрестив ножки табурета, я поставил его на землю, установив так, чтобы расстояние сверху и снизу было одинаковым. Стало понятно, что требуемая длина до соединения должна быть равна 215 мм. В итоге, когда раскладной стул был собран, я понял, что не прогадал.

Отмеряем необходимые 215 мм и засверливаем отверстие по центру

Осталось лишь соединить ножки в просверленных местах болтом. Шарнир получился неплохим. На этом этапе я не притапливал болты заподлицо с древесиной. Несмотря на то, что до этого момента всё шло так, как надо, всегда нужно быть готовым к тому, что все соединения придётся разобрать, а потому торопиться в таких делах не стоит.

Ножки скреплены болтом, который пока топить в древесину не стоит

Теперь можно было приступать к той работе, которую я так и не продумал до конца – соединение двух получившихся ножек в одну подвижную.

Изготовление подвижных частей складного стула для пикника

Теперь главной задачей было правильно соединить получившиеся ножки. Центр уже был зафиксирован, а вот опорные рейки стояли отдельно. Для того, чтобы все детали стали единым механизмом, потребовались центральные, более узкие дощечки сидения. Но прикрутить их к опорным рейкам нужно было правильно. Немного поразмыслив, я поступил следующим образом. Первая доска сидения была зафиксирована двумя саморезами к дальней опорной рейке так, чтобы та выступала за край на 2 см. Вторую дощечку я расположил также, однако закрепил её уже к ближней опорной рейке. Проверив механизм в движении, я взялся за изготовление другой пары с обратной стороны.

На этом этапе всё проходит нормально, средние дощечки сидения прикручены к опорным рейкам

Вторая пара ножек была собрана довольно быстро – учтён опыт изготовления обратной стороны. И вот здесь я чуть не допустил досадную оплошность, собираясь зафиксировать центральные дощечки сиденья наоборот. Немного подумав, понял, что такой вариант неверен. Прикручивать следовало в зеркальном отражении, что и было сделано. Получается, что широкая и узкая дощечка сиденья одной стороны должны быть прикручены идентично. Когда стул был собран, я проверил его работоспособность. Результат превзошёл мои ожидания – всё работало идеально.

Стул собран, и на фото видно, как расположены фиксирующие саморезы

Проверка складного стула: как это было

Вышло следующее. Если стул взять за противоположные края и приподнять, средняя его часть остаётся на месте. Получается, что, сведя вместе две половины, мы имеем некое подобие чемоданчика. Конечно, эту конструкцию можно ещё доработать, но и сейчас видно, что в сложенном состоянии стул практически не займёт места в багажнике автомобиля.

Вот таким образом стул начинает складываться

Говоря о доработке, я имею в виду замену болтов на перекрестьях ножек на длинную сплошную спицу. Многие сейчас спросят, что это даст. На самом деле, многое. И главная особенность такой конструкции будет заключаться в том, что в сложенном состоянии складной стул можно будет нести за эту шпильку как за ручку чемоданчика, что очень удобно, к примеру, при переходе с места на место. Ведь не всегда удаётся найти идеальную поляну. Часто можно увидеть местечко красивее и спокойнее, чем то, где уже начали разбивать лагерь. Никто из-за подобного не станет грузить вещи обратно в багажник, чтобы их перевести. Особенно, если шагать недалеко.

Вид сложенного стула для пикника: не хватает только транспортировочной ручки

Завершающий шаг в изготовлении: забытый элемент

Стоило мне подумать, что изготовление закончено, я вспомнил ещё об одной детали – поперечные рейки для дополнительной устойчивости. Но, закрепить их, было делом пяти минут. С этой работой я справился легко.

Зафиксированы поперечные рейки, придающие устойчивость

Последнее, что оставалось, это придать складному стулу для пикника завершённый вид. Для этого я протянул посильнее шурупы в сидениях, утопив их в древесину, и промазал сверху опилками с клеем ПВА, после чего они стали практически незаметны на общем фоне. Все болты были откручены, потаи засверлены. После окончательной сборки, стул был немного обожжён пропановой горелкой для придания большей отчётливости структуре материала и покрыт двумя слоями древесного лака.

Я извиняюсь, но итоговый вариант я не запечатлел на фото. Сначала это было ни к чему, ведь всё прошло удачно, а целью фотографирования был последующий разбор возможных ошибок, которых удалось избежать. А к моменту написания этой статьи, складной стульчик уже был отдан родственникам, которые буквально в него влюбились. В планах изготовление стола по той же конструкции. Вот там я постараюсь всё запечатлеть именно в тех ракурсах, которые будут более понятны читателю.

Заключительное слово

Как видите, даже не до конца продуманное изделие в итоге получает оконченный вид, если немного поразмышлять в процессе его изготовления. А это значит, что не нужно бояться чего-то нового. Методом проб и ошибок человек добивается результатов, в отличие от того, кто просто бросает эту затею. Ведь, глядя на готовую деталь, проще понять, каким образом она должна встать на своё место. Я нисколько не жалею, что принялся за изготовление складного стула практически не понимая механизма его работы, имея лишь смутные представления о нём. Думаю, что любой человек, способный хоть немного мыслить логически, добился бы тех же результатов.

Надеюсь, что многим читателям моя статья поможет изготовить такой складной стул для пикника гораздо быстрее, чем это получилось у меня. Прошу прощения, если вышло немного сумбурно, но я не писатель. Если у вас остались вопросы, задавайте их в комментарии к статье. Я являюсь довольно частым гостем на этом ресурсе, буду заглядывать и на эту страничку. С удовольствием разъясню все непонятные моменты. Там же прошу оставить своё мнение по поводу проделанной мною работы. Ведь, возможно, я делал что-то не так, как нужно. И ещё, если кому-то интересно, то в течение месяца я планирую выслать в редакцию этого онлайн-журнала пошаговое описание складного стола. Так что, ещё увидимся.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Несмотря на свой возраст, арбалет и сегодня способен неплохо конкурировать с некоторыми видами оружия. В отличие от своего прародителя, лука, данная конструкция обладает системой автоматического спуска стрелы, благодаря чему стрелок может сконцентрироваться на прицеливании, не растрачивая силы на натяжение тетивы. Учитывая популярность данного оружия, многие умельцы интересуются, как сделать арбалет своими руками. Для этого следует учитывать множество нюансов, знать особенности конструкции современного арбалета, виды таких орудий, факторы, влияющие на дальность выстрела и т. д.

Перед тем, как сделать арбалет своими руками, необходимо разобраться в особенностях данного оружия. Его называют еще самострелом или стрелометом, что отлично характеризует особенности его конструкции. Говоря простым языком, это лук, оснащенный специальным механизмом взведения и спуска тетивы.

Здесь имеется полноценный курок – спусковой крючок, посредством которого и осуществляется выстрел. Благодаря такому нововведению, арбалет превосходит традиционный лук по многим параметрам, а именно:

• убойной силе;
• дальности выстрела;
• точности стрельбы.

Однако в большинстве случаев арбалет проигрывает луку в плане скорострельности. Для нивелирования данного недостатка использовались специальные укороченные стрелы или болты, а иногда и пули.

Когда арбалет применялся в качестве боевого оружия, существовали увеличенные прототипы, которые устанавливались на специальных станках. Их называли аркбалистами. На данный момент арбалеты используются преимущественно в спорте и охоте, являясь компактными и удобными в применении.

Особенности устройства

Для изготовления ложи рекомендуется использовать материал дерева: ясень, бук, березу, орех, палисандр и даже дуб

Основной частью арбалета выступает ложе, в которое закладывается стрела. Оно совмещается со спусковым механизмом.

В верхней части ложа установлен направляющий паз для болтов. На конце ложа находится стремя и крестовина. На последней закрепляются деревянные или стальные плечи.

Традиционный спусковой механизм представляет собой рычаг, шайбу, имеющую прорезь для хвостовика стрелы и фиксирующую пружину. Таким образом, при нажатии на спусковой крючок, тетива освобождалась из зацепа, передавая энергию стреле.

На данный момент существует несколько видов спусковых механизмов, используемых в арбалетах. Наиболее популярным из них является конструкция пистолетного типа.

Из чего состоит арбалет?

В сравнении с традиционным луком, в конструкцию арбалета было добавлено несколько элементов. Данное оружие состоит из следующих частей:

• ложе;
• спусковой механизм;
• тетива.

Если речь идет о блочном арбалете, то его конструкция предполагает также наличие блоков – роликов, предназначенных для натяжения тетивы.

Слева – классический арбалет, справа – блочная модель

На сегодняшний день различают несколько разновидностей арбалетов. Относительно назначения такие конструкции делятся на:

1. Спортивные. Внешний вид и характеристики такого оружия напрямую зависят от той спортивной дисциплины, в которой они используются. Как правило, такие конструкции оснащаются специальными системами прицеливания и различными навесными элементами, предназначенными для повышения точности стрельбы.
2. Охотничьи. Для таких арбалетов необходима относительная компактность при большой мощности. Поэтому чаще всего для охоты приобретают модели блочного типа.
3. Любительские. Это легкие орудия, которые предназначены для стрельбы по мишеням и обладают относительно небольшой мощностью. Также производятся точные копии старинных арбалетов, которые хоть и являются боевыми прототипами, но чаще всего используются для украшения интерьеров и пополнения коллекций.

Относительно конструкции различают:

1. Классические модели. В данном случае энергия накапливается непосредственно в дугах, после чего передается тетиве. Принцип действия таких арбалетов схож с самыми простыми моделями луков.
2. Блочные. Это наиболее совершенный вид данного оружия. Специальная система блоков в данном случае способствует грамотному распределению нагрузки между элементами системы. Таким образом, мощность такого арбалета увеличивается, а габариты – уменьшаются.

Конструкция блочного арбалета отличается особой сложностью. Даже банальный процесс замены тетивы в данном случае требует профессионального вмешательства.

По типу используемых снарядов арбалеты могут быть:

1. Классические. В данном случае речь идет об использовании специальных арбалетных стрел или же укороченных «болтов», повышающих скорострельность оружия.
2. Шнепперы или балестры. Типичным снарядом в таком оружии выступает металлический шарик.

Технология изготовления модели

Для изготовления лука берется автомобильная рессора, а в качестве системы крепежа тетивы (троса) используются ролики (блоки)

Изготовить арбалет своими руками будет несколько сложнее, чем лук. Принципиальным отличием в данном случае есть наличие ложа и спускового механизма. Впрочем, если вы имеете навыки работы с ручным инструментом, то особых сложностей у вас возникнуть не должно.

Выбор материала

Перед тем, как сделать арбалет из дерева, необходимо научиться правильно выбирать и заготавливать материал.

Наилучшими свойствами для изготовления арбалета обладает древесина. Это незаменимый материал для создания ложа и лука, поскольку дерево легко поддается обработке, обладает хорошими показателями гибкости и является весьма прочным. Помимо древесины при изготовлении дуг сегодня используются различные композиты и пружинный металл. Однако для собственноручного производства проще всего будет использовать именно дерево.

Само собой, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому его изготавливают из железа.

Если планируется изготовление арбалета, сила натяжения которого не превышает 20 кг, то вполне возможно использование бука или других твердых пород дерева для вытачивания деталей спускового механизма.

Для изготовления тела арбалета лучше всего использовать следующие виды древесины:

• тополь;
• ясень;
• клен;
• акация.

Плотности данных пород вполне достаточно для того, чтобы выдержать значительные нагрузки, оказываемые на ложе и лук арбалета. Абсолютно не подходят для изготовления данных частей такие мягкие виды древесины, как сосна и липа.

Подготовка материала

Деревянная заготовка для арбалета должна быть просушена в течение года

Ввиду значительных нагрузок, приходящихся на элементы арбалета, нет ничего удивительного в том, что рано или поздно они выйдут из строя. Чтобы такого не произошло в скором времени, необходимо использовать при производстве арбалета предварительно подготовленный материал.

Древесину следует собирать сырой и сушить в течение года. Для изготовления лука и ложа необходимо выбирать ветки, соответствующие следующим характеристикам:

1. Для цельной конструкции ложа с прикладом следует выбирать ветку не менее метра длиной. Для изготовления дуг длина ветки должна составлять не менее 180 см.
2. Диаметр заготовок должен составлять не менее 10 см.

Совет! Перед сушкой сырья, спилы следует защитить краской или лаком. Также для этого может быть использован любой клей. Такой подход необходим для того, чтобы дерево сохло медленнее и более равномерно. Это убережет заготовку от появления внутренних трещин, что в значительной степени продлит срок службы арбалета.

После защиты мест среза, необходимо сделать следующее:

1. Заготовка отправляется в сухое место, защищенное от проникновения солнечных лучей.
2. Желательно, чтобы сырье пролежало здесь не менее года.
3. Далее следует очистить заготовку от коры, после чего она должна находиться в сухом месте еще неделю.
4. Теперь полено можно распилить пополам, высушив еще около недели.

Изготовление плеч

Самое простое – использовать готовые луки для спортивной стрельбы

На заготовке следует выбрать ту сторону, которая характеризуется более тонкими годовыми кольцами. Как правило, это северная сторона, волокна на которой располагаются плотнее, нежели в остальных частях. Из данной части изготавливается лук или плечи.

Производство плеч осуществляется следующим образом:

1. Вначале намечается середина, от которой следует отмерить по 2 см в каждую сторону для установки ложа арбалета. Это место лука должно иметь максимальную толщину.
2. От середины начинаем постепенно срезать излишки материала, продвигаясь по направлению к краям. Истончать таким образом заготовку следует с обеих сторон.
3. Время от времени необходимо проверять сгибание дуг, используя пробную тетиву. Она представляет собой крепкую веревку, на которой имеется множество петель. Надев на лук тетиву, можно определить степень прогиба и его равномерность. Таким образом выявляются места, на которых следует снять излишки материала. Данный процесс продолжается до тех пор, пока изделие не будет равномерно прогибаться с обеих сторон.

Как обрабатывать сучки

При заготовке материала желательно выбирать те ветки, которые по максимуму лишены сучков и прочих дефектов. Следует понимать, что любой крупный сучок – это слабое место в конструкции. Однако если вам не удалось найти заготовку, полностью лишенную дефектов – это не беда.

Важно! Ни в коем случае нельзя срезать сучки перед сушкой материала! В противном случае, сырье может растрескаться.

Снятие сучков необходимо осуществлять уже в процессе придания формы плечам арбалета. Для этого используется хорошо заточенный нож. Срезать их следует таким образом, чтобы над поверхностью заготовки остался выступ, высотой около 1 мм. Далее дефект зашлифовывается наждачной бумагой.

Изготовление ложа

Ложе делается под себя – для максимального комфорта

После того, как плечи оружия будут готовы, следует перейти к изготовлению ложа. Для этого необходимо следовать такой инструкции:

1. Изначально выбираем место расположения желоба, по которому будет двигаться стрела в процессе выстрела. Данное место должно быть идеально ровным. Любые зазубрины или неровности могут сбить траекторию стрелы, гасить часть инерции или же и вовсе сделать оружие непригодным к использованию.
2. Обычно желоб имеет длину около 30 см. Его следует аккуратно выдолбить и зашлифовать.
3. За желобом необходимо прорезать углубление для спускового механизма. В передней части создаются пазы для установки плеч.

Все работы по резке древесины следует выполнять специальным столярным ножом или стамеской.

Спусковой механизм

Чтобы понять, как сделать спусковой механизм для арбалета, необходимо для начала разобраться в особенностях его конструкции.

Если вы не планируете изготавливать мощное оружие, а хотите создать легкий и компактный арбалет, то механизм спуска стрел можно сделать деревянным. Для этого используется древесина бука или дуба. Если же речь идет об оружии с силой натяжения более 20 кг, то детали данного механизма следует изготовить из металла.

Самый примитивный спусковой механизм называют «орехом». Его конструкция предельно проста. Данный элемент представляет собой цилиндр и состоит из следующих элементов:

• с одной стороны находится курковый упор;
• на противоположном конце расположен зацеп тетивы.

Мощные арбалеты используют усовершенствованную систему спуска. Она обеспечивает легкое нажатие на курок при условии высоких нагрузок.

Сборка арбалета

Совет: не мучайтесь с изготовлением стрел, их намного проще купить

Осталось лишь соединить изготовленные элементы между собой. Изначально необходимо установить спусковой механизм в ложе. Для этого в нем должно быть выточено посадочное место определенного размера. Далее устанавливаются плечи. Они могут представлять собой как цельную дугу, так и два отдельных элемента. Их крепление к основанию осуществляется посредством специального мебельного клея, который обеспечит надежное сцепление элементов.

На последнем этапе на плечи натягивается тетива. В качестве тетивы чаще всего используется прочная капроновая веревка. Она закрепляется на концах лука, и арбалет готов к своему первому выстрелу.

Изготовление плеч из стеклопластика

Если вы хотите сделать действительно мощный арбалет, то плечи такой конструкции лучше всего будет изготовить из стеклопластика. Такой лук будет не только прочнее, но и долговечнее деревянного. Инструкция по изготовлению предельно проста:

1. Берем кевлар или стеклоткань, нарезая ее полосками. Для изготовления плеч для среднего арбалета требуется порядка 40 полосок.
2. Проклеиваем полученные элементы эпоксидной смолой, плотно соединяя их друг с другом.
3. После проклейки необходимо уложить полученную заготовку под пресс. Лучшим вариантом для этого являются ровные доски, между которыми помещаются плечи, зажимаясь струбцинами.
4. Конструкция застывает за 24 часа при условии, что заготовка находится в теплом помещении.
5. После окончательного застывания плеч, их торчащие края следует обрезать ножом и зашлифовать наждаком.

Эпоксидный клей следует готовить таким образом, чтобы содержание загустителя в нем было минимальным. Специалисты советуют использовать не более 10% загустителя.

Чтобы сделать фигурные дуги, следует изготовить специальную форму для пресса. Ее делают из фанеры, которая сгибается после предварительного замачивания.

Как сделать мини-арбалет?

Стрельба из мини-арбалета будет довольно интересна, т.к. в качестве стрел можно использовать острые бамбуковые шпажки, способные проткнуть даже картон

Чтобы выстрелить из арбалета, вовсе необязательно получать навыки работы с древесиной, закупать необходимые инструменты и осуществлять заготовку сырья, ожидая год для начала работ. Действующую модель можно изготовить из обыкновенного гофрированного картона. Естественно, для спортивных или охотничьих целей такой арбалет не подойдет, а вот для стрельбы по мишеням будет в самый раз.

Изготовление такого прототипа предполагает несколько этапов:

1. Сначала делаем плечи. Для этого необходимо вырезать из гофрированного картона несколько одинаковых заготовок, которые скрепляются между собой в единую конструкцию. Таким образом, создается необходимая жесткость, ведь на данную часть арбалета будет приходиться максимальная нагрузка.
2. Затем из картона следует вырезать спусковой крючок и запорный механизм. Их также изготавливают из нескольких слоев, склеенных друг с другом. Для создания дополнительной жесткости, необходимо усилить данные конструкции палочками от мороженого.
3. Основная часть арбалета представлена ложем, ровно как и в его боевых прототипах. Эта конструкция состоит из двух одинаковых частей, которые соединяются друг с другом посредством перемычек.
4. Вставляем внутрь ложа спусковой механизм и склеиваем основную часть арбалета.
5. Теперь необходимо прикрепить плечи к основанию. Делать это следует очень аккуратно, чтобы избежать перекоса, иначе точность выстрела из такого арбалета будет под большим вопросом.
6. На последнем этапе необходимо натянуть тетиву. Для этого используются канцелярские резинки, которые переплетаются между собой. Чем большее количество резинок вы используете, тем более мощным будет ваш арбалет. Однако здесь не следует переусердствовать – трех-четырех слоев будет вполне достаточно.

В качестве стрел для такого арбалета можно использовать обычные шариковые ручки. Они являются довольно тяжелыми для целенаправленного полета, при этом, инерции резинки будет более чем достаточно для запуска такого снаряда.

В торговых точках продается много разных арбалетов на любой вкус. Но его можно не только купить, но и сделать своими руками, если на его создание вас вдохновил кинофильм или посещение музея.. Конечно, для изготовления требуются определенные навыки в обращении с инструментами, но при большом желании преград нет.

Изготовление арбалета начинайте с дуги. Так как решено, что он должен быть мощным, то для дуги нужно взять лепесток с рессоры автомобиля УАЗ. Потом с помощью «болгарки» с этого лепестка вырезаем дугу. Длиной она должна получиться 85 см, а шириной — в центре 3 см и 1,5 см по краям. Далее с использованием точила придайте толщину в центре 0,8 см с постепенным переходом на 0,4 см по краям. Дальнейшую обработку дуги делайте при помощи напильников разной зернистости и наждачной бумаги. Рессору неплохо обрабатывать вдоль, поперек она напильником почти не обрабатывается. Затем сверлом с победитовой напайкой проделайте отверстия для крепления дуги к ложу и для фиксирования держателей тетивы.

Следующим этапом станет изготовление ложа. Его лучше сделать из ясеня. Это достаточно крепкое дерево, не колется и не дает трещин. Возьмите доску длиной 90 см, шириной 20 см и толщиной 6 см, простругайте ее на фуговочном станке, чтобы она стала ровной. Потом карандашом нанесите рисунок ложа, за образец можно взять охотничье ружье. Далее ручным лобзиком выпилите ложе из доски. При помощи рашпиля для работ по дереву сделайте тонкую обработку ложа, придав ему необходимую и удобную форму. Процесс — длительный и довольно трудоемкий. Более тонкую шлифовку сделайте различными видами наждачной бумаги. Канавку для стрелы нужно делать точильным камнем. Возьмите использованный мягкий абразивный камень, придайте ему круглый профиль с помощью камня большей твердости, и установив на точило, сделайте пропил. Канавка получится ровной и одинаковой глубины.

Дальше будем заниматься изготовлением спускового механизма. Долотом в ложе сделайте углубление для «ореха» и пружины. «Орех», который будет удерживать тетиву, делайте из куска железа без сварки, чтобы был крепче, так как на него придется вся основная нагрузка. На ложе, в месте крепления «ореха», установите железные «щеки», чтобы силой натяжения его не вырвало из дерева. Под него поставьте возвратную пружину и соедините со спусковой скобою тягой. Далее спусковой механизм закройте металлическими декоративными накладками. Накладки к ложу прикрутите мощными шурупами, чтобы было покрепче.

После начинайте делать крепление, при помощи которого дуга фиксируется к ложу. Для этого возьмите две железные шины и согните их Г-образно. Шину используйте толщиной 6 мм и шириной 25 мм. Просверлите в них отверстия для крепления к ложу и к дуге. Сначала закрепите Г-образные детали с помощью двух болтов М6 на ложе. Потом сделайте «стремя» для ноги и приварите к нему шину, которая должна была стать дополнительным креплением для дуги арбалета. Затем «стремя» и дугу закрепите на ложе двумя болтами и гайками М8. Для удержания стрелы сделайте деталь из пружинной стали. Изогните железную шину Г-образно и прикрепите ее с помощью болта к ложу, а к шине — кусок пружинной ленты. В качестве тетивы используйте железный трос толщиной 4 мм. Все металлические части покрасьте черной краской, а деревянное ложе — морилкой и прозрачным лаком, что придаст арбалету довольно изящный вид.

Стрелы изготовьте из сосны. Напилите на циркулярной пиле ровных реек из сухой доски. Потом с помощью стекла и наждачной бумаги придайте им круглую форму необходимой толщины. Оперение на стрелы сделайте из тонкого стеклопластика, а наконечники — из старых напильников. Крепите наконечники к древку эпоксидным клеем и тонкой проволокой. Они получатся легкие с правильным центром тяжести и достаточно крепкие, длиной они должны быть 40 см и толщиной 1 см.

В общем, получится арбалет на славу. Дальность прицельного боя у такого аппарата — около 70 метров, дальность полета стрелы — близко 400 метров, с 10 метров пробивает лист шифера, а если стрелу вогнать в дерево, то извлекать ее нужно с помощью молотка и долота. Точность тоже неплохая, а если в качестве прицела использовать лазерную указку, делается вообще фантастической.

Чтобы дома самому собрать настоящий скорострельный боевой арбалет, который можно без лишних усилии быстро автоматически перезарядить, необходимо иметь множество запчастей, которых естественно дома не найдется (ролики для капронового троса вместо тетивы, прицелом и качественным спусковым крючком). В этой статье я как раз расскажу как в домашней мастерской или дома в подсобке собрать простой арбалет, опишу дельные некоторые основные тонкости, которые сделают Ваш игрушечный арбалет боевой машиной!)

Плечи арбалета можно изготовить из того же материала, что и для лука: из дерева, из железа или из стеклопластика (из железа — хорошо для этого подойдет рессора от автомобиля «Москвич», а в качестве стеклопластика — хорошо подойдет полипропиленовая труба, которую можно купить в любом хозяйственном магазине). Ложе для арбалета, углубление куда в будущем будет вставляться стрела, пожалуй самая тяжелая в изготовлении часть, которая требует очень точной обработки и большого количества затраченного времени.

При отсутствии хорошо обработанного на заводском станке металлической ложи, можно использовать хорошо обточенное, а затем отшкуренное деревянное ложе. Не стоит забывать, что преимущество боевого арбалета над деревянным луком не только в силе стрельбы (хотя самодельный арбалет без роликов и системы блоков вряд ли превысит лук по этому показателю), но в первую очередь в удобстве конструкции и возможности вести прицельный огонь.

Для этого необходимо, рассчитывать путь полета стрелы, настроить ложе так, чтобы оно располагалось под углом (среднее значение 5-6 градусов), но я советую вам определится с дистанцией, на которую вы собираетесь посылать стрелы, и что называется «пристрелять» готовое изделие, после каждой серии выстрелов меняя угол ложа, до тех пор пока арбалет сделанный Вашими руками не начнет стрелять в центр яблочка.

Спусковой механизм простого арбалета можно придумать самому. Обычно это рычажок, удерживающий тетиву, убрать который можно нажатием курка. Необходимое условие, чтобы он срабатывал точно тогда, когда Вам это необходимо (при большом натяжении тетивы, слабый спусковой курок может сорваться и выстрелить сам). Тетива должна ходить так, чтобы при её отпускании она возвращалась вплотную к ложе, но без всякого трения. Ниже представлена схема и чертеж изготовления простого боевого арбалета в домашних условиях:

Внимание! Изготовление подобного вида оружия может быть наказуемо законом! Информация исключительно для мирных целей. Вся ответственность ложится на плечи человека.

Ниже представлены более детальные чертежи и схемы (с указанными размерами), которые можно использовать для изготовления профессионального арбалета.

Несмотря на обилие интернет-магазинов, торгующих метательным оружием, а также фантастического по широте ассортимента продукции, есть немало желающих сделать арбалет самостоятельно. Большинство из них не знают с чего начать. Сегодня мы расскажем вам про основные конструктивные особенности арбалета. Эти знания помогут вам избежать ошибок при изготовлении, а также разочарований и травм при его использовании.

Перед началом работ стоит знать два основных момента.

1. В нашей стране арбалет – это развлекательное и спортивное оружие. Охота с ним запрещена. Любое метательное оружие с усилием натяжения более 43 килограмм считается боевым, право на пользование которым дают разрешительные органы МВД.

2. Арбалет – это конструкция, испытывающая колоссальные нагрузки при эксплуатации. Поэтому всякая небрежность при его изготовлении, скорее всего, приведет к травме. Любая его деталь должна иметь многократный запас прочности.

Итак, давайте узнаем, как сделать простой арбалет в домашних условиях.

Видео ниже расскажет, как сделать арбалет в домашних условиях:
Лук

Источником энергии арбалета является лук – упругая пластина сложной формы, имеющая один основной изгиб и, как опцию, два дополнительных на концах. Начинать изготовление арбалета надо именно с этой детали и подгонять под нее все остальное – выбор типа натяжения (рекурсивный или блочный), размер ложи, тип спускового механизма.

Дерево и композит

Остро стоит вопрос о том, что использовать в качестве материала для лука: дерево, композит или металл?

· Дерево – самый неверный выбор. Доступные «деревяшки», валяющиеся под ногами, – это мусор, годящийся только на растопку печей. Ветви, вырубленные в лесу, по мере высыхания теряют упругость, трескаются и разваливаются. Из этого материала можно сделать лишь что-то для кратковременного развлечения на даче.

· Композит, созданный из стекловолокна и эпоксидного связующего, – это очень заманчиво и внешне просто. Но есть препятствие – необходимость скрупулезно точного соблюдения технологии всех работ. Пропорций смеси, сушки, выдержки. В домашних условиях это почти невозможно.
Металл

Остается один безальтернативный вариант – металл. Если у вас есть под рукой старый «Москвич» с набором листовых рессор, то считайте, что вам повезло. Из всего пакета берется один лист – второй. Если вас не слишком пугают габариты, то и первый подойдет. Тем более, что у него есть на концах трубки – почти готовый кронштейн для крепления блоков или тетивы.

Для крепления лука к ложе используется колодка. Это П-образная конструкция, обхватывающая ложу спереди. Ее можно приварить к листу рессоры наглухо, но в этом случае при изгибе лука сварные швы будут испытывать чрезмерное напряжение на отрыв. Поэтому лучше на колодке закрепить шаровую опору от ВАЗ 2108. На ее штырь и крепится лук. Это удобно еще и потому, что на листе рессоры есть отверстие.

Если вы очень сильный, то можно остановиться на рекурсивном способе натяжения тетивы. Для крепления блоков на луке, если вы выбрали второй рессорный лист, надо закрепить кронштейны на его концах. Болтовое (а еще лучше заклепочное) соединение предпочтительнее сварки, поскольку этот узел испытывает сильные вибрационные нагрузки. В качестве шкивов используйте детали механизма подъема стекол того же «Москвича».

Относительно тетивы напрашивается очевидное решение: тонкий металлический тросик. Но оно не вполне верное, поскольку стальные тросы плохо выдерживают переменные нагрузки. Лучше выберите альпинистский репшнур диаметром 5-8 мм.

Сделав лук и закрепив на нем тетиву, вы можете провести натурные испытания на изгиб. Отлично, если при этом у вас будет динамометр килограммов так на 100-150. В результате вы узнаете два параметра, необходимые для дальнейших работ: длину хода тетивы и нагрузку.

О том, как сделать ложу на мощный арбалет в домашних условиях, читайте ниже.
Ложа

Для этой детали самодельного арбалета дерево – безальтернативный вариант. Но не всякое. В любом случае не осина, ольха, ель или сосна. Лучше бук, вяз, дуб. Заготовка, высушенная в течение лет двадцати. Понятно, что такого вам нигде и никогда не найти. Поэтому используйте влагостойкую фанеру толщиной в 7-9 мм. Из нее вырезают 3 или 5 контуров ложи, а потом склеивают этот пакет эпоксидной смолой. Не очень красиво, но чрезвычайно надежно.

· Относительно формы – откажитесь от полупистолетной, используйте прямую английскую ложу. Она не только проще в изготовлении, но и прочнее.

· При сборке пакета ложи надо учесть и ход тетивы, и нагрузку. Первое определяет расстояние от колодки до паза для спускового механизма. Второе – толщину стенок ложи в месте его крепления. Именно прямая английская ложа позволит вам избежать излишнего утончения при переходе от цевья к прикладу.

· Важнейшая деталь ложи арбалета – направляющая стрелы. Она должна быть гладкой и прочной. Для нее можно использовать пластины, обрамляющие боковые стекла «Москвича», мебельную фурнитуру, другие похожие по форме детали.

· Если вы используете блочный тип натяжения тетивы, то в цевье под направляющей должен быть паз для тросовой системы. Это еще один элемент, ослабляющий ложу, поэтому откажитесь от мысли сделать цевье изящным. Высокое защитит ваши пальцы от попадания под тетиву и травматической ампутации фаланг.

Обычно арбалеты имеют ложу из пластика.

О том, как сделать самодельный спусковой механизм для арбалета в домашних условиях, расскажем ниже.

О том, как сделать арбалет из дерева (фанеры) своими руками, расскажет это видео:
Спусковой механизм

Если вы не слесарь шестого разряда, то откажитесь от мысли сделать этот элемент самостоятельно. Приложите усилие и найдите УСМ от любой пружинно-поршневой пневматической винтовки. В самом сложном случае вам придется лишь доработать его зуб, удерживающий поршень – он может быть маловат для толстой тетивы.

Над спусковым механизмом устраивается кожух высотой от 2 до 5 см, необходимый для того, чтобы защитить его от влаги и грязи, а также являющийся основанием для прицельных приспособлений – планок под оптику или целика. Планки Вивера, Пикатинни или ласточкин хвост можно купить в любом интернет-магазине, торгующем пневматикой.

Передняя часть кожуха над спусковым механизмом выполняется в виде длинного (не более 10 см) упругого «хвостика», которым задняя часть стрелы удерживается на направляющей.
Изготовление стрел

Канонически правильно боеприпасы для арбалета называются «болт». Но многие интернет-магазины торгуют арбалетными стрелами. Для арбалетов, имеющих винтовочную ложу, подходят длиной 14, 16, 20, 22 дюйма. Если быть абсолютно откровенным, то лучше магазинных вам стрел не найти. К сожалению, дешевле 150 рублей ни одна из них не стоит. Поэтому стоит попытаться изготовить их самому.

Сделать их можно из дерева, прямослойного, без сучков. Как вариант – использовать детали мебели – балясины от стульев, перил детских кроваток. Хорошие стрелы получаются из алюминиевых трубок диаметром до 2 см. При желании можно использовать даже электроды максимального диаметра, но они безнадежно гнутся при попаданиях и к ним сложно прикрутить оперение.

Для оперения используется тонкий пластик. Натуральные птичьи перья могут дать неожиданный эффект хаотичного изменения направления полета, поскольку имеют природные изгибы, которые надо уметь учитывать.

Главное условие для хорошего, ровного полета – балансировка. Центр тяжести у арбалетного болта должен находиться после первой трети длины от наконечника. Если он не металлический, то конец стрелы можно загрузить свинцовой проволокой, обмотанной вокруг древка.

К вопросу оснащения стрелы наконечником надо относиться без фанатизма. Точить металл на токарных станках, фрезеровать и полировать, придавая изысканные формы, – эти операция доступны немногим. Кроме того, такой наконечник чрезвычайно опасен. Если вам не требуется пробивать рыцарские доспехи, то деревянный болт можно просто заточить под углом 30 градусов, используя обычный нож.

Есть модели классические, они похожи на древние, а их конструкция простая. Также существуют современные арбалеты, их называют «блочными». Такое оружие имеет более сложную конструкцию из-за блоков и других новшеств, которые усиливают его мощность. Подобный арбалет в домашних условиях сделать будет намного сложнее, но описание этого процесса и чертежи, которые будут подробно изложены в статье, помогут вам в этом. Арбалет имеет множество составных частей: лук; ложе; спусковой механизм; тетива; в некоторых современных моделях присутствуют блоки на концах лука.

Все эти породы достаточно плотные, чтобы выдержать огромные нагрузки, которые будут влиять на лук и ложе арбалета. Подготовка материала Чтобы оружие стреляло долго и мощно, его материал должен быть правильно высушен в течение года. Срезав необходимый ствол или ветку, оба спила нужно обязательно закрасить. Для этого можно использовать любой клей, краску или лак. Если закрыть таким образом спилы, влага не сможет быстро выходить из заготовки, поэтому древесина будет сохнуть медленнее и равномернее. Так в материале не образуется внутренних трещин, и сделанный арбалет своими руками в домашних условиях будет служить очень долго. После этого полено кладут в сухое место, где на него не будут падать солнечные лучи. Так оно должно пролежать год. По прошествии времени с заготовки снимают кору, так она сохнет ещё неделю. Затем полено распиливают пополам. Так оно лежит ещё неделю, только после этого можно приступать к созданию арбалета. Инструменты для изготовления арбалета Нож. Пила. Рубанок. Наждачная бумага разной зернистости. Столярный резец. Стамеска. Дрель. Делаем лук На заготовке выбирают сторону, в которой годовые кольца дерева тоньше.

Это северная сторона, волокна на ней плотнее, чем в остальных частях. Именно её и будем использовать, создавая арбалет своими руками в домашних условиях. Из этой части нужно делать лук. Намечают середину, от неё в обе стороны откладывают примерно по два сантиметра, разметив часть, которая зажмётся в ложе арбалета. Это будет самым толстым местом лука. От него начинают срезать материал, продвигаясь постепенно к краям. Стружат заготовку постепенно с обеих сторон, при этом проверяют, пока она хоть немного не начнёт сгибаться. После этого нужно взять крепкую верёвку, сделать на ее концах петли. Это будет пробная тетива. Она необходима для проверки натяга лука. Очень важно, чтобы его плечи сгибались равномерно. Надев импровизированную тетиву и натянув лук, можно увидеть, в каких местах снимать материал. Их отмечают, аккуратно срезают ножом. Так нужно продолжать до тех пор, пока изделие не станет гнуться равномерно с обеих сторон. Обработка сучков Очень часто на материале попадаются сучки: одни видны сразу, другие могут открыться в процессе обработки материала. Чем они опасны, так это тем, что из-за них могут образоваться сколы. Поэтому нужно обрабатывать такие места хорошо заточенным ножом. Если нет уверенности или опыта, лучше немного дольше повозиться и зашлифовать их наждачной бумагой.

Также для этой цели можно использовать напильник. Ложе Когда лук готов, его откладывают и приступают к изготовлению ложа. Для начала выбирают, где будет жёлоб, по которому будет вылетать стрела, делают это место идеально ровным. Именно от него будет зависеть, насколько метко будет стрелять арбалет. Чтобы всё понять, лучше посмотреть чертеж арбалета. Как сделать его ложе, здесь подробно изображено. После этого вырезают жёлоб на необходимую длину. Обычно она составляет около 30 см. Затем делают углубление для лука и спускового механизма. Их удобно вырезать стамеской и столярным ножом. Спусковой механизм Как говорилось выше, его можно делать из плотного дерева или, если арбалет мощный, из металла. Самый простой механизм — это так называемый «орех». Он состоит из цилиндра, где с одной стороны — зацеп для тетивы, а с другой — упор для курка. В мощных арбалетах спуск более усовершенствованный для более лёгкого нажатия на курок при нагрузке. Мы подробно рассмотрели, как сделать арбалет своими руками. Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях. Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели. Блочный арбалет Такой аппарат сделать намного сложнее, для него понадобится намного больше инструментов, чем для обычного. Итак, создаём арбалет своими руками в домашних условиях из стеклопластика.

Этот материал идеален для изготовления лука, потому что хлёсткий и при этом лёгкий. Его можно вырезать из цельного куска стеклопластика толщиной в 1 см или же сделать самому. Если не лень повозиться, то лучше изготовить самостоятельно. Делаем стеклопластиковые плечи для арбалета Нужно взять стеклоткань или кевлар и нарезать полосками. Их нужно от 30 до 40. Вообще, лучше всё пробовать опытным путём. Эти полоски проклеивают эпоксидной смолой так, чтобы всё при застывании стало монолитным. Также нужно подумать, как весь этот «бутерброд» уложить под пресс. Лучше всего использовать доски, между которыми поместить плечи, зажать всё струбцинами. В эпоксидном клее должно быть меньше загустителя, чем обычно, в пределах от 8 до 10%. Всё застывает за 24 часа, но если в помещении холодно, время может увеличиться. Когда всё застыло, плечи дорабатывают, обрезая торчащие края ножом и шлифуя наждачной бумагой. Теперь подробно разберём, как сделать арбалет своими руками в домашних условиях и какие дополнительные элементы его конструкции нужно изготовить.

Делаем фигурное ложе Для этого нужно взять доску толщиной не менее 4 см. Разметить, где будет приклад, рукоять, спусковой механизм и крепления для плечей лука. В общем, всё согласно чертежам. После этого нужно высверлить все необходимые отверстия и вырезать. Блоки Их можно сделать из алюминия. Лучше, чтобы они были на подшипниках. Отлично подойдут средние части от колёсиков для роликовых коньков. Они достаточно прочны для выдерживания сильных нагрузок, к тому же их размер идеален. Оси под них нужны в 5 мм толщиной. Можно и их взять с роликов или сделать самостоятельно. Крепления делают из листовой стали или подобного прочного материала. Ещё можно перед заливкой эпоксидной смолой плечей лука сделать их концы толще, для установки блоков, в таком случае крепления не понадобятся. После этого на изготовленный арбалет своими руками в домашних условиях нужно установить спусковой механизм с курком и держателем стрелы. В общем, все части соединяются болтами, обязательно используются шайбочки. Они позволят более плотно всё скрутить, не повреждая материал. В блочных арбалетах тетива длиннее и натягивается по-другому. Она словно перекрещивается, а при натяге эта система позволяет отдавать стреле в два раза больше энергии на полёт, чем в случае с обычным арбалетом с таким же луком. В мощных блочных моделях тетивой является стальной трос, только он способен выдержать огромное резкое давление при выстреле. В арбалетах, чья мощь не более 40-50 кг, её можно сплести из капроновых нитей.

Делаем тетиву для арбалета Описанным способом можно делать тетиву как для рекурсивного, так и для классического арбалета. Просто длина их будет разная из-за особенностей в конструкциях обеих моделей. Берут доску длиной запланированной тетивы, вбивают два колышка, на которые по кругу наматывают капроновую нить. Когда толщина этого длинного овала станет 5 мм, его обматывают, делая между витками промежуток в 2-3 мм. Возле колышков нужно оплетать без промежутков, ведь там будут петли для зацепа. По поводу тетивы можно сказать и то, что если сделать её слишком толстой, то сила арбалета понижается. Однако тонкая может порваться.

Так что в этом деле нужно выбрать промежуточную толщину. Лучше изучить подобные спортивные модели с таким же натягом и сделать тетиву их толщины. Когда это сделано, две половины соединяют и обматывают вместе. Опять-таки возле петель нужна особая тщательность. Затем обматывают середину, где тетива будет зацепляться и толкать стрелу. Это место также делают внимательно, ведь на него будет оказываться сила трения огромной мощности. Все обрезанные края нитей нужно промазать клеем. Это сделает их более плотными и монолитными. В этой статье представлены чертежи и описание того, как сделать настоящий арбалет в домашних условиях. Это не так уж и сложно, особенно если делать деревянное оружие. Если же изделие производится для охоты с целью добиться огромной мощности, то следует выбирать блочную модель. Её конструкция немного сложнее, может понадобиться станок для изготовления некоторых деталей.

Если вы не хотите покупать дорогой арбалет (а цены порой переваливают за $1000), можно сделать арбалет своими руками. Это не так сложно, как кажется на первый взгляд. Конструкция арбалета достаточно проста. Арбалет можно сделать из того, что имеется под рукой, заменяя отсутствующие материалы на схожие. Для стрельбы по мишеням самодельный арбалет вполне подойдет.

Общий вид арбалета, который можно сделать своими руками по чертежам

В конструкции этого арбалета использованы наработки производителей в области оружия. На чертежах представлен арбалет блочной конструкции. При следовании указаниям и соблюдении всех размеров вы сможете сделать качественный и хороший арбалет своими руками даже в домашних условиях

Общая схема самодельного арбалета в сборке:

Для начала желательно внимательно изучить чертежи арбалета и приступать к сборке своими руками. Изготовить арбалет своими руками — задача не из простых. Но тем самым повышается интерес к работе! Ведь самодельный арбалет может принести большую радость и уважение к исполнителю.

Устройство арбалета: ложе, плечи, приклад, спусковой механизм, прицельные устройства, система блоков. Для изготовления ложа применяется натуральное дерево, цельный или клееный брус, преимущественно твердых пород. Точные размеры арбалета можно посмотреть на чертежах. Форму арбалета выбираете сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также учитывать сможете ли вы изготовить такую форму правильно.

Чертеж плечей и колоды арбалета:

Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. Главное подобрать подходящий размер. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей. Приклад и подствольную накладку арбалета так же можно сделать из дерева. Приклад будет крепиться к направляющей и служить основой для спускового механизма.

Чертеж приклада:

Предлагаемый к сборке своими руками, арбалет имеет блочную конструкцию. Это позволяет компенсировать нагрузку при взводе тетивы и сохранить мощность. Блочные арбалеты наиболее популярны среди охотников, т.к. можно носить арбалет во взведенном состоянии достаточно долго. Такую конструкцию активно использует компания Horton при производстве своих арбалетов.

Чертеж деталей блочного узла:

Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы. Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки. Дерево тоже может служить подходящим материалом.

Прицел арбалета должен состоять из целика и мушки. Так же, на арбалет можно установить оптический прицел, предусмотрев крепление для прицельной планки. Вертикальные поправки выполняются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций прицелов и прицельных приспособлений для арбалета может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от обычного оружия (пневматические винтовки) и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета (арбалетного болта) доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобными являются конcтрукции целика, которые допуcкают его cъем или cкладывание при транcпортировке. Так же будет удобно, если целик можно подстраивать вручную, поднимая или опуская планку. Тем самым вы сможете пристреливать арбалет под разные условия (расстояние до цели, вес стрелы).

Арбалет, изготовление которого своими руками описано выше, раccчитан для cтрельбы болтами диаметром 8 мм и длиной 450-470 мм. Их можно легко сделать самому из дюралюминиевой трубки c толщиной cтенки 0,5 мм. Спереди на болт крепится наконечник и внутренник, сзади — оперение, так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик болта для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы, он должен быть плоским. Его можно выточить из дерева в виде пробки и вcтавить в торец трубки, предварительно смазав клеем.

Арбалет – это метательное оружие, представляющее собой усовершенствованную конструкцию лука. Его преимуществом является возможность прицеливаться без лишних усилий. Технические характеристики орудия увеличивают убойную силу и точность стрельбы. В нашей стране использование такого вида метательного оружия непопулярно, поскольку сложно найти необходимую конструкцию. Инвентаря очень мало, однако интерес у пользователей довольно высок. Арбалеты стоят довольно дорого. Тем не менее, устройство орудия довольно простое, поэтому его легко можно сделать своими руками.

Для чего используется арбалет

В первую очередь стоит отметить, что использование метательного оружия с силой натяжения более 43 кгс является незаконным, будь оно самодельным или куплено у официальных производителей. Сегодня, главным применением арбалета являются спортивные соревнования и активный отдых.

Само устройство впервые было создано две с половиной тысячи лет назад на территории Китая. В Европе орудие получило популярность лишь к началу двенадцатого века и использовалось исключительно для военных целей. Позже самодельные арбалеты использовались для охоты. Однако дорогостоящие механизмы и специальные стрелы могли позволить себе лишь богатые люди.

Стрелы для такого вида оружия гораздо тяжелее и чаще называются болтами. Их применение необходимо, поскольку сила натяжения тетивы значительно выше и требует использования тяжелых снарядов. Они же в свою очередь обеспечивают увеличенную мощность при попадании. Сейчас, запрет на охоту с метательным оружием на территории России и стран СНГ не позволяет использовать арбалет для поимки дичи
. Метательные орудия используются исключительно для спортивных целей.

Отличия и приспособления

Лук и арбалет имеют несколько явных отличий, которые требуется учитывать при создании орудия своими руками. Главными отличиями являются:

Кроме того, при создании метательного орудия своими руками стоит особое внимание уделить способу натяжения тетивы. Их существует несколько. Наиболее надежными и популярными являются:

Ножные или ручные скобы. Очень востребованный вид натяжения. Однако его применение доступно лишь для арбалетов с небольшой мощностью. Ремень и крючок. Данный способ позволяет зафиксировать станок орудия ногами, подобно первому примеру. При сгибе, крючок цепляется за тетиву, а восстановление положения производит ее натягивание и фиксация. Усовершенствованным видом второго способа является канат с применение роликов. Крепление также устанавливается на ремне. Использование двух изогнутых рычажков, укладываемых на штифты, называется «козьей ножкой». Штифты выступаю по обе стороны ложи. Владелец тянет противоположную сторону к себе, тем самым осуществляя натяжение. Отжимной рычажок. Суть способа заключается в сцепке крючка и скобы на спереди ложи. Таким образом, тетива отжимается назад. Использование зубчатой рейки и ворота. Очень древняя технология, появившаяся в пятнадцатом веке в Германии. Натяжка осуществляется воротом, что позволяет применять метод для очень мощных арбалетов. Очень подходит для охоты, поскольку имеет убойную силу.

Существует также множество других способ натяжения тетивы для определенных видов орудия. Однако они применяются гораздо реже и использовались в давние времена. Их безопасность значительно ниже, что не гарантирует правильности использования оружия. Для создания арбалета своими руками рекомендуется использовать один из вышеперечисленных способов.

Как создать метательное орудие

При создании арбалета своими руками важно понимать, что конструкция должна быть прочной и надежной. Сделать самодельное метательное оружие не сложно, однако требуется очень ответственно подойти к работе.

Для начала необходимо определиться с целью использования орудия. Если оно будет применяться для охоты, тогда особый акцент стоит уделить механизму натяжения и ложе. Если сделать конструкцию правильно, то с техникой стрельбы будет справиться на порядок легче.

После определения требующихся характеристик нужно сделать чертежи будущего оружия или найти готовые в интернете. Они не только облегчат процесс создания, но и организуют рабочий процесс. Лучше всего использовать тщательно проработанные чертежи с проставленными размерами
.

Приборы и материалы

Перед тем как сделать метательное оружие для охоты с небольшой силой натяжения, требуется организовать рабочее место и подготовить необходимые материалы. Вот основные предметы, которые вам понадобятся:

два метровых бруска хвойной древесины;тонкая рейка 6х1 см;трубка из полиуретана с диаметром 3 см;нейлоновая леска;колеса с желобом посередине ребра;шурупы и гвозди 5-ти сантиметровой длины;клей;деревянные шканты (6 штук);скотч и пенка;тиски и рашпиль;молоток, стамеска, пила и сверло;ручка или карандаш.

Также в процессе работы могут понадобиться дополнительные материалы для придания эстетичного вида орудию. Однако сделать вы это можете по своему усмотрению. При использовании арбалета для охоты, внешний вид не столь важен. Тем не менее, его можно отполировать и украсить по желанию.

Рабочий процесс

В первую очередь необходимо сделать ложе орудия. Это основная часть, к которой крепятся остальные части конструкции. Возьмите один из подготовленных брусков и приложите его к плечу для определения удобной длины. Сделайте отметку карандашом и отпилите ненужную часть. Второй рукой отметьте удобной положение спускового крючка. При создании орудия своими руками стоит учесть, что от длины ложи зависит мощность. Чем больше длина, тем сильнее сила натяжения. Для охоты лучше использовать брусок большей длины. В месте расположения спускового крючка, стамеской и рашпилем вырежьте прямоугольник размерами 10х2,5 см. Поперек получившегося отверстия вырежьте полосу, в которой будет располагаться тетива.

Теперь вдоль бруса необходимо вырезать желоб для стрелы. Поскольку работа выполняется своими руками, крайне важно подойти ответственно к этому этапу. От правильности положения зависит точность стрельбы. С помощью сверла и молотка, ровно по центру выбейте желоб глубиной 5 мм и отшлифуйте его.

Другой брусок отпилите на длину в 60 см и приклейте его к основной части арбалета. Дайте клею высохнуть. После полного закрепления, при желании, можно выполнить полировку деталей. Вы можете сделать ее своими руками, либо специальными полировочными приборами.

Теперь, когда основная часть конструкции готова, необходимо сделать плечи. Для этого используйте две полимерные трубы, длинной 90 см каждая. Сделайте на концах одной стороны надрезы, в которые будет помещена тетива. Их ширина должна соответствовать подготовленным шурупам. Вставьте их в сделанные надрезы и прикрепите колеса с желобом.

Возьмите нейлоновую леску. Закрепите ее на одном из шурупов, после чего обмотайте вокруг каждого колеса, идя из одной стороны в другую. После обмотки вокруг колес закрепите леску на другом шурупе с натяжкой. В итоге должна получиться изогнутая конструкция с тремя рядами струн. При натяжении трубы должны изгибаться, если этого не происходит, повторите процедуру заново.

После выполнения этапа, необходимо закрепить полученную конструкцию на основной части арбалета. Для этого на конце бруса вырежьте отверстие, в которое будет крепиться дуга. В ложбину вставьте трубу и надежно обмотайте скотчем. Учитывайте, что одна струна (более натянутая) должна находиться сверху, а две другие снизу.

Теперь можно переходить к спусковому механизму. Возьмите подготовленную рейку и выпилите из нее букву «L». На основании изгиба вырежьте желоб, так чтобы он располагался по центу и имел ширину, равную одной трети полного основания. Теперь необходимо выпилить деталь таким образом, чтобы она совпадала с отверстием в ложе. На изгибе, сбоку, высверлите отверстие по толщине гвоздя. Поместите деталь в отверстие ложи и вбейте в нее гвоздь, так, чтобы он проходил через просверленную дырку в детали.

Осталось сделать только упор. В качестве него послужит отпиленный 20-ти сантиметровый брусок, который необходимо отшлифовать для удобства. Его можно прикрепить к основной части с помощью гвоздей или клея. Обмотайте упор пенкой и закрепите скотчем.

На этом создание арбалета для охоты завершено. Остается сделать только стрелы. Их легко выполнить из деревянных шкантов, обрезов до нужной длины. С одной стороны делается надрез для тетивы, с другой конец заостряется.

Главное не использовать орудие в общественных местах и неподалеку от мест проживания и объектов возможного нахождения людей.
Соблюдая правила безопасности можно отлично провести время не только охотясь, но и занимаясь активным отдыхом.

Сейчас очень популярное оружие — арбалет. Не смотря на сложность, арбалет можно сделать в домашних условиях. В прошлые старинные времена оно использовалось как грозное оружие. Сейчас арбалет используется в спорте в тире на малых и средних дистанциях. В наше время можно купить все и арбалет, а том числе. Но гораздо интереснее его сделать своими руками. Для тех, кто мастеровит, умеет пользоваться станками и инструментами-это не составит большого труда.

Ранее мы описывали как сделать , кому интересно-посмотрите.

Для арбалета нам нужна деревянная заготовка и железо.

Деревянная заготовка вырезается по таким размерам.

Берем рессорною пластину размером 650×100×8. Угловой шлифмашинкой понемногу срезаем лишнее. В делаем дугу размером 35 мм- это посредине и с краями 18 мм.

Наждачным станком уменьшаем края от средины до края доходя до 5 миллиметров в толщину. На дугу натягиваем стальной дрот (можно трос). Крепко фиксируем. Чтобы не мешать дуге изгибаться ровно посредине ставим деревянный кругляк. Одновременно с натягиванием смотрим на напряжения и промежуток натяжения.

Эти размеры и ставим за основу нашей работы по изготовлению арбалета в домашних условиях.

Распиливаем железную заготовку и получаем деталь которая и будет главной в нашем арбалете-зацеп, так же ее называют «кошка».

Для изготовления замка нам необходим курок и шептало. Сверху оси делаем отверстие в которое должен попадать болт полосковой пружины, который фиксирует штифт от передвижения

Далее будем делать замок и корпус.

Очень внимательно вымеряем и делаем отверстия для штифтов.

Затем делаем защиту для курка и мерим его к деревянной основе.

Вырезаем отверстие для замка.

Вставляем замок

Крепим целик. Делаем «ласточкин хвост» и припаиваем к нему прицельное устройство. В зависимости от температуры нагревания при воронении, это можно сделать ПОСом или ПСРом.

В арке необходимо просверлить отверстия, делать это необходимо победитовым сверлом. Все это необходимо для крепления хомутов.

Точим ролики по необходимым размерам.

Подрезаем хомуты к нужному нам размеру и далее закрепляем хомута к дуге арбалета.

Делаем стремена

Зажимаю тетиву (трос) тисками. Совет, не пытайтесь клепать, нужно сжимать!

В процессе изготовления.

Деталь, сделанная.

Из деревянной заготовки изготовляем проем для направляющей

Приклеиваем металлическую планку в виде желобка.

При помощи резаков и стамесок по дереву делаем приклад.
