Арбалет своими руками в домашних условиях из пилы

Сейчас стало модным охотиться с луком и арбалетом. Хотя в нашей стране это запрещено, но всё же можно стрелять по мишеням, практикуясь в этом нелёгком деле. Можно сделать арбалет своими руками в домашних условиях для тренировок. Ведь хорошие модели от известных фирм стоят очень дорого. А самодельный арбалет может быть сделана «под себя». Стоит помнить о том, что если оружие будет с натягом более 20 кг, то оно считается холодным оружием. Поэтому при создании арбалета стоит учитывать этот важный нюанс.

Есть модели классические, они похожи на древние, а их конструкция простая. Также существуют современные арбалеты, их называют «блочными». Такое оружие имеет более сложную конструкцию из-за блоков и других новшеств, которые усиливают его мощность. Подобный арбалет в домашних условиях сделать будет намного сложнее, но описание этого процесса и чертежи, которые будут подробно изложены в статье, помогут вам в этом.

Арбалет имеет множество составных частей:

• лук;

• ложе;

• спусковой механизм;

• тетива;

• в некоторых современных моделях присутствуют блоки на концах лука.

Из чего сделать арбалет

Главный материал, из которых делается арбалет, — это дерево. Из него изготавливают ложе и лук. Спусковой механизм в мощных образцах вытачивают из железа. А те, в которых сила натяжения меньше 20 кг, можно сделать из твёрдого дерева, оно вполне выдержит. Также для лука применяют пружинный металл и различные композиты.

Обычный арбалет из дерева

Для начала рассмотрим, как легко сделать арбалет своими руками, и начнём с простой его формы. Это стандартная конструкция древнего оружия, и его можно будет использовать не только для стрельбы, но и как эффектный предмет интерьера, повесив на стену.

Какое дерево использовать

Для создания арбалета нужно выбирать:

• дуб;

• ясень;

• акацию;

• клён;

• тополь.

Все эти породы достаточно плотные, чтобы выдержать огромные нагрузки, которые будут влиять на лук и ложе арбалета.

Подготовка материала

Чтобы оружие стреляло долго и мощно, его материал должен быть правильно высушен в течение года. Срезав необходимый ствол или ветку, оба спила нужно обязательно закрасить. Для этого можно использовать любой клей, краску или лак. Если закрыть таким образом спилы, влага не сможет быстро выходить из заготовки, поэтому древесина будет сохнуть медленнее и равномернее. Так в материале не образуется внутренних трещин, и сделанный арбалет своими руками в домашних условиях будет служить очень долго.

После этого полено кладут в сухое место, где на него не будут падать солнечные лучи. Так оно должно пролежать год. По прошествии времени с заготовки снимают кору, так она сохнет ещё неделю. Затем полено распиливают пополам. Так оно лежит ещё неделю, только после этого можно приступать к созданию арбалета.

Инструменты для изготовления арбалета

• Нож.

• Пила.

• Рубанок.

• Наждачная бумага разной зернистости.

• Столярный резец.

• Стамеска.

• Дрель.

Делаем лук

На заготовке выбирают сторону, в которой годовые кольца дерева тоньше. Это северная сторона, волокна на ней плотнее, чем в остальных частях. Именно её и будем использовать, создавая арбалет своими руками в домашних условиях. Из этой части нужно делать лук.

Намечают середину, от неё в обе стороны откладывают примерно по два сантиметра, разметив часть, которая зажмётся в ложе арбалета. Это будет самым толстым местом лука. От него начинают срезать материал, продвигаясь постепенно к краям. Стружат заготовку постепенно с обеих сторон, при этом проверяют, пока она хоть немного не начнёт сгибаться.

После этого нужно взять крепкую верёвку, сделать на ее концах петли. Это будет пробная тетива. Она необходима для проверки натяга лука. Очень важно, чтобы его плечи сгибались равномерно. Надев импровизированную тетиву и натянув лук, можно увидеть, в каких местах снимать материал. Их отмечают, аккуратно срезают ножом. Так нужно продолжать до тех пор, пока изделие не станет гнуться равномерно с обеих сторон.

Обработка сучков

Очень часто на материале попадаются сучки: одни видны сразу, другие могут открыться в процессе обработки материала. Чем они опасны, так это тем, что из-за них могут образоваться сколы. Поэтому нужно обрабатывать такие места хорошо заточенным ножом. Если нет уверенности или опыта, лучше немного дольше повозиться и зашлифовать их наждачной бумагой. Также для этой цели можно использовать напильник.

Ложе

Когда лук готов, его откладывают и приступают к изготовлению ложа. Для начала выбирают, где будет жёлоб, по которому будет вылетать стрела, делают это место идеально ровным. Именно от него будет зависеть, насколько метко будет стрелять арбалет. Чтобы всё понять, лучше посмотреть чертеж арбалета. Как сделать его ложе, здесь подробно изображено. После этого вырезают жёлоб на необходимую длину. Обычно она составляет около 30 см. Затем делают углубление для лука и спускового механизма. Их удобно вырезать стамеской и столярным ножом.

Спусковой механизм

Как говорилось выше, его можно делать из плотного дерева или, если арбалет мощный, из металла. Самый простой механизм — это так называемый «орех». Он состоит из цилиндра, где с одной стороны — зацеп для тетивы, а с другой — упор для курка. В мощных арбалетах спуск более усовершенствованный для более лёгкого нажатия на курок при нагрузке.

Мы подробно рассмотрели, как сделать арбалет своими руками. Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях.

Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели.

Блочный арбалет

Такой аппарат сделать намного сложнее, для него понадобится намного больше инструментов, чем для обычного. Итак, создаём арбалет своими руками в домашних условиях из стеклопластика. Этот материал идеален для изготовления лука, потому что хлёсткий и при этом лёгкий. Его можно вырезать из цельного куска стеклопластика толщиной в 1 см или же сделать самому. Если не лень повозиться, то лучше изготовить самостоятельно.

Делаем стеклопластиковые плечи для арбалета

Нужно взять стеклоткань или кевлар и нарезать полосками. Их нужно от 30 до 40. Вообще, лучше всё пробовать опытным путём. Эти полоски проклеивают эпоксидной смолой так, чтобы всё при застывании стало монолитным. Также нужно подумать, как весь этот «бутерброд» уложить под пресс. Лучше всего использовать доски, между которыми поместить плечи, зажать всё струбцинами.

В эпоксидном клее должно быть меньше загустителя, чем обычно, в пределах от 8 до 10%. Всё застывает за 24 часа, но если в помещении холодно, время может увеличиться. Когда всё застыло, плечи дорабатывают, обрезая торчащие края ножом и шлифуя наждачной бумагой.

Теперь подробно разберём, как сделать арбалет своими руками в домашних условиях и какие дополнительные элементы его конструкции нужно изготовить.

Делаем фигурное ложе

Для этого нужно взять доску толщиной не менее 4 см. Разметить, где будет приклад, рукоять, спусковой механизм и крепления для плечей лука. В общем, всё согласно чертежам. После этого нужно высверлить все необходимые отверстия и вырезать.

Блоки

Их можно сделать из алюминия. Лучше, чтобы они были на подшипниках. Отлично подойдут средние части от колёсиков для роликовых коньков. Они достаточно прочны для выдерживания сильных нагрузок, к тому же их размер идеален. Оси под них нужны в 5 мм толщиной. Можно и их взять с роликов или сделать самостоятельно.

Крепления делают из листовой стали или подобного прочного материала. Ещё можно перед заливкой эпоксидной смолой плечей лука сделать их концы толще, для установки блоков, в таком случае крепления не понадобятся.

После этого на изготовленный арбалет своими руками в домашних условиях нужно установить спусковой механизм с курком и держателем стрелы. В общем, все части соединяются болтами, обязательно используются шайбочки. Они позволят более плотно всё скрутить, не повреждая материал.

В блочных арбалетах тетива длиннее и натягивается по-другому. Она словно перекрещивается, а при натяге эта система позволяет отдавать стреле в два раза больше энергии на полёт, чем в случае с обычным арбалетом с таким же луком.

В мощных блочных моделях тетивой является стальной трос, только он способен выдержать огромное резкое давление при выстреле. В арбалетах, чья мощь не более 40-50 кг, её можно сплести из капроновых нитей.

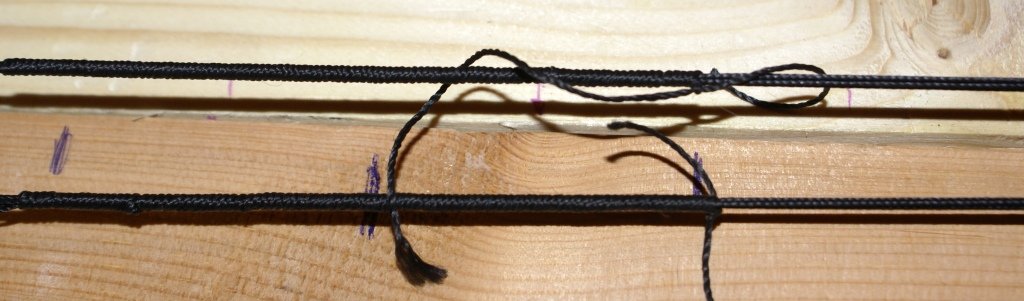

Делаем тетиву для арбалета

Описанным способом можно делать тетиву как для рекурсивного, так и для классического арбалета. Просто длина их будет разная из-за особенностей в конструкциях обеих моделей.

Берут доску длиной запланированной тетивы, вбивают два колышка, на которые по кругу наматывают капроновую нить. Когда толщина этого длинного овала станет 5 мм, его обматывают, делая между витками промежуток в 2-3 мм. Возле колышков нужно оплетать без промежутков, ведь там будут петли для зацепа.

По поводу тетивы можно сказать и то, что если сделать её слишком толстой, то сила арбалета понижается. Однако тонкая может порваться. Так что в этом деле нужно выбрать промежуточную толщину. Лучше изучить подобные спортивные модели с таким же натягом и сделать тетиву их толщины. Когда это сделано, две половины соединяют и обматывают вместе. Опять-таки возле петель нужна особая тщательность. Затем обматывают середину, где тетива будет зацепляться и толкать стрелу. Это место также делают внимательно, ведь на него будет оказываться сила трения огромной мощности. Все обрезанные края нитей нужно промазать клеем. Это сделает их более плотными и монолитными.

В этой статье представлены чертежи и описание того, как сделать настоящий арбалет в домашних условиях. Это не так уж и сложно, особенно если делать деревянное оружие. Если же изделие производится для охоты с целью добиться огромной мощности, то следует выбирать блочную модель. Её конструкция немного сложнее, может понадобиться станок для изготовления некоторых деталей.

Несмотря на свой возраст, арбалет и сегодня способен неплохо конкурировать с некоторыми видами оружия. В отличие от своего прародителя, лука, данная конструкция обладает системой автоматического спуска стрелы, благодаря чему стрелок может сконцентрироваться на прицеливании, не растрачивая силы на натяжение тетивы. Учитывая популярность данного оружия, многие умельцы интересуются, как сделать арбалет своими руками. Для этого следует учитывать множество нюансов, знать особенности конструкции современного арбалета, виды таких орудий, факторы, влияющие на дальность выстрела и т. д.

Перед тем, как сделать арбалет своими руками, необходимо разобраться в особенностях данного оружия. Его называют еще самострелом или стрелометом, что отлично характеризует особенности его конструкции. Говоря простым языком, это лук, оснащенный специальным механизмом взведения и спуска тетивы.

Здесь имеется полноценный курок – спусковой крючок, посредством которого и осуществляется выстрел. Благодаря такому нововведению, арбалет превосходит традиционный лук по многим параметрам, а именно:

• убойной силе;
• дальности выстрела;
• точности стрельбы.

Однако в большинстве случаев арбалет проигрывает луку в плане скорострельности. Для нивелирования данного недостатка использовались специальные укороченные стрелы или болты, а иногда и пули.

Когда арбалет применялся в качестве боевого оружия, существовали увеличенные прототипы, которые устанавливались на специальных станках. Их называли аркбалистами. На данный момент арбалеты используются преимущественно в спорте и охоте, являясь компактными и удобными в применении.

Особенности устройства

Для изготовления ложи рекомендуется использовать материал дерева: ясень, бук, березу, орех, палисандр и даже дуб

Основной частью арбалета выступает ложе, в которое закладывается стрела. Оно совмещается со спусковым механизмом.

В верхней части ложа установлен направляющий паз для болтов. На конце ложа находится стремя и крестовина. На последней закрепляются деревянные или стальные плечи.

Традиционный спусковой механизм представляет собой рычаг, шайбу, имеющую прорезь для хвостовика стрелы и фиксирующую пружину. Таким образом, при нажатии на спусковой крючок, тетива освобождалась из зацепа, передавая энергию стреле.

На данный момент существует несколько видов спусковых механизмов, используемых в арбалетах. Наиболее популярным из них является конструкция пистолетного типа.

Из чего состоит арбалет?

В сравнении с традиционным луком, в конструкцию арбалета было добавлено несколько элементов. Данное оружие состоит из следующих частей:

• ложе;
• спусковой механизм;
• тетива.

Если речь идет о блочном арбалете, то его конструкция предполагает также наличие блоков – роликов, предназначенных для натяжения тетивы.

Слева – классический арбалет, справа – блочная модель

На сегодняшний день различают несколько разновидностей арбалетов. Относительно назначения такие конструкции делятся на:

1. Спортивные. Внешний вид и характеристики такого оружия напрямую зависят от той спортивной дисциплины, в которой они используются. Как правило, такие конструкции оснащаются специальными системами прицеливания и различными навесными элементами, предназначенными для повышения точности стрельбы.
2. Охотничьи. Для таких арбалетов необходима относительная компактность при большой мощности. Поэтому чаще всего для охоты приобретают модели блочного типа.
3. Любительские. Это легкие орудия, которые предназначены для стрельбы по мишеням и обладают относительно небольшой мощностью. Также производятся точные копии старинных арбалетов, которые хоть и являются боевыми прототипами, но чаще всего используются для украшения интерьеров и пополнения коллекций.

Относительно конструкции различают:

1. Классические модели. В данном случае энергия накапливается непосредственно в дугах, после чего передается тетиве. Принцип действия таких арбалетов схож с самыми простыми моделями луков.
2. Блочные. Это наиболее совершенный вид данного оружия. Специальная система блоков в данном случае способствует грамотному распределению нагрузки между элементами системы. Таким образом, мощность такого арбалета увеличивается, а габариты – уменьшаются.

Конструкция блочного арбалета отличается особой сложностью. Даже банальный процесс замены тетивы в данном случае требует профессионального вмешательства.

По типу используемых снарядов арбалеты могут быть:

1. Классические. В данном случае речь идет об использовании специальных арбалетных стрел или же укороченных «болтов», повышающих скорострельность оружия.
2. Шнепперы или балестры. Типичным снарядом в таком оружии выступает металлический шарик.

Технология изготовления модели

Для изготовления лука берется автомобильная рессора, а в качестве системы крепежа тетивы (троса) используются ролики (блоки)

Изготовить арбалет своими руками будет несколько сложнее, чем лук. Принципиальным отличием в данном случае есть наличие ложа и спускового механизма. Впрочем, если вы имеете навыки работы с ручным инструментом, то особых сложностей у вас возникнуть не должно.

Выбор материала

Перед тем, как сделать арбалет из дерева, необходимо научиться правильно выбирать и заготавливать материал.

Наилучшими свойствами для изготовления арбалета обладает древесина. Это незаменимый материал для создания ложа и лука, поскольку дерево легко поддается обработке, обладает хорошими показателями гибкости и является весьма прочным. Помимо древесины при изготовлении дуг сегодня используются различные композиты и пружинный металл. Однако для собственноручного производства проще всего будет использовать именно дерево.

Само собой, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому его изготавливают из железа.

Если планируется изготовление арбалета, сила натяжения которого не превышает 20 кг, то вполне возможно использование бука или других твердых пород дерева для вытачивания деталей спускового механизма.

Для изготовления тела арбалета лучше всего использовать следующие виды древесины:

• тополь;
• ясень;
• клен;
• акация.

Плотности данных пород вполне достаточно для того, чтобы выдержать значительные нагрузки, оказываемые на ложе и лук арбалета. Абсолютно не подходят для изготовления данных частей такие мягкие виды древесины, как сосна и липа.

Подготовка материала

Деревянная заготовка для арбалета должна быть просушена в течение года

Ввиду значительных нагрузок, приходящихся на элементы арбалета, нет ничего удивительного в том, что рано или поздно они выйдут из строя. Чтобы такого не произошло в скором времени, необходимо использовать при производстве арбалета предварительно подготовленный материал.

Древесину следует собирать сырой и сушить в течение года. Для изготовления лука и ложа необходимо выбирать ветки, соответствующие следующим характеристикам:

1. Для цельной конструкции ложа с прикладом следует выбирать ветку не менее метра длиной. Для изготовления дуг длина ветки должна составлять не менее 180 см.
2. Диаметр заготовок должен составлять не менее 10 см.

Совет! Перед сушкой сырья, спилы следует защитить краской или лаком. Также для этого может быть использован любой клей. Такой подход необходим для того, чтобы дерево сохло медленнее и более равномерно. Это убережет заготовку от появления внутренних трещин, что в значительной степени продлит срок службы арбалета.

После защиты мест среза, необходимо сделать следующее:

1. Заготовка отправляется в сухое место, защищенное от проникновения солнечных лучей.
2. Желательно, чтобы сырье пролежало здесь не менее года.
3. Далее следует очистить заготовку от коры, после чего она должна находиться в сухом месте еще неделю.
4. Теперь полено можно распилить пополам, высушив еще около недели.

Изготовление плеч

Самое простое – использовать готовые луки для спортивной стрельбы

На заготовке следует выбрать ту сторону, которая характеризуется более тонкими годовыми кольцами. Как правило, это северная сторона, волокна на которой располагаются плотнее, нежели в остальных частях. Из данной части изготавливается лук или плечи.

Производство плеч осуществляется следующим образом:

1. Вначале намечается середина, от которой следует отмерить по 2 см в каждую сторону для установки ложа арбалета. Это место лука должно иметь максимальную толщину.
2. От середины начинаем постепенно срезать излишки материала, продвигаясь по направлению к краям. Истончать таким образом заготовку следует с обеих сторон.
3. Время от времени необходимо проверять сгибание дуг, используя пробную тетиву. Она представляет собой крепкую веревку, на которой имеется множество петель. Надев на лук тетиву, можно определить степень прогиба и его равномерность. Таким образом выявляются места, на которых следует снять излишки материала. Данный процесс продолжается до тех пор, пока изделие не будет равномерно прогибаться с обеих сторон.

Как обрабатывать сучки

При заготовке материала желательно выбирать те ветки, которые по максимуму лишены сучков и прочих дефектов. Следует понимать, что любой крупный сучок – это слабое место в конструкции. Однако если вам не удалось найти заготовку, полностью лишенную дефектов – это не беда.

Важно! Ни в коем случае нельзя срезать сучки перед сушкой материала! В противном случае, сырье может растрескаться.

Снятие сучков необходимо осуществлять уже в процессе придания формы плечам арбалета. Для этого используется хорошо заточенный нож. Срезать их следует таким образом, чтобы над поверхностью заготовки остался выступ, высотой около 1 мм. Далее дефект зашлифовывается наждачной бумагой.

Изготовление ложа

Ложе делается под себя – для максимального комфорта

После того, как плечи оружия будут готовы, следует перейти к изготовлению ложа. Для этого необходимо следовать такой инструкции:

1. Изначально выбираем место расположения желоба, по которому будет двигаться стрела в процессе выстрела. Данное место должно быть идеально ровным. Любые зазубрины или неровности могут сбить траекторию стрелы, гасить часть инерции или же и вовсе сделать оружие непригодным к использованию.
2. Обычно желоб имеет длину около 30 см. Его следует аккуратно выдолбить и зашлифовать.
3. За желобом необходимо прорезать углубление для спускового механизма. В передней части создаются пазы для установки плеч.

Все работы по резке древесины следует выполнять специальным столярным ножом или стамеской.

Спусковой механизм

Чтобы понять, как сделать спусковой механизм для арбалета, необходимо для начала разобраться в особенностях его конструкции.

Если вы не планируете изготавливать мощное оружие, а хотите создать легкий и компактный арбалет, то механизм спуска стрел можно сделать деревянным. Для этого используется древесина бука или дуба. Если же речь идет об оружии с силой натяжения более 20 кг, то детали данного механизма следует изготовить из металла.

Самый примитивный спусковой механизм называют «орехом». Его конструкция предельно проста. Данный элемент представляет собой цилиндр и состоит из следующих элементов:

• с одной стороны находится курковый упор;
• на противоположном конце расположен зацеп тетивы.

Мощные арбалеты используют усовершенствованную систему спуска. Она обеспечивает легкое нажатие на курок при условии высоких нагрузок.

Сборка арбалета

Совет: не мучайтесь с изготовлением стрел, их намного проще купить

Осталось лишь соединить изготовленные элементы между собой. Изначально необходимо установить спусковой механизм в ложе. Для этого в нем должно быть выточено посадочное место определенного размера. Далее устанавливаются плечи. Они могут представлять собой как цельную дугу, так и два отдельных элемента. Их крепление к основанию осуществляется посредством специального мебельного клея, который обеспечит надежное сцепление элементов.

На последнем этапе на плечи натягивается тетива. В качестве тетивы чаще всего используется прочная капроновая веревка. Она закрепляется на концах лука, и арбалет готов к своему первому выстрелу.

Изготовление плеч из стеклопластика

Если вы хотите сделать действительно мощный арбалет, то плечи такой конструкции лучше всего будет изготовить из стеклопластика. Такой лук будет не только прочнее, но и долговечнее деревянного. Инструкция по изготовлению предельно проста:

1. Берем кевлар или стеклоткань, нарезая ее полосками. Для изготовления плеч для среднего арбалета требуется порядка 40 полосок.
2. Проклеиваем полученные элементы эпоксидной смолой, плотно соединяя их друг с другом.
3. После проклейки необходимо уложить полученную заготовку под пресс. Лучшим вариантом для этого являются ровные доски, между которыми помещаются плечи, зажимаясь струбцинами.
4. Конструкция застывает за 24 часа при условии, что заготовка находится в теплом помещении.
5. После окончательного застывания плеч, их торчащие края следует обрезать ножом и зашлифовать наждаком.

Эпоксидный клей следует готовить таким образом, чтобы содержание загустителя в нем было минимальным. Специалисты советуют использовать не более 10% загустителя.

Чтобы сделать фигурные дуги, следует изготовить специальную форму для пресса. Ее делают из фанеры, которая сгибается после предварительного замачивания.

Как сделать мини-арбалет?

Стрельба из мини-арбалета будет довольно интересна, т.к. в качестве стрел можно использовать острые бамбуковые шпажки, способные проткнуть даже картон

Чтобы выстрелить из арбалета, вовсе необязательно получать навыки работы с древесиной, закупать необходимые инструменты и осуществлять заготовку сырья, ожидая год для начала работ. Действующую модель можно изготовить из обыкновенного гофрированного картона. Естественно, для спортивных или охотничьих целей такой арбалет не подойдет, а вот для стрельбы по мишеням будет в самый раз.

Изготовление такого прототипа предполагает несколько этапов:

1. Сначала делаем плечи. Для этого необходимо вырезать из гофрированного картона несколько одинаковых заготовок, которые скрепляются между собой в единую конструкцию. Таким образом, создается необходимая жесткость, ведь на данную часть арбалета будет приходиться максимальная нагрузка.
2. Затем из картона следует вырезать спусковой крючок и запорный механизм. Их также изготавливают из нескольких слоев, склеенных друг с другом. Для создания дополнительной жесткости, необходимо усилить данные конструкции палочками от мороженого.
3. Основная часть арбалета представлена ложем, ровно как и в его боевых прототипах. Эта конструкция состоит из двух одинаковых частей, которые соединяются друг с другом посредством перемычек.
4. Вставляем внутрь ложа спусковой механизм и склеиваем основную часть арбалета.
5. Теперь необходимо прикрепить плечи к основанию. Делать это следует очень аккуратно, чтобы избежать перекоса, иначе точность выстрела из такого арбалета будет под большим вопросом.
6. На последнем этапе необходимо натянуть тетиву. Для этого используются канцелярские резинки, которые переплетаются между собой. Чем большее количество резинок вы используете, тем более мощным будет ваш арбалет. Однако здесь не следует переусердствовать – трех-четырех слоев будет вполне достаточно.

В качестве стрел для такого арбалета можно использовать обычные шариковые ручки. Они являются довольно тяжелыми для целенаправленного полета, при этом, инерции резинки будет более чем достаточно для запуска такого снаряда.

Если у вас не средств на покупку арбалета или просто есть желание сделать его своими руками из куска дерева, предлагаем попробовать свои силы с представленной ниже инструкцией.

Конструкция самодельного арбалета из дерева проста, поскольку в качестве плечей здесь предлагается использовать плечи от обычного лука. Это особенно выгодно, если лук уже был поломан и не годится для использования.

Представленный ниже чертеж арбалета из дерева поможет вам представить, из чего состоит такой арбалет и какую имеет форму.

Фото. чертеж арбалета из дерева

Использование в качестве плечей – плечи от лука позволяет сделать арбалет гибким и удобным в использовании, поскольку металлические плечи бывает довольно сложно натягивать.

Устройство нашего самодельного арбалета из дерева будет традиционным:

• Ложе;
• Плечи;
• Прицельное устройство;
• Спусковой механизм.

Сначала изготавливается ложе арбалета. Для этого лучше брать древесину твердых пород, например дуб. Это обеспечить прочность конструкции. Вырезаем по чертежам форму ложа и тщательно шлифуем место направляющей стрелы, чтоб не было никаких зацепок и приступаем к изготовлению спускового механизма.

Как сделать из дерева оружие арбалет – делаем спусковой механизм для самодельного деревянного арбалета по чертежам и схемам

Спусковой механизм при изготовлении арбалета из дерева можно сделать по принципу средневековых. Ниже приведена схема механизма, по которой можно изготовить и собрать это устройство.

Фото. Схема СМ арбалета своими руками из дерева в домашних условиях

Когда тетива возведена, она цепляется за выступ А рычага №2. Когда крючок №3 нажимается, тетива отпускается и выталкивает стрелу. Во время перемещения рычага происходит ограничение упора 4. Важно, чтоб сам упор находился в положении когда выступ рычага А имеет крайнее расположение ниже направляющей ложа. Пружина % предназначена для удержания рычага в крайнем положении после выстрела.

Когда стрелок натягивает тетиву она упирается в выступ 6 и рычаг 2 занимаем исходное положение. Пружина 6 позволяет зафиксировать тетиву и рычаг поворотом. Крышка 7 предотвращает случайное соскакивание тетивы с выступа А. Плоская пружина 8, которая находится на крышке 7, удерживает стрелу на направляющих. Подшипник 9 значительно уменьшает силу необходимую для нажатия на спусковой крючок.
Вместо пружин 5 и 6 можно использовать английские булавки. Весь спусковой механизм лучше собрать в металлический корпус и потом вставить в гнездо ложа.

Как сделать большой пистолет арбалет из дерева и простой арбалет для ребенка

После того как спусковой механизм собран и установлен в ложе можно крепить деревянные плечи, которые являются бывшим луком, к ложу. Это делается при помощи металлических уголков и шурупов или саморезов.

Остается изготовить и прикрепить прицел. Он состоит из целика и мушки. Форму можно взять с чертежей прицельных устройств огнестрельного оружия, а размещать целик лучше над спусковым устройством. Мушка крепится ближе к плечам арбалета.

Смотреть, как сделать арбалет из дерева в домашних условиях видео

Вы испытываете интерес к средневековой культуре? Хотите получить модный аксессуар, поразить друзей эксклюзивным сувениром? Решили сделать необыкновенный подарок близкому человеку? Тогда вы вполне можете изготовить прямо у себя дома великолепный арбалет! Именно данный вид спортивного оружия сейчас резко набирает популярность, а люди с удовольствием приобретают его для себя в качестве сувенира, броского элемента дизайна. Зачем же нужен лук, что с ним делать? Вот только несколько наиболее распространённых способов использовать арбалет.

• Отличное решение – применять арбалет на стрельбищах. Вот что говорит любитель стрельбы из лука: «Можно устраивать соревнования в меткости с друзьями, с удовольствием стрелять по мишеням, организовывать ролевые игры. Лук всегда пригодится для подобного хобби, позволит развить внимательность, умение концентрироваться, быстро реагировать».
• Сейчас всё чаще применяют арбалеты для охоты. Достаточно зарядить в такой лук стрелу и метко выстрелить, чтобы стать счастливым обладателем куропатки, зайца.
• Востребованы арбалеты и в роли спортивного оружия. Есть профессиональные спортсмены, которые регулярно принимают участие в соревнованиях, постоянно тренируются. Они тоже нередко делают луки своими руками.
• Лук можно сделать центральной деталью интерьера. Дизайнеры отмечают его универсальность: «Арбалет удивительно смотрится в любом помещении. В коридоре он имеет особенно грозный вид, встречая каждого, кто заходит в дом. В зале он подчёркивает торжественность, делает акцент на характере хозяев. В спальне лук намекает на страстные отношения, силу любви. На кухне арбалет вполне можно повесить рядом с картиной, посвящённой охоте, на которой изображена дичь».
• Всё чаще люди приобретают, делают своими руками арбалеты, чтобы порадовать своих знакомых, друзей, коллег необычным подарком. Такой сувенир будет удивительно оригинальным, обязательно пригодится и вызовет яркие эмоции. Особенно уместно преподнести презент мужчине.

Сейчас, когда вы знаете, насколько полезен лук, как его можно применить разными способами, пришло время ознакомиться с основными принципами его изготовления. Как сделать арбалет в домашних условиях, что надо знать, чтобы он хорошо выглядел, отлично стрелял, смог стать достойным оружием, сувениром и аксессуаром? Узнаем совсем скоро. Вам помогут алгоритм, полезные рекомендации.

Делаем арбалет своими руками

Вам понадобится хорошо подобрать древесину. Нельзя брать хвойные породы, слишком старые, пересохшие ветки. Арбалет состоит из трёх основных элементов. Нужно изготовить качественный спусковой механизм, ложе и дугу. Действуйте строго по алгоритму, не путайте шаги. У вас всё получится!

• Вам нужно сделать дугу. Желательно взять для неё тис, орешник или ясень. Доска должна быть ровной, без косослоя и сучков. Толщину сделайте примерно 2 см. Кусок древесины нужно высушить, выдержать несколько дней, а потом ровно обрезать. Длина дуги примерно 75 см, ширину можно сделать около 4-х см, к краям дуга должна постепенно утончаться. Толщина с краёв – 1,5 см.
• Теперь потребуется изготовить ложе. Для него вам пригодится древесина лиственных пород, довольно твёрдая. Доску возьмите такого размера, формы, чтобы её было удобно держать в руках. Помните, что с одного края нужно сделать специальный паз, куда будет вставляться дуга.
• Пришло время обрабатывать паз для дуги. Вам надо сделать отверстие для крепления из верёвки на расстоянии десяти сантиметров от прорезанного паза для дуги. Теперь вставляйте дугу в паз, а затем фиксируйте её там с помощью верёвки. Сейчас прикрепляйте к концам дуги тетиву, используя сделанные для этого надрезы. Натягивайте тетиву, как вы будете делать это во время стрельбы. Нужно обозначить точку, которая максимально отдалена. Теперь определите оптимальный размер арбалета – он должен быть равен вашему предплечью по длине.
• Ответственная задача – изготовление спускового механизма для вашего лука. Раньше делали замки штыревого типа. Вам придётся ознакомиться с отличительными чертами такого механизма. Когда вы уже сделали отметку на месте максимального натяжения тетивы, вам нужно просверлить там дырку насквозь. Поперечное углубление надо проделать в ложе, в верхней его части. Потом закрепляйте рычаг в нижней части арбалета. Чаще всего ось изготавливают из дерева, а прикрепляют её проволокой.
• Теперь ложе и рычаг надо складывать вместе. Закрепляйте элементы верёвкой. Рычаг должен двигаться на оси с минимальным трением.
• Сейчас вам надо изготовить небольшой штырь, благодаря которому будет выталкиваться из лука тетива. Штырь должен быть круглым, его лучше делать из дуба. Штырь будет проходить в углубление замка свободно, не застревая из-за крепления. Когда рычаг поднят, плоскость ложа и его верхний край должны сравняться. Тетиву будет выталкивать именно штырь.
• Для стрелы вам понадобится сделать специальный желоб. Углубление проходит от верхнего отверстия замка до передней кромки. Желоб надо проложить небольшой глубины, примерно как четверть стрелы.
• Потом придёт время обрабатывать детали. По всем элементам надо пройтись наждачной бумагой. Иногда детали покрывают белком яйца, предварительно растворив его в воде.
• Закрепляйте дугу в пазе, используя прочную верёвку. Посмотрите, хорошо ли работает замок. Все элементы нужно окончательно подогнать, чтобы механизм был максимально прочным.

Дальнобойное оружие метательного типа зачастую не облагается запретами и регуляторными документами. Однако «дикие» банки и бутылки не единственная возможная мишень для охоты.

Поэтому, давайте рассмотрим, как сделать арбалет в домашних условиях.

Пошаговая инструкция как сделать арбалет

Между огнестрельным и метательным, между рогаткой и снайперкой ‒ находится перевернутый лук ‒ изящное орудие ведения дальнего боя в пределах 250 метров. Пробивная способность пребывает в пределах допустимого конституцией Российской Федерации (рисунок 1).

Закон не рассматривает данный вид охотничьего инструмента, как холодное, либо же огнестрельное. Единственное ограничение звучит следующим образом: арбалет из подручных материалов не должен иметь силу натяжения плеч больше 43 килограммов. После преодоления этой отметки, мастера с высокой вероятностью ждет встреча с нарядом блюстителей закона. Учтите этот момент перед тем, как сделать арбалет своими руками.

В целом, это сравнительно точное, надежное, дешевое в производстве и ввиду специфики конструкции ‒ абсолютно тихое орудие. Отличный инструмент для тихой охоты или же отстаиванию земельных прав. Исторически, корнями это изобретение восходит к V веку до нашей эры. Вопреки распространенному мнению, оно не заменяло лук, а дополняло существующие тактические решения. Обучиться стрельбе из девайса просто: достаточно хотя бы раз взять его в руки. Похож на ружье со спусковым крючком ‒ взводите и стреляете. Правда, потом следует натянуть веревку по новой, и вложить болт в ложе, но это исключительно практика.

Современные модели обладают следующими механизмами взведения тетивы в боевое положение:

1. Ручной:
   вы в штатном режиме, без применения механических приспособлений вставляете ногу в специальную педаль, расположенную перед стрелковой дугой (или становитесь обеими ногами на дугу, уперев её в землю) и натягиваете тетиву до упора, продевая её через фиксирующий механизм.
2. Механический:
   в самострел встроена конструкция из шестерни и зубчатого стержня (помпового заряжателя, авто-перезарядки и т.д.), которая натягивает тетиву вместо стрелка. Правда все еще нужно применять силу и вращать/крутить/двигать рычаги/рукоятки, но уже в меньшей степени.
3. Диковинный-архаический:
   переламывающаяся, вращающаяся или откидная вертикальная рама. Облегченный процесс установления тетивы.

Рисунок 1. Арбалет — весьма необычный вид оружия

Оба подвида ‒ и ручной, и механический, ‒ можно реализовать своими руками, но ради простоты повествования мы упустим сложности второго метода и поговорим о первом.

Схема арбалета из дерева известна, хорошо изучена и поддается модернизации. Учитывая специфику простоты конструкции, самострел облюбовали ремесленники и мастера по рукоделью. Чертеж арбалета своими руками не предполагает значительных технических наворотов. Следовательно, его изготовление не требует узкопрофильной квалификации или специфических инструментов. Главное ‒ правильный подбор материалов, выверенная обработка деталей и последовательная сборка всей конструкции.

Если вы задавались вопросом «как легко сделать арбалет?», отвечаем: это сравнительно простой, но кропотливый процесс. Если вам знаком процесс домашнего ремонта, монтажа антресолей или починки ванны ‒ вспомните этот опыт. Ниже мы приведем инструкции, как сделать самый простой арбалет в домашних условиях.

Особенности устройства и основные детали

Из чего же состоит этот стрелковый аппарат? В классической вариации основных компонентов три, далее идут решения с наращиванием сложности (приклады, рукоятки, составные части, планки Пикатинни и т.д.). Наша инструкция, как сделать арбалет, не предполагает установки оптических прицелов или иных технических наворотов (рисунок 2).

Главной деталью, концентрирующей энергию для стрельбы, является дуга. Благодаря натяжению по ней веревки, она может передать кинетическую энергию в снаряд. Вокруг этой «капризной леди» и крутится вся конструкция. Основными материалами для ее изготовления являются металл и древесина, но существуют и более экзотические решения, вроде стеклоарматуры или лопастей ножей для масла. Требование к дуге ‒ гибкость, жесткость и пластичность. Так, например, твердая стальная рама не подойдет в качестве лука, в то время как автомобильная рессора или кусочек пилы ‒ вполне.

Для изготовления рамы самострела из дерева, обратите внимание на такие породы, как орешник, береста, акация, ясень, тис или бобовник. Прежде чем вырезать раму, следует подержать полено в сухом, не пыльном месте примерно с месяц-два. Свежее полено не обладает требуемыми качествами, чтобы пройти процедуру обработки.

Как сделать ложе для арбалета? Подберите прочную породу дерева, те же тис, бук, ясень или дуб. Хорошо проявят себя орешник и хвойные породы. Дальнейший процесс зависит только от полета фантазии и вашего мастерства.

Рисунок 2. Основные элементы конструкции

Главный контролер механизма ‒ спусковой блок. Именно он удерживает тетиву до нажатия на рычаг. Взводной механизм арбалета выполняется цельным блоком из металла, реже ‒ это выточка внутри ложа с цилиндрическим стержнем-подталкивателем.

Перечисленные способы не являются конечным решением. Несмотря на то, что самострел ‒ конструкция однозарядная, существуют методы обхода. Самый распространенный способ ‒ сделать многозарядный арбалет путем изготовления специального магазина для хранения и подачи снарядов.

Разновидности арбалетов

Рассмотрим базовые комплектации (рисунок 3).

Простейшие: материал: дерево; целевое применение: историческая реконструкция, развлекательные стрельбы; время на изготовление: сборка ‒ 1 день, подготовка ‒ от 30 дней. Простота замены: просто, одно полено; количество снарядов за раз: 1; износостойкость: высокая; сложность ремонта: средняя; тетива: конопля, лён, волос, жилы.

Чтобы сделать деревянный арбалет, понадобится топор, острый крепкий нож и смекалка. А еще месяц времени на сушку дерева и его обработку. Сделать стрелы для арбалета значительно проще ‒ выточите из дерева ровный цилиндр с диаметром сечения 0.5-0.7 мм. Грубо говоря, ‒ не толще указательного пальца. Их правильное название ‒ болты. Это короткие, заостренные снаряды с малой массой. Визуально похожи на обычные стрелы для лука, но имеют другую геометрию. Оперение для них следует изготовить из жесткого пластика или же выточить из дерева и посадить на столярный клей.

Рисунок 3. Вне зависимости от вида, для изготовления оружия понадобится чертеж

Композитные: материал: металл; целевое применение: охота, показуха, агрессивное отстаивание территории, боевые стрельбы; время на изготовление: сборка ‒ 2 дня, подготовка ‒ до 7 дней; простота замены: сложно, необходима специфическая часть. Количество снарядов за раз: 1, возможность установки дополнительного магазина; износостойкость: высокая; сложность ремонта: легкая (зависит от конструкции); тетива: стальной трос толщиной от 0.1 мм до 0.3 мм, высокопрочные канаты.

Для городских регионов с высокими показателями свободных деталей в обиходе ‒ хорошее решение. Ножи, пилы, рессоры, стальные арматуры ‒ полное изобилие деталей. Для индустриальных районов подразумевается также доработка на станке за счёт смекалки. Из инструментов очень пригодиться ножовка, надфиль, бормашина, полировочный круг, режущий круг (болгарка).

Реализовать блочный арбалет своими руками реально: просто найдите в продмаге блоки и веревку для добротной тетивы. Сам принцип построения схож с таковым у деревянного собрата, ключевое отличие ‒ плечи не пластичные, а обладают повышенной прочностью. Ударная сила запасена в пружинных механизмах, реже ‒ в самой раме. Составные модели лучше заказывать, их изготовление требует высокой квалификации.

В схожую категорию входит и арбалет для подводной охоты, изготавливаемый больше по принципу рогатки. В такой конструкции энергия запасается на эластичных элементах (пружины, резиновые шнуры), без плеч стрелковой дуги. Следующий подтип ‒ пистолетный. Вкратце, это меньший собрат блочного и классического, выполненный в форме пистолета. Дальность выстрела пистолетного типа невелика, но он выигрывает в компактности. При желании попробовать сделать оружие арбалет, лучше начать с меньших вариаций, изготовить малую прототипную модель, после чего уже переходить к более крупным конструкциям.

Выбор и подготовка материала

Прежде чем перейти к инструкции, как сделать арбалет из дерева, подготовьте заранее материалы. Осмотрите окрестности и постарайтесь припомнить, какие из необходимых пород деревьев произрастают в округе (рисунок 4).

Повторимся, что в домашних условиях арбалет из древесины можно изготовить из следующих пород: береста, акация, дуб, ясень, тис, орешник, бобовник или акация. Чаще всего перечисленные породы встречаются в местных лесах и лесопосадках. При наличии ближайшего хвойного пролеска, рекомендуем искать ельники, сосны. Особенное внимание следует обратить на кленовые рощи. Найдя центрального папу-клёна, поищите распрямленные молодые деревца и подберите одно толщиной от 5 до 15 см. Радиус поиска вокруг основного дерева ‒ от 40 до 50 метров.

Учите фактор топора, а еще лучше ‒ коэффициент бензопилы. Постарайтесь не изводить лесной массив слишком сильно. Вырезав себе полено, не спешите высекать из него самострел. Вначале его нужно будет просушить и уже после этого обрабатывать. Срок на сушку в теплом, сухом помещении ‒ от двух недель до двух месяцев. Замажьте все щели, поры и другие неровности масляной краской и закиньте на антресоль.

Рисунок 4. Оружие можно изготовить из дерева и металла

В случае невозможности получить древесину напрямик из лесу ‒ закажите брусок интересующей вас породы через интернет. Переменным преимуществом станет экономия времени на обработку древесины, у операторов зачастую можно уточнить сухость брусьев и способ их обработки. Но это сводит на нет всю романтику путешествий и поиска нужной коряги.

Работа над плечами займет столько же времени, что и создание ложа. Оба процесса требуют наличия базовых инструментов по дереву ‒ рубанка, ножа, топора, напильников. Ложе можно украсить резными узорами или подогнать формами под собственную руку, тут уже как угодно. Ограничений на использование материалов нет, оба компонента можно выполнить из одной и той же породы. Рекомендуется покрывать брус специальными растворами во избежание коррозии и гниения, а также древесным лаком. Заготовку плеч следует также обработать защитными растворами, но не лакировать.

Следующий пункт ‒ из чего сделать тетиву для арбалета:

1. Изготовить с нуля тетиву можно и из дакронового или кевларового волокон, но для этого нужно будет самому вязать веревку (рисунок 5).
2. Из готовых моделей внимание следует обратить на прочные разновидности веревок: кордовая, полипропиленовая, нейлоновая, пеньковая, волосяная. К влаге из них уязвимы только последние две.
3. Золотое правило ‒ ориентируйтесь на способность к растяжению: она должна быть минимальна.
4. Края веревки, крепящиеся на плечах, следует обработать специальным образом, но не завязывать. Для этого шнур оборачивают вокруг заготовки для получения формы, затем конец прикладывают к основе и туго обматывают меньшей по диаметру нитью.
5. Рекомендуемый отступ ‒ 5 см. Попутно, каждый слой обмотки покрывается сверхпрочным клеем (анаэробный, эпоксидная смола, термоклей), а под конец вся конструкция плотно обматывается кусочком войлока. Любые узлы перетирают веревку, ухудшая её качества и повышая шанс разрыва при нагрузках.

Завершающий этап перед пострелушками ‒ сделать стрелы для арбалета, или как их еще называют ‒ болты. Изготовление расходников требует заготовок из цельного дерева или ровных веток. При наличии оборудования для обработки дерева ‒ высекайте болты из брусьев по несколько штук. Также их можно распечатать на 3D принтере, но жить долго такие снаряды не будут. Заимейте два комплекта болтов ‒ с мягкими навершиями и без.

Рисунок 5. Тетива должна быть прочной, но достаточно упругой

Первые отлично подойдут для реконструкторских и ролевых сражений, наконечник заостренного типа следует использовать только для охоты. Острие для охоты изготавливается из проволоки, жести или же алюминия. Сохраняйте легкость! Для оперения потребуются отдельные заготовки из дерева, пластика.

Изготовление плеч и ложа

Допустим, у вас на руках есть все необходимое. Как сделать арбалет своими руками, в домашних условиях, пункт первый ‒ выточите плечи. Делаются они из цельного куска древесины, не раздельно. Заготовка не должна иметь дефектов, сучковатости и т.д. Внутренняя часть дуги должна иметь полукруглый рельеф, схожий с буквой D, внешняя ‒ плоский.

Рисунок 6. Плечи арбалета обычно вытесывают из дерева

Изначально плечи высекаются, как слегка загнутая дощечка, после чего поддаются обработке и сгибаются уже при сборке. Форма ‒ ромбовидная, скашивание к концам дуги, угол скоса ‒ небольшой. Присмотритесь к годичным кольцам на бревне: желательно, чтобы вся конструкция плеч была на одном и том же слое. Чтобы сделать мощный арбалет для охоты, используйте более упругую древесину. В целом, запаса прочности и ТТХ должно хватить на дичь среднего размера (рисунок 6).

Закрепляются плечи двумя способами:

1. Первый ‒ обмотка.
   Исполняется как просверливанием ложа, так и проделыванием в нем высечки с последующей намоткой веревки на зафиксированный кусок дерева. Главный пункт ‒ плечи не просверливаются, сохраняя свою структуру. Но это трудоемкий процесс, требующий затрат времени на тугую обмотку. Для надежной фиксации рекомендуется использовать продевание каната через кольцо, прижимающее раму на середине.
2. Второй ‒ фиксация.
   Для деревянных реализуется по-хитрому: в торце бруска проделывается коническая выточка с углом наклона стен в районе 80-85 градусов, шириной с плечи. В эту выточку втискивается рама, после чего дожимается обмоткой. Реализация обмотки выглядит следующим образом: в нижней части полена делается другая выточка, прямоугольная. Берется брус дерева толщиной 5-10 см, на нем фиксируется веревка для обмотки, после чего этот якорь следует дотянуть до выточки и вбить туда. Приматывать брус следует на 5 см раньше самой выточки, чтобы иметь возможность зафиксировать плечи его натяжением.

Стальные плечи спокойно фиксируются как перечисленными способами, так и обыкновенными болтами (рисунок 7). Как сделать арбалетную стрелу в домашних условиях?

Вариантов исполнения три:

1. Самый простой
   ‒ наличие циркулярной пилы, дрели с широким соплом, и тисков. На циркулярке распускаете брус на небольшие брусики, толщиной не более 2 см. После этого обрабатываете рубанком до достижения первичной округлости. Далее фиксируете в сопле дрели заготовку и, запустив процесс вращения, проводите через закрепленный в тисках резец. Альтернатива сему непотребству ‒ токарный станок по дереву.
2. Средний,
   расчёт на удачу и прямые деревяшки. Понадобится нож для вытачивания округлых форм. Альтернатива ‒ обработка распиленных на циркулярке маленьких брусьев.
3. Сложный
   ‒ заточить ровную ветку.

Рисунок 7. Стрелы должны быть идеально прямыми

Для оперения в задней части болта проделайте тонкую, ровную прорезь ножовкой. Найдите широкую пластиковую крышку (пластиковое ведро для краски, ровный лист пластика из магазина) и вырежьте лопасти для болта. Закрепить их можно, также проделав отверстия вместо распилки всей детали. Размеры спускового курка для арбалета разные, в основном следует опираться на монолитные типы рычагов. Изготовить их можно как из металла, так и из жесткой и толстой проволоки.

Монтаж спускового механизма

Осталась последняя часть: пусковой механизм (рисунок 8).

Всего вариаций, как сделать спусковой механизм для арбалета в домашних условиях, три:

1. Дедовский, деревянный:
   от торца ложи отмеряют некоторое количество сантиметров (зависит от возможностей тетивы) и, поставив засечку, делают углубление прямоугольной формы в полмиллиметра. Рекомендуется брать расстояние в 15-20 см от плеч натяжения. Следом сверлят отверстие в центре углубления. После этого у основания ложа со стороны дуги следует закрепить плоскую дощечку, в аккурат прилегающую к ранее просверленному отверстию, но снизу. В дощечке закрепляется цилиндр по диаметру схожий с отверстием. Дальше дело техники: тетива опускается в канавку, её подталкивает стержнем снизу, после чего она отправляет болт в полет. Такой взводной механизм для арбалета хорошо подходит для домашнего изготовления в свободное время на выходных.
2. Изощренный, алюминиевый:
   реализуем только при наличии под рукой инструментов для работы по металлу: шлифстанок, резцы, токарный аппарат, напильники. Требует создания специальной детали. Устройство спускового механизма арбалета выглядит следующим образом: небольшой алюминиевый диск, с отверстием по центру и двумя выточками. Его форма видоизменена, на верхней части под углом 90 градусов проделан пилообразный зуб с ровной выточкой посредине. Параллельно ему, в нижней части проделан вырез под аналогичный зубчик, но без канавки. Механизм принимает нагрузку, не давая тетиве спрыснуть, упираясь в спусковой крючок. Для выстрела хватит одного нажатия, после чего рычаг запирающей детали выскочит из паза, блокиратор провернется по своей оси и отпустит тетиву.
3. Искусные, механические:
   больше одной детали за раз. Сложные конструкции с передачей усилия. В упрощенном варианте представляют собой следующий трюк: в спусковой крючок арбалета упирается деталь-посредник, которая в свою очередь блокирует поползновения удерживающей тетиву части. Советуем заранее продумать чертеж, прежде чем реализовать этот вариант.

Рисунок 8. Спусковой механизм — основа успешного использования оружия

Если вы замахнулись на мощность, то наверняка задумались о пружинах. Пружинный арбалет требует хорошо отлаженного взводного механизма, способного выдержать большие нагрузки, нежели деревянный. Для него потребуется сборка пускового блока из металла с рычажной передачей усилия.

Сборка арбалета

Когда на руках все детали, осталось только собрать самодельный арбалет воедино. Учтите, если вы хотите сделать приклад для арбалета, то начните делать это на этапе формирования заготовки.

Начните с создания ложа, обработайте бруском поверхность для ровности. Проделайте канал длиною от 15 до 25 см, на его конце сформируйте выточку под пусковой механизм и просверлите брус в этом месте насквозь. Пропиливать канал можно как ручной пилой, так и специальным резцом, в конце обработав канавку напильником для гладкости.

Далее, в лицевой части ложа делается выточка под плечи, с последующей выточкой на нижней части. Вторая выточка должна располагаться раньше, нежели отверстие в канавке, на 5 см. Как сделать спусковой курок для арбалета ‒ возьмите дощечку с толщиной 4-5 см, просверлите в ней отверстия по принципу «плюса» (+).

Вертикальное отверстие должно соответствовать по диаметру отверстию посреди канавки. После этого вставьте в доску цилиндр, просверлите, закрепите. Спусковую скобу можно закрепить, подвязав к блокировочному бруску. В отдельных случаях используйте резинку для фиксации скобы. Тетива натягивается в самую последнюю очередь.

Под конец у вас должен получиться хороший стреляющий арбалет, постарайтесь использовать его на славу.

Мастер класс по изготовлению этого оружия приведен в видео.

Арбалет является древним метательным оружием, которое изобрели римляне. По своим характеристикам он похож на лук.

В настоящее время арбалет не применяется ни в одной армии мира, продается в оружейных магазинах в качестве эксклюзивного раритета, стоимость которого иногда превышает тысячу долларов. Поэтому такие изделия очень часто являются декорациями.

Однако можно своими руками сделать имитацию такого оружия, которое станет прекрасной экипировкой для любого мальчишки. Кроме того, игрушечный арбалет можно сделать практически из любых подручных материалов. Также не стоит забывать о мерах безопасности, так как данное изделие хоть и не является профессиональным, может нанести значительные увечья человеку.

Самодельный арбалет из дерева

Для того чтобы собственноручно собрать арбалет, необходимо изготовить каждую его деталь в отдельности:

Заключительным этапом в изготовлении арбалета является натягивание тетивы, которое должно быть оптимальным. Если натяжение будет слабое, то дальность полета стрелы будет минимальной, а если слишком большое, есть риск деформировать или поломать дуги арбалета.

Мини-арбалеты из других подручных материалов

Если арбалет из дерева является более профессиональным изделием и может использоваться в спортивных целях как взрослыми, так и подростками, то арбалеты, сделанные из бумаги, карандашей или конструктора «лего», предназначаются для детей от семи до двенадцати лет.

Также не стоит забывать, что изделия, произведенные из, казалось бы, безопасных материалов, при неправильном обращении тоже могут причинить вред здоровью.

Поэтому игры с такими самодельными предметами должны проходить под присмотром взрослых.

Метательное оружие из бумаги

Чтобы собрать такую игрушку своими руками, нужно позаботиться о наличии следующих материалов и инструментов:

• пятнадцать листов бумаги (формат А4);
• три деревянных палочки (можно от мороженого);
• нитка для тетивы, лучше всего капроновая;
• карандаш;
• канцелярский нож или ножницы;
• скотч.

Пошаговая инструкция изготовления бумажного арбалета имеет следующий вид:

Такой арбалет можно оснастить прицелом, спусковым крючком и направляющими для стрел.

Из карандашей

Для изготовления такого арбалета понадобится:

• четыре карандаша;
• семь резинок для денег;
• одна шариковая ручка;
• скотч.

Для изготовления такого «карандашного» оружия необходимо выполнить следующие действия:

1. Резинками плотно связать между собой по два карандаша — получится два элемента арбалета.
2. Дальше перпендикулярно соединить эти два элемента между собой.
3. Сверху на карандаши примотать футляр от ручки. Это будет направляющая для стрелы.
4. В качестве тетивы используются все те же резинки, которые крепятся по бокам дуг и соединяются между собой скотчем или ниткой.

В качестве стрелы можно использовать стержень от ручки.

Из конструктора «Лего»

Чтобы сделать лего-арбалет, первым делом необходимо приобрести такой конструктор, который продается практически в любом магазине детских товаров. После того как конструктор куплен, можно приступать к его сборке, которая осуществляется согласно вложенной инструкции.

Стоит учитывать, что комплектация конструктора бывает разной, а поэтому собранные арбалеты могут отличаться друг от друга размерами и принципом действия.

Когда арбалет собран, необходимо переходить к изготовлению стрел, которые должны бать в первую очередь прочными и надежными. Для этого нужно соблюсти следующие нюансы:

• правильно выбрать материал. В данном случае лучше всего использовать хорошо просушенную древесину сосны, березы или ели;
• избегать сучковатости на заготовках для стрел;
• волокна древесины должны быть расположены по длине будущего изделия;
• если заготовка неровная, ее можно попробовать выровнять, для этого ее нужно предварительно «нагреть» над огнем;
• обязательно делать оперение, которое придает стреле стабильный и точный полет;
• для оперения рекомендуется использовать крыльевые перья гуся, глухаря, индейки или других крупных птиц;
• очень важно, чтобы на одной стреле были перья из одного крыла (правого или левого);
• в качестве наконечника можно использовать металлическую пластину или гвоздь, а можно обойтись и без него. Но для этого нужно аккуратно застругать конец стрелы (по типу заточки карандаша);
• для хранения и транспортировки стрел нужно использовать колчан, который можно купить в специализированном магазине или сделать самостоятельно;
• хранить стрелы нужно в вертикальном положении в местах с умеренной влажностью, в противном случае изделия будут деформироваться.

Еще лет двадцать назад лука или арбалета для индивидуального использования не существовало в природе. Некоторые чудаки и фанатики исторических реконструкций брались за их изготовление на собственный страх и риск, совершенно не представляя, что получат в итоге. И все потому, что длившийся несколько десятков тысяч лет процесс накопления опыта и оттачивания мастерства в изготовлении и пользовании метательным оружием в наше время был однажды прерван и предан анафеме.

Сейчас все эти раритетные знания достали из пыльных сундуков, научились делать луки и арбалеты с использованием современных технологий, а армия последователей Вильгельма Телля и Робин Гуда растет со скоростью геометрической прогрессии. И сегодня мы подготовили для вас чертежи и схемы, которые расскажут, как сделать арбалет в домашних условиях.

Несмотря на обилие интернет-магазинов, торгующих метательным оружием, а также фантастического по широте ассортимента продукции, есть немало желающих сделать арбалет самостоятельно. Большинство из них не знают с чего начать. Сегодня мы расскажем вам про основные конструктивные особенности арбалета. Эти знания помогут вам избежать ошибок при изготовлении, а также разочарований и травм при его использовании.

Перед началом работ стоит знать два основных момента.

1. В нашей стране арбалет – это развлекательное и спортивное оружие
   . Охота с ним запрещена. Любое метательное оружие с усилием натяжения более 43 килограмм считается боевым, право на пользование которым дают разрешительные органы МВД.
2. Арбалет – это конструкция, испытывающая колоссальные нагрузки при эксплуатации
   . Поэтому всякая небрежность при его изготовлении, скорее всего, приведет к травме. Любая его деталь должна иметь многократный запас прочности.

Итак, давайте узнаем, как сделать простой арбалет в домашних условиях.

Видео ниже расскажет, как сделать арбалет в домашних условиях:

Лук

Источником энергии арбалета является лук – упругая пластина сложной формы, имеющая один основной изгиб и, как опцию, два дополнительных на концах. Начинать изготовление арбалета надо именно с этой детали и подгонять под нее все остальное – выбор типа натяжения (рекурсивный или блочный), размер ложи, тип спускового механизма.

Дерево и композит

Остро стоит вопрос о том, что использовать в качестве материала для лука: дерево, композит или металл?

• Дерево
  – самый неверный выбор. Доступные «деревяшки», валяющиеся под ногами, – это мусор, годящийся только на растопку печей. Ветви, вырубленные в лесу, по мере высыхания теряют упругость, трескаются и разваливаются. Из этого материала можно сделать лишь что-то для кратковременного развлечения на даче. Из моделей, продающихся в магазинах, и имеющие в своем составе дерево, очень популярен , а также и .
• Композит
  , созданный из стекловолокна и эпоксидного связующего, – это очень заманчиво и внешне просто. Но есть препятствие – необходимость скрупулезно точного соблюдения технологии всех работ. Пропорций смеси, сушки, выдержки. В домашних условиях это почти невозможно.

Металл

Остается один безальтернативный вариант – металл. Если у вас есть под рукой старый «Москвич» с набором листовых рессор, то считайте, что вам повезло. Из всего пакета берется один лист – второй. Если вас не слишком пугают габариты, то и первый подойдет. Тем более, что у него есть на концах трубки – почти готовый кронштейн для крепления блоков или тетивы.

Для крепления лука к ложе используется колодка. Это П-образная конструкция, обхватывающая ложу спереди. Ее можно приварить к листу рессоры наглухо, но в этом случае при изгибе лука сварные швы будут испытывать чрезмерное напряжение на отрыв. Поэтому лучше на колодке закрепить шаровую опору от ВАЗ 2108. На ее штырь и крепится лук. Это удобно еще и потому, что на листе рессоры есть отверстие.

Если вы очень сильный, то можно остановиться на рекурсивном способе натяжения тетивы (как в , и др.) . Но лучше выбрать блочный (как в моделях , и др.). Для крепления блоков на луке, если вы выбрали второй рессорный лист, надо закрепить кронштейны на его концах. Болтовое (а еще лучше заклепочное) соединение предпочтительнее сварки, поскольку этот узел испытывает сильные вибрационные нагрузки. В качестве шкивов используйте детали механизма подъема стекол того же «Москвича».

Относительно тетивы напрашивается очевидное решение: тонкий металлический тросик. Но оно не вполне верное, поскольку стальные тросы плохо выдерживают переменные нагрузки. Лучше выберите альпинистский репшнур диаметром 5-8 мм.

Сделав лук и закрепив на нем тетиву, вы можете провести натурные испытания на изгиб. Отлично, если при этом у вас будет динамометр килограммов так на 100-150. В результате вы узнаете два параметра, необходимые для дальнейших работ: длину хода тетивы и нагрузку.

О том, как сделать ложу на мощный арбалет в домашних условиях, читайте ниже.

Ложа

Для этой детали самодельного арбалета дерево – безальтернативный вариант. Но не всякое. В любом случае не осина, ольха, ель или сосна. Лучше бук, вяз, дуб. Заготовка, высушенная в течение лет двадцати. Понятно, что такого вам нигде и никогда не найти. Поэтому используйте влагостойкую фанеру толщиной в 7-9 мм. Из нее вырезают 3 или 5 контуров ложи, а потом склеивают этот пакет эпоксидной смолой. Не очень красиво, но чрезвычайно надежно.

• Относительно формы – откажитесь от полупистолетной, используйте прямую английскую ложу. Она не только проще в изготовлении, но и прочнее.
• При сборке пакета ложи надо учесть и ход тетивы, и нагрузку. Первое определяет расстояние от колодки до паза для спускового механизма. Второе – толщину стенок ложи в месте его крепления. Именно прямая английская ложа позволит вам избежать излишнего утончения при переходе от цевья к прикладу.
• Важнейшая деталь ложи арбалета – направляющая стрелы. Она должна быть гладкой и прочной. Для нее можно использовать пластины, обрамляющие боковые стекла «Москвича», мебельную фурнитуру, другие похожие по форме детали.
• Если вы используете блочный тип натяжения тетивы, то в цевье под направляющей должен быть паз для тросовой системы. Это еще один элемент, ослабляющий ложу, поэтому откажитесь от мысли сделать цевье изящным. Высокое защитит ваши пальцы от попадания под тетиву и травматической ампутации фаланг.

Обычно арбалеты имеют ложу из пластика, как например, модели , и другие.

О том, как сделать самодельный спусковой механизм для арбалета в домашних условиях, расскажем ниже.

О том, как сделать арбалет из дерева (фанеры) своими руками, расскажет это видео:

Спусковой механизм

Если вы не слесарь шестого разряда, то откажитесь от мысли сделать этот элемент самостоятельно.
Приложите усилие и найдите УСМ от любой пружинно-поршневой пневматической винтовки. В самом сложном случае вам придется лишь доработать его зуб, удерживающий поршень – он может быть маловат для толстой тетивы.

Над спусковым механизмом устраивается кожух высотой от 2 до 5 см, необходимый для того, чтобы защитить его от влаги и грязи, а также являющийся основанием для прицельных приспособлений – планок под оптику или целика. Планки Вивера, Пикатинни или ласточкин хвост можно купить в любом интернет-магазине, торгующем пневматикой.

Передняя часть кожуха над спусковым механизмом выполняется в виде длинного (не более 10 см) упругого «хвостика», которым задняя часть стрелы удерживается на направляющей.

Изготовление стрел

Канонически правильно боеприпасы для арбалета называются «болт». Но многие интернет-магазины торгуют арбалетными стрелами. Для арбалетов, имеющих винтовочную ложу, подходят длиной 14, 16, 20, 22 дюйма. Если быть абсолютно откровенным, то лучше магазинных вам стрел не найти. К сожалению, дешевле 150 рублей ни одна из них не стоит. Поэтому стоит попытаться изготовить их самому.

Сделать их можно из дерева, прямослойного, без сучков. Как вариант – использовать детали мебели – балясины от стульев, перил детских кроваток. Хорошие стрелы получаются из алюминиевых трубок диаметром до 2 см. При желании можно использовать даже электроды максимального диаметра, но они безнадежно гнутся при попаданиях и к ним сложно прикрутить оперение.

Для оперения используется тонкий пластик. Натуральные птичьи перья могут дать неожиданный эффект хаотичного изменения направления полета, поскольку имеют природные изгибы, которые надо уметь учитывать.

Главное условие для хорошего, ровного полета – балансировка.
Центр тяжести у арбалетного болта должен находиться после первой трети длины от наконечника. Если он не металлический, то конец стрелы можно загрузить свинцовой проволокой, обмотанной вокруг древка.

К вопросу оснащения стрелы наконечником надо относиться без фанатизма. Точить металл на токарных станках, фрезеровать и полировать, придавая изысканные формы, – эти операция доступны немногим. Кроме того, такой наконечник чрезвычайно опасен. Если вам не требуется пробивать рыцарские доспехи, то деревянный болт можно просто заточить под углом 30 градусов, используя обычный нож.

О том, как самому сделать арбалет, который стреляет, своими руками из бумаги, карандашей и других материалов, расскажем далее.

Прикольные стрелялки

Стрелялку зубочистками или спичками можно сделать из деревянной прищепки. Для этого разберите ее и переделайте:

1. узкий паз для пружины одной половины расширьте до 1 см, на второй сделайте такой же, но с отступом на 1 см;
2. на передних концах обеих половинок, со стороны узких пазов для пружины, сделайте продольную проточку глубиной 1-2 мм;
3. соберите половинки прищепки «наизнанку», скрутив их ниткой;
4. установите пружину прищепки лапками в прорезанные пазы, а спиралью наружу;
5. установите зубочистку в отверстие между половинками;
6. нажмите на спираль пружины, сместив ее в полукруглый вырез;

Лапка пружины скользнет по длинной прорези, щелкнет по зубочистке и заставит ее вылететь.

О том, как сделать мини-арбалет из карандашей своими руками в домашних условиях, смотрите в видео ниже.

Сейчас стало модным охотиться с луком и арбалетом. Хотя в нашей стране это запрещено, но всё же можно стрелять по мишеням, практикуясь в этом нелёгком деле. Можно сделать арбалет своими руками в домашних условиях для тренировок. Ведь хорошие модели от известных фирм стоят очень дорого. А может быть сделана «под себя». Стоит помнить о том, что если оружие будет с натягом более 20 кг, то оно считается холодным оружием. Поэтому при создании арбалета стоит учитывать этот важный нюанс.

Есть модели классические, они похожи на древние, а их конструкция простая. Также существуют современные арбалеты, их называют «блочными». Такое оружие имеет более сложную конструкцию из-за блоков и других новшеств, которые усиливают его мощность. Подобный арбалет в домашних условиях сделать будет намного сложнее, но описание этого процесса и чертежи, которые будут подробно изложены в статье, помогут вам в этом.

Арбалет имеет множество составных частей:

спусковой механизм;

• в некоторых современных моделях присутствуют блоки на концах лука.

Из чего сделать арбалет

Главный материал, из которых делается арбалет, — это дерево. Из него изготавливают ложе и лук. Спусковой механизм в мощных образцах вытачивают из железа. А те, в которых сила натяжения меньше 20 кг, можно сделать из твёрдого дерева, оно вполне выдержит. Также для лука применяют пружинный металл и различные композиты.

Обычный арбалет из дерева

Для начала рассмотрим, как легко сделать арбалет своими руками, и начнём с простой его формы. Это стандартная конструкция древнего оружия, и его можно будет использовать не только для стрельбы, но и как эффектный предмет интерьера, повесив на стену.

Какое дерево использовать

Для создания арбалета нужно выбирать:

Все эти породы достаточно плотные, чтобы выдержать огромные нагрузки, которые будут влиять на лук и ложе арбалета.

Подготовка материала

Чтобы оружие стреляло долго и мощно, его материал должен быть правильно высушен в течение года. Срезав необходимый ствол или ветку, оба спила нужно обязательно закрасить. Для этого можно использовать любой клей, краску или лак. Если закрыть таким образом спилы, влага не сможет быстро выходить из заготовки, поэтому древесина будет сохнуть медленнее и равномернее. Так в материале не образуется внутренних трещин, и сделанный арбалет своими руками в домашних условиях будет служить очень долго.

После этого полено кладут в сухое место, где на него не будут падать солнечные лучи. Так оно должно пролежать год. По прошествии времени с заготовки снимают кору, так она сохнет ещё неделю. Затем полено распиливают пополам. Так оно лежит ещё неделю, только после этого можно приступать к созданию арбалета.

Инструменты для изготовления арбалета

• Наждачная бумага разной зернистости.

  Столярный резец.

  Стамеска.

Делаем лук

На заготовке выбирают сторону, в которой годовые кольца дерева тоньше. Это северная сторона, волокна на ней плотнее, чем в остальных частях. Именно её и будем использовать, создавая арбалет своими руками в домашних условиях. Из этой части нужно делать лук.

Намечают середину, от неё в обе стороны откладывают примерно по два сантиметра, разметив часть, которая зажмётся в ложе арбалета. Это будет самым толстым местом лука. От него начинают срезать материал, продвигаясь постепенно к краям. Стружат заготовку постепенно с обеих сторон, при этом проверяют, пока она хоть немного не начнёт сгибаться.

После этого нужно взять крепкую верёвку, сделать на ее концах петли. Это будет пробная тетива. Она необходима для проверки натяга лука. Очень важно, чтобы его плечи сгибались равномерно. Надев импровизированную тетиву и натянув лук, можно увидеть, в каких местах снимать материал. Их отмечают, аккуратно срезают ножом. Так нужно продолжать до тех пор, пока изделие не станет гнуться равномерно с обеих сторон.

Обработка сучков

Очень часто на материале попадаются сучки: одни видны сразу, другие могут открыться в процессе обработки материала. Чем они опасны, так это тем, что из-за них могут образоваться сколы. Поэтому нужно обрабатывать такие места хорошо заточенным ножом. Если нет уверенности или опыта, лучше немного дольше повозиться и зашлифовать их наждачной бумагой. Также для этой цели можно использовать напильник.

Ложе

Когда лук готов, его откладывают и приступают к изготовлению ложа. Для начала выбирают, где будет жёлоб, по которому будет вылетать стрела, делают это место идеально ровным. Именно от него будет зависеть, насколько метко будет стрелять арбалет. Чтобы всё понять, лучше посмотреть чертеж арбалета. Как сделать его ложе, здесь подробно изображено. После этого вырезают жёлоб на необходимую длину. Обычно она составляет около 30 см. Затем делают углубление для лука и спускового механизма. Их удобно вырезать стамеской и столярным ножом.

Спусковой механизм

Как говорилось выше, его можно делать из плотного дерева или, если арбалет мощный, из металла. Самый — это так называемый «орех». Он состоит из цилиндра, где с одной стороны — зацеп для тетивы, а с другой — упор для курка. В мощных арбалетах спуск более усовершенствованный для более лёгкого нажатия на курок при нагрузке.

Мы подробно рассмотрели, Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях.

Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели.

Блочный арбалет

Такой аппарат сделать намного сложнее, для него понадобится намного больше инструментов, чем для обычного. Итак, создаём арбалет своими руками в домашних условиях из стеклопластика. Этот материал идеален для изготовления лука, потому что хлёсткий и при этом лёгкий. Его можно вырезать из цельного куска стеклопластика толщиной в 1 см или же сделать самому. Если не лень повозиться, то лучше изготовить самостоятельно.

Делаем стеклопластиковые плечи для арбалета

Нужно взять стеклоткань или кевлар и нарезать полосками. Их нужно от 30 до 40. Вообще, лучше всё пробовать опытным путём. Эти полоски проклеивают эпоксидной смолой так, чтобы всё при застывании стало монолитным. Также нужно подумать, как весь этот «бутерброд» уложить под пресс. Лучше всего использовать доски, между которыми поместить плечи, зажать всё струбцинами.

В должно быть меньше загустителя, чем обычно, в пределах от 8 до 10%. Всё застывает за 24 часа, но если в помещении холодно, время может увеличиться. Когда всё застыло, плечи дорабатывают, обрезая торчащие края ножом и шлифуя наждачной бумагой.

Теперь подробно разберём, как сделать арбалет своими руками в домашних условиях и какие дополнительные элементы его конструкции нужно изготовить.

Делаем фигурное ложе

Для этого нужно взять доску толщиной не менее 4 см. Разметить, где будет приклад, рукоять, спусковой механизм и крепления для плечей лука. В общем, всё согласно чертежам. После этого нужно высверлить все необходимые отверстия и вырезать.

Блоки

Их можно сделать из алюминия. Лучше, чтобы они были на подшипниках. Отлично подойдут средние части от колёсиков для роликовых коньков. Они достаточно прочны для выдерживания сильных нагрузок, к тому же их размер идеален. Оси под них нужны в 5 мм толщиной. Можно и их взять с роликов или сделать самостоятельно.

Крепления делают из листовой стали или подобного прочного материала. Ещё можно перед заливкой эпоксидной смолой плечей лука сделать их концы толще, для установки блоков, в таком случае крепления не понадобятся.

После этого на изготовленный арбалет своими руками в домашних условиях нужно установить спусковой механизм с курком и держателем стрелы. В общем, все части соединяются болтами, обязательно используются шайбочки. Они позволят более плотно всё скрутить, не повреждая материал.

В блочных арбалетах тетива длиннее и натягивается по-другому. Она словно перекрещивается, а при натяге эта система позволяет отдавать стреле в два раза больше энергии на полёт, чем в случае с обычным арбалетом с таким же луком.

В мощных блочных моделях тетивой является только он способен выдержать огромное резкое давление при выстреле. В арбалетах, чья мощь не более 40-50 кг, её можно сплести из капроновых нитей.

Делаем тетиву для арбалета

Описанным способом можно делать тетиву как для рекурсивного, так и для классического арбалета. Просто длина их будет разная из-за особенностей в конструкциях обеих моделей.

Берут доску длиной запланированной тетивы, вбивают два колышка, на которые по кругу наматывают Когда толщина этого длинного овала станет 5 мм, его обматывают, делая между витками промежуток в 2-3 мм. Возле колышков нужно оплетать без промежутков, ведь там будут петли для зацепа.

По поводу тетивы можно сказать и то, что если сделать её слишком толстой, то сила арбалета понижается. Однако тонкая может порваться. Так что в этом деле нужно выбрать промежуточную толщину. Лучше изучить подобные спортивные модели с таким же натягом и сделать тетиву их толщины. Когда это сделано, две половины соединяют и обматывают вместе. Опять-таки возле петель нужна особая тщательность. Затем обматывают середину, где тетива будет зацепляться и толкать стрелу. Это место также делают внимательно, ведь на него будет оказываться сила трения огромной мощности. Все обрезанные края нитей нужно промазать клеем. Это сделает их более плотными и монолитными.

В этой статье представлены чертежи и описание того, как сделать настоящий арбалет в домашних условиях. Это не так уж и сложно, особенно если делать деревянное оружие. Если же изделие производится для охоты с целью добиться огромной мощности, то следует выбирать блочную модель. Её конструкция немного сложнее, может понадобиться станок для изготовления некоторых деталей.

Для изготовления самодельного арбалета понадобятся:
*Брусок не смолистых пород древесины, размер 700х10х40 мм.
*Второй лист рессоры автомобиля Москвич.
*Профильная труба 50х50х2 мм. длиной 10 см.
*Профильная труба 15х15х1,5 мм.
*Небольшой отрезок листового металла 2 миллиметрового.
*Метал нержавейка толщиной 4 мм. и 0,5-1 мм. (для спускового устройства).
*Уголок стальной 50х50х4 мм. длиной 35 см.
*Пруток Д=8 мм. длиной 40 см.
*Болты с гайками Д=8
*Молдинг из нержавейки с двери ВАЗ-2106 2 шт.
*Ролики металлические 2 шт., подъемного механизма стекла из двери автомобиля ВАЗ.
*Трос Д=3 мм. длиной 3 м., две петли оконечные.
*Смола эпоксидная, морилка под дерево, лак по дереву для наружных работ.
*Две небольшие пружины (работающие на растяжение).
*Десяток гвоздей для рубероида, один гвоздь двухсотка, трубка Д=6 мм., небольшие шайбы.

Инструменты будем использовать следующие:
*Сварочный аппарат.
*Пила циркулярная ручная.
*Дрель электрическая с регулировкой оборотов, сверла твердосплавное по металлу Д=3, 5, 8, 10 мм.
*Болгарка, диски отрезные по металлу, диски шлифовальные по дереву.
*Ключи, пассатижи, отвертка, тиски, узкая стамеска, нож.
*Напильник, наждачная бумага.
*Очки защитные.

Пункт 1. Изготовление ложе.

Возьмем хорошо высушенный деревянный брусок, у меня был из березы, набросаем на нем эскиз ложе. Размер приклада каждый делаем под себя (под свой рост), а ложе в зависимости от длины стрел которые вы будете использовать. Я использую стрелы 440 мм, а вот на прикладе пришлось сэкономить, оставил всего 300 мм, итого общая длина получилась 740 мм, делать больше не рискнул.

Начертим разметку под выборку направляющей, для оперения стрелы, ширина 5 мм, глубина 10 мм.

С помощью циркулярной пилы выпиливаем паз на всю длину, до конца спускового устройства (замка).

Должно получиться примерно вот так.

С помощью сверла Д=12 мм. выбираем полость под спусковое устройство, ровняем уступы стамеской и ножом. Просверливаем отверстие под спусковой крючок, растачиваем стамеской и ножом.

Пункт 2. Изготовление замка или спусковое устройство.

За основу замка возьмем тип «орех». Чтобы ничего не ржавело, будем использовать нержавейку, возьмем лист толщиной 4-5 мм, если не удастся найти такой, сделайте наборной из нескольких листов склеенных между собой и взятых на заклепки. Чертим форму деталей на металле.

С помощью отрезного диска и болгарки, выпиливаем по разметке заготовки.

По центру «ореха» просверлим отверстие под ось вращения Д=6 мм.

Обрабатываем все стороны напильником.

Шлифуем наждачной бумагой, добиваясь совершенно гладкой поверхности.

Должно получиться примерно так.

Вытачиваем остальные элементы замка, шептало.

Спусковой крючок удлиняю двумя тонкими листами нержавейки, фиксирую на самодельные заклепках.

На точильном станке добиваемся нужной формы заготовок.

Из тонкого листа металла делаем корпус спускового механизма.

Просверливаем в теле шептало три отверстия Д=2.5 мм, одно для оси крепления и два под крепление пружин.

Присоединим пружину спускового курка на место.

Посмотрим на столе как становятся детали во взведенном состоянии.

И как после выстрела.

Приложим одну боковину корпуса на внутренности механизма и просверлим по месту отверстия под все оси.

Из гвоздя двухсотки, диаметром 6 мм, сделаем ось для «ореха».

Отпиливаем острый конец гвоздя.

Замеряем длину будущей оси, отпиливаем.

Из тонких гвоздей для рубероида, сделаем остальные оси-заклепки. Болгаркой удалим отливы на шляпках гвоздей.

Теперь они хорошо прилягут к корпусу.

Установим шептало на оси в корпус, используем промежуточные шайбы.

Отпиливаем лишнюю длину гвоздя, оставив по 1 мм. в двух сторон для за вальцовки.

Используя наковальню, вальцуем молотком конец оси.

Сверлим отверстие под ось с распоркой, для крепления пружины шептало.

От подходящей трубочки отпилим распорную втулку на эту ось.

Сдвигаем в сторону одну сторону корпуса.

Устанавливаем ось, втулку и зацепляем пружину.

Собираем половинки корпуса вместе.

Отпиливаем лишнюю длину, оставляем выступ 1 мм. под молоток.

Вальцуем.

Теперь можно поставить самую большую ось-заклепку замка. Совмещаем отверстия.

Возьмем ранее замеренную и отпиленную ось Д=6 мм., сразу немного пристучим молотком с одной стороны.

Устанавливаем на место.

И тоже завальцуем, главное не перестараться, чтобы не зажало подвижный механизм внутри.

Пункт 3. Установка механизма замка в ложе.

Если что то мешает хорошо сесть на место замок, дорабатываем стамеской или ножом. После установки проверяем как ходит спусковой крючок.

Если все нормально, можно просверлить отверстия под крепежные саморезы и закрутить их на место.

Теперь нам потребуются украшения с двери ВАЗ-2006, они из нержавейки тоже, что очень хорошо. Для придания им дополнительной жесткости, внутрь была залита эпоксидная смола.

После полного затвердения, через сутки, просверлим в каждой по четыре отверстия Д=3 мм., для крепежных саморезов.

Большим сверлом сделаем потайники для головок саморезов, чтобы трос тетивы не зацеплялся, когда будет по ней скользить.

Мелкой наждачной бумагой полируем выходы отверстий, чтобы убрать все заусеницы, которые повреждают трос.

Готовые направляющие устанавливаем на ложе.

Следим чтобы саморезы не прошли насквозь в тонких местах.

Проверяем, чтобы замок ходил без зацепов о направляющие.

Пункт 5. Изготовление дуги или плечи.

С тех же самых дверей доноров, извлекаем с помощью болгарки, ролики механизма поднятия стекла.

Из них мы сделаем блоки на плечи, а саму дугу из второго листа рессоры, старинной машины Москвич.

Изготовим колодки, для крепления рессоры к ложу.
Для этого из уголка 50х50 мм. выпилим составные элементы, чтобы собрать с помощью сварки, вот такое крепление (колодку).

Обработаем сварные швы болгаркой. Просверлим крепежные отверстия Д=10 мм. под болты.

По готовому образцу и размерам получившейся колодки, делаем пазы для крепления в ложе. Примеряем посадку, добиваемся плотного захода и крепления. По расчетному положению будущей тетивы, намечаем и проделываем сквозной паз в боковине ложе, длиной 70 мм. шириной 10 мм, здесь будут ходить нижние тетивы.

Изгибаем и привариваем скобу для ноги (стремя).

Уши для блоков.
Из профильной трубы 50х50 сделаем проушины для крепления роликов-блоков к дуге (рессоре).

Самое сложное в изготовлении самой дуги из рессоры в домашних условиях, это просверлить ней отверстия. Надо сверлить дрелью на низких оборотах, чтобы сверло не горело, постоянно применять воду. По возможности сверлить сверлами разного диаметра, от тонкого к толстому с шагом 0.5-1 мм., постоянно затачивать инструмент.

Крепим скобы на короткие болты М8, шляпки стачиваем.

Рессору к колодке крепим на два болта М8 с последующей небольшой сваркой по краю крепления.

Теперь надо вскрыть ложе лаком и высушить.
Устанавливаем колодку с дугой на ложе, осаживаем молотком для плотной посадки метал-дерево.

Вставляем и закручиваем болты на М8.

Из длинных болтов М10 сделаем уменьшенные по длине с короткой резьбой болты-оси под блоки.

У анкера возьмем трубочку и сделаем из нее распорные втулки для осей блоков.

Просверлим в ушах отверстия Д=10 мм. для установки блоков. Установим на трос жесткие наконечники петли.

Устанавливаем на одну сторону плеча блок с тросом. Гайку сильно не затягивать, чтобы не зажимала вращение ролика.

В гайке и болте просверливаем отверстие под шпильку.

Устанавливаем шпильку и поджимаем ее гайкой в сторону откручивания.

Просовываем трос сквозь отверстие ложе и проделываем тоже самое с установкой ролика с другой стороны плеча.

Пункт 6. Верхняя часть замка.

От профильной трубы 15х15 мм. отпиливаем два отрезка по 120 мм. Из листового металла выпиливаем болгаркой две (Г) образные заготовки, одну прямоугольную пластину (на верх) и треугольник (на задник).

Сваркой соединяем все детали вместе, зачищаем сварочные швы шлифовальным диском, чтобы получилась как бы цельная деталь.

Из старого раскладного стального метра, делаем упругий держатель стрелы.

На фото видны болты крепления рейки под оптический прицел.

Тоже самое только еще болты заодно зажимают держатель стрелы.

Сама рейка прицела (ласточкин хвост) из того же листового металла 2 мм., со сточенными сторонами под крепление оптики.

Видна квадратная подкладка по рейку оптики, чтобы приподнять заднюю часть и тем самым наклонить прицел вниз, для правильного наведения на цель дальше 25 м.

Устанавливаем скобу замка на ложе и сверлим отверстия под крепление, саморезы и болт М6.

Закручиваем небольшие саморезы, чтобы они не вышли в канал оперения стрелы.

Закручиваем саморез задника.

Дополнительно рассверливаем отверстие и устанавливаем последний болт.

Устанавливаем оптический прицел.

Вы испытываете интерес к средневековой культуре? Хотите получить модный аксессуар, поразить друзей эксклюзивным сувениром? Решили сделать необыкновенный подарок близкому человеку? Тогда вы вполне можете изготовить прямо у себя дома великолепный арбалет! Именно данный вид спортивного оружия сейчас резко набирает популярность, а люди с удовольствием приобретают его для себя в качестве сувенира, броского элемента дизайна. Зачем же нужен лук, что с ним делать? Вот только несколько наиболее распространённых способов использовать арбалет.

• Отличное решение – применять арбалет на стрельбищах. Вот что говорит любитель стрельбы из лука: «Можно устраивать соревнования в меткости с друзьями, с удовольствием стрелять по мишеням, организовывать ролевые игры. Лук всегда пригодится для подобного хобби, позволит развить внимательность, умение концентрироваться, быстро реагировать».
• Сейчас всё чаще применяют арбалеты для охоты. Достаточно зарядить в такой лук стрелу и метко выстрелить, чтобы стать счастливым обладателем куропатки, зайца.
• Востребованы арбалеты и в роли спортивного оружия. Есть профессиональные спортсмены, которые регулярно принимают участие в соревнованиях, постоянно тренируются. Они тоже нередко делают луки своими руками.
• Лук можно сделать центральной деталью интерьера. Дизайнеры отмечают его универсальность: «Арбалет удивительно смотрится в любом помещении. В коридоре он имеет особенно грозный вид, встречая каждого, кто заходит в дом. В зале он подчёркивает торжественность, делает акцент на характере хозяев. В спальне лук намекает на страстные отношения, силу любви. На кухне арбалет вполне можно повесить рядом с картиной, посвящённой охоте, на которой изображена дичь».
• Всё чаще люди приобретают, делают своими руками арбалеты, чтобы порадовать своих знакомых, друзей, коллег необычным подарком. Такой сувенир будет удивительно оригинальным, обязательно пригодится и вызовет яркие эмоции. Особенно уместно преподнести презент мужчине.

Сейчас, когда вы знаете, насколько полезен лук, как его можно применить разными способами, пришло время ознакомиться с основными принципами его изготовления. Как сделать арбалет в домашних условиях, что надо знать, чтобы он хорошо выглядел, отлично стрелял, смог стать достойным оружием, сувениром и аксессуаром? Узнаем совсем скоро. Вам помогут алгоритм, полезные рекомендации.

Делаем арбалет своими руками

Вам понадобится хорошо подобрать древесину. Нельзя брать хвойные породы, слишком старые, пересохшие ветки. Арбалет состоит из трёх основных элементов. Нужно изготовить качественный спусковой механизм, ложе и дугу. Действуйте строго по алгоритму, не путайте шаги. У вас всё получится!

• Вам нужно сделать дугу. Желательно взять для неё тис, орешник или ясень. Доска должна быть ровной, без косослоя и сучков. Толщину сделайте примерно 2 см. Кусок древесины нужно высушить, выдержать несколько дней, а потом ровно обрезать. Длина дуги примерно 75 см, ширину можно сделать около 4-х см, к краям дуга должна постепенно утончаться. Толщина с краёв – 1,5 см.
• Теперь потребуется изготовить ложе. Для него вам пригодится древесина лиственных пород, довольно твёрдая. Доску возьмите такого размера, формы, чтобы её было удобно держать в руках. Помните, что с одного края нужно сделать специальный паз, куда будет вставляться дуга.
• Пришло время обрабатывать паз для дуги. Вам надо сделать отверстие для крепления из верёвки на расстоянии десяти сантиметров от прорезанного паза для дуги. Теперь вставляйте дугу в паз, а затем фиксируйте её там с помощью верёвки. Сейчас прикрепляйте к концам дуги тетиву, используя сделанные для этого надрезы. Натягивайте тетиву, как вы будете делать это во время стрельбы. Нужно обозначить точку, которая максимально отдалена. Теперь определите оптимальный размер арбалета – он должен быть равен вашему предплечью по длине.
• Ответственная задача – изготовление спускового механизма для вашего лука. Раньше делали замки штыревого типа. Вам придётся ознакомиться с отличительными чертами такого механизма. Когда вы уже сделали отметку на месте максимального натяжения тетивы, вам нужно просверлить там дырку насквозь. Поперечное углубление надо проделать в ложе, в верхней его части. Потом закрепляйте рычаг в нижней части арбалета. Чаще всего ось изготавливают из дерева, а прикрепляют её проволокой.
• Теперь ложе и рычаг надо складывать вместе. Закрепляйте элементы верёвкой. Рычаг должен двигаться на оси с минимальным трением.
• Сейчас вам надо изготовить небольшой штырь, благодаря которому будет выталкиваться из лука тетива. Штырь должен быть круглым, его лучше делать из дуба. Штырь будет проходить в углубление замка свободно, не застревая из-за крепления. Когда рычаг поднят, плоскость ложа и его верхний край должны сравняться. Тетиву будет выталкивать именно штырь.
• Для стрелы вам понадобится сделать специальный желоб. Углубление проходит от верхнего отверстия замка до передней кромки. Желоб надо проложить небольшой глубины, примерно как четверть стрелы.
• Потом придёт время обрабатывать детали. По всем элементам надо пройтись наждачной бумагой. Иногда детали покрывают белком яйца, предварительно растворив его в воде.
• Закрепляйте дугу в пазе, используя прочную верёвку. Посмотрите, хорошо ли работает замок. Все элементы нужно окончательно подогнать, чтобы механизм был максимально прочным.

Сейчас очень популярное оружие — арбалет. Не смотря на сложность, арбалет можно сделать в домашних условиях. В прошлые старинные времена оно использовалось как грозное оружие. Сейчас арбалет используется в спорте в тире на малых и средних дистанциях. В наше время можно купить все и арбалет, а том числе. Но гораздо интереснее его сделать своими руками. Для тех, кто мастеровит, умеет пользоваться станками и инструментами-это не составит большого труда.

Ранее мы описывали как сделать , кому интересно-посмотрите.

Для арбалета нам нужна деревянная заготовка и железо.

Деревянная заготовка вырезается по таким размерам.

Берем рессорною пластину размером 650×100×8. Угловой шлифмашинкой понемногу срезаем лишнее. В делаем дугу размером 35 мм- это посредине и с краями 18 мм.

Наждачным станком уменьшаем края от средины до края доходя до 5 миллиметров в толщину. На дугу натягиваем стальной дрот (можно трос). Крепко фиксируем. Чтобы не мешать дуге изгибаться ровно посредине ставим деревянный кругляк. Одновременно с натягиванием смотрим на напряжения и промежуток натяжения.

Эти размеры и ставим за основу нашей работы по изготовлению арбалета в домашних условиях.

Распиливаем железную заготовку и получаем деталь которая и будет главной в нашем арбалете-зацеп, так же ее называют «кошка».

Для изготовления замка нам необходим курок и шептало. Сверху оси делаем отверстие в которое должен попадать болт полосковой пружины, который фиксирует штифт от передвижения

Далее будем делать замок и корпус.

Очень внимательно вымеряем и делаем отверстия для штифтов.

Затем делаем защиту для курка и мерим его к деревянной основе.

Вырезаем отверстие для замка.

Вставляем замок

Крепим целик. Делаем «ласточкин хвост» и припаиваем к нему прицельное устройство. В зависимости от температуры нагревания при воронении, это можно сделать ПОСом или ПСРом.

В арке необходимо просверлить отверстия, делать это необходимо победитовым сверлом. Все это необходимо для крепления хомутов.

Точим ролики по необходимым размерам.

Подрезаем хомуты к нужному нам размеру и далее закрепляем хомута к дуге арбалета.

Делаем стремена

Зажимаю тетиву (трос) тисками. Совет, не пытайтесь клепать, нужно сжимать!

В процессе изготовления.

Деталь, сделанная.

Из деревянной заготовки изготовляем проем для направляющей

Приклеиваем металлическую планку в виде желобка.

При помощи резаков и стамесок по дереву делаем приклад.

Ну, что же, поиски на просторах интернета дали свои результаты. Я наконец-то нашел нормальные чертежи с соблюдением ГОСТ.

При наличии доступного материала и кое-какого оборудования, несложно будет изготовить настоящий (или почти настоящий) .

В конце страницы размещена фотография самодельного арбалета
, изготовленного по этим чертежам из подручных материалов.

Естественно покупного арбалета он не заменит, (все-таки качество сборки и структура материала в заводском исполнении не в пример выше) но пострелять по

Итак, перед вами общая схема самодельного арбалета.

Из чего состоит данный вид арбалета:

Ложе, плечи, приклад, спусковой механизм, прицельное приспособление, система блоков.

Ложе лучше всего изготавливать из натурального дерева твердых пород, цельного либо клееного бруса. Размер подбирайте по своему усмотрению, но

Плечи и колоды у арбалета

Если есть ложе от стрелкового оружия, то это было бы идеальным решением, но можно попробовать выстрогать «Буратино» и самому.

Блочная конструкция арбалета
облегчает взвод тетивы, но отлично сохраняет мощность и позволяет носить его во взведенном состоянии длительное время.

Обработка направляющей стрелы должна быть выполнена особенно четко. Линии обязательно должны быть гладкие и прямые. От этого зависит точность и

дальность полета стрелы. Лучше всего делать это на фрезерном станке, а потом тщательно обработать наждачной бумагой. Потом выполнить полировку паза.

Крестовину с плечами, установленную с торца ложа лучше изготовить из алюминиевой пластины, но можно и сделать деревянную

Не забудьте сделать прицельное приспособление, состоящее из целика и мушки. Можно сделать крепление для оптического прицела.

где можно заказать выполнение любых чертежей.

Остается взять инструмент в руки, зарядиться хорошим настроением и приняться за выполнение поставленной цели. Удачи!

P.S.

Статья является рерайтом. Администратор не несет ответственности за достоверность информации. Все, что вы делаете, вы делаете на собственный страх и риск.

Дальнобойное оружие метательного типа зачастую не облагается запретами и регуляторными документами. Однако «дикие» банки и бутылки не единственная возможная мишень для охоты.

Поэтому, давайте рассмотрим, как сделать арбалет в домашних условиях.

Пошаговая инструкция как сделать арбалет

Между огнестрельным и метательным, между рогаткой и снайперкой ‒ находится перевернутый лук ‒ изящное орудие ведения дальнего боя в пределах 250 метров. Пробивная способность пребывает в пределах допустимого конституцией Российской Федерации (рисунок 1).

Закон не рассматривает данный вид охотничьего инструмента, как холодное, либо же огнестрельное. Единственное ограничение звучит следующим образом: арбалет из подручных материалов не должен иметь силу натяжения плеч больше 43 килограммов. После преодоления этой отметки, мастера с высокой вероятностью ждет встреча с нарядом блюстителей закона. Учтите этот момент перед тем, как сделать арбалет своими руками.

В целом, это сравнительно точное, надежное, дешевое в производстве и ввиду специфики конструкции ‒ абсолютно тихое орудие. Отличный инструмент для тихой охоты или же отстаиванию земельных прав. Исторически, корнями это изобретение восходит к V веку до нашей эры. Вопреки распространенному мнению, оно не заменяло лук, а дополняло существующие тактические решения. Обучиться стрельбе из девайса просто: достаточно хотя бы раз взять его в руки. Похож на ружье со спусковым крючком ‒ взводите и стреляете. Правда, потом следует натянуть веревку по новой, и вложить болт в ложе, но это исключительно практика.

Современные модели обладают следующими механизмами взведения тетивы в боевое положение:

1. Ручной:
   вы в штатном режиме, без применения механических приспособлений вставляете ногу в специальную педаль, расположенную перед стрелковой дугой (или становитесь обеими ногами на дугу, уперев её в землю) и натягиваете тетиву до упора, продевая её через фиксирующий механизм.
2. Механический:
   в самострел встроена конструкция из шестерни и зубчатого стержня (помпового заряжателя, авто-перезарядки и т.д.), которая натягивает тетиву вместо стрелка. Правда все еще нужно применять силу и вращать/крутить/двигать рычаги/рукоятки, но уже в меньшей степени.
3. Диковинный-архаический:
   переламывающаяся, вращающаяся или откидная вертикальная рама. Облегченный процесс установления тетивы.

Рисунок 1. Арбалет — весьма необычный вид оружия

Оба подвида ‒ и ручной, и механический, ‒ можно реализовать своими руками, но ради простоты повествования мы упустим сложности второго метода и поговорим о первом.

Схема арбалета из дерева известна, хорошо изучена и поддается модернизации. Учитывая специфику простоты конструкции, самострел облюбовали ремесленники и мастера по рукоделью. Чертеж арбалета своими руками не предполагает значительных технических наворотов. Следовательно, его изготовление не требует узкопрофильной квалификации или специфических инструментов. Главное ‒ правильный подбор материалов, выверенная обработка деталей и последовательная сборка всей конструкции.

Если вы задавались вопросом «как легко сделать арбалет?», отвечаем: это сравнительно простой, но кропотливый процесс. Если вам знаком процесс домашнего ремонта, монтажа антресолей или починки ванны ‒ вспомните этот опыт. Ниже мы приведем инструкции, как сделать самый простой арбалет в домашних условиях.

Особенности устройства и основные детали

Из чего же состоит этот стрелковый аппарат? В классической вариации основных компонентов три, далее идут решения с наращиванием сложности (приклады, рукоятки, составные части, планки Пикатинни и т.д.). Наша инструкция, как сделать арбалет, не предполагает установки оптических прицелов или иных технических наворотов (рисунок 2).

Главной деталью, концентрирующей энергию для стрельбы, является дуга. Благодаря натяжению по ней веревки, она может передать кинетическую энергию в снаряд. Вокруг этой «капризной леди» и крутится вся конструкция. Основными материалами для ее изготовления являются металл и древесина, но существуют и более экзотические решения, вроде стеклоарматуры или лопастей ножей для масла. Требование к дуге ‒ гибкость, жесткость и пластичность. Так, например, твердая стальная рама не подойдет в качестве лука, в то время как автомобильная рессора или кусочек пилы ‒ вполне.

Для изготовления рамы самострела из дерева, обратите внимание на такие породы, как орешник, береста, акация, ясень, тис или бобовник. Прежде чем вырезать раму, следует подержать полено в сухом, не пыльном месте примерно с месяц-два. Свежее полено не обладает требуемыми качествами, чтобы пройти процедуру обработки.

Как сделать ложе для арбалета? Подберите прочную породу дерева, те же тис, бук, ясень или дуб. Хорошо проявят себя орешник и хвойные породы. Дальнейший процесс зависит только от полета фантазии и вашего мастерства.

Рисунок 2. Основные элементы конструкции

Главный контролер механизма ‒ спусковой блок. Именно он удерживает тетиву до нажатия на рычаг. Взводной механизм арбалета выполняется цельным блоком из металла, реже ‒ это выточка внутри ложа с цилиндрическим стержнем-подталкивателем.

Перечисленные способы не являются конечным решением. Несмотря на то, что самострел ‒ конструкция однозарядная, существуют методы обхода. Самый распространенный способ ‒ сделать многозарядный арбалет путем изготовления специального магазина для хранения и подачи снарядов.

Разновидности арбалетов

Рассмотрим базовые комплектации (рисунок 3).

Простейшие: материал: дерево; целевое применение: историческая реконструкция, развлекательные стрельбы; время на изготовление: сборка ‒ 1 день, подготовка ‒ от 30 дней. Простота замены: просто, одно полено; количество снарядов за раз: 1; износостойкость: высокая; сложность ремонта: средняя; тетива: конопля, лён, волос, жилы.

Чтобы сделать деревянный арбалет, понадобится топор, острый крепкий нож и смекалка. А еще месяц времени на сушку дерева и его обработку. Сделать стрелы для арбалета значительно проще ‒ выточите из дерева ровный цилиндр с диаметром сечения 0.5-0.7 мм. Грубо говоря, ‒ не толще указательного пальца. Их правильное название ‒ болты. Это короткие, заостренные снаряды с малой массой. Визуально похожи на обычные стрелы для лука, но имеют другую геометрию. Оперение для них следует изготовить из жесткого пластика или же выточить из дерева и посадить на столярный клей.

Рисунок 3. Вне зависимости от вида, для изготовления оружия понадобится чертеж

Композитные: материал: металл; целевое применение: охота, показуха, агрессивное отстаивание территории, боевые стрельбы; время на изготовление: сборка ‒ 2 дня, подготовка ‒ до 7 дней; простота замены: сложно, необходима специфическая часть. Количество снарядов за раз: 1, возможность установки дополнительного магазина; износостойкость: высокая; сложность ремонта: легкая (зависит от конструкции); тетива: стальной трос толщиной от 0.1 мм до 0.3 мм, высокопрочные канаты.

Для городских регионов с высокими показателями свободных деталей в обиходе ‒ хорошее решение. Ножи, пилы, рессоры, стальные арматуры ‒ полное изобилие деталей. Для индустриальных районов подразумевается также доработка на станке за счёт смекалки. Из инструментов очень пригодиться ножовка, надфиль, бормашина, полировочный круг, режущий круг (болгарка).

Реализовать блочный арбалет своими руками реально: просто найдите в продмаге блоки и веревку для добротной тетивы. Сам принцип построения схож с таковым у деревянного собрата, ключевое отличие ‒ плечи не пластичные, а обладают повышенной прочностью. Ударная сила запасена в пружинных механизмах, реже ‒ в самой раме. Составные модели лучше заказывать, их изготовление требует высокой квалификации.

В схожую категорию входит и арбалет для подводной охоты, изготавливаемый больше по принципу рогатки. В такой конструкции энергия запасается на эластичных элементах (пружины, резиновые шнуры), без плеч стрелковой дуги. Следующий подтип ‒ пистолетный. Вкратце, это меньший собрат блочного и классического, выполненный в форме пистолета. Дальность выстрела пистолетного типа невелика, но он выигрывает в компактности. При желании попробовать сделать оружие арбалет, лучше начать с меньших вариаций, изготовить малую прототипную модель, после чего уже переходить к более крупным конструкциям.

Выбор и подготовка материала

Прежде чем перейти к инструкции, как сделать арбалет из дерева, подготовьте заранее материалы. Осмотрите окрестности и постарайтесь припомнить, какие из необходимых пород деревьев произрастают в округе (рисунок 4).

Повторимся, что в домашних условиях арбалет из древесины можно изготовить из следующих пород: береста, акация, дуб, ясень, тис, орешник, бобовник или акация. Чаще всего перечисленные породы встречаются в местных лесах и лесопосадках. При наличии ближайшего хвойного пролеска, рекомендуем искать ельники, сосны. Особенное внимание следует обратить на кленовые рощи. Найдя центрального папу-клёна, поищите распрямленные молодые деревца и подберите одно толщиной от 5 до 15 см. Радиус поиска вокруг основного дерева ‒ от 40 до 50 метров.

Учите фактор топора, а еще лучше ‒ коэффициент бензопилы. Постарайтесь не изводить лесной массив слишком сильно. Вырезав себе полено, не спешите высекать из него самострел. Вначале его нужно будет просушить и уже после этого обрабатывать. Срок на сушку в теплом, сухом помещении ‒ от двух недель до двух месяцев. Замажьте все щели, поры и другие неровности масляной краской и закиньте на антресоль.

Рисунок 4. Оружие можно изготовить из дерева и металла

В случае невозможности получить древесину напрямик из лесу ‒ закажите брусок интересующей вас породы через интернет. Переменным преимуществом станет экономия времени на обработку древесины, у операторов зачастую можно уточнить сухость брусьев и способ их обработки. Но это сводит на нет всю романтику путешествий и поиска нужной коряги.

Работа над плечами займет столько же времени, что и создание ложа. Оба процесса требуют наличия базовых инструментов по дереву ‒ рубанка, ножа, топора, напильников. Ложе можно украсить резными узорами или подогнать формами под собственную руку, тут уже как угодно. Ограничений на использование материалов нет, оба компонента можно выполнить из одной и той же породы. Рекомендуется покрывать брус специальными растворами во избежание коррозии и гниения, а также древесным лаком. Заготовку плеч следует также обработать защитными растворами, но не лакировать.

Следующий пункт ‒ из чего сделать тетиву для арбалета:

1. Изготовить с нуля тетиву можно и из дакронового или кевларового волокон, но для этого нужно будет самому вязать веревку (рисунок 5).
2. Из готовых моделей внимание следует обратить на прочные разновидности веревок: кордовая, полипропиленовая, нейлоновая, пеньковая, волосяная. К влаге из них уязвимы только последние две.
3. Золотое правило ‒ ориентируйтесь на способность к растяжению: она должна быть минимальна.
4. Края веревки, крепящиеся на плечах, следует обработать специальным образом, но не завязывать. Для этого шнур оборачивают вокруг заготовки для получения формы, затем конец прикладывают к основе и туго обматывают меньшей по диаметру нитью.
5. Рекомендуемый отступ ‒ 5 см. Попутно, каждый слой обмотки покрывается сверхпрочным клеем (анаэробный, эпоксидная смола, термоклей), а под конец вся конструкция плотно обматывается кусочком войлока. Любые узлы перетирают веревку, ухудшая её качества и повышая шанс разрыва при нагрузках.

Завершающий этап перед пострелушками ‒ сделать стрелы для арбалета, или как их еще называют ‒ болты. Изготовление расходников требует заготовок из цельного дерева или ровных веток. При наличии оборудования для обработки дерева ‒ высекайте болты из брусьев по несколько штук. Также их можно распечатать на 3D принтере, но жить долго такие снаряды не будут. Заимейте два комплекта болтов ‒ с мягкими навершиями и без.

Рисунок 5. Тетива должна быть прочной, но достаточно упругой

Первые отлично подойдут для реконструкторских и ролевых сражений, наконечник заостренного типа следует использовать только для охоты. Острие для охоты изготавливается из проволоки, жести или же алюминия. Сохраняйте легкость! Для оперения потребуются отдельные заготовки из дерева, пластика.

Изготовление плеч и ложа

Допустим, у вас на руках есть все необходимое. Как сделать арбалет своими руками, в домашних условиях, пункт первый ‒ выточите плечи. Делаются они из цельного куска древесины, не раздельно. Заготовка не должна иметь дефектов, сучковатости и т.д. Внутренняя часть дуги должна иметь полукруглый рельеф, схожий с буквой D, внешняя ‒ плоский.

Рисунок 6. Плечи арбалета обычно вытесывают из дерева

Изначально плечи высекаются, как слегка загнутая дощечка, после чего поддаются обработке и сгибаются уже при сборке. Форма ‒ ромбовидная, скашивание к концам дуги, угол скоса ‒ небольшой. Присмотритесь к годичным кольцам на бревне: желательно, чтобы вся конструкция плеч была на одном и том же слое. Чтобы сделать мощный арбалет для охоты, используйте более упругую древесину. В целом, запаса прочности и ТТХ должно хватить на дичь среднего размера (рисунок 6).

Закрепляются плечи двумя способами:

1. Первый ‒ обмотка.
   Исполняется как просверливанием ложа, так и проделыванием в нем высечки с последующей намоткой веревки на зафиксированный кусок дерева. Главный пункт ‒ плечи не просверливаются, сохраняя свою структуру. Но это трудоемкий процесс, требующий затрат времени на тугую обмотку. Для надежной фиксации рекомендуется использовать продевание каната через кольцо, прижимающее раму на середине.
2. Второй ‒ фиксация.
   Для деревянных реализуется по-хитрому: в торце бруска проделывается коническая выточка с углом наклона стен в районе 80-85 градусов, шириной с плечи. В эту выточку втискивается рама, после чего дожимается обмоткой. Реализация обмотки выглядит следующим образом: в нижней части полена делается другая выточка, прямоугольная. Берется брус дерева толщиной 5-10 см, на нем фиксируется веревка для обмотки, после чего этот якорь следует дотянуть до выточки и вбить туда. Приматывать брус следует на 5 см раньше самой выточки, чтобы иметь возможность зафиксировать плечи его натяжением.

Стальные плечи спокойно фиксируются как перечисленными способами, так и обыкновенными болтами (рисунок 7). Как сделать арбалетную стрелу в домашних условиях?

Вариантов исполнения три:

1. Самый простой
   ‒ наличие циркулярной пилы, дрели с широким соплом, и тисков. На циркулярке распускаете брус на небольшие брусики, толщиной не более 2 см. После этого обрабатываете рубанком до достижения первичной округлости. Далее фиксируете в сопле дрели заготовку и, запустив процесс вращения, проводите через закрепленный в тисках резец. Альтернатива сему непотребству ‒ токарный станок по дереву.
2. Средний,
   расчёт на удачу и прямые деревяшки. Понадобится нож для вытачивания округлых форм. Альтернатива ‒ обработка распиленных на циркулярке маленьких брусьев.
3. Сложный
   ‒ заточить ровную ветку.

Рисунок 7. Стрелы должны быть идеально прямыми

Для оперения в задней части болта проделайте тонкую, ровную прорезь ножовкой. Найдите широкую пластиковую крышку (пластиковое ведро для краски, ровный лист пластика из магазина) и вырежьте лопасти для болта. Закрепить их можно, также проделав отверстия вместо распилки всей детали. Размеры спускового курка для арбалета разные, в основном следует опираться на монолитные типы рычагов. Изготовить их можно как из металла, так и из жесткой и толстой проволоки.

Монтаж спускового механизма

Осталась последняя часть: пусковой механизм (рисунок 8).

Всего вариаций, как сделать спусковой механизм для арбалета в домашних условиях, три:

1. Дедовский, деревянный:
   от торца ложи отмеряют некоторое количество сантиметров (зависит от возможностей тетивы) и, поставив засечку, делают углубление прямоугольной формы в полмиллиметра. Рекомендуется брать расстояние в 15-20 см от плеч натяжения. Следом сверлят отверстие в центре углубления. После этого у основания ложа со стороны дуги следует закрепить плоскую дощечку, в аккурат прилегающую к ранее просверленному отверстию, но снизу. В дощечке закрепляется цилиндр по диаметру схожий с отверстием. Дальше дело техники: тетива опускается в канавку, её подталкивает стержнем снизу, после чего она отправляет болт в полет. Такой взводной механизм для арбалета хорошо подходит для домашнего изготовления в свободное время на выходных.
2. Изощренный, алюминиевый:
   реализуем только при наличии под рукой инструментов для работы по металлу: шлифстанок, резцы, токарный аппарат, напильники. Требует создания специальной детали. Устройство спускового механизма арбалета выглядит следующим образом: небольшой алюминиевый диск, с отверстием по центру и двумя выточками. Его форма видоизменена, на верхней части под углом 90 градусов проделан пилообразный зуб с ровной выточкой посредине. Параллельно ему, в нижней части проделан вырез под аналогичный зубчик, но без канавки. Механизм принимает нагрузку, не давая тетиве спрыснуть, упираясь в спусковой крючок. Для выстрела хватит одного нажатия, после чего рычаг запирающей детали выскочит из паза, блокиратор провернется по своей оси и отпустит тетиву.
3. Искусные, механические:
   больше одной детали за раз. Сложные конструкции с передачей усилия. В упрощенном варианте представляют собой следующий трюк: в спусковой крючок арбалета упирается деталь-посредник, которая в свою очередь блокирует поползновения удерживающей тетиву части. Советуем заранее продумать чертеж, прежде чем реализовать этот вариант.

Рисунок 8. Спусковой механизм — основа успешного использования оружия

Если вы замахнулись на мощность, то наверняка задумались о пружинах. Пружинный арбалет требует хорошо отлаженного взводного механизма, способного выдержать большие нагрузки, нежели деревянный. Для него потребуется сборка пускового блока из металла с рычажной передачей усилия.

Сборка арбалета

Когда на руках все детали, осталось только собрать самодельный арбалет воедино. Учтите, если вы хотите сделать приклад для арбалета, то начните делать это на этапе формирования заготовки.

Начните с создания ложа, обработайте бруском поверхность для ровности. Проделайте канал длиною от 15 до 25 см, на его конце сформируйте выточку под пусковой механизм и просверлите брус в этом месте насквозь. Пропиливать канал можно как ручной пилой, так и специальным резцом, в конце обработав канавку напильником для гладкости.

Далее, в лицевой части ложа делается выточка под плечи, с последующей выточкой на нижней части. Вторая выточка должна располагаться раньше, нежели отверстие в канавке, на 5 см. Как сделать спусковой курок для арбалета ‒ возьмите дощечку с толщиной 4-5 см, просверлите в ней отверстия по принципу «плюса» (+).

Вертикальное отверстие должно соответствовать по диаметру отверстию посреди канавки. После этого вставьте в доску цилиндр, просверлите, закрепите. Спусковую скобу можно закрепить, подвязав к блокировочному бруску. В отдельных случаях используйте резинку для фиксации скобы. Тетива натягивается в самую последнюю очередь.

Под конец у вас должен получиться хороший стреляющий арбалет, постарайтесь использовать его на славу.

Мастер класс по изготовлению этого оружия приведен в видео.

Не думаю, что когда мы решим делать арбалет, у нас под рукой будет весь инструмент, какой мы только захотим, и куча сырья. По этому сложно предсказать из чего будет изготовлен наш арбалет, по этому просто рассмотрим основные узлы, сделанные с минимальной сложностью. А так же по возможности откажемся от металлических деталей.
Для того чтобы представить общий вид того, что должно получится, приведу картинку с сайта www.daslife.ru.

Ложе для арбалета, углубление в котором находится стрела, пожалуй самая трудоемкая и требующая филигранной обработки часть арбалета. Если у нас нет обработанного на фрезерном станке металлического ложа(а у нас его нет), можно заменить его на тщательно отшкуренное деревянное. Не стоит забывать, что преимущество боевого арбалета над деревянным луком не только в силе стрельбы (хотя самодельный арбалет без роликов и системы блоков вряд ли превысит лук по этому показателю), но в первую очередь в удобстве конструкции и возможности вести прицельный огонь. Для этого необходимо, учитывая траекторию полета стрелы, отрегулировать ложе так, чтобы оно располагалась под углом. Среднее значение- 5, 6 градусов, но вы советуем вам определится с дистанцией, на которую вы будете посылать стрелы, и что называется «пристрелять» готовое изделие, после каждой серии выстрелов меняя угол ложа, пока ваш самодельный арбалет не начнет посылать стрелы точно в цель.

Изготовление тетивы для арбалета
(взято с www.turmaster.com/)

Тетива во время выстрела получает значительное давление на растяжение и разрыв поэтому одним из условий, предъявляемых к ней, является ее способность выдерживать большое количество выстрелов, т.е. обладать долговечностью, «живучестью». Кроме того, тетива должна быть легкой и малорастяжимой.
Для изготовления тетивы применяются нити: лавсан, дакрон, кевлар, дейнема, СВМ, фастфлайт и другие нити синтетического волокна.
При этом необходимо иметь несложное приспособление.
Как видно из рисунка, оно состоит из деревянной планки, в которой с одной стороны имеется прорезь и передвигающийся стержень с резьбой, позволяющий устанавливать и закреплять его в различных местах, с другого конца планки на оси находится V-образная деталь из фанеры или дерева толщиной около 10 мм. На концах детали постоянно закреплены два стержня. V-образная деталь закрепляется в двух положениях. Первое положение показано на рисунке, во втором положении два стержня находятся на одной линии с подвижным стержнем.
В случае отсутствия такого или подобного приспособления обмотку тетивы можно производить между двумя гвоздями, вбитыми на необходимом расстоянии по длине тетивы. Обмотка нити производится круговым движением руки с равномерным натягиванием нити. Количество нитей зависит от силы лука
После того, как тетива намотана, производится предохранительная обмотка петель и ее середины.
Предохранительная обмотка производится крученой шелковой нитью капроновой, нейлоновой, хлопчатобумажной катушечной ниткой. При изготовлении тетивы из нитей кевлар необходимо усиливать петлю, либо делая дополнительную прокладку из нитей и вплетая их в тетиву, либо увеличивая вдвое количество их в петле. После обмотки середины петли V-образная пластина поворачивается в первоначальное положение и делается обмотка конца тетивы.
Таким образом обматывается и вторая петля. При этом необходимо точно сохранять середину обмотки. Тетива, надетая на лук, не должна иметь провисающих нитей, наличие их говорит о некачественном изготовлении тетивы. Как правило, это случается, если обмотки производятся не с одинаковым натяжением.
Предохранительная обмотка на середине тетивы делается в момент, когда она надета на лук. Предохранительная обмотка должна производиться не слишком туго: это значительно удлиняет срок службы тетивы.
Для предохранения тетивы от влаги ее слегка натирают пчелиным воском. Втирать воск следует осторожно, чтобы нити тетивы при этом не порвались и не деформировались. Необходимо помнить, что смазка увеличивает вес тетивы и приводит к уменьшению скорости полета стрелы, поэтому смазывать ее надо небольшим количеством воска.
Нити, из которых изготовляется тетива, при условии, создаваемом работой плеч, удлиняются (из лавсана или дакрона на 2-3% из кевлара на 0,8%). В связи с этим при изготовлении тетивы из кевлара рекомендуется делать ее немного длиннее, чем из лавсана и дакрона.
Практика стрельбы предполагает замену тетив через 5000-10000 выстрелов. Тетивы из кевлара служат значительно меньше и выдерживают около 2000-5000 выстрелов.
Подкручивая тетиву, можно изменять ее размеры до тех пор, пока кучность стрельбы не станет удовлетворительной. Максимальное число оборотов для изменения длины тетивы — 30. Если требуется большее число оборотов, то значит, тетива слишком длинная и следует сделать новую
Изготовление тетивы для арбалета

Тетива из металлического троса
Трос толщиной 1.5 — 2.5 мм годится для изготовления арбалетной тетивы. Но он обладает рядом особенностей, которые надо учитывать. В общем случае, тетива из синтетических нитей более предпочтительна.

Особенности использования металлического троса:
Конструктивно трос предназначен для статических нагрузок. При динамических нагрузках он разрушается значительно быстрее.
Со временем трос будет растягиваться и, соответственно, тетива ослабевать
Масса тетивы из троса значительно превышает массу такой же тетивы из синтетических материалов. Это косвенно влияет на скорость полета стрелы, так как плечам требуется больше энергии для разгона массивного троса.
При перетирании, избыточных напряжениях трос, как правило, рвется в местах перегибов, завязанных узлов, креплений
Получить петли на концах троса можно путем завязывания его обыкновенной дубовой петлей. Пайка, как способ соединения концов троса, менее надежен в эксплуатации. Неплохо себя зарекомендовало расклепывание концов троса в медной или латунной трубочке.

Петли для крепления тетивы на арбалет.

Хотите сделать настоящий арбалет, который будет не только с виду похож на него, но и будет стрелять? Тогда не проходите мимо и читайте нашу статью, посвященную теме как сделать арбалет своими руками. В статье мы не только расскажем о тонкостях этого дела, но и покажем на фото весь процесс. Тема особенно актуальна в летнее время, когда можно выехать на природу и пострелять по мишеням. А сделанная вещь своими руками будет радовать не только глаз, но и Ваших друзей или знакомых, которые увидев такое изделие непременно зададутся целью и желанием обладать им!

Как сделать арбалет своими руками

Среди простых орудий, созданных собственноручно, определенно, выигрывает лук. Тем не менее, арбалеты также пользуются огромной популярностью. Если Вы хотите сделать арбалет своими руками, Вам следует лишь ознакомиться с приведенной ниже инструкцией. В качестве примера выбрана средневековая конструкция ввиду ее простоты. Такой арбалет не требует сварки металла, его можно сделать в домашних условиях он также не предполагает наличия пружин, как в его других, более продвинутых вариациях.

Все, что нужно для изготовления простого средневекового арбалета – желание мастерить. Изначально нужно найти подходящую палку для основы конструкции. Рекомендуется использовать черемуху, так как после высыхания древесина сохраняет хорошие характеристики упругости. Когда подходящая ветвь найдена, следует аккуратно отпилить ее, полностью удалить кору и оставить сушиться в теплом месте.
Обычно срок сушки составляет порядка 5-7 месяцев.

Пошаговая инструкция:

Кроме этого рекомендуется сразу изогнуть палку, чтобы в дальнейшем она не треснула при обработке и фиксации, а также при эксплуатации. Если в округе нет черемухи, можно воспользоваться вязом или другой альтернативной древесиной.

Следует помнить, что для хорошей прочности, долговечности и упругости пускающей части домашнего арбалета нужно хорошенько выстояться. Более того, в данном случае существенно сократятся шансы на трещину во время эксплуатации арбалета.

Чтобы была возможность потренироваться и для исключения необходимости повторного ожидания, рекомендуется заготовить сразу несколько палок.

На ложе самодельного арбалета можно использовать любой тип доски или сухого дерева. Все зависит от того, насколько точно Вы желаете повторить средневековую модель орудия.

Когда древесина выбрана и обработана, в ее передней части нужно сделать выемку для размещения лука арбалета. Делать выемку можно любым инструментом от пилки по металлу до обычного ножа.

Следующим шагом изготовления арбалета своими руками в домашних условиях является сверление отверстий под болты для лука. Они размещаются на расстоянии в 8-10 см от передней части ложа. Ранее отверстия проделывали нагретым докрасна металлом, поэтому, Вы также можете воспользоваться этим методом, если под рукой нет подходящих инструментов.

Более того, если у Вас под рукой нет и болтов, воспользоваться можно тем же деревом.

Верхняя плоскость ложа должна иметь желобок, в котором будет размещаться болт арбалета. Часто такой желоб делают круглым, однако рекомендуется выстрогать его треугольным, чтобы повысить точность болта.

Когда все готово, можно фиксировать лук. Его прикладывают к проделанному вырезу в передней части ложа и крепко приматывают веревкой к установленным ранее болтам или их деревянным альтернативам. Этого будет достаточно, но для более плотной фиксации лучше воспользоваться клеем.

Последним элементом самодельного арбалета является организация спускного механизма. Обычно используют самый простой рычажной тип. На чертеже арбалета ниже показано, как действует такая система.

Когда спускается скоба-рычаг, штырь моментально пускает , и она запускает болт вперед. Важно то, что у данной системы нет никаких предохранительных механизмов, поэтому устанавливать болт нужно исключительно перед выстрелом.

Созданный арбалет должен обладать силой натяжения порядка 40 кг, поэтому конструкция не будет попадать в список холодного оружия. Натяжение тетивы осуществляется руками, поэтому дополнительные механизмы также не требуются.

Чертежи для изготовления в домашних условиях

Выше на фото схематично изображен арбалет со всеми необходимыми размерами. Его основная ценность в том, что бы понять, каких размеров должны быть его части по отношению друг к другу. Вся его длина составляет 732 мм, с высотой по точке крепления прицела 223 мм. На чертеже «пистолетная» рукоять (по форме напоминает пистолет), для надежного и удобного хвата.

Второе отверстие сделано для облегчения конструкции, так как общая толщина ручки из фанеры (можно сделать из дерева) 30 мм. Плечи длиной по 302 мм, являются универсальным вариантом, их общая длина составляет 532 мм. Для первого раза достаточно сделать точно по указанным в схеме размерам, а после тестирования внести корректировки.

Для изготовления самодельного арбалета понадобятся:
*Брусок не смолистых пород древесины, размер 700х10х40 мм.
*Второй лист рессоры автомобиля Москвич.
*Профильная труба 50х50х2 мм. длиной 10 см.
*Профильная труба 15х15х1,5 мм.
*Небольшой отрезок листового металла 2 миллиметрового.
*Метал нержавейка толщиной 4 мм. и 0,5-1 мм. (для спускового устройства).
*Уголок стальной 50х50х4 мм. длиной 35 см.
*Пруток Д=8 мм. длиной 40 см.
*Болты с гайками Д=8
*Молдинг из нержавейки с двери ВАЗ-2106 2 шт.
*Ролики металлические 2 шт., подъемного механизма стекла из двери автомобиля ВАЗ.
*Трос Д=3 мм. длиной 3 м., две петли оконечные.
*Смола эпоксидная, морилка под дерево, лак по дереву для наружных работ.
*Две небольшие пружины (работающие на растяжение).
*Десяток гвоздей для рубероида, один гвоздь двухсотка, трубка Д=6 мм., небольшие шайбы.

Инструменты будем использовать следующие:
*Сварочный аппарат.
*Пила циркулярная ручная.
*Дрель электрическая с регулировкой оборотов, сверла твердосплавное по металлу Д=3, 5, 8, 10 мм.
*Болгарка, диски отрезные по металлу, диски шлифовальные по дереву.
*Ключи, пассатижи, отвертка, тиски, узкая стамеска, нож.
*Напильник, наждачная бумага.
*Очки защитные.

Пункт 1. Изготовление ложе.

Возьмем хорошо высушенный деревянный брусок, у меня был из березы, набросаем на нем эскиз ложе. Размер приклада каждый делаем под себя (под свой рост), а ложе в зависимости от длины стрел которые вы будете использовать. Я использую стрелы 440 мм, а вот на прикладе пришлось сэкономить, оставил всего 300 мм, итого общая длина получилась 740 мм, делать больше не рискнул.

Начертим разметку под выборку направляющей, для оперения стрелы, ширина 5 мм, глубина 10 мм.

С помощью циркулярной пилы выпиливаем паз на всю длину, до конца спускового устройства (замка).

Должно получиться примерно вот так.

С помощью сверла Д=12 мм. выбираем полость под спусковое устройство, ровняем уступы стамеской и ножом. Просверливаем отверстие под спусковой крючок, растачиваем стамеской и ножом.

Пункт 2. Изготовление замка или спусковое устройство.

За основу замка возьмем тип «орех». Чтобы ничего не ржавело, будем использовать нержавейку, возьмем лист толщиной 4-5 мм, если не удастся найти такой, сделайте наборной из нескольких листов склеенных между собой и взятых на заклепки. Чертим форму деталей на металле.

С помощью отрезного диска и болгарки, выпиливаем по разметке заготовки.

По центру «ореха» просверлим отверстие под ось вращения Д=6 мм.

Обрабатываем все стороны напильником.

Шлифуем наждачной бумагой, добиваясь совершенно гладкой поверхности.

Должно получиться примерно так.

Вытачиваем остальные элементы замка, шептало.

Спусковой крючок удлиняю двумя тонкими листами нержавейки, фиксирую на самодельные заклепках.

На точильном станке добиваемся нужной формы заготовок.

Из тонкого листа металла делаем корпус спускового механизма.

Просверливаем в теле шептало три отверстия Д=2.5 мм, одно для оси крепления и два под крепление пружин.

Присоединим пружину спускового курка на место.

Посмотрим на столе как становятся детали во взведенном состоянии.

И как после выстрела.

Приложим одну боковину корпуса на внутренности механизма и просверлим по месту отверстия под все оси.

Из гвоздя двухсотки, диаметром 6 мм, сделаем ось для «ореха».

Отпиливаем острый конец гвоздя.

Замеряем длину будущей оси, отпиливаем.

Из тонких гвоздей для рубероида, сделаем остальные оси-заклепки. Болгаркой удалим отливы на шляпках гвоздей.

Теперь они хорошо прилягут к корпусу.

Установим шептало на оси в корпус, используем промежуточные шайбы.

Отпиливаем лишнюю длину гвоздя, оставив по 1 мм. в двух сторон для за вальцовки.

Используя наковальню, вальцуем молотком конец оси.

Сверлим отверстие под ось с распоркой, для крепления пружины шептало.

От подходящей трубочки отпилим распорную втулку на эту ось.

Сдвигаем в сторону одну сторону корпуса.

Устанавливаем ось, втулку и зацепляем пружину.

Собираем половинки корпуса вместе.

Отпиливаем лишнюю длину, оставляем выступ 1 мм. под молоток.

Вальцуем.

Теперь можно поставить самую большую ось-заклепку замка. Совмещаем отверстия.

Возьмем ранее замеренную и отпиленную ось Д=6 мм., сразу немного пристучим молотком с одной стороны.

Устанавливаем на место.

И тоже завальцуем, главное не перестараться, чтобы не зажало подвижный механизм внутри.

Пункт 3. Установка механизма замка в ложе.

Если что то мешает хорошо сесть на место замок, дорабатываем стамеской или ножом. После установки проверяем как ходит спусковой крючок.

Если все нормально, можно просверлить отверстия под крепежные саморезы и закрутить их на место.

Теперь нам потребуются украшения с двери ВАЗ-2006, они из нержавейки тоже, что очень хорошо. Для придания им дополнительной жесткости, внутрь была залита эпоксидная смола.

После полного затвердения, через сутки, просверлим в каждой по четыре отверстия Д=3 мм., для крепежных саморезов.

Большим сверлом сделаем потайники для головок саморезов, чтобы трос тетивы не зацеплялся, когда будет по ней скользить.

Мелкой наждачной бумагой полируем выходы отверстий, чтобы убрать все заусеницы, которые повреждают трос.

Готовые направляющие устанавливаем на ложе.

Следим чтобы саморезы не прошли насквозь в тонких местах.

Проверяем, чтобы замок ходил без зацепов о направляющие.

Пункт 5. Изготовление дуги или плечи.

С тех же самых дверей доноров, извлекаем с помощью болгарки, ролики механизма поднятия стекла.

Из них мы сделаем блоки на плечи, а саму дугу из второго листа рессоры, старинной машины Москвич.

Изготовим колодки, для крепления рессоры к ложу.
Для этого из уголка 50х50 мм. выпилим составные элементы, чтобы собрать с помощью сварки, вот такое крепление (колодку).

Обработаем сварные швы болгаркой. Просверлим крепежные отверстия Д=10 мм. под болты.

По готовому образцу и размерам получившейся колодки, делаем пазы для крепления в ложе. Примеряем посадку, добиваемся плотного захода и крепления. По расчетному положению будущей тетивы, намечаем и проделываем сквозной паз в боковине ложе, длиной 70 мм. шириной 10 мм, здесь будут ходить нижние тетивы.

Изгибаем и привариваем скобу для ноги (стремя).

Уши для блоков.
Из профильной трубы 50х50 сделаем проушины для крепления роликов-блоков к дуге (рессоре).

Самое сложное в изготовлении самой дуги из рессоры в домашних условиях, это просверлить ней отверстия. Надо сверлить дрелью на низких оборотах, чтобы сверло не горело, постоянно применять воду. По возможности сверлить сверлами разного диаметра, от тонкого к толстому с шагом 0.5-1 мм., постоянно затачивать инструмент.

Крепим скобы на короткие болты М8, шляпки стачиваем.

Рессору к колодке крепим на два болта М8 с последующей небольшой сваркой по краю крепления.

Теперь надо вскрыть ложе лаком и высушить.
Устанавливаем колодку с дугой на ложе, осаживаем молотком для плотной посадки метал-дерево.

Вставляем и закручиваем болты на М8.

Из длинных болтов М10 сделаем уменьшенные по длине с короткой резьбой болты-оси под блоки.

У анкера возьмем трубочку и сделаем из нее распорные втулки для осей блоков.

Просверлим в ушах отверстия Д=10 мм. для установки блоков. Установим на трос жесткие наконечники петли.

Устанавливаем на одну сторону плеча блок с тросом. Гайку сильно не затягивать, чтобы не зажимала вращение ролика.

В гайке и болте просверливаем отверстие под шпильку.

Устанавливаем шпильку и поджимаем ее гайкой в сторону откручивания.

Просовываем трос сквозь отверстие ложе и проделываем тоже самое с установкой ролика с другой стороны плеча.

Пункт 6. Верхняя часть замка.

От профильной трубы 15х15 мм. отпиливаем два отрезка по 120 мм. Из листового металла выпиливаем болгаркой две (Г) образные заготовки, одну прямоугольную пластину (на верх) и треугольник (на задник).

Сваркой соединяем все детали вместе, зачищаем сварочные швы шлифовальным диском, чтобы получилась как бы цельная деталь.

Из старого раскладного стального метра, делаем упругий держатель стрелы.

На фото видны болты крепления рейки под оптический прицел.

Тоже самое только еще болты заодно зажимают держатель стрелы.

Сама рейка прицела (ласточкин хвост) из того же листового металла 2 мм., со сточенными сторонами под крепление оптики.

Видна квадратная подкладка по рейку оптики, чтобы приподнять заднюю часть и тем самым наклонить прицел вниз, для правильного наведения на цель дальше 25 м.

Устанавливаем скобу замка на ложе и сверлим отверстия под крепление, саморезы и болт М6.

Закручиваем небольшие саморезы, чтобы они не вышли в канал оперения стрелы.

Закручиваем саморез задника.

Дополнительно рассверливаем отверстие и устанавливаем последний болт.

Устанавливаем оптический прицел.

Охотничий арбалет — достаточно эффективное оружие, которое при необходимости может послужить достойной заменой винтовке. Главным преимуществом оружия выступает бесшумность стрельбы. Поэтому в ходе его применения довольно сложно напугать зверя.

Конструктивные особенности

Из чего состоит арбалет охотничий? Фото, представленные в данном материале, позволяют увидеть, что в нем можно выделить следующие составляющие части:

1. Корпус — главный силовой узел, на который приходятся нагрузки при спуске тетивы. Служит основанием для установки функциональных деталей.
2. Колодки — часть конструкции для установки дуг натяжения тетивы.
3. Ложа — деталь арбалета, которая используется для размещения стрелы.
4. Тетива — функциональная часть, которая служит для приведения в движение используемых снарядов.
5. Плечи — упругий конструктивный элемент, который отдает энергию при натяжении тетивы.
6. Стремя — деталь, с помощью которой облегчается зарядка арбалета.
7. Спусковой механизм — устройство, благодаря которому происходит размыкание замка и высвобождение тетивы при выстреле.
8. Прицел — устанавливается на арбалет для облегчения наведения на цель.

Охотничий арбалет с деревянными плечами

Представляет собой простейшую конструкцию. Как следует из определения, плечи здесь изготавливаются из дерева. Такой арбалет нельзя назвать образцом надежности. Изделия данной категории откровенно недолговечны и поэтому пользуются не слишком высоким спросом. Чаще всего такой охотничий арбалет используют как коллекционное, декоративное оружие.

Арбалет с дугами из металла

Крайне распространенный вариант. Охотники обращают внимание на такие арбалеты, поскольку они демонстрируются высокую мощность при стрельбе. Охотничьи луки и арбалеты с металлическими дугами подходят не только для тренировок, но и для применения в полевых условиях при выслеживании добычи. Для изготовления используются как цельные дуги, так и составные конструкции, что компонуются из нескольких симметричных частей.

Рекурсивный арбалет

Классический вариант с изогнутыми плечами. Такой охотничий арбалет выступает крайне простым в обращении и удобным в эксплуатации приспособлением. Обладает незначительными габаритами и улучшенными характеристиками. Легко разбирается и транспортируется.

Рекурсивные арбалеты содержат укрепленные плечи, сила натяжения которых может достигать порядка 50 кг. Это, в свою очередь, открывает возможность для охоты на мелкого и крупного зверя.

Блочный арбалет

Конструкция включает в себя целую систему эксцентриков, благодаря работе которых облегчается процесс зарядки оружия и обеспечивается разгон стрелы. По сравнению с рекурсивными моделями, блочный охотничий арбалет более компактен. Показатели мощности здесь также на высоте.

Незначительные размеры обеспечиваются установкой коротких дуг. Применение указанного решения способствует легкому преодолению владельцем оружия площадей, покрытых зарослями и кустарниками.

Характеристики охотничьего арбалета блочного типа обеспечивают простой взвод тетивы и незначительную отдачу, что достигается за счет рационального распределения вектора силы.

типа

• благодаря уменьшенным габаритам проявляют собой чрезвычайно удобное при транспортировке оружие;
• обладают высокой мощностью и позволяют поражать цели как на средних, так и дальних расстояниях;
• отличаются меньшей убойной силой по сравнению с блочными системами, однако выбрасывают стрелы с большей скоростью;
• помимо стрел, могут выпускать дротики, гарпуны, металлические шарики.

Прицелы

Главная особенность стрельбы из арбалета — значительное смещение прицельной линии. Другими словами, после произведения выстрела выпущенный снаряд начинает довольно быстро тяготеть к земле. Поэтому на такое оружие целесообразно устанавливать оптику со специальной арбалетной сеткой. Для эффективного наведения на цель арбалеты достаточно оснащать оптическими прицелами с 4-кратным приближением.

Некоторые охотники отдают предпочтение коллиматорным системам, которые также проявляют себя достаточно эффективно. Причем такой вариант дает возможность охотиться как в дневное, так и вечернее время суток. Коллиматорные прицелы крайне удобно использовать при наведении на движущиеся цели.

Охотничий арбалет своими руками

Определившись с необходимыми параметрами и характеристиками будущего оружия, стоит переходить к разработке соответствующего чертежа. В качестве образца можно использовать готовую схему или составить последнюю самостоятельно. Как бы там ни было, изготовленный охотничий арбалет своими руками в конечном итоге придется подгонять под себя.

В ходе подготовки чертежа стоит ориентироваться не только на личные пожелания, но также учитывать доступность необходимых материалов, исходить из их стоимости, сложности обработки.

Как сделать охотничий арбалет своими руками? Обычно для начала подготавливается ложе, на которое в последующем крепятся плечи, стремя, направляющая, спусковой механизм. Сложным для самостоятельного изготовления элементом выступают дуги. Поэтому в некоторых случаях их лучше приобретать в готовом исполнении.

Помогут сделать охотничий чертежи, примеры которых приведены на расположенных ниже фото.

Корпус

Основанием, на котором закрепляются ложа и плечи изделия, выступает корпус. Желательно, вырезать его из металлической заготовки толщиной порядка 2,5-3 мм.

В центральной части корпуса и на конце при помощи болтов фиксируется ложе арбалета. Применение такого решения способствует быстрой сборке оружия для приведения в боевое состояние и разборке при транспортировке.

К корпусу в нижней части приваривается стремя. Последнее обеспечивает возможность удержания арбалета ногой при натяжении тетивы. В качестве материала для изготовления стремени рекомендуется использовать проволоку диаметром от 6 до 8 мм.

Плечи

Материалом изготовления конструктивного элемента может послужить автомобильная рессора. В таких металлических плечах проделываются полукруглые выемки для болтов, при помощи которых деталь будет привинчена к корпусу.

Распространенным выступает мнение, согласно которому применение металлических рессор в качестве основы для изготовления плеч является довольно опасным решением. И на самом деле, при использовании самодельного арбалета в условиях пониженной температуры окружающей среды повышается вероятность излома детали, особенно в местах креплений. Подобные случаи сопровождаются выбросом мелких осколков. Поэтому применять идею следует на собственный страх и риск.

Блоки

Готовые чертежи охотничьего арбалета часто предусматривают наличие блочных устройств. Последние облегчают натяжение и дают преимущество в силе. Привести такой арбалет в боевое состояние легче, чем при простом соединении концов тетивы с окончаниями плеч. Более того, в ходе спуска возрастает стартовая скорость стрелы, что отражается на повышении дальнобойности оружия. Основной недостаток установки блочной системы — сложность изготовления и увеличение общего веса арбалета.

Тетива

В качестве тетивы можно использовать металлический трос диаметром порядка 2-3 мм. Тетиву потолще будет сложнее закреплять на оружии, а тонкая станет растягиваться по мере эксплуатации изделия.

Чтобы зафиксировать тетиву на концах плеч, достаточно сделать обычную петлю. Под креплениями троса лучше заранее разместить кусочки кожи или любого другого плотного материала. Указанное решение позволяет избежать перетирания тетивы при контакте с металлическими плечами.

Ложа

Для изготовления детали можно использовать легко поддающуюся обработке деревянную заготовка в виде доски толщиной около 30 мм. Стоит заметить, что, несмотря на высокие показатели прочности, дуб не слишком подходит для данных целей ввиду значительного веса. Что касается ели и сосны, последние недостаточно устойчивы к механически повреждениям и коробятся при контакте с влагой. Поэтому тип древесины следует подбирать в зависимости от поставленных целей и условий будущей эксплуатации арбалета.

Как сделать охотничий арбалет по-настоящему практичным? Особое внимание при изготовлении следует уделять направляющей в виде паза для стрелы, который необходимо постараться сделать максимально ровным, гладким и отшлифованным. Состояние паза во многом отражается на точности стрельбы. Желательно, чтобы ширина ложа равнялась диаметру используемых стрел. Пропилить его можно с помощью циркулярной пилы.

В качестве средства для удержания стрелы рационально использовать пружину, что будет прижимать снаряд к ложе и не позволит последнему выскользнуть из паза до произведения выстрела.

Спусковой механизм

Материалом изготовления детали послужит листовое железо. Желательно, чтобы его толщина составляла не менее 6-7 мм. Чертеж механизма представлен на следующей схеме:

Все детали укладываются непосредственно в ложе Здесь вырезается специальное гнездо, проделываются сквозные отверстия под оси механизма, на которые в последующем устанавливаются элементы спуска. Пример установки спуска представлен на рисунке ниже.

Прицельная оптика

В качестве арбалетного прицела можно использовать заводскую оптику от огнестрельного оружия. Довольно практичное решение — применение мушки и целика. С помощью последнего можно производить вертикальные поправки. Горизонтальные корректировки удобно выполнять, используя мушку, укрепленную на пересечении плеч и ложа.

Чтобы обеспечить себе удобство транспортировки арбалета, стоит сделать прицельное приспособление съемным. Для этого на оружие можно установить так называемую планку Пикатинни, которая обеспечивает возможность монтажа отдельных прицелов заводской сборки.

В заключение

Собственноручное изготовление и эксплуатация охотничьего арбалета — довольно радикальное решение. Зачастую, при отсутствии опыта подобного рода деятельности, качество и надежность самодельного приспособления оставляют желать лучшего. В реальности даже арбалеты бюджетной категории заводского изготовления, стоимость которых составляет порядка 3000-4000 рублей, оказываются куда эффективнее, удобнее и практичнее по сравнению с творениями собственных рук.

Как видно, изготовить охотничий арбалет вполне реально. Однако, приобретая оружие в специализированно магазине, пользователь получает гарантии его безопасности, надежности сборки. При эксплуатации же самодельного арбалета можно надеяться лишь на себя.

Для изготовления самодельного арбалета понадобятся:
*Брусок не смолистых пород древесины, размер 700х10х40 мм.
*Второй лист рессоры автомобиля Москвич.
*Профильная труба 50х50х2 мм. длиной 10 см.
*Профильная труба 15х15х1,5 мм.
*Небольшой отрезок листового металла 2 миллиметрового.
*Метал нержавейка толщиной 4 мм. и 0,5-1 мм. (для спускового устройства).
*Уголок стальной 50х50х4 мм. длиной 35 см.
*Пруток Д=8 мм. длиной 40 см.
*Болты с гайками Д=8
*Молдинг из нержавейки с двери ВАЗ-2106 2 шт.
*Ролики металлические 2 шт., подъемного механизма стекла из двери автомобиля ВАЗ.
*Трос Д=3 мм. длиной 3 м., две петли оконечные.
*Смола эпоксидная, морилка под дерево, лак по дереву для наружных работ.
*Две небольшие пружины (работающие на растяжение).
*Десяток гвоздей для рубероида, один гвоздь двухсотка, трубка Д=6 мм., небольшие шайбы.

Инструменты будем использовать следующие:
*Сварочный аппарат.
*Пила циркулярная ручная.
*Дрель электрическая с регулировкой оборотов, сверла твердосплавное по металлу Д=3, 5, 8, 10 мм.
*Болгарка, диски отрезные по металлу, диски шлифовальные по дереву.
*Ключи, пассатижи, отвертка, тиски, узкая стамеска, нож.
*Напильник, наждачная бумага.
*Очки защитные.

Пункт 1. Изготовление ложе.

Возьмем хорошо высушенный деревянный брусок, у меня был из березы, набросаем на нем эскиз ложе. Размер приклада каждый делаем под себя (под свой рост), а ложе в зависимости от длины стрел которые вы будете использовать. Я использую стрелы 440 мм, а вот на прикладе пришлось сэкономить, оставил всего 300 мм, итого общая длина получилась 740 мм, делать больше не рискнул.

Начертим разметку под выборку направляющей, для оперения стрелы, ширина 5 мм, глубина 10 мм.

С помощью циркулярной пилы выпиливаем паз на всю длину, до конца спускового устройства (замка).

Должно получиться примерно вот так.

С помощью сверла Д=12 мм. выбираем полость под спусковое устройство, ровняем уступы стамеской и ножом. Просверливаем отверстие под спусковой крючок, растачиваем стамеской и ножом.

Пункт 2. Изготовление замка или спусковое устройство.

За основу замка возьмем тип «орех». Чтобы ничего не ржавело, будем использовать нержавейку, возьмем лист толщиной 4-5 мм, если не удастся найти такой, сделайте наборной из нескольких листов склеенных между собой и взятых на заклепки. Чертим форму деталей на металле.

С помощью отрезного диска и болгарки, выпиливаем по разметке заготовки.

По центру «ореха» просверлим отверстие под ось вращения Д=6 мм.

Обрабатываем все стороны напильником.

Шлифуем наждачной бумагой, добиваясь совершенно гладкой поверхности.

Должно получиться примерно так.

Вытачиваем остальные элементы замка, шептало.

Спусковой крючок удлиняю двумя тонкими листами нержавейки, фиксирую на самодельные заклепках.

На точильном станке добиваемся нужной формы заготовок.

Из тонкого листа металла делаем корпус спускового механизма.

Просверливаем в теле шептало три отверстия Д=2.5 мм, одно для оси крепления и два под крепление пружин.

Присоединим пружину спускового курка на место.

Посмотрим на столе как становятся детали во взведенном состоянии.

И как после выстрела.

Приложим одну боковину корпуса на внутренности механизма и просверлим по месту отверстия под все оси.

Из гвоздя двухсотки, диаметром 6 мм, сделаем ось для «ореха».

Отпиливаем острый конец гвоздя.

Замеряем длину будущей оси, отпиливаем.

Из тонких гвоздей для рубероида, сделаем остальные оси-заклепки. Болгаркой удалим отливы на шляпках гвоздей.

Теперь они хорошо прилягут к корпусу.

Установим шептало на оси в корпус, используем промежуточные шайбы.

Отпиливаем лишнюю длину гвоздя, оставив по 1 мм. в двух сторон для за вальцовки.

Используя наковальню, вальцуем молотком конец оси.

Сверлим отверстие под ось с распоркой, для крепления пружины шептало.

От подходящей трубочки отпилим распорную втулку на эту ось.

Сдвигаем в сторону одну сторону корпуса.

Устанавливаем ось, втулку и зацепляем пружину.

Собираем половинки корпуса вместе.

Отпиливаем лишнюю длину, оставляем выступ 1 мм. под молоток.

Вальцуем.

Теперь можно поставить самую большую ось-заклепку замка. Совмещаем отверстия.

Возьмем ранее замеренную и отпиленную ось Д=6 мм., сразу немного пристучим молотком с одной стороны.

Устанавливаем на место.

И тоже завальцуем, главное не перестараться, чтобы не зажало подвижный механизм внутри.

Пункт 3. Установка механизма замка в ложе.

Если что то мешает хорошо сесть на место замок, дорабатываем стамеской или ножом. После установки проверяем как ходит спусковой крючок.

Если все нормально, можно просверлить отверстия под крепежные саморезы и закрутить их на место.

Теперь нам потребуются украшения с двери ВАЗ-2006, они из нержавейки тоже, что очень хорошо. Для придания им дополнительной жесткости, внутрь была залита эпоксидная смола.

После полного затвердения, через сутки, просверлим в каждой по четыре отверстия Д=3 мм., для крепежных саморезов.

Большим сверлом сделаем потайники для головок саморезов, чтобы трос тетивы не зацеплялся, когда будет по ней скользить.

Мелкой наждачной бумагой полируем выходы отверстий, чтобы убрать все заусеницы, которые повреждают трос.

Готовые направляющие устанавливаем на ложе.

Следим чтобы саморезы не прошли насквозь в тонких местах.

Проверяем, чтобы замок ходил без зацепов о направляющие.

Пункт 5. Изготовление дуги или плечи.

С тех же самых дверей доноров, извлекаем с помощью болгарки, ролики механизма поднятия стекла.

Из них мы сделаем блоки на плечи, а саму дугу из второго листа рессоры, старинной машины Москвич.

Изготовим колодки, для крепления рессоры к ложу.
Для этого из уголка 50х50 мм. выпилим составные элементы, чтобы собрать с помощью сварки, вот такое крепление (колодку).

Обработаем сварные швы болгаркой. Просверлим крепежные отверстия Д=10 мм. под болты.

По готовому образцу и размерам получившейся колодки, делаем пазы для крепления в ложе. Примеряем посадку, добиваемся плотного захода и крепления. По расчетному положению будущей тетивы, намечаем и проделываем сквозной паз в боковине ложе, длиной 70 мм. шириной 10 мм, здесь будут ходить нижние тетивы.

Изгибаем и привариваем скобу для ноги (стремя).

Уши для блоков.
Из профильной трубы 50х50 сделаем проушины для крепления роликов-блоков к дуге (рессоре).

Самое сложное в изготовлении самой дуги из рессоры в домашних условиях, это просверлить ней отверстия. Надо сверлить дрелью на низких оборотах, чтобы сверло не горело, постоянно применять воду. По возможности сверлить сверлами разного диаметра, от тонкого к толстому с шагом 0.5-1 мм., постоянно затачивать инструмент.

Крепим скобы на короткие болты М8, шляпки стачиваем.

Рессору к колодке крепим на два болта М8 с последующей небольшой сваркой по краю крепления.

Теперь надо вскрыть ложе лаком и высушить.
Устанавливаем колодку с дугой на ложе, осаживаем молотком для плотной посадки метал-дерево.

Вставляем и закручиваем болты на М8.

Из длинных болтов М10 сделаем уменьшенные по длине с короткой резьбой болты-оси под блоки.

У анкера возьмем трубочку и сделаем из нее распорные втулки для осей блоков.

Просверлим в ушах отверстия Д=10 мм. для установки блоков. Установим на трос жесткие наконечники петли.

Устанавливаем на одну сторону плеча блок с тросом. Гайку сильно не затягивать, чтобы не зажимала вращение ролика.

В гайке и болте просверливаем отверстие под шпильку.

Устанавливаем шпильку и поджимаем ее гайкой в сторону откручивания.

Просовываем трос сквозь отверстие ложе и проделываем тоже самое с установкой ролика с другой стороны плеча.

Пункт 6. Верхняя часть замка.

От профильной трубы 15х15 мм. отпиливаем два отрезка по 120 мм. Из листового металла выпиливаем болгаркой две (Г) образные заготовки, одну прямоугольную пластину (на верх) и треугольник (на задник).

Сваркой соединяем все детали вместе, зачищаем сварочные швы шлифовальным диском, чтобы получилась как бы цельная деталь.

Из старого раскладного стального метра, делаем упругий держатель стрелы.

На фото видны болты крепления рейки под оптический прицел.

Тоже самое только еще болты заодно зажимают держатель стрелы.

Сама рейка прицела (ласточкин хвост) из того же листового металла 2 мм., со сточенными сторонами под крепление оптики.

Видна квадратная подкладка по рейку оптики, чтобы приподнять заднюю часть и тем самым наклонить прицел вниз, для правильного наведения на цель дальше 25 м.

Устанавливаем скобу замка на ложе и сверлим отверстия под крепление, саморезы и болт М6.

Закручиваем небольшие саморезы, чтобы они не вышли в канал оперения стрелы.

Закручиваем саморез задника.

Дополнительно рассверливаем отверстие и устанавливаем последний болт.

Устанавливаем оптический прицел.

Обязательно к прочтению!

Изготовлением самодельного оружия
, в частности арбалетов и луков, реже ножей, занимаются, как правило, подростки и молодые люди до двадцати, двадцати трех лет. Люди старшего возраста предпочитают купить фирменное оружие заводского изготовления
. Впрочем, бывают исключения.

Например, человек в возрасте может быть увлечен самостоятельным изготовлением оружия
на уровне хобби и коллекционирования. Но чаще всего его увлечение становиться более близким к профессиональным работам, так как не является одноразовым порывом. По статистике на этом сайт посещает в основном молодежь от четырнадцати до двадцати восьми лет (если верить данным метрики Яндекса). В основном их интересует методы и способы изготовления любого самодельного оружия
.

Однако при непрофессиональном отношении к предмету интереса и отсутствием технических навыков, создание самоделок, может привести к нежелательным травмоопасным ситуациям, могущем нанести вред здоровью и даже, в некоторых случаях, жизни молодым экспериментаторам. Поэтому, если вы загорелись идеей, приобрести во что бы то ни стало один из видов разрешенного оружия
, то лучше купить его в магазине, либо обратится к квалифицированному специалисту. Конечно в этом случае понадобятся определенные затраты, но они не такие критичные, как кажется на первый взгляд. То есть, ваше здоровье гораздо дороже, чем затраченная на покупку, например арбалета, некоторая сумма денег.

Естественно, не все молодые люди имеют в своем распоряжении доступные средства на приобретение оружия
, и не все имеют право на его использование, даже если оно относится к разряду спортивных, в силу своего возраста. Поэтому в специализированных магазинах его могут продать лишь лицу достигшего совершеннолетнего возраста и имеющим соответствующий документ, разрешающий приобретение и использование оружия в личных целях.

Иначе обстоит дело с оружейными интернет магазинами
, для которых неважно кому высылается оружие, и все опросы при регистрации имеют формальный вид. Но как уже говорилось выше подростки, не достигшие восемнадцати лет, редко имеют собственные доходы и поэтому в большинстве случаев спортивное оружие
приобретается с ведома родителей и при их непосредственном участии.

Подробнее для любителей готовых чертежей лож

Обращаем Ваше внимание, что арбалет изготавливается “от лука”. То есть, какой есть лук, арбалет будет подстроен под его параметры, ведь каждый лук обладает своими уникальными параметрами – усилием натяжения, длиной хода натяга, длиной плеч наконец. Далее, замок тоже соответствует заданным запросам, у него своя геометрия и она не всегда может подходить для нужного типа ложи. Так что смысла в подобных чертежах нет и рассматривать их можно лишь как илюстрацию для понимания общего принципа компоновки деталей.

Некоторые особенности изготовления ложи для арбалетов заслуживают более пристального внимания, позволяя сэкономить материал и нервы. При изготовлении ложи для блочного лука обратите внимание, что паз в ней под перекрещивающиеся участки тетивы надо продлить в сторону замка, так как при натяжении концы лука с блоками отгибаются назад. Иногда неверный рез заставляет вкорне менять расположение узлов, что влечёт за собой изменение конструкции изделия вцелом, подчас не в лучшую сторону. Не забывайте оставлять хотя бы миллиметр на запас. Фрезеровкой можно лишь задать начальную форму, например, замочного паза, а окончательно довести его с помощью маленькой стамесочки и напильников с надфилями.

Небольшое замечание об окончательной обработке лож

Часто задаётся вопрос о том, где взять чертежи ложи, ложу можно сделать хоть из ножки стула, однако сам арбалет в конечном итоге не должен представлять просто конструктор из нелепых деталей, а должен являться изделием, выполненым в едином стиле. Например, целостно и сбалансированно смотрятся арбалеты в стиле средневековья с мощным луком, кованной фурнитурой, жёстким замком и грубой деревянной ложей; или же лёгкий и изящный спортивный арбалет с оптикой, тонким и хлёстким луком, анатомической ложей; не говоря уж о футуристических арбалетах с полированными металлическими поверхностями, лазерным целеуказателем, литой из титана ложей и сверхсложным замком. Другими словами, конечная отделка зависит от Вашего вкуса, но не забывайте, что судить о нём будут по Вашему арбалету.

Подробнее о направляющих

Качественные направляющие являются важнейшим элементом, влияющим на точность стрельбы, так как устанавливают начальную ориентацию болта (стрелы). Их можно изготавливать из любого материала, желательно обладающего низким коэфициентом трения. Хотя на направляющие практически не приходит никакой нагрузки, они должны иметь достаточную прочность для сохранения прямолинейности. Поэтому, неплохо их изготавливать как отдельную деталь, прикрепляемую к ложе в точках на её концах. Это даёт возможность при необходимости легко её поменять, например в случае повреждения или перехода на другой вид болтов, к тому же такой крепёж позволяет “отвязать” направляющие от деформируемой ложи. Продольный направляющий паз для болта обычно имеет глубину в треть диаметра древка, чтобы плоскость тетивы совпадала с осью болта. Удобно когда узкий паз под нижнее оперенье проходит сквозь направляющую, тогда случайные хвоинки при стрельбе в лесу, например, не будут мешать ходу болта.

Как уже оговаривалось, наравляющие удобно изготавливать отдельно от ложи. Материалом может послужить металл, пластик или дерево. Необходимый тонкий продольный паз можно сделать тонким ножовочным полотном электролобзика либо сделав направляющую из двух половинок, что тоже весьма удобно и имеет свои преимущества. Особенно важным фактором при изготовлении является соблюдение абсолютной прямолинейности и параллельности. Естественно придётся приложиться наждачной бумагой или полировочным волосатым кругом. Размеры совершенно не критичны и определяются лишь длиной участка ложи от колодки до замка, соответствуя беговой (посадочной) части болта, а так же диаметру древка болта и типу его оперенья. Болт должен свободно, но без люфтов ложиться в направляющий паз, оперенье не должно ни за что задевать. Направляющие устанавливаются таким образом, чтобы ось вложенного болта совпадала в передней части с поскостю крепления тетивы (! нюанс) на луке, а в задней части, проходила через заправочный вырез замка. Нюанс заключается в том, что вот именно передняя часть направляющей должна быть неначительно выше указанной плоскости, чем обеспечивается некоторое скольжение тетивы, толкающей болт. Естественно, что всё должно быть в разумных пределах, а деревянную поверхность направляющей необходимо защитить от истирания тетивой дополнительными металлическими накладками.

Замок

Замок из прищепки и консервной жести вряд ли заслуживает какого-либо внимания. Замок для арбалета является очень важной деталью. Бытует мнение, что чем проще замок, тем он надёжней, однако я бы трактовал несколько иначе – чем качественней замок, тем он надёжней. К изготовлению замка надо отнестись с особым вниманием, ведь от его работы зависит удобство и безотказность, а так же чёткость срабатывания, а значит и точность стрельбы. Немного о функциях замка. Хороший замок должен обеспечивать гарантированное удержание тетивы на снаряжённом арбалете а так же чёткий спуск в необходимый момент прицеливания. Именно в соответствии с первым пунктом, в конструкции замков вводят дополнительные блокираторы и предохранители, а со вторым – промежуточные разгрузочные рычаги и повторители. Выбор конструкции замка опять же зависит от Ваших слесарных возможностей и потребностей, причём тут можно вволю проявить свои творческие наклонности по модернизации существующих образцов и разработке собственного. Лично мне понравилась конструкция профессиональных замков, представленная на одном из сайтов. Велосипед изобретён, но изобретён ли ещё?

Чтобы легче было врезать замок, необходимо ещё при его проектировании стараться придать ему максимально простую форму. То есть замки с различными впадинами вряд ли удастся аккуратно упаковать в ложу, в то же время плоские, прямоугольные замки в этом плане не вызывают особых проблем при врезании в ложу. Важно учесть, что замки должны быть закреплены надёжно, без люфтов, иметь максимальную площадь контакта с ложей для снятия нагрузки. Часто не берётся в расчёт то простое обстоятельство, что на замок приходится вся нагрузка натяжения. То есть, если Вы делаете арбалет с луком в 300 кг (наверно на слона), то на детали замка, естественно, будет приходить из них все 300 кг + ударная нагрузка и прочее, а вот ложа при этом должна умудриться в самом тонком своём месте (обычно там, где она ослаблена замочным пазом), пережить все так же 300 кг + скручивание и прочие непараллельные нагрузки. Опять-таки на некоторых чертежах замки имеют точки крепления слишком близко к краям или отверстия малого диаметра под тонкие болты или шурупы. Если для металла эта величина оказывается приемлема, то для дерева надо предусмотреть некоторый запас. Так что, подводя итоги всех факторов, можно сделать вывод, что замок должен обладать минимальными размерами, в частности шириной, иметь максимальную поверхность соприкосновения с пазом, то есть плотно прилегать своей передней поверхностью в пазе, а болтами лишь фиксироваться на ложе. К тому же сама ложа должна обладать достаточной прочностью в самой слабой своей части в расчёте нагрузки натяжения лука. Так что для монстров лучше всё-таки изготовить ложу из металлического профиля, а на обвес уже пустить накладки из красивой прочной древесины. Особых рекомендаций по поводу выбора дерева я дать не могу в меру своей некомпетентности по этому вопросу, хотя я лично предпочитаю бук.

Для тех, кто не проживает в регионах произрастания этого замечательного дерева посоветую обратить пристальное внимание на старые пианино у ваших знакомых и друзей. В них бук встречается в виде массивных силовых балок для подвеса рамного чугуна. Рискую вызвать гнев эстетов, но пианино в наше время легче найти чем кусок хорошей деревяшки. Спишем это варварство на побочный продукт искусства. Для любителей металла. Отличные профили из алюминия и сплавов можно обнаружить в офисной мебели. Жёсткие прямоугольные профили сейчас повсеместно используются в некоторых станках. Замечательная тонкостенная труба из чернённого металла есть в …. большом наклонном планшете как у конструкторов или чертёжников. Не знаю, причём тут вояки, но такую трубу можно использовать и в мощных пневматических и лёгких огнестрельных системах, а так же для мортирок под фейерверки. Можно так же отливать ложи из алюминия и сплавов, с последующей фрезеровкой пазов и прочего, но это уже больше вопрос технологии и вкуса.

Напомню, что на замок действует сила натяжения лука! Значит, замок обязан выдерживать без потери работоспособности воздействие больших нагрузок, так что жесть как материал сразу исключается. Предлагаемая миллиметровая сталь, после обработки уже 0.8 мм, можно использовать только на небольших по мощности арбалетах иначе замок просто деформируется. К деталям замка тоже стоит присмотреться. Основной зацеп работает под полной нагрузкой, так что используйте сталь покрепче, а ось потолще. На расцепитель, освобождающий зацеп, в зависимости от конструкции и рычага, действует сила поменьше. Прочие детали можно делать уже исходя из их назначения и нагрузки на них, не забывая при этом о запасе прочности и износоустойчивости. У конструкторов-оружейников есть технология конструирования механизмов настоящих оружейных замков “на иголочках”, это когда из картона вырезаются контуры предполагаемых деталей замка, пришпиливаемые булавками в точках их осей к фанерке. При этом есть возможность сразу увидеть взаимодействие деталей между собой, подправить, а потом уже воплотить всё в металле. В принципе, остаётся лишь только выбрать подходящий замок, дальнейшая модернизация может быть достигнута применением качественной стали, некоторой модификации спуска и оснащением замка дополнительными устройствами, регулировками и т.д.

Конструктивно для арбалетного снайпинга больше подходят замки с так называемым “орехом” или схожей конструкции зацепа. Зацеп свободно вращается на оси, близкой к центру масс, благодаря чему происходит очень мягкий безрывковый спуск. Такие замки придутся по душе любителям высокоточной стрельбы и представительницам слабого пола (встречаются и такие в этом деле!), а вот по-голливудски лязгающие и клацающие агрессивные замки будут более кстати в системах угрожающего милитаристического или средневекового стиля исполнения. В одном из замков”профи”, конструкцию которого я взял за основу своего, есть предохранитель и блокиратор, исключающий спуск тетивы без заправленного болта, что довольно продуманно для сохранения тетивы. Добавив прорезь в верхней части зацепа удалось обеспечить безударное взаимодействие тетивы на нок, задний торец болта, в простонародьи “попочку”.

Колодка

Предназначена для крепления лука или его плеч непосредственно к ложе. Колодка работает в очень напряжённом режиме, испытывает ударные нагрузки, поэтому должна обладать существенным запасом прочности. Изготавливается из алюминиевого литья или металла, рассчитывается в зависимости от используемого лука. На колодку для раздельных плеч лука воздействует больше сил с разными векторами. При конструировании колодок надо грамотно использовать различные укосы, и треугольники, что позволяет значительно сэкономить в весе при той же жёсткости детали. Колодка может быть съёмной для уменьшения габаритов арбалета при переноске. Есть определённая особенность в способе крепления плеч лука к колодке, заключающаяся в том, что предпочтительнее использовать крепление на резьбовых зажимах чем на заклёпках, однако лучше вообще не ослаблять плечи лука отверстиями. (!) Обратите особое внимание на крепёж плеч лука, учитывайте правило рычага, которое вкупе с усилием натяжения лука складывается в нескромную величину. Удобнее всего делать колодку из толстой листовой стали, изгибая заготовку подобно оригами.

Лук является основной частью любого арбалета

Конструктивно проще использовать монолук из прочной и упругой стали, однако применимы и некоторые пластики. Самое простое – использовать готовые луки для спортивной стрельбы. Можно изготовить из любой упругой пружинящей стали, например рессор. Мы применили мощную пружину от какого-то реликтового адского капкана. Наборный лук, состоящий из пакета полос, имеет огромные потери на трение между полосами. Даже если смазывать полосы чем-нибудь вроде “ER”для уменьшения трения, использование такого лука нецелесообразно. Если Вы хотите сделать съёмный лук на защёлках, то советую закрепить лук к колодке намертво, а вот уже саму колодку можно сделать плотно пристёгивающейся к ложе. Вообще, разбирая физику лука, можно отметить, что лучше лук с развитыми плечами, которые имеют некоторое сужение к концам. Такой лук, равномерно изгибаясь, накапливает много энергии. Однако большие луки требуют более длинной ложи из-за увеличенного хода натяга, что неприемлемо. Древние арбалеты, судя по источникам, били на 200 шагов. Так это они “били”, вышибая всадников с коней, а для большей дальности стрельбы уже нужны совершенные прицелы, да и сейчас из автоматов никто не стреляет на большей дальности, нет смысла. Подробнее о дальности стрельбы поболтаем в абзаце о болтах.

Если есть возможность, то можно выковать лук из подходящего металла, причём лучше сразу предусмотреть места крепежа тетивы на колодке. Опять таки, делать блочную схему лучше, если лук обладает большой мощностью.

Кронштейны блоков, сами блоки работают на усилии натяжения лука + сила сжатия тетивы + ударные нагрузки. Блоки можно выточить из подходящего по прочности материала, однако необходимо максимально разгрузить плечи лука. В большинстве случаев выбор алюминия как материала блоков весьма удачен. Для тех, кто испытывает затруднения в изготовлении блоков, порекомендую заглянуть в старые катушечные магнитофоны. В некоторых моделях встречаются замечательные заготовки для блоков из алюминиевого сплава, надо только спилить лишнее. Для облегчения блоков в них просверливаются отверстия или вырезаются окна. Ещё можно заглянуть в старые приёмники, где веньер основан на тросовой системе. У вояк много старой радиоаппаратуры с такими блоками. Небольшие блочки есть на древних стоматологических бурстанках. На профессиональных арбалетах блоки бывают овальной формы. Это обусловлено тем, что блок поворачивается лишь на небольшой угол. Думаю, что факт некоторого выигрыша при использовании блочной схемы против обычного, рекурсивного, очевиден, однако дальнейшее увеличение числа блоков даёт всё меньший результат. Так что собирать гирлянду из 6,8,10 блоков нет смысла. Четырёх-блочный арбалет способен натянуть даже ребёнок. Замечу, что блочный лук работает мягче чем рекурсивный, что улучшает точность стрельбы, к тому же усилие на разрыв тетивы на нём меньше, видимо из-за подгрузки тетивы блоками.

В качестве метательного средства на некоторых экзотических моделях иногда используются пружины, однако они имеют большой вес, объём, малый ход и огромную энергию, что в свою очередь влечёт усложнение конструкции и требует высококачественной стали для замков. Сжатая автомобильная аммортизаторная пружина запросто может оторвать человеку руку или ногу. Выстрел такой пружиной в мешок со слежавшимся цементом пробил его, а сама пружина улетела за ряд соседних гаражей. Очень опасная и неудобная вещь.

Болт – стрела для арбалета

Болт – поражающий элемент этого вида оружия. Обладает большим (ударение на первый слог) останавливающим действием чем пуля(!). Кевларовые бронежилеты тоже теряют эффективность против такого привета из средневековья. Так что было бы уместно ещё раз напомнить о соблюдении правил безопасности при стрельбе из арбалета, несмотря на то, что статья посвящена несколько другой теме. Ранение болтом часто может оказаться смертельным! Летальный исход пострадавшего может быть вызван даже просто видом торчащего из тела болта!

Итак, болты. Изготавливаются из любого прочного материала, обладающего малой массой и достаточной упругостью. Можно сделать из подходящих заготовок прямослойной древесины, причём слои дерева должны быть расположены продольно, что даёт стреле гибкость. Без малой механизации в виде хотя бы электродрели тут обойтись сложно. Болт должен иметь совершенную форму, центр тяжести обычно находится между первой и второй третью болта, причём уже в сборе (!), однако возможно варьировать этот параметр на своё усмотрение. Изменить массу болта можно подбирая разный материал для древка, размеры и материал наконечников и носков. Деревянные древка болтов для защиты от влаги пропитываются защитными составами и хранятся обычно в горизонтальном положении. Замечательные болты можно сделать из секций сломанных телескопических удочек из стеклопластика. Они обладают большой прочностью при малом весе и не боятся сырости. Обращаю внимание, что все болты должны быть максимально близки по весу и размерам иначе с каждым новым выстрелом Вас будет ждать сюрприз, особенно при стрельбе на предельной дальности. Вообще арбалет сам по себе позволяет стрелять довольно тяжёлыми стрелами, хоть сварочными электродами, так что чётко определить оптимальный болт довольно сложно. Подбирая опытным путём массу болтов для Вашего арбалета, не забывайте про золотую середину: лёгкий болт быстрее теряет скорость, а тяжёлый болт далеко не летит. Инструкция по самостоятельному изготовлению болтов –
.

О дальности стрельбы

Арбалет, есть арбалет. Болт, как стрела, запускается с относительно небольшой начальной скоростью, имеет достаточно большое сопротивление воздуха и небольшую массу, так что чисто физически не может лететь очень далеко, надо быть реалистами. Для подобных вещей есть огнестрельное оружие. Кстати, оглядываясь в древность, арбалет ценился именно тем, что использовался исключительно для истребления тяжёлой кавалерии на средних дистанциях, имея в своём арсенале короткую и тяжёлую стрелу. Статьи, в которых упоминается стрельба чуть ли не на километр, я считаю чисто юмористическими.

Наконечники болтов делаются исходя из поставленной задачи для данного типа. Охотничьи болты вообще снабжаются жуткого вида четырёх- или трёхлопастными гарпуноподобными наконечниками. Для спортивной стрельбы применим практически любой твёрдый материал. При стрельбе по твёрдым мишеням болты часто разрушаются. Лучше наконечники делать с выемкой для насаживания на древко болта. Наконечники, закрепляемые в распил древка обычно расщепляют его при попадании в твёрдое препятствие. Наконечники из резины не имеют смысла. Диаметр наконечника может превышать диаметр болта, если древко длиннее направляющей.

Тетива

Хорошая тетива при должном уходе будет служить долго. Изготавливается из стали (тросики, струны), полимерных лес или плетётся из шёлка. Насчёт последних не знаю, сейчас огромное количество синтетических материалов. Кевлар для изготовления тетивы должен пойти, как материал с большим удельным сопротивлением на разрыв. Для мощных арбалетов можно для тетивы использовать тонкий стальной тросик. Встречается везде в мото- и автотехнике. Замечу, что плетёная тетива легче переносит разрывные нагрузки ввиду того, что часть энергии уходит на трение между сплетёнными нитями. Предохраняйте тетиву от истирания об ложу специальными накладками из металла или пластика.

Прицельные приспособления

Вообще-то это дела Вашего вкуса. Использование тех или иных прицелов зависит от дальности и характера стрельбы арбалета. Оптические прицелы для оружия на сто или меньше метров вообще как-то нелепы, хотя арбалет с оптикой выглядит довольно хищно. Обладают большой массой и запредельной стоимостью, требуют стандартной установочной планки, удобны для стрельбы по статичной цели. Установка коллиматорных прицелов в данном случае более оправдана, к тому же появляется возможность вести стрельбу навскидку. Ещё проще и лучше для арбалетов простые диоптрические прицелы, а простейший открытый прицел сделать вообще не составит труда. Про оптику пока умолчу, а вот на изготовлении открытого или диоптрического прицелов можно остановиться. Дело в том, что между осью полёта болта и осью арбалета есть некоторая разница, не говоря уж о навесной траектории полёта стрелы, так что для прицелов необходимо предусмотреть возможность тонкой подстройки с помощью соответствующих винтов. Для этого крепление прицельных приспособлений делается с овальными отверстиями, допускающими некоторое смещение, либо в теле креплений устанавливаются регулировочные винты с мелкой резьбой, смещающие при вращении сам прицел. Пристрелку прицелов лучше всего производить в закрытом помещении или в безветренную погоду. При этом сам арбалет закрепляется на массивном неподвижном основании, например, струбцинами. Далее делаются пробные выстрелы одной эталонной стрелой. Разницу точки прицеливания и точку действительного попадания болта на данной дистанции корректируют регулировочными винтами прицела. Затем дистанция стрельбы меняется и процесс повторяется. Таким образом можно отградуировать любой прицел на любую дистанцию стрельбы. Аналогично делается ввод поправок на ветер (фронтальном против ветра, под углом навстречу, под углом по ветру, при боковом, по ветру).

Устройства-натяжители, типа различных “козьих ног” легко изготовить из подходящего металла, изменив размеры данных под геометрию собственного арбалета, однако подобные приспособления скорее необходимы для взвода очень мощных арбалетов с рекурсивными луками или являются просто удобным излишеством, так как блочные луки даже изрядной мощности можно взвести вручную, хотя и в перчатках.

На этом теоретическая часть инструкции, как сделать арбалет закончена, смотрим фото и пояснения ниже:

Чтоб сделать арбалет нам понадобится деревянная палка и кусок железа

Палка делается приблизительно по этим размерам

Была взята одна рессорная пластина 650Х100Х8. Болгаркой не спеша отделяем нужное. Размеры арки по середине – 35 мм., а по краям – 18 мм.

На наждаке сужаем плечи,равномерно от центра к концам пока не дойдём до 5 мм. в толщину. На арку в таком виде натягиваем (трос) стальную проволоку. Зажимаем в тиски. Строго по центру вставим кругляк для того чтоб не мешал арке при изгибе. Натягиваем и одновременно проверяем усилие и расстояние натяжения. Из этих параметров и будем плясать в дальнейшем.

Как в “Золотом теленке”: берём гирю и пилим. И вот что получилось. Самая главная деталь в арбалете. Зацеп или кошка.

Но, чтобы изготовить нормальный замок, нам потребуется шептало и спусковой крючек. В верхней части штифта делается лунка чтобы болт полосковой пружины попадал в эту лунку и фиксировал штифт от перемещения.

Приступаем к изготовлению корпуса замка

Всё это тщательно примеряем и сверлим отверстия под штифты

Приступаем к изготовления защиты курка. Берём деревянную палку и примеряем.

Выдалбливаем место под замок

Вставляем замок

Чтоб прикрепить целик изготавливаем ласточкин хвост. И припаиваем. Я это сделал ПСРом, но можно и ПОСом. Всё зависит каким способом будем воронить (какая температура будет).

В арке просверливаем на краях два отверстия для крепления хомутов. Многие спрашивают можно ли просверлить рессору. Отвечаю – свободно. Победитовым сверлом подправленным на алмазном круге.

Вытачиваем ролики

Вытачиваем ролики

Подгоняем хомуты в нужный размер. Приступаем к изготовлению хомута крепления арки.

Изготовление стремени

Вот так я заделываю концы тетивы. Не бить, а обжимать патроном токарного станка.

В стадии изготовления и готовый вид

Готовый вид

Приступаем к очень серьёзной операции – воронение. Специально показываю неудачное воронение.

А вот удачное воронение

Берём палку и делаем канал для направляющей

Приклеиваем планочку

Сейчас берёмся за приклад, но осторожно с инструментами

Убираем лишнее. Палка взятая мною это дикая черешня. Подойдёт берёза,орех и др.

Лакируем. Но тут кто какому лаку даёт предпочтение.

Излишества. Но, по моему, радует глаз.

Важно чтоб зазор между тетивой и ложем был 2 мм. Расчёт простой – середина диаметра болта.

Вид снизу

А на арку натянул термоусадочную плёнку. И вид придаёт и защищает в случае поломки арки от осколков.

Готовый вид

После 40-50 выстрелов лопнула тетива.

Я решил добавить ещё 2 ролика.

Для облегчения конструкции ролики были заменены на капролоновые. При расстоянии 30 см. от тетивы до зацепа и усилии 85 кг. с добавлением роликов усилие на арку уменьшается, а скорость стрелы увеличивается.

Источник cazac.ucoz.com

Еще одна подборка – профессиональные чертежи самодельного блочного арбалета (скачать бесплатно)

Для просмотра в полном размере кликните на картинку.

Автор libral1973

Я всегда мечтал сделать свой собственный арбалет, но в детстве не сложилось — много раз начинал делать, один раз даже дошло до изготовления ложа и простенького спускового механизма (СМ) с однозубым орехом. Да, в общем-то, информация по арбалетам была весьма скудна и обрывочна — вроде бы кажется — ну что сложного в арбалете — ложе-дуга-зацеп, да тетива? А всё оказалось, как всегда, несколько глубже. Прошло время и, наконец таки, выйдя в «мировую паутину», я смог найти нужную мне информацию об арбалетах и их изготовлению, правда, оговорюсь, совсем не сразу. Поначалу часто выскакивала статья Г. Петросяна и В. Резникова из сборника «Разноцветные мишени», где приводился достаточно простой в изготовлении арбалет с кратким описанием конструкции и процесса изготовления. Там предлагалось использовать в качестве дуг — плечи от сломанных спортивных луков. Сломанных плеч я не нашёл в виду отсутствия в округе таких секций. Постройка всё откладывалась. Затем, копаясь в очередной раз в поисковиках, наткнулся на сайт «арбалет.инфо», где уже было намного больше информации по постройке арбалета. Там предлагали, в качестве плеч использовать лист от автомобильной рессоры, преимущественно от «Москвича», а так же такие специфический вещи, как косы, обточенные и набранные в «пирог» по типу автомобильной рессоры. Проскакивала информация и об изготовления стеклопластиковых плеч. Хотя я и читал (и не один раз) книгу Шокарева «Луки и арбалеты», но всё же не мог понять — что такое «ролики», «блоки» для чего они и с чем их «едят». Тут же я начал потихонечку «въезжать» в конструктив таких систем. Хотя оставался, да и остаюсь больше поклонником классических арбалетов с простой или рекурсивной дугой из чисто эстетических соображений, интересно так же было почитать ребят, которые сделали уже арбалеты самостоятельно. Но что я тогда заметил, так это то, что многие просили дать им чертежи для постройки. Честно, у меня тоже тогда было желание, чтоб мне кто-нибудь выложил чертёжики, а я по ним «замострячил» арбалет. Единственный, кто тогда откликнулся на просьбы страждущих, оказался один из форумчан — Вячеслав (Casido). По его чертежам до сих пор делают многие свой первый арбалет. Хотя, отмечу, чертежи те были не без недостатков, многие вещи сыры и недоработаны (в том числе однозубый орех и не очень удачная система-полиспаст), но многих это не остановило. Грешным делом, решил и я по его чертежам сделать арбалет.

Когда мне притащили лист рессоры от «Москвича», я вдруг понял, что мне реально нечем её обрабатывать — нет ни болгарки, ни нормальной дрели. Пока я этим «обрастал», мечта продолжала оставаться мечтой. И вот пришёл некий определённый момент, когда я решил заняться этим всерьёз и….зарегистрировался на форуме «арбалет.инфо». Параллельно, я совершенствовал свои навыки в Автокаде. И потом пришло прозрение, что чертежи Вячеслава меня не устраивают, и что я хочу построить свой собственный арбалет, более простой в изготовлении — без всяких там токарей и сварщиков и из того, что мне доступно и не надо далеко ходить.

Первая «гениальная» идея посетила меня, когда я увидел у себя на работе отработавшие своё круги для циркулярной пилы по дереву, диаметром 400 мм и толщиной 2.8 мм. Вот оно! «Из такого круга выйдет пара плеч по 33 см!», подумал я и «намотал» такой круг домой. К тому времени у меня сложилась уже концепция своего арбалета с некоторыми чертежами в каде.

Так сложилось, что я оказался на месяц на больничном и у меня появилось время на постройку арбалета. Был небольшой сарайчик и необходимый набор материалов и инструментов.

Что же желательно иметь в своём арсенале инструментов начинающему арбалетостроителю? Если вы не садомазохист, то болгарка — или углошлифовальная машинка и дрель — должны быть у вас в арсенале ОБЯЗАТЕЛЬНО! Ещё из электроинструмента желателен электролобзик, он здорово облегчает труд по выпиливанию деревянно-фанерных материалов, а так же некоторых алюминиевых и даже стальных.

Итак, перечислю по пунктам, что ЖЕЛАТЕЛЬНО требуется из ИНСТРУМЕНТА:
1. УШМ (болгарка) — желательно малая под 125-ти мм круг и желательно с регулировкой оборотов, к ней отрезные круги по металлу, толщиной 1мм; лепестковые круги с абразивом 25-60 единиц (для металла можно 80); насадка и наждачные круги на липучке с абразивом 180-220 единиц.
2. Дрель с регулировкой оборотов, свёрла по металлу от 2-х до 10 мм, по дереву от 5 до 10 мм, сверло для стекла и керамической плитки d6 (потом скажу, зачем).
3. Электролобзик, пилки к нему для фигурного реза.
4. Набор рашпилей или хотя бы один полукруглый. Ещё можно изготовить набор «наждачных» напильников, к примеру круглый, треугольный и плоский. Выстругиваем подходящую палочку, придаём форму нужного нам напильника (с сужением впереди) и наклеиваем наждачку номер 25-40. Такими напильниками очень хорошо обрабатывать ложе.
5. Набор надфилей, пара больших напильников по металлу (плоский, треугольный).
6. Разнообразные отвёртки — без них — никуда.
7. Тиски и струбцины — они уж ОЧЕНЬ желательны.
8. Молоток, керн, шило, плоскогубцы, зубило.
9. Разнообразные шкурки от 25-го до 1200-2000, прямоугольный и полукруглый деревянные бруски для плоских и криволинейных поверхностей.
10. Ключи, в основном на 10-13, всё будет зависеть — какие гайки и болты попадутся. А так же шестигранник для болтов М6.
11. Стамески плоские и нож-косячёк.
12. Метчики М4 и М5.
13. Рулетка, штангель-циркуль, линейка и карандаш.

А также клеи (можно ПВА, но я предпочитаю эпоксидную смолу; а так же строительный клей, типа «Мастер»), краски и другое подобное по желанию и возможностям.

Для ещё большего облегчения труда к перечисленному можно добавить шуруповёрт, бормашинку (она же дремель или минидрель), ЛШМ (ленточно-шлифовальная машинка).

Конечно, хорошо, если большая часть вышеперечисленного инструмента у вас уже есть, но даже если его необходимо будет покупать с нуля, то он себя сто раз ещё оправдает.

А теперь перечислю — какие МАТЕРИАЛЫ понадобятся для постройки данного арбалета. Если вы не планируете делать полную копию моего арбалета, то можете изменить что-то под свои подручные материалы.
. Итак, для изготовления плеч понадобиться круг по дереву для циркулярной пилы, диаметром 400 мм, толщиной 2.8 мм (толщина может быть разной от производителя к производителю. Я использовал «пильный диск по дереву 400х40Тх50 Fast Line фирмы Атака». Так же можно использовать другие подходящие круги и пилы.
. Для изготовления колодки использовался стальной уголок 50х50 с полкой 4 мм. Требуется кусок в районе 300 мм, желательно больше для «неудачных экспериментов». Естественно можно использовать уголки и других размеров с корректировкой чертежа, но полка не должна быть тоньше 4 мм и короче 50-ти.
. Листовая сталь, размерностей 2, 3, 4 и 10 мм. Понадобиться для деталей спускового механизма, его корпуса, изготовления стремени ещё нескольких нужных деталек. Понятно, что если какой-то размерности нет в наличии, то можно использовать, к примеру, 5-ти миллиметровый лист, вместо 4 мм или 3 мм, вместо 4, с корректировкой размеров деталей или с уменьшением толщины детали болгаркой (несложно на мелких деталях).
. Дюраль 8 мм — желательна, но можно заменить и листовой сталью 8 мм, требуется для изготовления торцевых стенок СМ-а. Из неё же можно изготовить «ласточкин хвост» под прицел. Или, при наличии, использовать лист по-тоньше.
. Стальная пружинная пластина под прижим стрелы. Можно использовать стальную линейку, старое ножовочное полотно по дереву или что-то ещё подходящее.
. Свёрла хорошего качества по металлу — одно d5 и одно — d6 — их хвостовики понадобятся для осей СМ-а. Так же можно использовать для этих целей валы от принтеров или качественные отвёртки.
. Кусок кожи, толщиной 1.5-2 мм — необходим для прокладок между плечами и колодкой.
. Алюминиевый уголок 20х20х2 — нужен, как направляющая для стрелы. Хватит куска в 700 мм.
. Саморезы 3.5х10 — 6 шт., 3.5х16 — 2 шт.
. Винты под шестигранник d6 — 6х12 — 4 шт., 6х16 — 4 шт., 6х50 — 1 шт. и 6х55 — 1 шт. Можно приобрести и все винты 6х55, обрезая затем их на необходимую длину. Гайки самоконтрящиеся под эти винты — 10 шт.
. Винты с головкой «впотай» d4 — 4х13 — 2 шт., 4х8 — 2 шт., 4х10 — 10 шт.; d5 — 5х16 — 4 шт.
. Плоские шайбы под d6 — диаметром около 20 мм и толщиной не менее 2 мм.
. Стальной прут d10, требуется для втулок под колодку, хватит куска в 100 мм.
. Пружинка на сжатие, с внешним диаметром ~4 мм.
. Берёзовая фанера, толщиной 18 мм. Требуется кусок примерно 300х700 мм. Можно использовать и другой толщины, но технология изготовления может измениться, чтоб набрать необходимую толщину из более тонкой, или сошлифовывать более толстую.
. Рыболовная плетёнка для тетивы, толщиной 0.2-0.3 мм. Желательно хорошего качества (катушка 50 м).

Теперь надо определиться — с чего начать. Многие опытные арбалетчики считают, что с плеч и колодки, но я думаю, что стоит начать со спускового механизма. Если вы сможете сделать своими руками рабочий спусковой механизм, то и остальное вам покорится!

Итак, приступим. Ниже приведён чертёж боковых стенок СМ-а. Материал — листовая сталь 2 мм:

Я предварительно распечатывал чертежи на бумаге, вырезал по внешнему контуру, затем наклеивал строительным клеем типа «Мастер», «Силач» или «Драгон» на заготовку. Затем ставил направляющую из стальной полосы вдоль линии пила, подкладывал толстую фанеру под заготовку и прижимал всё это струбцинами к табурету, а затем уже пилил болгаркой (отрезной диск 1 мм). При этом пил получался достаточно ровным. Бумага остаётся на заготовке до окончательной обработки, то есть после засверливания отверстий и обточки по контуру. Внутренняя линия, которую невозможно отпилить отрезным кругом вырезается так — насверливаются отверстия с небольшим шагом сверлом по металлу, диаметром 3-4 мм и дальше перерубается зубилом.

Если боковые стенки побеждены — приступаем к торцевым, чертежи ниже:

В общем-то — материал деталей указан на каждом чертеже, поэтому не буду заострять на этом внимание. На втором чертеже так же указан чертёж (приблизительный) прижимной планки стрелы.

Ещё один момент — к отверстиям отнеситесь с большой ответственностью — при неточном сверлении будет проблема с состыковкой. Пи отсутствии сверлильного станка, лучше сверлить отверстия в «пакете», то есть брать две сопряжённые детали, сжимать их струбцинами и сверлить вместе. Предварительно все отверстия накернивать!

Итак, отверстия просверлены, нужные раззенкованы по имеющиеся винты, они соосны с левой и правой стенками, резьбы нарезаны. Приступим к изготовлению самых ответственных деталей — зацепа и крючка-шептала. Технология та же — наклеиваем чертёжик на металл и грубо обрезаем болгаркой, затем, что возможно, обтачиваем её же, остальное надфилями и напильниками. Детали ореха, для упрощения производства сделаны отдельными — все три части склёпываем медными, а лучше клёпками из винтов М4 с головками «впотай». Только после склёпывания, аккуратно, не заваливая сверло, сверлим отверстие под ось. Ширина ореха должна быть на 0.1-0.2 мм меньше расстояния между боковыми стенками, чтобы орех свободно вращался на оси. Сажаем детали на подходящие оси, на ось крючка с боков подкладываем либо цельные, самостоятельно изготовленные шайбы, либо набираем из имеющихся, что проще. Между орехом и шепталом, в специально засверленные углубления, сажаем пружинку на сжатие — она будет прижимать крючок к ореху и одновременно не давать самовзвода при выстреле.

После подгонки деталей, шлифуем их, для начальной грубой шлифовки хорошо использовать диск на болгарку с липучкой, на который налепляются шкурки. Детали уже блестят! Отполируем их окончательно шкурками до номера 800 минимум, а место боевого упора можно и пастой ГОИ. Лучше всего детали после обработки заворонить. Самый простой способ — использовать готовую жидкость для воронения — «Клевер», к примеру. Более сложный, но и более надёжный способ — воронение с нагревом в масло. Детали под воронение необходимо подготовить, лучше это делать, опустив их в ванну с очистителем ржавчины на основе ортофосфорной кислоты. После некоторого там нахождения (до образования тёмно серой матовой плёнки), детали промываются в воде, затем нагреваются на газу до тёмно-вишнёвого цвета и опускаются в ёмкость с подсолнечным маслом. Получится чёрная блестящая плёнка. Все винты воронятся тем же способом. В общем то, после «ортофосфорной ванны» можно и не воронить, если устроит тёмно-серая матовая плёнка. Но, это важно! Перед воронением ОБЯЗАТЕЛЬНО подержите детали в очистителе ржавчины, или на большинстве деталей воронение будет легко слазить, а на блестящее покрытие винтов и гаек — вообще не пристанет! При желании и возможности, воронить так же можно и другими способами, к примеру, ржавым лаком.

По возможности, изготовьте такую вот планочку «ласточкин хвост» под прицел:

Так же возможно подобную планочку прикупить и в ормаге.

Алюминиевые детали уже просто так не заворонишь, их требуется анодировать, что достаточно сложно. Поэтому детали из алюминия можно оставить без покрытия, но если очень хочется, то можно покрасить несколькими слоями алкидной краской. Какое-то время это покрытие продержится.

Статья взята с первоисточника
http://forum.arbalet.info/viewtopic.php?f=1&t=9313

Здесь видео с демонстрацией окончательной сборки СМ-а, про пружинку я забыл, а вам не рекомендую!

Итак, механизм собран, облагорожен, и работает, как часики — можно приступать к изготовлению плеч и колодки. Плечи, как я уже говорил, предлагаю изготавливать из циркулярного круга 400 мм. На него так же наклеиваются вырезанные развёртки, и так же он спокойно пилится отрезным кругом. Такс, теперь сверлим отверстия! Вот тут нам и пригодится сверло по стеклу! Потихоньку, на малых оборотах просверливаем одно за другим 4 отверстия. Не забываем периодически останавливаться и охлаждать сверло и деталь, лучше предварительно на место сверловки капнуть каплю машинного масла. Затем, прорезаем пазы под тетиву. Все острые грани в прорезях скругляем надфилями и тщательно отшлифовываем. Плечи можно так же согнать по толщине, для более оптимальной работы, а можно, на холодную на деревянной круглой оправке, придать дуге рекурсивную форму. Можно оставить и так, как поступил я. Под плечи вырезаем две кожаные прокладки.

Для изготовления колодки применим стальной уголок 50х50х4.

Все отверстия так же сверлим «в пакете». Особое внимание отверстиям под посадку плеч — плечи должны быть посажены чётко по одной линии и на одинаковом расстоянии от центра ложа. Детали колодки и плечи лучше всего заворонить ржавым лаком, на крайний случай «Клевером». Если это не доступно, то краска с баллончика вам в помощь. Естественно, все детали должны быть отшлифованы и соответствующе подготовлены. После изготовления колодки, следует проверить величину натяга (ход тетивы), используя любой подходящий брусок. В нём закрепить колодку с временной тетивой и отметить величину натяга. Если она будет отличать от величины натяга в моих чертежах, то размеры ложа и направляющих следует подкорректировать.

Из прутка d10, или болта М10 делаем вставки под болты крепления колодки к ложу, чтобы дерево не заминалось при затягивании крепёжных болтов. Отверстия засверливаем в отрезанной заготовке, зажатой в тисках, сверлим с двух сторон Оно должно находиться строго по центру, если не выходит, то можно сделать корректировку посадки вставок в ложе, чтоб внутренние отверстия совпадали с отверстиями колодки.

Стремя делаем из той же листовухи 2 мм, что и стенки СМ-а и гнём в тисках:

Из алюминиевого уголка 20х20х2 делаем две направляющие под стрелу, в ней сверлятся и зенкуются отверстия под саморезы:

Фаски под стрелу хорошо снимать ровным бруском с наклеенной на него наждачкой. Ровно, потихоньку, не заваливая угол, выводится ровная фасочка. Но её лучше делать в самом конце, после склейки обеих половинок ложа.

Для изготовления ложа, лучше вырезать шаблон из картона. Обрисовываем шаблон на фанере, в местах резких закруглений и внутри спусковой скобы насверливаем сверлом по дереву отверстия. Сначала прорезаются внутренние отверстия, затем уже общий контур. К прямым участкам (где будет направляющая под стрелу) — особое внимание, её по возможно лучше прорезать ручной дисковой пилой по направляющей или на циркулярке, чтобы она была идеально ровной. Мне, по неопытности, пришлось потом эту поверхность ровнять эпоксидной смолой. После вырезания двух заготовок, их желательно соединить вместе струбцинами и выравнять контуры в единый. После этого можно приступать к выемке пазов под замок и паз для стрелы с направляющей. Слои фанеры достаточно легко снимаются один за другим, до нужной величины стамесками, по линии выборки предварительно надо прорезать контур стамеской или косячком.

После прорезки пазов, накладываем наш СМ в сборе по очереди к каждой половинке ложа и сверлим прямо через крепёжные отверстия в корпусе замка сверлом 4 мм по дереву, затем СМ убираем и уже рассверливаем эти отверстия в ложе сверлом по металлу под винты М5. После накладываем направляющие уголки, и насверливаем в ложе сверлом 2-2.5 мм отверстия под саморезы. Прикручиваем направляющие к ложу. Если всё правильно сделано, то при состыковке двух половинок ложа, между уголками получается ровный паз 6 мм по все длине. Окончательно сажаем уголки к половинкам, желательно саморезы дополнительно посадить на клей. Готовим половинки к склеиванию — шкурим склеиваемые поверхности мелкой наждачкой, можно обезжирить дополнительно влажной тряпочкой с ацетоном или другим подобным растворителем. Клеим либо ПВА, либо эпоксидной смолой (я предпочитаю последнюю, она мне внушает больше доверия), хорошо промазывая обе половинки клеем, сжимаем струбцинами, желательно через подкладки из фанеры или досок. Излишки клея лучше сразу убрать из паза под СМ и паза под оперение, потом очень тяжело застывший клей оттуда выковыривать. Кладём в тёплое место и ждём сутки. В первую очередь, после склейки, проверяем посадку СМ-а в ложе, соосность и параллельность направляющих уголков. Под винты для крепления замка в ложе применяем либо шайбы, либо вот такие вот самостоятельно изготовленные накладки:

До обработки ложа, следует закончить работу с «железом» — посадить колодку и проверить работу арбалета хотя бы с натянутой временной тетивой из троссика. Итак, всё ровно и исправно работает! УРРА! Можно спокойно доводить ложе до совершенства. Тут по желанию — либо полностью вручную — рашпилями и наждачными напильниками, либо болгаркой с лепестковым кругом и «дремелем» (так делал я). Шлифуем, не ленясь шкурками, до номера 1200. После каждого номера протираем ложе влажной тряпочкой, чтоб подымался ворс и срезался последующими проходами. Есть несколько вариантов окончательной обработки фанерных лож — это либо покраска с баллончика, либо морение с последующей пропиткой эпоксидной смолой, разведённой с ацетоном или спиртом. В общем-то, можно пропитать льнянкой или «данишем», как делают с деревянными ложами, или навощить. Тут уж каждый сам себе хозяин — барин.

Наконец, плетём нормальную тетиву, используя рыболовную плетёнку. Рассчёт количества витков ведётся так:

Силу натяжения арбалета (у меня вышло 35 кг) делим на нагрузку, которую выдерживает плетёнка (написано на катушке) и умножаем на 7-10 (запас прочности). Пример — Сила натяжения — 35 кг, плетёнка 0.2 мм — 10 кг. Получаем 35/10=3.5х7=24.5 витка.

Длина тетивы в данном арбалете равна 62 см. Вкручиваем два самореза на нужном расстоянии и делаем нужное количество витков, концы связываем, делаем обмотку. На петлях и по центру. Накидываем на арбалет. После этого уже можно смотреть, насколько стрела входит в паз и какую следует снять фаску, чтобы тетива упиралась в центр стрелы.

На данном видео я воспроизвёл порядок сборки арбалета.

Надеюсь, данная статья поможет начинающим арбалетостроителям осуществить свою мечту и построить свой самостоятельно изготовленный арбалет! Удачи! Автор

Маньяк

СОВРЕМЕННЫЕ АРБАЛЕТЫ — ОСНОВЫ, ТЕРМИНОЛОГИЯ, КЛАССИФИКАЦИЯ

Часть 1

Популярность этого оружия растёт, всё больше людей хотят прикоснуться к этому прекрасному образцу людского прогресса. Ведь человечество всегда стремилось поражать цели более быстро, более точно, с большего расстояния. Кто-то хочет прикоснуться к мечте детства, кто-то охотится, кто-то изготовить арбалет собственными руками, а кому-то нравится просто пострелять по мишени. У большинства новичков в арбалетном деле возникает множество вопросов по поводу, какой арбалет купить или изготовить, что такое «колодка», «направляющая», «кивер», «кабель», чем «блочник» отличается от «классики» и многие другие вопросы.
Действительно, бывшее мощное метательное оружие древних армий испытывает некую «эпоху Возрождения» в наше время, теперь оно доступно практически всем. Любой гражданин, достигший 18-тилетнего возраста и имеющий при себе паспорт, может приобрести арбалет с силой дуги до 43 кг, у которого есть соответствующий сертификат. Естественно имеются и ограничения – в нашей стране арбалеты с силой натяжения свыше 43 кг считаются оружием, и охота с ним запрещена. То есть, даже имея охотничий билет, поохотится с арбалетом пока не судьба. Возможно, через какое-то время, в нашем законодательстве что-то в этом плане изменится, и охотник сможет ощутить, что такое быть один на один с мощным зверем, когда заряжена одна стрела и нет права на ошибку, так как перезарядка арбалета, даже с взводным рычагом, занимает достаточно много времени. Естественно, на охотнике с арбалетом лежит больше ответственности, так как возможности произвести повторный выстрел и добить подранка — нет. Выстрел должен быть произведён с небольшой дистанции и наверняка в области, несовместимые с жизнью животного.
Смысл данной статьи не в том, чтобы рассказать, откуда и как появился арбалет (самострел), а объяснить, из каких частей состоит арбалет, какие арбалеты бывают, какие аксессуары используются к ним, типы боеприпасов, натяжные устройства и т.п.

1. Основные части арбалета и основные термины

Все части арбалета крепятся на едином профиле – направляющей. Есть арбалеты, в которых все детали крепятся непосредственно к ложу и такая деталь, как таковая отсутствует. В таком случае – направляющей называют жёлоб, в котором помещается стрела. Пример такого арбалета на рис.2. Обратите внимание – представленный на последнем рисунке арбалет, имеет также более простые – прямые плечи. Направляющая не должна иметь никаких изгибов и кривизны, ведь по сути – это «ствол» арбалета. Сами понимаете, какова будет стрельба из оружия с кривым дулом. Направляющая, в той части, по которой будут ходить тетива и стрела, полируется для лучшего скольжения снаряда и меньшего износа обмотки тетивы. Так же, дополнительно используют смазку. Тетиву натирают воском (пчелиным или специальным для тетивы).

Как упоминалось выше, в большинстве современных арбалетов дуга сделана разрезной, то есть фактически мы имеем два отдельных плеча. Во-первых, это позволяет поднять плечи так, чтобы они располагались на уровне верхнего края направляющей без наклона, что позволяет уменьшить трение тетивы о направляющую; во-вторых, это позволяет располагать плечи более параллельно направляющей; и, в третьих, для удобства транспортировки. Очень важно, чтобы оба плеча имели одинаковые характеристики по геометрическим параметрам и по физическим свойствам.

Плечи крепятся к направляющей или непосредственно к ложу с помощью колодки – к этой детали, несущей серьёзную нагрузку, предъявляются достаточно жёсткие требования по прочности и по геометрии. Ведь от точности ее изготовления будет зависеть синхронность работы плеч, а от прочности – надёжность и здоровье стрелка. Вообще, в арбалете, для правильной работы и для точной стрельбы – точность изготовления механизмов должна быть на достаточно высоком уровне.



Рис.3. Арбалет-пистолет с отдельной надстройкой над замком

Немного о ложе арбалета. В принципе, больших отличий от лож огнестрельного оружия, в нём нет. Единственно, за счёт надстройки и высоко поднятых прицельных приспособлений, линия приклада располагается выше. Направляющая в сборе с остальными частями арбалета крепится в ложе или, как говорилось уже выше – все части арбалета монтируются на самом ложе. Пример сборки основных частей арбалета показан на рис.4.

2. Классификация арбалетов

По государственными стандартами РФ [Изменение № 1 ГОСТ Р 51905-2002 Арбалеты спортивные, арбалеты для отдыха и развлечения и снаряды к ним. Технические требования и методы испытаний на безопасность], арбалеты принято делить на:

арбалеты универсальные спортивно–охотничьи и матчевые спортивные, являющиеся метательным оружием и предназначенные для использования на спортивной охоте, в учебно–тренировочном процессе и при проведении соревнований;

арбалеты спортивные (традиционные, полевые и др.), не относящиеся к метательному оружию, являющиеся спортивным инвентарем, предназначенным для использования в учебно–тренировочном процессе и при проведении соревнований;

арбалеты для отдыха и развлечения, не относящиеся к метательному оружию, являющиеся изделиями хозяйственно–бытового назначения, предназначенными для проведения досуга и занятий массовым спортом;

арбалеты, изготовленные самодельным способом (в части определения их принадлежности к метательному оружию при проведении криминалистических экспертиз).

Основным критерием градации является сила дуг арбалета (табл.1).

Таблица 1

По этому же госту существует следующая ниже таблица классификации (табл.2). Это то, что касается законодательства и стандартов РФ.

Таблица 2





Рис.5. Спортивный матчевый арбалет.

Но мне хотелось бы предложить несколько другую классификацию современных арбалетов.

Классификация по назначению:

1. Спортивные матчевые арбалеты

2. Копии, реплики старинных арбалетов

3. Арбалеты для развлечения и отдыха

4. Охотничьи арбалеты.

С матчевыми арбалетами (рис.5), в общем-то, всё ясно – это обособленный класс арбалетов, являющихся спортивным снарядом и одновременно, по криминалистическим требованиям РФ – оружием. На них мы подробно останавливаться не будем.



Рис.6. Реплика средневекового арбалета (автор «Dirty» Burdwood)

Дальше, вторым классом, идут копии и реплики старинных арбалетов — боевых, спортивных и охотничьих арбалетов, изготовлявшихся до XX в. То есть — это и греческие гастрафеты, и аркебузы (арбалет со стволом), и шнепперы с балестрами (арбалеты, стреляющие пулями), а также классические арбалеты, с совершенствуемыми на протяжении веков взводными устройствами – с поясным крюком, с «козьей ногой», с английским воротом, с кранекином. Естественно, по тем же криминалистическим требованиям, большинство копий, особенно аутентичных, будут являться оружием. А вот реплики старинных арбалетов имеют сходство с оригиналами только внешнее, да и то, часто и внешние отличия столь существенны, что только полностью неискушённому в арбалетах человеку, такие изделия могут показаться копией (рис.6). Материалы для изготовления могут быть любыми, включая разнообразные полимеры. Вот такие самострелы вполне могут укладываться в рамки законных 43-х кг. Копии и реплики старинных арбалетов, в основном, являются сувенирно-музейной продукцией, а так же стезёй фанатов-реконструкторов этого оружия. Хотя, за границей имеется достаточно большое количество арбалетных союзов, которые специализируются именно на старинных арбалетах, проводят встречи, выставки и соревнования по стрельбе. Но всё же, такие арбалеты мало подходят для развлекательной стрельбы, особенно это касается копий, в силу их мощи (опять пресловутые «43 кг»), сложности изготовления боеприпасов (форма старинных болтов в основном веретенообразная), которые часто просто разлетаются в щепу при ударе о мишень.

Позволю себе некое сравнение – увлечение старинными арбалетами сродни курению трубки. Это проявление некого эстетизма, вот послушайте, как такие люди отзываются о своём увлечении: «…чтобы получить удовольствие от курения трубки, нужно время. Это сигарету Вы можете курить на бегу, на работе, в туалете. Трубка — это ритуал. Выберите часок — другой, расслабьтесь. Пусть суета оставит Вас на время. Медленно и аккуратно забейте трубочку. Удобно откиньтесь в любимом кресле. Любовно прикурите ее и наберите полный рот ароматного дыма. Выпустите клуб дыма и почувствуйте, как в нем растворяются все Ваши проблемы. Вашу руку греет нежная и преданная подруга, а в красоте ее, в извилинах узоров дерева и плавных линиях, Вы каждый раз будете открывать для себя что — то новое. Такую красоту и преданность в женщинах иногда найти сложнее, чем в трубках…» (http://voffka.com/archives/2006/09/19/029976.html
).

Перейдём, к так называемым, арбалетам для развлечения и отдыха. Большинство, представленных на рынке арбалетов, именно этого класса. Сюда входят арбалеты-пистолеты и арбалеты винтовочного типа всех конструкций, не превышающие пикового усилия взведения тетивы в 43 кг. Многие арбалеты в этой группе из следующего — охотничьего класса, но с ослабленными по стандартам нашей страны плечами. Хотя и с 43-х килограммовыми плечами, особенно это касается блочных арбалетов, в силу их конструктивных особенностей, можно поохотиться на мелкую дичь и птицу. К примеру, один из рекордсменов по скорости стрелы Bowtech «Desert Stryker» (рис.7), комплектовался для РФ ослабленными плечами в 43 кг.



Рис.7. Bowtech «Desert Stryker»

Никаких серьёзных конструктивных отличий в охотничьих арбалетах нет. Главное – это их мощные плечи — до 80 кг в блочниках и до 150 и более в классических арбалетах. Что позволяет с хорошей энергией отправить тяжёлую стрелу с наконечником типа «бродхед» (трёх-четырёх лезвийные охотничий наконечник) в цель. Естественно, охотничьи арбалеты – это всегда самые дорогие и наиболее хорошо укомплектованные аппараты.

Классификация по конструкции силовой части.

1. Арбалеты с классическими плечами:

a) с простыми плечами;

b) с рекурсивными плечами.

2. Арбалеты блочной конструкции:

a) с полиспастной системой в 2, 4, 6 и 8 роликов;

b) с круглыми эксцентричными блоками;

c) с овальными эксцентричными блоками;

d) с бинарными эксцентриками.

3. Арбалеты с неклассическим расположением плеч:

a) с обратными плечами;

b) с другим расположением плеч и с системой роликов (блоков).

Разберём по порядку выше перечисленные конструкции. Простые плечи в свободном состоянии без тетивы представляют собой прямую или немного выгнутую к стрелку пластину (монолук) или пару таких пластин (разрезные плечи). Большинство старинных арбалетов имели монолук, в современных же арбалетах большее распространение получили разрезные плечи. Пример простых раздельных плеч — модель канадской фирмы «Excalibur» для подросткового поколения (рис.. Так же, такие плечи не редки у самодельщиков по причине доступности материала (рессоры от автомобилей, а так же другие пружинные элементы – пилы, торсионы) и простоты изготовления. Пример самоделки автора с плечами из диска от циркулярной пилы приведён на рис. 2.



Рис.8. Арбалет Excalibur «Apex Light»

Основное же количество современных арбалетов «классической» компоновки комплектуется рекурсивными плечами. Такие плечи, отличаются от прямых тем, что имеют на концах характерный и довольно заметный изгиб вперед. В свободном состоянии, без тетивы, законцовки таких плеч, как правило, уходят вперед дальше линии тетивы и даже дальше середины лука, образуя выгнутую от стрелка дугу (рис.10). Степень рекурсивности может варьироваться в широких пределах. Практически все арбалеты, выпускаемые той же фирмой «Excalibur» имеют такие плечи (рис.9, 10).



Рис. 9. Арбалет Excalibur «Equinox» с рекурсивными плечами.



Рис. 10. Передняя часть арбалета Excalibur «VIXEN» с плечами без тетивы.

Рекурсивные плечи также могут быть моно (рис. 11) или разрезными.



Рис.11. Арбалет Barnett «Commando» с рекурсивной моно дугой.

И простые, и рекурсивные плечи делаются с заужением от корня к концам. Часто и по ширине — и по толщине. Это сделано для того, чтобы плечи изгибались при натяжении равномерно по всей длине, или даже чуть сильнее к законцовкам, что способствует повышению КПД работы плеч – снижается масса, возрастает скорость распрямления плеч.

Рекурсивность помогает достичь ещё большей эффективности работы. Изогнутые законцовки плеч дают дополнительный рычаг, который по мере натягивания тетивы как бы увеличивает длину плеча, изменяя расстояние от центра поворота (от центра лука) до тетивы.. То есть, по мере увеличения сопротивления дуги, также увеличивается рычаг за который мы преодолеваем это сопротивление. Благодаря этому рекурсивный лук тянется равномернее, его усилие по всему рабочему ходу меньше изменяется, и при равном с обычным (простым) луком натяжении, рекурсивный лук имеет гораздо больший преднатяг*, что даёт ему возможность до самого конца толкать стрелу с большим усилием. Фактически происходит частичное изменение «передаточного числа» усилия дуги на тетиву.

(*Лук с установленной тетивой, но в невзведённом состоянии предварительно напряжён, то есть имеет преднатяг. Величина преднатяга подбирается таким образом, чтобы материал, из которого изготовлены плечи, имел запас прочности на требуемом рабочем ходе тетивы. То есть, находится компромисс между мощью дуги и свойствами материала, из которого она изготовлена. Говоря простыми словами, укорачиваем тетиву – увеличиваем преднатяг, соответственно изменяется мощь лука в большую сторону, но и увеличивается шанс его поломки с вытекающими последствиями возможной травмы стрелка.)

Следующей ступенью развития арбалетов стали системы с полиспастом. Полиспаст представляет собой обоймы с одним или несколькими круглыми подвижными роликами (рис 12). В теории, в зависимости от кратности (количества ветвей троса и количества роликов) полиспаста, можно добиться снижения усилия натяжения тетивы от двух до четырёх раз (системы с двумя, четырьмя, шестью, восьмью роликами) и увеличить скорость движения тетивы при выстреле в такое же количество раз.


Рис.12. Принцип действия блока и полиспаста. а – одиночный блок (с одним тросом, протянутым по желобу единственного шкива); б – комбинация из двух одиночных блоков с единым тросом, охватывающим оба шкива; в – пара двужелобковых блоков, по четырем спаренным желобам которых проходит единый трос.

Так же, система с полиспастом позволяет уменьшить поперечные габариты арбалета, так как ход конца плеча в них значительно меньше при обычной длине рабочего хода. На практике же кроме плюсов имеются и минусы этой системы: потери на трение троса о ролики, на трение их осей, на перемещение массы серёг плеч (серьги – это обоймы роликов на конце плеч), не параллельность ветвей троса (тетивы, которая в полиспастных системах значительна).

На рис. 13 представлен пример, как при добавлении пары роликов и одинаковом ходе концов плеч, увеличивается ход тетивы.



Рис.13. Сравнение полиспастной системы с простыми плечами.

На большинстве полиспастных арбалетов заводских конструкций восемь роликов (рис. 14). С двумя роликами арбалеты чрезвычайно редки (рис.15), как и с шестью – могу в пример привести только прекрасный самодельный арбалет «Рысь» от Zmeelink’а (рис.16). С четырьмя роликами встречается много самодельных аппаратов (рис.17), есть и заводские (рис.1.



Рис.14. Арбалет Интерлопер «Чёрный питон».



Рис.15. Арбалет от Ralph’а

На заводских и на многих самодельных арбалетах, средние ролики связаны со следующей парой тягой, как на рис. 14, 17, 18, но практика показала, что лучше их делать жёстко закреплёнными на направляющей, что даёт опустить их ниже уровня роликов на концах плеч, не мешая свободному ходу тетивы и распрямлению плеч (рис. 16, 19).

Рис. 16. Арбалет «Рысь» от Zmeelink’а



Рис. 17. Арбалет от daf13



Рис. 18. Арбалет-пистолет Интерлопер «Аспид».



Рис. 19. Арбалет с восьмью роликами, средние закреплены жёстко

Для оптимальной работы полиспастных систем, плечи, относительно направляющей, должны располагаться как можно более параллельно к ней, так как тетива воздействует на концы плеч посредством роликов, которые стремятся изгибать плечи не к стрелку, а друг другу. То есть, чем острее угол между плечом и направляющей, тем лучше. Конечно же, если плечи поставить параллельно, то это значительно уменьшит поперечные габариты арбалета, но и увеличит продольные. Поэтому здесь стоит искать «золотую середину» — и плечи редко располагают под меньшим, чем 45 градусов углом к направляющей. Хорошее решение предложил на http://forum.arbalet.info/viewtopic.php?t=2802&postdays=0&postorder=asc&start=960
igora — псевдопараллельные плечи (рис. 19).



Рис. 19. Псевдопараллельные плечи, автор igora

Как это описал сам автор: «Суть предложеного 2-го метода — сделать так, чтобы плечи обычного цельного монолука работали так-же как параллельные ложу (к чему все производители и стремятся) оставаясь при этом обычной дугой и даже вообще без изгиба. Попутно увеличивается передаточное число используемого полиспаста. Причем, например, на рисунке, полиспаст во 2-м варианте даст передаточное число примерно как у 8-ми роликового, а реально при этом добавлено их только два. Ну и (и главное!) выправится направление сил прилагаемых к плечу). Самый большой косяк что вижу — длинная тетива, но не длиньше ведь чем у 8-и роликового».

Плечи полиспастных арбалетов делаются короткими и жёсткими, часто без заужения по ширине и толщине, ведь ход конца плеча в этих системах небольшой, а усилие, которое должны создавать плечи в разы выше, чем в «классических» системах. Материал заводских плеч — однонаправленный стеклопластик. Самодельных, чаще всего, — рессоры от автомобилей,

Полиспаст передает усилие от плеч на тетиву через некоторое передаточное число (которое обычно понижает усилие и увеличивает ход). Но поскольку это передаточное число постоянное, то с возрастанием, по мере изгиба, усилия на дуге – оно аналогично возрастает на тетиве. Чтобы избавится от этого, и ещё более улучшить стрелковые качества арбалетов, появились, так называемые блоки. Они позволяют передавать усилие от плеч на тетиву с переменным передаточным числом, обеспечивая этим, вне зависимости от степени изгиба дуги и усилия на ней, на тетиве всегда желаемое усилие. Одни из самых простых блоков — круглые эксцентрические блоки. Это уже более сложная по сравнению с полиспастом система – каждый блок состоит из двух, закреплённых вместе, роликов, ось, на которой он вращается смещена относительно центра (рис. 20). Тетивы две – одна, из двух частей, соединяющая силовые ролики блоков и противоположные концы плеч, называется силовой или технической тетивой (синяя с жёлтой развилкой на рисунке), и вторая – боевая или скоростная тетива, которая непосредственно разгоняет стрелу (белая с красной обмоткой, рис. 21).



Рис.20. Круглые эксцентрические блоки (отверстие под ось выделено)



Рис. 21. Система с круглыми эксцентрическими блоками

Схема расположения и запасовки тетив в системах с круглыми эксцентрическими блоками показана на рис. 22. Также, концы силовых тетив могут крепиться не на ролики на концах осей блоков (рис. 21), а посредством переходной детали под блоком, крепящейся к оси (рис. 23).

Из-за того, что силовая тетива проходит не на много ниже скоростной, возникла необходимость её несколько опустить, чтобы она не мешала нижнему оперению стрелы. Поэтому во всех арбалетах с эксцентриками имеется характерная прорезь под силовую тетиву, с бегающей внутри неё по направляющей деталью с двумя прорезями под левую и правую силовые тетивы (рис. 22).



Рис.22а. Расположение блоков, тетивы и отжимающей детали (вид сверху)



Рис.22б. Расположение блоков, тетивы и отжимающей детали (вид снизу)

Ещё одна особенность эксцентриков — в конце натяга, работой блока обеспечивается так называемый, сброс – резкое уменьшение усилия натяга. Поэтому у таких арбалетов сила натяжения меряется по пиковому усилию, а не при доведении тетивы до срабатывания замка, как при простой и рекурсивных дугах или в полиспастных системах.



Рис. 23. Арбалет Barnett «Lightning» с круглыми эксцентриками.

В последнее время наметилась тенденция увеличения блоков практически до размеров лучных. За счёт сматывания большего количества тетивы с блоков, мы получаем больший ход тетивы, а значит, что поперечные габариты арбалетов можно ещё уменьшить. При том, что с такими большими эксцентриками ход тетивы арбалетов приблизился к 45 см! Самми яркими представителями нового поколения арбалетов и рекордсменами по скорости стрелы, являются арбалеты PSE «TAC-15» (рис. 30) и Bowtech «Stryker» (рис.32). Оба арбалета по-своему уникальны.

Остановимся чуть подробнее на TAC-15. За счёт его огромных эксцентриков, ширина от оси до оси блоков в невзведённом состоянии составляет 42.5 см, а в взведённом – 29.8 см. А ход тетивы рекорден для арбалета – 45 см! При пиковом усилии в 77.2 кг, он способен посылать стрелу, весом 425 гран (26.44 г) со скоростью 125.6 м/с. В данное время – это абсолютный рекорд для арбалетов. Развиваемая при этом кинетическая энергия до 217 Дж, достаточна для охоты на любое крупное животное. Ещё арбалет необычен тем, что задняя часть арбалета от автоматической винтовки AR-15 (М16) – как известно, эта винтовка имеет модульную конструкцию (рис. 31). Поэтому любое оружие на основе М16, можно легко превратить в арбалет. TAC-15 имеет встроенное устройство взведения лебёдочного типа. Ещё один момент – стрела у этого арбалета не лежит на направляющей, а как у лука – опирается передним краем на полочку. Да и стрелы, рекомендованные производителем, так же имеют рекордную длину для арбалетов – 26.25 дюйма (~66.7 см)!





Рис. 30. Арбалет PSE «TAC-15».


Рис. 31. Винтовка AR-15



Рис. 32. Арбалет Bowtech «Stryker»

Арбалет Bowtech «Stryker» имеет немного более скромные характеристики, он запускает стрелу, массой в 425 гран, со скоростью 123.4 м/с, имея при этом кинетическую энергию в 210 Дж. Ширина его от оси до оси блока в ненатянутом состоянии составляет 69.2 см, а в натянутом – 61.6 см, пиковая сила натяжения – 79.45 кг при ходе тетивы в 432 мм. Но есть у «Stryker» одна особенность – бинарные эксцентрики, что относит его к следующему подклассу блочных арбалетов.

В чём же их отличия бинарных эксцентриков от обычных овальных? Постараемся разобраться. У всех блочных арбалетов есть одна нехорошая особенность – центр их тетивы (упор стрелы) может смещаться в левую или правую сторону из-за того, что каждый вращается независимо, вследствие чего точность стрельбы падает. В бинарных системах же на блоках имеется дополнительный третий шкивчик, на который наматывается другой конец силовой тетивы правой или левой стороны, за счёт чего и происходит синхронизация (рис.33. (автор igora)). На рис. 34 приведён для наглядности пример бинарного эксцентрика блочного лука.



Рис. 33. Иллюстрация работы бинарных эксцентриков от igora


Рис. 34. Бинарный эксцентрик блочного лука

Ещё один арбалет с обратными плечами выпускает компания Horton – «Recon 175» (рис. 39). Обратите внимание, что оба самых известных арбалета с обратными плечами имеют круглые эксцентрики, что не мешает им показывать весьма неплохие характеристики – начальная скорость стрелы доходит до 99 м/с.

Такие арбалеты нецелесообразно делать классической компоновки, то есть без блоков, так как плечи будут «убегать» в противоположную от натяжения сторону и КПД, относительно арбалетов с классически расположенной дугой, будет значительно ниже.

Недавно появился ещё один игрок в стане арбалетов с обратными плечами – “Scorpyd “ (рис. 40). Согласно новым тенденциям, блоки у него бинарные и имеют большие размеры. Заявленная начальная скорость стрелы – 425 футов в секунду, что соответствует 129.5 м/с! Ход тетивы этого компактного арбалета достигает рекордных 52 см!



Рис. 40. Арбалет “Scorpyd “ SLP

Среди самоделок также встречаются арбалеты подобной конструкции. Практически все имеют подобную «LeoPro» конструкцию, но в основном с полиспастной системой в два или четыре ролика (рис.41, 42, 43).



Рис.41. Арбалет от OLEKS



Рис.42. Арбалет от sa1982



Рис. 43. Арбалет от френка

Итак, пришла пора коснуться последнего типа арбалетов с неклассическим расположением плеч – это арбалет, который выпустила швейцарская фирма Swiss Crossbow Makers – “Twinbow II” (рис. 44). Этот арбалет необычен не только расположением и работой плеч, но и своеобразным устройством взведения (рис.45). При компактных размерах (длина 875 мм, ширина 420 мм) и ходе тетивы всего 197 мм, он обладает очень хорошей мощностью – с натяжением в 180 кг, скоростью стрелы до 113 м/с и энергией в 145 Дж! При натяжении тетивы, плечи становятся практически параллельно, работают через систему роликов оба конца каждого плеча. Вследствие, отдача при стрельбе из столь мощного арбалета практически не ощущается.



Рис.44. Арбалет “Twinbow II”



Рис.45. Взведение арбалета “Twinbow II”

Имеется несколько самодельных арбалетов, сделанных по схеме “Twinbow II”. На арбалете gunsmith111 (рис.46) реализована твиновская система без взводного рычага. А вот на арбалетах shushai реализована главная фишка швейцарцев – взвод рычагом (рис. 47 и 4.



Рис. 46. Арбалет от gunsmith111



Рис. 47. Арбалет «Сумрак» от shushai



Рис. 48. Арбалет «Циклон» от shushai

ЧАСТЬ 2

3. Спусковые механизмы современных арбалетов.

Как уже говорилось выше, спусковой механизм (замок) арбалета может быть неотъемлемой частью конструкции направляющей (ложа) или может монтироваться в отдельном корпусе. Последние встречаются значительно чаще как у производителей арбалетов, так и у самодельщиков, в силу удобства монтажа уже готового спускового механизма (СМ) в любое место.

При всём разнообразии современным арбалетных спусковых механизмов, замки можно разделить на три основных типа:

а) с нижним зацепом (орехом, сухарём) (рис. 49а);

б) с верхним зацепом (рис. 49б).

в) с неподвижным зацепом (штырьевой замок) (рис. 49в)




а)




б)

Рис. 49. Спусковые механизмы с нижним (а) и верхним (б) зацепом

Внимание: при использовании материалов данной статьи ссылка на сайт , а так же указание автора статьи ОБЯЗАТЕЛЬНЫ!
