Арбалет своими руками чертежи из дерева в домашних условиях

Это история про изготовление арбалета своими руками в домашних условиях. Первое желание сделать арбалет самому возникло неожиданно, при просмотре фильма по телевизору. До сих пор не понимаю, что меня так привлекло в этом оружии. Какой-то переключатель просто повернулся в моём мозгу, и помимо чистой, преданной любви к лучной стрельбе, прибавилось ещё и страстное влечение к арбалетам.

Кстати, я помню как тот фильм назывался: «Побег невозможен», – фантастический боевик, записанный на видеокассету, в «неподражаемом» переводе Леонида Володарского. На дворе стоял 1996 год.

Первое приятное впечатление от открытия такой увлекательной темы, как арбалет и всего, что с ним связано, без всякого промежуточного этапа переросло во мне в неудержимый фанатизм. Арбалет иметь хотелось до зубовной боли. Такой же, как например Barnett Coomando из фильмов с Чаком Норрисом.

Кто постарше, те помнят, что в 90-е годы оружейный рынок нашей страны находился ещё в зачаточном состоянии, и о таком изобилии луков и арбалетов, как сегодня, не могло быть и речи.

В оружейных или охотничьих магазинах начала 90-х арбалет если и появлялся, то только в единичных экземплярах. Да и то в основном из разряда импортного дешёвого ширпотреба, который закупали за копейки. Зато продавались они, зачастую, просто за бешеные деньги по меркам того времени. И единственным логичным решением тогда было взять, и начать делать себе арбалет собственноручно.

Здесь стоит пояснить: мне несказанно повезло, что на тот момент я работал в должности слесаря-инструментальщика на местном металлургическом заводе.  То есть у меня с самого начала был доступ и к материалам, и к оборудованию.

Но это лишь полдела. Самый важный вопрос был – где брать информацию? Откуда узнать, как арбалет сконструирован? Какие у него там внутри детальки? Где взять чертежи арбалета и как его потом собрать. Интернета-то ещё не было.

В результате мне удалось кое-что узнать путём расспросов, что-то додумал сам, где-то удалось прочитать или увидеть картинку по интересующей меня теме. Информацию собирать приходилось порой буквально по газетным вырезкам.

Наконец счастливый момент настал, и я принялся за создание опытного образца.

Как изготовить арбалет.

Визуально я ориентировался на арбалет фирмы «Снайп». Существовала тогда какое-то время такая компания по производству арбалетов, в Санкт-Петербурге, по-моему. Фото их арбалета я вырезал из оружейного журнала 1992 года выпуска. Я не смог найти про них информации сегодня, но на тот арбалет подозрительно похож интерлоперский АК-47, появившийся значительно позже.

Направляющая моего арбалета состояла из двух частей, соединённых друг с другом сваркой (всё серьёзно, настоящий хардкор). Одна из частей являлась коробкой спускового механизма, сверху привинчивалась планка с фрезерованным ласточкиным хвостом. Я планировал сразу ставить оптику и на открытые прицельные приспособления не рассчитывал. Планка прикрывала детали механизма, на ней же крепилась пружинистая пластинка, вырезанная из куска старой линейки, которая прижимает стрелу к жёлобу на направляющей.

Вот почти точно так же выглядел тот, мой первый самодельный арбалет. Единственное, у него не было рычажного взвода. Да и приклад не имел таких изящных форм, нижняя часть  была прямой. А так очень похоже.

Плечи планировал делать раздельные и съёмные – я перед этим насмотрелся на спортивные арбалеты в одном оружейном журнале, который принёс товарищ по цеху, прознав о моей заботе.

Колодку под них мне отфрезеровали на станке, задумка была сделать так, что бы она крепилась к направляющей винтом, наподобие, как сегодня крепятся колодки в сборе с плечами у арбалетов «Экскалибур». Но я по молодости накосячил со сверловкой, и колодку пришлось-таки приварить. Съёмными остались только сами плечи.

Как я их городил – другого слова и не подобрать, вообще отдельная история.

Вопрос первый: из чего делать плечи? На тот момент ответ напрашивался сам собой. И я отправился туда, где у нас на заводе резали металлолом, искать рессору. А что прикажете делать – никакого другого материала для гибких элементов я тогда в принципе подобрать не мог.

Рессору я, конечно же, нашёл и работа закипела.

Изготовление арбалета своими руками

Это я сейчас понимаю, что нарушил тогда все мыслимые и немыслимые техпроцессы и принципы. На тот момент же мне было без разницы, я был молод и полон творческой энергии.

Рессору я нашёл от трактора, резаком от неё отрезали кусок примерно 400мм длиной. Далее: нужно было получить из одного куска шириной примерно 50-55мм два куска поуже.

Я ничего лучше не придумал, как пойти на гильотиновые ножницы для рубки металла и располовинить пластину на них. Одна половинка получилась ровной, другую же загнуло винтом. Про какие-то там микротрещины, полученные при грубой рубке, и прочую подобную муть я на тот момент даже и не помышлял.

Вернувшись к себе на участок, я зажал «винтовую» половину рессоры в тиски и выпрямил с помощью несложных манипуляций. В тех же тисках я предал форму плечам, отогнув концы наружу и чуть согнув пластины. Получились два одинаковых плеча с двунаправленным плавным изгибом. Ну, почти одинаковых.

Дальше – термообработка. Важнейшая часть работы с плечами из рессоры.

Я понимал, что диапазон изгиба арбалетных плеч и работа рессоры при езде транспорта заметно отличаются, и половинки-плечи придётся перекаливать заново. Благо, в нашем цехе была хорошо оборудованная термичка с грамотным термистом. Он-то мне и поведал, как правильно закалить пружинную сталь.

Забегая вперёд скажу, что вскоре, повторяя ту же самую технологию, мне пришлось делать второй комплект плеч. Это получилось потому, что два молодых балбеса – я и мой товарищ, решили установить тетиву, уперев одно плечо в скамейку и сверху нажимая на другое. Создался рычаг, идущий на излом и нижнее плечо сломалось возле винта крепления.

Второй комплект плеч сделал уже быстрее, учитывая предыдущий опыт. По усилию натяжения плечи получились где-то 60-65кг, при рабочем ходе тетивы 250мм. Ширина плеч была 720мм.

Малый рабочий ход обусловлен особенностью стальных плеч, не обладающих такой же, как у фиберглассовых гибкостью при схожих размерах. А делать широченную дугу ради незначительного увеличения хода тетивы я не захотел.

На стальную направляющую сверху наклеил стеклопластиковую пластину с полукруглым желобком, по которой должна была скользить тетива и двигаться болт. Я совершенно не учёл тогда, что от того, что тетива легла на направляющую с большим перегибом. Трение получилось довольно сильным и скоро стеклопластик начал истираться, топорщась волокнами.

Скоба, на которую ставят ногу, что бы взвести арбалет, получилась немного маловата и позволяла вставлять только носок ботинка. Но со временем я приноровился это делать.

Стальные части арбалета были закончены, на очереди стояло изготовление ложи. Из древесины, подходящей для этого дела, мне доступны были лишь дуб, ясень и берёза. Выбор пал на ясень. Он имел более приятную текстуру, нежели просто белое дерево берёзы. Дуб же был попросту тяжеловат.

Народное творчество самодельщиков-арбалетчиков

Приклад и цевьё по задумке должны были быть раздельными. Цевьё я сделал в форме сильно вытянутой трапеции, более широкая часть находилась как раз под ладонью, дальше оно плавно сужалась по ширине и высоте. Край цевья был скошен для придания ему более изящной формы.

Приклад получился на вид широким, с прямой нижней частью и большим отверстием в том месте, где проходит большой палец. Удерживать арбалет и целиться было удобно. Цевьё крепилось довольно забавно: в дереве был профрезерован паз, в котором утопала направляющая практически полностью. Не мудрствуя лукаво, я взял, да и приклеил на эпоксидку цевьё и пластину с желобком прямо к направляющей – мне почему-то не хотелось, что бы в нижней части цевья были отверстия и виднелись головки винтов. Казалось, что будет неэстетично.

После того, как все металлические части были собраны, цевьё приклеено и установлен приклад – он крепился на два винта к стойке прицела снизу встал очередной вопрос: «Где брать подходящие нити для тетивы?». Все советы использовать капроновую нитку или, как говорили некоторые «особо одарённые», рыболовную леску, я отмёл сразу.

Выручил меня, причём совершенно случайно, мой отчим. Он разбирал старый хлам в гараже, и выудил откуда-то большой моток тонкой верёвки, кручёной из непонятно каких ниток. Верёвка от усилия не растягивалась, и после нескольких опытов я накрутил из неё тетиву на арбалет.

Бывают и блочные самодельные конструкции

Чуть не забыл вам рассказать, как был устроен спусковой механизм на том арбалете. Получился он, как не странно, у меня прочным, надёжным в работе и состоящим всего из трёх деталей и двух пружин.

Зацеп, фиксирующий тетиву во взведённом состоянии, или по-народному «орех», был изготовлен в виде шайбы толщиной 10мм. Паз для прохода тетивы и выступ, в который встаёт фиксирующее замок шептало, проделаны с помощью напильников разного калибра. «Орех» был однозубый и болт своей задней частью в тетиву не упирался.

Желая втиснуть спусковой механизм в невеликие габариты его коробки, я увлёкся и немного неверно распределил длину плеч шептала относительно центра вращения его оси. Это сыграло со мной злую шутку и спуск получился малость жестковат.

В процессе выстрела «орех» проворачивался, увлекаемый тетивой. После чего ударялся о переднюю стенку коробки и весело отскакивал обратно, где и стопорился. Перед взведением его всякий раз нужно было опускать вручную, что бы дать возможность пройти тетиве и провернуть «орех» в положение,  где тот фиксировался шепталом. Найти техническое решение, что бы зацеп оставался в опущенном положении после выстрела, я тогда не смог. Поломал-поломал голову, но так ничего путного не придумал. После чего забил на это дело и оставил всё как есть.

Последним штрихом в создании этого арбалета стала установка прицела. В то время в оружейные магазины стали активно завозить  пневматику и разные полезные штуки к ней. Типа недорогих оптических прицелов, например. Вот один такой я и купил. Взял простенький четырёхкратный прицел с окуляром диаметром 25мм. Вскоре он был установлен на арбалет.

Долгожданный момент первых испытаний становился всё ближе, оставалось изготовить болты – и можно стрелять.

Арбалет в домашних условиях: подготовка к стрельбе.

Алюминиевых трубок с тонкой стенкой было не найти и мне пришлось остановить свой выбор на деревянных древках. За этим делом я снова обратился туда, где мне подогнали древесину для приклада – в Модельный цех. Подошёл всё тот же ясень, чья плотная, но не очень тяжёлая древесина годилась как нельзя лучше.

Древки мне выточил на токарном станке по дереву знакомый товарищ, конусные наконечники так же вышли из-под резца токаря, только уже по металлу.

Я покрасил болты в ядовито-красный цвет – что бы потерять сложнее было, да ещё сверху покрыл лаком. Наконечники, которых мне наточили аж целых десять штук, получились несколько разной формы, но зато почти одинаковой длины – и то радость. Я стал их перебирать и в результате отобрал более-менее одинаковые. Получилось две группы наконечников, шесть в одной и четыре в другой.

Насадил наконечники на древки, закрепив их клеем «Момент». На очереди было оперение, которое непонятно было, из чего делать. Выручил книжный магазин – там я увидел, а позже купил такие тоненькие разноцветные папки, в которые вкладывались листочки бумаги. Их обложки были из плотного целлофана, который хорошо держал форму. Вот они-то и пошли на оперение болтов к моему арбалету.

Технологию изготовления я изобрёл довольно быстро: вырезав из картонки шаблон пера, я обвёл его ручкой, приложив к обложкам папок, и обыкновенными ножницами нарезал их в необходимом количестве.

Как вы наверняка знаете, у фирменных перьев для лучных и арбалетных стрел есть посадочное место в виде смотрящих в стороны краешков, за которые перо приклеивается к древку стрелы.

Я обошёл этот момент довольно интересным образом. Начать с того, что пёрышки я нарезал в двойном комплекте. Из двух тоненьких половинок склеивалось одно перо потолще. Перед склейкой я одинаково отчертил краешки половинок, а после попросту отогнул их в разные стороны. Получились посадочные места, почти такие же, как у фабричных резиновых перьев. Осталось лишь приклеить их на древки болтов, что я, собственно, и проделал. Перьев на каждом болте было по два, ведь на направляющей сверху был полукруглый желобок. До того, что бы проделать глубокий паз, по которому проходит нижнее перо, когда их три, я тогда ещё технически не дорос.

Итак, испытания! Всё происходило в лесу, мишенью служила картонная коробка, набитая старыми тряпками и прислонённая к толстой сосне. Первым же выстрелом я загнал болт в дерево чуть ниже коробки. Попытка вытащить его закончилась тем, что в руке у меня осталось древко, а наконечник глубоко засел в стволе. Расковыривать дерево, что бы его оттуда извлечь, я не стал и оставил всё как есть.

Арбалет показал себя с хорошей стороны, стрелял резко, стальные плечи распрямлялись с хорошей скоростью, посылая болты в мишень. Замок работал исправно, без поломок и перебоев, разве что спуск был чутка жестковат. Тетиву взводил в перчатках – та очень «душевно» резала пальцы, а про шнур-натяжитель и то, как он устроен, я тогда ещё ничего не знал.

В итоге целых, не поломанных болтов, у меня после первых стрельб осталось всего три.

Тот арбалет пробыл у меня ещё какое-то время, радуя глаз и грея душу. Но я двигался дальше, работая над созданием следующего, более совершенного образца, и он был отдан во владение моему товарищу, разделявшему тогда моё увлечение.

Про то, какими  же получились мои следующие самоделки, вы узнаете уже из другой статьи. А пока приведем пример интересного видео арбалета, сделанного в домашних условиях такими же энтузиастами.

Видео стрельбы из арбалета, сделанного своими руками.

Арбалет — одно из изобретений, изменивших историю. До его изобретения лучнику требовалось тренироваться в течение многих лет, прежде чем он становился эффективным воином. С арбалетом даже средний крестьянин мог быть солдатом. Кроме того, благодаря использованию механизма взведения, перекрестная сила больше не является ограничивающим фактором.

Вот моя инструкция как сделать арбалет из дерева с фото и чертежами.

Будьте аккуратны, потому что арбалет может убить или поранить вас, вашу собаку и т.д.

Шаг 1: Арбалетная дуга

Все, что вам нужно — это определиться с размерами.

Общая длина составляет 125 см с шириной 6,5 см в центре, сужающейся до 1,25 см по краям. Толщина составляет 1,1 см.

Крепеж для тетивы я сделал из штифтов из твердой древесины.

Также я покрыл дугу джинсовой тканью. Я просто положил кусок джинсы и пропитал клеем, раскатав скалкой.

Шаг 2: Ложа арбалета

Ложа была смоделирована в ProE. По сути, это два прямоугольника — один 7,5 х 50 см 14 х 37 см, другой 14 х 37 см.

Возьмите размеры с картинки и вырежьте две части из фанеры 2 см (я взял фанеру, потому что она была под рукой).

Как только две части готовы, они соединяются друг с другом винтами для дерева, потому что их нужно будет несколько раз разобрать.

Сейчас будет полезно использовать рубанок, чтобы выровнять верхние края двух частей. Если у вас нет рубанка (у меня не было), прикрутите ложу к доске и выровняйте края пилой. Верхние края обязательно должны быть плоскими и ровными.

Шаг 3: Спусковой механизм

1. Разберите ложу на две части.
2. Работайте на внутренней стороне одной из частей.
3. Отмерьте 50 см от длинной части, а затем спуститесь вниз на 5 мм. Это будет центром круга. Используя циркуль, нарисуйте круг диаметром 4 см.

Проведите линию от нижней части круга длиной 6 мм, затем опустите эту линию вниз до конца ложи. Сделайте ортогональную линию от конца линии внутри круга до конца ложи.

Внутри этой области будет ваш спусковой крючок. Вы можете увидеть на рисунке, где я набросал линии, чтобы обозначить отверстие.

Отверстие — это точка поворота для крючка.

Шаг 4: Продолжение спускового механизма

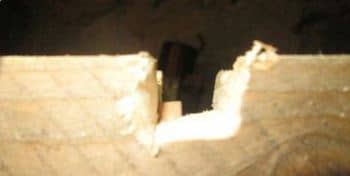

Здесь я использовал фрезерный станок по дереву чтобы прорезать дерево вглубь на 6 мм. Впоследствии я положил лист бумаги на вырез и сделал контур, чтобы перенести этот вырез на вторую часть ложи. В этот момент важно просверлить отверстие в центре круга, так как ваши отметки будут внутри после сборки.

Шаг 5: Сборка ложи арбалета

Склейте и привинтите две части ложи вместе, постарайтесь не залить клеем спусковой механизм. К верху ложи прикрепите 0,5 см кусок твердого дерева, я использовал клён. После того, как клей высохнет, используйте кольцевую пилу чтобы сделать отверстие 4 см там, где будет спусковой механизм.

Затем используйте шлифовальную машинку или наждачную бумагу, чтобы убрать заусенцы.

Шаг 6: Гайка

Гайка будет удерживать тетиву, когда арбалет взведен. Она должна быть прочной и крепкой. Я сделал гайку из фанеры красного дуба и склеил слои эпоксидным клеем. Честно говоря, пять слоев недостаточно, и здесь можно постараться лучше.

Во всяком случае, как только ложа арбалета высохла, нужно вставить гайку в отверстие.

Ширина гайки должна быть такой же, как и ширина ложи.

Нижняя половина гайки отрезается, чтобы сделать спусковой крючок. Верхняя половина отрезается наполовину, чтобы сделать засечки, которые будут держать тетиву. Также делается дополнительный надрез, чтобы стрела могла соприкасаться с тетивой.

Гайка будет удерживаться в ложе при помощи блоков с обеих сторон.

Шаг 7: Спусковой крючок

Вам нужно взять лист бумаги, на котором вы отмечали вырез на ложе. Это поможет определить место, где будет сидеть спусковой крючок.

Верхний край спускового крючка должен быть прямым. Просто сделайте крючок достаточно прочным и достаточно маленьким, чтобы выдерживать вес арбалета и заставлять гайку вращаться.

Я использовал кусок лиственной фанеры. Это плохой выбор, так как она крошится. Чтобы исправить это, я укрепил деталь ковровым гвоздем.

После того, как вы сделали спусковой крючок так же, как на фотографии, завершите сверление поворотного отверстия и убедитесь, что крючок может вращаться.

Шаг 8: Присоединение арбалетной дуги

Чтобы упростить присоединение, я использую болт, который проходит сквозь дугу в ложу и закрепляю гайкой, спрятанной в крестовине.

Шаг 9: Тетива

Я сделал тетиву из пеньки из 16 нитей длиной 122 см. Это не очень хорошая тетива, но для первого раза пойдет.

Шаг 10: Заключение

Деревянный арбалет, сделанный своими руками готов, что осталось сделать?

• Так как это фанера, я, вероятно, покрашу арбалет.
• Нет никаких механизмов безопасности.
• Мушка, чтобы стрелять прямо.
• Сделайте держатель для стрелы, если вы наклоните арбалет, стрела выпадет.
• Тетиву нужно сделать лучше.
• Различные фиксаторы.
• Я измерил кинетическую энергию. Выстрел дает энергию в 28 Дж, что ниже рекомендуемого минимума 33 Дж для охоты, поэтому нужно сделать более сильный самострел.

Сейчас стало модным охотиться с луком и арбалетом. Хотя в нашей стране это запрещено, но всё же можно стрелять по мишеням, практикуясь в этом нелёгком деле. Можно сделать арбалет своими руками в домашних условиях для тренировок. Ведь хорошие модели от известных фирм стоят очень дорого. А может быть сделана «под себя». Стоит помнить о том, что если оружие будет с натягом более 20 кг, то оно считается холодным оружием. Поэтому при создании арбалета стоит учитывать этот важный нюанс.

Есть модели классические, они похожи на древние, а их конструкция простая. Также существуют современные арбалеты, их называют «блочными». Такое оружие имеет более сложную конструкцию из-за блоков и других новшеств, которые усиливают его мощность. Подобный арбалет в домашних условиях сделать будет намного сложнее, но описание этого процесса и чертежи, которые будут подробно изложены в статье, помогут вам в этом.

Арбалет имеет множество составных частей:

спусковой механизм;

• в некоторых современных моделях присутствуют блоки на концах лука.

Из чего сделать арбалет

Главный материал, из которых делается арбалет, — это дерево. Из него изготавливают ложе и лук. Спусковой механизм в мощных образцах вытачивают из железа. А те, в которых сила натяжения меньше 20 кг, можно сделать из твёрдого дерева, оно вполне выдержит. Также для лука применяют пружинный металл и различные композиты.

Обычный арбалет из дерева

Для начала рассмотрим, как легко сделать арбалет своими руками, и начнём с простой его формы. Это стандартная конструкция древнего оружия, и его можно будет использовать не только для стрельбы, но и как эффектный предмет интерьера, повесив на стену.

Какое дерево использовать

Для создания арбалета нужно выбирать:

Все эти породы достаточно плотные, чтобы выдержать огромные нагрузки, которые будут влиять на лук и ложе арбалета.

Подготовка материала

Чтобы оружие стреляло долго и мощно, его материал должен быть правильно высушен в течение года. Срезав необходимый ствол или ветку, оба спила нужно обязательно закрасить. Для этого можно использовать любой клей, краску или лак. Если закрыть таким образом спилы, влага не сможет быстро выходить из заготовки, поэтому древесина будет сохнуть медленнее и равномернее. Так в материале не образуется внутренних трещин, и сделанный арбалет своими руками в домашних условиях будет служить очень долго.

После этого полено кладут в сухое место, где на него не будут падать солнечные лучи. Так оно должно пролежать год. По прошествии времени с заготовки снимают кору, так она сохнет ещё неделю. Затем полено распиливают пополам. Так оно лежит ещё неделю, только после этого можно приступать к созданию арбалета.

Инструменты для изготовления арбалета

• Наждачная бумага разной зернистости.

  Столярный резец.

  Стамеска.

Делаем лук

На заготовке выбирают сторону, в которой годовые кольца дерева тоньше. Это северная сторона, волокна на ней плотнее, чем в остальных частях. Именно её и будем использовать, создавая арбалет своими руками в домашних условиях. Из этой части нужно делать лук.

Намечают середину, от неё в обе стороны откладывают примерно по два сантиметра, разметив часть, которая зажмётся в ложе арбалета. Это будет самым толстым местом лука. От него начинают срезать материал, продвигаясь постепенно к краям. Стружат заготовку постепенно с обеих сторон, при этом проверяют, пока она хоть немного не начнёт сгибаться.

После этого нужно взять крепкую верёвку, сделать на ее концах петли. Это будет пробная тетива. Она необходима для проверки натяга лука. Очень важно, чтобы его плечи сгибались равномерно. Надев импровизированную тетиву и натянув лук, можно увидеть, в каких местах снимать материал. Их отмечают, аккуратно срезают ножом. Так нужно продолжать до тех пор, пока изделие не станет гнуться равномерно с обеих сторон.

Обработка сучков

Очень часто на материале попадаются сучки: одни видны сразу, другие могут открыться в процессе обработки материала. Чем они опасны, так это тем, что из-за них могут образоваться сколы. Поэтому нужно обрабатывать такие места хорошо заточенным ножом. Если нет уверенности или опыта, лучше немного дольше повозиться и зашлифовать их наждачной бумагой. Также для этой цели можно использовать напильник.

Ложе

Когда лук готов, его откладывают и приступают к изготовлению ложа. Для начала выбирают, где будет жёлоб, по которому будет вылетать стрела, делают это место идеально ровным. Именно от него будет зависеть, насколько метко будет стрелять арбалет. Чтобы всё понять, лучше посмотреть чертеж арбалета. Как сделать его ложе, здесь подробно изображено. После этого вырезают жёлоб на необходимую длину. Обычно она составляет около 30 см. Затем делают углубление для лука и спускового механизма. Их удобно вырезать стамеской и столярным ножом.

Спусковой механизм

Как говорилось выше, его можно делать из плотного дерева или, если арбалет мощный, из металла. Самый — это так называемый «орех». Он состоит из цилиндра, где с одной стороны — зацеп для тетивы, а с другой — упор для курка. В мощных арбалетах спуск более усовершенствованный для более лёгкого нажатия на курок при нагрузке.

Мы подробно рассмотрели, Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях.

Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели.

Блочный арбалет

Такой аппарат сделать намного сложнее, для него понадобится намного больше инструментов, чем для обычного. Итак, создаём арбалет своими руками в домашних условиях из стеклопластика. Этот материал идеален для изготовления лука, потому что хлёсткий и при этом лёгкий. Его можно вырезать из цельного куска стеклопластика толщиной в 1 см или же сделать самому. Если не лень повозиться, то лучше изготовить самостоятельно.

Делаем стеклопластиковые плечи для арбалета

Нужно взять стеклоткань или кевлар и нарезать полосками. Их нужно от 30 до 40. Вообще, лучше всё пробовать опытным путём. Эти полоски проклеивают эпоксидной смолой так, чтобы всё при застывании стало монолитным. Также нужно подумать, как весь этот «бутерброд» уложить под пресс. Лучше всего использовать доски, между которыми поместить плечи, зажать всё струбцинами.

В должно быть меньше загустителя, чем обычно, в пределах от 8 до 10%. Всё застывает за 24 часа, но если в помещении холодно, время может увеличиться. Когда всё застыло, плечи дорабатывают, обрезая торчащие края ножом и шлифуя наждачной бумагой.

Теперь подробно разберём, как сделать арбалет своими руками в домашних условиях и какие дополнительные элементы его конструкции нужно изготовить.

Делаем фигурное ложе

Для этого нужно взять доску толщиной не менее 4 см. Разметить, где будет приклад, рукоять, спусковой механизм и крепления для плечей лука. В общем, всё согласно чертежам. После этого нужно высверлить все необходимые отверстия и вырезать.

Блоки

Их можно сделать из алюминия. Лучше, чтобы они были на подшипниках. Отлично подойдут средние части от колёсиков для роликовых коньков. Они достаточно прочны для выдерживания сильных нагрузок, к тому же их размер идеален. Оси под них нужны в 5 мм толщиной. Можно и их взять с роликов или сделать самостоятельно.

Крепления делают из листовой стали или подобного прочного материала. Ещё можно перед заливкой эпоксидной смолой плечей лука сделать их концы толще, для установки блоков, в таком случае крепления не понадобятся.

После этого на изготовленный арбалет своими руками в домашних условиях нужно установить спусковой механизм с курком и держателем стрелы. В общем, все части соединяются болтами, обязательно используются шайбочки. Они позволят более плотно всё скрутить, не повреждая материал.

В блочных арбалетах тетива длиннее и натягивается по-другому. Она словно перекрещивается, а при натяге эта система позволяет отдавать стреле в два раза больше энергии на полёт, чем в случае с обычным арбалетом с таким же луком.

В мощных блочных моделях тетивой является только он способен выдержать огромное резкое давление при выстреле. В арбалетах, чья мощь не более 40-50 кг, её можно сплести из капроновых нитей.

Делаем тетиву для арбалета

Описанным способом можно делать тетиву как для рекурсивного, так и для классического арбалета. Просто длина их будет разная из-за особенностей в конструкциях обеих моделей.

Берут доску длиной запланированной тетивы, вбивают два колышка, на которые по кругу наматывают Когда толщина этого длинного овала станет 5 мм, его обматывают, делая между витками промежуток в 2-3 мм. Возле колышков нужно оплетать без промежутков, ведь там будут петли для зацепа.

По поводу тетивы можно сказать и то, что если сделать её слишком толстой, то сила арбалета понижается. Однако тонкая может порваться. Так что в этом деле нужно выбрать промежуточную толщину. Лучше изучить подобные спортивные модели с таким же натягом и сделать тетиву их толщины. Когда это сделано, две половины соединяют и обматывают вместе. Опять-таки возле петель нужна особая тщательность. Затем обматывают середину, где тетива будет зацепляться и толкать стрелу. Это место также делают внимательно, ведь на него будет оказываться сила трения огромной мощности. Все обрезанные края нитей нужно промазать клеем. Это сделает их более плотными и монолитными.

В этой статье представлены чертежи и описание того, как сделать настоящий арбалет в домашних условиях. Это не так уж и сложно, особенно если делать деревянное оружие. Если же изделие производится для охоты с целью добиться огромной мощности, то следует выбирать блочную модель. Её конструкция немного сложнее, может понадобиться станок для изготовления некоторых деталей.

В данной статье мы рассмотрим вопрос о том, как сделать арбалет, применяя конструктивные знания арбалетостроения.

Чтобы самостоятельно сделать надежный арбалет, огромного трудолюбия и желания мало. Необходимо еще иметь небольшую базу знаний, материальную и техническую. Конечно, можно взять кусок древесины и автомобильную рессору, и с упорством маньяка начать точить, строгать, сверлить, пилить, ориентируясь примерно на найденные изображения конструкции арбалета. Но итог может оказаться таким, что арбалет будет чересчур тяжелым, неудобным и вообще может получиться не то, о чем вы мечтали и что хотели.

Что же делать? Прежде всего, следует точно определить, какой конкретно арбалет вам нужно изготовить.
Ведь видов этого метательного оружия большое количество и в каждом есть свои необычные технические особенности, которые обуславливают совершенно разные техники изготовления и применения арбалетов на практике.

Далее, необходимо точно оценить свою возможность в плане оборудования
, при помощи которого вы будете делать своими руками детали арбалета. И, напоследок, хорошо подумайте, где и какой материал нужно брать для создания той или иной конструкции.

Что же, начнем с пополнения базы знаний об арбалетах и их видах, ведь без этого просто нельзя продвинуться дальше. Сначала посмотрим общее устройство этого оружия.

В большинстве случаев, любой арбалет имеет следующие механизмы и части:

• Направляющие и ложе арбалета;
• Плечи и лук;
• Спусковой механизм;
• Устройство натяжения;
• Стрелы (болты);
• Тетива.

Теперь нужно немного коснуться классификации арбалетов. Все они классифицируются по определенным критериям.

Классификация по уровню натяжения плечей:

• Уровень натяжения до 20 кг. Подобные арбалеты зачастую используются для развлечений и отдыха, для каких-либо серьезных испытаний, конечно, не подойдут. Не очень велика дальность прицельной стрельбы (приблизительно 15-20 метров);
• Уровень натяжения 20-55 кг. Такие арбалеты позволяют спусковой механизм взвести с помощью мускульной силы, без каких-либо устройств. Прицельная дальность у них составляет примерно 60-80 м;
• Уровень натяжения более 55 кг. Такие арбалеты – серьезное оружие, требующее натяжения тетивы специальными устройствами взвода.

Классификация по виду используемого лука:

• Монолук. Он может быть однородным, сделанным из стали или стеклопластика, а также составным с применением конкретных пород древесины;
• Плечи + колодка. Для закрепления плечей лука в этом случае используется колодка – промежуточное приспособление. Подобный арбалет достаточно удобен при транспортировке, т.к. с легкостью разбирается.

Классификация по виду применяемых плечей:

• Блочные – с применение роликов и эксцентриков, а также имеющие основную и 2 дополнительных тетивы;
• Прямые – плечи в не согнутом положении составляют прямой отрезок;
• Традиционные – S-образный лучный вид изгиба.

Классификация по используемому ложу арбалета:

• Традиционное ложе винтового вида, обладающее цельным прикладом, шейкой и цевье;
• Ложе старого типа, которые делаются по примеру средневековых арбалетов;
• Спортивное ложе с прорезью в прикладе и пистолетной рукоятью.

Классификация по способу натяжения:

• Мускульный вид натяжения – имеет систему рычагов, стремя, специальный крюк;
• «Козья нога» — это одноплечевой рычаг;
• Ворот – приспособление обладает червячной передачей и зубчатой рейкой;
• Блочное натяжение с несколькими роликами.

Теперь, имея некоторые представления об устройстве арбалетов, пришло время решить, какая именно конструкция подходит для вас, с учетом ваших технических возможностей. Иными словами – убедитесь, что у вас есть возможность использования дерева и металлообрабатывающих станков. Стоит поверить, что имея только дрель, рубанок и ножовку по металлу, вы вряд ли сможете сделать своими руками качественный арбалет. Многие детали может изготовить только опытный токарь. Даже если на руках есть детальные чертежи арбалета, придется использовать максимум выдумки, усилий и сообразительности, чтобы сделать все технически грамотно и красиво.

Как сделать арбалет под свои физ. параметры

Изготовление арбалета своими руками начнем с ложа. Для начала возьмем подходящую древесину. Нам понадобиться такая порода дерева, которая не будет колоться, коробиться, будет достаточно вязка. Подобным параметрам вполне отвечают следующие породы: орех, береза, ясень, бук. Несомненно, такое дерево можно найти в любом строительном магазине нашей страны, поэтому каких-либо проблем не возникает.

Для ложа в качестве исходного материала вполне подходит доска толщиной в 30 см (больше брать не рекомендуется – это попросту незачем). Теперь следует определиться с размерами ложа. Ниже на рисунке показано, как выбрать его размер под собственные физические параметры.

Где:
А
– это ваши основные физические размеры:
L
– Расстояние от локтевого изгиба до конца указательного пальца;
B2
– ширина грудной клетки;
H3
– расстояние от зрачка до ключицы.
Б
– размеры ложа:
Lп
– длина ложа, которая измеряется от переднего сегмента спускового крючка до пятки приклада (примерно на 5-15 мм длиннее, чем до половины затылочной части приклада);
Lпс
– длина от половины затылочной части приклада до спускового крючка (расстояние L);
Lн
– длина ложна от носка приклада до спускового крючка (на +/- 15 мм короче или длиннее расстояния до половины затылочной части приклада);
а
– расстояние спереди приклада отгиба ложа к низу;
о
– расстояние от пятки приклада до отгиба ложа к низу (размеры «а» и «о» делаются в зависимости от показателей Н3).
В
– отвод ложа и изменение в сторону, что зависит от ширины грудной клетки (В2):
Оп
– расстояние от пяточной части приклада до отвода ложа;
Он
– расстояние от носочной части приклада до отвода ложа.

Ложе нужно измерять от начала спускового крючка до разных точек, которые находятся на затылочной части приклада. Чтобы ложе подогнать по размеру своего тела, нужно воспользоваться рисунком выше. Но средние показатели размеров таковы:

От пятки до начала спускового крючка – 36-36.5 см;
От крючка до носка приклада расстояние – 36.8-37.2 см;
До средней точки, которая находится на затылочной плоскости – 35.6-36 см, «а» – 4-4.5 см, «б» – 5.5-6 см.

Сделав замеры своего тела, ориентируясь на данную таблицу, можно выбрать оптимальные размеры для вашего ложа, которое будет подходить вам практически идеально. Сложно? Не страшно, как говорится – «Тяжело в учении, легко в бою».

После чего можно приступить непосредственно к изготовлению самого ложа. Для начала рекомендуется из бумаги вырезать шаблон. На ней чертим ложе по размерам, которые были замерены и определены при помощи таблицы. Эскизы разных лож арбалета доступны в интернете.

О том, как сделать ложе арбалета, плечи и спусковой механизм пошагово, мы расскажем в других статьях. В этом случае наша задача заключается в определении необходимых для нас размеров частей арбалета и материалов, из которых они будут изготовлены.

Теперь посмотрим, с чего нужно начать создание плечей арбалета.
А начинаем, как обычно, с выбора материала, из которого будут сделаны плечи. Мне кажется, многие сразу определяют, какой арбалет будет сделан: с монолуком или с составным луком.

Материал для создания плечей должен быть следующим:

• Если в вашем распоряжении имеется спортивный лук, то от него можно использовать плечи. Можно сходить в какую-нибудь спортивную секцию, где можно получить списанные луки совершенно бесплатно – все равно их будут выбрасывать. Их, правда, можно применить для слабых арбалетов, с натяжением до 20 кг;
• Стеклотекстолит или текстолит продается в обычный строительных магазинах. Также невелика сила натяжения – до 20 кг. Как правило, используется для создания арбалетов в целях развлечения;
• Автомобильная рессора – посмотрите в своем гараже, в соседском и на технической свалке. В принципе, найти ее проблемы не составит – было бы желание;
• Углепластик, стеклопластик, разнообразные композитные материалы – опять же идем в строительные магазины.

В любом магазине есть подобные материалы, причем по достаточно доступным ценам.

Самые качественные плечи арбалета выходят из композитных материалов и стеклопластика.
Ниже продемонстрирован чертеж с размерами плечей их стеклопластика с силой натяжения до 40 кг.

Для создания монолука можно воспользоваться автомобильной рессорой. К нему тетива закрепляется при помощи колесиков или натягивается на трезубец.

Таблица размеров чертежей монолука.

С вашего позволения, на этом пришло время закончить обзор размеров, которыми можно воспользоваться для того, чтобы создать арбалет своими руками. В следующих статьях мы подробно разберем, какие спусковые механизмы можно использовать для арбалета. А также рассмотрим чертежи спусковых механизмов, которые распространены сегодня в арбалетостроении.

По материалам сайта: sekach.ru

Несмотря на свой возраст, арбалет и сегодня способен неплохо конкурировать с некоторыми видами оружия. В отличие от своего прародителя, лука, данная конструкция обладает системой автоматического спуска стрелы, благодаря чему стрелок может сконцентрироваться на прицеливании, не растрачивая силы на натяжение тетивы. Учитывая популярность данного оружия, многие умельцы интересуются, как сделать арбалет своими руками. Для этого следует учитывать множество нюансов, знать особенности конструкции современного арбалета, виды таких орудий, факторы, влияющие на дальность выстрела и т. д.

Перед тем, как сделать арбалет своими руками, необходимо разобраться в особенностях данного оружия. Его называют еще самострелом или стрелометом, что отлично характеризует особенности его конструкции. Говоря простым языком, это лук, оснащенный специальным механизмом взведения и спуска тетивы.

Здесь имеется полноценный курок – спусковой крючок, посредством которого и осуществляется выстрел. Благодаря такому нововведению, арбалет превосходит традиционный лук по многим параметрам, а именно:

• убойной силе;
• дальности выстрела;
• точности стрельбы.

Однако в большинстве случаев арбалет проигрывает луку в плане скорострельности. Для нивелирования данного недостатка использовались специальные укороченные стрелы или болты, а иногда и пули.

Когда арбалет применялся в качестве боевого оружия, существовали увеличенные прототипы, которые устанавливались на специальных станках. Их называли аркбалистами. На данный момент арбалеты используются преимущественно в спорте и охоте, являясь компактными и удобными в применении.

Особенности устройства

Для изготовления ложи рекомендуется использовать материал дерева: ясень, бук, березу, орех, палисандр и даже дуб

Основной частью арбалета выступает ложе, в которое закладывается стрела. Оно совмещается со спусковым механизмом.

В верхней части ложа установлен направляющий паз для болтов. На конце ложа находится стремя и крестовина. На последней закрепляются деревянные или стальные плечи.

Традиционный спусковой механизм представляет собой рычаг, шайбу, имеющую прорезь для хвостовика стрелы и фиксирующую пружину. Таким образом, при нажатии на спусковой крючок, тетива освобождалась из зацепа, передавая энергию стреле.

На данный момент существует несколько видов спусковых механизмов, используемых в арбалетах. Наиболее популярным из них является конструкция пистолетного типа.

Из чего состоит арбалет?

В сравнении с традиционным луком, в конструкцию арбалета было добавлено несколько элементов. Данное оружие состоит из следующих частей:

• ложе;
• спусковой механизм;
• тетива.

Если речь идет о блочном арбалете, то его конструкция предполагает также наличие блоков – роликов, предназначенных для натяжения тетивы.

Слева – классический арбалет, справа – блочная модель

На сегодняшний день различают несколько разновидностей арбалетов. Относительно назначения такие конструкции делятся на:

1. Спортивные. Внешний вид и характеристики такого оружия напрямую зависят от той спортивной дисциплины, в которой они используются. Как правило, такие конструкции оснащаются специальными системами прицеливания и различными навесными элементами, предназначенными для повышения точности стрельбы.
2. Охотничьи. Для таких арбалетов необходима относительная компактность при большой мощности. Поэтому чаще всего для охоты приобретают модели блочного типа.
3. Любительские. Это легкие орудия, которые предназначены для стрельбы по мишеням и обладают относительно небольшой мощностью. Также производятся точные копии старинных арбалетов, которые хоть и являются боевыми прототипами, но чаще всего используются для украшения интерьеров и пополнения коллекций.

Относительно конструкции различают:

1. Классические модели. В данном случае энергия накапливается непосредственно в дугах, после чего передается тетиве. Принцип действия таких арбалетов схож с самыми простыми моделями луков.
2. Блочные. Это наиболее совершенный вид данного оружия. Специальная система блоков в данном случае способствует грамотному распределению нагрузки между элементами системы. Таким образом, мощность такого арбалета увеличивается, а габариты – уменьшаются.

Конструкция блочного арбалета отличается особой сложностью. Даже банальный процесс замены тетивы в данном случае требует профессионального вмешательства.

По типу используемых снарядов арбалеты могут быть:

1. Классические. В данном случае речь идет об использовании специальных арбалетных стрел или же укороченных «болтов», повышающих скорострельность оружия.
2. Шнепперы или балестры. Типичным снарядом в таком оружии выступает металлический шарик.

Технология изготовления модели

Для изготовления лука берется автомобильная рессора, а в качестве системы крепежа тетивы (троса) используются ролики (блоки)

Изготовить арбалет своими руками будет несколько сложнее, чем лук. Принципиальным отличием в данном случае есть наличие ложа и спускового механизма. Впрочем, если вы имеете навыки работы с ручным инструментом, то особых сложностей у вас возникнуть не должно.

Выбор материала

Перед тем, как сделать арбалет из дерева, необходимо научиться правильно выбирать и заготавливать материал.

Наилучшими свойствами для изготовления арбалета обладает древесина. Это незаменимый материал для создания ложа и лука, поскольку дерево легко поддается обработке, обладает хорошими показателями гибкости и является весьма прочным. Помимо древесины при изготовлении дуг сегодня используются различные композиты и пружинный металл. Однако для собственноручного производства проще всего будет использовать именно дерево.

Само собой, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому его изготавливают из железа.

Если планируется изготовление арбалета, сила натяжения которого не превышает 20 кг, то вполне возможно использование бука или других твердых пород дерева для вытачивания деталей спускового механизма.

Для изготовления тела арбалета лучше всего использовать следующие виды древесины:

• тополь;
• ясень;
• клен;
• акация.

Плотности данных пород вполне достаточно для того, чтобы выдержать значительные нагрузки, оказываемые на ложе и лук арбалета. Абсолютно не подходят для изготовления данных частей такие мягкие виды древесины, как сосна и липа.

Подготовка материала

Деревянная заготовка для арбалета должна быть просушена в течение года

Ввиду значительных нагрузок, приходящихся на элементы арбалета, нет ничего удивительного в том, что рано или поздно они выйдут из строя. Чтобы такого не произошло в скором времени, необходимо использовать при производстве арбалета предварительно подготовленный материал.

Древесину следует собирать сырой и сушить в течение года. Для изготовления лука и ложа необходимо выбирать ветки, соответствующие следующим характеристикам:

1. Для цельной конструкции ложа с прикладом следует выбирать ветку не менее метра длиной. Для изготовления дуг длина ветки должна составлять не менее 180 см.
2. Диаметр заготовок должен составлять не менее 10 см.

Совет! Перед сушкой сырья, спилы следует защитить краской или лаком. Также для этого может быть использован любой клей. Такой подход необходим для того, чтобы дерево сохло медленнее и более равномерно. Это убережет заготовку от появления внутренних трещин, что в значительной степени продлит срок службы арбалета.

После защиты мест среза, необходимо сделать следующее:

1. Заготовка отправляется в сухое место, защищенное от проникновения солнечных лучей.
2. Желательно, чтобы сырье пролежало здесь не менее года.
3. Далее следует очистить заготовку от коры, после чего она должна находиться в сухом месте еще неделю.
4. Теперь полено можно распилить пополам, высушив еще около недели.

Изготовление плеч

Самое простое – использовать готовые луки для спортивной стрельбы

На заготовке следует выбрать ту сторону, которая характеризуется более тонкими годовыми кольцами. Как правило, это северная сторона, волокна на которой располагаются плотнее, нежели в остальных частях. Из данной части изготавливается лук или плечи.

Производство плеч осуществляется следующим образом:

1. Вначале намечается середина, от которой следует отмерить по 2 см в каждую сторону для установки ложа арбалета. Это место лука должно иметь максимальную толщину.
2. От середины начинаем постепенно срезать излишки материала, продвигаясь по направлению к краям. Истончать таким образом заготовку следует с обеих сторон.
3. Время от времени необходимо проверять сгибание дуг, используя пробную тетиву. Она представляет собой крепкую веревку, на которой имеется множество петель. Надев на лук тетиву, можно определить степень прогиба и его равномерность. Таким образом выявляются места, на которых следует снять излишки материала. Данный процесс продолжается до тех пор, пока изделие не будет равномерно прогибаться с обеих сторон.

Как обрабатывать сучки

При заготовке материала желательно выбирать те ветки, которые по максимуму лишены сучков и прочих дефектов. Следует понимать, что любой крупный сучок – это слабое место в конструкции. Однако если вам не удалось найти заготовку, полностью лишенную дефектов – это не беда.

Важно! Ни в коем случае нельзя срезать сучки перед сушкой материала! В противном случае, сырье может растрескаться.

Снятие сучков необходимо осуществлять уже в процессе придания формы плечам арбалета. Для этого используется хорошо заточенный нож. Срезать их следует таким образом, чтобы над поверхностью заготовки остался выступ, высотой около 1 мм. Далее дефект зашлифовывается наждачной бумагой.

Изготовление ложа

Ложе делается под себя – для максимального комфорта

После того, как плечи оружия будут готовы, следует перейти к изготовлению ложа. Для этого необходимо следовать такой инструкции:

1. Изначально выбираем место расположения желоба, по которому будет двигаться стрела в процессе выстрела. Данное место должно быть идеально ровным. Любые зазубрины или неровности могут сбить траекторию стрелы, гасить часть инерции или же и вовсе сделать оружие непригодным к использованию.
2. Обычно желоб имеет длину около 30 см. Его следует аккуратно выдолбить и зашлифовать.
3. За желобом необходимо прорезать углубление для спускового механизма. В передней части создаются пазы для установки плеч.

Все работы по резке древесины следует выполнять специальным столярным ножом или стамеской.

Спусковой механизм

Чтобы понять, как сделать спусковой механизм для арбалета, необходимо для начала разобраться в особенностях его конструкции.

Если вы не планируете изготавливать мощное оружие, а хотите создать легкий и компактный арбалет, то механизм спуска стрел можно сделать деревянным. Для этого используется древесина бука или дуба. Если же речь идет об оружии с силой натяжения более 20 кг, то детали данного механизма следует изготовить из металла.

Самый примитивный спусковой механизм называют «орехом». Его конструкция предельно проста. Данный элемент представляет собой цилиндр и состоит из следующих элементов:

• с одной стороны находится курковый упор;
• на противоположном конце расположен зацеп тетивы.

Мощные арбалеты используют усовершенствованную систему спуска. Она обеспечивает легкое нажатие на курок при условии высоких нагрузок.

Сборка арбалета

Совет: не мучайтесь с изготовлением стрел, их намного проще купить

Осталось лишь соединить изготовленные элементы между собой. Изначально необходимо установить спусковой механизм в ложе. Для этого в нем должно быть выточено посадочное место определенного размера. Далее устанавливаются плечи. Они могут представлять собой как цельную дугу, так и два отдельных элемента. Их крепление к основанию осуществляется посредством специального мебельного клея, который обеспечит надежное сцепление элементов.

На последнем этапе на плечи натягивается тетива. В качестве тетивы чаще всего используется прочная капроновая веревка. Она закрепляется на концах лука, и арбалет готов к своему первому выстрелу.

Изготовление плеч из стеклопластика

Если вы хотите сделать действительно мощный арбалет, то плечи такой конструкции лучше всего будет изготовить из стеклопластика. Такой лук будет не только прочнее, но и долговечнее деревянного. Инструкция по изготовлению предельно проста:

1. Берем кевлар или стеклоткань, нарезая ее полосками. Для изготовления плеч для среднего арбалета требуется порядка 40 полосок.
2. Проклеиваем полученные элементы эпоксидной смолой, плотно соединяя их друг с другом.
3. После проклейки необходимо уложить полученную заготовку под пресс. Лучшим вариантом для этого являются ровные доски, между которыми помещаются плечи, зажимаясь струбцинами.
4. Конструкция застывает за 24 часа при условии, что заготовка находится в теплом помещении.
5. После окончательного застывания плеч, их торчащие края следует обрезать ножом и зашлифовать наждаком.

Эпоксидный клей следует готовить таким образом, чтобы содержание загустителя в нем было минимальным. Специалисты советуют использовать не более 10% загустителя.

Чтобы сделать фигурные дуги, следует изготовить специальную форму для пресса. Ее делают из фанеры, которая сгибается после предварительного замачивания.

Как сделать мини-арбалет?

Стрельба из мини-арбалета будет довольно интересна, т.к. в качестве стрел можно использовать острые бамбуковые шпажки, способные проткнуть даже картон

Чтобы выстрелить из арбалета, вовсе необязательно получать навыки работы с древесиной, закупать необходимые инструменты и осуществлять заготовку сырья, ожидая год для начала работ. Действующую модель можно изготовить из обыкновенного гофрированного картона. Естественно, для спортивных или охотничьих целей такой арбалет не подойдет, а вот для стрельбы по мишеням будет в самый раз.

Изготовление такого прототипа предполагает несколько этапов:

1. Сначала делаем плечи. Для этого необходимо вырезать из гофрированного картона несколько одинаковых заготовок, которые скрепляются между собой в единую конструкцию. Таким образом, создается необходимая жесткость, ведь на данную часть арбалета будет приходиться максимальная нагрузка.
2. Затем из картона следует вырезать спусковой крючок и запорный механизм. Их также изготавливают из нескольких слоев, склеенных друг с другом. Для создания дополнительной жесткости, необходимо усилить данные конструкции палочками от мороженого.
3. Основная часть арбалета представлена ложем, ровно как и в его боевых прототипах. Эта конструкция состоит из двух одинаковых частей, которые соединяются друг с другом посредством перемычек.
4. Вставляем внутрь ложа спусковой механизм и склеиваем основную часть арбалета.
5. Теперь необходимо прикрепить плечи к основанию. Делать это следует очень аккуратно, чтобы избежать перекоса, иначе точность выстрела из такого арбалета будет под большим вопросом.
6. На последнем этапе необходимо натянуть тетиву. Для этого используются канцелярские резинки, которые переплетаются между собой. Чем большее количество резинок вы используете, тем более мощным будет ваш арбалет. Однако здесь не следует переусердствовать – трех-четырех слоев будет вполне достаточно.

В качестве стрел для такого арбалета можно использовать обычные шариковые ручки. Они являются довольно тяжелыми для целенаправленного полета, при этом, инерции резинки будет более чем достаточно для запуска такого снаряда.

Но перед тем, как приступать к более подробному описанию и чертежам, по которым проходит изготовление арбалетов своими руками, давайте припомним, из каких деталей состоит конструкция данного вида стрелкового оружия. Итак, чтобы сделать арбалет потребуется изготовление следующих деталей:

• ложе;
• плечи;
• спусковой механизм;
• прицел;
• блочная система.

Сборка конструкции арбалета своими руками включает предварительный подбор материалов, подготовку нужных инструментов, изготовление всех вышеперечисленных механизмов и деталей.

Особенности арбалета обратной конструкции: арбалет с обратными плечами своими руками – есть ли смысл делать?

Кроме привычных стрелковых устройств, которые мы с вами рассматриваем, многие желают узнать сделать арбалет с обратными плечами своими руками. Стоит сказать, что, несмотря на несколько усложненную конструкцию такого стрелкового оружия, его устройство состоит практических из таких же элементов и механизмов, как классические блочные арбалеты. Ощутимые отличия арбалета обратной конструкции с обратными плечами заключается в натяжении тетивы, которую необходимо натягивать в обратную сторону. Такое устройство арбалета позволяет добиться огромной мощности этого оружия.

Фото. Блочный арбалет обратной конструкции чертеж

Но, несмотря на многие положительные отзывы охотников, которые делали арбалет обратной конструкции своими руками не все так просто как кажется на первый взгляд. Дело в том, что такая конструкция оружия имеет свои недостатки. Заключаются они в том, что заправка тетивы осуществляется с некоторыми трудностями, также на узле крепления не очень удобно расположены упругие элементы, шарнирно-роликовый механизм вибрирует при осуществлении выстрела. К недостаткам арбалета обратной конструкции с отогнутыми в противоположную сторону плечами также можно отнести его неразборную схему устройства, с основания снять собранный лук просто невозможно, большие его габариты и вес, ограниченную возможность балансировки.

Недостатков много, но есть и положительные моменты, например, для многих в арбалете на первом месте стоит мощность, это неоспоримое качество, которое рассматривается опытными охотниками в первую очередью и которым обладает арбалет обратной конструкции. Поэтому остальные недостатки для них практически незаметны и весьма незначительны. Правда изготовление арбалета обратной конструкции своими руками требует некоторых навыков и опыта, сделать его не так-то просто. Поэтому мы предлагаем рассмотреть другой вариант, а именно, как сделать арбалет блочный своими руками, чертежи нам в этом помогут.

Фото. как выглядит арбалет

Как сделать простейший блочный арбалет в домашних условиях: схема блочного арбалета и устройство

Если вы решили, какой именно хотите сделать арбалет, значит можно искать нужные чертежи, хорошо, хоть то, что в интернете можно найти информацию обо всем, не только о нужных схемах арбалетов и луков. Можете попробовать составить чертеж самостоятельно, но независимо от того, какой вариант вы выберите, вам все равно потребуется несколько изменить данные в чертежах, с учетом своих физических параметров.

Создавая чертежи, вы также должны учитывать тип материала, его надежность, качество, доступность, ну и, конечно же, его стоимость. Ведь зачем покупать дорогой материал и мучиться с изготовлением арбалета, если можно за такую же цену купить готовый вариант оружия. Кроме всего выбирая схему, вы должны обратить внимание на сложность изготовления модели, ее обработку, поэтому начинающему мастеру-самоучке рекомендуем подбирать чертежи, которые не отличаются, слишком сложной конструкцией.

Перед тем как начинать делать арбалет вам необходимо внимательно изучить все чертежи и только после этого приступать к сборке его конструкции.

Приклад и ложе для арбалета своими руками приклад, изготовление луков для арбалетов

Ложе или приклад должны сочетать в себе красивый дизайн, удобство и долговечность. Для ее изготовления выбирают натуральную древесину. Очень качественное ложе получается из бука, ясеня, ореха, клена и других прочных пород деревьев. Такой материал отличается достаточной вязкостью, не колется, легко шлифуются. У многих современных арбалетов приклад изготавливают облегченной формы, которая придает оружию эргономичности и красоты.

Изготовляя приклад, для арбалета своими руками учитывайте свои физические параметры, размеры детали, параметры отвода ложе в пятке и носке. Эта деталь должна соответствовать все параметрам. Если вы сделаете приклад слишком длинным, тогда не сможете быстро реагировать при выстреле. В то же время ложе недостаточной длины неудобно при выстреле, поскольку в это время может произойти сильная отдача в плечо стрелку. Если вас интересует больше об изготовление ложе для арбалета, можете поикать в интернете дополнительную информацию.

Чтобы сделать приклад потребуется подготовить необходимые инструменты, а именно карандаш, с помощью которого нужно будет расчертить деревянный брусок. Из инструментов подойдет рубанок, киянка, слесарный молоток, круглый шпатель и напильник, сверло по дереву и металлу, электродрель. Сперва потребуется сделать шаблон ложе из бумаги, приложить ее к дереву и вырезать из него приклад. При распечатывании или рисовании на бумаге эскиза ложе не упустите даже самых мельчайших деталей. Дело в том, что приклад для арбалета своими руками должен в точности повторять все мельчайшие детали бумажного эскиза, они очень важные в составлении дальнейшей конструкции оружия.

Если вы решили сделать обычный лук, а не с обратными плечами, можете воспользоваться следующей схемой изготовления колоды и плечей:

Не забывайте перед изготовлением любой детали необходимо внимательно изучать схемы и чертежи, особенно если вы делаете луки.

Прицел и блоки для арбалета своими руками

При изготовлении блочных узлов необходимо особое внимание уделить обработке направляющих, от их точности и качества зависит четкость стрельбы. Линии направляющих необходимо обработать до идеальной гладкости и ровности. Лучше такую работу выполнять специальным инструментом: фрезерным станком, а потом наждачной бумагой мелкого зерна. После этого потребуется выполнить полировку направляющих. Размеры паза, которые служат направляющими для стрел, указанны на чертежах ниже. Установка крестовины, к которой прикреплены плечи, выполняется на торцовом конце приклада. Ложе или приклад можно делать из алюминиевой планки или дерева.

Прицел состоит из мушки и целика. Правда, если вы желаете то можете поставить оптический прицел, предварительно установив на арбалет специальное крепление для планки. С помощью прицельного механизма вы сможете выполнять вертикальные и горизонтальные поправки, используя целик и мушку.

Прицел может быть самым разным, как и другие прицельные приспособления. Все зависит от вашего пожелания, возможностей и подбора материалов. Тем более что некоторые предпочитают купить готовый прицел, чем делать своими руками, но если вы твердо решили всю работу сделать своими руками, то этот вариант вам не подходит.

Целик устанавливается намного выше месторасположения мушки. От веса стрелы, силы с которой натянута тетива, расстояния стрельбы и некоторых других параметров зависит угол превышения линии прицеливания. Очень удобно, когда целик можно снимать или складывать при транспортировке, выполнять его регулировку и пристраивание на арбалет самостоятельно. Это позволит выполнять пристрелку арбалета в разных условиях.

Ну, вот и все мы рассказали вам и предоставили чертежи, как сделать блочный арбалет своими руками. Такое оружие можно использовать для стрельбы стрелами, которые имеют в диаметре около 8 мм, а длину 45-47 см. Стрелы вы тоже можете сделать своими руками из подручных материалов, можете для этих целей использовать дюралюминиевую трубку. Но о том, как сделать стрелы для арбалета своими руками мы поговорим в другой раз. А сейчас если у вас есть желание и свободное время, можете приступать к поиску нужных материалов для изготовления арбалета, а наши подсказки и чертежи вам в этом помогут. Удачи и до следующей встречи!

Блочный арбалет своими руками видео

Естественно, я не предлагаю делать все по размерам, просто принять во внимание общее устройство.

Одной из важнейших частей арбалета является дуга. Как не сложно догадаться, она оказывает решающее влияние на скорость стрелы, а следовательно и на боевую мощь арбалета. Изготовить дугу можно как из дерева, так и из метала. Деревянная дуга может быть как из цельного куска древесины, так и комбинированная.
Вариант с использованием одной породы дерева, является самым простым, но и самым маломощным. Для изготовления подходят почти любые породы дерева: ясень, клен, орешник, можжевельник, береза, дуб, тис, вяз, акация белая. Можно использовать как толстые ветви, так и стволы молодых деревьев. В идеале брать заготовку зимой когда нет сокодвижения, хуже всего естественно весной. Как не сложно догадаться заготовка с сучками, совершенно неподходящий вариант. В целом изготовление дуги во многом схоже с изготовлением лука и можно прочитать об этом в блоге Hobbit»а.
Изготовление составной дуги удовольствие не дешевое, ибо требуется оклейка дуги сухожилиями и роговыми пластинами. Скорее всего под рукой не будет ни того, ни другого, ни клея =)
Хотя мы и договорились использовать дерево, стоит отметить что из рессор советских легковых автомобилей получатся очень мощные дуги, и если есть возможность следует использовать именно их.

Крепление дуги к ложу обычно осуществляется к торцу арбалета при помощи веревок, через окно в 10-15 сантиметрах от дуги. На картинке приведены примеры крепления дуги, как видно могут применяться деревянные клинья, фиксирующие дугу.

Другим важным элементом, является спусковой механизм. Рассмотрим самый простой вариант — штыревой замок.

Тетива при возведении зацепляется за выступ, под ним располагается штырь (1), цилиндрической формы, упирающийся в тело спускового рычага (2).
Так же для того, чтобы стрела не покидала арбалет еще до выстрела, рекомендуется сделать небольшой прижим. Подобно тому, что изображен на фото.

Ну и последний момент, это устройство натяжения тетивы. Так как сила натяжения дуги арбалета может превышать 100 кг, следует привести хотя-бы самое простое устройство для натягивания арбалета.

Ну и напоследок фото самодельного арбалета.

Несколько примеров более сложных спусковых механизмов

Арбалет относится к стрелковому оружию. Принцип стрельбы схож со стрельбой из лука. В наше время, стрельба из арбалета, достаточно востребованный вид спорта. Но стоимость арбалета начинается от нескольких десятков долларов. Поэтому многие приверженцы арбалета, стараются сделать его своими руками, в домашних условиях.

Потяните его, только если вам нужно. Уилбур покачал головой, ухмыляясь. «Я думаю, скоро кто-нибудь из нас может рассказать вам больше, вы не должны говорить, как охотник». «Надеюсь, что да». Миа взяла арбалет и дрожь и подошла к маленькой нише в задней части комнаты, где лежала ее кровать. Когда она вернулась, Уилбур уже очистил чаши.

Даже если вы сделаете это только для меня. «Теперь не думай ни о чем». Миа усмехнулась ему, не обращая внимания на удушающее чувство в животе. Уилбур встал. Вы увидите. Церковь пошлет помощь. Или, если вы решите написать это письмо, ваш отец скоро вернется.

Рассмотрим, из каких составляющих частей состоит арбалет:

• Ложе;
• Спусковой механизм;
• Тетива;
• Стрелы или болты.

Что нужно для изготовления арбалета из дерева своими руками?

Минимальный набор инструментов:

• Очень острый нож;
• Дрель;
• Болгарка с диском по дереву или обычная ножовка;
• Молоток;
• Рубанок;
• Стамеска.

Для изготовления арбалета нужен кусок дерева. Дерево желательно брать:

«Если есть». Миа не могла сдержаться. Уилбур с благодарностью принял ее замечание. «Надеюсь, мой отец сделает все, чтобы защитить нас». Уилбур серьезно посмотрел на нее. Миа подошла к нему, пока ее носовые кончики почти не коснулись друг друга. Затем она положила ладонь ему на лоб и дала ему легкий толчок.

Уилбур удивленно засмеялся, спотыкаясь назад. Уилбур ухмыльнулся и махнул рукой, прежде чем оборачиваться и покидать хижину. Миа подошла к двери и наблюдала, как он исчезает ночью. Это был правильный ответ на его глупое лицо. Безмятежность этого вечера длилась недолго. Дни были неделими, которые были холодными и пасмурными. Когда приближалась зима, туман расширил свои серые руки все дальше и дальше от озера, чтобы добраться до деревни, прежде чем слабое солнце смогло отвезти его обратно на берег.

• орешник,
• ясень,
• тополь.

Можно использовать так же березу или же дуб. Древесина этих деревьев более устойчива к влаге, вязкая, не колется и красива. Деревянная заготовка должна иметь длину около 900 мм и толщину 30 мм. Нельзя использовать древесину хвойных пород дерева.

Для изготовления самострела древесина должна быть правильно подготовлена. Только из «правильной» древесины арбалет будет стрелять долго с большой мощностью. Обрезав ствол дерева или ветку необходимой длины и толщины, спилы обязательно нужно закрасить. Это делается для того, что бы влага из дерева выходила постепенно, а, следовательно, древесина будет сохнуть более медленно и равномерно. Закупоренные ветки уложат вдали от солнечных лучей . Так они лежат примерно год. Через год с заготовок снимают кору, и она сохнет еще неделю. И только по прошествии всех этих процедур ветку распиливают вдоль, и приступают к изготовлению арбалета. Из двух частей ветки берут северную, ориентируясь по годовым кольцам, С этой стороны волокна прилегают ближе друг к другу, а значит и материал будет прочнее.

В холодное утро он даже добрался до хижины Мии на холме. Миа держала свой арбалет возле своей кровати ночью и не торопилась практиковать ее безопасность. За все это время не было егеря церкви. Вскоре тележки купцов были полностью потеряны, и все больше и больше рыбаков были зажаты, стонали и шептались вокруг рыночной площади. Мия сдалась и написала отцу. Десять проектов смяли ее перед отправкой краткого и формального запроса о помощи.

Вскоре после этого Пострейтер не вернулся в деревню. В течение двух дней история, которую Гитрог съел от слуха до повествования, стал фактом. Миа подумала, что бедняга не хотел совершить трудную поездку в какую-то отдаленную деревню перед холодом. Вероятно, вместо этого он решил провести зиму в Дурнау.

фото.правельно вырезаное дерево для арбалета

На доске начертите форму будущего основания и вырежьте, с помощью болгарки или ножовки. Сверху оформите желобок для стрелы. С одной стороны вырезается паз для закрепления дуги. Если в процессе работы проявились сучки или сколы, их необходимо обработать острым ножом, а потом наждачной бумагой.

Однако было много слухов о Гитроге, за что Миа не нашла такого простого объяснения . Еще три овец исчезли до первого снегопада. Каждый раз, когда забор был разрушен в другом месте — как будто кто-то пытался использовать упругость своей лошади. Или, как напомнила себе Миа, испуганные овцы просто прорвались в разных точках забора. В последний раз , когда она слышала, что забор лопнул ночью, но когда она выбежала из хижины, арбалет в руке, нечего было найти, кроме расколотого дерева и огорченного блеяния.

После этого она, наконец, вмешалась, чтобы попросить местного плотника помочь ей укрепить забор ее лошади и заплатить деньги, которые ее отец оставил ей. Хотя она ненавидела тратить что-то, чего не заслужила сама, она знала, что ей посчастливилось иметь такое гнездовое яйцо. Рыбаков, которые были изгнаны с озера с начала сезона, с трудом находили средства к существованию со снегом. Многие доверяли готовности своих соседей помочь, но редкие поля в деревне едва дали достаточно еды для всех. Количество битв в администрации деревни увеличилось.

Вторым шагом будет изготовление дуги. Для нее берете доску толщиной 20 мм, а длина не менее 750 мм. Доску нужно брать ровную, не имеющую сучков. Доску необходимо хорошо высушить, выдержать несколько дней, а только после этого подровнять. Ширина дуги составляет примерно 40 мм посредине, к краям ее ширина уменьшается до 15 мм.

Проклятия на Гитроге стали громче. Все больше и больше деревень уходили на пенсию рано и рано вечером в свои дома, закрывали двери и прибивали окна, когда упрямый туман становился все толще и плотнее, чем когда-либо прежде. Уилбур, казалось, был прав, когда думал, что его отец собирается что-то сделать. Когда зима стала более серьезной, вооруженные мужчины и женщины начали патрулировать улицы. Некоторые носили факелы и лезвия, но многие держали только вилку для навоза или мясной нож. Они всегда носили тяжелые пальто, капюшон которых глубоко втягивался в их лица — с одной стороны, как защита от холода, но и как униформа.

фото.тетива самодельного арбалета

Дугу для мощного арбалета можно сделать из лепестка рессоры автомобиля УАЗ. При помощи болгарки из рессоры вырезаем дугу. Размеры ее таковы: длина 850 мм, ширина с концов по 15 мм, а в средине 30 мм. Далее, используя точильный камень, толщину доведите до 8 мм в центре и по4 мм на периферии. Отверстия для крепления просверлите победитовым сверлом

Миа не знала, что пекарь должен делать с хлебом-ножом против Гитрога. Это грызло ее, пока однажды днем ​​она не ошиблась, попросив Уилбура об этом. «Мы будем осторожны и настороже, когда увидим что-то». Уилбур выглядел раздраженным, его долговязый рисунок капал от влаги от дождя.

«Мне просто интересно, действительно ли это полезно». Миа подумала, почему он отказался снять пальто и сапоги. «Некоторым из нас приходится беспокоиться о чем-то другом». Уилбур скрестил руки на груди, а Миа подумала, когда он над головой. Вам нужно ходить и размахивать удочкой, чтобы защитить людей? Слова были уже до того, как ее сердце умоляло ее, но, пожалуйста, молчите.

Готовим паз для дуги. Делаем отверстие для крепления из веревки, на расстоянии100 мм от прорезанного паза для дуги. Вставляем дугу в паз, и фиксируем ее при помощи веревки. Или же можно изготовить каркас из металла, который будет охватывать и ложе и лук. Следующим шагом будет крепление тетивы к концам дуги, используя для этого сделанные заранее надрезы. Натяните тетиву так, как вы это будете делать во время стрельбы. Тем самым мы найдем максимально отдаленную точку. После этого определяем оптимальный размер арбалета, который по длине равен вашему предплечью.

У вас есть только поверхностное понимание того, что мы делаем, чтобы защитить деревню и сохранить людей в живых, и все, что вы делаете, — это насмешливо. Истина в его словах соскребала ее, как наждачная бумага на ее сердце, оставив ее кровавой и разбитой.

«Почему ты все еще здесь, Миа?». Миа посмотрела на кормовую линию рта, на морщинистый лоб и холодные, вопросительные глаза. Ее живот прогрохотал от смеха гнева и грусти, когда горела ей горло. Уилбур продолжил: «Почему ты не встал в штаб-квартиру Шилдс, чтобы пройти тест и оставить нас, как и твой отец?».

Тетиву будем делать из лавсана или фастфлайта. Можно использовать тонкий тросик. Обматывайте нити, натянутые между двух гвоздей, а на концах делаем петли для надевания.

Нити наматываем до толщины 5 мм. Затем, не снимая нити с гвоздиков, обматываем один раз нити, что бы они были плотно друг к другу. После этого у первого гвоздика собираем обе половины тетивы, и снова плотно обматываем до второго гвоздя. В результате у нас получилась тетива с петлями на концах. Среднюю часть тетивы нужно обматывать очень тщательно, так как на эту часть действует очень большая сила трения. Обрезанные нити нужно хорошо промазать клеем, чтобы все нити были монолитными. Натягиваем тетиву при помощи стремени, изготовленного из проволоки. Закрепив тетиву, регулируем степень ее натяжения. Если тетива будет слишком толстой, то сила выстрела понижается, а слишком тонкая порвется. Поэтому нужно делать тетиву средней толщины. Можно сделать тетиву по подобию спортивных моделей.

Уилбур рассмеялся, и сердце Мии рухнуло. Она никогда не слышала о нем, и она была полна радости и кинжала. Вы знали, что до вашего дня рождения будет снег. Вы знали, что после этого прохождение пройдет через проход. Если бы вы действительно хотели сдать экзамен, вы бы уже отправились. Его слова были такими же холодными и кусающими, как загромождающий холодный воздух . Ты боишься. Бойтесь, что вы больше не можете запоминать все эти правила и играть в вас.

Миа схватила пучок шерсти и бросила на него. Возьми. Уилбур потянулся за кошкой на своем поясе, но Миа сильно толкнула его. Я сказал: «Убирайся отсюда!»Держи деньги своего отца. «Вы имеете в виду, что вам это не нужно». Она виновата в том, что он точно знал, как причинить ей боль.

фото.спусковой механизм арбалета

Важный этап необходимый, чтоб изготовить самодельный мощный арбалет

И так, мы подошли к самому ответственному узлу нашей конструкции. Будем делать спусковой механизм арбалета. Это будет замок штыревого типа. Для этого сверлите сквозное отверстие в месте максимального натяжения тетивы. Поперечное углубление делайте в верхней части ложа. Следующим шагом закрепляем рычаг в нижней части арбалета. Ось делаем из дерева, а крепим проволокой.

Уилбур обернулся с шерстью под мышкой и бросил кошелек за спиной, когда он переступил порог. Монеты выпадали и распространялись по полу. Несмотря на холод, она потел. Это было в третий раз, когда сегодня ей пришлось менять воду для своих овец и разбить лед, образовавшийся в реке Трген. Кроме того, и все другие поручения и домашние задания, которые ей приходилось делать, она едва успела дышать. Солнце уже опускалось за горизонт, бросая несколько последних слабых лучей в небо, наполненное свинцовыми облаками.

Ветер завыл, когда она вернулась в свою хижину и потащила ее через плащ в костный мозг. По крайней мере, это не снег, подумала она. Через два часа она смотрела в окно, когда белый вихрь медленно окутал пейзаж. Какой подходящий конец для холодного и жалкого дня рождения.

Другой вид спускового механизма носит название орех. Он состоит из цилиндра, свободно вращающегося вокруг своей оси. С одной стороны у него есть крюки, для тетивы, а по другую сторону, упор для курка, имеющий Г-образную форму . Если мощность арбалета до 30 кг, цилиндр может быть деревянным, а мощностью, свыше 30 кг его нужно делать металлическим. «Орех», который будет удерживать тетиву, делайте из куска железа без сварки, чтобы был крепче.

Она надеялась попасть в деревню, надеясь найти путь к дому Уилбера. Они не разговаривали друг с другом после их ссоры. Прошедшее время тяжело взвесило с каждым днем, поддерживая тишину между ними и расширяя разрыв, который теперь их разделял. Хотя у нее мало надежды, она считала, что ее день рождения мог заставить Вилбура навестить ее, как он всегда это делал.

Она вздохнула и прижала лоб к оконному стеклу . Она не знала, когда она ушла. Она только знала, что что-то вызвало ее некоторое время спустя. Огонь был сожжен до теплых пылающих углей, а снаружи бледный лунный свет нарисовал план ландшафта так же резко, как ножницами. Буря была ясна, и звезды сверкали в небе. Но что она проснулась?

Ложе и рычаг фиксируем веревками так, что бы рычаг двигался с минимальным трением.

Для стрелы желоб должен располагаться от верхнего отверстия замка до передней кромки. Глубина желоба равна четвертой части диаметра стрелы.

Деревянный арбалет готов. Теперь займемся обработкой деталей. Сначала все детали обработаем наждачной бумагой. После этого их можно покрыть белком, смешанным с водой. После проверьте, как работает замок. Убедитесь, что механизм максимально прочный.

Перед хижиной раздался громкий взрыв. Миа вздрогнула и с яростным сердцем. Она слушала и заглядывала в серебристую полутьму — все чувства заострялись, мысли бредли. Она глубоко вздохнула и откинулась назад. Ее голова снова сонно опустилась на ее руку. Вероятно, это было только замороженное дерево, когда его смола расширялась на холоде.

Внезапно Миа вскочила, потянулась за своим арбалетом, бросилась на плащ и побежала снаружи, а страх и ужас лежали вокруг нее, как железные группы. Звук не испугал ее. Последовала тишина. Без блеяния страшила овца. Даже когда она выбежала в снег, она ничего не слышала. Она держала арбалет, готовый к стрельбе, и медленно приближалась к ней, приближаясь к ручке.

Для придания арбалету красивости, деревянные части вскройте морилкой и лаком, а металлические черной краской.

Теперь займемся стрелами. Их так же можно сделать самому. Для этого можно наделать заготовок из обычной доски. Потом эти заготовки нужно тщательно обстругать. Древесину рекомендуется выбирать легкую. При изготовлении наконечника гвозди вбивать не стоит, так как при попадании в цель, стрела может расколоться.

Вид ее предложил ей замерзшую кровь в ее венах. Вся сторона лошади была в руинах, полюса забора были оторваны от земли. Разбросанные доски лежали в снегу, и пока она все еще смотрела, один из опорных столбов на землянке, чей козырь рухнул. Меа медленно подошла, все еще взволнована и надеялась, хотя она уже знала, чего она ожидает. Когда она вступила осторожно, ее страхи были подтверждены.

Ни одной овцы не видно. Вместо этого кровь и внутренности покрывали землю и смазывали несколько оставшихся досок. Холодный ветер пронесся сквозь обломки, и кусающий запах внутренностей ударил ее. Арбалет упал на землю, когда она надавила рукавами пальто на ее рот и попыталась успокоить ее живот.

Мы рассмотрели способ изготовления обычного «средневекового» арбалета.

Арбалет бывает блочный. Его так же можно изготовить в домашних условиях. Делается он из стеклопластика, толщиной 10 мм.

Вначале делаются стеклопластиковые плечи. Для этого нужно из стеклоткани или кевлара нарезать от30 до 40 полосок. Склеить их между собой эпоксидным клеем и уложить под пресс, до полного высыхания . Через 24 часа или более, эти конструкции нужно выровнять и хорошо зачистить.

Когда она снова поймала себя, странная форма снега привлекла ее внимание. Она проклинала, что она не принесла факел и слегка сдвинулась в сторону, чтобы сдвинуть ее тень. Светлый лунный свет упал на огромный след в свежем снегу. Отпечаток выглядел как большая нога с плавающими бассейнами и тремя когтями-подобными пиками на одном конце. Когда она оглядела карандаш, она увидела дальнейшие впечатления от этого вида между следами шлифовки и кровопролитием.

Сердцебиение Миа взревело в ушах, когда она смотрела вдаль. Широкая тропа треков и тринадцать отпечатков привела от пера к лесу у озера. Мошенничество угрожало их захватить. Он пожирал ее стадо. И это означало, что он был достаточно далеко от озера. И это означало, что он, вероятно, тоже был в деревне! Она должна была рассказать Уилбуру. Ей пришлось извиниться. Она пошла со своими сапогами, хрустящими в снегу, на ее марш к тусклым огни вдали, когда упрямый голос в ее голове остановил ее.

фото.крепление самодельного арбалета

Ложе, как и в предыдущем случае, делается из дерева.

Блоки делаются из алюминия. Лучше, если они будут на подшипниках. Прекрасно подходят для этих целей, средние части от колесиков для роликовых коньков . Оси для них нужно брать диаметром 5 мм. Их так же можно взять с коньков. Крепления делаются из стали или другого прочного материала . Если при изготовлении плечей, концы сделать толще, крепления делать не нужно. Следующим этапом будет установка на арбалет спускового механизма с курком и держателем стрелы. Все это соединяется при помощи болтов с шайбами. В арбалетах блочного типа тетива несколько длиннее и натягивается иначе. Она как бы перекрещивается, и стрела летит с удвоенной энергией. В качестве тетивы используют тонкий тросик, который может выдержать резкое давление при выстреле.

Если угроза от монстра, а не от человека, гарантирована, охотник должен следовать за монстром и сделать его безвредным. Держите его подальше от деревень и городов — избегайте паники и хаоса испуганных невинных людей. Миа стояла там, и ее дыхание застыло до бледных облаков, когда она была разорвана на то, что она должна была делать. Несомненно, она не могла справиться с чем-то вроде Джитрога. Чтобы не предупредить деревню, она казалась невероятно глупой. Ей пришлось поговорить с Уилбургом или, вернее, с отцом.

Калим и старейшины знали, что делать. Но могли бы они ей помочь? И даже если: что они могли сделать? Взгляд пекарей и крестьян, вооруженных хлебами-ножами и мраморами, появился перед их внутренними глазами. Миа посмотрела на арбалет в руке. Серебро сияло в лунном свете. Она провела пальцами по рунам, выгравированным сбоку. Она потянулась к бедру и положила руку на ручку длинного кинжала. Знакомое лезвие использовалось гораздо чаще, чем ножи, но его передний край холодного кованого железа предназначался для уничтожения призраков и ведьм.

Читайте как же:

Что бы вести прицельную стрельбу из арбалета, сделанного своими руками, в домашних условиях, нужно отрегулировать ложе. Регулировать его нужно с учетом траектории полета стрелы. Ложе должно располагаться под углом 5-6 градусов. А еще лучше определиться с дистанцией стрельбы и пристрелять сделанный арбалет, после каждой серии выстрелов, изменяя угол наклона ложа.

фото.самодельный деревянный арбалет

Спусковой механизм может быть каким угодно, но что бы он не срабатывал преждевременно, под силой тетивы. Тетива должна, после выстрела, возвращаться вплотную к ложу, но без сильного трения.

Видео инструкция как сделать стрелы для арбалета

Видео инструкция как сделать игрушечный арбалет

Одним из наиболее популярных видов стрелкового оружия является арбалет. И хотя охота с подобным приспособлением запрещена в нашей стране, все равно есть немало желающих обзавестись такой «игрушкой» для того чтобы пострелять по мишеням. В настоящий момент купить такое оружие можно на многих сайтах или в магазинах, но такая покупка обойдется весьма недешево. Гораздо выгодней сделать арбалет своими руками в домашних условиях, и что для этого потребуется, вы узнаете далее.

Подготовка

На сегодняшний день существует немало разновидностей этого спортивного оружия. Прежде всего, это классические модели , знакомые нам из исторических фильмов и блочные арбалеты – современное оружие, оснащенное сложными механизмами. Последний вариант создать дома будут довольно трудно, так что давайте остановим свое внимание на классическом.

Из каких деталей состоит арбалет:

• Спусковой механизм;
• Тетива;
• Ложе арбалета;
• Болты и стрелы.

Сделать арбалет в домашних условиях будет намного проще, если вы сразу запасетесь всеми необходимыми материалами и инструментами. Для этого вам потребуются:

• Хорошо заточенный нож;
• Молоток;
• Дрель или коловорот;
• Обычная ножовка, которую можно заменить болгаркой с диском по дереву;
• Рубанок;
• Стамеска.

Как сделать арбалет своими руками

Кроме инструментов для создания этого стрелкового оружия вам потребуется кусок древесины размером в 900 мм в длину и 30 мм в толщину. В этом случае подойдет:

• ясень;
• орешник;
• тополь.
• береза.

Прежде всего, вам необходимо подготовить деревянную заготовку. Для этого обрежьте ветку нужной величины и закрасьте спилы. Делать это необходимо для того, чтобы жидкость из древесины выходила медленно и равномерно. Учтите, что древесина должна лежать в темном месте не менее года, только в этом случае оружие будет стрелять с особой мощностью. После этого с заготовки снимают кору и оставляют сохнуть еще на неделю. Далее, полено распиливается на две части и из северной – самой прочной, делают собственно арбалет.

Начертите ложе оружия на доске и выпилите его при помощи ножовки или болгарки, после чего оформите небольшой желоб для стрел на верху заготовки. С передней стороны вырежьте паз, в котором будете закреплять дугу. Если в процессе на ложе появятся сучки или сколы, то удалите их ножом и обработайте место наждачной бумагой.

Как сделать дугу

Для этой детали потребуется ровная доска с длиной как минимум 750 мм и шириной в 200 мм, толщина – 60 мм. Заготовку хорошо просушиваем и выдерживаем несколько суток, и равняем ее. Ширина детали посередине равняется 40 см, а по краям сужаться до 15 см.

На расстоянии 100 мм от прорезанного паза для этой детали создаем сквозное отверстие, через которое протягиваем веревку – она станет главным фиксатором для дуги арбалета. После чего вставляем деталь в паз и прочно прикручиваем его веревкой, как показано на нижнем рисунке.

Эта деталь играет довольно весомую роль в «убойности» оружия, и для ее создания вам потребуются такие материалы:

• капроновые нити;
• деревянная доска;
• два гвоздя без шляпки;
• резиновый клей.

Прежде всего, необходимо сделать специальный станок для плетения этой детали: возьмите веревку и измерьте длину тетивы. После этого отпилите доску с размерами, немного превышающими этот параметр. Далее, отметьте длину тетивы на доске и просверлите на этих местах два отверстия – сюда необходимо вставить ваши гвозди.

Возьмите нить, привяжите к одному из гвоздей, и оставьте запас, равный длине тетивы. После этого начинайте равномерно обматывать нити вокруг гвоздей(лучше всего подойдут лавсановые). Продолжайте этот процесс, пока основа тетивы не достигнет 5 мм. Для этого понадобится сделать 5-6 полных витков. Старайтесь, чтобы нити были одинаково натянуты.

Далее, оберните несколько раз основу возле гвоздей с обеих сторон обматывающим материалом. Благодаря этому у вас появятся петли на концах. Понять как это сделать можно из верхней схемы. Не забудьте обмотать середину тетивы, ведь эта часть сильно страдает от трения. Обрезанные концы ниток свяжите морским узлом и хорошенько смажьте клеем, чтобы вся конструкция была прочной. После чего можно натянуть тетиву на дугу и отрегулировать степень ее натяжения.

Как делать спусковой механизм

Самым простым вариантом станет замок штыревого типа, его мы выберем для нашего оружия. Оттяните тетиву на максимальное расстояние и просверлите в этом месте сквозное отверстие. Также сделайте небольшое поперечное углубление в верхней части ложа арбалета. Теперь закрепите рычаг внизу детали. Сделайте деревянную ось и закрепите ее проволокой.

Зафиксируйте ложе и рычаг с помощью веревок таким образом, чтобы последний двигался с максимальным трением. Глубина желобка «боеприпасов» должна равняться 1/4 объема стрелы, и это углубление необходимо «пропилить» от верхней части замка до лицевого края арбалета.

Как сделать стрелы

Для того чтобы достать боеприпасы для своего стрелкового оружия необязательно бежать в спортивный магазин , ведь их можно с легкостью сделать дома. Для этого вам понадобится несколько обычных деревянных заготовок, которые нужно хорошо обстругать и обработать мелкой наждачкой. Для стрел лучше выбирать легкие породы дерева, в этом случае стрельба будет более меткой. Что касается наконечника, то если у вас нет специальных, то заточите кончик стрелы – таким боеприпасом вполне можно будет стрелять по мишеням. Не стоит вбивать гвозди в головку, ведь в таком случае увеличивается шанс, что стрела сможет расколоться при попадании в цель.

Как бы там ни было, вам следует помнить, что в нашей стране стрельба из арбалетов приравнивается к использованию огнестрельного оружия . Так что если вы хотите сделать подобное приспособление, то ни в коем случае не используйте его по назначению. Отнеситесь к арбалету как к красивому сувениру, и тогда претензий со стороны закона к вам не будет.

Хотите сделать настоящий арбалет, который будет не только с виду похож на него, но и будет стрелять? Тогда не проходите мимо и читайте нашу статью, посвященную теме как сделать арбалет своими руками. В статье мы не только расскажем о тонкостях этого дела, но и покажем на фото весь процесс. Тема особенно актуальна в летнее время, когда можно выехать на природу и пострелять по мишеням. А сделанная вещь своими руками будет радовать не только глаз, но и Ваших друзей или знакомых, которые увидев такое изделие непременно зададутся целью и желанием обладать им!

Как сделать арбалет своими руками

Среди простых орудий, созданных собственноручно, определенно, выигрывает лук. Тем не менее, арбалеты также пользуются огромной популярностью. Если Вы хотите сделать арбалет своими руками, Вам следует лишь ознакомиться с приведенной ниже инструкцией. В качестве примера выбрана средневековая конструкция ввиду ее простоты. Такой арбалет не требует сварки металла, его можно сделать в домашних условиях он также не предполагает наличия пружин, как в его других, более продвинутых вариациях.

Все, что нужно для изготовления простого средневекового арбалета – желание мастерить. Изначально нужно найти подходящую палку для основы конструкции. Рекомендуется использовать черемуху, так как после высыхания древесина сохраняет хорошие характеристики упругости. Когда подходящая ветвь найдена, следует аккуратно отпилить ее, полностью удалить кору и оставить сушиться в теплом месте.
Обычно срок сушки составляет порядка 5-7 месяцев.

Пошаговая инструкция:

Кроме этого рекомендуется сразу изогнуть палку, чтобы в дальнейшем она не треснула при обработке и фиксации, а также при эксплуатации. Если в округе нет черемухи, можно воспользоваться вязом или другой альтернативной древесиной.

Следует помнить, что для хорошей прочности, долговечности и упругости пускающей части домашнего арбалета нужно хорошенько выстояться. Более того, в данном случае существенно сократятся шансы на трещину во время эксплуатации арбалета.

Чтобы была возможность потренироваться и для исключения необходимости повторного ожидания, рекомендуется заготовить сразу несколько палок.

На ложе самодельного арбалета можно использовать любой тип доски или сухого дерева. Все зависит от того, насколько точно Вы желаете повторить средневековую модель орудия.

Когда древесина выбрана и обработана, в ее передней части нужно сделать выемку для размещения лука арбалета. Делать выемку можно любым инструментом от пилки по металлу до обычного ножа.

Следующим шагом изготовления арбалета своими руками в домашних условиях является сверление отверстий под болты для лука. Они размещаются на расстоянии в 8-10 см от передней части ложа. Ранее отверстия проделывали нагретым докрасна металлом, поэтому, Вы также можете воспользоваться этим методом, если под рукой нет подходящих инструментов.

Более того, если у Вас под рукой нет и болтов, воспользоваться можно тем же деревом.

Верхняя плоскость ложа должна иметь желобок, в котором будет размещаться болт арбалета. Часто такой желоб делают круглым, однако рекомендуется выстрогать его треугольным, чтобы повысить точность болта.

Когда все готово, можно фиксировать лук. Его прикладывают к проделанному вырезу в передней части ложа и крепко приматывают веревкой к установленным ранее болтам или их деревянным альтернативам. Этого будет достаточно, но для более плотной фиксации лучше воспользоваться клеем.

Последним элементом самодельного арбалета является организация спускного механизма. Обычно используют самый простой рычажной тип. На чертеже арбалета ниже показано, как действует такая система.

Когда спускается скоба-рычаг, штырь моментально пускает , и она запускает болт вперед. Важно то, что у данной системы нет никаких предохранительных механизмов, поэтому устанавливать болт нужно исключительно перед выстрелом.

Созданный арбалет должен обладать силой натяжения порядка 40 кг, поэтому конструкция не будет попадать в список холодного оружия. Натяжение тетивы осуществляется руками, поэтому дополнительные механизмы также не требуются.

Чертежи для изготовления в домашних условиях

Выше на фото схематично изображен арбалет со всеми необходимыми размерами. Его основная ценность в том, что бы понять, каких размеров должны быть его части по отношению друг к другу. Вся его длина составляет 732 мм, с высотой по точке крепления прицела 223 мм. На чертеже “пистолетная” рукоять (по форме напоминает пистолет), для надежного и удобного хвата.

Второе отверстие сделано для облегчения конструкции, так как общая толщина ручки из фанеры (можно сделать из дерева) 30 мм. Плечи длиной по 302 мм, являются универсальным вариантом, их общая длина составляет 532 мм. Для первого раза достаточно сделать точно по указанным в схеме размерам, а после тестирования внести корректировки.

Не думаю, что когда мы решим делать арбалет, у нас под рукой будет весь инструмент, какой мы только захотим, и куча сырья. По этому сложно предсказать из чего будет изготовлен наш арбалет, по этому просто рассмотрим основные узлы, сделанные с минимальной сложностью. А так же по возможности откажемся от металлических деталей.
Для того чтобы представить общий вид того, что должно получится, приведу картинку с сайта www.daslife.ru.

Ложе для арбалета, углубление в котором находится стрела, пожалуй самая трудоемкая и требующая филигранной обработки часть арбалета. Если у нас нет обработанного на фрезерном станке металлического ложа(а у нас его нет), можно заменить его на тщательно отшкуренное деревянное. Не стоит забывать, что преимущество боевого арбалета над деревянным луком не только в силе стрельбы (хотя самодельный арбалет без роликов и системы блоков вряд ли превысит лук по этому показателю), но в первую очередь в удобстве конструкции и возможности вести прицельный огонь. Для этого необходимо, учитывая траекторию полета стрелы, отрегулировать ложе так, чтобы оно располагалась под углом. Среднее значение- 5, 6 градусов, но вы советуем вам определится с дистанцией, на которую вы будете посылать стрелы, и что называется «пристрелять» готовое изделие, после каждой серии выстрелов меняя угол ложа, пока ваш самодельный арбалет не начнет посылать стрелы точно в цель.

Изготовление тетивы для арбалета
(взято с www.turmaster.com/)

Тетива во время выстрела получает значительное давление на растяжение и разрыв поэтому одним из условий, предъявляемых к ней, является ее способность выдерживать большое количество выстрелов, т.е. обладать долговечностью, «живучестью». Кроме того, тетива должна быть легкой и малорастяжимой.
Для изготовления тетивы применяются нити: лавсан, дакрон, кевлар, дейнема, СВМ, фастфлайт и другие нити синтетического волокна.
При этом необходимо иметь несложное приспособление.
Как видно из рисунка, оно состоит из деревянной планки, в которой с одной стороны имеется прорезь и передвигающийся стержень с резьбой, позволяющий устанавливать и закреплять его в различных местах, с другого конца планки на оси находится V-образная деталь из фанеры или дерева толщиной около 10 мм. На концах детали постоянно закреплены два стержня. V-образная деталь закрепляется в двух положениях. Первое положение показано на рисунке, во втором положении два стержня находятся на одной линии с подвижным стержнем.
В случае отсутствия такого или подобного приспособления обмотку тетивы можно производить между двумя гвоздями, вбитыми на необходимом расстоянии по длине тетивы. Обмотка нити производится круговым движением руки с равномерным натягиванием нити. Количество нитей зависит от силы лука
После того, как тетива намотана, производится предохранительная обмотка петель и ее середины.
Предохранительная обмотка производится крученой шелковой нитью капроновой, нейлоновой, хлопчатобумажной катушечной ниткой. При изготовлении тетивы из нитей кевлар необходимо усиливать петлю, либо делая дополнительную прокладку из нитей и вплетая их в тетиву, либо увеличивая вдвое количество их в петле. После обмотки середины петли V-образная пластина поворачивается в первоначальное положение и делается обмотка конца тетивы.
Таким образом обматывается и вторая петля. При этом необходимо точно сохранять середину обмотки. Тетива, надетая на лук, не должна иметь провисающих нитей, наличие их говорит о некачественном изготовлении тетивы. Как правило, это случается, если обмотки производятся не с одинаковым натяжением.
Предохранительная обмотка на середине тетивы делается в момент, когда она надета на лук. Предохранительная обмотка должна производиться не слишком туго: это значительно удлиняет срок службы тетивы.
Для предохранения тетивы от влаги ее слегка натирают пчелиным воском. Втирать воск следует осторожно, чтобы нити тетивы при этом не порвались и не деформировались. Необходимо помнить, что смазка увеличивает вес тетивы и приводит к уменьшению скорости полета стрелы, поэтому смазывать ее надо небольшим количеством воска.
Нити, из которых изготовляется тетива, при условии, создаваемом работой плеч, удлиняются (из лавсана или дакрона на 2-3% из кевлара на 0,8%). В связи с этим при изготовлении тетивы из кевлара рекомендуется делать ее немного длиннее, чем из лавсана и дакрона.
Практика стрельбы предполагает замену тетив через 5000-10000 выстрелов. Тетивы из кевлара служат значительно меньше и выдерживают около 2000-5000 выстрелов.
Подкручивая тетиву, можно изменять ее размеры до тех пор, пока кучность стрельбы не станет удовлетворительной. Максимальное число оборотов для изменения длины тетивы — 30. Если требуется большее число оборотов, то значит, тетива слишком длинная и следует сделать новую
Изготовление тетивы для арбалета

Тетива из металлического троса
Трос толщиной 1.5 — 2.5 мм годится для изготовления арбалетной тетивы. Но он обладает рядом особенностей, которые надо учитывать. В общем случае, тетива из синтетических нитей более предпочтительна.

Особенности использования металлического троса:
Конструктивно трос предназначен для статических нагрузок. При динамических нагрузках он разрушается значительно быстрее.
Со временем трос будет растягиваться и, соответственно, тетива ослабевать
Масса тетивы из троса значительно превышает массу такой же тетивы из синтетических материалов. Это косвенно влияет на скорость полета стрелы, так как плечам требуется больше энергии для разгона массивного троса.
При перетирании, избыточных напряжениях трос, как правило, рвется в местах перегибов, завязанных узлов, креплений
Получить петли на концах троса можно путем завязывания его обыкновенной дубовой петлей. Пайка, как способ соединения концов троса, менее надежен в эксплуатации. Неплохо себя зарекомендовало расклепывание концов троса в медной или латунной трубочке.

Петли для крепления тетивы на арбалет.

Сейчас очень популярное оружие — арбалет. Не смотря на сложность, арбалет можно сделать в домашних условиях. В прошлые старинные времена оно использовалось как грозное оружие. Сейчас арбалет используется в спорте в тире на малых и средних дистанциях. В наше время можно купить все и арбалет, а том числе. Но гораздо интереснее его сделать своими руками. Для тех, кто мастеровит, умеет пользоваться станками и инструментами-это не составит большого труда.

Для арбалета нам нужна деревянная заготовка и железо.

Деревянная заготовка вырезается по таким размерам.

Берем рессорною пластину размером 650×100×8. Угловой шлифмашинкой понемногу срезаем лишнее. В делаем дугу размером 35 мм- это посредине и с краями 18 мм.

Наждачным станком уменьшаем края от средины до края доходя до 5 миллиметров в толщину. На дугу натягиваем стальной дрот (можно трос). Крепко фиксируем. Чтобы не мешать дуге изгибаться ровно посредине ставим деревянный кругляк. Одновременно с натягиванием смотрим на напряжения и промежуток натяжения.

Эти размеры и ставим за основу нашей работы по изготовлению арбалета в домашних условиях.

Распиливаем железную заготовку и получаем деталь которая и будет главной в нашем арбалете-зацеп, так же ее называют «кошка».

Для изготовления замка нам необходим курок и шептало. Сверху оси делаем отверстие в которое должен попадать болт полосковой пружины, который фиксирует штифт от передвижения

Далее будем делать замок и корпус.

Очень внимательно вымеряем и делаем отверстия для штифтов.

Затем делаем защиту для курка и мерим его к деревянной основе.

Вырезаем отверстие для замка.

Вставляем замок

Крепим целик. Делаем «ласточкин хвост» и припаиваем к нему прицельное устройство. В зависимости от температуры нагревания при воронении, это можно сделать ПОСом или ПСРом.

В арке необходимо просверлить отверстия, делать это необходимо победитовым сверлом. Все это необходимо для крепления хомутов.

Точим ролики по необходимым размерам.

Подрезаем хомуты к нужному нам размеру и далее закрепляем хомута к дуге арбалета.

Делаем стремена

Зажимаю тетиву (трос) тисками. Совет, не пытайтесь клепать, нужно сжимать!

В процессе изготовления.

Деталь, сделанная.

Из деревянной заготовки изготовляем проем для направляющей

Приклеиваем металлическую планку в виде желобка.

При помощи резаков и стамесок по дереву делаем приклад.

Самым популярным простым самодельным оружием по праву считается лук. Его улучшенная модификация с механическим удерживанием натяжения, то есть арбалет, также пользуется большой популярностью. Изготовить арбалет своими руками можно без особого труда по чертежам, при этом он является самым удобным, мощным и точным оружием метательного типа.

Какие материалы подойдут для изготовления арбалета

Для конструирования и сборки арбалета подойдут подручные средства. Собрать арбалет в домашних условиях можно из хлама в гараже. Его основными материалами являются

• древесина для изготовления каркаса
• металлическая дуга
• стальной тонкий трос для метательной части

Крепежи можно сделать из болтов и клея, либо деревянных колышков и веревки. Для изготовления арбалетных болтов подойдут тонкие и ровные палки, и алюминий для наконечника.

Необходимые элементы и инструменты

Для изготовления арбалета в домашних условиях потребуются:

• Доска с размерами желаемых габаритов арбалета;
• фанера для подгонки ложа;
• автомобильная рессора;
• тонкий стальной трос, например с тормозного рычага мотоцикла.

Основными элементами конструкции выступают каркас с ложем, плечи с тетивой и спусковой механизм. Каркасом является любая древесина, выточенная в нужной форме. Следует брать длинную доску, которой хватит, чтобы вырезать форму от приклада до плечей арбалета.
Приклад выпиливается под размеры плеча владельца. Сверху следует предусмотреть направляющую для метательных снарядов. Ее можно вырезать в самом дереве, но удобнее наклеить сверху фанеру.

ВАЖНО!
Из инструментов потребуется лобзик или любой другой острый предмет для выточки дерева, клей, веревка, ножовка по металлу и несколько больших болтов для соединения конструкции.

После изготовления основы можно переходить к метательному механизму. Чаще всего для лука в арбалете используют рессору старого автомобиля.
Отпиливается отрезок пружины нужной длины. Между концами дуги натягивается тетива из троса толщиной 1,5-2,5 мм. Плечи фиксируются на каркасе и скрепляются на болтах. После этого основная часть арбалета готова, остается только сделать спусковой механизм и заготовить снаряды.

Чертежи и размеры

Существует несколько разновидностей спускового механизма арбалета. Все они предназначены для отпуска тетивы при нажатии курка. Собрать рычаг своими руками несложно, достаточно следовать приведенному чертежу. Следует отметить, что приведенные размеры можно увеличивать или уменьшать для сборки более или менее мощного оружия и собственного удобства.

Пошаговая инструкция изготовления арбалета

Арбалет в домашних условиях изготавливается поэтапно из таких элементов:

1. Ложе арбалета;
2. направляющая;
3. лук и плечи;
4. тетива;
5. спусковой механизм;
6. снаряды (болты).

Как сделать ложе

Ложе выпиливается из цельного деревянного бруса. Желательно выбирать вязкие, влагоустойчивые, гладкие и эстетичные породы дерева. К ним относятся бук, дуб, ясень, береза и дуб. В принципе, можно использовать любой тип дерева или доски, поскольку выбор материала этой детали имеет чисто эстетическое значение.
Оптимальные размеры – толщина примерно 3 см, а длина – 90 см.

В передней части ложа выпиливается выемка под лук. На расстоянии 8-10 см от края высверливаются отверстие для крепления лука. В него затем вставляется болт, к которому метательный механизм привязывается веревками. В задней части арбалета выпиливается приклад под форму плеча владельца, для удобства прицеливания и точной стрельбы. Можно провести необязательные дополнительные декоративные работы, чтобы форма арбалета выглядела более привлекательно.

СПРАВКА:
Для удобства прицеливания на переднюю часть ложа привинчивается алюминиевая или деревянная крестовина. Привинчивать ее следует поверх зафиксированного на ложе лука. Дополнительно прицел может удерживать плечи арбалета, что немного увеличит мощность.

Направляющий желоб

На верхней грани ложа следует разместить направляющую для метательных болтов. Она должна быть как минимум гладкой, а в идеале скользкой. В современных арбалетах применяются стеклопластиковые и металлические накладки. В домашних условиях можно использовать фанеру выемкой под диаметр болтов.
Стандартная форма это полукруг, но при работе с фанерой можно сделать треугольную выемку, что несколько проще и при этом повысит точность. Отрезные углы тщательно шлифуются.

Плечи из рессоры

Выбор материала плеч зависит от желаемой мощности арбалета. Если изделие изготавливается для выполнения декоративной функции, для плеч подойдут старые лыжи. Для исторически достоверного изделия используется предварительно высушенная не менее 4 месяцев ветка прочной и эластичной породы дерева, в идеале орешника.

Если есть желание в домашних условиях собрать арбалет, которым можно не только похвастать, но и использовать для спортивной стрельбы и даже охоты, следует использовать металлическую дугу.
Популярным и доступным материалом является автомобильная рессора. Она обладает оптимальной гибкостью и упругостью, обеспечивая отличное натяжение и высокую мощность выстрела.

Тетива

Тетива арбалета должна быть одновременно прочной и тонкой.
Для обеспечения мощного выстрела рекомендуется использовать тонкий стальной трос. Для его разгона потребуется меньше энергии, а его ресурса прочности хватит на длительное использование с запасом. Крепление к плечам можно использовать стандартное, с привязыванием.

ВАЖНО!
если арбалет планируется использовать для стрельбы по дальним мишеням и охоты, лучше предпочесть блочную систему.

Для этого на концы дужек плеч привариваются ролики, между которыми наматывается тетива. Роликовая система значительно увеличивает разгон болта, тем самым увеличивая мощность выстрела.

Спусковой механизм

Организация спускового механизма это последний этап изготовления самодельного арбалета. Стандартным вариантом спуска является рычажный тип
. В момент нажатия на скобу, штырь удерживающий тетиву опускается и лук выпускает ускоренный снаряд. Собирать этот механизм рекомендуется четко по приведенной выше схеме.

В данном видео подробно показан процесс изготовления со всеми тонкостями:

Виды самодельных арбалетов

Арбалет это оружие с многовековой историей, и за все время его существования у механического оружия появлялось множество модификаций. Наиболее эффективные и интересные используются и по сей день.

Блочные

В современных арбалетах для повышения их мощности часто используют усовершенствованный тип крепления тетивы на ролики. В стандартном варианте реверсивного лука снаряд выпускался с разгоном, соответствующем упругости плеч. При использовании блочного механизма запуска разгон многократно увеличивается и соответственно такие арбалеты, даже самодельно изготовленные в домашних условиях, годятся для охоты и спортивной стрельбы.

Многозарядный арбалет из дерева

Многозарядные арбалеты впервые появились в Китае. Их специфика в оригинальной направляющей и в упрощенном механизме зарядки. Мощность такого арбалета гораздо ниже, чем у стандартного и он не подходит для точной стрельбы, и тем более охоты. Его можно собрать как оригинальную поделку из дерева.
Снаряды используются легкие, без оперения и наконечников.

Болты закладываются в ячейку над ложем и падают на направляющую по мере расходования. Спусковой механизм представляет собой древнюю систему «козья ножка», где для взведения достаточно тянуть за рычаг.

Подводные

Подводные арбалеты конструктивно почти не отличаются от обычных. В силу особенности конструкции, любой арбалет можно использовать для подводной охоты. В целях более удобной эксплуатации под водой, направляющую можно закрыть половинкой пластиковой трубы, а также использовать болты с наконечниками-гарпунами.

Мини арбалет для ребенка

Мини-арбалеты это уменьшенные копии оружия. Обычно их делают для развлечения и детей, используя менее прочные материалы, например бумажные снаряды, резинку вместо тетивы и т.д. В силу конструкции, мощность арбалета прямо зависит от его габаритов, поэтому мини-арбалеты существенно слабее по мощности выстрела. Также вместо тетивы вы можете использовать пружинный механизм, но это будет не арбалет.

Как изготовить арбалетные стрелы (болты)

Когда все элементы изготовлены, собраны, установлены и зафиксированы, арбалет уже готов к стрельбе. Остается заготовить для него снаряды. Арбалетные болты это укороченный вариант стрел. Они отличаются длиной порядка 30 см и коротким хвостовым оперением. Наконечник делать необязательно, достаточно заточить кончики болтов.

Но для многократного использования и увеличения пробивающей силы, острые кончики можно обернуть алюминием.
Также простым вариантом является купить готовые арбалетные болты, которые продаются отдельно и стоят недорого.

Подходит ли арбалет для охоты

Большинство самостоятельно собранных арбалетов обладают натяжением 30-40 кг, что позволяет не считать их ХО и при этом применять для охоты на мелкую дичь. Арбалет можно применять для стрельбы по птицам. При охоте на мелкую дичь, такую как зайцы и лисы, потребуется лицензия на отстрел.
При ее получении можно зарегистрировать арбалет без каких-либо проблем. Для охоты на крупную дичь арбалет неэффективен.

В этом видео вы можете своими глазами увидеть, насколько точным и мощным бывает арбалет:

Заключение

Основным назначением арбалета является спортивная стрельба. Также его можно собрать в целях реконструкции исторических сцен. Собирать и использовать в законных целях арбалет с силой натяжения до 42 кг в России разрешено без ограничений. Следует отметить, что законом запрещено продавать не сертифицированные арбалеты с силой натяжения более 42 кг, однако за их изготовление, хранение и транспортировку ответственность не прописана.

Если у вас не средств на покупку арбалета или просто есть желание сделать его своими руками из куска дерева, предлагаем попробовать свои силы с представленной ниже инструкцией.

Конструкция самодельного арбалета из дерева проста, поскольку в качестве плечей здесь предлагается использовать плечи от обычного лука. Это особенно выгодно, если лук уже был поломан и не годится для использования.

Представленный ниже чертеж арбалета из дерева поможет вам представить, из чего состоит такой арбалет и какую имеет форму.

Фото. чертеж арбалета из дерева

Использование в качестве плечей – плечи от лука позволяет сделать арбалет гибким и удобным в использовании, поскольку металлические плечи бывает довольно сложно натягивать.

Устройство нашего самодельного арбалета из дерева будет традиционным:

• Ложе;
• Плечи;
• Прицельное устройство;
• Спусковой механизм.

Сначала изготавливается ложе арбалета. Для этого лучше брать древесину твердых пород, например дуб. Это обеспечить прочность конструкции. Вырезаем по чертежам форму ложа и тщательно шлифуем место направляющей стрелы, чтоб не было никаких зацепок и приступаем к изготовлению спускового механизма.

Как сделать из дерева оружие арбалет – делаем спусковой механизм для самодельного деревянного арбалета по чертежам и схемам

Спусковой механизм при изготовлении арбалета из дерева можно сделать по принципу средневековых. Ниже приведена схема механизма, по которой можно изготовить и собрать это устройство.

Фото. Схема СМ арбалета своими руками из дерева в домашних условиях

Когда тетива возведена, она цепляется за выступ А рычага №2. Когда крючок №3 нажимается, тетива отпускается и выталкивает стрелу. Во время перемещения рычага происходит ограничение упора 4. Важно, чтоб сам упор находился в положении когда выступ рычага А имеет крайнее расположение ниже направляющей ложа. Пружина % предназначена для удержания рычага в крайнем положении после выстрела.

Когда стрелок натягивает тетиву она упирается в выступ 6 и рычаг 2 занимаем исходное положение. Пружина 6 позволяет зафиксировать тетиву и рычаг поворотом. Крышка 7 предотвращает случайное соскакивание тетивы с выступа А. Плоская пружина 8, которая находится на крышке 7, удерживает стрелу на направляющих. Подшипник 9 значительно уменьшает силу необходимую для нажатия на спусковой крючок.
Вместо пружин 5 и 6 можно использовать английские булавки. Весь спусковой механизм лучше собрать в металлический корпус и потом вставить в гнездо ложа.

Как сделать большой пистолет арбалет из дерева и простой арбалет для ребенка

После того как спусковой механизм собран и установлен в ложе можно крепить деревянные плечи, которые являются бывшим луком, к ложу. Это делается при помощи металлических уголков и шурупов или саморезов.

Остается изготовить и прикрепить прицел. Он состоит из целика и мушки. Форму можно взять с чертежей прицельных устройств огнестрельного оружия, а размещать целик лучше над спусковым устройством. Мушка крепится ближе к плечам арбалета.

Смотреть, как сделать арбалет из дерева в домашних условиях видео

Еще лет двадцать назад лука или арбалета для индивидуального использования не существовало в природе. Некоторые чудаки и фанатики исторических реконструкций брались за их изготовление на собственный страх и риск, совершенно не представляя, что получат в итоге. И все потому, что длившийся несколько десятков тысяч лет процесс накопления опыта и оттачивания мастерства в изготовлении и пользовании метательным оружием в наше время был однажды прерван и предан анафеме.

Сейчас все эти раритетные знания достали из пыльных сундуков, научились делать луки и арбалеты с использованием современных технологий, а армия последователей Вильгельма Телля и Робин Гуда растет со скоростью геометрической прогрессии. И сегодня мы подготовили для вас чертежи и схемы, которые расскажут, как сделать арбалет в домашних условиях.

Несмотря на обилие интернет-магазинов, торгующих метательным оружием, а также фантастического по широте ассортимента продукции, есть немало желающих сделать арбалет самостоятельно. Большинство из них не знают с чего начать. Сегодня мы расскажем вам про основные конструктивные особенности арбалета. Эти знания помогут вам избежать ошибок при изготовлении, а также разочарований и травм при его использовании.

Перед началом работ стоит знать два основных момента.

1. В нашей стране арбалет – это развлекательное и спортивное оружие
   . Охота с ним запрещена. Любое метательное оружие с усилием натяжения более 43 килограмм считается боевым, право на пользование которым дают разрешительные органы МВД.
2. Арбалет – это конструкция, испытывающая колоссальные нагрузки при эксплуатации
   . Поэтому всякая небрежность при его изготовлении, скорее всего, приведет к травме. Любая его деталь должна иметь многократный запас прочности.

Итак, давайте узнаем, как сделать простой арбалет в домашних условиях.

Видео ниже расскажет, как сделать арбалет в домашних условиях:

Лук

Источником энергии арбалета является лук – упругая пластина сложной формы, имеющая один основной изгиб и, как опцию, два дополнительных на концах. Начинать изготовление арбалета надо именно с этой детали и подгонять под нее все остальное – выбор типа натяжения (рекурсивный или блочный), размер ложи, тип спускового механизма.

Дерево и композит

Остро стоит вопрос о том, что использовать в качестве материала для лука: дерево, композит или металл?

• Дерево
  – самый неверный выбор. Доступные «деревяшки», валяющиеся под ногами, – это мусор, годящийся только на растопку печей. Ветви, вырубленные в лесу, по мере высыхания теряют упругость, трескаются и разваливаются. Из этого материала можно сделать лишь что-то для кратковременного развлечения на даче. Из моделей, продающихся в магазинах, и имеющие в своем составе дерево, очень популярен , а также и .
• Композит
  , созданный из стекловолокна и эпоксидного связующего, – это очень заманчиво и внешне просто. Но есть препятствие – необходимость скрупулезно точного соблюдения технологии всех работ. Пропорций смеси, сушки, выдержки. В домашних условиях это почти невозможно.

Металл

Остается один безальтернативный вариант – металл. Если у вас есть под рукой старый «Москвич» с набором листовых рессор, то считайте, что вам повезло. Из всего пакета берется один лист – второй. Если вас не слишком пугают габариты, то и первый подойдет. Тем более, что у него есть на концах трубки – почти готовый кронштейн для крепления блоков или тетивы.

Для крепления лука к ложе используется колодка. Это П-образная конструкция, обхватывающая ложу спереди. Ее можно приварить к листу рессоры наглухо, но в этом случае при изгибе лука сварные швы будут испытывать чрезмерное напряжение на отрыв. Поэтому лучше на колодке закрепить шаровую опору от ВАЗ 2108. На ее штырь и крепится лук. Это удобно еще и потому, что на листе рессоры есть отверстие.

Если вы очень сильный, то можно остановиться на рекурсивном способе натяжения тетивы (как в , и др.) . Но лучше выбрать блочный (как в моделях , и др.). Для крепления блоков на луке, если вы выбрали второй рессорный лист, надо закрепить кронштейны на его концах. Болтовое (а еще лучше заклепочное) соединение предпочтительнее сварки, поскольку этот узел испытывает сильные вибрационные нагрузки. В качестве шкивов используйте детали механизма подъема стекол того же «Москвича».

Относительно тетивы напрашивается очевидное решение: тонкий металлический тросик. Но оно не вполне верное, поскольку стальные тросы плохо выдерживают переменные нагрузки. Лучше выберите альпинистский репшнур диаметром 5-8 мм.

Сделав лук и закрепив на нем тетиву, вы можете провести натурные испытания на изгиб. Отлично, если при этом у вас будет динамометр килограммов так на 100-150. В результате вы узнаете два параметра, необходимые для дальнейших работ: длину хода тетивы и нагрузку.

О том, как сделать ложу на мощный арбалет в домашних условиях, читайте ниже.

Ложа

Для этой детали самодельного арбалета дерево – безальтернативный вариант. Но не всякое. В любом случае не осина, ольха, ель или сосна. Лучше бук, вяз, дуб. Заготовка, высушенная в течение лет двадцати. Понятно, что такого вам нигде и никогда не найти. Поэтому используйте влагостойкую фанеру толщиной в 7-9 мм. Из нее вырезают 3 или 5 контуров ложи, а потом склеивают этот пакет эпоксидной смолой. Не очень красиво, но чрезвычайно надежно.

• Относительно формы – откажитесь от полупистолетной, используйте прямую английскую ложу. Она не только проще в изготовлении, но и прочнее.
• При сборке пакета ложи надо учесть и ход тетивы, и нагрузку. Первое определяет расстояние от колодки до паза для спускового механизма. Второе – толщину стенок ложи в месте его крепления. Именно прямая английская ложа позволит вам избежать излишнего утончения при переходе от цевья к прикладу.
• Важнейшая деталь ложи арбалета – направляющая стрелы. Она должна быть гладкой и прочной. Для нее можно использовать пластины, обрамляющие боковые стекла «Москвича», мебельную фурнитуру, другие похожие по форме детали.
• Если вы используете блочный тип натяжения тетивы, то в цевье под направляющей должен быть паз для тросовой системы. Это еще один элемент, ослабляющий ложу, поэтому откажитесь от мысли сделать цевье изящным. Высокое защитит ваши пальцы от попадания под тетиву и травматической ампутации фаланг.

Обычно арбалеты имеют ложу из пластика, как например, модели , и другие.

О том, как сделать самодельный спусковой механизм для арбалета в домашних условиях, расскажем ниже.

О том, как сделать арбалет из дерева (фанеры) своими руками, расскажет это видео:

Спусковой механизм

Если вы не слесарь шестого разряда, то откажитесь от мысли сделать этот элемент самостоятельно.
Приложите усилие и найдите УСМ от любой пружинно-поршневой пневматической винтовки. В самом сложном случае вам придется лишь доработать его зуб, удерживающий поршень – он может быть маловат для толстой тетивы.

Над спусковым механизмом устраивается кожух высотой от 2 до 5 см, необходимый для того, чтобы защитить его от влаги и грязи, а также являющийся основанием для прицельных приспособлений – планок под оптику или целика. Планки Вивера, Пикатинни или ласточкин хвост можно купить в любом интернет-магазине, торгующем пневматикой.

Передняя часть кожуха над спусковым механизмом выполняется в виде длинного (не более 10 см) упругого «хвостика», которым задняя часть стрелы удерживается на направляющей.

Изготовление стрел

Канонически правильно боеприпасы для арбалета называются «болт». Но многие интернет-магазины торгуют арбалетными стрелами. Для арбалетов, имеющих винтовочную ложу, подходят длиной 14, 16, 20, 22 дюйма. Если быть абсолютно откровенным, то лучше магазинных вам стрел не найти. К сожалению, дешевле 150 рублей ни одна из них не стоит. Поэтому стоит попытаться изготовить их самому.

Сделать их можно из дерева, прямослойного, без сучков. Как вариант – использовать детали мебели – балясины от стульев, перил детских кроваток. Хорошие стрелы получаются из алюминиевых трубок диаметром до 2 см. При желании можно использовать даже электроды максимального диаметра, но они безнадежно гнутся при попаданиях и к ним сложно прикрутить оперение.

Для оперения используется тонкий пластик. Натуральные птичьи перья могут дать неожиданный эффект хаотичного изменения направления полета, поскольку имеют природные изгибы, которые надо уметь учитывать.

Главное условие для хорошего, ровного полета – балансировка.
Центр тяжести у арбалетного болта должен находиться после первой трети длины от наконечника. Если он не металлический, то конец стрелы можно загрузить свинцовой проволокой, обмотанной вокруг древка.

К вопросу оснащения стрелы наконечником надо относиться без фанатизма. Точить металл на токарных станках, фрезеровать и полировать, придавая изысканные формы, – эти операция доступны немногим. Кроме того, такой наконечник чрезвычайно опасен. Если вам не требуется пробивать рыцарские доспехи, то деревянный болт можно просто заточить под углом 30 градусов, используя обычный нож.

О том, как самому сделать арбалет, который стреляет, своими руками из бумаги, карандашей и других материалов, расскажем далее.

Прикольные стрелялки

Стрелялку зубочистками или спичками можно сделать из деревянной прищепки. Для этого разберите ее и переделайте:

1. узкий паз для пружины одной половины расширьте до 1 см, на второй сделайте такой же, но с отступом на 1 см;
2. на передних концах обеих половинок, со стороны узких пазов для пружины, сделайте продольную проточку глубиной 1-2 мм;
3. соберите половинки прищепки «наизнанку», скрутив их ниткой;
4. установите пружину прищепки лапками в прорезанные пазы, а спиралью наружу;
5. установите зубочистку в отверстие между половинками;
6. нажмите на спираль пружины, сместив ее в полукруглый вырез;

Лапка пружины скользнет по длинной прорези, щелкнет по зубочистке и заставит ее вылететь.

О том, как сделать мини-арбалет из карандашей своими руками в домашних условиях, смотрите в видео ниже.

Арбалетная тема, наверное, нескончаема, то есть, я имею в виду — всегда найдется что-нибудь интересное на просторах сети интернет. Любители самодельного оружия часами бродят в виртуальности, пытаясь найти подробные чертежи и новые конструктивные разработки для создания собственных моделей оружия, в том числе и арбалетов.

Современное арбалетастроение имеет довольно сложную механику и не каждому самодельщику «по зубам» сделать арбалет по новым технологиям. Причины этому разные: у кого-то нет подходящего оборудования, кто-то не может найти соответствующий материал, а у некоторых просто нет профессиональных навыков для работы с современными технологиями. Но не стоит огорчаться, если вы не имеете чего-то из выше перечисленного.

Арбалетных дел мастера прошлого разработали конструкции этого великолепного оружия, весьма простыми и доступными для любого человека, имеющего прямые руки и хорошую соображаловку. И поверьте, качественно сделанный арбалет по старинным чертежам, ничуть не хуже (по своим техническим и стреляющим характеристикам), чем навороченное заводское «чудо» наших дней. Тем более что его изготовление не требует наличие сложного оборудования и материал можно найти легко.

Я хочу предложить вашему вниманию конструкцию самого простейшего, на мой взгляд, арбалета. Схема его размещена на одной единственной картинке, но этого вполне достаточно, чтобы понять, как сделать подобный старинный арбалет.

Как видите, почти все его детали выполнены из дерева, кроме металлического шплинта для соединения спускового механизма с ложем арбалета и стальной пластинки, предназначенной для удержания стрелы в направляющей арбалета при взводе тетивы. Хотя, спуск можно сделать еще проще, например, так, как показано в разделе .

Кривизну дуги можно исполнить с помощью струбцин и специальных металлических шаблонов. Впрочем, лук лучше делать не из цельного куска дерева, а используя, например, многослойный шпон. Как его сделать, можно почитать на странице

Теперь обратите внимание на простоту соединения лука с ложем арбалета. Ничего вычурного и заумного — обычный прочный шпагат, прочно стягивающий данные детали вместе. Само ложе можно выпилить обыкновенной ножовкой, подправить напильником и ошкурить наждачной бумагой.

Четыре отверстия нам поможет высверлить электродрель. Единственное затруднение для кого-то может вызвать выборка пазов для стрелы и рычага спуска. Но все, же я думаю, ручные дисковые пилы в наше время есть почти в каждом доме. А с такой пилой выполнение любого паза не составит большого труда.

По приведенному выше рисунку можно увидеть все требуемые размеры, кроме толщины. Толщину можно определить самому, а можно пройтись по , посвященным тематике арбалетастроения и выбрать подходящий для вас вариант.

Итак, мы плюнули на современные технологии и реконструировали арбалет средних веков. Конечно, оптический прицел нам не доступен, да и дальность полета стрелы намного меньше, чем у мощных арбалетов нашего времени, но… мы сделали его сами, не имея под рукой ни сложного оборудования, ни дорогих материалов, ни подробнейших чертежей. Без которых невозможно сделать современный арбалет, так как его изготовление требует высокой точности подгонки всех деталей. Вы можете вполне гордиться своим творением.

Кстати, если применить к нашему деревянному арбалету чуток творческих усилий, то можно, вполне, добиться того, чтобы его признали «произведением искусства». Быть может, вы увлекаетесь резьбой по дереву и сможете наложить на свое изделие неповторимый рисунок, способный поразить окружающих своей оригинальностью. Удачи, вам друзья, в ваших творческих начинаниях.

Еще о самодельных арбалетах:

Развлечение в виде подобного самодельного арбалета из дерева интересно и для взрослых, и для детей. Правда, для последних развлечение не безопасное, а потому и играть им нужно только под присмотром взрослых. Сделать такой арбалет не сложно, а стрелять он будет обычными железными пробками.

Материалы

Чтобы сделать деревянный арбалет своими руками, приготовьте:

• бруски дерева;
• бандажный шнур;
• клей для дерева;
• саморезы;
• деревянный дюбель;
• палочки для мороженого;
• карандаш;
• железные пробки от бутылок;
• ножовку или пилу;
• лобзик;
• наждачную бумагу;
• дрель;
• сверла.

Шаг 1
. Первым делом нужно сделать лук для арбалета. Для этого возьмите древесную полоску толщиной 0,64 см с параметрами 1,9 х 30,5 см. Исходный материал – это лиственное дерево, в данном случае им стал тополь. Полоску замочите в воде на ночь и после прижмите струбцинами к круглой ровной поверхности, оставив заготовку в таком виде до полного высыхания.

Шаг 2
. В закругленной полоске вам нужно просверлить три отверстия. Два по бокам должны составить 0,3 см. Размер отверстия в центре – 0,6 см.

Шаг 3
. Закрепите полоску в таком виде с помощью бандажного шнура.

Шаг 4
. В носовую часть арбалета отправьте деревянный брусок и закрепите его с помощью клея для дерева и самореза.

Шаг 5
. Бандажный шнур натяните по максимуму и в этой точке на центральном бруске изделия карандашом поставьте метку.

Шаг 6
. В месте, отмеченном меткой, сделайте надсечку.

Шаг 7
. В надсечке просверлите отверстие и отправьте в него дюбель. Нижнюю часть бруска обрежьте и обработайте, придавая ему вид настоящего оружия.

Шаг 8
. Теперь вам предстоит сделать фиксатор и курок. Для этого используйте прочные палочки от мороженого. Из палочек сделайте две детали, показанные на фото. Для курка вам просто нужно срезать один из закругленных концов, а для фиксатора – обрезать третью часть и снизу приклеить стопкой три обрезанные полоски. По длине они должны доходить до середины фиксатора.

Не думаю, что когда мы решим делать арбалет, у нас под рукой будет весь инструмент, какой мы только захотим, и куча сырья. По этому сложно предсказать из чего будет изготовлен наш арбалет, по этому просто рассмотрим основные узлы, сделанные с минимальной сложностью. А так же по возможности откажемся от металлических деталей.
Для того чтобы представить общий вид того, что должно получится, приведу картинку с сайта www.daslife.ru.

Ложе для арбалета, углубление в котором находится стрела, пожалуй самая трудоемкая и требующая филигранной обработки часть арбалета. Если у нас нет обработанного на фрезерном станке металлического ложа(а у нас его нет), можно заменить его на тщательно отшкуренное деревянное. Не стоит забывать, что преимущество боевого арбалета над деревянным луком не только в силе стрельбы (хотя самодельный арбалет без роликов и системы блоков вряд ли превысит лук по этому показателю), но в первую очередь в удобстве конструкции и возможности вести прицельный огонь. Для этого необходимо, учитывая траекторию полета стрелы, отрегулировать ложе так, чтобы оно располагалась под углом. Среднее значение- 5, 6 градусов, но вы советуем вам определится с дистанцией, на которую вы будете посылать стрелы, и что называется «пристрелять» готовое изделие, после каждой серии выстрелов меняя угол ложа, пока ваш самодельный арбалет не начнет посылать стрелы точно в цель.

Изготовление тетивы для арбалета
(взято с www.turmaster.com/)

Тетива во время выстрела получает значительное давление на растяжение и разрыв поэтому одним из условий, предъявляемых к ней, является ее способность выдерживать большое количество выстрелов, т.е. обладать долговечностью, «живучестью». Кроме того, тетива должна быть легкой и малорастяжимой.
Для изготовления тетивы применяются нити: лавсан, дакрон, кевлар, дейнема, СВМ, фастфлайт и другие нити синтетического волокна.
При этом необходимо иметь несложное приспособление.
Как видно из рисунка, оно состоит из деревянной планки, в которой с одной стороны имеется прорезь и передвигающийся стержень с резьбой, позволяющий устанавливать и закреплять его в различных местах, с другого конца планки на оси находится V-образная деталь из фанеры или дерева толщиной около 10 мм. На концах детали постоянно закреплены два стержня. V-образная деталь закрепляется в двух положениях. Первое положение показано на рисунке, во втором положении два стержня находятся на одной линии с подвижным стержнем.
В случае отсутствия такого или подобного приспособления обмотку тетивы можно производить между двумя гвоздями, вбитыми на необходимом расстоянии по длине тетивы. Обмотка нити производится круговым движением руки с равномерным натягиванием нити. Количество нитей зависит от силы лука
После того, как тетива намотана, производится предохранительная обмотка петель и ее середины.
Предохранительная обмотка производится крученой шелковой нитью капроновой, нейлоновой, хлопчатобумажной катушечной ниткой. При изготовлении тетивы из нитей кевлар необходимо усиливать петлю, либо делая дополнительную прокладку из нитей и вплетая их в тетиву, либо увеличивая вдвое количество их в петле. После обмотки середины петли V-образная пластина поворачивается в первоначальное положение и делается обмотка конца тетивы.
Таким образом обматывается и вторая петля. При этом необходимо точно сохранять середину обмотки. Тетива, надетая на лук, не должна иметь провисающих нитей, наличие их говорит о некачественном изготовлении тетивы. Как правило, это случается, если обмотки производятся не с одинаковым натяжением.
Предохранительная обмотка на середине тетивы делается в момент, когда она надета на лук. Предохранительная обмотка должна производиться не слишком туго: это значительно удлиняет срок службы тетивы.
Для предохранения тетивы от влаги ее слегка натирают пчелиным воском. Втирать воск следует осторожно, чтобы нити тетивы при этом не порвались и не деформировались. Необходимо помнить, что смазка увеличивает вес тетивы и приводит к уменьшению скорости полета стрелы, поэтому смазывать ее надо небольшим количеством воска.
Нити, из которых изготовляется тетива, при условии, создаваемом работой плеч, удлиняются (из лавсана или дакрона на 2-3% из кевлара на 0,8%). В связи с этим при изготовлении тетивы из кевлара рекомендуется делать ее немного длиннее, чем из лавсана и дакрона.
Практика стрельбы предполагает замену тетив через 5000-10000 выстрелов. Тетивы из кевлара служат значительно меньше и выдерживают около 2000-5000 выстрелов.
Подкручивая тетиву, можно изменять ее размеры до тех пор, пока кучность стрельбы не станет удовлетворительной. Максимальное число оборотов для изменения длины тетивы — 30. Если требуется большее число оборотов, то значит, тетива слишком длинная и следует сделать новую
Изготовление тетивы для арбалета

Тетива из металлического троса
Трос толщиной 1.5 — 2.5 мм годится для изготовления арбалетной тетивы. Но он обладает рядом особенностей, которые надо учитывать. В общем случае, тетива из синтетических нитей более предпочтительна.

Особенности использования металлического троса:
Конструктивно трос предназначен для статических нагрузок. При динамических нагрузках он разрушается значительно быстрее.
Со временем трос будет растягиваться и, соответственно, тетива ослабевать
Масса тетивы из троса значительно превышает массу такой же тетивы из синтетических материалов. Это косвенно влияет на скорость полета стрелы, так как плечам требуется больше энергии для разгона массивного троса.
При перетирании, избыточных напряжениях трос, как правило, рвется в местах перегибов, завязанных узлов, креплений
Получить петли на концах троса можно путем завязывания его обыкновенной дубовой петлей. Пайка, как способ соединения концов троса, менее надежен в эксплуатации. Неплохо себя зарекомендовало расклепывание концов троса в медной или латунной трубочке.

Петли для крепления тетивы на арбалет.
