Ардуино проекты для дачи своими руками

В этой статье вы найдете обзор инженерных проектов ардуино с кратким описанием каждого из них. Мы постарались не просто рассказать о проектах для начинающих, но и дать краткие комментарии с примерами и схемами реализации. Большинство проектов могут быть созданы с контроллерами Arduino Uno R3, Nano или Mega. Надеемся, что ваше знакомство с платформой продолжится, и вы сможете не только повторить уже существующие идеи, но и придумать свои решения, вдохновленные примерами.

Если посмотреть на все проекты ардуино, информация о которых доступна в интернете, то можно их разделить на несколько основных групп:

• Начальные учебные проекты, не претендующие на какое-то важное практическое использование, но помогающие разобраться в разных аспектах платформы.
  • Мигающие светодиоды – маячок, мигалка, светофор и другие.
  • Проекты с датчиками: от простейших аналоговых до цифровых, использующих разнообразные протоколы для обмена данными.
  • Устройства регистрации и отображения информации.
  • Машины и устройства с сервоприводами и шаговыми двигателями.
  • Устройства с использованием различных беспроводных видов связи и GPS.
• Проекты для автоматизации жилья – умные дома на Arduino, а также отдельные элементы управления домашней инфраструктурой.
• Разнообразные автономные машины и роботы.
• Проекты для исследования природы и автоматизации сельского хозяйства
• Необычные и креативные – как правило, развлекательные проекты.

По каждой из этих групп можно найти множество самых разнообразных материалов в книгах и на сайтах. В этой статье мы начнем знакомство с описанием наиболее простых проектов, с которых рекомендуется стартовать начинающим.

Как создавать проект на ардуино

Проект Ардуино – это всегда сочетание электронной схемы, некоторых связанных друг с другом аппаратных и механических устройств, системы питания и программного обеспечения, управляющего всем этим хаосом. Поэтому приступая к работе, вы должны твердо понимать, что создавая устройство в одиночестве, вы должны будете стать и программистом, и электронщиком, и конструктором.

Если речь идет не об учебном проекте, то вы обязательно столкнетесь со следующими этапами реализации с такими вот задачами:

• Придумать что-то, что будет полезно и (или) интересно для окружающих. Даже самый простой проект несет какую-то пользу – как минимум, он помогает изучать новые технологии.
• Собрать схему, подключить модули друг к другу и к контроллеру.
• Написать скетч (программу) в специальной среде и загрузить ее в контроллер.
• Проверить, как все работает вместе, и исправить ошибки.
• После тестирования – готовиться к созданию готового устройства. Это означает, нужно собрать устройство в каком-то пригодном для эксплуатации корпусе, предусмотреть систему питания, связи с окружающей средой.
• Если вы собираетесь распространять созданные вами устройства, то придется также заняться дизайном, системой транспортировки, задуматься о безопасности использования необученными пользователями и обучением этих самых пользователей.
• Если ваше устройство работает, оно протестировано и обладает какими-то преимуществами перед другими решениями, то можно попытаться сделать из вашего инженерного уже бизнес-проект, попробовать привлечь инвестиции.

Каждый из этих этапов создания проекта достоин отдельной статьи. Но мы уделим главное внимание этапам сборки электронных схем (основы электроники) и программирования контроллера.

Электронные схемы

Электронные схемы обычно собираются с применением , скрепляющих элементы друг с другом без пайки и скрутки. О том, как работают модули и схемы подключения можно узнать на нашем сайте. Обычно в описании проекта указаны способы монтажа деталей. Но для большинства популярных модулей есть уже десятки готовых схем и примеров в интернете.

Программирование

Создание и прошивка скетчей производится в специальной программе – среде программирования. Наиболее популярной версией такой среды является Arduino IDE. На нашем сайте вы сможете найти информацию о том, .

Где купить все необходимое

Простые проекты Ардуино

Давайте начнем наш обзор с традиционно самых простых, но очень важных проектов, включающих в себя минимальное количество элементов: светодиоды, резисторы и, конечно же, плату ардуино. Все примеры рассчитаны на использование , но с минимальными изменениями будут работать на любой плате: от и до , и даже LilyPad.

Проект с мигающим светодиодом – маячок

Все без исключения учебники и пособия для начинающих по ардуино стартуют с примера мигания светодиодом. Этому есть две причины: такие проекты требуют минимального программирования и их можно запустить даже без сборки электронной схемы – уж что-что, а светодиод есть на любой плате ардуино. Поэтому и мы не станем исключением – давайте начнем с маячка.

Нам понадобится:

• Плата Ардуино Uno, Nano или Mega со встроенным светодиодом, подключенным к 13 пину.
• И все.

Что должно получиться в итоге:

Светодиод мигает – включается и выключается через равные промежутки времени (по умолчанию – 1 сек). Скорость включения и выключения можно настраивать.

Схема проекта

Схема проекта довольно проста: нам нужен только контроллер ардуино со встроенным светодиодом, подсоединенным к пину 13. Именно этим светодиодом мы и будем мигать. Подойдут любые популярные платы: Uno, Nano, Mega и другие.

Подсоединяем Arduino к компьютеру, убеждаемся, что плата ожила и замигала загрузочными огоньками. Во многих платах «мигающий» скетч уже записан в микроконтроллер, поэтому светодиод может начать мигать сразу после включения.

С помощью такого простого проекта маячка вы можете быстро проверить работоспособность платы: подключите ее к компьютеру, залейте скетч и по миганию светодиода сразу станет понятно – работает плата или нет.

Программирование в проекте Ардуино

Если в вашей плате нет загруженного скетча маячка – не беда. Можно легко загрузить уже готовый пример, доступный в среде программирования Ардуино.

Открываем программу Arduino IDE, убеждаемся, что выбран нужный порт.

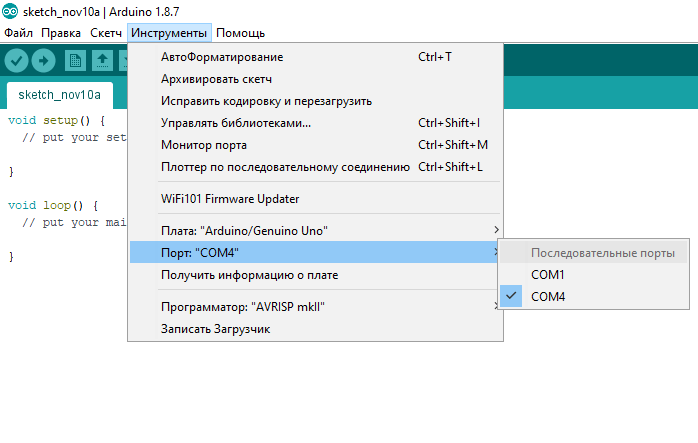

Проверка порта Ардуино – выбираем порт с максимальным номером

Затем открываем уже готовый скетч Blink – он находится в списке встроенных примеров. Откройте меню Файл, найдите подпункт с примерами, затем Basics и выберите файл Blink.

Открываем пример Blink в Ардуино IDE

В открытом окне отобразится исходный код программы (скетча), который вам нужно будет загрузить в контроллер. Для этого просто нажимаем на кнопку со стрелочкой.

Информация в Arduino IDE – Загрузка завершена

Ждем немного (внизу можно отследить процесс загрузки) – и все. Плата опять подмигнет несколькими светодиодами, а затем один из светодиодов начнет свой размеренный цикл включений и выключений. Можно вас поздравить с первым загруженным проектом!

Проект маячка со светодиодом и макетной платой

В этом проекте мы создадим мигающий светодиод – подключим его с помощью проводов, резистора и макетной платы к ардуино. Сам скетч и логика работы останутся таким же – светодиод включается и выключается.

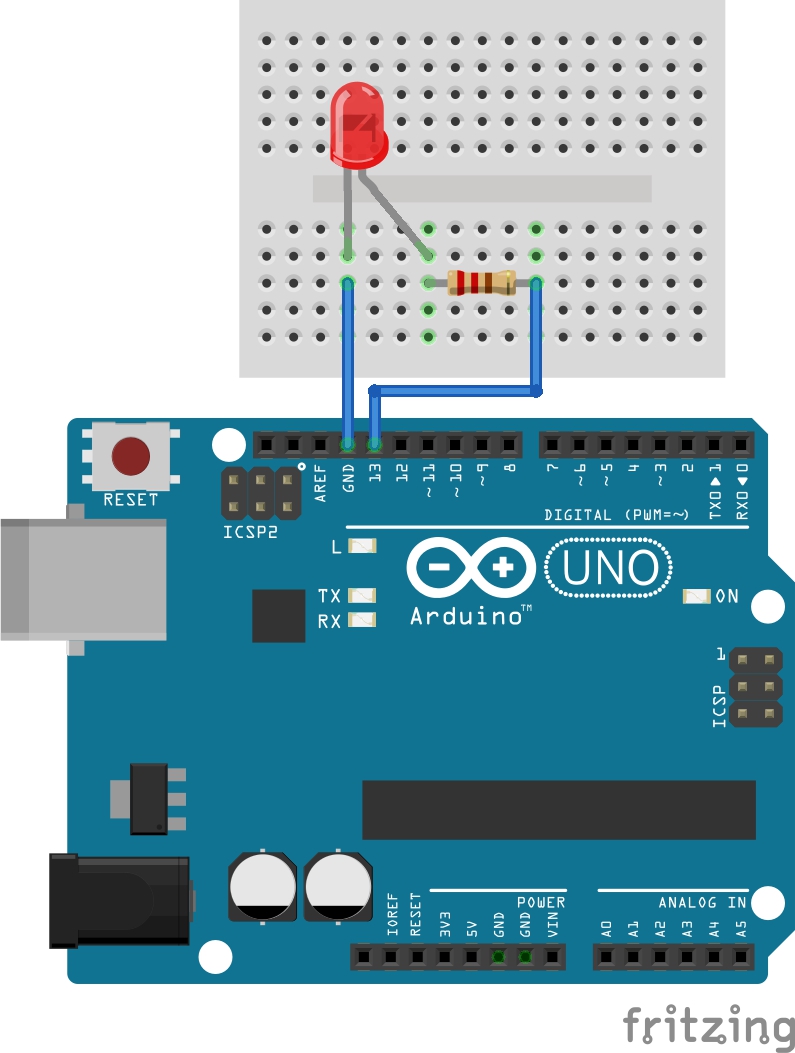

Графическое изображение схемы подключения доступно на следующем рисунке:

Другие идеи проектов со светодиодами:

• Мигалка (мигаем двумя свтодиодами разных цветов)
• Светофор
• Светомузыка
• Сонный маячок
• Маячок – сигнализация
• Азбука Морзе

Подробное описание схемы подключения и логики работы программы можно найти в отдельной статье, посвященной проектам со светодиодами.

Проекты Ардуино в Интернете

В интернете можно найти огромное количество примеров самых разных проектов с Arduino. Мы сделали небольшую подборку самых необычных проектов.

Сегодня без труда можно найти сотни проектов, созданных руками инженеров-энтузиастов по всему миру. Невозможно сделать качественный обзор всех их. В данной подборке мы просто сделали небольшой обзор

Этот оригинальный проект кажется невероятным, ведь для переключения канала нужен не пульт, а мысль о его смене. Для создания потребуется Ардуино Уно, игра Star Wars Force Trainer, инфракрасные приемник и передатчик.

Проект был реализован Дэниэлом Дэвисом в домашних условиях. За основу он взял игру 2009 года Star Wars Force Trainer и разобрал ее. Сама игра содержит гарнитуру, которая может обнаружить электрические поля разума (аналогично ЭЭГ). Внутри был обнаружен чип NeuroSky ЭЭГ, который Дэниэл подключил к плате Ардуино. Данные ЭЭГ собираются и преобразовываются на компьютере.

С помощью serial монитора можно посмотреть сигналы, которые передает пульт на ИК приемник при переключении каналов. Далее записывается код кнопки и пишется небольшая программа.

После завершения программной части на человека надевают шлем, и он может переключать канаты телевизора и выключать его путем сосредоточения мыслей.

Plotclock является простейшим роботом, который состоит из руки с маркером, которая пишет на доске текущее время. Когда время изменяется, рука стирает ранее записанное число и пишет новые значения. Проект постоянно развивается, описанная технология является простейшей.

Для реализации проекта нужны 3D принтер, Ардуино Уно, 3 сервомотора, болты и гайки, маркер для стираемой доски, белая поверхность.

Механическая составляющая робота выполняется из пластиковых элементов и соединенных между собой механизмов. Управляется рука с помощью платы Ардуино и трех серводвигателей.

В проекте реализуется открытие двери с помощью определенной голосовой команды. Чтобы войти в помещение, достаточно назвать фразу «Сезам, откройся».

Для создания потребуются Ардуино Уно, серводвигатель, Bluetooth модуль.

Для разблокирования двери используются команды Google Now. Для смартфонов и планшетов есть приложение с названием «Сезам», которое и отправляет команду дверному замку при произношении слов «О’кей Google, Сезам, откройся».

Сервопривод подключается к дверному замку. Модуль Bluetooth ожидает команду, и при ее получении подает сигнал Ардуино через serial порт. Arduino Uno отдает команду сервоприводу и дверь открывается.

Куб из светодиодов на базе Ардуино – это развлекательное осветительное устройство. Он может быть разного размера с различными режимами подсветки. Куб оснащен кнопкой переключения режимов.

Для создания понадобится 64 светодиода, 4 резистора 100 Ом, проводники, макетная плата, коннекторы, коробка, источник питания на 9 В и плата Ардуино Уно.

На коробке рисуется или распечатывается эскиз квадрата 4х4. Проделываются отверстия, в которые помещаются светодиоды. Аноды нужно соединить между собой, затем коробку требуется повернуть и вытащить диоды. Аналогично формируются еще 3 слоя. Все слои нужно соединить с помощью оставшихся катодов. На макетную плату ставится получившийся куб и подключается к плате.

На базе Ардуино можно создать полезную вещь для дома – робота-уборщика. Самостоятельно сделанная модель не будет уступать по своим характеристикам магазинному экземпляру.

Для сборки потребуется:

• Arduino;
• драйвер L298N для управления двигателем;
• миниатюрные двигатели с редуктором и колесами;
• 6 инфракрасных датчиков;
• двигатель для турбины;
• турбина;
• двигатели для щеток;
• датчики столкновения;
• 4 аккумулятора;
• повышающий и понижающий преобразователи тока;
• контроллер для батареи.

Пылесос оборудован ИК датчиками. Они реагируют, когда пылесос приближается к препятствию, и дают ему команду остановиться и развернуться. При столкновении со стеной или другим препятствием срабатывает один из выключателей, соединяющий бампер и корпус робота.

Веб-камера закрепляется на поворотном механизме и подключается к ПК, на котором установлено программное обеспечение OpenCV. Когда программа обнаруживает лицо, начинается вычисление его центральной точки. Полученные координаты передаются на микроконтроллер Ардуино, который управляет сервомоторами и следит за лицом.

Для реализации потребуются:

• программное обеспечение Arduino IDE, OpenCV;
• плата Ардуино Уно;
• 2 сервомотора;
• веб-камера.

Автоматизация задач для аквариума помогает облегчить жизнь пользователя. Проект должен отвечать за следующие действия:

• подача подсветки того или иного цвета в зависимости от условий;
• отображение времени;
• регулирование компрессора;
• включение и выключение фильтров;
• отображение данных о температуре, влажности.

Чтобы собрать устройство, потребуются плата Ардуино Уно, пьезо сигналка, RGB лента, белая диодная лента, датчик температуры и влажности, LCD экран, часы, 2 реле, ик-приемник, транзисторы.

Схем реализации прибора существует множество. Пример одной из них приведен ниже.

Требуется также прописать код для включения того или иного цвета в зависимости от условий и настроить работу ЖК экрана.

В умной теплице для цветов происходит мониторинг и регулировка температуры и освещения и полив почвы. Особенно это актуально для теплолюбивых тропических растений, в которых необходимо постоянно поддерживать высокую температуру. Управлять можно автоматически или удаленно с планшета или смартфона.

Чтобы собрать проект, нужны следующие компоненты:

• Ардуино Уно;
• USB кабель;
• плата прототипирования;
• провода;
• фоторезистор;
• резистор на 10 кОм;
• температурный датчик;
• модуль температуры и влажности окружающей среды;
• модуль влажности почвы.

Фоторезистор отвечает за измерение освещенности. Температурный сенсор получает температуру воздуха. Модуль влажности почвы помещается в землю и измеряет уровень воды в ней.

Прибор может использоваться в умном доме в качестве измерителя потребляемой электроэнергии на современных счетчиках. Считывание информации происходит через светодиод счетчика – просчитывается длительность между миганиями.

Принцип работы следующие. Ардуино считывает частоту миганий и подает информацию через беспроводной модуль. Модуль, установленный на компьютер, получает эти данные и передает их в программу LabVIEW, в которой отображаются данные потребления мощности в режиме реального времени.

Мигание светодиода детектирует фоторезистор. Аналоговые данные считываются с помощью делителя напряжения.

Для работы потребуются:

• Ардуино;
• фоторезистор;
• светодиод;
• модуль Xbee;
• программное обеспечение Arduino IDE, LabView;
• простые и подстроечные резисторы;
• провода.

В программе будет отображаться график потребления за последние 5 минут и в реальном времени.

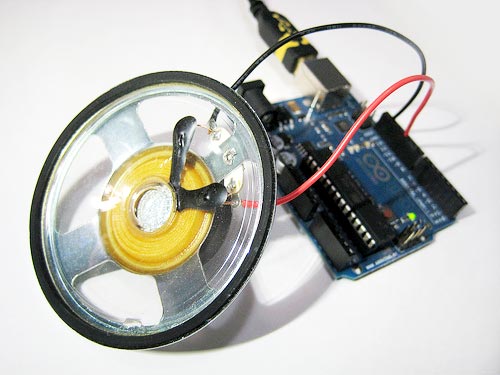

Своими руками на базе Ардуино можно создать аудиопроигрыватель. Его конструкция проста – он состоит из динамика, транзистора, micro-sd карты с записанными на нее треками. В качестве платы используется Ардуино, также можно взять контроллер Seeeduino 2.21 или Garagino на ATmega328.

Для сборки нужны:

• контроллер;
• карт-ридер;
• динамик;
• печатная плата;
• карта памяти с записанными аудиотреками;
• транзистор;
• резистор;
• провода.

Работает плеер следующим образом. Ардуино загружает файлы с расширением.wav карты памяти. Происходит генерирование сигнала, который выводится через динамики, подсоединенные к пину 9 на плате.

Предварительно песню нужно преобразовать в формат.wav. Сделать это можно с помощью самого простого онлайн-конвертера. Музыкальные файлы имеют ограничения при воспроизведении мелодии. Транзистор не сможет прочитать сложные.wav-файлы, поэтому советуется преобразовать треки к следующему виду: 16 кГц в секунду, моно канал, бит на сэмпл – 8.

Музыка записывается на заранее отформатированную карту памяти и сохраняется с простыми наименованиями.После сбора схемы требуется прописать код, включить питание, после чего начнется воспроизведение музыки.

Рекомендации по работе с проектами Ардуино в Интернете

Найдя в интернете интересующий вас проект, попробуйте сначала понять его принцип действия. Посмотрите, как связаны между собой элементы, какие функции они выполняют, каковы ограничения. Попробуйте сперва создать прототип устройств (электронная схема с прошивкой) и только затем пытайтесь полностью повторить то, что видите в описании.

Другие идеи проектов

Проекты умного дома на Ардуино

Проекты умного дома являются одним из примеров того, как перейти от «игрушек» и тренажеров к реальным системам, помогающими и облегчающим жизнь. Как правило, с помощью ардуино невозможно создать полноценные автономные решения, но отдельные компоненты сделать вполне реально.

При этом нужно понимать, что сталкиваясь с реальными инфраструктурными объектами, мы должны соблюдать особую предусмотрительность при работе с электричеством, отоплением, водопроводом под давлением, канализацией. Любые эксперименты здесь нужно проводить обязательно под контролем профессионала.

Что может являться прототипом умного дома на ардуино:

• Системы освещения с автоматическим включением и отключением в зависимости от показателей датчиков. Наиболее популярнее варианты – использовать датчик освещенности, PIR датчик движения или датчик звука.
• Дистанционно управляемые электрические приборы. Например, включение или выключение системы отопления в зависимости от температуры или умное управление освещением в помещениях. Здесь вам понадобятся различные виды реле и один из механизмов обеспечения беспроводной связи: WiFi, GPRS, Bluetooth или радиоканал. Управлять устройствами можно через Web-интерфейс (через браузер) или с использованием соответствующего мобильного приложения (можно написать самому или выбрать одну из готовых платформ).
• Всевозможные системы учета: воды, тепла, электроэнергии. Начинающим доступны любительские датчики напора воды, температуры, влажности, силы тока. Можно использовать и профессиональные приборы, взаимодействуя с ними по одному из промышленных протоколов. Полученные данные можно собирать локально или отправлять в облако для последующего анализа.
• Охранные системы и контролирование внештатных ситуаций. Здесь понадобится различные датчики присутствия, движения, звука, магнитные датчики Холла и другие. Естественно, не обойтись без коммуникаций и возможности быстрой передачи информации владельцу через интернет.

Каждое из этих направлений может содержать в себе десятки разных проектов. Вы можете без труда найти себе подходящий вариант в интернете или в одной из наших статей.

Проекты «Зеленой робототехники»

Юные ардуинщики, живущие в небольших городах и сельской местности, где много природы и не очень много «цивилизации», могут с успехом использовать ардуино для исследования и охраны природы, а также автоматизации сельского хозяйства. Вот некоторые из идей проектов, которые можно реализовывать своими силами на уровне прототипов и готовых решений:

• Умная теплица
• Полив растений
• Умный инкубатор
• Умный улей
• Антигрызуны
• Умный агроном
• Умный ошейник для животных
• Расширенная метеостанция
• Робот – сеяльщик
• Счетчик муравьев

Проекты с дронами: аэрофотосъемка, внесение удобрений.

Собрали лучшие и даже сумасшедшие Arduino-проекты, которые мы встретили в 2015 году.

Arduino Wake-Up Machine

Взлом кодовых замков с помощью Arduino

Этот механизм, управляемый Arduino, может открыть любой кодовый замок менее чем за 30 секунд. Проект хакера Samy Kamkar продемонстрировал уязвимость.

Робот, сортирующий Skittles

Проект распечатанного на 3D-принтере Arduino-робота, который поможет сэкономить время, необходимое на сортировку Skittles. Возможно, самое большое разочарование, что механизм не универсален и подходит для M&M’s. Видео и более подробное описание

Protopiper — гаджет для прототипирования

Удивительный гаджет для прототипирования. Устали бегать с рулеткой? Обладая этим устройством, вы можете быстро набросать эскиз размером с комнату.

Open Source снегоуборщик

Двигателем прогресса во многих случаях является лень. Убирать снег лопатой? Для этой работы нужен робот. Возможно продавцам снегоуборщиков не понравится этот проект, т.к. автор считает, что каждый может самостоятельно сделать себе такой. .

Бластер для переключения музыки

У всех разные музыкальные вкусы. Но бывает так, что музыка просто ужасна. Она не нравится никому в компании. Так бывает. Если ваша мечта а такие моменты — выстрелить из пистолета и поменять музыку… то знайте, что проект реализован, мечты сбываются.

Придай своим волосам больше возможностей

Незаметно отправлять сообщения, запускать приложения, транслировать свое место положение — все это можно делать аккуратно поглаживая свои волосы — это так естественно для девушек.

Вяжи с Arduino

Чтобы вязать необязательно обращаться к бабушке или покупать профессиональное оборудование. Сделай сам робота, который вяжет, используя Arduino.

Робот BB-8 на Arduino

Проект для тех, кто мечтает сделать робота BB-8 из Звездных Войн.

О’кей Google, Сезам, открой дверь

В это проекте студент MIT реализовал открывание двери с помощью голосовой команды Google Now. Чтобы попасть в дом, нужно просто сказать: «Сезам, откройся». Видео и описание проекта .

Печатная машинка, играющая симфонию

Печатная машинка 1960 года превратилась не только в принтер, но и в музыкальный инструмент.

Робот AT-AT

Управляемый робот AT-AT из Звездных Войн.

Робот T-800 из Терминатора

В мире очень много поклонников фильма «Терминатор», но немногие воссоздали робота T-800. Подробнее почитать о проекте и посмотреть видео можно .

Робот миньон из яйца от Kinder-сюрприза

Веселый самодельный робот, которого можно сделать самому. Подробнее оп проекте .

Управление телевизором силой мысли

Пульт от телевизора больше не нужен. Все что нужно сделать — это подумать о смене канала. В проекте использован чип из игры Star Wars Force Trainer (Звездные войны), выпущенной в 2009 году. Подробнее .

Arduino — это универсальная платформа для самоделок на микроконтроллерах. К ней есть множество шилдов (плат расширения) и датчиков. Это многообразие позволяет сделать целый ряд интересных проектов, направленных на улучшение вашей жизни и повышение её комфорта. Сферы применения платы безграничны: автоматизация, системы безопасности, системы для сбора и анализа данных и прочее.

Из этой статьи вы узнаете, что можно сделать интересного на Ардуино. Какие проекты станут зрелищными, а какие полезными.

Что можно сделать с помощью Arduino

Робот пылесос

Уборка в квартире — рутинное занятие и малопривлекательное, тем более на это нужно время. Сэкономить его можно, если часть хлопот по дому возложить на робота. Этого робота собрал электронщик из г. Сочи — Дмитрий Иванов. Конструктивно он получился достаточно качественным и не уступает в эффективности .

Для его сборки вам понадобятся:

1. Arduino Pro-mini, или любая другая подобная и подходящая по размерам…

2. USB-TTL переходник, если вы используете Pro mini. Если вы выбрали Arduino Nano, то он не нужен. Он уже установлен на плате.

3. Драйвер L298N нужен для управления и реверсирования двигателей постоянного тока.

4. Маленькие двигателя с редуктором и колесами.

5. 6 ИК-датчиков.

6. Двигатель для турбины (побольше).

7. Сама турбина, а вернее крыльчатка от пылесоса.

8. Двигателя для щеток (небольшие).

9. 2 датчика столкновения.

10. 4 аккумулятора 18650.

11. 2 преобразователя постоянного напряжения (повышающий и понижающий).

13. Контроллер для работы (заряда и разряда) аккумуляторов.

Система управления выглядит следующим образом:

А вот система питания:

Подобные уборщики развиваются, модели заводского изготовления обладают сложными интеллектуальными алгоритмами, но вы можете попытаться сделать свою конструкцию, которая не будет уступать по качеству дорогим аналогам.

Способны выдавать световой поток любого цвета, в них обычно используются светодиоды в корпусе которых размещено три кристалла светящиеся разным цветом. Для их управления продаются , их суть заключается в регулировании тока подаваемого на каждый из цветов светодиодной ленты, следовательно — регулируется интенсивность свечения каждого из трёх цветов (отдельно).

Вы можете сделать своими руками RGB-контроллер на Ардуино, даже более того, в этом проекте реализовано управление через Bluetooth.

На фото приведен пример использования одного RGB-светодиода. Для управления лентой потребуется дополнительный блок питания на 12В, тогда будут управлять затворами полевых транзисторов включенных в цепь. Ток заряда затвора ограничен резисторами на 10 кОм, они устанавливаются между пином Ардуино и затвором, последовательно ему.

С помощью микроконтроллера можно сделать универсальный пульт дистанционного управления управляемый с мобильного телефона.

Для этого понадобится:

Arduino любой модели;

ИК-приемник TSOP1138;

ИК-светодиод;

Bluetooth-модуль HC-05 или HC-06.

Проект может считывать коды с заводских пультов и сохранять их значения. После чего вы можете управлять этой самоделкой через Bluetooth.

Веб-камера устанавливается на поворотный механизм. Её подключают к компьютеру, с установленным программным обеспечением. Оно базируется на библиотеке компьютерного зрения — OpenCV (Open Source Computer Vision Library), после обнаружения программой лица, координаты его перемещения передаются через USB-кабель.

Ардуино даёт команду приводу поворотного механизма и позиционирует объектив камеры. Для движения камеры используется пара сервоприводов.

На видео изображена работа этого устройства.

Следите за своими животными!

Идея заключается в следующем — узнать, где гуляет ваше животное, это может вызвать интерес для научных исследований и просто для развлечения. Для этого нужно использовать GPS-маячок. Но чтобы хранить данные о местоположении на каком-нибудь накопителе.

При этом габариты устройства здесь играют решающую роль, поскольку животное не должно ощущать от него дискомфорт. Для записи данных можно использовать для работы с картами памяти формата Micro-SD.

Ниже приведена схема оригинального варианта устройства.

В оригинальной версии проекта использовалась плата TinyDuino и шилды к ней. Если вы не можете найти такую, вполне можно использовать маленькие экземпляры Arduino: mini, micro, nano.

Для питания использовался элемент Li-ion, малой ёмкости. Маленького аккумулятора хватает примерно на 6 часов работы.
У автора в итоге все поместилось в обрезанную баночку из-под тик-така. Стоит отметить, что антенна GPS должна смотреть вверх, чтобы получать достоверные показания датчика.

Взломщик кодовых замков

Для взлома кодовых замков с помощью Ардуино понадобятся серво- и шаговый двигатель. Этот проект разработал хакер Samy Kamkar. Это достаточно сложный проект. Работа этого устройства изображена на видео, где автор рассказывает все подробности.

Конечно, для практического применения такое устройство вряд ли подойдет, но это отличный демонстрационный.

Ардуино в музыке

Это скорее не проект, а небольшая демонстрация какое применение нашла эта платформа у музыкантов.

Драм машина на Ардуино. Примечательна тем, что это не обычный перебор записанных сэмплов, а, в принципе, генерация звука с помощью «железных» приспособлений.

Номиналы деталей:

Транзистор NPN-типа, например 2n3904 — 1 шт.

Резистор 1 кОм (R2, R4, R5) — 3 шт.

330 Ом (R6) — 1 шт.

10 кОм (R1) — 1 шт.

100 кОм (R3) — 1 шт.

Электролитический конденсатор 3.3 мкФ — 1 шт.

Для работы проекта потребуется подключение библиотеки для быстрого разложения в ряд Фурье.

Это достаточно простой и интересный проект из разряда «можно похвастаться перед друзьями».

3 проекта роботов

Робототехника — одно из интереснейших направлений для гиков и просто любителей сделать что-нибудь необычное своими руками, я решил сделать подборку из нескольких интересных проектов.

BEAM-робот на Ардуино

Для сборки четырёхногого шагающего робота вам понадобятся:

Для движения ног нужны сервомоторчики, например, Tower Hobbies TS-53;

Кусок медной проволоки средней толщины (чтобы выдерживала вес конструкции и не гнулась, но и не слишком толстой, т.к. не имеет смысла);

Микроконтроллер — AVR ATMega 8 или плата Ардуино любой модели;

Для шасси в проекте указано, что использовалась Рамка Sintra. Это что-то вроде пластика, он сгибается в любую форму при нагревании.

В результате вы получите:

Примечательно то, что этот робот не ездит, а шагает, может перешагивать и заходить на возвышения до 1 см.

Этот проект мне, почему-то, напомнил робота из мультфильма Wall-e. Его особенностью является использование для зарядки аккумуляторов. Он перемещается подобно автомобилю, на 4-х колесах.

Его составляющие детали:

Пластиковая бутылка подходящего размера;

• Перемычки мама-папа;

  Солнечная панель с выходным напряжением в 6В;

  В качестве донора колес, двигателей и других деталей — машинка на радиоуправлении;

  Два сервопривода непрерывного вращения;

  Два обычных сервопривода (180 градусов);

  Держатель для батареек типа АА и для «кроны»;

  Датчик столкновений;

  Светодиоды, фоторезисторы, постоянные резисторы на 10 кОм — всего по 4 штуки;

  Диод 1n4001.

Вот основа — плата Ардуино с прото-шилдом.

Вот так выглядят запчасти от — колеса.

Конструкция почти в сборе, датчики установлены.

Суть работы робота заключается в том, что он едет на свет. Обилие нужно ему для навигации.

Это скорее ЧПУ станок, чем робот, но проект весьма занимательный. Он представляет собой 2-х осевой станок для рисования. Вот перечень основных компонентов, из которых он состоит:

(DVD)CD-приводы — 2 шт;

2 драйвера для шаговых двигателей A498;

сервопривод MG90S;

Ардуино Уно;

Источник питания 12В;

Шариковая ручка, и другие элементы конструкции.

Из привода оптических дисков используется блоки с шаговым двигателем и направляющей штангой, которые позиционировали оптическую головку. Из этих блоков извлекают двигатель, вал и каретку.

Управлять шаговым двигателем без дополнительного оборудования у вас не выйдет, поэтому используют специальные платы-драйверы, лучше, если на них будет установлен радиатор двигателя в момент пуска или смены направления вращения.

Полный процесс сборки и работы показан на этом видео.

Смотрите также 16 лучших Arduino проектов от AlexGyver:

Заключение

В статье рассмотрена лишь малая капля из всего того, что вы можете сделать на этой популярной платформе. На самом деле всё зависит от вашей фантазии и задачи, которую вы ставите перед собой.

Что такое цифровая драм-машина или иначе бит-машина слышали наверное все. Совсем другое дело электромеханическая драм-машина, созданая норвежским композитором Koka Nikoladze. В ней звук формируется за счет механического воздействия. Машинка работает под управлением Arduino, который позволяет запрограммировать мелодию для исполнения.

Вы слышали про Arduino и вам хочется поскорее разобраться с ней, чтобы сделать свое устройство, робота или что там еще придумали. Помигать светодиодом вы сможете уже в первый вечер, но на создание более сложного гаджета уйдет куда больше времени. Впереди долгие недели и даже месяцы изучения программирования на C, поиск совместимых библиотек и модулей, костылей и превозмогания трудностей. Как ускорить процесс? Начните с Arduino совместимой платы, которую можно программировать на JavaScript.

Оригинал статьи на английском http://www.bunniestudios.com/blog/?p=2407

На фотографии готовые печатные платы для Leonardo

Самое интересное в лампе — это то, что она реагирует на приближение с помощью самодельного, и вообщем-то очень простого емкостного сенсора. Основной элемент, которого — лист фольги. На данный момент эта сборка лишь прототип, и все электронные компоненты и сенсор (тот самый лист фольги) никаким образом не интегрированы в сам светильник, но сама идея очень интересная.

Arduino, самодельная перчатка с 5-тью зашитыми датчиками изгиба, 5 сервоприводов HITEC HS-81 и механическая рука. Как все это работает можно посмотреть на видео. Arduino cчитывает данные с датчиков изгиба и управляет сервомоторчиками так, чтобы механическая рука повторяла движения кисти человека. Кстати, в первом видео автор использует готовый набор механики руки, который можно купить на ebay, правда без электронных компонентов и приводов. В другом проекте автор сделал подобную руку из подручных материалов.

В этом проекте автор покажет, как можно подключить полноцветную светодиодную матрицу 8×8 к Arduino. Сама матрица имеет 32 входа: 8 анодов, 8 катодов красного цвета, 8 зеленого и 8 синего. При этом для управления матрицей будут задействованы всего 3 выхода на Arduino. Никакой магии тут нет, а есть 4 сдвиговых регистра 74HC595.

Более подробно об использовании 74HC59 с Arduino можно почитать в инструкции Использование сдвигового регистра 74HC595 для увеличения количества выходов .

Один регистр дает нам 8 выходов, так как у нашей матрицы 32 входа, в проекте использована техника каскадирования сдвиговых регистров. Нам понадобится 4 регистра 74HC59, при этом количество подключений к Arduino не изменится и будут задействованы 3 выхода на Arduino. для управления. Питание осуществляется по USB, но можно подключить и автономное.

Съемка быстротекущих процессов, таких как падение капли, взрыв воздушного шарика, — очень непростое дело. Точно подгадать момент, когда нужно нажать на спуск затвора, без специальных устройств практически невозможно. Нет, можно, конечно, сделать сотню попыток, и в какой-то момент удача повернется к тебе. Но можно обойтись и без сотни шариков. Тут на помощь придет Arduino. Ниже описан процесс конструирования автоматического триггера на базе Arduino с реакцией на звук или пересечение луча лазерной указки.

Cтрого говоря, Arduino будет управлять не затвором камеры, а фотовспышкой. К сожалению, задержка реакции камеры на сигнал — в районе 20 миллисекунд, что для человеческого глаза не заметно, но все же дольше, чем можно себе позволить при съемке лопнувшего шарика. Поэтому съемка производится в темной комнате с выдержкой 10 секунд, а вот вспышка срабатывает именно в нужный момент. Так как в комнате практически нет освещения, то всё экспонирование фотографии произойдет именно в момент работы вспышки (около 1 миллисекунды).

В этой статье я решал собрать полное пошаговое руководство для начинающих Arduino. Мы разберем что такое ардуино, что нужно для начала изучения, где скачать и как установить и настроить среду программирования, как устроен и как пользоваться языком программирования и многое другое, что необходимо для создания полноценных сложных устройств на базе семейства этих микроконтроллеров.

Тут я постараюсь дать сжатый минимум для того, что бы вы понимали принципы работы с Arduino. Для более полного погружения в мир программируемых микроконтроллеров обратите внимание на другие разделы и статьи этого сайта. Я буду оставлять ссылки на другие материалы этого сайта для более подробного изучения некоторых аспектов.

Что такое Arduino и для чего оно нужно?

Arduino — это электронный конструктор, который позволяет любому человеку создавать разнообразные электро-механические устройства. Ардуино состоит из программной и аппаратной части. Программная часть включает в себя среду разработки (программа для написания и отладки прошивок), множество готовых и удобных библиотек, упрощенный язык программирования. Аппаратная часть включает в себя большую линейку микроконтроллеров и готовых модулей для них. Благодаря этому, работать с Arduino очень просто!

С помощью ардуино можно обучаться программированию, электротехнике и механике. Но это не просто обучающий конструктор. На его основе вы сможете сделать действительно полезные устройства.
Начиная с простых мигалок, метеостанций, систем автоматизации и заканчивая системой умного дома, ЧПУ станками и беспилотными летательными аппаратами. Возможности не ограничиваются даже вашей фантазией, потому что есть огромное количество инструкций и идей для реализации.

Стартовый набор Arduino

Для того что бы начать изучать Arduino необходимо обзавестись самой платой микроконтроллера и дополнительными деталями. Лучше всего приобрести стартовый набор Ардуино, но можно и самостоятельно подобрать все необходимое. Я советую выбрать набор, потому что это проще и зачастую дешевле. Вот ссылки на лучшие наборы и на отдельные детали, которые обязательно пригодятся вам для изучения:

Среда разработки Arduino IDE

Для написания, отладки и загрузки прошивок необходимо скачать и установить Arduino IDE. Это очень простая и удобная программа. На моем сайте я уже описывал процесс загрузки, установки и настройки среды разработки. Поэтому здесь я просто оставлю ссылки на последнюю версию программы и на

Язык программирования Ардуино

Когда у вас есть на руках плата микроконтроллера и на компьютере установлена среда разработки, вы можете приступать к написанию своих первых скетчей (прошивок). Для этого необходимо ознакомиться с языком программирования.

Для программирования Arduino используется упрощенная версия языка C++ с предопределенными функциями. Как и в других Cи-подобных языках программирования есть ряд правил написания кода. Вот самые базовые из них:

• После каждой инструкции необходимо ставить знак точки с запятой (;)
• Перед объявлением функции необходимо указать тип данных, возвращаемый функцией или void если функция не возвращает значение.
• Так же необходимо указывать тип данных перед объявлением переменной.
• Комментарии обозначаются: // Строчный и /* блочный */

Подробнее о типах данных, функциях, переменных, операторах и языковых конструкциях вы можете узнать на странице по Вам не нужно заучивать и запоминать всю эту информацию. Вы всегда можете зайти в справочник и посмотреть синтаксис той или иной функции.

Все прошивки для Arduino должны содержать минимум 2 функции. Это setup() и loop().

Функция setup

Для того что бы все работало, нам надо написать скетч. Давайте сделаем так, что бы светодиод загорался после нажатия на кнопку, а после следующего нажатия гас. Вот наш первый скетч:

// переменные с пинами подключенных устройств
int switchPin = 8;
int ledPin = 11;
// переменные для хранения состояния кнопки и светодиода
boolean lastButton = LOW;
boolean currentButton = LOW;
boolean ledOn = false;
void setup() {
pinMode(switchPin, INPUT);
pinMode(ledPin, OUTPUT);
}
// функция для подавления дребезга
boolean debounse(boolean last) {
boolean current = digitalRead(switchPin);
if(last != current) {
delay(5);
current = digitalRead(switchPin);
}
return current;
}
void loop() {
currentButton = debounse(lastButton);
if(lastButton == LOW && currentButton == HIGH) {
ledOn = !ledOn;
}
lastButton = currentButton;
digitalWrite(ledPin, ledOn);
}

В этом скетче я создал дополнительную функцию debounse для подавления дребезга контактов. О дребезге контактов есть на моем сайте. Обязательно ознакомьтесь с этим материалом.

ШИМ Arduino

Широтно-импульсная модуляция (ШИМ) — это процесс управления напряжением за счет скважности сигнала. То есть используя ШИМ мы можем плавно управлять нагрузкой. Например можно плавно изменять яркость светодиода, но это изменение яркости получается не за счет уменьшения напряжения, а за счет увеличения интервалов низкого сигнала. Принцип действия ШИМ показан на этой схеме:

Когда мы подаем ШИМ на светодиод, то он начинает быстро зажигаться и гаснуть. Человеческий глаз не способен увидеть это, так как частота слишком высока. Но при съемке на видео вы скорее всего увидите моменты когда светодиод не горит. Это случится при условии что частота кадров камеры не будет кратна частоте ШИМ.

В Arduino есть встроенный широтно-импульсный модулятор. Использовать ШИМ можно только на тех пинах, которые поддерживаются микроконтроллером. Например Arduino Uno и Nano имеют по 6 ШИМ выводов: это пины D3, D5, D6, D9, D10 и D11. В других платах пины могут отличаться. Вы можете найти описание интересующей вас платы в

Для использования ШИМ в Arduino есть функция Она принимает в качестве аргументов номер пина и значение ШИМ от 0 до 255. 0 — это 0% заполнения высоким сигналом, а 255 это 100%. Давайте для примера напишем простой скетч. Сделаем так, что бы светодиод плавно загорался, ждал одну секунду и так же плавно угасал и так до бесконечности. Вот пример использования этой функции:

// Светодиод подключен к 11 пину
int ledPin = 11;
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
for (int i = 0; i 0; i—) {
analogWrite(ledPin, i);
delay(5);
}
}

Большинство электронщиков предпочитают строить свои проекты на основе микроконтроллера , о которой и мы писали уже несколько раз. В статье далее мы рассмотрим простые конструкции электронных устройств для начинающих и самые необычные проекты, в основе которых лежит упомянутый микроконтроллер.

Для начала стоит познакомиться с функционалом микропроцессора Ардуино уно, на котором строится большинство проектов, а также рассмотреть причины выбора данного приспособления. Ниже описаны факторы, по которым начинающему изобретателю стоит остановиться на Аrduino uno:

1. Довольно простой в использовании интерфейс. Понятно, где какой контакт, и к чему прикреплять соединительные провода.
2. Чип на плате подключается прямо к USB-порту. Преимущество этой установки заключается в том, что последовательная связь – это очень простой протокол, который проверен временем, а USB делает соединение с современными компьютерами очень удобным.
3. Легко найти центральную часть микроконтроллера, которая представляет собой чип ATmega328. Он имеет больше аппаратных функций, таких как таймеры, внешние и внутренние прерывания, пины PWM и несколько режимов ожидания.
4. Устройство с открытым исходным кодом, поэтому большое количество радиолюбителей могут исправить баги и неполадки в программном обеспечении. Это облегчает отладку проектов.
5. Тактовая частота равна 16 МГц, что достаточно быстро для большинства приложений и не ускоряет работу микроконтроллера.
6. Очень удобно управлять мощностью внутри него, и она имеет функцию встроенного регулирования напряжения. Также микроконтроллер можно отключить от USB-порта без внешнего источника питания. Можно подключить внешний источник питания до 12 В. Причем микропроцессор сам определит нужное напряжение.
7. Наличие 13 цифровых контактов и 6 аналоговых контактов. Эти пины позволяют подключать оборудование к плате Arduino uno со стороннего носителя. Контакты используются в качестве ключа для расширения вычислительной способности Arduino uno в реальном мире. Просто подключите свои электронные устройства и датчики к разъемам, которые соответствуют каждому из этих контактов.
8. Имеется в наличии разъем ICSP для обхода USB-порта и сопряжения с Arduino напрямую в качестве последовательного устройства. Этот порт необходим, чтобы перезагрузить чип, если он поврежден и больше не может использоваться на вашем компьютере.
9. Наличие 32 КБ флэш-памяти для хранения кода разработчика.
10. Светодиод на плате подключается к цифровому контакту 13 для быстрой отладки кода и упрощения этого процесса.
11. Наконец, у него есть кнопка для сброса программы на чипе.

Arduino был создан в 2005 году двумя итальянскими инженерами – Дэвидом Куартиллесом и Массимо Банзи с целью, чтобы ученики научились программировать микроконтроллер Arduino uno и улучшить свои навыки в области электроники и использовать их в реальном мире.

Arduino uno может воспринимать окружающую среду, получая вход от различных датчиков, и способен влиять на окружающую среду, и другие исполнительные механизмы. Микроконтроллер запрограммирован с использованием языка программирования Arduino (на основе проводки) и среды разработки Arduino (на основе обработки).

Теперь переходим непосредственно к проектам на Аrduino uno.

Самый простой проект для начинающих

Рассмотрим несколько простых и интересных проектов Ардуино uno, которые под силу сделать даже новичкам в этом деле — система сигнализации.

Мы уже делали урок по этому проекту — . Вкратце о то, что делается и как.

В этом проекте используется датчик движения для обнаружения движений и излучений высокого тона, а также визуальный дисплей, состоящий из мигающих светодиодных индикаторов. Сам проект познакомит вас с несколькими дополнениями, которые входят в комплект для начинающих Arduino, а также нюансами использования NewPing.

Он является библиотекой Arduino, которая помогает вам контролировать и тестировать ваш датчик расстояния сонара. Хотя это не совсем целая защита дома, она предлагает идеальное решение для защиты небольших помещений, таких как спальни и ванные комнаты.

Для этого проекта вам понадобятся
:

1. Ультразвуковой датчик «пинг» – HC-SR04.
2. Пьезо-зуммер.
3. Светодиодная лента.
4. Автомобильное освещение посредством ленты RGB. В этом руководстве по проекту Arduino вы узнаете, как сделать внутреннее освещение автомобиля RGB, используя плату Arduino uno.

Многим автолюбителям нравится добавлять дополнительные огни или модернизировать внутренние лампочки до светодиодов, однако на платформе Arduino вы можете наслаждаться большим контролем и детализацией, управляя мощными светодиодами и световыми полосками.

Вы можете изменить цвет освещения с помощью устройства Android (телефон или планшет) с помощью приложения «Bluetooth RGB Controller
» (Dev Next Prototypes), которое вы можете бесплатно загрузить с Android Play Store. Также вы можете найти схему электронной EasyEDA или заказать свою собственную схему на основе Arduino на печатной плате.

Удивительные проекты на Ардуино Уно

Большинство профессионалов в сфере разработки электронных проектов на Аrduino uno любят экспериментировать. Вследствие этого появляются интересные и удивительные устройства, которые рассмотрены ниже:

1. Добавление ИК-пульта в акустическую систему
   . В бытовой электронике пульт дистанционного управления является компонентом электронного устройства, такого как телевизор, DVD-плеер или другой бытовой прибор, используемый для беспроводного управления устройством с короткого расстояния. Пульт дистанционного управления, в первую очередь, удобен для человека и позволяет работать с устройствами, которые не подходят для непосредственной работы элементов управления.
2. Будильник
   . Часы реального времени используются для получения точного времени. Здесь эта система отображает дату и время на ЖК-дисплее, и мы можем установить будильник с помощью кнопок управления. Как только время сигнала тревоги наступит, система подает звуковой сигнал.
3. Шаговый двигатель
   . означает точный двигатель, который можно поворачивать на один шаг за раз. Такое устройство делают с помощью робототехники, 3D-принтеров и станков с ЧПУ.

   Для этого проекта возьмите самый дешевый шаговый двигатель, который вы можете найти. Двигатели доступны в режиме онлайн. В этом проекте используется шагомер 28byj-48, который подходит для большинства других подобных проектов. Его легко подключить к плате Arduino.
   — Вам понадобятся 6 кабелей с разъемами типа «женщина-мужчина». Вам просто нужно подключить двигатель к плате, и все! Вы также можете добавить небольшую часть ленты на вращающуюся головку, чтобы увидеть, что она производит вращательные движения.

4. Ультразвуковой датчик расстояния
   . В этом проекте используется популярный , чтобы устройство могло избежать препятствий и двигаться в разных направлениях.

Когда вы закончите работу, на экране появится результат ваших действий. Чтобы все было просто и понятно, рекомендуется использовать ЖК-дисплей с конвертером I2C, поэтому вам нужно всего лишь 4 кабеля для подключения к плате Arduino.

Arduino – это популярная платформа разработки для электронщиков и их проектов электроники простым способом. Он состоит как из физической программируемой платы разработки (на базе микроконтроллеров AVR), так и из части программного обеспечения или IDE, которая работает на вашем компьютере и используется для записи и загрузки кода на плату микроконтроллера. В этой статье рассмотрены популярные, необычные и простые Ардуино проекты.

Для начала рассмотрим самые популярные Аrduino-projects:

1. MIDI-контроллер
   – самый простой из популярных проектов Ардуино. MIDI-контроллеры – отличный способ управлять различными звуками на вашем компьютере с использованием физического оборудования. Это довольно старая технология, и вы можете купить всевозможные охлаждающие MIDI-контроллеры практически в любом музыкальном магазине. Но если вы не хотите покупать MIDI-контроллер, вы можете сделать свой собственный с Arduino. Как только вы его создадите, вы сможете контролировать все свои удары, звуковые сигналы и переходы через USB.
2. Датчик Ambilight
   на ЖК-дисплей (см. фото выше). Добавление небольшого количества подсветки на ваш ЖК-дисплей – отличный способ сделать просмотр фильмов немного более захватывающим. Конечный результат – это система просмотра фильмов с завораживающими эффектами.
3. Управление устройствами
   высокого напряжения с использованием Arduino. В конце проекта вы сможете управлять своими бытовыми приборами, такими как светодиод, вентилятор, лампочка и так далее. Вы можете отрегулировать время включения и выключения этих приборов. В этом проекте используется один из самых популярных модулей, то есть 2-канальный релейный модуль, который широко используется для управления высоковольтными устройствами с задействованием сигналов низкого напряжения. Итак, в этом проекте вы узнаете, как использовать 2-канальный релейный модуль с Arduino и его схемой.
4. . Схема проекта довольно проста. Основная цель оборудования – измерить значение температуры окружающего пространства, а затем распечатать его на ЖК-дисплее, используя Arduino и термистор. Термистор – это тип переменного резистора, который изменяет его сопротивление в соответствии с температурой окружающей среды. Так что да, вы можете сделать это, как работы LDR (Light Dependent Resistor) с одной разницей. В то время, как LDR меняет свое сопротивление в соответствии с интенсивностью света, сопротивление термистора зависит от температуры окружающей среды.

Самые необычные проекты

Теперь перейдем к необычным проектам с использованием Аrduino микропроцессора:

1. Игрушка Easy Robot Toy PipeBot
   . Если вы ищете более простой проект, возможно, тот, с которым вы можете работать со своими детьми, тогда рассмотрите вариант создания игрушки PipeBot. Потребуются лишь материалы, которые всегда находятся под рукой. Когда вы построите, вы получите рулонную политрубку, которой вы можете управлять с помощью вашего смартфона.
2. 3D-сканер
   . Разработчик-любитель Ричард создал этот проект для сканирования 3D-моделей своих детей. Это на самом деле довольно революционный дизайн, поскольку он не заставляет людей стоять на месте в течение длительного времени во время сканирования. Вместо этого этот 3D-сканер мгновенно снимает несколько фотографий с разных ракурсов и собирает изображения в виде 3D-сканирования. Ричардский сканер построен с 40 контактами Pis, 40 поддерживающими контакты Pi камерами и 40 8GB SD-картами. Итак, как вы можете себе представить, этот проект мгновенно окупится.
3. Приспособление для людей с ограниченными возможностями
   . С помощью ардуиноподобного устройства, называемого Tongueduino, которое разработано исследователем MIT Гершоном Дублоном, отправляется информация на площадку с электродами, расположенными по сетке. Этот пэд помещается в рот пользователя. При подключении к электронному датчику пэд преобразует сигналы от датчика в небольшие импульсы электрического тока через сетку, которые язык читает, как образец человеческого языка. Известно, что язык имеет чрезвычайно плотное сенсорное разрешение, а также высокую степень нейропластичности, способность адаптироваться к каждому человеку. Исследования показали, что электротактильные языковые дисплеи могут использоваться в качестве протезов зрения для слепых. Пользователи быстро учатся читать и перемещаться по естественным средам. С помощью Tongueduino сигналы сопоставляют пространственные и интенсивные карты с количеством импульсов внутри кадра. Пользователь Tongueduino может идентифицировать пиксели и линии, нарисованные на сетке 3×3, коллегой на компьютере. Конечная цель состоит в том, чтобы выйти за рамки простой замены зрения в сторону большего сенсорного увеличения. Соединение с магнитометром может предоставить пользователю внутреннее чувство направления.

Самые простые проекты для начинающих

Приведем примеры нескольких простых самоделок на Ардуино, которые может сделать даже неопытный в конструировании электронных приборов человек:

1. . RFID обозначает радиочастотную идентификацию. Каждая RFID-карта имеет уникальный идентификатор, встроенный в нее, и считыватель RFID используется для считывания RFID-карты no. EM-18 RFID-считыватель работает на частоте 125 кГц, поставляется со встроенной антенной и может питаться от источника питания 5 В. Он обеспечивает последовательный выход вместе с выходом Weigand. Диапазон составляет около 8-12 см. Параметры последовательной связи – 9600 бит/с, 8 бит данных, 1 стоповый бит. Эта беспроводная RF-идентификация используется во многих системах.
2. Знаменитый Аrduino проект – . Переключатель датчика наклона представляет собой электронное устройство, которое определяет ориентацию объекта и дает свой выход, высокий или низкий, соответственно. В нем есть ртутный шар, который перемещается. Таким образом, датчик наклона может включать или выключать схему, в зависимости от ориентации. В этом проекте мы взаимодействуем с датчиком Mercury/Tilt с Arduino UNO. Мы контролируем светодиод и зуммер в соответствии с выходом датчика наклона. Всякий раз, когда мы наклоняем датчик, будильник включается.
3. На Ардуино делается элементарный проект – . С простым знанием цепи Arduino и Voltage Divider Circuit мы можем превратить Arduino в цифровой вольтметр и измерить входное напряжение с помощью Arduino и ЖК-дисплея 16×2. Arduino имеет несколько аналоговых входных контактов, которые соединяются с аналого-цифровым преобразователем (АЦП) внутри Arduino. Arduino ADC – это десятибитовый преобразователь. Это означает, что выходное значение будет находиться в диапазоне от 0 до 1023. Мы получим это значение, используя функцию analogRead
   . Если вы знаете опорное напряжение, вы можете легко рассчитать текущее напряжение на аналоговом входе. Мы можем использовать схему делителя напряжения для расчета входного напряжения.

Увлечение платформой Arduino привело меня к устройствам, работающим по шине I2C (сокращение от английских слов Inter-Integrated Circuit) также называемые как «Two-Wire» устройства. Выпускается большое количество микросхем, аппаратно поддерживающих I2C шину. Это и всевозможные датчики, часы реального времени, память, расширители портов и много чего другого. В статье ниже представлена модернизация проекта сканера устройств с шиной I2C на базе Arduino, который описан на странице http://playground.arduino.cc/Main/I2cScanner и пример практической работы с автономным от компьютера прототипом устройства.

Управляющая программа, способы дистанционного управления (bluetooth или APC220), все остаётся прежним.

В статью добавлены схемы и программные коды для переноса проекта на распространенные палаты управления моторами ( и )

Читать

Автоматический полив растений

Пару лет назад увлёкся разведением разных экзотических растений. Благо, подоконники (почти полметра на полтора) позволяют поставить довольно много горшков. Но в прошлом году, как может помнят москивичи, жара была неслабая. Так как работаю я в офисе, то удавалось поливать только утром и вечером. И этого явно было маловато.

Плюс ещё отъезды на дачу на выходные… А один только полметровый куст эвкалипта способен за два дня и ночь испарить 2-3л воды и успеть завянуть.

Фитильная система не понравилась тем, что она нерегулируема и жрёт место на окне. Которого и так мало. Лейки-пипетки типа plant genie не подошли по причине того, что даже познав дао втыкания их в горшок(не так воткнул — или не капает или вытекает за пару часов), их надо или так много, что не хватает площади горшка или горшок небольшой и просто переворачивается. Ну и на заявленные две недели этих 0.22л тоже не особо хватает.

Все об ардуино и электронике!

Arduino
— торговая марка аппаратно-программных средств для построения простых систем автоматики и робототехники , ориентированная на непрофессиональных пользователей. Программная
часть состоит из бесплатной программной оболочки (IDE) для написания программ, их компиляции и программирования аппаратуры. Аппаратная
часть представляет собой набор смонтированных печатных плат , продающихся как официальным производителем, так и сторонними производителями. Полностью открытая архитектура системы позволяет свободно копировать или дополнять линейку продукции Arduino.

Название платформы происходит от названия одноимённой рюмочной в Иврее , часто посещавшейся учредителями проекта, а название это в свою очередь было дано в честь короля Италии Ардуина Иврейского .

Arduino может использоваться как для создания автономных объектов автоматики, так и подключаться к программному обеспечению на компьютере через стандартные проводные и беспроводные интерфейсы

В данном материале будет предоставлен пример как использовать несколько датчиков температуры 18b20 + добавлять нужное количество и производить удаленный мониторинг по средствам платы esp8266 nodemcu и приложения blynk. Данный материал будет полезен если нужно снимать удаленно несколько показаний температуры для мониторинга.

Хотите поиграть в видеоигры из детства? Танчики, Контра, Чип и Дэйл, Черепашки Ниндзя… Все эти игры ждут вас! Из данного руководства вы узнаете как просто и быстро собрать и настроить ретро-консоль на базе микрокомпьютера Raspberry Pi и сборки эмуляторов RetroPie.

Интерактивная снежинка соответствующей формы, созданная Ардуино Нано. Используя 17 независимых каналов PWM и сенсорный датчик для включения и эффектов.

Снежинка состоит из 30 светодиодов, сгруппированных в 17 независимых сегментов, которые могут управляться отдельно микроконтроллером Arduino Nano. Каждый блок управляется отдельным пином PWM, и регулирует яркость каждого блока светодиодов и эффекты отдельно.

Данная статья будет полноценной инструкцией для сборки машинки робота на базе кит комплекта 2wd robot на основе вай-фай платы esp8266 и мотор шилда под неё .

Так же в конце будет прошивка под эту плату и настройка приложения для управления нашим роботом через смартфон по средствам вай-фай сети.

Вначале статьи будет изложена теория, ближе к ее середине будет рассмотрена практика, максимально кратко так же расскажем об инструменте, о химии, которая необходима в пайке, о дополнительных инструментах. Для того, чтобы получить действительно качественную пайку, Вам все эти вопросы следует хорошо изучить, где-то узнавать подробности, но мы постараемся объяснить все максимально доступно «на пальцах», так что после прочтения вы гарантированно сможете выполнить поставленные задачи.

На просторах интернета в последнее время стали очень популярны часы на базе ESP8266 Nodemcu и пиксельных матрицах max7219 . Все из за того что данные часы очень просты в сборке, имеют широкий функционал и возможности с обновлением времени, получением различных данных с интернета и вывод на бегущую строку всех этих данных.

Популярная глушилка спаммер на базе платы ESP8266 (nodemcu WEMOS) получила вторую версию прошивки c исправлением ошибок, улучшением интерфейса и добавлением более широкого функционала. Все это собрал до кучи и решил написать пост. Так же добавил подробный ворклог с упрощенной прошивкой через FLASHER (прошивка в 3 клика)

WIFI часы с метеостанцией на ESP8266 и матричном индикаторе на MAX7219

Очень интересный и простой проект часов с веб интерфейсом на базе платы ESP8266 nodemcu и дисплея MAX7219 . Наверное лучший вариант часов и спаренной погодной станции которая получает данные с интернета!

Дополнительные поля

test 1:

Этот проект сделан на плате WIFI ESP8266 и заточен на управление и мониторинг через приложение BLYNK на вашем смартфоне.
Так же в проект можно добавить IP-камеру (или использовать старый смартфон с камерой в виде сервера) для мониторинга в реальном времени через IP Webcam Pro через виджет в приложении BLYNK .Для подачи корма используется шаговый двигатель NEMA17 c шагом в 1.8 градуса — 200 шагов на полный оборот. Двигатель вращает шнек в сантехническомпереходнике, в который из бункера попадает корм.

Давайте начнем с тех возможностей, которые откроются перед вами, если вы обеспечите беспроводной обмен данными между двумя платами Arduino:

• Удаленное снятие показаний с датчиков температуры, давления, систем сигнализации на основе пироэлектрических датчиков движения и т.п.

• Беспроводное управление и мониторинг состояния роботов на расстоянии от 50 2000 футов.

• Беспроводное управление и мониторинг помещений в соседних домах.

• И т.д. и т.п. В общем, практически все, что требует беспроводных систем управления и мониторинга…


Arduino – аппаратная вычислительная платформа, которая используется для проектирования и создания электронных устройств различного уровня сложности.

В основе этого электронного конструктора лежит аппаратная платформа для ввода и вывода, которая программируется на языке Processing/Wiring , созданном на базе C++. Из каких компонентов состоит Arduino, что можно сделать с его помощью и как научиться обращаться с этим умным чипом?

Arduino – один из наиболее распространенных миниатюрных контроллеров с набором входов и выходов, который работает по предварительно написанной программе. Этот универсальный контроллер очень удобен для создания прототипов электронных устройств, что делает его популярным не только среди студентов и любителей со всего мира, но и среди продвинутых проектировщиков и изобретателей.

Arduino подкупает своей универсальностью. Используя специальные расширяющие платы, этот контроллер может взаимодействовать с другими девайсами посредством Bluetooth, Wi-Fi, GPRS, осуществлять и принимать телефонные звонки и СМС.

Контроллер является не простой микросхемой, а платой, где реализована готовая схема питания и интерфейсы для присоединения к ПК, входные и выходные разъемы.

Благодаря широкому ассортименту библиотек протоколов, имеется возможность организовать взаимодействие Arduino с сенсорами и сервоприводами, используемыми в современной робототехнике.

А открытая архитектура дает возможность настраивать Arduino под любые цели. А благодаря упрощенному языку программирования, освоить работу с контроллером будет легко даже новичкам. Особенно удобно работать с Ардуино благодаря платформе, которая дает практически мгновенный отклик на запрограммированные команды.

Что можно сделать с Arduino?
Практически любую оригинальную идею программист, дизайнер или инженер может превратить в рабочий прототип – достаточно лишь приобрести контроллер и дополнительные радиодетали. Также энтузиастов программирования и схемотехники подкупает невысокая стоимость Arduino, которая делает контроллер доступным для широких масс.

Проекты на Arduino: что можно сделать

Рассмотрим несколько оригинальных идей, которые можно реализовать на Arduino. Помимо самой схемы, вам могут понадобиться дополнительные детали, которые выгоднее всего закупать на AliExpress.

Регулятор температуры в доме

Реализовать такой проект можно с использованием нескольких плат Arduino Nano и одной Arduino Uno/Mega, которая будет выступать в роли базы. Связь между модулями можно реализовать с помощью NRF24L01 – модуля радиосвязи, который дает возможность объединять до 6 плат.

В одном корпусе необходимо собрать Arduino Nano, соединенные с датчиками влажности и температуры DHT22, а также модулем NRF24L01. Источником питания может выступать обычная батарейка. Несколько таких устройств необходимо разместить по всем помещениям в доме.

Показатели с Arduino Nano будут передаваться на базу, в роли которой выступает Arduino Mega или Uno. К ней также необходимо присоединить приемник сигнала NRF24L01, источник питания и дисплей LCD для отображения текстовой информации. Располагать «базу» необходимо в непосредственной близости от системы отопления. Принимая и обрабатывая поступающие данные о влажности и температуре, база будет передавать системе отопления команды и повышении или понижении температуры.

ЧПУ-станок

Эта идея является одной из самых сложных в реализации. С помощью Arduino Mega вы сможете реализовать не только ЧПУ-станок, но и 3D принтер. Помимо самой платы, вам необходимы будут драйверы двигателей L298N, а также сами двигатели. Остальная часть работы – это рама и разработка программного кода.

Smart-теплица

Все владельцы огорода или приусадебного участка знают, как много внимания требует к себе теплица и выращиваемая в ней рассада. Необходимо постоянно контролировать влажность почвы, вовремя открывать и закрывать двери и т. д. С помощью Arduino все эти рутинные процессы могут быть автоматизированы.

Используя всего одну плату Arduino Mega и контроллер DHT22, вы сможете фиксировать и выводить на экран информацию о температуре в теплице, а также передавать команды на запуск полива, управление моторами для открытия и закрытия дверей.

Роботы

Роботы – лучшая игрушка не только для детей, но и для взрослых, особенно, когда имеется возможность ими управлять. Используя Arduino и различные подручные материалы, вы сможете сделать робота в любой конфигурации: от наиболее примитивных до сложных моделей.

Например, с помощью ультразвукового дальномера HC-SR04 ваш робот сможет фиксировать расстояние до препятствий и огибать их при движении. Применив драйвер двигателей L293D, вы получите в свое распоряжение 3 сервопривода и 4 двигателя. С помощью модуля HC-06 у вас появится возможность управлять своим детищем по Bluetooth через смартфон.

Конечно, на этом список проектов на Arduino, что можно сделать своими руками, не исчерпывается – возможности здесь ограничены только вашей фантазией и навыками.

Краткое резюме

В этой статье мы с вами рассмотрели только небольшую часть огромного ассортимента всевозможных устройств, расширяющих функциональность ардуино. Платы расширения позволяют сосредоточиться на самом главном – логике вашей программы. Создатели шилдов предусмотрели правильный и надежный монтаж, необходимый режим питания. Все, что вам остается, это найти нужную плату, используя заветное английское слово shield, подключить ее  к ардуино и загрузить скетч. Обычно любое программирование шилда заключается в выполнении простых действий по переименованию внутренних переменных уже готовой программы. В итоге мы получаем удобство в использовании и подключении, а также быстроту сборки готовых устройств или прототипов.

Минусом использования плат расширения можно назвать их стоимость и возможный потери эффективности из-за универсальности шилдов, лежащей в их природе. Для вашей узкой задачи или конечного устройства все функции шилда могут быть не нужны. В таком случае стоит использовать шилд только на этапе макетирования и тестирования, а при создании финального варианта своего устройства задуматься о замене конструкцией с собственной схемой и типом компоновки. Решать вам, все возможности для правильного выбора у вас есть.

Возможный функционал и постановка требований к системе

Прежде чем перейти к части проектирования, вначале нужно описать для себя, что требуется от конкретной системы.

Комплекс будет устанавливаться в небольшом доме (даче), находящемся достаточно далеко от жилья и средств коммуникации. Отопление в нем выполнено на основе электрических тэнов, что тоже накладывает свои ограничения. Дом посещается редко в холодную часть года, но отопление вымерзать не должно. Экономия при отсутствии людей обязательна. Последнее касается и случайно забытых включенными осветительных приборов — они должны сами отключаться.

Также важным фактором, требующим неустанного контроля, служит охрана дома. Любым образом человек должен узнать о попадании в дом посторонних.

Так как приезд осуществляется в темное время суток, любой хозяин желает, чтобы ему подсветили момент открывания дверей и перемещения по двору. Что нужно учесть в проектировании системы. Итак, в комплексе:

• Выявление прохода через калитку участка, для подсветки пути при необходимости.
• Определение открытия входной двери в дом.
• Управление системой отопления. В отсутствие хозяев держать температуру не ниже 5 ℃, чтобы не вымерзла вода. По полученной команде удаленно прогреть помещение до +20 градусов.
• Сообщать владельцу о перебоях энергоснабжения, чтобы не размораживался холодильник.
• Включение света в кладовке, когда ее дверь кто-то открыл.
• Все перечисленное получить при минимальных денежных затратах.
• Отключение всей электрики и переход дома в режим экономии энергии. При этом холодильник продолжает работать.

Существует много проектов умного дома на Ардуино, но под описанные возможности они слишком дороги. Проще собрать аналогичную систему самостоятельно.

GSM модуль

В качестве модуля обмена информацией через сотовые сети связи, в проекте умного дома на Ардуино, используется GSM SIM900. Выбран шилд по причине его аналогичности питания 5 В, для совместного подключения с микроконтроллером к резерву.

Обмен информацией между GSM900 и Arduino выполняется по последовательному порту. В схеме, аппаратный D0 занят реле экономии, D1 отоплением. Будет использоваться программный порт на цифровых пинах 7 и 8. Питание с Ардуино раздельно, электрическая взаимосвязь выполняется через GND модема и аналогичную линию микроконтроллера.

Запуск аппарата будет производиться программно. Для чего в GSM900 запаивается перемычка R13 и пин D9 модема соединяется с D13 Ардуино.

Обратите внимание, что соединение коммутирующих линий TX-RX выполняется перекрестно. Скетч включения GSM SIM900:

Скетч включения GSM SIM900:

Интерфейс с человеком

Самое главное для любого компьютера – обеспечивать интерфейс с человеком. Здесь есть целый комплекс шилдов, от экрана с несколькими управляющими клавишами до системы распознавания голоса. Последняя представлена ниже:
EasyVR Shield 3.0

Среди функций шилда не только контроль произносимого человеком, но и воспроизведение определенного текста, записанного в память устройства. Очень удобная возможность для организации своеобразного голосового диалога с Ардуино.

Конечно, говорить мало, нужно еще и видеть, что происходит. Здесь поможет LCD Keypad shield – шилд, обладающий двухстрочным экраном на 16 символов в каждой строке. Кроме отображения информации на его плате расположено несколько клавиш, позволяющих отдавать команды их нажатием контроллеру.
LCD Keyboard Shield

Конечно, эта модель не единственная. В ее классе множество устройств. Для конкретно названой, из технических данных можно сообщить, что она использует для своей работы множество портов Ардуино. Распиновка платы с описанием входов:

Используемая библиотека для работы с дисплеем – LiquidCrystal.

Составление проекта Arduino

• Крыльцо. Здесь необходимо сделать включение света при приближении хозяина к дому в тёмное время суток. Также необходимо сделать автоматическое включение света при открывании входной двери при выходе из дома.
• Прихожая. Автоматическое включение света при наступлении тёмного времени суток и обнаружения движения. В ночное время включаться должна маломощная лампочка, чтобы резким светом не будить других проживающих.
• Санузел. Нагревание воды в бойлере происходит в зависимости от того, обнаруживает ли автоматика нахождение в доме хозяина. Сам бойлер снабжён внутренним выключателем электричества — при достижении водой предельной температуры он отключается. Когда заходит человек в санузел, то необходимо автоматически включать вытяжку и свет.
• Кухня. Свет на кухне включается и выключается вручную. Но имеется возможность выключения света при фиксации длительного отсутствия движения. При готовке пищи автоматически включается вытяжка.
• Комната. В комнате, как и на кухне свет включается вручную, но при фиксации отсутствия движения есть возможность автоматического выключения света.

Отопительные приборы и рекуперация воздуха. Отопительные приборы работают на поддержание заданной температуры в доме. При фиксации отсутствия хозяина, минимальная поддерживаемая температура снижается на определённое количество градусов. Как только происходит фиксация присутствия хозяина в доме, автоматически нижний порог переключается в нормальный режим поддержки температуры. Рекуперация воздуха происходит при фиксации присутствия хозяина, но не реже чем 10 минут в час.

Особенности использования ряда аппаратных частей

Учитывая, что совестимые с Arduino компоненты выпускаются большим количеством производителей, а сама Arduino не может контролировать продукцию, пользователь сталкивается с вероятностью приобретения компонента, который будет работать, мягко говоря, некорректно. В целом такая ситуация уже существует в сегменте создания персональных компьютеров. Очень давно компания IBM сделала архитектуру своих персональных компьютеров открытой, по причине чего совместимые компьютеры стали производить различные компании.

В то же время качество деталей и степень совместимости упали. В противовес этому можно назвать политику компании Apple, которая существенно ограничила число разработчиков, получивших доступ к ее архитектуре.

Пользователи отметили следующие особенности в работе ряда компонентов Adruino.

• На ряде микропроцессорных решений Arduino при осуществлении замыкания реле, что к ним подключены, ломается порт типа COM. По этой причине микроконтроллер не может осуществить загрузку скетча. При старте этой процедуры оборудование уходит на перезагрузку. Самое интересно, что реле издает щелчок, COM-порт выключается, а скетч не загружается.
• На случай сбоя в деятельности микроконтроллера или же возникновения кодовой ошибки лучше использовать хорошо замкнутые реле, к которым подключены последовательно выключатели ручного типа.
• Датчик закрывания дверей может иногда срабатывать ложно. По этой причине скетч создается так, дабы система осуществляла нужное действие при получении пары-тройки сигналов сразу.
• Для устройства, которое отвечает за противопожарную сигнализацию, лучше всего использовать дымовой датчик, а не огневой. У последнего существует недостаток – он обнаруживает огонь не далее, чем на расстоянии тридцати сантиметров от себя.

• Температурный датчик модели DHT11, который идет в так называемом стандартном наборе, выдает серьезную погрешность на уровне два-три градуса. В постройке лучше использовать модель DHT22, которая существенно точнее. А за окном лучше использовать DHT21. Он может работать даже при минусовой температуре и устойчив к повреждениям механического типа.
• Чтобы настроить управление процессами с помощью хлопков, ряд пользователей по незнанию вместо микрофона берет звуковой детектор, где присутствует настройка порога ручного типа. Для таких целей это устройство не подойдет по причине того, что оно имеет сравнительно небольшой радиус действия. Да и датчик осуществляет передачу сигналов небольшими по времени импульсами. При наличии большого по размеру скетча, обработка которого занимает время, микроконтроллер просто не фиксирует сигналы.

Электроэнергия

Система контролирует напряжение в электросети и текущую потребляемую мощность квартиры. В случае пропадания или выхода за установленные пределы величины сетевого напряжения, система посылает тревожные СМС на телефон владельца квартиры. Также СМС посылаются и в случае превышения предельной установленной мощности потребления квартирой.

Контроль электроэнергии осуществляется при помощи специализированного модуля PZEM-004T, который обеспечивает хорошую точность измерения параметров электропитания (напряжение, ток, потребляемая мощность). Чуть больше возможностей модуля PZEM-004T реализовано в проекте «Котельная», части проекта «Умная дача» (сохранение статистики электропотребления, вывод графиков и т. д.).

Платы дополнения (шилды)

Для расширения вспомогательного функционала используются дополнительные платы – шилды. Ниже приведен список самых интересных:

• LCD Shield определяет метеорологические показатели в помещениях: влажность, скорость ветра, температуру.
• Motor Shield обеспечивает управление скоростью и оборотами моторов. Есть модели с поддержкой нескольких приводов.
• Data Logging Shield предназначена для записи и хранения информации до 32 Gb.
• Relay Shield самая востребованная в системах Smart Homе, рассчитана на обслуживание приборов мощностью 1 КВт.
• Ethernet Shield от Ардуино обеспечивает независимость Умного дома от ПК, настраивает интернет-связь.
• Wi-fi Shield нужен для передачи шифрованных данных между Arduino и устройствами.
• Energy Shield позволяет разнообразить источники питания для подключения проекта.
• GPRS Shield используется для связи Умного дома с телефоном владельца.

Сеть

Не оставлен без внимания и вопрос внешних коммуникаций. Шилды этого типа зачастую поставляются вместе с разъемами чтения SD-card.

Самым простым из существующих на текущий момент считается W5100, более продвинутый – W5500. Последний обладает лучшей оптимизацией в плане быстродействия и энергосбережения. Основное предназначение обоих – связь посредством кабельных UDP сетей по протоколу TCP/IP.
W5100 и W5500

Есть у этих плат и младший брат для соединения с Arduino NANO. Но он изготавливается в виде модуля, а не шилда, и лишен разъема для SD-card.
Модуль LAN

Не забыты и беспроводные коммуникации по WIFI. К примеру, ниже представлен официальный шилд, использующий 802.11b/g соединения.

Как видно по фотографии, на схеме кроме разъема для SD-карт присутствует и мини-USB, через который можно производить обновление ПО самого устройства, в основе своей – микроконтроллера связи.
WIFI Shield

Советы и рекомендации

Приобретая базовый набор Starter Kit, вы должны понимать, что такая платформа будет включать минимальный функционал, а используемые в ней датчики могут работать с определенной погрешностью. Специалисты рекомендуют сразу же заменить имеющийся в базовом наборе температурный датчик на продвинутую модель dht 22, которая обеспечивает максимально качественные данные по температуре в помещении.

В отдельных случаях могут отмечаться проблемы с открытым COM-портом, который отвечает за загрузку программного обеспечения и подключение различных исполнительных устройств. Чтобы избежать подобных сложностей, можем порекомендовать вам связываться с микропроцессорными палатами Arduino по беспроводной технологии или интернет, минуя такой COM-порт.

Используемые датчики закрытия дверей и окон иногда могут получать ложные сигналы срабатывания. Чтобы избежать подобных неприятностей, рекомендуется управляющий блок настроить таким образом, чтобы действие система проводила при получении подряд нескольких сигналов по открытию и закрытию дверей и окон.

В базовом комплекте система противопожарной сигнализации оснащается лишь датчиком дыма, поэтому дополнительно рекомендуется приобрести датчик огня, который способен регистрировать возгорание на удалении не более 30 сантиметров.

Система автоматизации от компании Arduino хоть и не является самой качественной и функциональной, но благодаря простоте своей работы, надежности и доступной стоимости используемых компонентов получила популярность на отечественном рынке. Научившись создавать базовые Arduino проекты «Умный дом», вы сможете в последующем значительно расширить функционал управляющих комплексов и будете создавать универсальные в использовании и эффективные платформы, контролирующие все домашние процессы.

Этапы создания

Следует сказать, что этапы создания системы «умного дома» с привлечением специалистов или же своими руками будут одинаковыми. Правда, в последнем случае готовый вариант в целом обойдется существенно дешевле, чем если привлекать специалистов, которых на рынке и так не хватает. По этой причине зарплаты у них будут соответствующими, а значит, если вы не хотите тратить лишние средства, то можно обойтись собственными силами. Итак, начнем с комплектующих для этой системы, если вы решили все-таки создавать ее самостоятельно.

Комплектация

Если говорить о комплектации системы, то технология будет включать в себя следующий набор компонентов:

• датчик движения;
• датчик температуры и влажности;
• датчик освещенности;
• пара температурных датчиков с маркировкой DS18B20;
• Ethernet-модуль марки ENC28J60;
• микрофон;
• переключатель язычкового типа;
• реле;
• кабель типа «витая пара»;
• кабель категории Ethernet;
• резистор, имеющий сопротивление 4,7 килоома;
• микропроцессорная плата Arduino.

Алгоритм подключения

Следует сказать, что умный дом должен быть оснащен исключительно светодиодными лампочками, так как обычные варианты просто могут не выдержать большого напряжения. Когда проект будет готов, а все нужные запчасти уже приобретены, следует начать подключение датчиков и контроллеров. Делать это необходимо исключительно по схеме, созданной ранее. Контакты необходимо полностью заизолировать.

Если говорить кратко, то поэтапно алгоритм подключения будет выглядеть таким образом:

• установка кода;
• настройка приложения для ПК или мобильного;
• портовая переадресация;
• осуществление тестирования ПО и датчиков;
• устранение неисправностей, если они были выявлены при тестировании.

Итак, начнем с установки кода.

Сначала пользователю следует написать ПО в Arduino IDE. В нем представлены:

• текстовый редактор;
• создатель проектов;
• программа для компиляции;
• препроцессор;
• инструмент для загрузки ПО в мини-процессор Arduino.

Следует сказать, что существуют версии ПО для основных компьютерных ОС – Windows, Linux, Mac OS X. Если говорить об используемом языке программирования, то речь идет о C++ с рядом упрощений. Программы, написанные пользователями для Arduino, обычно называют скетчами. Ряд функций система создает автоматически и пользователю не нужно разбираться в их написании, прописывая список обычных действий. Также нет необходимости вносить файлы заголовочного типа обычных библиотек. Но пользовательские вставлять необходимо.

Добавлять библиотеки в проектный IDE-менеджер можно различными методами. В виде исходников, прописанных на С++, идет добавление в отдельную директорию на рабочей директории IDE-оболочки. Теперь имена необходимых библиотек появляются в определенном IDE-меню. Те, что вы отметите, войдут в компиляционный список. В IDE существует малое количество настроек, а задавать тонкости компилятора вообще нет возможности. Это сделано для того, чтобы несведущий человек не натворил каких-либо ошибок.

Если вы скачали библиотеку, то ее необходимо распаковать и просто вставить в IDE. В программном тексте есть комментарии, которые поясняют принцип ее работы. Следует отметить, что все приложения на Arduino работают по одной технологии: пользователь шлет запрос на процессор, а он, в свою очередь, осуществляет загрузку нужного кода на экран устройства. Когда человек нажимает клавишу Refresh, то микроконтроллер отсылает информацию. С каждой из страниц с определенным обозначением идет программный код, что будет отображаться на экране.

Следующий комплекс действий заключается в установке клиента на персональный компьютер или смартфон. Скачать его можно в интернете, в Google Play Market или из другого источника. Для того чтобы сделать это, необходимо открыть файл на телефоне, который вы скачали, после чего щелкнуть по нему и в появившемся окне нажать на клавишу «Установить». При этом следует знать, что для этого должна быть активирована опция, позволяющая осуществлять установку программ не из сервиса Google Play. Чтобы включить эту опцию, необходимо войти в раздел настроек и выбрать там пункт «Безопасность». Именно так и необходимо активировать соответствующую опцию. Когда установка завершится, то можно будет осуществить активацию приложения и настроить его.

Подключение реле к Ардуино

Рассмотрим одноканальный модуль реле. Он имеет всего 3 контакта, подключаются они к Ардуино Uno следующим образом: GND – GND, VCC – +5V, In – 3. Вход реле – инвертирован, так что высокий уровень на In выключает катушку, а низкий – включает.

Светодиоды нужны для индикации – при загорании красного LED1 подается напряжение на реле, при загорании зеленого LED2 происходит замыкание. Когда включается микроконтроллер, транзистор закрыт. Для его открытия на базу нужен минус, подается при помощи функции digitalWrite(pin, LOW);. Транзистор открывается, протекает ток через цепь, реле срабатывает. Чтобы его выключить, на базу подается плюс при помощи digitalWrite(pin, HIGH);.

Схема подключения лампы и внешний вид макета представлены на рисунках.

О том, как можно писать скетч для реле в ардуино мы уже писали ранее.

Популярные модели контроллеров

Несколько популярных моделей контроллеров умного дома.

Овен

Контроллеры Овен ОВЕН ПЛК100/150/154 работают на протоколе Modbus и поддерживает от двух до четырёх каналов связи. Этого достаточно для двухэтажного дома. Кроме базовых параметров, устройство контролирует подогрев пола, освещение на улице и охранную систему.

Имеет веб-интерфейс RS-485. Он состоит из шести блоков управления, с помощью которых можно запрограммировать систему «умный дом» под свои нужды. GSM-модуль присылает на телефон отчёты и экстренные смс-сообщения об аварийных происшествиях, поломках датчиков.

VeraEdge

Связь проходит по протоколу Z-Wave, поддерживается Wi-Fi. Разработчики использовали новую платформу SoC, её частота работы — 600 МГц. Оперативная память — 128 Мб. Это гарантирует высокую производительность контроллера. Можно одновременно регулировать до 200 приборов, даже находясь вне дома.

Один из недостатков — отсутствие встроенного блока бесперебойного питания. Но его можно купить отдельно.

Arduino

В комплектацию контроллера входят датчики, сенсоры и сигнализирующие индикаторы. Управление осуществляется с помощью специальной программы, которую нужно установить на компьютер или телефон. Благодаря понятному веб-интерфейсу, настроить устройство сможет каждый. Обеспечивается беспроводная связь с системой «умный дом», есть хороший сигнал.

Siemens

Контроллер актуален для дома и промышленных предприятий, он состоит из двух основных компонентов. Первый компонент — клавиатура и дисплей, отвечающие за ввод и вывод данных. Второй же необходим для подключения к сети и осуществления дальнейшего контроля через качественный проводной интерфейс.

Поддерживает ПО Soft Comfort, благодаря которому легко создавать индивидуальные сценарии и целые алгоритмы работы. Система периодически обновляется и становится более простой в использовании.

Визуализация «умного дома» и расширение возможностей на Ардуино

Безусловно, для визуализации процессов «умного» дома можно было бы использовать ЖК-дисплей, любые цифровые табло. Но всё-таки, для «умного» дома это не является хорошим решением.

Для визуализации процессов и состояний автоматики на платформе Arduino лучше всего использовать отдельный сервер обработки состояний. Этот сервер может быть реализован на программной технологии Node.js, позволяющей реализовать любой сервер, в том числе и для обработки состояний платы Arduino.

Node.js используется для решения задач Интернета вещей, поэтому для визуализации автоматики «умного» дома он точно подойдёт. Достаточно создать сервер и обработчик на языке JavaScript, и можно будет отображать результат в браузере компьютера или планшета.

Микрокомпьютер одноплатный Raspberry Pi

В качестве «железа» сервера можно использовать микрокомпьютер Raspberry Pi или обычный стационарный компьютер или ноутбук. При этом расширяются возможности самой системы автоматизации.

Если на плате Arduino ограниченный объём физической памяти, то на сервере этот объём ничем не ограничен. Саму программу сервера можно написать так, что она будет полностью управлять платформой Arduino.

Например, можно расширить функционал нашего «умного» дома и приблизить его к умному дому без кавычек. Есть возможность написать такой алгоритм, который будет вести статистику нахождения хозяина в доме и его возвращение домой. Если хозяин обычно возвращается домой в районе 17:30, то за час можно включить бойлер для нагрева воды. Также, ориентируясь на это время, можно заранее включить отопительные приборы, чтобы возвращение было уже в тёплый дом, а не в тот, где температура ниже на 10 градусов из-за экономии электричества в отсутствии хозяев. Программа может понять когда хозяева обычно ложатся спать и заранее переставать греть воду, так как ею уже никто не будет пользоваться до утра. И таких нюансов может быть множество. Именно внешний компьютер может дать продвинутые «мозги» контроллеру на Arduino, который превратится больше в исполнительный механизм.

Передача данных от Ардуино

Сначала мы заставим нашу ардуину передавать данные на отдельный сайт, который будет изображать данные, полученные с датчиков ардуино. Для этого прекрасно подойдет сайт для интернет вещей — dweet.io

Это сайт может отображать график изменения температуры, света, влажности, все что имеет изменение по времени.

Попробуем на него передавать данные изменения температуры нашей комнаты.

Можно обойтись без создания собственного ключа, и в коде (где нужно вставить ключ), можно записать все что угодно и сайт все равно вам выведет на экран график изменения отправленных данных по времени. Но для того, чтобы в дальнейшем создать сеть онлайн устройств, придется более серьезно отнестись к данному сайту.

На главной странице можно посмотреть возможные варианты работы данного сайта

Также создать свой аккаунт и сеть ключей для разных устройств, чтобы вы могли не беспокоится за безопасность данных и могли из любого устройства узнать, что происходит в вашем доме.

Особенности взаимодействия модулей через порты

Все модули, которые будут подключены к плате, имеют как минимум три выхода. Два из них – провода питания, т.е. “земля”, а также напряжение 5 или 3.3 В. Третий провод является логическим. По нему идет передача данных к порту. Для подключения модулей используют специальные сгруппированные по 3 штуки провода, которые иногда называют джамперами.

Так как на моделях Arduino обычно всего 1 порт с напряжением и 1-2 порта с “землей”, то для того, чтобы подключить несколько устройств нужно будет либо спаивать провода, либо использовать макетные платы (breadboard).

К макетной плате можно подключать не только питание и порты платы Arduino, но и другие элементы, такие как, например, сопротивление, регистры и т.д.

Пайка более надежна и применяется в устройствах, которые подвержены физическому воздействию, например, платы управления роботами и квадрокоптерами. Для умного дома лучше использовать макетные платы, так как это проще и при установке, и при удалении модуля.

У некоторых моделей (например, Arduino Zero и MKR1000) рабочее напряжение составляет 3.3 В, поэтому если на порты подать большее значения, то возможно повреждение платы. Вся информация по питанию доступна в технической документации к устройству.

Задача

Обеспечение основных функций «умного дома» для городской квартиры: управление работой отопления, управление двумя санузлами (обогрев полов, освещение, вентиляция, защита от протечек и т. д.), отопление «зимнего сада» на балконе, слежение за температурой и влажностью воздуха на улице, слежение за уровнем напряжения в электросети и потребляемой квартирой мощностью, контроль открытия и закрытия входной двери, посылка тревожных и информационных СМС на телефон владельца квартиры и т. д.

Пояснение. Это не какой-то особый концептуальный проект, а один из множества возможных вариантов «умного дома», построенного на основе технологий AMS. Весь его функционал определяется потребностями конкретного хозяина квартиры и в другом случае мог бы быть совершенно иным.

Простые проекты Ардуино

Давайте начнем наш обзор с традиционно самых простых, но очень важных проектов, включающих в себя минимальное количество элементов: светодиоды, резисторы и, конечно же, плату ардуино. Все примеры рассчитаны на использование Arduino Uno, но с минимальными изменениями будут работать на любой плате: от Nano и Mega до Pro, Leonardo и даже LilyPad.

Проект с мигающим светодиодом – маячок

Все без исключения учебники и пособия для начинающих по ардуино стартуют с примера мигания светодиодом. Этому есть две причины: такие проекты требуют минимального программирования и их можно запустить даже без сборки электронной схемы – уж что-что, а светодиод есть на любой плате ардуино. Поэтому и мы не станем исключением – давайте начнем с маячка.

Нам понадобится:

• Плата Ардуино Uno, Nano или Mega со встроенным светодиодом, подключенным к 13 пину.
• И все.

Что должно получиться в итоге:

Светодиод мигает – включается и выключается через равные промежутки времени (по умолчанию – 1 сек). Скорость включения и выключения можно настраивать.

Схема проекта

Схема проекта довольно проста:  нам нужен только контроллер ардуино со встроенным светодиодом, подсоединенным к пину 13. Именно этим светодиодом мы и будем мигать. Подойдут любые популярные платы: Uno, Nano, Mega и другие.

Подсоединяем Arduino к компьютеру, убеждаемся, что плата ожила и замигала загрузочными огоньками. Во многих платах «мигающий» скетч уже записан в микроконтроллер, поэтому светодиод может начать мигать сразу после включения.

С помощью такого простого проекта маячка вы можете быстро проверить работоспособность платы: подключите ее к компьютеру, залейте скетч и по миганию светодиода сразу станет понятно – работает плата или нет.

Программирование в проекте Ардуино

Если в вашей плате нет загруженного скетча маячка – не беда. Можно легко загрузить уже готовый пример, доступный в среде программирования Ардуино.

Открываем программу Arduino IDE, убеждаемся, что выбран нужный порт.

Проверка порта Ардуино – выбираем порт с максимальным номером

Затем открываем уже готовый скетч Blink – он находится в списке встроенных примеров. Откройте меню Файл, найдите подпункт с примерами, затем Basics и выберите файл Blink.

Открываем пример Blink в Ардуино IDE

В открытом окне отобразится исходный код программы (скетча), который вам нужно будет загрузить в контроллер. Для этого просто нажимаем на кнопку со стрелочкой.

Кнопки компиляции и загрузки скетча
Информация в Arduino IDE – Загрузка завершена

Ждем немного (внизу можно отследить процесс загрузки) – и все. Плата опять подмигнет несколькими светодиодами, а затем один из светодиодов начнет свой размеренный цикл включений и выключений. Можно вас поздравить с первым загруженным проектом!

Проект маячка со светодиодом и макетной платой

В этом проекте мы создадим мигающий светодиод – подключим его с помощью проводов, резистора и макетной платы к ардуино. Сам скетч и логика работы останутся таким же – светодиод включается и выключается.

Графическое изображение схемы подключения доступно на следующем рисунке:

Другие идеи проектов со светодиодами:

• Мигалка (мигаем двумя свтодиодами разных цветов)
• Светофор
• Светомузыка
• Сонный маячок
• Маячок – сигнализация
• Азбука Морзе

Подробное описание схемы подключения и логики работы программы можно найти в отдельной статье, посвященной проектам со светодиодами.

Принцип работы

Многие из нас слышали о системах автоматизации, но при этом мало кто имеет правильное представление о работе таких многочисленных датчиков и контроллеров. Подобные приспособления при условии их правильного планирования могут контролировать работу всей техники в доме, безопасность, инженерные коммуникации и так далее. Причём в каждом конкретном случае функционал такой системы жизнеобеспечения будет существенно различаться в зависимости от конкретных требований домовладельца.

Если до недавнего прошлого подобные системы имели высокую стоимость, что объяснялось сложностью технологии и необходимостью использования специальных микропроцессоров и программного обеспечения для управления, то сегодня на платформе Arduino можно с легкостью выполнить такие простейшие системы жизнеобеспечения, которые будут иметь расширенный функционал.

Составляющие платформы

Стандартный Умный дом включает следующие составляющие:

1. Сенсорная часть, которая включает различные датчики, способные реагировать на температуру, влажность, движение или различные иные события.
2. Исполнительная часть, то есть устройства, которыми пользователи или сама система может управлять, отправляя на них соответствующие команды по включению или выключению. К такой исполнительной части относятся различные реле, электромоторы, устройства управления воздухоочистителями и так далее.
3. Микропроцессор — это «головной мозг,” который согласовывает и координирует работу всех компонентов.

Программное обеспечение представляет собой набор инструкций и простейших приложений, с помощью которых пользователь может настраивать программу самостоятельно или же загружать уже готовые предустановки и сценарии.

Название: Изучаем Arduino. 65 проектов своими руками

Автор: Джон Бокселл
Год: 2017
Издательство: Питер
ISBN 978-5-496-02421-1
Страниц: 400
Язык: Русский
Формат: PDF
Размер: 9 Mb

Содержание: Что такое Arduino? За этим словом прячется легкое и простое устройство, которое способно превратить кучу проводов и плат в робота, управлять умным домом и многое другое.

Прочитайте эту книгу и овладейте бесчисленными возможностями Arduino, позволяющими электронике взаимодействовать с окружающим миром.

Познакомившись с основами Arduino, вы быстро перейдете к работе с разнообразными электронными компонентами.

А конкретные проекты позволят вам сразу закрепить знания на практике.

Страница за страницей проекты будут становиться все более изощренными, сложными и интересными.

Мета теги:
