Замена тэна в бойлере на примере «Аристон»: пошаговая инструкция
Самым распространенным водонагревательным аппаратом на сегодняшний день является накопительный электрический бойлер. С простым управлением и незамысловатым подключением оборудование играет важную роль в подаче горячей воды.
Главным критерием для конечного потребителя в выборе водонагревателя является объем накопительного бака. Реже устройство выбирают из-за модели и внутренней конструкции. Технический паспорт не всегда расскажет о необходимых моментах обслуживания данного аппарата, что приводит к неисправности и замене деталей бойлера.
Являясь одним из главных элементов в работе оборудования, электрический тэн может выйти из строя в самый неподходящий момент, что влечет за собой необходимость быстрого ремонта, если водонагреватель единственный источник горячей воды.
Пошаговая инструкция по замене тэна в бойлере на примере «Аристон» поможет самостоятельно произвести все необходимые работы по устранению и замене электрического нагревателя.
Внутренняя конструкция водонагревателя и принцип работы тэна
Водонагреватель электрический накопительный представляет собой емкость из стального или нержавеющего сплава, способный хранить и поддерживать установленную температуру воды до ее полного или частичного использования. За все эти функции в бойлере выступает нагревательный тэн, который выполнен из медных сплавов. Средний показатель его мощности 1,5 – 2,0 кВт.
Конструкция тэна может быть исполнена в двух видах:
- Тэн сухой – представляет собой нагревательный элемент в защитном корпусе, который не контактирует с водой.
- Погружной тэн – нагревательный элемент без защитного слоя, часто называемый «мокрый тэн».
Особых преимуществ у одного и у другого вида тэна нет, пока магниевый анод выполняет свои защитные функции.
Магниевый анод – защитный стержень, входящий в комплектацию любого водонагревателя. Являясь более активным и вступая в реакцию с водой первым, он предотвращает окисление тэна и стенок емкости бойлера. Все электрохимические процессы, происходящие внутри водонагревателя, отражаются на данном элементе и постепенно его разрушают.
В момент, когда защитный стержень истощен, в реакцию с водой вступают другие элементы, и в этом случае мокрый тэн будет первым подвержен коррозии, так как его медный сплав более активный, чем сталь или нержавейка. При выходе из строя такого бойлера потребуется только замена тэна. А в бойлере с защищенным тэном электрохимические реакции влияют только на стенки оборудования, что приводит к разрушению емкости. В итоге водонагреватель дает течь и становится непригодным к использованию и возможности ремонта.
Обслуживание бойлера заключается в регулярной замене магниевого анода. Данную процедуру необходимо проводить раз в 6 – 9 месяцев, в зависимости от состава воды.
Но что делать, если анод не был заменен вовремя и тэн пришел в негодность?
Пошаговая инструкция по замене электрического тэна
Ко всей процедуре по замене тэна в бойлере надо подойти с аккуратностью и осторожностью. Во избежание повреждения других деталей, рекомендуется детально изучить всю инструкцию, прежде чем приступать к обслуживанию оборудования.
Причины для ремонта водонагревателя:
- Вода не греется.
- Долгое время ожидание нагрева воды.
- Частое включение/отключение.
- Мутная вода с неприятным запахом.
В зависимости от модели, крепление тэна в бойлере представлено в трех видах: большая гайка размером 55, прижимная планка и фланец с креплениями по кругу.
Замена тэна в бойлере с гайкой крепления 55
На начальном этапе ремонтных работ необходимо обесточить оборудование. Запорным краном отсечь подачу холодной воды и только после этого приступать к отсоединению труб или гибких шлангов, подведенных к бойлеру. Заранее приготовив емкость и шланг, ключом открутить соединение системы водоснабжения вместе с предохранительным клапаном бойлера. Таким способом обеспечиться более быстрый слив воды. Вывести шланг в канализацию и одеть на резьбовую часть, предварительно подставив емкость под водонагреватель.
Водонагреватель с гайкой крепления на 55
После того как в бойлере не осталось воды, следующим этапом будет снятие защитного корпуса. Путем раскручивания двух болтов под отвертку с крестовым сечением, снимается нижняя крышка водонагревателя. Под защитным корпусом находится электро-подключение к тэну и термостату. Наружная часть всей конструкции водонагревателя расположена там же, в виде гайка крепления.
Перед разъединением клемм электрических проводов от автоматики, необходимо зафиксировать их правильное подсоединение. Можно сфотографировать или перенести на бумагу с точным указанием подключения (провода обычно разного цвета).
Все гайки откручиваются против часовой стрелки и, если в этом есть необходимость, бойлер можно снять со стены и перевернув верх дном, после этого преступить к разборке.
Ступичный ключ на 55
Газовым ключом № 2 или ступичным с размером на 55, с осторожностью проворачивать, откручивая гайку. Вполне возможно, что за время пользования водонагревателя на тэне образовалось большое количество накипи, не позволяющие вытащить нагревательный элемент. Для этого необходимо немного сбить наросты не острым предметом.

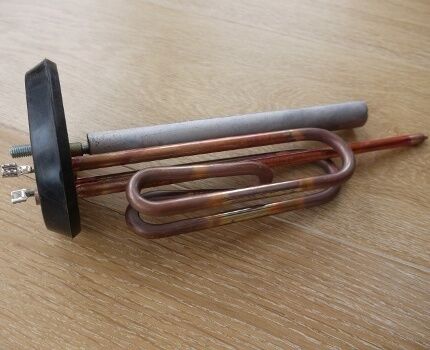

Укомплектованный тэн с магниевым анодом и термостатом
Перед установкой нового тэна стоит обратить внимание на состояние магниевого анода. В большинстве случаев защитный элемент полностью разрушен, где вместо анода пребывает только резьбовой стержень, на котором он держится. Магниевый анод приобретается отдельно и является основой качества и продолжительности работы тэна. Перед приобретением защитного элемента, необходимо удостовериться в точном диаметре резьбового соединения и шага-резьбы, вкрутив стержень в отведенное для него место.
Необходимые инструменты: газовый ключ № 2, ступичный ключ, отвертка плюсовая.
Замена тэна в бойлере с планкой крепления
В более современных бойлерах, где вместо гайки крепления выступает прижимная планка, внутренняя конструкция будет немного отличаться.
Все последовательные действия до момента раскрутки основной гайки проходят в стандартном порядке. Так же обесточить и перекрыть воду, снять защитную крышку и зафиксировать правильное подключение электропроводов и разъединить их.
Выкручивание болтов крепления защитного корпуса
Важным и главным правилом при разборке данного вида бойлера – это отсутствие возможности перевернуть водонагреватель. Электрический тэн зафиксирован на основной гайке так, что при раскрутке он провалиться внутрь, повредив внутреннюю стенку водонагревателя. Поэтому, все работы по замене и обслуживанию проводить только в стандартном положении водонагревателя.
Модель бойлера с одной гайкой и крепежной планкой
Термостат снимается также, как и в любых водонагревателях «Аристон». Резким движением отсоединить термометр от всей конструкции.
Основная гайка притянута к планке крепления, раскрутив которую можно достать фланец с тэном. Перед тем как вытащить фланец, его необходимо немного раскачать и прокрутить.
Набор ключа трещоткой
Обратить внимание на состояние магниевого анода и в случае необходимости, поменять его.
Необходимые инструменты: ключ трещотка, торцовый ключ, отвертка плюсовая.
Замена тэна в бойлере с фланцем и креплениями по кругу
Уже в более новых и популярных версиях водонагревателей «Аристон» установлен фланец с болтами крепления в количестве от 4-х до 6-ти.
Все стандартные операции проводить в той же последовательностью, как и с предыдущими видами водонагревателей. Обесточить оборудование и слить воду, снять защитную крышку и зафиксировать расположение проводов и отсоединить. Выкручивать предохранительный клапан придется в обязательном порядке, так как он будет мешать раскрутке болтов.
В данном виде водонагревателя тэн расположен на фланце, который прикреплен болтами по кругу, а в еще более новых версиях оборудования, гайки накручены на встроенные шпильки.
Отсоединение термостата от водонагревателя
Процесс отсоединения термостата от основной конструкции не изменился – резким движением снять с фиксаторов, предварительно отсоединив провода.
Для раскрутки болтов или гаек хорошо подойдет торцовый ключ или ключ трещотка соответствующего размера.

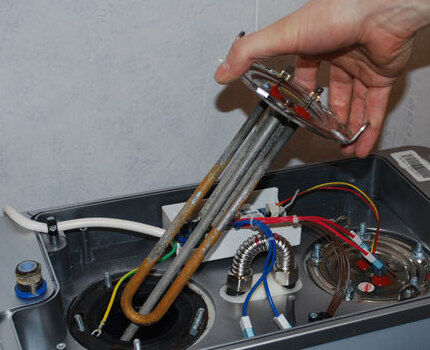

Раскрутив крепления можно извлечь фланец из емкости бойлера, на котором держится тэн. Необходимо всегда обращать внимание на магниевый анод. Если износ сильный, то стоит заменить и его, чтобы в ближайшее время не проводить подобные процедуры только для замены защитного элемента.
Замена тэна в плоском бойлере и замена сухого тэна
Плоский водонагреватель может иметь два тэна, и чтобы понять, какой именно вышел из строя, необходимо демонтировать оба нагревательных элемента. По уже прописанной схеме произвести процесс по замене поврежденного тэна. Принцип раскрутки креплений ничем не отличается от обычных водонагревателей с одним тэном.
Модель водонагревателя «Аристон» с двумя тэнами
Бойлер с сухим тэном имеет защитную колбу внутри емкости, что немного отличает данный вид бойлера от стандартных, но расположение гаек и всех деталей крепления не отличаются.
Необходимые инструменты: торцовый ключ, ключ трещотка, отвертка плюсовая.
Чтобы продлить срок службы оборудованию следует придерживаться нескольким правилам:
- Обслуживать водонагреватель два раза в год.
- Не нагревать воду свыше 70 градусов.
- Установить систему фильтрации.
Важно! При обратной сборке бойлера убедиться в целостности всех прокладок. Чтобы не сорвать резьбу, уделить большое внимание моменту затяжки гаек и болтов.
При замене тэна желательно менять магниевый анод. Стоимость его не высокая, а обеспечить защиту новому нагревательному элементу стоит на максимально продолжительное время. Также необходимо при каждой разборке водонагревателя мыть внутренний бак.
Как снять ТЭН с водонагревателя Аристон?
Рассмотрим процесс того, как снять ТЭН с водонагревателя Аристон и его нюансы для различных моделей. Прежде всего, отключаем бойлер от электричества, для чего вытаскиваем вилку из розетки или отключаем автомат, к которому подключен аппарат.
Для начала рассмотрим навесные вертикальные устройства. Если у вас установлен сухой ТЭН, который не соприкасается с жидкостью, как в приборе PRO ECO 100 V DRY HE, то для его снятия убираем защитную пластиковую панель, открутив шурупы и отсоедининяем все провода. После этого просто вытаскиваем два ТЭНа. Сливать воду не обязательно.
Если же нагревательный элемент соприкасается с водой, нужно ее слить. Для этого отсоединяем трубы от патрубков на аппарате и откручиваем обратный клапан, подставив перед этим емкость под бойлер или подсоединив шланг. Если у вас небольшая модель на 30 литров или на 50 литров, то удобнее будет снять ее со стены.
Для этого приподнимаем корпус и тянем его на себя, чтобы снять с крючков. С этим может справиться один человек. Если же бойлер большего объема, на 80 литров или 100 литров, то проще будет поменять ТЭН на висящем на стене аппарате. Дальше снимаем снизу защитную пластиковую крышку и отсоединяем мешающие кабели, запомнив их расположение.
Есть два типа крепления нагревательного элемента в водонагревателях фирмы Аристон:
- В первом случае трубчатый электрический нагреватель крепится одной гайкой с планкой. Это модели с автоклавным фланцем, такие как Аристон ABS PRO ECO, Аристон ABS SLV 100V, Аристон TI TRONIC 50V и другие. Откручиваем гайку ключом на 13, снимаем удерживающий уголок.
Фланец засовываем внутрь бака, подставив перед этим снизу емкость для сбора воды. Этому может помешать скопившаяся накипь, поэтому сначала немного простучим крышку. Внутри фланец разворачивается, так как спираль в таких водонагревателях согнута под прямым углом, и вытаскивается наружу.
- Во втором случае ТЭН держится на шайбе и пяти-шести гайках. Это такие устройства, как Ariston SB R, SG, PRO R и другие. Откручиваются гайки, снимается шайба, спираль вместе с магниевым анодом просто выдвигается вниз.
Следует делать это аккуратно поступательными движениями, так как твердая накипь может мешать и повредить спираль. Советуется заменить магниевый анод на новый в случае его разрушения.
В горизонтальных моделях, таких как SL 20, пластиковая крышка находится справа. Точно также сливается вода, откручиваются винты. ТЭН здесь расположен горизонтально и крепится шайбой и пятью гайками. В бойлере SL 30 QH снимается передняя крышка и точно также вынимается два нагревательных элемента. В напольных бойлерах ARI 200 STAB 560 THER MO VS EU, SI 300 T 3KW ТЭНы тоже расположены горизонтально.
Как разобрать бойлер Аристон, чтобы поменять ТЭН — читайте в статье по ссылкеhttps://boilervdom.ru/boileri/proizvoditel/ariston/kak-razobrat-bojler-ariston-chtoby-pomenyat-ten.html
В заключение — видео о том, как снять ТЭН с водонагревателя Аристон:
тонкости процесса замены, как снять в газовом настенном бойлере объемом 80 и 100 литров
Водонагревательное оборудование марки Ariston отличается высоким качеством. Но даже его отдельные части могут ломаться при жестких условиях эксплуатации. Потому крайне важно учитывать базовые нюансы обращения с такой техникой.
Особенности
Представить комфортабельную квартиру или даже частный дом без горячей воды сегодня не получится. Там, где не получается использовать центральное отопление, приходится ставить водонагреватели. Если подобная система выбрана правильно и установлена как следует, она обеспечит бытовые потребности большой семьи вполне эффективно. Решающим звеном в нагревательном оборудовании является ТЭН, представляющий собой медный или выполненный из нержавеющей стали элемент. Трубка его содержит внутри спираль, через которую проходит сильный ток.
Нагреватель для бойлера Ariston и любого другого отличается от тех аналогичных устройств, которые монтируются в электрочайниках или в стиральных, посудомоечных машинах. Общая электрическая мощность его заметно больше, ведь требуется подогреть значительное количество жидкости за малое время. Компания выпускает как «мокрые», выполненные по открытой схеме, так и «сухие», герметично закрываемые, ТЭНы. Корпорация Ariston использует для изготовления своих нагревателей сплав меди с хромом и никелем.
Специально спроектированный фланец из латуни позволяет выдать максимальное количество тепловой энергии.
Мощность варьируется в зависимости от конкретной модели. Все наиболее качественные ТЭНы оснащаются терморегулятором. Этот блок останавливает работу устройства, как только его температура становится критической. С другой стороны, автоматическая система дает команду на запуск и при понижении температуры меньше определенного порога. Потому можно не опасаться, покупая продукцию Ariston, что возникнут какие-то негативные явления или появится риск пожара.
Виды и устройство
- Водонагреватель Ariston на 100 литров может быть представлен, к примеру, моделью Abs Pro R 100V. Для этой модели нужны нагреватели, способные повысить температуру воды до 75 градусов и способные находиться под давлением жидкости от 0,2 до 7 атмосфер. Управление нагревом осуществляется по механической схеме, индикатор показывает только включение и выключение. Термометр в системе есть, как и ограничитель степени подогрева. Защищающий анод делается из магния.
- Настенный нагреватель емкостью 80 л — это Abs Blu R 80 V Slim. Устройство должно обеспечивать прямой нагрев силой 1,5 кВт. Управление организуется механически, наивысшая создаваемая температура — 75 градусов. Аппарат мокрого типа оснащен безупречной отключающей автоматикой. Разработчики предусмотрели активную профилактику коррозии за счет крупного магниевого анода.
- Для водонагревателя Abs Vls Evo Inox PW 50 емкостью 50 л предусмотрено использование сразу двух ТЭНов — один на 1000, другой на 1500 Вт. Современная конструкция позволяет сократить потребление энергии на 12 -16%. При этом скорость работы очень велика по сравнению с аналогичными моделями.
- Abs Blu Evo RS 30, как следует уже из названия, рассчитан на нагрев 30 л воды. Общая мощность составляет 1500 Вт, ускоренный подогрев конструкторами не предусмотрен.
До 60 градусов вода накаляется за 70 минут. Единственный мокрый нагреватель должен работать на токе напряжением 220 В при давлении воды до 8 бар. Газовый котел на 200 литров проточного типа Marco Polo Gi7S 11L FFI составляет достойную конкуренцию вышеперечисленным электрическим аппаратам. Вот его основные параметры:
- суммарная мощность 22 кВт;
- прогрев воды 75 градусов;
- давление жидкости от 0,6 до 8 бар;
- количество прогреваемой за минуту влаги до 11 л.
Примечательно, что эта модель иллюстрирует наглядно впечатляющие возможности, которые имеют другие — уже электрические — аппараты от итальянского производителя, относящиеся к высокому ценовому классу. Предусмотрены надежная защита от перегрева и автоматическая диагностика неполадок в устройстве. Система способна регулировать свою мощность плавно, менять интенсивность прохода воды и температуру ее. Возможна подача запрограммированного количества воды. Открытые ТЭНы, в том числе ставящиеся в баках емкостью 15 л, могут разогреть воду быстрее и стоят относительно недорого.
Но у них есть серьезная проблема — повышенный расход тока, недостаточная безопасность и недолгая эксплуатация.
Кто хочет получить надежный и экономный товар, приобретает нагреватель сухого типа. Правда, надеяться на оперативный прогрев жидкости с такой техникой не приходится. Для незначительной емкости бака это особой роли не играет, поскольку тут разницу заметить сложно. Кроме магниевого анода, свой вклад в сохранении нагревателя на долгий срок вносит и ограничение температуры терморегулятором (чем она выше, тем активнее коррозия).
В сухих ТЭНах, рассчитанных как на 1000 W, так и на любую другую мощность, граница между кожухом и фланцем отсутствует. Внутренние поверхности неизменно обволакивает защитная эмаль. На такой шаг инженеры идут, чтобы сократить интенсивность ржавления дополнительно. Как в мокрых, так и в сухих схемах используется магниевый анод, который «перетягивает» на себя выделяющийся из воды кислород. Тот не сможет поэтому вступить в реакцию со стальными частями корпуса и самого нагревателя, и потому процесс коррозии окажется замедлен.
Полагаться на одну эмаль не стоит, потому что постоянный перепад температуры приводит к ее растрескиванию.
Анод ставят в непосредственной близости от ТЭНа, и потому рассматривать их нужно в связке. Возвращаясь к основной теме, стоит указать, что в любую таблицу образцового рейтинга входят нагревательные детали Velis. Для этой модели применяют ТЭН мокрого формата с фланцем диаметром 12,5 см, в котором проделано 5 отверстий. Напряжение стандартное, двумя блоками сразу воспользоваться не получится, вид присоединения — штыревой, контакт М5.
Как заменить?
В случае выхода из строя нагревателя в системе, прикрепленной к стене, достать его будет вполне возможно даже своими силами. В системах, не оснащенных электронной индикацией, нужно быть готовыми к весьма плохому виду внутри аппарата. Рекомендуется снять водонагреватель в целом с крепления и разложить на ровной горизонтальной площадке. Крышка поддевается, этого достаточно, чтобы открыть систему.
Отключение клемм можно сделать сразу, главное, не забыть, к чему они были подсоединены. Тут помогут маркерные пометки или даже фотография. Отключив провода, присоединенные к терморегулятору, можно будет вытащить непосредственно ТЭН. Для этого вынимают крепежи, которые удерживают его. Такая процедура производится не только при замене, но и при ремонте, техническом обслуживании или поиске неполадок.
Конечно, чтобы поменять нагреватель, устройство предварительно обесточивают. Закончив работу, ставят новый блок на место и аккуратно оценивают, нет ли утечек воды. Поскольку рядом расположена проводка, придется соблюдать большую осторожность. На время работы рекомендуют убирать подальше снятую термопару, чтобы не поломать ее.
Внимание: не зная доподлинно, какой ТЭН установлен в нагревателе, лучше взять перед покупкой в магазин поврежденный образец.
Советы и рекомендации
Перед заменой ТЭНа в водонагревателе следует обязательно слить всю воду из бака. Проверить, действительно ли эта деталь поломалась, или бойлер не работает по иной причине, можно только мультиметром. УЗО должно быть рассчитано на 10 мА, если не соблюсти это требование, можно столкнуться с проникновением тока в самые непредсказуемые места. В некоторых моделях приходится для доступа к электронагревателю демонтировать вентили холодной и горячей воды; более подробные сведения дает техническая документация.
Сухие детали более компактны, и их можно ставить в бойлеры целыми парами; такое решение повышает стабильность работы техники.
О том, как выбрать водонагреватель, смотрите в следующем видео.
Как самостоятельно заменить тэн в водонагревателе Ariston
Чаще всего тэн выходит из строя, потому что обрастает накипью или покрывается коррозией. Чтобы избежать драматических последствий (покупка новой запчасти в аэрогриль, поиск информации по самостоятельной замене или хорошего мастера, который недорого сделает ремонт), бойлер нужно чистить.
Чтобы узнать, как почистить бойлер от накипи самостоятельно, жмем на выделенную строчку и качаем свое умение ухаживать за бытовой техникой. А чтобы узнать, как заменить тэн в водонагревателе в домашних условиях, крутим колесиком мышки и внемлем тексту, фоткам и дядечке в кадре.
Как поменять тэн в водонагревателе Аристон? Пошаговая инструкция с фото
Набор отверток, гаечный ключ и пассатижи.
- Водонагреватель снимаем и укладываем на ровную поверхность.
- Поддеваем крышку отверткой и снимаем. Под крышкой находятся регулятор температур и тэн.
- Отсоединяем от крышки 2 проводка, предварительно запомнив, что к чему крепится.
Годный совет: фотографируйте ход ремонта, ну или на крайний случай, делайте зарисовки. А то потом со сборкой могут быть проблемы.
- Откручиваем провода от терморегулятора.Запоминаем/фотографируем/отмечаем, на какой отметке стоит регулятор температуры.
- Чтобы вытащить тэн предварительно нужно снять все крепления с него. В нашем случае были гаечка – выкручиваем ее.
- Извлекаем элемент.
- Чистим его или покупаем новый тэн Аристон.
Лайфак: обязательно почистите стенки бойлера. Абразивные средства использовать не стоит. Для чистки бойлера идеально подойдет(бой барабанных палочек нарастает и доводит ваше восприятие до крайней чувствительности) – кока-кола. В ней, кстати, можно и сам тэн отмыть. Пусть поваляется в растворе газированного напитка денек. Потом смываем колу со стенок корпуса водонагревателя и тэна.
Как разобрать водонагреватель Аристон 10, 15, 30, 50, 80, 100 литров: фото и видео инструкция
Пользуясь любым водонагревателем, и Аристон в этом случае не исключение, необходимо проводить регулярную чистку от накипи. Для того, чтобы агрегат заблаговременно не вышел из строя, рекомендуется 1 раз в полгода чистить, а раз в год-два заменять магниевый анод. Все это можно сделать своими руками и ранее это уже было описано в статье «Зачем и для чего нужен магниевый анод в водонагревателе». Но прежде чем начинать проводить очистительные мероприятия, стоит узнать, как разобрать водонагреватель Аристон.
Это минимальные профилактические меры, которые можно сделать дома своими руками и без использования специального оборудования. Конечно, когда из строя выходит нагреватель, термодатчик либо возникают других серьезные проблемы, рисковать не стоит и лучше обратиться к профессионалам. В остальном – все зависит только от вас.
Профилактика как способ избежать проблем
Не только владельцы домов обеспечивают себя автономной горячей водой. Все больше жителей многоквартирных домов предпочитают установить у себя проточные или накопительные водонагреватели. Причин такой безусловной популярности 2 – перебои с горячей водой, особенно в межсезонье, и высокая стоимость горячего водоснабжения.
Уже на протяжении нескольких лет популярностью пользуются итальянские бойлеры Аристон. Они отличаются высоким качеством, надежностью, долгим сроком эксплуатации, если правильно ими пользоваться. Вечного ничего пока не изобрели, а потому ремонт иногда приходится делать самостоятельно.
И хотя водонагреватель – достаточно сложное устройство, его регулярную очистку и профилактику можно сделать самостоятельно всего за пару часов. Главное, перед тем, как приступать к собственно работе, разберитесь не только в том, как работает оборудование, но и как его правильно разобрать.
Самое главное – слить в полном объеме воду из бойлера. На нижней части установлено 2 патрубка, по одному из них вода поступает в бойлер, по второму – сливается.
Даже после того, как вода полностью слилась, часть ее остается на дне бака, поэтому перед тем, как открывать крышку, подставьте чашу для остатков.
Слив
Поскольку качественный слив является залогов успешного исхода всей операции, остановимся на нем подробнее.
Порядок действий зависит от особенностей конкретной модели – с триггером, тройником или посредством обратного клапана.
- наиболее прихотливой моделью считается та, у которой между трубой и клапаном встроен арматурный тройник. Его придется открутить его разводным ключом и слить всю воду.
- на тех моделях, где нет тройника, но есть триггер – перемычка на клапане обратного хода. Его можно отогнуть, зафиксировать и дождаться, пока стечет вся вода. Этот процесс обычно занимается 1,5-2 часа.
- самым простым и оттого действенным способом является откручивание обратного клапана против часовой стрелки. Перед этим подсоединяете шланг к патрубку выхода воды и сливаете.
Если при любых манипуляциях вода из обратки не течет, откройте кран горячей воды, чтобы создать необходимый приток воздуха, и не закрывайте его до той поры, пока бойлер не опустеет.
Внимание! Все работы проводятся только после того, как водонагреватель отключен от электросети!
Как правильно разобрать бойлер?
Для тех, кому некогда читать, мы приготовили видео инструкцию как разобрать водонагреватель аристон. Здесь вы узнаете об особенностях монтажа, подключения к трубам, чистке и т.д.
Необходимые инструменты
- отвертка;
- плоскогубцы;
- нож;
- шланг для слива воды, совпадающий по диаметру с патрубком обратки;
- анод для замены;
- специальное средство для очистки ТЭНа, можно также использовать концентрированный раствор лимонной кислоты.
Еще раз повторимся, все работы по разбору водонагревателя проводятся только при полном его обесточивании.
Порядок действий
- Снимаете с нижней части бойлера крышку, открутив по периметру болты.
- Сливаете воду так, как указано ранее (проще и быстрее слить через патрубок).
- На внутреннем корпусе расположено несколько болтов, их необходимо открутить (не забудьте подставить чашу, в системе по-прежнему остается порядка 15-20 литров воды).
- С течение времени болты «запекаются» и их очень сложно открутить. Если это произошло и сейчас, бойлер лучше снять со стены, уложить горизонтально и тогда уже выкручивать. К слову, плотность закручивания свидетельствует о качественной сборке.
- Очень аккуратно вытягиваете электрический блок. Но так, чтобы резиновая прокладка осталась нетронутой – ее очень легко порвать или деформировать. На этом этапе целесообразно фотографировать все то, что вы делаете. Потом придется собирать в обратном порядке и тогда ваши фото очень пригодятся.
- Если есть необходимость, заменяете анод на новый, а ТЭН замачиваете в растворе лимонной кислоты. Минимальное время – сутки. Спустя 24 часа берете любой неострый предмет с узким концом и аккуратно снимаете накипь с ТЭНа. Все это следует делать только в том случае, если причиной поломки является перегоревший ТЭН или необходимость замены магниевого анода. О том, как узнать, что именно это препятствует работе агрегата – далее по тексту.
- С использованием чистящего состава обрабатывают электрический блок бойлера. Налет можно снять сухой жесткой губкой.
Как определить, что вышел из строя ТЭН и/или анод
- Прибор не нагревает воду – если вы убедились, что розетка исправна и есть электричество – неисправность заключается в ТЭНе.
- Вода нагревается очень медленно – необходимо заменить магниевый анод.
- Во время работы слышится отчетливое, но глухое шипение – чрезмерная накипь и отложения на ТЭНе.
Как правильно почистить ТЭН от накипи – видео специалисто:
Как разобрать Аристон?
Особенность водонагревателей фирмы Аристон заключается в наличии фланца овальной формы.
Порядок действий:
- отключают бойлер от сети;
- сливают воду через патрубок обратки;
- снимают крышку с нижней части агрегата;
- аккуратно вытаскивают термостат, чтоб не повредить прокладку;
- получают доступ к овальному фланцу.
Перед тем, как начать вытаскивать фланец, необходимо открутить на планке гайки, снять ее, вытянуть наружу ТЭН прокручивающимся движением и только после этого снимают фланец. Иначе сделать не получится.
Для того, чтобы заменить и правильно установить фланец, заранее сфотографируйте его положение в горловине водонагревателя. В противном случае, вода будет постоянно подтекать.
Обязательно поменяйте прокладку! Это должно быть качественное, желательно фирменное изделие, рассчитанное на 2 года беспрерывной эксплуатации.
После того, как произведена замена фланца и прокладок, чистится губкой электрический блок, внутренние составляющие, ТЭН, при необходимости заменяется магниевый анод.
Сборка производится в обратном последовательном порядке, чтобы не нарушить конструкции и предупредить ее выход из строя.
Разборка бойлера медиум класса
В модельном ряду продукции предусмотрены водонагреватели медиум класса с улучшенными функциональными характеристиками. Основная конструктивная особенность заключается в том, что здесь фланец закреплен болтами в количестве 4-6 штук.
Порядок действий:
- отключаете прибор от сети;
- сливаете воду;
- снимаете крышку с нижней части корпуса;
- отсоединяете от ТЭНа провода и выкручиваете все гайки;
- слегка вдавив ТЭН внутрь с небольшим прокрутом вытаскиваете его наружу – чистите или меняете;
- откручиваете на планке гайки и вынимаете фланец;
- меняете его и прокладку.
Заключение, отзывы, советы
Для тех, кто привык решать проблемы самостоятельно, не составит труда разобрать водонагреватель Аристон и провести его профилактику. По большому счету, сложного в этой операции ничего нет, требуется только усердие и точное соблюдение инструкций. Все действия, проводимые с прибором, фиксируйте, чтобы впоследствии собрать все с точностью до наоборот.
Как отремонтировать водонагреватель Аристон, менять тен и платы…
Накопительные водонагреватели, не зависимо от производителя, нуждаются в периодическом обслуживании, и нередко — в ремонте. Почему возникает необходимость ремонтировать нагреватели Аристон? – в 80 процентах случаев из-за отсутствия технического обслуживания, еще 20% дают местные неблагоприятные условия эксплуатации с прыжками напряжения электроэнергии и недопустимым качеством воды, при отсутствии даже фильтра грубой очистки. Такую примерную оценку дают специалисты.
Но, чтобы починить и обслуживать водонагреватель Аристон, специалисты далеко не всегда нужны, так как это можно делать своими руками. При типичных поломках, ремонт Аристона не сложен. Итальянский производитель, входящий в пятерку крупнейших создателей бытовой техники, позаботился об эргономике, ремонтопригодности своих приборов под брендом Аристон. Какие же поломки обычно встречаются?
Типичные поломки водонагревателей Аристон и их причины
- Обычное обслуживание – скопившийся на дне мусор, в котором больше всего продуктов осыпания магниевого анода, необходимо периодически убирать.
- Еще одна техническая особенность водонагревателей – обязательная периодическая замена магниевого анода. Зависит от условий и делается по регламенту производителя. Обычные же сроки, — для больших анодов 400 мм длиной – до 5 лет эксплуатации, для малых – до 2 лет.
- Перегорание Тена – прямое следствие неправильных условий эксплуатации из-за отсутствия технического обслуживания, или, редко, – работа при отсутствии воды.
- Протекание бака, рыжие пятна на баке – отсутствие замены или неправильная установка резинового уплотнительного кольца при техническом обслуживании. Крайне редко – разрушение бака коррозией из-за нарушений правил эксплуатации.
- Протекание предохранительного клапана – установка дешевой дефектной детали серого рынка, или вследствие частого срабатывания путем ручного открытия для сброса воды.
- Выход из строя электроники, табло, датчика температуры, термореле – довольно редкие поломки, часто их причинами послужили нестабилизированное электричество или эксплуатация при почти 100% влажности, но «железо» может и само по себе отказать в работе, из-за некачественного кристалла транзистора, например…
Далее рассмотрим, как не допустить это и подобное…
Типичная конструкция бака Аристон
Конструкции водонагревателей накопительного типа встречаются разные, в том числе на 2 тена, с сухим теном, плоской и круглой формы, на 20 л и на 120 л, вертикальные и горизонтальные, но принцип у всех один и тот же.
Обратим внимание на типичную схему: — внутри бака из нержавейки (или эмалированного) находятся два ключевых элемента:
- Анод магниевый – вытянутый цилиндр металла, который наиболее активен в электрохимических реакциях, поэтому единолично вступает в самую тесную связь с агрессивной водой, и при этом постепенно коррозирует, его материал преобразуется и осыпается.
- Тен, чаще открытого типа, медная трубка с нагревающей спиралью внутри, которая под защитой анода потихоньку, согласно своей мощности, обычно от 1,0 до 2,4 кВт, подогревает воду, оставаясь целым и невредимым.
- Забор горячей воды находится вверху, чтобы в него сливалась самая теплая на данный момент вода в баке.
- На подаче холодной воды установлен предохранительный клапан, который должен сработать при 3,0 атм, а также он не выпускает воду из бака обратно в холодный трубопровод, когда там нет давления…
Таким образом, водонагреватель отдает нагретую воду, когда есть напор холодной воды, при этом вода подогревается автоматически управляемым теном, по заданной температуре на термореле.
Чтобы не поломалось
Обслуживание сводится к периодической очистке и замене анода. Как только анод истощится, тут же коррозией разрушится и тен, и перегорит. Поэтому, согласно инструкциям производителя, не реже раза в год рекомендуется:
- снимать нижнюю защитную крышку;
- снимать крышку бака, очищать бак от отложений, проверять пригодность анода по его размерам и при необходимости менять. Для больших анодов процедура проводится гораздо реже. Заодно и очистить тен от накипи, например, за сутки в лимонной кислоте…
Кстати, специалисты обычно обслуживают такие баки без снятия со стены, находясь под ними, что уменьшает трудоемкость процесса.
Как менять тен в Аристоне
Типичная замена тена Аристон – на такой же фирменный. Но торговая марка настолько популярна, что вездесущие ушлые серые производители предлагают свои тены, с таким же креплением, но в разы дешевле. Как правило, фирменный, в нормальных условиях проработает без поломки до истечения срока службы самого бака. Дешевку же, есть большая вероятность, придется менять скоро…
Замена же делается в том же порядке, что и обслуживание, только тен не чистят, а выбрасывают…
Уважаемый специалист расскажет, как поменять тен, не важно в бойлере какого производителя (Аристон, например), но во всех подробностях…
Что делать, если перегорела электронная плата Аристон
Как временная мера – «все перемкнуть и перезапитать», посмотрите видео от опытного пользователя водонагревателя Аристон. Не работает электроника, не работает табло, сгорело электронное устройство Аристон…
Замену ТЭНа водонагревателя Аристон на 80 литров несложно выполнить самостоятельно
Необходимый инструментарий:
- Отвертка крестообразная, обычная.
- Набор гаечных ключей.
- Новый ТЭН.
- Магниевый анод.
- Емкость для сбора жидкости.
Порядок проведения работ:
- Перекрываем воду. Это можно сделать на стояке или на кране который расположен вблизи бойлера.
- Производим обесточивание водонагревателя, либо отключите его из розетки, или выключите автомат если он есть.
- Воспользуйтесь отверткой чтобы снять защитную панель, сделайте замеры тестером нет ли электричества не клеммах. Еще таким образом можно произвести замеры которые покажут нам исправность ТЭНа.
На тестере необходимо установить рукоятку в положение, в котором выполняют замеры сопротивления, затем отсоединяем провода от ТЭНа и выполняем замеры. В случае исправности прибора на индикаторе будут отображаться показатели сопротивления. Если показаний нет, нагревательный элемент неисправен.
- Затем сливаем воду из водонагревателя. Ведь замена ТЭНа устройства Аристон 80 литров предусматривает наличие пустого бака. Если при монтаже устройства вы установили сбросной клапан, тогда слив не доставит вам никаких сложностей. Итак, вода у нас уже перекрыта.
Открываем сливной клапан во входе в устройство перекрываем холодный вентиль и открываем горячий (для поступления воздуха в бак, так жидкость будет течь быстрее). К сливному кранику подсоединяем шланг для удобства слива и второй его конец опускаем в ванну или унитаз.
- Затем снимите бойлер со стены, однако если у вас нет такой возможности, производить замену можно и так.
- Следующий этап-это отсоединение проводов. Чтобы потом легко было собрать все обратно пометьте каждый провод и его вход отдельным цветом при помощи маркеров или изоленты. Но самый простой на мой взгляд способ, это сфотографировать на телефон, а затем собрать все по фотографии.
- Затем вы увидите шесть болтов на которых собственно и закреплен сам нагревательный элемент. Прежде чем откручивать их подставьте под водонагреватель емкость, так как может немного подтекать вода и может посыпаться довольно большое количество налета, который образовался там с годами.
Откручивайте болты равномерно, послабляя каждый по очереди. Чтобы достать сам нагревательный элемент необходимо его сначала немного втолкнуть внутрь бака, затем повернуть вправо и не спеша извлечь.
- Вот мы и дошли до завершающего этапа замены ТЭНа бойлера Ariston. Производим чистку и мойку полости устройства. Не рекомендуем в чистке применять острые предметы для отслаивания налета — это может привести к повреждению защитной эмали. Ждем пока все полностью высохнет, выполняем замену нагревательного элемента и при необходимости анода и резиновой прокладки.
- Собираем все в обратной последовательности, когда емкость заполнилась водой и вы убедились, что нет течи откройте на смесителе кран горячей воды, подождите пока выйдет весь воздух и после этого подключайте к электросети.
Как вы убедились замена ТЭНа своими руками у водонагревателя Аристон 80 литров не представляет большой сложности.
Сегодня разного вида нагреватели весьма прочно вошли в нашу современную повседневную жизнь. В специализированных магазинах предлагают изделия от компаний мировых брендов c весьма широкой известностью, например таких, как Аристон. Несмотря на высокую надежность, любая бытовая техника может со временем выйти из строя по какой-либо причине. В этом случае нелишним будет знать, как провести самостоятельный ремонт водонагревателя Аристон.
О бренде
В середине 40 годов прошлого столетия Аристиде Мерлони наладил выпуск электронагревателей воды под маркой Ariston (Успешный). Название полностью оправдало себя, и спустя некоторое время все сыновья предпринимателя успешно вошли в аналогичный бизнес, а младший — Витторио унаследовал компанию отца.
Компания Аристон сегодня находится в тройке лидеров по объему мировых продаж бытовой техники, а кухни марки Ariston продаются с уже встроенными основными бытовыми приборами от холодильника до посудомоечной машины. В России эта компания стала известной в конце 90 годов прошлого столетия, а сейчас почти в каждом крупном городе есть ее сервисный центр.
Качество и слабые места
Водонагреватели Аристон имеют стильный современный дизайн, отличную функциональность, отличаются от аналогов других производителей умеренной ценой. Трепетное внимание разработчики уделяют безопасности изделий во время эксплуатации: агрегаты укомплектованы различной защитой на все случаи жизни, отключающие изделие при сбое в питании электроэнергией, перегревании, отсутствии подачи воды.
Но эта надежная техника страдает от жесткости нашей воды и довольно частых перепадов, скачков в напряжении. Самыми слабыми местами по утверждению опытных мастеров являются нагревательные элементы трубчатого типа, анод из магния и обратный клапан. Эти весьма несложные поломки можно устранить своими руками, если имеется необходимый минимум инструмента. Конструкция изделия имеет стандартную схему, поэтому профилактика и проведение ремонта не представляет сложностей.
Особое внимание пользователь должен обращать на целостность внутреннего покрытия, где применены современные материалы, в состав которых входят титан, серебро укрепляющие эмали, стеклокерамика и другие высокотехнологичные добавки.
Подготовка к ремонтным работам
Перед тем, как разобрать водонагреватель Аристон для ремонта, необходимо изучить конструкцию изделия, подготовить нужный инструмент, а также различные приспособления. Чтобы устранить механические повреждения, например, протечку воды, вам потребуются:
- набор ключей или один малый разводной;
- набор различных переходников;
- новый обратный клапан.
При возникновении неисправностей с электрической частью, надо приготовить мультиметр.
К подготовке относятся и такие работы: отключение прибора от домашней электрической сети, слив воды из бака.
Бак в водонагревателе Аристон состоит из таких основных компонентов:
- Нагревательный элемент.
- Терморегулятор — предназначен для контроля установленной температуры, а также для регулировки режима нагревания.
- Реле, которое управляет включением или отключением ТЭНа.
- Специальный анод — он обеспечивает защиту внутреннего покрытия от воздействия коррозии.
- Предохранительный клапан — регулирует внутреннее давление при нагревании воды.
- Сигнальные лампочки в бюджетных моделях (они должны включиться при подаче тока) или электроника для более дорогих изделий.
Домашнему мастеру стоит подробно изучить инструкцию перед началом профилактики или мелкого ремонта, чтобы свободно ориентироваться.
Основные неисправности
Как утверждает статистика, во время эксплуатации бойлера Аристон могут проявляться такие типовые неисправности:
- нет нагрева воды — перегорел ТЭН;
- требуется замена термостата;
- анод из магния полностью израсходовал назначенный ресурс;
- образовался большой слой известковой накипи тэнов.
При возникновении этих неисправностей, кроме второго варианта, вам необходимо полная разборка изделия.
Нет абсолютно никакой разницы, какого объема у вас стоит водонагреватель Аристон — 50 или 100 литров, процесс демонтажа будет идентичен.
Термостат водонагревателя Аристон
Производим демонтаж
Каждый владелец водонагревателей Аристон должен знать, что при замене термостата, реле и предохранительного клапана не требуется демонтаж бака. Слив воды и полная разборка бойлера производится только во время профилактических работ и при замене перегоревшего ТЭН.
Разборка изделия подразделяется на стандартные этапы:
- Отключить водонагреватель от домашней электросети.
- Слить воду из бака.
- Демонтировать фланцы, осуществить доступ к внутренней части водонагревателя.
Прежде чем разобрать изделие, надо удостовериться, что оно отключено от сети: если нагреватель запитан отдельной линией, то надо отключить автоматический выключатель, если же просто через шнур, то просто вытащите вилку из розетки.
Некоторые читатели могут удивиться: зачем так часто акцентировать эти моменты? Но статистика утверждает, что при домашнем ремонте или когда производится замена перегоревших деталей, весьма часто мастера, пренебрегающие техникой безопасности, получают электрические травмы разной тяжести.
Только после обесточивания можно начинать демонтаж бойлера Аристон своими руками:
- открутите крышку, которая крепится винтами;
- перед началом демонтажа сфотографируйте расположение, чтобы ничего не перепутать при сборке;
- отсоедините трехжильный кабель, первые два провода — фаза и ноль были подключены к термостату, поэтому можно осторожно его вынуть.
Все работы по электрической части успешно закончены, можно начинать слив воды из бака.
Извлечение термостата
Удаление воды
Если первоначальный монтаж водонагревателя был выполнен мастером из сервиса, то он должен был установить специальный тройник с краником слива и вкрутить в него штуцер. Довольно удобное приспособление — пользователь легко подсоединяет шланг, как показана на фото, и сливает в ванную воду. При отсутствии специального приспособления вода удаляется подсоединением шланга напрямую к патрубку изделия.
Надо знать! Для уравновешивания наружного и внутреннего давления необходимо открыть кран с горячей водой.
Слив воды может длиться несколько минут, если емкость нагревателя до 50 литров, а когда у вас стоит Аристон на 80 литров — ожидание затянется до 30 минут и более.
Шланг со штуцером
Открываем доступ внутрь
Все модификации изделий под маркой Ariston имеют овальный фланец, на котором установлены тены, анод из магния и трубка с термостатом внутри. На корпус фланца снизу одевается прокладка из эластичной резины для обеспечения герметичности. Фланец закреплен П-образной планкой, которая фиксируется гайкой.
Откручиваем гайку, аккуратно вталкиваем фланец внутрь, поворачиваем и извлекаем наружу. Далее осуществляется замена вышедших из строя деталей и очистка поверхностей от солевых и известковых отложений.
Внимание! Нельзя делать усилия во время очистки емкости бойлера: со временем она становится тоньше из-за воздействия коррозии. Когда проводите профилактическое обслуживание, то тонкую накипь желательно не зачищать.
Удалите лишний мусор на дне бака, визуально осмотрите резиновый уплотнитель, если все в порядке, то его не меняйте — стоит очень дорого, да и достать новый очень трудно. Демонтаж и последующую сборку может делать самостоятельно любой пользователь без наличия специальной подготовки. В помощь прилагаем это видео:
Статистика эксплуатации аналогичных нагревателей позволяет сделать вывод: регулярные осмотры износа анода из магния, очистку ТЭН, профилактику внутреннего покрытия бака надо делать обязательно и регулярно, этим вы существенно продляете срок службы изделия.
Признаки неисправности
Многие модели водонагревателей оборудованы электронным табло, на котором высвечиваются коды разных ошибок. Расшифровать их можно при помощи инструкции. Визуально пользователь может определить такие неисправности:
- не включается изделие — сработал автомат защиты;
- вода очень горячая — перегорел терморегулятор;
- образуются потеки в нижней части бака;
- если когда происходит включение изделия, нагревается вилка — это сигнал о том, что мала мощность розетки.
Некоторые пользователи не подозревают, что бойлер может не включаться по причине обгорания контакта в розетке, что свидетельствует о ее малой мощности или отсутствии заземления.
Причины поломки
Любой отказ надежной бытовой техники могут спровоцировать такие причины:
- Образование большого количества накипи на ТЭН.
- Скачки напряжения в электрической сети способствуют отказу электроники.
- Уменьшается поток воды из-за засорения фильтра и обратного клапана.
Чтобы реанимировать технику вам понадобятся запасные детали, очистка ТЭН и промывка внутренней части бака.
Совет! Чтобы техника любой марки служила долго и исправно, не ставьте температуру выше 600C — это существенно снижает процесс образования накипи.
Меняем тэн в бойлере Аристон своими руками по поэтапной инструкции с фото.
Подберем ТЭН к Ariston
В каталоге нагревательные элементы для бойлеров Ariston из меди, нержавеющей стали с штампованными или резьбовыми фланцами. Первые крепятся с помощью флянцев или крепежных планок, вторые вкручиваются. Доступны все виды доставок и наличие нагревателей в филиалах по стране. Благодаря ассортиментному разнообразию подбор комплектующих происходит за короткое время. Если появились вопросы, обратитесь к нашим консультантам по телефону или в один из чатов помощи. Если следовать товарам из раздела “рекомендуемые”, то можно собрать комплект полностью.
Доставляем или отправляем электротэны
Доступны все виды доставки и оплаты, а именно:
- курьер;
- самовывоз;
- транспортные компании;
- отделения главпункта.
- оплата как наличным, так и безналичным расчетом.
Почему выгодно покупать у нас?
- оперативно подберем нагревательный элемент к водогрею Аристон и все комплектующие к нему;
- быстро соберем заказ;
- отправим в кратчайшие сроки;
- примем оплату любым способом;
- доступен возврат и обмен.
Коррозия водонагревательного элемента
Почему корпус нагревательного элемента подвергается коррозии и разрушается? Дело в том, что тэн в бойлере снабжен магниевым анодом.
Без него, внутри титана образуется гальваническая пара:
А с магниевым анодом:
Через этот анод все блуждающие токи стекают на ”землю”, постепенно унося с собой какую-то часть корпуса анода. Когда он будет полностью разрушен, эти токи начинают стекать уже по корпусу тэна.
Наросты на ТЭНе образуются не равномерно. Из-за этого разные участки его медной оболочки приобретают разные коэффициенты расширения. В итоге создается поверхностное натяжение, которое разрывает оболочку тэна.
Во многих сервисных центрах, при капитальной поломке бойлера, вам даже могут отказать в гарантии, если не будет чека о своевременной замене анода.
В конечном итоге коррозия становится сквозной и перегорает рабочий элемент.
Кстати, при целом аноде, вода из бака может быть немного с запахом. Когда запах исчезнет, это может служить неким признаком разъедания электрода.
Современные модели имеют специальные датчики контролирующие состояние анода.
При своевременной замене анода и обязательной чистке, тэн у вас действительно прослужит в несколько раз дольше. Заземление корпуса также увеличивает срок службы тэна минимум в два раза.
Однако многие, почему-то упускают из вида этот момент. Между тем, при интенсивной работе, чистку бойлера рекомендуется проводить хотя бы один раз в год.
Нельзя однозначно сказать, что у некоторых моделей, например Electrolux, Ariston или Gorenje срок службы больше, чем у Thermex или Indesit. Тут все зависит от множества факторов:
- количество потребленной воды
- средняя температура нагрева этой воды, ее химический состав
- как воткнута вилка в розетку (куда приходит фаза, а куда ноль)
- есть ли заземление или нет
Известковый налёт в бойлере пароконвекционной печи
Старые фото с работы.
По словам клиента, всё это появилось спустя всего лишь пару месяцев после ввода в эксплуатацию. И да, водоумягчителя у них не было.
Толщина налёта на стенках – почти полтора сантиметра. Сам бойлер весил, наверное, в два раза больше положенного.
Датчик уровня воды до и после первичной очистки
Мораль проста – о технике стоит заботиться.
Показать полностью 3
Reversal84
3 месяца назад
Как поменять тэн в водонагревателе Аристон? Пошаговая инструкция с фото
Набор отверток, гаечный ключ и пассатижи.
- Водонагреватель снимаем и укладываем на ровную поверхность.
- Поддеваем крышку отверткой и снимаем. Под крышкой находятся регулятор температур и тэн.
- Отсоединяем от крышки 2 проводка, предварительно запомнив, что к чему крепится.
Годный совет: фотографируйте ход ремонта, ну или на крайний случай, делайте зарисовки. А то потом со сборкой могут быть проблемы.
- Откручиваем провода от терморегулятора.Запоминаем/фотографируем/отмечаем, на какой отметке стоит регулятор температуры.
- Чтобы вытащить тэн предварительно нужно снять все крепления с него. В нашем случае были гаечка – выкручиваем ее.
- Извлекаем элемент.
- Чистим его или покупаем новый тэн Аристон.
Лайфак: обязательно почистите стенки бойлера. Абразивные средства использовать не стоит. Для чистки бойлера идеально подойдет(бой барабанных палочек нарастает и доводит ваше восприятие до крайней чувствительности) – кока-кола. В ней, кстати, можно и сам тэн отмыть. Пусть поваляется в растворе газированного напитка денек. Потом смываем колу со стенок корпуса водонагревателя и тэна.
Продажа ТЭНов для водонагревателей. ТЭН Аристон, Термекс, Garanterm, Оазис, Polaris, Etalon, Electrolux, Aeg и других марок и моделей.
Предлагаем ТЭНы для водонагревателей оптом и в розницу по низким ценам. Мы реализуем ТЭНы с зарекомендовавших себя заводов комплектующих, известных во всем мире. Прайс-лист нашего интернет-магазина постоянно расширяется, пополняясь новыми товарами. Самые популярные модели постоянно присутствуют в наличии. Покупая товар в нашей компании ТЭН Москва, Вы экономите деньги и время. ТЭНы электрические повсеместно используются для нагрева воды в бытовой технике и различных емкостях. Благодаря небольшой стоимости изготовления, малому весу и габаритам, легкой установке они получили большую популярность. Мы предлагаем широкий выбор тэнов электрических по низким ценам от мировых заводов-изготовителей комплектующих. Прямые поставки. Быстрая сборка и отправка заказов. ТЭНы для водонагревателей Ariston, Thermex, Etalon, Electrolux, Timberk, Реал, Термолюкс, Garanterm, Polaris и др. Имеется доставка, доступен самовывоз. Для удобства на сайте предусмотрен фильтр, с помощью которого вы легко сможете подобрать нужный ТЭН.
Описание и характеристики ТЭНов для водонагревателей
ТЭН – нагревательный элемент в виде трубки или трубчатый электронагреватель. Применяются в водонагревателях для нагрева воды до заданной температуры. Имеют другое название: мокрые; или водяные ТЭНы, так как непосредственно контактируют с водой. Также могут называться электрические или нагревательные ТЭНы. По материалу изготовления бывают медными, из нержавеющей стали или хромированными. По конструктивным особенностям отличаются размерами, формой, фланцами. В большей степени форма отличается в зависимости от вида расположения водонагревателя: вертикального или горизонтального. ТЭНы для вертикальных бойлеров в основном прямые и короткие, а для горизонтальных длиннее, имеют еще один или два изгиба для нагрева воды в нижней части бака. Трубка нагревательного элемента запаяна на фланце с выведенными наружу контактами для питания или контактами для терморегулятора. На фланце есть резьбовое крепление для магниевого анода, а так же трубки для терморегулятора (термостата) и термозащиты. Терморегулятор работает на включение и выключение ТЭНа для нагрева до нужной температуры и ее поддержания.
Типичные поломки и их причины
Признаками неисправности нагревательной системы являются:
- длительное ожидание перед включением ТЭН;
- резкое повышение энергопотребления;
- частое срабатывание УЗО, которое отключает прибор при утечке тока;
- слишком холодная вода (слабый или недостаточный нагрев);
- циклическое включение и выключение ТЭН при стабильной температуре воды (например, сразу после набора полного бака).
Если горячая вода мутная и имеет неприятный запах, это может быть признаком засорения бака. При этом часть примесей откладывается и на нагревательной трубке, поэтому система нуждается в полной разборке и очистке.
Причинами поломки ТЭН могут стать:
- Замыкание элемента из-за коррозии. Чтобы уменьшить агрессивное воздействие воды на трубку, рядом с ней устанавливают жертвенный электрод — анод с более высоким электрохимическим потенциалом. За счет образования гальванической пары корродирует более активный металл. Когда он разъедается, коррозия начинает действовать на ТЭН.
- Нарушение теплопередачи из-за слоя накипи. Соли-карбонаты, которые содержатся в жесткой воде, оседают на поверхности ТЭН. Наличие магниевого или цинкового электрода смягчает отложения, но не останавливает процесс образования накипи. Если пренебрегать очисткой, то поверхность элемента покроется достаточно толстым слоем солей, чтобы нарушить передачу тепла от ТЭН к воде.
- Разрыв проводящей нити внутри нагревателя. Поломка главного элемента ТЭН может произойти в результате перегрева, скачка напряжения в сети или заводского дефекта.
Средний срок службы детали составляет 3-5 лет.
Инструменты и материалы
Чтобы заменить ТЭН, потребуются такие инструменты:
- ступичный ключ на 55 или разводной ключ № 2 (при соответствующем размере фиксирующей гайки);
- торцовый и трещоточный ключи (при креплениях на планке или фланце);
- крестовая отвертка;
- мультиметр, индикаторный щуп.
Для очистки поверхности нагревательного элемента потребуется лимонная кислота или раствор уксуса. При замене ТЭН или анода нужно подготовить новую деталь с аналогичными размерами и техническими характеристиками.
Водонагревательное оборудование имеет довольно простую конструкцию и работает по элементарному принципу. Поэтому каждый домашний мастер сможет справиться с заменой ТЭНа самостоятельно, без вызова специалиста.
Главный недостаток привлечения профессионала — это высокая стоимость ремонта. Нередко эта цифра может достигать 60$ и это только за работу, без учета стоимости деталей. Поэтому, потратив немного собственного времени, можно сэкономить существенную сумму.
Если нагревательный прибор еще находится на гарантии, то необходимо обязательно обращаться в сервисный центр. В этом случае ремонт будет бесплатным, если пользователь соблюдал правила эксплуатации
Способы монтажа и подключения
“Сухой” ТЭН
Тэн – это устройство, которое требует регулярного обслуживания. Спустя время, он нуждается в чистке или замене, в зависимости от эффективности и полноты работы.
Чтоб произвести чистку ТЭНа собственноручно, нужно придерживаться инструкции:
- Выключить электрический водонагреватель.
- Отключить электронагреватель от сети питания.
- Открыть защитную панель отвинтив винтики.
- Под панелью, где расположен термостат и цветные провода, отсоединить кабеля.
- Перекрыть подачу воды в водопроводе и бойлере.
- Вытащить термостат вместе с ТЭНом, при надобности сняв фланец. При этом к проему подставить емкость на случай, если в баке есть вода. ТЭН выкрутить с помощью разводного ключа.
- В двух литрах воды растворить два пакета лимонной кислоты.
- Погрузить ТЭН в получившийся раствор и оставить не менее чем на 12 часов. Спустя время ТЭН готов к установке.
- Установку произвести в обратном порядке.
Чтоб проверить правильность монтажа ТЭНа, понадобится включить воду. Если будет наблюдаться утечка жидкости с бака, то устройство присоединено неправильно.
В бойлер может монтироваться несколько нагревателей в зависимости от мощности агрегата. Мощность, в свою очередь, может зависеть не только от обогревательного элемента, но и от способа его включения в систему.
Есть три основных способа подключения ТЭНа для водонагревателя Аристон. Последовательное – мощность нагревателя зависит от общей мощности каждого элемента. Недостаток в том, что при поломке одного ТЭНа теряется работоспособность всей системы нагрева.
Параллельное – позволяет сохранить работоспособность агрегата в случае выхода из строя одного из элементов нагрева. Комбинированное – обычно применяется, если отсутствуют ТЭНы необходимой мощности.
Запуск водонагревателя
Перед полноценной эксплуатацией агрегата нужно протестировать выполненную работу. Сначала нужно заново установить краны, подключить оборудование к водопроводу. Затем производится наполнение резервуара холодной водой. При этом «горячий» кран необходимо оставить открытым, чтобы выгнать воздух из замкнутого пространства бака. Когда жидкость начнет вытекать, кран можно закрывать. Если промывка стенок не выполнялась, то лучше пропустить некоторое количество воды для чистки.
Отслеживать на этом этапе в первую очередь нужно протечки. На это понадобится около часа. Здесь нужно выждать испарение конденсата, который в любом случае появляется. Если течь отсутствует, можно делать пробный запуск бойлера. Отсутствие сбоев в привычной работе указывает на качественное выполнение ремонта. Водонагревателем можно пользоваться в обычном режиме.
В видео представлена сравнительная характеристика «мокрых» и «сухих» ТЭНов:
На волне постов про тэны
Чайник работает каждый день вот уже около 6 лет, ни разу его не мыли. Тэн в таком состоянии. Неплохая вода в Мурманской области.
Katherine8838
2 года назад
Советы и рекомендации
Перед заменой ТЭНа в водонагревателе следует обязательно слить всю воду из бака. Проверить, действительно ли эта деталь поломалась, или бойлер не работает по иной причине, можно только мультиметром. УЗО должно быть рассчитано на 10 мА, если не соблюсти это требование, можно столкнуться с проникновением тока в самые непредсказуемые места. В некоторых моделях приходится для доступа к электронагревателю демонтировать вентили холодной и горячей воды; более подробные сведения дает техническая документация.
Сухие детали более компактны, и их можно ставить в бойлеры целыми парами; такое решение повышает стабильность работы техники.
О том, как выбрать водонагреватель, смотрите в следующем видео.
Проверка
Обвязка накопительного водонагревателя. (Для увеличения нажмите)
У любой опасности есть одно удивительное свойство – возникать как бы из ничего. Вот было всё так прекрасно и вдруг проблема.
Если же она является ожидаемой – значит что-то было сделано не так.
С бойлером сделаем всё правильно:
- Проверяем наличие заземления. Не помешает и УЗО (устройство защитного отключения) – жизнь дороже;
- Ставим предохранительный клапан от недопустимого давления во внутреннем баке. Пригодится и для слива воды;
- Устанавливаем защитный редуктор от колебаний давления холодной воды;
- Контролируем наличие обратного клапана на холодной стороне. Поможет сохранить ТЭНы в случае прекращения подачи воды, не дав воде слиться обратно из бака.
При покупке водонагревательной техники накопительного типа следует проверять наличия вышеперечисленных приборов. Не все они имеют полную комплектацию. В модели Ariston AM 50 SH2.0 Ei3 FE учтены все советы статьи, вплоть до защиты от детей.
Интересным решением является подключение бойлера косвенного нагрева: https://teplo.guru/vodonagrevateli/boiler-kosvennogo-nagreva.html
Выполнение этих, совершенно несложных, правил и советов продлит, и без того безупречную, работу оборудования Аристон на многие годы.
Смотрите подробную видеоинструкцию по чистке или замене ТЭНа в накопительном водонагревателе Аристон:
- Автор: DmitriiG
- Распечатать
Оцените статью:
(3 голоса, среднее: 2.7 из 5)
Проверка работоспособности ТЭНа
Проверку работоспособности ТЭН можно провести на практике после сборки бойлера или с помощью мультиметра. Для этого нужно измерить его электросопротивление. Номинальное сопротивление ТЭН рассчитывается по следующей формуле:
R=U2/N, где U — напряжение в сети, а N — мощность элемента.
Например, при мощности нагревателя в 1,5 кВт номинальное сопротивление составит 32,3 Ом. Если ТЭН исправен и очищен от накипи, но вода остается холодной, то причиной неполадок бойлера мог стать выход из строя переключателя или термостата.
Проверить работоспособность ТЭНа можно с помощью мультиметра.
Меры профилактики
Чтобы предупредить поломку нагревательного элемента, нужно:
- разбирать бойлер и осматривать анод и ТЭН не реже чем раз в 6-9 месяцев;
- при каждом техобслуживании промывать бак от грязи и накипи;
- при замене ТЭН менять и «жертвенный» элемент;
- избегать механических способов очистки трубки, особенно ножом и другими острыми предметами;
- затягивать гайки и болты с усилием, но без рывков, чтобы не повредить резьбовые соединения.
Чтобы замедлить образование накипи, нужно нагревать воду не выше +60…+65°С. Раз в 2-3 недели можно устанавливать регулятор на максимальный режим, чтобы провести обеззараживание бака.
При высокой жесткости воды рекомендуется установить систему фильтрации (умягчения). В зависимости от конфигурации и ресурса она монтируется перед бойлером или на общей квартирной разводке. Купить систему очистки воды можно в интернет-магазине «КВАНТА +».
Отзывы покупателей
Сергей, г. Москва: «Купили бойлер Ariston SG-100 в 2020 году. Согласно своей ценовой политике и минимальной функциональности, так он довольно-таки неплох. С нагревом воды справляется отлично. Температура устанавливается при помощи термостата, который находится под защитной крышкой. Изначально нам показалось, что такой способ не очень удобен, так как для снятия крышки нужно открутить два болта. Но по мере эксплуатации оказалось, что это не является проблемой. Тем более что регулировка температуры воды осуществляется два раза в год: весной и осенью. Маленькой особенностью считаю отсутствие вилки для подключения. Этот агрегат подключается к сети через 16А автомат».
Владимир, г. Москва: «Установил водонагреватель Аристон 7 лет назад. Работал отлично. Через три года такой же установил теще. Тоже довольна. Но спустя 6 лет службы сгорел ТЭН. Менять решил самостоятельно. Оказалось, что ничего сложного в этом нет. Сам нагреватель покупал фирменный, так как читал негативные отзывы о непонятных производителях. ТЭН уже 1,5 года работает нормально, надеюсь и дальше так будет хотя бы года 4».
Полезные рекомендации
Чтобы защитить ТЭН от высокого напряжения в сети, можно подключить бойлер через контролирующее реле. При превышении установленного максимума (например, 220-230 В) оно отключает прибор, предупреждая перегорание трубки. При частых скачках или слишком низком напряжении в сети рекомендуется установить стабилизатор.
Помимо ТЭН и анода, при разборке желательно обращать внимание на резиновые прокладки бойлера. Своевременная замена герметизирующих элементов предупредит протечки.
Перед запуском бойлера нужно проверить его на герметичность: собрать, вытереть насухо, наполнить водой и дать постоять 3-4 часа. Если на корпусе и соединениях нет следов воды, прибор можно включать в сеть.
( 1 оценка, среднее 5 из 5 )
Как увеличить срок эксплуатации ТЭНа?
Чтобы еще долго не задумываться о необходимости замены водонагревательного элемента, следует заказывать его только у проверенных поставщиков, занимающихся поставкой оборудования для нагрева воды. При этом перед покупкой необходимо тщательно изучить инструкцию.
Никогда не включайте бойлер с пустым баком. В противном случае прибор может выйти из строя и потребуется его дорогостоящий ремонт или даже полная замена
Для улучшения качества воды, которая поступает внутрь бака, нужно установить очистные фильтры. Еще более мудрым решением будет организация очистки жидкости от всевозможных примесей. Помогут с этим справиться многоступенчатые фильтрационные приспособления.
Не забывайте хотя бы раз в год проводить профилактический осмотр водонагревателя. Регулярное техническое обслуживание позволит своевременно выявить проблемы и решить их, не потратив на это большую сумму.
Заполнение водой и проверка работоспособности
Вешаете эл.титан на место. Подсоединяете шланги и открыв холодную воду, начинаете наполнять бак. Кран горячей воды также должен быть открыт для выхода воздуха.
При этом следите, чтобы нигде не было протечек. Как только пойдет вода из ”горячего” крана – бойлер наполнен. Сразу закрывать кран не нужно, пусть вся ”жижа” прольется и окончательно промоет бак и трубы.
Только когда пойдет чистая вода, перекрываете смеситель.
После этого, водонагреватель должен хотя бы полчаса-час выстоять, чтобы ушел конденсат со всех поверхностей и была уверенность в отсутствии протечек.
Затем можно подавать напряжение, включив титан в розетку. Чтобы проверить работу термостата, ручкой регулятора принудительно выкручиваете регулировку до максимума и минимума.
При этом должна срабатывать лампочка включения-отключения бойлера.
Если бойлер работает тихо, не издавая никаких звуков, и вам непонятно грет он или нет, можно проверить потребление эл.энергии по счетчику.
На максимальной мощности нагрева обогревателя, счетчик будет крутиться или моргать существенно быстрее. А это значит, что тэны работают как надо. Весь ремонт с покупкой запчастей вам обойдется в районе 1500-2000 рублей. В любой мастерской с вызовом сантехника на дом, за такую работу запросят не меньше 3000-5000 рублей и это без учета материалов.
Так что самостоятельный ремонт способен вам сэкономить существенную сумму денег, главное не совершить некоторых ошибок.
Способы монтажа и подключения
“Сухой” ТЭН
Тэн – это устройство, которое требует регулярного обслуживания. Спустя время, он нуждается в чистке или замене, в зависимости от эффективности и полноты работы.
Чтоб произвести чистку ТЭНа собственноручно, нужно придерживаться инструкции:
- Выключить электрический водонагреватель.
- Отключить электронагреватель от сети питания.
- Открыть защитную панель отвинтив винтики.
- Под панелью, где расположен термостат и цветные провода, отсоединить кабеля.
- Перекрыть подачу воды в водопроводе и бойлере.
- Вытащить термостат вместе с ТЭНом, при надобности сняв фланец. При этом к проему подставить емкость на случай, если в баке есть вода. ТЭН выкрутить с помощью разводного ключа.
- В двух литрах воды растворить два пакета лимонной кислоты.
- Погрузить ТЭН в получившийся раствор и оставить не менее чем на 12 часов. Спустя время ТЭН готов к установке.
- Установку произвести в обратном порядке.
Чтоб проверить правильность монтажа ТЭНа, понадобится включить воду. Если будет наблюдаться утечка жидкости с бака, то устройство присоединено неправильно.
Есть три основных способа подключения ТЭНа для водонагревателя Аристон. Последовательное – мощность нагревателя зависит от общей мощности каждого элемента. Недостаток в том, что при поломке одного ТЭНа теряется работоспособность всей системы нагрева.
Параллельное – позволяет сохранить работоспособность агрегата в случае выхода из строя одного из элементов нагрева. Комбинированное – обычно применяется, если отсутствуют ТЭНы необходимой мощности.
Рекомендации, как продлить срок службы ТЭНа
Несколько советов помогут вам продлить «жизнь» бойлера и его нагревательного элемента:
ТЭН для бойлера
- Своевременно меняйте магниевый анод. Его задача – разрушаться, чтобы ТЭН дольше работал без замены.
- Следуйте инструкции эксплуатации устройства.
- Контролируйте качество поступающей в бойлер воды. Возможно, для этого придется установить дополнительные фильтры в домашнем водопроводе.
- Проводите осмотр оборудования минимум раз в год, чтобы выявить проблемы на ранней стадии.
- Производите замену деталей только качественными аналогами.
- Не задавайте на термостате максимальные значения нагревания воды. Как правило, производители указывают на шкале оптимальную температуру: для экономии электроэнергии и ресурса ТЭНа.
Как только ваш водонагреватель начал работать не корректно – сразу отключите его и задайтесь проверкой и ремонтом. Использование неисправного устройства опасно поражением током.
Как выбрать подходящий механизм
ТЭН для бойлера Аriston
Как читается обозначение ТЭНа, например, ТЭН — 32 А 13 / 1,5 J 220 где:
- ТЭН – трубчатый электронагреватель.
- 32 – развернутая длина ТЭНа по оболочке.
- А – обозначение заделки контактного стержня.
- 13 – диаметр оболочки ТЭНа.
- 1,5 – номинальная мощность в кВт.
- J – обозначение среды для нагрева и материала ТЭНа
- 220 – номинальное напряжение в В.
Если ориентироваться в маркировке, то можно найти нужную модель быстро и без лишних нервов. И для этого не понадобится ходить с сантиметром или носить с собой поломанное изделие. Достаточно будет сравнить данные на вашем ТЭНе и том, который собираетесь купить.
Выбирая ТЭН для бойлера Аристон следует обращать внимание не только на цену, но и на конструкционные отличия. Необходимо также учитывать и эксплуатационные характеристики электрических нагревателей
Имея стабильное напряжение и должные условия эксплуатации, «мокрый» ТЭН прослужит в среднем 5 лет, а «сухой» — 15.
Компания рекомендует приобретать оборудование для замены в водонагревателях фабричного производства и согласно имеющейся модели агрегата.
Более распространены для бойлеров Аристон ТЭНы мощностью 1,5 кВт. Они часто используются в оборудовании объемом как на 20 литров, так и на 100.
Инженеры категорично не советуют заменять маломощный ТЭН более производительным, так как вода в оборудовании нагревается до 85 градусов и бойлер выключается. А большая мощность нарушает работу приспособления и увеличивает стоимость каждого нагрева воды.
При выборе ТЭНа также следует обратить внимание на фланец. Резьбовые – благодаря имеющейся резьбе нагреватель крепится к бойлеру путем вкручивания
Диаметр резьбы равен 1 1/4 дюйма. Прижимные – бывают таких диаметров: 62 мм, 72 и 82 мм.
Для сухих ТЭНов – изготовлены из эмалированного метала, практически всегда парные, имеют разведенные близко посаженные контакты с креплением типа «лепесток».
Основные поломки водонагревателя Ariston: признаки неисправностей
Существует ряд признаков, по которым можно выявить неисправность нагревателя. Например, если вы заметили, что вода перегревается – это указывает на поломку терморегулятора или же отключается прибор при нагреве – значит, неисправен тэн. Так же можно выявить и потек снизу или сбоку прибора – это тоже указывает на неисправность прибора.
Чтобы начать самостоятельно ремонтировать прибор нужно хорошо знать его устройство и все составляющие. Это позволит выявить поломку и ее сложность.
Основные неисправности:
- Тэн перегорел;
- Вышел из строя термостат;
- Магниевый анод исчерпал свои ресурсы;
- На тэне образовалось большое количество накипи;
- Сгорел блок управления.
Обращать внимание нужно на электронное табло, оно способно выявить многие ошибки. Например, ошибка сенсорного дифференциала выявляется только на нем
Эту ошибку может исправить только специалист в сервисном центре.
Заполнение водой и проверка работоспособности
Вешаете эл.титан на место. Подсоединяете шланги и открыв холодную воду, начинаете наполнять бак. Кран горячей воды также должен быть открыт для выхода воздуха.
При этом следите, чтобы нигде не было протечек. Как только пойдет вода из ”горячего” крана – бойлер наполнен. Сразу закрывать кран не нужно, пусть вся ”жижа” прольется и окончательно промоет бак и трубы.
Только когда пойдет чистая вода, перекрываете смеситель.
После этого, водонагреватель должен хотя бы полчаса-час выстоять, чтобы ушел конденсат со всех поверхностей и была уверенность в отсутствии протечек.
Затем можно подавать напряжение, включив титан в розетку. Чтобы проверить работу термостата, ручкой регулятора принудительно выкручиваете регулировку до максимума и минимума.
При этом должна срабатывать лампочка включения-отключения бойлера.
Если бойлер работает тихо, не издавая никаких звуков, и вам непонятно грет он или нет, можно проверить потребление эл.энергии по счетчику.
На максимальной мощности нагрева обогревателя, счетчик будет крутиться или моргать существенно быстрее. А это значит, что тэны работают как надо.
Так что самостоятельный ремонт способен вам сэкономить существенную сумму денег, главное не совершить некоторых ошибок.
Установка и подключение бойлера к сети
Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом.
В комплекте прибора имеется стандартный шнур и вилка для подключения в электросеть. В нормальном состоянии, когда Термекс висит правильно, отверстие заборной трубки внутри бака входит в верхней четверти, а впускной в нижней четверти.
Чтобы исправить этот недостаток, надо снять их и придать нужную форму, а также немного расточить отверстия под болты.
Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Такие приборы не нуждаются в особой установке, так как они работают от обычной розетки. Прибор не выдерживает тепловой режим.
На что влияет температура нагрева воды? Такая конструктивная особенность позволяет изменять боковой наклон корпуса простым перемещением нижней точки накопителя. Но это только при условии, что вода в системе отвечает необходимым стандартам и не содержит большого количества примесей и тяжелых элементов, а также в процессе пользования прибором соблюдались правила установки, эксплуатации и своевременного проведения технического обслуживания. Электрическая схема подключения водонагревателя через розетку, подключенную к кабелю, проложенному от щита: Дифавтомат прекрасно может заменить собой связку УЗО и автоматического выключателя.
Открутить сливной вентиль5. Также к инструкции по эксплуатации оборудования, должна быть приложена электрическая схема водонагревателя и схема подключения к сети. Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого.
При необходимости замените её свежей. Не выполнение очистительных работ приведет к снижению эффективности работы и уменьшению уровня КПД. Отметим, что производителем установлен минимальный срок службы водонагревателя Термекс семь лет.
Она способна поддаваться формообразованию и не боится перепадов температуры. Если скобки удерживаются на протяжение некоторого времени, характеристика будет изменяться быстро. Клапан зачастую идет в комплекте с водонагревателем, однако его можно купить и отдельно Специалисты утверждают, что использовать обычный обратный клапан крайне нежелательно. Устанавливая эти элементы своими руками, прокрутите по резьбе оборотов, не более, иначе повредите патрубок. Схема подключения бойлера к водопроводу
Ремонт своими руками
Все бойлеры фирмы Термекс, в том числе и Stainlessg5, имеют аварийное отключение. Оно срабатывает в ситуации, когда выходит из строя розетка или нагревательный элемент. В некоторых случаях сигнал может не подаваться на аварийный механизм. Тогда разрушение бака будет только ускоряться. Если бойлер спустя несколько лет эксплуатации начал плохо греть воду или же бить током, то это верный знак, что нужно проводить диагностику.
Имеет несколько симптомов перед ремонтом данного оборудования
Ремонт Термекс не вызывает особых трудностей. Поэтапно работа состоит из нескольких частей:
Следует перекрыть вентиль холодной воды на бойлере и выключить устройство из розетки.
Полностью слить воду из резервуара. Выливать ее лучше в унитаз, так как накипь может забить сливную систему раковины или ванны.
Открутить шланг горячей воды и обратный клапан.
После отсоединения обоих шлангов можно снять бойлер со стены. Так будет намного проще изъять его содержимое.
Открутить все болты и снять крышку.
Внутри установлены нагревательный элемент, термостат и магниевый анод. Стоит внимательно их осмотреть и выяснить, в каком они состоянии
Следы гниения или трещины — это явная неполадка.
Чтобы заменить нагревательный элемент, нужно отсоединить все провода (красный, синий, жёлтый).
Нужно осторожно достать теплозащиту и регулятор. Трубка из меди очень тонкая
В случае поломки её придётся менять на новую.
ТЭН нужно покупать под конкретную модель водонагревателя. Лучше это делать в сервисных магазинах, чтобы избежать подделок.
Установить новый нагревательный элемент в бойлер.
После разборки бойлера стоит обратить внимание на степень разрушения фланца. Скорее всего, его можно использовать дальше
В таком случае ремонт водонагревателя Thermex не требуется. Также часто гниёт гайка, которая закрепляет магниевый анод.
Датчик аварийного отключения водонагревателя соединён с корпусом термопастой. Её нужно менять в случае высыхания.
Способы монтажа и подключения
“Сухой” ТЭН
Тэн – это устройство, которое требует регулярного обслуживания. Спустя время, он нуждается в чистке или замене, в зависимости от эффективности и полноты работы.
Чтоб произвести чистку ТЭНа собственноручно, нужно придерживаться инструкции:
- Выключить электрический водонагреватель.
- Отключить электронагреватель от сети питания.
- Открыть защитную панель отвинтив винтики.
- Под панелью, где расположен термостат и цветные провода, отсоединить кабеля.
- Перекрыть подачу воды в водопроводе и бойлере.
- Вытащить термостат вместе с ТЭНом, при надобности сняв фланец. При этом к проему подставить емкость на случай, если в баке есть вода. ТЭН выкрутить с помощью разводного ключа.
- В двух литрах воды растворить два пакета лимонной кислоты.
- Погрузить ТЭН в получившийся раствор и оставить не менее чем на 12 часов. Спустя время ТЭН готов к установке.
- Установку произвести в обратном порядке.
Чтоб проверить правильность монтажа ТЭНа, понадобится включить воду. Если будет наблюдаться утечка жидкости с бака, то устройство присоединено неправильно.
Есть три основных способа подключения ТЭНа для водонагревателя Аристон. Последовательное – мощность нагревателя зависит от общей мощности каждого элемента. Недостаток в том, что при поломке одного ТЭНа теряется работоспособность всей системы нагрева.
Параллельное – позволяет сохранить работоспособность агрегата в случае выхода из строя одного из элементов нагрева. Комбинированное – обычно применяется, если отсутствуют ТЭНы необходимой мощности.
Ремонт устройств
Ремонт конструкции
Ремонт начинайте с поиска причины неисправности устройства. Чаще всего бойлер отказывается работать, при отключении электроэнергии или повреждении электрической цепи. Если напряжение в розетке отсутствует, исправьте её.
Другие неполадки:
- вода не набирается;
- срабатывает УЗО;
- не происходит нагрева;
- недостаточная степень нагрева;
- появление протечек.
Причина может быть в поломке нагревательного элемента.
Коды неисправностей
Некоторые водонагреватели имеют панель, где высвечивается причина отказа в виде кода или слова. Код E1 (вакуум) обозначает, что прекращена подача холодной воды при включённом нагревательном элементе. Следует отключить нагрев и подождать, пока бак полностью заполнится. Только после этого можно подключить устройство к сети.
Код Е2 (Sensor) сигнализирует об отказе термодатчика. Рекомендуется перезагрузить прибор, кратковременно отключив и включив его.
Е3 (Over Heat) обозначает, что температура среды поднялась выше критического значения в 95 градусов. Следует нажать кнопку термостата.
Течь в баке
Ремонт конструкции
Протечки могут быть в месте крепления фланца или по низу бака. Причина скрывается в ошибках монтажа, износе спаечных швов, неправильном обслуживании. При отсутствии заземления тоже начинается преждевременная коррозия.
Причина течи снизу может заключаться в износе прокладки на фланце. Чтобы устранить неполадку, прежде чем разбирать устройство, нужно его отключить, разобрать фланцевое соединение и поменять деформированную деталь. Затем включить бойлер и посмотреть, как он будет работать.
Если устройство протекает по швам, легче заменить модель, так как самостоятельно в домашних условиях заделать швы без деформации корпуса вряд ли удастся. Бак из нержавейки можно проварить. При наличии защитного внутреннего покрытия из стеклоэмали сварку применить нельзя, так как поверхностный слой придёт в негодность.
Накипь
Водопроводная вода имеет большую жёсткость, при нагреве на корпусе бойлера и внутренних деталях откладываются солевые отложения. Чем это грозит:
- увеличению температурного напора, которое может привести к срабатыванию УЗО;
- недогреву;
- поломке.
Рекомендуется выполнять профилактическую очистку от накипи. Процесс производится в несколько этапов. По порядку отключаем бойлер от сети, перекрываем подачу воды, опустошаем бак, отсоединяем провода и демонтируем ТЭН.
Затем электронагреватель промываем тёплой водой. Солевые отложения удаляем с помощью специальных составов от накипи или применяя домашние средства, добавив бутылочку уксуса в воду. ТЭН рекомендуется замочить в этом составе, пока соли не растворятся.
На заключительном этапе промыть все детали чистой водой, просушить их и собрать водонагреватель.
Поломка ТЭНа
Основные признаки неисправностей
- вода не нагревается;
- срабатывает УЗО и устройство отключается;
- недостаточный нагрев рабочей среды;
- индикатор включения не горит;
- шум внутри конструкции;
- на выходе из бойлера сливается мутная вода с неприятным запахом;
- выбивает автомат.
Внешний вид нагревателя не всегда позволяет обнаружить дефект, если не повреждается оболочка. В этом случае используют тестер:
- ноль – короткое замыкание;
- бесконечность – обрыв спирали.
Причины:
- длительный срок эксплуатации;
- перегрев нагревательного элемента из-за отсутствия жидкости в бойлере;
- простой в работе заполненного водонагревателя в течение длительного времени;
- испорченный термостат;
- перепады напряжения в сети.
Причина может быть в накипи и износе анода. Иногда достаточно включить и отключить бойлер несколько раз, чтобы устройство заработало.
Как поменять ТЭН
Замена ТЭНа
Следуйте приведённому алгоритму:
- Отключите водонагреватель от сети.
- Перекройте запорный вентиль на входе в устройство.
- Слейте воду из бойлера через сливной патрубок с помощью шланга.
- Отсоедините прибор от смесителя.
- Теперь снимите нагреватель и переверните его.
- Открутите гайки на фланце, чтобы снять нижнюю крышку.
- Отсоедините провода от ТЭНа.
- Вытащите термостат и датчик температур.
- Демонтируйте неработающий ТЭН, если необходимо, слегка прочистите его отвёрткой.
Теперь остаётся заменить нагревающий элемент и проделать операции в обратном порядке.
Как проверить исправность ТЭНа
Для диагностики ТЭНа потребуется тестер или мультиметр. Прежде всего необходимо проверить проводимость спирали. Для этого щупы мультиметра нужно приложить к клеммам детали и прозвонить. Если тестер не издаёт характерный звук, произошёл разрыв цепи, нагреватель перегорел. Переведите прибор в режим измерения сопротивления. В зависимости от мощности, на индикаторе должно отобразиться значение в несколько десятков Ом. Если тестер показывает бесконечность, это также свидетельствует о неисправности.
Ещё одна необходимая диагностическая процедура – проверка на предмет пробоя. Один щуп измерителя прикладываем к корпусу, второй к клемме ТЭНа. Если схема прозванивается, значит нагреватель вышел из строя. В момент включения бойлера при правильном электрической коммутации будет срабатывать УЗО из-за пробоя на корпус.
Как поменять устройство: замена ТЭНа
Сначала, как нетрудно догадаться, прибор отключается от электропитания. Затем внешняя защитная крышка снимается с узла. Далее нужно проверить нет ли напряжения на клеммах термостата индикаторной отверткой. Клеммы освободите от проводов, только не забудьте сфотографировать порядок подключения. Омическое сопротивление на колодках ТЭН, если оно показывает бесконечность, это значит, что дело в перегорании нихромовой проволоки или короткого замыкания.
Затем снимается термостат. Закрывается шаровой кран, что на входе воды, демонтируя обратный клапан. Воду из нагревателя удалите через шланг от клапана, либо же через свою систему слива. После отверните гайку фиксации ТЭНа к специальной крепежной пластине. Затем нужно выдавить ТЭН с уплотнительным фланцем и анодом уже внутрь бака.
Далее действуете так:
- Разверните ТЭН внутри бака, вытащите его;
- Бак обязательно нужно почистить от накипи, промойте его хорошенько;
- Если нагревательный элемент исправен, то следует заменить анод, а ТЭН почистить от накипи;
- Ну а если ТЭН «полетел», его нужно менять на новый, и анод тоже поменяйте;
- Затем соберите все в обратном порядке, по фотографиям.
Как видите, чтобы вытащить ТЭН, самое главное – не забывать дело фотографии. Иначе потом 100 раз намучаетесь вспоминать, что за чем шло, и что где было. Это не просто снять крышку в электрочайнике.
Бойлеры могут отличаться по объёму, мощности, дизайну корпуса, но устройство и принцип работы у них примерно одинаков.
В случае поломки, ремонт водонагревателей Аристон, своими руками произвести сложно, но возможно.
Ряд неисправностей легко ремонтируется, для устранения других нужно обращаться в сервисные центры и покупать запчасти. А некоторых поломок можно избежать, поскольку они являются следствием неправильного подключения и эксплуатации. С них и начнём.
Типичные ошибки подключения водонагревателя
- Предохранительный клапан. Самая распространённая оплошность монтажников – это упущение установки клапана. Заменять предохранительный клапан обратным (который пропускает жидкость только в одну сторону), также неправильно — это может привести к повышенному давлению на прибор. Как результат, протечки, разгерметизация бака, потребность в замене прокладок. Исправный предохранительный клапан периодически капает и подтекает (особенно в моменты сильного нагрева воды, когда ею никто не пользуется). Насторожить должен тот факт, что клапан всегда остаётся сухим! Есть вероятность, что он забился и вышел из строя.
- Ориентация бака. Вторая типичная ошибка – это установка горизонтального прибора вертикально, и наоборот. Не спешите приобретать нагреватель, пока точно не определитесь где и как он будет висеть. Какое расположение удобнее. Если же семья часто переезжает, или не может определиться с местом расположения, лучше сразу приобрести универсальный бойлер.
- Электрика. Лучше не использовать розетку, которая расположена во влажном месте или там, где на неё могут попасть брызги. Обязательное условие – контакт заземления. Желательно, чтобы была отдельная линия со своим автоматом и через УЗО. Неправильный выбор автомата также распространённая ошибка. Он должен быть двухполюсным со значением 16 А, если бойлер имеет мощность до 3 кВт. Кабель трёхжильный медный с сечением 2,5 мм2.
- Крепление. Нельзя вешать тяжёлый бак (100 литров и более) на простенок, или обрешётку, они могут не выдержать груз. Отверстие под дюбель должно уходить в стену на достаточную глубину. Небольшие бойлеры до 50 литров можно навешивать на пластиковый дюбель. Если же объём ёмкости больше, лучше не рисковать и воспользоваться стальными анкерными болтами.
- Подводка воды. Конечно, гибкую пластиковую трубу монтировать гораздо проще. Но если бойлер планируется располагать на значительном расстоянии от холодного стояка (более 1,5 м), то стоит отдать предпочтение металлу. Резиновые шланги использовать не стоит, они слишком быстро изнашиваются.
- Вода с примесями. Жёсткая и грязная вода — главная причина выхода из строя тэнов нагревателей. Ошибкой в этом случае будет ничего не предпринимать. Если проблема имеет место быть, на входе стоит установить фильтр тонкой очистки. Также важно периодически менять магниевый анод.
Даже если вам не в первый раз приходится устанавливать бойлер, прочтите инструкцию по установке и напомните себе основные требования и принципы подключения!
Типичные поломки бойлеров Аристон
Наиболее уязвимые места водонагревателей Аристон – это их тэны (нагреватели), датчики, терморегуляторы и клапана.
С протечкой бака здесь проблемы возникают редко, поскольку Аристон держит марку и выполняет свои ёмкости из нержавеющей стали.
Осмотр и проверка ТЭНа
Тэн можно назвать расходником водонагревателей – они их самое уязвимое место и ломаются чаще всего.
Виды неисправностей:
- Накипь блокирует передачу тепла, нагреватель раскаляется и перегорает.
- Перегорает нить накаливания внутри ТЭНа.
- Происходит замыкание на корпус, что может привести к удару током.
Основная причина поломок – жёсткая вода и, образующаяся из-за неё накипь. Уже через 3 – 5 лет службы, если ничего не предпринимать, нагревательный элемент выйдет из строя (в очень жёсткой воде и того раньше).
Чтобы проверить тэн, нужно снять нижнюю крышку корпуса, выкрутить нагреватель и вытащить его наружу. Поверхность тэна очищается от накипи вручную или химически.
Химическую очистку можно произвести, поместив ТЭН в горячую воду с уксусом 70%, 25 – 50 грамм на 1 литр воды.
Производится визуальный осмотр. Не должно быть вздутия, трещин, других дефектов (если они есть – нагреватель ремонту не подлежит, его меняют на новый).
Если наружных повреждений нет, элемент прозванивается мультитестером. Как это делать:
Измерение сопротивления. Для проверки нужно знать мощность нагревательного элемента. С помощью этого показателя можно вычислить сопротивление.
Для этого 48400 : P (мощность).
48400 – показатель для сети 220 В.
Подключив клеммы к контактам тэна, на экране можно будет увидеть реальное сопротивление.
Оно должно быть близко к расчётному. Так, для нагревателя мощностью:
- 1 кВт — это 48,4 Ом;
- 1,5 кВт – 32,2 Ом;
- 2 кВт – 24,2 Ом;
- 2,5 кВт – 19,3 Ом.
Если показывает «0» — есть замыкание.
Если «1» или «∞» — обрыв.
В режиме зуммера проверяется замыкание на корпус. Одна клемма остаётся на контакте тэна, другая – на корпусе бойлера. Если зуммер пищит – имеется пробой на корпус.
Параллельно с тэном, на целостность цепи можно проверить термостат бойлера (точно также соединив его контакты с клеммами).
Отключение горячего водоснабжения — целая проблема для жителей многоквартирных домов. Чтобы отключение ГВС не доставляло дискомфорта, некоторые устанавливают бойлеры. Как пользоваться водонагревателем бытового назначения — тема нашей статьи.
Советы по выбору газовой колонки вы можете почитать тут.
Если водонагреватель работает в штатном режиме, воду с него сливать не нужно. Но если есть необходимость в ремонте, это сделать придется. Как слить воду с водонагревателя, читайте в этой теме.
Анод
Защитный анод призван брать на себя «удар» накипи (магний, из которого он сделан – более активен, чем железо). Это тоже расходник, причем, если вовремя заменять разрушившийся анод, можно дольше сохранить работоспособным тэн.
Инструкция по замене анода бойлера:
- Прибор обесточивается.
- Перекрывается подача воды.
- Ёмкость опорожняется.
- Снимается нижняя панель
- Тэн и анод закреплены на одном фланце, который нужно вытащить.
- Анод выкручивается и заменяется новым.
Пока прибор разобран, лучше провести профилактические работы: промыть бак, удалить накипь с тэна, прозвонить электрику (тэн, терморегулятор).
Покупая новый анод, помните, что он должен соответствовать по параметрам: длине, диаметру, размеру резьбовой шпильки.
Протекание бака
Ёмкости бойлеров Аристон выполнены из нержавейки. С одной стороны, это хорошо, ржавчина не съедает их так, как стальные. Но с другой стороны, долголетие зависит ещё и от качества металла.
Проблемы с Аристонами возникают из-за неосторожного обращения с баком, пробоин, например.
Встречается также разрыв ёмкости «от времени», как говорят в народе.
Специалисты же утверждают, что проблема появляется в тех случаях, когда владельцы часто задают максимальную температуру нагрева, из-за посторонних токов на корпусе, отсутствия или неправильного заземления, особенностей воды и других факторов.
Если вода появилась именно на корпусе бака, а не в предохранительном клапане под ним, немедленно нужно отключить агрегат от сети и не эксплуатировать его. Далее определяется точное место протекания. Если это любой шов, отверстие или датчик на боковых и верхних частях прибора, можно предположить, что проблема именно в баке. В нижней части нужно снять крышку и посмотреть где именно там сочится вода. Если не из-под крышки фланца – проблема та же: разгерметизация ёмкости.
Замена бака в существующем приборе равноценна покупке нового агрегата. В силу особенностей рынка, Аристон не поставляет в широкую продажу запасные ёмкости для своих бойлеров.
Если течёт из-под фланца
Если после снятия нижней крышки, обнаружится, что капает или течёт фланец (центральная круглая деталь, люк, в который вставляется тэн), — можно считать, повезло. Проблему устранить легче, чем заменить бак. Это может быть дефект резиновой прокладки, или нарушена центровка (возможно прибор ранее ремонтировался, а может и заводской недочёт).
Подается чересчур горячая жидкость
Если горячая вода слишком горячая, первое что нужно сделать,- проверить ручку терморегулятора.
Убедившись, что она в том же положении (никто из домочадцев не покрутил её по ошибке), нужно обесточить прибор, снять панель, отсоединить провода термореле (советуется пометить или сфотографировать их, чтобы в будущем подсоединить правильно).
Воды деталь не касается, поэтому сливать ёмкость не придётся.
Прозванивается каждая пара клемм. Если проблема обнаружена, деталь заменяется на новую, соответствующую параметром прежней.
Вытекает холодная вода
Если прибор включен, но нагрева не происходит, нужно искать причину либо в тэне, либо в терморегуляторе. По тем же принципам, что были описаны выше, прозванивается сначала термореле, а потом и проверяется исправность тэна.
Заключение
Бойлеры Аристон весьма надёжны и долговечны (7 – 9 лет работы для современной техники считается хорошим показателем).
Однако производителем сделано всё так, чтобы отдельные элементы слабо поддавались ремонту, а подлежали только замене.
Если поломка случилась с термореле, тэном или разрушился анод – это ещё полбеды, детали легко заменить на новые.
Но если потёк внутренний бак, скорее всего, придётся покупать новый водонагреватель.
