Армопояс для газобетона под мауэрлат своими руками

как сделать и нужен ли?

Многие ошибочно считают, что армопояс под мауэрлат лишний элемент строения, а соответственно и возводить его нет никакого смысла.

Это в корне не верно, особенно для таких домов, чьи стены возводятся из газобетонных блоков.

Сам по себе мауэрлат является обязательным элементом кровельного каркаса в частном домостроительстве.

Его основная функция — это обеспечить связь между зданием и непосредственно самой кровлей.

Это обязательное условие выполняет целый ряд необходимых функций, а поэтому к его строительству следует подходить со всей ответственностью.

В первую очередь мауэрлат нужен для того, чтобы всю поступающую с мансарды или обыкновенной крыши нагрузку равномерно распределить по периметру стен.

Кроме того, к этому важному элементу дома осуществляется крепление крыши через стропильную систему непосредственно к самому строению.

Важность армопояса под мауэрлат объясняется тем, что он помогает максимально компенсировать все поступающие нагрузки и минимизировать их воздействие на стены.

Благодаря ему удается избежать появления трещин и дефектов на стенах здания. Армопояс под мауэрлат может быть возведен в несколько этапов своими руками.

Функции и особенности армопояса

Не все знают, что крыша передает на конструкцию стен из кирпича две основных нагрузки.

Первая — это вертикальная нагрузка, которая складывается из веса самой кровли и всевозможных внешних нагрузок, таких как снег, ветер и так далее.

Ко второму типу можно отнести так называемую распорную нагрузку. Она возникает под действием стропил, которые за счет того, что опираются на стены, стремятся как бы раздвинуть их.

Следует отметить, что при увеличении нагрузки на саму кровлю, активно начинает возрастать и данный вид нагрузки.

Ввиду того, что современные строительные материалы, такие как, например, газобетон, имеют крайне низкую жесткость, крепить к ним мауэрлат достаточно проблематично.

Без дополнительной защиты, кровля на газобетон будет воздействовать достаточно разрушительно. Избежать этих последствий и помогает армопояс, который можно построить своими руками.

Специалисты отмечают, что армопояс нужен не только для газобетонных блоков, но и для всех остальных материалов, которые используются для возведения стен. Этот важный элемент помогает продлить срок службы здания и увеличивает его прочность.

Устройство армопояса помогает максимально защитить стены от внешних нагрузок и выполняет ряд функций.

В первую очередь, в период сезонных подвижек грунта, при которых может произойти неравномерная усадка фундамента, именно он помогает избежать деформации стен.

Это осуществляется за счет того, что армопоясом удерживается первоначальная геометрия постройки.

Кроме этого, армопояс помогает выровнять стены по горизонтали и исправить все ошибки, которые были допущены при строительстве стен из кирпича.

Также армопояс добавляет жесткости дому и распределяет поступающие нагрузки по всему периметру стен. Благодаря обустройству армопояса, мауэрлат надежно крепится к основанию стен.

Предварительный этап работ

Первое, что необходимо сделать — это правильно рассчитать размеры армопояса под мауэрлат.

Специалисты рекомендуют делать его ширину максимально равной ширине стен, но не менее двадцати пяти сантиметров. Оптимальная высота армопояса под мауэрлат составляет тридцать сантиметров.

В том случае, когда стены всего дома возводят из газобетонных блоков, то обязательно последний ряд выкладывают специальным камнем, который сам по себе является уже готовой опалубкой.

В этом случае останется только собрать армирующий пояс и залить цементный раствор. Во всех остальных случаях необходимо будет своими руками сооружать опалубку и закреплять ее на стенах.

Следует помнить, что армопояс должен проходить по всему периметру стен, как и мауэрлат, который будет устроен сверху.

Перед началом работ необходимо подготовить весь необходимый инструмент.

Для замешивания цементного раствора обязательно потребуется бетономешалка. Также нужен будет специальный вибратор, при помощи которого можно будет разгонять раствор внутри опалубки, и тем самым избежать образования пустот в армопоясе.

Кроме этого, следует обзавестись досками для опалубки, необходимым количеством арматуры, крепежными элементами.

Рекомендуется также рассчитать необходимое количество компонентов, которые будут использоваться для приготовления раствора, и внимательно продумать каждый этап работ, которые необходимо будет реализовать своими руками.

Ход работы

После того, как будут закончены все работы по возведению стен, и перед тем, как будет уложен мауэрлат, следует залить армопояс.

В том случае, когда верхний ряд был выложен специальным камнем, предназначенным под опалубку, можно сразу приступать к укладке арматуры. В ином случае на первом этапе работ начинайте собирать ее своими руками.

Для внешней опалубки можно использовать распиленный на две части камень. В свою очередь внутреннюю опалубку выполняют из досок.

Для этого подготовленные доски собирают в щиты, после чего их тщательно крепят к стенам при помощи крепежных элементов и вязальной проволоки.

Видео:

Осуществляя монтаж опалубки под армопояс для мауэрлата, обязательно необходимо ее верхнюю плоскость выставлять максимально горизонтально и периодически контролировать водяным уровнем.

Далее приступают к обустройству армирующего пояса.

Устройство каркаса из арматуры предполагает скрепление в определенном порядке арматурных штырей, скрепленных между собой при помощи вязальной проволоки. В этом случае не желательно использовать сварку.

Продольная часть такого каркаса должна состоять минимум из четырех штырей, диаметр которых должен быть не менее восьми миллиметров. Поперечные арматурные куски укладываются с шагом в двадцать пять сантиметров.

Все части каркаса должны быть прочно скреплены между собой только вязальной проволокой.

Он не должен касаться внутренних частей опалубки.

После того как по всему периметру верхней части стены будет уложен арматурный каркас, следует проверить крепление опалубки, а также ровность ее и самого каркаса. Для этого нужен будет обычный строительный уровень.

Далее необходимо будет в обязательном порядке прикрепить к арматуре специальные резьбовые шпильки, при помощи которых впоследствии к основанию стены будет крепиться мауэрлат.

Завершающим этапом работ по устройству армопояса для мауэрлата, является заливка цементного раствора своими руками. Следует отметить, что данный этап работ необходимо выполнить за один раз.

За счет этого армопояс будет монолитным и, соответственно, более прочным и жестким.

Для армопояса следует использовать бетон марки не ниже М 200. В процессе заливки раствора необходимо периодически пользоваться строительным вибратором, который даст возможность избежать образования пустот в армопоясе.

Если такое устройство отсутствует, то следует использовать кусок арматуры, которым постоянно протыкают раствор и тем самым как бы выпускают образовавшийся внутри него воздух.

Рекомендуемое время на застывание раствора, после которого можно будет демонтировать опалубку, составляет при хорошей погоде около четырех дней.

Как правильно устроить армопояс для мауэрлата своими руками, подробно рассказано на видео ниже.

Видео:

stroyremned.ru

Армопояс под мауэрлат

Если вы строите свой дом, используя при этом любой вид пористых блоков – пенобетон, газобетон, по окончанию возведения стен вам необходимо будет залить армопояс под мауэрлат по верхнему их контору.

Нужен ли армопояс под мауэрлат?

Итак, ваш дом строится из газобетонных блоков, значит, вы должны знать о том, что этот строительный материал на свою поверхность очень плохо переносит точечную нагрузку. Поэтому при сверлении отверстий для шпилек внутри газобетонного блока, он может не только потрескаться, но и просто лопнуть.

Еще один момент: висячие стропила, которые устанавливаются непосредственно на блоки, создают с разных сторон разный вес, а это может послужить причиной разъезжания блоков и последующей деформации стен дома и его крыши. Армопояс же позволяет избежать таких проблем, читайте статью — армопояс своими руками.

Следовательно, армированный пояс играет довольно существенную роль в строительстве дома. Кстати, он не только придает необходимую жесткость всей конструкции, но еще и выступает в качестве усиленной опоры, удерживающей мауэрлат на своем месте.

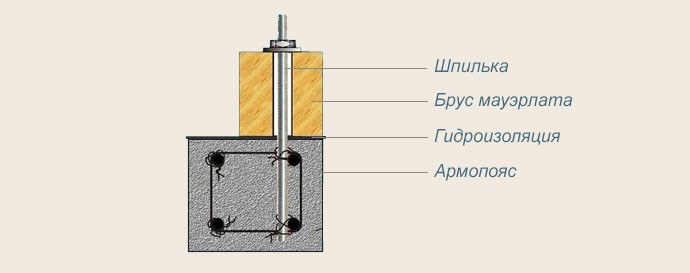

Установка мауэрлата на армопояс.

На самом деле монтаж мауэрлата при наличии армопояса – процесс несложный. Сначала по всей площади стены нужно установить специальные шпильки, монтируются они на расстоянии примерно в 60 см друг от друга.

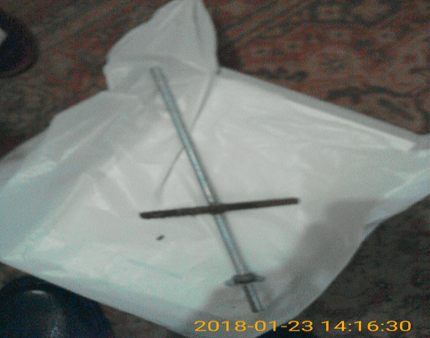

Шпильки, кстати, бывают разных размеров. Поэтому вы можете приобрести данный материал размером примерно 2 метра, а затем его просто нарезать на равные части – это позволит немного сэкономить.

Сразу после установки шпилек, на них надевается балка, в которой заранее под них отмечаются и просверливаются отверстия. Затем балку следует притянуть к армопоясу болтами.

Как крепить мауэрлат к армирующему поясу.

Рассмотрим вопрос крепления мауэрлата к армирующему поясу. Технологию заливки последнего рассматривать не будем, она и так понятна. Поэтому остановимся лишь на ключевых моментах.

Во время вязки арматурного каркаса армирующего пояса необходимо над ним вывести шпильки: диаметром от 12 мм и высотой равной сумме высоты мауэрлата плюс 3-4 см.
Когда вся связующая конструкция будет готова, приходит время заливки армопояса. Делается это в рамках предварительно возведенной опалубки при помощи стандартного раствора цемента, песка и щебня.
После того, как армирующий пояс будет залит, и пройдет достаточно времени, чтобы он схватился, мауэрлат, в котором уже предварительно сделаны отверстия по количеству шпилек, просто одевается на них. Все тонкости данного процесса были описаны выше.
Теперь можно крепить к мауэрлату стропила и осуществлять дальнейшие работы по возведению кровли.

Кстати, если вы не хотите, чтобы армопояс под мауэрлат портил внешний вид вашего строения — можно пойти на небольшую хитрость: внешнюю опалубку выставлять не из досок, а из распиленных вдоль газобетонных или пенобетонных блоков, шириной примерно 10 см (их обязательно нужно посадить на клей или специальный раствор). С внутренней же стороны можно вполне ограничиться «деревом».

Крепление мауэрлата на армопояс видео

Армопояс под мауэрлат/

Армопояс под мауэрлат/Мауэрлат — это элемент кровельной системы здания, который обычно делают для опоры стропил на крыше. Стоит отметить, что профессиональные строители советуют крепить мауэрлат на специальный армопояс, который позволит держать мауэрлат на месте. Армопояс под маэурлат добавит жесткости конструкции и придаст ей роль усиленной опоры.Армопояс — это очень важная составляющая в строительстве. Итак давайте разберемся для чего он собственно предназначен.Если наше здание состоит из газобетона, значит нужно знать, что газобетонные блоки крайне отрицательно переносят точечную нагрузку на свою поверхность и поэтому при сверлении отверстия для шпилек внутри блока они могут потрескаться или просто-напросто лопнуть.Следующим моментом для которого предназначен армопояс — это висячие стропила со стен установленные непосредственно на газобетонные блоки создадут разный вес с разных сторон, что в свою очередь приведет к возможному разъезжанию блоков и деформации всей крыши и стен. И наконец, если положить стропила на газобетонные блоки, то при малейшем отклонении уровня крыши от расчетной нормы, появится точечная нагрузка и блоки дадут трещину.Решением всех этих проблем и служит защитный армопояс под мауэрлат!.Установка армопояса для мауэрлата делается очень просто. Для этого устанавливаем специальные шпильки по всей площади нашей стены, шпильки необходимо ставить равномерно примерно через каждые 60 см друг от друга. Кстати шпильки можно купить размером около 2 метров и разрезать их на равные части, таким образом мы сэкономим на данных элементах. После установки шпилек непосредственно надеваем нашу балку на шпильки заранее отмерив и просверлив в ней отверстия для шпилек, затем притягиваем балку к армопоясу болтами.Шпильки лучше всего обернуть полиэтиленом для того, чтобы не испортить их в процессе заливки бетона.

myremdom.ru

нужен ли и как сделать

Армопояс под мауэрлат обеспечивает максимальную компенсацию нагрузок на несущие стены строения.

Сам мауэрлат представляет собой важнейший элемент конструкции крыши, который является связующим звеном между кровлей и стенами самого здания.

Именно с его помощью производится равномерное распределение нагрузки кровли по всему периметру стен здания.

Задачи сохранения целостности стен, предотвращения образования трещин, перекосов решает армирующий слой или армопояс.

Функции и особенности армирующего пояса

Мауэрлат производится из аналогичного со стропилами материала. Дерево соотносится с деревом, а металл – с металлом.

Это важно, поскольку мауэрлат одной своей стороной соединяется с конструкциями крыши, а другой – с несущими стенами дома.

Вся стропильная система оказывает направленную концентрированную нагрузку на мауэрлат, который передает ее уже в равномерно распределенном виде на стены здания.

Чтобы ответить на вопрос о том, нужен ли армопояс под мауэрлат, необходимо понять механизм взаимодействия структуры крыши с несущими стенами целостного здания.

Конструкция крыши нагружает несущие стены двумя способами:

вертикальным;
распорным.

В первом случае давление на стены оказывается за счет комплексных внешних нагрузок в виде снега, ветра, наледи, сосулек, во втором – под влиянием самих стропил, которые стремятся «раздвинуть» стены в стороны. При этом два вида воздействий тесным образом связаны между собой.

Вследствие недостаточной жесткости современных строительных материалов, которые отличаются небольшим весом и отличными изоляционными свойствами, крепить на них мауэрлат напрямую проблематично.

Такие соединения приведут к разрушениям строительных материалов. Технология индивидуального строительства предполагает использовать обязательный армопояс под монтирующийся мауэрлат.

Он обеспечивает максимальную защиту здания от различных внешних воздействий, увеличивает прочность строения, срок его службы.

Армированный пояс решает следующие важнейшие задачи:

сохраняет в максимальной степени первоначальную геометрию зданий, выравнивая стены в горизонтальной плоскости;
добавляет жесткость, устойчивость строению, равномерно распределяя внешние нагрузки по всем несущим конструкциям;
предотвращает деформацию стен из-за неравномерной усадки фундамента вследствие сезонных подвижек грунта;
прочность самого армирующего пояса позволяет непосредственно к нему крепить все конструкции.

Подготовительные работы, монтаж опалубки, установка каркаса

В самом начале проведения работ над армопоясом под мауэрлат важно правильно рассчитать необходимые размеры армирующего слоя. Рекомендуется в обязательном порядке учитывать ширину несущих стен.

При этом желательно соблюдать соотношение ширины и высоты пояса под мауэрлат 1:1. Наиболее оптимальными считаются размеры 30х30 см.

Если материал несущих стен представляет собой газобетонные блоки, то последний слой необходимо в обязательном порядке укрепить.

Для решения этой задачи рекомендуется использовать специальный камень, который с успехом может выполнять функции опалубки.

Наиболее оптимальным вариантом будет применение специальных U-образных блоков, которые эффективно смогут выполнить функции опалубки во время сооружения армопояса.

Если такого материала нет, то понадобятся другие. Следует запастись необходимым для выполнения опалубки количеством арматуры, досок, крепежа, важно позаботиться об инструменте.

В первую очередь для сооружения армопояса понадобятся автоматическая бетономешалка и специальный вибратор, который утрамбовывает раствор, разгоняя все внутренние пустоты.

Перед началом работ над армопоясом для мауэрлата нужно рассчитать количество компонентов для раствора. Свой армированный пояс необходимо сделать непрерывным по всему периметру.

Опалубку для армопояса можно сделать самостоятельно. Блоки газобетона нужно распилить на куски шириной 10 см и смонтировать из них наружную часть обрешетки.

Изнутри опалубку лучше сделать из плит ОСП или деревянных досок. При монтаже опалубки для армопояса важно верхний слой выровнять строго горизонтально с помощью строительного уровня. На следующем этапе проводится армирование.

В ходе работ важно придерживаться следующих правил:

для каркаса используются четыре продольных прута арматуры диаметром 12 мм, которые скрепляются между собой проволокой толщиной не меньше 8 мм через каждые 25 см;
при монтаже каркаса необходимо сохранять толщину 5 см бетона по бокам: для этой цели можно использовать подкладки из дерева, пластмассы, кусков кирпича;
отдельные части арматуры должны соединяться между собой вязальной проволокой с нахлестом 20 см.

После монтажа каркаса необходимо его укрепить для предотвращения деформации при заливке армопояса под мауэрлат.

Для решения этой задачи можно воспользоваться несколькими способами:

опалубка укрепляется двумя диагональными распорками, которые одной стороной упираются в ее стенку, а другой – в горизонтальную плоскость;
параллельные листы ОСП соединяются с помощью гаек и резьбовых шпилек на концах одноразовых пластмассовых трубок. После заливки армопояса под мауэрлат бетоном и его застывания гайки откручиваются, а листы обрешетки снимаются с двух сторон;
опалубка скрепляется с помощью деревянных брусков в своей нижней части, а сверху прибиваются куски досок или бруски из дерева. Когда бетон окончательно застынет, все выступающие деревянные части обрезаются.

Таким образом, в результате монтажа опалубки должна получиться целостная монолитная конструкция, которая характеризуется надежностью и прочностью.

Установка закладных резьбовых шпилек и заливка армирующего слоя бетоном

После монтажа каркаса необходимо установить надежные крепежные элементы для присоединения мауэрлата.

Для этих целей отлично подойдут резьбовые шпильки диаметром 12 мм, широкие шайбы и гайки. Такие шпильки одной стороной крепятся непосредственно на каркас, а другая должна выступать на 40-50 мм над установленным мауэрлатом.

Необходимо точно рассчитать места установки монтажных точек таким образом, чтобы они не совпадали с точками опоры стропил. Расстояние между ними не должно превышать 1 метр.

Видео:

Шпильки необходимо крепить строго вертикально с помощью вязальной проволоки к арматурному каркасу. Все плоскости вымеряются строительным уровнем.

Следующим финальным этапом работ будет заливка обрешетки армирующего пояса, которую следует проводить с использованием цемента марки М 200.

Данный этап работ важно провести за один раз, поскольку благодаря такой технологии достигается максимальная прочность, жесткость, монолитность этого слоя.

В ходе работ нужно пользоваться специальным строительным вибратором для качественной утрамбовки раствора.

При отсутствии такого приспособления можно воспользоваться отдельным куском арматуры, протыкая им раствор для выпуска воздуха изнутри.

Рекомендуется после заливки выдержать раствор в течение хотя бы четырех суток для максимального затвердевания и прочности.

Учитывая большую трудоемкость работ, лучше пользоваться электрической бетономешалкой с парой помощников.

Видео:

С другой стороны, можно заказать готовый бетон, который заливается прямо в опалубку с помощью бетононасоса. Такое решение проблемы, однако, связано с определенными материальными затратами.

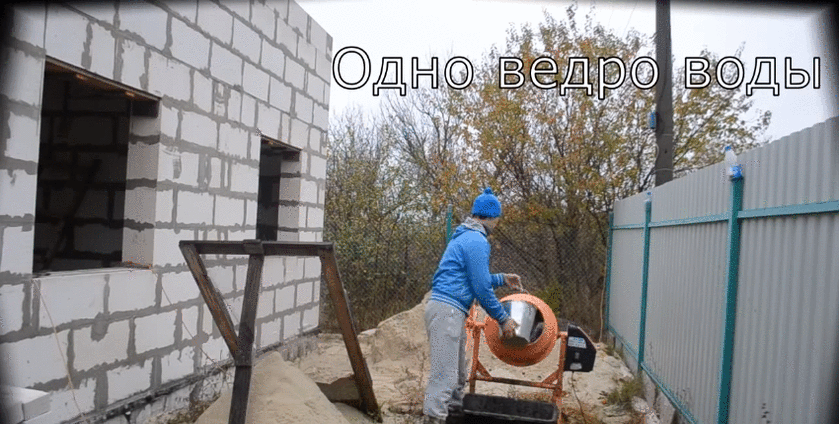

Приготовить раствор своими силами можно с помощью бетономешалки в таких пропорциях: одна часть цемента М 400, три части песка и три части щебня.

При приготовлении раствора можно добавлять пластификаторы, улучшающие характеристики бетона.

Опалубка с готового бетона снимается только при достижении максимальной прочности. Примерно через неделю можно приступать к установке мауэрлата, который представляет собой брусья определенного диаметра.

Все брусья, обработанные антисептиками и пропитанные специальной морилкой, скрепляются между собой прямым замком или прирубами.

В итоге получается монолитная конструкция, которая устанавливается на гидроизоляционный слой армирующего пояса через резьбовые шпильки.

Видео:

Выступающие части шпилек после окончательной установки срезаются по уровню с помощью «болгарки».

Таким образом, сделать армопояс под мауэрлат своими руками достаточно просто, если придерживаться правил монтажа и соблюдать правильную последовательность действий.

Армопояс под мауэрлат позволит в дальнейшем избежать возможных неблагоприятных последствий в процессе эксплуатации строения.

kroemsami.ru

Источник

фото 43046_4

Армопояс в домостроении из бетонных блоков выполняется в виде замкнутой конструкции из железобетонного монолита по периметру несущих внутренних и наружных стен.

Наиболее важно установить такую защитную конструкцию под любые типы перекрытий и кровли. Мауэрлат — это элемент кровельной системы, на которую устанавливают крышу.

С тем чтобы распределить значительные нагрузки от кровли и защитить несущих стенки от возникновения различных трещин, возводится специальная конструкция из более прочного материала, чем стеновые газобетонные блоки.

Армопояс или сейсмический пояс должен выполняться строго в соответствии с проектом по размерам, отвечающим строительным характеристикам дома.

Необходимость сейсмопояса в доме из газоблока

Армированный пояс выполняется, как правило, на слабых стенах, выполненных из газоблоков, в виде замкнутой конструкции. Он представляет из себя монолит, кирпич либо U-блоки.

Такая защитная конструкция создается с целью:

Равномерное распределения веса кровли и передачи общей нагрузки через стены на фундамент, тем самым предохраняя стен от перегрузки и трещинообразования.
Прочное соединение кровли с внешними несущими стенами.
Сейсмическая защита дома.
Компенсация деформаций в газобетонных стенах с неоднородной перегрузкой либо модулем упругости.
Надежное закрепление анкерными соединениями мауэрлата к несущей газобетонной стене.
Несет функцию распора, при применении комплекса висячих стропил.

На фото армопояс для газобетона под мауэрлат:
фото 43046_9

Газоблоки имеют массу достоинств в качестве стенового материала. Это прежде всего теплостойкость и легкость, обусловленные пористостью внутренней структуры. Однако при этом с ростом коэффициента пористости, снижается механические прочностные характеристики газобетона, который не способен выдерживать значительные локальные статические и динамические перегрузки от тяжеловесной крыши.

Армированный пояс довольно часто называют сейсмопоясом, что отвечает этому термину, поскольку конструкция способна принять неравномерные нагрузки, распределив их равномерно, таким образом охраняя стеновую систему от разрушений.

Это объясняется тем, что бетон или армированный кирпич обладает намного большими устойчивыми характеристиками к внешним сжимающим нагрузкам, чем газосиликат, а интегрированная в конструкцию арматура предотвращает разрушению при растяжении. Вследствие совместного функционирования этих 2-х стройматериалов, такой защитный пояс способен даже сдержать намного мощные напряжения, чем нормативные.

Монолитная структура армопояса формирует достаточное ребро жесткости в газосиликатной стеновой системе, тем самым предотвращает ее разрушение.

Подробнее о необходимости армопояса на стенах из газобетонных блоков здесь.

Последствия отсутствия

Для современных бетонных блоков, таких как газобетон — установка армирующего пояса обязательна. Несмотря на то, что кирпичные стенки обладают более высокой прочностью, по сравнению с газобетоном и в принципе мауэрлат на них может крепиться классическими анкерами, тем не менее в районах сейсмической активностью установка такого сейсмопояса под мауэрлат требуется даже и для кирпичных строений.

Если застройщик не станет устанавливать армопояс на газобетонных стеновых конструкциях, дом будет подвержен следующим негативным явлениям:

не будут равномерно располагаться вертикальные нагрузки и строения потеряют жесткость;
возникнет процесс движения перекрытий, поскольку это вызвано характеристиками газобетона, расширяемого при попадании на него влаги и пара;
будут разрушаться края верхних блоков под воздействием перекрытий;
возникнут разрушающие точечные нагрузки от кровельных балок;
выполнение отверстий в газоблоках под мауэрлат приведет к появлению разрывов стен; висячие стропила создают разнонаправленные нагрузок, что может вызвать расползание блоков.

Материалы для армированного пояса под крышу

Армопояс выполняется в виде непрерывной ленты по периметру несущих стеновых конструкций. Она может быть сформирована опалубкой с армокаркасом, заполненной раствором бетона, строиться кирпичной или из U-блоков либо комбинированным методом.

Кирпичный армопояс на газобетонных стенах под мауэрлат уже практически не устанавливается. Только одна существует объективная причина, для того чтобы его разместить на газобетоне — если у застройщика нет возможности установить железобетонный монолит или U-блоков.

С тем чтобы на кирпичной конструкции не создавались мостики холода, кирпичную кладку на газоблоках под мауэрлат выполняют с применением «зимнего» монтажного клея, кроме того ее утепляют, чтобы повысить тепловое сопротивление.

Бетонный сейсмопояс на сегодняшний день наиболее популярная форма защиты газобетонных стен. Традиционно он выполняется в съемной опалубке из низкосортных досок или разборных щитов. Для этого используют ненужные мебельные щиты и прочие подсобные материалы.

Порядок фиксации опалубки:

По краям закрепляют арматурными кусками либо стальной проволокой.
Вверху создают ребра жесткости из брусков 40х40 мм, прибиваемых к верху щитов, расположенных параллельно на промежутке не менее 1 м.
Низ укрепляется крестовым отрезком арматуры, чтобы не допустить сдвиг опалубки.

Толщину досок выбирают по размерам пояса, чем он выше, тем толще потребуется доска. Чтобы не вытекал раствор при заливке, герметизируют все неплотности, углы и повороты.

Арматурный каркас, связывается из железной арматуры 12 -14 мм. Внутри опалубки его устанавливают на пластиковые либо деревянные подставки толщиной 3см. В поперечном разрезе он должен иметь квадрат либо прямоугольник.

Поперечная арматура закрепляется с базовой частью каркаса проволокой Д 6 или 8 мм, через 300 мм. После того как каркас будет установлен в опалубку, его заливают бетоном не ниже М200. Чаще всего применяют смесь М 250 с щебеночным наполнителем.

Заливку выполняют равномерно по всей опалубки за раз. Проще это сделать с применением бетононасоса с запорным механизмом. При выполнении небольших объемов бетонных работ, заливку можно выполнять ручным способом. После чего выполняют виброуплотнение раствора специальным строительным вибратором или штыкованием массы куском арматуры и обычным мастерком.

Заливку требуется сделать за 1 раз без перерыва. Если все же застройщик вынуждено делает перерыв, к примеру, если закончился раствор или в результате других форс-мажорных ситуаций, выполняют вертикальную отсечку.

Демонтаж опалубки выполняют не менее чем через сутки в летнее время и зимой не менее чем через 72 часа. Поскольку бетон имеет теплопроводность значительно выше газосиликата, в зимнее время он «становиться мостиком холода», местом образования конденсата и разрушения стены и облицовки. Поэтому такой вид устройства защитной конструкции требует утепления снаружи.

Если использовать неразборные теплые опалубки, то утепление армопояса проводить не требуется. Для этого современная промышленность наладила выпуск U-блоков коробчатой формы. Они просты в установке.

Застройщику потребуется только установить их на верхний ряд газоблоков с применением специального клея, при этом свободная полость должна быть повернута вверх. Далее во внутреннюю полость устанавливают теплоизолятор, например, пенополистирол или Пеноплэкс.

Потом укладывают составленный армокаркас и точно так же, как при выполнении монолитной бетонной конструкции, укладывают бетонную смесь с последующей трамбовкой. Скорость производства пояса при таком варианте очень высокая, поскольку не требуется выполнить монтаж/демонтаж опалубки.

В последнее время также довольно часто стали применять комбинированный метод устройства. С внешней стороны несущей стенки на клеевой раствор выставляют блоки шириной 150 мм, а изнутри выполняют утепление пенопластом или другим аналогичным теплоизолятором. Далее внутри монтируют армокаркас и заливают форму бетоном.

Требования к конструкции

Размеры арматурного пояса, отвечают за надежность газобетонных стен. Их размеры напрямую связаны с их шириной блоков. Высота опалубки определяется по условиям прочности, как правило, устанавливается в процессе проектирования несущих конструкций дома.

С тем чтобы армопояс получился прочным, обычно придерживаются следующих нормативных требований:

Высоту армопояса обычно берут от 25 до 40 см.
Ширина внешней несущей стены и пояса должны совпадать.
Минимально допустимое сечение защитной конструкции обязано быть не менее 25х25 см.
Сейсмопояс должен быть монолитный, с равными характеристиками по прочности все составляющих площадей.
Арматурный каркас выполняется непрерывным.
Продольная арматура устанавливается внахлест не менее 80 см.
Диаметр арматуры, устанавливаемой в продольном направлении не должен быть менее 10 мм
Диаметр поперечной арматуры — от 6 до 8 мм, устанавливается с шагом от 200 до 400 мм.
Рекомендуется применять длинные 8 м прутки.
Арматура со всех сторон закрывается защитным бетонным слоем не менее 50 мм.
Продольные и поперечные стержни не соединяют сваркой, а только вязальной проволокой.
На угловых поворотах продольные стержни загибают, нахлесты выполняют подальше от угла.
Каркас располагается только строго горизонтально.

Оборудование и материалы для строительства

Оборудование и инструменты, которые потребуются для заливки бетона зависят от технологии работ: ручная или машинная.

Наиболее часто застройщики применяют следующие приспособления и инструменты:

желоб или шланг для бетононасоса;
бадья для перемещения раствора;
транспортеры и подъемные механизмы для работы на высоте;
бетономешалка;
ведра;
мастерок;
измерительные инструменты, маяки.

Для расходных материалов потребуются армированный каркас и раствор М200, который готовится в пропорции:

цемент М400 – 1 ч.;
песок – 2 ч.;
щебень — 5 ч..

Для М250 — в пропорции:

цемент М400 — 1 ч;
песок – 2 ч.;
щебень — 4 ч.

Воду в бетон добавляют в минимальном количестве, на 10 ч. цемента — 5 ч. воды, а для получения пластичности готового раствора добавляют пластификатор.

Инструкция по возведению своими руками

Технология сооружения армопояса состоит из 6-ти важных этапов: монтаж опалубки, изготовления армокаркаса, установка армокаркаса, утепление, процесса бетонирования и демонтажа опалубки.
фото 43046_1

Технология армирования защитного пояса под мауэрлат:

выполняют тщательную очистку стеновых конструкций от всех видов загрязнений в зоне установки пояса;
закладывают стальные выпуски под установку опалубки;
сборка деревянных элементов опалубки;
установка армокаркаса, с фиксаторами, для обеспечения создания защитного бетонного слоя;
установка утеплителя, так чтобы после заливки он находился с наружной стороны армопояса;
выставляют насечки и показатель уровня заливки бетона в конструкцию;
подготовка рабочих зон и платформ, для приемки бетонного раствора;
монтаж подмостей и трапов, для того чтобы иметь доступ к каждому участку конструкции после укладки бетона, для контроля и смачивания бетона монолитного пояса;
заливают бетонную смесь, ручным способом, перенося раствор ведрами или механическим,с помощью бетононасоса и подающих шлангов.

Опалубку выполняют съемной или несъемной утепленной. Первая конструкция изготавливается по месту из деревянных изделий — досок или ненужных мебельных щитов. Их закрепляют к стене и потом сверху деревянными брусками. При демонтаже опалубки верхние бруски вынимают, а нижние так и остаются в бетонной конструкции.

Кроме того, для того чтобы опалубка не разъехалась под массой бетона используют боковые упоры и шпильки с резьбой, вставляемых в подготовленные отверстия в опалубке. С тем чтобы шпильку вставить для стягивания конструкции, вначале подбирают по диаметру трубку, а после в нее вставляют шпильку, устанавливают шайбы и прочно стягивают. После демонтажа опалубки в конструкции останутся лишь трубки.

Верхний край конструкции опалубки должен быть выставлен с применением стройуровня строго горизонтально. В процессе формирования прочности монолитного пояса до полного созревания бетонного пояса на протяжении нескольких недель, должно проводится ежедневное увлажнение.

Армоконструкция в сейсмическом поясе работает на изгиб, образуя значительную собственную жесткость. Армирование выполняется непрерывным по всем несущими стенкам. В том случае, когда в домостроении весьма длинные проемы, эти места в защитном поясе усиливают внизу дополнительной арматурой. Конструкцию вяжут стандартной вязальной проволокой, таким образом, чтобы стержни находились внутри рамки.

На углах непременно арматуру загибают с усилением дополнительными хомутами. Загиб арматуры удобно выполнять при помощи длинной труб.

Заливку бетона выполняют непосредственно после транспортировки подготовленного раствора на стройплощадку машиной-миксером. Также его можно сделать непосредственно на стройплощадке. Заливка его должна произойти в опалубку не позже 6 часов после приготовления.

Залитую массу подвергают вибрированию специальным устройством, либо ручным методом, протыкая толщу обрезком арматуры. Это делается чтобы удалить из толщи раствора пузырьки воздуха. Бетон заливают в опалубку за раз, с тем чтобы он получил монолитную структуру. В залитый армированный пояс, выполняется укладка закладных деталей крепежа мауэрлата.

Снимают деревянную опалубку не ранее чем через сутки, а лучше через 3-5 дней, прочность конструкция набирает не менее чем через 4-е недели.

Технология крепления

Наиболее распространенные варианты закрепления мауэрлата к армированному поясу — это анкера и шпильки. После того как армопояс наберет прочности, подготавливают опорный брус к креплению мауэрлата. Его обрабатывают антисептической и огнестойкой пропиткой. Готовят специальные замки для сращивания бруса по всему периметру сейсмопояса. Как правило эти соединения выполняются косым прирубом или прямым замком.
фото 43046_2

Стандартная схема закрепления мауэрлат к армопоясу:

Просверливают в опорном брусе отверстия с размерами по установленным анкерам в бетоне.
Мауэрлат выставляют на анкера с Д не менее 12 мм и с выступами выше мауэрлата на 40 мм.
Перед установкой выполняют гидроизоляцию сейсмопояса, чтобы отсечь капиллярную влагу, которая будет подниматься по бетону к деревянным элементам и может вызвать их преждевременный износ кровли из-за процессов гниения. Гидрозащиту проводят битумом или 2 -мя слоями рубероида.
По периметру стеновой конструкции выкладывают брус, как можно ближе к внешней границе стены.
По углам он соединяется методом шипа.
Когда мауэрлат будет установлен на свое место, просверливают отверстия с диаметром, соответствующим размеру анкеров.
Верхнюю часть отверстия дополнительно расширяют, чтобы установить головку анкера заподлицо.
Окончательный крепеж выполняют при помощи шайбы, гайки и контргайки.
После полного затягивания, остатки торчащих анкеров срезают болгаркой.

Сложности и ошибки

Технология установки мауэрлата на армопояс довольно сложная и ответственная, даже малейшие нарушения, например, при установке горизонтальности рабочей поверхности защитного пояса, могут разрушить всю кровельную систему.

Наиболее частые ошибки, которые допускают застройщики при выполнении армопояса газобетонных стенах:

Заливка опалубки за 2 раза или даже большее число раз.
Заливка производилась в жаркую погоду и пояс не увлажнялся водой.
Установка мауэрлата проводилась, когда бетон не достиг своей рабочей прочности.
Не выполнена теплозащита армопояса.
Не выполнена обработка бруса под мауэрлат антисептическими и огнезащитными пропитками.
Не выполнена гидроизоляция сейсмопояса.
Не правильно установлена анкерная система.
Неправильно выбран диаметр арматуры для армокаркаса.

Заключение

Совершенно очевидно сам мауэрлат и процесс строительства армированного пояса на газобетоне очень ответственный и необходимый. Работа должна проводится согласно проекту, технологической карте и с привлечением опытного персонала.

И дело не только в их опыте, кроме знания технологии процесса, потребуется соблюдение правил техники безопасности выполнения строительных работ на высоте. Только в этом случае можно гарантировать, что мауэрлата будет установлен качественно, кровля получится надежной, а газоблочный дом простоит весь положенный срок эксплуатации и даже намного больше.

Источник

FORUMHOUSE предлагает рецепт «пирога» опалубки для изготовления армопояса в газобетонном доме.

Любой застройщик, задумав построить дом из газобетона, сталкивается с необходимостью изготовления армопояса (его ещё называют сейсмопоясом). Армопояс на газобетоне представляет собой монолитную железобетонную ленту, залитую по всему периметру стен (между первым и вторым этажом и т.п.). Этот элемент необходим для равномерного распределения нагрузки и связи стен воедино. Это снижает риск появления трещин при неравномерной усадке здания. Также армопояс закладывается под мауэрлат при устройстве кровли.

Максим ПанПользователь FORUMHOUSE, Москва.

Нельзя крепить брус (мауэрлат) непосредственно к газобетону на шпильки. Если это сделать, то со временем, под действием ветровой нагрузки, крепления расшатаются. При устройстве мансардного этажа армопояс на газобетоне с деревянным перекрытием перераспределит точечную нагрузку от бруса на всю стену.

Показателен пример форумчанина с ником mad-max, который исчерпывающе отвечает на вопрос, когда нужен армопояс в доме из газобетона. Он не успел залить под мауэрлат армопояс, и дом ушёл в «зиму». Уже во время холодов арочные проёмы под окна в доме треснули ровно посередине. Сначала трещины были небольшие – около 1-2 мм, но постепенно они стали увеличиваться и по большей части раскрылись до 4-5 мм. В итоге, после зимы форумчанин залил пояс 40х25 см, в который перед заливкой раствора бетона установил анкера под мауэрлат. Это решило проблему с увеличивающимися трещинами.

mad-maxПользователь FORUMHOUSE

Хотел бы к этому добавить, что фундамент под дом у меня ленточный – монолитный, почва каменистая, подвижек основания, перед тем как я начал строить дом, не было. Полагаю, что причиной появления трещин стало отсутствие армопояса под мауэрлат.

Газобетонному дому, а тем более газобетонному дому в два этажа, необходим армопояс. При его изготовлении следует запомнить такое правило:

Главным условием правильной «работы» армопояса является его непрерывность, неразрывность и закольцованность по всему периметру стен.

Есть несколько вариантов устройства армопояса в газобетонном доме. Начинается изготовление армопояса с расчёта его сечения и выбора типа опалубки – съёмная или несъёмная, а также «пирога» всей конструкции.

EyeonenowПользователь FORUMHOUSE

У меня строится дом из газобетона толщиной 37,5 см, с облицовкой кирпичом и вентилируемым зазором в 3,5 см. Использовать специальные U-блоки заводского изготовления под заливку армопояса я не хочу. Видел на нашем форуме следующую схему при строительстве дома, как утеплить армопояс – на стеновой блок устанавливает перегородочный блок толщиной 10 см, затем идёт утепление (ЭППС), а изнутри дома монтируется съёмная опалубка. Также видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме получается пояс большей ширины.

Чтобы понять, на каком варианте остановиться, обратимся к опыту экспертов FORUMHOUSE.

44alexПользователь FORUMHOUSE

Я строил дом из газобетона толщиной 40 см. По моему мнению, вентилируемый зазор между стеной и облицовкой в 3,5 см – это недостаточно, оптимально оставлять зазор в 5 см. Если смотреть на «пирог» армопояса изнутри наружу, он был следующий:

съёмная опалубка;
бетон 20 см;
ЭППС 5 см;
перегородочный блок 15 см.

Опалубку форумчанин рекомендует делать из листового материала. Это может быть фанера, ОСП, ЦСП и т. п., с обязательным усилением для прочности по верхнему краю доской-дюймовкой. Крепить опалубку можно, прикручивая её саморезами длиной 75 мм, прямо в газобетонный блок. Сверху опалубка дополнительно фиксируется доской (бруском) или перфолентой, которая прикручивается к наружному блоку.

Нельзя перекрывать вентилируемый зазор, иначе в нём теряется смысл. Т.к. водяной пар, стремящийся из отапливаемого помещения наружу, не сможет испариться и окажется «запертым» внутри – между кирпичной кладкой и газобетонной стеной. Поэтому не рекомендуется строить дом под ПМЖ из газобетона с паронепроницаемой (или малопаропроницаемой) облицовкой, с невентилируемым воздушным зазором или с кирпичной кладкой, расположенной вплотную к стене.

Также при устройстве армопояса не следует руководствоваться правилом: чем он шире, тем лучше. Это приводит к неоправданному перерасходу материалов и средств. Делая армопояс, сечение следует выбирать не на глазок, а руководствуясь расчётом.

TraksПользователь FORUMHOUSE

Я когда -то поинтересовался у человека, хорошо разбирающегося в строительстве, по поводу сечения армопояса. Он мне ответил, что во многих случаях достаточно залить пояс шириной 10 см и высотой 15 см.

Эти цифры не отменяют предварительного расчёта сечения армопояса, т.к. он делается под конкретную задачу.

По мнению форумчан, т.к. армопояс необходим только для обвязки всех стен, то делать его толщиной во всю стену нецелесообразно. Поэтому «пирог» опалубки (при толщине блока 37,5 м) может быть следующим:

Снаружи ставим блок толщиной в 15 см;
Делаем утепление армопояса, чтобы отсечь мостик холода. Вместо экструзионного пенополистирола толщиной 5 см можно использовать минеральную вату повышенной плотности, которая применяется в технологии «мокрого фасада»;
Ставим арматурный каркас;
Внутри, в качестве несъёмной опалубки, используем блок 5 см, выпиленный из целого блока. Оставшееся пространство заливается бетоном.

Армопояс на доме. Утепление.

Dimastik25Пользователь FORUMHOUSE

К преимуществам такого типа опалубки относится скорость её монтажа, т.к. установить (на клей) блок толщиной 50 мм в разы быстрее, чем смонтировать съёмную опалубку. Мы получаем изнутри нужную нам ровную и гладкую поверхность, уже готовую под финишную отделку.

Опыт показывает, что толщины блока в 50 мм (посаженного на клей) вполне достаточно, чтобы он выдержал нагрузку при заливке бетона, даже если смесь заливается из бетононасоса. Для усиления конструкции можно сверху перегородки прикрутить стяжку из бруска 25х50 мм, соединив, таким образом, внутренний и внешний блок.

Ещё одним вариантом несъёмной опалубки может стать способ, предложенный Dimastik25. Чтобы меньше пилить из целого блока, нужно купить по поддону блоков трёх типоразмеров:

150;
75;
50.

Далее укладываем блоки в следующем порядке:

Снаружи приклеиваем блок шириной 150 см;
Кладём блок, отпиленный до 17 см;
Внутри опалубки клеим блок толщиной 50 см;
Ставим утеплитель толщиной 5 см;
Внутрь короба закладываем 4 прутка арматуры диаметром 12 мм.Обвязываем её через каждые 30 см.

Dimastik25Пользователь FORUMHOUSE

У меня на дом 11х12 метров, на заливку армопояса ушло 1.5 м3 бетона. Причём, для экономии (рабочие с соседней стройки согласились перетаскать бетон за 5000 руб.) заливали всё вёдрами, т.к. аренда бетононасоса обошлась бы в 15000 руб.

Также можно сделать классическую деревянную опалубку.

typedefПользователь FORUMHOUSE

Я заливал армопояс и для этого сделал деревянные щиты. Опалубку (с двух сторон) прикручивал прямо к газобетону длинными саморезами на 135 мм. Со стороны внешней стены, вовнутрь, уложил экструзионный пенополистирол. Верх щитов опалубки скреплялся брусками.

Для ориентира при армировании (лента сечением 10х15 см) рекомендовать следующую схему. Сверху и снизу ставим по 2 прута диаметром 12 мм. Для хомутов берём арматуру диаметром 6-8 мм. При вязке каркаса важно обеспечить защитный слой бетона. Для этого оставляем между стенкой опалубки и арматурой, а также сверху и снизу свободное пространство минимум в 2.5 см.

Подведение итогов

При заливке армопояса чаще всего используются следующие схемы устройства опалубки:

«Пирог» снаружи – внутрь.

Дерево (съёмный щит опалубки), 150х25 мм, утеплитель толщиной 5 см, арматурный каркас, доска (съёмный щит опалубки) — 150х25;
Газобетонный блок толщиной 10-15 см, утеплитель толщиной 5 см; арматурный каркас, газобетонный блок (несъёмная опалубка) толщиной 50 мм;
Газобетонный блок толщиной 10-15 см, теплоизоляция толщиной 5 см, арматурный каркас, доска — 15х2,5 см.

Если лента армопояса заливается без утеплителя, то впоследствии (если не планируется делать «мокрый фасад» по пенополистиролу) надо будет обязательно утеплять бетон снаружи. Это может (из-за выступающего над поверхностью стены утеплителя) осложнить финишную отделку.

Отталкиваясь от вышеприведённых схем, можно придумывать свои «пирожки» опалубки. Следует запомнить, что при укладке бетонных плит перекрытий требуется смонтировать два армопояса:

Обвязочный. Заливается в уровне плит перекрытий;
Опорный. На него непосредственно опирается плита перекрытия.

Также необходимо учесть один нюанс.

Плита перекрытия должна опираться на газобетонный блок (на U-блок или блок несъёмной опалубки) только через прокладку-демпфер. В качестве «упругой» прокладки можно использовать полоску гидроизола шириной 50 м и толщиной 3–4 мм. Глубина опирания на армопояс обычной ПК плиты, составляет минимум 12 см, рекомендуемая – 15 см. А при использовании преднапряжённых экструдированных пустотных плит перекрытия достаточно выдержать глубину опирания в 7-8 см.

Читайте на FORUMHOUSE, из какого бетона заливают армопояс.

Прочитав тему «Выбор конструкции армопояса в доме из газобетона», вы узнаете все варианты устройства этого узла. Предлагаем вам узнать ответ на вопрос: для чего нужен армопояс. Также пользователи FORUMHOUSE могут почерпнуть все необходимые сведения о строительстве газобетонного дома и об изготовлении «правильной» опалубки для фундамента. В этом материале подробно разбирается строительная технология кладки газобетона на монтажную пену. А с помощью этого видео вы сможете понять, как самостоятельно построить дом из газобетона.

Источник

Добро пожаловать на строительный портал StroyRemNed.ru! Здесь вы найдете самые актуальные и полезные материалы по строительству и ремонту, постройке зданий, отделке помещений, электрике, сантехнике, а также по покупке и продаже недвижимости.

Однако помните, что материалы сайта носят исключительно справочно-рекомендательный характер и большинство описанных здесь работ — могут выполнить лишь люди с профессиональными навыками в этой области.

Строительство и ремонт — дела совсем не сложные, главное знать с какой стороны к этому подойти. Никогда не откладывайте ремонтные работы, из-за этого, у некоторых людей в квартирах царит атмосфера вечного ремонта, что согласитесь не очень комфортно.

Обустройство жилья очень важно, ведь именно дома человек отдыхает от тяжелых трудовых будней. Оформите свою квартиру в соответствии со своими предпочтениями и тогда, в Вашем доме воцарится гармония и уют.

Желаем успехов в строительстве и ремонте!

Источник

Армопояс в доме из газобетона – замкнутая кольцевая конструкция из монолитного железобетона, повторяющая контуры возводимых стен. Устраивается армированный пояс под деревянные перекрытия и мауэрлат крыши, а также в местах примыкания плитных и монолитных межэтажных перекрытий к внутренним и наружным стенам.

Для чего нужен?

Этот элемент предназначен для усиления стеновых конструкций, на которые могут оказываться различные неблагоприятные деформирующие воздействия:

ветер;
неравномерная усадка конструкций здания;
температурные перепады, возникающие сезонно или в течение одних суток;
просадка почвы под подошвой фундамента.

Армопояс (другое название – сейсмопояс) принимает неравномерное распределение нагрузок на себя, тем самым уберегая конструкцию от разрушения.

Дело в том, что бетон намного более устойчив к сжимающим нагрузкам, чем газосиликатные блоки, а встроенная арматура помогает предотвратить разрушение при растягивающем нагружении.

Благодаря тандему этих двух материалов, сейсмопояс при строительстве дома из газобетона может выдержать гораздо большие нагрузки, чем нормативные.

Важно!

Армопояс создает необходимое ребро жесткости в газосиликатной конструкции и предотвращает ее разрушение.

Устройство армопояса газобетонного дома обязательно по нескольким значительным причинам:

Монолитный пояс по газобетону компенсирует возникающие деформации в стеновых конструкциях с разнородной нагрузкой или модулем упругости.
При монтаже стропильной системы крыши может происходить точечное перенапряжение газосиликатных блоков, вызывающее в них трещины и сколы. Эта ситуация также возможна во время крепления анкерами и шпильками мауэрлата к несущей стене.
При использовании системы висячих стропил, армопояс дополнительно выступает в роли распора, распределяющего нагрузки от крыши на весь дом.

Справка

Мауэрлат – деревянный брус или бревно, используемый как основание для стропил и осуществления необходимой связи между несущей стеной и стропильной системой.

Главным требованием, предъявляемым к качеству сейсмопояса является его неразрывность. Она обеспечивается при непрерывной круговой заливке этого монолитного железобетонного участка.

Узнаем, как сделать армопояс. Необходимо еще до начала работ произвести точный расчет его размеров. Ширина пояса должна быть равна ширине стены, на которой он устраивается. Высота — от 18 сантиметров. Наибольшую значимость имеет высота.

Устраивать армированный пояс можно несколькими способами. Порядок работ такой:

монтаж опалубки;
утепление (если предусмотрено проектом);
сбор и установка каркаса из арматуры;
заливка бетонного раствора.

По большому счёту технология ничем не отличается от процесса сооружения оконных перемычек.

Бетонный армопояс

Опалубка

Съемная конструкция

Общая конструкция опалубки состоит из сборных элементов – деревянных щитов, изготовленных из досок. Вместо досок можно использовать старые мебельные щиты.

На стене опалубка фиксируется:

По бокам (при помощи арматурных кусков или металлической проволоки)
Сверху (сооружаются ребра жесткости из деревянных обрезков 40х40 мм, которые прибиваются к верхним частям параллельных опалубочных щитов с шагом в 150 см).
Чтобы предотвратить сдвиг опалубки, самая нагруженная нижняя ее часть крепится крестовым отрезком арматуры.

На толщину досок опалубочных щитов непосредственно влияет высота, с которой будет заливаться раствор: больше высота – толще опалубка.

Для того, чтобы не произошло вытекания раствора через щели и зазоры, все стыки, углы и повороты нужно надежно загерметизировать.

Следующим этапом является установка арматурного каркаса, связанного из стальных элементов диаметром 12 мм, соединенных между собой вязальной проволокой. Внутри опалубки каркас устанавливается на пластиковые подставки (в крайнем случае можно использовать деревянные бруски шириной 3см).

Внимание!

При производстве каркаса не сваривайте элементы. Это приведет к потере прочности конструкции и быстрой коррозии внутри бетона.

Далее конструкцию заливают бетонным раствором.

Демонтируется опалубка при помощи гвоздодера:

Летом – через 24 часа.
Зимой – спустя 72 часа.

Стоит заметить, что теплопроводность бетона в несколько раз выше газосиликата. Поэтому такой способ сооружения опалубки приемлем только при полном утеплении стен снаружи или для внутренних несущих стен. Иначе будет постоянное промерзание стены в зоне армопояса. Следующий способ как раз и исключает данный недостаток.

При помощи U-блоков

Для того, чтобы предотвратить значительные теплопотери на стыке двух разных материалов (бетон армопояса и газосиликат стены), используют так называемую несъёмную опалубку.

Выполняется она из заводских стандартных U-блоков коробчатой формы.

Устройство армированного пояса производят следующим образом:

На верхний ряд блоков наносится клеевая смесь, на которую устанавливаются U-блоки пустотой вверх.
Производится дополнительная теплоизоляция наружной стороны стены при помощи укладки во внутреннюю полость пенополиуретана, пенополистирола или каменной ваты.
Укладывается связанный металлический каркас, аналогично опалубочному способу.
Заливают и уплотняют бетонную смесь.

При устройстве армопояса таким способом отсутствует необходимость монтажа и демонтажа опалубки, что положительно сказывается на скорости производства работ. Однако стоимость U-образных блоков гораздо выше, чем у деревянных щитов. Также здесь понадобится пилить газобетонный материал для опалубки.

Комбинированный способ

С наружной стороны стены на клей выкладываются блоки толщиной 150 мм. А с внутренней стороны сооружается опалубка из деревянных щитов или OSB-плит (на фото ниже), как в первом способе.

Утепление

После монтажа опалубки следует провести утепление будущего сейсмопояса (если не предусмотрено комплексное утепление дома с внешней стороны стен). Работы по утеплению производятся при помощи различных теплоизоляционных материалов:

Для московского региона достаточно толщины утеплителя 50 мм. Его необходимо нарезать полосками размером, равным высоте армопояса. И установить внутрь опалубки со стороны наружной стены с плотным примыканием марериала друг к другу. Крепить утеплитель нет надобности, так как он впоследствии прижмется с помощью заливаемого раствора.

Армирование

Каркас изготавливается из четырех и более продольно располагающихся стержней диаметром 10-14 мм (определяется проектом). В поперечном срезе он должен быть по форме квадратным или прямоугольным. Поперечная арматура крепится к основной части каркаса при помощи стальной проволоки диаметром 6-8мм, и располагается с шагом в 40-50 мм. Расстояние от края армопояса до арматуры определяется в зависимости от условий эксплуатации здания (значения можно найти в нормативной документации по железобетону). Готовый каркас укладывают в опалубку и заливают бетонной смесью.

Совет

Арматуру для бетонного пояса рассчитайте заранее и покупайте вместе с арматурой для фундамента и армирования стен. Так вы сэкономите на доставке.

Там же купите закладные и металлические уголки для усиления проема входной двери вашего дома.

И ещё один совет. Покупайте арматуру и другой металлопрокат на металлобазах. Там её продают на вес. В итоге это выходит заметно дешевле, чем на строительных рынках и в строительных магазинах.

Заливка бетоном

Если армированный пояс сооружается под мауэрлат, перед заливкой монтируются шпильки для его крепления.

Иначе придется высверливать отверстия под шпильки в готовой бетонной конструкции, а это лишняя работа.

Перед выполнением бетонных работ шпильки оборачивают полиэтиленовой плёнкой (можно одеть целлофановые пакетики для бутербродов, закрепив их скотчем), чтобы на резьбу не попал бетон.

Совет

Вы должны спросить у строителей, которые будут делать крышу, нужно ли заложить шпильки, их размер и расстояние между шпильками.

Применяют заводской бетонный раствор марки не ниже М200 с щебнем. Несмотря на то, что марка определяется проектировщиком, наиболее распространенным вариантом является бетонная смесь марки М250 с наполнителем на основе гравийного щебня.

Заливку осуществляют равномерно по всему объему опалубки за один раз при помощи бетононасоса со специальной воронкой, оснащенной запорным механизмом. При малых объёмах допускается заливка армопояса вручную (с помощью дешевой рабочей силы путем переноски раствора в ведрах). После этого обязательно уплотняют смесь при помощи вибрационных нагрузок или методом штыкования обрезком арматуры или строительным мастерком.

Внимание!

Заливку необходимо выполнить за 1 раз не допуская прерывания процесса.

Если по каким-либо причинам (замес бетона вручную, не хватило бетона в связи с неправильным расчетом и прочие форс-мажорные ситуации) армопояс заливается не полностью, сделайте вертикальную отсечку, как на фото ниже. При этом разрыв не должен располагаться над оконными и дверными перекрытиями. Заливка слоями в 2 и более этапов не допускается!

Если на улице жара, армопояс нужно накрыть пленкой, чтобы влага чрезмерно быстро не испарилась. Или периодически поливать водой, по аналогии с бетонным фундаментом.

Последующие работы по устройству перекрытия по газосиликату или мауэрлата можно производить по прошествии нескольких дней. В случае с заводским бетоном хорошего качества работы продолжают через двое суток. Самомесный бетон схватывается дольше.

Кипичный пояс на стены из газобетона

Представляет собой обычную кирпичную кладку, дополнительно усиленную арматурной сеткой между рядами.

Устройство такого пояса крайне нежелательно, так как кирпичная кладка, даже при наличии армирования, менее прочна, чем монолитная бетонная конструкция.

Два-три ряда кирпичей не обеспечат равномерное распределение нагрузок на стеновую конструкцию, что может привести к возникновению в ней трещин, или даже к полному разрушению. Поэтому такой риск не оправдан.

Тем не менее этот вариант наиболее часто применяется недобросовестными строителями в связи с простотой исполнения и экономии средств застройщика.

Устройство армированного пояса для стеновых конструкций из газосиликатных блоков – обязательное мероприятие. Оно обеспечит качественную эксплуатацию здания и продлит срок его службы на много лет.

Полезное видео

Теоретическая часть. В каких случаях необходим армопояс.

Практическая часть. Видео от частного застройщика о сооружении армопояса, совмещенного с оконными проемами, из самодельных U-блоков с армированием стеклопластиковой арматурой.

Мы старались написать лучшую статью. Если понравилось — пожалуйста, поделитесь ею с друзьями или оставьте ниже свой комментарий. Спасибо!

Источник

Мы продолжаем традиционную серию статей от профессиональных строителей. Сегодня речь пойдет о том, как сделать армопояс под кровлю дома из газобетона или пеноблока своими руками.

Меня зовут Ростислав, мне 37 лет, и я – строитель с двенадцатилетним стажем. Начинал я на стройке, подсобником, как все. Работал по принципу: «принеси, подай, придержи и не мешай». Но время прошло, я вырос — годами и профессионально, приобрёл личный инструмент, и начал работать самостоятельно.

Первое моё правило при выполнении какого-либо задания – это тщательная подготовка материала и инструмента для достижения отличного конечного результата.

На сегодняшний день, в строительстве частных домов и хозяйственных построек очень часто начали использовать Газо-, или Пеноблоки. Я согласен с тем, что этот материал имеет хорошие характеристики по сохранению тепла в помещении и быстроте монтажа, но, есть одна важная особенность:

– этот материал не выдерживает долгосрочного точечного давления, которое создаётся нагрузкой перекрытия и давления атмосферных осадков на постройку.

Но есть выход — это монтаж армопояса по всему периметру, включая и перегородочные стены, и сейчас мы разберёмся, как это правильно сделать.

Материалы и инструменты

Итак, что нам нужно для работы.

Материалы:

1. ОСБ плита (толщина 10-12мм) количество зависит от длины заливаемого армопояса (периметр плюс длина всех перегородок делим на четыре)

2.Саморезы длина 76мм по дереву, калёные

3. Саморезы, длина 40мм по дереву калёные

4. Сетка армированная, кладочная. Размер ячейки 50х50мм. Количество квадратных метров в четыре раза больше, чем количество листов ОСБ.

5. Резьбовая шпилька. Диаметр 10-12мм (количество определяется так: количество потолочных балок умножаем на точки соприкосновения со стенами плюс по фронтонным стенам через метр и умножаем на 0.2)

6. Гайки которые накручиваются на шпильки выбранного Вами диаметра.

7. Шайбы размером: внутренний диаметр – диаметр шпильки, а наружный, на 10-20мм больше. Чем больше наружный диаметр, тем лучше. Будет большая плоскость сопротивление на отрыв.

8. Цемент (из расчёта марка 400 -220кг. на 1м3 готовой бетонной смеси)

9. Щебень фракции 5-20мм (из расчёта — сколько кубических метров нужно бетона, столько нужно и щебня)

10.Писок речной (из расчёта сколько нужно кубов бетона)

11. Пластификатор для бетона.

12. Рейка сосновая 25х50мм

13.Хомутики пластиковые, или, проволка вязальная.

Инструменты:

1.Гидроуровень

2. Рулетка

3.Леска строительная

4. Карандаш

5. Ножовка, или электропила дисковая, торцовочная

6.Шуруповёрт

7. Болгарка (угловая шлифовальная машина)

8.Бетономешалка

9.Лопата совковая и пару вёдер

10.Мастерок

11.Леса строительные, или подмости

12. Средства индивидуальной защиты:

(очки, перчатки, обувь)

Приступаем к укладке армопояса на стены под крышу дома

1. Итак, с чего начать? А начинать всегда нужно с определения размеров и высоты относительно гидроуровня

Для этого нам нужна рулетка, бумага, карандаш и гидроуровень. Рулеткой снимаем длину всех внутренних перегородок и периметр постройки, а также диагональные размеры (диагональные размеры, нам нужны для монтажа деревянных конструкций и дальнейших робот), и переносим это всё на бумагу, чтобы в будущем руководствоваться этими данными. Следующий этап – съемка высот гидроуровнем. Гидроуровень поможет нам дать отметки на постройке, которые находятся непосредственно в горизонтальной плоскости. Это действие неудобно проводить самому, поэтому работаем вдвоём. Берём карандаш, ставим на углу постройки произвольную метку, примерно на высоте 1.5 метра от нижней основы и с помощью гидроуровня и помощника, переносим эту метку по всем наружным углам постройки, а также внутри здания в внутренних углах, это нам нужно для постройки опалубки в «горизонте».

Подробней как сделать водяной уровень и как им пользоваться в .

2. Определяемся с высотой заливки армопояса, в моём случае высоты заливки 20 см. Вполне достаточно, так как крыша не большая и не сложная. Ориентируясь к этому размеру, нарезаем ОСБ плиту. Плита режется на 5-7см шире, чем высота заливки бетона, в моём случае я нарезал по ширине 25-27см. на всю длину листа. Практика показывает что, ширина армопояса должна соответствовать ширине кладки, а высота, согласно проектной документации. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат
должны опоясывать весь дом.

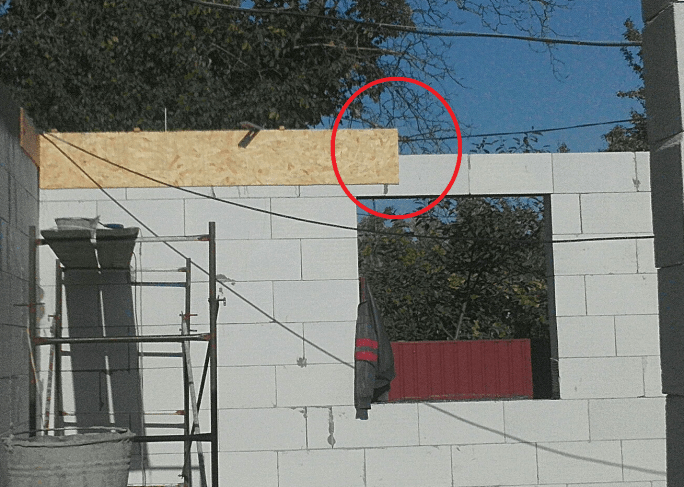

3. По наружным углам периметра постройки, в последний ряд кладки Газоблока, вертикально, монтируем рейки 25х50, так чтоб они выступали на 30см. выше, чем сама кладка. На эти рейки, с помощью рулетки переносим высотные метки (одинаковый размер от метки гидроуровня, плюс, высота заливки бетона). Кстати, рейки монтируются с помощью саморезов 76мм. Они очень легко закручиваются в Пено блок, и, если закручивать под углом к горизонту, неплохо держат на отрыв. По этим меткам натягиваем леску, это будет наш высотный маяк. Высотный маяк нам даёт высоту установки опалубки, так как опалубка у нас наборная, то есть состоит из отдельных комплектующих.

Установка опалубки

4. Установка опалубки
. Итак, что мы имеем: нарезанную ОСБ плиту и высотный маяк. Начинаем монтировать опалубку. Для этого нам нужны смонтированные леса или подмости, шуруповёрт и хороший помощник. Так как один человек будет выставлять лист ОСБ так, чтобы верхний край был максимально приближён к леске и пока напарник придержит, закручиваем 76 саморез в низ ОСБ плиты (там где она налаживается на блок) но под углом к горизонту приблизительно 45 градусов. В Газоблок он вкручивается легко, но когда саморез вкручен под углом, он обретает больше сопротивление на отрывание. Таким образом, мы обходим весь наружный периметр, соединяя между собой опалубку через рейку 25х50 , и скручивая между собой в местах углового соединения.

Разметка под потолочные балки (или балки перекрытия)

5. Как только у нас установлена опалубка по наружному периметру, мы смело можем приступить к разметке и установке шпилек с резьбой для крепления потолочных балок. Для этого нам нужно определится с шагом стропильной части кровли. В моём случае готовилась под металлочерепицу, а конструктивные нормы не позволяют делать шаг стропил более чем 75 см. Поэтому берём скатный размер длины, и делим на количество промежутков, чтобы значение было в диапазоне 65-75см. В моей ситуации получилось как раз десять балок, с шагом 72см. Поэтому по скатной стороне постройки (скатная часть постройки это — участки периметра постройки, где будут устанавливаться стропила)
по установленной наружной опалубке карандашом, согласно нашему расстоянию размечаем места установки резьбовых шпилек, а также в местах, где балка будет ложиться на внутренние перестенки. Стоит заметить, если фронтонная часть кровли будет из деревянной конструкции, то там тоже необходимо устанавливать мауэрлат, но расстояние между шпильками должно быть 80-100см.

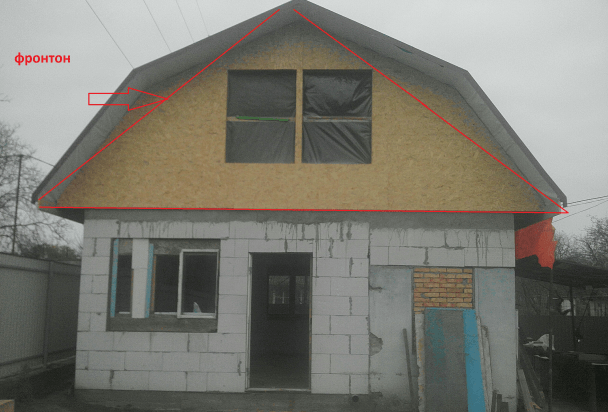

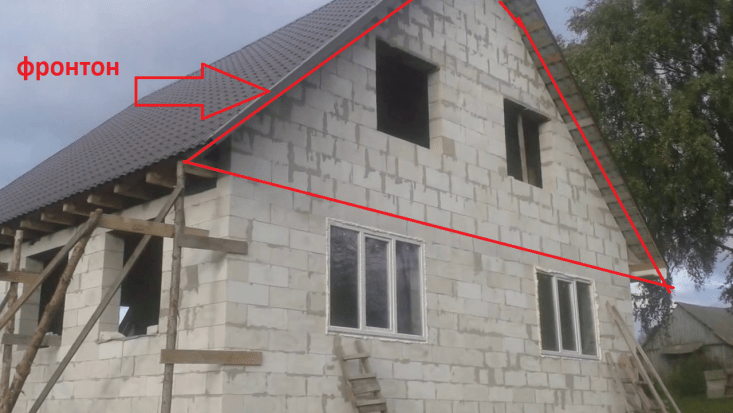

Кстати, постройки с двухскатными кровлями по фронтонам делятся на два вида: фронтон, выложенный из блока или кирпича, или, как в моём случае, на фронтоне строится деревянный каркас из реек, и обшивается ОСБ плитой. В первом случае мауэрлат монтируется на армопояс только со скатной стороны, а во-втором — по всему периметру.

Установка шпилек крепления

6. Подготовка и установка шпилек крепления. Итак шпильки. Для чего они нужны? Шпильки служат для быстрого и надёжного соединения растворной конструкции с деревянной. Для монтажа потолочных балок применяют шпильки диаметром не менее 10мм.

Для этого мы берём шпильку, замеряем высоту нашей заливки, добавляем высоту потолочной балки, добавляем 5см на гайку-шайбу, и 5см на забивание в Пеноблок, и нарезаем болгаркой. В моей ситуации я нарезал по 45см (5см-в пеноблок,20см — в заливку, 15см-на балку, 5см-гайка, шайба).Накручиваем гайку на расстояние 5 см, ставим шайбу и забиваем в середину Пеноблока по заранее размеченным местам до упора шайбы в Пеноблок и максимально вертикально. Дополнительно на шпильку на расстоянии где она будет заливаться бетоном, то есть если заливка бетона 20см, то на высоте 15-18см, можно смонтировать дополнительные средства связки с бетоном, какие-то отходы арматуры или прута. Как на примере, показанном на фото.

Изготовление самого армопояса

7. Итак, когда шпильки установлены приступаем к изготовлению армопояса. Для больших фундаментных робот в армировке используют арматуру, но в нашем случае вполне хватает кладочной армирововочной сетки с размером ячейки 50х50мм. Если ширина заливки, как в моём случае 20см, то тогда мы с помощью болгарки нарезаем сетку шириной 60см. Для того чтобы сетка была полностью закрыта бетонным раствором, мы уменьшили высоту на сторону по 5см. Берём нашу заготовку и загибаем две стороны по 15 см. и центр до угла 90 градусов, чтобы получился параллелепипед с высотой стороны 15 см. В местах где надо соединить стороны, просто связывается вязальной проволокой, или пластиковыми хомутиками. После эти заготовки укладываются на Пеноблок и связываются между собой также проволокой или хомутами. В местах, где установлены шпильки, армосетку разрезают и связывают со шпильками. Это дополнительно закрепит шпильки.

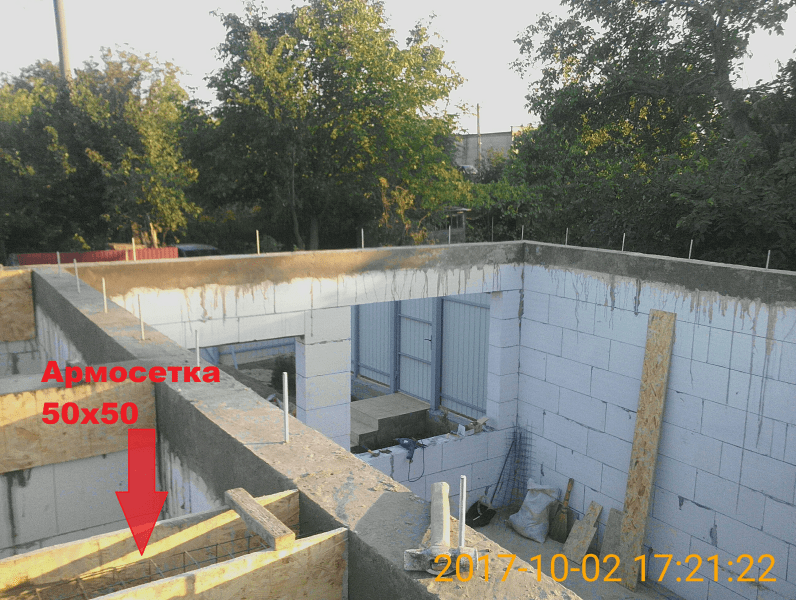

К сожалению фотографии отдельно армировки нет, но её видно в левом углу фото.

8. После завершения установочных робот, устанавливаем внутреннюю часть опалубки — ту что будет внутри постройки. Так же как и наружную, монтируем высотную леску, так как описано в третьем пункте этой статьи и на 76 саморезы монтируем на резанную ОСБ плиту.

Когда внутренняя и наружная опалубка установлена, необходимо ихзакрепить с верху. Для этого мы берём рейку размером 50х25мм и нарезаем на ширину заливки (плюс 4см) для лучшей фиксации.

Сверху, на опалубке, прикручиваем нарезанную нами рейку с одной стороны к ОСБ плите, и сохраняя размер ширины заливки (в этом нам поможет рулетка, или вырезанный точный шаблон размера, вставленный в середину опалубки) закручиваем саморезы в другую часть рейки так, чтобы скрепить через рейку две стенки опалубки. Такой крепёж необходимо устанавливать с шагом не более 40см. Обязательно контролировать жёсткость конструкции. Монтаж выполняется 40-выми саморезами.

Заливаем наш армопояс под крышу дома

9. Если конструкция опалубки собрана и проверена жёсткость и устойчивость конструкции, можно приступать к наполнению опалубки бетоном. Для этого нам нужна бетономешалка, вёдра и хороший помощник.

Следует заметить, что опалубку следует наполнять бетоном постепенно, не спеша, но желательно за один день залить весь периметр, так как бетон должен схватится без разрывов во времени, чтобы избежать трещин на соединениях.

Пропорция песка и щебня, согласно норме: одна часть цемента, три части щебня и три части песка. При заливке можно периодически постукивать молотком по стенам опалубки и трамбовать каким-то штырём, для того чтобы максимально выгнать пузырьки воздуха, которые возникают при заливке. Если этого не делать, то после разборки опалубки мы увидим, что бетон залит пористо и не монолитно, что угрожает потери прочности и сроку эксплуатации армопояса.

Завершающий этап и разборка конструкции

ГОСТовское нормы нам говорят, что бетон марки 200 набирает полную прочность через 21 день, при условии что температура окружающей среды равна +10 градусов. Если температура выше, влага из приготовленной смеси испаряется быстрее и цемент не успевает вступить в химическую реакцию, то есть, приготовленный бетон не наберёт нужной прочности.

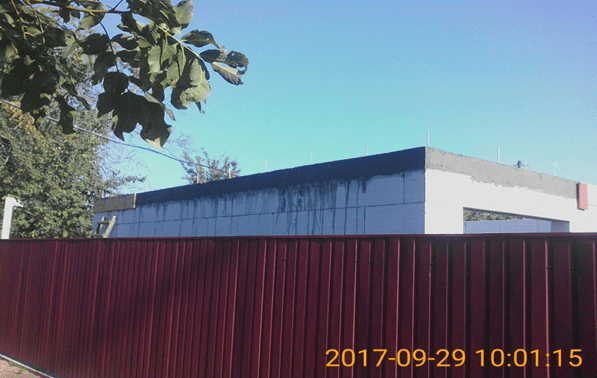

Вот так получилось у меня.

На этом все наши роботы по монтажу армопояса под мансардную кровлю частного дома закончены. Следуя этим не хитрым советам монтаж армопояса не будет таким сложным и непонятным. Все вопросы и дополнения пишите в комментариях. Буду рад услышать Ваше мнение.

Также еще видео по заливке армопояса из стороннего ресурса:

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

равномерное распределение тяжести стропил на стены;
фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

защита от деформирования стен;
дополнительная жесткость газобетонной постройке;
регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

Вначале следует соорудить по периметру дома опалубку.
Следом производится армопояс из монолитных блоков.
Потом собирается каркас из арматурных прутьев.
Устанавливаются шпильки для крепления.
Теперь все надо залить бетонным раствором.
Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон,

точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс , какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

проволока из стали;
анкерные болты;
химические анкеры;
шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
В готовые отверстия помещают шпильки для мауэрлата , и закрепляют их безусадочным раствором или цементным молочком.
На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
Выравнивают расположение шпилек по всем осям.
Опалубку с армированием и шпильками заливают цементным составом.
После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
Из ямки удаляют пыль и мусор, например, пылесосом.
В отверстие заливают клеевой состав.
Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

Крепление не утрачивает прочности в течение более 50 лет.
Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
Химический анкер отличается хорошей химической устойчивостью.
Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
Химический состав анкера идеально сочетается с пористой структурой газоблоков.
Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

внутреннего стального стержня с нанесенной резьбой;
внешнего корпуса – распорной части механизма.

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

По последнему ряду блоков вдоль стен раскладывают брусья.
По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

При обустройстве скатной крыши установка стропильной системы не может быть выполнена прямо на стены здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьёзную нагрузку от крыши, очень важно надёжно зафиксировать мауэрлат на стене. В случае с кирпичными или бетонными стенами всё просто и понятно. Но как выполняется крепление мауэрлата к газобетону без армопояса, ведь сам по себе газоблок довольно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепёжной детали? Именно об этом мы и поговорим в нашей статье.

Функциональное назначение мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система из металла, то данная конструктивная деталь может быть выполнена из швеллера или двутавра.

Обычно этот элемент делается из следующих материалов:

Деревянного бруса сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус выполняется из древесины лиственных пород и проходит обязательную антисептическую обработку. Изделие укладывается по периметру на стены сооружения. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
Реже для этих целей применяются прокатные профили – швеллер с П-образной формой сечения или двутавр с Н-образной формой сечения. Высота профиля определяется расчётом и может быть в пределах 70-120 мм.

Брус или стальная балка крепится к стенам. При этом могут использоваться разные способы крепления. Далее на мауэрлат опираются стропильные ноги. Они оказывают нагрузку на этот элемент, который в свою очередь, равномерно распределяя, передаёт её на стены здания. Кроме этого данный брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон плохо переносит длительные точечные нагрузки, постепенно разрушаясь, рекомендуется перед укладкой мауэрлата возводить по верху стен монолитный армированный пояс.

Однако существуют способы укладки этого конструктивного элемента на стены из газобетона без армопояса. Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию подкрышного пространства, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене. Как правило, это изделие укладывается на расстоянии 50 мм от наружного края стены. Для крепления мауэрлата могут использоваться следующие крепёжные элементы:

стальная проволока;
анкерный крепеж, вмонтированный в кладку;
специальные химические анкера;
стальные шпильки.

Важно: для крепления опорного бруса к армированному поясу или кирпичным стенам используются анкеры.

После установки бруса стропильная нога притягивается к стене при помощи скрутки, выполненной из скрученной металлической проволоки диаметром 3 мм. Для фиксации проволоки ниже бруса на 6 см монтируется стальной коротыш. Вместо него фиксацию проволоки можно выполнить к плитам перекрытия. При монтаже сложной крыши рекомендуют обязательно выполнять армированный железобетонный пояс, который позволит придать зданию дополнительную жёсткость и более равномерно распределить нагрузку от кровли на стены дома.

Для связывания отдельных частей мауэрлата в единую конструкцию используется косой прируб с последующим скреплением гвоздями, винтами или болтами. Для усиления угловых частей конструкции применяются стальные пластины и скобы.

Использование проволоки для крепления бруса

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен. Проволоку нужно заложить в кадку стен при выполнении нескольких последних рядов. При этом придерживаются такой последовательности действий:

Во время укладки газобетонных блоков за два или три ряда до окончания кладки стен между элементами закладывается стальная проволока сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
При этом в кладку заводится средняя часть крепежа. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно обкрутить вокруг укладываемого бруса.
Количество используемых проволок должно быть равно числу устанавливаемых стропил.

Фиксация при помощи шпилек

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах. Материалы, используемые для формирования кровельного пирога, должны быть максимально лёгкими и не передавать значительные нагрузки на остальные конструктивные части здания.

Данная методика как нельзя лучше подходит в том случае, когда обустроить армопояс не получается. В такой ситуации сам брус будет выполнять функции армирующего пояса. Этот способ вызывает довольно спорные отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надёжность и устойчивость крыши.

Для фиксации бруса к газобетону вам понадобятся следующие элементы:

шпильки маркировки СРТ-12, называемые «ласточкин хвост»;
деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в таком порядке:

В стенах из газоблока сверлим отверстия с шагом 100-150 см.
В отверстия вставляем шпильки и фиксируем при помощи цементного молочка или безусадочного раствора.
Далее нужно выполнить гидроизоляцию. Для этого на стены укладывается два слоя рубероида. В месте расположения шпилек в материале нужно проткнуть отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может поступать из стен.
С таким же шагом, как устанавливались шпильки, в мауэрлате сверлятся отверстия подходящего под шпильки диаметра.
Затем брус насаживается на шпильки поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
После монтажа бруса торцы, в которых стыкуются отдельные фрагменты бруса, стягиваются коваными стальными скобами.
Теперь можно приступать к монтажу стропильной системы.

Если же шпильки будут монтироваться в армопояс, то работу ведём так:

До начала заливки армопояса в него помещаются шпильки с шагом не более 100 см.
Они крепятся с помощью вязальной проволоки к арматурному каркасу пояса. Вместо проволоки для фиксации шпилек можно использовать пластиковые стяжки.
Проверяется точность установки шпилек по горизонтали и вертикали.
В опалубку армопояса заливается бетон.
После его застывания подготовленный брус надевается отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер. По сути, это клей с высокими склеивающими характеристиками, который изготавливается на базе синтетической полимерной смолы. Благодаря химическому анкеру удаётся прочно скрепить металлический стержень и основание.

Важно: в отличие от других крепёжных элементов жидкий дюбель не создаёт в материале напряжения распирания, что особенно опасно для хрупкого газобетона на краях стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и распирании дюбеля из полимеров, химический анкер фиксируется за счёт того, что клей проникает в поры газобетона на значительную глубину и прочно закрепляет стержень в стене.

Установка химического анкера выполняется в такой последовательности:

Сначала сверлится отверстие по анкер. Однако его размер должен быть чуть больше, чем для обычного анкерного болта.
При помощи специального ёршика или сжатого воздуха из канала удаляется пыль, мусор и крошки металла.
В подготовленное в стене отверстие заливается специальный химический клеящий состав.
После этого туда вставляется стальной стержень – резьбовая шпилька М 12-14. Также для этих целей можно взять обрезок арматуры подходящего диаметра.
Клеевой состав набирает необходимую прочность за 20 минут при условии, что температура окружающего воздуха составляет примерно 20°С.
После застывания химического состава стержень надёжно фиксируется в стене. Причём прочность крепления намного выше, чем у механического способа.

Преимущества использования жидкого дюбеля:

Продолжительность службы такого крепежа составляет более 50 лет.
Такой способ фиксации можно использовать на краю стен, не боясь, что она может расколоться.
Крепёж обладает достаточно высокой химической стойкостью.
Крепление разрешено выполнять на влажном материале, то есть монтаж можно вести даже в дождливую погоду.
Работы по установке мауэрлата и обустройству крыши можно выполнять без использования армированного пояса, поскольку химический анкер намного прочнее фиксируется в хрупком материале, чем механический дюбель.
Данный метод идеально подходит для работы с газобетоном.
Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглублять на 2-3 ряда кладки.

Единственный недостаток данного способа фиксации состоит в том, что со стержнем, прикреплённым на жидкий дюбель, нельзя выполнять сварочные работы, поскольку от нагревания полимерный материал разрушается, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространённый способ фиксации бруса к стенам. Анкерный болт состоит из следующих частей:

внешняя распорная часть;
внутренний стержень с резьбой.

Фиксация происходит за счёт того, что в момент накручивания гайки на стержень распорная конструкция деформируется таким образом, что надёжно фиксирует изделие в просверленном в стене отверстии.

Работы по монтажу механического анкера выполняют в таком порядке:

По периметру стен укладывается подготовленный брус.
Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг отверстий – 1 м. Важно стараться, что места установки анкеров обязательно попадали на углы здания и места соединения двух торцов бруса.
После этого при помощи бура через подготовленные в мауэрлате отверстия в стенах сверлятся дыры на глубину, равную длине анкера. При этом не допускается делать глубину заведения анкера менее 2 или даже 3 рядов кладки.
В отверстие устанавливается анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
После этого надевается шайба и плотно вкручивается гайка. В итоге стальной или пластиковый дюбель разжимается так, что крепко вдавливается в материал и фиксирует болт в стене.

Как строительный кладочный материал газобетон приобрел известность только в последние десятилетия. Благодаря уникальным физическим и эксплуатационным характеристикам этот материал внес значительные корректировки в традиционные строительные технологии. Эти изменения касаются и обустройства стропильной системы.

Стропильные ноги могут опираться только на армопояс. По своим физическим параметрам он должен гарантировать прочность и устойчивость конструкции.
Армирующий пояс обязательно заливать под все межэтажные и потолочные перекрытия. Ни железобетонные плиты, ни балки перекрытия не могут лежать непосредственно на газобетонных блоках.
Категорически запрещается фиксировать в блоках шпильки крепления мауэрлата или иных несущих конструктивных элементов стропильной системы. Они могут быть только в бетонной ленте.

Такие жесткие требования вызваны очень низкими механическими показателями блоков из газобетона.

На всех технических характеристиках останавливаться не стоит, на технологию строительства стропильной системы влияют только три из них. Причем они взаимосвязаны между собой и не могут существовать отдельно друг от друга. Имеется в виду теплопроводность, плотность и физическая прочность.

Низкая теплопроводность – самое главное преимущество материала, тем более в наши дни, когда стоимость энергоносителей постоянно увеличивается. Современные затраты на содержание сооружений в зимний период времени составляют большие суммы даже для очень обеспеченных соотечественников. В связи с этим пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов.

Низкую теплопроводность имеют только те материалы, у которых невысокая удельная плотность. Воздух считается самым эффективным теплоизолятором, чем его больше, тем меньше потери энергии. Соответственно, чем больше воздушных камер, тем эффективнее теплосбережение, тем лучше по этому параметру кладка.

Но чем больше воздуха – тем ниже прочность. Как следствие – пеноблоки не могут выдерживать больших механических нагрузок, особенно разнонаправленных ударных. Среди существующих кладочных материалов прочность газоблоков самая низкая. Все нагруженные конструкции должны иметь максимальную площадь упора, только таким способом удается уменьшать точечные значения усилий и повышать надежность и устойчивость строений.

Именно эти звенья: низкая теплопроводность – небольшой вес – недостаточная механическая прочность требуют обязательного использования под мауэрлат специального армирующего пояса.

Цены на газобетонные блоки

Блок газобетонный

Два способа заливки армопояса

Есть два совершенно различных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.

Метод заливки армопояса	Краткое описание, преимущества и проблемы
	Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса. Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах. Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.
	Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.

Метод заливки армопояса

Краткое описание, преимущества и проблемы

Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса. Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах. Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.

Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.

Для изготовления армопояса требуется строительная арматура периодического профиля диаметром 6–8 мм, мягкая железная проволока и бетон.

Пошаговая инструкция по установке армирующего пояса

Исходные данные. Бетон заливается в специальные U-блоки, армирование из прутков Ø 6 мм, для анкеров использованы оцинкованные стальные шпильки. Изготовление армирующего пояса состоит из нескольких этапов, каждый из них оказывает большое влияние на конечные результаты.

Кладка специальных блоков для опалубки

Шаг 1.
Поднимите U-блоки на фасадные стены. Для облегчения работ рекомендуется сразу их раскладывать по периметру здания, так потом намного быстрее делается кладка. Поднимайте блоки очень осторожно, помните, что тонкие стенки отламываются даже от несильного удара.

Шаг 2.
Приступайте к кладке последнего ряда фасадных стен из специальных блоков. Работы ничем не отличаются от алгоритма обыкновенной кладки, постоянно надо контролировать положение блоков при помощи пузырчатого уровня. Толщина раствора примерно один сантиметр.

Раствор должен готовиться только из просеянного песка, наличие небольших камешков в массе категорически запрещается.

Если целый блок не помещается в ряд, то его следует отпилить. Делается это простой ножовкой по дереву с мелкими зубьями.

Практический совет. Еще перед началом кладочных работ нужно изготовить простейшее приспособления для отпиливания пеноблоков.

Такое приспособление значительно облегчает процесс подгонки блоков по размерам. Срез не только ровный, но и всегда под прямым углом, а это очень важно во время кладки стены.

Шаг 3.
Установите на место отрезанный кусок, при необходимости подравняйте его плоскости и подкорректируйте размеры.

Шаг 4.
Соедините угол кладки под армопояс. В этом месте один блок имеет открытую наружу канавку, с перпендикулярной стороны он наоборот, закрыт. Для исправления положения надо отпилить часть блока, закрывающую соединение и вставить ее в торец стены.

Таким способом выложите весь ряд блоков по периметру дома, оставьте его на сутки для схватывания раствора.

Время терять не нужно, пока стена застывает, займитесь изготовлением армирующего пояса из металлических прутков и креплением шпилек в блоках.

Подготовка арматуры

Стандартная длина арматуры 6 м, для изготовления каркаса требуется четыре прутка. Подсчитайте общее количество метража и купите металл.

Шаг 1.
Согните все прутки под прямым углом посредине длины. Поднимите их на дом, примерно разложите по периметру здания.

Шаг 2.
Сделайте каркасы армирующего пояса, сторона квадрата 10×10 см. Это значение можно изменять в зависимости от размеров U-блока.

Важно. Во время определения размеров каркаса пояса надо иметь в виду, что прутки со всех сторон должны заливаться слоем бетона толщиной не менее двух сантиметров. Если арматура касается стенок блока, то она не усиливает пояс.

Каркас из арматуры легче делать, если в качестве шаблона использовать ячейки металлической сетки с размерами 10×10 см. Надо вырезать такие ячейки, при этом оставить длинными концами на углах. Арматура прижимается к ним и фиксируется проволокой.

Шаг 3.
Уложите арматурный каркас в канавки блоков, проверьте положение конструкции.

При помощи кусочков блоков или специальных пластиковых захватов сделайте нужные зазоры со всех сторон, в том числе и снизу.

Если не хватает длины каркаса, то сращивайте его кусками прутков, фиксировать элементы можно обыкновенными пластиковыми хомутами.

Шаг 4.
Установите металлические шпильки для крепления мауэрлата. Рекомендуется использовать шпильки М16, длина каждой примерно 33 см. Но можно брать элемент и меньшего диаметра, все зависит от размеров крыши и возможных нагрузок на мауэрлат.

Длина шпилек должна учитывать следующие требования:

заглубление в газоблок не менее 5 см;
толщина армопояса не менее 15 см;
толщина мауэрлата 10–15 см;
высота резьбы для гайки примерно 3 см.

Практический совет. Во время разметки мест установки шпилек надо предусматривать положение стропильных ног. Стропилины не должны ложиться на них, в противном случае деревянные элементы придется подрезать. Это не только отнимает лишнее время, но и негативно влияет на устойчивость конструкции.

Установка шпилек делается в следующем порядке.

Цены на популярный модельный ряд электродрелей

Электродрель

В процессе заливки пояса бетоном нужно постоянно проверять положение шпилек.

Теперь наступает третий этап изготовления армирующего пояса.

Практический совет. Если в дальнейшем планируется строительство около дома террасы, то опытные мастера рекомендуют сразу закрепить в армирующем поясе металлические шпильки для ее фиксации.

Высверлите отверстия в блоках на расстоянии примерно один метр, вставьте в них шпильки, со стороны бетона также накрутите гайки. Всегда помните, что непосредственно к газобетонным блокам никаких нагруженных элементов фиксировать нельзя, а бетонный пояс решает все проблемы.

Заливка бетоном

Массу можно изготавливать самостоятельно в электрической бетономешалке. На одну часть цемента дается три части песка и четыре части щебня. Количество воды зависит от влажности ингредиентов, но примерно соответствует количеству цемента. Если нагрузка на армопояс значительная, то рекомендуется на 20–25% увеличить количество цемента.

Шаг 1.
Подготовьте бетонную смесь. Для улучшения качества в нее можно добавлять пластификаторы. Использовать их надо согласно инструкции производителя.

Шаг 2.
Постепенно заливайте бетоном арматуру. Обращайте внимание, чтобы каркас не смещался и не прикасался к плоскостям блока. Если нет электрического вибратора, то уплотнение придется делать вручную. Рекомендуется немного шевелить арматурой, за счет таких движений бетон очень плотно прилегает к периодическому профилю и надежно ее удерживает. А это очень важно для любой железобетонной конструкции, в том числе и для армопояса.

Для того чтобы не забивалась резьба шпилек, закройте ее малярным скотчем. Он потом легко удаляется, нет необходимости очищать резьбу от налипшего бетона.

Шаг 3.
Пока бетон не начал застывать, корректируйте положение шпилек пузырчатым уровнем. Они должны быть в строго вертикальном положении, если это условие не соблюдать, то во время монтажа мауэрлата возникают большие проблемы.

Шаг 4.
Мастерком и под уровень выравнивайте поверхность бетона, лента должна быть горизонтальной и максимально ровной.

Важно. Свои силы надо рассчитывать таким образом, чтобы армопояс залить по всему периметру в течение одного дня. Если делать перерыв, то несущие способности конструкции значительно уменьшаются.

Надо знать, что очень жидкий бетон дает большую усадку, поверхность может прогибаться и растрескиваться. Консистенция смеси для армопояса должна быть такой же, как и для заливки мелкоуглубленного ленточного фундамента.

Для застывания бетона понадобится примерно 10–14 дней, в жаркую погоду поверхность армопояса надо обильно смачивать и накрывать полиэтиленовой пленкой. В домах из пеноблоков рекомендуется армированный пояс и мауэрлаты монтировать не только под стропильные ноги, но и по всему периметру. За счет него значительно увеличивается устойчивость строения, оно не так негативно реагирует на циклические ветровые нагрузки.

Видео – Армопояс под мауэрлат

Мауэрлат — элемент кровельной системы здания. На эту устойчивую конструкцию, располагающуюся по периметру стен, опираются стропила крыши. В зависимости от формы крыши крепить стропила можно разными способами. вы можете узнать все тонкости и нюансы крепления стропильных ног, а также ознакомиться с пошаговой технологией.

Источник

Армопояс под мауэрлат в доме из газобетона

Стропильные ноги могут опираться только на армопояс. По своим физическим параметрам он должен гарантировать прочность и устойчивость конструкции.
Армирующий пояс обязательно заливать под все межэтажные и потолочные перекрытия. Ни железобетонные плиты, ни балки перекрытия не могут лежать непосредственно на газобетонных блоках.
Категорически запрещается фиксировать в блоках шпильки крепления мауэрлата или иных несущих конструктивных элементов стропильной системы. Они могут быть только в бетонной ленте.

Такие жесткие требования вызваны очень низкими механическими показателями блоков из газобетона.

Газобетон не отличается высокими показателями механической прочности

Особенности газобетонных блоков

Пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов

Пеноблоки не могут выдерживать больших механических нагрузок

Цены на газобетонные блоки

~~Блок газобетонный~~

Два способа заливки армопояса

Метод заливки армопояса	Краткое описание, преимущества и проблемы
В специальные U-блоки	Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса. Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах. Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.
В деревянную опалубку	Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.

Метод заливки армопояса

Краткое описание, преимущества и проблемы

В специальные U-блоки

В деревянную опалубку

U-образные газобетонные блоки

Арматура строительная

Пошаговая инструкция по установке армирующего пояса

Кладка специальных блоков для опалубки

Шаг 1. Поднимите U-блоки на фасадные стены. Для облегчения работ рекомендуется сразу их раскладывать по периметру здания, так потом намного быстрее делается кладка. Поднимайте блоки очень осторожно, помните, что тонкие стенки отламываются даже от несильного удара.

Блоки нужно поднять настены

Шаг 2. Приступайте к кладке последнего ряда фасадных стен из специальных блоков. Работы ничем не отличаются от алгоритма обыкновенной кладки, постоянно надо контролировать положение блоков при помощи пузырчатого уровня. Толщина раствора примерно один сантиметр.

Кладка блоков

Блок можно отпилить ножовкой

Практический совет. Еще перед началом кладочных работ нужно изготовить простейшее приспособления для отпиливания пеноблоков.

Шаг 3. Установите на место отрезанный кусок, при необходимости подравняйте его плоскости и подкорректируйте размеры.

Шаг 4. Соедините угол кладки под армопояс. В этом месте один блок имеет открытую наружу канавку, с перпендикулярной стороны он наоборот, закрыт. Для исправления положения надо отпилить часть блока, закрывающую соединение и вставить ее в торец стены.

Отпиливание части блока

Киянкой выбивают отпиленную часть

Часть блока вставляют в торец блока

Таким способом выложите весь ряд блоков по периметру дома, оставьте его на сутки для схватывания раствора.

Ряд блоков по периметру дома

Ряд блоков, вид снаружи

Подготовка арматуры

Арматура

Шаг 1. Согните все прутки под прямым углом посредине длины. Поднимите их на дом, примерно разложите по периметру здания.

Шаг 2. Сделайте каркасы армирующего пояса, сторона квадрата 10×10 см. Это значение можно изменять в зависимости от размеров U-блока.

Квадрат из арматуры

Важно. Во время определения размеров каркаса пояса надо иметь в виду, что прутки со всех сторон должны заливаться слоем бетона толщиной не менее двух сантиметров. Если арматура касается стенок блока, то она не усиливает пояс.

Шаг 3. Уложите арматурный каркас в канавки блоков, проверьте положение конструкции.

Укладка арматурного каркаса

Армокаркас

Сращивание прутков

Шаг 4. Установите металлические шпильки для крепления мауэрлата. Рекомендуется использовать шпильки М16, длина каждой примерно 33 см. Но можно брать элемент и меньшего диаметра, все зависит от размеров крыши и возможных нагрузок на мауэрлат.

Примерная схема расположения элементов

Длина шпилек должна учитывать следующие требования:

заглубление в газоблок не менее 5 см;
толщина армопояса не менее 15 см;
толщина мауэрлата 10–15 см;
высота резьбы для гайки примерно 3 см.

Практический совет. Во время разметки мест установки шпилек надо предусматривать положение стропильных ног. Стропилины не должны ложиться на них, в противном случае деревянные элементы придется подрезать. Это не только отнимает лишнее время, но и негативно влияет на устойчивость конструкции.

Установка шпилек делается в следующем порядке.

По противоположным углам стены вбейте обыкновенные гвозди, натяните между ними веревку. Добейтесь, чтобы веревка располагалась точно на линии симметрии блоков.
Сделайте метки расположения шпилек с учетом вышеизложенных замечаний.
Перьевым сверлом высверлите отверстия. Пеноблоки имеют настолько низкую прочность, что перьевое сверло без проблем справляется с задачей. Глубина отверстий пять-шесть сантиметров. Держите дрель ровно в вертикальном положении, это очень важно для дальнейших работ.

Высверливание отверстий
Вставьте в отверстия шпильки, проверьте их положение. Для увеличения прочности фиксации рекомендуется на них накрутить гайки, они имеют большой диаметр и намного повышают надежность крепления.

Вкручивание шпильки

Накручивание гайки

Цены на популярный модельный ряд электродрелей

~~Электродрель~~

В процессе заливки пояса бетоном нужно постоянно проверять положение шпилек.

Теперь наступает третий этап изготовления армирующего пояса.

Практический совет. Если в дальнейшем планируется строительство около дома террасы, то опытные мастера рекомендуют сразу закрепить в армирующем поясе металлические шпильки для ее фиксации.

Крепление шпилек для будущей террасы

Фото зафиксированных шпилек

Заливка бетоном

Шаг 1. Подготовьте бетонную смесь. Для улучшения качества в нее можно добавлять пластификаторы. Использовать их надо согласно инструкции производителя.

Изготовление бетонной смеси

Шаг 2. Постепенно заливайте бетоном арматуру. Обращайте внимание, чтобы каркас не смещался и не прикасался к плоскостям блока. Если нет электрического вибратора, то уплотнение придется делать вручную. Рекомендуется немного шевелить арматурой, за счет таких движений бетон очень плотно прилегает к периодическому профилю и надежно ее удерживает. А это очень важно для любой железобетонной конструкции, в том числе и для армопояса.

Заливка армопояса

Выравнивание бетонной смеси

Шаг 3. Пока бетон не начал застывать, корректируйте положение шпилек пузырчатым уровнем. Они должны быть в строго вертикальном положении, если это условие не соблюдать, то во время монтажа мауэрлата возникают большие проблемы.

Коррекция положения шпильки

Шаг 4. Мастерком и под уровень выравнивайте поверхность бетона, лента должна быть горизонтальной и максимально ровной.

Важно. Свои силы надо рассчитывать таким образом, чтобы армопояс залить по всему периметру в течение одного дня. Если делать перерыв, то несущие способности конструкции значительно уменьшаются.

Армопояс

Армопояс в месте строительства будущей террасы

Видео – Армопояс под мауэрлат

Мауэрлат — элемент кровельной системы здания. На эту устойчивую конструкцию, располагающуюся по периметру стен, опираются стропила крыши. В зависимости от формы крыши крепить стропила можно разными способами. На нашем сайте вы можете узнать все тонкости и нюансы крепления стропильных ног, а также ознакомиться с пошаговой технологией.

Источник

Армопояс для газобетона под мауэрлат своими руками

как сделать и нужен ли?

Функции и особенности армопояса

Предварительный этап работ

Ход работы

Армопояс под мауэрлат

Нужен ли армопояс под мауэрлат?

Установка мауэрлата на армопояс.

Как крепить мауэрлат к армирующему поясу.

Рекомендую прочитать:

Армопояс под мауэрлат/

нужен ли и как сделать

Функции и особенности армирующего пояса

Подготовительные работы, монтаж опалубки, установка каркаса

Установка закладных резьбовых шпилек и заливка армирующего слоя бетоном

Необходимость сейсмопояса в доме из газоблока

Последствия отсутствия

Материалы для армированного пояса под крышу

Требования к конструкции

Оборудование и материалы для строительства

Инструкция по возведению своими руками

Технология крепления

Сложности и ошибки

Заключение

Для чего нужен?

Бетонный армопояс

Опалубка

Съемная конструкция

При помощи U-блоков

Комбинированный способ

Утепление

Армирование

Заливка бетоном

Кипичный пояс на стены из газобетона

Полезное видео

Материалы и инструменты

Материалы:

Инструменты:

Приступаем к укладке армопояса на стены под крышу дома

Установка опалубки

Разметка под потолочные балки (или балки перекрытия)

Установка шпилек крепления

Изготовление самого армопояса

Заливаем наш армопояс под крышу дома

Завершающий этап и разборка конструкции

Мауэрлат – описание в подробностях

Материалы и расчеты

Подготовка деревянных брусьев перед установкой

Крепление мауэрлата к газоблокам без армопояса и с ним

Методика крепления конструкции с наличием армопояса

Габариты армопояса и его предназначение

Установка армопояса

Как правильно установить и зафиксировать мауэрлат

Технология установки без армопояса

Для чего нужен мауэрлат

Методы крепления к газобетону

Фиксация мауэрлата с применением проволоки

Как закрепить шпильками

Применение химических анкеров

Крепление на анкерах механического типа без армопояса

Функциональное назначение мауэрлата

Способы крепления

Использование проволоки для крепления бруса

Фиксация при помощи шпилек

Химический анкер

Механический анкер (анкерный болт)

Цены на газобетонные блоки

Два способа заливки армопояса

Пошаговая инструкция по установке армирующего пояса

Кладка специальных блоков для опалубки

Подготовка арматуры

Цены на популярный модельный ряд электродрелей

Заливка бетоном

Видео – Армопояс под мауэрлат

Особенности газобетонных блоков

Цены на газобетонные блоки

Два способа заливки армопояса

Пошаговая инструкция по установке армирующего пояса

Кладка специальных блоков для опалубки

Подготовка арматуры
