Армянские леса строительные своими руками чертежи

Если у вас возникла необходимость выполнить работы на фасаде, вам необойтись без строительных лесов.

Являются временнми сооружениями, представляют собой металлические конструкции, которые используются в строительных, отделочных и реставрационных работах на зданиях и сооружениях. Приемущества данных конструкций в том, что их монтаж и демонтаж осуществляют прямо на строительных площадках. При необходимости конструкцию легко переместить вдоль стены. К тому же строительные подмости являются удобной конструкцией для временного использования, находясь на которой, можно выполнять работы связанные с фасадом: утепление, отделка, покраска. Можно выполнять мелкие работы по реставрации деревянных оконных рам, сделать откосы оконных проемов.

Не только профессиональные строители, но и многие рядовые дачники, а также владельцы частных домов и загородных коттеджей нуждаются в приобретении строительных лесов со съемными настилами (подмостями) — ведь когда будет необходимость подкрасить фронтоны кровли или же обновить фасадную отделку дома, может потребоваться не просто лестница или стремянка, а что-то посерьезнее.

Подмости на «конвертах» в последнее время стали довольно популярным вариантом исполнения которые можно изготовить своими руками. Как видите на фотографиях ниже, такие строительные подмости имеют широкий спектр применения, от производства кирпичной кладки до отделочных работ. Благодаря простоте и дешовизне их конструкции, можно с легкостью организовать подмащивание на нужной высоте и выполнить работы по покраске, побелке, реставрировании поверхностей, мойке окон, установке откосов и наличников и т.п.

Почему данный вариант популярен среди строителей?

Основное приемущество в том, что подмости можно изготовить самостоятельно. При этом строительного материала затрачивается совсем не много. Ну, и плюс ко всему: простота и удобство сборки/разборки конструкции. Завершив работы, разбираются и складываются до лучших времен в укромном уголке сарая.

Из чего состоят строительные леса с «конвертами»?

«Конверт» — это подмости, которые представляют собой опорную площадку в виде треугольника. Опоры изготавливаются из различных пиломатериалов, которые есть на стройплощадке, например, обрезной доски. Главное чтобы доска была прочная, минимальным сечением 50х50 мм. (см. рис №1).

Рис. 1, Опорная площадка-«конверт». 1 — Г-образный кронштейн; 2 — укосины.

Затем, необходимо соорудить Г-образные кронштейны — доски сбиваются, после чего по бокам обшиваются деревянными рейками.

Размеры площадки необходимо сооружать из расчета безопастной эксплуатации конструкции. На опорной площадке не большой по размеру, достаточно неудобно работать, к тому же придется частенько передвигать . Изготовив подмости большой площади, вы можете подвергнуть себя травмоопасной ситуации, есть вероятность отрыва конвертов от стены. Приняв это во внимание, размер площадки необходимо просчитывать таким образом: размер человеческой ноги в среднем 350-400 мм, приняв этот размер горизонтальных площадок подмостей, человеку можно будет становиться полной ступней, при этом не боясь упасть с высоты.

Теперь, когда подмости готовы, опорная площадка закреплена, остается установить на нужную высоту, чтобы можно было дотягиваться до необходимого уровня. Еще понадобится пара подпорок, вполне можно использовать обрезную доску 150х50 мм. Перед их установкой, подпорки необходимо сделать острыми у основания, для того, чтобы они упирались в грунт, а верхние концы по контуру «конвертного» угла
слегка скашивают для плотного примыкания, как это реализовать показано на рис №2.

Рис. 2 Установка подмостей: 1 — подпорка-слега; 2 — «конверт»; 3 — доски настила; 4 — опорная поверхность.

Затем, после того как настил из «конвертов» поднят на требуемую высоту, его необходимо закрепить. Вертикальную часть Г-образного кронштейна следует прибить к стене с помощью обычных длинных гвоздей. Гвозди желательно забивать не до упора, иначе при демонтаже их будет трудно вытаскивать.

Теперь можно поднимать и устанавливать сам настил. Доски укладываются на нужной высоте и прибиваются к горизонтальной полке кронштейнов. Гвозди в этих местах можно загонять в доски полностью, от этого конструкция станет более прочной.

Совет:
чтобы гвозди было легче доставать, их можно загонять в доски через тонкие рейки-прокладки, при демонтаже они попросту расщепляются гвоздодером.

!Внимание
Будьте осторожны работая на высоте. Соблюдайте технику безопасности на . Помните о том, что изготавливая самостоятельно строительные подмости необходимо проверять на прочность каждый из узлов конструкции.

Если вы решили смастерить строительные леса, то выбирать вам придется из двух материалов: дерево или металл. В первом случае у вас получится одноразовая конструкция, которую под силу сделать любому человеку, умеющему работать с древесиной, а во втором – многоразовая, но тоже достаточно легко изготавливаемая. В данной статье мы расскажем как сделать строительные леса своими руками из металла (профильной трубы), а также из дерева (досок), продемонстрируем схемы, фото и видео инструкции.

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

При сборке деревянных лесов, если используются гвозди, то рекомендуется предварительно просверливать отверстия, чтобы доски не раскололись.

Конструкция

Все леса состоят из следующих элементов:

стойки;
распорки диагональные и горизонтальные (они придают пространственную прочность конструкции);
перемычки для настила;
настил из досок, на котором и будет стоять человек;
упоры (для создания устойчивости лесов и предотвращения их падения в сторону от стены);
ограждающий элемент (чтобы человек, стоя на настиле, не упал вниз);
лестница (стремянка) для подъема на нужный уровень лесов.

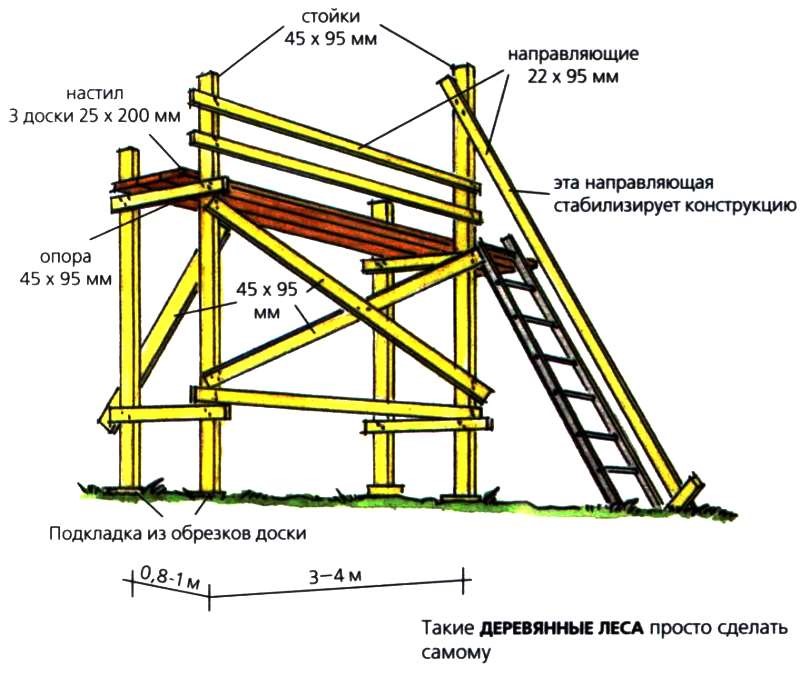

Из дерева и досок

Советов о том, как сделать строительные леса, в интернете можно найти довольно много. Причем рекомендуемые конструкции отличаются, в основном, друг от друга только толщиной доски и размерами самих лесов. Чтобы вы не запутались во всем этом «многообразии», старайтесь ориентироваться на следующие величины:

Приступаем к работе:

Заранее заготовьте необходимые материалы:

доски толщиной не менее 50 мм и шириной 100 мм (или кругляк, или брус 10х10 см) – для стоек и упоров;
доски для распорок и ограждения толщиной 30 мм;
доски для перемычек и настила толщиной 50 мм;
гвозди (саморезы в этом случае менее надежны).

Скрепите, соблюдая рекомендуемые расстояния, четыре стойки с помощью диагональных распорок (по всем четырем сторонам).

На нужной высоте закрепите доски перемычек.

Закрепите на перемычках доски настила.

Прибейте доску для ограждения зоны работы.

Установите упоры.

Приставьте и закрепите лестницу.

Фото-инструкция

Предлагаем вашему вниманию просмотреть ряд фотографий на тему, как изготовить самостоятельно деревянные строительные леса:

Из профильной трубы

Теперь о том, как сделать строительные леса (разборные) из металла (габариты одной секции: высота – 1,5 метра, ширина 1 метр, длина 1,65 метра). Количество секций определяйте исходя из необходимой вам высоты строительных лесов.

Приготовьте необходимые материалы:

для стоек — профильная труба (квадратное сечение) 30х30 мм – длина 1500 мм;
для распорок – труба диаметром 15 мм;
для соединительных вставок (переходников) – профильная труба 25х25 мм;
настил сделайте из досок толщиной в 40-50 мм и длиной 210-220 см.

Трубу для распорок нарежьте из расчета:

для диагональных элементов – по 2 метра;
для горизонтальных элементов, соединяющих стойки с боков конструкции – по 96 см.

Диагональные двухметровые распорки надрежьте с двух концов (на 6-8 см) и расплющьте их (так их будет удобнее крепить).

Соедините вместе по две стойки, сварив их между собой горизонтальными распорками с шагом (по вертикали) в 30 см.

Соберите переходники: на профильную трубу сечением 25Х25 мм длиной 25-30 см наденьте и приварите в центре небольшой отрезок профильной трубы 30х30 см (длиной 7-8 см).

Просверлите отверстия под болты на стойках и диагональных распорках.

Соберите всю конструкцию, отшлифуйте и покрасьте.

Поставьте одну секцию на другую (соединяя их с помощью переходников), в нужном месте уложите настил из досок.

«За» и «против»

Во-первых, строительные леса — это не небольшие строительные подмости–козлы, а довольно громоздкая конструкция, которую надо будет где-то хранить после того, как исчезнет в ней необходимость.

Деревянные леса, конечно, можно потом разобрать, но работа это трудоемкая, да и доски, если они вам в ближайшее время не понадобятся, тоже надо где-то складывать. Не забывайте, что деревянные леса собираются с помощью гвоздей, а не саморезов, поэтому доски уже не будут полностью целыми. К тому же при выполнении работ на строительных лесах древесина нередко пачкается раствором или краской.

Самодельные металлические леса можно будет не просто разобрать, но и сдавать в дальнейшем в аренду.

Во-вторых, строительные леса не заводского изготовления предназначены для работы максимум на уровне второго этажа (от земли). На большей высоте эксплуатация самодельных лесов становится опасной.

В-третьих, строительные леса требуются достаточно редко (только для ремонта фасада здания), поэтому сборка и разборка такой временной конструкции оказывается не выгодна в части затраченного на эту работу времени.

В-четвертых, нередко строительные леса приходится делать длинными (к примеру, не менее 6-ти метров для монтажа сайдинга). Соответственно, возрастает их вес, и переставить самодельные деревянные леса на другую сторону дома становится проблемой даже для трех-четырех человек.

О лесах стоит задуматься еще на стадии проектирования дома.

Если фасадные работы вы не планируете выполнять самостоятельно (а собираетесь нанять строительную бригаду), то о лесах можно особо не задумываться, так как строители обычно приходят на участок со своими лесами и подмостями.

Однако по окончании строительства (и по прошествии некоторого времени) строительные леса могут понадобиться для проведения небольших фасадных ремонтных работ. Можно ли этого избежать?

Конечно. И для начала позаботьтесь о том, чтобы фасад вашего дома не требовал ремонта долгие годы. Для этого достаточно использовать при возведении стен облицовочный кирпич. Сейчас он выпускается многими производителями и при этом в достаточно большой цветовой гамме.

А вот другие облицовочные материалы (такие как сайдинг, штукатурка и прочие) будут периодически требовать вашего внимания и, соответственно, дополнительных расходов, так как сделать строительные леса (купить или взять в аренду) бесплатно у вас не получится.

Видео

Из этого видеоматериала вы узнаете, как сделать строительные леса для ремонта квартиры:

Фото

На фотографиях представлены различные конструкции строительных лесов:

Схемы

Схемы помогут вам спроектировать собственные строительные леса:

Здравствуйте уважаемый Семеныч! Дом строю уже 3 год, наконец дело дошло до обшивки сайдингом. Встала проблема в строительных лесах.
Вопрос: Как более рационально, выгодно поступить? Взять напрокат леса? Сколотить — как именно?

Евгений, Горно-Алтайск.

Привет, Евгений из Горно-Алтайска!

Судя по изображению фотки и надписи, относитесь к категории тех, кто трижды копался в моих потрохах. Чтобы не доставить удовольствия своим коллегам проделать то же самое и с вами, с полной серьезностью отнеситесь к строительным лесам.

Мы своими строительными коллективами (меняющимися практически ежегодно, в том числе и по естественной убыли), при монтаже сайдинга на стены и фронтоны домов, пользуемся как лесами, так и просто лестницами.

Лестницы предпочтительнее алюминиевые складные и выдвижные, позволяющие использование их на высотах от начала второго этажа и до 18 метров. По крайней мере, большей длины в продаже не встречал. Наличие перекладины на верхнем конце таких лестниц достаточно для того, чтобы не продавить сайдинг, когда оные на него опираются. Правда, следы от металла на светлых сайдингах остаются и их потом приходится смывать растворителями и шампунями.

Деревянные лестницы при их длинах более 6 метров тяжеловаты, замучаешься передвигать, да и при их опирании на монтируемый сайдинг, а такое бывает, могут его продавить.

В любом случае, при необходимости монтажа сайдинга на высоте более 6 — 7 метров, деревянными лестницами, как правило, не пользуются. Да и алюминиевые лестницы отнюдь не способствуют производительной работе, поскольку часто приходится спускаться за потребным материалом вниз на грешную землю. Даже при наличии на ней помощников, подающих листы сайдинга.

Когда нет возможности иметь собственные леса (негде хранить, или их стащили нехорошие люди прямо со строящегося объекта), то приходится занимать их у коллег на время или брать в аренду у организаций, делающих на этом бизнес.

В наших краях один день аренды минимального количества лесов, достаточных для более или менее сносного монтажа сайдинга, стоит от 800 — 1000 рублей за день.

Наиболее ходовые строительные леса — это старого советского производства из стальных труб длиной в пару метров (поперечные), в 3 — 4 метра (стойки) и диаметром около 60 миллиметров. Достоинство — в их надежности и прочности. Недостаток — в тяжеловесности.

Сейчас больше в ходу стальные, но уже диаметром около 40 миллиметров и несколько реже — алюминиевые аналоги. Всевозможных длин и способов крепления. Достоинство — легкие, быстро монтируемые. Недостаток — в меньшей надежности, чем советского производства.

Еще реже встречаются леса алюминиевые с двумя десятиметровыми стойками-комплектами и с шестиметровой площадкой (ширина полметра), поднимающейся с помощью ручной лебедки. Садишься на такую площадку, крутишь рукоятку и подобно барону Мюнхгаузену, сам себя поднимаешь.

Лет пять тому назад с помощью таких лесов вели монтажные работы в одном НИИ.

Толпы конструкторов с нескрываемым интересом разглядывали оригинальную конструкцию. Впрочем, подобные леса вряд ли сможете арендовать.

При достаточном опыте работы по монтажу сайдинга, а он приобретается в процессе, два -три человека одноэтажный дом габаритами 6/6 метров и с мансардными фронтонами обшивают за 2 — 3, максимум 4 дня.

Оптимальнее работать втроем, когда два человека монтируют все элементы сайдинга, а один — болгаркой режет пластик в размер и подает.

Для оптимизации трудозатрат по времени и при отсутствии лесов мы пользуемся лестницами, дополняя их строительными козлами-подмостками. Их хорошенько крепим к земле, лестницы ставим на них с упором в набитые бруски. Для страховки приворачиваем их саморезами с использованием шуруповерта (отличная вещь! Рекомендую). Либо прикрепляем проволокой /веревкой/.

Козлы сколачиваем высотой от 1 до 2-х метров, не более, иначе вся городушка будет ходить ходуном.

Иногда поступаем следующим образом — на всю возможно допустимую высоту монтируем сайдинг с лестниц (и козлов /ударение на первом слоге! а не то подумаете…/). А лишь потом арендуем леса строительные. Тогда их оплата производится за меньший срок.

Но чаще строительные леса берем у знакомых коллег, сегодня они нам дают, а завтра мы им чем то помогаем.

Один мой знакомый, правда в отличие от вас, нейрохирург, ни взяток, ни борзыми, не берет, а когда случилась надобность, то его благодарные пациенты просто на время достали ему леса. И ОБЭП не придерется.

Сколачивать строительные леса чисто для монтажа сайдинга, на мой взгляд, не рационально. Тем более, если будете ставить их на всю длину стены дома (то есть не менее 6 метров). Времени убьете много, да и материала много нужно. Добро, если потом этот материал можно еще где использовать. Да и по причине громоздкости таскать леса вокруг дома по периметру затруднительно. Менее, а скорее надо более, как четырьмя мужиками не обойтись. Придется и частично демонтировать.

Хотя на вкус и на цвет… Не позднее, как сегодня, видел соседа по саду, который один сгородил сам из 6 метровых досок подобное. Правда, свой дом он возводит ровно в два раза дольше, чем вы, а конца-края не видать. Один строит.

В любом случае, если такое надумаете, то основательно крепите нижние торцы досок-стоек. А их верх прикрепляйте проволокой к стенам или крыше дома. Не забывая, что крепеж в придачу будет мешать монтажу сайдинга, когда до этого крепежа дойдете.

Деревянные строительные леса подобного типа делают из вертикальных 6-ти метровых стоек. Большей длины вряд ли достанете — не стандарт. Стойки представляют из себя обрезную доску сечением не менее 40/100 миллиметров.

На земле, на расстоянии около метра друг от друга кладут такие доски, скрепляют между собой поперечными брусками-досками такого же сечения. Их кладут внахлест, крепят тремя-четырьмя гвоздями «соткой» (или упоминавшимися саморезами).

Поперечины располагают друг от друга на примерном расстоянии в полтора метра и все параллельно друг другу. Изготавливают не менее трех таких комплектов.

Затем устанавливают один такой комплект вертикально, рядом со стеной, которую будете обшивать сайдингом. Стойка не должна прислоняться к стене, а должна отстоять от нее примерно на 15 сантиметров.Чтобы не мешать манипуляциям с сайдингом.

Под стойки подкладываете куски обрезной доски, чтобы они не проседали в землю. Если поверхность земли не ровная, то регулируйте установку стоек дополнительной подкладкой таких досок.

После того, как один комплект установлен, его временно крепят в строго вертикальном положении. Потом на расстоянии примерно около полутора — 2-х метров ставят второй такой комплект. Со всеми прибамбасами, что и первый. Между этими комплектами набивают доски вертикально, слегка по диагонали. С одной и с другой стороны в прямо противоположных направлениях. Это не даст комплектам возможности сложиться и рухнуть.

Диагональные доски длиной от 4 до 6 метров.

После того, как два комплекта уже стоят, делают третий, устанавливают так же.

Затем на поперечины кладут обрезные доски, обычно «30» или «40» (такие меньше прогибаются), по которым будете ходить. Их длина при нашем раскладе — около 4-х метров, или на полметра длиннее. Для страховки можете привернуть их временно к поперечинам саморезами. С возможностью быстрого демонтажа.

Таких досок много не надо, потому что по мере перемещения для работы выше, их тоже перекладывают выше на следующие поперечины.

Залазить на эти временные площадки лучше по лестнице, которую приставляют сбоку. Городить леса выше 6 метров не рационально, так как мерные стандартные доски именно такой длины и наращивать их без дополнительного укрепления дело морочное.

Когда доберетесь до 8-ми метровой высоты (6 метров леса плюс ваш рост), то это и будет ваш конек крыши.

Трудно представить стройку без строительных лесов. С ними возводят и отделывают стены, делают кровлю, устанавливают водостоки и т.д. В каждом случае они должны быть крепкими и надежными. Если арендовать подмостки заводского производства дорого, сделайте строительные леса из профильной трубы своими руками. Так часто поступают при индивидуальном строительстве, где высота домов редко превышает два этажа. Как собрать эти несложные конструкции, расскажет данная статья

Виды строительных лесов

Строительные подмостки делаются полностью из дерева или из металлических труб в сочетании с досками.

На заметку! Самодельные леса нельзя подвергать сильной нагрузке. Не допускается, чтобы на них одновременно стояло больше 2 человек.

Материалы для подмостков

Для возведения рамных лесов потребуются стальные стойки и рамы. Настил в них делается из деревянных досок. Конструкции из алюминия отличаются меньшим весом и выдерживают меньшую нагрузку. Для одной секции рекомендуются следующие размеры:

высота – 150 см,
ширина – 100 см,
длина – 165-200 см.

Количество секций определяет высота постройки и периметр наружных стен дома.

Несложный вариант самодельных подмостков

Прежде чем приступать к сборке рамных подмостков, следует приобрести следующие материалы:

профиль для вертикальных стоек с сечением квадрата 3х3 см и длиной 150 см;
трубу (диаметр 15 мм) для устройства горизонтальных и диагональных распорок;
профиль для соединительных вставок с сечением квадрата 2,5х2,5 см (на них опирается настил) и ограждений;
доски для настила длиной 2-2,5 м и толщиной 4-5 см;
лестницу для подъема (если нет готового изделия, она собирается из профиля и помещается между боковыми стойками);
болты с гайками и шайбами для соединения конструктивных элементов;
саморезы для крепления деревянных элементов.

Обратите внимание! В ходе работы вам придется пользоваться ножовкой по металлу или болгаркой, дрелью со сверлом для металла, сварочным аппаратом. Делать соединения также можно специальными резьбовыми креплениями.

Правила сооружения каркаса

До начала сборки строительных лесов, следует тщательно утрамбовать землю на участке, где они размещаются. При проведении работ в дождливое время, желательно сделать водоотвод. Так почва под подмостками не размоется, и конструкция останется изначально крепкой и надежной. Для стабильности сооружения под опорные стойки подкладывают доски.

Деревянные каркасы рассчитаны на небольшой вес

Важно! Даже маленький люфт в местах соединения или не до конца навернутая резьба могут стать причиной наклона или разрушения подмостков, а это несет опасность для жизни людей.

Самодельные леса из профильной трубы собираются в такой последовательности.

Нарежьте заготовки труб – для диагональных распорок длиной 2 метра, а для горизонтальных – 1 метр.Обратите внимание! Двухметровые распорки надрезаются на 7-8 см с каждого конца и расплющиваются. В будущем это упростит соединение деталей с профилем.
Соедините между собой две вертикальные стойки распорками. Проследите, чтобы они находились в горизонтальном положении.
Соедините горизонтальные участки лесов стяжками (расстояние между ними должно быть 30 см). Впоследствии вы уложите на них доски.
Закрепите соединительные элементы.
Просверлите на опорах и стойках отверстия под болты.
Окончательно соберите конструкцию из профильной трубы (доски зафиксируйте саморезами).
Почистите леса и покройте их краской.
Сверьтесь с чертежами, по которым делались строительные леса из труб своими руками.

На заметку! Временные сооружения из нескольких секций соединяются переходниками. Для этого отрезают 8-10 см трубы сечением 3х3 см, продевают в него отрезок профиля сечением 2,5х2,5 см. Детали соединяют сваркой.

Целесообразность сооружений

Некоторых людей волнует вопрос, целесообразно ли делать строительные леса самостоятельно. В качестве аргумента не в их пользу приводятся следующие доводы.

Строительные леса – не маленькие сооружениям, наподобие подмостков-козлов. И эту громоздкую конструкцию после завершения стройки нужно будет где-то хранить.

После завершения работ деревянные подмости разбираются, но это занимает немало времени. Доски, если в них нет скорой необходимости, тоже придется где-то складывать. Стоит учитывать, что леса из дерева сбивают гвоздями, а не собирают с помощью саморезов. Доски после такой разборки не останутся в цельном виде, к тому же, их часто пачкают раствором или краской.

Временные сооружения их труб можно взять и сдать в аренду

Обратите внимание! Сделанные своими руками металлические леса можно сдавать в аренду.

Самодельные строительные подмостки используются для работ, которые проводятся на высоте не выше второго этажа. При большей этажности применение таких лесов связано с опасностью для жизни работников.
Необходимость в данной конструкции возникает редко (при ремонте фасада). При этом приходится тратить много времени на ее сборку-разборку, что может казаться невыгодным.
Нередко требуются длинные временные сооружения, сделанные из профильной трубы. Они отличаются немалым весом и их трудно переставлять даже группе людей из 3-4 человек.

Самодельные леса из профильной трубы – дело личного выбора. Они помогают на разных этапах строительства и после завершения стройки могут сдаваться в аренду. Так вы окупите свой труд и материалы.

Видео: самодельные строительные леса

При возведении стен или наружной отделки зданий применяют леса. Эта конструкция даёт возможность безопасно проводить работы на высоте и держать под рукой необходимые инструменты и запас используемых материалов.

Виды строительных лесов

Невзирая на то, что строительные леса представлены во многих видах, в их конструкциях находятся идентичные детали, несущие одно и то же назначение:

Вертикальные опоры.
Стяжки, соединяющие опоры по горизонтали и вертикали.
Поперечины.
Настил.
Опорные откосы.
Поручни.
Лестницы.

Материал для изготовления

При изготовлении лесов используют:

пиломатериал;
металл.

Конструкция из древесины намного дешевле металлической, но использовать её можно только при двух, трёх сборок. В дальнейшем она пригодна только на «выброс».

Леса, изготовленные из металлических труб, хоть и значительно дороже деревянных, зато не ограничены в использовании. Их легко демонтировать и переносить по мере надобности. Кроме того, леса из труб можно наращивать по высоте, дополняя ярусы.

Изготовление лесов из дерева

Чтобы изготовить строительные леса из дерева и поддонов своими руками, необходимо, в первую очередь, разработать чертежи и определить размеры.

Придумывать в этом плане ничего не нужно. Многолетняя практика сама определила и установила удобные в работе размеры:

предельная высота сооружения — 6 метров;
расстояние между опорами может варьироваться от 2,0 до 2,5 метров;
ширина рабочей площадки – 1 метр.

Изготовление строительных лесов

Пошаговое изготовление строительных лесов своими руками:

На ровной поверхности грунта выкладываются по две опоры, лучше из бруса, но можно и из пятидесятой доски, параллельно друг другу, одинаковых по высоте.
Опоры скрепляются по горизонтали поперечинами, на которые в последующем будет уложена площадка для работы.
Полученные две скреплённые конструкции, устанавливаются вертикально друг против друга и соединяются по диагонали и горизонтали поперечинам.
На горизонтальные поперечины застилаются и закрепляются доски, которые в последующем будут служить настилом.
Для фиксирования лесов, устанавливаются боковые упоры.
На опоры прибивается черепной брусок, который будет играть роль перил.
На последнем этапе устанавливается и фиксируется лестница для подъёма.

Если нужно установить две и более секций, то друг с другом они соединяются широкой доской, которая набивается на соседние опоры. Чтобы предотвратить раскол от гвоздей, предварительно нужно просверлить для них отверстия.

Специфика изготовления лесов из труб

Приступая к изготовлению разборных строительных лесов из труб своими руками, надо знать, что по своим конструктивным данным они идентичны с деревянными лесами. Различие среди них представляют переходники, которые используют для увеличения конструкции по высоте.

Деталировка для сборки одной металлической секции

Чтобы собрать одну секцию, понадобится:

Профилированная труба для опор 40х40 мм — 4 шт. по 1,5 м.
Профилированная труба для перекладин — 4 шт. по 1 м.
Тонкостенная труба диаметром 20 мм — 4 шт. по 2 метра для стяжки по диагонали.
Профилированная труба 35х35 мм — 8 шт. по 10 см., которая будет играть роль переходников.
Профилированная труба 35х35 для перил — 1шт 2 — м.
Стальная пластина для подпятников 10х10 см толщиной 3 мм — 4 штуки.
Для соединения поперечин по диагонали с каркасом, понадобится 10 болтов с гайками и шайбами.

Сборка металлических лесов одного уровня

Чтобы собрать конструкцию, надо придерживаться инструкции: как правильно сделать строительные леса.

Сборка лесов из труб включает следующие операции:

К щиту из листа OSB, при помощи струбцин, закрепляются опоры лесов.
К опорам, с помощью сварки, привариваются поперечины по горизонтали.
На верхний торец стоек приваривают переходники размером 5 см.
Подняв со щита стойки с поперечинами, их надо повернуть на 90 градусов, снова уложить на щит и струбцинами закрепить к щиту.
Края и середину трубы, предназначенную для растяжки по диагонали, сплющивают и просверливают прорезь для болтов.
Две диагональные перекладины затягивают по центру болтом, прикладывают к стойкам и определяют место для просверливания.
Перекладины закрепляют на стойках болтами и затягиваются гайками.
На опорах и поручнях сверлятся отверстия и между собой их соединяют на болты.
К основанию труб привариваются подпятники.
Готовую конструкцию устанавливают вертикально.
На боковые перекладины укладываются доски, которые служат основанием рабочей площадки.

Фото как сделать строительные леса, можно посмотреть ниже.

Важно помнить, что диагональные перекладины необходимо закреплять с одной стороны конструкции, а горизонтальные на противоположной стороне. Тогда при сборке, они не будут мешать друг другу.

Фото строительных лесов своими руками

Обратите внимание!

Источник

Виды строительных лесов

Строительные подмостки делаются полностью из дерева или из металлических труб в сочетании с досками.

На заметку! Самодельные леса нельзя подвергать сильной нагрузке. Не допускается, чтобы на них одновременно стояло больше 2 человек.

Материалы для подмостков

высота – 150 см,
ширина – 100 см,
длина – 165-200 см.

Количество секций определяет высота постройки и периметр наружных стен дома.

Несложный вариант самодельных подмостков

Прежде чем приступать к сборке рамных подмостков, следует приобрести следующие материалы:

профиль для вертикальных стоек с сечением квадрата 3х3 см и длиной 150 см;
трубу (диаметр 15 мм) для устройства горизонтальных и диагональных распорок;
профиль для соединительных вставок с сечением квадрата 2,5х2,5 см (на них опирается настил) и ограждений;
доски для настила длиной 2-2,5 м и толщиной 4-5 см;
лестницу для подъема (если нет готового изделия, она собирается из профиля и помещается между боковыми стойками);
болты с гайками и шайбами для соединения конструктивных элементов;
саморезы для крепления деревянных элементов.

Обратите внимание! В ходе работы вам придется пользоваться ножовкой по металлу или болгаркой, дрелью со сверлом для металла, сварочным аппаратом. Делать соединения также можно специальными резьбовыми креплениями.

Правила сооружения каркаса

Деревянные каркасы рассчитаны на небольшой вес

Важно! Даже маленький люфт в местах соединения или не до конца навернутая резьба могут стать причиной наклона или разрушения подмостков, а это несет опасность для жизни людей.

Самодельные леса из профильной трубы собираются в такой последовательности.

Нарежьте заготовки труб – для диагональных распорок длиной 2 метра, а для горизонтальных – 1 метр.Обратите внимание! Двухметровые распорки надрезаются на 7-8 см с каждого конца и расплющиваются. В будущем это упростит соединение деталей с профилем.
Соедините между собой две вертикальные стойки распорками. Проследите, чтобы они находились в горизонтальном положении.
Соедините горизонтальные участки лесов стяжками (расстояние между ними должно быть 30 см). Впоследствии вы уложите на них доски.
Закрепите соединительные элементы.
Просверлите на опорах и стойках отверстия под болты.
Окончательно соберите конструкцию из профильной трубы (доски зафиксируйте саморезами).
Почистите леса и покройте их краской.
Сверьтесь с чертежами, по которым делались строительные леса из труб своими руками.

Целесообразность сооружений

Строительные леса – не маленькие сооружениям, наподобие подмостков-козлов. И эту громоздкую конструкцию после завершения стройки нужно будет где-то хранить.

Временные сооружения их труб можно взять и сдать в аренду

Обратите внимание! Сделанные своими руками металлические леса можно сдавать в аренду.

Самодельные строительные подмостки используются для работ, которые проводятся на высоте не выше второго этажа. При большей этажности применение таких лесов связано с опасностью для жизни работников.
Необходимость в данной конструкции возникает редко (при ремонте фасада). При этом приходится тратить много времени на ее сборку-разборку, что может казаться невыгодным.
Нередко требуются длинные временные сооружения, сделанные из профильной трубы. Они отличаются немалым весом и их трудно переставлять даже группе людей из 3-4 человек.

Видео: самодельные строительные леса

При строительстве, ремонте и обслуживании частного дома или коттеджа приходится некоторые работы делать на высоте. С помощью приставной лестницы далеко не все можно сделать, да и не очень это удобно. Намного удобнее использовать строительные леса.

Самодельные строительные леса из дерева

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как . Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности

Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.

Они надежны — выдерживают 11 метровое бревно и трех человек
Строительные подмости — простая конструкция

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.

Деревянные строительные леса: чертежи и фото

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землю

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.

До уровня перекрытия второго этажа хватает стандартного погонажа — 6 метров
Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Строительные козлы

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.

Строительные козлы — варианты

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в .

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.
Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

Хомутовые леса — быстрый монтаж/демонтаж
Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

Рамные леса — принцип крепления поперечин и укосин
Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Для чего могут потребоваться строительные леса, и что они собой представляют? На современном этапе под такими конструкциями следует понимать надежное и крепкое сооружение, которое достаточно легко собрать в случае необходимости. Для этого стоит воспользоваться отдельными составляющими элементами. Строительные леса — современные системы, которые в основном делаются из металла. Необходимы они в целях обеспечения проведения работ на высоте. Раньше практически все лесов делались из дерева. И название было получено соответствующее.

Отличительные черты сооружений

У разных конструкций данного типа имеются отличия. И они могут быть достаточно большими. Однако есть такие параметры, которые одинаковы, вне зависимости от того, какие виды строительных лесов применяются в той или иной сфере деятельности. Они должны быть легкими, надежными, универсальными, удобными в монтаже и доступными.

Применять сооружения такого вида можно внутри или снаружи строения. Под современной конструкцией понимается каркасная пространственная система, состоящая из металлических компонентов. Такого рода решение позволяется их использовать вне зависимости от того, каким рельефом характеризуется местность или какое очертание свойственно сооружению.

Что представляют собой леса?

Ни одну стройку нельзя представить без использования дополнительных конструкций. И следует разобраться в том, какие виды строительных лесов могут быть использованы во время сооружения здания.

Под лесами подразумевается некая временная, сборная, каркасная конструкция, которая может быть возведена перед зданием в целях проведения наружных ремонтных работ, или внутри строения. На них могут разместиться работники с материалами и специальным оборудованием. Для монтажа следует использовать стандартные унифицированные элементы. Производить возведение лесов необходимо перед тем, как начать работы по ремонту здания.

Некоторые правила монтажа одинаковы вне зависимости от того, какие виды строительных лесов будут использоваться. Во время создания такой конструкции под каждую ее ногу следует поставить подпятник. Это поможет увеличить площадь соприкосновения. Под подпятником должна быть размещена прокладка. Когда все трубы будут соединены разными способами (в зависимости от того, какие виды строительных лесов используются), на них потребуется уложить настил из дерева либо алюминия. Он необходим для того, чтобы рабочие разместились на конструкции со всеми требуемыми материалами. Если используется настил из древесины, то его предварительно требуется обработать специальными веществами, которые предотвратят повышенную горючесть и воздействие со стороны атмосферных явлений.

Для того чтобы перемещаться вверх/вниз, следует воспользоваться лестницами. Чтобы материалы или работники не упали, стоит воспользоваться синтетической сеткой. Она также обеспечит защиту от пыли и солнечных лучей. Следует более подробно рассмотреть, какими могут быть строительные леса. Описание типов и конструкций такого рода сооружений для ремонтных работ не займет много времени

Что собой представляют рамные конструкции?

Для их возведения используются заготовленные металлические секции. Их требуется скреплять друг с другом, как по горизонтали, так и по вертикали. Каким преимуществом характеризуются данные сооружения для ремонтных работ? Стоимостью высокой не отличаются подобные леса строительные. Виды и типы таких лесов именно по этой причине являются оптимальным выбором для многих ситуаций. К тому же рамные сооружения легки и просты в монтаже, что тоже является их достоинством. С помощью таких лесов можно осуществлять до 60 метров. Комплект в 36 кв.м может обойтись в 7 тысяч рублей.

Монтаж с помощью клиньев

Сборка такого рода строительных сооружений происходит за счет забивания специальных клиньев в отведенные для этих целей пазы. Конструкция состоит из горизонтальных и вертикальных компонентов. Чем отличаются такие строительные леса? Они надежны в использовании, характеризуются легкостью. Такие конструкции могут быть использованы во время ремонта тех зданий, которые отличаются нелинейной конфигурацией. Чем еще отличаются такие леса строительные? Виды, размеры подобных сооружений делают возможным их использование в качестве площадок для разнообразных концертов. Эти конструкции позволяют осуществлять работу на высоте до 100 метров. Цена зависит от объекта.

Простая, но устойчивая конструкция

Штыревые леса. Они отличаются простотой металлоконструкции, для возведения которой используются трубы. Они крепятся за счет применения хомутов. Это делает строительные леса такого вида тяжелыми. Также их сложно возводить, так как потребуется много времени. Однако в итоге получится устойчивая и надежная конструкция, способная выдержать большие нагрузки. Такие леса позволяют проводить работы на высоте до 100 метров. Комплект 20х50 обойдется в 390 тысяч рублей.

Передвижные конструкции

Передвижные башенные сооружения. Конструкция включает в себя несколько секций, расположенных на передвижных основаниях. Эти секции устанавливаются друг на друга. Подобного рода леса позволяют поднимать и опускать работников. Секции можно перемещать в зависимости от того, где необходимы ремонтные работы. Во время стоянки данные леса следует крепить между собой. Площадь основания может быть увеличена за счет выдвижных элементов. Кроме того, леса требуется прикреплять к фасаду. Позволяют производить работы на высоте до 60 метров. Цена зависит от объекта и рассчитывается индивидуально.

Что собой представляют хомутовые и подвесные сооружения?

Хомутовые леса. Такое название конструкция получила за счет метода монтажа. Все горизонтальные и вертикальные крепления представляют собой хомуты. Монтаж сооружения подобного типа отличается длительностью. Каким преимуществом обладают хомутовые конструкции? Их форма может меняться по ширине и высоте. Отрицательной стороной следует считать высокую стоимость, так как придется использовать большое количество хомутов. Высота, на которой можно производить ремонтные работы, не ограничена. Комплект 20х50 обойдется в 400 тысяч рублей.

Подвесные сооружения. Эта конструкция не подразумевает наличия опоры на грунт. Включает она в себя несколько металлических секций. Для того чтобы повысить жесткость, необходимо установить определенным образом специальные диагонали. Крепятся они за счет хомутов. Работа с помощью таких сооружений может производиться на любой высоте. Цена зависит от объекта и рассчитывается индивидуально.

Выше были перечислены все виды строительных лесов. Не следует опасаться их многообразия. Если нет уверенности в том, какая именно конструкция необходима, то можно смело выбирать рамные леса. Они являются универсальным и недорогим сооружением для стройки.

Как происходит монтаж строительных лесов?

В зависимости от того, какие строительные леса были вами выбраны, может отличаться их монтаж. Его должны осуществлять только специалисты. Какие действия необходимо совершить во время установки строительных сооружений?

На подготовленную площадку потребуется установить специальные подкладки с башмаками из древесины. Если потребуется, то надо будет установить и опоры винтового характера.
На башмаках необходимо разместить 2 смежные рамы. Таким образом происходит установка первого яруса.
Монтированные ранее рамы должны быть скреплены. Для этого стоит воспользоваться горизонтальными с диагональными связями.
Надо заняться установкой смежных рам. Они также после этого должны быть скреплены друг с другом.
Данную операцию требуется повторять до того момента, пока не будет получена требуемая длина.
По краям лесов понадобится сделать специальное ограждение.
Необходимо установить элементы следующего яруса, соединяя их друг с другом посредством использования связей.
Верхний ярус должен быть смонтирован с помощью рам и стоек, высота которых достигает 150 см.

Закреплять леса надо за счет использования пробок либо крюков через хомуты. Их крепить в свою очередь необходимо на стойках. Хомутовые стяжки могут потребоваться в том случае, если надо сделать поворот вокруг ремонтируемого строения.

Заключение

В данной статье были рассмотренные некоторые вопросы, которые затрагивают леса строительные: виды, цена, размеры, характерные особенности монтажа. Надеемся, что этот обзор поможет вам сделать выбор в пользу определенной конструкции.

Еще в древнем Египте, когда возникла потребность в строительстве многоэтажных зданий, потребовались приспособления, при помощи которых можно было подняться строителям на необходимую высоту и работать там. Поэтому решением сего вопроса и стало создание такой строительной оснастки, как строительные леса.

Название произошло от слова «лес», поскольку строительные леса первоначально делали из деревянных балок и досок. Но деревянные леса были ненадежными, поэтому с течением времени и прогресса, леса усовершенствовались и выполнялись из различных материалов, в основном — металлов. Усовершенствование строительных лесов сделало их более надежными и безопасными для жизни строителей, работающих на высоте. Сегодня для работы на строительных лесах разработаны специальные нормы и правила.

Современные строительные леса могут обвить всю новостройку или здание, которое реставрируют, тем самым обеспечивая рабочим безопасную работу.

В данной статье описаны все возможные виды строительных лесов, собранные из различных материалов и с различными типами конструкций; рассмотрен порядок сборки лесов и вышек-туру. А также определены ГОСТы и требования к конструкциям и сборкам строительных лесов.

Строительные леса из дерева

Дерево является одним из первых строительных материалов. Именно из дерева сооружали первые леса в виде подмостков. В странах Азии леса выполняли из стволов срубленного и высушенного бамбука. Однако такие леса уступают по прочности деревянным.

Сегодня деревянные доски тоже используют в качестве лесов-подмостей для отделочных работ на малой высоте, чаще всего в пределах частного дома.

Изготовление строительных лесов своими руками из дерева

Для подмостей берут полуметровые обрезки доски (пятидесятки) 150х50 мм и отрезки тонкой доски, например, 25х100 мм. Этих размеров доски достаточно, чтобы выдержать среднестатистического человека и материалы, которые он использует для ремонтно-строительных работ. Из тонких досок формируют горизонтальный настил.

Для опор или, как их называют слеги, берут более толстые и длинные доски пятидесятки. Из толстой доски сколачивают треугольники, они служат опорами для подмостей. После опоры обшиваются тонкой доской.

Каких размеров должен быть опорный треугольник? Необходимо учитывать то, что стоящему на них должно хватать пространства. И, ко всему, не должно быть отрыва от стен под действием любого веса. Поэтому длину подмостей выбирают в промежутках от 400 до 500 мм.

Подпорки крепят к опорам под острым углом, для этого следует правильно рассчитать их длину. Верхний конец слега обрезают под таким углом, чтобы его можно было вставить внутрь треугольных опор. Нижний конец заостряется для хорошего закрепления в грунте.

Когда леса-подмостки ставят на объект, то вертикальную сторону опор прибывают к стене. Гвозди при этом не забивают по самые шляпки, чтобы после окончания работы можно было их вынуть.

Потом собирают горизонтальный настил. Доску укладывают плотно и прибивают гвоздями к опорам (теперь гвозди вбивают уже до упора).

Затем строительные леса-подмостки проверяют на устойчивость. Для избегания потери равновесия деревянных лесов, их не выводят на высоту выше 7 метров.

Видео – как сделать строительные леса своими руками

Строительные леса из металла

Одним из самых надежных и востребованных видов лесов, являются леса, выполненные из металлических труб. В качестве металла используют сталь или алюминий.

Строительные леса бывают двух типов — модульные и рамные. К разновидностям рамных относятся штыревые, флажковые леса и вышки-туры. А к модульным — хомутовые, клиновые, подвесные и непосредственно модульные или как их еще называют системные леса.

Все строительные леса выполняются в соответствии с ГОСТ 24258-88 и ГОСТ 27321-87. А хранятся в соответствии с ГОСТ 15150-69.

Как и деревянные, металлические леса требуют крепления к стене здания и вокруг здания при помощи анкеров. Если же леса не закреплять на анкерах, их можно выводить максимум на четырехметровую высоту. Причем площадка, на которой стоят леса, должна быть идеально горизонтальной, не проседать. И еще должен быть выведен сток для воды. В противном случае леса обрушатся или же опрокинутся.

Рассмотрим более подробно каждый вид строительных лесов из металла.

Флажковые строительные леса.

Этот тип лесов обладает нормативной нагрузкой до 200 кг/м2. Состоят они из стоек для горизонтального и диагонального креплений боковых рам. А также боковых рам с лестницей или без и башмаков для опоры на грунт. Составные элементы флажковых лесов выполнены из стали, размеры лесов задаёт завод-изготовитель либо заказчик. Такие леса просты в сборке и дешевы, поэтому являются одним из самых популярных и часто встречаемых видов лесов. Чаще всего их используют для отделочных и кладочных работ на зданиях с прямым фасадом.

Для крепежных элементов в конструкциях есть отверстия. Крепеж фиксируют при помощи флажка. Высота лесов не должна превышать 25 м для кладки и 40 м для отделочных работ.

Собирают флажковые леса по следующему принципу:

Первый ярус лесов: отмеряют шаг между рамами (приблизительно 3 метра); кладут опорные доски, поверх — башмаки; в башмаки заводят рамы строго вертикально, которые соединяют стяжками и раскосами.
Второй ярус лесов: устанавливают вертикально рамы; закрепляют их горизонтальными и диагональными стяжками; ставят горизонтальные ребра.
Устанавливают лестницы под углом и вертикально.
Крепят леса к зданию при помощи крепежных элементов в шахматном порядке и шаге до 4 метров.
Повторяют сборку аналогично сборке второго яруса последующих ярусов до желаемой высоты.
Устанавливают торцевые и продольные связи, которые служат ограждениями.

Сборка строительного леса на видео

Штыревые строительные леса.

У штыревых лесов нормативная нагрузка такая же, как и у флажковых. Леса состоят из горизонтальных элементов, которые крепят вводом штырей в трубки, приваренные к стойкам. Нижние опоры стоек заводятся в башмаки.

Новый ярус собирают поэтапно, жесткость лесам придают при помощи раскосов, которые устанавливают диагонально. Максимальная высота, на которую собираются леса – 40 м. Такие леса применяют при кладочных работах.

Вышка-тура

Такой тип лесов является наиболее выгодным для «быстрого» ремонта. Такие леса просты в сборке, легкие в перемещении и оптимальны по цене.

Состоят вышки-туры из рам с лестницей и основания, к которому присоединяют колеса. Если выводят ярусы на высоту более четырех метров, то к первому ярусу крепят штатные распорки. Вышки крепятся к стене здания анкерами. Максимальная высота таких вышек может достигать до 21 м.

Сборка вышки-туры происходит следующим образом:

Выставляют раму с колесами на площадку и выдвигают опоры, предварительно подложив под них подставки.
К основанию подсоединяют боковые рамы и закрепляют их стяжками и ребрами жесткости.
Далее таким же образом собирают последующие ярусы.
На верхний ярус ставят и крепят настил, страховку и стяжки для ограждения.

Клиновые строительные леса

У клиновых строительных лесов нормативная нагрузка достигает 300 кг/м2. Такое название лесов произошло от стальных клиньев, которые выполняют функции фиксаторов и не позволяют произвести саморасклинивания благодаря своей форме. Клинья вбивают молотком. Такое строение лесов считается более надежным и способно вынести большую нагрузку. Высота, на которую поднимают клиновые леса, достигает 40 м. Клиновые леса используют в судостроении и авиастроении, их применяют как временные конструкции.

Хомутовые строительные леса

У данного типа лесов нормативная нагрузка достигает 250 кг/м2. Эти леса считают одним из самых первых. Название их произошло от хомутов, которыми соединяют элементы лесов.

Такие леса сложно собрать, но высота вывода их составляет 80 метров. Хомуты бывают глухие и поворотные, стягиваются при помощи болтов. Хомутовые леса предоставляют доступ к любой конструкции.

Когда высота здания, его конструкция и прочие причины не дают возможность установить леса, используют подвесной вариант. Применяются подвесные леса при реставрационных работах.

По прочности и надежности эти леса не уступают хомутовым. Для опоры данного типа лесов используют перекрытие здания. Леса встраивают в консоли, находящиеся между перекрытиями.

Модульные леса

При помощи модульных лесов, второе название — системные, можно образовать конструкцию любой формы. Элементы лесов соединяются при помощи клино-дисковым или чашечным креплением. Связи и ригели этих лесов снабжены вилообразным замком, который входит в дисковый замок опоры, и запирается клином.

Ригель лесов с чашечным соединением крепится так, в стойках есть приваренные на определенной высоте стальные чашки, в которые помещаются Т-образный замок ригеля, сверху замок фиксируется клиновой гайкой.

Модульные леса выполняются из стальных оцинкованных труб диаметром 48 мм. Опоры бывают с квадратным основанием, винтовые и колесные. Максимальная высота лесов достигает 60 м, они крепятся к стене анкерами.

Выбор типа строительных лесов

Когда становиться вопрос о выборе того или иного типа строительных лесов, то следует подумать, в каких целях эти леса будут применять. Первым делом следует оценить объемы работ, время их сдачи, присутствуют ли площадки для расположения лесов, какой конструкции здание и прочее.

Для отделочных и кладочных работ на малой высоте вполне могу подойти рамные леса, если же высота значительная, то лучше использовать штыревые или хомутовые леса. Также следует учитывать грузоподъемность каждого типа лесов.

Если фасад здания сложной геометрической формы, имеет выступы, арки или купол, то лучше всего выбрать хомутовые или клиновые леса.

При выборе лесов также стоит учитывать их стоимость, которая зависит от типа конструкции, размера, грузоподъемности и материала. Сэкономить можно, если качественно рассчитать их потребность или скомбинировать несколько видов лесов.

Но самым важным фактором при выборе лесов — это безопасность рабочих, поэтому необходимо испытывать леса на прочность до начала работы, требовать в них наличие удобных лестниц и страховочных бортиков, а также проверять на надежность узлы крепления.

Или производства таких строительных работ как покраска фасада или подшивка карнизов, широко используются строительные леса.

В настоящее время есть возможность взять в аренду инвентарные строительные леса или подмости, а по окончании работ вернуть их. Но это оправданно только при производстве работ, занимающих небольшой промежуток времени. Если же стройка ведется исключительно своими силами и достаточно долго, то аренда обойдется очень дорого. Поэтому большая часть будущих владельцев недвижимости предпочитают изготовить леса собственными руками.

Чаще всего частники используют следующие виды лесов:

Подмости, опирающиеся на козелки – годятся для таких «быстрых» работ как покраска фасада не слишком высокого дома, устройство карнизных свесов кровли, При желании с них же можно производить заливку опалубки бетоном и кирпичную кладку стен.
Леса-конверты, используются в основном при строительстве дома.
Приставные деревянные рамные леса – хороши как для строительства, так и для ремонта дома.

Подмости на козлах

Козелки часто используются не только при строительстве, но и при внешней и внутренней отделке дома. Их преимуществами являются:

дешевизна;
простота изготовления;
небольшой вес;
мобильность.

Такие подмости состоят из двух козелков, сколоченных из досок, и настила, который может представлять собой как просто набор отдельных досок, нарезанных по длине, так и цельный сколоченный дощатый щит. Использование щита позволяет не беспокоиться о том, что доски «разъедутся» под ногами.

Для изготовления козелков нужны:

обрезная доска толщиной 30 – 50 мм;
гвозди или саморезы;
для стяжки деталей между собой можно использовать стальные уголки 50*50 мм (если есть);
дрель или шуруповерт;
молоток;
рулетка.

Предварительно желательно накидать простенький эскиз с размерами, чтобы правильно нарезать и подготовить детали к сборке. Центральный брус козелков может представлять собой как просто толстую доску, так и конструкцию из трех досок вроде швеллера, к которой под углом пришивают ножки.

Большей жесткости, ножки можно стянуть поперечинами, а с торцов прибить укосины. Длина настила зависит от того, насколько большой должна быть рабочая площадка. Но не стоит делать настил слишком длинным, иначе по центру придется ставить еще один козелок.

Леса конвертного типа

Это конструкция, которая крепится прямо к стене.

Главной конструктивной частью таких лесов являются треугольные опорные площадки из досок толщиной 50 мм. Они представляют собой г-образные кронштейны, обшитые по бокам тесом (25*100 мм). Размер одной полки такого кронштейна обычно не превышает 400 мм. Это обусловлено тем, что полка является опорой для рабочего настила. Меньший размер может привести к нехватке на лесах места , а больший к тому, что может произойти отрыв конструкции от стены и, вследствие этого, травмирование людей, работающих на лесах.
Кронштейны крепят к стене на высоте, где планируется установка рабочего настила. Их обычно закрепляют при помощи гвоздей, прижав к стене вертикальное плечо кронштейна.
Дополнительно кронштейны подпирают длинными досками- подпорками сечением 100*50 мм, установленными под углом и упертыми в грунт. Для лучшего сцепления с землей нижние концы подпорок заостряют.

Древесина для изготовления конвертов должна быть качественной, это обеспечивает конструкции достаточную надежность.

Деревянные леса

Чаще всего для в малоэтажном секторе используют деревянные леса, состоящие из системы опор и настила. Они служа как для подъема рабочих на необходимую высоту, так и для размещения на них строительных материалов и инструмента.
Леса могут иметь значительную высоту и быть многоярусными. Есть некоторые общие требования, которые предъявляются ко всем лесам и подмостям:

Они должны быть надежными. Запас их прочности должен позволять без проблем выдерживать вес материалов и работников, размещающихся на них.
Конструкция должна быть экономичной, но не в ущерб надежности.
Конструкция лесов должна быть простой и удобной не только для эксплуатации, но и для сборки-разборки.
Желательно, чтобы материал подмостей и лесов можно было вторично использовать по окончании строительства.

Простейшая конструкция лесов состоит из следующих элементов:

Опорные стойки

– вертикальные опоры, которые могут быть изготовлены из качественной обрезной доски (100*50 мм) или бруса (100*100 мм). Важно, чтобы доски и брусья были целыми, без гнили, трещин и поражения насекомыми. Если есть необходимость, то стойки можно сращивать по длине. Элементы соединяются встык и фиксируются боковыми накладками.
Поперечины

– именно они, воспринимая нагрузку с рабочего настила, передают ее на стойки. К материалу поперечин применяются те же требования, что и для стоек. Они должны представлять собой единый элемент. Если необходимо сращивание, то оно производится при наличии дополнительной опоры.
Раскосы

– соединяют стойки по диагонали. Их можно делать из реек или даже горбыля.
Настил

– трапы, уложенные на поперечины. Являются основной рабочей поверхностью.

Могут использоваться обрезные или не обрезные доски. Сверху настил может быть зашит листовым материалом. Для предотвращения падения с настила материалов и инструмента по его внешней части пришивают бортовую доску. Для придания конструкции большей устойчивости она может быть подперта откосами, которые делают из доски толщиной 25 – 30 мм.

Правила устройства лесов

Для возведения лесов понадобится следующий инструмент:

пила;
уровень;
молоток.

При возведении деревянных лесов нужно соблюдать следующие правила:

Перед тем, как устанавливать леса, необходимо выровнять и утрамбовать основание. , то для опирания стоек необходимо сделать деревянные площадки.
Шаг стоек может составлять 1 – 2 м.
На каждый узел конструкции должно приходиться не менее трех точек крепления.
В качестве крепежа лучше использовать крупные саморезы. Если для этого используются гвозди, то с обратной стороны их необходимо загибать.
С внутренней стороны стоек необходимо устанавливать поручни – это предотвратит падению рабочих с лесов.
Для удобства работ ширина настила между стойками должна составлять от 50 до 100 см.

Порядок проведения работ

Сборка лесов производится в следующей последовательности:

Сначала с помощью диагональных связей скрепляют между собой стойки. Для надежности можно использовать не только гвозди и саморезы, но и уголки.
Затем на необходимой высоте крепят элементы поперечин.
На них закрепляют доски горизонтального настила.
Пришиваются перила.
При необходимости придания конструкции дополнительной устойчивости устанавливаются откосы.
Для подъема на леса необходимо и закрепить ее с боковой стороны лесов, хотя можно использовать и приставные лестницы.

Для большей надежности, используя дополнительные деревянные элементы, леса можно связать со стеной дома.

Если в собственных силах и опасаетесь, что при сборе самодельных лесов могут возникнуть трудности, то можете выбрать вариант аренды сборно-разборных лесов.

Источник

В этой статье: как сделать деревянные леса; виды и характеристики металлических лесов; требования к конструкции строительных лесов (ГОСТ); порядок сборки строительных лесов; как собрать вышку-туру; цены на строительные леса и вышки-туры; как выбрать строительные леса.

Тысячу-другую лет назад, когда появилась потребность строить здания высотой более двух этажей, потребовались и полноценное строительное оборудование для подъема строителей на эту высоту с тем, чтобы они могли относительно свободно работать на ней. Наваливать насыпь вокруг возводимого сооружения, подобно строителям Древнего Египта, было слишком трудоемко и хлопотно — требовалось другое решение. Именно так появились первые строительные леса, обязанные своим названием дереву, из которого создавались изначально.

Подобно паутине строительные леса как бы обволакивают новостройку или здание, требующее реставрации, а рабочие могут работать на них с минимальным риском для жизни. Еще полвека назад ни одно крупное строительство не обходилось без человеческих жертв, рабочие пугались взбираться на шаткие леса, категорически отказываясь работать на большой высоте. Сегодня работа на строительных лесах стала куда безопаснее и во многом благодаря специально разработанным правилам для работы на них. Стоит внимательно разобраться во всех деталях, касающихся строительных лесов — так займемся этим!

Дерево — старейший строительный материал и из него вполне можно соорудить неплохие леса-подмости, подходящие для отделочных работ на небольшой высоте в масштабах частного дома.

Для подмостей потребуется: полуметровые обрезки доски 150х50 мм (пятидесятки), отрезки более тонкой доски (к примеру, 25х100 мм), доска необходимой длины для формирования горизонтального настила. Для опор (слег) понадобятся две достаточно длинные доски, к примеру, те же «пятидесятки».

Из обрезков «пятидесятки» внакладку сколачиваем треугольники опор для подмостей, затем обшиваем их доской меньшего сечения. Из каких соображения стоит исходить при выборе размеров треугольных опор — достаточное пространство для стоящего на них и полное исключение возможности отрыва от стены/опоры под собственным весом и весом строителя. По этим причинам длина подмостей должна быть в промежутке от 400 до 500 мм — ступни стоящего на них ни в коем случае не должны провисать за подмости!

Очередь подпорок — они будут крепиться к опорам под острым углом, поэтому будьте внимательны с их длиной. Верхний конец подпорок-слег обрезается под углом с тем, чтобы вставить их внутрь треугольных опор, нижняя часть заостряется для прочного закрепления в грунте.

После вывода лесов-подмостей на необходимую позицию, вертикальную сторону треугольных опор нужно прибить к стене, не вбивая при этом гвозди по самую шляпку — по завершении работ их нужно будет вынимать. Приставляем лестницу, поочередно поднимаем, устанавливаем и прибиваем к закрепленным опорам доски настила — здесь каждый гвоздь следует вбить до упора.

До начала строительно-отделочных работ убедитесь в устойчивости лесов. Не следует выводить строительные леса из дерева на высоту свыше семи метров!

Нужно заметить, что помимо дерева строительные леса можно построить из травы — бамбука. В странах Азии, где это растение произрастает в изобилии, из него строят все. Однако не стоит сравнивать прочность бамбука с прочностью древесины — его прочностные характеристики на порядок выше.

Металлические строительные леса

Леса из стальных или алюминиевых труб производятся промышленным способом в двух основных вариантах — рамные и модульные. К рамным относятся флажковые, штыревые леса и вышки-туры, к модульным — клиновые, хомутовые, подвесные (крепление к несущим конструкциям зданий) и модульные (системные) леса. Конструкция строительных лесов, не зависимо от их типа, должна соответствовать ГОСТ 27321-87 , и храниться по ГОСТ 15150-69.

Важно:
прежде, чем перейти к подробному описанию металлических строительных лесов, нужно отметить сразу — все они требуют анкерного крепления к стене здания, вдоль или вокруг которого выставляются! Наибольшая высота, на которую возможно вывести строительные леса без крепления к стене здания, не должна превышать 4 м и только при условии, если площадка, на которой выстраиваются леса — идеально горизонтальна и утрамбована, обязательно организован отвод дождевых вод. Не соблюдение этого правила приведет к опрокидыванию или обрушению всей конструкции лесов.

Рамные или флажковые строительные леса (нормативная нагрузка — 200 кг/м 2)

В их комплект входят:
боковые рамы (с лестницей и без нее), стойки для диагонального и горизонтального крепления боковых рам между собой, башмаки для опоры на грунт — все эти элементы выполнены из стали. Размеры рам, установочная дистанция меж ними у каждого производителя несколько различаются, схема построения при этом одинакова.

Этот тип лесов популярен по двум причинам — они дешевы и просты в сборке. Крепежи рамных лесов заводятся в предназначенные для них отверстия и фиксируются поворотом «флажка». По вертикали элементы лесов соединяются вводом вышестоящей рамы в гнездо расположенной ниже, без дополнительной фиксации.

Строительные леса рамные предназначены для кладочных и отделочных работ на прямых фасадах зданий, их высота сборки не должна превышать 50 м (для кладки — 20-25 м, для отделки — 40 м).

Перед тем, как приступить к установке рамных лесов, следует обдумать схему их построения и расположение ярусов с лестницами (лучше начертить), выяснить виды и количество необходимых элементов конструкции лесов.

Сборка рамных лесов происходит в следующем порядке:

На готовой площадке отмеряются отрезки между рамами (как правило, шаг равен 3 м) и выкладываются опорные доски-лежни, поверху — стальные башмаки. В них заводятся рамы, образующие первый ярус лесов. Их выставляют строго вертикально — по отвесу, соединяют раскосами и стяжками;
Второй ярус — соединение вертикальных рам с нижним ярусом, фиксация их диагональными/горизонтальными стяжками (используются уровень и отвес). Для будущей укладки настилов выставляются горизонтальные ребра ригелей. С первого по завершающий (наивысший) ярус диагональные стяжки необходимо устанавливать в шахматном порядке, т.е. их местоположение не должно быть одинаково с соседними секциями ярусов по вертикали;
Установка лестничных конструкций, расположенных под углом (рабочие могут подниматься и по вертикальным лестницам, встроенным в рамы, но это не удобно и затрудняет ход работ). Наклонные лестницы выставляются по мере подъема ярусов;
Обязательное крепление возводимой конструкции лесов к зданию с использованием крюков с втулками, анкерами-пробками, надежно соединяющими рамы лесов со стеной (проверить!). Крепление лесов со стеной выполнить в шахматном порядке, шаг — 4 м;
Вывод ярусов строительных лесов на необходимую высоту, повторяя описанные выше операции (начиная со 2-го яруса);
В торцах собранных лесов выставляются торцевые связи-штанги, по всей длине ярусов, в тех секциях, где нет диагональных стяжек — установить продольные (горизонтальные) связи, выступающие в роли ограждения.

Демонтаж строительных лесов выполняется в обратном порядке, по направлению сверху-вниз.

Широко представленные на строительном рынке рамные леса предлагаются по средней цене в 170 руб. за м 2 , их месячная аренда обойдется в 60 руб. за м 2 .

Штыревые строительные леса (нормативная нагрузка — 200 кг/м 2)

По своей конструкции и технике сборки эти леса так же просты, как и рамные — их горизонтальные элементы крепятся вводом штырей в полые трубки-проушины, приваренные к вертикальным стойкам. Нижние опоры стоек рам заводятся в башмаки, каждый новый уровень собирается поэтапно, большую жесткость лесам придают раскосы, устанавливаемые диагонально.

Штыревые леса выстраиваются до 40 метровой высоты, их применяют в основном при кладочных и редко — в отделочных работах. При всей простоте и надежности, этот тип лесов допускает комбинирование их с хомутовыми лесами, благодаря чему удается выстроить сложные каркасные схемы.

Среднерыночная стоимость лесов этого типа — 550 руб. за м 2 , аренда — 100 руб. за м 2 в месяц. Причина более высокой по сравнению с рамными (флажковыми) лесами стоимости — способность к большим нагрузкам, т.к. в их конструкции применяются стальные трубы со значительной толщиной стенки (к примеру, ЛШ 100 — диаметр стальной трубы 57 мм, стенка — 3,5 мм).

Строительные леса Вишнева (нормативная нагрузка — 200-250 кг/м 2)

Рамы этих лесов устанавливаются при сборке не в вертикальном, а в горизонтальном положении. Они соединяют вертикальные стойки сразу над башмаками основания, а в каждом новом ярусе служат опорой для настила. Усиление конструкции лесов Вишнева не требует диагональных связей, это единственный тип строительных лесов, не нуждающийся в них.

Лестницы строительных лесов Вишнева не встроены в раму, они — самостоятельный элемент, устанавливаемый под углом внутри конструкции лесов. Лестницы и рамы ограждения оснащены штырями, которые заводятся в проушины стоек (аналогично креплению связей у штыревых лесов).

Леса Вишнева предназначены для реставрационных и отделочных работ на высоте до 40 м как внутри, так и снаружи зданий. Начиная со второго яруса стойки этих лесов необходимо закрепить на стене, по горизонтали с шагом 6 м, по вертикали — на каждом ярусе (используются анкера, костыли и стальная проволока, оттяжки и кронштейны).

Их средняя стоимость — 300 руб. за м 2 , цена месячной аренды — 80 руб. за м 2 .

Вышка-тура (нормативная нагрузка — 200 кг/м 2)

Эта конструкция — своеобразный компромисс по сочетанию «цена» и «потребность». Любое здание периодически требует ремонта разного уровня сложности, как полной отделки, так фрагментарной «косметики». И если до некоторой высоты, скажем до 5-8 метров, как-то можно обойтись приставными лестницами, то на большую высоту понадобится более устойчивая и просторная рабочая площадка. Выстраивать строительные леса по всему периметру здания — дорого. А собирать/разбирать леса вновь и вновь, перемещая каждый раз на новое место — дело нелегкое и требует времени. Оптимальное решение здесь — вышка-тура.

Конструкция любой вышки-туры одинакова — она собирается из готовых рам, снабженных лестницей. К основанию присоединяются колеса, их можно поднять над уровнем земли на несколько миллиметров, если на максимум выдвинуть закрепленные на нижней раме винтовые опоры, действующие по принцип домкрата. При выводе ярусов на высоту более 4 м, к рамам первого яруса крепятся дополнительные (штатные) распорки. В зависимости от модели вышки, при выводе ярусов на 2/3 от максимальной высоты необходимо крепить ее к стене здания на анкера или кронштейны. Вышка-тура снабжена двумя-тремя горизонтальными площадками, верхняя оборудована откидным люком для подъема/спуска.

Вышки-туры могут иметь высоту от 4 до 21 метра, в зависимости от числа ярусов, высота каждого из которых — 2 м (рамы большей длины было бы тяжело поднимать). Ее эксплуатация потребует твердой и ровной площадки, не имеющей каких-либо уклонов.

Порядок сборки вышки-туры:

На площадку выставляется рама с колесами, выдвигаются винтовые опоры, под них предварительно подкладываются деревянные подставки;
К раме-основанию подсоединить рамы боковин, закрепить их к горизонтальным стяжкам и стянуть диагональными ребрами жесткости, уложить и закрепить настил, подсоединить боковые опоры;
В штыри боковых рам завести рамы следующего яруса, соединить с горизонтальными и вертикальными стяжками — каждый новый ярус собирается по этой схеме. По мере набора высоты установить боковые распорки, завести под каждую из них деревянную подставку-лежню;
На верхней секции выставить и закрепить настил, страховочное ограждение, стяжки вертикальные и диагональные — следует вывести ограждение на высоту не менее метра от настила.

Демонтаж вышки-туры выполняется с верхнего яруса в последовательности, обратной этапам сборки.

Цена вышки-туры зависит от ее модели, материала исполнения (стальная или алюминиевая труба), количества ярусов. Стальные вышки стоят в среднем 12 000 руб. (высота 4,2 м), алюминиевые — 44 000 руб. (высота 4,9 м). Стоит отметить, что докупать элементы новых ярусов к уже приобретенной вышке-туре не удастся — ее конструкция рассчитана на определенную высоту подъема, добавление секций увеличит нагрузку на раму основания и снизит ее прочность.

Клиновые строительные леса (нормативная нагрузка — 200-300 кг/м 2)

Эти леса устроены более сложно, чем описанные выше — составляющие их элементы фиксируются стальными клиньями, вбиваемыми/выбиваемыми молотком. Такой тип крепления многократно повышает надежность лесов, они способны нести большую нагрузку, чем рамные или штыревые леса.

Форма клина, которым соединяются стойки и ригели клиновых лесов, не допускает самопроизвольного расклинивания, а фланцевые замки на стойках снабжены восемью отверстиями — для построения лесов необходимой пространственной формы. При демонтаже лесов извлеченные из соединений клинья вкладываются в особые отверстия, которыми снабжены стойки.

Максимальная высота, на которую поднимаются клиновые строительные леса — 40 м. Их используют как в строительно-отделочных работах, в том числе и высотных, так и для временных конструкций общественного назначения — зрительных трибун и концертных сцен, лестничных спусков. Этот тип лесов популярен у судо/авиастроителей.

Цена за м 2 клиновых лесов в среднем составляет 200 руб., аренда м 2 обойдется в 80 руб. за месяц.

Хомутовые строительные леса (нормативная нагрузка — 200-250 кг/м 2)

Один из первых видов строительных лесов. Все сборные элементы этих лесов соединяют хомуты — поворотные (повторные) и глухие. Они сложны в сборке, но и высота, на которую их вывести, двукратно превышает возможности прочих видов лесов — 80 м. Стойки и ригели заводятся в хомуты, которые после затягивают резьбовыми болтами.

Этот тип лесов дает доступ к любой пространственной конструкции, будь то купола или сложные архитектурные выступы, создающие для рамных, штыревых или клиновых лесов «мертвые зоны» по периметру. Возможности построения ярусов любой высоты, комбинирование с любыми типами металлических лесов — все это оправдывает их достаточно высокую цену и сложную сборку.

Нужно отметить, что хомутовые строительные леса производятся в двух вариантах, различающихся по диаметру профиля: «профессиональные» — используется стальная труба сечением 57 мм; «облегченные» — диаметр труб 48 мм. Как правило, при сборке хомутовых лесов используются оба типоразмера стоек — 2 м и 4 м, чередуемые при монтаже. Продольные связи также двух размеров (3,6 и 5 м) и так же чередуемы.

Хомутовые леса стоят порядка 450 руб. за м 2 , арендная цена — 75 руб./м 2 /месяц.

Леса строительные подвесные (нормативная нагрузка — 200 кг/м 2)

Опорой для лесов этой конструкции служит само здание (его перекрытия), т.е. нижний их ярус не касается земли. В тех случаях, когда частичное или полное отсутствие места подле здания не позволяет установить ни один другой вариант лесов, подвесные леса незаменимы. Помехи в виде пристроек, значительная высота объекта, архитектурные элементы слабой прочности, потребность в окружении лесами всего периметра здания, одновременное ведение коммуникационных и ландшафтных работ (сжатые сроки) — все это задачи для подвесных лесов. Они применяются при отделочно-реставрационных работах.

Выступающие наружу элементы подвесных лесов надежно удерживают консоли (материал — швеллер №10), закрепленные в распорку между перекрытиями, их соединяют между собой поперечины и связи на хомутах. Другими словами, за исключением опорных консолей, подвесные леса в остальном являются вариацией хомутовых строительных лесов (1,5″ поперечины и связи, 2″ стойки, 2,5 мм стенка стальных труб).

Каждый новый ярус соединен с консолями на совпадающим с ним этаже здания и с нижним ярусом, вертикальные стойки обязательно крепить анкерами к стенам (шаг 4 м).

Приобрести в готовом виде можно лишь часть подвесных лесов — ту, что образует внешние ярусы, т.е. элементы хомутовых лесов. Распорки-консоли рассчитываются и производятся под конкретный объект и не могут быть унифицированы в силу конструктивных различий разных зданий — их нужно заказывать дополнительно. Цена подвесных лесов только договорная.

Модульные (системные) леса (нормативная нагрузка — 200 кг/м 2)

Они позволяют образовать конструкцию практически любой формы, способную обойти любые выступы, повторить округлые или угловатые очертания объекта, фасадный ремонт которого необходим. Их элементы могут соединяться клино-дисковым (тарельчатым) или чашечным креплением (cup-lock).

В первом случае ригели и связи лесов, снабженные вилообразным замком, заводятся в дисковый замок вертикальной опоры и запираются в нем клином (замковый элемент некоторых связей подвижен, т.е. можно закрепить его под необходимым углом).

Ригеля лесов с соединением cup-lock крепятся так: их стойки оснащены приваренными на определенной высоте стальными чашками, в них помещают Т-образные замки ригелей, а сверху замок фиксирует клиновая гайка.

Элементы модульных (системных) лесов выполнены из стальных труб (d — 48 мм, толщина стенки — 3,5 мм) и покрыты слоем цинка (горячее цинкование). Опоры для них бывают трех вариантов — обычные (квадратное основание и соединительный отрезок трубы в центре), винтовые (по принципу домкрата) и колесные. Максимальная высота подъема ярусов — 60 м, начиная с 3-го яруса необходимо крепить их к стене анкерами.

Модульные (системные) леса используют при высотных работах на объектах сложной геометрии, в устройстве опалубки, создании временных пространственных сооружений, как-то концертные и демонстрационные площадки.

Этот тип лесов достаточно дорог — его элементы производятся за пределами России, в основном в странах Евросоюза. Средняя стоимость модульных лесов — 3 000 руб. за м 2 (в зависимости от производители и исполнения), по вопросам аренды нужно договариваться с владельцами лесов этого типа лично.

Какой тип строительных лесов выбирать

Решение этого вопроса — в целях их применения. Необходим анализ объема предстоящих работ, их срочность, наличие/отсутствие площадок для размещения лесов. Рамные леса, к примеру, отлично подходят для кладочных и отделочных работ на небольших высотах, они дешевы и неприхотливы. Для кладки на большей высоте потребуются хомутовые или штыревые леса — они обладают большей грузоподъемностью. Кстати, выше приведенная для каждого типа лесов нормативная грузоподъемность является минимальной, т.е. в зависимости от конкретной модели лесов их грузоподъемность может быть выше — этот показатель, в том числе, зависит от толщины и диаметра стальных элементов, схемы построения лесов.

Хомутовые леса незаменимы на высотных работах и для объектов сложной геометрии, однако этот тип лесов имеет крупный изъян — со временем затяжные болты на хомутах ржавеют, теряя прочность и способность к креплению. Поэтому выбирать нужно только хомуты со слоем оцинковки — прослужат дольше и без помех работам. При аренде хомутовых лесов в особенности, обратите внимание на износ креплений хомутов, степень деформации стоек в местах соединения (их деформируют хомуты).

Остановив свой выбор на клиновых лесах учтите, что их нельзя приобретать по квадратуре — прежде подготовьте проект необходимой конструкции лесов, согласуйте его в надзорных госорганах. И лишь после закупайте необходимые элементы клиновых лесов по подготовленному перечню.

Значительно сэкономить на строительных лесах поможет качественный расчет их потребностей, кроме того, можно комбинировать разные типы лесов, получив в результате доступ к рабочим поверхностям (к примеру, комбинированные леса из рамных и хомутовых).

Главным при выборе строительных лесов, помимо стоимости и универсальности, будет их безопасности для рабочих — надежные узлы крепления, удобные лестницы, обязательное наличие страховочных бортиков. При каждой сборке необходимо испытывать строительные леса на прочность, не полагаясь при этом на авось.

Абдюжанов Рустам, специально для рмнт.ру

При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.

Требования к лесам для строительства и ремонта

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками
без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных
. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу «плата за скорость и удобство ремонта».

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов
. Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;
Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом
– когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;
Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих. Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.
Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;
Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1:
Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2:
Планирование каркаса

Торцевые стороны деревянных лесов необходимо выполнить под сходящимся углом – это заметно увеличит устойчивость конструкции и не будет помехой при ремонте стен.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Шаг 3:
Сооружение каркаса

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения. Для расстояния между опорами в 4 метра по длине лесов внизу
достаточно схождения в 40-50 см вверху
. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех «монтажных этажей», так что боковин из бруса будет всего четыре
. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Шаг 4:
Выполняем объемный каркас

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине
. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Шаг 5:
Завершающий и дополнительный

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.

Если у вас возникла необходимость выполнить работы на фасаде, вам необойтись без строительных лесов.

Почему данный вариант популярен среди строителей?

Из чего состоят строительные леса с «конвертами»?

Рис. 1, Опорная площадка-«конверт». 1 — Г-образный кронштейн; 2 — укосины.

Рис. 2 Установка подмостей: 1 — подпорка-слега; 2 — «конверт»; 3 — доски настила; 4 — опорная поверхность.

Во время строительства второго (и третьего или даже четвёртого) частных домов и коттеджей пользуются специальными конструкциями – лесами. Они позволяют безопасно работать на большой высоте – там, где не получится применить приставные лестницы. Чаще всего для изготовления строительных лесов выбирают дерево – более выгодный по цене и простой в обработке материал. Хотя возможно использовать для этого и металлопрофиль.

Выбор материала

Выбирая между металлическими и деревянными конструкциями, следует знать:

для сборки лесов из металла понадобится специальное оборудование, включая сварочный аппарат. Кроме того, сама конструкция потребует больше времени на изготовление и обойдётся дороже;
с деревом работать проще, а применяемые для сооружения таких лесов инструменты обычно можно найти в любом хозяйстве. Однако прочность таких лесов ниже. И для сооружения высокой конструкции их использовать опасно.

Сделать деревянные леса своими руками, как правило, под силу каждому владельцу частного дома, принимающего участие в строительстве. Для сооружения той же конструкции из металла иногда приходится обращаться к специалистам. Хотя при возведении дома в несколько этажей, в любом случае, потребуется посторонняя помощь.

Конструктивные элементы лесов

Количество популярных схем и способов, как сделать леса из металлопрофилей или досок, достигает нескольких десятков. Однако все они состоят из одних и тех же элементов:

Стоек, располагающихся вертикально и воспринимающих нагрузку от расположенных на лесах материалов и людей и предающих её на грунт;
Стяжек, предназначенных для повышения жёсткости каркаса и размещаемых по диагонали;
Перемычек, на которые укладывают доски настила. Они должны располагаться строго горизонтально (с проверкой уровнем);
Самого настила – одной из главных частей конструкции, занимающей большой объём и, для экономии, выполняющегося из прикреплённых друг к другу толстых досок.

Кроме основных элементов чертежи строительных лесов обязательно должны предусматривать перила, предохраняющие падение работников с высоты. Избежать опрокидывания конструкции помогут специальные упорные укосы. А для подъёма на рабочую площадку и спуска с неё применяются лестницы.

Деревянные конструкции

Перед сборкой деревянных строительных лесов своими руками обязательно выполняется схема, на которой необходимо указать несколько основных габаритов:

высоту, максимальное значение которой для лесов из дерева не должно превышать 6 м;
расстояние между опорами – обычно выбирается равным не более 2,5 м;
ширину настила. Для удобства работы этот размер принимают в пределах 80–100 см.

Оптимальная высота первого уровня настила составляет около полуметра. Эта особенность обеспечивает максимальный уровень удобства строителям, руки которых во время кладки кирпича или других работ располагаются на 30–40 см ниже уровня груди. Второй настил располагают уже на высоте 2 метров, третий – около 4 метров. Отметки могут меняться в зависимости от размеров самого здания.

Начиная сооружать леса из дерева, следует приобрести соответствующие материалы и крепёж. К ним относят брус с сечением 100 х 100 мм или доски толщиной от 50 мм и шириной не меньше 100 мм. Для перил, распорок и стяжек можно применять обрезную 30-миллиметровую доску. А для настила вбираются деревянные элементы толщиной не меньше 40 мм.

Важно:
Выбирая крепёж, следует знать, что гвозди обойдутся дешевле, однако увеличат время сооружения лесов. Кроме того, их труднее вынимать при разборке конструкции. Использование саморезов позволит сократить процесс, однако сделает конструкцию менее прочной. Поэтому для невысоких сооружений выбираются гвозди, для длинных и высоких лесов – шурупы-саморезы по дереву.

Этапы сооружения

Изготавливаются строительные леса из досок и бруса в несколько этапов:

Раскладывание элементов будущей конструкции на ровной поверхности и проверка их соответствия высоте лесов;
Связывание стоек с помощью горизонтальных перемычек;
Установка рядом двух уже собранных рам и их закрепление с помощью горизонтально и диагонально располагаемых досок-стяжек;
Укладка деревянного настила поверх горизонтальных стяжек, с креплением досок к перемычкам.

Теперь осталось закрепить перила и зафиксировать лестницу, с помощью которой будет осуществляться подъём и спуск. При большой длине здания конструкция продлевается и может состоять из различного количества секций – от двух до трёх-четырёх. Рамы соединяют между собой досками.

Следует знать
: Собирая леса из дерева с помощью гвоздей, желательно заранее просверливать отверстия под крепёж. Это увеличит время сборки, но предотвратит раскалывание досок.

Леса из металлопрофилей

Для сборки металлических лесов строительных своими руками придётся выполнить примерно ту же последовательность действий, выбирая стандартную высоту и ширину конструкций. А единственным серьёзным отличием являются переходники, используемые для повышения «этажности» сооружения. Кроме того, часть элементов соединяется друг с другом с помощью сварки.

Перед началом сооружения металлической конструкции, требуется подготовка следующих материалов:

Профильных труб соответствующего сечения (30 х 30 или 40 х 40 мм), из которых будут изготавливаться стойки. Длина отрезков – от 1 до 1,5 метров;
Тонкостенных трубы диаметром 20 мм, применяющиеся для изготовления стяжек. Длина каждой – 2 метра;
Труб (25 х 25 или 35 х 35 мм) для опорных подпятников и переходников. Длина – 2 м.

Перила чаще всего изготавливаются из таких же профильных труб, что и переходники. А для создания подпятников применяют ещё и металлические пластины толщиной до 4 мм. Для соединения диагональных стяжек друг с другом и с основной конструкцией лесов предусматривают достаточное количество болтов и гаек.

Сборка конструкции

Процесс сооружения лесов из металла начинается с выполнения следующих действий:

Фиксация стоек лесов с помощью сборочной поверхности (как правило, в этом качестве используют листы OSB);
Приваривание горизонтальных перемычек;
Заведение в верхние торцы металлических опор переходников из труб и их фиксация с помощью сварки.

После снятия со сборочного щита и переворота на 90 градусов леса конструкция снова крепится к листу OSB. Края труб, которые будут использоваться для диагональных распорок, расплющиваются и подготавливаются для соединения путём просверливания в них отверстий. Стяжки строительных лесов скрепляются друг с другом посередине и накладываются на стойки, а затем фиксируются болтами и гайками.

На следующем этапе сборки на перилах и опорах сверлят отверстия под крепёж и приваривают пластины-подпятники к трубам. Собранная конструкция устанавливается в вертикальное положение, а в нижние концы труб вводятся подпятники. На горизонтальные перемычки выполняется укладка деревянных подмостей, которые желательно дополнительно закрепить стальными уголками.

При креплении стяжек рекомендуется устанавливать горизонтальные и диагональные элементы на разных сторонах рамы. Если же сборка второго яруса лесов ведётся одновременно со строительством третьего, в стойках следует просверлить дополнительные отверстия для крепления болтами упорных укосов. А при наращивании лесов в горизонтальном направлении секции крепятся друг к другу такими же болтовыми соединениями.

Металлические строительные леса “в работе”

Если вы решили построить дом, строительные леса своими руками можно с легкостью изготовить. В основе данной конструкции может быть древесина. Перед началом работ важно знать о том, что оборудование будет иметь в составе опорные стойки, перемычки, настилы, лестницы, а также распорки. Последние составляющие должны располагаться как вертикально, так и горизонтально. Стоит предпочесть именно деревянные строительные леса, своими руками их будет изготовить гораздо проще, чем металлические. Однако такие леса не предназначаются для значительных нагрузок. После конструкцию можно будет разобрать и использовать отдельные элементы по другому назначению. Однако повторная сборка тоже возможна, но леса при этом уже не получатся прочными.

Особенности сборки деревянных лесов

Если вы решили собрать строительные леса своими руками, то потребуется соблюсти некоторые правила. Конструкция должна быть удобна в использовании, именно поэтому между стойками следует обеспечить минимальное расстояние, равное 2 м, тогда как максимальный предел эквивалентен 2,5 метра. Ширина настила не должна оказаться меньше 1 метра. При выборе высоты нужно руководствоваться максимальным пределом в 6 метров. Для того чтобы было удобно работать, необходимо создать чертеж.

Подготовка материалов и инструментов

Когда изготавливаются строительные леса своими руками, важно на начальном этапе подготовить весь набор инструментов и материалов. Таким образом, при этом не обойтись без бруса квадратного сечения со стороной в 100 мм. Понадобятся и доски, необходимо выбрать или приобрести те, что обладают толщиной, равной 30 миллиметрам. В качестве крепежа выступают гвозди, а вот осуществлять замер позволит рулетка. Хорошо, если в наличии у мастера будет дисковая пила. Выбирая древесину, необходимо обратить внимание на сухой и достаточно плотный пиломатериал, который лишён трещин. Если предпочесть сырую древесину, то она значительно утяжелит конструкцию. Помимо прочего, после высыхания конструкция может деформироваться. По той причине, что оборудование строится только лишь на определенное время, его элементы нет необходимости шлифовать и обрабатывать антисептическими составами.

Работа над рамой

Если будут изготавливаться леса строительные своими руками, то на первоначальном этапе нужно заняться рамой, при этом будет использоваться брус в количестве четырех штук, которые нужно обрезать по высоте лесов и уложить на ровное, по возможности, основание. Следующим шагом станет манипуляция, при которой следует использовать два бруса, каждый из которых обладает длиной в четыре метра. Еще два элемента должны иметь длину в 3,6 метра. Эти элементы следует прибить со внутренней стороны опорных балок. Меньшие заготовки укрепляются по верхнему краю, тогда как большие — устанавливаются по нижнему. В итоге вы должны получить трапеции, которые дополнительно фиксируются диагональными распорками.

Монтаж каркаса

Если изготавливаются леса строительные своими руками, то следующим шагом станет подъем рам. Их нужно установить вертикально и временно зафиксировать боковинами. Шаг между нижними краями стоек должен быть эквивалентен 1,15 метра. Расстояние между верхними краями должно оказаться равно 1 метру. Важно проанализировать, насколько правильно по отношению к горизонтальной поверхности располагаются боковые части. Если всё оказалось правильно, то каркас можно сбить гвоздями. Готовые леса должны получить форму пирамиды, а ее боковые части должны располагаться строго горизонтально и изготавливаться из бруса.

Установка настила

Если вы решили изготовить строительные леса своими руками из дерева, к верхним брускам, которые располагаются поперек, нужно прикрепить доски, составляющие настил. Лучше фиксировать их по ширине каркаса. Элементы следует уложить вплотную, не оставляя зазоров на стыках. В боковых частях каркаса следует зафиксировать дополнительные поперёк расположенные элементы, которые удобно будет применять в качестве лестницы.

Альтернативный вариант изготовления строительных лесов

Строительные леса своими руками из дерева могут быть изготовлены по разным технологиям. Вы можете использовать ту, что разработана самостоятельно. Для работы следует подготовить пиломатериал разного сечения и размеров. Например, горизонтальный настил должен быть сделан из более массивных досок, их толщина должна быть равна 50 миллиметрам. А вот ребра жесткости можно выполнить из досок, толщина которых варьируется от 25 миллиметров. Рейки ограждения могут иметь данный параметр от 20 миллиметров и выше. Некоторые специалисты все же рекомендуют обработать древесину составами против гниения и появления плесени. Это верно, если вы запланировали не только строительство дома, но и других сооружений на участке. Если вы задумались о том, как сделать строительные леса своими руками, то можно воспользоваться рекомендациями специалиста. Они советуют выполнять торцевые стороны конструкции под сходящимся углом, что должно увеличить устойчивость лесов. Помимо прочего, эти элементы не станут выступать помехой при проведении ремонтных работ.

Заключение

Несущие опоры, в основе которых будет брус с сечением 10х10 см, желательно делать усиленными, так как элементы меньшего сечения снижают прочность подобного сооружения. Выполняя строительные леса своими руками, фото подобных конструкций рекомендуется посмотреть заранее. В качестве минимально допустимой ширины выступают 50 сантиметров. Тогда как длина может достигать четырех метров. Если превысить высоту, которая была рекомендована выше, существует риск опрокидывания конструкции. Если есть возможность, то рекомендуется запастись электрическими инструментами, в противном случае проведение работ будет длиться достаточно долго. При креплении боковых частей к опорным балкам можно использовать саморезы. Однако некоторые мастера не советуют делать этого. Если будут изготавливаться строительные леса из досок своими руками, то в качестве самого важного требования выступает безопасность. Это обусловлено тем, что подобные конструкции могут иметь достаточно внушительную высоту, падение с них может стать причиной получения серьезных травм. Именно поэтому не стоит экономить на пиломатериале, приобретать следует только качественную и хорошо просушенную древесину. Только лишь при соблюдении данных правил удастся добиться отличного результата, который предполагает прочность и надежность строительных лесов. Такие конструкции можно будет эксплуатировать даже не один год, несмотря на то, что они будут подвергаться негативным внешним воздействиям.

Источник

При строительстве или ремонте часто приходится выполнять работы на высоте. При помощи приставной лестницы их производить будет неудобно. Для этих целей можно собрать строительные леса своими руками. Существуют разные варианты конструкции, которые подбираются исходя из характера и сложности работ. Какой лучше выбрать тип изделия, как его собрать или изготовить самостоятельно, можно прочитать в данной статье.

Монтажные леса широко применяются при проведении ремонта и строительства. Это незаменимый атрибут при выполнении внутренних и наружных отделочных работ на определенной высоте. Размер и конструкция лесов зависит от характера и сложности проведения монтажа. Главным предназначением данного строительного элемента является создание комфортных и безопасных условий при выполнении работ. Таким образом увеличивается эффективность работы, а также обеспечивается экономия сил и времени.

Независимо от вида конструкции, строительные леса должны быть надежными и прочными с учетом расположения на них людей, материалов и инструмента. Изделие следует размещать на подготовленной твердой и ровной площадке. Конструкция должна находиться на расстоянии не более 150 мм от стены для наружных работ и не превышать 100 мм – для внутренних.

Полезный совет!

В случае использования конструкции в течение длительного времени, необходимо предусмотреть канавы для отведения дождевой воды с площадки, чтобы не вымывался грунт из-под стоек устройства.

Строительные леса состоят из таких элементов:

стоек;
диагональных и горизонтальных распорок, придающих конструкции пространственную прочность;
перемычек для настила;
упоров, предназначенных для обеспечения устойчивости конструкции и предотвращения ее падения;
настила из досок, где будет стоять человек;
ограждающего элемента для защиты работника от падения вниз;
стремянки или лестницы для подъема на необходимый уровень.

Ширина настила должна быть не менее 1,5 м. Высоту между ярусами следует предусматривать как минимум 1,8 м. Между щитами и досками допускаются щели шириной не более 10 мм. Если создается сплошной настил, доски можно стыковать внахлест по длине, скосив предварительно торцы элементов.

Полезный совет!

При выполнении наружных ремонтно-строительных работ рекомендуется использовать фасадную сетку для строительных лесов, которая предотвратит падение работников, материалов и инструментов. А также обеспечит защиту отделки от солнца, пыли, порывов ветра и осадков.

В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые. Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса.

Из какого материала изготавливают строительные леса: фото изделий

Строительные леса – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.

Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.

Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.

Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.

Рамные разборные строительные леса: цена изделий

Строительные леса рамного типа являются наиболее дешевым и простым в эксплуатации вариантом. В состав конструкции входят готовые элементы из сваренных полых труб в виде вертикальных рам, опор, горизонтальных и диагональных связей. Благодаря тому, что на изготовление элементов не затрачивается много металла, конструкция характеризуется легким весом, быстрым монтажом и разборкой.

Сборка рамных строительных лесов осуществляется с помощью флажковых креплений или хомутов. Такие конструкции применяют как при внутренней отделке помещения, так и при наружных штукатурных и покрасочных работах зданий с простым фасадом. Благодаря малому весу, в лесах можно легко изменить секционность, а также перенести их на другое место.

Можно купить строительные рамные леса одного из видов: ЛРСП-30, ЛРСП-40, ЛРСП-60 и ЛРСП-100, где числовое значение указывает на предельную высоту установки. Однако конструкции отличаются не только габаритами, но и диаметром труб и толщиной стенок составных элементов. Первые два вида выпускаются диаметром 42 мм и толщиной 1,5 мм, а два других – 48 и 3 мм соответственно. Цена строительных рамных лесов начинается от 125 руб./м².

Конструкции могут быть оснащены колесами, что способствует легкому перемещению установки по плоскому грунту. Стандартными габаритами изделия являются такие показатели: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1 м. Для выполнения одноразовых работ можно оформить аренду рамных строительных лесов, цена составит 55 руб./м².

Монтаж строительных рамных лесов: последовательность действий

На подготовленной утрамбованной ровной площадке устанавливаются башмаки и деревянные прокладки. При необходимости можно расположить винтовые опоры. В башмаки помещаются смежные рамы первого яруса с последующим соединением их диагональными и горизонтальными связями. С шагом в три метра ставятся следующие две рамы со связями. Процесс выполняется до момента создания рамных облегченных строительных лесов необходимой длины. По краям конструкции монтируются рамы-ограждения с последующей установкой лестницы.

Важно!

Опорные поверхности должны располагаться строго в горизонтальной плоскости.

Далее приступают к монтажу второго яруса, который также соединяется связями, однако диагональные элементы располагаются в шахматном порядке относительно предыдущего ряда. Здесь можно применять ригели, на которые укладываются настилы из дерева. Для перемещения людей между ярусами устанавливаются наклонные лестницы в местах, отведенных для люков.

Рамные строительные приставные леса крепятся к стене в шахматном порядке с шагом в 4 м с помощью крюков со втулками или пробок с хомутами или кронштейнами, прикрепленными к стойкам рам лесов. Вышеизложенные действия осуществляются до момента достижения необходимой высоты установки.
На предохранительном и рабочем ярусе располагаются продольные и торцевые связи ограждений, которые монтируются в месте отсутствия диагональных стяжек. Леса устанавливаются по отвесу. Демонтаж разборных строительных рамных лесов осуществляется в обратной последовательности, начиная с верхнего ряда.

Передвижные строительные леса на колесах

Самым выгодным вариантом для выполнения быстрого ремонта являются строительные леса тура, которые считаются разновидностью рамной установки. Конструкция характеризуется прочностью и легкостью в сборке. Мобильность установке придают колеса, расположенные у основания вертикальных опор. Весомым достоинством вышки-туры является наличие домкрата в конструкции устройства. Высота изделия не превышает 20 м. Грузоподъемность установки составляет 300 кг/м².

Конструкция изготавливается преимущественно из алюминия, что придает ей легкость и удобство в перемещении. Реже можно встретить стальные туры, обладающие высокой прочностью и надежностью, но характеризующиеся сниженной мобильностью по причине большого веса.

Вышки-туры активно используются при монтаже кондиционеров, освещения, видеонаблюдения, баннеров, бигбордов, карнизов, отделке стен и балконов, ремонте водостоков и крыш. Существует два типа конструкции: неразборные телескопические и разборные. В первом варианте предусмотрен специальный механизм, благодаря которому тура выдвигается на необходимую высоту. Такой тип используется внутри помещения.

Для наружных отделочных или ремонтных работ применяются разборные вышки, имеющие более сложную конструкцию с опорами и диагональными связями. Каждая последующая секция встраивается в опоры нижнего модуля на втулках, в результате получается габаритная конструкция. При высоте установки 1,3 м конструкция укомплектовывается перилами и бортами. Сегодня можно взять вышку в аренду или купить строительные леса, цена которых находится в пределах 150-200 руб./м².

Мобильные леса на колесах следует применять в тех случаях, когда понадобится часто менять местоположение установки. Для фиксации конструкции на месте используются специальные тормозные винты.

Хомутовые строительные леса: особенности конструкции

Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.

Полезный совет!

При сборке конструкции можно комбинировать хомуты, что позволит создать установку нужной конфигурации.

Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.

Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.

Статья по теме:

Какие материалы используют для утепления деревянного дома. Нужно ли утеплять фундамент. Лучшие современные технологии утепления деревянных домов.

Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.

Полезный совет!

Хомутовые леса рекомендуется использовать для создания сцен и трибун.

Клиновые строительные передвижные леса

Данная конструкция создается из функциональных элементов с помощью специального клинового фиксирования. В качестве вертикальных составляющих используются трубы с фланцами, горизонтальных – трубы с держателями. Для придания установке мобильности ее рекомендуется оснастить специальными колесиками. Такие леса характеризуются прочностью и надежностью. При монтаже установки можно менять угол направления соединительных элементов, благодаря чему создаются многоуровневые конструкции различной конфигурации.

Производители выпускают клиновые строительные леса размером: высота секции – 2 м, длина – 2-3 м, ширина прохода – 1-3 м. Конструкция может иметь высоту 60 и 100 м. Установка способна выдержать большую нагрузку до 500 кг/м², поэтому устройство используют во время строительства сложных объектов в том случае, когда осуществляется подъем тяжелых узлов и материалов.

Полезный совет!

Для обеспечения безопасности людей, которые могут находиться вблизи стройплощадки, рекомендуется купить сетку для строительных лесов, предназначенную для ограждения фасада здания.

Леса удобны в эксплуатации, однако требуют трудоемкого монтажа. Конструкция характеризуется универсальностью, благодаря чему может быть использована не только при строительстве зданий, но и при возведении сцен, трибун, навесов, эстакад. Это незаменимая установка в судо- и самолетостроении. Стоимость конструкции начинается от 425 руб./м². Взять в аренду строительные леса можно за 85 руб./м².

Разборные металлические строительные леса штыревого типа

Такие конструкции пользуются большой популярностью на строительных площадках благодаря легкому и быстрому монтажу и разборке установки. В качестве узла соединения в лесах применяются штыри, которые располагаются на несущих опорах. Они стыкуются с отверстиями в трубах связующих элементов. Установки характеризуются прочностью, надежностью, жесткостью, устойчивостью, износостойкостью и долговечностью. Их можно использовать многократно, без труда перевозя с места на место в разобранном виде.

Благодаря высокой несущей способности конструкция может выдержать значительное количество тяжелых строительных материалов. Такие леса применяются на территориях со сложным рельефом и при строительно-монтажных работах сооружений криволинейной конфигурации. К недостаткам конструкции можно отнести большой вес установки, что связано со значительным количеством металла.

Сегодня осуществляется продажа строительных лесов штыревого типа таких разновидностей:

ЛШ-50 – высотой до 50 м, секционной высотой 2 м, длиной 1,5-3 м, шириной прохода 1-2 м;
ЛСПШ-2000-4 – высотой 40 м, шириной прохода 1,6 м, высотой секций 2 м, длиной 2,5 м;
Э-507 – высотой 60 м, шириной прохода 1,6 м, длиной и высотой секций 2 м.

Купить конструкцию можно от 519 руб./м². Также некоторые компании предлагают взять установку в аренду. Цена м² строительных лесов составляет 90 руб./м².

Деревянные строительные леса своими руками

Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.

Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м. Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы.

Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди. Саморезы не способны создать надежное соединение.

Полезный совет!

При монтаже деревянных лесов следует позаботиться об их удобной разборке. Для этого гвозди не рекомендуется полностью забивать, а также можно использовать между элементом сооружения и шляпкой деревянную прокладку.

После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.

Полезный совет!

Боковые поперечные элементы должны иметь разную длину, чтобы в результате получить пирамидальную конструкцию.

Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.

Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.

Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.

Приставные подмости и строительные козлы

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.

Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.

При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.

Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ. При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая.

Все высотные работы отличаются повышенной сложностью, и без специальных приспособлений в этом случае однозначно не обойтись. Одно из них – строительные леса. Их цена исчисляется в руб/м², и даже применительно к самому дешевому комплекту (рамному) составляет порядка 140 – 145. К тому же куда его потом девать? Аренда может выйти также недешево (от 55), если ремонт или строительство затянется надолго, что на практике обычно и происходит.

Плюс – некоторые проблемы с перевозкой лесов, так как личный транспорт для этих целей не подойдет. В сфере малоэтажной застройки (для частного сектора) оптимальное решение – изготовить их своими руками.

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Краткая характеристика типов строительных лесов

Хомутовые.
Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые.
Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые.
Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные.
Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Что понадобится

Точные линейные величины конструктивных элементов обозначать бессмысленно – их попросту не может быть. Размеры строительных лесов подбираются исходя из специфики проводимых работ, наличия места для их установки, количества одновременно находящихся на высоте мастеров и по ряду других параметров.

Все численные значения в мм.

По материалу:

Дюраль. Она стоит дешевле стали, но такие леса пригодны лишь для невысоких конструкций, использующихся для отделочных работ. При возведении кладки они не подойдут из-за малой несущей способности.
Сталь. Такие строительные леса для частного сектора являются универсальными в применении. Объяснение вполне понятное – высокая прочность и надежность каркаса.

По сечению:

Вертикальные стойки. Труба профильная 30 х 30.
Распорки (диагональные, горизонтальные). Труба круглая на 15.
Вставки (опоры для ограждения и настилов). Профиль 25 х 25.

Для обеспечения достаточной прочности настилов строительных лесов – не ниже «сороковки».

Длина – от 1600 до 2000.
Ширина – в пределах 1000.
Высота – 1550.

Те домашние мастера, которых приведенные размеры по какой-то причине не устраивают, могут за основу взять следующие чертежи.

Крепежные детали

Болты + гайки + шайбы + гровера – для скрепления металлических элементов.
Саморезы (по металлу) – для фиксации досок по месту укладки.

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
Сверление отверстий в конструктивных элементах. Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов. Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Для обеспечения максимальной устойчивости строительных лесов необходимо:

подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

Виды строительных лесов

Вертикальные опоры.
Стяжки, соединяющие опоры по горизонтали и вертикали.
Поперечины.
Настил.
Опорные откосы.
Поручни.
Лестницы.

Материал для изготовления

При изготовлении лесов используют:

пиломатериал;
металл.

Леса, изготовленные из металлических труб, хоть и значительно дороже деревянных, зато не ограничены в использовании. Их легко демонтировать и переносить по мере надобности. Кроме того, леса из труб можно наращивать по высоте, дополняя ярусы.

Изготовление лесов из дерева

предельная высота сооружения — 6 метров;
расстояние между опорами может варьироваться от 2,0 до 2,5 метров;
ширина рабочей площадки – 1 метр.

Изготовление строительных лесов

Пошаговое изготовление строительных лесов своими руками:

На ровной поверхности грунта выкладываются по две опоры, лучше из бруса, но можно и из пятидесятой доски, параллельно друг другу, одинаковых по высоте.
Опоры скрепляются по горизонтали поперечинами, на которые в последующем будет уложена площадка для работы.
Полученные две скреплённые конструкции, устанавливаются вертикально друг против друга и соединяются по диагонали и горизонтали поперечинам.
На горизонтальные поперечины застилаются и закрепляются доски, которые в последующем будут служить настилом.
Для фиксирования лесов, устанавливаются боковые упоры.
На опоры прибивается черепной брусок, который будет играть роль перил.
На последнем этапе устанавливается и фиксируется лестница для подъёма.

Если нужно установить две и более секций, то друг с другом они соединяются широкой доской, которая набивается на соседние опоры. Чтобы предотвратить раскол от гвоздей, предварительно нужно просверлить для них отверстия.

Специфика изготовления лесов из труб

Деталировка для сборки одной металлической секции

Чтобы собрать одну секцию, понадобится:

Профилированная труба для опор 40х40 мм — 4 шт. по 1,5 м.
Профилированная труба для перекладин — 4 шт. по 1 м.
Тонкостенная труба диаметром 20 мм — 4 шт. по 2 метра для стяжки по диагонали.
Профилированная труба 35х35 мм — 8 шт. по 10 см., которая будет играть роль переходников.
Профилированная труба 35х35 для перил — 1шт 2 — м.
Стальная пластина для подпятников 10х10 см толщиной 3 мм — 4 штуки.
Для соединения поперечин по диагонали с каркасом, понадобится 10 болтов с гайками и шайбами.

Сборка металлических лесов одного уровня

Чтобы собрать конструкцию, надо придерживаться инструкции: как правильно сделать строительные леса.

Сборка лесов из труб включает следующие операции:

К щиту из листа OSB, при помощи струбцин, закрепляются опоры лесов.
К опорам, с помощью сварки, привариваются поперечины по горизонтали.
На верхний торец стоек приваривают переходники размером 5 см.
Подняв со щита стойки с поперечинами, их надо повернуть на 90 градусов, снова уложить на щит и струбцинами закрепить к щиту.
Края и середину трубы, предназначенную для растяжки по диагонали, сплющивают и просверливают прорезь для болтов.
Две диагональные перекладины затягивают по центру болтом, прикладывают к стойкам и определяют место для просверливания.
Перекладины закрепляют на стойках болтами и затягиваются гайками.
На опорах и поручнях сверлятся отверстия и между собой их соединяют на болты.
К основанию труб привариваются подпятники.
Готовую конструкцию устанавливают вертикально.
На боковые перекладины укладываются доски, которые служат основанием рабочей площадки.

Фото как сделать строительные леса, можно посмотреть ниже.

Фото строительных лесов своими руками

Обратите внимание!

Все фото из статьи

При проведении различных работ на высоте – от кладки стен до обшивки фасада или нанесения штукатурки требуется сооружение конструкций, которые позволят выполнять работы комфортно и при этом обеспечат безопасность.

Профессиональные строители используют металлические леса, представляющие собой быстровозводимые модульные системы, которые могут иметь самый различный размер, но для частного использования проще соорудить конструкцию из досок, именно этот вариант мы и рассмотрим в статье.

Что потребуется для работы

Перед тем как построить леса из досок своими руками, необходимо приготовить все требуемые материалы и инструмент:

Стойки	Для них используется либо доска размером 50х100 мм, либо деревянный брус сечением 100х100 мм, эти элементы будут нести основную нагрузку и держать всю конструкцию, поэтому следует использовать только качественные пиломатериалы без крупных сучков, повреждения древоточцами и гнили, это очень важно для обеспечения безопасности
Настил и перемычки	Для этих элементов используется доска толщиной 40-50 мм, тут важно, чтобы настил без проблем выдерживал вес нескольких человек и небольшого запаса материалов (если это необходимо)
Распорки	Элементы, придающие жесткость и сохраняющие геометрию возводимой конструкции, делаются из доски толщиной 30-32 мм, она же используется и для создания ограждений, которые обязательны для обеспечения безопасного рабочего процесса, ведь никогда не исключено, что кто-то поскользнется или споткнется на лесах
Крепеж	Используются либо гвозди, либо саморезы большой толщины, чтобы обеспечивалась максимальная надежность и прочность всех соединений. Можно использовать и современный вариант – крепежные уголки и пластины, с их помощью конструкцию можно сделать еще надежнее и долговечнее, к тому же цена этих элементов невысока

Важно!
Не забудьте и об инструменте, так как потребуется резка древесины, забивание гвоздей или закручивание саморезов, а также проведение измерений, для этого проще всего использовать рулетку, угольник и строительный карандаш.

Рабочий процесс

Инструкция по тому, как сделать леса своими руками из досок, достаточно проста, важно соблюдать все рекомендации и требования, именно с них мы и начнем рассмотрение вопроса.

Основные требования к конструкции

Существует несколько общепринятых правил, соблюдение которых гарантирует надежность собираемых вами лесов и обеспечивает самую высокую безопасность:

Расстояние между стойками не должно превышать 2-2,5 метра, так как при большей длине пролетов древесина не сможет обеспечивать должную жесткость, особенно под высокими нагрузками;
Ширина настилов для обеспечения комфортной работы должна составлять не менее 1 метра, но делать конструкцию шире полутора метров также не рекомендуется, так как пострадает устойчивость системы;
Максимальная безопасная высота сооружения – 6 метров, это обусловлено тем, что столько же составляет максимальная длина пиломатериалов, а наращивать элементы не рекомендуется.

Этапы проведения работ

Весь процесс состоит из нескольких операций, которые должны производиться в определенной последовательности:

Для начала необходимо соединить первые 4 стойки
, для этого скрепляется вначале длинная сторона, делается это с помощью диагональных распорок, таким же образом собирается второй элемент, после чего с помощью все тех же распорок соединяются торцевые стороны, далее полученную конструкцию нужно поставить и проверить на устойчивость, при необходимости производится усиление с помощью дополнительных перемычек и перфорированных уголков;

Далее нужно закрепить перемычки
, их расположение зависит от того, на каком уровне будут производиться работы. Важно рассчитать все правильно, чтобы обеспечить удобство процесса, если будет использовано два ряда настила, соответственно делается и два ряда перемычек, они также будут служить элементами, обеспечивающими жесткость, для дополнительного усиления опоры имеет смысл крепить на уголки с ребрами жесткости;
Настил устраивается по закрепленным перемычкам
, для его устройства берется только надежная доска без трещин и повреждений, необходимо нарезать ее на куски нужной длины, чтобы лишние части не торчали по краям, эти элементы лучше всего крепить с помощью саморезов, так как от них дерево трескается гораздо меньше, а фиксация получается намного лучше;

Далее надо прикрепить элементы ограждения
, их расположение напрямую зависит от места настилов. Общеустановленным правилом является то, что элементы должны стоять не ниже уровня пояса, иногда имеет смысл прибить два ряда доски для обеспечения еще большей безопасности. Тут используется пиломатериал толщиной как минимум 30 мм, чтобы в случае необходимости он мог выдержать достаточно большое усилие и не сломаться;
Следующий этап – установка опорных элементов
, их количество и конфигурация зависит от особенностей той или иной ситуации, высоты лесов и надежности грунта вокруг дома. Тут важно усвоить одно простое правило – опор устанавливается столько, сколько необходимо для обеспечения наилучшей устойчивости сооруженной вами системы. Элементы хорошо упираются в почву, после чего прикрепляются к опорным стойкам;

Совет!
Если строение деревянное, то для дополнительной надежности система крепится к стенам, это значительно усилит конструкцию, все очень просто: брусок одним концом фиксируется на стойке, а другим на стене.

Дерево – один из самых простых и недорогих в обработке строительных материалов. Сделать деревянные строительные леса своими руками довольно просто.
Производство лесов будет состоять из 5 последовательных этапов, выполнив которые, вы получите конструкцию, полностью готовую к работе. Необходимы для работы инструменты:

Деревянные строительные леса намного дешевле сделать самостоятельно, чем покупать в специализированных магазинах.

шуруповерт;
рубанок;
дрель;
ножовка по дереву;
рулетка.

Подготовка и выбор материалов

Конструкция строительных лесов такова, что для разных деталей необходимо использовать несколько видов дерева. Для того чтобы подготовить несущие опоры, потребуется брус размером не менее 10х10 см, в противном случае вы не сможете выполнять с таких лесов тяжелые работы. Сами помосты делаются из довольно толстых досок (желательно не менее 50 мм в толщину). Ребра жесткости выполняются из досок от 25 мм в толщину. Следует помнить, что используемая древесина должна быть обработана специальными средствами, защищающими материал от гниения и плесени. Желательно, чтобы на материале отсутствовали трещины и сучки, тогда строительные леса прослужат дольше. В целях безопасности в конструкцию можно также добавить рейки ограждения.

Расчет размеров каркаса и начало сбора

Схема строительных лесов из дерева.

В строительстве есть ограничения на минимально допустимую ширину лесов, она должна составлять не менее 50 см. Рекомендуемая длина лесов составляет 3-4 м, а безопасная высота не должна превышать 6 м, в противном случае строительные леса могут опрокинуться при работе. При подборе материала для опор из бруса следует отдать предпочтение цельному, а не составному брусу, так как это повысит прочность будущего изделия. Для повышения устойчивости всей конструкции торцевые стороны лучше выполнять под сходящимся углом.

Строительные леса своими руками можно собрать из небольшого количества материалов. В начале первого этапа два шестиметровых опорных бруса кладутся на горизонтальную поверхность. Расстояние между ними равно планируемой длине будущей конструкции. Два таких же бруса укладываются рядом аналогичным образом. При этом верхние концы пары бруса должны немного сходиться, т.е. если расстояние между нижними концами пары равно 3 м, то расстояние между верхними концами должно быть равно 2,4 м. Это необходимо для повышения устойчивости конструкции. Далее, к опорным балкам крепятся боковины, которые будут служить опорой для настилов (для крепежа используются обычные саморезы). Монтировать опоры следует с внутренней стороны. Всего боковин из бруса будет 4, так как не рекомендуется изготавливать леса выше трех «этажей». Три боковины будут использованы для настилов, а одна, нижняя – для укрепления прочности.

Соединение в единую конструкцию и окончательный монтаж

Далее, необходимо соединить получившиеся на предыдущем этапе боковые трапеции боковыми поперечинами. Если же вы все же решились собирать строительные леса своими руками, то во избежание травм и потери точности при стыковке, данную операцию следует выполнять вдвоем или втроем. Следует помнить, что устойчивые деревянные строительные леса должны быть пирамидальной формы, однако угол схождения не должен быть большим. Боковые поперечины крепятся саморезами, это оправдано тем, что после окончания строительных работ деревянные леса можно будет довольно просто разобрать, вывинтив шурупы, и сложить на хранение.

Источник

Многие работы при строительстве, обслуживании и ремонте частных домов приходится осуществлять на высоте. Облегчить и сделать процесс выполнения подобных мероприятий более безопасным позволяют строительные леса, которые несложно приобрести в готовом виде либо собрать своими руками. Самостоятельно такие конструкции изготавливаются из профильных труб или из деревянных элементов по достаточно простым схемам.

Основные элементы лесов из дерева и металла

Строительные леса (СЛ) – это вспомогательные опорные сооружения. Они используются для монтажа стенового сайдинга и кровель, подшивки фронтонов, установки водостоков, декорирования фасадов частных домов, выполнения других мероприятий. Строительные леса своими руками делаются из дерева или металла. Вне зависимости от используемого материала, они состоят из следующих основных элементов:

Вертикальные стойки. Эти детали воспринимают нагрузку от конструкции и передают ее на землю.
Перемычки. Части сооружения, служащие для монтажа настила. Перемычки устанавливаются по бокам лесов.
Стяжки. Бывают горизонтальными и диагональными. Они необходимы для придания каркасу СЛ максимальной пространственной жесткости.
Перила. Представляют собой простейшее ограждение, которое защищает человека, выполняющего стройработы, от падения с высоты.
Настил. Конструкция из досок, сбиваемых между собой. Настил выполняет функцию рабочей площадки.
Лестницы. Позволяют строителям подниматься на леса и спускаться с них.
Упорные укосы. Важный элемент сооружения, предохраняющий его от опрокидывания.

Леса из дерева собрать проще. Они имеют небольшой вес. Их детали крепятся друг к другу саморезами либо гвоздями. Но деревянные конструкции не годятся для серьезных нагрузок.
Демонтаж таких лесов выполняется долго. Их разрешается впоследствии собирать еще несколько раз для выполнения высотных работ. Но прочность повторно монтируемых сооружений снижается, так как в брусьях и досках остаются отверстия от метизов.

СЛ из профильной трубы намного надежнее. Они быстро разбираются, а затем оперативно собираются, сохраняя свои изначально высокие прочностные характеристики. При необходимости их разрешается наращивать дополнительными элементами.

Разновидности сооружений и их эксплуатационные характеристики

Все строительные леса делят на несколько типов в зависимости от конструкции и используемых для их сборки крепежных элементов. Существуют следующие виды описываемых сооружений:

Рамные.
Штыревые.
Клиновые.
Подвесные.
Хомутовые.

Рамные конструкции – прочные и долговечные в эксплуатации. Их делают из металлических деталей с небольшим весом (например, из алюминиевых труб). Такие строительные леса располагают несколькими вертикальными рамами, которые усиливаются с помощью распорок. Нередко их оснащают колесиками для быстрого перемещения конструкции вдоль обрабатываемой поверхности (стены дома, фронтона).

Штыревые леса – неповоротливые и тяжелые. Считаются самыми устойчивыми и прочными. Собираются из металлических труб, соединяемых в единую конструкцию гнездовыми запорными элементами и сваркой (с ее помощью к сооружению приваривают изогнутые куски арматурных прутьев). Штыревые СЛ рекомендованы для выполнения кирпичной (каменной) кладки, так как они без проблем выдерживают большой вес используемых материалов.

Клиновые леса являются мобильными и достаточно прочными. Они объединяют в себе достоинства штыревых и рамных сооружений. Достигается это посредством использования специальных крепежей-держателей, представляющих собой особые фланцы с прорезями. Клиновые СЛ оптимальны для монтажа сложных фасадов и их обслуживания.

Подвесные конструкции, называемые домашними умельцами люльками, используются при отделке стен плиткой и другими видами облицовочных материалов, для мытья фасадных окон. Они не очень функциональны, чего не скажешь о хомутовых конструкциях. Последние признаются экспертами универсальными сооружениями. Сделать хомутовые строительные леса совсем непросто. Зато с их помощью можно будет обрабатывать (декорировать, ремонтировать) здания самой сложной и необычной конфигурации. Такие сооружения в случае потребности легко меняют свою форму по вертикали и горизонтали.

Надежная конструкция из дерева – как сделать самому?

Рамные деревянные леса собираются из досок сечением 10х5, толщиной 3–5 см и бруса 10х10 см. Из инструмента требуется дисковая пила, дрель и молоток. Для крепления деталей конструкции используются гвозди (саморезы). Разметочные работы выполняются рулеткой и строительным уровнем. Доски толщиной 3 см предназначены для создания ребер жесткости, 5 см – для возведения настила. Чертеж лесов разрабатывается с учетом таких требований:

Максимальная высота сооружения – 600 см, длина – 400.
Минимальная ширина настила – 100 см.
Расстояние между опорными стойками конструкции – 200–250 см.

Для строительства лесов берется хорошо высушенная древесина. На ней не допускается наличие трещин и других дефектов. Все деревянные элементы обрабатываются растворами, предупреждающими развитие плесени и гниения. Работы начинаются с изготовления рам. По запланированной высоте СЛ обрезаются четыре бруса. Полученные заготовки размещаются на ровном участке земли. К опорным балкам (изнутри) прикрепляется по два бруса длиной 360 и 400 см. Вторые фиксируются по нижнему краю опор, первые – по верхнему. В итоге получаются две рамы трапециевидной формы. Их усиливают распорками. Установка последних осуществляется по диагонали.

Рамы поднимают с земли, ставят вертикально, соединяют (временно) боковинами. Дистанция между верхними краями опорных стоек берется 100 см, между нижними – 115 см. Уровнем проверяется точность монтажа по горизонтали боковин. Сделанный каркас соединяется в одно целое саморезами либо гвоздями. Использовать гвозди в качестве крепежа предпочтительнее. Они изготавливаются из мягкого металла, который при сильной нагрузке не ломается, а сгибается. Саморезы производят из закаленной стали, которая отличается повышенной хрупкостью
. Если на леса будут действовать переменные либо ощутимые ударные нагрузки, такой крепеж ломается.
Это приводит к тому, что СЛ разваливаются.

Настил делается из досок. Они прикрепляются к поперечным верхним брускам. Монтаж досок производится без зазоров – чем плотнее они будут лежать, тем надежнее получится конструкция. По бокам сооружения осуществляется установка добавочных поперечин. Эти перемычки придают сооружению дополнительную жесткость и выполняют функцию лестниц.

Металлические леса – на сколько лет рассчитаны?

Конструкции из профильной трубы состоят из 2–4 секций длиной 160–200, шириной 100 и высотой 150 см. Конкретное число последних зависит от высоты и длины дома. Секции делаются с алюминиевыми либо стальными стойками. В случаях, когда леса станут воспринимать серьезные нагрузки, лучше строить их из стали. Для сборки металлической конструкции нужен сварочный агрегат, электродрель, уровень, болгарка, крепежные элементы (болты и саморезы). Настил лесов изготавливается из обрезной доски (рекомендуемая толщина – 4 см). Опоры, поперечины, переходники и другие части сооружения делаются из круглых и профильных труб сечением 1,5, 3х3 и 2,5х2,5 см.

Распорки нарезаются из 1,5-сантиметровых по диаметру изделий. Диагональные детали делаются длиной 200 см, горизонтальные – 96 см. На концах труб (двухметровых) производятся надрезы. Их длина – 6 см. После этого трубные изделия в местах надрезов расплющиваются. Операция выполняется для облегчения соединения несущих опор-стоек и распорок.

Трубы сечением 3х3 и 2,5х2,5 см режутся на отрезки длиной 8 и 30 см соответственно. Из полученных заготовок делаются переходники – специальные элементы для наращивания высоты СЛ. Отрезки меньшей длины надеваются на более длинные и свариваются между собой.

При помощи распорок и вертикальных стоек создаются две рамы. Сделать их несложно – следует приварить распорки к стойкам через каждые 0,3 м длины последних. В результате получаются изделия, визуально похожие на лестницы.

К нижним концам опор привариваются пластины размерами 7х7 см. Они вырезаются из листовой стали. Пластинки не позволят массивной конструкции провалиться под собственной массой и весом людей, работающих на ней, в грунт. При необходимости под эти пластины во время использования лесов дополнительно подкладываются бруски из древесины.

Сваренные рамы ставятся вертикально. Определяются точки крепления диагональных распорок. В отмеченных местах электродрелью делаются отверстия. В них вкручиваются болты. Все детали строительных лесов соединяются. После этого обязательно проверяется горизонтальность перекладин при помощи уровня. При наличии перекоса части СЛ подгоняются. Эксплуатировать самодельную конструкцию с негоризонтальными перекладинами запрещено из-за ее малой устойчивости.

Изготовление настила и покраска сооружения из труб

Настил металлических лесов делается из досок. Они укладываются поперек либо вдоль секции. В первом случае деревянные заготовки фиксируются к трубам, которые устанавливаются по бокам лесов (крепление выполняется болтами). В продольном направлении разрешается укладывать доски длиной более 200 см. Они сбиваются в один настил (без зазоров) и усиливаются от прогиба поперечными брусками. Последние монтируются снизу досок.

На торцах настила монтируется П-образный профиль из металла. Его ширина – 1,7–2 см. Профиль обрезается по размерам настила и фиксируется к последнему саморезами. Такая конструкция исключает вероятность сдвига досок.

Леса из профильной трубы используются многократно. Они без затруднений разбираются и собираются по мере необходимости. Чтобы продлить срок их эксплуатации, рекомендуется окрашивать СЛ. Покраска выполняется по простой схеме:

все элементы лесов тщательно ошкуриваются;
металлические поверхности обеспыливаются;
трубы грунтуются.

После высыхания грунта производится окрашивание. На настил из досок желательно нанести слой краски, предварительно обработав древесину антисептическим составом.

Время чтения ≈ 4 минут

Прежде чем начать возводить строительные леса, нужно определиться с тем, из какого материала они будут изготавливаться, и какой вид лесов (точнее сказать, способ крепления) вам, собственно говоря, нужен.

Сегодня есть два материала, из которых можно изготовить строительные леса своими руками. Это либо дерево, либо металл. Соответственно, готовые конструкции могут быть либо металлическими, либо деревянным. А вот если рассматривать способы крепления элементов этих лесов, то разновидностей будет побольше. Это:

Рамные леса. Они востребованы при проведении штукатурных работ.
Клиновые леса — незаменимы при работах с большими нагрузками, и их легко можно разобрать.
Хомутовые леса — используются при работах на объектах со сложной конфигурацией.
Штырёвые леса. Эта разновидность пользуется особой популярностью, так как такие леса быстро собираются и разбираются.

Определившись с разновидностями, можно переходить к вопросу — стоит ли строить даже самые простейшие строительные леса своими руками, или всё-таки доверить это занятие мастерам своего дела. В случае, когда ваше решение будет однозначно экономным, вы можете посмотреть подробные фото и видео идеи того, как быстро и качественно собрать строительные леса самостоятельно. К слову сказать, там же, вы найдёте подсказку того, как их потом хранить, или разобрать это сооружение, до следующего применения.

Чертежи строительных лесов

Вообще нужно понимать, что собирая строительные леса своими руками чертежи, могут существенно облегчить задачу. Действуя согласно существующей схеме, вы быстро справитесь с монтажом. Единственное, что нужно усвоить, так это то, что любые леса состоят из таких элементов, как:

основные стойки;
горизонтальные и диагональные распорки, необходимые для прочности конструкции;
настильные перемычки;
досковый настил (подпора) на котором должен стоять человек;
надёжные упоры;
обязательное ограждение для того чтобы избежать падения с высоты;
стремянка для подъёма на нужную высоту.

Как видите, строительные леса своими руками освоить и собрать не так уж и сложно. Но так ли это целесообразно? Ведь в большинстве случаев эти конструкции представляют собой не какие-то там козлы-помосты, а серьёзные сооружения, предназначенные для выполнения тяжёлых работ на определённой высоте.

Инструкция сборки строительных лесов

В данном случае, сборка лесов предполагает использование деревянных материалов, поскольку мало кому придёт в голову в дачных условиях заниматься сборкой металлических лесов, если только они не представляют собой уже готовые к сборке элементы, имеющие небольшие размеры.

А деревянные строительные леса, изготовленные своими руками, могут быть полезными только для работ на уровне, не превышающем второго этажа и в основном для проведения ремонтно-фасадных работ . Их использование в более тяжёлых условиях и при больших нагрузках может оказаться не просто невозможным, но ещё и опасным. Тем не менее, чтобы вы всё-таки не запутались в этапах сборки, предлагаем вам воспользоваться инструкцией сборки простейшей конструкции.

Прежде всего, вам следует запомнить ориентировочные величины. А именно:

Расстояние между стойками не должно выходить за пределы двух — двух с половиной метров.
Ширина настила для работы должна быть не менее метра.
Общая высота конструкции должна быть не более шести метров.

А теперь — за работу! Для того чтобы приступить к сборке, необходимо заранее заготовить все необходимые материалы. Это будут:

Доски, толщина которых не меньше пятидесяти миллиметров, а ширина не менее ста мм. Можно их заменить брусом 10х10 или кругляком для упоров и стоек.
Доски для ограждения и распорок. Их толщина должна быть как минимум тридцать миллиметров.
Доски для настила и перемычек — 50 мм толщины.
Гвозди. Но не вздумайте их заменять саморезами — в этом деле они не надёжные товарищи.

1. Соблюдая все расстояния, которые были указаны немногим выше, со всех четырёх сторон скрепите четыре стойки с помощью имеющихся диагональных распорок.

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

опорные стойки;
лестницы;
настилы и перемычки для него;
ограждающие перила;
упоры;
горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесов	Описание
рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Для работы потребуется:

брус 100х100 мм;
доски толщиной 30 мм;
доски сечением 100х50 мм;
гвозди;
молоток;
уровень;
рулетка;
дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Цены на различные виды строительных досок

Доски строительные

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Шаг 3. Сборка рамы

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде . Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают и красят, чтобы защитить от влаги и гниения.

Цены на столбы, профильные трубы

Столбы, профильные трубы

Видео — Строительные леса своими руками

При строительстве, отделке, ремонте малоэтажных домов уверенно выполнять работу наверху можно только на строительных лесах, которые вполне реально сделать своими руками из дерева.

Покупать металлические конструкции хозяевам невыгодно, потому что стоят они дорого, а используются не так часто.

Самодельные леса можно сделать из материала, имеющегося в запасе на приусадебных участках. Если такого в достаточном количестве не окажется, можно купить доски и брусья, а по окончании строительства использовать их на другие нужды.

Материалы для лесов

Важно, чтобы деревянные заготовки были сухими, прочными, поэтому наличие на них сучков, трещин, других дефектов недопустимо. По возможности желательно покупать материалы из ели, на сосне обычно бывает больше огрехов. В принципе, можно использовать любую прочную древесину, надежность которой накануне строительства нужно проверить.

Для этого на две невысокие опоры накладывают кирпичи, шлакоблоки, крупные камни подходящей формы.

Следует положить доску с толщиной 30 мм, встать на нее сверху и несколько раз подпрыгнуть. Делать это должен человек с хорошей реакцией и координацией, чтобы благополучно приземлиться на землю в случае неудачи. Если доска прошла испытание, ее можно применять для сборки лесов.

Для возведения строительной конструкции своими руками понадобятся также бруски с квадратным сечением и длиной стороны 100 мм, рулетка, очень поможет делу дисковая пила.

Саморезы и гвозди

Сомнения в выборе крепежных элементов вполне понятны. Гвозди удобно забивать, они обеспечивают прочность строительным лесам, потому что обладают некоторой гибкостью, позволяющей амортизировать нагрузку. Неудобство заключается в том, что строительную конструкцию практически невозможно разобрать, не повредив древесину.

Саморезы в этом отношении удобны, их можно выкрутить без повреждения деревянных поверхностей, но они характеризуются большой хрупкостью. Черные саморезы из закаленных стальных сплавов при ударах или просто под тяжестью могут ломаться.

Обратите внимание!
Анодированные самоврезающиеся крепежи несколько прочнее, отличить от обычных их можно по зеленоватому оттенку покрытия.

Если своими руками на участке хозяин работает часто и древесина понадобится в максимально целом виде, можно использовать анодированные саморезы, а для уверенности забить всего по два или три гвоздя в местах соединений лесов на всякий случай, для страховки.

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.

Полноценные строительные леса

Устройство традиционных деревянных лесов за долгие годы не претерпело изменений. Оно хорошо всем известно по кинофильмам советских лет и плакатам, на которых очаровательные девушки, стоя на лесах, жизнеутверждающе улыбались увлеченно работающим юношам.

Для изготовления своими руками таких лесов понадобится много пиломатериалов, достоинство конструкции заключается в том, что она выдерживает большую нагрузку, позволяет проводить работы любой степени сложности.

Прежде чем начинать собирать леса, следует заранее запастись досками толщиной 50 мм, брусками для поперечин длиной до 1 м. На первом этапе делают стойки из длинных брусков или досок, соединенных поперечинами. Леса будут особо устойчивыми в том случае, если стойки расположить под наклоном, а не строго вертикально.

В зависимости от будущей нагрузки на настил, толщины досок на нем стойки располагают на расстоянии от 1,5 до 2,5 м друг от друга и укрепляют их укосинами. Количество поперечин и укосин лишним не бывает, чем их больше, тем устойчивее получатся леса.

Обратите внимание!
Если высота конструкции превышает 3 м, то дополнительными укосинами, упирающимися в землю, подпирают вертикальные балки стоек.

В последнюю очередь на бруски, расположенные по периметру стоек сверху, укладывают настил из досок, которые внимательно осматривают накануне. Настилают поверхность таким образом, чтобы не образовывались щели, зазоры в местах стыков, получалось полотно, подобное полу в деревянных избах. На таком настиле рабочие могут уверенно сосредоточиться на непосредственных обязанностях, не опасаясь провалиться. На большой высоте спокойнее работается при наличии перил, они должны быть сделаны из прочного материала без трещин, других дефектов.

Полноценные строительные козлы из пиломатериалов вполне можно сделать своими руками в короткие сроки при наличии навыков работы и минимального набора инструментов, желательно с электрической системой питания.

Особенности металлических лесов

Если большого желания делать своими руками строительные леса из дерева не обнаруживается, можно приобрести готовую конструкцию из металла. Затраты, безусловно, будут заметными, но на таких лесах можно проводить строительные работы любой степени сложности с большими нагрузками на опоры и настил.

Металлические леса удобны тем, что их можно по окончании стройки разобрать своими руками, сложить в подсобное помещение и затем использовать при проведении ремонтных работ в будущем.

Промышленность выпускает конструкции из металла нескольких видов:

штыревые;
хомутовые;
рамные;
клиновые.

В штыревых лесах петли в виде штырей приварены на вертикальных стойках, а перекладины заканчиваются крючками, предназначенными для соединения. Сборка осуществляется просто и быстро, работать на таких лесах удобно со зданиями стандартных форм, если предстоит отделка выступов, фигурных эркеров, лучше выбрать другую основу.

Леса с высотой не более 40 м производят из металлических труб, которые закрепляются специальными хомутами. Сборку можно сделать своими руками, при необходимости такие строительные леса легко перенести на новое место. Работу с очень тяжелыми грузами на них выполнять не рекомендуют, потому что хомутовые крепления имеют ограничения по нагрузкам.

Часто металлические леса выпускают в виде модулей из рам, которые сваривают из труб и укрепляют укосинами. Конструкцию можно с помощью дополнительных модулей удлинять и увеличивать в высоту. Одна секция обычно имеют высоту, равную 2 м, длину от полутора до 3 м, глубина горизонтальной части обычно составляет 1 м.

Клиновые леса из металла имеют более сложные места соединений, состоящие из дисков с отверстиями, приваренных к вертикальным стойкам, и труб со специальными замками, напоминающими пасть хищников. Замок заводится на диск, в сквозное совпадающее отверстие вставляется клин. Леса можно легко собрать и разобрать своими руками, перенести, куда потребуется, на них удобно выполнять любые работы.

Выбирать вид строительных лесов нужно осмотрительно, учитывая специфику предстоящей работы, нагрузку и финансовые возможности. Можно приобрести пиломатериалы и сделать конструкцию полностью своими руками или купить готовые металлические изделия, которые останется только собрать.

Из этой статьи вы узнаете, как правильно собирать деревянные леса своими руками — для вас подготовлена пошаговая инструкция.

Статья расскажет о требованиях к отдельным элементам и конструкции в общем. Также вы узнаете о дополнительных приспособлениях для работы на высоте.

Леса — временная или постоянная система опор и трапов, которая служит для подъёма и работы на высоте. К ним предъявляются повышенные требования по прочности, устойчивости и безопасности, т. к. работа на высоте более 1,5 м является травмоопасной.

Независимо от материала и принципа конструкции, к лесам предъявляются следующие общие требования:

Надёжность. Система элементов должна с запасом выдерживать вес работников и материала в движении.
Технологичность. Подразумевает удобство сборки/разборки всей конструкции. С этой работой должен справиться разнорабочий или специалист начального уровня.
Экономность. Конструкция должна содержать допустимый минимум элементов, но быть при этом устойчивой и надёжной.
Утилитарность. Для инвентарных лесов — возможность максимально многократно использовать конструкцию и отдельные элементы. Для деревянных — возможность вторично использовать материал после разборки для других целей без существенной потери качества.

Инвентарные подмости — продукция профессиональная и дорогостоящая. Приобретать их для домашнего пользования невыгодно, возможна лишь аренда при большом объёме работ (например, с фасадом дома). Как правило, в частном строительстве принято возводить условно одноразовые леса, точно соответствующие конструкции здания.

Стандартные леса из дерева

Конструкция этих подмостей пришла к нам из Средних веков. Принцип формирования рамы и соединения деталей с тех пор не изменился. Усовершенствовались только сами крепежи. На них стоит обратить особое внимание.

Основные элементы деревянных лесов

1 — стойки; 2 — поперечены; 3 — настил; 4 — раскосы; 5 — стабилизирующие откосы

Стойки.
Вертикальные опоры из обрезной доски хорошего качества. Воспринимают нормальную (по вектору гравитации) нагрузку от всей конструкции и передают её на основание (грунт). Требования к стойкам:

Доска обрезная 1-го сорта любой породы.
Толщина доски — не менее 30 мм, ширина — не менее 100 мм.
Механическая целостность каждого отдельного элемента. Доска не должна быть лопнувшей, надломанной, гнилой, кривой, переменного сечения, с избыточным обзолом или отверстиями.
Доска не должна быть поражена насекомыми.

Особое внимание необходимо уделить узлу сращивания стоек по вертикали. Элементы должны соединяться «встык», а не «внакладку» и зажиматься с обеих сторон.

Поперечины.
Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры.

Настил.
Поперечные трапы, передающие нагрузку от людей и материалов на поперечины. Может быть выполнен из обрезной или необрезной доски, а также быть комбинированным — направляющие из доски, сверху листовой материал. Допускается сплошной настил и в разбежку.

Раскосы.
Диагональные связи, соединяющие стойки разных рядов. Допускается использование рейки, горбыля. Желательно устанавливать раскосы максимальной длины, чтобы связать наибольшее количество стоек.

Откосы.
Диагональные упоры, поддерживающие конструкцию во избежание отклонения от стены. Обычно применяют доску 25 мм.

Правила возведения деревянных лесов

Существует набор общих правил, соблюдая которые вы сможете собрать надёжную и безопасную конструкцию. Эти правила выведены из требований ТБ и опыта работы мастеров-высотников:

Основание должно быть надёжным. Если под ногами рыхлая земля или песок — сделайте деревянные площадки для опоры стоек.
Ширина прохода между стойками — не менее 500 мм.
На каждый узел — не менее 3-х точек крепления. При многоточечном креплении — шаг 50–70 мм в шахматном порядке.
Используйте мощные саморезы (не менее 4,2 мм). В случае сборки на гвоздях (100 мм) загибайте их с обратной стороны.
Всегда устанавливайте поручни с внутренней стороны стойки.
Применяйте лобовую доску (ограждение у настила).
Стойки в месте сопряжения должны быть торцованы.
Шаг стоек от 1 до 2 м, минимальная толщина настила 25 мм.

Сборка лесов

Для создания деревянной конструкции подмостей понадобится минимум инструмента: пила, молоток с гвоздями и рулетка.

Порядок работы:

Длину рабочего пространства следует разделить на оптимальный шаг (1,5 м) и получить количество стоек.
Собираем «конверт» — раму из стоек и поперечин. Для этого выкладываем параллельно две доски и отмеряем высоту яруса. Сшиваем их в этом месте поперечиной.

Внимание! Угол между стойкой и поперечиной должен быть 90°. Перекосы могут деформировать раму под нагрузкой.

Сшиваем раму раскосом.
Заготавливаем необходимое количество «конвертов».
Установить два «конверта» вертикально, в проектное положение. Сшить их раскосом на максимальной высоте так, чтобы они стояли без поддержки.
Установить количество конвертов согласно длине доски настила так, чтобы её края попадали на поперечины.
Завести доску настила на поперечины и зафиксировать. Усилить раскрепление раскосами.
Закрепить настил сверху саморезами или гвоздями.
Установить аналогичным образом остальные «конверты» и настил.

Внимание! Никогда, ни при каких обстоятельствах не сращивайте настил между опорами! Стык досок или листов настила должен приходиться на поперечину!

Установить поручень и лобовую доску.
По возможности привязать конструкцию к стене.
Если высота более 2-х ярусов и требуется наращивание стоек, следует сначала установить откосы. Для этого нужно связать стойки в нижней части горизонтальной доской максимальной длины. Затем край этой доски связать с верхом стойки — получится надёжный треугольный упор.

Разбор лесов проводится в обратном порядке — демонтаж настила, поперечин, наращенных стоек, откосов и конвертов. Разборку должны проводить квалифицированные и опытные плотники.

Приспособления для устройства деревянных лесов

Стальная поперечина — кронштейн

Этот элемент заметно упрощает монтаж, позволяя быстро изменять уровень настила. Такое приспособление должно соответствовать сечению доски.

Треугольный кронштейн

Такой кронштейн может быть деревянным или стальным. Позволяет крепить подмости непосредственно к стене. Для устройства настила на его основе достаточно нескольких досок для трапа. Но при этом для перестановки приходится его демонтировать. Монтаж чего-либо снизу вверх невозможен. Наиболее опасный вид высотных подмостей. При работе требуется особый навык и осторожность.

Экспресс-подмости каменщика

Создаются из поддонов, на которых привезён кирпич . Для настила используют, как правило, стропильную доску. Не требует распиловки материала, при этом достаточно надёжны, если не делать пролётов более 1,5 м.

Подмости каменщика на видео

Какой бы вид подмостей или лесов вы не выбрали, помните, что ваша жизнь и здоровье — в ваших руках. Экономия одной доски или 10 минут времени на усиление могут обернуться неприятными, а подчас и тяжёлыми последствиями.

Виталий Долбинов, рмнт.ру

Источник

Изготовить строительные леса своими руками – самый простой и дешевый способ выполнить работы на высоте. Разберемся, как сделать самодельные леса максимально надежными и устойчивыми.

Многие строительные работы требуется проводить на высоте. Есть несколько вариантов получить строительные леса: взять в аренду, заказать изготовление, сделать самому. Последний вариант позволяет сэкономить немало времени и денег. Но конструкция должна быть максимально надежной и безопасной. Разберемся, как построить строительные леса самому, какой материал наиболее предпочтителен и какие меры безопасности требуется соблюдать.

Из дерева

Дерево – наиболее широко применяемый материал при самостоятельном изготовлении лесов. У него есть целый набор преимуществ:

Простота обработки. Работа с металлом требует определенных навыков в сварке, работе с профессиональным электроинструментом и т.д., которые есть не у всех. А работать с деревом гораздо проще и на любительском уровне с обработкой этого материала справится любой строитель.
Доступный инструментарий и крепеж. Работа требует самого распространенного набора: молоток, отвертка, шуруповерт, ножовка, дрель, саморезы, гвозди. Все это есть практически в любом хозяйстве, а если и придется что-то купить при подготовке к работе, затраты невелики.
Сравнительная дешевизна материала. Даже качественное дерево будет стоить меньше металлических труб. Выигрыш становится особенно заметным при возведении большой конструкции.
Возможность повторного использования. По окончании строительных работ деревянные леса можно разобрать, пустив пиломатериалы в работу. Металлические же стойки практически наверняка будут вечно пылиться в хозблоке или кладовке. Конечно, можно потом сдавать их в аренду, но возиться с этим делом пожелают не все.

Важно: при изготовлении лесов лучше использовать качественные древесные материалы. Во-первых, это повысит надежность конструкции. А во-вторых, позволит использовать материалы разобранных лесов в дальнейшем. А вот бросовую древесину, пусть и купленную по низкой цене, потом придется только выбросить.

Есть и некоторые недостатки. Главный из них – гораздо меньшая устойчивость деревянных конструкций к сборке-разборке. После двух-трех таких циклов останется только пустить доски на дрова. Металлические конструкции переносят разборку и последующую сборку гораздо лучше.

Поэтому деревянные конструкции — оптимальный выбор для тех, кто хочет провести постройку собственного дома и в дальнейшем не заниматься строительными работами. А вот тем, кто имеет в планах постройку нескольких объектов, мы рекомендуем остановить выбор на лесах из металла

Из профильной трубы

Конструкции на раме из металлической трубы с настилом из досок будут хорошим выбором для строительства нескольких зданий на одном участке или для небольшой строительной компании. Они также обладают целым рядом преимуществ:

Секционная конструкция позволяет наращивать леса по мере необходимости. Такие конструкции гораздо легче модернизируются под новые строительные задачи.
Возможность быстро разобрать леса и легко перенести на новое место.
Долговечность и высокая прочность при правильном изготовлении.

Для строительства лесов используются алюминиевые или стальные трубы. Первый вариант легче, у второго — выше показатели прочности и надежности. Поэтому если планируется работать на большой высоте или поднимать на леса большой груз (тяжелый инструмент или несколько работников на одну секцию), лучше остановить выбор на стальных стойках. Стандартный размер секции таких лесов – высота 150 см, ширина – 100 см и длина 165 – 200 см (в зависимости от задач).

Что лучше: гвозди или саморезы?

При подборе крепежа всегда возникает вопрос: лучше взять гвозди или саморезы? Каждый вид крепежа имеет свои преимущества и недостатки. Но главное требование к крепежу – он должен обеспечить надежность соединения элементов лесов. В противном случае конструкция может просто развалиться в самый ответственный момент, а это уже очень опасно для строителя.

Для обеспечения высокой прочности гораздо лучше подходят гвозди.

Для их изготовления используются относительно мягкие сорта углеродистых сталей, поэтому под нагрузкой они гнутся, но не обламываются. Хрупкая закаленная сталь саморезов гораздо тверже и может обломиться при большой нагрузке.

Если все-таки выбраны саморезы, предпочтение стоит отдать анодированным изделиям (они имеют зеленовато-желтый цвет). Такие крепежные элементы менее хрупкие и легче переносят нагрузки. Однако они все равно будут более хрупкими чем гвозди. А вот «черные» саморезы из закаленной стали для сборки лесов лучше не применять.

Главная претензия к гвоздям — затруднение процесса разборки лесов. Чтобы совместить преимущества обоих видов крепежа, можно использовать компромиссный вариант: собрать леса с помощью саморезов, а затем укрепить гвоздями (по 2-3 шт.) самые проблемные соединения.

Чтобы гвозди было легче вынимать, применяют такой способ: под них подкладывают маленькие кусочки досок небольшой толщины (можно бросовые, непрочные обрезки). При разборке эти досочки расщепляют, и торчащие шляпки гвоздей теперь можно легко подцепить гвоздодером.

Необходимые материалы и инструменты

Прежде всего уточним, что мы будем говорить об изготовлении лесов из дерева. Это наиболее востребованный вариант, который легче всего реализовать самостоятельно. При работе с металлическими стойками набор инструментов придется дополнить болгаркой, сварочным аппаратом и некоторыми другими инструментами.

Прежде всего, стоит обратить внимание на качество пиломатериалов, используемых в работе. Наиболее предпочтительно использовать доски и бруски, на изготовление которых пошла ель. Прочность древесины сосны примерно такая же, но сосновые доски стоит тщательно проверять на наличие сучков. Сучки у сосны растут мутовками, в таких местах древесина сильно ослабляется. Но тщательно отобранные пиломатериалы из сосны будут служить не хуже, чем еловые.

Проверить доску на прочность очень просто. Сложите два столбика из трех кирпичей каждый и уложите на них доску. Встаньте на доску сверху и несколько раз подпрыгните. Если доска не переломилась, она вполне способна выдерживать ваш вес и в качестве элемента конструкции лесов.

Основные элементы, из которых собирают деревянные леса, следующие:

Доски толщиной в 40 – 50 мм. Они пойдут на изготовление настилов.
Брус 100 мм х 100 мм. Из него изготавливают стойки, упорные раскосы и другие несущие элементы конструкции. Можно заменить такой брус доской. Ширина доски должна составлять 100 мм и более, толщина – 50 м.
Доска в 30 мм толщиной (обрезная) используется на производство стяжек, перил, распорок.

Нужно убедиться, что все пиломатериалы тщательно высушены. Дело в том, что плохо просушенная древесина может изменить свою форму и перекосить конструкцию. Да и весит сырое дерево больше. Поскольку леса – временная конструкция, протравливать доски фунгицидными составами и морилкой не обязательно.

Кроме пиломатериалов, потребуется следующий набор инструментов и крепежа:

Измерительный инструмент: рулетка, уровень, карандаш для выполнения разметки.
Пила для обрезания досок и бруса. Можно обойтись обычной ножовкой, но для экономии времени гораздо лучше подойдет дисковая пила.
Крепеж: гвозди 120 мм, саморезы 120 – 150 мм.
Инструменты для сборки: дрель для сверления отверстий, шуруповерт, отвертка, молоток, гвоздодер.

Если для сборки лесов применяются саморезы, лучше просверлить под них отверстия меньшего диаметра перед закручиванием. Так уменьшается риск того, что доска лопнет при вворачивании.

Набор материалов для возведения деревянных лесов достаточно легко найти. Но чтобы не отвлекаться в процессе работы, нужно все подготовить и тщательно проверить заранее.

Строительные леса своими руками. Пошаговая инструкция

Сборку лесов производят в несколько этапов:

Процесс сборки не представляет собой особых трудностей. Но на каждом этапе нужно делать все максимально тщательно, проверяя прочность каждого соединения и правильность установки всех элементов.

Чтобы работать на лесах, изготовленных своими руками, было безопасно, а процесс сборки прошел быстро, рекомендуем прислушаться к опыту профессиональных строителей:

Если есть хоть малейшее сомнение, что прочности лесов недостаточно – не пожалейте сил и материала на установку дополнительного упора или укрепление соединения.
Не стоит бесконечно увлекаться наращиванием высоты лесов. Безопасно деревянные леса могут нести не более трех ярусов. Если нужно более высокие – используйте металлические конструкции.

Деревянные леса, построенные самостоятельно – отличное решение для строительства собственного дома или проведения ремонтных работ. При правильном возведении они вполне безопасны, а после окончания строительства их можно разобрать, пустив доски на другие нужды.

Перед тем как сделать строительные леса своими руками, оцените все достоинства и недостатки данного сооружения. Такие самодельные вспомогательные сооружения на стройке хоть и помогают сэкономить деньги, но их безопасность и практичность остаются под вопросом. В нашей статье мы расскажем, как сделать деревянные строительные леса, и проведём сравнительный анализ традиционных инвентарных лесов и этих сооружений.

На фото строительные леса своими руками

Способы сооружения

Изготавливая самостоятельно временные конструкции, можно соорудить несколько типов вспомогательных изделий, которые будут отличаться как по назначению, так и по используемым для производства материалам. В зависимости от области использования самодельные строительные леса делятся на:

сооружения для ремонтных и отделочных работ с небольшой нагрузкой на настил;
изделия для выполнения кладочных работ с большой грузоподъёмностью.

В зависимости от материалов леса собственноручного производства бывают:

металлические;
деревянные.

Мы рассмотрим процесс изготовления каждого вида лесов отдельно. Но в любом случае наибольшее внимание необходимо уделять безопасности вспомогательных сооружений. Если процесс изготовления лесов был выполнен по всем правилам, то в надёжности и функциональности лесов можно не сомневаться. Перед тем как изготовить строительные леса своими руками, нужно изучить нормативную документацию, ведь этот вид временных сооружений обязательно должен соответствовать ГОСТам и СНиПам.

Конечно, вы можете купить самодельные строительные леса, но так вы не сможете быть уверены на все 100 % в качестве материалов, используемых для сборки лесов, в их надёжности и соответствии требованиям действующих нормативных документов.

Строительные леса своими руками из дерева

Самое важное при изготовлении деревянных строительных лесов – это соблюдение вертикальности стоечных элементов или нужного угла наклона при изготовлении невысоких сооружений из досок. В любом случае делая строительные леса из досок своими руками, необходимо придерживаться этого правила. Только так вы можете быть уверены в устойчивости и безопасности сооружения.

На фото строительные леса из досок своими руками

Для изготовления вертикальных несущих элементов таких конструкций лучше взять доски толщиной 4 см. Но при использовании бруса 100х100 мм сооружение получится намного прочнее и надёжнее. Чтобы изделие было устойчивым и не могло случайно сложиться в ходе эксплуатации, лучше использовать двойные диагональные связи в каждом пролёте. Диагонали лучше монтировать так, чтобы они были зафиксированы сразу к нескольким стойкам и к стенам объекта.

Самодельные деревянные строительные леса имеют одно неоспоримое преимущество – материал лесов может использоваться для других целей после разбора сооружения. Но не забывайте, что аренда строительных лесов позволит вам сэкономить свои деньги и время, а также получить максимально прочное, устойчивое и безопасное сооружение, полностью соответствующее всем требованиям нормативной документации.

Пошаговая инструкция по сборке деревянных лесов

Прилагаемые чертежи на строительные леса из дерева, возводимые своими руками, поможет вам лучше разобраться в процессе. Работы ведём в таком порядке:

Как сделать строительные леса своими руками из дерева, мы уже разобрались, осталось подсчитать расход материалов. Конечно, в каждом конкретном случае расчёт должен вестись с учётом габаритов временного сооружения. Чтобы вы имели представление о количестве материалов, мы приведём расчёт для сооружения размерами 300х200х40 см. Итак, вам потребуется 6 метров обрезной доски сечением 20х4 см для сборки рабочего настила, а также 36 м бруса сечением 150х100 мм для изготовления опорных стоек. Затем мы можем подсчитать общую стоимость самодельных лесов, исходя из цены одного кубического метра древесины.

Видео о том, как построить строительные леса своими руками, поможет вам лучше разобраться в процессе сборке.

На фото строительные леса своими руками из дерева

Строительные леса своими руками из труб

Чтобы выполнить данный вид вспомогательных сооружений своими руками, необходимо использовать стальные трубы диаметром 4-6 см с большой толщиной стенки. Для соединения трубчатых элементов в одно сооружение можно использовать хомутовые крепежи. Подробные чертежи на строительные леса своими руками из труб можно найти в интернете.

Обычно самодельные временные сооружения из стали получаются высотой не более 6-8 м, поскольку возникают трудности с покупкой и доставкой длинной трубы на место монтажа. Незначительная высота – это, пожалуй, главный минус, который имеют строительные леса из металла, изготовленные своими руками. Если вам нужно выполнять работы на высоте, то намного проще купить или взять в аренду готовые заводские строительные леса.

Чертежи на строительные леса своими руками

Изготовление строительных лесов своими руками оправдано лишь при сооружении небольшого загородного дома, дачи или коттеджа. Для профессиональных застройщиков и крупных строительных компаний наиболее целесообразно приобрести готовые комплекты вспомогательного оборудования, которое будет отличаться прочностью, надёжность и безопасностью, и самое главное – может многократно использоваться.

Также металлические строительные леса своими руками можно сварить, а не скрепить на хомутах. Однако в этом случае вы проигрываете. Во-первых, сооружение нельзя разбирать на хранение или для перевозки на новое место. Во-вторых, полученная жёсткая конструкция лесов не может корректироваться под особенности строящегося объекта: нельзя поменять высоту настила, изменить шаг стоек.

Но если вы собираетесь делать рамные строительные леса своими руками, то сварка может понадобиться для изготовления рамных элементов конструкции. Также в сети вы можете найти чертежи, объясняющие, как делать штыревые строительные леса своими руками.

Что выбрать?

Чтобы понять, что лучше, строительные леса своими руками или готовые традиционные временные сооружения, нужно знать особенности строящегося объекта и назначение лесов. Если требуется возводить большое сооружение, будет работать большая бригада рабочих, а нагрузки на настил предполагаются значительные, то намного лучше и безопаснее использовать заводской комплект вспомогательных сооружений. Тем более что строительные леса в аренду позволяют также сэкономить деньги, как и сооружения, выполненные своими руками.

Строительные леса из поддонов своими руками

Устройство строительных лесов своими руками: преимущества

Экономия. Комплект готовых лесов стоит как минимум 150 руб. за квадратный метр оборудования. Самодельные леса обойдутся намного дешевле, особенно если у вас есть материалы для их изготовления.
Если вам требуются временные сооружения для одноразового использования при возведении собственного дома, то строительные леса для дачи, изготовленные своими руками, станут лучшим вариантом.
Более прочные строительные леса своими руками можно сделать из профильной трубы. Однако это оправдано только при наличии у вас материалов. Специально покупать трубу и делать из неё леса не выгодно, тем более что всегда можно взять подобное оборудование в аренду.
Ещё одной возможностью сэкономить может стать покупка готовых самодельных лесов. Например, есть отзывы, что армянские строительные леса своими руками отличаются приемлемой ценой и отменным качеством.

Недостатки самодельных лесов:

По предложенным фото можно понять, как сделать строительные леса своими руками. Но давайте перечислим все недостатки таких вспомогательных сооружений:

Заводские леса монтируются и демонтируются за пару часов. На сборку самодельных лесов может уйти целый день.
Сложности при сооружении лесов своими руками говорят не в их пользу. В традиционных сооружениях из стали все узлы просчитаны и продуманы до мелочей. Кроме этого прилагается подробная инструкция сборки.
Вес деревянных самодельных лесов намного больше, чем у стальных готовых сооружений.

Как сделать строительные леса своими руками (видео):

Чаще всего частники используют следующие виды лесов:

Подмости, опирающиеся на козелки – годятся для таких «быстрых» работ как покраска фасада не слишком высокого дома, устройство карнизных свесов кровли, При желании с них же можно производить заливку опалубки бетоном и кирпичную кладку стен.
Леса-конверты, используются в основном при строительстве дома.
Приставные деревянные рамные леса – хороши как для строительства, так и для ремонта дома.

Подмости на козлах

дешевизна;
простота изготовления;
небольшой вес;
мобильность.

Для изготовления козелков нужны:

обрезная доска толщиной 30 – 50 мм;
гвозди или саморезы;
для стяжки деталей между собой можно использовать стальные уголки 50*50 мм (если есть);
дрель или шуруповерт;
молоток;
рулетка.

Леса конвертного типа

Это конструкция, которая крепится прямо к стене.

Главной конструктивной частью таких лесов являются треугольные опорные площадки из досок толщиной 50 мм. Они представляют собой г-образные кронштейны, обшитые по бокам тесом (25*100 мм). Размер одной полки такого кронштейна обычно не превышает 400 мм. Это обусловлено тем, что полка является опорой для рабочего настила. Меньший размер может привести к нехватке на лесах места , а больший к тому, что может произойти отрыв конструкции от стены и, вследствие этого, травмирование людей, работающих на лесах.
Кронштейны крепят к стене на высоте, где планируется установка рабочего настила. Их обычно закрепляют при помощи гвоздей, прижав к стене вертикальное плечо кронштейна.
Дополнительно кронштейны подпирают длинными досками- подпорками сечением 100*50 мм, установленными под углом и упертыми в грунт. Для лучшего сцепления с землей нижние концы подпорок заостряют.

Деревянные леса

Они должны быть надежными. Запас их прочности должен позволять без проблем выдерживать вес материалов и работников, размещающихся на них.
Конструкция должна быть экономичной, но не в ущерб надежности.
Конструкция лесов должна быть простой и удобной не только для эксплуатации, но и для сборки-разборки.
Желательно, чтобы материал подмостей и лесов можно было вторично использовать по окончании строительства.

Простейшая конструкция лесов состоит из следующих элементов:

Опорные стойки

– вертикальные опоры, которые могут быть изготовлены из качественной обрезной доски (100*50 мм) или бруса (100*100 мм). Важно, чтобы доски и брусья были целыми, без гнили, трещин и поражения насекомыми. Если есть необходимость, то стойки можно сращивать по длине. Элементы соединяются встык и фиксируются боковыми накладками.
Поперечины

– именно они, воспринимая нагрузку с рабочего настила, передают ее на стойки. К материалу поперечин применяются те же требования, что и для стоек. Они должны представлять собой единый элемент. Если необходимо сращивание, то оно производится при наличии дополнительной опоры.
Раскосы

– соединяют стойки по диагонали. Их можно делать из реек или даже горбыля.
Настил

– трапы, уложенные на поперечины. Являются основной рабочей поверхностью.

Правила устройства лесов

Для возведения лесов понадобится следующий инструмент:

пила;
уровень;
молоток.

При возведении деревянных лесов нужно соблюдать следующие правила:

Перед тем, как устанавливать леса, необходимо выровнять и утрамбовать основание. , то для опирания стоек необходимо сделать деревянные площадки.
Шаг стоек может составлять 1 – 2 м.
На каждый узел конструкции должно приходиться не менее трех точек крепления.
В качестве крепежа лучше использовать крупные саморезы. Если для этого используются гвозди, то с обратной стороны их необходимо загибать.
С внутренней стороны стоек необходимо устанавливать поручни – это предотвратит падению рабочих с лесов.
Для удобства работ ширина настила между стойками должна составлять от 50 до 100 см.

Порядок проведения работ

Сборка лесов производится в следующей последовательности:

Сначала с помощью диагональных связей скрепляют между собой стойки. Для надежности можно использовать не только гвозди и саморезы, но и уголки.
Затем на необходимой высоте крепят элементы поперечин.
На них закрепляют доски горизонтального настила.
Пришиваются перила.
При необходимости придания конструкции дополнительной устойчивости устанавливаются откосы.
Для подъема на леса необходимо и закрепить ее с боковой стороны лесов, хотя можно использовать и приставные лестницы.

Для большей надежности, используя дополнительные деревянные элементы, леса можно связать со стеной дома.

Строительные леса — одни из самых популярных конструкций, без которых не обходится практически ни одно строительство. Если вы возводите дом, дачу или загородный коттедж, то не спешите отдавать деньги за готовое изделие. В нашем материале мы поделимся лучшими инструкциями, как сделать конструкцию самостоятельно.

1. Что представляют собой строительные леса: краткий ликбез

В самом общем смысле строительные леса — это каркасное устройство, созданное из составных частей и секций, параметры которых стандартизированы под мировые стандарты. Они призваны обезопасить деятельность рабочих, которые трудятся над возведением или реставрацией многоэтажных зданий.

1.1. Разновидности строительных лесов

Строительные леса производятся из металла и дерева. А теперь давайте разберемся, какие бывают модификации, в зависимости от типа соединения входящих в них компонентов:

Клиновые.

Они незаменимы при использовании массивных материалов и узлов. А значит, можно быть уверенным, что они не подведут даже при самом масштабном фронте работ. Еще одним весомым плюсом является быстрота демонтажа.

Штыревые.

Особенно любимы прорабами за оперативность сборки/ разборки изделия. Исходя из названия, именно штырь является узлом соединения.

Рамные.

Они актуальны при отделочных манипуляциях со штукатуркой и краской. Отличаются от остальных особой рамой, которая узловыми креплениями жестко фиксируется с диагональными и горизонтальными стойками. Стоимость не ударит по кошельку.

Хомутовые.

Сами по себе достаточно сложные по исполнению: применимы на объектах повышенной важности. Выпускаются в соответствии с индивидуальными параметрами помещения. Здесь учитываются буквально все нюансы.

Давайте подробнее рассмотрим способы монтажа каждого из разновидностей строительных лесов.

1.2. Устройство

Изделия имеют такие детали, как:

перемычки для настила;
распорки;
ограждающий элемент;
упоры;
настил из досок;
стойки;
стремянка (лестница).

2. Правила монтажа деревянных и металлических лесов своими руками

Первый шаг начинается с грамотно составленного чертежа. Прислушайтесь к советам профессиональных строителей: ширина настила не должна превышать одного метра; высота изделия — шести метров; промежуток между стойками — в диапазоне от двух до двух с половиной метров. Стандартный уровень расположения перемычек для первоначального настила — порядка полуметра от земли.

Для следующего — крепления на возвышении от 180 до 200 см. И наконец, для третьего он устанавливается на высоте 360-400 см.

2.1. Деревянные леса: как изготовить самостоятельно

Строительные леса из досок своими руками подразумевает следующие материалы:

доски толщиной 4-5 см (для настила и перемычек);
доски (ширина — от 10 см, толщина — 5 см) или брус с особым сечением (10*10 см). Они понадобятся для обработки упорных раскосов и стоек;
обрезная доска «30» пригодится при формировании перил, стяжек и распорок;
саморезы и гвозди. Первые актуальны при разборке и сборке высоких лесов, а последние — на изломе и для компактных изделий.

Шаг No 1.

По высоте лесов обрезают четыре стойки. На расчищенном от мусора и посторонних предметов участке их раскладывают параллельно относительно друг друга.

Шаг No 2.

Затем надежно фиксируем горизонтальными перемычками те из стоек, на которые планируете размещать настил.

Шаг No 3.

В итоге мы имеем две рамы «лесенки». Далее монтируем в вертикальном положении относительно друг друга. Укрепляем стяжками (горизонтальными и диагональными).

Шаг No 4.

Подготавливаем крепкий настил из брусков. Затем надежно монтируем его на горизонтальные перемычки.

Шаг No 5.

Наступает черед с непосредственными манипуляциями с лесами. Они соединяются на двух боковых укосах-упорах.

Шаг No 6. И только после этого прибивают перила и лестницу. Готово!

2.2. Изделия из профильной трубы: подробная инструкция

По своему принципу данный тип лесов собирается похожим образом. Однако учитывайте некоторые нюансы. Они заключаются в применении переходников, с помощью которых достигается увеличение уровней изделия.

Однако давайте разберемся, что нужно купить для создания одной секции:

Болты с гайками и шайбами (в количестве десяти штук). Ими очень легко закреплять диагональные стяжки и затем фиксировать к стойкам основания лесов.
Труба профильная. Их нужно взять около восьми отрезков. Параметры материала: 25×25 мм или 35×35 мм. Предусмотрите дополнительный экземпляр для монтажа перил. Его понадобится один кусок (до двух метров).
Для подпятников купите четыре пластины. Их материал: металл. Толщина: два—три миллиметра. Остальные параметры: 10×10 см.
Для стоек и перемычек возьмите восемь отрезков: поровну по 1 и 1, 5 метра соответственно.
Диагональные стяжки нужно формировать из четырех отрезков (оптимальная длина — порядка двух метров) круглой трубы. Лучше всего, если ее значение ее параметра не превысит двух сантиметров.

А теперь приступим к работам

Первое, с чего начинают сборку строительных лесов своими руками из профильной трубы, — это: соединение стойки конструкции к листу ОСБ, которым является сборочный щит. Для данной манипуляции идеально подойдут струбцины.
Далее перемычки (горизонтальные) надежно прикрепляем к стойкам, а уже затем переходники (из частей труб) фиксируем в верхние торцы стоек (оптимальный отступ — пять сантиметров). Используем сварочный аппарат.
После готовое устройство (тандем перемычек со стойками) предварительно открепляют от сборочного щита для проведения следующей манипуляции: после замены ориентации (поворот на 90 градусов) его возвращают на конструкцию: струбцины также пригодятся для соединения со щитом.
Не забываем о таком нужном моменте при монтаже, как правильная обработка тонкостенных труб (для диагональных растяжек). Для наших целей мы отбиваем молотком их концы и середину. С помощью сверла получаем пролеты под болты.
Очень аккуратно (по центру) ввинчиваем болты в пару диагональных стяжек. Предварительно отмеряют участки, где будут располагаться места фиксаций стойки.
Стыкуем стойки со стяжками гайками и болтами.
Теперь займемся перилами и стойками отдельно. На них делаем сверлом немногочисленные отверстия.
Подпятники (пластины) скрепляют с кусками труб. Для этого используем сварочный аппарат.
На заключительном этапе сооружение устанавливают в строго вертикальном положении. Но необходимо предусмотреть подпятники. Они крепятся в нижние концы труб.
Из обычной обрезной доски делаем качественный и основательный настил, который кладется над боковыми перемычками. Специалисты рекомендуют использовать для данных целей пиломатериал под названием «сороковка».

Обратите внимание на секреты, о которых должен знать каждый, кто решил собрать строительные леса самостоятельно:

Если перед вами стоит задача увеличить строительные леса по длине, то нужно подчиняться такой логике: в уже имеющихся секциях (в верхней и нижней частях) делаем отверстия. Болты, которые там расположатся, и будут связующим звеном с последующими стойками.
Когда вы крепите стяжки, то следите за чередованием: на лесах они монтируются на разных боковинах.
Не всегда, но при капитальном ремонте или масштабном строительстве, вы можете столкнуться с необходимостью прибавить секции третьего яруса (4,5 м). И тогда не обойтись без профильной трубы упорного укоса, служащей для устойчивости лесов. Ваши действия: создайте отверстия в стойках.
Металлические уголки (3*3 см) предотвратят сдвиг настила. Их монтируют на участке соприкосновения контакта с перемычками.

3. Универсальная схема демонтажа

Данная процедура имеет свои особенности: технология подразумевает демонтаж конструкции сверху вниз при последовательности, обратной установке. Однако не забудьте, что перед основными манипуляциями необходимо:

осмотреть настилы лесов на отсутствие каких-либо посторонних предметов: мусор, инвентарь и т.д.;
ограждают площадку, чтобы избежать непредвиденных ситуаций;
плотно закрываются все выходы на балкон и оконные проемы;
удостовериться, что инструменты находятся в рабочем состоянии;
страховочный пояс обязателен в случае, когда конструкция длительное время не эксплуатировалась и есть вероятность, что могут образоваться дефекты или следы ржавчины.

Все типы изделия демонтируют ярус за ярусом, секция за секцией. Особое внимание уделяйте креплениям к стене, которые разбираются по аналогичному принципу: снимают крючья крепления, которые расположены над ярусом, подвергнутым манипуляциям. Мастера советуют при размонтировке почти всех лесов (кроме хомутовой разновидности) составные части яруса снимать и класть на землю.

Итак, приступим.

Во-первых, учитывайте строгую последовательность: ограждения — стойки и крепежные устройства над настилом каждого яруса — диагональные связи в границах данного яруса.
Во-вторых, переходим к щиту настила. Его убирают не полностью: один из фрагментов пригодится для настила яруса под рассматриваемым.
В-третьих, у лестничных клеток снимают перила, потом стойки. И далее — щиты площадок и лестницы. И наконец, наступает черед каркаса яруса: снимаются ригели (поперечные и продольные).
Крепления к стене разбираются. А пробоины от них затираются специальным составом.

На протяжении всего процесса вам не обойтись без канатов и блоков — надежных подъемных устройств. Полученные после демонтажа элементы нужно осмотреть и упаковать для того, чтобы хранить или перевозить строительные леса.

4. Видео: изготовление строительных лесов самостоятельно

Освоив технологию монтажа строительных лесов, самое время применить на практике полученные знания. А если вы всерьез задумываетесь, где , то портал Стройка ру и здесь придет на помощь. В нашем каталоге вы всегда можете найти и заказать качественную и продукцию от надежных поставщиков.

Фото и видео: www.google.ru.

Независимо от материала и принципа конструкции, к лесам предъявляются следующие общие требования:

Надёжность. Система элементов должна с запасом выдерживать вес работников и материала в движении.
Технологичность. Подразумевает удобство сборки/разборки всей конструкции. С этой работой должен справиться разнорабочий или специалист начального уровня.
Экономность. Конструкция должна содержать допустимый минимум элементов, но быть при этом устойчивой и надёжной.
Утилитарность. Для инвентарных лесов — возможность максимально многократно использовать конструкцию и отдельные элементы. Для деревянных — возможность вторично использовать материал после разборки для других целей без существенной потери качества.

Стандартные леса из дерева

Основные элементы деревянных лесов

1 — стойки; 2 — поперечены; 3 — настил; 4 — раскосы; 5 — стабилизирующие откосы

Доска обрезная 1-го сорта любой породы.
Толщина доски — не менее 30 мм, ширина — не менее 100 мм.
Механическая целостность каждого отдельного элемента. Доска не должна быть лопнувшей, надломанной, гнилой, кривой, переменного сечения, с избыточным обзолом или отверстиями.
Доска не должна быть поражена насекомыми.

Правила возведения деревянных лесов

Основание должно быть надёжным. Если под ногами рыхлая земля или песок — сделайте деревянные площадки для опоры стоек.
Ширина прохода между стойками — не менее 500 мм.
На каждый узел — не менее 3-х точек крепления. При многоточечном креплении — шаг 50–70 мм в шахматном порядке.
Используйте мощные саморезы (не менее 4,2 мм). В случае сборки на гвоздях (100 мм) загибайте их с обратной стороны.
Всегда устанавливайте поручни с внутренней стороны стойки.
Применяйте лобовую доску (ограждение у настила).
Стойки в месте сопряжения должны быть торцованы.
Шаг стоек от 1 до 2 м, минимальная толщина настила 25 мм.

Сборка лесов

Порядок работы:

Длину рабочего пространства следует разделить на оптимальный шаг (1,5 м) и получить количество стоек.
Собираем «конверт» — раму из стоек и поперечин. Для этого выкладываем параллельно две доски и отмеряем высоту яруса. Сшиваем их в этом месте поперечиной.

Внимание! Угол между стойкой и поперечиной должен быть 90°. Перекосы могут деформировать раму под нагрузкой.

Сшиваем раму раскосом.
Заготавливаем необходимое количество «конвертов».
Установить два «конверта» вертикально, в проектное положение. Сшить их раскосом на максимальной высоте так, чтобы они стояли без поддержки.
Установить количество конвертов согласно длине доски настила так, чтобы её края попадали на поперечины.
Завести доску настила на поперечины и зафиксировать. Усилить раскрепление раскосами.
Закрепить настил сверху саморезами или гвоздями.
Установить аналогичным образом остальные «конверты» и настил.

Установить поручень и лобовую доску.
По возможности привязать конструкцию к стене.
Если высота более 2-х ярусов и требуется наращивание стоек, следует сначала установить откосы. Для этого нужно связать стойки в нижней части горизонтальной доской максимальной длины. Затем край этой доски связать с верхом стойки — получится надёжный треугольный упор.

Приспособления для устройства деревянных лесов

Стальная поперечина — кронштейн

Треугольный кронштейн

Экспресс-подмости каменщика

Подмости каменщика на видео

Виталий Долбинов, рмнт.ру

Источник

Леса представляют собой конструкцию, без которой невозможно обойтись при любых строительных работах. Недостаток большинства традиционных моделей заключается в том, что при изменении высотности, которая постоянно имеет место при возведении домов, приходится подолгу возиться с лесами, приспосабливая их к использованию в новых условиях. В нашем обзоре подробнее остановимся на особенностях подмостей-конвертов, больше известных как армянские леса.

Особенности конструкции

При строительстве зданий, утеплении и облицовке фасадов очень часто возникает необходимость в проведении высотных работ. При помощи лестницы и стремянки выполнить их не всегда возможно. В этом случае используют леса-конверты, которые можно изготовить и своими руками. Работа эта несложная, тем не менее она требует учета ряда нюансов.

Армянские леса отличаются исключительной простотой и эффективностью. Основу составляют конверты – треугольные опорные конструкции, которые изготавливают из досок толщиной 40-50 мм. Каждый конверт состоит из пары крепких брусьев, соединенных друг с другом в виде буквы «Г». Дополнительную крепость фиксации добавляют доски, заколоченные с внутренней стороны – они придают лесам устойчивую коробчатую форму.

Собранный конвертик насаживают на дощатую основу, поставленную ребром, закрепляют на необходимой высоте и упирают противоположным концом доски в землю.

По горизонтальным планкам треугольников выкладывают настил из досок. На первый взгляд подобные конструкции не производят впечатление надежных, внушающих доверие. Тем не менее опыт многолетнего их использования свидетельствует о том, что они практичны и удобны в работе. Более того, под весовой нагрузкой такие леса становятся еще более устойчивыми.

Необходимую прочность конструкции обеспечивают использование добротной древесины, а также длинные гвозди, которые проходят через пиломатериалы насквозь, тем самым сводя к минимуму риск их прорыва. При желании можно дополнительно соединить перекладины кронштейнов металлическими уголками и прикрепить к фасаду вертикальную полку.

Преимуществом таких лесов является их экономичность — на изготовление всей конструкции уходит совсем немного пиломатериалов, причем использовать можно даже обрезки. При необходимости армянские леса быстро демонтируются, перемещаются на другое место и собираются снова. Главное, они позволяют оперативно регулировать высоту рабочей площадки.

У таких конструкций имеется только один недостаток – в них отсутствует ограждение.

Поэтому при выполнении строительных работ на подобных помостах нужно быть предельно осторожным, соблюдая технику безопасности.

Правила установки

Монтаж армянских строительных лесов можно выполнить вдвоем. Работа сводится к тому, чтобы поднять конверт на нужную высоту и надежно подпереть его стойкой, а затем положить сверху дощатый настил. Для работы берут доски толщиной 40-50 мм, подпорки тоже выполняют из пятидесятки. Если длина опорного бруса свыше 3-х метров, то лучше всего взять материал с сечением 150х50 мм.

Закрепляется конверт на нужной высоте, концы подпорок загоняют в грунт, углубляют и фиксируют колышками. Для дощатого настила также используют доски толщиной 40-50 мм. Размер подбирают с учетом расстояния между конвертами – они не должны быть ни слишком короткими, ни слишком длинными. Доски настила крепятся к опорам длинными гвоздями, реже саморезами.

Чтобы леса не упали, важно правильно установить подпорки, чтобы не допустить их смещения вбок. Для этого можно воспользоваться одним из следующих способов:

если имеется техническая возможность прибить конверт к стене, лучше использовать длинные гвозди, при этом забивать их нужно не до конца;
установить укосину сбоку;
если сбоку имеется какая-либо крепкая поверхность, то крайнюю доску настила можно сделать удлиненной и упереть ее в эту самую поверхность.

Когда опорная доска будет иметь сечение менее 150х50 мм, нужно зафиксировать эту опору дополнительной планкой.

Как сделать своими руками?

Изготовить строительные армянские леса можно самостоятельно. Для этого понадобятся доступные пиломатериалы, а также самые распространенные инструменты — пила, шуруповерт, молоток, а также саморезы или гвозди.

Материала для монтажа лесов уходит мало, однако его выбору нужно уделить особое внимание. Невзирая на то что конструкция возводится на короткое время, тем не менее она связана с высотными работами. Это значит, что доски должны быть прочными, плотными и надежными.

Для работы берут строительную древесину самого высокого качества, без трещин, с минимальным количеством сучков.

Опытные мастера рекомендуют использовать еловые доски — в отличие от сосновых сучки здесь не располагаются единично и никак не влияют на прочность пиломатериала.

Если ели под рукой нет, можно взять и сосну, но каждую доску предварительно надо тщательно осмотреть и протестировать на крепость. Для этого выкладывают два невысоких столбика из кирпичей, валунов или строительных блоков на расстояние 2-2,5 м. На опорах размещают доску, встают на середину и пару-тройку раз подпрыгивают. Если доска непрочная, то во время проверки она треснет или даже сломается. Если выдержит — значит, ее можно применять для работы.

Собрать конструкцию можно, используя чертежи.

Мнения о том, что лучше использовать – гвозди или саморезы – расходятся. Однако нужно учитывать тот факт, что работы будут проводиться на высоте, к конструкции предъявляются требования повышенной крепости и надежности.

С этой позиции оптимальным решением будут гвозди. Их изготавливают из прочного, но мягкого металла, и при повышенной весовой нагрузке они начинают загибаться, но не ломаются. Недостаток гвоздей связан с тем, что при демонтаже лесов разобрать крепления без потерь вряд ли получится – в большинстве случаев дерево повреждается.
Саморезы не портят материал, но они менее прочны. Эти крепежи изготавливают из стали, при наличии ударной нагрузки они могут сломаться. Чуть прочнее анодированные изделия, их можно отличить по зеленовато-желтоватому оттенку.

Как мы видим, для изготовления строительных армянских лесов уходит мало пиломатериалов. После демонтажа материалы можно использовать дальше по прямому назначению. Процесс сборки и разборки конструкции много времени не занимает. Однако перед началом эксплуатации очень важно удостовериться в надежности собранной конструкции — расслабляться и халтурить тут нельзя, так как речь идет о безопасности и здоровье людей.

Не всегда после прочтения материала становится понятен процесс изготовления лесов, поэтому предлагаем посмотреть видео об этом.

Источник

IVD.RU

1 звезда
2 звезды
3 звезды
4 звезды
5 звезд

Рассказываем о преимуществах и недостатках дерева, вариантах конструкций и даем инструкции по сборке.

Сделать деревянные строительные леса своими руками довольно легко. Они менее надежны, чем стальные, но материал позволяет создать устойчивую и безопасную конструкцию, пригодную для работы. Есть возможность задавать любые технические параметры, не привязанные к стандартным размерам. Предельно допустимая нагрузка зависит от толщины стоек и настила, а также материала, из которого они изготовлены. Не следует использовать подгнившие доски и брусья. Если они применялись раньше, необходимо проверить их качество. Найти заготовки самому будет легко. Подойдут любые породы — как хвойные, так и лиственные. Как правило, это сосна или ель. Допускается проводить монтаж из изделий третьего сорта. Внешний вид в данном случае не имеет значения.

Все о сборке деревянных строительных лесов

Преимущества и недостатки дерева
Детали конструкции
Варианты сборки
Сборка рамы на четырех вертикальных опорах

Необходимые инструменты для работы
Монтаж основания
Укладка настила
Монтаж люков и лестниц

Установка приставных подмостков

Преимущества и недостатки дерева для монтажа лесов

Разбираем особенности дерева и сравниваем его с металлическими лесами.

Плюсы

Главное преимущество заключается в простоте сборки. Для стыковки сборных элементов не нужен сварочный аппарат или другое профессиональное оборудование. Специальных навыков не требуется. С работой справится любой человек, умеющий обращаться с молотком. Смонтировать металлическое основание гораздо сложнее. Чтобы правильно сварить шов, нужна практика. Научиться владеть электродом по фото и видеоинструкциям невозможно. Аренда или покупка моделей с винтовыми соединениями не всегда бывает возможна.
В качестве заготовок можно использовать обычные доски и брусья. Вышку легко сконструировать из подручных средств. Единственное требование к заготовкам — их надежность. Часто в ход идут лишние стройматериалы, оставшиеся после ремонта, поддоны, использующиеся при перевозке и хранении.
По окончании ремонтных работ раму разбирают, а детали используют по мере надобности. Стальные трубки сложнее приспособить для хозяйственных нужд.

Минусы

Большая гибкость, по сравнению с металлом. Настил, уложенный на каркас из профиля или прутьев, будет прогибаться под ногами.
Металл прочнее, поэтому для придания основанию из брусьев устойчивости и жесткости придется делать его более массивным.
Один из недостатков — пожароопасность. Даже после обработки антипиренами — составами, затрудняющими горение, — детали поддерживают пламя.
Все элементы крепятся на гвозди и саморезы, ослабляющие края, поэтому использовать массив больше двух раз не рекомендуется.

Элементы самодельных строительных лесов

Несущий каркас — к нему крепятся все остальные детали.
Настил — он выдерживает вес одного или нескольких человек. Чтобы было удобнее работать, наверх затаскивают инструменты и материалы. Общая нагрузка составляет несколько сотен килограммов.
Лестницы на нижний ярус и между ярусами.
Ограды.
Ребра жесткости, представляющие собой распорки, расположенные по вертикали и по диагонали.
Упоры — диагональные балки, поддерживающие платформу. Их низ упирается в землю, верх — в площадку или основание.

Варианты сборки самодельных конструкций

Вышки на четырех опорах — чтобы увеличить поверхность, их соединяют вместе. Основание представляет собой раму из досок или брусьев. Такой способ позволяет создавать многоярусные сооружения и обычные двухметровые тумбы. Его часто применяют, когда нужно добраться до кровли или третьего этажа.
В качестве опор, расположенных с внутренней стороны рамы, иногда используют стену. Гвозди не оставляют заметных следов на неокрашенных и неотделанных поверхностях. Любую облицовку после такого вмешательства придется менять или ремонтировать.
А-образные козлы представляют собой две самодельные стремянки, на которые сверху уложен настил. Подходят только для малоэтажных строений и применяются в основном при отделке. Конструкция проста и ненадежна. Горизонтальную площадку желательно приколотить гвоздями — иначе ее придется постоянно поправлять. Она довольно узкая и рассчитана только на одного человека. Перила и ступеньки отсутствуют. Наверх забираются по стремянке или приставной лестнице. Чтобы собрать такие деревянные строительные леса своими руками, чертежи не нужны, но контроль качества пиломатериалов все же необходим.
Приставные подмостки — их еще называют армянскими. Вместо рамы на четырех ногах здесь используются диагональные держатели. Низ упирается в грунт, верх — в угол, закрепленный на стену здания. К держателям прибиваются перпендикулярные им доски. Одной стороной они крепятся к стене, другая служит основанием для рабочей поверхности.
Полки, отличающиеся от армянских стропил способом крепления. У них нет центрального диагонального держателя. Нагрузку воспринимает система из перпендикулярных брусьев. Вертикальный ряд прибивается снизу к стене, горизонтальный располагается сверху под прямым углом к нему. Горизонтальный вместе с настилом удерживают доски, образующие с ним острый угол. Полки рассчитаны на небольшую нагрузку. После них на поверхности останутся заметные следы от широких гвоздей, анкеров или саморезов. Без диагонального держателя толщину и количество крепежей придется увеличить.

Самыми надежными являются рамные и приставные подмостки. Рассмотрим их монтаж более подробно. А для тех, кому нужны обычные козлы, предложим соответствующее видео.

Инструкция по сборке рамы на четырех ножках

Она способна выдерживать большие нагрузки и подходит для любых работ. Есть возможность создания многоярусной системы. Перед тем как сделать строительные леса своими руками, нужно продумать их схему. Лучше начертить ее с указанием всех размеров — так будет проще рассчитать количество материалов и правильно выполнить монтаж с первого раза.

Необходимые материалы и инструменты

Доски толщиной 4-5 см. Стандартная длина — 6 м.
Брус 10х10 и 5х5 см.
Молоток.
Пила по дереву.
Гвозди или саморезы.
Уровень.
Рулетка.

Обработка антисептиками и лаком не потребуется, если система нужна только на один раз. Не допускается наличие трещин и участков, пораженных плесенью. Главное требование — безопасность. При падении есть риск получить серьезные травмы. Настил должен быть устойчивым и выдерживать нагрузки, на которые он рассчитан.

Сборка каркаса

Перед началом работ площадку следует осушить и разровнять — иначе конструкция будет шататься. Если его не удастся выровнять и устранить все лужи, под ножки придется подкладывать обрезки, щебень или кирпичи.

Сначала монтируют четыре вертикальные стойки из бруса 10х10 см или досок. Их обрезают по высоте, если это необходимо, и скрепляют горизонтальными элементами. Удобнее сначала собрать на земле две боковины — внутреннюю и внешнюю. Затем их приводят в вертикальное положение и соединяют параллелями, задавая необходимую ширину. Конструкция станет более устойчивой, если боковинам придать форму трапеции. Например, нижняя распорка может иметь длину 1,2 м, верхняя — 1 м.

Работать удобнее вдвоем. Один человек держит деталь в нужном положении, другой прибивает ее молотком. Чтобы справиться в одиночку, внутреннюю сторону сначала придется зафиксировать на стене.

Прямоугольные секции легко объединять. Каждая пара стоек в этом случае служит опорой для щитов, находящихся от нее с двух сторон. Если нужно собрать одиночную трапецию, вертикали располагают под небольшим углом, наклонив их друг к другу. Длина верхней горизонтали должна быть меньше, чем нижней. При длине секции 4 м верх можно сделать короче на 20-40 см с каждой стороны.

Для придания устойчивости к боковинам прибивают диагональные распорки, служащие ребрами жесткости. Без них рама будет шататься.

Положение горизонтальных частей следует проверять с помощью строительного уровня. При наличии неровностей работу придется переделывать — ведь с кривых подмостей легко упасть или уронить инструмент. Кроме того, кривые опоры быстро расшатаются из-за неравномерно распределенных нагрузок.

Укладка настила

Его крепят к верхним боковинам на гвозди. Они должны полностью заполнять пространство между стойками. Чем меньше щелей, тем меньше шансов, что гвоздь или молоток упадет вниз. При толщине 4-5 см допускается устраивать пролет длиной 3-4 м. Из более тонких щитов лучше сделать короткие пролеты длиной до 2 м.

Монтаж люков и лестниц

Чтобы попасть наверх, используют стремянку либо создают самодельную лестницу, прибивая к боковинам ступеньки 5х5 см. Интервал между ними выбирают так, чтобы было удобно подниматься.

Подъем на второй ярус делают сбоку либо вырезают в «потолке». Лучше разместить его на краю — сквозная дыра в полу в центре секции может мешать. К люку приделывают самодельную лестницу — две рейки, соединенные ступеньками.

Процесс сборки приставных подмостков

Чтобы установить облегченные строительные леса из дерева своими руками, потребуется такой же набор инструментов. В качестве материалов будем использовать брусья 5х15 см и доски толщиной 3-4 см. Все элементы крепим на гвозди. При необходимости подмости достают до третьего этажа, но сделать второй ярус не удастся. Им не нужна ровная сухая площадка, так как основная часть конструкции находится в «подвешенном состоянии».

Из двух элементов длиной 1 м сколачиваем опоры. Для этого располагаем их под прямым углом, фиксируем и монтируем на стену. Вертикальный направлен вниз, горизонтальный — в сторону. Вместе они образуют основание для настила. Их расставляют с шагом 1-2 м. В угол вставляют укосины — диагональные брусья, нижней стороной упирающиеся в землю. Низ фиксируют, забивая в землю кол, верх приколачивают гвоздями или привязывают проволокой.

Пространство между сторонами угла заколачивают щитами с обеих сторон. Они выполняют функцию ребер жесткости и дополнительного крепления для диагонального держателя. Сверху укладывают щит.

Одна секция выдерживает вес человека. Чтобы стойки не ушли в сторону, монтируют боковые держатели либо сколачивают диагонали между собой дополнительными перемычками. Один из способов — повесить основание на длинные анкеры, способные выдерживать большие нагрузки. Не исключено, что отверстия от них придется заделывать цементным раствором.

Также предлагаем посмотреть видео, как построить строительные леса (козлы) из досок своими руками.

Артем Филимонов

Источник

Армянские леса строительные своими руками чертежи

Почему данный вариант популярен среди строителей?

Из чего состоят строительные леса с «конвертами»?

Конструкция

Из дерева и досок

Фото-инструкция

Из профильной трубы

«За» и «против»

Видео

Фото

Схемы

Виды строительных лесов

Материалы для подмостков

Правила сооружения каркаса

Целесообразность сооружений

Видео: самодельные строительные леса

Виды строительных лесов

Материал для изготовления

Изготовление лесов из дерева

Изготовление строительных лесов

Специфика изготовления лесов из труб

Деталировка для сборки одной металлической секции

Сборка металлических лесов одного уровня

Фото строительных лесов своими руками

Виды строительных лесов

Материалы для подмостков

Правила сооружения каркаса

Целесообразность сооружений

Видео: самодельные строительные леса

Самодельные строительные леса из дерева

Из чего делать

Гвозди или саморезы

Конструкции и их особенности

Приставные подмости

Деревянные строительные леса: чертежи и фото

Строительные козлы

Виды и узлы строительных лесов из металла

Отличительные черты сооружений

Что представляют собой леса?

Что собой представляют рамные конструкции?

Монтаж с помощью клиньев

Простая, но устойчивая конструкция

Передвижные конструкции

Что собой представляют хомутовые и подвесные сооружения?

Как происходит монтаж строительных лесов?

Заключение

Строительные леса из дерева

Изготовление строительных лесов своими руками из дерева

Видео – как сделать строительные леса своими руками

Строительные леса из металла

Флажковые строительные леса.

Сборка строительного леса на видео

Штыревые строительные леса.

Вышка-тура

Клиновые строительные леса

Хомутовые строительные леса

Модульные леса

Выбор типа строительных лесов

Подмости на козлах

Леса конвертного типа

Деревянные леса

Правила устройства лесов

Порядок проведения работ

Металлические строительные леса

Рамные или флажковые строительные леса (нормативная нагрузка — 200 кг/м 2)

Штыревые строительные леса (нормативная нагрузка — 200 кг/м 2)

Строительные леса Вишнева (нормативная нагрузка — 200-250 кг/м 2)

Вышка-тура (нормативная нагрузка — 200 кг/м 2)

Клиновые строительные леса (нормативная нагрузка — 200-300 кг/м 2)

Хомутовые строительные леса (нормативная нагрузка — 200-250 кг/м 2)

Леса строительные подвесные (нормативная нагрузка — 200 кг/м 2)

Модульные (системные) леса (нормативная нагрузка — 200 кг/м 2)

Какой тип строительных лесов выбирать

Требования к лесам для строительства и ремонта

Классификация строительных лесов

Строительные леса – своими руками из дерева, пошаговая инструкция

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1: Выбор и подготовка древесины

Шаг 2: Планирование каркаса

Шаг 3: Сооружение каркаса

Шаг 1:
Выбор и подготовка древесины

Шаг 2:
Планирование каркаса

Шаг 3:
Сооружение каркаса

Шаг 4:
Выполняем объемный каркас

Шаг 5:
Завершающий и дополнительный
