Арочный гараж из профнастила своими руками

На сегодняшний день автомобиль не считается предметом роскоши, поэтому имеется почти в каждой семье. Для того чтобы защитить транспортное средство от негативного воздействия окружающей среды и продлить срок эксплуатации, его нужно хранить в специальной постройке. Можно, конечно, ставить авто на платной стоянке, но это повлечет значительные финансовые затраты. Правильным решением в данной ситуации станет строительство личного гаража из профнастила.

Такие конструкции пользуются огромной популярностью, так как имеют много преимуществ и отлично вписываются в общий вид земельного участка, кроме этого, подобные сооружения вполне реально изготовить своими руками.

Особенности: плюсы и минусы

Гараж из профнастила представляет собой строение, которое устанавливают из профилированных листов стали. Данный материал может иметь различную высоту волны и толщину, поэтому в зависимости от того, какая предполагается нагрузка на конструкцию, могут выбирать профнастил марки С18 или С21. При этом, чем больше будет высота волны листов, тем надёжнее получится постройка. Так как вес профлиста небольшой, то монтаж такого гаража чаще всего выполняют на ленточный или трубный фундамент. Чтобы ускорить процесс установки конструкции, рекомендуется приобретать готовые комплекты деталей
, на сборку которых уйдет не более 3 дней, они, как правило, состоят из каркаса, кровли, стен, ворот и карниза.

Кроме этого, гараж из металлопрофиля можно изготовить по индивидуальному проекту, для этого готовятся чертежи постройки и закупается нужный материал. Главным достоинством самостоятельного строительства считается экономия денежных средств и времени.

Что же касается положительных качеств профнастила, то к ним можно отнести:

• морозоустойчивость;
• легкий вес;
• долговечность и надежность в использовании;
• негорючесть материала;
• удобство в транспортировке;
• низкая стоимость;
• эстетичный вид;
• высокая устойчивость к процессам гниения;
• не нуждается в дополнительной обработке.

Несмотря на наличие плюсов, профлисты имеют и свои минусы:

• Возможность деформации. При ржавлении металла и сильном ударе, защитный слой материала повреждается.
• Легкость взлома. Если грабители захотят проникнуть внутрь такого гаража, то сделать это им не составит особого труда. Поэтому постройку рекомендуется устанавливать только во дворе дома.
• Низкая теплопроводность. Летом металл сильно нагревается, а зимой охлаждается.
• Конструкция нуждается в дополнительной опоре.

Выбор места

Перед тем как заняться строительством гаража, необходимо не только приобрести профилированные листы, но и подобрать место, где будет располагаться будущая постройка. Гараж не рекомендуется возводить рядом с другими хозяйственными объектами, так как это может препятствовать выезду и въезду автомобиля. Часто гараж строят таким образом, чтобы линия его ворот располагалась на линии забора. Благодаря этому доступ к конструкции будет прост, и она еще дополнительно выполнить роль части ограждения.

Кроме этого, гараж можно установить впритык к одному из строений, расположенных на земельном участке. В данном случае не придется возводить одну из стен. Но стоит заметить, что нельзя пристраивать конструкцию к дому, так как внутрь помещений будет проникать не только неприятный запах бензина, автомобильных масел, но звук двигателя.

Важным моментом при выборе места для гаража считается и проверка уровня грунтовых вод и почвы. Это нужно делать для того, чтобы в дальнейшей эксплуатации, конструкция «не съехала» под воздействием смещения почвы.

Схемы и чертежи

Любое строительство начинается с создания плана, не является исключением этого и монтаж гаража из профлистов. Перед началом установочных работ нужно сделать точный расчет размеров и начертить схему, по которой можно будет легко определить нужное количество материала. Размеры гаража зависят от габаритов транспортного средства и от того, что планируется дополнительно хранить в постройке. Если сооружение будет предназначено только для автомобиля, то в нем достаточно оборудовать место для его стоянки и разместить несколько стеллажей. Как правило, для этого подойдет самый простой проект с размером гаража 4х6 метров.

Чтобы строение получилось не только удобным, но и гармонично вписалось в ландшафтный дизайн участка, при его проектировании важно продумать каждый квадратный метр.
Поэтому вначале чертят схему расположения всей конструкции, а затем выполняют внутреннюю планировку. Когда будет известна ширина и длина гаража, можно легко высчитать расход строительного материала. При создании чертежа стоит обратить внимание на то, чтобы несущие трубы были цельными и длинными.

Особенно это касается каркаса конструкции, в схемах следует указать эскиз каркаса и прописать, из каких элементов он будет состоять.

Кроме этого, в плане гаража стоит предусмотреть способ соединения труб. В том случае, если металлоконструкция строится для постоянной эксплуатации, и ее не будут переносить в другое место, то желательно для крепления использовать сварку. Что же касается разборного гаража, то для него потребуются специальные крепежные детали в виде гаек, болтов и уголков. Схема гаража должна также включать и чертежи ворот.

После того как проектирование завершено, можно составить план выполнения работ, приступать к строительству.

Установка гаража из профилированных листов является несложным процессом, но чтобы она прошла быстро и порадовала хорошим результатом, следует приобрести качественный материал и подготовить соответствующие инструменты. Для монтажных работ под рукой нужно иметь:

• строительную рулетку или линейку;
• дрель и сверла для работы по металлу;
• болгарку;
• гаечные ключи;
• цветной маркер для нанесения разметок.

Дополнительно также стоит побеспокоиться о мерах безопасности, купив такие средства индивидуальной защиты, как перчатки, очки и маска. Они помогут избежать травмирования кожи и глаз во время работы с металлом.

Что же касается материала, то для установки гаража понадобятся трубы из оцинкованного металла и профиля. Так как на строительном рынке продаются профили с квадратным и прямоугольным сечением, то лучше всего отдавать предпочтение первым. Они просты в монтаже и быстро собираются. Каркас гаража должен быть железный, поэтому, чтобы обеспечить ему хорошую прочность, рекомендуется делать основные стойки из труб диаметром не менее 100 мм.
Под каркас конструкции можно укладывать материал сечением 60 мм.

Технология монтажа

Установка гаража не представляет особой сложности, поэтому ее можно осуществить своими руками. Чтобы это начать, сначала следует выбрать подходящее место для размещения строения и залить фундамент, он послужит одновременно прочным основанием и полом для строения. Затем возводится каркас, готовые детали которого можно сварить или собрать на крепления. Следующим этапом в монтаже считается обшивка каркаса профнастилом, она, как правило, занимает несколько дней.

После того как будет готов каркас, обшитый профлистами, останется только установить ворота. Их каркас изготавливают из металлического уголка при помощи сварки, а затем обшивают профнастилом. Для начинающих мастеров такое строительство может показаться сложным, но на самом деле это не так. Главное при выполнении всех работ – придерживаться одного правила: «строим правильно»
. Поэтому важно все делать не спеша, точно соблюдать размеры, указанные в чертежах гаража, так как малейшая ошибка может повлечь за собой различные проблемы в эксплуатации.

Фундамент

Строительство гаража из металлолистов состоит из многих этапов, первым из которых является закладка основания. Для этого вырывают яму и засыпают ее речным песком, который будет выполнять роль «подушки». Затем по всему периметру будущей конструкции устанавливают металлические столбцы и заливают их бетоном. В качестве несущих креплений можно использовать как трубы с круглым, так и прямоугольным сечением.

Кроме этого, из бетона возможно сделать не только фундамент, но и пол гаража. Чтобы его залить, вначале верхний слой почвы хорошо очищается от мусора и определяется нужный уровень. Бетонный пол будет прочным, если его дополнительно армировать.
Покрытие часто возводят из дерева, используя половые доски или брусья.

Стены

Профлисты считаются универсальным строительным материалом, поэтому они хорошо подходят для обшивки стен в гараже. Для этих целей рекомендуется профнастил категории «С»
, его крепят к обрешетке с помощью саморезов. При этом выставлять листы рекомендуется в высоту, таким образом, конструкция приобретет привлекательный вид. Панель материала нужно монтировать строго по уровню, а все элементы крепления «сажать» на резиновые прокладки.

Для более надежного крепления листов места их стыков можно закрыть специальными заклепками.

Крыша

Кровля, возводимая для гаража, делается как с утеплением, так и без него. В зависимости от этого ее могут устанавливать в один или два ската. В том случае, если конструкция вплотную размещена к стенам других хозяйственных объектов, то желательно выбирать один скат с размещением в одной плоскости со скатом соседней постройки. Кроме этого, односкатная кровля пользуется огромной популярностью в строительстве, так как ее проще возводить.

Профлисты для крыши выбираются по длине, и они не должны при монтаже образовывать много стыков, которые в дальнейшем могут послужить проблемой и дать течь. Если же лист приобретался ранее, и его длины недостаточно, то можно укладывать листы внахлест, а полученные швы покрыть битумом или специальным герметиком. Выравнивать профнастил следует перед его креплением, учитывая линии карниза.

Утепление

Во время строительства гаража из профилированного листа важно предусмотреть его температурный режим внутри. Оптимальным показателем для него в зимнее время является температура от +1С до +5С. Стоит заметить, что даже при больших морозах, прогревать помещение гаража не рекомендуется, так как это может навредить работе агрегатов автомобиля. Поэтому, чтобы обеспечить строению постоянную температуру, его нужно утеплить. На сегодняшний день существует много видов теплоизоляции, среди которых можно выделить:

• жидкий пенополиуретан;
• утеплители на основе минеральных волокон;
• пенополистирольные плиты.

Каждый из вышеперечисленных теплоизоляторов характеризуется своими преимуществами и недостатками. Так, утепленный пенополистирольными плитами гараж обеспечит отличные условия для хранения автомобиля, но после укладки изоляции потребуется дополнительно выравнивать поверхность стен и потолка. Кроме этого, полистирол под воздействием солнечных лучей сильно нагревается и может выделять вредные вещества. В итоге получится теплый, но безопасный для здоровья гараж.

Их накладывают небольшим слоем в 5 см и они могут заменять даже кирпичную кладку толщиной 80 см. Данный материал является экологичным и пожаробезопасным, отвечает всем стандартам эксплуатации. Изоляцию укладывают в промежутках между предварительно установленными в стену профилями.

Если вашему автомобилю требуется недорогое место стоянки, можно сделать гараж из профнастила. Монтируется он быстро, стоит не очень дорого, но что самое важное, пожалуй, сделать его своими руками может и непрофессиональный строитель. Желательно, правда, владеть навыками сварки, но и без них можно обойтись.

Гараж из профнастила можно сделать самостоятельно

Достоинства и недостатки

Самое главное достоинство — гараж из профнастила можно сделать своими руками, причем за относительно небольшую сумму и небольшой промежуток времени. Если фундамент уже готов, на самостоятельное строительство средней по размерам постройки может потребоваться до недели. Еще один плюс — малый вес материала. С ним и работать просто, и фундамент можно сделать облегченный, сэкономив на этом.

Недостатки тоже есть. В первую очередь стоит задуматься о том, что металлопрофиль не самый прочный материал. Он легко режется, проминается даже от сильного удара. По этой причине гараж из профнастила строят в основном во дворе частного дома. Второй момент — металл имеет высокую теплопроводность и без утепления в гараже зимой очень холодно, летом — жарко.

Размеры, место на участке

Когда вы только задумываетесь над строительством гаража, надо определиться с местом. Чаще всего его строят вблизи от въезда. Иногда ворота распахиваются прямо на улицу, иногда от въездных ворот отступают несколько метров, предпочитая ставить автомобиль подальше, под защитой забора.

Чертеж и размеры гаражи из профнастила на одну машину

Размеры гаража выбирают исходят из наличия свободного места и тех работ, которые вы планируете проводить. Если ничего делать не планируете, к размерам машины добавляют по метру (к длине и ширине), Это и будут минимальные размеры обиталища для вашего авто. Если будете ставить какое-то оборудование, в длину надо будет прибавить, как минимум, еще метр.

Комфортная высота гаража — 2,6 м, минимальная 2,2 м. Если стоять будут две машины, глубина считается по размерам большей, а между двумя авто оставить надо расстояние не менее 0,6-0,8 м.

Размеры гаража на две машины

Фундамент под гараж из профнастила

При строительстве гаражей популярны два типа фундаментов: ленточный мелкозаглубленный или монолитная плита. Ленточный можно делать на грунтах, хорошо отводящих воду и не склонных к пучению. В остальных более надежно делать плиту. Плита стоит на стадии изготовления больше, но хороша тем, что одновременно с надежным фундаментом вы сразу получаете готовый пол в гараже, который остается только выровнять и чем-то покрыть.

Так как гараж и профнастила подразумевает наличие каркаса, то при устройстве фундамента, для лучшей связки надо сделать выпуски арматуры или замонолитить шпильки, к которым затем крепить каркас.

Подготовка к заливке ленточного фундамента для гаража — выставлена опалубка

Есть еще эконом вариант — не делать фундамент вообще, а вкопать стойки в грунт. В этом случае каркас делают из толстостенных труб. Под каждую стойку делают лунку, в нее насыпают щебень, ставят стойку (обязательно обработать антикоррозионными составами), утрамбовывают щебень вокруг трубы, заливают бетоном. Далее к стойкам приваривают обвязки, собирая полноценный каркас. Между стойками выкапывают небольшую канавку. По ширине она около 20 см, а по глубине — надо снять плодородный грунт. В полученную канаву засыпают щебень, трамбуют. Уровень щебеночной подушки должен получиться немного ниже уровня грунта. При монтаже профлист опускают до щебня, опирая на него (должен быть выровнен в уровень). После возведения стен гаража из профнастила, с двух сторон профлиста укладывают полосы бетона, которые должны перекрывать канавку. Со стороны улицы можно сразу сформировать что-то типа отмостки — для отведения воды от стенок гаража. Нельзя сказать, что этот способ «правильный», но так делают. Особенно часто — на дачах, где гараж лишь временное укрытие.

Как делать каркас

Каркас лучше сварить из профилированной трубы. Для стоек рекомендуют сечение 80*40 мм с толщиной стенки от 3 мм, для обвязки можно меньшего размера. Еще вариант — стальной уголок с шириной полочки не менее 50 мм и толщиной металла от 3 мм.

Если сварка не входит в число ваших навыков, можно использовать оцинкованный П-образный профиль для монтажа профнастила. Ширина полочки не менее чем 50*50 мм. Этот материал нарезают на куски нужно длины и собирают при помощи болтов.

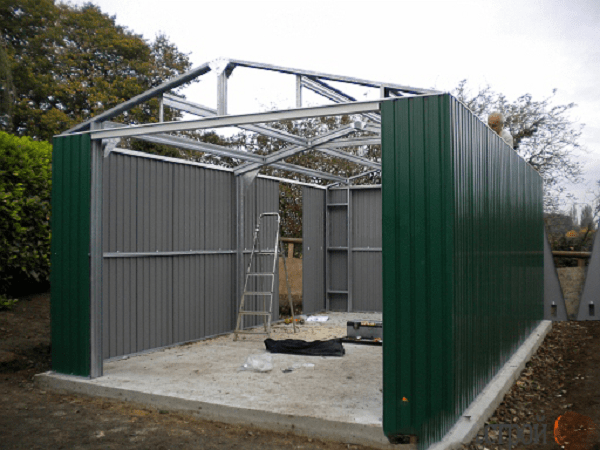

Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста

Иногда делают каркас под гараж из профнастила из бруса. Не лучший вариант в плане пожаробезопасности, но в некоторых регионах именно брус — самый дешевый из вариантов. Сечение бруса для стоек и обвязки — не менее 80*80 мм.

Определившись с материалом для каркаса, надо решить, каким способом будете крепить нижнюю обвязку к фундаменту. Есть две возможности. Об одной уже говорили — замуровать в фундамент шпильки, а вторая — крепить обвязку к фундаменту при помощи анкеров. В этом случае обвязку варят, раскладывая металл по фундаменту и проверяя углы и диагонали. Затем, готовый каркас, крепят анкерными болтами

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка

При монтаже каркаса стойки ставят так, чтобы стык листов приходился на их. Так как монтируется профлист с перехлестом в одну волну, то при расчетах нужна будет полезная ширина (есть такой параметр в технических характеристиках. Именно это и будет шаг установки стоек.

К стойкам крепится три пояса обвязки — в самом низу и вверху, и посредине. Для увеличения жесткости конструкции, можно поставить уголки (на фото вверху) или укосы — детали, идущие наискосок от одной стойки до другой. Под ворота стойки делают усиленными — сваривают две трубы или уголка. Двойной делают и верхнюю балку — пролет без опоры получатся солидный, чтобы балка не провисала, добавляют вторую трубу.

В местах крепления гаражных ворот стойки делают усиленными

При небольших размерах гаража и большом сечении трубы можно обойтись только двумя обвязками — верхней и нижней. Но только в тех регионах, где ветра несильные или гараж защищен стеной дома, забором, другими сооружениями.

На гаражах из профнастила обычно делают односкатную или двухскатную крышу. Оба варианта неплохо себя показали, но проще реализуется односкатная — меньше требуется материала на фермы и стропила, меньше и расход профнастила. Уклон может быть в одну из сторон (на фото внизу) или назад. Выбирается в зависимости от ситуации.

Пример ферм для формирования односкатной крыши гаража

В регионах с большим количеством снега односкатные крыши делают редко — чтобы снег сходил, требуется большой угол наклона, а это и съедает большую часть экономии (одну из стен приходится делать намного выше), и возрастает ветровая нагрузка. Тут гараж из профнастила чаще делают с двухскатными крышами.

Пример ферм для двускатной крыши гаража

Угол наклона двускатной крыши гаража желательно делать не меньше 20°. При большем уклоне крыша получается дорогой, а при меньшем снег плохо сходит.

Выбор профлиста для гаража

Профнастил делают из оцинкованной стали. Толщина листа — от 0,4 до 1 мм. Строя гараж из профнастила имеет смысл для стен и кровли выбрать материал разной толщины. Для кровли нормальная толщина 0,45-0,5 мм, для стен лучше брать 0,6-0,7 мм.

Металлопрофиль выпускается разного назначения: для стен, кровли, несущий (не требует каркаса). Материал, предназначенный для стен, маркируется буквой «С», для кровли — буквой «К», несущий обозначают «Н». Есть еще двойного назначения — для несущий для стен, маркируется он «НС». Некоторые производители ставят перед этими буквами «П», что обозначает «профнастил».

Для строительства гаража из профнастила для стен берут материал с маркировкой «С», для кровли с буквой «К». Далее в маркировке за буквой стоят цифры. Они обозначают высоту волны. Например, надпись С18 — можно расшифровать как «стеновой металлопрофиль с высотой волны 18 мм». Именно такой материал в основном и берут на стены гаража. Он имеет достаточную степень жесткости (чем выше волна, тем больше жесткость) и в то же время стоит не очень дорого. При желании можно взять еще более жесткий С21.

Некоторые виды профилей и размеры профнастила

Ширина листа профнастила зависит от высоты волны. Чем выше волна, тем меньше будет ширина. В маркировке полная ширина листа указывается через дефис. Например, профлист НС44-1000 имеет ширину листа 1000 мм, а Н60-845 получается шириной 850 мм. Но при закупке надо учитывать, что листы металлопрофиля укладываются с перехлестами — вертикальными и горизонтальными. Поэтому требуется материала на 10-15% больше, чем покрываемая им площадь.

Есть еще один параметр, с которым стоит определиться — построите вы гараж из оцинкованного профнастила или с полимерным покрытием. Оцинкованный стоит дешевле, но больше подвержен воздействию погодных факторов. И, хотя материал с нормальной оцинковкой может прослужить около 10 лет, у цветного срок службы может составлять 30 лет и более. Часто немаловажным является внешний вид гаража, а смотрится оцинковка намного «проще».

Правила монтажа

Чтобы гараж из профнастила служил долго, необходимо соблюдать правила монтажа. Для крепления металлопрофиля используют специальные саморезы с восьмигранной головкой и уплотнительной шайбой. Они сделаны из высококачественной стали, затем оцинкованы. Для обеспечения герметичности под металлической шайбой имеется резиновая.

Саморезы для металлопрофиля и правила их установки

При установке профлиста надо следить, чтобы резиновая уплотнительная прокладка плотно прилегала к материалу, но при этом металл не должен приминаться. Вкручивают саморезы при помощи ручной дрели, на малых оборотах. Для монтажа понадобится специальная насадка под восьмигранную шляпку, лучше подмагниченная — так проще работать.

Правила крепления листов

При монтаже на стены саморезы устанавливаются или в паз или в гребень волы — без разницы, но на кровле из ставят только в гребень. При монтаже в паз используют метизы диаметром 4,8*28 мм, при установке в гребень длина самореза выбирается в зависимости от ее высоты. К высоте волны добавляют 35 мм и получают минимальную длину. Более длинный крепеж использовать можно, более короткий — нет.

Определение длины самореза для профлитста при монтаже в волну

Крепят листы к каркасу — к обвязке. Частота с которой ставят саморезы — через волну, один ряд относительно другого — в шахматном порядке. Чтобы прочность соединения двух листов была выше, после того как закрепили листы, дополнительно вкручивают саморезы или ставят заклепки в место стыка.

Соединение двух листов профнастила при помощи саморезов

Теперь о том, как располагать листы профнастила на каркасе. Волну можно пустить вертикально или горизонтально — без разницы. Если покупать металлопрофиль будете у производителя, они могут сделать листы нужной вам длинны (максимальная длина 12 м). В этом случае меньше будет швов, а также немного меньше расход (меньше перехлестов).

При стыковке двух листов вдоль волны, один заходит за другой на 1 волну. Обратите внимание, что боковые волны разные — одна чуть шире, вторая чуть уже и имеет капельник — бороздку. Та, которая уже, идет вниз, перекрывается более широкой.

Если есть горизонтальные стыки, величина нахлеста должна составлять не менее 20 см. Для лучшей герметичности стык промазывают кровельными герметиками или битумной мастикой. Располагать листы надо так, чтобы вода не затекала в соединение (верхний лист закрывает нижний), для этого монтаж начинают снизу, двигаются наверх.

Стыки и узлы

При оформлении двускатной кровли гаража их профнастила, потребуется коньковый элемент. Он продается двухметровыми кусками. Фрагменты конька устанавливаются с перехлестом в 20 см, стыки лучше промазать битумной мастикой. Крепеж ставится в гребень с шагом 20 см.

Крепление конька к профлисту на крыше гаража

Стыки на углах гаража закрываются специальными уголками. Крепятся они небольшими саморезами 4,8*35 мм с шагом 25-30 см.

В месте стыка кровельного профлиста и стенового имеются дырки. Их заделывают при помощи пены, зашивая затем свесы нарезанными на полосы профлистом или каким-нибудь другим материалом. Есть также уплотнительные ленты, сделанные из вспененного полиэтилена. Они есть специальные под определенные профили, повторяют форму волны, а есть универсальные — просто полоса.

Традиционный способ избавиться от щелей в гараже из металлопрофиля — монтажная пена

Утеплять гараж из профлиста стоит только в случае, если его будете отапливать. При этом стоит знать, что при правильном утеплении у вас «съедается» приличная площадь — на сам утеплитель, вентзазор и внутреннюю обшивку уйдет 7-10 см. Для утепления используют, как правило, два материала — базальтовую вату в жестких матах или пенополиуретан (пенопласт).

Как утеплить минеральной ватой

Для монтажа минеральной ваты требуется обрешетка — плиты хоть и жесткие, но сами стоять не могут, им требуется опора. Собирается обрешетка из досок шириной, равной толщине утеплителя или из оцинкованного профиля с такой же полочкой. Крепится к каркасу с шагом на 2-3 см меньше ширины мата. При таком шаге утеплитель становится враспор, стоит прочно и дополнительной фиксации не требует. Но для надежности его все-таки надо закрепить специальными «саморезвами- зонтиками», которые вкручивают в трубы/уголки обвязки.

Собран каркас из оцинкованного профиля, установлены плиты минваты

После монтажа утеплителя, из планок толщиной 3 см набивается контр-обрешетка. Ее направление перпендикулярно планкам обрешетки. Эти три сантиметра — вентзазор, который необходим для выведения влаги, которая будет накапливаться в утеплителе (конденсат, который возникает из-за разности температур в помещении и на улице). Без вентзазора минеральная вата не «проживет» и сезона. Если она напитается влаги, а потом замерзает, после разморозки может просто рассыпаться. А так как гараж обычно топится от случая к случаю, то нескольких таких заморозок более чем достаточно. Потому или используйте другой материал, или делайте зазор для вентиляции.

Чтобы закрыть минеральную вату от повышенной важности, что иногда бывает внутри гаража, поверх контробрешетки настилается пароизоляционная мембрана. Она должна препятствовать попаданию влаги из помещения, но не мешать ей выходить из утеплителя. При монтаже пароизоляции, ее стараются сделать герметичной. Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы).

Раскатывается пароизоляционная мембрана

Поверх всего этого пирога набивается внутренняя обшивка. Очень это влагостойкая фанера или ОСБ, но можно использовать и другие листовые материалы — ГВЛ, ГСП и другие. Последние даже предпочтительнее, так как не горят.

Использование пенопласта

Сам по себе пенопласт как утеплитель неплох, но не в этом случае. Гараж из профлиста будет нагреваться летом до солидных температур, а нагретый пенопласт выделяет вредные для здоровья вещества. Это — один минус. Второй — непонятно как его крепить. Обычно крепят к стене саморезами с большими пластиковыми шляпками — зонтиками, но в с профнастилом такой способ не подходит — не будете же его дырявить.

Как закрепить пенопласт на профлисте

Есть вариант — установить на герметик или монтажную пену. Монтажная пена хорошо фиксирует, но гигроскопична. Без наличия вентзазора, напитавшись влагой, она станет отличным рассадником для плесени, грибков, насекомых.

Герметик негигрокоспичен, но дорог, ведь требуется состав с возможностью эксплуатации в широком температурном диапазоне. Надо чтобы он был морозостойкий и переносил нагрев до значительных температур.

Сделать обрешетку и вставить в нее пенопласт

Еще вариант — сделать обрешетку из оцинкованного профиля. Ее шаг — 1 метр, так как таков стандартный размер пенопластового блока. В этом случае их можно вставить и прикрепить к обрешетке.

Все более популярным становится утепление при помощи вспененного полиуретана, наносимого из аппарата сплошным слоем. Никаких проблем с креплением в этом случае не возникает, но услуги эти платные — требуется специальное оборудование. Зато никакой мороки с монтажом.

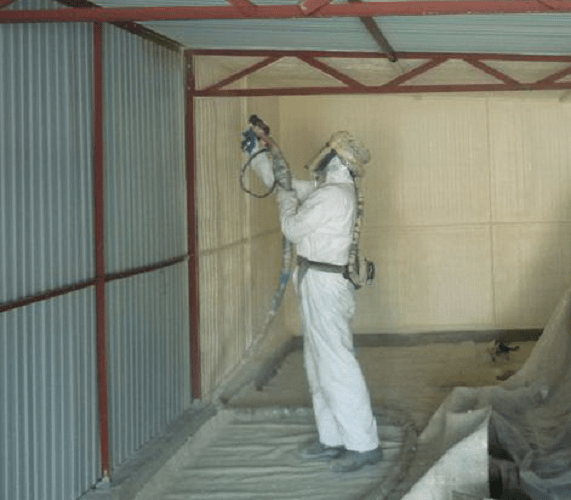

Утепление ППУ — вспененным пенополиуретаном

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны.

Гараж из профнастила (профлиста, металлопрофиля) своими руками

Как самому, своими руками сделать гараж из профнастила. Особенности построения каркаса, монтажа на стены и кровлю, утепление и узлы. Все читайте в статье.

Как построить гараж из профнастила своими руками, чертежи и схемы

Каждый автовладелец хочет, чтобы его «любимец» был защищен от дождя и снега, что продлит время его службы. Но цены на материалы и земельные участки позволяют не всем обустроить гараж (уже само содержание машины подразумевает наличие некоторых затрат). Если же повезло разжиться участком для постройки, или есть место возле частного дома, далее подробно опишем, как сделать гараж из профнастила своими руками.

Чертежи гаража

Чертеж каркаса для гаража из профнастила

Этапы проведения работы

Процесс строительства подразумевает последовательное выполнение работы.

Предполагается, что месторасположение будущего гаража уже выбрано. Для точной его ориентации в пространстве и ровности каркаса, нужно предварительно сделать разметку:

• На углах будущего строения забиваются колышки.
• Между колышками натягивается бечевка.
• По углам и срединам сторон размещения конструкции, намечаются места, где нужно выкопать ямы (для установки стоек каркаса).

1. По размеченному периметру нужно выкопать траншею, с глубиной 0.4 — 1 м.
2. Дно траншеи засыпается подстилочным материалом. Его высота: около 15 см. Для большей прочности он утрамбовывается.
3. Предварительно нужно побеспокоится об основных стойках каркаса. Для них, в размеченных заранее местах, выкапываются ямы (около 50 см).
4. Если грунт сыпется – необходимо сделать опалубку.
5. Перед заливанием раствора позаботьтесь об армировании – хоть конструкция из профнастила и легкая, но без армирования заливать основание крайне не рекомендуется. Для него используются прутки 10-12 мм в диаметре. Их можно фиксировать друг к другу обычной стальной проволокой.
6. В выкопанные ямки ставятся трубы (опорные стойки каркаса) и фиксируются распорками.
7. Заливается раствор.

• Подстилочный материал (песок, щебень, отсев) перед заливанием раствора стоит намочить – убережет бетон от растрескивания.
• Выбирайте бетон марки не ниже М500.
• Трубы опорных стоек смажьте битумной мастикой в том месте, которое будет погружено в землю – защитит от коррозии.
• Когда зальете бетон, проткните его несколько раз прутком – выйдет воздух, что укрепит основание.
• Делая фундамент для каркаса, лучше сразу выкопайте ревизионную яму и залейте пол под автомобилем.

Нужно подождать, пока основания наберет хоть немного прочности (время просыхания зависит от погоды).

Чтобы сделать крепкий гараж из профнастила своими руками, нужно соорудить мощный каркас. Порядок работы:

• В соответствии с чертежом нужно подготовить нужные элементы сооружения необходимых размеров.
• К опорным трубам каркаса привариваются горизонтальные перегородки (их также можно закреплять с помощью болтов). Работа выполняется только с тех сторон, где не будет ворот.
• Подготавливается основание для сооружения крыши. Самый простой вариант – построить гараж с крышей односкатного типа. Скат лучше направлять в противоположную сторону от ворот.
• Теперь нужно замерить размеры ворот, с уголка сварить для них раму и укрепить ее с помощью ребер жесткости. На месте установки засовов привариваются куски металла. Далее к передним опорным стойкам ворот привариваются петли, ворота ставятся на постоянное месторасположение и крепятся к каркасу гаража с помощью приваривания ответных петель.

Каркас готов. Чтобы окончательно построить гараж, нужно провести последний этап работы.

Монтаж профнастила

Сооружение каркаса выполнялось еще на стадии неполного высыхания бетона, но к установке элементов обшивки стен, нужно приступать после окончательного его затвердения.

1. Первый лист налаживается так, чтобы край максимально стыковался с опорным элементом каркаса. После выбора правильного расположения, закрепите его с помощью саморезов.
2. Второй элемент обшивки накладывается таким образом на первым, чтобы нахлест составлял одну волну (этого достаточно, если надежно закреплять листы). Теперь он привинчивается с 3-х сторон (место накладывания следующего листа крепить не нужно). Таким образом, выполняется обшивка всей конструкции.

• Крепите профнастил саморезами, которые имеют резиновый уплотнитель.
• Обшивочный материал можно купить уже нужных размеров (некоторые продавцы готовы выполнить предварительную нарезку).
• Профнастил лучше монтировать в вертикальном положении – лучше будет стекать вода.
• Края отделочных материалов должны плотно прилегать к опорным элементам каркаса.

В соответствии с выбранным типом крыши, проводятся работы:

1. Монтаж стропил. Их устанавливают с соответственным наклоном.
2. Приваривается обрешетка.
3. По периметру прикручиваются листы профнастила.

После выполнения этих работ можно обшивать переднюю стенку гаража и сами ворота.

Что нужно купить и подготовить для работы?

• Профнастил.
• Цемент.
• Подстилочный материал под основание (песок, щебень).
• Шурупы.
• Стальной профиль.

Гараж из профнастила своими руками – достаточно прочное и долговечное сооружение для хранения автомобиля. Его строительство не требует особых навыков, а затраты на постройку, если учитывать стоимость других материалов, очень привлекательно.

Гараж из профнастила своими руками: чертеж, видео

Каждый автовладелец хочет, чтобы его «любимец» был защищен от дождя и снега, что продлит время его службы. Но цены на материалы и земельные участки позволяют не всем обустроить гараж (уже само содержание машины подразумевает наличие некоторых затрат).

Строим гараж своими руками из профнастила: пошаговый процесс строительства

Автомобилизация населения в нашей стране достигла уже довольно высокого уровня, поэтому потребность в гаражах тоже растёт, что приводит к повышению их стоимости. Поэтому строительство гаража из профнастила предстаёт отличным выходом из положения. В этой статье будут подробно изложены некоторые нюансы такого рода строительства, знание которых поможет справиться с сооружением гаража без привлечения специалистов со стороны.

Подготовка инструментов и материалов

Подготовка инструментов и материалов

Для строительства также понадобится некоторый инструмент. Следует заранее приготовить:

• Шуруповёрт или электродрель с такой функцией;
• Отвес, рулетку и строительный уровень (желательно лазерный или водяной);
• Сварочный инвертор;
• Угловую шлифмашину (болгарку);
• Ножницы для металла;
• Совковую и штыковую лопаты, лом;
• Бетономешалку или ёмкость для замешивания раствора (корыто, ванна и др.);
• Кувалду.

Основным материалом для сооружения гаража выступает профнастил.
Помимо него понадобятся следующие материалы:

• Цемент, песок, щебёнка и арматура для основания;
• Стальной уголок 40х40 мм или профильная труба 40х20 мм для каркаса;
• Стальные трубы диаметром 60 мм для каркаса;
• Утеплитель;
• Доборные элементы (ветрозащитные планки, водосточная система);
• Саморезы;
• Доски для опалубки;
• Расходный материал (отрезные круги, гвозди, электроды, проволока и др.).

Где построить будущий гараж? Выбор места и градостроительные нормы

Перед покупкой всех необходимых материалов предварительно стоит определиться с местом, где будет располагаться автомобильный «дом». В целях пожарной безопасности не стоит строить его вплотную к жилым постройкам. Это также значительно уменьшит количество вдыхаемых выхлопных газов, особенно в тёплое время года.

Также важно обеспечить беспрепятственный выезд машины, поэтому перед воротами должно быть свободное пространство, но в то же время оно не должно быть слишком большим, иначе зимой придётся тратить слишком много усилий на расчистку снежных завалов.

Сам участок строительства должен быть относительно ровным, чтобы минимизировать трудовые и денежные расходы на его выравнивание.

Каких-либо строгих градостроительных норм СНиП, касающихся гаражей из профнастила, не существует, но ряд рекомендаций все же необходимо соблюдать. Так, к примеру, расстояние между постройкой и соседским забором должно быть не менее 1 м. Это необходимо для того чтобы вода с крыши гаража не попадала на участок соседей. Что касается «красной линии», то размещать ворота на одном уровне с ней не рекомендуется, так как должен быть соблюдён отступ в 5 метров, если проезд является главным, и 3 метра в случае, когда проезд боковой.

Выбор материала для строительства гаража из профнастила

Покупке профнастила стоит уделить особое внимание. Потребуется профнастил с маркировкой «С», что означает «стеновой». Вариантом с наименьшей стоимостью выступает продукция с маркировкой С-8 (вторая цифра обозначает высоту волны, выраженную в миллиметрах) и С-9.

Однако эта марка нуждается в более частом креплении, а также является довольно шумным в ветреную погоду, так как коэффициент жёсткости у него относительно невелик.
Наиболее оптимальным выбором выступает профнастил С-20. Также профнастил различается и по толщине металла, для гаража же вполне хватит 0,5 мм.

Пошаговый процесс строительства гаража

Весь процесс немного отличается от хода работ при строительстве гаража из СИП панелей.

Разметка местности

Непосредственно сам процесс строительства начинается с разметки местности.

Помните, что любое строительство должно начинаться с проектирования, нарисуйте чертеж будущего гаража, а также расположение его на генплане всего участка. Это поможет вам продумать все мелочи строительства и не допустить возможных ошибок.

Разметка местности

Следует руководствоваться тем, гараж, рассчитанный на одно легковой автомобиль, должен быть не менее 6 метров в длину и 4 метров в ширину. Осуществляется разметка при помощи деревянных кольев или других подходящих предметов, которые втыкаются по углам строения, а натягиваемая между ними бечёвка отмечает расположение будущих стен.

Дальнейшие же действия зависят от того, будет ли сооружаться полноценный фундамент или же дело ограничится бетонными «подушками» под опоры каркаса. В первом случае необходимо будет снять слой грунта на глубину 0,5 м, во втором — выкопать квадратные углубления размером около 50х50х50 см по углам гаража, а также в середине каждой из сторон (кроме той, где будут располагаться ворота).

Устройство фундамента

Закладка фундамента для гаража из профнастила имеет свою особенность, так как параллельно с ней должна производится и установка металлических опор каркаса. Как уже упоминалось выше, под опоры следует выкопать углубления 50х50х50 см по углам строения. Далее в них следует поместить стальные трубы и забить их при помощи кувалды на глубину в соответствии с планом строительства.

Во время забивки опор следует контролировать вертикальность их положения с помощью уровня, так как после завершения погружения выровнять трубу будет довольно сложно. После забивки всех столбов между ними следует выкопать траншею шириной в 30 см. Если грунт на участке сыпучий, то потребуется сооружение опалубки. Затем путём смешивания цемента с песком и щебёнкой готовится бетонный раствор и заливается в опалубку.

Перед этим дно траншей следует присыпать слоем речного песка толщиной 5-10 см. Заливку бетонного раствора нужно производить в несколько заходов, а для того, чтобы со временем основание не растрескалось, нужно произвести укладку арматуры.

Устройство смотровой ямы

На этапе строительства фундамента производится и устройство смотровой ямы, если таковая предусмотрена планом. Располагать её необходимо с учётом размеров автомобиля.

Как правило, смотровую яму выкапывают на глубину 1-1,2 м от уровня будущего гаражного пола. Стены смотровой ямы в обязательном порядке следует укрепить при помощи стальной сетки и оштукатурить. Пол нужно застелить рубероидом в три слоя и забетонировать.

Для удобства пользования ямой можно соорудить ступеньки, которые также следует забетонировать. Края ямы надо укрепить стальным уголком, а в дальнейшем её можно будет использовать и как погреб для хранения припасов. Однако если уровень грунтовых вод очень высокий, то сооружение смотровой ямы не рекомендуется.

Монтаж каркаса и ворот

Монтаж каркаса — наиболее ответственный этап строительства. К нему необходимо приступать только после застывания фундамента, то есть не ранее, чем через неделю. Как сварить каркас для гаража? Сейчас расскажем!

Уже установленные опоры необходимо соединить поперечинами, в роли которых следует использовать профильную трубу квадратного или прямоугольного сечения (40х20 мм или 40х40 мм). Количество поперечин зависит от высоты сооружения. Обвязка также зависит от размеров листов профнастила.

Чертеж распашных ворот

Иногда в качестве поперечин используют деревянные бруски. Однако это не очень целесообразно, так как древесина менее долговечна по сравнению с металлом, к тому же увеличивается объём работы, так как закрепить бруски непосредственно к стальным опорам всё равно не выйдет и к ним придётся приваривать металлические пластины и просверливать в них отверстия под саморезы.

Гаражные ворота

На этом же этапе производят и сборку въездных ворот. Ворота в гараж должны быть основательными и тяжелыми, чтобы предупредить кражу имущества. В качестве основы выступает все та же профильная труба, при расчёте же размеров створок желательно не только учитывать размеры авто, но и ширину листов профнастила. Для ворот также понадобятся сварные петли, размер которых зависит от массивности створок. Стандартными являются петли диаметром 30 мм.
При необходимости можно использовать по три петли на одну створку. После окончания сварочных работ весь металлический каркас необходимо покрасить защитной эмалью.

Монтаж стен

Если все предыдущие этапы строительства выполнялись согласно нормам, то сборка стен не вызовет больших затруднений даже у совсем малоопытных мастеров. Закреплять листы нужно в вертикальном положении, внахлёст с шагом между саморезами в 300 мм в нижнюю часть волны.

Располагать саморезы надо строго под прямым углом, чтобы снизить вероятность проскальзывания, что может привести к повреждению верхнего защитного слоя и быстрому проявлению коррозии. Стыки между листами следует герметизировать.

В этих целях необходимо перед закреплением каждого последующего листа на предыдущий нужно укладывать специальную гидроизоляционную мембрану. Это позволит избежать попадания влаги, снега и холодного воздуха внутрь гаража. Такой гараж получается не теплый, но он отлично защищает машину и инвентарь от осадков и солнца. Чтобы в гараже была плюсовая температура зимой необходимо, чтобы он был утепленным. В пирог стен необходимо добавлять утеплитель, например вспененные плиты пеноплэкс или плиты базальтовой ваты.

Крыша из профнастила

Гаражная крыша может быть выполнена в двух вариантах: односкатном или двускатном. А может быть вообще плоская кровля. В зависимости от выбранного варианта следует произвести монтаж стропила из все той же профильной трубы. Угол наклона кровли должен обеспечивать своевременный сход снежной массы, но при этом гармонично вписывать в экстерьер гаража.

После установки стропильной системы необходимо произвести монтаж обрешётки, частота которой напрямую зависит от угла ската крыши, если он более 15 градусов, то она может быть не совсем сплошной. Если же уклон менее 15 градусов, то лучше сделать обрешётку сплошным рядом, чтобы исключить продавливание кровли снежной массой.

Монтаж кровельной обшивки следует начинать с закрепления планок и водостоков. Первым делом на нижний край крыши нужно прикрепить крючки для водосточной системы и уложить на них непосредственно сам водосток.

Затем по периметру крыши надо установить специальные ветрозащитные планки, представляющие собой гнутый под углом стальной лист, который предотвращает проникновение атмосферных осадков под кровлю здания.

Стоит учесть такую особенность: на нижний край крыши, на котором установлена водосточная система, ветрозащитная планка должна крепиться так, чтобы её конец опускался в водосток.

Сами листы профнастила следует располагать волнами в параллель с осью гаража, необходимо это для обеспечения хорошего стока воды и схода снега. Сверху боковой ветрозащитной планки нужно наложить лист профнастила и выровнять его по краю кровли, затем прикрепить его вместе с планкой к обрешётке. Аналогичным же способом необходимо продолжать прикрепление листов до противоположного конца.

Крепление профнастила

Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны.
Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.

Утепление гаража из профнастила

Утеплить гараж из профнастила можно с помощью пенопласта или минеральной ваты. Однако стоит помнить, что пенопласт является горючим материалом, поэтому лучше использовать рулоны минваты, которые нужно равномерно раскатать с внутренней стороны стен и кровли.

Фиксация утеплителя осуществляется с помощью специального клеящего состава или монтажной пены.

Первый вариант более предпочтителен. Створки ворот по периметру необходимо проклеить полосками морозоустойчивого каучука.

Преимущества и недостатки гаражей из профнастила

Главные достоинства гаражей из профнастила:

• Относительная простота монтажа, которая позволяет самостоятельно соорудить гараж практически любому человеку, обладающему минимальными навыками и умениями в строительной области;
• Скорость возведения. Общее время, необходимое для строительства такого гаража не превышает 10 дней, 7 которых необходима для застывания бетона;
• Долговечность постройки. Срок службы подобных гаражей составляет как минимум 30 лет, а при соблюдении условий эксплуатации может доходить до 50-70 лет;
• Относительно низкая себестоимость строительства;
• Возможность вторичного использования материалов, использованных при строительстве. К примеру, при необходимости, профнастил и профильная труба могут быть использованы в качестве материала для забора.

В качестве недостатка подобного рода строений нужно отметить низкую устойчивость к температурным перепадам. Однако данное свойство можно нивелировать качественно проведённым утеплением.

Гаражи из профнастила: фото

Ниже представлены фотографии автогаражей из профнастила.

Гараж из профнастила
Гараж из профнастила Гараж из профнастила
Гараж из профнастила

Посмотрите видео о строительстве гаража из профнастила. Своими руками можно сделать и такую отличную постройку.

No related posts.

Вопрос как построить гараж своими руками, чаще всего задается теми, кто стремится не только к экономии средств, но и получает удовольствие от качественно выполненной работы. Первый этап это процесса состоит в закладке плитного основания. Под него выкапывается производиться выборка грунта на глубину равную толщине фундамента и песчаной подушки. Она засыпается на выровненное дно.

Как построить гараж из профнастила самостоятельно, необходимые материалы и инструменты

Подробно расскажем вам о строительстве гаража из профнастила в короткий срок и своими руками. Узнаете, как утеплить гараж, как настелить кровлю из профнастила.

Возведение гаража из профнастила (профлиста) своими руками — как построить и обшить: чертежи, фото

Созданный англичанином в начале 19 века
на ручном станке, профилированный лист
прошёл долгий путь модернизации от волнистого железного листа до тончайшего стального (0.5 мм) с двусторонним защитным покрытием.

В настоящее время он признан и кровельщиками, и строителями как универсальный материал для возведения лёгких конструкций, разновидностью которых является гараж
.

Что можно построить из профлиста для сохранности автомобиля?

Перед тем, как построить гараж из профлиста
, нужно определить цель
, которую преследует заказчик:

• укрыть транспортное средство от превратностей непогоды, солнечного ультрафиолета;
• защитить автомобиль от сезонных катаклизмов и чужого недоброго глаза;
• создать комфортную всесезонную среду для сохранности техники и системных работ по её обслуживанию;
• сочетать защитные возможности строения с функциями хранилища негабаритных бытовых вещей, которым не нашлось места в доме, или собранного урожая.

Исходя из цели
, в качестве стоянки для авто можно построить
:

• навес из профнастила (односкатный, двускатный, многоскатный или арочный);
• небольшой облегчённый гараж для временной стоянки на фундаменте неглубокого заложения;
• капитальную постройку гаража из профнастила на фундаменте из монолитной плиты или ленточном, с утеплением стен и крыши, устройством смотровой ямы или погреба.

Во всех случаях профилированный лист
подойдёт и для стен, и для крыши, и даже для ворот — какими бы по виду они не были (распашные, подъёмные, сдвижные). А крепить листы
придётся на деревянный, металлический или же комбинированный (из деревянных и металлических элементов) каркас
:

Так складывается технологическая последовательность изготовления гаражей из профнастила
.

Гараж из профнастила своими руками: особенности

Профилированный лист
из стали в зависимости от толщины и высоты волны может иметь различное практическое применение, которое зашифровано в маркировке. Какой брать профлист на гараж
? Советуем Вам наиболее популярны марки С18
и С21
. При этом, «С»
означает вид листа
— стеновой, а цифры
— высоту волны в сантиметрах.

Чем больше высота волны
, тем надёжнее лист противостоит несущей нагрузке
, тем реже можно устанавливать элементы обрешётки
.

Приемлемым вариантом для гаража считается профнастил с маркировкой НС
— несуще-стеновой, трапециевидного профиля, оцинкованный, либо с алюминиево-кремниевым или полимерным покрытием.

Гибкость листа требует прочной основы
— отсюда каркасная технология строительства.

А общая лёгкость материала (вес конструкции будет чуть больше 1 тонны) позволяет довольствоваться столбчатым, трубным или ленточным фундаментом неглубокого заложения.

Весь процесс, включая устройство фундамента
, займёт 2 недели
.

Перед тем, как построить гараж из профнастила своими руками, желательно раскрой листов заказать поставщику и иметь помощника, а то и 2-х. для ускорения монтажных работ
.

Самый простой способ
— собрать гараж из готовых элементов купленного комплекта. В этом случае достаточно подготовить фундамент
и 3 дня уйдёт на сборку. Заводские комплекты гаража из гофрированного листа различаются по количеству комплектующих элементов и цене:

• базовый вариант
  (каркас, стены,кровля, карниз, ворота распашные);
• расширенный вариант
  (базовый + окно, дверь, водосток, секционные ворота);
• утеплённый вариант
  (расширенный + утеплитель, внутренняя отделка) — самый дорогой.

Можно купить гараж-конструктор из профлиста
, где все составляющие элементы будут уже в сборе (стены, крыша, ворота с утеплением и внешней и внутренней отделкой).

Но, если существует непреодолимое желание сделать самодельный гараж из профнастила
, следует начать с проекта гаража и закупки материалов, необходимого инструмента.

Проектом может послужить чертеж гаража из профлиста
своими руками или типовой вариант из базы Интернета, который должен содержать все нюансы конструкции гаража и все размеры, необходимые для работы.

Например, смотрите ниже: гараж из профнастила своими руками — чертеж
:

Каркасная технология
предполагает устройство надёжного остова из дерева или металла, к которому будет крепиться листовой материал. При этом он обеспечит идеальную геометрию
всей конструкции, противостояние
подвижкам почвы.

Что должно быть под рукой на начало работ?

1. Для разметки площадки (колышки, молоток, шнур (бечева).
2. Измерительный инструмент (пузырьковый или лазерный уровень, рулетка).
3. Оборудование и приспособления для устройства фундамента (штыковая лопата, лом, бетономешалка, пассатижи, правило).
4. Инструмент для раскроя профлиста (ножницы и ножовка по металлу, электропила «болгарка»).
5. Инструмент для сборки каркаса (шуруповёрт).
6. Для монтажа неразъёмных соединений (сварочный аппарат с набором электродов).

Перед тем, как обшить гараж профлистом
помните, что профилированный лист с полимерным покрытием при нарезке «болгаркой»
получает оплавленный рваный срез
, уязвимый к коррозии. Чтобы этого избежать, необходимо использовать специальный диск для резки профнастила толщиной 1-1,5 мм
. А срез покрывать подходящего цвета краской.

Достоинства и недостатки

• морозоустойчив лёгкий негорючий материал, который не подвержен гниению;
• не боится подвижек грунта и не нуждается в профилактических работах весь период эксплуатации;
• при необходимости удобен для транспортировки;
• допускает фрагментарный ремонт покрытия;
• долговечен (срок эксплуатации — 30-40 лет) и прост в монтаже;
• позволяет сократить сроки возведения гаража до 10 дней;
• имеет низкую себестоимость и презентабельный вид и долго сохраняет его при эксплуатации.

• непоправимая деформация листа при сильном ударе и ржавление металла в месте повреждения защитного слоя;
• низкая теплопроводность;
• относительная лёгкость криминального проникновения.

Сочетание в конструкции каркаса металла и дерева может быть следствием нехватки средств
на один из видов. В этом случае брус
используют для промежуточных опор или горизонтальных элементов. При этом возникает сложность соединения дерева и металла в общую конструкцию. В итоге страдает надёжность каркаса
как основы для профилированного листа.

Как сделать гараж из профнастила своими руками — фото
:

Набор стройматериалов

Строим гараж из профнастила — перечень стройматериалов
(при упрощении задачи — от ряда позиций можно отказаться):

Для устройства фундамента:

• доски или ОСП (для опалубки) или трубы ᴓ20см, бетонные блоки;
• рулонный герметик;
• металлический пруток (ᴓ6-8 мм) для армирования;
• вязальная проволока (1 мм) или пластиковые хомуты;
• сухая смесь М 400.

Для монтажа каркаса гаража:

• металлопрофиль 10х10 и 5х5 или клеёный брус того же сечения;
• крепёж (анкеры, дюбеля, саморезы по металлу);
• заготовки металлического уголка для соединения деревянных элементов.

• профилированный лист С или НС;
• саморезы с резиновыми прокладками;
• битум для гидроизоляции стыков;
• утеплитель (минвата, стекловата, пенополистирол);
• плёночный гидроизолятор;
• мембранная плёнка;
• листовой материал для внутренней облицовки;
• шпунтованная доска или прорезиненное покрытие для пола;
• доборные детали для крыши (водостоки, конёк).

Несколько советов, перед тем как сделать гараж из профнастила:

1. Место для гаража
   должно быть удалено от забора на 1 метр, находиться в 5 метрах от красной линии, в 3-х метрах от бокового проезда и, желательно, — в 7 шагах от крыльца.
2. При проектировании стоит учесть уровень грунтовых вод
   . При уровне выше 2.5 метров — смотровую яму или погреб обустраивать нельзя. Если рельеф пониженный
   — стоит позаботиться об устройстве дренажной системы вокруг гаража.
3. Уберегут гараж от сырости бетонированные отмостки
   — шириной 50 см, с небольшим уклоном от цоколя. Они же обеспечат удобный проход вокруг постройки.
4. Для лучшей сохранности автомобиля предпочтительно его размещать на стоянке в стороне от смотровой ямы, которая является причиной конденсата. Если размер гаража или материальные средства не позволяют оборудовать смотровую яму рядом, при эксплуатации гаража её нужно накрывать щитом из досок.
5. Расчет временных затрат
   на строительство — заливка фундамента — 2-3 недели
   ; монтаж каркаса — 1-2 дня
   ; крепление профнастила (без утепления и внутренней отделки) — 1 день
   (силами 3-х человек); установка ворот — 1-2 дня
   .
6. Земляные работы и устройство фундамента эффективнее выполнять в тёплое время года. Монтаж стен и крыши гаража желательно проводить в сухую безветренную погоду.
7. При готовом каркасе
   монтаж профнастила можно начинать как со стен, так и с крыши.
8. Утеплив стены и крышу гаража из профнастила, придётся подумать и об его отоплении
   , так как гофра не хранит тепло. При возможности подключения к электропроводке дома эффективен будет инфракрасный обогреватель
   . В противном случае — выручит печь на твёрдом топливе
   .

Гараж из профлиста своими руками — фото
:

Последовательность работ по строительству

1. Разработка или привязка к местности
   готового проекта гаража.
2. Подготовка строительной площадки
   (расчистка, выравнивание, разметка).
3. Земляные работы
   (подготовка ям или траншеи для фундамента, подготовка котлована для смотровой ямы, погреба, кессона, создание открытой дренажной системы в 1 метре от стен гаража с отводом в естественный водоём).
4. Устройство фундамента
   гаража в зависимости от вида:
   • трубного — из металлических или асбестовых труб ᴓ20 см, заглублённых на 50см в грунт, для прочности залитых бетоном или засыпанных мелким гравием; в угловые трубы закладывается металлический пруток для крепления каркаса;
   • свайного — применяются ж/б сваи сплошного сечения, для их установки понадобится аренда спецтехники;
   • ленточного — траншея глубиной 40 см по периметру гаража оформляется опалубкой для выведения цоколя на высоту 20 см, выстилается рулонным герметиком, заполняется перевязанной арматурой и заливается бетоном; этот вид фундамента — лучший вариант
     , если планируются устройство смотровой ямы или погреба.
5. Устройство погреба или смотровой ямы (отсыпка песком дна котлована, наружная гидроизоляция, бетонирование пола и стен (укладка стен из кирпича), оформление края ямы уголком, монтаж для погреба герметичного люка, выполнение стяжки чернового пола).
6. Монтаж каркаса:

   • крепление нижней обвязки из металлопрофиля к цоколю на слое герметика и вертикальных стоек анкерами к закладным прутам по углам;
   • выполнение верхней обвязки из металлопрофиля
     ;
   • установка промежуточных стоек;
   • монтаж ферм крыши
     , если она двускатная, стропил;
   • укрепление металлопрофилем въездной рамы
     ;
   • покраска каркаса.
7. Обшивка гаража профнастилом
   — стен и крыши:
   • положение листа выбирается так, чтобы профиль ускорял сток дождевой воды;
   • первый лист крепится к угловой стойке без выступающих острых срезов;
   • лист прошивается саморезами в каждую волну по нижнему и верхнему краю, в остальных местах шаг крепления не превышает 50см;
   • саморезы не следует ввинчивать с избыточным усилием, чтобы не повредить защитный слой листа;
   • каждый следующий лист кладут внахлёст, перекрывая 10 см предыдущего (места стыков промазывают герметиком); на крыше один лист перекрывает другой на 20см;
   • до установки кровли на стропильную систему укладывают лаги из досок, мембранную плёнку, плитный утеплитель, рулонный герметик, и лишь потом — лист профнастила;
   • стык профлиста на двускатной крыше оформляют коньком из листовой стали; по краю выступающего настила устанавливают водостоки;
   • работы по утеплению и облицовке стен производятся изнутри помещения.
8. Установка ворот:

   • подготовка рамы в зависимости от вида ворот
     (распашные, подъёмные, сдвижные);
   • облицовка рамы профилированным листом по типу стен;
   • монтаж петель (по 3 на каждую дверь) или специальных механизмов: для сдвижных ворот — роликовый, для подъёмных — рычажно-шарнирный;
   • монтаж засовов и замков;
   • отделка чистового пола (настил, покраска).

Алгоритм действий, навыки применения инструмента, надёжный помощник на стройплощадке — вот всё, что нужно для самостоятельного возведения гаража из профнастила
. Строение получится прочным, тёплым, удобным для технического обслуживания автомобиля и красивым, насколько это позволяет выбор цвета и профиля гофролиста. А результат будет радовать лет 40
.

Гараж из профнастила своими руками: какой выбрать и как построить, сделать, обшить и покрыть, самодельная постройка из профлиста, чертежи и фото-материалы

В данной статье есть информация о том, как построить, обшить, покрыть и сделать гараж из профнастила своими руками, изготовление самодельной постройки из профлиста, какой брать для обшивки, чертежи и фото-материалы.

Мощные сооружения из кирпича и железобетонных панелей, которые автовладельцы строили для своих «стальных коней» сегодня уступают место каркасным конструкциям.

Доступная цена и простота монтажа – вот два главных аргумента в пользу гаража из профлиста. Долговечность, прочность, эстетичность материала и возможность утепления также следует принять во внимание.

Всем, кто планирует или впервые приступает к строительству такого гаража, будет полезно узнать о главных этапах и важных особенностях предстоящей работы. Наша статья поможет новичкам правильно подготовиться к этому процессу и избежать типичных ошибок на этапах сборки.

Особенности конструкции гаража из профнастила

Поскольку в качестве обшивки гаража мы выбрали профилированный лист, нужно уделить должное внимание его выбору. Для этой работы предназначен профнастил марок С или НС (С-стеновой). Цифры, стоящие после буквенной маркировки, обозначают высоту «волны» профиля в миллиметрах.

Нетрудно догадаться, что чем выше профиль и толще лист, тем он жестче, но при этом и дороже. Экономия в данном случае должна быть разумной. Поэтому мы не советуем использовать для облицовки дешевый материал марок С-8 и С-10. Он требует более частой установки стоек и от любого неосторожного «тыка» покрывается вмятинами. Оптимальный вариант – профлист марки НС-20 толщиной 0,5 мм.

Теперь можно переходить к рассмотрению основных конструктивных элементов гаража — фундамента, стен, ворот, крыши и изучению особенностей изготовления каждого из них.

Фундамент

Лучший вариант основания – монолитная армированная бетонная плита. Небольшой вес каркаса и обшивки не требует копки глубоких траншей и возведения мощного цоколя. Утрамбованной песчано-щебеночной подсыпки толщиной 15-20 см будет вполне достаточно для заливки плитного фундамента такой же толщины. Если грунтовая вода залегает достаточно глубоко (1,5-2,0 метра), то в плите можно сделать выемку для смотровой ямы. Это не сильно усложнит общую конструкцию опалубки, которая изготавливается из досок или плиты OSB, набитой на каркас из толстых реек.

Армирование выполняется сеткой из прутка диаметром 12-14 мм, уложенного прямо по подсыпке на подкладки из кусков кирпича. Подкладки нужны для создания защитного слоя бетона (толщина 5-6 см), предохраняющего арматуру от коррозии. От образования трещин поверхность плиты желательно усилить проволочной кладочной сеткой, утопив ее на 2-3 см в слой свежего бетона.

Тот, кто хочет построить гараж из профнастила своими руками, при составлении чертежа должен определиться: разборным или цельным будет его каркас. От этого зависит конструктив крепления стоек к фундаментной плите.

Если в будущем возникнет необходимость демонтажа, то без закладных деталей-пластин, забетонированных в фундаменте, не обойтись. Если же сооружение будет стационарным, то нижние концы стоек рам можно заделать прямо в бетон.

Залив бетоном арматурный каркас плиты, установив в нем закладные пластины для стоек и проволочную сетку от трещин, нужно подождать минимум 2 недели. За этот срок фундамент наберет необходимую прочность.

Чтобы не терять время сразу же после бетонирования можно приступить к изготовлению рам каркаса. Если речь идет о стационарном гараже, то рамы ставят в скважины, предварительно сделанные в бетонной плите. При заливке фундамента в местах монтажа стоек делают опалубку из досок, оставляя для них свободное место.

Для сборки рам потребуется квадратная или прямоугольная стальная труба, длину которой можно определить из чертежа. Сечение стоек и прогонов крыши может быть любым, но для экономии металла его минимальное значение должно составлять 40х40х2 мм или 40х60х2 мм.

Сварку рам удобнее всего делать на твердой и ровной поверхности. Нарезав трубу по размерам чертежа, ее раскладывают на площадке. Отрезки соединяют между собой сварочными магнитами и обваривают стыки.

Варианты крепления рамы каркаса к фундаменту

Перед установкой рамы каркаса в бетон не забудьте заварить открытые торцы стоек заглушками и обработайте их битумной мастикой от коррозии.

Стены и крыша

Монтаж каркаса гаража из металлопрофиля начинают с крайней торцевой рамы-фермы. В случае неразборной конструкции ее ставят в подготовленные скважины, выравнивают по шнуру, проверяют вертикальность и фиксируют временными связями (деревянными рейками-упорами, забитыми в землю). После этого монтируют соседнюю раму.

Между собой их соединяют горизонтальными отрезками труб на сварке или на саморезах. В коньковой части рамы связывают между собой стальными трубчатыми прогонами. Среднюю часть ската фермы можно заполнить обрешеткой из досок, толщина которых должна быть равна толщине труб (30-40 мм).

Установив все рамы, монтажные отверстия в фундаменте бетонируют, делают перерыв на несколько дней после чего приступают к обшивке гаража профнастилом. Его ставят вертикально для лучшего стока воды.

Листы крепят к продольным связям каркаса (трубам, уголку) с помощью саморезов, вкручивая их в нижнюю часть волны. Верхний нахлест фиксируют заклепками для более плотного контакта.

Крепление профнастила к каркасу

Первый лист обшивки ставят так, чтобы он прилегал нижним краем волны к стойке. Сначала фиксируют верхний угол листа, затем выравнивают и крепят его к продольным трубам, не трогая участок стыковки со следующим листом.

Процесс обшивки гаража профнастилом

Обшив три стены гаража, углы прикрывают вертикальными планками, которые покупают вместе с коньковым профилем.

Ворота

Их можно сварить из профильной трубы 40х20 мм, снабдив поворотными петлями и стопорами для фиксации створок.

Самая ответственная операция – навеска ворот выполняется в два приема. Сначала петли, приваренные к створкам, прихватывают монтажным швом к стойкам. Проверив ворота на отсутствие перекоса и легкость закрывания, петли обваривают рабочим швом.

Подъемные ворота для гаража

Монтаж профнастила на крыше ведут так же, как на стенах. Для упрощения работы листы лучше заказывать длиной, равной длине кровельного ската. Важный нюанс – использование герметика на участках стыковки листов. Он предохранит крышу от протечек.

После завершения монтажа профнастила, на коньковом участке крепят профиль, закрывающий стык скатов. Для исключения попадания дождевой воды под крышу под коньковый профиль ставят уплотнительную ленту.

Утепление

От дискомфорта, вызванного сильным нагревом металла летом и зимнего холода в гараже можно избавиться, утеплив каркас. Проще всего выполнить эту работу, используя пенопласт. Толщины листа в 40 мм будет достаточно для утепления и размещения между стойками каркаса. Пенопласт не пропускает водяной пар. Это негативное качество материала в нашем случае становится преимуществом, избавляя от необходимости использовать пароизоляцию.

Не забудьте сделать вентиляцию гаража, установив решетки в нижней и верхней частях боковых стен!

Фиксировать клеем жесткий лист утеплителя не обязательно. Достаточно просто вставить его враспор между стойками. Изнутри гаража утеплитель можно обшить плитой OSB, к которой надежно и легко крепятся стеллажи и полки для инструмента и автомобильных принадлежностей.

Гараж из профнастила своими руками – это не только прочная и надежная, но и очень привлекательная конструкция, которая собирается очень быстро и с минимальными материальными затратами. Использование в качестве основного строительного материала профилированного листа обосновано многочисленными преимуществами.

Гараж из профнастила не только отлично смотрится, но так же дает стойкую и крепкую конструкцию.

Это небольшой вес изделия наравне с высокой прочностью и жесткостью. Такой лист трудно согнуть либо повредить, а сама конструкция простоит много десятилетий. Монтаж отличается простотой: поставить каркас и обшить его при помощи профнастила очень просто даже самостоятельно, а вообще достаточно двух мужчин, чтобы легко справиться с этой задачей.

Готовим инструменты и подходящие материалы

Листы профнастила сложно погнуть или деформировать, поэтому такие конструкции очень прочны.

Прежде чем возводить гараж из профнастила, следует приготовить необходимые инструменты и подходящие материалы для работы. В первую очередь это сам профлист, количество которого надо правильно рассчитать при заказе. Обязательно учитываем, что настил для стен и кровли будет укладываться с нахлестом до двухсот миллиметров!

Также нам будут нужны профильные трубы для каркаса, утеплитель, пароизоляционная мембрана, саморезы, кусачки, стальные клепки, карандаш, шуруповерт, отвес, лопата, цемент, щебень, песок, различные шурупы, П-образный профиль.

Где построить будущий гараж?

Подготовительные работы включают в себя поиск подходящей площадки для гаража, расчистку территории от мусора, снятие слоя почвы до десяти сантиметров. Если в гараже планируется смотровая яма, то следует предусмотреть копку и облицовку такого небольшого «подвального» помещения.

После этого начинаем разметку участка путем установки по периметру будущего строения колышков и протягивания веревки. Гараж из профнастила отличается обычно небольшими размерами, поэтому такая разметка не займет много времени.

По углам выкапываем ямы размером пятьсот на пятьсот миллиметров и глубиной также в пятьсот миллиметров – в них затем устанавливаем опалубку. Ямы заливаем бетонной смесью с пропорциями: одна часть очищенного песка на три части цемента. Заливать надо до уровня почвы.

Сам гараж лучше всего строить немного в стороне от дома, но таким образом, чтобы к нему можно было свободно подъехать. Оптимальное место – это участок недалеко от ворот: автомобиль таким образом получает возможность нормально заехать в гараж, не оказывая влияния на окружающий ландшафт. Подъездная дорожка монтируется от самых ворот забора; лучше, если она будет прямой.

Основание и каркас гаража

Для гаража из профнастила подойдет металлический каркас гаража.

Каркас для гаража из профнастила собирается довольно быстро из профилированных труб круглого либо квадратного сечения. При этом продолжительность работ над конструкцией будет зависеть от наличия смотровой ямы под самим гаражом.

При самом простом варианте трубы для каркаса просто устанавливаются в предварительно выкопанные ямы, в которые засыпается песчаная и гравийная подушки.

После установки стоек ямы заливаются бетоном. Не следует торопиться с дальнейшими работами, так как заливка должна хорошо просохнуть.

Размер каркаса зависит от габаритов автомобиля, необходимости хранения в гараже инструментария, мотоцикла, велосипедов либо необходимости ставить в нем не одну, а две машины. Сам скелет довольно прост: он представляет собой опорные вертикальные стойки и поперечины.

Монтаж стен

Построить гараж из профнастила можно довольно легко и быстро. После установки каркаса приступаем к монтажу стен из профилированного листа. Тут все предельно просто: листы при помощи саморезов крепятся к стойкам, все стыки дополнительно фиксируются стальными заклепками. После того как стены зашиты, можно провести работы по гидроизоляции и утеплить стены плитами из минеральной ваты.

Перед тем как приступить к монтажу стен, необходимо снова тщательно все измерить, проверить горизонтальность строительным уровнем. Затем выполняем раскрой листов (если это еще не было сделано) и с шагом в триста миллиметров начинаем прикреплять профнастил к каркасу.

Гаражи из профнастила представляют собой жесткую конструкцию, которая будет отлично противостоять различным нагрузкам и воздействиям, но для этого необходимо укрепить листы правильно. Рекомендуется использовать при монтаже герметизирующие прокладки и герметики на основе битума, что сделает конструкцию устойчивой к переменам погоды, сильным дождям.

Важно! Фиксирование листов осуществляется через волну на нижних прогибах с шагом до трехсот миллиметров при помощи не только саморезов, но и заклепок.

Крыша из профнастила

Гаражи из профнастила часто имеют самую обычную одно- или двускатную крышу, которую можно утеплить. Крепление осуществляется саморезами, листы монтируются на профиль каркаса кровли. Сам лист выбирается таким образом, чтобы можно было перекрыть всю длину гаража одним куском.

Вообще, лучше отрезать лишнюю часть, чем приниматься за сложные работы по наращиванию недостающего фрагмента. Да и утеплить такую крышу будет проще и надежнее.

Стыки листов настила для гаражей делаются около двухсот миллиметров. Класть листы надо только внахлест. После укладки стыки герметизируются материалами на основе битума. Гаражи из профнастила обычно не имеют утепленных стен, в отличие от кровли, которую следует утеплить.

При монтаже сначала собирается каркас и обрешетка кровли, после чего настилается гидроизоляционная пленка в виде ПВХ-мембраны. После этого крышу можно утеплить минеральной ватой. За слоем ваты оставляем специальный вентиляционный зазор в двадцать-сорок миллиметров.

В этом случае количество крепежных элементов увеличивается, сам шаг обрешетки составляет до полутора метров. Диаметр саморезов для крепления, которые должны иметь резиновые прокладки, составляет 4,8 миллиметров. Количество таких крепежных элементов составляет до восьми штук на квадратный метр.

Еще осталось сделать несколько шагов, и гараж из профлиста будет готов к эксплуатации! Залейте пол, соорудите полочки для инструментов.

Преимущества и недостатки гаражей из профнастила

Строительство гаража из профнастила имеет ряд преимуществ, которые и заставляют все большее количество людей отдавать предпочтение именно этому материалу. Самым главным плюсом является стоимость всего сооружения, которая намного ниже цены на гаражи из других материалов.

Монтаж конструкций из профнастила относительно простой и занимает очень мало времени, а срок службы гаража из профнастила может составлять несколько десятилетий. Кроме того, сделать такой гараж можно своими руками, не привлекая дорогостоящих специалистов.

Но гараж из профнастила имеет и некоторые недостатки, о которых также следует упомянуть. Такой материал сам по себе не может обеспечить отличной защиты автомобиля, так как замки легко срезаются, а стены можно повредить при помощи дисковой пилы.

Этот недостаток можно нивелировать, если утеплить гараж, но такие меры для нежилых помещений применяются не так часто, да и стоимость утепления существенно повышает цену гаража.

Как мы убедились, сделать гараж из профлиста довольно просто, нам надо всего лишь подготовить инструменты и профилированный лист с каркасом. Такой гараж будет стоять очень долго, а использование окрашенных листов позволяет сделать его весьма привлекательным.

Для того чтобы построить на своем дворе гараж из профнастила своими руками потребуется минимальный опыт проведения подобных работ. При отсутствии такового не стоит отчаиваться. Постройка не такая уж сложная, поэтому надо не спеша разработать чертеж каркаса и следуя инструкции выполнить все работы.

Разработка проекта

Неопытному человеку сложно сразу приступить к строительству гаража не разобравшись подробно со всеми деталями. Облегчить процесс поможет собственноручно составленный проект. В него надо включить все размеры конструкции начиная от пола и заканчивая крышей, а по этим данным можно будет подсчитать расход материала.

Для разработки проекта потребуется сделать чертеж постройки на листе бумаги. Вначале определяется масштаб. Можно, например, за 1 м реального размера взять 10 см нарисованного, ну или меньше по желанию.

Проект должен отображать следующие данные:

Во время составления проекта, начертить правильно крышу является самым сложным действием. Чтобы иметь лучшее представление о конструкции, на фото можно посмотреть схемы, где отображена одно — и двускатная крыша:

Выбор места и разметка

Строить гараж из профнастила своими руками начинают с выбора места. Строение должно располагаться ближе к дому, если отсутствует возможность возведения во дворе. Обязательно наличие подъездной дороги и близлежащих точек подключения электроэнергии. Земельный участок желательно выбрать ровный без деревьев и без близкого расположения грунтовых вод.

На выбранном участке вбивают 4 колышка, обозначая углы гаража. Между ними натягивают строительный шнур, выделяя контур по которому будет бетонироваться фундамент.

Бетонирование основания

Конструкция гаража из профлиста не очень тяжелая, поэтому под нее не придется заливать усиленный фундамент. Самый простой вариант — это уложить на песчано-гравийную подушку готовые ж/б плиты. Сверху них смонтировать армирующую сетку и залить все бетонной стяжкой. Сам каркас можно сварить отдельно, потом установить на фундамент и закрепить анкерными болтами.

Если предусмотрена проектом смотровая яма, придется заливать ленточный фундамент:

Дальнейшие работы производят примерно через месяц после полного высыхания бетона.

Изготовление каркаса

Для гаража каркас лучше сварить их профильной трубы или швеллера. Первым по периметру фундамента укладывают стартовый профиль, приваривая его к угловым опорам. К нему приваривают промежуточные стойки одинаковой высоты с угловыми опорами. Сверху их соединяют профилем, который будет служить основанием стропильной системы. Всю конструкцию усиливают угловыми распорами.

Гаражные ворота сваривают из уголка сечением 50 мм 2 и крепят петлями к основным опорам. По всему каркасу гаража и воротной раме шагом 500 мм прикручивают саморезами поперечные ребра жесткости из металлических планок.

Последними сваривают фермы. Их конструкция зависит от того какая будет крыша, одно — или двускатная. Фермы крепят к верхнему горизонтальному профилю, соединяя между собой планками обрешетки. Кровля из профнастила требует определенного шага обрешетки, который можно рассчитать по таблице:

Как видно, чтобы покрыть листами крышу, надо соблюдать шаг обрешетки, зависящий от характеристик профнастила и уклона скатов.

Если была выбрана двускатная крыша, в финале должна получиться конструкция как на этом фото:

Зашивка профнастилом

В финале осталось зашить крышу и стены листами профнастила. Кровля обустраивается в последнюю очередь. Прежде чем ее покрыть, выполняют зашивку стен и гаражных ворот.

Первый лист крепят с угла каркаса одним саморезом вверху. По уровню выставляют его вертикальность, после чего намертво фиксируют саморезами через одну волну, кроме последней. Второй и последующие листы укладывают внахлест одной волны, аналогично прикручивая саморезами. Во избежание проникновения влаги под стыки, их обрабатывают герметиком. Гаражные ворота также зашивают профнастилом, только можно взять более толстые листы.

Металлическая крыша всегда образует конденсат, поэтому стропила надо покрыть гидроизоляцией. Можно использовать обычный рубероид. Если предусмотрены водостоки, крюки под них тоже крепят на этом этапе. По периметру крыши к обрешетке прикручивают ветровые планки, препятствующие попаданию осадков под кровлю.

Теперь пришло время покрыть крышу. Профнастил подают по одному, закрепляя его волнами параллельно оси строения. Первый лист располагают сверху боковой ветровой планки, выравнивают по краю и фиксируют саморезами также через волну. Следующие листы укладывают внахлест в сторону противоположного края. Финалом кровельных работ является монтаж коньковой планки на двускатной крыше.

На данном этапе гараж из профнастила своими руками построен. Дальнейшие работы предполагают внутреннее утепление и обустройство рабочего места.

Loading…

Построить гараж можно из самых разных материалов: кирпича, дерева, древесно-стружечных материалов, даже из поликарбоната — у каждого есть свои преимущества. Но есть один материал, который совмещает в себе и вполне доступную цену, и простой монтаж, и прочность с долговечностью. Это профнастил — профилированные металлические листы с защитным антикоррозийным покрытием.

Преимущества

Поскольку профнастил изготавливается из металла, жесткость которому придают гнутые ребра различного по виду и высоте профиля (гофры, волны), то данный материал обладает следующими ценными для нас характеристиками:

• прочность;
• способность выдерживать большие нагрузки;
• долговечность;
• относительная вандалоустойчивость;
• устойчивость к коррозии (если листы окрашены специальным полимерным покрытием или имеют антикоррозийное покрытие).

Кроме того, профнастил очень легко монтировать, крепить, вес одного листа относительно невысок, так что с работой даже без какого-либо сложного снаряжения вполне справятся два человека. Нужно отметить, что итоговая стоимость конструкции будет очень невысокой в сравнении, например, с кирпичной, а простоит такой гараж значительно дольше, чем сделанный из дерева.

Недостатки

• невысокая вандалоустойчивость: если такой гараж находится не во дворе, а на улице, внутрь легко проникнут злоумышленники;
• гараж получается холодным, сделать его теплым довольно сложно и затратно;
• транспортировка профнастила личным легковым транспортом невозможна (если мы берем крупногабаритные листы), что повышает стоимость конструкции.

Какие потребуются инструменты и материалы

Строить гараж из профнастила своими руками довольно просто, нужно лишь иметь необходимую экипировку, материалы и крепеж.

Инструменты для работы:

• болгарка для резки профлистов (электроножницы, ножовка);
• шуруповерт (если его нет, то можно справиться, используя электродрель, но это крайне неудобно);
• лопата;
• уровень;
• рулетка;
• ведро или другая емкость для раствора;
• отвес (подойдет и лазерный уровень, и банальная веревочка с гирькой);
• саморезы и резиновые прокладки под них.

Материалы для строительства гаража:

• цементно-песчаная смесь;
• песок для «подушки»;
• щебень среднего модуля крупности;
• листы профнастила (для стен маркировки Н или НС, для крыши — С) с любым рисунком гофры;
• стальной профиль 50×50;
• материал для конька (если кровля двускатная). Подойдет любой лист нержавейки;
• герметик.

Расчет количества материалов приводить не будем, он достаточно прост для самостоятельного вычисления.

Где построить гараж из профнастила

Гараж из профнастила, как отдельно стоящая конструкция

Гараж можно разместить одним из следующих способов:

• впритык к стене дома или другой хозпостройки (экономится материал на одну стену, но конструкция делается неперемещаемой);
• отдельно стоящий;
• встроенный в забор (фронтальная стена с воротами — это часть забора, въезд находится на улице).

Какой вариант выбрать зависит только от решения будущего владельца. Самым распространенным видом является отдельно стоящая конструкция, поскольку, несмотря на несколько большие денежные затраты, такой гараж можно при необходимости переместить в другое место на участке или даже продать.

Чертеж, разметка участка

До того, как приступить к строительству, нужно сделать чертеж будущего гаража. Вам необходимо принять решения по нескольким важным вопросам:

• будет ли гараж рассчитан только на автомобиль, или внутри будет рабочая зона, полки для хранения полезных вещей — это позволит определиться с габаритами гаража;
• планируете ли вы закладывать смотровую яму — решив данный вопрос, можно будет рассчитать фундаментные материалы и порядок земляных работ;
• какая у вашего гаража будет кровля (плоская, одно- или двускатная, направление ската крыши).

После того, как вы разберетесь с этими проблемами, можно будет провести расчеты и определить, сколько потребуется листов для стен, сколько для крыши (не забывайте, что листы кладутся с нахлестом в 1–2 волны по ширине и минимум 20 см по длине!), какой метраж уголка вам нужен. Также можно рассчитать объемы песка, щебня и цемента для фундамента.

Теперь проводим разметку на местности, для чего на выбранном участке размечаем землю и вкапываем или вбиваем в нее колышки, связав их бечевой. Теперь вы будете четко видеть, где будет находиться ваша гаражная постройка.

Земляные и фундаментные работы

Сборный монолитный фундамент

Закладывать фундамент на плодородном слое с растительностью не стоит — его нужно снять, в противном случае эта «живая губка» под нашим гаражом начнет гнить, а конструкция — перекашиваться. Чаще всего удалять приходится 10–15 сантиметров земли. Если планируется смотровая яма, то под нее нужно провести большее заглубление.

Теперь нужно вырыть траншею по периметру установленных колышков. Ширина и глубина — примерно 40–50 сантиметров. Если стенки траншеи не осыпаются, то так можно и оставить, «отстучав» их лопатой. Если грунт сыпучий, то нужно сделать хотя бы угловую опалубку, а лучше — укрепить весь периметр.

Далее готовим «подушку»: подсыпаем 5–7 см щебня в траншею, утрамбовываем, сыпем слой песка такой же толщины. Слегка смачиваем, разравниваем, после высыхания проводим трамбовку. Теперь можно закладывать — собирается из ЖБ-блоков — или класть арматуру и заливать бетонную смесь для монолитного основания гаража.

Если пол также планируется делать бетонным, а не из листов, то можно установить опалубку выше уровня почвы на участке или подобрать блоки, чтобы они также превышали линию грунта. В этот импровизированный «котлован» позже можно будет уложить легкую арматуру и залить бетонный пол, не забывая про фундаментную «подушку» из щебня и песка.

Строим каркас для гаража из профнастила

Собственно, каркас можно сделать и до начала земляных и фундаментных работ, просто собрав конструкцию в удобном месте. Однако впоследствии переносить ее будет достаточно тяжело, что следует принять во внимание. Крепеж производится с помощью:

• саморезов — самый быстрый способ;
• шурупов — впоследствии конструкцию легче разбирать, но процесс очень трудоемкий;
• сварки — требует наличия специальных навыков, оборудования. Для небольших конструкций варить профиль нецелесообразно.

Монтируем стены гаража

Листы устанавливаются с некоторым нахлестом друг на друга и скрепляются при помощи саморезов между собой, а также закрепляются на каркасном профиле. На саморезы устанавливаются резиновые прокладки, чтобы герметизировать щели. Дополнительно защитить конструкцию от ветра и проникновения влаги можно, обработав стыки герметиком. Шаг между саморезами по вертикали должен быть около 30–40 сантиметров.

Устанавливаем крышу

До того, как класть кровельный материал, нужно утеплить крышу и создать гидроизолирующий слой. Вариантов существует довольно много, самый простой: на каркасную часть конструкции по верху стен (не по скату, а именно по горизонтальной части) набиваем доски, можно с определенным шагом. К ним крепим листы теплоизолятора. Затем на скатной части кровли крепим гидроизоляцию, например, недорогой рубероид или другой рулонный материал. А уже сверху кладем наружный кровельный слой.

– все этапы строительства гаражных ворот и их утепление.

– обсуждаем все типы полов, взвешиваем все «за» и «против».

Строительство гаража из профнастила — довольно простая задача в сравнении с капитальными конструкциями. Но все равно будьте готовы к тому, что это занятие отнимет у вас минимум неделю.

Строительство гаража из профнастила своими руками – оптимальный вариант для тех, кто хочет быстро сделать надежное укрытие для своего автомобиля и потратить при этом как можно меньше денег. Помимо низкой стоимости строительства гараж из профнастила обладает долгим сроком службы и может составить конкуренцию даже массивным сооружениям из блоков или кирпича. В этой статье вы узнаете все о том, как самостоятельно сделать надежный гараж.

Если вашему автомобилю требуется недорогое место стоянки, можно сделать гараж из профнастила. Монтируется он быстро, стоит не очень дорого, но что самое важное, пожалуй, сделать его своими руками может и непрофессиональный строитель. Желательно, правда, владеть навыками сварки, но и без них можно обойтись.

Гараж из профнастила можно сделать самостоятельно

Достоинства и недостатки

Самое главное достоинство — гараж из профнастила можно сделать своими руками, причем за относительно небольшую сумму и небольшой промежуток времени. Если фундамент уже готов, на самостоятельное строительство средней по размерам постройки может потребоваться до недели. Еще один плюс — малый вес материала. С ним и работать просто, и фундамент можно сделать облегченный, сэкономив на этом.

Недостатки тоже есть. В первую очередь стоит задуматься о том, что металлопрофиль не самый прочный материал. Он легко режется, проминается даже от сильного удара. По этой причине гараж из профнастила строят в основном во дворе частного дома. Второй момент — металл имеет высокую теплопроводность и без утепления в гараже зимой очень холодно, летом — жарко.

Размеры, место на участке

Когда вы только задумываетесь над строительством гаража, надо определиться с местом. Чаще всего его строят вблизи от въезда. Иногда ворота распахиваются прямо на улицу, иногда от въездных ворот отступают несколько метров, предпочитая ставить автомобиль подальше, под защитой забора.

Чертеж и размеры гаражи из профнастила на одну машину

Размеры гаража выбирают исходят из наличия свободного места и тех работ, которые вы планируете проводить. Если ничего делать не планируете, к размерам машины добавляют по метру (к длине и ширине), Это и будут минимальные размеры обиталища для вашего авто. Если будете ставить какое-то оборудование, в длину надо будет прибавить, как минимум, еще метр.

Комфортная высота гаража — 2,6 м, минимальная 2,2 м. Если стоять будут две машины, глубина считается по размерам большей, а между двумя авто оставить надо расстояние не менее 0,6-0,8 м.

Размеры гаража на две машины

Фундамент под гараж из профнастила

При строительстве гаражей популярны два типа фундаментов: ленточный мелкозаглубленный или монолитная плита. Ленточный можно делать на грунтах, хорошо отводящих воду и не склонных к пучению. В остальных более надежно делать плиту. Плита стоит на стадии изготовления больше, но хороша тем, что одновременно с надежным фундаментом вы сразу получаете готовый пол в гараже, который остается только выровнять и чем-то покрыть.

Так как гараж и профнастила подразумевает наличие каркаса, то при устройстве фундамента, для лучшей связки надо сделать выпуски арматуры или замонолитить шпильки, к которым затем крепить каркас.

Подготовка к заливке ленточного фундамента для гаража — выставлена опалубка

Есть еще эконом вариант — не делать фундамент вообще, а вкопать стойки в грунт. В этом случае каркас делают из толстостенных труб. Под каждую стойку делают лунку, в нее насыпают щебень, ставят стойку (обязательно обработать антикоррозионными составами), утрамбовывают щебень вокруг трубы, заливают бетоном. Далее к стойкам приваривают обвязки, собирая полноценный каркас. Между стойками выкапывают небольшую канавку. По ширине она около 20 см, а по глубине — надо снять плодородный грунт. В полученную канаву засыпают щебень, трамбуют. Уровень щебеночной подушки должен получиться немного ниже уровня грунта. При монтаже профлист опускают до щебня, опирая на него (должен быть выровнен в уровень). После возведения стен гаража из профнастила, с двух сторон профлиста укладывают полосы бетона, которые должны перекрывать канавку. Со стороны улицы можно сразу сформировать что-то типа отмостки — для отведения воды от стенок гаража. Нельзя сказать, что этот способ «правильный», но так делают. Особенно часто — на дачах, где гараж лишь временное укрытие.

Как делать каркас

Каркас лучше сварить из профилированной трубы. Для стоек рекомендуют сечение 80*40 мм с толщиной стенки от 3 мм, для обвязки можно меньшего размера. Еще вариант — стальной уголок с шириной полочки не менее 50 мм и толщиной металла от 3 мм.

Если сварка не входит в число ваших навыков, можно использовать оцинкованный П-образный профиль для монтажа профнастила. Ширина полочки не менее чем 50*50 мм. Этот материал нарезают на куски нужно длины и собирают при помощи болтов.

Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста

Иногда делают каркас под гараж из профнастила из бруса. Не лучший вариант в плане пожаробезопасности, но в некоторых регионах именно брус — самый дешевый из вариантов. Сечение бруса для стоек и обвязки — не менее 80*80 мм.

Определившись с материалом для каркаса, надо решить, каким способом будете крепить нижнюю обвязку к фундаменту. Есть две возможности. Об одной уже говорили — замуровать в фундамент шпильки, а вторая — крепить обвязку к фундаменту при помощи анкеров. В этом случае обвязку варят, раскладывая металл по фундаменту и проверяя углы и диагонали. Затем, готовый каркас, крепят анкерными болтами

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка

При монтаже каркаса стойки ставят так, чтобы стык листов приходился на их. Так как монтируется профлист с перехлестом в одну волну, то при расчетах нужна будет полезная ширина (есть такой параметр в технических характеристиках. Именно это и будет шаг установки стоек.

К стойкам крепится три пояса обвязки — в самом низу и вверху, и посредине. Для увеличения жесткости конструкции, можно поставить уголки (на фото вверху) или укосы — детали, идущие наискосок от одной стойки до другой. Под ворота стойки делают усиленными — сваривают две трубы или уголка. Двойной делают и верхнюю балку — пролет без опоры получатся солидный, чтобы балка не провисала, добавляют вторую трубу.

В местах крепления гаражных ворот стойки делают усиленными

При небольших размерах гаража и большом сечении трубы можно обойтись только двумя обвязками — верхней и нижней. Но только в тех регионах, где ветра несильные или гараж защищен стеной дома, забором, другими сооружениями.

На гаражах из профнастила обычно делают односкатную или двухскатную крышу. Оба варианта неплохо себя показали, но проще реализуется односкатная — меньше требуется материала на фермы и стропила, меньше и расход профнастила. Уклон может быть в одну из сторон (на фото внизу) или назад. Выбирается в зависимости от ситуации.

Пример ферм для формирования односкатной крыши гаража

В регионах с большим количеством снега односкатные крыши делают редко — чтобы снег сходил, требуется большой угол наклона, а это и съедает большую часть экономии (одну из стен приходится делать намного выше), и возрастает ветровая нагрузка. Тут гараж из профнастила чаще делают с двухскатными крышами.

Пример ферм для двускатной крыши гаража

Угол наклона двускатной крыши гаража желательно делать не меньше 20°. При большем уклоне крыша получается дорогой, а при меньшем снег плохо сходит.

Выбор профлиста для гаража

Профнастил делают из оцинкованной стали. Толщина листа — от 0,4 до 1 мм. Строя гараж из профнастила имеет смысл для стен и кровли выбрать материал разной толщины. Для кровли нормальная толщина 0,45-0,5 мм, для стен лучше брать 0,6-0,7 мм.

Металлопрофиль выпускается разного назначения: для стен, кровли, несущий (не требует каркаса). Материал, предназначенный для стен, маркируется буквой «С», для кровли — буквой «К», несущий обозначают «Н». Есть еще двойного назначения — для несущий для стен, маркируется он «НС». Некоторые производители ставят перед этими буквами «П», что обозначает «профнастил».

Для строительства гаража из профнастила для стен берут материал с маркировкой «С», для кровли с буквой «К». Далее в маркировке за буквой стоят цифры. Они обозначают высоту волны. Например, надпись С18 — можно расшифровать как «стеновой металлопрофиль с высотой волны 18 мм». Именно такой материал в основном и берут на стены гаража. Он имеет достаточную степень жесткости (чем выше волна, тем больше жесткость) и в то же время стоит не очень дорого. При желании можно взять еще более жесткий С21.

Некоторые виды профилей и размеры профнастила

Ширина листа профнастила зависит от высоты волны. Чем выше волна, тем меньше будет ширина. В маркировке полная ширина листа указывается через дефис. Например, профлист НС44-1000 имеет ширину листа 1000 мм, а Н60-845 получается шириной 850 мм. Но при закупке надо учитывать, что листы металлопрофиля укладываются с перехлестами — вертикальными и горизонтальными. Поэтому требуется материала на 10-15% больше, чем покрываемая им площадь.

Есть еще один параметр, с которым стоит определиться — построите вы гараж из оцинкованного профнастила или с полимерным покрытием. Оцинкованный стоит дешевле, но больше подвержен воздействию погодных факторов. И, хотя материал с нормальной оцинковкой может прослужить около 10 лет, у цветного срок службы может составлять 30 лет и более. Часто немаловажным является внешний вид гаража, а смотрится оцинковка намного «проще».

Правила монтажа

Чтобы гараж из профнастила служил долго, необходимо соблюдать правила монтажа. Для крепления металлопрофиля используют специальные саморезы с восьмигранной головкой и уплотнительной шайбой. Они сделаны из высококачественной стали, затем оцинкованы. Для обеспечения герметичности под металлической шайбой имеется резиновая.

Саморезы для металлопрофиля и правила их установки

При установке профлиста надо следить, чтобы резиновая уплотнительная прокладка плотно прилегала к материалу, но при этом металл не должен приминаться. Вкручивают саморезы при помощи ручной дрели, на малых оборотах. Для монтажа понадобится специальная насадка под восьмигранную шляпку, лучше подмагниченная — так проще работать.

Правила крепления листов

При монтаже на стены саморезы устанавливаются или в паз или в гребень волы — без разницы, но на кровле из ставят только в гребень. При монтаже в паз используют метизы диаметром 4,8*28 мм, при установке в гребень длина самореза выбирается в зависимости от ее высоты. К высоте волны добавляют 35 мм и получают минимальную длину. Более длинный крепеж использовать можно, более короткий — нет.

Определение длины самореза для профлитста при монтаже в волну

Крепят листы к каркасу — к обвязке. Частота с которой ставят саморезы — через волну, один ряд относительно другого — в шахматном порядке. Чтобы прочность соединения двух листов была выше, после того как закрепили листы, дополнительно вкручивают саморезы или ставят заклепки в место стыка.

Соединение двух листов профнастила при помощи саморезов

Теперь о том, как располагать листы профнастила на каркасе. Волну можно пустить вертикально или горизонтально — без разницы. Если покупать металлопрофиль будете у производителя, они могут сделать листы нужной вам длинны (максимальная длина 12 м). В этом случае меньше будет швов, а также немного меньше расход (меньше перехлестов).

При стыковке двух листов вдоль волны, один заходит за другой на 1 волну. Обратите внимание, что боковые волны разные — одна чуть шире, вторая чуть уже и имеет капельник — бороздку. Та, которая уже, идет вниз, перекрывается более широкой.

Если есть горизонтальные стыки, величина нахлеста должна составлять не менее 20 см. Для лучшей герметичности стык промазывают кровельными герметиками или битумной мастикой. Располагать листы надо так, чтобы вода не затекала в соединение (верхний лист закрывает нижний), для этого монтаж начинают снизу, двигаются наверх.

Стыки и узлы

При оформлении двускатной кровли гаража их профнастила, потребуется коньковый элемент. Он продается двухметровыми кусками. Фрагменты конька устанавливаются с перехлестом в 20 см, стыки лучше промазать битумной мастикой. Крепеж ставится в гребень с шагом 20 см.

Крепление конька к профлисту на крыше гаража

Стыки на углах гаража закрываются специальными уголками. Крепятся они небольшими саморезами 4,8*35 мм с шагом 25-30 см.

В месте стыка кровельного профлиста и стенового имеются дырки. Их заделывают при помощи пены, зашивая затем свесы нарезанными на полосы профлистом или каким-нибудь другим материалом. Есть также уплотнительные ленты, сделанные из вспененного полиэтилена. Они есть специальные под определенные профили, повторяют форму волны, а есть универсальные — просто полоса.

Традиционный способ избавиться от щелей в гараже из металлопрофиля — монтажная пена

Утеплять гараж из профлиста стоит только в случае, если его будете отапливать. При этом стоит знать, что при правильном утеплении у вас «съедается» приличная площадь — на сам утеплитель, вентзазор и внутреннюю обшивку уйдет 7-10 см. Для утепления используют, как правило, два материала — базальтовую вату в жестких матах или пенополиуретан (пенопласт).

Как утеплить минеральной ватой

Для монтажа минеральной ваты требуется обрешетка — плиты хоть и жесткие, но сами стоять не могут, им требуется опора. Собирается обрешетка из досок шириной, равной толщине утеплителя или из оцинкованного профиля с такой же полочкой. Крепится к каркасу с шагом на 2-3 см меньше ширины мата. При таком шаге утеплитель становится враспор, стоит прочно и дополнительной фиксации не требует. Но для надежности его все-таки надо закрепить специальными «саморезвами- зонтиками», которые вкручивают в трубы/уголки обвязки.

Собран каркас из оцинкованного профиля, установлены плиты минваты

После монтажа утеплителя, из планок толщиной 3 см набивается контр-обрешетка. Ее направление перпендикулярно планкам обрешетки. Эти три сантиметра — вентзазор, который необходим для выведения влаги, которая будет накапливаться в утеплителе (конденсат, который возникает из-за разности температур в помещении и на улице). Без вентзазора минеральная вата не «проживет» и сезона. Если она напитается влаги, а потом замерзает, после разморозки может просто рассыпаться. А так как гараж обычно топится от случая к случаю, то нескольких таких заморозок более чем достаточно. Потому или используйте другой материал, или делайте зазор для вентиляции.

Чтобы закрыть минеральную вату от повышенной важности, что иногда бывает внутри гаража, поверх контробрешетки настилается пароизоляционная мембрана. Она должна препятствовать попаданию влаги из помещения, но не мешать ей выходить из утеплителя. При монтаже пароизоляции, ее стараются сделать герметичной. Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы).

Раскатывается пароизоляционная мембрана

Поверх всего этого пирога набивается внутренняя обшивка. Очень это влагостойкая фанера или ОСБ, но можно использовать и другие листовые материалы — ГВЛ, ГСП и другие. Последние даже предпочтительнее, так как не горят.

Использование пенопласта

Сам по себе пенопласт как утеплитель неплох, но не в этом случае. Гараж из профлиста будет нагреваться летом до солидных температур, а нагретый пенопласт выделяет вредные для здоровья вещества. Это — один минус. Второй — непонятно как его крепить. Обычно крепят к стене саморезами с большими пластиковыми шляпками — зонтиками, но в с профнастилом такой способ не подходит — не будете же его дырявить.

Как закрепить пенопласт на профлисте

Есть вариант — установить на герметик или монтажную пену. Монтажная пена хорошо фиксирует, но гигроскопична. Без наличия вентзазора, напитавшись влагой, она станет отличным рассадником для плесени, грибков, насекомых.

Герметик негигрокоспичен, но дорог, ведь требуется состав с возможностью эксплуатации в широком температурном диапазоне. Надо чтобы он был морозостойкий и переносил нагрев до значительных температур.

Сделать обрешетку и вставить в нее пенопласт

Еще вариант — сделать обрешетку из оцинкованного профиля. Ее шаг — 1 метр, так как таков стандартный размер пенопластового блока. В этом случае их можно вставить и прикрепить к обрешетке.

Все более популярным становится утепление при помощи вспененного полиуретана, наносимого из аппарата сплошным слоем. Никаких проблем с креплением в этом случае не возникает, но услуги эти платные — требуется специальное оборудование. Зато никакой мороки с монтажом.

Утепление ППУ — вспененным пенополиуретаном

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны.

Гараж из профнастила (профлиста, металлопрофиля) своими руками

Как самому, своими руками сделать гараж из профнастила. Особенности построения каркаса, монтажа на стены и кровлю, утепление и узлы. Все читайте в статье.

Как построить гараж из профнастила своими руками, чертежи и схемы

Каждый автовладелец хочет, чтобы его «любимец» был защищен от дождя и снега, что продлит время его службы. Но цены на материалы и земельные участки позволяют не всем обустроить гараж (уже само содержание машины подразумевает наличие некоторых затрат). Если же повезло разжиться участком для постройки, или есть место возле частного дома, далее подробно опишем, как сделать гараж из профнастила своими руками.

Чертежи гаража

Чертеж каркаса для гаража из профнастила

Этапы проведения работы

Процесс строительства подразумевает последовательное выполнение работы.

Предполагается, что месторасположение будущего гаража уже выбрано. Для точной его ориентации в пространстве и ровности каркаса, нужно предварительно сделать разметку:

• На углах будущего строения забиваются колышки.
• Между колышками натягивается бечевка.
• По углам и срединам сторон размещения конструкции, намечаются места, где нужно выкопать ямы (для установки стоек каркаса).

1. По размеченному периметру нужно выкопать траншею, с глубиной 0.4 — 1 м.
2. Дно траншеи засыпается подстилочным материалом. Его высота: около 15 см. Для большей прочности он утрамбовывается.
3. Предварительно нужно побеспокоится об основных стойках каркаса. Для них, в размеченных заранее местах, выкапываются ямы (около 50 см).
4. Если грунт сыпется – необходимо сделать опалубку.
5. Перед заливанием раствора позаботьтесь об армировании – хоть конструкция из профнастила и легкая, но без армирования заливать основание крайне не рекомендуется. Для него используются прутки 10-12 мм в диаметре. Их можно фиксировать друг к другу обычной стальной проволокой.
6. В выкопанные ямки ставятся трубы (опорные стойки каркаса) и фиксируются распорками.
7. Заливается раствор.

• Подстилочный материал (песок, щебень, отсев) перед заливанием раствора стоит намочить – убережет бетон от растрескивания.
• Выбирайте бетон марки не ниже М500.
• Трубы опорных стоек смажьте битумной мастикой в том месте, которое будет погружено в землю – защитит от коррозии.
• Когда зальете бетон, проткните его несколько раз прутком – выйдет воздух, что укрепит основание.
• Делая фундамент для каркаса, лучше сразу выкопайте ревизионную яму и залейте пол под автомобилем.

Нужно подождать, пока основания наберет хоть немного прочности (время просыхания зависит от погоды).

Чтобы сделать крепкий гараж из профнастила своими руками, нужно соорудить мощный каркас. Порядок работы:

• В соответствии с чертежом нужно подготовить нужные элементы сооружения необходимых размеров.
• К опорным трубам каркаса привариваются горизонтальные перегородки (их также можно закреплять с помощью болтов). Работа выполняется только с тех сторон, где не будет ворот.
• Подготавливается основание для сооружения крыши. Самый простой вариант – построить гараж с крышей односкатного типа. Скат лучше направлять в противоположную сторону от ворот.
• Теперь нужно замерить размеры ворот, с уголка сварить для них раму и укрепить ее с помощью ребер жесткости. На месте установки засовов привариваются куски металла. Далее к передним опорным стойкам ворот привариваются петли, ворота ставятся на постоянное месторасположение и крепятся к каркасу гаража с помощью приваривания ответных петель.

Каркас готов. Чтобы окончательно построить гараж, нужно провести последний этап работы.

Монтаж профнастила

Сооружение каркаса выполнялось еще на стадии неполного высыхания бетона, но к установке элементов обшивки стен, нужно приступать после окончательного его затвердения.

1. Первый лист налаживается так, чтобы край максимально стыковался с опорным элементом каркаса. После выбора правильного расположения, закрепите его с помощью саморезов.
2. Второй элемент обшивки накладывается таким образом на первым, чтобы нахлест составлял одну волну (этого достаточно, если надежно закреплять листы). Теперь он привинчивается с 3-х сторон (место накладывания следующего листа крепить не нужно). Таким образом, выполняется обшивка всей конструкции.

• Крепите профнастил саморезами, которые имеют резиновый уплотнитель.
• Обшивочный материал можно купить уже нужных размеров (некоторые продавцы готовы выполнить предварительную нарезку).
• Профнастил лучше монтировать в вертикальном положении – лучше будет стекать вода.
• Края отделочных материалов должны плотно прилегать к опорным элементам каркаса.

В соответствии с выбранным типом крыши, проводятся работы:

1. Монтаж стропил. Их устанавливают с соответственным наклоном.
2. Приваривается обрешетка.
3. По периметру прикручиваются листы профнастила.

После выполнения этих работ можно обшивать переднюю стенку гаража и сами ворота.

Что нужно купить и подготовить для работы?

• Профнастил.
• Цемент.
• Подстилочный материал под основание (песок, щебень).
• Шурупы.
• Стальной профиль.

Гараж из профнастила своими руками – достаточно прочное и долговечное сооружение для хранения автомобиля. Его строительство не требует особых навыков, а затраты на постройку, если учитывать стоимость других материалов, очень привлекательно.

Гараж из профнастила своими руками: чертеж, видео

Каждый автовладелец хочет, чтобы его «любимец» был защищен от дождя и снега, что продлит время его службы. Но цены на материалы и земельные участки позволяют не всем обустроить гараж (уже само содержание машины подразумевает наличие некоторых затрат).

Строим гараж своими руками из профнастила: пошаговый процесс строительства

Автомобилизация населения в нашей стране достигла уже довольно высокого уровня, поэтому потребность в гаражах тоже растёт, что приводит к повышению их стоимости. Поэтому строительство гаража из профнастила предстаёт отличным выходом из положения. В этой статье будут подробно изложены некоторые нюансы такого рода строительства, знание которых поможет справиться с сооружением гаража без привлечения специалистов со стороны.

Подготовка инструментов и материалов

Подготовка инструментов и материалов

Для строительства также понадобится некоторый инструмент. Следует заранее приготовить:

• Шуруповёрт или электродрель с такой функцией;
• Отвес, рулетку и строительный уровень (желательно лазерный или водяной);
• Сварочный инвертор;
• Угловую шлифмашину (болгарку);
• Ножницы для металла;
• Совковую и штыковую лопаты, лом;
• Бетономешалку или ёмкость для замешивания раствора (корыто, ванна и др.);
• Кувалду.

Основным материалом для сооружения гаража выступает профнастил.
Помимо него понадобятся следующие материалы:

• Цемент, песок, щебёнка и арматура для основания;
• Стальной уголок 40х40 мм или профильная труба 40х20 мм для каркаса;
• Стальные трубы диаметром 60 мм для каркаса;
• Утеплитель;
• Доборные элементы (ветрозащитные планки, водосточная система);
• Саморезы;
• Доски для опалубки;
• Расходный материал (отрезные круги, гвозди, электроды, проволока и др.).

Где построить будущий гараж? Выбор места и градостроительные нормы

Перед покупкой всех необходимых материалов предварительно стоит определиться с местом, где будет располагаться автомобильный «дом». В целях пожарной безопасности не стоит строить его вплотную к жилым постройкам. Это также значительно уменьшит количество вдыхаемых выхлопных газов, особенно в тёплое время года.

Также важно обеспечить беспрепятственный выезд машины, поэтому перед воротами должно быть свободное пространство, но в то же время оно не должно быть слишком большим, иначе зимой придётся тратить слишком много усилий на расчистку снежных завалов.

Сам участок строительства должен быть относительно ровным, чтобы минимизировать трудовые и денежные расходы на его выравнивание.

Каких-либо строгих градостроительных норм СНиП, касающихся гаражей из профнастила, не существует, но ряд рекомендаций все же необходимо соблюдать. Так, к примеру, расстояние между постройкой и соседским забором должно быть не менее 1 м. Это необходимо для того чтобы вода с крыши гаража не попадала на участок соседей. Что касается «красной линии», то размещать ворота на одном уровне с ней не рекомендуется, так как должен быть соблюдён отступ в 5 метров, если проезд является главным, и 3 метра в случае, когда проезд боковой.

Выбор материала для строительства гаража из профнастила

Покупке профнастила стоит уделить особое внимание. Потребуется профнастил с маркировкой «С», что означает «стеновой». Вариантом с наименьшей стоимостью выступает продукция с маркировкой С-8 (вторая цифра обозначает высоту волны, выраженную в миллиметрах) и С-9.

Однако эта марка нуждается в более частом креплении, а также является довольно шумным в ветреную погоду, так как коэффициент жёсткости у него относительно невелик.
Наиболее оптимальным выбором выступает профнастил С-20. Также профнастил различается и по толщине металла, для гаража же вполне хватит 0,5 мм.

Пошаговый процесс строительства гаража

Весь процесс немного отличается от хода работ при строительстве гаража из СИП панелей.

Разметка местности

Непосредственно сам процесс строительства начинается с разметки местности.

Помните, что любое строительство должно начинаться с проектирования, нарисуйте чертеж будущего гаража, а также расположение его на генплане всего участка. Это поможет вам продумать все мелочи строительства и не допустить возможных ошибок.

Разметка местности

Следует руководствоваться тем, гараж, рассчитанный на одно легковой автомобиль, должен быть не менее 6 метров в длину и 4 метров в ширину. Осуществляется разметка при помощи деревянных кольев или других подходящих предметов, которые втыкаются по углам строения, а натягиваемая между ними бечёвка отмечает расположение будущих стен.

Дальнейшие же действия зависят от того, будет ли сооружаться полноценный фундамент или же дело ограничится бетонными «подушками» под опоры каркаса. В первом случае необходимо будет снять слой грунта на глубину 0,5 м, во втором — выкопать квадратные углубления размером около 50х50х50 см по углам гаража, а также в середине каждой из сторон (кроме той, где будут располагаться ворота).

Устройство фундамента

Закладка фундамента для гаража из профнастила имеет свою особенность, так как параллельно с ней должна производится и установка металлических опор каркаса. Как уже упоминалось выше, под опоры следует выкопать углубления 50х50х50 см по углам строения. Далее в них следует поместить стальные трубы и забить их при помощи кувалды на глубину в соответствии с планом строительства.

Во время забивки опор следует контролировать вертикальность их положения с помощью уровня, так как после завершения погружения выровнять трубу будет довольно сложно. После забивки всех столбов между ними следует выкопать траншею шириной в 30 см. Если грунт на участке сыпучий, то потребуется сооружение опалубки. Затем путём смешивания цемента с песком и щебёнкой готовится бетонный раствор и заливается в опалубку.

Перед этим дно траншей следует присыпать слоем речного песка толщиной 5-10 см. Заливку бетонного раствора нужно производить в несколько заходов, а для того, чтобы со временем основание не растрескалось, нужно произвести укладку арматуры.

Устройство смотровой ямы

На этапе строительства фундамента производится и устройство смотровой ямы, если таковая предусмотрена планом. Располагать её необходимо с учётом размеров автомобиля.

Как правило, смотровую яму выкапывают на глубину 1-1,2 м от уровня будущего гаражного пола. Стены смотровой ямы в обязательном порядке следует укрепить при помощи стальной сетки и оштукатурить. Пол нужно застелить рубероидом в три слоя и забетонировать.

Для удобства пользования ямой можно соорудить ступеньки, которые также следует забетонировать. Края ямы надо укрепить стальным уголком, а в дальнейшем её можно будет использовать и как погреб для хранения припасов. Однако если уровень грунтовых вод очень высокий, то сооружение смотровой ямы не рекомендуется.

Монтаж каркаса и ворот

Монтаж каркаса — наиболее ответственный этап строительства. К нему необходимо приступать только после застывания фундамента, то есть не ранее, чем через неделю. Как сварить каркас для гаража? Сейчас расскажем!

Уже установленные опоры необходимо соединить поперечинами, в роли которых следует использовать профильную трубу квадратного или прямоугольного сечения (40х20 мм или 40х40 мм). Количество поперечин зависит от высоты сооружения. Обвязка также зависит от размеров листов профнастила.

Чертеж распашных ворот

Иногда в качестве поперечин используют деревянные бруски. Однако это не очень целесообразно, так как древесина менее долговечна по сравнению с металлом, к тому же увеличивается объём работы, так как закрепить бруски непосредственно к стальным опорам всё равно не выйдет и к ним придётся приваривать металлические пластины и просверливать в них отверстия под саморезы.

Гаражные ворота

На этом же этапе производят и сборку въездных ворот. Ворота в гараж должны быть основательными и тяжелыми, чтобы предупредить кражу имущества. В качестве основы выступает все та же профильная труба, при расчёте же размеров створок желательно не только учитывать размеры авто, но и ширину листов профнастила. Для ворот также понадобятся сварные петли, размер которых зависит от массивности створок. Стандартными являются петли диаметром 30 мм.
При необходимости можно использовать по три петли на одну створку. После окончания сварочных работ весь металлический каркас необходимо покрасить защитной эмалью.

Монтаж стен

Если все предыдущие этапы строительства выполнялись согласно нормам, то сборка стен не вызовет больших затруднений даже у совсем малоопытных мастеров. Закреплять листы нужно в вертикальном положении, внахлёст с шагом между саморезами в 300 мм в нижнюю часть волны.

Располагать саморезы надо строго под прямым углом, чтобы снизить вероятность проскальзывания, что может привести к повреждению верхнего защитного слоя и быстрому проявлению коррозии. Стыки между листами следует герметизировать.

В этих целях необходимо перед закреплением каждого последующего листа на предыдущий нужно укладывать специальную гидроизоляционную мембрану. Это позволит избежать попадания влаги, снега и холодного воздуха внутрь гаража. Такой гараж получается не теплый, но он отлично защищает машину и инвентарь от осадков и солнца. Чтобы в гараже была плюсовая температура зимой необходимо, чтобы он был утепленным. В пирог стен необходимо добавлять утеплитель, например вспененные плиты пеноплэкс или плиты базальтовой ваты.

Крыша из профнастила

Гаражная крыша может быть выполнена в двух вариантах: односкатном или двускатном. А может быть вообще плоская кровля. В зависимости от выбранного варианта следует произвести монтаж стропила из все той же профильной трубы. Угол наклона кровли должен обеспечивать своевременный сход снежной массы, но при этом гармонично вписывать в экстерьер гаража.

После установки стропильной системы необходимо произвести монтаж обрешётки, частота которой напрямую зависит от угла ската крыши, если он более 15 градусов, то она может быть не совсем сплошной. Если же уклон менее 15 градусов, то лучше сделать обрешётку сплошным рядом, чтобы исключить продавливание кровли снежной массой.

Монтаж кровельной обшивки следует начинать с закрепления планок и водостоков. Первым делом на нижний край крыши нужно прикрепить крючки для водосточной системы и уложить на них непосредственно сам водосток.

Затем по периметру крыши надо установить специальные ветрозащитные планки, представляющие собой гнутый под углом стальной лист, который предотвращает проникновение атмосферных осадков под кровлю здания.

Стоит учесть такую особенность: на нижний край крыши, на котором установлена водосточная система, ветрозащитная планка должна крепиться так, чтобы её конец опускался в водосток.

Сами листы профнастила следует располагать волнами в параллель с осью гаража, необходимо это для обеспечения хорошего стока воды и схода снега. Сверху боковой ветрозащитной планки нужно наложить лист профнастила и выровнять его по краю кровли, затем прикрепить его вместе с планкой к обрешётке. Аналогичным же способом необходимо продолжать прикрепление листов до противоположного конца.

Крепление профнастила

Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны.
Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.

Утепление гаража из профнастила

Утеплить гараж из профнастила можно с помощью пенопласта или минеральной ваты. Однако стоит помнить, что пенопласт является горючим материалом, поэтому лучше использовать рулоны минваты, которые нужно равномерно раскатать с внутренней стороны стен и кровли.

Фиксация утеплителя осуществляется с помощью специального клеящего состава или монтажной пены.

Первый вариант более предпочтителен. Створки ворот по периметру необходимо проклеить полосками морозоустойчивого каучука.

Преимущества и недостатки гаражей из профнастила

Главные достоинства гаражей из профнастила:

• Относительная простота монтажа, которая позволяет самостоятельно соорудить гараж практически любому человеку, обладающему минимальными навыками и умениями в строительной области;
• Скорость возведения. Общее время, необходимое для строительства такого гаража не превышает 10 дней, 7 которых необходима для застывания бетона;
• Долговечность постройки. Срок службы подобных гаражей составляет как минимум 30 лет, а при соблюдении условий эксплуатации может доходить до 50-70 лет;
• Относительно низкая себестоимость строительства;
• Возможность вторичного использования материалов, использованных при строительстве. К примеру, при необходимости, профнастил и профильная труба могут быть использованы в качестве материала для забора.

В качестве недостатка подобного рода строений нужно отметить низкую устойчивость к температурным перепадам. Однако данное свойство можно нивелировать качественно проведённым утеплением.

Гаражи из профнастила: фото

Ниже представлены фотографии автогаражей из профнастила.

Гараж из профнастила
Гараж из профнастила Гараж из профнастила
Гараж из профнастила

Посмотрите видео о строительстве гаража из профнастила. Своими руками можно сделать и такую отличную постройку.

No related posts.

Вопрос как построить гараж своими руками, чаще всего задается теми, кто стремится не только к экономии средств, но и получает удовольствие от качественно выполненной работы. Первый этап это процесса состоит в закладке плитного основания. Под него выкапывается производиться выборка грунта на глубину равную толщине фундамента и песчаной подушки. Она засыпается на выровненное дно.

Как построить гараж из профнастила самостоятельно, необходимые материалы и инструменты

Подробно расскажем вам о строительстве гаража из профнастила в короткий срок и своими руками. Узнаете, как утеплить гараж, как настелить кровлю из профнастила.

Возведение гаража из профнастила (профлиста) своими руками — как построить и обшить: чертежи, фото

Созданный англичанином в начале 19 века
на ручном станке, профилированный лист
прошёл долгий путь модернизации от волнистого железного листа до тончайшего стального (0.5 мм) с двусторонним защитным покрытием.

В настоящее время он признан и кровельщиками, и строителями как универсальный материал для возведения лёгких конструкций, разновидностью которых является гараж
.

Что можно построить из профлиста для сохранности автомобиля?

Перед тем, как построить гараж из профлиста
, нужно определить цель
, которую преследует заказчик:

• укрыть транспортное средство от превратностей непогоды, солнечного ультрафиолета;
• защитить автомобиль от сезонных катаклизмов и чужого недоброго глаза;
• создать комфортную всесезонную среду для сохранности техники и системных работ по её обслуживанию;
• сочетать защитные возможности строения с функциями хранилища негабаритных бытовых вещей, которым не нашлось места в доме, или собранного урожая.

Исходя из цели
, в качестве стоянки для авто можно построить
:

• навес из профнастила (односкатный, двускатный, многоскатный или арочный);
• небольшой облегчённый гараж для временной стоянки на фундаменте неглубокого заложения;
• капитальную постройку гаража из профнастила на фундаменте из монолитной плиты или ленточном, с утеплением стен и крыши, устройством смотровой ямы или погреба.

Во всех случаях профилированный лист
подойдёт и для стен, и для крыши, и даже для ворот — какими бы по виду они не были (распашные, подъёмные, сдвижные). А крепить листы
придётся на деревянный, металлический или же комбинированный (из деревянных и металлических элементов) каркас
:

Так складывается технологическая последовательность изготовления гаражей из профнастила
.

Гараж из профнастила своими руками: особенности

Профилированный лист
из стали в зависимости от толщины и высоты волны может иметь различное практическое применение, которое зашифровано в маркировке. Какой брать профлист на гараж
? Советуем Вам наиболее популярны марки С18
и С21
. При этом, «С»
означает вид листа
— стеновой, а цифры
— высоту волны в сантиметрах.

Чем больше высота волны
, тем надёжнее лист противостоит несущей нагрузке
, тем реже можно устанавливать элементы обрешётки
.

Приемлемым вариантом для гаража считается профнастил с маркировкой НС
— несуще-стеновой, трапециевидного профиля, оцинкованный, либо с алюминиево-кремниевым или полимерным покрытием.

Гибкость листа требует прочной основы
— отсюда каркасная технология строительства.

А общая лёгкость материала (вес конструкции будет чуть больше 1 тонны) позволяет довольствоваться столбчатым, трубным или ленточным фундаментом неглубокого заложения.

Весь процесс, включая устройство фундамента
, займёт 2 недели
.

Перед тем, как построить гараж из профнастила своими руками, желательно раскрой листов заказать поставщику и иметь помощника, а то и 2-х. для ускорения монтажных работ
.

Самый простой способ
— собрать гараж из готовых элементов купленного комплекта. В этом случае достаточно подготовить фундамент
и 3 дня уйдёт на сборку. Заводские комплекты гаража из гофрированного листа различаются по количеству комплектующих элементов и цене:

• базовый вариант
  (каркас, стены,кровля, карниз, ворота распашные);
• расширенный вариант
  (базовый + окно, дверь, водосток, секционные ворота);
• утеплённый вариант
  (расширенный + утеплитель, внутренняя отделка) — самый дорогой.

Можно купить гараж-конструктор из профлиста
, где все составляющие элементы будут уже в сборе (стены, крыша, ворота с утеплением и внешней и внутренней отделкой).

Но, если существует непреодолимое желание сделать самодельный гараж из профнастила
, следует начать с проекта гаража и закупки материалов, необходимого инструмента.

Проектом может послужить чертеж гаража из профлиста
своими руками или типовой вариант из базы Интернета, который должен содержать все нюансы конструкции гаража и все размеры, необходимые для работы.

Например, смотрите ниже: гараж из профнастила своими руками — чертеж
:

Каркасная технология
предполагает устройство надёжного остова из дерева или металла, к которому будет крепиться листовой материал. При этом он обеспечит идеальную геометрию
всей конструкции, противостояние
подвижкам почвы.

Что должно быть под рукой на начало работ?

1. Для разметки площадки (колышки, молоток, шнур (бечева).
2. Измерительный инструмент (пузырьковый или лазерный уровень, рулетка).
3. Оборудование и приспособления для устройства фундамента (штыковая лопата, лом, бетономешалка, пассатижи, правило).
4. Инструмент для раскроя профлиста (ножницы и ножовка по металлу, электропила «болгарка»).
5. Инструмент для сборки каркаса (шуруповёрт).
6. Для монтажа неразъёмных соединений (сварочный аппарат с набором электродов).

Перед тем, как обшить гараж профлистом
помните, что профилированный лист с полимерным покрытием при нарезке «болгаркой»
получает оплавленный рваный срез
, уязвимый к коррозии. Чтобы этого избежать, необходимо использовать специальный диск для резки профнастила толщиной 1-1,5 мм
. А срез покрывать подходящего цвета краской.

Достоинства и недостатки

• морозоустойчив лёгкий негорючий материал, который не подвержен гниению;
• не боится подвижек грунта и не нуждается в профилактических работах весь период эксплуатации;
• при необходимости удобен для транспортировки;
• допускает фрагментарный ремонт покрытия;
• долговечен (срок эксплуатации — 30-40 лет) и прост в монтаже;
• позволяет сократить сроки возведения гаража до 10 дней;
• имеет низкую себестоимость и презентабельный вид и долго сохраняет его при эксплуатации.

• непоправимая деформация листа при сильном ударе и ржавление металла в месте повреждения защитного слоя;
• низкая теплопроводность;
• относительная лёгкость криминального проникновения.

Сочетание в конструкции каркаса металла и дерева может быть следствием нехватки средств
на один из видов. В этом случае брус
используют для промежуточных опор или горизонтальных элементов. При этом возникает сложность соединения дерева и металла в общую конструкцию. В итоге страдает надёжность каркаса
как основы для профилированного листа.

Как сделать гараж из профнастила своими руками — фото
:

Набор стройматериалов

Строим гараж из профнастила — перечень стройматериалов
(при упрощении задачи — от ряда позиций можно отказаться):

Для устройства фундамента:

• доски или ОСП (для опалубки) или трубы ᴓ20см, бетонные блоки;
• рулонный герметик;
• металлический пруток (ᴓ6-8 мм) для армирования;
• вязальная проволока (1 мм) или пластиковые хомуты;
• сухая смесь М 400.

Для монтажа каркаса гаража:

• металлопрофиль 10х10 и 5х5 или клеёный брус того же сечения;
• крепёж (анкеры, дюбеля, саморезы по металлу);
• заготовки металлического уголка для соединения деревянных элементов.

• профилированный лист С или НС;
• саморезы с резиновыми прокладками;
• битум для гидроизоляции стыков;
• утеплитель (минвата, стекловата, пенополистирол);
• плёночный гидроизолятор;
• мембранная плёнка;
• листовой материал для внутренней облицовки;
• шпунтованная доска или прорезиненное покрытие для пола;
• доборные детали для крыши (водостоки, конёк).

Несколько советов, перед тем как сделать гараж из профнастила:

1. Место для гаража
   должно быть удалено от забора на 1 метр, находиться в 5 метрах от красной линии, в 3-х метрах от бокового проезда и, желательно, — в 7 шагах от крыльца.
2. При проектировании стоит учесть уровень грунтовых вод
   . При уровне выше 2.5 метров — смотровую яму или погреб обустраивать нельзя. Если рельеф пониженный
   — стоит позаботиться об устройстве дренажной системы вокруг гаража.
3. Уберегут гараж от сырости бетонированные отмостки
   — шириной 50 см, с небольшим уклоном от цоколя. Они же обеспечат удобный проход вокруг постройки.
4. Для лучшей сохранности автомобиля предпочтительно его размещать на стоянке в стороне от смотровой ямы, которая является причиной конденсата. Если размер гаража или материальные средства не позволяют оборудовать смотровую яму рядом, при эксплуатации гаража её нужно накрывать щитом из досок.
5. Расчет временных затрат
   на строительство — заливка фундамента — 2-3 недели
   ; монтаж каркаса — 1-2 дня
   ; крепление профнастила (без утепления и внутренней отделки) — 1 день
   (силами 3-х человек); установка ворот — 1-2 дня
   .
6. Земляные работы и устройство фундамента эффективнее выполнять в тёплое время года. Монтаж стен и крыши гаража желательно проводить в сухую безветренную погоду.
7. При готовом каркасе
   монтаж профнастила можно начинать как со стен, так и с крыши.
8. Утеплив стены и крышу гаража из профнастила, придётся подумать и об его отоплении
   , так как гофра не хранит тепло. При возможности подключения к электропроводке дома эффективен будет инфракрасный обогреватель
   . В противном случае — выручит печь на твёрдом топливе
   .

Гараж из профлиста своими руками — фото
:

Последовательность работ по строительству

1. Разработка или привязка к местности
   готового проекта гаража.
2. Подготовка строительной площадки
   (расчистка, выравнивание, разметка).
3. Земляные работы
   (подготовка ям или траншеи для фундамента, подготовка котлована для смотровой ямы, погреба, кессона, создание открытой дренажной системы в 1 метре от стен гаража с отводом в естественный водоём).
4. Устройство фундамента
   гаража в зависимости от вида:
   • трубного — из металлических или асбестовых труб ᴓ20 см, заглублённых на 50см в грунт, для прочности залитых бетоном или засыпанных мелким гравием; в угловые трубы закладывается металлический пруток для крепления каркаса;
   • свайного — применяются ж/б сваи сплошного сечения, для их установки понадобится аренда спецтехники;
   • ленточного — траншея глубиной 40 см по периметру гаража оформляется опалубкой для выведения цоколя на высоту 20 см, выстилается рулонным герметиком, заполняется перевязанной арматурой и заливается бетоном; этот вид фундамента — лучший вариант
     , если планируются устройство смотровой ямы или погреба.
5. Устройство погреба или смотровой ямы (отсыпка песком дна котлована, наружная гидроизоляция, бетонирование пола и стен (укладка стен из кирпича), оформление края ямы уголком, монтаж для погреба герметичного люка, выполнение стяжки чернового пола).
6. Монтаж каркаса:

   • крепление нижней обвязки из металлопрофиля к цоколю на слое герметика и вертикальных стоек анкерами к закладным прутам по углам;
   • выполнение верхней обвязки из металлопрофиля
     ;
   • установка промежуточных стоек;
   • монтаж ферм крыши
     , если она двускатная, стропил;
   • укрепление металлопрофилем въездной рамы
     ;
   • покраска каркаса.
7. Обшивка гаража профнастилом
   — стен и крыши:
   • положение листа выбирается так, чтобы профиль ускорял сток дождевой воды;
   • первый лист крепится к угловой стойке без выступающих острых срезов;
   • лист прошивается саморезами в каждую волну по нижнему и верхнему краю, в остальных местах шаг крепления не превышает 50см;
   • саморезы не следует ввинчивать с избыточным усилием, чтобы не повредить защитный слой листа;
   • каждый следующий лист кладут внахлёст, перекрывая 10 см предыдущего (места стыков промазывают герметиком); на крыше один лист перекрывает другой на 20см;
   • до установки кровли на стропильную систему укладывают лаги из досок, мембранную плёнку, плитный утеплитель, рулонный герметик, и лишь потом — лист профнастила;
   • стык профлиста на двускатной крыше оформляют коньком из листовой стали; по краю выступающего настила устанавливают водостоки;
   • работы по утеплению и облицовке стен производятся изнутри помещения.
8. Установка ворот:

   • подготовка рамы в зависимости от вида ворот
     (распашные, подъёмные, сдвижные);
   • облицовка рамы профилированным листом по типу стен;
   • монтаж петель (по 3 на каждую дверь) или специальных механизмов: для сдвижных ворот — роликовый, для подъёмных — рычажно-шарнирный;
   • монтаж засовов и замков;
   • отделка чистового пола (настил, покраска).

Алгоритм действий, навыки применения инструмента, надёжный помощник на стройплощадке — вот всё, что нужно для самостоятельного возведения гаража из профнастила
. Строение получится прочным, тёплым, удобным для технического обслуживания автомобиля и красивым, насколько это позволяет выбор цвета и профиля гофролиста. А результат будет радовать лет 40
.

Гараж из профнастила своими руками: какой выбрать и как построить, сделать, обшить и покрыть, самодельная постройка из профлиста, чертежи и фото-материалы

В данной статье есть информация о том, как построить, обшить, покрыть и сделать гараж из профнастила своими руками, изготовление самодельной постройки из профлиста, какой брать для обшивки, чертежи и фото-материалы.

Автомобилизация населения в нашей стране достигла уже довольно высокого уровня, поэтому потребность в гаражах тоже растёт, что приводит к повышению их стоимости. Поэтому строительство гаража из профнастила предстаёт отличным выходом из положения. В этой статье будут подробно изложены некоторые нюансы такого рода строительства, знание которых поможет справиться с сооружением гаража без привлечения специалистов со стороны.

Для строительства также понадобится некоторый инструмент. Следует заранее приготовить:

• Шуруповёрт или электродрель с такой функцией;
• Отвес, рулетку и строительный уровень (желательно лазерный или водяной);
• Сварочный инвертор;
• Угловую шлифмашину (болгарку);
• Ножницы для металла;
• Совковую и штыковую лопаты, лом;
• Бетономешалку или ёмкость для замешивания раствора (корыто, ванна и др.);
• Кувалду.

Основным материалом для сооружения гаража выступает профнастил.
Помимо него, понадобятся следующие материалы:

• Цемент, песок, щебёнка и арматура для основания;
• Стальной уголок 40х40 мм или профильная труба 40х20 мм для каркаса;
• Стальные трубы диаметром 60 мм для каркаса;
• Доборные элементы (ветрозащитные планки, водосточная система);
• Саморезы;
• Доски для опалубки;
• Расходный материал (отрезные круги, гвозди, электроды, проволока и др.).

Перед покупкой всех необходимых материалов предварительно стоит определиться с местом, где будет располагаться автомобильный «дом». В целях пожарной безопасности не стоит строить его вплотную к жилым постройкам. Это также значительно уменьшит количество вдыхаемых выхлопных газов, особенно в тёплое время года.

Также, важно обеспечить беспрепятственный выезд машины, поэтому перед воротами должно быть свободное пространство, но в то же время оно не должно быть слишком большим, иначе зимой придётся тратить слишком много усилий на расчистку снежных завалов.

Сам участок строительства должен быть относительно ровным, чтобы минимизировать трудовые и денежные расходы на его выравнивание.

Каких-либо строгих градостроительных норм СНиП, касающихся гаражей из профнастила, не существует, но ряд рекомендаций все же необходимо соблюдать. Так, к примеру, расстояние между постройкой и соседским забором должно быть не менее 1 м. Это необходимо для того, чтобы вода с крыши гаража не попадала на участок соседей. Что касается «красной линии», то размещать ворота на одном уровне с ней не рекомендуется, так как должен быть соблюдён отступ в 5 метров, если проезд является главным, и 3 метра в случае, когда проезд боковой.

Покупке профнастила стоит уделить особое внимание. Потребуется профнастил с маркировкой «С», что означает «стеновой». Вариантом с наименьшей стоимостью выступает продукция с маркировкой С-8 (вторая цифра обозначает высоту волны, выраженную в миллиметрах) и С-9.

Однако эта марка нуждается в более частом креплении, а также является довольно шумным в ветреную погоду, так как коэффициент жёсткости у него относительно невелик.
Оптимальным выбором выступает профнастил С-20. Также, профнастил различается и по толщине металла, для гаража же вполне хватит 0,5 мм.

Пошаговый процесс строительства гаража

Весь процесс немного отличается от хода работ при строительстве гаража из СИП-панелей.

Непосредственно сам процесс строительства начинается с разметки местности.

Помните, что любое строительство должно начинаться с проектирования, нарисуйте чертеж будущего гаража, а также расположение его на генплане всего участка. Это поможет вам продумать все мелочи строительства и не допустить возможных ошибок.

Следует руководствоваться тем, что гараж, рассчитанный на один легковой автомобиль, должен быть не менее 6 метров в длину и 4 метров в ширину. Осуществляется разметка при помощи деревянных кольев или других подходящих предметов, которые втыкаются по углам строения, а натягиваемая между ними бечёвка отмечает расположение будущих стен.

Дальнейшие же действия зависят от того, будет ли сооружаться полноценный фундамент или же дело ограничится бетонными «подушками» под опоры каркаса. В первом случае необходимо будет снять слой грунта на глубину 0,5 м, во втором — выкопать квадратные углубления размером около 50х50х50 см по углам гаража, а также в середине каждой из сторон (кроме той, где будут располагаться ворота).

Чертежи гаража

Устройство фундамента

Закладка фундамента для гаража из профнастила имеет свою особенность, так как параллельно с ней должна производится и установка металлических опор каркаса. Как уже упоминалось выше, под опоры следует выкопать углубления 50х50х50 см по углам строения. Далее, в них следует поместить стальные трубы и забить их при помощи кувалды на глубину в соответствии с планом строительства.

Во время забивки опор следует контролировать вертикальность их положения с помощью уровня, так как после завершения погружения выровнять трубу будет довольно сложно. После забивки всех столбов между ними следует выкопать траншею шириной в 30 см. Если грунт на участке сыпучий, то потребуется сооружение опалубки. Затем путём смешивания цемента с песком и щебёнкой готовится бетонный раствор и заливается в опалубку.

Перед этим дно траншей следует присыпать слоем речного песка толщиной 5-10 см. Заливку бетонного раствора нужно производить в несколько заходов, а для того, чтобы со временем основание не растрескалось, нужно произвести укладку арматуры.

Устройство смотровой ямы

На этапе строительства фундамента производится и устройство смотровой ямы, если таковая предусмотрена планом. Располагать её необходимо с учётом размеров автомобиля.

Как правило, смотровую яму выкапывают на глубину 1-1,2 м от уровня будущего гаражного пола. Стены смотровой ямы в обязательном порядке следует укрепить при помощи стальной сетки и оштукатурить. Пол нужно застелить рубероидом в три слоя и забетонировать.

Для удобства пользования ямой можно соорудить ступеньки, которые также следует забетонировать. Края ямы надо укрепить стальным уголком, а в дальнейшем её можно будет использовать и как погреб для хранения припасов. Однако если уровень грунтовых вод очень высокий, то сооружение смотровой ямы не рекомендуется.

Монтаж каркаса — наиболее ответственный этап строительства. К нему необходимо приступать только после застывания фундамента, то есть не ранее, чем через неделю. Как сварить каркас для гаража? Сейчас расскажем!

Уже установленные опоры необходимо соединить поперечинами, в роли которых следует использовать профильную трубу квадратного или прямоугольного сечения (40х20 мм или 40х40 мм). Количество поперечин зависит от высоты сооружения. Обвязка также зависит от размеров листов профнастила.

Иногда в качестве поперечин используют деревянные бруски. Однако это не очень целесообразно, так как древесина менее долговечна по сравнению с металлом, к тому же увеличивается объём работы, так как закрепить бруски непосредственно к стальным опорам всё равно не выйдет и к ним придётся приваривать металлические пластины и просверливать в них отверстия под саморезы.

На этом же этапе производят и сборку въездных ворот. Ворота в гараж должны быть основательными и тяжелыми, чтобы предупредить кражу имущества. В качестве основы выступает все та же профильная труба, при расчёте же размеров створок желательно не только учитывать размеры авто, но и ширину листов профнастила. Для ворот также понадобятся сварные петли, размер которых зависит от массивности створок. Стандартными являются петли диаметром 30 мм.
При необходимости можно использовать по три петли на одну створку. После окончания сварочных работ весь металлический каркас необходимо покрасить защитной эмалью.

Если все предыдущие этапы строительства выполнялись согласно нормам, то сборка стен не вызовет больших затруднений даже у совсем малоопытных мастеров. Закреплять листы нужно в вертикальном положении, внахлёст с шагом между саморезами в 300 мм в нижнюю часть волны.

Располагать саморезы надо строго под прямым углом, чтобы снизить вероятность проскальзывания, что может привести к повреждению верхнего защитного слоя и быстрому проявлению коррозии. Стыки между листами следует герметизировать.

В этих целях необходимо перед закреплением каждого последующего листа на предыдущий нужно укладывать специальную гидроизоляционную мембрану. Это позволит избежать попадания влаги, снега и холодного воздуха внутрь гаража. Такой гараж получается не теплый, но он отлично защищает машину и инвентарь от осадков и солнца. Чтобы в гараже была плюсовая температура зимой необходимо, чтобы он был утепленным. В пирог стен необходимо добавлять утеплитель, например, вспененные плиты пеноплэкс или плиты базальтовой ваты.

Крыша из профнастила

Гаражная крыша может быть выполнена в двух вариантах: односкатном или двускатном. А может быть вообще плоская кровля. В зависимости от выбранного варианта следует произвести монтаж стропила из все той же профильной трубы. Угол наклона кровли должен обеспечивать своевременный сход снежной массы, но при этом гармонично вписывать в экстерьер гаража.

После установки стропильной системы необходимо произвести монтаж обрешётки, частота которой напрямую зависит от угла ската крыши, если он более 15 градусов, то она может быть не совсем сплошной. Если же уклон менее 15 градусов, то лучше сделать обрешётку сплошным рядом, чтобы исключить продавливание кровли снежной массой.

Монтаж кровельной обшивки следует начинать с закрепления планок и водостоков. Первым делом на нижний край крыши нужно прикрепить крючки для водосточной системы и уложить на них непосредственно сам водосток.

Затем по периметру крыши надо установить специальные ветрозащитные планки, представляющие собой гнутый под углом стальной лист, который предотвращает проникновение атмосферных осадков под кровлю здания.

Стоит учесть такую особенность: на нижний край крыши, на котором установлена водосточная система, ветрозащитная планка должна крепиться так, чтобы её конец опускался в водосток.

Сами листы профнастила следует располагать волнами в параллель с осью гаража, необходимо это для обеспечения хорошего стока воды и схода снега. Сверху боковой ветрозащитной планки нужно наложить лист профнастила и выровнять его по краю кровли, затем прикрепить его вместе с планкой к обрешётке. Аналогичным же способом необходимо продолжать прикрепление листов до противоположного конца.

Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны.
Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.

Утеплить гараж из профнастила можно с помощью пенопласта или минеральной ваты. Однако стоит помнить, что пенопласт является горючим материалом, поэтому лучше использовать рулоны минваты, которые нужно равномерно раскатать с внутренней стороны стен и кровли.

Фиксация утеплителя осуществляется с помощью специального клеящего состава или монтажной пены.

Первый вариант более предпочтителен. Створки ворот по периметру необходимо проклеить полосками морозоустойчивого каучука.

Главные достоинства гаражей из профнастила:

• Относительная простота монтажа, которая позволяет самостоятельно соорудить гараж практически любому человеку, обладающему минимальными навыками и умениями в строительной области;
• Скорость возведения. Общее время, необходимое для строительства такого гаража не превышает 10 дней, 7 которых необходима для застывания бетона;
• Долговечность постройки. Срок службы подобных гаражей составляет как минимум 30 лет, а при соблюдении условий эксплуатации может доходить до 50-70 лет;
• Относительно низкая себестоимость строительства;
• Возможность вторичного использования материалов, использованных при строительстве. К примеру, при необходимости, профнастил и профильная труба могут быть использованы в качестве материала для забора.

В качестве недостатка подобного рода строений нужно отметить низкую устойчивость к температурным перепадам. Однако данное свойство можно нивелировать качественно проведённым утеплением.

Гараж из профнастила

Видео

Посмотрите видео о строительстве гаража из профнастила. Своими руками можно сделать и такую отличную постройку.

Гараж из профнастила — это просто, быстро и недорого. Для него не только не нужен мощный фундамент, но в некоторых случаях можно вообще обойтись без него. Гараж из профлиста может без каких-либо проблем смонтировать даже совсем новичок всего за один день. А стоимость материалов, необходимых для этого — просто смешная, если сравнивать с капитальными гаражами из кирпича или бетонных блоков.

Базовый чертеж гаража из профнастила (нажмите, чтобы увеличить)

Поэтому все чаще для изготовления гаража выбирают именно профлист. И сделать его гораздо проще, если у вас есть готовый чертеж гаража из профнастила.

Состав проекта гаража из профнастила

Сборный металлический гараж из профнастила состоит из двух основных конструктивов. Один из них — это несущий каркас
из вертикальных опорных стоек и расположенных в несколько рядов горизонтальных прогонов для крепления профнастила. Второй — это комплект заготовленных в соответствии с заданными размерами панелей из профлиста
. Размеры порезки профилированного листа указываются в сборочном чертеже гаража из профнастила.

Полный проект гаража из профнастила состоит из трех основных разделов
.

Проект гаража из профнастила в пяти видах (Нажмите, чтобы увеличить)

Первый из них посвящен непосредственной сборке «коробки» и состоит из следующих схем:

1. Сборочный чертеж каркаса гаража из профлиста.
2. Сборочные чертеж зашивки стен и крыши гаража.

Подробная схема гаража из профнастила:

1. Фундамент (песчаная подушка, цементно-песчаная подсыпка и слой бетона 100 мм);
2. Кровля гаража (профнастил, обрешетка, утеплитель);
3. Рама ворот; 4. Планки обрешетки; 5. Опорные столбы;
6. Тонкая бетонная опора; 7. Крепежный кронштейн;
8. Опорная балка; 9. Вентиляционный зазор.

Второй раздел касается установки ворот и двери, если она предусмотрена проектом гаража из профнастила. Третьим разделом обычно являются строительные чертежи на изготовление бетонного пола и фундаментов для установки опорных стоек. В этот же раздел входят и чертежи на устройство смотровой ямы. Строительный раздел разрабатывается по желанию заказчика для сборных гаражей из профлиста, устанавливаемых на постоянное место.

Сборка гаража из профнастила согласно схеме

В случае, если вы заказываете сборный гараж у производителя, все детали несущего каркаса модульного гаража так же, как и панели для наружной обшивки, изготавливаются в заводских условиях. Там профили режут по заданным проектом размерам, сверлят отверстия для установки крепежных болтов и окрашивают готовые конструкции для защиты от коррозии. Там же выполняют контрольную сборку каркаса.

Схемы возможных фундаментов гаража из профнастила

После этого гараж разбирается и уже в виде отдельных элементов доставляется на место монтажа. Там, в первую очередь, заливается фундамент, либо в виде монолитной бетонной плиты, либо в столбчатом виде.

Всегда ли нужен фундамент под гараж?

Не под все сборные гаражи нужен фундамент — профнастил очень легок, поэтому для многих вариантов достаточно сделать просто ровную площадку, вымощенную тротуарной плиткой.

Далее, на отведенном для гаража участке каркас собирают с помощью болтовых соединений. Начинают сборку с установки вертикальных стоек и формирования углов. После этого устанавливаются нижние, а затем и все остальные горизонтальные ригели. Каркас гаража крепят к основанию также специальными болтами, которые либо ввинчиваются в закрепляющие составы, либо после заливаются бетоном.

Крепление гаража из профлиста специальными болтами к фундаменту

Если же схема гаража из профнастила нужна вам для того, чтобы изготовить его самостоятельно, то фундамент вам, все же, понадобится. Как правило, при самостоятельной постройке гаража, начинают с вкапывания и бетонирования опорных столбов каркаса ниже уровня промерзания грунта.

Затем натягивается капроновая нить на месте будущих прогонов, которая выравнивается с помощью уровня. Только после этого просверливаются крепежные отверстия как на опорных столбах. На прогонах они сверлятся после тщательной разметки, после чего их крепят к профилю столбов.

Проверка вертикальности

При монтаже обязательно проверяется с помощью уровня вертикальность опорных сток и горизонтальность прогонов. Очень важно, чтобы углы между горизонтальными ригелями были обязательно прямыми.

Автомобилизация населения в нашей стране достигла уже довольно высокого уровня, поэтому потребность в гаражах тоже растёт, что приводит к повышению их стоимости. Поэтому строительство гаража из профнастила предстаёт отличным выходом из положения. В этой статье будут подробно изложены некоторые нюансы такого рода строительства, знание которых поможет справиться с сооружением гаража без привлечения специалистов со стороны.

Для строительства также понадобится некоторый инструмент. Следует заранее приготовить:

• Шуруповёрт или электродрель с такой функцией;
• Отвес, рулетку и строительный уровень (желательно лазерный или водяной);
• Сварочный инвертор;
• Угловую шлифмашину (болгарку);
• Ножницы для металла;
• Совковую и штыковую лопаты, лом;
• Бетономешалку или ёмкость для замешивания раствора (корыто, ванна и др.);
• Кувалду.

Основным материалом для сооружения гаража выступает профнастил.
Помимо него, понадобятся следующие материалы:

• Цемент, песок, щебёнка и арматура для основания;
• Стальной уголок 40х40 мм или профильная труба 40х20 мм для каркаса;
• Стальные трубы диаметром 60 мм для каркаса;
• Доборные элементы (ветрозащитные планки, водосточная система);
• Саморезы;
• Доски для опалубки;
• Расходный материал (отрезные круги, гвозди, электроды, проволока и др.).

Перед покупкой всех необходимых материалов предварительно стоит определиться с местом, где будет располагаться автомобильный “дом”. В целях пожарной безопасности не стоит строить его вплотную к жилым постройкам. Это также значительно уменьшит количество вдыхаемых выхлопных газов, особенно в тёплое время года.

Также, важно обеспечить беспрепятственный выезд машины, поэтому перед воротами должно быть свободное пространство, но в то же время оно не должно быть слишком большим, иначе зимой придётся тратить слишком много усилий на расчистку снежных завалов.

Сам участок строительства должен быть относительно ровным, чтобы минимизировать трудовые и денежные расходы на его выравнивание.

Каких-либо строгих градостроительных норм СНиП, касающихся гаражей из профнастила, не существует, но ряд рекомендаций все же необходимо соблюдать. Так, к примеру, расстояние между постройкой и соседским забором должно быть не менее 1 м. Это необходимо для того, чтобы вода с крыши гаража не попадала на участок соседей. Что касается “красной линии”, то размещать ворота на одном уровне с ней не рекомендуется, так как должен быть соблюдён отступ в 5 метров, если проезд является главным, и 3 метра в случае, когда проезд боковой.

Покупке профнастила стоит уделить особое внимание. Потребуется профнастил с маркировкой “С”, что означает “стеновой”. Вариантом с наименьшей стоимостью выступает продукция с маркировкой С-8 (вторая цифра обозначает высоту волны, выраженную в миллиметрах) и С-9.

Однако эта марка нуждается в более частом креплении, а также является довольно шумным в ветреную погоду, так как коэффициент жёсткости у него относительно невелик.
Оптимальным выбором выступает профнастил С-20. Также, профнастил различается и по толщине металла, для гаража же вполне хватит 0,5 мм.

Пошаговый процесс строительства гаража

Весь процесс немного отличается от хода работ при из СИП-панелей.

Непосредственно сам процесс строительства начинается с разметки местности.

Помните, что любое строительство должно начинаться с проектирования, нарисуйте чертеж будущего гаража, а также расположение его на генплане всего участка. Это поможет вам продумать все мелочи строительства и не допустить возможных ошибок.

Следует руководствоваться тем, что гараж, рассчитанный на один легковой автомобиль, должен быть не менее 6 метров в длину и 4 метров в ширину. Осуществляется разметка при помощи деревянных кольев или других подходящих предметов, которые втыкаются по углам строения, а натягиваемая между ними бечёвка отмечает расположение будущих стен.

Дальнейшие же действия зависят от того, будет ли сооружаться полноценный фундамент или же дело ограничится бетонными “подушками” под опоры каркаса. В первом случае необходимо будет снять слой грунта на глубину 0,5 м, во втором – выкопать квадратные углубления размером около 50х50х50 см по углам гаража, а также в середине каждой из сторон (кроме той, где будут располагаться ворота).

Чертежи гаража

Устройство фундамента

Для гаража из профнастила имеет свою особенность, так как параллельно с ней должна производится и установка металлических опор каркаса. Как уже упоминалось выше, под опоры следует выкопать углубления 50х50х50 см по углам строения. Далее, в них следует поместить стальные трубы и забить их при помощи кувалды на глубину в соответствии с планом строительства.

Во время забивки опор следует контролировать вертикальность их положения с помощью уровня, так как после завершения погружения выровнять трубу будет довольно сложно. После забивки всех столбов между ними следует выкопать траншею шириной в 30 см. Если грунт на участке сыпучий, то потребуется сооружение опалубки. Затем путём смешивания цемента с песком и щебёнкой готовится бетонный раствор и заливается в опалубку.

Перед этим дно траншей следует присыпать слоем речного песка толщиной 5-10 см. Заливку бетонного раствора нужно производить в несколько заходов, а для того, чтобы со временем основание не растрескалось, нужно произвести укладку арматуры.

Устройство смотровой ямы

На этапе строительства фундамента производится и устройство смотровой ямы, если таковая предусмотрена планом. Располагать её необходимо с учётом размеров автомобиля.

Как правило, смотровую яму выкапывают на глубину 1-1,2 м от уровня будущего гаражного пола. Стены смотровой ямы в обязательном порядке следует укрепить при помощи стальной сетки и оштукатурить. Пол нужно застелить рубероидом в три слоя и забетонировать.

Для удобства пользования ямой можно соорудить ступеньки, которые также следует забетонировать. Края ямы надо укрепить стальным уголком, а в дальнейшем её можно будет использовать и как погреб для хранения припасов. Однако если уровень грунтовых вод очень высокий, то сооружение смотровой ямы не рекомендуется.

Монтаж каркаса – наиболее ответственный этап строительства. К нему необходимо приступать только после застывания фундамента, то есть не ранее, чем через неделю. Как сварить каркас для гаража? Сейчас расскажем!

Уже установленные опоры необходимо соединить поперечинами, в роли которых следует использовать профильную трубу квадратного или прямоугольного сечения (40х20 мм или 40х40 мм). Количество поперечин зависит от высоты сооружения. Обвязка также зависит от размеров листов профнастила.

Иногда в качестве поперечин используют деревянные бруски. Однако это не очень целесообразно, так как древесина менее долговечна по сравнению с металлом, к тому же увеличивается объём работы, так как закрепить бруски непосредственно к стальным опорам всё равно не выйдет и к ним придётся приваривать металлические пластины и просверливать в них отверстия под саморезы.

На этом же этапе производят и сборку въездных ворот. Ворота в гараж должны быть основательными и тяжелыми, чтобы предупредить кражу имущества. В качестве основы выступает все та же профильная труба, при расчёте же размеров створок желательно не только учитывать размеры авто, но и ширину листов профнастила. Для ворот также понадобятся сварные петли, размер которых зависит от массивности створок. Стандартными являются петли диаметром 30 мм.
При необходимости можно использовать по три петли на одну створку. После окончания сварочных работ весь металлический каркас необходимо покрасить защитной эмалью.

Если все предыдущие этапы строительства выполнялись согласно нормам, то сборка стен не вызовет больших затруднений даже у совсем малоопытных мастеров. Закреплять листы нужно в вертикальном положении, внахлёст с шагом между саморезами в 300 мм в нижнюю часть волны.

Располагать саморезы надо строго под прямым углом, чтобы снизить вероятность проскальзывания, что может привести к повреждению верхнего защитного слоя и быстрому проявлению коррозии. Стыки между листами следует герметизировать.

В этих целях необходимо перед закреплением каждого последующего листа на предыдущий нужно укладывать специальную гидроизоляционную мембрану. Это позволит избежать попадания влаги, снега и холодного воздуха внутрь гаража. Такой гараж получается не теплый, но он отлично защищает машину и инвентарь от осадков и солнца. Чтобы в гараже была плюсовая температура зимой необходимо, чтобы он был утепленным. В необходимо добавлять утеплитель, например, или плиты базальтовой ваты.

Крыша из профнастила

Гаражная крыша может быть выполнена в двух вариантах: односкатном или двускатном. А может быть вообще плоская кровля. В зависимости от выбранного варианта следует произвести монтаж стропила из все той же профильной трубы. Угол наклона кровли должен обеспечивать своевременный сход снежной массы, но при этом гармонично вписывать в экстерьер гаража.

После установки стропильной системы необходимо произвести монтаж обрешётки, частота которой напрямую зависит от угла ската крыши, если он более 15 градусов, то она может быть не совсем сплошной. Если же уклон менее 15 градусов, то лучше сделать обрешётку сплошным рядом, чтобы исключить продавливание кровли снежной массой.

Монтаж кровельной обшивки следует начинать с закрепления планок и водостоков. Первым делом на нижний край крыши нужно прикрепить крючки для водосточной системы и уложить на них непосредственно сам водосток.

Затем по периметру крыши надо установить специальные ветрозащитные планки, представляющие собой гнутый под углом стальной лист, который предотвращает проникновение атмосферных осадков под кровлю здания.

Стоит учесть такую особенность: на нижний край крыши, на котором установлена водосточная система, ветрозащитная планка должна крепиться так, чтобы её конец опускался в водосток.

Сами листы профнастила следует располагать волнами в параллель с осью гаража, необходимо это для обеспечения хорошего стока воды и схода снега. Сверху боковой ветрозащитной планки нужно наложить лист профнастила и выровнять его по краю кровли, затем прикрепить его вместе с планкой к обрешётке. Аналогичным же способом необходимо продолжать прикрепление листов до противоположного конца.

Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны.
Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.

Если вашему автомобилю требуется недорогое место стоянки, можно сделать гараж из профнастила. Монтируется он быстро, стоит не очень дорого, но что самое важное, пожалуй, сделать его своими руками может и непрофессиональный строитель. Желательно, правда, владеть навыками сварки, но и без них можно обойтись.

Гараж из профнастила можно сделать самостоятельно

Достоинства и недостатки

Самое главное достоинство — гараж из профнастила можно сделать своими руками, причем за относительно небольшую сумму и небольшой промежуток времени. Если фундамент уже готов, на самостоятельное строительство средней по размерам постройки может потребоваться до недели. Еще один плюс — малый вес материала. С ним и работать просто, и фундамент можно сделать облегченный, сэкономив на этом.

Недостатки тоже есть. В первую очередь стоит задуматься о том, что металлопрофиль не самый прочный материал. Он легко режется, проминается даже от сильного удара. По этой причине гараж из профнастила строят в основном во дворе частного дома. Второй момент — металл имеет высокую теплопроводность и без утепления в гараже зимой очень холодно, летом — жарко.

Размеры, место на участке

Когда вы только задумываетесь над строительством гаража, надо определиться с местом. Чаще всего его строят вблизи от въезда. Иногда ворота распахиваются прямо на улицу, иногда от въездных ворот отступают несколько метров, предпочитая ставить автомобиль подальше, под защитой забора.

Чертеж и размеры гаражи из профнастила на одну машину

Размеры гаража выбирают исходят из наличия свободного места и тех работ, которые вы планируете проводить. Если ничего делать не планируете, к размерам машины добавляют по метру (к длине и ширине), Это и будут минимальные размеры обиталища для вашего авто. Если будете ставить какое-то оборудование, в длину надо будет прибавить, как минимум, еще метр.

Комфортная высота гаража — 2,6 м, минимальная 2,2 м. Если стоять будут две машины, глубина считается по размерам большей, а между двумя авто оставить надо расстояние не менее 0,6-0,8 м.

Размеры гаража на две машины

Фундамент под гараж из профнастила

При строительстве гаражей популярны два типа фундаментов: ленточный мелкозаглубленный или монолитная плита. Ленточный можно делать на грунтах, хорошо отводящих воду и не склонных к пучению. В остальных более надежно делать плиту. Плита стоит на стадии изготовления больше, но хороша тем, что одновременно с надежным фундаментом вы сразу получаете готовый пол в гараже, который остается только выровнять и чем-то покрыть.

Так как гараж и профнастила подразумевает наличие каркаса, то при устройстве фундамента, для лучшей связки надо сделать выпуски арматуры или замонолитить шпильки, к которым затем крепить каркас.

Подготовка к заливке ленточного фундамента для гаража — выставлена опалубка

Есть еще эконом вариант — не делать фундамент вообще, а вкопать стойки в грунт. В этом случае каркас делают из толстостенных труб. Под каждую стойку делают лунку, в нее насыпают щебень, ставят стойку (обязательно обработать антикоррозионными составами), утрамбовывают щебень вокруг трубы, заливают бетоном. Далее к стойкам приваривают обвязки, собирая полноценный каркас. Между стойками выкапывают небольшую канавку. По ширине она около 20 см, а по глубине — надо снять плодородный грунт. В полученную канаву засыпают щебень, трамбуют. Уровень щебеночной подушки должен получиться немного ниже уровня грунта. При монтаже профлист опускают до щебня, опирая на него (должен быть выровнен в уровень). После возведения стен гаража из профнастила, с двух сторон профлиста укладывают полосы бетона, которые должны перекрывать канавку. Со стороны улицы можно сразу сформировать что-то типа отмостки — для отведения воды от стенок гаража. Нельзя сказать, что этот способ «правильный», но так делают. Особенно часто — на дачах, где гараж лишь временное укрытие.

Как делать каркас

Каркас лучше сварить из профилированной трубы. Для стоек рекомендуют сечение 80*40 мм с толщиной стенки от 3 мм, для обвязки можно меньшего размера. Еще вариант — стальной уголок с шириной полочки не менее 50 мм и толщиной металла от 3 мм.

Если сварка не входит в число ваших навыков, можно использовать оцинкованный П-образный профиль для монтажа профнастила. Ширина полочки не менее чем 50*50 мм. Этот материал нарезают на куски нужно длины и собирают при помощи болтов.

Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста

Иногда делают каркас под гараж из профнастила из бруса. Не лучший вариант в плане пожаробезопасности, но в некоторых регионах именно брус — самый дешевый из вариантов. Сечение бруса для стоек и обвязки — не менее 80*80 мм.

Определившись с материалом для каркаса, надо решить, каким способом будете крепить нижнюю обвязку к фундаменту. Есть две возможности. Об одной уже говорили — замуровать в фундамент шпильки, а вторая — крепить обвязку к фундаменту при помощи анкеров. В этом случае обвязку варят, раскладывая металл по фундаменту и проверяя углы и диагонали. Затем, готовый каркас, крепят анкерными болтами

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка

При монтаже каркаса стойки ставят так, чтобы стык листов приходился на их. Так как монтируется профлист с перехлестом в одну волну, то при расчетах нужна будет полезная ширина (есть такой параметр в технических характеристиках. Именно это и будет шаг установки стоек.

К стойкам крепится три пояса обвязки — в самом низу и вверху, и посредине. Для увеличения жесткости конструкции, можно поставить уголки (на фото вверху) или укосы — детали, идущие наискосок от одной стойки до другой. Под ворота стойки делают усиленными — сваривают две трубы или уголка. Двойной делают и верхнюю балку — пролет без опоры получатся солидный, чтобы балка не провисала, добавляют вторую трубу.

В местах крепления гаражных ворот стойки делают усиленными

При небольших размерах гаража и большом сечении трубы можно обойтись только двумя обвязками — верхней и нижней. Но только в тех регионах, где ветра несильные или гараж защищен стеной дома, забором, другими сооружениями.

На гаражах из профнастила обычно делают односкатную или двухскатную крышу. Оба варианта неплохо себя показали, но проще реализуется односкатная — меньше требуется материала на фермы и стропила, меньше и расход профнастила. Уклон может быть в одну из сторон (на фото внизу) или назад. Выбирается в зависимости от ситуации.

Пример ферм для формирования односкатной крыши гаража

В регионах с большим количеством снега односкатные крыши делают редко — чтобы снег сходил, требуется большой угол наклона, а это и съедает большую часть экономии (одну из стен приходится делать намного выше), и возрастает ветровая нагрузка. Тут гараж из профнастила чаще делают с двухскатными крышами.

Пример ферм для двускатной крыши гаража

Угол наклона двускатной крыши гаража желательно делать не меньше 20°. При большем уклоне крыша получается дорогой, а при меньшем снег плохо сходит.

Выбор профлиста для гаража

Профнастил делают из оцинкованной стали. Толщина листа — от 0,4 до 1 мм. Строя гараж из профнастила имеет смысл для стен и кровли выбрать материал разной толщины. Для кровли нормальная толщина 0,45-0,5 мм, для стен лучше брать 0,6-0,7 мм.

Металлопрофиль выпускается разного назначения: для стен, кровли, несущий (не требует каркаса). Материал, предназначенный для стен, маркируется буквой «С», для кровли — буквой «К», несущий обозначают «Н». Есть еще двойного назначения — для несущий для стен, маркируется он «НС». Некоторые производители ставят перед этими буквами «П», что обозначает «профнастил».

Для строительства гаража из профнастила для стен берут материал с маркировкой «С», для кровли с буквой «К». Далее в маркировке за буквой стоят цифры. Они обозначают высоту волны. Например, надпись С18 — можно расшифровать как «стеновой металлопрофиль с высотой волны 18 мм». Именно такой материал в основном и берут на стены гаража. Он имеет достаточную степень жесткости (чем выше волна, тем больше жесткость) и в то же время стоит не очень дорого. При желании можно взять еще более жесткий С21.

Некоторые виды профилей и размеры профнастила

Ширина листа профнастила зависит от высоты волны. Чем выше волна, тем меньше будет ширина. В маркировке полная ширина листа указывается через дефис. Например, профлист НС44-1000 имеет ширину листа 1000 мм, а Н60-845 получается шириной 850 мм. Но при закупке надо учитывать, что листы металлопрофиля укладываются с перехлестами — вертикальными и горизонтальными. Поэтому требуется материала на 10-15% больше, чем покрываемая им площадь.

Есть еще один параметр, с которым стоит определиться — построите вы гараж из оцинкованного профнастила или с полимерным покрытием. Оцинкованный стоит дешевле, но больше подвержен воздействию погодных факторов. И, хотя материал с нормальной оцинковкой может прослужить около 10 лет, у цветного срок службы может составлять 30 лет и более. Часто немаловажным является внешний вид гаража, а смотрится оцинковка намного «проще».

Правила монтажа

Чтобы гараж из профнастила служил долго, необходимо соблюдать правила монтажа. Для крепления металлопрофиля используют специальные саморезы с восьмигранной головкой и уплотнительной шайбой. Они сделаны из высококачественной стали, затем оцинкованы. Для обеспечения герметичности под металлической шайбой имеется резиновая.

Саморезы для металлопрофиля и правила их установки

При установке профлиста надо следить, чтобы резиновая уплотнительная прокладка плотно прилегала к материалу, но при этом металл не должен приминаться. Вкручивают саморезы при помощи ручной дрели, на малых оборотах. Для монтажа понадобится специальная насадка под восьмигранную шляпку, лучше подмагниченная — так проще работать.

Правила крепления листов

При монтаже на стены саморезы устанавливаются или в паз или в гребень волы — без разницы, но на кровле из ставят только в гребень. При монтаже в паз используют метизы диаметром 4,8*28 мм, при установке в гребень длина самореза выбирается в зависимости от ее высоты. К высоте волны добавляют 35 мм и получают минимальную длину. Более длинный крепеж использовать можно, более короткий — нет.

Определение длины самореза для профлитста при монтаже в волну

Крепят листы к каркасу — к обвязке. Частота с которой ставят саморезы — через волну, один ряд относительно другого — в шахматном порядке. Чтобы прочность соединения двух листов была выше, после того как закрепили листы, дополнительно вкручивают саморезы или ставят заклепки в место стыка.

Соединение двух листов профнастила при помощи саморезов

Теперь о том, как располагать листы профнастила на каркасе. Волну можно пустить вертикально или горизонтально — без разницы. Если покупать металлопрофиль будете у производителя, они могут сделать листы нужной вам длинны (максимальная длина 12 м). В этом случае меньше будет швов, а также немного меньше расход (меньше перехлестов).

При стыковке двух листов вдоль волны, один заходит за другой на 1 волну. Обратите внимание, что боковые волны разные — одна чуть шире, вторая чуть уже и имеет капельник — бороздку. Та, которая уже, идет вниз, перекрывается более широкой.

Если есть горизонтальные стыки, величина нахлеста должна составлять не менее 20 см. Для лучшей герметичности стык промазывают кровельными герметиками или битумной мастикой. Располагать листы надо так, чтобы вода не затекала в соединение (верхний лист закрывает нижний), для этого монтаж начинают снизу, двигаются наверх.

Стыки и узлы

При оформлении двускатной кровли гаража их профнастила, потребуется коньковый элемент. Он продается двухметровыми кусками. Фрагменты конька устанавливаются с перехлестом в 20 см, стыки лучше промазать битумной мастикой. Крепеж ставится в гребень с шагом 20 см.

Крепление конька к профлисту на крыше гаража

Стыки на углах гаража закрываются специальными уголками. Крепятся они небольшими саморезами 4,8*35 мм с шагом 25-30 см.

В месте стыка кровельного профлиста и стенового имеются дырки. Их заделывают при помощи пены, зашивая затем свесы нарезанными на полосы профлистом или каким-нибудь другим материалом. Есть также уплотнительные ленты, сделанные из вспененного полиэтилена. Они есть специальные под определенные профили, повторяют форму волны, а есть универсальные — просто полоса.

Традиционный способ избавиться от щелей в гараже из металлопрофиля — монтажная пена

Утеплять гараж из профлиста стоит только в случае, если его будете отапливать. При этом стоит знать, что при правильном утеплении у вас «съедается» приличная площадь — на сам утеплитель, вентзазор и внутреннюю обшивку уйдет 7-10 см. Для утепления используют, как правило, два материала — базальтовую вату в жестких матах или пенополиуретан (пенопласт).

Как утеплить минеральной ватой

Для монтажа минеральной ваты требуется обрешетка — плиты хоть и жесткие, но сами стоять не могут, им требуется опора. Собирается обрешетка из досок шириной, равной толщине утеплителя или из оцинкованного профиля с такой же полочкой. Крепится к каркасу с шагом на 2-3 см меньше ширины мата. При таком шаге утеплитель становится враспор, стоит прочно и дополнительной фиксации не требует. Но для надежности его все-таки надо закрепить специальными «саморезвами- зонтиками», которые вкручивают в трубы/уголки обвязки.

Собран каркас из оцинкованного профиля, установлены плиты минваты

После монтажа утеплителя, из планок толщиной 3 см набивается контр-обрешетка. Ее направление перпендикулярно планкам обрешетки. Эти три сантиметра — вентзазор, который необходим для выведения влаги, которая будет накапливаться в утеплителе (конденсат, который возникает из-за разности температур в помещении и на улице). Без вентзазора минеральная вата не «проживет» и сезона. Если она напитается влаги, а потом замерзает, после разморозки может просто рассыпаться. А так как гараж обычно топится от случая к случаю, то нескольких таких заморозок более чем достаточно. Потому или используйте другой материал, или делайте зазор для вентиляции.

Чтобы закрыть минеральную вату от повышенной важности, что иногда бывает внутри гаража, поверх контробрешетки настилается пароизоляционная мембрана. Она должна препятствовать попаданию влаги из помещения, но не мешать ей выходить из утеплителя. При монтаже пароизоляции, ее стараются сделать герметичной. Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы).

Раскатывается пароизоляционная мембрана

Поверх всего этого пирога набивается внутренняя обшивка. Очень это влагостойкая фанера или ОСБ, но можно использовать и другие листовые материалы — ГВЛ, ГСП и другие. Последние даже предпочтительнее, так как не горят.

Использование пенопласта

Сам по себе пенопласт как утеплитель неплох, но не в этом случае. Гараж из профлиста будет нагреваться летом до солидных температур, а нагретый пенопласт выделяет вредные для здоровья вещества. Это — один минус. Второй — непонятно как его крепить. Обычно крепят к стене саморезами с большими пластиковыми шляпками — зонтиками, но в с профнастилом такой способ не подходит — не будете же его дырявить.

Как закрепить пенопласт на профлисте

Есть вариант — установить на герметик или монтажную пену. Монтажная пена хорошо фиксирует, но гигроскопична. Без наличия вентзазора, напитавшись влагой, она станет отличным рассадником для плесени, грибков, насекомых.

Герметик негигрокоспичен, но дорог, ведь требуется состав с возможностью эксплуатации в широком температурном диапазоне. Надо чтобы он был морозостойкий и переносил нагрев до значительных температур.

Сделать обрешетку и вставить в нее пенопласт

Еще вариант — сделать обрешетку из оцинкованного профиля. Ее шаг — 1 метр, так как таков стандартный размер пенопластового блока. В этом случае их можно вставить и прикрепить к обрешетке.

Все более популярным становится утепление при помощи вспененного полиуретана, наносимого из аппарата сплошным слоем. Никаких проблем с креплением в этом случае не возникает, но услуги эти платные — требуется специальное оборудование. Зато никакой мороки с монтажом.

Утепление ППУ — вспененным пенополиуретаном

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны.

Гараж из профнастила (профлиста, металлопрофиля) своими руками

Как самому, своими руками сделать гараж из профнастила. Особенности построения каркаса, монтажа на стены и кровлю, утепление и узлы. Все читайте в статье.

Как построить гараж из профнастила своими руками, чертежи и схемы

Каждый автовладелец хочет, чтобы его «любимец» был защищен от дождя и снега, что продлит время его службы. Но цены на материалы и земельные участки позволяют не всем обустроить гараж (уже само содержание машины подразумевает наличие некоторых затрат). Если же повезло разжиться участком для постройки, или есть место возле частного дома, далее подробно опишем, как сделать гараж из профнастила своими руками.

Чертежи гаража

Чертеж каркаса для гаража из профнастила

Этапы проведения работы

Процесс строительства подразумевает последовательное выполнение работы.

Предполагается, что месторасположение будущего гаража уже выбрано. Для точной его ориентации в пространстве и ровности каркаса, нужно предварительно сделать разметку:

• На углах будущего строения забиваются колышки.
• Между колышками натягивается бечевка.
• По углам и срединам сторон размещения конструкции, намечаются места, где нужно выкопать ямы (для установки стоек каркаса).

1. По размеченному периметру нужно выкопать траншею, с глубиной 0.4 — 1 м.
2. Дно траншеи засыпается подстилочным материалом. Его высота: около 15 см. Для большей прочности он утрамбовывается.
3. Предварительно нужно побеспокоится об основных стойках каркаса. Для них, в размеченных заранее местах, выкапываются ямы (около 50 см).
4. Если грунт сыпется – необходимо сделать опалубку.
5. Перед заливанием раствора позаботьтесь об армировании – хоть конструкция из профнастила и легкая, но без армирования заливать основание крайне не рекомендуется. Для него используются прутки 10-12 мм в диаметре. Их можно фиксировать друг к другу обычной стальной проволокой.
6. В выкопанные ямки ставятся трубы (опорные стойки каркаса) и фиксируются распорками.
7. Заливается раствор.

• Подстилочный материал (песок, щебень, отсев) перед заливанием раствора стоит намочить – убережет бетон от растрескивания.
• Выбирайте бетон марки не ниже М500.
• Трубы опорных стоек смажьте битумной мастикой в том месте, которое будет погружено в землю – защитит от коррозии.
• Когда зальете бетон, проткните его несколько раз прутком – выйдет воздух, что укрепит основание.
• Делая фундамент для каркаса, лучше сразу выкопайте ревизионную яму и залейте пол под автомобилем.

Нужно подождать, пока основания наберет хоть немного прочности (время просыхания зависит от погоды).

Чтобы сделать крепкий гараж из профнастила своими руками, нужно соорудить мощный каркас. Порядок работы:

• В соответствии с чертежом нужно подготовить нужные элементы сооружения необходимых размеров.
• К опорным трубам каркаса привариваются горизонтальные перегородки (их также можно закреплять с помощью болтов). Работа выполняется только с тех сторон, где не будет ворот.
• Подготавливается основание для сооружения крыши. Самый простой вариант – построить гараж с крышей односкатного типа. Скат лучше направлять в противоположную сторону от ворот.
• Теперь нужно замерить размеры ворот, с уголка сварить для них раму и укрепить ее с помощью ребер жесткости. На месте установки засовов привариваются куски металла. Далее к передним опорным стойкам ворот привариваются петли, ворота ставятся на постоянное месторасположение и крепятся к каркасу гаража с помощью приваривания ответных петель.

Каркас готов. Чтобы окончательно построить гараж, нужно провести последний этап работы.

Монтаж профнастила

Сооружение каркаса выполнялось еще на стадии неполного высыхания бетона, но к установке элементов обшивки стен, нужно приступать после окончательного его затвердения.

1. Первый лист налаживается так, чтобы край максимально стыковался с опорным элементом каркаса. После выбора правильного расположения, закрепите его с помощью саморезов.
2. Второй элемент обшивки накладывается таким образом на первым, чтобы нахлест составлял одну волну (этого достаточно, если надежно закреплять листы). Теперь он привинчивается с 3-х сторон (место накладывания следующего листа крепить не нужно). Таким образом, выполняется обшивка всей конструкции.

• Крепите профнастил саморезами, которые имеют резиновый уплотнитель.
• Обшивочный материал можно купить уже нужных размеров (некоторые продавцы готовы выполнить предварительную нарезку).
• Профнастил лучше монтировать в вертикальном положении – лучше будет стекать вода.
• Края отделочных материалов должны плотно прилегать к опорным элементам каркаса.

В соответствии с выбранным типом крыши, проводятся работы:

1. Монтаж стропил. Их устанавливают с соответственным наклоном.
2. Приваривается обрешетка.
3. По периметру прикручиваются листы профнастила.

После выполнения этих работ можно обшивать переднюю стенку гаража и сами ворота.

Что нужно купить и подготовить для работы?

• Профнастил.
• Цемент.
• Подстилочный материал под основание (песок, щебень).
• Шурупы.
• Стальной профиль.

Гараж из профнастила своими руками – достаточно прочное и долговечное сооружение для хранения автомобиля. Его строительство не требует особых навыков, а затраты на постройку, если учитывать стоимость других материалов, очень привлекательно.

Гараж из профнастила своими руками: чертеж, видео

Каждый автовладелец хочет, чтобы его «любимец» был защищен от дождя и снега, что продлит время его службы. Но цены на материалы и земельные участки позволяют не всем обустроить гараж (уже само содержание машины подразумевает наличие некоторых затрат).

Строим гараж своими руками из профнастила: пошаговый процесс строительства

Автомобилизация населения в нашей стране достигла уже довольно высокого уровня, поэтому потребность в гаражах тоже растёт, что приводит к повышению их стоимости. Поэтому строительство гаража из профнастила предстаёт отличным выходом из положения. В этой статье будут подробно изложены некоторые нюансы такого рода строительства, знание которых поможет справиться с сооружением гаража без привлечения специалистов со стороны.

Подготовка инструментов и материалов

Подготовка инструментов и материалов

Для строительства также понадобится некоторый инструмент. Следует заранее приготовить:

• Шуруповёрт или электродрель с такой функцией;
• Отвес, рулетку и строительный уровень (желательно лазерный или водяной);
• Сварочный инвертор;
• Угловую шлифмашину (болгарку);
• Ножницы для металла;
• Совковую и штыковую лопаты, лом;
• Бетономешалку или ёмкость для замешивания раствора (корыто, ванна и др.);
• Кувалду.

Основным материалом для сооружения гаража выступает профнастил.
Помимо него понадобятся следующие материалы:

• Цемент, песок, щебёнка и арматура для основания;
• Стальной уголок 40х40 мм или профильная труба 40х20 мм для каркаса;
• Стальные трубы диаметром 60 мм для каркаса;
• Утеплитель;
• Доборные элементы (ветрозащитные планки, водосточная система);
• Саморезы;
• Доски для опалубки;
• Расходный материал (отрезные круги, гвозди, электроды, проволока и др.).

Где построить будущий гараж? Выбор места и градостроительные нормы

Перед покупкой всех необходимых материалов предварительно стоит определиться с местом, где будет располагаться автомобильный «дом». В целях пожарной безопасности не стоит строить его вплотную к жилым постройкам. Это также значительно уменьшит количество вдыхаемых выхлопных газов, особенно в тёплое время года.

Также важно обеспечить беспрепятственный выезд машины, поэтому перед воротами должно быть свободное пространство, но в то же время оно не должно быть слишком большим, иначе зимой придётся тратить слишком много усилий на расчистку снежных завалов.

Сам участок строительства должен быть относительно ровным, чтобы минимизировать трудовые и денежные расходы на его выравнивание.

Каких-либо строгих градостроительных норм СНиП, касающихся гаражей из профнастила, не существует, но ряд рекомендаций все же необходимо соблюдать. Так, к примеру, расстояние между постройкой и соседским забором должно быть не менее 1 м. Это необходимо для того чтобы вода с крыши гаража не попадала на участок соседей. Что касается «красной линии», то размещать ворота на одном уровне с ней не рекомендуется, так как должен быть соблюдён отступ в 5 метров, если проезд является главным, и 3 метра в случае, когда проезд боковой.

Выбор материала для строительства гаража из профнастила

Покупке профнастила стоит уделить особое внимание. Потребуется профнастил с маркировкой «С», что означает «стеновой». Вариантом с наименьшей стоимостью выступает продукция с маркировкой С-8 (вторая цифра обозначает высоту волны, выраженную в миллиметрах) и С-9.

Однако эта марка нуждается в более частом креплении, а также является довольно шумным в ветреную погоду, так как коэффициент жёсткости у него относительно невелик.
Наиболее оптимальным выбором выступает профнастил С-20. Также профнастил различается и по толщине металла, для гаража же вполне хватит 0,5 мм.

Пошаговый процесс строительства гаража

Весь процесс немного отличается от хода работ при строительстве гаража из СИП панелей.

Разметка местности

Непосредственно сам процесс строительства начинается с разметки местности.

Помните, что любое строительство должно начинаться с проектирования, нарисуйте чертеж будущего гаража, а также расположение его на генплане всего участка. Это поможет вам продумать все мелочи строительства и не допустить возможных ошибок.

Разметка местности

Следует руководствоваться тем, гараж, рассчитанный на одно легковой автомобиль, должен быть не менее 6 метров в длину и 4 метров в ширину. Осуществляется разметка при помощи деревянных кольев или других подходящих предметов, которые втыкаются по углам строения, а натягиваемая между ними бечёвка отмечает расположение будущих стен.

Дальнейшие же действия зависят от того, будет ли сооружаться полноценный фундамент или же дело ограничится бетонными «подушками» под опоры каркаса. В первом случае необходимо будет снять слой грунта на глубину 0,5 м, во втором — выкопать квадратные углубления размером около 50х50х50 см по углам гаража, а также в середине каждой из сторон (кроме той, где будут располагаться ворота).

Устройство фундамента

Закладка фундамента для гаража из профнастила имеет свою особенность, так как параллельно с ней должна производится и установка металлических опор каркаса. Как уже упоминалось выше, под опоры следует выкопать углубления 50х50х50 см по углам строения. Далее в них следует поместить стальные трубы и забить их при помощи кувалды на глубину в соответствии с планом строительства.

Во время забивки опор следует контролировать вертикальность их положения с помощью уровня, так как после завершения погружения выровнять трубу будет довольно сложно. После забивки всех столбов между ними следует выкопать траншею шириной в 30 см. Если грунт на участке сыпучий, то потребуется сооружение опалубки. Затем путём смешивания цемента с песком и щебёнкой готовится бетонный раствор и заливается в опалубку.

Перед этим дно траншей следует присыпать слоем речного песка толщиной 5-10 см. Заливку бетонного раствора нужно производить в несколько заходов, а для того, чтобы со временем основание не растрескалось, нужно произвести укладку арматуры.

Устройство смотровой ямы

На этапе строительства фундамента производится и устройство смотровой ямы, если таковая предусмотрена планом. Располагать её необходимо с учётом размеров автомобиля.

Как правило, смотровую яму выкапывают на глубину 1-1,2 м от уровня будущего гаражного пола. Стены смотровой ямы в обязательном порядке следует укрепить при помощи стальной сетки и оштукатурить. Пол нужно застелить рубероидом в три слоя и забетонировать.

Для удобства пользования ямой можно соорудить ступеньки, которые также следует забетонировать. Края ямы надо укрепить стальным уголком, а в дальнейшем её можно будет использовать и как погреб для хранения припасов. Однако если уровень грунтовых вод очень высокий, то сооружение смотровой ямы не рекомендуется.

Монтаж каркаса и ворот

Монтаж каркаса — наиболее ответственный этап строительства. К нему необходимо приступать только после застывания фундамента, то есть не ранее, чем через неделю. Как сварить каркас для гаража? Сейчас расскажем!

Уже установленные опоры необходимо соединить поперечинами, в роли которых следует использовать профильную трубу квадратного или прямоугольного сечения (40х20 мм или 40х40 мм). Количество поперечин зависит от высоты сооружения. Обвязка также зависит от размеров листов профнастила.

Чертеж распашных ворот

Иногда в качестве поперечин используют деревянные бруски. Однако это не очень целесообразно, так как древесина менее долговечна по сравнению с металлом, к тому же увеличивается объём работы, так как закрепить бруски непосредственно к стальным опорам всё равно не выйдет и к ним придётся приваривать металлические пластины и просверливать в них отверстия под саморезы.

Гаражные ворота

На этом же этапе производят и сборку въездных ворот. Ворота в гараж должны быть основательными и тяжелыми, чтобы предупредить кражу имущества. В качестве основы выступает все та же профильная труба, при расчёте же размеров створок желательно не только учитывать размеры авто, но и ширину листов профнастила. Для ворот также понадобятся сварные петли, размер которых зависит от массивности створок. Стандартными являются петли диаметром 30 мм.
При необходимости можно использовать по три петли на одну створку. После окончания сварочных работ весь металлический каркас необходимо покрасить защитной эмалью.

Монтаж стен

Если все предыдущие этапы строительства выполнялись согласно нормам, то сборка стен не вызовет больших затруднений даже у совсем малоопытных мастеров. Закреплять листы нужно в вертикальном положении, внахлёст с шагом между саморезами в 300 мм в нижнюю часть волны.

Располагать саморезы надо строго под прямым углом, чтобы снизить вероятность проскальзывания, что может привести к повреждению верхнего защитного слоя и быстрому проявлению коррозии. Стыки между листами следует герметизировать.

В этих целях необходимо перед закреплением каждого последующего листа на предыдущий нужно укладывать специальную гидроизоляционную мембрану. Это позволит избежать попадания влаги, снега и холодного воздуха внутрь гаража. Такой гараж получается не теплый, но он отлично защищает машину и инвентарь от осадков и солнца. Чтобы в гараже была плюсовая температура зимой необходимо, чтобы он был утепленным. В пирог стен необходимо добавлять утеплитель, например вспененные плиты пеноплэкс или плиты базальтовой ваты.

Крыша из профнастила

Гаражная крыша может быть выполнена в двух вариантах: односкатном или двускатном. А может быть вообще плоская кровля. В зависимости от выбранного варианта следует произвести монтаж стропила из все той же профильной трубы. Угол наклона кровли должен обеспечивать своевременный сход снежной массы, но при этом гармонично вписывать в экстерьер гаража.

После установки стропильной системы необходимо произвести монтаж обрешётки, частота которой напрямую зависит от угла ската крыши, если он более 15 градусов, то она может быть не совсем сплошной. Если же уклон менее 15 градусов, то лучше сделать обрешётку сплошным рядом, чтобы исключить продавливание кровли снежной массой.

Монтаж кровельной обшивки следует начинать с закрепления планок и водостоков. Первым делом на нижний край крыши нужно прикрепить крючки для водосточной системы и уложить на них непосредственно сам водосток.

Затем по периметру крыши надо установить специальные ветрозащитные планки, представляющие собой гнутый под углом стальной лист, который предотвращает проникновение атмосферных осадков под кровлю здания.

Стоит учесть такую особенность: на нижний край крыши, на котором установлена водосточная система, ветрозащитная планка должна крепиться так, чтобы её конец опускался в водосток.

Сами листы профнастила следует располагать волнами в параллель с осью гаража, необходимо это для обеспечения хорошего стока воды и схода снега. Сверху боковой ветрозащитной планки нужно наложить лист профнастила и выровнять его по краю кровли, затем прикрепить его вместе с планкой к обрешётке. Аналогичным же способом необходимо продолжать прикрепление листов до противоположного конца.

Крепление профнастила

Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны.
Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.

Утепление гаража из профнастила

Утеплить гараж из профнастила можно с помощью пенопласта или минеральной ваты. Однако стоит помнить, что пенопласт является горючим материалом, поэтому лучше использовать рулоны минваты, которые нужно равномерно раскатать с внутренней стороны стен и кровли.

Фиксация утеплителя осуществляется с помощью специального клеящего состава или монтажной пены.

Первый вариант более предпочтителен. Створки ворот по периметру необходимо проклеить полосками морозоустойчивого каучука.

Преимущества и недостатки гаражей из профнастила

Главные достоинства гаражей из профнастила:

• Относительная простота монтажа, которая позволяет самостоятельно соорудить гараж практически любому человеку, обладающему минимальными навыками и умениями в строительной области;
• Скорость возведения. Общее время, необходимое для строительства такого гаража не превышает 10 дней, 7 которых необходима для застывания бетона;
• Долговечность постройки. Срок службы подобных гаражей составляет как минимум 30 лет, а при соблюдении условий эксплуатации может доходить до 50-70 лет;
• Относительно низкая себестоимость строительства;
• Возможность вторичного использования материалов, использованных при строительстве. К примеру, при необходимости, профнастил и профильная труба могут быть использованы в качестве материала для забора.

В качестве недостатка подобного рода строений нужно отметить низкую устойчивость к температурным перепадам. Однако данное свойство можно нивелировать качественно проведённым утеплением.

Гаражи из профнастила: фото

Ниже представлены фотографии автогаражей из профнастила.

Гараж из профнастила
Гараж из профнастила Гараж из профнастила
Гараж из профнастила

Посмотрите видео о строительстве гаража из профнастила. Своими руками можно сделать и такую отличную постройку.

No related posts.

Вопрос как построить гараж своими руками, чаще всего задается теми, кто стремится не только к экономии средств, но и получает удовольствие от качественно выполненной работы. Первый этап это процесса состоит в закладке плитного основания. Под него выкапывается производиться выборка грунта на глубину равную толщине фундамента и песчаной подушки. Она засыпается на выровненное дно.

Как построить гараж из профнастила самостоятельно, необходимые материалы и инструменты

Подробно расскажем вам о строительстве гаража из профнастила в короткий срок и своими руками. Узнаете, как утеплить гараж, как настелить кровлю из профнастила.

Возведение гаража из профнастила (профлиста) своими руками — как построить и обшить: чертежи, фото

Созданный англичанином в начале 19 века
на ручном станке, профилированный лист
прошёл долгий путь модернизации от волнистого железного листа до тончайшего стального (0.5 мм) с двусторонним защитным покрытием.

В настоящее время он признан и кровельщиками, и строителями как универсальный материал для возведения лёгких конструкций, разновидностью которых является гараж
.

Что можно построить из профлиста для сохранности автомобиля?

Перед тем, как построить гараж из профлиста
, нужно определить цель
, которую преследует заказчик:

• укрыть транспортное средство от превратностей непогоды, солнечного ультрафиолета;
• защитить автомобиль от сезонных катаклизмов и чужого недоброго глаза;
• создать комфортную всесезонную среду для сохранности техники и системных работ по её обслуживанию;
• сочетать защитные возможности строения с функциями хранилища негабаритных бытовых вещей, которым не нашлось места в доме, или собранного урожая.

Исходя из цели
, в качестве стоянки для авто можно построить
:

• навес из профнастила (односкатный, двускатный, многоскатный или арочный);
• небольшой облегчённый гараж для временной стоянки на фундаменте неглубокого заложения;
• капитальную постройку гаража из профнастила на фундаменте из монолитной плиты или ленточном, с утеплением стен и крыши, устройством смотровой ямы или погреба.

Во всех случаях профилированный лист
подойдёт и для стен, и для крыши, и даже для ворот — какими бы по виду они не были (распашные, подъёмные, сдвижные). А крепить листы
придётся на деревянный, металлический или же комбинированный (из деревянных и металлических элементов) каркас
:

Так складывается технологическая последовательность изготовления гаражей из профнастила
.

Гараж из профнастила своими руками: особенности

Профилированный лист
из стали в зависимости от толщины и высоты волны может иметь различное практическое применение, которое зашифровано в маркировке. Какой брать профлист на гараж
? Советуем Вам наиболее популярны марки С18
и С21
. При этом, «С»
означает вид листа
— стеновой, а цифры
— высоту волны в сантиметрах.

Чем больше высота волны
, тем надёжнее лист противостоит несущей нагрузке
, тем реже можно устанавливать элементы обрешётки
.

Приемлемым вариантом для гаража считается профнастил с маркировкой НС
— несуще-стеновой, трапециевидного профиля, оцинкованный, либо с алюминиево-кремниевым или полимерным покрытием.

Гибкость листа требует прочной основы
— отсюда каркасная технология строительства.

А общая лёгкость материала (вес конструкции будет чуть больше 1 тонны) позволяет довольствоваться столбчатым, трубным или ленточным фундаментом неглубокого заложения.

Весь процесс, включая устройство фундамента
, займёт 2 недели
.

Перед тем, как построить гараж из профнастила своими руками, желательно раскрой листов заказать поставщику и иметь помощника, а то и 2-х. для ускорения монтажных работ
.

Самый простой способ
— собрать гараж из готовых элементов купленного комплекта. В этом случае достаточно подготовить фундамент
и 3 дня уйдёт на сборку. Заводские комплекты гаража из гофрированного листа различаются по количеству комплектующих элементов и цене:

• базовый вариант
  (каркас, стены,кровля, карниз, ворота распашные);
• расширенный вариант
  (базовый + окно, дверь, водосток, секционные ворота);
• утеплённый вариант
  (расширенный + утеплитель, внутренняя отделка) — самый дорогой.

Можно купить гараж-конструктор из профлиста
, где все составляющие элементы будут уже в сборе (стены, крыша, ворота с утеплением и внешней и внутренней отделкой).

Но, если существует непреодолимое желание сделать самодельный гараж из профнастила
, следует начать с проекта гаража и закупки материалов, необходимого инструмента.

Проектом может послужить чертеж гаража из профлиста
своими руками или типовой вариант из базы Интернета, который должен содержать все нюансы конструкции гаража и все размеры, необходимые для работы.

Например, смотрите ниже: гараж из профнастила своими руками — чертеж
:

Каркасная технология
предполагает устройство надёжного остова из дерева или металла, к которому будет крепиться листовой материал. При этом он обеспечит идеальную геометрию
всей конструкции, противостояние
подвижкам почвы.

Что должно быть под рукой на начало работ?

1. Для разметки площадки (колышки, молоток, шнур (бечева).
2. Измерительный инструмент (пузырьковый или лазерный уровень, рулетка).
3. Оборудование и приспособления для устройства фундамента (штыковая лопата, лом, бетономешалка, пассатижи, правило).
4. Инструмент для раскроя профлиста (ножницы и ножовка по металлу, электропила «болгарка»).
5. Инструмент для сборки каркаса (шуруповёрт).
6. Для монтажа неразъёмных соединений (сварочный аппарат с набором электродов).

Перед тем, как обшить гараж профлистом
помните, что профилированный лист с полимерным покрытием при нарезке «болгаркой»
получает оплавленный рваный срез
, уязвимый к коррозии. Чтобы этого избежать, необходимо использовать специальный диск для резки профнастила толщиной 1-1,5 мм
. А срез покрывать подходящего цвета краской.

Достоинства и недостатки

• морозоустойчив лёгкий негорючий материал, который не подвержен гниению;
• не боится подвижек грунта и не нуждается в профилактических работах весь период эксплуатации;
• при необходимости удобен для транспортировки;
• допускает фрагментарный ремонт покрытия;
• долговечен (срок эксплуатации — 30-40 лет) и прост в монтаже;
• позволяет сократить сроки возведения гаража до 10 дней;
• имеет низкую себестоимость и презентабельный вид и долго сохраняет его при эксплуатации.

• непоправимая деформация листа при сильном ударе и ржавление металла в месте повреждения защитного слоя;
• низкая теплопроводность;
• относительная лёгкость криминального проникновения.

Сочетание в конструкции каркаса металла и дерева может быть следствием нехватки средств
на один из видов. В этом случае брус
используют для промежуточных опор или горизонтальных элементов. При этом возникает сложность соединения дерева и металла в общую конструкцию. В итоге страдает надёжность каркаса
как основы для профилированного листа.

Как сделать гараж из профнастила своими руками — фото
:

Набор стройматериалов

Строим гараж из профнастила — перечень стройматериалов
(при упрощении задачи — от ряда позиций можно отказаться):

Для устройства фундамента:

• доски или ОСП (для опалубки) или трубы ᴓ20см, бетонные блоки;
• рулонный герметик;
• металлический пруток (ᴓ6-8 мм) для армирования;
• вязальная проволока (1 мм) или пластиковые хомуты;
• сухая смесь М 400.

Для монтажа каркаса гаража:

• металлопрофиль 10х10 и 5х5 или клеёный брус того же сечения;
• крепёж (анкеры, дюбеля, саморезы по металлу);
• заготовки металлического уголка для соединения деревянных элементов.

• профилированный лист С или НС;
• саморезы с резиновыми прокладками;
• битум для гидроизоляции стыков;
• утеплитель (минвата, стекловата, пенополистирол);
• плёночный гидроизолятор;
• мембранная плёнка;
• листовой материал для внутренней облицовки;
• шпунтованная доска или прорезиненное покрытие для пола;
• доборные детали для крыши (водостоки, конёк).

Несколько советов, перед тем как сделать гараж из профнастила:

1. Место для гаража
   должно быть удалено от забора на 1 метр, находиться в 5 метрах от красной линии, в 3-х метрах от бокового проезда и, желательно, — в 7 шагах от крыльца.
2. При проектировании стоит учесть уровень грунтовых вод
   . При уровне выше 2.5 метров — смотровую яму или погреб обустраивать нельзя. Если рельеф пониженный
   — стоит позаботиться об устройстве дренажной системы вокруг гаража.
3. Уберегут гараж от сырости бетонированные отмостки
   — шириной 50 см, с небольшим уклоном от цоколя. Они же обеспечат удобный проход вокруг постройки.
4. Для лучшей сохранности автомобиля предпочтительно его размещать на стоянке в стороне от смотровой ямы, которая является причиной конденсата. Если размер гаража или материальные средства не позволяют оборудовать смотровую яму рядом, при эксплуатации гаража её нужно накрывать щитом из досок.
5. Расчет временных затрат
   на строительство — заливка фундамента — 2-3 недели
   ; монтаж каркаса — 1-2 дня
   ; крепление профнастила (без утепления и внутренней отделки) — 1 день
   (силами 3-х человек); установка ворот — 1-2 дня
   .
6. Земляные работы и устройство фундамента эффективнее выполнять в тёплое время года. Монтаж стен и крыши гаража желательно проводить в сухую безветренную погоду.
7. При готовом каркасе
   монтаж профнастила можно начинать как со стен, так и с крыши.
8. Утеплив стены и крышу гаража из профнастила, придётся подумать и об его отоплении
   , так как гофра не хранит тепло. При возможности подключения к электропроводке дома эффективен будет инфракрасный обогреватель
   . В противном случае — выручит печь на твёрдом топливе
   .

Гараж из профлиста своими руками — фото
:

Последовательность работ по строительству

1. Разработка или привязка к местности
   готового проекта гаража.
2. Подготовка строительной площадки
   (расчистка, выравнивание, разметка).
3. Земляные работы
   (подготовка ям или траншеи для фундамента, подготовка котлована для смотровой ямы, погреба, кессона, создание открытой дренажной системы в 1 метре от стен гаража с отводом в естественный водоём).
4. Устройство фундамента
   гаража в зависимости от вида:
   • трубного — из металлических или асбестовых труб ᴓ20 см, заглублённых на 50см в грунт, для прочности залитых бетоном или засыпанных мелким гравием; в угловые трубы закладывается металлический пруток для крепления каркаса;
   • свайного — применяются ж/б сваи сплошного сечения, для их установки понадобится аренда спецтехники;
   • ленточного — траншея глубиной 40 см по периметру гаража оформляется опалубкой для выведения цоколя на высоту 20 см, выстилается рулонным герметиком, заполняется перевязанной арматурой и заливается бетоном; этот вид фундамента — лучший вариант
     , если планируются устройство смотровой ямы или погреба.
5. Устройство погреба или смотровой ямы (отсыпка песком дна котлована, наружная гидроизоляция, бетонирование пола и стен (укладка стен из кирпича), оформление края ямы уголком, монтаж для погреба герметичного люка, выполнение стяжки чернового пола).
6. Монтаж каркаса:

   • крепление нижней обвязки из металлопрофиля к цоколю на слое герметика и вертикальных стоек анкерами к закладным прутам по углам;
   • выполнение верхней обвязки из металлопрофиля
     ;
   • установка промежуточных стоек;
   • монтаж ферм крыши
     , если она двускатная, стропил;
   • укрепление металлопрофилем въездной рамы
     ;
   • покраска каркаса.
7. Обшивка гаража профнастилом
   — стен и крыши:
   • положение листа выбирается так, чтобы профиль ускорял сток дождевой воды;
   • первый лист крепится к угловой стойке без выступающих острых срезов;
   • лист прошивается саморезами в каждую волну по нижнему и верхнему краю, в остальных местах шаг крепления не превышает 50см;
   • саморезы не следует ввинчивать с избыточным усилием, чтобы не повредить защитный слой листа;
   • каждый следующий лист кладут внахлёст, перекрывая 10 см предыдущего (места стыков промазывают герметиком); на крыше один лист перекрывает другой на 20см;
   • до установки кровли на стропильную систему укладывают лаги из досок, мембранную плёнку, плитный утеплитель, рулонный герметик, и лишь потом — лист профнастила;
   • стык профлиста на двускатной крыше оформляют коньком из листовой стали; по краю выступающего настила устанавливают водостоки;
   • работы по утеплению и облицовке стен производятся изнутри помещения.
8. Установка ворот:

   • подготовка рамы в зависимости от вида ворот
     (распашные, подъёмные, сдвижные);
   • облицовка рамы профилированным листом по типу стен;
   • монтаж петель (по 3 на каждую дверь) или специальных механизмов: для сдвижных ворот — роликовый, для подъёмных — рычажно-шарнирный;
   • монтаж засовов и замков;
   • отделка чистового пола (настил, покраска).

Алгоритм действий, навыки применения инструмента, надёжный помощник на стройплощадке — вот всё, что нужно для самостоятельного возведения гаража из профнастила
. Строение получится прочным, тёплым, удобным для технического обслуживания автомобиля и красивым, насколько это позволяет выбор цвета и профиля гофролиста. А результат будет радовать лет 40
.

Гараж из профнастила своими руками: какой выбрать и как построить, сделать, обшить и покрыть, самодельная постройка из профлиста, чертежи и фото-материалы

В данной статье есть информация о том, как построить, обшить, покрыть и сделать гараж из профнастила своими руками, изготовление самодельной постройки из профлиста, какой брать для обшивки, чертежи и фото-материалы.

Любое капитальное строительство требует немалых финансовых и временных ресурсов, поэтому у каждого автолюбителя существует искушение не строить кирпичный или блочный гараж, а обойтись возведением легкой времянки из тонколистового металла, например, построить легкий гараж из профнастила своими руками. При использовании металлического листа и современных утеплителей можно сделать неплохое убежище для собственного транспорта. Идея неплохая, но имеет один серьезный изъян.

Правильный подход, сделать гараж из профнастила своими руками

Нельзя вкладывать средства во временные сооружения, это выброшенные на ветер или потерянные деньги. Любую конструкцию, даже из листа профнастила, необходимо строить так, как будто ей суждено простоять 20 лет. Капитально построенный гараж, даже из легкого профнастила на каркасе из стальной трубы, и через два десятка лет не потеряет своих качеств и может быть использован по назначению.

Поэтому при проектировании гаража для автомобиля обязательно заложите в конструкцию постройки следующие элементы:

• Наличие фундамента, ленточного или плитного — не имеет значения, главное, чтобы фундаментная основа была способна удерживать вес автомобиля и всего гаража даже в самых неблагоприятных условиях;
• Металлический сварной каркас из стальной трубы или квадрата. Это самая затратная строчка в смете на гараж из профнастила. Использование сварного варианта потребует услуг профессионального сварщика, но оно того стоит. Использование тонколистовых оцинкованных профилей оставьте для облицовки стен;
• Крыша гаража должна быть двухскатной с подшивкой потолка утепляющим материалом. Использование скатной конструкции крыши позволяет получить дополнительную воздушную подушку над головой и высокое качество вентиляции в гараже, что немаловажно для борьбы с конденсатом и потерями тепла.

Совет!
Входные ворота лучше выбрать подъемного типа. Такой тип ворот сложнее в установке и обслуживании, поэтому воспользуйтесь услугами профессионалов. Не пытайтесь решить проблему, как сделать подъемные ворота собственными силами, чтобы не пришлось вырезать замки и навесы вместе с элементами гаража.

Лучшим выбором для первого опыта строительства будет каркасный гараж из профнастила для одной машины. Схема и чертеж укрытия из профнастила для одного автомобиля приведены в эскизном варианте. Большинство работ по строительству гаража вполне по силам выполнить своими руками. Понятно, что приведенная структура не является догмой, этот проект -минимум того, что можно сделать своими руками. При желании сделать компоновку гаража из профнастила своими руками чертежи можно выполнить по-другому, добавив, например, окно или калитку.

Строим гараж из листов профнастила своими руками

Для постройки гаража потребуется ровная площадка, желательно в удалении от склонов и оврагов. Каркасный вариант гаража с обшивкой из профнастила весит не более 350 кг, давление на грунт при размерах фундамента 5х7 м с шириной ленты в 20 см будет мизерное, поэтому такую конструкцию можно устанавливать практически вплотную к любой капитальной стене жилого дома.

Материалы для гаража

Для каркаса используем стальной катаный профиль квадратного сечения 4х4 см, с толщиной стенки в 2 мм. Потребуется не менее 60 м заготовки под каркас. Обшивать саморезами и профнастилом удобнее при максимальной толщине стенки стойки каркаса. Для стандартной прочности каркаса под профнастил достаточно тела металла в 2- 2,5 мм.

В зависимости от способа устройства крыши гаража, вертикальные балки, на которых подвешиваются горизонтальные штанги потолочного перекрытия к вершине конька, можно сделать из более слабых материалов. Например, из двухдюймовой трубы или квадрата 2х2 см. Эти элементы работают на растяжение, поэтому размеры профиля определяются по большей части толщиной стенки, чтобы не прожечь материал при сварке.

Профнастил можно выбрать любой, лучше всего марки «С», с полимерным покрытием.

Инструкция, как правильно собрать гараж из листов профнастила

Изготовление каркаса гаража, конструкция которого приведена фото, выполняется в следующей последовательности:

1. Копаем котлован на глубину не менее 30 см, проще говоря, на штык лопаты с хвостиком. По периметру выставляем опалубку из доски высотой не менее 40 см. При этом контурная лента фундамента шириной 15 см будет возвышаться над уровнем грунта на 10-15 см. Внутреннюю часть фундамента выстилаем полиэтиленовой пленкой и засыпаем песочком в 5 см толщиной. После можно будет сделать стяжку. Заливаем бетоном, в местах будущей установки вертикальных опор заделываем в бетон по паре анкерных шпилек длиной не менее 7 см;
2. На начальном этапе потребуется установить по семь вертикальных стоек вдоль каждой продольной стены гаража. К пяткам стоек привариваются квадратные пластины с отверстиями под шпильки анкерного крепления к фундаменту. После выравнивания опор по вертикали соединяем их листами профнастила. Далее вырезаем и привариваем к стойкам верхние поперечные горизонтальные балки каркаса гаража;
3. Основной элемент крыши под кровлю из профнастила изготавливаем в виде двух стропил и центральной вертикальной балки. Их необходимо вырезать и сваривать по шаблону на земле в виде готовой сборки. Первой устанавливается сборка на переднем фронтоне, второй — на заднем. Обе сборки под крышу необходимо тщательно выровнять по оси каркаса гаража и приварить. Также устанавливаются остальные сборки под крышу из профнастила. Последними привариваются вертикальные стойки крыши.

Важно!
В данной конструкции гаража первые листы профиля обеспечивают жесткость стен до окончания сварочных работ на всем каркасе. Снимать профнастил нельзя.

Обшивка каркаса гаража листами профнастила

Крепление профнастила к стальному каркасу выполняется саморезами с компенсирующими шайбами. При этом, чтобы исключить появление щелей между вертикальными листами облицовки, листы укладывают шиферным способом — перехлестом соседних волн. При желании усилить торцевое соединение листов поверхность перехлеста профнастила рекомендуют промазывать клеящей мастикой.

Слой клеящего материала между двумя металлическими поверхностями сохнет довольно долго, окончательно такая подклейка профнастила высохнет только через несколько суток после монтажных работ гаража. После высыхания мастики наружная поверхность из профлистов превратится в жесткое и прочное покрытие.

Внутренняя отделка и утепление гаража из листов профнастила выполняется по стандартной схеме. На внутреннюю поверхность профнастила пеной из ППУ крепится полиэтиленовая пленка и нашивается обрешетка из деревянной рейки толщиной 4- 5 см. В результате между листом профнастила и пленкой образуется небольшой вентзазор в 5- 10 мм толщиной, обеспечивающий скатывание и удаление конденсата.

Далее в обрешетку можно уложить пенопластовый утеплитель, он более стойкий, и способен прослужить без потери изоляционных качеств не менее 20 лет. Минеральная вата способна поглощать большое количество влаги и терять свои изоляционные качества.

Чтобы уложить утеплитель на потолочное перекрытие гаража, потребуется сделать черновую подшивку потолка. Можно использовать остатки листов профнастила, но лучше использовать обычную вагонку или рейку. Далее к подшивке из рейки или профнастила наклеиваются листы пенопласта, после чего слой утеплителя закрывается плитами из ОСБ. Чтобы уменьшить осыпание материала, потолочное покрытие рекомендуется покрасить эмалевой или акриловой краской. Также необходимо загрунтовать и покрасить элементы стального каркаса гаража и обработать силиконом места крепления профнастила к стальному профилю.

Чтобы исключить ржавление материала, линии реза металлических листов специалисты рекомендуют обработать аэрозольной краской, используемой при укладке и герметизации разрезов металлочерепицы.

Чтобы поверхность пола гаража была вровень с ленточным фундаментом, щебенку необходимо закрыть армирующей стальной сеткой и выполнить бетонную стяжку. К испытаниям прочности пола можно переходить не ранее, чем через месяц после завершения бетонных работ. За это время в помещение из профнастила можно подвести электроэнергию и выполнить отмостку фундамента, чтобы избежать размывания опорной фундаментной ленты.

Чем обшить стены в гараже? Этот вопрос задают себе многие владельцы. Очень часто это помещение служит не только для хранения автомобиля, но и для его владельца.

Здесь он может уединиться, почитать в тишине, что не всегда удается сделать дома. Поэтому гараж должен выполняться не только прочным, но и уютным, привлекательным, не теряя при этом своей функциональности. Чем обшить гараж внутри, подскажет статья.

Какие требования предъявляются к отделке гаража

Существует достаточно большое количество материалов, которые подходят для . Но можно выделить несколько общих требований, которые необходимо выполнять.

К ним относятся:

• Устойчивость к механическим повреждениям
  . При этом следует, в первую очередь, учитывать, что при эксплуатации помещения стены будут подвергаться значительным механическим нагрузкам, поэтому материал, применяемый для их отделки, должен быть достаточно прочным, чтобы они им противостояли. Это касается стойкости к ударам достаточно твердых предметов и простому продавливанию.
• Стойкость к действию химических элементов
  . При выполнении работ в гараже, наверняка на стенах будут оказываться самые разные химические вещества: от пятен бензина, до масел и кислот. Очень важно поэтому при выборе материала предпочтение отдавать способному выдерживать такие воздействия. Помимо этого, стены постоянно пачкаются, что требует использования для их очистки химических чистящих веществ, не уступающих самым действенным реагентам. Это также должно учитываться.
• Простота в уходе
  . Стены должны легко мыться при минимальных дополнительных мероприятиях для защиты, которые заключаются в частой окраске поверхностей или покрытия их лаком.
• Эстетичность
  . Стены помещения изнутри должны иметь визуальную привлекательность.
• Устойчивость к колебаниям температуры
  . , стоящего отдельно от жилого здания и не имеющего с ним единой системы отопления, внутри помещения возникают достаточно большие перепады температуры, особенно в зимний период. Это требует, чтобы материал для его отделки обладал достаточной стойкостью к ним, не деформировался и не коробился, а образование конденсата не влияло на его стойкость.

Как можно выполнить внутреннюю отделку гаража

Существует большое количество вариантов для красивой внутренней отделки гаража, со своими достоинствами и недостатками и уровнем финансовых затрат.

Это может быть:

• Отделка стен помещения штукатуркой
  . Это один из самых популярных вариантов отделки гаража внутри. Используя такой материал, можно добиться большой привлекательности гаража и при этом неплохо сэкономить. Основное достоинство его – низкая цена отделки и широкое использование. Штукатурка отлично наносится на бетон, пено- и газоблоки.

Недостатками такого варианта могут быть:

1. длительность и трудоемкость процесса;
2. при нанесении каждого слоя понадобится строго придерживаться технологии нанесения, в противном случае штукатурка держаться не будет.

• Укладка керамической плитки
  . Пример оформления такого помещения показан на фото.

Его достоинства:

1. привлекательность;
2. практичность;
3. качество покрытия.

Недостатки керамической плитки:

1. высокая стоимость проведения работ;
2. длительность процесса;
3. прежде, чем обшить внутри гараж, необходимо предварительно выровнять стены.

• Деревянная вагонка (см. )
  . В этом случае в гараже создается благоприятный климат для работы. Преимущества материала:

1. экологическая чистота;
2. простота выполнения операций;
3. экономия по средствам.

На сегодняшний день автомобиль не считается предметом роскоши, поэтому имеется почти в каждой семье. Для того чтобы защитить транспортное средство от негативного воздействия окружающей среды и продлить срок эксплуатации, его нужно хранить в специальной постройке. Можно, конечно, ставить авто на платной стоянке, но это повлечет значительные финансовые затраты. Правильным решением в данной ситуации станет строительство личного гаража из профнастила.

Такие конструкции пользуются огромной популярностью, так как имеют много преимуществ и отлично вписываются в общий вид земельного участка, кроме этого, подобные сооружения вполне реально изготовить своими руками.

Особенности: плюсы и минусы

Гараж из профнастила представляет собой строение, которое устанавливают из профилированных листов стали. Данный материал может иметь различную высоту волны и толщину, поэтому в зависимости от того, какая предполагается нагрузка на конструкцию, могут выбирать профнастил марки С18 или С21. При этом, чем больше будет высота волны листов, тем надёжнее получится постройка. Так как вес профлиста небольшой, то монтаж такого гаража чаще всего выполняют на ленточный или трубный фундамент. Чтобы ускорить процесс установки конструкции, рекомендуется приобретать готовые комплекты деталей
, на сборку которых уйдет не более 3 дней, они, как правило, состоят из каркаса, кровли, стен, ворот и карниза.

Кроме этого, гараж из металлопрофиля можно изготовить по индивидуальному проекту, для этого готовятся чертежи постройки и закупается нужный материал. Главным достоинством самостоятельного строительства считается экономия денежных средств и времени.

Что же касается положительных качеств профнастила, то к ним можно отнести:

• морозоустойчивость;
• легкий вес;
• долговечность и надежность в использовании;
• негорючесть материала;
• удобство в транспортировке;
• низкая стоимость;
• эстетичный вид;
• высокая устойчивость к процессам гниения;
• не нуждается в дополнительной обработке.

Несмотря на наличие плюсов, профлисты имеют и свои минусы:

• Возможность деформации. При ржавлении металла и сильном ударе, защитный слой материала повреждается.
• Легкость взлома. Если грабители захотят проникнуть внутрь такого гаража, то сделать это им не составит особого труда. Поэтому постройку рекомендуется устанавливать только во дворе дома.
• Низкая теплопроводность. Летом металл сильно нагревается, а зимой охлаждается.
• Конструкция нуждается в дополнительной опоре.

Выбор места

Перед тем как заняться строительством гаража, необходимо не только приобрести профилированные листы, но и подобрать место, где будет располагаться будущая постройка. Гараж не рекомендуется возводить рядом с другими хозяйственными объектами, так как это может препятствовать выезду и въезду автомобиля. Часто гараж строят таким образом, чтобы линия его ворот располагалась на линии забора. Благодаря этому доступ к конструкции будет прост, и она еще дополнительно выполнить роль части ограждения.

Кроме этого, гараж можно установить впритык к одному из строений, расположенных на земельном участке. В данном случае не придется возводить одну из стен. Но стоит заметить, что нельзя пристраивать конструкцию к дому, так как внутрь помещений будет проникать не только неприятный запах бензина, автомобильных масел, но звук двигателя.

Важным моментом при выборе места для гаража считается и проверка уровня грунтовых вод и почвы. Это нужно делать для того, чтобы в дальнейшей эксплуатации, конструкция «не съехала» под воздействием смещения почвы.

Схемы и чертежи

Любое строительство начинается с создания плана, не является исключением этого и монтаж гаража из профлистов. Перед началом установочных работ нужно сделать точный расчет размеров и начертить схему, по которой можно будет легко определить нужное количество материала. Размеры гаража зависят от габаритов транспортного средства и от того, что планируется дополнительно хранить в постройке. Если сооружение будет предназначено только для автомобиля, то в нем достаточно оборудовать место для его стоянки и разместить несколько стеллажей. Как правило, для этого подойдет самый простой проект с размером гаража 4х6 метров.

Чтобы строение получилось не только удобным, но и гармонично вписалось в ландшафтный дизайн участка, при его проектировании важно продумать каждый квадратный метр.
Поэтому вначале чертят схему расположения всей конструкции, а затем выполняют внутреннюю планировку. Когда будет известна ширина и длина гаража, можно легко высчитать расход строительного материала. При создании чертежа стоит обратить внимание на то, чтобы несущие трубы были цельными и длинными.

Особенно это касается каркаса конструкции, в схемах следует указать эскиз каркаса и прописать, из каких элементов он будет состоять.

Кроме этого, в плане гаража стоит предусмотреть способ соединения труб. В том случае, если металлоконструкция строится для постоянной эксплуатации, и ее не будут переносить в другое место, то желательно для крепления использовать сварку. Что же касается разборного гаража, то для него потребуются специальные крепежные детали в виде гаек, болтов и уголков. Схема гаража должна также включать и чертежи ворот.

После того как проектирование завершено, можно составить план выполнения работ, приступать к строительству.

Установка гаража из профилированных листов является несложным процессом, но чтобы она прошла быстро и порадовала хорошим результатом, следует приобрести качественный материал и подготовить соответствующие инструменты. Для монтажных работ под рукой нужно иметь:

• строительную рулетку или линейку;
• дрель и сверла для работы по металлу;
• болгарку;
• гаечные ключи;
• цветной маркер для нанесения разметок.

Дополнительно также стоит побеспокоиться о мерах безопасности, купив такие средства индивидуальной защиты, как перчатки, очки и маска. Они помогут избежать травмирования кожи и глаз во время работы с металлом.

Что же касается материала, то для установки гаража понадобятся трубы из оцинкованного металла и профиля. Так как на строительном рынке продаются профили с квадратным и прямоугольным сечением, то лучше всего отдавать предпочтение первым. Они просты в монтаже и быстро собираются. Каркас гаража должен быть железный, поэтому, чтобы обеспечить ему хорошую прочность, рекомендуется делать основные стойки из труб диаметром не менее 100 мм.
Под каркас конструкции можно укладывать материал сечением 60 мм.

Технология монтажа

Установка гаража не представляет особой сложности, поэтому ее можно осуществить своими руками. Чтобы это начать, сначала следует выбрать подходящее место для размещения строения и залить фундамент, он послужит одновременно прочным основанием и полом для строения. Затем возводится каркас, готовые детали которого можно сварить или собрать на крепления. Следующим этапом в монтаже считается обшивка каркаса профнастилом, она, как правило, занимает несколько дней.

После того как будет готов каркас, обшитый профлистами, останется только установить ворота. Их каркас изготавливают из металлического уголка при помощи сварки, а затем обшивают профнастилом. Для начинающих мастеров такое строительство может показаться сложным, но на самом деле это не так. Главное при выполнении всех работ – придерживаться одного правила: «строим правильно»
. Поэтому важно все делать не спеша, точно соблюдать размеры, указанные в чертежах гаража, так как малейшая ошибка может повлечь за собой различные проблемы в эксплуатации.

Фундамент

Строительство гаража из металлолистов состоит из многих этапов, первым из которых является закладка основания. Для этого вырывают яму и засыпают ее речным песком, который будет выполнять роль «подушки». Затем по всему периметру будущей конструкции устанавливают металлические столбцы и заливают их бетоном. В качестве несущих креплений можно использовать как трубы с круглым, так и прямоугольным сечением.

Кроме этого, из бетона возможно сделать не только фундамент, но и пол гаража. Чтобы его залить, вначале верхний слой почвы хорошо очищается от мусора и определяется нужный уровень. Бетонный пол будет прочным, если его дополнительно армировать.
Покрытие часто возводят из дерева, используя половые доски или брусья.

Стены

Профлисты считаются универсальным строительным материалом, поэтому они хорошо подходят для обшивки стен в гараже. Для этих целей рекомендуется профнастил категории «С»
, его крепят к обрешетке с помощью саморезов. При этом выставлять листы рекомендуется в высоту, таким образом, конструкция приобретет привлекательный вид. Панель материала нужно монтировать строго по уровню, а все элементы крепления «сажать» на резиновые прокладки.

Для более надежного крепления листов места их стыков можно закрыть специальными заклепками.

Крыша

Кровля, возводимая для гаража, делается как с утеплением, так и без него. В зависимости от этого ее могут устанавливать в один или два ската. В том случае, если конструкция вплотную размещена к стенам других хозяйственных объектов, то желательно выбирать один скат с размещением в одной плоскости со скатом соседней постройки. Кроме этого, односкатная кровля пользуется огромной популярностью в строительстве, так как ее проще возводить.

Профлисты для крыши выбираются по длине, и они не должны при монтаже образовывать много стыков, которые в дальнейшем могут послужить проблемой и дать течь. Если же лист приобретался ранее, и его длины недостаточно, то можно укладывать листы внахлест, а полученные швы покрыть битумом или специальным герметиком. Выравнивать профнастил следует перед его креплением, учитывая линии карниза.

Утепление

Во время строительства гаража из профилированного листа важно предусмотреть его температурный режим внутри. Оптимальным показателем для него в зимнее время является температура от +1С до +5С. Стоит заметить, что даже при больших морозах, прогревать помещение гаража не рекомендуется, так как это может навредить работе агрегатов автомобиля. Поэтому, чтобы обеспечить строению постоянную температуру, его нужно утеплить. На сегодняшний день существует много видов теплоизоляции, среди которых можно выделить:

• жидкий пенополиуретан;
• утеплители на основе минеральных волокон;
• пенополистирольные плиты.

Каждый из вышеперечисленных теплоизоляторов характеризуется своими преимуществами и недостатками. Так, утепленный пенополистирольными плитами гараж обеспечит отличные условия для хранения автомобиля, но после укладки изоляции потребуется дополнительно выравнивать поверхность стен и потолка. Кроме этого, полистирол под воздействием солнечных лучей сильно нагревается и может выделять вредные вещества. В итоге получится теплый, но безопасный для здоровья гараж.

Их накладывают небольшим слоем в 5 см и они могут заменять даже кирпичную кладку толщиной 80 см. Данный материал является экологичным и пожаробезопасным, отвечает всем стандартам эксплуатации. Изоляцию укладывают в промежутках между предварительно установленными в стену профилями.

Капитальный автомобильный гараж из кладочных материалов в настоящее время не пользуется большой популярностью среди автомобилистов. Причин несколько: длительность возведения, большая сметная стоимость, требуется много места и т. д. Появление новых материалов и технологий позволило возводить гаражи намного быстрее и дешевле, а по комфортности пользования они ничем не уступают традиционным вариантам.

Но не только невысокая стоимость и быстрота возведения делает гаражи из профнастила столь востребованными. Капитальные гаражи позволяли делать их утепленными, со смотровыми ямами и местом для установки оборудования и инструментов для ремонта. Старые автомобили трудно заводились при минусовой температуре, они требовали постоянного ремонта. Вот и приходилось владельцам решать эти проблемы, строить капитальные теплые помещения. Современные автомобили отлично заводятся при любых температурах, а ремонтировать их самостоятельно невозможно – требуются специальные знания, дорогостоящее оборудование и инструменты. Кроме того, несанкционированное вмешательство в обслуживание автомобиля автоматически снимает его с гарантии, а этого не желают абсолютно все владельцы. Но если есть необходимость, то нет никакой проблемы утеплить гараж из профнастила уже после его возведения.

Для того чтобы не допускать досадных ошибок, весь процесс рекомендуется разбить на несколько этапов и строго их придерживаться.

После того как все вопросы решены, материал закуплен, инструменты подготовлены, можно приступать к непосредственному строительству гаража из профнастила.

Заливка фундамента

Под гараж рекомендуется делать монолитный плитный фундамент. Мы уже упоминали, что смотровые ямы в настоящее время не делают, нет необходимости им пользоваться. Это существенно упрощает процесс подготовки фундамента, если есть возможность купить готовые железобетонные плиты – отлично, работы намного ускорятся. Но по стоимости такой вариант примерно в 2–3 раза дороже, чем самостоятельная заливка армированной монолитной плиты. И это не считая стоимости автомобильного крана, который придется заказывать для установки готовой бетонной плиты на место.

Шаг 1.
Сделайте размету на строительной площадке, уберите дерн и выровняйте основание.

Дерн рекомендуется складывать в кучи для компостирования, на следующий год это будет отличное органическое удобрение под все растения на даче. Работать на площадке придется вручную штыковыми и совковыми лопатами, единственная техника на колесах – садовая тачка.

Практический совет. Снимать дерн и выравнивать грунт следует с таким расчетом, чтобы высота фундамента над уровнем земли не превышала десяти сантиметров. Начинайте земляные работы только после того, как уже определились с толщиной подсыпки и плиты.

Шаг 2.
Завезите на площадку песок, толщина слоя примерно 10–15 см.

Песчаная подушка нужна в обязательном порядке, она воспринимает и нивелирует сезонные вспучивания земли, если ее нее будет, то бетонная плита или треснет, или гараж весной начнет «гулять», ворота не закрываться или не открываться, на крыше могут появляться протечки.

Перед тем как заказывать песок, подсчитайте необходимый объем. Сделать это просто, вспомните арифметические формулы начальных классов.

Практический совет. Во время заказа увеличивайте объем песка примерно на 30%, это не только страховка на неизбежные потери. Песок всегда пригодится на дачном участке, этот строительный материал широко используется не только во время строительства. Даже элементарное улучшение структуры тяжелых глинистых грунтов не сделать без песка.

Высыпайте песок на площадке максимально плотно, за счет этого облегчится процесс выравнивания. Выравнивать можно небольшими участками по мере засыпания, а можно сразу под весь фундамент. Вначале нужно работать совковой или штыковой лопатой, а потом подровнять обыкновенными садовыми граблями. Старайтесь добиться максимально ровной поверхности песчаного слоя.

Шаг 3.
Утрамбуйте площадку. Для этого лучше пользоваться специальной электрической или бензиновой виброплитой. Если ее нет, то сделайте обыкновенную деревянную толкучку. Не хочется заниматься физическим трудом? В таком случае обильно полейте песок водой.

Шаг 4.
Сделайте опалубку под плиту. Для этого используйте обрезные доски толщиной 2–3 см и высотой 25–30 см. Конкретные значения размеров следует менять в зависимости от толщины подушки и плиты. Доски фиксируется на земле колышками, верхние плоскости выравниваются по строительному уровню. Отнеситесь к этой операции ответственно, опалубка должна выдержать распирающее усилие жидкого бетона и при этом сохранить горизонтальное положение боковых поверхностей досок. По ним в дальнейшем будет выравниваться бетонная плита.

Шаг 5.
Уложите на песок металлическую сетку для армирования плиты. Диаметр ячеек примерно 5 см, толщина проволоки 2–3 мм.

Важно. Армирующую сетку нужно обязательно поднять над песком примерно на 2–3 см. Это при условии, что толщина бетона в пределах 10 см. Если сетка не будет со всех сторон залита бетоном, то никакого толку от такого армирования нет. При любых толщинах бетона армирующие слой должен быть примерно на расстоянии 1/3 толщины от верхней или нижней поверхности. Если ее установить посредине слоя, то на изгиб такой бетон также работать не будет.

Шаг 6.
Проверьте положение сетки, все в норме – приступайте к заливке фундамента бетоном. Его можно делать самостоятельно или заказать готовый.

Первый вариант обойдется примерно в два раза дешевле. Бетон можно делать при помощи бетономешалки или вручную. Бетономешалка не только облегчает работу, но и повышает качество материала. Если мешалки нет, то лучше ее временно одолжить, чем работать лопатой. Бетон готовьте в пропорции 1:2:3, на часть цемента добавляется две части песка и три части гравия. Прочности такого бетона для плиты под гараж вполне достаточно.

Шаг 7.
Тщательно выравнивайте и трамбуйте бетон во время заливки. Вначале достаточно работать совковыми лопатами, на финише следует пользоваться правилом. Положение верхней плоскости плиты контролируйте по опалубке.

На этом работы по строительству фундамента для гаража закончены. Закройте плиту полиэтиленовой пленкой, бетон не должен быстро высыхать.

Если погода очень теплая и ветреная, то минимум два раза в день плиту необходимо обильно смачивать водой, а потом опять закрывать полиэтиленовой пленкой. Для достижения необходимой прочности бетону нужно влага и время. Дальнейшие работы можно продолжать примерно через две недели после заливки.

Изготовление сварного каркаса

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Этот вариант походит тем, у кого есть опыт выполнения сварочных работ и имеется в наличии сварочный аппарат. Еще одно условие – гараж должен размещаться недалеко от электрической линии. В противном случае придется позаботиться еще и о переносном генераторе. Стоимость перечисленного оборудования приближается к стоимости дешевого металлического гаража.

Шаг 1.
Выставьте на плите нижний пояс каркаса согласно размерам, перед этим следует отрезать все заготовки.

Шаг 2.
Сваривайте нижний пояс, диаметр электрода и сила тока подбирается в зависимости от толщины металла. Шов должен быть ровным, металл расплавлен, но не перегрет. Если сталь перегреть, то она существенно теряет прочность, происходит так называемый отпуск металла, в результате которого изменяется кристаллическая структура сплава. У опытного сварщика прочность шва должна составлять не менее 80% прочности основного металла.

Практический совет. Никогда не накладывайте сразу весь сварной шов, его обязательно во время застывания поведет в сторону. Вначале следует прихватить две трубы, дать время на остывание шва, затем проверить угол. Далее в ту или иную сторону поправить положение деталей и сделать еще одну прихватку. Опять проверить угол, если все в норме, то только теперь разрешается класть шов на всю длину соединения труб.

Шаг 3.
Приварите к нижней обвязке вертикальные стойки. Техника приваривая такая же. Вначале элемент прихватывается, выравнивается по уровню, а только потом накладывается сплошной шов. Имейте в виду, что отрезать и повторно приварить целый шов не так просто. Кроме того что это тяжело с технологической точки зрения, такая конструкция будет значительно ослаблена.

Шаг 4.
Проверьте размеры вертикальных стоек, при необходимости выровняйте торцы. Делать это намного проще под веревку, натянутую между крайними опорами. Приваривайте верхнюю обвязку.

Важно. Сваривать каркас в одиночку очень трудно и опасно, намного проще позвать помощника. И еще одно замечание. Никогда не забывайте о технике безопасности. Это не только защита глаз от ожогов сетчатки ультрафиолетовыми лучами, но и защита от поражения током. Во время дождя варить нельзя, запрещается ходить по мокрым поверхностям.

Шаг 5.
После того как каркас для гаража готов, можно приваривать элементы кровельной системы.

Все сварные швы следует очистить от окалины, проверить на наличие пропусков, при необходимости исправить проблемные места. Каркас можно покрыть краской, но это необязательное условие. Металл под защитой профлистов, с водой не контактирует. Понадобятся многие десятилетия, чтобы строение потеряло несущие характеристики из-за коррозии.

Изготовление сборного каркаса

Очень ответственные работы, требуют умения обращаться с металлическими конструкциями и специальными инструментами. Зато не надо быть профессиональным сварщиком. Нарисуйте предварительный эскиз гаража с указанием размеров вертикальных стоек, обвязки, стропильной системы, распорок и прочих элементов конструкции. Эскиз нужен для подсчета количества металла и нарезки одинаковых по размерам элементов каркаса.

Гараж имеет небольшие размеры, вполне достаточно для вертикальных стоек, ворот, верхний и нижней обвязки и стропилин купить прямоугольные трубы 25×50×1,5 мм, для всех остальных дополнительных усиливающих элементов и распорок 20×40×1 мм. Для одной машины длина гаража 6 м, ширина 4 м высота 2 м. Высота стропильной фермы в коньке 0,5 м, длина стропилины 2,1 м.

Исходя из этих размеров во время приобретения проката можно заказать его порезку, это не только облегчит дальнейшую сборку конструкции, но и сделает ее более точной. Для гарантии следует купить дополнительно 4–6 метров трубы, неопытный строитель не может сразу предвидеть все нюансы конструкции. А специально отправляться в магазин, чтобы купить несколько метров недостающего проката, обойдется намного дороже, чем сразу сделать запас. Каркас будет сборно-разборным, такой вариант намного удобнее, а по времени изготовления ничем не отличается от сварного.

Шаг 1.
Положите на землю отрезки труб для нижней обвязки, вертикальные стойки и элементы кровли. Так вам будет легче сориентироваться с расстояниями между стойками, в каких местах устанавливать дополнительные распорки и т. д. Одновременно можно прикинуть количество проката

Шаг 2.
Начинайте собирать стенку каркаса, не имеет значения какую, левую или правую. Просверлите сверлом Ø6 мм отверстия, вставьте в них болт с гайкой и соедините две трубы. Проделайте такую операцию по всем углам гаража. Проверьте углы, они должны равняться 90°, если все в норме, то можно болты затягивать с большим усилием.

Практический совет. Если нужно соединить трубы посредине, то возникают трудности – нет возможности воспользоваться коротким болтом с гайкой. В этом случае надо брать саморез. Все отверстия сверлить обыкновенным методом, а последнюю стенку трубы только ослаблять, сквозное отверстие не делать. Тогда саморез самостоятельно нарежет в ней резьбу и прочно затянет элементы в единую конструкцию.

Если вам сложно так делать или возникают сомнения в прочности, то надо купить более длинные болты.

Шаг 3.
Закрепите распорки на стенке каркаса. Таким же образом заготовьте все стенки гаража. Чтобы не терять время на постоянные замеры, сделайте шаблон. Для этого можно воспользоваться любым отрезком деревянной рейки или куском трубы соответствующей длины. На шаблоне просверлите несколько отверстий с указанием всех используемых по время сборки каркаса расстояний, около каждого сделайте надпись. На изготовление шаблона уйдет не более 30 мин, а во время работы он сэкономит много часов. Кроме того, применение шаблона полностью исключает риски ошибок.

Шаг 4.
Соедините все боковые элементы, сделайте верхнюю и нижнюю обвязку.

Важно. Болты не затягивайте до упора. Делать это надо постепенно и только под строительный уровень, контролируйте инструментом правильность положения вертикальных стоек.

Шаг 5.
Проверьте устойчивость каркаса, повторно подтяните все соединения. Сильно пошатайте конструкцию руками, если прочности недостаточно, то установите дополнительные раскосы или иные упоры. Имейте в виду, что распорки под углом считаются более надежными, они лучше удерживают конструкции от смещений.

Практический совет. Для увеличения жесткости конструкции рекомендуется во всех прямых углах каркаса дополнительно зафиксировать металлические угольники с размером катетов примерно 10×10 см.

Шаг 6.
Подготовьте фермы стропильной системы. Это самый сложный для изготовления элемент, делается в несколько этапов.

1. Замерьте длину, на которую перекрываются две трубы. Имеется в виду стропилина и продольная труба, лежащая на каркасе сверху.
2. Около самой стенки прорежьте болгаркой две линии, отрезанный кусок загните внутрь трубы или полностью удалите.
3. Вставьте подготовленные концы двух элементов друг в друга, просверлите отверстия и соедините болтом. Для прочности зафиксируйте металлический угольник.

Шаг 7.
Установите собранные стропильные фермы на каркас гаража.

Теперь сборный каркас готов, можно начинать его обшивку профлистами.

Обшивка гаража профнастилом

Цены на профнастил

Профнастил

Начинать рекомендуется с крыши, длина листов должна отвечать длине скатов. Если вам удалось выполнить это условие во время заказа кровельных материалов – отлично. Если нет, то резать листы придется самостоятельно. Во время покупки обращайте внимание, чтобы размеры листов были кратными длине скатов, за счет этого уменьшится количество непродуктивных отходов. Кровля устанавливается по обычной технологии, профлисты укладываются с нахлестом в одну волну, в верхней части монтируется металлический коньковый элемент.

Коньковый элемент зафиксирован саморезами

После монтажа крыши приступайте к обшивке боковых поверхностей гаража.

Профлисты фиксируются специальными саморезами по металлу, не покупайте саморезы по дереву. В чем между ними разница? Разница в концевиках. У метизов по металлу диаметр бура такой же, как и диаметр тела самореза. У метизов по дереву диаметр бура меньше диаметра тела, имейте в виду эту особенность. Если сложно высверливать отверстия в трубах самими саморезами, то можно вначале работать дрелью, а только потом вкручивать метизы.

Установите на место фронтоны и можете приступать к навешиванию ворот.

Они могут быть традиционными створчатыми на мощных металлических петлях или современными с электрическим приводом. Как показывает практика, обыкновенные ворота исправно служат весь период эксплуатации гаража, а современные требуют ежегодного профилактического ухода. Что касается частоты ремонта, то все зависит от качества изделий и условий их эксплуатации.

Створчатые ворота обшиваются такими же профлистами, роллетные и складные полностью готовы к использованию. В створчатых нужно приварить площадку для установки замка.

Каркас створки двери (отдельный вход)

Отдельный вход обшит профлистом

Практический совет. Отдельную входную дверь в воротах делать не рекомендуется, она только усложняет конструкцию холодного гаража. Дверь нужна, если гараж теплый, с ее помощью сокращаются тепловые потери.

Сам гараж готов, подключайте свет, устанавливайте включатели, осветительные приборы и розетки.

Видео – Строительство гаража из профнастила

На сегодняшний день автомобиль не считается предметом роскоши, поэтому имеется почти в каждой семье. Для того чтобы защитить транспортное средство от негативного воздействия окружающей среды и продлить срок эксплуатации, его нужно хранить в специальной постройке. Можно, конечно, ставить авто на платной стоянке, но это повлечет значительные финансовые затраты. Правильным решением в данной ситуации станет строительство личного гаража из профнастила.

Такие конструкции пользуются огромной популярностью, так как имеют много преимуществ и отлично вписываются в общий вид земельного участка, кроме этого, подобные сооружения вполне реально изготовить своими руками.

Особенности: плюсы и минусы

Гараж из профнастила представляет собой строение, которое устанавливают из профилированных листов стали. Данный материал может иметь различную высоту волны и толщину, поэтому в зависимости от того, какая предполагается нагрузка на конструкцию, могут выбирать профнастил марки С18 или С21. При этом, чем больше будет высота волны листов, тем надёжнее получится постройка. Так как вес профлиста небольшой, то монтаж такого гаража чаще всего выполняют на ленточный или трубный фундамент. Чтобы ускорить процесс установки конструкции, рекомендуется приобретать готовые комплекты деталей
, на сборку которых уйдет не более 3 дней, они, как правило, состоят из каркаса, кровли, стен, ворот и карниза.

Кроме этого, гараж из металлопрофиля можно изготовить по индивидуальному проекту, для этого готовятся чертежи постройки и закупается нужный материал. Главным достоинством самостоятельного строительства считается экономия денежных средств и времени.

Что же касается положительных качеств профнастила, то к ним можно отнести:

• морозоустойчивость;
• легкий вес;
• долговечность и надежность в использовании;
• негорючесть материала;
• удобство в транспортировке;
• низкая стоимость;
• эстетичный вид;
• высокая устойчивость к процессам гниения;
• не нуждается в дополнительной обработке.

Несмотря на наличие плюсов, профлисты имеют и свои минусы:

• Возможность деформации. При ржавлении металла и сильном ударе, защитный слой материала повреждается.
• Легкость взлома. Если грабители захотят проникнуть внутрь такого гаража, то сделать это им не составит особого труда. Поэтому постройку рекомендуется устанавливать только во дворе дома.
• Низкая теплопроводность. Летом металл сильно нагревается, а зимой охлаждается.
• Конструкция нуждается в дополнительной опоре.

Выбор места

Перед тем как заняться строительством гаража, необходимо не только приобрести профилированные листы, но и подобрать место, где будет располагаться будущая постройка. Гараж не рекомендуется возводить рядом с другими хозяйственными объектами, так как это может препятствовать выезду и въезду автомобиля. Часто гараж строят таким образом, чтобы линия его ворот располагалась на линии забора. Благодаря этому доступ к конструкции будет прост, и она еще дополнительно выполнить роль части ограждения.

Кроме этого, гараж можно установить впритык к одному из строений, расположенных на земельном участке. В данном случае не придется возводить одну из стен. Но стоит заметить, что нельзя пристраивать конструкцию к дому, так как внутрь помещений будет проникать не только неприятный запах бензина, автомобильных масел, но звук двигателя.

Важным моментом при выборе места для гаража считается и проверка уровня грунтовых вод и почвы. Это нужно делать для того, чтобы в дальнейшей эксплуатации, конструкция «не съехала» под воздействием смещения почвы.

Схемы и чертежи

Любое строительство начинается с создания плана, не является исключением этого и монтаж гаража из профлистов. Перед началом установочных работ нужно сделать точный расчет размеров и начертить схему, по которой можно будет легко определить нужное количество материала. Размеры гаража зависят от габаритов транспортного средства и от того, что планируется дополнительно хранить в постройке. Если сооружение будет предназначено только для автомобиля, то в нем достаточно оборудовать место для его стоянки и разместить несколько стеллажей. Как правило, для этого подойдет самый простой проект с размером гаража 4х6 метров.

Чтобы строение получилось не только удобным, но и гармонично вписалось в ландшафтный дизайн участка, при его проектировании важно продумать каждый квадратный метр.
Поэтому вначале чертят схему расположения всей конструкции, а затем выполняют внутреннюю планировку. Когда будет известна ширина и длина гаража, можно легко высчитать расход строительного материала. При создании чертежа стоит обратить внимание на то, чтобы несущие трубы были цельными и длинными.

Особенно это касается каркаса конструкции, в схемах следует указать эскиз каркаса и прописать, из каких элементов он будет состоять.

Кроме этого, в плане гаража стоит предусмотреть способ соединения труб. В том случае, если металлоконструкция строится для постоянной эксплуатации, и ее не будут переносить в другое место, то желательно для крепления использовать сварку. Что же касается разборного гаража, то для него потребуются специальные крепежные детали в виде гаек, болтов и уголков. Схема гаража должна также включать и чертежи ворот.

После того как проектирование завершено, можно составить план выполнения работ, приступать к строительству.

Установка гаража из профилированных листов является несложным процессом, но чтобы она прошла быстро и порадовала хорошим результатом, следует приобрести качественный материал и подготовить соответствующие инструменты. Для монтажных работ под рукой нужно иметь:

• строительную рулетку или линейку;
• дрель и сверла для работы по металлу;
• болгарку;
• гаечные ключи;
• цветной маркер для нанесения разметок.

Дополнительно также стоит побеспокоиться о мерах безопасности, купив такие средства индивидуальной защиты, как перчатки, очки и маска. Они помогут избежать травмирования кожи и глаз во время работы с металлом.

Что же касается материала, то для установки гаража понадобятся трубы из оцинкованного металла и профиля. Так как на строительном рынке продаются профили с квадратным и прямоугольным сечением, то лучше всего отдавать предпочтение первым. Они просты в монтаже и быстро собираются. Каркас гаража должен быть железный, поэтому, чтобы обеспечить ему хорошую прочность, рекомендуется делать основные стойки из труб диаметром не менее 100 мм.
Под каркас конструкции можно укладывать материал сечением 60 мм.

Технология монтажа

Установка гаража не представляет особой сложности, поэтому ее можно осуществить своими руками. Чтобы это начать, сначала следует выбрать подходящее место для размещения строения и залить фундамент, он послужит одновременно прочным основанием и полом для строения. Затем возводится каркас, готовые детали которого можно сварить или собрать на крепления. Следующим этапом в монтаже считается обшивка каркаса профнастилом, она, как правило, занимает несколько дней.

После того как будет готов каркас, обшитый профлистами, останется только установить ворота. Их каркас изготавливают из металлического уголка при помощи сварки, а затем обшивают профнастилом. Для начинающих мастеров такое строительство может показаться сложным, но на самом деле это не так. Главное при выполнении всех работ – придерживаться одного правила: «строим правильно»
. Поэтому важно все делать не спеша, точно соблюдать размеры, указанные в чертежах гаража, так как малейшая ошибка может повлечь за собой различные проблемы в эксплуатации.

Фундамент

Строительство гаража из металлолистов состоит из многих этапов, первым из которых является закладка основания. Для этого вырывают яму и засыпают ее речным песком, который будет выполнять роль «подушки». Затем по всему периметру будущей конструкции устанавливают металлические столбцы и заливают их бетоном. В качестве несущих креплений можно использовать как трубы с круглым, так и прямоугольным сечением.

Кроме этого, из бетона возможно сделать не только фундамент, но и пол гаража. Чтобы его залить, вначале верхний слой почвы хорошо очищается от мусора и определяется нужный уровень. Бетонный пол будет прочным, если его дополнительно армировать.
Покрытие часто возводят из дерева, используя половые доски или брусья.

Стены

Профлисты считаются универсальным строительным материалом, поэтому они хорошо подходят для обшивки стен в гараже. Для этих целей рекомендуется профнастил категории «С»
, его крепят к обрешетке с помощью саморезов. При этом выставлять листы рекомендуется в высоту, таким образом, конструкция приобретет привлекательный вид. Панель материала нужно монтировать строго по уровню, а все элементы крепления «сажать» на резиновые прокладки.

Для более надежного крепления листов места их стыков можно закрыть специальными заклепками.

Крыша

Кровля, возводимая для гаража, делается как с утеплением, так и без него. В зависимости от этого ее могут устанавливать в один или два ската. В том случае, если конструкция вплотную размещена к стенам других хозяйственных объектов, то желательно выбирать один скат с размещением в одной плоскости со скатом соседней постройки. Кроме этого, односкатная кровля пользуется огромной популярностью в строительстве, так как ее проще возводить.

Профлисты для крыши выбираются по длине, и они не должны при монтаже образовывать много стыков, которые в дальнейшем могут послужить проблемой и дать течь. Если же лист приобретался ранее, и его длины недостаточно, то можно укладывать листы внахлест, а полученные швы покрыть битумом или специальным герметиком. Выравнивать профнастил следует перед его креплением, учитывая линии карниза.

Утепление

Во время строительства гаража из профилированного листа важно предусмотреть его температурный режим внутри. Оптимальным показателем для него в зимнее время является температура от +1С до +5С. Стоит заметить, что даже при больших морозах, прогревать помещение гаража не рекомендуется, так как это может навредить работе агрегатов автомобиля. Поэтому, чтобы обеспечить строению постоянную температуру, его нужно утеплить. На сегодняшний день существует много видов теплоизоляции, среди которых можно выделить:

• жидкий пенополиуретан;
• утеплители на основе минеральных волокон;
• пенополистирольные плиты.

Каждый из вышеперечисленных теплоизоляторов характеризуется своими преимуществами и недостатками. Так, утепленный пенополистирольными плитами гараж обеспечит отличные условия для хранения автомобиля, но после укладки изоляции потребуется дополнительно выравнивать поверхность стен и потолка. Кроме этого, полистирол под воздействием солнечных лучей сильно нагревается и может выделять вредные вещества. В итоге получится теплый, но безопасный для здоровья гараж.

Их накладывают небольшим слоем в 5 см и они могут заменять даже кирпичную кладку толщиной 80 см. Данный материал является экологичным и пожаробезопасным, отвечает всем стандартам эксплуатации. Изоляцию укладывают в промежутках между предварительно установленными в стену профилями.

Перед тем, как построить гараж из профлиста
, нужно определить цель
, которую преследует заказчик:

• укрыть транспортное средство от превратностей непогоды, солнечного ультрафиолета;
• защитить автомобиль от сезонных катаклизмов и чужого недоброго глаза;
• создать комфортную всесезонную среду для сохранности техники и системных работ по её обслуживанию;
• сочетать защитные возможности строения с функциями хранилища негабаритных бытовых вещей, которым не нашлось места в доме, или собранного урожая.

Исходя из цели
, в качестве стоянки для авто можно построить
:

• навес из профнастила (односкатный, двускатный, многоскатный или арочный);
• небольшой облегчённый гараж для временной стоянки на фундаменте неглубокого заложения;
• капитальную постройку гаража из профнастила на или ленточном, с утеплением стен и крыши, устройством смотровой ямы или погреба.

К сведению:
Гаражный бокс из профнастила не подлежит никаким формам легализации: на него не надо получать разрешение и согласовывать его постройку в различных инстанциях.

Во всех случаях профилированный лист
подойдёт и для стен, и для крыши, и даже для ворот — какими бы по виду они не были (распашные, подъёмные, сдвижные). А крепить листы
придётся на деревянный, металлический или же комбинированный (из деревянных и металлических элементов) каркас
:

Так складывается технологическая последовательность изготовления гаражей из профнастила
.

Гараж из профнастила своими руками: особенности

Профилированный лист
из стали в зависимости от толщины и высоты волны может иметь различное практическое применение, которое зашифровано в маркировке. Какой брать профлист на гараж
? Советуем Вам наиболее популярны марки С18
и С21
. При этом, «С»
означает вид листа
— стеновой, а цифры
— высоту волны в сантиметрах.

Чем больше высота волны
, тем надёжнее лист противостоит несущей нагрузке
, тем реже можно устанавливать элементы обрешётки
.

Приемлемым вариантом для гаража считается профнастил с маркировкой НС
— несуще-стеновой, трапециевидного профиля, оцинкованный, либо с алюминиево-кремниевым или полимерным покрытием.

Гибкость листа требует прочной основы
— отсюда каркасная технология строительства.

А общая лёгкость материала (вес конструкции будет чуть больше 1 тонны) позволяет довольствоваться столбчатым, трубным или ленточным фундаментом неглубокого заложения.

Весь процесс, включая устройство фундамента
, займёт 2 недели
.

Перед тем, как построить гараж из профнастила своими руками, желательно раскрой листов заказать поставщику и иметь помощника, а то и 2-х. для ускорения монтажных работ
.

Самый простой способ
— собрать гараж из готовых элементов купленного комплекта. В этом случае достаточно подготовить фундамент
и 3 дня уйдёт на сборку. Заводские комплекты гаража из гофрированного листа различаются по количеству комплектующих элементов и цене:

• базовый вариант
  (каркас, стены,кровля, карниз, ворота распашные);
• расширенный вариант
  (базовый + окно, дверь, водосток, секционные ворота);
• утеплённый вариант
  (расширенный + утеплитель, внутренняя отделка) — самый дорогой.

Можно купить гараж-конструктор из профлиста
, где все составляющие элементы будут уже в сборе (стены, крыша, ворота с утеплением и внешней и внутренней отделкой).

Но, если существует непреодолимое желание сделать самодельный гараж из профнастила
, следует начать с проекта гаража и закупки материалов, необходимого инструмента.

Проектом может послужить чертеж гаража из профлиста
своими руками или типовой вариант из базы Интернета, который должен содержать все нюансы конструкции гаража и все размеры, необходимые для работы.

Например, смотрите ниже: гараж из профнастила своими руками — чертеж
:

Каркасная технология
предполагает устройство надёжного остова из дерева или металла, к которому будет крепиться листовой материал. При этом он обеспечит идеальную геометрию
всей конструкции, противостояние
подвижкам почвы.

Что должно быть под рукой на начало работ?

1. Для разметки площадки (колышки, молоток, шнур (бечева).
2. Измерительный инструмент (пузырьковый или лазерный уровень, рулетка).
3. Оборудование и приспособления для устройства фундамента (штыковая лопата, лом, бетономешалка, пассатижи, правило).
4. Инструмент для раскроя профлиста (ножницы и ножовка по металлу, электропила «болгарка»).
5. Инструмент для сборки каркаса (шуруповёрт).
6. Для монтажа неразъёмных соединений (сварочный аппарат с набором электродов).

Перед тем, как обшить гараж профлистом
помните, что профилированный лист с полимерным покрытием при нарезке «болгаркой»
получает оплавленный рваный срез
, уязвимый к коррозии. Чтобы этого избежать, необходимо использовать специальный диск для резки профнастила толщиной 1-1,5 мм
. А срез покрывать подходящего цвета краской.

Достоинства и недостатки

Достоинства профнастила:

• морозоустойчив лёгкий негорючий материал, который не подвержен гниению;
• не боится подвижек грунта и не нуждается в профилактических работах весь период эксплуатации;
• при необходимости удобен для транспортировки;
• допускает фрагментарный ремонт покрытия;
• долговечен (срок эксплуатации — 30-40 лет) и прост в монтаже;
• позволяет сократить сроки возведения гаража до 10 дней;
• имеет низкую себестоимость и презентабельный вид и долго сохраняет его при эксплуатации.

Недостатки:

• непоправимая деформация листа при сильном ударе и ржавление металла в месте повреждения защитного слоя;
• низкая теплопроводность;
• относительная лёгкость криминального проникновения.

Сочетание в конструкции каркаса металла и дерева может быть следствием нехватки средств
на один из видов. В этом случае брус
используют для промежуточных опор или горизонтальных элементов. При этом возникает сложность соединения дерева и металла в общую конструкцию. В итоге страдает надёжность каркаса
как основы для профилированного листа.

Как сделать гараж из профнастила своими руками — фото
:

Набор стройматериалов

Строим гараж из профнастила — перечень стройматериалов
(при упрощении задачи — от ряда позиций можно отказаться):

Для устройства фундамента:

• доски или ОСП (для опалубки) или трубы ᴓ20см, бетонные блоки;
• рулонный герметик;
• металлический пруток (ᴓ6-8 мм) для армирования;
• вязальная проволока (1 мм) или пластиковые хомуты;
• сухая смесь М 400.

Для монтажа каркаса гаража:

• металлопрофиль 10х10 и 5х5 или клеёный брус того же сечения;
• крепёж (анкеры, дюбеля, саморезы по металлу);
• заготовки металлического уголка для соединения деревянных элементов.

Для монтажа стен и крыши:

• профилированный лист С или НС;
• саморезы с резиновыми прокладками;
• битум для гидроизоляции стыков;
• утеплитель (минвата, стекловата, пенополистирол);
• плёночный гидроизолятор;
• мембранная плёнка;
• листовой материал для внутренней облицовки;
• шпунтованная доска или прорезиненное покрытие для пола;
• доборные детали для крыши (водостоки, конёк).

Для монтажа ворот:

• металлопрофиль 10х10;
• профилированный лист С;
• петли (6 штук);
• электропривод;
• засов;
• замок.

Важно:
Запас расходных материалов должен составлять 10%
от всего объёма. Это предотвратит остановку работ из-за отсутствия
необходимого.

Несколько советов, перед тем как сделать гараж из профнастила:

1. Место для гаража
   должно быть удалено от забора на 1 метр, находиться в 5 метрах от красной линии, в 3-х метрах от бокового проезда и, желательно, — в 7 шагах от крыльца.
2. При проектировании стоит учесть уровень грунтовых вод
   . При уровне выше 2.5 метров — смотровую яму или погреб обустраивать нельзя. Если рельеф пониженный
   — стоит позаботиться об устройстве дренажной системы вокруг гаража.
3. Уберегут гараж от сырости бетонированные отмостки
   — шириной 50 см, с небольшим уклоном от цоколя. Они же обеспечат удобный проход вокруг постройки.
4. Для лучшей сохранности автомобиля предпочтительно его размещать на стоянке в стороне от смотровой ямы, которая является причиной конденсата. Если размер гаража или материальные средства не позволяют рядом, при эксплуатации гаража её нужно накрывать щитом из досок.
5. Расчет временных затрат
   на строительство — заливка фундамента — 2-3 недели
   ; монтаж каркаса — 1-2 дня
   ; крепление профнастила (без утепления и внутренней отделки) — 1 день
   (силами 3-х человек); установка ворот — 1-2 дня
   .
6. Земляные работы и устройство фундамента эффективнее выполнять в тёплое время года. Монтаж стен и крыши гаража желательно проводить в сухую безветренную погоду.
7. При готовом каркасе
   монтаж профнастила можно начинать как со стен, так и с крыши.
8. Утеплив стены и крышу гаража из профнастила, придётся подумать и об его отоплении
   , так как гофра не хранит тепло. При возможности подключения к электропроводке дома эффективен будет инфракрасный обогреватель
   . В противном случае — выручит печь на твёрдом топливе
   .

Последовательность работ по строительству

1. Разработка или привязка к местности
   готового проекта гаража.
2. Подготовка строительной площадки
   (расчистка, выравнивание, разметка).
3. Земляные работы
   (подготовка ям или траншеи для фундамента, подготовка котлована для смотровой ямы, погреба, создание открытой дренажной системы в 1 метре от стен гаража с отводом в естественный водоём).
4. Устройство фундамента
   гаража в зависимости от вида:

• трубного — из металлических или асбестовых труб ᴓ20 см, заглублённых на 50см в грунт, для прочности залитых бетоном или засыпанных мелким гравием; в угловые трубы закладывается металлический пруток для крепления каркаса;
• — применяются ж/б сваи сплошного сечения, для их установки понадобится аренда спецтехники;
• — траншея глубиной 40 см по периметру гаража оформляется опалубкой для выведения цоколя на высоту 20 см, выстилается рулонным герметиком, заполняется перевязанной арматурой и заливается бетоном; этот вид фундамента — лучший вариант
  , если планируются устройство смотровой ямы или погреба.

или смотровой ямы (отсыпка песком дна котлована, наружная гидроизоляция, бетонирование пола и стен (укладка стен из кирпича), оформление края ямы уголком, монтаж для погреба герметичного люка, выполнение стяжки чернового пола).

Монтаж каркаса:

• крепление нижней обвязки из металлопрофиля к цоколю на слое герметика и вертикальных стоек анкерами к закладным прутам по углам;
• выполнение верхней обвязки из металлопрофиля
  ;
• установка промежуточных стоек;
• монтаж ферм крыши
  , если она двускатная, стропил;
• укрепление металлопрофилем въездной рамы
  ;
• покраска каркаса.

Обшивка гаража профнастилом
— стен и крыши:

• положение листа выбирается так, чтобы профиль ускорял сток дождевой воды;
• первый лист крепится к угловой стойке без выступающих острых срезов;
• лист прошивается саморезами в каждую волну по нижнему и верхнему краю, в остальных местах шаг крепления не превышает 50см;
• саморезы не следует ввинчивать с избыточным усилием, чтобы не повредить защитный слой листа;
• каждый следующий лист кладут внахлёст, перекрывая 10 см предыдущего (места стыков промазывают герметиком); на крыше один лист перекрывает другой на 20см;
• до установки кровли на стропильную систему укладывают лаги из досок, мембранную плёнку, плитный утеплитель, рулонный герметик, и лишь потом — лист профнастила;
• стык профлиста на двускатной крыше оформляют коньком из листовой стали; по краю выступающего настила устанавливают водостоки;
• работы по утеплению и облицовке стен производятся изнутри помещения.

Установка ворот:

• подготовка рамы в зависимости от вида ворот
  (распашные, подъёмные, сдвижные);
• облицовка рамы профилированным листом по типу стен;
• монтаж петель (по 3 на каждую дверь) или специальных механизмов: для сдвижных ворот — роликовый, для подъёмных — рычажно-шарнирный;
• монтаж засовов и замков;
• отделка чистового пола (настил, покраска).

Алгоритм действий, навыки применения инструмента, надёжный помощник на стройплощадке — вот всё, что нужно для самостоятельного возведения гаража из профнастила
. Строение получится прочным, тёплым, удобным для технического обслуживания автомобиля и красивым, насколько это позволяет выбор цвета и профиля гофролиста. А результат будет радовать лет 40
.

Полезное видео

Смотрите видео, как покрыть гараж профнастилом
:

Строительство гаража – трудоемкий процесс, требующий от хозяина серьезных затрат времени и денег. Однако это не означает, что гараж невозможно построить в короткие сроки и по бюджетной цене. Для этих целей отлично подойдет профилированный лист, используемый в качестве основного строительного материала. Что такое профилированный лис, и как построить гараж из профнастила своими руками, разберемся ниже.

Преимущества и недостатки профнастила для строительства гаража

Профнастил – строительный материал, выполненный из листа металла, которому придают специальную форму для увеличения жесткости. Строения, возведенные при помощи профлиста, обладают следующими преимуществами:

1. Скорость постройки. Гараж реально построить за 2-3 дня.
2. Стоимость возведения. Выбор данного материала в качестве основы для гаража значительно снижает его стоимость.
3. С материалом легко работать, и для этого не требуется обладать определенными навыками или инструментом.
4. Материал не подвержен горению и стойко переносит морозы.
5. Долговечность постройки. При использовании качественного профнастила конструкция простоит не один десяток лет.
6. В случае возникновения необходимости гараж из профнастила можно перенести с одного места на другое.
7. Приятный внешний вид.

К сожалению, как и любой другой продукт, профилированный лист обладает некоторыми недостатками:

1. Гараж, сооруженный из профнастила, нуждается в утеплении. Без него температура внутри помещения будет мало отличаться от температуры на улице.
2. В случае сильного удара лист деформируется, и вернуть ему первоначальную форму крайне проблематично. Скорее всего, придется менять поврежденный лист на новый.
3. Гараж из данного материала является слабой преградой для воров и хулиганов.

Как правильно выбрать профилированные листы

При выборе профлиста для строительства гаража обращайте внимание на материалы, имеющие следующую маркировку:

1. С – профнастил, используемый для обшивки стен.
2. НС – несущий стеновой профнастил, обладающий большей толщиной листа и способный выдерживать большие нагрузки.
3. Н – самый крепкий профнастил, толщина металла и глубина бороздок которого обеспечивают постройке максимальную прочность. Используется для возведения стен с нуля.

Обратите внимание! Цифра, идущая после маркировки, показывает глубину волны профнастила. Чем больше значение, тем прочнее материал.

Схемы и чертежи

Перед началом строительства, для определения необходимого количества строительных материалов, создается схематичный план конструкции, выполненный в виде подробного чертежа. На нем указываются основные размеры постройки, способы соединения различных элементов друг с другом и прочие детали.

Чертеж составляется собственными силами или используется готовый вариант, который можно легко найти на нашем портале. Грамотно составленный чертеж позволит возвести постройку быстро, надежно и с использованием строго необходимого количества строительного материала.

Выбор места и разметка

Следующим шагом, после подготовки и согласования чертежа, является выбор места под постройку и его разметка. Выбирая место, обращайте внимание на следующие нюансы:

1. Место расположения гаража должно быть легкодоступным. Подъезд не должны загораживать другие здания или иные препятствия.
2. Выбирайте ровную площадку, без существенных перепадов высот.
3. Грунтовые воды не должны залегать близко к поверхности основания гаража . Иначе конструкция «поплывет», и срок ее эксплуатации значительно уменьшится.
4. Не желательно пристраивать гараж впритык к стене жилого дома. Выбудете слышать гул мотора, да и неприятные запахи со временем начнут проникать в жилое помещение.

Разметка:

• на участке под постройку размещаются 4 колышка, которые обозначают углы здания;
• между ними натягивается веревка, обозначающая стены;
• после отмечаются ключевые элементы конструкции, например, расположение несущих опор.

Порядок строительства гаража из профнастила своими руками

При постройке конструкций из профнастила руководствуйтесь следующим алгоритмом действий:

• сначала возводится фундамент будущей постройки;
• следующим шагом становится возведение стен;
• кроем крышу;
• устанавливаем ворота.

При правильной подготовке процесс не вызовет особых сложностей – строительные работы реально закончить за пару дней.

Фундамент

Фундамент под гараж закладывается так:

1. Размечаем периметр строения, вбивая по углам колышки и натягивая между ними прочную нить.
2. Роем траншею шириной в 400 миллиметров и глубиной в 500 миллиметров. Больше не нужно, так как вес конструкции маленький, и возведение основательного фундамента не требуется.
3. По углам вкапываем несущие опоры и закладываем металлический уголок для будущих ворот гаража.
4. Каждые 1,5 метра устанавливаем дополнительные стойки, укрепляющие каркас постройки.
5. Аккуратно заливаем траншею бетоном.

Обратите внимание! В качестве основания под фундамент может послужить монолитная бетонная плита.

Дайте фундаменту пару дней, чтобы просохнуть, после чего приступайте к монтажу стен.

Стены

Для обшивки стен гаража профлистом не требуется прилагать значительных усилий и, при наличии хорошего инструмента, процедура завершается в течение 1-2 дней. Обшиваются стены так:

1. Крепим профлист к опорной угловой стойке таким образом, чтобы он не выступал за ее пределы. Крепление начинается с верхнего угла листа.
2. Следующие листы кладем внахлест, так, чтобы одна волна накрывала другую.
3. Места стыка обрабатываются герметиком, что исключает проникновение в помещение сырости и образование ледяной корки внутри помещения зимой.

Стойки делают усиленными, если профлист выступает только в качестве обшивки.

Крыша

Для односкатной крыши листы из профнастила крепятся таким образом, чтобы их волны совпадали с волнами листов, выступающих в роли обшивки стены. Козырек не стоит делать больше 3 сантиметров. Стыки обрабатываются герметиком и хорошенько связываются друг с другом посредством специальных креплений.

Отнеситесь к этой процедуре с особой внимательностью, иначе в непогоду крыша начнет протекать, и в помещении будет сыро, что плохо скажется на сохранности автомобиля и комплектующих.

Ворота

Ворота в гараж бывают двух видов:

• на основе подъемного механизма. Наиболее сложный и дорогой вариант;
• двустворчатые ворота, стандартной конструкции. Наиболее распространенный и дешевый вариант, с установкой которого у вас не возникнет никаких проблем.

Утепление

Утепление гаража – важный этап. В неутепленном гараже будет очень холодно, отчего зимой с заведением транспортного средства могут возникнуть проблемы. Оптимальной температурой в помещении считается интервал от 1 о до 5 о. Для этого помещение утепляют специальными материалами, среди которых выделяют:

• минеральную вату;
• пенопласт.

Как утеплить минеральной ватой

Традиционный материал для утепления, использующийся в большинстве построек подобного типа. Лучше всего применять твердые базальтовые плиты, так как они обеспечивают максимальную теплоизоляцию и легки в обращении.

Для ее применения не требуется обладать специальными навыками, и весь процесс легко осуществить собственными руками. Между стенкой и минеральной ватой желательно проложить слой гидроизоляции, так как при намокании ее термоизоляционные свойства ухудшаются.

Использование пенопласта

Использование пенопласта в качестве утеплителя позволяет:

• сэкономить бюджет, так как пенопласт – дешевый строительный материал;
• не подвержен гниению;
• легко обрабатывается подручными инструментами;
• долговечен;

К минусам относят:

• разрушение под воздействием солнечных лучей;
• легко уничтожается мелкими грызунами;
• не пропускает воздух. Требуется дополнительная вентиляция помещения.

Важно! Обрабатывайте стыки между листами пенопласта герметиком. Это предотвратит образование конденсата на стенах.

Автомобилизация населения в нашей стране достигла уже довольно высокого уровня, поэтому потребность в гаражах тоже растёт, что приводит к повышению их стоимости. Поэтому строительство гаража из профнастила предстаёт отличным выходом из положения. В этой статье будут подробно изложены некоторые нюансы такого рода строительства, знание которых поможет справиться с сооружением гаража без привлечения специалистов со стороны.

Для строительства также понадобится некоторый инструмент. Следует заранее приготовить:

• Шуруповёрт или электродрель с такой функцией;
• Отвес, рулетку и строительный уровень (желательно лазерный или водяной);
• Сварочный инвертор;
• Угловую шлифмашину (болгарку);
• Ножницы для металла;
• Совковую и штыковую лопаты, лом;
• Бетономешалку или ёмкость для замешивания раствора (корыто, ванна и др.);
• Кувалду.

Основным материалом для сооружения гаража выступает профнастил.
Помимо него, понадобятся следующие материалы:

• Цемент, песок, щебёнка и арматура для основания;
• Стальной уголок 40х40 мм или профильная труба 40х20 мм для каркаса;
• Стальные трубы диаметром 60 мм для каркаса;
• Доборные элементы (ветрозащитные планки, водосточная система);
• Саморезы;
• Доски для опалубки;
• Расходный материал (отрезные круги, гвозди, электроды, проволока и др.).

Перед покупкой всех необходимых материалов предварительно стоит определиться с местом, где будет располагаться автомобильный “дом”. В целях пожарной безопасности не стоит строить его вплотную к жилым постройкам. Это также значительно уменьшит количество вдыхаемых выхлопных газов, особенно в тёплое время года.

Также, важно обеспечить беспрепятственный выезд машины, поэтому перед воротами должно быть свободное пространство, но в то же время оно не должно быть слишком большим, иначе зимой придётся тратить слишком много усилий на расчистку снежных завалов.

Сам участок строительства должен быть относительно ровным, чтобы минимизировать трудовые и денежные расходы на его выравнивание.

Каких-либо строгих градостроительных норм СНиП, касающихся гаражей из профнастила, не существует, но ряд рекомендаций все же необходимо соблюдать. Так, к примеру, расстояние между постройкой и соседским забором должно быть не менее 1 м. Это необходимо для того, чтобы вода с крыши гаража не попадала на участок соседей. Что касается “красной линии”, то размещать ворота на одном уровне с ней не рекомендуется, так как должен быть соблюдён отступ в 5 метров, если проезд является главным, и 3 метра в случае, когда проезд боковой.

Покупке профнастила стоит уделить особое внимание. Потребуется профнастил с маркировкой “С”, что означает “стеновой”. Вариантом с наименьшей стоимостью выступает продукция с маркировкой С-8 (вторая цифра обозначает высоту волны, выраженную в миллиметрах) и С-9.

Однако эта марка нуждается в более частом креплении, а также является довольно шумным в ветреную погоду, так как коэффициент жёсткости у него относительно невелик.
Оптимальным выбором выступает профнастил С-20. Также, профнастил различается и по толщине металла, для гаража же вполне хватит 0,5 мм.

Пошаговый процесс строительства гаража

Весь процесс немного отличается от хода работ при из СИП-панелей.

Непосредственно сам процесс строительства начинается с разметки местности.

Помните, что любое строительство должно начинаться с проектирования, нарисуйте чертеж будущего гаража, а также расположение его на генплане всего участка. Это поможет вам продумать все мелочи строительства и не допустить возможных ошибок.

Следует руководствоваться тем, что гараж, рассчитанный на один легковой автомобиль, должен быть не менее 6 метров в длину и 4 метров в ширину. Осуществляется разметка при помощи деревянных кольев или других подходящих предметов, которые втыкаются по углам строения, а натягиваемая между ними бечёвка отмечает расположение будущих стен.

Дальнейшие же действия зависят от того, будет ли сооружаться полноценный фундамент или же дело ограничится бетонными “подушками” под опоры каркаса. В первом случае необходимо будет снять слой грунта на глубину 0,5 м, во втором – выкопать квадратные углубления размером около 50х50х50 см по углам гаража, а также в середине каждой из сторон (кроме той, где будут располагаться ворота).

Чертежи гаража

Устройство фундамента

Для гаража из профнастила имеет свою особенность, так как параллельно с ней должна производится и установка металлических опор каркаса. Как уже упоминалось выше, под опоры следует выкопать углубления 50х50х50 см по углам строения. Далее, в них следует поместить стальные трубы и забить их при помощи кувалды на глубину в соответствии с планом строительства.

Во время забивки опор следует контролировать вертикальность их положения с помощью уровня, так как после завершения погружения выровнять трубу будет довольно сложно. После забивки всех столбов между ними следует выкопать траншею шириной в 30 см. Если грунт на участке сыпучий, то потребуется сооружение опалубки. Затем путём смешивания цемента с песком и щебёнкой готовится бетонный раствор и заливается в опалубку.

Перед этим дно траншей следует присыпать слоем речного песка толщиной 5-10 см. Заливку бетонного раствора нужно производить в несколько заходов, а для того, чтобы со временем основание не растрескалось, нужно произвести укладку арматуры.

Устройство смотровой ямы

На этапе строительства фундамента производится и устройство смотровой ямы, если таковая предусмотрена планом. Располагать её необходимо с учётом размеров автомобиля.

Как правило, смотровую яму выкапывают на глубину 1-1,2 м от уровня будущего гаражного пола. Стены смотровой ямы в обязательном порядке следует укрепить при помощи стальной сетки и оштукатурить. Пол нужно застелить рубероидом в три слоя и забетонировать.

Для удобства пользования ямой можно соорудить ступеньки, которые также следует забетонировать. Края ямы надо укрепить стальным уголком, а в дальнейшем её можно будет использовать и как погреб для хранения припасов. Однако если уровень грунтовых вод очень высокий, то сооружение смотровой ямы не рекомендуется.

Монтаж каркаса – наиболее ответственный этап строительства. К нему необходимо приступать только после застывания фундамента, то есть не ранее, чем через неделю. Как сварить каркас для гаража? Сейчас расскажем!

Уже установленные опоры необходимо соединить поперечинами, в роли которых следует использовать профильную трубу квадратного или прямоугольного сечения (40х20 мм или 40х40 мм). Количество поперечин зависит от высоты сооружения. Обвязка также зависит от размеров листов профнастила.

Иногда в качестве поперечин используют деревянные бруски. Однако это не очень целесообразно, так как древесина менее долговечна по сравнению с металлом, к тому же увеличивается объём работы, так как закрепить бруски непосредственно к стальным опорам всё равно не выйдет и к ним придётся приваривать металлические пластины и просверливать в них отверстия под саморезы.

На этом же этапе производят и сборку въездных ворот. Ворота в гараж должны быть основательными и тяжелыми, чтобы предупредить кражу имущества. В качестве основы выступает все та же профильная труба, при расчёте же размеров створок желательно не только учитывать размеры авто, но и ширину листов профнастила. Для ворот также понадобятся сварные петли, размер которых зависит от массивности створок. Стандартными являются петли диаметром 30 мм.
При необходимости можно использовать по три петли на одну створку. После окончания сварочных работ весь металлический каркас необходимо покрасить защитной эмалью.

Если все предыдущие этапы строительства выполнялись согласно нормам, то сборка стен не вызовет больших затруднений даже у совсем малоопытных мастеров. Закреплять листы нужно в вертикальном положении, внахлёст с шагом между саморезами в 300 мм в нижнюю часть волны.

Располагать саморезы надо строго под прямым углом, чтобы снизить вероятность проскальзывания, что может привести к повреждению верхнего защитного слоя и быстрому проявлению коррозии. Стыки между листами следует герметизировать.

В этих целях необходимо перед закреплением каждого последующего листа на предыдущий нужно укладывать специальную гидроизоляционную мембрану. Это позволит избежать попадания влаги, снега и холодного воздуха внутрь гаража. Такой гараж получается не теплый, но он отлично защищает машину и инвентарь от осадков и солнца. Чтобы в гараже была плюсовая температура зимой необходимо, чтобы он был утепленным. В необходимо добавлять утеплитель, например, или плиты базальтовой ваты.

Крыша из профнастила

Гаражная крыша может быть выполнена в двух вариантах: односкатном или двускатном. А может быть вообще плоская кровля. В зависимости от выбранного варианта следует произвести монтаж стропила из все той же профильной трубы. Угол наклона кровли должен обеспечивать своевременный сход снежной массы, но при этом гармонично вписывать в экстерьер гаража.

После установки стропильной системы необходимо произвести монтаж обрешётки, частота которой напрямую зависит от угла ската крыши, если он более 15 градусов, то она может быть не совсем сплошной. Если же уклон менее 15 градусов, то лучше сделать обрешётку сплошным рядом, чтобы исключить продавливание кровли снежной массой.

Монтаж кровельной обшивки следует начинать с закрепления планок и водостоков. Первым делом на нижний край крыши нужно прикрепить крючки для водосточной системы и уложить на них непосредственно сам водосток.

Затем по периметру крыши надо установить специальные ветрозащитные планки, представляющие собой гнутый под углом стальной лист, который предотвращает проникновение атмосферных осадков под кровлю здания.

Стоит учесть такую особенность: на нижний край крыши, на котором установлена водосточная система, ветрозащитная планка должна крепиться так, чтобы её конец опускался в водосток.

Сами листы профнастила следует располагать волнами в параллель с осью гаража, необходимо это для обеспечения хорошего стока воды и схода снега. Сверху боковой ветрозащитной планки нужно наложить лист профнастила и выровнять его по краю кровли, затем прикрепить его вместе с планкой к обрешётке. Аналогичным же способом необходимо продолжать прикрепление листов до противоположного конца.

Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны.
Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.
