Аудио усилитель для колонок своими руками

Подключение динамиков к ноутбуку, телевизору или другому источнику музыки иногда требует усиления сигнала с помощью отдельного устройства. Идея собрать усилитель своими руками хороша, если вы склонны к работе с печатными платами в домашних условиях и имеете некоторые технические навыки.

Как сделать усилитель звука

Начало работ по сборке усиливающего устройства для колонок того или иного типа состоит из поиска инструментов и комплектующих. Схема усилителя на печатной плате собирается с помощью паяльника на термоустойчивой опоре. Рекомендуется использовать специальные паяльные станции. Если сборка своими руками проводится для целей тестирования схемы или для использования в течение небольшого срока, подойдет вариант «на проводах», но вам потребуется больше места для размещения комплектующих. Печатная плата гарантирует компактность устройства и удобство в дальнейшем применении.

Дешевый и распространенный усилитель для наушников или малых динамиков создается на базе микросхемы – миниатюрного управляющего блока с заранее вшитым набором команд управления электрическим сигналом. К схеме с микросхемой остается добавить всего несколько резисторов и конденсаторов. Суммарная стоимость усилителя любительского класса в итоге значительно ниже цены готовой профессиональной аппаратуры из ближайшего магазина, но и функционал ограничивается изменением выходной громкости аудиосигнала.

Помните об особенностях компактных одноканальных усилителей, собираемых своими руками на основе микросхем серий TDA и их аналогов. Микросхема выделяет большое количество тепла в процессе работы, поэтому вы должны исключить или минимизировать ее соприкосновение с другими деталями устройства. Радиаторная решетка для отвода тепла рекомендуется к использованию. В зависимости от модели микросхемы и мощности усилителя увеличивается размер требуемого радиатора. Если усилитель собирается в корпусе, следует предварительно спланировать место под теплоотвод.

Другая особенность сборки усилителя звука своими руками – низкое потребляемое напряжение. Это позволяет использовать простой усилитель в автомобилях (питание от авто аккумулятора), в дороге или дома (питание от специального блока или батарей). Некоторые упрощенные усилители звука требуют напряжения тока всего в 3 Вольта. Потребляемая мощность зависит от того, какая степень усиления звукового сигнала требуется. Усилитель звука c плеера для стандартных наушников потребляет около 3 Ватт.

Начинающему радиолюбителю рекомендуется воспользоваться компьютерной программой для создания и просмотра принципиальных схем. Файлы для таких программ могут иметь расширение *.lay – они создаются и редактируются в популярном виртуальном инструменте Sprint Layout. Создание схемы своими руками с нуля имеет смысл, если вы уже набрались опыта и желаете экспериментировать с полученными знаниями. Иначе ищите и скачивайте готовые файлы, по которым можно быстро собрать замену низкочастотному усилителю для автомагнитолы или цифровому комбоусилителю для гитары.

Для ноутбука

Собирается звукоусилитель своими руками для ноутбука в одном из двух случаев: встроенные динамики вышли из строя либо же их громкости и качества звучания недостаточно для ваших нужд. Потребуется простой усилитель, рассчитанный на мощность внешних колонок до 2 Ватт, и сопротивление обмоток до 4 Ом. Для его сборки своими руками кроме стандартных инструментов радиолюбителя (плоскогубцы, паяльная станция) потребуется печатная плата, микросхема TDA 7231, блок питания на 9 Вольт. Самостоятельно подберите корпус, в котором разместятся компоненты усилителя.

В список закупаемых комплектующих добавьте следующие позиции:

• конденсатор неполярный 0,1 мкФ – 2 шт.;
• конденсатор полярный 100 мкФ – 1 шт.;
• конденсатор полярный 220 мкФ – 1 шт.;
• конденсатор полярный 470 мкФ – 1шт.;
• резистор постоянный 10 КОм – 1 шт.;
• резистор постоянный 4,7 Ом – 1 шт.;
• выключатель двухпозиционный – 1 шт.;
• гнездо для выхода на громкоговоритель – 1 шт.

Порядок сборки определите самостоятельно в зависимости от того, какую электросхему формата *.lay вы скачали. Радиатор подберите такого размера, чтобы его теплопроводность позволила сохранять рабочую температуру микросхемы ниже 50 градусов Цельсия. Если устройство постоянно используется с ноутбуком вне помещений, ему потребуется самодельный корпус с прорезями или отверстиями для циркуляции воздуха. Собрать такой корпус можно своими руками из пластикового контейнера или остатков старой радиоаппаратуры, закрепив плату с помощью длинных винтов.

Для наушников своими руками

Простейший стереоусилитель для портативных наушников должен обладать небольшой мощностью, но самым важным параметром будет энергопотребление. В идеальном примере конструкция запитана от пальчиковых батареек, в крайнем случае, от простого адаптера на 3 Вольт. Вам понадобится высококачественная микросхема TDA 2822 или ее аналог (например, КА 2209), электронная схема сборки усилителя своими руками на TDA 2822. Дополнительно возьмите комплектующие:

• конденсаторы 100 мкФ (4 шт.);
• до 30 см медного провода;
• гнездо для провода наушников.

Теплоотводящий элемент понадобится, если желаете сделать усилитель компактным и с закрытым корпусом. Усилитель можете собрать на готовой или самодельной печатной плате либо навесным монтажом. Импульсный трансформатор в источнике питания может создавать помехи, поэтому не используйте его в данном варианте усилителя. Готовый усилитель обеспечит приятный и мощный звук с плеера (записи или радиосигнал), планшета или телефона.

Схема усилителя для сабвуфера

Низкочастотный усилитель собирается своими руками на микросхеме TDA 7294. Используется как для создания мощной акустики с басами в квартире, так и в качестве автоусилителя – в этом случае, правда, нужно приобрести двухполярный источник питания на 30-35 Вольт. На рисунках ниже описано расположение комплектующих, а также номинал резисторов и конденсаторов. Такой усилитель для сабвуфера обеспечит выходную мощность до 100 Ватт с выделяющимися низкими частотами.

Мини усилитель звука для колонок

В качестве устройства усиления звука для отечественных или зарубежных домашних колонок подойдет описанная выше конструкция для ноутбуков. Стационарное размещение устройства позволит выбирать любой адаптер питания из имеющихся в наличии. Миниатюрность и приемлемый внешний вид недорогого усилителя вы сможете обеспечить, соблюдая несколько правил:

1. Готовая качественная печатная плата.
2. Прочный пластиковый или металлический корпус (закажите у мастера).
3. Размещение компонентов заранее спланировано.
4. Усилитель спаян аккуратно, без лишних капель припоя.
5. Радиатор касается только микросхемы.
6. Использованы готовые гнезда для выхода сигнала и ввода питания.

Ламповый усилитель звука своими руками

Ламповые усилители звука – это дорогостоящие устройства при условии, что вы закупаете все комплектующие на собственные средства. Старые радиолюбители иногда держат у себя коллекции ламп и других деталей. Собрать ламповый усилитель на дому своими руками относительно легко, если вы готовы потратить несколько дней на поиск подробных схем в интернете. Схема усилителя звука в каждом случае уникальна и зависит от источника звука (старый магнитофон, современная цифровая техника), источника питания, предполагаемых габаритов и других параметров.

Усилитель звука на транзисторах

Сборка предусилителя звука своими руками без использования сложных микросхем возможна на транзисторах. Усилитель на германиевых транзисторах легко встраивают в современные аудиосистемы, он не требует дополнительной настройки. Недостатком схем на транзисторах считается больший размер плат в сборе. Неприятна и зависимость от «чистоты» фона – вам потребуется экранированный кабель, либо дополнительная схема подавления шумов и пульсаций из сети.

Видео: усилитель мощности звука своими руками

Простой усилитель звука своими руками 1 часть

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!

У многих владельцев смартофонов и планшетов стоит проблема звука, точнее его недостаточной громкости. К сожалению, программными средствами, решить ее удается очень редко. Поэтому нужно применить метод достаточно простой и бюджетный, чтобы сделать несложное электронное устройство, которое увеличит мощность вашего устройства. Тогда можно будет слушать любимую музыку и просматривать видео на нормальной и даже очень сильной громкости.

В этом видео-уроке будет показан самый простейший усилитель звука, который может сделать любой человек, даже школьник, который никогда не брал в руки паяльник. Его схема, подходящая для мобильного телефона, состоит из простейших компонентов. Когда усилитель будет готов, можно улучшить качество воспроизведения звука, воспользовавшись . О том, как его сделать, показано в отдельном видео на сайте.

В этой же статье речь пойдет об усилителе, к которому можно присоединить просто динамик, или воспользоватся идеей, как сказано выше.

Схема усилителя звука на микросхеме lm386

Что нужно для сборки усилителя?

Во-первых, нам нужен разъем для кроны, крона на 9 вольт, один динамик, мощностью 1 Вт и сопротивление 8 Ом. Кроме этого также нужен один мини-джек на 3,5 мм, один резистор на 10 ом, переключатель, микросхема LM386 и один конденсатор на 10 В и 220 MF. Схема была нарисована на листе бумаги.

Схема усилителя для телефона

Как вы можете увидеть, эта микросхема содержит четыре фиксатора на каждой стороне, есть 8 фиксаторов в целом. Чтобы не путать и не перевернуть микросхему вверх ногами и припаять неправильно, на ней имеется выемка в форме полукруга. Нам нужно положить микросхему так, чтобы этот значок расположился сверху и можно паять все шаг за шагом.

Вы могли бы заметить, что номер 6-это предпоследняя лапка справа, к ней припаяем один провод. Этот провод должен быть привязан к выключателю, второй контакт от выключателя должен быть связан с плюсом коннектора кроны.

Следующий этап.

Под номером 5 контакт, он последний с правой стороны. К нему нужно припаять конденсатор, у которого есть два полюса – плюс и минус. Как мы должны идентифицировать их? Есть ноль с черной полоской – это минус, другая сторона – это плюс. По схеме мы соединяем плюс с последним контактом справа.

Давайте двигаться вперед. Минус от конденсатора надо припаять к плюсу динамика. Мы собираемся взять провод и удлинить контакт конденсатора. Теперь припаяем провод минуса конденсатора к плюсу от динамика. Далее минус от динамика присоединим к 4-му и 2-му фиксаторам микросхем. Будем использовать при этом перемычку между данными ножками микросхемы.

Теперь надо подключить резистор. К второй его ножке припаяем проводок. Он является плюсом от мини-джека. Если разобрать его, вы можете увидеть там два контакта для левого и правого каналов. Соединим их вместе и припаяем красный провод, которым мы удлинили провод от резистора. Минус, или, иначе говоря, масса от мини-джека должен быть припаян к минусу динамика.

Наконец, мы просто должны припаять минус разъема кроны к минусу динамика. Берем провод и припаиваем к минусу динамика. Вот и все. Это очень легко. Вы могли заметить, что это заняло 5-10 минут.

Теперь можно проверить усилитель звука для мобильных телефонов и смартфонов.

У него будут различные габариты и сложность построения схемы. В статье будет затронуто сразу три типа усилителей — на транзисторах, микросхемах и лампах. И начать стоит именно с последних.

Ламповый УНЧ

Такие можно часто встретить в старой аппаратуре — телевизорах, радиоприемниках. Несмотря на устаревание, такая техника все еще пользуется популярностью у меломанов. Бытует мнение, будто ламповый звук намного чище и красивее, нежели «оцифрованный». Вполне возможно, во всяком случае такого эффекта, как от ламп, не добиться применением транзисторных схем. Стоит заметить, что схема усилителя звука (простейшая, с использованием ламп) может быть реализована на одном лишь триоде.

В данном случае необходимо сигнал подавать на сетку радиолампы. К катоду подводится напряжение смещения — корректируется путем подбора сопротивления в цепи. На анод через конденсатор и первичную обмотку трансформатора подается напряжение питания (свыше 150 Вольт). Соответственно, вторичная обмотка подключается к динамику. Но это простая схема, а на практике часто применяют двух- или трехкаскадные конструкции, в которых имеется предварительный и оконечный усилитель (на мощных лампах).

Недостатки и преимущества ламповых конструкций

Какой же недостаток может быть у ламповой техники? Выше было упомянуто о том, что анодное напряжение должно быть свыше 150 Вольт. Вдобавок к этому обязательно наличие переменного напряжения 6,3 В для питания нитей накалов ламп. Иногда требуется 12,6 В, так как существуют лампы с таким напряжением накала. Отсюда вывод — огромная необходимость использовать массивные трансформаторы.

Но есть плюсы, которые отличают ламповую технику от транзисторной: простота монтажа, долговечность, практически невозможно вывести из строя всю схему. Разве что разбить нужно баллон лампы, чтобы сломать ее. Чего не скажешь о транзисторах — чрезмерно нагретое жало паяльника или статика запросто могут разрушить структуру перехода. Такая же проблема и с микросхемами.

Транзисторные схемы

Выше приведена схема усилителя звука на транзисторах. Как можно заметить, она достаточно сложная — используется большое количество компонентов, которые позволяют всей системе работать. Но если разбить их на мелкие составляющие, то окажется, что не все так и сложно. И вся схема работает практически так же, как и вышеописанная на вакуумном триоде. По сути, полупроводниковый транзистор — это не что иное, как триод.

Простейшая конструкция — это схема на одном полупроводнике, на базу которого подается сразу три напряжения: от плюса питания через сопротивление положительное и от общего провода отрицательное, а также от источника сигнала. Снимается усиленный сигнал с коллектора. Выше приведена в пример схема усилителя звука (простейшая на транзисторах). Она в чистом виде не используется.

Микросхемы

Намного современнее и качественнее будет усилитель на микросхемах. Благо на сегодняшний день их великое множество. Простейшая схема усилителя звука на микросхеме содержит крайне малое количество элементов. И сделать самостоятельно хороший УНЧ сможет любой человек, который умеет более-менее сносно обращаться с паяльником. Как правило, микросхемы содержат пару-тройку конденсаторов и сопротивлений.

Все остальные элементы, необходимые для работы, имеются в самом кристалле. Но самое главное — это питание. Для некоторых конструкций нужно использовать двухполярные блоки питания. Зачастую проблема возникает именно в них. Микросхемы, которым нужно такое питание, например, довольно сложно использовать для изготовления автомобильного усилителя.

Полезные «примочки»

Раз уж начался разговор об усилителях на микросхемах, то нелишним будет упомянуть о том, что они могут использоваться с темброблоками. Специально для таких устройств выпускаются микросхемы. Они содержат в себе все необходимые компоненты, останется только правильно произвести монтаж всего устройства.

И у вас появится возможность производить регулировки тембра звучания музыки. Вкупе со светодиодным эквалайзером это будет не только удобным, но и красивым средством визуализации звука. И самое интересное для любителей автозвука — это, конечно же, возможность подключения сабвуфера. Но этому стоит посвятить отдельный раздел, ведь тема интересная и познавательная.

Сабвуфер — это просто

Преимущества современных усилителей на микросхемах

Рассмотрев все возможные типы усилителей, можно сделать вывод: наиболее качественные и простые изготавливаются только на современной элементной базе. Очень много микросхем выпускается именно для усилителей низких частот. В качестве примера можно привести УНЧ типа TDA с различными цифровыми обозначениями.

Они используются практически везде, так как имеются как маломощные, так и мощные микросхемы. Например, для портативных колонок компьютера лучше всего использовать микросхемы, у которых мощность не выше 2-3 Вт. А вот для автомобильной техники или акустики домашнего кинотеатра желательно применять микросхемы мощностью свыше 30 Вт. Но обратите внимание на то, что нуждаются в защите звука. Схемы должны содержать плавкий предохранитель, который защитит от короткого замыкания в цепи.

Плюс еще и в том, что не требуется массивный блок питания, поэтому можно без проблем использовать готовый, например, от ноутбука, ПК, старых МФУ (у новых, как правило, блок питания находится внутри). Легкость монтажа — это то, что важно для начинающих радиолюбителей. Единственное, что требуется для таких устройств, — это качественное охлаждение. Если речь идет о мощной технике, то придется устанавливать принудительное — один или несколько кулеров на радиаторе.

Купив хороший ноутбук или крутой телефон, мы радуемся покупке, восхищаясь множеством функций и скоростью работы устройства. Но стоит подключить гаджет к динамикам, чтобы послушать музыку или посмотреть фильм, мы понимаем, что звук производимый устройством, как говорится «подкачал». Вместо полноценного и чистого звучания, мы слышим невразумительный шёпот с фоновым шумом.

Но не стоит расстраиваться и ругать производителей, проблему со звуком можно решить самостоятельно. Если вы немного разбираетесь в микросхемах и умеете хорошо паять, то вам не составит труда сделать собственный усилитель звука. В нашей статье мы расскажем как сделать усилитель звука для каждого типа устройства.

Ниже мы приведём схемы и описания разных вариантов усилителя звука:

Усилитель звука для наушников

• Микросхема TDA2822 или аналог KA2209.
• Схема сборки усилителя.
• Конденсаторы 100 мкФ 4 штуки.
• Гнездо для штекера наушников.
• Разъём для адаптера.
• Примерно 30 сантиметров медного провода.
• Теплоотводящий элемент (для закрытого корпуса).

Схема усилителя звука для наушников
Усилитель изготавливается на печатной плате или навесным монтажом. Не используйте в данном виде усилителя импульсный трансформатор, поскольку он может создавать помехи. После изготовления, данный усилитель способен обеспечить мощный и приятный звук с телефона, плеера иди планшета.
Ещё с одним вариантом самодельного усилителя для наушников, вы можете ознакомится в видеоролике:


Усилитель звука для ноутбука


Усилитель для ноутбука собирается в тех случаях, если мощности встроенных в него динамиков не хватает для нормального прослушивания, или если динамики вышли из строя. Усилитель должен быть рассчитан на внешние динамики до 2 ватт и сопротивление обмоток до 4 Ом.

Усилитель звука для ноутбука
Для сборки усилителя вам потребуются:

• Печатная плата.
• Микросхема TDA 7231.
• Блок питания на 9 вольт.
• Корпус для размещения компонентов.
• Конденсатор неполярный 0,1 мкФ — 2 штуки.
• Конденсатор полярный 100 мкФ — 1 штука.
• Конденсатор полярный 220 мкФ — 1 штука.
• Конденсатор полярный 470 мкФ — 1 штука.
• Резистор постоянный 10 Ком — 1 штука.
• Резистор постоянный 4,7 Ом — 1 штука.
• Выключатель двухпозиционный — 1 штука.
• Гнездо для входа на громкоговоритель — 1 штука.

Схема усилителя звука для ноутбука
Порядок сборки определяется самостоятельно в зависимости от схемы. Радиатор охлаждения должен быть такого размера, чтобы рабочая температура внутри корпуса усилителя не превышала 50 градусов по Цельсию. Если вы планируете использовать устройство вне помещения, то для него необходимо изготовить корпус с отверстиями для циркуляции воздуха. Для корпуса можно использовать пластиковый контейнер или пластмассовые коробки из под старой радиоаппаратуры.
Визуальную инструкцию вы можете посмотреть в видеоролике:


Усилитель звука для автомагнитолы


Данный усилитель для автомагнитолы собран на микросхеме TDA8569Q, схема не сложная и очень распространённая.

Усилитель звука для автомагнитолы
Микросхема имеет следующие заявленные характеристики:

• Входная мощность 25 ватт на канал в 4 Ом и 40 ватт на канал в 2 Ом.
• Напряжение питания 6-18 вольт.
• Диапазон воспроизводимых частот 20-20000 Гц.

Для использования в автомобиле, к схеме необходимо добавить фильтр от помех, которые создаются генератором и системой зажигания. Микросхема также имеет защиту от короткого замыкания на выходе и перегрева.

Схема усилителя звука для автомагнитолы
Сверяясь с представленной схемой произведите закупку необходимых компонентов. Далее нарисуйте печатную плату и просверлите в ней отверстия. После этого протравите плату хлорным железом. В заключении лудим и начинаем припаивать компоненты микросхемы. Учтите что дорожки питания лучше покрыть более толстым слоем припоя, чтобы не было просадок по питанию.
На микросхему нужно установить радиатор или организовать активное охлаждение с помощью куллера, иначе при повышенной громкости усилитель будет перегреваться.
После сборки микросхемы, необходимо изготовить фильтр для питания по приведённой ниже схеме:

Схема фильтра от помех
Дроссель в фильтре мотается в 5 витков, проводом сечением 1-1,5 мм., на феритовом кольце диаметром 20 мм.
Также данный фильтр можно использовать если ваша магнитола ловит «наводки».
Внимание! Будьте внимательны и не перепутайте полярность питания, иначе микросхема сгорает моментально.
Как сделать усилитель для стерео сигнала, вы также можете узнать из видео:


Усилитель звука на транзисторах


В качестве схемы для транзисторного усилителя используйте схему приведённую ниже:

Схема транзисторного усилителя звука
Схема хоть и старая но имеет массу поклонников, по следующим причинам:

• Упрощённый монтаж из-за малого количества элементов.
• Нет необходимости перебирать транзисторы в комплементарные пары.
• 10 ватт мощности, с запасом хватает для жилых комнат.
• Хорошая совместимость с новыми звуковыми картами и проигрывателями.
• Отличное качество звука.

Начните сборку усилителя с питания. Разделите два канала для стерео двумя вторичными обмотками идущими от одного трансформатора. На макете сделайте мосты на диодах Шоттки для выпрямителя. После мостов идут CRC-фильтры из двух конденсаторов по 33000 мкф и между ними резистор 0.75 Ом. Резистор в фильтр нужен мощный цементный, при токе покоя до 2А он будет рассеивать 3 Вт тепла, поэтому лучше взять с запасом на 5-10 Вт. Остальным резисторам в схеме, мощности 2 Вт будет достаточно.

Усилитель на транзисторах
Переходим к плате усилителя. Всё, кроме выходных транзисторов Tr1/Tr2, находится на самой плате. Выходные транзисторы монтируются на радиаторах. Резисторы R1, R2 и R6 лучше сначала поставить подстроечными, после всех регулировок выпаять, измерить их сопротивление и припаять окончательные постоянные резисторы с аналогичным сопротивлением. Настройка сводится к следующим операциям — с помощью R6 выставляется, чтобы напряжение между X и нулём было ровно половиной от напряжения +V и нулём. Затем с помощью R1 и R2 выставляется ток покоя — ставим тестер на измерение постоянного тока и измеряем ток в точке входа плюса питания. Ток покоя усилителя в классе А максимальный и по сути, в отсутствие входного сигнала, весь уходит в тепловую энергию. Для 8-омных колонок этот ток должен быть 1.2 А при напряжении 27 вольт, что означает 32.4 ватта тепла на каждый канал. Поскольку выставление тока может занять несколько минут, то выходные транзисторы должны быть уже на охлаждающих радиаторах, иначе они быстро перегреются.
При регулировке и занижении сопротивления усилителя может вырасти частота среза НЧ, поэтому для конденсатора на входе лучше использовать не 0.5 мкф, а 1 или даже 2 мкф в полимерной плёнке. Считается что данная схема не склонна к самовозбуждению, но на всякий случай между точкой Х и землёй ставится цепь Цобеля: R 10 Ом + С 0.1 мкф. Предохранители нужно ставить как на трансформатор, так и на силовой вход схемы.
Хорошей идеей будет использование термопасты для максимального контакта между транзистором и радиатором.
Теперь несколько слов о корпусе. Размер корпуса задаётся радиаторами — NS135-250 по 2500 квадратных сантиметров на каждый транзистор. Сам корпус делается из оргстекла или пластмассы. Собрав усилитель, прежде чем начать наслаждаться музыкой, необходимо для минимизации фона правильно развести землю. Для этого присоедините СЗ к минусу входа-выхода, а остальные минуса выведите на «звезду» возле конденсаторов фильтра.

Корпус усилителя звука на транзисторах
Примерная стоимость расходных материалов для транзисторного усилителя звука:

• Конденсаторы фильтра 4 штуки — 2700 рублей.
• Трансформатор — 2200 рублей.
• Радиаторы — 1800 рублей.
• Выходные транзисторы — 6-8 штук 900 рублей.
• Мелкие элементы (резисторы, конденсаторы, транзисторы, диоды) около — 2000 рублей.
• Разъёмы — 600 рублей.
• Оргстекло — 650 рублей.
• Краска — 250 рублей.
• Плата, провода, припой около — 1000 рублей

В итоге получается сумма — 12100 рублей.
Также вы можете посмотреть видеоролик по сборке усилителя на германиевых транзисторах:


Ламповый усилитель звука


Схема простого лампового усилителя состоит из двух каскадов — предварительный усилитель на 6Н23П и усилитель мощности на 6П14П.
Схема лампового усилителя
Как видно из схемы, оба каскада работают в триодном включении, а анодный ток ламп близок предельному. Токи выстраиваются катодными резисторами — 3мА для входной и 50мА для выходной лампы.
Детали используемые для лампового усилителя должны быть новыми и высокого качества. Допустимое отклонение номиналов резисторов может составлять плюс-минус 20%, а ёмкости всех конденсаторов можно увеличить в 2-3 раза.
Фильтрующие конденсаторы должны быть рассчитаны на напряжение не меньше 350 вольт. На такое же напряжение должен быть рассчитан и межкаскадный конденсатор. Трансформаторы для усилителя могут быть обычными — ТВ31-9 или более современный аналог — TWSE-6.

Ламповый усилитель звука
Регулятор громкости и баланса стерео на усилитель лучше не устанавливать, поскольку данные регулировки можно сделать в самом компьютере или плеере. Входная лампа выбирается из — 6Н1П, 6Н2П, 6Н23П, 6Н3П. В качестве выходного пентода применяют 6П14П, 6П15П, 6П18П или 6П43П (с увеличенным сопротивлением катодного резистора).
Даже если у вас имеется работающий трансформатор, для первого включения лапового усилителя лучше использовать обычный трансформатор с выпрямителем на 40-60 ватт. Только после успешного испытания и настройки усилителя можно установить импульсный трансформатор.
Гнёзда для штекеров и кабелей используйте стандартные, для подключения динамиков лучше установить «педальки» на 4 контакта.
Корпус для лапового усилителя обычно делают из оболочки старой техники или кейсов системных блоков.
Ещё один вариант лампового усилителя вы можете посмотреть в видеоролике:


Классификация усилителей звука


Чтобы вы могли определить к какому классу усилителей звука принадлежит собранное вами устройство, ознакомьтесь с приведённой ниже классификацией УМЗЧ:

Усилитель класса А
• Класс А
  — усилители этого класса работают без отсечки сигнала на линейном участке вольтамперной характеристики усилительных элементов, что обеспечивает минимум нелинейных искажений. Но за это приходится расплачиваться большим размером усилителя и огромной потребляемой мощность. КПД усилителя класса А составляет всего лишь 15-30%. К данному классу относят ламповые и транзисторные усилители.

Усилитель класса В

• Класс В
  — усилители класса В работают с отсечкой сигнала 90 градусов. Для режима такой работы используется двухтактная схема, в ней каждая часть усиливает свою половину сигнала. Основной минус усилителей класса В, это искажения сигнала по причине ступенчатого перехода одной полуволны к другой. Плюсом данного класса усилителей считают высокий КПД, иногда достигающий 70%. Но не смотря на высокую производительность, современных моделей усилителя класса В, вы не встретите на прилавках.

Усилитель класса АВ

• Класс АВ
  — это попытка объединения усилителей описанных выше классов, с целью добиться отсутствия искажений сигнала и высокого коэффициента полезного действия.

Усилитель класса Н

• Класс Н
  — разработан специально для автомобилей, у которых имеется ограничение напряжения, питающего выходные каскады. Причиной создания усилителей класса Н служит то, что реальный звуковой сигнал имеет импульсный характер и его средняя мощность намного ниже пиковой. В основе схемы данного класса усилителей, лежит простая схема для усилителя класса AB, работающая по мостовой схеме. Добавлена лишь специальная схема удвоения напряжения питания. Основной элемент схемы удвоения, это накопительный конденсатор большой емкости, который постоянно заряжается от основного источника питания. На пиках мощности этот конденсатор подключается схемой управления с основным источником питания. Напряжение питания выходного каскада усилителя удваивается, позволяя ему справиться с передачей пиков сигнала. КПД усилителей класса Н достигает 80%, при искажении сигнала всего в 0,1%.

Усилитель класса D

• Класс D — это отдельный класс усилителей получивший название -«цифровые усилители». Цифровое преобразование обеспечивает дополнительные возможности по обработке звука: от регулировки уровня громкости и тембра до реализации цифровых эффектов, таких как реверберация, подавление шума, подавление акустической обратной связи. В отличие от аналоговых усилителей, выходной сигнал усилителей класса D представляет собой импульсы прямоугольной формы. Их амплитуда постоянна, а длительность изменяется в зависимости от амплитуды аналогового сигнала, поступающего на вход усилителя. КПД усилителей этого типа может достигать 90%-95%.

В заключении хотелось бы сказать, что занятие радиоэлектроникой требуют большого объёма знаний и опыта, которые приобретаются в течении длительного времени. Поэтому, если у вас что-то не получилось, не расстраивайтесь, подкрепляйте свои знания из других источников и пробуйте снова!

Если нет желания тратиться на дорогие аудио-гаджеты, можно попробовать собрать автомобильный усилитель своими руками. Эта операция совсем не сложная. Главное – грамотно подойти к ее реализации.

1
Усилители – как не запутаться в их классах?

Многие аудиосистемы в современных транспортных средствах оснащаются специальным встроенным устройством, которое позволяет добиваться большей громкости звучания и качества музыки. К сожалению, такой автомобильный штатный усилитель не всегда справляется со своими задачами. Его мощности просто-напросто не хватает. В подобных случаях приходится приобретать другое устройство, которое может увеличить силу тока и напряжение звукового сигнала до определенного уровня.

Сейчас несложно приобрести практически любой автомобильный более мощный и качественный усилитель. Вопрос заключается лишь в том, какую сумму вы планируете выложить за это важное для любителей хорошей музыки устройство. Автомобильные усилители для воспроизведения высококачественного звука принято подразделять на разные классы в зависимости от чистоты выдаваемого ими сигнала и показателя полезного действия.

Минимум искажений обеспечивает автомобильный (сравнительно недорогой) усилитель класса А. Но показатель его полезного действия не превышает 20 %. Более мощными являются приспособления В-класса. Их недостаток – существенное искажение воспроизводимой музыки. Золотой серединой в данном случае можно считать устройства класса А/В. Они характеризуются средними величинами чистоты звука и полезного действия.

Автоусилители указанных классов могут иметь разное количество каналов – от 2 до 5:

• трехканальные аудиоустройства позволяют подсоединять к ним и два динамика;
• в двухканальных автомобильных приспособлениях возможно подключение только колонок;
• четырехканальные могут функционировать в режиме tri-mode (к одному выходу подключают одну моно и две стерео системы), а к пятиканальным дополнительно подключают сабвуфер.

Также существуют большие по мощности басовые усилители. Их называют моноблоками. Стоимость таких устройств высока. Поэтому автомобильный усилитель моноблок приобретается достаточно редко и теми автовладельцами, которые не привыкли ни на чем экономить.

2

Выбирая автомобильный современный усилитель, вам нужно сначала определиться с его классом, а затем – с числом каналов. И только после этого приступать к предметному разбору технических возможностей интересующего вас аудиоприспособления. Как выбрать автомобильный усилитель на практике? Обращайте внимание на следующие его характеристики:

Кроме того, имеет смысл разобраться с количеством разъемов автоусилителя. У дорогих устройств предусмотрены разнообразные линейные и высокоамплитудные входы. Первые необходимы для подключения к аудиосистеме эквалайзеров, процессов и прочих систем. А без вторых у вас не получится установить в авто магнитолу без линейного выхода.

3

Спецы в сфере радиоэлектроники утверждают – транзисторные и микросхемные аудиоусилители по качеству выдаваемого звука не идут ни в какое сравнение с устройствами УНЧ. Любой профи скажет, что ламповый автоусилитель порадует вас отличной музыкой без каких-либо искажений.

При этом собрать такой усилитель звука своими руками можно за пару часов и с минимальными финансовыми затратами.

Ламповый усилитель

Ламповый автоусилитель можно сделать на элементарной однотактной схеме. Она приведена ниже. Эта схема хороша тем, что она позволяет увеличить выходную мощность за счет параллельного попарного расположения лампочек, работающих на нагрузку.

Давайте посмотрим, как собрать простой автомобильный усилитель дома по приведенной схеме. Вам нужно взять из старого телевизора звуковой выходной и силовой трансформаторы, найти (либо приобрести) неиспользуемый блок питания и лампочки. На вход желательно ставить изделия с маркировкой 6Н2П. А на выход больше подойдет лампа 6П14П. Если старый блок питания для самодельного автомобильного усилителя найти не удалось, придется купить новое приспособление. Выбирайте любое. Главное, чтобы оно было рассчитано на 50 Герц и имело обмотки на заданные напряжения.

Ориентируясь на схему, собираете все ее элементы в одно целое (как вы сами понимаете, без знания азов радиоэлектроники сделать это будет трудновато). Затем подыскиваете подходящий корпус для размещения в нем самодельного автоусилителя. В качестве такового можно использовать ненужный корпус от системного блока. Из него даже можно не вынимать вентилятор – он будет обдувать ламповый усилитель. Вентилятор не должен функционировать постоянно. Поэтому обязательно сделать для него выключатель. Расположите это приспособление на тыльной стороне корпуса системщика. Включать его вы будете только по мере необходимости.

Ламповый усилитель

Можете сделать свой автоусилитель более элегантным и практичным, подсветив его лампочки разноцветными диодами
. Тогда при запуске аудиоустройства лампы будут светиться, например, зеленым цветом, в режиме ожидания – синим и так далее. Вот и все премудрости самостоятельной сборки простого усилителя для авто. Поверьте, от заводского устройства средней стоимости он мало чем будет отличаться, а по качеству звука будет даже превосходить его.

4

Полупроводниковые элементы дают возможность сделать маленький полупроводниковый усилитель для своего автомобиля любому умельцу, который имеет навыки выполнения несложных радиоэлектронных работ. Посмотрим, как собрать отличное аудиоустройство на микросхеме TDA8560Q. Вместо нее можно использовать и TDA2005, и TDA1558 и любую другую схему, которая выдает следующие (примерно) характеристики:

• частотный диапазон – от 20 до 20000 Герц;
• мощность (на выходе) – 25–40 Вт;
• питание (величина напряжения) – от 6 до 18 В.

Чтобы сделать автомобильный полупроводниковый усилитель, вам нужно приобрести все требуемые элементы: конденсаторы и резисторы (0,2 мкФ), трансформатор (силовой) с током до 5 А, охлаждающий радиатор, сетевой выключатель, регуляторы баланса звука и громкости, диоды с маркировкой Д245 (либо их аналоги), конденсатор (электролитический) 25 В х 4700 мкФ, разъемы (выходные и входные). Собираете все эти компоненты по схеме на печатной плате, припаиваете их, впаиваете тоненькую проволочку в дорожки питания. Затем монтируете изготовленную конструкцию на радиатор охлаждения. Ваш маленький усилитель звука готов!

Автоусилитель на микросхеме TDA

Теперь следует подумать о том, как грамотно произвести подключение автомобильного усилителя. Здесь все просто. Самостоятельно собираете блок питания (схема ниже) и выполняете его подключение к бортовой сети. Об этом далее.

5
Подключение и настройка самодельных и заводских аудиоустройств

Давайте разберемся, как подключить автомобильный усилитель самому. Если вы никогда не выполняли подобную работу, рекомендуется приобрести специальный комплект электропроводов, предназначенных именно для этих целей. Готовый набор позволит вам быстро выполнить подключение усилителя (сделанного самостоятельно либо заводского). Правда, качество звука в данном случае может быть не самым лучшим. Добиться идеального звучания можно посредством использования отдельных многожильных медных проводов:

• 2х4 для сабвуфера;
• 2х1,5 для твитеров;
• 2х2,5 для задних и передних колонок.

В качестве силовой проводки можно использовать любой провод. Его обычно подключают к кузову авто минусом, а к выходу питания магнитолы – плюсом. Но профи в области автозвука рекомендуют подсоединять усилитель немного иначе – прямо к аккумуляторной батарее транспортного средства. В данном случае придется потратиться на более дорогой и толстый провод КГ-35 либо КГ-25. Его нужно подсоединять к имеющимся клеммам на аккумуляторе. Остальные провода (между колонками и отдельными боками аудиосистемы) также подключаются к клеммам и специальным выходам.

Настройка собственными силами автомобильного усилителя, как правило, не вызывает серьезных проблем. Эту операцию следует выполнять строго по инструкции, прилагаемой к заводскому усиливающему звук устройству. А самодельные «гаджеты» настраиваются при помощи регуляторов баланса звучания и громкости, которые, как было отмечено выше, монтируются в полупроводниковые и ламповые усилители.

X
Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить
, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ROADGID S6 Pro, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Мы сами протестировали этот сканер на разных машинах
и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

Схема простого усилителя звука на транзисторах
, которая реализована на двух мощных составных транзисторах TIP142-TIP147 установленных в выходном каскаде, двух маломощных BC556B в дифференциальном тракте и один BD241C в цепи предварительного усиления сигнала — всего пять транзисторов на всю схему! Такая конструкция УМЗЧ свободно может быть использована например в составе домашнего музыкального центра или для раскачки сабвуфера установленного в автомобиле, на дискотеке.

Главная привлекательность данного усилителя мощности звука заключается в легкости его сборки даже начинающими радиолюбителями, нет необходимости в какой либо специальной его настройке, не возникает проблем в приобретении комплектующих по доступной цене. Представленная здесь схема УМ обладает электрическими характеристиками с высокой линейностью работы в частотном диапазоне от 20Гц до 20000Гц. p>

При выборе или самостоятельном изготовлении трансформатора для блока питания нужно учитывать такой фактор: — трансформатор должен иметь достаточный запас по мощности, например: 300 Вт из расчета на один канал, в случае двухканального варианта, то естественно и мощность удваивается. Можно применить для каждого свой отдельный трансформатор, а если использовать стерео вариант усилителя, то тогда вообще получится аппарат типа «двойное моно», что естественно повысит эффективность усиления звука.

Действующее напряжение во вторичных обмотках трансформатора должно составлять ~34v переменки, тогда постоянное напряжение после выпрямителя получится в районе 48v — 50v. В каждом плече по питанию необходимо установить плавкий предохранитель рассчитанный на рабочий ток 6А, соответственно для стерео при работе на одном блоке питания — 12А.

Многих радиолюбителей не устраивает звучание промышленных звуковых систем, поэтому проблема как сделать усилитель для колонок своими руками является интересной. Имеется много схем, которые пригодны для повторения начинающими радиолюбителями. Они собираются на доступных и недорогих деталях, просты в изготовлении и не требуют сложного налаживания. Можно сначала сделать усилитель звука простейшего типа, а затем переходить к более сложным конструкциям.

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

• Элементная база
• Электрические параметры
• Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Как собрать усилитель звука

Начинающим радиолюбителям нет смысла браться за повторение сложных транзисторных схем с высокими параметрами. Для регулировки таких конструкций потребуется сложная измерительная аппаратура. Самым простым вариантом для начинающих будет повторение схем, выполненных на интегральных компонентах. Для начала можно своими руками собрать простой усилитель звука небольшой мощности.

Микросхема LM386 работает в широком диапазоне питающего напряжения и обеспечивает мощность до 1,2 ватта на нагрузку 8 Ом. Коэффициент искажений сигнала не превышает 0,2%. Переменный резистор 4,7 кОм позволяет изменять коэффициент усиления от 20 до 200. Самодельное устройство можно собрать на макетной плате или навесным монтажом.

Стерео усилитель звука своими руками

Собрать качественный стерео усилитель звука для колонок своими руками довольно сложно, так как такие схемы требуют тщательной регулировки и отладки. Существуют схемы, которые обеспечивают высокое качество звучания без сложных настроек. Предлагаемая конструкция представляет собой ультралинейную схему, работающую в классе «А». Это означает, что выходной сигнал практически не искажается и повторяет форму входного сигнала. В выходном каскаде можно использовать транзисторы КТ803, КТ805 или КТ819. С выхода каскада можно получить до 15 ватт мощности, причём искажения минимальны и соответствуют параметрам аппаратуры самого высокого класса.

Схема, работающая в данном режиме, потребляет большой ток, и выходные транзисторы греются при отсутствии сигнала, поэтому они устанавливаются на радиаторы. Чтобы сделать своими руками аудио усилитель для колонок стереофонического тракта собираются две схемы – для правого и левого каналов. Если конструкция будет использоваться для автомобильной магнитолы, то этой схемы достаточно. В других случаях потребуется предварительный каскад с регулировками усиления, тембров и стерео баланса. Спаять усилитель звука лучше всего на печатной плате. Выходные транзисторы монтируются на радиаторы. Для надёжного охлаждения можно использовать кулер от компьютерного блока питания. Конденсатор С2 должен быть плёночным.

Увеличить мощность усилителя звука своими руками, можно повысив напряжение питания на 10-15%. Предварительно нужно узнать критические величины напряжения для транзисторов. В некоторых случаях поможет увеличение входного сигнала. Это эффективнее раскачает выходной каскад.

Вопрос как сделать мощный усилитель звука своими руками часто возникает у радиолюбителей с небольшим опытом работы. Браться за транзисторную схему не имеет смысла. Это сложно, долго и нет гарантии, что конструкция заработает. Лучше всего применить специальные микросхемы. Интегральный УНЧ может выдавать на выходе сотни ватт, при этом схема не нуждается в регулировке.

Усилитель для колонок своими руками для чайников

Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.

Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:

• PA01 – 50
• OPA12 – 60
• TSC1468 – 120
• PA04 – 400
• PA03 – 1000

Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.

Мини усилитель звука для колонок своими руками

Такая конструкция должна иметь небольшое количество доступных деталей, легко собираться и не нуждаться в настройке. Для такой цели лучше всего подойдут распространённые и недорогие микросхемы. Они применяются в серийной аппаратуре, но их можно использовать для домашних самоделок. Конструкция сможет обеспечить выходную мощность достаточную для озвучивания помещения среднего размера. Как сделать самый простой усилитель звука своими руками будет ясно после прочтения данной статьи.

Собрать простой мини усилитель звука, своими руками очень просто, используя готовый модуль с микросхемой РАМ8403. Для этой конструкции не потребуются никакие дискретные элементы, поскольку они предусмотрены в схеме. Достаточно подключить колонки, питание и подать входной сигнал. Сопротивление акустических систем должно быть 6-8 Ом. Выходная мощность достигает 2 ватт на канал.

Полный усилитель звука своими руками

Полный усилитель звука состоит из предварительного и оконечного каскадов, которые могут быть реализованы на транзисторах или интегральных микросхемах. Чтобы собрать аудио усилитель своими руками нужно иметь опыт и необходимое техническое оборудование, так как без измерительных приборов наладить такую конструкцию невозможно. Блок схема полного усилителя.

Регулировку устройства может выполнить только опытный радиолюбитель. На рисунке показана схема одного входного канала. В стереофонический тракт входят две такие схемы. Это каскад с активными регулировками тембра и регулятором громкости с компенсацией можно подключить к любому оконечному каскаду. Предварительный каскад собран на сдвоенном операционном усилителе с высоким быстродействием LM833 и на TL071. Вместо них можно использовать ОУ 544 серии.

Простой аудио усилитель своими руками

Простейший усилитель звука своими руками собирается на микросхеме TDA7231. Представленная схема обеспечивает выходную мощность до 1,5 ватт на четырёхомную нагрузку. Микросхема имеет большой допустимый диапазон по питанию, поэтому УНЧ может применяться в батарейных конструкциях. Ток покоя устройства не превышает 8 mA. Потребляемый ток при максимальной мощности достигает 1,5 А. К устройству можно подключить любую динамическую головку с сопротивлением 4 Ом. Для качественного воспроизведения музыки эта конструкция не подходит из-за большого процента искажений, который при максимальной громкости достигает 8%. Устройство может быть использовано в электронных игрушках с автономным питанием или системах охранной сигнализации.

Простой аудио усилитель звука для дома легко собирается на микросхеме 4069, которая содержит 6 инверторов. Система пригодна для подключения наушников при прослушивании музыкальных файлов с компьютера, телефона или планшета. Простая схема обеспечивает удовлетворительные параметры.

Изменяя сопротивление резисторов R2 и R3 можно менять коэффициент усиления устройства. Для этого УНЧ не обязательно делать печатную плату. Подойдёт стандартная макетная плата с металлизированными отверстиями.

Существует много простейших конструкций, которые доступны для повторения радиолюбителями с небольшим опытом. Для изготовления таких устройств потребуется только тестер для проверки основных цепей. После того, как в процессе изготовления и наладки простых схем появится опыт, можно переходить на более сложные системы.

Полноценная колонка не работает без усилителя так, чтобы музыку и речь было слышно из неё на приличное расстояние. Маломощный предварительный усилитель, которым оснащены, к примеру, карманные радиоприёмники и MP3-плееры, будучи подключённым к колонкам без основного усилителя, работает с перегрузкой и может выйти из строя. Однако умельцы смогут сделать усилитель звука для колонок своими руками.

Из чего можно сделать?

Усилитель для одной, двух или нескольких колонок в домашних условиях можно сделать на основе любого из устройств, в корпус от которого поместилась бы по длине и ширине его электронная плата. Корпусом может служить как сама активная колонка, в которую он устанавливается в отдельное, отгороженное пространство вместе с блоком питания, так и мощное зарядное 0.

Альтернативным решением служит корпус от старой магнитолы, из которой удалён кассетный или CD-привод, отработавший свой срок службы. Зачастую от старых автомагнитол остаётся лишь мощный стереоусилитель – в этом случае ничего переделывать не нужно. Если готовых корпусов нет – сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевых листов, двустороннего фольгированного стеклотекстолита и других материалов.

Инструкция по изготовлению

Самый простой вариант – лак для ногтей, но его стоимость может не оправдать себя.

Технология стереозвука (пространственного звучания) такова, что независимые усилители могут подключаться по отдельности и обладать отдельными колонками. Но для стереосистем, в которых сабвуфер (низкочастотный динамик или колонка) общий, стереофонический вариант усилителя собирается на одной микросхеме – и левый, и правый каналы сведены вместе при помощи дополнительных навесных (пассивных) деталей.

Рекомендации

Старайтесь не держать паяльник долго в одной точке – несколько секунд перегрева (температура свыше 250 градусов) способны отслоить слой медной фольги, и дорожку придётся заменить на медную проволоку. Проволочные дорожки из-за большей кривизны вносят дополнительную дестабилизацию в работу высокочастотных электрических цепей и каскадов.

Чтобы не перегревать микросхему, транзисторы и/или диоды (от перегрева они получают тепловой пробой), используйте паяльный флюс (в простейшем случае это раствор хлорида цинка) или лимонную кислоту и немного канифоли. Испаряющийся флюс частично охлаждает выводы радиодеталей, не давая последним перегреться. Движения должны быть чёткими, но довольно быстрыми.

Не рекомендуется использовать паяльник мощностью более 40 Вт – высокомощный за секунду и более перегреет активные радиокомпоненты.

Не пренебрегайте радиаторами. Полезно провести тепловой расчёт схемы. Выпускникам технических вузов, отучившимся на факультетах радиоэлектроники и конструирования аппаратуры, в этом плане легче. Усилитель, перегревающийся при большей громкости, рано или поздно выйдет из строя.

Нельзя завышать питающее напряжение больше максимального значения, указанного в инструкции схемы. Недостаток питания приведёт к тому, что усилитель не заработает либо сработает на минимальной мощности.

Компьютерный блок питания, использовавшийся в домашнем компьютере, который уже давно устарел по производительности, может пригодиться – он потребляет 250-400 Вт, но выдаёт не менее 70% от этого значения. Среди выходных напряжений компьютерного БП имеются 3,3; 5 и 12 В. Это универсальное решение для «самодельщиков» – блок питания от старого ПК выступает в роли лабораторного.

Согласуйте (соотнесите) мощности колонок и усилителя. Слабые колонки сгорят на мощном усилителе. Возможна и обратная ситуация, когда звук в слишком мощных колонках будет «захлёбываться». Для избавления от наводок со стороны блока питания вход и выход усилителя подключают посредством экранированной витой пары – коаксиального кабеля с двумя независимыми центральными проводниками, играющего роль акустического.

Определившись с ожидаемыми параметрами, вы соберёте универсальный усилитель, мощности которого (и колонок для него) хватит, чтобы организовать прослушивание музыки на большой территории площадью в несколько сотен квадратных метров.

В следующем видео вы узнаете один из вариантов создания усилителя звука для колонок своими руками.

Усилители звука в магазинах стоят дорого и притом не всегда отличаются высоким качеством. Следовательно, возникает желание сделать его самому. В данной статье будет рассказано, как это сделать.

Можно ли сделать усилитель колонок своими руками

В различных торговых точках можно найти большое количество усилителей для колонок, но любой радиолюбитель может создать его без особых усилий. Изготовление вручную усилителей колонок в разы экономичней. Для её создания не требуется особых знаний. Необходимо только желание и знать, как правильно её собрать, предварительно закупив необходимые материалы. Ниже рассмотрим подробную инструкцию по сборке самодельных усилителей.

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Рекомендации

Созданный вручную усилитель звука, основанный на микросхемах типа TDA и ему подобных, очень быстро нагревается. Для того чтобы предотвратить перегрев необходимо устанавливать радиаторные решётки. Размеры и типы решёток зависят от вида микросхем и мощности создаваемого устройства. Поэтому, необходимо предварительно в корпусе оставить для неё место.

Внимание.К ручному созданию усилителя требуется отнестись серьёзно во избежание коротких замыканий и выхода из строя компонентов устройства.

Что вам понадобится в процессе

Чтобы приступить к изготовлению устройства, понадобится:

• корпус;
• штекер;
• блок питания;
• микросхема;
• кнопка-выключатель;
• проводки;
• охладительный радиатор;
• шурупы;
• термоклей с термопастой;
• паяльник и канифоль.

1. Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
2. Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
3. Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.
4. Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

Справка. Самым простым видом схем является создание усилителя на основе микросхемы, в составе которой есть транзисторы и конденсаторы.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.

Усилитель своими руками для автомагнитолы

Бывает, что звук музыки в машине не такой качественный как хотелось бы. Для тех, кто не хочет тратить большие деньги на усилители, есть возможность собрать усилитель самому.

Для осуществления такой задумки, вполне подойдёт микросхема TDA8569Q. Она пользуется большой популярностью благодаря своим характеристикам:

• напряжение составляет от шести до 18 вольт;
• высокая входная мощность;
• издает частоту от 20 до 20000 Гц.

Первым этапом в сборке будет рисование печатной платы. Потом рекомендовано обработать плату хлорным железом. Дальше стоит припаять все компоненты микросхемы. Для того чтобы небыло присадок питания нужен толстый слой припоя. Также нельзя забывать оставить на корпусе место для радиаторной решётки, которая выступает в роли охлаждения.

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки, нам часто недостаточно мощности стандартных колонок. Ниже будет подробно описано как можно создать усилитель для колонок вручную. При создании усилителя следует учитывать силу мощности внешних колонок, которая составляет не больше двух ватт и сопротивляемость обмоток, что равна четырёх ОМ.

Чтобы собрать устройство понадобятся такие компоненты:

• печатная плата;
• 9 — вольтный блок питания;
• микросхема серии TDA;
• корпус;
• следующие конденсаторы: два неполярных 0,2 мкФ.полярный 100 мкФ, полярный 220 мкФ, полярный 470 мкф;
• постоянный резистор. 10 Ком м 4,7 ОМ;
• кнопка — выключатель;
• разъём для входа.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от той схемы, которую вы выбрали. Важно лишь, оставить на корпусе место для радиаторных решёток. Они важны тем, что дают воздуху из внешней среды охлаждать микросхемы.

• Первым этапом будет установка радиодеталей на печатную плату соблюдая полярность.
• Собираем корпус. При сборке корпуса следует предусмотреть место для радиаторных решёток и прочих дополнительных деталей. Корпус можно создать самому или приобрести готовый. Также в корпус можно вмонтировать плату.
• Для выявления неисправностей, следует включить устройство в тестовом режиме.
• Собираем усилитель. Для этого подключаем к блоку питания.

Собирать любые виды усилителей для колонок в домашних условиях — выполнимая задача, с которой справится каждый начинающий радиолюбитель. Простота заключается в том, что для начала сборки необходимо лишь приобрести необходимые материалы для последующей спайки. Дальше просто нужно пересмотреть все возможные и доступные схемы, и выбрать ту, которая вам подойдёт. Самый главный плюс — экономия. Ведь покупка в магазине такого устройства, обойдётся гораздо дороже.

Звуковой диапазон обхватывает частоты от 20 Гц до 20 кГц. Человек с нормальным слухом может воспринимать эти колебания. В системах hi-and полоса воспроизводимых частот может быть расширена от 15 Гц до 40 кГц. Эти системы имеют сложные конструкторские решения. Простые схемы выдающие удовлетворительное качество звучания, можно собрать и собственными силами. Схема усилителя звука, который не сложно сделать своими руками не содержит дефицитных деталей и доступна для повторения. Такая схема может обеспечить полосу частот в пределах 50 Гц-15 кГц при коэффициенте нелинейных искажений не более 0,1% и выдать на низкоомную нагрузку выходную мощность 10-15 ватт. Собрать схему усилителя звука можно как на транзисторах, так и на интегральных микросхемах.

Простая схема усилителя звука

Любой низкочастотный каскад, предназначенный для воспроизведения музыки, состоит из предварительного блока, регуляторов тембра или эквалайзера и оконечного каскада. Если устройство предназначено для работы с несколькими источниками звука, следует предусмотреть селектор входов. Так как уровень сигнала с различных устройств отличатеся друг от друга, то в селекторе учитывается возможность выравнивания входных напряжений за счёт усиления или ограничения. Самым чувствительным является микрофонный вход, а самым «грубым» является вход, предназначенный для подключения линейного выхода магнитолы или тюнера. Принципиальная схема предварительного каскада может быть собрана на транзисторах или операционных усилителях.

Простая схема усилителя звука с регулировками звука и регуляторами тембра реализована на одном транзисторе обратной проводимости. В схеме рекомендуется использовать КТ315 или КТ3102 с любым буквенным индексом. Резистором R8, на коллекторе транзистора, устанавливается напряжение 6 вольт, а резистор R1 можно заменить на постоянный. Его величина подбирается в зависимости от уровня входного сигнала.

Своими руками схему аудио усилителя легко собрать на операционном усилителе, который обладает высоким входным сопротивлением, широкой полосой обработки и малым уровнем собственных шумов.

В этой схеме используется микросхема К1401УД2, которая содержит 4 отдельных узла с общим питанием. На этой микросхеме собирается предварительный канал для стереофонического тракта. 2 ОУ работают в правом канале и 2 в левом. В монофоническом варианте можно использовать только два элемента. Устройство состоит из канала предварительного увеличения уровня с коррекцией входного напряжения и активного трёхполосного регулятора тембра, который работает по низким, средним и высоким частотам. Существенным недостатком предварительных каскадов на операционных схемах сводится к тому, что им требуется двухполярный источник питания, что заметно усложняет конструкцию.

Усилитель мощности звука так же может быть выполнен на различной элементной базе. Чаще всего для этой цели используются комплементарные пары транзисторов разной проводимости или специализированные интегральные микросхемы. Простой каскад собран на маломощных кремниевых транзисторах. Вместо пары КТ315-КТ361 можно использовать пару КТ3102-КТ3107.

Перед подачей питания динамик следует отключить, а вместо резистора R1 поставить цепочку из, соединённых последовательно, постоянного резистора на 33 кОм и потенциометра на 270 кОм. Включить питание и вращая движок потенциометра выставить в контрольной точке указанный ток коллектора. Затем замерить полученное сопротивление цепочки и заменить её на, ближайший по номиналу, постоянный резистор. Далее подбором резистора R3 нужно установить в той же точке половину питающего напряжения. Далее подключается динамик и на вход подаётся низкочастотный сигнал с источника звука. Схема не имеет регулятора громкости и тембра, поэтому к нему можно подключить любой предварительный каскад, имеющий эти функции.

Усилитель звука самодельный

Прежде чем начать выбор схемы блока низкой частоты, нужно выяснить для какой цели он будет использоваться. Одной из популярных моделей является схема для наушников, так как многие бытовые системы не дают хорошей громкости вместе с высоким качеством звучания. Схема двухканального усилителя звука может использоваться для персонального компьютера или автомобильной магнитолы. Это делает возможным слушать музыку в салоне, не мешая окружающим.

Основой устройства является низковольтный операционник. Питание, подаваемое на 2 вывод микросхемы, лежит в диапазоне от 3 до 12 вольт. Есть аналогичные схемы, выполненные на дискретных элементах, но микросхема не требует регулировки и настройки, что имеет значение в транзисторных схемах. Правильно собранный усилитель сразу начинает работать. Усилитель звука для колонок демонстрирует более сложную схему, где отдается характерное внимание качеству звука.

Простая схема усилителя звука изготовленного своими руками

При создании самодельного устройства, радиолюбителю приходится решать много различных задач. Одна из них связана с выходной мощностью, которая ограничивается напряжением питания. Прежде всего, это касается систем для автомобиля, так как они получают питание от бортовой сети. Образцовым вариантом будет приминение отдельных микросхем. Схема полного усилителя звука — это предварительный каскад с эффективными регуляторами тембра и оконечный блок. Предложенная конструкция содержит следующие характеристики:

• Выходная мощность – 20 W X 2
• Полоса частот – 40 – 18 000 Гц
• Коэффициент искажений – 1,0%
• Напряжение питания – 8-18 В

Усилитель звука для колонок схема печатной платы Мощный усилитель на микросхеме собранный своими руками можно использовать в домашних условиях или установить в автомобиле.

Усилитель звука для колонок схема печатной платы

Печатная плата для данной схемы выполнена из фольгированного текстолита методом травления. Рисунок печатных дорожек можно нанести асфальтобитумным лаком или другим составом. Травить плату проще всего в растворе хлорного железа. Для того чтобы усилитель звука на микросхеме, сделанный своими руками работал устойчиво, элемент TDA1552Q установаем на радиатор. Для получения хорошего звучания и минимальных искажений конденсаторы С11, 12, 13 и 14 должны быть плёночными. Резисторами R7 и R8 устанавливается максимальный неискажённый сигнал на акустических системах.

Схема аудио усилителя

Интегральные микросхемы постепенно вытесняют транзисторы из схем усилителей низкой частоты. Распространение получили приборы TDA2005-2052. Они выдают достаточную выходную мощность для озвучивания салона автомобиля или жилой комнаты. Простой аудио стерео усилитель звука своими руками можно собрать на одной микросхеме TDA2005.

Конденсаторы С8 и С12 лучше ставить плёночные. Если напряжение питания не превышает 12 В, то все электролитические конденсаторы должны быть на 16 В. При большем напряжении питания рабочее напряжение ёмкостей должно быть увеличено. Собранный своими руками усилитель используется для колонок с сопротивлением от 2 до 4 Ом.

Схема усилителя звукового

В них входят такие решения, когда интегральная микросхема выполнена в оконечном каскаде, а предварительный тракт собирается на транзисторах. Чтобы собрать оконечный аудио усилитель своими руками на микросхеме потребуется небольшое количество деталей. В корпус микросхемы встроены схемы защиты от короткого замыкания, от перегрузки и превышения температуры, поэтому в системе используются только переходные конденсаторы и фильтр питания. Сделать усилитель звука своими руками не сложно на микросхеме 174 серии.

Устройство включает в себя интегральную микросхему и 8 конденсаторов, поэтому печатную плату легко нарисовать самостоятельно.

Самая простая схема усилителя звука

Простейшее устройство состоит из интегральной микросхемы и двух конденсаторов. Один из них разделительный, а второй работает как фильтр по питанию. Устройство не нуждается в наладке и при правильной сборке начинает работать сразу после включения. Схема включения усилителя звука допускает питание от автомобильного аккумулятора.

Схема оконечника выполнена на микросхеме TDA7294. Номинальная мощность, отдаваемая на нагрузку 4 Ом, составляет 70 ватт, а максимальная – 100 ватт. Микросхема применяется для широкополосных акустических систем или сабвуфера. Для получения такой мощности потребуется двухполярный источник питания с напряжением 35 вольт.

Простой усилитель звука своими руками

Собрать своими руками аудио усилитель звука без микросхем можно собрать на любых транзисторах, включая как биполярные, так и полевые. Приминение полевых транзисторов в выходном каскаде предоставило создать устройство, приближающееся по характеристикам к ламповым конструкциям.

Схема владеет следующими характеристиками:

• АЧХ линейна в диапазоне 20 Гц-100 кГц
• Коэффициент искажений на 1 кГц не превышает 0,003%
• Выходная мощность 10 ватт на нагрузке 8 Ом

Для раскачки выходного каскада потребуется напряжение 0,7 вольт, которые должен обеспечить предварительный каскад. Операционный усилитель NE5534 можно заменить отечественным ОУ КР140УД608. Стабилитроны должны быть рассчитаны на напряжение стабилизации 18 вольт. 1N4705 можно заменить двумя последовательно включенными полупроводниками на 9 вольт каждый.

Подключение динамиков к ноутбуку, телевизору или другому источнику музыки иногда требует усиления сигнала с помощью отдельного устройства. Идея собрать усилитель своими руками хороша, если вы склонны к работе с печатными платами в домашних условиях и имеете некоторые технические навыки.

Как сделать усилитель звука

Начало работ по сборке усиливающего устройства для колонок того или иного типа состоит из поиска инструментов и комплектующих. Схема усилителя на печатной плате собирается с помощью паяльника на термоустойчивой опоре. Рекомендуется использовать специальные паяльные станции. Если сборка своими руками проводится для целей тестирования схемы или для использования в течение небольшого срока, подойдет вариант «на проводах», но вам потребуется больше места для размещения комплектующих. Печатная плата гарантирует компактность устройства и удобство в дальнейшем применении.

Дешевый и распространенный усилитель для наушников или малых динамиков создается на базе микросхемы – миниатюрного управляющего блока с заранее вшитым набором команд управления электрическим сигналом. К схеме с микросхемой остается добавить всего несколько резисторов и конденсаторов. Суммарная стоимость усилителя любительского класса в итоге значительно ниже цены готовой профессиональной аппаратуры из ближайшего магазина, но и функционал ограничивается изменением выходной громкости аудиосигнала.

Помните об особенностях компактных одноканальных усилителей, собираемых своими руками на основе микросхем серий TDA и их аналогов. Микросхема выделяет большое количество тепла в процессе работы, поэтому вы должны исключить или минимизировать ее соприкосновение с другими деталями устройства. Радиаторная решетка для отвода тепла рекомендуется к использованию. В зависимости от модели микросхемы и мощности усилителя увеличивается размер требуемого радиатора. Если усилитель собирается в корпусе, следует предварительно спланировать место под теплоотвод.

Другая особенность сборки усилителя звука своими руками – низкое потребляемое напряжение. Это позволяет использовать простой усилитель в автомобилях (питание от авто аккумулятора), в дороге или дома (питание от специального блока или батарей). Некоторые упрощенные усилители звука требуют напряжения тока всего в 3 Вольта. Потребляемая мощность зависит от того, какая степень усиления звукового сигнала требуется. Усилитель звука c плеера для стандартных наушников потребляет около 3 Ватт.

Начинающему радиолюбителю рекомендуется воспользоваться компьютерной программой для создания и просмотра принципиальных схем. Файлы для таких программ могут иметь расширение *.lay – они создаются и редактируются в популярном виртуальном инструменте Sprint Layout. Создание схемы своими руками с нуля имеет смысл, если вы уже набрались опыта и желаете экспериментировать с полученными знаниями. Иначе ищите и скачивайте готовые файлы, по которым можно быстро собрать замену низкочастотному усилителю для автомагнитолы или цифровому комбоусилителю для гитары.

Для ноутбука

Собирается звукоусилитель своими руками для ноутбука в одном из двух случаев: встроенные динамики вышли из строя либо же их громкости и качества звучания недостаточно для ваших нужд. Потребуется простой усилитель, рассчитанный на мощность внешних колонок до 2 Ватт, и сопротивление обмоток до 4 Ом. Для его сборки своими руками кроме стандартных инструментов радиолюбителя (плоскогубцы, паяльная станция) потребуется печатная плата, микросхема TDA 7231, блок питания на 9 Вольт. Самостоятельно подберите корпус, в котором разместятся компоненты усилителя.

В список закупаемых комплектующих добавьте следующие позиции:

• конденсатор неполярный 0,1 мкФ – 2 шт.;
• конденсатор полярный 100 мкФ – 1 шт.;
• конденсатор полярный 220 мкФ – 1 шт.;
• конденсатор полярный 470 мкФ – 1шт.;
• резистор постоянный 10 КОм – 1 шт.;
• резистор постоянный 4,7 Ом – 1 шт.;
• выключатель двухпозиционный – 1 шт.;
• гнездо для выхода на громкоговоритель – 1 шт.

Порядок сборки определите самостоятельно в зависимости от того, какую электросхему формата *.lay вы скачали. Радиатор подберите такого размера, чтобы его теплопроводность позволила сохранять рабочую температуру микросхемы ниже 50 градусов Цельсия. Если устройство постоянно используется с ноутбуком вне помещений, ему потребуется самодельный корпус с прорезями или отверстиями для циркуляции воздуха. Собрать такой корпус можно своими руками из пластикового контейнера или остатков старой радиоаппаратуры, закрепив плату с помощью длинных винтов.

Для наушников своими руками

Простейший стереоусилитель для портативных наушников должен обладать небольшой мощностью, но самым важным параметром будет энергопотребление. В идеальном примере конструкция запитана от пальчиковых батареек, в крайнем случае, от простого адаптера на 3 Вольт. Вам понадобится высококачественная микросхема TDA 2822 или ее аналог (например, КА 2209), электронная схема сборки усилителя своими руками на TDA 2822. Дополнительно возьмите комплектующие:

• конденсаторы 100 мкФ (4 шт.);
• до 30 см медного провода;
• гнездо для провода наушников.

Теплоотводящий элемент понадобится, если желаете сделать усилитель компактным и с закрытым корпусом. Усилитель можете собрать на готовой или самодельной печатной плате либо навесным монтажом. Импульсный трансформатор в источнике питания может создавать помехи, поэтому не используйте его в данном варианте усилителя. Готовый усилитель обеспечит приятный и мощный звук с плеера (записи или радиосигнал), планшета или телефона.

Схема усилителя для сабвуфера

Низкочастотный усилитель собирается своими руками на микросхеме TDA 7294. Используется как для создания мощной акустики с басами в квартире, так и в качестве автоусилителя – в этом случае, правда, нужно приобрести двухполярный источник питания на 30-35 Вольт. На рисунках ниже описано расположение комплектующих, а также номинал резисторов и конденсаторов. Такой усилитель для сабвуфера обеспечит выходную мощность до 100 Ватт с выделяющимися низкими частотами.

Мини усилитель звука для колонок

В качестве устройства усиления звука для отечественных или зарубежных домашних колонок подойдет описанная выше конструкция для ноутбуков. Стационарное размещение устройства позволит выбирать любой адаптер питания из имеющихся в наличии. Миниатюрность и приемлемый внешний вид недорогого усилителя вы сможете обеспечить, соблюдая несколько правил:

1. Готовая качественная печатная плата.
2. Прочный пластиковый или металлический корпус (закажите у мастера).
3. Размещение компонентов заранее спланировано.
4. Усилитель спаян аккуратно, без лишних капель припоя.
5. Радиатор касается только микросхемы.
6. Использованы готовые гнезда для выхода сигнала и ввода питания.

Ламповый усилитель звука своими руками

Ламповые усилители звука – это дорогостоящие устройства при условии, что вы закупаете все комплектующие на собственные средства. Старые радиолюбители иногда держат у себя коллекции ламп и других деталей. Собрать ламповый усилитель на дому своими руками относительно легко, если вы готовы потратить несколько дней на поиск подробных схем в интернете. Схема усилителя звука в каждом случае уникальна и зависит от источника звука (старый магнитофон, современная цифровая техника), источника питания, предполагаемых габаритов и других параметров.

Усилитель звука на транзисторах

Сборка предусилителя звука своими руками без использования сложных микросхем возможна на транзисторах. Усилитель на германиевых транзисторах легко встраивают в современные аудиосистемы, он не требует дополнительной настройки. Недостатком схем на транзисторах считается больший размер плат в сборе. Неприятна и зависимость от «чистоты» фона – вам потребуется экранированный кабель, либо дополнительная схема подавления шумов и пульсаций из сети.

Видео: усилитель мощности звука своими руками

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!

Усилители звука в магазинах стоят дорого и притом не всегда отличаются высоким качеством. Следовательно, возникает желание сделать его самому. В данной статье будет рассказано, как это сделать.

Модули самодельного аудиокомплекса

Усилитель имеет:

• четыре аналоговых линейных входа;
• один корректирующий вход для проигрывателя;
• выход на АС;
• выход на наушники;
• выход дистанционного управления (RC5);
• управление звуком и баланс отключаемые функцией Direct;
• регулятор громкости с мотором;
• индикатор активного входа и прикрепленных функций;
• четыре гнезда, в том числе одно с клеммами питания.

Селектор входа сделан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигналов. На той же самой плате установлен фоно-корректор предусилитель с пассивной коррекцией, реализованный на операционных усилителях; блок питания предварительного усилителя со стабилизаторами LM317 и LM337.

Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с двигателем, также содержит систему управления двигателем потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, которые отключают управление тембром и балансом (функция Direct).

Схема регулятора тембров была взята из решений Marantz. Это активная коррекция, сделанная на операционных усилителях. Кроме того, этот модуль был дополнен контроллером баланса громкости.

Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенном годами проекте. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности решено было отказаться от токовых систем защиты. На отдельной плате рядом с разъемами динамиков есть предохранители, которые и защищают динамики от чрезмерного тока.

Полезное: Портативный усилитель для наушников

Усилитель оснащен дополнительным УНЧ для наушников, независимым от главного усилителя мощности. При прослушивании через наушники клеммы питания УМЗЧ отключаются. Применяемый усилитель для наушников целиком выполнен на дискретных элементах.

Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за управление устройством и сигнализацию рабочего состояния. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.

Усилитель оснащен функцией Sleep, и после завершения обратного отсчета он отправляет сигнал выключения на подключенные устройства. Всё может управляться с помощью локальной клавиатуры или удаленно, используя соответствующие команды пульта дистанционного управления, работающие кодом RC5.

Три трансформатора используются для питания всего домашнего усилителя. Два по 120 ВА обеспечивают питание усилителей мощности, они переключаются в релейный режим, который также активирует специальный разъем питания на задней панели усилителя. Реле отключается в режиме ожидания, но включается в активном режиме, хотя оно отключается при прослушивании через наушники.

Маленький трансформатор 15 ВА подает питание на систему управления усилителем, и во время активной работы активирует реле, через которое контакты напряжения подаются на блок питания, питающий весь предварительный усилитель, а также усилитель наушников.

Сборка усилителя в корпусе

Проект можно разделить на отдельные блоки:

• модуль селектора входов с предварительным усилителем RIAA и источником питания для предусилителя;
• регулятор громкости с буфером;
• блок управления тембрами и балансом;
• два отдельных силовых оконечника;
• усилитель для наушников;
• цифровой модуль управления.

Корпус был готовый, к оригинальной наружной передней панели прикручен алюминиевый лист, в котором сделаны требуемые отверстия, затем приклеены напечатанные на фольге надписи, после чего покрыто прозрачным лаком. На внутренней части передней панели установлены модуль управления, клавиатура, усилитель для наушников и регуляторы.

Технические характеристики УЗЧ

При реальных измерениях усилитель достиг таких параметров:

• выходная мощность 2 х 53 Вт
• частотная характеристика 5 Гц — 330 кГц
• внутреннее сопротивление 0,15 Ом.

Естественно всё это можно упростить, удалив цифровое управление и блок ДУ, исключив отдельный усилитель на наушники, снимая сигнал через резисторный делитель с основного, упростив питание, индикацию и так далее, но цель была сделать всё по высшему разряду, так что TDA-шкам тут не место))

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

• Элементная база
• Электрические параметры
• Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Для ноутбука

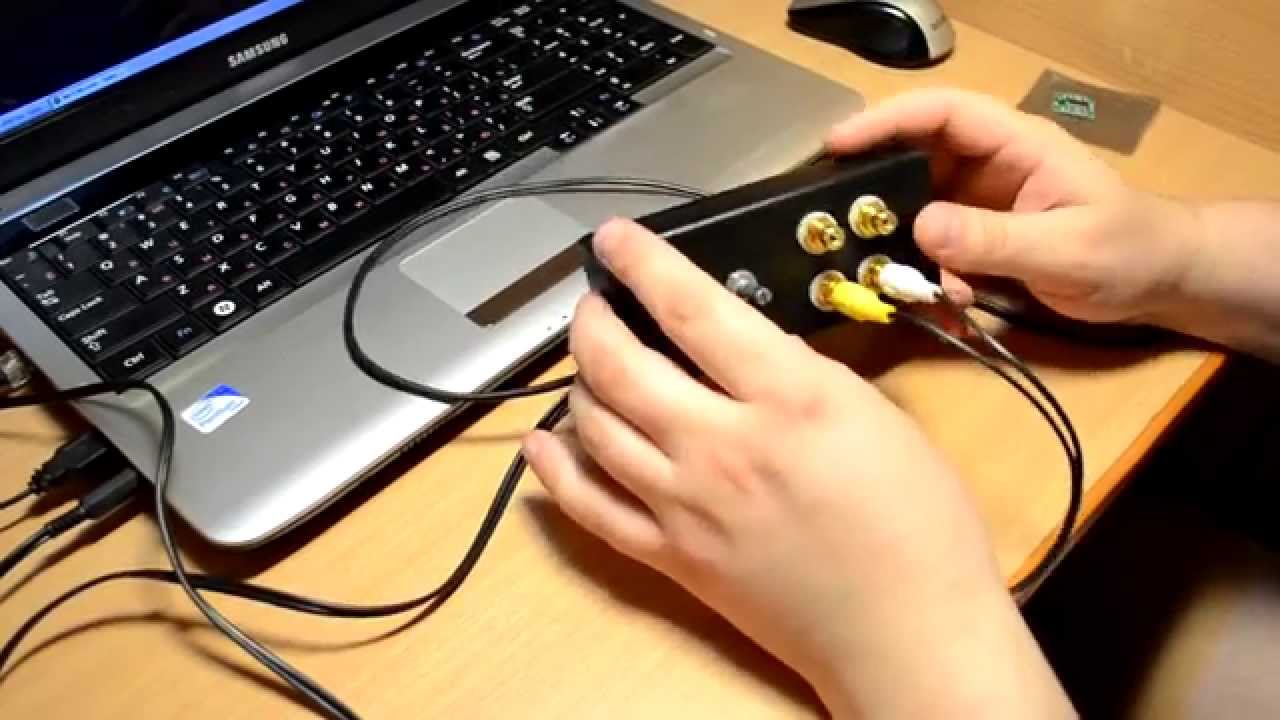

Инструкцией, как сделать собственными руками усилитель для ноутбука, предусмотрена сборка подобного устройства в таких случаях: динамики встроенного типа сломались или имеют низкое качество громкости.

Понадобится обычный усилитель мощностью несколько Ватт при сопротивлении обмоток в 40 Ом. Помимо обычных инструментов для сборки необходима печатная плата, блок питания и микросхема. Выберете самостоятельно корпус, где будут расположены элементы усилителя.

Процесс сборки должен зависеть от скаченного формата микросхемы. Радиатор выбирается такого параметра, чтобы теплопроводимость дала возможность сохранить необходимый температурный режим микросхемы.

Если прибор постоянно применяется наряду с ноутбуком не в помещении, то ему понадобится самостоятельно выполненный корпус с определёнными прорезями, либо отверстиями, чтобы не препятствовать воздушной циркуляции.

•

  Блендер погружной — какой фирмы лучше выбрать для дома. Фото+ видео отзывы

•

  Тестер своими руками: инструкция, схемы и решения как сделать простой самодельный прибор. Пошаговая инструкция как сделать тестер из смартфона

•

  Регулятор напряжения своими руками: мастер-класс как сделать простейшее устройство по регулировке напряжения

Сборка подобного корпуса производится из пластмассовой ёмкости, либо остатков вышедшей из строя аппаратуры, при этом плата крепится посредством винтов.

Усилитель ламповый

Этот усилитель своими руками, как на фото, относится к достаточно дорогому прибору, если вы полностью покупаете комплектующие.

Некоторые радиолюбители имеют в запасе лампы и остальные нужные детали. Сборка усилителя лампового типа на дому считается не сложным делом, если вы можете потратить время на поиск необходимых схем в Рунете.

При необходимости узнать, какие бывают усилители, важно понимать, что их схема в каждом отдельном варианте отличается уникальностью, а также зависит напрямую от звукового источника, размеров, а также других немаловажных параметров.

Для того, чтобы усилить звуковой сигнал необходимо приобрести следующие комплектующие:

• Конденсатор н/п 0,1 мкФ 2шт
• Конденсатор п 100,220, 470 мкФ по 1 шт.
• Постоянный резистор 10, 4,7 Ом по 1 шт.
• Выключатель.
• Разъем на колонку.

Существует множество схем сборки, которые, по сути, ничем не отличаются. Их можно скачать из интернета. После того, как все будет соединено, необходимо изготовить надежный корпус, в котором буду отверстия для охлаждения радиатора.

Не особо мощный усилитель звука своими руками, который можно использовать для качественного воспроизведения музыки в наушниках. Ключевым качеством, на которое нужно обращать свое внимание, это электропотребление. Для того, чтобы устройство работало от обычных пальчиковых батареек лучше выбрать микросхему типа TDA 2822. Также вам понадобятся:

• Конденсатор на 100 мкФ 4 штуки.
• Медный провод 0,4 м.
• Гнездо для наушников.

Если усилитель будет помещен в герметичный корпус, нужно организовать систему отвода тепла. Для этого подойдет радиаторная решетка, также рекомендуется сделать небольшие отверстия.

Собрав и подключив данное устройство можно не только усилить звук, но и улучшить его качество. Также оно подойдет для плеера или планшета.

Для того, чтобы наполнить квартиру качественными басами достаточно собрать низкочастотный усилитель по схеме TDA 7294. Придерживаясь схемы, нужно соединить все комплектующие между собой на печатной плате. Данное устройство позволит использовать до 0,1 кВатта на выходе.

•

  Вентилятор своими руками: как сделать самодельный мощный вентилятор. Основные параметры и свойства вентиляторов (130 фото)

•

  Прикормка своими руками — состав, особенности применения и способы хранения (115 фото и видео)

•

  Откатные ворота своими руками — как построить простые и автоматические ворота. Схемы, чертежи и обзор лучших идей (90 фото)

Перед тем, как собрать усилитель звуковых волн нужно ознакомиться с основными правилами. Их несоблюдение может быть чревато не только отсутствием плодов работы, но и возможностью возгорания устройства.

На что нужно обращать внимание:

• Печатная плата, на которой будут расположены комплектующие, должна быть в хорошем состоянии.
• Всю конструкцию нужно поместить в надежный металлический или пластиковый корпус, который можно заказать у мастера или изготовить самостоятельно.
• Необходимо устанавливать все элементы согласно заранее заготовленной схеме.
• Припаивать провода и комплектующие нужно так, чтобы припой не соединял два элемента.
• Радиатор не должен кататься отдельных элементов и корпуса. Он должен быть так закреплен, чтобы касаться только микросхемы.

Материалы для изготовления усилителя

Перед началом работ следует озаботиться подбором качественных материалов, из которых будет собран усилитель звука для колонок своими руками. Во-первых, нужно подобрать подходящий корпус, обладающий достаточной прочностью и способный вместить в себя все функциональные узлы устройства.

Основным элементом усилителя является электронная плата, габариты которой требуется знать заранее. В качестве корпуса может использоваться как сама колонка (в таком случае усилитель монтируется в отдельное пространство), так и подходящий сторонний контейнер.

Часто в качестве корпуса усилителя звука выбирается емкость от старой магнитолы, вышедшей из строя. Из подобного агрегата удаляется кассетный привод или привод CD/DVD, срок службы которого подошел к концу. Как правило, в старых магнитолах рабочим остается только усилитель – идеальное для нас устройство.

Если же подходящих готовых решений под рукой нет, следует озаботиться изготовлением корпуса из какого-либо присутствующего материала.

Из чего можно сделать?

Усилитель для одной, двух или нескольких колонок в домашних условиях можно сделать на основе любого из устройств, в корпус от которого поместилась бы по длине и ширине его электронная плата. Корпусом может служить как сама активная колонка, в которую он устанавливается в отдельное, отгороженное пространство вместе с блоком питания, так и мощное зарядное 0.

Альтернативным решением служит корпус от старой магнитолы, из которой удалён кассетный или CD-привод, отработавший свой срок службы. Зачастую от старых автомагнитол остаётся лишь мощный стереоусилитель – в этом случае ничего переделывать не нужно. Если готовых корпусов нет – сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевых листов, двустороннего фольгированного стеклотекстолита и других материалов.

Инструменты

В качестве основного набора инструментов используется перечень, присутствующий в доме каждого мужчины.

• Пассатижи.
• Крестовая отвертка.
• Отвертка под прямой шлиц.
• Паяльная станция с подставкой.
• Тестер, также называемый мультиметром.

Помимо вышеуказанных инструментов, также может понадобиться ручная дрель и набор сверл. Подобные материалы потребуются в том случае, если плата для усилителя звука также изготавливается самостоятельно вручную.

Также следует приготовить резак, с помощью которого на плате намечаются дорожки и прочие участки для прохождения тока. Собрать усилитель класса «А» своими руками можно без каких-либо специфичных инструментов.

Обратите внимание!

•

  Зарядное устройство для автомобильного аккумулятора своими руками: пошаговое руководство изготовления устройства в домашних условиях, подбор материалов для сборки конструкции

•

  Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания

•

  Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV

Блок питания

Тестовый блок питания – обязательный инструмент, который используется в работе по сборке усилителя звука. В том случае, если тестового блока питания нет под рукой, придется мерить напряжение на усилитель и изготавливать устройство самостоятельно.

Как правило, готовый блок питания на 12 вольт найти намного сложнее, чем схожее зарядное устройство для смартфона или планшетного компьютера. Блоки питания на 12 вольт подходят практически под все усилители для колонок, выходная мощность которых превышает 1-2 ватта.

Радиодетали

Простой усилитель для звука, собранный своими руками, как и любое другое аналогичное устройство, включает в свою конструкцию некоторое количество различных радиодеталей.

Набор деталей подготавливается по списку, в соответствии с выбранной схемой. Как правило, в него входят: микросхемы TDA, резисторы, конденсаторы, тестовый динамик и алюминиевый радиатор.

В том случае, если предстоит создание усилителя звука на транзисторах высокой мощности, следует, помимо транзисторов, подготовить некоторое количество радиаторов несколько больших габаритов.

Обратите внимание!

•

  Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель

•

  Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции

•

  Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

Печатная плата – в том случае, если мастер не собирается травить модуль самостоятельно с помощью химикатов, таких как хлорное железо, следует заказать макетную плату с уже готовыми контактными вырезами.

Подобные отверстия на макетной плате соединяются между собой простой медной проволокой или кусками провода без изоляции.

В том случае, если мастер собирается вытравливать плату самостоятельно, следует подготовить набор химических реактивов, а также лак, достаточно плотно прилегающий к металлическим поверхностям.

Электромонтажные кабели. Можно использовать практически любой провод, диаметр которого приблизительно равен пяти квадратным миллиметрам. При подборе кабеля обратите внимание на то, как легко снимается изоляция.

Хорошими вариантами станут провода с аббревиатурами КСВВ или КСПВ. Как правило, при финальном монтаже и соединении уже готовых модулей используется многожильный провод марки ШВВП с диаметром в один квадратный миллиметр.

Обратите внимание!

•

  Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция

•

  Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

•

  Блютуз колонка своими руками — пошаговый мастер-класс изготовления и установки своими руками, необходимые материалы и инструменты

Следует подготовить набор для пайки, найти который можно практически у каждого радиолюбителя: канифоль и паяльный флюс. Помните, что сборка усилителя на скрутках, не будет обладать достаточной надежностью.

Медные провода, соединенные обычной скруткой, обладают свойством быстро окисляться и терять свои качества. Использовать можно и модель сборки на гайках, но подобные варианты редко рассматриваются мастерами из-за слишком большой трудоемкости.

Как уже говорилось ранее, помимо вышеприведенных материалов и инструментов, понадобиться блок питания, сделать который можно самостоятельно. Далее последует рассказ о том, как сделать усилитель звука.

Инструкция по изготовлению

Усилитель звука для колонок своими руками потребует для изготовления радиоматериалы и радиокомпоненты.

• Набор деталей (согласно выбранной схеме): микросхема серии TDA или похожая, резисторы, конденсаторы, тестовый динамик (или уже собранная пассивная колонка), алюминиевый радиатор. При сборке усилителя на мощных транзисторах, рассчитанных на низкие частоты до 100 кГц, потребуется, кроме самих транзисторов, несколько менее массивных радиаторов.

• Печатная плата. Если плата не будет вытравливаться самостоятельно (например, хлорным железом), то вместо простого фольгированного (стекло) текстолита или гетинакса в китайском интернет-магазине заказывают макетную плату с уже готовыми контактными отверстиями, соединяемыми при помощи медной проволоки или кусков провода со снятой изоляцией. Любителям травить платы классическим способом потребуется, кроме реактивов для приготовления хлорного железа, лак, плотно прилегающий к металлам.

Самый простой вариант – лак для ногтей, но его стоимость может не оправдать себя.

• Электромонтажные провода – достаточно любого провода с диаметром в 0,5 кв. мм, с которого легко снимается изоляция. Это может быть провод марки КСВВ (или КСПВ). Для подключения готовых блоков и узлов чаще всего применяют многожильный ШВВП на 0,75 или 1 кв. мм.

• Припой, канифоль и паяльный флюс для работы паяльником. Сборка на самокрутках ненадёжна – медные провода, окисляясь, быстро теряют контакт. Сборка на болтах с гайками и на гильзах – слишком трудоёмкий вариант.

Кроме материалов, нужны также некоторые приборы и инструменты.

• Пассатижи, бокорезы, набор отвёрток. Может потребоваться разводной ключ и набор шестигранных ключей.
• Паяльник и подставка для него.
• Если плата изготавливается «с нуля» – нужны миниатюрный бур и набор свёрл. Для изготовления печатной платы без применения химии понадобится резак, которым прочерчиваются канавки, разделяющие дорожки и другие токопроводящие участки.
• Мультиметр (тестер) – без него не обходится почти ни одна электромонтажная работа.
• Тестовый блок питания. Если такого блока нет, но вам известно напряжение, подающееся на усилитель, – начните сборку устройства с него. Зачастую раздобыть готовый блок питания на 12 вольт (все усилители с выходной мощностью от нескольких ватт требуют именно такое напряжение) гораздо труднее, чем зарядное устройство для смартфона или планшета.

Подготовив все нужные приборы, инструменты, радиоматериалы и радиокомпоненты, можно приступать к сборке самодельного устройства. Для изготовления блока питания на 10 вольт (если усилитель допускает такое падение напряжения) соедините выводы зарядных устройств, рассчитанных на 5 вольт, последовательно. Образуется двуполярный источник питания на 10 В с возможностью заземлить или «занулить» среднюю точку 0(где один «минус» и один «плюс» соединены последовательно).

Сборка усилителя включает ряд шагов.

• Если плата не макетная, а полностью «самосборная» – прорисуйте при помощи кисточки или тампона дорожки лаком под топологию микросхемы. Навесные элементы могут располагаться произвольно, рекомендуется их скомпоновать поплотнее. Пересекающихся дорожек быть не должно.
• Высушите плату, приготовьте раствор хлорного железа, опустите в него плату на несколько часов или на сутки. Если подогреть раствор, травление пойдёт быстрее, но значительно повысится вероятность облезания защитного слоя.
• По окончании травления удалите лак с оставшихся мест, защищённых от вытравливания. Не откладывайте процесс на несколько дней, чтобы лак не пристал накрепко к плате.
• Высверлите с помощью бормашины или шуруповёрта отверстия под ножки радиодеталей.
• Покройте получившиеся дорожки слоем припоя. Вставьте радиоэлементы, сверяясь по сборочному чертежу, в нужной последовательности, спаяйте их на печатной плате.
• Установите радиатор на металлической подложке микросхемы. Если схема усилителя транзисторная, используйте для каждого из оконечных каскадов отдельный радиатор. Допускается разместить их на общем радиаторе.
• Припаяйте провода на звуковой вход, вход по питанию и выход по звуку, промаркируйте их.
• Подключите колонки к выходу собранного усилителя.
• Подключите ко входу источник звука (смартфон, MP3-плеер или радиоприёмник), используя разъём на 3,5 мм.
• Подайте питание на соответствующие выводы, включите звук на гаджете, например, выбрав любой из имеющихся саундтреков (или видеороликов).

При правильной сборке усилитель сразу же заработает. Для транзисторных усилителей в режиме «стерео» используют два независимых монофонических усилителя. В качестве рабочего варианта – два одно-, двух-, трёх- и более каскадных устройств. Трехкаскадная схема – самая универсальная: первый, маломощный каскад «раскачает» второй (средней мощности). Второй же – третий (оконечный), обладающий максимальной мощностью. На последний каскад и устанавливается радиатор.

Технология стереозвука (пространственного звучания) такова, что независимые усилители могут подключаться по отдельности и обладать отдельными колонками. Но для стереосистем, в которых сабвуфер (низкочастотный динамик или колонка) общий, стереофонический вариант усилителя собирается на одной микросхеме – и левый, и правый каналы сведены вместе при помощи дополнительных навесных (пассивных) деталей.

Если устройство собрано правильно

В том случае, если предварительный усилитель своими руками собран правильно, при подаче питания и подключении телефона колонки заработают в штатном режиме.

Обратите внимание на то, что транзисторные усилители, функционирующие в стерео режиме, обладают конструкционным включением из двух независимых устройств.

Схема из трех каскадов является наиболее функциональной, так как в ее работе каскады передают мощность друг другу – от первого до последнего. На самый последний каскад следует монтировать радиатор.

Общие рекомендации

• Не допускайте длительного соприкосновения паяльника и платы УНЧ, собранного своими руками.
• Используйте радиаторы.
• Соотнесите показатели мощности колонок и собранного усилителя звука.

Как видите, мощный усилитель звука своими руками может быть собран без каких-либо проблем. Следуя советам и рекомендациям из статьи, вы без особых сложностей справитесь с этой работой.
