Аукс в автомагнитолу сони своими руками

Как сделать и подключить AUX выход на штатной магнитоле своими руками

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»). Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

• Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
• Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

1. Отвёртка крестовая (средних размеров).
2. Нож.
3. Изолента.
4. Набор штатных ключей для извлечения CD-магнитолы.
5. Провод от компьютерного контроллера USB.
6. Перемычка от жёсткого диска компьютера.
7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

   Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

2. Сейчас доступ к магнитоле открыт, и она извлекается из ниши с помощью штатных ключей.

   Извлечение магнитолы из ниши производится с помощью штатных ключей

3. На задней стенке корпуса находится белый разъём, на котором и будет установлен AUX-выход:

   Разъём для последующего подключения AUX-кабеля

4. Для этого к разъёму подключается USB-штекер и перемычка от жёсткого диска компьютера, которые выглядят вот так:

   Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

5. Контакты разъёма на магнитоле замыкаются перемычкой в соответствии со схемой, представленной ниже:

   Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

6. Подключаемый к разъёму USB-кабель состоит из трёх жил: провод левого канала, провод правого канала и экранировка. Провода левый и правый каналы соединяются с двухжильным кабелем со штекером, после чего место соединения изолируется:

   Готовый изолированный AUX-кабель

7. Полученный кабель и перемычка вставляются в разъём магнитолы:

   Кабель и перемычка, подключенные к разъёму магнитолы

8. После этого она устанавливается на место, а кабель с AUX-штекером выводится в пепельницу:

   Готовый AUX-выход для подключения смартфона или планшета

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Последовательность действий при установке AUX-выхода на штатную магнитолу

1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

   Декоративная планка над магнитолой поддевается ножом и извлекается вручную

2. Тем же ножом поддевается декоративная панель возле рычага переключения передач, после чего панель снимается вручную.

   Панель под рычагом переключения скоростей снимается вручную

3. Открывается доступ к двум крепёжным саморезам, на которых держится магнитола. Они откручиваются крестовой отвёрткой.

   2 крепежных болта магнитолы откручиваются крестовой отвёрткой

4. Магнитола снимается, сзади отключаются все провода и разъёмы:

   Автомагнитола извлекается из ниши

5. Крестовой отвёрткой выкручиваются все болты, удерживающие крышку CD-проигрывателя. После чего он извлекается из корпуса магнитолы:

   Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

6. На плате проигрывателя необходимо найти три точки, отмеченные как «LCH», «RCH» и «GND» (это левый стереоканал, правый канал и «земля»).
7. К этим точкам припаивается 3 провода, которые затем собираются и помещаются в термоусадку для безопасности.

   Провода припаиваются к левому каналу, правому и земле

8. Магнитола собирается в обратной последовательности, полученный трёхжильный кабель выводится в салон (лучше всего в бардачок или пепельницу) после чего к нему припаивается штекер на 3.5 мм.

   Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Последовательность действий при установке AUX-выхода на кассетную магнитолу

1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

   С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

4. Далее из магнитолы извлекается 3-контактный регулятор громкости, к которому с помощью паяльника припаивается 3 дополнительных провода. Общий, для левого стереоканала и для правого стереоканала. Схема подключения выглядит так:

   К регулятору припаивается 3 провода — левый канал, правый и общий

5. Эти 3 провода помещаются в термоусадку, после чего производится сборка магнитолы и её установка на штатное место.
6. Провод выводится в бардачок, к нему припаивается штекер на 3.5 мм.

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

• Алексей Степанов
• Распечатать

Источник: https://pol-z.ru/samostoyatelno-delaem-aux-vyihod-na-avtomagnitole/

Что такое aux в автомагнитоле, как его сделать самому и что можно к нему подключать

Традиционный звуковой порт aux хорошо знаком звукооператорам, работающим с усилительным оборудованием и кабелями акустических систем. Наряду с компьютерным входом usb, этот тип входного соединения остается самым распространенным способом подключить к головному устройству автомобильной акустической системы внешние источники музыки. Вопрос, что такое aux в автомагнитоле актуален для автовладельцев, чьи машины оборудованы кассетными автомагнитолами, вообще не имеющими внешних входов.

Большинство современных медиасистем, автомагнитол в качестве внешних портов используют оба входа, aux и usb. Владельцы старых автомобилей, не желающие тратить деньги на покупку и установку нового головного устройства, могут самостоятельно сделать aux вход на автомагнитолу, обладая навыками электромонтажа, чтения радиосхем. Такое усовершенствование активно поддерживают автомобильные меломаны, которые считают, что старые автомагнитолы типа «Блаупункт» превосходят новые цифровые модели по качеству передачи музыки, «теплоте» звука.

Через линейный вход aux (название порта стало сокращением от английского радиотехнического термина Auxilary, переводится как «вторичный») к автомобильной магнитоле можно подключить любые электронные музыкальные, коммуникационные устройства, оборудованные выходом под наушники. К ним относятся ноутбуки, мобильные телефоны, mp3 плееры, телефоны, айпады, смартфоны, планшеты.

После подключения вы сможете через автомобильные динамики прослушивать музыку, аудиокниги, ые записи диктофона, радиоканалы из Интернета, любую звуковую информацию. Слушать музыку, аудиокниги через автомобильные динамики удобнее, так как сигнал с мобильного гаджета, после прохождения через усилитель автомагнитолы, звучит гораздо громче.

Внешне штекер («джек»») входа aux выглядит как фигурный металлический стержень, вмонтированный в резиновое или пластмассовое основание.

Различают моно и стерео-входы, которые легко распознать по количеству круговых полосок (разделителей контактов). На металле джека для стерео-входа вы увидите две раздельных контакта, в остальном штекеры идентичны. Два контакта необходимы для передачи сигнала на левый и правый динамик или наушник, создающие стереофонический эффект.

В автомобильной аудиосистеме гнездо входа выглядит как круглое отверстие, обрамленное металлической окантовкой. Оно может находиться на теле автомагнитолы или в специальной нише для разъемов (обычно – рядом с прикуривателем).

Для магнитол без входа aux соединение с мобильными гаджетами можно изготовить и подключить самостоятельно.

За самостоятельную работу нужно браться, если вы имеете навыки пайки, чтения радиосхем, разборки автомагнитолы. Начинающим любителям звукового тюнинга, чтобы не испортить автомагнитолу, лучше обратиться к специалистам.

Прежде чем браться за работу, необходимо найти в библиотеке или Интернете схему вашей модели автомобильной магнитолы. Без подробной радиосхемы браться за работу нет смысла. Для комфортной работы нужно снять автомагнитолу с машины и принести ее домой.

Для разборки и монтажа вам понадобятся:

• отвертки, плоскогубцы;
• паяльник и принадлежности для пайки (припой, кислота, паяльная лупа);
• отрезки акустического провода, изолента;
• выходной универсальный разъем типа «тюльпан».

Перед началом монтажа нужно полностью разобрать автомагнитолу, снять шлейфы, кассетный магнитофон или СД-проигрыватель, найти радиосхему.

Для практического монтажа дополнительного соединения нужно:

1. На радиосхеме найти пины входов каналов и заземления. Стандартно левый канал обозначается буквой «L», правый канал – литерой «R», земля маркируется как «GND».
2. Просчитать расположение контактов на схеме радиомодуля. Точки контактов на плате могут быть отмечены печатными надписями RCH, LCH. Попутно можно осмотреть всю печатную схему, очистить ее, выявить обугленные дорожки, проверить предохранители.
3. Проверить подключаемый кабель. Внутренняя целостность проводов тестируется мультиметром. Провода, идущие к местам пайки, можно взять от стандартного джека, коаксиального кабеля с тремя экранированными жилами. Предпочтительны цветные провода, которые легко отмаркировать по каналам. Для подключения будет достаточно отрезка длиной в 30 – 40 сантиметров.
4. Припаять провода к контактным точкам. Для пайки лучше пользоваться маломощным паяльником с острым жалом. Точность пайки обеспечит паяльная лупа и подложенная темная изолента.
5. Провод заземления припаивается к точке GND или на корпус радиомодуля.
6. Припаянные провода дополнительно изолируются термоусадкой, выводятся за корпус автомагнитолы. Если нет подходящих отверстий, их можно просверлить.
7. Припаять маркированные провода к контактам выходного гнезда типа «тюльпан», найти для него место на «торпедо» или центральной консоли, закрепить выход.

У некоторых кассетных автомагнитол за регулятором громкости есть специальные трехштырьковые разъемы для подключения СД-чейнджера, к которым можно подключить линейный вход. Подключаться к таким схемам еще удобнее, так как при включении aux-входа предусмотрено автоматическое отключение кассетного магнитофона.

Для проверки нового устройства нужно включить автомагнитолу в режиме прослушивания радио, кассеты или компакт-диска. При включении джека aux в гнездо входа, звук затухает, головное устройство переходит к воспроизведению записи с внешнего источника.

Последним этапом работы становится устройство крепления для внешнего носителя звуковой информации, так как держать смартфон, планшет, mp3 плеер на пассажирском сиденье (в нише на центральной консоли) не всегда удобно. Для большинства мобильных устройств продаются пластмассовые или металлические кронштейны, которые можно приклеить или привинтить к «торпедо» рядом с автомагнитолой.

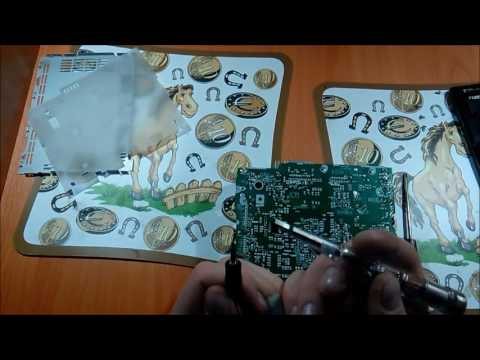

Подробно посмотреть, как сделать aux вход на автомагнитолу, можно на видео:

В принципе монтажа aux-входа достаточно для подключения всех типов мобильных устройств. Чтобы не оборудовать отдельный вход USB, можно воспользоваться переходниками.

Для владельцев компьютерных устройств актуальна проблема, как подключить флешку к магнитоле без usb через aux. Только выходом USB оборудованы многие модели планшетов, ноутбуков, не предусматривающие использования наушников.

Опытные радиолюбители скептически относятся к прямым переходникам китайского производства, которые можно найти в продаже компьютерных аксессуаров.

Разъемы построены на различных принципах передачи сигнала, для качественного воспроизведения звука нужен дополнительный преобразователь. В этом качестве можно использовать любой МП3 плеер, в который флешка подключается через разъем USB, для выхода используется гнездо aux для наушников.

Гарантированно высокое качество воспроизведения дадут современные переходники, оборудованные двумя типами разъемов, которые входят в комплектацию смартфонов или продаются как аксессуары для них.

Оборудовав aux вход на старой автомагнитоле, вы значительно расширите функциональность устройства, ограниченного прослушиванием радиостанций, СД – дисков или кассет.

Источник: https://avtopribambas.com/info/chto-takoe-vxod-aux-v-avtomagnitole-i-kak-ego-sdelat-samomu.html

Что такое AUX в автомагнитоле и как сделать (подключить) АУКС на кассетном или штатном CD-проигрывателе

Зная, что такое AUX в автомагнитоле, водители смогут расширить функциональные возможности системы. Обозначение располагается на проигрывателе или на приборной панели. Аббревиатура AUX — это такое обозначение разъема в магнитоле, что позволяет подключить другие источники звука.

Для чего нужен этот выход

Линейный выход Аукс в магнитоле необходим для подключения к проигрывателю смартфона, планшета или mp3 плеера. При этом звук будет передаваться через автомобильные динамики.

В некоторых автомобилях их объединили, и автовладелец может подключить телефон, отвечая на звонок. Для этого можно подключить микрофон в магнитолу через AUX. Поэтому на панели сверху разъема Аукс написано «AUX IN».

В работающем состоянии на выход подается сигнал с амплитудой в диапазоне 0,5-1 В.

Также действует усилитель, передающий звук на динамики.

AUX OUT — разъем, предназначенный для выхода звука. Поэтому в него вставляют провод для вывода музыки. Для этого подойдут динамики. Незнающие автомобилисты сталкиваются с проблемами вывода звука в магнитоле и не догадываются, что такое Аукс. Поэтому при возникновении проблем с громкостью или неработающим проигрывателем меняют его, однако дело может заключаться в неправильности подключения устройства.

Как пользоваться

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.

Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.

После того как на дисплее магнитолы будет написано, что Аукс включен, то следует нажать на кнопку MENU. Это поможет выйти из системы и сохранить настройку. Затем можно производить подключение AUX-провода к магнитоле.

Блютуз адаптер

Если по некоторым причинам использование штатных переходников невозможно, то можно приобрести bluetooth-адаптер. Устройство подключается к любому jack-разъему в 3,5 мм. В автомагнитоле блютуз-адаптер подсоединяется к AUX-входу. При помощи устройства происходит беспроводная передача звукового сигнала. К преимуществам подключения AUX с bluetooth-адаптером относят:

Беспроводная передача сигнала. Провода в салоне мешают водителю и смотрятся некрасиво.

Качественный звуковой кодек. Воспроизведение звуковых дорожек происходит без заедания, выводится чистый сигнал.

Удобно и просто в использовании.

Подключение адаптера проводится напрямую к AUX и подключается к автомагнитоле без дополнительных действий и манипуляций; для включения следует нажать на кнопку.

Вывод звука с нескольких девайсов. Адаптер предусматривает подключение 2-3 внешних устройств.

Bluetooth прост в управлении. Переключать музыку или настроить громкость можно при помощи голоса или дистанционного пульта; при необходимости используют кнопки на корпусе устройства.

Адаптер, подключаемый через AUX в проигрыватель в авто стоит в пределах 500 руб. К незначительным недостаткам относят то, что устройство требуется подзаряжать.

Кабель

Кроме адаптера есть специальный AUX-кабель для автомагнитолы, который продается в магазине техники для машин. Его можно найти в разделе аксессуаров. Иногда переходник уже имеется в заводской комплектации.

При этом разъем должен быть с одной стороны, как для наушников jack 3,5 мм, а с другой — предназначен для смартфона или иного внешнего девайса с музыкой. Чтобы подсоединить к магнитоле кабель, потребуется подключить Аукс в меню, а затем следует не перепутать 2 выхода и вставить штекер в Аукс с надписью «IN».

Разъем jack в наушниках делится на 3 части. При этом самый большой цветной проводок у основания относится к общему звуку. Чтобы припаять части потребуется использовать паяльник. Дополнительно необходимо взять припой и мультиметр.

На магнитоле CD

Проигрыватель для дисков оснащен AUX-входом. Некоторые производители не выводят его на приборную панель и не знают, как слушать музыку с МП3 плеера. Поэтому владелец авто должен сделать это самостоятельно. Чтобы впаять Аукс в проигрыватель, потребуется запастись такими инструментами и расходными материалами, как:

• средняя крестовая отвертка;
• нож;
• набор штатных ключей, чтобы извлечь магнитолу;
• перемычка от HDD накопителя компьютера;
• провод от наушников;
• разъем jack 3,5 мм;
• изолента;
• USB-кабель.

Чтобы сделать AUX в магнитоле, потребуется снять декоративные пластины — для этого можно воспользоваться ножом и аккуратно поддеть их. После берут среднюю крестовую отвертку и выкручивают 2 самореза, держащие решетку. Когда это выполнено, сетка отойдет, и ее легко можно снять. Процедура помогает открыть доступ к магнитоле с приводом CD; сделать AUX-вход можно при помощи штатных ключей. Это необходимо для извлечения проигрывателя из ниши.

После изъятия автомагнитолы следует изучить заднюю стенку корпуса и найти разъем белого цвета.

Вместо этого выхода будет располагаться Аукс-вход. После нахождения разъема в него следует подключить USB-провод и перемычку от HDD-накопителя. Затем необходимо замкнуть контакты. Чтобы поставить перемычку правильно, потребуется разделить верхнюю часть на четные контакты, а нижнюю — на нечетные. Для создания Аукс-входа следует перемкнуть 11 и 13 нижние контакты, если считать с левой стороны.

Затем к входу подсоединяются USB-провод, состоящий из следующих элементов:

• кабель для левого канала;
• провод правого канала;
• экранировка.

Для правого канала используется 5 контакт, а для левого — 3. Оба провода соединяют с двухжильным кабелем и изолируют соединение изолентой. Кабель и перемычка вставляются в разъем проигрывателя в авто. Процедура создания закончена, а AUX выводят не из магнитолы, а в пепельницу. Провод с USB-разъемом можно подсоединять к плееру или другим устройствам. Самостоятельное впаивание разъема делает возможным использовать не только юсб-кабель, вместо него можно применять другие переходники для подключения внешних устройств.

На штатной магнитоле

Впайка AUX-адаптера для штатной магнитолы — непростой процесс. При этом проигрыватель снимают из-за того, что не всегда имеется вход на панели. Кроме основных инструментов, чтобы сделать разъем, потребуется подготовить 3 изолированных кабеля. Сечение каждого из них должно быть по 0,5 см, а длина- по 30 см. Дополнительно понадобится термоусадка.

Чтобы вывести Аукс на штатной магнитол, нужно снять декоративные планки при помощи ножа. Похожую процедуру делают с панелью возле рычага для переключения передач. Затем ее снимают вручную, после чего открывается доступ к 2 саморезам. Для этого используют крестовую отвертку. Установка AUX в штатные магнитолы проводится со снятием устройства из ниши.

Чтобы ничего не повредить, при изъятии проигрывателя требуется отключить сзади все провода.

Затем необходимо взять крестовую отвертку и выкрутить все болты, которые держат крышку автомагнитолы. Теперь устройство можно изъять из корпуса. Чтобы установить AUX в штатную магнитолу, необходимо на плате найти 3 следующие точки:

• LCH. Означает левый стереоканал.
• RCH. Правый стереоканал.
• GND. «Земля».

К обозначенным точкам-контактам необходимо припаять 3 провода. После этого все кабели собирают и используют термоусадку, чтобы конструкция была безопасной. Процедура впаивания АУХ проведена, и остается собрать проигрыватель.

Все детали устанавливаются в обратной последовательности. Полученный трехжильный провод подводят к штатной магнитоле и выводят в бардачок или салон автомобиля, после чего остается только подключить jack 3,5 мм. Для этого используют паяльник. После окончания процедуры можно подсоединять другие устройства для прослушивания музыки на динамиках авто.

На кассетном проигрывателе

Если в автомобиле устаревший проигрыватель, а владельцу хочется подключить AUX-вход для прослушивания музыки с внешнего устройства, то потребуется сделать гнездо своими руками. Набор инструментов не отличается от других способов установки. Процесс начинается с выкручивания болтов, удерживающих проигрыватель в нише. Затем проигрыватель извлекают и откручивают саморезы с крышки автомагнитолы. После этого становится доступным лентопротяжный механизм кассетного магнитофона.

Устройство крепится на специальные защелки металлической отделки. Подключение AUX-входа в старую магнитолу делается как с извлечением механизма, так с оставлением конструкции на месте. Это зависит, будет ли устройство мешать добираться до регулятора громкости. Затем из проигрывателя извлекают трехконтактный регулятор звука. К нему требуется припаять 3 провода:

• общий;
• для левого канала;
• для правого стереоканала.

Чтобы изолировать эти места, необходимо поместить провода в термоусадку. Затем магнитофон собирают и устанавливают в нишу. Теперь следует присоединить AUX в кассетную магнитолу и вывести в бардачок. Для этого припаивается разъем 3,5 мм. В кассетной магнитоле после этого нельзя будет вставлять для прослушивания кассеты, т.к. оно будет использовано для провода входа AUX.

Проблемы, и как их решить

После впаивания или на штатной магнитоле у владельцев авто возникают проблемы с передачей звука.

При этом отмечают, что громкость тихая, или проигрыватель совсем не работает.

Играет тихо

Если звук через Аукс в устройство поступает слабо, то это может быть связано с повреждением провода. Чтобы устранить проблему, необходимо проверить кабель подключения. Для этого используют мультиметр.

Если прибор не показывает проблем, то стоит увеличить громкость на подключенном устройстве.

Не работает

Владельцы авто отмечают, что проигрыватель не издает звука. Если не работает AUX, то это может быть связано с тем, что в магнитоле выключен разъем. Иначе провод был бы подключен к Аукс OUT.

Чтобы решить эти проблемы, следует зайти в меню устройства и проверить, разблокирован вход или нет. Иногда проблема возникает в гнезде — для этого потребуется извлечь магнитолу и проверить соединение контактов.

Источник: https://AutoTuning.expert/magnitola/kak-podklyuchit-aux.html

Что такое aux в автомобиле и как подключить аукс к магнитоле

Приятно нестись в любимом автомобиле с ветерком и музыкой. За ветерок отвечает кондиционер. А за любимую музыку?

По радио – реклама. На диске – не все композиции по вкусу и приходится отвлекаться на переключение. Ответ прост! Нужно воспользоваться входом AUX и прослушивать треки с собственного плейлиста или через интернет.

AUX – линейный вход. Представляет собой разъём является неотъемлемой частью многих современных мультимедийных систем. Он служит для подключения внешних источников звука (смартфона, планшета, плеера и других).

Внешне AUX in в автомобиле выглядит как отверстие круглой формы с металлической окантовкой. На панели магнитолы AUX вход обозначен соответствующей аббревиатурой и представляет собой небольшое отверстие круглой формы диаметром 3,5 миллиметра. Такое же отверстие AUX out подключаются внешние колонки к стационарному компьютеру.

Штекер, соединяющий гнездо с подключенным устройством похож на тот, который можно увидеть на шнуре наушников. Без встроенного разъема невозможно представить себе современный автомобиль.

Достоинства и недостатки наличия разъёма в автомобиле

Достоинства:

• Линейный аудио вход значительно расширяет возможности автомобильной магнитолы.
• Позволяет прослушивать самый разнообразный контент: от аудиофайлов из памяти устройства до интернет радиостанций.
• Ко входу можно подключить любое внешнее устройство: плеер, телефон, ноутбук и др.
• Нет необходимости заменять встроенную магнитолу.
• Качество звука транслируемого с телефона или планшетного устройства ничем не уступает качеству с любого другого носителя;
• Позволяет прослушивать аудио с внешнего носителя в улучшении качестве.

Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

• провод длиной 40-50 см. — 3 шт.
• разъём AUX с гнездом.

Алгоритм установки:

1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
2. Противоположные концы выводятся наружу.
3. Гнездо AUX с тремя контактами крепится к проводам.
4. На приборной панели или автомагнитола подготавливается место для разъёма.
5. На подготовленное место устанавливается разъём AUX.

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

• невысокая стоимость;
• лёгкость и безопасность использования;
• эргономичность.

Широкий спектр назначений bluetooth переходника:

• передача звука;
• подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
• организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки». В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

При подключении внешнего устройства к автомобильной аудиосистеме через линейный вход AUX могут возникнуть сложности:

1. Магнитола не распознаёт аудио файлы. Такое возможно, если они проигрываются из папки подключенного девайса, в котором присутствуют файлы с другим расширением (текстовые, видео и другие).
2. Звук воспроизводится в пониженном качестве относительно исходника. Для того чтобы решить эту проблему, нужно попробовать применить другой переходник. Помехи могут быть связаны с механическими повреждениями кабеля, штекера или гнезда. Либо магнитола не может усилить подаваемую на неё информацию.
3. Гаджет и система не контактируют между собой по другим причинам. Способ решения: установить на устройство приложение вида SoundAbout.
4. Устройство невидимо через bluetooth переходник. Нужно проверить в настройках пункт «Доступен всем». Он должен быть включен.
5. Контакт не осуществляется через USB- переходник. Если дело не в механическом повреждении, то в подключаемой девайсе, во вкладке «Настройки» нужно активировать пункт «Передача данных».

В дорогих престижных моделях авто он выведен на панель и даже снабжён подобием пробки или крышки, предохраняющей аудио вход от загрязнения, влаги и пыли, которые могут повлиять на его работоспособность. AUXа достаточно для того, чтобы удовлетворить потребность в прослушивании любого контента. Магнитола, как самостоятельный вид техники становится не нужна. К аудиосистеме можно подключить смартфон и слушать всё что нравится из интернета.

:

Источник: https://autolocked.ru/magnitola/aux-v-avtomagnitole-i-kak-ego-podklyuchit

AUX в автомобиле, провод для подключения автомагнитолы, к каким разъемам подходит кабель, как включать в гнезда и порты наушники, телефон или флешку

string(10) «error stat»string(10) «error stat»

Современное музыкальное оборудованиеоснащается множеством разъемов, среди которых наиболее универсальным считаетсяAUX. Эта аббревиатура в переводе с английского означает — «вторичный»,«дополнительный». Встречается на гнездах телевизоров, домашних кинотеатров,проигрывателей CD и автомобильных магнитолах. На аппаратуре прошлого разъеммаркировался как CD-IN, а вот специалисты называют aux в автомагнитоле«линейным входом».

Гнездо AUX с подключенным переходником и флешкой

Этот порт нужен для подключения внешнихаудиоисточников с целью усиления их звука и получения записанной на нихинформации. Основное требование к подключаемым устройствам — выдаваемоенапряжение должно находиться в пределах 0,5-1 Вольт. Как раз такой диапазонимеет большинство аппаратуры на выходе. Внешне гнездо aux-in — это круглоеотверстие, окантованное тонким металлическим кольцом. Разъем чаще всегорасполагается на лицевой панели автомагнитолы, иногда может быть закрытоспециальной крышечкой, защищающей порт от попадания грязи, влаги.

Что можно подключить с его помощью

Практически любой электронный гаджет,имеющий соответствующий выход. Чаще всего, используя специальный провод aux,подключают:

1. Мобильный телефон, смартфон с Android или инойоперационной системой. Понадобится специальный провод-переходник. Тогда высможете прослушивать музыкальные композиции, записанные в памяти телефона,через качественную автомобильную аудиоаппаратуру.
2. Компьютерный планшет.
3. плеер (в т. ч. МР3), работающий только снаушниками и не имеющий собственный динамик.
4. Микрофон, если в магнитоле есть функция «караоке».
5. Ноутбук.
6. Старую аппаратуру аналогового типа, например,кассетный магнитофон.

Наличие разъема aux – стандарт для любой современной аудиоаппаратуры. Поэтому большинство производителей обязательно устанавливают данный разъем.

https://www.youtube.com/watch?v=3Cw5FZHpd5c

Телефон с кабелем АУКС, готовый к подключению

Как подключиться

Есть два варианта: когда порт AUX уже естьв магнитоле и второй, когда его нет. Во втором случае придется занятьсясамостоятельным изготовлением кабеля-переходника. Но такая ситуация обычновозникает с аппаратурой устаревших поколений. В первом случае подключение можносделать тремя способами, о которых рассказывается далее.

Стандартный кабель Mini Jack 3,5 мм

Приобрести такой aux-кабель дляавтомагнитолы можно в любом радиомагазине либо салоне сотовой связи. Проводдолжен иметь с обеих сторон круглый штекер диаметром 3,5 мм. Редко, но бываеттак, что у вашего гаджета выход (обозначается как OUT) имеет гнездо другоготипа.

Тогда придется искать кабель, на одном конце которого Mini Jack 3,5 мм, ана другом – ответная часть, подходящая к разъему на вашем гаджете. Минусиспользования проводного способа соединения бортовой аудиоаппаратуры и внешнегоустройства – наличие кабеля, который может мешаться в салоне.

Зато есть и плюс:никакие радиопомехи не помещают корректной передаче информации, к тому же,возможно, что при прослушивании файлов телефон одновременно будет заряжаться.

Вам остается только подобрать нужную длину кабеля

Это обычный кабель с разными штекерами наконцах. Купить его можно там же, где и Mini Jack. Единственное, на что нужносмотреть, – порт USB. Он может быть разным:

• Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных устройств.
• Type В — ранее применялся для подсоединения принтеров, но сегодня практически не используется, уступив «место» вышеописанной разновидности.
• Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть, например, на цифровых фотоаппаратах, некоторых гаджетах.
• Micro USB — стандартный разъем, используемый практически во всех мобильных телефонах.

Вам только остается выяснить, какое штатное гнездо у вашего гаджета, и купить провод с соответствующим штекером.

Кабель с USB переходником и Bluetooth

Bluetooth-адаптер

Это самый лучший вариант: при егоиспользовании информация передается беспроводным путем, и кабели в салоне немешаются. Чтобы воспользоваться этим методом, потребуется приобрести адаптер, кодной стороне которого подключается Bluetooth, другая вставляется в разъем AUXдиаметром 3,5 мм бортового мультимедиа или магнитолы.

Достоинства такого способа подключения:

• отличный кодек — качество воспроизводимого звука довольно высокое;
• быстрота и простота подключения — потребуется только нажать на кнопку, после чего адаптер все установит в автоматическом режиме;
• удобство управления — контролировать работу адаптера можно через пульт ДУ, голосом или кнопками на панели устройства;
• возможность работы с несколькими девайсами.

Но есть и отрицательные стороны. В первую очередь это относительно высокая стоимость адаптера. Во-вторых, его автономность и необходимость периодической подзарядки. Но выход из ситуации есть, и о нем рассказывается далее.

Как подключить флеш-карту к АУКС

Во многих гаджетах нет AUX-гнезда. В такомслучае понадобится специальный переходник, к которому можно подключить как вашеустройство, так и «флешку». Здесь стоит оговориться: нежелательно приобретатькитайскую продукцию этого плана. Внутри переходника есть система, поддерживающаявысокое качество сигнала при его преобразовании из «цифры» в аналоговый звук. Вкитайских переходниках преобразователь вообще может отсутствовать либо бытьсобранным из низкокачественных деталей.

Для этого нужно уметь работать спаяльником и хотя бы немного разбираться в электрических схемах. Понадобитсяпара неработающих наушников для телефона или компьютера, точнее, провода от нихс мини-джеками 3,5 мм.

Ход дальнейших действий:

1. Отрежьте провод там, где он подходит к наушникам.
2. Снимите пластиковую изоляцию (можно использоватьпаяльник или небольшой острый нож).
3. Внутри увидите три проводка белого, синего и зеленогоцвета. Из них первый – масса, второй – 1 канал и третий – 2 канал (стерео).
4. Оголите выводы, чтобы добраться до жил.
5. Теперь желательно их «прозвонить» тестером на предметзамыкания между собой. Для этого переведите мультиметр в положение измерениясопротивления, и поочередно касайтесь щупами выводов. Везде сопротивлениедолжно быть бесконечно большим. Если это не так и тестер что-то показывает,придется искать другие наушники.
6. Спаяйте провода от одних наушников с жилами от других,а места спайки тщательно заизолируйте изолентой, в крайнем случае подойдет искотч.

В результате вы получите кабель с двумямини-джеками на концах. Один из них вставляйте в ваш гаджет, другой – в разъемAUX на магнитоле или мультимедийной системе. Однако бывает ситуация, когда входаукс в машине есть, но он старого типа и находится на задней панели магнитолы.Внешне выглядит, как прямоугольное углубление с торчащими внутри контактами.

Для вывода AUX наружу, от такого гнезда понадобится перемычка от жесткого дискав виде белого пластикового прямоугольника и USB-шлейф. Внутри него 3 провода:на левый канал, на правый и масса. Все они соединяются с подготовленным (см.выше) кабелем для наушников и изолируются. Теперь можно в гнездо вставитьразъем и перемычку, а часть кабеля с мини-джеком вывести наружу.

Подключениевыглядит, как на фото:

Подключение к гаджету автомагнитолы с разъемом старого образца

Установка АУКС-входа на магнитолу

Сначала желательно в интернете разыскатьпринципиальную схему вашей магнитолы и приготовить тестер. Затем ее снимите савтомобиля и разберите, чтобы добраться до печатной платы.

Дальнейшие действия:

1. Внимательно осмотрите токоведущие дорожки и найдитеконтакты — «масса», правый, левый канал. Они обозначаются как GND, R, L. Стереовыходымогут иметь маркировку LCH (левый) и RCH (правый).
2. Возьмите провод от старых наушников — его нужновпаивать в соответствии с расцветкой. «Землю» можно прикрепить непосредственнок металлическому корпусу модуля.
3. Выведите готовый кабель наружу через подходящееотверстие в магнитоле. Если таковое отсутствует, просверлите его.

В некоторых моделях магнитол старогообразца сзади имеется трехштырьковое гнездо для подключения CD-чейнджера. Еслиу вас есть соответствующий штекер, то можно его соединить с проводом отнаушников, имеющим мини-джек. Либо припаять провода непосредственно к штырькам.Этот разъем удобен тем, что при подключении гаджета магнитофон автоматическиотключится.

Возможные неисправности относятся как к«магазинным» кабелям, переходникам, так и к самодельным:

1. Автомобильный аудиокомплекс не «видит» гаджет. Попробуйте на ваше устройство закачать специальное приложение типа SoundAbout.
2. Девайс не виден магнитоле через Bluetooth (телефон не может его отыскать). Чаще всего проблема кроется в настройках, конкретнее, в устаревшем протоколе. Возможно, не включен пункт «Доступен всем». Попробуйте просто снять минусовый провод с аккумулятора на полчаса — иногда помогает.
3. Отсутствует контакт по USB. Причина – в порванном кабеле или испорченном гнезде. Если они в порядке, проверьте настройки гаджета — должна быть активирована функция «Передача данных».

В заключение стоит отметить положительные сторонывозможности подключения к бортовой аудиосистеме через «АУКС». Это не толькопрослушивание любимых записей, но и подключение к интернету. Только нерекомендуется заниматься поиском музыки, информации во время движения: этимможет заняться ваш пассажир или просто настройте свой телефон навоспроизведение ранее записанных любимых аудиофайлов.

Источник: https://SwapMotor.ru/instrument-i-oborudovanie/aux-v-avtomobile.html

Как сделать и подключить AUX к магнитоле своими руками

Автомагнитола в современном автомобиле давно уже перестала быть роскошью. На мониторы современных девайсов выводят скорость, показания кондиционера, внешних головных огней, и список этот постоянно растёт. Вот только подключение чего-то своего, типа mp3 плеера, разработчики обычно не предусматривают. Но при желании сделать доступным AUX-разъём можно!

Что такое AUX-вход и где применяется

Линейный вход или как это сейчас обозначают «AUX», давно появился в бытовой аудиотехнике. Домашний усилитель, в зависимости от модели, имеет от одного до нескольких таких.

В левом нижнем углу ясно видны 4 линейных входа (AUX)

По этому же принципу используют и сейчас домашнюю аудиотехнику, подключая её к компьютеру. Для использования такой возможности в автомобиле придётся немного доработать штатную магнитолу.

Подключение к магнитоле смартфона может привести к аварии, если на него вдруг позвонят.

Материалы

• плоская отвёртка (для снятия магнитолы);
• паяльник с сопутствующим материалом;
• провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;
• мультиметр (для проверки).

Набор инструментов для работы

Отвёртка с плоским жалом Паяльник Провод со штекером
Мультиметр

Подготовка автомагнитолы

• извлекают все носители и демонтируют магнитолу;
• в современных автомобилях сначала снимают пластиковую накладку, идущую по периметру. Обычно она крепится на парочке защёлок, которые легко отжимаются плоской отвёрткой. (Иногда бывает дополнительное крепление на винтах);Откручивают болты под наклакой
• отсоединяют и убирают в сторону кассетный блок или проигрыватель;ДЛя того чтоы работать с платой магнитолы плеера нужно отсоединить
• впоследствии их можно вернуть на место.

Пайка входа

Вход нужно подключать к микросхеме предусилителя.

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

• красный — правый канал;
• зелёный левый;
• оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Если схемы нет, осматривают плату. Иногда на ней могут быть обозначения вида «L-CH» — левый канал, «R-CH» — правый канал.

Типовой вариант предусилителя

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

Несколько фото, как осуществлена распайка в типовом джеке (3.5)

джек без кожуха Подключение каналов к джеку Все в сборе Красный-правый, зелёный-левый. остальные земля

Если брали провод и штекер отдельно — на свободном конце собирают обычный 3.5 джек. Красный правый, зелёный левый, а оставшиеся подсоединить к корпусу штекера.

Проверка

Собранную схему надо проверить.

1. Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
2. Затем втыкают штекер в смартфон или плеер.
3. Выбирают на нём любую аудиозапись.

Правильно подключённый вход выведет звук с вашего устройства на динамики авто.

Сборка

• Устанавливают кассетник на место и собирают магнитолу.
• Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Провод рекомендуется брать подлиннее, чтобы это внешнее устройство не висело на проводах, а его можно было бы куда-то положить.

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

На видео показана установка гнезда «AUX «в автомобиле Ssang Yong.

Использование внешних адаптеров и проводов

Обзор будет неполным, если не добавить, что на сегодняшнем рынке водитель может найти множество девайсов, функционал которых способен не только предоставлять линейный вход. Существуют модели с поддержкой USB AUX и Bluetooth. Установка такой модели не сложнее вышеописанного. В видео ниже владелец подключает такой девайс, не отключая поддержки заводских устройств.

Если ваша магнитола не поддерживает подключение внешних источников звука, такую возможность добавить по силам каждому автолюбителю.

• Владимир Новоселов
• Распечатать

Источник: https://carnovato.ru/kak-podklyuchit-aux-k-magnitole/

Инструкция как сделать aux на любой магнитоле

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

• средняя крестовая отвёртка;
• нож;
• изолирующая лента;
• специальные ключи, что бы достать магнитолу;
• USB кабель от компьютерного контроллера;
• перемычка от компьютерного жёсткого диска;
• небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Подключение AUX

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

• изолированные провода сечением 0.5 см и длиной 40 — 50 см;
• штекер 3.5 мм;
• термоусадочные трубки;
• паяльник;
• средняя крестовая отвёртка;
• нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

• провода, экранированные 40 см, сечением 0.5 см;
• термоусадочные трубки;
• штекер 3.5 мм;
• средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Источник: http://1avtozvuk.ru/remont/vxod-i-vyxod-aux-na-shtatnoj-magnitole

AUX кабель для автомагнитолы своими руками: на заметку современному автовладельцу

В результате того, что мобильные устройства плотно вошли в жизнь многих автолюбителей, часто пользователи в Сети интересуются, что такое AUX-выход и как его сделать. Эта статья будет посвящена данному вопросу. Как подключается AUX-кабель для автомагнитолы, как сделать соответствующий выход и что для этого потребуется — узнайте ниже.

Итак, что такое AUX, как его сделать и подключить? Для начала разберемся в понятии. AUX представляет собой вход, предназначенный для подключения источника аудиосигнала. Это может быть обычный МП3-плеер, мобильный телефон, планшет, подключенный через соответствующий кабель. По сути, при подключении плеера водитель сможет прослушивать аудиозаписи через автомагнитолу, как через усилитель.

Подключение МП3-плеера к автомагнитоле через AUX-вход

В этом случае на линейный вход будет поступать импульс с амплитудой, которая находится в рамках параметров от 0.5 до 1 вольта. Любые девайсы для воспроизведения аудио, которые оборудованы соответствующим выходом, могут выдавать подобный импульс. Что касается именно выхода, то он обычно маркируется как AUX OUT или CD OUТ (что встречается значительно реже).

На сегодняшний день многие автолюбители используют специальные тюнеры, которые подключаются через прикуриватель, и позволяющие слушать музыку через flash-накопитель. При этом эти люди утверждают, что тюнер, подключенный через прикуриватель, является отличной альтернативой подключению плеера через AUX. Мы хотим сразу же сказать, что качество воспроизведения аудиофайлов принципиально отличается — подключите сами и вы это поймете. При правильном подключении AUX-выход будет выдавать намного более качественный звук, чем обычный китайский тюнер.

Подключенный носитель информации к автомагнитоле

Руководство по изготовлению

С тем, что такое AUX, мы разобрались, теперь перейдем к вопросу изготовления устройства. Чтобы сделать AUX в штатную магнитолу, вам потребуется выполнить определенные действия, заранее подготовив все необходимые материалы. В принципе, процедура подключения данного выхода не особо сложная, но чтобы правильно осуществить все действия, необходимо соблюдать определенные нюансы, о которых вы узнаете далее. Если у вас есть сомнения касательно того, что вы все сделаете правильно, рекомендуем обратиться за помощью к специалисту-электрику.

Основные рекомендации, а также приблизительная схема подключения проводов к плате магнитолы приведены на видео от канала SRV ниже.

Инструменты и материалы

Итак, если вы хотите, чтобы у вас всегда была возможность подключить МП3-плеер по кабелю через автомагнитолу, вам потребуется оборудовать соответствующий вход. Чтобы правильно выполнить все действия, заранее подготовьте необходимый штекер для входа, а также кабель. В принципе, это все можно взять от старых наушников, очень важно в данном случае то, чтобы их кабель для входа был целым. Удостовериться в том, что кабель для входа целый, можно путем его «прозвона», для этого используется мультиметр.

Что касается штекера для входа, то здесь необходимо учитывать определенные моменты. К примеру, обычный стандартный штекер от любых аудио-наушников условно разделяется на несколько частей. Наиболее по габаритам широкая часть штекера, расположенная у пластикового основания, относится к общему кабелю. Этот кабель окрашен в общий цвет, а зеленым и красным цветами отмечены проводники двух каналов — левого и правого. Это значит, что две части, которые остались, относятся именно к каналам воспроизведения.

В принципе, чтобы своими руками соорудить AUX-вход, нет ничего сложного. Вам потребуется только приготовить определенный набор устройств:

• сам штекер наушников с кабелем;
• паяльник с расходными материалами;
• мультиметр.

Штекер с кабелем Паяльник Мультиметр для прозвонки

Этапы

Итак, когда все необходимые инструменты и материалы будут собраны, можно приступать к изготовлению входа, предназначенного для подключения плеера через автомагнитолу.

Чтобы все сделать правильно и чтобы вы могли без проблем подключить любое мобильное устройство, в том числе плеер, через кабель к автомагнитоле, выполните следующие действия:

1. Для начала извлеките все носители из своей автомагнитолы. Когда все будет извлечено, вам необходимо будет демонтировать аудиосистему. Чтобы сделать это, понадобится снять декоративную пластиковую накладку, которая, как правило, фиксируется с помощью нескольких пластмассовых фиксаторов. Как правило, на этом шаге у автолюбителей не возникает проблем. Но в том случае, если ваша автомагнитола морально устаревшая (вернее сказать, «древняя»), есть вероятность, чтоб также вам потребуется выкрутить несколько болтов. Так или иначе, но этот этап обычно не вызывает трудностей, поэтому ориентируйтесь по ситуации.
2. После того, как автомагнитола будет демонтирована, вам потребуется выкрутить несколько винтов, расположенных на панели вентиляции. Эту панель впоследствии необходимо будет немного приподнять вверх — такое действие позволит в будущем избавиться от помех.
3. Можно сказать, что подготовительный этап производства входа для подключения плеера к магнитоле через кабель завершен. Теперь вам необходимо все кабеля, которые вы взяли от старых наушников вместе со штекером, подсоединить к РСА-выходу, то есть тюльпану.
4. Чтобы правильно припаять все кабеля, необходимо соблюдать определенный порядок. В частности, общий кабель следует припаять к металлическому основанию разъема. Проводники, которые используются в качестве каналов, следует припаять к средним выводам.
5. После того, как вы с помощью паяльника припаяете все необходимые провода, их необходимо прозвонить, для этого, как сказано ранее, применяется мультиметр. При наличии проблем процедуру нужно произвести заново.
6. Когда вы убедитесь в том, что все сделано правильно, припаянные провода вместе со штекером необходимо будет вывести наружу. Таким образом, чтобы они находились в салоне и к ним можно было подключить плеер или другое устройство. В этом случае вам необходимо основываться на свои предпочтения, а также конструктивные особенности центральной консоли вашего транспортного средства. Ведь нужно сделать так, чтобы подключение и использование плеера или мобильного гаджета через кабель не вызывало дискомфорт или сложности. Как показывает практика, наиболее оптимальным в этом случае будет вывод кабеля в пепельницу, разумеется, если она не эксплуатируется по назначению. Заранее необходимо позаботиться о том, чтобы кабель, через который вы будете подключать мобильные гаджеты или плееры, был достаточно длинным. В противном случае подключаемое устройство будет просто висеть под магнитолой, а это, согласитесь, не очень эстетично. Более подробная инструкция по подключению данного выхода приведена на видео ниже (автор видео — comPlushki Ремонты и Arduino).

После того, как вы смогли подключить AUX-выход для плеера или телефона, необходимо проверить, все ли вы сделали правильно. Для диагностики результата в первую очередь следует максимально снизить уровень звука на головном устройстве, то есть аудиосистеме. Это делается потому, что большинство мобильных гаджетов после подключения к головному устройству начинают шуметь, издавая неприятный звук. Итак, к AUX-выходу, выведенному в салон транспортного средства, необходимо подключить мобильное устройство или плеер, после чего включается любая аудиозапись.

Заранее на головном устройстве нужно произвести регулировку звука. В том случае, если вы смогли все подключить и припаять правильно, аудиозаписи из плеера или мобильного устройства будут играть в динамиках транспортного средства. Если качество аудио вас не устраивает, попробуйте изменить настройки воспроизведения на головном устройстве, а также мобильном телефоне. Иногда достаточно только изменить настройки эквалайзера, чтобы звучание было оптимальным.

Приведенная выше инструкция актуальна для тех автомобилистов, кто решил сделать все своими силами и умеет держать в руках паяльник. Если с необходимостью пайки вы сталкиваетесь впервые, то вполне возможно, что добиться желаемого результата у вас не получится. В том случае, если такой вариант вам не подходит, вы можете просто пойти в магазин авто-акустики, приобрести соответствующий переходник и подключить его. Такой вариант менее трудозатратный в отличие от вышеописанного, однако он требует больших финансовых вложений.

 Загрузка …

Более подробная и наглядная инструкция о подключении AUX-выхода в автомобильную магнитолу с CD-приводом приведена на видео ниже (автор видео — SoftMan).

Источник: https://avtozam.com/elektronika/media/aux-na-magnitole/
