Этот багги с полным приводом рассчитан на 3-4 человек. Собирался в основном для участия в соревновательных мероприятиях между вездеходами. По задумке автора вездеход должен иметь максимальную проходимость, а так же оставаться достаточно легким.

Материалы и детали использованные при строительстве данного вездехода:

1) Двигатель от оки
2) Колеса камеры 1065 на 450 и ободранные 9.00х16 от тракторной телеги ПТС4
3) Мосты от классического ваза
4) ступицы и приводные валы от ваз 2109
5) Диски ваз, нива.
6) амортизаторы и пружины от оки
7) заднее сиденье от Оки
8) трос ручника от ваз 2109
9) от лады «десятки» трос привода газа.

Рассмотрим более детально этапы строительства вездехода.

Для начала автор разобрался с мостами, у заднего моста были переделаны кронштейны крепления.
Передний мост был собран из заднего моста классического ваза, а приводные валы и ступицы взяты от ваз 2109
Ход колеса составляет порядка 22 см.

Из дисков от ваза и нивы были сварены подходящие под новые колеса. Получились 16 дюймов с шириной в 25 сантиметров.

Так же были сделаны резьбовые фиксаторы, этакие гайки с резьбой,в них закручиваются болты, которые помогают удерживать шину от проворота.

Были сделаны приводные валы длинной в 87 сантиметров, толщина стенки бесшовной трубы составляет 3 мм, наружный диаметр 27 мм. Валы будут установлены между коробкой и мостами.

Установлены задние амортизаторы, а так же передние пружины. шаровые получились с небольшим зазором около 1 мм, после стягивания болтами рычаги поджались.

Подходят к завершению этап конструирования рамы вездехода:

Было сделано рулевое управление:

При загрузке вездехода амортизаторы проседают на 10 сантиметров и рулевая становится под более удобным углом. Ширина переднего моста получилась около 150 сантиметров, поэтому было установлено заднее сиденье оки.

Установлена кулиса:

Рычаг переключения расположен под левой коленкой.

Смонтирован задний приводной вал:

Рычаг коробки переключения передач было решено укоротить:

так же и глушитель подвергся упрощению:

Двигатель был установлен продольно относительно базы, дифференциал свободный, левый привод выходит на задний мост, а правый, соответственно, на передний.

Радиатор был перенесен в переднюю часть вездехода для улучшения обдува и соответственно охлаждения двигателя:
Следующим этапом будет обшивка вездехода пластиком, а так же установка боевых колес.

была сделана такая приборная панель:

В качестве троса сцепления был использован доработанный трос ручника от ваз 2109, а для привода газа использован стандартный трос от лады десятки.

Был закреплен глушитель:

Тут можно увидеть угол поворота колес вездехода:

Фотографии диагонального вывешивания:

Внешний вид вездехода:

Были установлены облегченный я-324А колеса размером 850 на 270r16:

Из недостатков конструкции были отмечены следующие:

Слишком мало места для установки нормального пассажирского сиденья с левой стороны от водителя, этому мешает по большей части радиатор от ваз 2110. Так же были использованы не заводские стандартные карданные валы, а самодельные длинной около 90 сантиметров. причиной тому было то, что заводские валы длинной всего 80 сантиметров, а следовательно слишком короткие.

Видео испытаний подвески:

Длинна самодельный валов составляет порядка 90 сантиметров при общей колесной базе в 240 сантиметров. Задний кардан от нивы имеет длину всего в 80 сантиметров и удлинить его до необходимых норм не видеться возможным.

К тому же валы самодельные получились на отлично, никаких намеков на проблемы с ними нет, все нагрузки выдерживаются, скручивания не наблюдается.

Если использовать задние карданы нивы, то база будет 220 сантиметров, кроме того придется придумывать соединение с коробкой передач от оки, да и из-за сужения базы будет неудобно вмешать пассажиров.

ГП в коробке переключения передач не заварена, так как это может отразиться на целостности приводных мостов, особенно сильные нагрузки будут идти на полуоси мостов. Так как машина будет эксплуатироваться в жестких условиях ралли, то надежностью лучше не пренебрегать.

максимальная скорость вездехода ровна 57 километрам в час по ровной дороге, разгоняется около полуминуты до этой скорости, динамика очень слабая в основном из за двигателя оки.

Однако тяги хватает на первой передаче, чтобы буксовать всеми четырьмя колесами в грязи, однако размер этих колес не большой, всего 850 мм в диаметре, что будет после установки более мощных колес не известно.

Была попытка установить колеса кф-97, но из за зазора порогов они не влезают, поэтому будет производится доработка вездехода под нужные параметры.

А пока было сделано короткое откидное сиденье, а так же воздухозаборники для радиатора:

После устранения небольших недостатков вездеход переобулся в колеса кф-97, они гораздо больше своих предшественников, что скажется в лучшую сторону на проходимости машины.

Уважаемые автолюбители, самодельщики и просто читатели! Прежде чем начать рассказ о нашем автомобиле, стоит вернуться не в столь уж далекое прошлое и вспомнить историю возникновения необычного автомобиля – багги. А необычного потому, что его не встретишь ни на дорогах общего пользования, ни на городских улицах.

Багги – это облегченный, высокоманевренный спортивный (без излишнего комфорта) автомобиль повышенной проходимости, используемый в гонках по трекам, кроссовым трассам и просто по пересеченной местности.

Багги впервые появились в США как небольшие прогулочные машины. На них самодеятельные автоконструкторы и автолюбители разъезжали по прибрежным песчаным полосам, безлюдным пляжам, за что эти машины прозвали Dune Buggy – «дюнными (или пляжными) жуками».

То, что подобные автомобили впервые появились в Соединенных Штатах в начале 1950-х годов, сомнений ни у кого не вызывает: к тому времени в стране с развитой автомобильной промышленностью было уже много устаревших легковых автомашин, на которых ездить по дорогам было уже нельзя, а выбросить -жалко. Вот тамошние умельцы и переделывали их: снимали насквозь проржавевшие кузова, заменяя их толстыми дугами для безопасности; усиливали рамы; форсировали двигатели; увеличивали клиренсы (дорожные просветы) и ход подвесок … и наперегонки рассекали на них песчаные дюны пустынных пляжей, лихо на двух колесах юзом проходили повороты, увиливая от столкновений. Багги довольно быстро обрели массовость и на них стали устраивать соревнования. Подобные развлечения и состязания настолько понравились зарубежным туристам-автолюбителям, что вскоре (в конце 1960-х) багги «пересекли» американские границы и распространились по всем континентам. В нашей стране багги появились в начале 1970-х годов и сразу как спортивные машины, поскольку для прогулочных просто не было доноров.

А вот происхождение типа (или класса) автомобиля неоднозначно, но, скорее всего, от английского слова buggy – «коляска», хотя многие связывают с bug – «жук» («клоп» и т.п.), легендарным немецким автомобилем фирмы «Фольксваген», коих (трофейных и экспортных) было в стране немало.

Ну а теперь от истории багги перейду к описанию своей машины.

Багги «Борзик» (такое название дали автомобилю впоследствии соперники и болельщики) создавалась по индивидуальному проекту (хотя понятно, что двигатель, а также некоторые другие агрегаты и узлы – промышленного изготовления) для участия в соревнованиях по автокроссу. Изначально разрабатывалась, как полноприводная, хотя к такому варианту шел поэтапно и сначала сделал машину только с задним приводом. Начало постройки – ноябрь 2005 года. На первые испытания (а точнее – сразу же на соревнования) машина выехала в 2008 году.

Потом неоднократно модернизировалась: менялись детали, узлы и даже агрегаты. Поэтому описания некоторых узлов могут не совпадать с рисунками и фотографиями. При этом и сами рисунки – ознакомительные, то есть делать по ним багги можно только при условии корректировки размеров применительно к строящейся машине.

Габаритные размеры багги: длина – 3200 мм, высота по главным дугам (они же являются дугами безопасности, только расположены вдоль машины) – примерно 1500 мм, ширина – 1800 мм. Клиренс – 210 мм, колесная база – 2540 мм, колея: передних колес – 1640, задних – 1600 мм.

Рама автомобиля – пространственная, сварена из бесшовной холоднотянутой стальной (марки 30ХГСА) трубы круглого сечения. Диаметр трубы главной пары дуг и защитных боковых порогов (их тоже два) – 38×2,5 мм, прочие элементы выполнены из труб диаметрами: 35×2,5; 30×2; 25×2; 20×1,5; 16×1,5 мм.

Крыша, объемные борта, боковые щитки колес, передний и задний капоты выполнены из стеклоткани.

(чертеж Андрея Аникина):

1 – двигатель; 2 – сцепление; 3 – коробка перемены передач; 4 – переходная плита; 5 – угловой редуктор; 6 – задняя полуось (2 шт.); 7 – заднее ведущее колесо (2 шт.); 8 – внутренний шарнир (ШРУС) задней полуоси (2 шт.); 9 – внешний шарнир задней полуоси (2 шт.); 10 – карданный шарнир (3 шт.); 11 – подшипниковый узел карданного вала; 12 – карданный вал; 13 – внешний шарнир передней полуоси (2 шт.); 14 передняя полуось (2 шт.); 15 – внутренний шарнир передней полуоси (2 шт.); 16 – передний редуктор; 17 – переднее ведущее управляемое колесо (2 шт.); шасси багги – наложенная проекция

(чертеж Андрея Аникина):

1 – рулевое колесо; 2 карданный рулевой вал; 3 рейка;4-карданный шарнир; 5 – тяга (2 шт.); 6 – рычаг поворотного кулака; 7 – переднее управляемое колесо (2 шт.); 8 – шарнир рулевой тяги и кулака (4 шт.); 9 – кресло и пилот (наложенная проекция)

Колесная формула автомобиля -4×4 (то есть машина – полноприводная, поначалу имела только задний привод). Компоновка – с задним расположением двигателя (мотор находится за спиной пилота поперек оси, при этом хвостовик коленчатого вала выходит на левую сторону). Кресло водителя располагается по центру машины.

Изначально машина проектировалась и была сделана под двигатель семейства автомобилей ВАЗ-2108 – 2110. Трансмиссия использовалась тоже от переднеприводных «вазовских» машин.

При переделке машины в полноприводной вариант в качестве переднего моста использовал задний мост от классических «Жигулей» (заднеприводных машин), отрезав от него «чулки». От них же – и карданная передача.

Коробка перемены передач переделана: удалены шестерни пятой передачи, укорочен первичный вал, снята задняя крышка. Вместо нее поставлена переходная пластина для стыковки и крепления к КПП углового редуктора (в торговле его называют раздаточной коробкой) – от «Мицубиси RVR». Угловой редуктор установлен на шлицы вторичного вала. Карданная передача от углового редуктора к переднему мосту состоит из двух валов (от ВАЗ-2101), соединенных с редукторами жестко (без каких-либо муфт) на одном подвесном подшипнике. Проходят они (валы) над полом (сбоку, слева) и закрыты кожухом. Сам пол – дюралюминиевый, крепится к раме болтами, для чего к трубе рамы с ее внутренней стороны приварены ушки.

Впоследствии переделал почти всю машину (практически нетронутой осталась лишь рама). Двигатель и КПП заменил соответствующими агрегатами от купе «Келика» фирмы «Тойота», угловой редуктор (раздаточную коробку) поставил от «хондовского» кроссовера «Фит» (от него же и карданные валы), а передний редуктор – от автомобилей фирмы «Субару» (он сборный: корпус – от микролитражки R-2, а внутренние детали – от «Импрезе»).

Подвеска каждого переднего колеса – на двух А-образных рычагах (только верхний – без перемычки) с телескопическим амортизатором, установленным под углом 45°. Задняя подвеска выполнена с одним продольным и двумя поперечными рычагами колеса. Амортизаторы были использованы с изменяемой жесткостью фирмы Rancho. Здесь они установлены с меньшим углом к вертикали, чем передние. Впоследствии заменил их на амортизаторы фирмы Koni и Showa, которые могут перенастраиваться в зависимости от стиля и специфики вождения конкретного водителя.

Диски колес размером с посадочным диаметром 15» – легкосплавные, фирмы «Мастер-спорт». Шины – марки Кх-25 (передние) и Кх-35 (задние), с диаметром обкатки примерно 620 мм, летние радиальные бескамерные нешипованные, специальные для спортивной езды.

Детали обшивки кузова багги выполнены из стеклопластика с использованием полиэфирной смолы; крылья и брызговики изготовлены из листового полиэтилена. Анатомическое кресло, как и обшивка, выклеено из стеклоткани с упрочнением кевларом и углеволокном.

Рулевая рейка установлена впереди переднего моста, соединена с рулевым колесом карданным валом. Рулевая трапеция – «обратного» типа – повернута на 180°. Поворотные кулаки – от ВАЗ-2108.

Тормоза изначально использовались штатные (от автомобиля ВАЗ-2108), но впоследствии были заменены на более легкие – мотоциклетные (для снижения подрессоренных масс). При этом «ручник» совмещен с педалью тормоза: нажал ногой на педаль – и зафиксировал ручкой.

На приборной панели размещены указатели температуры охлаждающей жидкости и напряжения бортовой сети, сигнальная лампа критического давления масла, включатель дополнительного вентилятора и кнопка запуска двигателя, также расположен аварийный выключатель питания.

На багги был оформлен специальный технический паспорт, а я, как пилот, прошел аттестацию и получил спортивную лицензию.

Машина не простаивала в гараже – на ней я постоянно участвовал в различных соревнованиях, как регионального, так и всероссийского масштаба. Неоднократно становился их призером и даже победителем.

Жизнь багги продолжается, только он обрел нового хозяина. А я пересел на другую машину, которую строил во времена выступлений на «Борзике».

Сейчас, работая в Центре юных техников, передаю свой опыт по строительству багги более молодому поколению. Для этого разработал программу «Спортивное техническое конструирование багги», по которой занимаюсь с подростками 10-16 лет. С ними начали строить новую машину, используя свои и их конструкторские задумки.

А. ДАВЫДОВ, г. Златоуст, Челябинской обл.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

, чтобы сообщить нам.

Первым делом, конечно, предстоит определиться на каком багги хочется рассекать в итоге по дорогам (и по дорогам ли?). Должен он блестеть как супер- или «маскл-» кар, или быть грязным и страшным как в «безумном Максе», но со счастливым лицом владельца, который сидит за рулем громкого, раскатистого, внедорожного монстра.

Второй вариант кстати вполне себе заводит, но как-нибудь после апокалипсиса. А пока надо пожить в этом мире, где все еще есть место красивому и разумному. Поэтому вот фотография багги, на котором мы остановились:

По-моему, выглядит вполне симпатично. Один вопрос — как такое сделать? Вопросы наподобие «а можно будет получить на него разрешение? а сможет ли он ездить по бездорожью?» и пр. отходят на второй план. В состоянии, когда видишь такую мощь и красоту, хочется ответить лишь «посторонитесь, господа, где моя маска и сварочный аппарат».

«Эй, палехче, парень!». Сначала — чертежи! Нашли на просторах энторнета что-то похожее — и вот они, чертежи:

В расчете на то, что по ходу строительства мы сможем изменять внешний вид рамы так, как нам хочется, мы решили применить такие чертежи на свой страх и риск.

Трубы для багги

Первые вопросы, стоящие при материальном воплощении багги: какой тип трубы использовать, где найти эти трубы.
Для каждого багги-строителя такие вопросы решаются по-разному. В нашем же случае мы выбрали трубы диаметром 40мм и толщиной стенки 3мм.

Чтобы найти такие трубы, нам пришлось ехать в промышленный район на противоположном конце города. Почему нам не продали их где-то поблизости (хотя было где)? Да потому что никто ради такого малого объема (всего — 50 метров трубы) заказывать грузовик издалека не собирается (продавец даже недовольно фыркнула). Поэтому пришлось ехать туда, где трубы были в наличии. Что касается «шовности-бесшовности» — тут уж как повезет по наличию. Мы взяли шовные. В конце концов, наш багги не придется стыковать с луной. Скорее всего)

Трубогиб

Для начала определимся — почему нельзя просто погнуть трубу «об коленку»? Как мы пытались)
Здоровье еще пригодится, а вот использовать подручные средства, чтобы погнуть трубу — еще можно попытаться.
Что получилось? Согнуть трубы с малым углом при помощи «кирпичей» и физической силы нам вполне удалось.
Но для участков рамы в критических местах, которые предназначены для защиты при переворотах, изломы недопустимы.

Итак — покупать трубогиб или заказать услугу для изгиба труб?

Да заказали мы услугу, чего тянуть. Но на всякий случай изучили вопрос.

Бывают разные типы трубогибов для разных типов труб. Какие моменты могут быть, и что стоит учитывать:
1. Трубогиб может быть создан, чтобы гнуть профильные (прямоугольные в сечении) или непрофильные (круглые в сечении) трубы.
2. Трубогиб может «не взять» (не суметь погнуть) слишком толстые трубы (в зависимости от типа трубогиба).
3. Типы трубогибов: ручной, (ручной) гидравлический, электрогидравлический, электрический. Наверное, бывают какие-то еще. Для чего иметь представление об этом: стоят они по-разному, и возможности предлагают разные.

Разные типы трубогибов:

О каких возможностях трубогиба нужно знать, чтобы погнуть трубы для багги:
1. Диапазон диаметров и толщин труб, с которыми можно работать.
2. Максимальный угол изгиба.
3. Точность угла изгиба.

Для нас этих данных оказалось достаточно.

Цена вопроса? Наиболее подходящий трубогиб (гидравлический) под наши условия стоил от 12.000 рублей. Но думаю, вряд ли бы нам удалось найти такой удачный вариант. Вероятнее всего цена была бы в районе 20.000 рублей.

Если говорить о том трубогибе, при помощи которого ребята погнули трубы для нас, то это был как раз гидравлический трубогиб. Какова точность его угла изгиба? Скажем так: хорошо, что мы взяли с собой транспортир. Обычный такой, школьный транспортир. Труба после изгиба немного пружинила назад, приходилось подстраиваться под физические процессы для того, чтобы выверить нужный угол. Наверное, это нормально.

В итоге нам удалось получить правильно изогнутые трубы для верхней части рамы всего за 800 рублей.

Коронка по металлу

Когда стыкуешь круглые трубы между собой, нужно обеспечить минимальное расстояние между ними в стыке. Желательно обойтись вообще без расстояния. Тогда сварной шов должен пойти как по маслу.
Картиночки, нужны картиночки. Сейчас «забабахаю»:

Здесь я попытался изобразить 90-градусное соединение двух труб (надеюсь, смысл понятен). Так вот, дельта S в идеале вообще не должно быть. Для этого нужно вырезать у одной из труб (справа) полукруг сверху и снизу. Грубый радиус полукруга = радиусу трубы. Но на практике нужно еще учитывать толщину трубы.

Есть несколько способов обеспечить подобный вырез полукругом. В порядке понижения точности:
1. Фрезерный станок
2. Коронка по металлу
3. Болгарка

Наверное, можно еще более хардкорные способы придумать, но начнем с того, что есть под рукой. Так, глянем. Фрезерный станок. Ау. Нет, молчит. Коронка по металлу. Где-то отдаленным эхом отзывается коронка из строительного магазина.

Едем туда и с удивлением обнаруживаем, что сама коронка стоит в районе 600-1000 рублей. Ага, находим коронки по 200 рублей. Берем две штуки. И основание под него (шпиндель) 800 рублей! Пффф, ну ладно, тоже берем.

В общем, есть у нас теперь коронка со шпинделем, насаживаем все это на дрель. И пытаемся отрезать куски нужного диаметра на нашей трубе.

Испытание 1: режем кусочек на трубе с верхней стороны, подливаем ВД-40 (можно и воду) для охлаждения. Отрезать получилось, но несколько зубьев от коронки отпало.

Испытание 2: режем кусочек на трубе с нижней стороны, подливаем ВД-40 (можно и воду) для охлаждения. Отрезать получилось, все зубья отпали полностью.

Прикинув тенденции, стало понятно, что таких 200-рублевых коронок нам точно не хватит. Подтвердив такую тенденцию на практике, мы успели проделать процентов 5 работы со стыками.

Но мы решили закончить историю со стыками на мажорной ноте! И оставшиеся стыки закончили при помощи маленькой болгарки. Медленно, аккуратно, но верно этот инструмент помог довести работу до результата.

Возможно, мы просто неправильно подошли к выбору коронки. Можете отписаться в комментариях по этому поводу.

Послесловие

Если Вам интересна судьба проекта, или Вы тоже вдохновились и решили построить багги (или поучить нас), можете подписаться на наш канал на YouTube . Следите, комментируйте, получайте удовольствие)

Хотелось заиметь прогулочную машинку. Требования были простые — два места, красивая, дешёвая. Как говорится «быстро, качественно, недорого, выберите два пункта», так что с момента начала строительство прошло два года. Строил в режиме один день в неделю, летом практически ничего не делал.

Дизайн и основные решения взяты с австралийской машинки ST2, но рама полностью чертилась под отечественные агрегаты. Машинка сначала чертилась в программе 3D моделирования потом строилась по чертежам. Впрочем чертежи активно корректировались во время строительства.

Немного о конструкции силовой агрегат от 2109 1,5 полностью стандартный, изменениям подверглись только ШРУСы. Задние стойки на данный момент переделанные передние от 2109, пружины стандартные, увеличен преднатяг пружин, передние соответственно задние от 2109, пружины обрезаны.

Крепления амортизаторов: передние — нижнее крепление стандарт, верхнее — ШС, задние — низ ШС от Опеля, верх сайтент от 2109.

Рулевое — обрезанная рейка от 2109, внутренние шарниры от ОДЫ, наружные от ОКИ, сошки самодельные укороченные по сравнению со стандартными, поворотные кулаки от классики.

Тормоза по кругу дисковые от 2109, спереди через переходную пластину, сзади на родные места.

Рама из трубы СТ20, основные дуги 45х2, морда и боковые 30х2. Трубы подвески обычные шовные, спереди 32х3, сзади продольная 50х4, поперечные 32х3.

Сиденья самодельные по чертежам с сайта из железа 1,2 мм.

Машинка пока обошлась около 50 000 р. это не считая расходников, электричества, сигарет и бензина.

Ну и фото процесса сборки:

Передний рычаг. Знаю что кондуктор не правильный, но теперь поздно.

Задний рычаг — кулак от 2108 с приваренной трубой и усилителем:

Готовые задние рычаги, осталось только покрасить

Прибытие донора. В принципе на ходу, только провернулась тяга КПП поэтому тянем лебедкой.

Сделан стол и начата сборка рамы.

Выставляем главные дуги

Примерка передней подвески

Выкатили чтобы развернуть

Установка двигателя

Опоры двигателя сделаны из реактивных тяг от ВАЗ классики.

Примерка и подгонка длины приводов

Стоим на колесах, примерка задней подвески

Установка кресла и магистралей тормозов.

Педальный узел, главный тормозной от 09, без усилителя, главный сцепления от классики.

Первый выезд. Тормоза не прокачаны, вместо бака бутылка из под лимонада. Время 2-ой час ночи, ночи белые:)

Пробные выезды по гаражам.

Едем под Тихвин на большие покатушки

Катаемся и общаемся

Общее фото

Зима 2012-2013, поставлена обшивка, в очередной раз перенастроена подвеска, опять поменяны колеса.

Багги – это довольно необычное средство передвижения. Фактически, багги – это автомобиль, с которого сняли все детали несущего кузова, а потом пересадили на открытое шасси и оснастили большими колесами. Требуется всё это для того, чтобы подготовить автомобиль для езды по бездорожью, в частности по песчаным дюнам.

Первые багги собирались в США (под названием “Dune Buggy”) и Великобритании (британцы обозвали эту гордую машину “Beach Buggy”, то есть «пляжный жучок»). Вообще слово «багги», то есть «жучок», пошло именно оттуда – первые модели делались из отслуживших свое автомобилей Volkswagen Beetle (то есть Фольксваген Жук), а так как новые модели были меньше легче, то острые на язык американцы и обозвали результаты жучками.

Даже армия США использует багги на основе легких джипов – при оснащении такого неповоротливого с виду авто пулеметом, можно получить высокомобильную огневую точку, которая пройдет даже там, где не проедет БТР.

В данной статье мы рассмотрим процесс постройки своего собственного багги на основе старого советского авто, которое было незаслуженно забыто и отправлено на свалку истории – ЗАЗ 968, то есть классический сорокасильный «Запорожец».

Часть 1. Проектировка

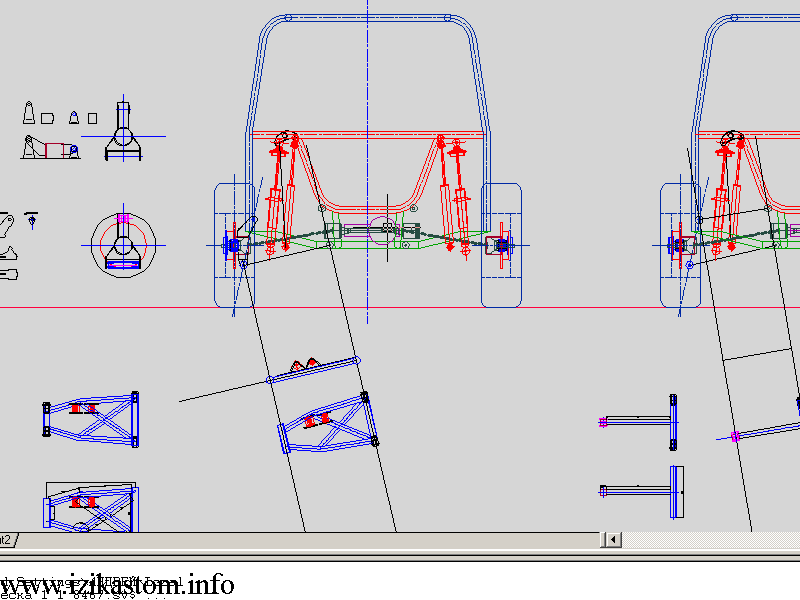

Вам понадобятся чертежи. Это аксиома. Конечно, соблюсти их на 100% у вас не выйдет – в конце концов, вы не на заводе работаете, а в гараже, однако чертежи будут все равно нужны. Основа корпуса багги – металлические трубы, которые должны образовывать максимально жесткую конструкцию, которую предстоит рассчитать заранее.

Впрочем, если самому это делать лень, либо не хватает знаний, то всегда есть возможность собрать багги по чертежам, которые можно найти в интернете – сайтов любителей таких авто много и большинство из них вполне свободно делится опытом. Мы использовали чертежи из советского журнала «Моделист-конструктор», а сама багги в нем называется АБ-82.

Часть 2. Постройка основы

В большинстве случаев ее вполне хватает для того, чтобы выдержать вес мотора, остатка кузова автомобиля, а так же наездника с грузом. Впрочем, если хотите «выпендриться» — можете использовать и более крепкие и дорогие материалы.

Стоит подумать о подвеске. В нашем случае использовалась передняя подвеска на основе ВАЗовской – она относительно дешева и при этом вполне надежна. Вот то, что изменилось в процессе ее переработки и подгонки под багги:

Трубы рычагов – от задней подвески ВАЗ «Классика». Той, что с сайлент-блоками. Или сайлент-броками, как метко называют детали такого качества за рубежом старые автомобилисты.

Ушки для установки блоков пришлось делать самостоятельно из металла толщиной 2мм.

Крепление шаровой опоры снизу – кусок ВАЗовского же переднего рычага.

Сверху – релевой наконечник ВАЗ, заменивший шаровую.

Втулка для регулировки развала приварена к верхнему рычагу (пришлось обращаться к токарю, но такое усиление конструкции того стоило). Тот же токарь помог адаптировать верхнюю шаровую опору под наконечник – у них разные конуса.

Использовались амортизаторы ИЖП-4… но их использовать не стоит – слишком слабые. Позже их заменили на парные амортизаторы. Небольшой совет – при постройке подвески старайтесь сделать так, чтобы кинематика рычагов делала пятно контакта покрышки с дорогой максимальным.

Задняя подвеска исполнялась по методу сборной солянки из нескольких ВАЗовских с ремнем, ограничивающим ее ход.

Передние колеса – изначально ВАЗ, а вот задние планировалось использовать от «Запорожца». Однако позже выяснилось, что ЗАЗовские барабанные тормоза ни к черту и у токаря были заказаны втулки под ВАЗовские колеса и ВАЗовские дисковые тормоза соответственно.

Часть 3. Установка двигателя

Так как в совершенстве чертежам не следовали. В идеале – должны встать и на родных. К мотору полагался родной генератор, но он себя не оправдал и был позже заменен на продукцию ВАЗ. Педали – родные.

Важный момент – в вазе мотор стоит наоборот, так что для того, чтобы иметь четыре передачи вперед и одну назад, стоит развернуть шестерню дифференциала. Этот фокус возможен только на сорокасильных моторах, так что будьте внимательны. Карбюратор – ВАЗ через переходник.

Часть 4. Изготовление сидения-ковша

Чертеж сидения был честно «украден» из просторов Интернета. Выполнено оно из 8-мм металла.

Часть 5. Сварка и установка днища

Днище было сварено из листа металла, толщиной 0,8 мм. В принципе, можно обойтись и без него – первые багги так и делали, но с дополнительной защитой спокойнее. Первый вариант крепился на саморезы, но они себя не оправдали. В итоге днище было приварено точечной сваркой.

Часть 6. Бак

Бак был установлен в виде старой пятилитровой канистры. Позже он обзавелся различными датчиками, красивым люком и прочими приятностями.

Готово. Ключ на старт!

Стоит заметить, что эта конструкция оказалась сугубо тестовой – двигатель «Запорожца» умер довольно быстро и бесславной смертью, после чего был заменен на ВАЗ с переделками рамы. А вот КПП через переходную раму по-прежнему чувствует себя нормально… но была заменена на АЗЛК 2141 по причине более высокой надежности последней.

Так же сидение было заменено на обыкновенное, мягкое RECARO GT1, а еще сделан полноценный верхний кузов с приборной панелью.

После этих доработок были проведены тесты, которые показали среднюю скорость движения по бездорожью в 53 км/ч, а максимальную зарегистрированную – 146,7 км/ч.

Источник

Багги из нивы своими руками чертежи. Как построить багги на агрегатах нивы. Сделать багги из ВАЗа

Мой товарищ предложил сделать багги, настоящую по правильному smile.gif Чуть покумекав я согласился на его провокацию. Товарищ на 99,9% приобретал детальки на баггуху, а я помогал сваркой-идеями-инструментами помещением и главное компанией (одному не по тяге все это делать)

Значит вот выкорчеванный мотор с коробкой. Сердце так сказать…

Начало. Значит как обычно душа требовала рациональных решений, поэтому за основу была взята багги из советского журнала «Моделист конструктор», называлась она АБ-82, и имела большинство запчастей от самого доброго в мире приведения с моторчиком, ЗАЗ 968, т.е. Запорожца.
Какое то время мы находили инструменты, делали мега-уборку в гараже и искали донора. Инструменты (самые необходимые) найдены В гараже можно работать (убрались, свет сделали и прочее) Приобретен ЗАЗ 968, заднемоторное купе красного цвета.
Значит привидение мы погоняли по городу, ездит, живое. В гараже разделали его (фото разделки нет, видимо мы были сильно увлечены процессом)
Приехали в гараж, убрались, сделали свет, вроде как порядочные более-менее условия работы вышли… Купили на металлобазе обычные железные профиля, (профильная труба) И начали ваять сварочным аппаратом значит… Искусство

Искусство разросталось, сначало было сварено днище, тут чертежи были соблюдены на 90%.Рама сделана чуть бОльших размеров, нежели в чертежах.

Где то в процессе, появилась задняя подвеска. Это родные же запорожские рычаги с ступицами, а на родных «ушках», заранее заботливо отчекрыженных от кузова донора. Появилась возможность переехать ко мне в гараж, что мы и сделали. Потрудились дабы был свет, порядок и красота, ничего нахаляву не бывает.

Как было

Как стало
Обращайте внимание на хай-тек технологию покраски стен (думали посветлей сделать, типа красота и свет отражается) Технология такая, один хаотично красит в одном месте, второй в другом, краска неожиданно кончается (продавцы они такие продавцы… обещали что на весь гараж 10 слоев хватит ведра.. а реально…) и на этом мероприятие окончено))

Были сделаны передние рычаги и подвеска.
Трубы рычов — тяги от задней подвески ВАЗ классики. С Сайлентблоками.
Ушки на раме для сайлентов самодельные из металла 2мм.
Крепления шаровой снизу — кусок вазовского рычага переднего.
Шаровая ваз конечно.
Сверху релевой наконечник ваз вместо шаровой.
Втулка для регулировки развала вварена в верхний рычаг (делалась втулка у токаря)
Так же у токаря делалась и проставка под верхнюю шаровую-наконечник (у них конуса разные)
Изначально поставили аммортизаторы ИЖП 4 но это слишком слабый вариант.
Позже сменили.
Резина пока что какая есть, что бы катать.

Подвеска надо сказать была сварена не от балды. Кинематика рычагов вымеряна таким способом, что бы пятно контакта покрышки с дорогой всегда было максимальным. Проверка хода подвески. Это уже очень интересный момент когда конструкция уже хоть как то можно катать! Радости как у 7 летних детей.

Пламенное сердце, двигатель т.е. Примеряем. Крепления мотора и коробки передач остались заводскими, с небольшой модификацией.

Общая фотка с подвеской и самодельным ковшом из металло 0.8 по чертежам из нашего замечательно интернета (что бы мы без него делали?!)

Снова эротические фантазии на темы с крышей… Дизайн и инжиринг (от слова инженер или инжир?))

Прошло время. Выбрали как будет красиво.

Космическая гравицапа. Снимок промежуточный бессодержательный прикольный.

Кстати вот крепления мотора поближе. Если что)

Начали делать педали, крепления бачков, цилиндров. Увы качественных фото процесса не осталось, или исписанные или в промежукте как тут. Но главное газ есть)) Также закреплена навскидку рулевая рейка. Этот момент долго регулируется, что бы шарики в рулевой рейке, были в определенном месте относительно линий крепления подвески. Короче говоря что бы ты рулил машиной, а не она рулила тобой по кочкам. Рулевая рейка ОКА (1111) Карданчики рулевые ВАЗ 2107, очень удобная, и для безопасности + Рулевые наконечники ВАЗ классика.

Первые спуски с горки, руль на палке с изолентой, сидений нет, тормозов нет, ничего нет… Не делайте так, это опасно для все вообще)))) Радости океан конечно. Передние колеса нормальные, ваз, задние заз (вазовское то временный муляж для фотки, реально на заз ступицу только заз колеса)

Днище. Ибо нефик без него кататься, опасно. Лист металла, 0.8 по-моему. Изначально креплилось на саморезы с буром, но как показала практика — для этих целей они не годятся, выпадают от вибирации, и часто срезаются землей при прыжках и прочем. А потом еще загадка кто их соберет колесами… Позже днище было приварено точками. Кстати со старта проект варился электродами. И с переездом в новое жилье машинка создавались только полуавтоматом CO2 и проволка 0.8мм Удобнее, быстрее, легче, масса плюсов у этого вида сварки.

После первых испытаний надежды на компактные легкие аммортизаторы растворились. Поставили по два таких на сторону, стало лучше, ездили на них какое то время, но не то. Кстати краем глаза можете заметить что есть тросик газа, бачки сцепления, тормозов, трубки тормозов и закреплена качественно рулевая рейка. Такого рода моменты требуют много думалки и творчества, поэтому про фото забыли походу. На полу багги — линолеум)) Типа окультурили временно.

Каждый ребенок мечтает ездить на картинге, мотороллере, мопеде, мотоцикле, но если речь заходит практически о настоящем багги, то его восторгу практически нет предела. Сделать такой вид транспорта не составит труда, необходимо лишь немного желания. Нужно только удачно приобрести двигатель от скутера объемом 125 см3.

Материалы и инструменты для самоделки

двигатель 125 см3;
старые металлические водопроводные трубы;
электросварка;
колеса 10 дюймов;
рулевые тяги от ВАЗ 2101;
амортизаторы от скутера;
тормозные колодки.

Процесс изготовления багги

Шаг 1. Изготовление рамы и рулевого управления

При помощи обычных водопроводных труб разного сечения и профилей делается рама для будущего багги. Металлические части необходимо соединить при помощи обычной электросварки.

Оптимально взять обычные 10 дюймовые колеса от скутера. Подвеска независимая маятниковая, делается с амортизаторами в обе стороны. В обычном картинге управление сделано через рулевую рейку, в самодельном багги ее не будет. Необходимо лишь найти рулевые тяги от Жигули «Копейки». Управлять багги будет сложнее, чем обычным картингом.

Шаг 2. Дифференциал

Для существования в багги задней передачи и дифференциала, необходимо использовать мост-редуктор от мотороллера «Муравей», в нем есть все то, что нам нужно. Чтобы уменьшить вибрацию двигателя, его нужно неподвижно прикрутить к раме. Привод должен располагаться соответственно центру крепления маятника, таким образом, появляется возможность регулировки натяжения цепи.

Шаг 3. Установка тормозов

Устанавливаются тормоза только на задние колеса. Тормозные барабаны находятся на каждой полуоси, они очень хорошо останавливают багги. Необходимо достать тросики от ручных тормозов Жигулей. При нажатии на педаль они приводят в действие тормозные колодки на каждом из барабанов.

Шаг 4. Последние этапы сборки

Топливный бак также берется от любого скутера. Сиденье от Запорожца идеально подойдет для мини-багги, оно с легкостью может регулироваться под любой рост. Все ставим на свои места и с удовольствием пользуемся этой самоделкой.

Заключение

Багги в

Самодельные багги жертежи.
Единые технические требования и конструкторский опыт многих коллективов по логике вещей давно должны были привести к выработке некой «идеальной» схемы багги. Но вряд ли среди прибывших на любые старты машин вы и сегодня найдете две одинаковые. И неудивительно: каждому коллективу, если он по-настоящему творческий, присуще нечто свое, особенное, да и возможности у всех разные.
Надеемся, что наш опыт пригодится, прежде всего, молодым спортивным коллективам.

По существующей ныне классификации багги МШИ относятся к 1-му классу и построены из наиболее доступных агрегатов и узлов, входящих в комплект, поставляемый ДОСААФ. Этот силовой агрегат позволяет спроектировать отличную кроссовую машину. Его заднее расположение обеспечивает загрузку ведущих колес, что очень важно для автомобиля такого типа.

Ни форсирование двигателя, ни снижение общего веса конструкции заметно не изменят динамики разгона, если нет надежного сцепления ведущих колес с опорой. Но и перегрузка задней оси нецелесообразна: станет хуже управляемость и продольная устойчивость из-за ослабления сцепления передних колес с дорогой. У нашей машины распределение веса на переднюю и заднюю оси составило 40 и 60%. Такое соотношение, по нашим расчетам, близко к оптимальному.

Кроме того, задняя установка двигателя позволила более удобно расположить водителя, чем в багги с классической трансмиссией. Сиденье размещается точно по продольной оси и в соответствии с выбранной развесовкой смещено вперед. При таком положении водитель управляет машиной точнее, а на поворотах с заносом — перемещается по меньшему радиусу.
Рама — это сварной трубчатый каркас.

При его изготовлении использовались трубы из доступных конструкционных сталей: на основной каркас, дуги безопасности и основные несущие элементы подвесок балки — трубы размером 42X2,5, на боковую защиту- 35X2,2, а на остальные, менее нагруженные элементы (защита силового агрегата, отбойники, кронштейны крыльев) — размером 32X2. Сборку рамы начинают с нижнего каркаса.

В передней части к его коротким продольным трубам привариваются кронштейны нижних рычагов передней подвески, а к поперечной балке с противоположной стороны- кронштейны рычагов задней подвески и ушки передней опоры силового агрегата. От геометрической точности сборки всех элементов нижнего каркаса зависит работа узлов ходовой части, поэтому сварку ведут на стапеле из стальных швеллеров.

Затем к каркасу привариваются две П-образные дуги безопасности. Соединенные на верхнем и среднем уровнях продольными трубами, а на нижнем поперечными, они образуют жесткий каркас. Передняя часть рамы имеет клиновидную форму. Размеры ее позволяют разместить рулевой механизм, педали управления и топливный бак. На невысоких стойках этой части рамы приварены кронштейны верхних рычагов передней подвески, а между ними на лонжероне — опорные ушки крепления амортизатора. Часть рамы за задней дугой безопасности служит для крепления и защиты силового агрегата.

Подвески самодельного багги
— независимые. Передняя на треугольных поперечных рычагах, сваренных из стальной трубы 28X2,5. Нижние рычаги усилены продольной перекладиной и имеют кронштейн для крепления амортизатора. Установка на раму — через стандартные резинометаллические сайлент-блоки. Шаровые опоры и поворотный кулак «жигулевские», но ось кулака проточена под размеры оси «Запорожца», так как от этого автомобиля взяты ступицы колес.

Задняя подвеска монтируется на стандартных продольных рычагах ЗАЗ. На их концы наварены усиливающие стальные пластины толщиной 4 мм. К ним же крепятся кронштейн амортизатора и ушко подсоединения ремня-ограничителя максимального хода рычага.
К ходовой части кроссового автомобиля предъявляются высокие требования.

Основная задача подвесок — максимально обеспечить контакт колес с землей в тяжелых условиях движения и эффективно гасить возникающие колебания. На багги МПИ рычаги передней и задней подвесок оснащены гидропневматическими амортизаторами авиационного типа, обеспечивающими работу при максимальном ходе 240 мм передних и 300 мм — задних колес. Но вполне удовлетворительно здесь ведут себя и более доступные пружинно-гидравлические амортизаторы с пружинами от передней подвески ЗАЗ и амортизаторами от грузовых автомобилей.

Механизм рулевого управления — реечный. Он легче и компактнее червячного, имеет меньшее передаточное отношение (1: 10) и потому удобнее для спортивного автомобиля.
У двигателя ЗАЗ-968 в стандартном исполнении мощность 40 л. с, однако ее можно увеличить на 30-50%. Приемы форсировки стандартные. Поршни с шатунами
подгоняют по массе. Балансируют коленчатый вал с маховиком и сцеплением в сборе. Улучшают наполнение цилиндров горючей смесью. Для этого впускные и выпускные каналы в головках цилиндров и патрубках тщательно зачищаются и полируются.

Стыки соединений головки с коллекторами проверяют на отсутствие «ступенек». Из применяемых на ЗАЗ-968 карбюраторов советуем выбрать ДААЗ-2101-20 — он проще в регулировке. Настройте его на слегка переобогащенный состав: чтобы двигатель работал без «провалов» и быстро раскручивался. Следует уделить внимание и системе очистки воздуха, контролируя состояние воздушного фильтрующего элемента ВАЗ. При соревнованиях в сухую погоду он быстро забивается пылью и ухудшает работу системы питания.
Еще один резерв форсировки двигателя — настройка выпускной системы.

Известно, что резонансные явления в выпускной трубе можно использовать для улучшения очистки цилиндров от отработавших газов. Осуществляется это подбором размеров выпускных труб. На нашей машине успешно применен один из способов типа «четыре в одну». Он рассчитывается по эмпирической формуле и уточняется опытным путем. Подробно об этом можно прочитать в книгах: Назаров М. М. Специальные кроссовые автомобили — багги. М., ДОСААФ, 1980; Морозов К. А., Черняк Б. П., Синельников И. И. Особенности рабочих процессов высокооборотных карбюраторных двигателей. 1., 1971.

Стандартная коробка, передач для самодельного багии
непригодна. Четвертой передачей в гонке пользоваться практически не приходится, а интервал передаточных отношений между второй и третьей слишком велик. Поэтому мы установили шестерню третьей передачи вместо четвертой, а вместо третьей — самодельную прямозубую зубчатую пару. Усовершенствованная коробка имеет следующие передаточные отношения: I-3,8, II-2,118, III-1,75 и IV — 1,409.

Широкая колея повысила устойчивость машины, но вынудила удлинить полуоси. Чтобы они при крайнем нижнем положении рычагов не вышли из зацепления с главной передачей, ход рычагов подвесок ограничили прочными брезентовыми ремнями. Такие же ограничители установлены и в передней подвеске.
Диски, ступицы и тормозные щиты «Запорожца» использованы без изменений. Покрышки — либо от «Волыни» (ЛуАЗ), либо специальные — НК-9.

Последние обеспечивают надежную тягу при движении по грязи и при этом хорошо самоочищаются, однако па сухом покрытии требуют от водителя большей сноровки: из-за уменьшения пятна контакта машина несколько хуже «держит дорогу».
Обшивка рамы дюралюминиевыми листами выполняет не только декоративную и защитную роль. Она служит и силовым элементом конструкции. Листы обшивки водительского отделения, боковины, передняя и задняя перегородки, а также дно крепятся к трубкам каркаса на алюминиевых заклепках. Это повышает жесткость рамы.

Толщина листов обшивки на дне 1,5 мм, по бортам — 1,0 мм, остальные элементы из листа 0,8 мм. Для большей жесткости листы зигуются. Соединять обшивку на заклепках дольше и труднее, чем болтами, зато такое крепление более надежно и не разбалтывается от тряски. На болтах крепится к своим трубчатым каркасам лишь обшивка крыльев: здесь важнее простота ремонта или замены при случайном повреждении. Но той, же причине сделаны съемными трубчатые отбойники, закрепляемые вдоль бортов машины.

Р и с. 1. Каркас самодельного багги
в сборе (правые рычаги подвесок условно не показаны):
1, 2 — дуги безопасности, 3, 4 — кронштейны крепления двигателя, 5 — защитный каркас силового агрегата, 6 — ушко ограничителя заднего рычага, 7 — усиление рычага, 8 — рычаг задней подвески, 9 — съемный отбойник, 10 — поворотный кулак, 11 — нижний рычаг передней подвески, 12 — верхний рычаг передней подвески, 13 — амортизатор.

Рис. 2. Каркас кузова (вид сбоку).

Рис. 3. Несущая рама каркаса с рычагами подвесок: 1 — нижний рычаг, 2 — лонжерон, труба 42X2,5, 3 — поперечная балка, труба 42X2,5, 4 — рычаг задней подвески, 5 — кронштейн амортизатора, 6 — ушко ограничителя, 7 — кронштейн двигателя.

Рис. 4. Размещение силового агрегата: 1 — двигатель, 2 — кронштейн двигателя, 3 — рычаг управления коробкой передач, 4 — защитный каркас, 5 — выпускная система, 6 — удлиненная полуось.

Рис. 5. Передняя подвеска:
1 — ступица колеса, 2 — поворотный кулак, 3 — шаровая опора, 4 — верхний рычаг, 5 — тормозной шланг.

Рис. 6. Задняя подвеска:
1 — ограничитель, 2 — кронштейн амортизатора, 3 — рычаг подвески, 4 — полуось.

«Легкие тележки», то есть изношенные и переделанные автомобили, освобожденные почти от всех частей кузова, давно пользуются популярностью во многих странах. Первые для гонок по бездорожью и песчаным дюнам появились в 50-х годах 20 века в Америке.

Чем отличается багги от других машин

Общее у всех автомобилей — наличие 4-х колес, рамы, кузова, двигателя, бензобака, тормозов, водительского места и руля. Могут быть, конечно, и другие общие части. А чем отличается от своих автомобильных собратьев самодельный багги?

Своими руками он традиционно делается без кузова с обшивкой, дверей, капота и багажника. Корпус этой самоделки — это каркас из труб, приваренный к несущей раме.
Вместо лобового стекла водителя защищает металлическая сетка с мелкими ячейками, закрепленная за переднюю дугу ленточными хомутами.
Мини-багги своими руками делают в виде компактного легкого автомобиля. Его вес обычно — около 300 кг.
Чаще всего для сборки используют детали и узлы от разных марок машин: двигатель — от ВАЗа, амортизатор — от «Запорожца», детали тормозной системы — от ГАЗа, ВАЗа или «Москвича». От кроссового мотоцикла «ЧЗ» можно воспользоваться выхлопной трубой, воздушным фильтром и карбюратором.
Между двигателем и водительским сиденьем устанавливают огнестойкую перегородку.
Раму для багги своими руками (из ВАЗ) сваривают из крепких стальных труб.
Рулевое колесо можно использовать от гоночного карта.

Как понятно из приведенного неполного списка, багги — особенная модель, собранная, как конструктор, на самодельной укрепленной раме из приспособленных узлов разных автомобильных моделей. Многие детали для этой машины умельцы изготавливают самостоятельно.

Что нельзя устанавливать на самодельные автомобили

Любой автомобиль должен соответствовать требованиям безопасности и определенным принятым в государстве стандартам. По существующим требованиям КиТТ, для сборки багги запрещено применять:

покрышки от тракторов и сельхозмашин;
протекторы с механическими повреждениями и восстановленным рисунком;
все противоскользящие средства: цепи, шипы или браслеты на шинах.

Что необходимо иметь на багги для безопасности

Можно, конечно, сесть на «Джип» и погонять по степям и оврагам. Есть и такие соревнования для владельцев кроссоверов. Можно, не заморачиваясь, ездить тихонечко на старом изношенном «Жигуленке», ожидая каждую минуту, что вот-вот какая-то деталь «полетит». Адреналин и экстрим этими действиями будет обеспечен вполне!

Те, кто любит экстремальную езду на самодельной машине в безасфальтной зоне, кто увлечен идеей сделать самостоятельно, являются поклонниками багги. Своими руками как сделать эту машинку? Что будет лишним, а что необходимо иметь «на борту»?

Обязательно нужно иметь ремни безопасности с четырьмя креплениями в разных точках.
3-хкилограммовый огнетушитель устанавливается с правой стороны от водительского места. Один из патрубков направлен в сторону водителя, другой — на двигатель. Запустить систему огнезащиты можно от двух рычагов. Один из них установлен снаружи на главной предохранительной дуге, другой доступен водителю.
Двигатель и бензобак, установленные в задней части рамы, обязательно отделяют от водительского сиденья перегородкой из огнестойкого материала.
Багажник на спортивном багги — совершенно лишняя деталь.
Водитель на гоночных соревнованиях должен быть в шлеме.
Требования КиТТ рекомендуют устанавливать на самодельный багги своими руками габаритные и стоп-огни, звуковой сигнал (включается кнопкой).
Водительское сиденье следует оборудовать подголовником.
С задней и передней стороны рамы должны быть приварены проушины диаметром около 4 см для обеспечения буксировки.
Руль и приборную панель нужно устанавливать на удобном для управления багги расстоянии.

Просто ездить или участвовать в гонках?

Существуют две разновидности и возможности сделать багги своими руками: чертежи спортивных и туристских машин. Характеристики спортивных мини-кроссоверов не очень сильно отличаются от ходовых качеств туристических самоделок. Кроссовики ставят на трубчатую усиленную раму. по пересеченной местности тоже должны обладать устойчивостью, маневренностью и легкой управляемостью. Туристский автомобиль делают с пассажирским местом, для гонок — одноместный багги. Не предназначенную для гонок машину «одевают» в корпус.

В каких соревнованиях участвуют на гоночных самоделках

Спортивные чемпионаты и первенства России по гонкам на машинах типа «Багги» дают возможность участия в соревнованиях подросткам и взрослым.
На автомобиле, предназначенном для гонок по сложным природным ландшафтам, можно с успехом участвовать в различных соревнованиях по подъемам и спускам с холмов, по зимнему и летнему слалому, фигурному управлению.

Что выбрать: купить готовый автомобиль или построить своими руками

Некоторые автозаводы давно наладили выпуск спортивных с упрощенной моделью кузова и туристских или прогулочных видов багги. Своими руками как сделать эту машину? Это возможно, но проще и быстрее купить готовое транспортное средство. Однако многие гонщики делают машину под себя, учитывая свои особые требования к модели. Для гоночного автомобиля крепкая рама — это не просто база для установки общей конструкции. Рама багги — это надежный каркас для защиты водителя в моменты опрокидываний и столкновений.

Основные характеристики багги

Гонки на багги давно уже превратились в автомобильный спорт, который носит название «автокросс». Машины, отличающиеся простотой в управлении, легким весом, устойчивостью к переворачиваниям, имеют мощные моторы, повышенную маневренность и возможность быстрого набора скорости. Значения характеристик и способностей, приведенные ниже, пригодятся вам, если вы соберетесь делать багги своими руками. Как сделать лучший автомобиль для себя? Просто подберите детали, и вы получите авто с параметрами:

двигатель мощностью в 33 л. с.;
максимально развиваемая скорость — около 80 км в час;
вес — около 300 кг;
радиус разворота — 2,5 м;
независимая подвеска переднего моста;
независимая подвеска заднего моста;
с приводом на все колеса;
амортизаторы, совмещенные с упругими элементами;
длина — 2,5 м;
высота — 1,3 м;
ширина — 1,4 м.

Как сделать крепкую раму для багги

В конструкции рамы используются стальные цельнотянутые бесшовные трубы. Нужно брать изделия с наружным диаметром в 25-30 мм. Толщина стенки заготовленной трубы — 2 мм. Для получения гладкого сгиба (без складок и заломов) разрезанные на нужные отрезки трубки плотно набивают песком. С помощью паяльной лампы или газовой горелки нагревают места предполагаемых сгибов будущей рамы. С помощью струбцин и жестких стапелей получают нужные формы деталей. Все части сверяются с шаблоном, корректируются и подгоняются под нужные размеры.

Прихватываем сваркой подготовленные фрагменты рамы багги. Своими руками как сделать крепкий каркас для машины? Подготовительный шаг позволит увидеть и устранить недостатки и нечаянные ошибки. Затем все правильно и плотно установленные элементы рамы окончательно закрепляются. Нужно следить за полной и качественной приваркой всех швов по всему периметру конструкции.

Двигатель устанавливают на подрамник, прикрепляемый к основной раме резиновыми втулками (для гашения вибрации).

Как собрать багги своими руками? Создание мини-багги начинается с плана и анализа подробной установки узлов машины. Заканчивается этот процесс пробным запуском двигателя. Все работает? Можно ехать! Счастливого пути!

Багги своими руками это мечта из моего детства. Помню, как мы, дворовые пацаны лет 5 – 7 увлекались техникой. Собирали какие-то железяки, спорили о автомобилях и мотоциклах. Часто подходили к водителям, заезжающим к нам во двор и допытывались у них, сколько машина «берет» , то есть до какой скорости может разогнаться. Дядьки обычно отвечали, кто всерьез, кто шутя. Мы часами могли смотреть, как сосед ремонтирует своего железного коня, а потом устраивали бой за замасленные, отработавшие свое детали, место которым на помойке.

Велосипеды тогда были у многих, ребята постарше могли даже исправить небольшие поломки, натянуть цепь, накачать колеса. А вот четырехколесный педальный Москвич был только у одного, моего друга и ровесника. Зелёного цвета, с бибикой и фарами, он неизменно являлся источником споров и даже драк за место за рулем у пацанов. Единственным минусом Москвича была низкая скорость, велосипедисты легко обгоняли. Как здорово было бы поставить в Москвич настоящий двигатель!

Среди нас даже ходили легенды о виденном лично таком чуде. Я часто мечтал, о том, как буду ездить по тропинкам и дорожкам на таком автомобильчике.

Прошло время, я подрос, научился обращаться с гаечным ключем, дрелью и паяльником. Конечно, из габаритов Москвича я уже вырос, да и для мотора он не подходил совершенно. Но желание соорудить что-то свое, с колесами и мотором меня не оставляло.

Электровелосипед — генеральная репетиция на пути к «багги своими руками».

Первым собранным своими руками самоходом оказался электровелосипед.

Он справа на фотографии. Конечно, купить батарею и колесо с мотором, а затем прикрутить все это на велик оказалось делом несложным. Но результатом я был доволен. Никогда не забуду первую поездку по ночному городу. Велосипед едет сам! Бесшумно! Не надо крутить педали! Тогда еще электоровелосипеды были редкостью в нашем городе, и часто обгоняемые велоколлеги провожали меня недоумевающими взглядами. Созданию самодельного автомобиля мне мешало отсутствие гаража, ведь даже велосипед с электромотором занимал значительное место в коридоре. И только переехав за город, в частный дом, где было место где развернуться, я и приступил к детальному обдумыванию — как именно собрать багги своими руками.

Итак, что-же строить?

Собрать багги своими руками
из отслуживших свое изделий совавтопрома?

Или соорудить четырехколесный веломобиль,
установив туда моторчик типа советских Д6

А может собрать Cyclecar
? Маленький автомобильчик на мопедных колесах с двигателем от мотоблока?

Или –же это будет трайк
с обтекаемым кузовом из алюминия мощным электромотором и кучей литиевых аккумуляторов?

Думал я долго. У всех вариантов были свои плюсы и минусы:

Находить Оку и с помощью болгарки и кувалды раскручивать прикипевшие болты, а затем постоянно возиться с мотором не очень хотелось.
Веломобиль оказался бы хлипок для проселочных дорог, на цайклкаре не было подвески и коробки передач.
Электротрайк оказался слишком дорогим и привязанным к розетке.

Но надо было с чего-то начинать. Нужно заранее знать, для чего будет предназначаться будущая самоделка. Это или прогулочный вариант для поездок по окрестностям, или помощник по хозяйству – минитрактор, а может багги, собранная своими руками будет использоваться как спортивный снаряд – гонять по пересеченке.
Не смотря на наличие огорода и недвусмысленные намеки жены и тещи, мне все-таки была нужна прогулочная машинка, которая не спасовала бы перед лесными дорожками, грязью и лужами. Само собой багги должна быть оснащена подвеской, надежным рулевым управлением и фарами.

Покупка двигателя — 1-й шаг к «багги своими руками»

Начал я с покупки двигателя. Высокая скорость мне была не нужна, следовательно, и не был нужен мощный мотор. Выбор был между мопедными движками и стационарными моторами от мотоблоков.

В пользу первых – наличие коробки передач, генератора, электростартера и сцепления, а вторые отличались большой тягой на низких оборотах, наличием бензобака и большим сроком службы.

Мопедный движок.

Стационарный мотор от мотоблока

Свой выбор я остановил на двигателе Lifan 168, мощностью 5.5 лошадиных сил. Он тоже был оснащен генератором и электростартером, и в отличии от мопедных движков, не требовал отдельной покупки глушителя, бака и прочей мелочевки.

В качестве коробки передач – совершенно необходимой вещи для любого автомобиля, я приобрел КПП мотоцикла Днепр. Конечно, пришлось с ней немного повозиться, поменять масло и сальники.

Покупка колес — второй шаг к сборке багги своими руками

С колесами тоже были муки выбора. Мопедные не подходили, потому-что плохо держали боковые нагрузки, автомобильные колеса не брал из-за стоимости и веса, колеса от тачек не выдерживали нагрузок. В результате купил колеса от мотоблока.

Ну и еще кучу разной мелочевки. Цепи, звездочки, регулятор напряжения для генератора, амортизаторы, подшипники, болты и гайки, труба из нержавейки для задней оси, тормозной диск от скутера и машинка от него же.

Покупаем сварочный аппарат и учимся варить железо

Заодно был куплен недорогой сварочный инвертор, Ресанта 140., пачка электродов, маска и краги. Испортив несколько метров металлолома и потратив половину электродов, я более – менее научился варить.

Сцепление поначалу решил сделать так-же как и на мотоблоках – ременное с поджимающим роликом. Ну а рулевое управление – от автомобиля Ока. На всё — про всё ушло у меня около 25 000 рублей. Ну и началось. Я поленился сделать даже простой эскиз, не говоря уже о чертежах. За что впоследствии поплатился временем, металлом и деньгами. Что-то приходилось подгонять, обрезать, наваривать.

Рама укорачивалась, амортизаторы менялись местами, переделывалось рулевое управление и подвеска.

А деталь, которая соединяет первичный вал КПП и маховик я вообще нашел при разборке сарая. Наконец рама была сварена, закреплен двигатель и коробка передач. Самое первое ходовое испытание багги, собранная своими руками, прошла даже не имея рулевого управления. Я установил передние колеса на полуосях в отверстия рычагов передней подвески, включил заднюю передачу, запустил мотор и рукой поджал натяжной ролик. Автомобиль поехал!!!

Устройство моего багги

В общем, конструкция очень проста. Рама из профильных стальных труб различного сечения. Передние колеса от мотоблока соединены со ступицами от мопеда тремя болтами. В ступицах заменены подшипники, установлены 6202 под ось 15 мм. В качестве осей переднего колеса использовал болты крепления переднего колеса мотоцикла Восход. Рулевые кулаки самодельные, изготовленные из уголка 40 мм, в качестве шкворня болт М 16, который вращается в штуцерной гайке, которая в свою очередь обточена и запрессована в трубу.

Кастор, угол Аккермана установлены на глазок. Балка передней оси соединена с рамой реактивными тягами. Амортизаторы крепятся к раме и балке приваренными уголками.

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

Педали самодельные –газ, тормоз и сцепление (за ненадобностью будет убираться) Тросовый привод газа и гидравлический тормоза. Задняя ось – полая стальная труба диаметром 30 мм. На ней закреплены ступицы колес от мотоблока. К ступицам болтами М 10 прикреплены тормозной диск и ведомая шестерня. Привод цепной, цепь мотоциклетная 428 шаг. На двигателе установлено центробежное сцепление, от него идет цепь 420 на ведомую звездочку, расположенную на первичном валу КПП. Передаточные отношения – Двигатель — КПП 3.6, КПП – ось – 3.2, плюс четыре передачи.

Колеса 4.00-10 с развитыми грунтозацепами. Удлинена выхлопная труба глушителя, мотор стал работать тише.

Как сделать багги своими руками. Описание конструкции

Сейчас самодельный автомобиль ездит, вызывая удивление и улыбки прохожих. Конечно, ему нельзя выезжать на дороги общего пользования. Проект не закончен, нужно усовершенствовать привод переключения передач, установить защитный каркас, более удобные сидения, светотехнику с аккумулятором. Но по тропинкам и проселочным дорожкам моя самоделка ездит достаточно неплохо. Благодаря коробке передач можно ползти с минимальной скоростью по грязи или разгоняться до 30 километров в час на ровной дороге. А удовольствие от прогулок, восторг сына, который прозвал самоделку Динамитом, сознание того, что смог сам собрать автомобиль, стоит и денег и потраченного времени!!!

Источник

Процесс изготовления багги

Так как сегодня выходной день, постараюсь написать легкую статью, знаете тема для этого у меня уже давно есть. Например, несколько моих читателей, после поста про « », задали мне такой вопрос – а что такое БАГГИ? Другие задали вопрос — можно ли собрать их своими руками? Сегодня я решил собрать все в одну статью, и расставить все точки над «i». Ну что поехали …

БАГГИ

– это легкие автомобили, нередко сделанные своими руками, применяемые в основном для езды на пересеченной местности, или для внедорожья. Зачастую применяются в автокроссе. Отличаются высокой проходимостью и прочным шасси, не редко имеют мотоциклетный мотор.

Как вы поняли это также «самопроизвольные» (не конвейерные) вариации автомобилей, которые делали в основном для автоспорта по пересеченным местностям. Сейчас есть специализированные компании, которые занимаются их производством. Однако есть и народные умельцы, которые производят своими руками.

История появления

Первые такие автомобили появились в США, примерно в 1950 годах. Если постараться перевести слово «BUGGY», то дословный перевод будет обозначать – «коляска», «кабриолет», «маленькая вагонетка». Однако свое название машины получили не от этого!

Все дело в том, что в 1950 года, США просто заполнили «трофейные» VOLKSWAGEN «BUG» (или как мы сейчас все его знаем «ЖУК»). Конечно, рабочие машины использовались по назначению, на них просто ездили. Однако также было очень много неисправных автомобилей, например с подбитым кузовом, но исправными «внутренностями». Именно такие авто, разбирались, вместо искореженного кузова устанавливали сделанную своими руками раму, в которую как вы поняли, монтировали двигатель, ходовую, сидения и т.д. Машины получались очень легкие, и «прозрачные» именно из-за этой легкости их и прозвали «BUGGY», это уменьшительно ласкательное от слова «BUG» — означает «ЖУЧОК».

Чуть позже, через пару десятков лет, на БАГГИ эволюционируют, начинают устанавливать турбированные моторы, которые развивают мощность до 200 л.с., делаются специальные кузова, это позволяет достигать очень высоких скоростей, что непроизвольно привлекало многих зрителей, зачастую разворачивались просто целые автошоу. Популярность росла просто в квадратичной прогрессии по всему миру.

Именно так зародилось еще одно поколение легких машин, на которых сейчас соревнуются гонщики по автокроссу, вообще это целая индустрия.

Строение

Как и раньше сейчас БАГГИ также имеют легкий каркасный кузов, по сути это прочные трубы которые сварены в определенной последовательности. Однако справедливости ради стоит отметить, что сейчас на место металла приходят еще более легкие конструкции — сделанные из карбона. Рама должна быть максимально прочной, чтобы выдержать все остальные нагрузки. На кузов как на основную часть, вешаются остальные узлы. А именно – двигатель, трансмиссия, подвеска, ну и конечно же салон.

Сейчас кстати существуют варианты закрытых автомобилей, из углепластика делаются борта, которые закрывают либо водителя, либо нужные части (например — двигатель), таким образом можно передвигаться по грязным дорогам, а не только по засушливым.

Компоновка БАГГИ, также специфична и остается такой практически до сих пор. Именно «Фольксваген ЖУК», своим строением определил конструкцию на много лет вперед.

Как мы знаем расположение двигателя у него сзади, также нет радиатора охлаждения, что оказалось для таких кроссовых машин, очень востребованным.

Но самая главная составляющая это подвеска, именно в БАГГИ она считается самой проходимой и самой прочной. Мало того, клиренс может достигать целых 500 мм, что просто очень много!

Как вы понимаете, такие средства передвижения можно сделать и своими руками, в принципе нет ничего сложного для знающего человека.

Сейчас такие авто собирают даже с мотоциклетными двигателями. Конечно без специальной подготовки сами вы навряд ли сделаете, требуются специалисты, а вот если их подключите, примерно вот что может получиться, смотрим видео.

БАГГИ уходят …?

Однако сейчас, эра этих легких внедорожников, медленно уходит. И всему виной здесь появление квадрациклов. Именно на них сейчас сконцентрировано внимание многих зрителей по автокроссу.

Однако БАГГИ не умерли, они сейчас видоизменяются, так начали применяться другие двигатели (уже с водным охлаждением). Многие детали подвесок перекочевали с внедорожников, появляются и импровизированные кабины, бампера и другие элементы кузова из стеклопластика.

Также собираются и соревнования, сейчас их можно поделить на несколько видов:

Пляжные

Ралли-рейды

Краулеры

Здесь уже нет одинакового строения, БАГГИ могут быть как переднеприводными, так и заднеприводными. Сейчас существуют соревнования по «лазанию» по камням, так например выбирается трасса, в которой очень много больших камней, машина должна проехать по ней не сорвавшись, а также не застрять. Очень зрелищно! Небольшой пример соревнований.

Нужно отметить, что за свою легкость строения, и высокую проходимость приобрели популярность во многих армиях мира. Даже в России есть такие разработки, основная задача переброска десанта на длинные дистанции по пересеченной местности (особенно пустыням).

Также применяется для патрулирования захваченного периметра, иногда устанавливается легкий пулемет.

Вот такой вот интересный автомобиль, думаю вам понравилась статья, читайте наш АВТОБЛОГ.

Под словом багги скрывается большое разнообразие моделей автомобилей, которые очень отличаются между собой. При конструировании важно придерживаться определённых пропорций, чтобы детали соответствовали друг другу: по весу, размеру, максимально выдерживаемой нагрузке и т. д. Рассмотрим разные конструкции по мере увеличения мощности.

Как сделать багги своими руками:

Из мотоцикла
Из ОКИ
Из запорожца

Из мотоцикла

Лёгкий маленький багги можно собрать на основе двигателя мотоцикла ИЖ, или Урал. Весить он будет килограмм 300, развивать скорость до 80 км/ч. В такой конструкции максимально используются мотоциклетные детали и от малолитражек.

Из ОКИ

Отличный бюджетный донор для багги — это ОКА. Ступицы имеют небольшой вес. Двигатель жидкостного охлаждения защищён от перегрева и не такой шумный, как мотоциклетный. Рулевая рейка имеет достаточный для своего класса запас прочности. Багги на основе ОКИ обладает большей проходимостью, чем серийный автомобиль.

Из запорожца

Запорожец, имея заднемоторную компоновку, по сути, уже готовый вариант багги. Создавая чертежи рамы, желательно предусмотреть крепление двигателя задом наперёд, для лучшего охлаждения и распределения веса по осям. В этом случае необходимо перевернуть главную пару (дифференциал), поменяв правую и левую стороны местами. И изготовить особый привод переключения передач, так как шток КПП разворачивается от водителя к заднему бамперу, а это усложняет систему кулис.

Видеоролик процесса постройки багги из запорожца

Амортизаторы, как и ступицы для багги можно оставить «родные». А вот рычаги подвески придётся изготовить самому, об этом ниже.

Для простоты лучше взять карбюраторную модель, чтобы не было лишних проблем с электроникой. Хотя это вопрос личного предпочтения, конструкция от этого не меняется. Двигатель, как правило, устанавливается за водителем. Для привода на задние колёса используются передние полуоси и ступицы ВАЗ 2108, 09 и т. п. Чтобы повысить жёсткость задней подвески, можно использовать передние стойки с пружинами от 41-го Москвича, ведь на машине каждая держит более 300 кг.

Для полноприводного варианта, все четыре ступицы — передние, от ВАЗ 2108. Полуоси соединяются с обрезанным мостом от «классики», например ВАЗ 2106. На заднем мосту цапфы фиксируют без возможности поворачивать. А передние, как на автомобиле. Дифференциал силового агрегата, для равномерной передачи крутящего момента на мосты, лучше заблокировать.

При такой компоновке стоит учесть, что максимальная скорость понизится на величину передаточного отношения используемых мостов, так как теперь полуоси двигателя передают вращение на колёса не напрямую, а ещё через один дифференциал. Это даёт возможность использовать колёса большого диаметра, не перегружая при этом мотор.

Самодельные машины подразумевают самодельную раму. Для несущей рамы багги, можно использовать обычные водопроводные трубы, но лучше, если они будут бесшовные, круглого или квадратного сечения 30 — 50 мм в поперечнике. Верхнюю часть каркаса сваривают из тонких труб. Важно учесть, что при опрокидывании рама должна выдержать вес автомобиля и силу удара. Это касается багги любого класса.

Для конструирования необходимо иметь:

Трубогиб
Болгарку
Сварочный аппарат
Дрель

Под рукой желательно держать обрезки досок и брусков, потому что всегда возникает необходимость приподнять какие-то элементы каркаса и зафиксировать в таком положении.

Начинают изготовление рамы на ровной площадке. Согнутые, согласно чертежам, трубы сначала прихватывают сваркой, проверяют, и только после этого проваривают окончательно. Важно быть внимательным, чтобы каркас не повело, так как при сварке возникает напряжение металла. По этой же причине желательно не стыковать, а использовать цельные трубы.

Передняя подвеска

Хорошо зарекомендовала себя подвеска на длинных поперечных рычагах в виде буквы А, она обеспечивает большой ход колеса. Ещё плюс в том, что она позволяет изменять угол наклона амортизатора с пружиной, тем самым регулируя жёсткость подвески.

Маятниковый рычаг при эксплуатации подвергается большим нагрузкам, поэтому важно уделить особое внимание материалам и качеству сварных швов при сборке этой детали.

Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса.

Нюанс, который может впоследствии огорчить — это ограниченный ход пальца нижней шаровой опоры в своём гнезде. Иными словами, палец может ограничивать ход подвески вверх или вниз не в том месте, где ожидалось. Это нужно проверить на стадии проектирования.

Задняя подвеска

Если вы решили использовать мост, то задача в проектировании упрощается. Но для багги лучше независимая подвеска. Рычаги могут быть продольными и поперечными.

Поперечный рычаг

Можно взять за образец переднюю подвеску, которую используют на многих японских легковых автомобилях. Это треугольный рычаг, одна сторона которого располагается поперёк машины и крепится через один сайлент-блок, а второе плечо идёт вперёд к центру и служит укосиной, берущей на себя нагрузку при рывках автомобиля.

Продольный рычаг

Для успешного использования продольных рычагов подвески необходима поперечная реактивная тяга, иначе багги будет плохо держать дорогу. Сайлент-блоки продольных рычагов служат дольше, чем на поперечных тягах «классики».

Если вы решили сконструировать в домашних условиях багги, время не будет потрачено зря. Даже если ничего не выйдет — это прекрасная возможность познакомиться с работой основных узлов автомобиля. А если получится — у вас будет уникальный автомобиль.

Новости
Практикум

СМИ узнали подробности о новом BMW X4

Впервые концепт небольшого внедорожного купе был показан в 2013 году на автосалоне в Шанхае. С того момента прошло не очень много времени, однако баварцы уже готовы представить BMW X4 второго поколения. Как сообщает Auto Bild, модель получит целый ряд важных изменений. Прежде всего, в BMW разработают абсолютно…

ОСАГО: страховщики продолжают нечестную игру

Архангельское управление ФАС оштрафовало на 12 млн 777 тысяч рублей страховую компанию «Росгосстрах» за навязывание услуг автомобилистам, изначально приехавшим только за полисами ОСАГО, сообщает ТАСС со ссылкой на незванного сотрудника пресс-службы антимонопольного ведомства. Нарушение законодательства страховщиком установила совместная комиссия регионального управления ФАС и Центробанка летом прошлого…

Nissan обвинили в Кореягейте

Nissan обвинили в Кореягейте

В манипуляциях с данными об уровне вредных выбросов автомобилей компанию Nissan обвинили власти Южной Кореи. Как утверждают представители местного министерства окружающей среды , японский автопроизводитель использовал некое устройство, которое отключало систему фильтрации выхлопной системы автомобилей при определенных температурах и помогало бы пройти экологические тесты, сообщает Automotive News. …

Минобороны сможет забирать частные автосервисы

Такая информация следует из пакета документов «Плана обороны Российской Федерации на 2016 — 2020 годы» (ПО РФ), в котором описан порядок мобилизации предприятий, сообщают «Известия». Как рассказал представитель Минобороны, знакомый с ситуацией, новая схема была опробована в ходе учений «Кавказ-2016». В целом эксперимент по мобилизации предприятий в Крыму, …

В Mitsubishi занижали паспортный расход топлива

В 2014 году власти США доказали, что некоторые модели Hyundai и Kia расходует больше топлива, чем заявлено в паспортных данных. После этого против корейского автопроизводителя было возбуждено судебное производство, и в итоге компании пришлось выплатить 395 миллионов долларов компенсации. Теперь в занижении паспортного расхода топлива сознались японцы из…

Foton Tunland — новый конкурент уазовского Пикапа

Foton Tunland образца 2012 года — это 5,3-метровый рамный пикап. Задняя подвеска — рессорная, привод — жёстко подключаемый полный, коробка передач — 5-ступенчатая механика именитой компании Getrag. На российском рынке будет доступно единственное исполнение — с 2,8-литровым турбодизелем Cummins ISF мощностью 163 …

Проект объединения МАЗа и КамАЗа пока приостановлен

Напомним, в феврале 2011 года госкорпорация Ростех предложила руководству Беларуси объединить белорусский МАЗ и российский КамАЗ, в результате чего КАМАЗ станет владельцем 100% акций МАЗа, а белорусские власти получат пакет акций КамАЗа. В свою очередь, официальный Минск настаивал на слиянии исключительно на паритетной основе (50% на 50%). Впрочем, …

Новый Lifan оказался дешевле, чем Lada Vesta

В России для седана будет доступен безальтернативный 1,5-литровый двигатель мощностью 100 л.с., пару которому на первое время составит исключительно 5-ступенчатая механика. Впрочем, если публика попросит двухпедальную версию, в «Лифан Мотор Рус» обещают изучить возможность начала продаж машин, оснащенных вариатором. Самый доступый Lifan Solano II будет…

Водителя в Москве оштрафовали за тень от машины

Как рассказал один из водителей на форме Drive2.ru, он получил штрафную квитанцию с фотографией, на которой видно, что тень от его автомобиля пересекает сплошную линию и движется по обочине! По словам мужчины, инцидент произошел на пересечении Липецкой улицы и МКАД в минувший четверг. Мужчина уже написал жалобу в ГИБДД и ждет ответа. Напомним, штраф за движение…

Самые дешевые автомобили в мире

Самые дешевые автомобили в мире

Автомобили с низкой стоимостью всегда пользовались большим спросом среди людей с небольшим достатком. А ведь этот контингент всегда намного больше того , который может позволить себе эксклюзивные, дорогостоящие машины. Forbes: дешевые автомобили 2016 года Еще несколько лет назад весь мир считал, …

Рейтинг самых дорогих автомобилей

На протяжении всей истории автомобилестроения конструкторы из общей массы серийных моделей всегда любили выделить несколько уникальных по характеристикам и возможностям. В нынешнее время такой подход к конструированию автомобилей сохранился. И по сей день многие мировые автогиганты и небольшие компании стремятся, …

КАК обменять старый автомобиль на новый, Покупка и продажа.

КАК обменять старый автомобиль на новый, Покупка и продажа.

Как обменять старый автомобиль на новый В марте 2010 года в нашей стране стартовала программа утилизации старых автомобилей, согласно которой любой автовладелец может поменять свою старую машину на новую, получив от государства в лице МинПромТорга финансовую помощь в размере 50 …

Какая машина является самым дорогим джипом в мире

Какая машина является самым дорогим джипом в мире

Все автомобили мира можно разделить по категориям, в которых будет непременный лидер. Так можно выделить самый быстрый, мощный, экономичный автомобиль. Существует огромное количество подобных классификаций, но одна всегда пользуются особым интересом – самый дорогой автомобиль в мире. В этой статье…

Самые угоняемые марки машин в Питере

Самые угоняемые марки машин в Питере

Угон автомобилей это извечное противостояние автовладельцев и воров. Однако как отмечают в правоохранительных органах, каждый год спрос на ворованные автомобили заметно изменяется. Еще лет 20 назад основная часть угонов приходилась на продукцию отечественного автопрома и в частности на ВАЗ. Но…

Самый дорогой во всём мире автомобиль

Самый дорогой во всём мире автомобиль

В мире существует огромное количество автомобилей: красивых и не очень, дорогих и дешёвых, мощных и слабых, своих и чужих. Однако самая дорогая в мире машина одна – это Ferrari 250 GTO, именно 1963 года выпуска и только этот автомобиль считается…

КАК выбрать свой первый автомобиль, выбрать первую машину.

КАК выбрать свой первый автомобиль, выбрать первую машину.

Как выбрать свой первый автомобиль Покупка автомобиля — это большое событие для будущего владельца. Но обычно покупке предшествуют как минимум пара месяцев выбора машины. Сейчас авторынок заполнен множеством марок, в которых рядовому потребителю довольно сложно ориентироваться. Присадки в масло для…

Надёжность машин по рейтингу

Для чего служат рейтинги надёжности? Будем честными друг с другом, почти каждый автолюбитель часто думает: самая надежная машина – моя, и мне она не доставляет много хлопот различными поломками. Однако, это просто субъективное мнение каждого автовладельца. Приобретая автомобиль, мы в…

КАК выбрать и купить автомобиль, Покупка и продажа.

КАК выбрать и купить автомобиль, Покупка и продажа.

Как выбрать и купить автомобиль Выбор автомобилей, как новых, так и подержанных, на рынке огромен. И не потеряться в этом изобилии поможет здравый смысл и практичный подход к выбору машины. Не поддавайтесь первому желанию купить понравившийся автомобиль, внимательно изучите все…

Выбор доступного седана: Zaz Change, Lada Granta и Renault Logan

Выбор доступного седана: Zaz Change, Lada Granta и Renault Logan

Еще каких-то 2-3 год назад считалось априори, что у доступного автомобиля должна быть механическая коробка передач. Их уделом считалась пятиступенчатая механика. Однако в настоящее время все резко изменилось. Сначала установили автомат на «Логан», немного позднее – на украинский «Шанс», а…

Обсуждение
Вконтакте

Какой материал подойдет для использования в самодельной багги или квадроцикле? А если хочется участвовать в соревнованиях?

За материал спасибо Nitro

— можно ли использовать трубы квадратного сечения?

— какое сечение труб должно быть?

— можно ли использовать шовные трубы с обычного рынка стройматериалов?

— чем согнуть трубы рамы?

— можно ли сделать раму без применения трубогиба — просто сварить раму из отрезков труб?

ответы следующие:

Раму нужно строить из бесшовных холоднодеформируемых цельнотянутых труб. Материал должен быть с определёнными прочностными характеристиками.

В «библии» баггистроителя (Назаров М. М. «Специальные кроссовые автомобили — багги», Москва, ДОСААФ 1980) так и записано – «Главные предохранительные дуги изготавливаются из стальных холоднотянутых бесшовных труб. Их минимальные размеры зависят от класса и массы автомобиля. Для 0-го и 1-го классов с рабочим объёмом двигателя до 350 и 500 см3 — 35х2 мм; для 2-15-го классов: при массе до 700 кг — 42х2,5 мм; с 700 до 1 200 кг — 48х2,5 мм; свыше 1 200 — 57х3 мм».

С учётом того, что трубы из данного материала дорогие и имеют ограничение по свариваемости, то можно брать другие трубы. Самые подходящие – бесшовные цельнотянутые холоднодеформируемые трубы из cталь 20. На крупных металлобазах можно купить такие трубы, в Москве можно купить трубы в Металл-Сервисе. Там есть практически всё и продают в розницу.

Для таких багги, как «Ураган», ST2, таких классов как минибагги, go kart допускается использование профильных электросварных труб квадратного или прямоугольного сечения . Их удобно обрабатывать в условиях гаража, но нужно помнить, что труба квадратного сечения по-другому работает на кручение, на сжатие и изгиб, в отличие от трубы круглого сечения (сопромат не такая уж и сложная штука). Но, как правило, хочется кататься и не достигать никаких рекордов, поэтому такие трубы активно используются для багги — особенно за границей. Как ни странно, но багги класса DIY — (do it yorself — сделай сам).

По поводу шовных труб – я знаю, что некоторые люди их используют. В крупных городах есть возможность купить то, что нужно, но вне этих городов достаточно проблематично – нужно покупать большую партию. Если кроме шовных труб ничего нет – можно выбрать трубу с более толстой стенкой. Кстати, были случаи, когда на гонках внедорожников отдельные спортсмены строили каркасы из обычной водопроводной трубы с толстой стенкой – чтобы пройти требования по минимальной массе. Основные дуги для багги должны быть цельными — всё таки они влияют на безопасность пилота (и пассажиров). остальные участки рамы можно сварить из кусочков труб. При правильной сварке прочность будет достаточной.

На любом строительном рынке сейчас есть много китайских трубогибов. они все предназначены для водопроводных труб (их размеры зависят от ДУ — условного диаметра). вторая особенность таких трубогибов — то, что овальность трубы в центре сгиба будет больше, чем необходимая по спортивному регламенту — если регламент не сдерживает — можно брать и гнуть.

Самодельный багги-это один из лучших вариантов обучить вашего подрастающего ребенка вождению, привить любовь к технике с малых лет. Конструкция представленного багги простая и надежная, а так же довольно бюджетная. Пошаговые фото сборки прилагаются. Данный багги имеет бензиновый двигатель от мотоблока «Садко» мощностью 6.5 л/с расположенный в задней части машины, для ДВС сварено из трубы и профиля отдельная рама которая крепится к основному остову. Крутящий момент с двигателя передается на редуктор, а уже от него через цепную передачу на ведомую звезду задней оси приводящей в движение колеса.

Рама багги сварена из трубы 22 х 1.5 мм, для придания деталям нужной формы использовался трубогиб. Подвеска сделана интересным образом, а именно полуоси сидят на раме жестко, а вот полурама с двигателем имеют два спаренных амортизатора от мотороллера. Передняя подвеска так же на амортизаторах от скутера, рулевое управление самодельное такое же как на картах. Задние колеса от Отечественного мотороллера «Тулица» передние мотороллер.

Мощности двигателя хватает с запасом, чтобы катать подростка, даже взрослые не прочь прокатиться на багги)

И так, давайте рассмотрим конструктивные особенности машинки

Материалы

ДВС бензиновый от мотоблока «Садко»
редуктор
передние колеса от скутера
задние колеса мотороллер «Тулица»
труба 22х1.5 мм
ведомая звездочка от мотоцикла
задняя ось
корпусные подшипники
амортизаторы 4 шт

Инструменты

сварочный аппарат
дрель
трубогиб
УШМ (болгарка)
набор гаечных ключей
измерительный и слесарный инструмент
умелые руки и светлая голова

Пошаговые фото сборки багги своими руками.
Задняя ось багги сделана из расточенной полуоси от автомобиля ЗИЛ, установлен самодельный дифференциал, тормозные диски, ведомая звезда от мотоцикла и опорные подшипники которые собственно и крепятся к раме удерживая ось в заданном положении.
Передние колеса заимствованы от скутера, а задние от Отечественного мотороллера «Тулица»
ОБРАТИТЕ ВНИМАНИЕ! Двигатель установлен на отдельную полураму, которая крепится к багги рычагами, а в верхней части крепятся два амортизатора от скутера, таким образом получается маятниковая подвеска с жестко сидящей на раме задней осью (см фото ниже)

Рулевое управление самодельное сделано по принципу карта.
Задние колеса мотороллер
Передние скутер
ДВС бензиновый 6.5 л/с «Садко» в основном устанавливается на мотоблоки и прочую садовую технику.

Шкив 3 ручья
Глушитель самодельный
Редуктор передает крутящий момент на заднюю ось через цепную передачу и звезду от мотоцикла.
Еще раз ВНИМАНИЕ! Рассмотрите как устроена задняя подвеска.

В ходе испытаний были выявлены недостатки такой конструкции подвески и было принято решение переделать на независимую на каждое колесо и полуосями. Вот собственно что из этого получилось..
Как вы видите установлены А-образные рычаги.
Передняя подвеска.
Дифференциал и полуоси.

Дисковые тормоза.

Вот такой багги получился у автора, конструкция довольно простая, не считая того что для рамы потребуется труба пропущенная через трубогиб. Если есть мысли по упрощению изготовления рамы, то пишите комментарий (конструктивная критика приветствуется)

Как сделать багги своими руками:

Из мотоцикла
Из ОКИ
Из запорожца

Из мотоцикла

Из ОКИ

Из запорожца

Видеоролик процесса постройки багги из запорожца

Для конструирования необходимо иметь:

Трубогиб
Болгарку
Сварочный аппарат
Дрель

Передняя подвеска

Задняя подвеска

Поперечный рычаг

Продольный рычаг

Новости
Практикум

Парковку в Москве можно будет оплатить картой Тройка

Пластиковые карты «Тройка», использующиеся для оплаты общественного транспорта, этим летом получат полезную для автомобилистов функцию. С их помощью можно будет оплатить стоянку в зоне платной парковки. Для этого паркоматы оборудуют специальным модулем для связи с центром обработки транспортных транзакций Московского метрополитена. Система сможет проверять, достаточно ли средств на балансе…

Лимузин для президента: раскрыты очередные подробности

Сайт Федеральной патентной службой продолжает оставаться единственным открытым источником информации об «автомобиле для президента». Сначала НАМИ запатентовал промышленные модели двух автомобилей — лимузина и кроссовера, которые являются частью проекта «Кортеж». Затем намишники зарегистрировали промышленный образец под названием «Панель приборов автомобиля» (скорее всего, именно…

Каждое четвертое ДТП в Москве происходит из-за плохих дорог

Об этом рассказал заместитель начальника УГИБДД ГУ МВД России по Москве, подполковник полиции Алексей Диокин, сообщает агентство «Москва». Также Диокин также добавил, что с начала 2016 года сотрудники ГИБДД выдали 6406 предписаний на устранение недостатков транспортно-эксплуатационного состояния дорог и нарушений требований нормативных документов. Кроме того, внесено 788 …

Очередной погодный Армагеддон надвигается на Москву

По данным столичного управления МЧС, во вторник 23 августа до 22:00 столицу накроют мощные ливни, которые будут сопровождаться грозами и порывами ветра до 12-17 м/с. Ожидается, что непогода принесёт до 17 миллиметров осадков — это около 20% месячной нормы. Коммунальные службы города переведены на круглосуточный режим работы, сообщает официальный сайт…

В России резко вырос спрос на Майбахи

В России продолжают расти продажи новых люксовых автомобилей. Согласно результатам исследования, проведенного агентством «Автостат», по итогам семи месяцев 2016 года рынок таких машин составил 787 единиц, что сразу на 22,6% больше, чем за аналогичный период прошлого года (642 шт.). Лидером этого рынка является Mercedes-Maybach S-класса: на этот…

Либерализация ОСАГО: решение отложено

Как пояснил зампред Центробанка Владимир Чистюхин, двигаться в данном направлении нельзя, поскольку вначале требуется решение других важных проблем страховой отрасли, сообщает ТАСС. Кратко напомним: подготовка «дорожной карты» по либерализации тарифов ОСАГО началась в ноябре 2015 года. Предполагалось, что первым этапом на этом пути должно стать…

Suzuki SX4 пережил рестайлинг (фото)

Отныне в Европе автомобиль редлагается только с турбированными двигателями: бензиновыми литровым (112 л.с.) и 1,4-литровым (140 л.с.) агрегатами, а также 1,6-литровым турбодизелем, развивающем 120 лошадиных сил. До модернизации автомобиль предлагался также с 1,6-литровым 120-сильным атмосферным бензиновым мотором, однако в России этот агрегат будет сохранен. Кроме этого, после…

Новый седан Kia назовут Стингером

Пять лет назад на Франкфуртском автосалоне Kia представила концептуальный седан Kia GT. Правда, сами корейцы называли его четырехдверным спорткупе и намекали, что этот автомобиль сможет стать более доступной альтернативой Mercedes-Benz CLS и Audi A7. И вот, пять лет спустя, концепт-кар Kia GT трансформировался в Kia Stinger. Судя по фото…

Московский каршеринг оказался в центре скандала

Как рассказал один из участников сообщества «Синие Ведерки», воспользовавшийся услугами «Делимобиля», компания в случае ДТП с участием арендованного автомобиля требует от пользователей компенсировать стоимость ремонта и дополнительно взимает штраф. Кроме того, автомобили сервиса не застрахованы по каско. В свою очередь представители «Делимобиль» на официальной странице в Facebook дали официальные…

Фото дня: гигантская утка против водителей

Путь автомобилистам на одной из местных автотрасс преграждала… огромная резиновая утка! Фотографии утки моментально разошлись по соцсетям, где у них нашлось немало поклонников. Как сообщает The Daily Mail, гигантская резиновая утка принадлежала одному из местных автомобильных дилеров. Судя по всему, на дорогу надувную фигуру снес…

Самая дешевая машина в мире – ТОП-52018-2019года

Кризисы и финансовая ситуация не слишком располагают для покупки нового автомобиля, тем более в 2017 году. Только ездить приходится всем, а покупать автомобиль на вторичном рынке готов не каждый. На то есть индивидуальные причины — кому происхождение не позволяет ездить…

Какие цвета машин пользуются наибольшей популярностью

По сравнению с надежностью и техническими характеристиками, цвет кузова автомобиля является, можно сказать, мелочью – но мелочью достаточно важной. Когда-то цветовая гамма транспортных средств была не особенно разнообразной, но эти времена давно канули в лету, и сегодня к услугам автолюбителей представляется широчайший…

Рейтинг надежных машин 2018-2019 года

Надежность, безусловно, является наиглавнейшим требованием к автомобилю. Дизайн, тюнинг, любые «навороты» – все эти ультрамодные ухищрения по степени своей важности неизбежно меркнут, когда заходит речь о надежности транспортного средства. Машина должна служить своему владельцу, а не доставлять ему проблемы своими…

Рейтинг самых дорогих автомобилей

КАКОЙ автомобиль российского производства самый лучший, лучшие российские автомобили.

Какой автомобиль российского производства самый лучший В истории отечественной автомобильной промышленности было много хороших автомобилей. И лучший из них выбрать трудно. Тем более, что критерии, по которым оценивается та или иная модель, могут быть очень разными. …

Самые покупаемые машины в 2018-2019 году в России

Как выбрать новый автомобиль? Кроме вкусовых предпочтений и технических характеристик будущего автомобиля, вам может помочь список или рейтинг самых продающихся и популярных автомобилей в России в 2016–2017 году. Если автомобиль пользуется спросом, значит, он заслуживает вашего внимания. Очевидный факт россияне…

Какие машины угоняют в Москве чаще всего?

За последний 2017 год самые угоняемые машины в Москве – это Toyota Camry, Mitsubishi Lancer, Toyota Land Cruiser 200 и Lexus RX350. Абсолютный лидер среди угнанных машин – это седан Camry. Он занимает «высокое» положение даже, невзирая на то, что…

Рис. 2. Каркас кузова (вид сбоку).

Рис. 6. Задняя подвеска:
1 — ограничитель, 2 — кронштейн амортизатора, 3 — рычаг подвески, 4 — полуось.

Если вы решили сделать своими руками багги, то должны знать, что есть две разновидности чертежей: спортивные (гоночные) и туристические. При сборке конструкции не забывайте о том, что должны соблюдаться определенные пропорции, детали должны соответствовать одна другой по размеру, весу, нагрузке и т.д. Собранная собственноручно машина должна быть легкой (около 300 кг).

Гоночная модель должна обладать усиленной рамой из труб. Надежный каркас обязан защищать водителя в случае столкновений или переворота на сложных дистанциях. Такую машину делают одноместной.
Туристический багги «одевается» в корпус и имеет два посадочных места.

Какой инструмент нам понадобится

Прежде чем начать сборку в домашних условиях, нужно приготовить все необходимое. Вам в работе понадобится набор инструментов:

Сварка
(для первоначального схватывания элементов каркаса и окончательного приваривания труб). Помните! При сварочных работах возникает напряжение металла. Поэтому следите, чтобы каркас не повело.

Болгарка
(трубы понадобится обрезать, а края выравнивать под сварочные работы).

Трубогиб
(они бывают разные и по цене, и по объему работ, которые могут выполнить: ручной, ручной гидравлический, электрогидравлический, электрический). Трубы придется гнуть в разных местах, согласно чертежу.

Внимание!
Покупая трубогиб, поинтересуйтесь, с каким диаметром и толщиной труб он может работать, какой максимальный угол изгиба и точность угла изгиба.

Дрель.

Бруски и обрезки досок
(для приподнятия или фиксации разных элементов во время конструирования).

Фрезерный станок.

Коронка по металлу.

Материал для каркаса:

Трубы
(примерно 50 м трубы, диаметр 40 мм, толщина стенки 3 мм). Трубы могут шовные или бесшовные.

Что берем за основу

Самому собрать багги можно, взяв за основу несущую раму мотоцикла, «Оки», «Запорожца», «Нивы» или ВАЗа.
Вам нужен кузов, рама, колеса, бак для топлива, двигатель, тормозная система, амортизатор, выхлопная труба, воздушный фильтр, руль (можно взять от гоночного карта), посадочное место (желательно оборудовать подголовником). Это далеко не полный список всего необходимого.

В самодельной модели багги не будет капота, багажника, дверей. Лобовое стекло вам заменит металлическая мелкая сетка.

Внимание!
Мотор и топливный бак отделяются от водительского места перегородкой из огнеупорного материала. С правой стороны от водителя закрепляют огнетушитель (один патрубок направлен на двигатель, второй – в сторону водителя). Огнезащита должна запускаться с двух сторон (от двух рычагов).

Багги из мотоцикла

Если взять за основу старенький мотоцикл ИЖ или Урал, то в результате сборки может получиться компактный багги в 300 кг, который сможет колесить по бездорожью со скоростью 80 км/час.
Для сборки багги вам потребуется двигатель от мотоцикла (правда, это несколько шумный вариант) и детали от малолитражек.

«Ока» – неплохой донор для багги

«Ока» – очень выгодный донор для багги.
Двигатель «Оки» с жидкостным охлаждением, и потому защищен от перегрева, ступицы имеют небольшой вес, рулевая рейка с достаточным запасом прочности. Для вашего багги подойдет тормозная система и амортизаторы от «Оки».

Внимание!
Разбирая машину на детали для багги, не забудьте сохранить свидетельство о снятии ее с учета.

Сиденье от «Оки» подойдет только экстремалам (оно слишком жесткое). Лучше всего поискать на разборке сидение с хорошей боковой поддержкой. При этом нельзя забывать о подголовнике – это защита ваших шейных позвонков во время заезда по бездорожью.
Багги на основе «Оки» характеризуется большой проходимостью.

«Запорожец» для багги, готовый вариант

Если брать за основу «Запорожец», то это получится готовая заднемоторная модель.

Двигатель нужно закрепить задом наперед (это улучшит его охлаждение и равномерно распределит вес по осям). Дифференциал придется перевернуть (поменять местами правую и левую стороны). Привод переключения передач переделайте (поскольку шток КПП разворачивается к заднему бамперу от водителя – а это усложняет систему кулис).

Сделать багги из ВАЗа

Если вы боитесь проблем с электроникой, то лучше взять за основу карбюраторный ВАЗ.

Мотор, как и на всех багги, крепится за водителем сзади. На задние колеса для привода используются передние полуоси и ступицы ВАЗа. Полуоси крепятся к обрезанному мосту от ВАЗ 2106.

Цапфы на заднем мосту фиксируют без возможности поворачивать. А передние – как на автомобиле. Дифференциал блокируют (для равномерной передачи на мосты ).
Если взять передние стойки с пружинами от 41-го «Москвича», то повысится жесткость задней подвески.
Верхнюю часть каркаса багги потребуется сварить из водопроводных бесшовных труб (сечение 30 – 50 мм).

Багги на базе «Нивы»

Если вы собираетесь использовать багги в качестве транспорта на рыбалку или в лес, то за основу можно взять «Ниву».
На базе «Нивы» можно соорудить полноприводный багги. В качестве подвески берут обе передние подвески от «Нивы» (вся передняя подвеска в сборе весит 130 кг). На переваренные диски от «Нивы» ставят уазовские шины. Для увеличения хода можно максимально удлинить рычаги подвески (колея может увеличиться до 1550 мм).

Выбираем подвеску

Независимая подвеска – это великолепный вариант для багги. Рычаги подойдут продольные и поперечные (можно взять переднюю подвеску с японских легковушек). Это треугольный рычаг: одна его сторона крепится поперек машины через один сайлент-блок, а вторая служит укосиной, которая берет на себя нагрузки.
На спортивных багги рекомендуется ставить подвеску с одним продольным рычагом.
Этот вариант самый простой и легкий. С такой подвеской крен кузова сведет к минимуму, а вес машинки равномерно распределяется.

Полезно знать!
Если вы планируете рассекать на багги по дорогам общего пользования, то придется поставить фары, бампер, указатели поворотов (все как на обычной машине, чтобы не нарушать правила дорожного движения).

В независимой подвеске свечного типа упругим элементом выступает пружина, которая перемещается вдоль вертикальных направляющих на концах балки моста. Если на ведущих колесах багги стоит независимая подвеска, то карданное сочленение используется для передачи крутящего момента от главной передачи к колесам. Наиболее часто используется кардан с двумя шарнирами. На более простые конструкции в полуосях ставят один карданный шарнир.

Передняя

Переднюю подвеску багги лучше всего сделать в виде буквы «А» на длинных поперечных рычагах. Именно эта конструкция дает большой ход колесам и позволяет изменять угол наклона пружины с амортизатором (таким образом, регулируется жесткость подвески).

При сборке маятникового рычага обратите внимание на материал и качество сварочных швов, потому как на эту деталь предстоят очень большие нагрузки. Рычаги рассчитывайте на максимальную ширину основания буквы «А» (это продлит жизнь сайлент-блоков). Ширина рычага не должна мешать повороту колеса. Недостаток конструкции в том, что ход пальца нижней шаровой опоры в своем гнезде ограничен (вверх или вниз, он будет не в том месте, где хотелось бы).

Задняя

Для задней подвески багги выбираем продольный рычаг, который удерживает колесо от смещения (колесо на кардане сидит жестко). Правда, есть один изъян: развал колеса меняется в худшую сторону.

Для достижения устойчивости в движении нужны переменные значения угла наклона колес.
Рычаги позволят перемещение в двух плоскостях. Если на задней оси стоит такая подвеска, то передняя подвеска может быть любой. Если в такой подвеске через центр кардана полуоси будет проходить ось качания рычага, то отпадает необходимость устанавливать у ступицы колеса второй кардан.

Источник

Привлекательность такого вида транспорта, как багги, несколько омрачается относительно высокими ценами на него. Но выход есть — изготовление багги из «Нивы» своими руками. Надо только разобраться в особенностях такой работы и отдельных нюансах, чтобы сделать все правильно.

Необходимые инструменты и материалы

Типовой набор необходимых компонентов включает:

исходный автомобиль (желательно в более или менее приличном состоянии);
стойки;
реактивные тяги;
классические мосты вперед и назад;
рулевую систему;
профильную нержавеющую трубу формата 50х50х2;
грунт по металлу;
краску по металлу.

Из инструментария следует упомянуть также:

сварочный аппарат;
гаечные ключи;
шлифовальную машинку;
набор слесарного инструмента;
измерительные приспособления;
электрическую дрель.

Опытные самодеятельные мастера могут дополнять эти списки своими позициями. Но чаще всего в них входят еще:

стенка для инструментов (повышающая удобство работы);
сварочный стол;
приспособление для торцовки труб;
сгибатель труб;
пила торцевая для древесины.

Чертежи для сборки

При изготовлении багги из «Нивы» 4х4 своими руками можно ориентироваться на следующий чертеж. Согласно ему, заданы такие параметры готового транспорта:

расстояние между центрами колес 1,7 м;
полная длина между крайними точками 2,265 м;
клиренс 0,3 м;
колесные ободы 0,5 м спереди и 0,57 м сзади;
высота в самой приподнятой точке 1,43 м;
передний бампер высотой 0,33 м;
межосевое расстояние 1,9 м.

Но можно самодельный багги сделать на базе «Нивы» и по другой схеме:

расстояние между центрами колес по длине 2,22 м;
полная длина 3,26 м;
высота бампера 0,295 м;
полная высота (с открытым люком в крыше) 2,565 м;
клиренс 0,28 м.

Ход работы

Мастера рекомендуют создавать полноприводные багги с полностью независимыми подвесками. Компоновка агрегатов сохраняется в неизменном виде, используются стандартизированные запчасти. Покрышки рекомендуют брать от УАЗ. Вместо полноценного сварочного стола часто используют импровизацию — перекатный столик с парой швеллеров. Их выводят в плоскость, что позволяет сформировать ровную раму.

Разница между диагоналями, выводимыми из точек крепления подвески, может быть ограничена 2-3 мм. К этому стоит стремиться, но если не получается, повода для тревоги нет. Когда эта работа окончена, варят главные дуги и трубы для подвески. Раму нужно тщательно выставлять по уровню, и эту процедуру требуется повторять неоднократно, чтобы исключить ошибки.

Чтобы увеличить ход колес, требуется удлинять рычаги подвески.

Нарастить их можно, сокращая промежуток между трубами, куда крепятся сами рычаги. Колею увеличивают до 1,55 м. Валы ШРУС часто приходится заказывать у сторонних сборщиков. При помощи кронштейнов для фиксации рычагов можно избежать «ухода» точек закрепления подвески. Тоннель делают с заранее установленными агрегатами, расположение трубок продумывают так, чтобы гайки можно было откручивать свободно.

На силовой каркас используют трубы большого сечения. Для менее важных частей транспорта можно применять более мелкую трубу, что позволяет облегчить раму. Бензиновый бак берут от классической «Нивы». Тогда можно будет изготовить приборную панель на основе приборов ВАЗа. Крепить РПМ надо по кроссовой методике.

Двигатель подбирают по своему усмотрению, учитывая необходимую мощность багги. Брать моторы от мотоблоков можно, если нет необходимости в высоких скоростях.

А вот любителям погонять лучше оставить изначальный автомобильный мотор или использовать другой двигатель от авто. Кронштейны крепления заднего моста часто приходится переделывать. Диски для колес багги можно сварить из стандартных автомобильных дисков.

После этого делают резьбовые фиксаторы, закручиваемые туда болты исключают проворачивание шины. Для приводных валов используют тонкие трубы (толщиной не более 0,003 м). Наружный диаметр составляет максимум 0,0027 м. Шаровые можно использовать с зазором примерно 0,001 м. Если ширина переднего моста составляет 1,5 м, можно ставить сиденье от «Оки».

Рычаг переключения ставят под левой коленкой. Когда это сделано, монтируют задний приводной вал. Часто рычаги переключения КПП укорачивают.

Глушитель можно упростить. Двигатель монтируют в продольной плоскости по отношению к раме. Радиатор переставляют в переднюю часть вездехода. Это должно существенно улучшить качество обдува. Снаружи багги советуют обшивать пластиком. Трос сцепления делают из троса от ВАЗ 2109. Чаще всего сборку дополняют облегченными колесами.

Если есть опасения не справиться с электронными системами, лучше взять за основу карбюраторную машину. Кресла и магистрали тормозов ставят одновременно, это очень важное требование. Педальный узел «от классики» вполне достаточен. Ветровое стекло заменяют листом прозрачного пластика. Этих рекомендаций вполне достаточно для изготовления хорошего багги.

О том, как выглядит багги из «Нивы», смотрите далее.

Источник

Процесс изготовления багги

История появления

Строение

БАГГИ уходят …?

Также собираются и соревнования, сейчас их можно поделить на несколько видов:

Пляжные

Ралли-рейды

Краулеры

Также применяется для патрулирования захваченного периметра, иногда устанавливается легкий пулемет.

Вот такой вот интересный автомобиль, думаю вам понравилась статья, читайте наш АВТОБЛОГ.

Как сделать багги своими руками:

Из мотоцикла
Из ОКИ
Из запорожца

Из мотоцикла

Из ОКИ

Из запорожца

Видеоролик процесса постройки багги из запорожца

Для конструирования необходимо иметь:

Трубогиб
Болгарку
Сварочный аппарат
Дрель

Передняя подвеска

Задняя подвеска

Поперечный рычаг

Продольный рычаг

Новости
Практикум

СМИ узнали подробности о новом BMW X4

ОСАГО: страховщики продолжают нечестную игру

Nissan обвинили в Кореягейте

Nissan обвинили в Кореягейте

Минобороны сможет забирать частные автосервисы

В Mitsubishi занижали паспортный расход топлива

Foton Tunland — новый конкурент уазовского Пикапа

Проект объединения МАЗа и КамАЗа пока приостановлен

Новый Lifan оказался дешевле, чем Lada Vesta

Водителя в Москве оштрафовали за тень от машины

Самые дешевые автомобили в мире

Самые дешевые автомобили в мире

Рейтинг самых дорогих автомобилей

КАК обменять старый автомобиль на новый, Покупка и продажа.

КАК обменять старый автомобиль на новый, Покупка и продажа.

Какая машина является самым дорогим джипом в мире

Какая машина является самым дорогим джипом в мире

Самые угоняемые марки машин в Питере

Самые угоняемые марки машин в Питере

Самый дорогой во всём мире автомобиль

Самый дорогой во всём мире автомобиль

КАК выбрать свой первый автомобиль, выбрать первую машину.

КАК выбрать свой первый автомобиль, выбрать первую машину.

Надёжность машин по рейтингу

КАК выбрать и купить автомобиль, Покупка и продажа.

КАК выбрать и купить автомобиль, Покупка и продажа.

Выбор доступного седана: Zaz Change, Lada Granta и Renault Logan

Выбор доступного седана: Zaz Change, Lada Granta и Renault Logan

Обсуждение
Вконтакте

За материал спасибо Nitro

— можно ли использовать трубы квадратного сечения?

— какое сечение труб должно быть?

— можно ли использовать шовные трубы с обычного рынка стройматериалов?

— чем согнуть трубы рамы?

— можно ли сделать раму без применения трубогиба — просто сварить раму из отрезков труб?

«Эй, палехче, парень!». Сначала — чертежи! Нашли на просторах энторнета что-то похожее — и вот они, чертежи:

Трубы для багги

Трубогиб

Итак — покупать трубогиб или заказать услугу для изгиба труб?

Да заказали мы услугу, чего тянуть. Но на всякий случай изучили вопрос.

Разные типы трубогибов:

Для нас этих данных оказалось достаточно.

В итоге нам удалось получить правильно изогнутые трубы для верхней части рамы всего за 800 рублей.

Коронка по металлу

Возможно, мы просто неправильно подошли к выбору коронки. Можете отписаться в комментариях по этому поводу.

Послесловие

Делаем чертежи
багги самостоятельно

Перед тем как
приступить к сборке, нужно сделать
эскиз, а ещё лучше полноценный чертёж,
это зависит от уровня подготовки. Самое
важное понять в каких условиях вы будете
эксплуатировать багги,
по дорогам
общего пользования
или
исключительно побездорожью
?
От условий эксплуатации в первую
очередь зависит геометрия шасси и тип
подвески. После этого можно приступить
к изготовлению эскиза или поиска в
интернете.

1. Габаритная
ширина
2. Габаритная длина
3. Габаритная
высота
4. Колея передних колёс
5.
Колёсная база
6. Колея задних
колёс
7. Угол съезда
8. Угол въезда
9.
Ширина по зеркалам
10, 11. Радиусы
преодолеваемых препятствий

Клиренс
обычно устанавливают 250 — 300 мм, что
позволяет преодолевать существенные
неровности на скорости. В зависимости
от пропорций рамы и компоновки, колёсная
база составляет примерно 2500 — 2900 мм.
Колея обычно принимается 1, 4 м — 1, 5 м.
Размеры экипажной части заимствуются
у донора или используются следующие
размеры:

Данные размеры
взяты из салона АЗЛК-2141
.
Данная багги
строится
для любительских покатушек, а не
спортивной езды, именно поэтому упор
делается на комфорте и безопасности, а
не мощности. Высота 1, 2 м. позволяет
использовать обычные автомобильные
сидения. Если есть возможность, лучше
приобрести «спортивные» сидения
анатомического типа. Также рекомендуется
заменить обычные ремни безопасности
на 4-хточечные, т.к. обычных ремней для
обеспечения полноценной безопасноти
в данном случае не хватает.

Компоновка
багги

Итак, рассмотрим
особенности следующих доноров:
— М-2141

ВАЗ-2108 и его
модификации (ВАЗ-2110 в плане агрегатов
для нас не отличается)

ВАЗ-2101 и его
модификации

У каждого
донора свои свои особенности, своя
компоновка. Обычно выбирают компоновку
салона, а затем с её учётом размещают
агрегаты. Некоторые изобретатели,
наоборот, начинают компоновку с агрегатов.
Алгоритм всё равно получается одинаковый,
не важно с какой именно стороны мы
подойдём к моторному щиту.

Чертежи
баги, алгоритм работы

1.
Начинать нужно с большого количества
распечатанных фотографий
багги
,
с разных ракурсов. Важно, чтобы глаз не
замыливался в процессе проектировки,
нужно дать время глазам отдохнуть и
взглянуть на чертежи по новому.

2. Для
изготовления чертежей нам понадобятся:
транспортир, два треугольники, линейка.
По распечатанным чертежам лучше рисовать
грифельными карандашами или гелевой
ручкой, т.к. обычная шариковая ручка
быстро забивается порошком, нанесённым
на лист бумаги, если принтер лазерный.

3. Найти полную
техническую характеристику
багги
,
чтобы можно было по этим параметрам
привязать любой размер к своему чертежу.

4. Задаём
точку, начало системы координат.
Если начинать компоновку от салона, то
за начало отсчёта целесообразно взять
переднее крепление салазок сидения
водителя. Некоторые в качестве начала
координат используют ось переднего
колеса или положение моторного отсека.

5. Учитывая параметры
багги
с
которой мы копируем пропорции, определяем
основные параметры нашей модели.

В
качестве донора используется ВАЗ 2101

Тем кто
оставляет базу от донора
,
рекомендуется сместить двигатель внутрь
базы, для лучшей развесовки. Середина
агрегата в данном случае находится над
передней осью. Чтобы избежать затратных
переделок рекомендуется использовать
карданный вал от Нивы
2121
или,
учитывая, что родной вал двухзвенный,
убрать одно звено и провести балансировку.
Соответственно агрегату, нужно
осуществлять перемещение пассажира и
водителя. Степень зависит от карданных
валов. Сзади обычно используют редуктор
от иномарки, делательно чугунный.

Взглянув, на
моторный отсек, обращаем внимание на
то, что коробка передач располагается
между пилотом и пассажиром, это позволяет
нам немного раздвинуть сидения. Наружный
диаметр колёс у ВАЗ
2101
составляет
580 мм. Для улучшения внешнего вида многие
ставят колёса от Волги, диаметром 640 мм.
Разница в 60 мм не очень большая, но на
внешний вид влияет положительно.
После того как мы получили длину
карданного вала, уточнили компоновку
можно приступать к прорисовке рамы.
Начнём с дорожного просвета и прорисовки
нижних труб. Отображаем положение колёс.
За начало отсчёта принимаем ось переднего
колеса. Над трубами первого ряда размещаем
сиденья, агрегаты и манекена. Учитывая
прототип определяем положение направляющих
труб рамы. Чертить нужно по слоям — если
на кульмане, то с использованием чертёжной
плёнки, если на компьютере то при помощи
программ инженерной графики. На компьютере
очень удобно выделять слои разными
цветами, это позволяет визуально видеть
совокупную картину. Ниже приведены
некоторые этапы проектирования багги:

Багги
из ВАЗ-2108

Самая
распространённая модель багги
из ВАЗ 2108
,
это sandrail. Очень лёгкая, манёвренная и
простая по конструкции машинка. По
сравнению с предыдущей компоновкой,
рама получиться более изящной. Чтобы
полностью представить форму будущей
багги, измеряем весь салон донора
рулеткой, все данные записываем, где и
как расположены сидения, органы
управления, магнитола, подлокотники.
За начало отсчёта принимаем 1-ый болт
крепления салазок водительского сидения.
Дорожный просвет выбираем немногим
больше чем у донора, так как багги
предполагает использование не только
по дорогам общего пользования, но и по
бездорожью. Начинаем с прорисовки труб
первого ряда. Учитывая положение габарита
моторного отсека (передняя плоскость
радиатора) от оси колеса, переносим
соответствующие размеры на чертёж.
Далее размещаем манекена и сидения. В
целях экономии колёса можно взять
от донора
,
также рулевая рейка, сиден.я и часть
электрики берутся от донора. Дальнейшие
этапы проектирования
багги
повторяют
предыдущую компоновку:

После этого
указываем на схеме расположение приборной
панели и органов управления. Коллея
задних и передних колёс должна быть
одинакова, поэтому смело используем
колею передних колёс от нашего донора.
Расстояние между крыльями можно принять
за ширину моторного отсека. Высоту
салона можно взять, либо как у донора
либо немного увеличить, т.к. ВАЗ 2108 не
очень удобен для рослых водителей. Также
место позволяет немного сдвинуть
водительское сидение назад. Отмеряем
место под аккумулятор, бензобак и аудио
колонки. Далее нужно определить углы
поворота колёс, чтобы не было соприкосновения
с крыльями и рамой.

Теперь, когда
основные элементы продуманы, можно
приступить к прорисовке труб рамы.
Средний ряд труб расположен на уровне,
на котором удобно держать руку, при этом
обеспечивая максимальную защиту.

Для изготовления
данных чертежей инженерный опыт должен
быть минимальным, так как никаких
расчётов такая работа не требует, процесс
больше творческий, нежели инженерный.
В результате должен получиться следующий
чертёж. Если у вас не получиться привести
чертёж к подобному виду не отчаивайтесь
и попробуйте перерисовать заново, это
дело практики.

Рассмотрим более детально этапы строительства вездехода.

Подходят к завершению этап конструирования рамы вездехода:

Было сделано рулевое управление:

Установлена кулиса:

Рычаг переключения расположен под левой коленкой.

Смонтирован задний приводной вал:

Рычаг коробки переключения передач было решено укоротить:

так же и глушитель подвергся упрощению:

была сделана такая приборная панель:

Был закреплен глушитель:

Тут можно увидеть угол поворота колес вездехода:

Фотографии диагонального вывешивания:

Внешний вид вездехода:

Были установлены облегченный я-324А колеса размером 850 на 270r16:

Видео испытаний подвески:

А пока было сделано короткое откидное сиденье, а так же воздухозаборники для радиатора:

Ну а теперь от истории багги перейду к описанию своей машины.

Крыша, объемные борта, боковые щитки колес, передний и задний капоты выполнены из стеклоткани.

(чертеж Андрея Аникина):

А. ДАВЫДОВ, г. Златоуст, Челябинской обл.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

, чтобы сообщить нам.

Источник

Видео
12345

Багги 4х4 своими руками из Нивы. Как с…

Источник

Январь 14, 2018

Article

Багги своими руками из НИВЫ

Очень хотелось сделать багги своими руками из нивы на полном приводе, причём, по задумке она должна быть легче стандарта и на полностью независимой подвеске. Есть несколько багги, где в качестве подвески используются обе передние подвески от Нивы. Я считаю это полумерой, так как вся передняя подвеска в сборе весит аж 130 кг. Мой кулак после взвешивания — 2,4 кг, у нивы — 6! Единственное, что надо сделать — сохранить компоновку агрегатов от донора — максимально стандартные запчасти.

Всё остальное — моя фантазия за чужой счёт. основное назначение машины — рыбалка и поездка в лес. Шины уазовские, Cordiant Off Road на переваренных дисках Нивы. Двигатель 1,7, кпп 4-ст, карданные валы, РПМ — всё стандарт.

После того, как договорился с клиентом об общей концепции машины, пришлось сделать несколько эскизов на бумаге и перенести всё в комп. Я работаю в программе AutoCAD и в суперсовременной системе бумага-карандаш:

Немного железок:

Так как не было сварочного стола, пришлось сделать базу из того, что было под рукой — перекатного столика и двух швеллеров, которые были выведены в плоскость и позволили сделать ровную раму. Разница по точкам крепления подвески (при измерении диагоналей) — 2-3 мм, хотя на самом деле так можно было и не заморачиваться.

Сваренное основание:

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

Я варил эту машину в цеху у знакомых реставраторов, поэтому несколько раз пришлось перетаскивать раму и заново выставлять всё в уровень. При постоянном замере всех размеров крыша съехала вправо на 5 мм, но это мелочи:

Я решил максимально удлинить рычаги подвески для увеличения хода колёс. Для этого пришлось уменьшить расстояние между трубами, на которых крепятся рычаги и увеличил колею до 1550 мм. Валы шрусов пришлось изготовить на заказ. Чтобы точки крепления подвески не ушли — сделал кронштейны крепления рычагов так, чтобы они заодно являлись кондукторами для фиксации труб рамы:

Тоннель делался с установленными агрегатами, при этом пришлось думать как правильно разместить трубки, чтобы они не мешали откручиванию гаек. Все агрегаты снимаются достаточно просто.
Полная масса рамы 156 кг, варил из той трубы, которой было много. То что не относится к силовому каркасу можно было сварить из трубы меньшего сечения, поэтому после сварки посидел и прикинул, на сколько может похудеть рама — набралось на 51 кг:

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

Обвес листовой, предельно простой:

Крепление РПМ по кроссовому — как делают наши баггисты на полноприводных багги. Так как у нивоводов неправильное понимание физики и они замкнуты на стандартный кузов, то и корпуса ломает достаточно часто. Если делать металлический корпус как описано тут , то корпус редуктора спокойно выдерживает 400 сил!

При использование запчастей, вырезанных на плазморезке с ЧПУ отпадает надобность во фрезерном станке. Вот такой кулак можно сделать совсем за недорого и с любой конфигурацией. Это задний кулак, основа — кусок водопроводной трубы Ду100 и пластинки из под плазморезки:

Используя два амортизатора на разных расстояниях от точки качания самого рычага получаем разные усилия на поршне, разные перемещения и немного разную характеристику амортизаторов. Получается, что характеристика одного амортизатора немного смещена по отношению к другому:

Подвеска:

Кондуктор для сварки переднего кулака:

Сам кулак:

Задняя подвеска в сборе:

Готовое шасси

Сход-развал можно сделать и на коленке. Всё что нужно — кусок верёвки и резинка от ручной тележки — она натягивает верёвку:

Приборная панель:

Как всегда говорит Р. Колесников (бывший пилот из газпромовской команды) — если полноприводная багги катается вручную легко, то углы установки колёс правильные. Удалось попасть в нужные пределы, и даже с учётом того, что сход-развал сделаны на коленке, шасси катается достаточно легко. Осталось сделать обвес, подключить электрику и заводить.

Мастер: Андрей «Нитро» Аникин

Специально для jeepstroy !
www.izikastom.info
www.ska-buggy.ru
+7-926-181-56-08
Skype — Nitro_LAB
ICQ — 422-527-340

ВНИМАНИЕ! Я нахожусь на этом сайте, можете задавать свои вопросы прямо в комментариях к этой статье.

Регистрации не требуется!

Источник

Процесс изготовления багги

Чем отличается багги от других машин

Своими руками он традиционно делается без кузова с обшивкой, дверей, капота и багажника. Корпус этой самоделки — это каркас из труб, приваренный к несущей раме.
Вместо лобового стекла водителя защищает металлическая сетка с мелкими ячейками, закрепленная за переднюю дугу ленточными хомутами.
Мини-багги своими руками делают в виде компактного легкого автомобиля. Его вес обычно — около 300 кг.
Чаще всего для сборки используют детали и узлы от разных марок машин: двигатель — от ВАЗа, амортизатор — от «Запорожца», детали тормозной системы — от ГАЗа, ВАЗа или «Москвича». От кроссового мотоцикла «ЧЗ» можно воспользоваться выхлопной трубой, воздушным фильтром и карбюратором.
Между двигателем и водительским сиденьем устанавливают огнестойкую перегородку.
Раму для багги своими руками (из ВАЗ) сваривают из крепких стальных труб.
Рулевое колесо можно использовать от гоночного карта.

Что нельзя устанавливать на самодельные автомобили

покрышки от тракторов и сельхозмашин;
протекторы с механическими повреждениями и восстановленным рисунком;
все противоскользящие средства: цепи, шипы или браслеты на шинах.

Что необходимо иметь на багги для безопасности

Те, кто любит экстремальную езду на самодельной машине в безасфальтной зоне, кто увлечен идеей сделать необычный автомобиль самостоятельно, являются поклонниками багги. Своими руками как сделать эту машинку? Что будет лишним, а что необходимо иметь «на борту»?

Обязательно нужно иметь ремни безопасности с четырьмя креплениями в разных точках.
3-хкилограммовый огнетушитель устанавливается с правой стороны от водительского места. Один из патрубков направлен в сторону водителя, другой — на двигатель. Запустить систему огнезащиты можно от двух рычагов. Один из них установлен снаружи на главной предохранительной дуге, другой доступен водителю.
Двигатель и бензобак, установленные в задней части рамы, обязательно отделяют от водительского сиденья перегородкой из огнестойкого материала.
Багажник на спортивном багги — совершенно лишняя деталь.
Водитель на гоночных соревнованиях должен быть в шлеме.
Требования КиТТ рекомендуют устанавливать на самодельный багги своими руками габаритные и стоп-огни, звуковой сигнал (включается кнопкой).
Водительское сиденье следует оборудовать подголовником.
С задней и передней стороны рамы должны быть приварены проушины диаметром около 4 см для обеспечения буксировки.
Руль и приборную панель нужно устанавливать на удобном для управления багги расстоянии.

Просто ездить или участвовать в гонках?

В каких соревнованиях участвуют на гоночных самоделках

Спортивные чемпионаты и первенства России по гонкам на машинах типа «Багги» дают возможность участия в соревнованиях подросткам и взрослым.
На автомобиле, предназначенном для гонок по сложным природным ландшафтам, можно с успехом участвовать в различных соревнованиях по подъемам и спускам с холмов, по зимнему и летнему слалому, фигурному управлению.

Что выбрать: купить готовый автомобиль или построить своими руками

Основные характеристики багги

двигатель мощностью в 33 л. с.;
максимально развиваемая скорость — около 80 км в час;
вес — около 300 кг;
радиус разворота — 2,5 м;
независимая подвеска переднего моста;
независимая подвеска заднего моста;
с приводом на все колеса;
амортизаторы, совмещенные с упругими элементами;
длина — 2,5 м;
высота — 1,3 м;
ширина — 1,4 м.

Как сделать крепкую раму для багги

Январь 14, 2018

Article

Багги своими руками из НИВЫ

Очень хотелось сделать багги своими руками из нивы
на полном приводе
, причём, по задумке она должна быть легче стандарта и на полностью независимой подвеске. Есть несколько багги, где в качестве подвески используются обе передние подвески от Нивы. Я считаю это полумерой, так как вся передняя подвеска в сборе весит аж 130 кг. Мой кулак после взвешивания — 2,4 кг, у нивы — 6! Единственное, что надо сделать — сохранить компоновку агрегатов от донора — максимально стандартные запчасти.

Немного железок:

Сваренное основание:

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

Обвес листовой, предельно простой:

Крепление РПМ по кроссовому — как делают наши баггисты на полноприводных багги. Так как у нивоводов неправильное понимание физики и они замкнуты на стандартный кузов, то и корпуса ломает достаточно часто. Если делать металлический корпус как описано , то корпус редуктора спокойно выдерживает 400 сил!

Подвеска:

Кондуктор для сварки переднего кулака:

Сам кулак:

Задняя подвеска в сборе:

Готовое шасси

Приборная панель:

Мастер: Андрей «Нитро» Аникин

Специально для jeepstroy !
www.izikastom.info
www.ska-buggy.ru
+7-926-181-56-08
Skype — Nitro_LAB
ICQ — 422-527-340

ВНИМАНИЕ! Я нахожусь на этом сайте, можете задавать свои вопросы прямо в комментариях к этой статье.

Регистрации не требуется!

Первые багги собирались в США (под названием “Dune Buggy”) и Великобритании (британцы обозвали эту гордую машину “Beach Buggy”, то есть «пляжный жучок»). Вообще слово «багги», то есть «жучок», пошло именно оттуда – первые модели делались из отслуживших свое автомобилей (то есть Фольксваген Жук), а так как новые модели были меньше легче, то острые на язык американцы и обозвали результаты жучками.

С тех пор багги используются практически везде, где нет дороги – в пустынях, где они стали практически хитами, причем как в песчаных, так и в ледяных; в отдаленных фермерских хозяйствах, где они предоставляют дешевую альтернативу традиционным тяжелым пикапам… Даже армия США использует багги на основе легких джипов – при оснащении такого неповоротливого с виду авто пулеметом, можно получить высокомобильную огневую точку, которая пройдет даже там, где не проедет БТР.

Часть 1. Проектировка

Часть 2. Постройка основы

Начать стоит со сборки рамы, на которую потом будут устанавливаться прочие детали автомобиля. Материалом, из которого вы это будете исполнять, может стать обычная железная профильная труба, она же «железный профиль». В большинстве случаев ее вполне хватает для того, чтобы выдержать вес мотора, остатка кузова автомобиля, а так же наездника с грузом. Впрочем, если хотите «выпендриться» — можете использовать и более крепкие и дорогие материалы.

Ушки для установки блоков пришлось делать самостоятельно из металла толщиной 2мм.
Крепление шаровой опоры снизу – кусок ВАЗовского же переднего рычага.
Сверху – релевой наконечник ВАЗ, заменивший шаровую.
Втулка для регулировки развала приварена к верхнему рычагу (пришлось обращаться к токарю, но такое усиление конструкции того стоило).
Тот же токарь помог адаптировать верхнюю шаровую опору под наконечник – у них разные конуса.
Использовались амортизаторы ИЖП-4… но их использовать не стоит – слишком слабые. Позже их заменили на парные амортизаторы.
Небольшой совет – при постройке подвески старайтесь сделать так, чтобы кинематика рычагов делала пятно контакта покрышки с дорогой максимальным.

Часть 3. Установка двигателя

Если вы продолжаете следовать инструкциям и чертежам этой статьи – пришло время попробовать поставить двигатель и коробку передач. В нашем случае использовались «родные» крепления с небольшой «доработкой напильником». Так как в совершенстве чертежам не следовали. В идеале – должны встать и на родных. К мотору полагался родной генератор, но он себя не оправдал и был позже заменен на продукцию ВАЗ. Педали – родные.
