Багги своими руками из НИВЫ

Очень хотелось сделать багги своими руками из нивы
на полном приводе
, причём, по задумке она должна быть легче стандарта и на полностью независимой подвеске. Есть несколько багги, где в качестве подвески используются обе передние подвески от Нивы. Я считаю это полумерой, так как вся передняя подвеска в сборе весит аж 130 кг. Мой кулак после взвешивания — 2,4 кг, у нивы — 6! Единственное, что надо сделать — сохранить компоновку агрегатов от донора — максимально стандартные запчасти.

Всё остальное — моя фантазия за чужой счёт. основное назначение машины — рыбалка и поездка в лес. Шины уазовские, Cordiant Off Road на переваренных дисках Нивы. Двигатель 1,7, кпп 4-ст, карданные валы, РПМ — всё стандарт.

После того, как договорился с клиентом об общей концепции машины, пришлось сделать несколько эскизов на бумаге и перенести всё в комп. Я работаю в программе AutoCAD и в суперсовременной системе бумага-карандаш:

Немного железок:

Так как не было сварочного стола, пришлось сделать базу из того, что было под рукой — перекатного столика и двух швеллеров, которые были выведены в плоскость и позволили сделать ровную раму. Разница по точкам крепления подвески (при измерении диагоналей) — 2-3 мм, хотя на самом деле так можно было и не заморачиваться.

Сваренное основание:

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

Я варил эту машину в цеху у знакомых реставраторов, поэтому несколько раз пришлось перетаскивать раму и заново выставлять всё в уровень. При постоянном замере всех размеров крыша съехала вправо на 5 мм, но это мелочи:

Я решил максимально удлинить рычаги подвески для увеличения хода колёс. Для этого пришлось уменьшить расстояние между трубами, на которых крепятся рычаги и увеличил колею до 1550 мм. Валы шрусов пришлось изготовить на заказ. Чтобы точки крепления подвески не ушли — сделал кронштейны крепления рычагов так, чтобы они заодно являлись кондукторами для фиксации труб рамы:

Тоннель делался с установленными агрегатами, при этом пришлось думать как правильно разместить трубки, чтобы они не мешали откручиванию гаек. Все агрегаты снимаются достаточно просто.
Полная масса рамы 156 кг, варил из той трубы, которой было много. То что не относится к силовому каркасу можно было сварить из трубы меньшего сечения, поэтому после сварки посидел и прикинул, на сколько может похудеть рама — набралось на 51 кг:

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

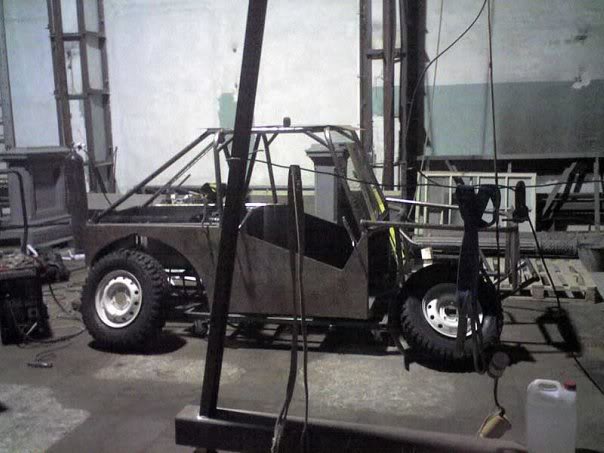

Обвес листовой, предельно простой:

Крепление РПМ по кроссовому — как делают наши баггисты на полноприводных багги. Так как у нивоводов неправильное понимание физики и они замкнуты на стандартный кузов, то и корпуса ломает достаточно часто. Если делать металлический корпус как описано , то корпус редуктора спокойно выдерживает 400 сил!

При использование запчастей, вырезанных на плазморезке с ЧПУ отпадает надобность во фрезерном станке. Вот такой кулак можно сделать совсем за недорого и с любой конфигурацией. Это задний кулак, основа — кусок водопроводной трубы Ду100 и пластинки из под плазморезки:

Используя два амортизатора на разных расстояниях от точки качания самого рычага получаем разные усилия на поршне, разные перемещения и немного разную характеристику амортизаторов. Получается, что характеристика одного амортизатора немного смещена по отношению к другому:

Подвеска:

Кондуктор для сварки переднего кулака:

Сам кулак:

Задняя подвеска в сборе:

Готовое шасси

Сход-развал можно сделать и на коленке. Всё что нужно — кусок верёвки и резинка от ручной тележки — она натягивает верёвку:

Приборная панель:

Как всегда говорит Р. Колесников (бывший пилот из газпромовской команды) — если полноприводная багги катается вручную легко, то углы установки колёс правильные. Удалось попасть в нужные пределы, и даже с учётом того, что сход-развал сделаны на коленке, шасси катается достаточно легко. Осталось сделать обвес, подключить электрику и заводить.

Мастер: Андрей «Нитро» Аникин

Специально для jeepstroy !
www.izikastom.info
www.ska-buggy.ru
+7-926-181-56-08
Skype — Nitro_LAB
ICQ — 422-527-340

ВНИМАНИЕ! Я нахожусь на этом сайте, можете задавать свои вопросы прямо в комментариях к этой статье.

Регистрации не требуется!

Делаем чертежи
багги самостоятельно

Перед тем как
приступить к сборке, нужно сделать
эскиз, а ещё лучше полноценный чертёж,
это зависит от уровня подготовки. Самое
важное понять в каких условиях вы будете
эксплуатировать багги,
по дорогам
общего пользования
или
исключительно побездорожью
?
От условий эксплуатации в первую
очередь зависит геометрия шасси и тип
подвески. После этого можно приступить
к изготовлению эскиза или поиска в
интернете.

1. Габаритная
ширина
2. Габаритная длина
3. Габаритная
высота
4. Колея передних колёс
5.
Колёсная база
6. Колея задних
колёс
7. Угол съезда
8. Угол въезда
9.
Ширина по зеркалам
10, 11. Радиусы
преодолеваемых препятствий

Клиренс
обычно устанавливают 250 — 300 мм, что
позволяет преодолевать существенные
неровности на скорости. В зависимости
от пропорций рамы и компоновки, колёсная
база составляет примерно 2500 — 2900 мм.
Колея обычно принимается 1, 4 м — 1, 5 м.
Размеры экипажной части заимствуются
у донора или используются следующие
размеры:

Данные размеры
взяты из салона АЗЛК-2141
.
Данная багги
строится
для любительских покатушек, а не
спортивной езды, именно поэтому упор
делается на комфорте и безопасности, а
не мощности. Высота 1, 2 м. позволяет
использовать обычные автомобильные
сидения. Если есть возможность, лучше
приобрести «спортивные» сидения
анатомического типа. Также рекомендуется
заменить обычные ремни безопасности
на 4-хточечные, т.к. обычных ремней для
обеспечения полноценной безопасноти
в данном случае не хватает.

Компоновка
багги

Итак, рассмотрим
особенности следующих доноров:
— М-2141

ВАЗ-2108 и его
модификации (ВАЗ-2110 в плане агрегатов
для нас не отличается)

ВАЗ-2101 и его
модификации

У каждого
донора свои свои особенности, своя
компоновка. Обычно выбирают компоновку
салона, а затем с её учётом размещают
агрегаты. Некоторые изобретатели,
наоборот, начинают компоновку с агрегатов.
Алгоритм всё равно получается одинаковый,
не важно с какой именно стороны мы
подойдём к моторному щиту.

Чертежи
баги, алгоритм работы

1.
Начинать нужно с большого количества
распечатанных фотографий
багги
,
с разных ракурсов. Важно, чтобы глаз не
замыливался в процессе проектировки,
нужно дать время глазам отдохнуть и
взглянуть на чертежи по новому.

2. Для
изготовления чертежей нам понадобятся:
транспортир, два треугольники, линейка.
По распечатанным чертежам лучше рисовать
грифельными карандашами или гелевой
ручкой, т.к. обычная шариковая ручка
быстро забивается порошком, нанесённым
на лист бумаги, если принтер лазерный.

3. Найти полную
техническую характеристику
багги
,
чтобы можно было по этим параметрам
привязать любой размер к своему чертежу.

4. Задаём
точку, начало системы координат.
Если начинать компоновку от салона, то
за начало отсчёта целесообразно взять
переднее крепление салазок сидения
водителя. Некоторые в качестве начала
координат используют ось переднего
колеса или положение моторного отсека.

5. Учитывая параметры
багги
с
которой мы копируем пропорции, определяем
основные параметры нашей модели.

В
качестве донора используется ВАЗ 2101

Тем кто
оставляет базу от донора
,
рекомендуется сместить двигатель внутрь
базы, для лучшей развесовки. Середина
агрегата в данном случае находится над
передней осью. Чтобы избежать затратных
переделок рекомендуется использовать
карданный вал от Нивы
2121
или,
учитывая, что родной вал двухзвенный,
убрать одно звено и провести балансировку.
Соответственно агрегату, нужно
осуществлять перемещение пассажира и
водителя. Степень зависит от карданных
валов. Сзади обычно используют редуктор
от иномарки, делательно чугунный.

Взглянув, на
моторный отсек, обращаем внимание на
то, что коробка передач располагается
между пилотом и пассажиром, это позволяет
нам немного раздвинуть сидения. Наружный
диаметр колёс у ВАЗ
2101
составляет
580 мм. Для улучшения внешнего вида многие
ставят колёса от Волги, диаметром 640 мм.
Разница в 60 мм не очень большая, но на
внешний вид влияет положительно.
После того как мы получили длину
карданного вала, уточнили компоновку
можно приступать к прорисовке рамы.
Начнём с дорожного просвета и прорисовки
нижних труб. Отображаем положение колёс.
За начало отсчёта принимаем ось переднего
колеса. Над трубами первого ряда размещаем
сиденья, агрегаты и манекена. Учитывая
прототип определяем положение направляющих
труб рамы. Чертить нужно по слоям — если
на кульмане, то с использованием чертёжной
плёнки, если на компьютере то при помощи
программ инженерной графики. На компьютере
очень удобно выделять слои разными
цветами, это позволяет визуально видеть
совокупную картину. Ниже приведены
некоторые этапы проектирования багги:

Багги
из ВАЗ-2108

Самая
распространённая модель багги
из ВАЗ 2108
,
это sandrail. Очень лёгкая, манёвренная и
простая по конструкции машинка. По
сравнению с предыдущей компоновкой,
рама получиться более изящной. Чтобы
полностью представить форму будущей
багги, измеряем весь салон донора
рулеткой, все данные записываем, где и
как расположены сидения, органы
управления, магнитола, подлокотники.
За начало отсчёта принимаем 1-ый болт
крепления салазок водительского сидения.
Дорожный просвет выбираем немногим
больше чем у донора, так как багги
предполагает использование не только
по дорогам общего пользования, но и по
бездорожью. Начинаем с прорисовки труб
первого ряда. Учитывая положение габарита
моторного отсека (передняя плоскость
радиатора) от оси колеса, переносим
соответствующие размеры на чертёж.
Далее размещаем манекена и сидения. В
целях экономии колёса можно взять
от донора
,
также рулевая рейка, сиден.я и часть
электрики берутся от донора. Дальнейшие
этапы проектирования
багги
повторяют
предыдущую компоновку:

После этого
указываем на схеме расположение приборной
панели и органов управления. Коллея
задних и передних колёс должна быть
одинакова, поэтому смело используем
колею передних колёс от нашего донора.
Расстояние между крыльями можно принять
за ширину моторного отсека. Высоту
салона можно взять, либо как у донора
либо немного увеличить, т.к. ВАЗ 2108 не
очень удобен для рослых водителей. Также
место позволяет немного сдвинуть
водительское сидение назад. Отмеряем
место под аккумулятор, бензобак и аудио
колонки. Далее нужно определить углы
поворота колёс, чтобы не было соприкосновения
с крыльями и рамой.

Теперь, когда
основные элементы продуманы, можно
приступить к прорисовке труб рамы.
Средний ряд труб расположен на уровне,
на котором удобно держать руку, при этом
обеспечивая максимальную защиту.

Для изготовления
данных чертежей инженерный опыт должен
быть минимальным, так как никаких
расчётов такая работа не требует, процесс
больше творческий, нежели инженерный.
В результате должен получиться следующий
чертёж. Если у вас не получиться привести
чертёж к подобному виду не отчаивайтесь
и попробуйте перерисовать заново, это
дело практики.

Прежде чем что-то построить, нужно сделать чертежи. Ну хотя бы эскиз того, что должно быть построено. Не важно, какой уровень подготовки у всех, нужно сделать не так много – надо определить условия эксплуатации, выбрать агрегаты и компоновку багги. Только после этого надо приступать к прорисовке основных дуг рамы.

Условия эксплуатации.

Формулируем условия эксплуатации: дороги общего пользования (грунтовые дороги тоже относятся к ним) центральной части России (любого другого региона), луга, леса, овраги – условия эксплуатации определяются исходя из окружающих условий, от этого зависит геометрия шасси – в отличие от спортивных багги приходится ездить по пересечённой местности, а не по подготовленной трассе.

Геометрические параметры багги.

1. Колёсная база
2. Колея передних колёс
3. Колея задних колёс
4. Габаритная ширина
5. Габаритная высота
6. Габаритная длина
7. Угол въезда
8. Угол съезда
9, 10. Радиусы преодолеваемых препятствий
11. Ширина по зеркалам

Дорожный просвет можно установить 200…250 мм. Это позволит передвигаться по лёгкому бездорожью, или с достаточно большой скоростью по пересечённой местности. Колёсная база для двухместной багги составляет примерно 2400…2800 мм, это зависит от компоновки и пропорций той рамы, с которой снимаются пропорции. Колея принимается примерно 1400…1500 мм. При использовании удлинённых валов приводов колея может быть увеличена для получения большей устойчивости. Размеры экипажной части берём от донора или используем эти размеры:

Это размеры салона АЗЛК-2141, он больше чем шедевры Волжского автозавода, но меньше, чем «Волга». Машина строится не для спорта, а для любительских покатушек, именно поэтому комфорт должен быть максимальным. При высоте салона 1200 мм можно использовать обычные сиденья, как водительское, так и пассажира. Если бюджет позволяет, можно приобрести «спортивные» анатомические сиденья. Так как с обычными ремнями безопасности не удаётся достичь нужного уровня безопасности, необходимо приобрести 4-х точечные ремни.

Компоновка багги.

Итак, в нашем распоряжении есть следующие доноры:
— ВАЗ-2101 и его модификации
— ВАЗ-2108 и его модификации (ВАЗ-2110 в плане агрегатов для нас не отличается)
— М-2141
Все эти доноры диктуют различную компоновку багги, но перекрывают все нужные нам компоновки. Многие начинают делать компоновки от агрегатов. Я делаю немного не так – выбираю компоновку салона, а потом начинаю размещать агрегаты. В принципе, это не важно, алгоритм всё равно один – нам без разницы, с какой стороны мы подойдём к моторному щиту. Если поменять шаги местами, ничего не изменится.

Алгоритм работ по чертежам следующий:

1. Для начала нужно иметь на руках кучу распечатанных картинок с подобными багги. Это позволит наглядно видеть все машины с разных ракурсов, надо постоянно смотреть по-новому на эти машины – это позволит глазу меньше «замыливаться». Нельзя всё время смотреть на эти машины и пытаться что-то рисовать. Необходимо давать себе отдых, надо чтобы мозг занимался другими проблемами и идея багги сидела в подсознании. Это позволит мозгу лучше продумывать концепцию багги. Если через некоторое время взять в руки черновики, то решение само придёт.
2. Необходимо иметь на руках линейку, транспортир, два угольника (это позволит рисовать параллельные линии – те, кто изучал графику или чертит, знает). По распечатке рисовать лучше гелевыми ручками или грифельными карандашами. Обычная ручка быстро забивается порошком, нанесённым на лист бумаги при печати (если принтер лазерный).
3. Необходимо найти в интернете и выписать полную техническую характеристику багги, чтобы по этим параметрам можно было привязать любой размер к своему чертежу.
4. Надо задать отправную точку, начало системы координат. Так как я начинаю компоновку от салона, то я за нулевую точку принял переднее крепление салазок водительского сиденья. Мне так удобно, кто-то может взять за отправную точку положение моторного отсека, ось переднего колеса, вообще любую другую точку, от которой проще все считать.
5. Исходя из параметров той багги, с которой сдираются пропорции, уточняются параметры нашей багги. Надо учесть, что при отступлении от применяемых агрегатов, узлов и деталей, у нас меняются кое-какие параметры. Допустим, на багги, с которой мы сдираем пропорции, установлены задние колёса на 15″, с наружным диаметром 670 мм (205/70R15). На нашем доноре установлены колёса 580 мм (классика, ВАЗ-2108, на 13″ или на 14″ – разная высота профиля, наружный диаметр по ГОСТу 580 +/- 1%). У нас изменится внешний вид машины, дорожный просвет, настройка подвески. Кроме этих параметров могут меняться и другие – надо смотреть в каждом случае что и как меняется.

Если у нас на руках донор ВАЗ-2101

Если оставить базу от донора, то двигатель для лучшей развесовки необходимо смещать внутрь базы. У донора середина агрегата расположена над передней осью. Чтобы не было затратных переделок, можно использовать длинный карданный вал от Нивы ВАЗ-2121, или с учётом того, что родной вал двухзвенный, убрать одно звено и отбалансировать. Соответственно с агрегатом необходимо смещать и водителя с пассажиром. На сколько – зависит от карданных валов. Сзади можно установить редуктор главной передачи от иномарки, лучше чугунный. Он улучшит развесовку машины. У меня есть редуктор от БМВ 5 серии – его масса 40 кг, настоящий, чугунный. Я его покупал только лишь потому, что у него совпадают крепёжные отверстия ШРУСов от Москвича. При выборе редукторов от других иномарок следует учесть, что иногда бывает шлицевая посадка с фиксацией шарниров стопорным кольцом (как на переднеприводных автомобилях производства ВАЗ).

Фотография редуктора

Окончательная компоновка багги:

Если нас что-то не устраивает в дизайне рамы или в наклоне отдельных труб – можем всё это перерисовывать столько раз, сколько потребуется для окончательного варианта багги. На следующем чертеже показаны различные варианты верхних дуг. Видно, что багги может выглядеть по-разному, в зависимости от наклонов основных дуг.

В любом случае надо пытаться и портить черновики, иначе результат будет отличатся от желаемого.

Если у нас на руках донор ВАЗ-2108

Проще всего взять в качестве идеи самые распространённые багги – sandrail. Машинка предельно лёгкая, простая и лучше всего подходит под агрегат ВАЗ-2108. В отличие от предыдущей компоновки, рама должна получиться более изящной. Начинаем копировать багги и определяемся с экипажной частью. Чтобы полностью представить эргономику машины, образмериваем весь салон донора рулеткой и записываем все данные – где и как расположены органы управления, как размещается сиденье и какие положения оно может занимать при различных регулировках, где находится магнитола, подлокотники, кромки стекол (лобового и боковых) и проч. За нулевую точку отсчёта принимаем первый болт крепления салазок сиденья и от него отмеряем все расстояния. Подлокотник позволяет держать руку комфортно, автомобиль не спортивный и большая часть людей держит рулевое колесо одной рукой. Именно поэтому смотрим на то, где руке будет комфортно и она не будет затекать в неудобных положениях, измеряем эту высоту. После этого приступаем к компоновке.Выбираем дорожный просвет чуть больше, чем у донора – нам придётся иногда пробираться по канавам, неровным дорогам и лёгкому бездорожью. После этого прорисовываем трубы первого ряда. У донора отмечаем расстояние от оси переднего колеса до болта крепления салазок – той точки, которая принята за начало отсчёта. Можно увеличить эту величину, так как у багги водитель смещён назад и передняя часть багги сужена ширина места под педали должна быть примерно 350 мм. Отмеряем положение габарита моторного отсека (по передней плоскости радиатора) от оси колеса и переносим на чертёж. После этого размещаем сиденья, манекена. Колёса для удешевления идут с донора. От него также используется часть электрики, сиденья, рулевая рейка
Все этапы проектирования багги повторяют предыдущую компоновку

После этого показываем размещение органов управления, приборной панели и прочих элементов (хотя бы схематично). Колея передних и задний колёс должна быть одинакова, поэтому смело принимаем колею передних колёс донора. Ширину моторного отсека можно принять как расстояние между крыльями в том месте, где расположены чашки крепления стоек амортизаторов. Высота салона – можно принять ту, какая у донора, либо немного увеличить, так как Лада немного тесновата для рослых водителей. Также можно немного сдвинуть назад сиденья. Закладываем место под бензобак, аккумулятор, колонки, и некоторые другие узлы и агрегаты, которые возможно пригодятся. Теперь определим углы поворта колёс – внутреннее колесо повернётся примерно на 32 градуса, внешнее – примерно на 25. повернём колёса и узнаем, сколько им надо места, чтобы не было сприкосновения с рамой в крайних положениях.

После того, как все элементы более или менее продуманы на раме, приступаем к прорисовке труб рамы. Трубы среднего ряда располагаются на той высоте, на которой удобно лежать руке, при этом защита будет максимально полной от боковых столкновений.

Перед глазами должны лежать распечатки рам с разных ракурсов. Это позволит тщательно продумать свою раму, при этом можно смело копировать все углы и наклоны элементов понравившейся рамы. С первого раза не получится, но не надо отчаиваться. Чтобы это сделать, понадобится линейка, транспортир, ручки и немного времени. Инженерный опыт может быть минимальным, так как ничего считать не надо – всюду работа творческая. Вот что примерно должно получиться.

Переносим эти чертежи в компьютер и начинаем работать. Что первым делом делаем? Определяемся с агрегатом. Запорожцев почти не осталось, следовательно надо выбрать то, что более интересно по деньгам и при этом посвежее. Что остаётся? Москвич-2141 – все ржавые, но агрегаты в порядке. Следовательно, начинаем экспериментировать с рамой и устанавливать в неё агрегат от москвича, особенно учитывая тот факт, что на выбор есть три агрегата – ВАЗ-2106-70 (и в принципе подойдёт любой агрегат от классики или от переднеприводных лад, но с доработкой), УЗАМ331 (может быть разного объёма) или более предпочтительный агрегат – Renault F3R. Я выбрал его, тем более, что донор обошёлся по деньгам очень недорого – а именно силовой агрегат в сборе, электрика, запчасти ходовой и много чего ещё. По размерам агрегатов можно сказать следующее – длина двигателя с учётом водяного охлаждения такая же, как и у двигателя МеМЗ, коробка имеет ту же длину, но уже в поперечном сечении, чем от Москвича. Расстояние от фланца КП до оси дифференциала такое же.
Итак, начинаем проработку компоновок. Имея на руках оригинальный чертёж со всеми пропорциями, постараемся адаптировать его к тому виду, который устроит нас.

Вот что получилось при замене труб круглого сечения на профильные. Отдельное спасибо за этот чертёж Sfairat

При адаптировании чертежей к своим агрегатам может получиться не совсем то, что ожидаешь. Не надо этого бояться, при отсутствии опыта сразу никогда ничего не получается.
mpi_design
Я достаточно долго просматривал сайты, посвящённые кроссовым автомобилям. Часть идей выложено тут. Именно поэтому решил сделать чертежи рамы, которая бы смотрелась более современно и с другим агрегатом. В качестве прототипа взял эту чешскую багги, особенно учитываю тот факт, что есть размеры колёс, чертежи агрегатов 1:1, есть чертёж манекена – всё должно получиться почти то же самое.

Итак, манекен, колёса, основные дуги прорисованы, теперь осталось установить силовой агрегат и уточнить компоновку. Зайдя на сайт http://www.raf.su, нужно уточнить технические требования, чтобы знать, в каких местах рамы какие трубы применяются. Устанавливаем агрегат. Смотрим что получилось. С первого раза получается очень редко – как правило, возникают многие нюансы, с которыми раньше не сталкивался. Именно поэтому приходится переделывать компоновку по несколько раз.

Как самому сделать подвеску – рассказано здесь, причём показана именно эта багги. Для чтения статьи понадобится программа Adobe Reader
Очень многие шаги не показаны, тем не менее это является наглядным вариантом того, чего можно добиться самому, если немного приложить усилий и не выпрашивать на форуме чертежи. В конечном варианте получилось бы вот что:

Детальность чертежей.
Чертежи не должны быть детальными – если заморочиться, то можно сделать весь пакет документов, вплоть до технологических карт. Но мы же гаражные самодельщики, а не конструкторы с серийного производства. Главное, где надо проставить размеры – это основные дуги, которые задают геометрию каркаса безопасности, места крепления подвески, рычаги. По сути дела, больше половины машины варится по месту.

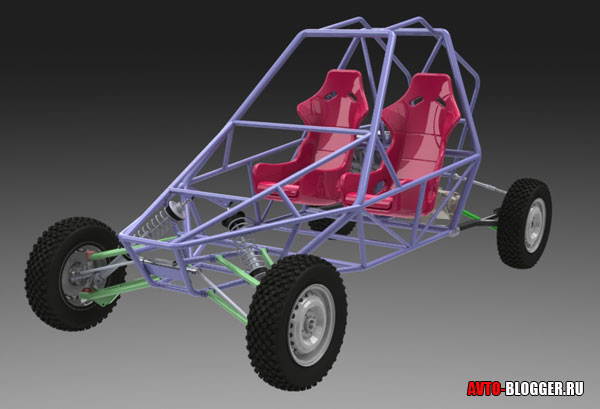

Вот чертежи багги из классики: (кликнув на картинку в новом окне откроется картинка большего размера)

За рулём этой багги – Лесков Н.А.

Просмотров статьи — 196 854 views

Предупреждение:

Все ссылки и картинки, размещенные выше, представлены исключительно для ознакомления и расположены не на нашем сервере.
На нашем сервере могут быть расположены только те картинки, авторами которых является Администрация портала сайт
и IZIKASTOM.INFO
. Все остальные файлы лежат на сторонних серверах, к которым сайт сайт
не имеет абсолютно никакого отношения. Сайт является техническим порталом информационного характера, на котором пользователи выкладывают ссылки на эти файлы, которые доступны публично. Если вы не согласны с правилами сайта, просьба покинуть сайт. Для комментирования или обсуждения статей воспользуйтесь

Под словом багги скрывается большое разнообразие моделей автомобилей, которые очень отличаются между собой. При конструировании важно придерживаться определённых пропорций, чтобы детали соответствовали друг другу: по весу, размеру, максимально выдерживаемой нагрузке и т. д. Рассмотрим разные конструкции по мере увеличения мощности.

Как сделать багги своими руками:

• Из мотоцикла
• Из ОКИ
• Из запорожца

Из мотоцикла

Лёгкий маленький багги можно собрать на основе двигателя мотоцикла ИЖ, или Урал. Весить он будет килограмм 300, развивать скорость до 80 км/ч. В такой конструкции максимально используются мотоциклетные детали и от малолитражек.

Из ОКИ

Отличный бюджетный донор для багги — это ОКА. Ступицы имеют небольшой вес. Двигатель жидкостного охлаждения защищён от перегрева и не такой шумный, как мотоциклетный. Рулевая рейка имеет достаточный для своего класса запас прочности. Багги на основе ОКИ обладает большей проходимостью, чем серийный автомобиль.

Из запорожца

Запорожец, имея заднемоторную компоновку, по сути, уже готовый вариант багги. Создавая чертежи рамы, желательно предусмотреть крепление двигателя задом наперёд, для лучшего охлаждения и распределения веса по осям. В этом случае необходимо перевернуть главную пару (дифференциал), поменяв правую и левую стороны местами. И изготовить особый привод переключения передач, так как шток КПП разворачивается от водителя к заднему бамперу, а это усложняет систему кулис.

Видеоролик процесса постройки багги из запорожца

Амортизаторы, как и ступицы для багги можно оставить «родные». А вот рычаги подвески придётся изготовить самому, об этом ниже.

Для простоты лучше взять карбюраторную модель, чтобы не было лишних проблем с электроникой. Хотя это вопрос личного предпочтения, конструкция от этого не меняется. Двигатель, как правило, устанавливается за водителем. Для привода на задние колёса используются передние полуоси и ступицы ВАЗ 2108, 09 и т. п. Чтобы повысить жёсткость задней подвески, можно использовать передние стойки с пружинами от 41-го Москвича, ведь на машине каждая держит более 300 кг.

Для полноприводного варианта, все четыре ступицы — передние, от ВАЗ 2108. Полуоси соединяются с обрезанным мостом от «классики», например ВАЗ 2106. На заднем мосту цапфы фиксируют без возможности поворачивать. А передние, как на автомобиле. Дифференциал силового агрегата, для равномерной передачи крутящего момента на мосты, лучше заблокировать.

При такой компоновке стоит учесть, что максимальная скорость понизится на величину передаточного отношения используемых мостов, так как теперь полуоси двигателя передают вращение на колёса не напрямую, а ещё через один дифференциал. Это даёт возможность использовать колёса большого диаметра, не перегружая при этом мотор.

Самодельные машины подразумевают самодельную раму. Для несущей рамы багги, можно использовать обычные водопроводные трубы, но лучше, если они будут бесшовные, круглого или квадратного сечения 30 — 50 мм в поперечнике. Верхнюю часть каркаса сваривают из тонких труб. Важно учесть, что при опрокидывании рама должна выдержать вес автомобиля и силу удара. Это касается багги любого класса.

Для конструирования необходимо иметь:

• Трубогиб
• Болгарку
• Сварочный аппарат
• Дрель

Под рукой желательно держать обрезки досок и брусков, потому что всегда возникает необходимость приподнять какие-то элементы каркаса и зафиксировать в таком положении.

Начинают изготовление рамы на ровной площадке. Согнутые, согласно чертежам, трубы сначала прихватывают сваркой, проверяют, и только после этого проваривают окончательно. Важно быть внимательным, чтобы каркас не повело, так как при сварке возникает напряжение металла. По этой же причине желательно не стыковать, а использовать цельные трубы.

Передняя подвеска

Хорошо зарекомендовала себя подвеска на длинных поперечных рычагах в виде буквы А, она обеспечивает большой ход колеса. Ещё плюс в том, что она позволяет изменять угол наклона амортизатора с пружиной, тем самым регулируя жёсткость подвески.

Маятниковый рычаг при эксплуатации подвергается большим нагрузкам, поэтому важно уделить особое внимание материалам и качеству сварных швов при сборке этой детали.

Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса.

Нюанс, который может впоследствии огорчить — это ограниченный ход пальца нижней шаровой опоры в своём гнезде. Иными словами, палец может ограничивать ход подвески вверх или вниз не в том месте, где ожидалось. Это нужно проверить на стадии проектирования.

Задняя подвеска

Если вы решили использовать мост, то задача в проектировании упрощается. Но для багги лучше независимая подвеска. Рычаги могут быть продольными и поперечными.

Поперечный рычаг

Можно взять за образец переднюю подвеску, которую используют на многих японских легковых автомобилях. Это треугольный рычаг, одна сторона которого располагается поперёк машины и крепится через один сайлент-блок, а второе плечо идёт вперёд к центру и служит укосиной, берущей на себя нагрузку при рывках автомобиля.

Продольный рычаг

Для успешного использования продольных рычагов подвески необходима поперечная реактивная тяга, иначе багги будет плохо держать дорогу. Сайлент-блоки продольных рычагов служат дольше, чем на поперечных тягах «классики».

Если вы решили сконструировать в домашних условиях багги, время не будет потрачено зря. Даже если ничего не выйдет — это прекрасная возможность познакомиться с работой основных узлов автомобиля. А если получится — у вас будет уникальный автомобиль.

• Новости
• Практикум

Парковку в Москве можно будет оплатить картой Тройка

Пластиковые карты «Тройка», использующиеся для оплаты общественного транспорта, этим летом получат полезную для автомобилистов функцию. С их помощью можно будет оплатить стоянку в зоне платной парковки. Для этого паркоматы оборудуют специальным модулем для связи с центром обработки транспортных транзакций Московского метрополитена. Система сможет проверять, достаточно ли средств на балансе…

Лимузин для президента: раскрыты очередные подробности

Сайт Федеральной патентной службой продолжает оставаться единственным открытым источником информации об «автомобиле для президента». Сначала НАМИ запатентовал промышленные модели двух автомобилей — лимузина и кроссовера, которые являются частью проекта «Кортеж». Затем намишники зарегистрировали промышленный образец под названием «Панель приборов автомобиля» (скорее всего, именно…

Каждое четвертое ДТП в Москве происходит из-за плохих дорог

Об этом рассказал заместитель начальника УГИБДД ГУ МВД России по Москве, подполковник полиции Алексей Диокин, сообщает агентство «Москва». Также Диокин также добавил, что с начала 2016 года сотрудники ГИБДД выдали 6406 предписаний на устранение недостатков транспортно-эксплуатационного состояния дорог и нарушений требований нормативных документов. Кроме того, внесено 788 …

Очередной погодный Армагеддон надвигается на Москву

По данным столичного управления МЧС, во вторник 23 августа до 22:00 столицу накроют мощные ливни, которые будут сопровождаться грозами и порывами ветра до 12-17 м/с. Ожидается, что непогода принесёт до 17 миллиметров осадков — это около 20% месячной нормы. Коммунальные службы города переведены на круглосуточный режим работы, сообщает официальный сайт…

В России резко вырос спрос на Майбахи

В России продолжают расти продажи новых люксовых автомобилей. Согласно результатам исследования, проведенного агентством «Автостат», по итогам семи месяцев 2016 года рынок таких машин составил 787 единиц, что сразу на 22,6% больше, чем за аналогичный период прошлого года (642 шт.). Лидером этого рынка является Mercedes-Maybach S-класса: на этот…

Либерализация ОСАГО: решение отложено

Как пояснил зампред Центробанка Владимир Чистюхин, двигаться в данном направлении нельзя, поскольку вначале требуется решение других важных проблем страховой отрасли, сообщает ТАСС. Кратко напомним: подготовка «дорожной карты» по либерализации тарифов ОСАГО началась в ноябре 2015 года. Предполагалось, что первым этапом на этом пути должно стать…

Suzuki SX4 пережил рестайлинг (фото)

Отныне в Европе автомобиль редлагается только с турбированными двигателями: бензиновыми литровым (112 л.с.) и 1,4-литровым (140 л.с.) агрегатами, а также 1,6-литровым турбодизелем, развивающем 120 лошадиных сил. До модернизации автомобиль предлагался также с 1,6-литровым 120-сильным атмосферным бензиновым мотором, однако в России этот агрегат будет сохранен. Кроме этого, после…

Новый седан Kia назовут Стингером

Пять лет назад на Франкфуртском автосалоне Kia представила концептуальный седан Kia GT. Правда, сами корейцы называли его четырехдверным спорткупе и намекали, что этот автомобиль сможет стать более доступной альтернативой Mercedes-Benz CLS и Audi A7. И вот, пять лет спустя, концепт-кар Kia GT трансформировался в Kia Stinger. Судя по фото…

Московский каршеринг оказался в центре скандала

Как рассказал один из участников сообщества «Синие Ведерки», воспользовавшийся услугами «Делимобиля», компания в случае ДТП с участием арендованного автомобиля требует от пользователей компенсировать стоимость ремонта и дополнительно взимает штраф. Кроме того, автомобили сервиса не застрахованы по каско. В свою очередь представители «Делимобиль» на официальной странице в Facebook дали официальные…

Фото дня: гигантская утка против водителей

Путь автомобилистам на одной из местных автотрасс преграждала… огромная резиновая утка! Фотографии утки моментально разошлись по соцсетям, где у них нашлось немало поклонников. Как сообщает The Daily Mail, гигантская резиновая утка принадлежала одному из местных автомобильных дилеров. Судя по всему, на дорогу надувную фигуру снес…

Самая дешевая машина в мире – ТОП-52018-2019года

Кризисы и финансовая ситуация не слишком располагают для покупки нового автомобиля, тем более в 2017 году. Только ездить приходится всем, а покупать автомобиль на вторичном рынке готов не каждый. На то есть индивидуальные причины — кому происхождение не позволяет ездить…

Какие цвета машин пользуются наибольшей популярностью

По сравнению с надежностью и техническими характеристиками, цвет кузова автомобиля является, можно сказать, мелочью – но мелочью достаточно важной. Когда-то цветовая гамма транспортных средств была не особенно разнообразной, но эти времена давно канули в лету, и сегодня к услугам автолюбителей представляется широчайший…

Рейтинг надежных машин 2018-2019 года

Надежность, безусловно, является наиглавнейшим требованием к автомобилю. Дизайн, тюнинг, любые «навороты» – все эти ультрамодные ухищрения по степени своей важности неизбежно меркнут, когда заходит речь о надежности транспортного средства. Машина должна служить своему владельцу, а не доставлять ему проблемы своими…

Рейтинг самых дорогих автомобилей

На протяжении всей истории автомобилестроения конструкторы из общей массы серийных моделей всегда любили выделить несколько уникальных по характеристикам и возможностям. В нынешнее время такой подход к конструированию автомобилей сохранился. И по сей день многие мировые автогиганты и небольшие компании стремятся, …

В мире существует огромное количество автомобилей: красивых и не очень, дорогих и дешёвых, мощных и слабых, своих и чужих. Однако самая дорогая в мире машина одна – это Ferrari 250 GTO, именно 1963 года выпуска и только этот автомобиль считается…

КАКОЙ автомобиль российского производства самый лучший, лучшие российские автомобили.

Какой автомобиль российского производства самый лучший В истории отечественной автомобильной промышленности было много хороших автомобилей. И лучший из них выбрать трудно. Тем более, что критерии, по которым оценивается та или иная модель, могут быть очень разными. …

Самые покупаемые машины в 2018-2019 году в России

Как выбрать новый автомобиль? Кроме вкусовых предпочтений и технических характеристик будущего автомобиля, вам может помочь список или рейтинг самых продающихся и популярных автомобилей в России в 2016–2017 году. Если автомобиль пользуется спросом, значит, он заслуживает вашего внимания. Очевидный факт россияне…

Какие машины угоняют в Москве чаще всего?

За последний 2017 год самые угоняемые машины в Москве – это Toyota Camry, Mitsubishi Lancer, Toyota Land Cruiser 200 и Lexus RX350. Абсолютный лидер среди угнанных машин – это седан Camry. Он занимает «высокое» положение даже, невзирая на то, что…

Багги – это довольно необычное средство передвижения. Фактически, багги – это автомобиль, с которого сняли все детали несущего кузова, а потом пересадили на открытое шасси и оснастили большими колесами. Требуется всё это для того, чтобы подготовить автомобиль для езды по бездорожью, в частности по песчаным дюнам.

Первые багги собирались в США (под названием “Dune Buggy”) и Великобритании (британцы обозвали эту гордую машину “Beach Buggy”, то есть «пляжный жучок»). Вообще слово «багги», то есть «жучок», пошло именно оттуда – первые модели делались из отслуживших свое автомобилей Volkswagen Beetle (то есть Фольксваген Жук), а так как новые модели были меньше легче, то острые на язык американцы и обозвали результаты жучками.

С тех пор багги используются практически везде, где нет дороги – в пустынях, где они стали практически хитами, причем как в песчаных, так и в ледяных; в отдаленных фермерских хозяйствах, где они предоставляют дешевую альтернативу традиционным тяжелым пикапам…

Даже армия США использует багги на основе легких джипов – при оснащении такого неповоротливого с виду авто пулеметом, можно получить высокомобильную огневую точку, которая пройдет даже там, где не проедет БТР.

В данной статье мы рассмотрим процесс постройки своего собственного багги на основе старого советского авто, которое было незаслуженно забыто и отправлено на свалку истории – ЗАЗ 968, то есть классический сорокасильный «Запорожец».

Часть 1. Проектировка

Вам понадобятся чертежи. Это аксиома. Конечно, соблюсти их на 100% у вас не выйдет – в конце концов, вы не на заводе работаете, а в гараже, однако чертежи будут все равно нужны. Основа корпуса багги – металлические трубы, которые должны образовывать максимально жесткую конструкцию, которую предстоит рассчитать заранее.

Впрочем, если самому это делать лень, либо не хватает знаний, то всегда есть возможность собрать багги по чертежам, которые можно найти в интернете – сайтов любителей таких авто много и большинство из них вполне свободно делится опытом. Мы использовали чертежи из советского журнала «Моделист-конструктор», а сама багги в нем называется АБ-82.

Часть 2. Постройка основы

Начать стоит со сборки рамы, на которую потом будут устанавливаться прочие детали автомобиля. Материалом, из которого вы это будете исполнять, может стать обычная железная профильная труба, она же «железный профиль».

В большинстве случаев ее вполне хватает для того, чтобы выдержать вес мотора, остатка кузова автомобиля, а так же наездника с грузом. Впрочем, если хотите «выпендриться» — можете использовать и более крепкие и дорогие материалы.

Стоит подумать о подвеске. В нашем случае использовалась передняя подвеска на основе ВАЗовской – она относительно дешева и при этом вполне надежна. Вот то, что изменилось в процессе ее переработки и подгонки под багги:

Трубы рычагов – от задней подвески ВАЗ «Классика». Той, что с сайлент-блоками. Или сайлент-броками, как метко называют детали такого качества за рубежом старые автомобилисты.

Ушки для установки блоков пришлось делать самостоятельно из металла толщиной 2мм.

Крепление шаровой опоры снизу – кусок ВАЗовского же переднего рычага.

Сверху – релевой наконечник ВАЗ, заменивший шаровую.

Втулка для регулировки развала приварена к верхнему рычагу (пришлось обращаться к токарю, но такое усиление конструкции того стоило). Тот же токарь помог адаптировать верхнюю шаровую опору под наконечник – у них разные конуса.

Задняя подвеска исполнялась по методу сборной солянки из нескольких ВАЗовских с ремнем, ограничивающим ее ход.

Передние колеса – изначально ВАЗ, а вот задние планировалось использовать от «Запорожца». Однако позже выяснилось, что ЗАЗовские барабанные тормоза ни к черту и у токаря были заказаны втулки под ВАЗовские колеса и ВАЗовские дисковые тормоза соответственно.

Часть 3. Установка двигателя

Если вы продолжаете следовать инструкциям и чертежам этой статьи – пришло время попробовать поставить двигатель и коробку передач. В нашем случае использовались «родные» крепления с небольшой «доработкой напильником».

Так как в совершенстве чертежам не следовали. В идеале – должны встать и на родных. К мотору полагался родной генератор, но он себя не оправдал и был позже заменен на продукцию ВАЗ. Педали – родные.

Важный момент – в вазе мотор стоит наоборот, так что для того, чтобы иметь четыре передачи вперед и одну назад, стоит развернуть шестерню дифференциала. Этот фокус возможен только на сорокасильных моторах, так что будьте внимательны. Карбюратор – ВАЗ через переходник.

Часть 4. Изготовление сидения-ковша

Чертеж сидения был честно «украден» из просторов Интернета. Выполнено оно из 8-мм металла.

Часть 5. Сварка и установка днища

Днище было сварено из листа металла, толщиной 0,8 мм. В принципе, можно обойтись и без него – первые багги так и делали, но с дополнительной защитой спокойнее. Первый вариант крепился на саморезы, но они себя не оправдали. В итоге днище было приварено точечной сваркой.

Часть 6. Бак

Бак был установлен в виде старой пятилитровой канистры. Позже он обзавелся различными датчиками, красивым люком и прочими приятностями.

Готово. Ключ на старт!

Стоит заметить, что эта конструкция оказалась сугубо тестовой – двигатель «Запорожца» умер довольно быстро и бесславной смертью, после чего был заменен на ВАЗ с переделками рамы. А вот КПП через переходную раму по-прежнему чувствует себя нормально… но была заменена на АЗЛК 2141 по причине более высокой надежности последней.

Так же сидение было заменено на обыкновенное, мягкое RECARO GT1, а еще сделан полноценный верхний кузов с приборной панелью.

После этих доработок были проведены тесты, которые показали среднюю скорость движения по бездорожью в 53 км/ч, а максимальную зарегистрированную – 146,7 км/ч.

«Легкие тележки», то есть изношенные и переделанные автомобили, освобожденные почти от всех частей кузова, давно пользуются популярностью во многих странах. Первые самодельные машины для гонок по бездорожью и песчаным дюнам появились в 50-х годах 20 века в Америке.

Чем отличается багги от других машин

Общее у всех автомобилей – наличие 4-х колес, рамы, кузова, двигателя, бензобака, тормозов, водительского места и руля. Могут быть, конечно, и другие общие части. А чем отличается от своих автомобильных собратьев самодельный багги?

• Своими руками он традиционно делается без кузова с обшивкой, дверей, капота и багажника. Корпус этой самоделки – это каркас из труб, приваренный к несущей раме.
• Вместо лобового стекла водителя защищает металлическая сетка с мелкими ячейками, закрепленная за переднюю дугу ленточными хомутами.
• Мини-багги своими руками делают в виде компактного легкого автомобиля. Его вес обычно — около 300 кг.
• Чаще всего для сборки используют детали и узлы от разных марок машин: двигатель – от ВАЗа, амортизатор – от «Запорожца», детали тормозной системы – от ГАЗа, ВАЗа или «Москвича». От кроссового мотоцикла «ЧЗ» можно воспользоваться выхлопной трубой, воздушным фильтром и карбюратором.
• Между двигателем и водительским сиденьем устанавливают огнестойкую перегородку.
• Раму для багги своими руками (из ВАЗ) сваривают из крепких стальных труб.
• Рулевое колесо можно использовать от гоночного карта.

Как понятно из приведенного неполного списка, багги – особенная модель, собранная, как конструктор, на самодельной укрепленной раме из приспособленных узлов разных автомобильных моделей. Многие детали для этой машины умельцы изготавливают самостоятельно.

Что нельзя устанавливать на самодельные автомобили

Любой автомобиль должен соответствовать требованиям безопасности и определенным принятым в государстве стандартам. По существующим требованиям КиТТ, для сборки багги запрещено применять:

• покрышки от тракторов и сельхозмашин;
• протекторы с механическими повреждениями и восстановленным рисунком;
• все противоскользящие средства: цепи, шипы или браслеты на шинах.

Что необходимо иметь на багги для безопасности

Можно, конечно, сесть на «Джип» и погонять по степям и оврагам. Есть и такие соревнования для владельцев кроссоверов. Можно, не заморачиваясь, ездить тихонечко на старом изношенном «Жигуленке», ожидая каждую минуту, что вот-вот какая-то деталь «полетит». Адреналин и экстрим этими действиями будет обеспечен вполне!

Те, кто любит экстремальную езду на самодельной машине в безасфальтной зоне, кто увлечен идеей сделать необычный автомобиль самостоятельно, являются поклонниками багги. Своими руками как сделать эту машинку? Что будет лишним, а что необходимо иметь «на борту»?

1. Обязательно нужно иметь ремни безопасности с четырьмя креплениями в разных точках.
2. 3-хкилограммовый огнетушитель устанавливается с правой стороны от водительского места. Один из патрубков направлен в сторону водителя, другой – на двигатель. Запустить систему огнезащиты можно от двух рычагов. Один из них установлен снаружи на главной предохранительной дуге, другой доступен водителю.
3. Двигатель и бензобак, установленные в задней части рамы, обязательно отделяют от водительского сиденья перегородкой из огнестойкого материала.
4. Багажник на спортивном багги – совершенно лишняя деталь.
5. Водитель на гоночных соревнованиях должен быть в шлеме.
6. Требования КиТТ рекомендуют устанавливать на самодельный багги своими руками габаритные и стоп-огни, звуковой сигнал (включается кнопкой).
7. Водительское сиденье следует оборудовать подголовником.
8. С задней и передней стороны рамы должны быть приварены проушины диаметром около 4 см для обеспечения буксировки.
9. Руль и приборную панель нужно устанавливать на удобном для управления багги расстоянии.

Просто ездить или участвовать в гонках?

Существуют две разновидности и возможности сделать багги своими руками: чертежи спортивных и туристских машин. Характеристики спортивных мини-кроссоверов не очень сильно отличаются от ходовых качеств туристических самоделок. Кроссовики ставят на трубчатую усиленную раму. Авто для путешествий по пересеченной местности тоже должны обладать устойчивостью, маневренностью и легкой управляемостью. Туристский автомобиль делают с пассажирским местом, для гонок – одноместный багги. Не предназначенную для гонок машину «одевают» в корпус.

В каких соревнованиях участвуют на гоночных самоделках

• Спортивные чемпионаты и первенства России по гонкам на машинах типа «Багги» дают возможность участия в соревнованиях подросткам и взрослым.
• На автомобиле, предназначенном для гонок по сложным природным ландшафтам, можно с успехом участвовать в различных соревнованиях по подъемам и спускам с холмов, по зимнему и летнему слалому, фигурному управлению.

Что выбрать: купить готовый автомобиль или построить своими руками

Некоторые автозаводы давно наладили выпуск спортивных с упрощенной моделью кузова и туристских или прогулочных видов багги. Своими руками как сделать эту машину? Это возможно, но проще и быстрее купить готовое транспортное средство. Однако многие гонщики делают машину под себя, учитывая свои особые требования к модели. Для гоночного автомобиля крепкая рама — это не просто база для установки общей конструкции. Рама багги – это надежный каркас для защиты водителя в моменты опрокидываний и столкновений.

Основные характеристики багги

Гонки на багги давно уже превратились в автомобильный спорт, который носит название «автокросс». Машины, отличающиеся простотой в управлении, легким весом, устойчивостью к переворачиваниям, имеют мощные моторы, повышенную маневренность и возможность быстрого набора скорости. Значения характеристик и способностей, приведенные ниже, пригодятся вам, если вы соберетесь делать багги своими руками. Как сделать лучший автомобиль для себя? Просто подберите детали, и вы получите авто с параметрами:

• двигатель мощностью в 33 л. с.;
• максимально развиваемая скорость – около 80 км в час;
• вес – около 300 кг;
• радиус разворота – 2,5 м;
• независимая подвеска переднего моста;
• независимая подвеска заднего моста;
• гидравлические тормоза с приводом на все колеса;
• амортизаторы, совмещенные с упругими элементами;
• длина – 2,5 м;
• высота – 1,3 м;
• ширина – 1,4 м.

Как сделать крепкую раму для багги

В конструкции рамы используются стальные цельнотянутые бесшовные трубы. Нужно брать изделия с наружным диаметром в 25-30 мм. Толщина стенки заготовленной трубы – 2 мм. Для получения гладкого сгиба (без складок и заломов) разрезанные на нужные отрезки трубки плотно набивают песком. С помощью паяльной лампы или газовой горелки нагревают места предполагаемых сгибов будущей рамы. С помощью струбцин и жестких стапелей получают нужные формы деталей. Все части сверяются с шаблоном, корректируются и подгоняются под нужные размеры.

Прихватываем сваркой подготовленные фрагменты рамы багги. Своими руками как сделать крепкий каркас для машины? Подготовительный шаг позволит увидеть и устранить недостатки и нечаянные ошибки. Затем все правильно и плотно установленные элементы рамы окончательно закрепляются. Нужно следить за полной и качественной приваркой всех швов по всему периметру конструкции.

Двигатель устанавливают на подрамник, прикрепляемый к основной раме резиновыми втулками (для гашения вибрации).

Как собрать багги своими руками? Создание мини-багги начинается с плана и анализа подробной установки узлов машины. Заканчивается этот процесс пробным запуском двигателя. Все работает? Можно ехать! Счастливого пути!

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

Самоходная техника различных видов год от года набирает популярность. Однако приобрести ее в готовом виде весьма трудно и по финансовым соображениям, и из-за высоких требований. Решить проблему несложно – надо лишь знать, как сделать детский багги своими руками.

Особенности

Если отказаться от них, достаточная защита при столкновениях или переворачивании (а это регулярный элемент гонки) не гарантирована.

Инструменты и материалы

Поэтапная сборка

Более подробная схема показана на рисунке.

Тут уже продемонстрированы не только размеры, но и взаимное расположение отдельных частей.

Рекомендация: раму стоит сделать чуть крупнее, чем указано в чертежах.

Багги своими руками это мечта из моего детства. Помню, как мы, дворовые пацаны лет 5 – 7 увлекались техникой. Собирали какие-то железяки, спорили о автомобилях и мотоциклах. Часто подходили к водителям, заезжающим к нам во двор и допытывались у них, сколько машина «берет» , то есть до какой скорости может разогнаться. Дядьки обычно отвечали, кто всерьез, кто шутя. Мы часами могли смотреть, как сосед ремонтирует своего железного коня, а потом устраивали бой за замасленные, отработавшие свое детали, место которым на помойке.

Велосипеды тогда были у многих, ребята постарше могли даже исправить небольшие поломки, натянуть цепь, накачать колеса. А вот четырехколесный педальный Москвич был только у одного, моего друга и ровесника. Зелёного цвета, с бибикой и фарами, он неизменно являлся источником споров и даже драк за место за рулем у пацанов. Единственным минусом Москвича была низкая скорость, велосипедисты легко обгоняли. Как здорово было бы поставить в Москвич настоящий двигатель!

Среди нас даже ходили легенды о виденном лично таком чуде. Я часто мечтал, о том, как буду ездить по тропинкам и дорожкам на таком автомобильчике.

Прошло время, я подрос, научился обращаться с гаечным ключем, дрелью и паяльником. Конечно, из габаритов Москвича я уже вырос, да и для мотора он не подходил совершенно. Но желание соорудить что-то свое, с колесами и мотором меня не оставляло.

Электровелосипед — генеральная репетиция на пути к «багги своими руками».

Первым собранным своими руками самоходом оказался электровелосипед.

Он справа на фотографии. Конечно, купить батарею и колесо с мотором, а затем прикрутить все это на велик оказалось делом несложным. Но результатом я был доволен. Никогда не забуду первую поездку по ночному городу. Велосипед едет сам! Бесшумно! Не надо крутить педали! Тогда еще электоровелосипеды были редкостью в нашем городе, и часто обгоняемые велоколлеги провожали меня недоумевающими взглядами. Созданию самодельного автомобиля мне мешало отсутствие гаража, ведь даже велосипед с электромотором занимал значительное место в коридоре. И только переехав за город, в частный дом, где было место где развернуться, я и приступил к детальному обдумыванию — как именно собрать багги своими руками.

Итак, что-же строить?

Собрать багги своими руками
из отслуживших свое изделий совавтопрома?

Или соорудить четырехколесный веломобиль,
установив туда моторчик типа советских Д6

А может собрать Cyclecar
? Маленький автомобильчик на мопедных колесах с двигателем от мотоблока?

Или –же это будет трайк
с обтекаемым кузовом из алюминия мощным электромотором и кучей литиевых аккумуляторов?

Думал я долго. У всех вариантов были свои плюсы и минусы:

• Находить Оку и с помощью болгарки и кувалды раскручивать прикипевшие болты, а затем постоянно возиться с мотором не очень хотелось.
• Веломобиль оказался бы хлипок для проселочных дорог, на цайклкаре не было подвески и коробки передач.
• Электротрайк оказался слишком дорогим и привязанным к розетке.

Но надо было с чего-то начинать. Нужно заранее знать, для чего будет предназначаться будущая самоделка. Это или прогулочный вариант для поездок по окрестностям, или помощник по хозяйству – минитрактор, а может багги, собранная своими руками будет использоваться как спортивный снаряд – гонять по пересеченке.
Не смотря на наличие огорода и недвусмысленные намеки жены и тещи, мне все-таки была нужна прогулочная машинка, которая не спасовала бы перед лесными дорожками, грязью и лужами. Само собой багги должна быть оснащена подвеской, надежным рулевым управлением и фарами.

Покупка двигателя — 1-й шаг к «багги своими руками»

Начал я с покупки двигателя. Высокая скорость мне была не нужна, следовательно, и не был нужен мощный мотор. Выбор был между мопедными движками и стационарными моторами от мотоблоков.

В пользу первых – наличие коробки передач, генератора, электростартера и сцепления, а вторые отличались большой тягой на низких оборотах, наличием бензобака и большим сроком службы.

Мопедный движок.

Стационарный мотор от мотоблока

Свой выбор я остановил на двигателе Lifan 168, мощностью 5.5 лошадиных сил. Он тоже был оснащен генератором и электростартером, и в отличии от мопедных движков, не требовал отдельной покупки глушителя, бака и прочей мелочевки.

В качестве коробки передач – совершенно необходимой вещи для любого автомобиля, я приобрел КПП мотоцикла Днепр. Конечно, пришлось с ней немного повозиться, поменять масло и сальники.

Покупка колес — второй шаг к сборке багги своими руками

С колесами тоже были муки выбора. Мопедные не подходили, потому-что плохо держали боковые нагрузки, автомобильные колеса не брал из-за стоимости и веса, колеса от тачек не выдерживали нагрузок. В результате купил колеса от мотоблока.

Ну и еще кучу разной мелочевки. Цепи, звездочки, регулятор напряжения для генератора, амортизаторы, подшипники, болты и гайки, труба из нержавейки для задней оси, тормозной диск от скутера и машинка от него же.

Покупаем сварочный аппарат и учимся варить железо

Заодно был куплен недорогой сварочный инвертор, Ресанта 140., пачка электродов, маска и краги. Испортив несколько метров металлолома и потратив половину электродов, я более – менее научился варить.

Сцепление поначалу решил сделать так-же как и на мотоблоках – ременное с поджимающим роликом. Ну а рулевое управление – от автомобиля Ока. На всё — про всё ушло у меня около 25 000 рублей. Ну и началось. Я поленился сделать даже простой эскиз, не говоря уже о чертежах. За что впоследствии поплатился временем, металлом и деньгами. Что-то приходилось подгонять, обрезать, наваривать.

Рама укорачивалась, амортизаторы менялись местами, переделывалось рулевое управление и подвеска.

А деталь, которая соединяет первичный вал КПП и маховик я вообще нашел при разборке сарая. Наконец рама была сварена, закреплен двигатель и коробка передач. Самое первое ходовое испытание багги, собранная своими руками, прошла даже не имея рулевого управления. Я установил передние колеса на полуосях в отверстия рычагов передней подвески, включил заднюю передачу, запустил мотор и рукой поджал натяжной ролик. Автомобиль поехал!!!

Устройство моего багги

В общем, конструкция очень проста. Рама из профильных стальных труб различного сечения. Передние колеса от мотоблока соединены со ступицами от мопеда тремя болтами. В ступицах заменены подшипники, установлены 6202 под ось 15 мм. В качестве осей переднего колеса использовал болты крепления переднего колеса мотоцикла Восход. Рулевые кулаки самодельные, изготовленные из уголка 40 мм, в качестве шкворня болт М 16, который вращается в штуцерной гайке, которая в свою очередь обточена и запрессована в трубу.

Кастор, угол Аккермана установлены на глазок. Балка передней оси соединена с рамой реактивными тягами. Амортизаторы крепятся к раме и балке приваренными уголками.

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

Педали самодельные –газ, тормоз и сцепление (за ненадобностью будет убираться) Тросовый привод газа и гидравлический тормоза. Задняя ось – полая стальная труба диаметром 30 мм. На ней закреплены ступицы колес от мотоблока. К ступицам болтами М 10 прикреплены тормозной диск и ведомая шестерня. Привод цепной, цепь мотоциклетная 428 шаг. На двигателе установлено центробежное сцепление, от него идет цепь 420 на ведомую звездочку, расположенную на первичном валу КПП. Передаточные отношения – Двигатель — КПП 3.6, КПП – ось – 3.2, плюс четыре передачи.

Колеса 4.00-10 с развитыми грунтозацепами. Удлинена выхлопная труба глушителя, мотор стал работать тише.

Как сделать багги своими руками. Описание конструкции

Сейчас самодельный автомобиль ездит, вызывая удивление и улыбки прохожих. Конечно, ему нельзя выезжать на дороги общего пользования. Проект не закончен, нужно усовершенствовать привод переключения передач, установить защитный каркас, более удобные сидения, светотехнику с аккумулятором. Но по тропинкам и проселочным дорожкам моя самоделка ездит достаточно неплохо. Благодаря коробке передач можно ползти с минимальной скоростью по грязи или разгоняться до 30 километров в час на ровной дороге. А удовольствие от прогулок, восторг сына, который прозвал самоделку Динамитом, сознание того, что смог сам собрать автомобиль, стоит и денег и потраченного времени!!!

Самодельный багги-это один из лучших вариантов обучить вашего подрастающего ребенка вождению, привить любовь к технике с малых лет. Конструкция представленного багги простая и надежная, а так же довольно бюджетная. Пошаговые фото сборки прилагаются. Данный багги имеет бензиновый двигатель от мотоблока «Садко» мощностью 6.5 л/с расположенный в задней части машины, для ДВС сварено из трубы и профиля отдельная рама которая крепится к основному остову. Крутящий момент с двигателя передается на редуктор, а уже от него через цепную передачу на ведомую звезду задней оси приводящей в движение колеса.

Рама багги сварена из трубы 22 х 1.5 мм, для придания деталям нужной формы использовался трубогиб. Подвеска сделана интересным образом, а именно полуоси сидят на раме жестко, а вот полурама с двигателем имеют два спаренных амортизатора от мотороллера. Передняя подвеска так же на амортизаторах от скутера, рулевое управление самодельное такое же как на картах. Задние колеса от Отечественного мотороллера «Тулица» передние мотороллер.

Мощности двигателя хватает с запасом, чтобы катать подростка, даже взрослые не прочь прокатиться на багги)

И так, давайте рассмотрим конструктивные особенности машинки

Материалы

1. ДВС бензиновый от мотоблока «Садко»
2. редуктор
3. передние колеса от скутера
4. задние колеса мотороллер «Тулица»
5. труба 22х1.5 мм
6. ведомая звездочка от мотоцикла
7. задняя ось
8. корпусные подшипники
9. амортизаторы 4 шт

Инструменты

1. сварочный аппарат
2. дрель
3. трубогиб
4. УШМ (болгарка)
5. набор гаечных ключей
6. измерительный и слесарный инструмент
7. умелые руки и светлая голова

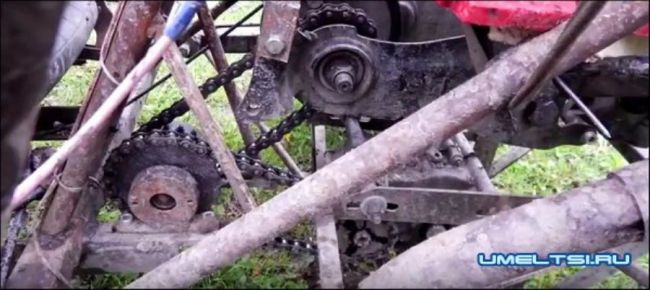

Пошаговые фото сборки багги своими руками.
Задняя ось багги сделана из расточенной полуоси от автомобиля ЗИЛ, установлен самодельный дифференциал, тормозные диски, ведомая звезда от мотоцикла и опорные подшипники которые собственно и крепятся к раме удерживая ось в заданном положении.
Передние колеса заимствованы от скутера, а задние от Отечественного мотороллера «Тулица»
ОБРАТИТЕ ВНИМАНИЕ! Двигатель установлен на отдельную полураму, которая крепится к багги рычагами, а в верхней части крепятся два амортизатора от скутера, таким образом получается маятниковая подвеска с жестко сидящей на раме задней осью (см фото ниже)

Дисковые тормоза.


Вот такой багги получился у автора, конструкция довольно простая, не считая того что для рамы потребуется труба пропущенная через трубогиб. Если есть мысли по упрощению изготовления рамы, то пишите комментарий (конструктивная критика приветствуется)

Прежде чем что-то построить, нужно сделать чертежи. Ну хотя бы эскиз того, что должно быть построено. Не важно, какой уровень подготовки у всех, нужно сделать не так много – надо определить условия эксплуатации, выбрать агрегаты и компоновку багги. Только после этого надо приступать к прорисовке основных дуг рамы.

Условия эксплуатации.

Формулируем условия эксплуатации: дороги общего пользования (грунтовые дороги тоже относятся к ним) центральной части России (любого другого региона), луга, леса, овраги – условия эксплуатации определяются исходя из окружающих условий, от этого зависит геометрия шасси – в отличие от спортивных багги приходится ездить по пересечённой местности, а не по подготовленной трассе.

Геометрические параметры багги.

1. Колёсная база
2. Колея передних колёс
3. Колея задних колёс
4. Габаритная ширина
5. Габаритная высота
6. Габаритная длина
7. Угол въезда
8. Угол съезда
9, 10. Радиусы преодолеваемых препятствий
11. Ширина по зеркалам

Дорожный просвет можно установить 200…250 мм. Это позволит передвигаться по лёгкому бездорожью, или с достаточно большой скоростью по пересечённой местности. Колёсная база для двухместной багги составляет примерно 2400…2800 мм, это зависит от компоновки и пропорций той рамы, с которой снимаются пропорции. Колея принимается примерно 1400…1500 мм. При использовании удлинённых валов приводов колея может быть увеличена для получения большей устойчивости. Размеры экипажной части берём от донора или используем эти размеры:

Это размеры салона АЗЛК-2141, он больше чем шедевры Волжского автозавода, но меньше, чем «Волга». Машина строится не для спорта, а для любительских покатушек, именно поэтому комфорт должен быть максимальным. При высоте салона 1200 мм можно использовать обычные сиденья, как водительское, так и пассажира. Если бюджет позволяет, можно приобрести «спортивные» анатомические сиденья. Так как с обычными ремнями безопасности не удаётся достичь нужного уровня безопасности, необходимо приобрести 4-х точечные ремни.

Компоновка багги.

Итак, в нашем распоряжении есть следующие доноры:
— ВАЗ-2101 и его модификации
— ВАЗ-2108 и его модификации (ВАЗ-2110 в плане агрегатов для нас не отличается)
— М-2141
Все эти доноры диктуют различную компоновку багги, но перекрывают все нужные нам компоновки. Многие начинают делать компоновки от агрегатов. Я делаю немного не так – выбираю компоновку салона, а потом начинаю размещать агрегаты. В принципе, это не важно, алгоритм всё равно один – нам без разницы, с какой стороны мы подойдём к моторному щиту. Если поменять шаги местами, ничего не изменится.

Алгоритм работ по чертежам следующий:

1. Для начала нужно иметь на руках кучу распечатанных картинок с подобными багги. Это позволит наглядно видеть все машины с разных ракурсов, надо постоянно смотреть по-новому на эти машины – это позволит глазу меньше «замыливаться». Нельзя всё время смотреть на эти машины и пытаться что-то рисовать. Необходимо давать себе отдых, надо чтобы мозг занимался другими проблемами и идея багги сидела в подсознании. Это позволит мозгу лучше продумывать концепцию багги. Если через некоторое время взять в руки черновики, то решение само придёт.
2. Необходимо иметь на руках линейку, транспортир, два угольника (это позволит рисовать параллельные линии – те, кто изучал графику или чертит, знает). По распечатке рисовать лучше гелевыми ручками или грифельными карандашами. Обычная ручка быстро забивается порошком, нанесённым на лист бумаги при печати (если принтер лазерный).
3. Необходимо найти в интернете и выписать полную техническую характеристику багги, чтобы по этим параметрам можно было привязать любой размер к своему чертежу.
4. Надо задать отправную точку, начало системы координат. Так как я начинаю компоновку от салона, то я за нулевую точку принял переднее крепление салазок водительского сиденья. Мне так удобно, кто-то может взять за отправную точку положение моторного отсека, ось переднего колеса, вообще любую другую точку, от которой проще все считать.
5. Исходя из параметров той багги, с которой сдираются пропорции, уточняются параметры нашей багги. Надо учесть, что при отступлении от применяемых агрегатов, узлов и деталей, у нас меняются кое-какие параметры. Допустим, на багги, с которой мы сдираем пропорции, установлены задние колёса на 15″, с наружным диаметром 670 мм (205/70R15). На нашем доноре установлены колёса 580 мм (классика, ВАЗ-2108, на 13″ или на 14″ – разная высота профиля, наружный диаметр по ГОСТу 580 +/- 1%). У нас изменится внешний вид машины, дорожный просвет, настройка подвески. Кроме этих параметров могут меняться и другие – надо смотреть в каждом случае что и как меняется.

Если у нас на руках донор ВАЗ-2101

Если оставить базу от донора, то двигатель для лучшей развесовки необходимо смещать внутрь базы. У донора середина агрегата расположена над передней осью. Чтобы не было затратных переделок, можно использовать длинный карданный вал от Нивы ВАЗ-2121, или с учётом того, что родной вал двухзвенный, убрать одно звено и отбалансировать. Соответственно с агрегатом необходимо смещать и водителя с пассажиром. На сколько – зависит от карданных валов. Сзади можно установить редуктор главной передачи от иномарки, лучше чугунный. Он улучшит развесовку машины. У меня есть редуктор от БМВ 5 серии – его масса 40 кг, настоящий, чугунный. Я его покупал только лишь потому, что у него совпадают крепёжные отверстия ШРУСов от Москвича. При выборе редукторов от других иномарок следует учесть, что иногда бывает шлицевая посадка с фиксацией шарниров стопорным кольцом (как на переднеприводных автомобилях производства ВАЗ).

Фотография редуктора

Окончательная компоновка багги:

Если нас что-то не устраивает в дизайне рамы или в наклоне отдельных труб – можем всё это перерисовывать столько раз, сколько потребуется для окончательного варианта багги. На следующем чертеже показаны различные варианты верхних дуг. Видно, что багги может выглядеть по-разному, в зависимости от наклонов основных дуг.

В любом случае надо пытаться и портить черновики, иначе результат будет отличатся от желаемого.

Если у нас на руках донор ВАЗ-2108

Проще всего взять в качестве идеи самые распространённые багги – sandrail. Машинка предельно лёгкая, простая и лучше всего подходит под агрегат ВАЗ-2108. В отличие от предыдущей компоновки, рама должна получиться более изящной. Начинаем копировать багги и определяемся с экипажной частью. Чтобы полностью представить эргономику машины, образмериваем весь салон донора рулеткой и записываем все данные – где и как расположены органы управления, как размещается сиденье и какие положения оно может занимать при различных регулировках, где находится магнитола, подлокотники, кромки стекол (лобового и боковых) и проч. За нулевую точку отсчёта принимаем первый болт крепления салазок сиденья и от него отмеряем все расстояния. Подлокотник позволяет держать руку комфортно, автомобиль не спортивный и большая часть людей держит рулевое колесо одной рукой. Именно поэтому смотрим на то, где руке будет комфортно и она не будет затекать в неудобных положениях, измеряем эту высоту. После этого приступаем к компоновке.Выбираем дорожный просвет чуть больше, чем у донора – нам придётся иногда пробираться по канавам, неровным дорогам и лёгкому бездорожью. После этого прорисовываем трубы первого ряда. У донора отмечаем расстояние от оси переднего колеса до болта крепления салазок – той точки, которая принята за начало отсчёта. Можно увеличить эту величину, так как у багги водитель смещён назад и передняя часть багги сужена ширина места под педали должна быть примерно 350 мм. Отмеряем положение габарита моторного отсека (по передней плоскости радиатора) от оси колеса и переносим на чертёж. После этого размещаем сиденья, манекена. Колёса для удешевления идут с донора. От него также используется часть электрики, сиденья, рулевая рейка
Все этапы проектирования багги повторяют предыдущую компоновку

После этого показываем размещение органов управления, приборной панели и прочих элементов (хотя бы схематично). Колея передних и задний колёс должна быть одинакова, поэтому смело принимаем колею передних колёс донора. Ширину моторного отсека можно принять как расстояние между крыльями в том месте, где расположены чашки крепления стоек амортизаторов. Высота салона – можно принять ту, какая у донора, либо немного увеличить, так как Лада немного тесновата для рослых водителей. Также можно немного сдвинуть назад сиденья. Закладываем место под бензобак, аккумулятор, колонки, и некоторые другие узлы и агрегаты, которые возможно пригодятся. Теперь определим углы поворта колёс – внутреннее колесо повернётся примерно на 32 градуса, внешнее – примерно на 25. повернём колёса и узнаем, сколько им надо места, чтобы не было сприкосновения с рамой в крайних положениях.

После того, как все элементы более или менее продуманы на раме, приступаем к прорисовке труб рамы. Трубы среднего ряда располагаются на той высоте, на которой удобно лежать руке, при этом защита будет максимально полной от боковых столкновений.

Перед глазами должны лежать распечатки рам с разных ракурсов. Это позволит тщательно продумать свою раму, при этом можно смело копировать все углы и наклоны элементов понравившейся рамы. С первого раза не получится, но не надо отчаиваться. Чтобы это сделать, понадобится линейка, транспортир, ручки и немного времени. Инженерный опыт может быть минимальным, так как ничего считать не надо – всюду работа творческая. Вот что примерно должно получиться.

Если у нас на руках донор АЗЛК-2141.

Проще всего найти в качестве отправной точки чертежи рамы багги МПИ и чертежи рамы багги Б-2908. Вторые чертежи более сырые (или точнее сказать – менее полные), поэтому внимательно читаем эту статью и отмечаем то, что может пригодиться.
Вот чертежи багги МПИ из журнала Моделист-Конструктор

Так багги выглядит в металле (фото из архива автора статьи Щеглова В.)

Переносим эти чертежи в компьютер и начинаем работать. Что первым делом делаем? Определяемся с агрегатом. Запорожцев почти не осталось, следовательно надо выбрать то, что более интересно по деньгам и при этом посвежее. Что остаётся? Москвич-2141 – все ржавые, но агрегаты в порядке. Следовательно, начинаем экспериментировать с рамой и устанавливать в неё агрегат от москвича, особенно учитывая тот факт, что на выбор есть три агрегата – ВАЗ-2106-70 (и в принципе подойдёт любой агрегат от классики или от переднеприводных лад, но с доработкой), УЗАМ331 (может быть разного объёма) или более предпочтительный агрегат – Renault F3R. Я выбрал его, тем более, что донор обошёлся по деньгам очень недорого – а именно силовой агрегат в сборе, электрика, запчасти ходовой и много чего ещё. По размерам агрегатов можно сказать следующее – длина двигателя с учётом водяного охлаждения такая же, как и у двигателя МеМЗ, коробка имеет ту же длину, но уже в поперечном сечении, чем от Москвича. Расстояние от фланца КП до оси дифференциала такое же.
Итак, начинаем проработку компоновок. Имея на руках оригинальный чертёж со всеми пропорциями, постараемся адаптировать его к тому виду, который устроит нас.

Вот что получилось при замене труб круглого сечения на профильные. Отдельное спасибо за этот чертёж Sfairat

При адаптировании чертежей к своим агрегатам может получиться не совсем то, что ожидаешь. Не надо этого бояться, при отсутствии опыта сразу никогда ничего не получается.
mpi_design
Я достаточно долго просматривал сайты, посвящённые кроссовым автомобилям. Часть идей выложено тут. Именно поэтому решил сделать чертежи рамы, которая бы смотрелась более современно и с другим агрегатом. В качестве прототипа взял эту чешскую багги, особенно учитываю тот факт, что есть размеры колёс, чертежи агрегатов 1:1, есть чертёж манекена – всё должно получиться почти то же самое.

Итак, манекен, колёса, основные дуги прорисованы, теперь осталось установить силовой агрегат и уточнить компоновку. Зайдя на сайт http://www.raf.su, нужно уточнить технические требования, чтобы знать, в каких местах рамы какие трубы применяются. Устанавливаем агрегат. Смотрим что получилось. С первого раза получается очень редко – как правило, возникают многие нюансы, с которыми раньше не сталкивался. Именно поэтому приходится переделывать компоновку по несколько раз.

Как самому сделать подвеску – рассказано здесь, причём показана именно эта багги. Для чтения статьи понадобится программа Adobe Reader
Очень многие шаги не показаны, тем не менее это является наглядным вариантом того, чего можно добиться самому, если немного приложить усилий и не выпрашивать на форуме чертежи. В конечном варианте получилось бы вот что:

Детальность чертежей.
Чертежи не должны быть детальными – если заморочиться, то можно сделать весь пакет документов, вплоть до технологических карт. Но мы же гаражные самодельщики, а не конструкторы с серийного производства. Главное, где надо проставить размеры – это основные дуги, которые задают геометрию каркаса безопасности, места крепления подвески, рычаги. По сути дела, больше половины машины варится по месту.

Вот чертежи багги из классики: (кликнув на картинку в новом окне откроется картинка большего размера)

За рулём этой багги – Лесков Н.А.

Просмотров статьи — 205 402 views

Предупреждение:

Все ссылки и картинки, размещенные выше, представлены исключительно для ознакомления и расположены не на нашем сервере.
На нашем сервере могут быть расположены только те картинки, авторами которых является Администрация портала сайт
и IZIKASTOM.INFO
. Все остальные файлы лежат на сторонних серверах, к которым сайт сайт
не имеет абсолютно никакого отношения. Сайт является техническим порталом информационного характера, на котором пользователи выкладывают ссылки на эти файлы, которые доступны публично. Если вы не согласны с правилами сайта, просьба покинуть сайт. Для комментирования или обсуждения статей воспользуйтесь

«Легкие тележки», то есть изношенные и переделанные автомобили, освобожденные почти от всех частей кузова, давно пользуются популярностью во многих странах. Первые для гонок по бездорожью и песчаным дюнам появились в 50-х годах 20 века в Америке.

Чем отличается багги от других машин

Общее у всех автомобилей — наличие 4-х колес, рамы, кузова, двигателя, бензобака, тормозов, водительского места и руля. Могут быть, конечно, и другие общие части. А чем отличается от своих автомобильных собратьев самодельный багги?

• Своими руками он традиционно делается без кузова с обшивкой, дверей, капота и багажника. Корпус этой самоделки — это каркас из труб, приваренный к несущей раме.
• Вместо лобового стекла водителя защищает металлическая сетка с мелкими ячейками, закрепленная за переднюю дугу ленточными хомутами.
• Мини-багги своими руками делают в виде компактного легкого автомобиля. Его вес обычно — около 300 кг.
• Чаще всего для сборки используют детали и узлы от разных марок машин: двигатель — от ВАЗа, амортизатор — от «Запорожца», детали тормозной системы — от ГАЗа, ВАЗа или «Москвича». От кроссового мотоцикла «ЧЗ» можно воспользоваться выхлопной трубой, воздушным фильтром и карбюратором.
• Между двигателем и водительским сиденьем устанавливают огнестойкую перегородку.
• Раму для багги своими руками (из ВАЗ) сваривают из крепких стальных труб.
• Рулевое колесо можно использовать от гоночного карта.

Как понятно из приведенного неполного списка, багги — особенная модель, собранная, как конструктор, на самодельной укрепленной раме из приспособленных узлов разных автомобильных моделей. Многие детали для этой машины умельцы изготавливают самостоятельно.

Что нельзя устанавливать на самодельные автомобили

Любой автомобиль должен соответствовать требованиям безопасности и определенным принятым в государстве стандартам. По существующим требованиям КиТТ, для сборки багги запрещено применять:

• покрышки от тракторов и сельхозмашин;
• протекторы с механическими повреждениями и восстановленным рисунком;
• все противоскользящие средства: цепи, шипы или браслеты на шинах.

Что необходимо иметь на багги для безопасности

Можно, конечно, сесть на «Джип» и погонять по степям и оврагам. Есть и такие соревнования для владельцев кроссоверов. Можно, не заморачиваясь, ездить тихонечко на старом изношенном «Жигуленке», ожидая каждую минуту, что вот-вот какая-то деталь «полетит». Адреналин и экстрим этими действиями будет обеспечен вполне!

Те, кто любит экстремальную езду на самодельной машине в безасфальтной зоне, кто увлечен идеей сделать самостоятельно, являются поклонниками багги. Своими руками как сделать эту машинку? Что будет лишним, а что необходимо иметь «на борту»?

1. Обязательно нужно иметь ремни безопасности с четырьмя креплениями в разных точках.
2. 3-хкилограммовый огнетушитель устанавливается с правой стороны от водительского места. Один из патрубков направлен в сторону водителя, другой — на двигатель. Запустить систему огнезащиты можно от двух рычагов. Один из них установлен снаружи на главной предохранительной дуге, другой доступен водителю.
3. Двигатель и бензобак, установленные в задней части рамы, обязательно отделяют от водительского сиденья перегородкой из огнестойкого материала.
4. Багажник на спортивном багги — совершенно лишняя деталь.
5. Водитель на гоночных соревнованиях должен быть в шлеме.
6. Требования КиТТ рекомендуют устанавливать на самодельный багги своими руками габаритные и стоп-огни, звуковой сигнал (включается кнопкой).
7. Водительское сиденье следует оборудовать подголовником.
8. С задней и передней стороны рамы должны быть приварены проушины диаметром около 4 см для обеспечения буксировки.
9. Руль и приборную панель нужно устанавливать на удобном для управления багги расстоянии.

Просто ездить или участвовать в гонках?

Существуют две разновидности и возможности сделать багги своими руками: чертежи спортивных и туристских машин. Характеристики спортивных мини-кроссоверов не очень сильно отличаются от ходовых качеств туристических самоделок. Кроссовики ставят на трубчатую усиленную раму. по пересеченной местности тоже должны обладать устойчивостью, маневренностью и легкой управляемостью. Туристский автомобиль делают с пассажирским местом, для гонок — одноместный багги. Не предназначенную для гонок машину «одевают» в корпус.

В каких соревнованиях участвуют на гоночных самоделках

• Спортивные чемпионаты и первенства России по гонкам на машинах типа «Багги» дают возможность участия в соревнованиях подросткам и взрослым.
• На автомобиле, предназначенном для гонок по сложным природным ландшафтам, можно с успехом участвовать в различных соревнованиях по подъемам и спускам с холмов, по зимнему и летнему слалому, фигурному управлению.

Что выбрать: купить готовый автомобиль или построить своими руками

Некоторые автозаводы давно наладили выпуск спортивных с упрощенной моделью кузова и туристских или прогулочных видов багги. Своими руками как сделать эту машину? Это возможно, но проще и быстрее купить готовое транспортное средство. Однако многие гонщики делают машину под себя, учитывая свои особые требования к модели. Для гоночного автомобиля крепкая рама — это не просто база для установки общей конструкции. Рама багги — это надежный каркас для защиты водителя в моменты опрокидываний и столкновений.

Основные характеристики багги

Гонки на багги давно уже превратились в автомобильный спорт, который носит название «автокросс». Машины, отличающиеся простотой в управлении, легким весом, устойчивостью к переворачиваниям, имеют мощные моторы, повышенную маневренность и возможность быстрого набора скорости. Значения характеристик и способностей, приведенные ниже, пригодятся вам, если вы соберетесь делать багги своими руками. Как сделать лучший автомобиль для себя? Просто подберите детали, и вы получите авто с параметрами:

• двигатель мощностью в 33 л. с.;
• максимально развиваемая скорость — около 80 км в час;
• вес — около 300 кг;
• радиус разворота — 2,5 м;
• независимая подвеска переднего моста;
• независимая подвеска заднего моста;
• с приводом на все колеса;
• амортизаторы, совмещенные с упругими элементами;
• длина — 2,5 м;
• высота — 1,3 м;
• ширина — 1,4 м.

Как сделать крепкую раму для багги

В конструкции рамы используются стальные цельнотянутые бесшовные трубы. Нужно брать изделия с наружным диаметром в 25-30 мм. Толщина стенки заготовленной трубы — 2 мм. Для получения гладкого сгиба (без складок и заломов) разрезанные на нужные отрезки трубки плотно набивают песком. С помощью паяльной лампы или газовой горелки нагревают места предполагаемых сгибов будущей рамы. С помощью струбцин и жестких стапелей получают нужные формы деталей. Все части сверяются с шаблоном, корректируются и подгоняются под нужные размеры.

Прихватываем сваркой подготовленные фрагменты рамы багги. Своими руками как сделать крепкий каркас для машины? Подготовительный шаг позволит увидеть и устранить недостатки и нечаянные ошибки. Затем все правильно и плотно установленные элементы рамы окончательно закрепляются. Нужно следить за полной и качественной приваркой всех швов по всему периметру конструкции.

Двигатель устанавливают на подрамник, прикрепляемый к основной раме резиновыми втулками (для гашения вибрации).

Как собрать багги своими руками? Создание мини-багги начинается с плана и анализа подробной установки узлов машины. Заканчивается этот процесс пробным запуском двигателя. Все работает? Можно ехать! Счастливого пути!

Каждый ребенок мечтает ездить на картинге, мотороллере, мопеде, мотоцикле, но если речь заходит практически о настоящем багги, то его восторгу практически нет предела. Сделать такой вид транспорта не составит труда, необходимо лишь немного желания. Нужно только удачно приобрести двигатель от скутера объемом 125 см3.

Материалы и инструменты для самоделки

двигатель 125 см3;
старые металлические водопроводные трубы;
электросварка;
колеса 10 дюймов;
рулевые тяги от ВАЗ 2101;
амортизаторы от скутера;
тормозные колодки.

Процесс изготовления багги

Шаг 1. Изготовление рамы и рулевого управления

При помощи обычных водопроводных труб разного сечения и профилей делается рама для будущего багги. Металлические части необходимо соединить при помощи обычной электросварки.

Оптимально взять обычные 10 дюймовые колеса от скутера. Подвеска независимая маятниковая, делается с амортизаторами в обе стороны. В обычном картинге управление сделано через рулевую рейку, в самодельном багги ее не будет. Необходимо лишь найти рулевые тяги от Жигули «Копейки». Управлять багги будет сложнее, чем обычным картингом.

Шаг 2. Дифференциал

Для существования в багги задней передачи и дифференциала, необходимо использовать мост-редуктор от мотороллера «Муравей», в нем есть все то, что нам нужно. Чтобы уменьшить вибрацию двигателя, его нужно неподвижно прикрутить к раме. Привод должен располагаться соответственно центру крепления маятника, таким образом, появляется возможность регулировки натяжения цепи.

Шаг 3. Установка тормозов

Устанавливаются тормоза только на задние колеса. Тормозные барабаны находятся на каждой полуоси, они очень хорошо останавливают багги. Необходимо достать тросики от ручных тормозов Жигулей. При нажатии на педаль они приводят в действие тормозные колодки на каждом из барабанов.

Шаг 4. Последние этапы сборки

Топливный бак также берется от любого скутера. Сиденье от Запорожца идеально подойдет для мини-багги, оно с легкостью может регулироваться под любой рост. Все ставим на свои места и с удовольствием пользуемся этой самоделкой.

Так как сегодня выходной день, постараюсь написать легкую статью, знаете тема для этого у меня уже давно есть. Например, несколько моих читателей, после поста про « », задали мне такой вопрос – а что такое БАГГИ? Другие задали вопрос — можно ли собрать их своими руками? Сегодня я решил собрать все в одну статью, и расставить все точки над «i». Ну что поехали …

БАГГИ

– это легкие автомобили, нередко сделанные своими руками, применяемые в основном для езды на пересеченной местности, или для внедорожья. Зачастую применяются в автокроссе. Отличаются высокой проходимостью и прочным шасси, не редко имеют мотоциклетный мотор.

Как вы поняли это также «самопроизвольные» (не конвейерные) вариации автомобилей, которые делали в основном для автоспорта по пересеченным местностям. Сейчас есть специализированные компании, которые занимаются их производством. Однако есть и народные умельцы, которые производят своими руками.

История появления

Первые такие автомобили появились в США, примерно в 1950 годах. Если постараться перевести слово «BUGGY», то дословный перевод будет обозначать – «коляска», «кабриолет», «маленькая вагонетка». Однако свое название машины получили не от этого!

Все дело в том, что в 1950 года, США просто заполнили «трофейные» VOLKSWAGEN «BUG» (или как мы сейчас все его знаем «ЖУК»). Конечно, рабочие машины использовались по назначению, на них просто ездили. Однако также было очень много неисправных автомобилей, например с подбитым кузовом, но исправными «внутренностями». Именно такие авто, разбирались, вместо искореженного кузова устанавливали сделанную своими руками раму, в которую как вы поняли, монтировали двигатель, ходовую, сидения и т.д. Машины получались очень легкие, и «прозрачные» именно из-за этой легкости их и прозвали «BUGGY», это уменьшительно ласкательное от слова «BUG» — означает «ЖУЧОК».

Чуть позже, через пару десятков лет, на БАГГИ эволюционируют, начинают устанавливать турбированные моторы, которые развивают мощность до 200 л.с., делаются специальные кузова, это позволяет достигать очень высоких скоростей, что непроизвольно привлекало многих зрителей, зачастую разворачивались просто целые автошоу. Популярность росла просто в квадратичной прогрессии по всему миру.

Именно так зародилось еще одно поколение легких машин, на которых сейчас соревнуются гонщики по автокроссу, вообще это целая индустрия.

Строение

Как и раньше сейчас БАГГИ также имеют легкий каркасный кузов, по сути это прочные трубы которые сварены в определенной последовательности. Однако справедливости ради стоит отметить, что сейчас на место металла приходят еще более легкие конструкции — сделанные из карбона. Рама должна быть максимально прочной, чтобы выдержать все остальные нагрузки. На кузов как на основную часть, вешаются остальные узлы. А именно – двигатель, трансмиссия, подвеска, ну и конечно же салон.

Сейчас кстати существуют варианты закрытых автомобилей, из углепластика делаются борта, которые закрывают либо водителя, либо нужные части (например — двигатель), таким образом можно передвигаться по грязным дорогам, а не только по засушливым.

Компоновка БАГГИ, также специфична и остается такой практически до сих пор. Именно «Фольксваген ЖУК», своим строением определил конструкцию на много лет вперед.

Как мы знаем расположение двигателя у него сзади, также нет радиатора охлаждения, что оказалось для таких кроссовых машин, очень востребованным.

Но самая главная составляющая это подвеска, именно в БАГГИ она считается самой проходимой и самой прочной. Мало того, клиренс может достигать целых 500 мм, что просто очень много!

Как вы понимаете, такие средства передвижения можно сделать и своими руками, в принципе нет ничего сложного для знающего человека.

Сейчас такие авто собирают даже с мотоциклетными двигателями. Конечно без специальной подготовки сами вы навряд ли сделаете, требуются специалисты, а вот если их подключите, примерно вот что может получиться, смотрим видео.

БАГГИ уходят …?

Однако сейчас, эра этих легких внедорожников, медленно уходит. И всему виной здесь появление квадрациклов. Именно на них сейчас сконцентрировано внимание многих зрителей по автокроссу.

Однако БАГГИ не умерли, они сейчас видоизменяются, так начали применяться другие двигатели (уже с водным охлаждением). Многие детали подвесок перекочевали с внедорожников, появляются и импровизированные кабины, бампера и другие элементы кузова из стеклопластика.

Также собираются и соревнования, сейчас их можно поделить на несколько видов:

Пляжные

Ралли-рейды

Краулеры

Здесь уже нет одинакового строения, БАГГИ могут быть как переднеприводными, так и заднеприводными. Сейчас существуют соревнования по «лазанию» по камням, так например выбирается трасса, в которой очень много больших камней, машина должна проехать по ней не сорвавшись, а также не застрять. Очень зрелищно! Небольшой пример соревнований.

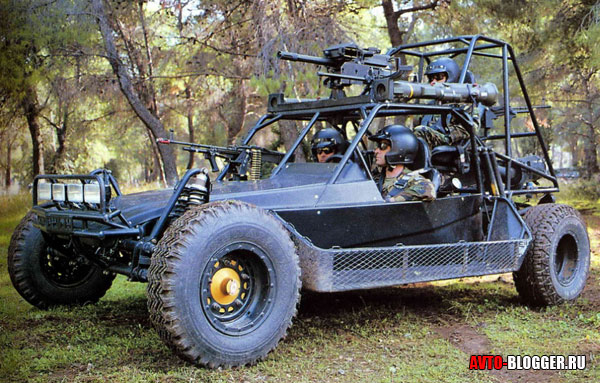

Нужно отметить, что за свою легкость строения, и высокую проходимость приобрели популярность во многих армиях мира. Даже в России есть такие разработки, основная задача переброска десанта на длинные дистанции по пересеченной местности (особенно пустыням).

Также применяется для патрулирования захваченного периметра, иногда устанавливается легкий пулемет.

Вот такой вот интересный автомобиль, думаю вам понравилась статья, читайте наш АВТОБЛОГ.

Под словом багги скрывается большое разнообразие моделей автомобилей, которые очень отличаются между собой. При конструировании важно придерживаться определённых пропорций, чтобы детали соответствовали друг другу: по весу, размеру, максимально выдерживаемой нагрузке и т. д. Рассмотрим разные конструкции по мере увеличения мощности.

Как сделать багги своими руками:

• Из мотоцикла
• Из ОКИ
• Из запорожца

Из мотоцикла

Лёгкий маленький багги можно собрать на основе двигателя мотоцикла ИЖ, или Урал. Весить он будет килограмм 300, развивать скорость до 80 км/ч. В такой конструкции максимально используются мотоциклетные детали и от малолитражек.

Из ОКИ

Отличный бюджетный донор для багги — это ОКА. Ступицы имеют небольшой вес. Двигатель жидкостного охлаждения защищён от перегрева и не такой шумный, как мотоциклетный. Рулевая рейка имеет достаточный для своего класса запас прочности. Багги на основе ОКИ обладает большей проходимостью, чем серийный автомобиль.

Из запорожца

Запорожец, имея заднемоторную компоновку, по сути, уже готовый вариант багги. Создавая чертежи рамы, желательно предусмотреть крепление двигателя задом наперёд, для лучшего охлаждения и распределения веса по осям. В этом случае необходимо перевернуть главную пару (дифференциал), поменяв правую и левую стороны местами. И изготовить особый привод переключения передач, так как шток КПП разворачивается от водителя к заднему бамперу, а это усложняет систему кулис.

Видеоролик процесса постройки багги из запорожца

Амортизаторы, как и ступицы для багги можно оставить «родные». А вот рычаги подвески придётся изготовить самому, об этом ниже.

Для простоты лучше взять карбюраторную модель, чтобы не было лишних проблем с электроникой. Хотя это вопрос личного предпочтения, конструкция от этого не меняется. Двигатель, как правило, устанавливается за водителем. Для привода на задние колёса используются передние полуоси и ступицы ВАЗ 2108, 09 и т. п. Чтобы повысить жёсткость задней подвески, можно использовать передние стойки с пружинами от 41-го Москвича, ведь на машине каждая держит более 300 кг.

Для полноприводного варианта, все четыре ступицы — передние, от ВАЗ 2108. Полуоси соединяются с обрезанным мостом от «классики», например ВАЗ 2106. На заднем мосту цапфы фиксируют без возможности поворачивать. А передние, как на автомобиле. Дифференциал силового агрегата, для равномерной передачи крутящего момента на мосты, лучше заблокировать.

При такой компоновке стоит учесть, что максимальная скорость понизится на величину передаточного отношения используемых мостов, так как теперь полуоси двигателя передают вращение на колёса не напрямую, а ещё через один дифференциал. Это даёт возможность использовать колёса большого диаметра, не перегружая при этом мотор.

Самодельные машины подразумевают самодельную раму. Для несущей рамы багги, можно использовать обычные водопроводные трубы, но лучше, если они будут бесшовные, круглого или квадратного сечения 30 — 50 мм в поперечнике. Верхнюю часть каркаса сваривают из тонких труб. Важно учесть, что при опрокидывании рама должна выдержать вес автомобиля и силу удара. Это касается багги любого класса.

Для конструирования необходимо иметь:

• Трубогиб
• Болгарку
• Сварочный аппарат
• Дрель

Под рукой желательно держать обрезки досок и брусков, потому что всегда возникает необходимость приподнять какие-то элементы каркаса и зафиксировать в таком положении.

Начинают изготовление рамы на ровной площадке. Согнутые, согласно чертежам, трубы сначала прихватывают сваркой, проверяют, и только после этого проваривают окончательно. Важно быть внимательным, чтобы каркас не повело, так как при сварке возникает напряжение металла. По этой же причине желательно не стыковать, а использовать цельные трубы.

Передняя подвеска

Хорошо зарекомендовала себя подвеска на длинных поперечных рычагах в виде буквы А, она обеспечивает большой ход колеса. Ещё плюс в том, что она позволяет изменять угол наклона амортизатора с пружиной, тем самым регулируя жёсткость подвески.

Маятниковый рычаг при эксплуатации подвергается большим нагрузкам, поэтому важно уделить особое внимание материалам и качеству сварных швов при сборке этой детали.

Чтобы снизить износ сайлент-блоков и продлить срок их службы, рычаги нужно рассчитывать как можно шире. Т. е. основания буквы А, в которые запрессованы сайлент-блоки, должны быть, как можно дальше друг от друга, но чтобы ширина рычага не мешала повороту колеса.

Нюанс, который может впоследствии огорчить — это ограниченный ход пальца нижней шаровой опоры в своём гнезде. Иными словами, палец может ограничивать ход подвески вверх или вниз не в том месте, где ожидалось. Это нужно проверить на стадии проектирования.

Задняя подвеска

Если вы решили использовать мост, то задача в проектировании упрощается. Но для багги лучше независимая подвеска. Рычаги могут быть продольными и поперечными.

Поперечный рычаг

Можно взять за образец переднюю подвеску, которую используют на многих японских легковых автомобилях. Это треугольный рычаг, одна сторона которого располагается поперёк машины и крепится через один сайлент-блок, а второе плечо идёт вперёд к центру и служит укосиной, берущей на себя нагрузку при рывках автомобиля.

Продольный рычаг

Для успешного использования продольных рычагов подвески необходима поперечная реактивная тяга, иначе багги будет плохо держать дорогу. Сайлент-блоки продольных рычагов служат дольше, чем на поперечных тягах «классики».

Если вы решили сконструировать в домашних условиях багги, время не будет потрачено зря. Даже если ничего не выйдет — это прекрасная возможность познакомиться с работой основных узлов автомобиля. А если получится — у вас будет уникальный автомобиль.

• Новости
• Практикум

СМИ узнали подробности о новом BMW X4

Впервые концепт небольшого внедорожного купе был показан в 2013 году на автосалоне в Шанхае. С того момента прошло не очень много времени, однако баварцы уже готовы представить BMW X4 второго поколения. Как сообщает Auto Bild, модель получит целый ряд важных изменений. Прежде всего, в BMW разработают абсолютно…

ОСАГО: страховщики продолжают нечестную игру

Архангельское управление ФАС оштрафовало на 12 млн 777 тысяч рублей страховую компанию «Росгосстрах» за навязывание услуг автомобилистам, изначально приехавшим только за полисами ОСАГО, сообщает ТАСС со ссылкой на незванного сотрудника пресс-службы антимонопольного ведомства. Нарушение законодательства страховщиком установила совместная комиссия регионального управления ФАС и Центробанка летом прошлого…

Nissan обвинили в Кореягейте

Nissan обвинили в Кореягейте

В манипуляциях с данными об уровне вредных выбросов автомобилей компанию Nissan обвинили власти Южной Кореи. Как утверждают представители местного министерства окружающей среды , японский автопроизводитель использовал некое устройство, которое отключало систему фильтрации выхлопной системы автомобилей при определенных температурах и помогало бы пройти экологические тесты, сообщает Automotive News. …

Минобороны сможет забирать частные автосервисы

Такая информация следует из пакета документов «Плана обороны Российской Федерации на 2016 — 2020 годы» (ПО РФ), в котором описан порядок мобилизации предприятий, сообщают «Известия». Как рассказал представитель Минобороны, знакомый с ситуацией, новая схема была опробована в ходе учений «Кавказ-2016». В целом эксперимент по мобилизации предприятий в Крыму, …

В Mitsubishi занижали паспортный расход топлива

В 2014 году власти США доказали, что некоторые модели Hyundai и Kia расходует больше топлива, чем заявлено в паспортных данных. После этого против корейского автопроизводителя было возбуждено судебное производство, и в итоге компании пришлось выплатить 395 миллионов долларов компенсации. Теперь в занижении паспортного расхода топлива сознались японцы из…

Foton Tunland — новый конкурент уазовского Пикапа

Foton Tunland образца 2012 года — это 5,3-метровый рамный пикап. Задняя подвеска — рессорная, привод — жёстко подключаемый полный, коробка передач — 5-ступенчатая механика именитой компании Getrag. На российском рынке будет доступно единственное исполнение — с 2,8-литровым турбодизелем Cummins ISF мощностью 163 …

Проект объединения МАЗа и КамАЗа пока приостановлен

Напомним, в феврале 2011 года госкорпорация Ростех предложила руководству Беларуси объединить белорусский МАЗ и российский КамАЗ, в результате чего КАМАЗ станет владельцем 100% акций МАЗа, а белорусские власти получат пакет акций КамАЗа. В свою очередь, официальный Минск настаивал на слиянии исключительно на паритетной основе (50% на 50%). Впрочем, …

Новый Lifan оказался дешевле, чем Lada Vesta

В России для седана будет доступен безальтернативный 1,5-литровый двигатель мощностью 100 л.с., пару которому на первое время составит исключительно 5-ступенчатая механика. Впрочем, если публика попросит двухпедальную версию, в «Лифан Мотор Рус» обещают изучить возможность начала продаж машин, оснащенных вариатором. Самый доступый Lifan Solano II будет…

Водителя в Москве оштрафовали за тень от машины

Как рассказал один из водителей на форме Drive2.ru, он получил штрафную квитанцию с фотографией, на которой видно, что тень от его автомобиля пересекает сплошную линию и движется по обочине! По словам мужчины, инцидент произошел на пересечении Липецкой улицы и МКАД в минувший четверг. Мужчина уже написал жалобу в ГИБДД и ждет ответа. Напомним, штраф за движение…

Самые дешевые автомобили в мире

Самые дешевые автомобили в мире

Автомобили с низкой стоимостью всегда пользовались большим спросом среди людей с небольшим достатком. А ведь этот контингент всегда намного больше того , который может позволить себе эксклюзивные, дорогостоящие машины. Forbes: дешевые автомобили 2016 года Еще несколько лет назад весь мир считал, …

Рейтинг самых дорогих автомобилей

На протяжении всей истории автомобилестроения конструкторы из общей массы серийных моделей всегда любили выделить несколько уникальных по характеристикам и возможностям. В нынешнее время такой подход к конструированию автомобилей сохранился. И по сей день многие мировые автогиганты и небольшие компании стремятся, …

КАК обменять старый автомобиль на новый, Покупка и продажа.

КАК обменять старый автомобиль на новый, Покупка и продажа.

Как обменять старый автомобиль на новый В марте 2010 года в нашей стране стартовала программа утилизации старых автомобилей, согласно которой любой автовладелец может поменять свою старую машину на новую, получив от государства в лице МинПромТорга финансовую помощь в размере 50 …

Какая машина является самым дорогим джипом в мире

Какая машина является самым дорогим джипом в мире

Все автомобили мира можно разделить по категориям, в которых будет непременный лидер. Так можно выделить самый быстрый, мощный, экономичный автомобиль. Существует огромное количество подобных классификаций, но одна всегда пользуются особым интересом – самый дорогой автомобиль в мире. В этой статье…

Самые угоняемые марки машин в Питере

Самые угоняемые марки машин в Питере

Угон автомобилей это извечное противостояние автовладельцев и воров. Однако как отмечают в правоохранительных органах, каждый год спрос на ворованные автомобили заметно изменяется. Еще лет 20 назад основная часть угонов приходилась на продукцию отечественного автопрома и в частности на ВАЗ. Но…

Самый дорогой во всём мире автомобиль

Самый дорогой во всём мире автомобиль

В мире существует огромное количество автомобилей: красивых и не очень, дорогих и дешёвых, мощных и слабых, своих и чужих. Однако самая дорогая в мире машина одна – это Ferrari 250 GTO, именно 1963 года выпуска и только этот автомобиль считается…

КАК выбрать свой первый автомобиль, выбрать первую машину.

КАК выбрать свой первый автомобиль, выбрать первую машину.

Как выбрать свой первый автомобиль Покупка автомобиля — это большое событие для будущего владельца. Но обычно покупке предшествуют как минимум пара месяцев выбора машины. Сейчас авторынок заполнен множеством марок, в которых рядовому потребителю довольно сложно ориентироваться. Присадки в масло для…

Надёжность машин по рейтингу

Для чего служат рейтинги надёжности? Будем честными друг с другом, почти каждый автолюбитель часто думает: самая надежная машина – моя, и мне она не доставляет много хлопот различными поломками. Однако, это просто субъективное мнение каждого автовладельца. Приобретая автомобиль, мы в…

КАК выбрать и купить автомобиль, Покупка и продажа.

КАК выбрать и купить автомобиль, Покупка и продажа.

Как выбрать и купить автомобиль Выбор автомобилей, как новых, так и подержанных, на рынке огромен. И не потеряться в этом изобилии поможет здравый смысл и практичный подход к выбору машины. Не поддавайтесь первому желанию купить понравившийся автомобиль, внимательно изучите все…

Выбор доступного седана: Zaz Change, Lada Granta и Renault Logan

Выбор доступного седана: Zaz Change, Lada Granta и Renault Logan

Еще каких-то 2-3 год назад считалось априори, что у доступного автомобиля должна быть механическая коробка передач. Их уделом считалась пятиступенчатая механика. Однако в настоящее время все резко изменилось. Сначала установили автомат на «Логан», немного позднее – на украинский «Шанс», а…

• Обсуждение
• Вконтакте

Какой материал подойдет для использования в самодельной багги или квадроцикле? А если хочется участвовать в соревнованиях?

За материал спасибо Nitro

— можно ли использовать трубы квадратного сечения?

— какое сечение труб должно быть?

— можно ли использовать шовные трубы с обычного рынка стройматериалов?

— чем согнуть трубы рамы?

— можно ли сделать раму без применения трубогиба — просто сварить раму из отрезков труб?

ответы следующие:

Раму нужно строить из бесшовных холоднодеформируемых цельнотянутых труб. Материал должен быть с определёнными прочностными характеристиками.

В «библии» баггистроителя (Назаров М. М. «Специальные кроссовые автомобили — багги», Москва, ДОСААФ 1980) так и записано – «Главные предохранительные дуги изготавливаются из стальных холоднотянутых бесшовных труб. Их минимальные размеры зависят от класса и массы автомобиля. Для 0-го и 1-го классов с рабочим объёмом двигателя до 350 и 500 см3 — 35х2 мм; для 2-15-го классов: при массе до 700 кг — 42х2,5 мм; с 700 до 1 200 кг — 48х2,5 мм; свыше 1 200 — 57х3 мм».

С учётом того, что трубы из данного материала дорогие и имеют ограничение по свариваемости, то можно брать другие трубы. Самые подходящие – бесшовные цельнотянутые холоднодеформируемые трубы из cталь 20. На крупных металлобазах можно купить такие трубы, в Москве можно купить трубы в Металл-Сервисе. Там есть практически всё и продают в розницу.

Для таких багги, как «Ураган», ST2, таких классов как минибагги, go kart допускается использование профильных электросварных труб квадратного или прямоугольного сечения . Их удобно обрабатывать в условиях гаража, но нужно помнить, что труба квадратного сечения по-другому работает на кручение, на сжатие и изгиб, в отличие от трубы круглого сечения (сопромат не такая уж и сложная штука). Но, как правило, хочется кататься и не достигать никаких рекордов, поэтому такие трубы активно используются для багги — особенно за границей. Как ни странно, но багги класса DIY — (do it yorself — сделай сам).

По поводу шовных труб – я знаю, что некоторые люди их используют. В крупных городах есть возможность купить то, что нужно, но вне этих городов достаточно проблематично – нужно покупать большую партию. Если кроме шовных труб ничего нет – можно выбрать трубу с более толстой стенкой. Кстати, были случаи, когда на гонках внедорожников отдельные спортсмены строили каркасы из обычной водопроводной трубы с толстой стенкой – чтобы пройти требования по минимальной массе. Основные дуги для багги должны быть цельными — всё таки они влияют на безопасность пилота (и пассажиров). остальные участки рамы можно сварить из кусочков труб. При правильной сварке прочность будет достаточной.

На любом строительном рынке сейчас есть много китайских трубогибов. они все предназначены для водопроводных труб (их размеры зависят от ДУ — условного диаметра). вторая особенность таких трубогибов — то, что овальность трубы в центре сгиба будет больше, чем необходимая по спортивному регламенту — если регламент не сдерживает — можно брать и гнуть.

Самодельный багги -это в первую очередь отличная машина для приобретения опыта и навыков экстремального вождения в условиях бездорожья. Пошаговые фото сборки багги прилагаются. Багги по задумке автора должно быть надежной и прочной конструкции, а так же бюджетным. Основные узлы и агрегаты использованы от автомобилей Отечественного производства преимущественно ВАЗ.

Таким образом ДВС (двигатель внутреннего сгорания) бензиновый заимствован с ВАЗ 2109, ШРУС переделанный, задние стойки от девятки переделанные передние, с расчетом под вес и нагрузку от двигателя расположенного в задней части машины. Рулевая рейка ВАЗ 2109 укороченная, шарниры ОДА, наружние от ОКИ. Дисковые тормоза установлены от девятки.

Рама самодельного багги сварена из трубы СТ-20 , подвеска из трубы 32х2 мм, основные дуги каркаса 45х2 мм , продольная 50х2 мм и морда 30х2 мм.

Постройка багги обошлась автору примерно в пятьдесят тысяч рублей, что вполне бюджетно)

И так, давайте рассмотрим технические особенности представленной техники.

Материалы

1. ДВС и КПП ВАЗ 2109
2. трубы шовные диаметры и толщина стенки: 30х2, мм 50х2, мм , 45х2 мм, 32х2 мм
3. колеса ВАЗ
4. амортизаторы и стойки ВАЗ 2109
5. ШРУС
6. кулак от ВАЗ 2108
7. рулевая рейка ВАЗ 2109 укороченная
8. грунт и краска

Инструменты

1. сварочный аппарат
2. набор гаечных ключей
3. трубогиб
4. УШМ (болгарка)
5. слесарный и измерительный инструмент

Пошаговые фото сборки багги своими руками. Первоначально автор произвел 3D моделирование будущей багги на компьютере, затем на основание этого составил чертежи. Кондуктор и передний рычаг подвески. Кулак от ВАЗ 2108 приварен к заднему рычагу подвески. Места соединения усилены и проварены. Донора завозят в гараж при помощи лебедки. Специально для создания багги был сделан стол. Начало .. К основанию привариваются главные дуги. Затем корпус усиливается поперечинами. Задняя подвеска. Установлены колеса и вот впервые выкатили к гаражу. Установка двигателя. Подгонка и регулировка приводов. Сидение пилота. Педальный узел.

Багги своими руками из НИВЫ

Очень хотелось сделать багги своими руками из нивы на полном приводе, причём, по задумке она должна быть легче стандарта и на полностью независимой подвеске. Есть несколько багги, где в качестве подвески используются обе передние подвески от Нивы. Я считаю это полумерой, так как вся передняя подвеска в сборе весит аж 130 кг. Мой кулак после взвешивания — 2,4 кг, у нивы — 6! Единственное, что надо сделать — сохранить компоновку агрегатов от донора — максимально стандартные запчасти.

Всё остальное — моя фантазия за чужой счёт. основное назначение машины — рыбалка и поездка в лес. Шины уазовские, Cordiant Off Road на переваренных дисках Нивы. Двигатель 1,7, кпп 4-ст, карданные валы, РПМ — всё стандарт.

После того, как договорился с клиентом об общей концепции машины, пришлось сделать несколько эскизов на бумаге и перенести всё в комп. Я работаю в программе AutoCAD и в суперсовременной системе бумага-карандаш:

Так как не было сварочного стола, пришлось сделать базу из того, что было под рукой — перекатного столика и двух швеллеров, которые были выведены в плоскость и позволили сделать ровную раму. Разница по точкам крепления подвески (при измерении диагоналей) — 2-3 мм, хотя на самом деле так можно было и не заморачиваться.

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

Я варил эту машину в цеху у знакомых реставраторов, поэтому несколько раз пришлось перетаскивать раму и заново выставлять всё в уровень. При постоянном замере всех размеров крыша съехала вправо на 5 мм, но это мелочи:

Я решил максимально удлинить рычаги подвески для увеличения хода колёс. Для этого пришлось уменьшить расстояние между трубами, на которых крепятся рычаги и увеличил колею до 1550 мм. Валы шрусов пришлось изготовить на заказ. Чтобы точки крепления подвески не ушли — сделал кронштейны крепления рычагов так, чтобы они заодно являлись кондукторами для фиксации труб рамы:

Тоннель делался с установленными агрегатами, при этом пришлось думать как правильно разместить трубки, чтобы они не мешали откручиванию гаек. Все агрегаты снимаются достаточно просто.
Полная масса рамы 156 кг, варил из той трубы, которой было много. То что не относится к силовому каркасу можно было сварить из трубы меньшего сечения, поэтому после сварки посидел и прикинул, на сколько может похудеть рама — набралось на 51 кг:

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

Обвес листовой, предельно простой:

Крепление РПМ по кроссовому — как делают наши баггисты на полноприводных багги. Так как у нивоводов неправильное понимание физики и они замкнуты на стандартный кузов, то и корпуса ломает достаточно часто. Если делать металлический корпус как описано тут , то корпус редуктора спокойно выдерживает 400 сил!

При использование запчастей, вырезанных на плазморезке с ЧПУ отпадает надобность во фрезерном станке. Вот такой кулак можно сделать совсем за недорого и с любой конфигурацией. Это задний кулак, основа — кусок водопроводной трубы Ду100 и пластинки из под плазморезки:

Используя два амортизатора на разных расстояниях от точки качания самого рычага получаем разные усилия на поршне, разные перемещения и немного разную характеристику амортизаторов. Получается, что характеристика одного амортизатора немного смещена по отношению к другому:

Кондуктор для сварки переднего кулака:

Задняя подвеска в сборе:

Сход-развал можно сделать и на коленке. Всё что нужно — кусок верёвки и резинка от ручной тележки — она натягивает верёвку:

Как всегда говорит Р. Колесников (бывший пилот из газпромовской команды) — если полноприводная багги катается вручную легко, то углы установки колёс правильные. Удалось попасть в нужные пределы, и даже с учётом того, что сход-развал сделаны на коленке, шасси катается достаточно легко. Осталось сделать обвес, подключить электрику и заводить.

Мастер: Андрей «Нитро» Аникин

Специально для jeepstroy !
www.izikastom.info
www.ska-buggy.ru
+7-926-181-56-08
Skype — Nitro_LAB
ICQ — 422-527-340

ВНИМАНИЕ! Я нахожусь на этом сайте, можете задавать свои вопросы прямо в комментариях к этой статье.

Фотоотчет от «рукастых» ребят, которые своими руками смастерили багги!

Мой товарищ предложил сделать багги, настоящую по правильному smile.gif Чуть покумекав я согласился на его провокацию. Товарищ на 99,9% приобретал детальки на баггуху, а я помогал сваркой-идеями-инструментами помещением и главное компанией (одному не по тяге все это делать)

Значит вот выкорчеванный мотор с коробкой. Сердце так сказать.

Начало. Значит как обычно душа требовала рациональных решений, поэтому за основу была взята багги из советского журнала «Моделист конструктор», называлась она АБ-82, и имела большинство запчастей от самого доброго в мире приведения с моторчиком, ЗАЗ 968, т.е. Запорожца.
Какое то время мы находили инструменты, делали мега-уборку в гараже и искали донора. Инструменты (самые необходимые) найдены В гараже можно работать (убрались, свет сделали и прочее) Приобретен ЗАЗ 968, заднемоторное купе красного цвета.
Значит привидение мы погоняли по городу, ездит, живое. В гараже разделали его (фото разделки нет, видимо мы были сильно увлечены процессом)
Приехали в гараж, убрались, сделали свет, вроде как порядочные более-менее условия работы вышли. Купили на металлобазе обычные железные профиля, (профильная труба) И начали ваять сварочным аппаратом значит. Искусство

Искусство разросталось, сначало было сварено днище, тут чертежи были соблюдены на 90%.Рама сделана чуть бОльших размеров, нежели в чертежах.

Самодельный багги -это в первую очередь отличная машина для приобретения опыта и навыков экстремального вождения в условиях бездорожья. Пошаговые фото сборки багги прилагаются. Багги по задумке автора должно быть надежной и прочной конструкции, а так же бюджетным. Основные узлы и агрегаты использованы от автомобилей Отечественного производства преимущественно ВАЗ.

Таким образом ДВС (двигатель внутреннего сгорания) бензиновый заимствован с ВАЗ 2109, ШРУС переделанный, задние стойки от девятки переделанные передние, с расчетом под вес и нагрузку от двигателя расположенного в задней части машины. Рулевая рейка ВАЗ 2109 укороченная, шарниры ОДА, наружние от ОКИ. Дисковые тормоза установлены от девятки.

Рама самодельного багги сварена из трубы СТ-20 , подвеска из трубы 32х2 мм, основные дуги каркаса 45х2 мм , продольная 50х2 мм и морда 30х2 мм.

Постройка багги обошлась автору примерно в пятьдесят тысяч рублей, что вполне бюджетно)

И так, давайте рассмотрим технические особенности представленной техники.

Материалы

1. ДВС и КПП ВАЗ 2109
2. трубы шовные диаметры и толщина стенки: 30х2, мм 50х2, мм , 45х2 мм, 32х2 мм
3. колеса ВАЗ
4. амортизаторы и стойки ВАЗ 2109
5. ШРУС
6. кулак от ВАЗ 2108
7. рулевая рейка ВАЗ 2109 укороченная
8. грунт и краска

Инструменты

1. сварочный аппарат
2. набор гаечных ключей
3. трубогиб
4. УШМ (болгарка)
5. слесарный и измерительный инструмент

Пошаговые фото сборки багги своими руками. Первоначально автор произвел 3D моделирование будущей багги на компьютере, затем на основание этого составил чертежи. Кондуктор и передний рычаг подвески. Кулак от ВАЗ 2108 приварен к заднему рычагу подвески. Места соединения усилены и проварены. Донора завозят в гараж при помощи лебедки. Специально для создания багги был сделан стол. Начало .. К основанию привариваются главные дуги. Затем корпус усиливается поперечинами. Задняя подвеска. Установлены колеса и вот впервые выкатили к гаражу. Установка двигателя. Подгонка и регулировка приводов. Сидение пилота. Педальный узел.

Багги своими руками из НИВЫ

Очень хотелось сделать багги своими руками из нивы на полном приводе, причём, по задумке она должна быть легче стандарта и на полностью независимой подвеске. Есть несколько багги, где в качестве подвески используются обе передние подвески от Нивы. Я считаю это полумерой, так как вся передняя подвеска в сборе весит аж 130 кг. Мой кулак после взвешивания — 2,4 кг, у нивы — 6! Единственное, что надо сделать — сохранить компоновку агрегатов от донора — максимально стандартные запчасти.

Всё остальное — моя фантазия за чужой счёт. основное назначение машины — рыбалка и поездка в лес. Шины уазовские, Cordiant Off Road на переваренных дисках Нивы. Двигатель 1,7, кпп 4-ст, карданные валы, РПМ — всё стандарт.

После того, как договорился с клиентом об общей концепции машины, пришлось сделать несколько эскизов на бумаге и перенести всё в комп. Я работаю в программе AutoCAD и в суперсовременной системе бумага-карандаш:

Так как не было сварочного стола, пришлось сделать базу из того, что было под рукой — перекатного столика и двух швеллеров, которые были выведены в плоскость и позволили сделать ровную раму. Разница по точкам крепления подвески (при измерении диагоналей) — 2-3 мм, хотя на самом деле так можно было и не заморачиваться.

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

Я варил эту машину в цеху у знакомых реставраторов, поэтому несколько раз пришлось перетаскивать раму и заново выставлять всё в уровень. При постоянном замере всех размеров крыша съехала вправо на 5 мм, но это мелочи:

Я решил максимально удлинить рычаги подвески для увеличения хода колёс. Для этого пришлось уменьшить расстояние между трубами, на которых крепятся рычаги и увеличил колею до 1550 мм. Валы шрусов пришлось изготовить на заказ. Чтобы точки крепления подвески не ушли — сделал кронштейны крепления рычагов так, чтобы они заодно являлись кондукторами для фиксации труб рамы:

Тоннель делался с установленными агрегатами, при этом пришлось думать как правильно разместить трубки, чтобы они не мешали откручиванию гаек. Все агрегаты снимаются достаточно просто.
Полная масса рамы 156 кг, варил из той трубы, которой было много. То что не относится к силовому каркасу можно было сварить из трубы меньшего сечения, поэтому после сварки посидел и прикинул, на сколько может похудеть рама — набралось на 51 кг:

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

Обвес листовой, предельно простой:

Крепление РПМ по кроссовому — как делают наши баггисты на полноприводных багги. Так как у нивоводов неправильное понимание физики и они замкнуты на стандартный кузов, то и корпуса ломает достаточно часто. Если делать металлический корпус как описано тут , то корпус редуктора спокойно выдерживает 400 сил!

При использование запчастей, вырезанных на плазморезке с ЧПУ отпадает надобность во фрезерном станке. Вот такой кулак можно сделать совсем за недорого и с любой конфигурацией. Это задний кулак, основа — кусок водопроводной трубы Ду100 и пластинки из под плазморезки:

Используя два амортизатора на разных расстояниях от точки качания самого рычага получаем разные усилия на поршне, разные перемещения и немного разную характеристику амортизаторов. Получается, что характеристика одного амортизатора немного смещена по отношению к другому:

Кондуктор для сварки переднего кулака:

Задняя подвеска в сборе:

Сход-развал можно сделать и на коленке. Всё что нужно — кусок верёвки и резинка от ручной тележки — она натягивает верёвку:

Как всегда говорит Р. Колесников (бывший пилот из газпромовской команды) — если полноприводная багги катается вручную легко, то углы установки колёс правильные. Удалось попасть в нужные пределы, и даже с учётом того, что сход-развал сделаны на коленке, шасси катается достаточно легко. Осталось сделать обвес, подключить электрику и заводить.

Мастер: Андрей «Нитро» Аникин

Специально для jeepstroy !
www.izikastom.info
www.ska-buggy.ru
+7-926-181-56-08
Skype — Nitro_LAB
ICQ — 422-527-340

ВНИМАНИЕ! Я нахожусь на этом сайте, можете задавать свои вопросы прямо в комментариях к этой статье.

Фотоотчет от «рукастых» ребят, которые своими руками смастерили багги!

Мой товарищ предложил сделать багги, настоящую по правильному smile.gif Чуть покумекав я согласился на его провокацию. Товарищ на 99,9% приобретал детальки на баггуху, а я помогал сваркой-идеями-инструментами помещением и главное компанией (одному не по тяге все это делать)

Значит вот выкорчеванный мотор с коробкой. Сердце так сказать.

Начало. Значит как обычно душа требовала рациональных решений, поэтому за основу была взята багги из советского журнала «Моделист конструктор», называлась она АБ-82, и имела большинство запчастей от самого доброго в мире приведения с моторчиком, ЗАЗ 968, т.е. Запорожца.
Какое то время мы находили инструменты, делали мега-уборку в гараже и искали донора. Инструменты (самые необходимые) найдены В гараже можно работать (убрались, свет сделали и прочее) Приобретен ЗАЗ 968, заднемоторное купе красного цвета.
Значит привидение мы погоняли по городу, ездит, живое. В гараже разделали его (фото разделки нет, видимо мы были сильно увлечены процессом)
Приехали в гараж, убрались, сделали свет, вроде как порядочные более-менее условия работы вышли. Купили на металлобазе обычные железные профиля, (профильная труба) И начали ваять сварочным аппаратом значит. Искусство

Искусство разросталось, сначало было сварено днище, тут чертежи были соблюдены на 90%.Рама сделана чуть бОльших размеров, нежели в чертежах.
