Байдарка своими руками из пвх труб

Лодка из труб ПВХ своими руками является несложной конструкцией. Ее изготовление обойдется совсем недорого, зато удовольствия в летний купальный сезон можно получить много. Изготовить такое сооружение можно из пластиковых материалов своими силами. Это не сложная работа.

ПВХ труба является самым удобным вариантом для конструирования изделий своими руками. Эти изделия отлично скрепляются с помощью клея или пайки.

Даже, когда лодка во время использования повредиться, то расстраиваться не нужно. Такой ремонт своими силами будет не сложным. При помощи того же клея просто накладывают заплату на поврежденное место.

К сказанному нужно добавить, что сооружение такой лодки своими руками является весьма интересной работой.

Неплохо вначале сделать лекала уменьшенных размеров, и склеить такую конструкцию из обыкновенных полиэтиленовых пакетов. При такой работе можно «почувствовать» материал, а значит – работа с полномасштабными размерами будут намного проще.

После отработки лекал, их пропорционально увеличивают. Мастера советуют провести проверку совместимости заготовок, выполнив конструкцию в натуральных размерах из полиэтилена.

На это, конечно, уйдет дополнительное время, но оно того стоит. Если в расчетах допущены какие-то ошибки, то это будет ясно на начальном этапе, и не придется портить дорогостоящие материалы.

Самодельная лодка из ПВХ труб уверенно занимает лидирующее место среди поделок своими руками из этого материала.

Самую обычную водопроводную заготовку домашний мастер своими силами может превратить в оригинальное плавсредство.

Последовательность работы:

Каркас. ПВХ заготовки, объемом не менее 2,7 см, разрезают на четыре части. Две по два метра с половиной (для верхней части), и две с размерами в 2,7 м (для нижней части). Эти трубы будут служить несущей частью конструкции.
Каждую торцевую часть этих заготовок следует обрезать под углом в 45 градусов.
Далее подготавливают обрезки немного меньшего с такими размерами: 2 по 0,7 м, два по 0,6м, два по 0,4м и два по 0,35м. Эти детали становятся опорами для рамы лодки.
Опорные трубы крепят к раме. Концы заготовок необходимо крепить плотно, иначе все развалится и пойдет на дно. Для крепления можно использовать клейкую ленту или эпоксидный клей. Для надежности можно в трубках дрелью посверлить отверстия и закрепить конструкцию медной проволокой.
Подготавливается деревянная доска с отверстиями, и закрепляется на нижней части опорной рамы. Для крепежа применяются пластиковые стяжки. Такими же креплениями крепят и стульчик к этой доске.
После этого каркас покрывают брезентом. Он должен быть водонепроницаемым. Его прокладывают по диагонали, а все выступающие места заворачиваются во внутреннюю часть. К раме брезент крепят пластиковыми зажимами. Если на брезенте имеются кольца, то крепить его к раме можно после того, как в ней сделаны отверстия для этого. Все складки необходимо максимально растянуть. Это предотвратит лишнее сопротивление во время передвижений по водному пространству.

Киль

Киль из трубы для лодки ПВХ служит для наделения плавсредства повышенной устойчивостью. Чаще всего киль стоит на вариантах, с использованием подвесного лодочного двигателя.

Устанавливают киль так, что его рабочая часть находится в носовой области средства для плавания. От миделя на корму киль переходит на «нет».

Еще одно преимущество установки киля – это то, что он частично поднимает нос конструкции. А это в свою очередь предотвращает попадания брызг при большой волне в лодку.

Изготовление киля

Самодельный киль на лодку из пластиковой трубы выполняется просто. Весь материал, который идет в работу, отличается прочностью, маленьким весом и небольшой стоимостью. Для плоскодонки такой киль подойдет идеально.

Для изготовления берется четырехрганный профиль из пластика, который используют при сборках окон и подоконников. На него одевают два рукава из поролона, которые используют для утепления трубоматериалов.

Для удобства киль режут пополам и при соединении в середину четырехгранника вставляют ПВХ патрубок (размером приблизительно в 0,5 м).

Киль из таких материалов не промокает, не выделяет токсичных веществ, и не разрушается от воздействия лучей солнца.

Также для плоскодонных конструкций плавсредства можно изготовить и самодельный пол (слань). Для работы понадобятся четыре доски, толщиной примерно по 0,9 см.

Ширина всех кусков должна равняться дистанции от боковых частей конструкции. Скрепляются все эти куски затягивающимися хомутами из пластика.

Каркас

Каркас лодки из пвх трубы – это основа основ. От его крепости будет зависеть целостность конструкции. Как правильно каркас соорудить, можно узнать на предоставленных видео.

Если подойти к этому вопросу безответственно, то сооруженная конструкция развалиться при первой попытке запустить ее на водные просторы.

После детальной разработки и проверки чертежа можно начинать практические работы по созданию каркаса. Можно закрепить каркас уже предложенными методами выше, а можно использовать для работы паяльник для пластиковых изделий.

Работать с такими инструментами не сложно. С этими работами справиться даже тот человек, который не имеет опыта в данной сфере. .

Покупать для разовой работы, чтобы сварить каркас, этот инструмент не рекомендуют, оправдывая это экономической невыгодностью.

Лучше для крепления каркаса из пластиковых труб использовать аппарат, взятый в аренду. Эту услугу предлагают магазины, которые занимаются продажей паяльников.

Каркас из заготовок, спаянных паяльником, прослужит длительное время. При этом каждый стык каркаса будет отличаться высокой прочностью. Так своими руками получиться сделать очень прочное сооружение.

Если при работе возникнут какие-нибудь трудности, то решить задачу, как правильно сделать каркас из труб ПВХ, помогут видео материалы.

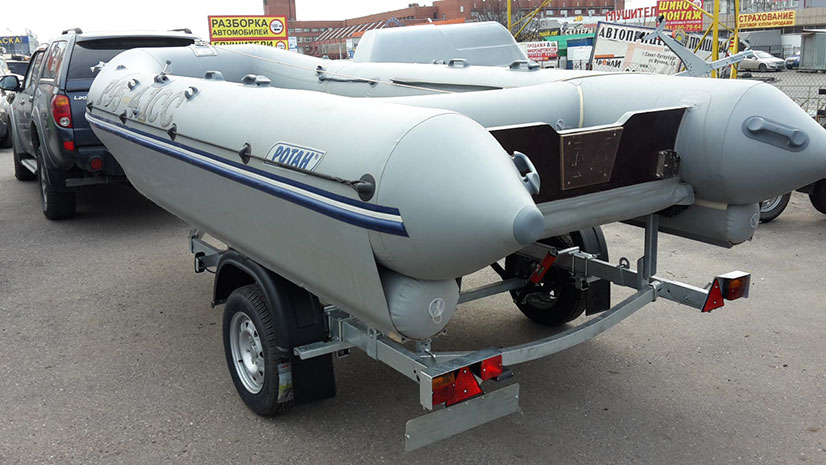

Тележка

В отличие от лодки, на создание которой придется потратить немного времени, тележка для лодки из ПВХ труб делается быстро. Она предназначается для транспортировки лодки из ПВХ труб с двигателем и прилегающим грузом.

Наличие тележки существенно облегчает перевозки лодки. Имея тележку, смонтированную своими руками, при перевозке можно обойтись без посторонней помощи и напряжения.

На предоставленных фото и видео – роликах есть возможность увидеть различные варианты этих механизмов. Рассмотрев их можно выбрать наиболее подходящий вариант для постройки своими руками.

Видео

Размеры тележки зависят от габаритов лодки. И рассчитывая их, нужно иметь в виду, что ширина тележки должна быть такой, чтобы плавательное средство удобно на ней размещалось.

Для создания такой конструкции своими руками необходимо подготовить трубу объемом на 32 мм. Специалисты рекомендуют остановить свой выбор на изделиях, армированных стекловолокном
.

Также следует запастись соответствующими креплениями для патрубков (муфтами и крестовинами). Еще понадобиться пара колес и стальной прут.

Вначале делают ось из трубок со вставленным стальным прутом. На него вставляют колеса и фиксируют их скобами. Далее из трубок выполняется рама, которая на подпорках размещается над осью.

На раме нужно предусмотреть крепления для веревки, которой плавательное средство будет фиксироваться на тележке. Вот, собственно говоря, и вся работа.

Еще некоторые детали

Теперь, как сделать лодку из труб пвх, ясно. Данная работа потребует много терпения, займет не маленький отрезок времени, но в конечном результате можно получить огромное удовольствие от такого дополнения к отдыху на водных просторах, как отличная лодка, сделанная своими руками.

Для удобства плавания понадобятся весла. Их тоже не трудно сделать своими руками. Для этого отлично подойдет не толстая ПВХ труба.

Ее понадобится около двух метров. На каждом конце трубопроката нужно высверлить отверстия. Затем из акрила вырезают две полоски длинной по 0,4м.

Эти полоски крепят к пластиковым трубкам саморезами. Саморезы подтягивать очень плотно не советуют, потому, что акрил может лопнуть. А нижнюю часть весла рекомендуют немного закруглить.

Видео

Для большей устойчивости изделия на его боковых частях можно приделать выносные опоры. В их роли могут выступать два больших пластиковых бутыля на выносных планках.

В таком дополнении есть плюсы, это, например, образование свободного места для хранения улова или любых других мелочей. Но, есть в таком решении и свои минусы, на таких плавательных сооружениях немного труднее грести из-за нехватки места.

Тент

Настоящий рыбак не бросает рыбалку ни в зимнее время, ни в плохую погоду. На рыбной ловле в летний период от палящих лучей солнца и от проливного дождя на плаву может защитить тент. С такой защитой речная прогулка не будет безнадежно испорчена.

Скоро лето, а значит и купальный сезон. Хорошо бы смастерить несложную лодку, используя пластиковые трубы. Для создания такой лодки потребуется приблизительно один месяц, а для ее испытаний подойдет школьный бассейн.

Шаг 1. Необходимые материалы

Для лодки:

пластиковые трубы (ПВХ) — 122,5 см
пластиковые трубы (ПВХ) — 401,3 см
доска из дерева — 1×0,5 м
пластиковые зажимы — 50 шт.
клейкая лента — 2 рулона
пеноблок — 2 шт.
поролон — 30×30 см — 2 шт.
нейлоновая нить
стул — 1 шт.

Для опор (необязательно)

рейки из дерева — 122 см×5 см
бутыли (для воды) — 4 шт.
супер клей
винты (для гипсокартона) — 8 шт.

Для вёсел

алюминиевая труба — 225 см
акриловый лист — 40×40 см
болты, гайки, шайбы — любые размеры, по 4 шт.

Инструкция по изготовлению:

Шаг 2. Каркас лодки

Для каркаса лодки необходимо разрезать пластиковые трубы на 4 части: (для верхней части) 2×2,5 м, (для нижней части) 2×2,7 м. Эти части являются несущей рамой лодки. Каждую трубу необходимо обрезать под углом 45 градусов.

Для опорной части рамы нужно разрезать 1,3 см пластиковой трубы на 2×70 см, 2×60 см, 4×35 см, 2×40 см. На фото видно как прорезать опорные трубы на каждой стороне для их закрепления.

Для изготовления рамы необходимо соединить концы двух обрезанных труб по 2,5 м при помощи клейкой ленты. Их скрепляют плотно «лицом к лицу», чтобы лодка не поломалась и не утонула. Также можно использовать эпоксидный клей для лучшего скрепления частей рамы.

Необходимо просверлить отверстия в верхней и нижней части рамы, а потом соединить их медной проволокой.

Необходимо добавить опорные трубы рамы.

Шаг 3. Закрепление стула и поролона

Деревянную доску необходимо закрепить к низу опорной рамы, используя пластиковые стяжки. Для этого необходимо в ней просверлить несколько отверстий. Также несколько отверстий необходимо просверлить сквозь стул и доски, и зафиксировать стул на раме, при помощи стяжек.

Шаг 4. Обшивка каркаса

Для того чтобы покрыть пластиковым тентом каркас, важно предварительно убедиться, что он не пропускает воду. Для начала каяк переворачивают, а потом накрывают брезентом по диагонали, все лишние, выдающиеся части закладывают внутрь лодки.

Брезент фиксируют лентами с обеих сторон и крепят пластиковыми зажимами к раме. В случае если обшивка с кольцами, то их также можно закрепить к раме, для этого на раме необходимо проделать отверстия.

Чтобы избежать лишнего сопротивления во время плавания, важно максимально распрямить складки обшивки.

Пену на дно добавляют после фиксации обшивки, но осторожно, чтобы ее не испортить.

Шаг 5. Изготовление весла

Для изготовления весла необходимо 2 метра алюминиевой трубы, в которой с двух концов сверлят по 2 отверстия, на расстоянии в 10 см друг от друга. Вырезают 2 куска акрила размерами 20×40 см и закругляют края.

Акрил закрепляют с помощью гаек, болтов и шайб, предварительно просверлив соответствующие отверстия на трубе и пластине. Нужно внимательно и аккуратно затягивать гайки на пластине, т.к. акрил может треснуть.

Шаг 6. Закрепление выносных буйков

В случае если лодка нестабильно держится на воде, можно прикрепить по 2 бутыля на выносные опоры с каждой стороны. Можно ограничиться одной стороной, также эффективно.

Лодка хорошо держится на воде, но на ней сложно грести из-за нехватки места для веревки, лески. Выносные опоры смогут послужить таким дополнительным местом для хранения.

Шаг 7. Первое испытание

Для заплыва можно использовать бассейн.

Как показало испытание, лодка весьма устойчива без выносных опор, но сохранить балансировку в определенных моментах весьма сложно.

Выносные опоры обеспечивают лучшую устойчивость. Чтобы сместить центр тяжести, можно сместить стул дальше от носа лодки, таким образом, каяк будет не так сильно наклоняться.

Спасибо за внимание.
Пора в путь!

Мечта любого заядлого рыболова легкая, маневренная лодка которую легко транспортировать на любимое озеро и в свое удовольствие порыбачить. В принципе можно сделать подобную компактную раскладную лодку ПВХ своими руками самому и наслаждаться рыбалкой.

Лодка собирается из полипропилена или ПВХ, потому весит всего 40 килограммов. Высота лодочных бортов примерно 50 сантиметров, а в ширину достигает 1,2м., и общая длина лодки составляет 3 метра 75 сантиметров. Возможно легко перевозить на багажнике автомобиля.

На лодку можно установить мотор, и тогда она развивает скорость до 12 км/час (при мощности мотора 3,5 л.с.). На сборку лодки на берегу уходит около 10 минут. Если мотор вдруг заглох, что случается нередко, то лодка легко скользит на веслах.

Необходимые материалы для лодки из ПВХ

Для того, что бы сделать такую лодку своими руками потребуются полипропиленовые листы, три доски, несколько сотен болтов, баллон силиконового герметика, лобзик и шуруповерт. На сборку модели уходит примерно неделя, но результат того стоит.

Полипропилен, это листовой материал используемый для бассейнов 5мм. Продают фирмы занимающиеся и емкостей для воды — цена 1м2 около 750р и больше. На эту лодку ушло 8м2 + дерево на сидушки, крепления и транец под мотор.

Габариты лодки могут быть и меньшими, если предполагается одиночная рыбалка.

Из опыта по изготовлению ПВХ лодки

Можно при использовать не болты, а сварку, но тогда при поломке будет сложно заменить поврежденный участок лодки.

Если в сборке лодки будут использоваться болты, то необходимо сделать кантик. Полипропилен довольно прочный материал, и согнуть его просто невозможно, но если сделать кантик, то в сгибать будет просто. Достаточно обычной фрезой сделать углубления примерно в 3 миллиметра.

От края нужно отступить, чтобы осталось достаточно места для размещения болта на 15 мм с шайбой.

Необходимо проявлять осторожность, особенно когда лист только начинает резаться или в конце. Эти участки критические, потому как фреза может соскользнуть и прорезать лист насквозь.

Прорезанный лист можно легко изгибать, и менять его форму, никакой деформации материала не возникнет. Правда использовать клей для крепления лодочных швов не целесообразно-все равно протечет. Потребуются либо болты, либо сварка.

Когда сделаете лодку, можно приступить к изготовлению якоря для пвх лодки своими руками. Но об это в следующей статье.

Желаем приятного времяпровождения с удочкой. Ждем ваших отзывов.

ПВХ – современный материал, обладающий массой положительных качеств. Он довольно недорогой, легкий, прочный, долговечный, устойчивый к разным климатическим условиям и средам. К тому же, пластиковые трубы легко и быстро соединяются, обеспечивая абсолютную герметичность стыков.

Благодаря этому, использование пластиковых труб получило широкую популярность не только при монтаже водопроводов и канализационных систем. Из них «народные умельцы» своими руками изготавливают множество полезных «штуковин», начиная от стеллажей и поилок и заканчивая санями и плавсредствами.

В этой статье мы расскажем вам о том, как можно быстро и недорого изготовить катамаран из пластиковых ( своими руками.

Cодержание статьи

Почему катамаран?

Вариантов плавсредств существует масса, как и их предназначений. Для тех, кто проживает вблизи водоемов, а особенно для тех, у кого преодоление водной преграды является жизненной необходимостью, катамаран подойдет идеально. Такой вариант судна имеет массу преимуществ
перед байдарками, лодками или яхтами.

для изготовления катамараны из пластиковых труб требуется минимальное количество материала. К тому же, вполне могут быть использованы остатки от недавнего монтажа канализации или водопровода;
катамаран имеет небольшой вес, поэтому не доставляет проблем в вопросах транспортировки;
благодаря особенностям конструкции – два баллона, соединенные палубой, такое плавсредство имеет высокие мореходные качества, прочность, надежность и достаточную скорость движения;
возможность размещения необходимого количества мест для сидения;
на катамаран можно установить двигатель любого типа.

Из чего состоит катамаран?

Катамаран имеет большое количество особенностей конструкции, в сравнении с другими плавсредствами.

Именно поэтому нужно подробно знать его составляющие,
прежде чем приступать к чертежам и монтажным работам.

Первая, и самая главная, часть катамарана – поплавки. Это две камерные конструкции, расположенные по бокам плавсредства. Их непосредственная задача – удерживать судно на плаву. Баллоны могут быть изготовлены из разных материалов, ограничивающих внешний периметр поплавка. Для этого используют пленку, из которой изготавливаются надувные баллоны, пенопласт или трубы ПВХ.
Соединительная рама. Она может быть выполнена из любых материалов, начиная от все тех же пластиковых труб и заканчивая деревом или металлом. Чем легче рама катамарана, тем меньший размер могут иметь поплавки.
Палуба. Эта часть создается для размещения пассажиров, багажа и прочего, что будет транспортироваться по воде.
Руль. Функцию руля у любого плавсредства выполняет подводная лопасть, которая для движения прямо устанавливается параллельно движению, для поворота отгибается в ту или иную сторону с помощью выведенной на палубу поворотной ручки.
Весла, педали, мотор или любое другое устройство, приводящее катамаран в движение.

Расчет размеров судна

Диаметр поплавков, а так же ширина и длинна судна зависят, в первую очередь от того, где и как оно будет эксплуатироваться. Чем больше предполагается экипаж и чем больше будут перевозиться грузы, тем больше должны быть размеры плавсредства и диаметр поплавков.

Увеличить грузоподъемность судна можно за счет увеличения сечения баллонов или их длинны. Решающим фактором в данной ситуации является объем воздуха внутри баллонов.

Оптимальные параметры расчета поплавков,
исходя из экипажа и грузоподъемности следующие:

одноместный катамаран должен иметь длину 2-3 метра при поперечном сечении баллона 0,3-0,4 метра;
для изготовления двухместного судна используют баллоны длиной 3,5-4 метра при диаметре 0,45-0,5 метра;
трех и четырехместные плавсредства имеют длину до 6 метров при диаметре поплавка 0,5-0,6 метра.

Катамаран длиной более 6 метров делать не рекомендуется, поскольку он потеряет практически полностью свою маневренность. Хотя, если плавать вы собираетесь в основном по прямой, ограничений на размер такого «кораблика» нет.

Чем больше размер судна, тем больше его проходимость и устойчивость, но меньше маневренность. Это касается как его длины, так и ширины.

Ширина катамарана, в первую очередь, определяется его назначением и способом приведения в действие. Если вы изготавливаете катамаран для сплава по реке на веслах по принципу байдарки, его ширина не должна превышать 1,2 метра. В противном случае, захват воды веслами становится невозможным. Если планируется посадка гребцов на баллоны, ширина судна может быть увеличена до 2 метров.

Если же катамаран будет рыболовецким или прогулочным и его планируется оснащать парусом, мотором или лопастями с педалями, его ширина может быть увеличена еще.

Ширина катамарана должна быть минимум в полтора раза меньше его длины.

Порядок изготовления

Чтобы изготовить катамаран своими руками, нужно определиться с его назначением и, исходя из этого, рассчитать размеры.
Мы рассмотрим два варианта судна: простейшее одноместное и туристический плот на основе катамарана.

Одноместный катамаран

Изготовление простейшего одноместного катамарана начинаем с изготовления поплавков. Берем две трубы одинакового диаметра и длины (исходя из расчетов, приведенных выше, нам понадобятся пластиковые трубы для наружной канализации диаметром 0,4 метра и длинной 2 метра). С одной стороны обоих труб крепим . Это будет задняя часть катамарана.

Переднюю часть, для большей проходимости и маневренности нужно приподнять. Для этого используем два пластиковых колена с изгибом 120 градусов. Крепим их на второй конец труб и так же закрываем заглушками.

При сборке баллонов особое внимание обращайте на герметичность стыков. Малейшая разгерметизация может привести к потоплению судна на воде.

Поплавки готовы. Можно приступать к сборке.

Для соединения поплавков в один «целый» катамаран можно использовать все, что угодно. Подойдут пластиковые трубы небольшого диаметра,
деревянные бруски, металлические уголки и прочее.

Из выбранного вами материала делаем поперечины шириной 1,2 метра.
Устанавливаем баллоны строго параллельно друг другу так, чтобы загибы смотрели вверх и в одном направлении.
Закрепляем поперечные планки поверх баллонов. Для крепления могут быть использованы как хомуты, так и саморезы, которыми поперечные планки можно прикрутить к поплавкам для большей прочности.
На поперечные балки устанавливаем любое удобное сидение, берем в руки весла и гребем, куда хотим.

Одноместный катамаран из пластиковых труб своими руками (видео)

Туристический плот

Основные принципы изготовления этих двух плавсредств своими руками не имеют особых различий. Разница лишь в том, что прогулочный плот будет рассчитан явно не на одного человека.
А еще лучше, если на нем поместится и груз в виде провизии, зонтика от солнца, одежды посуды и прочего.

Изготавливаем поплавки указанным выше способом. Но брать следует трубу диаметром 500-600 мм и длиной 6 метров. Это позволит сделать устойчивое и проходимое судно, на котором можно подремать, не переживая за жизнь экипажа.
Делаем прочную раму размером 6*2 метра. Поскольку рама не только должна удерживать баллоны в правильном положении, но и служить платформой для палубы, ее лучше изготовить из металлических уголков.
На трубы, из которых изготовлены поплавки, затягиваются хомуты, к которым, в свою очередь, с помощью болтов крепится рама.
На раме делают настил из досок.

Такая конструкция позволяет установить на катамаран любое движущее устройство, начиная от лопастей, приводимых в движение педалями, и заканчивая бензиновыми двигателями.

К тому же, такая платформа позволяет полноценно позагорать на солнышке, половит рыбку, в общем, весело и плодотворно отдохнуть в узком кругу лучших друзей.

В современном мире у самодельщиков появилось много недорогих материалов из которых можно изготовить лодку своими руками.

В это статье мы рассмотрим как сделать самодельную лодку из ПВХ труб.

Самый простой способ изготовления лодки из ПВХ труб – это собрать каркас самодельного плавательного средства с помощью скотча и натянуть сверху полиэтиленовую пленку.

Такой способ сборки лодки своими руками весьма прост и не требует каких либо инструментов, не разве что ножа или пилы для нарезки пластиковых труб в размер.

Посмотрите видео изготовления самодельной лодки из пластиковых труб и пленки.

Как видите – сложности практически отсутствуют!

А вот испытание этой лодки на плаву.

Надо сказать, что не слишком адекватные плаватаельные качества этой самодельной лодки лежат полностью на рукожопности сборщиков.

Фактически, все самодельные лодки по такой технологии имеют в своем прототипе байдарку адвоката Егорова.

Только он подошел к изготовлению серьезно и результат у него получился на порядок лучше. Тут все зависит только от вас!

Самодельную лодку можно не обматывать пленкой, а использовать баннерную ткань. Это позволит избежать протекания, да и прочностные характеристики с обтяжкой лодки баннерной тканью вырастут на порядок.

Чертежи лодок из ПВХ труб

Самый простой способ получить чертеж самодельной лодки из ПВХ труб – это использовать 3д редактор. Так, к примеру, для Автокада есть специальные библиотеки с пластиковыми трубами, фитингами и крепежом. Используя его вы можете получить чертеж практически любой самодельной лодки из ПВХ труб.

Вторая разновидность самодельных лодок из ПВХ труб – это изготовление с использованием труб большого диаметра.

Вот видео испытания такой самодельной лодки

Тут уже подходить к изготовлению придется с большими трудозатратами.

На видео ниже в показан процесс изготовления такой лодки в гаражных условиях.

Для соединения ПВХ труб придется приобрести специальный экструдер или изготовить его самостоятельно.

Однако, изготовить такую лодку – это только половина времязатрат. Вторая часть вашего времени уйдет на оснащение самодельной ПВХ лодки из труб фурнитурой,а так же установку транца и сидушек.

Стоит поговорить и о цене.

Себестоимость изготовления самодельной лодки из ПВХ труб большого диаметра своими руками сильно зависит от размеров. Так, к примеру, самодельная лодка длинной в 2.5 метра по себестоимости встанет в 5 – 7 тысяч рублей. А на лодку длинной в 5 метров уйдет от 8 до 9 тысяч рублей, при этом, в магазине, стоимость на лодки подобного размера с жестким дном начинается от 38 тысяч за 2.5 метровую и от 50 тысяч за 5ти метровую.

Как видите, экономика изготовления самодельной лодки из ПВХ труб весьма оправдана.

Источник

В последнее время катание на байдарках стало очень и очень популярным в больших городах. В этом нет ничего удивительного, ведь такой вид досуга позволяет отлично отдохнуть, отвлечься и просто оригинально провести время в условиях города, где есть какой-либо водоем. Но для многих постоянно арендовать байдарки неудобно, а приобрести собственный водный транспорт возможности нет. Выход в таком случае только один – сделать байдарку своими руками. В этой статье мы попробуем разобраться, как это можно осуществить.

Требования к самодельным моделям

Чтобы осуществить постройку байдарки своими руками, следует для начала иметь под рукой ее чертежи. На них очень подробно, с указанием размеров, должны быть отображены различные элементы будущего транспортного средства:

привальные брусья;
кильсонные секции;
форштевни;
штевни;
шпангоуты;
фальшборты;
стрингера;
мидельвейс;
оболочка.

Кроме того, нам потребуются определенные инструменты и материалы. Но снова-таки все будет зависеть от того, какую модель нужно будет сделать. Также будут нужны выкройки, которые необходимы для создания оболочки, оборачивающей каркас.

Инструменты и материалы

Как уже говорилось, список материалов и инструментов будет зависеть от модели собираемой байдарки. Одной из наиболее популярных моделей является так называемая двухместная «Сирена». Из фанеры делаются ее ахтерштевень, фальшборт и форштевни. Такие элементы, как брусья, привала и стрингера, будут делаться из сосновой древесины. Кильсон и мидельвейсы обычно изготавливаются из лиственницы. Для формирования оболочки нужно иметь либо ткань ПХВ, либо М-72. А для изготовления деревянных деталей нужно будет иметь такие материалы:

сухую древесину лиственницы и сосны мелкослойного типа;
5-, 7- и 9-миллиметровой толщины фанеру типа БС-1;
листовой дюралюминий с толщиной от 1 до 4 мм;
прут из металла 8 мм диаметром;
несколько кусков нержавейки толщиной 2 и чуть меньше 1 миллиметра;
расходные материалы: пенопласт, полиэтилен.

Потребуется иметь и определенные крепежные элементы:

3-4-миллиметровые заклепки, сделанные из алюминия, длиной до 3 сантиметров;
болты, имеющие антикоррозийное покрытие.

Для создания оболочки потребуется около 5 кв. метров ткани, которая не пропускает влагу. Аналогичная ткань должна использоваться для формирования деки. Под рукой следует иметь шланг из резины 3-4-сантиметрового диаметра длиной 200 сантиметров, а также резиновый шнур размером полсантиметра и длиной около 120 сантиметров. Кроме того, нужны будут стапеля. Они необходимы для создания лодочного каркаса.

Возможно, пригодятся рейки и брус, скотч, хомуты, пила по дереву, стеклопластик и стекловолокно, стрейч-пленка. Эти элементы будут нужны в случае, если каркас будет делаться из ПВХ-труб. Дело в том, что пластиковые трубы – очень популярный материал в наши дни для изготовления каркаса. Они имеют хорошую жесткость и отлично противостоят воздействию воды и различных природных факторов.

Изготовление

Теперь перейдем непосредственно к сборке конструкции лодки. Сначала требуется сделать каркас, а уже потом собрать из него и оболочки полноценную каркасную байдарку. Начинается этот процесс с того, что привальные брусья нужно собрать по длине со стрингерами. Секции, которые состоят из 4 элементов, закрепляются между собой при помощи замков язычкового типа. Теперь к 8 стрингерным рейкам необходимо на одном конце прикрепить замки, а на противоположном – язычки. На брусья привала следует установить язычки, выполненные из дюрали, а также замки из нержавейки. После этого можно начинать сборку кильсона. Данный элемент обычно состоит из 3 вертикальных реек, что соединены между собой планками поперечного типа.

Кильсонные секции соединяются одна с другой при помощи все тех же замков и язычков из нержавейки. Их монтаж обычно осуществляется на секции, что располагаются посредине. А на крайне устанавливают что-то одно из вышеперечисленного. Кстати, таким же образом осуществляется соединение мидельвейсных секций.

Сборка кильсона должна осуществляться на ровной поверхности. Поначалу следует провести при помощи карандаша осевую линию и расположение секционных шпангоутов в центре. После из фанеры осуществляется выпиливание поперечных 5-миллиметровых планок шириной 25 миллиметров и длиной 200 см для кильсона. Их нужно будет приклеить к кильсонным рейкам с использованием смолы эпоксидного типа и закрепить шурупами.

У штевней боковые кильсонные рейки требуется приподнять и уложить на клиновую накладку, чтобы средняя рейка располагалась снизу под ней. Ее следует обрезать по накладке и подогнать под остальные части во время монтажа штевня. Потом изнутри следует обрезать боковые кильсонные части на расстоянии 11 см от накладки. Сделать это необходимо, чтобы штевень входил в прорези максимально плотно.

Штевни делают из фанеры с толщиной до 10 миллиметров. Туда ставят обоймы, что обеспечивает их фиксирование на кильсонных рейках. Каркасные шпангоуты формируют из дюралевых труб с 15-миллиметровым диаметром, либо же из такого же профиля в форме буквы П. Для среднего нужен профиль с 2-миллиметровой толщиной, а для остальных – 1,5-миллиметровой.

Сам профиль обычно изготавливается из полоски дюрали. Дабы осуществить его загибание по шпангоутным обводам, следует сделать из стали шаблоны, что вырезаются по разметке. Для каждого делается отдельный шаблон. Потом уже изготавливается вращающийся ролик и гнется профиль.

Шпангоутные секции можно соединить друг с другом при помощи специальных вставок из дюрали, а также фанерными заполнителями. Сверху шпангоутов 2 и 4 при помощи эпоксидной смолы прикрепляем скобу, которая позволит прикрепить к ним концы мидельвейса. Скобы чуть меньших размеров монтируются на все шпангоуты, дабы можно было осуществить закрепление стрингеров. На верхнюю часть шпангоутов 1 и 5 устанавливаем дополнительные скобы. Они потребуются для полной установки мидельвейса. А к кильсону сами шпангоуты можно закрепить, применяя вертушки.

Чтобы установить привальные бруски, сначала к ним нужно прикрепить планки овального типа. Чтобы они установились корректно, следует соединить 2 средние части брусьев, после чего отмерить по обе стороны от стыка по 4 сантиметра. На секции бруса с замком овальная планка должна быть повернута на 180 градусов.

А чтобы провести фиксацию на третьем шпангоуте, в язычке на брусе следует проделать отверстие для болта, выполненного из нержавейки

Если брусья привала сначала закрепляются на 3 центральных шпангоутах, то сразу можно размечивать места установки планок на шпангоутах 1 и 5. Для этого состыковываем концы привальников и прижимаем их к концевым шпангоутам, после чего намечаем точки там, где брусья прикасаются к винту.

Теперь к заготовке мидельвейса нужно приделать замок и крючок, а также прикрепить язычок у штевней и смонтировать на место вилку. После этого заклепками соединяются концы брусьев привала, стрингеров, а также мидельвейсов со штевнями. Брусья привала соединяются с ними накладкой. Когда каркас будет собран, следует просверлить дырки для установки заклепок.

Боковые части фальшборта склеиваются при помощи клея, устойчивого к воздействию воды. Полосы для их сборки следует сделать из фанеры и в нижнем краю каждой сделать паз, куда будет протянут провод деки. Боковые части фальшборта в носу следует соединить при помощи петли. Чтобы укрепить шпангоуты на фальшбортах делаются прорези, куда вставляются концы скоб на шпангоутах 3-4. Остается лишь приделать заклепки и поставить задник. Так делается разборная модель каркаса лодки.

Теперь требуется создать оболочку байдарки. Тут потребуется цельный кусок ткани длиной не менее 420 сантиметров и шириной не более 91 сантиметра. Можно взять баннер. Он прикладывается к каркасному дну, после чего края полотна стягиваются толстыми нитями. Потом ткань на корме и носу прорезается, и оболочка подгоняется по штевням.

На концах оболочка усиливается при помощи проклеивания изнутри и снаружи внутренним шлангом, который предварительно разрезается на 2 части продольно. Внутренний и наружный шланги заделываются на штевни, после чего борта оболочки раскраиваются сверху под деку.

Теперь ее нужно выкроить и присоединить к оболочке, что находится на каркасе. Для нее потребуется 4 части материала – 2 концевые и 2 средние. По периметру последних следует установить резиновый шнур, который понадобится, чтобы дека обтягивала фальшборт. Его пришивают с нижней части оболочки. Потом приклеивают герметичную полоску, после чего края деки заводят в пазы на фальшборте и затягивают.

Остается прикрепить спинку. Для этого можно использовать стержни и овальные планки. Потом это нужно проделать с упором для ног, который делается из фанеры. Теперь остается сиденье, которое может быть надувное или пластиковое. Ну и можно сделать весло.

Такая лодка может быть и с мотором, тогда на нее можно поставить рулевое управление, киль и парус. В общем, она может быть более тюнингованная, чем, скажем, надувная. По этой причине и была рассмотрена более сложная в создании конструкция.

Как сделать аксессуары?

Теперь рассмотрим, как сделать некоторые аксессуары для байдарки. Например, если требуется сделать фартук – незаменимый элемент в каких-то сложных походах, то его можно создать по размерам кокпита. По внешнему периметру фартука вшиваем шнур с 2 упругими центрами – отрезками резиновой трубки, которые позволяют ткани очень плотно прилегать к фальшборту. По краю внутреннего отверстия фартука следует вшить легкий обруч, который может быть сделан из пластика или дюрали. На него натягивается «юбка» гребца либо нижняя кромка «эскимосской» курточки, снабженная резинкой.

Еще один важный аксессуар, который точно может пригодиться – тележка для перевозки байдарки. Сделать ее можно из старой раскладушки. Тогда ее длина будет 135 сантиметров, ширина – 40, а колея – 45 сантиметров. Самым сложным будет подбор колес. Для этого можно будет взять колеса от детского велосипеда.

Следует брать их среднего размера, потому что слишком маленькие снизят проходимость тележки. Если колеса найдены, то останется только соединить полуоси колес при помощи трубы, которая станет осью тележки. Если колес нет, то их нужно будет сделать.

На оси тележки ставится рама, выполненная из трубок раскладушки. В задней части трубы загнуты вверх и образуют площадку, которая отлично держит тележку. Ее габариты могут варьироваться в зависимости от различных факторов.

Итак, 2 продольные и 3 поперечные трубки раскладушки в определенных местах согласно выбранной ширины, а ножки кровати должны быть срезаны по заклепкам. Трубки поперечного типа можно состыковать на сердечниках деревянного типа при помощи шурупов. Ось тележки должна быть скреплена с продольными трубами пластинами в виде треугольника. Это позволяет разобраться тележку, если нужно, и уложить внутрь самой байдарки.

О том, как сделать байдарку из фанеры своими руками, смотрите в следующем видео.

Источник

Adblock
detector

Источник

К сказанному нужно добавить, что сооружение такой лодки своими руками является весьма интересной работой.

Неплохо вначале сделать лекала уменьшенных размеров, и склеить такую конструкцию из обыкновенных полиэтиленовых пакетов. При такой работе можно «почувствовать» материал, а значит – работа с полномасштабными размерами будут намного проще.

Последовательность работы:

Каркас. ПВХ заготовки, объемом не менее 2,7 см, разрезают на четыре части. Две по два метра с половиной (для верхней части), и две с размерами в 2,7 м (для нижней части). Эти трубы будут служить несущей частью конструкции.
Каждую торцевую часть этих заготовок следует обрезать под углом в 45 градусов.
Далее подготавливают обрезки немного меньшего с такими размерами: 2 по 0,7 м, два по 0,6м, два по 0,4м и два по 0,35м. Эти детали становятся опорами для рамы лодки.
Опорные трубы крепят к раме. Концы заготовок необходимо крепить плотно, иначе все развалится и пойдет на дно. Для крепления можно использовать клейкую ленту или эпоксидный клей. Для надежности можно в трубках дрелью посверлить отверстия и закрепить конструкцию медной проволокой.
Подготавливается деревянная доска с отверстиями, и закрепляется на нижней части опорной рамы. Для крепежа применяются пластиковые стяжки. Такими же креплениями крепят и стульчик к этой доске.
После этого каркас покрывают брезентом. Он должен быть водонепроницаемым. Его прокладывают по диагонали, а все выступающие места заворачиваются во внутреннюю часть. К раме брезент крепят пластиковыми зажимами. Если на брезенте имеются кольца, то крепить его к раме можно после того, как в ней сделаны отверстия для этого. Все складки необходимо максимально растянуть. Это предотвратит лишнее сопротивление во время передвижений по водному пространству.

Киль

Изготовление киля

Для удобства киль режут пополам и при соединении в середину четырехгранника вставляют ПВХ патрубок (размером приблизительно в 0,5 м).

Каркас

Каркас лодки из пвх трубы – это основа основ. От его крепости будет зависеть целостность конструкции. Как правильно каркас соорудить, можно узнать на предоставленных видео.

Каркас из заготовок, спаянных паяльником, прослужит длительное время. При этом каждый стык каркаса будет отличаться высокой прочностью. Так своими руками получиться сделать очень прочное сооружение.

Тележка

Видео

На раме нужно предусмотреть крепления для веревки, которой плавательное средство будет фиксироваться на тележке. Вот, собственно говоря, и вся работа.

Еще некоторые детали

Ее понадобится около двух метров. На каждом конце трубопроката нужно высверлить отверстия. Затем из акрила вырезают две полоски длинной по 0,4м.

Видео

Тент

Шаг 1. Необходимые материалы

Для вёсел

алюминиевая труба — 225 см
акриловый лист — 40×40 см
болты, гайки, шайбы — любые размеры, по 4 шт.

Инструкция по изготовлению:

Шаг 2. Каркас лодки

Необходимо просверлить отверстия в верхней и нижней части рамы, а потом соединить их медной проволокой.

Необходимо добавить опорные трубы рамы.

Шаг 3. Закрепление стула и поролона

Шаг 4. Обшивка каркаса

Чтобы избежать лишнего сопротивления во время плавания, важно максимально распрямить складки обшивки.

Пену на дно добавляют после фиксации обшивки, но осторожно, чтобы ее не испортить.

Шаг 7. Первое испытание

Для заплыва можно использовать бассейн.

Спасибо за внимание.
Пора в путь!

В это статье мы рассмотрим как сделать самодельную лодку из ПВХ труб.

Посмотрите видео изготовления самодельной лодки из пластиковых труб и пленки.

Как видите – сложности практически отсутствуют!

А вот испытание этой лодки на плаву.

Фактически, все самодельные лодки по такой технологии имеют в своем прототипе байдарку адвоката Егорова.

Чертежи лодок из ПВХ труб

Вот видео испытания такой самодельной лодки

Тут уже подходить к изготовлению придется с большими трудозатратами.

На видео ниже в показан процесс изготовления такой лодки в гаражных условиях.

Для соединения ПВХ труб придется приобрести специальный экструдер или изготовить его самостоятельно.

Стоит поговорить и о цене.

Как видите, экономика изготовления самодельной лодки из ПВХ труб весьма оправдана.

Мечта любого заядлого рыболова легкая, маневренная лодка которую легко транспортировать на любимое озеро и в свое удовольствие порыбачить. В принципе можно сделать подобную компактную лодку самому и наслаждаться рыбалкой.

Лодка собирается из полипропилена, потому весит всего 40 килограммов. Высота лодочных бортов примерно 50 сантиметров, а в ширину достигает 1,2м., и общая длина лодки составляет 3 метра 75 сантиметров. Возможно легко перевозить на багажнике автомобиля.

Необходимые материалы

Для того, что бы сделать такую лодку своими руками потребуются полипропиленовые листы, три доски, несколько сотен болтов, баллон силиконового герметика, лобзик и шуруповерт. На сборку модели уходит примерно неделя, но результат того стоит.

Полипропилен, это листовой материал используемый для бассейнов 5мм. Продают фирмы занимающиеся
построением бассейнов и емкостей для воды — цена 1м2 около 750р и больше. На эту лодку ушло 8м2 + дерево на сидушки, крепления и транец под мотор.

Габариты лодки могут быть и меньшими, если предполагается одиночная рыбалка.

Из опыта

Можно при сборке лодки использовать не болты, а сварку, но тогда при поломке будет сложно заменить поврежденный участок лодки.

От края нужно отступить, чтобы осталось достаточно места для размещения болта на 15 мм с шайбой.

Работая с фрезой, необходимо проявлять осторожность, особенно когда лист только начинает резаться или в конце. Эти участки критические, потому как фреза может соскользнуть и прорезать лист насквозь.

Желаем приятного времяпровождения с удочкой. Ждем ваших отзывов.

Фантазии нашим умельцам не занимать. Как только они не применяют трубы ПВХ, и в интерьере и на дачном участке, даже кровати из этого материала собирают. Есть очень оригинальная идея, о которой мы хотим вам рассказать она будет интересна для людей увлекающихся рыбалкой, или просто для тех, кто любит проводить время на воде.

Не нужно ни каких сложных инженерных расчетов, или каких либо дорогостоящих материалов, достаточно взять пластиковую трубу, и лодка готова. Не стоит думать, что на ней вы можете делать большие заплывы, или сможете на ней путешествовать для этого она не годиться. А вот порыбачить на реке, или просто покататься эта лодка как раз подойдет.Это изделие можно назвать каяком, так как есть большое сходство. У него полностью закрыт корпус, предотвращая попадание воды внутрь лодки, как у байдарки.

Пластиковый каяк

Для того чтобы создать корпус этого изделия нужно взять обычные трубы ПВХ, между собой их будем крепить при помощи обычного скотча. Не нужно думать, что эта конструкция будет не прочной. Попробуйте смотать скотч ив несколько сложений и разорвать его. Понятно, что у вас ничего не получилось, так и при сборке, скотч в несколько слоев будет отлично держать соединение
. Скотча понадобиться три рулона.

И так мы с вами собрали каркас, сейчас его нужно закрыть. Для этого нам понадобиться непромокаемый брезент или тент на лодки ПВХ из пластиковых труб. При натяжке брезента нам не нужны какие-то особые материалы, все это делается из подручных средств. Итак, у нас получилась очень легкая и гибкая лодка, можно спускать ее на воду.

Но перед этим нужно сделать сиденье. Для этого подойдет обычный кусок фанеры, можно приспособить и сиденье от сломанного стула.

Весла делаем так же из трубы и кусков фанеры, которую крепим на конец пластика.

Каноэ из трубы ПВХ

Представляем еще одну, достаточно простую конструкцию каноэ. Каркас будем собирать по примеру первого, так же из пластиковой трубы и скотча. Берем брезент или другую ткань, которая не пропускает воду, и крепим ее при помощи прочного шпагата. Можно взять не материал, а полимерную пленку, которая тоже хорошо подойдет.

Для большей безопасности нужно закрепить пятилитровые баллоны на носу и на корме. Баллоны должны быть пустые. Прежде чем отправиться кататься на этом сооружение, наденьте спасательные жилеты
, особенно если берете с собой детей.

Не забывайте, что эти лодки не предназначены для того, чтобы на них можно было далеко заплывать, оптимально для ее несколько метров от берега.

Лодка из фанеры с каркасом из профильных труб

Собирается эта конструкция очень быстро, так что вы можете взять заготовки с собой, и собрать ее прямо на месте отдыха, так не придется несть готовое изделие. Хотя оно и легкое, но все же объемное. После того, как вы отдохнули, покатались, ее так же с легкостью можно разобрать и принести домой без особых усилий.

Из этого универсального материала можно собрать достаточно много конструкций от стула и до книжной полки.

Источник

И на полноводной реке, и небольшом озере, и на пруду самодельный катамаран станет не только забавой, но и полезным приспособлением. На нем можно загорать, прыгать с него в воду, ведь его почти невозможно перевернуть. Вы можете использовать свой самодельный катамаран для транспортировки небольших грузов, а также плавать для осмотра садков, в которые ловится рыба. Если создать флотилию таких судов, то вполне можно устраивать небольшие соревнования на скорость, либо по фигурному вождению, они же станут отличным средством для совершения небольшого туристического похода.

С чем имеем дело?

Для того чтобы собрать катамаран своими руками, вам не потребуется каких-то особых материалов — все они доступны и очень легко поддаются обработке. Если не учитывать металлические элементы, то вам потребуются ЗММ-фанера и рейки сечением 15-25 и 25*25 миллиметров и длиной 3 метра. Это и есть основное достоинство получаемого плота, а также его особенность. Лучше всего использовать Если не окажется таковой, то лучше приобрести березовую, однако и при ее отсутствии допускается применением еловой или осиновой.

Если вы всерьез решили сделать катамаран своими руками, то выбор фанеры является очень важным этапом, ведь от нее будет зависеть долговечность вашего плавсредства. Естественно, важно еще проявить и старательность в плане тщательности отделки отдельных деталей, а также их соединений. Фанеру следует пропитать разогретой Ее лучше наносить в жаркий солнечный день, используя широкую кисть. Нагрев олифы должен производиться исключительно на водяной бане с использованием широкой посуды с кипящей водой. Конечно, важно помнить об осторожности, ведь ожог горячим веществом достаточно болезненный. Можно завершить операцию пропитки после того как олифа перестанет впитываться в древесину. Обычно нанесение осуществляется два-три раза с перерывами в несколько часов.

Конструктивные элементы

Итак, разбираясь в вопросе, как сделать катамаран, стоит рассматривать все по порядку. Понтоны плота изготавливаются из реек и фанеры. Стоит начать со шпангоутов. Для этого необходимо вырезать из фанеры 12 заготовок, размеры которых составляют 320*320 миллиметров, сбить их тремя-четырьмя гвоздями, а потом обработать все вместе по контуру. Далее требуется сделать прорези под рейки. Рейки квадратные, но прорези должны быть 20-25 миллиметров по размерам. Оставшиеся 5 миллиметров в рейках оснащаются пазами. Лучше всего уложить все шесть реек рядом, закрепить их, а потом сделать пилой прорези во всех одновременно. Так как с краев они получатся немного глубже, стоит уровнять среднюю глубину, перекладывая досочки несколько раз в процессе работы.

Перед формированием пазов стоит проверить размеры листов фанеры. Если речь идет о числе меньше 1500 миллиметров, то необходимо скорректировать место установки поперечины 7 и шпангоута 5 соответственно. Шесть шпангоутов требуют, чтобы к ним с боков и сверху были прикреплены отрезки реек, а снизу стоит закрепить кусочек доски. Все необходимо делать максимально прочно, лучше использовать для этого винты или шурупы, ведь в рейки будут забиваться гвозди, задачей которых будет удержание фанеры.

Сборка судна

Если вы решили сделать катамаран своими руками, то потребуется заготовить несколько реек. Длина четырех из них должна составлять по три метра, двух — по 1,9 метра, также потребуется четыре отрезка по 570-600 миллиметров, после чего вы можете приступать к дальнейшим работам. Понятно, что стоит разместить пару верхних реек снизу, что позволит шпангоутам прочно сесть на их место. Сразу же можно закрепить при помощи шурупов пару поперечин, а далее уложить килевую рейку, привинтив ее после этого к шпангоутам 1, 5 и 6. Далее вы можете перевернуть каркас для катамарана набок, чтобы закрепить верхние рейки к тем же шпангоутам.

Доска толщиной 50 миллиметров понадобится вам для того, чтобы вырезать кормовую и носовую бобышки, и тут важно учесть, что их форма должна быть конусообразной. А потом их нужно вставить на место, предварительно стянув проволокой верхние рейки. На носовом и кормовом свесах килевая рейка делается из нескольких обрезков.

Обшивка

Теперь пришло время такого важного элемента, как обшивка. Чтобы сделать катамаран своими руками, необходимо раскроить несколько элементов. Ширина центральной части составляет 823 миллиметра, вырезать ее не сложно. Ее легко согнуть по форме каркаса, так как она уже прошла процедуру пропитки олифой. Но тут важно не торопиться. Для облегчения работы требуется стянуть заготовки проволокой, веревками или чем-то еще, а потом оставить в этом положении на несколько дней. Стоит отметить, что фанера должна крепиться при помощи гвоздей, однако предварительно необходимо промазать места скрепления густой на рейках, шпангоутах, а также в соответствующих местах фанеры. Старательнее всего следует промазывать места стыков на шпангоутах.

Продолжение сборки

Если вы делаете катамаран своими руками, чертежи уже тщательно продумали, то далее по картонному шаблону вам стоит определить форму заготовок для свесов. Тут должно получиться что-то похожее на конус. Устанавливаются они аналогично предыдущим элементам. Заглушки должны крепиться только на краску. Их контуры должны уточняться по готовой обшивке. Следует прибить рейки 9-11 на краску, как и все остальные детали. Далее можно делать раскрой палубы, обведя по контуру почти готовый понтон. Когда палуба будет прибита, можно завершить изготовление понтонов. В процессе монтажа не следует жалеть краски.

Палуба

Проще всего сделать ее из той же фанеры, что и прочие части. Для прочности снизу и сверху стоит прибить рейки с шагом в 300-350 миллиметров. Если вы не доверяете прочности фанеры, то можете постелить ее в два слоя, уложив один на другой. Там, где будут установлены педали, требуется скорректировать шаг рейки соответственно с ними. Естественно, говоря о том, как сделать катамаран, стоит отметить, что для палубы уместно использовать и иные материалы, к примеру, тонкие доски, которые будут прибиваться так, чтобы между понтонами оставалось место шириною в метр.

Рабочая часть

Если вы решили делать катамаран своими руками, то гребной привод стоит изготавливать из деталей от велосипеда. Вам понадобится использовать пару рам с узлами каретки и педалями. Обрезные концы рам следует сплющить, а потом прикрепить к рейке палубы посредством шурупов. Между педалями должны быть установлены дистанционные втулки, длина которых составляет 120-130 миллиметров, а сами педали должны быть соединены длинными общими шпильками.

Оснащается гребными колесами, которые изготавливаются из велосипедных. Лопасти следует вырезать из резины, толщина которой составляет 4-6 миллиметров, а потом примотать проволокой к спицам. Одно колесо должно быть оснащено пятью-шестью лопастями.

Функциональная зона

Сиденье делается из фанеры и реек, сечение которых составляет 25*25 миллиметров. Закрепление сидения к палубе осуществляется после того как будет установлен гребной привод — так, чтобы рейки снизу не были доступны для натянутой цепи. Крепить элементы лучше всего при помощи шурупов, так как, вполне возможно, понадобится производить регулирование положения.

Итак, вы делаете катамаран, фото которого вам понравилось. Далее следует изготовить рулевое управление, для этого тоже потребуются рейки и фанера. Размеры рулей — 200*320 миллиметров. К правому следует прибить при помощи реек фанерный кронштейн со сторонами 200*200 миллиметров, а потом пустить от него тягу к рычагу, который должен быть установлен сбоку, в непосредственной близости от сидения. Осями продольных и поперечных тяг могут послужить толстые гвозди, для которых дрелью должны быть просверлены отверстия, иначе тяги могут лопнуть.

Завершающий этап

Со сборкой катамарана не должно возникнуть каких-то особых трудностей. Понтоны должны быть установлены на ровном месте, после чего на них можно положить палубу, наметить места монтажа велосипедных рам с педалями, гребного привода и сидения. Но не стоит спешить с закреплением всех этих узлов. Все деревянные части плота должны быть окрашены тремя слоями масляной краски. Так как на высыхание каждого слоя требуется день-два, вам на эту операцию потребуется неделя.

Когда окраска будет завершена, следует установить все узлы на места. Сидение монтируется в конце. Чтобы привязывать катамаран к пристани и для обеспечения удобства его переноски стоит привинтить по его бокам 4-6 дверных ручек.

Постройка катамарана

Прошлой осенью я начал строить катамаран. В июне судно было готово к выходу на воду. При этом, делалось все за городом, где мы проживаем постоянно, и где у нас имеется целый свободный домик (который мы так и назвали — эллингом), поэтому строить катамаран можно было в своем собственном помещении. Кроме того мы фрилансим, поэтому заниматься катамараном можно было в любое свободное время — хоть утром, хоть днем, хоть ночью, без рабочих дней и выходных. Именно поэтому, думаю, катамаран был построен достаточно быстро. В противном случае на него ушло бы не менее года.

Катамаран задуман как походный, с грузоподъемностью до 800кг. Габариты сего чуда — 6 х 2.7 м (2.2 по осям корпусов). Мост — 4.5 х 2.5 м. Жесткость призван обеспечить довольно высокий паук, а также весьма жесткая и толстая мачта. Поплавковая ферма сделана из тех же профилей, и поперечены установлены между верхними и нижними ее продольными элементами. Сверху одна труба, снизу — 2.

Строился катамаран с использованием непривычного материала — прямоугольных труб. Супрематическим я его обозвал, так как там у меня сплошные прямоугольники, а круглая труба предполагается всего одна — швертовая балка. Все остальное — из профилей прямоугольного сечения 80 х 40 х 2, АД31Т1.

Выбрал именно такие трубы я в первую очередь потому, что с ними очень легко работать, а также не требуется никаких ухищрений для соединения различных элементов меж собой. Сплав этот все кругом почему-то не любят, однако, справочники говорят о том, что по своим механическим характеристикам он весьма близок ко всеми горячо любимым АМг5 и АМг6.

На катамаране мы сходили в три путешествия

Груз мы размещали преимущественно на корпусах, в полиэтиленовых бочках вдоль ферм. Топливо в канистрах располагалось на жесткой палубе. Также на палубе стояла пара рундуков, в которых находилась наша походная кухня и инструменты — это было очень удобно.

Спали мы в обычной китайской палатке, купленной за пару тысяч рублей. Днем палатка снималась, а ночью устанавливалась на палубе. В этой палатке мы спали прямо на воде, что позволяло обходиться без выхода на берег в тех случаях, когда высадка была затруднена. За два месяца путешествия мы ни разу не ставили палатку на земле, даже если катамаран при этом находился на берегу.

Впервые в жизни в путешествии у нас было электричество. На палубе катамарана стоял загерметизированный ящик с автомобильным аккумулятором. Аккумулятор запитывался от моторного генератора, и впоследствии, от аккума заряжалась вся наша электроника — навигатор, ноутбук, фотоаппарат, читалка, телефоны. Это значительно повышает уровень комфорта и облегчает жизнь.

Что касается переделок и модернизации, то некоторые мысли, конечно, есть.

Модернизация катамарана

1. Баллоны скорее всего мы будем менять, т.к. их форма нас не устроила. Нужны носы с острыми штевнями.

2. Вместо бочек будем использовать рундуки, которые также вынесем за пределы палубы.

3. Подумаем над ходовой рубкой. А то в этот раз ее все-таки очень не хватало.

4. Может быть слегка увеличим палубу, благо конструкция это позволяет.

В остальном катамаран нас полностью устраивает, насколько это в принципе возможно с данным типом судна, т.е. с надувным и разборным.

Материалы и комплектующие для строительства катамарана

Баллоны. Суммарный объем двух баллонов – 3 куб.м. Купили их в украинской фирме Нэрис. Их сайт – www.neriskayaks.com Обошлись они нам в 2011 году в 20 000 рублей, но сейчас они должны стоить подороже.

Паруса. Общая площадь 10 кв.м. Заказали мы их у питерского мастера – Новицкого. Его email:
Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Обошлись они нам в 10 000 рублей.

Мотор Mercury, 4 л/с, с длинной ногой. Купили его в Москве, в компании Велход. Их сайт www.velhod.ru Обошелся мотор нам в 43 000 рублей.

Якоря Денфорта – 2 шт, по 6 кг каждый.

Фанера для палубы – 6 листов, 1,2х2,4 м, 8 мм толщины.

50 м профильной трубы 80х40х2, сплав АД31Т. 20 м профильной трубы 35х35х2, сплав АД31Т. Шина разных размеров из такого же сплава. Купили ее в Листмете.

Несколько метров алюминиевой трубки 12х1, которая использовалась в качестве втулок под болты в местах соединения продольных и поперечных элементов конструкции.

Около трех тысяч вытяжных алюминиевых заклепок. Купили их в Метизах.

Около сотни разных болтов, гаек, шайб, преимущественно из оцинкованной стали.

На мачту – 8 м. трубы 50х2 Д16Т, на втулки несколько метров трубы 45х2 Д16Т. Примерно 50м стального троса 6х19, 3мм, из которых 20 м. – нержавеющего.

Колуши, талрепы, кольца, мочки и прочее.

Несколько метров медной трубки 8х2, продается в магазинах сантехники. Использовалась она для опрессовки огонов на тросе.

Веревка в количествах.

Использование нержавеющего крепежа, как показал опыт, особого смысла не имеет, за исключением некоторых самых мелких деталей. Стальной оцинкованный крепеж не особо ржавеет. Заменить его дешевле, чем покупать нержавеющий. Ну и преимущество оцинкованного крепежа также заключается в том, что он не вызывает электрохимической коррозии алюминиевого сплава. То же можно сказать и про тросы.

На яхтенные комплектующие также не имеет смысла тратить огромные бабки, так как в других магазинах можно найти более дешевые аналоги, практически не уступающие фирменным компонентам по функционалу. Например, яхтенный двушкивный блок может стоить в яхтенном магазине 5 000 рублей, а в туристическом магазине альпинистского снаряжения подобные изделия можно купить за 300 рублей. Альпинистский блок будет сделан из такой же стали, с теми же подшипниками, разве что без стопора.

Поэтапное строительство катамарана

Рама

Сейчас у меня уже готова «верхушка» рамы, т.е. пока еще нету нижних коробов. Штука получилась весьма мощная, профиля сами по себе в вертикальном направлении довольно жестки, а кручению сопротивляются не сильно (что, ИМХО, хорошо). Во всех местах, где есть отверстия, установлены усиления изнутри и снаружи, а в сами отверстия забиты алюминиевые трубки 12х1 (крепеж весь М10).

Выкатка из эллинга

Началось строительство в ноябре 2010 года, а в апреле 2011 приволок я катамаранные баллоны, которые весят, наверно килограмм 50, и в связи с этим мы наконец выволокли наш строящийся катамаран на улицу. Радостное событие, типа «выкатка из эллинга». Теперь от завершения строительства нас отделяет всего-ничего.

Надобно доделать центральную секцию палубы, которая сделана из фанерных листов, подкрепленных карлингсами; соорудить моторную балку; сделать мачту и такелаж. Самое главное, конечно, это мачта и такелаж, и вроде бы дел на пару дней, но все тормозится из-за отсутствия нужной трубы и нержавеющей полоски, из которой я хочу сделать путенсы «паука». Рулевое и швертовые устройства у меня готовы, но пока еще не установлены, на их деталях сохнет лак. Ну а вот и картинки, на которых мельком показан процесс сборки катамарана.

Полусобранная рама

Шпангоут

Кормовой транец

Моторная штанга

Меня всегда вдохновляли модные паралелограммные транцы, но так как я знаю толк в извращениях, я сделал все по-своему.

Особенность моего варианта в том, что для подъема мотора транец надо не тянуть вверх, а давить вниз. Таки мотор довольно тяжелый, и вытягивать его балансируя где то на кормовой балке, чревато для здоровья. Мне же для подъема транца требуется наступить ногой на штангу, надавить хорошенько, и поставить ее на стопор, в одном из 3 положений.

Так как мотор у меня длинноногий, опустить его я на земле не могу. Целью сооружения такого извратного механизма было, естественно, надежное заглубление мотора при работе, мелководный режим, а также убирание подальше от воды мотоголовки, когда мотор выключен.

На всех вертящихся осях, кстати, стоят втулки из алюминиевых трубок. Думаю, чем бы их смазать таким консистентным и несмываемым.

На установленный мотор я аккуратно подергал туда и сюда. Вроде все выглядит надежным. Впрочем, при поднятом положении хочется сделать какое-то усиление, чтобы всю конструкцию не свернуть, например, сильным ударом. Также все это дело пока не имеет никакой защиты от падения. То бишь если при подъеме и опускании рука соскользнет с рукоятки, или нога как-нибудь сорвется, то вся халабуда адски ударится о стопор. Ничего хорошего в этом не будет. Надо бы сделать хотя бы прокладочку. Вообще я думаю и о каких-нибудь резинках или пружинах, облегчающих работу.

Мотор я заводил в бочке — вибрации присутствуют неслабые, но и не смертельные при этом. В районе кокпита они в основном уже гаснут, а вот кормовая балка вибрирует будь здоров. Отсюда возник вопрос к знающим френдам: как защитить болты и гайки от раскручивания? Посадить их на краску (нераскручиваемые при разборке), или, может на гроверы? Может самоконтрящиеся гайки поискать, или вообще, контргаек накрутить? Дело в том, что детали подвески соединены через резиновые прокладки, т.е. болты сильно не затянуть.

Такелаж

Собственно, сделал сегодня «паук». Рама в связи с этим стала реально жесткой. Впрочем, когда я приделаю мачту, то она станет еще жестче, так как я рассчитываю именно на мачту, как основной элемент, обеспечивающий жесткость, и на ее 8 вант. Но и с пауком тоже ничего: садишься на один угол, а противоположный приподымается — благодать.

В общем-то все у меня сделано просто и бесхитростно. Стойкой паука служит ядреный фанерный швертовый колодец, стоящий в фанерной же платформе.

Сверху на этой платформе будет лежать алюминиевая полоса, а на ней будет стоять степс мачты. Колодец, думается мне, надо усилить сбоков ребрами жесткости. На некоторых фотографиях трубы кажутся гнутыми, но вы не пугайтесь, это параллакс объектива))

Мачта

Ну, стало быть, почти закончил я с мачтой и стоячим такелажем. Почти — это значит, что на мачту мне предстоит еще понацеплять мелких примочек и покрасить ее. Возможно, поставить двурогую краспицу. Ну да ладно, распишу все по порядку.

Так как мне с самого начала втемяшилось сделать все просто и по понятиям, мне, кроме вант и штага, необходимо было раскрепить мачту еще и 4 штагами — двумя бакштагами и двумя форштагами (?). На этих снастях предполагалось висеть углам моста, для пущей жесткости. Вся сложность заключалась в том, что бакштаги вполне естественно должны цеплять заднюю шкаторину грота, не давая ему поворачиваться. Самый простой вариант решения этой проблемы заключался в намеренном увеличении высоты мачты и задирании топовой оковки как можно выше. Однако, от этого меня отговорили, и я применил другое, очень спорное решение. В его эффективности и надежности я до сих пор не уверен: я сделал наверху такую особую кочергу, выносящую точку крепления бакшатагов на полметра в корму.

Вот эта кочерга пока просто висит на лежащей мачте. Такую приблуду я неоднократно видел на картинках настоящих жестких лодок, но ничего конкретного про нее мне найти нигде не удалось. Немного подумав, я просто решил, что пущай, будь что будет, и вырезал ее из фанеры. Понятное дело, что эта хрень очень сильно гнет мачту, и сразу возникает необходимость установки двурогой краспицы куда-то на оковку основных вант. Однако, делать краспицу и ромбованты сразу мне было лень, и я просто вставил в мачту в том месте длинную семидесятисантиметровую втулку.

После некоторой подготовки мы установили мачту. Вот и кочерга на топе, стоит себе. Лицезреть это шоу собрались все домашние, и очень кстати, скажу я вам. Пропихивать мачту о шести с половиной метрах через густо нависшие еловые ветки — дело не для средних умов, для этого понадобились усилия сразу трех человек: мамы с рогатиной; меня, тянущего мачту за штаг; Наташки, бегающей вокруг и поправляющей путающиеся и зацепляющиеся за все тросы.

Итак, стоячий такелаж состоит у меня из 11 тросов: 4 штага на топе, 2 основные ванты, стаксельштаг, 4 нижние ванты. На этот раз я решил использовать обычную оцинкованную сталь. Это дешевле и таит в себе меньше коррозионного гемора, чем нержавейка. Да и нету смысла использовать нержавеющую сталь выше палубы. На байдарке, во всяком случае, оцинковка прекрасно служила в течение двух сезонов и до сих пор находится в исправном состоянии.

Сама мачта изготовлена по чисто колхозным технологиям. Ликпаз сделан из разрезанной вдоль трубки, привернутой саморезами к основной трубе. Стык между ликпазом и основной трубой щедро и аккуратно замазан силиконовым герметиком. Мачта состоит из трех колен: 2.5м — 1.5м — 2.5м. Втулки сознательно сделаны как можно более длинными, а снизу и сверху вставлены для усиления куски по 70 см. Да, мачта сделана неповоротной, основная труба — 50х2 Д16Т. Сплав этот мне ужасно не хотелось использовать из-за его нежности в отношении коррозии, но других труб нигде не нашлось. Изначально мне хотелось взять вообще трубу 80х2, но с такими жирными трубами на базах оказался напряг. В итоге я имею тонюсенькую мачту, раскрепленную целой кучей тросов. Стоит нормально, крепко.

Степс пока не доделан, его требуется как-то мощно и до дури усилить.

Когда я настроил все веревочки, мы дружно принялись поднимать грот. Несмотря на все мои опасения он зашел в ликпаз легко и непринужденно.

Паруса я, кстати, заказывал у Сергея Новицкого. Это совершенно замечательный парусный мастер, который выполняет свою работу предельно качественно и прекрасно понимает, что именно нужно заказчику, даже если этого не понимает сам заказчик. Вот и сейчас грот встал просто прекрасно.

Затем мы прицепили к парусу уишбон, согнутый мной об ближайшую березу и бесхитростно законцованный трубками-втулками и алюминиевыми полосками. Так как пока никаких уток и стопоров у меня нигде не установлено, все веревки привязываются просто так, куда попало.

К счастью сегодня погода выдалась ветренной, поэтому на всю систему удалось посмотреть практически в действии. Вися свободно, грот, конечно, идет небольшими складками, но надуваясь ветром, он разглаживается и принимает правильную форму. Плюс есть легкая возможность как угодно гнуть мачту.

Моя топовая кочерга также оказалась работоспособной. Грот лишь слегка цепляет за подветренный бакштаг, а мачта при работе, вопреки опасениям, вовсе не гнется буквой зю. Опять же, мост, за счет всех этих снастей, стал ощутимо более жестким, чем без них, просто с нижними и основными вантами. Я это проверял, вывешивая углы и дергая их — качается весь мост, скручиваясь совсем немного.

Собственно, вот. Теперь осталось съездить за раксами для стакселя и поставить, наконец, его. Меня до сих пор волнует, как поведет себя мачта со стакселем. Тогда-то я и решу нужна ли мне краспица.

Ну а вообще остаются уже сущие мелочи:)

На этом, собственно наша запись пока заканчивается. Позадавайте, пожалуйста, вопросы — что нам стоит еще описать и что разъяснить.

Для начала следует решить, какие задачи будет решать ваш катамаран. Одно дело, если он нужен по горным рекам, и совсем другое, если вы собираетесь путешествовать на нем под парусом по крупным водоемам. Особенности использования катамарана самым непосредственным образом влияют и на его конструкцию.

Выбор прототипа для постройки

Самый правильный вариант при постройке катамарана заключается в том, чтобы выбрать в качестве прототипа уже существующий катамаран самостоятельной постройки, наиболее подходящий вам по размерам и назначению. Чертежи подобных катамаранов легко найти в сети.

Выбранный прототип вы можете дорабатывать нужным вам образом, но конструкцию основных несущих элементов изменять не следует. Обычно катамараны, предлагаемые к самостоятельной постройке, уже воспроизведены в достаточно большом количестве экземпляров, конструкция хорошо отработана и изменять ее без необходимости не стоит.

Постройка катамарана

Основой катамарана является каркас их алюминиевых труб, к которому крепятся баллоны. Надувные баллоны имеют двухслойную конструкцию: снаружи чехол из брезентовой или другой прочной ткани, он несет на себе основную нагрузку. Внутрь вкладываются баллоны, в простейшем случае они могут быть выполнены из полиэтиленового рукава. Их задача – держать воздух, поэтому внутренняя конфигурация не столь важна. По размеру они обязательно должны быть больше наружного прочного чехла. Для безопасности внутренние баллоны лучше сделать из нескольких отдельных секций, в этом случае при случайном проколе катамаран удержится на плаву.

Для сборки катамарана используйте только нержавеющий крепеж, это избавит вас от множества проблем. Особое внимание обратите на крепление баллонов – они не должны тереться о металлические детали. Если баллон где-то трется, то на волнах он очень быстро протрется, со всеми вытекающими из этого неприятными последствиями.

Если катамаран оборудуется мачтой, желательно предусмотреть страховочные механизмы, автоматически травящие шкоты при достижении определенного усилия. Это связано с тем, что опрокинутый катамаран практически невозможно перевернуть обратно, а при сильных внезапных шквалах не всегда удается вовремя потравить шкоты ‒ достаточно нескольких секунд, чтобы катамаран перевернулся или остался с поломанной мачтой. Поэтому о безопасности стоит побеспокоиться заранее.

Не экономьте на материалах. Используйте качественные алюминиевые трубы, хорошие материалы для баллонов и крепежных ремней. Побеспокойтесь и об удобстве для экипажа – по катамарану должно быть удобно и безопасно передвигаться, поэтому сделайте хотя бы небольшую палубу, пространство между баллонами в носу и корме следует затянуть прочной сеткой, выдерживающей вес человека.

Помните, что на надувном катамаране именно проколы баллонов являются главной проблемой. Поэтому позаботьтесь о том, чтобы единичный прокол не стал для вашей постройки фатальным, а конструкция катамарана позволяла в самые короткие сроки выполнить любой необходимый ремонт.

Катамаран относится к довольно специфическим плавсредствам, состоящим из двух надувных баллонов, соединенных с помощью рамы. Конструкция рамы может быть любой, но если это рыболовный катамаран, то рама, как правило, надувная.

У подобной конструкции имеется ряд достоинств, к которым относится легкость и удобство в процессе транспортировки. Конструкция, при использовании легких материалов получается настолько легкой, что ее можно одному перенести на другое место. Если катамаран спустить, то все влезет в небольшой мешок, который не займет много места в багажнике автомобиля. Некоторые конструкции упаковываются в рюкзаки, что облегчает процесс транспортировки.

Что касается катамаранов под мотор, то они должны иметь весьма жесткую основу. Чтобы плавсредство не имело излишнего веса, в конструкции применяют только легкие материалы.

Насколько известно, надувные модели катамаранов по весу не превышают 20-ти кг. Несмотря на это, они обладают завидной грузоподъемностью, в пределах 300 кг.

Катамараны с мотором характеризуются наличием комфорта и удобством в процессе путешествия по рекам, озерам, водохранилищам и другим водоемам. Такие плавсредства оборудованы монобаллонами.

Конструкция катамарана позволяет организовать своеобразную палубу определенной жесткости, которая может возвышаться над поверхностью воды. Это самый подходящий вариант для рыбалки, тем более, что на палубе может поместиться до 10-ти человек. Кроме этого, конструкция катамарана позволяет преодолевать большие расстояния. Что касается проблемы транспортировки, то и здесь ничего невозможного нет. Любой рыбак не против того, чтобы приобрести подобное плавсредство, или сделать его своими руками.

Это наиболее перспективные модели на сегодняшний день. Производятся они из ПВХ материалов и имеют гик средней толщины. Воздушный клапан плавсредства располагается в районе стрингера. Средняя плотность материала, из которого производятся надувные элементы, составляет 800 грамм/на метр квадратный. Подобные устройства имеют определенные достоинства, связанные с возможностью установки довольно крупных баллонов. Тип крепежного устройства – крестообразный. Приблизительная цена на подобные плавсредства составляет порядка 60 тыс. рублей.

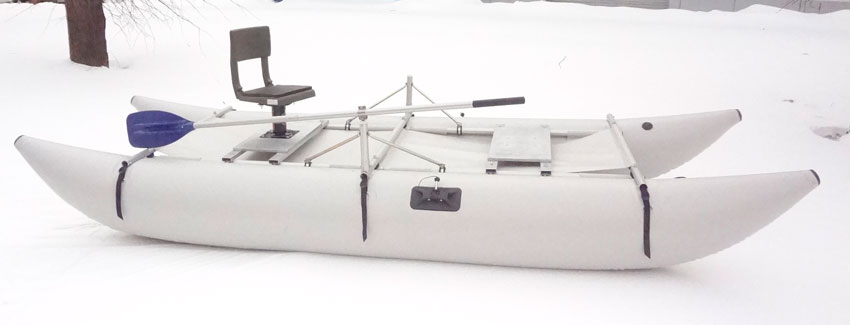

Для рыбалки на небольших глубинах больше подойдут модели с жестким рундуком. Хотя на сегодняшний день известны некоторые конструкции, рассчитанные всего лишь на 2 пассажира. В конструкции предусмотрены две опоры, которые крепятся под подшивкой.

Аппарат так же производится из ПВХ материалов. Баллоны крепятся по обеим сторонам от стрингера. Существуют так же конструкции с баллерами, где баллоны располагаются выше поверхности гика. Здесь используются материалы несколько меньшей плотности – 700 г/метр квадратный. Здесь используются латки из резины.

Это удовольствие обойдется в 50 тыс. рублей.

Подобные конструкции так же пользуются большим спросом, несмотря на то, что они рассчитаны на двух рыболовов. При этом, их грузоподъемность достигает 300 кг при длине в 3,5 метра.

Практически у всех моделей толщина стрингеров не превышает 1,3 мм. Латки размещены только на поверхности баллонов. При выборе следует обратить особое внимание на защищенность носовой части. Крепеж всех элементов выполнен посредством крестовин. Если имеется 55 тыс. рублей, то можно отправляться в специализированный магазин.

Эти плавсредства могут взять на борт 4 человека, при грузоподъемности в 500 кг. Рундуки этих аппаратов не имеют большой жесткости, хотя встречаются конструкции, где предусмотрено 2 опоры. У этих плавсредств, в основном, размещено по два баллона. Ширина катамарана для рыбалки не превышает 1,3 метра. Воздушные клапаны располагаются в районе стрингеров. Заполнить баллоны воздухом можно в течение 10-ти минут. В этих конструкциях используются особо прочные материалы. Приобрести такой катамаран можно за 45 тыс. рублей.

Такие модели не допускают установки мощных двигателей. Как правило, они оборудуются двумя или тремя баллонами. Кроме этого, некоторые модели оборудованы стрингерами, которые крепятся на поливинилхлоридных накладках. Рассчитаны они на грузоподъемность до 300 кг. При этом, применяются баллоны среднего диаметра.

Встречаются конструкции с баллерами и с резиновым гиком. Стоит такое плавсредство в пределах 55 тыс. рублей.

Такие конструкции предназначены для установки моторов, повышенной мощности. Длина некоторых конструкций достигает 4-х метров. Как правило, в таких плавсредствах устанавливаются баллоны большего диаметра. Что касается рундуков, то они имеют среднюю степень жесткости. Выпускаются модели с двумя или тремя пассажирскими местами. Для крепления опор используются дополнительные растяжки. Толщина стрингеров не превышает 1,4 мм. Для изготовления баллонов используется ПВХ материал, с высокой плотностью (до 800 г/метр квадратный). Каркас изготовлен исключительно из дюраля. Стоит подобное плавсредство в пределах 60-ти тыс. рублей.

Модели катамаранов под мотор

В наше время можно встретить различные конструкции рыболовных катамаранов, выполненных из поливинилхлоридных материалов. Чтобы осуществить правильный выбор, придется изучить несколько конкретных моделей. При этом, не следует забывать, что катамаран можно сделать своими руками. Конструкции под мотор всегда имеют жесткую конструкцию, выполненную на основе материалов из алюминия. Применение легких материалов позволяет получить достаточно легкую конструкцию, весом не больше 20-ти кг. Несмотря на легкость, грузоподъемность подобных плавсредств не меньше 300 кг.

Длина катамарана составляет 3,5 метра, при грузоподъемности до 450 кг. Это достаточно востребованное плавсредство в наше время. В конструкции применены гики с накладками, а латки располагаются на поверхности баллонов. Растяжка установлена сбоку конструкции. Материал, из которого сделаны баллоны, характеризуется высокой плотностью, а работы отличаются высоким качеством. В комплект набора входят и весла, так что, в случае непредвиденных ситуаций, можно всегда вернуться на прежнее место. Крепеж всей конструкции выполнен исключительно на крестовинах. Плотность материала – 780 г/метр квадратный. Стоит подобная модель в пределах 55-ти тыс. рублей.

Модели типа «Ротан» следует отнести к профессиональным плавсредствам, так как обладают высокими характеристиками устойчивости и скорости передвижения. В процессе глиссирования поверхность дна катамарана не соприкасается с поверхностью воды, поскольку перемещение осуществляется исключительно на скегах. В результате площадь соприкосновения с водой ничтожно мала, поэтому катамаран без проблем разгоняется до значительной скорости.

Катамараны «Ротан» отличаются плавностью хода при наличии волнений, причем существенных. Высота бортов и наличие воздушной подушки между водой и днищем лодки способствует мягкости движения, определенному комфорту и безопасности при движении.

Характеристики катамаранов «Дельта 300»

Практически все модификации катамаранов «Дельта» мало чем отличаются друг от друга. Единственное достоинство этой конструкции – это большая грузоподъемность, порядка 500 кг, с возможностью разместить на палубе до 4-х человек. Защитными устройствами носовой части служат гики. Плотность материала, который использован при постройке составляет порядка 700 г/метр квадратный. Стоит он порядка 45 тыс. рублей, что не так уж и дорого для подобной конструкции.

Технические данные катамаранов «Дельта 350»

В конструкции использован многослойный армированный ПВХ материал, с плотностью до 850 г/метр квадратный. Кроме этого, материал имеет высокую эластичность. Плюс ко всему, этот материал весьма устойчив к агрессивным средам, УФ-излучению, солнечным лучам и другим негативным природным факторам.

Для большей безопасности, каждый баллон, разделен на 2 отсека, которые герметически разделены.

Катамараны «Дельта 380»

Если сравнить катамаран с обычной надувной лодкой, то последняя сильно уступает по устойчивости и непотопляемости. Это очень важно, когда рыбалка осуществляется в условиях волнений. Здесь катамаран не имеет себе равных. Даже при наличии больших волн катамаран способен развивать приличную скорость, передвигаясь устойчиво и плавно.

Помещается плавсредство в небольшой рюкзак. Такое удобство транспортировки позволяет без проблем перемещаться к месту рыбалки, даже если к нему добраться не так просто. Весит вся конструкция 19,4 кг, а стоит всего 40 тыс. рублей.

Модели «Бастер»

Это модели из поливинилхлоридных материалов, которые пользуются большой популярностью. Это связано с тем, что плавсредство располагает наличием 4-х пассажирских мест. Здесь использованы резиновые латки, но отсутствует гик. Растяжка располагается непосредственно на поверхности баллонов. Катамаран имеет длину в пределах 4,3 метра. Стрингеры имеют среднюю толщину. Для изготовления баллонов использован ПВХ материал, имеющий плотность порядка 700 г/метр квадратный. В конструкции предусмотрено два воздушных клапана. Стоит это удовольствие где-то 57 тыс. рублей.

Надувные катамараны выпускаются, в основном, для туристических целей, хотя их реально можно использовать и для рыбалки. В большинстве конструкций предусмотрена натяжная палуба, но встречаются модели, где палубы нет вообще. Основным материалом изготовления является поливинилхлорид, как материал, отличающийся большой прочностью, надежностью и жесткостью. Этот материал служит для изготовления баллонов высокого давления, которые применяются на подобных плавсредствах. В связи с этим, конструкция получается достаточно прочной, но и легкой, что немаловажно. Это так же упрощает уход за катамараном, а также позволяет транспортировать его без особых проблем.

Кроме этого, катамаран довольно устойчиво ведет себя на воде, даже в условиях серьезных волнений. Поэтому, этому плавсредству не страшны никакие речные просторы. Что касается установки мотора, то он необходим в том случае, если планируются длинные походы с друзьями или в кругу семьи. Некоторые конструкции рассчитаны на перемещение до 10-ти человек.

Как построить катамаран с мотором своими руками?

Постройка катамарана – это сложно и трудоемко, хотя этот фактор никогда не останавливал настоящих рыболовов, которые предпочитают большинство рыболовных принадлежностей изготавливать своими руками.

На начальном этапе следует начертить эскиз будущего плавсредства, после чего, желательно поделать чертежи с указанием всех размеров. Приступают в первую очередь к изготовлению каркаса. Основным материалом служит дюралюминий, как самый легкий и прочный материал. Если каркас изготовлен, то следует переключиться на изготовление воздушных баллонов. Обычно их длина равняется 3,5-3,8 метра.

Материал для баллонов – это поливинилхлоридная ткань с достаточной плотностью. Чем плотность больше, тем надежнее окажется конструкция. За баллонами нужно предусмотреть наличие баллера, с обязательным использованием натяжек. В процессе изготовления не следует забывать установить клапан для надувания баллонов. Как правило, на каждом баллоне располагается по одному клапану. Под конец работы устанавливаются стрингеры, а также доски для сидения.

Плавательные средства для рыбалки, будь то лодки или катамараны, пользуются особой популярностью. Это связано с тем, что наличие лодки поднимает процесс рыбалки на совсем другой уровень. Ведь не везде можно ловить рыбу с берега, в силу того, что берега, заросшие различной растительностью. С помощью лодки реально обловить любые, даже труднодоступные места. Некоторые рыболовы, если им позволяют средства, просто покупают лодки и катамараны в магазинах. К сожалению, не все заводские экземпляры отвечают всем требованиям. Иногда приходится их доводить, как говорится «до ума». Самостоятельное изготовление имеет свои плюсы. Основной из них – это возможность сделать то, что необходимо, исходя из условий эксплуатации.

Рыбалка становится комфортной и результативной при использовании плавательных средств, позволяющих ловить рыбу в любом месте реки и быстро передвигаться по водоему. Особой популярностью у любителей тихой охоты пользуется катамаран для рыбалки.

Достоинство катамарана — легкий вес конструкции, его можно перевозить легковым автотранспортом. Надувные модели упаковываются в специальный рюкзак, неразбирающиеся части укрепляют на крыше машины. Модели отличаются легким ходом при любой скорости и устойчивостью на волнах.

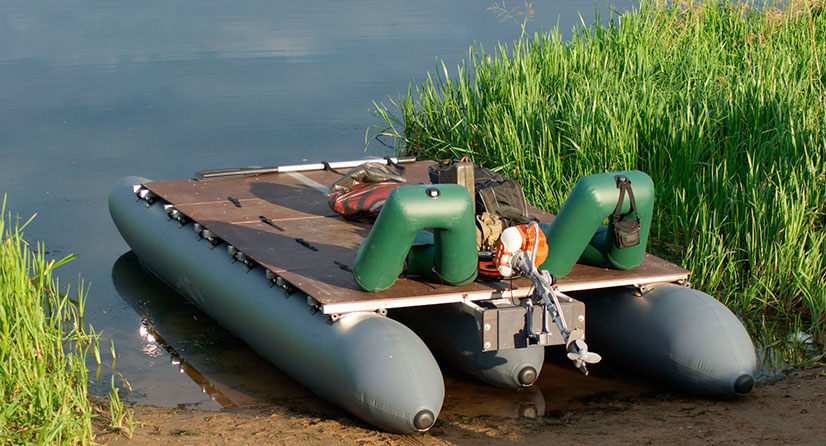

Популярное средство для рыбной ловли — катамараны для рыбалки под мотор. Оно позволяет расширить круг мест рыбной ловли, можно выбирать лучшие для клева стоянки. Сборка и разборка катамарана под силу одному человеку: его части собираются в течение получаса, что делает средство мобильным и удобным.

Палуба выше поверхности воды на полметра, что спасает рыбаков от волн, а дождевые осадки не скапливаются внутри рамы. Воду не нужно вычерпывать, она сливается в зазоры палубы, благодаря чему катамаран удобно мыть. Снизу надувные катамараны защищены брусом от протирания о поверхность дна или берега водоема.

Основными преимуществами судна катамаранного типа считаются:

высокая устойчивость рамы;
просторная и высокая палуба;
большая грузоподъемность;
прочное днище;
большие воздушные отсеки;
легкая сборка и разборка;
простой уход и мытье от грязи;
безопасность использования.

Технические характеристики

Катамаран состоит из двух воздушных баллонов и рамы, которая бывает надувной или жесткой, изготовленной из алюминия. В собранном состоянии вся конструкция помещается в рюкзаке, что удобно при транспортировке.

Вес плавсредства часто не превышает 20 кг. Моторные катамараны тяжелее, так как имеют более прочную основу, но в их конструкциях также используются легкие материалы. Габариты изделий различны, они достигают длины 4−6 метров.

Устойчивость

Катамаран — устойчивая конструкция, он легко всходит на волну, получая минимум ударов. Образование брызг небольшое на любой скорости, что комфортно для пассажиров. При волне высотой 0,5 м остойчивость конструкции превосходит другие модели. Катамараны устойчивы на курсе, легко выдерживают заданную траекторию движения.

Плавсредство способно противостоять воздействию внешних сил, его боковая устойчивость противостоит силам переворачивающего момента. Продольная устойчивость противостоит навалам на корму или нос — продольному переворачивающему моменту (перевороту через корму). Большое расстояние между баллонами и правильное распределение веса увеличивают остойчивость средства.

Безопасность катамарана больше, чем у лодочных моделей. Остойчивость его конструкции намного выше. Перевороты лодок возможны при нагрузке на борт, что часто бывает при выуживании рыбы, когда происходит крен плавсредства. Используя надувные конструкции, даже несколько человек могут находиться на одном борту без опасности его крена и переворота. Это плавсредство невозможно перевернуть или потопить.

Полезное пространство

Катамараны намного шире однокорпусных моделей, благодаря чему полезное пространство почти в два раза больше, чем у лодок. Палубы шириной от 2 м могут быть длиной от 2,5 до 4 м, на большом участке устанавливают тент или палатку.

Рыбаки размещают на палубной площадке столик и стульчики (кресла), а также рыболовное снаряжение и все необходимое для похода. Достаточных размеров палуба позволяет свободно перемещаться внутри катамарана. Модели имеют удобную натяжную или жесткую палубу, на которой размещаются от 2 до 10 пассажиров.

Экономичность

Благодаря своей конструкции катамаранные модели имеют уменьшенное лобовое сопротивление. Их вес поделен между воздушными корпусами, что создает малое сопротивление по сравнению с лодками. Скорость катамарана на 20−40% выше, чем у лодочного средства с такой же нагрузкой.

Катамараны разгоняются до 20−25 км/ч при использовании меньших моторов, потребляющих мало топлива. Расход топлива у этих моделей на треть ниже, чем у лодок. Модели для рыбалки имеют транец под мотор до 10 л.с., но в них часто используются небольшие двигатели от 2 до 5 л.с.

Грузоподъемность

Загруженное плавсредство может погрузиться ниже оптимальной глубины, но у катамарана от перегрузки только ухудшатся скоростные характеристики: чтобы он затонул, груз должен в три раза превышать грузоподъемность. Это значит, что при грузоподъемности 500 кг критичной для данного плавсредства будет перегрузка до 1500 кг.

Катамаранные средства имеют грузоподъемность от 300 до 500 кг, загруженность не влияет на его остойчивость и скорость. Несмотря на небольшой вес, модели имеют большую грузоподъемность, на них можно расположить ящики для перевозки улова, приспособления для рыбалки и много других нужных грузов. Количество пассажиров — от 2 до 10 человек. Непотопляемость при перегрузках — большое преимущество катамаранной конструкции по сравнению с лодочными моделями.

Маневренность

Маневренность судна — его поворотливость при маневрах вправо или влево от геометрического центра конструкции и возможность обратного движения. Катамаранные конструкции обладают хорошей маневренностью — быстротой разворота и возвращения в первоначальное положение. Подкаяченные нос и корма увеличивают маневренные качества судна.

Виды катамаранов

Виды катамаранов различаются по техническому решению частей судна:

устройства палуб;
установки поперечных балок для жесткости перекрытия (бимсов);
опор разной высоты.

С гибким и жестким рундуком

Описание катамаранов содержит информацию о материалах для устройства палубы. Рундук катамарана может быть гибким и жестким. Модели с гибким рундуком легче укладывать при сборке и транспортировке, а жесткие конструкции надежнее и удобнее в использовании, но занимают много места при перевозке.

Натяжная палуба изготавливается из ткани ПВХ, обшитой по периметру стропами с петлями для крепления на раме. Гик этих катамаранов средней толщины, клапан для воздуха — возле стрингера, крепежи крестообразного типа. В гибких видах используется материал из поливинилхлорида (ПВХ) с высокой плотностью — 800 г/кв.м. На этих моделях можно устанавливать крупные баллоны.

Жесткие конструкции рундука изготавливаются из досок, фанеры и других плотных, но легких материалов. Под моделью крепятся две опоры, баллоны располагаются с разных сторон стрингера, плотность используемых материалов ПВХ — 700 г/кв.м. Опоры крепятся над прошивкой, воздушные клапаны — над гиком. Есть варианты с баллерами, баллоны в которых установлены над гиком. На суднах с жестким рундуком рыбачат на мелководье.

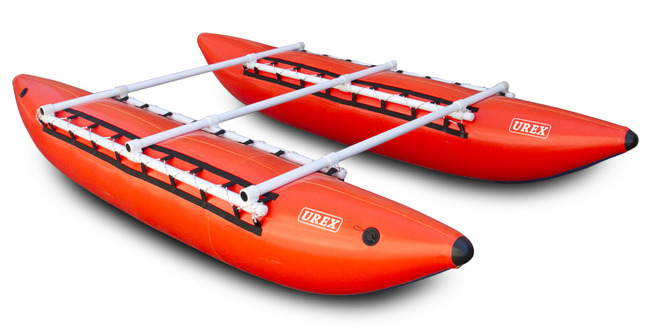

Модели на два и три бимса

Катамаранные модели для рыбной ловли имеют два или три бимса, служащих для укрепления конструкции. Чем выше защищенность рамы, тем больше пассажировместимость и другие технические характеристики.

Модели на два бимса — для двух пассажиров. Опоры установлены на небольшой высоте. Грузоподъемность — до 300 кг, длина судна — до 3,4 м, диаметр стрингера — 1,3 мм, на баллонах — резиновые латки, крепление — в виде крестовин. Могут оснащаться гибкими рундуками. Эти конструкции пользуются у рыбаков спросом.

Катамараны на три бимса — четырехместные. Грузоподъемность — до 500 кг, воздушные клапаны — возле стрингера. Рундуки — жесткие, иногда гик резиновый. Популярны варианты судна с двумя опорами. Эти плавательные средства изготовлены из материалов с высокой плотностью.

С низкой и высокой опорой

Опоры разной высоты влияют на установку моторов разной мощности. Небольшие модели имеют низкие технические параметры, судна больших габаритов с мощными моторами — более высокие качественные характеристики.

Модели с низкими опорами предназначены для установки маломощных моторов. Их грузоподъемность — 300 кг, воздушные баллоны имеют небольшой диаметр. Возможно применение резиновых гиков и баллеров. Стрингеры крепятся на ПВХ-накладках.

Для использования мощных моторов выпускаются катамараны с высокими опорами. В этих моделях предусмотрен жесткий каркас из алюминия, баллоны большого диаметра (плотность — 800 г/кв.м), стрингеры толщиной 1,4 мм. Опоры дополнительно фиксируются растяжками. Длина такого катамарана достигает 4 метров.

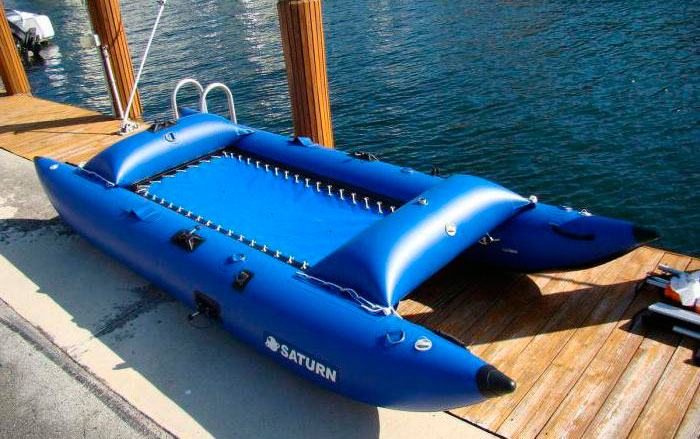

Надувные катамараны

При движении надувной катамаран соприкасается с водой только баллонами, палуба и рама остаются над ее поверхностью. Это снижает водное сопротивление и увеличивает скорость. Сейчас для этих конструкций используются баллонные камеры с высоким давлением (250−300 мбар), при изготовлении которых применяются армированные материалы ПВХ.

Использование однослойных баллонов из прочных материалов уменьшает вес плавсредства и увеличивает их жесткость. Надувные катамаранные модели расширяют возможности рыбаков, с их помощью пользователи разборного судна попадают в самые недоступные места водоема, доставляя плавсредство на берег личным автотранспортом.

Как построить катамаран с мотором своими руками

Самостоятельно сконструировать такое плавсредство под силу только хорошему умельцу. Но иногда катамаран своими руками становится лучше заводского варианта, у хозяина есть возможность подогнать параметры и характеристики судна под свои потребности.

Сначала будущая модель проектируется: создаются ее подробные чертежи, после чего общий чертеж разбивается на отдельные чертежи всех частей судна. Затем изготавливают каркас (чаще из дюралюминия). Следующий этап — изготовление баллонов для воздуха из прочного ПВХ, заданных габаритов (длиной 3,5−4 м). Баллоны снабжаются клапанами для закачки воздуха.

В самодельном варианте можно установить баллеры с натяжкой. Сборка конструкции завершается установкой стрингеров и палубы. Важный этап конструирования — проверка всех частей плавсредства на надежность. Особое внимание нужно уделить герметичности воздушных баллонов. Качественный самодельный катамаран всегда является гордостью владельца.

Источник

Главная » Разное » Байдарка своими руками из пвх труб

Каяк из пластиковых труб своими руками

Перевёл alexlevchenko92 для mozgochiny.ru

Не за горами лето, а вмести с ним, открытие купального сезона. Так почему же не сделать своими руками лёгкую и одновременно простую лодку из ПВХ труб. На постройку данной самоделки ушло порядка одного месяца, а первый спуск на воду проходил в школьном бассейне.

Шаг 1: Материалы

Для лодки:

12м 2,5 см ПВХ труб;
4м 1,3 см ПВХ труб;
1×0.5 м деревянная доска;
50 пластиковых зажимов;

2 рулона клейкой ленты;
2 пеноблока;
2 куска поролона размерами 30*30 см;
Нейлоновая нитка;
1 стул.

Для опор (по желанию):

12м 2,5см*5см деревянные рейки;
4 бутыли для воды;
Суперклей;
8 винтов для гипсокартона.

Для весел:

2м 2,5см алюминиевая труба;
40×40 см лист акрила;
4 гайки, болта, шайбы (любых размеров).

Инструменты:

Шаг 2: Изготавливаем каркас лодки

Порежем 2,5 см ПВХ трубы на четыре куска: 2 × 2,5 м (вверх) и 2 × 2,7 м (низ) Эти четыре куска труб станут несущей рамой лодки. Обрежем каждый конец трубы под 45 градусов.

Затем разрежем 1,3 см ПВХ трубы на: 2 × 70 см, 2 × 60 см, 4 × 35 см, 2 × 40 см. Эти трубы станут опорной частью рамы. Берём опорные трубы и делаем «ноги» на каждой стороне. Посмотрите на фото, чтобы увидеть, как их делать.

Возвращаемся раме. Убедитесь, что обрезали трубы «лицом друг к другу» и соедините две 2,5 м трубы на концах с помощью клейкой ленты. Важно скрепить их плотно. В противном случае, лодка может поломаться и пойти ко дну. Можно применить эпоксидный клей для соединения элементов конструкции.

Просверлим отверстия в верхней и нижней части рамы и соединим их медной проволокой.

Добавим опорные трубы рамы.

Шаг 3: Прикрепляем стул и поролон

Возьмём деревянную доску и просверлим несколько отверстий, затем с помощью пластиковых стяжек закрепим её к низу опорной рамы. Просверлим ещё несколько отверстий через стул и доски, а затем, используя стяжки, зафиксируем стул на раме.

Шаг 4: Обернём каркас пластиковым тентом

Перевернём каяк, а затем покроем брезентом каркас. Убедитесь, что он водонепроницаем, прежде чем укладывать его в качестве обшивки. Уложив брезент по диагонали, сложим все выступающие части вовнутрь байдарки.

Зафиксируем его лентами спереди и сзади, после чего закрепим брезент пластиковыми зажимами к раме. Если брезент имеет кольца, можно просто прикрепить его к раме предварительно сделав отверстия для фиксации.

Максимально распрямите складки, насколько это возможно, чтобы предотвратить излишнее сопротивление во время движения по воде.

После того, как сделали обшивку, добавим пену на дно так, чтобы не повредить обшивку.

Шаг 5: Изготавливаем весло

Для весла потребуется около 2 метров алюминиевой трубы. Просверлим по два отверстия на каждом конце трубы, расположенных в 10см друг от друга. Вырежем два куска акрила размерами 20 × 40 см и закруглим их края.

Просверлим отверстия на пластине, убедившись, что они будут совпадать с отверстиями на трубе. Прикрепим акрил с помощью гаек, болтов и шайб. Не затягивайте слишком сильно, так как акрил может треснуть.

Шаг 6: Прикрепим выносные буйки

Можно установить выносные опоры, если каяк слишком нестабильный. Просто прикрепим по 2 бутыли с каждой стороны (с выносными опорами на одной стороне также всё прекрасно работает).

Хотя лодка и становится очень стабильной, есть некоторые минусы. На ней сложнее грести, так как у вас мало места. Можно использовать выносные опоры для хранения верёвки, лески и т.д.

Шаг 7: Первый заплыв

Заплыв проходил в школьном бассейне.

Первые испытания проходили без выносных опор – всё прошло удачно, но было несколько моментов связанных с неустойчивостью, и мне пришлось потратить много энергии, для сохранения балансировки.

С опорами он был намного стабильнее. Одна из рекомендаций – это переместить стул подальше от носа лодки, сместив, таким образом центр тяжести. Благодаря чему каяк не будет так сильно наклоняться.

Спасибо за внимание! Пора в путь!

(A-z Source)

Катамаран своими руками из пластиковых труб

Самодельный катамаран из пластиковых труб

В этой статье мы расскажем вам о том, как можно быстро и недорого изготовить катамаран из пластиковых (полипропиленовых) труб своими руками.

Почему катамаран?

Вариантов плавсредств существует масса, как и их предназначений. Для тех, кто проживает вблизи водоемов, а особенно для тех, у кого преодоление водной преграды является жизненной необходимостью, катамаран подойдет идеально. Такой вариант судна имеет массу преимуществ перед байдарками, лодками или яхтами.

для изготовления катамараны из пластиковых труб требуется минимальное количество материала. К тому же, вполне могут быть использованы остатки от недавнего монтажа канализации или водопровода;
катамаран имеет небольшой вес, поэтому не доставляет проблем в вопросах транспортировки;
благодаря особенностям конструкции – два баллона, соединенные палубой, такое плавсредство имеет высокие мореходные качества, прочность, надежность и достаточную скорость движения;
возможность размещения необходимого количества мест для сидения;
на катамаран можно установить двигатель любого типа.

Из чего состоит катамаран?

Катамаран имеет большое количество особенностей конструкции, в сравнении с другими плавсредствами.

Основой для катамарана служат пластиковые трубы большого диаметра

Именно поэтому нужно подробно знать его составляющие, прежде чем приступать к чертежам и монтажным работам.

Первая, и самая главная, часть катамарана – поплавки. Это две камерные конструкции, расположенные по бокам плавсредства. Их непосредственная задача – удерживать судно на плаву. Баллоны могут быть изготовлены из разных материалов, ограничивающих внешний периметр поплавка. Для этого используют пленку, из которой изготавливаются надувные баллоны, пенопласт или трубы ПВХ.
Соединительная рама. Она может быть выполнена из любых материалов, начиная от все тех же пластиковых труб и заканчивая деревом или металлом. Чем легче рама катамарана, тем меньший размер могут иметь поплавки.
Палуба. Эта часть создается для размещения пассажиров, багажа и прочего, что будет транспортироваться по воде.
Руль. Функцию руля у любого плавсредства выполняет подводная лопасть, которая для движения прямо устанавливается параллельно движению, для поворота отгибается в ту или иную сторону с помощью выведенной на палубу поворотной ручки.
Весла, педали, мотор или любое другое устройство, приводящее катамаран в движение.

Расчет размеров судна

Размеры судна рассчитываютсяя для каждого индивидуального случая

Оптимальные параметры расчета поплавков, исходя из экипажа и грузоподъемности следующие:

одноместный катамаран должен иметь длину 2-3 метра при поперечном сечении баллона 0,3-0,4 метра;
для изготовления двухместного судна используют баллоны длиной 3,5-4 метра при диаметре 0,45-0,5 метра;
трех и четырехместные плавсредства имеют длину до 6 метров при диаметре поплавка 0,5-0,6 метра.

Ширина катамарана, в первую очередь, определяется его назначением и способом приведения в действие. Если вы изготавливаете катамаран для сплава по реке на веслах по принципу байдарки, его ширина не должна превышать 1,2 метра. В противном случае, захват воды веслами становится невозможным. Если планируется посадка гребцов на баллоны, ширина судна может быть увеличена до 2 метров.

Катамаран на веслах

Ширина катамарана должна быть минимум в полтора раза меньше его длины.

Порядок изготовления

Чтобы изготовить катамаран своими руками, нужно определиться с его назначением и, исходя из этого, рассчитать размеры. Мы рассмотрим два варианта судна: простейшее одноместное и туристический плот на основе катамарана.

Одноместный катамаран

Изготовление простейшего одноместного катамарана начинаем с изготовления поплавков. Берем две трубы одинакового диаметра и длины (исходя из расчетов, приведенных выше, нам понадобятся пластиковые трубы для наружной канализации диаметром 0,4 метра и длинной 2 метра). С одной стороны обоих труб крепим пластиковые заглушки. Это будет задняя часть катамарана.

При сборке баллонов особое внимание обращайте на герметичность стыков. Малейшая разгерметизация может привести к потоплению судна на воде.

Поплавки готовы. Можно приступать к сборке.

Изготовление сиденья для одноместного катамарана

Для соединения поплавков в один «целый» катамаран можно использовать все, что угодно. Подойдут пластиковые трубы небольшого диаметра, деревянные бруски, металлические уголки и прочее.

Из выбранного вами материала делаем поперечины шириной 1,2 метра.
Устанавливаем баллоны строго параллельно друг другу так, чтобы загибы смотрели вверх и в одном направлении.
Закрепляем поперечные планки поверх баллонов. Для крепления могут быть использованы как хомуты, так и саморезы, которыми поперечные планки можно прикрутить к поплавкам для большей прочности.
На поперечные балки устанавливаем любое удобное сидение, берем в руки весла и гребем, куда хотим.

Одноместный катамаран из пластиковых труб своими руками (видео)

Туристический плот

Основные принципы изготовления этих двух плавсредств своими руками не имеют особых различий. Разница лишь в том, что прогулочный плот будет рассчитан явно не на одного человека. А еще лучше, если на нем поместится и груз в виде провизии, зонтика от солнца, одежды посуды и прочего.

Изготавливаем поплавки указанным выше способом. Но брать следует трубу диаметром 500-600 мм и длиной 6 метров. Это позволит сделать устойчивое и проходимое судно, на котором можно подремать, не переживая за жизнь экипажа.
Делаем прочную раму размером 6*2 метра. Поскольку рама не только должна удерживать баллоны в правильном положении, но и служить платформой для палубы, ее лучше изготовить из металлических уголков.
На трубы, из которых изготовлены поплавки, затягиваются хомуты, к которым, в свою очередь, с помощью болтов крепится рама.
На раме делают настил из досок.

Так может выглядеть туристический плот

Лодка из труб ПВХ

Самодельный катамаран из пластиковых труб

Почему катамаран?

Вариантов плавсредств существует масса, как и их предназначений. Для тех, кто проживает вблизи водоемов, а особенно для тех, у кого преодоление водной преграды является жизненной необходимостью, катамаран подойдет идеально. Такой вариант судна имеет массу преимуществ перед байдарками, лодками или яхтами.

для изготовления катамараны из пластиковых труб требуется минимальное количество материала. К тому же, вполне могут быть использованы остатки от недавнего монтажа канализации или водопровода;
катамаран имеет небольшой вес, поэтому не доставляет проблем в вопросах транспортировки;
благодаря особенностям конструкции – два баллона, соединенные палубой, такое плавсредство имеет высокие мореходные качества, прочность, надежность и достаточную скорость движения;
возможность размещения необходимого количества мест для сидения;
на катамаран можно установить двигатель любого типа.

Из чего состоит катамаран?

Катамаран имеет большое количество особенностей конструкции, в сравнении с другими плавсредствами.

Основой для катамарана служат пластиковые трубы большого диаметра

Именно поэтому нужно подробно знать его составляющие, прежде чем приступать к чертежам и монтажным работам.

Первая, и самая главная, часть катамарана – поплавки. Это две камерные конструкции, расположенные по бокам плавсредства. Их непосредственная задача – удерживать судно на плаву. Баллоны могут быть изготовлены из разных материалов, ограничивающих внешний периметр поплавка. Для этого используют пленку, из которой изготавливаются надувные баллоны, пенопласт или трубы ПВХ.
Соединительная рама. Она может быть выполнена из любых материалов, начиная от все тех же пластиковых труб и заканчивая деревом или металлом. Чем легче рама катамарана, тем меньший размер могут иметь поплавки.
Палуба. Эта часть создается для размещения пассажиров, багажа и прочего, что будет транспортироваться по воде.
Руль. Функцию руля у любого плавсредства выполняет подводная лопасть, которая для движения прямо устанавливается параллельно движению, для поворота отгибается в ту или иную сторону с помощью выведенной на палубу поворотной ручки.
Весла, педали, мотор или любое другое устройство, приводящее катамаран в движение.

Расчет размеров судна

Оптимальные параметры расчета поплавков, исходя из экипажа и грузоподъемности следующие:

одноместный катамаран должен иметь длину 2-3 метра при поперечном сечении баллона 0,3-0,4 метра;
для изготовления двухместного судна используют баллоны длиной 3,5-4 метра при диаметре 0,45-0,5 метра;
трех и четырехместные плавсредства имеют длину до 6 метров при диаметре поплавка 0,5-0,6 метра.

Катамаран на веслах

Ширина катамарана должна быть минимум в полтора раза меньше его длины.

Порядок изготовления

Одноместный катамаран

Изготовление простейшего одноместного катамарана начинаем с изготовления поплавков. Берем две трубы одинакового диаметра и длины (исходя из расчетов, приведенных выше, нам понадобятся пластиковые трубы для наружной канализации диаметром 0,4 метра и длинной 2 метра). С одной стороны обоих труб крепим пластиковые заглушки. Это будет задняя часть катамарана.

Поплавки готовы. Можно приступать к сборке.

Изготовление сиденья для одноместного катамарана

Из выбранного вами материала делаем поперечины шириной 1,2 метра.
Устанавливаем баллоны строго параллельно друг другу так, чтобы загибы смотрели вверх и в одном направлении.
Закрепляем поперечные планки поверх баллонов. Для крепления могут быть использованы как хомуты, так и саморезы, которыми поперечные планки можно прикрутить к поплавкам для большей прочности.
На поперечные балки устанавливаем любое удобное сидение, берем в руки весла и гребем, куда хотим.

Одноместный катамаран из пластиковых труб своими руками (видео)

Туристический плот

Изготавливаем поплавки указанным выше способом. Но брать следует трубу диаметром 500-600 мм и длиной 6 метров. Это позволит сделать устойчивое и проходимое судно, на котором можно подремать, не переживая за жизнь экипажа.
Делаем прочную раму размером 6*2 метра. Поскольку рама не только должна удерживать баллоны в правильном положении, но и служить платформой для палубы, ее лучше изготовить из металлических уголков.
На трубы, из которых изготовлены поплавки, затягиваются хомуты, к которым, в свою очередь, с помощью болтов крепится рама.
На раме делают настил из досок.

Так может выглядеть туристический плот

Лодка из пластиковых бутылок и ПВХ

Шаг 1. Необходимые материалы

Для лодки:• пластиковые трубы (ПВХ) — 122,5 см • пластиковые трубы (ПВХ) — 401,3 см • доска из дерева — 1×0,5 м• пластиковые зажимы — 50 шт.• клейкая лента — 2 рулона• пеноблок — 2 шт.• поролон — 30×30 см — 2 шт.• нейлоновая нить

• стул — 1 шт.

Инструкция по изготовлению:

Шаг 2. Каркас лодки

Необходимо добавить опорные трубы рамы.

Шаг 3. Закрепление стула и поролона

Шаг 4. Обшивка каркаса

Чтобы избежать лишнего сопротивления во время плавания, важно максимально распрямить складки обшивки.

Пену на дно добавляют после фиксации обшивки, но осторожно, чтобы ее не испортить.

Шаг 5. Изготовление веслаДля изготовления весла необходимо 2 метра алюминиевой трубы, в которой с двух концов сверлят по 2 отверстия, на расстоянии в 10 см друг от друга. Вырезают 2 куска акрила размерами 20×40 см и закругляют края.

Шаг 6. Закрепление выносных буйковВ случае если лодка нестабильно держится на воде, можно прикрепить по 2 бутыля на выносные опоры с каждой стороны. Можно ограничиться одной стороной, также эффективно.

Шаг 7. Первое испытаниеДля заплыва можно использовать бассейн.

Спасибо за внимание.Пора в путь!

Источник

Сам себе мастер

Самоделки из труб ПВХ : кладезь идей!

Вряд ли ПВХ трубы, которые используются в основном для водоотведения и канализации, в вашем сознании как-то связаны с творчеством и креативными идеями. Но пора начинать мыслить иначе, ведь с их помощью можно облагородить систему хранения, организовать рабочее пространство, украсить дом перед праздниками, оформить винный бар, изготовить каркас для спального места и даже сделать настольную лампу.

Самоделки из пластиковых труб делаются легко и просто. Зато служат всевозможные полезные мелочи очень долго, ведь пластик не подвержен коррозиям и стоек к разного рода воздействиям.

Полочки и стеллажи собираются довольно легко:

Дачные столы и стулья для использования на улице

У многих возникает вопрос: «а можно ли заменить ПВХ трубы на полипропиленовые?». Можно использовать полипропиленовые трубы, только в данном случае нам еще понадобится паяльник.

Достоинства ПВХ труб:— белоснежный цвет;— соединять трубы с фитингами можно при помощи клея, либо вовсе без него;— если не использовать клей, то конструкция получится разборной, и подобно конструктору ЛЕГО можно использовать фитинги и трубы для сборки других конструкций.

Разумеется, полипропиленовые трубы лишены этих достоинств

Походный раскладной стул

Автор идеи, который весьма почтительно относится к музыке, а также к искусству в целом, предложил создавать оригинальную мебель из обрезков пластиковых труб и других строительных материалов. Так, использовав трубы в виде ножек, а поверх закрепив стекло, он получил великолепный журнальный столик. Основой для кресла также послужили части труб, сложенные в виде органа, в сочетании с мягким верхом из плотных пакетов с пенопалстовой крошкой внутри. А какой же эксклюзивной получилась кровать.

А детская кроватка? На мой взгляд, это просто гениально!

Детская 2-х ярусная кровать

Манеж можно наполнить шарами и радости у малыша не будет предела. А материал для изготовления этого манежа идеальный — ведь полипропиленовые трубы мягкие и ребенок не ударится, если случайно на них упадет.

Подставка для ноутбука

Корзина для мусора и грязного белья

Сушилка для белья из ПВХ труб.

Скажите, где вы сушите белье и одежду на даче? А если еще у вас есть бассейн, то эта конструкция вам совершенно необходима для сушки полотенец. Натянутые веревки как-то уже в прошлом. Немного работы и вот вам сушилка для белья из подручных материалов

держатель для мелочевки

Вышивальщицы тоже не забыты: рамочка для вышивания и станок.

Пожалуйста, мини бар к вашим услугам

И немного красоты:

Всех перещеголяли любители креативных светильников:

Не забыты и братья наши меньшие:

лежанка для собачки

А здесь в ход пошли уже канализационные трубы. И котик может в любое время помышковать.

Вольер для птиц своими руками из пластиковых труб

Подвесные качели для дачи

Заборы и ограждения из пластиковых труб

Решетка для винограда из пластиковых труб которая всегда будет иметь приятный внешний вид.

Из пластиковых труб можно собрать гидропонику, можно использовать любые трубы (в том числе и канализационные)

Разборные уличные палатки и шатры из пластиковых труб

Теплица из ПВХ труб прослужит вам долгие годы, ее не надо красить, при этом она не будет гнить или ржаветь, как обычно это происходит с теплицами их дерева и металла.

Целесообразнее всего изготавливать теплицу из труб ПВХ, придав им арочную форму, поскольку в такой конструкции исключается провисание пленки и увеличивается срок ее службы. Самодельная теплица из ПВХ труб может быть покрыта как полиэтиленовой пленкой, так и поликарбонатом. Такие теплички не годятся для всесезонного использования, а вот для ранневесеннего и позднеосеннего выращивания ягод, овощей и зелени вполне пригодны

Или сделать загон для кур

Прикрепив, колеса получим весьма удобные тележки.

Детский автомобиль из пластиковых труб

Навесы для автомобилей из пластиковых труб

Как вы видите, пластиковые трубы можно использовать в любых отраслях (а не только по прямому предназначению), а где именно их использовать зависит от вашей фантазии.

Каяк из подручных средств

На первом курсе университета мы решили с другом сделать лодку. Сказано — сделано, спустя примерно месяц судно было готово, и мы даже сумели протестировать его в университетском бассейне ?

Лодка выдалась на удивление удачной, ведь я мог стоять в ней, и при этом она не переворачивалась ?

Шаг 1: Материалы

Шаг 2: Делаем каркас лодки

Основа корпуса делается из 4х ПВХ трубок диаметром 2.5 см., две верхние и две нижние. Длина верхних 2.5 м, длина нижних 2.7 м. Чтобы трубы можно было качественно соединить между собой, нужно обрезать концы труб под углом 45 градусов.

Это были продольные трубы, но также нам понадобятся и поперечные — ребра жесткости. 2 по 70 см, 2 по 60 см, 2 по 35 см, и 2 по 40 см. Каждый конец каждой трубы нужно также обработать, а точнее сделать у него «ножки» (см фото).

Возвращаемся к основному корпусу. Соединяем две 2.5 м трубы вместе и крепим клейкой лентой. Очень важно склеить их крепко накрепко, иначе лодка развалится и потонет. Если под рукой есть клей, можно использовать и его.

Затем соединяем верхние трубы с нижними, для этого на концах обоих проделываем отверстия и крепим трубы медным проводом.

Следующий шаг — прикрепить поперечные трубы. Думаю намного проще понять схему их крепления просто посмотрев на фото, плюс я приложил сканированную копию чертежа лодки.

Шаг 3: Крепим кресло и пенопласт

В лодке нужно как то сидеть, так? Поэтому нам нужно установить кресло, чем мы и займемся.

Для начала, возьмем мебельный щит, который будет дном/полом, проделаем в нем отверстия, прикрепим щит к поперечным трубам каркаса. После этого прикрепим к нему кресло, можно на саморезы, либо на пластиковые держатели (не помню их научное название) как это сделали мы. Под деревянным днищем у нас пустует место, поместим туда кусок пенопласта, и закрепим его на клей — пенопласт добавит лодке плавучести.

Шаг 4: Придадим лодке форму и приведем в человеческий вид

Костяк готов, можно натягивать на него брезент. Убедитесь что ваш брезент водонепроницаемый, чтобы не случилось неожиданного казуса в поездке ?

Чтобы лодка не выглядела как помойное ведро, надо как можно тщательнее сгладить брезент. В идеале наверное, для более эстетического вида лучше использовать вместо брезента несколько старых дождевиков, но у нас таких не было, а покупать новые — не бюджетно.

Шаг 5: Сделаем весла

Шаг 6: Крепим стабилизаторы

Шаг 7: Спускаем шлюпку на воду

Наш тренер разрешил протестировать лодку в бассейне университета, что мы и сделали. Сначала мы попробовали прокатиться на ней без стабилизаторов, но конструкция оказалась очень неустойчивой, уходило много сил на то, чтобы сохранять баланс.

Со стабилизаторами же все гораздо проще, в лодке можно стоять и она не переворачивается. И еще одно замечание — мы разместили кресло слишком далеко от центра, лодка получается излишне накрененной, поэтому если будете повторять наш опыт — лучше разместите кресло по центру.

Лодка из труб ПВХ своими руками: фото, видео

Пластиковый каяк

Для того чтобы создать корпус этого изделия нужно взять обычные трубы ПВХ, между собой их будем крепить при помощи обычного скотча. Не нужно думать, что эта конструкция будет не прочной. Попробуйте смотать скотч ив несколько сложений и разорвать его. Понятно, что у вас ничего не получилось, так и при сборке, скотч в несколько слоев будет отлично держать соединение. Скотча понадобиться три рулона.

Кроме труб потребуется две — три больших бобины широкой клейкой ленты

Весла делаем так же из трубы и кусков фанеры, которую крепим на конец пластика.

Каноэ из трубы ПВХ

Каркас собирается из пластиковых труб, с помощью клейкой ленты.

Для большей безопасности нужно закрепить пятилитровые баллоны на носу и на корме. Баллоны должны быть пустые. Прежде чем отправиться кататься на этом сооружение, наденьте спасательные жилеты, особенно если берете с собой детей.

Из этого универсального материала можно собрать достаточно много конструкций от стула и до книжной полки.

Компьютерный стол из труб ПВХ своими руками

Лодка из труб

Оригинальная идея на лето для любителей отдыха на воде. Не утруждая себя сложными инженерными расчетами и не используя дорогие материалы, сделать себе небольшую лодку. Возможно такая посудина не подойдет для путешествий по морю, или другому обширному водоему. Но для рыбалки или отдыха на воде точно пригодится. Этот вариант больше похож на Алеутский каяк. Каяк, так же как байдарки имеет закрытый сверху корпус, что защищает от заливания лодки водой.

Каяк из ПВХ.

Соединение деталей и сборка корпуса, как говорится на коленке. Для создания каркаса использовались трубы ПВХ, а соединения сделаны с помощью клейкой ленты. Если вы сомневаетесь в прочности конструкции, то вспомните, скотч намотанный в несколько слоев невозможно разорвать.

Кроме труб потребуется две — три больших бобины широкой клейкой ленты.

Готовый каркас обматывается непромокаемым брезентом, который стягивается сверху так же практически подручными средствами. Каяк получается достаточно прочным и легким, за счет гибкости ПВХ труб.

На трубы укладываем кусок фанеры для сиденья.

Весла собираются из куска трубы с закрепленной на конце лопастью из фанеры. Ещё проще сделать спинки кровати из ПВХ.

Каноэ из пластиковых труб.

Еще одна конструкция самодельного плавательного средства, с сайта instructables.com . Классические каноэ делали именно таким способом, правда из других материалов.

Каркас собирается из пластиковых труб, с помощью клейкой ленты. Непромокаемая ткань натягивается на корпус и фиксируется прочным шнуром.

Здесь собственно даже не ткань, а прочная полимерная пленка.

Для безопасности, в носу и корме закреплены большие пустые баллоны, не меньше чем по пять литров. Кроме того, обязательно надевайте спасательный жилет, особенно если с вами в лодке дети.

И помните, такие лодки все же не предназначены для дальних прогулок, их место не дальше нескольких метров от берега. Хотелось бы ещё добавить, собирается подобная лодка в течении нескольких часов. Можно взять с собой на природу заранее заготовленные детали, а собрать изделие на месте.

(Visited 555 times, 1 visits today)

Лодка из пвх труб

Почему катамаран?

Вариантов плавсредств существует масса, как и их предназначений. Для тех, кто проживает вблизи водоемов, а особенно для тех, у кого преодоление водной преграды является жизненной необходимостью, катамаран подойдет идеально. Такой вариант судна имеет массу преимуществ перед байдарками, лодками или яхтами.

для изготовления катамараны из пластиковых труб требуется минимальное количество материала. К тому же, вполне могут быть использованы остатки от недавнего монтажа канализации или водопровода;
катамаран имеет небольшой вес, поэтому не доставляет проблем в вопросах транспортировки;
благодаря особенностям конструкции – два баллона, соединенные палубой, такое плавсредство имеет высокие мореходные качества, прочность, надежность и достаточную скорость движения;
возможность размещения необходимого количества мест для сидения;
на катамаран можно установить двигатель любого типа.

Из чего состоит катамаран?

Катамаран имеет большое количество особенностей конструкции, в сравнении с другими плавсредствами.

Именно поэтому нужно подробно знать его составляющие, прежде чем приступать к чертежам и монтажным работам.

Первая, и самая главная, часть катамарана – поплавки. Это две камерные конструкции, расположенные по бокам плавсредства. Их непосредственная задача – удерживать судно на плаву. Баллоны могут быть изготовлены из разных материалов, ограничивающих внешний периметр поплавка. Для этого используют пленку, из которой изготавливаются надувные баллоны, пенопласт или трубы ПВХ.
Соединительная рама. Она может быть выполнена из любых материалов, начиная от все тех же пластиковых труб и заканчивая деревом или металлом. Чем легче рама катамарана, тем меньший размер могут иметь поплавки.
Палуба. Эта часть создается для размещения пассажиров, багажа и прочего, что будет транспортироваться по воде.
Руль. Функцию руля у любого плавсредства выполняет подводная лопасть, которая для движения прямо устанавливается параллельно движению, для поворота отгибается в ту или иную сторону с помощью выведенной на палубу поворотной ручки.
Весла, педали, мотор или любое другое устройство, приводящее катамаран в движение.

Расчет размеров судна

Оптимальные параметры расчета поплавков, исходя из экипажа и грузоподъемности следующие:

одноместный катамаран должен иметь длину 2-3 метра при поперечном сечении баллона 0,3-0,4 метра;
для изготовления двухместного судна используют баллоны длиной 3,5-4 метра при диаметре 0,45-0,5 метра;
трех и четырехместные плавсредства имеют длину до 6 метров при диаметре поплавка 0,5-0,6 метра.

Ширина катамарана должна быть минимум в полтора раза меньше его длины.

Порядок изготовления

Одноместный катамаран

Изготовление простейшего одноместного катамарана начинаем с изготовления поплавков. Берем две трубы одинакового диаметра и длины (исходя из расчетов, приведенных выше, нам понадобятся пластиковые трубы для наружной канализации диаметром 0,4 метра и длинной 2 метра). С одной стороны обоих труб крепим пластиковые заглушки. Это будет задняя часть катамарана.

Поплавки готовы. Можно приступать к сборке.

Из выбранного вами материала делаем поперечины шириной 1,2 метра.
Устанавливаем баллоны строго параллельно друг другу так, чтобы загибы смотрели вверх и в одном направлении.
Закрепляем поперечные планки поверх баллонов. Для крепления могут быть использованы как хомуты, так и саморезы, которыми поперечные планки можно прикрутить к поплавкам для большей прочности.
На поперечные балки устанавливаем любое удобное сидение, берем в руки весла и гребем, куда хотим.

Одноместный катамаран из пластиковых труб своими руками (видео)

Туристический плот

Изготавливаем поплавки указанным выше способом. Но брать следует трубу диаметром 500-600 мм и длиной 6 метров. Это позволит сделать устойчивое и проходимое судно, на котором можно подремать, не переживая за жизнь экипажа.
Делаем прочную раму размером 6*2 метра. Поскольку рама не только должна удерживать баллоны в правильном положении, но и служить платформой для палубы, ее лучше изготовить из металлических уголков.
На трубы, из которых изготовлены поплавки, затягиваются хомуты, к которым, в свою очередь, с помощью болтов крепится рама.
На раме делают настил из досок.

trubypro.ru

Шаг 1. Необходимые материалы

• стул — 1 шт.

Для опор (необязательно)• рейки из дерева — 122 см×5 см• бутыли (для воды) — 4 шт.• супер клей

• винты (для гипсокартона) — 8 шт.

Для вёсел• алюминиевая труба — 225 см• акриловый лист — 40×40 см

• болты, гайки, шайбы — любые размеры, по 4 шт.

Инструкция по изготовлению:

Шаг 2. Каркас лодки

Необходимо просверлить отверстия в верхней и нижней части рамы, а потом соединить их медной проволокой.

Необходимо добавить опорные трубы рамы.

Шаг 3. Закрепление стула и поролона

Шаг 4. Обшивка каркаса

Чтобы избежать лишнего сопротивления во время плавания, важно максимально распрямить складки обшивки.

Пену на дно добавляют после фиксации обшивки, но осторожно, чтобы ее не испортить.

Шаг 7. Первое испытаниеДля заплыва можно использовать бассейн.

Спасибо за внимание.Пора в путь!

usamodelkina.ru

Необходимые материалы для лодки из ПВХ

Полипропилен, это листовой материал используемый для бассейнов 5мм. Продают фирмы занимающиеся построением бассейнов и емкостей для воды — цена 1м2 около 750р и больше. На эту лодку ушло 8м2 + дерево на сидушки, крепления и транец под мотор.

Габариты лодки могут быть и меньшими, если предполагается одиночная рыбалка.

Из опыта по изготовлению ПВХ лодки

Можно при сборке лодки использовать не болты, а сварку, но тогда при поломке будет сложно заменить поврежденный участок лодки.

От края нужно отступить, чтобы осталось достаточно места для размещения болта на 15 мм с шайбой .

Желаем приятного времяпровождения с удочкой. Ждем ваших отзывов.

www.umeltsi.ru

Снасть фидер своими руками
Как заменить клапан на лодке пвх видео

Источник
