Бактерицидный рециркулятор своими руками для обеззараживания воздуха

Бактерицидный рециркулятор воздуха представляет собой отдельный прибор. Он активно применяется в медицинских учреждениях в целях фильтрации воздуха от всевозможных болезнетворных бактерий, пыли, а также инфекции. Модели нового поколения работают куда эффективнее кварцевых излучателей, из-за чего их популярность постоянно растет. Современные рециркуляторы не токсичны и полностью безопасны для людей и домашних питомцев.

Наша редакция предлагает читателям свой рейтинг лучших бактерицидных рециркуляторов, способных решить многие проблемы. С этими устройствами людям станет гораздо легче бороться с сезонными недугами и различными инфекциями, с которыми обычно приходится сталкиваться неожиданно.

Лучшие рециркуляторы бактерицидные для дома и офиса

Для установки в доме или офисе люди, как правило, используют самые простые модели рециркуляторов. Это – компактные устройства настольного или напольного типа, не представляющие сложности в управлении и продающиеся по выгодной стоимости.

Помимо прочего преимущество таких приборов заключается в легкой транспортировке. Поскольку эти конструкции не являются стационарными, их легко можно перемещать между комнатами и устанавливать в наиболее удобных местах. Кроме того, некоторые рециркуляторы дополнительно обладают обеззараживающим воздействием. При этом он привлекательно выглядят и вполне вписываются в любой интерьер. С ними будет комфортно отдыхать дома и выполнять свои обязанности на рабочем месте.

1. «Ультрамиг»-318

Качественный рециркулятор с полезной мощностью 60 Вт облучает помещение ультрафиолетом 253,7 нанометров. Он эффективен в борьбе с любыми вредоносными микроорганизмами. Устройство долгое время работает непрерывно, не издавая при этом лишних звуков и не нагреваясь снаружи.

Воздушный фильтр у этой модели сменный. Поэтому при необходимости следует приобрести заменяющий элемент и установить его вместо устаревшего – сделать это удастся даже без помощи мастера.

2. «Ультрамиг»-320

Удлиненный рециркулятор воздуха отлично справляется с ликвидацией бактерий, в том числе споровой формы, плесневых грибов, вирусов, дрожжевых грибов и т.д. Он отличается повышенной степенью обеззараживания – она достигает 99,9% за счет оптимального соотношения мощности воздушного потока от ультрафиолетовых источников и скорости обработки воздуха.

Рециркулятор способствует гибели любых возбудителей. При этом он не вредит здоровью человека и не оставляет неприятного запаха после процедуры очищения.

3. Армед СH111-115

Уникальная модель для очищения воздуха от вредоносных бактерий, провоцирующих заболевания ОРВИ, грипп и различные простудные недуги. Она активно уничтожает микробы, грибок и вирусы, параллельно формируя здоровую и безвредную среду в помещении.

Рециркулятор станет лучшим решением для дома или офиса. В качестве дополнения производитель предусмотрел здесь корпус повышенной прочности из пластика. За счет этого прибор устойчив к повреждениям и надежно защищен от падений.

Покупателям на выбор предоставляется четыре расцветки корпуса: оранжевая, белая, зелена и голубая.

4. DesAir 115

Эффективный рециркулятор рассчитан на помещения площадью до 33 кв.м. Он обеззараживает воздух за счет ультрафиолетовой лампы с достаточно высокой мощностью. Само устройство выполнено из деталей улучшенного качества, что обеспечивает его долговечность.

В рециркуляторе имеется пара вентиляторов и антипылевой фильтр. Прибор оказывает бактерицидное воздействие, разрушая патогенные микроорганизмы, в числе которых: бактерии, вирусы и грибки.

Отдельно стоит отметить срок службы лампы. Он составляет 10800 часов, что равно 450 дням непрерывной работы.

5. Anvikor AVK-40 mini

Завершает рейтинг лидирующих рециркуляторов для дома и офиса модель с производительностью 70 куб.м. за час. В отличие от процедуры кварцевания, после обработки воздуха данным прибором не остается запаха озона.

Срок службы данной модели средний. Он составляет около 9000 часов. Но при этом ультрафиолетовый источник справляется с поставленной задачей на все сто процентов, не заставляя покупателей жалеть о потраченных деньгах.

На полную обработку комнаты устройству требуется всего пара часов. Установить его можно как на пол, так и на стену. Самое главное – чтобы конструкция не мешала людям свободно передвигаться в помещении.

Лучшие рециркуляторы бактерицидные для любых помещений

Помимо обычных жилищ и офисов рециркуляторы бактерицидные можно устанавливать в медицинских, образовательных учреждениях, и иных, в том числе и более крупных помещениях с высокой проходимостью людей. Модели, предназначенные для этого, способны обработать воздух в помещении за короткий промежуток времени. При этом их размеры все еще остаются небольшими, поэтому при необходимости конструкцию удастся без проблем переместить в другое место.

Работа рециркуляторов не несет вреда здоровью человека. Они предназначены лишь для уничтожения болезнетворных организмов, витающих в воздухе. Поэтому бояться их вовсе не стоит и покидать помещение во время обработки не придется.

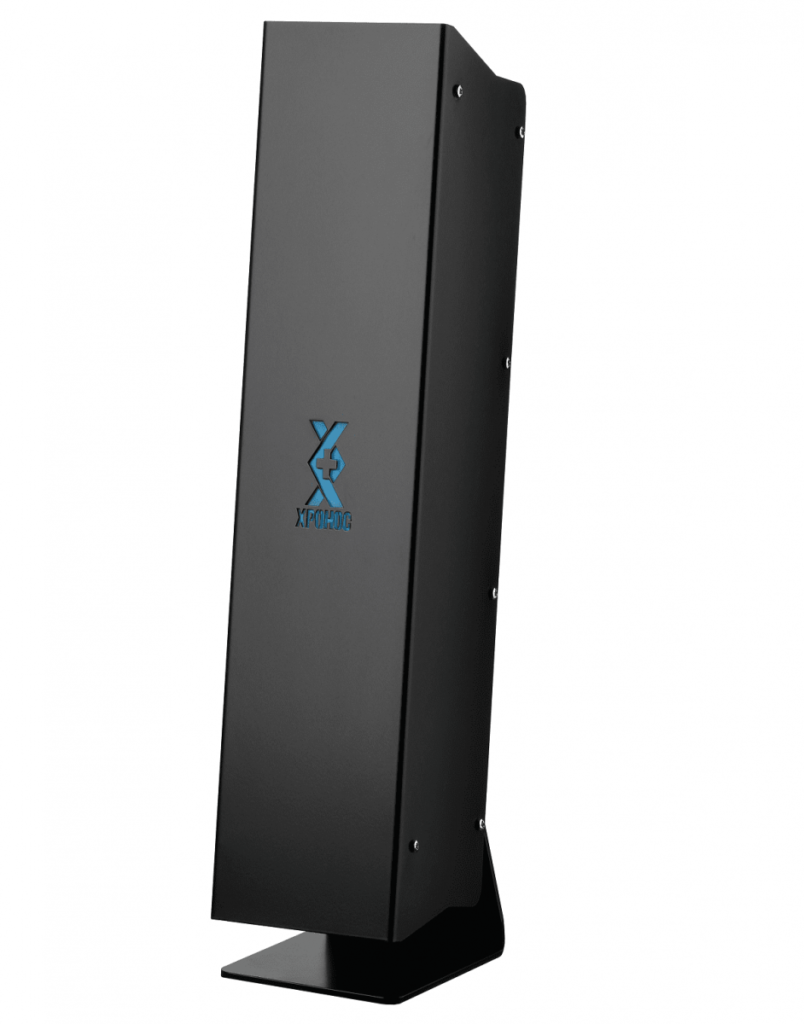

1. «Ультрамиг»-314

Золото рейтинга рециркуляторов для любых помещений достается модели повышенного качества с мощностью в 15 Вт. Это устройство эффективно против всех патогенных микроорганизмов. В данном случае можно успешно бороться со споровыми формами бактерий, различными вирусами, грибами и проч.

Обработка воздуха производится через металлический корпус с бактерицидными лампами. В конструкции присутствуют светозащитные решетки, не позволяющие ультрафиолетовым лучам проникать наружу.

2. «Ультрамиг»-319

Семикилограммовый рециркулятор отечественного производства имеет весьма неплохой ресурс – 9000 часов. Устройство привлекательно выглядит, поскольку выделяется среди своих конкурентов на полках магазинов.

Прибор работает при температуре не менее 5 и не более 45 градусов. Кроме того, бактерицидная безозоновая лампа удобна в транспортировке. Ее разрешается использовать для обработки воздуха во всем помещении/здании, регулярно переставляя конструкцию в другое место.

Степень обеззараживания воздуха у этого прибора наибольшая. Она достигает 99,9 процентов. Такой показатель обеспечивается идеальным сочетанием мощности потока от ультрафиолетовых излучателей и скоростью рециркуляции воздуха.

3. Энергия Солнца

Неплохая модель, достойно получившая бронзу в нашем рейтинге, создает ультрафиолетовое и инфракрасное излучение. По своим свойствам ее действие приближено к воздействию солнца.

Рециркулятор проявляет свои положительные качества в обеззараживающем и оздоровительном направлении. Он справляется с функциями восполнения витамина D, повышения иммунитета, а также усиления сопротивляемости к вирусным инфекциям.

Помимо прочего «Энергия Солнца» применяется в косметических целях. Из-за этого рециркулятор частенько встречается посетителям салонов, пришедших за совершенствованием своего внешнего вида. Устройство помогает приобрести равномерный загар, ликвидировать токсины и, конечно же, побороть микробы, вирусы и грибки.

Дополнительно рециркулятор «Энергия Солнца» приводит в норму водно-солевой баланс в организме человека.

4. Ферропласт РБ-07-Я-ФП-01

Вариант с двумя лампами пропускает воздух через себя, обеззараживая его именно при помощи этих бактерицидных элементов. Рециркулятор разрешается устанавливать даже в больницах и учебных учреждениях, поскольку он очищает воздух принудительно.

Здесь предусмотрен электронный блок управления, за счет которого можно наблюдать наработку ламп, а также устанавливать автоматический режим работы. также стоит отметить, что во время работы прибор не издает лишних звуков, что является неплохим преимуществом. Это дает возможность получать очищенных воздух, лишенный вредных микроорганизмов, не ощущая дискомфорта.

5. Anvikor AVK-180

Хороший выбор для тех, кто не любит лишний шум от техники в помещении. Данная модель обрабатывает площадь до 180 кв.м. В данном случае для дезактивации используются лампы Philips TUV, чья мощность составляет 30 Вт.

Рециркулятор продается в защищенном корпусе. Ему не страшны влага и пыль. Кроме того, в случае случайного удара конструкция вряд ли перестанет функционировать. Она сохраняет и внешний вид, и работоспособность в полном объеме.

Специально для размещения устройства на полу в комплекте прилагается стойка. Источники света в данном случае изготовлены из кварцевого стекла, к тому же, в качестве дополнения здесь имеется внутреннее защитное покрытие.

Рециркуляторы бактерицидные собственного производства

Рециркуляторы бактерицидные собственного производства  «Ультрамиг» представляет вниманию покупателей широкий ассортимент моделей, подходящих для использования в разных помещениях. Мы отобрали несколько лидирующих товаров, способных удовлетворить потребности каждого человека.

Бактерицидные рециркуляторы «Ультрамиг» смело можно использовать для очищения воздуха и для профилактики. Они способны оказать благотворное действие даже в процессе борьбы с коронавирусной пандемией. Внутри таких устройств установлены безозоновые лампы Philips со сроком службы 8-9 тысяч часов. За счет этого один прибор можно смело использовать ежедневно в течение 2,5 лет. Если же применение рециркулятора будет эпизодическим, его хватит на вдвое больший срок.

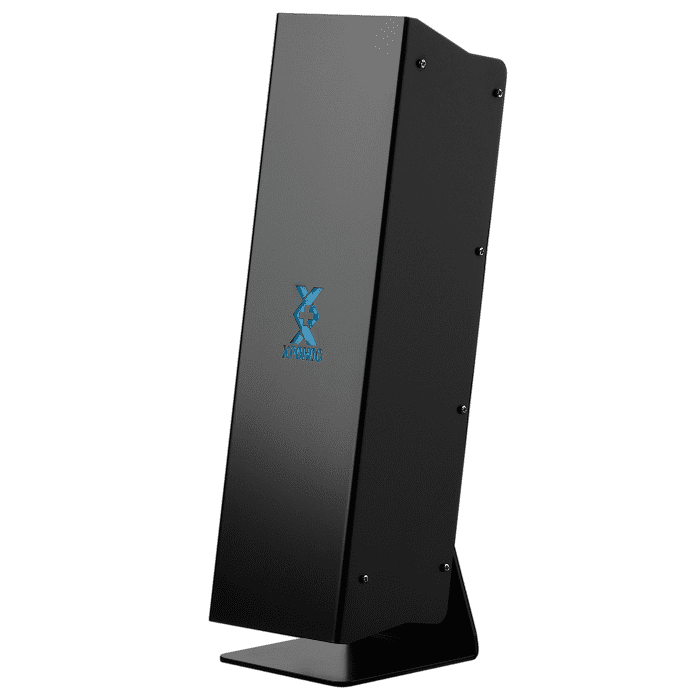

1. «Ультрамиг»-312

Первое место среди моделей собственного производства занимает рециркулятор повышенной мощности. Он предназначен для обеззараживания воздушной среды в общественных и производственных помещениях.

Принцип действия устройства основан на ультрафиолетовом обеззараживании воздуха посредством бактерицидного излучения при его проникновении с помощью вентилятора через металлический корпус с бактерицидными лампами. Внутри изделия присутствуют светозащитные решетки, предотвращающие выход ультрафиолета наружу.

Рециркулятор способен работать беспрерывно. Это означает, что пользователь смело может оставить его включенным, уходя из помещения.

Использовать устройство разрешается в любое время дня и ночи. Ресурс у него достаточно большой, поэтому срок службы здесь весьма длительный.

2. «Ультрамиг»-313

Замечательный рециркулятор с годовой гарантией служит своим владельцам несколько лет без нареканий. Он производится в России и продается в черном и белом цвете.

Бактерицидное безозоновое устройство работает при температуре до 45 градусов. Оно эффективно борется со всеми типами патогенных микроорганизмов. В числе этих неблагоприятных элементов: бактерии (в том числе споровые формы), грибки (дрожжевые, плесневые и иные), вирусы и т.д.

Прибор готов работать неограниченное время в присутствии людей и домашних питомцев. Его излучения не вредят совершенно никому, за исключением патогенных организмов.

Руциркулятор снижает уровень микробной обсемененности воздуха в местах с повышенным риском распространения возбудителей инфекций. Он без проблем уничтожает все вредоносные элементы, оставляя людям чистый воздух.

3. «Ультрамиг»-321

Мощный прибор российского производства имеет вытянутую форму и смотрится довольно привлекательно. Лампа рассчитана на работу в течение 9000 часов. Именно по этой причине такое устройство можно использовать дома, на работе, в спортивном зале, в косметическом салоне и вообще в любом помещении.

Всего в данной модели имеется четыре лампы. Это значительно повышает эффективность рециркулятора и вызывает у покупателей только восторг. Вес конструкции достигает 7,5 кг. Данный показатель, конечно, может показаться слишком большим, особенно по сравнению с конкурирующими моделями, но это все равно не мешает пользователям свободно транспортировать рециркулятор и эксплуатировать его в своих целях.

4. «Ультрамиг»-316

Бактерицидный рециркулятор обеззараживает воздух в любом помещении. Он особенно часто используется в местах скопления детей. Такая модель встречается в школах и детских садах, поскольку воздействие ультрафиолета никоим образом не вредит здоровью малышей и подростков.

В рассматриваемом устройстве предусмотрена лампа PHILIPS TUV 15W SLV/25 T8 G13. Ее хватает на 9000 часов. В комплекте имеется две лампы, за счет чего эффективность очищения воздуха повышается в разы. Также тут присутствует сменный воздушный фильтр, который разрешается заменять сразу после того, как старый начнет забиваться и станет плохо пропускать воздух.

5. «Ультрамиг»-315

Стильный рециркулятор, представленный покупателям в белом и черном цвете, продается с гарантией на один год. При этом служит данное устройство куда дольше, оставляя после себя только позитивные эмоции у людей.

Прибор экономно расходует электроэнергию, однако быстро обрабатывает до 55 кв.м. помещения. Его производительность достигает показателя 75 куб.м. за час.

Рециркулятор не издает лишнего шума, хотя удаляет бактерии в воздухе за считанные минуты. Его корпус выполнен из металла, из-за чего повредить такую конструкцию будет очень нелегко.

Вес рециркулятора достигает 5 кг, поэтому транспортировать его в любое место вполне удобно.

6. «Ультрамиг»-317

Завершает рейтинг удивительная модель нового поколения. Такой рециркулятор не может оставить равнодушным ни одного человека. Он предназначен для обеззараживания воздуха в закрытых помещениях посредством специального ультрафиолетового облучения.

Рециркулятор бактерицидный продается по выгодной стоимости, доступной каждому человеку. При этом, если заказывать устройство через официальный интернет-магазин «Хронос», можно получить неплохую скидку. Поэтому многие люди приобретают данный товар не только себе, но и в подарок своим друзьям и близким, ведь такое изделие должно присутствовать в доме или на рабочем месте каждого человка.

Рециркуляторы – весьма полезные устройства, особенно в 21 веке. Они представлены покупателям в разных формах. Среди всего ассортимента можно отыскать оптимальную модель с подходящим набором функций и пользоваться ею без ограничений. К счастью, разобраться в управлении прибором удастся без помощи специалиста. поэтому приобретать его разрешается каждому человеку, к тому же, ограничений по установке в данном случае нет.

В «РОББО» запустили онлайн-обучение и по собственной схеме собрали бактерицидный рециркулятор для обеззараживания воздуха в учебных классах. Каждый может собрать такой облучатель для собственных нужд по нашей схеме.

Сложность: средняя

Требуемое время: 3-4 часа

Авторы: Кропанев Дмитрий, Алексеев Денис, Апанович Степан

Введение

Ультрафиолетовый бактерицидный рециркулятор-облучатель закрытого типа предназначен для обеззараживания воздуха в помещениях всех категорий. Обеззараживание происходит в процессе принудительной рециркуляции воздуха с помощью вентилятора через корпус облучателя, внутри которого размещены ультрафиолетовые лампы с длиной волны 253 нм, обладающие широким спектром действия на микроорганизмы, включая бактерии, вирусы, грибы и споры. Отсутствие прямых ультрафиолетовых лучей делает рециркуляторы-облучатели безопасными для использования в присутствии людей.

В нашем руководстве пошагово описан процесс сборки облучателя из доступных материалов. Рециркулятор обладает производительностью 50 м3/час. Срок службы ламп – 8000 ч.

Необходимые инструменты

Рис. 1 Ножовка по металлу

Рис. 2 Шуруповерт и набор сверл, бит

Рис. 3 Набор для пайки(Паяльник, флюс, припой)

Рис. 4 Шестигранник

Основные материалы

Внимание! Все материалы с ценами указаны в таблице, в папке с проектом по ссылке.

Рис. 5 Труба 1.5 метра D=110 Толщина стенки 2,7 мм

Рис. 6 Металлический скотч

Рис. 7 Пускорегулирующий аппарат (стартер)

Рис. 8 Вентилятор 220В

Рис. 9 Лампа бактерицидная 30Вт G13 (2 штуки)

Рис. 10 Короб монтажный 200х150х75 мм

Рис. 11 Кронштейны для крепления

Рис. 12 Изолента

Рис. 13 Сетевой шнур

Внимание! Можно использовать упрощенную схему и не использовать микроконтроллер Uno

Рис. 14 Плата контроллер Arduino Uno

Рис. 15 Соединительные провода мама-папа

Рис. 16 Переключатель 220В

Рис. 17 Реле 300В 10А

Пошаговая инструкция по изготовлению.

Шаг 1: Подготовка трубы

Для облегчения процесса изготовления рециркулятора-облучателя рекомендуется использовать трубы, близкие к размеру приобретаемой лампы. В данном руководстве использовались лампы 900мм, вследствие этого была использована труба 110×1500 мм. Толщина стенки трубы должна быть 2,7 мм.

Трубу необходимо обклеить изнутри металлическим скотчем, для увеличения эффективности работы ламп, посредством внутреннего отражения.

Возьмите скотч, закрепите кусочек скотча на краю трубы, не обрезая скотч.

Рис. 18 Обклейка трубы металлизированным скотчем изнутри

Рис. 19 Протащите скотч внутри трубы.

Рис. 20 Обрежьте скотч на выходе по длине трубы.

Рис. 21 Удалите подложку скотча с верхней стороны трубы.

Возьмите скотч с нижней стороны трубы и натяните его. Удалите остаток подложки.

Натяните скотч и аккуратно приклейте его внутри трубы, разгладьте неровности.

Рис. 22

Проделайте данный шаг необходимое число повторений, пока вся внутренняя поверхность трубы не будет покрыта скотчем.

Рис. 23

Шаг 2: Изготовление подставки для устройства

Рис. 24 Распечатайте на листе А4 трафарет для того, чтобы ровно наметить отверстия (трафарет можно скачать по ссылке).

Рис. 25 Наметьте отверстия, используя трафарет.

Рис. 26 Просверлите отверстия по трафарету

Шаг 3: Установка ламп

Рис. 27 Отступите от края трубы 30 см и проделайте отверстие для проводки.

Рис. 28 Просверлите отверстие. Установите рукав для проводки.

Необходимо установить внутри трубы фиксаторы для ламп.

Рис 29. Примерно расстояние на 5 см выше отверстия под проводку.

Внимание! Используйте сверло подходящего диаметра для ваших метизов.

Просверлите отверстие, используя шуруповерт или дрель.

Установите фиксатор лампы (см. рис. 31-33) (они идут в комплекте со стартером)

Рис. 30

Рис. 31

Рис. 32

Притяните гайку, придерживая шляпку болта.

Наметьте место для следующего отверстия, используя саму лампу или рулетку. (см. рис. 34-35)

Внимание! Старайтесь сделать отверстия соосно (на одной линии), иначе лампы будут находиться внутри трубы под углом.

Рис. 33

Рис. 34

Просверлите отверстие и установите второй фиксатор.

Еще раз проделайте этот шаг для второй лампы.

Шаг 4: Установка ламп и вентилятора

Установите клеммы стартера на лампы. Для каждой лампы предназначается провод своего цвета.

Внимание! Нужно отрезать провода ближе к началу стартера, но чтобы хватило места установить винтовой зажим

Рис. 35

Установите лампы

Внимание! Если фиксаторы ламп слишком сильно зажаты, аккуратно разожмите их. Будьте аккуратны, лампы хрупкие.

Рис. 36 Протащите провода и стартер в нижнюю часть трубы.

Рис. 37 Протащите проводку для питания ламп через рукав.

Рис. 38 Отмерьте провод для питания вентилятора (40-50 см)

Подключите вентилятор.

Протащите проводку через рукавчик.

Установите вентилятор в нижнюю часть трубы.

Рис. 39

Рис. 40

Шаг 5: Установка заглушек

Вам понадобятся детали. Мы распечатали их на своем 3D принтере (необходимые STL файлы есть в папке, при отсутствии 3D принтера и алюминиевых профилей, можно изготовить ножки из других материалов, помните, что снизу должен выходить воздух.)

Рис. 41 Запресуйте гайки в отверстия.

Рис. 42. Заглушки, для снижение ультрафиолетового излучения из трубы

ВНИМАНИЕ
ЭКСПЛУАТАЦИЯ ОБЛУЧАТЕЛЯ БЕЗ УСТАНОВЛЕННЫХ ЗАГЛУШЕК В ВЕРХНЕЙ И НИЖНЕЙ ЧАСТИ ТРУБЫ ОПАСНА И ЗАПРЕЩЕНА

Рис. 43 Расположение заглушек снизу и сверху трубы

Рис. 44 Моделирование защиты от излучения

Установите опоры, следуя инструкциям на фото.

Рис. 45 Установка опор

Рис. 46 Установка алюминиевого профиля

Рис. 47

Рис. 48

Проделайте этот этап еще трижды, для трех оставшихся опор.

Рис. 49 Запресуйте гайки М3 в заглушки.

Установите заглушки в верхней и нижней частях трубы.

Рис. 50 Установка первой заглушки

Рис. 51 Установка второй заглушки

Шаг 6: Монтаж электроники

Внимание! Можно использовать упрощенную схему и не использовать микроконтроллер Uno

В этом случае воспользуйтесь следующей схемой.

Рис. 52

 Рис. 53 Вскройте монтажный короб.

Используя кронштейны, закрепите короб в нижней части трубы.

Рис. 54

Рис. 55

Рис. 56 Возьмите блок питания 12В. Разберите его.

Припаяйте провода на плату, туда, куда шли провода с вилки блока питания.

Рис. 57 Возьмите и подключите к компьютеру плату-контроллер.

Потребуется специальная программа для прошивки платы.

Скачать ее можно бесплатно по ссылке:

https://www.arduino.cc/en/Main/Software

Рис. 58

Прошейте плату ниже приведенным кодом, следуя инструкциям на фото.

////////////////////////////////////////////////////////////////////////////////////////////

void setup() {

  pinMode(7, OUTPUT); // реле коммутирующее лампы

  pinMode(8, OUTPUT);  // реле коммутирующее вентилятор

}

void loop() {

  digitalWrite(7, HIGH);

  digitalWrite(8, HIGH);

  delay(300000);

  digitalWrite(7, LOW);

  digitalWrite(8, LOW);

  delay(1800000);

}

//////////////////////////////////////////////////////////////////

Рис. 59 Скопируйте код в окно IDE. Выберите в пункте “инструменты” порт к которому подключена плата.

Загрузите код в плату.

Подождите пока IDE загружает код в плату, это может занять время.

Рис. 60 По окончании процесса IDE сообщит внизу об успешной загрузке.

Рис.61 Выполните монтаж проводки и электроники согласно схеме:

Рис. 62 Установите всю электрику и проводку в короб.

Внимание! Изолируйте все оголенные контакты термоусадкой или изолентой. Короткое замыкание по силовой линии 220В может вывести из строя компоненты и быть смертельным для человека.

Рис. 63

Рис. 64

---
