Баня из металлического каркаса своими руками

В настоящее время сложно представить себе дачный участок без наличия на нем бани. Попариться в теплой баньке – настоящая русская традиция, уходящая своими корнями в глубину веков. Баню можно построить не только на даче, но и в городе: наличие участка – прекрасная возможность воплотить эту инициативу. Тем более что каркасная баня – это современная высокотехнологичная конструкция, не требующая больших затрат.

Каркасную баню можно построить своими руками, не прибегая к помощи мастеров-специалистов. Именно такой тип строительства является самым быстрым и доступным: каркасная баня требует в несколько раз меньше материалов, чем аналогичные по габаритам конструкции из бруса или бревна.

С чего же начать постройку каркасной бани?

В первую очередь необходимо определиться с расположением бани. Она может являться пристройкой к дому, а может находиться отдельно от него. Прежде чем приступать к закладке фундамента для будущей бани, необходимо определить тип почвы на участке и спланировать саму постройку: количество этажей и помещений, размеры, интерьер.

Перед строительством бани обязательно должен быть составлен план, где необходимо учесть специфику сооружения, оценить объем и продолжительность работ. В плане должны быть отмечены все элементы вентиляционной системы, дымоход, особенности крыши и другие важные аспекты. К бане также можно пристроить веранду, террасу.

Чтобы баня была удобной и могла вмещать несколько человек одновременно, ее размеры должны быть соответствующими. Самый оптимальный вариант для парильного помещения – 240х200х220 сантиметров.

По усмотрению строителей или заказчиков в бане можно оборудовать бильярдную, комнату отдыха или дополнительную парилку.

План будущей бани должен быть составлен максимально точно и с учетом мельчайших деталей – так сам процесс строительства будет гораздо проще. Проект бани можно заказать у специалистов. Они сделают все грамотно и четко, что поможет избежать крупных ошибок при строительстве.

Также при планировке бани составляется таблица учета всех необходимых для строительства материалов, которая соотносится с планом.

Необходимые для постройки каркасной бани материалы:

• цемент для заливки фундамента;
• песок;
• брусья для монтажа каркаса и потолка;
• балки;
• утеплительный материал в рулоне (минеральная вата, готовые маты, полиэтилен, рубероид, пергамин);
• гидроизоляционная пленка для стен и потолка;
• вагонка для внутренней обшивки стен;
• кровельный материал для крыши.

Какой фундамент выбрать для постройки каркасной бани?

Так как каркасная баня сама по себе очень легкая, для ее строительства будет достаточно ленточного фундамента, который заливается непосредственно под стенами по всему периметру конструкции. Распространенным вариантом является и столбчатый фундамент, однако для его установки необходим устойчивый грунт, иначе сооружение может рухнуть.

Благодаря легкости каркасной бани фундамент под нее заливается по изрядно упрощенной схеме.

Когда основные моменты определены, можно приступать к самой постройке.

1. Заливка фундамента.

Шаг первый. Периметр будущей бани определяется заранее, по его краям в землю вбиваются специальные колышки, в пределах которых необходимо вырыть ров в 60 сантиметров глубиной и 40 сантиметров шириной.

Шаг второй. Ров заполняется песком на одну третью часть глубины. Сверху песок заливается водой и тщательно утрамбовывается.

Шаг третий. После утрамбовки первого слоя поверх него засыпается мелко расколотый красный кирпич или гравий.

Шаг четвертый. Слой битого кирпича или гравия засыпается слоем песка, который должен выровняться с уровнем грунта.

Шаг пятый. Из арматуры собирается опалубка. Вся конструкция заливается бетоном, а сверху изолируется тонким слоем рубероида.

Важно! Перед строительством каркасной бани должна пройти как минимум неделя, чтобы у фундамента была возможность как следует отстояться.

1. Постройка стен.

Шаг первый. Пиломатериал, приготовленный для каркасной бани, перед началом работ необходимо тщательно просушить. Не рекомендуется использовать для строительства древесину березы, так как она быстро подвергается гниению. Самым лучшим вариантом будет липа, осина или лиственница. Древесина этих пород способна сохранять форму в течение длительного времени и обладает теплоизоляционными свойствами, что очень важно для бани.

Шаг второй. После того как все строительные работы будут завершены, с внутренней стороны доски следует покрыть раствором антисептика, а с внешней – мебельным лаком, причем в два слоя. Данную процедуру необходимо проделать по всему периметру помещения, избегая лишь парилки и помывочного отделения.

Шаг третий. Нижнюю обвязку из надежного бруса с сечением 10х10 сантиметров необходимо достаточно прочно зафиксировать, после чего как следует скрепить брусья по углам при помощи гвоздей. Рекомендуется ставить стойки на металлические штыри для того, чтобы в процессе возведения стен они не смогли изменить своего местоположения и сбить конструкцию.

Шаг четвертый. Угловые стойки должны быть замурованы в бетон.

Совет: Столбы – основу стен будущей бани – следует располагать непосредственно под несущими стенами, углами, печами – то есть в тех местах, где нагрузка наиболее велика.

Шаг пятый. Вдоль периметра стен монтируются стойки промежуточного характера, выполненные из такого же бруса, что и основная конструкция.

Шаг шестой. Чтобы сделать пол гидроизолированным, его следует выложить брусом из любой древесины, сечением 15х15 сантиметров.

Шаг седьмой. Для обшивки бани снаружи и изнутри используют вагонку, доступную по цене и простую в использовании. Чтобы между листами вагонки, расположенными в горизонтальном положении, не было пропусков, их следует накладывать друг на друга внахлест. Данная процедура очень скрупулезна по своему характеру, но сможет защитить стены от попадания лишней влаги.

1. Переходим к постройке крыши.

Шаг первый. Необходимо взять 8 специальных потолочных балок, спиленных под угол стропил. Для начала следует выставить только крайние стропила, и только после этого еще пару штук зафиксировать по центру будущей крыши. Остальные же стропила присоединяются к основной конструкции сначала с одной стороны крыши, затем с другой (через конек).

Шаг второй. После стропил устанавливаются вертикальные стойки, по необходимости делается и выход на чердак.

Шаг третий. На стропилах, находящихся с краев, вырезаются балки, к которым прибиваются лобовые доски, после чего сверху крепятся обрешетки.

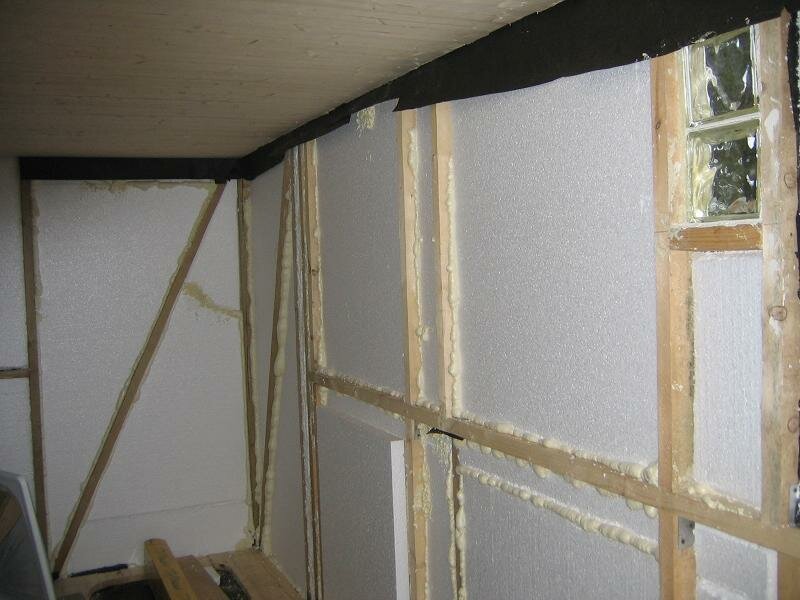

1. Необходимо утеплить стены.

Самым распространенным материалом для этой цели является рулонный утеплитель толщиной около 50 миллиметров. В некоторых случаях используют минеральную вату или готовые маты. Утеплитель укладывается между вертикальными деревянными стойками, после чего к ним прибиваются рейки. Для теплоизоляции помещения рекомендуется использовать полиэтилен или пергамин.

Совет: использовать для утепления стен рубероид не рекомендуется, так как под воздействием высоких температур он начинает источать неприятный запах.

Для утепления пола лучше выбирать керамзит или другие виды засыпок, а для потолка – пенопласт. Если утеплитель подобран грамотно, тепла будет теряться в несколько раз меньше. Благодаря этому затраты на обогрев бани также будут снижены.

После того как стены и крыша построены, можно будет приступить к установке окон и дверей в заранее оставленные для них проемы. По окончании этих работ можно будет выходить на финишную прямую.

Заключительный этап строительства каркасной бани

Чтобы баней было приятно пользоваться, она должна не только быть удобной и грамотно сконструированной, но и иметь красивое внутреннее убранство. Поэтому после завершения основных работ внутри бани должны быть произведены работы отделочные.

Для начала следует защитить стены и потолок от неблагоприятного воздействия влаги и высоких температур. Для этой цели прекрасно подойдет хвойная обивка. Затем можно переходить непосредственно к установке самой важной части любой бани – печи. Она должна быть смонтирована в соответствии со всеми требованиями техники безопасности. Стену, разделяющую парилку и комнату отдыха, рекомендуется выполнить из кирпича – так она будет пропускать меньше тепла.

Чтобы стены выглядели более привлекательно, их рекомендуется обшить вагонкой. Для этой цели наилучшим образом подходит древесина липы.

В чем же заключаются основные плюсы и минусы каркасной бани?

1. Приемлемая цена. Строительство каркасной бани обходится в несколько раз дешевле аналогов.
2. Простота возведения. Каркасную баню можно построить своими руками, не прибегая к помощи специалистов.
3. Малый вес. Коробка каркасной бани достаточно легка, ее вес приемлем для участков с мягким грунтом.
4. Короткие сроки строительства. Возводить каркасную баню не просто легко, но и быстро: чтобы попариться в ней, даже не придется ждать следующего лета.

1. Сложность в уходе. Утеплительные материалы могут прийти в негодность под воздействием влаги и высоких температур, а заменить их будет достаточно проблематично.
2. Непригодность в терапевтических целях. В связи с тем, что стены каркасной бани не выделяют полезных веществ, банные процедуры в ней не могут помочь при проблемах со здоровьем. Если таковые все же имеются, рекомендуется построить баню другого типа.

Несмотря на то, что преимуществ у каркасной конструкции гораздо больше, чем недостатков, приходить к решению о строительстве бани того или иного типа следует, ориентируясь только на собственный вкус и исходя из своих возможностей – как материальных, так и физических. Важно также и состояние почвы, и месторасположение будущей бани.

В строительстве каркасной бани нет ничего сложного и невозможного. Инструкция, приведенная в данной статье, поможет каждому построить баню своей мечты в короткие сроки, не затрачивая при этом больших материальных средств.

Многие владельцы садовых участков мечтают о самостоятельной постройке бани, которая соответствовала бы всем пожеланиям хозяина, то есть была спланирована полностью «под него». В наши дни имеются все условия для того, чтобы такие мечты превратились в реальность. Всё, что нужно начинающему строителю – это придерживаться определённых инструкций.

В статье мы расскажем вам о том, как можно построить каркасную баню своими руками, рассмотрим основные этапы её сборки и отделки, а также какой проект выбрать для каркасной бани.

Отметим, что представленный тип постройки выбран нами по причине его дешевизны и простоты, так как он основан на использовании уже готовых к применению древесных заготовок.

Материалы и план строительства

При подготовке к строительству вам необходимо будет закупить следующие материалы:

• брус 100×100 мм;
• заготовки досок 50×150 мм;
• гидроизоляционные и утеплительные материалы (рубероид, минеральная вата или пеноизол);
• элементы внутренней обшивки (вагонка);
• материалы, используемые для внешней обшивки бани (вагонка, СМЛ и другие)

После того как все материалы закуплены – вы можете приступать к основным строительным работам, руководствуясь при этом следующим планом:

• расчистка строительной площади и закладка фундаментного основания;
• возведение каркасных стен;
• обустройство кровли;
• монтаж пола и внутренняя отделка помещений.

Каркасное сооружение будущей бани представляет собой конструкцию из стоек трехметровой длины, внутри и снаружи обшитых досками, между которыми помещается выбранный вами утеплитель.

Для каркасной бани достаточно будет закладки столбчатого фундамента, глубина залегания которого определяется качеством грунта в месте постройки. Так, для песчаника и суглинка вам необходимо будет углубиться минимум на 1,5 метра, в то время как для глинистого грунта будет достаточно глубины в 30 см.

Ширина опор фундамента выбирается с учетом предполагаемой толщины стен (рекомендуемая ширина – 270 мм). Для усиления опорного основания под баню допускается заливка поверх столбов дополнительного ленточного фундамента (на всю ширину каркаса).

Сооружение каркасной конструкции бани начинается с подготовки обвязки цоколя. Для этого заранее обработанные антисептиком брусья 100×100 мм монтируются по периметру постройки и крепятся между собой скобами и гвоздями.

Поверх них устанавливаются опоры из того же бруса, которые затем обвязываются поверху постройки досками 50×150 мм. При этом вертикальность установки опор обязательно контролируется с помощью строительного уровня.

Промежуточные стойки желательно устанавливать с шагом, соответствующим размеру заготовок (плит) выбранного вами утеплителя. Кроме того, при их установке следует ориентироваться на участки, где будут располагаться проемы для окон и дверей, а также места примыкания простенков.

Для повышения прочности каркасной конструкции все опорные стойки во время сборки фиксируются с помощью дополнительных распорок.

Кровля бани изготавливается из тех же досок с сечением 150×50 мм. При этом стропильную систему вы можете собрать на земле и уже в готовом виде установить её на верхнюю обвязку. Но прежде вам нужно будет установить и закрепить поверх обвязки специальный брус (мауэрлат), используемый в качестве несущего основания возводимой крыши.

После того как вы установите стропильную систему – можно будет перейти к обустройству обрешётки , изготавливаемой из досок толщиной в 20 см. По завершении застилки обрешётки (которая ведётся обычно, начиная от конька), можно будет перейти к укладке выбранного вами кровельного покрытия.

При реализации проекта по сооружению каркасной бани своими руками нужно помнить и о внутренних работах, прежде всего – о застилке пола, которая организуется, как правило, по традиционной схеме:

1. В первую очередь к лагам обвязки крепятся поперечные брусья сечением 50×50 мм.
2. Затем на них стелется черновой пол, закрываемый сверху слоем рубероида.
3. После этого на рубероид кладутся минеральные плиты толщиной около 100 мм, которые закрываются поверху чистовым полом из обрезной доски.
4. По завершении всех этих процедур нужно будет смонтировать специальную вентиляционную трубу, обеспечивающую вытяжку испарений из-под пола.

Обратите внимание на то, что в моечном отделении пол должен набираться из одних лишь разборных досок, хорошо подогнанных одна к другой.

Закончив работы по застилке пола, вы можете перейти к оформлению оконных и дверных проёмов, а также к установке всех заложенных в проекте перегородок. Потолки в помещениях бани закрываются досками или вагонкой, под которые предварительно укладывается пароизоляционный и утеплительный материал. Наружная и внутренняя отделка стен строения также организуется по классической схеме.

Мы представили вашему вниманию краткую инструкцию об очередности выполнения всех работ по возведению каркасной бани. Может быть у вас есть дополнительный материал к нашей статье? Оставляйте свои комментарии.

Собственная баня – мечта многих дачников и огородников. Баня в нашей культуре – это особое место, почти святилище, где можно расслабиться с пользой для организма, да и отдохнуть душой. В нашей стране баня часть традиционного уклада, может быть доступна всем. Каждый из нас без особых усилий может построить на своём участке каркасную баню своими руками. Ниже мы дадим подробную инструкцию каркасной бани 4 на 4.

Первым делом выбираем на участке место для нашей бани. После чего необходимо произвести предварительные расчёты по планировке. Как и при любом строительстве, сначала выясняем тип почвы.

Далее подготавливаем основной материал. Обязательно убедитесь, что доски хорошо просушены.
Для возведения каркасной бани мы можем посоветовать вам: берёзу, лиственницу, осину или липу.

И так, нам потребуется:

• опалубка на 30 см вширь и на 50 вверх;
• метало-прутья для обвязки;
• раствор ;
• брусок с сечением 10 на 10;
• песок с гравием.

Начнем с копки траншеи, глубина которой должна ровняться примерно 50 сантиметрам, а ширина где-то 40. Теперь заливаем фундамент и вставляем в него арматуру, на которую будет крепиться . Приступать к обвязке можно только после полного затвердевания бетона. Далее по стенам выстраиваем промежуточные рейки. После стен, выкладываем пол. Кстати, будет очень хорошо, если снаружи стены обшить вагонкой. После всего, сооружаем вытяжку и кроем крышу.

1. Во-первых, используйте при строительстве бани. С одной стороны, это позволит вашей бане дольше удерживать тепло, а с другой, создаст некоторое подобие герметичности и позволит избежать поступления влаги. Для этого лучше всего подходят стекловолокно или вата;
2. Во-вторых, сделайте . Это исключит образование конденсата и продлит срок жизни древесины. Для этого можно посоветовать рубероид, плёнку или пергамин;
3. И в-третьих, на плотных почвах можно использовать простые варианты фундамента, например, свайный.

Теперь, когда мы заготовили весь необходимый материал и примерно поняли, что нам предстоит, можно приступать к непосредственному строительству.

Технология возведения каркасной бани

Так же, к нашей бане можно пристроить размером 4х1,8 м. Фундамент под неё сгодится мелкозаглубленный столбчатый. После возведения фундамента делаем основу из досок, поставив их на торец, чтобы исключить возможные прогибы.

Далее собираем каркас боковой конструкции, который состоит из вертикальных опор и верхней поперечины – она примет на себя основную нагрузку кровли террасы. Крепим каркас к основанию анкерными болтами. Между ним и бани проводим соединения и покрываем обрешёткой. Сверху стелим рубероид, так же можно поверх него положить шифер или любой другой кровельный материал.

Все те же этапы строительства актуальны и для каркасной бани 6х6 за исключением некоторых нюансов. Так, например, стойки фундамента устанавливаются с шагом, равным ширине плит избранного вами утеплителя. Обвязка цоколя делается из обработанного антисептиком бруса 100х100 мм., и монтируется по периметру постройки, скрепляясь между собой скобами и гвоздями. На них устанавливаем опоры из того же бруса, которые потом обвяжем по верху досками 50х150 мм.

Если у вас есть свой участок, свой дом или дача, и при этом вы – заядлый любитель парной, рано или поздно вы начнете строительство своей собственной бани. Если у вас уже есть опыт постройки каркасных домов, то построить баню своими руками вам будет проще. Если же опыта нет, вам потребуется много теоретической информации, да и практические советы от мастеров никогда не будут лишними.

С чего начать

Итак, вы твердо намереваетесь построить баню своими руками. Первоначально ответьте на следующие вопросы:

1. Где на участке будет располагаться ваша щитовая постройка. Учитывайте все: наличие и расположение необходимых коммуникаций, достаточно ли места для строительства каркасной конструкции, хотите ли вы, чтобы баня была близко с домом или находилась в отдалении? А может, вы хотите, чтобы из дома был свободный проход-коридор к парной? В общем, вы должны иметь первое представление о том, что вы хотите, так как вариантов очень много.
2. Определите качество грунта, это вам пригодится при строительстве фундамента. Если ранее вы уже строили что-нибудь каркасное, то вы уже знаете, какие почвы на вашем участке. Напомню, они могут быть песчаные (с примесями скальных и других пород), мелкопесчаные (сыпучие и крайне неустойчивые) и глинистые (подверженные вспучиванию в холодное время года). Под первый тип почв подойдут самые простейшие и легкие фундаменты, а под вторые два фундамент должен быть более надежным (хотя каркасные постройки редко нуждаются в тяжелых фундаментах).
3. Спланируйте, из каких помещений будет состоять ваша постройка. Обычно бани имеют предбанник, душевую и парилку. Однако возможно, вы захотите иметь террасу, бассейн, чердак или более расширенную зону отдыха.
4. Определите, где будет располагаться печь, так как это влияет на расположение вентиляционной системы, труб, дымохода.
5. Поразмыслите над тем, какой вы хотите видеть крышу бани. Чем интереснее решение, чем больше крыша, тем надежнее надо будет делать стропила и каркасные перекрытия.
6. Подберите фирму или магазин, где будет приобретен строительный материал. Поинтересуйтесь, где имеются скидки или бесплатная доставка – это помогает здорово сэкономить.

Как нарисовать план будущей постройки?

После того, как вы определились с основными вопросами, настало время начинать строительство. Первый шаг – это нарисовать своими руками или приобрести готовый план. Приобрести готовый план бани можно у застройщиков, занимающихся каркасным строительством. У них уже имеется несколько готовых, проверенных решений, которые они с радостью продадут вам. Дополнительным плюсом может быть помощь представителей фирмы с приобретение строительных материалов или дельные советы по сборке своими руками.

Однако если вы хотите все делать самостоятельно, обратите внимание на следующие советы:

1. Определите, на сколько человек в среднем рассчитана ваша баня. Если у вас часто бывают гости, сэкономить на пространстве можно, уменьшив душевую и увеличив тем самым предбанник или зону отдыха. Душевая традиционно является самым маленьким помещением при бане.
2. Даже если вы планируете париться в одиночестве или небольшой компанией, не делайте очень маленькой парилку. Пар будет худшего качества, а кроме того – у вас может не поместиться трехуровневая лавка, которая нужна, чтобы париться на разной высоте.
3. Рассмотрите возможность создания террасы.
4. Совсем не будет лишним наличие санузла.
5. Расположите несколько розеток в комнате отдыха. Тогда вы сможете пользоваться электрическим чайником, слушать музыку и даже подключить при необходимости небольшой холодильник с прохладительными напитками.
6. Подумайте над расположением окон. Комната отдыха должна быть самой светлой, а парилка может вообще обойтись без естественного освещения. Щитовая конструкция, сделанная своими руками, позволяет сделать окна где угодно.
7. Двери должны располагаться функционально. Из душевой необходимо иметь возможность сразу пройти и в парилку, и в зону отдыха. Санузел лучше располагать поближе к душевой – так проще будет проложить коммуникации.

Учитывая все эти факторы, определившись с бюджетом, можно приступать к выбору строительных материалов.

Строительные материалы: выбираем и покупаем

Итак, вы начинаете строительство лучшего каркасного места отдыха. Необходимо определить, какие строительные материалы вам понадобятся и рассчитать, сколько их приобретать. Для этого необходимо определиться с основными этапами вашей работы:

1. Закладка фундамента.
2. Установка каркаса.
3. Прокладка коммуникаций.
4. Утепление и изоляция стен (внутренняя и внешняя).
5. Строительство крыши и дымохода.
6. Внутренняя отделка, устройство печи, бассейна и пр.
7. Внешняя облицовка.
8. Устройство террасы.

Закладку фундамента мы рассматривали в отдельной статье, об этом можете почитать . Скажу только, что лучше всего остановиться на ленточном фундаменте – он подходит для большинства почв, имеет хорошую несущую способность и надежно предохраняет здание от перекоса. Его легко можно построить своими руками. Для создания данного вида фундамента вам понадобится опалубка и саморезы для ее сборки, бетон, арматура, камни, возможно щебень или песок. Фундамент необязательно сильно углублять – под легкие каркасные домики оптимальная высота составляет 60 см.

Для дальнейшей постройки необходимо приобрести:

• доски или брусья для возведения каркаса
• материалы для пароизоляции, гидро- и ветроизоляции
• материалы для теплоизоляции
• строительные материалы для внутренней отделки
• материалы для внешней облицовки
• инструменты, саморезы, гвозди и т.д.

Правильно произведенный расчет строительных материалов помогает сэкономить денежные средства и не купить лишнее, и при этом экономит ваше время. Зная технологию каркасного строительства легко рассчитать количество необходимых материалов. Для этого необходимо найти общую площадь вашей постройки, из которой вычитаем площадь всех дверных и оконных проемов. Отдельно рассчитываем материалы для пола и потолка.

Обратите внимание на инструкции к изоляционным и теплозащитным материалам – в них, как правило, указывается, сколько необходимо материала на утепление метра квадратного. Если такая инструкция отсутствует, уточните у продавца-консультанта. Каркасные постройки нуждаются в хорошей изоляции.

Возведение каркаса

О том, как сделать фундамент для каркасной бани, читайте . Когда он будет готов, делаем каркас.

Несмотря на то, что возведение бани схоже с любым другим каркасным строительством , имеются и свои особенности. Само помещение часто контактирует с влагой, а колебание температур приводит к более быстрому износу материалов. Поэтому при возведении каркаса все деревянные части должны быть обработаны специальными антисептиками, и лучше в несколько слоев.

После того, как вы убедились, что доски и брусья хорошо просушены и надежно защищены пропитками – приступаем к сооружению каркаса.

Чтобы сделать каркас своими руками, в первую очередь проводим обвязку цоколя. Производим разметку будущих стен, и обкладываем по внешнему контору досками (сечение 50×100 мм). Фиксируем гвоздями или саморезами. С помощью опоры из досок или бруса соединяется обвязка цоколя (верхняя часть постройки соединяется так же). Брус или доски укладываются горизонтально. Используйте уровень, чтобы проверить точность укладки под прямой линией.

Если вы заметили небольшой перекос, исправьте его, подложив небольшие части доски под заниженную часть. Используйте лучше несколько небольших досточек, наложенных слоями, чем одну широкую доску.

При укладывании промежуточных стоек обратите внимание, что вам должно быть удобно позже укладывать теплоизоляцию и обшивку. Расстояние между осями должно быть не шире полуметра, однако если в стене будет дверной проем – делайте промежуток в 0,4 метра.

Размер шага стоек зависит от размера проемов, в которые будут монтироваться окна и двери. Необходимо возвести дополнительную стойку там, где рама состыкуется с другими стенами.

Обычно баня начинает собираться с одного из углов запланированного помещения. После возведения одной стены, ее необходимо проверить на вертикальность инструментом. Если все в порядке – ее фиксируют с помощью подкосов (временных).

Остальные стены каркаса ставятся также, позже проверяются углы – они должны быть строго 90⁰. Дополнительно фиксируем сооружение гвоздями и досками.

Паро-, ветро- и гидроизоляция

Утепление лучше проводить с помощью синтетических материалов. Данный вид утеплителя не так подвержен изменениям в сложных условиях эксплуатации. Это могут быть плиты пенопласта, пенополиуретана или пенополистирола. Хорошо зарекомендовали себя плиты или рулонный вариант синтетической минеральной ваты или эковаты. Монтаж данных видов утеплителя можно проводить своими руками. Материал имеет небольшой вес, не требует специальных навыков и сложных инструментов для укладки. Подробнее об утеплении каркасной бани читайте .

Щитовая технология подразумевает использование ветроизоляционных материалов. Ветрозащиту выполняет внешняя отделка строения, состоящая их специальных мембран или плит пенопласта.

Для каркасной постройки используют следующие виды гидроизоляции: рулонные защитные пленки и мембраны.

Воздушная прослойка необходима для вентиляции. Водосточная система представлена водоотводниками.

Прокладка воды

Коммуникации в бане представляют собой проведение воды и электричества. Одной из основных особенностей данного нежилого помещения – необходимость слива воды во время морозов. Если вода останется в трубах, то превратившись в лед, она разорвет трубу.

Чтобы правильно спроектировать водопровод, определите, где будут находиться точки разбора воды. Вам, скорее всего, понадобится провести воду к душевой кабине или ванне, раковине, водогрейному котлу, санузлу. Вода может поступать либо из вашего дома, и тогда трубы будут соединяться с домашними, либо из отдельной скважины или колодца. Во втором случае водонагревательный бак будет наполняться с помощью насоса. Насос выбирается исходя из высоты подъема воды, диаметра скважины и необходимого давления в системе.

Трубы лучше приобретать из полипропилена. Чтобы смонтировать их своими руками, вам нужно постараться, но зато они прослужат дольше металлопластиковых, в которых резиновые прокладки быстро выходят из строя.

Продумайте систему фильтров. Вам понадобится фильтр грубой очистки и фильтр тонкой очистки. Шаровой кран располагают на подающей трубе. От него до насосной станции ставится фильтр и обратный клапан. После этого производится подключение к насосной станции, при этом на выходе проводится магистраль. Она ведет прямо к водонагревательному котлу, от которого уже будет подаваться горячая вода. Тройник, который врезается здесь же, дает начало магистрали, по которой будет идти холодная вода.

К тройнику подсоединяются краны холодного водоснабжения запланированных точек водозабора каркасной постройки. На выходе из водонагревательного котла вы будете иметь магистраль горячего водоснабжения. Сюда следует подсоединить краны с горячей водой.

Особенности проведения электричества

Электричество в баню можно провести двумя способами:

1. Воздушным способом.
2. Подземным способом.

Воздушный способ представляет собой проведение кабеля по воздуху, а подземный – сокрытие кабеля в траншею в грунт. Первый способ более экономичный, так как потребуется установка двух опор (опор потребуется больше, если провод тянется более 25 метров). Второй способ потребует дополнительных затрат на рытье траншеи.

Для воздушной прокладки следует приобрести самонесущий изолированный кабель, а для подземной прокладки — гораздо более дорогой кабель ВБбШв. В отличие от изолированного, он является бронированный с медными жилами.

Любой из видов проводов требует установки втулки из металла, которая защитит кабель от деформации при входе в здание. Без железной втулки кабель может быть поврежден вследствие усадки и сдвига стены.

Больше информации о проводке электричества вы найдете .

Какую выбрать крышу?

Крыша может быть простой или сложной. К простым видам относятся односкатные и двускатные крыши. Более сложные имеют декоративные и функциональные выступы. Эти выступы сооружают при наличии мансардного помещения или чердака. Крыша может иметь одно или несколько окон, если под ней располагается помещение.

Односкатная крыша не предполагает наличия чердака или мансарды, однако ее пологость можно использовать, оборудовав место для загорания или для просушки фруктов, ягод и грибов.

Наибольшей популярностью пользуется простейшая двускатная крыша – она почти не накапливает снег зимой, дает возможность оборудования чердака, не слишком затратная в финансовом плане и легко устанавливается. Проход на чердак может быть выполнен с помощью лестницы из зоны отдыха. Там можно хранить веники или обустроить бильярдную.

Внутренняя отделка

Чаще всего внутренняя отделка производится из древесины. Вы можете использовать следующие породы: лиственница, липа, дуб. Нельзя использовать сосну или ель, которые выделяют смолу при нагревании. Если вы хотите использовать хвойные породы, положите их в предбаннике или зоне отдыха, подальше от парилки.

Пол лучше всего делать из плитки, это наиболее функциональный материал для помещений с повышенной влажностью. Естественно, плитку надо выбирать специальную – она не разрушается под действием воды и имеет шероховатую поверхность, уменьшающую возможность поскользнуться на мокром полу.

Ни в коем случае при внутренней отделке не следует использовать:

• ламинат (он не переносит влаги)
• линолеум (при нагревании выделяет вредные вещества)
• ДВП и ДСП (также выделяют вредные вещества, содержащиеся в клее)

Внешняя отделка

Красивая баня сразу выдает хорошего хозяина, поэтому хозяева всегда уделяют большое внимание внешнему виду данной каркасной постройки. Однако внешняя отделка бани носит и защитную функцию. Она может быть выполнена своими руками из:

Устройство террасы

Наличие террасы является огромным плюсам вашей бани. Устанавливается она достаточно просто, но как показывает опыт – используется постоянно. Терраса может быть сделана из дерева, однако лучше использовать специальную плитку.

Для постройки террасы необязательно делать фундамент, достаточно убрать плодородный слой земли и уложить слой гравия для дренажа, а сверху слой песка. Все это необходимо тщательно утрамбовать, сбрызнув водой. Он качества утрамбовки зависит надежность вашей террасы.

После укладки плитки, обратите внимание на швы. Лучше всего их заделать специальными затирками, выдерживающими низкие температуры. Плитку лучше выбирать из гранита (самый распространенный вариант), базальта или сиенита. Такая плитка легко моется, долговечна, не подвержена истиранию. Хорошо зарекомендовала себя бетонная плитка, клинкер и некоторые синтетические материалы. А вот керамическую плитку для террас лучше не использовать – она слишком быстро нагревается и может оставлять ожоги.

Что может быть приятней, чем после выполненных на дачном участке работ попариться в собственной баньке, смыть грязь и отдохнуть душой и телом? Конечно, шикарная баня с бассейном на даче – непозволительная для многих роскошь, поэтому стоит присмотреться к проектам небольших сооружений и выстроить понравившееся своими руками, вложив минимум средств и получив максимум пользы и удовольствия.

Маленькую баню можно выстроить по каркасной технологии, выложить из пено-/газо-/шлакоблоков, кирпича, сложить сруб из бревна или бруса. Наиболее экологичный материал – древесина, но кирпичи и блоки более долговечны, надежны и пожаробезопасны.

Таблица. Сравнительная таблица цен на материалы для строительства стен бани

Цены на пеноблоки

пеноблок

Проект эконом бани

Просмотрев цены на материалы, можно заметить, что выгоднее строить баню из блоков либо по канадской технологии. Причем последний будет более выгоден, если часть материалов использовать б/у или низкосортных (к примеру, вместо обрезной доски можно применить необрезную, добавив колорита дачной бане). Более точные данные по расходу материалов можно получить после составления проекта и сметы.

Крайне важно до начала строительства продумать проект бани, рассчитать количество материалов, отметить все размеры и одновременно спланировать не только расположение помещений, но и меблировку в них.

Устройство полка в парной

Выбор размера бани

Главным помещением в любой, даже самой маленькой бане является парилка. Здесь обязательно находится полок в два или три этажа и каменка. Даже если дачный участок небольшой, а баньку планируется ставить совсем скромную, парильное отделение нельзя делать площадью 3-4 квадратных метра из расчета на одновременное пребывание двух человек (посетителям должно быть удобно париться вениками, сидеть и лежать на полоках в полный рост). Такие нормы обусловлены соображениями безопасности (в очень тесной парилке легко обжечься о раскаленную печь или обварить кожу горячим паром).

Также, если вся печь полностью находится в парной и из этого же помещения производится загрузка топлива, стоит увеличить полезную площадь помещения еще на 1-2 метра, чтобы было удобно складировать и подкидывать в топку дрова. Непосредственно перед печью обязательно настилается предтопочный лист размерами 1х1 м, что также отмечается на план-схеме будущей бани.

В бане непременно предусматриваются водные процедуры, соответственно, следует подумать о небольшой душевой, расположенной в отдельной комнате или смежной с парилкой. Второй вариант, когда парилка и помывочная объединены, позволяет сэкономить пространство и снизить расходы на монтаж канализационных сточных отводов, межкомнатных перегородок.

Последняя важная комната бани – гардеробная или предбанник. Здесь должны уместиться лавки и вешалки для посетителей, шкафчик для банных принадлежностей, возможно, небольшой стол. Также возможен и предпочтителен вариант, при котором каменка располагается в парной, а загрузочная дверца выходит в предбанник, что позволяет экономить на отоплении.

В бане эконом можно обойтись без:

• водопроводной системы. Но придется обустроить печь с баком и приносить воду ведрами вручную;
• отдельного санузла. Эти удобства можно вынести на улицу или в дачный дом, если баня на даче будет использоваться только в теплое время года.

А вот без электричества и канализации обойтись не получится, поэтому желательно заказать или построить септик / выгребную / дренажную яму, а также протянуть силовую линию к месту строительства бани, ведь париться при свете свечи очень неудобно.

Обязательно укажите на план-схеме:

• габариты здания и каждой комнаты в отдельности;
• высоту потолков и общую высоту бани;
• месторасположение печи;
• стороны, в которые будут открываться двери, в том числе топочная;
• расположение окон (в парной окошко располагается на высоте от 185 до 195 см от пола и не над полоком);
• расположение розетки и выключателя, щитка и светильников (используются изделия только с уровнем влагозащиты выше IP54).

Ниже предлагается несколько проектов небольших одноэтажных дачных бань.

Видео – Проектирование бани

Видео – Проект бани. Составление

Строительство маленькой каркасной эконом бани на даче

Начнем с основания бани – фундамента. Так как баня будет небольшой и относительно легкой, не потребуется заливать монолитную плиту или делать заглубленную армированную ленту. Для одноэтажной бани достаточно столбчатого фундамента из блоков или асбестовых труб с залитым в них бетоном.

Этап 1. Разметка

Этот этап обязателен для любого типа строительства. Выбираем место на участке, где будет стоять баня.

Берем 4 колышка и отвес. Строго вертикально вбиваем в почву первый кол, то есть отмечаем первый угол дома. От этой точки откладываем длину одной из стен, забиваем второй кол. Связываем оба колышка шнуром.

Аналогично ставим третий кол и четвертый. Проверяем равность диагоналей разметки, при необходимости поправляем колья и шнур.

Так же шнуром отмечаем места, где будут находиться межкомнатные перегородки.

Вооружаемся лопатой и снимаем верхний слой почвы вместе с травой внутри обноски. Выравниваем дно получившегося основания по горизонтали, утрамбовываем его.

Видео – Проведение разметки фундамента

Этап 2. Фундамент

Рассмотрим вариант обустройства столбчатого фундамента из бетонных блоков размерами 20*20*40 см. Их цена составляет от 45 до 60 рублей за 1 штуку. Можно использовать рядовые кирпичи (13-16 руб. за штуку), в том числе и б/у.

Берем бур или лопату и начинаем копать лунки размерами 50х50 см для блоков либо 35х35 см для кирпичей. Расстояние между лунками не более 2 м, глубина каждой – примерно полметра. Лунки должны быть расположены по углам дома, под несущими стенами и межкомнатными перегородками.

Дно каждой лунки трамбуем, отсыпаем слоем песка, щебня (каждый слой до 10 см) и вновь повторяем процесс уплотнения.

Щебень заливаем жидким цементным молочком. В центр каждой лунки втыкаем по одному стальному прутку строго вертикально.

Выкладываем кирпичи или блоки вокруг прутка по 2 шт. в каждом ряду.

Столбики должны возвышаться над почвой на 20-30 см. Проверяем горизонтальность всего основания, натянув веревку и используя пузырьковый уровень. При необходимости компенсируем неровности слоем цементного раствора.

Каждый столбик накрываем куском рубероида.

Этап 3. Каркас эконом бани

Для каркаса можно использовать брус 100*100 см или 150*150 см. На несущих элементах экономить не стоит. Также древесину желательно пропитать огнебиозащитным составом.

Нижняя обвязка состоит из 4-х брусьев.

Соединение углов методом «в лапу» или «в полдерева».

Соединение брусов нижней обвязки

На торчащих из угловых столбиков арматурных прутьях нарезаем резьбу (штыри на промежуточных столбах можно спилить). В торцах брусьев высверливаем отверстия под эти штыри. Выпиливаем торцы брусьев по приведенной схеме.

Собираем нижнюю обвязку, надевая брусья на штыри. Сверху затягиваем гайки и контргайки.

Между вертикальными балками прибиваем гвоздями или крепим саморезами горизонтальные перемычки из бруска 50х50 мм. Угловые стойки укрепляем укосинами из доски 50х100 мм.

Остается сделать верхнюю обвязку. Для этого применяем доску толщиной 50 мм, которую прикручиваем к торцам вертикальных балок длинными саморезами по дереву.

Цены на деревянные брусья

деревянные брусья

Этап 4. Пол

Рассмотрим пример обустройства непротекающего пола в бане. Чтобы не тратить время на рубку пиломатериала, берем крепежные перфорированные уголки, саморезы и собираем лаги пола. Ставим доски 50х100 см между брусьями нижней обвязки на ребро, выдерживаем расстояние между лагами 40-45 см.

Сборка перекрытия пола из доски в положении “на ребро” для большей жесткости

Лаги пола можно накрыть листами OSB-3 (примерно 480-550 руб. за лист 1250х2500 мм и толщиной 9 мм) либо использовать те же деревянные доски, из которых сделаны лаги. В черновом полу нужно предусмотреть отверстие для монтажа сливного трапа из моечной или парилки.

Под деревянный черновой пол обязательно натяните Изоспан или другую парозащитную пленку.

Чтобы утеплить пол, поверх чернового пола снова крепим лаги, между которыми укладываем керамзит, опилки или красный мох, накрываем весь «пирог» гидроизоляционной пленкой и собираем чистовой пол из досок или влагостойкой фанеры (от 260 руб. за лист 4 сорта размером 1525х1525 мм и толщиной 4 мм). Использование пенопласта как утеплителя, в том числе и упаковочного, возможно только в предбаннике.

Цены на Изоспан

Этап 5. Крыша

Перед тем как сделать крышу, собираем верхнее перекрытие (потолок). Используем тот же крепеж и доски, что применялись при монтаже лаг пола.

Крышу для каркасной эконом бани лучше сделать двускатную. Она сделает баню внешне более привлекательной, а пространство под крышей легко будет переоборудовать в спальное место или склад для веников. С другой стороны, на односкатную конструкцию понадобится меньше материалов.

Шаблоны для выпиливания стропил, стоек, лаг пола

Таблица. Виды крыш, схемы

Видео – Строительство крыши

Этап 6. Внутренняя и наружная отделка

Таблица. Краткое описание этапов утепления, изоляции и отделки эконом бани

Этап 7. Вентиляция

Эконом баня – наверняка помещение компактное, но это не исключает необходимости его вентилирования.

Отверстие для притока воздуха традиционно обустраивают около каменки, ближе к полу, причем работы по установке вентиляционной задвижки производятся одновременно с утеплением и отделкой стен. Поток воздуха из приточного вентиляционного канала должен попадать на нагревательный элемент печи. Особенно важно обустраивать эффективную вентиляцию, если дверца топки выходит не в предбанник, а в парную.

Вытяжное вентиляционное отверстие должно находиться ближе к потолку. Вытяжка должна быть оснащена заслонкой. Вывод воздуха организуется по вентиляционной трубе на крышу, оголовок трубы закрывается сеткой от насекомых.

Естественная вентиляция может быть организована посредством небольшого окна, расположенного на высоте от 185 см выше уровня пола. Проветривание будет происходить при открытом окне и дверях помещений.

Видео – Вентиляция в бане

Цены на вентиляторы для бани

вентилятор для бани

Этап 8. Оснащение бани

Собрав своими руками баню, изготовьте металлическую печь с теплообменником и выносным баком для воды. Главное – при установке настелить асбестовый картон на пол и стену за печью, закрыть его стальным листом, чтобы не произошло самовозгорания деревянных поверхностей.

Расчет нагрузки на пол и стропила для отдельно взятой металлической печи делать не обязательно, конструкция пола из лаг 150х50 мм с шагом в 45-50 см и половой доски толщиной 5 см прекрасно выдержит каменку.

Электропроводка в бане прокладывается либо до финишной отделки стен (скрытого типа), либо после (наружная). Светильники и розетки приобретаются и устанавливаются строго влагозащитные, класса выше IP 54. Обязательно требуется монтаж отдельного электрощитка и защита всех кабелей от попадания влаги.

Цены на асбестовый картон

асбестовый картон

Другие интересные проекты эконом бань

Очень необычная, но от этого не менее комфортная баня-бочка представляет собой цилиндрическую деревянную конструкцию на двух опорах, внутри разделенную на 2-3 отделения, дальнее из которых является парильней. Баня мобильна, занимает мало места, экономична и экономна (на прогрев маленькой парной нужно совсем немного топлива).

Бани-бочки под ключ стоят от 35 до 220 тысяч рублей. На практике, чтобы собрать такую баню самостоятельно, уходит вдвое меньше средств и совсем не много сил и времени.

Сборка-разборка бани возможна а счет используемых досок 45х90 или 50х90 мм с соединением «шип-паз». Длина бочки в зависимости от используемых досок составляет 2,5-5 метров. Фиксация конструкции осуществляется металлическими обручами-стяжками. Дополнительно баню можно оснастить крыльцом, крышей, козырьком.

Вода в бане-бочке отводится сквозь отверстия в полу. Если планируется установка такой бани на даче, стоит снять слой грунта, засыпать его щебнем, утрамбовать, а саму баню установить на пару устойчивых массивных бетонных блоков. Правила установки печи, прокладки электропроводки стандартны для любого типа деревянных бань, в том числе и эконом-класса.

Как построить каркасную баню своими руками

Нет денег на строительство бани из бруса или кирпича, значит, придется воспользоваться дешевой технологией возведения каркасного здания. И хотя каркасная баня – это небольшие денежные вложения, все равно она будет отвечать поставленным задачам. Конечно, если правильно подойти к самому строительному процессу. Итак, для тех, кто хочет своими руками построить баню по каркасной технологии, предлагаем ознакомиться с основными его этапами и некоторыми нюансами.

Пошаговая инструкция строительства каркасной бани своими руками

Как и любой строительный процесс, сооружение каркасной бани делится на несколько этапов. У каждого этапа свои моменты и требования.

Сооружение фундамента

В первую очередь необходимо выбрать фундамент под каркасную баню. Так как это сооружение легкое, то можно предложить два варианта:

• Столбчатый.
• Ленточный (малозаглубленный).

Строительство столбчатого фундамента для каркасной бани основано на правильном выборе места для их заливки. Обычно это места под углами бани и несколько фундаментов промежуточных, на которые будут опираться несущие стены. Расстояние между столбами – 80-150 см. Этот показатель определяется несколькими факторами:

• Размеры столба;
• Состояние грунта;
• Вес каркасной бани;
• Этажность строения.

Если внизу скважины под фундамент сделать расширенное пространство, которое называется пятой, то можно уменьшить и число столбов, и их размеры. Все дело в том, что такая форма фундаментного столба увеличивает в два раза его грузоподъемность. Для создания такой формы придется воспользоваться специальным буром.

Итак, места установки фундаментных опор для каркасной бани определены, теперь необходимо выкопать ямы под них. Для этого можно воспользоваться садовым буром диаметром 200 мм. Своими руками эту операцию может осилить даже подросток. Глубина скважины – 1 м.

• В подготовленные скважины засыпается или песок, или щебень мелкой фракции толщиною 10-15 см.
• Устанавливается заранее подготовленный армирующий каркас в виде конструкции с треугольным или прямоугольным сечением из арматуры. Он должен возвышаться над краем грунта приблизительно на высоту 20 см.
• Из рубероида делается цилиндр, который опускается в скважину. Это своеобразный гидроизоляционный слой и элемент формирования гладкой поверхности опоры.
• Сверху над скважиной необходимо установить небольшую опалубку высотою, равной высоте выступа армокаркаса. Ее можно сделать из пластиковой канализационной трубы диаметром 200 мм. Кстати, эта опалубка может работать, как несъемная.

Заливается своими руками бетонный раствор, который по мере заливки штыкуется куском металлической арматуры или трубою. Здесь важно не только хорошо утрамбовать материал своими руками, но и удалить максимальное количество воздуха, которое попадает в него в процессе замеса. Именно воздух после застывания бетона определят количество пор, а они негативно влияют на качество бетонной конструкции.

Внимание! Обязательно в каждый столб во время заливки бетона устанавливается анкерный борт. Его длина не меньше полуметра, при этом над поверхностью опоры он должен торчать размером 25 см.

На этом строительство столбчатого фундамента своими руками для каркасной бани можно считать оконченным. Нагружать его можно только через 28 дней.

Что касается строительства малозаглубленного ленточного фундамента для каркасной бани, то эта конструкция прекрасно работает на песчаных и слабых грунтах. Для этого по периметру будущей постройки выкапывается траншея глубиною 500 мм и шириною 300 мм.

• Производится подсыпка подушки из крупного песка или мелкого щебня. Можно использовать гравий. Толщина подушки – 150-200 мм.
• Устанавливается армирующий каркас. В принципе, это могут быть любые металлические профили, соединенные между собой вязальной проволокой. Можно использовать плоский каркас в один слой. Его надо обязательно установить на подпорки, к примеру, на кирпичи. Очень важно, чтобы решетка оказалась внутри бетонного слоя, а не между подушкой и фундаментом.
• Если грунт песчаный, то придется устанавливать полную опалубку. Если глинистый, то можно обойтись опалубкой, расположенной над грунтом.
• Заливка бетона производится по той же технологии, как со столбчатым фундаментом для каркасной бани.

Не забываем установить анкера по углам фундаментной конструкции и в промежутке между ними.

Сборка каркаса бани

В первую очередь устанавливается мауэрлат (см. видео). Это брусы сечением 200х200 мм. Их устанавливают на фундамент бани, верхняя плоскость которого гидроизолируется. Это можно сделать при помощи рубероида, уложив его в два или три слоя, или при помощи битумной мастики. В брусах делаются сквозные отверстия для крепления анкерами, поэтому стоит точно определить места расположения этих отверстий. Крепление мауэрлата производится гайкой и шайбой на каждый анкер. Между собой брусы скрепляются металлическими уголками на саморезы.

Теперь по углам мауэрлата устанавливаются вертикальные стойки из брусьев сечением 150х150 мм, из них же придется устраивать и промежуточные стойки (см. видео). Крепления стояков осуществляется теми же уголками и саморезами. Чтобы при сборке верхней стяжки стойки не отходили от вертикального положения, их необходимо дополнительно закрепить укосинами и косынками из брусьев сечением 100х100 мм или 80х80 мм.

Теперь можно устанавливать верхний мауэрлат из брусов сечением 150х150 мм или 100х100 мм. Его крепление производится также уголками. В принципе, каркас бани готов. Как видите, построить каркасную конструкцию своими руками оказалось нетрудно.

Установка полов в каркасной бане

Необходимо понимать тот момент, что помещения внутри каркасной бани несут свои определенные нагрузки, то есть, у каждого свое назначение. Соответственно и полы в разных помещениях придется сооружать по-разному. К примеру, в раздевалке, в зоне отдыха и в парной хорошо будут смотреться деревянные полы. А вот в моечной, где в больших количествах льется вода, лучше установить бетонное основание с небольшим уклоном в сторону слива и отвода грязной воды.

Каркасная баня – сооружение, в котором нужно позаботиться о теплоизоляции, поэтому деревянные полы придется утеплять.

• Устанавливаются лаги, которые своими концами будут упираться в элементы мауэрлата. Крепление – уголки из стали и саморезы. В качестве лаг можно использовать доски толщиною 40 или 50 мм, можно брусы 50х100 мм.
• По лагам по нижним краям пробиваются продольные рейки.
• По рейкам устанавливается листовой материал: фанера, влагостойкая ДСП, металл, профнасти и так далее, можно б/у.
• Укладывается в межлаговое пространство утеплитель (минеральная или стекловата, пенопласт, пеноплистирольные плиты).
• По лагам укладывается гидроизоляционная мембрана, которая крепится к ним металлическими скобами, они прибиваются при помощи степлера, можно использовать гвоздики с широкой шляпкой.
• Установка шпунтованных досок.

Бетонное основание в моечном помещении каркасной бани тоже должно быть утепленным, поэтому снимается в этом месте грунт, засыпается перлит (мелкий речной песок, он и есть утеплитель в данном случае), укладывается гидроизоляция (мембрана или рубероид), заливается бетонный раствор, формирующий пол в моечной. Кстати, этого можно и не делать, если каркасная баня будет использоваться нечасто. Можно просто уложить по лагам доски, между которыми оставить зазоры по 5 мм. Небольшое количество воды будет впитываться в грунт, а чтобы не было неприятного запаха, в фундаменте каркасной бани необходимо оставить два сквозных отверстия, через которые и влажность, и запах будут удаляться наружу на улицу.

Сооружение стен каркасной бани

Что касается стен, то основная их задача, не только создать условия закрытого помещения, но и сделать внутренние помещения теплыми с минимальными тепловыми потерями. Это особенно важно для каркасной бани, плюс ко всему это сторона экономии денежных средств за счет снижения расхода топлива.

Начинать отделку каркаса можно как изнутри бани, так и снаружи. Для наружной облицовки каркасной бани лучше всего использовать листовой материал: влагостойкую фанеру или ДСП, плиты ОСП. Можно и вагонку, и доски, и так далее. Для внутренней отделки каркасной бани оптимальный вариант – вагонка.

К примеру, обшили с наружной стороны каркас бани, переходите внутрь, где производится процесс теплоизоляции стен. Для того чтобы увеличить прочность стеновых конструкций, можно между стойками смонтировать обрешетку.

Внимание! Утеплитель должен обязательно закладываться так, чтобы между ним и элементами каркаса бани не оставалось зазоров и щелей.

Это сто процентов мостики холода, что повлияет на качество постройки в плане теплопотерь. Добавим, что для каркасных бань лучше использовать утеплители с фольгированной стороной. Это еще одна характеристика, которая поможет отражать тепловую энергию внутрь бани.

Монтаж и утепление потолка каркасной бани своими руками

Построить потолок можно по той же технологии, что и полы – на лаги. Изнутри лаги обшиваются досками или влагостойкой фанерой. В парной фанеру лучше не использовать, в ее составе есть клей, который при высоких температурах начинает источать вредные вещества.

Утепления придется проводить со стороны чердака. Перед тем как обшить потолок каркасной бани досками изнутри, нужно своими руками уложить поверх лаг пароизоляционную мембрану. Утеплитель укладывается в межлаговое пространство без зазоров и щелей, сверху устанавливается гидроизоляционный слой, и уже последним слоем конструкция закрывается прочным материалом – та же фанера, ДСП, доски и прочее, можно б/у.

Строительство крыши каркасной бани своими руками

Форма крыши каркасной бани может быть любой. Самая простая – односкатная. Поэтому на верхнем мауэрлате со стороны фасада каркасной бани нужно установить несколько стоек из бруса сечением 100х100 мм. Их крепят к мауэрлату металлическими уголками. Количество стоек определяет длина фасада каркасной бани из расчета – через каждые 1,2-1,5 м. Высота стоек – до 1 м.

Поверх установленных опор укладывается брус, на который будут одним концом упираться стропильные ноги, по сути, это доски толщиною 40-50 мм. Второй конец стропил упирается в заднюю часть верхнего мауэрлата каркаса бани. Крепить все это можно уголками, гвоздями, проволокой. Расстояние между стропилами 80-150 см.

Следующий этап – укладка обрешетки. Элементами обрешетки могут выступать рейки сечением 40х40 мм или 50х50 мм, или доски толщиною 30-50 мм, шириною 100 мм. Крепление производится саморезами или гвоздями. И последнее – монтаж кровельного материала. Выбор покрытия за заказчиком.

Заключение по теме

Вот такая пошаговая инструкция, как построить своими руками каркасную баню. Скажем прямо, процесс этот несложный, если сравнивать его с сооружением бань из более фундаментальных материалов. Но в любом случае вам придется ознакомиться со всеми нюансами строительства каркасной бани. Поэтому предлагаем посмотреть видео, которое размещено на этой странице нашего сайта. Путь это будет для вас, как видео инструкция.

bouw.ru>

Каркас бани своими руками

Строительство каркасно-щитовых домиков для бань доступно большинству владельцев приусадебных участков. Стоимость такой постройки значительно ниже, чем аналогичных сооружений из сруба или кирпича. Сегодня вы узнаете об изготовлении каркаса бани своими руками.

• Металлический каркас для бани

• Достоинства каркаса
• Особенности сборки

Каркасная технология сооружения бани имеет много своих почитателей. Если учесть многочисленные достоинства такого способа монтажа, это не удивительно. При надлежащей изоляции деревянные щитовые бани прекрасно удерживают тепло, а их строительство занимает совсем немного времени.

Возведение деревянного каркаса для бани

Изготовление каркасной конструкции бани начинается после устройства фундамента, который для таких легких построек обычно имеет столбчатый вид и выполняется из блоков, бетона или труб. Каркас состоит из нижней, верхней обвязок и деревянных элементов стен. Это важнейший элемент сооружения, от которого зависит его прочность и надежность.

Материалы для строительства каркаса из дерева для бани

Для оперативной работы нужно заранее подготовить материалы и все инструменты, которые будут необходимы:

• Доска или брус. Поперечные размеры доски для изготовления каркаса — 38х140 мм или 38х100 мм. Брус берется сечением 150х150, 120х120 или 100х100 мм.
• Рулонный материал для гидроизоляции — подойдет толь или рубероид.
• Крепеж. В качестве него используются гвозди длиной 50, 100, 150 мм и шурупы для дерева, соответственно — 50 или 100 мм.
• Строительный угольник и уровень для проверки правильности геометрических форм, создаваемых при сборке каркаса бани.
• Растворы антисептика и антипирена для обработки древесины. Они помогут защитить будущую постройку от насекомых, грызунов и случайного возгорания.

Применяемые для изготовления каркаса пиломатериалы должны быть хорошо просушены и обработаны защитными составами. Иначе в дальнейшем грибок и плесень сможет создать ненужные проблемы.

Подготовка фундамента для деревянного каркаса бани

Правильная укладка нижней обвязки каркаса во многом зависит от качества устройства фундамента для бани. Перепад высоты его столбиков на должен превышать 10 мм при идеальной их вертикали. Любые нарушения осложнят дальнейшие работы.
Подготовка фундамента к монтажу обвязки производится еще на этапе его заливки. Для этого к его арматуре заблаговременно привариваются анкерные болты для последующего крепления на них деревянного бруса. На готовом фундаменте они выступают над его верхней поверхностью. Другой вариант — деревянные пробки, уложенные в свежий бетон.
Для выравнивания верха столбиков используется раствор из цементно-песчаной смеси. Перед укладкой бруса они изолируются рубероидом, наклеенным на сухую поверхность с помощью битумной мастики.

Устройство нижней обвязки деревянного каркаса бани

Устройство обвязки каркаса бани из бруса требует правильного соблюдения технологии, которая позволяет производить такую работу двумя способами.
Один из них предполагает ее начало с угла будущей постройки и сборку всей конструкции по кругу. В другом случае элементы обвязки располагаются по двум длинным сторонам постройки, а между ними собирается обвязка коротких стен. Рекомендуется последний способ, так как он считается более надежным.
Иногда угловые соединения досок или бруса производятся с выборкой их древесины для получения пазов. Для надежной фиксации элементов конструкции их горизонтальность и длина должна быть хорошо замерена и подогнана.
В качестве крепежа для соединения бруса и досок обвязки используются шурупы, гвозди и металлические уголки. Анкерные болты прижимают гайками элементы обвязки к основанию.
В итоге должна получиться жесткая неподвижная конструкция, состоящая из деревянной рамы обвязки, закрепленной на фундаменте. После контроля выполненной работы с помощью строительного уровня и угольника можно приступать к монтажу стоек и верхней обвязки.

Стойки и верхняя обвязка деревянного каркаса для бани

Возведение стен каркаса для бани начинается с монтажа его угловых стоек, которые опираются на нижнюю обвязку. Затем устанавливаются все промежуточные стойки с шагом 600 мм. В местах расположения оконных и дверных проемов расстояние между соседними стойками может быть другим. Сверху и снизу проемы ограничиваются дополнительными горизонтальными ригелями, закрепленными на вертикальных элементах каркаса.
После сборки стен и перегородок каркаса выполняется его верхняя обвязка. Она соединяет все вертикальные элементы конструкции между собой, придает ей прочность и распределяет нагрузку от будущей кровли на стены строения. Верхняя обвязка выполняется также из доски или бруса.
Перед ее выполнением стойки фиксируются в нужном положении временными раскосами из любого ненужного материала — обрезков досок, брусков и т.д. После выравнивания угловых стоек к ним крепится брус верхней обвязки, на котором закрепляются верхние концы всех остальных элементов стены. По углам внутри стен крепятся постоянные раскосы, а временные связи удаляются.
Устройство лаг пола и потолочных балок делает каркас бани намного жестче. Для изготовления пола парилки, предбанника и комнаты отдыха к лагам, закрепленным на нижней обвязке, прибиваются бруски сечением 50х50 мм. На них настилаются доски чернового пола. После укладки на него рубероида, минеральной ваты и слоя пароизоляционной пленки устанавливаются доски чистового пола.

Стропильная система для каркасной бани

Стропильные конструкции для кровли собираются не на стенах постройки, а возле нее на ровной площадке. Эти изделия изготавливаются по шаблону в виде раскрытого циркуля с поперечной перекладиной в его верхней части. Затем они поочередно поднимаются на стену и размещаются над соответствующими им каркасными стойками.
Для удобства монтажа стропильной системы на потолочных балках можно устроить временный настил из толстых досок. Это повысит безопасность работ на высоте и даст возможность свободного перемещения. Перед поднятием последних конструкций на них размещаются формы из листов ОСП для кровельных фронтонов.
После окончания кровельных работ и обшивки стен устанавливаются дверные коробки и оконные блоки. Работа по изготовлению каркаса для бани закончена.

Деревянный каркас для бани из досок

Традиционно обвязка и стены каркаса выполняются из бруса. Но есть более экономичное решение. Можно изготовить каркас бани из досок. Для его монтажа можно использовать обрезную доску 25х100 мм. Ее применение не ослабит прочность всей конструкции, так как будущая обшивка стен перераспределит всю нагрузку.
При использовании этих тонких досок важно учитывать небольшую хитрость. Для работы ответственных участков каркаса, например, его обвязок и углов, доску сдваивают. Это имеет определенное преимущество перед брусом: если его от влажности «ведет», то сдвоенные доски компенсируют взаимно все изгибы.
Кроме того, уменьшается вероятность появления «слабых» мест. Сучки бруса уменьшают его прочность. Следовательно, его нужно тщательно подбирать. А качественный брус — более дорогой. В отличие от него, доску можно применять любую, так как на сбитых досках вероятность совпадения расположения сучков ничтожно мала. Впрочем, доску можно подвинуть.

Возведение металлического каркаса для бани

Сварной каркас бани из металла — это прочная и долговечная конструкция. Кроме того, она имеет небольшой вес, высокую скорость монтажа и совместима с любым блочным, свайным или столбчатым фундаментом. Материалом для металлического каркаса служит профильная труба, швеллер или уголок. Как и его аналог из дерева, сварной каркас состоит из нижней и верхней обвязок. Между ними располагаются стойки. В нем весьма легко предусмотреть проемы, окна, двери и обрешетку для пола и кровли. Каркас из металла обшивают профилированным настилом, панелями и деревом.

Достоинства металлического каркаса для бани

Постройки, возведенные на основе металлических каркасов, по сравнению с традиционным строительством из камня, клееного бруса или бревен имеют невысокую себестоимость. Но они значительно дороже, чем аналогичные строения на деревянных каркасах. Причем, цена их находится в прямо пропорциональной зависимости от сечения профильной трубы. Согласитесь, ее изгиб — довольно трудоемкий процесс, и стоит он недешево.
В остальном, достоинства сварного каркаса — налицо:

1. Высокая скорость строительства. Применение профильной трубы как основного материала для изготовления каркаса позволяет существенно сократить сроки монтажных работ.
2. Отсутствие «мокрых» процессов в технологии работ, за исключением устройства фундамента. Это дает возможность монтажа каркаса в любую погоду и время года.
3. Металлический каркас не имеет какой-либо усадки как при сборке, так и при эксплуатации постройки.

Особенности сборки металлического каркаса бани

Для каркаса бани используются профильные трубы сечением 60х60 или 100х100 мм. Их размер зависит от габаритов бани и рассчитывается с помощью калькулятора для профильных труб.
Элементы каркаса изготавливаются так:

• От трубы отрезается та ее часть, которая необходима для монтажа.
• Трубу можно согнуть, придав ей дугообразную форму, если это необходимо. Эта операция выполняется в мастерской на трубогибочном станке.
• Полученные элементы каркаса нужно сварить согласно требованиям к металлоконструкциям. Чертежи и фото каркасов бань можно найти в интернете. Это поможет не нарушать правила сборки сооружения.
• Технологичная обработка профильных труб позволит выполнить из них крышу в виде каркасного элемента. Расчет трубы для стропил кровли делается с учетом веса кровельного материала. Кровля небольшого веса с большим уклоном позволяет применять тонкие трубы.

Элементы каркаса соединяются сваркой, но их крепеж с помощью болтов и гаек тоже возможен. Для этого в трубе сверлятся подходящие отверстия. При сборке конструкции в первую очередь устанавливается нижняя рама. Она приваривается по углам к закладным деталям фундамента — это обеспечивает ей неподвижность. Затем монтируются угловые стойки, верх которых соединяется потолочными прогонами.
Вдоль продольных и поперечных стен конструкции размещаются вертикальные стойки. Они дают жесткость каркасу и служат обрешеткой для обшивки стен. Расстояние между стойками принимается равное ширине отделочного материала. Если его установка предусмотрена внахлест, это расстояние уменьшается на 3-5 см.
Как построить каркас для бани — смотрите на видео:

Вот и все учение. Надеемся, как сделать каркас бани из дерева или металла, вы уже поняли. Осталось дело за малым: проявить трудолюбие, запастись терпением, и через пару недель вы будете с удовольствием париться в собственной баньке! Автор: редакция TutKnow.ru

tutknow.ru>

Каркасная баня своими руками — доступный вариант

Каркасная баня своими руками – это вполне достойное решение задачи, связанной со строительством вообще, когда присутствует ограничение в средствах, а желание иметь собственную баню есть. Отличий такой конструкции, связанных с качеством и внешней красотой от традиционных бревенчатых или кирпичных сооружений, практически нет.

Кроме того, можно привести массу достоинств, благодаря которым популярность каркасно-щитового возведения строений выросла. Трудно отказаться от возможностей построить надежную баню, причем сроки возведения будут наикратчайшие, а финансовые затраты минимальны. При этом служить такая баня будет в течение не одного десятка лет.

Фото каркасной бани

Достоинства каркасной бани

Вариант отделки каркасной бани

С давнего времени на строительство бани шла рубленая древесина. Но в наши дни эта технология, пусть и проверенная временем перестала быть актуальной. И в том числе потому, что появились новые технологии, среди которых каркасные бани своими руками.

И этот метод обладает довольно серьезными достоинствами:

• короткие сроки исполнения;
• строительство выполняется всесезонно;
• нет такого явления, как усадка;
• относительно невысокая цена;
• все коммуникации прекрасно маскируются;
• внешняя и внутренняя отделка многовариативна.

Нюансы возведения каркасной бани

Самое главное в каркасной бане — утепление

Баня по каркасной технологии своими руками должна иметь грамотно продуманную теплоизоляцию. Дело в том, что только правильно проведенные теплоизоляционные мероприятия могут гарантировать создание благоприятных условий, способных обеспечить герметизацию и нормальный воздухообмен.

В качестве утепления лучше использовать стекловолокно или минеральную вату, ввиду того, что у этих материалов безукоризненные характеристики, что позволяет им прекрасно справиться с возложенной на них задачей.

Следующий момент, на который стоит обратить внимание – пароизоляция. Конденсат является серьезным минусом каркасного строительства. Влага способна проникнуть внутрь каркаса и чтобы избежать ее неприятного воздействия пароизоляция должна быть выполнена качественно.

Оптимальным решением будет применение пергамина или специальных пароизоляционных пленок, уложенных между утеплителем и внутренней обшивкой.

Внимание: Не стоит в качестве пароизоляции использовать рубероид.
Дело в том, что даже при небольшом нагревании от него исходит неприятный, очень резкий запах.

Так же важен правильный выбор древесины. Каркас для бани своими руками предполагает применение досок, которые хорошо просушены. Оптимальным будет использование липы, лиственницы, осины из-за их низкой теплопроводности и к тому же они не подаются деформациям. Используемая вагонка не должна иметь дефектов, то есть самого высшего сорта.

Строительство каркасной бани

Перед тем, как сделать каркасную баню своими руками, необходимо сделать следующее: определиться с местом, где будет стоять баня, и подобрать соответствующий проект. Наличие тщательно продуманного проекта каркасной бани и грамотная инструкция позволят успешно его выполнить строительство, поэтому и уделить этим вопросам стоит достаточно времени.

Закладываем фундамент

Баня, сделанная по каркасной технологии, обладает небольшим весом, поэтому возможно изготовление фундамента по упрощенной технологии. Самая выгодная схема – столбчатый фундамент из асбестоцементных труб, внутри залитых бетоном.

Работы по его заливке выполняются в следующей последовательности:

• бурятся скважины, диаметром 20 см, глубина определяется на месте, но не менее глубины промерзания;
• покупаются асбестовые трубы, диаметром не менее 10 см, общей длиной исходя из глубины скважин и высотой над поверхностью земли;
• трубы вставляют в скважины, и пустое место снаружи заполняется бетоном;
• с помощью водяного уровня, на каждом столбике делается отметка, определяющая одну общую горизонтальную плоскость;
• после этого по данной отметке трубы обрезаются, и внутреннее пространство заполняется бетоном.

Монтируем обвязку

Конструкция каркасной бани предусматривает нижнюю и верхнюю обвязки и в местах расположения внутренних стен и перегородок поставить укрепляющий столбы. Нижняя обвязка делается из прочного бруса, сечением 15х15 см. Она опирается на фундамент, который предварительно покрывается слоем гидроизоляции для бани, в частности, рубероидом или гидроизолом.

Вариант нижней обвязки

Контролироваться горизонтальность обвязки и вертикальность столбов должна с помощью строительного уровня и отвеса. В углах брусья соединяются в четверть.

Совет: После того, как будет выполнена проверка на равенство диагоналей всех прямоугольников, с помощью дюбелей обвязка прикрепляется к фундаменту.

Верхнюю обвязку можно делать из доски, сечением 5х15 см, так же контролируя горизонтальность. У каждой стены и у верхней обвязки проверяются диагонали.

Так может выглядеть каркас

Возводим стены

Процесс возведения стен заключается в монтаже дополнительных стоек между опорными столбами. Расстояние между стойками желательно соотносить с той шириной, которую имеет используемый утеплитель, чаще всего это 60 см. Ну и конечно не надо забывать про оконные и дверные проемы. На этом каркас бани своими руками считается завершенным.

Делаем крышу

Ондулин на каркасной бане

Стропильная система может опираться в потолочные балки или просто лежать на верхней обвязке, рассмотрим первый вариант.

Для этого выполняем следующие шаги:

• На верхнюю обвязку укладываются потолочные балки бани, которыми могут быть брусья 15х15 см. Расстояние между ними соответствует расстоянию между стропилами, порядка 50-60 см.
• На потолочных балках монтируется временный настил из досок, толщиной 50 мм.
• При небольшой высоте конька стропила монтируются непосредственно наверху. Если же высота конька велика то монтируют специальные леса или стропила собирают внизу, затем поднимают и устанавливают наверху.

Монтаж стропильной системы

• Для простоты устройства бани чердак делается вентилируемым, поэтому кровельная конструкция будет выглядеть просто. Поверх стропил приколачивается обрешетка, и то, как она выглядит, определяется выбранным кровельным материалом.
  Для кровельного железа или мягкой кровли обрешетка должна быть сплошной, для шифера или ондулина – шаг 60 см, металлочерепицы – 35 см. Если же используется натуральная черепица, то шаг обрешетки определяется размерами этой черепицы.
• Монтируется кровельный материал.

Отделка бани

1. Внешняя отделка.

Материалов, используемых для отделки бани великое множество и выбор какого-либо из них – дело вкуса хозяина. Но начинает отделываться баня из каркаса своими руками снаружи.

Предварительно на каркас с помощью степлера закрепляется пароизоляция в один слой.

Каркас, обтянутый пароизоляцией

К примеру, очень удачный вариант отделки – имитация бруса. После чего обшивка обрабатывается материалами, защищающими от атмосферных воздействий.

Баня, обшитая имитацией бруса

1. Внутренняя отделка.

Для внутренней обшивки стен бани, в большинстве случаев, применяется вагонка, лиственная — в парилку, хвойная — во все остальные помещения.

Порядок выполнения работ следующий:

• Промежутки между стойками заполняются выбранным утеплителем.
• Поверх монтируется пароизоляция.
• Затем стена обшивается вагонкой.

Отделка парилки

Потолок обшивается также вагонкой, предварительно потолочные балки закрываются слоем пароизоляции. Утепляется потолок со стороны чердака и утеплитель также закрывается пароизоляцией.

По аналогичной технологии утепляется пол, затем поверх пароизоляции производится монтаж половой шпунтованной доски.

Принципы утепления пола

Вывод

Каркасный баня своими руками готова. При внимательном выполнении всех действий, она получается теплая, уютная и прочная. Наш портал готов помочь Вам испытать чувство гордости – Вы ее построили сами, в том числе посмотрев видео в этой статье, получив при этом достаточно информации по этому вопросу.

9ban.ru>

Строительство стен и крыши каркасной бани: поэтапное возведение каркаса и его обшивка

Запланировал я построить на своем дачном участке баню 6х4,5 м с парилкой, моечным отделением, комнатой отдыха и небольшим чердаком. Так как строиться решил «своими руками» (максимум – с привлечением к работе друзей), выбор пал на каркасную конструкцию. На мой взгляд, это самый простой вариант. К сегодняшнему дню, за 5 месяцев строительства, уже выставлен каркас; стены, потолок и крыша утеплены и обшиты финишными материалами (вагонка – на стенах и потолке, ондулин – на крыше). Пол пока еще в работе, поэтому про него – в следующий раз. Расскажу про все этапы этого, пока еще незаконченного, строительства с фотографиями, иллюстрирующими процесс.

• 5 Оформление «пирога» потолка
  • 5.1 Монтаж пароизоляции
  • 5.2 Утепление потолка эковатой
  • 5.3 Обшивка чердака досками
• 6 Внутренняя обшивка потолка и стен вагонкой (имитацией бруса)
• 7 Наружная отделка бани

Изготовление и установка каркаса стен

Исходные данные: имеется столбчатый фундамент с деревянным ростверком. Поверх ростверка уложены доски (150х25 мм), играющие роль чернового пола (в дальнейшем они будут демонтироваться).

На столбчатом фундаменте с ростверком будет устанавливаться каркас бани

Каркас стен выполнен из досок 150х50 мм. Стены собирались на земле, а потом фиксировались на ростверке. Каждый каркас стены составлен из вертикальных стоек (11 шт. – на продольных стенах, 8 шт. – на торцевых), горизонтальных обвязок, поперечин и укосин (по 2 шт. на стену, идут под 45° от угловых к средним стойкам). Для установки укосин (плашмя) в стойках выполнялись выпилы.

Готовые каркасы стен были установлены на ростверк, выровнены по уровню. К каждой стене по верху прибита вторая верхняя обвязка, между сплоченными балками проложен джут. Укосины были врезаны в стойки, окончательно приколочены. Верхние двойные обвязки стен скреплены между собой.

Установленный на ростверке каркас стен бани

Монтаж каркаса потолочного перекрытия и крыши

На верхнюю обвязку стен смонтированы 8 потолочных балок, на концах балок сделаны спилы под угол стропил. Установлены связи из 3-х балок.

8 потолочных балок смонтированы на верхнюю обвязку стен

Связи из трех балок

Стропила были собраны по классической технологии. Вначале выставлялись крайние стропила, защемляя конек. Затем две стропилины фиксировались по центру. Остальные стропила прибивались через конек вначале с одной стороны крыши, потом – с другой.

Обратите внимание, что на крайних стропилах сделаны выпилы под консольные балки для выноса крыши.

Монтаж стропил каркасной бани

Установлены вертикальные фронтонные стойки, размеры определялись по месту. Брусьями оформлен проем для чердачного люка.

В выемки на крайних стропилах врезаны консольные балки. К ним прибивались лобовые доски, сверху дополнительно крепилась обрешетка.

Консольные балки формируют вынос крыши

Готовая стропильная система крыши

Монтаж кровельного материала

Обрешетка крыши была обшита гидроизоляцией «Изоспан». Поверх нее – кровельным ондулином. Он монтируется довольно легко, листы прибиваются к обрешетке специальными гвоздями. Каждый следующий лист накладывается внахлест одной волной на волну предыдущего листа.

Монтаж ондулина на крыше каркасной бани

Оформление «пирога» стен на каркасе

Переходим к «пирогу» стен. У меня он выглядит следующим образом:

Схема «пирога» стен каркасной бани

Гидроизоляция и ветрозащита

Первым слоем стала ветрозащита и гидроизоляция – пленка «Изоспан А». Ею баня была обшита снаружи, включая стены и фронтоны. Крепление выполнялось степлером на вертикальные стойки.

Крепление гидроизоляционной и ветрозащитной пленки «Изоспан» на каркас стен бани

Монтаж контробрешетки

Следующий этап – монтаж контробрешетки (вдоль стоек каркаса), формирующей вентиляционный зазор между гидроизоляцией и внешней обшивкой стен.

Монтаж контробрешетки на внешних стенах бани

Зашивка стен имитацией бруса (снаружи)

Контробрешетка зашивалась вагонкой — имитацией бруса. Вначале по периметру бани вкруговую (с использованием лазерного уровня) был выставлен первый ряд. Остальная вагонка забивалась оцинкованными гвоздями уже по выставленному уровню.

Обшивка стен имитацией бруса

Зашивка фронтонов оказалась более сложным занятием. Вначале был сформирован слой обрешетки (для продолжения вентиляционного зазора на стенах). Затем он был обшит вагонкой, за исключением проема для люка.

Монтаж реек (обрешетки) на фронтонах каркасной бани

Дверца для люка выполнялась «по месту». Изнутри на уголки были прикручены поперечины, к ним – первый ряд обшивки. К поперечинам также, для жесткости, прибита укосина. Затем – монтирован второй ряд обшивки. Так как я решил, что люк будет закрываться изнутри, с внутренней стороны дверцы был прикручен шпингалет.

Дверца для чердачного люка каркасной бани

Утепление стен

Для утепления стен я воспользовался матами «Rockwool» толщиной 50 мм. Толщина утепления в «пироге» 150 мм, поэтому «Rockwool» был уложен в 3 слоя по 50 мм.

Маты укладывались между стойками каркаса. Стандартная ширина матов 600 мм, поэтому шаг между стойками был выбран 625 мм. Так как ширина стоек -50 мм, то при таком шаге между стойками остается 575 мм, то есть на 25 мм меньше ширины матов «Rockwool». Благодаря этому утеплитель сжимается и плотно удерживается между стойками.

Укладка утепляющих матов «Rockwool» между стойками каркаса

Самое сложное – вставлять маты напротив укосины, которая выполнена из доски-дюймовки (25 мм). Приходилось вырезать в утеплителе канал (монтажным ножом), повторяющий размеры укосины. Второй слой утеплителя накладывается на первый уже без проблем.

Для третьего слоя утеплителя выполняется новая обрешетка. Завершает утепление последний, финальный слой утеплителя.

Третий слой утеплителя укладывается между рейками обрешетки

Пароизоляция стен

Поверх утеплителя (на обрешетку) крепится степлером слой пароизоляции. В парной была использована фольга «Изоспан FB» с проклейкой швов лентой «Изоспан FL Termo» (выдерживает до 180°C). В мойке – та же фольга, но с проклейкой швов «Изоспан FL» (до 80°).

В комнате отдыха в качестве пароизоляции использован «Изоспан B», скотч для соединения полотен — «Ютафол СП1».

Пароизоляция стен в комнате отдыха

Оформление «пирога» потолка

«Пирог» потолка было решено сделать так:

Схема «пирога» потолочного перекрытия каркасной бани

Монтаж пароизоляции

Вначале к потолочным балкам (изнутри бани) степлером были пристрелены листы пароизоляции. В парной и моечной —  пароизоляция «Изоспан FB», в комнате отдыха — «Изоспан B».

Пароизоляционная фольга «Изоспан FB» на стенах и потолке в парилке

Утепление потолка эковатой

Поверх пароизоляции выполнена обрешетка – для дальнейшего крепления финишной обшивки (вагонки) и поддерживания теплоизоляции. Бруски обрешетки крепятся вдоль потолочных балок на саморезы.

Следующие работы по утеплению проводятся со стороны чердачного помещения. Утеплитель – эковата. Оптимальная плотность 35 кг /м3 – к ней я и стремился.

Взбивать эковату пришлось дрелью. Как я не старался, но распушить ее до 35 кг /м3 не получилось. После окончания засыпки подсчитал – вышло 44 кг /м3. Видимо идеальной плотности, взбивая эковату вручную, добиться сложно.

Готовый вспушенный материал засыпал на пароизоляцию. Чтобы вата не пылила, укрыл ее сверху обычной укрывной пленкой.

Потолок со стороны чердака утеплен эковатой

Обшивка чердака досками

На последнем этапе потолок (со стороны чердака) был зашит доской-дюймовкой шириной 150 мм.

Обшивка потолка (со стороны чердака) шлифованными досками

Внутренняя обшивка потолка и стен вагонкой (имитацией бруса)

На стенах была выполнена обрешетка из бруса. Зашивалась она вагонкой (имитацией бруса) горизонтально при помощи саморезов.

Обрешетка для обшивки вагонкой внутренней поверхности стен бани

Вагонкой был обшит и потолок (на уже смонтированную ранее обрешетку).

Стены и потолок бани обшиты осиновой вагонкой

Наружная отделка бани

Наружная вагонка на стенах нуждается в дополнительной защите. Поэтому она была покрыта олифой, а после высыхания – двумя слоями краски «Tikkurila».

На финальном этапе отделки стен были зашиты углы и смонтирована ветровая доска. Посмотрите, разве моя каркасная баня отличается от дорогой брусовой постройки?

Каркасная баня, обшитая имитацией бруса, имеет и вид, и функциональность настоящей брусовой бани

Таким образом, мною, за несколько месяцев работы была возведена почти готовая каркасная баня. Главное, чем в такой конструкции нельзя пренебрегать – качественными гидро- и теплоизоляционными слоями. Если под каркасом не будет скапливаться влага, а теплоизолирующий слой сможет долго удерживать печное тепло внутри, качество парения в вашей каркасной бане будет таким же, как и в хорошем срубе.

Константин С.

stroy-banya.com>

Другие статьи

Часто бывает, что первым строением, которое хозяева жилья возводят на своём участке, становится баня. А если встаёт вопрос об использовании новой технологии, тогда обязательно хочется опробовать новый способ строительства на своем земельном участке. В таком случае, – то, что нужно начинающему строителю. Как сделать каркасную баню своими руками?

Каркасная баня своими руками

Банное помещение отличается небольшими размерами, и поэтому обходится относительно недорого. даёт возможность опробовать, пощупать, познакомиться вплотную с особенностями возведения каркасных домов. Каркасная баня своими руками строится по достаточно новой технологии, что дает хозяевам жилья возможность отточить данную технологию строительства и после – построить без ошибок собственный жилой каркасный дом.

Пошагово строим каркасную баню.

Давайте поговорим о том, как построить каркасную баню своими руками. Распишем пошагово ход выполнения работ, который будет аналогичным и для других каркасных строений.

Проект каркасной бани своими руками

Поскольку каркасная баня – строение хозяйственное, подсобное и при первом выполнении работ чаще всего опытное, то для её строительства часто не заказывают индивидуальный проект каркасной бани, а пользуются готовым. Для того чтобы подготовить самостоятельно чертежи каркасной бани своими руками, надо быть архитектором, инженером. А готовый проект позволяет построить баню правильно без специального образования.

Схема каркасной бани 3 на 4

Для примера приведём проект каркасной бани 3х4. Он содержит 26 страниц, на которых представлены таблицы, схемы, чертежи, эскизы, спецификации, перечни и описания. Проект состоит из двух разделов — архитектурного и конструктивного, в каждом из них есть текстовая и графическая части.

Архитектурная часть проекта каркасной бани

• Чертежи наружных фасадов с отметками размеров высоты и ширины стен, окон, дверей.
• Поэтажные чертежи внутренних помещений с размерами.
• План кровли – с размерами её периметра, свеса, угла наклона.
• Пояснительная записка, в которой приводятся рекомендации по пожарной безопасности, водоотведению, электроснабжению.

Расположение парилки.

Дополнительно каркасная баня 3х4 своими руками по готовому проекту, предусматривает разработку плана привязки бани к местности: расположение на участке, расстояние до границ участка, расположение сливной ямы и расстояние до неё.

Конструктивный часть проекта каркасной бани

Конструктивная часть является практическим руководством к строительству каркасной бани.

• Схема фундамента.
• Схемы перекрытий пола и потолка, стропильной системы.
• Описание способов соединений каркасных элементов и креплений стеновых, кровельных панелей.
• Проект каркасной бани своими руками включает в себя инженерных сетей: вентиляции, электроснабжения, отопления, водоотведения.
• Спецификации с перечнем материалов, их размеров, характеристик.

Готовый проект каркасной бани даёт следующие преимущества:

• Чертежи, планы и описания соответствуют строительным и пожарным нормам, а значит, обеспечивают надёжное и безопасное функционирование помещения.
• Приведенный проект позволяет при минимальном строительном опыте построить поэтапно каркасную баню своими руками — надёжно и правильно.

Плен расположения помещений.

Поэтапность строительства бани

Каркасная баня 3Х4 своими руками: пошаговая инструкция состоит из следующих строительных операций.

• Проектирование.
• Фундамент – часто винтовые сваи.
• Сборка каркасного дома поверх свай и ростверка.
• Наружная стеновая обшивка.
• Кровля.
• Утепление и обязательная пароизоляция. От её наличия и надёжности зависит долговечность и комфорт бани.
• Двери и окна.
• Внутренние стены и отделка.

А теперь подробнее расскажем о каждом этапе воплощения проекта, как должна возводиться каркасная баня своими руками: пошаговая инструкция.

Фундамент и его гидроизоляция

На большинстве своими руками собирается на винтовых сваях. Такой фундамент оптимально подходит для небольшого лёгкого строения, позволяет расположить баню непосредственно на берегу реки. Он также требует меньших денежных затрат, в связи с чем собирается каркасная баня своими руками дешево.

Фундамент для каркасной бани.

В другом варианте для каркасной бани используется бетонный фундамент с ростверком. При строительстве такого фундамента важно обеспечить его защиту от воды и влаги. Во-первых, основание бани расположено в грунте и контактирует с грунтовой влагой. Во-вторых, во время пользования парилкой её пол намокает. Учитывая, что баня – строение с периодичным пользованием, важно не допустить проникновения влаги вглубь материала фундамента.

Защита от воды и влаги определяет долговечность фундамента. При остывании и замерзании влага в порах расширяется и создаёт трещины. Через несколько циклов замерзания-размерзания в материал начинает крошиться. В течение двух-трёх лет фундамент бани может прийти в негодность.

Наиболее бюджетный вариант гидрозащиты – рубероид поверх дерева или бетона. Более надёжный способ – обмазка бетонной или деревянной поверхности водостойкой мастикой. Наиболее эффективный и надёжный способ – пропитка основания влагостойкой смесью типа Пенетрон. Однако его используют только для бетонного ростверка. Деревянный брус нельзя обрабатывать данной смесью.

Каркас стен дома

Простая каркасная баня своими руками возводится на основе каркаса. Он выполняет роль «скелета», на котором будут держаться стены строения. Несущий «скелет» каркасной бани 3х4 будет состоять из:

• Двух горизонтальных рядов – нижней и верхней обвязки.
• Восьми вертикальных опор, установленных по углам строения и посередине его стен.
• Укосин для вертикальной фиксации несущих опор, расположенных под углом.

Каркас каркасной бани своими руками.

Деревянные балки бани также важно защитить от влаги. Для этого необходима их пропитка влагостойкими пропитками. После укладки утеплителя деревянный каркас будет защищён также пароизоляционной плёнкой, которую крепят с внутренней стороны теплоизолирующего материала.

После сбора каркаса, для его усиления и прочности, стены обшиваются наружными стеновыми панелями. Это обеспечивают устойчивость стен к боковому сдвигу. Что особенно актуально при строительстве на открытом месте, продуваемом ветрами.

На заметку

Сборку каркаса и навешивание наружных панелей выполняют как можно быстрее, в период, когда нет дождей и других осадков.

Крыша каркасной бани

Материал для кровли бюджетной бани выбирают по двум критериям – вес и цена. Он должен иметь невысокую цену и небольшой удельный вес. Для каркасных домов часто используют металлопрофиль или металлочерепицу. Эти кровельные материалы – лёгкие, яркие, красивые и долговечные, с одним недостатком – стоят они достаточно дорого.

Каркасная баня с кровлей под барбекю.

Крыша каркасной бани своими руками может быть смонтирована доступными панелями ОСБ. Они относительно недорого стоят, но требуют защиты от атмосферной влаги. Крыша каркасной бани закрывают рубероидом. После при желании поверх такой кровли можно будет положить битум. Или заменить через несколько лет старый рубероид новым.

Второй вариант сооружения недорогой крыши – не обрезные доски. Их укладывают внахлёст, обеспечивая сток воды сверху вниз. Это – самый недорогой пиломатериал, который также потребует защиты от влаги. Такую крышу необходимо ежегодно красить.

На заметку

Что ещё учесть: крыша строения должна иметь достаточный свес. То есть расстояние между краем кровельного покрытия и стеной должно быть 600-800 мм.

Утепление и пароизоляция

Плюсы и минусы каркасной бани определяются качеством её утепления. Правильным выбором теплоизолирующего материала, способа его монтажа в стену, пол, потолочное перекрытие. Каркасная баня должна сохранять тепло, а утеплитель определяет её способность беречь его внутри помещения.

Настоящую русскую баню можно построит не только из традиционных бревен, но и из такого же экологически чистого, пожаробезопасного и прочного кирпича. Этот материал лучше любого другого переносит высокие температуры и повышенную влажность, а по долговечности ему пока нет равных. Важно только грамотно произвести все утепляющие и гидроизоляционные работы. А как строить баню из кирпича правильно, подскажет наша статья со схемами, видео и пошаговыми фото. Итак, строим баню из кирпича сами – с порталом сайт

Преимущества и недостатки бани из кирпича

Вот какие преимущества у кирпича как материала строения бани:

• Из кирпича, благодаря его конструктивным свойствам, можно сооружать настоящие архитектурные элементы – любой формы и конфигурации.
• Парные, построенные из этого материала, куда более долговечны, чем деревянные – их срок службы превышает 150 лет.
• Пожаробезопасность у кирпичной бани в разы выше, чем у рубленной.
• Бани, сооруженные из красивого облицовочного кирпича совершенно не нуждаются во внешней отделке и отлично смотрятся на любом участке.

Вот какие недостатки, перед тем, как сделать баню из кирпича, нужно будет учесть:

• Цена: строительство бани из кирпича всегда обходится дороже рубленной.
• Большая теплоемкость кирпича, а потому баню всегда придется растапливать дольше. Эту проблему можно решить хорошей теплоизоляцией.
• Кирпич склонен сыреть и разрушаться, т.к. паропроводимость у него намного хуже, чем у древесины. Но этот недостаток легко исправляется качественной вентиляцией и пароизоляцией.

Как выбрать место для кирпичной бани

Самое главное, чтобы место для строительства бани из кирпича было сухим. А потому, если неподалеку – озеро или река, точка возведения должна быть не менее 30 метров от них, иначе при весеннем разливе не избежать высокой влажности в воздухе или даже затопления.

Кроме того, важно учитывать противопожарные требования – расстоянии до любого соседского дома должно быть не меньше, чем 12 метров – если баня будет топиться дровами. А вот если в качестве обогрева планируется газовый или электрический котел, и дыма не будет, то это расстояние можно смело сокращать до 5 метров.

Впрочем, баня из кирпича своими руками может быть присоединена к любой другой жилой постройке – так будут не только сэкономлены материалы, но куда легче будет проводка электроснабжения и канализации.

Особенности возведения фундамента

Самый удобный для строительства бани из кирпича фундамент – ленточный. Его заглубление должно быть не менее метра, а глинистых почвах – даже больше. Для его обустройства следует сделать вот что:

• Шаг 1.
  Роется котлован, в который засыпается 15-20 см песка. Далее его нужно хорошо полить водой и уплотнить.
• Шаг 2.
  Вторым слоем на песок выкладывается 10 см щебня в цементно-песчаном растворе, и снова песок. И вот так чередуются несколько слоев.
• Шаг 3.
  Теперь укладывается опалубка и устанавливается арматурный каркас, который потом заливается цементным раствором. После чего прокладывается пароизоляция, состоящая из двух слоев рубероида, а для защиты от дождя – из жирной глины и гравия с песком сооружается наклонная отмостка с 1 метр шириной.
• Шаг 4.
  Устраивается комплексная система водоотвода и дренажа бани

Да, на такой фундамент придется потратиться, но лучше его для кирпичной бани не построить.

Правильная кладка и возведение стен

Для строительства стен бани больше всего подходит красный кирпич и силикатный. Многие еще перед началом строительства задаются вопросом: сколько надо кирпича на баню? Здесь уже расчет будет чисто математическим: планируемую высоту и ширину стен бани нужно разделить на умноженные друг на друга высоту и ширину кирпича. Но это – в идеальном варианте. А так еще желательно 1 см добавить к ширине и длине кирпича за счет сцепляющего раствора, и плюс 5% к общему получившемуся результату за счет возможных битых кирпичей.

Чтобы построить именно баню, кирпич лучше класть в полтора, либо в два кирпича – тогда толщина стен будет соответственно 38 см и 51 см. А уже внутренние перегородки парной делать в? или? кирпича, что даст 6,5 и 12 см.

При постройке бани кирпичные стены можно делать таких трех видов:

1. Стены с воздушными промежутками внутри них – шириной до 6 см.
2. Стены кольцевидной кладки, где между наружными и внутренними рядами засыпается теплоизоляция – как поперечная.
3. Стены без внутренних пустот, но облицованные с внутренней стороны хорошим плотным утеплителем.

Самый экономный вариант – второй. Ведь толщина кладки здесь значительно меньше, но теплотехнические показатели оказываются на высоте. Главное в их возведение – особенное внимании уделить тщательной перевязке и аккуратности швов.

Цоколь и кирпичную часть фундамента бани, там, где ниже гидроизоляции, выполнять лучше с применением полнотелого кирпича, а вот выше гидроизоляции – использовать уже пустотелый.

А раствор для строительства лучше замесить такой: в песок с размером зерна от 1 до 2,6 мм добавляется цемент, вода и известь. В ведре отмечается нужный объем, после чего добавляется вода – до того момента, как раствор хорошо распределится по поверхности и незаполненных участков не останется.

После окончания кладки в стены нужно вбить штыри и при помощи их прикрепить настенные брусья. Далее балки перекрытия устанавливаются прямо на кирпичи, в специальные гнезда, а для защиты – оборачиваются рубероидом. А вот торцы балок необходимо оставить открытыми, заполнив зазоры между стенами и балками теплоизоляционным материалом.

Правильное утепление бани из кирпича

Кирпичную баню обязательно нужно утеплять. Для этого пустое пространство между стенками кладки заполняется смесью опилок, извести-пушонки и легкого шлака в соотношении 2:1:2. Засыпать эту смесь нужно слоями до полуметра толщиной, и каждый слой при этом поливается раствором извести сметанообразной густоты.

Другой вариант утепления – плиточный. Панели нужно крепить к внутренним стенам с помощью синтетических связующих и специальных фиксаторов. После чего из плит нужно вырезать полоски и поставить их с интервалом около полуметра друг к другу и в распор к внешней стене – так, чтобы между стеной и утеплителем осталась воздушная прослойка.

Также снаружи кирпичную баню можно утеплить пенопластом, после чего поштукатурить и обшить сайдингом – даже под бревна, если уж так важен русский стиль в оформлении. Но внутри пенопластом утеплять нельзя – во время повышенной температуры из него будет испаряться опасный фенол.

Утеплять фундамент кирпичной бани можно также минеральной ватой. А грунт под полом необходимо засыпать толстым слоем керамзита или шлака – так из под лаг не будет идти сырой холод.

Делается это так: в кирпичную кладу вбиваются деревянные пробки, на которые поверх набиваются рейки. А зазоры между стенами и рейками нужно утеплить плитным материалом, либо «одеялом» из минеральной ваты, пергамина или пакли. После чего из фольги сооружается пароизоляция.

А само теплоизоляционное одеяло делается так. Для его изготовления удобнее всего использовать специально сооруженный стол с бортиками, длина которого равна высоте той стены, которая будет обшиваться, а ширина – ширине пергамина. Между самими досками желательно оставить зазор в 1 см

Итак, пергамин нужно расстелить на столе, поверх него – выбранный теплоизоляционный материал, и сверху – снова пергамин. После чего можно сшивать «одеяло» — как раз через те зазоры в 1 см, что специально оставлялись заранее. А делается прошивка с помощью шпагата.

К слову, если обшивка бани будет идти горизонтальными досками, тогда вместо «одеяла» можно использовать керамзит, предварительно прибив к вагонке специальные рейки толщиной в 16 мм.

Гидроизоляция и пароизоляция строения

Перед тем, как построить баню из кирпича, важно еще заранее продумать, как сделать так, чтобы кирпич ни в одном месте не соприкаснулся с грунтом – это недопустимо, ведь кирпич отлично впитывает влагу, что быстро приводит к плесени и общего разрушения всей постройки.

А для того, предотвратить это, можно использовать оклеечную или окрасочную гидроизоляцию. Окрасочный способ – это обмазывание стен битумом всех мест, где может проникнуть влага. Для этого можно купить специальный мастики на основе битума. А вот оклеивание производится любым рулонным материалом – рубероидом, например, но перед этим обязательно заделываются все щели и зазоры.

Фольгированный пенополиэтилен – один из лучших пароизоляторов для кирпичной бани. Крепить его просто – деревянными рейками либо брусками, а все швы на стыках – заклеивать алюминиевым скотчем. Важно только помнить: утеплитель крепится только зеркальной стороной внутри бани, а между ним и имеющимся отделочным материалом необходимо оставлять зазор.

Необходима теплозащита и для потолка – на стропилах укладываются листы пенопласта или минеральная вата. Все эти материалы отлично поглощают влагу и значительно уменьшают потерю тепла.

Наружная и внутренняя отделка

Снаружи баню можно оставить, как есть, а можно и оштукатурить цементно-известковым раствором. Желательно в последний добавить и легкий заполнитель: пемзу, просеянный шлак или керамзит. К слову, на поверхности тех кирпичных стен, где будет нанесена штукатурка, швы глубиной до 15 мм предварительно раствором не заполняются. Внутренние же стены лучше всего обшить деревянной вагонкой из осины.

А вот облицовочный кирпич заштукатуривать не нужно: такие бани из кирпича итак просто потрясающие и ни в чем по эстетичности не уступают бревенчатым.

И вот – самая трудоемкая часть работ – позади. Теперь предстоит сооружение кровли на бане, устройство ее полов и установка печи. После чего можно вешать двери и вставлять окна.

О пользе и удовольствии, которые приносят банные процедуры, знает каждый владелец пригородного участка. Именно поэтому многие стремятся к тому, чтобы у них было это сооружение в собственном пользовании. Но не у всех есть возможность, время и финансы, чтобы возвести данную конструкцию из кирпича или оцилиндрованных брёвен. Выходом будет строительство каркасной бани своими руками. Если грамотно подойти к вопросам утепления и гидроизоляции, то она будет служить очень долго.

Таблица: преимущества и недостатки каркасной бани

Составление проекта постройки и выбор материалов

Любое строительство начинается с планирования и закупки материалов. Чтобы приступить к покупкам, нужно разработать план.

Для составления чертежа нужно:

• определиться с местом;
• изучить грунт в этом месте, поскольку он влияет на выбор фундамента;
• определить для себя, какая конструкция будет для вас оптимальной.

Включите в свой проект стандартные банные помещения: предбанник, тамбур, душевую и парильную комнату.
Месторасположение печки тоже должно быть указано на схематическом изображении бани.

Оформляя проектную документацию, не упустите ни единой мелочи. Укажите абсолютно всё — от типа вентиляции и особенностей дымохода до использованных материалов при отделке внутри помещения, снаружи и для кровли.

На этапе проектирования определитесь с размерами каждого из помещений, укажите их на схеме. Учитывайте при этом то, какое количество человек одновременно будет находиться в парной. В ней не должно быть слишком тесно, но и чересчур большую баню будет сложно прогреть.

Оптимальной парная считается с размерами 2400х2000 мм при высоте потолка 2200 мм.

Часто любители попариться составляют проекты с дополнительными помещениями: комнатой отдыха, бильярдной, бассейном и т. д. Санузел в бане принесёт дополнительные удобства во время принятия банных процедур.

Видео: как составить чертёж каркасной бани для дачи

Технология строительства фундамента своими руками

Для каркасной бани можно использовать любой тип фундамента.

Свайный

Очень прост в возведении, надёжен. Используется для небольших и лёгких конструкций. Обрёл свою популярность благодаря дешевизне и быстровозводимости. При выборе фундаменты важными параметрами являются глубина промерзания почвы и залегания грунтовых вод. Сваи должны ставиться глубже этого уровня. Помимо этого, для большей надёжности максимально сократите расстояние между точками опоры. Готовьтесь к тому, что придётся копать глубоко.

Есть определённые тонкости использования свайного фундамента:

1. Лучше всего такой вид фундамента подходит для нестабильного грунта (песок, торфяник). В этом случае опоры закапываются в почву на ту глубину, где есть твёрдая стабильная опора. Таким образов вес сооружения будет приходиться на хороший грунт.
2. Там, где почва промерзает ниже 1500 см, сваи — отличный вариант основы.
3. Если поверхность грунта неровная и сильно бугристая, то конструкция на столбчатом основании также станет единственным выходом. В этом случае не придётся выполнять большое количество работ по выравниванию участка.
4. Ещё один тип грунта, идеальный для применения свайного фундамента — плотный. Для того чтобы вырыть траншею или котлован в нём, придётся приложить немало усилий. А скважины для свай пробурить гораздо проще.

Таблица: виды свай

Фотогалерея: типы свай

Буронабивные сваи чаще всего используются при строительстве бани Винтовые металлические сваи можно монтировать самостоятельно
Забивные железобетонные сваи не подходят для бани

Расположение и размеры свай

Ключевые места для расположения свай — это углы здания, места, где наружная стена соединяется с простенком и, конечно же, необходимо устанавливать промежуточные столбы по длине стен.
Расстояние между опорами должно быть не менее 2 м, чтобы не нарушалась несущая способность основания.

Не стоит делать столбы с диаметром меньше 20 см. Чем этот параметр больше, тем лучше будут несущие способности фундамента.

Чтобы понять какой длины нужны столбы, нужно знать:

• на какую глубину промерзает почва;
• на какой глубине начинается надёжный не плавучий грунт.

Уровень промерзания для определённого региона практически неизменный. А вот, чтобы разобраться с состоянием почвы, на помощь придёт пробное бурение, которое всё покажет.

Пошаговая инструкция возведения свай из кирпича

Бутовый камень или кирпичи также часто используют для создания фундамента. Их фиксируют друг с другом бетонным раствором. Располагать такие столбы стоит по той же технологии, что и сваи. Это касается и расстояний между ними. Угловыми столбы делаются квадратными (380х380 мм), а промежуточные прямоугольными (380х250 мм). Они должны возвышаться над почвой на 300–400 мм и уходить в глубину на 250–300 мм.

Вся работа по сооружению фундамента проходит в несколько этапов:

Это наиболее распространённый вариант основания. Причём не только для строительства бани. Свою популярность он обрёл благодаря лёгкости возведения. Идеально подходит для несыпучих неподвижных грунтов, с глубоким залеганием грунтовых вод.

Для строительства бани его не нужно слишком заглублять, особенно если почва не сильно промерзает.

Если печь бани требует отдельного фундамента, то лучше его начинать строить вместе с основанием для всей постройки.

Выполните действия в следующей последовательности:

Заливайте бетонную смесь с высоты 500 мм и меньше. Так бетон не расслоится.

Формирование конструкции пола и его теплоизоляция

Увеличить срок службы бани можно, если соблюсти подробную инструкцию по монтажу пола. Это позволит избежать утечек тепла и гниения половых досок, а также минуть других неприятных последствий.

Для монтажа бани следуйте следующей инструкции:

Пол для душевой делается немного по-другому:

1. Сделайте отдельный фундамент для моечной комнаты. Это гарантия того, что пол в ней всегда будет тёплый и быстро высыхать.
2. Снимите слой грунта (0,5 м), сделайте песчано-щебневую подушку толщиной в 10 см в этом котловане.
3. Лаги пола изготовьте из асбестоцементных труб, диаметр которых равен 100 мм. Их можно уложить на фундамент и залить бетонным раствором, который будет удерживать их от смещений.
4. На трубы постелите обрезную круглую доску толщиной в 40–50 мм. Оставьте между ними зазоры для резиновых прокладок примерно 6–7 мм. Они крепятся к доскам гвоздями.
5. Прижмите пол плинтусами.

Видео: как сделать слив в банном полу

Как рассчитать и построить стены

Теперь, когда основание застыло, пол сделан, можно начинать возводить скелет стен бани. Чтобы приступить к этим работам, древесину необходимо хорошо просушить. Не рекомендуется брать для этих целей берёзу, поскольку она подвержена быстрому гниению.

Перед тем как приступать непосредственно к возведению стен, рекомендуется провести предварительный расчёт материала. При этом помните, что его нужно закупать с запасом. Возведение стен проходит в следующем порядке:

1. Начните работу с нижней обвязки. Для её монтажа приобретайте крепкие брусья, сечение которых равно 100х100 мм. Соедините их по углам в четверть, хорошенько скрепите гвоздями. Чтобы нижняя обвязка и приделанные угловые стойки не повело, поставьте их на стальные штыри толщиной в 20 мм, которые нужно вмуровать в бетон.
2. Этого же сечения брус используется для создания верхней обвязки.
3. Для большей жёсткости каркаса, установите восемь раскосов в углах бани.
4. По периметру стен поставьте промежуточные стойки из такого же бруса, которым делали обвязки.

Чтобы не работать на высоте, специалисты рекомендуют сооружать и скреплять каркас стен на земле, а потом просто поднять их, вставить на свои места и закрепить. Это гораздо удобнее и быстрее.

Как нужно монтировать стропильную систему

Для сооружения каркаса крыши необходимо подготовить доски сечением 150х50 мм. Они ставятся на ребро и скрепляются друг с другом. Расстояние между стропилами должно быть 100–120 мм. В вертикальной позиции фиксируйте их «косынками», сверху соединяйте коньком.

Снаружи необходимо оставить около 400 мм балки.

Для обрешётки крыши подойдут доски в 250 мм. Их фиксируйте в направлении от конька вниз.

Стропила крепятся специальными пластинами из металла.

Для удобства монтажа, соберите весь «скелет» крыши на земле, а затем водрузите его на своё место, как в случае со стенами.

Правильное и практичное утепление: подробная инструкция

Каркасная конструкция очень лёгкая, поэтому и утепление тоже должно быть соответствующим, чтобы избежать деформации стен.

При выборе утеплителя для бани необходимо придерживаться нескольких правил:

• у материала должны быть хорошие теплоизолирующие способности;
• его свойства не должны исчезать при воздействии высокой температуры и влажности;
• не должно быть выделений токсических веществ;
• он должен быть пожаробезопасным.

Таблица: какой утеплитель выбрать

Фотогалерея: виды теплоизоляционного материала

Пенополистирол нельзя использовать вблизи печи Опилочно-гипсовую смесь можно сделать самому Плиты из камыша являются природным утеплителем Плиты минеральной ваты не меняют своих свойст под воздействием высокой температуры и влажности

Этапы утепления бани

Утеплять стены бани стоит ещё на этапе строительства стен. Теплоизоляционный материал укладывается в промежутках между несущими частями каркаса здания. Поверх его устилается гидроизоляция. Таким образом, получается «пирог», в центре которого расположен утеплитель, снаружи — гидроизоляция, по обе стороны — облицовка.

Специалисты советуют укладывать утеплитель в два слоя, один из которых идёт в форме плит, а второй рулоном. Таким образом, убираются все лишние щели, и баня будет действительно хорошо утеплена. Следует обращать внимание на то, что у этих материалов есть внутренняя и наружная стороны.

Варианты утепления около печки

Это место, где температура достигает наивысшей точки. Поэтому стены тут следует дополнительно защитить от огня. Некоторые используют для это асбестовые плиты. Другие считают, что этот материал не очень полезен для человеческого организма и рекомендуют использовать базальт или изолон. Но все разновидности материалов прекрасно справляются с воздействием высоких температур, защищают стены бани от неприятных последствий.

Утепление пола и потолка

Эту работу можно выполнить в несколько шагов:

1. Тщательно утрамбуйте грунт. На него вылейте бетонную основу-стяжку.
2. Уложите слой гидроизоляционного материала (рубероид или плотный полиэтилен).
3. Уложите теплоизоляцию.
4. Ещё раз покройте слоем гидроизоляции.
5. Залейте верхний слой бетонной стяжки.

Таким образом вы сделаете черновой пол. Его можно дополнительно проработать гидроизолирующими растворами, после полного застывания. Это дополнительно обезопасит пол от попадания влаги через микротрещины в бетоне и продлит срок эксплуатации.

Потолок утепляется по той же технологии, что и стены:

Гидроизоляция

Помимо того, что стены нужно утеплять, их ещё необходимо защищать от влаги. Этому способствуют две причины:

1. От воздействия влаги любой утеплитель в разной степени начинает терять свои теплоизоляционные качества. А для бани это не очень хорошо.
2. Теплоизоляционные материалы долго сохнут после попадания на них влаги. От этого может появиться плесень и гниль, которая может перейти на каркас.

В качестве пароизоляционного материала можно использовать:

• алюминиевую фольгу (она не только защищает от попадания влаги, но ещё и отражает тепло);
• пергамин, который экологичен, стоит недорого;
• полиэтилен.

В качестве гидроизоляции можно использовать рубероид. Но его не рекомендуют для отделки бани, поскольку под воздействием высоких температур он начинает неприятно пахнуть.

Пароизоляционный материал необходимо укладывать нахлестом, а стыки проклеивать металлизированным скотчем.

Видео: какие ошибки можно допустить при укладке парогидроизоляции

Внешняя и внутрення отделка летней или зимней бани

Каркасная должна не только служить вам долгое время, но и быть красивой внешне.

Внутренняя облицовка должна быть не только красивой, но и выдерживать высокую температуру и влажность. Вагонка из хвойных пород дерева прекрасно справится с этой задачей. Только не используйте её в парной, поскольку она может выделять смолу. Тут больше подойдёт вагонка из лиственницы.

Липа — отличный вариант для отделки потолка и изготовления полок и лежаков.

Видео: сколько и на что нужно тратить денег при строительстве бани

Многие приверженцы попариться от души мечтают обзавестись хорошей, но недорогой собственной баней. Местом, где можно и помыться, и отдохнуть, и получить хороший заряд бодрости. Один из доступных и бюджетных вариантов — каркасная баня своими руками: пошаговая инструкция строительства откроет секреты каркасной технологии, станет примером для самостоятельного возведения начиная от фундамента и заканчивая правильным подбором теплоизоляционных материалов.

Имея навык сборки каркасных конструкций, можно достаточно просто и быстро своими руками

Перед тем как построить каркасную баню своими руками, многие задаются вопросом: какой материал использовать для ее возведения? Ведь у многих бани ассоциируются с сооружениями из сруба или кирпича. Но такие постройки довольно дорого обходятся их обладателям, да и время, необходимое на прогрев, например, рубленной бани, составляет около 6 часов.

Преимущества каркасной технологии

Сооружение каркасной бани решает сразу несколько задач, так как это: простая методика строительства, доступность используемых материалов и быстрая скорость возведения. К преимуществам каркасной технологии относят такие:

• самая бюджетная стоимость строительства;
• использование облегченных видов фундамента;
• низкая теплопроводность сооружения способствует быстрому нагреву;
• возможность проведения коммуникаций внутри стен, что положительным образом сказывается на эстетической составляющей сооружения бани;
• отсутствие усадки дает возможность эксплуатировать баню сразу после ее возведения и отделки;
• использование экологически безопасных материалов;
• нет надобности в привлечении специальной строительной техники;
• не требуется специальных строительных навыков при самостоятельном возведении каркасной бани. Видео, выложенные в сети, отлично это демонстрируют;
• отсутствие мокрых циклов возведения дает возможность вести строительство независимо от температуры воздуха и наличия воды;
• множество способов отделки сооружения.

Все эти достоинства способствуют все большей популярности каркасных бань. Отзывы владельцев, которые использовали при строительстве такую технологию, свидетельствуют о том, что такие сооружения экономичны и при правильном возведении способны создать отличные условия для комфортного использования.

Слабые стороны каркасных бань, отзывы владельцев

Чтобы взвесить все за и против технологии строительства каркасной бани, можно поинтересоваться отзывами владельцев. На интернет-форумах имеется много информации от тех, кто уже имеет такую баню и пользуется ею какое-то время. Некоторые оставляют негативные отзывы: каркасные бани, по их мнению, имеют свойство быстро терять внешний вид из-за образования грибка на стенах. Это происходит вследствие быстрого остывания помещения, как бы хорошо оно ни было утеплено.

Этот недостаток можно ликвидировать с помощью применения для теплоизоляции только высококачественных утеплителей. Подойти к выбору материала теплоизоляции необходимо со всей серьезностью. Ведь дешевый пенопласт или минеральная вата не будут в должной степени выполнять свои функции. Использование пенопласта экономкласса может стать причиной возгорания конструкции из-за легкой воспламеняемости утеплителя.

К одному из отрицательных моментов, описанных в отзывах, относится усадка бани. Многие свидетельствуют, что со временем (приблизительно в течение 1,5-2 лет) каркасная конструкция дает усадку, величина которой достигает 8-10 см. Это, в свою очередь, может вызвать деформацию внутренней и внешней отделки строения.

Полезный совет!

Чтобы минимизировать последствия усадки каркасной бани, следует использовать при строительстве пиломатериалы, подвергшиеся камерной сушке.

Обобщая сказанное, можно сделать вывод, что основными недостатками являются значительные расходы на утепление стен каркасной бани, необходимость в тщательной антисептической обработке и низкая огнестойкость. Однако, учитывая огромный перечень преимуществ, возведение каркасных бань по популярности не уступает конструкциям из сруба или кирпича.

С некоторыми нюансами сборки и отзывами владельцев можно ознакомиться, посмотрев видео строительства каркасной бани своими руками.

Проекты каркасных бань своими руками. Фото лучших построек

Знакомясь с фото и видео каркасных бань своими руками, многие принимают решение о самостоятельной постройке сооружения. Имея некоторый опыт в строительстве и учитывая положительную практику возведения объектов по каркасной технологии, можно построить такую баню довольно быстро. Однако, как и в любом строительстве, чтобы избежать серьезных ошибок, необходим грамотный проект.

Проекты, фото каркасных бань своими руками 3х4 , 4х4 м

При строительстве своими руками каркасной бани 3х4 м необходимо учитывать, что пространство внутри помещения должно быть использовано максимально эргономично. Такие мини-бани можно возвести на небольшой даче или участке с загородным домом, где есть необходимость в экономии территории. Предаться банным процедурам здесь смогут не более двух человек.

Перед тем как построить каркасную баню быстро и недорого, необходимо иметь готовый проект, на который можно ориентироваться при возведении. В принципе, баня может состоять из одного помещения, в котором будут объединены парилка, душевая и раздевалка. Это не совсем удобно, так как одеваться после принятия процедур в комнате с высокой температурой воздуха и большой влажностью не очень комфортно.

Типовыми проектами каркасных бань 3х4 м предусмотрены такие планировки, где под парилку, помывочную и комнату отдыха отводятся отдельные комнаты. Обогрев такой бани можно осуществить одной дровяной печью или котлом. Чертежи каркасной бани могут учитывать и наличие скромной веранды.

Строительство своими руками каркасных бань 4х4 или 3х4, ввиду их малогабаритности, имеет свои преимущества:

• приличная экономия на строительных материалах — если длина стены сооружения составляет 3 м, шестиметровый брус разрезают пополам и отходов практически не остается;
• скорость возведения — имея в наличии проект и чертеж каркасной бани, возвести конструкцию возможно в течение 2 недель;
• прочность и долговечность — учитывая, что материалов потребуется минимум, можно не экономить на качестве древесины и выбрать добротный материал с хорошей пропиткой.

Полезный совет!

Любое новое сооружение на вашем участке, даже небольшая баня, подлежит обязательной регистрации в кадастровом реестре.

Ознакомиться с проектами и выбрать вариант по душе поможет обзор фото каркасных бань небольшой площади.

Проекты каркасных бань 6х6 с мансардой

Если вы обладатель большого приусадебного участка, имеет смысл построить красивую и просторную баню. В ней можно попариться самому и пригласить друзей — места хватит всем. В проектах каркасных бань с мансардой разработана планировка, где комната для отдыха, как правило, занимает до 20 кв. м. В этой же комнате находится лестница, ведущая на мансардный этаж, который обычно используют как спальную комнату.

Многие пользователи выкладывают в сети фото этапов строительства каркасной бани своими руками. Фотоотчеты помогут наглядно ознакомиться с нюансами самостоятельного возведения.

Схема утепления каркасной бани

Один из важных моментов в сборке каркасной бани является ее теплоизоляция. И к подбору материала, и к его монтажу следует подойти со всей ответственностью. В качестве утеплителя может быть использована минеральная вата. Этот материал характеризуется высокой паропроницаемостью, он негорюч и стены с таким утеплителем «дышат». Этим достигается эффект бани из сруба.

Можно укладывать минеральное волокно, сформированное в плиты или рулоны, однако предпочтительней использовать первый вариант. Плиты утеплителя укладывают между стоек. Если в углах ниши каркаса листы деформируются и неплотно прилегают, необходимо с помощью ножа расправить листы. Утеплитель должен плотно соприкасаться с деревянными элементами каркаса по всему периметру, а также между собой.

Полезный совет!

Специалисты рекомендуют утеплять каркасную баню двумя слоями по 5 см: первый слой из утеплителя в плитах, второй — из рулонного материала. Таким образом, все стыковочные линии будут перекрыты.

Между плитами утеплителя и внешней обшивкой каркаса укладывают слой гидроизоляции. Для этого можно использовать, например, пленку Тектотен. Дело в том, что в процессе эксплуатации открытый утеплитель частично продувается в вентиляционном зазоре, что приводит к уменьшению толщины утеплителя и ухудшению его теплоизоляционных свойств. Укладка ветрогидроизоляционной защиты из паропроницаемой мембраны станет гарантией эффективности теплоизоляционного слоя.

С внутренней стороны устраивают пароизоляцию из полиэтиленированной алюминиевой фольги. Стыки пленки проклеивают скотчем, после чего приступают к внутренней отделке. Процесс утепления каркаса довольно трудоемок и требует аккуратного исполнения. Если не выдержать технологию, со временем минеральная вата может дать усадку, что повлияет на теплоизоляционные параметры всего сооружения.

Более детально продемонстрирует технологию утепления конструкции при строительстве каркасной бани видео, размещенное ниже.

Обустройство крыши

Для небольшой бани подойдет двускатная или четырехскатная форма крыши. Более простая в исполнении — двускатная. Стропильную систему такой крыши выполняют из деревянных балок 15х5 см. Для удобства и безопасности все элементы конструкции следует собирать на земле. Чтобы не допускать ошибок при сборке, рекомендуется сделать макет, форму которого будут повторять все стропильные элементы.

Для того чтобы сделать макет, необходимо соединить между собой гвоздем верхние концы двух стропил. Нижние края стропильных ног размещают и закрепляют в точках, где планируются опоры. Получившуюся фигуру закрепляют поперечной перемычкой — ригелем. Ригель соединяют со стропильными ногами с помощью шурупов.

Когда все стропильные фермы будут собраны, начинают установку их на месте. Первым шагом фиксируют фронтальные элементы, между которыми для ориентира натягивают строительный шнур. Его расположение будет совпадать с линией прохождения конька кровли. По его уровню монтируются остальные элементы. Шаг между стропильными фермами обычно принимают 1,2 м, хотя можно его изменять в большую или меньшую сторону.

Полезный совет!

Принимая шаг стропильных ног, необходимо учитывать расположение дымохода. Он должен находиться по центру между стропилами.

При монтаже каждой из стропильных ферм, следует проверять вертикальность установки с помощью отвеса. Если есть отклонения от вертикали, необходимо выровнять их положение с помощью подкладки под стропильную ногу кусочков доски соответствующей толщины. Далее, устраивают обрешетку. Если в качестве кровельного покрытия будет использоваться ондулин либо другой мягкий материал, расстояния между элементами обрешетки должно составлять не более 1 см.

Утепление крыши производят материалами, использованными для теплоизоляции каркаса. Крышу покрывают кровельным материалом. Конек защищают уголком, выполненным из оцинкованного листа или изготовленным заводским элементом.

Устройство и отделка пола

Особенностью полов в бане является то, что их конструкция может быть различной в зависимости от назначения помещения, в котором они укладываются. В комнатах, которые непосредственно контактируют с водой, устраивают проливной пол. Конструкция его представляет собой настил из досок, между которыми оставляют зазоры для пропуска стоков в грунт. Утеплять такие полы необходимости нет.

Сооружение пола каркасной бани начинают с укладки лаг. Если расстояние между опорными точками больше 3 м, рекомендуется возведение опорных столбиков. В местах соприкосновения лаг с ленточной основой и столбиками, используют гидроизоляцию из нескольких слоев рубероида. На лаги монтируются доски.

Полезный совет!

Для возможности просушить проливной пол его половицы к лагам не фиксируют.

Доски в конструкции проливного пола размещают с зазором от 3 до 4 мм. Интервал также должен быть между линией настила и стеной бани (около 2 см). Если грунт под строением песчаный, можно ограничиться засыпкой слоя из гравия в 25 см. Расстояние от поверхности гравия до чернового пола должно быть 10-12 см. Если почва глинистая, необходимо соорудить поддон, из которого вода будет направляться в стоковую яму.

Для помещений отдыха обустраивают пол «непротекающей» конструкции. Его устройство начинают с чернового пола из двух рядов досок. Сверху укладывают сплошной настил из сосновых досок. Их сначала просто наживляют. И только тогда, когда все работы по внутренней отделке будут закончены и помещение качественно просушено, доски пола окончательно подгоняют и полностью фиксируют.

Следует отметить, что половицы пола должны располагаться с уклоном к точке сбора стоков и выведения их в канализацию. В самой нижней точке деревянного настила делают отверстие, его соединяют со сливным сифоном. Непротекающий пол нуждается в утеплителе, который располагают перед чистовым покрытием.

Видео: каркасные бани своими руками от фундамента до крыши

Для тех кто впервые столкнулся с возведением каркасной бани, очень важно не только ознакомиться с пошаговой инструкцией монтажа, но и получить наглядное представление обо всех этапах строительства. В интернете можно найти десятки обучающих роликов о том, как построить каркасную баню своими руками. Видео-материалы содержат много полезной информации и могут стать своеобразным ориентиром в производстве работ.

Изучая видеоинструкции, можно узнать об особенностях укладки и типах фундамента для конструкции бани, а также целесообразности применения того или иного вида основы. Здесь можно получить ответы на все возникающие вопросы, которые касаются обвязки, монтажа каркаса, устройства кровли и оснащения бани тем или иным отопительным оборудованием.

Просмотр видеоуроков поможет узнать полезные рекомендации относительно применения материала для утепления и его укладки. Ведь главное для бани – тепло, которое должно сохраняться внутри конструкции. Советы профессионалов помогут правильно распределить и смонтировать утеплитель в зависимости от сезонного использования бани, что повлияет на долговечность и внешний вид сооружения.

Многие видеосюжеты посвящены разделу отделки каркасной бани. Здесь приведены достоинства и недостатки различных материалов для декорирования. Консультации опытных мастеров раскроют особенности и эксплуатационные свойства каждого вида материала. Нелишними будут и практические советы от тех, кто построил и использует собственную каркасную баню.

Хотя строительство по каркасной технологии не отличается особой сложностью, с основными рекомендациями стоит ознакомиться. Некоторые видео содержат информацию о наиболее часто встречающихся ошибках при возведении бани. Просмотр материала поможет в дальнейшем их избежать. Это станет гарантией быстрого возведения надежной и долговечной конструкции.

Соорудить каркасную баню своими руками достаточно просто. Если её ещё и правильно утеплить и защитить от попадания влаги, будет возможность получить парилку, которая практически ничем не будет уступать конструкциям из камней или оцилиндрованных бревен.

Достоинства и недостатки каркасной бани

Каждый строительный материал имеет свои преимущества и недостатки, которые надо учитывать. В последнее время начали пользоваться популярностью каркасные бани, поэтому есть смысл узнать, чем они лучше конструкций из других материалов.

Преимущества подобной бани:

1. Нет необходимости в изготовлении капитального фундамента. Конструкция имеет небольшой вес, поэтому её можно установить на облегчённое основание.

   Фундамент под каркасную конструкцию может быть облегченным

2. Невысокая стоимость. Им отдают предпочтение те, кто желает за маленькую цену получить качественную конструкцию.
3. Возможность изготовления в кратчайшие сроки. Вместе с отделочными и утеплительными работами изготовление займёт 1–2 недели. Конструкция собирается в 3 раза быстрее, чем каменная или брусовая.
4. Сохранение тепла. По данным показателям каркасная постройка не уступает бревенчатому или брусовому строению.
5. Экологичность. Эта баня изготавливается из натуральных материалов, которые не способны нанести вред человеческому здоровью.
6. Возможность изготовления в любое время года. Конструкцию можно изготовить даже при температуре -15°С.
7. Комфортный микроклимат. Стены могут дышать, так как материал будет впитывать и возвращать воздух.
8. Сейсмическая устойчивость. Благодаря данному качеству баню можно изготавливать даже в сейсмоопасном регионе. Она выдерживает колебание до 8 баллов.

Однако важно знать и о том, что каркасная баня имеет значительные недостатки:

1. Затраты на утеплительные и отделочные материалы. Сама по себе каркасная постройка обходится дешевле, чем каменная или брусовая парная, однако стоимость возрастает в несколько раз при отделочных и утеплительных работах. Необходимы панели для декорирования и выполнение оштукатуривания.
2. Усадка. Процесс занимает минимум 2 года, при этом постройка может просесть на 10 см. Это может повлечь за собой деформацию отделочного слоя. Чтобы уменьшить последствия усадки, в процессе строительства рекомендуется использовать материалы камерной просушки.
3. Сложность выбора качественного материала для утепления. Если использовать бюджетную минеральную вату, то баня не сможет полноценно справиться со своими функциями. Использование бюджетного пенополистирола также не допускается, так как материал легко возгорается.

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

1. Местоположение здания на участке. Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

   В процессе выбора места для бани важно учитывать расположение коммуникаций

2. Грунт на площадке для строительства. Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
3. План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
4. Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
5. Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Такая баня состоит из 3-х помещений:

• парилка;
• моечная и душевая;
• помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Стены и перекрытия в зоне печки следует выполнять с использованием трудновоспламеняемых материалов. К примеру, каркас изготавливается из стоечного металлопрофиля, который покрыт цинком. Разделки можно сделать из асбестового шнура. В данных местах в качестве утеплительного материала может использоваться базальтовая плита.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Советы по выбору материала

Каркас следует собирать из таких деталей:

• брусков;
• реек для создания обрешётки;
• досок для напольного основания.

Вместо настила из досок напольное основание можно покрыть плиткой. Выбирать нужно исходя из личных предпочтений, однако в случае с парной рекомендуется отдавать предпочтение древесине. Также будут материалы для защиты. Довольно часто для обшивки стен используется вагонка.

Для обшивки конструкции с внешней стороны можно применить вагонку из лиственницы. Внутри здание обшивается вагонкой из хвойных пород деревьев. Обшивочные доски надо крепить вертикально.

Излишки влаги и повышенная температура будут негативно воздействовать на элементы конструкции, поэтому не получится обойтись без применения специальных защитных материалов. Можно использовать пергамин, полиэтилен или рубероид. Пароизоляцию следует размещать между теплоизоляцией и обшивкой. Недостаток рубероида в том, что в процессе нагревания он будет выделять неприятный запах. Поэтому его не рекомендуется использовать.

Обратить внимание нужно на подбор материала для теплоизоляции. В случае грамотного выбора и правильного монтажа утеплителя будет возможность значительно снизить тепловые потери, а также расходы на обогрев банной постройки.

В качестве утеплителя в большинстве случаев используется минеральная вата.

Неплохим вариантом является применение стекловолокна. В некоторых случаях потолок утепляют пенополистиролом, а напольное основание — керамзитом.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

• бетон — 2 м³;
• обрезные доски для каркаса — 0,3 м³;
• арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

• брус 120х120 мм — 5,3 м³;
• минеральная вата толщиной 10 см — 36 м²;
• материал для пароизоляции — 40 м²;
• вагонка из дерева — 70 м²;
• материал для гидроизоляции — 40 м².

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

• обрезные доски — 1,8 м³;
• доски 150х50 мм — 0,2 м³;
• плинтус — 20 м.пог.;
• минеральная вата — 20 м²;
• вагонка из дерева — 20 м².

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

• водосточная система — 1 комплект;
• рейки для стропил — 0,2 м³;
• планки для обрешётки — 0,1 м³;
• карнизные рейки — 0,1 м³;
• металлочерепица — 20 м².

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

• трубы из асбеста;
• саморезы;
• гвозди;
• скобы;
• цемент;
• гравий или песок.

Понадобятся такие инструменты:

• угольник;
• строительный уровень;
• рулетка;
• электродрель;
• набор отвёрток;
• молоток;
• плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

• внутреннюю обшивку банной постройки;
• выбор оптимальных материалов для строительных работ;
• действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Пошаговая инструкция по изготовлению с фото

Постройка подобного типа имеет маленький вес, поэтому основание может быть облегчённым. Проще всего изготовить столбчатый фундамент на трубах из асбестоцемента, которые в дальнейшем будут залиты бетонным раствором. Последовательность действий:

1. Прежде всего нужно подготовить трубы из асбестоцемента длиной 40 м и диаметром 10 см.
2. Далее надо подготовить ямы диаметром 20 см и глубиной 150 см.

   Пробурить скважины под фундамент можно с помощью садового бура

3. Трубы следует разрезать на две части, вставить в ямы и засыпать песком.

   На данном этапе понадобится установить трубы в подготовленные скважины

4. На следующем этапе понадобится приготовить раствор из воды, щебня мелкой фракции и цемента.
5. Приготовленной смесью нужно заполнить трубы.

   В конце в трубы следует залить бетонный раствор

Далее выполняется обвязка конструкции. Для этого нужно подготовить рейки сечением 100х50 мм. Материалы понадобится предварительно обработать антисептической смесью, чтобы защитить их от гниения. Выполняется разметка стен, после чего выставляются рейки по внешней линии.

Доски нужно располагать внешней гранью и вбивать гвозди для фиксации. Обвязку цоколя можно соединить при помощи опор.

Верхнюю и нижнюю обвязки следует изготавливать из досок, при этом нижнюю от основания надо отсечь, чтобы была возможность настелить рубероид. Горизонтальность расположения следует проверять уровнем. Если будут обнаружены отклонения, понадобится проложить толь в несколько слоёв.

Промежуточные стойки монтируются с учётом того, чтобы была возможность в дальнейшем установить теплоизоляционный и обшивочный материалы. Чтобы увеличить прочность конструкции, обвязку и лаги следует крепить с помощью заранее закреплённых железных пластин.

Обвязка должна быть обработана смесью, предотвращающей гниение.

Как изготовить стены

В процессе возведения стен существенное значение имеет межосевое расстояние. Показатель будет равен 0,6 м при условии, что подготовка проёма и состыковка с остальными стенками не планируется. В противном случае щель надо уменьшить до 0,4 м. Расстояние между стойками будет зависеть от габаритов дверей и окон. Для каркаса нужно использовать доски 50х100 мм. Последовательность действий по возведению стен:

1. Первым делом нужно разметить места, где будут располагаться стойки.
2. Выполняется монтаж угловых стоек. С помощью уровня нужно установить детали в четырёх углах бани, проверить размещение и временно зафиксировать рейками в вертикальном положении.

   Временные укосины удерживают угловые стойки в вертикальном положении

3. Монтируются вертикальные стойки в боковых частях. По проекту высота конструкции составляет 2 м, поэтому планки должны быть такой же длины. В нижней части для фиксации используются железные уголки и самонарезающие винты.

   Детали фиксируются с помощью саморезов в вертикальном положении

4. Понадобится изготовить дополнительную стойку в месте скрепления рамы со стенами или перемычкой.
5. Производится установка промежуточных элементов. Рекомендуемый шаг между силовыми элементами каркасной постройки составляет 0,5–1 м. Расстояние зависит от планируемых нагрузок.

   Оптимальный шаг между силовыми элементами составляет от 0,5 до 1 м

6. Вертикальные стойки можно устанавливать поочередно и временно фиксировать. После этого выполняется верхняя обвязка. Чтобы ускорить и упростить процесс фиксации, можно изготовить шаблон длины вспомогательных опор. Между опорами в углах надо натянуть нитку и пройтись по периметру шаблоном. Следует сверить расстояние между рядом обвязки и ниткой на всех участках конструкции. Если ошибок нет, по шаблону надо отрезать необходимое количество опор.
7. Все детали скрепляются между собой гвоздями.
8. Выполняется установка верхней обвязки. Её следует закрепить на угловых стойках. Чтобы снять прогиб доски, в нескольких местах нужно установить временные опоры. В результате каждая промежуточная стойка может быть закреплена сразу к двум обвязкам.

   На следующем этапе выполняется монтаж промежуточных стоек согласно схеме

9. Использование металлических уголков позволяет сократить время на фиксации каркаса, а также снизить потребность в материале для изготовления временных подпорок.
10. Между опорами укладываются горизонтальные полочки.

    Верхний обвязочный брус и зафиксированные промежуточные стойки

11. Когда каркас будет смонтирован, можно приступать к обшивке стен. Обшивку лучше всего выполнять с помощью вагонки или ОСП плит. В качестве крепежных элементов следует использовать шурупы.
12. Поэтапно устанавливаются остальные промежуточные детали и производится обшивка.

Если планируется изготовить каркасную баню с мансардой, нужно оставить место для установки дверей и окон.

Для каркасной конструкции используются планки 100 мм, поэтому утеплитель должен быть соответствующей толщины.

В процессе монтажа лишнюю длину и ширину можно будет сжать, в результате будут плотно закрыты образовавшиеся зазоры.

В процессе утепления нужно тщательно осматривать каждое соединение, в противном случае конструкция будет негерметичной. Такие бани непригодны к использованию. Паро- и гидроизоляция делается из фольги. Минимальная толщина материала — 40 мкм. Стыки фольги заклеиваются скотчем или фольгированной плёнкой. Фольга укладывается полосами снизу вверх. Чтобы закрепить фольгу к деревянным деталям, нужно использовать ручной степлер.

Как обустроить кровлю

Для удобства можно изготовить шаблон, который позволит легко собрать систему стропил.

Понадобится выполнить следующие действия:

1. Крышу нужно собирать на земле, после чего поднять вверх. Каждая конструкция располагается над соответствующей стойкой.
2. Чтобы облегчить работу, на рейки можно настелить временные перекрытия из планок большой толщины.
3. Каждая деталь имеет собственное место над стойкой, поэтому важно не ошибиться при выполнении расчётов.
4. Крышу рекомендуется делать вентилируемой. Для этого надо уложить обрешётку и ондулин между стропильными ногами и контррейкой.
5. Фронтоны нужно закрыть ОСП плитами.
6. Выполняется монтаж дверей и окон.

После этого можно выполнять обшивку конструкции с двух сторон. Также важно позаботиться о качественной вентиляции. Для маленькой бани подойдёт труба из асбестоцемента диаметром 12 см. Деталь надо вывести до чердачного помещения.

Советы по отделке и утеплению

Снаружи баня обшивается сайдингом, досками, штукатуркой или керамической плиткой. Под обшивку следует уложить гидроизоляционный материал. Образовавшиеся щели можно заполнить материалом для теплоизоляции. Между вагонкой и фольгой надо оставить небольшую щель для проветривания. Для данной цели следует прибить к вертикальным опорным деталям планки толщиной в несколько см. Расстояние между элементами нужно подбирать с учётом расстояния между опорами.

Чтобы придать жесткости стенам, их нужно обить штукатурной дранью. После того как будут завершены работы по обшивке, с внешней стороны конструкцию нужно оштукатурить.

Руководство по внутренней обшивке каркасного строения:

1. Обшивка здания изнутри не должна быть окрашена, так как лакокрасочные материалы в процессе нагревания будут выделять вредные химикаты.
2. Чтобы сделать черновой потолок, следует использовать ОСП плиты. Их надо закреплять в нижней части балок перекрытия.
3. Простенки в парной нужно укрыть фольгой. Остальные стенки можно закрыть пергамином.
4. Минимальная высота потолка — 2,2 м. В таком случае будет возможность установить вагонку и дополнительно утеплить потолочное перекрытие.
5. Важно обратить внимание на стыки между стенками и потолочной конструкцией. Материал для пароизоляции должен выступать минимум на 15 см.

Рейки можно прибить разными методами — в процессе подгонки производится выборка в паз или в четверть. К лагам рейки нужно крепить лицевой частью.

Между фольгой и профнастилом продушины можно не делать, листы прибиваются к фольге. Фиксация производится с помощью саморезов с прокладками из резины.

После этого выполняется монтаж печи и котла. Важно помнить о правилах пожарной безопасности. Стенка, которой отделаются парила и место для отдыха, должна быть выложена из кирпича. Нагревательный котёл рекомендуется располагать в предбаннике. Лучшим вариантом является кирпичная печь, однако если опыта в кладке подобной конструкции нет, рекомендуется доверить выполнение данной работы квалифицированному печнику.

В процессе работы с фольгой нужно быть осторожным, так как материал легко повредить. Любые щели существенно понизят эффективность теплоизоляции. Пароизоляцию следует фиксировать степлером, при этом важно следить за тем, чтобы не было провисаний материала. Минимальное расстояние между деревянной вагонкой и изоляционным материалом составляет 1 см.

Каркасные конструкции удобны в плане отделки. Работы могут производиться как внутри, так и снаружи. Если есть вынужденный перерыв, можно делать в это время каркасы перегородок, обить их блокхаузом или вагонкой. В таком случае время будет проведено с пользой.

Для большинства регионов оптимальная толщина стен каркасной постройки составляет 10 см. Утепление можно выполнить как с помощью минеральной ваты, так и при помощи пенополистирола. Слой минеральной ваты толщиной в 12 см способен заменить стену из брусков толщиной 50 см.

Для северных регионов с холодным климатом есть 2 метода утепления бани:

1. Изготовление каркаса из реек толщиной 15 см. Утеплительный материал должен быть идентичной толщины.
2. Обшивка стен снаружи ОСП листами или фанерой с последующим монтажом плит из пеноплистирола толщиной 5–10 см.

   Для северных регионов каркас снаружи рекомендуется обшить ОСП плитами

Если планируется использовать пенополистирол, то после монтажа листов нужно сделать стяжку небольшой толщины с использованием сетки из арматуры. В конце следует нанести финишное покрытие.

Не рекомендуется использовать народные утеплители из опилок и соломы.

В процессе приготовления они будут размешиваться в воде с глиной, в связи с чем утеплитель будет иметь большой вес. Помимо того, большое количество жидкости часто является причиной намокания потолочных деталей из дерева. Это оказывает негативное влияние на эксплуатационные характеристики банной постройки.

Каркасные стены являются отличной приманкой для грызунов, которые любят пенополистирол. За 2–3 года сплошные листы могут превратиться в труху. Поэтому не рекомендуется использовать пенополистирол для утепления помещений внутри каркасной конструкции.

Особое внимание нужно уделить качеству паро- и гидроизоляции. Такая баня не имеет свободных опор, каждая из них будет нести нагрузку и удерживать другие детали здания. Если будет нарушена прочность в связи с продолжительным воздействием влаги с одной стойкой, баня может стать неустойчивой. В таком случае будут необходимы сложные ремонтные работы. Подобную ситуацию лучше всего предотвращать ещё на этапе утепления комнат.

Чтобы изолировать утеплитель, лучше всего использовать алюминиевую плёнку.

Однако материал стоит недешево. Если есть желание сэкономить, можно использовать полиэтиленовую плёнку. Материал стоит дешевле, однако по параметрам паро- и гидрозащиты практически не уступает фольге. Следует помнить о том, что полиэтилен может повредиться под воздействием солнечных лучей. По этой причине важно выполнить обшивку каркасов. Это позволит надёжно защитить плёнку от воздействия ультрафиолета.

Видео: каркасная баня своими руками

Отзывы о банях каркасного типа

Сегодня можно найти много отзывов от тех, кто строил каркасные конструкции. Люди, которые построили каркасные строения, рассмотрели все варианты и остановились на этом в связи с небольшими финансовыми затратами, облегчённым основанием, быстрым возведением и простотой отделки. Однако не рекомендуется экономить на каждом этапе. Чтобы каркасное строение служило много лет, следует использовать исключительно качественные материалы с большим периодом службы.

Некоторые владельцы недовольны такими постройками. Есть мнение о том, что как бы конструкцию не утеплять, парилка в любом случае останется холодной, при этом прокладка утеплителя в несколько слоёв не решит проблему. Через некоторое время на стенках может появиться грибок, в результате чего банная постройка быстро придёт в негодность.

Баня из бревна является стандартным вариантом, однако не все смогут её построить в связи с затратами времени и финансов. Немалое количество людей желают в короткие сроки соорудить каркасную баню и наслаждаться ею, так как по теплосбережению и прочности данные конструкции не уступают зданиям из брёвен.

Даже если использовать качественный и дорогостоящий утеплительный материал и не экономить на других деталях, у каркасной постройки останется значительное преимущество — маленькие трудозатраты в сравнении с постройкой из брёвен: не понадобится носить брёвна и делать конопатку.

Построить каркасную баню своими руками довольно просто. Чтобы конструкция была надёжной и служила много лет, не стоит экономить на древесине, которая будет использоваться для изготовления каркаса, а также материалах для утепления поверхностей потолка и стен.

Бани из бревен и кирпича всем хороши. За исключением, разве что сложности возведения и довольно высокой стоимости строительных работ. Отличной альтернативой традиционным баням являются более современные каркасные конструкции.
Каркасное строительство не требует наличия многочисленных подробнейших чертежей и покупки дорогостоящих материалов.

В среднем на покупку строительных материалов для возведения каркасной бани требуется в 2 раза меньше денег, если сравнивать с другими упоминавшимися ранее вариантами. При желании парильню можно построить своими руками, что является дополнительным преимуществом.

Работа по строительству каркасной бани начинается с подготовки проекта. Однако еще до начала составления необходимой проектной документации вы должны сделать следующее:

• выбрать оптимальную конструкцию бани.
  Парилка может представлять собой отдельно стоящее здание либо же пристройку к дому или другому строению;
• выбрать место для строительства бани;

• определить особенности грунта на строительной площадке.


В зависимости от этого будут меняться требования к фундаменту.

Однако в подавляющем большинстве случаев каркасные бани строят на столбчатых основаниях, т.к. такие фундаменты одинаково хорошо себя проявляют при использовании практически в любых грунтах.

Приступайте к подготовке проекта. В состав традиционной бани входит тамбурное помещение, предбанник, умывальник и непосредственно парилка.
Также отметьте в проекте место установки печи
(если это будет парное помещение, печку рекомендуется разместить в ближайшем к двери углу).

В проектной документации должна отражаться информация о типе вентиляционной системы, особенностях дымохода, кровли и других значимых элементов.

Настоятельно рекомендуется заранее определить оптимальные габариты всех помещений и отразить их в чертежах. К примеру, стандартные габариты парилки составляют 240х200 см, высота потолка – 220 см. Такой баней смогут одновременно удобно пользоваться несколько человек.

При желании можете дополнять проект на свое усмотрение. К примеру, владельцы довольно часто оборудуют в своих банях комнаты отдыха и бильярдные.

Правильно составленный проект – гарантия легкого и успешного строительства. Чем более подробной и точной будет проектная документация, тем проще вам будет ориентироваться при выполнении работы.
Если вы не можете самостоятельно справиться с решением каких-либо вопросов, лучше выделите деньги и закажите проект у специалистов. Лучше заплатить один раз, чем в дальнейшем тратить огромные деньги на исправление разного рода дефектов.

На этапе составления проекта просчитайте нужное количество материалов.
В данном отношении все индивидуально и зависит от размеров будущей бани и ее планировки. Непосредственно каркас собирается из брусков, досок для устройства обрешетки и досок для пола. Вместо дощатого настила пол можно отделать керамической плиткой. В этом моменте ориентируйтесь на свои личные предпочтения, однако в случае с баней древесина является самым предпочтительным вариантом.

Также понадобятся защитные материалы и материал для обшивки стен.

Чаще всего стены обшиваются вагонкой. Для внешней обшивки традиционно используют вагонку из лиственницы, для внутренней – из хвойных пород.

Доски обшивки крепятся в вертикальном положении.

Что нужно знать о защитных материалах?

Строительство бани неотъемлемо связано с устройством разнообразных защитных материалов. Избыточная влага и высокая температура оказывают неблагоприятное воздействие на элементы конструкции, поэтому без использования специальных материалов не обойтись.

Для защиты от влаги используются разнообразные материалы. Чаще всего это полиэтилен, пергамин и рубероид. Пароизоляция размещается между теплоизоляционны м материалом и обшивкой. От использования рубероида по возможности нужно отказываться, т.к. под воздействием высокой температуры он выделяет неприятный запах.

Отдельного внимания заслуживает вопрос теплоизоляции. При грамотном выборе и правильной укладке утеплителя будут существенно снижены потери тепла, а следовательно и затраты на обогрев бани.

Чаще всего для утепления каркасных бань используется минвата.
Не менее популярным является стекловолокно. Возможно и применение других материалов. К примеру, потолки иногда утепляют пенопластом, а полы – керамзитом или другими засыпками.

Готовый каркас имеет небольшую массу, поэтому фундамент для бани может быть самым простым. Лучший вариант – столбчатое основание. Функцию опор в данном случае будут выполнять плиты из асбоцемента, залитые бетоном.

Первый этап.

Купите асбестоцементные трубы. Оптимальный вариант – изделия диаметром 10 см и длиной 4 м. Количество труб подбирается индивидуально. Опоры обязательно должны присутствовать под каждым углом бани. В отдельных ситуациях, к примеру, когда стены имеют большую длину, 1-2 дополнительные опоры устанавливаются и под стенами парной.

Второй этап.

Подготовьте ямы диаметром 20 см и глубиной порядка 150 см. Для этой работы удобнее всего использовать бензиновый бур. При отсутствии такого инструмента используйте любые доступные средства.

Третий этап.

Разрежьте трубы на 2 части одинаковой длины. Разместите полученные куски в скважинах. Засыпьте пространство вокруг труб песком. Тщательно утрамбуйте засыпку.

Четвертый этап.

Приготовьте бетонный раствор. Используйте стандартную смесь из 1 части цемента, 2-3 частей песка, 4-5 частей мелкой щебенки и воды.

Пятый этап.

Заполните трубы готовым бетонным раствором.

Подготовка нижней обвязки

Нижняя обвязка собирается из обрезных досок шириной 15 см и толщиной 5 мм. Доски сбиваются друг с другом, после чего в обвязку врезаются лаги. Для изготовления лаг тоже используются доски.

Рассматриваемая конструкция требует качественной влагозащиты. Под лаги и обвязку следует уложить один из упоминавшихся ранее гидроизоляционны х материалов.

Закрепите обвязку и лаги на трубах фундамента. Для этого используйте металлические пластины. Обработайте готовую конструкцию хорошим антисептическим средством. Оно предотвратит гниение древесины и будет защищать материал от грызунов и насекомых.

Возведение стен каркасной бани

Первый этап.

Разметьте место для каркасных стоек.

Второй этап.

Установите пару угловых стоек.

Третий этап.

Установите несколько промежуточных стоек.

Четвертый этап.

Обшейте часть каркаса ОСП (ориентировано-с тружечные плиты). Для фиксации обшивки используйте шурупы.

Пятый этап.

Установите еще несколько промежуточных стоек и обшейте полученную часть каркаса. Повторяйте до тех пор, пока не будет получена целостная конструкция. Не забудьте оставить проемы для дверей и желаемого количества окон.

Изготовьте шаблон для сборки стропильных конструкций. Все элементы стропильной системы собираются внизу, на земле, и уже в готовом виде поднимаются вверх. Каждый элемент стропильной конструкции должен быть установлен над своей стойкой.

Для большего удобства можете настелить на балки временное перекрытие из обыкновенных досок.

Лучше, чтобы кровля каркасной бани была вентилируемой. Уложите между контрбрусом и стропилами ондулин или другой подходящий по свойствам материал. Обрешетку прибивайте непосредственно к брусу.

Закройте фронтоны предварительно подготовленными листами. Обычно используются уже знакомые вам ОСП.

В завершении выполняется установка окон и дверей, после чего можно приступать к финишной отделке бани.

Финишная отделка

Каркасная баня должна быть не только крепкой, надежной и долговечной, но и красивой. Для придания объекту необходимых внешних качеств выполняются соответствующие отделочные работы. Снаружи стены каркасной бани рекомендуется обшить досками из древесины лиственных пород. Под обшивку уложите слой влагоизоляционно го материала и утеплителя.

Внутренняя обшивка бани будет обеспечивать дополнительную защиту элементов строения от неблагоприятных воздействий. Так, для сборки чернового потолка подойдут все те же ОСП. Прикрепите их к балкам перекрытий со стороны помещения. Для внутренней обшивки стен прекрасно подходит хвойная вагонка.

Сердцем любой бани является печь.
Установка этого элемента должна быть выполнена в соответствии с требованиями противопожарной безопасности. Как правило, используется стандартная система, в соответствии с которой в предбаннике размещается нагревательный котел, а непосредственно в парилке обустраивается печь каменка.

Стену, разделяющую парилку и комнату отдыха, выложите из строительного кирпича.

Разделите полученную каркасную конструкцию на зоны в соответствии с предварительно подготовленным проектом. Материал для перегородок выбирайте в соответствии с условиями конкретного помещения. К примеру, бильярдную и комнату отдыха можно разделить даже обыкновенными гипсокартонными перегородками из влагостойких листов.

Те же стены, которые будут подвергаться воздействию влаги и/или высокой температуры, нужно выкладывать из более устойчивых материалов, обычно это кирпич. Обшейте перегородки вагонкой, блокхаузом или другим подобным материалом. Обшивка придаст стенам более привлекательный внешний вид.

Для финишной обивки потолка лучше всего использовать вагонку из липы. Такая же древесина наилучшим образом подходит для изготовления банных полок.

Таким образом, в самостоятельном строительстве каркасной бани нет ничего сложного. Потратив сравнительно немного денег и времени, вы получите надежную, безопасную, долговечную и в целом замечательную по своим эксплуатационным свойствам конструкцию.

Удачной работы!

Из чего строить баню? Многие, не задумываясь, ответят, что из бруса или бревна. Действительно, этот материал проверен веками, но у него есть ряд особенностей, которые нужно иметь в виду перед строительством. Во-первых, стоит качественная древесина сейчас недешево, а экономить на ее качестве, значит обрекать себя на постоянное заделывание щелей. Во-вторых, строительство удорожается из-за необходимости монолитного фундамента под тяжелое строение. В-третьих, придется год ждать, пока баня даст усадку, и лишь после этого приниматься за отделочные работы. Попариться удастся нескоро. Есть ли альтернатива? Да, это каркасная баня, которую просто построить своими руками.

Преимущества каркасной конструкции

У каркасной бани есть несколько преимуществ перед построенными из бруса или бревен.

1. Строительство обойдется дешевле, примерно, в 2 раза. Экономия будет почти на всем, от до приобретения материалов.
2. Помимо материальной, налицо экономия времени и трудозатрат. Баню по каркасной технологии в теплое время года можно построить за несколько недель. Привлекать профессиональную бригаду тоже не обязательно: можно обойтись 1-2 помощниками.
3. Каркасная постройка не дает такой усадки, как деревянная. Отделывать и пользоваться ею можно сразу же, а не ждать 1-1,5 года.
4. Правильно утепленная каркасная баня представляет собой, фактически, термос, так как коэффициент теплопроводности у современных утеплителей в 5-6 раз ниже, чем у древесины. Тепло в ней сохраняется долго, а щелей, через которые может задувать ветер, нет. Дополнительное преимущество – современные материалы, применяющиеся для обшивки, не горят, следовательно, вероятность пожара ниже.
5. Благодаря отличной термоизоляции, она прогревается быстрее, всего за 2-3 часа. Деревянной необходимо вдвое больше времени на прогревание. Это влечет за собой существенную экономию дров, особенно если оценить их количество за год.
6. Каркас можно обшивать изнутри и снаружи большим количеством материалов, так что бане можно придать неповторимый вид или, наоборот, гармонично сочетать ее в другими постройками на участке.

План бани

Для строительства каркасной бани важно составить точный план, так как это позволит более рационально использовать материалы и избежать ошибок.

• Перед его составлением нужно решить, будет парилка встроенной или отдельной, на сколько человек она должна быть рассчитана. От размеров парилки будут зависеть и все остальные пропорции строения.
• Предварительно нужно учесть расположение печи и ее тип, так как под нее нужно заливать отдельный фундамент, в случае кирпичной,
  или усиливать каркас пола, в случае .
• Учесть подводку коммуникаций к бане. Решить, будете ли подключать ее к канализации на участке. Если возможности подвода воды нет, то нужно продумать место для резервуара.
• Распланировать вспомогательные помещения, так как их площадь и количество будут влиять на теплоизоляцию парной.
• Заранее выбрать кровельный материал, так как его тип повлияет на толщину и количество стропил.

После того, как на все эти вопросы дан ответ, можно составлять план. Обычно каркасная баня состоит из тамбура, предбанника, моечной и парилки. Если позволяет площадь, можно оборудовать комнату отдыха. При проектировании нужно учесть, что для сохранения тепла все двери должны открываться внутрь помещений. Можно воспользоваться и готовым типовым планом, которых множество в интернете, или приобрести профессионально разработанный в строительных компаниях.

Подготовительные работы и фундамент

Как и любое строительство, возведение бани начинается со снятия плодородного слоя грунта, трамбовки оставшегося и разметки под фундамент. На этом же этапе необходимо проложить водопроводные трубы, а если решено подключать к канализации, то и канализационные.

Тип фундамента под каркасную баню выбирается с учетом нескольких факторов: грунта на участке, количества этажей в строении и общего веса постройки, который зависит от материала, выбранного для крыши и балок каркаса. Для строения с крышей из профнастила и каркасом из бруса на грунте с несильным пучением ограничиваются свайным или , например, с использованием пластиковых или асбестоцементных труб.

Материалы

Для строительства каркасной бани потребуется не слишком обширный перечень материалов.

1. Для сборки каркаса можно использовать брус или специальный профиль из металла. Конструкция из бруса популярней, так весит меньше и проще собирается. Самый оптимальный – сечением 5*10 см для промежуточных опор и 10*10 для угловых стоек и двух поясов обвязок. Количество рассчитывается по чертежу. Доски толщиной 2-3 см и шириной 10-15 см для внутренней обшивки и потолочного перекрытия.

2. Каркас обшивают ОСП или ЦСП, предпочтительно влагостойкими. С материалом обшивки стоит определиться еще при проектировании, так как стойки каркаса располагают друг от друга на расстоянии одной плиты, так чтобы стык приходится на балку. ОСП предпочтительны из-за того, что для работы с ними потребуется тот же материал, что и для дерева, в то время как ЦСП режется только болгаркой.

3. В качестве утеплителя используют минеральную вату (URSA 100 мм или аналог), стекловолокно или пенополистирол. Последний может применяться лишь для тех помещений, где не происходит сильный нагрев (предбанник, комната отдыха), так как при повышении температуры выделяет вредные вещества. Толщина утеплителя должна совпадать с толщиной бруса, используемого для каркаса.

4. Помимо утеплителя нужна паро- и гидроизоляция. Использовать рубероид не рекомендуется, так как при нагреве он начинает специфически пахнуть. Рубероид используется лишь для прокладки между фундаментом и нижней обвязкой и внешней гидроизоляции.

5. Материал для внутренней обшивки лучше выбрать натуральный – деревянную вагонку, она создаст эффект парной в бане из натурального дерева — .

6. Снаружи каркасная баня может быть обшита блок-хаусом, вагонкой, камнем или обложена кирпичом.

7. Кирпич или металлические листы, чтобы оградить стену и пол возле печи от искр.

8. Крепежи (уголки, пластины), саморезы по дереву, гвозди.

Возведение каркаса

Каркас возводят после того, как полностью застыл фундамент. На него укладывают рубероид и лаги для чернового пола, а затем приступают к сборке нижнего пояса обвязки. Предварительно брус должен быть обработан антисептиком и антипиретиком. От того, насколько горизонтальной будет нижняя обвязка, зависит ровность стен, поэтому необходимо постоянно использовать уровень при укладке балок и прокладки из тонких досок или толя. Между собой брус скрепляется металлическими пластинами, а к фундаменту крепится анкерными болтами. Правильность сборки нижней обвязки можно проверить, сравнив обе диагонали, они должны быть равны.

Стены, наружные и внутренние, проще сооружать из рам, которые собираются на земле. Углы и стороны каждой рамы тщательно промеряются. Детали скрепляются «в полдерева» и фиксируются при помощи гвоздей или саморезов и уголков и пластин из металла. В лагах делаются пазы для установки промежуточных балок. На расстояние между балками влияет ширина материала, которым будет обшиваться каркас. Так, для листов ОСП шириной 120 см промежуток между балками будет 60 см. Под окнами и около дверных проемов монтируют дополнительные стойки. Рамы крепятся к нижней обвязке и соединяются между собой. Сверху собирают еще один пояс обвязки, а поверх него укладывают доски для перекрытия.

Теплые стены

Стеновой «пирог» для каркасной бани выглядит следующим образом:

• вагонка,
• внутренняя обшивка,
• пароизоляция,
• стой утеплителя,
• гидроизоляция,
• внешняя обшивка каркаса,
• облицовочный материал для стен.

После возведения каркаса выполняют внутреннюю обшивку из досок толщиной 2-3 см. Предпочитаемые породы – липа, осина, лиственница, они не подвержены гниению и не деформируются под действием влаги. Доски прибивают двумя гвоздями к вертикальным балкам. В качестве отделочного материала чаще всего используют деревянную вагонку, которая, помимо прочих достоинств, усиливает конструкцию.

Для пароизоляции можно использовать пергамин или специальную пленку, покрытую с одной стороны фольгой. Фольга размещается в сторону помещения, так оно будет прогреваться быстрее. Пароизоляция при возведении каркасной бани необходима, так как нужно не допустить попадания конденсата и влаги со стен внутрь конструкции.

За пароизоляцией располагается . Он должен полностью заполнять пространство между балками и быть равным им по толщине, так будет обеспечиваться термоизоляция на должном уровне. Далее к балкам крепится гидроизоляция, для которой используется специальная пленка. Допустим и рубероид, так как при хорошо термоизолированных стенах нагрев от парной не будет на него влиять.

Затем проводят его обшивку с внешней стороны. Листы ЦСП или ОСП крепят к балкам. Если проект составлен правильно, проблем на этом этапе не возникает. Снаружи баню можно обшить вагонкой, сайдингом, блок-хаусом или досками, чтобы придать ей традиционный вид.

Крыша и пол

Крыша может иметь любую конструкцию, но традиционно сооружают двускатную со стропильной системой
. При строительстве бани желательно предусмотреть хорошую вентиляцию крыши. Если вертикальные стойки расположены каждые 60 см, то каркас вполне может выдержать такую нагрузку. Утеплению потолка также убеляется особое внимание, пространство между перекрытиями заполняется минватой, керамзитом или опилками. Как и стены, потолок должен быть защищен слоем пароизоляции.

В каркасной бане пол делается по той же технологии, что и в деревянной, .

Важное замечание

Хотя современные материалы отличаются невысокой горючестью, все же в бане используется много дерева. Необходимо учесть требования пожарной безопасности: стена, у которой будет расположена печь, должна быть выложена из кирпича, им же нужно выложить площадку вокруг нее или закрыть прилегающие стены и пол металлическими листами.

Каркасная технология – отличный вариант для тех, кто хочет возвести баню с небольшими затратами, но без ущерба функциональности и долговечности.

В конце прошлого лета мы с сыном решили самостоятельно на нашей даче. Там у нас уже есть капитальный дом, да к тому же проблем с электрификацией и водоснабжением не предвидится. Выбор остановили на каркасной постройке, так как это не только экономично, но и строится в считанные дни.

Подготовив проект бани 4,5 х 4,5 м, я начал закупать брус, доски, крепежи, электроинструмент, металлочерепицу, утеплители, ОСБ, гидро- и пароизоляцию. Также заказал доставку шамотного и обычного красного кирпича, глину огнеупорную для печи. Кстати, печь для бани я сконструировал сам. Помогал мне в кладке опытный мастер-печник, все-таки, хотелось, чтобы печь получилась максимально эффективной и безопасной. Схему печи я составил на листе в клетку, процесс строительства (в том числе и возведения дома) постарался отснять как можно более подробно, чтобы мой опыт был полезен другим людям.

Конечно, вдвоем строить баню достаточно тяжело, поэтому в некоторых моментах нам с сыном помогали еще два бравых работника.

Планировка

Для начала был составлен проект нашей будущей бани. Мы продумали расположение комнаты отдыха, душевой, парной, место установки печи. Согласно проекту рассчитали расположение подводки воды и канализационных труб, места прокладки электрических кабелей. Крышу мы решили строить двускатную с окошком на фронтоне. Под крышей должно остаться место для чердака, на котором мы будем хранить инструмент или банные веники. Всего окон, не учитывая то, что под крышей, будет два. Одно – как источник света в комнате отдыха (120 х 120 см), другие два для дополнительной вентиляции парилки (60 х 60 см) и моечной (90 х 60 см). Дверь установим металлическую, для большей безопасности имущества во время нашего отсутствия на даче.

Входная группа будет состоять из небольшой деревянной лестницы и двускатного навеса, также выполненного из дерева.

Фундамент было решено строить из асбестоцементных труб. Всего 24 столбика, причем 5 из них будут удерживать печь. В дальнейшем вокруг фундамента бани будет проложена отмостка и обустроена ливневка, ведь я не горю желанием после приятных процедур выходить на сырой грязный двор.

Баню мы расположили в одном из углов участка. Рядом высокий забор и деревья. Идеальное место, как я считаю, для строительства. Возможно, в ближайшем будущем построим на лужайке около бани купель или небольшой

Фундамент

Фундамент, как я уже говорил, под нашей баней столбчатый. Сначала мы не без помощи наемников сняли лопатами слой грунта с растущей на нем травой. Площадку выровняли, после чего начали делать разметку.

Первый угол намечали, воткнув в землю колышек и выровняв его по отвесу. Для дальнейшей разметки пригодился угольник и пятиметровая рулетка. К первому колышку привязали шнур, отмерили 450 мм, проверили угол и воткнули еще два колышка, соответственно обозначающих второй и третий углы бани. Аналогично натянув шнур, установили последний четвертый колышек.

Несмотря на то, что углы мы проверяли угольником, замер диагоналей показал небольшие неточности. Пришлось исправлять их, слегка сдвигая колья и четко выравнивая их по уровню.

Дальнейшим этапом работы стала разметка местоположения столбцов, расстояние между которыми равняется 112,5 см. Местоположение отмечали, просто неглубоко втыкая прутья арматуры.

В бане будет одна межкомнатная перегородка, соединенная с углом печи. Используя рулетку, мы с сыном сделали замер и отметили положение одного столбика, который будет удерживать перегородку и еще четырех столбиков, которые в дальнейшем окажутся под печью.

После всех расчетов и разметок пришло время бурить ямы под фундаментные столбы. Под землю они будут уходить на полтора метра и еще на 30 см торчать из земли. На фото видно, что мы сняли шнуры, но оставили колышки. Ямы выкопали довольно быстро – рабочие бурили бензобуром, сын помогал таскать землю. Кстати, диаметр ям был примерно 30 см, то есть на 5 см больше диаметра асбестоцементных труб.

Чтобы столбики стояли крепко, на дно ям я насыпал слой гравия и песка, после чего утрамбовал эту засыпку ручной трамбовкой. Изготовил ее сам, перпендикулярно приколотив к длинному березовому бревну брусок-ручку. Принцип простой – засыпал гравий, взял бревно, опустил в яму и несколько раз им постучал.

В каждую яму подсыпали песок и гравий, утрамбовали и расставили столбы, под печь — 5 штук

Цемент для столбиков мы с сыном замешивали в небольшой электрической . Засыпали цемент, песок, немного щебня, перемешивали и вливали воду. Столбики заливались по всем правилам. Сначала труба опускалась в яму, потом в нее наливался первый слой раствора. Трубу мы приподнимали, чтобы часть раствора стекла на дно ямы, после чего опускали ее, выравнивали и уже тогда слоями по 20-30 см заливали доверху. Каждый слой приходилось уплотнять, используя все то же бревно с перекладиной. Благо диаметр полена был меньше диаметра труб. Чтобы не испачкать столбы, бетон лили через узкий желоб и пластиковую воронку. Получилось достаточно аккуратно. После заливки, в бетон мы вбивали прутья арматуры (шпильки с резьбой). Верхний край оставляли немного торчать над бетоном, чтобы в дальнейшем прикрепить брусья нижней обвязки. В последнюю очередь был засыпан песок в пространство между стенками ям и трубами. На этом работы по сооружению были временно завершены.

Через два дня, как следует отдохнув, я занялся фундаментом для печи. Разрезал лист ДСП на 5 частей – 4 для стенок опалубки и 1 для дна. Самый большой лист примерил на опорные столбики, потом пошел сверлить в нем отверстия под шпильки, а заодно приколотил гвоздями бортики. Получившуюся коробку с отверстиями я насадил на шпильки, приготовил гайки с шайбами и, выравнивая лист по уровню, потихоньку затянул крепеж. Снизу опалубку подпер досками.

Чтобы фундамент под печью получился более крепким, я изготовил арматурный каркас. Нашел сварную сетку, вырезал два куска почти по размеру опалубки и приварил куски проволоки так, чтобы каркас получился объемным. Посмотрите на схему, на ней показано, как расположены прутки. Конечно, в идеале использовать не сварную сетку, а самостоятельно связывать мягкой проволокой отдельные арматурины. Такое соединение более пластично и не разрушается почти никогда.

В опалубку с уложенным арматурным каркасом заливали , замешанный с порцией мелкой щебенки. Рассказывать здесь особо нечего – залили, выгнали проволокой пузырьки воздуха, утрамбовали, накрыли пленкой и оставили застывать. Процесс этот продолжительный, занимает целый месяц. Ждать мы с сыном не стали, решив за это время сделать каркас бани, крышу и некоторые сопутствующие работы.

Перед тем как начать укладывать балки, я вкопал между столбами трубы канализации и подачи воды, чтобы потом не пришлось подлезать под лаги.

Нижняя обвязка и черновые полы

Нижняя обвязка – это первый слой балок, уложенных на столбики фундамента. Брус я взял хорошо просушенный, 15 х 15 см и обработал «Сенеж». Влажность в баньке довольно высокая, древесина без пропитки попросту начнет гнить.

Соединял брусья я методом «в лапу». Для наглядности начертил схему с размерами. В работе использовал ножовку и болгарку. Сначала вырубил все торцы, потом разложил балки на поляне перед баней и проверил правильность соединений.

Пока я этим занимался, сын укладывал на фундамент гидроизоляцию – обмазывал верхушки столбов битумной мастикой и приклеивал на нее куски рубероида.

Чтобы уложить обвязку на фундамент, пришлось высверливать отверстия под торчащие из бетона шпильки. Брус укладывали прямо на столбы, делали разметку по месту, после чего уже я производил сверловку. Разметив первые два бруса, уложили их на опоры, проверили угольником, чтобы угол был точно 90 градусов, только после этого закрутили гайки-фиксаторы. Кстати, под промежуточные столбы мы отверстия не сверлили, арматуру спилили, чтоб не мешала. Гайками прикрутили брус только по углам бани. Еще два отрезка бруса уложили в том месте, где будет межкомнатная перегородка.

Наступил черед укладки лаг пола. Чтобы лишний раз не мучиться с вырубкой брусков, я закупил пластины с отверстиями для анкеров.

Доски взял сечением 150 х 50, распилил и скрепил с балками, используя упомянутые крепежи, саморезы и шуруповерт.

Сверху лаги я зашил листами ОСБ. Получился вполне добротный черновой пол.

Ноль готов, черновой пол — 22 мм ОСБ

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Сборка каркаса и стропильных ферм

Сборка стен

Стены мы собирали из тех же досок сечением 150 х 50 мм, скрепляя их между собой при помощи металлических перфорированных пластин (уголков). В теории расстояние между стойками должно составлять от 60 см до одного метра, у нас так и получилось, если не считать, что над и под перемычками окон доски установили несколько ближе друг к другу.

Стены собраны на уголках и железных саморезах 45 мм

Сборку мы производили на лужайке около бани, так гораздо удобнее было производить замеры, распил и фиксацию. Сборка производится очень просто – сначала скрепляются две верхних и две нижних доски, затем собираются прямоугольники окон, после чего добавляются недостающие перемычки и опоры. Дополнительно мы укрепили конструкцию стен укосинами. Также, с целью усиления конструкции, над тремя оконными и одной дверной перемычками мы прикрепили саморезами (брали оцинкованные, 45 мм) еще по одной доске (обратите внимание на фото).

Стены устанавливали поочередно, начиная с фронтальной. В одиночку и даже вдвоем очень трудно установить конструкцию без перекосов, поэтому сборку производили впятером – я, мой сын и трое помощников. Стены между собой и с полов скрепляли нержавеющими гвоздями длиной 100 мм, вбивая их в два ряда через каждые 45-50 см. В завершение поверх стен уложили и прибили еще один ряд обвязочных досок. Такой метод каркасного строительства напоминает детский конструктор. Стены мы собрали и установили всего за три дня.

Стропила

Крыша нашей бани двускатная с висячими стропилами. Всего мы изготовили 11 ферм. На фото видно, как мы их поднимали на крышу.

Фермы сделали с уклоном 45 градусов и укрепили двумя подкосами. Изготовив одну ферму и скрепив элементы перфорированными пластинами, я продолжал работу, используя первый треугольник в качестве шаблона для остальных. Стропила крыши моей бани будут опираться на доски верхней обвязки, крепиться к ней уголками. Обратите внимание на запилы, сделанные в тех местах, где стропила будут соприкасаться с верхней обвязкой, а также на концы стропил, где я срезал уголок для более эстетичного вида свесов.

Стропильные фермы

Стропильная ферма, выполняющая функцию фронтона, была усилена четырьмя вертикальными планками, а по центру я прибил две перемычки, чтобы в дальнейшем установить вентиляционное окошко.

Две крайних фермы были собраны всего из двух досок каждая. Эти фермы мы крепили в последнюю очередь. На фото видны удерживающие их планки. Таким образом с тыльной стороны бани и над фасадом мы создали небольшие навесы.

Каркас и почти готовая крыша

Цены на различные виды крепежа для стропил

Крепеж для стропил

Монтаж металлочерепицы

Баню я решил покрыть финской металлочерепицей Pural matt, потому что ее матовое покрытие наиболее устойчиво к выгоранию и механическим повреждениям.

Перед монтажом металлочерепицы я настелил на крышу слой гидроизоляции, которую зафиксировал тонкими рейками прямо к стропилам. Следом с небольшим зазором крепил доски обрешетки.

На обрешетку я прибивал листы металлочерепицы. Обычные саморезы здесь не подходят, поэтому приобрел специальные, окрашенные в тон покрытию. Металлочерепицу я укладывал в один ряд, придерживаясь следующей схемы:

• лист подняли на крышу веревками;
• работу начали с нижнего правого угла. Первый выровняли относительно карниза и прикрепили специальными саморезами, причем вкручивали их не до конца, чтобы была возможность исправить положение листа;
• второй лист уложили с нахлестом в одну волну и снова прикрутили саморезами к обрешетке;
• последний лист ряда закрепили, когда уложили второй ряд.

Сразу же, дабы несколько раз не возвращаться к крыше, разрезал вагонку и подшил карнизы.

Монтаж водосточной системы

Водосточный желоб монтировал с помощниками. Я выбрал желоба из металла, потому что они наиболее прочные, хотя пластиковые более дешевые. Желоба покупал шириной 100 мм и диаметром 75 мм. Длина карнизов моей бани по 5 метров каждый, расстояние от карниза до отмостки – 2,5 метра. Исходя из таких данных, я приобрел две трубы длиной 2,2 метра, две выпускных воронки, подходящие к желобам, два сливных колена, 4 заглушки для желобов. Еще 4 колена понадобились, чтобы подключить трубы к воронкам.

Трубы крепятся к стене хомутами через каждые 30 см, поэтому я взял 14 хомутов, а кронштейнов – 10 штук, их я буду монтировать на карниз через каждый метр. Еще понадобилось четыре замка, чтобы скрепить трехметровые желоба.

Работу начал с разметки. Взял стремянку, рулетку, маркер, нить и полез под крышу. Мне нужно было натянуть нитку так, чтобы прикрепить желоб с уклоном 5 мм на 1 м, то есть с общим уклоном 25 мм.

Я прикрепил два крайних регулируемых кронштейна к обрешетке (от края отступил 15 см) и натянул нитку. Проверил уклон рулеткой. Остальные кронштейны закреплял так, чтобы они прикасались к нитке. Далее прибил к обрешетке карнизную планку.

Кстати, всю эту работу я проделывал еще до монтажа металлочерепицы, а непосредственно желоба укладывал, когда было смонтировано все покрытие. Трубы же подключал, когда сделали наружную обшивку стен дома.

Желоба соединял замками. Наносил на резиновую прокладку герметик и соединял трубы, оставляя зазор примерно 3 мм между торцами стыкуемых элементов. Такой зазор нужен для компенсации температурного расширения.

В желобах я ножовкой выпилил отверстия в виде буквы V, взял воронки и подсоединил каждую, просто заведя края под внешний загиб желоба, а затем отогнув фланец на переднюю кромку желоба. Воронку я устанавливал на расстоянии 15 см от торца желоба.

На торцы желобов установил заглушки. Сливное колено крепил к трубе заклепками. Паука, который вставляется в воронку, покупать не стал, сам согнул проволоку, чтобы она задерживала мусор.

Держатели для труб я фиксировал дюбелями. Трубы собираются очень просто – вставляются друг в друга и скрепляются хомутами, которые заранее прибиты дюбелями к стене.

Обшивка стен бани

Для наружной обшивки стен бани я выбрал плиты «Изоплаат». У них хорошая паропропускная способность, да и материал натуральный. Плюс эти плиты – усилитель жесткости стен бани. «Изоплаат» я взял толщиной 25 мм, разрезал лобзиком и крепил к каркасу гвоздями.

Зеленые плиты — Изоплаат, паропроницаемые. Крыша — металлочерепица Pural Matt

Поверх плит «Изоплаата» я натянул пленку «Изоспан». Этот материал также гидро- и ветрозащитный, но при этом пропускает пар. Материал я крепил степлером, делая нахлесты по горизонтали и вертикали примерно 10 см.

Изнутри баню я утеплял базальтовой ватой. Плиты местами пришлось подрезать, потому что они не входили в пространство между стойками. Дополнительно вату ничем не крепил, она итак достаточно плотно легла.

Уже на этом этапе мои помощники начали делать водопроводную разводку из полипропилена. Это хорошо видно на фото. Я выбрал такой скрытый тип монтажа труб из эстетических соображений. В дальнейшем все они будут скрыты под финишной облицовкой.

Наружная декоративная обшивка бани выполнялась вагонкой. Это материал был выбран не случайно. Во-первых, баня, обшитая деревом, имеет презентабельный вид, во-вторых, деревянная вагонка позволяет стенам «дышать» и конденсат не накапливается ни в утеплителе, ни в самом каркасе.

Чтобы обеспечить необходимый воздушный слой, я прямо на пароизоляцию набивал тонкие деревянные рейки шириной 3 см и толщиной всего полсантиметра.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Отливы для цоколя

Кстати, именно после того, как я набил рейки и до начала монтажа вагонки, начал устанавливать отлив для цоколя. Я взял планки зеленого цвета из металла. Ширину выбрал всего 50 мм – этого вполне достаточно для бани. Чтобы закрепить отливы ровно, сначала натянул нитку, проверил линию уровнем, после чего приступил к монтажу от дальнего угла бани.

Взял первую планку, по центру карандашом наметил линию поперек профиля. От этой линии вправо и влево отступил по 5 см, поставил точки и соединил их так, чтобы образовался треугольник. Этот треугольник вырезал ножницами по металлу, после чего согнул планку, приложил ее к стене дома и закрутил специальные саморезы с шайбами. Чтобы было понятнее, прикладываю схемку, которую нашел в Сети.

Остальные профили по периметру крепил аналогично – просто вкручивая саморезы и попутно проверяя горизонтальность. Все стыки промазывал морозостойким герметиком. Когда установил все планки, дополнительно укрепил отливы цоколя монтажной пеной – нанес ее в небольшом количестве под планки.

Монтаж вагонки

Монтировать вагонку решил, используя кляймеры. Конечно, можно просто приколотить доски гвоздями, но это достаточно некрасиво.

Первую доску мы с сыном просто прижали к стене, выровняли и зафиксировали саморезами, вкрутив их по краям планки. Затем сверху в пазы первой доски вагонки вставили кляймеры (вставляли их рядом с рейками обрешетки, набитой поверх пароизоляции) и в имеющиеся отверстия вбили гвозди. Вторую доску вставили в паз предыдущей. Через промежуточный брусок простучали обе доски молотком, чтобы они плотно соединились. Далее снова вставили кляймеры и закрепили их гвоздями. Остальные доски крепили аналогично, отпиливая лишнее в оконных и дверном проемах.

Последний треугольник под самой крышей я просто приколотил гвоздем.

Когда закончил со стенами, соорудил небольшой над входной дверью. В дальнейшем я его довел до ума, превратив в двускатный, обшив металлочерепицей и установив под навесом уличный светильник.

Окна

Окна – это отдельная история. Устанавливать их нужно, соблюдая технологию и не допуская перекосов. В бане окошки должны быть не только источником света и обеспечивать вентиляцию, но и хорошо сохранять тепло.

Сами окна я заранее заказал в одной компании, но устанавливал все . Для начала я взял пароизоляционную и гидроизоляционную ленты. Первую закрепил по периметру оконной рамы с внутренней ее стороны, вторую – с наружной, то есть с уличной. Края этих лент в дальнейшем я приклею к «Изоспану».

Раму установил, подбил пластиковые клинья-распорки, чтобы образовался двухсантиметровый зазор для пены. В комплекте к окнам были монтажные анкерные пластины с отверстиями, в которые я и вкручивал длинные саморезы. После я запенил зазоры и еще раз проверил все уровнем.

Кстати, при установке створки я снимал только с одного окна – самого большого. Маленькие окна устанавливал, не снимая рам.

Дверь

Дверь я заказывал металлическую, чтобы в мою баню зимой не проникли недоброжелатели.

Сначала я снял дверь с петель, чтобы примерить коробку в проеме. Все замеры оказались точными, и коробка подходила идеально. Коробку я крепил саморезами через проушины, предварительно подбив под нее клинья для выравнивания. Зазоры между каркасом дома и дверной коробкой заполнил пеной монтажной, когда она подсохла, навесил дверное полотно.

Потолок бани

Для обустройства потолка я взял обычную обрезную доску из лиственницы и аккуратно прибил ее к балкам перекрытия. В том месте, где будет люк для доступа на чердак, вырезал прямоугольное отверстие.

Далее работы продолжал уже на чердаке и уже после того, как была построена банная печь. Я укладывал на черновой потолок фольгированную пароизоляцию, на нее – плиты базальтовой ваты, плотно вставляя их между балками перекрытия. Поверх ваты я натянул полиэтиленовую пленку и закрепил ее скотчем. В завершение просто прибил еще один слой обрезных досок. Осталось только сделать крышку люка и закрепить лестницу. Крепежи шли в комплекте, я же просто прикрутил все детали к балкам перекрытия.

Лестницу я приобрел добротную, выдвижную, оснащенную готовой крышкой люка. Однако чтобы эта крышка не выделялась на потолке, аккуратно оббил ее рейками. Получилось хорошо, люк в закрытом виде стал почти незаметным.

Электропроводка

Вопросом электричества я занимался капитально, стараясь сделать все тщательно и по правилам. На фото видно, что проводку, равно как и трубы водоснабжения, я делал скрытой, прокладывая провода на этапе внутреннего утепления стен бани и до чистовой отделки.

Вся проводка — в металлорукавах, соединения в коробках на клеммах. В щитке общее УЗО на 30 мА, далее 3 цепи

Электричество тянул от дома по воздуху, благо расстояние небольшое. В одну из стен бани вкрутил крюк, такой же вкрутил в стену дома (расстояние от крюков до земли около трех метров). Натянул между ними прочный трос, вокруг которого обвивал токопроводящий кабель.

На фотографии видны зажимы, которые крепятся к крюкам. Монтируется он так:

• провод СИП раздвигается, готовится место под зажим;
• провод СИП вставляется в пазы анкерного зажима;
• провода «расклиниваются»;
• анкерный зажим крепится к крюку – опоре.

Розетки, выключатели (класс IP-44) и щиток я установил в предбаннике. Расстояние от пола до розеток принимал 90 см. В парной и моечной тянул провода только для светильников (старался все сделать подальше от печи), ведь в этих помещениях слишком влажно и розетки устанавливать попросту нельзя.

Кабели брал медные, протягивал их через негорючую металлическую гофру, которую крепил хомутами. Кое где пришлось высверливать отверстия в опорных балках, чтобы провести гофру. Подрозетники ставил, когда обшивал стены вагонкой. А сами розетки, выключатели и красивые светильники (для парилки взял с жаропрочным плафоном, класс IP-54) установил уже в последнюю очередь.

Делаю заземление. Заземление сделали как положено — треугольник, вертикальные уголки обварили полосой 40 мм. УЗО срабатывает «на раз»

Заземление сделали, как положено – треугольник, вертикальные полуметровые уголки обварили полосой 40 мм. Для этого пришлось заручиться помощью знакомого электрика, у которого нашелся сварочный аппарат. Около бани выкопали траншею-треугольник. Вбили сваренный из уголков треугольник в землю. Затем приварили еще один участок стальной полосы, который вывели над землей около стены бани. К концу полосы приварили болт М10. Далее понадобилось просверлить отверстие в стене бани, чтобы проложить медный заземляющий проводник (у меня был 8 мм диаметром) от заземления до распределительного щитка. Проводник мы намотали на болт, закрыли все это дело клеммной коробкой, а уже над щитком работал квалифицированный электрик и по совместительству мой знакомый.

На все про все ушло около двух часов. Металлическую полосу я обработал битумом, чтобы не ржавела. Канавы закопал, утрамбовал, следующим летом посею там газон.

Канализация

В бане будет душ, да и в парилке планируются водные процедуры, поэтому монтаж канализации – необходимость. В качестве конечной точки сбора стоков я предусмотрел сливной колодец. Выкопал полутораметровую яму диаметром примерно 1,2 метра, дно утрамбовал, засыпал песком и мелкой щебенкой. Потом в яму мы установили два метровых ЖБ кольца. Стык колец промазали цементом, смешанным с жидким стеклом.

Траншея для подвода воды. Глубина — на штык

Трубы вели от моечной и парилки. Еще одну трубу провел от места положения писсуара. В полу сделали три отверстия, вставили в них трубы. Три трубы соединили между собой подходящим фитингом. Общую трубу под небольшим уклоном по прокопанной траншее проложили к колодцу. Длины одной трубы не хватило, пришлось муфтой соединить два прямолинейных отрезка. Все стыки силиконили. На дно траншеи я предварительно подсыпал песок, им же засыпал трубу после укладки.

Колодец закрывал круглой ЖБ плитой с отверстием. Горловину соорудил из кирпича, а вместо крышки приладил металлический люк для газового крана. Он небольшого диаметра, но достаточный для инспекции уровня стока в колодце и проведения откачки стоков ассенизатором. А полностью залазить внутрь незачем, считаю так.

Смотровой лючок. Вместо люка поставили люк для газового крана. Можно посмотреть уровень и откачать. А внутрь лазить незачем

В помещениях устанавливали сливные трапы с сифонами и фильтрами. Компактная деталь, которая вставляется прямо в канализационную трубу. При выборе отдал предпочтение изделию с металлической решеткой, руководствуясь соображениями надежности и долговечности. Сама решетка квадратная с круглым отверстием по центру, при укладке плитки не пришлось долго возиться с резкой. Слив обустраивал параллельно с заливкой стяжки пола и укладкой кафеля, о чем расскажу далее.

Станок для распила кирпича — болгарка на китайской станине

Разрабатывал и проектировал я лично сам. Кладку же осуществлял печник, отталкиваясь от моих эскизов. Работу начали до обустройства чистовых полов, причины, думаю, понятны.

На ранее залитый фундамент был настелен рубероид и уложен первый ряд кирпичей. Чтобы не допустить перекосов, каждый ряд кирпичей сначала выкладывался без глиняного раствора. Для проверки горизонтальности использовался уровень. Также были натянуты отвесы, чтобы контролировать вертикальности кладки.

На фото видны второй и третий ряд кирпичей, образующих зольную камеру и «аппендикс», необходимый для согрева нижней части печи. Такая конструкция значительно превосходит по КПД классические печи с зольной камерой, по площади равной топливнику.

Дверцы перед установкой я обмотал асбестовым шнуром и заклеил малярным скотчем. В имеющиеся отверстия вставил вязальную проволоку, скрутил ее. Печник в процессе кладки кирпичей помещал длинные концы скрученной проволоки между рядами, что гарантировало надежную установку дверец.

В четвертом ряду сделали перекрытие зольника, окончательно закрепили дверцы и перекрыли часть «аппендикса». Здесь же уложили колосниковую чугунную решетку, выпилив под нее прямоугольные пропилы в кирпичах. Решетка (размер 20 х 30 см) легла свободно, с зазором порядка 2 см, необходимым для компенсации теплового расширения металла.

Чтобы перекрытие было достаточно прочным, кирпичи стесали под клин. Металлические уголки при обустройстве перекрытия не использовали.

Между четвертым и пятым рядом, а затем через каждые два ряда, печник посоветовал уложить армирующую стальную сетку.

Далее мастер выкладывал топку, используя для ее стенок желтый шамотный кирпич. Перекрытия и дверца топливника обустраивались по описанному выше принципу. Подробный процесс кладки виден на фото. Также в топке были установлены шамотные кирпичи с треугольными пропилами. Эти отверстия необходимы для подачи вторичного воздуха, без присутствия которого невозможно дожигание древесных газов.

При кладке газовых (дымовых) каналов, а также между шамотным ядром и внешними стенками печи укладывался асбестовый картон. Обратите внимание на перекрытие шамотного ядра. Кирпичи обтесаны и установлены «на ребро».

Также на фото видны выступы из красного кирпича, на которые будут уложены кирпичи чугунные. А сверху будут печные камни. Чтобы было понятнее, я нарисовал схему шамотного ядра с указанием положения чугунных кирпичей и некоторых других элементов печи. С правой стороны печи будет установлен каминный портал, обращенный в парилку. А дверцы прочистки и загрузки топлива выходят в предбанник. Таким образом в парилку никогда не проникнет дым и угарный газ, а на раскаленные камни можно будет плеснуть водички – «поддать пару».

Банная печка. Рамка переходной задвижки


Банная печка. Портал камина

После перекрытия шамотного ядра и установки каминного портала (смотрите фото) кладка продолжалась без изменений. Внутри по-прежнему формировались прямые вертикальные дымовые каналы, которые на 20-21 ряду были объединены в один. Над дальним дымовым каналом было сформировано перекрытие, между каналами была установлена рамка задвижки (перепускной вьюшки), отверстие в которой обеспечивало свободное движение газов, а над ближним дымовым каналом печник вместо перекрытия обустроил задвижку дымохода. Деталь была уложена в предварительно подготовленные пропилы кирпичей и зафиксирована шамотной глиной и двумя дюбелями (отверстия в кирпичах сверлились победитовым сверлом).

Через два ряда была установлена еще одна задвижка для трубы. Всего же задвижек три – две из них для дымовой трубы и одна перепускная, установленная между дымовыми каналами (прямого хода).

Задвижек три — две на трубу и одна перепускная (прямого хода)

На фото виден переход на керамическую трубу, выполненный в виде четырех рядов кирпичей, каждый из рядов частично нависает над расположенным ниже. Над четвертым нависающим рядом кирпичей выложены еще три ряда – переход на дымовую трубу. В последнем ряду этого перехода виден пропил круглой формы, в который будет устанавливаться керамическая дымовая труба, а точнее элемент для сбора конденсата.

Также на боковых станках печи имеются кирпичные выступы, необходимые для дальнейшего обустройства межкомнатных перегородок.

Перекрытие печи осуществлялось под самым потолком. Использовались металлические уголки, на которые укладывался завершающий ряд кирпичей. Между потолком и кирпичами был уложен листовой асбест.

Монтаж самого дымохода (я взял керамический итальянский, Эффи Домус для бани) занял совсем немного времени. Блоки просто устанавливались друг на друга, фиксация производилась герметиком и строительным глиняным раствором. Сверху на дымоход установили дефлектор для защиты от осадков.

Банную печь через несколько дней испытали – сожгли несколько газет. Тяга просто отличная.

В дальнейшем, когда делал чистовой пол, перед топкой уложил стальной лист с приемником для золы. Так и подметать проще, да и пол не загорится, если случайно выпадет уголек.

Весь кирпич, что остался ?

Цены на огнеупорный кирпич

Огнеупорный кирпич

Видео — Монтаж керамического дымохода

Пол

Мы утепляли. В парилке и душевой покрытие кафельное, а в предбаннике настилали ламинат. Сначала расскажу про парилку и душевую, там гораздо больше важных нюансов.

Укладка кафеля

Плитку покупали с матовым покрытием и шероховатую, чтобы не скользила. Решили, что кафель намного лучше деревянного пола – не гниет, да и моется легко. Клей приобретали с наилучшими показателями влагоустойчивости.

На черновой пол укладывали гидроизоляцию, делая нахлест на стенки. Поверх гидроизоляции был уложен утеплитель – ЭППС (толщина 30 мм). Для лучшего сцепления ЭППС с гидроизоляцией использовали монтажный клей.

Поверх утеплителя заливали стяжку по маякам с уклоном в сторону сливной воронки. Перед заливкой раствора была уложена армирующая сетка и комплект маяков. На фото видно, что маяки мы крепили не к полу, а на асбестовый раствор – раскладывали кучки и вдавливали в них профили. Раствор (цемент с песком) мешали во взятой напрокат бетономешалке, т.к. важно было залить весь пол за один день. Раствор выкладывали из ведра мастерком на сетку между маяками и разравнивали деревянной планкой – правилом. Окончательно пол выравнивали уже широким шпателем и затиркой.

Плитку укладывали от сливного желоба, чтобы удобнее было соблюдать уклон. Предварительно каждую вымачивали в воде. Клей наносили зубчатым шпателем на просохшую и загрунтованную стяжку. При этом клеем смазывали не сразу всю поверхность пола, а только пространство под укладку 1-2 плиток. Клей быстро затвердевает и нельзя покрывать им сразу большую площадь пола. Толщину клеевого слоя выдерживали приблизительно равной толщине кафеля. Излишки клея вокруг уложенных элементов я собирал простым узким шпателем.

Сначала выкладывались все ряды целых плиток, затем – части вдоль стен. Резали плитку ручным плиткорезом. Кстати, для точности кладки мы натягивали леску и использовали крестики для швов. А для лучшего контакта поверхности плитки со связующим составом, я сразу после укладки слегка простукивал каждый квадрат кафеля резиновой киянкой.

Ламинат

Укладывали очень быстро. Застелили пол поверх утеплителя пленкой, прибили влагостойкую фанеру, раскатали подложку.

Распаковал упаковку ножом. Достал первую панель и уложил ее, развернув маленьким выступом к стене. Между стеной и дощечкой вставил 2 пластиковых клинышка. Взял вторую планку, защелкнул ее в торцевой паз первой. Выровнял, снова подставил клинья. Когда дошел до противоположной стены, дисковой пилой отрезал лишний кусок панели ламината. С отрезка и начал следующий ряд. Второй ряд собирал аналогично первому, после чего всю половицу приподнял под углом 45 градусов и аккуратно соединил с защелкой первого ряда, а затем подбил его киянкой через брусок. Последний ряд пришлось распиливать вдоль, точно вымеряя линию реза.

Стены

Стены, как видно в фотоотчете, зашиты вагонкой или выложены кафелем. Обо всем по порядку.

Укладка кафеля

Стены поверх утеплителя мы обшили влагостойким ГВЛ. Для крепления брали саморезы. Их вкручивали с шагом 25 см и отступая немного от края. Разрезали листы так, чтобы стыки приходились на балки каркаса.

В парной было решено сделать плинтус из кафеля, поэтому пришлось приобрести два листа влагостойкого гипсокартона, разрезать их аккуратно на полоски и прикрутить по периметру стенок. Кстати, гипсокартон был прикреплен уже на зафиксированную фольгу (пароизоляцию).

В душевой первый ряд укладывал из напольной плитки. Пришлось ее немного подрезать, чтобы верхний ряд кафеля на стене состоял из целых плиток.

Наносил клей шпателем на стенку, прикладывал и простукивал плитку киянкой. Между соседними плитками вставлял крестики, чтобы швы были одинаковыми. Плоскость и горизонтальность проверял длинным водяным уровнем. Второй и последующие ряды укладывал уже из плитки другого цвета.

В некоторых плитках приходилось для дальнейшего монтажа труб и электроприборов. Карандашом я делал разметку, проверял линейкой и угольником точность положения отверстия, после чего в дело шла дрель. Сначала сверлил отверстие копьевидным сверлом. Чтобы плитка не раскололась, сверху приклеивал кусочек малярного скотча. После того, как было готово центральное отверстие, менял насадку на круговую. Я сразу приобрел коронку с карбидо-вольфрамовым напылением для этих целей. Довольно дорого, но ее хватило на весь процесс отделки.

Излишки клея сразу в процессе кладки убирал тряпкой, пока состав не засох. Швы под затирку получились ровными и аккуратными.

Через сутки после отделки стен кафелем занялся швами. Для начала вытащил все крестики. Затирку брал двух цветов – белую и темно-коричневую. Для бани подобрал двухкомпонентный эпоксидный состав. Он не самый дешевый, но идеально подходит для влажных помещений. Компоненты затирки я смешал в одном ведре, воду не добавлял.

Перед нанесением эпоксидной затирки я из пульверизатора слегка смачивал стену. Массу набирал на шпатель, после чего распределял по швам, совершая движения слева-направо перпендикулярно шву. Шпатель держал под углом примерно 30 градусов. Выравнивал затирку минут через 30 после ее нанесения, используя резиновый шпатель. Ну а в завершение, когда швы подсохли, промыл стены водой с мылом.

Вагонка – монтаж

Стены в парной ГВЛ-ом не обшивали. Натянули фольгированную пароизоляцию, закрепили ее степлером и скотчем. Кстати, скотчем я хорошо проклеил и стык воздуховодной трубы вентиляции с фольгой. Поверх фольги аккуратно набивал рейки – обрешетку.

Хочу обратить внимание читателей на горизонтальное положение деревянных планок . Я специально расположил их так, чтобы избежать капиллярного подъема влаги по деревянной стене и добиться хорошей циркуляции воздуха, необходимой для просушки материала после банных процедур. Было бы очень неприятно, если от постоянной сырости вагонку повело или она сгнила через пару-тройку лет. Все-таки баню мы строим от души и надолго. Также хочу сказать, что горизонтальное крепление позволяет ремонтировать или менять отдельные планки, а если вагонка будет расположена на стенах вертикально, то придется разбирать половину стены.

Сначала я хотел просто приколотить доски гвоздями, но потом выбор снова пал на кляймеры. Их не видно под вагонкой, а гвозди могут заржаветь от высокой влажности, останутся черные подтеки на стенах.

Все планки я обработал пропиткой «Неомид», чтобы древесина не сгнила. А для крепления первой и последней планки приобрел финишные гвоздики с медным покрытием.

Монтаж начал от потолка. Отступил 3 см, приложил планку, прибил гвоздь в центр. Еще по одному гвоздю вбил по обеим сторонам доски, после чего проверил уровнем горизонтальность. Вагонку я собирал так, чтобы шип был сверху, а паз – снизу. Это важно, ведь если обшить стену иначе, в пазах скопится влага, древесина набухнет и ее поведет.

Снизу в паз первой доски вставил кляммеры, каждый из них прибил тремя гвоздями к обрешетке. Вставил вторую панель выгонки шипом в паз. Слегка простучал молотком снизу вверх, чтобы не осталось зазоров, после чего вставил кляймеры и прибил их. Так собирал до самого пола. Последнюю нижнюю планку раскроил вдоль так, чтобы между полом и древесиной остался зазор 2 см. Вставил доску в шип предпоследней доски, прибил гвоздями. Попутно я высверливал отверстия для проводки и часто проверял горизонтальность. Все гвозди первой и последней панелей я закрыл деревянным плинтусом, а по углам установил вертикальные планки для красоты.

Полки в парной

О том, как сделать потолок, пол и стены я рассказал, печь готова, осталось сделать полки в бане. Для работы я взял липовые доски и сосновые бруски. Нарисовал схему, подготовил шуруповерт, длинные саморезы, металлические крепежные уголки, молоток и гвозди.

Сначала я разметил бруски, разрезал их болгаркой. Торцы горизонтальных брусков, которые будут соединяться с передними вертикальными стойками, я стесал по принципу «шип-паз». То есть на горизонтальных брусках сделал «шип», а на вертикальные стойках «паз».

Первыми к стене прикручивал опорные стойки. Хочу отметить, что эти опоры не должны контактировать с полом, надо оставлять зазор до двух сантиметров. К опорным стойкам я крепил поперечины. Просто брал крепежный уголок и прибивал его под горизонтальными брусками в месте их соединения с опорными стойками. Таким образом прибил бруски, на которых будут лежать доски и бруски для устойчивости.

Аналогично собрал каркас для нижней скамейки и небольшого столика под веники, после чего настелил доски на каркас и зафиксировал их саморезами. Выступающие острые края для удобства срезал, хорошенько отшлифовал доски и каркас, чтобы не посадить занозу.

Двери межкомнатные

По своему принципу схожа с монтажом входной двери. В парилке дверь стеклянная, в предбаннике деревянная. Коробка в обоих случаях из дерева, заказывал исходя из размеров проема.

Коробка состоит из нескольких элементов. Соединения запилены под углом 90 градусов. Сначала закреплял боковые планки и верхнюю, используя гвозди. После чего вставил между элементами коробки пластиковые клинья и несколько распорок, задул монтажную пену. Когда она немного подсохла, аккуратно гвоздиками прибил боковые планки дверной коробки, которые закрыли щель и слой пены.

Сам процесс не фотографировал, поэтому прикладываю картинку-схему для наглядности.

Петли были в комплекте, к коробке и полотну их прикрепил саморезами. На этом этапе работ важно проверять все расстояния рулеткой, чтобы дверь висела ровно. Далее остается только навесить дверь на петли и установить дверную ручку.

Сантехника

На фото видно, что у нас на стене висит ведро для обливания, есть писсуар, душ и смеситель с изливом. Подводка канализационной и труб горячей/холодной воды была сделана еще на этапе закладки фундамента и сооружения стен. Сейчас же речь пойдет непосредственно об установке сантехники.

Душевая, писсуар

Начнем с писсуара. Мы с сыном выбрали настенную компактную модель с краном вместо сливного бачка, привезли ее, распаковали, приложили к стене, чтобы сделать разметку. У писсуара есть монтажные отверстия, именно их месторасположение, а также контур мы отмечали на стене маркером после того, как проверили, ровно ли приложено изделие к стене.

По разметке были высверлены отверстия для дюбелей.

Сифон в писсуаре цельнолитой, его мы примерили к выпуску трубы канализации, после чего соединили трубу и сифон специальным патрубком. Конец патрубка, который вставлялся в канализационную трубу, обмотали льняной нитью и промазали суриком.

Кран у писсуара монтируется очень просто. Деталь стыкуется с писсуаром через резиновую прокладку. Высота крана регулируется вращением деталей. Соединение с трубой подачи воды осуществляется гайкой. После подключения писсуара к подаче воды и канализации я промазал стык между фаянсом и стеной сантехническим герметиком и проверил работоспособность всей системы.

Немного об обливном ведре. Это замечательное устройство, которое вращается, если дернуть за цепочку, а поплавковый механизм внутри ведра не позволяет ему переполняться. Рама ведра закреплена дюбелями, а подача воды осуществляется по гибкому шлангу.

Устанавливаются по одному принципу. В упаковке уже есть все необходимое, понадобится только разводной ключ и лента «Унипак» или «Момент» сантехническая. Из коробки я достал эксцентрики, вкрутил их в трубы горячей/холодной воды, после чего взял уровень и отрегулировал их по горизонтали, одновременно доводя расстояние между ними до 150 мм (чуть проворачивая каждый эксцентрик по очереди).

Следующим этапом была уже установка самого изделия. На эксцентрики накручивалась нить, надевались резиновые прокладки, далее я приставил смеситель и накрутил накидные гайки на эксцентрики.

Делюсь еще одним видео, которое я смотрел перед тем, как установить смесители.

Цокольный сайдинг

Чтобы баня выглядела более приятно и интересно, я решил закрыть столбики фундамента панелями цокольного сайдинга. Чтобы его закрепить, требуются металлические планки для создания обрешетки. Подойдет даже гипсокартонный профиль. Хочу заметить, что сначала я залил отмостку и сделал дощатый настил со стороны фасада, а только потом крепил обрешетку и панели. В противном случае трудно было бы высчитать высоту панелей.

Для крепления обрешетки (нижний стартовый профиль на расстоянии 5 см от отмостки и настила) использовал саморезы и уголки (просто обрезал кусочки гипсокартонного профиля, чтобы получились уголки). С шуруповертом вся конструкция собирается в считанные часы, главное – точно вымерять длину вертикальных ребер жесткости и по уровню закрепить горизонтальные профили (для удобства использовал уровень и натягивал шнурок-ориентир).

Панели я крепил саморезами, вкручивал их примерно через каждые полметра. По углам таким же способом закреплены маскирующие элементы. В панелях я сразу сделал квадратные прорези и установил вентиляционные решетки (крепил саморезами по углам) – на каждую сторону бани по 2 решетки.

Отмостка

Я заливал между фундаментом бани и забора. Сразу же заложил водоотводный желоб с решеткой. Порядок следующий:

Перед входной дверью у нас настил из досок. Просто на три параллельных бруска набили доски, подровняли края ножовкой и постелили у входной двери.

Настил из лиственницы. Цоколь — пластиковые панели «под камень».

Последние штрихи

Чтобы банька приобрела законченный вид, крыльцо мы оборудовали навесом и самодельной лестницей. Высота ступеньки у лестницы 18 см, детали собирал на крепежные уголки и саморезы.

От калитки ко входу я сделал , около бани успел собрать ящик для компоста и приличную дровницу. Внутрь бани мы занесли мебель, развесили там полочки, шторы, повесили веники. В дальнейшем планирую обустроить около бани палисадник и построить уличное барбекю.

Строительство бани каркасным способом одно из самых дешевых вариантов. А современные отделочные материалы, например, имитация бруса или блок-хаус придадут строению вид практически неотличимый от настоящей деревянной бани. Расход материала на монтаж в 2–3 раза меньше. Как поэтапно возводиться каркасная баня своими руками расскажут наши специалисты.

Каркасная небольшая баня экономична и легко впишется на любом участке.

Каркасная баня имеет плюсы: низкая цена, быстрота сборки, облегченный фундамент и минусы: в каркас легко может попасть влага, строение нужно тщательно утеплить и выполнить внешнюю и внутреннюю отделку. Но проблемы решаемы, если отнестись к строительству с ответственностью.

Где лучше поставить каркасную баню на участке расскажет ландшафтный дизайнер Вера Николаевна, г. Москва

Вера Николаевна специалист в области планирования бань из дерева.

Вера Николаевна имеет высшее архитектурное образование и второе дизайнер-ландшафта. Основная специализация-планирование бани из дерева, привязка проекта к участку. В данной области работает более 10 лет.

Какие основные факторы необходимо учитывать перед строительством бани?

Перед строительством каркасной бани необходимо распланировать и выбрать проект. Можно провести стройку без него,но это будет неправильно. Выбор проекта зависит от нескольких факторов:

1. Какой будет баня: отдельно стоящей или пристроенной к основному дому.
2. Спланировать место на участке. Причем важно продумать как к бане провести воду, электричество и т.д. Расположение коммуникаций влияет на выбор места в первую очередь.
3. Узнать какая геодезия на участке, от этого в дальнейшем зависит конструкция фундамента каркасной бани.
4. Определится сколько этажей будет у строения, размер и внутреннюю планировку.
5. Где в бане будет установлена печка, от этого зависит как будет сконструирована система вентиляции и дымоходная труба.
6. Необходимо выбрать кровлю, это повлияет на стропильную систему и строение крыши.

Типовой проект каркасной бани 5400х6300 м

Только после этого разрабатывается проект бани. По мере составления можно поправлять и дополнять конструкцию различными деталями. Чем подробнее будет проект, тем проще будет построить каркасную баню на своем участке.

В целях экономии удобно приобрести типовой проект, которых много в строительных компаниях. Надежнее выбирать такой, к которому много готовых фото.

Выбирая, подходящую баню не стоит забывать о дизайне соседних построек: дома, беседки. Все должно быть в едином гармоничном ансамбле.

После выбора проекта можно приступать к монтажу фундамента.

Как лучше выполнять монтаж каркасного строительства, расскажет прораб компании «Строим Вместе» г. СПб Виктор Леонидович

Прораб крупной строительной компании рассказывает о тонкостях строительства каркасной бани.

Виктор Леонидович построил более 400 проектов каркасной бани на приусадебных участках и в частных владениях. Его бани служат своим хозяевам уже более 15 лет.

Как правильно собрать фундамент под баню своими руками?

Сложный фундамент под каркасную баню сооружать не стоит и выдерживать его в течение года перед сборкой коробки не нужно. Проще всего при глинистой или пучинистой геодезии собрать ленточный не заглубленный. Выполняют работы следующим образом:

1. Согласно проекту отмечается периметр фундамента, просто втыкаются колышки по углам.
2. Роется траншея в глубину 60 см и шириной в 40 см, этого достаточно для каркасного строительства.
3. В траншею насыпают песок на 10-15 см и поливают водой трамбуя. Следующим слоем засыпается гравий или битый красный кирпич и опять слой песка до уровня грунта.
4. На траншею монтируется опалубка. Самостоятельно проще выполнить ее из досок и брусков 40х40 мм. Высота опалубки должна быть не менее 50 см и ширина 35 см.
5. В опалубку собирают каркас из арматуры. В качестве экономии можно воспользоваться различными железными элементами, например, старые трубы из системы отопления.
6. Конструкцию заливают бетоном. Заливку можно выполнять разом или поэтапно, но нижний слой не должен успеть схватиться.
7. Сверху фундамент гидроизолируют 2–3 слоями рубероида или жидкой резиной в 2–3 мм. Бока обмазываются битумной мастикой.

Перед началом сборки коробки необходимо убедится, что фундамент дозрел и высох. Правильную сушку осуществляют постепенно, укрыв конструкцию старыми полиэтиленовыми мешками или пленкой на 2–3 дня. Затем раскрывают и дают постоять еще 1–2 дня.

Какие особенности имеет сборка коробки бани?

Коробка каркасной бани отделанная блок-хаусом.

Каркас бани нужно собирать из бруса сечением 100х100 мм и обрезной доски шириной от 450 мм. Пиломатериал перед монтажом необходимо просушить или взять готовый камерной сушки. Второй вариант дороже. Древесина может быть любой: лиственница сосна, ель, осина. В любом случае внутри баня будет отделываться и подтеков смолы не будет.

Весь материал перед сборкой обрабатывают антисептиками. Для этого лучше воспользоваться специальными, типа Сенеж или ТехноНиколь. Существуют дедовские методы: при помощи отработки машинного масла или медного купороса. Но первый будет выделять жидкий запах, а второй ядовит.

Готовый каркас большой бани из бруса камерной сушки.

Первым этапом выкладывается нижняя обвязка. Брус в углах соединяется специальными металлическими скобами или при помощи гвоздей в угловое соединение без остатка, например в полчетверти. Обвязка укладывается не прямо на фундамент, а на две узкие рейки, которые необходимо проложить по всему периметру основания.

По углам к обвязке монтируется вертикальный брус по размеру равный вышине коробки. Крепить его лучше всего к фундаменту при помощи специального крепежа на штырь не меньше 200 мм. Одной стороной крепеж прикручен к фундаменту второй держит вертикальный брус. Сверху конструкцию соединяют верхней обвязкой.

Для придания дополнительной жесткости между углами ставят стойки из такого же бруса. Угловые стойки дополнительно крепят минимум 8-ю раскосами. После приступают к сборке чернового пола.

Лаги для чернового пола своими руками проще собрать из спаренных досок 50х150 мм. Укладывают лаги выступающую часть фундамента. Сверху на лаги настилают черновой пол. Половой пирог в комнатах отдыха и предбаннике выполняют с утеплением. Для этого на лаги снизу прибивают рейки и на них укладывают доски. На доски монтируют гидроизоляцию и утеплитель. Затем монтируется пароизоляция и чистовая доска или стяжка.

В парилке полы для простоты сборки своими руками проще собрать простые, но свести их необходимо с уклонов к середине. В противном случае около стен будет скапливаться влага и каркасная конструкция долго не простоит.

Каркасные стены необходимо зашить с внешней стороны досками. Затем изнутри прокладывается гидроизоляцию, лучше брать специальную мембранную. Использовать рубероид для бани не стоит, при нагреве он станет выделять сильный запах. Сверху укладывается утеплитель. Баня подразумевает использование экологически и пожаробезопасных материалов, например минвату (каменную, стекло и т.п.).

Вагонка из липы монтируется на дополнительную обрешетку изнутри каркасной бани.

Укладывать утеплитель следует плотно между брусом. Со внутренней стороны необходимо проложить фольгоизоль. Она будет выполнять сразу две функции: защищать утеплитель и создать в парилке эффект термоса. Стыки тщательно проклеиваются специальным фольгированным скотчем. На фольгоизоль делается обрешетка из бруса и набивается вагонка из липы или осины.

Крышу собирают как у всех конструкций, согласно выбранному проекту. Подробнее о том как монтировать крышу бани мы уже говорили.

Каким материалом лучше отделывать каркасную баню снаружи?

Стена каркасной бани обшитая блок-хаусом.

Фасад каркасной бани отделывается любым материалом. Выбирают отталкиваясь от общего дизайна всех строений на участке. Если основной дом из кирпича, то можно обшить баню панелями из плитки под него или обложить в полкирпича. Причем обкладывая в полкирпича можно еще раз утеплить строение снаружи. Основная схема пирога немного дополнится, но парилка станет теплее.

Неплохо смотрятся натуральные имитация бруса и блок-хаус. Они изготовлены из дерева баня не утеряет экологичности. А отличить от бани из бруса или оцилиндрованного бревна конструкцию будет сложно.

Если выполнить армирование, то можно воспользоваться декоративной штукатуркой. Она тоже экологична, а ассортимент расцветок и текстур в магазинах огромный.

Самый недорогой вариант это сайдинг или пластиковая вагонка. Первый вариант более долговечен.

Канадская технология — это прорыв в каркасном банестроение?

Каркасная баня собранная по канадской технологии.

Каркасные бани по канадской технологии появились в России сравнительно недавно. Канадская технология имеет ряд плюсов:

1. Срок службы у бани в 2–3 раза больше любой каркасной.
2. Ремонтные работы приходится проводить реже.
3. Экологичность и эстетичность.
4. Цена выходит немногим выше каркасной традиционной.
5. Сборку можно осуществить за 3–4 дня.
6. Хорошо переносить негативные воздействия окружающей среды.
7. Легкий вес постройки.

Основа каркаса Канадской бани выполнена из металлического каркаса или из бруса камерной сушки. Сверху и изнутри всю конструкцию зашивают плитами из цемента и стружки. Утепляется баня минватой между плитами и герметизирующими паронепроницаемыми материалами. Благодаря конструкции баня получается полностью герметичной и влажность внутрь не попадает. Канадскую каркасную баню изготавливают только на крупных производствах по заранее продуманным чертежам.

Любое каркасное строительство, а особенно бани кажется несложным. Но сил и времени на работы уходит не меньше чем построить парилку из цельной древесины. Просто отделка и утепление затратны и трудоемки. Какую баню лучше строить своими руками для семьи решает каждый для себя сам.

Загородный дом – это то место, где можно отдохнуть от городской суеты и шума, вдохнуть полной грудью чистый и свежий воздух, почувствовать себя частью этого большого мира. Отдых на даче часто ассоциируется с летом, но современные загородные дома позволяют с комфортом проводить там зимние праздники и наслаждаться ландшафтом.

Зима – это то время, когда лучшим отдыхом становиться парение в бане. Однако сам процесс строительства иногда повергает в замешательство. Если сделать все в соответствии с инструкцией, то уже через пару недель можно будет наслаждаться каркасной баней на собственном участке.

Возвести во дворе дачного дома баню, мечтает каждый, кто хотя бы раз парился там. Мечта должна быть воплощена, но на этом пути возникает множество сложностей, развеяв которые можно наслаждаться всеми достоинствами бани и знать о недостатках.

Достоинства каркасной бани, которая была построена своими руками заключаются в том, что:

• Процесс строительства проходит легче, чем возведение срубов или каменных строений и парных.
• Так же каркасное строение не дает усадки в отличие от своих классических собратьев.
• Говоря о достоинствах нельзя обойти дешевизну данного проекта. Затраты на материалы существенно меньше, чем при строительстве других подобных зданий.
• Ко всему прочему сама конструкция легкая и не требует особых фундаментов. Она может стоять даже на влажных или мягких грунтах без особых усадок или деформации.
• Материалы, которые используются для возведения каркаса будущего здания могут сохранять тепло.
• Отделочные работы занимают минимум времени и требуют минимум средств.

К недостаткам каркасных бань можно отнести влажность. Она проникает из вне во время дождя или снега. Дабы избежать этих неприятностей стоит позаботиться о герметичности строения на этапе строительства. Тем не менее, должны быть вентиляция и утепление.

Учитывая все достоинства и недостатки такого строения, игра стоит потраченных сил и времени. Поэтому необходимо определиться с местом расположения бани и приступить к подготовке строительства.

Что потребуется для возведения?

Для того чтобы в зимние холода наслаждаться теплом и уютом собственной бани, необходимо иметь запас инструментов и строительных материалов.

Самостоятельная работа не обязательно требует громоздких инструментов, это еще один плюс каркасной бани. Она представляет собой устройство всех конструкций и систем своими руками. Итак, для того чтобы выполнить все виды работ понадобиться:

• Рулетка
• Угольник
• Уровень
• Дрель или перфоратор
• Молоток
• Плоскогубцы
• Различные отвертки
• Сайдинг для обшивки, вагонка
• Цемент, песок, гравий или граншлак
• Минвата или любой другой утеплитель
• Асбестовые трубы для опор
• Деревянные брусы
• Листы ОСП

С помощью этих и других инструментов и материалов каждый сможет возвести красивую и теплую каркасную баню.

Этапы строительства

Строительство каркасной бани своими руками включает несколько этапов, соблюдение которых позволяет возвести здание и все коммуникации.

Первый этап.
Любой вид работ по возведению здания своими руками начинается с сооружения основы. На данном этапе нужно определиться с необходимым видом фундамента. Он будет нести весь груз строения, оборудования и интерьера.

Возведение столбчатого фундамента для будущей бани

Выбирая фундамент, вернее тип его устройства, нужно учитывать все предполагаемое техническое оснащение и мебель, а так же характер грунта.

Чаще всего для такого рода зданий устраивается , но может быть и фундамент из блоков. Для надежной установки асбестовых труб пробуриваются скважины глубиной до 1,5 м. и диаметром 20 см. В каждую лунку вставляется труба плотно закапывается, а во внутрь заливается цемент с песком.

Так же фундамент может быть ленточным. Тогда необходимо будет устройство опалубки и ее армирование. Подробней про технологию . После того, как все высохло и затвердело можно приступать к работе над следующим этапом.

Второй этап – обвязка.
Для ее устройства понадобятся деревянные брусы 50х100 мм. На них наносится разметка будущего строения и только после этого производится укладка досок по внешнему контуру строения.

Для таких работ подойдет любая порода древесины, которая не подвержена гниению. Тем не менее, перед укладкой каждый брус необходимо обработать специальными смесями, которые позволяют избежать гниения, возгорания и повреждения древесины насекомыми.

Устройство гидроизоляции требует укладки рубероида или другого материала, который сможет защитить строение от поступления влаги внутрь. Брусы обвязки скрепляются между собой гвоздями.

Нижний слой обвязки обязательно устанавливается на штыри.

Это делается для того чтобы строение было прочным и устойчивым. Для большей прочности можно и сверху установить такой же брус и 8 раскосов.

Третий этап – полы, каркас и стены.
Там где будут находиться стены нужно установить дополнительные стойки из брусьев с сечением 10х10 см. После этого можно приступать к обустройству полов.

В первую очередь укладываются лаги. Ими могут служить спаренные доски или брусья большего сечения. Их можно класть на гидроизоляцию фундамента. Для дальнейшего устройства полов к нижней части лаг прибиваются бруски с сечением 50х50 мм., а затем укладывается черновой пол.

На черное покрытие необходимо постелить рубероид или другой материал, который будет надежно противостоять попаданию влаги в помещение. Это так же хорошее утепление полов. На рубероид выстилается слой минеральной ваты, а затем пергамин. Эти материалы создадут теплый и прочный пол во всех помещениях. Сверху укладываются доски чистого пола, по которому будут ходить люди.

Пол в моечной необходимо усилить особым фундаментом, который предполагает наличие котлована глубиной 50 см, в который засыпается гравий, песок, тогда влага, попадающая в него, уходит в грунт, а пол остается сухим и теплым.

Устройство каркаса требует досок с сечением 150х50мм. Их высота и частота установки вычисляется заранее в проектных чертежах. Стены монтируются в следующей последовательности:

• По углам будущего строения устанавливаются несущие брусы, между которыми устраиваются промежуточные
• Обшивка каркаса начинается с угла. Устройство заключается в креплении листов ОСП или другого материала к каркасу.
• Параллельно можно устанавливать следующие брусы и крепить к ним листы обшивки шурупами.

Важная конструкция каркасной бани – крыша, которую так же можно устроить своими руками. Стропильная система собирается на земле, а затем крепиться к несущим брусьям конструкции.

На балки можно предварительно закрепить временное перекрытие. Оно позволит создать комфортные условия работы и сделать все на отлично. Рассматривали .

На этой конструкции необходимо отметить места крепления фронтона, а также укрепить обрешетку. После этого можно приступать к монтажу кровельного материала. В данном случае подойдет гибкий материал или металлочерепица. В продолжение — какой материал использовать для покрытия кровли.

Таким образом, постройка бани – процесс не сложный и интересный. Все работы можно выполнить в компании друзей или близких. Фундамент, пол, каркас, стены и крыша здания построенные своими руками будут греть не только, но и душу своим владельцам.

Внутренние и наружные работы

Соорудив каркас и обшив его ОСП или другими материалами, следует приступить к утеплению конструкции, чтобы зимой драгоценное тепло не уходило в воздух, а так же чтобы здание не охлаждалось и не отсыревало.

Внешние стены можно обшить сайдингом. Его укладка предполагает наличие изоляционного материала (пергамин, фольгированная пленка, полиэтиленовая пленка или толь), который защитит помещения от ветра холода и влаги. Утеплить стены конструкции своими руками можно с помощью шурупов или других креплений.

Располагать сайдинг или вагонку следует по горизонтали.
Такой подход позволит улучшить жесткость конструкции.

Так же наряду с гидроизоляционными материалами необходимо использовать утеплитель. Минеральная вата и материалы из стекловолокна закрепляются внутри каркаса. Как вариант можно рассмотреть современный утеплитель «УРСА».

Он легко крепиться, поэтому для новичков в строительстве подойдет как нельзя лучше. Вот , рекомендуем ознакомиться перед покупкой материалов. После монтажа всех слоев можно обшивать стены вагонкой или досками.

Утеплить парилку нужно еще сильнее. Поэтому теплоизолятор укладывается фольгой наружу. Это позволит создать эффект термоса. В потолке можно использовать дополнительный слой утеплителя. Стены парилки лучше всего обшивать натуральными материалами в частности осиновой вагонкой.

В каркасной бане с террасой на дачном участке следует не забыть соорудить вентиляцию. Правильное устройство вентиляции обеспечит долговечность всей конструкции посредством движения воздуха, что в свою очередь позволит избежать гниения из-за излишней влаги, а так же обеспечит приток свежего воздуха в помещение.

Ее устройство можно осуществить подручными средствами или же с помощью недорогих вентиляторов. Чаще всего вентиляция бани осуществляется через печь, окна и двери.

Так же вентиляция может производиться через отдушины и вентиляционные каналы. Отдушины делаются под потолком и представляют собой сквозное отверстие в стене небольшого размера с вставленным в него бруском или закрытым щитком.

Так же стоит позаботиться и о приточной вентиляции возле печи. Это необходимо для безопасности людей.
С современными технологиями можно устроить вентиляцию, как приточную, так и вытяжную. Это позволит сохранять нормальный уровень влажности в помещении и избежать порчи древесины и других материалов.

Вентиляция – этап важный, поэтому его нельзя недооценивать.

Таким образом, маленькая каркасная баня – это желание вполне осуществимое даже для новичка. Поэтому усилия, приложенные в течение всего срока работ, окупятся с лихвой, когда пар согреет все тело, а в чашке будет горячий травяной чай. Правильно утеплить и обшить здание и наслаждаться всеми прелестями пара зимой и летом возможно!

Сравнительный анализ цены на возведение

Перед началом строительных работ производятся все необходимые расчеты. В том числе и расчет стоимости будущего проекта. Совершенство современных технологий и материалов позволяет быстро и относительно дешево возвести каркасную баню на собственном участке.

Однако насколько такой проект выгоден по сравнению с проектом, который заказывается у строительной компании. Рассмотрим стоимость сооружения своими силами и какой может быть цена проекта «под ключ».

Таким образом, выгодно и интересно будет построить баню самостоятельно. Из этой таблицы видно, что расходы на строительство своими руками существенно ниже, чем затраты на строительство под заказ.

Учитывая, что каркасная баня не является сложным проектом и не перерастет в долгострой, то экономически выгодно и целесообразно произвести все работы без помощи строительных компаний.

Каркасная баня строиться из самых простых материалов, таких как древесина. Поэтому она подвержена гниению или повреждению насекомыми.

Для того чтобы строение служило долгие годы нужно просто использовать прочную древесину, которая прошла сушку и обработку специальными химическими составами.

Ко всему прочему для поддержания в бане нормального уровня влажности между сеансами понадобиться хорошая вентиляция. Утеплитель (толь и рубероид) лучше использовать там, где он не будет соприкасаться с влагой или паром. Если это допустить, то парилка и само помещение будет наполняться неприятным запахом во время парения.

Утепление должно производиться с учетом того, какое это помещение, в парилке – натуральные или нейтральные материалы, а в других помещениях по желанию. Соблюдая эти обязательные условия, строение будет крепким и надежным еще долгие годы.

Тем более, что на сегодняшний день произвести и соблюсти все эти условия можно легко с помощью лакокрасочных средств и сооружения вентиляционных каналов. Если здание получилось теплым и уютным, значит, что ответ на вопрос, как построить данное сооружение найден, а мечты воплощены в жизнь.

Следует отметить, что утепление можно провести и фундамента используя современные материалы одним из которых является пенополистирол — . Если строение получилось с цокольным этажом тогда для облицовки цоколя также можно использовать сайдинг, подробней

Каркасная баня: строим от А до Я своими руками

Построить русскую баню, а точнее собрать для себя каркасную конструкцию – это дело не тяжелое и даже интересное. Но только своими силами тут не обойтись, ведь любое частное строительство требует минимум одного напарника.

С каркасной конструкцией количество подсобных рабочих напрямую связано со скоростью строительства, поэтому как быстро распланировать каркас, подобрать материалы и чертежи расскажем в деталях.

Начнем с проекта

Рассчитаем метраж навскидку: какая семья или компания по численности будет посещать постройку? Стандарт для средней семьи – это проектировка 4Х6 или 3Х6 метров. Смотрим:

Классика для здорового отдыха.

Вариант с террасой:

Классическая, компактная 4Х3:

Организуем основу

Определившись с проектом, приступаем к закладке фундамента. Естественно, делаем нужный по ширине и глубине котлован.

Важно! Именно ленточный тип основы нужен только для помывочной части и парилки.

Предбанник, комнату отдыха или террасу выгоднее поставить на металлические опоры или столбы .

Ленточный тип фундамента делать имеет смысл, если в планах делать больше одного этажа. Ведь конструкция будет тяжелее в несколько раз.

В некоторых случаях, наоборот, экономят на всем, в том числе и на опоре. Каркас собирают на чем придется. Такая постройка начнет отсыревать в первый же сезон! Но разрешено делать такие фундаменты под каркас:

• Ленточный;
• Столбчатый;
• Деревянный;
• Армированный;
• Винтовой;
• Блочный или кирпичный.

Нормальную основу делают так:

1. Очищают и выравнивают площадь.
2. Размечают точки столбов и плоскости траншей.
3. Выкапывают ямы или траншеи.
4. Обеспечивают гидроизоляцию.
5. Заливают бетонный раствор.
6. Варят ростверк.

Совет! Определять конкретный тип фундамента принято по почке. Ведь на болоте даже ленточный с арматурой вскоре «поплывет».

Продумываем систему слива

Да, иногда просто готовят котлован под зданием, но если помещение используют несколько раз в неделю, то желательно сообразить слив по типу септика для частного дома :

Затратное приспособление. Но иначе застоя грязной воды не избежать, особенно в зимний период.

Обычно дренаж выкапывают прямо под помывочной комнатой, но не всегда конструкция позволяет выдержать размер, да и переизбыток отходов откачать невозможно.

Помним про утепление полов

Будущая постройка почти на открытом воздухе, сквозняк точно пойдет по ногам, если не обеспечить теплые полы в сухих частях русской бани каркасного образца. Желательно сделать так:

1. На лаги прибиваем брус. Достаточно сечения 5х5 см.
2. На него укладываем черновой досчатый пол .
3. Поверх досок обязательно стелим рубероид .
4. Утеплитель (минеральная вата, пенополистерол).
5. Стелим чистовой пол.

Для влажной площади (мойка, парная) обязателен фундамент закрытого типа. В процессе настила полового покрытия нужно выдержать расстояние между досками, достаточно и 1 см. Пропитанные влагой доски должны быть прибиты, но не к каркасу или основанию. Для них специально предусмотрены металлические опоры, иначе постройка загниет.

Собираем каркас

1. Начинают с нижней обвязки. Крепим на анкерные болты, но желательно добавить стальной скобы на каждое соединение – лишним не будет.
2. На обвязку ставим столбы. Крепление – на 2 болта.
3. В промежутке монтируем угловые стойки. Удобнее применить стальной уголок для ровной и надежной фиксации.
4. Далее ставим промежуточные стойки. Лучше выдержать расстояние в 50-60 см.
5. Заканчиваем верхней обвязкой и постоянными укосинами для жесткости .
6. Финиш – перекрытия из балок и стропильные ноги .

Организуем стены и их утепление правильно

В работу сгодится только просушенная древесина .

К сведению: не стоит использовать березовый брус или доски. Этот материал гниет быстрее всего.

Внутри обшиваем лиственными породами, а снаружи – сосной или лиственницей.

Сам процесс создания стен можно выполнять как на каркасе, так и щитовым методом, с последующим поднятием каждого блока на «скелет» бани. Причем, наружная часть обязательно обрабатывается антисептическими средствами. Интерьерная часть шлифуется и пропитывается устойчивыми к перепадам температур составами (морилкой, к примеру).

Начинают всегда с утепления, работаем так:

1. Между каждой стойкой устанавливаем стекловолокно .
2. Уже на стойки монтируем гидроизоляционную пленку. закрепляем брусом.
3. На брусок с внешней стороны закрепляем блокхаус или доску .
4. Внутренняя часть обязательно пароизолируется, затем идет обшивка вагонкой или доской .

Важно знать! Внутри ни в коем случае не применяем лак. Он при температурных перепадах дает вредные испарения.

Начинают обычно монтировать утеплитель не со стен, а с кровли. Но для этого сначала делаем стропильную систему. О чем далее.

Как правильно собрать крышу на каркас

Нужный материал в работу: доска 15Х5. Ставим на ребро и фиксируем. Выдерживаем дистанцию между досками в 10-15 сантиметров. Собираем так называемые «треугольники» и соединяем брусом.

Для балок перекрытия важное условие – должен выдерживаться выступ не более полуметра от уровня стен. В самом конце устраиваем обрешетку из необрезной доски (толщина не более 2,5 см). Кладем поочередно сверху вниз, начиная от конька.

Наши «треугольники» или «косынки» вымеряют так:

Совет! Части стропильной системы проще собрать отдельно, на поверхности земли, а уже потом поднять на каркас.

Для кровли берем мягкую черепицу или металлочерепицу. В крайнем случае профнастил. Но до этого необходимо заняться утеплением. Работаем с наружной части, начинаем по такому списку материалов:

1. Пароизоляция.
2. Утеплитель.
3. Ветро-влагозащитная мембрана.
4. Черепица или профлист.

К сведению! Три пункта из списка отлично подойдут для работы и со стенами бани.

Подробнее про двухскатный вариант крыши на каркас:

Строительство перекрытий, кровли с пояснениями.

Работу выполняют по секторам между стропилами. А после установки защитной мембраны ставят контробрешетку с черепицей. Пример для ориентира:

Что взять в отделку стен помимо дерева

Применять современные материалы для облицовки сейчас выгоднее, красивее и иногда быстрее. Да и с хорошим пиломатериалом при таком изобилии конкурентного товара сложнее.

Берем для каркасной бани:

Про парную подробнее

Это самое ответственное помещение, поскольку микроклимат в парной – это самая суть постройки. Для этого увеличиваем количество утеплителя. Если на стены, потолок или крышу шел слой в 10 см, то на парилку нужно не менее 15 сантиметров. Еще важно, чтобы осадок пара (конденсат) не скапливался внутри стен, поэтому без теплоизолятора не обойтись .

Приобретаем обязательно фольгированный и монтируем так, чтобы слой фольги был наружу, то есть «смотрел» в саму парилку. А уже сверху утеплителя и теплоизолятора обязательно липой. Не важно, будет ли вагонка или обычная доска. Главное, чтобы от древесных волокон был толк. Ни в коем случае не обрабатываем лаком и краской .

Как лучше обустроить печь

Удачно, если в баню можно одновременно подогревать и в это же время мыться. Поэтому печь из камня, железа или кирпича ставится топкой в помывочную или предбанник, а основная конструкция ближе к парной.

Причем печи для дачных каркасных бань лучше оснащать сразу двумя баками для воды в целях экономии.

Соорудить подобный нагревательный элемент очень просто. Понадобится:

И примитивная буржуйка отлично нагреет камни до высокой температуры. Именно такая конструкция не прогорит долгое время, потому что температуры от железного каркаса печи идут на баки и камни. До красна нагреваться просто нечему.

Не забываем про предбанник

Для каркасного типа строительства. предбанник – это помещение уже классической русской бани-времянки. На этом «полупомещении» всегда экономили, просто присоединяя импровизированный сарай из досок к срубу 3 на 3. Хотя сейчас каркасный проект бани 3 м на 6 м уже подразумевает утепленную комнату отдыха на половину площади.

1. Теплый. Требует утепления всех площадей – от пола до потолка. Желательно ставить на ленточный фундамент. Нужно позаботиться еще и о вентиляции. А для этого докупают обычно асбестовые трубы в 10-15 см и делают вытяжку. Обеспечит комфорт в любое время года.
2. Холодный. Обычная пристройка. Такой тип очень удобен для летнего дачного периода, поскольку легкая конструкция проветривается естественным образом. В работе не нужно много дорого материала. Да и собрать для каркасной бани не сложно своими руками и за короткий срок.

Оба типа можно красиво представить, выполнив внутреннюю отделку. Но для зимнего отдыха и крещенских купаний холодный вариант исключен. В предбанниках принято размещать лавки, кровати, стол и несколько вешалок для инвентаря.

Удобно, с самого порога именно через предбанник можно заносить или накачивать воду, а также подтапливать печь.

Сначала думаем, потом делаем

Стройка каркасной бани – это не подражание западным технологиям. Ведь всегда в часть плана можно внести обычный скромный сруб для парной, а остальную площадь выполнить из современного материала.

Главное, чтобы все было по технологии, иначе стены начнут «собирать» влагу. Поэтому пренебрегать каким-то материалом в целях экономии не стоит – ремонт выйдет намного дороже.

Достаточно долговечный и одновременный недорогой вариант строительства. Автор применил в работу все, что можно приспособить для бюджетной стройки.

Особенности строительства каркасной бани своими руками

Человек, который хорошо разбирается в строительных технологиях, согласится с утверждением, что оптимальным конструктивом для бани является каркас.

Кто-то может возразить, что домашняя банька непременно должна быть рубленой и приведет в качестве аргументов народные традиции, красивый внешний вид и высокую экологичность.

Мы не будем спорить с этими фактами. Только отметим, что рубленую баню все равно придется утеплять, создавая с нуля второй уровень обшивки и отделки.

Толщина деревянных стен в 15-18 см явно недостаточна для сохранения тепла – главного фактора комфорта в любой бане.

Подсчитав все затраты, мы увидим, что строительство каркасной бани обойдется дешевле использования бревен или кирпича. Длительность процесса сооружения обычно не превышает 4 недель, а при интенсивном ведении работ можно уложиться и в 14 дней.

Попутно укажем и на другие весомые преимущества каркасной технологии:

• Независимость от сезона;
• Минимум усадочных деформаций;
• Возможность скрытой прокладки инженерных коммуникаций;
• Разновариантность отделки.

Все отзывы владельцев каркасных бань можно поделить на две группы. Тот, кто не поленился вникнуть в тонкости процесса, сделал все аккуратно и тщательно, полностью удовлетворен результатом. Баня с деревянным каркасом хорошо держит тепло и выглядит не хуже сруба.

Другие владельцы, а их на порядок меньше, жалуются на плохую теплоизоляцию, поскольку неразумно сэкономили на ней при строительстве. Иногда встречаются претензии на гниение древесины, которую забыли обработать, или же некачественно антисептировали строители. Ряд нареканий звучит в адрес шаткого каркаса, построенного из тонкой доски и не усиленного подкосами.

Для того, чтобы получить правильное представление о том, как построить каркасную баню своими руками и не наделать ошибок, рассмотрим основные этапы технологии.

Каркасное сооружение не боится усадки грунта, поскольку построено их древесины – достаточно прочного и упругого материала.

Небольшой вес – еще один плюс в пользу каркасной технологии. Благодаря этому фундамент под баню можно выбрать самый недорогой. Столбчатый или свайный, плитный или мелкозаглубленный ленточный – все они хорошо подходят для такого строения.

Главное, чтобы верхний срез цоколя, на который ляжет опорный брус, был ровным и хорошо гидроизолированным (обмазка мастикой, укладка рубероида в 2 слоя). Сам брус лучше выбрать из древесины твердых пород (дуб, граб, лиственница) и также качественно обработать антисептиком.

Для связи деревянного пояса с фундаментом можно использовать анкерные крепления из арматурных стержней диаметром 14-16 мм с крючком на конце, заглубленным в бетон на 15-20 см. На другом конце анкеров нарезается метрическая резьба под гайку.

Вот так схематически выглядит фундамент с брусом, подготовленным под установку стоек каркаса.

Угловые стыки бруса соединяют «в лапу» и садят на анкера. После этого на них по уровню выставляют крайние вертикальные стойки сечением 10х15 см и закрепляют укосинами. Средние столбики выравнивают по шнуру. Обратите внимание на то, что толщина стоек должна быть равна толщине утеплителя, который будет закладываться между ними.

Шаг каркасных стоек выбирают в интервале от 60 до 80 см. К опорному брусу их крепят стальными скобами. Не забывайте об установке укосин (подкосов) – прочных брусков или досок сечением 50х150 мм. Они значительно повышают объемную жесткость всей конструкции.

Для небольшого в плане здания (3х4, 4х5 метров) каркасная технология допускает установку подкосов только на угловых стойках. Для более просторного и высокого строения их рекомендуется ставить в каждом пролете.

Если в ваших планах намечена каркасная баня с мансардой для отдыха и чаепития, то обязательно сделайте подробный чертеж (план + узлы). Это строение более сложное, чем вариант с низкой двускатной крышей.

Балки перекрытия при наличии мансарды должны быть более толстыми, чтобы без критичного прогиба выдержать вес людей и мебели. Опирать их следует на сплошной обвязочный брус, а не на тонкие доски обшивки.

Крепление верхнего обвязочного бруса к стойкам можно выполнить соединением «шип-паз». Для фиксации балок перекрытия к стойкам подойдет стальная перфорированная пластина, загнутая в виде уголка.

Стропильные ноги удобно крепить к балкам через монтажные пластины.

Установку стропильной системы мансардной крыши начинают с монтажа двух крайних ферм. Завязав их коньковым брусом, между ними натягивают шнур и выставляют по нему остальные элементы конструкции.

Установив каркас крыши, можно приступать к набивке обрешетки. Ее шаг выбирается в зависимости от вида кровельного покрытия. Для монтажа шифера на холодной кровле достаточно установить по три доски под каждый лист (по краям и посередине).

Если же будет использована мягкая черепица, то придется сделать сплошной настил из обрезной доски (25-30 мм) или уложить плиту OSB. Металлочерепица – промежуточный вариант. Под нее обрешетку ставят с шагом 20-30 см.

Обшивка и утепление каркаса

Лучшим материалом для отделки бани была и остается древесина. Конкретный вид облицовки каждый выбирает по своему вкусу. Отделка внутри бани может быть выполнена влагостойким гипсокартоном, шпунтованной доской или вагонкой.

Снаружи можно использовать обрезную доску, сайдинг или блокхаус, который придаст сооружению вид сруба.

Обшивать стены бани изнутри плитой OSB не желательно. Она не пропускает водяной пар и проблемна с точки зрения экологии (фенолформальдегидные смолы). Вместо этого используйте обычную обрезную доску. Она не дороже стружечной плиты, хорошо дышит и не выделяет токсических соединений.

С утеплением вариантов меньше. Пенопласт мы рассматривать не будем. Он не только токсичен при горении, но и полностью перекрывает путь для диффузии водяного пара через стены. При контакте с древесиной он способствует ускоренному гниению последней.

Остается минеральная и эковата. Для первой необходима защита от влаги. Поэтому стены изнутри перед обшивкой обивают пароизоляцией, а снаружи ставят пленочный гидро-ветробарьер.

Если утепление бани будет проводиться с использованием эковаты. то паробарьер не понадобится. Этот вид утеплителя представляет собой распушенную древесную целлюлозу. В отличие от минваты она не намокает от водяного пара.

Нанести эковату можно влажным способом изнутри, используя выдувочную установку. После высыхания ее закрывают слоем крафт-бумаги, после чего набивают на стойки деревянную обшивку. При сухом способе утепления эковату послойно засыпают в полости между внешней и внутренней обшивкой.

Утепление и гидроизоляция парилки – отдельная тема. Здесь нужно использовать проверенный годами конструктив. Он позволит избежать гниения древесины под действием влаги и высокой температуры.

Поскольку капитальные стены каркаса у нас уже утеплены, остается сделать теплоизоляцию внутренней перегородки и потолка. Утеплитель сюда можно поставить тот же самый, а его поверхность, обращенную в парилку, необходимо защитить от влаги алюминиевой фольгой.

Подсчитав площадь потолка и стен парильного отделения, можно купить фольгированную минвату или вспененный полиэтилен с отражающим слоем из алюминия.

Защитив утеплитель рулонной изоляцией, все ее стыки нужно тщательно проклеить лентой с отражающим слоем из алюминия.

После этого остается набить на стойки антисептированную обрешетку из бруска и закрепить на ней липовую или ольховую вагонку – лучший материал для отделки стен парилки.

Проектируя устройство каркасной бани, не забудьте про отверстия для вентилирования моечного и парильного отделений. Там нужно будет поставить электровытяжку, закрываемую жалюзийной решеткой. Она поможет быстрее удалить влагу после банных процедур.

В подпольном пространстве моечного отделения нужно предусмотреть устройство простой системы канализации, обеспечив воде возможность свободного стока в септик.

В парилке пол проще всего сделать из керамической плитки, уложив ее по слою жесткого утеплителя, защищенного сверху гидроизоляцией.

Ориентировочные затраты на строительство

Стоимость 1 м2 каркасной бани, построенной под ключ, составляет от 10 до 15 тысяч рублей. В эту цену входят все материалы и работа по устройству малозаглубленного ленточного фундамента, каркаса, кровли, утепление стен (минвата 15 см), установка столярки и сантехники. Указанный диапазон цен предусматривает прокладку электрики, установку сантехники и печи-камина.

Взявшись за самостоятельное возведение данного объекта, вы снизите его стоимость почти на треть. По данным, приведенным домашними умельцами, стоимость каркасной бани площадью 20 м2 составляет менее 160 тысяч рублей (7-8 тыс. руб. за 1 м2).

Каркасные бани проекты своими руками

Бани из бревен и кирпича всем хороши. За исключением, разве что сложности возведения и довольно высокой стоимости строительных работ. Отличной альтернативой традиционным баням являются более современные каркасные конструкции. Каркасное строительство не требует наличия многочисленных подробнейших чертежей и покупки дорогостоящих материалов.

В среднем на покупку строительных материалов для возведения каркасной бани требуется в 2 раза меньше денег, если сравнивать с другими упоминавшимися ранее вариантами. При желании парильню можно построить своими руками, что является дополнительным преимуществом.

Подготовка проекта и материалов

Работа по строительству каркасной бани начинается с подготовки проекта. Однако еще до начала составления необходимой проектной документации вы должны сделать следующее:

• выбрать оптимальную конструкцию бани. Парилка может представлять собой отдельно стоящее здание либо же пристройку к дому или другому строению;
• выбрать место для строительства бани;
• определить особенности грунта на строительной площадке.

В зависимости от этого будут меняться требования к фундаменту.

Однако в подавляющем большинстве случаев каркасные бани строят на столбчатых основаниях, т.к. такие фундаменты одинаково хорошо себя проявляют при использовании практически в любых грунтах.

Приступайте к подготовке проекта. В состав традиционной бани входит тамбурное помещение, предбанник, умывальник и непосредственно парилка. Также отметьте в проекте место установки печи (если это будет парное помещение, печку рекомендуется разместить в ближайшем к двери углу).

В проектной документации должна отражаться информация о типе вентиляционной системы, особенностях дымохода, кровли и других значимых элементов.

Настоятельно рекомендуется заранее определить оптимальные габариты всех помещений и отразить их в чертежах. К примеру, стандартные габариты парилки составляют 240х200 см, высота потолка – 220 см. Такой баней смогут одновременно удобно пользоваться несколько человек.

При желании можете дополнять проект на свое усмотрение. К примеру, владельцы довольно часто оборудуют в своих банях комнаты отдыха и бильярдные.

Правильно составленный проект – гарантия легкого и успешного строительства. Чем более подробной и точной будет проектная документация, тем проще вам будет ориентироваться при выполнении работы. Если вы не можете самостоятельно справиться с решением каких-либо вопросов, лучше выделите деньги и закажите проект у специалистов. Лучше заплатить один раз, чем в дальнейшем тратить огромные деньги на исправление разного рода дефектов.

На этапе составления проекта просчитайте нужное количество материалов. В данном отношении все индивидуально и зависит от размеров будущей бани и ее планировки. Непосредственно каркас собирается из брусков, досок для устройства обрешетки и досок для пола. Вместо дощатого настила пол можно отделать керамической плиткой. В этом моменте ориентируйтесь на свои личные предпочтения, однако в случае с баней древесина является самым предпочтительным вариантом.

Также понадобятся защитные материалы и материал для обшивки стен.

Чаще всего стены обшиваются вагонкой. Для внешней обшивки традиционно используют вагонку из лиственницы, для внутренней – из хвойных пород.

Доски обшивки крепятся в вертикальном положении.

Что нужно знать о защитных материалах?

Строительство бани неотъемлемо связано с устройством разнообразных защитных материалов. Избыточная влага и высокая температура оказывают неблагоприятное воздействие на элементы конструкции, поэтому без использования специальных материалов не обойтись.

Для защиты от влаги используются разнообразные материалы. Чаще всего это полиэтилен, пергамин и рубероид. Пароизоляция размещается между теплоизоляционны м материалом и обшивкой. От использования рубероида по возможности нужно отказываться, т.к. под воздействием высокой температуры он выделяет неприятный запах.

Отдельного внимания заслуживает вопрос теплоизоляции. При грамотном выборе и правильной укладке утеплителя будут существенно снижены потери тепла, а следовательно и затраты на обогрев бани.

Чаще всего для утепления каркасных бань используется минвата. Не менее популярным является стекловолокно. Возможно и применение других материалов. К примеру, потолки иногда утепляют пенопластом, а полы – керамзитом или другими засыпками.

Устройство фундамента для каркасной бани

Готовый каркас имеет небольшую массу, поэтому фундамент для бани может быть самым простым. Лучший вариант – столбчатое основание. Функцию опор в данном случае будут выполнять плиты из асбоцемента, залитые бетоном.

Первый этап. Купите асбестоцементные трубы. Оптимальный вариант – изделия диаметром 10 см и длиной 4 м. Количество труб подбирается индивидуально. Опоры обязательно должны присутствовать под каждым углом бани. В отдельных ситуациях, к примеру, когда стены имеют большую длину, 1-2 дополнительные опоры устанавливаются и под стенами парной.

Второй этап. Подготовьте ямы диаметром 20 см и глубиной порядка 150 см. Для этой работы удобнее всего использовать бензиновый бур. При отсутствии такого инструмента используйте любые доступные средства.

Третий этап. Разрежьте трубы на 2 части одинаковой длины. Разместите полученные куски в скважинах. Засыпьте пространство вокруг труб песком. Тщательно утрамбуйте засыпку.

Четвертый этап. Приготовьте бетонный раствор. Используйте стандартную смесь из 1 части цемента, 2-3 частей песка, 4-5 частей мелкой щебенки и воды.

Пятый этап. Заполните трубы готовым бетонным раствором.

Подготовка нижней обвязки

Нижняя обвязка собирается из обрезных досок шириной 15 см и толщиной 5 мм. Доски сбиваются друг с другом, после чего в обвязку врезаются лаги. Для изготовления лаг тоже используются доски.

Рассматриваемая конструкция требует качественной влагозащиты. Под лаги и обвязку следует уложить один из упоминавшихся ранее гидроизоляционны х материалов.

Закрепите обвязку и лаги на трубах фундамента. Для этого используйте металлические пластины. Обработайте готовую конструкцию хорошим антисептическим средством. Оно предотвратит гниение древесины и будет защищать материал от грызунов и насекомых.

Возведение стен каркасной бани

Первый этап. Разметьте место для каркасных стоек.

Второй этап. Установите пару угловых стоек.

Третий этап. Установите несколько промежуточных стоек.

Четвертый этап. Обшейте часть каркаса ОСП (ориентировано-с тружечные плиты). Для фиксации обшивки используйте шурупы.

Пятый этап. Установите еще несколько промежуточных стоек и обшейте полученную часть каркаса. Повторяйте до тех пор, пока не будет получена целостная конструкция. Не забудьте оставить проемы для дверей и желаемого количества окон.

Обустройство кровельной конструкции

Изготовьте шаблон для сборки стропильных конструкций. Все элементы стропильной системы собираются внизу, на земле, и уже в готовом виде поднимаются вверх. Каждый элемент стропильной конструкции должен быть установлен над своей стойкой.

Для большего удобства можете настелить на балки временное перекрытие из обыкновенных досок.

Лучше, чтобы кровля каркасной бани была вентилируемой. Уложите между контрбрусом и стропилами ондулин или другой подходящий по свойствам материал. Обрешетку прибивайте непосредственно к брусу.

Закройте фронтоны предварительно подготовленными листами. Обычно используются уже знакомые вам ОСП.

В завершении выполняется установка окон и дверей, после чего можно приступать к финишной отделке бани.

Финишная отделка

Каркасная баня должна быть не только крепкой, надежной и долговечной, но и красивой. Для придания объекту необходимых внешних качеств выполняются соответствующие отделочные работы. Снаружи стены каркасной бани рекомендуется обшить досками из древесины лиственных пород. Под обшивку уложите слой влагоизоляционно го материала и утеплителя.

Внутренняя обшивка бани будет обеспечивать дополнительную защиту элементов строения от неблагоприятных воздействий. Так, для сборки чернового потолка подойдут все те же ОСП. Прикрепите их к балкам перекрытий со стороны помещения. Для внутренней обшивки стен прекрасно подходит хвойная вагонка.

Сердцем любой бани является печь. Установка этого элемента должна быть выполнена в соответствии с требованиями противопожарной безопасности. Как правило, используется стандартная система, в соответствии с которой в предбаннике размещается нагревательный котел, а непосредственно в парилке обустраивается печь каменка.

Стену, разделяющую парилку и комнату отдыха, выложите из строительного кирпича.

Разделите полученную каркасную конструкцию на зоны в соответствии с предварительно подготовленным проектом. Материал для перегородок выбирайте в соответствии с условиями конкретного помещения. К примеру, бильярдную и комнату отдыха можно разделить даже обыкновенными гипсокартонными перегородками из влагостойких листов.

Те же стены, которые будут подвергаться воздействию влаги и/или высокой температуры, нужно выкладывать из более устойчивых материалов, обычно это кирпич. Обшейте перегородки вагонкой, блокхаузом или другим подобным материалом. Обшивка придаст стенам более привлекательный внешний вид.

Для финишной обивки потолка лучше всего использовать вагонку из липы. Такая же древесина наилучшим образом подходит для изготовления банных полок.

Таким образом, в самостоятельном строительстве каркасной бани нет ничего сложного. Потратив сравнительно немного денег и времени, вы получите надежную, безопасную, долговечную и в целом замечательную по своим эксплуатационным свойствам конструкцию.

Читайте также на нашем сайте статью — щитовая баня своими руками.

Видео – Каркасные бани проекты своими руками

Источники: http://1decor.org/postroyki/karkasnaya-banya.html, http://greensector.ru/postrojjki-na-uchastke/osobennosti-stroitelstva-karkasnojj-bani-svoimi-rukami.html, http://svoimi-rykami.ru/stroitelstvo-doma/banya/karkasnye-bani-proekty-svoimi-rukami.html

Каркасная баня: строим от А до Я своими руками

Построить русскую баню, а точнее собрать для себя каркасную конструкцию – это дело не тяжелое и даже интересное. Но только своими силами тут не обойтись, ведь любое частное строительство требует минимум одного напарника.

С каркасной конструкцией количество подсобных рабочих напрямую связано со скоростью строительства, поэтому как быстро распланировать каркас, подобрать материалы и чертежи расскажем в деталях.

Начнем с проекта

Рассчитаем метраж навскидку: какая семья или компания по численности будет посещать постройку? Стандарт для средней семьи – это проектировка 4Х6 или 3Х6 метров. Смотрим:

Классика для здорового отдыха.

Вариант с террасой:

Классическая, компактная 4Х3:

Организуем основу

Определившись с проектом, приступаем к закладке фундамента. Естественно, делаем нужный по ширине и глубине котлован.

Важно! Именно ленточный тип основы нужен только для помывочной части и парилки.

Предбанник, комнату отдыха или террасу выгоднее поставить на металлические опоры или столбы .

Ленточный тип фундамента делать имеет смысл, если в планах делать больше одного этажа. Ведь конструкция будет тяжелее в несколько раз.

В некоторых случаях, наоборот, экономят на всем, в том числе и на опоре. Каркас собирают на чем придется. Такая постройка начнет отсыревать в первый же сезон! Но разрешено делать такие фундаменты под каркас:

• Ленточный;
• Столбчатый;
• Деревянный;
• Армированный;
• Винтовой;
• Блочный или кирпичный.

Нормальную основу делают так:

1. Очищают и выравнивают площадь.
2. Размечают точки столбов и плоскости траншей.
3. Выкапывают ямы или траншеи.
4. Обеспечивают гидроизоляцию.
5. Заливают бетонный раствор.
6. Варят ростверк.

Совет! Определять конкретный тип фундамента принято по почке. Ведь на болоте даже ленточный с арматурой вскоре «поплывет».

Продумываем систему слива

Да, иногда просто готовят котлован под зданием, но если помещение используют несколько раз в неделю, то желательно сообразить слив по типу септика для частного дома :

Затратное приспособление. Но иначе застоя грязной воды не избежать, особенно в зимний период.

Обычно дренаж выкапывают прямо под помывочной комнатой, но не всегда конструкция позволяет выдержать размер, да и переизбыток отходов откачать невозможно.

Помним про утепление полов

Будущая постройка почти на открытом воздухе, сквозняк точно пойдет по ногам, если не обеспечить теплые полы в сухих частях русской бани каркасного образца. Желательно сделать так:

1. На лаги прибиваем брус. Достаточно сечения 5х5 см.
2. На него укладываем черновой досчатый пол .
3. Поверх досок обязательно стелим рубероид .
4. Утеплитель (минеральная вата, пенополистерол).
5. Стелим чистовой пол.

Для влажной площади (мойка, парная) обязателен фундамент закрытого типа. В процессе настила полового покрытия нужно выдержать расстояние между досками, достаточно и 1 см. Пропитанные влагой доски должны быть прибиты, но не к каркасу или основанию. Для них специально предусмотрены металлические опоры, иначе постройка загниет.

Собираем каркас

1. Начинают с нижней обвязки. Крепим на анкерные болты, но желательно добавить стальной скобы на каждое соединение – лишним не будет.
2. На обвязку ставим столбы. Крепление – на 2 болта.
3. В промежутке монтируем угловые стойки. Удобнее применить стальной уголок для ровной и надежной фиксации.
4. Далее ставим промежуточные стойки. Лучше выдержать расстояние в 50-60 см.
5. Заканчиваем верхней обвязкой и постоянными укосинами для жесткости .
6. Финиш – перекрытия из балок и стропильные ноги .

Организуем стены и их утепление правильно

В работу сгодится только просушенная древесина .

К сведению: не стоит использовать березовый брус или доски. Этот материал гниет быстрее всего.

Внутри обшиваем лиственными породами, а снаружи – сосной или лиственницей.

Сам процесс создания стен можно выполнять как на каркасе, так и щитовым методом, с последующим поднятием каждого блока на «скелет» бани. Причем, наружная часть обязательно обрабатывается антисептическими средствами. Интерьерная часть шлифуется и пропитывается устойчивыми к перепадам температур составами (морилкой, к примеру).

Начинают всегда с утепления, работаем так:

1. Между каждой стойкой устанавливаем стекловолокно .
2. Уже на стойки монтируем гидроизоляционную пленку. закрепляем брусом.
3. На брусок с внешней стороны закрепляем блокхаус или доску .
4. Внутренняя часть обязательно пароизолируется, затем идет обшивка вагонкой или доской .

Важно знать! Внутри ни в коем случае не применяем лак. Он при температурных перепадах дает вредные испарения.

Начинают обычно монтировать утеплитель не со стен, а с кровли. Но для этого сначала делаем стропильную систему. О чем далее.

Как правильно собрать крышу на каркас

Нужный материал в работу: доска 15Х5. Ставим на ребро и фиксируем. Выдерживаем дистанцию между досками в 10-15 сантиметров. Собираем так называемые «треугольники» и соединяем брусом.

Для балок перекрытия важное условие – должен выдерживаться выступ не более полуметра от уровня стен. В самом конце устраиваем обрешетку из необрезной доски (толщина не более 2,5 см). Кладем поочередно сверху вниз, начиная от конька.

Наши «треугольники» или «косынки» вымеряют так:

Совет! Части стропильной системы проще собрать отдельно, на поверхности земли, а уже потом поднять на каркас.

Для кровли берем мягкую черепицу или металлочерепицу. В крайнем случае профнастил. Но до этого необходимо заняться утеплением. Работаем с наружной части, начинаем по такому списку материалов:

1. Пароизоляция.
2. Утеплитель.
3. Ветро-влагозащитная мембрана.
4. Черепица или профлист.

К сведению! Три пункта из списка отлично подойдут для работы и со стенами бани.

Подробнее про двухскатный вариант крыши на каркас:

Строительство перекрытий, кровли с пояснениями.

Работу выполняют по секторам между стропилами. А после установки защитной мембраны ставят контробрешетку с черепицей. Пример для ориентира:

Что взять в отделку стен помимо дерева

Применять современные материалы для облицовки сейчас выгоднее, красивее и иногда быстрее. Да и с хорошим пиломатериалом при таком изобилии конкурентного товара сложнее.

Берем для каркасной бани:

Про парную подробнее

Это самое ответственное помещение, поскольку микроклимат в парной – это самая суть постройки. Для этого увеличиваем количество утеплителя. Если на стены, потолок или крышу шел слой в 10 см, то на парилку нужно не менее 15 сантиметров. Еще важно, чтобы осадок пара (конденсат) не скапливался внутри стен, поэтому без теплоизолятора не обойтись .

Приобретаем обязательно фольгированный и монтируем так, чтобы слой фольги был наружу, то есть «смотрел» в саму парилку. А уже сверху утеплителя и теплоизолятора обязательно липой. Не важно, будет ли вагонка или обычная доска. Главное, чтобы от древесных волокон был толк. Ни в коем случае не обрабатываем лаком и краской .

Как лучше обустроить печь

Удачно, если в баню можно одновременно подогревать и в это же время мыться. Поэтому печь из камня, железа или кирпича ставится топкой в помывочную или предбанник, а основная конструкция ближе к парной.

Причем печи для дачных каркасных бань лучше оснащать сразу двумя баками для воды в целях экономии.

Соорудить подобный нагревательный элемент очень просто. Понадобится:

И примитивная буржуйка отлично нагреет камни до высокой температуры. Именно такая конструкция не прогорит долгое время, потому что температуры от железного каркаса печи идут на баки и камни. До красна нагреваться просто нечему.

Не забываем про предбанник

Для каркасного типа строительства. предбанник – это помещение уже классической русской бани-времянки. На этом «полупомещении» всегда экономили, просто присоединяя импровизированный сарай из досок к срубу 3 на 3. Хотя сейчас каркасный проект бани 3 м на 6 м уже подразумевает утепленную комнату отдыха на половину площади.

1. Теплый. Требует утепления всех площадей – от пола до потолка. Желательно ставить на ленточный фундамент. Нужно позаботиться еще и о вентиляции. А для этого докупают обычно асбестовые трубы в 10-15 см и делают вытяжку. Обеспечит комфорт в любое время года.
2. Холодный. Обычная пристройка. Такой тип очень удобен для летнего дачного периода, поскольку легкая конструкция проветривается естественным образом. В работе не нужно много дорого материала. Да и собрать для каркасной бани не сложно своими руками и за короткий срок.

Оба типа можно красиво представить, выполнив внутреннюю отделку. Но для зимнего отдыха и крещенских купаний холодный вариант исключен. В предбанниках принято размещать лавки, кровати, стол и несколько вешалок для инвентаря.

Удобно, с самого порога именно через предбанник можно заносить или накачивать воду, а также подтапливать печь.

Сначала думаем, потом делаем

Стройка каркасной бани – это не подражание западным технологиям. Ведь всегда в часть плана можно внести обычный скромный сруб для парной, а остальную площадь выполнить из современного материала.

Главное, чтобы все было по технологии, иначе стены начнут «собирать» влагу. Поэтому пренебрегать каким-то материалом в целях экономии не стоит – ремонт выйдет намного дороже.

Достаточно долговечный и одновременный недорогой вариант строительства. Автор применил в работу все, что можно приспособить для бюджетной стройки.

Особенности строительства каркасной бани своими руками

Человек, который хорошо разбирается в строительных технологиях, согласится с утверждением, что оптимальным конструктивом для бани является каркас.

Кто-то может возразить, что домашняя банька непременно должна быть рубленой и приведет в качестве аргументов народные традиции, красивый внешний вид и высокую экологичность.

Мы не будем спорить с этими фактами. Только отметим, что рубленую баню все равно придется утеплять, создавая с нуля второй уровень обшивки и отделки.

Толщина деревянных стен в 15-18 см явно недостаточна для сохранения тепла – главного фактора комфорта в любой бане.

Подсчитав все затраты, мы увидим, что строительство каркасной бани обойдется дешевле использования бревен или кирпича. Длительность процесса сооружения обычно не превышает 4 недель, а при интенсивном ведении работ можно уложиться и в 14 дней.

Попутно укажем и на другие весомые преимущества каркасной технологии:

• Независимость от сезона;
• Минимум усадочных деформаций;
• Возможность скрытой прокладки инженерных коммуникаций;
• Разновариантность отделки.

Все отзывы владельцев каркасных бань можно поделить на две группы. Тот, кто не поленился вникнуть в тонкости процесса, сделал все аккуратно и тщательно, полностью удовлетворен результатом. Баня с деревянным каркасом хорошо держит тепло и выглядит не хуже сруба.

Другие владельцы, а их на порядок меньше, жалуются на плохую теплоизоляцию, поскольку неразумно сэкономили на ней при строительстве. Иногда встречаются претензии на гниение древесины, которую забыли обработать, или же некачественно антисептировали строители. Ряд нареканий звучит в адрес шаткого каркаса, построенного из тонкой доски и не усиленного подкосами.

Для того, чтобы получить правильное представление о том, как построить каркасную баню своими руками и не наделать ошибок, рассмотрим основные этапы технологии.

Каркасное сооружение не боится усадки грунта, поскольку построено их древесины – достаточно прочного и упругого материала.

Небольшой вес – еще один плюс в пользу каркасной технологии. Благодаря этому фундамент под баню можно выбрать самый недорогой. Столбчатый или свайный, плитный или мелкозаглубленный ленточный – все они хорошо подходят для такого строения.

Главное, чтобы верхний срез цоколя, на который ляжет опорный брус, был ровным и хорошо гидроизолированным (обмазка мастикой, укладка рубероида в 2 слоя). Сам брус лучше выбрать из древесины твердых пород (дуб, граб, лиственница) и также качественно обработать антисептиком.

Для связи деревянного пояса с фундаментом можно использовать анкерные крепления из арматурных стержней диаметром 14-16 мм с крючком на конце, заглубленным в бетон на 15-20 см. На другом конце анкеров нарезается метрическая резьба под гайку.

Вот так схематически выглядит фундамент с брусом, подготовленным под установку стоек каркаса.

Угловые стыки бруса соединяют «в лапу» и садят на анкера. После этого на них по уровню выставляют крайние вертикальные стойки сечением 10х15 см и закрепляют укосинами. Средние столбики выравнивают по шнуру. Обратите внимание на то, что толщина стоек должна быть равна толщине утеплителя, который будет закладываться между ними.

Шаг каркасных стоек выбирают в интервале от 60 до 80 см. К опорному брусу их крепят стальными скобами. Не забывайте об установке укосин (подкосов) – прочных брусков или досок сечением 50х150 мм. Они значительно повышают объемную жесткость всей конструкции.

Для небольшого в плане здания (3х4, 4х5 метров) каркасная технология допускает установку подкосов только на угловых стойках. Для более просторного и высокого строения их рекомендуется ставить в каждом пролете.

Если в ваших планах намечена каркасная баня с мансардой для отдыха и чаепития, то обязательно сделайте подробный чертеж (план + узлы). Это строение более сложное, чем вариант с низкой двускатной крышей.

Балки перекрытия при наличии мансарды должны быть более толстыми, чтобы без критичного прогиба выдержать вес людей и мебели. Опирать их следует на сплошной обвязочный брус, а не на тонкие доски обшивки.

Крепление верхнего обвязочного бруса к стойкам можно выполнить соединением «шип-паз». Для фиксации балок перекрытия к стойкам подойдет стальная перфорированная пластина, загнутая в виде уголка.

Стропильные ноги удобно крепить к балкам через монтажные пластины.

Установку стропильной системы мансардной крыши начинают с монтажа двух крайних ферм. Завязав их коньковым брусом, между ними натягивают шнур и выставляют по нему остальные элементы конструкции.

Установив каркас крыши, можно приступать к набивке обрешетки. Ее шаг выбирается в зависимости от вида кровельного покрытия. Для монтажа шифера на холодной кровле достаточно установить по три доски под каждый лист (по краям и посередине).

Если же будет использована мягкая черепица, то придется сделать сплошной настил из обрезной доски (25-30 мм) или уложить плиту OSB. Металлочерепица – промежуточный вариант. Под нее обрешетку ставят с шагом 20-30 см.

Обшивка и утепление каркаса

Лучшим материалом для отделки бани была и остается древесина. Конкретный вид облицовки каждый выбирает по своему вкусу. Отделка внутри бани может быть выполнена влагостойким гипсокартоном, шпунтованной доской или вагонкой.

Снаружи можно использовать обрезную доску, сайдинг или блокхаус, который придаст сооружению вид сруба.

Обшивать стены бани изнутри плитой OSB не желательно. Она не пропускает водяной пар и проблемна с точки зрения экологии (фенолформальдегидные смолы). Вместо этого используйте обычную обрезную доску. Она не дороже стружечной плиты, хорошо дышит и не выделяет токсических соединений.

С утеплением вариантов меньше. Пенопласт мы рассматривать не будем. Он не только токсичен при горении, но и полностью перекрывает путь для диффузии водяного пара через стены. При контакте с древесиной он способствует ускоренному гниению последней.

Остается минеральная и эковата. Для первой необходима защита от влаги. Поэтому стены изнутри перед обшивкой обивают пароизоляцией, а снаружи ставят пленочный гидро-ветробарьер.

Если утепление бани будет проводиться с использованием эковаты. то паробарьер не понадобится. Этот вид утеплителя представляет собой распушенную древесную целлюлозу. В отличие от минваты она не намокает от водяного пара.

Нанести эковату можно влажным способом изнутри, используя выдувочную установку. После высыхания ее закрывают слоем крафт-бумаги, после чего набивают на стойки деревянную обшивку. При сухом способе утепления эковату послойно засыпают в полости между внешней и внутренней обшивкой.

Утепление и гидроизоляция парилки – отдельная тема. Здесь нужно использовать проверенный годами конструктив. Он позволит избежать гниения древесины под действием влаги и высокой температуры.

Поскольку капитальные стены каркаса у нас уже утеплены, остается сделать теплоизоляцию внутренней перегородки и потолка. Утеплитель сюда можно поставить тот же самый, а его поверхность, обращенную в парилку, необходимо защитить от влаги алюминиевой фольгой.

Подсчитав площадь потолка и стен парильного отделения, можно купить фольгированную минвату или вспененный полиэтилен с отражающим слоем из алюминия.

Защитив утеплитель рулонной изоляцией, все ее стыки нужно тщательно проклеить лентой с отражающим слоем из алюминия.

После этого остается набить на стойки антисептированную обрешетку из бруска и закрепить на ней липовую или ольховую вагонку – лучший материал для отделки стен парилки.

Проектируя устройство каркасной бани, не забудьте про отверстия для вентилирования моечного и парильного отделений. Там нужно будет поставить электровытяжку, закрываемую жалюзийной решеткой. Она поможет быстрее удалить влагу после банных процедур.

В подпольном пространстве моечного отделения нужно предусмотреть устройство простой системы канализации, обеспечив воде возможность свободного стока в септик.

В парилке пол проще всего сделать из керамической плитки, уложив ее по слою жесткого утеплителя, защищенного сверху гидроизоляцией.

Ориентировочные затраты на строительство

Стоимость 1 м2 каркасной бани, построенной под ключ, составляет от 10 до 15 тысяч рублей. В эту цену входят все материалы и работа по устройству малозаглубленного ленточного фундамента, каркаса, кровли, утепление стен (минвата 15 см), установка столярки и сантехники. Указанный диапазон цен предусматривает прокладку электрики, установку сантехники и печи-камина.

Взявшись за самостоятельное возведение данного объекта, вы снизите его стоимость почти на треть. По данным, приведенным домашними умельцами, стоимость каркасной бани площадью 20 м2 составляет менее 160 тысяч рублей (7-8 тыс. руб. за 1 м2).

Каркасные бани проекты своими руками

Бани из бревен и кирпича всем хороши. За исключением, разве что сложности возведения и довольно высокой стоимости строительных работ. Отличной альтернативой традиционным баням являются более современные каркасные конструкции. Каркасное строительство не требует наличия многочисленных подробнейших чертежей и покупки дорогостоящих материалов.

В среднем на покупку строительных материалов для возведения каркасной бани требуется в 2 раза меньше денег, если сравнивать с другими упоминавшимися ранее вариантами. При желании парильню можно построить своими руками, что является дополнительным преимуществом.

Подготовка проекта и материалов

Работа по строительству каркасной бани начинается с подготовки проекта. Однако еще до начала составления необходимой проектной документации вы должны сделать следующее:

• выбрать оптимальную конструкцию бани. Парилка может представлять собой отдельно стоящее здание либо же пристройку к дому или другому строению;
• выбрать место для строительства бани;
• определить особенности грунта на строительной площадке.

В зависимости от этого будут меняться требования к фундаменту.

Однако в подавляющем большинстве случаев каркасные бани строят на столбчатых основаниях, т.к. такие фундаменты одинаково хорошо себя проявляют при использовании практически в любых грунтах.

Приступайте к подготовке проекта. В состав традиционной бани входит тамбурное помещение, предбанник, умывальник и непосредственно парилка. Также отметьте в проекте место установки печи (если это будет парное помещение, печку рекомендуется разместить в ближайшем к двери углу).

В проектной документации должна отражаться информация о типе вентиляционной системы, особенностях дымохода, кровли и других значимых элементов.

Настоятельно рекомендуется заранее определить оптимальные габариты всех помещений и отразить их в чертежах. К примеру, стандартные габариты парилки составляют 240х200 см, высота потолка – 220 см. Такой баней смогут одновременно удобно пользоваться несколько человек.

При желании можете дополнять проект на свое усмотрение. К примеру, владельцы довольно часто оборудуют в своих банях комнаты отдыха и бильярдные.

Правильно составленный проект – гарантия легкого и успешного строительства. Чем более подробной и точной будет проектная документация, тем проще вам будет ориентироваться при выполнении работы. Если вы не можете самостоятельно справиться с решением каких-либо вопросов, лучше выделите деньги и закажите проект у специалистов. Лучше заплатить один раз, чем в дальнейшем тратить огромные деньги на исправление разного рода дефектов.

На этапе составления проекта просчитайте нужное количество материалов. В данном отношении все индивидуально и зависит от размеров будущей бани и ее планировки. Непосредственно каркас собирается из брусков, досок для устройства обрешетки и досок для пола. Вместо дощатого настила пол можно отделать керамической плиткой. В этом моменте ориентируйтесь на свои личные предпочтения, однако в случае с баней древесина является самым предпочтительным вариантом.

Также понадобятся защитные материалы и материал для обшивки стен.

Чаще всего стены обшиваются вагонкой. Для внешней обшивки традиционно используют вагонку из лиственницы, для внутренней – из хвойных пород.

Доски обшивки крепятся в вертикальном положении.

Что нужно знать о защитных материалах?

Строительство бани неотъемлемо связано с устройством разнообразных защитных материалов. Избыточная влага и высокая температура оказывают неблагоприятное воздействие на элементы конструкции, поэтому без использования специальных материалов не обойтись.

Для защиты от влаги используются разнообразные материалы. Чаще всего это полиэтилен, пергамин и рубероид. Пароизоляция размещается между теплоизоляционны м материалом и обшивкой. От использования рубероида по возможности нужно отказываться, т.к. под воздействием высокой температуры он выделяет неприятный запах.

Отдельного внимания заслуживает вопрос теплоизоляции. При грамотном выборе и правильной укладке утеплителя будут существенно снижены потери тепла, а следовательно и затраты на обогрев бани.

Чаще всего для утепления каркасных бань используется минвата. Не менее популярным является стекловолокно. Возможно и применение других материалов. К примеру, потолки иногда утепляют пенопластом, а полы – керамзитом или другими засыпками.

Устройство фундамента для каркасной бани

Готовый каркас имеет небольшую массу, поэтому фундамент для бани может быть самым простым. Лучший вариант – столбчатое основание. Функцию опор в данном случае будут выполнять плиты из асбоцемента, залитые бетоном.

Первый этап. Купите асбестоцементные трубы. Оптимальный вариант – изделия диаметром 10 см и длиной 4 м. Количество труб подбирается индивидуально. Опоры обязательно должны присутствовать под каждым углом бани. В отдельных ситуациях, к примеру, когда стены имеют большую длину, 1-2 дополнительные опоры устанавливаются и под стенами парной.

Второй этап. Подготовьте ямы диаметром 20 см и глубиной порядка 150 см. Для этой работы удобнее всего использовать бензиновый бур. При отсутствии такого инструмента используйте любые доступные средства.

Третий этап. Разрежьте трубы на 2 части одинаковой длины. Разместите полученные куски в скважинах. Засыпьте пространство вокруг труб песком. Тщательно утрамбуйте засыпку.

Четвертый этап. Приготовьте бетонный раствор. Используйте стандартную смесь из 1 части цемента, 2-3 частей песка, 4-5 частей мелкой щебенки и воды.

Пятый этап. Заполните трубы готовым бетонным раствором.

Подготовка нижней обвязки

Нижняя обвязка собирается из обрезных досок шириной 15 см и толщиной 5 мм. Доски сбиваются друг с другом, после чего в обвязку врезаются лаги. Для изготовления лаг тоже используются доски.

Рассматриваемая конструкция требует качественной влагозащиты. Под лаги и обвязку следует уложить один из упоминавшихся ранее гидроизоляционны х материалов.

Закрепите обвязку и лаги на трубах фундамента. Для этого используйте металлические пластины. Обработайте готовую конструкцию хорошим антисептическим средством. Оно предотвратит гниение древесины и будет защищать материал от грызунов и насекомых.

Возведение стен каркасной бани

Первый этап. Разметьте место для каркасных стоек.

Второй этап. Установите пару угловых стоек.

Третий этап. Установите несколько промежуточных стоек.

Четвертый этап. Обшейте часть каркаса ОСП (ориентировано-с тружечные плиты). Для фиксации обшивки используйте шурупы.

Пятый этап. Установите еще несколько промежуточных стоек и обшейте полученную часть каркаса. Повторяйте до тех пор, пока не будет получена целостная конструкция. Не забудьте оставить проемы для дверей и желаемого количества окон.

Обустройство кровельной конструкции

Изготовьте шаблон для сборки стропильных конструкций. Все элементы стропильной системы собираются внизу, на земле, и уже в готовом виде поднимаются вверх. Каждый элемент стропильной конструкции должен быть установлен над своей стойкой.

Для большего удобства можете настелить на балки временное перекрытие из обыкновенных досок.

Лучше, чтобы кровля каркасной бани была вентилируемой. Уложите между контрбрусом и стропилами ондулин или другой подходящий по свойствам материал. Обрешетку прибивайте непосредственно к брусу.

Закройте фронтоны предварительно подготовленными листами. Обычно используются уже знакомые вам ОСП.

В завершении выполняется установка окон и дверей, после чего можно приступать к финишной отделке бани.

Финишная отделка

Каркасная баня должна быть не только крепкой, надежной и долговечной, но и красивой. Для придания объекту необходимых внешних качеств выполняются соответствующие отделочные работы. Снаружи стены каркасной бани рекомендуется обшить досками из древесины лиственных пород. Под обшивку уложите слой влагоизоляционно го материала и утеплителя.

Внутренняя обшивка бани будет обеспечивать дополнительную защиту элементов строения от неблагоприятных воздействий. Так, для сборки чернового потолка подойдут все те же ОСП. Прикрепите их к балкам перекрытий со стороны помещения. Для внутренней обшивки стен прекрасно подходит хвойная вагонка.

Сердцем любой бани является печь. Установка этого элемента должна быть выполнена в соответствии с требованиями противопожарной безопасности. Как правило, используется стандартная система, в соответствии с которой в предбаннике размещается нагревательный котел, а непосредственно в парилке обустраивается печь каменка.

Стену, разделяющую парилку и комнату отдыха, выложите из строительного кирпича.

Разделите полученную каркасную конструкцию на зоны в соответствии с предварительно подготовленным проектом. Материал для перегородок выбирайте в соответствии с условиями конкретного помещения. К примеру, бильярдную и комнату отдыха можно разделить даже обыкновенными гипсокартонными перегородками из влагостойких листов.

Те же стены, которые будут подвергаться воздействию влаги и/или высокой температуры, нужно выкладывать из более устойчивых материалов, обычно это кирпич. Обшейте перегородки вагонкой, блокхаузом или другим подобным материалом. Обшивка придаст стенам более привлекательный внешний вид.

Для финишной обивки потолка лучше всего использовать вагонку из липы. Такая же древесина наилучшим образом подходит для изготовления банных полок.

Таким образом, в самостоятельном строительстве каркасной бани нет ничего сложного. Потратив сравнительно немного денег и времени, вы получите надежную, безопасную, долговечную и в целом замечательную по своим эксплуатационным свойствам конструкцию.

Читайте также на нашем сайте статью — щитовая баня своими руками.

Видео – Каркасные бани проекты своими руками

Источники: http://1decor.org/postroyki/karkasnaya-banya.html, http://greensector.ru/postrojjki-na-uchastke/osobennosti-stroitelstva-karkasnojj-bani-svoimi-rukami.html, http://svoimi-rykami.ru/stroitelstvo-doma/banya/karkasnye-bani-proekty-svoimi-rukami.html

Качественная каркасная баня своими руками создается специально для тех, кто хочет иметь свой личный уголок удовольствия. Современные технологии позволяют быстро осуществить строительство. В результате получаются бани в каркасных домах, соответствующие всем пожеланиям пользователя.

С чего начинается строительство

Современные технологии строительства каркасной бани подразумевают предварительное создание проекта. Есть возможность выбрать один из самых популярных вариантов:

• Классическое сооружение;
• Сборка бани с открытой террасой для отдыха;
• Компактный вариант для тех, кто хочет сэкономить пространство.

Представленные здания идеально подходят для семьи. Если же планируется встречать большие компании, стоит расширить метраж, можно добавить бассейн и зону релакса.

Фотогалерея готовых каркасных бань

Современная баня из каркаса является не только функциональной, но и привлекательной внешне. Детально продуман как наружный, так и внутренний дизайн.

Стоит оценить множество разнообразных снимков, чтобы отдать предпочтение идеальному варианту, в котором устроят все моменты. Необходимо дополнительно уделить внимание функциональности, в частности пирогу стены каркасной бани, который должен обеспечивать изоляцию и долговечность конструкции.

Преимущества и недостатки каркасной конструкции

Необходимо детально анализировать для каркасной бани существующие плюсы и минусы до ее строительства. К преимуществам можно отнести несколько основных факторов:

• Экономичность конструкции;
• Возможность быстрого строительства;
• Эстетичный внешний вид;
• Разнообразие вариантов отделки;
• Экологичные безопасные материалы.

К недостаткам в первую очередь относят потерю внешнего вида, образование грибка, а также щелей. Для того, чтобы нейтрализовать подобные минусы, следует для сборки бани использовать только лишь качественные материалы.

Если дерево будет тщательно просушено и обработано антисептиками, то даже спустя много лет, ни парилка, ни каркасный предбанник не пострадает от указанных факторов.

Чем лучше обшить каркас

Недостаточно разобраться, как построить каркасную баню своими руками, важно продумать все детали. В частности деревянную основу нередко требуется обшить. Для этого создается каркас, в него укладывается утеплитель, роль которого может представлять вермикулит, а также базальтовая и каолиновая вата.

Внешняя отделка может быть очень разнообразной. Экономичным вариантом является сайдинг или панели из пластика, оригинально смотрится декоративная штукатурка. Для любителей естественности лучше всего подойдет обрезная доска, также есть и иные варианты, чтобы реализовать любую фантазию.

Материал для каркаса

Для создания каркаса можно использовать основу из бруса или же профиля из металла. Каждый вариант обладает своими особенностями, чтобы сделать правильный выбор, необходимо изучить их все.

Деревянный брус

Это естественный и экологичный материал. Единственным недостатком становится ограниченный срок службы. Однако он компенсируется экономичностью, доступной стоимостью и легкостью в работе.

Металлический профиль

С такой основой модульные бани могут простоять десятки лет. Это не самый дешевый материал, зато он отличается прочностью. Технология из металлопрофиля обеспечивает легкость и простоту сборки. При необходимости можно создавать практически любые формы.

Как построить правильно каркасную баню, пошаговая инструкция

Есть возможность построить каркасные бани своими руками, если выбрать правильный алгоритм. Пошаговая инструкция включает в себя каждый этап работы. Можно осуществить быструю сборку и наслаждаться сооружением всей семьей или большой компанией.

Фундамент

Фундаментом под каркасную баню может быть обычный столбчатый вариант. Ведь это небольшое и легкое строение. Необходимо определить количество ям, в зависимости от нагрузки, затем утрамбовать дно, расположить в них опалубку, затем остается лишь провести армирование и залить бетонную смесь.

Всего через 7 дней можно будет приступать к возведению конструкции на основании дальнейшего подробного алгоритма.

Подведение воды

Построенная баня не может обойтись без воды. Необходимо подвести коммуникации от скважины или центрального водопровода к месту, где будет находиться моечная. Они должны быть сделанными на основании всех стандартов и норм.

Каркас

Создается каркас и устанавливается на фундамент. В большинстве случаев, будь то металлический или деревянный вариант, закупается готовая сборно-разборная конструкция. Это позволяет значительно сэкономить время и избежать распространенных ошибок.

Сборка происходит с нижней обвязки, затем располагаются промежуточные стойки, наконец осуществляется верхняя обвязка и формируются перекрытия.

Стропильная система крыши

Самые распространенные крыши – стропильные. Основным материалом является доска. Она располагается на расстоянии около 15 сантиметров друг от друга и образует треугольники. Это основа, на которую в дальнейшем необходимо прикрепить паро и теплоизоляцию, а также защиту от влаги. В качестве основного покрытия для сауны или бани на крыше используется черепица или же профлист. Подобная стропильная система очень надежна.

Собираем пол

Есть несколько этапов работы:

• Слой гидроизоляции пола;
• Укладка деревянных балок;
• Поперечные балки и лаги для формирования устойчивого основания;
• Укладываются листы ОСБ;
• Дополнительный слой гидроизоляции накладывается на всю площадь, например это рубероид;
• Укладывается утеплитель;

Последним этапом становится окончательная отделка, для этого можно использовать брус или же любой материал, который подходит по дизайну к интерьеру.

Стены

Актуально будет смотреться отделка с помощью досок. Натуральное дерево подарит ощущение уюта и комфорта в бане. Кроме того, в аналогичном стиле могут быть выполнены сиденья, пол и потолок. Это позволит обеспечить классическую атмосферу.

Утепление конструкции

При выборе подходящего материала для утепления необходимо ориентироваться на то, что он должен быть влагоустойчивым. Важно помнить, что поддерживается температура в бане не только за счет печи, но и с помощью грамотной отделки. Утеплить необходимо всю конструкцию по периметру, не оставляя щели.

Потолок

Потолок в бане в большинстве случаев повторяет дизайн стен, это также может быть доска. При монтаже обязательно нужно учитывать освещение, лучше продумать заранее какой тип источников света будет выбран. Они обязательно должны быть гидроизолированными и адаптированными к работе при больших температурах.

Установка окон и дверей

Одним из последних этапом становится установка дверей и окон. Выбор материалов остается на вкус пользователя. Однако, необходимо понимать, что для каркасной бани своими руками стоит создать максимальную изоляцию. Это значит, что выбираются достаточно плотные стеклопакеты и надежные двери.

Внешняя обшивка

Строительство бани не обходится без внешней обшивки. После монтирования слоя гидроизоляции, а также создания утепления и обрешетки, можно выбирать практически любой материал. Главное, чтобы он был защищен от перепадов температур, осадков и иных особенностей.

Внутренняя отделка бани

Это длительный процесс, который проводится поэтапно, важно, чтобы каждой мелочи было уделено большое значение. В проект каркасной бани заранее вписаны материалы. Ориентироваться необходимо на стоимость, на инструкцию к основному каркасу, а также на фото желаемого дизайна, а также плюсы и минусы.

Продумываем систему слива

Каркасная модель обязательно должна быть с продуманным сливом. Основной ошибкой является устанавливать яму непосредственно под баней. Лучше всего монтировать трубы с уклоном, отводя их до канализации. Это минимизирует риск затопления.

Что взять в отделку стен, помимо дерева

Многие считают, что отделка стен ограничена только лишь деревом. На самом деле это далеко не так. Можно в разных зонах использовать свои материалы. Это плитка, пластик, пробка. Самое главное, чтобы влага не разрушала материалы или же они были достаточно хорошо защищены, как в случае с металлокаркасом.

Нет единой схемы, как правильно обустроить стены и внутренне пространство в бане каркасного типа. Необходимо полагаться на собственный расчет, подбирать варианты постройки, которые можно реализовать дешево и быстро.

Помним про утепление полов

При выяснении вопроса, как построить баню своими руками, обязательно нужно уделить внимание утеплению полов, ведь холод часто идет именно снизу.

Беспроигрышным решением будет использование двух слоев разного материала. Подобные проекты соответствуют всем основным потребностям, остается лишь разобраться, как сделать это с учетом каркасной технологии.

Советы по отделке и утеплению

К основным советам стоит отнести выбор качественных материалов. Строения по каркасной технологии дают большой простор для фантазии. Можно реализовать любой дизайн, но не нужно экономить на качестве.

Про парную подробнее

В этом помещении центральную часть занимает печь. Также важно обратить внимание на основные материалы отделки. Парная должна быть небольшим помещением с отличной изоляцией. Важно обеспечить комфортные лавочки для сидения. Стоит учитывать большую температуру, поэтому не использовать в отделке материалы, которые могут плавиться или чрезмерно нагреваться, дерево в данном случае лучший вариант.

Как лучше обустроить печь

Есть особенная технология. Строим печь  с учетом идеального пара. Для этого важно направить обогрев, создать отделение с камнями, а также выбрать надежную систему. Важно помнить, что больше всего ценится именно устройство дровяной печи.

Стоит детально разобрать особенности подобной системы, предлагается множество типовых вариантов, среди которых каждый обязательно сможет найти подходящий именно для себя.

Советы по выбору материала

При выборе материала лучше всего отдавать предпочтение дереву. Она лучше всего подходит для возведение классической бани. Однако, обязательно нужно найти именно качественные варианты, а также убедится в тщательной обработке как бруса, так и доски.

Электропроводка

В бане необходимо электричество, однако с учетом влажности и температуры его обустройство является достаточно опасным. Толщина стен каркасной бани позволяет надежно спрятать коммуникации. Проводка должна быть тщательно изолирована согласно всем стандартам.

Продумывать сразу следует систему освещения и план монтажа. Нередко провода протягиваются даже снаружи бани, прячутся в специальные короба под козырек крыши или же по нижней части для того, чтобы избежать воздействия повышенной температуры.

Какая экологичнее

Необходимо понимать, что такое каркасная баня. Она может быть полностью изготовлена из дерева, включая каркас, а также отделку внешнюю и внутреннюю. Естественно, именно такой вариант является максимально экологичным.

Конечно, подобного эффекта невозможно добиться с металлическим каркасом, но самой большой ошибкой для экологичности будет использование пластика в любых вариантах отделки. Даже самые качественные материалы будут под воздействием температуры выделять вредные вещества, пусть и в небольшом количестве.

Срок строительства бани

Срок возведения индивидуально рассчитывается. Универсально сушка фундамента занимает неделю, сборку каркаса можно реализовать в течение 2 дней, все остальное время зависит исключительно от того, какие были выбраны материалы и технологии для обустройства каркасных бань.

Срок службы

Каркасная баня может быть очень разной в зависимости от используемых материалов и основных технологий. В зависимости от этого меняется ее срок службы. Качественное сооружение способно служить десятилетиями.

Дополнительно можно увеличить время эксплуатации в том случае, если уделить внимание непосредственно правильному уходу за материалами, регулярно обрабатывать дерево и поддерживать его функциональность и внешний вид.

Готовые каркасные бани

Подобные каркасные бани можно возвести за выходные, специалисты привезут все необходимое и соберут сооружение, словно конструктор.

Стоит понимать, что это не каркасная баня своими руками, где пошаговая инструкция меняется на основании предпочтений пользователя, в данном случае все типовое. Однако, это отличная возможность сэкономить время, деньги и быть уверенным в качестве.
