Барбекю гриль для дачи своими руками из газового баллона

Владельцы загородных участков и дач стараются сделать отдых на природе комфортным и полноценным. А какой отдых без ароматных шашлыков с приятным дымным ароматом? В данной статье речь пойдет об изготовлении гриля из газового баллона своими руками. Фото и подробная инструкция помогут вам разобраться в тонкостях этого процесса. Итак, приступим!

Как сделать из газового баллона барбекю-гриль?

Газовый баллон — подходящий материал для изготовления барбекю-гриля. Во-первых, стенки баллона достаточно толстые, и при высоких температурах они будут держать свою форму без деформаций, во-вторых, форма баллона позволит сделать гриль оригинальным и достаточно вместительным. Главное — это выбрать подходящий вариант по емкости.

Газовый баллон нужно будет пилить болгаркой, чтобы сделать отверстие в полости. Выпиленная часть будет играть роль крышки, поэтому понадобятся прочные петли. Все работы по монтажу и раскрою должны выполняться с соблюдением техники безопасности. Кроме того, нужно иметь знания и опыт по работе со сварочным аппаратом, болгаркой, дрелью и другим оборудованием, которое придется применять.

Конструкция, изготовленная из газового баллона, может иметь разный функционал и назначение. Приведем несколько вариантов, которые вы сможете сделать своими руками:

1. Портативная конструкция. В этом случае используется баллон небольших размеров. При необходимости его можно положить в багажник и транспортировать к месту эксплуатации. Такой мангал удобно брать с собой на природу.
2. Переносное устройство. Такой вид мангала больше по габаритам, но при желании может быть перенесен на небольшое расстояние. Есть модели крупных мангалов, которые снабжены колесами. В случае необходимости можно перевести мангал в нужное место. Вся конструкция разбирается на составные части, но брать ее с собой в длительную поездку неудобно.
3. Стационарная конструкция. Такой мангал, как правило, универсален, имеет несколько дополнений в виде коптильни, гриля, барбекю. Конструкция вмонтирована в бетонный фундамент, и передвигать или перевозить ее не представляется возможным. Для выхода дыма мангал оборудован трубой, могут быть специальные отсеки, в которых удобно хранить дрова для розжига.

Необходимые материалы

Перед началом работ проверьте, все ли оборудование у вас есть в наличии. Для изготовления гриля из газового баллона своими руками понадобятся:

• пустой газовый баллон;
• линейка, уровень;
• дрель со сверлами по металлу;
• болгарка с набором дисков для резьбы по металлу;
• ножовка по металлу;
• сварочный аппарат;
• электроды нужного диаметра (2-3 мм);
• уголок 40×40 мм (длина — 6-7 м);
• дверные петли — 2 шт.;
• решетка для барбекю;
• ручка деревянная с металлическим основанием;
• краска с высоким уровнем защиты от высоких температур;
• кисти, валики;
• защитные очки;
• тканевые перчатки;
• заклепки, болты;
• стальная труба диаметром 10 см с коленом 90° (для дымохода);
• разводные, гаечные и газовые ключи.

Выбор газового баллона

Газовые баллоны выполнены из толстой стали толщиной 3 мм. Поэтому их очень удобно использовать для изготовления мангала. Возможно, у вас уже есть старый баллон, который валяется на даче. Если нет, тогда его можно легко приобрести по бросовой цене на барахолках или площадках с объявлениями.

Внимательно осмотрите баллон. На поверхности не должно быть следов сильной коррозии и прогнивших участков. Встряхните баллон и определите, нет ли внутри остатков жидкого газа пропана.

Определитесь с видом вашей будущей конструкции. Если вы хотите, чтобы мангал был переносной, тогда следует выбирать баллон небольшого объема. Такой можно будет брать с собой в поездки, но использовать его не очень удобно, так как внутри мало места для приготовления продуктов.

Самым популярным и распространенным видом газовых баллонов являются емкости на 50 л. Именно их чаще всего берут для изготовления гриля. Если хотите пристроить коптильню, тогда используйте один баллон на 50 л и один на 30 л. Емкости соединяются герметичным швом. Баллон меньшего размера при этом монтируется немного ниже. Такой нехитрый способ позволит вам изготовить смокер-гриль из газового баллона своими руками. Топливо будет помещаться в меньшую емкость, дым из которой станет поступать в основную камеру, а оттуда через дымоход — на улицу.

А как сделать гриль из автомобильного газового баллона? Если хотите получить большой гриль, тогда лучше использовать баллон на 80 л. Схема изготовления для всех видов баллонов одинаковая. Разница лишь в масштабе работ. Для фиксации крышки большого баллона на 80 л нужно использовать 3 петли, а не 2. Это связано с большей массивностью подвижного элемента.

Можно сделать гриль из баллона фреона, эта емкость имеет небольшие размеры, поэтому получится компактный переносной вариант. Но чаще всего эти баллоны используют для организации коптильни.

Чертеж, подготовка баллона, монтаж

Создайте подробный план, на котором будут указаны все необходимые размеры, которые помогут вам не ошибиться при выполнении работ по раскрою металла.

Крышка будущего гриля должна быть расположена так, чтобы нижняя часть баллона была достаточно глубокой, ведь туда будет закладываться уголь.

Сам баллон необходимо приготовить к работе. Для начала выпустите весь газ. Даже если баллон пуст, остаточный газ там все же есть. Открутите вентиль и подождите некоторое время. Переверните баллон и слейте конденсат. Чтобы контролировать выход газа, нужно нанести на вентиль мыльную пену, она поможет определить, вышел весь газ или нет. Когда пена перестанет пузыриться, можно переходить к следующему этапу.

Теперь спилите вентиль баллона. Лучше пользоваться ручным инструментом, так можно контролировать образующиеся искры и избежать перегрева инструмента. На данном этапе нужно постоянно поливать место спила холодной водой. В образовавшееся отверстие просуньте шланг и наполните баллон водой. Оставьте его с водой на сутки. За это время вода растворит все оставшиеся углеводороды. После этого воду можно будет слить вдали от построек. Можно приступать к следующему этапу изготовления гриля из баллона.

Пошаговая инструкция по изготовлению гриля

Теперь перейдем к следующему вопросу. Рассмотрим, как сделать из газового баллона гриль-барбекю. За основу возьмем стандартный газовый 50-литровый баллон из под пропана. Наружный диаметр баллона равен 96 см, делим это значение на 4, получаем 24 см. Баллон имеет округлую форму, поэтому для его установки понадобится специальная конструкция из металла, которая будет играть роль подставки. Лучше всего использовать для этих целей металл толщиной не менее 4 мм. Для разметки можно воспользоваться мелом. Проводим линии разметки по боковым швам, так легче соблюсти симметрию.

Проводим линию, которая будет соединять верхний и нижний швы. Затем отмеряем по 24 см по шву и делаем еще две разметочные линии. Соединяем их горизонталью. Получается изогнутый прямоугольник. Это будет крышка гриля. Все края обязательно нужно зачистить металлической шинкой. Старайтесь сделать края максимально ровными, это поможет добиться лучшей герметизации закрытой емкости.

Внутри баллона привариваются уголки, которые будут не только играть роль подставок для решеток, но и выступят каркасными элементами для поддержания формы баллона. При очень высоких температурах металл не будет деформироваться.

Обязательно просверлите несколько дырок в нижней части емкости. В мангал должен попадать кислород из воздуха, который позволит быстро разводить огонь и будет поддерживать горение углей. Если вы будете использовать не решетку, а шампуры, тогда нужно пропилить для них выемки со стороны крышки и сделать отверстия с другой стороны. Именно в эти отверстия будут вставляться шампуры.

В месте, где был расположен вентиль, делаем более широкое отверстие. Здесь будет располагаться труба для дымохода. Диаметр среза должен быть примерно 8 см.

Сварочные работы

Приготовьтесь к выполнению сварочных работ. Наденьте специальную сварочную маску, которая защитит ваше лицо и глаза от воздействия яркого света и отлетающих раскаленных элементов электродов.

Сначала приварите ручку к крышке будущего мангала, это позволит вам зафиксировать ее в момент приваривания петлей. Так будет удобнее держать подвижный элемент. Теперь привариваем петли к основной части баллона и крышке. Учтите все детали: чтобы крышка не откидывалась назад слишком сильно, нужно сделать ограничитель. Это может быть металлический уголок. Приварите небольшой отрезок в промежутке между петлями.

Теперь необходимо зафиксировать трубу дымохода. Следите за тем, чтобы сварочный шов был ровным и аккуратным. Мангал должен быть не только функциональным, но и красивым.

Для удобства использования конструкции можно сделать дополнительную подставку из металла с одной стороны. Чтобы во время дождя вода не затекала в дымоход, соорудите грибок на трубу и приварите его к концу трубы, используя металлические пластины длиной 10 см.

Делаем подставку для конструкции

Подставку можно сделать из профильной трубы диаметром 20-30 мм или взять арматуру. Если вы планируете сделать стационарный гриль-барбекю, тогда ножки лучше сразу приварить к баллону. Можно сделать полноценную подставку, из которой можно будет извлечь баллон и переместить его в другое место.

Металлические элементы нужно согнуть по внешнему диаметру баллона и приварить к дугам ножки. Помните, чтобы конструкция была устойчивой, нужно сделать достаточно большой пролет между ножками. Так мангал не перевернется и не опрокинется. Высота ножек выбирается индивидуально. Удобнее всего располагать мангал на уровне пояса, так вам не придется нагибаться для проведения различных манипуляций с очагом.

Если ножки будут изготовлены в виде подставки, тогда необходимо к самому баллону приварить горизонтальные уголки, которые зафиксируют емкость в определенном положении и не дадут ей прокручиваться.

Чем покрасить баллон?

Грунтовать поверхность перед покраской нельзя, так как грунтовка при высоком нагреве треснет и отслоится вместе с нанесенной на нее краской. Перед окраской нужно зашлифовать всю поверхность баллона. Особенно тщательно следует обработать места спила и отверстия, сделанные при помощи дрели. После зачистки обезжирьте поверхность.

Краску следует выбирать только термостойкую. Внимательно изучите инструкцию, указанную на баллончике или банке с краской. Там указан температурный режим эксплуатации краски. Черная и серебристая краски, как правило, выдерживают температуры в +600 °С (4 часа) и +400 °С (длительное время). Для остальных оттенков краски температура краткосрочного нагрева равна +400 °С, долгосрочного — +200 °С.

Удобнее всего пользоваться термостойкой краской в баллончиках. Она наносится ровным слоем, а сам процесс окраски может произвести даже ребенок. Помните о технике безопасности: обязательно позаботьтесь о защите органов дыхания. Воспользуйтесь защитной маской, ее можно купить в строительном магазине. На руки наденьте резиновые перчатки.

Один слой краски сохнет примерно 8-11 минут. После полного высыхания первого слоя наносим второй. Убедитесь, что все труднодоступные места окрашены. Это важно, так как основная функция краски не эстетическая, а защитная. Поверхность краски предотвращает образование коррозии на металле.

Некоторые дополнения

Стационарные грили из баллона пропана можно украсить коваными элементами. Это могут быть ажурные ножки, специальные подставки в виде небольшого столика, отделения для дров и другое. Можно вмонтировать в стенку баллона термометр, это позволит вам более качественно организовывать процесс приготовления пищи, контролируя температурный режим внутри емкости.

Окрашивать емкость для гриля нужно только с внешней стороны. Краска на внутренней стороне будет бесполезна, так как она в любом случае облезет от сильного жара, открытого огня и механических воздействий.

Если вы сделаете заслонку в дымоходе, тогда можно будет контролировать выход дыма. Это будет полезно в том случае, если вы планируете использовать емкость в качестве коптильни.

Для создания многофункционального устройства можно использовать несколько баллонов. На фото — гриль из газовых баллонов разного размера. Маленький — для организации жаровни, горизонтальный большой — в качестве гриля, вертикальный большой — как коптильная камера. Все емкости при этом должны быть последовательно соединены герметичными швами. Если хотите сделать камеру для холодного копчения, тогда она должна быть соединена с жаровней 3-метровой металлической трубой.

В заключение

Как сделать гриль из газового баллона своими руками? Это совсем несложно. Главное — это выбрать подходящий материал и выполнять все работы аккуратно. Все виды работ вполне по силам среднестатистическому человеку, который имеет начальный опыт и знания в области применения сварочного аппарата и болгарки. Помните, что все производимые действия представляют опасность, поэтому предпринимайте необходимые меры для собственной защиты. Сделать гриль из газового баллона своими руками можно за 1-2 дня, если действовать без помощников. Выполняйте все виды работ строго по инструкции.

Как сделать из газового баллона барбекю-гриль?

Газовый баллон – подходящий материал для изготовления барбекю-гриля. Во-первых, стенки баллона достаточно толстые, и при высоких температурах они будут держать свою форму без деформаций, во-вторых, форма баллона позволит сделать гриль оригинальным и достаточно вместительным. Главное – это выбрать подходящий вариант по емкости.

Газовый баллон нужно будет пилить болгаркой, чтобы сделать отверстие в полости. Выпиленная часть будет играть роль крышки, поэтому понадобятся прочные петли. Все работы по монтажу и раскрою должны выполняться с соблюдением техники безопасности. Кроме того, нужно иметь знания и опыт по работе со сварочным аппаратом, болгаркой, дрелью и другим оборудованием, которое придется применять.

Конструкция, изготовленная из газового баллона, может иметь разный функционал и назначение. Приведем несколько вариантов, которые вы сможете сделать своими руками:

1. Портативная конструкция. В этом случае используется баллон небольших размеров. При необходимости его можно положить в багажник и транспортировать к месту эксплуатации. Такой мангал удобно брать с собой на природу.
2. Переносное устройство. Такой вид мангала больше по габаритам, но при желании может быть перенесен на небольшое расстояние. Есть модели крупных мангалов, которые снабжены колесами. В случае необходимости можно перевести мангал в нужное место. Вся конструкция разбирается на составные части, но брать ее с собой в длительную поездку неудобно.
3. Стационарная конструкция. Такой мангал, как правило, универсален, имеет несколько дополнений в виде коптильни, гриля, барбекю. Конструкция вмонтирована в бетонный фундамент, и передвигать или перевозить ее не представляется возможным. Для выхода дыма мангал оборудован трубой, могут быть специальные отсеки, в которых удобно хранить дрова для розжига.

Необходимые материалы

Перед началом работ проверьте, все ли оборудование у вас есть в наличии. Для изготовления гриля из газового баллона своими руками понадобятся:

• пустой газовый баллон;
• линейка, уровень;
• дрель со сверлами по металлу;
• болгарка с набором дисков для резьбы по металлу;
• ножовка по металлу;
• сварочный аппарат;
• электроды нужного диаметра (2-3 мм);
• уголок 40×40 мм (длина – 6-7 м);
• дверные петли – 2 шт.;
• решетка для барбекю;
• ручка деревянная с металлическим основанием;
• краска с высоким уровнем защиты от высоких температур;
• кисти, валики;
• защитные очки;
• тканевые перчатки;
• заклепки, болты;
• стальная труба диаметром 10 см с коленом 90° (для дымохода);
• разводные, гаечные и газовые ключи.

Выбор газового баллона

Газовые баллоны выполнены из толстой стали толщиной 3 мм. Поэтому их очень удобно использовать для изготовления мангала. Возможно, у вас уже есть старый баллон, который валяется на даче. Если нет, тогда его можно легко приобрести по бросовой цене на барахолках или площадках с объявлениями.

Внимательно осмотрите баллон. На поверхности не должно быть следов сильной коррозии и прогнивших участков. Встряхните баллон и определите, нет ли внутри остатков жидкого газа пропана.

Определитесь с видом вашей будущей конструкции. Если вы хотите, чтобы мангал был переносной, тогда следует выбирать баллон небольшого объема. Такой можно будет брать с собой в поездки, но использовать его не очень удобно, так как внутри мало места для приготовления продуктов.

Самым популярным и распространенным видом газовых баллонов являются емкости на 50 л. Именно их чаще всего берут для изготовления гриля. Если хотите пристроить коптильню, тогда используйте один баллон на 50 л и один на 30 л. Емкости соединяются герметичным швом. Баллон меньшего размера при этом монтируется немного ниже. Такой нехитрый способ позволит вам изготовить смокер-гриль из газового баллона своими руками. Топливо будет помещаться в меньшую емкость, дым из которой станет поступать в основную камеру, а оттуда через дымоход – на улицу.

А как сделать гриль из автомобильного газового баллона? Если хотите получить большой гриль, тогда лучше использовать баллон на 80 л. Схема изготовления для всех видов баллонов одинаковая. Разница лишь в масштабе работ. Для фиксации крышки большого баллона на 80 л нужно использовать 3 петли, а не 2. Это связано с большей массивностью подвижного элемента.

Можно сделать гриль из баллона фреона, эта емкость имеет небольшие размеры, поэтому получится компактный переносной вариант. Но чаще всего эти баллоны используют для организации коптильни.

Чертеж, подготовка баллона, монтаж

Создайте подробный план, на котором будут указаны все необходимые размеры, которые помогут вам не ошибиться при выполнении работ по раскрою металла.

Крышка будущего гриля должна быть расположена так, чтобы нижняя часть баллона была достаточно глубокой, ведь туда будет закладываться уголь.

Сам баллон необходимо приготовить к работе. Для начала выпустите весь газ. Даже если баллон пуст, остаточный газ там все же есть. Открутите вентиль и подождите некоторое время. Переверните баллон и слейте конденсат. Чтобы контролировать выход газа, нужно нанести на вентиль мыльную пену, она поможет определить, вышел весь газ или нет. Когда пена перестанет пузыриться, можно переходить к следующему этапу.

Теперь спилите вентиль баллона. Лучше пользоваться ручным инструментом, так можно контролировать образующиеся искры и избежать перегрева инструмента. На данном этапе нужно постоянно поливать место спила холодной водой. В образовавшееся отверстие просуньте шланг и наполните баллон водой. Оставьте его с водой на сутки. За это время вода растворит все оставшиеся углеводороды. После этого воду можно будет слить вдали от построек. Можно приступать к следующему этапу изготовления гриля из баллона.

Пошаговая инструкция по изготовлению гриля

Теперь перейдем к следующему вопросу. Рассмотрим, как сделать из газового баллона гриль-барбекю. За основу возьмем стандартный газовый 50-литровый баллон из под пропана. Наружный диаметр баллона равен 96 см, делим это значение на 4, получаем 24 см. Баллон имеет округлую форму, поэтому для его установки понадобится специальная конструкция из металла, которая будет играть роль подставки. Лучше всего использовать для этих целей металл толщиной не менее 4 мм. Для разметки можно воспользоваться мелом. Проводим линии разметки по боковым швам, так легче соблюсти симметрию.

Проводим линию, которая будет соединять верхний и нижний швы. Затем отмеряем по 24 см по шву и делаем еще две разметочные линии. Соединяем их горизонталью. Получается изогнутый прямоугольник. Это будет крышка гриля. Все края обязательно нужно зачистить металлической шинкой. Старайтесь сделать края максимально ровными, это поможет добиться лучшей герметизации закрытой емкости.

Внутри баллона привариваются уголки, которые будут не только играть роль подставок для решеток, но и выступят каркасными элементами для поддержания формы баллона. При очень высоких температурах металл не будет деформироваться.

Обязательно просверлите несколько дырок в нижней части емкости. В мангал должен попадать кислород из воздуха, который позволит быстро разводить огонь и будет поддерживать горение углей. Если вы будете использовать не решетку, а шампуры, тогда нужно пропилить для них выемки со стороны крышки и сделать отверстия с другой стороны. Именно в эти отверстия будут вставляться шампуры.

В месте, где был расположен вентиль, делаем более широкое отверстие. Здесь будет располагаться труба для дымохода. Диаметр среза должен быть примерно 8 см.

Сварочные работы

Приготовьтесь к выполнению сварочных работ. Наденьте специальную сварочную маску, которая защитит ваше лицо и глаза от воздействия яркого света и отлетающих раскаленных элементов электродов.

Сначала приварите ручку к крышке будущего мангала, это позволит вам зафиксировать ее в момент приваривания петлей. Так будет удобнее держать подвижный элемент. Теперь привариваем петли к основной части баллона и крышке. Учтите все детали: чтобы крышка не откидывалась назад слишком сильно, нужно сделать ограничитель. Это может быть металлический уголок. Приварите небольшой отрезок в промежутке между петлями.

Теперь необходимо зафиксировать трубу дымохода. Следите за тем, чтобы сварочный шов был ровным и аккуратным. Мангал должен быть не только функциональным, но и красивым.

Для удобства использования конструкции можно сделать дополнительную подставку из металла с одной стороны. Чтобы во время дождя вода не затекала в дымоход, соорудите грибок на трубу и приварите его к концу трубы, используя металлические пластины длиной 10 см.

Делаем подставку для конструкции

Подставку можно сделать из профильной трубы диаметром 20-30 мм или взять арматуру. Если вы планируете сделать стационарный гриль-барбекю, тогда ножки лучше сразу приварить к баллону. Можно сделать полноценную подставку, из которой можно будет извлечь баллон и переместить его в другое место.

Металлические элементы нужно согнуть по внешнему диаметру баллона и приварить к дугам ножки. Помните, чтобы конструкция была устойчивой, нужно сделать достаточно большой пролет между ножками. Так мангал не перевернется и не опрокинется. Высота ножек выбирается индивидуально. Удобнее всего располагать мангал на уровне пояса, так вам не придется нагибаться для проведения различных манипуляций с очагом.

Если ножки будут изготовлены в виде подставки, тогда необходимо к самому баллону приварить горизонтальные уголки, которые зафиксируют емкость в определенном положении и не дадут ей прокручиваться.

Чем покрасить баллон?

Грунтовать поверхность перед покраской нельзя, так как грунтовка при высоком нагреве треснет и отслоится вместе с нанесенной на нее краской. Перед окраской нужно зашлифовать всю поверхность баллона. Особенно тщательно следует обработать места спила и отверстия, сделанные при помощи дрели. После зачистки обезжирьте поверхность.

Краску следует выбирать только термостойкую. Внимательно изучите инструкцию, указанную на баллончике или банке с краской. Там указан температурный режим эксплуатации краски. Черная и серебристая краски, как правило, выдерживают температуры в +600 °С (4 часа) и +400 °С (длительное время). Для остальных оттенков краски температура краткосрочного нагрева равна +400 °С, долгосрочного – +200 °С.

Удобнее всего пользоваться термостойкой краской в баллончиках. Она наносится ровным слоем, а сам процесс окраски может произвести даже ребенок. Помните о технике безопасности: обязательно позаботьтесь о защите органов дыхания. Воспользуйтесь защитной маской, ее можно купить в строительном магазине. На руки наденьте резиновые перчатки.

Один слой краски сохнет примерно 8-11 минут. После полного высыхания первого слоя наносим второй. Убедитесь, что все труднодоступные места окрашены. Это важно, так как основная функция краски не эстетическая, а защитная. Поверхность краски предотвращает образование коррозии на металле.

Некоторые дополнения

Стационарные грили из баллона пропана можно украсить коваными элементами. Это могут быть ажурные ножки, специальные подставки в виде небольшого столика, отделения для дров и другое. Можно вмонтировать в стенку баллона термометр, это позволит вам более качественно организовывать процесс приготовления пищи, контролируя температурный режим внутри емкости.

Окрашивать емкость для гриля нужно только с внешней стороны. Краска на внутренней стороне будет бесполезна, так как она в любом случае облезет от сильного жара, открытого огня и механических воздействий.

Если вы сделаете заслонку в дымоходе, тогда можно будет контролировать выход дыма. Это будет полезно в том случае, если вы планируете использовать емкость в качестве коптильни.

Для создания многофункционального устройства можно использовать несколько баллонов. На фото – гриль из газовых баллонов разного размера. Маленький – для организации жаровни, горизонтальный большой – в качестве гриля, вертикальный большой – как коптильная камера. Все емкости при этом должны быть последовательно соединены герметичными швами. Если хотите сделать камеру для холодного копчения, тогда она должна быть соединена с жаровней 3-метровой металлической трубой.

Подготавливаем газовые баллоны под изготовление корпуса гриля

Для изготовления гриля барбекю нам понадобится два пятидесятилитровых пропановых газовых баллона, не новых, но абсолютно целых. Перед тем как приступить к постройке гриля, необходимо правильно разобрать баллоны:

• Расшплинтуем вентиля газовых баллонов;
• Извлекаем кран-буксы, заливаем водой на две трети емкости и кипятим;
• Отрезаем опорные юбки баллонов и сектор в 1/3 боковой поверхности;
• Обжигаем баллоны, чтобы снять грунт и краску. После нагрева покрытие вспучивается, после чего его можно легко удалить наждаком или щеткой по металлу.

Важно! Если попытаться разрезать емкость без заливки, можно получить взрыв паров конденсата.

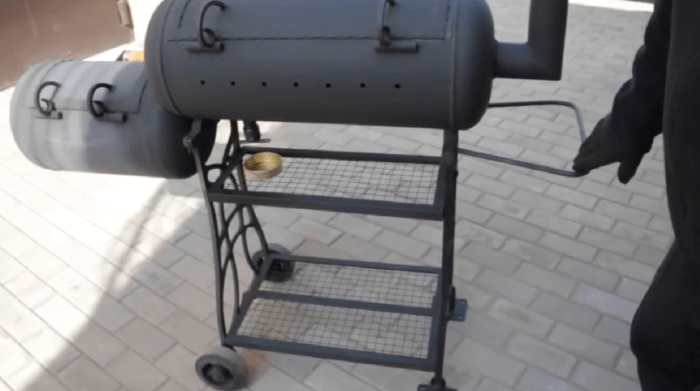

Устройство газового гриля можно оценить на фото. Конструктивно установка для приготовления барбекю состоит из двух отсеков – собственно самой печи и газогенераторного устройства. В газовый генератор укладываются дрова или уголь, и после розжига и разогрева в печь начинает поступать горючий газ, на котором готовится шашлык или барбекю. Вся конструкция устанавливается на подставке, сваренной из уголка или арматуры.

Строим своими руками газовый гриль из пропановых баллонов

Сборку газового гриля выполняют в следующей последовательности:

1. Сваривают корпус газового генератора и печи, навешивают на навесах дверцы;
2. Устанавливают выводную трубу на печи и управляющие заслонки на газовом генераторе;
3. Монтируют ручки, дренажный кран слива, сверлят отверстия под установку шампуров;
4. Устанавливают всю конструкцию газового гриля на заимствованную или изготовленную своими руками подставку, окрашивают конструкцию гриля в наиболее подходящий черный цвет.

Совет! Чтобы конструкцию гриля было удобно перевозить, две из четырех ножек рекомендуется оборудовать опорными площадками, а две поставить на колеса от тачки или контейнера.

Изготавливаем газовый генератор и корпус печи для гриля

Для постройки газового генератора необходимо выполнить три технологические операции. Для начала стандартный пропановый баллон, длиной в 960 мм, необходимо укоротить на 250 мм. Для этого отрезаем кусок корпуса в районе сварочного шва днища и привариваем дно по-новой.

Для регулировки подачи воздуха в газовый генератор в днище вырезают треугольное отверстие в виде сектора, на которое крепится задвижка. В противоположном днище вырезают отверстие в 75 мм, через которое газовый поток от тлеющих углей будет направляться в камеру горения печи.

На следующем этапе в боковой поверхности корпуса вырезают квадратный сектор размером 300х200 мм, который в дальнейшем будет использоваться в качестве дверцы или загрузочного люка. Дверцу крепят на петлях к корпусу газогенератора гриля с помощью электросварки. Образовавшуюся щель между дверцей и краями корпуса гриля необходимо закрыть накладной стальной лентой. Обычно используют пищевую нержавейку, которую крепят на заклепках.

Аналогичным образом изготавливается корпус печи барбекю, с той только разницей, что корпус не укорачивается, а используется в первоначальном виде. Для соединения корпуса печи гриля с газовым генератором в правом днище вырезают отверстие диаметром в 75 мм.

Важно! Состыковку корпусов печи барбекю и газогенератора выполняют с помощью отрезка стальной трубы, длиной и диаметром в 75 мм. Шов между отрезком трубы и внутренней поверхностью днища в каждом корпусе необходимо проварить «зеленым» электродом, используемым для сварочных работ по нержавейке.

Перед выполнением сварки всю конструкцию гриля из двух корпусов необходимо уложить на изготовленную ранее подставку и прихватить баллоны сварными точками к ее основанию. После завершения стыковки точки заменяются полноценными швами.

Чтобы печь для приготовления барбекю можно было использовать в качестве мангала, с тыльной стороны корпуса сверлят отверстия диаметром 8-10 мм с шагом 70-80 мм. Но для приготовления шашлыка одних отверстий под установку шампуров недостаточно. Чтобы выходящий из газогенератора газовый поток равномерно распределялся по всей длине печи, на дно укладывается насадка-рассекатель. Изготавливается насадка из отрезка металлического профиля с поперечными отверстиями – пропилами.

В днище печи вваривают полудюймовый кусок трубы с пробкой, через который сливается конденсат и горячий жир.

Дымоход печи гриль изготавливают сваркой из тонкостенной полуторадюймовой трубы в виде двух колен. В верхней части дымохода устанавливают плоскую задвижку, с помощью которой регулируют скорость подачи газового потока в камеру горения.

Установка на газовый гриль добавочных элементов

Чтобы упростить контроль над процессом образования газового потока, кроме колосниковой решетки, внутрь газогенератора устанавливают сварной металлический контейнер, в который загружают уголь и дрова.

Крышки печи и газогенератора оборудуются ручками с деревянными рукоятками, на дверце гриля обязательно устанавливается стрелочный термометр с пределом измерения до 300оС, на дно укладывается колосниковая решетка. Для приготовления конкретного вида продуктов потребуется использовать свой вариант решетки, параметры которой подбираются индивидуально.

Чтобы откидная дверца при открытии не билась о корпус, необходимо установить ограничитель хода. Если для изготовления использовались старые советские баллоны, корпус газового гриля дополнительных доработок не потребует. Для современных тонкостенных пропановых баллонов необходимо будет выполнить усиление с помощью наваренных по длине корпусов и дверцы отрезков арматуры или водопроводной трубы.

По окончании сборки наружная поверхность корпуса гриля окрашивается темной термостойкой краской. При выборе покрасочного материала отдавайте предпочтение аэрозольной упаковке, при этом следует помнить, что поверхность металла разогревается до 200-250оС.

Преимущества газового мангала

Мясо будет столь же прожаренным и вкусным, может, только дымком пахнуть не будет, как мясо на углях. Зато и вредных микроэлементов в пище будет меньше. И еще преимущество – регулирование температурного режима, а также полное отсутствие копоти и моментальный нагрев.

И, конечно, самое главное преимущество мангала с газовым оборудованием – это возможность делать шашлык и барбекю круглый год, не дожидаясь теплой погоды и даже в домашних условиях.

Мангал можно купить, а желающие с легкостью смогут сделать его своими руками. И не надо бояться, что мангал газовый и требует дополнительных консультаций специалистов. Главное – следить за исправностью оборудования, чистить его и ставить газовый мангал с подветренной стороны.

Строение

Строение агрегата, сделанного своими руками, очень простое. Внизу в центре – обычная горелка с газом из баллона, чуть выше – решетка. Также необходима специальная пластина для подогрева, чтобы мангал мог спокойно работать на морозе.

Короб, если решили делать своими руками, из металла не тоньше 4 мм., лучше из чугуна. Высота может быть не более 10 см. от уровня пламени, чтобы барбекю могло хорошо прожариться. Ширина короба должна быть такой, как у типичных раскладных решеток для барбекю, чтобы они удобно лежали, а продукты в них полностью поглощали тепло.

На профессиональном уровне

В кафе и ресторанах зачастую используются именно газовые мангалы для приготовления шашлыка и барбекю в больших количествах. Это мощный агрегат с газовым большим баллоном внутри. Мясо на таких сооружениях получается прожаренным, сочным, так как регулируется температурный режим в зависимости от приготовленного блюда. А объем поверхности мангала, работающего на газу, 1,5 – 2 метра длиной и 80 шириной, в соответствии с запросом кафе.

В домашних условиях

Дома или на даче сеть магазинов предлагает мини-мангалы на газу.Они компактны, со складывающимися ножками. Работает мангал благодаря специальному газовому картриджу, действия которого хватает на 2-2,5 часа работы. Конечно, такой прибор удобен, компактен, но дорог в цене. Поэтому многие предпочитают делать газовый агрегат своими руками, прибегнув к советам специалистов.



Установка

Если таинство жарения шашлыка или барбекю происходит дома, то, устанавливаем мангал на пол, проследив, чтобы вблизи не было легковоспламеняющихся вещей, желательно оградиться от них несгораемыми материалами, например, листом железа. Но дома редко кто захочет делать шашлык или барбекю – потянет на природу, то есть на улицу.

А там надо под оборудование, сделанное своими руками, выбрать ровную, желательно крепкую и твердую поверхность. Проследить, чтобы газовое оборудование стояло уверенно и надежно. И поставить газовый агрегат с подветренной стороны, чтобы не произошло никаких непредвиденных ситуаций.

Виды

Если вы хотите сделать раскладной мангал, процесс производства будет чуть сложнее. А для статичного мангала с газом все закончится обычной сваркой короба и приваркой к нему ножек. На ваше усмотрение верхняя решетка может быть подвижно привинчена к коробу для неподвижности при приготовлении продуктов. Может быть съемной (как правило). Внизу – трубчатый газовый баллон или овальный, приваренный и закрепленный своими руками.

Относительно размеров также можете решить сами: если семья большая, то сразу делайте своими руками мангал производственных масштабов. Чтобы за один раз накормить всех вкусным барбекю.

Форма мангала, работающего на газу, – трапециевидная, для удобства установки газовой трубки. Можете выбрать и другой дизайн своего газового агрегата.

Газовые грили Tarrington House

Среди газовых грилей, которые производит компания, есть несколько разновидностей моделей.

Таррингтон Хауз круглый

Аппарат произведен в Китае, по заказу фирмы Метро Кеш энд Керри. Жаровня представляет собой круглую конструкцию из тонкого металла, с небольшой жарочной поверхностью. Ширина составляет 39 см, высота в самой широкой части — 52 см. Сверху жарочная поверхность защищена крышкой с ручкой, внизу расположены три отверстия для топлива, снабженные заслонкой. Внутри корпуса есть решетка для жарки стейков.

Фото 1. Круглый газовый гриль Tarrington House в черно-белой гамме, оснащен решеткой для жарки стейков.

Аппарат представлен в ассортименте в четырех цветах: черно-белом, голубом, зеленом и оранжевом. Рассчитан на небольшое количество едоков, жарит стейки из рыбы и мяса также купаты. На этом все. Никакие другие блюда на этом гриле не предусмотрены.

«Веселая» расцветка, компактные размеры, маленький вес и предельная простота в эксплуатации — вот и все преимущества круглого газового гриля Tarrigton.

Корпус его изготовлен из тонкой стали крайне низкого качества, уже к концу первого же сезона шашлыков, даже при не слишком интенсивном использовании, материал подкоптится и кое-где даст трещины.

Справка! Низкая стоимость вряд ли относится к числу плюсов: больше брать за такое качество просто нельзя. Максимальный срок службы газовой жаровни этого типа — один-полтора сезона.

Модель Deluxe

Модель представляет собой газовый гриль из прочной нержавеющей стали. На нем готовят:

• все мясные блюда, начиная от шашлыков и заканчивая крылышками-барбекю;

• овощи-гриль;
• гарниры;
• супы;
• выпечку.

Жаровня матово-стального цвета работает от газового баллона. Агрегат не отличается маленькими габаритами: 1, 29 х 0,6,х 0,9 м. Котел под топливо также большой: 0,6х 0,05 м. В комплект входят две решетки с регулируемыми размерами.

Tarrington House 2в1 с 4 конфорками

Большой гриль 1,5 х 0,6 х1,18 м, предназначенный для большой семьи. Работает от стандартного баллона с газом. Жаровня снабжена 4 конфорками: тремя стандартными и одной внешней. Большая жарочная поверхность (0,42 х 0,43 х 0,88 м) позволяет готовить сразу несколько блюд.

С помощью гриля жарят стейки, котлеты, гамбургеры, купаты, крылья барбекю, шашлыки. Одновременно можно готовить суп, тушить овощной гарнир или даже выпекать десерт.

Гриль также используется в качестве коптильни благодаря разъему для угля. Оптимальный вариант – березовый уголь.

Недостаток у этого гриля один: он выполнен из алюминия. На долговечность рассчитывать вряд ли приходится.

Присутствует электрическая система розжига.

Гриль-тележка Memphis

Большой гриль на подставке с колесами. Габариты жаровни: 1,14 х 0,68 х 1,07 м. В комплект входит угольная чаша из жароустойчивой стали, заслонка, колеса, боковая консоль, две рабочие решетки.

Фото 2. Гриль Tarrington House Memphis в виде тележки с колесиками, оснащен двумя рабочими решетками.

На гриле жарят мясные и рыбные заготовки, в частности, шашлык, готовят выпечку, овощные блюда, супы. Корпус выполнен из жаропрочной стали, при правильном уходе прослужит несколько лет. Такая модель особенно удобна для тех, кто любит выездные пикники, обеды на даче.

Рекомендации по выбору

Грили Таррингтон Хауз отличаются достаточно высокой ценой при среднем качестве. Ассортимент при этом небольшой.

Однозначного совета по выбору дать невозможно: учитывают и количество едоков, и частоту использования, разборчивость членов семьи в еде. Не на последнем месте стоит финансовый потенциал покупателя.

Лучше всего выбирать модель из жароустойчивой стали. Она оправдает потраченные финансы и прослужит долго.

Если денег совсем нет, а собственный гриль очень хочется, можно купить и круглый, главное – не ждать от него слишком многого. Максимальный срок его службы – полтора сезона.

Сборка и подключение прибора к источнику газа

Все газовые грили Tarrington House работают от стандартного баллона с газом (обычно пропаном). При подключении требуется особенная тщательность и осторожность.

Сперва гриль размещают на пустой площадке, подальше от легковоспламеняющихся вещей, открывают крышку.

Внимание! Если крышка откидывается не полностью, под ней скапливается газ, создавая риск взрыва. Газ полностью отключают, ручка должна стоять на положении «выключено».

Дальнейший процесс сборки включает несколько этапов:

• отсоединение пустого баллона (если идет замена);

• от сопла пропана отсоединяют яркий защитный колпачок;
• газовый шланг плотно соединяют с соплом баллона;
• открывается треугольный клапан защитного устройства на газовом баллоне;
• муфту поворачивают вправо, чтобы закрепить. Закручивают до упора, но так, чтобы баллон без чрезмерных усилий можно было отсоединить при необходимости замены;

Важно! Инструкция, прилагающаяся к комплекту, обязательно изучается до начала каких бы то ни было работ!

Для установки газовой жаровни нужна ровная твердая поверхность. Она обеспечит устойчивость оборудования.

Место угольных грилей — только на улице, вне строений. Небольшие газовые барбекюшницы разрешено разжигать в хорошо проветриваемых помещениях. Все легковозгорающиеся предметы удаляются от жаровни как можно дальше.

Гриль с газогенератором – это очень удобное и эффективное устройство. Он разгорается практически мгновенно, его жар просто регулировать поворотом ручки. Но главное: еда, сделанная на таком гриле, имеет приятный аромат древесины. Вместо привычного угля тут для розжига надо использовать древесину.

Нам потребуется:


— плита с газогенератором, работающая на древесине;
— блоки;
— металлическая крышка и решетка-гриль;
— алюминиевая ручка, термометр;
— крышка в виде полусферы.
При наличии всего из этого списка, можно сразу переходить к созданию самодельного газового гриля.

Шаг 1

Автор решил сделать своего рода распределительную конфорку, чтобы пламя от самодельной печки равномерно распределялось по решетке-гриль. Он для этого взял металлическую круглую крышку. Сделайте на ней по кругу тоненькие длинные разрезы. Их концы должны дойти до центра крышки, при этом расстояние должно составлять между ними около 3,5 сантиметра. Проделайте между ними аналогичные разрезы, только они должны быть чуточку покороче.

Шаг 2

Возьмите крышку в виде полусферы, закрепите в ней термометр с крышкой. Для крышки потребуется просверлить отверстия, после чего установить крепления с помощью обычных винтов.

Шаг 3

Далее автор начал собирать всю конструкцию. Блоки тут нужны в качестве опор. Поместите между блоками печку с газогенератором. После этого переходите к следующему действию.

Шаг 4

Уложите поверх блоков самодельную металлическую конфорку, сверху на нее – решетку-гриль. Только учтите, что между решеткой и конфоркой обязательно должен остаться зазор. Иначе приготовляемая пища будет касаться раскаленного металла, а это не добавит вашему шашлыку или сосискам лучшего вкуса.

Самодельный гриль можно считать законченным. Можно запустить его, используя щепки или ветви вишни, яблони и других видов древесины в качестве дров для растопки. После запуска печи, включите встроенный вентилятор. Это нужно для того, чтобы раздуть жар, а также для дальнейшей регулировки выделяемого тепла. Теперь смело выложите на гриль мясо, овощи или любые другие продукты питания, накройте их крышкой и доведите до готовности. При этом они не потеряют своих вкусовых качеств!

Главные компоненты гриль-системы, элементы конструкции и их назначение

Газовые грили Weber идеальны для тех, кто предпочитает готовить на свежем воздухе с комфортом. Благодаря гриль-системе GS4 делать это легко и удобно, а элементы конструкции делают процесс еще проще. Стейки, овощи, теплые салаты и даже выпечка – этим кухням на колесах под силу все! Газовые грили можно перемещать в любое удобное место во дворе, готовить на них в дождь, мороз или снегопад, и воплощать кулинарные идеи с инновационной гриль-системой GS4. Достаточно нажать всего одну кнопку, чтобы газовый гриль заработал.

Гриль система GS4

GS4 – это сердце гриля. В ней разработчики объединили более чем 30-летний опыт работы, новаторские идеи, и максимально учли потребности любителей барбекю. Система включает четыре главных компонента: надежный поджиг, горелки конической формы, металлические пластины Flavorizer® и новую систему очистки.

Cистема поджига

Все горелки гриля оснащены индивидуальными включателями. плавный поворот регулятора подачи газа гарантирует надежный поджиг при каждом включении.

Горелки

Уникальная коническая форма горелок грилей genesis ii и genesis ii lx обеспечивает постоянный поток газа по всей ее длине для наилучшего распределения жара. поэтому вся площадь решетки нагревается равномерно, и блюда в любой ее части готовятся одинаково.

Металлические пластины flavorizer™

Они установлены над горелками и выполняют особую функцию. стекающие по пластинам сок и жир испаряются, и придают блюдам истинный аромат барбекю.

Система очистки

Стекающий жир, который не испаряется пластинами flavorizer™, отводится в алюминиевый поддон, который расположен по центру гриля. это делает его очистку простой и быстрой.

Конструкция гриля

A. Боковые столики

На них удобно подготавливать продукты перед жаркой, а также ставить блюда, тарелки и приправы, которые нужны под рукой. в моделях genesis ii с двумя и тремя горелками левый боковой столик складывается для простоты хранения.

B. В
строенный термометр

Расположенный на крышке гриля, измеряет внутреннюю температуру. с помощью термометра вы легко сможете контролировать температуру во время приготовления.

C. Нагревательная подставка

На ней можно разогревать булочки для бургеров, доводить стейки до нужной степени прожарки или сохранять овощи для гарниров теплыми, пока готовятся основные блюда. легко складывается, когда в ней нет необходимости, что экономит рабочее пространство.

D. Двусторонние решетки

С ними можно выбирать, какой рисунок прутьев решетки вам необходим. сторона решетки с меньшей толщиной прутьев идеальна для нежной пищи, как рыба или креветки. а другая сторона, с более широкими прутьями, прекрасно подрумянит крупные куски мяса.

E. Совместимость с igrill™ 3

Цифровой bluetooth-термометр igrill™ в режиме онлайн передает на мобильное устройство данные о внутренней температуре блюда. достаточно установить приложение weber igrill™ на смартфон или планшет и подключиться к термометру. когда температура поднимется до заданного уровня, смартфон сообщит, что пора снимать продукты с гриля. термометр igrill™, который продается отдельно, позволяет использовать до четырех щупов одновременно, и контролировать приготовление до четырех блюд.

F. Крючки для аксессуаров

На боковых столиках предусмотрены крючки для инструментов. на них вы можете подвесить лопатки, щипцы и щетку, а также другие аксессуары, которые нужны под рукой.

Как устроен газовый гриль?

Газовые грили

• Газовые грили Weber идеальны для тех, кто предпочитает готовить на свежем воздухе с комфортом. Благодаря гриль-системе GS4 делать это легко и удобно, а элементы конструкции делают процесс еще проще.
• Стейки, овощи, теплые салаты и даже выпечка – этим кухням на колесах под силу все! Газовые грили можно перемещать в любое удобное место во дворе, готовить на них в дождь, мороз или снегопад, и воплощать кулинарные идеи с инновационной гриль-системой GS4.
• Достаточно нажать всего одну кнопку, чтобы газовый гриль заработал.
  GS4 – это сердце гриля. В ней разработчики объединили более чем 30-летний опыт работы, новаторские идеи, и максимально учли потребности любителей барбекю.
• Система включает четыре главных компонента: надежный поджиг, горелки конической формы, металлические пластины Flavorizer® и новую систему очистки.
  Все горелки гриля оснащены индивидуальными включателями.
• плавный поворот регулятора подачи газа гарантирует надежный поджиг при каждом включении.
  Уникальная коническая форма горелок грилей genesis ii и genesis ii lx обеспечивает постоянный поток газа по всей ее длине для наилучшего распределения жара.
• поэтому вся площадь решетки нагревается равномерно, и блюда в любой ее части готовятся одинаково.
  Они установлены над горелками и выполняют особую функцию. стекающие по пластинам сок и жир испаряются, и придают блюдам истинный аромат барбекю.
• Стекающий жир, который не испаряется пластинами flavorizer™, отводится в алюминиевый поддон, который расположен по центру гриля. это делает его очистку простой и быстрой.
  A.
• На них удобно подготавливать продукты перед жаркой, а также ставить блюда, тарелки и приправы, которые нужны под рукой. в моделях genesis ii с двумя и тремя горелками левый боковой столик складывается для простоты хранения.
  B.
• Расположенный на крышке гриля, измеряет внутреннюю температуру. с помощью термометра вы легко сможете контролировать температуру во время приготовления.
  C.
• На ней можно разогревать булочки для бургеров, доводить стейки до нужной степени прожарки или сохранять овощи для гарниров теплыми, пока готовятся основные блюда. легко складывается, когда в ней нет необходимости, что экономит рабочее пространство.
• D. С ними можно выбирать, какой рисунок прутьев решетки вам необходим.
• сторона решетки с меньшей толщиной прутьев идеальна для нежной пищи, как рыба или креветки. а другая сторона, с более широкими прутьями, прекрасно подрумянит крупные куски мяса.
• E. Цифровой bluetooth-термометр igrill™ в режиме онлайн передает на мобильное устройство данные о внутренней температуре блюда.
• достаточно установить приложение weber igrill™ на смартфон или планшет и подключиться к термометру.
• когда температура поднимется до заданного уровня, смартфон сообщит, что пора снимать продукты с гриля.
• термометр igrill™, который продается отдельно, позволяет использовать до четырех щупов одновременно, и контролировать приготовление до четырех блюд.
  F.
• На боковых столиках предусмотрены крючки для инструментов.

Истинные ценители хорошего шашлыка и барбекю убеждены, что настоящую печь или смоукер делают только для себя и своих близких, при этом секреты приготовления на нем настоящего шашлыка можно постигать всю жизнь. Чтобы не связываться с кирпичными вариантами, проще всего сделать газовый гриль барбекю руками из подходящей по размеру емкости, например, газового баллона.

Подготавливаем газовые баллоны под изготовление корпуса гриля

Для изготовления гриля барбекю нам понадобится два пятидесятилитровых пропановых газовых баллона, не новых, но абсолютно целых. Перед тем как приступить к постройке гриля, необходимо правильно разобрать баллоны:

• Расшплинтуем вентиля газовых баллонов;
• Извлекаем кран-буксы, заливаем водой на две трети емкости и кипятим;
• Отрезаем опорные юбки баллонов и сектор в 1/3 боковой поверхности;
• Обжигаем баллоны, чтобы снять грунт и краску. После нагрева покрытие вспучивается, после чего его можно легко удалить наждаком или щеткой по металлу.

Важно!
Если попытаться разрезать емкость без заливки, можно получить взрыв паров конденсата.

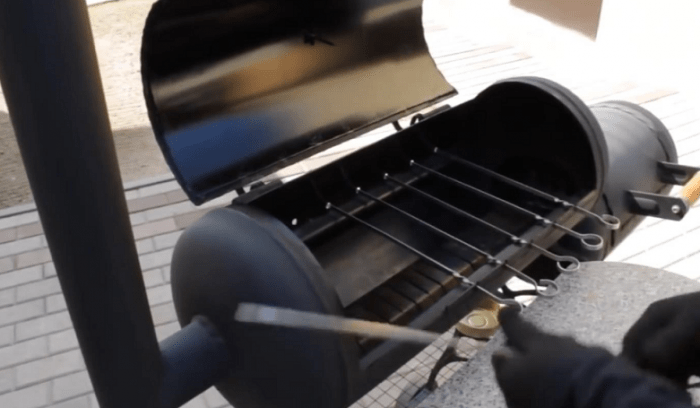

Устройство газового гриля можно оценить на фото. Конструктивно установка для приготовления барбекю состоит из двух отсеков — собственно самой печи и газогенераторного устройства. В газовый генератор укладываются дрова или уголь, и после розжига и разогрева в печь начинает поступать горючий газ, на котором готовится шашлык или барбекю. Вся конструкция устанавливается на подставке, сваренной из уголка или арматуры.

Строим своими руками газовый гриль из пропановых баллонов

Сборку газового гриля выполняют в следующей последовательности:

1. Сваривают корпус газового генератора и печи, навешивают на навесах дверцы;
2. Устанавливают выводную трубу на печи и управляющие заслонки на газовом генераторе;
3. Монтируют ручки, дренажный кран слива, сверлят отверстия под установку шампуров;
4. Устанавливают всю конструкцию газового гриля на заимствованную или изготовленную своими руками подставку, окрашивают конструкцию гриля в наиболее подходящий черный цвет.

Совет!
Чтобы конструкцию гриля было удобно перевозить, две из четырех ножек рекомендуется оборудовать опорными площадками, а две поставить на колеса от тачки или контейнера.

Изготавливаем газовый генератор и корпус печи для гриля

Для постройки газового генератора необходимо выполнить три технологические операции. Для начала стандартный пропановый баллон, длиной в 960 мм, необходимо укоротить на 250 мм. Для этого отрезаем кусок корпуса в районе сварочного шва днища и привариваем дно по-новой.

Для регулировки подачи воздуха в газовый генератор в днище вырезают треугольное отверстие в виде сектора, на которое крепится задвижка. В противоположном днище вырезают отверстие в 75 мм, через которое газовый поток от тлеющих углей будет направляться в камеру горения печи.

На следующем этапе в боковой поверхности корпуса вырезают квадратный сектор размером 300х200 мм, который в дальнейшем будет использоваться в качестве дверцы или загрузочного люка. Дверцу крепят на петлях к корпусу газогенератора гриля с помощью электросварки. Образовавшуюся щель между дверцей и краями корпуса гриля необходимо закрыть накладной стальной лентой. Обычно используют пищевую нержавейку, которую крепят на заклепках.

Аналогичным образом изготавливается корпус печи барбекю, с той только разницей, что корпус не укорачивается, а используется в первоначальном виде. Для соединения корпуса печи гриля с газовым генератором в правом днище вырезают отверстие диаметром в 75 мм.

Важно!
Состыковку корпусов печи барбекю и газогенератора выполняют с помощью отрезка стальной трубы, длиной и диаметром в 75 мм. Шов между отрезком трубы и внутренней поверхностью днища в каждом корпусе необходимо проварить «зеленым» электродом, используемым для сварочных работ по нержавейке.

Перед выполнением сварки всю конструкцию гриля из двух корпусов необходимо уложить на изготовленную ранее подставку и прихватить баллоны сварными точками к ее основанию. После завершения стыковки точки заменяются полноценными швами.

Чтобы печь для приготовления барбекю можно было использовать в качестве мангала, с тыльной стороны корпуса сверлят отверстия диаметром 8-10 мм с шагом 70-80 мм. Но для приготовления шашлыка одних отверстий под установку шампуров недостаточно. Чтобы выходящий из газогенератора газовый поток равномерно распределялся по всей длине печи, на дно укладывается насадка-рассекатель. Изготавливается насадка из отрезка металлического профиля с поперечными отверстиями — пропилами.

В днище печи вваривают полудюймовый кусок трубы с пробкой, через который сливается конденсат и горячий жир.

Дымоход печи гриль изготавливают сваркой из тонкостенной полуторадюймовой трубы в виде двух колен. В верхней части дымохода устанавливают плоскую задвижку, с помощью которой регулируют скорость подачи газового потока в камеру горения.

Установка на газовый гриль добавочных элементов

Чтобы упростить контроль над процессом образования газового потока, кроме колосниковой решетки, внутрь газогенератора устанавливают сварной металлический контейнер, в который загружают уголь и дрова.

Крышки печи и газогенератора оборудуются ручками с деревянными рукоятками, на дверце гриля обязательно устанавливается стрелочный термометр с пределом измерения до 300 о С, на дно укладывается колосниковая решетка. Для приготовления конкретного вида продуктов потребуется использовать свой вариант решетки, параметры которой подбираются индивидуально.

Чтобы откидная дверца при открытии не билась о корпус, необходимо установить ограничитель хода. Если для изготовления использовались старые советские баллоны, корпус газового гриля дополнительных доработок не потребует. Для современных тонкостенных пропановых баллонов необходимо будет выполнить усиление с помощью наваренных по длине корпусов и дверцы отрезков арматуры или водопроводной трубы.

Если вас совсем не радует поиск дров и перевозка угля, тогда ваш вариант – газовый гриль-барбекю для приготовления разных изысканных блюд на даче из мяса, овощей или морепродуктов.

Мясо будет таким же мягким и вкусным, да и вредных микроэлементов в пище (от золы и копоти) будет меньше.

Вы сами в течение всего процесса приготовления сможете регулировать температурный режим, соблюдая все тонкости приготовления желаемого блюда
.

Самое основное преимущество для любителей гриля и барбекю – это возможность делать любимые блюда на газовом оборудовании круглый год не только на даче, но и в домашних условиях.

Можно купить или сделать его своими руками. Главное – следить за исправностью оборудования, чистить его и ставить газовый барбекю во время приготовления пищи с подветренной стороны на вашей даче.

Варианты

Он может быть вертикальным и горизонтальным, квадратным и округлым, на ножках или на столешнице, раскладной или статичный.
Но все конструкции объединяет строение газового гриля-барбекю. Внизу, по центру, располагается обычная горелка с газом из баллона, чуть выше – пластина для подогрева, и над ней – решетка.

Если решили делать своими руками газовый гриль-барбекю из металла, то металлический лист нужен не тоньше 4 мм, лучше из чугуна или углеродистых сплавов металла. Высота расположения решеток и приспособлений для укладки продуктов не должна превышать 15 см от уровня пламени, чтобы продукты могли хорошо прожариться. Лучше сделать разноуровневые крепления для разных продуктов и способов приготовления. Можно ограничиться одним уровнем и регулировать пламя.

Ширина короба может быть подстроена под типичные раскладные решетки для барбекю и гриля, чтобы они удобно лежали, а продукты в них полностью поглощали тепло.

Читайте также:
Барбекю на частном участке

В производственных масштабах

Удобство газового оборудования при увеличении его объема позволяет готовить сразу много продуктов, что встречается в кафе и ресторанах.
Многие видели большой, мощный агрегат с газовым баллоном внутри. Мясо на таких сооружениях точно будет прожаренным, сочным, так как регулируется температурный режим в зависимости от приготовленного блюда. А объем поверхности барбекю и гриля, работающего на газе, до 3 метров длиной и до метра шириной.

В домашних условиях

Если вы хотите приготовить барбекю и гриль дома или на даче, то можете воспользоваться многочисленными предложениями интернет-магазинов, которые предлагают вам миниатюрные, складывающиеся, легкие и компактные грили и барбекю на газе. Такие мини-печи работают по специальному газовому картриджу, действия которого хватает на 2-2,5 часа.
Но такое удобное приспособление дорогостоящее. Поэтому многие предпочитают сделать газовый гриль-барбекю своими руками.

Если зимой вы решили приготовить гриль дома, то, установив газовое оборудование на пол, не забудьте проследить, чтобы вблизи не было легковоспламеняющихся вещей, желательно оградиться от них несгораемыми материалами, например, листом железа.

Если готовите на улице, нужно выбрать ровную, желательно твердую поверхность. Закрепить оборудование, чтобы избежать его падения.

Обычный газовый гриль-барбекю

Собственный газовый мангал позволит вам избавиться от проблемы заготовки дров и чистки его от золы. Он гораздо проще по обслуживанию, чем традиционный мангал на дровах или угле.

Газовый мангал можно сделать самому

Профессиональная классификация

Различают несколько разновидностей газовых мангалов, грилей или барбекю по степени их мобильности:

1. Стационарный. Устанавливается на бетонный фундамент и кирпичную кладку. Мангал будет находиться постоянно в одном и том же месте, поэтому зачастую для него сооружают навес. К этой категории относятся и встраиваемые мангалы на кухнях кафе и ресторанов.
2. Передвижной или мобильный мангал. Конструкция, которая позволяет установить жаровню в нужном месте вашего двора, а после приготовления убрать в подсобное помещение, сарай или гараж. Может быть как просто переносным, так и на колесиках. Вариантом мобильного мангала является его подвесной вариант.
3. Разборный. Предназначен для приготовления пищи вдали от дома, в походных условиях. Как правило, изготавливается из небольшой газовой плиты на одну или две конфорки. После приготовления еды разбирается на составные части. Удобен для транспортировки.

Мы рассмотрим создание передвижного газового мангала как наиболее простого в изготовлении, нетребовательного к дорогостоящим материалам, не нуждающегося в специально подготовленном места для установки.

Видео «Газовый мангал своими руками»

Из этого видео вы узнаете, как самостоятельно сделать газовый мангал:

Проектирование

Основой газового мангала служит металлический короб прямоугольной, цилиндрической или V-образной конструкции.
На дне этого короба будет располагаться газовая горелка – металлическая труба с отверстиями. Выше горелки на расстоянии не более 10 см располагается решетка барбекю . На этом же расстоянии можно сделать и места для установки шампуров под шашлык. Решетка будет съемной – для удобства обслуживания и для возможности готовить шашлык только на шампурах.

Также можно установить крышку, которая позволит готовить блюда-гриль, а также защитит мангал от воздействия дождя или снега. Крышка монтируется на приваренные петли – в этом случае подойдут даже обычные дверные или оконные. Более надежными, но несъемными являются петли типа «бабочка».

Рассмотрим изготовление газового мангала из пустого газового баллона, так как это самый простой и дешевый способ.

Необходимые инструменты и материалы

Для создания газового мангала в домашних условиях нам понадобятся:

• пустой баллон из-под пропана;
• заправленный газовый баллон;
• кусок трубы для конфорки длиной 50–70 см и диаметром 30–50 мм;
• арматура или уголок для ножек;
• дверные или оконные петли для крышки;
• решетка барбекю;
• заправленный газовый баллон;
• шланг с гайкой для подключения баллона.

Арматура должна быть толщиной не менее 15 мм, чтобы выдержать вес этой конструкции. Если вы используете уголок, то его ширина должна быть не меньше, чем 15х15 мм. Длина ног составит примерно 1 м и подбирается так, чтобы вам было удобно использовать мангал.

Из инструментов нам понадобится рулетка, болгарка и сварочный аппарат.

Не забываем про инструмент

Сборка

Отрезаем необходимой длины четыре уголка и привариваем к пустому газовому баллону, образуя ножки нашего мангала. Снизу уголков свариваем раму и прикручиваем колесики. Раму можно изготовить с выносом на полметра в сторону для закрепления на ней газового баллона. Таким образом, вам не придется каждый раз отсоединять баллон с пропаном и переносить вручную и по отдельности – своеобразная тележка позволит быстро убрать мангал в сарай или под навес.

Кусок вырезанного металла не выбрасываем – он послужит крышкой. С внутренней стороны на уровне прорези горизонтально привариваем уголок. На него ляжет либо сетка для барбекю, либо шампура с шашлыком. На противоположной стороне болгаркой делаем вырезы для шампуров. Таким образом, при приготовлении шашлыка можно будет закрыть крышку для лучшей обжарки мяса.

Трубу для горелки завариваем с одного конца и просверливаем десяток небольших отверстий 2–3 мм диаметром с одной стороны трубы. Регулировать интенсивность огня мы будем вентилем на самом газовом баллоне. Для удобства можно установить дополнительный вентиль где-нибудь поближе к мангалу.

С другой стороны трубы нарезается резьба. Она нужна для того, чтобы мангал легко можно было присоединить к источнику газа при помощи шланга.

С обратной стороны соединения с газовым баллоном врезается труба для вытяжки. Вытяжку можно защитить козырьком. Таким образом, приготовление пищи можно будет производить в любую погоду.

Обычные дверные или оконные петли привариваем или прикручиваем к крышке и к самому мангалу. К крышке привариваем ручку.

После всех приготовлений можно испытать новый мангал.

Дальнейшее обслуживание

В целом газовые мангалы выгодно отличаются от обычных дровяных тем, что требуют намного меньше времени и сил на обслуживание. Например, вам не придется очищать мангал от золы, так как ее попросту не будет. Также будет намного меньше копоти, от которой страдать будет только крышка, которая легко чистится.

Перед каждым приготовлением необходимо проверять соединения на предмет утечки газа.

Также необходимо следить, чтобы конфорка не забивалась продуктами горения и жиром. Чтобы этого не происходило вообще, можно прямо над конфоркой установить металлическую пластину с отверстиями, но так, чтобы отверстия не совпадали по вертикали с отверстиями конфорки. Это в несколько раз снизит замусоривание конфорки.

После приготовления блюд мангалу дают время остыть, а затем убирают в специально подготовленное место для хранения. Необходимости в чистке мангала каждый раз после готовки нет. Чистка производится через 3–5 приготовлений. Чистке и мойке подлежит только съемная решетка для барбекю. Также можно вымыть внутреннюю часть крышки от жира, но это зависит от процесса приготовления и в каждом случае индивидуально. Если вы, например, при приготовлении шашлыка вообще не закрывали крышку, то и чистить ее не придется.

Владельцы загородных участков и дач стараются сделать отдых на природе комфортным и полноценным. А какой отдых без ароматных шашлыков с приятным дымным ароматом? В данной статье речь пойдет об изготовлении гриля из газового баллона своими руками. Фото и подробная инструкция помогут вам разобраться в тонкостях этого процесса. Итак, приступим!

Как сделать из газового баллона барбекю-гриль?

Газовый баллон — подходящий материал для изготовления барбекю-гриля. Во-первых, стенки баллона достаточно толстые, и при высоких температурах они будут держать свою форму без деформаций, во-вторых, форма баллона позволит сделать гриль оригинальным и достаточно вместительным. Главное — это выбрать подходящий вариант по емкости.

Газовый баллон нужно будет пилить болгаркой, чтобы сделать отверстие в полости. Выпиленная часть будет играть роль крышки, поэтому понадобятся прочные петли. Все работы по монтажу и раскрою должны выполняться с соблюдением техники безопасности. Кроме того, нужно иметь знания и опыт по работе со сварочным аппаратом, болгаркой, дрелью и другим оборудованием, которое придется применять.

Конструкция, изготовленная из газового баллона, может иметь разный функционал и назначение. Приведем несколько вариантов, которые вы сможете сделать своими руками:

1. Портативная конструкция. В этом случае используется баллон небольших размеров. При необходимости его можно положить в багажник и транспортировать к месту эксплуатации. Такой мангал удобно брать с собой на природу.
2. Переносное устройство. Такой вид мангала больше по габаритам, но при желании может быть перенесен на небольшое расстояние. Есть модели крупных мангалов, которые снабжены колесами. В случае необходимости можно перевести мангал в нужное место. Вся конструкция разбирается на составные части, но брать ее с собой в длительную поездку неудобно.
3. Стационарная конструкция. Такой мангал, как правило, универсален, имеет несколько дополнений в виде коптильни, Конструкция вмонтирована в бетонный фундамент, и передвигать или перевозить ее не представляется возможным. Для выхода дыма мангал оборудован трубой, могут быть специальные отсеки, в которых удобно хранить дрова для розжига.

Необходимые материалы

Перед началом работ проверьте, все ли оборудование у вас есть в наличии. Для изготовления гриля из газового баллона своими руками понадобятся:

• пустой газовый баллон;
• линейка, уровень;
• дрель со сверлами по металлу;
• болгарка с набором дисков для резьбы по металлу;
• ножовка по металлу;
• сварочный аппарат;
• электроды нужного диаметра (2-3 мм);
• уголок 40×40 мм (длина — 6-7 м);
• дверные петли — 2 шт.;
• ручка деревянная с металлическим основанием;
• краска с высоким уровнем защиты от высоких температур;
• кисти, валики;
• защитные очки;
• тканевые перчатки;
• заклепки, болты;
• стальная труба диаметром 10 см с коленом 90° (для дымохода);
• разводные, гаечные и газовые ключи.

Выбор газового баллона

Газовые баллоны выполнены из толстой стали толщиной 3 мм. Поэтому их очень удобно использовать для изготовления мангала. Возможно, у вас уже есть старый баллон, который валяется на даче. Если нет, тогда его можно легко приобрести по бросовой цене на барахолках или площадках с объявлениями.

Внимательно осмотрите баллон. На поверхности не должно быть следов сильной коррозии и прогнивших участков. Встряхните баллон и определите, нет ли внутри остатков жидкого газа пропана.

Определитесь с видом вашей будущей конструкции. Если вы хотите, чтобы мангал был переносной, тогда следует выбирать баллон небольшого объема. Такой можно будет брать с собой в поездки, но использовать его не очень удобно, так как внутри мало места для приготовления продуктов.

Самым популярным и распространенным видом газовых баллонов являются емкости на 50 л. Именно их чаще всего берут для изготовления гриля. Если хотите пристроить коптильню, тогда используйте один баллон на 50 л и один на 30 л. Емкости соединяются герметичным швом. Баллон меньшего размера при этом монтируется немного ниже. Такой нехитрый способ позволит вам изготовить смокер-гриль из газового баллона своими руками. Топливо будет помещаться в меньшую емкость, дым из которой станет поступать в основную камеру, а оттуда через дымоход — на улицу.

А как сделать гриль из автомобильного газового баллона? Если хотите получить большой гриль, тогда лучше использовать баллон на 80 л. Схема изготовления для всех видов баллонов одинаковая. Разница лишь в масштабе работ. Для фиксации крышки большого баллона на 80 л нужно использовать 3 петли, а не 2. Это связано с большей массивностью подвижного элемента.

Можно сделать гриль из баллона фреона, эта емкость имеет небольшие размеры, поэтому получится компактный переносной вариант. Но чаще всего эти баллоны используют для организации коптильни.

Чертеж, подготовка баллона, монтаж

Создайте подробный план, на котором будут указаны все необходимые размеры, которые помогут вам не ошибиться при выполнении работ по раскрою металла.

Крышка будущего гриля должна быть расположена так, чтобы нижняя часть баллона была достаточно глубокой, ведь туда будет закладываться уголь.

Сам баллон необходимо приготовить к работе. Для начала выпустите весь газ. Даже если баллон пуст, остаточный газ там все же есть. Открутите вентиль и подождите некоторое время. Переверните баллон и слейте конденсат. Чтобы контролировать выход газа, нужно нанести на вентиль мыльную пену, она поможет определить, вышел весь газ или нет. Когда пена перестанет пузыриться, можно переходить к следующему этапу.

Теперь спилите вентиль баллона. Лучше пользоваться ручным инструментом, так можно контролировать образующиеся искры и избежать перегрева инструмента. На данном этапе нужно постоянно поливать место спила холодной водой. В образовавшееся отверстие просуньте шланг и наполните баллон водой. Оставьте его с водой на сутки. За это время вода растворит все оставшиеся углеводороды. После этого воду можно будет слить вдали от построек. Можно приступать к следующему этапу изготовления гриля из баллона.

Пошаговая инструкция по изготовлению гриля

Теперь перейдем к следующему вопросу. Рассмотрим, как сделать из газового баллона гриль-барбекю. За основу возьмем стандартный газовый 50-литровый баллон из под пропана. Наружный диаметр баллона равен 96 см, делим это значение на 4, получаем 24 см. Баллон имеет округлую форму, поэтому для его установки понадобится специальная конструкция из металла, которая будет играть роль подставки. Лучше всего использовать для этих целей металл толщиной не менее 4 мм. Для разметки можно воспользоваться мелом. Проводим линии разметки по боковым швам, так легче соблюсти симметрию.

Проводим линию, которая будет соединять верхний и нижний швы. Затем отмеряем по 24 см по шву и делаем еще две разметочные линии. Соединяем их горизонталью. Получается изогнутый прямоугольник. Это будет крышка гриля. Все края обязательно нужно зачистить металлической шинкой. Старайтесь сделать края максимально ровными, это поможет добиться лучшей герметизации закрытой емкости.

Внутри баллона привариваются уголки, которые будут не только играть роль подставок для решеток, но и выступят каркасными элементами для поддержания формы баллона. При очень высоких температурах металл не будет деформироваться.

Обязательно просверлите несколько дырок в нижней части емкости. В мангал должен попадать кислород из воздуха, который позволит быстро разводить огонь и будет поддерживать горение углей. Если вы будете использовать не решетку, а шампуры, тогда нужно пропилить для них выемки со стороны крышки и сделать отверстия с другой стороны. Именно в эти отверстия будут вставляться шампуры.

В месте, где был расположен вентиль, делаем более широкое отверстие. Здесь будет располагаться труба для дымохода. Диаметр среза должен быть примерно 8 см.

Сварочные работы

Приготовьтесь к выполнению сварочных работ. Наденьте специальную сварочную маску, которая защитит ваше лицо и глаза от воздействия яркого света и отлетающих раскаленных элементов электродов.

Сначала приварите ручку к крышке будущего мангала, это позволит вам зафиксировать ее в момент приваривания петлей. Так будет удобнее держать подвижный элемент. Теперь привариваем петли к основной части баллона и крышке. Учтите все детали: чтобы крышка не откидывалась назад слишком сильно, нужно сделать ограничитель. Это может быть металлический уголок. Приварите небольшой отрезок в промежутке между петлями.

Теперь необходимо зафиксировать Следите за тем, чтобы сварочный шов был ровным и аккуратным. Мангал должен быть не только функциональным, но и красивым.

Для удобства использования конструкции можно сделать дополнительную подставку из металла с одной стороны. Чтобы во время дождя вода не затекала в дымоход, соорудите грибок на трубу и приварите его к концу трубы, используя металлические пластины длиной 10 см.

Делаем подставку для конструкции

Подставку можно сделать из профильной трубы диаметром 20-30 мм или взять арматуру. Если вы планируете сделать стационарный гриль-барбекю, тогда ножки лучше сразу приварить к баллону. Можно сделать полноценную подставку, из которой можно будет извлечь баллон и переместить его в другое место.

Металлические элементы нужно согнуть по внешнему диаметру баллона и приварить к дугам ножки. Помните, чтобы конструкция была устойчивой, нужно сделать достаточно большой пролет между ножками. Так мангал не перевернется и не опрокинется. Высота ножек выбирается индивидуально. Удобнее всего располагать мангал на уровне пояса, так вам не придется нагибаться для проведения различных манипуляций с очагом.

Если ножки будут изготовлены в виде подставки, тогда необходимо к самому баллону приварить горизонтальные уголки, которые зафиксируют емкость в определенном положении и не дадут ей прокручиваться.

Чем покрасить баллон?

Грунтовать поверхность перед покраской нельзя, так как грунтовка при высоком нагреве треснет и отслоится вместе с нанесенной на нее краской. Перед окраской нужно зашлифовать всю поверхность баллона. Особенно тщательно следует обработать места спила и отверстия, сделанные при помощи дрели. После зачистки обезжирьте поверхность.

Краску следует выбирать только термостойкую. Внимательно изучите инструкцию, указанную на баллончике или банке с краской. Там указан температурный режим эксплуатации краски. Черная и серебристая краски, как правило, выдерживают температуры в +600 °С (4 часа) и +400 °С (длительное время). Для остальных оттенков краски температура краткосрочного нагрева равна +400 °С, долгосрочного — +200 °С.

Удобнее всего пользоваться термостойкой краской в баллончиках. Она наносится ровным слоем, а сам процесс окраски может произвести даже ребенок. Помните о технике безопасности: обязательно позаботьтесь о защите органов дыхания. Воспользуйтесь защитной маской, ее можно купить в строительном магазине. На руки наденьте резиновые перчатки.

Один слой краски сохнет примерно 8-11 минут. После полного высыхания первого слоя наносим второй. Убедитесь, что все труднодоступные места окрашены. Это важно, так как основная функция краски не эстетическая, а защитная. Поверхность краски предотвращает образование коррозии на металле.

Некоторые дополнения

Стационарные грили из баллона пропана можно украсить коваными элементами. Это могут быть ажурные ножки, специальные подставки в виде небольшого столика, отделения для дров и другое. Можно вмонтировать в стенку баллона термометр, это позволит вам более качественно организовывать процесс приготовления пищи, контролируя температурный режим внутри емкости.

Окрашивать емкость для гриля нужно только с внешней стороны. Краска на внутренней стороне будет бесполезна, так как она в любом случае облезет от сильного жара, открытого огня и механических воздействий.

Если вы сделаете заслонку в дымоходе, тогда можно будет контролировать выход дыма. Это будет полезно в том случае, если вы планируете использовать емкость в качестве коптильни.

Для создания многофункционального устройства можно использовать несколько баллонов. На фото — гриль из газовых баллонов разного размера. Маленький — для организации жаровни, горизонтальный большой — в качестве гриля, вертикальный большой — как коптильная камера. Все емкости при этом должны быть последовательно соединены герметичными швами. Если хотите сделать камеру для холодного копчения, тогда она должна быть соединена с жаровней 3-метровой металлической трубой.

В заключение

Как сделать гриль из газового баллона своими руками? Это совсем несложно. Главное — это выбрать подходящий материал и выполнять все работы аккуратно. Все виды работ вполне по силам среднестатистическому человеку, который имеет начальный опыт и знания в области применения сварочного аппарата и болгарки. Помните, что все производимые действия представляют опасность, поэтому предпринимайте необходимые меры для собственной защиты. Сделать гриль из газового баллона своими руками можно за 1-2 дня, если действовать без помощников. Выполняйте все виды работ строго по инструкции.

Ценители классического барбекю уверены, что для веселых посиделок на природе стоит соорудить газовый гриль своими руками, не переплачивая за готовое изделие. Такая нехитрая конструкция позволит вам готовить любимые блюда на гриле в любое время года, при этом вы сможете установить ее как в беседке, так и на террасе или балконе.

Сегодня приобрести газовый мангал для барбекю – не проблема, однако если есть желание получить по-настоящему надежную конструкцию, и сэкономить на покупке готового изделия, вы можете соорудить газовый гриль собственноручно. Давайте разберемся, что для этого потребуется.

В зависимости от целей использования гриля, его размер может меняться. Так, для приготовления блюд из небольших или крупных кусков мяса будут применяться разные конструкции, имеющие свои особенности изготовления.

Гриль из старой газовой плиты.
Для приготовления шашлыка, сосисок и небольших стейков на кухне, достаточно соорудить самый простой вариант. В роли нагревателя – домашняя газовая плита, на которую устанавливается старая кастрюля с отрезанным дном. Сверху на кастрюлю крепится решетка или сетка из нержавейки.

При собственноручном сооружении газового мангала можно сэкономить на материалах, используя в качестве корпуса старый ресивер или металлическую бочку

Мобильный гриль с отдельной горелкой
. Такой вариант идеально подходит для приготовления больших порций стейков или домашних колбасок. Поскольку “королевскую” порцию барбекю вряд ли удастся приготовить на кухне, понадобится соорудить мобильную конструкцию с возможностью подключения к газовому баллону.

Крупногабаритный мангал на газу,
сделанный своими руками,
зачастую изготавливается из старого ресивера, и подразумевает установку крышки, температурного регулятора, а также массивной решетки.

Соорудить гриль из старой газовой плиты не составит труда, но в таком случае все “посиделки на природе” будут ограничиваться приготовлением барбекю на кухне. Идеальный вариант – изготовление мобильного гриля с отдельной газовой горелкой, который можно установить в любом уголке двора.

Для удобной транспортировки самодельного гриля рекомендуется установить два металлических колеса, а остальные две ножки – оборудовать опорными площадками

В статье мы рассмотрим оба способа, что позволит вам ознакомиться с особенностями сооружения двух разных конструкций газового гриля, и выбрать для себя подходящий вариант.

Обязательные составляющие конструкции

Независимо от строения конструкции, классический газовый вариант имеет неизменные составляющие, к числу которых относятся.

Каркас
. В качестве емкости для гриля используется пищевая нержавейка. При сооружении конструкции своими руками нередко устанавливают каркас из старого газового баллона, пивной кеги
или крупногабаритной кастрюли.

Нагреватели
. Зачастую монтируются конфорки с обычной газовой плиты или самодельные форсунки. Главное условие – нагреватели должны быть изолированы от капающего жира.

Решетка
. Конструкция должна быть изготовлена из небольших прутьев нержавеющей стали, и фиксироваться на бортиках гриля.

Шампур с поворотным механизмом
. Как на бортиках емкости, так и на ее крышке, необходимо обозначить треугольные надпилы для вращения шампуров.

Сборник жира.
Чтобы конфорки не оказались полностью залиты жиром, необходимо заранее установить поддон.

За неимением заводской конфорки можно соорудить самодельные форсунки, установив несколько металлических трубок с одинаковыми отверстиями для выхода газа

Крышка
. Наличие такого простого элемента отличает гриль от мангала, поскольку только крышка обеспечивает максимально высокую температуру внутри емкости, и равномерно распределяет тепло.

Необходимый набор инструментов

Если для сооружения максимально простой конструкции можно ограничиться только слесарным инструментом – молоток, пилка по металлу и дрель, то при изготовлении качественного автономного устройства понадобится вооружиться следующим:

• измерительное оборудование
  . К числу специализированных инструментов относится штангенциркуль, линейка и уровень;
• сварочный аппарат и электроды
  . Для соединения двух элементов из нержавейки достаточно будет . За неимением такого оборудования корпус придется сваривать из обычного железа;
• оборудование для резки металла.
  В данном случае все работы по подрезке металла осуществляются или плазмореза
  .

Если вам ранее приходилось работать с профессиональным оборудованием, то вы сможете быстро разобраться в принципе сооружения автономного гриля. Главное условие – соблюдение правил соразмерности, от которой будет зависеть правильность функционирования газового мангала.

Подготовительные работы перед установкой

Процесс приготовления мяса на мангале подразумевает взаимодействие с открытым пламенем, поэтому важно заранее обезопасить место размещения конструкции.

Если газовый гриль устанавливается на улице, то для него понадобится подготовить устойчивое основание с хорошими противопожарными характеристиками.

В качестве материала для создания ровной поверхности можно использовать тротуарную плитку или песок. Даже в том случае, если конструкция опрокинется, такое негорючее основание поможет предотвратить распространение пожара на ближайшие участки территории

Если в основе конструкции барбекю – старая газовая плита, а ее монтаж будет производиться в помещении. Пол и стены придется отделать плитами из пожароустойчивых
материалов, на роль которых идеально подойдут жестяные листы или керамическая плитка.

Для такой конструкции лучше выделить отдельную комнату с , и постараться установить ее подальше от предметов с высоким уровнем воспламеняемости.

Гриль из старой газовой плиты

Если на даче имеется старая газовая плита, которая все еще выполняет свои функции, то на сборку самодельного барбекю у вас уйдет всего несколько часов.

Для начала потребуется провести расчеты плиты и составляющих будущего гриля, на основе которых вы сможете составить подробный чертеж или схему. После подготовки оборудования и приобретения всех необходимых материалов следует приступить к изготовлению конструкции.

Для лучшей устойчивости конструкции на высоте 10 см от пола рекомендуется приварить металлическую полочку, на которой будет размещаться газовый баллон

В днище плиты высверливается небольшое отверстие для сбора жира и жидкости. Во время приготовления мяса на решетке выделяется огромное количество жира, который может препятствовать горению конфорок. К отверстию присоединяется патрубок, и закрепляется гибкая трубка. Такая установка позволит поддерживать чистоту не только внутри жаровни, но и под ней.

Далее потребуется собрать раму, выступающую в роли основания для жарочной камеры. Конструкция сваривается из нескольких стальных уголков. Верхний каркас должен иметь размеры, соответствующие габаритам плиты и борта печки. Подходящая высота ножек – 70 см, при этом на высоте 10 см от пола к ножкам приваривается арматура, из которой формируется каркас для газового баллона.

После сборки рамы, следует приступить к изготовлению бортиков и днища мангала. Высота бортов должна быть не более 20 см. Сначала бортики привариваются друг к другу, после чего между ними приваривается днище.

Для обеспечения достаточного поступления жара в днище высверливаются отверстия диаметром 10 мм, при этом расстояние между ними должно быть 7 см. Отверстия должны располагаться так, чтобы под ними не было конфорок. Над днищем устанавливается решетка из нержавеющей стали.

Прямоугольная крышка для гриля вырезается из стального листа, при этом по центру необходимо приварить ручку с деревянной накладкой. В самой крышке следует предусмотреть прорези для рукоятки решетки. Если вы планируете использовать газовый гриль как самодельный мангал, то по краям бортиков и крышки потребуется сделать треугольные пропилы для шампуров.

Следующий этап – сборка готовой конструкции, и подключение гриля к . На ровную поверхность понадобится установить и зафиксировать в статическом положении раму. При необходимости можно приварить постоянные пазы для дополнительной устойчивости.

Далее газовая плита устанавливается на основание, и закрепляется к уголкам при помощи саморезов
. Над плитой монтируется жаровня, которую можно зафиксировать в пазах или просто приварить к раме. Сразу после установки важно проверить устойчивость жарочной камеры. В специальную полоску для ресивера необходимо вставить газовый баллон, который в последующем будет подключен к плите.

Если газовый гриль работает исправно, то можно приступить к косметическим процедурам по очищению и покраске готовой конструкции. Все стальные детали следует очистить от окалины и ржавчины, после чего изделие покрывается огнеупорной краской.

Изготовление газового гриля из ресивера

Гриль из газового баллона – идеальный вариант для любителей классического барбекю, когда приходится готовить мясо на большую компанию. Такая габаритная конструкция идеально подойдет для приготовления барбекю на свежем воздухе, при этом вам не придется беспокоиться о заготовке дров или древесного угля. Сооружение гриля из ресивера проводится в несколько этапов.

В качестве корпуса для гриля можно использовать любую емкость из пищевой нержавейки, диаметром не менее 40-50 см. Это может быть эмалированная кастрюля, старая пивная кега
или корпус от старого ресивера. В данном случае будет использоваться пропановый баллон.

При подготовке газового ресивера извлекаются вентили и кран буксы, после чего баллон следует на две трети залить водой, и закипятить
. Далее вырезается сектор в 1/3 боковой поверхности, который позже будет закрываться специальной крышкой. Для снятия краски с баллона понадобится обжечь его, и, после нагревания, удалить остатки покрытия при помощи наждачной бумаги.

Размер вырезанного сектора должен составлять 1/3 боковой поверхности баллона, поскольку только такие габариты разреза позволяют установить решетку на полную толщину емкости, а значит – поместить больше мяса

Для сбора жира рекомендуется установить специальный поддон в виде съемного дна, или просверлить в днище емкости несколько отверстий и закрепить поддон на каркасе. На нижнюю часть емкости устанавливаются форсунки – металлические трубки, толщиной 1-3 см, с насверленными отверстиями в 3-4 мм.

Именно через эти отверстия будет проходить газовоздушная смесь. Лучше сделать форсунки съемными, чтобы в дальнейшем их можно было чистить.

Монтаж форсунок производится следующим образом: в стенку баллона вваривается
3-4 см отрезок трубы (коннектор), соединяющий форсунки и смеситель. Диаметр трубы стоит выбирать так, чтобы форсунка туго входила в нее на 2-3 см, и при этом надежно фиксировалась.

К наружной части коннектора подсоединяется смеситель газа и воздуха, представляющий собой трубку с тем же диаметром, что и форсунка, и длиной в 5-8 см. В стенке смесителя делается отверстие, в которое вставляется газовый жиклер.

Решетка устанавливается на расстоянии 5-10 см ниже края емкости. Рекомендуется использовать решетку из нержавеющей стали, с диаметром прутиков 3-5 мм. Если вы не желаете тратить время на изготовление сетки, вы можете вырезать ее из оригинальной решетки от мангала. Конструкция должна прочно стоять на опорах, и, при необходимости, легко сниматься.

Вырезанная часть корпуса баллона будет использоваться как крышка, которую потребуется прикрепить с помощью петель. В ней можно установить термометр, позволяющий мониторить
температуру внутри жаровни и регулировать напор газа. Завершающий этап – приваривание
ручки на крышку для максимально комфортного пользования грилем.

Поскольку сам по себе ресивер довольно тяжелый, готовый гриль лучше установить на металлическое основание, сваренное из стальной квадратной трубы, с отдельным местом для газового баллона. Чтобы конструкцию было легко перемещать по территории, две из четырех ножек можно оборудовать колесами от тачки, к примеру.

После завершения всех работ по сооружению газового гриля, наружная поверхность корпуса окрашивается термостойкой краской черного цвета.

Сооружаем автоматический вертел

Установка автоматизированного вертела поможет повысить функциональность такой простой конструкции, позволяя расширить меню классического барбекю. Для этого конструкцию придется немного изменить: вместо решетки установить крепление для шампура. С одной стороны располагается простая трубка, в которой проворачивается острый конец шампура, а с другой – треугольный вырез для его фиксации.

Снаружи корпуса крепится моторчик от обычного магнитофона вместе с блоком питания. После установки на шампур накидывается ремешок от моторчика, и вертел вращается с той скоростью, которую задаете именно вы. В данном случае регулятором скорости выступает диаметр шкива.

Подключение горелки к газовому баллону

При подключении самодельного гриля к ресиверу понадобится приобрести и установить регулируемый газовый редуктор, позволяющий, при необходимости, регулировать давление газа в жиклере.

Для безопасного пользования системой с баллоном необходимо выполнить следующий алгоритм:

• закрыть краны на гриле, открыть вентиль баллона и настроить давление газа при помощи редуктора;
• зажечь спичку, повернуть кран гриля и поджечь газ над форсунками через специальное отверстие;
• после завершения процесса приготовления блюда необходимо закрутить газ на баллоне, и после полного затухания – повернуть кран гриля в обратную сторону.

Нередко, гриль из старой газовой плиты подключается к магистральному газу, при этом достаточно навернуть кран на трубу, и соединить его с грилем при помощи специального газового шланга. Для достижения максимальной безопасности в процессе эксплуатации гриля важно уплотнить все стыки и резьбы.

Какие сложности могут возникнуть?

Главная задача при создании газового гриля – угадать соразмерность всех деталей. Вырез слишком маленького сектора в корпусе не позволит закрепить полноразмерную
решетку, а значит – приготовить требуемую порцию будет невозможно. Если установить слишком мощную форсунку, мясо в процессе жарки начнет попросту подгорать.

Внутренняя часть корпуса должна быть изготовлена из пищевой нержавейки, либо покрыта специальным термостойким составом на тефлоновой основе.

Подсмотреть правильное расположение и количество отверстий можно на конфорке старой газовой плиты, и соорудить самодельные форсунки с идентичным строением

Без крайней необходимости не стоит покрывать краской внутреннюю поверхность корпуса, поскольку выбор неправильного или некачественного покрытия может привести к отравлению. Все нагреваемые детали самодельного гриля не должны выделять дым или запах – процессе жарки мясо впитывает все токсические испарения.

Поэтому, прежде чем приступать к приготовлению первой партии барбекю, необходимо произвести пробный пуск мангала. За это время все остатки краски и грязи выгорят, и ваш газовый гриль будет готов к дальнейшему использованию.

Выводы и полезное видео по теме

Изготовление газового гриля своими руками не требует особых знаний, ведь для этого вам достаточно разобраться в принципе работы конструкции. При наличии всех необходимых инструментов и материалов, вы сможете своими руками соорудить газовый гриль барбекю с подключением к газовому баллону, сэкономив на покупке заводского гриля круглую денежную сумму.

С таким многофункциональным газовым грилем вы сможете устраивать посиделки в кругу друзей за приготовлением барбекю на своей даче:

Газовые грили заводского производства надёжны и просты в использовании. Газ удобнее угля или дров при частой готовке.

Грили хороших производителей стоят очень дорого
и по карману только поварам из ресторанов.

Достичь того же результата за меньшие деньги
можно, сделав газовый гриль своими руками.

Из чего состоит газовый гриль

1. Каркас.
   Для изготовления используют пищевую нержавейку или эмалированную сталь.
2. Нагреватели.
   В зависимости от схемы гриля используют конфорки обычной газовой плиты или специально изготовленные форсунки. Главное — закрыть нагреватели от капающего жира.
3. Решётка барбекю
   . Лучше изготовить из нержавеющей стали.
4. Шампур
   с поворотным механизмом.
5. Сборник жира.
   Чтобы конфорки не оказались залитыми, устройте поддон.
6. Крышка
   . Важная деталь, которая отличает гриль от мангала. Она позволяет получить более высокую температуру и равномерное распределение тепла.
7. Дополнительные приспособления.
   Полочки, крючки, колесики и прочие полезности можно изготовить позже, по мере необходимости.

Как сделать газовый гриль своими руками, чертеж

В зависимости от размеров и поставленной цели технология изготовления будет отличаться.

1. Схема 1.
   Для приготовления шашлыка и блюд из небольших кусков на обычной кухне можно изготовить простейший газовый гриль. В роли нагревателя выступает домашняя газовая плита, но на её поверхность будет стекать жир и сок. На плиту устанавливается старая кастрюля высотой минимум 15 сантиметров
   с отрезанным дном, сверху на кастрюлю устанавливается решётка или сетка из нержавейки.
2. Схема 2.
   Для приготовления блюд из крупных кусков мяса, больших порций и использования на открытом воздухе придётся делать мобильный гриль с отдельной горелкой и возможностью подключения к газовому баллону. Такой гриль должен иметь крышку, регулировку температуры, массивную решётку.

Фото 1. Чертёж газового гриля, изготовленного из металлической бочки. Устройство оснащено вертелами, работающими на электричестве.

Готовим инструменты

В зависимости от материалов, которые доступны, набор инструментов может отличаться. Для изготовления простейшего гриля нам понадобится слесарный инструмент — молоток, пассатижи, пилка по металлу, дрель. Чтобы сделать хороший автономный гриль, придётся добавить:

1. Измерительное оборудование
   — штангенциркуль, линейка, циркуль, уровень.
2. Сварочное оборудование
   — для соединения нержавейки можно использовать специальные электроды или TIG-сварку в среде аргона. Если нет доступа к таким технологиям, гриль можно изготовить из железа, оно потребует простого сварочного аппарата.
3. Оборудование для резки металла
   . В гараже все работы по подрезке и подгонке делаются «болгаркой» или плазморезом.
4. Набор лерок и метчиков
   желателен, но при их отсутствии можно обойтись сварными прихватками.

Внимание!
Пользуйтесь инструментами, соблюдая технику безопасности!

Порядок работ

Чтобы газовый гриль получился оптимальным по размерам и радовал качеством готовки, все элементы должны быть соразмерны и хорошо подогнаны.

Корпус можно изготовить из подходящей ёмкости из пищевой нержавейки или широкой эмалированной кастрюли.

Оптимальный диаметр выбирается исходя из требуемой мощности, для готовки хорошего стейка подойдёт ёмкость диаметром 40—50 см
.

Эмалированная кастрюля, кег от пива, корпус от старого ресивера — все можно пустить в ход.

Для сбора жира лучше установить поддон
.

Реализовать можно различными способами — поставить внутрь кастрюли металлическую тарелку соответствующего диаметра, сделать съёмное дно или насверлить в донышке кастрюли отверстий и поставить её на поддон большего диаметра.

В нижнюю часть гриля выше поддона устанавливаются форсунки. Это металлические трубки толщиной 1—3 сантиметра
с насверлёнными отверстиями диаметром 3—5 мм
, через которые проходит газовоздушная смесь.

Форсунки лучше сделать съёмными, их легче чистить. Реализуем эту задачу так: в стенку ёмкости ввариваем 3—4-сантиметровый
отрезок трубы, он будет выполнять роль коннектора форсунок и смесителя. Диаметр трубы выбирается так, чтобы форсунка с усилием входила на 2—3 сантиметра
и фиксировалась. Для большей плотности на край форсунки можно изготовить манжет из жаропрочного силикона.

К наружному краю коннектора таким же способом нужно установить смеситель газа и воздуха. Выглядит он так
: трубка с тем же диаметром, что и форсунка, 5—8 см длиной.
В стенке смесителя делается отверстие, и в него вставляется газовый жиклёр.

В случае если самостоятельно изготовить горелку сложно, воспользуйтесь деталями от старых газовых плит или газовых горелок от котла.

Экспериментально нужно добиться устойчивого горения без хлопков
. Голубой цвет пламени свидетельствует об оптимальном сгорании. Изменять можно диаметр газового жиклёра, количество отверстий на форсунке, соотношение поступающего воздуха и газа.

На расстоянии 5—10 см
ниже края ёмкости устанавливаем решётку. Её лучше сделать из прутков нержавеющей стали диаметром 3—5 мм
, или вырезать из заводской решётки от мангала. Решётка должна прочно стоять на опорах и легко сниматься.

Фото 2. Гриль, изготовленный из старого газового баллона. В нижней части устройства есть отверстие для поступления газа.

В роли крышки можно взять стандартную от используемой нами кастрюли. Её нужно усовершенствовать:
прорезать отверстия для выхода углекислого газа и установить термометр.

Газовый гриль готов. Для повышения функциональности устанавливаем его на металлическое основание,
сваренное из прутка или квадратной трубы.

Вам также будет интересно:

Автоматический вертел

Увеличить функциональность гриля можно, сделав самостоятельно автоматизированный вертел. Для этого конструкцию придётся изменить:
снять решётку и установить крепления шампура. С одной стороны, это простая трубка, в которой будет проворачиваться острый конец, с другой — вырез для фиксации втулки шампура. Снаружи ёмкости монтируется моторчик от магнитофона и блок питания к нему. Шампур устанавливается, на него накидывается ремешок от моторчика. Диаметром шкива регулируем скорость вращения.

Подводные камни

Главная сложность, которая может возникнуть при постройке газового гриля своими руками — соразмерность всех деталей.
Если поставить слишком мощную форсунку, продукты будут пригорать. Маленький объём места под крышкой не сможет уместить требуемую порцию.

Все плоскости, контактирующие с едой, делают либо из пищевой нержавейки, либо покрывают специальным антипригарным термостойким составом
на основе тефлона.

Эксперименты с этими красками могут привести к отравлению.

Все нагреваемые детали не должны выделять дыма или запаха
— готовящееся мясо их впитывает. Обязательно проведите пробный пуск мангала, чтобы остатки краски и грязи выгорели. Следите за чистотой в гриле, очищайте поверхности от нагара и жира.

Безопасное подключение горелки к магистральному и сжиженному газу

Источник температуры для гриля — газовая горелка.
Она может работать как на магистральном газе, так и на сжиженном пропане-бутане из баллонов.

Чтобы подключить гриль к баллону, нужно приобрести регулируемый газовый редуктор.
Благодаря регулировкам, можно добиться оптимального давления газа в жиклёре. Редуктор и гриль связаны между собой гибким шлангом.

Важно!
Используйте только металлический газовый шланг.
Он значительно безопаснее. При подключении проверяйте наличие уплотнительных прокладок.

Пользоваться системой с баллоном нужно так
: закрываются краны на гриле, открывается вентиль баллона, редуктором настраиваем давление газа.

Зажигаем спичку, поворачиваем кран гриля. Поджигаем газ над форсунками через специальное отверстие. После завершения готовки закручиваем газ на баллоне, а после затухания — на гриле.

Гриль также хорошо работает на магистральном газу. Давление в магистрали низкое, поэтому при необходимости, придётся рассверлить или заменить жиклёр на форсунке.

Подключение к трубе магистрального газа простое — на трубу наворачивается кран, он соединяется с грилем при помощи металлизированного газового шланга. Требования к безопасности те же, что и при подключении к баллону. Все стыки и резьбы должны быть уплотнены.

Отправляясь на дачу, с собой берут мангал или барбекю-печь. Но чаще всего на дачном участке уже установлен гриль — универсальное устройство, на котором готовят множество блюд. Соорудить его можно своими руками, надо только разобраться в инструкции по изготовлению.

Из чего состоит угольный гриль

Гриль простой модели имеет металлический каркас и крышку. Но наиболее важной деталью является решётка. Она изготавливается из прочного алюминия или нержавеющей стали, и служит площадкой для мяса или других продуктов.

Усовершенствованное устройство, называемое смокер-грилем, включает в себя несколько отсеков, благодаря чему становится многофункциональным.
Оно может быть и грилем, и барбекю, и устройством для горячего и холодного копчения. В этом устройстве есть не менее двух камер, так как в одной сгорает топливо, а в другой жарится мясо или иной продукт. Друг с другом эти отсеки сообщаются последовательно или параллельно.

От того, где находятся камеры, ничего не изменяется: всё равно дым, идущий от испепеляющегося топлива, попадает на продукты. Тип готовки зависит от способа поступления дыма на продукты:

• для горячего копчения дым направляют сразу на мясо;
• для холодного копчения разные камеры соединяют дымоходом, который остужает воздух;
• для получения блюд гриль готовят продуты над открытым жаром от горящего древесного угля и распахнутой (или затворенной) крышке.

Отличия от мангала и барбекю

Между собой гриль, мангал и барбекю похожи по способу приготовления пищи: продукты готовятся на углях и жаре. Но у мангала нет решётки, куда выкладывают мясо и овощи. Вместо неё используются специальные выемки на стенках и шампуры, причём используется он исключительно для готовки шашлыков.

Мангал используется для приготовления пищи на шампурах

Барбекю — это мангал с положенной поверх камеры решёткой. Чтобы превратить его в гриль, нужно добавить крышку. Она является регулятором температуры. Посредством крышки интенсивность жара можно увеличивать или уменьшать, добиваясь идеальных условий для готовки блюда.

В гриле куски мяса полностью прожариваются, чего почти не бывает при готовке шашлыков в мангале или барбекю (поэтому продукты там нужно постоянно переворачивать).

Гриль представляет собой конструкцию с решёткой

Подготовка к изготовлению: размеры и выбор материала

Чтобы соорудить гриль для дачи, часто пользуются уже готовыми чертежами.

Конструкции из кирпича собираются просто, ведь класть этот материал гораздо легче, чем сваривать металлические детали.

Несомненным преимуществом приспособления из стали считается возможность передвигать его с места на место. Из-за этого его обычно и решают выбрать в качестве приспособления для готовки.

Тому, кто неограничен во времени и возможностях, можно соорудить на даче домик-гриль. В таком помещении можно жарить шашлык круглый год. К тому же такой гриль можно дополнительно оснастить мотором, который автоматизирует систему.

Как сделать уличный гриль из кирпича своими руками

Для изготовления гриля на основе кирпичной кладки понадобится:

• 240 л жидкого бетона;
• шамотные и облицовочные кирпичи;
• решётка под продукты;
• угловая шлифовальная машинка, оснащённая алмазным диском;
• по 20 штук кронштейнов и крючков;
• 1 ведро клеевой смеси для соединения кирпичей;
• молоток из резины, мастерок и тара для приготовления раствора;
• бетономешалка, которую можно заменить миксером;
• дрель и свёрла, проделывающие отверстия в бетоне;
• перчатки, защитные очки, наушники и строительный уровень.

Кирпичный гриль сооружается поэтапно:

1. Сначала закладывается фундамент, для чего на участке делается разметка, по которой роется котлован глубиной не более 0,5. В утрамбованную яму засыпается гравий, уменьшающий размеры котлована на 30 см. Слой из камней разравнивается и заливается жидким бетоном.
2. Спустя трое суток при помощи строительного раствора создаётся кирпичная кладка, при этом аккуратно соединяются элементы конструкции, часть шва оставляют незаполненной.
3. Выполнив кладку до места расположения поддона, начинают устанавливать поперечные ряды кирпичей. Чтобы их выступающая часть, не имеющая опоры, не наклонялась, используют подставку, роль которой играет лист толстой фанеры.

4. Кирпичи по краям конструкции, расположенные друг против друга, соединяются двумя металлическими полосами. Перемычки заранее обрабатывают краской, устойчивой к воздействию высокой температуры и появлению ржавчины. Параллельно двум полосам из металла на бетонный раствор прикрепляют ещё одну перемычку. Под ней и остальными вставленными в кладку деталями будет находиться выдвижной поддон.
5. Салазки, задача которых заключается в держании решётки гриля, по толщине должны соответствовать шву кладки.
   Выяснить, равняется ли расстояние между кирпичами толщине салазок, можно посредством облома прута.
6. Все сделанные швы обязательно укрепляются бетонным раствором.
7. К каменной конструкции приклеивается столешница, на свои места устанавливается металлический поддон и решётка.

Создание смокер-гриля (коптильня, барбекю) на основе баллона

Для изготовления данной конструкции нужно:

• 2 баллона;
• металлические уголки;
• термоустойчивая чёрная краска;
• стальная решётка под шашлыки;
• защитные очки и перчатки сварщика;
• гайки и болты для создания рамы и петель;
• трубы из стали большого диаметра;
• респиратор;
• сварочный аппарат и болгарка;
• ножовка, дрель и свёрла;
• молоток, рулетка и маркер;

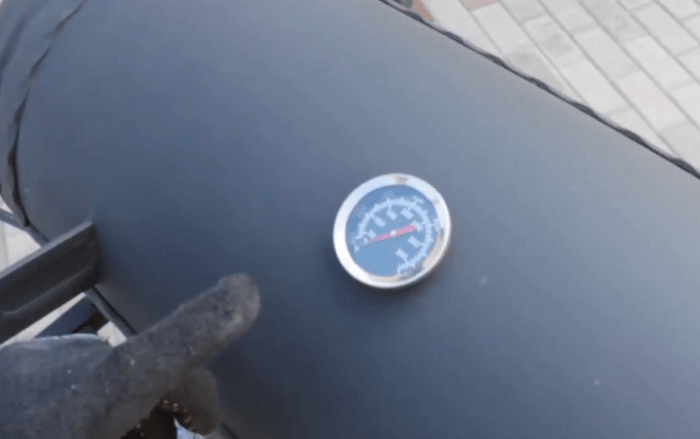

• термометр для гриля, показывающий температуру до 300 градусов.

Весь процесс изготовления смокер-гриля выполняется в несколько шагов:

1. Из баллонов, в которых раньше был сжиженный газ, стравить остатки топлива.
   На них открутить вентили, чтобы заполнить ёмкости водой. Выполнение данных действий обязательно.

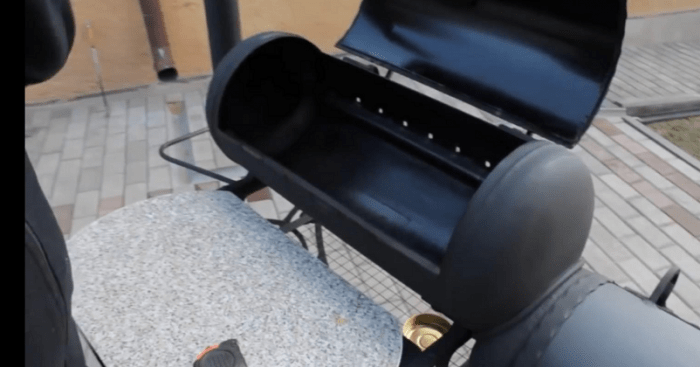

2. Чтобы вырезать крышку, баллон заваливают набок. Дверка должна получиться большой: шириной в половину периметра ёмкости и длиной практически с неё. Сделав первый разрез вдоль баллона, устанавливают петли, обеспечивающие движение крышки.
   После этого дверку в ёмкости вырезают полностью.

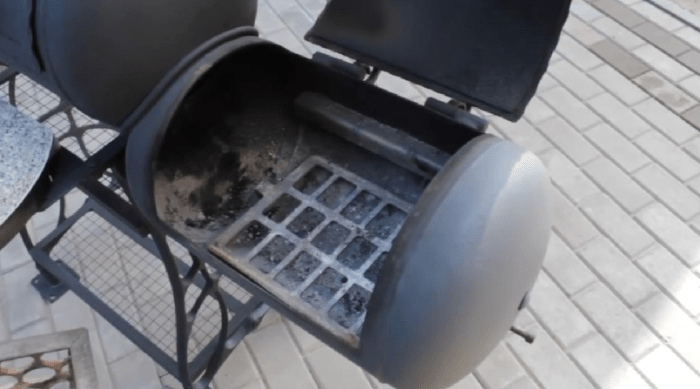

3. Второй газовый баллон, который станет дымогенератором, укорачивают на 25 см, и сваривают. В нём вырезают крышку, а на дно кладут колосник. К задней стенке ёмкости приваривают металлическую полочку, которая может стать опорой для решётки при жарке шашлыков. Поверх колосника рекомендуется установить металлическую коробку под угли.
4. В уменьшенном баллоне делают отверстие-поддувало, для чего берётся сегмент, вырезанный из остаточной части сосуда.
   К нему, а также к крышкам первого и второго баллонов привариваются ручки. Дверку большого баллона оснащают термометром.
5. В баллоне, взятом целиком, просверливают отверстие для слива жира. После этого к ёмкости приваривают две трубы (к верхней с помощью гайки приделывают заслонку).
6. Баллоны с крышками приваривают друг к другу, и кладут на раму, которой может быть металлическая конструкция в виде козлика, предназначенного для распила дров.
7. К внутренним стенкам большого сосуда приваривают металлические уголки — опоры для решётки, на которой будет жариться мясо.
8. Все элементы смокер-гриля окрашивают в чёрный цвет (или любой другой).

Видео: многофункциональное устройство своими руками без чертежа

Изготовление устройства из бочки

Для строительства альтернативного варианта барбекю, кроме бочки потребуются:

• специальная краска для барбекю;
• крючок;
• регулятор температуры;
• защитные перчатки и очки;
• сетка;
• нержавеющая стальная решётка;
• гайки и болты для рамы и петель;
• большие трубы из стали для дымохода;
• респиратор;
• полоски листвой стали;
• сварка;
• угловая шлифовальная машинка;
• ножовка;
• молоток;
• рулетка;
• маркер;
• дрель;
• свёрла.

Пошаговая инструкция по изготовлению дачного гриля на основе бочки выглядит следующим образом:

1. Со стенок совершенно пустой и чистой изнутри бочки с помощью дрели со специальной насадкой соскабливают краску. Если старое покрытие не будет полностью удалён, то он станет пузыриться и портить поверхность ёмкости;
2. Трубу диаметром 7 см делят. На готовых кусках под углом 45 градусов делают срезы.
   Трубы соединяют друг с другом, сваривают, не оставляя на месте шва пустот.
3. На бочке прочерчивают линии, по которым будет вырезаться крышка. После этого, не касаясь боков ёмкости, посредством сварочного аппарата в бочке создаётся дверка.
4. К кромкам вырезанного листа (по обеим сторонам крышки) приваривают стальные пластины, которые не позволят дверке провалиться внутрь бочки.
5. Изготавливают раму, на которой будет установлен гриль. Для этого стальные прутья отпиливают ножовкой, и сваривают друг с другом, создавая конструкцию из двух прямоугольников, складывающихся внутрь. На центральной части рам делают отметки, на месте которых закрепляют петли, не дающие корпусу складываться.
6. На крышке бочки (в закрытом состоянии) отмечают области фиксации крепежа, и просверливают отверстия. В них продевают петли, фиксируют болтами и гайками.
7. Заострённые края обивают окантовкой, чтобы во время эксплуатации не порезаться.
8. Из стальных профилей сваривают ручки, и оснащают ими дверку бочки.
9. Для фиксации решётки, на которой будет жариться мясо, к боковым стенкам приваривают прутья. Затем в бочке вырезают дыру, в которую продевают и приваривают ранее изготовленную трубу.
10. В бочке создают несколько вентиляционных отверстий. Дырочку маленького диаметра делают в середине ёмкости, чтобы из неё вытекал жир. Ещё одно отверстие требуется вырезать в крыше бочки, чтобы прикрепить к ней регулятор температуры.
11. На задней стороне гриля и на его крышке делают два крепления, предназначенные для крючка, который станет фиксатором открытой дверки.
12. Внутри бочки устанавливают гриль-решётку, сделанную из куска нержавеющей стали. Ёмкость окрашивают термостойкой эмульсией.

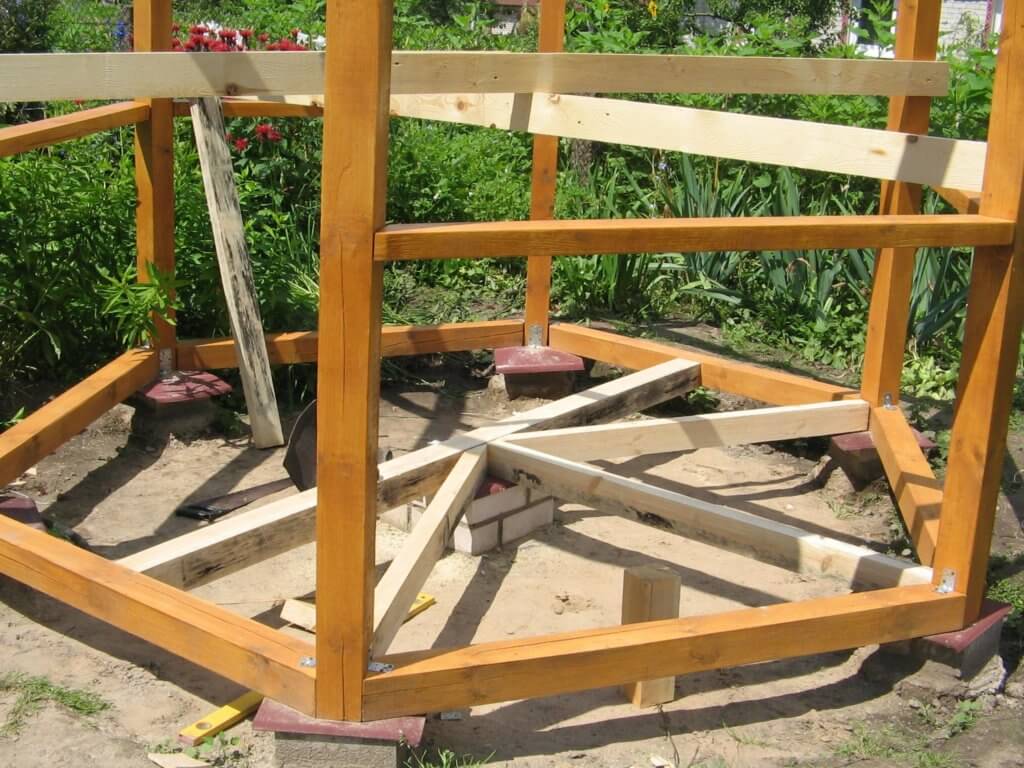

Строительство гриль-домика

Приступая к работе, надо приготовить:

• лопату;
• мешки с песком, щебнем и гравием;
• пластиковую трубу большого диаметра;
• 6 металлических балок длиной 2,5 м и сечением 100х100 мм;
• брусья, имеющие длину 1,5 м и сечение 80х80 мм;
• металлические уголки, саморезы и дрель;
• доски размером 50х100 мм.

Чтобы соорудить домик для размещения гриля нужно следовать следующим рекомендациям:

Из чего и как сделать гриль — решает хозяин дачи. Однако наиболее популярными считаются приспособления, изготовленные из кирпичей, бочки и газового баллона. Они практичны, удобны и эстетичны.

Владельцы земельных наделов, которые построили газовый мангал своими руками, по достоинству оценили преимущества этого сооружения. Отпала необходимость в заготовке дров и древесного угля. Отсутствует дым, досаждавший отдыхающим и вызывающий недовольство соседей. Но самое главное в том, что газовый гриль барбекю можно использовать в любое время года, во время снега и дождя. Его можно устанавливать в беседке, на террасе и балконе. Положительным моментом является и быстрый нагрев печи, не нужно ждать, пока прогорят угли и прогреется очаг.

Даже самый простой газовый мангал имеет функцию регулировки температуры. Благодаря этому продукты будут хорошо прожарены и не сгорят по недосмотру. Единственным минусом барбекю на газу является отсутствие запаха дыма у готового продукта. Но такое мясо намного полезнее для здоровья, так как в нем отсутствуют смолы и прочие вредные вещества, выделяющиеся при горении древесины.

Сегодня можно приобрести газовый мангальчик заводского производства. Но изготовление барбекю своими руками позволяет сэкономить немалую сумму и интересно провести свободное время в мастерской. Остановимся на основных правилах и способах, используя которые, делают газовые барбекю для дачи.

Поскольку приготовление мяса на газу связано с открытым пламенем, то мангал должен быть абсолютно безопасным в противопожарном отношении.

Если это сооружение устанавливается на улице, то для него нужно подготовить ровное, устойчивое и негорючее основание. Это может быть тротуарная плитка, утрамбованный песок или мелкий гравий. Даже если мангал опрокинется, то такие меры предосторожности предотвратят возникновение пожара.

Более тщательно нужно готовить место для газового барбекю, если его монтаж осуществляется в помещении. На пол нужно постелить несгораемые плиты, а стены отделать негорючими материалами. Для этих целей можно использовать жесть, керамическую плитку или плоский шифер. Желательно установить газовый мангал подальше от легковоспламеняющихся предметов. Если это невозможно, то нужно возвести легкие перегородки из газобетона.

Классификация газовых мангалов

Условно классифицировать эти конструкции можно по степени их мобильности.

Стационарные мангалы собираются сразу на месте, где они будут эксплуатироваться. Чтобы предотвратить опрокидывание этого сооружения, его ножки бетонируются в грунте. Жарочная печь может быть в стационарном или съемном исполнении. Для обеспечения сохранности оборудования рекомендуется делать эту часть мангала съемной. На открытом воздухе газовая система быстро приходит в негодность — она ржавеет, засоряется, в ней заводятся насекомые и мелкие животные.

Передвижная печь делается сразу, все ее детали (кроме газового баллона) жестко фиксируются. Подобная конструкция устанавливается на место по мере необходимости. Ее транспортировка осуществляется путем переноски руками или перекатыванием на колесах.

Разборный мангал из газовой плиты, как правило, делается небольшого размера. Основным его назначением является приготовление пищи в полевых условиях, вдали от дома. Это сооружение представляет собой несколько фрагментов, которые легко помещаются в багажник легкового автомобиля. В качестве источника топлива используются портативные газовые баллоны.

Инструменты и материалы

Несмотря на то что многие с настороженностью относятся к газовому оборудованию, сборка барбекю является довольно простым процессом, который можно без труда выполнить своими руками.

Для этого потребуются такие инструменты и приспособления:

• рулетка;
• строительный уровень;
• болгарка;
• перфоратор;
• ножницы по металлу;
• сварочный аппарат;
• шуруповерт;
• киянка;
• мастерок.

Выбор материала зависит от того, какой тип конструкции выбран за основу. В отличие от дровяных мангалов, газовые аналоги не нуждаются в возведении капитальной кирпичной кладки. Однако выложить стенку из кирпича можно в эстетических целях для обустройства полок и небольших столиков.

Для выполнения такой работы потребуются:

• стальной уголок;
• листовая сталь;
• керамический кирпич;
• песок;
• цемент;
• арматура;
• щебень;
• крепеж (болты, саморезы, заклепки).

Чтобы не усложнять процесс создания газового барбекю, его можно сделать из старой газовой плиты, взяв за основу ее духовку или верхнюю панель. Как правило, все внутренние части газовой плиты выходят из строя в последнюю очередь, в отличие от отделки, ручек и дверки.

Сборка газового мангала

Если на даче есть старая, но рабочая газовая плита, то сборка барбекю из нее займет всего несколько часов. Сначала проводятся расчеты, составляются чертежи и схемы. После закупки необходимых материалов и подготовки оборудования производится изготовление мангала.

Делается это в такой последовательности:

1. В днище плиты высверливается отверстие для сбора жира, который будет выделяться во время жарки шашлыка и мяса на решетке. К отверстию приклеивается патрубок, на который закрепляется гибкая трубка. Такой прием позволит поддерживать чистоту внутри жаровни и под ней.
2. Собирается рама, которая послужит основанием для жарочной камеры. Она сваривается из стальных уголков. Размер верхней части должен быть такой, чтобы на ней можно было установить плиту и бортики печи. Ножки следует делать высотой 60-70 см. На высоте 10 см от земли к ножкам приваривается арматура. Из нее делается каркас, в котором будет стоять газовый баллон.
3. Изготавливаются бортики и днище очага. Оптимальной высотой бортиков считается 20 см. Из них 5 см будет использовано под топку и 15 см для жаровни. Бортики свариваются между собой, между ними вставляется и приваривается днище. В нем каждые 7 см высверливаются отверстия диаметром 10 мм. Отверстия нужно делать так, чтобы под ними не было конфорок. По верхним краям выпиливаются треугольные пропилы. Во фронтальном бортике делается прорезь для ручек регулировки огня.
4. Из листа стали вырезается крышка для печи. Ее края загибаются так, чтобы полностью перекрывать жаровню. В загнутых краях делаются прорези для шампуров. Посередине делается прорезь под размер рукоятки решетки. На крышку прикрепляется ручка, отделанная огнеупорным пластиком или накладками из дуба.

После окончания сварочных работ все стальные детали очищаются от окалины и ржавчины. Металл обрабатывается антикоррозионной пропиткой и покрывается огнеупорной краской.

Важно: необходимо проверять герметичность соединений!

Сборка и обслуживание газового мангала

Прежде чем представить готовое изделие публике, его нужно собрать и проверить в работе.

Сборка осуществляется в такой последовательности:

1. Устанавливается рама. Проводится ее выравнивание и фиксация в статическом положении. При необходимости обустраиваются постоянные пазы для крепления ножек.
2. На основание устанавливается газовая плита со снятой верхней панелью. К уголкам она закрепляется саморезами, болтами или струбцинами.
3. Поверх плиты устанавливается жаровня. В зависимости от выбранного типа она приваривается к раме, крепится болтами или фиксируется в пазах. Проверяется горизонтальность и устойчивость жарочной камеры.
4. В полочку на ножках вставляется газовый баллон. Проводится соединение его с плитой. Пускается и поджигается газ, проверяется работоспособность мангала на разных режимах.

Обслуживание мангала не представляет собой особой сложности. После каждого пикника его нужно очищать от копоти. Перед запуском необходимо проверять герметичность всех соединений.

Газовые грили заводского производства надёжны и просты в использовании. Газ удобнее угля или дров при частой готовке.

Грили хороших производителей стоят очень дорого
и по карману только поварам из ресторанов.

Достичь того же результата за меньшие деньги
можно, сделав газовый гриль своими руками.

Из чего состоит газовый гриль

1. Каркас.
   Для изготовления используют пищевую нержавейку или эмалированную сталь.
2. Нагреватели.
   В зависимости от схемы гриля используют конфорки обычной газовой плиты или специально изготовленные форсунки. Главное — закрыть нагреватели от капающего жира.
3. Решётка барбекю
   . Лучше изготовить из нержавеющей стали.
4. Шампур
   с поворотным механизмом.
5. Сборник жира.
   Чтобы конфорки не оказались залитыми, устройте поддон.
6. Крышка
   . Важная деталь, которая отличает гриль от мангала. Она позволяет получить более высокую температуру и равномерное распределение тепла.
7. Дополнительные приспособления.
   Полочки, крючки, колесики и прочие полезности можно изготовить позже, по мере необходимости.

Как сделать газовый гриль своими руками, чертеж

В зависимости от размеров и поставленной цели технология изготовления будет отличаться.

1. Схема 1.
   Для приготовления шашлыка и блюд из небольших кусков на обычной кухне можно изготовить простейший газовый гриль. В роли нагревателя выступает домашняя газовая плита, но на её поверхность будет стекать жир и сок. На плиту устанавливается старая кастрюля высотой минимум 15 сантиметров
   с отрезанным дном, сверху на кастрюлю устанавливается решётка или сетка из нержавейки.
2. Схема 2.
   Для приготовления блюд из крупных кусков мяса, больших порций и использования на открытом воздухе придётся делать мобильный гриль с отдельной горелкой и возможностью подключения к газовому баллону. Такой гриль должен иметь крышку, регулировку температуры, массивную решётку.

Фото 1. Чертёж газового гриля, изготовленного из металлической бочки. Устройство оснащено вертелами, работающими на электричестве.

Готовим инструменты

В зависимости от материалов, которые доступны, набор инструментов может отличаться. Для изготовления простейшего гриля нам понадобится слесарный инструмент — молоток, пассатижи, пилка по металлу, дрель. Чтобы сделать хороший автономный гриль, придётся добавить:

1. Измерительное оборудование
   — штангенциркуль, линейка, циркуль, уровень.
2. Сварочное оборудование
   — для соединения нержавейки можно использовать специальные электроды или TIG-сварку в среде аргона. Если нет доступа к таким технологиям, гриль можно изготовить из железа, оно потребует простого сварочного аппарата.
3. Оборудование для резки металла
   . В гараже все работы по подрезке и подгонке делаются «болгаркой» или плазморезом.
4. Набор лерок и метчиков
   желателен, но при их отсутствии можно обойтись сварными прихватками.

Внимание!
Пользуйтесь инструментами, соблюдая технику безопасности!

Порядок работ

Чтобы газовый гриль получился оптимальным по размерам и радовал качеством готовки, все элементы должны быть соразмерны и хорошо подогнаны.

Корпус можно изготовить из подходящей ёмкости из пищевой нержавейки или широкой эмалированной кастрюли.

Оптимальный диаметр выбирается исходя из требуемой мощности, для готовки хорошего стейка подойдёт ёмкость диаметром 40—50 см
.

Эмалированная кастрюля, кег от пива, корпус от старого ресивера — все можно пустить в ход.

Для сбора жира лучше установить поддон
.

Реализовать можно различными способами — поставить внутрь кастрюли металлическую тарелку соответствующего диаметра, сделать съёмное дно или насверлить в донышке кастрюли отверстий и поставить её на поддон большего диаметра.

В нижнюю часть гриля выше поддона устанавливаются форсунки. Это металлические трубки толщиной 1—3 сантиметра
с насверлёнными отверстиями диаметром 3—5 мм
, через которые проходит газовоздушная смесь.

Форсунки лучше сделать съёмными, их легче чистить. Реализуем эту задачу так: в стенку ёмкости ввариваем 3—4-сантиметровый
отрезок трубы, он будет выполнять роль коннектора форсунок и смесителя. Диаметр трубы выбирается так, чтобы форсунка с усилием входила на 2—3 сантиметра
и фиксировалась. Для большей плотности на край форсунки можно изготовить манжет из жаропрочного силикона.

К наружному краю коннектора таким же способом нужно установить смеситель газа и воздуха. Выглядит он так
: трубка с тем же диаметром, что и форсунка, 5—8 см длиной.
В стенке смесителя делается отверстие, и в него вставляется газовый жиклёр.

В случае если самостоятельно изготовить горелку сложно, воспользуйтесь деталями от старых газовых плит или газовых горелок от котла.

Экспериментально нужно добиться устойчивого горения без хлопков
. Голубой цвет пламени свидетельствует об оптимальном сгорании. Изменять можно диаметр газового жиклёра, количество отверстий на форсунке, соотношение поступающего воздуха и газа.

На расстоянии 5—10 см
ниже края ёмкости устанавливаем решётку. Её лучше сделать из прутков нержавеющей стали диаметром 3—5 мм
, или вырезать из заводской решётки от мангала. Решётка должна прочно стоять на опорах и легко сниматься.

Фото 2. Гриль, изготовленный из старого газового баллона. В нижней части устройства есть отверстие для поступления газа.

В роли крышки можно взять стандартную от используемой нами кастрюли. Её нужно усовершенствовать:
прорезать отверстия для выхода углекислого газа и установить термометр.

Газовый гриль готов. Для повышения функциональности устанавливаем его на металлическое основание,
сваренное из прутка или квадратной трубы.

Вам также будет интересно:

Автоматический вертел

Увеличить функциональность гриля можно, сделав самостоятельно автоматизированный вертел. Для этого конструкцию придётся изменить:
снять решётку и установить крепления шампура. С одной стороны, это простая трубка, в которой будет проворачиваться острый конец, с другой — вырез для фиксации втулки шампура. Снаружи ёмкости монтируется моторчик от магнитофона и блок питания к нему. Шампур устанавливается, на него накидывается ремешок от моторчика. Диаметром шкива регулируем скорость вращения.

Подводные камни

Главная сложность, которая может возникнуть при постройке газового гриля своими руками — соразмерность всех деталей.
Если поставить слишком мощную форсунку, продукты будут пригорать. Маленький объём места под крышкой не сможет уместить требуемую порцию.

Все плоскости, контактирующие с едой, делают либо из пищевой нержавейки, либо покрывают специальным антипригарным термостойким составом
на основе тефлона.

Эксперименты с этими красками могут привести к отравлению.

Все нагреваемые детали не должны выделять дыма или запаха
— готовящееся мясо их впитывает. Обязательно проведите пробный пуск мангала, чтобы остатки краски и грязи выгорели. Следите за чистотой в гриле, очищайте поверхности от нагара и жира.

Безопасное подключение горелки к магистральному и сжиженному газу

Источник температуры для гриля — газовая горелка.
Она может работать как на магистральном газе, так и на сжиженном пропане-бутане из баллонов.

Чтобы подключить гриль к баллону, нужно приобрести регулируемый газовый редуктор.
Благодаря регулировкам, можно добиться оптимального давления газа в жиклёре. Редуктор и гриль связаны между собой гибким шлангом.

Важно!
Используйте только металлический газовый шланг.
Он значительно безопаснее. При подключении проверяйте наличие уплотнительных прокладок.

Пользоваться системой с баллоном нужно так
: закрываются краны на гриле, открывается вентиль баллона, редуктором настраиваем давление газа.

Зажигаем спичку, поворачиваем кран гриля. Поджигаем газ над форсунками через специальное отверстие. После завершения готовки закручиваем газ на баллоне, а после затухания — на гриле.

Гриль также хорошо работает на магистральном газу. Давление в магистрали низкое, поэтому при необходимости, придётся рассверлить или заменить жиклёр на форсунке.

Подключение к трубе магистрального газа простое — на трубу наворачивается кран, он соединяется с грилем при помощи металлизированного газового шланга. Требования к безопасности те же, что и при подключении к баллону. Все стыки и резьбы должны быть уплотнены.

Отдых на даче всегда ассоциируется с приятным времяпровождением, шумной компанией друзей и приготовлением пищи на свежем воздухе. Еда на природе кажется вкуснее, а её запах, перемешавшись с дымом, вызывает сильный аппетит. Такую атмосферу можно создать, приготовив мясо и овощи на гриле. Подобную жаровню можно приобрести в магазине, однако это удовольствие потребует значительных денежных вложений. Чтобы не тратить лишних денег можно своими руками соорудить гриль для дачи.

Общее устройство конструкции

Гриль — это специальная переносная или стационарная установка для приготовления различных кулинарных блюд на открытом огне. Классическая форма этой конструкции представляет собой глубокую металлическую ёмкость, в которой на разном уровне установлены решётки: нижняя предназначена для расположения углей, вторая — приготовления пищи.

Гриль оборудуется крышкой, но некоторые модели изготавливаются без неё. Первый вариант является более функциональным, так как позволяет готовить тремя способами:

• прямым;
• косвенным;
• комбинированным.

Существует три типа гриля:

1. Классический.
2. Подключаемый к электросети. Грили этого типа используют в качестве дополнительного оборудования для профессиональных и домашних кухонь.
3. Функционирующий на газу.

Варианты, работающие на газу и электричестве более функциональные, но для дачного отдыха предпочтение многие отдают угольному грилю.

Фото: грили разных типов

Классический гриль подразумевает использование угля Для газового гриля достаточно небольшого баллона Электрический гриль удобен в использовании в домашних условиях

Таблица: преимущества и недостатки классического гриля

В качестве топочного материала можно использовать не только уголь. В настоящее время ему есть альтернатива — специальные брикеты. Использование этого твёрдого топлива обеспечивает быстрый розжиг, поддержание постоянной температуры на протяжении долгого времени. Брикеты представляют собой спрессованные бруски из разных пород древесины.

Чем гриль отличается от барбекю и мангала

Довольно часто люди не находят различий между грилем, барбекю и мангалом. Каждая из жаровен имеет индивидуальные особенности, несмотря на то, что используются они для приготовления еды на углях.

Самую простую конструкцию имеет мангал. Это устройство представляет собой металлический ящик. Пища приготавливается на металлических шампурах. Раскалённые угли располагаются на дне короба.

Чтобы жар был равномерным, в боковых сторонах мангала просверливается несколько небольших отверстий.

Различие между грилем и барбекю заключается лишь в том, что первый не имеет крышки, а второй оснащают вертелом и закрываемыми люками для подачи воздуха.

Подготовка: составление чертежей, выбор материала

Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.

Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем

Бочка

При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.

Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.

Бочки, толщина стенок которых менее 0,5 см, использовать не рекомендуется.

Для такого гриля понадобятся следующие материалы:

1. Бочка ёмкостью от 50 до 200 л.
2. Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
3. Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
4. 2 металлические дверные петли.
5. Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.

Газовый баллон

При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана.
Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.

Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.

Кирпич

Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).

Для возведения такого гриля понадобится:

• 150 красных кирпичей;
• 35 шамотных кирпичей;
• готовая решётка или 30 стальных прутков толщиной по 5 мм;
• арматурные прутья для армирования фундамента;
• бетонная смесь марки М 300;
• песок;
• гравий.

Эта конструкция требует капитального основания в виде плитного фундамента.

Готовая плита должна быть шире конструкции гриля минимум на 10 см, с каждой стороны. Её размер составит 160х160х20 см.

Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.

Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм.
Размер ячеек сетки составляет 10х10 см.

Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160:10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.

Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.

Решётка

Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.

Также можно использовать:

• стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
• из листовой стали нарезать полосы шириной 3–5 мм.

Оптимальный размер решётки — 40х60 см.

Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60:1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.

Необходимые инструменты

Для изготовления гриля из металла потребуются следующие инструменты:

• ручная циркулярная пила;
• напильник;
• молоток;
• сварочный аппарат;
• электроды;
• измерительная рулетка.

При желании металлический гриль можно оснастить мотором, который будет отвечать за поддержание нужной тяги.

Если будет изготавливаться кирпичная конструкция, понадобятся:

• лопата совковая;
• бетоносмеситель или ёмкость для раствора;
• кельма;
• строительный уровень;
• щётка;
• шнур;
• карандаш или маркер;
• полиэтилен.

Пошаговое руководство по сооружению гриль-домика своими руками

Гриль-домик представляет собой небольшую постройку, напоминающую беседку. Классический вариант конструкции имеет восьмигранную форму с закрытыми стенами, оборудованными окнами и дверью. Внутри гриль-домика, обычно в центре помещения, устанавливается жаровня с дымоходной трубой. Вокруг неё, параллельно стенам устанавливаются лавки. Благодаря такому размещению, каждый находящийся внутри помещения сможет наблюдать за приготовлением пищи.

Вокруг гриля часто ставят восьмигранный или круглый стол.

Площадь помещения изготавливают с учётом размещения в ней до 12–15 человек. Крышу конструкции делают в виде восьмигранного конуса, на вершине которого оставляется место для установки дымохода.

Гриль-домик чаще всего возводят в виде каркасной конструкции, с последующим утеплением. Это позволяет сэкономить на строительном материале.

Выбор типа фундамента

При строительстве гриль-домика требуется закладка капитального основания, которое может быть:

• столбчатым;
• на винтовых сваях;
• ленточным;
• плитным.

Каждое из этих типов фундамента применяется в зависимости от качества грунта. Выбор является важным подготовительным этапом строительства гриль-домика, так как от этого зависит целостность всей конструкции.

Если на участке в грунте преобладающее количество песка, то при таянии снега или в период дождей, он может смещаться. В этом случае рекомендуется возводить плитный, ленточный или свайный фундамент.

Грунт с большим содержанием глины и супеси подвержен глубокому промерзанию, отчего он становится нестабильным. Для такой почвы лучше использовать винтовые сваи.

В болотистой местности тоже используется только свайный фундамент.

Почва с большим содержанием гравия не подвержена глубокому промерзанию и деформации под воздействием влаги. Такой грунт, пожалуй, больше всего подходит для строительства, в том числе, и для гриль-домика.

Если участок расположен на скальном грунте, то необходимость в установке глубокого фундамента отпадает. В такой местности можно использовать все типы оснований, кроме винтовых свай.

Инструкция возведения конструкции для отдыха

Чтобы построить гриль-домик, потребуется выполнить следующие действия:

1. Выбрать участок. Освободить его от мусора и посторонних предметов.
2. Сделать разметку для котлована. Так как для гриль-домика выбран плитный фундамент, то яму нужно делать глубиной в 40 см
   . Для разметки удобно пользоваться натянутым на колья шнуром, который образует идеально ровную линию.
3. Выкопав котлован, нужно выровнять его дно.
4. Засыпать песок, чтобы образовался равномерный слой, толщиной 10 см. Он лучше спрессуется если его намочить.
5. Сверху засыпать слой гравия аналогичной толщины.
6. Теперь необходимо установить опалубку, чтобы фундамент не растёкся при заливке. Для этого можно использовать толстую фанеру, доски или OSB плиты. Из этих материалов необходимо изготовить полосы равные длине (400 см) и высоте (25–30 см) котлована.
7. Установить эти деревянные щиты внутрь ямы, прижав каждый из них к стенкам.
8. Чтобы укрепить бетонную плиту, её необходимо армировать. Для этого, из прутьев, толщиной 0,8–1,0 см, изготовить две одинаковые решётки. Размер ячеек должен быть 15х15 см. Места пересечений металлических стержней укрепить проволокой или пластиковыми хомутами
   . Каркасы следует уложить таким образом, чтобы они не соприкасались, при этом первый не дотрагивался до гравия. Для организации такого пространства между решётками, можно воспользоваться половинками кирпичей.
9. Чтобы в готовой конструкции гриль-домика огонь не гаснул, необходима подача воздуха в жаровню. Для этого нужно установить «П»-образную трубу диаметром 15 см, длиной 155, согласно схеме. Один конец трубы выступает из середины фундамента, другой выведен за его пределы.
10. Уложить обе решётки с соблюдением промежутков между ними.
11. Теперь необходимо залить смесь внутрь опалубки. Для этого использовать бетон марки М 250 или М 300. Чтобы смесь равномерно распределялась по всему пространству котлована, её разравнивают совковой лопатой. Верхняя решётка должна полностью скрыться под слоем бетона.
12. Жидкому фундаменту необходимо время для застывания. В летний период для этого достаточно от 3 до 5 дней, а в холодные месяцы этот срок может длиться до двух недель. Следует учесть, что под прямым воздействием солнца смесь будет неравномерно высыхать. Это чревато тем, что фундамент покроется трещинами.
    Поэтому в первые двое суток после заливки, через каждые 10–12 часов основание нужно смачивать водой. Помимо этого, фундамент необходимо накрыть толстым полиэтиленом. Это поможет предотвратить быстрое испарение влаги, и защитит основание от солнечных лучей.
13. Когда бетон затвердеет, перейти к установке нижней обвязки деревянного каркаса. Прежде всего, необходимо покрыть поверхность фундамента гидроизолирующим слоем. Для этого можно использовать жидкий битум или рубероид.
14. Перед использованием все деревянные элементы конструкции необходимо обработать антисептическими пропитками и противогрибковыми средствами. Для нижней обвязки рекомендуется использовать брусья сечением 150х150 мм. На торцах каждого из них необходимо сделать пропилы, чтобы создать соединение «в полдерева».

15. Установить брусья на фундамент. Для этого используют анкерные болты или металлические уголки.
16. Внутри восьмигранного каркаса установить лаги для пола. Для этого можно использовать брусья сечением 150х100 мм. Их рекомендуется располагать параллельно друг другу или от внутренних углов конструкции к центру, смыкая их вокруг трубы.
17. Теперь необходимо установить 8 опорных стоек. Для этого нужно использовать брусья сечением 150х150 мм и длиной по 250 см. Их надо установить вертикально на нижней обвязке. Для этого в верней части углов нижней обвязки необходимо просверлить отверстие диаметром 20 мм. Для каркаса гриль-домика потребуются нагели (деревянный штырь цилиндрической формы) длиной от 8 до 10 см, диаметром 20 мм.Чтобы стойки удерживались в вертикальном положении, их укрепляют укосами.
18. Между вертикальными опорами установить подоконные доски. Для этого понадобятся бруски сечением 50х150 мм.
19. Из аналогичных деталей установить вертикальные стойки для рамы окон.
20. Теперь необходимо изготовить каркас верхней обвязки. Для этого потребуются бруски сечением 100х100 мм. Верхняя конструкция изготавливается по принципу нижней обвязки.
21. Когда каркас гриль-домика готов, можно перейти к изготовлению крыши. Для этого рекомендуется использовать брусья сечением 100х50 мм. Удобней изготавливать каркас крыши на земле, а затем поднять его и зафиксировать. Восьмиугольное отверстие на вершине конструкции должно соответствовать диаметру трубы дымохода. Чтобы надёжно укрепить элементы каркаса в верхней части, необходимо изготовить металлическую деталь, элементы которой повторяют форму балок.
22. Теперь необходимо установить основу для кровельного материала. Для этого из OSB плит нужно вырезать восемь фрагментов треугольной формы, по размеру соответствующим сторонам крыши.
23. С помощью саморезов прикрепить эти детали к верхней поверхности каркаса крыши. Щели в стыках обработать монтажной пеной. Основа для битумной черепицы готова.
24. Закрепить сверху кровельный материал.
25. Теперь необходимо создать полы в гриль-домике. Сначала нужно монтировать слой утеплителя. Для этого подойдёт гранулированный керамзит, который засыпать между лагами. Толщина утеплителя должна быть более 10 см, иначе теплоизоляционные свойства могут пропасть.

26. Разровнять керамзит. Поверх него установить шпунтованные доски. Как и все деревянные детали конструкции, этот материал нужно предварительно обработать противогрибковыми пропитками, и просушить.
27. Установить оконные рамы и дверь.
28. Утеплить стены гриль-домика. Для этого необходимо установить плиты пенопласта в проёмы каркаса.
29. Сделать внутреннюю и внешнюю отделку. Для чего можно использовать шпунтованные доски.
30. Установить жаровню. Соединить её элементы с трубой, направляющей воздух. Закрепить вытяжку с дымоходом.
31. Параллельно внутренним стенам гриль-домика поставить лавки или сидения. Для этого можно использовать брусья сечением 100х50 мм.

Смокер-гриль из газового баллона своими руками

Смокер-гриль представляет собой универсальную конструкцию из соединённых между собой, термических камер для приготовления мясных и рыбных блюд, а также овощей и фруктов. Этот агрегат совмещает в себе барбекю, коптильню и гриль.

Конструкция смокер-гриля состоит из:

• металлической подставки;
• топочного отсека;
• горизонтальной камеры;
• коптильни;
• дымоходной трубы.

Принцип действия смокер-гриля заключается в том, что горячий воздух проходит через все камеры конструкции, выходя через дымоход. Очаг находится в топочной части. Эта несложная конструкция требует тщательной подготовки и составления чертежей.

Чтобы сделать смокер гриль своими руками, необходимо:

1. Изготовить термические отсеки. Для этого можно использовать старые баллоны от пропана разной ёмкости. Толщина стенок выдержит высокую температуру.
2. Изготовить крышки к каждому отсеку. Для этого с помощью ручной циркулярной пилы из корпуса баллонов вырезать прямоугольники.
3. Корпусы баллонов и вырезанных фрагментов соединить металлическими петлями. Для этого можно использовать электросварку. В результате получатся функциональные крышки, к которым нужно приварить ручки (их можно покрыть древесиной).
4. Сделав вырезы в корпусе баллонов, соединить их сваркой. Должна получиться цельная конструкция из топки, барбекю и коптильни. К последней камере сверху приварить дымоходную трубу. Смокер-гриль можно оборудовать термическими датчиками.
5. Изготовить подставку. Для этого можно использовать металлические уголки, трубы или швеллеры. Для удобства перемещения конструкции, её подставку оборудуют колёсами.

6. Для топочной камеры необходимо изготовить колосники. Для этого можно использовать металлические уголки с шириной полей 10 мм или арматурные прутья диаметром 10–12 мм.
7. Для барбекю нужна решётка с ячейками не более 5 мм, которую можно изготовить из аналогичных материалов.

Видео: смокер-гриль и мангал из газового баллона

Гриль с газогенератором представляет собой очень эффективное и удобное устройство. Разгорается он мгновенно, жар его регулируется простым поворотом ручки, но при этом пища имеет аромат древесины. Для розжига используется сама древесина, которая заменяет привычный уголь для классического гриля.

Материалы

Для создания газового гриля своими руками вам будут нужны:

• плита с газогенератором на древесине;
• блоки;
• решетка гриля;
• металлическая крышка;
• термометр;
• алюминиевая ручка;
• крышка в виде полусферы.

Шаг 1
. Чтобы пламя от печи распределялось по решетке гриля равномерно, необходимо сделать своего рода распределительную конфорку. Для этих целей подойдет металлическая круглая крышка. На ней необходимо сделать тонкие длинные разрезы по кругу. Концы их должны доходить до центра крышки, а расстояние между ними должно составлять порядка 3,5 см. Между ними сделайте аналогичные разрезы, но покороче.

Шаг 2
. В крышке виде полусферы для удобства закрепите крышку и термометр. Для крышки вам нужно будет просверлить отверстия и установить крепления при помощи винтов.

Шаг 3
. Теперь всю конструкцию нужно собрать. Для этого в качестве опор установите блоки. Между ними нужно поместить печь с газогенератором.

Поверх блоков уложите самодельную металлическую конфорку, а уже на нее уложите гриль-решетку. Обратите внимание, между конфоркой и решеткой должен быть зазор, чтобы готовящаяся еда не касалась раскаленного металла.

По сути, ваш самодельный гриль готов. Теперь вы можете его запускать, используя в качестве дров для растопки ветви или щепки яблони, вишни и прочих видов древесины. Запустив печь, включите встроенный вентилятор, чтобы раздуть жар, а затем регулировать выделяемое тепло. На гриль можете выкладывать овощи, мясо, сосиски и прочие продукты питания, накрывать их крышкой и с легкостью доводить до готовности без потери вкусовых качеств.

Прежде чем приступить к изготовлению своими руками гриля-барбекю или такого довольно сложного устройства, как смокер-гриль, давайте разберемся, чем они отличаются и в чем заключается принцип их действия.

Это устройство для приготовления продуктов на открытом огне (жаре). Смокер-гриль — это универсальное устройство, которое позволяет готовить продукты на жаре и (или) при желании — коптить.

Как устроен смокер-гриль?

Смокер-гриль (от английского смок — дым) содержит несколько камер, что делает его универсальным устройством для гриля, барбекю, горячего и холодного копчения. Любая коптильня содержит как минимум 2 камеры: в одной сгорают угли, в другой готовятся продукты. Камеры соединены между собой, они могут располагаться рядом друг с другом или одна над другой, от этого принцип действия не меняется: дым от сгорающих углей должен попасть на продукты. Если на них попадает сразу горячий дым, получаются продукты горячего копчения. Если камеры соединены дымоходом, при прохождении через который дым успевает остыть, получаются продукты холодного копчения. Если продукты готовятся над открытым жаром от углей (при открытой или закрытой крышке), готовое блюдо обычно называют «грилем» или «барбекю».

Смокер-гриль в зависимости от модели состоит из 2 или 3 камер.

Слева направо:

Камера для продуктов холодного копчения.

Камера для продуктов или варочная камера (гриль или горячее копчение).

Камера для угля или топка.

Вкус готового блюда зависит от того, в какой камере разжигают огонь и в какой размещают продукты.

Как сделать гриль-барбекю своими руками?

Вы уже обратили внимание, что все отсеки вышеописанного устройства напоминают бочку. Поэтому самый простой вариант сделать в домашних условиях гриль-барбекю — это найти подходящую бочку и правильно ее переделать. Какие бочки использовать нельзя? Категорически те, в которых хранились не совместимые с приготовлением пищи вещества — бензин, масло, краска и прочая гадость. Нельзя использовать алюминиевые, не желательно — тонкие бочки, которые быстро «прогорят» и сведут все ваши творческие усилия на «нет» за весьма короткий период времени. Идеально для наших целей подойдут, к примеру, отслужившие свой срок пивные КЕГи, которые изготавливаются из высококачественной нержавеющей стали. Они и санитарно-гигиеническим условиям соответствуют, и коррозии практически не подвержены. По объему КЕГи бывают разные, в нашем случае можно использовать 50 — или 100 литровые (последние встречаются крайне редко). Внешний диаметр 50 литровой КЕГи колеблется до 400 мм, высота до 600 мм, средняя толщина стенок — 1.5 мм.

Мы начнем с самого простого варианта и по мере написания этой статьи будем его постепенно усложнять
. Для обычного гриля нам понадобится одна бочка, которую аккуратно разрезаем болгаркой вдоль на 2 равные части.

Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая емкостью для углей. Крышку и основание соединяем с помощью двух обычных петель болтами, просверлив отверстия дрелью.

В открытом состоянии крышка фиксируется с помощью металлической цепочки, которая в нашем случае удобно крепится к отверстию для фитинга.

Следующий шаг: крепим к крышке деревянную ручку, она не будет нагреваться во время готовки барбекю. Длина ручки может варьировать от 20 до 50 см и зависит от ваших предпочтений. Прикрепить ее можно с помощью той же болтовой стяжки, а расстояние между ручкой и крышкой отрегулировать с помощью нескольких гаек. Все очень хорошо видно на фото ниже.

Наш гриль готов, теперь пора приступать к изготовлению станины. Для этого понадобятся:

• металлическая труба, уголок или другой металлопрокат;
• деревянная вагонка, ДПК или обработанные доски для обшивки столика. Не желательно использовать пластик и другие материалы, которые быстро теряют вид при соприкосновении с горячими поверхностями.

Размеры станины следующие:

• Высота — около 80 см;
• Длина — на 10 — 30 см больше длины бочки;
• Ширина (внутренний размер) — на 2 — 5см меньше диаметра бочки.

Крепить металлические детали станины можно с помощью тех же гаек и болтов. Однако наличие сварочного аппарата и навыков в области сварки — большой плюс в этом деле! Когда металлический каркас готов, устанавливаем сверху готовую бочку и аккуратно обшиваем поверхность столика досками или вагонкой.

При желании увеличить рабочую поверхность стола легко с помощью металлических уголков.

Теперь нам понадобится 2 решетки. Первая, поменьше, предназначена для углей и укладывается на дно емкости. Без нее дно нашего барбекю может быстро прогореть. Вторая устанавливается сверху над углями и предназначена для жарки продуктов. Упоры для нее делаем с помощью болтов, ввинченных по периметру жаровни (хорошо видно на фото ниже).

Наш барбекю-гриль готов!

Внимание
: если вы использовали старую бочку, как следует прокалите ваш гриль огнем перед первым приготовлением продуктов. И само собой разумеется, если бочка до этого служила емкостью для других целей, тщательно отмойте ее еще до того, как начнете процесс превращения бочки в барбекю.

Если при закрытой крышке угли горят плохо, значит в устройство поступает недостаточно кислорода. В этом случае поможет вытяжная труба и приточное отверстие для лучшей вентиляции воздуха. Об этом мы расскажем чуть ниже.

Как сделать устройство для регулирования высоты положения решетки над углями?

Регулируемая решетка нужна в том случае, если для гриля используется большая бочка до 200 литров. С ее помощью контролируется температура для жарки продуктов: чем ближе к углям, тем больше жар.

1. Чтобы установить систему регулирования высоты решетки над углями, крышку для гриля вырезают таким образом, чтобы дно бочки и ее верх оставались целыми (как показано на фото).

2. Устанавливаем бочку на станину и крепим крышку с помощью петель и болтовой стяжки. Делаем ручку для крышки. Все в той же последовательности, как мы уже описали выше.

3. Чтобы уложить на дно жаровни решетку для углей или жаропрочный стальной лист советуем в качестве опоры сделать (сварить) раму из металлического уголка.

4. Решетка или стальной лист для углей.

5. В боковых стенках гриля высверливаем отверстия, отступив вниз на пару сантиметров от самой верхней точки.

6. В отверстия вставляем металлическую трубу, на которую впоследствии будет крепиться решетка для продуктов.

7. К металлической трубе предварительно привариваем ручку, т.к. процесс регулировки высоты решетки будет осуществляться посредством проворачивания трубы. К основанию ручки привариваем диск с пропилами, что поможет фиксировать трубу неподвижно с поднятой решеткой.

8. Металлический язычок крепится таким образом, чтобы он оставался подвижным относительно оси болта. При повороте ручки по часовой стрелке диск свободно скользит по язычку. При повороте ручки против часовой стрелки язычок упирается в пропил и фиксирует трубу на нужной нам высоте.

9. К трубе симметрично с двух сторон болтами крепятся две металлических цепочки, на которые будет подвешена решетка для продуктов. Длина цепочки регулируется таким образом, чтобы в свободном состоянии решетка упиралась в дно.

10. Решетка для продуктов.

11. Крепим к решетке металлическую цепочку.

12. Подвешиваем решетку над жаровней.

13. Делаем столик — обшиваем станину досками.

Как сделать смокер-гриль своими руками?

Чтобы сделать смокер-гриль своими руками, нужно обладать навыками в области сварки. Для него нам понадобится вторая бочка.

• Варочная камера для смокер-гриля делается аналогично описанному выше устройству для обычного гриля барбекю.
• Вторая бочка будет служить топкой.

Шаг 1: Топка по объему меньше, чем отсек для копчения, поэтому вторую бочку нужно уменьшить на 1/3. Для этого болгаркой вырезаем лишнюю часть из середины и свариваем бочку по центру в одно целое.

Шаг 2: Затем делаем крышку для топки точно так же, как мы делали крышку для гриля. Кстати, обратите внимание на фото выше: крышка вырезана без острых углов, о которые легко можно пораниться.

Шаг 3: Две бочки соединяем с помощью сварки, как это показано на схеме. На фото ниже вид камеры для продуктов внутри: отверстие между бочками нужно сделать таким, чтобы сюда поступало достаточное количество дыма.

Шаг 4: Поскольку топка должна будет выдерживать высокие температуры, установите внутри нее жаропрочную решетку или стальной лист.

Шаг 5: Для правильного функционирования смокер-гриля очень важно, как будет циркулировать внутри воздух. В стандартной модели для циркуляции воздуха служат отверстия в топке и вытяжная труба в варочной камере.

Давайте сейчас разберемся, как движется воздух внутри камеры. Тепло из топки попадает на продукты с движением горячего воздуха.

1 — холодный воздух попадает в топку и нагревается от углей;

2 — нагретый горячий воздух через отверстие между камерами и поступает в камеру для приготовления пищи;

3 — по мере движения к вытяжной трубе воздух постепенно остывает. Понятно, что по этой причине продукты, размещенные ближе к топке, будут готовиться несколько быстрее. Воздушный поток через варочную камеру нужно регулировать, чтобы получить равномерное распределение тепловых потоков и правильную температуру. Каким образом это можно сделать?

Приточное отверстие высверливается (вырезается) в нижней части топки и регулируется подвижной заслонкой.

На вытяжной трубе также делают заслонку, которая используется для регулирования воздушных потоков во время жарки или копчения и одновременно служит защитным колпачком, предотвращающим попадание влаги внутрь во время осадков.

Существует еще несколько моделей смокер-грилей по принципу устройства варочной камеры. Там используются более сложные схемы организации потоков горячего воздуха. В домашних условиях сделать правильно такую модель не так просто. Для этого нужно обладать достаточно профессиональными знаниями и опытом.

Еще несколько полезных советов:

• При изготовлении станины предусмотрите опору для топки, иначе она провиснет от собственной тяжести и веса углей.
• Для презентабельного внешнего вида готовый смокер можно покрасить огнеупорной краской.
• Если вы планируете готовое устройство по мере необходимости передвигать по участку, время от времени меняя его местоположение, предусмотрите два колеса на ножки станины. Тогда смокер-гриль будет удобно перемещать, словно тачку.
• На крышку барбекю можно установить термометр, что позволит контролировать температуру в варочной камере.
• Теперь, когда вы обладаете нужными знаниями о принципах работы гриля и коптильни, можете не ограничиваться только теми советами, которые нашли в нашей статье. Немного фантазии, и ваше творчество может быть очень многосторонним. Мы лишь постараемся вам помочь схемами и фотографиями ниже:

Загородный отдых в воскресные дни в большинстве случаев ассоциируется с
приготовлением очень вкусных мясных, рыбных и овощных блюд
на раскаленных
углях. Безусловно, всегда можно на скорую руку организовать небольшой мангал, даже попросту выкопав в земле углубление и придумав какие-нибудь перекладины для сетки или шампуров. Но, согласитесь, все же намного качественнее и вкуснее, с меньшим расходом топлива продукты будут приготовлены, в случае использования специальных конструкций – мангала, гриля или барбекю.

Владельцам загородных участков вообще
, наверное, грех не иметь в своём распоряжении подобных приспособлений, стационарным или переносных. В магазинах представлен достаточно широкий выбор таких устройств, сваренных из металла. Однако, если хозяин участка имеет хотя бы начальные навыки в проведении строительных работ или в обработке и сварке металла, наверное, для него не представит особо бо
льшой проблемы соорудить барбекю своими руками, той или иной степени сложности.

Что скрывается под словом «барбекю»?

Прежде всего, необходимо разобраться, что мы должны получить, если поставлена цель создать именно барбекю.

Этимология этого названия не совсем однозначная – существует несколько версий его происхождения. Самым правдоподобным кажется вариант, связывающий его с

древнегреческим
, а затем латинским словом «barbarus»
, что означало пришлого, чужеземца, чуждого культуре. В нашем языке слово постепенно трансформировалось в «варвара».

Возможно, слово «барбекю» пошло от «варварского» приготовления пищи в очагах и на кострах

Возможно, способ приготовления пищи этих самых полудиких кочевых племен
– варваров – на открытых кострах или в каменных пещерных очагах, и лег
в основу устоявшегося названия. Но, согласитесь, что этот «варварский» способ всем
нам очень
и очень
нравится!

Решили построить печь барбекю?

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — .

Кроме этого отличным решением является тандыр! Про своими руками читайте также на нашем портале.

Но сразу возникает вопрос – встречается немало рецептов приготовления блюд на мангале, на гриле
или по кулинарной технологии барбекю. В чем
разница, в чем
та тонкость, которая отличает одно от другого?

По большому счету,
разница невелика, но все же она есть.

• Обычный мангал, как правило, представляет собой какое-то металлическое или кирпичное вместилище для углей (короб, ящик и т.п
  .), поверх которого ложатся шампура или устанавливается решетка
  , на которую выкладываются продукты. Высота установки при этом никак не регулируется – поставкой всегда является верхний обрез самого мангала. Сверху приготавливаемые продукты свободно продуваются воздухом, для которого не создаётся никаких преград. В самом ящике проделаны отверстия для поддува
  воздуха, необходимого для горения дров и последующего тления углей.Никакой дополнительной тяги в мангале в принципе не создают – в процессе приготовления участвует только передающийся прямым тепловым излучением жар, который тут же рассеивается выше уровня шампуров или решетки
  .

Самый простой в «семействе» — обычный мангал

Это, как видно, самое простое из перечисленных устройств. Приготовление мяса на нем
требует определенной
сноровки, так как жар поступает только снизу, и важно не передержать, не пересушить сторону продуктов, обращенную
к огню.

• Гриль также предполагает готовку на углях, но принцип здесь иной – важен закрытый объем
  , в котором проходит процесс. Мясные продукты могут также быть нанизаны на шампуры или выложены на сетку

  над

  на

  бравшими
  жар тлеющими углями, но затем гриль обязательно закрывается крышкой.

Горячий воздух в замкнутом объеме
распространяется более равномерно, и процесс обжарки происходит одновременно со всех сторон
. Безусловно, для горения требуются каналы поступления воздуха и выходы дыма¸ поэтому грили часто дополняются небольшой трубой.

• А вот жаровня-барбекю занимает некоторое промежуточное положение между обычным мангалом и грилем, и наиболее приближена к «пещерным», «варварским» условиям приготовления мяса. Она напоминает очаг с одной открытой лицевой стороной.

Для барбекю необходим или закрытый с трех сторон очаг …

Другой вариант – когда вокруг решетки
барбекю обязательно наличествует бортик, стенка, которая
не дает
сразу жару расходиться по сторонам от малейшего ветерка.

… или же решетка окружена стенкой-бортиком, задерживающим жар на некоторой высоте от обжариваемых продуктов

Стенки этого бортика или очага тоже нагреваются и участвуют в процессе приготовления. Получается своеобразная тепловая подушка, которая обволакивает продукт сн
изу и с краев
, а в случае с очаговым типом барбекю – еще
и в какой-то степени сверху. Понятно, что в таких условиях мясо готовится быстрее, и намного меньше риск, чем на мангале его пересушить или даже пережечь одну из сторон. Как правило, на всех барбекю продумывается та или иная возможность регулировки высоты решетки
над углями.

Искусственную тягу в барбекю не создают – чем медленнее перемещается горячий воздух – тем лучше. В барбекю очагового типа
, конечно, без организации отвода дыма не обойтись, но труба
не должна быть высокой – обычно от уровня жаровни до верхнего оголовка – не более полутора метров.

Честно говоря, все эти три кулинарных приспособления настолько «родственны» между собой, что очень часто легко и просто трансформируются одно
в другое. Например, установленная или подвешенная ниже уровня стенок мангала решетка
тут же преобразует его в барбекю. А если на барбекю закрыть крышку или прикрыть дверцу очага, то, соответственно, можно готовить по гриль-технологии
.

Возможно, со стороны читателя последуют возражения против такой градации приспособлений для приготовления пищи на открытом огне и углях, так как разнообразных мнений в интернете на этот счет
выражено очень много. Тем не менее
, далее в статье будут рассматриваться те варианты изготовления или строительства жаровни-барбекю, которые подходят по критериям, описанным выше.

Цены на барбекю Forester

барбекю Forester

Рассматриваться варианты будут в последовательности от простых к сложным
, от временных к переносным жаровням, и далее – к стационарным комплексам.

Простейшая жаровня-барбекю за десять минут

Этот вариант доступен буквально всем
, даже людям, совершенно не владеющим
строительными навыками. Сам по себе способ возведения подобной жаровни-барбекю во многом напоминает детскую игру в кубики.

Для работы понадобится:

— Около сотни кирпичей (поз. 1). Их количество может быть и меньшим – все зависит от высоты будущего «сооружения».

— Металлический лист (поз. 2) и решетка
(поз. 3). Размер этих элементов должен быть примерно равным. По сути, их длина и ширина предопределят и величину жаровни.

Кладка будет проводиться «на сухую», то есть никакого строительного раствора не понадобится.

• Для сооружения необходимо подготовить ровную и твердую
  площадку, так, чтобы она была пожаробезопасной. Например, вполне можно выкладывать жаровню на утрамбованном грунтовом
  участке, очищенном от сухой травы.
• На готовой площадке выкладывается окружность из положенных плашмя кирпичей, с оставлением просветов между ними порядка 50 мм для свободного прохождения воздуха снизу. Сразу стоит сопоставить диаметр выкладываемой окружности с размерами листа и решётки —
  эти металлические элементы должны полностью ее
  перекрывать получающийся «колодец». На приведенной
  схеме в кладке одного ряда задействовано 12 кирпичей.
• Подобным же образом аккуратно укладываются еще
  четыре ряда, каждый со смещение, чтобы кладка была «в перевязку
  ».
• Поверх пятого ряда укладывается металлический лист. Толщина его должна быть не менее 2 ÷ 3 мм, так как именно на нем
  будет разводиться огонь, гореть дрова и тлеть угли.
• Следующие два ряда кирпичей создадут своеобразный очаг. Принцип кладки здесь сохраняется таким же, как и снизу, но есть и одна особенность – с лицевой стороны не докладывается один кирпич снизу и, соответственно, два во втором ряду (поз. 4). Этот проем
  станет топочным окошком, через которое будет осуществляться загрузка и розжиг дров, ворошение углей.
• Следующим шагом на кирпичный «колодец» укладывается металлическая решетка
  , на которой и будут размещаться обжариваемые продукты.
• Поверх решетки
  укладывается еще
  два ряда кирпичей. При этом просветов между ними оставлять не следует – вокруг жаровни должен образоваться сплошной бортик, чтобы был реализован «принцип барбекю». Допустимо также в лицевой части оставить небольшой проем
  , для удобства манипулирования лопаткой или щипцами во время переворачивания обжариваемых продуктов.

Подобную жаровню можно оставить на площадке на

летний
период, но если есть опасения, что кирпичи и металлические части могут попросту «увести» в отсутствие хозяев
, то совсем не сложно
ее
разобрать, чтобы закрыть материалы в подсобном помещении. При необходимости соорудить вновь барбекю не составит т
руда и не займет
много времени.

Металлические жаровни-барбекю из подручных материалов

Если хозяин дома имеет хорошие навыки в обработке и сварке металла, то очень хорошим вариантом может стать переносная модель барбекю. Задача еще
больше упростится в том случае, когда имеются старые ненужные металлические бочки или газовые баллоны.

В принципе, можно обойтись даже и без сварки – именно о таком варианте и пойдет
речь. Картинки в левом столбце таблицы можно рассмотреть подробнее, увеличив их кликом мышки.

Аналогичные или в определенной
степени видоизмененные, по желанию и фантазии мастера, барбекю можно изготовить и их старых газовых баллонов. (При
этом должна соблюдаться осторожность при первом резе емкости
, так как внутри может быть взрывоопасная остаточная концентрация газа. Баллон рекомендуется несколько раз промыть водой, и первый рез
проводить также в заполненном
водой состоянии).

Креативный подход дает
возможность существенно расширить функциональность изготавливаемой конструкции. Например, несложно предусмотреть дополнительную «опцию» коптилки, установив дополнительную камеру на выходе дыма из основной жаровни. Другой вариант – установка отдельной топочной камеры внизу, которая будет использоваться именно в режиме копчения продуктов. А для поддержания нужной температуры и требуемой для копчения концентрации дыма, на дымоход устанавливается регулируемая задвижка. Наглядный пример такой модели гриля-барбекю с возможностью перехода в режим копчения – в прилагаемом видеосюжете.

Видео: интересная модель гриля-барбекю с коптилкой

Если конструкция получается тяжелой
, то ее
можно оснастить, к примеру, одноосным колесным
ходом. Это позволит без труда перемещать ее
по территории участка или убирать в сарай или гараж на период не востребованности.

Стационарные барбекю из кирпича

Те владельцы загородных особняков, которые
любят солидность и основательность, наверняка
предпочтут нечто более монументальное, стационарное, сложенное на годы из кирпича. Что ж, и в этом вопросе нет ничего невозможного для самостоятельного сооружения жаровни-барбекю или даже целого комплекса или иначе – зоны барбекю.

Выбор оптимального места для комплекса барбекю

Прежде всего, необходимо определиться с местом. При этом учитывается целый ряд
правил:

• Очень часто кирпичные барбекю устанавливают рядом
  с уже имеющейся зоной отдыха – террасой или беседкой. Вполне возможно
  и объединение этих построек под одной крышей, естественно, с учетом
  требований пожарной безопасности.
• Не стоит располагать комплекс чр
  езмерно близко к жилому дому или даже пристраивать к нему – это также диктуется элементарными правилами безопасности. Категорически запрещено размещать рядом с гаражами или подсобными помещениями, где может находиться запас топлива.
• По соображениям гигиеничности и комфортности, печь-барбекю не следует планировать в непосредственной близости от от
  хожих мест или выгребных ям, своих или соседских.
• Если есть возможность, стоит отдать предпочтение месту, расположенному с подветренной стороны жилого дома (с учетом
  преобладания ветров в данной местности).
• Следует избегать соседства с высокими кустами и деревьями, кроны которых могут оказаться над
  барбекю. Это, во-первых, небезопасно, а во-вторых—
  от высоких температур растения могут завянуть и погибнуть.
• Если возведение барбекю планируется в уже построенной ранее беседке, то следует предусмотреть размещение печи так, чтобы дымоходная
  труба не пришлась на кровельные стропила – она должна быть примерно по центру между ними.

• Хороший хозяин обязательно предусмотрит прокладку дорожек к зоне барбекю, чтобы к ней можно было легко подойти, например, после дождя. Из тех же соображений целесообразно замостить площадку около самой печи.
• Очень удобно будет, если к зоне барбекю провести воду, хотя бы
  временной летней магистралью. Также никогда не лишним будет
  проведение линии электропитания – это даст возможность организовать освещение и подключение необходимых бытовых приборов. Безусловно, и водопровод, и электричество – это необязательные
  элементы, только по желанию и возможности хозяев.
• И, наконец, барбекю стоит расположить и отделать так, чтобы это сооружение органично вписывалось в общую концепцию оформления участка.

После того как место выбрано, переходят к строительству. А начинается оно всегда с устройства фундамента.

Фундамент дл
я кирпичной печи-барбекю

Цены на барбекю GREIVARI

Барбекю GREIVARI

Любое кирпичное стационарное сооружение всегда обладает немалой массой, а значит
, для него требуется надежная
основа. В случае строительства садовой печки-барбекю можно использовать и ленточный, и плитный, монолитный фундамент, но второй все же предпочтительнее. Площадку вокруг, так или иначе,
рекомендовано замостить, и уже будет основанием для, к примеру, укладки керамической плитки. Кроме того, монолитный фундамент даже при небольшом заглублении будет устойчивым основанием для возводимой конструкции.

• Под фундамент роется котлован таким расчетом
  , чтобы получаемая плита была как минимум на 100 мм шире в любую из сторон, чем планируемый периметр кирпичной кладки. С лицевой стороны выступ можно сделать и побольше, чтобы образовалась небольшая площадка. Глубина котлована может быть порядка 400 мм – этого будет вполне достаточно.
• Дно котлована засыпается песчаной подушкой 100 мм, которую обязательно уплотняют ручной трамбовкой. Поверх нее
  , также
  с уплотнением, засыпают такой же слой гравия или щебёнки. В итоге подземная заливаемая часть фундамента будет толщиной около 250 мм.
• По периметру котлована устанавливается деревянная опалубка. Она должна выходить над поверхностью грунта примерно на 100 мм – так будет сформирована цокольная часть плиты. Желательно опалубку строго выровнять по горизонтали – тогда верхний обрез досок станет маячком для разравнивания раствора.
• Укладывается арматурная сетка с ячейками 100 × 100 мм. Ее
  лучше установить на подкладки, так, чтобы она пришлась примерно на середину заливаемой плиты.
• Готовится цементно-песчаный раствор (1 :
  3), который заливается в опалубку до полного ее
  заполнения. Верх разравнивается правилом.

Теперь остается
ждать застывания плиты и набора ею необходимой прочности. Рекомендуется первые 3 —

4 дня регулярно увлажнять поверхность и оберегать ее
от пересыхания и растрескивания, укрывая полиэтиленовой пленкой
. Опалубку можно будет снять через неделю
, ну а приступать к дальнейшим строительным работам желатинное ранее, чем через 3 недели
– бетон к этому времени должен набрать порядка 70% прочности, необходимых для выдерживания нарастающей на него нагрузки кирпичных стенок.

На готовом фундаменте можно возводить выбранную . Не станем рассматривать слишком сложные комплексы. Для начинающего строителя будет достаточно одной из довольно простых в исполнении моделей, которые, тем не менее
, обладают неплохой функциональностью.

Несложный вариант без дымоходной
трубы

Такую стационарную жаровню-барбекю должен суметь сложить любой человек, имеющий начальные навыки каменщика. Ничего сложного нет – не требуется даже порядовки. Вполне будет достаточно приведенной
схемы, которую можно взять за основу, и при желании изменить в части габаритов постройки или ее
отдельных элементов.

• Размер по ширине и глубине постройки будет определяться габаритами имеющегося металлического листа для жаровни (поз. 10). Желательно, чтобы
  он был исполнен с бортиками, по типу противня, чтобы
  угли не просыпались вниз. Такому же размеру должна соответствовать и
  решетка
  (поз. 9) – их может быть и
  несколько штук, для приготовления разных продуктов одновременно на нескольких уровнях.
• Возведение начинается от фундамента (поз. 1). На схеме показана уже замощенная
  плита, но понятно, что облицовка делается уже после возведения всей печи-барбекю.
• Строительство начинается с выкладки 5 П-образных рядов кирпича (поз. 2). Остающееся внизу пространство (поз. 3) может быть использовано для хранения какой-либо кухонной
  утвари или запаса дров.
• Кладка всегда начинается от углов стенки (поз. 6), так, чтобы в этих местах лег
  целый кирпич. Сами кирпичи (поз. 7) можно использовать любые обожжённые – открытое размещение топки не предполагает критичных для них температур. Ряды выкладываются «в перевязку
  », со смещением на ½ кирпича.
• Толщина формируемых между кирпичами швов (поз. 5) – порядка 10 мм. В качестве раствора можно применить жаростойкую кладочную смесь, которую приобретают в магазине. Впрочем, конструкция позволяет обойтись и обычным кладочным цементно-песчаным раствором с добавлением глины. Еще
  один вариант – по одной части цемента
  и гашеной
  извести и три части песка.
• После укладки первых пяти рядов
  , шестой ряд
  с обеих боковых сторон ложиться
  с поперечным расположением кирпичей (поз. 4). Таким образом, создаются полки, на которые ляжет поддон-жаровня.
• Выше кладка продолжается обычными прямыми рядами, на необходимую высоту (на схеме показано семь рядов). На внутренней стороне стенок на нескольких уровнях крепятся кронштейны (поз. 8), которые станут упорами для укладки решеток
  .

Конструкцию можно и немного изменить. Например, на фотографии выше показано, что несколько уровней размещения поддона–
жаровни и решеток
обеспечиваются, соответственно, несколькими рядами поперечной укладки кирпича. Кроме того, выступающие снаружи поперечно расположенные кирпичи могут стать опорой для боковых столиков, очень удобных для подготовки и разделки продуктов прямо у барбекю. Для этого несложно выложить еще
одну кирпичную стенку с одной или даже с обеих сторон.

Такой простейший мангал-барбекю не предполагает направленного отвода дыма. Правда, если подобное сооружение предполагается разместить в беседке, то можно подвесить сверху дымосборный
колпак, по типу кухонной вытяжки, а от него уже сделать вывод наружу.

Цены на популярные барбекю

Более сложная задача – барбекю с трубой

Задачу можно несколько усложнить – сложить барбекю с полностью закрытым с трех
сторон очагом и дымовой трубой. Понятно, что трудоёмкость и общие затраты здесь будут существенно повыше, но зато и само сооружение уже смотрится значительно солиднее и может стать украшением участка.

Много рассказывать здесь словами, наверное, не надо – намного больше информации принесет
подробная порядовка кладки. Останется лишь сделать к ней некоторые примечания:

• Опытные печники всегда рекомендуют, особенно начинающим, предварять кладку на раствор «сухой», то есть каждый ряд кирпичей вначале выкладывается без раствора. Это помогает точно определиться с конфигурацией ряда и подогнать те кирпичи, которые требуют разделки.
• Так как в конструкции уже – закрытый очаг, то его выкладка (внутренняя облицовка) предполагает использование шамотного огнестойкого кирпича. На схеме он показан более светлым оттенком.
• В цокольной части можно использовать обычный кладочный раствор. Начиная от уровня перекрытия под очаг и выше, там, где будет находиться область повышенных температур, используется термостойкий кладочный состав.
• Кладка начинается с первого полностью сплошного ряда. Безусловно, ведется
  постоянная проверка на горизонтальность с использованием строительного уровня.
• Поверх пятого ряда укладываются металлические уголки – перемычки, по которым будет вестись кладка в начале шестого
  , а затем седьмого сплошных рядов. Два отсека, которые расположатся под очагом, могут быть использованы для разогрева или поддержания в горячем состоянии уже готовых блюд.

Продолжение схемы — порядовка от десятого ряда и до самого верха трубы

• Поверх одиннадцатого ряда вновь укладываются полосы-перемычки, а поверх них – два сплошных ряда, которые станут дном очаговой камеры.
• С 14 по 21 ряд – очаг, стенки которого изнутри сразу облицовываются шамотным кирпичом. Если предполагается что огонь будет разводиться не на съемном
  металлическом поддоне, а непосредственно на поверхности очага, то и его основание тоже стоит облицевать шамотным кирпичом.
• После выкладки 21 ряда устанавливается перемычка, по которой будет уложено лицевое перекрытие очага.
• В дальнейшем кладка идет
  строго по схеме, с постепенным сужением к центру – так формируется пирамидальная часть дымоходной
  трубы.
• Ступенчатый подъем
  трубы впоследствии можно облицевать кожухом из тонкого листового металла – чтобы на уступах не скапливалась и не застаивалась дождевая вода или снег. Завершает устройство трубы дождезащитный
  металлический колпак.
• По боковым стенкам очага можно закрепить на нескольких уровнях металлические кронштейны для расположения решеток
  барбекю.

Как видите, и в этом случае ничего критично сложного нет: главное – последовательность, предельная аккуратность и точный расчет
при кладке каждого ряда, с обязательным контролем горизонтальности и вертикальности стенок.

Опять же, это сооружение может быть базовым, около которого несложно будет пристроить разделочные столики.

Ну а тем, кто хочет все же возвести самостоятельно более сложный комплекс, с широкой функциональностью, с кухонной плитой, духовкой или казаном для приготовления плова, предлагается ознакомиться
с подробной видеоинструкцией. Это поможет т
резво оценить свои средства
и строительные возможности, чтобы принять
правильное решение по выбору приемлемой модели.

Видео: инструкция по возведению барбекю-комплекса из кирпича

Гриль с газогенератором представляет собой очень эффективное и удобное устройство. Разгорается он мгновенно, жар его регулируется простым поворотом ручки, но при этом пища имеет аромат древесины. Для розжига используется сама древесина, которая заменяет привычный уголь для классического гриля.

Материалы

Для создания газового гриля своими руками вам будут нужны:

• плита с газогенератором на древесине;
• блоки;
• решетка гриля;
• металлическая крышка;
• термометр;
• алюминиевая ручка;
• крышка в виде полусферы.

Шаг 1
. Чтобы пламя от печи распределялось по решетке гриля равномерно, необходимо сделать своего рода распределительную конфорку. Для этих целей подойдет металлическая круглая крышка. На ней необходимо сделать тонкие длинные разрезы по кругу. Концы их должны доходить до центра крышки, а расстояние между ними должно составлять порядка 3,5 см. Между ними сделайте аналогичные разрезы, но покороче.

Шаг 2
. В крышке виде полусферы для удобства закрепите крышку и термометр. Для крышки вам нужно будет просверлить отверстия и установить крепления при помощи винтов.

Шаг 3
. Теперь всю конструкцию нужно собрать. Для этого в качестве опор установите блоки. Между ними нужно поместить печь с газогенератором.

Поверх блоков уложите самодельную металлическую конфорку, а уже на нее уложите гриль-решетку. Обратите внимание, между конфоркой и решеткой должен быть зазор, чтобы готовящаяся еда не касалась раскаленного металла.

По сути, ваш самодельный гриль готов. Теперь вы можете его запускать, используя в качестве дров для растопки ветви или щепки яблони, вишни и прочих видов древесины. Запустив печь, включите встроенный вентилятор, чтобы раздуть жар, а затем регулировать выделяемое тепло. На гриль можете выкладывать овощи, мясо, сосиски и прочие продукты питания, накрывать их крышкой и с легкостью доводить до готовности без потери вкусовых качеств.

Владельцы загородных участков и дач стараются сделать отдых на природе комфортным и полноценным. А какой отдых без ароматных шашлыков с приятным дымным ароматом? В данной статье речь пойдет об изготовлении гриля из газового баллона своими руками. Фото и подробная инструкция помогут вам разобраться в тонкостях этого процесса. Итак, приступим!

Как сделать из газового баллона барбекю-гриль?

Газовый баллон — подходящий материал для изготовления барбекю-гриля. Во-первых, стенки баллона достаточно толстые, и при высоких температурах они будут держать свою форму без деформаций, во-вторых, форма баллона позволит сделать гриль оригинальным и достаточно вместительным. Главное — это выбрать подходящий вариант по емкости.

Газовый баллон нужно будет пилить болгаркой, чтобы сделать отверстие в полости. Выпиленная часть будет играть роль крышки, поэтому понадобятся прочные петли. Все работы по монтажу и раскрою должны выполняться с соблюдением техники безопасности. Кроме того, нужно иметь знания и опыт по работе со сварочным аппаратом, болгаркой, дрелью и другим оборудованием, которое придется применять.

Конструкция, изготовленная из газового баллона, может иметь разный функционал и назначение. Приведем несколько вариантов, которые вы сможете сделать своими руками:

1. Портативная конструкция. В этом случае используется баллон небольших размеров. При необходимости его можно положить в багажник и транспортировать к месту эксплуатации. Такой мангал удобно брать с собой на природу.
2. Переносное устройство. Такой вид мангала больше по габаритам, но при желании может быть перенесен на небольшое расстояние. Есть модели крупных мангалов, которые снабжены колесами. В случае необходимости можно перевести мангал в нужное место. Вся конструкция разбирается на составные части, но брать ее с собой в длительную поездку неудобно.
3. Стационарная конструкция. Такой мангал, как правило, универсален, имеет несколько дополнений в виде коптильни, Конструкция вмонтирована в бетонный фундамент, и передвигать или перевозить ее не представляется возможным. Для выхода дыма мангал оборудован трубой, могут быть специальные отсеки, в которых удобно хранить дрова для розжига.

Необходимые материалы

Перед началом работ проверьте, все ли оборудование у вас есть в наличии. Для изготовления гриля из газового баллона своими руками понадобятся:

• пустой газовый баллон;
• линейка, уровень;
• дрель со сверлами по металлу;
• болгарка с набором дисков для резьбы по металлу;
• ножовка по металлу;
• сварочный аппарат;
• электроды нужного диаметра (2-3 мм);
• уголок 40×40 мм (длина — 6-7 м);
• дверные петли — 2 шт.;
• ручка деревянная с металлическим основанием;
• краска с высоким уровнем защиты от высоких температур;
• кисти, валики;
• защитные очки;
• тканевые перчатки;
• заклепки, болты;
• стальная труба диаметром 10 см с коленом 90° (для дымохода);
• разводные, гаечные и газовые ключи.

Выбор газового баллона

Газовые баллоны выполнены из толстой стали толщиной 3 мм. Поэтому их очень удобно использовать для изготовления мангала. Возможно, у вас уже есть старый баллон, который валяется на даче. Если нет, тогда его можно легко приобрести по бросовой цене на барахолках или площадках с объявлениями.

Внимательно осмотрите баллон. На поверхности не должно быть следов сильной коррозии и прогнивших участков. Встряхните баллон и определите, нет ли внутри остатков жидкого газа пропана.

Определитесь с видом вашей будущей конструкции. Если вы хотите, чтобы мангал был переносной, тогда следует выбирать баллон небольшого объема. Такой можно будет брать с собой в поездки, но использовать его не очень удобно, так как внутри мало места для приготовления продуктов.

Самым популярным и распространенным видом газовых баллонов являются емкости на 50 л. Именно их чаще всего берут для изготовления гриля. Если хотите пристроить коптильню, тогда используйте один баллон на 50 л и один на 30 л. Емкости соединяются герметичным швом. Баллон меньшего размера при этом монтируется немного ниже. Такой нехитрый способ позволит вам изготовить смокер-гриль из газового баллона своими руками. Топливо будет помещаться в меньшую емкость, дым из которой станет поступать в основную камеру, а оттуда через дымоход — на улицу.

А как сделать гриль из автомобильного газового баллона? Если хотите получить большой гриль, тогда лучше использовать баллон на 80 л. Схема изготовления для всех видов баллонов одинаковая. Разница лишь в масштабе работ. Для фиксации крышки большого баллона на 80 л нужно использовать 3 петли, а не 2. Это связано с большей массивностью подвижного элемента.

Можно сделать гриль из баллона фреона, эта емкость имеет небольшие размеры, поэтому получится компактный переносной вариант. Но чаще всего эти баллоны используют для организации коптильни.

Чертеж, подготовка баллона, монтаж

Создайте подробный план, на котором будут указаны все необходимые размеры, которые помогут вам не ошибиться при выполнении работ по раскрою металла.

Крышка будущего гриля должна быть расположена так, чтобы нижняя часть баллона была достаточно глубокой, ведь туда будет закладываться уголь.

Сам баллон необходимо приготовить к работе. Для начала выпустите весь газ. Даже если баллон пуст, остаточный газ там все же есть. Открутите вентиль и подождите некоторое время. Переверните баллон и слейте конденсат. Чтобы контролировать выход газа, нужно нанести на вентиль мыльную пену, она поможет определить, вышел весь газ или нет. Когда пена перестанет пузыриться, можно переходить к следующему этапу.

Теперь спилите вентиль баллона. Лучше пользоваться ручным инструментом, так можно контролировать образующиеся искры и избежать перегрева инструмента. На данном этапе нужно постоянно поливать место спила холодной водой. В образовавшееся отверстие просуньте шланг и наполните баллон водой. Оставьте его с водой на сутки. За это время вода растворит все оставшиеся углеводороды. После этого воду можно будет слить вдали от построек. Можно приступать к следующему этапу изготовления гриля из баллона.

Пошаговая инструкция по изготовлению гриля

Теперь перейдем к следующему вопросу. Рассмотрим, как сделать из газового баллона гриль-барбекю. За основу возьмем стандартный газовый 50-литровый баллон из под пропана. Наружный диаметр баллона равен 96 см, делим это значение на 4, получаем 24 см. Баллон имеет округлую форму, поэтому для его установки понадобится специальная конструкция из металла, которая будет играть роль подставки. Лучше всего использовать для этих целей металл толщиной не менее 4 мм. Для разметки можно воспользоваться мелом. Проводим линии разметки по боковым швам, так легче соблюсти симметрию.

Проводим линию, которая будет соединять верхний и нижний швы. Затем отмеряем по 24 см по шву и делаем еще две разметочные линии. Соединяем их горизонталью. Получается изогнутый прямоугольник. Это будет крышка гриля. Все края обязательно нужно зачистить металлической шинкой. Старайтесь сделать края максимально ровными, это поможет добиться лучшей герметизации закрытой емкости.

Внутри баллона привариваются уголки, которые будут не только играть роль подставок для решеток, но и выступят каркасными элементами для поддержания формы баллона. При очень высоких температурах металл не будет деформироваться.

Обязательно просверлите несколько дырок в нижней части емкости. В мангал должен попадать кислород из воздуха, который позволит быстро разводить огонь и будет поддерживать горение углей. Если вы будете использовать не решетку, а шампуры, тогда нужно пропилить для них выемки со стороны крышки и сделать отверстия с другой стороны. Именно в эти отверстия будут вставляться шампуры.

В месте, где был расположен вентиль, делаем более широкое отверстие. Здесь будет располагаться труба для дымохода. Диаметр среза должен быть примерно 8 см.

Сварочные работы

Приготовьтесь к выполнению сварочных работ. Наденьте специальную сварочную маску, которая защитит ваше лицо и глаза от воздействия яркого света и отлетающих раскаленных элементов электродов.

Сначала приварите ручку к крышке будущего мангала, это позволит вам зафиксировать ее в момент приваривания петлей. Так будет удобнее держать подвижный элемент. Теперь привариваем петли к основной части баллона и крышке. Учтите все детали: чтобы крышка не откидывалась назад слишком сильно, нужно сделать ограничитель. Это может быть металлический уголок. Приварите небольшой отрезок в промежутке между петлями.

Теперь необходимо зафиксировать Следите за тем, чтобы сварочный шов был ровным и аккуратным. Мангал должен быть не только функциональным, но и красивым.

Для удобства использования конструкции можно сделать дополнительную подставку из металла с одной стороны. Чтобы во время дождя вода не затекала в дымоход, соорудите грибок на трубу и приварите его к концу трубы, используя металлические пластины длиной 10 см.

Делаем подставку для конструкции

Подставку можно сделать из профильной трубы диаметром 20-30 мм или взять арматуру. Если вы планируете сделать стационарный гриль-барбекю, тогда ножки лучше сразу приварить к баллону. Можно сделать полноценную подставку, из которой можно будет извлечь баллон и переместить его в другое место.

Металлические элементы нужно согнуть по внешнему диаметру баллона и приварить к дугам ножки. Помните, чтобы конструкция была устойчивой, нужно сделать достаточно большой пролет между ножками. Так мангал не перевернется и не опрокинется. Высота ножек выбирается индивидуально. Удобнее всего располагать мангал на уровне пояса, так вам не придется нагибаться для проведения различных манипуляций с очагом.

Если ножки будут изготовлены в виде подставки, тогда необходимо к самому баллону приварить горизонтальные уголки, которые зафиксируют емкость в определенном положении и не дадут ей прокручиваться.

Чем покрасить баллон?

Грунтовать поверхность перед покраской нельзя, так как грунтовка при высоком нагреве треснет и отслоится вместе с нанесенной на нее краской. Перед окраской нужно зашлифовать всю поверхность баллона. Особенно тщательно следует обработать места спила и отверстия, сделанные при помощи дрели. После зачистки обезжирьте поверхность.

Краску следует выбирать только термостойкую. Внимательно изучите инструкцию, указанную на баллончике или банке с краской. Там указан температурный режим эксплуатации краски. Черная и серебристая краски, как правило, выдерживают температуры в +600 °С (4 часа) и +400 °С (длительное время). Для остальных оттенков краски температура краткосрочного нагрева равна +400 °С, долгосрочного — +200 °С.

Удобнее всего пользоваться термостойкой краской в баллончиках. Она наносится ровным слоем, а сам процесс окраски может произвести даже ребенок. Помните о технике безопасности: обязательно позаботьтесь о защите органов дыхания. Воспользуйтесь защитной маской, ее можно купить в строительном магазине. На руки наденьте резиновые перчатки.

Один слой краски сохнет примерно 8-11 минут. После полного высыхания первого слоя наносим второй. Убедитесь, что все труднодоступные места окрашены. Это важно, так как основная функция краски не эстетическая, а защитная. Поверхность краски предотвращает образование коррозии на металле.

Некоторые дополнения

Стационарные грили из баллона пропана можно украсить коваными элементами. Это могут быть ажурные ножки, специальные подставки в виде небольшого столика, отделения для дров и другое. Можно вмонтировать в стенку баллона термометр, это позволит вам более качественно организовывать процесс приготовления пищи, контролируя температурный режим внутри емкости.

Окрашивать емкость для гриля нужно только с внешней стороны. Краска на внутренней стороне будет бесполезна, так как она в любом случае облезет от сильного жара, открытого огня и механических воздействий.

Если вы сделаете заслонку в дымоходе, тогда можно будет контролировать выход дыма. Это будет полезно в том случае, если вы планируете использовать емкость в качестве коптильни.

Для создания многофункционального устройства можно использовать несколько баллонов. На фото — гриль из газовых баллонов разного размера. Маленький — для организации жаровни, горизонтальный большой — в качестве гриля, вертикальный большой — как коптильная камера. Все емкости при этом должны быть последовательно соединены герметичными швами. Если хотите сделать камеру для холодного копчения, тогда она должна быть соединена с жаровней 3-метровой металлической трубой.

В заключение

Как сделать гриль из газового баллона своими руками? Это совсем несложно. Главное — это выбрать подходящий материал и выполнять все работы аккуратно. Все виды работ вполне по силам среднестатистическому человеку, который имеет начальный опыт и знания в области применения сварочного аппарата и болгарки. Помните, что все производимые действия представляют опасность, поэтому предпринимайте необходимые меры для собственной защиты. Сделать гриль из газового баллона своими руками можно за 1-2 дня, если действовать без помощников. Выполняйте все виды работ строго по инструкции.

Это статья не о грилях, а именно о газовых мангалах.
Да, на гриле тоже, с некоторыми ухищрениями, можно пожарить шашлык, но сейчас давайте поговорим о специализированных газовых шашлычницах.

Что же такого может дать мангал на газу в противовес угольному?

Начнем с плюсов:

• Вам доступно больше возможностей управлять жаром, что, по идее, может улучшить качество шашлыка.
• Нет дыма и копоти. Требование к вытяжке существенно снижаются и жарить комфортнее.
• Можно поставить почти в любом месте: в саду, беседке, в помещении.
• Нет дыма — нет и канцерогенных веществ от него в мясе.
• Розжиг не просто скорый, а очень быстрый. И без каких-либо секретов: зажёг — горит.
• Простая эксплуатация: применимы все приёмы обслуживания газовой духовки.
• Конструкция позволяет сделать газовый мангал самостоятельно.

И о минусах:

• Нет дыма в шашлыке. Если для вас дымок это обязательная “специя” шашлыка, то это жирный минус.
• Нужно следить за оборудованием, и всегда помнить о взрывоопасности утечек газа.
• Цена выше, чем за угольные конкуренты.

Своевременная очистка от жира и копоти избавит от многих хлопот.

Виды

Все газовые мангалы можно разделить на три большие группы:

Встраиваемые модели
. Это профессиональное оборудование для общепита. Для них свойственна большая производительность, но для некоторых моделей можно найти применение и в частном порядке.

Условно переносные
. Среднего размера мангал на газу, часто с колёсиками. Не очень большая масса и колёсики в подставке позволят ставитьтакую жаровню когда надо и прятать на хранение в межсезонье. Рассчитаны на компании 6-8 и более человек. Удобно, что и привело к популярности.

Специализированных газовых мангалов в этой группе почти нет. Это или модификации газовых грилей или вариант замены решетки на рамку для шампуров.

Компактные
. Всё то что можно сложить в сумку или рюкзак и унести. Хорошая альтернатива обычному мангалу при выезде на природу. Из-за маленьких размеров накормить больше 6 гостей будет сложно.

Устройство

Газовый мангал устроен проще, чем гриль:

• Корпус с креплением под шампуры;
• Газовая горелка;
• Инфракрасный рассеиватель.

При традиционном расположении шампуров, жир с мяса падает вниз на инфракрасный рассеиватель и чадит. Появляется дым. А ведь бездымность мангала на газу — самый важный аргумент.
В дешевых вариантах, где такой рассеиватель всего лишь металлический лист, дополнительного вреда нет.
Но такой мангал потребляет больше газа.
Для эффективности рассеиватель может быть сделан из нескольких слоёв стальной сетки или из крупнопористой керамики. В это случае горящий жир забивает рассеиватель, портит.

Выход нашли быстро: газовая горелка ставится вертикально. Шампуры или горизонтально — лесенкой или вертикально — частоколом.

Если встретили модель без пьезоподжига — лучше поискать ещё.

Подключение

Для работы мангал требует подключение к газу:

• Магистральному сжатому;
• Баллонному сжиженному.

Подключить все варианты мангалов к газу лучше через гибкий шланг.

Подключение к газовой магистрали производит строго обслуживающая компания. Периодические проверки газового оборудования вскроют самостоятельную установку.

К баллону мангал подключается через редуктор, за исключением компактных моделей рассчитанных на туристические баллоны.

Важно помнить, что газ горюч и может вместе с воздухом создавать взрывоопасную смесь. Особенно следите за местами соединений. Хорошо помогает нанести на соединение мыльный раствор. Пузырей образовываться не должно.

Обслуживание

Вот нехитрые правила, чтобы газовая жаровня служила долго:

• После каждой жарки нужно вытереть жир и копоть;
• Как минимум в конце сезона надо отмыть все пригаринки, запёкшийся жир и прочее;
• В первый раз надо дать поработать мангалу вхолостую, чтобы консервационная смазка, где осталась, выгорела;
• Проверять соединения на предмет утечки газа.

Своими руками

Газовый мангал — не такой сложный предмет, чтобы при желании нельзя было сделать самому.

Конечно, некоторые вещи стоит купить: газовую горелку и редуктор.

Газовые грили заводского производства надёжны и просты в использовании. Газ удобнее угля или дров при частой готовке.

Грили хороших производителей стоят очень дорого
и по карману только поварам из ресторанов.

Достичь того же результата за меньшие деньги
можно, сделав газовый гриль своими руками.

Из чего состоит газовый гриль

1. Каркас.
   Для изготовления используют пищевую нержавейку или эмалированную сталь.
2. Нагреватели.
   В зависимости от схемы гриля используют конфорки обычной газовой плиты или специально изготовленные форсунки. Главное — закрыть нагреватели от капающего жира.
3. Решётка барбекю
   . Лучше изготовить из нержавеющей стали.
4. Шампур
   с поворотным механизмом.
5. Сборник жира.
   Чтобы конфорки не оказались залитыми, устройте поддон.
6. Крышка
   . Важная деталь, которая отличает гриль от мангала. Она позволяет получить более высокую температуру и равномерное распределение тепла.
7. Дополнительные приспособления.
   Полочки, крючки, колесики и прочие полезности можно изготовить позже, по мере необходимости.

Как сделать газовый гриль своими руками, чертеж

В зависимости от размеров и поставленной цели технология изготовления будет отличаться.

1. Схема 1.
   Для приготовления шашлыка и блюд из небольших кусков на обычной кухне можно изготовить простейший газовый гриль. В роли нагревателя выступает домашняя газовая плита, но на её поверхность будет стекать жир и сок. На плиту устанавливается старая кастрюля высотой минимум 15 сантиметров
   с отрезанным дном, сверху на кастрюлю устанавливается решётка или сетка из нержавейки.
2. Схема 2.
   Для приготовления блюд из крупных кусков мяса, больших порций и использования на открытом воздухе придётся делать мобильный гриль с отдельной горелкой и возможностью подключения к газовому баллону. Такой гриль должен иметь крышку, регулировку температуры, массивную решётку.

Фото 1. Чертёж газового гриля, изготовленного из металлической бочки. Устройство оснащено вертелами, работающими на электричестве.

Готовим инструменты

В зависимости от материалов, которые доступны, набор инструментов может отличаться. Для изготовления простейшего гриля нам понадобится слесарный инструмент — молоток, пассатижи, пилка по металлу, дрель. Чтобы сделать хороший автономный гриль, придётся добавить:

1. Измерительное оборудование
   — штангенциркуль, линейка, циркуль, уровень.
2. Сварочное оборудование
   — для соединения нержавейки можно использовать специальные электроды или TIG-сварку в среде аргона. Если нет доступа к таким технологиям, гриль можно изготовить из железа, оно потребует простого сварочного аппарата.
3. Оборудование для резки металла
   . В гараже все работы по подрезке и подгонке делаются «болгаркой» или плазморезом.
4. Набор лерок и метчиков
   желателен, но при их отсутствии можно обойтись сварными прихватками.

Внимание!
Пользуйтесь инструментами, соблюдая технику безопасности!

Порядок работ

Чтобы газовый гриль получился оптимальным по размерам и радовал качеством готовки, все элементы должны быть соразмерны и хорошо подогнаны.

Корпус можно изготовить из подходящей ёмкости из пищевой нержавейки или широкой эмалированной кастрюли.

Оптимальный диаметр выбирается исходя из требуемой мощности, для готовки хорошего стейка подойдёт ёмкость диаметром 40—50 см
.

Эмалированная кастрюля, кег от пива, корпус от старого ресивера — все можно пустить в ход.

Для сбора жира лучше установить поддон
.

Реализовать можно различными способами — поставить внутрь кастрюли металлическую тарелку соответствующего диаметра, сделать съёмное дно или насверлить в донышке кастрюли отверстий и поставить её на поддон большего диаметра.

В нижнюю часть гриля выше поддона устанавливаются форсунки. Это металлические трубки толщиной 1—3 сантиметра
с насверлёнными отверстиями диаметром 3—5 мм
, через которые проходит газовоздушная смесь.

Форсунки лучше сделать съёмными, их легче чистить. Реализуем эту задачу так: в стенку ёмкости ввариваем 3—4-сантиметровый
отрезок трубы, он будет выполнять роль коннектора форсунок и смесителя. Диаметр трубы выбирается так, чтобы форсунка с усилием входила на 2—3 сантиметра
и фиксировалась. Для большей плотности на край форсунки можно изготовить манжет из жаропрочного силикона.

К наружному краю коннектора таким же способом нужно установить смеситель газа и воздуха. Выглядит он так
: трубка с тем же диаметром, что и форсунка, 5—8 см длиной.
В стенке смесителя делается отверстие, и в него вставляется газовый жиклёр.

В случае если самостоятельно изготовить горелку сложно, воспользуйтесь деталями от старых газовых плит или газовых горелок от котла.

Экспериментально нужно добиться устойчивого горения без хлопков
. Голубой цвет пламени свидетельствует об оптимальном сгорании. Изменять можно диаметр газового жиклёра, количество отверстий на форсунке, соотношение поступающего воздуха и газа.

На расстоянии 5—10 см
ниже края ёмкости устанавливаем решётку. Её лучше сделать из прутков нержавеющей стали диаметром 3—5 мм
, или вырезать из заводской решётки от мангала. Решётка должна прочно стоять на опорах и легко сниматься.

Фото 2. Гриль, изготовленный из старого газового баллона. В нижней части устройства есть отверстие для поступления газа.

В роли крышки можно взять стандартную от используемой нами кастрюли. Её нужно усовершенствовать:
прорезать отверстия для выхода углекислого газа и установить термометр.

Газовый гриль готов. Для повышения функциональности устанавливаем его на металлическое основание,
сваренное из прутка или квадратной трубы.

Вам также будет интересно:

Автоматический вертел

Увеличить функциональность гриля можно, сделав самостоятельно автоматизированный вертел. Для этого конструкцию придётся изменить:
снять решётку и установить крепления шампура. С одной стороны, это простая трубка, в которой будет проворачиваться острый конец, с другой — вырез для фиксации втулки шампура. Снаружи ёмкости монтируется моторчик от магнитофона и блок питания к нему. Шампур устанавливается, на него накидывается ремешок от моторчика. Диаметром шкива регулируем скорость вращения.

Подводные камни

Главная сложность, которая может возникнуть при постройке газового гриля своими руками — соразмерность всех деталей.
Если поставить слишком мощную форсунку, продукты будут пригорать. Маленький объём места под крышкой не сможет уместить требуемую порцию.

Все плоскости, контактирующие с едой, делают либо из пищевой нержавейки, либо покрывают специальным антипригарным термостойким составом
на основе тефлона.

Эксперименты с этими красками могут привести к отравлению.

Все нагреваемые детали не должны выделять дыма или запаха
— готовящееся мясо их впитывает. Обязательно проведите пробный пуск мангала, чтобы остатки краски и грязи выгорели. Следите за чистотой в гриле, очищайте поверхности от нагара и жира.

Безопасное подключение горелки к магистральному и сжиженному газу

Источник температуры для гриля — газовая горелка.
Она может работать как на магистральном газе, так и на сжиженном пропане-бутане из баллонов.

Чтобы подключить гриль к баллону, нужно приобрести регулируемый газовый редуктор.
Благодаря регулировкам, можно добиться оптимального давления газа в жиклёре. Редуктор и гриль связаны между собой гибким шлангом.

Важно!
Используйте только металлический газовый шланг.
Он значительно безопаснее. При подключении проверяйте наличие уплотнительных прокладок.

Пользоваться системой с баллоном нужно так
: закрываются краны на гриле, открывается вентиль баллона, редуктором настраиваем давление газа.

Зажигаем спичку, поворачиваем кран гриля. Поджигаем газ над форсунками через специальное отверстие. После завершения готовки закручиваем газ на баллоне, а после затухания — на гриле.

Гриль также хорошо работает на магистральном газу. Давление в магистрали низкое, поэтому при необходимости, придётся рассверлить или заменить жиклёр на форсунке.

Подключение к трубе магистрального газа простое — на трубу наворачивается кран, он соединяется с грилем при помощи металлизированного газового шланга. Требования к безопасности те же, что и при подключении к баллону. Все стыки и резьбы должны быть уплотнены.

Несмотря на то, что подавляющее число людей к шашлыку относится сугубо положительно, вариант его традиционного приготовления с дымом и углями устраивает далеко не всех. Простой пример. Прекрасный загородный коттедж. Рядом с ним – терраса для отдыха, на которой так удобно принимать гостей и отдыхать… и закопчённый металлический ящик. Нонсенс!

А посиделки без шашлыка? Одна надежда – на помощь технического прогресса. Основой конструкции вашего мангала может стать обыкновенная газовая горелка. Размещаем над ней решётку для жарки или шампуры и… приятного аппетита. А для создания необходимого антуража дополним горелку декоративными «поленьями» (аналог тем, которыми комплектуются электрические и газовые камины) и облицуем всю конструкцию камнем. Лучше искусственным камнем, так как он дешевле и легче, да и имеет достаточно большое сходство с натуральным.

Как правило, мангал подобной конструкции возводят вокруг портативной газовой горелки, оборудованной решётками. Для работ применяются негорючие материалы: асбоцементные и стальные листы, металлическая сетка (смотри рисунок).

Для изготовления каркаса прекрасно подойдут швеллер и металлический уголок. При этом размеры стоек подбираются таким образом, чтобы последние могли войти в швеллер. Собрать каркас проще всего на заклёпках, имеющих отрывные хвостовики. Чтобы придать своей конструкции ещё большую жёсткость, в предлагаемом варианте газового мангала установлено четыре кронштейна (опорных). Они выполнены в виде стальных стоек, которые в верхней части каркаса перекрывают проём. По краям стоек вырезают «уши», используемые для того, чтобы приклепать их к каркасу.

Следующий шаг – обшить верхний торец и боковые стойки специальной доской «АЦЭИД» (электротехническая дугостойкая) толщиной 12 мм и металлической сеткой.

Рис. 1 Газовый мангал
А – общий вид; Б – сечение каркаса; В – приспособление, используемое для выпиливания плит; 1 – горелка газовая; 2 – плиты оголовка; 3 – шурупы (L= 25 мм); 4 – сетка металлическая; 5 – крышка; 6 – блоки, изготовленные из искусственного камня; 7 – стенки боковые; 8 – профили (нижние и верхние); 9 – каркас; 10 – кронштейны опорные; 11 – крышка, закрывающая люк отсека, в котором размещается газовый баллон; 12 – отверстие, предназначенное для вытаскивания люка, диаметром 12 мм; 13 — шурупы оцинкованные (L= 50 мм); 14 – бруски сечением 50х50 мм; 15 – проём для установки баллона; 16 – распорка; 17 – баллон газовый; 18 – блок бетонный; 19 — настил; 20 – лаги; 21 –бруски сечением 50х100мм; 22 – скос; 23 – камень; 24 – шуруп.

Подобная конструкция является самым оптимальным вариантом поверхности для последующего крепления на ней искусственного камня.

Сначала болгаркой выпиливаем восемь боковин. Они нужны для того, чтобы помогать выпрямлять каркас по мере их крепления на место шурупами.

Следующий шаг – из такого же листа выпиливаем восьмиугольную крышку. В ней прорезаем круглый проём для решётки газовой горелки. Крышку крепим к каркасу, затем закрепляем штукатурной сеткой (металлической). Затем фиксируем каркас на досках настила шурупами — саморезами (L=25 мм).

Баллон с природным газом (пропаном) устанавливается под настилом террасы на специальном бетонном блоке – основании. С мангалом мы соединим его шлангом специальной конструкции. Для доступа к баллону в настиле делаем люк из бруса (50х50 мм).

Боковые стенки мы начинаем облицовывать с нижнего ряда. Камень кладём по периметру мангала на стандартный цементно-песчаный раствор. Сверху мангал накрываем специально выпиленными (в форме трапеции) плитами оголовка. Чтобы плиты лучше прилегали одна к другой, делаем их по специальным шаблонам. При разметке шаблонов необходимо учитывать 3-мм зазор между этими плитами. На угловых камнях мангала скосы выпиливаем специальным инструментом, который легко делается самостоятельно (смотри рисунок). Плиты оголовка проще всего выпилить болгаркой с алмазным диском.

После укладки плит швы между ними заполняем герметиком. Газовая горелка устанавливается на данные плиты.
