Барбекю из газового баллона чертежи с размерами своими руками

Хороший и надёжный барбекю гриль можно сделать своими руками даже из самых необычных предметов быта, и одним из них является простой газовый баллон. Он сможет не только стать незаменимым помощником в вашем загородном доме, но и сэкономит вам много денег на приобретение дорогостоящего мангала таких же параметров в магазине. А если хорошо постараться и включить свою фантазию, то он станет и украшением приусадебного участка.

Преимущества и недостатки

Сегодня большой популярностью пользуются барбекю из газового баллона и это вполне понятно. Такие аппараты достаточно большие и вместительные, поэтому в них можно установить сразу большое количество шампуров для большой компании. Ножки у них намного выше, чем у магазинных стандартных изделий, а это позволяет человеку стоять ровно, не сгибаясь во время приготовления шашлыков. Также при желании из баллона с помощью сварки, арматуры и металла можно создавать различные интересные формы, подходящие экстерьеру вашего дома.

Какие инструменты и материалы необходимы для работы

Для работ по резке баллона вооружитесь газорезкой или болгаркой. В процессе работ стоит позаботиться о наличии следующих материалов и инструментов:

• Стальная труба диаметром 100 мм с коленом под 90° (для дымохода);
• Уголки для крепления элементов и усиления конструкции;
• Петли – можно использовать элементы, предназначенные для дверей или мебели;
• Решётка для барбекю;
• Заклёпки, болты и другие элементы;
• Сварочный аппарат и болгарка – главные инструменты при работе с металлом.

Какие из инструментов и дополнительные приспособления понадобятся при работе по созданию барбекю из газового баллона своими руками:

• сварочный аппарат;
• электрическая болгарка;
• электрическая дрель;
• свёрла, предназначенные для работы по металлу;
• струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;
• металлическая линейка;
• электроды диаметром 3−4 мм;
• отрезные и зачистные диски для болгарки;
• чертилка;
• кёрн;
• разводные и газовые ключи;
• комплект гаечных ключей.

Перед тем как начинать работу над изготовлением мангала, необходимо полностью выпустить весь газ, который всегда остаётся в баллоне даже при его полном «опустошении».

Так как внутри баллона может быть конденсат, то вначале надо открыть вентиль и выпустить газ до конца. Делать это необходимо только на открытом воздухе (на улице) вдали от потенциальных источников огня и других факторов, которые могут вызвать искру и возгорание остатков газа. Для того чтобы убедиться, что газ выходит можно использовать мыльный раствор, которым надо пропитать выход на вентиле. Если мыльная вода сильно пузырится, то это означает, что газ выходит.

Откручивание вентиля

Откручивание вентиля с помощью разводного ключа для полного удаления газа из баллона.

После того как вы увидите, что баллон пустой, его надо перевернуть и вылить весь конденсат, а затем налить в него воды до краёв и оставить на два или три дня для удаления запаха газа. Для залива воды к баллону подключается обычный садовый шланг, и вода поступает в него под большим напором. Дальше с заготовкой будет работать безопасно.

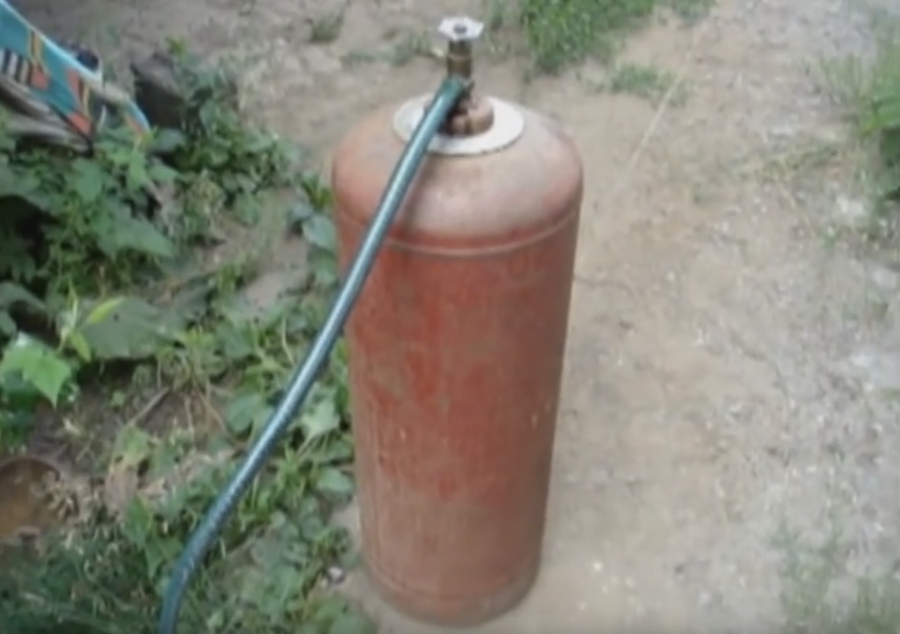

Наливаем воду в баллон из шланга.

Сливать воду рекомендуется подальше от жилых зданий, так как метан даже в небольших количествах обладает резким запахом, который выветривается несколько дней

Первый этап работы состоит в создании чертежа будущего мангала, в котором будут указаны все размеры, элементы и особенности конструкции. Можно посмотреть видео из Интернета, если не уверены в своих силах.

Размеры баллона:

• Высота – 98 см.
• Диаметр – 30 см.
• Толщина стенок – 0,3 см.
• Вес – 22 кг.

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей разметки. Если взять рулетку и измерить длину окружности баллона (длина окружности – это протяжение наружной или внутренней линии круга.) она будет равна 96 см. От этой линии — шва, с помощью рулетки отмечаем в каждую сторону по 24 см. Вверху и внизу баллона ставим отметки и проводим линию мелом. Затем от этой линии-шва отступаем в каждую сторону по 10см. и также проводим линию мелом, — это у нас линия для отверстий подачи воздуха.

Следующий этап: определяем где у нас будет лицевая сторона мангала и добавляем к задней линии, которую мы разметили, отступая 24 см ещё 10 см. Это у нас будет линия реза. Внизу и наверху баллона есть также сварочные швы, которые идут по кругу баллона. Расстояние между ними стандартное 61 см. Отступаем от этих швов 3 см, ставим по две точки и проводим линию. Дело в том, что в середине баллона по окружным швам проходит лента усиления шва и нам нужно её не повредить.

Таким образом, у нас нарисована крышка будущего мангала, ширина которой будет равна 38 см (96-24-24-10), а длина – 55 см (61-3-3).

Готовим к порезке баллон для мангала

Если мы говорим о стандартном баллоне в 50 литров, в этих конструкциях наружный диаметр ёмкости составляет 96 см. Данное значение следует поделить на четыре части. При осуществлении данных действий вы получите значение 24 см. Разметку следует делать по продольному шву. От этой линии рекомендуется производить замер всех расстояний. Данное правило обеспечивает ровную разметку без перекосов. Вам потребуется отмерить 24 см от шва по обеим сторонам и провести линии. Главное − не вырезать их по всей окружности и оставить часть, достаточную для устройства основания вашего мангала.

Прежде чем делать первый рез, нужно обезопасить себя. Для этого необходимо набрать в баллон воду

Вариант разметки бокового шва

• После обрезки «по меткам» получаются вот такие заготовки.
• Далее берём металлическую шинку 25×4 см, оформляем все края, не забываем зачищать их.
• Края обрабатываем как можно ровнее, чтобы обеспечить максимальную.

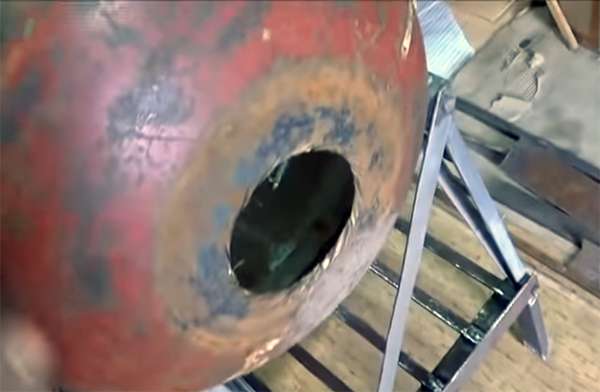

• На месте, где присутствовал вентиль, следует произвести установку трубы, с помощью которой будет выводиться дым.

Заготовки под будущий дымоход

А чтобы исключить деформацию изделия, рекомендуется внутренние продольные края усиливать с помощью уголков. Кроме того, уголок образует выступ, на котором можно размещать решётку или шампур.

Вот так можно усовершенствовать обычный баллон с помощью пары решёток, болгарки и металлических уголков.

Если вы не приварили внутри баллона уголок под шампуры, его можно вставить в боковые части мангала.

Изготовляем крышку мангала

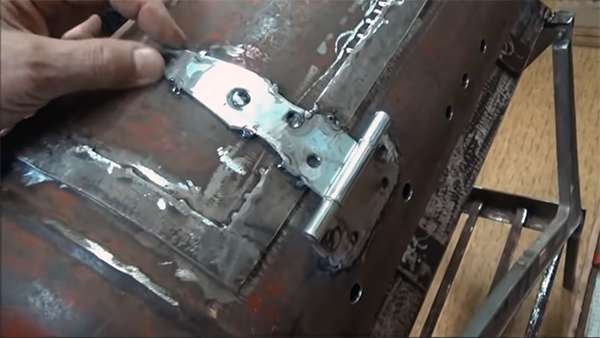

Чтобы закрепить крышку, вам потребуется сделать отверстия под петли и зафиксировать их с помощью заклепок. Затем нужно приварить компоненты. Если вы решите пренебречь данным действием, после влияния повышенной температуры крышка отсоединится. Можно осуществить монтаж съемной крышки, на которой нет петель. В таком случае вам потребуется закрепить планки из металла на поперечных краях емкости. Они не позволят крышке провалиться.

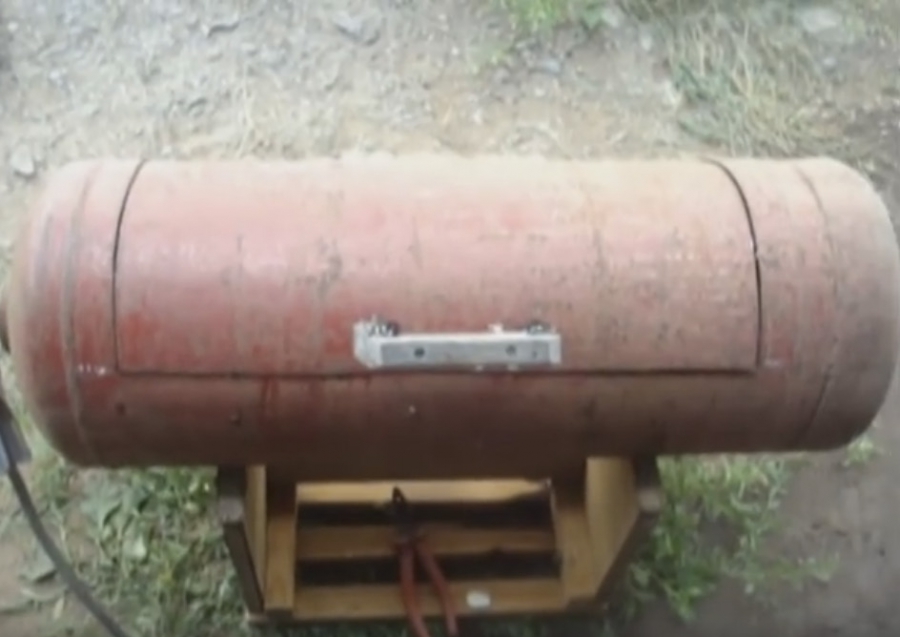

Чтобы закрепить ручку для крышки, вам потребуются обычные болты. Просверлите под болты отверстия и зафиксируйте. Лучше всего выбирать простые ручки, которые обладают устойчивостью к высоким температурным режимам. Также вы сможете создать ручки самостоятельно из металлических прутьев. Их потребуется приварить к основанию. Установите на крышку ограничитель. Он создается из уголков или части труб. Сама крышка может фиксироваться цепями. Цепи будут оказывать влияние на степень ее откидывания.

Соединять элементы рекомендуется с помощью струбцин, которые прижимают все детали плотно, исключая зазоры.

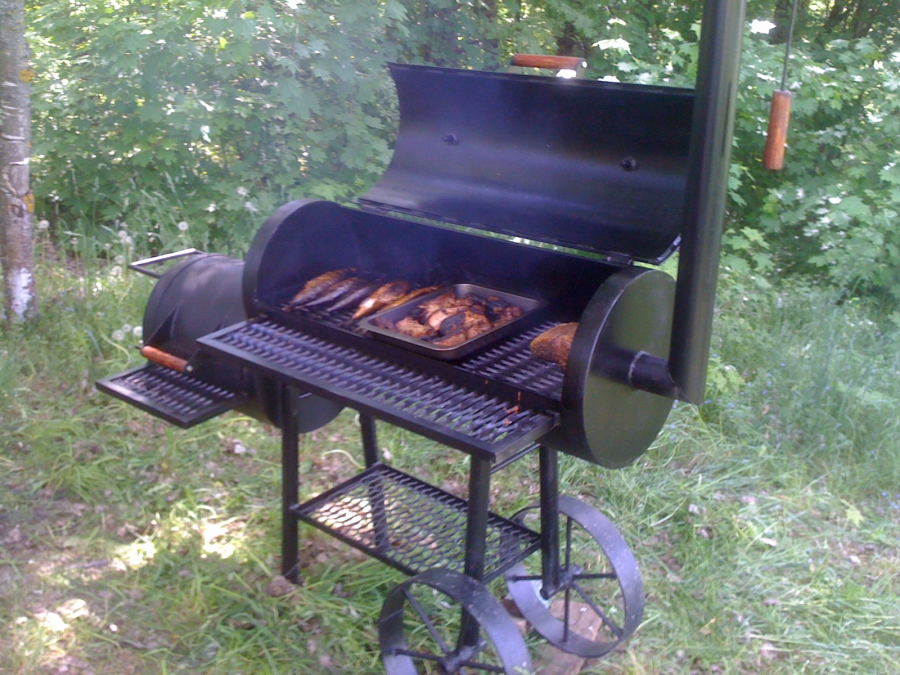

Немного отличается от этой технологии изготовление мангала-коптильни. Главное отличие данного типа мангала заключается в его герметичности. Коптильня изготавливается таким же образом, как и обычный мангал, только с добавлением топки. Для этого вам потребуется срезать половину дна под топку. Сам элемент создается из листов железа или иных материалов с аналогичными свойствами.

Некоторые мастера изготавливают топки из баллонов более маленького размера. Готовый компонент приваривается сваркой к мангалу. Не забывайте про оборудование дымохода, который является обязательным элементом. Вы можете купить готовый дымоход или же сделать его самостоятельно.

Если вы не боитесь сложностей, можно добавить в сооружение мотор, который будет отвечать за вращение вертела.

Коптить продукты можно после того, как вы прокалите готовый мангал дровами. Если запах газа сильно пропитал стены емкости, вам потребуется топить изделие несколько раз, пока неприятный аромат полностью не исчезнет.

Приваривание ножек

Ножки или подставку можно сварить из подручного материала, можно сделать разборную или стационарную, со столиками или без. Можно даже использовать подставку от старой швейной машинки, но я обошёлся самым экономным вариантом

Берём уголок и отрезаем две заготовки по 14 см, находим на баллоне продольный сварочный шов, который мы брали за линию отсчёта. Выставляем баллон на горизонтальную площадку или на стол, так чтоб шов был внизу и, приставив параллельно площадке уголок, привариваем его отступив условное расстояние от края баллона так, чтоб центр полки уголка совпадал со сварочным швом баллона. Так же делаем со второй стороны. Так получилась у нас база крепления ножек. А теперь смотрим если нам нужно сделать ножки не раздельные с мангалом, то мы просто нарезаем трубу 30х30 или уголок в длину, которая нам будет удобная для высоты мангала — порядка от 50 до 70 сантиметров. Далее привариваем её к уголку, который на баллоне.

А если мы планируем сделать разборную конструкцию, то также нарезаем заготовки на ножки только не привариваем их к уголку, а сверлим отверстия примерно на 8 миллиметров в верхней части ножки и в уголке, приваренном к баллону. Таким образом у нас получается разборная конструкция: баллон отделяется от ножек и может легко поместится в багажнике автомобиля для выезда на барбекю на природу. Следует заметить что ножки нужно монтировать также соблюдая идентичность размеров и диагонали конструкции. В нижней части ножек желательно приварить опорные пятачки, предварительно вырезав их из листового металла и выставив мангал на ножках на ровную площадку. Это необходимо для того, чтобы мангал под своим весом не проваливался в грунт и имел хорошую устойчивость к опрокидыванию. Для более удобной транспортабельности барбекюшницу можно поставить на колесики.

Монтаж дымоходной трубы

Дымоходная труба – это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта. Когда нам это будет нужно, из барбекю гриля получается коптильня.

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом

Места под шампура и гриль-сетки для барбекю

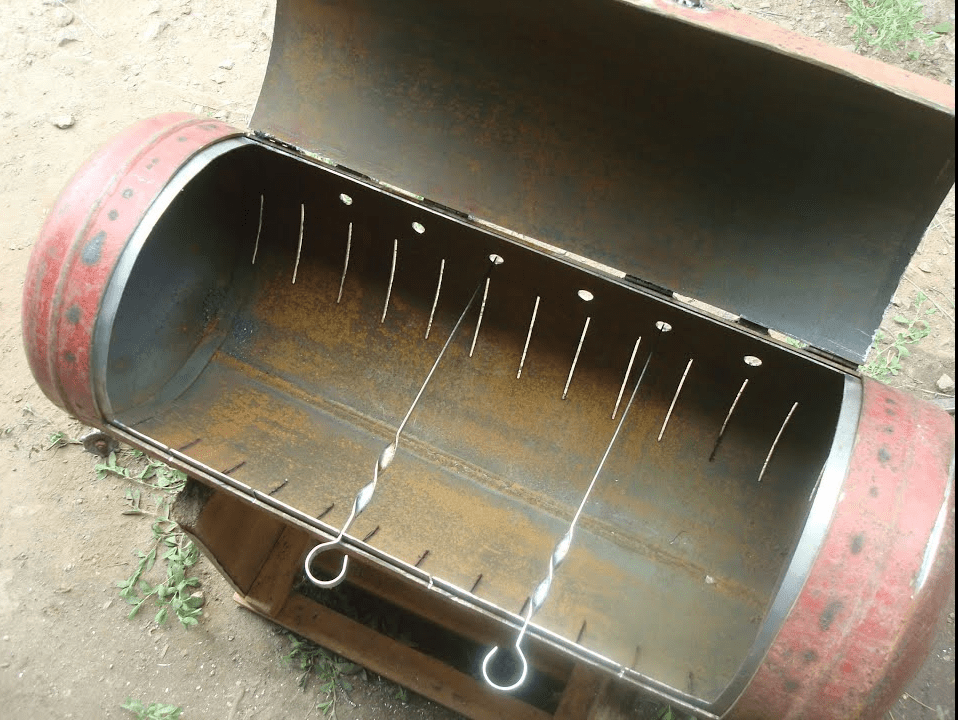

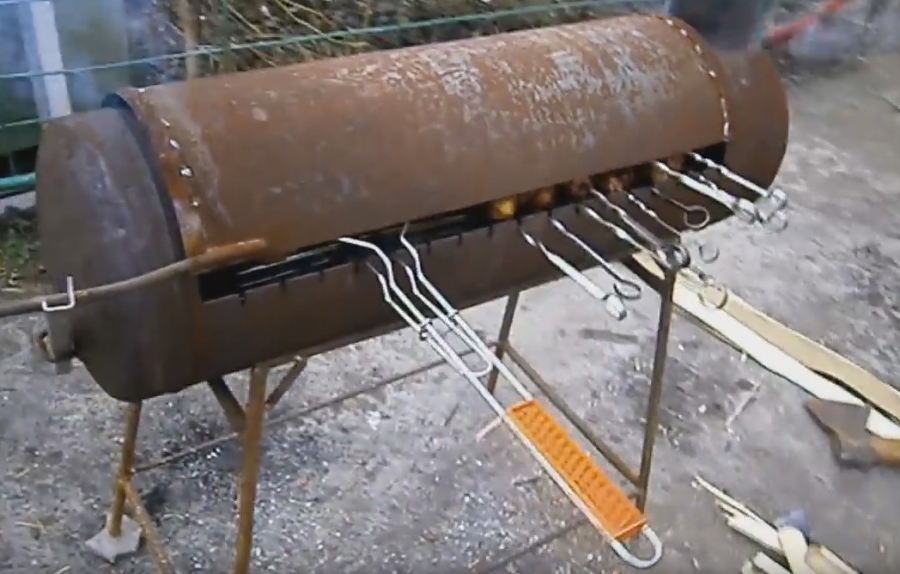

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест.

Покраска

Мангалы эксплуатируются на открытом воздухе. Поэтому после установки приспособления сразу определяемся с тем, какой краской покрасить мангал.

Покрытие убережет барбекю гриль от атмосферных осадков, повышенной влажности и перепадов температуры. Конечно, красить мангал следует лишь снаружи. Внутри него, при использовании, температура слишком высока для любого типа краски

К выбору покрытия нужно подходить предельно внимательно.

Оно должно отвечать нижеследующим требованиям:

• Краска должна иметь в своем составе модификаторы, защищающие металл от ржавчины.
• Отделка не должна расплавляться, т. е. иметь высокую огнеупорность.
• Инструкция на этикетке краски должна указывать на ее термостойкость не менее +500°. Еще лучше, если этот показатель будет составлять +800°.

Следует учитывать, что мангалы служат для приготовления пищи. Как сделать покраску мангала безопасной для будущего приготовления еды?
Покрытие должно быть экологически чистым и безопасным. Вступать в реакции с какими-либо веществами оно не должно.

Краски есть в продаже двух типов: аэрозольная и просто жидкая краска.

Аэрозольная краска продаётся в баллончике, в котором присутствует давление воздуха и при покраске просто направляем струю баллона на окрашиваемую поверхность на расстоянии 20 – 30см. А жидкая краска в банке, наносится обыкновенной малярной кистью.

Предварительно нужно очистить наш мангал от грязи и пыли, проверить зачистку всех сварочных швов, и самое главное: очистить мангал и крышку мангала от старой краски. Дело в том, что газовые баллоны окрашены не термостойкой краской, а нанесение термостойкой на нетермостойкую краску, грозит последующим расплавлением и выгоранием нижнего слоя краски, что повлечёт неприятные последствия.

На этом наши работы по изготовлению мангала из газового баллона можно считать оконченными, но следует добавить, что в интернете очень много схем и примеров по изготовлению такого типа мангалов. Однако мангал из газового баллона может быть уникальным в своём роде тогда, когда делаешь его сам и проявляешь фантазию для реализации проектов по дополнительным элементам конструкции

Также нужно учитывать, что термостойкой краской можно покрасить только сам мангал, площадь которого не более 1.5м2. Поэтому нам будет достаточно одного баллона. А ножки и имеющиеся дополнительные элементы можно покрасить обыкновенной краской по металлу. Это немного уменьшит затраты, так как термостойкая краска в цене намного выше обыкновенной эмали по металлу.

Во время и после покраски следует избегать попадания пыли на окрашенную поверхность и работы проводить при температуре не ниже 10 градусов Цельсия в безветренную погоду.

Мангал из газового баллона хоть и кажется, на первый взгляд, обычным металлоломом, намного эффективнее справляется со своими задачами, чем иной промышленный образец. В этой статье рассмотрим подробно все этапы работ, связанных с самостоятельной сборкой готового изделия, включая подготовку баллонов, их разметку и распил, а также приведём полезные советы по работе с таким самодельным оборудованием.

Как прекрасно отдыхать на даче, наслаждаться свежим воздухом и готовить ароматные шашлыки, особенно с этим согласятся жители крупных городов, где вечными спутниками их жизни становятся пыль и суета.

Дача за городом в такой ситуации, как спасательный круг, где можно никуда не торопясь, отдохнуть в спокойной обстановке.

Естественно, на даче должен быть мангал – одно из самых удобных приспособлений, изобретенных человеком для приготовления пищи на огне.

Такой способ обработки продуктов использовали еще наши прадеды, но и современный житель мегаполиса не окажется провести вечер на даче с друзьями, приятной изюминкой которого станут собственноручно приготовленные шашлыки, стейки и овощи-гриль.

Тем более что сделать мангал из газового баллона своими руками совсем не сложно.

Каждый хозяин обустраивает дачу по-своему, но как ни крути, барбекю является классикой жанра, выгодно дополняя ваш двор и открывая новые возможности времяпровождения.

Преимущества самодельного мангала

Человечество еще с момента открытия мангала не переставало его совершенствовать: от мяса на вертеле (в начале это было мяса на палочке) дошли до СВЧ печей: современный ассортимент мангалов достаточно широк, и каждый сможет выбрать модель на свой вкус.

Стоит отметить, что цена данных изделий в магазинах достаточно высокая, поэтому многие ищут варианты, как сделать мангал своими руками.

Отлично для этой цели подойдет газовый баллон, но прежде чем приступать к работе, необходимо оценить недостатки ипреимущества такой конструкции.

Минусы и плюсы:

1. Мангал большого размера (длина – 120 см), на нем одним махом можно приготовить много е
   ды, поместив десятки шампуров. Минус это или плюс, решать вам: если площадь двора позволяет, почему бы не разместить на нем такое просторное место для жарки мяса. Ну а если дворик совсем маленький, тогда возможно стоит выбрать более компактное изделие.
2. К тому же, мангал из газового баллона не станет портативной, переносной конструкцией
   , поскольку поднять его можно только вдвоем.
3. При этом, сделать его совершенно не сложно
   , вам потребуется газовый баллон и несколько часов свободного времени – и это, несомненно, преимущество.
4. Важный момент – невысокая стоимость
   такого мангала.
5. Конструкция очень прочная и стойкая к высоким температурам
   , поэтому прослужит долго: толщина одной стенки 3 мм.
6. Если соорудить такой мангал с откидной крышкой, его не нужно будет убирать под крышу во время дожд
   я. Кроме того, с закрытой крышкой можно использовать как коптильню. Также с помощью крышки можно регулировать пламя.
7. К недостаткам можно отнести неопрятный внешний вид, большой вес
   , хотя если все аккуратно из не проржавевшего баллона (такой использовать не стоит) получиться вполне неплохо.
8. Сырье – уголь
   , поскольку дров для места очень мало.

Раньше большинство газовых плит работали от заправки баллоном, поэтому найти старый ненужный газовый баллон не составит особого труда. Но для изготовления мангала подойдет только большой баллон, емкостью 50 л. Если такой у вас есть – отлично, можно приступать к работе.

Сразу предупредим, что внешний вид готовой конструкции будет слегка необычным, но на качество это нисколько не влияет. Бытует мнение, что частички газа останутся на стенках баллона, даже если его обработали соответствующим образом, промыли и просушили, а это будет влиять на качество приготовленной еды.

На самом деле это неправда: научно доказано, что газ полностью улетучивается из поверхности разрезанного баллона и он становиться самой обычной металлической емкостью вполне пригодной для приготовления блюд.

Сразу предупредим, что для изготовления такого мангала нужно иметь сварочный аппарат и уметь ним пользоваться.

Инструмент и материалы

Для работы потребуются такие инструменты:

Болгарка;
дрель;
две дверные петли;
набор инструментов (обязательно молоток, отвертка, разводной ключ, зубило);
уголок;
металлическая труба.

Все инструменты под рукой, ну что ж начнем? Оставшийся в баллоне газ может воспламениться, поэтому важно соблюдать меры безопасности. Самый ответственный момент в изготовлении – это разрезание баллона на две части, будьте бдительны и осторожны!

Пошаговая инструкция изготовления

На видео пошаговое изготовление мангала барбекю из газового баллона посетителем нашего сайта.

Глаза боятся-руки делают

Будущий долговечный мангал нужно разрезать на две части.

Делать это следует очень осторожно, поскольку в нем может остаться сниженный газ и конденсат.

Нужно открыть баллон, чтобы остатки газа испарились, затем перевернуть его вверх дном, чтобы истек конденсат. Для контроля выхода газа можно нанести мыльную пену на отверстие вентиля.

Снять кран удобно с помощью молотка и ключа или полностью спилить это место, во время работы поливая водой, чтобы предотвратить искру возгорания.

После этого с помощью шланга нужно залить баллон водой и оставить так на несколько дней, после чего работа с ним будет безопасной.

Делаем крышку

Верхняя крышка – очень важная часть мангала. Состоит она из половины баллона и получается в результате его разрезания на две части. Для этого отлично подойдет газорезка, но если ее в хозяйстве нет, берем болгарку.

Нужно четко наметить границы будущей крышки и только после этого распиливать корпус вдоль посередине. Получиться две отдельных детали, которые скрепляются между собой с помощью петель. Выпиливать нужно от середины к краю.

Диск болгарки нужно постоянно держать перпендикулярно к баллону, к окончанию резки он может сгореть, чтобы этого не случилось можно в некоторых местах оставлять не до конца разрезанные участки – их легко перекусить зубилом. Разрезать лучше возле сварного шва, чтобы в ветреную погоду пепел и угли не раздувались. Боковые стенки оставляем.

Пошаговая фото-инструкция по изготовлению мангала из газового баллона.

Собираем верхнюю часть

Для того чтобы присоединить крышку к основанию мангала необходимо высверлить отверстия под петли и зафиксировать их заклепками, затем приварить. При желании можно сделать съемную крышку, направив оси шарниров в одну сторону.

Дополнительные аксессуары, такие как ручка крышки, присоединяются с помощью болтов, для них нужно будет высверлить отверстия необходимого диаметра.

Укрепляем и фиксируем

Чтобы барбекю не деформировалось вследствие высоких температур, укрепите его основание: по всему периметру на линии реза приварите металлический уголок, лучше это делать изнутри – это будет опора для шампуров и сетки.

Здесь не забудьте сделать небольшие надрезы, чтобы шампура фиксировались.

Основа мангала — ножки

Затем можно приварить ножки. Сделать их можно из трубы, отрезав 4 куска любой одинаковой длинны.

Закрепляем их так: в днище просверливаем отверстие для каждой ножки, вставляем в них болты резьбой наружу, после чего болты привариваем или гайками прикручиваем к основанию. Если ножки получились неустойчивыми, приварите внизу дополнительный уголок.

В завершении работ в днище мангала просверлите несколько отверстий – для перегоревших углей.

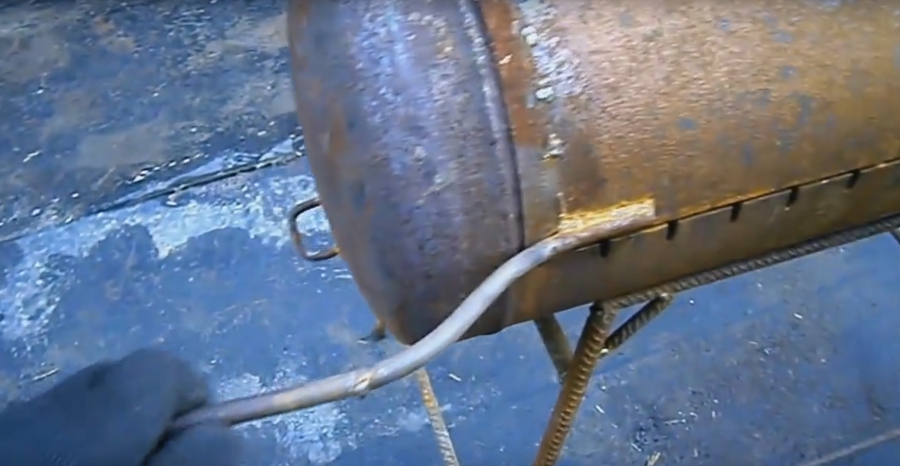

Для удобства, можно сделать ручки из металлического прута, аналогично приварив их к основанию. Еще готовую конструкцию можно декорировать и даже окрасить!

Хотя, если ваш мангал без декора, не страшно – со временем он обгорит и приобретет равномерный черный цвет.

На видео можно подробней рассмотреть, как самостоятельно сделать мангал из газового баллона.

Поведем итог

Барбекю из газового баллона прослужит вам не один год. Это многофункциональная конструкция, в которой можно не только жарить шашлыки, но и коптить продукты.

Попробуйте создать такой мангал самостоятельно, и он не один год прослужит вам верой и правдой, щедро угощая вкусностями не только вас, но и ваших друзей.

С наступлением тепла нас все чаще посещает мысль: а не выбраться ли на дачу пожарить на природе мясца? Хорошо, если у вас уже есть стационарная шашлычница или вы в состоянии приобрести ее переносной вариант. Но что делать тем, у кого такой возможности нет? Изготовить по нашей инструкции мангал своими руками из газового баллона.

Виды мангалов

Мангалы, в зависимости от габаритов, делятся на 2 вида:

• переносные — компактные конструкции, которые легко разбираются, складываются и перевозятся. Чтобы уменьшить их вес, такие шашлычницы изготавливают из тонкого металла. В этом их плюс, поскольку они мобильны, но здесь же кроется и недостаток — тонкий металл быстро прогорает;

• стационарные — основательные конструктивы, которые невозможно или сложно транспортировать. Их изготавливают из камня, кирпича, толстого металла и других жаропрочных материалов.

Мы расскажем, как сделать стационарный мангал своими руками из газового баллона
. При должной сноровке вам потребуется всего несколько часов.

Инструкция по изготовлению мангала из газового баллона

Чтобы сделать мангал своими руками, вам потребуются:

• пустой газовый баллон (нет своего — купите в Интернете);

• болгарка;

• сварочный аппарат;

• 4 петли (предлагаем использовать форточные);

• ручка металлическая (подойдет от старого утюга, от кастрюли);

• лист металла толщиной 1 мм;

• 2 уголка 40 мм;

• арматура либо уголок, из которых будем делать ножки (7 м);

• шланг и вода;

• мелок (наносить разметку).

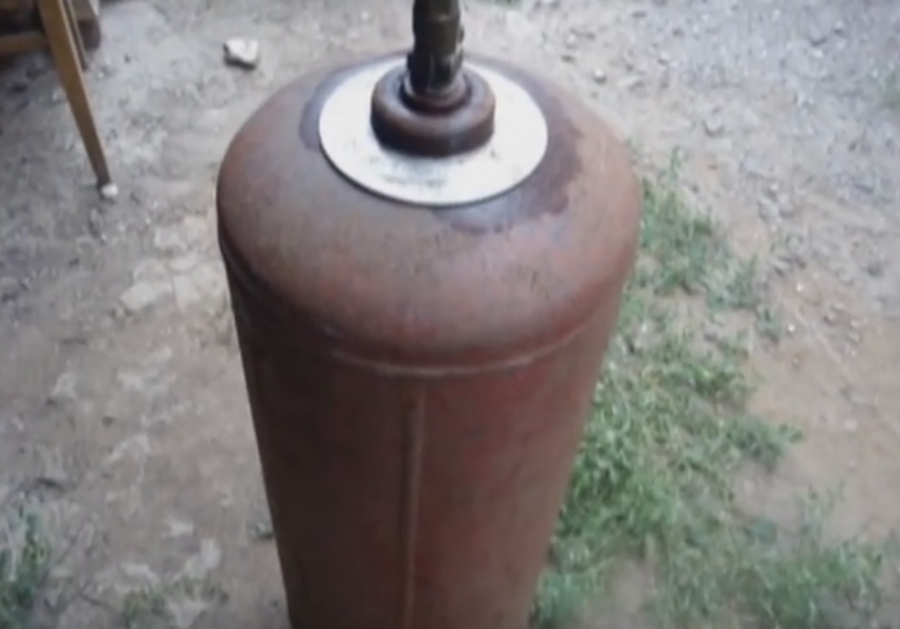

1. Подготовьте баллон к резке. Приоткрыв кран, выпустите из него остатки газа. Во избежание отравления делайте это на открытом воздухе, вдали от огня и постарайтесь сами держаться подальше. Через шланг залейте в емкость воду — она выдавит изнутри остатки газа, которые могут взорваться от искры при резке металла.

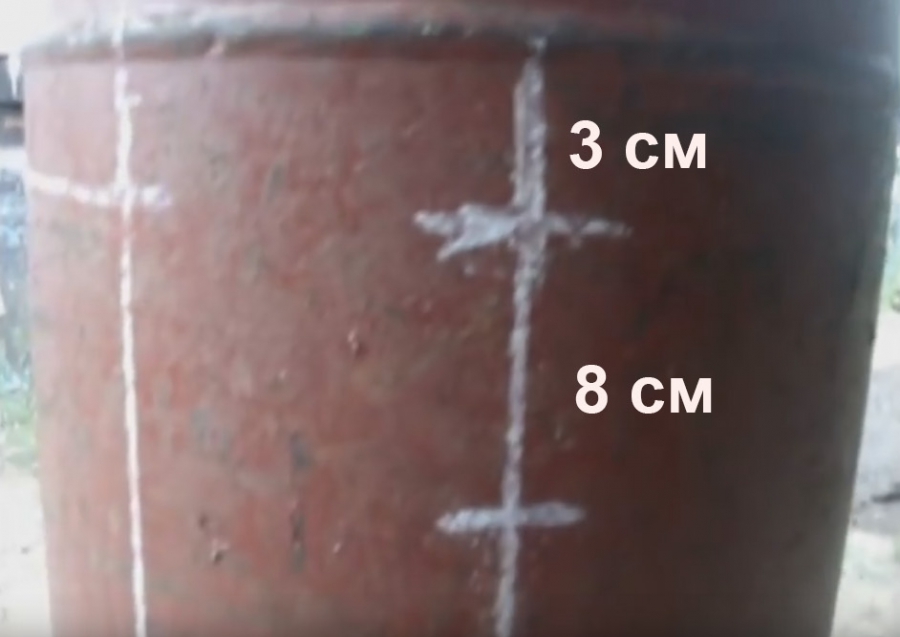

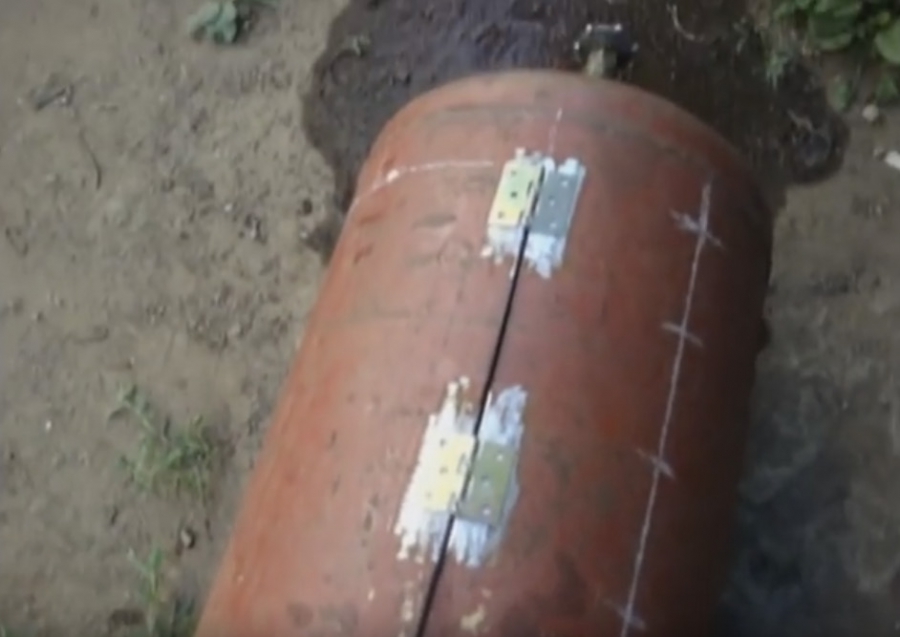

2. Наносим разметку. За центр (точку отсчета) берем соединительный сварочный шов. Сам баллон в окружности достигает 96 см. Делим его на 4 равные части, каждая по 24 см.

Отмерив от шва 24 см вправо, проводим мелом продольную прямую линию — это будущая граница разреза.

От соединительного шва влево тоже отмеряем 24 см и рисуем параллельный продольный отрезок. Отсчитав по 3 см от верхнего и нижнего круговых сварочных швов, ставим мелом засечки. Отмеряя от верхней засечки по 8 см, помечаем мелом места расположения отверстий под шампуры. Если вы все сделали правильно, их должно получиться 6.

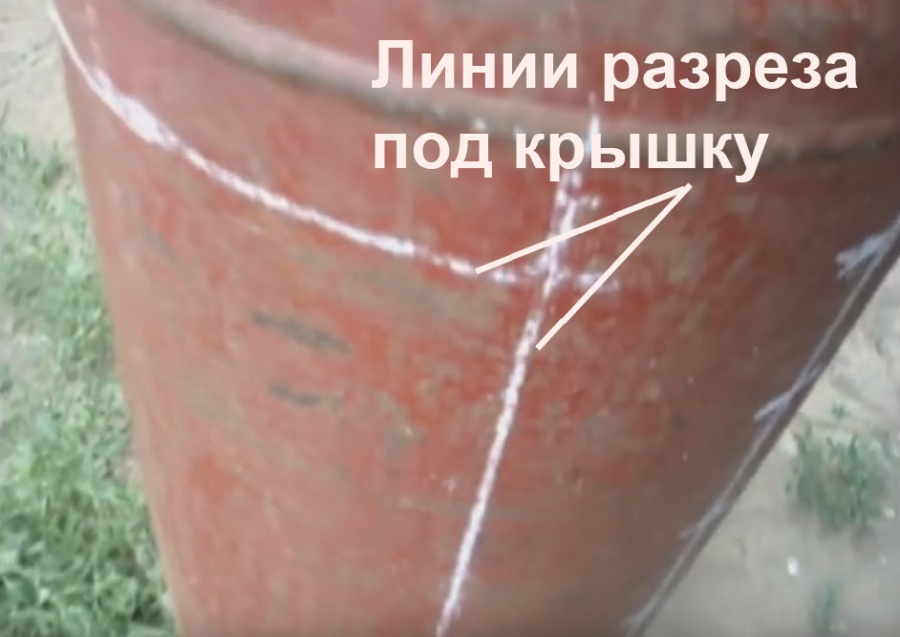

От линии с насечками влево отмеряем 10 см и рисуем параллельную прямую — здесь будет крышка.

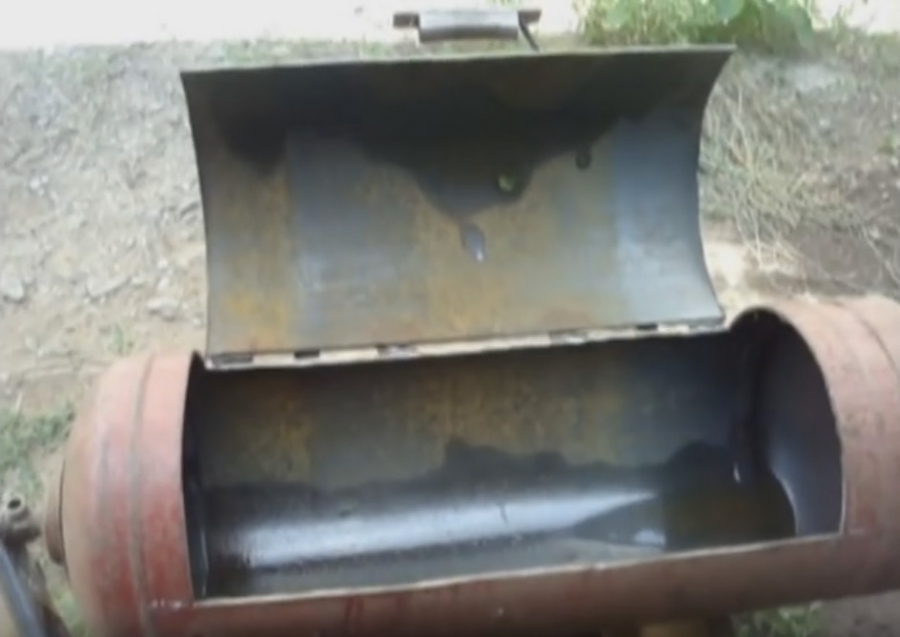

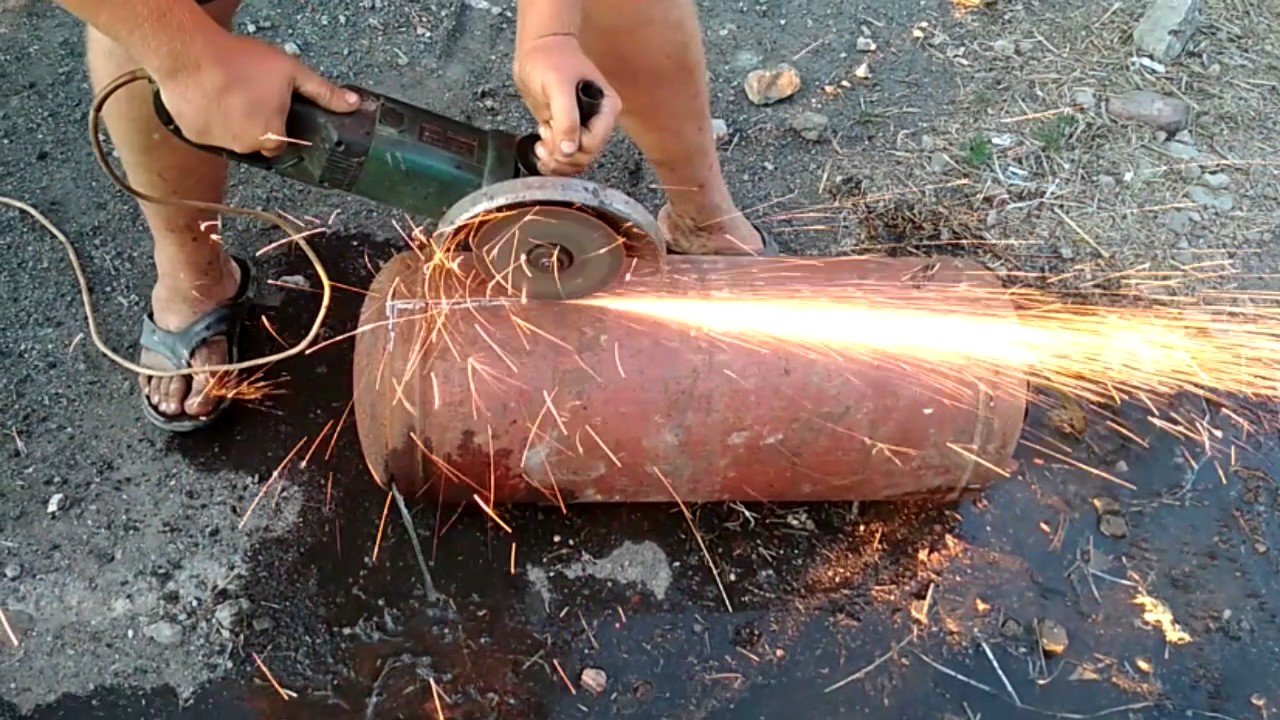

3. Вырезаем крышку. С помощью болгарки режем наполненный водой баллон. Сначала делаем разрез по линии, находящейся в 10 см от отрезка с насечками. Завершив эту операцию, привариваем петли, как это показано на фото.

Только после этого завершаем вырезание крышки по периметру.

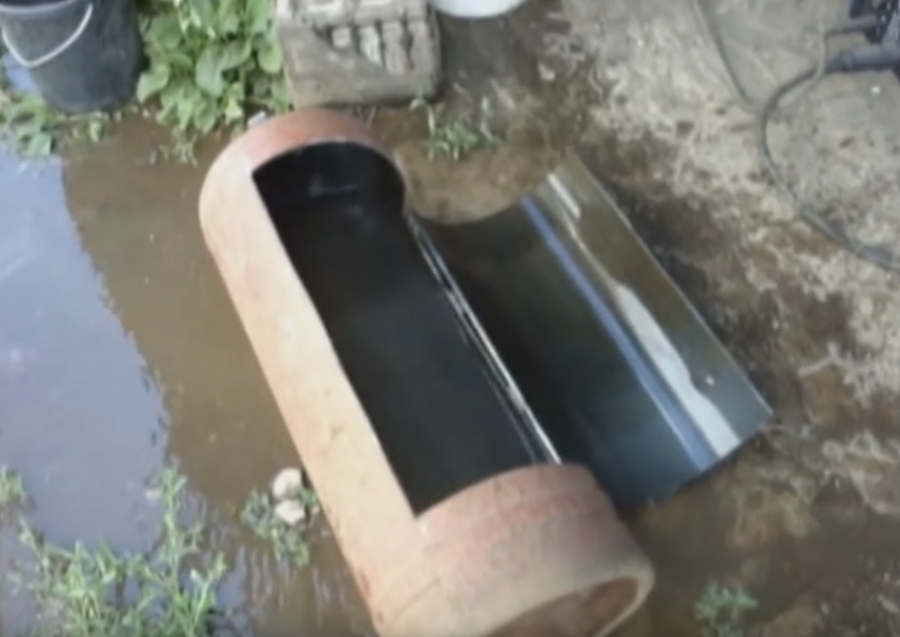

Открываем ее и спускаем воду, мангал своими руками из газового баллона наполовину готов.

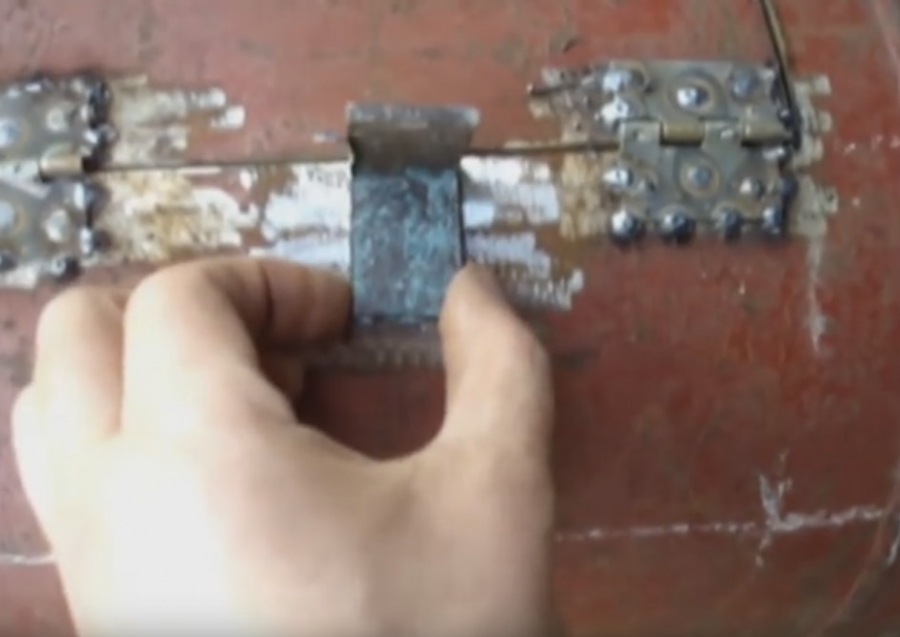

4. Делаем ограничители для крышки. Берем два 40-х уголка и вырезаем держатели 3-сантиметровой ширины. Прикладываем к корпусу мангала (см. фото) и привариваем.

Теперь, когда крышка будет открываться, она не будет западать назад и заваливать конструкцию. У ограничителей можете увеличить размер угла, тогда крышка не будет сильно откидываться назад, и вам не придется далеко за ней тянуться.

5. Привариваем ручку. Местом ее расположения вы можете выбрать крышку, но тогда постарайтесь подобрать ручку с теплоизоляционным материалом, иначе при приготовлении шашлыка она будет нагреваться, и вы можете обжечься.

Второй вариант ручки позволит избежать нечаянного ожога. Достаточно приварить металлический прут толщиной 10 мм к крышке сбоку.

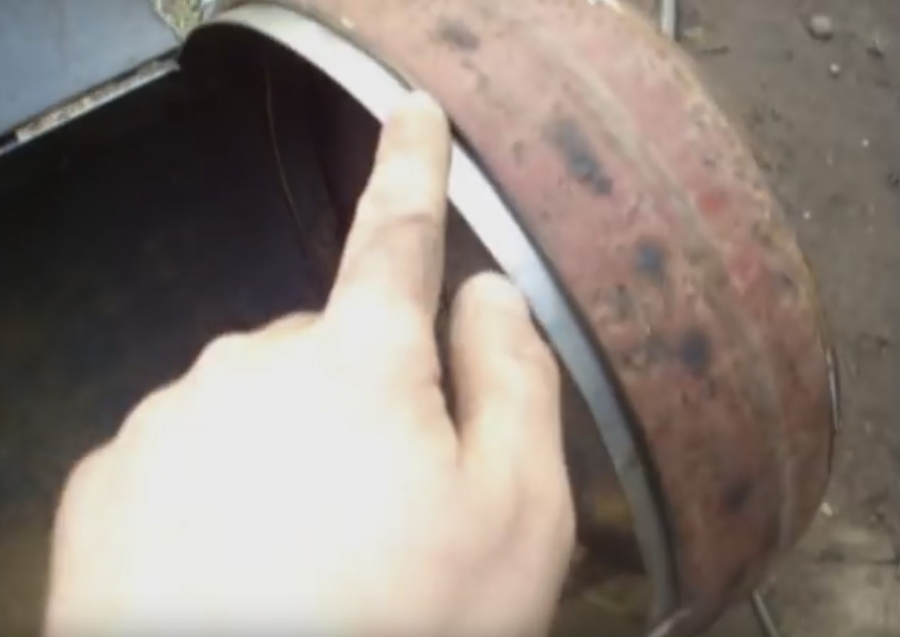

6. Срезаем обода баллона. Чтобы было легче, можно сделать поперечный разрез.

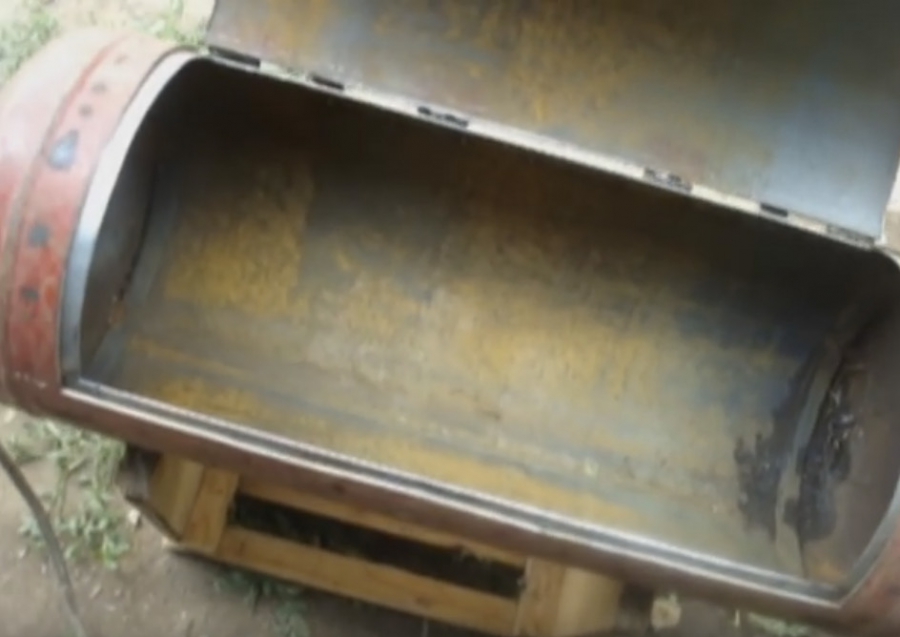

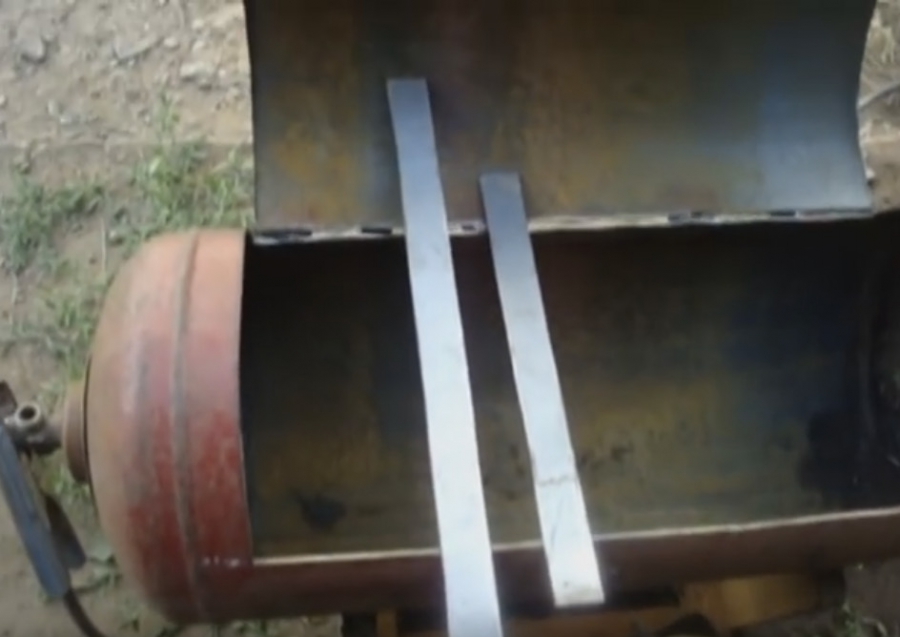

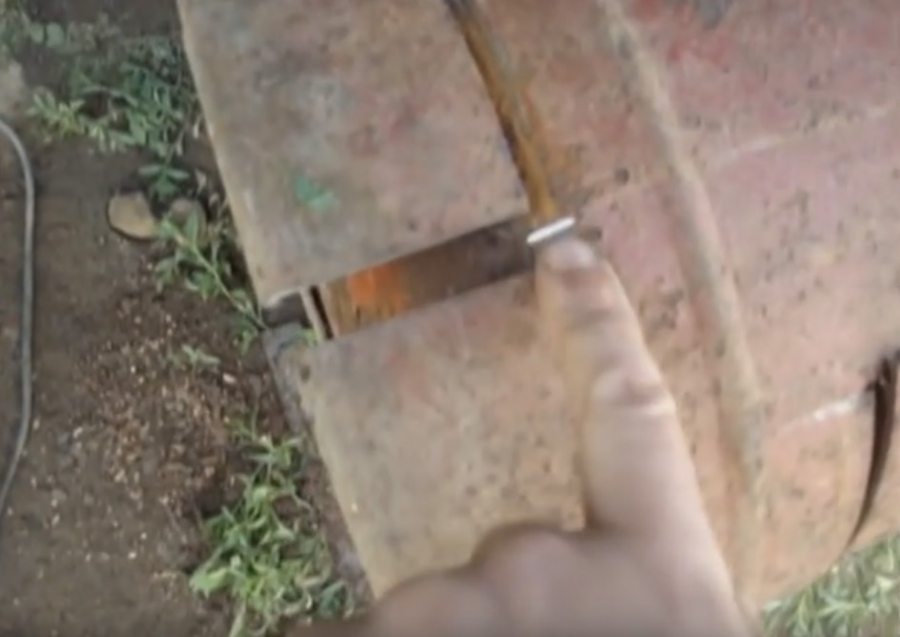

7. Обрабатываем края проема, чтобы крышка не проваливалась внутрь. Из листа металла толщиной 1 мм вырезаем длинные полоски (ширина 3 см), длина которых должна соответствовать размеру сторон прямоугольного отверстия под крышку,

и привариваем их по периметру.

Должно получиться вот так:

Можете прерваться на несколько минут и посмотреть видео о том, как изготовить портативный самодельный мангал из пивной банки и четырех шурупов:

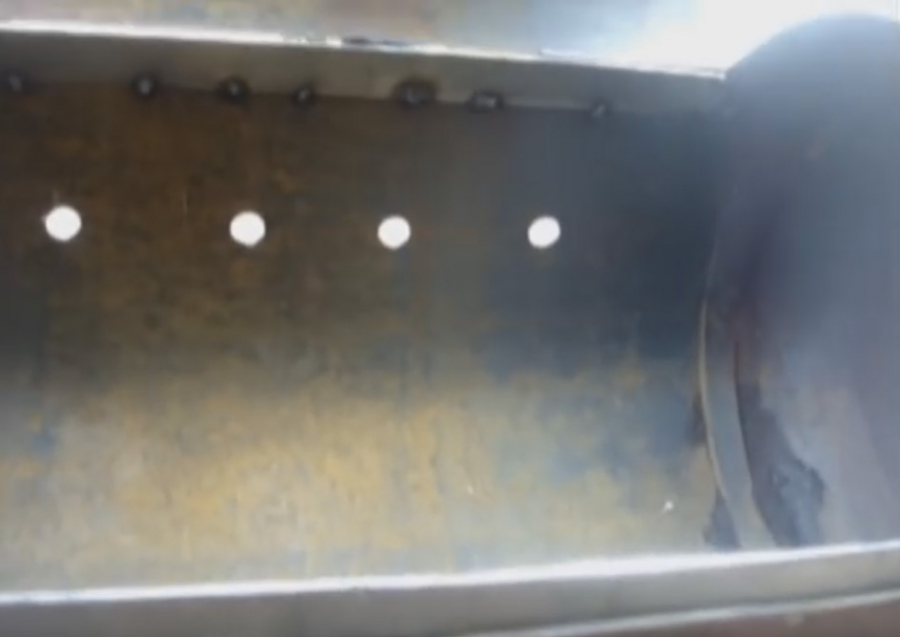

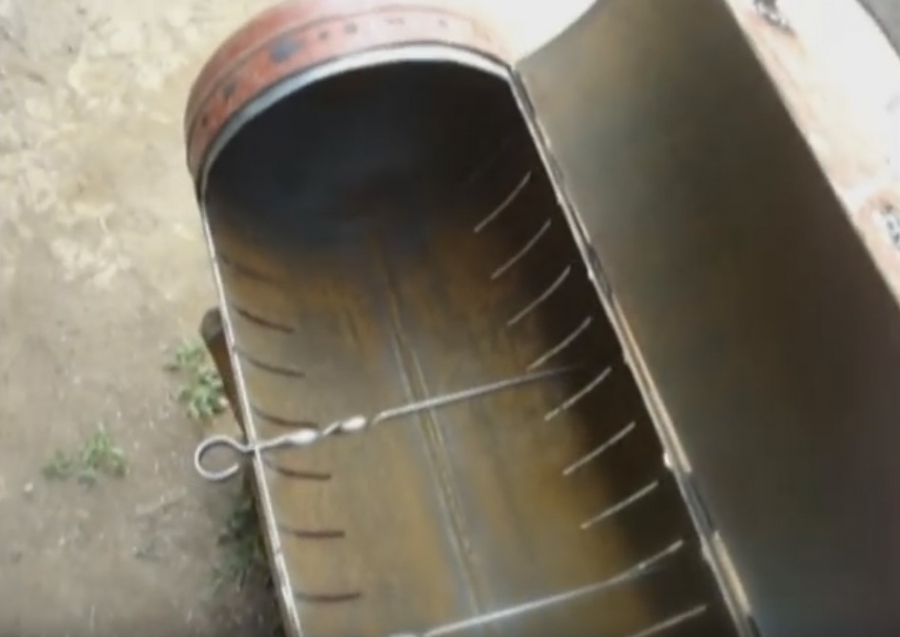

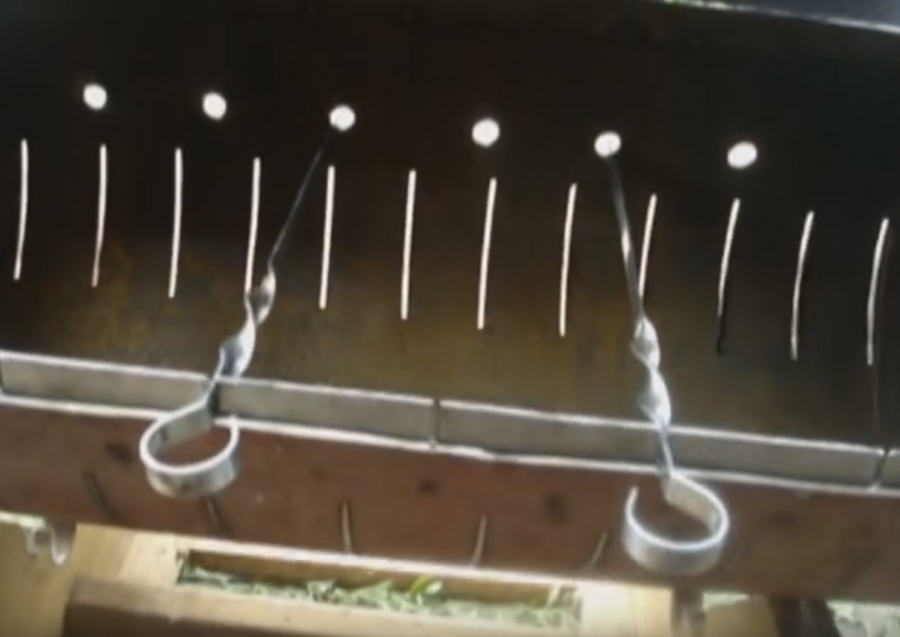

8. Поскольку у нас мангал для шашлыка
, делаем отверстия, в которые будут вставляться шампуры. По отметкам, нанесенным ранее (засечки, расставленные на 8-сантиметровом расстоянии), высверливаем отверстия.

Разметив точно так же пластину, находящуюся с противоположной стороны от отверстий, делаем в ней прорези, куда будут вставляться шампуры.

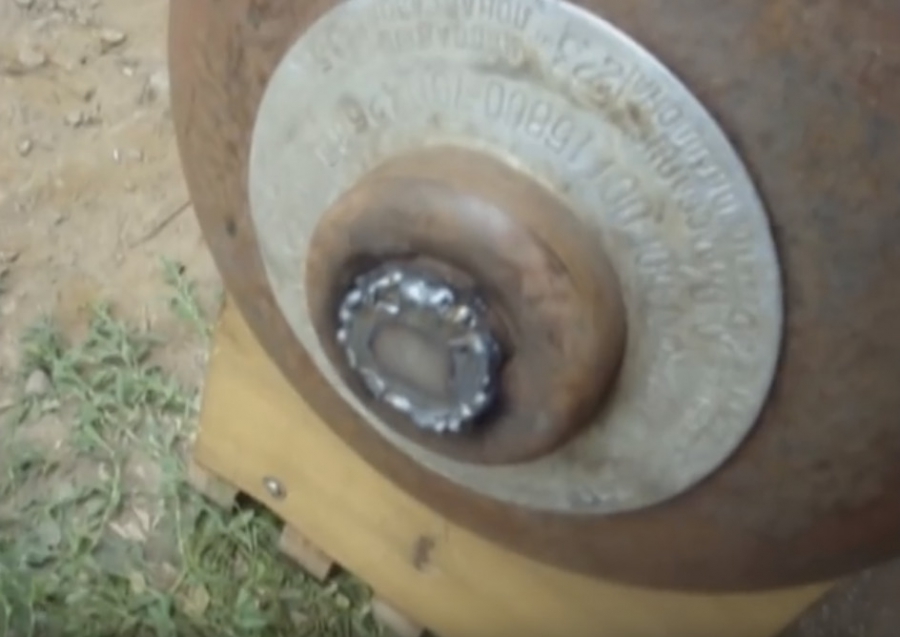

9. Отрезаем и завариваем верхнее отверстие, где стоял кран.

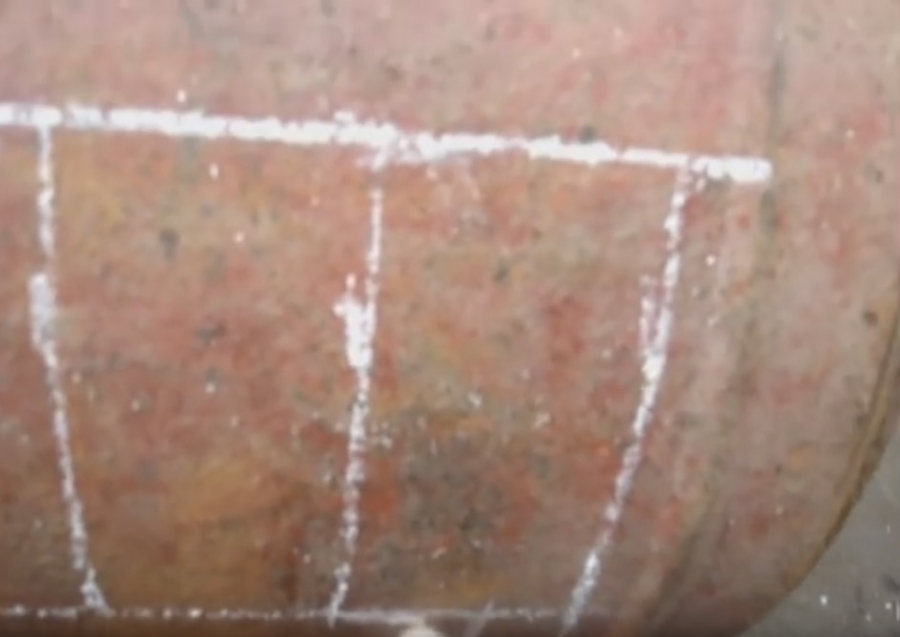

10. Делаем прорези, обеспечивающие доступ кислорода. Переворачиваем баллон сварочным швом вверх, отступаем от шва 10 см в сторону круглых отверстий под шампуры и рисуем продольную линию.

От нее отмеряем еще 10 см и проводим вторую. Соединяем полученные две линии отрезками, расположив их на расстоянии 5 см друг от друга. Это будут прорези.

Такой же рисунок наносим и с другой стороны, там тоже будут прорези.

Прорезаем щели.

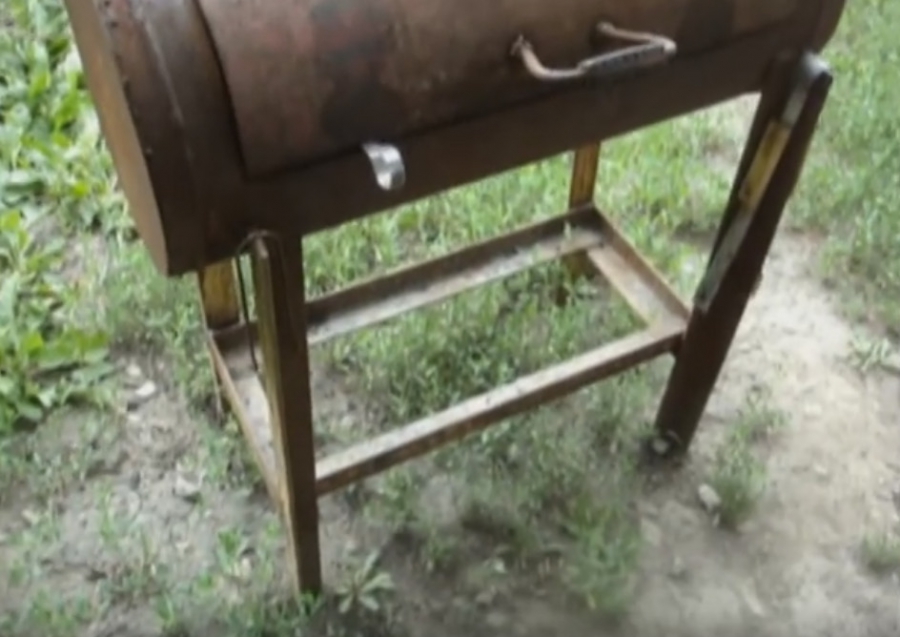

11. Заканчивая делать мангал своими руками, привариваем ему ножки. Их можно изготовить из уголка

или арматуры.

Высоту выбирайте в соответствии со своим ростом. Мангал своими руками из газового баллона готов. Остается его покрасить, придав окончательный товарный вид и обеспечив защиту от коррозии.

Чем покрасить самодельный мангал?

Мангал для шашлыка можно покрыть:

• жаропрочной кремнийорганической эмалью, которая способна выдерживать температуры до 600 °С;

• порошковой термокраской. Правда, этот способ защиты от коррозии не применим в домашних условиях, поскольку требует обжига в печи с высокой температурой.

Еще один метод антикоррозийной обработки мангала — оксидирование. Он тоже не прост в реализации, но вполне осуществим.

Вначале необходимо обработать корпус мангала 5%-ной серной кислотой, потом прокипятить в высококонцентрированном растворе хозяйственного мыла, а затем проварить в течение полутора часов в растворе едкого натрия. Такой самодельный мангал
долго не заржавеет.

Каким бы качественным ни было антикоррозийное покрытие, не советуем испытывать его надежность, оставляя мангал под снегом и дождем. Лучшее место его установки — навес. С наступлением холодов конструкцию лучше перенести в какое-либо помещение, например, гараж или сарай.

И в заключение несколько советов по правильной жарке на мангале:

• разводя в нем огонь, условно разделите внутреннюю часть мангала на две зоны. В одной, где больше жара, готовьте мясо , во второй, где температура ниже, — овощи и рыбу;

• не стоит часто переворачивать шампуры. Нормальной прожарки можно добиться, всего 2-3 раза перевернув мясо. Угли должны быть красными с серым налетом пепла;

• не доводите мясо до обугливания: черный налет — прямой путь к раковым заболеваниям . Другая крайность — слабая прожарка — грозит риском заражения гельминтами;

• добавьте продуктам аромата, бросив на угли несколько веточек фруктовых деревьев;

• готовя шашлык в дождливую погоду, даже не думайте переносить самодельный мангал в помещение. Плохая тяга приведет к повышению концентрации угарного газа.

Во избежание пожара ставьте мангал для шашлыка подальше от легковоспламеняющихся предметов. Возле ножек не должно быть травы, веток и досок. Не спешите выбрасывать золу: она способна тлеть в течение суток, а значит, может стать причиной возгорания.

Если вам больше по душе традиционные прямоугольные мангалы, можете посмотреть видеоурок по их изготовлению:

Забирай себе, расскажи друзьям!

Читайте также на нашем сайте.

Чистый воздух и прекрасная обстановка вокруг помогают расслабиться и пополнить запас сил, особенно, если при этом наслаждаться собственноручно приготовленными блюдами, например, шашлыком или запечёнными на огне овощами. Удавшиеся кулинарные изыски помогут обрести уверенность в собственных способностях и воодушевят на новые подвиги, например, подскажут как изготовить мангал из газового баллона своими руками. А если включить воображение во время сборки мангала, то может получиться уникальная часть декора. Используя чертежи, можно соорудить такую конструкцию, задействуя подручные материалы: трубу и газовый баллон.

Мангал — полюбившийся вариант приготовления пищи на углях.

Все мангалы можно разбить на три типа:
1. Транспортабельный.

   Мангал, который комфортно брать с собой в путешествия. Он не занимает много места в автомобиле, и не требует большого количества времени на сборку и разборку.
2. Переносной.

   В разы больше, чем предыдущий допускается возможность его перемещения на короткие дистанции. Подходит для загородных участков.

• Постоянный
  .
  Барбекю, которое вмонтировано в фундамент.

Сырье для возведения мангалов самое различное. Постоянные зачастую строят из камней. Транспортабельные или переносные выплавляются из алюминия или стали.

При покупке мангала внимательно смотрите на эти аспекты:
• Жаропрочный материал;
• Материал обязан сохранять тепло;
• Размер в зависимости от ваших потребностей.

Экспериментаторы открыли огромное множество вариантов, при создании которых задействовано самое различное сырье. Среди них не последнее место занимает мангал из газового баллона.

Технология производства

Инструменты

До начала сборки мангала необходимо собрать все нужные инструменты:
• Угловая шлифмашина;
• Дрель;
• Газовый баллон объемом 50 л.
• Петли;
• Стальная труба;
• Сварка;
• Алюминиевые шпильки.

Для осуществления замысла проектирования барбекю нужно отобрать материал производства. Фундаментом будет служить газовый баллон, длиной равной 610 миллиметров, объемом — 27 литров, диаметром — 292 миллиметра и толщиной стенок больше 3 миллиметров. В целях сбережения денег используют бывшие в употреблении баллоны, в связи с этим необходимо внимательно осмотреть баллон на предмет повреждения.

Для производства ножек лучше задействовать стальную круглую трубу. В дополнение к мангалу можно сделать сетку для гриля, обрезав заготовку по внутренним параметрам барбекю.

Подготовительный процесс

При разрезании газового баллона необходимо соблюдать осторожность, и четко придерживаться инструкции. Во время использования могли сохраниться пары газа. Для того, чтобы окончательно их ликвидировать, нужно поставить баллон вверх днищем и выкрутить клапан. Чтобы удостовериться в выходе газа — смажьте отверстие вентиля мылом, которое на выходе будет вспениваться, и у вас появится возможность удостовериться, что процесс запущен.

Залейте баллон водой, чтоб уничтожить оставшийся газ.

При заполнении жидкостью для большего комфорта используйте шланг. По мере заполнения водой встряхивайте баллон до полного наполнения. Рекомендуется избавлять баллон от воды как можно дальше от дома.Только, после этого можно приступать к разборке баллона.

Важно, чтобы эту процедуру проводили два человека. Первый человек должен спиливать кран, а второй лить на него воду, чтобы силой трения не вызвать воспламенение.

Проводить работы следует на открытом пространстве. Болгаркой отпиливаем вентиль. Шлифмашиной снимаем краску и осматриваем основание на предмет повреждения. Незначительный брак обрабатывается до полного исчезновения без значительного изменения толщины. После этого кладем баллон на землю и рисуем линию, по которой в дальнейшем будем распиливать емкость.

Детальная инструкция

Боковые грани не стоит убирать, чтобы сквозняк не гасил огонь, в создаваемом вами костре. После при помощи дрели делаем несколько отверстий на основании и боковых сторонах, для того, чтобы сделать легкое проветривание.

Убедительная просьба соблюдать технику безопасности при проведении всех этих процедур! Необходимо надеть определенную защиту на руки и на лицо. Для профилактики деформации при распиливании линия разреза поливается водой.

Устанавливаем ножки.

Следующим шагом является установка ножек на наше будущее барбекю. Необходимо стойко обосновать сооружение на земле, чтобы после без затруднений поставить крышку. Длину ножек подбирайте ориентируясь на возможное его перемещение, а также исходя из личных потребностей. Опираясь на это, можно сделать вывод, что приемлемая высота составляет 20-30 сантиметров. Если есть возможность, то можно присоединить ножки от швейного станка либо стальные трубы. Для присоединения трубы нужно сделать четыре маленьких дыры в основании барбекю, в которые поместить болты резьбой снаружи. Их возможно приплавить или прикрутить гайками.

Заключительные детали.

Необходимо сделать на торцевой стороне выемки для шампуров. Их число зависит от высоты емкости. Удобным расстоянием считается 25 сантиметров.

Мангал со временем под влиянием высокой температуры может изменять форму, для избежания этого можно приварить уголок к краям. Он способствует повышению стойкости периметра. В основании мангала делают дыры, чтобы пепел не убирать руками.
Заключительным этапом является покраска. Данный пункт выполняется в зависимости от личных интересов.

«Паровоз»

Сооружения, именованное «паровозом», заключает в себе одновременно несколько приспособлений: мангал, коптильня, барбекю и гриль. Изготовляется он из небольшого количества емкостей, каждая из которых выполняет определенную миссию.
Визуально данная конструкция действительно напоминает паровоз, в частности, если продумать его дизайн. Вспомогательно сооружение оборудуют различными функциональными мелочами, которые также могут играть роль украшений. На одном мангале-паровозе есть возможность разом выполнять действия с несколькими частями: жарить мясо на мангале, готовить овощи и коптить еду.
Производить покраску этого мангала рекомендуется жаростойкой краской, так как жар в паровозе может превышать 700 градусов.

При незначительных затратах сил и времени есть возможность реализовать самые гениальные, а порой и странные идеи. Из самого простого баллона создать яркую составляющую вашего дворика. Желаем Вам успеха!

Из газовых баллонов получаются практичные и надёжные мангалы, а также другие варианты гриля. Изучив инструкцию, можно легко сделать их своими руками.

Плюсы и минусы самодельных мангалов

Материал и конструкция баллонов определяют плюсы мангалов:

• толстые стенки из качественного металла устойчивы к высоким температурам;
• многофункциональность — сделанную конструкцию можно использовать и для копчения или жарки продуктов, запекания овощей;
• удобство использования — после приготовления блюд мангал закрывают крышкой, тушить угли не обязательно;
• экономия — покупка баллона дешевле, чем приобретение листов металла, но часто даже это не нужно, так как у многих в хозяйстве уже имеются ненужные ёмкости;
• скорость и лёгкость изготовления — размеры и конструкция баллонов таковы, что требуется произвести минимум действий для создания мангала, причём не нужны особые навыки и вся работа занимает мало времени.

Недостатков немного. Некоторым не нравится большой размер, громоздкость конструкции. Другие минусом считают полукруглое дно самодельного мангала, неудобное для розжига дров.

Сферическая конструкция мангала некоторыми считается плюсом (равномерно выпекается мясо), а другими — минусом (не раскрывается аромат мяса)

Подготовительные действия

На этом этапе выбирают газовый баллон, готовят схемы или чертежи с размерами, материалы и инструменты.

Это довольно простое сооружение. Для его создания не нужны сложные чертежи, но схему с размерами желательно сделать. Это поможет определить количество требуемых материалов и спланировать порядок выполнения действий.

Можно также рассмотреть чертежи, предлагаемые в сети: они помогут внести полезные изменения в предлагаемый вариант мангала, улучшить его или упростить процесс изготовления

Что потребуется

Кроме самого баллона потребуются такие материалы:

• отрезки уголков и труб из стали;
• дверные петли;
• металлические ручки (они нужны для крышки);
• для дымохода: труба с коленом (под углом 90 градусов) — диаметр 100 мм;
• болты и гайки;
• материалы для украшения и финишной обработки конструкции — грунтовка, растворитель, краска, выбранный декор и т. д.

Из инструментов нужны:

• сварочный трансформатор;
• болгарка (угловая шлифовальная машина), а также зачистной и отрезной диски для неё;
• электроды диаметром 3–4 мм;
• электродрель и свёрла по металлу;
• струбцины — необходимы для закрепления деталей из металла;
• длинная металлическая линейка;
• керн;
• кисти для окрашивания мангала (также можно использовать насадку в виде щётки на дрель, чтобы упростить процесс покраски);
• газовый, разводной ключи и набор гаечных.

Выбор баллона

Подойдёт баллон вместительностью 50 л. Его конструкция позволяет использовать шампуры на всю длину, а потому быстрее готовить для большого количества людей.

Если нужен мобильный и лёгкий мангал, берите баллон на 27 л.

Толщина стенок у таких ёмкостей — не менее трёх миллиметров, поэтому даже те изделия, которые долго находились на улице, скорее всего, можно использовать. Главное — проверить на наличие коррозии. Если она есть, лучше такой баллон не брать.

Правила безопасности при работе с баллонами

Работая с газовыми баллонами, соблюдайте три простых правила безопасности:

Мангал из баллона своими руками: пошаговая инструкция

Сборку конструкции лучше проводить на ровной площадке, чтобы мангал получился устойчивым. Работа состоит из следующих этапов:

1. Демонтаж вентиля и разметка баллона.
2. Разрезание ёмкости.
3. Изготовление ножек и сборка.
4. Финишная обработка — покраска и другие работы.

Демонтаж вентиля и разметка

Если ранее вентиль не был раскручен, это необходимо сделать, чтобы убедиться в отсутствии газа в баллоне (выполнить описанные выше действия с водой) и дальнейшем безопасном его использовании. Для работы нужен разводной или газовый ключ.

Вентиль баллона откручивают, а к тому месту, где он был расположен, приваривают трубу-дымоход

Если запорная арматура никак не откручивается, кран срезают болгаркой. Образовавшееся отверстие используют для монтажа дымохода, т. е. приваривают к нему трубу.

В качестве дымохода можно использовать кусок любой толстостенной трубы с коленом

1. Каждая ёмкость имеет сварочный шов по длине — это первая линия разметки. От неё на расстоянии 24 см в обе стороны нужно прочертить мелом вторую и третью линии разметки: они делят баллон пополам (его диаметр равен 96 см). Это удобно делать с помощью рулетки и линейки.
2. От первой линии отметить по 10 см вправо и влево, провести параллельно ещё две (3-я и 4-я линии разметки). На них будут сделаны отверстия для воздуха.
3. С верхней стороны мангала сделать отметки для крышки. К 3-й линии добавить 10 см и провести пятую.
4. Отступить от круговых сварочных швов внизу и вверху баллона по 3 см внутрь (т. е. навстречу друг другу) и провести линии. В этих местах есть лента усиления швов, которую нельзя повредить во время распила мангала. Поэтому отметки проставить на расстоянии от неё.
5. 2-ю и 3-ю линии разделить на равные части (по 8–10 см). Это отметки для просверливания отверстий для шампуров.

Предварительно составленная схема баллона поможет правильно выполнить разметку для вскрытия ёмкости

Вскрытие баллона и изготовление крышки

По сделанной разметке угловой шлифмашиной вырезают крышку:

Чтобы впоследствии уменьшить неудобства при установке крышки на корпус, по линии первого разреза сразу приварите петли.

По круговым краям конструкции приваривают ограничители. Их можно сделать по-разному, например, из цепи с крупными кольцами или уголков из стали. Расстояние, на которое будет открываться крышка, выбирают так, чтобы конструкции сама не закрывалась и одновременно крышку можно было удобно открывать за ручку.

Удобно использовать уже готовые металлические петли

Инструкция по изготовлению ножек

Полученный мангал необходимо установить на ножки. Есть несколько способов это сделать:

1. Приварить к корпусу четыре уголка или отрезка стальной трубы. Места прикрепления ножек необходимо разметить, чтобы конструкция была устойчивой. Рекомендуемая высота мангала — не более одного метра от земли до уровня отверстий для шампуров.

2. Сделать раму из металлической трубы (боковые стойки) и полукруглых элементов из стальной шины, приваренных к стойкам. Две части конструкции соединяют по типу подстолья, используя для этого металлопрофиль. Далее корпус мангала устанавливают на полукруглые части и для надёжности приваривают.

Если к ножккам мангала прикрепить колёсики из металла, конструкция будет более мобильной.

Стойки с металлическим ложе надёжнее и практичнее ножек из отрезов стальной трубы

Отделка мангала

Завершающий этап работы — покраска. Лучший материал для этого — термостойкая краска, которую обычно используют для покраски глушителей.
Также подойдёт силиконовая краска для отделки мангалов, каминов, печей из металла. Но эти материалы дорогие и сложно наносятся.

Более доступный вариант — минеральные битумные смолы. Такие покрытия практичны и долговечны, но долго сохнут и имеют неприятный запах. Чтобы от него избавиться, а также укрепить покрытие, необходимо подождать, пока состав спечётся, т. е. просто первые два или три раза использовать мангал вхолостую, без приготовления шашлыков. Наносят материал в 3–4 слоя. Важно, чтоб предыдущий слой полностью высох.

Самодельную конструкцию можно необычно украсить, добавить декоративные детали и получить, например, мангал в виде паровоза, поросёнка и др.

Фотогалерея: необычные варианты самодельных мангалов

Мангал с казаном легко декорировать в виде паровоза

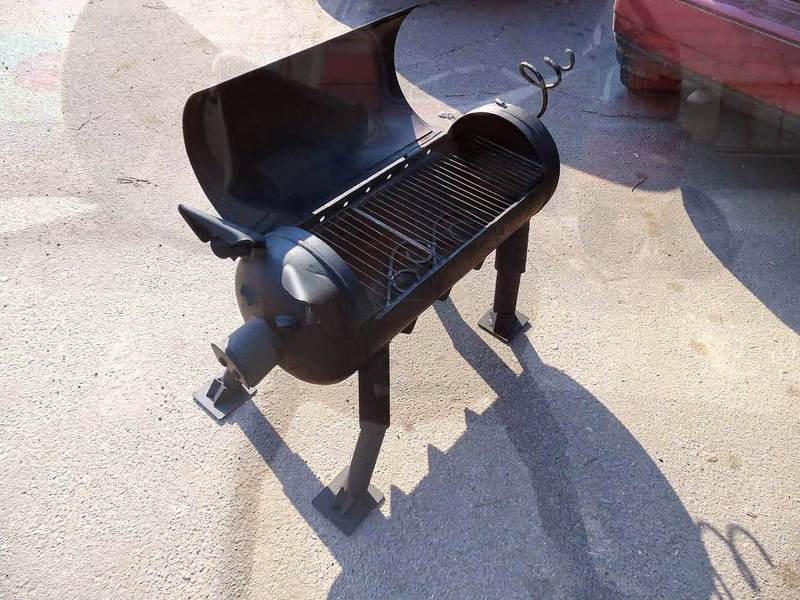

Один из самых простых вариантов необычного оформления мангала — сделать его в виде поросёнка


Если ножки у мангала-поросёнка сделаны из тонких труб, для устойчивости конструкции лучше укрепить их поперечными вставками


Корпус мангала можно декорировать, например, металлическими листиками

Другие виды гриля из баллонов

Из таких ёмкостей также делают:

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

• следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
• не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
• в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
• не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
• не ставьте конструкцию близко к легковоспламеняющимся предметам;
• не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Видео: как самому сделать мангал

Создать мангал из газового баллона — задача не самая простая, хотя выполнимая. Даже минимальных навыков использования инструментов, необходимых для этой работы, будет достаточно. А даже если их нет, никогда не поздно научиться чему-то новому. Главное — внимательно читать инструкции, следовать рекомендациям специалистов и всегда соблюдать правила безопасности.

Старый газовый баллон – идеальный пример того, как из него можно сделать много разных полезных изделий, которыми пользуются на даче. В этой статье будем рассказывать об очень необходимом устройстве – мангале из газового баллона. Расскажем, как его разрезать, какие меры предосторожности необходимо при этом соблюдать, как провести монтаж всех требуемых элементов. И покажем на фото и видео различные варианты оформления такого мангала.

Источник drive2.ru

Разборка баллона

Резать газовый баллон под требуемые размеры и формы сразу, не проверив его содержимое, нельзя. Надо в первую очередь опустошить баллон, вдруг в нем остался газ. Поэтому вентиль надо просто открыть, выпустив остатки содержимого.

Затем надо открутить кран. Делают это газовым ключом. Обычно он легко откручивается, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов кран застопоривается двумя шпильками. Их надо удалить пассатижами. После чего кран легко откручивается.

Следующий этап – промывка. Баллон заполняют водой наполовину, трясут его или перекачивают, затем сливают воду. Сам по себе газ имеет специфичный запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, в воду для промывки добавляют моющее средство или хлорку.

Источник pochini.guru

Резка крышки

Размеры мангала из газового баллона определяются размерами последнего. Но что касается параметров вырезаемой крышки, то здесь могут быть разные варианты. Она может быть короткой или во всю длину цилиндрической части. Что касается последнего варианта, то необходимо понимать, что газовый баллон – это шовная труба, с двух сторон которой приварены сферические крышки. В одной сделано сквозное отверстие под кран, вторая является глухим днищем изделия. Так вот крышку мангала, а соответственно и вырезаемую часть, можно сделать от одного сварочного шва до противоположного.

Итак, газовый баллон готов. На него наносят разметку под резку. В принципе, это две продольные линии, делящие баллон в продольном направлении пополам. Нанести разметку очень просто.

Длина окружности
баллона, то есть его «периметр», составляет 96 см.

Этот показатель делят на «4»
, получается 24 см.

За точку отмера берут продольный шов
цилиндрической части, то есть от него в две стороны откладывают по 24 см.

По метке проводят продольные линии
, концы которых до поперечных швов не должны доходить в пределах 2-3 см.

Концы продольных линий соединяют по периметру
цилиндрической части. Разметку наносят мелом.

Правильная разметка – гарантия высокого качества конечного результата
Источник stankiexpert.ru

Отмеченный мелом полусферической формы прямоугольник не является крышкой. Размер последней по ширине на 10 см будет меньше. Этот параметр откладывается от одной из нанесенных продольных линий. После чего мелом формируется крышка, которую и надо будет отрезать.

Резку проводят болгаркой и отрезным диском с алмазным напылением. Многие мастера рекомендуют заполнить баллон водой до начала резки. Таким способом решается вопрос устойчивости цилиндрического изделия и охлаждения режущего инструмента.

Источник centermira.ru

Начинать резку надо по одной продольной линии. Она прорезается от конца до конца разметки. После чего необходимо к отрезанному участку приварить петли. Их можно использовать любые: дверные, мебельные. Требуемое количество петель с меньшими размерами – четыре, больших понадобится всего две. Их просто прикладывают к баллону так, чтобы рез оказался посередине двух частей петель. Последние приваривают к баллону электросваркой. Этот этап делается специально именно сейчас, потому что проще подогнать крышку к баллону и петлям, пока она еще не срезана полностью.

Источник drive2.ru

На нашем сайте Вы можете ознакомиться с самыми
. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Остается только прорезать остальные три линии: одна продольная, две поперечные. Сразу к крышке с противоположной стороны от петель надо приварить ручку, чтобы удобно было барбекю из газового баллона открывать.

И еще один момент, который сделает изготавливаемую конструкцию более удобной в эксплуатации. В месте приваренных петель на баллоне надо приварить два ограничителя, которые будут удерживать крышку в открытом состоянии. То есть, чтобы она не завалилась за аппарат. Для этого можно использовать уголок 40х40 мм. Из него вырезают кусочки длиною 2-3 см. Они и будут ограничителями.

Чтобы при закрытии крышки между ней и цилиндрической частью не оставалось зазоров, необходимо создать полочки по всему периметру отрезанной части. Для этого потребуется стальная полоса шириною 2-3 см и толщиною 2-3 мм. Полосы просто приваривают изнутри баллона с выпуском наружу в половину своей ширины. К тому же эти приваренные полосы будут удерживать крышку, чтобы она не провалилась внутрь мангала.

Источник dizayndoma.net

Остальные конструктивные изменения

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.

Источник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

Видео описание

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.

Источник ruscos.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги строительства малых архитектурных форм
. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

на крышке
;

сбоку
, с врезкой в отверстие для крана;

рядом с крышкой
в цилиндрической части.

Источник es.decorexpro.com

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр
. Теперь можно следить, при какой температуре готовится мясное блюдо.

На дымоход можно установить бак
. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.

Можно внутрь мангала установить решетку
, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.

Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Источник gyk.byxehog.ru.net

Видео описание

Из видео можно узнать, как создать мангал из газового баллона:

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

Как своими руками сделать мангал из газового баллона: подробные инструкции с фото

При взгляде на такое произведение искусства не сразу понимаешь, что этот многофункциональный мангал сделан из вторсырья

Газовые баллоны прекрасно подходят для «перерождения» в мангалы и вообще в любые конструкции, связанные с нагревом. Они выполнены из прочной стали, имеют стандартные размеры, и их легко найти на даче и в гараже или купить буквально по бросовой цене.

Плюсы мангала из баллона:

• Универсальная конструкция. Все модели газовых баллонов унифицированы. Разновидностей не так много, чтобы «что-то пошло не так». Соответственно, найти пару−тройку одинаковых ёмкостей для творчества с болгаркой в руках не составит труда.
• Жаропрочность. Металл не прогорит и не деформируется даже после длительного контакта с открытым огнём.
• Многофункциональность. В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• Безопасность. После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой.
• Большой объём. В таком самодельном мангале вы накормите не только себя, но и большую компанию. Особенно если потратить силы на сварку многофункционального агрегата.
• Доступность. Главное, чтобы под рукой оказался сварочный аппарат и болгарка. Это актуальный момент, ведь цена на мангал из газового баллона, даже с учётом переплаты за некоторые элементы, в итоге получится ниже стоимости покупной модели.

Одно из преимуществ самодельного мангала – возможность создать мобильную модель, которая, если очень захотеть, может аккуратно и незаметно для гостей вместе с закусками и вами переместиться в другую часть сада

СОВЕТ! (нажмите, чтобы узнать)

Недостатков не так много, однако о них тоже стоит упомянуть:

• Зимой металл очень быстро будет остывать, поэтому чтобы пригласить друзей на шашлыки, придётся скидываться на дрова. Так как удерживать нужную температуру в мангале будет значительно тяжелее.
• Неприглядный внешний вид. Если не потратить энную сумму денег на покупку специальной термостойкой краски, очень скоро ваш мангал потеряет товарный вид.
• Токсичность. Прежде чем пользоваться мангалом из газовых баллонов, необходимо избавиться от остатков гнили и грязи, которые за много лет могли накопиться на внутренней стороне баллона. Поэтому перед началом всех работ баллоны аккуратно вскрывают, и все детали прокаливают на огне и только потом начинают обработку, счищают грязь.

Несмотря на то, что мангалы из газовых баллонов считаются довольно простыми по своей конструкции устройствами, прежде чем прибегать к любым работам, лучше нарисовать чертёж. Профи делают это с использованием специальных 3D программ. Для новичков подойдут простые чертежи мангала из газового баллона с типовыми размерами.

Схемы для разметки основных технологических отверстий и конструкции стандартного мангала, мангала – барбекю, а также мангала-коптильни, выполненных из газовых баллонов

На чертеже мангала своими руками из газового баллона необходимо указать габариты каждого компонента, что поможет правильно и точно сделать разметку, а, следовательно, и распил всех деталей. Такие расчёты помогут определить, сколько потребуется материала для работы, а также заранее понять о вариантах присоединения разных элементов конструкции.

ВАЖНО! (нажмите, чтобы узнать)

На этом этапе важно определиться, будет ли ваша конструкция выполнять какую-то одну функцию или объединит в себе несколько. К примеру, для барбекю необходимо дополнительно вырезать крышку. А для полноценной коптильни пригодится не два, а целых три баллона.

Для работ по резке баллона вооружитесь газорезкой или болгаркой. В процессе работ стоит позаботиться о наличии следующих материалов и инструментов:

1. Стальная труба диаметром 100 мм с коленом под 90° (для дымохода).
2. Уголки для крепления элементов и усиления конструкции.
3. Петли – можно использовать элементы, предназначенные для дверей или мебели.
4. Решётка для барбекю.
5. Заклёпки, болты и другие элементы.

Сварочный аппарат и болгарка – главные инструменты при работе с металлом

Какие инструментов и дополнительные приспособления понадобятся при работе по созданию мангала из газового баллона:

• сварочный аппарат;
• электрическая болгарка;
• электрическая дрель;
• свёрла, предназначенные для работы по металлу;
• струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;
• металлическая линейка;
• электроды диаметром 3−4 мм;
• отрезные и зачистные диски для болгарки;
• чертилка;
• кёрн;
• разводные и газовые ключи;
• комплект гаечных ключей.

Прежде чем приступить к любым манипуляциям с газовыми баллонами, необходимо освободить его от остатков газа. Даже в пустой ёмкости практически всегда остаётся взвесь жидких углеводородов, которые при контакте с воздухом могу взорваться.

Как правильно подготовить к работе пропановый баллон для изготовления мангала

За это время вода успеет растворить жидкие углеводороды, ещё раз наполняем ёмкость и снова сливаем. Теперь наш баллон безопасен.

И можно начинать следующий этап работ.

Как провести разметку и вскрытие газового баллона

Если мы говорим о стандартном баллоне в 50 литров, в этих конструкциях наружный диаметр ёмкости составляет 96 см. Данное значение следует поделить на четыре части.

При осуществлении данных действий вы получите значение 24 см. Разметку следует делать по продольному шву. От этой линии рекомендуется производить замер всех расстояний.

Данное правило обеспечивает ровную разметку без перекосов.

Вам потребуется отмерить 24 см от шва по обеим сторонам и провести линии. Главное − не вырезать их по всей окружности и оставить часть, достаточную для устройства основания вашего мангала.

Вариант разметки бокового шва

После обрезки «по меткам» получаются вот такие заготовки

Далее берём металлическую шинку 25×4 см, оформляем все края, не забываем зачищать их.

Края обрабатываем как можно ровнее, чтобы обеспечить максимальную герметизацию ёмкости мангала

На месте, где присутствовал вентиль, следует произвести установку трубы, с помощью которой будет выводиться дым.

Заготовки под будущий дымоход

СОВЕТ! (нажмите, чтобы узнать)

А чтобы исключить деформацию изделия, рекомендуется внутренние продольные края усиливать с помощью уголков. Кроме того, уголок образует выступ, на котором можно размещать решётку или шампур.

Вот так можно усовершенствовать обычный баллон с помощью пары решёток, болгарки и металлических уголков

Если вы не приварили внутри баллона уголок под шампуры, его можно вставить в боковые части мангала.

Для этого потребуется с помощью болгарки сделать прорези. В них будут располагаться концы шампура

Как сделать ножки для мангала

Высоким ножкам также потребуется дополнительная фиксация, которая обеспечивается с помощью приваренного уголка. Его следует размещать на внешнем периметре. Крепление ножек может быть самым простым и немного экстравагантным.

Для изготовления ножек часто используются уголки или обычные сварные конструкции из труб, приваренные к конструкции. Главное – обеспечить устойчивость мангала.

Как приварить крышки и ручки и собрать всю конструкцию

Крышка обычно создаётся на первом этапе работы над мангалом или барбекю. После обработки краёв она практически первым элементом крепится на основную конструкцию. Самый сложный момент − не столько прикрепить петли, сколько обеспечить плотное прилегание конструкции. Иногда на крышке прикрепляют термометр.

Петли привариваются в начале, а вот ручки чаще всего фиксируются уже после финальной покраски изделия. Для того чтобы крышка мангала открывалась не до конца, на ответную часть завесы, которая находится на самом баллоне, нужно приварить кусочек квадрата 10×10.

Такие ограничители позволяют контролировать угол откидывания крышки и сохранит от поломки петли

[su_quote]

Размечаем отверстия и прорези для шампуров. Привариваем направляющую для барбекю. Не забываем немного декорировать наше «поддувало».

[/su_quote]

Лучше заранее предусмотреть в основании конструкции отверстия. Они избавят ваш мангал от пыли и грязи и удалят лишнюю влагу во время дождя. Кроме того, дополнительные отверстия поспособствуют дополнительной тяге.

Как покрасить мангал

Если вы считаете, что покрасить мангал можно обычной краской, то сильно ошибаетесь. Под воздействием высоких температур обычное покрытие уже после первого нагрева превратится в копоть. Есть два вполне очевидных решения. Первое – оставить всё как есть, и второе – потратить некоторое количество денежных знаков на специальную термостойкую краску.

Однако прежде чем бежать за кисточкой и в магазин за краской, необходимо сделать одну очень важную вещь. Сжечь некоторое количество дров в нашем мангале. Это делается для того, чтобы уничтожить остатки газовых веществ и обезжирить конструкцию.

Обжигать мангал лучше на улице либо в помещении, где это будет максимально безопасно

Поверхность мангала можно покрыть разными материалами:

1. Кремниевой эмалью. Покрытие выдерживает повышение температуры до +600°C.

   Небольшая ёмкость термостойкой эмали обойдётся минимум в 300−400 рублей.

2. Порошковой термокраской. Самостоятельно обработать изделие не получится. Обжиг проходит в специальных промышленных условиях под воздействием экстремально высоких температур.
3. Оксидированные вещества. Это отличный вариант, когда необходима как термо-, так и противокоррозионная обработка.

Вот так стал выглядеть наш мангал после покраски

Добавим, что рассмотренная выше модель барбекю является базовой для многих подобных конструкций. Большинство умельцев усовершенствуют свои самоделки дополнительными баллонами, тем самым расширяя функционал прибора.

На основе газового баллона можно сделать десятки вариаций гриля, барбекю и коптилен. Для удобства коротко опишем некоторые из таких приборов:

1. Открытый мангал из газового баллона. Самый простой тип конструкции из газового баллона. Такой мангал может сделать даже школьник.

   Для создания такого «шедевра» потребуется минимум затрат и времени

2. Барбекю. Этот вариант конструкции мы описали подробно выше. Особенность этой конструкции – наличие откидывающейся крышки.
3. Коптильня отличается от барбекю тем, что в ней в обязательном порядке присутствует топка.

   Топка для коптильни из газового баллона играет роль маленькой печки. Её задача − поставлять в отделение для копчения тёплый пар постоянной температуры

   Все сооружение должно быть герметичным. В обязательном порядке конструкция снабжена дымоходной трубой.

4. Смокер – носит второе название паровоз. Лучше делать его на основе точно построенных чертежей. Это детище народного умельца, ведь агрегат сочетает в себе функции сразу нескольких приспособлений – мангала, гриля, коптильни и барбекю.

Принцип работы смокера

Одним баллоном, конечно, не обойтись, каждой трубе отведена своя функция. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Как сделать коптильню из газового баллона

Рассмотрим некоторые особенности изготовления коптильни из двух баллонов.

Коптильня холодного копчения – от чертежа по сборке до тестовых испытаний вкусовых качеств ароматного деликатеса. В специальной публикации нашего портала мы подробно расскажем о  коптильнях холодного копчения. Вы узнаете особенности процесса холодного копчения, схему устройства и принцип работы коптильни холодного копчения и как сделать коптильню своими руками.

Гриль из газового баллона своими руками

Гриль из газового баллона – это вариация барбекю. С одним лишь отличием − для создания этой конструкции в баллон обязательно привариваются уголки для крепления специальной сетки.

Барбекю своими руками из газового баллона

Пример изготовления барбекюшницы из газового баллона своими руками мы подробно рассмотрели в этой статье. Если у вас остались вопросы о том, как самостоятельно сделать мангал-барбекю из газового баллона, посмотрите это видео:

Роль шашлычницы может исполнять любая из самоделок, рассмотренных в этом обзоре. Даже открытый мангал прекрасно справится с этой задачей. Однако следует помнить, что чаще всего такие конструкции не защищены ни от ветра, ни от дождя.

Как сделать своими руками из газового баллона мангал-паровоз

Это одна из самых сложных и максимально трудоёмких задач, которую ставят перед собой настоящие мастера работы с металлом.

Создать такую конструкцию новичку не по силам. «Самоделка» такого типа способна решать сразу несколько задач: это и мангал, и коптильня, и гриль, и барбекю. Каждый отсек выполняет свою задачу. Такие мангалы обладают высокой производительностью за счёт герметичной конструкции, здесь практически нет потерь тепла.

Если вы решились создать мангал-паровоз, то из этого видео вы узнаете, как сварить мангал из газового баллона.

Прежде чем решиться на создание или покупку подобного изделия, обратите внимание на некоторые моменты:

1. Прежде всего, уясните для себя, что любая конструкция, работающая с огнём, потенциально опасна для жизни.
2. Заранее задайте себе вопрос о том, где будет храниться изделие в холодное время года.
3. Изучите принцип работы мангала и его особенности. Каждый конструктивный элемент имеет свои цели.
4. Заранее подготовьте все материалы для проведения работ.
5. Не оставляйте маленьких детей без присмотра рядом с электроинструментом, а тем более с баллоном.
6. Рассмотрите вариант, как купить мангал из газового баллона, если до конца не уверены, сможете ли самостоятельно закончить работу.

Надеемся, что наши рекомендации помогли вам определиться с выбором варианта самостоятельного устройства мангальной зоны на участке или в вашем доме.

И вполне возможно, что уже этим летом ваши соседи по участку будут стремиться сделать селфи вот с таким произведением искусства

Если у вас возникли вопросы к автору статьи, задать их можно ниже.

Источник: https://agronom.guru/mangal-iz-gazovogo-ballona

Мангал из газового баллона своими руками – инструкция с фото, чертежами с размерами и видео

Хороший и надёжный мангал можно сделать своими руками даже из самых необычных предметов быта, и одним из них является простой газовый баллон.

Он сможет не только стать незаменимым помощником в вашем загородном доме, но и сэкономит вам много денег на приобретение дорогостоящего мангала таких же параметров в магазине.

А если хорошо постараться и включить свою фантазию, то он станет и украшением приусадебного участка.

Особенности мангала, изготовленного на основе газового баллона: преимущества и недостатки

Сегодня большой популярностью пользуются мангалы из газовых баллонов и это вполне понятно. Такие аппараты достаточно большие и вместительные, поэтому в них можно установить сразу большое количество шампуров для большой компании.

Ножки у них намного выше, чем у магазинных стандартных изделий, а это позволяет человеку стоять ровно, не сгибаясь во время приготовления шашлыков.

Также при желании из баллона с помощью сварки, арматуры и металла можно создавать различные интересные формы, подходящие экстерьеру вашего дома.

Преимущества мангала из баллона:

• Простота изготовления. Даже непрофессионал сможет легко изготовить такую конструкцию за несколько часов при наличии подробной инструкции и наглядного изображения.
• Дешевизна конструкции. Если на даче есть использованный или непригодный для заправки газом баллон, то основа мангала будет для вас бесплатной. Максимум на что придётся потратить деньги, так это на дополнительные элементы конструкции.
• Благодаря толстым стенкам баллона, такой мангал может выдержать даже самые высокие температуры и большое давление, за счёт чего существенно увеличивается его срок службы.
• При наличии откидной крышки мангал можно будет оставлять на улице, не боясь атмосферных осадков. Также крышка необходима для того, чтобы можно было использовать его в качестве домашней коптильни.
• Функциональность. При необходимости с помощью дополнительных элементов можно усовершенствовать конструкцию.
• Мобильность. Мангал можно переносить с одного места на другое или перевозить на машине.
• Удобство эксплуатации. Так как днище такого мангала не прогорает благодаря толстым стенкам, то после приготовления шашлыков или других блюд, угли не надо заливать водой. Можно просто закрыть крышку и все.

Недостатки мангала:

• Слишком крупногабаритная конструкция, которая может не вписаться в общий интерьер двора.
• Такой мангал достаточно тяжёлый, поэтому один человек перенести его не сможет без посторонней помощи.
• В качестве сырья может использоваться только уголь, так как места для поленьев в нём очень мало или придётся ждать, пока дрова полностью прогорят, а затем уже можно будет укладывать шампура.

Подготовка к изготовлению: чертежи и оптимальные размеры

Перед тем как начинать работу над изготовлением мангала, необходимо полностью выпустить весь газ, который всегда остаётся в баллоне даже при его полном «опустошении».

Так как внутри баллона может быть конденсат, то вначале надо открыть вентиль и выпустить газ до конца.

Делать это необходимо только на открытом воздухе (на улице) вдали от потенциальных источников огня и других факторов, которые могут вызвать искру и возгорание остатков газа.

Для того чтобы убедиться, что газ выходит можно использовать мыльный раствор, которым надо пропитать выход на вентиле. Если мыльная вода сильно пузырится, то это означает, что газ выходит.

Откручивание вентиля с помощью разводного ключа для полного удаления газа из баллона

После того как вы увидите, что баллон пустой, его надо перевернуть и вылить весь конденсат, а затем налить в него воды до краёв и оставить на два или три дня для удаления запаха газа. Для залива воды к баллону подключается обычный садовый шланг, и вода поступает в него под большим напором. Дальше с заготовкой будет работать безопасно.

Наливаем воду в баллон для его промывки

Сливать воду рекомендуется подальше от жилых зданий, так как метан даже в небольших количествах обладает резким запахом, который выветривается несколько дней.

Первый этап работы состоит в создании чертежа будущего мангала, в котором будут указаны все размеры, элементы и особенности конструкции.

Размеры баллона:

• Высота — 98 см.
• Диаметр — 30 см.
• Толщина стенок — 0,3 см.
• Вес — 22 кг.

Разметка баллона

1. Так как диаметр баллона равен 96 см, то его можно легко разделить на 4 части, начиная разметку от продольного шва, чтобы обеспечить равномерность.

   Размечаем баллон мелом

2. От шва надо отступить по 24 см и отметить две линии. Затем положить баллон горизонтально, и сделать отметки для размещения шампуров.
3. От поперечных круговых швов (нижнего и верхнего) необходимо отступить примерно по 3 см и отметить линию отреза.

   Разметка газового баллона для устройства крышки

4. Затем от первой и второй линии необходимо отметить по 10 см для того, чтобы затем можно было прикрепить ножки точно параллельно друг другу.
5. Границами крышки будут служить наши первые две отмеченные линии от продольного шва (по 24 см).

   Линии отреза под крышку будущего мангала

6. Если внутри баллона приварены металлические кольца, то необходимо делать разрез так, чтобы их не повредить, так как в будущем они будут служить опорой крышке.

   Внутренние кольца баллона для фиксации крышки

Чертеж мангала из газового баллона с размерами

Для того чтобы мангал получился хорошим надо найти подходящий баллон. Если на вашей даче или в загородном доме раньше стояла газовая плита, которая работала от такого баллона, то наверняка у вас осталось несколько штук. Можно поискать баллон в пунктах приёма металлолома, где его вам продадут по цене лома или покопаться во всемирной сети.

Обычно используют большой баллон, объёмом на 50 литров. Главное, чтобы он был не ржавым и не имел больших дыр в корпусе.

Инструменты, необходимые для работы

Прежде чем приступать к работе необходимо подготовить все необходимые инструменты и дополнительные элементы, чтобы не отвлекаться в самый ответственный момент на поиски, например, молотка, зубила или дрели. Для работы нам понадобится набор таких инструментов:

• Сварочный аппарат;
• Углошлифовальная машина (болгарка);
• Защитные очки;
• Перчатки;
• Дверные петли металлические (3 или 4 штуки);
• Заклёпки (один набор) и заклёпочный пистолет;
• Молоток;
• Отвёртка;
• Зубило;
• Разводной ключ;
• Дрель и сверло по металлу диаметром 10–12 мм;
• Металлическая труба для дымохода;
• Трубы или длинные железные уголки для ножек (можно использовать готовые механизмы от старых ножных швейных машин);
• Четыре квадрата для площадок под ножки — примерно 10х10 см.

Болгарка и сварочный аппарат для работы при изготовлении мангала

Пошаговая инструкция по изготовлению своими руками

1. Распиливание. Это наиболее ответственный этап, так как от его качества зависит внешний вид будущего мангала и его эксплуатационные характеристики.

   С помощью болгарки необходимо сделать разрезы строго по намеченным линиям.

   Предварительно следует открутить полностью вентиль разводным ключом или срезать болгаркой, поливая водой для предотвращения случайного возгорания остатков газа от искры.

   Распиливание баллона болгаркой по намеченным линиям

2. Приваривание крышки и ручек. Крышку лучше всего крепить с помощью петель, которые сначала фиксируются заклёпками, а затем привариваются к крышке и основе мангала. Если петли не приварить, то в будущем под воздействием высоких температур они просто отскочат и крышка отвалится. По бокам для перемещения изделия можно сварить из арматуры ручки, предварительно согнутые с помощью паяльной лампы или сварки. При желании металлические готовые ручки можно приобрести в магазине и затем просто прикрутить болтами в специально просверлённые отверстия. Кому как будет удобно.

   Приваривание петель к крышке мангала

3. Приваривание ножек. Трубы или уголки распиливаем на четыре части длиной по 50–70 см и привариваем их к отмеченным линиям в нижней части баллона на одинаковом друг от друга расстоянии, чтобы они образовали правильный прямоугольник. Также на концы ножек рекомендуем приварить квадратные металлические пластины, которые не дадут ножкам углубляться в мягкий грунт под собственным весом тяжёлого мангала. Можно воспользоваться просто двумя металлическими профилями, которые также привариваются внизу параллельно к двум ножкам сразу.
4. Второй вариант ножек. Из листа металла надо вырезать две полосы шириной по 0,2 см и длиной 0,4 см. Затем эти «ленты» изгибаем в виде дуги по диаметру баллона и к их концам привариваем ножки. Внизу к каждой паре ног привариваем поперечную планку из профиля для создания жёсткости и прочности конструкции.

   Изготовление ножек для мангала

5. Привариваем уголок между двумя стойками (длина должна быть не больше баллона).

   Привариваем уголок к ножкам для создания прочности и исключения деформации баллона

6. Если вы используете в качестве ножек конструкцию от швейной машинки, то здесь можно даже установить на нёе два колеса, чтобы мангал можно было просто перекатывать по двору.

   Ножки для мангала — коптильни со старой швейной машинки с колесиками

7. Для того чтобы стенки баллона не деформировались под воздействием высоких температур необходимо внутри него по всей длине приварить два уголка со стенками 30х30 мм. Также это придаст дополнительную жёсткость и надёжность конструкции.
8. Так как для процесса горения требуется постоянный приток кислорода, в задней части изделия надо высверлить примерно десять или пятнадцать крупных отверстий диаметром до 16 мм. Их можно делать в один ряд или расположить в шахматном порядке. Параллельно болгаркой делаем надпилы для установки шампуров.

   Отверстия в баллоне для системы вентиляции

9. На торце баллона, там, где раньше находился вентиль, осталось круглое отверстие, в которое мы устанавливаем трубу для дымохода. Для этого можно использовать обычную водосточную трубу.

   Дымоход на торце мангала из газового баллона

10. На дно мангала укладываем несколько колосников из чугуна подходящего размера, которые обычно применяются в печках — буржуйках или котлах для подачи воздуха. Это поможет создать дополнительную вентиляционную систему во время горения углей, а раскалённые докрасна колосники помогут процессу приготовления продуктов даже без добавления углей.

Как сделать с коптильней

Если хорошо постараться и приложить некоторые усилия, то ваш мангал может превращаться в домашнюю коптильню. Главным условием любой коптильни является полная герметичность.

Делается она, так же как и мангал, но только к ней добавляется топка, которую изготавливают из железного листа или небольшого газового баллона. Для этого часть днища мангала спиливают и приваривают к нему топку.

Дымоход является основным элементом коптильни. Его можно сделать самостоятельно или купить в магазине специальную трубу.

Мангал — коптильня с дымоходом из двух газовых баллонов

К процессу копчения можно будет приступать уже после того, как вы полностью прокалите мангал и топку дровами, чтобы запах газа метана полностью выветрился и не пропитал мясо или рыбу во время копчения.

Как сделать мангал-коптильню из двух газовых баллонов: видео

Окрашивание получившейся конструкции

Выбор вида краски

Для окрашивания мангала из баллона лучше всего использовать термостойкие краски, так как максимальная температура в нём может достигать более 700 градусов. Для этого надо внимательно прочитать инструкцию.

Краски должны защищать металл от проявления ржавчины, а также от перепадов температур при попадании воды на его раскалённую поверхность.

При нагревании краска не должна выделять вредные для организма человека вещества и не вступать в химическую реакцию с другими веществами.

Термостойкая краска для окрашивания мангала

Этапы покраски

1. Перед началом окрашивания поверхность баллона следует очистить от старой краски с помощью дрели и специальной металлической насадки или наждачной бумаги.
2. Затем всю поверхность обезжирить спиртом, ацетоном или растворителем.
3. Краску перед нанесением необходимо хорошо перемешать до получения однородной консистенции и удаления возможных осадков и сгустков. Если краска слишком густая, то можно разбавить её небольшим количеством растворителя.
4. Наносить краску можно кистью или валиком в несколько слоёв, до получения красивой и гладкой поверхности. Каждый слой должен просыхать от получаса до двух часов в зависимости от вида краски.

При окрашивании мангала на улице температура воздуха не должна быть ниже 20 градусов и выше 40, так как при минусовых температурах краска начнёт замерзать, а при слишком высоких моментально сохнуть.

Акриловые жаростойкие краски сегодня являются наиболее востребованными и выпускаются они в аэрозольных баллонах. Благодаря уникальному составу они считаются наиболее безопасными, быстросохнущими, эффективными и долговечными. Также они обладают антикоррозийными свойствами.

Краску нельзя распылять вблизи открытого огня и во время работы необходимо надевать респиратор для защиты органов дыхания.

Распыляется на расстоянии 20 сантиметров и наносится в несколько слоёв. Время высыхания каждого слоя примерно 2 часа.

Палитра цветов достаточно большая, но самыми популярными всегда остаются чёрный и серебристый цвета.

Акриловая термостойкая краска для мангала

Как сделать мангал из газового баллона за несколько часов: видео

Вариант изготовления с пошаговыми фото (видеоряд)

Галерея готовых самодельных мангалов

Мангал из газового баллона черного цвета с подставкой Мангал — паровоз из газового баллона на колесах Мангал — подводная лодка из газового баллона с декорированием
Мангал — бык из газового баллона черного цвета Мангал из баллона с дымоходом, окрашенный черной термоустойчивой краской Мангал из газового баллона «три в одном» с ножками на колесиках

Нюансы использования полученного изделия

• Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
• Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
• Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.
• При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
• Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.

Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.

Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе.

Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности.

И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

Источник: https://grounde.ru/kak-samostoyatelno-izgotovit-mangal-iz-gazovogo-ballona.html

Мангал из газового баллона своими руками: чертежи, фото, видео

Самостоятельно сделать мангал из газового баллона можно за несколько часов. Преимущества у такой конструкции очевидны — относительно небольшие габариты, удобство, возможность оформления в любом стиле. Посмотрев видео знатных мастеров по этой теме, можно поразиться.

Какие виды мангалов только не придумывают — и похожи на подлодку, и на паровоз, и на крокодилов. Имеется возможность использования в качестве коптилки или барбекю, что расширяет функционал конструкции.

Сразу возникает желание закоптить рыбку или курочку.

Приобрести мангал — не проблема, причем самый простой стоит около 500 рублей. Но долго ли прослужит такой мангал, сделанный из тонкой нержавейки? Неизвестно, так как материал, из которого изготовлены такие мангалы, не внушает доверия.

И полезен будет лишь в том случае, если вы планируете отдохнуть на природе и места для полноценного мангала при перевозке попросту нет.

Материалы и инструменты для мангала

Основа конструкции — газовый баллон, объем его — 50 л. Высота — 1,2 м, а этого достаточно, чтобы впоследствии жар долго держался. И без труда можно будет уместить пару больших решеток для барбекю (актуально для приготовления большого количества мяса).

Внешних повреждений на баллоне не должно быть, иначе мелкие очаги коррозии под воздействием высокой температуры и открытого огня превратятся в дыры. Не сразу, но спустя несколько лет активного использования такая участь ждет металл. А если решите готовый мангал покрыть слоем термостойкой краски, дефекты вылезут наружу.

Дыры можно будет заварить, но внешний вид от этого испортится. Для работ вам потребуются инструменты и материалы:

• дрель электрическая;
• болгарка;
• трубный ключ;
• зубило и молоток;
• отвертки;
• труба металлическая;
• петли для дверей;
• уголок металлический.

В качестве ножек для мангала может подойти каркас от старой школьной парты, стойки от швейной машинки. Можно использовать и самодельные из уголка или профтрубы, арматуры. Если мангал устанавливается на постоянное место, то можно выложить подставку из кирпича. Предусмотрите только, чтобы снизу можно было легко выбирать золу.

Типы мангалов

Самый простой вариант — это открытый мангал с газового баллона, своими руками его изготовить очень просто, так как в нем нет крышки, возможностей коптилки или барбекю. Но можно изготовить и более сложные конструкции:

1. Барбекю — часть боковой стенки баллона отрезается и крепятся к ней петли. Впоследствии выступает в качестве дверцы топки, через нее закладываются угли или дрова. Внутри находится металлическая сетка, на которой размещаются продукты для готовки.
2. Коптильню от мангала отличает то, что в ней имеется отдельная топка. И самое главное — она полностью герметична. Половина днища баллона отрезается и к отверстию приваривается топка, изготовленная из подходящей по диаметру трубы. Вверху приваривается отрезок трубы, который выполнит функции дымохода. Прежде чем использовать коптильню по назначению, необходимо 2-3 раза прокалить ее.
3. Самая сложная конструкция — это смокер. Это и гриль, и барбекю, и коптильня, и мангал в одном корпусе. Для изготовления может потребоваться 2-4 баллона различного объема. Заранее рассмотрите чертежи конструкций и набросайте приемлемый для себя.

Если есть фантазия, то можно из арматуры и металлических прутьев сделать фигурные ножки, ручки, ограничители. Вариантов исполнения мангалов масса, даже глаза разбегаются при виде конструкций. Предусмотрите во дворе место для установки мангала — подальше от газовых труб и электропроводки. Рядом не должно быть емкостей с краской, топливом, деревянных строений.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить.

Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации.

Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Изготовление мангала из пропанового баллона: чертежи с размерами

Самый удобный вариант — это воспользоваться газовой горелкой, но вот не у всех она имеется дома. Зато болгарку найти намного проще. Нужно наметить границы, по которым вырезается крышка:

1. Отступите от швов, которые соединяют дно и основание, не менее 5 см.
2. Прочертите линию разреза.
3. Пропил делаете от центра к краю. Если используется болгарка, то диск должен быть расположен под прямым углом к плоскости баллона.

Для работы потребуется несколько дисков, так как толщина стенок пропанового баллонов большая, да и температура немаленькая. Чтобы сэкономить материал, нужно проводить резку не полностью, оставляя небольшие участки. Впоследствии при помощи зубила перерубаете эти остатки стенки емкости.

Заранее прикиньте, какой высоты у вас будет конструкция. Упоминали, что в качестве декоративной подставки подойдет основа от швейной машинки. Но если таковой нет, делаете из труб ножки, прикрепляя их к днищу основания мангала.

Первоначально крепите ножки с помощью болтов (резьба должна выходить наружу). При необходимости лишнюю часть болтов срезаете и окончательно ножки привариваете к основанию.

Снизу привариваете к ножкам металлические планки, чтобы в трубы не попадала грязь.

Если не планируете использовать мангал на земле, то лучше сделать регулируемые ножки. Для этого к каждой привариваете гайки, чтобы их плоскости совпадали и были параллельны основанию, на котором планируется установка.

В качестве регулятора выступят болты, закручиваете их до упора. После чего, в зависимости от основания, выкручиваете на несколько оборотов, добиваясь устойчивого положения конструкции.

Аналогичная регулировка предусмотрена на стиральных машинках, ванных, холодильниках и другой бытовой технике.

[su_quote]

Дрелью делаете отверстия под петли, фиксируете при помощи заклепок и привариваете. В случае, если посадить только на заклепки, под действием высоких температур крышка рано или поздно отпадет. Можно без петель — съемная крышка, устанавливаемая сверху на основание.

[/su_quote]

Но предусмотреть придется 4 планки, которые не дадут ей проваливаться. В верхней части крышки делаете отверстия и устанавливаете одну или две ручки. Они должны изготавливаться из жаропрочных материалов. Самый простой вариант — металлический прут.

Его выгибаете и привариваете с тыльных сторон мангала, чтобы можно было вдвоем при необходимости перенести конструкцию.

В качестве ограничителя подойдет отрезок трубы или уголка. Он не позволит крышке перекинуться в обратную сторону и завалить всю конструкцию с шампурами и мясом. Для фиксации можно использовать 1-2 отрезка цепи.

При сборке сначала фиксируете все элементы конструкции при помощи струбцин. Благодаря этому не будет зазоров, внешний вид окажется привлекательным, даже несмотря на простоту.

Мангал из газового баллона своими руками сделать можно за 3-4 часа, если имеются все необходимые материалы и инструменты. Вот вам видео с пошаговой инструкцией и всеми размерами:

Дополнительные атрибуты конструкции

При использовании мангала по назначению могут появиться деформации вследствие нагрева. С внутренней части основания вдоль всей жаровни приварите небольшие металлические уголки.

Благодаря этим выступам шампура или решетка будут хорошо лежать на жаровне. Чтобы самодельное барбекю было более устойчивым, к ножкам привариваете отрезки уголка или труб.

Можно сделать при желании и несколько поперечин.

В днище и боковинах нужно проделать отверстия, которые необходимы для создания тяги и слива жидкости после мойки или дождя. С той части емкости, с которой стоял вентиль, можно приварить отрезок трубы для отвода дыма. Но это актуально лишь в том случае, если мангал используется с закрытой крышкой.

Если же приготовление пищи происходит без крышки, делать это не нужно. Для удобства под шампуры проделайте отверстия в основании мангала. При готовке они окажутся полезны, так как шампуры с мясом или овощами не будут переворачиваться под собственным весом.

Так как сделать мангал из газового баллона достаточно просто, не стоит пренебрегать такими полезными мелочами.

Чтобы улучшить внешний вид, можно покрасить всю конструкцию. Существует большое количество красок, способных выдерживать температуры до 800 градусов. Это важное условие, так как обычные краски при нагреве попросту вспыхнут, да еще и отравят пищу, если она находится уже на жаровне. Прежде чем покрасить, нанесите слой грунтовки (она должна быть тоже термостойкой).

Красный, черный, серебристый — именно такой цветовой диапазон доступен для термостойких красок. Но этого вполне достаточно. Изготовить мангал из баллона несложно, но вот определиться с тем, какой тип конструкции выбрать — это важный момент. Идеальный вариант — это изготовление коптильни и мангала в одной конструкции.

Вот вам пара хороших идей на фото, они увеличиваются при нажатии:

Как все это делать, смотрите на видео:

При желании можно сделать стационарную жаровню, приварив по бокам и спереди небольшие столики. Так как температура высокая, лучше изготовить их из металлического уголка.

Такие столики окажутся удобными при нанизывании мяса или овощей — можно поставить кастрюли на них.

А если застолье ожидается длительным, то можно не тушить угли и рядом расположить чайник, кастрюли с едой, чтобы они были горячими дольше.

Так что, как видите, нет ничего сложного. Выбираем понравившейся дизайн, собираем все необходимые материалы и инструменты и вперёд, за работу! Можете поделиться своими работами в комментариях, будет интересно посмотреть!

Источник: https://mangalka.com/mangal/kak-sdelat-mangal-iz-gazovogo-ballona.html

Мангал из газового баллона своими руками: инструкция и лайфхаки от мастеров

Мангал часто используется на дачной территории, представляя из себя довольно востребованную конструкцию. Зачастую народные умельцы своими руками изготавливают настоящие произведения искусства за место простенькой коробки из металла. В качестве материала, как правило, применяются старые бросовые автомобильные ресиверы, несгораемые сейфы, промышленные трубы и т.п.

Из немалого разнообразия всевозможных решений наиболее простым и доступным считается сделать мангал из газового баллона своими руками. Первоначальную заготовку можно найти как в пункте приема металлолома, так и в своем сарая или гараже.

Так каким образом и в какой последовательности можно реализовать такую конструкцию самому, и существуют ли недостатки у столь популярного решения?

Достоинства и недостатки применения старого баллона

Выбор материала для мангала сделать несложно: лучшим решением станет 50-литровый баллон, ведь длина и ширина емкости составят 85 и 30 сантиметров соответственно, что будет просто идеально для готовки. Разумеется, в дело можно пускать и 40-литровые емкости, но в таком случае охват будет гораздо меньше, следовательно, готовить будет не столь комфортно!

Главным преимуществом корпуса газового баллона выступает высокое качество используемого металла.

Стоит ли говорить, что при производстве баллонов для последующего хранения газа под давлением производители к материалу предъявляют серьезные требования, что выливается в немалую 3-миллиметровую толщину стенок корпуса.

Благодаря этому, при использовании газового баллона, можно рассчитывать на недорогую, но качественную емкость для мангала.

https://www.youtube.com/watch?v=oMIGedBqQ68

Главные преимущества:

• Удобство при эксплуатации. После готовки еды нет нужды выметать пепел с дачной территории и заливать огонь водой – достаточно перекрыть тягу и можно переходить к трапезе;

• Долговечность. Марка стали 30 ХГСА, Д и 45, помимо большой толщины и надежности конструкции в целом, будут предлагать отличную устойчивость к негативным факторам, благодаря чему мангал сможет прослужить более 10-15 лет, не коррозируя и не прогорая;
• Универсальность. Под закрытой либо открытой крышкой можно запечь, закоптить и поджарить любую еду и продукт;

• Мобильность. Даже если мангал из газового баллона не будет комплектоваться колесиками, размеры конструкции позволяют спокойно перенести его в любое удобное место или просто сменить направление от ветра.

Но, как и любое изделие, применение газового баллона с целью создания мангала своими руками имеет и некоторые недостатки, а именно:

• Качественные термостойкие красящие составы стоят немало денег, а потому, скорее всего, со временем готовая конструкция приобретет не самый удачный вид, напоминая выцветшее фото. Помните, что с наружной стороны мангал из баллона достаточно быстро обгорает, так что на привлекательный внешний вид можно не рассчитывать;

• В цилиндрической емкости проблематично добиться равномерного прогрева, в результате чего, к примеру, при готовке шашлыка, по краям мясо долгое время будет оставаться сырым, в то время как в середине начнет гореть;
• Если вы захотите приготовить мясо в холодное время года, то придется заготовить заранее немало углей, дров и терпения – низкая теплоемкость металла сказывается на скором остывании емкости баллона, из-за чего жаровня становится намного прожорливее;

• И самый главный недостаток: даже очень старый и давно не эксплуатируемый газовый баллон может хранить в себе оставшиеся взрывоопасные вещества, так что применять его в качестве мангала для готовки стоит с особой осторожностью, заранее проведя необходимые меры предосторожности!

В частности, о последнем и пойдет дальше речь …

Как правильно резать баллон?

Почти всегда внутри металлической емкости остается какая-то часть жидких углеводородов, именуемых газолином.

Опасность заключается в том, что при остатке этого вещества жидкость может мгновенно испариться, увеличивая риск разрыва баллона.

Поэтому перед резкой металла необходимо удалить из внутренней емкости газолин и прочие газы, а также не дать кислороду проникнуть изнутри к месту разреза!

Выполняется все перечисленное следующим образом:

1. При помощи ударной нагрузки и рожкового ключа выкрутите вентиль, позволив тем самым остаткам пропана выветриться наружу.
2. Наполните газовый баллон водой, оставив в таком положении на пару суток. Вода за это время растворит жидкие углеводороды. При желании можно использовать мыльную воду.
3. Вылейте воду, после чего повторно залейте емкость. Прочно прикройке отверстие каким-нибудь уплотнителем, после чего начните резать металл по схеме.

Вскрытый баллон стоит оставлять только на улице, в стороне от источников огня и детей, либо в хорошо проветриваемом помещении!

По опыту многих мастеров можно сказать, что далеко не все с первого раза могут открутить вентиль, поскольку за много лет он прочно «прилипает». Конечно можно воспользоваться кувалдой, но и она, как правило, не всегда помогает.

Существует более простой, хотя и требующий большего терпения метод заполнить баллон водой: открутите лишь кран-буксу, ниже которого находится 8-миллиметровое отверстие.

Сквозь него спокойно наполните емкость водой при помощи капельницы, после чего разрежьте баллон.

[su_quote]

Во время распила вода польется наружу – продолжайте пилить металл как обычно. Поскольку запах газолина сложно назвать приятным, то выполнять работы своими руками рекомендуется в дали от жилых построек на открытой местности.

[/su_quote]

По идентичной причине же стоит позаботиться о наличии респиратора с газовой защитой! Получившиеся детали нельзя сразу использовать для сборки мангала, необходимо вначале прокалить составляющие на костре, дабы избавиться от грязи, накопившейся внутри.

Собираем мангал своими руками: сложная и простая конструкция

Самой простой моделью считается мангал из половинки газового баллона, которая будет размещаться на любой опоре, собранной из подручных материалов, будь то камни, кирпичи или просто насыпь из земли.

Временные затраты будут минимальны, однако работать с таким мангалом после будет не сильно удобно! К тому же похвастаться перед друзьями или соседями Вам тоже не захочется.

Обладая хоть небольшими навыками по сварке, можно создать интересный и уникальный мангал своими руками.

Емкость с крышкой или барбекю-жаровня

Привнести в конструкцию мангала большей функциональности получится за счет второй половинки баллона, которую можно использовать в качестве крышки. Полезным окажется и система подачи воздуха, ведь естественная тяга в виде ветра часто, помимо неравномерной тяги, создает мангальщику много дополнительных хлопот.

Порядок работ:

• Нанесите отметки на половинку баллона таким образом, чтобы боковые части оставались больше – в дальнейшем это не позволит ветру раздувать угли.
• Проделайте горизонтальный пропил при помощи электрического лобзика или болгаркой. Не забывайте про технику безопасности, о которой мы писали выше!
• Сразу же приварите пару петель, после можно до конца выпиливать крышку.

• Обожгите поверхность, засыпав ее предварительно деревянной щепкой. При желании можно воспользоваться паяльной лампой.
• Чтобы избежать ситуации, когда металл «уводит», приварите по периметру разреза уголок размерами 32 на 32. В последующем он послужит в качестве опоры для шампуров.
• Приварите одну металлическую полосу по центру или две по сторонам для фиксации крышки.

• Сделайте опору для мангала: для этого можно воспользоваться стальной полосой в 1 метр длиной, уголком и 4-метровой профильной трубой диаметром 15 миллиметров.

• Для большего удобства при готовке есть смысл приварить между петлями небольшой ограничитель, который позволит удерживать крышку в открытом положении. Сгодится простая стальная полоска, слегка выгнутая в сторону противоположную мангалу.
• По одну сторону выполните пропилы для размещения шампуров, с противоположной стороны просверлите небольшие отверстия для них же. Достаточно будет 11-мм сверла, пропилы и отверстия следует делать на одном уровне!

• На дне емкости проделайте отверстия для тяги. 8-миллиметрового сверла будет достаточно.
• Для удобной от Вас стороны приварите ручку к крышке, также не забудьте про боковые рукоятки для возможного переноса мангала.
• Разместите конструкцию на станину, обработайте поверхности грунтовкой и жаростойким красящим составом.

При необходимости мангал из газового баллона можно всегда дополнить навесом, полочками и прочими элементами. Кроме этого, идеальная тяга будет обеспечена, если приварить дополнительно к конструкции вытяжную трубу.

Мангал-коптильня из пары баллонов

Набив руку при изготовлении одного мангала, можно выполнить своими руками жаровню по типу «два в одном», которая позволит не только удобно жарить любые продукты, но и коптить их в свое удовольствие.

Из инструментов и материалов понадобится следующее:

• Кусок трубы высотой около оного метра и диаметром порядка 100-150 миллиметров;
• Пара газовых баллонов объемом 27 и 50 литров;
• Трубное колено;
• Электроды и сварочный аппарат (также рекомендуем обзавестись маской «хамелеоном»);
• Прутья для станины из арматуры либо уголки из металла (сгодятся и ножки от какой-нибудь старой техники, например, швейной машинки);

Аналогично описанной ранее технологии устраните из баллона остатки газолина и пропана! Еще до начала работ по сборке мангала из газовой емкости, тщательно прочистите все поверхности от накопившейся грязи и ржавчины. Разрежьте и оформите каждый баллон так, как вы хотите видеть жаровню-барбекю.

Основное отличие первого варианта от второго заключается в том, что во втором меньшая емкость, выполняющая роль газогенератора, будет иметь небольшое отверстие в верхней части корпуса для фиксации баллона емкостью 50 литров — камеры горячего копчения.

Помимо вышесказанного, внизу рабочей камеры следует расположить уголок с небольшими отверстиями, который станет играть роль рассекателя дыма. Изменять тягу в мангале-коптильне можно за счет вытяжной трубы с заслонками и поддувала в газогенераторе. Для избежания прогорания в нижнюю часть баллона меньшей емкости следует разместить колосниковую решетку.

Делать это необходимо в следующей последовательности:

1. На дне емкости газогенератора вырежьте отверстие квадратной формы для поддувала.
2. С противоположной стороны разместите экран с задвижной заслонкой, как на фото ниже.
3. Приварите по сторонам уголки для решетки, а внизу дыморассекающий уголок.
4. Исходя из габаритов вытяжной трубы прорежьте отверстие вверху большей емкости.
5. У всех газовых баллонов нужно вырезать боковые участки, при этом у меньшего вверху, а у нижнего – внизу. Отверстия должны быть равными в обоих случаях – это очень важно!
6. Соедините емкости в местах вырезов, после чего герметично приварите между собой.
7. Сделайте вытяжку, совместив ее с заслонкой.

В конце останется разместить мангал-коптильню на станину, заранее подровняв положение согласно уровню, и зафиксировать конструкцию сварным швом.

Видео-инструкция

Советы специалистов

Собрав своими руками мангал из газового баллона и протестировав конструкцию в работе часто мастера начинают делиться опытом, советами и рекомендациями относительно того, какие изменения можно внести для большего комфорта и эффекта. Ниже будет представлена подборка проверенных советов специалистов, которые на практике проверили каждое высказывание:

• Температура выступает одним из ключевых факторов во время копчения и готовки, так что есть смысл оснастить рабочие отделения коптильни термометром;

• Избежать тепловых утечек, добившись равномерного распространения тепла, получится, если приварить дополнительно стальную накладку на места стыков корпуса и крышки;
• Дно коптильни либо мангала легко можно укрепить за счет арматурных прутьев, приварив их к конструкции. Важно подметить, что расстояние между едой и углями в этом случае составляло не менее 14-18 сантиметров;

• Разумеется, решетку для мангала всегда можно приобрести в магазине, но куда приятнее довершить дело до конца и сделать ее своими руками. В качестве материала сгодится, например, двухполка от неработающего холодильника, приваренная крест-накрест;
• Не стоит забывать регулярно прочищать камеры при помощи металлической клюшки, перетаскивая в ближний отсек угли из дальней камеры, высыпая в дальнейшем их в ведро через поддувало;
• Жир при попадании на угли становится причиной привкуса неприятной горчинки, который становится заметен уже при употреблении продуктов. Для избежания этого стоит устанавливать поддон под продуктами во время готовки;

• Практика показывает, что мангал из газового баллона обычно получается достаточно тяжелым, особенно когда речь идет о двойной конструкции. В связи с этим есть смысл заранее установить пару колес для удобства перемещения.

И последний совет: многие мастера рекомендуют во время работ сразу же установить еще одну дополнительную камеру – для холодного копчения.

Для этого также понадобится баллон из-под газа емкостью 50 литров.

Размещаться емкость будет вертикально, а не горизонтально как в первом случае! Порядок работ по установке идентичен описанной выше методике, при этом монтаж дымохода осуществляется значительно легче.

Скорее всего, сделать своими руками мангал из газового баллона, как на фото, окажется не столь просто, как покажется изначально. Тем не менее вложенные усилия и затраты с легкостью окупятся, позволяя в дальнейшем каждые выходные приятно проводить время на улице всей семьей.

Кроме этого, покупка готового мангала обойдется недешево: стоимость модели с идентичными возможностями начинается сегодня с 15 тысяч рублей, причем в качестве материала, как правило, купленные устройства предлагают тонкостенный металл.

Таким образом не стоит сразу же сбрасывать со счетов выбор в пользу сборки своими руками.

• ТЕГИ
• загородная территория
• инструкция
• Мангал
• Своими руками
• Строительные работы

Источник: https://ProStrouky.ru/stroitelstvo/kak-sdelat-mangal-iz-gazovogo-ballona-poryadok-rabot-i-foto-gotovyx-proektov.html

Барбекю из газового баллона своими руками с мангалом, коптильней: размеры, чертежи, фото

Есть разные варианты того, как смастерить печь для барбекю из подручных материалов.

Одним из самых интересных способов можно считать использование для этой цели отслуживших емкостей для газа.

Мангал, барбекю, коптильня из газового балона своими руками

Барбекю с использованием кирпичной кладки и готового переносного прибора подходит для тех, кто не слишком стремится погружаться в дебри конструирования. Применение же таких заготовок, как использованная емкость для газа — стихия народных умельцев, увлеченных своим делом. Благодаря упорству и изобретательности им удается не просто создать печь с разными функциями — гриль, мангал, коптильня, но и красиво оформить ее, сделать удобной для применения в разных условиях.

Фото 1. Готовое барбекю из газового баллона с двумя отделениями: маленьким и большим. Рядом с устройством приделан деревянный столик.

В многочисленных записях на видеосервисах показано, какие газовые баллоны пригодны для использования, чем их обрабатывают и что из них получается. Рассказы мастеров сопровождаются демонстрацией чертежей, инструментов, материалов и приемов обработки печей для барбекю. Бывает, что умельцы используют даже не одну, а несколько камер для создания универсальных конструкций, что позволяет приготовить еще больше разных блюд.

Интерес к газовому баллону не случаен. Он продиктован возможностями конструкции заготовки, а также характеристиками материала, из которого она сделана. Это хороший вариант приспособить отслужившую емкость для других полезных целей. Создание печи барбекю своими руками из баллона позволяет учитывать собственные желания, например, возможность передвигать конструкцию с места на место или зафиксировать ее на специально выбранной территории.

Справка. Для изготовления печей-барбекю подходят газовые баллоны, которые использовались на даче. Многие сдают их на металлолом, не подозревая, что они могли бы еще пригодиться в хозяйстве. Толщина стен у таких емкостей составляет 3 мм. Металл, из которого они сделаны, способен выдерживать высокое давление.

Плюсы и минусы использования баллонов для барбекю

Конструкция из отслуживших газовых емкостей удобна и надежна. К ее достоинствам относятся:

• прочность;
• небольшие размеры;
• мобильность;
• универсальность;
• доступность для обработки.

Материал для сооружения достается практически даром. Остается лишь правильно его обработать. Для этого нужны инструменты, умение ими пользоваться и желание мастерить.

Изготовленный прибор способен продержаться более десяти лет, так как баллон сделан из стали марок 45, Д или 30 ХГСА устойчивых к коррозии, рассчитанных на высокое давление.

При создании надежной конструкции из такого металла необходима качественная сварка.

В роли сопутствующих аксессуаров — заслонки, решетки, ручек, элементов декора, лучше всего использовать устойчивые к горению и нагреванию материалы.

Сложности, которые возникают при обработке и эксплуатации баллона, преодолимы. Они вряд ли являются препятствиями к созданию собственной печи-барбекю, но учесть их стоит. К ним относятся:

• взрывоопасность в начале изготовления;
• внушительный вес баллона;
• необходимость сварочных работ;
• трудности в обработке из-за толстых стенок;
• дополнительные усилия для транспортировки.

Последнее можно решить за счет установки конструкции на платформу с колесами, так как другим способом пустой баллон весом 22,5 кг передвигать будет непросто. Колеса уместны при создании мобильной системы из двух или нескольких баллонов, что значительно увеличивает вес всей конструкции.

Вам также будет интересно:

Ход изготовления: размеры, чертежи

Вариантов оборудования, изготавливаемого из использованных газовых баллонов, может быть несколько:

• мангал;
• печь-барбекю;
• сочетание мангала и печи-барбекю;
• сочетание мангала, печи-барбекю и гриля;
• перечисленное выше плюс коптильня.

Оптимальным вариантом является печь-барбекю, которую можно использовать, как мангал. Для изготовления выбранной модификации требуется запастись необходимым инструментом: болгаркой, электролобзиком, дрелью, сварочным аппаратом, средствами защиты. Прежде всего, для изготовления печи-барбекю понадобится израсходованный газовый баллон.

Фото 2. Чертёж барбекю из газового баллона с указанием частей устройства. Вид спереди и сбоку.

Самыми распространенными для использования в загородном доме считаются емкости на 5 л, 12 л, 27 л и 50 л. Опытные мастера рекомендуют работать с баллонами на 50 л. Этот вариант хорошо подходит по размерам для приготовления любых блюд. Если требуется снабдить конструкцию функцией копчения, основную камеру на 50 л дополняют баллоном на 27 л, достаточного для размещения горючих материалов.

Внимание! Строго соблюдайте требования пожарной безопасности. Использованные газовые баллоны перед обработкой необходимо несколько раз наполнить водой. Это позволит миновать взрыв оставшегося газа. Делайте элементы конструкции печи из негорючих материалов!

Для изготовления печи из баллона используются чертежи, которые предлагают разные варианты конструкции. Основываясь на самом простом из них, достаточно удалить половину стенки баллона и обработать его поверхность. Такое изделие надо переносить вручную, устанавливая там, где готовится барбекю.

Более сложный чертеж включает крышку и металлическую подставку на уровне пояса. На чертеже, где рассматривается весь потенциал конструкции, можно увидеть шасси, топку и трубу для коптильни помимо основной камеры, а также различные элементы декора, выполняемые резкой по металлу и сваркой.

Так или иначе, основной частью конструкции остается газовый баллон на 50 л. Его необходимо разметить по выбранному чертежу, а затем приступить к обработке.

Первый раз емкость заполняют водой, чтобы вытеснить остатки газа и растворить налет на стенках. Заполненный баллон оставляют так на несколько дней. Затем воду выливают и наливают второй раз непосредственно перед резкой. Ее также производят по заполненной водой емкости. У размеченного баллона отрезают примерно половину стенки. Отрезанную часть можно выбросить или использовать в качестве крышки.

Фото 3. Чертёж барбекю из газового баллона с указанием частей устройства и потоков холодного и горячего воздуха.

Диаметр баллона составляет 30 см. В процессе резки у емкости сохраняется закрытая часть высотой 15 см, а также боковые стенки, защищающие рабочую часть будущей печи. Присоединив крышку, закрытое пространство можно будет использовать не только для барбекю, но и для гриля, расширив, таким образом, возможности самодельной конструкции.

Для соединения элементов будущей печи требуется сварочный аппарат и набор электродов. Сначала вдоль разреза привариваются уголки 32х32, которые нужны для того, чтобы металл не «повело» при высокой температуре. С той же целью к крышке (отрезанной части стенки) по бокам привариваются поперечные металлические полосы. К задней части баллона крепятся петли для крышки, к которым она приваривается. К основным операциям сварки можно добавить соединение с трубой-дымоходом и подставкой-шасси.

Сварка при изготовлении барбекю из баллона — самый надежный метод соединения элементов конструкции, который обеспечивает герметичность и устойчивость к высоким температурам. После завершения сварочных работ дорабатываются остальные детали системы.

К установленной крышке можно добавить ручку, чтобы не обжечься при открывании и закрывании. Внизу баллона делается отверстие для тяги, а сбоку устанавливается дымоход с заслонкой. К подставке-шасси сваркой или другим способом прикрепляется столешница, на которой впоследствии разместят блюда или ингредиенты для них.

Печь-барбекю своими руками — предмет гордости перед семьей и гостями. Фото

Сделанная собственными силами из газового баллона печь-барбекю станет ценным элементом кухни. Она прекрасно подойдет для кулинарных экспериментов в семейном кругу и изысканных блюд на дружеских вечеринках.

Фото 4. Процесс приготовления мяса в самодельном барбекю из газового баллона.

Благодаря своей мобильности печь для барбекю из газового баллона занимает любое положение на участке загородного дома. Ее можно установить рядом со зданием или в глубине сада.

Фото 5. Самодельное барбекю из газового баллона, декорированное под подводную лодку.

Только чтобы дым от печи не раздражал, нужно учесть направление ветра, чтобы он дул от дома или людей. Для этого достаточно передвинуть печь на подходящее место.

Фото 6. Барбекю из газового баллона, сделанное в виде паровоза. При изготовлении устройства можно воплотить самые смелые дизайны.

Если гостям понравится получившееся барбекю, они могут попросить хозяина сделать для них такую же печь. Если же у друзей или знакомых появится желание сконструировать ее самостоятельно, то они всегда будут знать, к кому обратиться за советом.

Полезное видео

Посмотрите виде, в котором рассказывается, как сделать мангал барбекю из газового баллона за три часа.

Барбекю из газового баллона своими руками + видео

Сегодня на просторах интернета можно найти немало оригинальных идей касательно того, как и из чего сделать мангал. В этой статье речь пойдет о том, как сделать барбекю из газового баллона своими руками. Кажется, что это нереально, но нашлись умельцы, которые разработали целую технологию. Мы предоставим вам подробное описание, фотографии и видео для наглядности. Более того, вы сможете убедиться в том, что вам вполне по силам реализовать подобную идею.

Разновидности барбекю из баллонов

Существует несколько типов барбекю, которые можно сделать самостоятельно:

1. обычный без крышки;
2. коптильня;
3. смокер;
4. барбекю.

Каждый из этих видов имеет свои отличительные особенности. Например, под барбекю подразумевается обычная конструкция, в которой отрезается часть баллона, закрепляются петли для установки дверцы, а внутрь кладется сетка для углей. Все очень просто и примитивно.

Что касается коптильни, то здесь немного все иначе. Такой мангал должен иметь полную герметичность и оборудоваться топкой. Для изготовления коптильни срезается полоса металла и часть днища. Дополнительно сооружение оборудуется трубой (дымоход).

Ну и еще один тип мангала имеет такое название, как смокер. По-другому в народе его называют паровоз. В нем имеется мангал, гриль, барбекю и коптильня. Для изготовления обычно требуется несколько газовых баллонов. После завершения изготовления, конструкция действительно напоминает паровоз.

Необходимые инструменты для изготовления

Чтобы сделать барбекю из газового баллона потребуется собрать специальный инструмент и материалы. Так, в процессе работ необходимо следующее:

• сварочный аппарат;
• болгарка с отрезным кругом;
• струбцины;
• металлическая труба;
• электрическая дрель;
• лист металла толщиной около 4 мм;
• алюминиевые заклепки;
• петли для монтажа крышки;
• баллон на 50 литров.

Важно! Использование такой емкости для изготовления барбекю представляет собой опасность. Чтобы предотвратить несчастный случай, перед его резкой убедитесь в том, что из него полностью вышел газ.

Удалить газ из баллона достаточно просто. Для этого вам необходимо поставить баллон вверх дном и полностью скрутить вентиль. Учитывая, что газ тяжелее воздуха, газ будет быстро выходить. Для проверки можно использовать мыло, намылив горловину баллона. Если появляются пузырьки, значит газ еще выходит. Чтобы полностью убедиться в пустоте баллона, заполните его водой.

В этом видео, вы сможете наглядно увидеть, как сделать барбекю из газового баллона:

Инструкция по изготовлению барбекю

Итак, процесс изготовления гриль барбекю из использованных баллонов своими руками состоит из нескольких последовательных этапов, о которых мы расскажем вам дальше. Обязательно просмотрите подготовленные видео, так как теория это одно, а вот увидеть на практике другое.

Итак в первую очередь берете стандартный баллон на 50 литров. Не стоит срезать боковые стенки, то есть верх и низ баллона. В противном случае ветер не будет раздувать угли для жарки мяса. Чтобы вырезать необходимую часть в баллоне, найдите шов. При помощи болгарки и обрезного круга по металлу выполняете срез.

Выполнив срез по швам, вы найдете базирующие кольца, которые необходимы для стыковки днища и корпуса газового баллона. Их не стоит отрезать. Они будут служить в качестве полки для крышки. Итак, получается вы отрезаете баллон так, что у вас образуется две части. Одна из них будет служить в качестве крышки.

На следующем этапе необходимо закрепить петли. Их можно закрепить с помощью сварки, предварительно зафиксировав их на алюминиевые заклепки. В результате газовый баллон снова приобретет свою форму, только часть будет закреплена на навесы. Таким образом формируется барбекю из баллона.

На следующем этапе необходимо закрепить ручки, которые позволяют с легкостью открывать крышку барбекю. Для этой цели рекомендуется использовать металлические ручки, способные справляться с высокой температурой.

Важно! Чтобы под воздействием высоких температур газовый баллон не повело, по периметру краев отверстия приварите металлический уголок 32×32 мм. Для этого пригодятся струбцины. Зажав ими изделие, привариваете уголок к баллону сваркой. Этот уголок также будет служить в качестве опоры для шампуров.

Подобную процедуру следует провести и со стороны петель. Только уголок приваривается с внутренней части газового баллона. На следующем этапе пришло время заняться ножками. В качестве ножек могут служить круглая или квадратная труба, или тот же металлический уголок, который приваривался для усиления газового баллона. Ножки привариваются сваркой так, чтобы они имели одинаковую длину. Обратите внимание на тот факт, что важно определиться с тем, какой тип барбекю вы хотите сделать: переносной или стационарный. Исходя из этого решается, какие ножки будут. Например, для переносного можно закрепить небольшие колесики или приварить металлические «пятаки», что не допустит «утопления» барбекю в грунт. Что касается стационарного, то основание можно залить бетонном, и забетонировать ноги.

Совет! В процессе приваривания петель к корпусу баллона и его крышке проследите за тем, чтобы все было сделано в точности. Исправить будет достаточно проблематично. Поэтому здесь потребуется посторонняя помощь, чтобы придержать крышку с петлями и поставить отметки, где и как варить.

Когда все основные элементы сварены, остается одеть крышку на петли. Здесь важно приварить ограничители для крышки. Иначе крышка будет проваливаться внутрь барбекю из газового баллона. После обязательно необходимо произвести испытания на предмет устойчивости самодельного барбекю из газового баллона. Откройте крышку и отпустите ее. Если барбекю не падает, все сделано хорошо. Если падает, то ножки необходимо дополнительно скрепить уголком или увеличить угол ног.

Чтобы обеспечить необходимую тягу при горении топлива, по всему корпусу необходимо просверлить отверстия. Через них также будет высыпаться зола и вода. Фактически на этом этапе можно считать, что барбекю из газового баллона готово.

Крайне важно выполнить качественные заключительные работы по чистке. Все места сварки зашлифуйте. Убедитесь, что во внутренней части баллона нет никаких наплывов, которые в процессе нагревания будут отслаиваться и коптить на мясо.

Дополнительно барбекю из газового баллона можно оборудовать трубой, что значительно увеличит тягу. Чтобы барбекю было легко передвигать, на ножки можно приварить небольшие колесики. Как показывает практика, для удобств использования барбекю из газового баллона необходимо разделить изделие на две части. В одной изготавливаются выступы для установки решеток, а во второй изготавливаются прорези для шампуров. Особых ограничений нет. Вы можете просмотреть видео и фотографии в этой статье и взять для себя оригинальную идею.

Чем лучше красить барбекю

Барбекю из газового баллона можно покрасить краской двух видов:

1. Порошковой термокраской. Данный метод сложно осуществить в домашних условиях, так как требуется обжог барбекю высокой температурой.
2. Жаропрочной кремнийорганической эмалью. Эта краска способна выдержать температуру до 600°С.

Также известен еще один метод покраски – оксидирование. Это достаточно трудоемкий процесс для домашних мастеров, но вполне реален. Изделие обрабатываете серной кислотой 5%. После этого прокипятите в высококонцентрированном растворе хозяйственного мыла на протяжении двух часов в растворе едкого натрия. Подобное барбекю прослужит вам долгие годы. На протяжении всей эксплуатации коррозия его не возьмет.

Совет! Независимо от выбранной типа краски, обязательно зачистите барбекю от всевозможных загрязнений. Дополнительно потребуется обезжирить поверхность.

Заключение

Итак, мы рассмотрели все особенности изготовления барбекю. Дело это хлопотное, но результат вас не оставит равнодушным. Особенно будет приятно, когда вы приготовите первый шашлык или пожарите овощи. Такая пища, как известно, очень питательная. По этой причине не лишайте себя такого блага. Приложив немного усилий, у вас получиться все сделать самостоятельно. Дополните просмотрите видеоматериал и оцените свои способности. Надеемся, что этот материал поможет вам в этом деле. В комментариях к этой статье, можете делиться своим собственным опытом с нашими читателями самоделками, которые также как и вы хотят сделать все сами, сэкономив деньги.

Самодельный мангал из газового баллона своими руками: чертеж, фото

В любое время года хочется приготовить мясо, овощи на костре, чтобы ощутить особый аромат и вкус продуктов. Поэтому рассмотрим, как сделать самодельный мангал из газового баллона. Потребуется немного времени, некоторые инструменты и материалы. В результате можно получить привлекательную и функциональную конструкцию с крышкой.

Преимущества

Выделим основные преимущества создания мангала своими руками, используя обычный газовый баллон:

• экономия – даже самый обычный готовый мангал с аналогичной функциональностью обойдется немало, а имея под рукой газовый баллон, можно сделать устройство, потратив минимум средств и немного времени;
• простота – благодаря подробной инструкции собрать изделие сможет даже новичок, достаточно иметь обычные навыки обращения со инструментами и материалами;
• функциональность – своими руками можно задать необходимый уровень функциональности устройства, установив требуемые дополнения;
• мобильность – изготовленную своими руками конструкцию можно легко перемещать с места на место и транспортировать;

Вариант мобильного мангала

• высокая прочность и долговечность – конструкция, выполненная из газового баллона, отличается повышенной прочностью, обеспеченной используемой сталью с высокими эксплуатационными качествами, ведь она способна выдержать высокое давление и воздействие газовой среды;
• удобство эксплуатации – дно не прогорает, а после использования не нужно заливать водой – достаточно закрыть крышку.

Подготовка

Примечание: Прежде чем приступать к действиям по созданию мангала своими руками, необходимо позаботиться о выпуске газа, который всегда остается в использованном баллоне.

В нем может быть конденсат. Поэтому изделие нужно открыть (открутить вентиль), подождать, пока газ выйдет. Естественно, это необходимо делать на свежем воздухе, в безопасном отдалении от возможных источников огня, искр и других условий, способных вызвать возгорание газа. Чтобы определить, что газ выходит (это не всегда слышно), можно использовать мыльную воду. Достаточно промазать выход, чтобы получить пузыри, если идет поток.

Подготовка баллона для изготовления мангала

Затем баллон нужно перевернуть, чтобы обеспечить выход конденсата. Далее изделие необходимо залить водой и оставить на несколько дней. Для этого подключается шланг и под напором подается жидкость. Вода должна заполнить объем полностью. После этого дальнейшая работа с баллоном будет безопасной.

Пока изделие готовится, можно заняться важным делом – сделать чертеж. Ведь придется соорудить устройство, которое должно иметь определенные параметры. Вот с их учетом и следует создать чертеж. Все размеры, элементы и особенности должны быть в нем указаны.

А еще для создания самодельного мангала потребуются такие инструменты и материалы:

• дрель;
• болгарка;
• сварочный аппарат;
• шуруповерт;
• труба;
• петли;
• заклепки.

И, конечно, потребуется сам баллон. Можно использовать вариант на 50 литров.

Разметка

Дальше можно позаботиться о разметке баллона. Модели на 50 литров достаточно, чтобы приготовить шесть порций шашлыка. Наружный диаметр стандартного баллона составляет 96 см. Следовательно, его удобно разделить на четыре части. Отступать можно от продольного шва, что обеспечит ровность разметки.

Подготовка баллона к приварке крышки

По обе стороны от шва нужно отступить по 24 см, после чего провести линии. Уложив изделие горизонтально, необходимо сделать отметки для возможности размещения шампуров. По периметру баллона есть поперечные швы. От них нужно отступить по 3 см. Дальше шаг между метками может составлять 8 см. В итоге их получится шесть. В отмеченных зонах нужно сделать отверстия диаметром.

От первой ориентировочной линии следует отступить еще 10 см. На этом расстоянии будет размещаться крышка.

Границы крышки – это текущая линия и противоположная, нанесенная первой (на расстоянии 24 см от продольного шва).

Распиливание

Когда с разметкой этап закончен, можно переходить к более ответственному – распиливанию. Для этого нужно воспользоваться болгаркой. Действовать необходимо строго по нанесенным линиям разметки. Обращаться с болгаркой нужно аккуратно, не пренебрегая правилами безопасности. Следует помнить, что осколки металла могут попасть в глаза, волосы, на кожу. Все эти части тела нужно защитить, для чего используются специальные средства. На голову нужно надеть головной убор, следует использовать очки, перчатки и закрытую одежду и обувь.

Распиленный баллон

Поскольку толщина используемого металла составляет не более 3 мм, совершить действие с помощью болгарки будет достаточно просто.

Рекомендации по правильному вскрытию газового баллона для изготовления мангала

Приварка крышки и ручек

Для крепления крышки и возможности ее открывания следует использовать прочные петли. Их может быть три-четыре. Размещаться они должны на одинаковом отдалении друг от друга.

Высота ножек выбирается такой, чтобы мангал из газового баллона было комфортно использовать. Кроме приготовления блюд, его должно быть удобно транспортировать, грузить в багажник автомобиля.

Приварка крышки мангала

Как показывает практика, оптимальная высота конструкции – 20–30 см. Для изготовления ножек можно использовать трубу. На концах ножек лучше предусмотреть площадки, которые будут противодействовать непроизвольному углублению в грунт конструкции при использовании на природе. Это особенно важно, если применяются не трубы, а уголки, поскольку под весом изделия они способны сильно погружаться в почву, что весьма неудобно при эксплуатации.

Вариант изготовления стильного мангала из газового баллона

Ручки можно изготовить своими руками или купить в магазине. Это могут быть самые простые элементы. Желательно не использовать дерево. И пусть оно выглядит более эстетично, из-за высоких температур такие изделия быстро придут в негодность. Поэтому металлические ручки – оптимальный выбор.

Готовый мангал, изготовленный своими руками

Опасности

Если мангал из газового баллона создается своими руками, есть определенные проблемы:

• без термостойкого покрытия изделие может выглядеть не эстетично;

Мангал без декорирования

• получается достаточно тяжелая конструкция, которую не всегда удобно транспортировать;

Удобный для перемещения мангал

• малый опыт в проведении сварочных операций может негативно сказаться на прочности и долговечности конструкции.

Примечание: Если есть сомнения в возможности изготовления мангала своими руками, лучше не рисковать, а приобрести готовое решение.

Удачные варианты мангалов, изготовленных своими руками

Такая конструкция будет рассчитана профессионалами, а значит, способна служить долго, а эксплуатация будет приносить удовольствие. Единственный недостаток, в сравнении с конструкцией, изготовленной своими руками, – высокая стоимость.

Использовать же самодельное устройство – это всегда намного приятнее и во многих случаях удобнее, поскольку при изготовлении можно учесть личные требования.

Рекомендации по изготовлению мангала из газового баллона за 3 часа

Мангал из газового баллона своими руками: самостоятельное изготовление

Оглавление:
Мангал из газового баллона своими руками: безопасное вскрытие емкости
Мангал барбекю из газового баллона: изготовление основания
Мангал гриль из газового баллона: изготовление жаровни

Практически каждый дачник или владелец частного дома старается обустроить на своем участке так называемую зону отдыха – ее неотъемлемой составляющей частью является небольшой и удобный столик со стульчиками и миниатюрная кухня, представленная в виде такого бесхитростного приспособления, как мангал.

Последние приспособления могут быть весьма разными и изготавливают их из широкого спектра материалов. В ход идет буквально все – и кирпич, и натуральный камень во всем своем разнообразии, и листовое железо, и даже различного рода стальные емкости, которые, по своей сути, являются идеальным вариантом. Об одной из таких емкостей – о газовом баллоне – мы и поговорим в данной статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, как сделать мангал из газового баллона своими руками?

Мангал барбекю из газового баллона фото

Мангал из газового баллона своими руками: безопасное вскрытие емкости

Скажем прямо – работать с такими вещами, как газовые баллоны, отнюдь не безопасно. За время своей эксплуатации они настолько пропитываются газовым конденсатом, что малейшая искра приводит к взрыву. Здесь важно понимать всю степень опасности и делать все четко по инструкции – если будете придерживаться ее, тогда процесс вскрытия баллона болгаркой (исключительно болгаркой и ничем иным) будет полностью безопасным.

Итак, прежде чем приступать к решению вопроса, как сделать мангал из газового баллона, для начала разберемся с тем, как правильно его разрезать. Выглядит этот процесс следующим образом.

1. Для начала открываем вентиль баллона и стравливаем содержимое баллона по максимуму. В открытом положении баллон лучше оставить на сутки, не менее. Даже после того, как газ практически полностью улетучится из него, эта емкость останется небезопасной.

   Коптильня мангал из газовых баллонов своими руками фото

2. Именно по этой причине следующим шагом мы кладем баллон на пол и с помощью двух больших разводных ключей, выкручиваем из него вентиль. Не слушайте тех, кто говорит, что сделать это невозможно – просто нужно правильно использовать ключи и рычаг. Одним ключом обхватываем то место баллона, на которое навинчивается защитный колпак, а вторым обхватываем сам латунный вентиль. Первый ключ упираем в пол или бетонное основание (как вариант, под него можно подложить кирпич), а на второй ключ надеваем кусок метровой трубы и тянем за нее руками против часовой стрелки, одновременно придерживая баллон ногой. Срывается лихо и никаких проблем – намного проще и безопаснее, чем отбивать вентиль кувалдой.
3. Дальше ставим баллон вертикально и через открывшееся отверстие (там, где был вентиль), наполняем эту емкость водой – до самого верха, так, чтобы она начала вытекать из баллона.

Только после этого можно брать в руки болгарку и безопасно разрезать баллон. Для начала следует вырезать то самое место, где находился вентиль – вырезать его необходимо не просто так. Впоследствии здесь можно установить заслонку, регулирующую приток воздуха – в общем, прорезаем круглое отверстие маленьким диском диаметром 100мм. Теперь, имея такое большое окно в баллоне, можно уже ничего не бояться – взрыв уже не произойдет. После опустошения баллона от воды может случиться маленький пых, но он не страшен ни для самого мастера, ни для окружающих.

Мангал гриль из газового баллона фото

Мангал барбекю из газового баллона: изготовление основания

Это довольно простой этап работ, без которого решение вопроса изготовления мангала барбекю из газового баллона своими руками, можно сказать, невозможно. Если утрировать, то здесь вам понадобится сделать из металла небольшую подставку высотой около 800-900мм в виде козлика на четырех ножках и оборудовать ее маленьким столиком, на котором вы сможете удобно заниматься и нанизыванием мяса на шампуры, и прочими делами. Изготавливается такая подставка очень просто.

1. Для начала варим из арматуры, квадратного прута или профильной трубы прямоугольную рамку – ее размеры должны быть такими, чтобы в нее лег баллон и при этом не провалился.
2. Дальше оборудуем эту рамку четырьмя ножками – это тоже простая задача.
3. И в завершении работ, когда козлик уже будет стоять на ногах, присоединяем сбоку еще одну прямоугольную рамку, пространство внутри которой закрываем мелкой и, главное, толстой металлической сеткой.

   Мангал из газового баллона своими руками фото

Все! Основание готово, и можно двигаться дальше. Но для начала не забудьте зачистить болгаркой с толстым кругом все сварные швы. Потом эту работу выполнять будет неудобно.

Мангал гриль из газового баллона: изготовление жаровни

Первое, что нужно сделать, это уложить баллон на козлика и надежно приварить его к нему. Когда эта операция будет произведена, вооружаемся рулеткой и отмечаем место, где будет открывающаяся крышка мангала.

• Для начала необходимо разметить горизонтальные разрезы – следует измерить периметр баллона и разделить его пополам.
• Теперь чертим горизонтальную линию с одной стороны и, отложив от нее размер равный половине периметра, размечаем такую же горизонталь с другой стороны баллона.
• После этого соединяем эти горизонтали поперечинами, которые проходят возле сварного шва с одной стороны баллона и на таком же расстоянии от края с другой стороны.
• Полученный контур выпиливаем болгаркой. Только не полностью – сначала делаем прорез с той стороны, с которой будут установлены петли.
• Сразу же после прореза петли нужно приварить – только после этого вырезаем крышку полностью и получаем готовую подвижную конструкции. Для нее со стороны петель нужно будет сделать упоры, чтобы она не откидывалась больше чем нужно.

Дальше дело за оборудованием жаровни. Здесь можно сделать следующие вещи.

1. Дымоход. С одного конца баллона мы уже имеем отверстие и теперь точно такое же прорезаем с другого конца, после чего с помощью поворота и трубы диаметром 100мм делаем дымоход. Если хотите, чтобы у вас был не просто мангал, а так называемый мангал коптильня барбекю из газового баллона, то на дымоход нужно установить еще одну подобную баллону емкость, оборудованную дверкой. В этом месте можно будет производить горячее копчение практически любых продуктов питания.
2. Заслонка притока воздуха. Изготавливается из небольшого кусочка трубы сотого диаметра. С боков этого кусочка просверливаются отверстия, в которые вставляется длинный штифт, на него, в свою очередь, прямо внутри трубки приваривается шайба из листового металла. Теперь, вращая за штифт, который нужно будет оборудовать рукояткой, можно регулировать тягу в мангале.

   Мангал барбекю из газового баллона фото

3. Внутренняя часть. Здесь не лишним будет сделать две вещи: во-первых, прорези для шампуров с одной стороны и круглые отверстия для них же с другого края мангала. И, во-вторых, стационарную решетку для барбекю – сделать ее нужно съемной, так, чтобы при необходимости ее можно было убирать и жарить шашлык на шампурах. Очень важно сделать эту решетку из толстого железа – высокая температура с тонким металлом церемониться не станет. Попросту говоря, его поведет, да и прогорит он быстро.

По большому счету, это и весь мангал коптильня из газового баллона своими руками. Теперь дело за малым – опять-таки, следует зачистить сварные соединения, хорошенько вскрыть конструкцию грунтовкой, после чего покрасить термостойкой краской. Кстати, чтобы немного сэкономить, дорогую термостойкую краску можно использовать только для декорирования самого баллона и дымохода – все остальное можно смело красить обычно нитроэмалью.

Мангал коптильня барбекю из газовых баллонов фото

И в заключение темы, как сделать мангал из газового баллона своими руками, несколько слов о достоинствах такой конструкции. Первое, что здесь следует отметить, это универсальность – в одном изделии вы получаете приспособление для приготовления продуктов на шампурах, решетке и коптильню. Мало того, благодаря дымоходу и притоку воздуха сжигать топливо в таком мангале можно даже при закрытой крышке, это дает возможность установить мангал под навес или вообще в помещении и использовать его в качестве буржуйки. Второе – это режим приготовления блюд, если на обычном открытом мангале мясо просто жарится, то здесь оно еще одновременно и печется. Закрытая крышка превращает мангал в духовку. Также на толстой решетке можно приготавливать различные блюда в сковородке или кастрюле – плов и уха получаются отменные!

Автор статьи Александр Куликов

чертежи с фото и видео

Часто в хозяйстве находятся старые вещи, которым можно найти новое применение, а иногда из них можно создать и сложные на первый взгляд конструкции.

Ярким тому примером является создание барбекю из пропанового баллона.

Использование такого сосуда позволяет не только сэкономить на найме рабочих и приобретении специальных материалов, но и существенно облегчить себе работу.

Причины сделать барбекю из газового баллона

Самым главным плюсом выступает цена. Развитие технологий не стоит на месте, и ассортимент подобных установок с каждым годом становится все шире.

Однако не обязательно гнаться за новинками, достаточно просто изучить информацию, как самостоятельно сделать барбекю из газового баллона: чертежи, пошаговое описание, важные моменты.

Тогда можно будет обойтись подручными материалами и создать достойную замену новомодным конструкциям, а также извлечь выгоду:

• Мангал будет иметь компактный, но достаточно большой размер для того, чтобы за раз на нем можно было получить около десяти порций блюда.
• Даже при небольшом опыте и подготовке создание аппарата займет всего несколько часов.
• Конструкция получится прочной и долговечной.
• Добавив к основанию открывающуюся крышку, можно не заботиться о создании навеса над барбекю. Это же поможет регулировать температуру внутри коптильни и создавать большое разнообразие блюд.
• В качестве топлива будет использоваться уголь, который занимает гораздо меньше места, чем древесина и придает блюдам особый запах.

Баллон изначально или под воздействием сварки может выглядеть неэстетичным, однако эту ситуацию легко исправить с помощью пожаростойкого покрытия и добавления декоративных элементов.

ВАЖНО: Как правило, барбекю из пропанового баллона получаются довольно тяжелыми, поэтому принято считать такие установки стационарными. Однако можно добавить к конструкции колесики, и перемещать ее вдвоем окажется достаточно легко.

Необходимые инструменты и материалы

Помимо главного — использованного газового баллона, понадобятся:

• Инструмент для резки — болгарка.
• Дрель и сверла.
• Гаечные ключи.
• Инструмент для сварки и сварочные электроды.
• Два дверных навеса.
• Кованая ручка.
• Металлический прут с 10-мм диаметром.
• Трубы для изготовления ножек.

Чаще всего после тщательного промывания во внутренней части баллона не остается выделений от содержащихся раньше газов.

Однако, чтобы быть уверенным в том, что блюда не впитают посторонние запахи, нужно после установки прожечь закрытое крышкой барбекю в течение нескольких часов.

Чертежи и этапы

Основа конструкции создается своими руками в считанные минуты, ведь даже при возникновении затруднений можно обратиться к готовым чертежам.

Для формирования основы достаточно положить баллон и срезать с верхней части пласт металла заранее выбранной ширины и длины.

Определиться с размерами легко: чем больше порций нужно будет готовить, тем большая площадь берется.

Следующими шагами будут создаваться все дополнительные части:

• Будь это барбекю, созданное профессионалом или конструкция, собранная своими руками — для возможности приготовления самых вкусных и разнообразных блюд важным является наличие плотно закрывающейся крышки.

Крышкой послужит срезанная часть баллона, снабженная дополнительными аксессуарами.

Для ее установки к баллону привариваются шарниры, а после установки крышки — заклепки.

При отсутствии сварки в просверленные дрелью отверстия вставляются заклепки или болты. Подобным образом приделывается ручка.

СОВЕТ: Крышку барбекю можно сделать съемной. Для этого оси шарниров направляются в одну сторону.

Для полученной конструкции нужно создать ножки. Отличным исходным материалом послужит одна длинная труба или несколько одинаковых небольших элементов.

Высота ножек подбирается индивидуально, исходя из роста владельца. Лучше заблаговременно примерить высоту конструкции, чтобы эксплуатация в дальнейшем не приносила затруднений.

Куски трубы с помощью сварки или болтов прикрепляются на нужное место, после чего проверяется и при необходимости подгоняется устойчивость конструкции.

Во избежание проваливания ножек в землю к нижней их части приделываются квадратные пластины из листового железа.

Барбекю из пропанового баллона невозможно без оформленной топки мангала.

Подойдет как специальная решетка для барбекю, так и старые металлические элементы от других предметов, например, холодильника. Закрепить ее можно с помощью уголка.

Для удобства использования шампуров на вырезанных боках баллона можно сделать небольшие углубления.

Таким образом, можно изготовить простое барбекю, в котором будут жариться и коптиться блюда.

Однако для того повышения функциональности полученного аппарата можно потрудиться над созданием нескольких дополнительных элементов.

Полезные аксессуары для барбекю

Проявление аккуратности в выполнении работ позволяет получить презентабельное на внешний вид барбекю из пропанового баллона.

А ряд несложных действий поможет повысить и его полезность: Небольшие отверстия по всему днищу основы помогут усилить поступление воздуха к огню, и своевременно удалять мусор.

Иногда крышка должна будет находиться в открытом состоянии. Чтобы не возникало необходимости держать ее, можно добавить ограничитель в виде прутка.

При этом задний край крышки должен находиться немного ниже линии среза.

ВАЖНО: Поверхность баллона нетермостойкая, поэтому при работе с аппаратом стоит избегать контакта с нагревающимися частями.

• Слева, справа или внизу, между ножками барбекю можно добавить приспособления, на которых будут храниться важные вещи: полотенца, посуда и др.
• Сбоку конструкции можно вырезать отверстие и добавить туда трубу, которая будет выполнять функцию дымоотвода.

Не лишним окажется добавление заслонки в трубу для отведения дыма. Это позволит регулировать данный процесс.

Благодаря данной пошаговой конструкции можно убедиться, что барбекю из газового баллона является нехитрым приспособлением, который каждый желающий может создать с нуля своими руками и украсить свой сад полезной вещью.

Источник

Барбекю из газового баллона своими руками: чертежи

Барбекю из газового баллона с отверстиями для шампуров

В предложенной статье рассматривается поэтапный процесс создания барбекю из отслужившего свой век газового баллона.

Это простой способ получения оригинального мангала без лишних затрат, который станет местом сбора веселой дружной компании как на природе, так и на загородном участке, ведь у многих людей отдых на открытом воздухе прочно ассоциируется с запахом дыма от костра, на котором жарятся сочные кусочки мяса, по-простому говоря, шашлык.

Все чаще этот вид отдыха приобретает своих сторонников и приверженцев. При этом совершенно не требуется наличие дачи, многие выезжают на шашлык в ближайший парк или лесок.

Но для приготовления хорошего шашлыка требуется в первую очередь наличие мангала, или купленного в магазине, или сделанного своими руками, что не составляет большого труда.

Наверняка у каждого на даче в глубине хозяйственного сарая завалялся пустой газовый баллон, который стоит там с тех времен, когда еще не была проведена система общего газопровода или не был установлен газгольдер.

Преимуществами использования в качестве основы барбекюшницы обычного баллона являются невысокая стоимость готового проекта и соображения практичности, позволяя не просто утилизировать старое оборудование, а подарить ему «вторую жизнь».

Также следует отметить, что газовые баллоны имеют в своей основе высококачественную сталь, что с точки зрения практичности тоже оказывается дополнительным плюсом.

Барбекю из баллона будет служить очень долго, поскольку баллон не прогорает, что случается с обычным мангалом, после эксплуатации его не требуется заливать водой, достаточно лишь закрыть крышку, чтобы предотвратить доступ воздуха и тление углей постепенно прекратится.

Подготовительные этапы работы и разрезание баллона

Простейшая схема мангала-барбекю из газового баллона. На изображении показан вариант с крышкой на приваренных петлях и трубой

Перед началом работы следует обязательно помнить про соблюдение техники безопасности, поскольку до разрезания баллона существует возможность взрыва баллона, поскольку внутри могут оставаться пары газа.

Существует заблуждение, что скопившийся на внутренней поверхности баллона конденсат может сказываться на качестве приготовляемой пищи, но это неверное суждение, поскольку после разрезания оставшийся газ полностью улетучивается.

Совет! Оптимальный размер самого баллона должен составлять не менее 50 литров, поскольку емкость меньшего объема затрудняет перемешивание углей внутри барбекюшницы, вызывая небольшие неудобства.

Для полного процесса изготовления потребуются следующие инструменты:

• углошлифмашинка или в простонародье «болгарка», которая понадобиться для разрезания баллона;
• электродрель с набором сверл для высверливания необходимых отверстий;
• сварочный аппарат с комплектом электродов для проведения сварочных работ, которых в проекте достаточное количество;
• пара простых дверных навесов, которые послужат петлями для крепления крышки;
• металлический уголок;
• трубы, из которых будут изготовлены ножки.

Перед разрезанием баллона следует убедиться в его внешней целостности, поскольку излишне проржавевший не подойдет.

После этого начинается непосредственно процесс конструирования барбекю из газового баллона.

В первую очередь следует выпустить остатки газа путем открывания вентиля и переворачивания баллона;

После следует полностью спилить вентиль и в полученное отверстие посредством шланга закачать простую воду, чтобы промыть баллон изнутри. Сливать отработанную воду лучше подальше от жилых помещений, потому что пропан обладает резким запахом, который может долго не выветриваться.

Далее следует расположить баллон горизонтально, хорошо его закрепив, и отмерив от верхней границы одну треть, прочертить мелом линию отреза. По этой линии необходимо при помощи угловой шлифовальной машинки сделать разрез. Следует отметить несколько конструктивных особенностей газового баллона.

Одна из них состоит в наличии с обоих концов базирующих колец, которые выполняют функцию ребер жесткости и стыкуют дно и верх баллона с его корпусом. При разрезании баллона требуется их оставить нетронутыми, поскольку они будут служить своеобразными полочками при закрывании крышки.

Правильно разрезанный газовый баллон

Следующим этапом необходимо прорезать вертикальные швы для полного отделения верхней части баллона, которая в дальнейшем будет служить крышкой.

Сохраненные базирующие кольца, выполняющие роль ребер жесткости

Совет! При разрезании баллона существует небольшая хитрость – резку лучше всего проводить вдоль сварных швов, поскольку это позволит сохранить первоначальную жесткость и прочность баллона, упростив процесс резки.

Непосредственная сборка готового барбекю из баллона

Приложив верхнюю срезанную часть к месту ее бывшего расположения, следует наметить места расположения петель, которые сделают крышку открывающейся и закрывающейся.

После разметки необходимо высверлить в баллоне дырки под места крепления и предварительно закрепить петли на алюминиевые заклепки.

Предварительное закрепленные посредством алюминиевых заклепок петли

В дальнейшем потребуется обязательное проваривание петель по всему периметру, потому что заклепки могут в дальнейшем или выпасть, или попросту расплавиться.

Следующим действием станет разметка местоположения будущей ручки. Вариант ручки может быть полностью индивидуальным, в зависимости от предпочтений.

Можно выбрать самые простые металлические ручки из обычного хозяйственного магазина, можно сделать кованые, все зависит исключительно от фантазии.

Единственное не следует выбирать ручки с деревянным основанием, поскольку дерево быстро придет в негодность от высоких температур.

Для большей практичности следует укрепить корпус будущего барбекю, для чего подготовленный заранее уголок должен быть приварен по всему периметру вырезанной части баллона.

Наиболее предпочтительным, опять же с практической точки зрения, будет приваривание уголка с внутренней стороны, поскольку одновременно он будет выполнять функцию полочек для шампуров.

Приваренный уголок, повышающий жесткость готовой конструкции

На следующем этапе необходимо позаботиться о ножках, которые свариваются из труб или уголка.

При этом ножки также зависят исключительно от фантазии и умения мастера. Они могут быть витые, могут быть кованные, длинные или короткие.

Лучше всего приварить баллон к ножкам, что даст дополнительную устойчивость и жесткость, но вполне возможно сделать не просто ножки, а подставку под баллон, и импровизированная жаровня получится съемной, что упростит ее транспортировку.

К завершающим этапам сборки можно отнести приваривание петель, причем лучше заранее определиться, какой будет крышка – съемной или нет.

В первом случае петли привариваются в одном направлении, во втором варианте петли должны привариваться «друг к другу».

Также на этом этапе сборки привариваются ручки и ограничители, которые должны контролировать ход крышки при открывании.

Величина створа открывания будет зависеть от длины и угла наклона ограничителей.

Установленные ограничители

Самым завершающим делом станет просверливание отверстий в днище, призванных обеспечивает высыпание прогоревшей золы, лучшей тяги воздуха в процессе жарки для более быстрого прогорания дров.

Также угловой шлифовальной машинкой в боковинах следует сделать небольшие прорези, которые способствуют лучшей укладке шампуров в процессе приготовления шашлыка.

Важно! Возможность покраски готового изделия целиком зависит от предпочтения, но все же лучше оставить баллон непокрашенным, поскольку в дальнейшем вся оставшаяся краска просто прогорит и барбекю станет одинакового, «подкопченного» цвета.

Для тех пессимистов, которые считают, что баллон при эксплуатации в виде мангала может подвергнуться деформации в связи с воздействием высоких температур можно сказать, что исходя из опыта тех, кто выбрал для себя барбекю из газового баллона, этого не случается.

Толщина металла способна противостоять воздействию высоких температур. Несомненным плюсом такой конструкции становится свойство металла нагреваться.

Сильно нагревающийся металл вкупе с закрытой крышкой долго сохраняет тепло, которое постепенно отдается приготавливаемой пище.

Варианты барбекю из баллона: самые интересные

Барбекю из баллона с трубой

Существует еще два распространенных вариант создания мангала из газового баллона.

1. Первый условно можно назвать «для ленивых». Он заключается просто в распиливании баллона пополам, что на выходе дает целых два мангала. Схема изготовления аналогична, за исключением наваривания полочки и петель для крышки. Из плюсов такого варианта можно выделить простоту изготовления и получения целых два места для приготовления пищи, что удобно для большой компании. Минусами являются отсутствие боковых и торцевых стенок, что может вызвать излишнее раздувание пепла ветром. А отсутствие крышки делает мангал незащищенным от дождя.
2. Вторым вариантом барбекю из баллона является модель с трубой, которая более сложна для изготовления, но имеет несомненное преимущество в виде постоянного присутствия тяги, что позволяет закрывать крышку даже тогда, когда дрова не прогорели окончательно. Эта конструктивна особенность даст возможность готовить шашлык даже при идущем дожде. Закрыв крышку можно забыть о готовящейся еде, поэтому следует периодически контролировать процесс готовки, приподнимая крышку.

Источник

Видео: барбекю из газового баллона

с грилем, как сделать, как коптить

Коптильня-мангал из газового баллона своими руками может быть изготовлена любым человеком, занимающимся сварочным делом. Конструкцию часто делают многофункциональной, на которой доступно готовить блюда по разной рецептуре. Существует несколько вариантов таких коптилен. Чтобы сделать одну из них, потребуется схема, 2-3 баллона и желание работать.

Варианты конструкций

Коптильня представляет собой закрытую камеру с подвешенными продуктами. Внутрь по каналу подается дым из дымогенератора. Эта схема приемлема для коптильни холодного копчения. Второй вариант конструкции аналогично имеет закрытую камеру. Для образования дыма здесь не нужен дымогенератор. Камера установлена над топкой. Огонь прогревает ее днище, за счет чего начинается тление древесной щепы. Эта схема применяется для коптильни горячего копчения.

Многофункциональная коптильня состоит из 3 баллонов

Различием по типу копчения коптильни не ограничиваются. Часто их изготавливают многофункциональные, позволяющие приготавливать другие блюда:

1. Мангал. Приспособление представляет собой корыто, где можно на шампурах готовить шашлык. Делают его из горизонтально уложенного баллона с вырезанным окном на боковой стороне. На мангал с внутренней стороны можно приварить упоры и уложить на них решетку. Теперь его доступно использовать как барбекю. Однако, это еще не все. Вырезанный с боковой полки баллона сегмент не выбрасывают, а крепят его на этом же месте петлями. Получается крышка. Если мангал оснастить решеткой и сверху накрыть, то он превращается в гриль.
2. Место под казан. Топку не обязательно использовать только для получения дыма в коптильне. Ее тоже делают многофункциональную. На вертикально расположенном баллоне срезают верхнюю заглушку. В отверстие погружают казан, в котором готовят плов, уху, кулеш.

Обычно многофункциональная коптильня состоит из трех баллонов: 2 штуки больших и один маленький. Большой баллон устанавливают вертикально. Он исполняет роль коптильни, где происходит холодное копчение. За ним горизонтально уложен второй большой баллон. Он исполняет роль коптильни, где происходит горячее копчение, а также используется для мангала, барбекю и гриля. Следующим по очереди идет третий маленький баллон, который тоже располагают вертикально. Он исполняет роль топки и места под казан. Между собой все емкости соединены дымовым каналом из металлической трубы.

Важно! Отвод дыма из всех трех емкостей организовывают через дымоход. Трубу вваривают в верхней части баллона, исполняющего роль коптильни, работающей по технологии холодного копчения.

Плюсы и минусы конструкций

Если появилось желание сконструировать из газового баллона своими руками мангал-коптильню, нужно продумать все плюсы и недостатки такой конструкции. Если положительных моментов больше, смело можно превращать свою идею в реальность.

Из положительных моментов выделяют:

1. Простота конструкции. Многофункциональную коптильню сварить из готовых металлических емкостей проще, чем строить ее из кирпича.
2. Мобильность. Несмотря на внушительный вес, коптильня является передвижной. Если ее поставить на колеса, то во дворе можно перекатывать с места на место одному человеку.
3. Длительный срок эксплуатации. Баллоны изготовлены из толстого металла. Коптильня прослужит минимум 10 лет, а при хорошем уходе хватит на всю жизнь.
4. Эстетичность. Коптильню можно не просто сварить, а аккуратно зачистить швы, покрасить огнестойкой краской, украсить коваными элементами. Конструкция станет украшением участка, места отдыха возле беседки.

Возле коптильни можно приспособить столешницу для разделки продуктов

Из недостатков можно выделить невозможность выполнения работ при отсутствии сварочного аппарата и опыта сварки. Минусом является необходимость проведения сложных мероприятий по очистке емкостей от газа и конденсата.

Выбор и подготовка баллонов

Идеальность применения газового баллона объясняется его характеристиками. Он имеет удобный диаметр – 300 мм, стенки из толстого металла. По сути, это уже готовая камера. Большие емкости используют для сборки коптильни, мангала. Из маленького баллона создают топку, и место под установку казана.

Из баллонов сливают конденсат, тщательно промывают водой

Кроме газа, внутри емкости находится жидкий конденсат с очень едким запахом. Все это нужно удалить через открытый вентиль. Утилизацию выполняют вдали от жилых участков и зеленых насаждений.

Следующим этапом откручивают сам вентиль. Он прочно сидит на резьбе. Придется приложить большие усилия. После выкручивания вентиля через отверстие баллон заполняют водой, оставляют на сутки. Жидкость с примесями конденсата сливают. Теперь его можно резать болгаркой.

Совет! После промывки баллон желательно выжечь на большом костре, чтобы полностью удалить запах конденсата.

Правила изготовления своими руками

Когда емкости будут подготовлены, можно приступать к сборке коптильни. Сначала подготавливают схему, подбирают соответствующие материалы, инструменты. Нужно вспомнить о технике безопасности, ведь сборка из газового баллона своими руками коптильни-гриля связана со сварочными работами и резкой болгаркой.

Техника безопасности

Резку баллонов выполняют после освобождения от газа и горючего конденсата. В противном случае может произойти взрыв. При работе с болгаркой инструмент располагают так, чтобы отрезной диск находился слева от корпуса. Искры должны лететь под ноги, а не в обратную сторону.

По ходу вращения диска рез всегда делают от себя

Болгарку применяют не только для резки, но и шлифовальным кругом затирают сварочные швы. Инструмент располагают так, чтобы диск находился под углом 15 ^о к обрабатываемому участку.

Внимание! Во время резки и шлифовки с болгарки запрещено снимать защитный кожух.

Выбор модели и чертежа

Сборку коптильни начинают с проектирования. Выбор схем здесь небольшой. Модель холодного и горячего копчения собирают из трех баллонов. Для коптильни, работающей по технологии горячего копчения, нужно две емкости.

В зависимости от выбранной схемы для сборки коптильни понадобится два или три баллона

Подготовка инструментов и материалов

Кроме самих баллонов, для коптильни готовят трубу и колена диаметром 80-100 мм. Нужен уголок, листовая сталь толщиной 4-5 мм, трубка сечением 15 мм для ножек. Если коптильня предполагается передвижная, готовят колеса. Еще понадобятся ручки на дверцы, нержавеющий прут для решеток.

Сварочный аппарат является основным инструментом при сборке коптильни

Из инструментов нужен сварочный аппарат, болгарка с набором отрезных и шлифовальных кругов. Еще понадобится электродрель, молоток, зубило, рулетка.

Порядок действий

Сборку барбекю коптильни из баллона своими руками выполняют в определенной последовательности. Сначала размечают и распиливают заготовки. Потом все сваривают. Финалом является обустройство и украшение.

Разметка и распил баллонов

Разметка емкостей будет завить от того, какой тип коптильни выбран. Сначала стоит рассмотреть простейший вариант конструкции, функционирующей по технологии горячего копчения, состоящей из двух баллонов.

Под такую коптильню баллон располагают горизонтально. Он дополнительно исполнит роль мангала, барбекю и гриля. Большое прямоугольное окно вырезают на всей боковой полке. По торцам прорезают круглые отверстия под дымоход и дымовой канал от топки.

У большого баллона вырезают окно на всю длину боковой полки до начала стыков, где образуются закругления торцов

Маленький баллон для топки можно расположить горизонтально или вертикально. В первом случае аналогично вырезают прямоугольное окно в боковой полке. Однако на такую топку невозможно установить казан. Если есть такая необходимость, баллон располагают вертикально. Срезают только верхнюю заглушку, освобождая место под казан. На боковой полке прорезают два небольших окошка под поддувало и топочную дверцу. Дополнительно прорезают одно круглое отверстие под дымовой канал.

Следующий вариант сложнее. Коптильня, работающая по технологии холодного и горячего копчения, состоит из трех баллонов. Топку и мангал делают точно так, как и в предыдущем варианте. В схеме добавляется только третий баллон под камеру холодного копчения. Расположен он вертикально перед мангалом. В баллоне прорезают окно для загрузки продуктов. Располагают его на боковой стороне в верхней части емкости. По длине оно примерно до половины баллона или чуть больше.

В верхней заглушке прорезают круглое окно под дымоход. Канал для подачи дыма будет располагаться на боковой полке баллона в нижней его части – ниже загрузочного окна. Здесь прорезают аналогично круглое окно под трубу.

Дополнительно в топку нужно вырезать колосники. Их можно сделать из толстой металлической пластины, просверлив множество отверстий. Дымовые каналы делают небольшие. Трубу диаметром 80-100 мм нарезают длиной от 20 до 50 см. Длина дымохода минимум 1 м.

Подставка

Чтобы было удобно коптить в барбекю из газовых баллонов, конструкцию взгромождают на подставку. Ее высоту регулируют по собственному росту. Стационарным вариантом подставки считается конструкция с ножками. Сваривают ее из трубок. Обязательно ставят перемычки, чтобы ножки не разъезжались.

Для мобильности коптильни подставку можно поставить на колеса. Их берут от старой коляски, тачки или другого приспособления.

В подставке можно установить спереди два колеса, а сзади приварить из трубы ножку

В качестве готовой подставки подойдет рама от коляски, тачки, мехдойки и другого приспособления. Важным условием является прочность и устойчивость конструкции.

Сборка и сварка конструкции

Сборку коптильни начинают с установки первого баллона на подставку. Для устойчивости сваркой делают контрольные прихватки к раме подставки. В круглое отверстие вставляют трубу дымового канала, обваривают. На второй ее конец насаживают отверстием второй баллон. Стык обваривают.

Если в коптильне предусмотрено три камеры, проделывают аналогичные действия. В отверстие второго баллона вставляют кусок трубы. Обваривают патрубок. На второй конец трубы отверстием насаживают третий баллон, обрабатывают сваркой.

Когда вся конструкция будет сварена, многофункциональную коптильню надежно приваривают к подставке

Крышки, ручки, решетки

Следующим элементом приваривают колосники дымогенератора коптильни. Их располагают внутри малого баллона между дверцами топок и поддувала. Колосники можно сделать съемные, уложив их на приваренные подставки из уголков.

Внутри коптильной камеры приваривают подставки для решеток, на которые будут укладывать продукты. Их делают три уровня. На нижние подставки у днища баллона ставят поддон для стекания жира. На второй и третий ярус укладывают решетки. Сваривают их из нержавеющего прута.

При необходимости в коптильне можно сделать три яруса решеток под продукты

Вырезанные сегменты из боковых полок баллонов используют под дверцы коптильни, топки и крышку для мангала. С одной стороны их крепят обычными дверными петлями. С другой стороны окна приваривают ограничитель, чтобы створка не проваливалась внутрь баллона. На каждую дверцу устанавливают ручку из не нагревающегося материала.

Подготовка под барбекю, мангал, гриль

Внутри мангала приваривают держатели. На них аналогично укладывают сетку для барбекю и гриля. Чтобы на мангале можно было жарить шашлык, по торцу переднего борта под шампуры прорезают болгаркой пропилы шагом 10 см. С противоположной стороны, где зафиксированы петли крышки, просверливают под шампуры отверстия, отступив от торца борта 1-2 см.

Совет! На дно мангала оптимально уложить толстую перфорированную пластину из толстого металла. Она исполнит роль колосников во время сжигания углей.

Установка дымохода

Дымоход приваривают к торцу первого баллона, исполняющего роль коптильни. Если это конструкция горячего копчения с горизонтальным расположением камеры, то сначала из отверстия выводят колено, а на него сверху приваривают трубу.

Из горизонтально расположенного баллона трубу дымохода выводят коленом

У коптильни холодного копчения баллон расположен вертикально. Здесь без колена трубу просто приваривают, вставив в отверстие на торце.

Изготовление полок, креплений

Удобство работы с коптильней обеспечивают полки. Их можно сделать в виде столешницы, расположить под мангалом на перемычках подставки. На полках удобно класть продукты, щепу для копчения, дрова.

Под дрова и щепу полку располагают в нижней части подставки коптильни

Во время приготовления мяса на барбекю или гриле его приходится переворачивать. Под рукой должны всегда находиться для этого дела аксессуары. Повесить их можно на крюки, приваренные к корпусу коптильни.

Отделка

Чтобы коптильня не выглядела грудой металла, эстетичный внешний вид придают ей отделкой. Лучше всего смотрятся украшения из кованых элементов. Ручки и полки тоже можно сделать резными из дерева, придать им красивую форму.

Коваными элементами оформляют саму подставку коптильни, а при желании приваривают их на корпус баллонов

Шлифовка и покраска конструкции

Выполнить шлифовку самих сварочных швов недостаточно. Баллоны покрыты обычной краской красного цвета. Когда коптильня заработает, ЛКМ от нагрева начнет чернеть, обгорать, испускать неприятный запах гари. Всю старую краску нужно счистить. Лучшим способом будет установить на болгарку или дрель насадку-щетку с металлической щетиной. Она вычистит корпус коптильни до блеска.

Если коптильню не покрасить, со временем металл начнет ржаветь. Используют для этих целей специальную термокраску, которая не выгорает.

Что и как можно коптить в мангале из газового баллона

Конструкция считается многофункциональная, подходит для разных блюд. В казане готовят плов, уху, другие первые блюда. Мангал востребован для жарки шашлыка. На гриле и барбекю готовят стейки, колбаски, овощи.

В коптильне рыбу подвешивают за хвост

В коптильне коптят все виды мяса, рыбу, полуфабрикаты, сало. Продукт загружают сырой просоленный или предварительно слегка проваренный. В коптильне по технологии холодного копчения коптят сыр, овощи, фрукты, грибы.

Чтобы получить разные вкусы продукта, для копчения выбирают щепу из определенных сортов дерева

Использовать по прямому назначению газовые баллоны с дефектами запрещено. Даже если изъян совсем незначительный. Но и выбрасывать изделие из столь качественного металла не стоит. Барбекю или мангал из старого газового баллона, сделанные своими руками, будут служить годами.

Прежде чем приступать к изготовлению, нужно не только запастись чертежами с размерами и фото готового изделия, но и ознакомиться с техникой безопасности.

Плюсы и минусы мангала из газового баллона

Достоинств у такого изделия намного больше, чем недостатков. К положительным моментам можно отнести:

• уникальный дизайн. Даже изготавливая мангал из газового баллона по готовым чертежам и фото, найденным в интернете, можно придать конструкции индивидуальный вид. Отдельные мелочи и оригинальная отделка сделают самодельную жаровню неповторимой;

• качество. В процессе эксплуатации баллон пропана должен выдерживать нагрузку в десятки атмосфер. Поэтому для его изготовления используются только самые качественные материалы;
• толщина стенки газового баллона. Металл на советских газовых баллонах делали толщиной 3 мм. Такой мангал не проржавеет под открытым небом, его не поведет от перепада температур. Современные баллоны имеют толщину стенок от 1 до 2,5 мм. Эти показатели, конечно хуже, но тоже допустимы;

• невысокая стоимость. Ненужный газовый баллон можно найти у дачников, автолюбителей или владельцев частного дома. Те, у кого нет подобных знакомств, могут за символическую плату (300–500 руб.) приобрести данное изделие в пунктах металлоприема. Даже с учетом всех возможных расходов цена простой модели будет равняться стоимости одноразовых китайских мангалов, а вот срок службы у них будет несопоставим;
• простота изготовления. Неопытный новичок без труда сможет сделать простые модели своими руками, буквально за один день. При этом для изготовления ему не понадобится сложное профессиональное оборудование. Для серьезных дизайнерских конструкций понадобиться больше знаний и сил, но даже мангалы с грилем, коптильней и прочими дополнениями не вызывают особых сложностей;

• мобильность. Большинство подобных конструкций являются переносными. В непогоду или холодный период года мангал можно убирать под навес или в гараж, что увеличивает срок его службы.

На фоне такого количества достоинств, перечень недостатков довольно мал:

• опасность при изготовлении. Если перед началом работ спустить газ не полностью — баллон может взорваться. При работе с болгаркой и подобными инструментами существует вероятность травмирования осколками металла. Чтобы избежать возможных травм, нужно внимательно изучить технику безопасности и не пренебрегать защитными средствами;

• большой вес. Из-за солидной толщины металла, готовая конструкция получается довольно громоздкой. Переносить такой мангал с места на место можно только вдвоем, а то и вчетвером. Но мало кто жарит шашлык в гордом одиночестве, поэтому проблемы с мобильностью изделия возникают редко;
• скучный дизайн. Не каждый справится с воплощением фигурной кованой отделки или уникальной резьбой. Большинство моделей довольно просты, и не всегда «вписываются» в интерьер двора. Учитывая достаточно крупные габариты, спрятать от посторонних глаз данный девайс не всегда возможно;
• сложности с сырьем. Из-за небольшой ширины и глубины баллона использовать при приготовлении шашлыка дрова проблематично — они займут весь имеющийся в наличии объем. Готовить в таком мангале придется исключительно на углях, либо рубить дрова очень мелко, а потом ждать, пока они полностью прогорят, освободив место для шампуров или барбекюшницы.

Большинство возможных недостатков можно устранить, четко соблюдая технику безопасности изготовления и эксплуатации мангала.

Типы мангалов

Выбирать модель и дизайн готовой конструкции нужно исходя из имеющихся в наличии заготовок. Стандартные баллоны бывают на 5, 12, 27 и 50 л. И ответы на вопросы: что можно сделать из газового баллона 50 л или из баллона 27 литров — будут сильно отличаться.

Барбекю

Самая простая модель из возможных. Часть боковой стенки вырезается. Отверстие является одновременно топкой и очагом. Решетка кладется непосредственно на стенки. Классические барбекю делают без крышки.

Гриль

Принцип приготовления тот же — мясо, рыба или овощи готовятся на решетке над углями. Фактически, это то же барбекю, но с крышкой. Наличие крышки позволяет продукты не только жарить, но и запекать или коптить. Такие модели часто именуют жаровнями — из-за того, что крышка позволяет поддерживать одинаковую температуру во всех частях баллона, а не только греть пищу снизу.

Мангал

Основным отличием классического мангала от барбекю можно считать их форму — в оригинале барбекю круглое, а мангал прямоугольный. Так что, по большому счету, все печки-барбекю, сделанные из газ-баллонов — это мангалы. Ведь не имеет большого значения, что размещать над углями: решетку или шампура.

Коптильня

Более сложная двухъярусная конструкция с крышкой. Камера сгорания топлива располагается отдельно от отсека копчения. Для коптилен горячего копчения — под емкостью для продуктов. При изготовлении агрегатов для холодного копчения топливный отсек выносится в сторону, а дым к продуктам приходит по трубе, в которой успевает остыть.

Смокер

Это универсальное устройство имеет множество названий: смокер-гриль, мангал из газового баллона 3 в 1, барбекю-коптильня. Независимо от названия, суть у агрегата одна — он имеет несколько отдельных отсеков и позволяет как готовить продукты на жаре (углях), так и коптить их.

Читайте также: Как просто и с минимумом риска сложить печь своими руками?

Изготовить правильный мангал-смокер своими руками сложнее всего. Даже, имея под рукой все чертежи с размерами и пошаговые инструкции, в процессе изготовления можно допустить ошибки, из-за которых агрегат будет работать некорректно.

Чертежи с размерами

Хоть большинство баллонов и имеет стандартные размеры, готовый чертеж, вероятнее всего, придется составлять самостоятельно. Ведь в процессе отрисовки эскиза нужно учитывать все моменты:

• размер и состояние баллона;
• расположение и параметры отверстия (топки);
• длину имеющихся в наличии шампуров (или решетки-гриль);
• тип мангала (барбекю, смокер и т.п.);
• будущую отделку;
• наличие вспомогательных элементов (ручек для транспортировки, стопоров, крюков под щипцы и кочергу, складного столика и т.п.).

Ниже представлены чертежи с размерами нескольких наиболее популярных мангалов.

Самая простая модель, изготовленная из большого баллона (50 л)

Мангал с крышкой и дымоходом

Мангал со столиком

Печь из газового баллона 27 л под казан

Мангал-коптилка из двух баллонов

Гриль-смокер

«Буржуйка» для дачи

Каждый эскиз можно доработать под индивидуальные потребности, убрав лишние элементы, либо добавив недостающие. Для удобства корректировки представленных чертежей ниже представлены размеры всех распространенных газовых баллонов: от 5 до 50-литрового.

Пошаговая инструкция по изготовлению простого мангала

Независимо от модели мангала, изначального объема и вида баллона (из-под пропана, фреона, кислорода и т.п.) многие этапы одинаковы.

Инструменты и материалы

Перечень необходимых материалов и инструментов может сильно отличаться, в зависимости от выбранной модели мангала и способа его отделки. В самом простом варианте потребуется:

• подробный чертеж с размерами;
• баллон (пропановский, кислородный и т.п.);
• сварочный аппарат и электроды;
• навесы;
• шуруповерт и шурупы;
• плоскогубцы;
• разводной ключ. Размер ключа для газового баллона может составлять от 27 до 40 мм (в зависимости от литража и производителя). Поэтому удобнее использовать разводной ключ с длинными ручками (так плечо силы будет больше, и откручивать вентиль будет проще);
• болгарка или ножовка по металлу;
• напильник;
• наждачная бумага и щетки по металлу;
• молоток или кувалда;
• защитные средства;
• лакокрасочные материалы (грунтовка, огнеупорная краска и т.п.).

Также потребуются дополнительные материалы для изготовления ножек. Их нужно выбирать так, чтобы они выдержали не только вес баллона, но и вспомогательных элементов (углей, шампуров, столика, продуктов и т.д.).

Как выкачать газ?

Эта фаза особенна важна. Если не спустить газ, либо стравить его не до конца, то при работе болгаркой или сварочным аппаратом, газолин может взорваться.

Все работы по выкачке газа следует проводить вдали от жилых помещений. Причин для этого три:

• неприятный запах (чаще всего мангалы делают из пропановых баллонов);
• вред газолина для всего живого (людей и растений);
• опасность взрыва.

Удаление остатков газа проходит в несколько этапов:

1. Выпустить газ.

Для этого нужно открутить вентиль и ждать, пока весь газ сойдет. Это может занять довольно много времени. При этом не стоит ориентироваться лишь на наличие или отсутствие неприятного запаха.

Проверять, идет ли еще газ, нужно при помощи мыльного раствора. Насыщенную смесь из воды и мыла наносят на вентиль и смотрят, образуются ли пузыри. Если их нет — газ спущен полностью.

2. Слить конденсат.

Чтобы избавиться от скопившегося конденсата (а его может быть довольно много), баллон потребуется перевернуть «вверх ногами». Жидкость постепенно стечет через отверстие.

3. Залить.

Набирать баллон водой нужно полностью, не оставляя вверху воздушного пузыря. Удобнее всего это делать при помощи садового шланга или ковша и лейки. При этом шланг не должен перекрывать отверстие полностью — воздух и остатки газа должны свободно выходить.

В некоторых случаях приходится использовать трубочку от капельницы или заполнять баллон порциями, давая газу выходить после каждого этапа. Полностью залитую водой заготовку нужно оставить на ночь, а лучше на сутки.

4. Промыть.

После того как газ-баллон отстоялся, всю воду нужно слить и промыть емкость несколько раз. Для этого баллон несколько раз полностью заполняют водой и опустошают. Каждый раз его придется переворачивать «вверх ногами», иначе вода полностью не стечет.

Сливать воду нужно подальше от огорода и жилых помещений, так как она будет содержать в себе меркоптаны (сернистые аналоги спиртов).

Очень часто на старых газовых баллонах вентиль не снимается, в этом случае его нужно будет аккуратно спилить ножовкой по металлу, регулярно остужая металл холодной водой.

Если срезать вентиль не хочется, и нужно найти другой способ, как открыть газовый баллон — можно попробовать применить один из 10 вариантов, представленных в видео ниже.

Как сделать разметку?

Вся разметка наносится при помощи обычного маркера и линейки. С продольными линиями проблем обычно не бывает. Некоторые трудности могут возникнуть с нанесением разметки на гнутые боковины.

В этом случае удобно пользоваться линейкой из мягких материалов (тонкого металла, пластика и т.п.). Такие изделия легко гнутся и плотно прилегают к бортам баллона.

Лучше всего для изготовления мангала подходит большой 50-литровый баллон. Его длина окружности составляет 96 см. При нанесении разметки нужно учитывать не только габариты заготовки, но и расположение сварных швов и технологических отверстий.

Мангал без крышки

Самый простой вариант — распилить баллон продольно пополам. Этот способ прост в реализации, но не очень удобен в эксплуатации.

Комфортнее использовать мангал, у которого остались боковые стенки (дно и «купол») — так ветер меньше задувает пламя.

Мангал с крышкой или боковыми стенками

От продольного шва стоит отступить по 24 см в обе стороны. От горизонтальных сварных колец достаточно отойти на 1–1,5 см. В этом месте металл лежит в два слоя.

Прорезав лишь верхний слой, можно не только сэкономить часть круга на болгарку, но и получить замечательную подложку для крышки. Такая основа обеспечит более плотное прилегание при копчении.

Помимо этого, нужно нанести разметку для отверстий под шампуры и приток воздуха.

Стандартный набор шампуров состоит из 6 шт. Мясо будет прожариваться равномерно, если, кроме них, на мангале ничего располагаться не будет. В этом случае крайние насечки должны отступать от боковых бортов на 3 см. Дистанция между соседними насечками должна составлять 6 см.

Если часть проема будет занимать решетка-гриль, то нужно либо уменьшать количество шампуров, либо дистанцию между ними.

Но слишком близко располагать насечки не стоит, ведь куски мяса на шампурах должны свободно проворачиваться.

В нижней части продольных стенок делается разметка под вентиляционные отверстия. Они могут быть круглой формы, в этом случае их делают сверлом диаметром не менее 1 см. Для продольных воздуховодов болгаркой делают параллельные пропилы длиной около 10 см, на расстоянии в 5 см друг от друга.

Как правильно разрезать баллон?

Во-первых, из-за округлой формы баллона, при его неправильном распиле можно легко травмироваться.

Во-вторых, даже после многоразовой промывки на стенках баллона остается часть газа, который может воспламениться в процессе нагрева. Поэтому работая болгаркой, металл нужно периодически остужать водой, а если это возможно — резать баллон, предварительно полностью заполнив его водой.

Так как разрезать баллон болгаркой проще и удобнее, чем обычной ножовкой, в большинстве случаев используют именно ее.

При такой резке образуется большое количество острых металлических осколков. Все работы нужно обязательно проводить в средствах индивидуальной защиты:

• очки или маска;
• респиратор;
• одежда из негорючего материала с длинным рукавом;
• закрытая обувь;
• плотные перчатки.

Открытых участков кожи быть не должно.

Чтобы безопасно распилить заготовку, нужно выполнять ряд правил:

1. Первыми режут обе продольные части. Если начать распил с коротких торцов, то при резке длинных сторон металл может резко разогнуться и травмировать работника.
2. Разрез делают от середины стороны к углам.
3. Нажим на болгарку должен быть минимальным. Если сильно давить на полотно, из-за округлых боков оно может соскользнуть.
4. Распил лучше проводить в несколько этапов (не прорезать всю толщину металла с первой попытки).

Помимо этого, есть несколько необязательных, но полезных советов:

• изначально разрезать кислородный баллон нужно со стороны будущих навесов. В этом случае их можно приварить перед тем, как будут сделаны остальные прорези. При таком подходе, навесы и будущая крышка будут расположены максимально ровно;
• чтобы сэкономить часть кругов на болгарку, прорези можно делать «пунктиром». Оставшуюся часть металла можно пробить зубилом (но края, получатся неаккуратными);
• из-за напряжения металла, после распила крышка может стать чуть меньше, чем надо. Исправить такую проблему можно двумя способами:
  • кувалдой;
  • наварив по периметру полосу металла нужного размера;
• предварительно стоит сделать прорези широким диском (толщиной 1,6 мм). Сняв верхний слой металла, можно предотвратить возможное «заклинивание» обычного диска при пропиле на полную глубину.

На этом же этапе делаются насечки и сверлятся отверстия под шампуры. Отверстия лучше сделать в несколько рядов, так впоследствии можно будет регулировать расстояние от мяса до углей.

Если после снятия крышки внутри баллона остается едкий неприятный запах, поверхность осторожно обрабатывается газовой горелкой.

Дополнительные элементы

После того как были прорезаны и зачищены все необходимые отверстия, к корпусу следует приварить вспомогательные элементы. Гипотетически можно обойтись и без них, но с ними процесс использования мангала будет более комфортным.

Стопор для крышки

Эта деталь приваривается к корпусу ниже навесов. Необходима она по двум причинам:

• такая поддержка будет частично разгружать навесы, что увеличит срок их службы;
• поможет правильно распределить нагрузку, это убережет мангал от возможного перекидывания (если он установлен на неровной поверхности).

Стопоры нужно приварить таким образом, чтобы крышка была немного откинута назад (она не должна самопроизвольно захлопываться).

Форма и дизайн стопоров подбираются индивидуально, строгих ограничений нет. Единственное условие — они должны быть полностью металлическими, чтобы выдерживать высокие температуры.

Ручки

На мангале с крышей должно быть три ручки: две транспортировочные и одна на верхней крышке. Учитывая достаточно большой вес конструкции, они должны быть надежными и удобными (не слишком узкими, без острых граней).

Мнения по оптимальному материалу для ручек расходятся. Часть изготовителей считает, что ручки должны быть полностью металлическими, так они будут более долговечными и надежными.

Оппоненты утверждают, что из металла должны быть только крепежные «ушки», которые привариваются к корпусу. Сами ручки в этом случае предлагается делать из натуральной древесины, чтобы случайно не обжечься об них.

Бюджетный вариант — купить в строительном магазине готовые ручки от напильников. Их цена не превышает 50 руб.

Главное не делать ручки из пластика и других материалов, которые не переносят высоких температур.

Распорки внутри крышки и корпуса

Эти функциональные элементы увеличивают срок службы мангала. Они удерживают металл от возможных деформаций при резком изменении температур.

На крышке достаточно поперечно приварить 2–3 куска арматуры. Они помогут ей сохранять первоначальную форму, чтобы крышка плотно прилегала к бортам.

На дно мангала следует продольно наварить металлический уголок (50–100 мм) краями вниз. «Прихватить» нужно обе стороны, так они будут удерживать правильную форму дна.

Просверлив в нем несколько отверстий, можно получить своеобразный колосник.

Дополнительно можно приварить более узкие уголки по стенкам мангала. Их желательно крепить таким образом, чтобы они стали удобной опорой для решетки-гриль.

Если это невозможно, то упор для решетки нужно продумать дополнительно. Он должен располагаться так, чтобы крышка мангала могла свободно закрываться, когда решетка-гриль находится внутри. Иначе для копчения продуктов придется изготавливать дополнительные колосники.

Многие пренебрегают подобными усилителями. В принципе, толщины металла в 3 мм вполне хватает на то, чтобы мангал служил и без распорок.

Но в этом случае нужно быть готовым к тому, что через несколько лет крышка перестанет плотно прилегать к корпусу, и изделие можно будет использовать только для приготовления пищи на углях. Функции запекания и коптильни такой мангал выполнять не сможет.

Отверстие для удаления золы

Прогоревшие угли убирать из мангала неудобно. Перевернуть и вытрусить столь массивную конструкцию проблематично, а выгребать золу через отверстие для топки понравится не всем (можно легко испачкаться или обжечься, если мангал не полностью остыл).

Облегчить процесс уборки можно, вырезав треугольное отверстие в торце баллона.

Оно снабжается поворотной заслонкой (ее можно сделать из обрезков или другого баллона). Через такое отверстие удобно убирать прогоревшие угли и золу. Помимо этого, заслонка поможет регулировать приток воздуха и температуру внутри мангала.

Как изготовить ножки?

Есть три наиболее распространенных пути:

Вариант 1. Изготовить простой каркас из уголка или профтрубы

Изделие получится надежное, но не очень эстетичное. Основные плюсы такого подхода: делать такие ножки несложно и стоимость такого каркаса будет сравнительно небольшая;

Вариант 2. Заказать ножки для мангала в кузнице

Помимо них, можно заказать ручки, стопоры и элементы отделки в том же стиле. Плюс этого способа — на выходе получится красивый кованый мангал, который совершенно не будет напоминать газовый баллон.

Основной недостаток — высокая цена. Изготовление кованых элементов по индивидуальным размерам — стоит дорого, но результат получается эстетичным и практичным;

Вариант 3. Использовать основу от старой швейной машинки

Раритетные экземпляры для этих целей выбирать не стоит. Цены на них могут достигать сотен тысяч рублей.

А вот старые советские машинки с ножным приводом можно найти на Авито за 3000–5000 руб. Остов таких агрегатов полностью металлический и надежный. При этом дизайн довольно интересный.

Еще один плюс — подставка для ног, которую можно зафиксировать и использовать, как готовую полку для дров. Размер и высота таких ножек подходит для мангала из автомобильного газового баллона практически идеально.

Так как последние два решения практически не требуют пояснений (готовые ножки, нужно просто приварить к мангалу), то подробно стоит остановиться лишь на первом варианте.

Высоту ножек для мангала каждый выбирает индивидуально, исходя из собственного роста. Дополнительные элементы: столик, подставка для дров, крючки для щипцов и кочерги — делаются по желанию.

Основная проблема при самостоятельном изготовлении — фиксация ножек к корпусу мангала.

Приварить ножки можно двумя способами:

• верхнюю часть ножек соединить перемычкой в Н-образную конструкцию, как показано на фото ниже. Внутрь конструкции вставляется корпус баллона и приваривается в трех точках: внизу и по бокам. Точно так же делаются ножки с другой стороны. Между собой они соединяются дополнительными перемычками для большей жесткости. К готовому каркасу по желанию привариваются вспомогательные элементы (крюки, столик и т.д.);

• второй вариант предполагает создание гнутого «ложа» под баллон из полос металла. Каркас (ножки) из профтрубы или уголка варятся так же, как и в первом случае. Полосам металла придается нужная форма непосредственно по баллону. Нижняя часть полос соединяется между собой при помощи уголка, как показано на фото ниже. Такое ребро жесткости придаст прочности не только основанию, но и самому баллону (после того, как он будет приварен к каркасу).

Чтобы облегчить процесс транспортировки мангала, многие делают его не на ножках, а на колесах. Этот вариант очень удобный, но есть один нюанс. Не стоит делать колеса на всех четырех ножках. Так мангал может самопроизвольно покатиться в самый неудобный момент.

Правильный вариант — комбинированный (две ножки и два колеса). Такое решение позволяет надежно фиксировать установленный мангал и в то же время свободно перекатывать его в одиночку.

Если мангал должен быть походным, то ножки лучше сделать съемными. В этом случае их проще делать не квадратными, а круглыми (из трубы).

Для изготовления походного мангала потребуется приварить к корпусу четыре одинаковых отрезка трубы с резьбой внутри.

В них впоследствии будут вкручиваться съемные ножки (более длинные куски трубы с резьбой). Так как диаметр опор будет меньше, чем приваренных к корпусу фиксаторов (чтобы трубы свободно вкручивались одна в другую), то ножки могут проваливаться в мягкий грунт. Предотвратить такое развитие событий можно, приварив к нижней части опор куски более широкой трубы или поперечные полосы металла.

Такой складной мангал будет лишь условно-мобильным. Хоть ножки у него и будут сниматься, корпус-баллон останется довольно громоздким и тяжелым. Но все же на дальние расстояния транспортировать конструкцию со снятыми ножками будет удобнее.

Очистка от ржавчины и старой краски

После того как все элементы будут собраны в единую конструкцию и отшлифованы, можно приступать к финишной отделке. Для этого нужно удалить ржавчину и старое лакокрасочное покрытие.

Делать это нужно непосредственно перед покраской — так как новая ржавчина на металле начинает образовываться уже спустя 3 часа после удаления старой краски.

Убирать лакокрасочное покрытие можно путем обжига. Для этого мангал помещается в огонь полностью или в нем разводится мощный огонь (заодно пламя выжжет остатки газа). Но этот процесс довольно долгий. Костер придется непрерывно поддерживать часов шесть.

Остатки ржавчины и краски зачищаются наждачной бумагой и щетками по металлу. Процесс этот довольно грязный и трудоемкий. Если нет желания заниматься подобной работой, то заготовку можно сдать в ближайшую организацию, занимающуюся пескоструйной очисткой.

Подобная услуга будет стоить от 1000 до 2000 руб. (в зависимости от состояния и размера заготовки). На выходе можно получить полностью готовый к грунтовке и покраске баллон.

Как покрасить мангал?

Самое сложное при окрашивании — правильно выбрать краску.

Довольно хорошая термостойкость у специальной краски для мангалов. Она выдерживает температуру до 650 °C. Единственный ее недостаток — она бывает только черной. С учетом того, что мангалов без углей, золы и копоти не бывает — черный цвет для него можно считать идеальным.

Если же хочется чего-то более яркого и оптимистичного, можно выбрать одну из обычных термостойких красок. Максимум, который они могут выдержать — 1000 °C, но он зависит от производителя и выбранного цвета. У многих изготовителей заявленная термостойкость не превышает 500 °C.

Процесс покраски довольно прост:

1. Поверхность очищается от пыли и грязи.
2. Обезжиривается.
3. Грунтуется.
4. Термостойкая краска наносится в 2–3 слоя. Каждый следующий пласт напыляется после высыхания предыдущего, при этом слои должны быть тонкими.

Краска разных производителей может иметь свои особенности применения. Перед началом окрашивания нужно внимательно изучить инструкцию и четко ей следовать.

В некоторых случаях недостаточно вскрыть газовый баллон краской и дождаться ее высыхания. Некоторые лакокрасочные составы требуют дополнительного прокаливания.

Для этого после полного высыхания краски (примерно через сутки), краску нужно нагреть до 230–250 °C и оставить при такой температуре на 15–20 минут.

Прокаливание нужно проводить только после полного высыхания. На не просохшей краске при нагреве появятся пузыри.

Особенности изготовления различных мангалов

Общий алгоритм действий всегда остается одним и тем же. Но, в зависимости от дизайна и типа мангала, есть несколько важных нюансов, которые нужно учитывать при изготовлении.

Мангал «Паровоз»

Каждый «Самоделкин» имеет свое представление об идеальном «Паровозе». Поэтому не составит труда подобрать оптимальный дизайн. Это может быть уникальное, практически достоверное дизайнерское творение:

либо чисто символическая стилизация «под паровоз»:

Главные атрибуты, которые обязательно должны присутствовать в любом мангале-паровозе:

• труба (она же — действующий дымоход);
• колеса;
• «кабина» (в ней могут располагаться полки для дров или продуктов, либо коптильня).

Ниже представлен чертеж с размерами функционального «паровоза» 3 в 1 (смокер-коптильня-мангал). Этот мангал можно сделать из 3 газовых баллонов: двух больших и одного маленького.

Используя этот чертеж, можно получить «условный» паровоз. Достоверности ему добавят правильно подобранные элементы отделки.

В самом простом варианте разметку газового баллона под мангал-паровоз можно делать стандартную (описана в пошаговой инструкции). Главное, сделать дополнительное отверстие нужного диаметра под дымоход. При наличии регулируемой заслонки в трубе, можно будет контролировать температуру внутри корпуса.

Если в наличии имеется несколько баллонов разного размера, то стандартному мангалу можно добавить дополнительных функций. Из маленького баллона, присоединенного к основному корпусу, выйдет замечательная коптильня.

Приток воздуха можно регулировать с помощью специальной заслонки, расположенной в торце маленького баллона.

Колеса можно сделать из трубы подходящего диаметра. При наличии неограниченного количества баллонов, один из них можно разрезать на кольца-колеса.

Чтобы конструкция смотрелась интереснее, внутреннюю часть колес стоит украсить спицами и фигурной отделкой.

В остальном алгоритм тот же:

1. Удалить остатки газа и промыть заготовку.
2. Разобрать газовый баллон 50 литров (если, кроме гриля-барбекю, будет еще и коптильня, то дополнительно нужен баллон на 12 или 27 л.).
3. Нанести разметку и разрезать баллон в соответствии с чертежом.
4. Приварить трубу, петли, ручки, стопоры и распорки.
5. Изготовить каркас с колесами.
6. Удалить ржавчину и старое лакокрасочное покрытие.
7. Очистить, обезжирить и покрасить мангал.

Стоит понимать, что за счет большого количества отделки, себестоимость такого мангала будет в разы выше, но и готовый результат может стать главным украшением двора.

Мангал «Поросенок»

Этот вариант дизайна реализовать дешевле и проще, чем мангал-паровоз.

Мангал-поросенок от стандартных экземпляров отличают такие детали как: мордочка, хвост и ноги с копытцами:

• для хвоста понадобится кусок катанки, его потребуется свернуть в соответствии с оригиналом;
• пятачок и ноги делаются из труб разного диаметра;

• в районе «коленей» трубы должны стыковаться под углом для большей достоверности;
• уши, рот и нос делаются из обрезков листового металла. В ушах можно разместить небольшие трубы-дымоходы. Они будут служить для отвода дыма, и при этом поддерживать уши в правильном положении;
• копыта можно вырезать из уголка, но удобнее разместить их на более широкие опоры. Так конструкция будет более устойчивой.

У мангала-поросенка есть один существенный недостаток: его неудобно транспортировать. К пяточку и хвосту невозможно прикрепить ручки — они испортят дизайн. Даже на крышке не каждая ручка будет уместна. Поэтому этот вариант мангала из кислородного баллона нужно выбирать с осторожностью.

Походный мангал

Основное достоинства такой конструкции — мобильность. Такие мангалы делаются из маленьких баллонов объемом 12–18 л. Стоит заметить, что даже в этом случае конечный вес изделия будет не менее 10 кг.

Поэтому, хоть он и считается «походным», брать его с собой в дальние пешие прогулки не стоит. Он лучше подходит для поездок на природу на личном автотранспорте.

Предварительные этапы (удаление остатков газа и т.д.) те же самые.

Так как качественно промыть даже маленький газовый баллон довольно сложно (из-за разницы давлений вода плохо вытекает) — в нем желательно просверлить несколько отверстий (которые впоследствии станут приточными).

Отверстия уравняют давление снаружи и внутри баллона, и вода будет вытекать свободно. Главное сверлить не пустой, а полностью заполненный водой корпус.

В столь маленьком объеме нет смысла вырезать крышку-дверцу, удобнее распилить заготовку пополам (продольно). Все опорные элементы и вентиль также нужно срезать.

Опорные ножки для мангала и транспортировочная ручка должны быть как можно легче. Ручку можно сделать из катанки, а ножки из металлического прута толщиной 8–12 мм.

Прикрепить ножки к корпусу можно, приварив к нему небольшие отрезки толстостенной трубы с внутренней резьбой.

В этом случае на прут также нужно будет нанести резьбу. Можно обойтись и без резьбы, но в этом случае ножки будут менее устойчивыми.

Подробно процесс изготовления походного мангала показан в видео ниже. Стоит заметить, что толщина стенок такого фреонового баллона меньше (всего 1 мм). За счет этого конструкция получается легче и мобильнее, но срок службы ее не так велик.

Мангал с коптильней

В зависимости от количества баллонов, имеющихся в наличии, можно соорудить либо мангал с коптильней для горячего копчения, либо для горячего и холодного копчения. В первом случае понадобится два баллона, во втором — три.

Ниже представлен эскиз мангала с коптильней. На нем указаны приблизительные размеры и возможный расход материалов.

Подобную конструкцию можно использовать разными способами:

• для горячего копчения продуктов (огонь разводится в маленьком баллоне, а продукты на решетках размещаются в большом);
• как шашлычницу или гриль (в зависимости от размера компании, огонь можно разводить как в большом, так и в маленьком отсеке).

Основным отличием такой коптильни от обычного мангала являются такие элементы как:

• подвижная заслонка в торце маленького баллона (для регулировки температуры);
• обязательный дымоход в большом отсеке.

При сварке двух баллонов в единую конструкцию в стенке между ними нужно сделать одно или несколько отверстий для свободного прохода дыма.

Размер отверстий должен быть небольшим (таким, чтобы при разведении огня в большом отсеке уголь и зола не могли проникнуть в малый).

Готовое изделие будет весить около 50 кг, а при наличии кованых элементов отделки масса может достигать и 100 кг. Для удобства транспортировки подставку под такой мангал из газового баллона лучше сделать с колесами.

При наличии третьего баллона такую конструкцию можно дополнить отсеком для холодного копчения. Он приваривается вертикально, вместо дымохода.

Дым, проходя через баллон для горячего копчения, остывает, после чего он поступает в отсек для холодного копчения и выходит через дымоход с регулируемой задвижкой наверху конструкции.

Общая ширина конструкции будет более двух метров, поэтому ее нужно лучше делать стационарной.

Мангал с печью под казан

Любителям шурпы и плова лучше подойдет мангал с коптильней и казаном из газового баллона. Отсек под казан приваривается сбоку и имеет независимую топку.

Важные моменты, которые нужно учитывать при изготовлении мангала под решетку барбекю с казаном:

• конструкция смотрится эстетичнее, если дверца топки для казана находится на лицевой части. Но при таком расположении внизу желательно оборудовать поддувало с регулируемой заслонкой. Если этого не сделать, то обычных вентиляционных отверстий может не хватать. Во время приготовления еды дверцу придется держать открытой. Жар из нее будет обжигать повара, что не очень приятно, особенно летом в жару. При отсутствии поддувала, дверцу топки лучше делать сбоку, либо с тыльной стороны мангала;

• сверху отсека для казана желательно сделать съемную крышку, которая будет защищать отдел от попадания осадков. Если крышку сделать невозможно, дно нужно в нескольких местах просверлить сверлом 8–10 мм. Так скопившаяся влага будет самостоятельно уходить;
• литраж баллона следует подбирать, исходя из диаметра имеющегося в наличии казана. Верхнюю часть расположенного вертикально баллона можно оборудовать съемной конфоркой для твердотопливных плит. Это позволит готовить не только в казанах разного диаметра, но и на сковороде;

• для изготовления колосников прекрасно подходит старая арматура.

Чем меньше будет очаг под казан, тем он будет экономнее, поэтому его лучше не делать из пятидесятилитрового баллона. Более подробно, все нюансы подобного агрегата рассмотрены в видео:

Мангал с электроприводом

Дополнив конструкцию электроприводом, можно освободить часть полезного времени. Мясо будет самостоятельно вращаться над углями, равномерно прожариваясь со всех сторон. Такой агрегат можно будет дополнительно оборудовать вертелом, который позволит готовить тушки небольших животных целиком.

Гипотетически, электропривод можно изготовить самостоятельно. Для этого потребуется всего несколько деталей:

• шестеренки-звездочки (не менее чем количество шампуров);
• жаропрочная планка (на нее будут крепиться все элементы);
• цепь от велосипеда;
• двигатель (достаточно 12 Вт).

Но в реальности сделать эту конструкцию своими руками довольно сложно. Нужно продумать, как фиксировать шампуры, чтобы они не проскальзывали внутри шестерни.

Все элементы нужно приваривать очень точно, иначе самодельный электропривод будет «клинить». Подобных нюансов очень много, поэтому проще и дешевле купить готовую конструкцию (на Али она стоит всего несколько сотен рублей).

Нюансы самостоятельной сборки электропривода рассмотрены в видео:

Желательно выбирать мотор с возможностью регулировки оборотов, это позволит контролировать скорость прожарки.

Также придется немного доработать сам мангал. Прорези под шампуры нужно будет сделать округлыми, чтобы мясо свободно вращалось.

Также может потребоваться съемная продольная планка, которая не даст выпасть шампурам из пазов. Ее располагают таким образом, чтобы ручки шампуров упирались в нее своим торцом и не выпадали при вращении.

Стоит понимать, что, даже изготовив мангал с электроприводом, не получится полностью автоматизировать процесс приготовления мяса или овощей. В любой момент на оставленных без присмотра углях может появиться огонь, который испортит блюдо.

Техника безопасности

Газовый баллон при разрезе может взорваться, поэтому нужно четко соблюдать технику безопасности. В перечень основных правил входит:

• перед началом работ обязательно удалить остатки газа и газолин. Для этого нужно промыть баллон водой несколько раз;
• все работы по промывке следует проводить на улице вдали от жилых помещений и огородов (вода, которая будет сливаться, опасна для жизни животных и растений);
• желательно резать баллон, предварительно наполнив его водой. Если это невозможно, место распила нужно регулярно остужать, смачивая его;
• работать только в средствах защиты (не должно быть открытых участков кожи);
• работать болгаркой без защитного кожуха нельзя;
• все лакокрасочные работы проводить в респираторе;
• перед использованием баллона остатки газа внутри нужно выжечь.

Также не стоит забывать о том, что в процессе эксплуатации металл будет сильно нагреваться. При приготовлении пищи к мангалу нельзя допускать детей, животных и людей в состоянии алкогольного опьянения.
