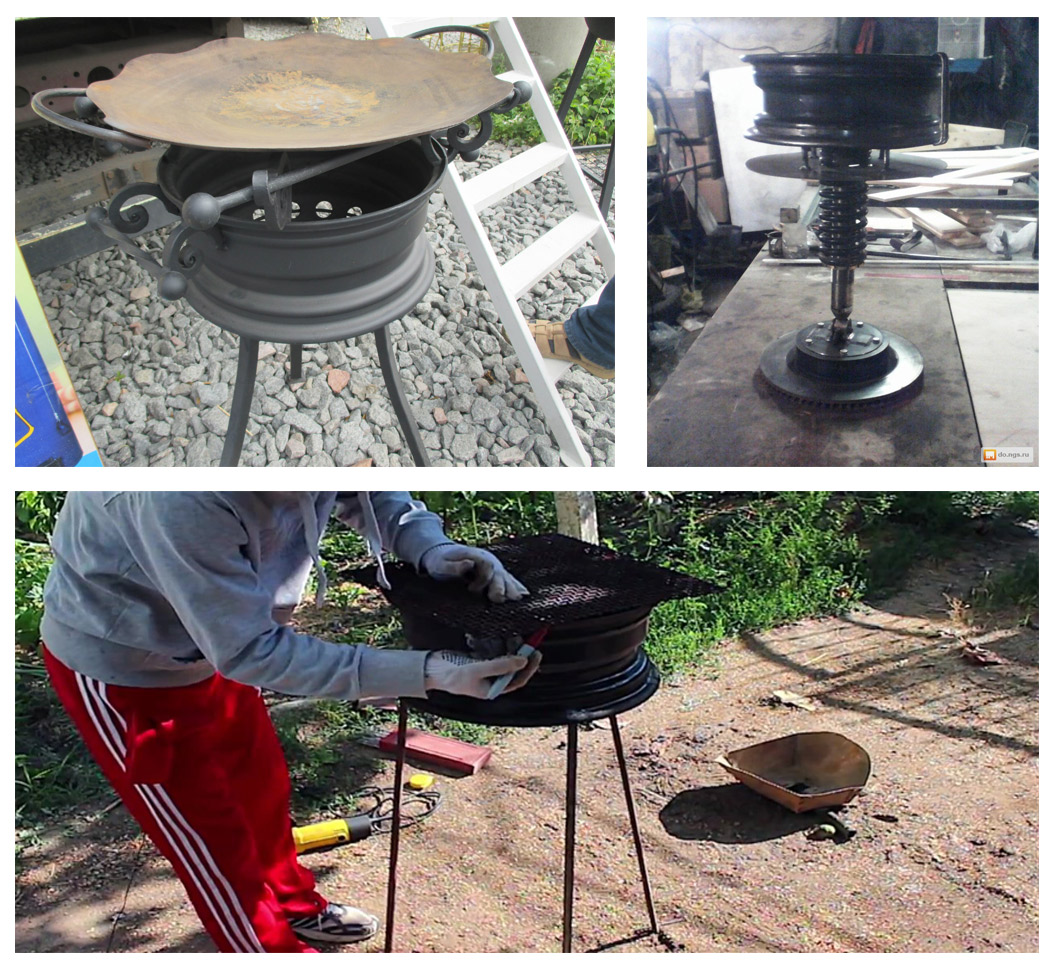

Барбекю из дисков от машины своими руками

Для того чтобы сделать на своем участке мангал для барбекю, можно использовать старый автомобильный диск. Его диаметр идеально подходит для установки решетки. Такой мангал делают с помощью сварочного аппарата. Для его сборки понадобится:

• автомобильный диск;
• четыре железных уголка;
• железный прут.

Если автомобильный диск ржавый, его необходимо покрыть грунтовкой или краской, а затем просушить в течение нескольких суток. После покраски его закрепляют на четырех ножках, которые делают из металлических уголков.

Уголки также можно закрепить с помощью оконных петлей и нескольких болтов, просверлив отверстия под них в корпусе диска и ножках. Таким образом, у вас выйдет емкость для угля. в нашей следующей статье!

Усовершенствование мангала

Заводские отверстия диска слишком большие, поэтому емкость переворачивают и заваривают их металлическим прутом или отрезками листа железа.

В том случае, если вы хотите обеспечить дополнительную тягу, используйте металлический прут.

Крупные угли не будут выпадать через отверстия, заваренные прутом. Из-за сильного ветра дрова и уголь в таком мангале полностью выгорают.

Из-за достаточно крупных зазоров — золу выдувает. Конструкцию можно усовершенствовать, сделав на месте нескольких отверстий диска поддувало, а остальные — плотно заварить.

По периметру автомобильного диска можно сделать треугольные прорези для шампуров с помощью болгарки. Для устойчивости конструкции — приварить к ножкам металлические подставки.

Достоинства и недостатки конструкции

Так как для изготовления такой установки для барбекю используются преимущественно старые детали, себестоимость минимальная. Вам понадобится приобрести только грунтовку или краску. Все остальные материалы может найти в своем гараже каждый автомобилист.

Также достоинством мангала является то, что размер чаши для угля идеально подходит под фабричную решетку для барбекю. Можно использовать решетку от духовой печи, она жаропрочная и её легко чистить.

Плюсом мангала является его вес и мобильность. Такую установку для барбекю можно легко перемещать по участку.

К недостаткам установки для барбекю можно отнести малую площадь чаши. На таком мангале нельзя пожарить цельную рыбу или большой кусок мяса. На диске нельзя разместить больше четырех шампуров шашлыка.

Этот недостаток можно исправить, применив диск от микроавтобуса или грузовика. Такая емкость значительно увеличит вес конструкции, а для устойчивости придется использовать не четыре, а восемь металлических уголков.

Многие из нас любят среднеазиатскую кухню, в частности плов. Классический плов готовится в огромном чашеобразном казане из чугуна на открытом огне. Для удобства готовки можно построить небольшой мангал под казан, который уже имеется в наличии. Способов строительства подобных конструкций своими руками масса, но в этой статье мы подробно расскажем, как сделать мангал под казан из дисков, которые отслужили свой срок на колесах автомобиля.

Оригинальная конструкция

Особенности конструкции

Собственно основное достоинство импровизированного мангала из колесного диска в том, что затраты на его строение сведены к минимуму, а итоговый результат весьма достойный. Практически у каждого дачника есть все необходимые материалы и инструменты для изготовления. Конструкция получается долговечной и простой в использовании.

Для строительства понадобятся автомобильные диски, которые уже отслужили. Поскольку они выбрасываются, либо сдаются в лом, стоимость у них незначительная, поэтому их легко можно будет найти у себя в гараже или на любой СТО. Так же потребуется некоторое количество металлического профиля для создания ножек и несколько кусочков металла для центральной заглушки и изготовления ручек.

Трудности могут возникнуть лишь в том случае, если вы никогда не работали со сварочным аппаратом, но вы же всегда можете пригласить специалиста, чтобы он помог вам сделать несколько сварных швов.

Пошаговый алгоритм

Первое, что понадобится для строительства, это пара классических штампованных автомобильных дисков из прочного металла. Размеры дисков следует подбирать под свой казан, может быть подойдет 13 вариант, а может 15, хотя очень крупная конструкция не нужна.

Два штампованных диска белого цвета

На одном из дисков размечаем линию отреза, в аккурат выше круглых отверстий, и срезаем этот круг с помощью сварочного аппарата.

Размечаем линию отреза

Отрезанный круг отлично сгодится как крышка, на которую можно будет поставить кастрюли или чайник, поэтому не спешите ее выбрасывать.

Деталь вырезана

На втором диске необходимо заварить главное центральное отверстие, для чего потребуется небольшой кусок толстого металла.

Готовим сварочный аппарат

Проводим сварочные работы

Затем два диска ставятся друг на друга и при помощи все того же сварочного аппарата соединяются в единую конструкцию.

Процесс выполнения сварки по кругу

Сварка со всех сторон

Получается внушительный шов, который крепко соединяет два диска. Чтобы сделать его более презентабельным, можно доработать его болгаркой, срезая сильно выступающие элементы и обтачивая края.

Сварной шов

Чтобы конструкция устойчиво стояла на необходимом уровне, понадобятся ножки. Ножки можно намертво приварить к мангалу, если вы готовите дачный вариант, а можно сделать конструкцию разъемной. Во втором случае приспособление будет мобильным, его без труда можно будет возить в багажнике машины и при необходимости собирать. В качестве креплений для ножек могут выступить небольшие куски профиля, большего по сечению, чем сами ножки. Эти три детали следует приварить к мангалу с трех сторон (в данном случае изготавливается тренога).

Детали для ножек

Здесь не нужны точные расчеты, вполне достаточно примерно прикинуть равные расстояния и приварить нужные детали ко дну мангала из дисков под одинаковым углом.

Фиксаторы ножек приварены

Ножки так же вырезаем из металла, в частности используем прямоугольный профиль.

Сами ножки, нарезанные из профиля

Стоит примерить ножки, вставив их в заготовленные пазы. Если входить они будут с трудом, следует обработать края деталей болгаркой, а после забить в пазы при помощи молотка.

Отметим, что многие мастера советуют сделать четыре опоры, так как считают треногу не очень устойчивой конструкцией.

Размечаем место дверцы

На следующем этапе придется подключить фантазию и инженерные навыки, чтобы создать для дверки достойную петлю. Например, можно сделать ее из одного болта. Необходимо отрезать от него шляпку, затем подобрать две гайки, которые на него накручиваются. Одну гайку следует приварить к дверке, а вторую к стенке мангала. Накрутив болтик на резьбы обеих гаек, получится удобная петля. В качестве ручки можно приварить любую подходящую по размерам железяку.

Дверца вырезана

Можно сделать две петельки, используя все те же болты, здесь вся работа производится на усмотрение мастера.

Вариант изготовления петель

Чтобы было легче транспортировать мангал, следует приварить к нему с двух сторон проушины, ну или хотя бы с одной стороны. Такие импровизированные ручки позволят удобно нести мангал, и при этом не опасаться испачкаться сажей, копотью или грязью.

Привариваем ручки

Для более равномерного выхода дыма, можно сделать четыре равномерных выпила по диаметру диска. На этом работы с очагом по формированию его формы закончены.

Делаем пропилы сверху

Чтобы удалить с автомобильных дисков краску, следует обжечь получившийся мангал со всех сторон. Для окончательной обработки можно использовать корщетку, шкурку.

Снимаем краску подручными средствами

Затем при помощи термостойкой краски необходимо окрасить конструкцию в подходящий цвет. Черный смотрится весьма гармонично.

Окрашиваем в черный цвет

Как видите, сделать мангал под казан достаточно просто, особых хитростей здесь нет. Простая и удобная конструкция позволит установить казан и приготовить плов, а при желании на ней можно сделать шашлык, используя подходящие по длине шампура.

Готовое изделие

Таким простым и нехитрым способом мы создаем отличные условия для отдыха на природе, который сопровождается готовкой вкусной и полезной еды.

Средство для жарки мяса можно, конечно же, приобрести в магазинах соответствующих товаров. Однако стоят такие конструкции достаточно дорого, кроме того, порой являются совсем неподходящими для определенных условий ввиду излишне больших или маленьких габаритов. В качестве альтернативного варианта может выступить подход, который предполагает изготовление такого устройства самостоятельно. Может быть изготовлен мангал из автомобильного диска.

Подготовка к проведению работ

Для изготовления мангала понадобится запастись двумя автомобильными дисками, гайками и большими болтами в количестве 3 штук, а также 8-миллиметровой проволокой, длина которой равна одному метру. Будет необходима (один метр), а также 10-миллиметровые гайки в количестве 4 штук. Важно побеспокоиться и о наличии сварочного аппарата, электродов, болгарки, также маски и сварочных перчаток, которые нужны для индивидуальной защиты.

Если вы решили изготовить мангал из автомобильного диска, то комплектующие предпочтительнее всего позаимствовать от старого отечественного автомобиля по типу «Жигули». Главное условие при этом — цельная сталь, а не алюминиевый сплав. Сегодня найти такие заготовки не составит труда, легче всего сделать это на шиномонтажных сервисах, где отдать диски могут совершенно бесплатно или за незначительную стоимость. Если такой подход неприемлем, то диски можно приобрести через интернет-магазин. Элементы, бывшие в употреблении, стоят совсем немного. Остальные комплектующие по типу трубы, болтов, проволоки и гаек можно приобрести в любом строительном магазине.

Раскрой дисков

Если вами будет изготавливаться мангал из автомобильного диска, то важно подумать о том, как будет производиться резка. Первоначально необходимо подготовить отверстия для болтов, это достаточно просто сделать посредством болгарки. Раскрой следует производить около заводских отверстий, делая это таким образом, чтобы сэкономить максимальное количество времени и сил. Отрезанные детали следует выбросить, так как мангал обойдется и без них. Теперь мастер должен удалить перегородку, произвести данные работы проще всего с помощью Если в наличии только лишь болгарка, то первоначально нужно сделать надрез, длина которого равна 2 см, двигаясь от точечного шва, сделанного в условиях завода. После того, как перегородка будет удалена, в наличии останутся излишки, от которых можно будет избавиться с помощью отвертки или молотка. Это позволит получить достаточно аккуратный обод, который лишён перегородки.

Проведение сварочных работ

Изготавливая мангал из автомобильного диска, на следующем этапе необходимо осуществить сварочные работы. Диски устанавливаются таким образом, чтобы получился цельный мангал. Нетронутый диск с перегородкой следует установить вниз, при этом перегородка будет служить дном. Второй диск, который уже лишён перегородки, нужно установить сверху. Перед осуществлением сварки следует произвести выравнивание, теперь диски могут быть сварены по периметру.

Для того, чтобы выполнить дверцу, следует сделать 2 вертикально ориентированных надреза, чтобы сварной шов располагался в центральной части будущей дверцы. В нижней ее части следует оставить полосу, высота которой равна 4 см. Она выступит порогом, чтобы угли не выпадали наружу. Если вы изготавливаете мангал из автомобильных дисков своими руками, то, как только дверца будет выполнена, следует сделать петли. Для этого нужно использовать гайки и болты. Первые накручиваются на последние и привариваются к мангалу.

На этом можно считать, что дверца готова, останется только обработать края с помощью напильника, чтобы удалить «заусенцы». На следующем этапе приваривается ручка. Для этого в дверке делается отверстие, в которое вкручивается большой болт и прихватывается сваркой.

Крепление ручек для переноски

Если вы делаете мангал из автомобильных дисков, фото необходимо рассмотреть еще до момента начала работ. Для того, чтобы пользоваться конструкцией было комфортнее, нужно снабдить ее ручками. Для этого следует использовать 8- или 10-миллиметровую и проволоку. Тиски и молоток позволят изогнуть заготовку по форме ручек. На концы проволоки надеваются гайки и привариваются к корпусу.

Для того, чтобы исключить прижимание ручек к мангалу и их нагревание, концы проволоки должны быть загнуты на 90 градусов. Это позволит расположить ручку таким образом, чтобы она упиралась в корпус.

Изготовление ножек

Если вам нужен мангал из автомобильного диска, как сделать такую конструкцию, описано в статье. Теперь можно приступать к ножкам, для изготовления которых понадобится прямоугольная труба. Она разрезается на три части, каждая из которых имеет длину 40 см. На дне диска есть заводские отверстия на перегородке, они облегчат манипуляции по сварке и помогут сэкономить время на разметке точек под ножки. Данные элементы привариваются к отверстиям диска.

Заключение

На этом можно считать, что мангал из автомобильного диска, инструкция по изготовлению которого представлена в статье, готов. Устройство достаточно компактно, что позволяет его перевозить даже в багажнике автомобиля, чего нельзя сказать о заводских моделях, которые могут обладать большими размерами.

Мангал из дисков колес автомобиля — превосходный образец вторичного применения отработанных материалов. Данное устройство легко сделать собственными силами. Конструкция простейшая, но зато способна послужить комплексной модификацией барбекю.

Печь для казана из колесных дисков обладает множеством достоинств:

• у человека появляется полноценный гриль-комплекс почти за бесплатно;
• материалы для изготовления доступны для каждого дачника;
• изделие будет служить долго;
• устройство проявит свою прочность в любых эксплуатационных условиях;
• мангал из колес компактен.

Гриль делается из подручных материалов. Можно взять уже ненужные автомобильные диски, а если их нет, то они выбрасываются либо продаются на лом за бесценок. Понадобится всего 1 ненужное колесо. Оно есть в арсенале каждого автомобилиста. Но чтобы соорудить самодельный мангал, можно попросить материал у друзей, соседей, приобрести за малую сумму с рук либо на СТО. Например, одолжить знакомому домкрат, а ненужный автодиск он отдаст.

Делать мангал своими руками именно из диска хорошо не только потому, что это выгодно. Другая важная причина — толщина материала. Даже когда колеса уже не нужны на машине, сам металл все равно не деформируется, не подвергается выгоранию. Использовать их по прямому назначению уже нельзя, а вот создать комплексное изделие, чтобы готовить на углях, можно.

Как работает самодельный мангал?

По принципу функционирования все мангалы почти одинаковы. В этом отношении мангал из колесных дисков не будет сильно отличаться от тех моделей, которые изготовлены из баллона, бочки.

Устройства обеспечивают следующие возможности:

1. Гриль. Человек может приготовить блюда на съемной решетке либо шампурах.
2. Барбекю. Получится прожаривать стейки, если дополнить устройство крышкой, что создаст эффект духового шкафа.
3. Варочная поверхность. Мангал из колесных дисков по форме и диаметру такой, что допускает поставить сковороду, кастрюльку или котел.
4. Коптильня. Устройства сделаны так, что можно готовить блюда горячего копчения.

Как это работает? Снизу закладываются готовые угли или дрова. Сверху кладем шампуры или решетку. Если нужно готовить что-то в посуде, то емкости расставляют на решетку либо на колесо от машины, если диаметр подходит.

Снизу пускается жар, за счет которого прогревается воздух, а значит, можно готовить еду. Это если используется жаровня. А для того чтобы коптить, закрывают верхний выход. Это поможет добиться тления щепы: будет дым — можно будет готовить.

Каждый мангал из автомобильных дисков продумывается индивидуально, чтобы учесть все потребности владельцев. Но основные принципы изготовления сходны для любых модификаций.

Варианты изготовления

Устройства из автомобильных дисков своими руками бывают такими:

1. Обыкновенный гриль. Колесо выступает в роли емкости для закладывания углей, а поверх укладывают шампуры либо решетку.
2. Конструкция двойного типа. Тоже выполняется из автодисков, но потребуется 2 штуки. Таким образом можно сделать мангал повыше. На выходе — своеобразная подставка для казана. Так как обеспечивается прогревание с разных сторон, можно готовить, как в духовке, или тушить блюда.
3. Закрытая печная конструкция. В ней можно коптить пищу, потому что дым находится внутри камеры, понемногу выводится сквозь имеющиеся дырки.
4. Комплексная модификация. Это все функции, рассмотренные выше. Дополнительно человек может установить дымоотвод.

Так как сделать мангал можно с ножками или без них, то нужно решить, нужны они или нет. Также важно определиться с подставкой. Обычно она необходима для одинарных модификаций. В двойных, тройных подобную функцию выполняет нижний автомобильный диск.

Руководство по изготовлению

Перед тем как приступать к действиям, надо решить, по какой схеме выполнять работу, будет это мангал или печь под казан. Далее решают, какие расходные материалы и в каком количестве потребуются, готовят инструменты. Обязательно нужно уметь работать с болгаркой, чтобы резать металл, и сварочным аппаратом.

Что понадобится:

• бывшие в употреблении автодиски;
• болгарка;
• дрель;
• болты;
• насадка, предназначенная для резки металла;
• чистящий диск, чтобы удалять ржавчину;
• напильник;
• молоток;
• стальной прут либо профилированные трубы;
• решетка для обустройства гриля.

Данные инструменты нужны, чтобы обрабатывать и совмещать детали, из которых состоит печка для казана. Из труб, прута можно сделать ножки. Лучше, если будет 4 опоры — это обеспечит большую устойчивость конструкции. Если же ставить треногу, то она может завалиться, если располагать устройство на неровной поверхности.

Колеса готовят заранее. Если на них есть остатки краски, ржавчина, следует почистить поверхности при помощи металлической щетки.

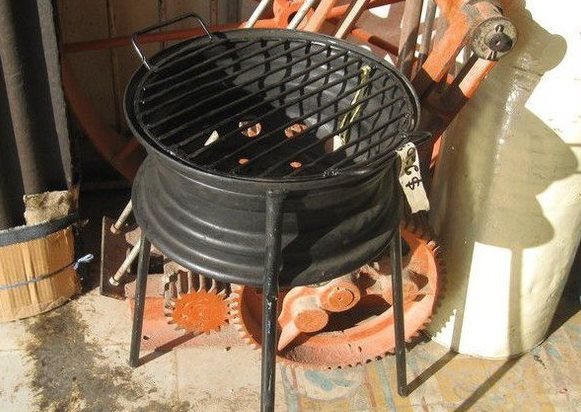

Как делается простая гриль-конструкция — одинарная, на ножках:

• с одного бока вырезают внутреннюю часть — перегородку, чтобы получилась емкость, напоминающая котелок;
• если в днище много дыр или они большие, и потом из них будет сыпаться уголь, надо подготовить дополнительную пластину, но необходимо оставить возможность для поступления воздуха для продувания углей, чтобы поддерживалась нужная температура;
• с боку в районе днища или верхней части приваривают ножки, например, по 40-45 см.

При необходимости следует зачистить срезы, чтобы не оставлять острые края. Дополнительно можно поставить решетку, но приваривать ее нет необходимости — выгоднее, если эта деталь будет съемной.

Для того чтобы удобнее было поддерживать жар, вычищать пепел, сбоку диска можно сделать окошко для дров. Для комфорта при переносе конструкцию оборудуют ручками — по бокам, можно приварить симметрично.

Если берут 2 или 3 единицы штампованного колеса, то бруски из металла можно приварить к днищу. В некоторых случаях и вовсе обходятся без специальных опор.

Для изготовления мангала можно воспользоваться старым диском с культиватора или грузовика. Все зависит от того, каковы желаемые размеры конструкции.

Изготовление мангала-коптильни

Для тех, кто любит лакомиться домашними колбасами, балыками, стоит создать мангал-коптильню. Понадобится 2 колеса. Перед тем как делать сам мангал, с колесных дисков удаляется все лишнее, а затем элементы соединяют, чтобы получилась цельная конструкция.

Для объединения дисков срезают перегородки, затем колеса стыкуют, сваривают сплошным швом между собой. К днищу нижней детали приваривают ножки. Чтобы был доступ внутрь, создают дверцу: проходятся болгаркой приблизительно по центру и вырезают прямоугольник. Дверцу закрепляют путем приваривания гаек симметрично сварочному шву.

Самодельные конструкции — лучшее решение для тех, кто хочет спокойно отдохнуть на даче с шашлыками и при этом не тратить много денег на оборудование. Все моменты работы просты в воплощении.

Самостоятельная сборка мангала из дисков от колес автомобиля — это способ очень дешево приобрести полезную и функциональную вещь, необходимую на садовом участке. Не секрет, что в дачный сезон отдыхающие за городом жители мегаполисов оказываются в среде, лишенной привычного комфорта. Вместо удобных плит и мультиварок приходится приспосабливаться к электроплиткам с 1-2 конфорками. В случае же внезапного отключения энергии в дачном поселке наступает первобытный период. Решить проблему неудобства приготовления пищи на костре можно с помощью остроумного приспособления, разработанного народными умельцами.

Автовладельцам добыть 1-2 колесных диска очень просто. Хоть эти детали и не меняют так же часто, как покрышки или камеры, но в гараже можно обнаружить некоторое количество материала для изготовления барбекю. Ненужные колесные диски выбрасывают на свалки или сдают в пункты приема металлолома. Легковесную конструкцию на металлоплощадке можно купить за чисто символическую сумму.

Кроме самих дисков, потребуются:

Для окраски переносного варианта нужно подобрать и жаропрочную краску. Окрашивание придаст конструкции эстетичный вид и убережет от воздействия осадков при хранении на улице.

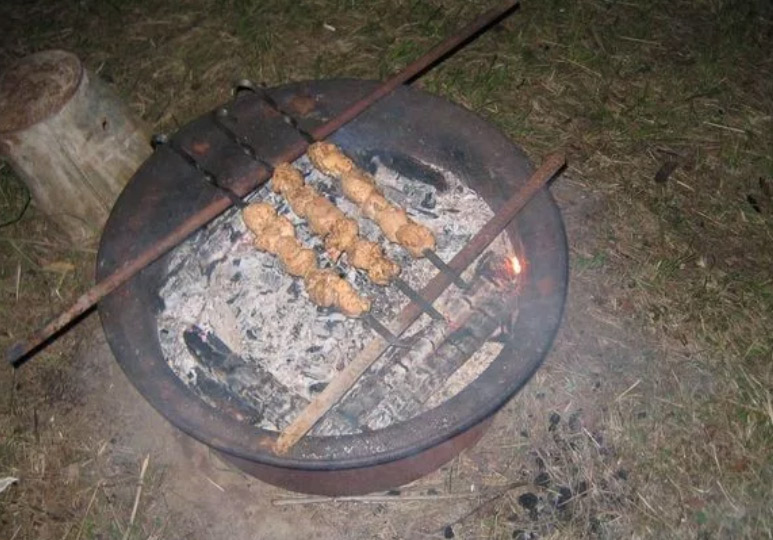

Самый простой способ того, как сделать мангал из колесных дисков — уложить запчасть открытой стороной вверх. Штатные отверстия в колпаке послужат колосниковой решеткой для помещенного внутрь топлива. Такую конструкцию можно дополнить ручками и возить с собой на пикники: она легкая и практически не занимает место в багажнике, но может надежно предотвращать лесные пожары, не позволяя углям рассыпаться, и ограничивая огонь диаметром обода. Вот вам сразу и видео-инструкция, как это быстро сделать и на что нужно обратить внимание при работе:

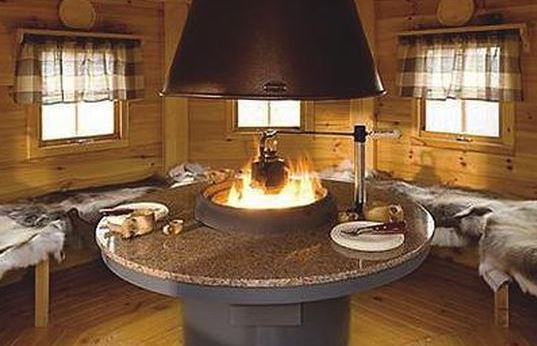

Как сделать финский очаг из колесных дисков от машины?

Отличительная особенность этой разновидности печей — открытый очаг, установленный в центре стола. Для изготовления его не потребуется много времени и материалов. Круглая металлическая топка может быть с успехом заменена колесным диском, приподнятым на нужную высоту. Основание для него можно сделать из камня, шлакоблока или кирпичей, не забыв оставить свободное пространство для притока воздуха в топку.

На получившуюся в итоге невысокую колонну с углублением сверху нужно уложить столешницу круглой формы. Это может быть спил большого дерева, специально изготовленная плита из искусственного камня, лист толстого металла или другой доступный предмет. В центре столешницы должно быть отверстие, диаметр которого соответствует размеру колесного диска.

Такой мангал из дисков автомобиля является стационарным. Вокруг него можно устроить круговые сидения. Для защиты от дождя лучше всего возвести легкий навес, а при желании мастер может построить и теплую беседку.

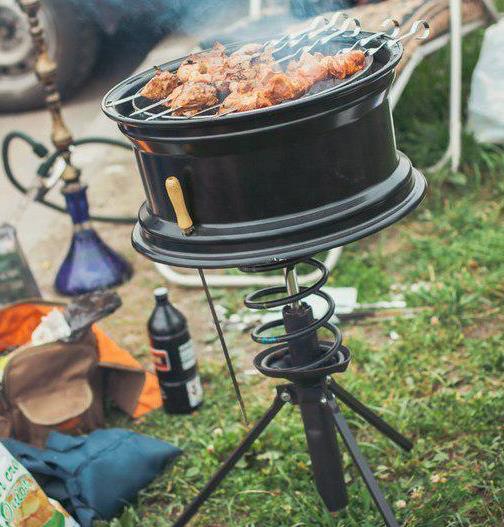

Переносной мангал сложной конструкции из автодисков

Металлический мангал из автомобильных дисков, своими руками сделанный мастером с фантазией, может служить предметом его гордости. При всей простоте конструкции такая печь является многофункциональным прибором: это и гриль или барбекю, и удобная подставка для казана, и украшение зоны отдыха в саду. На фото можно увидеть и оформление чудо-печки коваными элементами, и огнедышащего Дарта Вейдера.

Такой очаг не очень тяжел, поэтому его можно установить в любом удобном месте на участке или взять с собой на природу. Особенностью конструкции является использование сразу 2 одинаковых дисков от колес легковой машины. Материал нужно сначала подготовить к работе: у одного из них вырубить или вырезать середину так, чтобы остался только обод.

Установить диски от машины в таком порядке:

• внизу поместить целый, уложив его колпаком вниз;
• сверху установить тот, из которого удалили центральную часть.

Верхнюю деталь конструкции нужно расположить так, чтобы ребро, оставшееся после удаления колпака, было расположено сверху, создавая частичное перекрытие свода топки. Именно на него можно будет уложить решетку гриля или поставить казан и чайник. Бортики из верхней части обода будут удерживать казан в нужном положении.

Сварить верхнюю и нижнюю детали мангала по окружности. Чтобы при эксплуатации изделия не приходилось каждый раз снимать установленную над огнем посуду, в боковой части печи нужно выпилить дверцу. Разметить и вырезать прямоугольник удобного размера с таким расчетом, чтобы над колосниковой решеткой (дном топки) остался порожек высотой около 10 см. Это позволит углям не выпадать при открывании дверцы.
Остальные параметры отверстия могут быть произвольными. В принципе все видно на предоставленных фото.

Вырезанный кусок нужно снабдить петлями на одной стороне и задвижкой — на противоположной. Для этих целей можно использовать обычную металлическую фурнитуру (шпингалеты, крючки, дверные петли и пр.). Прикрепить мелкие детали можно при помощи сварочного аппарата или болтами с гайками.

Для того чтобы приподнять мангал на удобную для приготовления пищи высоту, снизу нужно приварить 3-4 ножки из отрезков уголка или профтрубы. Эти детали удобнее всего разместить внутри обода, наклон стенок которого придаст конструкции изящество и устойчивость, обеспечив расхождение нижней части опор. При желании мастер может решить задачу и иным способом, приварив единственную ножку в центре конструкции и дополнив ее широким и тяжелым основанием.

Вот ещё одна идея, как можно сделать все не используя сварки:

После выжигания остатков старой краски и нанесения жаропрочного покрытия мангалы можно считать готовыми к эксплуатации. При желании можно дополнить конструкцию опорами для укладывания шампуров над горловиной мангала, ручками для удобства переноски и другими нужными мелочами.

Самостоятельно изготовленные очаги разных видов позволят упростить процесс приготовления пищи на открытом огне. Каждый вариант может стать сердцем дружной компании и на природе, и на садовом участке, и в беседке. Относительно безопасная конструкция переносных моделей требует их установки на негорючие материалы, если пол в зоне отдыха деревянный. Специально для этого можно выложить зону очага кирпичом или тротуарной плиткой.

Старый автомобильный диск, при желании — возможность сделать небольшой мангал для сада. А поставив на него решётку, можно готовить не только шашлыки, но использовать как гриль.

Рассмотрим с разных сторон идею мангала из автодисков.

Плюсы такой затеи:

• Бросовая цена;
• Занимает мало места;
• Очень несложная работа;
• Многофункциональность;
• Возможность сделать своими руками.

Недостатки:

• Помещается мало шампуров;
• Круглая форма жаровни.

Материалы и инструменты

Чтобы сделать мангал из автомобильных дисков понадобится:

• Железный диск от легкового авто или маленького грузовика, максимально большого диаметра (R15-16 ‘);
• Профильная труба 20х20 или 25х25 мм;
• Проволока 6-10 мм;
• Термокраска для мангалов (в аэрозольном баллончике — очень удобно);
• Решётка.

Инструмент:

• Сварочный аппарат;
• Болгарка с отрезными и шлифовальными кругами, а также щёткой;
• Дрель и свёрла.

Как сделать

Мы рассмотрим базовый вариант, который можно дополнить или переработать по вашему усмотрению.

Диск от машины очистите от ржавчины и старой краски. Если это сделать сначала, это облегчит работу.

1. В диске много отверстий и некоторые, если не большинство, будут слишком велики. На этом шаге крупные отверстия завариваются обрезками чтобы избежать просыпания угля. Старайтесь использовать металл толщиной 3-4 мм. Полностью заварить дно жаровни не нужно. Оставьте отверстия для воздуха.
2. Из диска, если оставить как есть, мангал получается низкий. Нужно приварить 3 ножки. Обычно привариваются непосредственно к диску отрезки труб. Но если у вас есть в планах перевозить этот мангал, то ножки нужно сделать съёмные. Для этого к диску колеса привариваются заглушенные с одной стороны отрезки трубы большего размера (в них будут вставляться ножки, поэтому проверьте, чтобы они подходили к друг другу).
3. Чтобы в рыхлый грунт ножки не погружались снизу приварите пятаки.
4. Диск — круглый, и это неудобно для шампуров. Простейшим решением будет приварить два параллельных отрезка трубы под размер шампура.
5. Для удобства переноски приварите пару ручек из проволоки.
6. Рекомендуем вырезать по размеру жаровни решётку для жарки.
7. Настало время привести мангал из дисков к достойному виду. Очистите все элементы до металла при помощи болгарки. Нанесите термокраску. Лучше всего если краска будет в аэрозольных баллончиках. Это завершающий этап.

Сделать мангал из колёсного диска займёт день. и получается почти даром. Его качество и внешний вид зависят от ваших усилий.

Пошаговая инструкция по изготовлению мангала под казан из дисков авто

Почти каждый человек любит мясо, приготовленное на костре, или плов, сделанный в казане. Для шашлыка и подобных блюд нужен мангал, который стоит не дешево. Но любой мужчина при желании может соорудить его сам из автомобильных дисков и прилично сэкономить семейный бюджет. Не обязательно быть мастером на все руки, достаточно уметь пользоваться сварочным аппаратом и болгаркой. Как сделать мангал из дисков от машины рассказано в статье.

Автомобильные диски фото

Владельцы авто редко выбрасывают автомобильные диски, поэтому они часто годами лежат в гараже без дела. Даже если их выкинули или сдали в пункт приёма металла, то можно купить старые диски за копейки в ближайшем СТО.

Некоторые мастера используют бочки из металла с обычными стенками, но их толщина не выдерживает высокую температуру, и на поверхности прожигаются дырки. Также можно сделать печь из купленного в строительном магазине стального листа. Такой мангал будет прочным, но дорогим. Диски из-под авто – это лучший материал для изготовления печи под казан. Они дешевые, прочные, и их легко достать.

Какими бывают мангалы? Своими руками из дисков можно сделать несколько видов очагов:

Достоинства и недостатки

Плюсы:

Минусы:

• Если мангал из колесных дисков сделан без подставки, то его высоты может не хватать для полноценной работы. Из-за плохой тяги огонь тухнет.
• Маленькая топка.

Необходимые материалы и инструменты

Есть небольшие критерии к выбору автомобильных дисков. Лучший вариант для мангала – это колесо из-под грузовика. Оно сделано из толстой стали, что прослужит от 20 до 40 лет. Очаг из автомобильного диска не будет таким надежным.

Вам понадобится:

• колесный диск;
• щетка из железа, чтобы очистить колесо от ржавчины;
• напильник;
• болгарка;
• аппарат для сварки;
• дрель;
• несколько болтов;
• насадка, позволяющая резать металл;
• прут из стали или профильная трубка.

  Привлекает ли Вас способ изготовления мангала из автомобильных дисков?

  Да

  Нет

Несколько способов изготовления пошагово

Самая легкая в исполнении модель – это одинарный очаг из диска колеса своими руками. Конструкция сделана из одного колеса с подставкой.

Алгоритм действий:

1. Вырежьте внутреннюю стенку, сделав колесо напоминающим бочку.
2. Если в заготовке есть отверстия – заделайте их. Возьмите шайбы, закройте ними дырки и приварите их.
3. Закройте пласт, но не забудьте оставить отверстия, через которые будут продуваться угли.
4. Приварите 4 ножки ко дну диска.
5. Очистите все швы, отшлифуйте срезы.
6. Вырежьте небольшое окно, чтобы у вас была возможность наблюдать за огнем и чистить топку.
7. Приварите ручки, чтобы мангал можно было переносить с места на место.

Гриль из диска колеса своими руками фото

Как сделать двойной мангал из штампованных дисков своими руками?

1. Подберите два колесных диска. Размер выбирайте исходя от габаритов казана – 15 или 13.
2. Возьмите один диск и отметьте линию по кругу, по которой будете делать разрез. Чертите сверху над отверстиями.
3. Вырежьте нарисованный круг аппаратом для сварки. Отрезанную часть можно использовать как крышку. Также она может выступить как подставка под казан.
4. Подготовьте сварочный аппарат. Возьмите второй диск и заварите большое отверстие по центру, заранее подготовленным отрезком из металла.
5. Установите один диск на второй и приварите их друг ко другу.
6. Если шов после сварки получился грубым, его можно поправить с помощью болгарской пилы. Сточите и срежьте все выступающие неровности.
7. Нарисуйте контуры будущей дверцы, что будет открывать топку. Вырежьте ее по отмеченной черте, оставляя четвертую сторону.
8. Дверцы нуждаются в петле. Ее можно соорудить с помощью одного болта. Возьмите болт, срежьте его верхушку и найдите две гайки по размеру.
9. Первую гайку приварите к дверце, вторую – к мангалу.
10. Вкрутите болт в резьбу одной и второй гайки. Если есть желание, то петель можно сделать несколько.
11. Сделайте ручку для дверцы. Найдите любой симпатичный кусок металла и приварите его.
12. Также не забудьте сделать ручки для всей конструкции, чтобы облегчить ее транспортировку и перемещение.
13. Чтобы дым покидал топку равномерно, сделайте несколько ровных отверстий по диаметру конструкции.

Ножки для мангала

Приготовьте ножки для конструкции, чтобы сделать ее устойчивой. Если вы делаете мангал для дачи, то просто приварите их к изделию. Но если вам нужен разборной механизм, то подставку можно сделать съёмной.

1. Подготовьте несколько отрезков профиля, которые станут пазами для ножек (3 или 4). Они должны быть больше по размеру. Приварите их к основной конструкции на равных расстояниях друг от друга. Угол наклона должен быть одинаковым.
2. Отрежьте несколько равных ножек из металлического прямоугольного профиля.
3. Проверьте как вставляются отрезки в пазы. Если их трудно вставить, подточите края с помощью болгарской пилы, а после забейте в крепления молотком. Печка под казан своими руками готова.

Как приварить к мангалу ножки из дисков авто

Внимание!
Лучшая длина для ножек – 45-50 см.

Еще одна вариация самодельной печи – это коптильня
. Для сбора конструкции вам понадобится два колесных диска. Как сделать печку из колесных дисков?

Алгоритм действий:

1. Приставьте два основания друг ко другу.
2. Не вырезайте центральную часть из верхнего колеса. Она будет крышкой, удержит дым, и станет системой отвода. Это готовая подставка под казан из автомобильных дисков.
3. Вырежьте основание из нижнего диска и приварите две части, сделав их одним целым.
4. С помощью сварки прикрепите ножки.
5. По центру мангала отметьте дверцу и вырежьте ее. Петлю сделайте по тому способу, который описан выше.

Декорирование мангала

Чтобы изделие имело симпатичный вид, его нужно покрасить. Избавьтесь от старой краски, с помощью обжига всей конструкции. Остатки покрытия счистите наждачной бумагой или шкуркой. Далее возьмите термостойкую краску и покрасьте мангал в любой цвет. Черный выглядит достойнее всего.

Делая работу, соблюдайте технику безопасности. Не пренебрегайте защитным инвентарем: очками, маской, специальными рукавицами. Когда выполняете работу болгарской пилой, направляйте диск, образовывая прямой угол с предметом. Если это правило не соблюдать, то от диска могут отколоться осколки и поранить вас.

Фото готовых самодельных мангалов:

Сделать мангал своими руками сегодня под силу многим, причём для его сборки не нужны дорогие материалы, а достаточно подручных средств, которые можно найти в любом доме, мастерской или гараже. В данной статье вы сможете узнать о том, как собрать уличный мангал из автомобильных дисков, на котором можно готовить пищу и подогревать воду.

Мангал из автомобильных дисков – это уличная конструкция которая не имеет дымохода и тем самым не устанавливается в закрытых или частично закрытых помещениях, такой агрегат имеет небольшие габаритные размеры и оптимальную массу, за счёт которой его можно убирать в дом в то время как он не используется, транспортировать, а также переставлять с места на место. В этой статье вы сможете рассмотреть и подробно ознакомиться с пошаговыми руководствами сборки, схемами, инструкциями, фото и видео роликами.

Конструктивные особенности и критерии работы

Диск мангал – это универсальная установка, которая подходит для дачи и сада с любой площадью и планировкой, такую конструкцию можно использовать для приготовления пищи, подогрева пищи и кипячения воды. Мангал из дисков очень прост в сборке и возведении, а материалы для него найдутся в любом доме, тем самым его сооружение не будет стоить практически ничего.

Мангал из дисков имеет небольшие размеры, он отличается простыми конструктивными особенностями, долговечностью и прочностью, а для сборки используются следующие подручные материалы, которые есть практически у каждого. В основе каркаса мангала лежат диски из-под старого авто, которые уже не используются, их можно купить за минимальную стоимость, так как часто они сдаются вместе с ломом.

Мангал, является очень важным элементом, он дополнит сад вашего частного дома или дачи, а в случае возникновения проблем с автомобильными дисками, его можно собрать даже из одного, также можно спросить ненужные старые автомобильные колёса у соседей и знакомых и выкупить по символической цене.

Перед тем как сделать мангал из дисков своими руками, необходимо знать об основных достоинствах таких уличных конструкций, в первую очередь за счёт того, что в роли основного каркаса конструкции выступают автомобильные диски, основа имеет хорошую толщину. Следовательно, такой мангал будет прочным к деформациям, искривлениям, выгораниям, высоким температурам, их резким перепадам, также преимуществом такого агрегата является и его круглая форма, которая идеально подходит для кастрюль, сковородок, металлических чаш и другой кухонной утвари в которой можно готовить пищу.

Мангал из колёсных дисков имеет ряд своих уникальных конструктивных особенностей, однако если говорить о способе своей сборки, он похож на мангал из бочки, баллона, при этом он может выполнять следующие функции:

• Выступать в роли гриля, для этого конструкция может оборудоваться и дополняться съёмной решёткой и шампурами;
• Мангал может дополняться функцией барбекю, для достижения данного эффекта и возможности прожарки мяса и стейков, необходимо изначально предусмотреть наличие герметично закрывающей и плотно прилегающей крышки;
• Если использовать мангал из автомобильных дисков без крышки, решётки и шампуров, то на нём можно будет подогревать различную еду, варить или жарить её в кастрюле или сковородке;
• Если сильно озадачится и постараться получить от такого уличного прибора всё возможное, можно дополнить его функцией коптильни и тем самым коптить на нём рыбу, мясо, птицу.

Мангал из дисков автомобиля работает предельно просто, для его растопки и работы необходимо заложить в нижнюю часть установки уголь или дрова, которые разжигаются, на верхнюю часть устанавливается решётка или шампура. Также если вы хотите просто подогреть пищу, можно поставить кастрюлю или сковородку просто на верхнюю часть колеса, если его диаметр позволяет сделать это безопасно. Нагрев и готовка блюд производится за счёт образующегося дыма и тепла от прогорающего угля или дров. Для того чтобы такой садовый агрегат стал коптильней, необходимо оборудовать его герметичной крышкой, обеспечить тление щепок, а также перекрыть все выходы, обеспечив определённую комфортную температуру внутри ёмкости.

Мангал из дисков от машины может иметь различные габариты, исполнение, функционал, однако в большинстве случаем такие установки изготавливаются по единой или схожей технологии и пошаговому руководству, с которыми вы сможете ознакомиться далее в статье.

Способы сборки мангала и руководства

Мангал из диска колеса может иметь различные способы сборки и исполнение, перед тем как приступить к работам, необходимо ознакомиться с самыми распространёнными вариациями:

• Мангал может быть сделан всего из одного колёсного диска, в данном случае в нижнюю часть закладываются угли, а на верх ставится посуда, закрепляются решётки и шампура;
• Мангал может быть собран из двух колёсных дисков, в этом случае такой агрегат становится выше, он лучше и равномерней прогревается, позволяет выполнять установку даже массивных и громоздких казанов, а также выполнять медленное тушение пищи;
• Если вы хотите иметь возможность выполнять копчение продуктов, лучше всего выполнить сборку герметично закрывающейся конструкции, оборудованной крышкой;
• Самыми сложными в возведении своими руками, являются мангалы из автомобильных дисков комплексного типа, которые одновременно способы сочетать в себе все выше изложенные функции.

При сборке и проектировке мангала из колёс автомобиля, необходимо учитывать и более мелкие нюансы, например наличие опорных ножек, которые необходимы для агрегатов собранных из двух и более дисков и не нужны для моделей из одного. Также не рекомендуется устанавливать мангал на землю, так как он неё идёт холод, что существенно ухудшит теплоотдачу агрегата. Опасно с пожарной точки зрения и установка конструкции на деревянном полу и других легковоспламеняющихся объектах, материалах или просто около них — пол и все поверхности около такого самодельного прибора необходимо хорошо изолировать и герметизировать.

Перед тем как приступить к сборке мангала из автомобильных дисков, необходимо учесть то, что у вас должен иметься хоть небольшой но опыт и навыки работы с болгаркой и сварочным аппаратом.

Для сборки первого варианта вам необходимо обзавестись следующими материалами:

1. Старыми автодисками и болгаркой;
2. Насадкой для резки по металлу и диском, с помощью которого можно будет зачищать ржавчину, но имеет схожесть с железной щёткой;
3. Напильником и дрелью;
4. Молотком и болтами;
5. Профилированными трубами и стальным прутом;
6. Решёткой с помощью которой будет воспроизводится гриль .

Все материалы и инструменты указанные в списке, потребуются для сборки мангала своими руками, также сами профилированные трубы, необходимы для того, чтобы собирать ножки агрегата, их потребуется около 4-6 штук, в зависимости от массы и габаритов установки.

Перед тем как применить автомобильные диски для сборки мангала, необходимо полностью подготовить их к использованию, для этого с их поверхности устраняется ржавчина, краска, для этого используется болгарка, щётка и дрель.

Самый простой и классический вариант сборки мангала из дисков является следующий, для его сборки своими руками необходимо придерживаться следующего пошагового руководства:

1. С одной стороны необходимо вырезать перегородку, которая располагается внутри, таким образом вы сформируете отсек;
2. Если дно диска имеет множество различных отверстий, через которые будет просыпаться уголь, необходимо вырезать лист металла данной формы и проделать в нём небольшие отверстия, после чего наварить его на верхнюю часть диска;
3. Боковины конструкции дополняются опорными ногами, которые должны быть подходящей и оптимальной длины, коло 40-50 сантиметров. Это обеспечит мангалу максимальную устойчивость и надёжность, при этом она не будет касаться пола или земли.

Все срезы и стыки вручную подпиливаются и счищаются – это необходимо для того, чтобы не осталось острых углов и соединений, о которые можно пораниться. Если вы хотите использовать агрегат в качестве гриля, просто подготовьте подходящую по форме и габаритам решётку которая будет фиксироваться на верхней поверхности мангала, приваривать её ненужно. Также мангал дополняется ручками, которые привариваются в каждого бока с одинаковой симметричностью, а для того чтобы дрова или уголь можно было легко вычищать, в конструкции изначально можно проделать прочистное окно в боковой нижней части.

Если для сборки мангала используется три диска и более, можно не выполнять сборку опорных ног, так как конструкция и так будет достаточно высокая и устойчивая, а дополнительная высота, напротив, сделает её шаткой.

Также при необходимости, мангал из автомобильных дисков можно оборудовать функцией коптильни, такие установки имеют немного иное устройство чем те, которые были собраны по первому руководству. Такая установка собирается из двух колёсных дисков, которые герметично привариваются друг к другу, а верхняя часть в данном случае дополняется герметичной крышкой, которую при необходимости можно снимать. Мангал коптильня также дополняется решёткой и шампурами, что позволяет при необходимости готовить шашлык, мясо и стейки. Важно, чтобы дым в такой самодельной коптильне поступал постепенно, для этого в каркасе проделываются небольшие отверстия, таким образом внутри оборудования закрытого крышкой будет поддерживаться постоянная одинаковая температура.

Для того чтобы два автомобильных диска могли герметично соединяться и прилегать друг к другу, необходимо предварительно обрезать перегородки и состыковать оба элемента, после чего приварить их друг к другу с использованием сплошного шва. Дно дополняется опорными ногами, их может быть 2-4, для того чтобы у вас имелся доступ во внутреннюю часть, необходимо оборудовать установку дверцей, по центру выпиливается небольшое отверстие, с использованием болгарки. Дверца закрепляется посредством гаек, необходимо соблюдать симметричность, касаемо сварного шва, к мангалу также привариваются болты, которые станут креплениями для дверцы, болты необходимо установить в уже предварительно приваренные гайки. Дверцу прикладывают к проёму и закрепляют в ровное положение.

Мангал из автомобильных дисков – это простое и выигрышное решение для любого дачного или садового участка, такие конструкции отличаются своей бюджетной стоимостью, минимальными временными затратами на возведение, многофункциональностью.

В данном видео ролике рассказывается о том, как собрать своими руками мангал из автомобильного колёсного диска:

Автомобильные диски всегда привлекали к себе внимание умельцев. Чаще из них делают печи, коптильни, мангалы, кормушки и прочие нужные на даче приспособления. Но именно печь и мангал из дисков автомобиля считаются верхом применения этих изделий. О них и поговорим.

Источник topgir.com.ua

Информация о дисках

Во-первых, это изделие из толстой, прочной и стойкой стали. Для мангалов и печей лучший материал – котельная сталь в листах, которая стоит очень дорого. Обычная углеродистая сталь быстро прогорает.

Конечно, никто не нормирует диски по жаростойкости. Но по коррозионостойкости им равных нет. К тому же это спецсталь при нагреве не выделяет запаха и вредных веществ.

Но, собирая мангал из дисков, надо знать не только положительные характеристики материала. Есть у него и минусы. Самый важный, на который необходимо обратить внимание – сварочные работы с этим материалом надо проводить с особой тщательностью. Все дело в том, что в конструкции автомобильных дисков сварка применяется в минимальных количествах. При этом участок сварки обязательно подвергают «отпуску», снимая напряжение внутри сварочного шва.

Понятно, что для мангалов это не самая большая проблема. Но если стоит задача изготовить печь из дисков, то этот момент надо учитывать обязательно.

Поэтому внимание!
Изготавливать из автомобильных дисков печи, работающие на отработке, или агрегаты длительного горения, или на технологии пиролиза, нельзя. Потому что высоких температур сварочный шов не выдержит и даст трещину.

Источник italkovka.ru

Что касается твёрдотопливных печей, которые можно использовать на даче, в гараже и других подсобных помещения, то никаких запретов нет. Главное при изготовлении обращать внимание на некоторые моменты:

• сварочный шов должен быть без видимых дефектов;
• сваривать можно за один проход только две сопряжённые детали;
• после сварки металлу надо дать отдохнуть, чтобы снять внутри остаточные напряжения;
• через сутки после сварки печь подвергают прогону, то есть растапливают в течение 3-х часов;
• если в швах появились дефекты, то их заделывают через сутки остывания способом сварки, но растапливают только через все те же сутки.

Итак, что собой представляет автомобильный диск, говорить не надо. Сделать из него мангал – не проблема, потому что само изделие – это уже практически готовая конструкция, в котором можно жарить мясо. Единственное, что надо дополнительно сделать, это сформировать опору для шампур или мяса.

Давайте рассмотрим мангал из автомобильных дисков подробнее.

Источник handmade32.ru

Мангал для шашлыка из диска

Начнём с того, что сам мангал – это изделие углублённой формы, где разжигают угли. А сверху устанавливают шампуры или решётку. По форме – это параллелепипед. Автомобильный диск имеет круглую форму, отсюда и проблемы с установкой шампур. То есть, если уложить шашлычные палочки в ряд, то в центре они будут располагаться во всю длину, у краёв за счёт скруглений участок расположения мяса сильно сокращается.

Получается так, что центральные шампуры придётся заполнять большим количеством месса, чем крайние. И если это для вас не проблема, то мангал из колёсного диска имеет место быть у вас на даче.

Решить жарку мяса можно и по-другому. Для этого придётся из жаропрочной проволоки изготовить решётку круглой формы. Её диметр должен быть равен диаметру самого диска, а точнее, внутреннему диаметру обода. По сути, эта конструкция будет напоминать барбекюшницу. Сваривать между собой куски проволоки не надо. Их можно склеить специальным жаростойким клеем.

Сам же мангал можно установить на ножки требуемой высоты, установить навес или откидную крышку. То есть варианты усовершенствования много, проявите фантазию.

Источник navserukimaster.ru

На нашем сайте Вы можете ознакомиться с самыми популярными – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Печь из автомобильного диска

О некоторых нюансах изготовления печки из диска уже было сказано выше. Но хотелось бы добавить ещё несколько важных моментов:

• От пода печки или верхней поверхности колосниковой решётке, то есть мест, где разжигается твёрдое топливо, до свода агрегата, откуда угарные газы будут покидать топку, должно оставляться расстояние 40-50 см. Это при условии, что внутри печи будет сжигаться сухое топливо, кондиционное. Если печь разжигают бросовым топливом, то это расстояние придётся увеличить до 80 см. Причина – пиролизные газы, которые при соприкосновении с холодной поверхностью тут же сгорают, оставляя сажу. Такой нагар со временем снизит КПД отопительного прибора.
• Оптимально – если печка из дисков автомобиля будет укомплектована колосниковой решёткой. Во-первых, это формирование зольника, то есть места, куда будет падать зола от сгоревших дров или угля. Во-вторых, зольник будет дополнительно выполнять функции поддувала. Если песка изготавливается в виде горизонтальной конструкции, то колосниковую решётку в неё устанавливать нет смысла.

Источник i.ytimg.com

Понятно, что печи могут выполнять разные функции. К примеру, это прибор для приготовления пищи. Или агрегат, который используется для обогрева помещений. И третий вариант, часто используемый дачниками – комбинированная модель, то есть и для варки, и для обогрева.

Часто встречающаяся конструкция – печь из дисков автомобиля для казана. Сама форма диска этому выбору способствует. Но и не только. К примеру, высокие борта создают надёжную защиту от ветра. Большая масса изделия – гарантия высокой устойчивости конструкции, что является немаловажной характеристикой.

Но именно круглая форма печи создаёт равномерное распределение тепловой энергии на стенки круглого казана. К примеру, в квадратной форме топки из кирпича в углах происходит потеря тепла. Плюс, именно там в больших количествах собирается сажа. К тому же часто на дачах используют бросовое топливо: отходы пиломатериала, ветки деревьев, щепки и прочее. Такое топливо так себе, оно сырое и горит с выделением небольшого количества тепла. В кирпичных печах это чувствовалось бы, но не в печи из дисков автомобиля. Здесь все будет сгорать до конца, выделяя большое количество теплоты.

Источник pp.userapi.com

На нашем сайте Вы можете найти контакты строительных компаний, которые . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Все это будет происходить именно так, если сама печь изготовлена правильно. Ведь её конструкция – это два диска, уложенных друг на друга и сваренных между собой. И если отверстие для дыма сделать сбоку, то, наверняка, весь дым будет идти по наименьшему сопротивлению – через верхнее технологическое отверстие. Отсюда же будет вырываться пламя огня. И даже если на это отверстие поставить казан, пища в нем подгорит быстро. В такой конструкции лучше готовить блюда, подвергающиеся томлению. Для этого же придётся разогревать агрегат несильно.

Но если надо пожарить что-то, то конструкцию печи придётся немного видоизменить. А точнее, внести незначительные изменения:

• сделать технологическое отверстие больше, чтобы казан его плотно не закрывал;
• дверцу топки сделать так, чтобы она, наоборот, плотно закрывалась.

Печь для казана из дисков хоть и считается неплохим вариантом, все е это не идеальная конструкция. Слишком много теплопотерь через стальные стенки. В этом плане кирпичная печка лучше.

А вот если требуется сделать барбекюшницу, то лучшей конструкции не найти. Все дело в том, что тепловая энергия открытого огня распределяется неравномерно при открытой верхней части печки. В середине температура всегда выше, чем у краёв диска. Поэтому, установив на колёсный диск решётку, можно готовить разные блюда одновременно. Здесь имеется в виду мясо. В центре получится прожаренный до хрустящей корочки кусок, у края вас ждёт мясо с кровью.

Источник stroy-podskazka.ru

Но тут необходимо понимать, что для барбекюшницы лучше использовать диски с минимальным количеством технологических отверстий. К примеру, от Газели.

Кто-то пытается изготавливать печи без топочных дверец. Неудобный вариант, потому что дрова придётся забрасывать в топочную камеру через технологические отверстия в ступице. К тому же эта конструкция очень «прожорлива».

Видео описание

В видео показана печка под казан, изготовленная из двух автомобильных дисков:

Буржуйки из дисков от автомобиля

Для отопления небольших помещений печь-буржуйка из автомобильных дисков – идеальный вариант, при условии, что бросового топлива есть в достаточном количестве. Потому что «сжирает» она его в большом объёме.

Но есть и серьёзная положительная характеристика – толстый металл, который обладает повышенной теплоёмкостью. То есть после нагрева и отключение от подачи топлива такая печка долго ещё отдаёт тепло. Соответственно она обладает и высоким КПД.

Лучше работает горизонтальная конструкция, чем вертикальная. Но первые являются громоздкими конструкциями, поэтому многие своё предпочтение отдают вертикальным моделям. Лучше, если использовать для её изготовления диски от больших грузовых автомобилей. Буржуйки из больших дисков можно укомплектовать водяной рубашкой. Благо коррозионная стойкость стали это сделать позволяет.

Чтобы увеличить теплоотдачу, буржуйку можно укомплектовать стальными полосами, которые привариваются по корпусу прибора. Получается своеобразный калорифер. Если требуется увеличить теплоёмкость, то печку надо облицевать шамотным кирпичом.

Видео описание

В видео показана технология изготовления печки-буржуйки с рубашкой из автомобильных дисков:

Печи для бани

Мангал из колёсного диска – конструкция простая. Это можно сказать и о печки для бани. Главное – правильно её изготовить. Здесь, скорее всего, надо говорить о каменке, а не о самой печке в прямом смысле этого слова. Потому что для бани оптимально – кирпичная печь с высокой теплоотдачей и теплоёмкостью. А вот если на неё поставить автомобильный диск и засыпать туда камни, то получится отличная конструкция для парной.

К такой конструкции можно дополнительно установить на дымоход бак для воды, который также изготавливается из дисков автомобиля. Правда, сооружение получается громоздким и тяжёлым. Но если все точно рассчитать и сделать надёжные подпорки или крепежи, то конструкция прослужит не один десяток лет.

Источник baniwood.ru

Комбинированная конструкция

Есть ещё один вариант печи, в которой кроме автомобильных дисков используют стальную трубу диаметром, равным диаметру дисков. Именно её устанавливают между двумя дисками, в ней же делают отверстия для топки и установки дверцы. Конструкция получается с высокой топкой.

Надо отметить, что этот вариант ничем от вышеописанных не отличается в плане конструктивных особенностей. Просто эта печь даёт возможность расширить зону горения, увеличивая мощность самого агрегата. Как и у предыдущих моделей, такие печки могут быть горизонтальными и вертикальными.

Единственное, надо обратить внимание на два момента:

1. Толщина стенок трубы не должна быть меньше 6 мм.
2. Сварку дисков и трубы проводят по правилам, описанным выше.

Источник i2.wp.com

Заключение

Сделать мангал или печку из автомобильных колёс можно без проблем. Но необходимо правильно подойти к решению чисто технологических задач, связанных со сваркой деталей. И если с мангалами все более или менее просто, то с печами этот момент упускать нельзя. Неправильно произведённый провар может стать причиной низкого качества сварного шва, через который в помещения будет проникать угарный газ.

Выбирая оптимальный вариант для самостоятельного изготовления мангала, во многом ориентируются на стоимость материалов. Старые колесные диски таким соображениям подходят наилучшим образом, поскольку они не только почти ничего не стоят, но и требуют места для бесполезного хранения. К тому же, их форма очень удобна для размещения шампуров.

При всей простоте конструкции, мангалы из колесных дисков от машины являются многофункциональными приспособлениями и могут заменить ряд устройств для приготовления пищи:

• традиционный гриль для шампуров или решетки;
• коптильня для горячего копчения (при достаточной высоте мангала);
• варочная поверхность для посуды с округлым дном;
• барбекю (при наличии крышки).

Кроме того, уложенный поверх мангала металлический лист превращает устройство в классическую варочную поверхность.

Основные достоинства и недостатки

Самодельный мангал имеет следующие преимущества:

• долговечен за счет большой толщины металла;
• толстый металл позволяет мангалу обеспечить более равномерный нагрев приготавливаемых блюд;
• жесткая конструкция диска снижает требования к навыкам сварщика. В большинстве случаев для изготовления мангала сварочные работы могут не потребоваться вообще;
• разнообразие вариантов исполнения.
• Немаловажна и крайне низкая стоимость за счет использования бросовых материалов изготовления.

Вместе с тем, присутствуют и некоторые недостатки:

• такой мангал будет сложно прогреть, если расположить его на холодной и влажной земле;
• отсутствие ножек не позволяет устанавливать устройство на деревянном полу.

Определенные трудности могут возникнуть и при транспортировке неразборного и не имеющего возможности складываться устройства.

Варианты конструкций

Для самостоятельного изготовления наиболее пригодны те схемы, где требуется минимальная обработка дисков.

Необходимые материалы и инструменты

Перед началом сборки следует обеспечить запас материалов и набор инструментов для работы. Из инструментов понадобится следующее:

• болгарка;
• зачистные диски или кордщетки;
• напильник и ручная кордщетка;
• отрезные диски по металлу;
• дрель;
• молоток.

Если рассматриваются варианты, как сделать мангал сложной конструкции, то может понадобиться еще и сварочный аппарат.
В качестве материалов будут нужны:

• старые колесные диски;
• болты;
• металлический прут;
• профильная металлическая труба небольшого сечения;
• огнеупорная краска.

Для изготовления плоской варочной поверхности будет необходим металлический лист с длинами сторон, превышающими диаметр диска.

Технология изготовления

Вся работа по изготовлению мангала своими руками делится на ряд этапов.

1. С диска кордщеткой сдирается максимально возможное количество грязи и ржавчины. При необходимости используют болгарку с насадкой-кордщеткой.
2. Болгаркой с отрезным диском по металлу с открытой стороны диска выпиливаются дополнительные перегородки (если таковые присутствуют в конструкции колеса).
3. Если отверстия в чаше диска слишком большие, и существует возможность просыпания из них углей, то их заваривают металлической пластиной. При этом следует контролировать, чтобы пластина не закрывала дно получившегося котла полностью. Некоторое количество отверстий должно оставаться открытым для подачи воздуха внутрь мангала. При полной герметизации дрова будут прогорать слишком медленно, не образуя важных для гриля углей.
4. С внешней стороны мангала наваривается три или четыре отрезка металлической профилированной трубы. Эти трубы будут играть роль ножек.

ВАЖНО. При изготовлении ножек следует соотносить сечение профильной трубы и полную массу мангала. Ножки должны выдержать как вес самого мангала, так и массу топлива, а также посуду вместе с приготавливаемыми блюдами.

С вариантами исполнения ножек можно ознакомиться по фото уже готовых проектов.

Если планируется изготовление мангала более сложной конструкции из двух или более дисков, при работе следует учитывать следующие моменты:

• если диски не имеют развитых вентиляционных отверстий, то их перегородки следует выпилить болгаркой. Оставлять перегородку нужно только у нижнего диска;
• при достаточной высоте мангала имеет смысл выпилить сбоку прямоугольное отверстие. Это позволит докладывать дрова при использовании мангала для шашлыка в качестве варочной поверхности. Чтобы горящие дрова не вываливались наружу, располагать отверстие следует не ниже чем в 10-15 см от дна мангала.

Будет удобно, если снабдить топочное отверстие дверкой. В качестве дверки оптимально подходит вырезанный кусок диска.

Для петель можно использовать либо дверные петли, либо изготовленные самостоятельно. В последнем случае вдоль боковой грани дверки привариваются две гайки. Дверка прикладывается по месту и на корпусе мангала размечаются места для приваривания гаек — ответной части петель. В качестве осей для петель используются болты соответствующего гайкам диаметра.

ВАЖНО. Если не планируется организация стационарного мангала, то по бокам корпуса следует заблаговременно приварить ручки. Легче всего их сделать из отрезков проволоки большого диаметра или профильной трубы.

Пошаговая видео инструкция

Чтобы мангал из штампованных дисков можно было применять в качестве варочной поверхности, его верхнюю часть следует заблаговременно подготовить для размещения посуды. Для этого приваривают два отрезка металлической трубы. Расстояние между трубами подбирают соответственно диаметру посуды.
Окрашивать готовый мангал следует только огнеупорной краской. Использовать обычную не только бессмысленно, но и опасно для здоровья. Частицы обгорающих лакокрасочных материалов будут оседать на приготавливаемой пище.

Мангал из колесных дисков – это практичное и недорогое решение. Однако следует понимать, что приготовление пищи с использованием открытого огня – это всегда опасное мероприятие. Устанавливать мангал и пользоваться им следует с учетом всех мер противопожарной безопасности.

Выбирая оптимальный вариант для самостоятельного изготовления мангала, во многом ориентируются на стоимость материалов. Старые колесные диски таким соображениям подходят наилучшим образом, поскольку они не только почти ничего не стоят, но и требуют места для бесполезного хранения. К тому же, их форма очень удобна для размещения шампуров.

Варианты использования

При всей простоте конструкции, мангалы из колесных дисков от машины являются многофункциональными приспособлениями и могут заменить ряд устройств для приготовления пищи:

• традиционный гриль для шампуров или решетки;
• коптильня для горячего копчения (при достаточной высоте мангала);
• варочная поверхность для посуды с округлым дном;
• барбекю (при наличии крышки).

Кроме того, уложенный поверх мангала металлический лист превращает устройство в классическую варочную поверхность.

Основные достоинства и недостатки

Самодельный мангал имеет следующие преимущества:

• долговечен за счет большой толщины металла;
• толстый металл позволяет мангалу обеспечить более равномерный нагрев приготавливаемых блюд;
• жесткая конструкция диска снижает требования к навыкам сварщика. В большинстве случаев для изготовления мангала сварочные работы могут не потребоваться вообще;
• разнообразие вариантов исполнения.
• Немаловажна и крайне низкая стоимость за счет использования бросовых материалов изготовления.

Вместе с тем, присутствуют и некоторые недостатки:

• такой мангал будет сложно прогреть, если расположить его на холодной и влажной земле;
• отсутствие ножек не позволяет устанавливать устройство на деревянном полу.

Определенные трудности могут возникнуть и при транспортировке неразборного и не имеющего возможности складываться устройства.

Варианты конструкций

Для самостоятельного изготовления наиболее пригодны те схемы, где требуется минимальная обработка дисков.

1. Простой гриль из колеса. Этот вариант по сути не требует изготовления. Освобожденный от покрышки диск попросту укладывается на землю открытой стороной вверх. Внутрь получившейся емкости закладываются дрова, на ребра диска укладываются шампуры или решетка-гриль. Приток воздуха внутрь мангала обеспечивается штатными отверстиями в диске.
2. Двойная конструкция. В отличие от первой, она состоит из двух дисков, уложенных один на другой. Требует доработки верхнего диска, однако обладает увеличенным объемом закладываемого топлива и, соответственно, большим количеством получаемых углей.
3. Закрытая печь. По сути это все тот же мангал из двух или более дисков. Однако в нем предусмотрена возможность установки крышки и размещения продуктов внутри корпуса получившейся «печи».
4. Комплексные варианты. Позволяют использовать устройство и как обычный мангал, и как коптильню, и как варочную поверхность. При наличии выпуклой крышки – еще и как барбекю.

Необходимые материалы и инструменты

Перед началом сборки следует обеспечить запас материалов и набор инструментов для работы. Из инструментов понадобится следующее:

• болгарка;
• зачистные диски или кордщетки;
• напильник и ручная кордщетка;
• отрезные диски по металлу;
• дрель;
• молоток.

Если рассматриваются варианты, как сделать мангал сложной конструкции, то может понадобиться еще и сварочный аппарат.
В качестве материалов будут нужны:

• старые колесные диски;
• болты;
• металлический прут;
• профильная металлическая труба небольшого сечения;
• огнеупорная краска.

Для изготовления плоской варочной поверхности будет необходим металлический лист с длинами сторон, превышающими диаметр диска.

Технология изготовления

Вся работа по изготовлению мангала своими руками делится на ряд этапов.

1. С диска кордщеткой сдирается максимально возможное количество грязи и ржавчины. При необходимости используют болгарку с насадкой-кордщеткой.
2. Болгаркой с отрезным диском по металлу с открытой стороны диска выпиливаются дополнительные перегородки (если таковые присутствуют в конструкции колеса).
3. Если отверстия в чаше диска слишком большие, и существует возможность просыпания из них углей, то их заваривают металлической пластиной. При этом следует контролировать, чтобы пластина не закрывала дно получившегося котла полностью. Некоторое количество отверстий должно оставаться открытым для подачи воздуха внутрь мангала. При полной герметизации дрова будут прогорать слишком медленно, не образуя важных для гриля углей.
4. С внешней стороны мангала наваривается три или четыре отрезка металлической профилированной трубы. Эти трубы будут играть роль ножек.

ВАЖНО. При изготовлении ножек следует соотносить сечение профильной трубы и полную массу мангала. Ножки должны выдержать как вес самого мангала, так и массу топлива, а также посуду вместе с приготавливаемыми блюдами.

С вариантами исполнения ножек можно ознакомиться по фото уже готовых проектов.

Если планируется изготовление мангала более сложной конструкции из двух или более дисков, при работе следует учитывать следующие моменты:

• если диски не имеют развитых вентиляционных отверстий, то их перегородки следует выпилить болгаркой. Оставлять перегородку нужно только у нижнего диска;
• при достаточной высоте мангала имеет смысл выпилить сбоку прямоугольное отверстие. Это позволит докладывать дрова при использовании мангала для шашлыка в качестве варочной поверхности. Чтобы горящие дрова не вываливались наружу, располагать отверстие следует не ниже чем в 10-15 см от дна мангала.

Будет удобно, если снабдить топочное отверстие дверкой. В качестве дверки оптимально подходит вырезанный кусок диска.

Для петель можно использовать либо дверные петли, либо изготовленные самостоятельно. В последнем случае вдоль боковой грани дверки привариваются две гайки. Дверка прикладывается по месту и на корпусе мангала размечаются места для приваривания гаек — ответной части петель. В качестве осей для петель используются болты соответствующего гайкам диаметра.

ВАЖНО. Если не планируется организация стационарного мангала, то по бокам корпуса следует заблаговременно приварить ручки. Легче всего их сделать из отрезков проволоки большого диаметра или профильной трубы.

Пошаговая видео инструкция

Чтобы мангал из штампованных дисков можно было применять в качестве варочной поверхности, его верхнюю часть следует заблаговременно подготовить для размещения посуды. Для этого приваривают два отрезка металлической трубы. Расстояние между трубами подбирают соответственно диаметру посуды.
Окрашивать готовый мангал следует только огнеупорной краской. Использовать обычную не только бессмысленно, но и опасно для здоровья. Частицы обгорающих лакокрасочных материалов будут оседать на приготавливаемой пище.

Мангал из колесных дисков – это практичное и недорогое решение. Однако следует понимать, что приготовление пищи с использованием открытого огня – это всегда опасное мероприятие. Устанавливать мангал и пользоваться им следует с учетом всех мер противопожарной безопасности.

Особенности мангалов из автомобильных дисков, варианты исполнения, подбор материалов для самостоятельного изготовления, создание простого мангала и изделия с коптильней. Удобная фото и видео-инструкция с пояснениями.

Содержание

Такая конструкция, как мангал из автомобильных дисков — это отличный вариант повторного использования отработанных материалов. Подобное приспособление несложное в исполнении, а потому его можно сделать своими руками. Несмотря на простейшую конструкцию, способов использования изделия достаточно, оно даже может заменить комплексную модель барбекю.

Пример мангала, сделанного из старых автомобильных дисков

Особенности конструкции

Изготовленный самостоятельно мангал из диска колеса обладает массой положительных характеристик. Такая конструкция позволяет обзавестись полноценным гриль-комплексом с минимальными затратами на его изготовление. Все материалы являются вполне доступными практически для любого дачника. К тому же они гарантируют долговечность изделия и его прочность при любых условиях эксплуатации. Еще один плюс — компактность мангала. О его отличительных особенностях и вариантах исполнения стоит поговорить более подробно.

Видео: инструкция по изготовлению мангала из колесных дисков

Используемые материалы

Для того чтобы сделать мангал из дисков не потребуется больших затрат, так как для его изготовления используются практически подручные материалы. Уже отработавшие свое автомобильные диски обычно выбрасываются или отдаются за копейки на лом. При этом не берется во внимание множество способов их альтернативного использование, среди которых изготовление мангала — один из лучших вариантов.

Ненужные автомобильные диски получают шанс на вторую жизнь

Для дачи или частного дома мангал считается обязательным атрибутом. Изготовление из старых дисков позволяет сэкономить средства, так как готовые модели по своим возможностям в соотношении со стоимостью часто уступают такому варианту.

Наступление холодного времени года приводит к необходимости отапливания или создания просто комфортных параметров микроклимата в гаражах или вспомогательных постройках в условиях проживания за городом. Особенно актуальной эта проблема становится в условиях невозможности провести централизованное отопление.

Обратите внимание: практически у каждого автомобилиста найдется хотя бы одно ненужное старое колесо. В противном случае найти подходящий материал можно у знакомых, соседей по гаражу или выкупить за небольшую сумму на СТО или с рук.

Преимуществом использования дисков для создания гриля является толщина металла. Даже изношенные колеса будут пригодными для такого рода дальнейшей эксплуатации. Металл не выгорает и не деформируется, а их форма идеально подходит для создания комплексных изделий для готовки на углях.

Принцип работы

По принципу работы мангал из колесных дисков похож с некоторыми другими самодельными моделями, например, сделанных из бочки или баллона. Он сочетает в себе такие возможности:

• гриль — позволяет готовить на шампурах или съемной решетке;
• барбекю — для прожарки стейков, дополняется крышкой, создающей эффект духовки;
• варочная поверхность — форма и диаметр диска позволяет ставить на огонь котел, сковородку или кастрюлю;
• коптильня — некоторые модели позволяют выполнять горячее копчение продуктов.

Советуем изучить статью про чугунный мангал, его плюсах и минусах.

Простая с виду конструкция совмещает все необходимые функции

Принцип действия предельно прост. В нижнюю часть загружаются дрова или готовые угли. Наверх устанавливается решетка или укладываются шампуры. Посуда может ставится также на решетку или непосредственно на колесо, если их диаметр совместим. Жар снизу прогревает воздух и позволяет готовить, как на обычном мангале. Для копчения нужно закрыть верхний выход и обеспечить тление щепы, чтобы образовался дым.

Каждая конструкция продумывается индивидуально, подгоняясь под потребности хозяев. Тем не менее, основная часть работ по изготовлению изделия остается общей для всех моделей.

Варианты исполнения

Более подробно нужно рассмотреть возможные варианты исполнения изделия. Если вы хотите смастерить мангал из автомобильных дисков, нужно обратить внимание на такие модели:

• Простой гриль. Колесо представляет собой емкость для углей, на которую укладываются шампуры или решетка (Рекомендуем изучить материал о назначении нержавеющих решеток для барбекю на нашем сайте).

Простейший вариант — мангал под шампуры

• Двойная конструкция. Используется 2 колеса, благодаря чему мангал становится выше. За счет этого можно ставить наверх казан. Прогревание со всех сторон позволяет готовить в нем вкусные блюда, как в духовке или тушить их.
• Закрытая печь. Позволяет коптить продукты, так как дым собирается внутри камеры и выводится небольшим количеством через специальные отверстия.
• Комплексные модели. Здесь сочетается все 4 функции изделия, описанные ранее. Дополнительно могут монтироваться другие полезные элементы, например, дымоотвод.

Продвинутые модели с решеткой-гриль и вспомогательными элементами

Также стоит отметить, что такой мангал может изготавливаться с ножками и без ножек. Подставка понадобится для одинарных моделей, а вот в двойных и тройных ее функцию выполняет нижний диск. При этом существуют ограничения касательно использования конструкции, ведь влажная земля может помешать образованию жара, а раскаленный металл не допускается для контакта с деревянным полом на террасе.

Читатели считают данные материалы полезными:

Делаем мангал из дисков самостоятельно

Для того чтобы самостоятельно изготовить мангал из автодисков, необходимо заранее продумать схему будущего изделия. Определитесь с количеством расходных материалов, подготовьте инструменты. Для выполнения качественных работ необходимо владеть навыками использования болгарки для резки металла, а также сварочного аппарата.

Подготовка материалов и необходимые инструменты

Для того чтобы сделать своими руками мангал из колесных дисков, вам понадобятся такие материалы и инструменты:

• старые автодиски;
• болгарка;
• насадка для резки металла;
• диск для зачистки ржавчины в виде железной щетки;
• напильник;
• дрель;
• молоток;
• болты;
• профилированные трубы или стальной прут;
• решетка для обустройства гриля.

Болгарка и сварочный аппарат — главные инструменты при работе с металлом

Все эти инструменты понадобятся для обработки и соединения деталей мангала. Из профилированных труб и прута удобно изготавливать ножки. Всего их понадобится 3-4 штуки.

Совет: лучше сделать 4 опоры для большей устойчивости изделия. Тренога может завалиться на одну сторону при размещении на неровной поверхности.

Старые диски желательно заранее очистить от ржавчины

Заранее нужно подготовить сами колеса. Если имеются следы ржавчины и краски, поверхность зачищают металлической щеткой с помощью болгарки или дрели. Все лишнее срезается.

Простой вариант

Следует рассмотреть несколько вариантов изготовления таких гриль-конструкций. Начать нужно с самого простого — одинарный мангал из диска колеса на ножках. Для того чтобы сделать его изначально понадобится провести ряд манипуляций с самим диском:

1. С одной стороны вырезается внутренняя часть — перегородка. Образуется емкость, похожая на котелок.
2. Если в днище слишком много отверстий или они достаточно крупные, чтобы через них просыпались угли, нужно наварить дополнительную пластину. Полностью закрывать просветы не стоит, так как угли должны продуваться для поддержания жара.
3. По бокам к днищу или ближе к верхней части привариваются ножки. Обычно их делают по 40-45 см в длину. Такая высота мангала является оптимальной, так как обеспечивает устойчивость конструкции и удобство ее использования.

К обратной стороне дисков привариваются металлические ножки

Далее при необходимости нужно зачистить срезы, чтобы не оставалось острых краев. Можно дополнительно установить решетку. Приваривать ее необязательно, выгоднее использовать съемные детали. Также для удобства поддержания жара и вычищения пепла можно сделать окошко для дров сбоку диска. Для переноса конструкцию оснащают ручками, приваривая их симметрично по бокам колеса.

Верх вырезается под установку решетки барбекю

Совет: если вы используете два или три колеса, можно ограничиться привариванием металлических брусков к днищу. В некоторых случаях можно вовсе обойтись без опор.

Вариант мангала без ножек

Коптильная камера

Выгоднее делать такой мангал из автомобильных дисков, который можно использовать в разных направлениях. Для любителей домашних балыков и колбас незаменимым приспособлением станет коптильня. Для того чтобы превратить старые колеса в столь полезную вещь нужно использовать как минимум две единицы материала.

Принцип работы заключается в том, что нужно соединить два диска в цельную полую конструкцию. Верх можно адаптировать под жарку шашлыков по принципу предыдущей модели, но для сохранения дыма нужно позаботиться об обустройстве крышки и системы отведения дыма. Можно оставить перегородку с отверстиями, что упростит задачу, и использовать изделие, как варочную поверхность.

Конструкционные и функциональные особенности мангала-паровоза, стоимость изделия, подбор материалов для самостоятельного изготовления, технология монтажа конструкции.

Для того чтобы объединить два диска необходимо срезать перегородки. Далее колеса стыкуются и свариваются сплошным швом друг с другом. К днищу нижнего элемента привариваются ножки. Для обеспечения доступа внутрь оборудуется дверца. Чтобы сделать ее нужно пройтись болгаркой примерно посередине изделия и вырезать прямоугольник.

Горизонтальный сварочный шов проходит по центру дверцы

Для закрепления дверцы к ней приваривается по одной гайке, симметрично по отношению к сварочному шву. К мангалу также с помощью сварки крепят по 1 болту таким образом, чтобы на них можно было надеть гайки дверки.

Створка крепится с помощью болтов на сварку

Совет: чтобы без проблем закрепить створку изначально болты вкручиваются в уже приваренные гайки. Затем дверца прикладывается к проему и фиксируется уже на самой конструкции.

Подобные самодельные мангалы позволяют обустроить все условия для отдыха с шашлыками с минимальными затратами на оборудование. К тому же никаких сверх усилий применять не приходится, ведь все этапы работы предельно понятные и простые в реализации.

Старый автомобильный диск, при желании — возможность сделать небольшой мангал для сада. А поставив на него решётку, можно готовить не только шашлыки, но использовать как гриль.

Плюсы и минусы

Рассмотрим с разных сторон идею мангала из автодисков.

Плюсы такой затеи:

• Бросовая цена;
• Занимает мало места;
• Очень несложная работа;
• Многофункциональность;
• Возможность сделать своими руками.

• Помещается мало шампуров;
• Круглая форма жаровни.

Материалы и инструменты

Чтобы сделать мангал из автомобильных дисков понадобится:

• Железный диск от легкового авто или маленького грузовика, максимально большого диаметра (R15-16 ‘);
• Профильная труба 20х20 или 25х25 мм;
• Проволока 6-10 мм;
• Термокраска для мангалов (в аэрозольном баллончике — очень удобно);
• Решётка.

• Сварочный аппарат;
• Болгарка с отрезными и шлифовальными кругами, а также щёткой;
• Дрель и свёрла.

Как сделать

Мы рассмотрим базовый вариант, который можно дополнить или переработать по вашему усмотрению.

Диск от машины очистите от ржавчины и старой краски. Если это сделать сначала, это облегчит работу.

1. В диске много отверстий и некоторые, если не большинство, будут слишком велики. На этом шаге крупные отверстия завариваются обрезками чтобы избежать просыпания угля. Старайтесь использовать металл толщиной 3-4 мм. Полностью заварить дно жаровни не нужно. Оставьте отверстия для воздуха.
2. Из диска, если оставить как есть, мангал получается низкий. Нужно приварить 3 ножки. Обычно привариваются непосредственно к диску отрезки труб. Но если у вас есть в планах перевозить этот мангал, то ножки нужно сделать съёмные. Для этого к диску колеса привариваются заглушенные с одной стороны отрезки трубы большего размера (в них будут вставляться ножки, поэтому проверьте, чтобы они подходили к друг другу).
3. Чтобы в рыхлый грунт ножки не погружались снизу приварите пятаки.
4. Диск — круглый, и это неудобно для шампуров. Простейшим решением будет приварить два параллельных отрезка трубы под размер шампура.
5. Для удобства переноски приварите пару ручек из проволоки.
6. Рекомендуем вырезать по размеру жаровни решётку для жарки.
7. Настало время привести мангал из дисков к достойному виду. Очистите все элементы до металла при помощи болгарки. Нанесите термокраску. Лучше всего если краска будет в аэрозольных баллончиках. Это завершающий этап.

Сделать мангал из колёсного диска займёт день. и получается почти даром. Его качество и внешний вид зависят от ваших усилий.

Мангал из дисков автомобиля для шашлыка и для казана. Мангал своими руками из дисков от А до Я

Совсем немного осталось до дачного периода, и владельцы земельных участков будут много времени на них проводить. Пища, приготовленная на свежем воздухе гораздо вкуснее.

Поэтому в этой статье рассмотрим, как можно своими руками сделать конструкцию для шашлыка из старых автомобильных дисков.

Такое сооружение обладает большими преимуществами, которое можно эксплуатировать длительное время, в качестве мангала.

Также следует отметить, что такое оборудование будет безопасным и очень удобным. Изготовление не должно вызывать осложнений, поэтому с задачей может справиться каждый человек. На нем просто можно приготовить не только шашлык, но и установить казан.

Как сделать мангал из колесных дисков автомобиля (жигули или ЗИЛ)

Для изготовления металлического мангала, рекомендуется использовать старые колесные диски от автомашины «Жигули». При этом они должны быть изготовлены не из алюминиевого сплава, а из цельной стали. Если у вас в гараже не нашлось дисков, то можно обратиться в любой шиномонтажный сервис. Если их не отдадут бесплатно, то нужно заплатить символическую сумму.

Для изготовления конструкции, необходимо подготовить следующие инструменты и материалы:

• 1 м проволоки с диаметром 8 мм.
• 3 болта с гайками.
• 4 гайки с диаметром 10 мм.
• Профильная металлическая труба длиною не меньше 1 м.
• Два автомобильных диска одного размера.
• Сварочный аппарат.
• Болгарка.

Вырезать перегородку на одном из дисков. Для этого можно сделать насечки при помощи шлифовальной машины, после чего выломать ее тяжелым молотком. Если есть газовый резак, то удобнее воспользоваться им.

Затем диски нужно друг к другу приварить по периметру сварочным аппаратом. Таким образом, перегородка второго диска будет служить дном емкости из металла.

Чтобы использовать мангал для приготовления пищи в казане, нужно сделать небольшую дверцу. В этом случае, не нужно снимать блюдо, чтобы подкинуть деревянное топливо. Этот этап изготовления является самым сложным.

Для этого необходимо отметить прямоугольник, нижняя часть которого должна находиться на высоте нескольких сантиметров от дна. Посредине дверцы будет шов, оставленный сварочным аппаратом.

Вырезать прямоугольник болгаркой, после чего обработать все края, чтобы избавиться от заусенцев. С оной стороны приварить головки болтов. На вырезанную часть приварить гайки. Таким образом, мы изготовили самодельные петли. С другой стороны вырезанного фрагмента нужно сделать отверстие и вкрутить болт. Он будет выступать в качестве ручки.

На следующем этапе, нужно заварить дно будущего мангала металлическим листом, чтобы угли не падали. Только нужно оставить небольшие отверстия, чтобы усилить тягу. Некоторые специалисты рекомендуют установить на дне сетку из толстой проволоки.

После этого подготовить 3 профильной трубы, высотой до 80 см. Однако это все индивидуально, так как все зависит от роста человека, который будет заниматься готовкой. Металлические трубы приварить к дну конструкции на равных расстояниях. В результате чего, мангал будет надежно стоять на поверхности.

Для безопасности и комфортного использования конструкции, нужно сделать ручки. Для этого нужно зрительно поделить диск пополам, и с противоположных сторон, в нескольких сантиметрах от верха, нужно приварить по две гайки. Затем в них продеть согнутую проволоку.

Чтобы улучшить внешний вид, изготовленного мангала, его нужно прокалить, после чего покрыть темной термостойкой краской. Конструкция достаточно легкая и мобильная, поэтому ее можно брать с собой не только на дачный участок, но и на отдых на природе.

Чертеж, фото и видео мангала из дисков для самостоятельного изготовления

Так как старые колесные диски имеют одинаковые размеры, то разработка схемы или чертежа не требуется. Все достаточно просто, как можно было понять из вышеописанной инструкции изготовления конструкции. Нужно только определиться с высотой ножек, чтобы было комфортно готовить.

Ниже из видео можно узнать, как сделать металлический мангал из одного автомобильного диска. Вся работа занимает не больше одного часа, при условии наличия необходимых материалов и сварочного аппарата.

Если проявить творческую фантазию, то можно изготовить красивый и функциональный мангал. На фото показаны результаты мастеров.

Подводя итоги можно сказать, что конструкцию для казана или шашлыков можно сделать за короткое время. Только нужно иметь небольшой опыт работы со сварочным аппаратом.

Источник: //leadinlife.info/mangal-iz-diskov-avtomobilya.html

Интересное решение – мангалы из колесных дисков, что из себя представляют и как их делают

Выбирая оптимальный вариант для самостоятельного изготовления мангала, во многом ориентируются на стоимость материалов. Старые колесные диски таким соображениям подходят наилучшим образом, поскольку они не только почти ничего не стоят, но и требуют места для бесполезного хранения. К тому же, их форма очень удобна для размещения шампуров.

Варианты использования

При всей простоте конструкции, мангалы из колесных дисков от машины являются многофункциональными приспособлениями и могут заменить ряд устройств для приготовления пищи:

• традиционный гриль для шампуров или решетки;
• коптильня для горячего копчения (при достаточной высоте мангала);
• варочная поверхность для посуды с округлым дном;
• барбекю (при наличии крышки).

Кроме того, уложенный поверх мангала металлический лист превращает устройство в классическую варочную поверхность.

Основные достоинства и недостатки

Самодельный мангал имеет следующие преимущества:

• долговечен за счет большой толщины металла;
• толстый металл позволяет мангалу обеспечить более равномерный нагрев приготавливаемых блюд;
• жесткая конструкция диска снижает требования к навыкам сварщика. В большинстве случаев для изготовления мангала сварочные работы могут не потребоваться вообще;
• разнообразие вариантов исполнения.
• Немаловажна и крайне низкая стоимость за счет использования бросовых материалов изготовления.

Вместе с тем, присутствуют и некоторые недостатки:

• такой мангал будет сложно прогреть, если расположить его на холодной и влажной земле;
• отсутствие ножек не позволяет устанавливать устройство на деревянном полу.

Определенные трудности могут возникнуть и при транспортировке неразборного и не имеющего возможности складываться устройства.

Варианты конструкций

Для самостоятельного изготовления наиболее пригодны те схемы, где требуется минимальная обработка дисков.

1. Простой гриль из колеса. Этот вариант по сути не требует изготовления. Освобожденный от покрышки диск попросту укладывается на землю открытой стороной вверх. Внутрь получившейся емкости закладываются дрова, на ребра диска укладываются шампуры или решетка-гриль. Приток воздуха внутрь мангала обеспечивается штатными отверстиями в диске.
2. Двойная конструкция. В отличие от первой, она состоит из двух дисков, уложенных один на другой. Требует доработки верхнего диска, однако обладает увеличенным объемом закладываемого топлива и, соответственно, большим количеством получаемых углей.
3. Закрытая печь. По сути это все тот же мангал из двух или более дисков. Однако в нем предусмотрена возможность установки крышки и размещения продуктов внутри корпуса получившейся «печи».
4. Комплексные варианты. Позволяют использовать устройство и как обычный мангал, и как коптильню, и как варочную поверхность. При наличии выпуклой крышки – еще и как барбекю.

Необходимые материалы и инструменты

Перед началом сборки следует обеспечить запас материалов и набор инструментов для работы. Из инструментов понадобится следующее:

• болгарка;
• зачистные диски или кордщетки;
• напильник и ручная кордщетка;
• отрезные диски по металлу;
• дрель;
• молоток.

Если рассматриваются варианты, как сделать мангал сложной конструкции, то может понадобиться еще и сварочный аппарат.
В качестве материалов будут нужны:

• старые колесные диски;
• болты;
• металлический прут;
• профильная металлическая труба небольшого сечения;
• огнеупорная краска.

Для изготовления плоской варочной поверхности будет необходим металлический лист с длинами сторон, превышающими диаметр диска.

Технология изготовления

Вся работа по изготовлению мангала своими руками делится на ряд этапов.

1. С диска кордщеткой сдирается максимально возможное количество грязи и ржавчины. При необходимости используют болгарку с насадкой-кордщеткой.
2. Болгаркой с отрезным диском по металлу с открытой стороны диска выпиливаются дополнительные перегородки (если таковые присутствуют в конструкции колеса).
3. Если отверстия в чаше диска слишком большие, и существует возможность просыпания из них углей, то их заваривают металлической пластиной. При этом следует контролировать, чтобы пластина не закрывала дно получившегося котла полностью. Некоторое количество отверстий должно оставаться открытым для подачи воздуха внутрь мангала. При полной герметизации дрова будут прогорать слишком медленно, не образуя важных для гриля углей.
4. С внешней стороны мангала наваривается три или четыре отрезка металлической профилированной трубы. Эти трубы будут играть роль ножек.

ВАЖНО. При изготовлении ножек следует соотносить сечение профильной трубы и полную массу мангала. Ножки должны выдержать как вес самого мангала, так и массу топлива, а также посуду вместе с приготавливаемыми блюдами.

С вариантами исполнения ножек можно ознакомиться по фото уже готовых проектов.

Если планируется изготовление мангала более сложной конструкции из двух или более дисков, при работе следует учитывать следующие моменты:

• если диски не имеют развитых вентиляционных отверстий, то их перегородки следует выпилить болгаркой. Оставлять перегородку нужно только у нижнего диска;
• при достаточной высоте мангала имеет смысл выпилить сбоку прямоугольное отверстие. Это позволит докладывать дрова при использовании мангала для шашлыка в качестве варочной поверхности. Чтобы горящие дрова не вываливались наружу, располагать отверстие следует не ниже чем в 10-15 см от дна мангала.

Будет удобно, если снабдить топочное отверстие дверкой. В качестве дверки оптимально подходит вырезанный кусок диска.

Для петель можно использовать либо дверные петли, либо изготовленные самостоятельно. В последнем случае вдоль боковой грани дверки привариваются две гайки. Дверка прикладывается по месту и на корпусе мангала размечаются места для приваривания гаек — ответной части петель. В качестве осей для петель используются болты соответствующего гайкам диаметра.

ВАЖНО. Если не планируется организация стационарного мангала, то по бокам корпуса следует заблаговременно приварить ручки. Легче всего их сделать из отрезков проволоки большого диаметра или профильной трубы.

Пошаговая видео инструкция

Чтобы мангал из штампованных дисков можно было применять в качестве варочной поверхности, его верхнюю часть следует заблаговременно подготовить для размещения посуды. Для этого приваривают два отрезка металлической трубы.

Расстояние между трубами подбирают соответственно диаметру посуды.
Окрашивать готовый мангал следует только огнеупорной краской. Использовать обычную не только бессмысленно, но и опасно для здоровья.

Частицы обгорающих лакокрасочных материалов будут оседать на приготавливаемой пище.

Мангал из колесных дисков – это практичное и недорогое решение. Однако следует понимать, что приготовление пищи с использованием открытого огня – это всегда опасное мероприятие. Устанавливать мангал и пользоваться им следует с учетом всех мер противопожарной безопасности.

Интересное решение – мангалы из колесных дисков, что из себя представляют и как их делают Ссылка на основную публикацию

Источник: //villadacha.ru/barbecue/mangal-iz-diskov.html

Мангал из автомобильных штампованных дисков

Разнообразие конструкций мангалов потрясает воображение. Кроме нового материала на изготовление некоторые используют старые, отработавшие свой срок металлические изделия. И среди них автомобильные колесные диски.

Повторное использование отработавших агрегатов дает им вторую жизнь. А конструкция мангала достаточно проста. Изготовить ее не составит особого труда, если у вас есть некоторые навыки обращения с болгаркой и сварочным инвертором.

Среди достоинств мангала из дисков автомобиля можно отметить его компактность, прочность, длительный срок использования, минимальные затраты на изготовление и возможность расширения функционала.

Мангал из дисков автомобиля

Конструкция мангала представляет из себя чашу на ножках. Для изготовления понадобится машинный диск или несколько в зависимости от модели, уголок или профильная труба. Литые диски для конструкции не подойдут.

А у любого автолюбителя в гараже найдется несколько старых колес на штампованных дисках. Если же их нет, то можно заехать в любую точку приема металлолома или шиномонтаж и там приобрести за бесценок несколько автодисков.

Почему колеса машин пользуются спросом у домашних мастеров? У них достаточная толщина металла, чтобы изделие быстро не выгорало и не деформировалось. Одинаковый размер окружности избавит от подгонки нескольких элементов.

Виды конструкций

Принцип работы мангала прост — снизу — угли, сверху — приготовляемая пища. В конструкции колесного диска заложены отверстия. Когда автодиск используется в качестве мангала, то через него происходит постоянный поддув воздуха для поддержания тления. Из дисков можно изготовить несколько вариантов конструкций для приготовления пищи на открытых углях.

Простой вариант

Самой простой конструкцией является мангал из одного диска. Внутренней частью будет пространство, обращенное к ступице привода. Последовательность изготовления:

• в днище при необходимости заварить лишние отверстия, чтобы через них угли не вываливались на землю;
• из уголка или профильной трубы отрезать 3 или 4 заготовки для ножек, их длина не должна превышать 0,5 м ;
• перевернув диск, приварить ножки под углом для лучшей устойчивости;
• сверху на отбортовке можно выпилить треугольные пазы для укладки шампуров.

Также на такое изделие можно положить решетку и использовать его как гриль. Если сверху положить крышку, то уже получится барбекю. Приваривать решетку не стоит. Съемную легче чистить. Если используется диск большого диаметра, то для удобства загрузки дров и последующей чистки можно предусмотреть окно, а для удобства переноски — ручки.

Из двух колес

Используя два колеса, можно изготовить печь из дисков автомобиля. Соединяются они между собой внутренними полостями. При этом образуется большой внутренний объем. Для его увеличения вырезаются перегородки, но такую конструкцию необходимо устанавливать на металлический лист.

Вырезав отверстие в верхнем диске по окружности болтовых отверстий, получится место под казан, в котором можно готовить ароматный плов, а это варочная панель.

Для закладки дров необходима дверца. Она вырезается болгаркой в боковой поверхности ближе ко дну. Минимальный размер дверки составляет 200×120 мм. Закрепляется на конструкции, чтобы она открывалась, при помощи болтов и гаек.

Большой объем позволяет данную конструкцию использовать как коптильню. Но стоит позаботиться о крышке и системе дымоотведения.

Хотя полученное изделие массивно, его необходимо поставить на ножки. Близкое расстояние до земли снижает эффективность тления углей. Минимальной высотой считается 0,25 м, а для удобства перемещения необходимы ручки.

Финский вариант

Ландшафтные дизайнеры все чаще предлагают создавать на своем приусадебном участке очаги в беседках по типу финской модели. В центре горящий огонь, а вокруг него стол и лавки.

Для создания очага из кирпича или цемента создается постамент. На него устанавливается колесный диск от грузового автомобиля. Вокруг конструкции выкладывается кладка, которую можно облицевать натуральным камнем.

Для поддержания горения оставляется некоторое пространство между кладкой и очагом. Над такой конструкцией устанавливается крыша с вытяжкой.

Для отапливания небольшого помещения используются печи-буржуйки. Также их используют для сушки одежды, приготовления еды.

Каждый умелец создает собственную конструкцию для удобства приготовления. Поэтому в интернете встречается множество моделей. Что можно сделать из колесных дисков? Отвечая на вопрос, перечислим вышесказанное:

• Автодисковый мангал.
• Гриль.
• Барбекю.
• Варочную плиту.
• Коптильню.
• Очаг.
• Отопительную печь.

Печка из автомобильных дисков своими руками

Для изготовления печи-буржуйки используются диски от грузовой машины, например, КРАЗа. Их толщина 10 мм, диаметр 500 мм, а высота 700 мм. С такими габаритами печь будет иметь большую массу.

Поэтому в качестве основания можно использовать несколько секций чугунных радиаторов отопления. Для устойчивости батареи прокладываются стальными листами 5- 8 мм. В итоге основание будет иметь размер 600×600×400 мм.Читайте:  Сварка чугуна в домашних условиях инвертором и полуавтоматомПоследовательность работ:

• Приготовить два диска.
• В одном из дисков, который будет нижним, вырезать перегородку и квадратное отверстие для топки.
• Подготовленные ободья сварить между собой по окружности сплошным швом.
• Приварить полученную конструкцию к основанию.
• Вырезанный остаток под топку использовать как дверцу.
• По окружности крепежных отверстий вырезать круг.
• Из листовой стали 5 мм толщиной вырезать верхнюю крышку. В ней дополнительно под дымоход вырезать отверстие диаметром 100 мм .
• Крышку приварить к верхнему ободу.
• В крышку вварить дымоход.
• После сварочных работ вся конструкция зачищается от шлаков и старой краски.
• Для эстетичности покрыть термостойкой краской.

Также в интернете можно найти множество модификаций печей — как отопительных, так и банных.

Источник: //ObInstrumentah.info/mangal-iz-avtomobilnyh-shtampovannyh-diskov/

Мангал из дисков автомобиля за 2 часа

Самостоятельная сборка мангала из дисков от колес автомобиля — это способ очень дешево приобрести полезную и функциональную вещь, необходимую на садовом участке. Не секрет, что в дачный сезон отдыхающие за городом жители мегаполисов оказываются в среде, лишенной привычного комфорта.

Вместо удобных плит и мультиварок приходится приспосабливаться к электроплиткам с 1-2 конфорками. В случае же внезапного отключения энергии в дачном поселке наступает первобытный период.

Решить проблему неудобства приготовления пищи на костре можно с помощью остроумного приспособления, разработанного народными умельцами.

Как подготовиться к работе?

Автовладельцам добыть 1-2 колесных диска очень просто. Хоть эти детали и не меняют так же часто, как покрышки или камеры, но в гараже можно обнаружить некоторое количество материала для изготовления барбекю. Ненужные колесные диски выбрасывают на свалки или сдают в пункты приема металлолома. Легковесную конструкцию на металлоплощадке можно купить за чисто символическую сумму.

Кроме самих дисков, потребуются:

• болгарка;
• сварочный аппарат;
• уголок или другие материалы для ножек, если печь будет переносной;
• кирпич, цемент и песок для стационарного мангала;
• элементы декора (в зависимости от фантазии мастера).

Для окраски переносного варианта нужно подобрать и жаропрочную краску. Окрашивание придаст конструкции эстетичный вид и убережет от воздействия осадков при хранении на улице.

Самый простой способ того, как сделать мангал из колесных дисков — уложить запчасть открытой стороной вверх. Штатные отверстия в колпаке послужат колосниковой решеткой для помещенного внутрь топлива.

Такую конструкцию можно дополнить ручками и возить с собой на пикники: она легкая и практически не занимает место в багажнике, но может надежно предотвращать лесные пожары, не позволяя углям рассыпаться, и ограничивая огонь диаметром обода.

Вот вам сразу и видео-инструкция, как это быстро сделать и на что нужно обратить внимание при работе:

Как сделать финский очаг из колесных дисков от машины?

Отличительная особенность этой разновидности печей — открытый очаг, установленный в центре стола. Для изготовления его не потребуется много времени и материалов.

Круглая металлическая топка может быть с успехом заменена колесным диском, приподнятым на нужную высоту.

Основание для него можно сделать из камня, шлакоблока или кирпичей, не забыв оставить свободное пространство для притока воздуха в топку.

Установить диск от машины на подготовленное основание и обложить его по окружности диким камнем или кирпичом, оставив в самом низу небольшое отверстие для поддува. Высота кладки должна быть такой, чтобы полностью скрыть основание и металлический очаг. Можно немного усовершенствовать конструкцию, приварив сбоку штырь с крючком для подвешивания чайника или котелка.

На получившуюся в итоге невысокую колонну с углублением сверху нужно уложить столешницу круглой формы. Это может быть спил большого дерева, специально изготовленная плита из искусственного камня, лист толстого металла или другой доступный предмет. В центре столешницы должно быть отверстие, диаметр которого соответствует размеру колесного диска.

Такой мангал из дисков автомобиля является стационарным. Вокруг него можно устроить круговые сидения. Для защиты от дождя лучше всего возвести легкий навес, а при желании мастер может построить и теплую беседку.

Переносной мангал сложной конструкции из автодисков

Металлический мангал из автомобильных дисков, своими руками сделанный мастером с фантазией, может служить предметом его гордости.

При всей простоте конструкции такая печь является многофункциональным прибором: это и гриль или барбекю, и удобная подставка для казана, и украшение зоны отдыха в саду.

На фото можно увидеть и оформление чудо-печки коваными элементами, и огнедышащего Дарта Вейдера.

Такой очаг не очень тяжел, поэтому его можно установить в любом удобном месте на участке или взять с собой на природу. Особенностью конструкции является использование сразу 2 одинаковых дисков от колес легковой машины. Материал нужно сначала подготовить к работе: у одного из них вырубить или вырезать середину так, чтобы остался только обод.

Установить диски от машины в таком порядке:

• внизу поместить целый, уложив его колпаком вниз;
• сверху установить тот, из которого удалили центральную часть.

Верхнюю деталь конструкции нужно расположить так, чтобы ребро, оставшееся после удаления колпака, было расположено сверху, создавая частичное перекрытие свода топки. Именно на него можно будет уложить решетку гриля или поставить казан и чайник. Бортики из верхней части обода будут удерживать казан в нужном положении.

Сварить верхнюю и нижнюю детали мангала по окружности. Чтобы при эксплуатации изделия не приходилось каждый раз снимать установленную над огнем посуду, в боковой части печи нужно выпилить дверцу.

Разметить и вырезать прямоугольник удобного размера с таким расчетом, чтобы над колосниковой решеткой (дном топки) остался порожек высотой около 10 см. Это позволит углям не выпадать при открывании дверцы.

Остальные параметры отверстия могут быть произвольными. В принципе все видно на предоставленных фото.

Вырезанный кусок нужно снабдить петлями на одной стороне и задвижкой — на противоположной. Для этих целей можно использовать обычную металлическую фурнитуру (шпингалеты, крючки, дверные петли и пр.). Прикрепить мелкие детали можно при помощи сварочного аппарата или болтами с гайками.

Для того чтобы приподнять мангал на удобную для приготовления пищи высоту, снизу нужно приварить 3-4 ножки из отрезков уголка или профтрубы.

Эти детали удобнее всего разместить внутри обода, наклон стенок которого придаст конструкции изящество и устойчивость, обеспечив расхождение нижней части опор.

При желании мастер может решить задачу и иным способом, приварив единственную ножку в центре конструкции и дополнив ее широким и тяжелым основанием.

Вот ещё одна идея, как можно сделать все не используя сварки:

После выжигания остатков старой краски и нанесения жаропрочного покрытия мангалы можно считать готовыми к эксплуатации. При желании можно дополнить конструкцию опорами для укладывания шампуров над горловиной мангала, ручками для удобства переноски и другими нужными мелочами.

Самостоятельно изготовленные очаги разных видов позволят упростить процесс приготовления пищи на открытом огне. Каждый вариант может стать сердцем дружной компании и на природе, и на садовом участке, и в беседке.

Относительно безопасная конструкция переносных моделей требует их установки на негорючие материалы, если пол в зоне отдыха деревянный. Специально для этого можно выложить зону очага кирпичом или тротуарной плиткой.

Источник: //mangalka.com/mangal/mangal-iz-diskov-avtomobilya.html

Мангал из автомобильных дисков: как изготовить своими руками

Сделать мангал своими руками сегодня под силу многим, причём для его сборки не нужны дорогие материалы, а достаточно подручных средств, которые можно найти в любом доме, мастерской или гараже. В данной статье вы сможете узнать о том, как собрать уличный мангал из автомобильных дисков, на котором можно готовить пищу и подогревать воду.

Мангал из автомобильных дисков – это уличная конструкция которая не имеет дымохода и тем самым не устанавливается в закрытых или частично закрытых помещениях, такой агрегат имеет небольшие габаритные размеры и оптимальную массу, за счёт которой его можно убирать в дом в то время как он не используется, транспортировать, а также переставлять с места на место. В этой статье вы сможете рассмотреть и подробно ознакомиться с пошаговыми руководствами сборки, схемами, инструкциями, фото и видео роликами.

Конструктивные особенности и критерии работы

Диск мангал – это универсальная установка, которая подходит для дачи и сада с любой площадью и планировкой, такую конструкцию можно использовать для приготовления пищи, подогрева пищи и кипячения воды. Мангал из дисков очень прост в сборке и возведении, а материалы для него найдутся в любом доме, тем самым его сооружение не будет стоить практически ничего.

Мангал из дисков имеет небольшие размеры, он отличается простыми конструктивными особенностями, долговечностью и прочностью, а для сборки используются следующие подручные материалы, которые есть практически у каждого. В основе каркаса мангала лежат диски из-под старого авто, которые уже не используются, их можно купить за минимальную стоимость, так как часто они сдаются вместе с ломом.

Мангал, является очень важным элементом, он дополнит сад вашего частного дома или дачи, а в случае возникновения проблем с автомобильными дисками, его можно собрать даже из одного, также можно спросить ненужные старые автомобильные колёса у соседей и знакомых и выкупить по символической цене.

Перед тем как сделать мангал из дисков своими руками, необходимо знать об основных достоинствах таких уличных конструкций, в первую очередь за счёт того, что в роли основного каркаса конструкции выступают автомобильные диски, основа имеет хорошую толщину.

Следовательно, такой мангал будет прочным к деформациям, искривлениям, выгораниям, высоким температурам, их резким перепадам, также преимуществом такого агрегата является и его круглая форма, которая идеально подходит для кастрюль, сковородок, металлических чаш и другой кухонной утвари в которой можно готовить пищу.

Мангал из колёсных дисков имеет ряд своих уникальных конструктивных особенностей, однако если говорить о способе своей сборки, он похож на мангал из бочки, баллона, при этом он может выполнять следующие функции:

• Выступать в роли гриля, для этого конструкция может оборудоваться и дополняться съёмной решёткой и шампурами;
• Мангал может дополняться функцией барбекю, для достижения данного эффекта и возможности прожарки мяса и стейков, необходимо изначально предусмотреть наличие герметично закрывающей и плотно прилегающей крышки;
• Если использовать мангал из автомобильных дисков без крышки, решётки и шампуров, то на нём можно будет подогревать различную еду, варить или жарить её в кастрюле или сковородке;
• Если сильно озадачится и постараться получить от такого уличного прибора всё возможное, можно дополнить его функцией коптильни и тем самым коптить на нём рыбу, мясо, птицу.

Мангал из дисков автомобиля работает предельно просто, для его растопки и работы необходимо заложить в нижнюю часть установки уголь или дрова, которые разжигаются, на верхнюю часть устанавливается решётка или шампура.

Также если вы хотите просто подогреть пищу, можно поставить кастрюлю или сковородку просто на верхнюю часть колеса, если его диаметр позволяет сделать это безопасно. Нагрев и готовка блюд производится за счёт образующегося дыма и тепла от прогорающего угля или дров.

Для того чтобы такой садовый агрегат стал коптильней, необходимо оборудовать его герметичной крышкой, обеспечить тление щепок, а также перекрыть все выходы, обеспечив определённую комфортную температуру внутри ёмкости.

Мангал из дисков от машины может иметь различные габариты, исполнение, функционал, однако в большинстве случаем такие установки изготавливаются по единой или схожей технологии и пошаговому руководству, с которыми вы сможете ознакомиться далее в статье.

Способы сборки мангала и руководства

Мангал из диска колеса может иметь различные способы сборки и исполнение, перед тем как приступить к работам, необходимо ознакомиться с самыми распространёнными вариациями:

• Мангал может быть сделан всего из одного колёсного диска, в данном случае в нижнюю часть закладываются угли, а на верх ставится посуда, закрепляются решётки и шампура;
• Мангал может быть собран из двух колёсных дисков, в этом случае такой агрегат становится выше, он лучше и равномерней прогревается, позволяет выполнять установку даже массивных и громоздких казанов, а также выполнять медленное тушение пищи;
• Если вы хотите иметь возможность выполнять копчение продуктов, лучше всего выполнить сборку герметично закрывающейся конструкции, оборудованной крышкой;
• Самыми сложными в возведении своими руками, являются мангалы из автомобильных дисков комплексного типа, которые одновременно способы сочетать в себе все выше изложенные функции.

При сборке и проектировке мангала из колёс автомобиля, необходимо учитывать и более мелкие нюансы, например наличие опорных ножек, которые необходимы для агрегатов собранных из двух и более дисков и не нужны для моделей из одного.

Также не рекомендуется устанавливать мангал на землю, так как он неё идёт холод, что существенно ухудшит теплоотдачу агрегата.

Опасно с пожарной точки зрения и установка конструкции на деревянном полу и других легковоспламеняющихся объектах, материалах или просто около них – пол и все поверхности около такого самодельного прибора необходимо хорошо изолировать и герметизировать.

Перед тем как приступить к сборке мангала из автомобильных дисков, необходимо учесть то, что у вас должен иметься хоть небольшой но опыт и навыки работы с болгаркой и сварочным аппаратом.

Для сборки первого варианта вам необходимо обзавестись следующими материалами:

1. Старыми автодисками и болгаркой;
2. Насадкой для резки по металлу и диском, с помощью которого можно будет зачищать ржавчину, но имеет схожесть с железной щёткой;
3. Напильником и дрелью;
4. Молотком и болтами;
5. Профилированными трубами и стальным прутом;
6. Решёткой с помощью которой будет воспроизводится гриль.

Все материалы и инструменты указанные в списке, потребуются для сборки мангала своими руками, также сами профилированные трубы, необходимы для того, чтобы собирать ножки агрегата, их потребуется около 4-6 штук, в зависимости от массы и габаритов установки.

Перед тем как применить автомобильные диски для сборки мангала, необходимо полностью подготовить их к использованию, для этого с их поверхности устраняется ржавчина, краска, для этого используется болгарка, щётка и дрель.

Самый простой и классический вариант сборки мангала из дисков является следующий, для его сборки своими руками необходимо придерживаться следующего пошагового руководства:

1. С одной стороны необходимо вырезать перегородку, которая располагается внутри, таким образом вы сформируете отсек;
2. Если дно диска имеет множество различных отверстий, через которые будет просыпаться уголь, необходимо вырезать лист металла данной формы и проделать в нём небольшие отверстия, после чего наварить его на верхнюю часть диска;
3. Боковины конструкции дополняются опорными ногами, которые должны быть подходящей и оптимальной длины, коло 40-50 сантиметров. Это обеспечит мангалу максимальную устойчивость и надёжность, при этом она не будет касаться пола или земли.

Все срезы и стыки вручную подпиливаются и счищаются – это необходимо для того, чтобы не осталось острых углов и соединений, о которые можно пораниться.

Если вы хотите использовать агрегат в качестве гриля, просто подготовьте подходящую по форме и габаритам решётку которая будет фиксироваться на верхней поверхности мангала, приваривать её ненужно.

Также мангал дополняется ручками, которые привариваются в каждого бока с одинаковой симметричностью, а для того чтобы дрова или уголь можно было легко вычищать, в конструкции изначально можно проделать прочистное окно в боковой нижней части.

Если для сборки мангала используется три диска и более, можно не выполнять сборку опорных ног, так как конструкция и так будет достаточно высокая и устойчивая, а дополнительная высота, напротив, сделает её шаткой.

Также при необходимости, мангал из автомобильных дисков можно оборудовать функцией коптильни, такие установки имеют немного иное устройство чем те, которые были собраны по первому руководству.

Такая установка собирается из двух колёсных дисков, которые герметично привариваются друг к другу, а верхняя часть в данном случае дополняется герметичной крышкой, которую при необходимости можно снимать. Мангал коптильня также дополняется решёткой и шампурами, что позволяет при необходимости готовить шашлык, мясо и стейки.

Важно, чтобы дым в такой самодельной коптильне поступал постепенно, для этого в каркасе проделываются небольшие отверстия, таким образом внутри оборудования закрытого крышкой будет поддерживаться постоянная одинаковая температура.

Для того чтобы два автомобильных диска могли герметично соединяться и прилегать друг к другу, необходимо предварительно обрезать перегородки и состыковать оба элемента, после чего приварить их друг к другу с использованием сплошного шва.

Дно дополняется опорными ногами, их может быть 2-4, для того чтобы у вас имелся доступ во внутреннюю часть, необходимо оборудовать установку дверцей, по центру выпиливается небольшое отверстие, с использованием болгарки.

Дверца закрепляется посредством гаек, необходимо соблюдать симметричность, касаемо сварного шва, к мангалу также привариваются болты, которые станут креплениями для дверцы, болты необходимо установить в уже предварительно приваренные гайки. Дверцу прикладывают к проёму и закрепляют в ровное положение.

Мангал из автомобильных дисков – это простое и выигрышное решение для любого дачного или садового участка, такие конструкции отличаются своей бюджетной стоимостью, минимальными временными затратами на возведение, многофункциональностью.

В данном видео ролике рассказывается о том, как собрать своими руками мангал из автомобильного колёсного диска:

Источник: //www.hansa-kamin.ru/news/mangal-iz-avtomobilnykh-diskov-kak-izgotovit-svoimi-rukami/

Мангал из дисков автомобиля

Изготовленные из автодисков мангалы имеют ряд отличительных черт перед прочими видами самодельных мангалов:

• Доступность и низкая цена материала. Если у вас уже есть автомобиль, то достать старый колесный диск не составит труда. Если же вы не являетесь автовладельцем, то в любой автомастерской вам за небольшую цену или даже бесплатно отдадут пару негодных колес.
• Большая прочность – толщина металла повышает устойчивость к появлению царапин и вмятин на диске, что продлевает срок службы.
• Быстрота изготовления – сборка приспособления для приготовления шашлыка или других видов жареного мяса займет буквально пару часов.
• Жаропрочность – металл, из которого будет состоять будущий мангал из дисков, хорошо держит жар, не уступая в этом мангалам известных торговых марок.
• Универсальность – мангал из колесных дисков с легкостью может быть превращен в походную печь или кухню. Это значительно расширит ассортимент блюд, которые можно на нем готовить.

Уголь или дрова загружаются в низ конструкции, решетка для барбекю или шампуры – наверх. Если блюдо готовится в своей посуде (например, плов или уха), то посуда ставится на решетку или колесо (при условии, что диаметр позволяет ее поставить). Жар от горящих дров или тлеющего угля прогревает воздух внутри камеры, что делает условия готовки максимально приближенными к обычным мангалам.

Если требуется использовать мангал из колесных дисков в качестве коптильни, то верхние выходы воздуха закрываются, а вместо дров или угля используется щепа либо опилки.

Выполненный из диска колеса мангал имеет несколько разновидностей, приспособленных для разных видов приготовления пищи:

• Простой мангал – в колесо закладывается уголь или дрова, сверху кладутся шампуры. Простейший вариант, требующий минимум дополнительных приготовлений.
• Двойной мангал — изготавливается из двух колес. Такая конструкция выше предыдущей. Она может использоваться для тушения блюд, пригодна в качестве духовки и имеет возможность для установки казана для плова.
• Закрытая печь – закрытая конструкция может использоваться как коптильня. Дым собирается внутри устройства и выходит порционно через небольшие отверстия.

Мангал из колесных дисков своими руками

Своими руками можно соорудить мангал и из одного диска от автомобильного колеса. Это получится достаточно просто и быстро, но такой мангал будет иметь низкую эффективность.

Поэтому сначала рассмотрим устройство, собранное из двух дисков.

Последовательность шагов для изготовления мангала из двух колесных дисков следующая:

1. Соединить два диска вместе. Для этого можно использовать болгарку или – если умеете ею пользоваться – электродуговую сварку. На соприкасающихся краях убирается лишний металл, чтобы диски лучше входили один в другой. Так у печи будет общее внутреннее пространство.
2. Чтобы дым не выходил отовсюду, дуговой сваркой самостоятельно или с помощью специалиста, умеющего с ней обращаться, заделываем щели и стыки двух дисков. Без должного опыта можно прожечь металл.
3. Нижняя плоскость будет играть роль колосника. Для этого нужно проделать отверстие, куда будет ссыпаться зола. Оно также будет поддувалом, куда поступает необходимый для горения кислород.
4. На верхнюю плоскость может ставиться казан. Если хорошо выпилить плоскость, чтобы она могла сниматься и надеваться, то также на ее место можно будет класть шампуры либо решетку.

1. С одной стороны диска при помощи болгарки вырезается плоскость. Получившаяся конструкция напоминает небольшой котелок с дырками в днище.
2. Если дырки слишком большие или их количество велико, нужно положить вторую решетку. Так угли не будут выпадать из мангала, а тяга будет меньше.
3. В качестве ножек используются три или четыре отрезка металлического прута или трубы длиной 45-50 см.
4. К днищу мангала привариваются получившиеся отрезки трубы или металлического прута. Для большей устойчивости можно также сделать дополнительные отверстия для болтов.

Для изготовления коптильни из автомобильных дисков понадобится минимум два диска.

1. Два диска соединяются между собой, как в способе, описанном выше (см. мангал из двух дисков)
2. Затем нужно сделать отверстие для отвода дыма. Для этого вполне подойдет верхняя плоскость диска. Ее надо аккуратно отрезать, чтобы потом можно было положить ее сверху и использовать как, например, варочную поверхность.
3. К нижней поверхности для большей устойчивости нужно приварить ножки.
4. В середине образовавшегося от соединения дисков цилиндра при помощи болгарки вырезается прямоугольник. Затем к отделившемуся прямоугольнику привариваются болты, а рядом с кромкой отреза – гайки. Таким образом получается открывающаяся и закрывающаяся дверца.

Ручки для переноски

1. Для изготовления ручек для переноски подойдет проволока диаметром 8-10 миллиметров.
2. Для придания проволоке желаемой формы пригодятся тиски и молоток.
3. При помощи гаек проволока прикрепляется к корпусу.

Основание для мангала без использования сварки

1. Бруски размером 100х100 мм соединяются и обрезаются так, чтобы получился квадрат.
2. При помощи дрели или сверлильного станка по углам просверливаются отверстия.
3. Через отверстия пропускаются резьбовые стержни, затем основание шлифуется.
4. На резьбовые стержни надеваются прокладки и шайбы, при помощи болгарки лишние части стержней удаляют.
5. Готовится установочное отверстие и – при необходимости – колесики.
6. Основание покрывается пропиткой.

Сборка готового мангала из дисков

1. При помощи болтов с гладкой шляпкой стойка крепится непосредственно к мангалу.
2. Шляпки болтов должны задевать центральный обод.
3. Между стойкой и мангалом лучше установить заглушку, чтобы предотвратить попадание золы внутрь стойки. И заглушку, и стойку (во всяком случае, верхнюю ее часть) необходимо покрыть термостойкой краской.
4. При помощи фланцев стойка крепится к основанию и мангалу. Фланцы тоже лучше покрыть краской.

Последние приготовления

1. Так как конструкция выходит весьма тяжелой, перемещать ее довольно трудно, особенно когда она уже будет остывать после приготовления пищи. Для этого лучше прикрепить к основанию колесики.
2. К ручкам можно прикрепить карабин для подвешивания вспомогательных инструментов.
3. Для гриля понадобятся две решетки: нижняя – компактная и частая, чтобы удерживать на себе уголь, и верхняя — более широкая, чтобы удерживать пищу. Можно класть уголь и на нижнюю поверхность, но это подходит не для всех материалов.

Подробное видео на эту тему

Все детали лучше покрыть в два слоя термостойкой аэрозольной краской (или любой другой термостойкой краской). Существует три основных типа огнестойких красителей:

• Кремнийорганические — выдерживают до 600 градусов. Несмотря на термостойкость, больше пригодны для окраски деталей, не контактирующих с пламенем напрямую.
• Акриловые — хорошо контактируют с металлом и схватываются с ним. Выдерживают температуру поверхностей до 900 градусов, пригодны для нанесения на поверхности, контактирующие с пламенем или нагревающиеся до высоких температур. Наиболее удобны в аэрозольной форме.
• Сухие смеси — краски на силиконовой основе. Сложны в нанесении, больше подходят для промышленности.

Разберем процесс покраски акриловым красителем:

1. очистить мангал от ржавчины или другого налета на поверхности (например, копоти);
2. встряхивать баллон с краской примерно две минуты;
3. с расстояния примерно 20 см распылить краску на поверхность в один или несколько слоев (каждый слой сохнет примерно 30 минут);
4. после полного высыхания краски протапливать мангал в течение четверти часа.

Несколько советов:

• Окрашивать мангал лучше при отсутствии ветра.
• Окраске подлежит, в основном, наружная сторона мангала.
• Лучше вымыть и просушить поверхность после очистки.

Источник: //gidpopechkam.ru/mangaly/svoimi-rukami/iz-diskov-avtomobilya.html
