Барбекю из кирпича чертежи с размерами порядовка своими руками

Дача – это не только место, где хочется сажать овощные и фруктовые культуры, а и где отдохнуть на природе с близкими людьми: родственниками, друзьями и т.д. Зачастую на таких посиделках хочется есть овощи, шашлык, вкусные напитки. Часто для этого используют печь барбекю. Построить ее можно своими руками из кирпича. Но для этого следует выбрать тип конструкции и не отклоняться от инструкции.

Как работает печь барбекю и чем она отличается от мангала

Мангальщики с большим опытом, которые приготовили не один килограмм мяса, знают, что на мангале мясо готовится только снизу благодаря сильно горячему ИК-излучению тлеющего древесного угля. На шампуре верхний слой мяса обдувается свежим воздухом, поэтому шампура необходимо периодически поворачивать.

Приготовление продукта в печи барбекю происходит совсем иначе. Решетка, на которую его укладывают, должна быть размещена на 20-25 см ниже уровня боковых стен и это очень важно. В отличие от мангала, в печи для барбекю поддон для угля сплошной: на нем нет отверстий для получения тяги.

Уголь не горит, а тлеет. Мясо постепенно «доходит» в нежарком излучении тлеющего тепла и угля, который отражен от стенок сооружения. При этом копоть на стенах печи, как зеркало, отражает назад все тепловое излучение, и продукты прогреваются равномерно со всех сторон. За счет высоты стенок на продуктами образуется теплая воздушно-дымовая подушка, которая придает еде особый подкопченный аромат.

Внимание!

Для шашлыка подходит только наиболее мягкое мясо, но в случае с барбекю значительно меньше ограничений.

Блюда в печи-барбекю зачастую получаются сочными и нежными, полностью пропеченными до однородного состояния. Если нужно приготовить старую и жесткую говядину будет правильно приготовлена в печи барбекю, построенной своими руками. Под хрустящей корочкой окажется нежное мясо, которое получится благодаря поджариванию и одновременному запеканию в собственном соку.

Разница в конструкции составляет 25 см – она незначительная, но в кулинарии имеет важное значение. Вероятно, по этой причине для организации небольших пикников на дачном участке или для обустройства места отдыха во дворе частного дома все чаще выбирают барбекю, а не мангалы. Несмотря на то, что сооружений барбекю из камня довольно много, выбрать наиболее подходящую не составит труда. Кроме этого, по функционалу данные сооружения способны составить конкуренцию обычным каменным печам.

Требования безопасности к печи барбекю

Если вы решили обустроить на своем участке зону барбекю, то первоначально следует выбрать место, где печь будет располагаться. На этапе проектирования необходимо учесть существующие нормы строительства и требования пожарной безопасности к этому сооружению.

Для кладки печи должен быть использован огнеупорный кирпич, отличающийся устойчивостью к длительному воздействию высокой температуры и проводит тепло.

Внимание!

Барбекю сильно греется, поэтому недопустимо наличие конструкций из дерева у задней стенки.

Строения на участке должны быть от места будущей установки печи на расстоянии как минимум 5 м.  Поблизости от зоны барбекю не должно быть горючих материалов и веществ. Следует обратить внимание на расположение ЛЭП и высоких деревьев. Провода или ветви не должны оказаться над дымоходом.

Обустраивая зону отдыха или летнюю кухню, специалисты советуют использовать кирпич, плитку, а деревянные конструкции пропитать специальным противопожарным раствором.

В конструкции зоны отдыха должна быть обязательно вытяжка, а сама печь — правильно спроектированным дымоходом.

В печи барбекю должна быть столешница оптимальной высоты и рабочих зон для удобства приготовления на ней пищи, на ней не должно быть острых углов и выступающих частей.

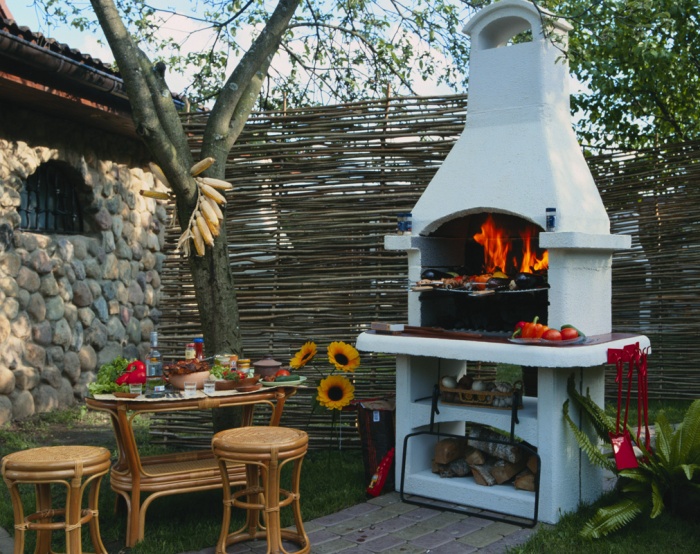

Преимущества барбекю из кирпича

Кирпичные печи-барбекю универсальны и дают возможность приготовить целый ряд вкусных блюд. Оборудованные навесом зоны отдыха с размещенными в них печами для приготовления барбекю удобны для использования в любую погоду независимо от времени года.

Внимание!

Печи смотрятся красиво и служат отличным дополнением интерьера любого участка.

Жаровня в такой печи имеет достаточную для приготовления больших блюд площадь, а особенности конструкции позволяют распределять жар равномерно.

Печи можно оборудовать для использования любого вида топлива, что также можно отнести к их несомненным преимуществам.

Но у кирпичных печей барбекю есть и минус – их размер довольно внушительный. Помимо этого, меры пожарной безопасности заставляют очень серьезно подходить к их размещению на участке.

Как правильно класть печной кирпич

Чтобы хорошо сложить работоспособную уличную печку, в обязательном порядке следует соблюдать такие правила кладки:

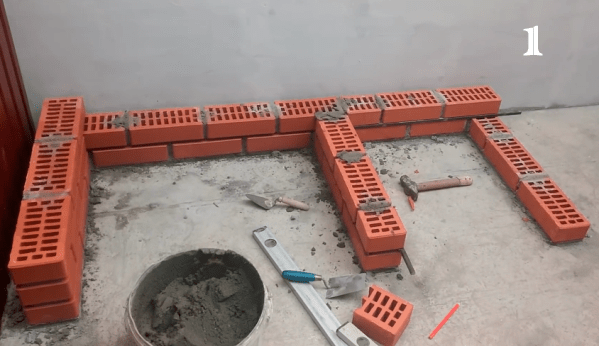

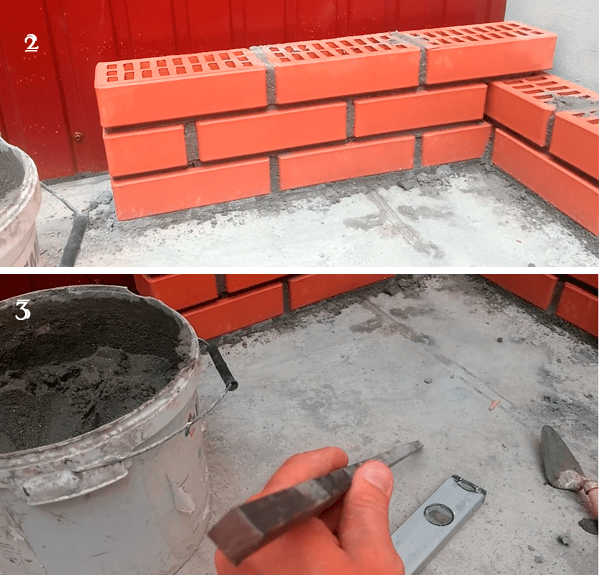

1. Каждый уровень сначала следует складывать как конструктор, без использования раствора. С помощью примерки можно точно обрезать камни в нужных местах и подогнать друг к другу.
2. Керамический кирпич нужно замачивать на 2-3 минуты в емкости с водой, а после этого укладывать на место. Огнеупорный камень только надо ополоснуть от пыли.
3. Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Если превысить этот показатель, то это может стать причиной образования трещин.
4. Не стоит перевязывать огнеупорную стенку с обычной. В зазоры между разносортными кирпичами надо вставить листы базальтового картона.
5. Проверить горизонтальность каждого яруса посредством строительного уровня, а вертикаль – отвеса.

Выступающий наружу раствор снимать мастерком, а внутренние поверхности обтирать влажной ветошью. Если опыта недостаточно, то не надо пытаться колоть камни киркой, лучше для этой цели использовать болгарку с отрезным кругом по бетону.

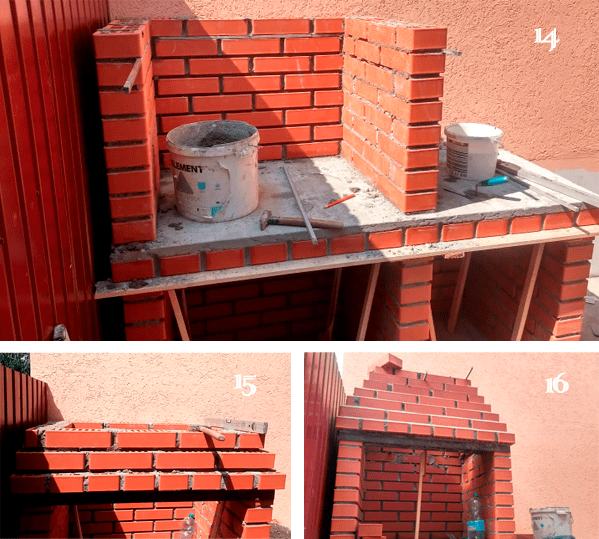

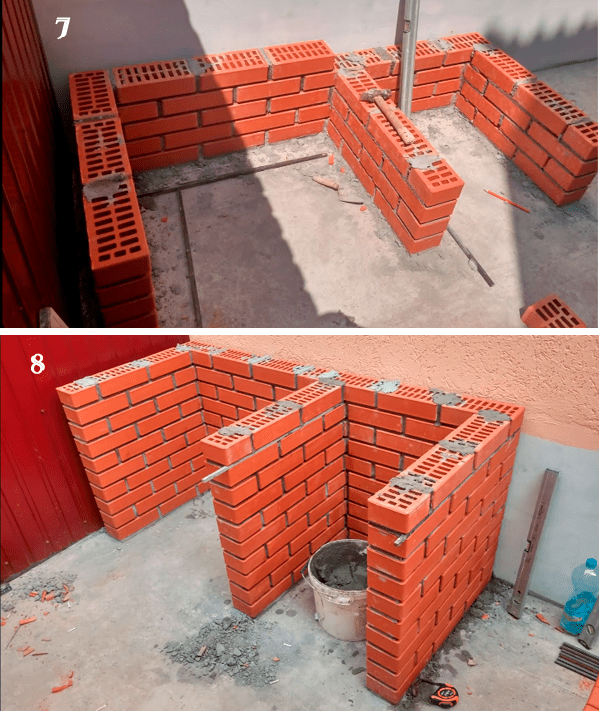

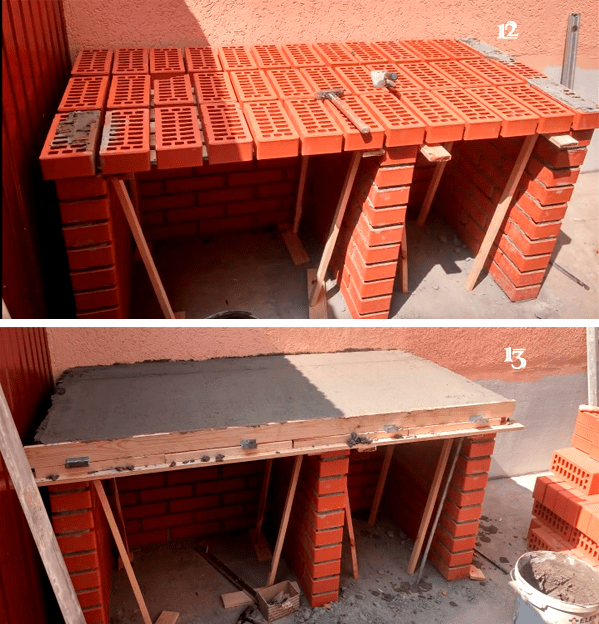

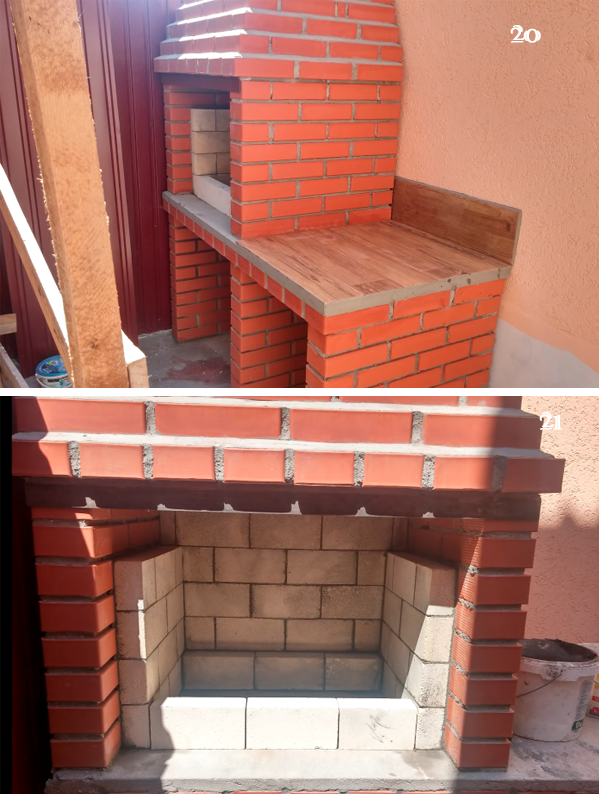

Технология строительства барбекю

Во время застывания плиты фундамента, необходимо замешать глиняный раствор для кладки. Глину надо замочить в воде на несколько дней, при подсыхании подливать воду, время от времени мешать смесь. После этого добавить песок.

Внимание!

Готовый раствор не должен растрескиваться в руках.

За день до начала работ необходимо заняться подготовкой кирпича. Чтобы он лучше схватывался и не забирал влагу из раствора, его требуется обильно поливать водой.

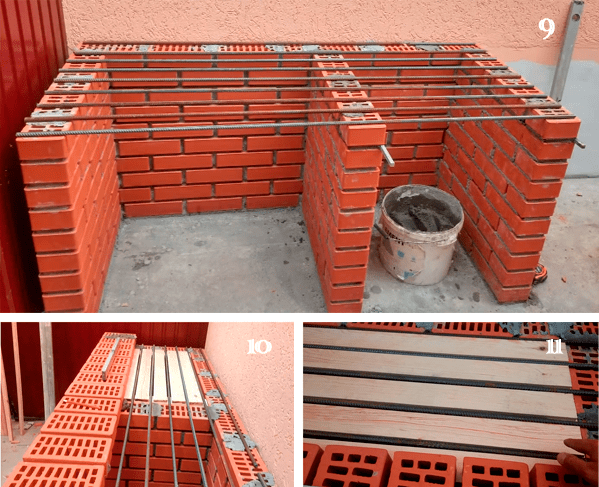

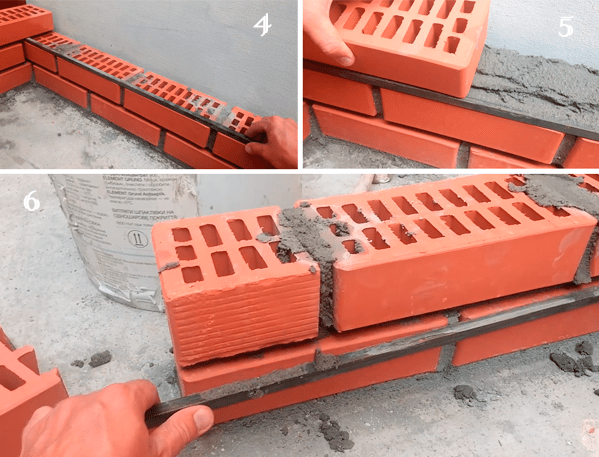

Через каждые два слоя кладку желательно перекладывать металлической сеткой для большей прочности сооружения. После семи уровней надо выполнить перекрытие. Далее продолжить кладку еще в три ряда. Последние ряды предназначены для организации зоны гриля. В конструкции следует оставлять небольшие зазоры, которые будут обеспечивать поступление воздуха для горения.

Если проект предполагает дымоход, то можно использовать обычную чугунную трубу. Минимальная высота должна составлять 1,5 м. Чтобы атмосферные осадки со временем не разрушили дымоход, сверху прикрепить нужно козырек, навес или миниатюрная крыша.

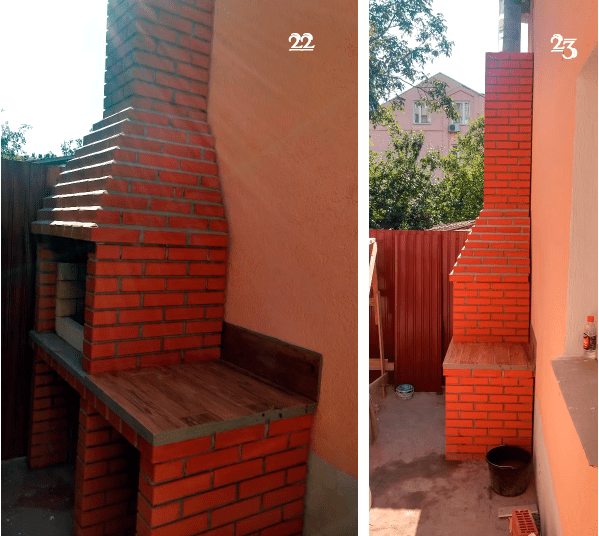

Наружные стены строения можно просто оштукатурить, облицевать плиткой или облагородить натуральным камнем.

Подготовка к строительству

При выборе кирпича учитывать необходимо не только его расцветку и габариты, но и маркировку. Для стандартной конструкции потребуются два вида кирпича:

• огнеупорный;
• строительный.

Огнеупорный печной кирпич выбирается с маркировкой ШБ-I или ПБ-I, а для больших конструкций — марки ШАК.

Внимание!

Гулкий звук при простукивании кирпича свидетельствует о наличии пустот и низком качестве, а мелкая крошка при раскалывании говорит о небольшой прочности или возможном использовании материала ранее. Для возведения элементов конструкции, не подвергающихся воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150

Для возведения элементов конструкции, которые не подвергаются воздействию высоких температур, подходит строительный глиняный кирпич марок М-125 или М-150.

Для скрепляющего раствора понадобится огнеупорный цемент или обыкновенный с добавлением известняка.

Смета

Для постройки стандартного уличного варианта, который состоит из решетки с топкой для приготовления барбекю и коптильной камеры для горячего копчения, нужны будут такие материалы:

• кирпич огнеупорный – 50-80 шт., примерно 800-1600 руб.;
• кирпич глиняный – 230-250 шт., около 1900-2500 руб.;
• цемент – 2-3 мешка по 40 кг, 500-800 руб.;
• щебень и арматура для фундамента – 500-1000 руб.;
• уголки, петли и металл для решетки – 500-1500 руб.;
• дверцы для топки – 500-1000 руб.

Итого, для строительства коптильни с барбекю потребуется 5000-8500 руб. Стоимость дополнительных элементов (светильника, мойки, декоративной облицовки) может увеличить общую сумму на 2-4 тысячи рублей.

Инструменты

Основной список инструментов и вспомогательных материалов для постройки уличной конструкции таков:

• лопата и правило;
• доска для опалубки;
• гидроизолирующая пленку;
• сварочный аппарат;
• мастерок и молоток для кладки;
• песок и известняк для раствора;
• плоскогубцы, гвозди и молоток.

Для размешивания раствора цемента понадобится ведро или бак. При кладке для выравнивания используют бечевку и строительный уровень.

Корпус печи-барбекю Гудкова

Материалы

1. Кирпич огнеупорный (шамотный) ГОСТ 390–96.
2. Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывают из кирпича или огнеупорного, или керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен.

Внимание!

Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется примерно 465 шт. кирпича.

Печные приборы:

• однокомфорочная плита варочная 42х50 см;
• решетка–мангал 42х50 см;
• металлический лист 50х60 см;
• прочистная дверка 14х14 см;
• поддувальная дверка 27х14 см;
• топочная дверка 25х27 см;
• колосниковая решетка 30х20 см;
• уголок стальной 32х32х4 мм длиной 50 см — 4 шт., 60 см — 6 шт.;
• проволока стальная 2 мм — 10 м;
• шнур асбестовый 5 мм — 10 м.

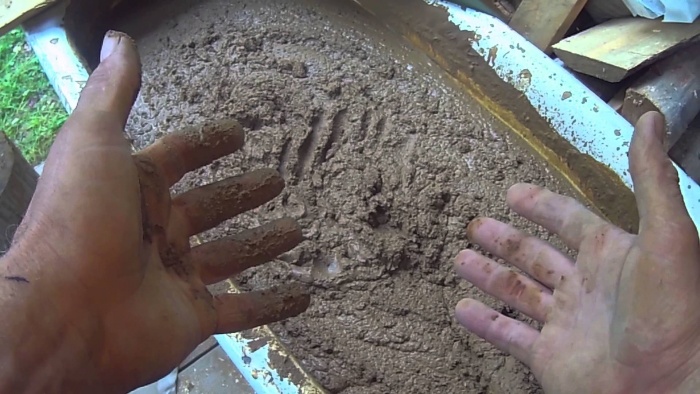

Глинопесчаный раствор

Для печных работ применяется зачастую пластичная чаще всего красная глина и мелкий просеянный песок. Необходимую пропорцию состава раствора рассчитывают, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

• жирная — 2–4%;
• средняя — 15%;
• тощая — 30%.

Состав раствора (глина, песок):

• жирная — 1:2,5;
• средняя — 1:1,5;
• тощая — 1:1.

Внимание!

Перед началом работ глину нужно замочить на 24 часа, а затем, постепенно размешивая, добавить понемногу песок. Можно еще приобрести готовую растворную смесь для печных работ

Таким смесям не страшны высокие температуры. Кроме этого, они намного сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же:

• кирка;
• кельмы;
• киянка;
• расшивка;
• отвес;
• уровень;
• угольник.

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Внимание!

Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода. Перед укладкой глиняный кирпич нужно увлажнить, на 1–2 мин опуская в воду. Шамотный кирпич надо только ополоснуть, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять половину кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток должен быть заполнен асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

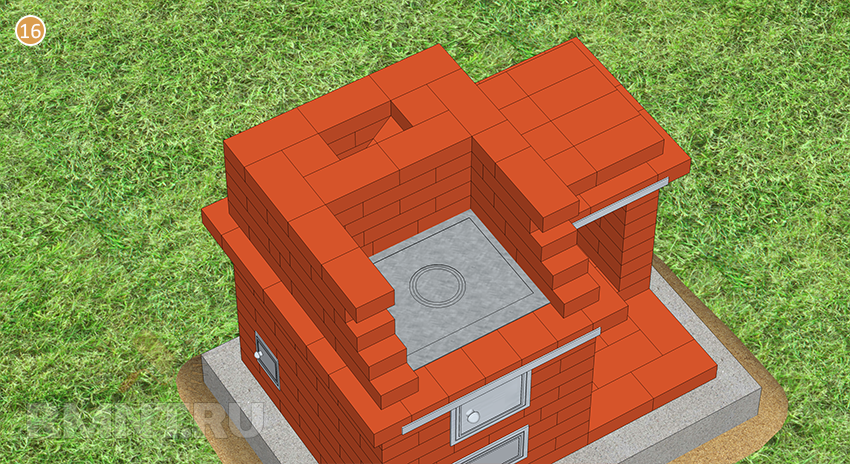

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 27х14 см, 27х27 см, а также 40х14 см. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливают не ближе 7 м от стен дома. Отделку такой печи выбирает владелец по своему вкусу. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи должна проводиться осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней. Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно использовать печной, но он дороже, шамотный класть не стоит: не те температуры, и он слишком не любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

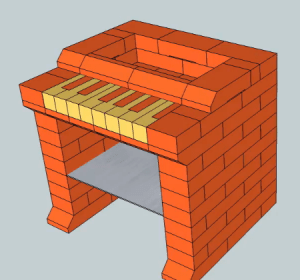

Порядовка мангала из кирпича (кладочные чертежи)

На самом деле все очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В шестом и десятом ряду кирпичи нужно ставить на ложок — боком, и развернуть поперек основной кладки. Если решено делать барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их надо ставить в два ряда, также, как и остальные — с перевязкой — смещением швов. Если в планах использовать и в качестве мангала — для шампуров — на задней стенке нужно класть кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров надо использовать профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с седьмого рядка кладку проводить нужно только на половине — правой или левой — как вам больше удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот – то делать нужно зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (рубероид или гидроизол), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Как только мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал прослужил как можно дольше, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Кирпичное сооружение без раствора

Данный вариант подойдет на тот случай, когда нужно быстро сделать небольшую и удобную жаровню для шашлыков из остатков строительных материалов, иными словами, бесплатно. Главное условие: необходима ровная площадка из бетона или другого материала.

Для строительства опорной части подойдет любой камень правильной формы – шлакоблок, пустотелый силикатный кирпич, ракушечник и так далее. Кладка пода и бортов жаровни должна выдерживать высокую температуру, поэтому здесь придется использовать шамотный или керамический кирпич (лучше полнотелый). На перекрытие опорной части понадобятся стальные уголки с шириной полки 4 см и лист плоского шифера. Работы должны быть выполнены согласно инструкции:

1. Нарисовать на площадке мелом контуры барбекюшницы и выложите первый ряд вдоль линий.
2. Углы сформировать из цельного камня и половинки, стены – из целых кирпичей, установленных с шагом 12 см.
3. Выдерживая вертикаль, построить остальные ряды нижней части, укладывая камни в шахматном порядке с перевязкой.
4. На восьмом или девятом ряду (зависит от вашего роста) установить на опоры железные уголки, а сверху перекрыть весь проем шифером.
5. Сверху шиферного листа сформировать поддон из сплошного ряда огнеупорного кирпича, а затем сложить бортики мангала.

Кладочный раствор в первом ряду не используется, конструкция стоит за счет собственной жесткости. Но если вам хочется, ничто не мешает приготовить цементно-песчаную смесь и выполнить полноценную кладку. Под для сжигания дров не обязательно делать из плоского шифера и шамотного камня, достаточно предусмотреть опоры и поставить на них лист толстого железа.

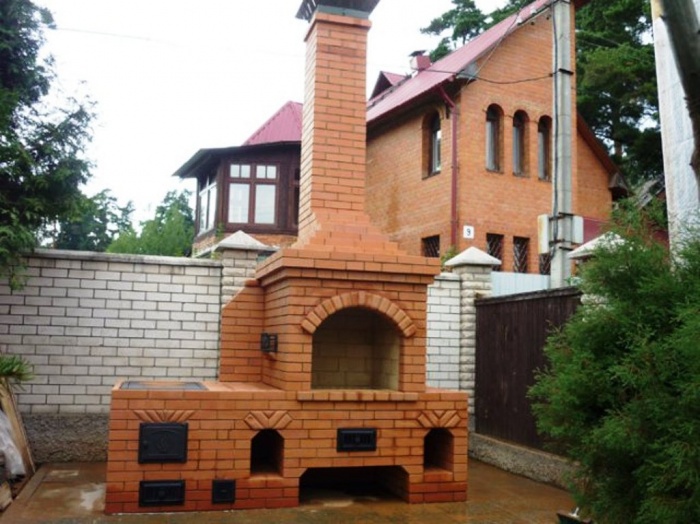

Виды кирпичных барбекю с коптильней

Построить мангал с коптильней из кирпича своими руками можно в разных вариантах. Среди дачников распространены следующие модели:

• с водяным затвором — для изготовления дополнительно понадобятся листы из нержавейки;
• наподобие каминов — стандартный набор материалов (кирпичи, песок, цемент) и пристраивается крыша;
• из кирпичей, уложенных на раствор песка, цемента, извести.

Размеры выбираются индивидуально, в зависимости от количества и объема приготовляемой на даче пищи. Оптимальными считаются устройства длиной в 1 м, с шириной 0,5 м, глубиной на 0,25 м.

В качестве аксессуаров выбирают оригинальные решетки, металлические затворы, достраивают место для хранения посуды, столешница. Можно сделать освещение для приготовления еды в вечернее время.

Выбор и подготовка места для строительства

Место, на котором можно построить печь барбекю своими руками, надо выбрать на основании комфорта и пожаробезопасности.

1. На расстоянии 3-4 м от печи не должны расти деревья, кусты, трава.
2. Если на участке построены пристройки, баня, другие строения, печь нужно сооружать в отдалении.
3. Преобладающим направлением ветра не должно быть направление в сторону своих и соседских построек.

Несомненно, у вас на участке есть такой уголок, где отлично впишется кирпичное барбекю.

Если говорить о комфорте использования будущей готовки в уличной печи — удобней всего расположить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если на участке не предусмотрено таких мест, можно выбрать любое место для барбекюшницы, а рядом разместить стол со стульями. При этом, надо учесть, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей зоны печи подбирают в зависимости от финансовых возможностей и размера участка.

Основные рекомендации размещения печи:

• нахождение с подветренной стороны относительно жилого здания. Иначе дым будет идти на дом, проникая внутрь и оставляя следы копоти снаружи;
• нежелательное наличие растений рядом с барбекю шашлычницей из кирпича — их жизнедеятельность нарушится из-за высоких температур.

Когда место выбрано, следует подготовить площадку для зоны печи. Грунт очистить от плодородного слоя: травы, кустов, деревьев. Убирать деревья из своего участка разрешено без согласования с местными органами власти, при условии отсутствия природоохранных ограничений.

Внимание!

Оставленные в земле корни могут пустить ростки, повреждающие напольное покрытие печной зоны. Обычно, во время планирования и расчистки зоны для будущей постройки, высаживаются хвойные и плодовые деревья.

После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю.

Стоит ли строить барбекю из кирпича с коптильней своими руками?

Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:

• долговечность;
• надежность;
• эстетичность;
• удобство процесса готовки.

Но есть и минусы:

• для сооружения необходим опыт в стройке из кирпича;
• невозможность переместить готовое изделие, из-за чего нужно тщательно продумывать размещение.

Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

Сложные проекты формата «мангал-казан-коптильня» стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

Выбор проекта печи мангала

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Основные элементы, присутствующие в каждой коптильне с барбекю:

• топка;
• решетка для барбекю, мангала;
• коптильная камера;
• дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

• барбекю с верхней коптильней;
• угловая коптильня;
• коптильня по типу «русская печь»;
• коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1-1,5 м²) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для монтажа в углу дачного дома или веранды.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект стоит выбрать при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Схема кладки конструкции с печкой

1. Выложить первые два сплошных ряда кирпичами в форме прямоугольника или по той форме, которая предусмотрена в планировке. Не забывая выравнивать углы, и удалять лишний раствор, чтобы не портить внешний вид жаровни. Для того, чтобы ряды вышли ровными, используйте отвес.
2. На третий уровень установить зольную дверцу плиты.
3. Четвертый так же выкладывается сплошным.
4. В пятом ряду зольную дверцу плиты перекрыть замком и установить колосники.
5. В шестом кирпичи выложить без пропусков.
6. В седьмом можно уже устанавливать дверцу для топки.
7. В восьмом и девятом кирпичи следует класть сплошным слоем.
8. С десятого уровня обычно уже начинают постройку печного дымохода.
9. В одиннадцатом перекрыть проем дверки для топки.
10. В двенадцатом уже делать варочную плиту и очаг.
11. С четырнадцатого ряда переходить к постройке канала дымохода и сооружать боковые стенки жаровни и заднюю стенку.
12. С двадцать первого по двадцать третий создается полукруглое перекрытие очага. Здесь для придания кирпичу правильной формы, его придется распиливать болгаркой.
13. С двадцать четвертого по тридцать первый кирпичи надо выкладывать сплошным слоем.
14. Где-то на двадцать шестом ряду вывести дымовой канал.
15. Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно выкладывается из тех же материалов, из которых строилась и печь.

Для наибольшего комфорта использования мангала, следует учитывать некоторые нюансы ее строительства. Например, рассчитывая ширину жаровни, нужно учитывать длину шампуров.

При нагревании металл расширяется, поэтому не стоит забывать оставлять небольшой зазор при установке металлической дверцы. Высота печи должна соответствовать вашему росту для большего удобства при работе с ней.

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения

Чтобы не ошибиться с выбором материала для камеры сгорания, нужно учитывать следующие характеристики:

• острота и ровность краев указывает на высокой качество огнеупорного кирпича;
• сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
• плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
• маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
• огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

• ровная поверхность, без трещин и сколов указывает на качественность изделия;
• цвет — красно-оранжевый или соломенный с коричневыми точками;
• размеры — стандартные 250х120х65 мм;
• прочность — М-150 или М-125, металлический звук при ударе;

Внимание!

Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго

В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.

В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.

• выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
• выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близкой дистанции, поэтому главное отличие шероховатой плитки от гладкой — вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при плохом освещении;
• выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый – сделает конструкцию легче.

Технология строительства

Качественная порядовка барбекю с казаном из кирпича позволит сохранить надолго конструкцию и улучшит ее безопасность при эксплуатации. Данный этап имеет важное значение и требует определенного времени даже у строителей с большим опытом работы.

Фундамент

При заложении основания под барбекю с казаном из кирпича надо соблюдать определенную последовательность.

1. Выкопать траншею под фундамент, после засыпать слоем песка — глубина должна быть примерно 25-30 см.
2. Засыпать песчаной подушкой и залить водой – толщина слоя должна быть 5 см.
3. Поверх слоя песка положить слой гравия или мелкого щебня – слой 10 см.
4. Сделать опалубку из досок – минимальный выступ над землей 5 см.
5. Положить слой арматурной сетки – толщина 15х15 или 20х20.
6. Залить уровень бетона – после процедуры подождать не менее трех дней.
7. Уложить слои рубероида для гидроизоляции – 4-6 слоев.

Раствор для кладки

Следующая стадия предполагает приготовить раствор. Для этого понадобится:

• цементная смесь – 2 ведра;
• гашеная известь – 1/2 ведра;
• песок – 1 ведро.

Смешать компоненты в специальной емкости, тщательно перемешивать и доводить массу до состояния густого теста.

Цоколь

Прежде, чем приступить к кладке кирпичного барбекю с казаном на раствор, надо сложить будущую конструкцию по рядам без раствора, всухую. Есть два важных правила реализации данного этапа:

• учитывать, что между кирпичами будет слой раствора толщиной 0,5-1 см;
• при подгонке кирпичей обязательно использовать защитные перчатки, чтобы избежать травм.

Когда все получилось и результат устраивает, надо начать кирпичную кладку на раствор:

1. Кладку основания, то есть не горячей зоны, выполнять в полкирпича.
2. При укладке кирпичей обязательно проверять все горизонтали и вертикали строительным уровнем.
3. Когда вы достигните высоты примерно 70 см с открытой стороны необходимо установить 2 стальных уголка 5х5 см полками кверху. Они нужны, так как с этого места нужно укладывать кирпичи четвертой стенки-боковины сооружения.
4. Далее продолжать кладку в 1/4 кирпича, то есть кирпичи укладывать на ребро;
5. Уложив кирпичи на боковые и заднюю стенки в 1/4 кирпича, получится опорный выступ для дна по всему внутреннему периметру. При этом надо учитывать, что это уже ряды горячей зоны, поэтому рекомендуется использовать огнеупорный или полнотелый красный кирпич.

Жаровня

До начала кладки жаровни надо решить вопрос уборки золы из топки. Например, установить поддон из металла, который можно будет легко вытащить и очистить от продукта сгорания. Многие строители советуют сконструировать топку не ниже 80 см. Эта величина равна 12 рядам кладки из кирпича. Закрыть надо верх конструкции бетонным перекрытием и рядом кирпичной кладки.

Стены и дымосборник

Сооружение дымосборника несколько сложнее, но вполне справится с этой задачей даже строитель-новичок. Для этого стенки очаговой зоны, где непосредственно происходит приготовление, необходимо выложить повыше, так, чтобы вам было удобно. Затем необходимо «сузить» трубу. Уложить кирпичи, сдвигая каждый новый ряд на полкирпича внутрь. Так происходит формирование колокола печи.

Декоративная отделка

Существует немало вариантов украшения домашнего очага. Воспользоваться можно своей фантазией и применить все творческие навыки.

Существует несколько вариантов отделки барбекю:

• оштукатурить кирпичный мангал с печкой под казан;
• облицевать плиткой и изразцами;
• установить металлические футляры;
• применить декоративную отделку без облицовки путем расшивки кирпича.

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич надо протереть водой с уксусом при помощи губки.

Для придания возведенной печи неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

• плитка;
• кирпич;
• камень натуральный и искусственный;
• штукатурка;
• специальные составы.

Они не только придадут строению оригинальный вид, а и защитят от осадков на улице и сырости в неотапливаемом помещении.

Алгоритм укладки:

1. Обработка стены грунтовкой.
2. Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
3. Укладка камня или плитки, плотно прижимая ее к поверхности.
4. Очистка швов от клея и заполнение мастикой.
5. Нанесение защитного состава.

Облицовка чаще всего проводится с нижнего угла вверх.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

Арочная (лучковая) перемычка из кирпича

В данном случае ширина проемов 71,5 см, поэтому, понадобятся доски для изготовления кружала длиной 71 см. Существуют формулы для расчета радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмерить 14,5 см, а по краям оставить по 2 см.

Показатели могут быть разными, важно, чтобы наивысшая точка окружности была не меньше 1/8 от ширины печного проема.

К доске прикладывают правило или ровная планка (задача таким образом имитировать продолжение оси). В результате получится 3 точки. Карандашом, зафиксированном на нитке, начертить дугу. Электролобзиком вырезаем кружало, по которому наметить еще 2 доски и вырезать еще два кружала.

Общее устройство печи барбекю с казаном

Казан — это круглый чугунный котел.

Внимание!

Алюминиевые казаны нежелательны, они довольно быстро выгорают и не держат правильную температуру.

Для приготовления пищи на огне лучше использовать чугунный казан — он хорошо держит оптимальную температуру. В казане на участке можно приготовить все, что угодно, но оптимальные блюда: плов и казан-кебаб. В обычной кухне их приготовить сложно — слишком неприятны и интенсивны запахи при прокаливании масла.

В кирпичной печи с казаном происходит прямой нагрев емкости от пламени. Кирпичная печь с казаном универсальна. Так, если:

• убрать казан, можно жарить шашлык;
• постараться ровно и аккуратно выложить круглый под, то можно его использовать как тандыр;
• круглое отверстие накрыть чугунным листом с конфорками, на них можно жарить в сковородках и варить в кастрюлях.

Убрав казан, можно регулировать силу огня чугунными конфорками.

Определение оптимальных габаритов

Немаловажное условие — выбор размеров будущей конструкции. При желании можно добавить русскую печь, мойку, коптильню, рабочий стол. Перед началом рекомендуется начертить схематический чертеж, который поможет учесть малейшие детали, правильно рассчитать расходные материалы. Нарисовать проект можно самостоятельно от руки.

Стоит заранее предусмотреть отсек для золы, поддува воздуха, дымоход, место для хранения углей и дров. Уличную печь хорошо оснастить навесом, чтобы уберечь очаг от намокания. Следует выбрать размер металлической решетки для приготовления, продумать, где будут храниться шампура.

При подборе габаритов строения нужно в первую очередь определиться с высотой шашлычницы. Чтобы процесс приготовления был максимально комфортным, мангал не должен быть выше кухонного стола. Длина обычно ненамного превышает размер печи (не более 1 м). Таких габаритов будет достаточно для размещения большого количества шампуров или решетки.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладывают жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строят ее отдельно и по желанию.

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. В связи с тем, что кирпичей требуется немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-или твердым покрытием.

Подготовка основания

Надо снять плодородный слой, если нужно углубить котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 0,5 м больше габаритов печи во все стороны. Дно надо выровнять, на него высыпать щебень средней фракции. Толщина слоя щебня должна составлять 15 см. его следует хорошо утрамбовать. Лучше для этой цели использовать виброплиту, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то надо насыпать слой мелкозернистого песка, в который по уровню уложить покрытие.

Если выбран в качестве основы плитный фундамент, его необходимо армировать прутком 1 см в диаметре. Уложить вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связать.

Внимание!

Если вы не умеете вязать специальной проволокой, то можно стянуть пластиковыми хомутами.

Разрешено для данной модели армирование готовой сеткой из толстой проволоки. Выставить по краям опалубку и все залить бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Правила эксплуатации печи барбекю

Продлить срок службы кирпичной уличной печи помогут несколько основных правил ее эксплуатации.

1. В топку должно поступать достаточное количество воздуха, что обеспечит полное сгорание топлива и не даст осесть на стенках большому количеству сажи.
2. Заслонка печи должна быть открыта.
3. Растапливать печь лучше дровами из лиственных пород дерева.
4. Для приготовления пищи рекомендуется использовать спецприспособления.

Грамотно обустроенная зона отдыха, центром которой станет уличная печь барбекю, позволит не только замечательно провести время на свежем воздухе и приготовить полезные блюда. Она станет отличным дополнением любого участка. Тем более, что самостоятельно это сделать не так сложно, если соблюдать рекомендации опытных строителей.

Подписывайтесь на канал в Яндекс.Дзен!
Нажмите «Подписаться на канал», чтобы читать Delanadache.ru в ленте «Яндекса»

Все ваши статьи будут на этой странице.

Если вы часто проводите время в кругу друзей, любите мясо или рыбу, значит, вам просто необходимо барбекю из кирпича. Эта функциональная позволит приготовить даже большие куски мяса, превратив их во вкуснейшее ароматное блюдо. Предлагаем познакомиться с конструктивными особенностями подробных строений и последовательностью их возведения.

Устройство и принцип работы барбекю из кирпича

В состав современных комплексов обычно входит более трёх топок. Их габариты определяются на этапе разработки проекта. Такое устройство делает печь барбекю многофункциональной. Предусматривается русская печь с духовкой, барбекю из кирпича, коптильня. Возможные и другие варианты. У есть три и более каналов, которые благодаря системе задвижек могут быть изолированы друг от друга.

В состав барбекю входит решётка, устанавливаемая на 20-25 см ниже уровня боковых стенок. Поддон для угля сплошной, что обеспечивает достаточную тягу. Уголь тлеет, поэтому происходит постепенное равномерное приготовление различных блюд. Высота стенок обеспечивает формирование тёплой воздушно-дымовой подушки, благодаря чему приготавливаемая еда приобретается характерный подкопчённый аромат.

Где лучше организовать зону барбекю

При выборе месторасположения барбекю учитывается целый ряд факторов. Оно должно находиться:

• вдали от огнеопасных веществ;
• подальше от деревьев;
• с подветренной стороны строений;
• вдали от .

Располагать комплекс желательно подальше от дома (на расстоянии минимум 5 м). В то же время на минимальном расстоянии от кухни, чтобы хозяйке было удобно готовить. Комплекс желательно замостить, воспользовавшись либо кирпичом. Все деревянные элементы покрыть антипиреном.

Виды готовых комплектов барбекю из кирпича для дачи

Решив приобрести готовый комплект барбекю из кирпича для дачи, обратите внимание на печь-барбекю:

• «Садовая»
  . Подходит для круглогодичного использования. Состоит из восьми элементов и стальной трубы. Монтируется на . При высоте 1,8 м имеет габариты 1×0,8 м;
• «Престиж»
  . Весит 600 кг. При высоте в 2,4 м имеет габариты 1,3×1,05 м;
• «Пикник»
  . Весит 670 кг. Допускает установку вертела. Работает на дровах и угле;
• «Сказка»
  . Вес − 500 кг. Для приготовления блюд должен использоваться только уголь. При высоте в 2,3 м имеет габариты 1,2×0,8 м.

Прежде чем купить барбекю из кирпича, учтите, что отзывы на готовые конструкции не всегда положительные.

Подробнее на ForumHouse: https://www.forumhouse.ru/threads/199413/

Как выбрать конструкцию барбекю из кирпича: информация, актуальная при разработке проекта

Среди множества разнообразных вариантов барбекю наиболее популярными являются:

• печи-барбекю, изготавливаемые с дымосборником над , через которые осуществляется отвод дыма от мангала;

• барбекю-комплексы, отличающиеся широким функционалом;

• барбекю-камины.

Комплексы выполняются угловыми и фронтальными. Могут иметь множество элементов, необходимость наличие которых в каждом конкретном случае определяется индивидуально. Судя по чертежам и фотографиям, размеры барбекю из кирпича фронтального типа обычно 3,7×1,3 м, угловых – 2,5×3 м. Хорошая конструкция может включать не только жаровню, но и коптильню, зону, предназначенную для приготовления еды, различные шкафы и многое другое.

Внимание!
Выбор в пользу большого комплекса позволит разнообразить перечень приготавливаемых блюд.

Фронтальный комплекс с широким функционалом

Популярные проекты барбекю из кирпича для самостоятельного строительства

Если решено изготовить своими силами барбекю из кирпича, проекты уже реализованных решений придутся очень кстати. Предлагаем познакомиться с популярными вариантами, которые можно воссоздать на .

1
из 6

Строительство своими руками печи-барбекю из кирпича

Приступая к строительству печи барбекю из кирпича своими руками, надо как следует подготовиться. Понадобятся не только материалы и инструмент, но и точное знание технологии, чертежи, в соответствии с которыми будут выполняться работы. Предлагаем разобраться, как самостоятельно возвести подобную постройку на своём участке.

Какие материалы и инструменты нужны для работы: ориентировочный перечень

Выбирая материалы для строительства, надо знать, какой кирпич использовать для барбекю. Потребуется красный и шамотный. Последний предназначен для кладки топки.

Внимание!
Требуемое количество кирпича зависит от конструктивных особенностей и габаритов возводимой печки.

Также потребуется:

• печное литьё. Перечень, размеры и количество определяются на этапе разработки чертежа;
• глина;
• для устройства или основные компоненты для его приготовления;
• арматура для повышения прочностных характеристик фундамента;
• лист металла;
• доски для ;
• гидроизоляционный материал;
• кельма;
• уровень строительный;
• для мокрой резки кирпича;
• с подходящими кругами;
• молоток с резиновым бойком;
• шаблон для полукруглой арки.

Как своими руками подготовить чертёж для барбекюшницы из кирпича: полезные советы

Приступая к разработке своими руками чертежа барбекюшницы из кирпича, продумайте следующие моменты:

• площадь и прочностные характеристики основания будущего строения. Фундамент должен быть рассчитан на будущую эксплуатационную нагрузку;
• конструктивные особенности и высоту будущей печи;
• конструктивные особенности жаровни, вертелов и решётки;
• наличие навеса или беседки. При их наличии можно будет не зависеть от погодных условий;
• наличие дополнительных элементов. Кроме барбекю, можно предусмотреть коптильню или . Они должны обязательно присутствовать на чертеже;
• систему защиты от ветра;
• место для хранения угля;
• конструктивные особенности .

Комментарий

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Приступая к разработке чертежа барбекю из кирпича своими руками, скачайте бесплатно уже готовые решения. Их можно будет использовать как основу.»

Закладка фундамента

От качества основания зависит срок эксплуатации барбекю из кирпича в беседке. Работы начинают с подготовки котлована. Для этого снимают плодородный слой и вынимают грунт на глубину 20-25 см.

Внимание!
Габариты закладываемого фундамента зависят от размеров и конструктивных особенностей барбекю. Они должны быть на 0,5 м больше размеров печки во всех направлениях.

Если вы хотите изучить последовательность самостоятельно, смотрите это видео.

Приготовление глиняного раствора

Для кладки печи выбирается тёмно-красная глина. Её замачивают на сутки до начала приготовления раствора и через день тщательно перемешивают. К размоченной глине добавляют песок в соотношении 1:2. Для повышения пластичности в состав вводится клей для печей и каминов (около 3% от объёма). Состав тщательно перемешивается. Можно приступать к кладке.

Пошаговая кладка барбекю из кирпича

Обустройство топки и печной трубы

Для топки и трубы используется жаростойкий кирпич. Формирование трубы обычно начинается с 18 ряда. В каждом из них для сужения отверстия убирается четверть кирпича. Делается это до 28 ряда. стоит оснастить задвижкой.

Внимание!
Вместо кирпича, допустим монтаж металлического короба.

Думаем, следующее видео с инструкцией вам будет интересно.

Внешняя отделка печи-барбекю

Приступая к внешнему оформлению, следует согласовать отделку со стилем дома и других строений, находящих на участке. Единый декор должен быть у всех элементов комплекса.

Сколько стоит строительство барбекю из кирпича «под ключ» – обзор цен

Выполнить весь комплекс работ своими силами под силу не каждому. Зато многих интересует цена барбекю из кирпича «под ключ». Здесь всё будет зависеть от многих факторов, включая размеры строения и его конструктивные особенности. Если решите заказать барбекю из кирпича, обратите внимание на среднюю стоимость популярных моделей.

Мясо, рыба, овощи, приготовленные своими руками в печи-барбекю, имеют впечатляющий вкус и особенный аромат. Выложить печь-барбекю несложно, соблюдая необходимую технологию печных работ. Мы подготовили для вас подробную инструкцию с чертежами и порядовкой, чтобы вы могли сложить ее самостоятельно.

Печь-барбекю Е. Гудкова хорошо объединяет в одной конструкции две функции — гриль-барбекю и варочную плиту с конфоркой.

Фундамент

Материалы

Основными материалами для монолитной плиты являются: бетон, арматурные сетки.

Для устройства фундамента достаточно применить бетон по прочности на сжатие В15 (М200). Приготовить его можно, соблюдая пропорцию:

1. Цемент М 400 — 1 часть.
2. Щебень или гравий, крупность которого должна быть меньше 30 мм — 4 части.
3. Песок — 2 части.

Примеси в песке глины, органических частиц, слюды, а также пылевидных включений должны составлять не более 10% от его объема. В крупном заполнителе (гравий, щебень) количество примесей, понижающих прочностные свойства бетона, должно составлять менее 2%.

Расход составляющих бетона по весу в расчете на 1 м 3:

• цемент — 325 кг;
• песок — 1300 кг;
• щебень — 1300 кг;
• вода 205 кг.

Арматура

Для армирования фундамента берется сетка из арматуры класса АIII

Размер фундамента принимаем больше размера печи на 10 см с каждого края. Если печь имеет размер 1400х1000 мм, то фундамент будет 1600х1200 мм.

Инструменты

• щуп (для уплотнения бетона);
• трамбовка (узкая), защищенная металлом;
• трамбовка (круглая) с двумя ручками;
• трамбовка (квадратная), обитая снизу металлом;
• гладилка (для разравнивания бетона);
• скребок (для удаления цементного молока);
• полутерок;
• доска (для разглаживания бетона);
• кельма;
• лопата — прямая режущая часть;
• лопата — остроконечная нижняя часть;
• лопата для раствора.

Укладка бетонной смеси

Правильно подобранный и сделанный фундамент — гарантия прочности и долговечности всей конструкции. Здесь очень важно знать, какой грунт станет основанием для печи. Достаточно плотный грунт вполне может удержать конструкцию печи-барбекю. Но здесь есть подводные камни, о которых необходимо знать.

Существуют грунты, которые могут изменять свой объем из-за намачивания или понижения температуры. Это набухающие глинистые, просадочные лессовые и с содержанием растворимых солей, водонасыщенные (при замерзании лед увеличивает объем грунта), с частицами биологического происхождения (торф) и т. д. Эти грунты требуют специальных мероприятий по их укреплению.

Разметку будущего фундамента можно сделать, натягивая бечевку на колышки. Размер ямы для песчаной подушки принимается по размеру фундаментной плиты (160х120 см). Так как печь-барбекю будет находиться на улице, грунт в зимний период времени будет подвергаться замораживанию и оттаиванию. В зависимости от типа почвы, глубина песчаной подушки может достигать 1000 мм.

Заполнение ямы песком необходимо проводить послойно (15 см) с трамбованием, либо с проливкой водой для уплотнения. На землю до укладки песка можно постелить геотекстиль, который пропускает воду, но препятствует размыванию песка грунтовыми водами.

На песчаную подушку нужно уложить гидроизоляцию из 2-х слоев рубероида. Это позволит защитить бетон от воды в грунте и удержит не затвердевшую бетонную смесь от протекания в песок.

Доски для опалубки применяют хвойных и лиственных пород толщиной не менее 2 см и не шире 15 см. Стойки, к которым в дальнейшем будут крепиться доски опалубки, вбиваются в землю через 50 см, а затем укрепляют их подкосами. Прежде чем начать укладку бетонной смеси, необходимо очистить опалубку от грязи и увлажнить.

Далее производится установка арматуры в опалубку. Арматурные сетки с помощью вертикальных стержней связывают в объемный каркас, учитывая расстояние между ними и величину защитного слоя рабочей арматуры — 2 см.

Бетонирование желательно сделать за один раз. Это обеспечит одинаковые сроки твердения бетона. Также нельзя забывать о трамбовании бетонной смеси для удаления образовавшихся пузырьков воздуха и уплотнения бетона.

Чтобы поддержать влажностный режим, необходимый для нормального твердения бетона, его покрывают увлажненной мешковиной, брезентом или другим подобным материалом. Можно через 3 часа после заливки бетона на его поверхность насыпать слой влажных опилок, либо песка, которые периодически увлажняют (5 раз за день). Такой режим поддерживается 7-14 дней, пока бетон не достигнет 50-70% своей прочности.

Важно! При температуре наружного воздуха ниже +5 °С свежий бетон нужно утеплить для соблюдения равномерного режима схватывания.

Опалубку можно снимать, когда бетон наберет не менее 50% прочности. В днях это будет зависеть от температуры воздуха:

• +5 °С — 12 дней;
• +10 °С — 8 дней;
• +15 °С — 7 дней;
• +20 °С — 6 дней.

В любом случае показателем для возможности снятия опалубки будет твердость углов и поверхности конструкции. Приступать к работам по возведению печи-барбекю можно только через 2 недели, учитывая температуру воздуха.

Корпус печи-барбекю Гудкова

Материалы

1. Кирпич огнеупорный (шамотный) ГОСТ 390-96.
2. Кирпич глиняный обыкновенный ГОСТ 530-2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

• однокомфорочная плита варочная 420х500 мм;
• решетка-мангал 420х500 мм;
• металлический лист 500х600 мм;
• прочистная дверка 140х140 мм;
• поддувальная дверка 270х140 мм;
• топочная дверка 250х270 мм;
• колосниковая решетка 300х200 мм;
• уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
• проволока стальная 2 мм — 10 м;
• шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

• жирная — 2-4%;
• средняя — 15%;
• тощая — 30%.

Состав раствора (глина, песок):

• жирная — 1:2,5;
• средняя — 1:1,5;
• тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок.

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода.

Перед укладкой глиняный кирпич увлажняют, на 1-2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3-5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов , оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3-8 дней.

Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы. А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Выбираем место для мангала

Кирпичные мангалы барбекю могут располагаться в любом месте дачного участка – в саду, в беседке, на террасе – лишь бы было удобно. Но советуем учесть следующие рекомендации:

• Первый, и самый важный момент – пожаробезопасность! Не стройте садовые барбекю поблизости деревянных зданий, сухих деревьев и кустов.
• Поблизости не должно быть детской площадки.
• Удобно, если печь и кирпичная стена летней кухни будут располагаться вблизи, чтобы далеко не бегать за продуктами и всем остальным.

Если в проекте предусмотрели мойку – стройте поблизости водопровода.

Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

Выбираем кирпич для барбекю

Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

Виды кирпича, который используется для строительства барбекю

Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

Готовим раствор

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

• красная глина;
• песок;
• цемент;
• вода.

Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

Кладка простого мангала из кирпича (порядовка)

Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.

Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т. д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.

Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.

На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.

На них потом будут ложиться шампуры и решетка.

Вид со всех сторон

Так выглядит наш мангал-пианино из кирпича с разных сторон.

Вариант 1 — чертеж с размерами (кликните для увеличения)

Финальный результат с размерами.

Вариант 2, улучшенный — чертеж с размерами (кликните для увеличения)

Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.

Это был самый , соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

В беседке

На террасе


С варочной плитой

На улице

С встроенной коптильней

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Временное устройство для приготовления пищи из кирпича – отличный летний вариант

Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

Схема кладки без раствора

Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

Что может быть лучше, чем отдых на свежем воздухе со своей семьей и друзьями? Приготовление рыбы или мяса позволяет приятно провести время и вкусно поужинать. Именно для таких целей люди покупают разборные мангалы или грили.

Но сравнительно недавно некоторые владельцы частных домов или коттеджей стали строить кирпичные или каменные барбекюшницы, вокруг которых может собраться вся семья. Также, благодаря таким материалам, как природный камень или кирпич, тепло будет долго сохраняться и конструкцию можно будет использовать даже как камин.

Данная статья расскажет, как сделать барбекю своими руками, а также мы рассмотрим чертежи, фото и даже видео. Кроме того, для людей не имеющих возможности сделать каменную или кирпичную печь, отличным вариантом будет барбекю из подручных материалов. Но для начала рассмотрим как сделать кирпичное барбекю.

Кирпичное барбекю

Для того чтобы построить кирпичное барбекю необходимо приобрести некоторые материалы. Для строительства печи нужно приобрести огнеупорный и облицовочный кирпич. В качестве огнеупорного кирпича отлично подойдет шамотный. Благодаря тому, что в состав данного материала входит очень много глины, он с легкостью выдерживает большие температуры. Также, очень важно, чтобы кирпич не был слишком хрупким и не осыпался. Кроме кирпичей нужно купить глину, из которой будет делаться раствор.

Для того чтобы приготовить раствор нужно приобрести цемент, красную или огнеупорную глину и песок. Цемент и песок будут использоваться для облицовки печи барбекю, а глина — для кладки огнеупорного кирпича.

Приготовление раствора

Для постройки барбекю обязательно нужен качественно приготовленный раствор. Приготовить обычный цементный раствор нельзя, так как от высоких температур печь потрескается и использовать ее будет невозможно. Поэтому необходимо приготовить глиняную смесь.

Глиняный раствор делится на два типа — это тощий и жирный. Тощий раствор не подойдет, так как после обжига он потрескается или еще хуже высыпаться из швов. Но жирная смесь имеет пластичность, благодаря которой раствор будет равномерно распределяться по всей плоскости кирпича.

Процесс приготовления глиняного раствора для печи барбекю происходит следующим образом:

Для того чтобы понять качественный раствор или нет, нужно мастерком или лопатой зачерпнуть немного смеси. Раствор не должен прилипать к лопате или оставлять после себя слишком мокрые следы. Правильно приготовленный раствор должен медленно сползать с лопаты, а не расплываться.

Для качественного раствора нужно очистить песок от гравия или другого мусора. Данную работу можно осуществить при помощи сита.

Для того чтобы придать раствору большей прочности, нужно добавить в состав поваренную соль. На ведро раствора необходимо около 200 грамм соли.

Фундамент для кирпичного барбекю

Первое что необходимо сделать для постройки барбекю, это выбрать правильное место. Особое внимание следует уделить пожаробезопасности. Возле печки не должны расти деревья или кусты.

Также, не рекомендовано чтобы барбекю располагалось слишком близко к основным строениям, бане или хозблока. Специалисты советуют учитывать направление ветра, чтобы он не дул в сторону основных построек. Также при строительстве необходимо все продумать таким образом, чтобы искры не относило ветром к соседям. Проект барбекю вы можете увидеть в видео, которое расположено ниже.

Металлический мангал — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Мангал-барбекю — в чем разница

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые модели тоже есть.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Видео

Фото барбекю из кирпича

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

Вариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)

Барбекю – «заморское» название близких сердцу вещей!

История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей.

А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.

Что представляет собой кирпичная печь для уличного приготовления?

Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.

Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

• Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
• Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
• Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
• Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
• Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.
  Разные системы отопления
• Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.
  Готовый мангал, который вставляется в печь
• Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Где стоит расположить барбекю

Если Вы посмотрите чертеж барбекю, то наверняка заметите, что он обычно предполагает и местонахождение на участке сразу. В идеале установить его желательно либо на террасу, либо в беседку.

В таком случае вы сможете находиться в непосредственной близости от него в не зависимости от того, какая погода будет на улице, что особенно актуально становится летом, когда встречи с друзьями становятся такими же частыми, как и дожди на улице.

Также, обратите внимание на то, чтобы барбекю хорошо сочетался со всеми частями ландшафтного дизайна, поскольку печь в любом случае должна дополнять общий внешний вид участка, а не выделяться.

В том случае, если двор преимущественно покрыт, например, красным кирпичом, то лучше всего и печь установить на пьедестал из аналогичного материала.

Ещё на этапе проработки ландшафтного дизайна стоит позаботиться о том, какой выбрать кирпич для барбекю и, где вообще будет установлена печь.

В идеале мангальная зона всегда несколько удалена от дома, деревьев, заборов, и вообще от всех конструкций, которые легко воспламеняются.

Важной деталью является хорошая подсветка печи, поскольку большинство пикников обычно затягиваются до вечера, когда на улице уже темно.

Функционал

Перед проектированием обратите внимание на функционал и дополнительных конструкциях.

Функциональность барбекю из кирпича разнообразна, так как в нее могут входить:

• варочная панель;
• духовка;
• коптильня;
• казан;
• гриль и др.

К дополнительным сооружениям относятся:

• отвод дыма (дымоход, труба, вытяжка);
• место для хранения дополнительных материалов;
• если барбекю находится не рядом с кухней, то необходима столешница с мойкой для удобства;
• укрытие в виде навеса от погодных условий.

Разнообразие стационарных барбекю достаточно: электрические, на газу, на углях или дровах. Выбор может быть любым, в зависимости от своих предпочтений.

Заливаем фундамент

Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

1. Снять плодородный шар земли, углубить на 20-25 см котлован.
2. Выровнять дно, высыпать щебнем или смесью щебня с гравием на 15 см и хорошо утрамбовать. Некоторые строители рекомендуют делать котлован глубиной около 50 см и нижние 25-30 см высыпать песком и утрамбовать.
3. Выложить арматурные прутья толщиной 10 мм в виде сетки, и связать в местах пересечения. Можно также армировать готовой сеткой с толстой проволоки.
4. Выставить по краям опалубку и залить все бетоном.
   Схема фундамента для кирпичной конструкции

Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

Выбираем кирпич для барбекю

Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

Виды кирпича, который используется для строительства барбекю

Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

Готовим раствор

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

• красная глина;
• песок;
• цемент;
• вода.

Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

О растворе, кладке и кирпичах: советы от профи

• Для печной кладки я всегда пользуюсь жаростойкими смесями на бетонной основе (например, «Геркулес»). Если вы работаете с глиняно-песчаным раствором, советую добавлять в него стакан цемента марки 400 на ведро смеси.
• Оптимальная толщина шва между кирпичами – 5-7 мм.
• Барбекю — сооружение, подвергающееся термальным нагрузкам, поэтому выбирать для работы кирпич нужно шамотный или красный полнотелый М: 125-175 и выше. Лицевые стороны можно выполнить из полнотелого кирпича, а внутренние части жаровен – исключительно из жаропрочного.

Постройка печи должна проходить в три этапа: 1) выбор места и подготовка основания; 2) подготовка материалов, инструментов и разметка печи; 3) кирпичная кладка барбекю ряд за рядом.

Примерная схема печи из кирпича

Если Вам срочно нужно построить мангал, то можно воспользоваться проектом простой конструкции барбекю из кирпича. Необходимые детали:

• кирпичные стенки (так как используется небольшое количество, можно построить в полкирпича);
• выступы боковые;
• твердая площадка под сооружение.

После подготовительных этапов можно приступать к сборке своей красивой печи на даче.

Как сказано выше, под данную конструкцию нужна прямая и стойкая площадка, поэтому для сложных и тяжёлых мангалов нужен фундамент. Для удобства, мы подготовили информацию, чтобы вы смогли в домашних условиях это сделать.

Устойчивая и надёжная площадка должна быть приблизительно 50х50 см и ,самое главное, больше самого мангала. Чтобы соорудить долговечную поверхность, Вам необходимо:

• снять плодородный слой грунта и при необходимости углубить на 25 см;
• выровнять дно, используя гравий с щебнем (можно использовать песок для утрамбовки, но при этом углублять котлован в 2 раза больше);
• обязательно уплотнять виброплитой или металлической трамбовкой;
• если Вы используете тротуарную плитку и подобную, то далее насыпаем мелкозернистый песок перед покрытием;
• если плитный фундамент (основа), то выкладываются арматурой прутья (10 мм толщиной) в виде сетки и в местах пересечения связывается.

НО! Для связи можно использовать пластиковые хомуты

• ставим по краям опалубку и заливаем бетоном (можно использовать марку М250);
• ждем, пока застынет в течение недели.

Важно! Температура проведения данной работы должна быть приблизительно 20-25°С.

Кладка простого мангала из кирпича (порядовка)

Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.


Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т. д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.


Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.


На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.

На них потом будут ложиться шампуры и решетка.

Вид со всех сторон

Так выглядит наш мангал-пианино из кирпича с разных сторон.

Вариант 1 — чертеж с размерами (кликните для увеличения)

Финальный результат с размерами.

Вариант 2, улучшенный — чертеж с размерами (кликните для увеличения)

Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.

Это был самый простой кирпичный мангал, соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

Выкладка стены из кирпича

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

От высоты топки зависит тяга. Важно заранее продумать и не забыть на этапе строительства о подводе всех коммуникаций (вода, свет, канализация). После самого трудоемкого процесса, идет следующий этап нужно размести те самые коммуникации. В итоге мы получаем готовое, рациональное и индивидуальное решение на ваш вкус.

Но композиция будет не завершенной без навеса или крыши. Если беседка не планируется вокруг очага, то навес необходим, для долговечности мангала и комфортного пребывания за работой по приготовлению еды.

Конструкция крыши может быть любой, тут нет никаких ограничений. Главное целесообразность, безопасность и соответствие общему стилю ландшафтной организации участка.

Перекрыть большие плоскости, лучше материалами устойчивыми к температуре. Например, широко используются металлочерепица и поликарбонат. Не горючий материал, легкий в монтаже, имеет высокие декоративные свойства.

Зачастую конструкции крыши дополняют декоративными элементами, кованными или гипсовыми розетками, оградами и цветниками. После того как мангал с крышей готов, стоит облагородить пути подхода к столь красивому месту. Возможно вымостить дорожки или устроить клумбы, чтобы глаз радовался и вы отдыхали с «чистой совестью».

Еще одним популярным решением усовершенствования идеи мангала в современных условиях является устройство коптильни.

Мангал с коптильней

Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея.

Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.

Дровяник

Как правило, стационарные барбекю делаются двухуровневыми. Первый уровень, располагающийся непосредственно на фундаменте, представляет собой помещение, в котором складываются дрова, так называемый: дровяник. Наличие дровяника, находящегося, непосредственно, под мангалом, позволяет всегда иметь под рукой необходимый запас сухих дров.

В качестве основного материала используется огнеупорный кирпич, поскольку он не потрескается в процессе эксплуатации печи, для облицовки мангала (если таковая предполагается) необходимо использовать специальный облицовочный кирпич. В качестве связующего раствора используется огнеупорная шамотная глина.

Прежде чем начинать укладывать кирпич на бетонное основание, его необходимо почистить от грязи и пыли, если этого не сделать сцепление кирпичей с фундаментом будет непрочным, поскольку между кирпичами и раствором будет прослойка из пыли и грязи.

После того, как поверхность, на которую предполагается укладывать кирпич будет почищена, её необходимо смочить водой, наложить раствор и выложить первый ряд кирпичей.

Кладка производится общепринятым способом: на ребро и в разбежку. Такой метод позволяет обеспечить повышенную прочность всей конструкции, при минимальном расходовании материала. Таким образом, укладывается примерно десять или одиннадцать рядов, в качестве связующего раствора лучше всего использовать шамотную глину.

Пескоцементная смесь для этой цели не годится, потому что она не сможет противостоять высоким температурам при соприкосновении с открытым огнём.

Портал

Второй уровень печи барбекю – это портал, в котором устанавливается мангал. Расположение портала на втором уровне обусловлено удобством процесса приготовления пищи: человек, стоящий у мангала в полный рост, меньше устаёт.

Второй уровень камина барбекю должен начинаться с десятого или одиннадцатого кирпича от основания фундамента. В этом случае, человек среднего роста не будет испытывать никакого дискомфорта в процессе приготовления пищи.

Конечно, каждый человек, самостоятельно взявшийся за её возведение, старается сложить её так, чтобы она подходила именно под его рост, поэтому, принимая решение на каком уровне устанавливать мангал, следует руководствоваться своими индивидуальными предпочтениями.

Закончив кладку дровяника, необходимо отделить его верхнюю границу от второго уровня, где будет располагаться портал. Для того чтобы разграничить между собой дровяник и портал, в качестве перекрытия используется обычный стальной уголок и металлическая решётка, которые должны плотно прилегать к верхним кирпичам. При желании на границе уровней дровяника и портала можно сделать карниз в виде декоративной арки.

Дно портала выкладывается из огнеупорного кирпича, который укладывается на металлическую решётку. Швы между кирпичами плотно заделываются шамотной глиной.

Кирпичи должны плотно прилегать друг к другу, образуя абсолютно ровную, неподвижную поверхность. Затем выкладываются первые ряды задней и двух боковых стенок портала.

Каминный зуб

После укладки двух первых рядов, выкладывается так называемый каминный зуб. Каминный зуб – это задняя стенка портала, выложенная не под прямым углом 90 градусов, а под наклоном примерно 60 градусов. Присутствие каминного зуба способствует сопровождению дыма в нужном направлении, через трубу и препятствует задуванию ветра внутрь портала.

Получить нужный наклон можно, обработав его болгаркой, отпилив от каждого кирпича первого ряда определённую часть под нужным углом. Конфигурация боковых стенок должна соответствовать наклону зуба и составлять с ним одно целое.

Верхний ряд зуба должен располагаться чуть выше арки портала. В таком положении он будет способствовать отводу дыма в трубу, препятствуя его выбросу через арку портала.

Вертел и другие приспособления

Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.

В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.

Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.

Труба

Затем из огнеупорного кирпича выкладывается труба, в качества раствора, так же используется шамотная глина. В процессе кладки необходимо обеспечивать отсутствие в ней щелей и трещин, своевременно замазывая каждую из них раствором. Соблюдение этого правила обеспечит печи хорошую тягу и убережёт от попадания дыма в глаза.

Труба должна быть достаточно высокой для того, чтобы дым из вашей красавицы не попадал в окна вашего собственного дома, и в окна ваших соседей тоже.

Тонкости устройства дымохода

• Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
• Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
• Советуем прикрыть дымоход навесом, для правильного функционирования.
• Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
• Дымосборник можно сделать металлическим, это облегчит конструкцию.
• При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой высоты делать трубу?

Высота трубы пропорциональна высоте дымосборника и составляет не меньше 100-120% от его высоты.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

Если вы собрались построить барбекю на даче или во дворе
частного дома, то изложенная тут инструкция будет идеальным решением. Теоретической информации и схематических рисунков и картинок много в Сети, а чтобы наглядно весь процесс кладки барбекю из кирпича от А до Я — мало.

Рассмотрим строительство барбекю из кирпича на конкретном примере
(на практике). Технология была описана на форуме «Дом и дача» профессиональным
печником Анатолием из Челябинска. Судя по отзывам и фотографиям результатов кладки барбекю-комплекса, мастерство этого человека вызывает уважение.

Кладка барбекю из кирпича

Ниже продемонстрирован мастер-класс по кладке барбекю из кирпича с пошаговым фотоотчетом.

На примере будет осуществляться пристройка барбекю к глухой стене беседки из кирпича.

Кладка барбекю выполняется на бетонное основание (плита армированная, толщиной 30 см). Обратите внимание, предварительно под печь барбекю делается слой гидроизоляции (2 листа рубероида вырезаются по размеру).

В качестве раствора для кладки кирпича используется огнеупорная смесь на цементной основе «Геркулес».

Для строительства используется огнеупорный шамотный кирпич.
Конкретно для этой конструкции барбекю потребуется около 1200 штук.

Толщина шва кладки:

• для жаростойкой смеси «Геркулес» – 5-7 мм;
• для печной смеси «Мартель» — 3-5 мм.

Резка кирпича:

• Снятие фасок с кирпича (спиливание грани, делается для придания
  кирпичу декоративного эффекта) — используется плиткорез с алмазным диском 180 мм

• Резка кирпича — выполняется болгаркой с алмазным диском 230 мм

Перед резкий шамотный кирпич замачивается на 5-10 минут,
печной красный кирпич – от 20 минут (чем ниже марка, тем меньше время
замачивания). Для снятия фаски (грани) кирпич только смачивается.

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из
целого кирпича (край выложен обрезанным кирпичем).

Кладка барбекю — порядовка — первый и второй ряд

3-й ряд

Кладка барбекю — порядовка — третий ряд

4-й ряд

Кладка барбекю — порядовка — четвертый ряд

5-й ряд

Кладка барбекю — порядовка — пятый ряд

6-й ряд

7-й ряд

Порядовка барбекю — седьмой ряд

8-й ряд

Порядовка барбекю — восьмой ряд

9-й ряд

Порядовка барбекю — девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по
которому будет выкладываться свод из кирпича.

Делаем кружало

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся
доски для изготовления кружала длиной 71 см. Существуют формулы для расчета
радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям
оставляется по 2 см. Цифры могут быть разными, важно, чтобы наивысшая точка
окружности была не меньше 1/8 от ширины печного проема.

К доске прикладывается правило или ровная планка (задача
таким образом имитировать продолжение оси). В результате имеем 3 точки.
Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем
кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки
соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится
разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце
вставляется замковый кирпич.

Сборка арокКладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с
клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по
высоте.

Разметка высоты кирпичей

Готовые своды (печные арки)

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка
выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Раскладка уголка

Раскладка уголка

Закладка кирпича

Закладка кирпича

Внешняя верстка (укладка контура)

Порядовка барбекю — внешняя верстка (укладка контура)

Первый ряд столешницы

Первый ряд столешницы

Готовая столешница с демонтированными кружалами

Порядовка барбекю — столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема
перевязки, это применимо только для пристенных барбекю, для отдельностоящих
делается более сложная)

Порядовка барбекю — первый ряд топки

Установка поддона

Порядовка барбекю — поддон

Узел соединения кирпичей в первом ряду топки

Узел соединения кирпичей в первом ряду топки

14-й ряд

Порядовка барбекю — 14-й ряд

15-й ряд

Порядовка барбекю — 15-й ряд

16-й ряд

Порядовка барбекю — 16-й ряд

На этом этапе делаются пропилы, которые будут служить
направляющими для рамки. Рамка будет использоваться для укладки сетки или
шампуров.

17-й ряд

Кладка барбекю из кирпича — 17-й ряд

18-й ряд

Кладка барбекю из кирпича — 18-й ряд

19-й ряд

Кладка барбекю из кирпича — 19-й ряд

20-й ряд

Кладка барбекю из кирпича — 20-й ряд

Строительство дымосборника

Строительство дымохода для барбекю

Готовое барбекю из кирпича

Готовое барбекю из кирпича

Заключение

Естественно, выше показана работа профессионального печника,
тем не менее, при желании можно достичь аналогичного результат. Надеемся, это
руководство поможет вам построить барбекю из кирпича, не прибегая к наемному
труду.
