Барометр для рыбалки своими руками из банки стеклянной

В сегодняшнем эксперименте мы попробуем сделать барометр из обычной стеклянной бутылки. Руководства по его изготовлению в большом количестве присутствуют на различных сайтах (причем однотипные, то есть, скорее всего, бездумно скопированные друг у друга). Например:

Принцип работы такого барометра
довольно прост: внутри бутылки сохраняется объем воздуха при фиксированном давлении. Налитая жидкость играет роль подвижного поршня между этим объемом воздуха и внешней атмосферой. Если внешнее (атмосферное) давление будет изменяться, то и уровень жидкости в трубке тоже будет двигаться. Так, при повышении давления уровень столбика будет опускаться, при понижении давления – подниматься.

Попробуем сделать барометр. Для этого нам понадобятся: стеклянная бутылка (0.5 литра), питьевая соломинка, изолента. С помощью изоленты делаем на соломинке пробку, которая будет плотно входить в горлышко бутылки (можно взять и обычную пробку, у меня такой под рукой не оказалось). После того, как в бутылку налита жидкость и вставлена соломинка, внутренний объем воздуха необходимо герметизировать. Можно сделать это, например, залив горлышко клеем “Момент” (во время его высыхания не допускайте перепадов температуры, иначе клей будет вздуваться пузырями из-за выходящего воздуха).

После того, как все высохнет, барометр готов к работе. Здесь мы обнаруживаем неприятную особенность: он имеет высокую чувствительность, причем не только к давлению, но и к температуре. В итоге воздух либо входит внутрь бутылки, либо, наоборот, вода выливается наружу. Таким образом, использовать такой барометр по своему прямому назначению крайне затруднительно.

В доказательство проведем некоторые расчеты “на пальцах”:

Атмосферное давление изменяется примерно на 20 мм. рт. столба от нормального. Таким образом, относительное изменение давления:

delta_P / P = 20 / 760 = 0.0263

Это изменение приводит к такому же относительному изменению объема воздуха, находящегося в бутылке. Будем считать, что бутылка заполнена наполовину, т.е. V = 250 мл. Тогда

delta_V = V * 0.0263 = 6.58 мл = 6580 мм 3

В то же время, объем соломинки (диаметр 2 мм, длина 20 см = 200 мм):

V сол = 3.14*1*200 = 630 мм 3

Видно, что объема соломинки заведомо не хватает, чтобы вместить всю ту жидкость, которая будет подниматься или опускаться. Такая же проблема наблюдается и при изменении температуры. Даже если температура изменится всего на 5 градусов, относительное изменение составит:

delta_T / T = 5 / 270 = 0.019

что сравнимо по эффекту с изменением давления.

Выводы:

Необходимо держать такой барометр в помещении с постоянной температурой (можно в холодильнике, но там запотевает стекло, и смотреть уровень жидкости затруднительно).

Необходимо использовать трубку большего диаметра.

При соблюдении этих условий можно рассчитывать на работоспособность данного устройства.

Как сделать барометр из лампочки

Для изготовления барометра потребуется перегоревшая стеклянная лампочка с большой стеклянной колбой, наждачная бумага, клей, дрель или шуруповерт, машинное масло, медная проволока диаметром 2-3 мм, чернила из шариковой ручки.

Необходимо сделать отверстие в месте соединения цоколя и стеклянной колбы. Для этого капните каплю машинного масла на то место, где будете сверлить отверстие. Потрите два листа наждачной бумаги между собой. Осыпавшийся абразив нанесите на машинное масло и разотрите до образования густой массы. Возьмите кусок медной проволоки диаметром 2-3 мм и зажмите его в патрон дрели. Он будет служить нам сверлом. Оберните стеклянную колбу полотенцем, а цоколь лампочки зажмите между двумя деревянными дощечками. Аккуратно просверлите отверстие в лампочке. При сверлении необходимо прикладывать минимальные усилия, чтобы стеклянная колба не треснула.

Через просверленное отверстие выдавите немного чернил из шариковой ручки в колбу. Если нет чернил, то можно использовать кусок грифеля химического карандаша, предварительно растерев его до порошкообразной массы. Залейте в стеклянную колбу водопроводную воду до середины. Перемешайте до полного растворения чернил или грифеля, если вы использовали химический карандаш.

Возьмите веревку и намотайте ее на цоколь по спирали, оставив свободный конец длиной около 30 сантиметров. Нанесите на цоколь клей и оставьте заготовку подсохнуть на пару часов.

После того как клей подсохнет, необходимо подвесить барометр между оконными рамами. Желательно подвесить барометр с северной стороны, чтобы на него не попадали прямые солнечные лучи. Если окна выходят на юг, то подвешивать барометр необходимо в самой верхней части оконной рамы.

Как расшифровать показания барометра

Если внутренние стенки стеклянной колбы покрылись мелкими каплями, то завтра ожидается сплошная облачность, но без осадков.

Если стенки покрылись каплями среднего размера и между ними виднеются сухие полосы, то ожидается переменная облачность.

Если стенки колбы частично покрылись крупными каплями, то будут кратковременные осадки.

Если капли заполнили лампочку от цоколя до границы с водой, то будут грозовые осадки.

Если достаточно крупные капли расположены только у границы с водой, а остальная часть колбы осталась сухой, то грозовой фронт пройдет стороной, за 40-60 км от вас.

Если в дождливую погоду стенки колбы стали сухими, то завтра установится хорошая погода без осадков.

Пользоваться таким барометром можно только при положительной температуре воздуха. Зимой барометр необходимо убрать из оконной рамы, так как вода может замерзнуть и стеклянная колба треснет.

Содержимое

Практически все природные материалы очень восприимчивы к условиям окружающей среды и погодным явлениями. Например, деревянные изделия во влажном воздухе становятся больше в размерах, кожа размягчается, а сосновая шишка при сухой погоде раскрывает свои чешуйки.

Предсказатель погоды из шишки

Чтобы изготовить прибор, который будет предсказывать наступающее изменение погоды, можно воспользоваться одним из свойств природных материалов — шишек. Сделать его своими руками несложно, а процесс станет интересным как для взрослых, так и для детей.

Для изготовления прибора нужно взять две небольшие ровные деревянные дощечки и склеить между собой, таким образом, чтобы одна из них была основанием, а вторая служила боковой стенкой. На кусочке картона нужно нарисовать своеобразную шкалу с изображениями солнца и тучки.

На краю дощечки-основания крепится сухая шишка, а к одной из ее чешуек приклеивается сухая травинка. Когда воздух в природе сухой, чешуйки будут раскрыты, и травинка будет показывать на солнце. А если погода будет портиться и приближаться дождь, чешуйки закроются, а травинка покажет на тучку.

Изготовление барометра из лампочки

Лампочку для изготовления барометра своими руками нужно взять перегоревшую, а у основания цоколя необходимо просверлить маленькую дырочку. Существует один хороший метод, как сделать это аккуратно. В том месте, где должно быть отверстие, наносится капля масла — растительного или машинного. К нему нужно добавить немного абразивного порошка от наждачной бумаги. Смешать оба ингредиента на стекле, а в патрон дрели вставить медную проволоку нужного диаметра.

Перед тем как сверлить отверстие, стеклянную часть лампочки нужно обернуть небольшим кусочком ткани или полотенца, а сам цоколь зажать, по возможности, тисками. Сверлить отверстие нужно на минимальных оборотах, не прикладывая усилий.

Когда дырочка в лампочке готова, в нее заливается вода, примерно половина всего объема, а затем нужно добавить несколько капель обычных чернил или небольшую часть грифеля химического карандаша. Смесь перемешивается, а лампочка подвешивается при помощи плотной веревки или лески.

Самодельный барометр нужно закрепить между оконными рамами, но так, чтобы на него не попадали солнечные лучи. Когда внутренняя часть стекла подсохла, можно снимать показания, для этого нужно запомнить, что означает то или иное состояние колбы.

Например, если на внутренних стенках лампочки образовались мелкие капельки конденсата — в ближайшее время следует ожидать облачной погоды, однако, скорее всего, без осадков.

Если капли конденсата средней величины, а между ними можно заменить вертикальные полоски сухого стекла — это говорит о переменной облачности в ближайшие сутки. К осадкам в природе стоит готовиться, если на стенках лампочки появились крупные капли. И если они настолько большие, что стекают вниз, дождь будет сильным и затяжным.

Во время дождя за окном по барометру также можно понять, насколько долго он будет идти. Если внутренняя поверхность лампочки уже стала сухой, то в скором времени осадки прекратятся, а за окном установится сухая солнечная погода.

Использовать такой барометр, изготовленный самостоятельно, можно только при плюсовой температуре на улице, в мороз его показания будут неправильными. А летом всему семейству будет интересно и познавательно наблюдать за изменениями его показаний, а затем за изменениями погоды.

Екатерина Третьякова

Как показать детям изменения атмосферного давления? Обычно мы не замечаем атмосферное давление, но его изменение может вызвать резкую перемену погоды. Устройство современных барометров
очень сложное для восприятия дошкольников. Поэтому я решила сделать самодельный
прибор для измерения атмосферного давления.

Прибор для измерения атмосферного давления называется барометром
. Для его изготовления понадобится воздушный шар, стеклянная банка, соломинка для питья, резинка, зубочистка, ножницы и клейкая лента.

Отрезаем ножницами кончик воздушного шара.

Плотно натягиваем шар на горлышко банки. Затем резинкой прочно закрепим воздушный шар на банке.

С помощью клейкой ленты закрепляем зубочистку к одному концу соломинки.

Другой её конец закрепляем клейкой лентой на натянутом на банке воздушном шарике. Соломинка с зубочисткой будет служить указательной стрелкой барометра
.

Готовим вертикальную панель с обозначениями
: в верхней части — солнце, в нижней – облако; в середине — шкала делений. Также на панели располагаем схематичное изображение действия барометра
.

При высоком давлении воздух давит на шарик, и стрелочка поднимается. При низком атмосферном давлении на шарик усиливается давление воздуха из банки, он приподнимается, а стрелочка опускается. При высоком атмосферном давлении обычно стоит хорошая погода, а при низком давлении – прохладная и ненастная.

Проследив за своим барометром несколько дней
, дети заметят
: при любом изменении атмосферного давления его стрелочка будет подниматься или опускаться.

Публикации по теме:

Панно «Бабочки». Для работы вам понадобится: набор цветной бумаги, ножницы, клей, карандаш. Вырежьте из цветной бумаги много полос шириной.

Вот и наступило лето, как -то на прогулке мы с детьми увидели бабочку, грациозно порхающую над цветами, она нам очень понравилась. Бабочка.

Мастер-класс «Часы». Эти часы можно сделать с детьми подготовительной группы и изучать по ним время. 1. Вырезаем по шаблону основу для.

Мастер-класс для педагогов «Я сам мастер декоративно-прикладного творчества»

«Если вы сумеете научить ребёнка в детские годы ощущать красоту, изумляться дивным творениям человеческих рук, красотой природы, то вырастите.

Подснежники… людей всегда изумляла способность подснежников расти под снегом. Так называют все растения, цветущие ранней весной. В соке.

Лето-прекрасное время года для всех. Занятия можно проводить на улице, а если ещё соединить в одно несколько занятий, то есть интегрированное.

На пороге праздник день влюблённых, как прекрасно, что кто-то, кого-то любит. Мы с детьми 1-й младшей группы сделали валентинки для своих.

Из старой масленки:

Такой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.

Подберите пробку, которая бы плотно закрывала единственное отверстие будущего барометра. До того как вы поставите пробку на место, в ней необходимо проделать отверстие такого диаметра, чтобы пропустить сквозь него прозрачную трубку-соломинку для коктейлей. Впрочем, лучше применить стеклянную трубочку с внутренним диаметром отверстия 1,5 — 2,0 мм.

Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом

Простейший барометр своими руками

Такой барометр закрепите на подставке с вертикальной линейкой. От градуировать его можно, снимая показания с настоящего барометра.

Вместо металлической емкости можно применить любую маленькую стеклянную бутылочку. После заполнения подкрашенной водой и установки пробки с трубкой, долейте в трубку немного воды. Так как корпус барометра жесткий, при повышении давления уровень воды будет понижаться, при понижении — повышаться.

Левша 2007 №1

Походный барометр своими руками

Там, где она остановится, сделайте риску. Затем поднесите прибор к струйке пара, вырывающейся из носика чайника. От воздействия влаги иголка опустится вниз. Здесь отметьте вторую риску. Соедините риски дугой и разделите на несколько равных частей. Остается сделать соответствующие надписи, как на рисунке. В походе барометр устанавливают в месте, защищенном от прямых солнечных лучей, и он будет предсказывать вам погоду.

Походный барометр своими руками

Самодельный барометр из бутылки

Барометр купить не всегда удается, поэтому хочу предложить конструкцию домашнего барометра, который с некоторой точностью будет показывать атмосферное давление.

Барометр (см.рисунок) состоит из бутылки с прозрачным стеклом, стеклянной трубки и пробки. Бутылка на одну треть заполняется водой, лучше брать дисцилированную воду, поскольку обычная через год зацветает. Воду можно слегка подкрасить. В пробке делается отверстие, в которое вставляется стеклянная трубка. Место соединения замазывается пластилином. Теперь остаётся заткнуть бутылку пробкой. Барометр готов.

Когда атмосферное давление начнет изменяться, то изменится уровень воды в трубке. Если из трубки начнут выходить пузырьки воздуха, значит давление очень высокое, а это к ясной устойчивой погоде, в такое время бывает хороший клев. Если вода начнет выливаться через верх трубки, давление низкое, можно ждать бурю, а на рыбалку идти не стоит.

Самодельный барометр из перегоревшей лампочки

Возьмите перегоревшую электрическую лампочку, и там, где начинается цоколь с резьбовой частью, аккуратно просверлите небольшое отверстие диаметром 2-3 мм. Делать это следует очень осторожно, иначе баллон может треснуть или разбиться.

Вот самый простой способ сверления стекла. На точку, где вы наметили отверстие, нанесите каплю машинного или подсолнечного масла. Возьмите абразивный порошок от среднезернистой наждачной бумаги и подсыпьте его к масляной капле, чтобы получилась вязкая паста, чуть жиже зубной. Затем зажмите в патроне дрели медную проволоку. Диаметр ее должен соответствовать размеру отверстия, которое вы хотите просверлить. Цоколь лампы аккуратно зажмите в тисках. А стеклянную колбу оберните полотенцем или тряпной.

Сверлить нужно очень осторожно, прикладывая минимальное усилие.

Когда отверстие будет просверлено, залейте в него водопроводную воду, заполнив стеклянную колбу до половины. Затем добавьте в нее две-три капли чернил или кусочек грифеля химического карандаша и перемешайте. Барометр готов.

Остается подождать, пока внутренняя стенка колбы просохнет, и подвесить барометр между оконными рамами. Лучше всего с северной стороны, где на него не будут попадать прямые солнечные лучи. Если же окна выходят на юг, установите в верхней части окна. Через несколько часов можно снимать показания. Наш барометр может предсказывать погоду за сутки достаточно полно. Сплошная или переменная облачность ожидает нас, установится ли ведро или пойдет дождь — мелкий затяжной, кратковременный, может, грозовой…

Правда, надо знать некоторые особенности, чтобы расшифровать показания.

Предположим, внутренние стенки лампочки покрылись мелкими каплями сконденсировавшейся воды — завтра будет сплошная облачность, но без осадков.

Переменная облачность — стенки лампочки покрылись каплями средней величины, а между ними образовались вертикальные сухие полосы.

Источник

Энциклопедия Технологий и Методик

Самодельные устройства и приборы

Самодельные барометры

На чего только люди не горазды, особенно в предсказании погоды. Вот, дорогие друзья, давайте в этой рубрике поговорим о всевозможных штучках, которые, надеюсь, помогут вам предсказать погоду. А если учесть, что официальные сводки «Гидрометцентра», напоминают из себя старинные гадания на кофейной гущи, то эти самодельные штучки, для кого-то окажутся весьма и весьма полезными.

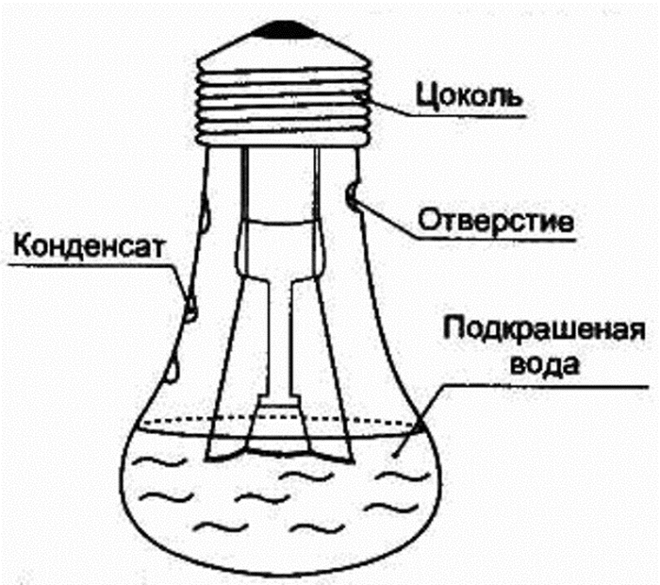

Барометр из перегоревшей лампочки

Сверлить нужно очень осторожно, прикладывая минимальное усилие.

Правда, надо знать некоторые особенности, чтобы расшифровать показания.

Если стенки частично покрыты крупными каплями росы — ждите кратковременных осадков. А сверху донизу и капли, укрупняясь, стекают вниз — будет гроза.

Крупные капли только у поверхности воды, а горловина лампочки сухая — дождь пройдет стороной, в 30-60 км от ваших мест.

За окном дождь, а стенки лампочки стали совершенно сухими, без тумана и капелек — завтра установится отличная погода.

А если появились капли росы лишь на северной стороне баллона, ждите завтра дождя во второй половине дня.

Разумеется, пользоваться таким барометром можно лишь в том случае, если температура воздуха выше нуля, то есть весной, летом и ранней осенью.

М.Ефремов, п.Болшево, Московская обл.

Еловые барометры-самоделки

Охотники Сибири давно заметили, что ветви хвойных деревьев опускаются перед дождем или снегом и поднимаются перед ясной погодой. Эта способность сохраняется и у сухих еловых ветвей, что позволяет делать из них простейшие, долго работающие барометры.

Изменения погоды это нехитрое приспособление предсказывает за 8-12 часов. Чтобы изготовить барометр из еловой ветки, надо взять 25-30-сантиметровый отрезок ствола сухого деревца вместе с веткой 30-35 см, очистить ее от коры и прикрепить выпиленную часть ствола к дощечке (ее можно повесить на стену). Ветка должна находиться в таком состоянии, чтобы при опускании вниз ее свободного конца (перед ненастьем) и поднятии вверх (к ясной погоде) перемещалась параллельно стене-экрану, не задевая ее.

Для удобства возле кольца ветки-«стрелки» на дощечку прикрепляют фанерную или металлическую шкалу с делением через 1 см. Спустя некоторое время, когда ветка начнет показывать свои возможности, на шкале можно будет нанести показатели «ясно», «переменно», «дождь», как и на обычном барометре. Такой простой прибор незаменим садоводам и огородникам.

А.И.Денисов г.Калуга

Барометр из пихты

Можно воспользоваться и другим подобным способом определения погоды.

Срежьте веточку длиной 10-12 см молодой пихты с иголками. Все иголки с нее удалите, кроме одной. И она станет вашим барометром.

Для этого прикрепите веточку двумя маленькими гвоздиками к дощечке из фанеры, дерева или оргстекла. Единственное требование, чтобы пихтовая игла могла свободно отклоняться вверх-вниз.

Поднесите иглу к горячей печке, духовке или поместите недалеко от газовой горелки… Влага с поверхности веточки очень скоро испарится, а игла поднимется вверх. Сделайте на дощечке отметку — 1, а потом напишите «Солнечно».

Далее поднесите дощечку к пару от самовара, кипящего чайника — игла, наоборот, опустится вниз. Сделайте отметку — 10, а потом напишите «Дождь». Остается только проградуировать ваш барометр на 10 частей.

Барометр вывесьте в тени, чтобы прямые лучи на него не попадали. Все готово. Теперь, выходя из дому, вы можете прогнозировать и солнечный день, и дождь в зависимости от положения единственной иглы молодой пихты…

А.Н.Клебанов, г.Екатеринбург

Барометр из еловой шишки

Чтобы сделать простейший прибор, предсказывающий погоду на несколько часов вперед, вам понадобятся две ровные деревянные дощечки. Для основания вырежьте квадрат со стороной 70 мм, а для боковинки прямоугольник 70×150 мм. Запилите торцы крупным напильником, а затем всю поверхность зачистите наждачной шкуркой. Соедините их на клею, укрепив мелкими гвоздями, как показано на рисунке. Из плотной бумаги вырежьте шкалу, нарисуйте на ней деления и два знака: солнце и зонтик. У самой боковины прикрепите к основанию крупную сухую сосновую шишку. К одной из нижних ее чешуек приклейте сухую соломинку с бумажной стрелкой на конце. Вот и все.

Как действует прибор — объяснять не нужно. Установите его на балконе или за окном — и, пожалуйста, он с высокой точностью подскажет, брать ли в этот день с собой зонтик.

Походный барометр

Срежьте ветку с молодой пихты или сосны. Отделите от нее отрезок длиной 10 см с растущей сбоку тоненькой длинной иголкой. Теперь возьмите ровную дощечку или фанерку размером 150х100 мм и прибейте к ней заготовленный кусочек пихты так, чтобы игла могла свободно двигаться (см. рис.). Барометр готов. Его надо только отградуировать. Поднесите прибор к горячей печке или плите — от тепла игла выпрямится и поднимется вверх. Там, где она остановится, сделайте риску. Затем поднесите прибор к струйке пара, вырывающейся из носика чайника. От воздействия влаги иголка опустится вниз. Здесь отметьте вторую риску. Соедините риски дугой и разделите на несколько равных частей. Остается сделать соответствующие надписи, как на рисунке. В походе барометр устанавливают в месте, защищенном от прямых солнечных лучей, и он будет предсказывать вам погоду.

Барометр из бутылки

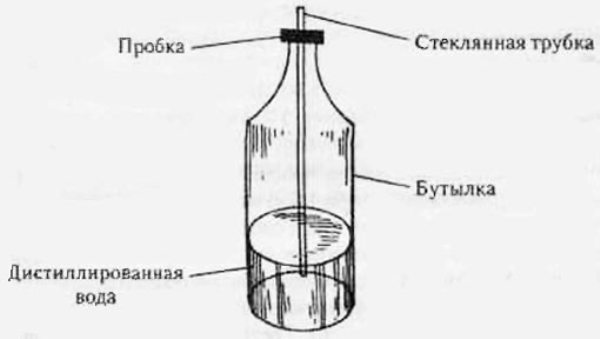

Барометр (см. рисунок) состоит из бутылки с прозрачным стеклом, стеклянной трубки и пробки.

Бутылка на одну треть заполняется водой, лучше брать дистиллированную воду, поскольку обычная через год зацветает. Воду можно слегка подкрасить. В пробке делается отверстие, в которое вставляется стеклянная трубка. Место соединения замазывается пластилином. Теперь остается заткнуть бутылку пробкой. Барометр готов. Когда атмосферное давление начнет изменяться, то изменится уровень воды в трубке. Если из трубки начнут выходить пузырьки воздуха, значит, давление очень высокое, а это к ясной устойчивой погоде, в такое время бывает хороший клев. Если вода начнет выливаться через верх трубки, давление низкое, можно ждать бури, а на рыбалку идти не стоит.

Барометр из бутылки

Барометр из шприца

Барометр — это прибор, который показывает изменения атмосферного давления, значит и изменения погоды. Такой прибор вы сможете легко сделать сами по предложенному рисунку.

Изготовленный барометр нужно отрегулировать: когда по радио и телевидению сообщат, что давление составляет 760 мм ртутного столба, поршеньком нижнего шприца установите уровень воды в трубке на высоту средней отметки. Высокое давление, обычно «предсказывающее» хорошую погоду, вталкивает воду из открытого шприца в тонкую трубку, а низкое — наоборот: вызывает снижение ее уровня в трубке.

Чтобы вода не испарялась, впустите в шприц каплю растительного масла, а чтобы ее лучше было видно, — подкрасьте.

Барометр из двух шприцов и капельницы

Собранный барометр повесьте в комнате вертикально на стене на уровне глаз так, чтобы на него не падали лучи солнца, подальше от форточки и кухни.

Заливайте в систему только кипяченую воду! Это следует делать при температуре в комнате +18 град, и атмосферном давлении около 750 мм рт.ст. (его величину можно узнать из сообщений прогноза погоды по радио или в газетах), т.к. это среднее значение диапазона атмосферного давления (720-780 мм рт.ст). В начале заливки поршень верхнего шприца 1 установите на отметке 7, а в корпус нижнего шприца без поршня 2 налейте воды до отметки 10. После этого поднятием поршня установите уровень воды в трубке 3 на отметке 750.

Принцип работы барометра — сжатие и расширение замкнутого объема воздуха в зависимости от атмосферного давления. 96-98% его обьема находится в верхнем шприце, а 2-4% — в трубке, где его перекрывает водяной затвор (ВЗ). При повы-шении давления воздух сжимается, уровень ВЗ поднимается. При понижении — наоборот, понижается. U-образный прогиб трубки обеспечивает герметичность ВЗ. Поэтому ни расстояние от верхнего шприца до шкалы, ни длина хлорвиниловой трубки на точность показаний барометра не влияют.

«Шаг» шкалы барометра в 1 мм равен 1 мм рт.ст. На размерность шкалы влияет количество замкнутого объема воздуха. Поэтому поршень верхнего шприца перед эксплуатацией поднимите на отметку 7, что соответствует 7 куб.см при давлении 750 мм рт.ст. Сжатие воздуха на 1 мм, соответственно, поднимает уровень ВЗ на 1 мм. Корпус второго шприца расположите на уровне шкалы.

Для удобства съема показаний воду следует слегка подкрасить. Зависимость изменения величины давления от погоды, конечно, можно вычитать и в литературе. Но самое верное — пойти опытным путем. Первое время фиксируйте показания барометра в специальном журнале, а напротив записывайте, какой погоде они соответствуют. При этом желательно снимать показания при температуре воздуха в комнате 18 град, (используя обогревательные приборы или охлаждая помещение проветриванием).

Накопив эмпирический материал для всех проявлений погоды, вам потом будет достаточно одних показаний барометра, чтобы точно ориентироваться в ее грядущих изменениях. А значит, своевременно принимать меры по защите садовых растений и огородных культур, растущих в открытом грунте, от ливней, града, заморозков и засухи.

Евгений Фадеев

Барометр из масленки

Простой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.

Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом

должно содержаться немного той же подкрашенной воды. При повышении атмосферного давления уровень жидкости в трубке будет подниматься, и наоборот.

Барометр из стеклянной банки

Для изготовления барометра нам понадобится: банка с широким горлом, воздушный шарик, ножницы, круглая резинка, соломинка для питья, картон, ручка, линейка, клейкая лента или скотч.

1. Разрежь воздушный шарик и туго натяни на банку. Закрепи его резинкой.

2. Заостри конец соломинки. Второй конец приклей к натянутому шарику клейкой лентой.

3. Нарисуй на картонной карточке шкалу и поставь картонку у конца стрелки. Когда атмосферное давление растет, воздух в банке сжимается. Когда оно падает, воздух расширяется. Соответственно стрелка будет двигаться вдоль шкалы.

Если давление поднимается, погода будет хорошей. Если падает — плохой.

Когда вы накрыли банку шариком, вы поймали в ней воздух при определенном давлении. Таким образом, шарик теперь будет изменяться в зависимости от атмосферного давления, то есть от давления воздуха вокруг вас. Повышение атмосферного давления будет вдавливать шарик в банку, заставляя трубочку подниматься вверх. Либо наоборот, когда воздух внутри банки будет давить на шарик сильнее, чем воздух вне банки, шарик будет раздуваться, а трубочка будет указывать вниз. Трубочка как раз и используется для того, чтобы вам легче было видеть изменения в форме шарика.

Заметьте, что трубочка будет двигаться вверх или вниз незадолго до смены погоды, потому что изменения в погоде обычно связаны с изменением в атмосферном давлении.

Барометр из фотопластинки

Ещё одна удивительная конструкция барометра для тех, кто увлекается фотографией.

Найдите черно-белый негатив ландшафта, на котором были бы изображены и вода, и растительность, возьмите стеклянную фотопластинку и экспонируйте на нее негатив. Затем проявите и сразу после промывки опустите на 15 минут в 10-процентный раствор азотнокислого кобальта, минуя стадию промывки, подсушите пластинку и аккуратно закрасьте со стороны эмульсии изображенные на ней деревья, кустарники и траву тонким слоем пористой, легко пропускающей влагу желтой краски, например, акварели или гуаши. После того, как краска подсохнет, окантуйте пластинку рамочкой – барометр погоды готов, а чтобы не повредить хрупкие слои эмульсии и краски, поместите его между стеклами оконной рамы.

Небо и вода на фотопластинке заголубеют, а растительность станет зеленой при приближении сухой погоды, но стоит погоде ухудшиться, как поблекнет и изображение на пластинке: небо и вода посереют, а листья и трава пожелтеют. Принцип действия такого барометра основан на том, что кристаллы азотнокислого кобальта, осевшие на фотоэмульсионном слое, меняют свой цвет в зависимости от влажности воздуха: при большом содержании влаги они становятся бесцветными, а в сухую погоду – голубыми, в тех местах, которые покрыты краской, два цвета — желтый и голубой – смешиваются, образуя зеленый.

Предсказывает погоду такой незамысловатый барометр довольно точно.

Барометр из бессмертников

Для предсказания погоды можно использовать и букет цветов. Если хорошо высушенные цветки бессмертников на стеблях обработать раствором из 200 г воды, 4 г глицерина и 30 г хлористого кобальта, букет сухоцветов перед ненастьем будет приобретать желтую окраску, а с наступлением ясной солнечной погоды цветки становятся ярко-зелеными.

Барометр – гигрометр

У семян некоторых растений имеются ости, которые быстро и чутко реагируют на изменение влажности воздуха: при высокой влажности они распрямляются (раскручиваются), а в сухом воздухе закручиваются спиралью. Поэтому из них можно изготовить простейший, но чувствительный гигрометр. Для этого наиболее пригоден плодик с остью такого повсеместно распространенного на пашне однолетнего невысокого сорного растения, как аистник цикутный (см. рис.).

Аистник цикутный

Плоды аистника цикутного

Если в центре кружочка из картона диаметром 5-6 см проколоть иглой отверстие и закрепить в нем каплей клея нижний конец плодика (семя), то в сухую погоду его серпообразное острие будет отклоняться по окружности против хода часовой стрелки (влево), а при повышении влажности — обратно (вправо).

Барометр-гигрометр из плода аистника цикутного

Барометр – анероид

Как и настоящий барометр, наша самоделка способна реагировать на изменение атмосферного давления и может служить не только наглядным пособием, но и измерительным прибором.

Чувствительная часть устройства — датчик давления представляет собой герметически закрытую банку. Когда внешнее давление больше, чем давление воздуха внутри банки, крышка и дно как бы втягиваются внутрь. Если же внешнее давление меньше внутреннего, крышка и дно выгибаются наружу. Остается соединить крышку или дно банки с указателем — и барометр готов.

Банка — из-под растворимого кофе. Вместо крышки припаяйте к ней кружок из тонкой жести или латуни — это мембрана датчика. После пайки проверьте герметичность банки, опустив ее в воду. Если пузырьков нет, все в порядке, можете приклеить банку дном к деревянной подставке. Рядом с банкой расположите стойку и укрепите на ней планку-стрелку так, чтобы она легко поворачивалась вокруг оси, но конец стрелки под действием тяжести перевешивался вниз. Немного отступая от оси, прикрепите к планке тягу в виде проволочного крючка и соедините конец крючка с другой такой же тягой, припаянной к центру кружка-мембраны. Общая длина тяг должна быть такой, чтобы при нормальном атмосферном давлении конец стрелки находился примерно против среднего деления шкалы.

Когда атмосферное давление начнет понижаться, конец стрелки станет опускаться вниз. При повышении давления конец стрелки поползет вверх. Сравнивая показания самодельного барометра с настоящим, нетрудно отградуировать шкалу в единицах давления.

Барометр из банки из-под сгущенки

Основные действия по изготовлению барометра показано на рисунке.

Побберите стеклянную или прозрачную пластиковую трубку, прикрепите ее к вертикальной доске хомутиками. Затем приступим к изготовлению жестяной коробочки с диафрагмой.

Отрежьте нижнюю часть банки из под сгущенного молока так, чтобы высота ее стенок была равна 40 мм. Верхний край байки осторожно отогните наружу, заложите кольцо из медной проволоки и закатайте до стыка со стенкой. Стык пропаяйте. Закатка нужна для того, чтобы край жести не прорезал резиновую диафрагму. Неровности после пайки снимите ножом и шкуркой.

В бок сосуда впаяйте жестяной патрубок. Его наружный диаметр должен быть таким же, как у стеклянной трубки манометра. Отверстие для патрубка должно быть на 12 мм выше дна банки. Под дно сосуда припаяйте три одинаковые жестяные лапки с отверстиями и прибейте сосуд к панели над более коротким коленом манометра. Соедините это колено с патрубком сосуда резиновой трубкой. Осталось сделать диафрагму. Материал для нее — тонкая резина. Можно использовать детский воздушный шарик (лучше такой, который еще не был надут). Хорошо растяните диафрагму на отверстии сосуда и плотно обвяжите суровой ниткой. Если теперь надавить на диафрагму пальцем, то воздух в сосуде сожмется. Это давление передастся всему воздуху в колене манометра, соединенном с сосудом. Жидкость будет перетекать в свободное колено, пока разность ее уровней не станеi равной давлению которое вы производите на диафрагму.

Гидростатический барометр

Стеклянная банка, вставленная в неё стеклянная или хлорвиниловая трубочка — вот все, что требуется для изготовления. Банку заполняют водой на одну четверть и плотно закрывают пробкой, а в нее вставляют трубку так, чтобы нижний еe конец был опущен в воду.

Чтобы в банку не проникал воздух, пробку необходимо загерметизировать пластилином или замазкой. Перед тем как пользоваться таким барометром, в трубку следует подуть. Воздух при этом попадет через воду в банку, и уровень воды в трубке поднимется. В том случае, если банка хорошо загерметизирована, давление в ней будет оставаться постоянным, а любые изменения давления атмосферы вызовут изменения уровня воды в трубке. Останется лишь отградуировать шкалу, и прибором можно пользоваться.

Гидростатический барометр: 1 — банка с водой, 2 — ящик с опилками, 3 — трубка, 4 — крепление, 5 — рейка с делениями.

Барометр из воздушного шарика

Самый простейший барометр можно сделать из воздушного шарика и соломинки. Как он устроен, видно из рисунка. Самое главное здесь — хорошо загерметизировать шарик, в противном случае кажущееся изменение величины давления будет вызвано утечкой воздуха.

Барометр из воздушного шарика: 1 — рычаг из соломинки (200-250 мм), 2 — нить, 3 — нить подвеса рячага (расстояние между нитями 3-5 мм).

Барометр «Картезианский водопад»

Эту конструкцию барометра можно сделать на основе «картезианского водолаза», игрушки, о которой мы неоднократно писали. Правда, вместо забавного человека в данной конструкции использован баллончик из-под канцелярского клея. Баллончик заполняют водой настолько, чтобы при его погружения в банку он не тонул, а чуть-чуть выступал над поверхностью воды, сохраняя вертикальное положение. Для этого резьбу на его горлышке обматывают медной проволокой необходимой длины. На днище баллончика крепят небольшую скобку из металла. За эту скобку с помощью двух скрепок баллончик подвешивают к стойке.

Работает барометр так. При изменении атмосферного давления уровень воды в баллончике повышается или понижается. При этом сам баллончик всплывает или погружается и тянет за собой стрелку. Как видите, все достаточно просто. Чтобы вода меньше испарялась, на ее поверхность лучше капнуть несколько капель машинного масла.

А. Соминич, г.Глазов

Домашний гидрометцентр

Принцип «сам себе мастер» действительно оправдывается во многих областях нашей жизни. Если к множеству вещей, которые в силу необходимости выполняются по этому принципу, вы хотите добавить самостоятельное предсказание погоды, то вам действительно понадобятся два термометра, один из которых нужно обмотать влажной тканью или ваткой, опустить в банку и постоянно следить, чтобы они были влажными. По приводимой ниже таблице, сравнивая показания двух термометров, вы сможете вполне уверенно предсказывать возможность заморозков.

Более подробно об этой технологии читайте в статье «Домашний гидрометцентр — своими руками».

Автор-составитель: Патлах В.В.

У здоровых людей смена погоды не оказывает особого влияния на их самочувствие, а вот метеозависимые люди реагируют на подобные изменения очень болезненно. Предлагаемый в статье барометр-сигнализатор предназначен для информирования метеозависимых пользователей в режиме реального времени о текущем значении атмосферного давления, выходе значения атмосферного давления за установленные границы и о его резких скачках.
Сразу скажем, что прибор, представленный в данном обзоре, имеет ряд привлекательных особенностей:

Пользователь самостоятельно задает граничные значения — минимальный и максимальный пороги.
В случаях если атмосферное давление превысит максимальный порог или опустится ниже минимального уровня, то устройство будет подавать прерывистые звуковые сигналы и световые сигналы «Порог».
После пятикратного повтора звуковых сигналов звук отключается, при этом световой сигнал будет подаваться до возврата значения атмосферного давления в заданные границы.
Пользователь задает величину контролируемого скачка атмосферного давления за устанавливаемый интервал времени.
В случаях если атмосферное давление в заданный интервал времени отклонилось на величину, превышающую контролируемый скачок, то устройство будет подавать прерывистые звуковые сигналы и световые сигналы «Скачок».
После пятикратного повтора звуковых сигналов звук отключается, при этом световой сигнал будет подаваться до возврата значения атмосферного давления в условия, когда скачок считается неконтролируемым.
Значения атмосферного давления представлены в устройстве в «мм рт. ст.» — миллиметрах ртутного столба.

Домашний барометр своими руками: принципиальная схема и список элементов

Барометр, собираемый по представленной выше схеме, имеет такие конструктивные особенности:

Устройство создано на микроконтроллере ATmega8.
Резистор R1 и конденсатор C3 обеспечивают аппаратный сброс МК при подаче питания.
Конденсаторы C2 и C1 защищают цепи питания от высокочастотных помех и бросков питания.
Значение атмосферного давления поступает от датчика BMP1 (GY68 BMP180).
Управление датчиком давления осуществляется по интерфейсу TWI (I2C).
Входы датчика подтянуты к напряжению питания резисторами R8 и R10.
Для отображения информации используется жидкокристаллический экран Nokia 5110. На дисплее отображается информация о текущем атмосферном давлении, а также параметры настройки устройства.
Оперативная индикация состояния атмосферного давления осуществляется с использованием светодиодов VD1–3 («Норма», «Порог», «Скачок»).
Звуковая сигнализация осуществляется с помощью усилителя низкой частоты на транзисторах VT1–2 и громкоговорителя SP1. Громкость звучания может быть отрегулирована с помощью переменного резистора R5.
Настройка устройства осуществляется с использованием кнопок SA2 («Установка»), SA3(«+»), SA4(«-«).
При нажатии на кнопку SA5 («Экран») отображается главный экран с текущим значением атмосферного давления.

Внимание! При настройке МК используются такие фьюзы: HIGH=0xD9, LOW=0xE1.

Барометр своими руками: особенности программного обеспечения и работы устройства

Программа для МК написана на языке Си в среде AtmelStudio (Version 7.0.1006). Код программы приведен в Приложении в файле, прикрепленном в конце обзора (SignalBarometer.rar Архив проекта Atmel Studio 7 на Си).
В целях снижения энергопотребления устройства применен метод «засыпания» МК в режиме «power-save». При этом потребляемый ток в режиме сна уменьшается до 20 мкА. По расчетам это позволяет использовать две батареи типа АА по 1.5 Вольт в течение 4 месяцев.

Читайте также, как сделать Hi-Fi усилитель на микросхеме TDA7294

Для пробуждения МК из режима «power-save» используется внутренний асинхронный таймер-счетчик №2, который работает постоянно. Задающий генератор таймера счетчика использует кварцевый резонатор Y1 с частотой резонанса 32768Гц.
Таймер-счетчик №2 настроен так, что каждые 8 секунд происходит его переполнение и вызов прерывания, которое «будит» МК. МК после пробуждения от таймера-счетчика №2 выясняет, не прошло ли 10 минут с предыдущего пробуждения. Если нет, то МК выдает световой сигнал «Норма», «Порог» или «Скачок» в зависимости от условия, сложившегося после предыдущего измерения, а потом снова засыпает на 8 секунд.
Если с момента предыдущего измерения прошло 10 минут, прибор выполняет такую последовательность операций:

МК подает команду датчику давления на проведение измерений.
Получает ответ от датчика.
Обрабатывает данные, сравнивая полученное значение с пороговыми значениями или условиями фиксации скачка.
Выдает световой сигнал «Норма», «Порог» или «Скачок», а затем и звуковой сигнал, если это необходимо.
После этого аппарат снова «засыпает» на 8 секунд.

Вторым источником пробуждения МК является внешнее прерывание на входе INT1, которое возникает при нажатии на кнопку «Экран». МК, пробудившись и выяснив, что его «разбудила» кнопка «Экран», включает жидкокристаллический дисплей Nokia 5110 и высвечивает на нём текущее значение атмосферного давления и другую информацию. Дисплей будет отображать информацию до момента отпускания кнопки «Экран». После отпускания кнопки «Экран» МК выключает дисплей путем выдачи ему команды «power-down», затем прибор «засыпает» сам.
Третьим и последним источником пробуждения устройства является внешнее прерывание на входе INT0, которое возникает при нажатии на кнопку «Установка». МК, пробудившись и выяснив, что его «разбудила» кнопка «Установка», включает жидкокристаллический дисплей Nokia 5110 и высвечивает на нём параметры настройки аппарата. Повторное нажатие на кнопку «Установка» приводит к перемещению курсора на следующий параметр. Нажатие кнопок «+» и «-» приводит к изменению значения параметра, на котором установлен курсор. После нажатия кнопки «Установка» на последнем параметре МК выключает дисплей и «засыпает» до очередного пробуждения.

Как сделать барометр своими руками: корпус, печатная палата, элементы питания

Устройство выполнено в корпусе распределительной коробки «Tuco 79х79х32, для открытой проводки, цвет белый (65004)». Внешнее исполнение корпуса представлено ниже:
Плата выполнена на одностороннем фольгированном стеклотекстолите. Её размеры 72х72 мм. На плате сверху проложены 9 перемычек. Они выделены разными цветами. Если использовать двухстороннюю печатную плату, то перемычки могут быть преобразованы в дорожки. Расположение деталей на плате показано на фото ниже:

Разводка платы представлена на следующем фото (учтите, что изображение зеркальное):

Динамик закрепляется на задней стенке корпуса устройства. Компоненты сборки показаны на снимке:

Батареи питания (2 элемента типа AA) размещаются в батарейном отсеке в специализированных держателях-кроватках:

Настройка домашнего барометра

На фото выше представлены органы управления, применяемые при настройке аппарата. Каждый из регуляторов имеет своё назначение:

Кнопка «Установка» нажимается для входа в соответствующий режим. На дисплее отобразятся настраиваемые параметры.
Клавишами «+» и «-» устанавливается требуемое значение параметра.
Для перехода к настройке следующего параметра снова нажимается кнопка «Установка».
Для выхода из режима настройки кнопка «Установка» жмётся несколько раз.
Регулировка громкости звукового сигнала осуществляется потенциометром «Громкость». Для регулировки необходимо использовать миниатюрную крестообразную отвертку. При надобности может быть установлен потенциометр с выведенной наружу ручкой для удобства регулировки.

Что касается таких параметров, как «Верхний порог», «Нижний порог» и «Скачок», то они задаются в мм рт. ст., а «Интервал» измерения скачка выставляется в часах.

Смотрите также схему ламповых часов на газоразрядных индикаторах

Эксплуатация самодельного домашнего барометра

После включения устройство готово к работе и сразу производит первое измерение атмосферного давления. При этом экран погашен, а результаты измерения отображаются с помощью светодиодных индикаторов «Норма», «Порог» или «Скачок». Индикатор, соответствующий результату измерения и анализа, производит пять коротких вспышек каждые 8 секунд.
При переходе от состояния «Норма» в состояния «Порог» или «Скачок» выдаётся звуковой сигнал. Сигнал звучит на протяжении пяти 8 секундных интервалов, начиная с интервала, следующего за изменением состояния. Для детальной оценки текущего состояния необходимо нажать и удерживать кнопку «Экран». При этом будет отображаться такая информация:

текущее атмосферное давление;
максимальное и минимальное значение давления, измеренного за интервал времени, указанный в настройках;
величина скачка в мм рт.ст. как разница между величинами, указанными в предыдущем пункте;
текстовая характеристика результата измерения: Нормальное, Порог, Скачок.

После нажатия кнопки «Экран» серия звуковых сигналов прерывается. После отпускания этой же клавиши дисплей погаснет, а устройство продолжит работать в штатном режиме, выводя результат измерения и анализа только на светодиодные индикаторы.

Смотрите также, как сделать наручные часы со светодиодами вместо цифр

Файлы для скачивания: barometr.rar
Ниже представлено демонстрационное видео домашнего барометра для метеозависимых людей:

Существует много народных примет позволяющих определить, какая погода установиться на завтра. Приведем лишь некоторые из них:

Погода завтра улучшится –

1) если утром появятся кучевые облака, которые к вечеру исчезнут;

2) если вечером после ненастья выглянет солнце и в западной части неба не будет облаков;

3) если дым от костра или печных труб поднимается вверх столбом;

4) если кучевые облака движутся по небу в том же направлении, что и ветер у земли;

5) если ночью тихо и прохладно, а луна садится при чистом небе.

Погода завтра ухудшится –

1) если ветер к вечеру не стихнет, а усилится;

2) если утром появятся кучевые облака, которые к полудню примут форму высоких башен или гор;

3) если на небе одновременно видны облака всех типов: кучевые, «барашки», перистые и волнистые;

4) если дым от костра или из печных труб стелется по земле.

Если же вы были дома и не наблюдали, что происходило за окном вчера вечером, для предсказания погоды вам может пригодиться — барометр.

Можно пользоваться подсказками природы, а можно и попытаться изготовить барометр своими руками. Далее мы приведем несколько способов изготовления простых барометров, найденных при изучении журналов «Левша» и приложения «Для умелых рук» к журналу «Юный техник».

Еловый барометр

Издавна охотники Сибири знают, что ветки хвойных деревьев имеют свойство опускаться перед осадками и пониматься в преддверии солнечной ясной погоды. Даже сухие еловые ветки сохраняют эту особенность, поэтому из них можно делать природные барометры, которые будут показывать изменения погоды часов за 8-12 до перемен.

Для изготовления такого барометра необходим кусок ствола сухого небольшого деревца (длиной 25-30 см) вместе с веткой длиной 30-35 см. Ствол с веткой очищают от коры и прикрепляют к дощечке, которую вешают на стенку. При этом ветка должна располагаться так, чтобы при опускании-поднимании свободного конца ветки он перемещался параллельно стенке и не задевал ее. Поднятие ветки сигнализирует о ясной погоде, а опускание – к ненастью.

Можно даже прикрепить на дощечке металлическую или фанерную шкалу с рисками через 1 сантиметр. Через некоторое время использования уже можно будет определить возможности ветки и подписать показатели «осадки», «переменно», «солнечно»

Барометр из лампочки

Для этого барометра понадобится перегоревшая лампочка накаливания. В начале цоколя с резьбой просверливают отверстие диаметром 2-3 мм. Сверлить надо аккуратно и с минимальными усилиями, чтобы не треснуло стекло. Через получившееся отверстие заливают чистую воду до половины колбы. В нее надо добавить 2-3 капли чернил.

Далее ждут, пока просохнут внутренние стенки колбы, и подвешивают лампочку-барометр между оконными рамами окна, желательно с северной стороны. Если окна располагаются с южной стороны, то лампочку надо подвесить вверху окна. Уже через несколько часов можно снимать показания.

Если внутренние стенки покрылись мелкими капельками конденсата, то будет облачная погода без осадков.
При капельках средней величины, между которыми образовались сухие вертикальные полосы, ожидается переменная облачность.
Крупные капли возле поверхности воды в лампочке и сухая горловина говорят о том, что осадки пройдут стороной.
Капли воды на северной стороне колбы говорят о дожде на следующий день во второй половине.
Если лампочка изнутри покрыта крупными каплями конденсата, то будут кратковременные дожди. А если капли укрупняются и стекают вниз, то скорее всего будет гроза.
Если стенки лампочки совершенно сухие, то будет хорошая погода

Пользоваться таким барометром можно весной, летом и осенью при температуре выше нуля.

Барометр из пихты

Срезают пихтовую веточку длиной 10-12 см. С нее удаляют иголки, кроме одной. Веточку прикрепляют к дощечке так, чтобы пихтовая иголочка могла свободно опускаться и подниматься.

Дощечку с веточкой и иглой надо поднести к духовке, чтобы с нее испарилась влага. В этом случае игла поднимается верх и надо будет сделать отметку «солнечно» с цифрой 1. Потом надо поднести приспособление к пару, и когда игла опуститься вниз, то отмечают цифру 10 и пишут «Дождь». Между этими отметками размечают риски на десять делений.

Самодельный барометр нужно расположить в затененном месте, вдали от прямых солнечных лучей. Такое устройство можно соорудить во время похода и заранее узнавать об изменениях погоды, ориентируясь на положение маленькой пихтовой иголочки.

Барометр из еловой шишки

Даже из еловой шишки можно сделать барометр. Это устройство может предсказывать изменения погоды за несколько часов. Для изготовления такого самодельного барометра необходимы дв деревянные ровные дощечки и сухая сосновая шишка.

Из дощечек вырезают два элемента: квадрат основания со стороной 70 мм и боковину размерами 70х150 мм. Торцы заготовок обрабатывают крупным напильником и зачищают поверхности дощечек шлифовальной бумагой. Соединяют элементы с помощью клея и закрепляют мелкими гвоздиками так, как показано на рисунке. Из картона или плотной бумаги вырезают шкалу делениями и обозначениями солнечной и дождливой погоды. У боковины закрепляют к основанию большую сухую еловую шишку. К одной из ее чешуек снизу приклеивают сухую соломинку с бумажной стрелочкой на конце.

Прибор будет работать, основываясь на том, что чешуйки еловых шишек прижимаются плотно друг к другу при влажном воздухе и наоборот раскрываются в сухую погоду. Самодельный барометр надо поставить на балконе или за окном, и с его помощью можно будет легко определить, будут ли сегодня осадки или солнечная ясная погода.

Мастер-класс: панно из бумаги гармошкой «Бабочки» Панно «Бабочки». Для работы вам понадобится: набор цветной бумаги, ножницы, клей, карандаш. Вырежьте из цветной бумаги много полос шириной.

Мастер-класс «Бабочки» Вот и наступило лето, как -то на прогулке мы с детьми увидели бабочку, грациозно порхающую над цветами, она нам очень понравилась. Бабочка.

Мастер-класс «Часы из картона» Мастер-класс «Часы». Эти часы можно сделать с детьми подготовительной группы и изучать по ним время. 1. Вырезаем по шаблону основу для.

Мастер-класс для педагогов «Я сам мастер декоративно-прикладного творчества» «Если вы сумеете научить ребёнка в детские годы ощущать красоту, изумляться дивным творениям человеческих рук, красотой природы, то вырастите.

Мастер-класс «Подснежники» Подснежники… людей всегда изумляла способность подснежников расти под снегом. Так называют все растения, цветущие ранней весной. В соке.

Мастер-класс «Ромашка» Лето-прекрасное время года для всех. Занятия можно проводить на улице, а если ещё соединить в одно несколько занятий, то есть интегрированное.

Мастер-класс «Валентинки». На пороге праздник день влюблённых, как прекрасно, что кто-то, кого-то любит. Мы с детьми 1-й младшей группы сделали валентинки для своих.

Мастер-класс: атрибуты «Цветы» для хора рук «Весенний луг» Для участия в методическом объединении мне понадобилось изготовить большие цветы, чтоб исполнить «хор рук» — «Весенний луг»(цветы надевались.

Мастер-класс «Вулкан «Бум-ага» Вашему вниманию хочу предоставить мастер-класс по изготовлению бумажного вулкана. Инструкцию по изготовлению нашла в одном из детских журналов,идея.

Мастер-класс «Жираф из спичечных коробков» Мастер-класс из спичечных коробков. Может предложенная мной идея вам покажется уже знакомым, но ведь все новое — это хорошо забытое старое.

Принцип действия барометра на BMP280, BMP180, BME280

Барометр – устройство, измеряющее атмосферное давление. Электронные барометры используются в робототехнике и различных электронных устройствах. Наиболее распространенными и доступными являются датчики давления от фирмы BOSH: это BMP085, BMP180, BMP280 и другие. Первые два очень похожи между собой, BMP280 – это более новый и усовершенствованный датчик.

Датчики давления работают на преобразовании давления в движение механической части. Состоит датчик давления из преобразователя с чувствительным элементом, корпуса, механических элементов (мембран, пружин) и электронной схемы.

Датчик BMP280 создан специально для приложений, где требуются малые размеры и пониженное потребление энергии. К таким приложениям относятся навигационные системы, прогноз погоды, индикация вертикальной скорости и другие. Датчик обладает высокой точностью, хорошей стабильностью и линейностью. Технические характеристики датчика BMP280:

Габариты 2 х 2,5 х 0,95 мм.
Давление 300-1100гПа;
Температуры от 0С до 65 С;
Поддержка интерфейсов I2C и SPI;
Напряжение питания 1,7В – 3,6В;
Средний ток 2,7мкА;
3 режима работы – режим сна, режим FORCED (проведение измерения, считывание значения, переход в спящий режим), режим NORMAL (перевод датчика в циклическую работу – то есть устройство самостоятельно через установленное время выходит из режима сна, проводит измерения, считывает показания, сохраняет измеренные значения и переходит снова в режим сна).

Датчик BMP180 – это дешевый и простой в применении сенсорный датчик, который измеряет атмосферное давление и температуру. Используется обычно для определения высоты и в метеостанциях. Состоит устройство из пьезо-резистивного датчика, термодатчика, АЦП, энергонезависимой памяти, ОЗУ и микроконтроллера.

Технические характеристики датчика BMP180:

Пределы измеряемого давления 225-825 мм рт. ст.
Напряжение питания 3,3 – 5В;
Ток 0,5мА;
Поддержка интерфейса I2C;
Время срабатывания 4,5мс;
Размеры 15 х 14 мм.

Датчик bme280 содержит в себе 3 устройства – для измерения давления, влажности и температуры. Разрабатывался для малого потребления тока, высокой надежности и долгосрочной стабильной работы.

Технические характеристики датчика bme280:

Размеры 2,5 х 2,5 х 0,93 мм;
Металлический LGA-корпус, оснащенный 8-ю выходами;
Напряжение питания 1,7 – 3,6В;
Наличие интерфейсов I2C и SPI;
Потребляемый ток в режиме ожидания 0,1 мкА.

Если сравнивать все устройства между собой, то датчики очень похожи. По сравнению со своим предшественником, к которым относится BMP180, более новый датчик BMP280 заметно меньше по размерам. Его восьмиконтактный миниатюрный корпус требует аккуратности во время монтажа. Также устройство поддерживает интерфейсы I2C и SPI, в отличие от предшественников, которые поддерживали только I2C. По логике работы датчика изменений практически нет, была только усовершенствована температурная стабильность и увеличено разрешение АЦП. Датчик BME280, измеряющий температуру, влажность и давление, также похож на BMP280. Отличие между ними заключается в размерах корпуса, так как BME280 имеет датчик влажности, который немного увеличивает габариты. Количество контактов и их расположение на корпусе совпадают.

Источник

Барометр купить не всегда удается, поэтому хочу предложить конструкцию домашнего барометра, который с некоторой точностью будет показывать атмосферное давление. Барометр (см. рисунок) состоит из бутылки с прозрачным стеклом, стеклянной трубки и пробки. Бутылка на одну треть заполняется водой, лучше брать дистилированую воду, поскольку обычная через год зацветает. Воду можно слегка подкрасить. В пробке делается отверстие, в которое вставляется стеклянная трубка. Место соединения замазывается пластилином. Теперь остаётся заткнуть бутылку пробкой. Барометр готов. Когда атмосферное давление начнет изменяться, то изменится уровень воды в трубке. Если из трубки начнут выходить пузырьки воздуха, значит давление очень высокое, а это к ясной устойчивой погоде, в такое время бывает хороший клев. Если вода начнет выливаться через верх трубки, давление низкое, можно ждать бурю, а на рыбалку идти не стоит.

Простейший барометр своими руками

Такой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.

Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом

Барометр из перегоревшей лампочки

Возьмите перегоревшую электрическую лампочку

и там, где начинается цоколь с резьбовой частью, аккуратно просверлите небольшое отверстие диаметром 2-3 мм. Делать это следует очень осторожно, иначе баллон может треснуть или разбиться. Вот самый простой способ сверления стекла. На точку, где вы наметили отверстие, нанесите каплю машинного или подсолнечного масла. Возьмите абразивный порошок от среднезернистой наждачной бумаги и подсыпьте его к масляной капле, чтобы получилась вязкая паста, чуть жиже зубной. Затем зажмите в патроне дрели медную проволоку. Диаметр ее должен соответствовать размеру отверстия, которое вы хотите просверлить. Цоколь лампы аккуратно зажмите в тисках. А стеклянную колбу оберните полотенцем или тряпкой. Сверлить нужно очень осторожно, прикладывая минимальное усилие.

Остается подождать, пока внутренняя стенка колбы просохнет, и подвесить барометр между оконными рамами. Лучше всего с северной стороны, где на него не будут попадать прямые солнечные лучи. Если же окна выходят на юг, установите в верхней части окна. Через несколько часов можно снимать показания. Наш барометр может предсказывать погоду за сутки достаточно полно. Сплошная или переменная облачность ожидает нас, или пойдет дождь мелкий затяжной кратковременный, может, грозовой… Правда надо знать некоторые особенности, чтобы расшифровать показания:

Если внутренние стенки лампочки

покрылись мелкими каплями сконденсировавшейся воды — завтра будет сплошная облачность, но без осадков.

Если стенки лампочки покрылись каплями средней величины, а между ними образовались вертикальные сухие полосы — переменная облачность.

Если вы хотите заранее знать о переменах погоды, то можно сделать барометр своими руками. Этот прибор показывает изменения атмосферного давления, по колебания которого можно предсказать погоду.

Так, если атмосферное давление падает, то возможны осадки и погода ухудшится, и наоборот, если атмосферное давление растет, то можно говорить об улучшении погоды. Конечно, можно доверять сводкам гидрометцентров или смотреть погоду на погодных сайтах, но лучше иметь в доме подобный прибор и ориентироваться на его показания.

Барометры выпускают и продают разных видов, но сделать приспособление, реагирующее на колебания атмосферного давления, можно и в домашних условиях.

Эти интересные «штучки» помогут вам ориентироваться в погоде, причем для их изготовления их не требуются сложные технологии или материалы. Оказывается, некое подобие барометра можно сделать даже из еловых веток.

Еловый барометр

Барометр из лампочки

Если внутренние стенки покрылись мелкими капельками конденсата, то будет облачная погода без осадков.
При капельках средней величины, между которыми образовались сухие вертикальные полосы, ожидается переменная облачность.
Крупные капли возле поверхности воды в лампочке и сухая горловина говорят о том, что осадки пройдут стороной.
Капли воды на северной стороне колбы говорят о дожде на следующий день во второй половине.
Если лампочка изнутри покрыта крупными каплями конденсата, то будут кратковременные дожди. А если капли укрупняются и стекают вниз, то скорее всего будет гроза.
Если стенки лампочки совершенно сухие, то будет хорошая погода

Пользоваться таким барометром можно весной, летом и осенью при температуре выше нуля.

Как сделать барометр своими руками

На чтение 4 мин.

Сегодня во многих домах имеется барометр. Это устройство в некоторых случаях просто незаменимо. Любителем рыбалки это нехитрое приспособление позволяет не только определить погоду, но и то, будет ли клев. Увы, не всегда есть возможность приобрести устройство. Но можно сделать барометр своими руками из подручных материалов. На само деле в этом нет ничего сложного. Намного труднее сделать электронный барометр своими руками. В этом случае требуются определенные навыки и наличие некоторых инструментов.

Как сделать барометр своими руками

Известно несколько методов изготовления подобных устройств. Каждый из методов изготовления прибора обладает не только преимуществами, но и некоторыми недостатками. Этот метод считается самым простым. Однако не всегда под рукой можно найти все, что для этого требуется. Для изготовления барометра понадобятся:

Стеклянная прозрачная бутылка.
Трубка из стекла.
Пробка.
Вода.

Как изготовить

Чтобы сделать барометр своими руками, нужно заранее подготовить все необходимые детали. Для начала следует на 1/3 наполнить водой бутылку. Лучше всего брать дистиллированную. Обычная вода спустя год зацветет. При желании жидкость можно немного подкрасить.

После этого в пробке стоит сделать отверстие и вставить в него трубку из стекла. Место соединения обязательно нужно промазать пластилином. Это позволит герметично заделать отверстие. Бутылку следует заткнуть пробкой. Как видите, собрать барометр своими руками сможет каждый.

Как работает прибор

Конечно, чтобы понять показатели такого прибора, необходимо знать его принцип работы. Здесь тоже все предельно просто. Когда происходят изменения атмосферного давления, начинает колебаться уровень воды в трубке. Конечно, этого мало. Нужно знать, когда погода будет ясная, а когда дождливая. Итак, если из трубки выходят пузырьки воздуха, то давление достаточно высокое. Это указывает на то, что погода в ближайшее время будет ясная. Именно в такое время наблюдается активный клев. Если же вода постепенно вытекает через трубку, то это указывает на низкое давление. Соответственно, погода будет дождливая. На рыбалку можно не идти, так как клева не будет.

Прибор из старой лапочки

Барометр своими руками для рыбалки можно сделать из перегоревшей лампочки. Для изготовления вам понадобится:

Перегоревшая лампочка.
Шуруповерт.
Машинное либо подсолнечное масло.
Среднезернистая наждачная бумага.
Медная проволока.
Тиски.
Вода.
Чернила.

Делаем отверстие

Чтобы сделать барометр своими руками из лампочки, необходимо проделать в ней отверстие. Работать нужно крайне осторожно, так как баллон может в любую минуту треснуть или же разбиться. Отверстие нужно проделать в том месте, где начинается цоколь с резьбовой частью.

Существует достаточно простой способ. Для начала следует сделать отметку, где будет проделано отверстие. Сюда следует капнуть немного подсолнечного или же машинного масла. Из среднезернистой наждачной бумаги нужно снять немного абразивного порошка. Полученный материал нужно добавить к масляной капле. В результате должна получиться вязкая масса.

В патрон шуруповерта или же дрели следует вставить кусочек медной проволоки. Ее диаметр должен соответствовать размерам будущего отверстия. Цоколь лапочки стоит зажать в тисках, а колбу – обернуть тряпкой или же полотенцем. Сверлить нужно очень аккуратно, прилагая минимум усилий.

Что делать дальше

Емкость для барометра готова. Теперь нужно наполнить ее водой. Для этого лучше использовать дистиллированную. Колбу нужно заполнить водой наполовину. После этого жидкость надо подкрасить. Для этого можно капнуть в воду несколько капель чернил. Если их в хозяйстве нет, то можно положить в жидкость кусочек грифеля, желательно от химического карандаша. После этого полученный состав нужно перемешать. Барометр своими руками из перегоревшей лампочки изготовлен. Его можно будет подвесить приспособление между оконными рамами. Лучше всего разместить барометр с северной стороны. Здесь на прибор не будут падать солнечные лучи. Если же окна расположены с южной стороны, то барометр следует разместить в верхней части окна. Пользоваться подобными устройством следует исключительно в теплое время года, когда температура выше нуля.

Как работает барометр из лампочки

Спустя несколько часов после установки барометра уже можно будет снимать показания. Конечно, следует знать, как такое приспособление работает. Если внутренние стенки колбы покроются мелки каплями конденсированной воды, то завтра будет облачно. Однако осадков не будет. Если же капли среднего размера и между ними присутствуют сухие вертикальные полосы, то завтра будет наблюдаться переменная облачность. Это, конечно же, не все. Если крупные капли частично покрывают колбу – будут кратковременные осадки, капли крупные и стекают вниз – будет гроза.

При помощи такого устройства можно предсказать и сухую погоду. Если стенки колбы сухие и даже без капелек и тумана, то завтра будет ясно. Если же конденсат образовался на северной стороне баллона, то завтра, примерно во второй половине дня, пройдет дождь.

hochyvseznat.ru

Барометр из пихты

Дощечку с веточкой и иглой надо поднести к духовке, чтобы с нее испарилась влага. В этом случае игла поднимается верх и надо будет сделать о с цифрой 1. Потом надо поднести приспособление к пару, и когда игла опуститься вниз, то отмечают цифру 10 и пишут «Дождь». Между этими отметками размечают риски на десять делений.

Барометр из еловой шишки

Барометр из бутылки

Для такого самодельного прибора понадобится прозрачная бутылка, стеклянная трубка и пробка. Бутылку заполняют дистиллированной водой на треть. Для лучшей видимости воду можно подкрасить, а используют дистиллированную воду из-за того, что обычная может через некоторое время испортится. В пробке вырезается отверстие, в которое вставляется стеклянная трубка. Отверстие вокруг трубки замазывается пластилином или герметиком. Пробкой с трубкой затыкают бутылку, и самодельный барометр готов. При изменении атмосферного давления будет изменяться уровень воды в трубке. Когда из трубки начнут выделяться пузырьки воздуха, это будет означать, что атмосферное давление высокое и погода будет ясной. Если вода будет выливаться через верхний конец трубки, то давление низкое и погода будет дождливой.

Как сделать барометр своими руками

Стеклянная прозрачная бутылка.
Трубка из стекла.
Пробка.
Вода.

Как изготовить

Как работает прибор

Прибор из старой лапочки

Перегоревшая лампочка.
Шуруповерт.
Машинное либо подсолнечное масло.
Среднезернистая наждачная бумага.
Медная проволока.
Тиски.
Вода.
Чернила.

Делаем отверстие

Что делать дальше

Как работает барометр из лампочки

fb.ru

Домашний гидрометцентр

Самодельный гидрометцентр можно сделать с помощью двух термометров. Один из них обматывается влажной ватой или тканью и опускается в банку с водой. Необходимо следить, чтобы он постоянно был влажным. По приведенной ниже таблице сравнивают показания обоих термометров и определяют погоду.

Екатерина Третьякова

очень сложное для восприятия дошкольников. Поэтому я решила сделать
самодельный
прибор для измерения атмосферного давления.

Прибор для измерения атмосферного давления называется барометром

. Для его изготовления понадобится воздушный шар, стеклянная банка, соломинка для питья, резинка, зубочистка, ножницы и клейкая лента.

Отрезаем ножницами кончик воздушного шара.

Плотно натягиваем шар на горлышко банки. Затем резинкой прочно закрепим воздушный шар на банке.

С помощью клейкой ленты закрепляем зубочистку к одному концу соломинки.

Другой её конец закрепляем клейкой лентой на натянутом на банке воздушном шарике. Соломинка с зубочисткой будет служить указательной стрелкой барометра

Готовим вертикальную панель с обозначениями : в верхней части — солнце, в нижней – облако; в середине — шкала делений. Также на панели располагаем схематичное изображение действия барометра

Проследив за своим барометром несколько дней

, дети заметят : при любом изменении атмосферного давления его стрелочка будет подниматься или опускаться.

Публикации по теме:

Одним из немаловажных моментов, который во многом определяет успех рыбалки, является атмосферное давление. Если показатель резко изменяется, то клев иногда вовсе отсутствует. Поэтому рыболову совсем нелишним будет иметь у себя дома такой прибор, как барометр. Поскольку такие показометры стоят недешево, многие задумываются над самостоятельным конструированием подобного устройства. Рассмотрим мастер-класс по изготовлению барометра для рыбалки своими руками с использованием простых материалов.

Как работает барометр из лампочки

Спустя несколько часов после установки барометра уже можно будет снимать показания. Конечно, следует знать, как такое приспособление работает. Если внутренние стенки колбы покроются мелки каплями конденсированной воды, то завтра будет облачно. Однако осадков не будет. Если же капли среднего размера и между ними присутствуют сухие вертикальные полосы, то завтра будет наблюдаться переменная облачность. Это, конечно же, не все. Если крупные капли частично покрывают колбу — будут кратковременные осадки, капли крупные и стекают вниз — будет гроза.

Как влияет атмосферное давление на поведение рыбы

Барометр для рыбалки является важным устройством, но кроме этого нужно знать и учитывать физиологию той рыбы, которую предполагается ловить:

пузырь у таких рыб как плотва, карась, лещ и щука имеет непосредственное соединение с внешней средой через рот. Чтобы выровнять давление в пузыре им приходится затрачивать немало энергии. Даже незначительные изменения давления в атмосфере сказываются на повышении аппетита перечисленных особей, что проявляется в виде хорошего клева;
такие рыбы как судак либо окунь имеют обособленный пузырь, поэтому на скачки давления они так реагируют. Аппетит начинает проявляться только при повышении давления, а при понижении — практически отсутствует.

Как выбрать барометр

Чтобы барометр служил своему владельцу долго и не доставлял никаких проблем, внимание следует уделить таким моментам:

Точность. Такой параметр как точность во многом зависит от качества сборки.
Винт регулировки. На механических барометрах желательно чтобы винт регулировки был расположен ближе к центру отверстия под него. Несоосное расположение говорит о неправильной установке механизма и неточности показаний.
Внешний осмотр. Нужно осмотреть как само стекло, так и циферблат.
Водонепроницаемость. Важный параметр, поскольку на рыбалке есть риск падения в воду, да и погода может привести к попаданию влаги внутрь механизма.
Калибровка. Новое устройство нужно откалибровать согласно показаниям городской метеостанции.
Если барометр наручный, нужно чтобы ремешок был надежным.

Ниже приведены популярные модели с фото:

Как собрать самодельный барометр

Рыболовный барометр можно собрать из самых простых и доступных материалов, которые найдутся практически у каждого в хозяйстве. Рассмотрим мастер-класс по изготовлению барометра для рыбалки своими руками.

Из бутылки

Основным элементом такого барометра является стеклянная бутылка.

Помимо сосуда понадобится пробка и трубка, например капельница. В пробке делают отверстие для продевания трубки: она должна входить в пробку очень плотно, чтобы обеспечить герметичность емкости. Сборку устройства выполняют следующим образом:

Из лампочки

Для такого устройства понадобится обычная лампочка, подойдет даже сгоревшая, поскольку для сборки барометра важна колба. Чтобы изготовить показометр, возле цокольной части в стекле потребуется просверлить отверстие диаметром 2-3 мм. Поскольку отверстие сделать не так просто, нужно выполнить такие шаги:

После того как лампочка будет подготовлена, ее наполовину заполняют подкрашенной жидкостью и подвешивают. В летний период прибор располагают на улице, весной и осенью – внутри окна между стеклами, в зимнее время – переносят в помещение.

Ориентироваться по самодельному барометру можно следующим образом:

полное отсутствие запотевания – погода будет солнечной;
мелкое запотевание – облачная погода;
запотевание со средними каплями и сухими дорожками по вертикали – скоро будет небольшой дождь;
запотевание в виде крупных капель – будет сильный дождь;
если конденсат отсутствует во время дождя, то это свидетельствует о его скором окончании;
крупные капли в центре колбы выше уровня жидкости – в ближайшее время поблизости пройдет дождь.

Еловый барометр

С давних времен у сибирских рыболовов и охотников ориентиром приближающейся погоды служили ветки хвойных деревьев: если они поднимаются, значит, будет ясная погода. Поэтому их можно задействовать в качестве своеобразного барометра, который будет служить ориентиром о предстоящей погоде.

Чтобы сконструировать подобный прибор потребуется небольшая часть ствола сухого дерева длиной порядка 30 см, на которой будет находиться ветка такой же длины. Со ствола и ветки предварительно удаляют кору, после чего их крепят на доске, которую фиксируют на стене. Ветка должна располагаться таким образом, чтобы во время поднимания-опускания ее свободный конец двигался вдоль стены и не доставал до нее.

На досточке можно закрепить или нанести шкалу с делениями в 1 см. Спустя какое-то время можно будет понять, насколько движется ветка в зависимости от изменений погоды и нанести соответствующие надписи, например, дождь, солнце либо переменно.

Из масленки

Простой барометр можно сделать из металлической масленки, у которой боковые стороны параллельны. Для отверстия масленки нужно подобрать подходящую пробку, которая будет плотно закрывать его. Перед установкой пробки в ней делают отверстие для стеклянной трубки диметром около 1,5-2 мм. Сосуд заполняют на 2/3 подкрашенной водой и вставляют трубку в пробку, после чего аккуратно закрывают отверстие.

Барометр фиксируют на подставку, а для снятия показаний возле трубки делают шкалу либо закрепляют линейку.

Если металлическую емкость найти не удалось, можно задействовать практически любую небольшую стеклянную бутылку. Когда атмосферное давление будет изменяться, уровень жидкости в трубке будет повышаться или понижаться.

Изготовление барометра из лампочки

Источник

Устройство в некоторых случаях просто незаменимо. Любителем рыбалки это нехитрое приспособление позволяет не только определить погоду, но и то, будет ли клев. Увы, не всегда есть возможность приобрести устройство. Но можно сделать барометр своими руками из подручных материалов. На само деле в этом нет ничего сложного. Намного труднее сделать электронный барометр своими руками. В этом случае требуются определенные навыки и наличие некоторых инструментов.

Как сделать барометр своими руками

Стеклянная прозрачная бутылка.
Трубка из стекла.
Пробка.
Вода.

Как изготовить

Как работает прибор

Прибор из старой лапочки

Делаем отверстие

Существует достаточно простой способ. Для начала следует сделать отметку, где будет проделано отверстие. Сюда следует капнуть немного подсолнечного или же машинного масла. Из среднезернистой нужно снять немного Полученный материал нужно добавить к масляной капле. В результате должна получиться вязкая масса.

В патрон шуруповерта или же дрели следует вставить кусочек Ее диаметр должен соответствовать размерам будущего отверстия. Цоколь лапочки стоит зажать в тисках, а колбу — обернуть тряпкой или же полотенцем. Сверлить нужно очень аккуратно, прилагая минимум усилий.

Что делать дальше

Емкость для барометра готова. Теперь нужно наполнить ее водой. Для этого лучше использовать дистиллированную. Колбу нужно заполнить водой наполовину. После этого жидкость надо подкрасить. Для этого можно капнуть в воду несколько капель чернил. Если их в хозяйстве нет, то можно положить в жидкость кусочек грифеля, желательно от После этого полученный состав нужно перемешать. Барометр своими руками из перегоревшей лампочки изготовлен. Его можно будет подвесить приспособление между оконными рамами. Лучше всего разместить барометр с северной стороны. Здесь на прибор не будут падать солнечные лучи. Если же окна расположены с южной стороны, то барометр следует разместить в верхней части окна. Пользоваться подобными устройством следует исключительно в теплое время года, когда температура выше нуля.

Как работает барометр из лампочки

Спустя несколько часов после установки барометра уже можно будет снимать показания. Конечно, следует знать, как такое приспособление работает. Если внутренние стенки колбы покроются мелки каплями конденсированной воды, то завтра будет облачно. Однако осадков не будет. Если же капли среднего размера и между ними присутствуют сухие вертикальные полосы, то завтра будет наблюдаться переменная облачность. Это, конечно же, не все. Если крупные капли частично покрывают колбу — будут кратковременные осадки, капли крупные и стекают вниз — будет гроза.

Назначение барометра

Барометр полезен не только в условиях повседневной жизни, но и для рыболова-любителя. Сегодня узнать погоду не представляет никаких сложностей. Но часто бывает так, что информация из разных источников довольно сильно отличается и понять, каким именно показаниям верить, довольно сложно. В этом случае на помощь приходит барометр. Если он показывает падение давления, то это к дождю, если стрелка указывает на его повышение – погода будет солнечной.

Как влияет атмосферное давление на поведение рыбы

пузырь у таких рыб как плотва, карась, лещ и щука имеет непосредственное соединение с внешней средой через рот. Чтобы выровнять давление в пузыре им приходится затрачивать немало энергии. Даже незначительные изменения давления в атмосфере сказываются на повышении аппетита перечисленных особей, что проявляется в виде хорошего клева;
такие рыбы как судак либо окунь имеют обособленный пузырь, поэтому на скачки давления они так реагируют. Аппетит начинает проявляться только при повышении давления, а при понижении — практически отсутствует.

Как выбрать барометр

Точность. Такой параметр как точность во многом зависит от качества сборки.
Винт регулировки. На механических барометрах желательно чтобы винт регулировки был расположен ближе к центру отверстия под него. Несоосное расположение говорит о неправильной установке механизма и неточности показаний.
Внешний осмотр. Нужно осмотреть как само стекло, так и циферблат.
Водонепроницаемость. Важный параметр, поскольку на рыбалке есть риск падения в воду, да и погода может привести к попаданию влаги внутрь механизма.
Калибровка. Новое устройство нужно откалибровать согласно показаниям городской метеостанции.
Если барометр наручный, нужно чтобы ремешок был надежным.

Ниже приведены популярные модели с фото:

Как собрать самодельный барометр

Из бутылки

Основным элементом такого барометра является стеклянная бутылка.

Из лампочки

Ориентироваться по самодельному барометру можно следующим образом:

полное отсутствие запотевания – погода будет солнечной;
мелкое запотевание – облачная погода;
запотевание со средними каплями и сухими дорожками по вертикали – скоро будет небольшой дождь;
запотевание в виде крупных капель – будет сильный дождь;
если конденсат отсутствует во время дождя, то это свидетельствует о его скором окончании;
крупные капли в центре колбы выше уровня жидкости – в ближайшее время поблизости пройдет дождь.

Еловый барометр

Из масленки

Барометр фиксируют на подставку, а для снятия показаний возле трубки делают шкалу либо закрепляют линейку.

Из шприцов и капельницы

Для изготовления конструкции нужно подготовить:

2 шприца по 10 мл;
капельница;
настенный термометр;
кусочек доски 16*25 см;
миллиметровая бумага;
скотч;
кнопки, гвозди.

Элементы друг с другом соединяют согласно схеме. Когда прибор будет готов, его закрепляют на стене таким образом, чтобы форточка, солнечные лучи и кухня не влияли на его показания. В барометр заливают кипяченую воду при комнатной температуре +18°С и атмосферном давлении 750 мм рт.ст. Перед заливкой жидкости поршень верхнего шприца 1 следует установить на отметке в 7 мл, при этом в корпус второго шприца (без поршня) начинают заливать воду до 10 мл. После заливки посредством поршня первого шприца устанавливают уровень в трубке на отметке 750 мм.

Основная часть воздуха (98%) находится в верхнем шприце и лишь около 2% — в трубке. При повышении давления происходит сжатие воздуха и повышение уровня воды в трубке, и соответственно, наоборот, понижение во время падения давления.

Шаг шкалы прибора в 1 мм равен 1 мм рт.ст. Размерность шкалы определяется количеством замкнутого объема воздуха. Если воздух сжимается на 1 мм, вода в трубке поднимается также на 1 мм. Корпус второго шприца располагают на одном уровне со шкалой.

Первое время показания барометра рекомендуется записывать, отмечая при этом погодные условия. Съем показаний желательно проводить при температуре воздуха в комнате при +18°С. Когда записи будут содержать необходимые данные, соответствующие разной погоде, по барометру можно будет довольно быстро ориентироваться и принимать решение – идти на рыбалку или нет.

Применение простейших барометров для рыбалки, изготовленных по мастер-классу своими руками, позволит избежать неожиданностей природы и отсутствия клева рыбы. Если прибор указывает на предстоящую грозу, то лучше остаться дома и рыбалке уделить внимание в другое время. Даже в том случае, если гроза не предвидится, а ожидаются лишь погодные изменения, лучше заняться чем-либо другим.

Одним из факторов, к которым очень чувствительны обитатели водоёмов, является атмосферное давление. При резких скачках этого показателя иногда наблюдается полное отсутствие клёва. Поэтому иметь у себя дома барометр, который ещё можно назвать индикатором клёва, будет полезно для каждого рыболова. К сожалению, настоящие барометры стоят достаточно дорого, поэтому очень часто рыбаки используют их самодельные аналоги. Самодельный барометр для рыбалки изготавливается своими руками с минимумом материалов и времени. Самыми распространёнными являются индикаторы клёва из бутылки, лампочки и шишки.
Барометр из бутылки

В качестве основы барометра служит пол-литровая стеклянная бутылка. Мягкая бутылка не подойдёт, потому что при изменении давления она может деформироваться. Кроме стеклянного сосуда, необходимыми комплектующими являются пробка и стеклянная трубка. В пробке необходимо просверлить отверстие, диаметр которого равен ширине трубки. Вместо трубки чаще всего используется кусок капельницы длиной один метр. Капельница в пробке должна быть закреплена герметично. Порядок сборки жидкостного барометра следующий:
1 Бутылка наполовину заполняется жидкостью. Обычную воду не рекомендуется использовать, потому что через небольшой промежуток времени она зацветёт. Поэтому для изготовления самодельного барометра целесообразно брать дистиллированную воду. Для того чтобы её было лучше видно в капельнице, воду необходимо подкрасить пищевым красителем;
2 Бутылка герметично закрывается приготовленной пробкой с капельницей. Воздух в бутылку должен попадать только через капельницу, иначе барометр работать не будет;
3 К бутылке приматывается метровый отрезок деревянной дранки, к которой аккуратно прикрепляется капельница. Дранка необходима для нанесения шкалы барометра. Такой вариант конструкции можно заменить наматыванием капельницы на бутылку, но тогда шкалу необходимо будет наносить на саму капельницу;
4 Для нанесения шкалы необходимо точно знать две отметки, которые замеряются в разные дни. Они должны соответствовать точному значению атмосферного давления в этой местности.
Барометр из лампочки

Для изготовления этого варианта барометра используется обычная лампочка. Причём не важно, целая она или сгоревшая, потому что для конструкции важна именно колба лампочки. Для изготовления барометра необходимо просверлить отверстие в стеклянной части лампочки рядом с цоколем. Диаметр отверстия должен быть 2-3 мм. Просверлить отверстие в стеклянной колбе не очень легко, для этого требуется выполнить следующую последовательность действий:
— сверлится отверстие в торце цоколя лампочки, чтобы запустить туда воздух;
— место сверления на стеклянной колбе намазывается машинным или растительным маслом и посыпается абразивной пылью с мелкой наждачной бумагой;
— лампочка цоколем зажимается в тисках и обматывается тканью или бумагой;
— в качестве сверла используется кусочек медной проволоки диаметром 2-3 мм;
— после сверления отверстия в колбе необходимо запаять или залепить отверстие в цоколе.
Для завершения изготовления барометра необходимо наполовину наполнить лампочку подкрашенной жидкостью и подвесить её. Летом барометр подвешивается снаружи помещения, весной и осенью – между стёклами окна, а зимой убирается в помещение.

О погоде на ближайшие сутки сигнализирует уровень запотевания лампочки:
— запотевание отсутствует – ожидается ясная погода;
— запотевание из мелких и частых капель – облачная погода;
— запотевание из средних капель с вертикальными сухими дорожками – облачная погода, недалеко кратковременный дождь;
— запотевание крупными каплями, которые стекают в воду – ожидается крупный дождь;
— отсутствие конденсата внутри, когда на улице дождь – к окончанию дождя;
— крупные капли, которые расположены в центральной части колбы, только выше уровня воды – недалеко пройдёт крупный дождь.
Барометр из шишки

Такой вариант барометра является самым простым в изготовлении. Чтобы изготовить такой индикатор погоды, потребуются:
— еловая или сосновая шишка;
— древесная смола;
— жёсткий отрезок травинки длиной около 20 см.
Принцип действия такого индикатора погоды основан на реакции шишек в различных погодных условиях. При ясной погоде шишки раскрываются, а при дождливой – закрываются. Для изготовления индикатора погоды удобнее использовать крупные шишки.
С помощью древесной смолы травинка приклеивается к одной из чешуек шишки. По движению этого травяного индикатора можно судить о предстоящем изменении погоды. Для удобства целесообразно шишку приклеить к подставке с задней стенкой с условной шкалой, по которой можно наблюдать малейшее движение травинки.
Использование таких простейших индикаторов погоды могут спасти рыболова от неожиданностей природы и отсутствия клёва рыбы. Если барометр предупреждает о надвигающейся грозе, конечно же, лучше за таким капризом погодным наблюдать дома из окна. И даже если гроза не намечается, а ожидается просто изменение погоды, то иногда будет правильным заменить рыбалку походом за грибами или ягодами, а рыбалку перенести на следующие выходные.

Барометр является прибором, которым измеряют атмосферное давление. Первый из них, изобретенный в Италии в 1644 году Э. Торричелли, представлял собой тарелку, заполненную ртутью, и пробирку, размещенную вниз открытым концом. При повышении давления ртуть поднималась по пробирке, при понижении – опускалась.

Описанная конструкция была неудобной, потому на ее место пришел барометр-анероид, в котором вода заменена коробочкой, изготовленной из тонкого гофрированного металла. В ней также присутствует разряжение. При падении давления коробочка расширяется, действует на пружинку, которая смещает стрелку на циферблате. То же самое происходит при увеличении давления, но в обратную сторону.

Несмотря на существование большого количества разных по форме, размеру, точности приборов, в народе их делали самостоятельно, применяя сведения, полученные при наблюдении за разными предметами при изменении давления. Существует много проектов барометров, сделанным своими руками, предлагаемых умельцами.

Самый простой по конструкции самодельный барометр имеет в составе прозрачную бутылку, длинную стеклянную трубку, пробку.

В бутылку наливают на треть объема воду. Ее лучше использовать дистиллированную, так как обычная быстро зацветает. Для наглядности жидкость подкрашивают.

Пробку по оси сверлят, прокалывают, делая отверстие. В него вставляют трубку, место соединения герметизируют пластилином. Бутылку затыкают трубкой. Нижний конец трубки должен расположиться в толще воды.

Барометр готов. Изменение давления приводит к перемещению уровня воды внутри трубки. Если из последней будут подниматься пузырьки воздуха, это указывает на повышенное давление. Если будет выливаться вода, значит стоит ждать непогоды. Можно на боковину бутылки наклеить вертикальную шкалу и, наблюдая за погодой и уровнем жидкости в трубке, составить шкалу, по которой в дальнейшем ориентироваться куда изменяется погода.

Еще боле простой барометр можно изготовить из стеклянной банки, воздушного шарика; канцелярской резинка или скотча; бамбуковой шпажки или соломинки; цветной бумаги для стрелочки и шкалы; канцелярского зажима-прищепки.

Шариком закрывают горлышко банки, закрепляют его, используя резинку или скотч.

Из бумаги вырезают небольшой треугольник и приклеивают его как стрелочку к концу бамбуковой шпажки. Вторым концом шпажку располагают на натянутом шарике на горлышке банки. Фиксируют его скотчем.

Из бумаги вырезают полоску бумаги длиной больше высоты банки. Закрепляют ее конец в канцелярском зажиме и располагают вертикально так, чтобы острие стрелки на конце шпажки находилось примерно в центре бумажной полоски.

При изменениях давления шарик на горлышке банки будет приподниматься/опускаться. Положение стрелки при этом фиксируют с помощью фломастера, карандаша на вертикальной полоске бумаги. Это вначале привязывают к показаниям фабричного барометра, а позже будет достаточно сформированной шкалы.

Время чтения ≈ 8 минут

Одним из немаловажных моментов, который во многом определяет успех рыбалки, является атмосферное давление. Если показатель резко изменяется, то клев иногда вовсе отсутствует. Поэтому рыболову совсем нелишним будет иметь у себя дома такой прибор, как барометр. Поскольку показометры стоят недешево, многие задумываются над самостоятельным конструированием подобного устройства. Рассмотрим мастер-класс по изготовлению барометра для рыбалки своими руками с использованием простых материалов.

Назначение барометра

Как влияет атмосферное давление на поведение рыбы

пузырь у таких рыб как плотва, карась, лещ и щука имеет непосредственное соединение с внешней средой через рот. Чтобы выровнять давление в пузыре, им приходится затрачивать немало энергии. Даже незначительные изменения давления в атмосфере сказываются на повышении аппетита перечисленных особей, что проявляется в виде хорошего клева;
такие рыбы как судак либо окунь имеют обособленный пузырь, поэтому на скачки давления они так реагируют. Аппетит начинает проявляться только при повышении давления, а при понижении — практически отсутствует.

Как выбрать барометр

Чтобы барометр служил своему владельцу долго и не доставлял никаких проблем, следует уделить внимание таким моментам:

Точность. Она во многом зависит от качества сборки.
Винт регулировки. На механических барометрах желательно, чтобы винт регулировки был расположен ближе к центру отверстия под него. Несоосное расположение говорит о неправильной установке механизма и неточности показаний.
Внешний осмотр. Нужно осмотреть как само стекло, так и циферблат.
Водонепроницаемость. Важный параметр, поскольку на рыбалке есть риск падения в воду, да и погода может привести к попаданию влаги внутрь механизма.
Калибровка. Новое устройство нужно откалибровать согласно показаниям городской метеостанции.
Если барометр наручный, нужно, чтобы ремешок был надежным.

Ниже приведены популярные модели с фото:

Как собрать самодельный барометр

Из бутылки

Основным элементом такого барометра является стеклянная бутылка.

Емкость из пластика для такого изделия не годится, поскольку при скачках давления она будет сжиматься и расширяться.

Помимо сосуда, понадобятся пробка и трубка, например, капельница. В пробке делают отверстие для продевания трубки: она должна входить в пробку очень плотно, чтобы обеспечить герметичность емкости. Сборку устройства выполняют следующим образом:

Из лампочки

Ориентироваться по самодельному барометру можно следующим образом:

полное отсутствие запотевания – погода будет солнечной;
мелкое запотевание – облачная погода;
запотевание со средними каплями и сухими дорожками по вертикали – скоро будет небольшой дождь;
запотевание в виде крупных капель – будет сильный дождь;
если конденсат отсутствует во время дождя, то это свидетельствует о его скором окончании;
крупные капли в центре колбы выше уровня жидкости – в ближайшее время поблизости пройдет дождь.

Еловый барометр

Чтобы сконструировать подобный прибор, потребуется небольшая часть ствола сухого дерева длиной порядка 30 см, на которой будет находиться ветка такой же длины. Со ствола и ветки предварительно удаляют кору, после чего их крепят на доске, которую фиксируют на стене. Ветка должна располагаться таким образом, чтобы во время поднимания-опускания ее свободный конец двигался вдоль стены и не доставал до нее.

Во время поднимания ветки это укажет на солнечную погоду, в случае ее опускания — на предстоящую непогоду.

На досточке можно закрепить или нанести шкалу с делениями в 1 см. Спустя какое-то время можно будет понять, насколько движется ветка в зависимости от изменений погоды, и нанести соответствующие надписи, например, дождь, солнце либо переменно.

Из масленки

Барометр фиксируют на подставке, а для снятия показаний возле трубки делают шкалу либо закрепляют линейку.

Шкалу можно проградуировать по настоящему прибору.

Из шприцов и капельницы

Для изготовления конструкции нужно подготовить:

2 шприца по 10 мл;
капельницу;
настенный термометр;
кусочек доски 16х25 см;
миллиметровую бумагу;
скотч;
кнопки, гвозди.

Элементы соединяют друг с другом согласно схеме. Когда прибор будет готов, его закрепляют на стене таким образом, чтобы форточка, солнечные лучи и кухня не влияли на его показания. В барометр заливают кипяченую воду при комнатной температуре +18°С и атмосферном давлении 750 мм рт.ст. Перед заливкой жидкости поршень верхнего шприца 1 следует установить на отметке в 7 мл, при этом в корпус второго шприца (без поршня) начинают заливать воду до 10 мл. После заливки посредством поршня первого шприца устанавливают уровень в трубке на отметке 750 мм.

Барометр работает по принципу сужения-расширения замкнутого объема воздуха во время изменения атмосферного давления.

Первое время показания барометра рекомендуется записывать, отмечая при этом погодные условия. Снятие показаний желательно проводить при температуре воздуха в комнате при +18°С. Когда записи будут содержать необходимые данные, соответствующие разной погоде, по барометру можно будет довольно быстро ориентироваться и принимать решение – идти на рыбалку или нет.

Источник

Из старой масленки:

Такой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.

Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом

Простейший барометр своими руками

Левша 2007 №1

Походный барометр своими руками

Походный барометр своими руками

Самодельный барометр из бутылки

Самодельный барометр из перегоревшей лампочки

Сверлить нужно очень осторожно, прикладывая минимальное усилие.

Правда, надо знать некоторые особенности, чтобы расшифровать показания.

Содержимое

Предсказатель погоды из шишки

Изготовление барометра из лампочки

Назначение барометра

Как влияет атмосферное давление на поведение рыбы

пузырь у таких рыб как плотва, карась, лещ и щука имеет непосредственное соединение с внешней средой через рот. Чтобы выровнять давление в пузыре им приходится затрачивать немало энергии. Даже незначительные изменения давления в атмосфере сказываются на повышении аппетита перечисленных особей, что проявляется в виде хорошего клева;
такие рыбы как судак либо окунь имеют обособленный пузырь, поэтому на скачки давления они так реагируют. Аппетит начинает проявляться только при повышении давления, а при понижении — практически отсутствует.

Как выбрать барометр

Точность. Такой параметр как точность во многом зависит от качества сборки.
Винт регулировки. На механических барометрах желательно чтобы винт регулировки был расположен ближе к центру отверстия под него. Несоосное расположение говорит о неправильной установке механизма и неточности показаний.
Внешний осмотр. Нужно осмотреть как само стекло, так и циферблат.
Водонепроницаемость. Важный параметр, поскольку на рыбалке есть риск падения в воду, да и погода может привести к попаданию влаги внутрь механизма.
Калибровка. Новое устройство нужно откалибровать согласно показаниям городской метеостанции.
Если барометр наручный, нужно чтобы ремешок был надежным.

Ниже приведены популярные модели с фото:

Как собрать самодельный барометр

Из бутылки

Основным элементом такого барометра является стеклянная бутылка.

Из лампочки

Ориентироваться по самодельному барометру можно следующим образом:

полное отсутствие запотевания – погода будет солнечной;
мелкое запотевание – облачная погода;
запотевание со средними каплями и сухими дорожками по вертикали – скоро будет небольшой дождь;
запотевание в виде крупных капель – будет сильный дождь;
если конденсат отсутствует во время дождя, то это свидетельствует о его скором окончании;
крупные капли в центре колбы выше уровня жидкости – в ближайшее время поблизости пройдет дождь.

Еловый барометр

Из масленки

Барометр фиксируют на подставку, а для снятия показаний возле трубки делают шкалу либо закрепляют линейку.

Из шприцов и капельницы

Для изготовления конструкции нужно подготовить:

2 шприца по 10 мл;
капельница;
настенный термометр;
кусочек доски 16*25 см;
миллиметровая бумага;
скотч;
кнопки, гвозди.

Барометр купить не всегда удается, поэтому хочу предложить конструкцию домашнего барометра, который с некоторой точностью будет показывать атмосферное давление.
Барометр (см. рисунок) состоит из бутылки с прозрачным стеклом, стеклянной трубки и пробки. Бутылка на одну треть заполняется водой, лучше брать дистилированую воду, поскольку обычная через год зацветает. Воду можно слегка подкрасить. В пробке делается отверстие, в которое вставляется стеклянная трубка. Место соединения замазывается пластилином. Теперь остаётся заткнуть бутылку пробкой. Барометр готов. Когда атмосферное давление начнет изменяться, то изменится уровень воды в трубке. Если из трубки начнут выходить пузырьки воздуха, значит давление очень высокое, а это к ясной устойчивой погоде, в такое время бывает хороший клев. Если вода начнет выливаться через верх трубки, давление низкое, можно ждать бурю, а на рыбалку идти не стоит.

Простейший барометр своими руками

Такой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.

Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом

Барометр из перегоревшей лампочки

Возьмите перегоревшую электрическую
лампочку

и там, где начинается цоколь с резьбовой частью, аккуратно просверлите небольшое отверстие диаметром 2-3 мм. Делать это следует очень осторожно, иначе баллон может треснуть или разбиться.
Вот самый простой способ сверления стекла. На точку, где вы наметили отверстие, нанесите каплю машинного или подсолнечного масла. Возьмите абразивный порошок от среднезернистой наждачной бумаги и подсыпьте его к масляной капле, чтобы получилась вязкая паста, чуть жиже зубной. Затем зажмите в патроне дрели медную проволоку. Диаметр ее должен соответствовать размеру отверстия, которое вы хотите просверлить. Цоколь лампы аккуратно зажмите в тисках. А стеклянную колбу оберните полотенцем или тряпкой. Сверлить нужно очень осторожно, прикладывая минимальное усилие.

Остается подождать, пока внутренняя стенка колбы просохнет, и подвесить барометр между оконными рамами. Лучше всего с северной стороны, где на него не будут попадать прямые солнечные лучи. Если же окна выходят на юг, установите в верхней части окна. Через несколько часов можно снимать показания. Наш барометр может предсказывать погоду за сутки достаточно полно. Сплошная или переменная облачность ожидает нас, или пойдет дождь мелкий затяжной кратковременный, может, грозовой…
Правда надо знать некоторые особенности, чтобы расшифровать показания:

Если внутренние стенки
лампочки

покрылись мелкими каплями сконденсировавшейся воды — завтра будет сплошная облачность, но без осадков.

Источник

Одним из немаловажных моментов, который во многом определяет успех рыбалки, является атмосферное давление. Если показатель резко изменяется, то клев иногда вовсе отсутствует. Поэтому рыболову совсем нелишним будет иметь у себя дома такой прибор, как барометр. Поскольку показометры стоят недешево, многие задумываются над самостоятельным конструированием подобного устройства. Рассмотрим мастер-класс по изготовлению барометра для рыбалки своими руками с использованием простых материалов.

Назначение барометра

Как влияет атмосферное давление на поведение рыбы

пузырь у таких рыб как плотва, карась, лещ и щука имеет непосредственное соединение с внешней средой через рот. Чтобы выровнять давление в пузыре, им приходится затрачивать немало энергии. Даже незначительные изменения давления в атмосфере сказываются на повышении аппетита перечисленных особей, что проявляется в виде хорошего клева;
такие рыбы как судак либо окунь имеют обособленный пузырь, поэтому на скачки давления они так реагируют. Аппетит начинает проявляться только при повышении давления, а при понижении — практически отсутствует.

Как выбрать барометр

Точность. Она во многом зависит от качества сборки.
Винт регулировки. На механических барометрах желательно, чтобы винт регулировки был расположен ближе к центру отверстия под него. Несоосное расположение говорит о неправильной установке механизма и неточности показаний.
Внешний осмотр. Нужно осмотреть как само стекло, так и циферблат.
Водонепроницаемость. Важный параметр, поскольку на рыбалке есть риск падения в воду, да и погода может привести к попаданию влаги внутрь механизма.
Калибровка. Новое устройство нужно откалибровать согласно показаниям городской метеостанции.
Если барометр наручный, нужно, чтобы ремешок был надежным.

Ниже приведены популярные модели с фото:

Читайте также: Макушатник на сазана своими руками

Как собрать самодельный барометр

Из бутылки

Основным элементом такого барометра является стеклянная бутылка.

Сосуд наполовину заполняют жидкостью. Не стоит использовать обычную воду, поскольку со временем она начинает цвести. Подходящим вариантом будет дистиллированная вода, которую рекомендуется подкрасить с помощью пищевого красителя.
Бутылку хорошо закрывают подготовленной пробкой. Воздух в емкость должен поступать только через капельницу. В противном случае прибор функционировать не будет.
К сосуду закрепляют кусок деревянной палки длиной около метра: к ней фиксируют капельницу. На палке будет наноситься шкала показометра.
Чтобы нанести шкалу, нужно знать две отметки, замеры которых проводят в разные дни. Отметки должны показывать точные значения давления в вашей местности.

Из лампочки

Делают отверстие в торцевой части цоколя для попадания воздуха.
Место на колбе, где будет сверлиться отверстие, смазывают растительным маслом, после чего посыпают мелким абразивом.
Цоколь лампы зажимают в тисках, а саму лампу оборачивают бумагой.
Отверстие сверлят куском медной проволоки подходящего диаметра.
Когда отверстие в стекле будет готово, ранее сделанное отверстие нужно заделать посредством пайки.

Ориентироваться по самодельному барометру можно следующим образом:

полное отсутствие запотевания – погода будет солнечной;
мелкое запотевание – облачная погода;
запотевание со средними каплями и сухими дорожками по вертикали – скоро будет небольшой дождь;
запотевание в виде крупных капель – будет сильный дождь;
если конденсат отсутствует во время дождя, то это свидетельствует о его скором окончании;
крупные капли в центре колбы выше уровня жидкости – в ближайшее время поблизости пройдет дождь.

Еловый барометр

Читайте также: Как сделать фидерную снасть своими руками

Из масленки

Барометр фиксируют на подставке, а для снятия показаний возле трубки делают шкалу либо закрепляют линейку.

Из шприцов и капельницы

Для изготовления конструкции нужно подготовить:

2 шприца по 10 мл;
капельницу;
настенный термометр;
кусочек доски 16х25 см;
миллиметровую бумагу;
скотч;
кнопки, гвозди.

Читайте также: Самоделки для рыбалки своими руками

Применение простейших барометров для рыбалки, изготовленных по мастер-классу своими руками, позволит избежать неожиданностей природы и отсутствия клева рыбы. Если прибор указывает на предстоящую грозу, то лучше остаться дома и уделить внимание рыбалке в другое время. Даже в том случае, когда гроза не предвидится, а ожидаются лишь погодные изменения, лучше заняться чем-либо другим.

Источник

Барометр своими руками из стеклянной банки. Самодельный барометр

Последние:

Куда поехать зимой в россии
Рецепты алкогольных коктейлей для домашней вечеринки
Как засушить яблоки в домашних условиях?
Какие программы я устанавливаю на новый компьютер
Кратчайший пересказ «Алые паруса

stroysoc.ru

Самодельная «приспособа», которая предсказывает клёв на рыбалке

Старый рыбак рассказал о древнем способе, который почти с большей степенью вероятности может предсказать отличный клёв. С помощью самодельной «приспособы» можно узнать, когда стоит ехать на рыбалку, а когда нет.

Рыбак назвал его предсказателем клёва, и говорит, что работает на «Ура».

Сам на рыбалку он не ходил в «клёвые» дни, когда прибор показывал вероятность успешного улова, но созванивался с приятелями, которые в тот день были на речке. Все как один в один голос утверждают, что клёв был чудесный, и каждый из них наловил по 10 кило рыбы (карп, лещ).

Древний прибор — самодельный барометр из бутылки, предсказывает погоду — необходим каждому рыбаку и пчеловоду

Это своеобразный самодельный барометр, определяющий атмосферное давление и соответственно погоду для рыбалки и не только.

Такой прибор помогал пчеловодам спрогнозировать погоду и решить свои дела. Перед дождём пчёлы нервничали и оставались в улье.

Эта «приспособа» работает по закону физики о сообщающихся сосудах. И с высокой точностью может предсказать погоду для рыбалки.

Как сделать самому?

Берём прозрачный сосуд, лучше стеклянную бутылку, емкостью в поллитра. И в крышке делаем отверстие.

Трубочку небольшого диаметра (лучше прозрачную) вставляем в отверстие крышки и заклеиваем. Конец трубки не должен доходить до самого дна, а должен быть над ним в 1-1,5 см.

Затем наливаем воду до половины (лучше взять дистиллированную, а то обычная со временем может зацвести). Закручиваем крышку с трубочкой и вновь заклеиваем. Главное, чтобы было всё герметично — чтобы воздух не попадал в бутылку.

Как работает самодельный барометр из бутылки?

Я так понял, что если вода в трубочке поднимается выше уровня воды в бутылке — то клёв будет превосходный и стоит идти на рыбалку. Это говорит, что атмосферное давление понижается

Ну а если уровень в трубке ниже уровня в бутылке, то соответственно на рыбалку лучше не выезжать — клёва не будет. Сейчас прибор предсказывает, что окружающее давление повышается.

Полезно и интересно: Чего нельзя строго делать на рыбалке (приметы и суеверия).

Вот вам и видео изготовление такого предсказателя клёва и его испытание:

Есть ещё и другие народные древние самодельные предсказатели погоды для рыбалки, но о них в других моих публикациях — следите, чтобы узнать первым.

Всем НХНЧ (Ни хвоста, ни чешуи)! Следите за моими новыми публикациями — дальше ещё интереснее будет!

ryba-lka.ru

Как сделать барометр своими руками

Стеклянная прозрачная бутылка.
Трубка из стекла.
Пробка.
Вода.

Как изготовить

Как работает прибор

Прибор из старой лапочки

Перегоревшая лампочка.
Шуруповерт.
Машинное либо подсолнечное масло.
Среднезернистая наждачная бумага.
Медная проволока.
Тиски.
Вода.
Чернила.

Делаем отверстие

Что делать дальше

Как работает барометр из лампочки

fb.ru

Барометр своими руками из стеклянной банки. Самодельный барометр. Что делать дальше

Разинкин Владимир, Лосев Никита, Бондарь Дарья

БАРОМЕТР СВОИМИ РУКАМИ

с. Ягуново

Содержание

Введение……………………………………………………………………………3

1 Теоретическая часть……………………………………………………………5

Практическая часть…………………………………………………………9

Барометр своими руками……………………………………………………9

Проведение эксперимента…………………………………………………10

Вывод………………………………………………………………………10

Заключение………………………………………………………………………11

Список литературы………………………………………………………………12

Приложения………………………………………………………………………13

Введение

Часто для того, чтобы узнать погоду на следующий день, мы слушаем прогноз погоды. Из него мы узнаём о предполагаемой температуре, наличии осадков, скорости ветра и атмосферном давлении.

Тема нашей работы является актуальной, потому что каждый из нас, прежде чем выйти на улицу хочет знать, а что там за окном? Доказательством актуальности нашей темы является анкетирование, которое мы провели среди учащихся Ягуновской школы. Каждый из опрошенных, хочет узнать, какая погода, прежде чем выйти на улицу. 25 человек из 35 участников анкет не знают, как сделать барометр своими руками, но хотели бы научиться.

Каждый день мы сталкиваемся с удивительными явлениями: например, с силой, которая действует благодаря воздуху.

Нас заинтересовало: «На что влияет атмосферное давление? Почему о нём сообщается в прогнозе погоды?» Оказалось, что с изменением атмосферного давления связано изменение погоды. Если давление повышается, то можно ожидать ясной погоды, а если понижается, то пасмурной. Изменение атмосферного давления сказывается и на самочувствии людей, страдающих гипертонией.

Можно ли создать прибор для наблюдения изменения атмосферного давления своими руками?

Мы решили, поиграем в метеорологов! Они измеряют атмосферное давление, потому что оно показывает перемещение воздушных масс, которые влияют на погоду.

Объект исследования:

атмосферное давление и способы его измерения.

Предмет исследования:

прибор для измерения атмосферного давления

Гипотеза:

можно создать прибор для наблюдения изменения атмосферного давления в домашних условиях.

Цель:

изготовление прибора для наблюдения изменения атмосферного давления своими руками.

Задачи исследования:

Проанализировать литературу по данной теме;

Изучить, кто первый разработал барометр;

Познакомиться с вариантами изготовления барометров;

Проанализировать работу барометра в домашних условиях.

Планируемый результат:

Определение атмосферного давления с помощью барометра сделанного своими руками.

Теоретическая часть

Для измерения атмосферного давления были изобретены приборы, которые называются

барометрами

.
(
Слово барометр происходит от двух греческих слов: барос – тяжесть, метрео – измеряю)

Первый барометр был изобретён учёным
в
XVII
веке
.
Ртутный барометр, изобретенный Торричелли, очень неудобен в обращении и опасен.
В жидкостных барометрах давление измеряется высотой столба жидкости () в трубке, запаянной сверху, а нижним концом опущенной в сосуд с жидкостью (атмосферное давление уравновешивается весом столба жидкости). Ртутные барометры — наиболее точные, они используются на .

Б.Паскалем в 1646 году был создан водяной барометр, но его размеры оказались очень большими. Высота такого барометра более 13 м.

В практике для измерения атмосферного давления используют металлический барометр, называемый
ом
. (
Анероид в переводе с греческого–безжидкостный. Так барометр называют потому, что он не содержит ртути).

Он показывает атмосферное давление, действующее на гофрированную тонкостенную металлическую коробку, в которой создано разрежение. При понижении атмосферного давления коробка слегка расширяется, а при повышении – сжимается и воздействует на прикрепленную к ней пружину со стрелкой.

Мы посмотрели различные источники, в которых описывалось создание прибора своими руками. Самые простые в изготовлении барометры, следующие:

Барометр из еловой шишки

Чтобы сделать простейший прибор, предсказывающий погоду на несколько часов вперед, понадобятся две ровные деревянные дощечки. Для основания надо вырезать квадрат со стороной 70 мм, а для боковинки прямоугольник 70×150 мм.

Запилить торцы крупным напильником, а затем всю поверхность зачистить наждачной шкуркой. Соединить их на клею, укрепив мелкими гвоздями, как показано на рисунке. Из плотной бумаги надо вырезать шкалу, нарисовать на ней деления и два знака: солнце и зонтик. У самой боковины прикрепить к основанию крупную сухую сосновую шишку. К одной из нижних ее чешуек надо приклеить сухую соломинку с бумажной стрелкой на конце. (Приложение 1. Рис.1)

Надо срезать веточку длиной 10-12 см молодой пихты с иголками. Все иголки с нее удалить, кроме одной. И она станет барометром.

Для этого надо прикрепить веточку двумя маленькими гвоздиками к дощечке из фанеры, дерева или оргстекла. Единственное требование, чтобы пихтовая игла могла свободно отклоняться вверх-вниз.

Затем надо поднести иглу к горячей печке, духовке или поместить недалеко от газовой горелки… Влага с поверхности веточки очень скоро испарится, а игла поднимется вверх. Сделать на дощечке отметку — 1, а потом написать «Солнечно».

Далее поднести дощечку к пару от кипящего чайника — игла, наоборот, опустится вниз. Сделать отметку — 10, а потом написать «Дождь». Остается только проградуировать наш барометр на 10 частей.

Барометр надо вывесить в тени, чтобы прямые лучи на него не попадали. Все готово. Теперь, выходя из дома, мы можем прогнозировать и солнечный день, и дождь в зависимости от положения единственной иглы молодой пихты. (Приложение 1, Рис.2)

Барометр из жестяной масленки

Такой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.

Надо подобрать пробку, которая бы плотно закрывала единственное отверстие будущего барометра. До того как поставить пробку на место, в ней необходимо проделать отверстие такого диаметра, чтобы пропустить сквозь него прозрачную трубку-соломинку для коктейлей. Впрочем, лучше применить стеклянную трубочку с внутренним диаметром отверстия 1,5 — 2,0 мм. Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом должно содержаться немного той же подкрашенной воды. При повышении атмосферного давления уровень жидкости в трубке будет подниматься, и наоборот. Такой барометр надо закрепить на подставке с вертикальной линейкой. От градуировать его можно, снимая показания с настоящего барометра. Вместо металлической емкости можно применить любую маленькую стеклянную бутылочку. После заполнения подкрашенной водой и установки пробки с трубкой, долейте в трубку немного воды. Так как корпус барометра жесткий, при повышении давления уровень воды будет понижаться, при понижении — повышаться. (Приложение 2. Рис. 3)

Барометр из стеклянной бутылки

Для того чтобы изготовить барометр, нам необходимо иметь
3 простые вещи

:

Стеклянную бутылку, объемом 0.5 литра

Стеклянную трубку

Резиновую пробку с отверстием для трубки

Внизу трубка не должна касаться дна бутылки на 15-20 мм.

Вверху должна торчать из пробки на 35-45 мм.

Бутылку следует до половины заполнить водой, желательно дождевой.

Если водяной столб в трубке внизу — атмосферное давление высокое, вверху-низкое. Бывает, что переливает через верх — очень низкое атмосферное давление. (Приложение 2. Рис. 4)

Барометр из лампочки

Надо взять перегоревшую электрическую лампочку, и там, где начинается цоколь с резьбовой частью, аккуратно просверлить небольшое отверстие диаметром 2-3 мм. Сверлить нужно очень осторожно, прикладывая минимальное усилие, иначе баллон может треснуть или разбиться
.
Когда отверстие будет просверлено, залить в него водопроводную воду, заполнив стеклянную колбу до половины. Затем добавить в нее две-три капли чернил или туши и перемешайте. Барометр готов. Остается подождать, пока внутренняя стенка

stdpro.ru

Самодельный барометр — Рукоделие

Барометр купить не всегда удается, поэтому хочу предложить конструкцию домашнего барометра, который с некоторой точностью будет показывать атмосферное давление.
Барометр (см. рисунок) состоит из бутылки с прозрачным стеклом, стеклянной трубки и пробки. Бутылка на одну треть заполняется водой, лучше брать дистилированую воду, поскольку обычная через год зацветает. Воду можно слегка подкрасить. В пробке делается отверстие, в которое вставляется стеклянная трубка. Место соединения замазывается пластилином. Теперь остаётся заткнуть бутылку пробкой. Барометр готов. Когда атмосферное давление начнет изменяться, то изменится уровень воды в трубке. Если из трубки начнут выходить пузырьки воздуха, значит давление очень высокое, а это к ясной устойчивой погоде, в такое время бывает хороший клев. Если вода начнет выливаться через верх трубки, давление низкое, можно ждать бурю, а на рыбалку идти не стоит.

2 СПОСОБ:

Простейший барометр своими руками

Такой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.

Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом

3 СПОСОБ:

Барометр из перегоревшей лампочки

Возьмите перегоревшую электрическую лампочку и там, где начинается цоколь с резьбовой частью, аккуратно просверлите небольшое отверстие диаметром 2-3 мм. Делать это следует очень осторожно, иначе баллон может треснуть или разбиться.
Вот самый простой способ сверления стекла. На точку, где вы наметили отверстие, нанесите каплю машинного или подсолнечного масла. Возьмите абразивный порошок от среднезернистой наждачной бумаги и подсыпьте его к масляной капле, чтобы получилась вязкая паста, чуть жиже зубной. Затем зажмите в патроне дрели медную проволоку. Диаметр ее должен соответствовать размеру отверстия, которое вы хотите просверлить. Цоколь лампы аккуратно зажмите в тисках. А стеклянную колбу оберните полотенцем или тряпкой. Сверлить нужно очень осторожно, прикладывая минимальное усилие.

Остается подождать, пока внутренняя стенка колбы просохнет, и подвесить барометр между оконными рамами. Лучше всего с северной стороны, где на него не будут попадать прямые солнечные лучи. Если же окна выходят на юг, установите в верхней части окна. Через несколько часов можно снимать показания. Наш барометр может предсказывать погоду за сутки достаточно полно. Сплошная или переменная облачность ожидает нас, или пойдет дождь мелкий затяжной кратковременный, может, грозовой…
Правда надо знать некоторые особенности, чтобы расшифровать показания:

Если внутренние стенки лампочки покрылись мелкими каплями сконденсировавшейся воды — завтра будет сплошная облачность, но без осадков.

А если появились капли росы лишь на северной стороне баллона, ждите завтра дождя во второй половине дня.
Разумеется, пользоваться таким барометром можно лишь в том случае, если температура воздуха выше нуля, то есть весной, летом и ранней осенью.

Запомнили? Можете теперь удивить домашних и посоревноваться с метеорологами-профессионалами.

Новости, срочная информация Радионова Светлана Геннадьевна официальный сайт.

diy-samodelki.ru

Самодельный барометр. Самодельный барометр для рыбалки

Последние:

Куда поехать зимой в россии
Рецепты алкогольных коктейлей для домашней вечеринки
Как засушить яблоки в домашних условиях?
Какие программы я устанавливаю на новый компьютер
Кратчайший пересказ «Алые паруса

stroysoc.ru

Барометр из бутылки

http://www.freeseller.ru/samsad/dachasamodel/1112-samodelnyjj-barometr-iz-butylki.html

http://how-make.ru/publ/4-1-0-66

Принцип работы такого барометра довольно прост: внутри бутылки сохраняется объем воздуха при фиксированном давлении. Налитая жидкость играет роль подвижного поршня между этим объемом воздуха и внешней атмосферой. Если внешнее (атмосферное) давление будет изменяться, то и уровень жидкости в трубке тоже будет двигаться. Так, при повышении давления уровень столбика будет опускаться, при понижении давления – подниматься.

В доказательство проведем некоторые расчеты “на пальцах”:

delta_P / P = 20 / 760 = 0.0263

delta_V = V * 0.0263 = 6.58 мл = 6580 мм³

В то же время, объем соломинки (диаметр 2 мм, длина 20 см = 200 мм):

V_сол = 3.14*1*200 = 630 мм³

delta_T / T = 5 / 270 = 0.019

что сравнимо по эффекту с изменением давления.

Выводы:

Необходимо использовать трубку большего диаметра.

При соблюдении этих условий можно рассчитывать на работоспособность данного устройства.

Школьная программа:
Физика (7 класс)

livescience.ru

Источник

Сделать барометр своими руками под силу каждому. Самодельные модели из еловых веток, лампочки или электронные устройства могут с достаточной точностью фиксировать изменения атмосферного давления. А для их сборки не нужны специальные инструменты и особые знания.

Меры предосторожности

Главное при изготовлении такого прибора – соблюдать технику безопасности. Работать нужно в хорошо проветриваемом помещении с постоянной температурой. Желательно использовать защитные очки и перчатки.

И главное – не бойтесь фантазировать. Тогда барометр, который вы сделаете своими руками, будет не только функциональным, но и стильным.

Конечно, точность самодельного прибора будет ниже, чем у промышленных образцов. Но ее будет достаточно для предсказывания погоды на ближайшее время.

Да и не всегда перемена давления провоцирует смену погоды, это тоже нужно учитывать.

Способы изготовления

Приборы для определения изменения давления можно собрать из самых простых материалов, которые можно найти в любом доме. Они могут пригодиться в домашних или полевых условиях, на даче или для рыбалки. Например, если давление медленно возрастает, клев будет хорошим, а если оно уже высокое или быстро растет – рыбалка не увенчается успехом.

Простейшие модели барометров можно собрать из нескольких подручных предметов.

Из лампочки накаливания

Для изготовления барометра в лампе необходимо просверлить отверстие диаметром 2-3 мм, обязательно в колбе возле стыка с ней металлического цоколя. Для того чтобы это сделать, нужно нанести каплю машинного масла на место будущего отверстия и затем развести его абразивным порошком до вязкого состояния.

Его можно взять от наждачной бумаги. Затем, прилагая минимальные усилия, сверлить стекло медной проволокой нужного диаметра.

Для сверления желательно обмотать цоколь мягким материалом, например, несколькими слоями ткани или бумаги, и аккуратно закрепить в тисках. Желательно добиться полной неподвижности, иначе при сверлении может возникнуть вибрация (особенно если патрон на дрели не очень точно центрирует сверло), и тонкое стекло может треснуть.

Или можно сверлить обычным сверлом, полностью погрузив лампу в воду. Тогда нужно крепко держать лампу руками, а работу проводить не одному. В обоих случаях применяется электродрель.

После этого через отверстие вытряхните, насколько получится, нить накаливания, а затем вымойте и высушите лампу. Заполните емкость дистиллированной водой до половины колбы. Можно использовать насыщенную ионами серебра «святую» воду.

Жидкость обязательно должна быть очищенной, иначе она зацветет. Для большей наглядности вы можете добавить в нее немного марганцовки или чернил с авторучки.

Правила пользования таким барометром:

мелкими каплями покрыты стенки колбы – завтра будет облачно, но без осадков;
хорошо видны средние капли, между которыми есть сухие вертикальные промежутки – ожидается переменная облачность;
если капли крупные – будет небольшой дождь;
капли текут сверху вниз, сливаясь друг с другом – будет гроза;
капли есть только у поверхности воды, а возле цоколя сухо – осадки будут, но на расстоянии от вас;
когда стенки полностью сухие, а за окном дождь – завтра будет хорошая погода;
влажность только на северной стороне колбы – дождь будет после обеда;
стенки сухие, а дождя нет – погода будет отличной.

Если нужен более удобный прибор со стрелкой – тогда вам подойдут другие конструкции.

Из еловой ветки

Определить изменение давления можно, глядя на ветви ели и других хвойных деревьев. Перед дождем они опускаются, а перед солнечной погодой поднимаются. Такие свойства сохраняются даже у сухой ветки.

Для изготовления барометра понадобится основа в виде буквы «Г». Ее можно сделать из досок или фанеры, размер определяется величиной ветки. На основание желательно прикрепить резиновые ножки.

На стенку нужно приклеить шкалу, нарисованную на картоне или плотной бумаге.

Далее приготовьте ветку длиной около 10 см. Снимите с нее все иголки, за исключением одной. Далее прикрепите ее на основание так, чтобы иголка могла свободно перемещаться вдоль шкалы.

Затем прибор нужно проградуировать. Для этого на шкале при ясной солнечной погоде нанесите метку. Другую метку нужно сделать во время сильного дождя. Ну и разделите расстояние между ними на несколько равных частей и поставьте черточки. Прибор готов.

Из шишки

Не хочется отламывать ветку от дерева? Не беда, для оригинального барометра отлично подойдет крупная еловая или сосновая шишка. Принцип действия основан на том, что она может открываться в ясную погоду и закрываться перед дождем.

Основа ничем не отличается от предыдущей конструкции. Вместо ветки на нижнюю грань крепится шишка, к одной из чешуек которой нужно приклеить картонную или бумажную стрелку. Конструкция основания и способ градуировки аналогичны варианту из ветки.

Из бутылки или стеклянной банки

Когда рядом нет леса, хороший барометр можно сделать из большой стеклянной бутылки или банки. Пластиковая тара не подойдет, так как она не обладает достаточной жесткостью. К выбранной емкости нужно найти деревянную или резиновую пробку, которая плотно ее закрывает.

Для начала сделайте в пробке отверстие и вставьте в нее стеклянную трубку, которая должна доходить почти до дна. Ее диаметр должен быть достаточно большим, чтобы при перепадах давления через нее не выливалась вода.

Подойдет и прозрачная пластиковая соломинка, но результат будет хуже. Крепить ее можно герметиком, пластилином, скотчем или термоклеем. Главная задача – обеспечить герметичность так, чтобы воздух не мог попасть в бутылку через стыки.

Далее следует залить подкрашенную воду на 2/3 бутылки. Затем откорректируйте давление воздуха внутри прибора, если уровень воды не дошел до середины трубки. Делать это надо, когда атмосферное давление составляет 760 мм рт. ст. Для этого нужно вдуть воздух через трубку или, для большей точности, использовать шприц с иголкой.

После этого проградуируйте прибор, сверившись с заводской моделью или по прогнозу погоды. Общее правило – при повышении давления уровень жидкости в трубке падает, и погода будет солнечной.

Иногда вода из соломинки может выливаться. В этом случае давление атмосферы низкое, а внутри прибора – высокое. Значит, нужно выпустить лишний воздух. Когда из нее выделяются пузырьки, то давление воздуха внутри необходимо повысить. А если попеременно наблюдаются оба этих явления, уменьшите количество воды либо найдите более широкую трубку.

Из жестяной масленки

Это более компактный вариант, по принципу действия аналогичный устройству из бутылки. Точность его измерения ниже.

Прибор состоит из масленки, пробки и стеклянной трубки. Для изготовления проделайте в пробке отверстие и вставьте в него трубку. После этого заполните масленку подкрашенной водой и закройте пробкой. Промажьте все стыки герметиком или термоклеем, для уплотнения можете даже использовать резину с детского надувного шарика.

Вообще, подобную конструкцию можно соорудить и из медицинских шприцев. Но подойдут для этого только стеклянные, которые сложно найти. Точность измерения у таких устройств будет еще ниже.

Можно ли сделать электронный барометр?

Можно, при этом сборка не отличается сложностью, с ней справится даже начинающий радиолюбитель. Компоненты для его изготовления можно купить на любом радиорынке. Такие устройства обладают большей точностью измерения и удобством использования, стильным дизайном и компактными размерами.

Датчиком нашего прибора служит пластина из кремния, которая работает как тензометр.

Для регистрации изменений атмосферного давления можно использовать точный вольтметр или, как в нашем случае, несколько светодиодов разного цвета.

Устройство работает от батарейки типа «Крона» с напряжением питания 9 V. Для экономии заряда прибор работает только при нажатии кнопки питания и показывает изменение атмосферного давления в большую или меньшую сторону относительно абсолютного значения. Эта величина задается вручную при известном давлении атмосферы.

На рисунке показана принципиальная схема прибора.

Для усиления сигнала тензометра в схеме используется дифференциальный усилитель, состоящий из двух операционных усилителей DA2.1 и DA2.2 в корпусе (LM 324). Для точной их работы предусмотрен переменный резистор R4. Выходное напряжение усилителя составляет около 1 V.

Для удобства список деталей и их характеристики сведены в таблицу.

Самое сложное для изготовления – печатная плата. Она выполнена на одностороннем фольгированном стеклотекстолите. Ее схема представлена ниже.

Самодельную плату можно сделать из кусочка фанеры, не до конца вбив в будущие узловые точки небольшие гвоздики. Дорожки в этом случае прокладываются с помощью изолированной проволоки. Монтаж такой «платы» весьма трудоемкий, и ее надежность будет ниже печатного варианта. Но для бытовых целей такой вариант вполне приемлем.

В качестве индикатора выступает дискриминатор модели LM 3914, который состоит из 10 компараторов.

Для настройки прибора при известном атмосферном давлении медленно покрутите движок резистора R6 так, чтобы при нажатой клавише питания светились средние светодиоды HL5 и HL6. Это будет соответствовать средней точке отсчета.

При повышении атмосферного давления загорятся диоды от HL7 до HL10, при этом чем больше разница, тем больше диодов светится. При его снижении начнут светиться диоды с HL4 до HL1.

Для увеличения наглядности блоки диодов HL1 – HL4, HL5 – HL6, и HL7 – HL10 можно сделать разноцветными. Для корпуса можно использовать распределительную коробку, при этом ее необязательно делать герметичной.
