Барометр из бутылки своими руками как пользоваться

Одним из факторов, к которым очень чувствительны обитатели водоёмов, является . При резких скачках этого показателя иногда наблюдается полное отсутствие клёва. Поэтому иметь у себя дома барометр, который ещё можно назвать индикатором клёва, будет полезно для каждого рыболова. К сожалению, настоящие барометры стоят достаточно дорого, поэтому очень часто рыбаки используют их самодельные аналоги. Самодельный барометр для рыбалки изготавливается своими руками с минимумом материалов и времени. Самыми распространёнными являются индикаторы клёва из бутылки, лампочки и шишки.

Барометр из бутылки

В качестве основы барометра служит пол-литровая стеклянная бутылка. Мягкая бутылка не подойдёт, потому что при изменении давления она может деформироваться. Кроме стеклянного сосуда, необходимыми комплектующими являются пробка и стеклянная трубка. В пробке необходимо просверлить отверстие, диаметр которого равен ширине трубки. Вместо трубки чаще всего используется кусок капельницы длиной один метр. Капельница в пробке должна быть закреплена герметично. Порядок сборки жидкостного барометра следующий:

Бутылка наполовину заполняется жидкостью. Обычную воду не рекомендуется использовать, потому что через небольшой промежуток времени она зацветёт. Поэтому для изготовления самодельного барометра целесообразно брать дистиллированную воду. Для того чтобы её было лучше видно в капельнице, воду необходимо подкрасить пищевым красителем;
Бутылка герметично закрывается приготовленной пробкой с капельницей. Воздух в бутылку должен попадать только через капельницу, иначе барометр работать не будет;
К бутылке приматывается метровый отрезок деревянной дранки, к которой аккуратно прикрепляется капельница. Дранка необходима для нанесения шкалы барометра. Такой вариант конструкции можно заменить наматыванием капельницы на бутылку, но тогда шкалу необходимо будет наносить на саму капельницу;
Для нанесения шкалы необходимо точно знать две отметки, которые замеряются в разные дни. Они должны соответствовать точному значению атмосферного давления в этой местности.

Барометр из лампочки

Для изготовления этого варианта барометра используется обычная лампочка. Причём не важно, целая она или сгоревшая, потому что для конструкции важна именно колба лампочки. Для изготовления барометра необходимо просверлить отверстие в стеклянной части лампочки рядом с цоколем. Диаметр отверстия должен быть 2-3 мм. Просверлить отверстие в стеклянной колбе не очень легко, для этого требуется выполнить следующую последовательность действий:

сверлится отверстие в торце цоколя лампочки, чтобы запустить туда воздух;
место сверления на стеклянной колбе намазывается машинным или растительным маслом и посыпается абразивной пылью с мелкой наждачной бумагой;
лампочка цоколем зажимается в тисках и обматывается тканью или бумагой;
в качестве сверла используется кусочек медной проволоки диаметром 2-3 мм;
после сверления отверстия в колбе необходимо запаять или залепить отверстие в цоколе.

Для завершения изготовления барометра необходимо наполовину наполнить лампочку подкрашенной жидкостью и подвесить её. Летом барометр подвешивается снаружи помещения, весной и осенью – между стёклами окна, а зимой убирается в помещение.

О погоде на ближайшие сутки сигнализирует уровень запотевания лампочки

О погоде на ближайшие сутки сигнализирует уровень запотевания лампочки:

запотевание отсутствует – ожидается ясная погода;
запотевание из мелких и частых капель – облачная погода;
запотевание из средних капель с вертикальными сухими дорожками – облачная погода, недалеко кратковременный дождь;
запотевание крупными каплями, которые стекают в воду – ожидается крупный дождь;
отсутствие конденсата внутри, когда на улице дождь – к окончанию дождя;
крупные капли, которые расположены в центральной части колбы, только выше уровня воды – недалеко пройдёт крупный дождь.

Барометр из шишки

Такой вариант барометра является самым простым в изготовлении. Чтобы изготовить такой индикатор погоды, потребуются:

еловая или сосновая шишка;
древесная смола;
жёсткий отрезок травинки длиной около 20 см.

Принцип действия такого индикатора погоды основан на реакции шишек в различных погодных условиях. При ясной погоде шишки раскрываются, а при дождливой – закрываются. Для изготовления индикатора погоды удобнее использовать крупные шишки.

С помощью древесной смолы травинка приклеивается к одной из чешуек шишки. По движению этого травяного индикатора можно судить о предстоящем изменении погоды. Для удобства целесообразно шишку приклеить к подставке с задней стенкой с условной шкалой, по которой можно наблюдать малейшее движение травинки.

Использование таких простейших индикаторов погоды могут спасти рыболова от неожиданностей природы и отсутствия клёва рыбы. Если барометр предупреждает о надвигающейся грозе, конечно же, лучше за таким капризом погодным наблюдать дома из окна. И даже если гроза не намечается, а ожидается просто изменение погоды, то иногда будет правильным заменить рыбалку походом за грибами или ягодами, а рыбалку перенести на следующие выходные.

Содержимое

Практически все природные материалы очень восприимчивы к условиям окружающей среды и погодным явлениями. Например, деревянные изделия во влажном воздухе становятся больше в размерах, кожа размягчается, а сосновая шишка при сухой погоде раскрывает свои чешуйки.

Предсказатель погоды из шишки

Чтобы изготовить прибор, который будет предсказывать наступающее изменение погоды, можно воспользоваться одним из свойств природных материалов — шишек. Сделать его своими руками несложно, а процесс станет интересным как для взрослых, так и для детей.

Для изготовления прибора нужно взять две небольшие ровные деревянные дощечки и склеить между собой, таким образом, чтобы одна из них была основанием, а вторая служила боковой стенкой. На кусочке картона нужно нарисовать своеобразную шкалу с изображениями солнца и тучки.

На краю дощечки-основания крепится сухая шишка, а к одной из ее чешуек приклеивается сухая травинка. Когда воздух в природе сухой, чешуйки будут раскрыты, и травинка будет показывать на солнце. А если погода будет портиться и приближаться дождь, чешуйки закроются, а травинка покажет на тучку.

Изготовление барометра из лампочки

Лампочку для изготовления барометра своими руками нужно взять перегоревшую, а у основания цоколя необходимо просверлить маленькую дырочку. Существует один хороший метод, как сделать это аккуратно. В том месте, где должно быть отверстие, наносится капля масла — растительного или машинного. К нему нужно добавить немного абразивного порошка от наждачной бумаги. Смешать оба ингредиента на стекле, а в патрон дрели вставить медную проволоку нужного диаметра.

Перед тем как сверлить отверстие, стеклянную часть лампочки нужно обернуть небольшим кусочком ткани или полотенца, а сам цоколь зажать, по возможности, тисками. Сверлить отверстие нужно на минимальных оборотах, не прикладывая усилий.

Когда дырочка в лампочке готова, в нее заливается вода, примерно половина всего объема, а затем нужно добавить несколько капель обычных чернил или небольшую часть грифеля химического карандаша. Смесь перемешивается, а лампочка подвешивается при помощи плотной веревки или лески.

Самодельный барометр нужно закрепить между оконными рамами, но так, чтобы на него не попадали солнечные лучи. Когда внутренняя часть стекла подсохла, можно снимать показания, для этого нужно запомнить, что означает то или иное состояние колбы.

Например, если на внутренних стенках лампочки образовались мелкие капельки конденсата — в ближайшее время следует ожидать облачной погоды, однако, скорее всего, без осадков.

Если капли конденсата средней величины, а между ними можно заменить вертикальные полоски сухого стекла — это говорит о переменной облачности в ближайшие сутки. К осадкам в природе стоит готовиться, если на стенках лампочки появились крупные капли. И если они настолько большие, что стекают вниз, дождь будет сильным и затяжным.

Во время дождя за окном по барометру также можно понять, насколько долго он будет идти. Если внутренняя поверхность лампочки уже стала сухой, то в скором времени осадки прекратятся, а за окном установится сухая солнечная погода.

Использовать такой барометр, изготовленный самостоятельно, можно только при плюсовой температуре на улице, в мороз его показания будут неправильными. А летом всему семейству будет интересно и познавательно наблюдать за изменениями его показаний, а затем за изменениями погоды.

Существует много народных примет позволяющих определить, какая погода установиться на завтра. Приведем лишь некоторые из них:

Погода завтра улучшится –

1) если утром появятся кучевые облака, которые к вечеру исчезнут;

2) если вечером после ненастья выглянет солнце и в западной части неба не будет облаков;

3) если дым от костра или печных труб поднимается вверх столбом;

4) если кучевые облака движутся по небу в том же направлении, что и ветер у земли;

5) если ночью тихо и прохладно, а луна садится при чистом небе.

Погода завтра ухудшится –

1) если ветер к вечеру не стихнет, а усилится;

2) если утром появятся кучевые облака, которые к полудню примут форму высоких башен или гор;

3) если на небе одновременно видны облака всех типов: кучевые, «барашки», перистые и волнистые;

4) если дым от костра или из печных труб стелется по земле.

Если же вы были дома и не наблюдали, что происходило за окном вчера вечером, для предсказания погоды вам может пригодиться — барометр.

Можно пользоваться подсказками природы, а можно и попытаться изготовить барометр своими руками. Далее мы приведем несколько способов изготовления простых барометров, найденных при изучении журналов «Левша» и приложения «Для умелых рук» к журналу «Юный техник».

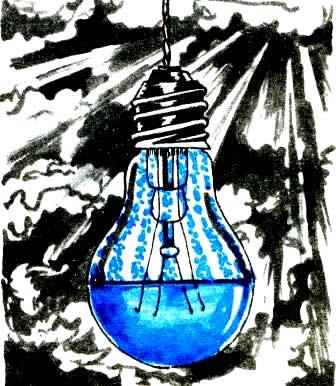

Барометр из лампочки.

Необходимо взять электрическую лампочку, и там, где начинается цоколь с резьбовой частью, аккуратно просверлить небольшое отверстие диаметром 2-3 мм. Это следует делать очень осторожно, иначе баллон может треснуть или разбиться.

Самый простой способ сверления стекла: на точку, где вы наметили отверстие, нанесите каплю машинного или подсолнечного масла; возьмите абразивный порошок от среднезернистой наждачной бумаги и подсыпьте его к масляной капле, чтобы получилась вязкая паста, чуть жиже зубной; зажмите в патроне дрели медную проволоку (диаметр ее должен соответствовать размеру отверстия, которое вы хотите просверлить); цоколь лампы аккуратно зажмите в тисках, а стеклянную колбу оберните полотенцем или тряпкой.

Осторожно просверлите отверстие, прикладывая минимальное усилие. Залейте в него водопроводную воду, заполнив стеклянную колбу до половины, затем добавьте в нее две-три капли чернил или кусочек грифеля химического карандаша и перемешайте – барометр готов.

Когда внутренняя стенка колбы просохнет, можно подвесить барометр между оконными рамами, а лучше всего с северной стороны, где на него не будут попадать прямые солнечные лучи. Если окна выходят на юг, установите в верхней части окна и через несколько часов можно снимать показания. Барометр может предсказывать погоду за сутки достаточно полно. Сплошная или переменная облачность ожидает нас, установится ли жара, или пойдет дождь мелкий затяжной кратковременный, может, грозовой…

Необходимо знать некоторые особенности, чтобы расшифровать показания такого барометра:

1) внутренние стенки лампочки покрылись мелкими каплями сконденсировавшейся воды – завтра будет сплошная облачность, но без осадков.

2) стенки лампочки покрылись каплями средней величины, а между ними образовались вертикальные сухие полосы – переменная облачность.

3) если стенки частично покрыты крупными каплями росы – ждите кратковременных осадков.

4) сверху донизу и капли, укрупняясь, стекают вниз — будет гроза.

5) крупные капли только у поверхности воды, а горловина лампочки сухая – дождь пройдет стороной, в 30-60 км от ваших мест.

6) за окном дождь, а стенки лампочки стали совершенно сухими, без тумана и капелек – завтра установится отличная погода.

7) если появились капли росы лишь на северной стороне баллона, ждите завтра дождя во второй половине дня.

Пользоваться таким барометром можно лишь в том случае, если температура воздуха выше нуля, то есть весной, летом и ранней осенью.

Барометр из сосновой шишки.

Дерево, кожа, другие органические материалы, даже наши волосы чутко реагируют на любые изменения погодных условий – во влажном воздухе волосы становятся длиннее, кожа — мягче, а дерево меняет объем… Например, под дождем чешуйки сосновой шишки плотнее прижимаются друг к другу, а в сухую погоду, наоборот, раскрываются, отчего шишка становится ершистой.

Такое свойство и можно использовать и сделать простейший барометр, предсказывающий погоду на несколько часов вперёд. Для изготовления барометра вам понадобятся две ровные деревянные дощечки для основания и боковины. Соедините их на клею, укрепив мелкими гвоздями, как показано на рисунке, из плотной бумаги вырежьте шкалу, нарисуйте на ней деления и два знака: солнце и зонтик, у самой боковины прикрепите к основанию крупную сухую сосновую шишку. К одной из нижних ее чешуек приклейте еще сухую былинку с бумажной стрелкой на конце.

Установите барометр на балконе или за окном — и, пожалуйста, с высокой точностью он подскажет, брать пи в этот день с собой зонтик.

Барометр из фотопластинки.

Ещё одна удивительная конструкция барометра для тех, кто увлекается фотографией.

Найдите черно-белый негатив ландшафта, на котором были бы изображены и вода, и растительность, возьмите стеклянную фотопластинку и экспонируйте на нее негатив. Затем проявите и сразу после промывки опустите на 15 минут в 10-процентный раствор азотнокислого кобальта, минуя стадию промывки, подсушите пластинку и аккуратно закрасьте со стороны эмульсии изображенные на ней деревья, кустарники и траву тонким слоем пористой, легко пропускающей влагу желтой краски, например, акварели или гуаши. После того, как краска подсохнет, окантуйте пластинку рамочкой – барометр погоды готов, а чтобы не повредить хрупкие слои эмульсии и краски, поместите его между стеклами оконной рамы.

Небо и вода на фотопластинке заголубеют, а растительность станет зеленой при приближении сухой погоды, но стоит погоде ухудшиться, как поблекнет и изображение на пластинке: небо и вода посереют, а листья и трава пожелтеют. Принцип действия такого барометра основан на том, что кристаллы азотнокислого кобальта, осевшие на фотоэмульсионном слое, меняют свой цвет в зависимости от влажности воздуха: при большом содержании влаги они становятся бесцветными, а в сухую погоду – голубыми, в тех местах, которые покрыты краской, два цвета — желтый и голубой – смешиваются, образуя зеленый.

Предсказывает погоду такой незамысловатый барометр довольно точно.

Барометр из ветки пихты или сосны.

Для изготовления такого барометра необходимо срезать ветку с молодой пихты или сосны. После отделить от неё отрезок длиной 10 см с растущей сбоку тоненькой длинной иголкой. Затем возьмите ровную дощечку или фанерку размером 150×100 мм и прибейте к ней заготовленный кусочек пихты так, чтобы игла могла свободно двигаться (см. рис.) – барометр готов. Только его надо отградуировать: поднесите прибор к горячей печке или плите — от тепла игла выпрямится и поднимется вверх, там, где она остановится, сделайте риску; поднесите прибор к струйке пара, вырывающейся из носика чайника – от воздействия влаги иголка опустится вниз, здесь отметьте вторую риску. Риски соедините дугой и разделите на несколько равных частей, остается сделать соответствующие надписи, как на рисунке.

Барометр закрепите на подставке с вертикальной линейкой, отградуировать его можно, снимая показания с настоящего барометра.

Можно также применить любую маленькую стеклянную бутылочку вместо металлической ёмкости, после заполнения подкрашенной водой и установки пробки с трубкой, долейте в трубку немного воды. Так как корпус барометра жесткий, при повышении давления уровень воды будет понижаться, при понижении – повышаться.

Помню, когда совсем маленьким был, то мой дед никогда не слушал по радио прогноз погоды, он всегда смотрел на свой старенький стрелочный барометр, стрелок у него было как минимум две (точно не помню, ведь столько лет прошло), и никогда не ошибался!

Вот и я давно хотел у себя в хозяйстве иметь барометр, да все никак, то дорого, то не попадался, то еще какие-то препятствия. Но вот начал заниматься микроконтроллерами и стало возможным сделать барометр самому.
Поднакопил я в заначке от любимой жены деньжат и приобрел датчики, MPX4115AP(датчик давления) и HIH-4000-004(датчик влажности), почему именно эти? Да просто, потому что в интернете именно по ним есть много информации, да и в продаже они были, хотя и дорогие. Львиная доля стоимости всего устройства пришлась именно на них.
Оба датчика аналоговые, а это значит, что барометр должен представлять из себя двухвходовый вольтметр, с корректировкой показаний АЦП в мм.рт.ст. (миллиметры ртутного столба), и % (проценты влажности воздуха). Сам пересчет показаний АЦП в мм.рт.ст. , и % я добросовестно взял из статьи «Небольшая метеостанция своими руками» — http://www.avispro.com.ua/doc.php?id=1172

Но представленная в статье конструкция показалась мне избыточной, а мне хотелось сделать проще и обязательно на светодиодных индикаторах, так как они светятся и имеют большой размер, а значит, их будет хорошо видно издалека, и при любом освещении, да и ток потребляют они гораздо меньше чем подсветка ЖКИ.
Я применил индикатор ВА56-12SRWA(светодиодный семисегментный, 3 разряда ОА
), 2 штуки. Они сверхяркие, т.е. можно дополнительно снизить потребляемый ток.

О том, как использовать значения атмосферного давления и влажности воздуха в предсказании погоды можно прочитать, например, здесь — http://www.meteopost.com/info/Pressure/

Вот такая в результате получилась схема:

Разводка платы такая:

На печатной плате общая шина — цифровая и аналоговая разделены.
Питание тоже разделено на аналоговое и цифровое, и подается через дроссели 25мкгн. на аналоговые цепи, а проводник в ферритовой трубочке на цифровые.

На входе АЦП конденсаторы по 0,33мкф на аналоговую землю, и резистор 750ом к датчикам. Это фильтры для снижения всевозможных помех на входы.

Выводы микроконтроллера AVCC и AREF зашунтированы керамическими конденсаторами по 0,1мкф, и еще по 10,0мкф танталовые (желтенькие со старых материнских плат).

Для того чтобы показания влажности воздуха были корректными, его необходимо вынести за пределы помещения (на улицу), и соединить с платой кабелем (лучше экранированным), и конечно защитить от прямого попадания осадков, ведь кристалл датчика совсем открытый. Датчик давления выносить за пределы платы совсем необязательно.

Эта программа, конечно не эталон, но как вариант для начинающих вполне сгодится
Безусловно, можно добавить гашение незначащего нуля в индикаторе влажности, это несложно, можно покопаться и что-то еще поправить, ведь совершенству нет предела.
Я предоставляю читателям полную свободу действий по улучшению кода.

Статья рассчитана на людей, которые любят что-то создавать своими руками, именно для души, и морального удовлетворения.

Замечание: Коммерческое использование материалов данной статьи запрещено!

Код написан в CodeWizardAVR V2.04.4a

Плата разведена в Sprint-Layout 5.0
Схема нарисована в Splan7.0.0.8_portable_rus

В этом видеоуроке покажем, как сделать барометр в домашних условиях всего за несколько минут. И это вполне работоспособный прибор, который очень пригодится, например, рыболовам, людям, которые планируют пойти в поход, садоводам.

Для изготовления барометра нам понадобятся:
Пробка от полиэтиленовой бутылки.
ПЭТ бутылка от чернил, которая используется для заправки принтера.
Обломок полотна ножовки по металлу.
Клей 88.
ПВХ трубка диаметром 4 мм.
Шприц.
Банка с крышкой.

Нужно учесть, что чем тверже бутылка, тем лучше она подходит для работы. При использовании слишком пластичной емкости барометр не будет работоспособным, так как давление во внешней среде будет равно давлению внутри банки, в то время как для работы барометра нужна разница давлений вне и снаружи. В данном видеоуроке использована ПЭТ бутылка, так как она более доступна, чем стеклянные бутылки из под шампанского. Можно также использовать стеклянные банки для закатки, сначала их закупорив и затем впаяв в крышку трубку.

Можно трубку заменить на трубку от пасты шариковой ручки, она также будет работать.

Рассмотрим на примере подобного барометра, сделанного из 2-литровой бутылки, как ориентироваться по данному прибору с предсказанием дождя. Столб воды колеблется в пределах 50 см. Если условно разделить это расстояние на три части, то можно предвидеть изменение погоды по такому правилу: чем ниже столб воды, тем яснее погода.

Если столб воды находится в нижней трети, то дождя точно не будет в ближайшие два дня. Если столб воды в верхней трети, то вероятность дождя высокая. Также имеет значение скорость движения водяного столба: если столб находится в нижней трети и за пару дней подскочил до верхней трети, то скорее всего будет сильная буря.

Нужно помнить,что барометр чувствителен к перепадам температур. Поэтому лучшим местом для него будет погреб или жилая комната с постоянной температурой.

Если барометр показывает ясную погоду, чтобы не напекло голову, позаботьтесь о своем здоровье, а в этом вам поможет . Что еще можно ?

Как сделать водяной барометр Паскаля

Специально для Marzena: опыт подходит для студентов третьего класса, которым нужно построить простую камеру.
Опыт для жителей города – проводится в здании высотой не менее четырех этажей.

Целевая группа:
от детского сада до средней школы.

Цели обучения:
гидростатическое давление, атмосферное давление, простые уравнения, графики, экспериментальная методология, плотность, свойства воды, погодные явления.

Опыт:
Мы строим водяной барометр Паскаля, и в течение нескольких дней мы наблюдаем указания, сравнивая их с метеорологическими наблюдениями и метеорологическими отчетами.

Оборудование:
– здание: наше окно должно быть расположено на высоте 11-12 м над землей, если мы будем жить выше, то мы должны спросить кого-то, кто живет на четвертом этаже ниже нас, мы также можем установить барометр внутри здания – на лестничной клетке;
– пластиковая прозрачная, мягкая трубка диаметром 3-5 мм (приобретается в технических магазинах), нам нужно около дюжины метров;
– прочный пружинный зажим для этой трубки (имеется в техническом магазине);
– пластиковая бутылка емкостью 0,3-0,5 литра;
– проволока, клейкая лента и т. д. для крепления;
– некоторые чернила;
– свеча;
– измерительная лента – не менее 12 м;
– Интернет (вики, метеорологические службы);
– если у нас есть, для сравнения результатов полезно использовать электронный барометр.

Мы строим барометр:
В колпачке бутылки сверлите отверстие диаметром, более или менее похожим на нашу трубку. В самой бутылке, рядом с шеей, мы также делаем отверстие диаметром несколько мм, что позволяет выравнивать давление снаружи и внутри бутылки. Около 20 см от конца трубки мы привязываем к ней проволочную петлю (скрепку) и тщательно нагреваем пламя свечой, чтобы проволока расплавилась в трубку, но не пробила ее. Пробиваем трубку через отверстие в пробке так, чтобы на внутренней стороне вилки находилось около 20 см, а встроенная проволочная петля забивалась с пробкой. Бутылку заполняют кипяченой (всегда свежей варкой: для удаления воды, растворенной в воде) чернила, окрашенные водой, закрытая крышка (труба достигает более или менее дна бутылки) и всасывают воду во всю длинную трубку, пытаясь не пить.
Верхний конец трубки – один с зажимом – прикреплен к оконным или балконным рельсам на 4-м этаже. Мы осторожно опускаем бутылку. Он должен быть расположен примерно на 10,5 м ниже верхнего конца трубки. Трубу не нужно размещать вертикально или прямо – ее можно, например, просверлить лестницей. В этот момент уровень воды на верхнем конце начнет падать (вакуум будет создан над концом водного столба).
Мы устанавливаем бутылку на балкон соседнего 4-го этажа под нами или на перила, если мы отстегнем наш барометр на лестничной клетке. Мы измеряем вертикальное расстояние от конца трубки до уровня воды в бутылке и отмечаем уровень «10 м» на верхнем конце. Если трубка работает наклонно, или если она немного подвешивается, мы должны измерять разницу в уровнях, а не расстояние вдоль трубки. На верхнем конце трубки мы добавляем градуировку или прикрепляем к ней линейку, чтобы мы могли читать уровень воды в диапазоне около 0,5 м в обоих направлениях от текущего уровня с точностью до 1 см.

Курс эксперимента: в течение нескольких дней, каждый день (или каждые несколько часов) мы наблюдаем и записываем результаты уровня воды в нашем барометре. Зная плотность воды, мы преобразуем их в давление, выраженное в hPa. Мы объясняем, откуда взялось традиционное устройство атмосферного давления: «мм рт. Ст.» – чтобы у нас была труба, заполненная ртутью, а не водой. Мы сравниваем результаты, полученные с измерением электронного барометра и метеорологических отчетов (я рекомендую сайт ICM UW). Помните, что метеорологические отчеты не дают абсолютного давления, но снижаются до уровня моря – мы объясняем, что такое сокращение состоит и рассчитано коррекция для нашего города.
С более продвинутыми учениками средней школы мы обсуждаем и учитываем влияние температуры (изменение плотности воды) на наше измерение как коррекцию.
Мы обсуждаем важность атмосферного давления для погоды. Мы объясняем механизмы формирования и поддержания областей высокого и низкого давления и типичных погодных явлений.

Историческое истребление:
Мы говорим о барометре, построенном Блейзом Паскалем на стене многоквартирного дома в Руане, и диктовке о том, как местный тавернер дал Паскалю баррель бургундского вина, чтобы заполнить его барометром вместо воды, цель «научного доказательства его качества», Оказалось, что вино – чуть светлее воды – имеет свой уровень в барометре немного выше, чем вода в трубке рядом с ним, так что это супер.
Мы можем участвовать в более обширном отступлении от широкого вклада Паскаля в математику, физику и философию – вплоть до религии.

Конечно, мы объясняем, где используется используемая сегодня единица давления: «Паскаль» Па.

Использование:
Барометр можно использовать в течение весенне-осеннего сезона (морозы будут его испортить), и если он установлен внутри здания – это зима. Мы можем использовать его для практических целей: «Планируем ли мы полевую деятельность завтра? Нет… лучше нет, потому что давление падает, может дождь ».
Я предупреждаю вас об упрощении таких понятий, как «давление падает – будет дождь», но я рекомендую вам проверять такие частично законные зависимости на практике и показать это как пример закона, который, хотя он не работает на 100%, но позволяет вам провести значительную вероятность. Несколько (несколько месяцев) наблюдений могут использоваться как иллюстрация и введение в концепцию корреляции – это для учеников, не имеющих высшего образования. Но нам не нужно сопоставлять младшего со всем математическим формализмом: пример проверяемости прогнозов погоды идеально подходит для введения законов, которые дают истинные статистические предсказания, хотя и не обязательно в отдельных случаях.
Очень редко, что с увеличением давления дождь будет падать, кроме кратковременного дневного шторма, – и если что-то подобное произойдет – у нас будет возможность читать лекции о довольно редкой аномалии погоды и ее источниках (на веб-сайте метеослужбы ICM доступны очень тщательно и легко написанные «синоптические комментарии», обновляемые каждое утро и объясняющие текущую погодную ситуацию доступным способом).

Техническое обслуживание:
Если мы используем барометр более чем на несколько дней, мы должны пополнить воду в нашей бутылке, когда она испарится. В зависимости от типа трубки каждую неделю или несколько недель мы также должны разобрать все наше устройство, наполнить его свежей (отварной) водой и переустановить. Это вызвано диффузией газов из воздуха через стенки трубки и возможными утечками на зажиме, закрывающем трубку, которая разрушает вакуум выше уровня воды. После такого «обновления» вакуума стоит написать разницу в уровне воды до и после этой операции – и если это важно, сделайте соответствующую коррекцию (в зависимости от даты измерения).

Если барометр будет использоваться дольше, особенно если он установлен на солнечной стене здания, стоит добавить в воду какое-то средство против водорослей – его можно купить в садоводческом магазине.

То, что мы поняли из урока:
мы уже знаем, что атмосферное давление зависит от высоты – чем оно выше, тем ниже. Давление на какой высоте измеряется нашим барометром? На высоте нашего окна, где заканчивается водяной столб в трубке? На уровне первого этажа, где находится бутылка? Где-то между?

Ksawery
Stojda
Репетитор, физик

Источник

В сегодняшнем эксперименте мы попробуем сделать барометр из обычной стеклянной бутылки. Руководства по его изготовлению в большом количестве присутствуют на различных сайтах (причем однотипные, то есть, скорее всего, бездумно скопированные друг у друга). Например:

http://www.freeseller.ru/samsad/dachasamodel/1112-samodelnyjj-barometr-iz-butylki.html

http://how-make.ru/publ/4-1-0-66

Принцип работы такого барометра довольно прост: внутри бутылки сохраняется объем воздуха при фиксированном давлении. Налитая жидкость играет роль подвижного поршня между этим объемом воздуха и внешней атмосферой. Если внешнее (атмосферное) давление будет изменяться, то и уровень жидкости в трубке тоже будет двигаться. Так, при повышении давления уровень столбика будет опускаться, при понижении давления – подниматься.

Попробуем сделать барометр. Для этого нам понадобятся: стеклянная бутылка (0.5 литра), питьевая соломинка, изолента. С помощью изоленты делаем на соломинке пробку, которая будет плотно входить в горлышко бутылки (можно взять и обычную пробку, у меня такой под рукой не оказалось). После того, как в бутылку налита жидкость и вставлена соломинка, внутренний объем воздуха необходимо герметизировать. Можно сделать это, например, залив горлышко клеем “Момент” (во время его высыхания не допускайте перепадов температуры, иначе клей будет вздуваться пузырями из-за выходящего воздуха).

После того, как все высохнет, барометр готов к работе. Здесь мы обнаруживаем неприятную особенность: он имеет высокую чувствительность, причем не только к давлению, но и к температуре. В итоге воздух либо входит внутрь бутылки, либо, наоборот, вода выливается наружу. Таким образом, использовать такой барометр по своему прямому назначению крайне затруднительно.

В доказательство проведем некоторые расчеты “на пальцах”:

Атмосферное давление изменяется примерно на 20 мм. рт. столба от нормального. Таким образом, относительное изменение давления:

delta_P / P = 20 / 760 = 0.0263

Это изменение приводит к такому же относительному изменению объема воздуха, находящегося в бутылке. Будем считать, что бутылка заполнена наполовину, т.е. V = 250 мл. Тогда

delta_V = V * 0.0263 = 6.58 мл = 6580 мм³

В то же время, объем соломинки (диаметр 2 мм, длина 20 см = 200 мм):

V_сол = 3.14*1*200 = 630 мм³

Видно, что объема соломинки заведомо не хватает, чтобы вместить всю ту жидкость, которая будет подниматься или опускаться. Такая же проблема наблюдается и при изменении температуры. Даже если температура изменится всего на 5 градусов, относительное изменение составит:

delta_T / T = 5 / 270 = 0.019

что сравнимо по эффекту с изменением давления.

Выводы:

Необходимо держать такой барометр в помещении с постоянной температурой (можно в холодильнике, но там запотевает стекло, и смотреть уровень жидкости затруднительно).

Необходимо использовать трубку большего диаметра.

При соблюдении этих условий можно рассчитывать на работоспособность данного устройства.

Школьная программа:
Физика (7 класс)

Источник

У здоровых людей смена погоды не оказывает особого влияния на их самочувствие, а вот метеозависимые люди реагируют на подобные изменения очень болезненно. Предлагаемый в статье барометр-сигнализатор предназначен для информирования метеозависимых пользователей в режиме реального времени о текущем значении атмосферного давления, выходе значения атмосферного давления за установленные границы и о его резких скачках.

Сразу скажем, что прибор, представленный в данном обзоре, имеет ряд привлекательных особенностей:

Пользователь самостоятельно задает граничные значения — минимальный и максимальный пороги.
В случаях если атмосферное давление превысит максимальный порог или опустится ниже минимального уровня, то устройство будет подавать прерывистые звуковые сигналы и световые сигналы «Порог».
После пятикратного повтора звуковых сигналов звук отключается, при этом световой сигнал будет подаваться до возврата значения атмосферного давления в заданные границы.
Пользователь задает величину контролируемого скачка атмосферного давления за устанавливаемый интервал времени.
В случаях если атмосферное давление в заданный интервал времени отклонилось на величину, превышающую контролируемый скачок, то устройство будет подавать прерывистые звуковые сигналы и световые сигналы «Скачок».
После пятикратного повтора звуковых сигналов звук отключается, при этом световой сигнал будет подаваться до возврата значения атмосферного давления в условия, когда скачок считается неконтролируемым.
Значения атмосферного давления представлены в устройстве в «мм рт. ст.» — миллиметрах ртутного столба.

Домашний барометр своими руками: принципиальная схема и список элементов

Барометр, собираемый по представленной выше схеме, имеет такие конструктивные особенности:

Устройство создано на микроконтроллере ATmega8.
Резистор R1 и конденсатор C3 обеспечивают аппаратный сброс МК при подаче питания.
Конденсаторы C2 и C1 защищают цепи питания от высокочастотных помех и бросков питания.
Значение атмосферного давления поступает от датчика BMP1 (GY68 BMP180).
Управление датчиком давления осуществляется по интерфейсу TWI (I2C).
Входы датчика подтянуты к напряжению питания резисторами R8 и R10.
Для отображения информации используется жидкокристаллический экран Nokia 5110. На дисплее отображается информация о текущем атмосферном давлении, а также параметры настройки устройства.
Оперативная индикация состояния атмосферного давления осуществляется с использованием светодиодов VD1–3 («Норма», «Порог», «Скачок»).
Звуковая сигнализация осуществляется с помощью усилителя низкой частоты на транзисторах VT1–2 и громкоговорителя SP1. Громкость звучания может быть отрегулирована с помощью переменного резистора R5.
Настройка устройства осуществляется с использованием кнопок SA2 («Установка»), SA3(«+»), SA4(«-»).
При нажатии на кнопку SA5 («Экран») отображается главный экран с текущим значением атмосферного давления.

Внимание!
При настройке МК используются такие фьюзы: HIGH=0xD9, LOW=0xE1.

Барометр своими руками: особенности программного обеспечения и работы устройства

Программа для МК написана на языке Си в среде AtmelStudio (Version 7.0.1006). Код программы приведен в Приложении в файле, прикрепленном в конце обзора (SignalBarometer.rar Архив проекта Atmel Studio 7 на Си).

В целях снижения энергопотребления устройства применен метод «засыпания» МК в режиме «power-save». При этом потребляемый ток в режиме сна уменьшается до 20 мкА. По расчетам это позволяет использовать две батареи типа АА по 1.5 Вольт в течение 4 месяцев.

Читайте также, как сделать Hi-Fi

Для пробуждения МК из режима «power-save» используется внутренний асинхронный таймер-счетчик №2, который работает постоянно. Задающий генератор таймера счетчика использует кварцевый резонатор Y1 с частотой резонанса 32768Гц.

Таймер-счетчик №2 настроен так, что каждые 8 секунд происходит его переполнение и вызов прерывания, которое «будит» МК. МК после пробуждения от таймера-счетчика №2 выясняет, не прошло ли 10 минут с предыдущего пробуждения. Если нет, то МК выдает световой сигнал «Норма», «Порог» или «Скачок» в зависимости от условия, сложившегося после предыдущего измерения, а потом снова засыпает на 8 секунд.

Если с момента предыдущего измерения прошло 10 минут, прибор выполняет такую последовательность операций:

МК подает команду датчику давления на проведение измерений.
Получает ответ от датчика.
Обрабатывает данные, сравнивая полученное значение с пороговыми значениями или условиями фиксации скачка.
Выдает световой сигнал «Норма», «Порог» или «Скачок», а затем и звуковой сигнал, если это необходимо.
После этого аппарат снова «засыпает» на 8 секунд.

Вторым источником пробуждения МК является внешнее прерывание на входе INT1, которое возникает при нажатии на кнопку «Экран». МК, пробудившись и выяснив, что его «разбудила» кнопка «Экран», включает жидкокристаллический дисплей Nokia 5110 и высвечивает на нём текущее значение атмосферного давления и другую информацию. Дисплей будет отображать информацию до момента отпускания кнопки «Экран». После отпускания кнопки «Экран» МК выключает дисплей путем выдачи ему команды «power-down», затем прибор «засыпает» сам.

Третьим и последним источником пробуждения устройства является внешнее прерывание на входе INT0, которое возникает при нажатии на кнопку «Установка». МК, пробудившись и выяснив, что его «разбудила» кнопка «Установка», включает жидкокристаллический дисплей Nokia 5110 и высвечивает на нём параметры настройки аппарата. Повторное нажатие на кнопку «Установка» приводит к перемещению курсора на следующий параметр. Нажатие кнопок «+» и «-» приводит к изменению значения параметра, на котором установлен курсор. После нажатия кнопки «Установка» на последнем параметре МК выключает дисплей и «засыпает» до очередного пробуждения.

Как сделать барометр своими руками: корпус, печатная палата, элементы питания

Устройство выполнено в корпусе распределительной коробки «Tuco 79х79х32, для открытой проводки, цвет белый (65004)». Внешнее исполнение корпуса представлено ниже:

Плата выполнена на одностороннем фольгированном стеклотекстолите. Её размеры 72х72 мм. На плате сверху проложены 9 перемычек. Они выделены разными цветами. Если использовать двухстороннюю печатную плату, то перемычки могут быть преобразованы в дорожки. Расположение деталей на плате показано на фото ниже:

Разводка платы представлена на следующем фото (учтите, что изображение зеркальное):

Динамик закрепляется на задней стенке корпуса устройства. Компоненты сборки показаны на снимке:

Батареи питания (2 элемента типа AA) размещаются в батарейном отсеке в специализированных держателях-кроватках:

Настройка домашнего барометра

На фото выше представлены органы управления, применяемые при настройке аппарата. Каждый из регуляторов имеет своё назначение:

Кнопка «Установка» нажимается для входа в соответствующий режим. На дисплее отобразятся настраиваемые параметры.
Клавишами «+» и «-» устанавливается требуемое значение параметра.
Для перехода к настройке следующего параметра снова нажимается кнопка «Установка».
Для выхода из режима настройки кнопка «Установка» жмётся несколько раз.
Регулировка громкости звукового сигнала осуществляется потенциометром «Громкость». Для регулировки необходимо использовать миниатюрную крестообразную отвертку. При надобности может быть установлен потенциометр с выведенной наружу ручкой для удобства регулировки.

Что касается таких параметров, как «Верхний порог», «Нижний порог» и «Скачок», то они задаются в мм рт. ст., а «Интервал» измерения скачка выставляется в часах.

Ниже представлено демонстрационное видео домашнего барометра для метеозависимых людей:

Время чтения ≈ 8 минут

Одним из немаловажных моментов, который во многом определяет успех рыбалки, является атмосферное давление. Если показатель резко изменяется, то клев иногда вовсе отсутствует. Поэтому рыболову совсем нелишним будет иметь у себя дома такой прибор, как барометр. Поскольку показометры стоят недешево, многие задумываются над самостоятельным конструированием подобного устройства. Рассмотрим мастер-класс по изготовлению барометра для рыбалки своими руками с использованием простых материалов.

Назначение барометра

Барометр полезен не только в условиях повседневной жизни, но и для рыболова-любителя. Сегодня узнать погоду не представляет никаких сложностей. Но часто бывает так, что информация из разных источников довольно сильно отличается и понять, каким именно показаниям верить, довольно сложно. В этом случае на помощь приходит барометр. Если он показывает падение давления, то это к дождю, если стрелка указывает на его повышение – погода будет солнечной.

Как влияет атмосферное давление на поведение рыбы

Барометр для рыбалки является важным устройством, но кроме этого нужно знать и учитывать физиологию той рыбы, которую предполагается ловить:

пузырь у таких рыб как плотва, карась, лещ и щука имеет непосредственное соединение с внешней средой через рот. Чтобы выровнять давление в пузыре, им приходится затрачивать немало энергии. Даже незначительные изменения давления в атмосфере сказываются на повышении аппетита перечисленных особей, что проявляется в виде хорошего клева;
такие рыбы как судак либо окунь имеют обособленный пузырь, поэтому на скачки давления они так реагируют. Аппетит начинает проявляться только при повышении давления, а при понижении — практически отсутствует.

Как выбрать барометр

Чтобы барометр служил своему владельцу долго и не доставлял никаких проблем, следует уделить внимание таким моментам:

Точность. Она во многом зависит от качества сборки.
Винт регулировки. На механических барометрах желательно, чтобы винт регулировки был расположен ближе к центру отверстия под него. Несоосное расположение говорит о неправильной установке механизма и неточности показаний.
Внешний осмотр. Нужно осмотреть как само стекло, так и циферблат.
Водонепроницаемость. Важный параметр, поскольку на рыбалке есть риск падения в воду, да и погода может привести к попаданию влаги внутрь механизма.
Калибровка. Новое устройство нужно откалибровать согласно показаниям городской метеостанции.
Если барометр наручный, нужно, чтобы ремешок был надежным.

Ниже приведены популярные модели с фото:

Как собрать самодельный барометр

Рыболовный барометр можно собрать из самых простых и доступных материалов, которые найдутся практически у каждого в хозяйстве. Рассмотрим мастер-класс по изготовлению барометра для рыбалки своими руками.

Из бутылки

Основным элементом такого барометра является стеклянная бутылка.

Емкость из пластика для такого изделия не годится, поскольку при скачках давления она будет сжиматься и расширяться.

Помимо сосуда, понадобятся пробка и трубка, например, капельница. В пробке делают отверстие для продевания трубки: она должна входить в пробку очень плотно, чтобы обеспечить герметичность емкости. Сборку устройства выполняют следующим образом:

Из лампочки

Для такого устройства понадобится обычная лампочка, подойдет даже сгоревшая, поскольку для сборки барометра важна колба. Чтобы изготовить показометр, возле цокольной части в стекле потребуется просверлить отверстие диаметром 2-3 мм. Поскольку отверстие сделать не так просто, нужно выполнить следующие шаги:

После того как лампочка будет подготовлена, ее наполовину заполняют подкрашенной жидкостью и подвешивают. В летний период прибор располагают на улице, весной и осенью – внутри окна между стеклами, в зимнее время – переносят в помещение.

Ориентироваться по самодельному барометру можно следующим образом:

полное отсутствие запотевания – погода будет солнечной;
мелкое запотевание – облачная погода;
запотевание со средними каплями и сухими дорожками по вертикали – скоро будет небольшой дождь;
запотевание в виде крупных капель – будет сильный дождь;
если конденсат отсутствует во время дождя, то это свидетельствует о его скором окончании;
крупные капли в центре колбы выше уровня жидкости – в ближайшее время поблизости пройдет дождь.

Еловый барометр

С давних времен у сибирских рыболовов и охотников ориентиром приближающейся погоды служили ветки хвойных деревьев: если они поднимаются, значит, будет ясная погода. Поэтому их можно задействовать в качестве своеобразного барометра, который будет служить ориентиром о предстоящей погоде.

Чтобы сконструировать подобный прибор, потребуется небольшая часть ствола сухого дерева длиной порядка 30 см, на которой будет находиться ветка такой же длины. Со ствола и ветки предварительно удаляют кору, после чего их крепят на доске, которую фиксируют на стене. Ветка должна располагаться таким образом, чтобы во время поднимания-опускания ее свободный конец двигался вдоль стены и не доставал до нее.

Во время поднимания ветки это укажет на солнечную погоду, в случае ее опускания — на предстоящую непогоду.

На досточке можно закрепить или нанести шкалу с делениями в 1 см. Спустя какое-то время можно будет понять, насколько движется ветка в зависимости от изменений погоды, и нанести соответствующие надписи, например, дождь, солнце либо переменно.

Из масленки

Простой барометр можно сделать из металлической масленки, у которой боковые стороны параллельны. Для отверстия масленки нужно подобрать подходящую пробку, которая будет плотно закрывать его. Перед установкой пробки в ней делают отверстие для стеклянной трубки диметром около 1,5-2 мм. Сосуд заполняют на 2/3 подкрашенной водой и вставляют трубку в пробку, после чего аккуратно закрывают отверстие.

Барометр фиксируют на подставке, а для снятия показаний возле трубки делают шкалу либо закрепляют линейку.

Шкалу можно проградуировать по настоящему прибору.

Если металлическую емкость найти не удалось, можно задействовать практически любую небольшую стеклянную бутылку. Когда атмосферное давление будет изменяться, уровень жидкости в трубке будет повышаться или понижаться.

Из шприцов и капельницы

Для изготовления конструкции нужно подготовить:

2 шприца по 10 мл;
капельницу;
настенный термометр;
кусочек доски 16х25 см;
миллиметровую бумагу;
скотч;
кнопки, гвозди.

Элементы соединяют друг с другом согласно схеме. Когда прибор будет готов, его закрепляют на стене таким образом, чтобы форточка, солнечные лучи и кухня не влияли на его показания. В барометр заливают кипяченую воду при комнатной температуре +18°С и атмосферном давлении 750 мм рт.ст. Перед заливкой жидкости поршень верхнего шприца 1 следует установить на отметке в 7 мл, при этом в корпус второго шприца (без поршня) начинают заливать воду до 10 мл. После заливки посредством поршня первого шприца устанавливают уровень в трубке на отметке 750 мм.

Барометр работает по принципу сужения-расширения замкнутого объема воздуха во время изменения атмосферного давления.

Основная часть воздуха (98%) находится в верхнем шприце и лишь около 2% — в трубке. При повышении давления происходит сжатие воздуха и повышение уровня воды в трубке, и соответственно, наоборот, понижение во время падения давления.

Шаг шкалы прибора в 1 мм равен 1 мм рт.ст. Размерность шкалы определяется количеством замкнутого объема воздуха. Если воздух сжимается на 1 мм, вода в трубке поднимается также на 1 мм. Корпус второго шприца располагают на одном уровне со шкалой.

Первое время показания барометра рекомендуется записывать, отмечая при этом погодные условия. Снятие показаний желательно проводить при температуре воздуха в комнате при +18°С. Когда записи будут содержать необходимые данные, соответствующие разной погоде, по барометру можно будет довольно быстро ориентироваться и принимать решение – идти на рыбалку или нет.

Самодельные барометры

На чего только люди не горазды, особенно в предсказании погоды. Вот, дорогие друзья, давайте в этой рубрике поговорим о всевозможных штучках, которые, надеюсь, помогут вам предсказать погоду. А если учесть, что официальные сводки «Гидрометцентра», напоминают из себя старинные гадания на кофейной гущи, то эти самодельные штучки, для кого-то окажутся весьма и весьма полезными.

Барометр из перегоревшей лампочки

Возьмите перегоревшую электрическую лампочку, и там, где начинается цоколь с резьбовой частью, аккуратно просверлите небольшое отверстие диаметром 2-3 мм. Делать это следует очень осторожно, иначе баллон может треснуть или разбиться.

Вот самый простой способ сверления стекла . На точку, где вы наметили отверстие, нанесите каплю машинного или подсолнечного масла. Возьмите абразивный порошок от среднезернистой наждачной бумаги и подсыпьте его к масляной капле, чтобы получилась вязкая паста, чуть жиже зубной. Затем зажмите в патроне дрели медную проволоку. Диаметр ее должен соответствовать размеру отверстия, которое вы хотите просверлить. Цоколь лампы аккуратно зажмите в тисках. А стеклянную колбу оберните полотенцем или тряпной.

Сверлить нужно очень осторожно, прикладывая минимальное усилие.

Когда отверстие будет просверлено, залейте в него водопроводную воду, заполнив стеклянную колбу до половины. Затем добавьте в нее две-три капли чернил или кусочек грифеля химического карандаша и перемешайте. Барометр готов.

Остается подождать, пока внутренняя стенка колбы просохнет, и подвесить барометр между оконными рамами. Лучше всего с северной стороны, где на него не будут попадать прямые солнечные лучи. Если же окна выходят на юг, установите в верхней части окна. Через несколько часов можно снимать показания. Наш барометр может предсказывать погоду за сутки достаточно полно. Сплошная или переменная облачность ожидает нас, установится ли ведро или пойдет дождь — мелкий затяжной, кратковременный, может, грозовой…

Правда, надо знать некоторые особенности, чтобы расшифровать показания.

Предположим, внутренние стенки лампочки покрылись мелкими каплями сконденсировавшейся воды — завтра будет сплошная облачность, но без осадков.

Переменная облачность — стенки лампочки покрылись каплями средней величины, а между ними образовались вертикальные сухие полосы.

Если стенки частично покрыты крупными каплями росы — ждите кратковременных осадков. А сверху донизу и капли, укрупняясь, стекают вниз — будет гроза.

Крупные капли только у поверхности воды, а горловина лампочки сухая — дождь пройдет стороной, в 30-60 км от ваших мест.

За окном дождь, а стенки лампочки стали совершенно сухими, без тумана и капелек — завтра установится отличная погода.

А если появились капли росы лишь на северной стороне баллона, ждите завтра дождя во второй половине дня.

Разумеется, пользоваться таким барометром можно лишь в том случае, если температура воздуха выше нуля, то есть весной, летом и ранней осенью.

Еловые барометры-самоделки

Охотники Сибири давно заметили, что ветви хвойных деревьев опускаются перед дождем или снегом и поднимаются перед ясной погодой. Эта способность сохраняется и у сухих еловых ветвей, что позволяет делать из них простейшие, долго работающие барометры.

Изменения погоды это нехитрое приспособление предсказывает за 8-12 часов. Чтобы изготовить барометр из еловой ветки, надо взять 25-30-сантиметровый отрезок ствола сухого деревца вместе с веткой 30-35 см, очистить ее от коры и прикрепить выпиленную часть ствола к дощечке (ее можно повесить на стену). Ветка должна находиться в таком состоянии, чтобы при опускании вниз ее свободного конца (перед ненастьем) и поднятии вверх (к ясной погоде) перемещалась параллельно стене-экрану, не задевая ее.

Для удобства возле кольца ветки-«стрелки» на дощечку прикрепляют фанерную или металлическую шкалу с делением через 1 см. Спустя некоторое время, когда ветка начнет показывать свои возможности, на шкале можно будет нанести показатели «ясно», «переменно», «дождь», как и на обычном барометре. Такой простой прибор незаменим садоводам и огородникам.

Барометр из пихты

Можно воспользоваться и другим подобным способом определения погоды.

Срежьте веточку длиной 10-12 см молодой пихты с иголками. Все иголки с нее удалите, кроме одной. И она станет вашим барометром.

Для этого прикрепите веточку двумя маленькими гвоздиками к дощечке из фанеры, дерева или оргстекла. Единственное требование, чтобы пихтовая игла могла свободно отклоняться вверх-вниз.

Поднесите иглу к горячей печке, духовке или поместите недалеко от газовой горелки… Влага с поверхности веточки очень скоро испарится, а игла поднимется вверх. Сделайте на дощечке отметку — 1, а потом напишите «Солнечно».

Барометр вывесьте в тени, чтобы прямые лучи на него не попадали. Все готово. Теперь, выходя из дому, вы можете прогнозировать и солнечный день, и дождь в зависимости от положения единственной иглы молодой пихты…

Барометр из еловой шишки

Чтобы сделать простейший прибор, предсказывающий погоду на несколько часов вперед, вам понадобятся две ровные деревянные дощечки. Для основания вырежьте квадрат со стороной 70 мм, а для боковинки прямоугольник 70×150 мм. Запилите торцы крупным напильником, а затем всю поверхность зачистите наждачной шкуркой. Соедините их на клею, укрепив мелкими гвоздями, как показано на рисунке. Из плотной бумаги вырежьте шкалу, нарисуйте на ней деления и два знака: солнце и зонтик. У самой боковины прикрепите к основанию крупную сухую сосновую шишку. К одной из нижних ее чешуек приклейте сухую соломинку с бумажной стрелкой на конце. Вот и все.

Как действует прибор — объяснять не нужно. Установите его на балконе или за окном — и, пожалуйста, он с высокой точностью подскажет, брать ли в этот день с собой зонтик.

Походный барометр

Срежьте ветку с молодой пихты или сосны. Отделите от нее отрезок длиной 10 см с растущей сбоку тоненькой длинной иголкой. Теперь возьмите ровную дощечку или фанерку размером 150х100 мм и прибейте к ней заготовленный кусочек пихты так, чтобы игла могла свободно двигаться (см. рис.). Барометр готов. Его надо только отградуировать. Поднесите прибор к горячей печке или плите — от тепла игла выпрямится и поднимется вверх. Там, где она остановится, сделайте риску. Затем поднесите прибор к струйке пара, вырывающейся из носика чайника. От воздействия влаги иголка опустится вниз. Здесь отметьте вторую риску. Соедините риски дугой и разделите на несколько равных частей. Остается сделать соответствующие надписи, как на рисунке. В походе барометр устанавливают в месте, защищенном от прямых солнечных лучей, и он будет предсказывать вам погоду.

Барометр из бутылки

Барометр (см. рисунок) состоит из бутылки с прозрачным стеклом, стеклянной трубки и пробки.

Бутылка на одну треть заполняется водой, лучше брать дистиллированную воду, поскольку обычная через год зацветает. Воду можно слегка подкрасить. В пробке делается отверстие, в которое вставляется стеклянная трубка. Место соединения замазывается пластилином. Теперь остается заткнуть бутылку пробкой. Барометр готов. Когда атмосферное давление начнет изменяться, то изменится уровень воды в трубке. Если из трубки начнут выходить пузырьки воздуха, значит, давление очень высокое, а это к ясной устойчивой погоде, в такое время бывает хороший клев. Если вода начнет выливаться через верх трубки, давление низкое, можно ждать бури, а на рыбалку идти не стоит.

Барометр из бутылки

Барометр из шприца

Барометр — это прибор, который показывает изменения атмосферного давления, значит и изменения погоды. Такой прибор вы сможете легко сделать сами по предложенному рисунку.

Изготовленный барометр нужно отрегулировать: когда по радио и телевидению сообщат, что давление составляет 760 мм ртутного столба, поршеньком нижнего шприца установите уровень воды в трубке на высоту средней отметки. Высокое давление, обычно «предсказывающее» хорошую погоду, вталкивает воду из открытого шприца в тонкую трубку, а низкое — наоборот: вызывает снижение ее уровня в трубке.

Чтобы вода не испарялась, впустите в шприц каплю растительного масла, а чтобы ее лучше было видно, — подкрасьте.

Барометр из двух шприцов и капельницы

Для изготовления барометра нам потребуется:
два шприца по 10 куб.см (1 и 2), трубка от капельницы диаметром 3 мм (3), термометр настенный (4), дощечка 16×25 см (5), лист миллиметровки (6), зажимы или скотч (7), кнопки (8), гвоздики (9). Материалы совершенно не дефицитные и недорогие. Схема соединения деталей представлена на рисунке.

Собранный барометр повесьте в комнате вертикально на стене на уровне глаз так, чтобы на него не падали лучи солнца, подальше от форточки и кухни.

Заливайте в систему только кипяченую воду! Это следует делать при температуре в комнате +18 град, и атмосферном давлении около 750 мм рт.ст. (его величину можно узнать из сообщений прогноза погоды по радио или в газетах), т.к. это среднее значение диапазона атмосферного давления (720-780 мм рт.ст). В начале заливки поршень верхнего шприца 1 установите на отметке 7, а в корпус нижнего шприца без поршня 2 налейте воды до отметки 10. После этого поднятием поршня установите уровень воды в трубке 3 на отметке 750.

Принцип работы барометра
— сжатие и расширение замкнутого объема воздуха в зависимости от атмосферного давления. 96-98% его обьема находится в верхнем шприце, а 2-4% — в трубке, где его перекрывает водяной затвор (ВЗ). При повы-шении давления воздух сжимается, уровень ВЗ поднимается. При понижении — наоборот, понижается. U-образный прогиб трубки обеспечивает герметичность ВЗ. Поэтому ни расстояние от верхнего шприца до шкалы, ни длина хлорвиниловой трубки на точность показаний барометра не влияют.

«Шаг» шкалы барометра в 1 мм равен 1 мм рт.ст. На размерность шкалы влияет количество замкнутого объема воздуха. Поэтому поршень верхнего шприца перед эксплуатацией поднимите на отметку 7, что соответствует 7 куб.см при давлении 750 мм рт.ст. Сжатие воздуха на 1 мм, соответственно, поднимает уровень ВЗ на 1 мм. Корпус второго шприца расположите на уровне шкалы.

Для удобства съема показаний воду следует слегка подкрасить. Зависимость изменения величины давления от погоды, конечно, можно вычитать и в литературе. Но самое верное — пойти опытным путем. Первое время фиксируйте показания барометра в специальном журнале, а напротив записывайте, какой погоде они соответствуют. При этом желательно снимать показания при температуре воздуха в комнате 18 град, (используя обогревательные приборы или охлаждая помещение проветриванием).

Накопив эмпирический материал для всех проявлений погоды, вам потом будет достаточно одних показаний барометра, чтобы точно ориентироваться в ее грядущих изменениях. А значит, своевременно принимать меры по защите садовых растений и огородных культур, растущих в открытом грунте, от ливней, града, заморозков и засухи.

Барометр из масленки

Простой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.

Подберите пробку, которая бы плотно закрывала единственное отверстие будущего барометра. До того как вы поставите пробку на место, в ней необходимо проделать отверстие такого диаметра, чтобы пропустить сквозь него прозрачную трубку-соломинку для коктейлей. Впрочем, лучше применить стеклянную трубочку с внутренним диаметром отверстия 1,5 — 2,0 мм.

Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом

Такой барометр закрепите на подставке с вертикальной линейкой. От градуировать его можно, снимая показания с настоящего барометра.

Вместо металлической емкости можно применить любую маленькую стеклянную бутылочку. После заполнения подкрашенной водой и установки пробки с трубкой, долейте в трубку немного воды. Так как корпус барометра жесткий, при повышении давления уровень воды будет понижаться, при понижении — повышаться.

Барометр из стеклянной банки

Для изготовления барометра нам понадобится:
банка с широким горлом, воздушный шарик, ножницы, круглая резинка, соломинка для питья, картон, ручка, линейка, клейкая лента или скотч.

1. Разрежь воздушный шарик и туго натяни на банку. Закрепи его резинкой.

2. Заостри конец соломинки. Второй конец приклей к натянутому шарику клейкой лентой.

3. Нарисуй на картонной карточке шкалу и поставь картонку у конца стрелки. Когда атмосферное давление растет, воздух в банке сжимается. Когда оно падает, воздух расширяется. Соответственно стрелка будет двигаться вдоль шкалы.

Если давление поднимается, погода будет хорошей. Если падает — плохой.

Когда вы накрыли банку шариком, вы поймали в ней воздух при определенном давлении. Таким образом, шарик теперь будет изменяться в зависимости от атмосферного давления, то есть от давления воздуха вокруг вас. Повышение атмосферного давления будет вдавливать шарик в банку, заставляя трубочку подниматься вверх. Либо наоборот, когда воздух внутри банки будет давить на шарик сильнее, чем воздух вне банки, шарик будет раздуваться, а трубочка будет указывать вниз. Трубочка как раз и используется для того, чтобы вам легче было видеть изменения в форме шарика.

Заметьте, что трубочка будет двигаться вверх или вниз незадолго до смены погоды, потому что изменения в погоде обычно связаны с изменением в атмосферном давлении.

Барометр из фотопластинки

Ещё одна удивительная конструкция барометра для тех, кто увлекается фотографией.

Предсказывает погоду такой незамысловатый барометр довольно точно.

Барометр из бессмертников

Для предсказания погоды можно использовать и букет цветов. Если хорошо высушенные цветки бессмертников на стеблях обработать раствором из 200 г воды, 4 г глицерина и 30 г хлористого кобальта, букет сухоцветов перед ненастьем будет приобретать желтую окраску, а с наступлением ясной солнечной погоды цветки становятся ярко-зелеными.

Барометр – гигрометр

У семян некоторых растений имеются ости, которые быстро и чутко реагируют на изменение влажности воздуха: при высокой влажности они распрямляются (раскручиваются), а в сухом воздухе закручиваются спиралью. Поэтому из них можно изготовить простейший, но чувствительный гигрометр. Для этого наиболее пригоден плодик с остью такого повсеместно распространенного на пашне однолетнего невысокого сорного растения, как аистник цикутный (см. рис.).

Аистник цикутный

Плоды аистника цикутного

Если в центре кружочка из картона диаметром 5-6 см проколоть иглой отверстие и закрепить в нем каплей клея нижний конец плодика (семя), то в сухую погоду его серпообразное острие будет отклоняться по окружности против хода часовой стрелки (влево), а при повышении влажности — обратно (вправо).

Барометр-гигрометр из плода аистника цикутного

Барометр – анероид

Как и настоящий барометр, наша самоделка способна реагировать на изменение атмосферного давления и может служить не только наглядным пособием, но и измерительным прибором.

Чувствительная часть устройства — датчик давления представляет собой герметически закрытую банку. Когда внешнее давление больше, чем давление воздуха внутри банки, крышка и дно как бы втягиваются внутрь. Если же внешнее давление меньше внутреннего, крышка и дно выгибаются наружу. Остается соединить крышку или дно банки с указателем — и барометр готов.

Банка — из-под растворимого кофе. Вместо крышки припаяйте к ней кружок из тонкой жести или латуни — это мембрана датчика. После пайки проверьте герметичность банки, опустив ее в воду. Если пузырьков нет, все в порядке, можете приклеить банку дном к деревянной подставке. Рядом с банкой расположите стойку и укрепите на ней планку-стрелку так, чтобы она легко поворачивалась вокруг оси, но конец стрелки под действием тяжести перевешивался вниз. Немного отступая от оси, прикрепите к планке тягу в виде проволочного крючка и соедините конец крючка с другой такой же тягой, припаянной к центру кружка-мембраны. Общая длина тяг должна быть такой, чтобы при нормальном атмосферном давлении конец стрелки находился примерно против среднего деления шкалы.

Когда атмосферное давление начнет понижаться, конец стрелки станет опускаться вниз. При повышении давления конец стрелки поползет вверх. Сравнивая показания самодельного барометра с настоящим, нетрудно отградуировать шкалу в единицах давления.

Барометр из банки из-под сгущенки

Основные действия по изготовлению барометра показано на рисунке.

Побберите стеклянную или прозрачную пластиковую трубку, прикрепите ее к вертикальной доске хомутиками. Затем приступим к изготовлению жестяной коробочки с диафрагмой.

Отрежьте нижнюю часть банки из под сгущенного молока так, чтобы высота ее стенок была равна 40 мм. Верхний край байки осторожно отогните наружу, заложите кольцо из медной проволоки и закатайте до стыка со стенкой. Стык пропаяйте. Закатка нужна для того, чтобы край жести не прорезал резиновую диафрагму. Неровности после пайки снимите ножом и шкуркой.

В бок сосуда впаяйте жестяной патрубок. Его наружный диаметр должен быть таким же, как у стеклянной трубки манометра. Отверстие для патрубка должно быть на 12 мм выше дна банки. Под дно сосуда припаяйте три одинаковые жестяные лапки с отверстиями и прибейте сосуд к панели над более коротким коленом манометра. Соедините это колено с патрубком сосуда резиновой трубкой. Осталось сделать диафрагму. Материал для нее — тонкая резина. Можно использовать детский воздушный шарик (лучше такой, который еще не был надут). Хорошо растяните диафрагму на отверстии сосуда и плотно обвяжите суровой ниткой. Если теперь надавить на диафрагму пальцем, то воздух в сосуде сожмется. Это давление передастся всему воздуху в колене манометра, соединенном с сосудом. Жидкость будет перетекать в свободное колено, пока разность ее уровней не станеi равной давлению которое вы производите на диафрагму.

Гидростатический барометр

Стеклянная банка, вставленная в неё стеклянная или хлорвиниловая трубочка — вот все, что требуется для изготовления. Банку заполняют водой на одну четверть и плотно закрывают пробкой, а в нее вставляют трубку так, чтобы нижний еe конец был опущен в воду.

Чтобы в банку не проникал воздух, пробку необходимо загерметизировать пластилином или замазкой. Перед тем как пользоваться таким барометром, в трубку следует подуть. Воздух при этом попадет через воду в банку, и уровень воды в трубке поднимется. В том случае, если банка хорошо загерметизирована, давление в ней будет оставаться постоянным, а любые изменения давления атмосферы вызовут изменения уровня воды в трубке. Останется лишь отградуировать шкалу, и прибором можно пользоваться.

Гидростатический барометр:
1 — банка с водой, 2 — ящик с опилками, 3 — трубка, 4 — крепление, 5 — рейка с делениями.

Барометр из воздушного шарика

Самый простейший барометр можно сделать из воздушного шарика и соломинки. Как он устроен, видно из рисунка. Самое главное здесь — хорошо загерметизировать шарик, в противном случае кажущееся изменение величины давления будет вызвано утечкой воздуха.

Барометр из воздушного шарика:
1 — рычаг из соломинки (200-250 мм), 2 — нить, 3 — нить подвеса рячага (расстояние между нитями 3-5 мм).

Барометр «Картезианский водопад»

Эту конструкцию барометра можно сделать на основе «картезианского водолаза», игрушки, о которой мы неоднократно писали. Правда, вместо забавного человека в данной конструкции использован баллончик из-под канцелярского клея. Баллончик заполняют водой настолько, чтобы при его погружения в банку он не тонул, а чуть-чуть выступал над поверхностью воды, сохраняя вертикальное положение. Для этого резьбу на его горлышке обматывают медной проволокой необходимой длины. На днище баллончика крепят небольшую скобку из металла. За эту скобку с помощью двух скрепок баллончик подвешивают к стойке.

Работает барометр так. При изменении атмосферного давления уровень воды в баллончике повышается или понижается. При этом сам баллончик всплывает или погружается и тянет за собой стрелку. Как видите, все достаточно просто. Чтобы вода меньше испарялась, на ее поверхность лучше капнуть несколько капель машинного масла.

Барометр «Картезианский водопад»:
1 — сосуд с водой, 2 — баллончик, 3 — груз, 4 — противовес, 5 — стойка, 6 — стрелка, 7 — шкала, 8 — скоба из канцелярской скрепки, 9 — изолента, 10 — держатели, 11 — опора для стрелки.

Домашний гидрометцентр

Принцип «сам себе мастер» действительно оправдывается во многих областях нашей жизни. Если к множеству вещей, которые в силу необходимости выполняются по этому принципу, вы хотите добавить самостоятельное предсказание погоды, то вам действительно понадобятся два термометра, один из которых нужно обмотать влажной тканью или ваткой, опустить в банку и постоянно следить, чтобы они были влажными. По приводимой ниже таблице, сравнивая показания двух термометров, вы сможете вполне уверенно предсказывать возможность заморозков.

Екатерина Третьякова

Как показать детям изменения атмосферного давления? Обычно мы не замечаем атмосферное давление, но его изменение может вызвать резкую перемену погоды. Устройство современных барометров
очень сложное для восприятия дошкольников. Поэтому я решила сделать самодельный
прибор для измерения атмосферного давления.

Прибор для измерения атмосферного давления называется барометром
. Для его изготовления понадобится воздушный шар, стеклянная банка, соломинка для питья, резинка, зубочистка, ножницы и клейкая лента.

Отрезаем ножницами кончик воздушного шара.

Плотно натягиваем шар на горлышко банки. Затем резинкой прочно закрепим воздушный шар на банке.

С помощью клейкой ленты закрепляем зубочистку к одному концу соломинки.

Другой её конец закрепляем клейкой лентой на натянутом на банке воздушном шарике. Соломинка с зубочисткой будет служить указательной стрелкой барометра
.

Готовим вертикальную панель с обозначениями
: в верхней части — солнце, в нижней – облако; в середине — шкала делений. Также на панели располагаем схематичное изображение действия барометра
.

При высоком давлении воздух давит на шарик, и стрелочка поднимается. При низком атмосферном давлении на шарик усиливается давление воздуха из банки, он приподнимается, а стрелочка опускается. При высоком атмосферном давлении обычно стоит хорошая погода, а при низком давлении – прохладная и ненастная.

Проследив за своим барометром несколько дней
, дети заметят
: при любом изменении атмосферного давления его стрелочка будет подниматься или опускаться.

Публикации по теме:

Панно «Бабочки». Для работы вам понадобится: набор цветной бумаги, ножницы, клей, карандаш. Вырежьте из цветной бумаги много полос шириной.

Вот и наступило лето, как -то на прогулке мы с детьми увидели бабочку, грациозно порхающую над цветами, она нам очень понравилась. Бабочка.

Мастер-класс «Часы». Эти часы можно сделать с детьми подготовительной группы и изучать по ним время. 1. Вырезаем по шаблону основу для.

Мастер-класс для педагогов «Я сам мастер декоративно-прикладного творчества»

«Если вы сумеете научить ребёнка в детские годы ощущать красоту, изумляться дивным творениям человеческих рук, красотой природы, то вырастите.

Подснежники… людей всегда изумляла способность подснежников расти под снегом. Так называют все растения, цветущие ранней весной. В соке.

Лето-прекрасное время года для всех. Занятия можно проводить на улице, а если ещё соединить в одно несколько занятий, то есть интегрированное.

На пороге праздник день влюблённых, как прекрасно, что кто-то, кого-то любит. Мы с детьми 1-й младшей группы сделали валентинки для своих.

Содержимое

Предсказатель погоды из шишки

Изготовление барометра из лампочки

Источник

Как сделать барометр из лампочки

Для изготовления барометра потребуется перегоревшая стеклянная лампочка с большой стеклянной колбой, наждачная бумага, клей, дрель или шуруповерт, машинное масло, медная проволока диаметром 2-3 мм, чернила из шариковой ручки.

Необходимо сделать отверстие в месте соединения цоколя и стеклянной колбы. Для этого капните каплю машинного масла на то место, где будете сверлить отверстие. Потрите два листа наждачной бумаги между собой. Осыпавшийся абразив нанесите на машинное масло и разотрите до образования густой массы. Возьмите кусок медной проволоки диаметром 2-3 мм и зажмите его в патрон дрели. Он будет служить нам сверлом. Оберните стеклянную колбу полотенцем, а цоколь лампочки зажмите между двумя деревянными дощечками. Аккуратно просверлите отверстие в лампочке. При сверлении необходимо прикладывать минимальные усилия, чтобы стеклянная колба не треснула.

Через просверленное отверстие выдавите немного чернил из шариковой ручки в колбу. Если нет чернил, то можно использовать кусок грифеля химического карандаша, предварительно растерев его до порошкообразной массы. Залейте в стеклянную колбу водопроводную воду до середины. Перемешайте до полного растворения чернил или грифеля, если вы использовали химический карандаш.

Возьмите веревку и намотайте ее на цоколь по спирали, оставив свободный конец длиной около 30 сантиметров. Нанесите на цоколь клей и оставьте заготовку подсохнуть на пару часов.

После того как клей подсохнет, необходимо подвесить барометр между оконными рамами. Желательно подвесить барометр с северной стороны, чтобы на него не попадали прямые солнечные лучи. Если окна выходят на юг, то подвешивать барометр необходимо в самой верхней части оконной рамы.

Как расшифровать показания барометра

Если внутренние стенки стеклянной колбы покрылись мелкими каплями, то завтра ожидается сплошная облачность, но без осадков.

Если стенки покрылись каплями среднего размера и между ними виднеются сухие полосы, то ожидается переменная облачность.

Если стенки колбы частично покрылись крупными каплями, то будут кратковременные осадки.

Если капли заполнили лампочку от цоколя до границы с водой, то будут грозовые осадки.

Если достаточно крупные капли расположены только у границы с водой, а остальная часть колбы осталась сухой, то грозовой фронт пройдет стороной, за 40-60 км от вас.

Если в дождливую погоду стенки колбы стали сухими, то завтра установится хорошая погода без осадков.

Пользоваться таким барометром можно только при положительной температуре воздуха. Зимой барометр необходимо убрать из оконной рамы, так как вода может замерзнуть и стеклянная колба треснет.

Барометр из бутылки

Бутылка наполовину заполняется жидкостью. Обычную воду не рекомендуется использовать, потому что через небольшой промежуток времени она зацветёт. Поэтому для изготовления самодельного барометра целесообразно брать дистиллированную воду. Для того чтобы её было лучше видно в капельнице, воду необходимо подкрасить пищевым красителем;
Бутылка герметично закрывается приготовленной пробкой с капельницей. Воздух в бутылку должен попадать только через капельницу, иначе барометр работать не будет;
К бутылке приматывается метровый отрезок деревянной дранки, к которой аккуратно прикрепляется капельница. Дранка необходима для нанесения шкалы барометра. Такой вариант конструкции можно заменить наматыванием капельницы на бутылку, но тогда шкалу необходимо будет наносить на саму капельницу;
Для нанесения шкалы необходимо точно знать две отметки, которые замеряются в разные дни. Они должны соответствовать точному значению атмосферного давления в этой местности.

Барометр из лампочки

сверлится отверстие в торце цоколя лампочки, чтобы запустить туда воздух;
место сверления на стеклянной колбе намазывается машинным или растительным маслом и посыпается абразивной пылью с мелкой наждачной бумагой;
лампочка цоколем зажимается в тисках и обматывается тканью или бумагой;
в качестве сверла используется кусочек медной проволоки диаметром 2-3 мм;
после сверления отверстия в колбе необходимо запаять или залепить отверстие в цоколе.

О погоде на ближайшие сутки сигнализирует уровень запотевания лампочки

О погоде на ближайшие сутки сигнализирует уровень запотевания лампочки:

запотевание отсутствует – ожидается ясная погода;
запотевание из мелких и частых капель – облачная погода;
запотевание из средних капель с вертикальными сухими дорожками – облачная погода, недалеко кратковременный дождь;
запотевание крупными каплями, которые стекают в воду – ожидается крупный дождь;
отсутствие конденсата внутри, когда на улице дождь – к окончанию дождя;
крупные капли, которые расположены в центральной части колбы, только выше уровня воды – недалеко пройдёт крупный дождь.

Барометр из шишки

еловая или сосновая шишка;
древесная смола;
жёсткий отрезок травинки длиной около 20 см.

Содержимое

Предсказатель погоды из шишки

Изготовление барометра из лампочки

Можно трубку заменить на трубку от пасты шариковой ручки, она также будет работать.

Как сделать водяной барометр Паскаля

Целевая группа:
от детского сада до средней школы.

Конечно, мы объясняем, где используется используемая сегодня единица давления: «Паскаль» Па.

Ksawery
Stojda
Репетитор, физик

Если вы хотите заранее знать о переменах погоды, то можно сделать барометр своими руками. Этот прибор показывает изменения атмосферного давления, по колебания которого можно предсказать погоду.

Так, если атмосферное давление падает, то возможны осадки и погода ухудшится, и наоборот, если атмосферное давление растет, то можно говорить об улучшении погоды. Конечно, можно доверять сводкам гидрометцентров или смотреть погоду на погодных сайтах, но лучше иметь в доме подобный прибор и ориентироваться на его показания.

Барометры выпускают и продают разных видов, но сделать приспособление, реагирующее на колебания атмосферного давления, можно и в домашних условиях.

Эти интересные «штучки» помогут вам ориентироваться в погоде, причем для их изготовления их не требуются сложные технологии или материалы. Оказывается, некое подобие барометра можно сделать даже из еловых веток.

Еловый барометр

Издавна охотники Сибири знают, что ветки хвойных деревьев имеют свойство опускаться перед осадками и пониматься в преддверии солнечной ясной погоды. Даже сухие еловые ветки сохраняют эту особенность, поэтому из них можно делать природные барометры, которые будут показывать изменения погоды часов за 8-12 до перемен.

Для изготовления такого барометра необходим кусок ствола сухого небольшого деревца (длиной 25-30 см) вместе с веткой длиной 30-35 см. Ствол с веткой очищают от коры и прикрепляют к дощечке, которую вешают на стенку. При этом ветка должна располагаться так, чтобы при опускании-поднимании свободного конца ветки он перемещался параллельно стенке и не задевал ее. Поднятие ветки сигнализирует о ясной погоде, а опускание — к ненастью.

Можно даже прикрепить на дощечке металлическую или фанерную шкалу с рисками через 1 сантиметр. Через некоторое время использования уже можно будет определить возможности ветки и подписать показатели «осадки», «переменно», «солнечно»

Барометр из лампочки

Для этого барометра понадобится перегоревшая лампочка накаливания. В начале цоколя с резьбой просверливают отверстие диаметром 2-3 мм. Сверлить надо аккуратно и с минимальными усилиями, чтобы не треснуло стекло. Через получившееся отверстие заливают чистую воду до половины колбы. В нее надо добавить 2-3 капли чернил.

Далее ждут, пока просохнут внутренние стенки колбы, и подвешивают лампочку-барометр между оконными рамами окна, желательно с северной стороны. Если окна располагаются с южной стороны, то лампочку надо подвесить вверху окна. Уже через несколько часов можно снимать показания.

Если внутренние стенки покрылись мелкими капельками конденсата, то будет облачная погода без осадков.
При капельках средней величины, между которыми образовались сухие вертикальные полосы, ожидается переменная облачность.
Крупные капли возле поверхности воды в лампочке и сухая горловина говорят о том, что осадки пройдут стороной.
Капли воды на северной стороне колбы говорят о дожде на следующий день во второй половине.
Если лампочка изнутри покрыта крупными каплями конденсата, то будут кратковременные дожди. А если капли укрупняются и стекают вниз, то скорее всего будет гроза.
Если стенки лампочки совершенно сухие, то будет хорошая погода

Пользоваться таким барометром можно весной, летом и осенью при температуре выше нуля.

Барометр из пихты

Срезают пихтовую веточку длиной 10-12 см. С нее удаляют иголки, кроме одной. Веточку прикрепляют к дощечке так, чтобы пихтовая иголочка могла свободно опускаться и подниматься.

Дощечку с веточкой и иглой надо поднести к духовке, чтобы с нее испарилась влага. В этом случае игла поднимается верх и надо будет сделать отметку «солнечно» с цифрой 1. Потом надо поднести приспособление к пару, и когда игла опуститься вниз, то отмечают цифру 10 и пишут «Дождь». Между этими отметками размечают риски на десять делений.

Самодельный барометр нужно расположить в затененном месте, вдали от прямых солнечных лучей. Такое устройство можно соорудить во время похода и заранее узнавать об изменениях погоды, ориентируясь на положение маленькой пихтовой иголочки.

Барометр из еловой шишки

Даже из еловой шишки можно сделать барометр. Это устройство может предсказывать изменения погоды за несколько часов. Для изготовления такого самодельного барометра необходимы дв деревянные ровные дощечки и сухая сосновая шишка.

Из дощечек вырезают два элемента: квадрат основания со стороной 70 мм и боковину размерами 70х150 мм. Торцы заготовок обрабатывают крупным напильником и зачищают поверхности дощечек шлифовальной бумагой. Соединяют элементы с помощью клея и закрепляют мелкими гвоздиками так, как показано на рисунке. Из картона или плотной бумаги вырезают шкалу делениями и обозначениями солнечной и дождливой погоды. У боковины закрепляют к основанию большую сухую еловую шишку. К одной из ее чешуек снизу приклеивают сухую соломинку с бумажной стрелочкой на конце.

Прибор будет работать, основываясь на том, что чешуйки еловых шишек прижимаются плотно друг к другу при влажном воздухе и наоборот раскрываются в сухую погоду. Самодельный барометр надо поставить на балконе или за окном, и с его помощью можно будет легко определить, будут ли сегодня осадки или солнечная ясная погода.

Барометр из бутылки

Для такого самодельного прибора понадобится прозрачная бутылка, стеклянная трубка и пробка. Бутылку заполняют дистиллированной водой на треть. Для лучшей видимости воду можно подкрасить, а используют дистиллированную воду из-за того, что обычная может через некоторое время испортится. В пробке вырезается отверстие, в которое вставляется стеклянная трубка. Отверстие вокруг трубки замазывается пластилином или герметиком. Пробкой с трубкой затыкают бутылку, и самодельный барометр готов. При изменении атмосферного давления будет изменяться уровень воды в трубке. Когда из трубки начнут выделяться пузырьки воздуха, это будет означать, что атмосферное давление высокое и погода будет ясной. Если вода будет выливаться через верхний конец трубки, то давление низкое и погода будет дождливой.

Домашний гидрометцентр

Самодельный гидрометцентр можно сделать с помощью двух термометров. Один из них обматывается влажной ватой или тканью и опускается в банку с водой. Необходимо следить, чтобы он постоянно был влажным. По приведенной ниже таблице сравнивают показания обоих термометров и определяют погоду.

Источник

Барометр из бутылки

Бутылка наполовину заполняется жидкостью. Обычную воду не рекомендуется использовать, потому что через небольшой промежуток времени она зацветёт. Поэтому для изготовления самодельного барометра целесообразно брать дистиллированную воду. Для того чтобы её было лучше видно в капельнице, воду необходимо подкрасить пищевым красителем;
Бутылка герметично закрывается приготовленной пробкой с капельницей. Воздух в бутылку должен попадать только через капельницу, иначе барометр работать не будет;
К бутылке приматывается метровый отрезок деревянной дранки, к которой аккуратно прикрепляется капельница. Дранка необходима для нанесения шкалы барометра. Такой вариант конструкции можно заменить наматыванием капельницы на бутылку, но тогда шкалу необходимо будет наносить на саму капельницу;
Для нанесения шкалы необходимо точно знать две отметки, которые замеряются в разные дни. Они должны соответствовать точному значению атмосферного давления в этой местности.

Барометр из лампочки

сверлится отверстие в торце цоколя лампочки, чтобы запустить туда воздух;
место сверления на стеклянной колбе намазывается машинным или растительным маслом и посыпается абразивной пылью с мелкой наждачной бумагой;
лампочка цоколем зажимается в тисках и обматывается тканью или бумагой;
в качестве сверла используется кусочек медной проволоки диаметром 2-3 мм;
после сверления отверстия в колбе необходимо запаять или залепить отверстие в цоколе.

О погоде на ближайшие сутки сигнализирует уровень запотевания лампочки

О погоде на ближайшие сутки сигнализирует уровень запотевания лампочки:

запотевание отсутствует – ожидается ясная погода;
запотевание из мелких и частых капель – облачная погода;
запотевание из средних капель с вертикальными сухими дорожками – облачная погода, недалеко кратковременный дождь;
запотевание крупными каплями, которые стекают в воду – ожидается крупный дождь;
отсутствие конденсата внутри, когда на улице дождь – к окончанию дождя;
крупные капли, которые расположены в центральной части колбы, только выше уровня воды – недалеко пройдёт крупный дождь.

Барометр из шишки

еловая или сосновая шишка;
древесная смола;
жёсткий отрезок травинки длиной около 20 см.

Разинкин Владимир, Лосев Никита, Бондарь Дарья

БАРОМЕТР СВОИМИ РУКАМИ

с. Ягуново

Содержание

Введение……………………………………………………………………………3

1 Теоретическая часть……………………………………………………………5

Практическая часть…………………………………………………………9

Барометр своими руками……………………………………………………9

Проведение эксперимента…………………………………………………10

Вывод………………………………………………………………………10

Заключение………………………………………………………………………11

Список литературы………………………………………………………………12

Приложения………………………………………………………………………13

Введение

Часто для того, чтобы узнать погоду на следующий день, мы слушаем прогноз погоды. Из него мы узнаём о предполагаемой температуре, наличии осадков, скорости ветра и атмосферном давлении.

Тема нашей работы является актуальной, потому что каждый из нас, прежде чем выйти на улицу хочет знать, а что там за окном? Доказательством актуальности нашей темы является анкетирование, которое мы провели среди учащихся Ягуновской школы. Каждый из опрошенных, хочет узнать, какая погода, прежде чем выйти на улицу. 25 человек из 35 участников анкет не знают, как сделать барометр своими руками, но хотели бы научиться.

Каждый день мы сталкиваемся с удивительными явлениями: например, с силой, которая действует благодаря воздуху.

Нас заинтересовало: «На что влияет атмосферное давление? Почему о нём сообщается в прогнозе погоды?» Оказалось, что с изменением атмосферного давления связано изменение погоды. Если давление повышается, то можно ожидать ясной погоды, а если понижается, то пасмурной. Изменение атмосферного давления сказывается и на самочувствии людей, страдающих гипертонией.

Можно ли создать прибор для наблюдения изменения атмосферного давления своими руками?

Мы решили, поиграем в метеорологов! Они измеряют атмосферное давление, потому что оно показывает перемещение воздушных масс, которые влияют на погоду.

Объект исследования:

атмосферное давление и способы его измерения.

Предмет исследования:

прибор для измерения атмосферного давления

Гипотеза:

можно создать прибор для наблюдения изменения атмосферного давления в домашних условиях.

Цель:

изготовление прибора для наблюдения изменения атмосферного давления своими руками.

Задачи исследования:

Проанализировать литературу по данной теме;

Изучить, кто первый разработал барометр;

Познакомиться с вариантами изготовления барометров;

Проанализировать работу барометра в домашних условиях.

Планируемый результат:

Определение атмосферного давления с помощью барометра сделанного своими руками.

Теоретическая часть

Для измерения атмосферного давления были изобретены приборы, которые называются
барометрами

.

(
Слово барометр происходит от двух греческих слов: барос – тяжесть, метрео – измеряю)

Первый барометр был изобретён учёным
в

XVII

веке

Ртутный барометр, изобретенный Торричелли, очень неудобен в обращении и опасен.
В жидкостных барометрах давление измеряется высотой столба жидкости () в трубке, запаянной сверху, а нижним концом опущенной в сосуд с жидкостью (атмосферное давление уравновешивается весом столба жидкости). Ртутные барометры — наиболее точные, они используются на .

Б.Паскалем в 1646 году был создан водяной барометр, но его размеры оказались очень большими. Высота такого барометра более 13 м.

В практике для измерения атмосферного давления используют металлический барометр, называемый
ом

. (
Анероид в переводе с греческого–безжидкостный. Так барометр называют потому, что он не содержит ртути).

Он показывает атмосферное давление, действующее на гофрированную тонкостенную металлическую коробку, в которой создано разрежение. При понижении атмосферного давления коробка слегка расширяется, а при повышении – сжимается и воздействует на прикрепленную к ней пружину со стрелкой.

Мы посмотрели различные источники, в которых описывалось создание прибора своими руками. Самые простые в изготовлении барометры, следующие:

Барометр из еловой шишки

Чтобы сделать простейший прибор, предсказывающий погоду на несколько часов вперед, понадобятся две ровные деревянные дощечки. Для основания надо вырезать квадрат со стороной 70 мм, а для боковинки прямоугольник 70×150 мм.

Запилить торцы крупным напильником, а затем всю поверхность зачистить наждачной шкуркой. Соединить их на клею, укрепив мелкими гвоздями, как показано на рисунке. Из плотной бумаги надо вырезать шкалу, нарисовать на ней деления и два знака: солнце и зонтик. У самой боковины прикрепить к основанию крупную сухую сосновую шишку. К одной из нижних ее чешуек надо приклеить сухую соломинку с бумажной стрелкой на конце. (Приложение 1. Рис.1)

Надо срезать веточку длиной 10-12 см молодой пихты с иголками. Все иголки с нее удалить, кроме одной. И она станет барометром.

Для этого надо прикрепить веточку двумя маленькими гвоздиками к дощечке из фанеры, дерева или оргстекла. Единственное требование, чтобы пихтовая игла могла свободно отклоняться вверх-вниз.

Затем надо поднести иглу к горячей печке, духовке или поместить недалеко от газовой горелки… Влага с поверхности веточки очень скоро испарится, а игла поднимется вверх. Сделать на дощечке отметку — 1, а потом написать «Солнечно».

Далее поднести дощечку к пару от кипящего чайника — игла, наоборот, опустится вниз. Сделать отметку — 10, а потом написать «Дождь». Остается только проградуировать наш барометр на 10 частей.

Барометр надо вывесить в тени, чтобы прямые лучи на него не попадали. Все готово. Теперь, выходя из дома, мы можем прогнозировать и солнечный день, и дождь в зависимости от положения единственной иглы молодой пихты. (Приложение 1, Рис.2)

Барометр из жестяной масленки

Такой барометр можно сделать из маленькой жестяной масленки с параллельными боковыми сторонами.

Надо подобрать пробку, которая бы плотно закрывала единственное отверстие будущего барометра. До того как поставить пробку на место, в ней необходимо проделать отверстие такого диаметра, чтобы пропустить сквозь него прозрачную трубку-соломинку для коктейлей. Впрочем, лучше применить стеклянную трубочку с внутренним диаметром отверстия 1,5 — 2,0 мм. Ёмкость на 2/3 заполняется подкрашенной водой, в отверстие вставляется трубка с пробкой, в трубке при этом должно содержаться немного той же подкрашенной воды. При повышении атмосферного давления уровень жидкости в трубке будет подниматься, и наоборот. Такой барометр надо закрепить на подставке с вертикальной линейкой. От градуировать его можно, снимая показания с настоящего барометра. Вместо металлической емкости можно применить любую маленькую стеклянную бутылочку. После заполнения подкрашенной водой и установки пробки с трубкой, долейте в трубку немного воды. Так как корпус барометра жесткий, при повышении давления уровень воды будет понижаться, при понижении — повышаться. (Приложение 2. Рис. 3)

Барометр из стеклянной бутылки

Для того чтобы изготовить барометр, нам необходимо иметь
3 простые вещи

:

Стеклянную бутылку, объемом 0.5 литра

Стеклянную трубку

Резиновую пробку с отверстием для трубки

Внизу трубка не должна касаться дна бутылки на 15-20 мм.

Вверху должна торчать из пробки на 35-45 мм.

Бутылку следует до половины заполнить водой, желательно дождевой.

Если водяной столб в трубке внизу — атмосферное давление высокое, вверху-низкое. Бывает, что переливает через верх — очень низкое атмосферное давление. (Приложение 2. Рис. 4)

Барометр из лампочки

Надо взять перегоревшую электрическую лампочку, и там, где начинается цоколь с резьбовой частью, аккуратно просверлить небольшое отверстие диаметром 2-3 мм. Сверлить нужно очень осторожно, прикладывая минимальное усилие, иначе баллон может треснуть или разбиться
.

Когда отверстие будет просверлено, залить в него водопроводную воду, заполнив стеклянную колбу до половины. Затем добавить в нее две-три капли чернил или туши и перемешайте. Барометр готов. Остается подождать, пока внутренняя стенка колбы просохнет, и подвесить барометр между оконными рамами. Лучше всего с северной стороны, где на него не будут попадать прямые солнечные лучи. Если же окна выходят на юг, установите в верхней части окна. Через несколько часов можно снимать показания. Наш барометр может предсказывать погоду за сутки достаточно полно.

Практическая часть

.1Барометр своими руками

Дома у нас прибора для наблюдения за атмосферным давлением нет, и поэтому мы решили сделать прибор своими руками из подручных средств.

Оборудование

Для того чтобы изготовить барометр, необходимо иметь:

банка стеклянная с широкой горловиной
,

воздушный шарик

резинка

трубочка

лист А4

скотч

ножницы

краски.

(Приложение 4. Рис.6)

План создания

Вырезать из воздушного шарика кружок чуть больше, чем диаметра банки.

Натянуть вырезанный кружок на горлышко и закрепить его с помощью резинки.

Обрезать кончик соломинки наискосок и заострить один из ее концов.

Закрепить с помощью клейкой ленты другой кончик соломинки скотчем посередине натянутой резиновой пленки.

Закрепить лист бумаги около банки так, чтобы острие соломинки его слегка касалось. После этого отметь «ноль» в том месте, где соломинка касается листа. Ниже и выше этого значения с интервалом в 1 мм отметить цифры 1, 2 и 3.

Принцип работы

1) При увеличении атмосферного давления пленка прогибается вниз, соломинка поднимается вверх и указывает «Ясно».

2) При уменьшении атмосферного давления плёнка поднимается вверх, соломинка – вниз и показывает «Пасмурно». (Приложение 5. Рис. 7)

2.2 Проведение эксперимента

Мы решили провести эксперимент, чтобы убедиться правильно ли работает прибор. Ежедневно в 8
30

ч. мы фиксировали ПОКАЗАНИЯ своего прибора и заносили результат в таблицу, затем наблюдали за погодой в течение дня, записывая результат в столбец «ПОГОДА». (Приложение 5. Таблица 1)

После проведения двухнедельного эксперимента значения показателей прибора и погоды совпали, что подтверждает правильную работу созданного прибора.

Барометр, который у нас получился, показывает изменение давления снаружи банки. Если давление повышается, то воздух начинает давить сверху на резиновую крышку банки и соломинка поднимается. И наоборот, если давление понижается, то воздух давит на чувствительную мембрану изнутри банки и соломинка опускается.

Точные показатели атмосферного давления на таком барометре не увидишь, так как мембрана натянутого шарика не достаточно тонка и чувствительна. Трубочка опускается и поднимается всего на одно деление, но повышение и падение атмосферного давления видно очень хорошо. Эти результаты совпадали с объявлениями о погоде.

Наблюдения показали

: При повышении атмосферного давления, погода была ясной, солнечной. При понижении давления – пасмурной и ненастной.

С помощью построенного нами прибора можно прогнозировать погоду.

Проводить данные опыты не сложно, но интересно. Они безопасны, просты и полезны. Наш барометр предупреждает близких об изменении атмосферного давления, и они вовремя принимают меры. Нас не застанет врасплох ненастье.

Заключение

За период работы над проектом мы изучили разную литературу, которая помогла нам сделать свой прибор по определению атмосферного давления. В процессе эксперимента мы наблюдали за работой нашего барометра и, основываясь на его показания, научились предсказывать погоду на ближайшие сутки. Теперь мы знаем, что этот дорогостоящий прибор можно изготовить своими руками в домашних условиях. На этом наше исследование не окончено, и в дальнейшем мы планируем изготовить другие варианты барометров из подручных материалов и опробовать их в работе.
Новые исследования впереди!

Список литературы

Книга экспериментов. Просто о сложном/Пер. с итал. И.Гурьянова. – [Текст] М.: Эксмо, 2013. – 128с.

Детская энциклопедия “Хочу все знать” // [Текст] М. “Планета детства” – 2003.– С. 260–261.

Новая энциклопедия школьника //– [Текст] М. “Махаон”.– 2009.– С. 128 – 129.

Приложение 1

Рис. 1 Барометр из еловой шишки

Рис.2 Барометр из пихты

Приложение 2

Рис.3 Барометр из жестяной масленки

Рис.4 Барометр из стеклянной бутылки

Приложение 3

Рис.5 Барометр из лампочки

Приложение 4

Рис. 6 Оборудование для изготовления барометра

Приложение 5

пасмурно

Рис.7 Принцип работы барометра

ДЕНЬ

ПОКАЗАНИЯ

ПОГОДА

Понедельник(24.02)

Ясно

Солнечно

Вторник(25.02)

Ясно

Солнечно

Среда(26.02)

Пасмурно

Облачно, снег

Четверг(27.02)

Ясно

Солнечно

Пятница(28.02)

Пасмурно

Облачно

Суббота(01.03)

Пасмурно

Облачно

Вторник(04.03)

Пасмурно

Облачно

Среда(05.03)

Ясно

Солнечно

Четверг(06.03)

Ясно

Солнечно

Пятница(07.03)

Пасмурно

Облачно

Можно трубку заменить на трубку от пасты шариковой ручки, она также будет работать.

Как сделать водяной барометр Паскаля

Целевая группа:
от детского сада до средней школы.

Конечно, мы объясняем, где используется используемая сегодня единица давления: «Паскаль» Па.

Ksawery
Stojda
Репетитор, физик

Погода завтра улучшится –

1) если утром появятся кучевые облака, которые к вечеру исчезнут;

2) если вечером после ненастья выглянет солнце и в западной части неба не будет облаков;

3) если дым от костра или печных труб поднимается вверх столбом;

4) если кучевые облака движутся по небу в том же направлении, что и ветер у земли;

5) если ночью тихо и прохладно, а луна садится при чистом небе.

Погода завтра ухудшится –

1) если ветер к вечеру не стихнет, а усилится;

2) если утром появятся кучевые облака, которые к полудню примут форму высоких башен или гор;

3) если на небе одновременно видны облака всех типов: кучевые, «барашки», перистые и волнистые;

4) если дым от костра или из печных труб стелется по земле.

Барометр из лампочки.

Необходимо знать некоторые особенности, чтобы расшифровать показания такого барометра:

3) если стенки частично покрыты крупными каплями росы – ждите кратковременных осадков.

4) сверху донизу и капли, укрупняясь, стекают вниз — будет гроза.

7) если появились капли росы лишь на северной стороне баллона, ждите завтра дождя во второй половине дня.

Барометр из сосновой шишки.

Барометр из фотопластинки.

Ещё одна удивительная конструкция барометра для тех, кто увлекается фотографией.

Предсказывает погоду такой незамысловатый барометр довольно точно.

Барометр из ветки пихты или сосны.

Содержимое

Предсказатель погоды из шишки

Изготовление барометра из лампочки

Источник

Как сделать барометр из лампочки

Как расшифровать показания барометра

Если внутренние стенки стеклянной колбы покрылись мелкими каплями, то завтра ожидается сплошная облачность, но без осадков.

Если стенки покрылись каплями среднего размера и между ними виднеются сухие полосы, то ожидается переменная облачность.

Если стенки колбы частично покрылись крупными каплями, то будут кратковременные осадки.

Если капли заполнили лампочку от цоколя до границы с водой, то будут грозовые осадки.

Если достаточно крупные капли расположены только у границы с водой, а остальная часть колбы осталась сухой, то грозовой фронт пройдет стороной, за 40-60 км от вас.

Если в дождливую погоду стенки колбы стали сухими, то завтра установится хорошая погода без осадков.

Екатерина Третьякова

Отрезаем ножницами кончик воздушного шара.

Плотно натягиваем шар на горлышко банки. Затем резинкой прочно закрепим воздушный шар на банке.

С помощью клейкой ленты закрепляем зубочистку к одному концу соломинки.

Публикации по теме:

Мастер-класс для педагогов «Я сам мастер декоративно-прикладного творчества»

Принцип работы такого барометра
довольно прост: внутри бутылки сохраняется объем воздуха при фиксированном давлении. Налитая жидкость играет роль подвижного поршня между этим объемом воздуха и внешней атмосферой. Если внешнее (атмосферное) давление будет изменяться, то и уровень жидкости в трубке тоже будет двигаться. Так, при повышении давления уровень столбика будет опускаться, при понижении давления – подниматься.

В доказательство проведем некоторые расчеты “на пальцах”:

delta_P / P = 20 / 760 = 0.0263

delta_V = V * 0.0263 = 6.58 мл = 6580 мм 3

В то же время, объем соломинки (диаметр 2 мм, длина 20 см = 200 мм):

V сол = 3.14*1*200 = 630 мм 3

delta_T / T = 5 / 270 = 0.019

что сравнимо по эффекту с изменением давления.

Выводы:

Необходимо использовать трубку большего диаметра.

При соблюдении этих условий можно рассчитывать на работоспособность данного устройства.

Можно трубку заменить на трубку от пасты шариковой ручки, она также будет работать.

Как сделать водяной барометр Паскаля

Целевая группа:
от детского сада до средней школы.

Конечно, мы объясняем, где используется используемая сегодня единица давления: «Паскаль» Па.

Ksawery
Stojda
Репетитор, физик

Прекрасный летний день. Легкий, едва уловимый ветерок лениво теребит осоку. Шустрые стрекозы проворно шмыгают над зеркальной гладью озера. Трудолюбивый дятел с достойной уважения настойчивостью добывает себе пропитание в высоких кронах сосен. И, кажется, что время остановилось, и нет такой силы, которая могла бы нарушить красоту и сияние этого дня. Лишь только с запада нагота неба стыдливо прикрыта косматыми облаками. Неужели будет дождь?

Доброго времени суток, уважаемые любители научно-технического творчества! Не спешите закрывать страничку. Вы вовсе не ошиблись ссылкой и оттого нечаянно попали на литературный сайт. Просто мне посчастливилось провести пару дней на природе, и захватывающая красота соснового берега озера не могла не оставить приятных впечатлений и даже, как видите, разбудила в ней какие-то литературные нотки ? Но вот те самые облака, о которых говорилось чуть выше, в то же время не дали угаснуть любознательности.

В общем, было решено не отдаваться на волю случая, а инструментальным способом спрогнозировать изменение погоды. Конечно, можно было бы попробовать изготовить , как уже описывалось на страницах Своей лаборатории
. Тем более, к моему глубокому сожалению, найти в лесу стеклянный сосуд в наше время совсем не сложно – многие люди ведут себя по отношению к природе крайне неуважительно, оставляя за собой после отдыха мусор. Но коль скоро я находился в некотором отдалении от цивилизации, то и инструментарий хотелось использовать исключительно природный.

Как мы знаем, . А погодные условия находятся в тесной зависимости от атмосферного давления. И наоборот, по изменению погодных условий можно судить об изменении атмосферного давления. Если в случае с жидкостным барометром мы измеряли непосредственно изменения атмосферного давления, то в этой статье речь пойдет о барометре, который может фиксировать пока еще не уловимые человеком изменения погодных условий. И для этой цели нам отлично подходит сосновая шишка, коих в месте нашей стоянки было несметное количество.

Наши предки давно подметили, что шишки очень чутко реагируют на изменение погодных условий. При хорошей сухой и ясной погоде чешуйки шишки раскрываются, а в дождливую погоду они сжимаются. Основываясь на этих наблюдениях, мы и изготовим из шишки барометр.

Для этого нам понадобятся:

сосновая или еловая шишка;
древесная смола;
стебель травы.

Шишку следует выбирать покрупнее – показания барометра из такой шишки будут более точными.

Стебелек травы (он будет служить нам стрелкой) нужно взять потоньше и подлиннее. Чем длиннее стебель, тем, опять же, будут точнее измерения. Однако нужно выбрать золотую середину между длиной травинки и ее массой – она должна быть легкой. Обрезаем излишки.

Получаем вот такую стрелку:

В моем случае найденная смола была застывшей, поэтому ее нужно было немного растопить. Если вам удалось найти текучую смолу, то этот шаг можно пропустить.

Растопленную смолу наносим на одну из чешуек шишки…

… и пока она не успела снова застыть, приклеиваем стебелек.

Вот и все, барометр из сосновой шишки готов!

Для удобства снятия показаний такой барометр нужно на чем-то закрепить и сделать ему шкалу. К вопросу выбора штатива я подошел фундаментально и выбрал в качестве оного… сосну, привязав к ней шишку длинным стеблем травы.

Шкалу я делать не стал – просто расположил стрелку вертикально. При таком расположении любые отклонения стрелки будут заметны. Но можно изготовить шкалу, скажем, из куска коры и закрепить ее той же смолой.

В результате нескольких часов наблюдений за таким барометром было замечено отклонение стрелки влево, т.е. шишка начала закрываться, указывая на дождь. Чтобы вам было понятно, насколько отклонилась стрелка барометра из сосновой шишки, я попытался совместить в графическом редакторе две фотографии: сразу после установки природного барометра и спустя несколько часов. Совмещение, конечно, получилось не идеальное, т.к. фотографировал без штатива, но, тем не менее, разница заметна.

Ну и в заключении хочу отметить, что прогноз такого сделанного своими руками барометра полностью оправдался — ночью пошел дождь. Так что барометр из шишки — вполне работоспособный прибор и его можно использовать для прогнозирования погоды в походных условиях!

Источник

Барометр отслеживает изменения атмосферного давления, сопровождающие наступление осадков, пасмурной или солнечной погоды. Предназначен для прогнозирования климатических условий в краткосрочной перспективе. Барометр всегда используют при подготовке к астрономическим наблюдениям, а рыбаки по его показателям определяют, когда будет лучший клев, так как рыба реагирует на перепады давления. Устройство всегда практичное в быту: подскажет пользователю как одеться, брать ли зонт, отменить или запланировать мероприятия. Метеочувствительные люди смогут подготовиться к изменениям климата. Рассмотрим способы, как сделать барометр самостоятельно и разновидности кустарных изделий.

Что такое барометр

Барометр — это измеритель атмосферного давления (дальше по тексту — атм. давл.), это основное устройство, прогнозирующее климатические изменения. По прибору можно определить приближение периода осадков, циклонов, пасмурной, влажной погоды, туманов.

Первый изобретенный барометр — это трубка с ртутью, запаянная с одного конца, а другим, открытым, погруженная в емкость с нею же. В такой конструкции вещество внутри колбы при увеличении атмосферного давления имеет свойство подниматься, при понижении — опускаться. На данное явление несколько веков назад обратил внимание ученый Торричелли.

Барометр основывается на свойстве веществ, материалов сжиматься/расширяться при изменениях атм. давл. Чувствительные элементы прибора: химические вещества (ртуть), мембраны из особых материалов. В электронных вариантах используют термокомпенсированные, тензометрические датчики, отображающие деформации с преобразованием показателей в электросигнал. Жидкостные и мембранные устройства значения показывают столбцом вещества внутри прозрачной трубки или стрелкой. Электронные приборы могут иметь стрелку, но чаще ЖК-табло.

Назначение

Приборы измерения атмосферного давления используются повсеместно в быту, на кораблях, при астрономических наблюдениях, на метеостанциях, в общем, везде, где потребуется ради интереса или в связи с рабочей или иной необходимостью предвидеть погоду, но только на ближайший период (8–12 ч., или на следующий день).

Барометром можно определить высоту возвышенностей (поэтому заводские изделия часто совмещают высотомер), так как давление меняется с высотой. Часто прибор измеряет и относительную влажность (гигрометр).

Особенности барометра, как читать показатели

За точку отсчета на шкале барометра обычно принимают усредненный показатель нормального атм. давл. для ясной обычной погоды — 750 мм. рт. ст., то есть от этой отметки отсчитывают движение вниз или вверх. Отметка может быть другой, она зависит от условий местности, от среднестатистического показателя для конкретной территории, например, такая линия будет иной в горных районах.

Недостаток барометра — невозможно на 100% предвидеть осадки, погоду, время появления, продолжительность. Слишком много факторов влияет на точность, например, температура, влажность, высота местности, рельеф, ветреность. Чем резче и сильнее выше/ниже движется стрелка, тем большая вероятность прогноза и скорость наступления явлений.

На метеостанциях показания барометров уточняются данными со спутников, статистикой, измерителями перечисленных факторов. Другой относительный недостаток: радиус действия барометра ограниченный (приблизительно до 30 км, при циклонах, ураганах может быть больше).

Итак, чем выше подвинется столбик жидкости или стрелка заползет на отметки в сторону увеличения, тем значительные осадки ожидаются: от пасмурной погоды до дождя, шторма, бури. Чем интенсивнее движение, тем быстрее погодные явления. Но это общее правило, ниже мы уточним нюансы.

На шкале заводских изделий есть не только цифры, но и соответствующие надписи (солнечно, туман, дождь, гроза и так далее), их можно скопировать (фото есть в интернете) для самоделок.

Для рыбаков обычно трактовка такая:

столбик поднимается постепенно — ясная устойчивая погода, но надо учесть, что каждая рыба имеет свои нюансы поведения. А в общем, это к хорошему клеву. Но если показатель уже высокий или чрезмерно быстро увеличивается, рыбалка может не быть успешной;
при низкой величине (пасмурно, дождь) активны хищные рыбы, при повышенной — мирные виды плывут к берегу и активно питаются.

Важные нюансы трактовки показаний барометра

Общий принцип понимания показаний правильный лишь отчасти, есть значительные нюансы, опишем их.

Читать показатели барометра не так просто, как это иногда отображают в некоторых источниках, укажем правильную трактовку с нюансами:

давление в процессе роста — дождь, гроза; но когда вырастет, станет стабильным — начнет устанавливаться хорошая погода;
в процессе понижения — самая хорошая погода; когда установится стабильно низким — начнутся осадки, но кратковременные, не сильные, а интенсивные появятся — см. предыдущий пункт.

Все дело в том, что области низкого атм. давл. — это циклоны. Вначале у них есть теплый сегмент с небольшой облачностью (обычно в верхнем ярусе, облака перистые, перисто-слоистые), осадки отсутствуют. Когда идет теплый фронт — есть вероятность маленьких осадков. Но во время холодного, а он идет следом, — осадки сильные, усиливается ветер. Давление растет, осадки после фронта могут стать затяжными (вплоть до дней без перерыва). После прохождения циклона устанавливается повышенное атм. давл., антициклон, поначалу там пасмурно, холодно с осадками (шлейф от минувшего циклона), которые исчезают через день-два. Облачность начинает понижаться, среда прогревается, и в теплом сегменте антициклона становится солнечно. Давление понемногу падает, соответственно, после антициклона — ожидайте очередного циклона, цикл повторяется.

Единицы измерений

Международная единица измерения — 1 Па (1 Н/м²). Но также используют бары (1 бар = 100 000 Па или 0.1 мПа). Шкалы бытовых барометров часто в миллибарах. Таким образом, 100 000 Па = 100 кПа — 1 бар = 1 000 мбар = 1 000 гПа.

Виды барометров

Барометры с жидкостью, химическими составами в роли чувствительного вещества. Ртутную разновидность не будем рассматривать, так как вещество чрезвычайно опасное, к тому же труднодоступное. В самоделках применяют подкрашенную простую или дистиллированную воду. Устройства основываются на «принципе Э. Торичелли»: жидкость опускается/понижается в трубке, вставленной открытым концом в емкость с таким же веществом, реагируя на изменения атмосферного давления.

Механические, они же анероиды. Из гибкой (часто гофрированной) тонкостенной коробочки, сильфона — анероидной капсулы из медно-берилловых и подобных сплавов. Данный узел помещают внутрь герметичного корпуса, где создается разряжение, и он настолько чувствительный, что колебания давления за его пределами расширяют или сжимают его, двигая толкатель со стрелкой на шкале.

Электронный (цифровой). В основе — термокомпенсированные, тензометрические сенсоры. Подобные детекторы ставят в электровесы. Работа элементов базируется на пъезорезистивных свойствах микроскопической полоски из кремния, функционирующей как тензометр, то есть она способная реагировать на малейшие колебания, напряженности, усилия поверхности.

Контроллер (микросхема) обеспечивает возможность разных настроек, анализирует сигнал сенсора и выводит его цифрами на дисплей. Обычно такой заводской прибор оснащен комплексом датчиков и функций, измеряет не только давление, но и температуру, влажность, показывает время, дату. Цифровые барометры очень распространенные в последнее время для быта, по форм-фактору напоминают собой электронные часы. Это самые точные измерители, покажут величину до 0.2 мВ/кПа и лучше.

Для самодельных электронных измерителей потребуется откалиброванный заводской тензодатчик.

Способы изготовления своими руками барометров

Жидкостный барометр в домашних условиях своими руками собрать можно чрезвычайно простыми методами, большинство из них сводятся к такой общей конструкции: запаянная сверху трубочка, открытым концом вставленная в емкость с жидкостью. Соломинка тоже наполняется некоторым количеством воды. Есть более элементарные способы, например, из лампочки, где прогноз показывает конденсат на стенках.

Совсем простой метод для создания подобия анероида: пустая банка с крышкой из резиновой мембраны от обычного шарика. Для экстремальных условий применяют ветки хвойного дерева, они имеют свойства подниматься/опускаться при разном атм. давл.

Для более сложных вариантов — электронных — потребуются навыки пайки, работы с радиодеталями, опыт создания печатных плат и запчасти в виде тензодатчиков, диодов, микроконтроллеров (Arduino, LM 3914), других радиодеталей.

Ниже постараемся отобразить все самые известные самоделки.

Анероид из дешевого манометра

Анероид можно сделать, если взять запчасти от иных измерительных приборов, у которых есть часть со спецсплава, реагирующая на давление, например, из манометра. Подойдет только механическая модель с нижней, обычно круглой (небольшой цилиндр), частью-блоком, именно там расположена чувствительная мембрана.

Входной штуцер устройства припаян к круглой нижней части манометра с гофрированной коробкой (сильфоном), реагирующей на атм. давл. сжиманием/расширением, двигая стрелку на шкале через толкатель.

Сборка поэтапно:

Прогреваем штуцер паяльником, герметично запаиваем.
Ждем, пока коробочка охладится до комнатной температуры, произойдет ее сжимание – давление сравнится с атмосферным.
После указанной манипуляции при падении давления сильфон будет сокращаться, при росте – расширяться.
Шкалу переписывают — 160 мм — на 760, 200 — 700, 120 — 800, — поскольку теперь при повышении измеряемой величины указатель будет подвигаться против ч. с. Старые значения заклеивают бумагой, зарисовывают корректором. Новые надписи пишем вручную или сканируем фото заводского изделия, изменяем фотошопом и распечатываем.
Ослабляем стопорный винт, фиксирующий штуцер. Проворачиваем последний по ч. с. Пока стрелка не покажет деление, соответствующее нормальному атм. давл. в местности (стандартно 750, данные есть на сайтах метеослужб).
Штуцер в нужном положении фиксируем стопорным винтом, положение указателя может измениться — шкала не будет абсолютно точной, но нам главное фиксировать интенсивность изменений давления, поэтому данный минус малозначим.

Подобным образом можно соорудить анероид из сильфонов из бериллиевой бронзы из высоковакуумных затворов вакуумных установок как на фото ниже. Но такие запчасти доступные не всем. На изображении 12-ступенчатая конструкция, что обеспечивает показания с точностью до 0.05%.

Из бутылки, колбы

Барометры из бутылок часто применяют рыбаки, чтобы определить, будет ли клев, атмосферное давление влияет на поведение рыб, провоцирует на жор или на уменьшение активности.

Но также такие кустарные устройства используют для любой ситуации, когда требуется спрогнозировать погоду.

Что потребуется:

колба, бутылка из стекла или пластика (объем может быть разным обычно от 0.5 л);
трубочка для коктейлей, соломинка как можно длиннее;
дистиллированная вода. На емкость 0.5 л хватит 150–200 гр., если объем больший/меньший, то в подобной пропорции;
краситель (пищевой, чернила, марганцовка и прочее), чтобы столбец был заметным.

Можно изловчиться и собрать прибор, имея только какой-либо острый предмет, чтобы пробить отверстие в крышечке сосуда. Но комфортнее работа будет с ножом, термоклеем (хорошо, если есть пистолет для него), стойкий к смыванию маркер, шприц (игла не потребуется).

Этапы сборки:

Делаем отверстие в крышечке сосуда, под соломинку.
Наполняем емкость дистиллированной водой, окрашиваем.
Маркером на трубке делаем шкалу.
Помещаем соломинку в сосуд так, чтобы конец торчал на 3–4 см., от дна — 1–2 см.
Уплотняем соединение термоклеем. Для герметизации можно применить любые другие материалы, а также использовать пробку от бутылки с вином.
Закачиваем шприцом немного воздуха внутрь.

Для самодельных измерителей атм. давл. применяют любые колбы, пластиковые бутылки. Во всех случаях они, как и соломинка, должны быть прозрачными. Алгоритм создания такой, как мы описали выше.

Можно взять не дистиллированную, а обычную кипяченую воду, но ее периодически надо менять из-за протухания.

Из масленки

Потребуется жестяная масленка, любая, но лучше приплюснутая по вертикали, с вытянутыми боковыми торцами. Подбирают пробку под отверстие, закрывают его, но сначала проделывают в заглушке отверстие под тонкую соломинку для коктейлей. Подойдет также стеклянная трубка (1.5–2 мм), от посуды для химической, медицинской отрасли. Впрочем, можно взять и более толстую: попробовать насадить ее (а не вставить) на носик масленки, но потребуется хорошо уплотнить такое соединение, например, эпоксидкой, холодной сваркой, резиновой прокладкой.

Сосуд наполняется на 2/3 подкрашенной водой. Трубка с пробкой вставляется, к прозрачной части приделывается шкала (бумага, пластик, обычная линейка). Градуировку можно скопировать с заводского изделия. Соломинка при этом должна быть немного заполненная жидкостью. Принцип традиционный: давление растет — столбец идет вверх, и наоборот.

Из лампочки, с принципом росы

Подойдет любая лампочка. Около самой кромки цоколя сверлят маленькое отверстие 2–3 мм. Его можно сделать шуропевертом или специальными мини-дрелями с тонким сверлом, ручными бурчиками.

Эффективный способ с проволокой. На точку сверления наносят каплю машинного, подсолнечного масла или солидола с абразивом от среднезернистой наждачки. Должна получиться вязкая густая паста. Зажимают в патроне дрели медный провод, диаметром равным отверстию. Цоколь лампы фиксируют в маленьких ручных тисках, место зажима и колбу заворачивают перед этим ветошью, тряпкой. Сверлят, прикладывая минимальный натиск.

Через отверстие заливают воду до половины колбы, добавляют туда любой краситель (чернила, марганцовка). Отверстие заделывают пайкой (стекло легко плавится зажигалкой «печкой») или акриловым клеем, эпоксидкой, изолентой. Барометр собран.

Далее, ждут, пока подсохнут стенки изнутри. Подвешивают барометр в удобном месте поближе к улице, например, между оконными рамами.

Лучшая сторона — северная, где на баллон не будут падать прямые солнечные лучи. Если окна сморят на юг, то подвешивают в верхней их части. Период, на который барометр покажет погоду — около суток.

Через пару часов можно смотреть показания:

внутренние стенки покрылись мелкой росой — сплошная облачность, пасмурно, но без осадков;
средний конденсат с сухими полосками между каплями — переменная облачность;
крупные капли — кратковременные осадки;
крупный сплошной конденсат сверху донизу, капли укрупняются, стекают вниз — гроза;
роса только у поверхности жидкости, горловина сухая — дождь пойдет стороной, в 30–50 км от локации замеров;
если идет дождь, а стенки сухие — завтра ясная, солнечная погода;
конденсат только на северной стороне — завтра после обеда осадки.

Пользоваться барометрами с замерзающей жидкостью, конечно же, можно лишь при температуре воздуха выше нуля.

Из хвойной ветки, шишки

Ветки хвойных пород деревьев имеют свойство опускаться/подниматься при изменении атмосферного давления. Не имеет значения живая или мертвая такая стрелка.

Ветку желательно взять с сегментом ствола, так она будет стабильнее и с большим диапазоном движений. Указатель закрепляют любым удобным способом. Около конца стрелки ставят линейку, размеченную полоску, можно использовать стену, откос. Стрелка не должна прикасаться ни к чему. Наблюдают за погодой и сопоставляют ее изменения с положением ветки, соответственно полученным данным подписывают сегменты градуировки.

Сосновые, еловые шишки имеют свойство раскрываться в ясную погоду и закрываться при пасмурном климате. Желательно взять крупные плоды.

Из шприцов, капельниц

Что потребуется:

шприцы — 2 шт. по 10 мл;
трубка от капельницы;
настенный термометр, желательно с крупной шкалой наподобие линейки;
дощечка 16×25 см;
бумага миллиметровая;
для фиксации элементов: скотч, силиконовый клей, кнопки, гвозди.

Процесс создания виден на ниже представленных схемах. Место установки для сделанных самоделок должно быть без переменчивых условий в доме: подальше от форточки, солнечных лучей, нагревателей, влажности. Наполняют систему кипяченой водой при комнатной t° (+18…+25° C). Поршень верхнего шприца ставят на отметку в 7 мл, второй без толкателя заполняют полностью. После процедуры первым устанавливают уровень в трубке на отметке (на шкале она посередине), равной стандартному атмосферному давлению в местности. Обычно таковое составляет 750 мм. рт. ст., поэтому маркируют указанную линию этими цифрами.

Больший объем воздуха — 98%, находится в шприце сверху, остальное в трубке. Давление повышается, происходит сжатие, что поднимает уровень воды в капилляре, и наоборот. Шаг шкалы в 1 мм в наших примерах сделан равным 1 мм. рт. ст., второй шприц располагают на одном уровне с ней.

Вместо воды можно использовать подсолнечное масло:

Первое время, наблюдая соответствие положений столбца и погодных условий, записывают их, таким способом подписывают градуировку. Снимать показания рекомендовано при t° воздуха +18° C.

Из банки и шарика

Пустую банку накрывают резиной из обычного шарика, на нее скотчем крепят соломинку, деревянную шпажку.

Принцип четко показан на изображении:

Разница давлений внутри и снаружи приподнимает/опускает сплошную накрывку-мембрану, соответственно, двигается указатель, около конца которого ставят шкалу.

Материалы и пример реальной сборки:

Электронные (цифровые) барометры своими руками

Откалиброванный на заводе тензодатчик и дискриминатор — основа цифрового прибора. Эти и другие компоненты можно приобрести на Aliexpress, в радиомагазинах, в интернете.

Электронный барометр своими руками собирается на базе микродатчиков, микросхем (контроллеров). Нам потребуется тензосенсор MPX 2200 AP. При нормальном давлении 1 000 гПа напряжение на его выходе равно 100×0.2 мВ = 20 мВ. Можно также к схеме приспособить вольтметр, но для нашей ситуации в этом нет необходимости, так как в большинстве случаев достаточно наблюдать изменения в сторону повышения/понижения. Индикатор сделаем в форме шкалы из нескольких светодиодных элементов.

Потребуются, кроме указанных, такие элементы:

Схема:

Питания на сенсор подается от «кроны» 9 В (выводы 1 и 3). Для экономии заряда цепь содержит выключатель обычный или микро. Импульс с детектора поступает дифференциальному усилителю из 2 операционных усилителей DA2.1 и DA2.2 в корпусе, это микросхема LM324. Данный элемент предназначен для усиления амплитуды импульса тензосенсора в 50 раз.

R4 — «переменник» для точной регулировки, стоящий между резисторами с R1 и R2 (номиналы одинаковые). Учитывая коэф. усиления при 1 000 Па (100 кПа), на выходе дифусилителя будет 0.2×100×50 = 1000 мВ = 1 В.

С чувствительным вольтметром (цифровым) с шириной градуировки 2 В становится доступным пересчет измеренного напряжения, снимаемого между выходами 7 и 14 LM324, в значения атм. давл. Для визуализации контроля используется дискриминатор LM3914 с 10 компараторами, каждый подсоединенный одним входом к выводу (5), другие контакты идут на резистивный делитель (на промежуточные его точки).

Потенциал на четвертом выводе обозначает нижний порог измерения давления, а верхний выставляется посредством изменения потенциала «переменником» R5 на объединенных выходах 6 и 7. Им надо задать напряжение приблизительно 1.1 В относительно выхода 8, таким образом, верхняя граница индикации атм. давл. составит 1060 мбар, что подходит нам.

Как работать с индикатором

Индикация имеет такой порядок: вращая селектор «переменника» R6, устанавливаем на вводе 5 контроллера LM3914 потенциал, при котором диоды HL5 и 6 включаются. Если замеряемая величина растет, то элементы от HL7 до HL10 поочередно начинают светиться, и наоборот, уменьшение давления, обозначающее скорые осадки, сопровождается понижением напряжения на пятом выходе микросхемы. Начнут поочередно вниз включаться HL4…HL1.

Схема платы, рекомендации

Ниже схема-шаблон платы для монтажа платы:

Желательно брать индикаторные световые элементы с разным цветом, чтобы они несли функциональную нагрузку: внизу белые, вверху — красные, в середине — исходная точка, желтые. Схема LM для нашего прибора работает как DOT точка — при деактивированном выводе 9, питание идет только на период индикации давления при нажатии клавиши «Измерение». Точная калибровка для наших целей не так уж и важна, достаточно сделать наибольшую чувствительность, чтобы микросхема реагировала на малейшие колебания давления.

Цифровые модули и сборки на Arduino

Сборку можно осуществить из цифровых барометрических модулей-сенсоров. Делают такие приборы на основе микроконтроллера Arduino, также надо докупить дисплей к такой сборке и все необходимые сопутствующие детали. Все нужное есть на Aliexpress, подобных площадках.

Продаются уже готовые цифровые барометрические модули с обвязкой, например, 32-х разрядные, стоимость около 30 долл.

Рассмотрим только основы таких устройств, так как вариантов их много и им посвящены отдельные статьи.

Схема подключения контактов (есть разные варианты поэтому уточняем в сети, читаем инструкции изделий, смотрим схемы для конкретных моделей микроконтроллеров и модулей):

Самодельный цифровой барометр в сборе на монтажной пластине-основе:

Варианты схем-чертежов для сборки метеостанции с барометром на Arduino:

Обычно сборки на Arduino и на подобных микросхемах являются не просто барометрами, а мини-метеостанциями, измеряющими давление, высоту, температуру, влажность, показывающие часы, дату:

Видео по теме

Источник

Самодельный барометр для рыбалки

Одним из факторов, к которым очень чувствительны обитатели водоёмов, является атмосферное давление. При резких скачках этого показателя иногда наблюдается полное отсутствие клёва.

Поэтому иметь у себя дома барометр, который ещё можно назвать индикатором клёва, будет полезно для каждого рыболова. К сожалению, настоящие барометры стоят достаточно дорого, поэтому очень часто рыбаки используют их самодельные аналоги.

Самодельный барометр для рыбалки изготавливается своими руками с минимумом материалов и времени. Самыми распространёнными являются индикаторы клёва из бутылки, лампочки и шишки.

Барометр из бутылки

В пробке необходимо просверлить отверстие, диаметр которого равен ширине трубки. Вместо трубки чаще всего используется кусок капельницы длиной один метр. Капельница в пробке должна быть закреплена герметично.

Порядок сборки жидкостного барометра следующий:

Бутылка наполовину заполняется жидкостью. Обычную воду не рекомендуется использовать, потому что через небольшой промежуток времени она зацветёт. Поэтому для изготовления самодельного барометра целесообразно брать дистиллированную воду. Для того чтобы её было лучше видно в капельнице, воду необходимо подкрасить пищевым красителем;
Бутылка герметично закрывается приготовленной пробкой с капельницей. Воздух в бутылку должен попадать только через капельницу, иначе барометр работать не будет;
К бутылке приматывается метровый отрезок деревянной дранки, к которой аккуратно прикрепляется капельница. Дранка необходима для нанесения шкалы барометра. Такой вариант конструкции можно заменить наматыванием капельницы на бутылку, но тогда шкалу необходимо будет наносить на саму капельницу;
Для нанесения шкалы необходимо точно знать две отметки, которые замеряются в разные дни. Они должны соответствовать точному значению атмосферного давления в этой местности.

Барометр из лампочки

Для изготовления этого варианта барометра используется обычная лампочка. Причём не важно, целая она или сгоревшая, потому что для конструкции важна именно колба лампочки.

Для изготовления барометра необходимо просверлить отверстие в стеклянной части лампочки рядом с цоколем. Диаметр отверстия должен быть 2-3 мм.

Просверлить отверстие в стеклянной колбе не очень легко, для этого требуется выполнить следующую последовательность действий:

сверлится отверстие в торце цоколя лампочки, чтобы запустить туда воздух;
место сверления на стеклянной колбе намазывается машинным или растительным маслом и посыпается абразивной пылью с мелкой наждачной бумагой;
лампочка цоколем зажимается в тисках и обматывается тканью или бумагой;
в качестве сверла используется кусочек медной проволоки диаметром 2-3 мм;
после сверления отверстия в колбе необходимо запаять или залепить отверстие в цоколе.

О погоде на ближайшие сутки сигнализирует уровень запотевания лампочки

О погоде на ближайшие сутки сигнализирует уровень запотевания лампочки:

запотевание отсутствует – ожидается ясная погода;
запотевание из мелких и частых капель – облачная погода;
запотевание из средних капель с вертикальными сухими дорожками – облачная погода, недалеко кратковременный дождь;
запотевание крупными каплями, которые стекают в воду – ожидается крупный дождь;
отсутствие конденсата внутри, когда на улице дождь – к окончанию дождя;
крупные капли, которые расположены в центральной части колбы, только выше уровня воды – недалеко пройдёт крупный дождь.

Барометр из шишки

//www.youtube.com/watch?v=ulUHWCATBsg

еловая или сосновая шишка;
древесная смола;
жёсткий отрезок травинки длиной около 20 см.

Использование таких простейших индикаторов погоды могут спасти рыболова от неожиданностей природы и отсутствия клёва рыбы.

Если барометр предупреждает о надвигающейся грозе, конечно же, лучше за таким капризом погодным наблюдать дома из окна.

И даже если гроза не намечается, а ожидается просто изменение погоды, то иногда будет правильным заменить рыбалку походом за грибами или ягодами, а рыбалку перенести на следующие выходные.

by HyperComments

Источник: //plotka.ru/samodelnyiy-barometr-dlya-ryibalki/

Как сделать барометр своими руками

Сегодня во многих домах имеется барометр. Это устройство в некоторых случаях просто незаменимо. Любителем рыбалки это нехитрое приспособление позволяет не только определить погоду, но и то, будет ли клев.

Увы, не всегда есть возможность приобрести устройство. Но можно сделать барометр своими руками из подручных материалов. На само деле в этом нет ничего сложного. Намного труднее сделать электронный барометр своими руками.

В этом случае требуются определенные навыки и наличие некоторых инструментов.

Известно несколько методов изготовления подобных устройств. Каждый из методов изготовления прибора обладает не только преимуществами, но и некоторыми недостатками. Этот метод считается самым простым. Однако не всегда под рукой можно найти все, что для этого требуется. Для изготовления барометра понадобятся:

Стеклянная прозрачная бутылка.
Трубка из стекла.
Пробка.
Вода.

Как изготовить

Чтобы сделать барометр своими руками, нужно заранее подготовить все необходимые детали. Для начала следует на 1/3 наполнить водой бутылку. Лучше всего брать дистиллированную. Обычная вода спустя год зацветет. При желании жидкость можно немного подкрасить.

После этого в пробке стоит сделать отверстие и вставить в него трубку из стекла. Место соединения обязательно нужно промазать пластилином. Это позволит герметично заделать отверстие. Бутылку следует заткнуть пробкой. Как видите, собрать барометр своими руками сможет каждый.

Как работает прибор

Конечно, чтобы понять показатели такого прибора, необходимо знать его принцип работы. Здесь тоже все предельно просто. Когда происходят изменения атмосферного давления, начинает колебаться уровень воды в трубке. Конечно, этого мало. Нужно знать, когда погода будет ясная, а когда дождливая.

Итак, если из трубки выходят пузырьки воздуха, то давление достаточно высокое. Это указывает на то, что погода в ближайшее время будет ясная. Именно в такое время наблюдается активный клев. Если же вода постепенно вытекает через трубку, то это указывает на низкое давление. Соответственно, погода будет дождливая.

На рыбалку можно не идти, так как клева не будет.

Прибор из старой лапочки

Барометр своими руками для рыбалки можно сделать из перегоревшей лампочки. Для изготовления вам понадобится:

Перегоревшая лампочка.
Шуруповерт.
Машинное либо подсолнечное масло.
Среднезернистая наждачная бумага.
Медная проволока.
Тиски.
Вода.
Чернила.

Делаем отверстие

Чтобы сделать барометр своими руками из лампочки, необходимо проделать в ней отверстие. Работать нужно крайне осторожно, так как баллон может в любую минуту треснуть или же разбиться. Отверстие нужно проделать в том месте, где начинается цоколь с резьбовой частью.

Существует достаточно простой способ. Для начала следует сделать отметку, где будет проделано отверстие. Сюда следует капнуть немного подсолнечного или же машинного масла. Из среднезернистой наждачной бумаги нужно снять немного абразивного порошка. Полученный материал нужно добавить к масляной капле. В результате должна получиться вязкая масса.

В патрон шуруповерта или же дрели следует вставить кусочек медной проволоки. Ее диаметр должен соответствовать размерам будущего отверстия. Цоколь лапочки стоит зажать в тисках, а колбу – обернуть тряпкой или же полотенцем. Сверлить нужно очень аккуратно, прилагая минимум усилий.

Что делать дальше

Емкость для барометра готова. Теперь нужно наполнить ее водой. Для этого лучше использовать дистиллированную. Колбу нужно заполнить водой наполовину. После этого жидкость надо подкрасить. Для этого можно капнуть в воду несколько капель чернил.

Если их в хозяйстве нет, то можно положить в жидкость кусочек грифеля, желательно от химического карандаша. После этого полученный состав нужно перемешать. Барометр своими руками из перегоревшей лампочки изготовлен.

Его можно будет подвесить приспособление между оконными рамами. Лучше всего разместить барометр с северной стороны. Здесь на прибор не будут падать солнечные лучи. Если же окна расположены с южной стороны, то барометр следует разместить в верхней части окна.

Пользоваться подобными устройством следует исключительно в теплое время года, когда температура выше нуля.

Как работает барометр из лампочки

Спустя несколько часов после установки барометра уже можно будет снимать показания. Конечно, следует знать, как такое приспособление работает. Если внутренние стенки колбы покроются мелки каплями конденсированной воды, то завтра будет облачно. Однако осадков не будет.

Если же капли среднего размера и между ними присутствуют сухие вертикальные полосы, то завтра будет наблюдаться переменная облачность. Это, конечно же, не все. Если крупные капли частично покрывают колбу – будут кратковременные осадки, капли крупные и стекают вниз – будет гроза.

При помощи такого устройства можно предсказать и сухую погоду. Если стенки колбы сухие и даже без капелек и тумана, то завтра будет ясно. Если же конденсат образовался на северной стороне баллона, то завтра, примерно во второй половине дня, пройдет дождь.

Источник: //fb.ru/article/213477/kak-sdelat-barometr-svoimi-rukami

Как сделать барометр

Еловый барометр

При этом ветка должна располагаться так, чтобы при опускании-поднимании свободного конца ветки он перемещался параллельно стенке и не задевал ее. Поднятие ветки сигнализирует о ясной погоде, а опускание – к ненастью.

Барометр из лампочки

Если внутренние стенки покрылись мелкими капельками конденсата, то будет облачная погода без осадков.
При капельках средней величины, между которыми образовались сухие вертикальные полосы, ожидается переменная облачность.
Крупные капли возле поверхности воды в лампочке и сухая горловина говорят о том, что осадки пройдут стороной.
Капли воды на северной стороне колбы говорят о дожде на следующий день во второй половине.
Если лампочка изнутри покрыта крупными каплями конденсата, то будут кратковременные дожди. А если капли укрупняются и стекают вниз, то скорее всего будет гроза.
Если стенки лампочки совершенно сухие, то будет хорошая погода

Пользоваться таким барометром можно весной, летом и осенью при температуре выше нуля.

Барометр из пихты

Барометр из еловой шишки

Соединяют элементы с помощью клея и закрепляют мелкими гвоздиками так, как показано на рисунке. Из картона или плотной бумаги вырезают шкалу делениями и обозначениями солнечной и дождливой погоды. У боковины закрепляют к основанию большую сухую еловую шишку.

К одной из ее чешуек снизу приклеивают сухую соломинку с бумажной стрелочкой на конце.

Барометр из бутылки

Для такого самодельного прибора понадобится прозрачная бутылка, стеклянная трубка и пробка. Бутылку заполняют дистиллированной водой на треть.

Для лучшей видимости воду можно подкрасить, а используют дистиллированную воду из-за того, что обычная может через некоторое время испортится. В пробке вырезается отверстие, в которое вставляется стеклянная трубка.

Отверстие вокруг трубки замазывается пластилином или герметиком. Пробкой с трубкой затыкают бутылку, и самодельный барометр готов. При изменении атмосферного давления будет изменяться уровень воды в трубке.

Когда из трубки начнут выделяться пузырьки воздуха, это будет означать, что атмосферное давление высокое и погода будет ясной. Если вода будет выливаться через верхний конец трубки, то давление низкое и погода будет дождливой.

Домашний гидрометцентр

Оценить способ изготовления:

Загрузка… Преимущества керамогранита 23 мая 2018

В связи с доступностью цены, прекрасному качеству и широкому ассортименту, керамогранит пользуется огромным спросом на рынке стройматериалов. Керамогранит…

Как выбрать плитку для кухни? 24 марта 2018

Если перед вами стоит вопрос выбора плитки на кухню, тогда наша информация вам пригодится. Мы разберемся какой кафель лучше подойдет и на какие характеристики…

15 марта 2018

Кафель широко используют для отделки стен и потолков. В настоящее время в продаже имеются различные виды керамической плитки, ассортимент которой отличается…

Как класть плитку на кухне 11 марта 2018

Материалы для отделки кухни должны отвечать особенностям эксплуатации данного помещения, которое ежедневно подвергается воздействию различных негативных…

10 марта 2018

Вы хотите, чтобы Ваш дом был эталоном изысканности и элегантности?Чтобы ванная комната по утрам бодрила энергичным душем, а по вечерам дарила атмосферу…

14 января 2018

Наличие керамической плитки в ванной комнате от //www.keramis.com.ua/category/plitka-dlja-vannoj/ является важным элементом декора, поэтому во время её выбора важно обращать…

Источник: //sdelai-sam.pp.ua/?p=9780

Простейшая домашняя метеостанция или барометр из лампочки для развития наблюдательности у детей

Вспомнил на досуге о простой самоделке, которую встречал в журнале «Юный натуралист» и делал в восьмидесятых годах прошлого века.

С ее помощью было интересно предсказывать погоду, наблюдать на последующий день за точностью сделанных показаний.

Конечно, сравнивать эту конструкцию с метрологическими приборами не стоит, но в качестве грубого прогноза она вполне работоспособна.

К тому же подобная система позволяет развивать у детей навыки наблюдения и анализа природных явлений.

Поэтому описываю ее в статье как советы домашнему мастеру по изготовлению простого барометра из электрической лампочки и способам расшифровки полученной информации. Текстовый материал дополняется поясняющими картинками, фотографиями и видеороликом.

Как работает самодельный барометр

Для предсказания погоды используется закрытое стеклом лампочки пространство с небольшим отверстием вверху. В эту емкость залита чистая вода. На нее воздействуют:

атмосферное давление через прорезь в стекле;
влажность воздуха;
температура окружающей среды.

Под комплексным действием этих факторов происходит испарение поверхностного слоя с конденсацией паров внутри стеклянного баллона лампочки без выхода через отверстие. По характеру образовавшегося конденсата, его форме и плотности, судят о предстоящей погоде, предсказывают состояние атмосферы на ближайшие 12÷24 часа или чуть дольше.

Необходимые инструменты

В обязательном порядке потребуется:

перегоревшая или целая лампа накаливания;
защитные перчатки;
надфиль или электрическая дрель с алмазным сверлом;
один кристаллик марганцовки либо обломок от грифеля из химического карандаша — не всегда.

Для изготовления крепления барометра потребуется электрический паяльник или клей с подставкой.

Технология изготовления

На руки надевают защитные перчатки. Они будут предохранять кожу от порезов и попадания мелких осколков стекла. Лампочка хрупкая, под случайным излишнем усилии она может развалиться на мелкие осколки. Работать с ней следует очень аккуратно.

В верхней части колбы около цоколя необходимо сделать сквозное отверстие с поперечным сечением от одного до нескольких мм кв, не больше. Оно будет сообщать внутреннюю полость баллона с атмосферным воздухом.

Работа надфилем

Боковой гранью режущей кромки осторожно прорезают отверстие в стекле колбы.

Величину усилия необходимо контролировать: очень легко проточить большую щель или повредить хрупкое стекло. Работу выполняйте над емкостью, в которую будут падать стеклянные опилки. Это обезопасит уборку рабочего места.

Сверление отверстия в стекле

Этот метод позволяет сделать строго калиброванное отверстие круглой формы. Однако он требует практических навыков обработки стекол сверлами мелких диаметров. Работать можно дрелью или шуруповертом.

Обычное сверло для обработки металла должно быть хорошо заточено, а место сверления отмечено и очищено. Лампочку необходимо надежно зафиксировать, а дрель использовать на средних оборотах и постепенно снижать их величину. Отклонение сверла от вертикали, как и нажим, не допускается. Даже при выполнении этих требований высока вероятность повреждения колбы.

Поэтому для сверления отверстия подбирают специальные сверла с алмазным напылением наконечника. Работают ими очень осторожно.

Наполнение колбы водой

Внутрь лампочки через прорезанное отверстие необходимо налить чистой отстоявшейся или лучше кипяченной воды чуть меньше трети ее внутреннего объема.

Самодельный барометр из лампочки в принципе готов к эксплуатации. Но для удобства использования его можно:

подкрасить воду прибора, например, раствором марганцовки. Конденсат станет лучше виден;
снабдить устройством подвешивания или подставкой.

О креплении самодельного барометра

Крепежный узел прибора изготавливают для эксплуатации в одном из двух вариантах:

подвешивании на ручку или крючок;
стационарной установке на подоконнике.

Петля для подвешивания

Используют отрезок медной проволоки, сгибают его петлей, а свободные концы впаивают внутрь контакта цоколя.

Остается подвесить самодельный барометр на подготовленный крючок или ручку.

Подставка

Можно использовать подходящий по диаметру колпачок от бутылочки с косметикой или моющих средств.

В него вклеивают лампочку либо ее крепят другим доступным способом, например, на пластилин или замазку. Такую самодельную конструкцию прибора удобно ставить на подоконник в любом свободном месте.

Главное условие безопасности — ограничить доступ к прибору малолетних детей и домашних животных, которые могут легко опрокинуть или разбить стеклянную колбу.

Наблюдение за конденсатом

Анализировать состояние влажности в колбе, предсказывать по ней погоду поможет следующая таблица.

Состояние конденсата	Прогноз погоды
Образование мелких капель конденсата на внутренних стенках колбы.	Предстоит облачный день. Осадки не предвидятся.
Средней величины капли конденсата держатся на стенках. Между ними хорошо видны сухие полосы, расположенные по вертикали.	Предсказывается переменная облачность.
На стенках колбы держатся капли конденсата большой величины.	Ожидается кратковременная дождливая погода.
Крупные капли конденсата стекают со стенок.	Предстоит дождь с грозой.
Верхняя половина колбы барометра сухая, а снизу около воды собрались крупные капли конденсата.	Дождевой фронт пройдет на удалении, не затронув нашу территорию.
Стенки лампочки сухие, а на улице идет дождь.	Назавтра ждем смену погоды с хорошим солнечным небом.
Влажные капли конденсата сконцентрировались на северной стенке барометра.	После обеда ожидаются осадки.

Эту таблицу можно распечатать на принтере и разместить поблизости от самодельного прибора. Помнить все эти сведения не обязательно. Дети же, когда будут вовлечены в игру по метеорологии, очень быстро станут держать всю информацию в уме.

Особенности эксплуатации

Пользоваться самодельным барометром придется только в отапливаемом помещении. При отрицательной температуре вода и конденсат просто замерзнут. Располагают его на окне либо подоконнике. Желательно, чтобы оно было установлено с северной стороны здания. Считается, что так обеспечиваются более точные показания.

Объяснить это можно только тем, что такое окно меньше подвергается нагреву солнечными лучами, работает в более холодной части дома, точнее моделирует состояние погоды на улице.

О точности показаний

Наш организм, как и все живое, реагирует на изменения погоды. Особенное влияние на него оказывают давление и влажность воздуха. Поскольку они сменяются не мгновенно, а постепенно, то возникает возможность ее прогнозирования.

Для их отслеживания метеорологи используют:

барометр, реагирующий на давление слоя атмосферы;
гигрометр, учитывающий количество растворенных паров;
другие точные приборы;
сложные математические расчеты, выполнение которых возложено на наукоемкие компьютерные комплексы.

Мы же значительно искажаем все эти процессы.

Исторически сложилось так, что под термином «барометр» люди стали понимать прибор, который позволяет предсказывать погоду по изменению атмосферного давления. Этому способствовало нанесение на анероидной шкале таких обозначений, как «Ясно», «Сухо», «Дождь» и других природных явлений.

Это довольно упрощенное представление о прогнозе метеорологических событий, но даже этот уровень наш самодельный прибор не сможет полностью охватить:

К тому же в последнее время в быту стали массово использоваться мойки воздуха. А они тоже регулируют влажность в помещениях, влияют на работу самодельного барометра.

Однако даже с учетом этих условий в летнее время можно уверенно предсказывать поведение погоды с точностью до 70%. Зимой, благодаря действию отопления, этот показатель снижается, но не критично.

Во всяком случае, его всегда можно сравнить с профессиональными расчетами метеорологических программ, выложенных в интернете, использовать для привития детям наблюдательности, развития склонности к анализу сложных природных явлений.

Этим не стоит пренебрегать, ведь изготовление самодельного барометра не составляет труда, занимает порядка десятка минут. Дети оценят вашу работу, получив обучающую игрушку-базу в виде развивающей внимание домашней метеостанции.

Сейчас предлагаю посмотреть видеоролик владельца MrSam0delkin «Барометр из лампочки».

Источник: //HouseDiz.ru/prostejshaya-domashnyaya-meteostanciya-ili-barometr-iz-lampochki-dlya-razvitiya-nablyudatelnosti-u-detej/

Электронный барометр своими руками | Мастер Винтик. Всё своими руками!

Барометр — это прибор, предназначенный для измерения атмосферного давления. Особенно полезны барометры метеочувствительным людям и рыбакам. Барометры бывают жидкостные, механические и электронные.

О последнем сегодня и пойдёт речь. С помощью чувствительного датчика давления, схемы затем через светодиоды электронный барометр способен отображать изменение атмосферного давления в сторону его понижения или повышения.

В схеме предусмотрена регулировка:

• чувствительности датчика;

• установки средней точки отсчета давления.

Особенности барометра

В устройстве применен откалиброванный в заводских условиях термокомпенсированный датчик давления.

Так как система, связанная с функцией плавательного пузыря, очень чувствительна к перепадам давления, то любое изменение оказывает воздействие на поведение рыб и, следовательно, на результаты рыбалки.

Такие колебания давления (как правило, очень плавные) сложно определить без барометра или индикатора давления.

С точки зрения рыболова, медленное повышение температуры и давления являются благоприятными факторами, в то время как быстрое возрастание или стабильно высокое давление, напротив, не предвещает успешной рыбалки. Оптимальным для рыбалки считается среднее давление.

В данном устройстве заимствованы пьезорезистивные свойства миниатюрной кремниевой пластины, работающей по принципу тензометра, способного фиксировать малейшие колебания поверхности. Здесь используется датчик с термокомпенсацией (компании Motorola), отличающийся высокой точностью и прокалиброванный в заводских условиях. Чувствительность тензодатчика составляет 0,2 мВ/кПа.

Краткая метрологическая справка: несмотря на то что за единицу давления в международной системе СИ принят паскаль (1 Па — 1 Н/м2), довольно часто используют бар, который равен 100 ООО Па.

Атмосферное давление на шкалах домашних стрелочных барометров чаще всего указывается в миллибарах.

Таким образом, нормальное атмосферное давление составляет:
100 000 Па = 100 кПа — 1 бар = 1 000 мбар = 1 000 гПа.

При этом давлении напряжение на выходе тензодатчика (МРХ 2200 АР) равно 100 X 0,2 мВ = 20 мВ. На основе этого датчика можно изготовить барометр, если оснастить его, к примеру, точным цифровым вольтметром.

Однако для нашего случая в этом нет никакой необходимости, поскольку нас интересует, как изменяется давление: в сторону повышения или понижения.

Индикатор изменения давления можно реализовать на основе шкалы, состоящей из нескольких светодиодов.

Принципиальная схема барометра-индикатора

Принципиальная схема устройства представлена на рисунке ниже.

Напряжение питания на датчик давления подается непосредственно от батареи 9 В (выводы 1 и 3).

В целях продления службы батареи напряжение питания на схему подается только на время считывания с помощью кнопки, включенной в разрыв цепи питания.

Сигнал с датчика давления поступает на дифференциальный усилитель, построенный на двух операционных усилителях DA2.1 и DA2.2 в корпусе (LM 324). Он усиливает амплитуду сигнала тензодатчика в 50 раз.

С помощью переменного резистора R4, включенного между двумя резисторами с одинаковыми номинальными значениями сопротивления R1 и R2, можно произвести точную регулировку. С учетом коэффициента усиления, при атмосферном давлении 1 ООО Па (100 кПа), получаем на выходе дифференциального усилителя:
0,2 х 100 х 50 = 1000 мВ = 1 В.

Имея в распоряжении точный (например, цифровой) вольтметр с пределом измерения 2 В, можно пересчитывать измеренное напряжение в абсолютное значение атмосферного давления.

Это напряжение снимается между выводами 7 и 14 дифференциального усилителя. Для визуального контроля, как и в описанном выше устройстве, применена интегральная схема дискриминатора LM 3914, содержащая десять компараторов, у каждого из которых один вход подключен к общему выводу (5), а вторые входы — к промежуточным точкам резистивного делителя.

Потенциал на выводе 4 определяет нижний предел измерения давления, а верхний предел устанавливается путем изменения потенциала на объединенных выводах 6 и 7 с помощью переменного резистора R5.

Так, чтобы верхний предел индикации атмосферного давления составлял 1060 мбар, следует задать на движке резистора R5 напряжение около 1,1 В относительно вывода 8.

Работа с индикатором

Порядок индикации изменений атмосферного давления следующий: медленно вращая движок переменного резистора R6, установите на входе 5 дискриминатора такой потенциал, при котором включаются средние светодиоды HL5 и HL6.

Если через определенное время давление начнет расти, то светодиоды от HL7 до HL10 зажгутся поочередно, в зависимости от амплитуды этого изменения. И наоборот, понижение давления — признак приближающегося дождя — сопровождается уменьшением напряжения на выводе 5 микросхемы.

В этом случае поочередно начнут загораться светодиоды с HL4 по HL1.

Монтаж

Монтаж устройства производится в соответствии с монтажной схемой (см. рис. выше).

Рекомендуем подобрать индикаторные светодиоды таким образом, чтобы их цвета несли функциональную нагрузку. Так, применив светодиоды HL5 и HL6 желтого цвета, можно четко обозначить исходную точку. Светодиоды, размещенные с одной стороны от средней точки, могут быть, например, красными, а с другой стороны — зелеными.

В данном устройстве микросхема LM 3914 работает в режиме DOT -точка, то есть при отключенном выводе 9, а питание подается только на время индикации давления при нажатой кнопке «Измерение».

На практике нет необходимости в очень точной калибровке. Достаточно обеспечить максимальную чувствительность, чтобы схема могла регистрировать малейшие изменения атмосферного давления.

А уж в зависимости от этого вы будете решать, есть ли смысл отправляться на рыбалку.

Удачи!

Литература: Изабель Ги, «Электронные устройства для рыбалки»

Как сделать повидловарку?

Осень — когда спелые яблоки уже собраны с деревьев в наши корзинки, сумки … и едут в наши дома и квартиры… По мимо всего прочего с яблок, да и не только с яблок можно приготовить своими руками повидло.

Оно будет радовать вас изумительным вкусом. Домашнее повидло, нежное и душистое будет прекрасным угощением к чаю. Повидло можно также использовать в качестве начинки для вашей выпечки.

Для этого нам поможет повидловарка, сделанная своими руками из старого термопота!

Подробнее…

Как показать температуру двигателя в Renault и Driving Eco2 в MediaNav?

На сайте drive2 можно встретить ни одну активацию различных функций в MediaNav, в прочем и в других блоках тоже.

Обладателям бензиновых версий автомобилей Renault в комплектации со штатным автозапуском и MediaNav повезло больше — с завода у них в машине установлен блок BIC 283468105R который коммутирует две шины автомобиля: CAN1 и CAN2, передавая данные бортового компьютера и температуры окружающей среды на экран MediaNav.

Подробнее…

РЕГУЛЯТОР ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ

При хранении ульев с пчелами зимой нужно поддерживать определённую постоянную температуру и влажность. Чтобы автоматизировать режим обогрева и вентиляции помещения, чтобы пчелам было комфортно

Источник: //www.MasterVintik.ru/elektronnyj-barometr-svoimi-rukami/

Барометр для рыбалки – часы и какой лучший барометр для рыбалки

Барометр, или анерограф, для рыбалки нужен рыбаку, чтобы с его помощью измерять атмосферное давление воздуха, которое, в свою очередь, влияет на величину улова. Иными словами, с помощью барометра рыбак, может точно определить в какой из дней будет хороший клёв.

Если в течение трёх дней показания барометра находятся примерно на одной отметке – смело отправляйтесь на рыбалку! Улов обеспечен! Если давление за день изменилось на 7-8 пунктов, рыбачить сегодня бесполезно. Давление изменилось прямо во время рыбалки? Смените местоположение.

Если значение давления повысилось, значит, рыба поднялась на поверхность.

Барометр отслеживает даже малейшие изменения веса атмосферного столба, что показывает с помощью стрелки. Чтобы снять показания нужно просто сравнить сдвиг стрелки указателя с его предыдущим значением. Быстрый спад означает скорую бурю. А постоянное увеличение тёплую солнечную погоду.

Влияние атмосферного давления на поведение рыбы

Разные виды рыб реагируют на изменение веса столба атмосферы по-разному. Хищники, например, при понижении давления начинают активно охотиться и питаться. Повышение давления наоборот сказывается на них негативно. Этим активно пользуются такие рыбы, как белорыбица и другие мирные рыбы. В отсутствие угрозы со стороны хищных видов они активно перемещаются и отыскивают пищу.

Наиболее негативно на результатах ловли отражается резкое изменение атмосферного давления (как в сторону повышения, так и понижения). Во время таких перепадов рыба находится в «подвешенном состоянии», и практически не реагирует ни на какие приманки.

Хороший интерес к пище и, следовательно, хороший клев у ихтиофауны наблюдается перед наступлением холодного фронта погоды или перед порывистым ветром, что может быть связано с предчувствием ухудшения погодных условий.

Барометры для рыбалки

Среди многообразия конструкций для рыбалки можно условно выделить две основные категории:

Первые в основном используются в условиях квартиры или дома. На рыбалке такой прибор может быть размещен на столе или стене рыбацкого домика, расположенного недалеко от береговой линии. В этом случае необходимо, чтобы имелся доступ к свежему воздуху. Точность измерения, сделанного в наглухо закрытом помещении, будет заметно ниже.

Карманные девайсы более компактны, они могут размещаться на наручном браслете или в кармане рыбака. Такой прибор можно взять непосредственно на берег, на место лова.

По принципам устройства измерители давления подразделяются на ртутные, механические (или барометры-анероиды) и электронные (цифровые) устройства.

Ртутные анерографы максимально точны. Они широко применяются на метеостанциях. Но для применения на рыбалке они совершенно не подходят, так как содержат большое количество ртути и могут быть опасны.
Анероиды несколько менее точны, но зато намного менее ломки и более безопасны. Кроме того, они имеют презентабельный внешний вид.
Электронные девайсы – продукт высоких технологий. Они легки и компактны, а кроме того, обладают очень широким функционалом. Эти приборы зачастую представляют собой настоящие метеостанции в миниатюре и позволяют измерять не только динамику колебания давления, но и температуру, высоту над уровнем моря, влажность и целый ряд других параметров.

Как выбрать барометр для рыбалки

Барометр является сложным прибором, и в процессе выбора этого устройства существует несколько нюансов, которые необходимо принять во внимание.

Зачастую причина низкой точности показаний прибора – низкое качество сборки и разнообразные ошибки при установке механизма. Чтобы не потерять право на гарантийное обслуживание, не исправляйте механизм самостоятельно. Лучше постарайтесь сразу выбрать работоспособное устройство.
При выборе механического барометра в магазине обратите внимание на положение регулировочного винта. Он расположен на задней крышке корпуса прибора. Чем ближе он располагается к отверстию под него, тем лучше. Если винт расположен не соосно, значит, перекошен весь механизм устройства и надеяться на точность измерения не стоит.
Заглянув внутрь механизма, стоит обратить внимание на размер сильфона. Точность показаний анерографа напрямую связана с его величиной.
Осмотрите барометр со всех сторон. Обратите внимание на циферблат (четкость и достаточные размеры цифр), качество стекла (отсутствие лишних бликов и отсветов).
Важным требованием при подборе устройства для рыбалки является водонепроницаемость. Как бы вы ни берегли ваш прибор, риск купания вполне реален. Да и незапланированная непогода может вызвать попадание влаги внутрь корпуса.
Ударопрочность – тоже немаловажная характеристика, особенно для карманного и наручного барометра. На скользком берегу легко поскользнуться и задеть прибором о камень или дерево.
При выборе цифровой метеостанции или многофункциональных часов желательно перед покупкой выработать список функций, которые вам понадобятся. Это поможет вам верно подобрать модель погодника и не переплачивать за невостребованный функционал.
Если вы предпочитаете ночную рыбалку также проверьте подсветку циферблата или дисплея.
Для наручных приборов немаловажен также надежный ремешок или браслет. Нет ничего обиднее, чем потерять недешевую вещь из-за расстегнувшегося или порвавшегося ремешка.
В центре шкалы барометра установлен трезубец механизма. При показании прибора 750 мм. все части трезубца должны быть параллельны. Это значит, что стрелка установлена правильно и не сбилась относительно механизма прибора.
В некоторые виды барометров встроен не только градусник, но и гигрометр. Специальные устройства, предназначенные для рыбаков, имеют специальные шкалы, на которых кроме отметки величины давления в мм. рт. ст. имеются пометки о состоянии погоды: «Ясно», «Переменно», «Дождь». У некоторых модификаций на циферблат нанесена ладе специальная шкала клева.
Помните, что любой барометр требует калибровки и поверки, как и любое другое измерительное устройство. Поверку и первичную установку анерографа можно сделать по показаниям городской метеостанции. Для выставления показаний используется регулировочный винт на задней крышке барометра. Учтите, что поворачивать его можно не более, чем на 45 градусов в любую сторону, иначе есть риск повреждения механизма.

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
Приманки на основе феромонов.

Как сделать барометр своими руками

Далеко не у всех есть возможность купить барометр в магазине. Однако, вполне работоспособный прибор для измерения колебаний атмосферного давления можно сконструировать дома из доступных материалов

Вам понадобится:

Прозрачная бутылка емкостью 0,5 л.
Стеклянная трубка диаметром примерно в половину внутреннего диаметра горлышка бутылки. Длина трубки должна быть равна высоте бутылки.
Пластилин для фиксации трубки.
Дистиллированная вода для заполнения барометра.

Дистиллированной водой заполните бутылку на одну треть объема. Стеклянную трубу поместите внутрь бутылки так, чтобы она на 2-3 сантиметра отстояла от дна и на такую же высоту выступала из горлышка. Чтобы она не соскальзывала, плотно замажьте горло бутыли пластилином. Для удобства наблюдения воду можно слегка подкрасить, например, капелькой зеленки.

После изготовления самодельному инструменту для измерения давления нужен срок в пару месяцев для саморегуляции. В это время крайне нежелательно допускать попадание на него прямых солнечных лучей. Также полезно будет поддерживать в помещении, где хранится самодельный прибор, постоянную температуру. В этом случае он гораздо быстрее начнет давать верные показания.

Хорошую погоду можно ожидать в том случае, если трубка будет полностью заполнена воздухом. А вот если через нее сочится жидкость – ожидайте ненастной погоды!
Еще одна простая и самобытная конструкция использует свойство сосновой шишки раскрываться в ясную погоду и закрываться перед дождем.

Для изготовления прибора склейте под прямым углом две небольшие дощечки. На верхнем краю горизонтальной досочки нарисуйте шкалу с изображением тучи и солнца. На краю основания закрепите сухую шишку, предварительно приклеив к одной из ее чешуек легкую сухую травинку. Для калибровки прибора понаблюдайте за ним в течение 1 – 2 месяцев, соблюдая те же правила, что и в предыдущей инструкции.

Блиц-советы

Замеры атмосферного давления необходимо проводить на одной и той же высоте во избежание погрешностей при составлении графика.
Каждые 12 метров высоты дают погрешность измерения 1 мм рт.ст. Поэтому не удивляйтесь, если ваш барометр покажет разные показания в квартире на 16 этаже и на берегу озера.
Если берега водоема круты и обрывисты, постарайтесь проводить замеры давления около самой линии уреза воды, ведь ловить-то вы будете именно там! А разница в высоте может исказить показания.
Не забывайте, что каждый водоем уникален по своим глубинам, рельефу дна, течениям и множеству других факторов.
Поэтому не удивительно, что наблюдения, справедливые для озера, могут не оправдаться при ловле на речной заводи или у переката.
При прогнозировании клева учтите, что разные виды рыб реагируют на изменение давления с разной интенсивностью. Как правило, менее сильно выражена реакция донных рыб.
Мирные рыбы переносят колебания атмосферного давления заметно болезненнее, чем хищные.
При ловле щуки при больших значениях давления стоит ставить приманки меньшего размера.
Бывалые рыболовы умудряются ловить даже весьма крупных щук! Объясняется это тем, что хищник при высоком давлении не хочет гоняться за крупной рыбой, а мелкую приманку оценивает как легкую добычу.

Удачного вам клева!

Источник: //prostokaras.com/device/barometry/dly-ryballki.html

Источник

Здравствуйте, друзья!

Сегодня я расскажу вам, как сделать барометр собственными руками. Изготовить его несложно, времени потребуется немного, экзотических материалов тоже не потребуется. Читающим эту статью папам – советую привлечь к изготовлению свое чадо – ребенок будет увлечен не только на время изготовления, но и еще несколько дней спустя, когда будет едва проснувшись бежать смотреть на показания собственноручно изготовленного барометра и предсказывать вам погоду на предстоящий день. Короче говоря, изготовление барометра из подручных средств — очень неплохой вариант реализации домашнего эксперимента для любознательного ребенка. Если хотите познакомиться с историей происхождения барометра, его типами и принципом работы – загляните в мою предыдущую теоретическую статью о барометре.

Итак, приступим. К слову сказать, своими руками можно сделать различные барометры. Но сегодня мы с вами рассмотрим, как изготовить жидкостный барометр. Для этого нам потребуется сосуд, пробка и трубочка. Ну и немного вспомогательных материалов вроде скотча, клея, пластилина и красителя.

В качестве сосуда лучше всего использовать стеклянную прозрачную бутылку. Пластиковая не подойдет, т.к. емкость должна быть жесткой, чтобы противостоять атмосферному давлению не деформируясь.

Пробка может быть любая обеспечивающая герметичность. Подойдет как готовая, так и самодельная, например, из свернутой в рулончик изоленты.

В качестве трубочки я взял кусок медицинской капельницы. Трубка должна быть достаточно длинная или широкая (почему – объясню позже). Коктейльная, например, не годится, она узкая и короткая.

Готовим раствор, который будет служить нам индикатором атмосферного давления. Можно использовать простую воду, но за прозрачной жидкостью наблюдать не очень удобно. Поэтому я в воду добавил немного перманганата калия (марганцовки). Можно использовать также пищевые красители.

Наливаем раствор в бутылку примерно наполовину.

Теперь изготавливаем узел индикатора. Его роль выполняет прозрачная трубка длиной желательно не менее метра. Почему нельзя брать короткую трубку? Поясним это расчетами. Предположим, что мы хотим, чтобы наш барометр хорошо фиксировал изменение атмосферного давления в пределах 40 мм ртутного столба – от 740 до 780 мм. В этом случае величина относительного изменения атмосферного давления составит:

ΔP=(P₂-P₁)/P₁ΔP=(780-740)/740=0.054

В таком же соотношении изменится и объем воздуха в нашем сосуде. Если в сосуде объемом 500 мл 250 мл воздуха, то при изменениях атмосферного давления объем воздуха может измениться на 13.5 мл:

ΔV=250 мл * 0.054=13.5 мл

И это изменение объема воздуха (а следовательно и жидкости) должна компенсировать трубка. Объем коктейльной трубочки, к примеру, равен:

V=πR²H V_{соломинки}=3.14 * 1 mm² * 200 mm = 628 mm³ или 0.628 мл

Как видим, коктейльная соломинка никак не способна компенсировать изменения атмосферного давления. В случае ее использования вы столкнетесь либо с вытеканием излишней жидкости, либо попаданием воздуха из внешней среды внутрь сосуда. По-хорошему, чтобы наш барометр успешно работал при изменениях атмосферного давления нам нужна трубка длиной:

H=V/πR² Hтрубки=13500 mm³/3.14*1 mm²=4299 mm или 4.3 m

при внутреннем диаметре трубки 2 мм.

У меня такой трубки под рукой не оказалось. Я взял отрезок трубки от капельницы длиной около метра. Для моих экспериментов этого оказалось достаточно.

Далее нужно проделать в пробке отверстие и вставить в него трубку таким образом, чтобы при вставлении пробки в бутылку трубка практически доставала до дна сосуда.

В принципе, барометр готов. Как видите, изготовить барометр своими руками не сложно, но потребуется аккуратность. Самое главное – это обеспечить герметичность сосуда. Необходимо, чтобы атмосфера сообщалась с содержимым сосуда только через трубку и ни в коем случае через неплотно вставленную пробку или зазоры между пробкой и трубкой. В этом случае барометр работать не будет! Чтобы избежать этого, я промазал стыки трубки и пробки, а также пробки и горлышка бутылки клеем – пластилин не подошел, т.к. не обеспечивал должной герметичности.

Чтобы не сооружать держатель для трубки, я обмотал трубку вокруг бутылочного горлышка и закрепил скотчем.

Теперь необходимо выставить уровень жидкости в трубке. Из прогноза погоды я знал, что на день изготовления барометра атмосферное давление в моем городе было 760 мм рт. ст. Следовательно, уровень жидкости мне нужно было установить где-то в районе середины трубки. Поскольку текущий уровень был в самом начале трубки, мне потребовалось повысить давление в сосуде так, чтобы уровень жидкости поднялся до середины трубки. Для этого я шприцем через пробку несколько раз ввел в бутылку воздух.

Можно было и не пользоваться шприцем, а вдуть немного воздуха в бутылку прямо через трубку, но шприцем было точнее.

Все, можно приступать к наблюдениям! Если атмосферное давление повышается, уровень жидкости в трубке падает. А если снижается, то уровень жидкости поднимается. Учитывая это можно отградуировать ваш прибор, то есть нанести на него шкалу.

В процессе наблюдения будьте готовы к значительному влиянию на показания окружающей температуры. Малейшее повышение температуры (даже если обхватить бутылку руками на несколько секунд) приводит к изменению давления внутри бутылки и, следовательно, уровню жидкости в трубке. Поэтому измерения для большей точности желательно проводить при постоянной температуре.

Как видите, сложного ничего нет. Довольно быстро можно изготовить собственными руками вполне работоспособный прибор.

Весь объем операций сводится к следующим:

заполнить сосуд наполовину индикаторной жидкостью;
пропустить через пробку сосуда трубку, обеспечив герметичность стыков клеем или герметиком;
выставить рабочий уровень жидкости в трубке.

Желаю удачи в изготовлении барометра!

P.S. Вы также можете почитать о том, как сделать барометр из сосновой шишки.

Источник
