Беседка с двускатной крышей своими руками из дерева пошагово

Беседка с двухскатной крышей является простым, современным и привлекательным решением для отдыха в загородном доме или на дачном участке. Такое сооружение отлично подойдёт для времяпрепровождения в тёплую погоду, защищая от солнечных лучей и прочих погодных негораздов. Схему беседки для постройки своими руками каждый домовладелец выбирает самостоятельно исходя из личных дизайнерских предпочтений.

Довольно часто форма и покрытие крыши беседки совпадает с основным строением. Для строительства беседки своими силами понадобятся элементарные плотницкие навыки и, как правило, с этим заданием вполне может справиться один человек. При возведении крыши на беседке, необходимо вооружиться некоторыми теоретическими основами и знаниями, которые представлены в описании ниже.

Виды и преимущества беседок с двускатной крышей

Крыша для беседки устанавливается на конструкцию прямоугольной или квадратной формы. Такая конструкция может быть выполнена из следующих материалов:

• дерево;
• кирпич;
• камень;
• металл.

Наиболее распространенным материалом является дерево: оно легко поддается монтажным работам, не требует для работы с ним специального дорогостоящего оборудования, перильная обвязка может иметь разнообразные формы и конструкцию.

Крыша такого строения может быть покрыта кровельным материалом абсолютно любого типа:

• металлочерепицей, профнастилом, фальцевой кровлей;
• гибкой черепицей, рубероидом, поликарбонатом;
• ондулином, шифером;
• дранкой и камышом, которые придадут оригинальность и необычность строения.

Очевидные преимущества такой конструкции следующие:

• легко сделать в одиночку своими руками;
• для строительства понадобятся элементарные плотницкие навыки и знания;
• небольшой вес сооружения;
• не требуется согласования с инженером-архитектором;
• стоимость постройки невысокая;
• нет необходимости в использовании специальной техники;
• дополнительная площадь жилого предназначения.

Перед строительством беседки своими руками необходимо иметь элементарный чертеж или эскиз будущего строения, что позволит избежать просчетов и ошибок при монтаже. Кроме этого, предварительный чертеж позволит узнать необходимое количество материалов, которые закупаются с небольшим запасом во избежание дополнительных затрат, связанных с доставкой их небольшого количества.

Для монтажа беседки не предъявляют особых требований ввиду следующих, очевидных причин:

• постройку такого типа можно сооружать на любом месте участка;
• зачастую не требуется возведения фундамента ввиду легкого веса строения;
• перед планированием будущей беседки необходимо учесть степень комфорта для владельцев;
• общий облик и дизайн постройки должен гармонировать с основным строением и дворовыми пристройками.

Конструктивные особенности крыши для беседки

Главенствующую роль при строении кровли занимает стропильная система. Она может быть выполнена как с висячими, так и с наслонными стропилами. Обратим внимание, что для беседок чаще используют стропильную систему с висячими стропилами ввиду относительно малой ширины строения и отсутствия, как правило, промежуточных опор (в виде стен).

Конструкция стропильной системы представляет собой совокупность следующих элементов:

• стропила (стропильные ноги). Могут устанавливаться поочередно, либо собираются в готовую стропильную ферму и затем поднимаются и крепятся на крыше;
• мауэрлат – это опорный брус или доска для упора нижнего края стропил;
• затяжка. Она необходима для дополнительной прочности и жесткости системы стропил;
• стойка, лежень, прогон. Элементы, предназначенные для опирания на них других конструктивных элементов стропильной системы. Используются в конструкциях с наслонными стропилами, поэтому для беседок практически не используются;
• ригель, бабка и подкос могут применяться при использовании схемы с висячими стропилами. Здесь, наличие того или иного элемента зависит от длины пролета сооружения.

Подготовительные работы перед монтажом

Для выполнения монтажных работ своими руками понадобится стандартный слесарный и столярный инструмент. Если предполагается установка готовых стропильных ферм, то рекомендуется использовать заранее подготовленный шаблон, который позволит сделать одинаковыми все фермы.

При желании оборудовать беседку мангалом необходимо позаботиться о пожаробезопасности. Для этого предусматривают предохранительное заграждение, которое защитит от пламени. Мангал или печь оборудуют дымоходом для отвода дыма за пространство беседки. С точки зрения пожаробезопасности для кровельного настила наиболее рационально будет использование металлических, керамических и шиферных материалов.

Перед началом инсталляционных работ все деревянные элементы будущей крыши должны быть обработаны огне- и биозащитными составами.

Для выбора угла наклона скатов необходимо знать тип будущего кровельного материала, а также регион расположения застройки. Зная эти данные можно воспользоваться справочниками и таблицами в сети интернет и выбрать рекомендуемый угол наклона скатов.

При строительстве деревянной беседки роль мауэрлата выполняет верхний обвязочный контур. Если беседка строится из камня, то мауэрлат крепится к стене при помощи шпилек или анкерных болтов диаметром не менее 14 мм. Для прочности всей конструкции на верху стены делают армированный бетонный пояс, в который устанавливают крепеж для мауэрлата. Под мауэрлат подкладывают слой гидроизоляции для защиты дерева от влаги.

Монтаж двускатной крыши для беседки: инструкция

Перед установкой стропильной системы своими руками необходимо правильно подобрать сечение стропил и расстояние между ними. Поскольку в беседках небольшая ширина пролета, то использование стропил сечением 50*150 мм (при длине стропила 3 м) будет вполне рациональным, при расстоянии между ними 900 мм. Для каждого конкретного случая можно воспользоваться таблицей, приведенной ниже, которая позволит более точно сориентироваться с подходящими размерами.

Выбирая сечение и шаг установки стропил необходимо принять во внимание угол наклона крыши и тип кровельного покрытия. Например, при использовании увесистых кровельных материалов, шаг стропил лучше уменьшить, чтобы обеспечить надлежащую прочность всей крыши.

Основанием для крепления стропил в каркасных беседках служит верхняя деревянная обвязка. Для беседок, сделанных из камня, основанием для стропил является мауэрлат. Использование висячих стропил (без промежуточных опор) допустимо с шириной пролета до 14 м. К примеру, если ширина пролета составляет до 6 м, то можно обойтись одной затяжкой (или приподнятой затяжкой). При ширине пролета до 9 м, необходимо воспользоваться ригелем или бабкой, которая крепится к затяжке специальным хомутом. Ну, а при максимальном пролете до 14 м, дополнительно используют подкосы, для придания устойчивости и прочности системы стропил.

Процесс монтажа крыши для беседки происходит пошагово в несколько этапов:

1. Установка конструкции стропил. Проще всего стропильные ноги собирать внизу своими руками. Для упрощения этих работ можно воспользоваться заранее подготовленным шаблоном. Далее готовые стропильные фермы поднимаются наверх и крепятся к мауэрлату или верхнему обвязочному поясу одним из доступных способов.

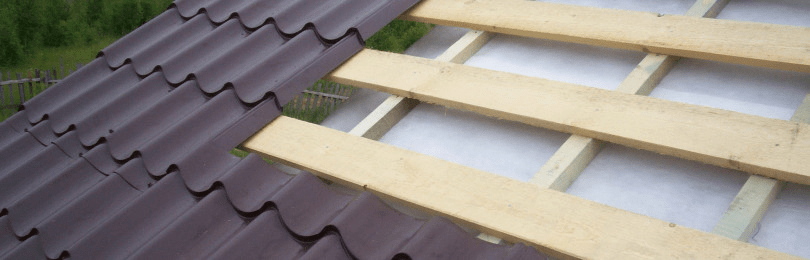

2. Монтаж обрешетки. Обрешетка может быть сплошной или разряженной. Сплошная обрешетка применяется при использовании гибкой (мягкой, битумной) черепицы или рубероида. Разряженная подходит для всех листовых кровельных материалов. Единственное что необходимо учесть – это шаг и размеры доски для обрешетки. У каждого производителя кровельных листов имеются инструкции с размерными рекомендациями для обрешетки под их продукцию.
3. Укладка подкладочного ковра или гидроизоляции. При кровле крыши гибкой черепицей на сплошную обрешетку из влагостойкой фанеры или OSB укладывают подкладочный слой, который служит не только для гидроизоляции, но и обеспечивает качественный монтаж и долговечность всей кровли. В случае использования листовых кровельных материалов гидроизоляция является необязательным мероприятием. На этом же этапе происходит крепление карнизных планок.
4. Монтаж финишного покрытия. В зависимости от используемого кровельного настила порядок и правила монтажа могут различаться. У каждого производителя, в упаковке с кровельным материалом, находится инструкция, разъясняющая тот или иной процесс при установке.
5. Установка конька и торцевых планок. Конек и торцевую планку, можно сделать своими руками или приобрести у производителя.

При самостоятельном монтаже двускатной крыши для беседки необходимо правильно подобрать сечение, шаг и тип стропильной системы, угол наклона кровли. Установка всех элементов кровельной системы должна выполняться в соответствии с инструкциями от производителя. Только такой подход позволит сделать вашу кровлю долговечной и надежной.

Беседка с двухскатной крышей – это признанный стандарт. Такую конструкцию достаточно просто выстроить. Такая крыша абсолютно симметрична, если смотреть с торца. Если беседка планируется квадратной или прямоугольной, то самым простым и стандартным вариантом является двускатная крыша.

Какие бывают двускатные крыши и в чем их преимущество

Двухскатные крыши – это отработанная веками конструкция. В ней все имеет значение. Во-первых, угол наклона. Если мы попробуем пролететь с юга не север рассматривая угол наклона ската крыши, то мы заметим, что чем севернее – тем этот наклон круче.

Справка! В Дагестане видим и односкатные крыши, но на Украине уже двухскатные, а в Карелии так угол самый крутой.

Все зависит от количества снега выпадающего за зиму. С плоской крыши снег не слетит и может просто раздавить. Если сделать односкатную, то для достижения эффекта сваливания снега. Один край придется сильно задирать. Минимальный угол должен быть не меньше 20^о. Если угол 30^о то высота вертикальной стойки должна равна половине длины стропила. Поэтому наши предки выбирали двухскатную крышу. Но слишком крутой тоже не очень хорошо делать. Будет большой расход материалов. Если раньше высоту крыши выбирали интуитивно, то в настоящий момент все рекомендации есть в СНиП. Они говорят, что оптимальный угол наклона в Европейской части России составляет 35^о.

Материал для кровли может быть любым. Если Вы желаете построить свою беседку не из дерева, а из профильной трубы, то крышу тоже можно строить из неё. Расчет конструкции и необходимого материала такой же, как и для деревянной.

Преимуществами двухскатной крыши будут:

• легко рассчитать;
• легко построить своими руками;
• для возведения нужны простые инструменты;
• не нужно особых строительных знаний;
• себестоимость не слишком высока;
• конструкция не будет иметь слишком большой вес;
• осадки будут стекать или съезжать с полотна крыши.

Проектирование крыши

Двускатная крыша для беседки своими руками – не так уж и сложно. Однако любое строительство должно начинаться с проекта. Требуется сделать чертеж с размерами.

Для начала посмотрим из каких элементов состоит крыша.

Производим расчет элементов крыши:

• Конек – самая верхняя часть крыши у нас будет посредине и высота (расстояния от мауэрлата до конька) будет длиной противолежащего катета. Гипотенуза – длина стропила. Половина ширины беседки (половина затяжки) – прилегающий катет.
• Размер прилегающего катета известная величина (В). Величина прилегающего угла также известна (α). Тогда длина гипотенузы (стропила) будет равна В/cos (α), а высота (h) будет равна (В/cos (α)) х sin (α).
• Пример В= 3м, α=35^о,

тогда cos α = 0,82, sin α =0.58

В/cos (α) =3/0.82=3.66м.

H=3.66 х 0,58=2,12м.

Все размеры у нас есть. Переходим к подготовительным работам.

Подготовительные работы

В подготовительные работы включается разметка и нарезка затяжки, пар стропил (еще одно название подстропильная нога), изготовление ригелей.

Рекомендуется сделать сначала один комплект: затяжка, пара стропил, ригель. Определится как будут соединяться между собой стропила в районе конька, стропила к мауэрлату, ригель к стропилам. Будете ли Вы использовать подвеску и подкосы. Если да, то как они должны крепиться между собой. Вариантов крепления и использования элементов достаточно много. Выбирается оптимальный исходя из размеров беседки. Если ширина беседки меньше 6 метров, и размеры применяемого бруса достаточны, то можно использовать упрощенную систему. Здесь все на Ваше усмотрение.

Сделав и собрав один комплект его следует разобрать и по получившимся размерам изготовить остальные.

Структура беседки с двухскатной крышей. 6 важнейших элементов

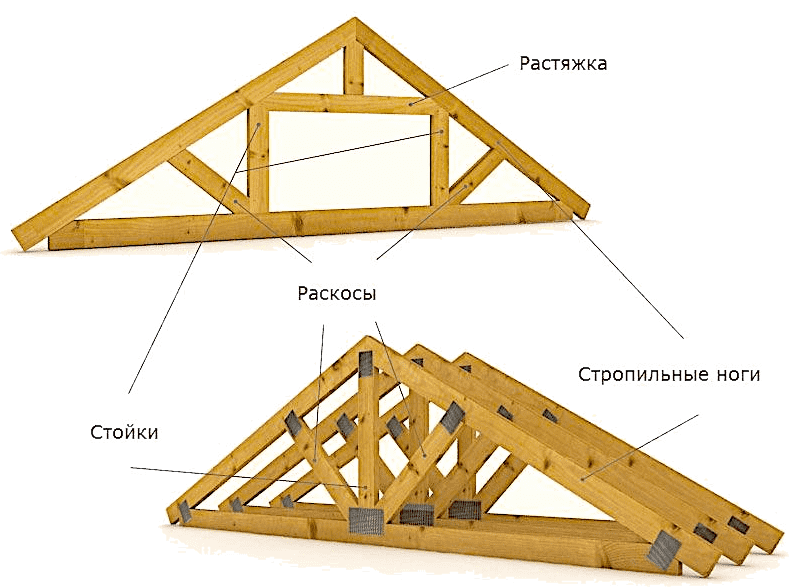

Для изготовления стропильной системы применяются следующие элементы:

• Стропило или стропильная нога – ребро равнобедренного треугольника на которое ложится обрешетка;
• Затяжка – основание равнобедренного треугольника;
• Подвеска или стойка – брус на который опирается конек;
• Подкос или подстропильная нога – брус под углом от нижней части подвески до стропила;
• Мауэрлат – брус (в беседках часто продольный элемент верхней обвязки) на который крепится затяжка;
• Ригель горизонтальный элемент усиления жесткости конструкции стропильной системы;
• Обрешетка — продольные доски, на которые ложится кровля.

Как известно для жесткости конструкции желательно использовать треугольник. Поэтому для создания и усиления жесткой стропильной системы используются ригеля, стойки и подкосы. Образующие дополнительные треугольники и придающие крыше жесткость для удержания переменных нагрузок – ветровой которая будет пытаться опрокинуть беседку или сорвать с нее крышу и снеговой, которая будет давить сверху и пытаться или продавить кровлю, или поломать стропила.

Как выбрать материал для кровли на двухскатную крышу беседки

Что учитывать при выборе материала для кровли

Беседка с двойной крышей может быть покрыта любым кровельным материал. Правильно выбранный материал обеспечит прочность и долговечность кровли. Форма и цвет кровли подбирается под структуру и цвет материала из которого сделана беседка.

Кровельные материалы и их характеристики

Для изготовления двухскатной крыши для беседки применяют:

Металлочерепица

Достоинства:

• небольшой вес;
• простая укладка;
• большой выбор цветов;
• устойчивость к воздействию атмосферы (осадки, перепады температур. Солнечное излучение);
• долговечность;
• доступная цена.

Недостатки:

• громкий шум дождя;
• снег задерживается на рельефе (придется делать более крутой угол ската крыши).

Профлист

Достоинства:

• не утяжеляют конструкцию;
• простой монтаж;
• устойчивость к воздействию атмосферы (осадки, перепады температур. Солнечное излучение);
• большой выбор цветов;
• долговечность;
• не горюч;
• доступная цена.

Недостатки:

• громкий шум дождя.

Ондулин

Лист из целлюлозной основы пропитанный очищенным битумом и смолами. Аналогично шиферу имеет волнообразную форму.

Преимущества:

• легкий;
• окрашен в разные цвета;
• хороший шумоизолятор;
• доступный по цене;
• устойчивый к коррозии;
• гибкий – можно придавать кровле любую форму хорош при укладке на фигурные крыши (круглые, многогранные, многощипцовая).

Недостатки:

• выцветает со временем;
• при изготовлении беседки с мангалом придется теплоизолировать от горячей трубы мангала.

Шифер

Старый, испытанный надежный материал.

Достоинства:

• дешевый;
• не горючий;
• долговечный.

Недостатки:

• хрупкий;
• тяжелый.

Полистирол, пластик, мягкая черепица

Широко применяются как материал для кровли беседок с двухскатной крышей изготовленной своими руками.

Достоинства:

• легкий;
• дешевый;
• широкий выбор цветов;
• легко крепить;
• гибкий;
• легко режется и обрабатывается.

Недостатки:

• не так долговечен;
• выцветает и разрушается под действием солнца.

Как сделать двухскатную крышу для беседки

Для строительства нам потребуется инструмент:

• молоток;
• пила;
• долото;
• дрель;
• рулетка;
• кисточка или краскопульт;
• молоток и строительные гвозди различных размеров.

Важно! Предварительно деревянные детали обрабатываются составами, защищающими дерево от гнили и возгорания. При необходимости их красят.

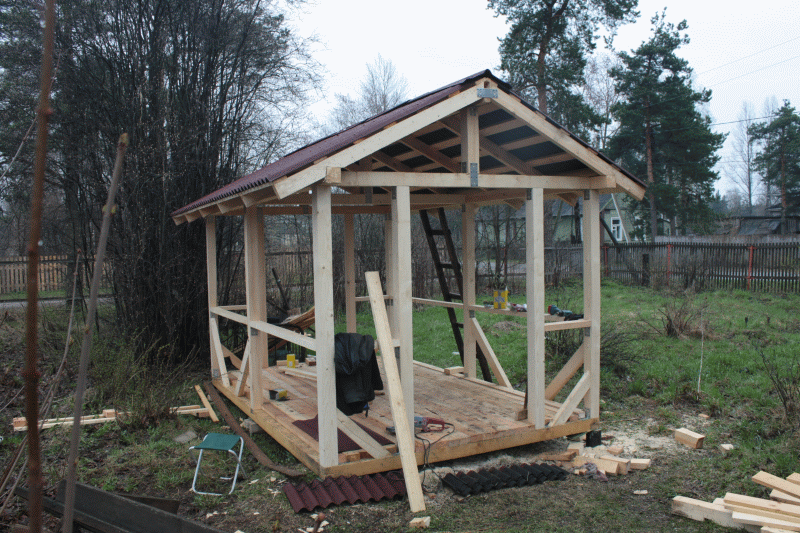

Приступаем к сборке кровельной системы:

• Укладываем мауэрлат на верхнюю обвязку (сама верхняя обвязка может выступать как мауэрлат если конструкция, облегченная из-за небольших размеров).
• На мауэрлат по краям укладываем комплект стропил (сами стропила и затяжка, ригель стойка откосы по необходимости) и выравниваем их. Они должны стоять вертикально (по уровню) и параллельно (проверяем расстояния по мауэрлату и по диагоналям – расстояние от конька до соединения с мауэрлатом напротив). Закрепляем после выверки добавив дополнительные укосины для жесткости и снизу и у конька прибиваем по одному элементу обрешетки.
• Ставим остальные стропила на расстоянии не больше одного метра и крепим их вверху у конька и внизу в мауэрлат.
• Прибиваем обрешетку. Расстояние между рейками обрешетки в зависимости от материала кровли.
• Укладываем пароизоляцию.
• Накрываем кровлей. Крепежный материал (гвозди или саморезы согласно используемого материала кровли). Для трубы мангала прорезаем отверстие соответствующего размера и изолируем асбестом если материал горючий. Щели герметизируем.
• Зашиваем фронтоны.

Приступаем к украшению на свой вкус.

Советы и рекомендации

При изготовлении крыши нельзя торопиться. Желательно действовать по пословице: Семь раз отмерь – один отрежь.

На стадии эскизного проекта сразу уяснить, какие элементы стропильной системы будут нужны. Как и чем они должны соединяться между собой.

Главное правильно выставить крайние комплекты стропил (параллельно и вертикально). Ошибка может заставить переделывать все вновь. Перекос будет виден после укладки кровли.

Беседка с двухскатной крышей: как сделать своими руками

Из множества вариантов обустройства места для отдыха беседка с двухскатной крышей пользуется особым вниманием. Причин для такого отношения существует более чем достаточно. Это и внешний вид, и надежность конструкции, но чаще всего кровля с двумя скатами выбирается для устройства крыши по вполне практичным соображениям.

Преимущества и недостатки беседок с двускатной крышей

Всегда хочется придать строению более изящный вид, упростить конструкцию и одновременно сделать его максимально комфортным. В плане дизайна беседки с двухскатной крышей, фото, могут быть достаточно привлекательными.

Но дело даже не в изящной конструкции. Использование двухскатной схемы для кровли беседки обеспечивает вполне реальные преимущества:

• Отличная устойчивость каркаса крыши. При правильном выборе угла наклона ската беседка выдержит даже сильные шквалы ветра;
• Эффективное удаление воды и снега.

Благодаря двухскатной схеме кровля эффективно сбрасывает потоки воды на грунт на расстоянии не менее 0,7-0,8 м от фундамента беседки. Поэтому отдыхающие не испытывают дискомфорта от задуваемых под крышу капель воды, как это нередко случается в строениях с плоской крышей. Фундамент не страдает от подтопления, нет луж вокруг места отдыха.

На односкатной кровле толстый слой снега может наклонить или завалить легкую конструкцию, на двухскатной крыше горизонтальные усилия взаимно компенсируются, не причиняя конструкции особого вреда.

Недостатки двухскатной крыши для беседки

Высокая двухскатная кровля может создавать проблемы для беседочного каркаса. Например, если неправильно сориентировать крышу беседки относительно самых сильных порывов ветра, или выбрать слишком большой угол наклона, то существует опасность того, что сильный шквал опрокинет беседку.

Кроме того, строительство каркаса и укладка кровельного покрытия требует определенной квалификации плотника и кровельщика. Если нет хотя бы базовых представлений о том, как устроена двухскатная кровля, то в этом случае строительство лучше доверить профессионалам.

Из каких материалов делают беседки с двускатной крышей

Каркас будущей кровли испытывает значительные нагрузки. Поэтому для изготовления каркаса и стропильной системы используют два типа материалов:

• Деревянный брус из сосновой, лиственной или дубовой древесины. Для таких крыш не требуется массивной стропильной системы, что значительно упрощает столярные работы;

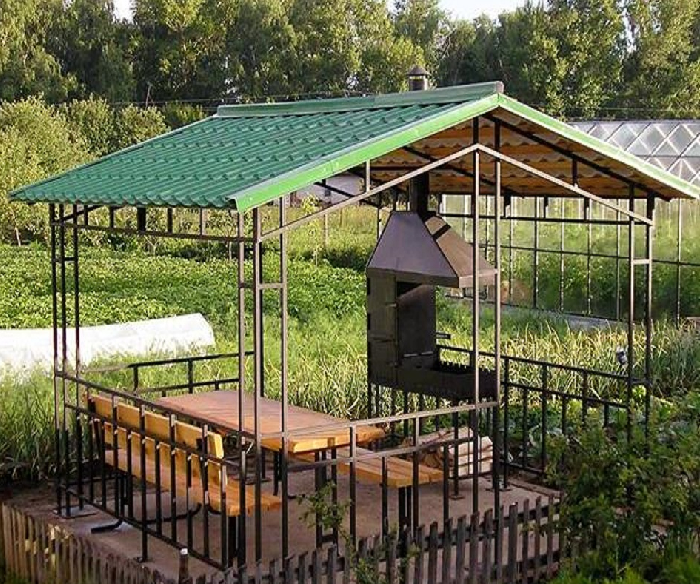

• Металлический уголок или тонкостенная труба квадратного или прямоугольного сечения. Не самые красивые, но всегда самые надежные и прочные. Для сборки крыши и стен беседки потребуется получить хотя бы пару уроков работы электросваркой;

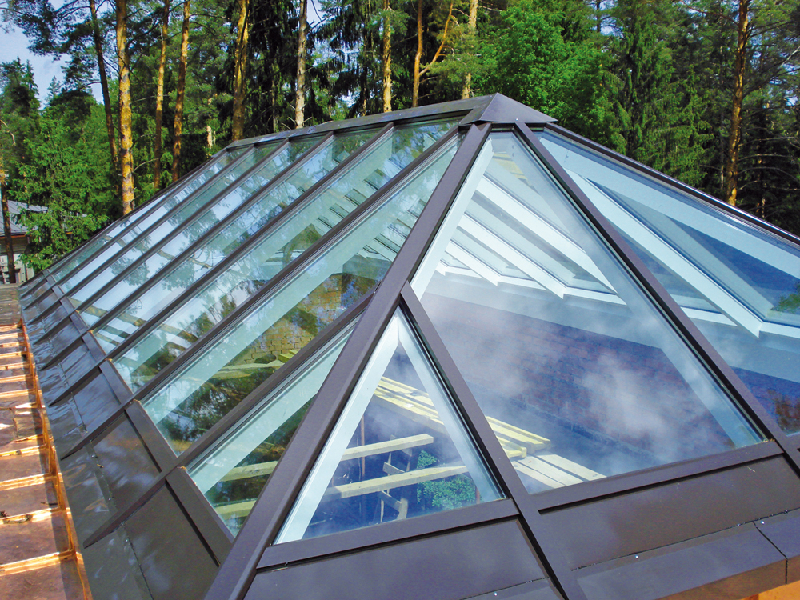

• Капитальные беседки с остеклением стен могут изготавливаться из алюминиевого профиля или даже пластиковых стеклопакетов, но такой вариант чаще используется для пристроек к дому, чем для обособленных строений.

В качестве кровельного покрытия используются мягкая битумная черепица, ондулин, металлошифер или металлочерепица. Можно попробовать покрыть двухскатную конструкцию деревянной дранкой.

Все остальные варианты покрытия для двухскатной кровли либо проигрывают в надежности, либо во внешнем виде.

Как выбрать материал для кровли на двухскатную крышу беседки

На первый взгляд, кровельное покрытие для легкого, полностью открытого всем ветрам строения выбирают только с одной целью — обеспечить защиту от солнца и дождя. Это так, но стоит учесть, что кровля двухскатной крыши в первую очередь не должна создавать дополнительных факторов дискомфорта.

На что обращаем внимание

Прежде всего, нужно отказаться от таких простых и надежных, на первый взгляд, покрытий, как рубероид, рулонные битумные материалы, металлическая оцинкованная кровля. Металл — не самый лучший вариант, двухскатная кровля сильно шумит на ветру или в дождь, а при сильных шквалах листы могут быть просто сорваны со стропильного каркаса. Если строительство беседки планируют для отдыха в летний зной, то разогретый на полуденном солнце металл может, наоборот, увеличить температуру под кровлей.

Исключением может быть только металлочерепица, которая просто идеально смотрится на любой двухскатной кровле, независимо от типа постройки, будь это обычная беседка, коттедж, баня или собачья будка. В этом случае приходится идти на определенные жертвы, например, настилать на обрешетку стропильного каркаса фольгированное теплоизолирующее полотно.

Битумные рулонные материалы для двухскатных крыш не используют по причине сильного запаха, появляющегося при сильном солнцепеке. Если угол наклона двухскатной крыши превышает 12 о , то вполне возможно стекание растопленного битума и даже отслаивание полотна, даже если оно было уложено на мастике.

Преимущества легких типов кровли

Наиболее оптимальными можно считать неметаллические профилированные покрытия, например, волнистый поликарбонат или полихлорвиниловый лист, ондулин или даже обычный асбестоцементный шифер. Наличие волнистого профиля несколько усложняет сборку двухскатной крыши, но такой тип покрытия существенно увеличивает жесткость скатов. Можно особо не переживать, что зимой снег просто продавит покрытие на беседке.

Легкие типы кровли могут ставиться на двухскатной конструкции и без сплошной обрешетки, но подшивка деревянной рейкой только улучшает внешний вид и делает крышу более прочной.

Как рассчитать угол наклона для прямоугольной двускатной крыши на беседку

Для каждого типа кровельного покрытия существует свой оптимальный угол наклона. Если уложить оба ската на малых углах наклона, то заметно ухудшится ток воды, крыша обязательно начнет протекать. Кроме того, почти все производители материалов для кровли категорически не рекомендуют укладывать свои покрытия на углах менее 10 о . Особенно важно соблюдать ограничения для крыш с битумной черепицей или крытых ондулином, если хозяева не хотят, чтобы защитный слой был сброшен со стропильного каркаса в первый же дождь.

Поднимать угол наклона скатов больше 30 о также не имеет смысла. Во-первых, возрастают затраты на постройку беседки, а во-вторых, увеличивается парусность строения.

В кровельных работах угол наклона зачастую измеряют не в градусах, а представляют в виде соотношения высоты конька крыши к ½ ширины основания. Измерив высоту и ширину крыши беседки и проведя деление, получают дробь, которую несложно по таблице тангенсов перевести в значение угла.

Как сделать стропила на двухскатную крышу беседки

В строительстве используют два типа стропил – наслонные и висячие. В первом случае усилие от веса двухскатной крыши передается на систему подпор и стоек, расположенных под коньковым прогоном.

Сами стропила с кровлей свободно опираются на стены строения.

Для беседок такой вариант применяется крайне редко из-за сложностей с креплением двухскатной крыши к опорным стойкам беседочного каркаса. В случае наслонных стропил распирающее усилие от стропильных балок фиксируется на стенах здания или, как в случае постройки беседки, компенсируется системой горизонтальных планок-ригелей.

Как сделать стропильный блок

Стропила изготавливают из доски – сороковки, вырезают и подгоняют по размерам попарно. С помощью шаблона точно размечают угол между балками и длину каждой из стропильных ног. Обе половинки соединяют в вершине с помощью замка «в полдерева».

Далее собранную пару стропил укладывают на ровной горизонтальной площадке, выравнивают, после чего на балки набивают горизонтальную поперечину – ригель. Выступы ригельной планки обрезают, чтобы они не мешали нашивке будущей обрешетки двухскатной крыши.

Расстояние между парами по длине беседки принимают равным 50-60 см, например, для трехметровой конструкции потребуется 6 пар готовых стропильных балок. С увеличением размера беседки и высоты крыши шаг можно сделать больше. Оптимальный размер составляет 70 см.

Как сделать двускатную крышу для беседки своими руками

Сборку кровельной конструкции начинают с изготовления конька крыши. Для его изготовления потребуется брус, сечением 70 х70 мм, длина конькового прогона принимается равной продольному размеру беседки.

Первым делом на стены или верхнюю обвязку стоек беседки поднимают пары стропил для фронтонов. Обычно каждый блок поднимают вдвоем-втроем, устанавливают на мауэрлат и фиксируют на беседке парой реек или длинных шестов. Фронтонные блоки соединяют между собой коньковым прогоном, а чтобы временная конструкция не сложилась, набивают временные распорки рейками.

Далее наверх беседки последовательно переносят все оставшиеся стропильные балки. Их выравнивают и крепят к коньку и мауэрлату беседки с помощью саморезов. После того как двухскатный каркас крыши приобрел необходимую устойчивость, нашивают фанерную или дощатую обрешетку.

На двухскатную конструкцию наносят грунт и, в зависимости от выбранного для крыши беседки типа кровли, застилают основу пароизоляцией или подкладочным ковром для битумной черепицы.

Ондулин или металлочерепицу можно настилать на скаты беседки листами во всю ширину покрытия, для битумной или драночной кровли процесс укладки придется выполнять последовательно, ряд за рядом.

Фронтоны крыши обычно не зашивают, чтобы улучшить вентиляцию подкрышного пространства, или закрывают несколькими горизонтальными поперечинами. Это поможет улучшить вид беседки, а в случае, если капли дождя будут залетать под двухскатную кровлю, на перекладинах можно установить козырьки из оцинкованной стали.

Советы и рекомендации

Самый простой вариант беседки можно построить из бруса с крышей в виде небольшой рамы с покрытием из поликарбонатного шифера. Двухскатный каркас под кровлю можно собрать сваркой из квадратной трубы, так же, как это было сделано для деревянной конструкции.

Привлекательность металлического каркаса для двухскатной кровли заключается в том, что все его детали можно изготовить в мастерской, а затем доставить к месту установки беседки и собрать с помощью болтового соединения. После подгонки скатов детали можно сварить инвертором.

Покрытие из волнового поликарбоната крепят на стальной раме безо всякой обрешетки. Таким способом собрать крышу беседки можно за один неполный рабочий день. Важно не забыть покрасить каркас и использовать для установки профилированного поликарбоната уплотнительные силиконовые шайбы.

Останется лишь покрасить или вскрыть лаком деревянные детали беседки.

Заключение

Вариантов изготовления беседки с двухскатной крышей существует огромное количество. Размер конструкции выбирают, исходя из параметров строения, прежде всего, высоты беседки и типа используемого кровельного покрытия. Если основание и боковые стойки беседки выполнены из массивного бруса, то каркас можно сварить из профиля, в остальных случаях двухскатный стропильный каркас строится по тем же правилам, что и для домика или небольшого хозяйственного помещения.

Двухскатная крыша беседки своими руками: играем с дизайном, но делаем по стандартам

На российских просторах, где постоянно меряются в силах обильный снег и ветер, для малых архитектурных форм нет ничего надежнее, чем крыша с двумя скатами. Главная, но не единственная задача в ней – защищать внутреннее пространство беседки от дождя.

Но если ко всему еще и двускатная крыша беседки своими руками будет строиться, тогда перед мастером – целое богатство выбора стиля, дизайна и возможность превратить такую беседку в самый яркий элемент всего участка. Приступим?

Содержание

В этой статье мы будем говорить о конструкции двускатных крыш конкретно для беседок. Дело в том, что сами беседки бывают разных форм. Например, для барбекю обычно строится довольно стильная беседка с прочными стенами и правильно обустроенной крышей, а для вечерних посиделок с семьей за ароматным чаем – «домик» попроще. Поэтому подходите к вопросу проектирования основательно!

Выбираем стиль: классика, этно или модный минимализм?

Любая беседка может быть классическим домиком, к которому больше всего привыкли, и с необычным стилем строения, вычурными деталями и функциональными приспособлениями. А может быть настоящим мастерским шедевром:

От простого — к сложному

Если вы строите беседку только для своей семьи, простую и хорошо выполняющую свои функции, тогда отдайте предпочтение самой простой конструкции. Где, по сути, будут только обрешетка, кровельное покрытие и стропила.

Если вы заинтересованы удивлять гостей этой архитектурной постройкой, у вас много идей, и в самой беседке, кроме стола и стульев, еще минимум будет располагаться печь-барбекю, тогда ввиду габаритов самого строения и крышу вам нужно будет соорудить посложнее, рассчитанную на определенные нагрузки.

Если же ваш вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки.

Например, в этом варианте в двускатной крыше беседки еще и умудрились сделать целых два окна:

Классические варианты

Двускатная крыша может быть также щипцовой и нет. Что такое щипец? Это, по сути, закрытый фронтон. Никакой функциональной особенности у этого элемента крыши нет, поэтому вы решайте сами, нужен ли он. А уже то, насколько ваша беседка будет сложной, зависит от того, каковы ваши вкусы и пристрастия, каков состав вашей семьи и для чего конкретно вы строите эту беседку.

Вот удачный пример строительства такой беседки:

Стилевые решения

А теперь поговорим о том, что касается самого дизайна. Так, двускатная крыша беседки сама по себе нередко является отдельным архитектурным элементом этой постройки: стропила изготавливаются декоративными, а все видимые изъяны, которые обычно прячутся, у такой крыши остаются открыты и даже выделяются как особый элемент экстерьера.

Например, в России довольно популярна практика резьбы по деревянным стропилам, изготовление из них красивых стилистических деталей и задействование элементов светодизайна.

При строительстве такой крыши легче всего использовать этномотивы. Ведь в России издавна строились именно двускатные крыши. Дело в том, что они более всего приспособлены к сильным ветрам и снегам, тогда как односкатные уже не так. А потому, если вы выбрали именно такую конструкцию крыши беседки – у вас на самом деле огромный простор для фантазии:

Вот еще один замечательный пример исполнения :

Играем с формой: симметрия и асимметрия

Можно сказать, что классическая двускатная крыша – это самая простая конструкция этого рода. Она представляет собой только лишь два ската, которые направлены под определенным углом и имеют одинаковую длину. С торцом в виде фронтона, который обычно заканчивается либо вертикальной кирпичной стеной, либо козырьком. На этой стороне как раз чаще всего размещают какие-либо декоративные элементы.

Но в последнее время все более популярными становятся двускатные крыши малых архитектурных форм с разным углом наклона и разной длины. Такие конструкции выгодно отличаются от классических: необычные, стильные и по-своему комфортное. Вот по расположению конька и углу обоих скатов двускатные крыши делятся на симметричные и асимметричные.

Несимметричная двускатная крыша представляют собой те же два ската, но расположены под углом. Ассиметричные же либо имеют разную длину, либо их конек находится не по центру, с некоторым смещением. Такие крыши выглядят необычно и замечательно подходит для строительства уникальных по своему проекту беседок:

И в этом есть свой смысл: с архитектурой двускатной крыши жилого дома вы так не поиграете. Ведь любой непродуманный момент в жилом строительстве грозит последующими серьезными ремонтами, а порой и реконструкцией. А вот с верхом обычной беседки можно играть, сколько угодно: и с формой, и с асимметрией, и с декоративностью. Ведь такая крыша не создает особой нагрузки на стены, и ничего страшного нет в том, чтобы сделать в ней что-то не так, или не достаточно точно рассчитать параметры стропил.

Итак, несимметричная крыша должна иметь конек и два ската. Теперь подумайте, под каким углом они будут расположены. Обычно короткий скат делают более крутым и поворачивают к северу, а более длинный – пологим и к югу.

Теперь, что касается асимметричной крыши. Здесь немножко придется повозиться. Для начала решите, где будет располагаться конек, сделайте подробный чертеж. Далее продумайте, могут ли разные скаты правильно передать нагрузку от крыши – стенам беседки.

Сегодня также на беседках нередко строятся двускатные крыши с ломанными скатами. Чаще всего такая конструкция необходима для того, чтобы накрыть какую-то часть беседки, которая примыкает к основной. Но помните, что место излома всегда является слабым местом крыши.

Подбираем угол наклона: против ветра или снега?

А теперь давайте определимся с формой будущей скатной крыши. Дело в том, что эта конструкция не так уж и проста, какой кажется на первый взгляд. Двускатная крыша бывает нескольких видов: острая, более пологая и разноскатная, то есть когда скаты имеет разный угол. И конечный вариант будет зависеть от вашей фантазии и имеющихся возможностей.

Вот хороший пример строительства пологой двускатной крыши беседки:

Что же касается самого угла наклона крыши беседки, здесь также есть свои требования: не более 25 градусов. Если в ваших планах – небольшая беседка, тогда отдайте предпочтение самой простой конструкции, где, по сути, будут только обрешетка, кровельное покрытие и стропила.

Если же вас вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки:

Посмотрите, насколько разреженной строится обрешетка под точно такую же металлочерепицу теперь:

С двускатной крышей дома такое не провернуть: шаг обрешетки высчитывается строго по таблице. Но в плане беседки – другое дело.

Идем далее. Минимально допустимый наклон кровли беседки – 12 градусов. Так, если уклон вы выбрали около 30 градусов, тогда нагрузка снежного покрова уже значительно уменьшена, а нагрузка от ветра – увеличена. Дело в том, что в России конструкция крыши беседки выдерживает кроме собственного веса еще и временные нагрузки. Это снеговой покров, разрежение ветра с подветренной стороны и давление с наветренной. Также не забывайте про чистку от снега, есть своя нагрузка также от ремонта, и порой бывают такие казусы, как упавшая тяжелая ветка дерева. Вот почему в российских регионах динамические нагрузки на крышу колеблются от 70 до 200 килограмм на один квадратный метр.

Давайте разберемся с этим подробнее. Чем острее крыша беседки, тем легче с нее будет сходить снег и вам не нужно будет его очищать после каждого снегопада. Но при этом, если в вашей местности есть сильные ветра, существует риск, что крышу попросту сорвет. А потому ее лучше делать пологой. Вам придется выбирать между двух зол! Почему мы и советуем посмотреть карту снеговых и ветровых нагрузок в вашей местности.

Что для вас важнее и от чего лучше обезопасить вашу беседку: от ветра или снега? Если у вас еще есть сомнения и вам трудно определиться, обратите внимание, какие крыши беседок строят ваши соседи. Обычно такая традиция существует не просто так.

Взгляд изнутри: вопросы вентиляции и гидроизоляции

Следующим шагом мы должны определиться с внутренним устройством такой крыши. Дело в том, что беседки обычно строятся без чердака и редко с какой-либо внутренней вентиляцией. Конечно, все зависит от того, насколько сложной будет сама беседка.

Так, если вы использовали гидроизоляционную пленку, и тем более утеплитель, вентиляцию нужно продумать обязательно. Для беседки самый простой вариант – это небольшие вентиляционные отверстия, которые проходят между гидроизоляционной пленкой и утеплителем. Если же беседка представляет собой более монументальная строение с закрытыми стенами, окнами и фундаментом, тогда вентиляцию такой крыши нужно делать такой же, как и в обычной, в дачном доме, с продухами, или в виде принудительной системы.

Сейчас разъясним вам этот момент более подробно. Самые слабые места любой беседки – это открытость и подверженность погодным явлениям с внутренней стороны. Мало кто при строительстве беседки задумывается о том, что в нее будут задуваться ветром снег и дождевая вода. А ведь это на самом деле проблема. Поэтому двускатную крышу открытой беседки обязательно нужно обшить изнутри:

Многие на этом этапе интересуются: а действительно нужна ли гидроизоляция для крыши беседки? Мы скажем так: все-таки нужна. Дело в том, что в беседке как постройке для отдыха часто присутствует какая-нибудь еда: либо это горячий чай уютными вечерами, либо ароматные шашлыки, от, которых исходит пар, и тому подобное. Все это, включая дыхание живых людей, которые находятся внутри, создает такой физический процесс, как «водяные пары». Они всегда поднимаются вверх – в данном случае прямо к стропилам. И если те никак не защищены, водяные пары будут напитывать их и собирать конденсат.

Другая сила, которая воздействует на крышу беседки – это дождевая вода. Дело в том, что как бы вы ни выбирали кровельное покрытие, всегда есть вероятность, что при сильном дожде жидкость может проникнуть внутрь стропильной системы. Например, для фальцевой кровли уязвимым местом является соединение листов, а для профнастила – это дождь с ветром, которые загоняют дождевую воду прямо под черепки. Поэтому от гидроизоляции отказываться нельзя.

Самый простой вариант гидроизоляции для беседки – это полиэтиленовая пленка. Стоит копейки, служит не менее 5 лет и самая простая в укладке. Когда вы изготовите стропила, расстелите на них такую пленку и закрепите строительным степпером (на крайний случай гвоздями). Поверх смонтируйте обрешетку и кровельное покрытие.

Второй вариант – это современная антиконденсатная пленка. Суть этого изобретения в том, что конденсат не образовывался на такой крыше и не стекал потом по ней каплями.

Третий, более основательный вариант – это современные гидроизоляционные мембраны. Это своего рода «умные» пленки. Пар, который поднимается снизу вверх в беседке, легко проходит через такие мембраны и выводится наружу. А дождевая вода, которая падает сверху, вниз к стропилам уже не просачивается.

Строим двускатную крышу для беседки: шаг за шагом

Итак, приступаем к строительству!

Этап I. Проектируем

В любом случае, чтобы построить двускатную крышу беседки, вам необходимо обязательно заранее сделать чертеж. Беседка – это малая архитектурная форма, и не стоит строить ее на глаз. А чтобы потом готовое изделие было красивой геометрической формы, не кривое и без изъяна, заранее обязательно нужно сделать подробный чертеж.

Этап II. Подготавливаем материал

Для строительства этой беседки нам понадобятся такие материалы:

• Брус 150 X 150, для нижней, верхней и обвязки.
• Доска 50 x150 для стропильных досок.
• Обрезная дюймовка строганая для обрешётки крыши.
• Крепежные элементы для всего этого добра.

Этап III. Изготавливаем стропила

А теперь подготовьте шаблон, по которому вы сможете легко и быстро сделать качественные стропила для беседки.

Что же касается обрешетки такой крыши, мы изначально советуем сделать ее правильно потому, что на такую кровлю зимой действует, по сути, также сила снега, что и на крышу жилого дома.

Как ни странно, иногда двускатная крыша бывает вообще без стропил. Таковая называется бесстропильной, и чаще всего встретить ее можно в деревянном рубленном строительстве. Но это больше исключение из правил.

А чтобы обеспечить большую устойчивость стропильной системы крыши беседки, используйте откосы, раскосы и диагональные связки.

Этап IV. Закрепляем стропила на крыше

Если же вы строите беседку из бруса или бревна, стропила устанавливаются несколько иначе. Так, стропильные ноги соединяются специальными скобами со вторым верхним венцом, а сверху – с определенной степенью свободы.

Как только стропильные фермы будут готовы, поднимаем их на беседку, крепим на конек и выравниваем натянутыми нитками. Убираем распорки и проверяем горизонталь:

Кровельное покрытие при этом можно монтировать на готовой крыше, или же на прямо на стропильные фермы, которые были сформированы еще на земле. Небольшие параметры это позволяют, и так намного легче будет вам.

Этап V. Проводим печную трубу через крышу

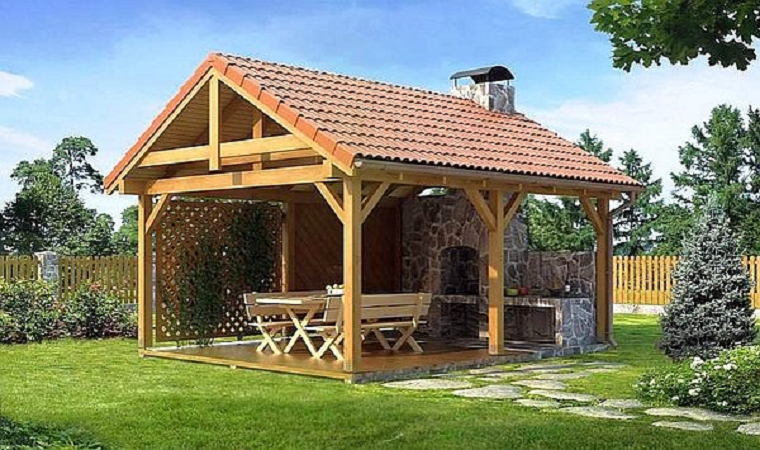

Вот еще о чем вам нужно подумать. Если вы строите беседку для барбекю, крайне важно позаботиться о пожарной безопасности крыши. В первую очередь, это металлическая защита деревянных элементов в тех местах, где проходит труба печи.

Конечно, если начнется пожар во время приготовления шашлыков, из открытой беседки убежать будет несложно. Но, если кому-нибудь на голову свалится горящий кусок стропила, ничего хорошего это не сулит. Поэтому будем подходить к делу со всей ответственностью. А если вы научитесь подходить к подобным вопросам грамотно, с соблюдением всех технологий, вы легко сможете строить вот такие красивые монументальные беседки не только для себя, но и по заказу:

Как видите, при желании вы со всем справитесь самостоятельно!

Беседка из брёвен своими руками: фото, видео, варианты строительства, чертежи с размерами

Беседка из бревна — массивное и элитное деревянное сооружение, которое украсит любой дачный или деревенский участок. Благодаря своим эксплуатационным характеристикам, постройка из данного материала может стоять десятилетиями (при периодической обработке).

Бревенчатая беседка это серьезная конструкция, которую не получится собрать из подручных материалов.

Для её возведения необходим качественный строительный материал, а сам процесс четко регламентирован инструкцией.

В данной статье будут рассмотрены виды брёвен, которые могут быт использованы для строительства своими силами. После выбора конкретного материала будет предложена поэтапная инструкция, которая позволит собрать всё деревянное сооружение самому.

В конце будут даны фотографии различных вариантов, которые можно взять за основу строительства на вашей даче.

Виды брёвен для строительства

Существует пять видов брёвен. Большинство строителей-любителей кроме оцилиндрованного ничего и не видели за свой небольшой опыт, поэтому нижеприведенная информация «раскроет глаза» на данный вопрос.

Оцилиндрованное (калиброванное)

Изготавливается путем обработки на станке для калибровки. Бревно прогоняется через станок, ввиду чего кора и верхний слой спиливается. Получается ровный и гладкий строительный материал одинакового диаметра. Дополнительно в бревне прорезается паз, который необходим для быстрой сборки сооружений (методом накладывания деревьев друг на друга).

Оптимальный диаметр для возведения беседки составляет от 180 до 220 мм.

• + Гладкая и ровная форма;
• + Низкая стоимость;
• + Быстрая сборка благодаря пазу;
• — Недолговечность — благодаря снятию защитного слоя материал подвержен гниению;
• — Для теплого помещения нужна дополнительная теплоизоляция;
• — Трескается, выгибается, деформируется…

Строганное

Обработка верхнего слоя происходит электрорубанком. Бревна получаются более защищенными и надежными, так как снимается уменьшенный слой.

• + Более тепле и надежное по сравнению с оцилиндрованным вариантом;
• + Практически идеально гладкая поверхность;
• +- Бревна необходимо «подгонять» друг под друга — увеличивается как качество соединения, так и стоимость работ;
• — Имеется небольшой перепад диаметра (сбежность);
• — Так как бревна получается разного диаметра, беседка получается менее ровной и симметричной.

Скобленное

После снятия коры происходит ручная обработка циклей, ввиду чего сохраняются практически все эксплуатационные характеристики. Является надежным и качественным вариантом, но требует множество дополнительных работ — подгонка друг под друга, обработка мелких сучков, дополнительное крепление и тому подобное.

• + Один из самых долговечных видов бревна — может простоять до 100 лет;
• + Наиболее теплый и устойчивый к механическим повреждениям;
• — Более дорогой;
• — Требует много ручной работы.

Лафет (норвежский стиль обработки)

Бревно с двух сторон опиливается, в итоге получается что-то среднее между бревном и брусом. Лафет подвержен трещинам, но они получаются заметно меньше, чем в случае с оцилиндрованным и строганным вариантом. Конструкция получается ровной и симметричной.

• + Срок эксплуатации выше, чем у оцилиндрованного бревна;
• + Помещение получается более теплое;
• + Конструкция получается ровная и эстетичная;
• — Высокая цена и непопулярность.

Окоренное

Наиболее элитными и дорогими постройками принято считать из окоренного или цельного бревна. Благодаря минимальной обработке, получаются крайне неровные, грубые и максимально крепкие бревна. Из этого всего следует, что собрать беседку из окоренного материала очень сложно, так как необходимо каждый материал отдельно подгонять под все остальное. Но в тоже время постройка получается «на века», а это дорогого стоит.

• + Элитно;
• + Красиво;
• + Надежно;
• + Тепло;
• — Дорого;
• — Сложный и долгий процесс строительства.

Какое лучше?

Всё зависит от бюджета и требований к беседке. Если хотите собрать быстро, подешевле и попроще — покупайте оцилиндрованный брус и будем вам счастье. Идеальная поверхность материала вызовет восторг у большинства гостей.

Более надежные и долговечные постройки лучше делать из скобленного и окоренного материала. Они прослужат гораздо больше, да и выглядят более естественно. Оцилиндрованные «карандаши» никогда не создадут подобного уюта.

Поэтапный процесс строительства

Несмотря на свою массивность и надежность, возведение беседки из данного материала является сложным и ответственным процессом. Существует множество тонкостей в плане установки и дальнейшего ухода, так как дерево подвержено различным воздействиям (кроме окоренного, ему в большей степени «по-барабану», что происходит вокруг).

Начиная с проекта и чертежа необходимо четко придерживаться того, что рекомендуют опытные строители. Доска и даже брус гораздо проще в обращении, чем цельные обработанные брёвна.

Чертеж с размерами

Любое строительство изначально начинается с проекта, в котором постройка представляет из себя чертеж с рассчитанными размерами. Поэтому прежде чем приступать к активной стадии строительства, необходимо все свои мысли представить на бумаге. К тому же размеры позволят рассчитать расход материала на беседку:

• Количество кубов дерева;
• Размеры и расход материала на фундамент;
• Количество работы по возведению кровли;
• И тому подобное.

Фундамент

В вопросу выбора фундамента можно подойти с разных точек зрения. Возможно где-то нужно поднять беседку, возможно где-то необходимо будет более серьезное основание, а где-то достаточно будет просто нескольких блоков. Наиболее популярные варианты фундамента перечислены ниже.

Ленточный

Самый оптимальный в большинстве случаев фундамент был и остается ленточным.

1. Копается траншея шире беседки на 10 см, устанавливается опалубка;
2. Засыпается небольшим количеством песка, утрамбовывается;
3. Засыпается небольшим количеством щебня, утрамбовывается;
4. Устанавливается арматура, связанная между собой вязальной проволокой;
5. Заливается бетонный раствор, после высыхания разбирается опалубка.

Подобного фундамента хватит даже для самых толстых бревен, вес которых будет действительно большой. В 95% случаев ленточный фундамент будет решением вашей проблемы.

Столбчатый: буро-набивные или винтовые сваи

При необходимости можно поднять беседку чуть выше, используя столбчатый фундамент. Буро-набивные сваи, которые используются для подобного основания, имеют ряд преимуществ перед винтовыми.

• Несущая способность выше.
• Отсутствует коррозия.

Винтовые сваи рекомендуются использовать при возведении конструкций большим уклоном грунта, либо выходом к воде.

Нижняя обвязка

При создании нижней обвязки используется брус диаметром 150 на 150 мм, на который в дальнейшем укладываются бревенчатые стены. Данный подход позволит плотно закрепить беседку в основании и дополнить его лагами, на которые будет крепится пол.

Укладка и крепление брёвен

Подход к укладке данного строительного материала удивляет многих. Технология без использования саморезов и гвоздей сейчас кажется какой-то «отсталой», но именно здесь она очень даже уместна. Необходимо понять два момента — как соединяются брёвна между собой и как они крепятся на углах.

«Комель к вершине»

Для равномерного распределения материала в стене, брёвна необходимо укладывать по технологии «комель к вершине».

Сам материал по себе представляет усеченную конусообразную, если так можно выразится, форму. Комель — конец бревна с максимальным диаметром. Вершина — с минимальным диаметром. То, что мы называем диаметром бревна называется именно комель — минимальные размеры бревна на одном из концов.

При подобной укладке добиваются равномерности высот на каждой из сторон. На словах объяснить довольно трудно, предлагаю посмотреть наглядное видео от Валерия Самовича:

Крепление на углах — в лапу или в обло?

Крепление в лапу представляет из себя «нулевое» соединение без остатка, которое достигается благодаря вырезанным лапам, по форме напоминающие правильные трапеции. Благодаря такому подходу материал плотно соединяется между собой, что дополнительно укрепляет всю постройку. Для его реализации необходим опыт или серьезная внимательность — вырезать подобные стыки довольно сложно.

Крепление в обло (в чашу) представляет из себя укладку одного бревна на другое с помощью небольшой выемки лунообразной формы. При данном подходе материала используется больше, так как его концы остаются торчать по углам. Получается полноценная беседка в русском стиле. Этот вариант исполнения реализуется гораздо проще и является более популярным среди строителей.

Крыша и кровля

Стропильная система для беседки из брёвен является абсолютно такой же, как и в случае с обычный постройкой из бруса или досок. Крыша может быть односкатной, двускатной или четырёхскатной (вальмовой).

Для примера приведу интересный вариант с двускатной крышей. Бабка, затяжка и коньковый прогон также состоят из брёвен. На прогон в дальнейшем крепятся доски (стропила), которые обшиваются ориентированно-стружечной плитой или досками меньших размеров. В конце укладывается изначально задуманный вариант кровли. Несколько фотографий подобного подхода представлены ниже.

Укладка пола происходит по стандартной схеме с лагами. Так как на фундаменте изначально была уложена нижняя обвязка из бруса, то с помощью металлических уголков можно без проблем прикрепить лаги. Поверх укладываются доски, между которыми необходимо будет делать небольшой просвет для ухода влаги, беседка не будет подразумевать остекление.

Видео

Я хотел бы привести несколько видеозаписей, в которых наглядно показаны основные моменты возведения беседок из брёвен — фундамент, крыша, крепление в стыках и тому подобное. Просмотр данных видео позволит глубже погрузится в процесс строительства своими силами, который вам предстоит после изучения всех инструкций и требований.

В видео от канала «Северный Дом Вятка» ребята рассказывают про преимущества фундамента из буро-набивных свай перед винтовыми. Показана технология сборки большой и масштабной постройки с интересными архитектурными решениями в плане крыши (фото представлены в разделе про крышу).

Еще один интересный ролик от канала «ИЗБУД» идет чуть более двух минут, но наглядно показывает большинство аспектов строительства. Фундамент устанавливается по технологии ТИСЭ, с помощью труб. Такой способ не был описан в данной статье, но также имеет место быть, так как является классическим подвидом столбчатого фундамента. В начале видео показан проект постройки и чертежи с размерами.

Напоследок выкладываю интереснейший обзор беседки, сделанной из старой недостроенной бани. Видео подготовлено порталом «ForumHouse», а мастера по строительству зовут Иван Бережник. Вот тут показан реально серьезный подход к возведению беседки из огромных по диаметру и размерам брёвен. Просто даже ради саморазвития я бы вам рекомендовал посмотреть, лично я был очень впечатлён.

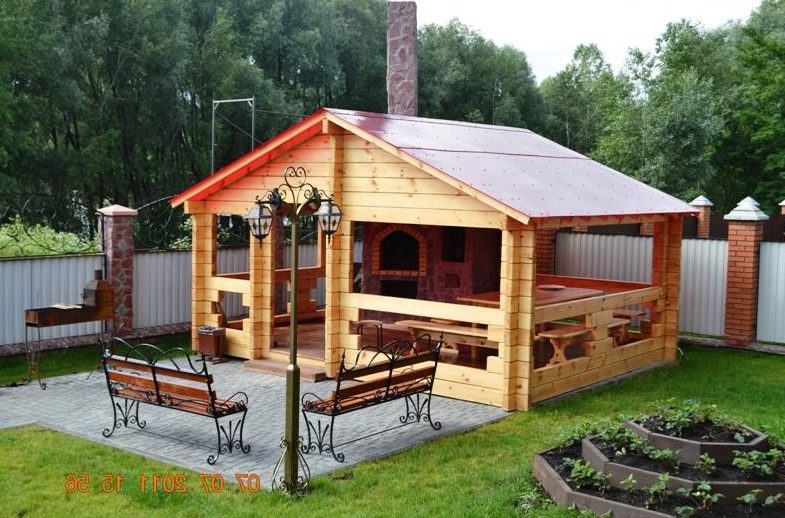

Фотографии разных вариантов

Хотелось бы показать в конце разнообразие бревенчатых беседок, которое поможет вам определится с конструкцией вашей будущей постройки. Вариантов исполнения действительно много, но наиболее популярными являются большие сооружения — так уж повелось, что русский стиль масштабный и капитальный.

Фотографии в слайдере можно переключать, нажимая на стрелочки по бокам или на точки снизу. Если хотите рассмотреть какую-либо идею беседки более подробно, то на неё следует навести мышкой и она переключаться не будет.

Все интересующие вас вопросы смело задавайте в комментариях. Если какие-то аспекты стройки нужно раскрыть более глубже или необходим совет, то обращайтесь — мы постараемся вам подсказать полезную для вас информацию.

Двухскатная крыша для беседки – особенности конструкции и монтажа

Приезжая на дачи или отдыхая в частном доме, городские жители стремятся больше времени проводить на природе, наслаждаясь свежим воздухом и живописными видами. Чтобы отдыхающих не застал врасплох дождик, а дети не перегрелись на солнце, на придомовых территориях обустраивают специальные сооружения – беседки. Так называют небольшие постройки, снабженные крышей и всем необходимым для комфортного отдыха. Некоторые беседки имеют сложную, замысловатую форму, другие же предпочитают простые конструкции, сделанные своими руками. В этой статье мы разберемся, как строятся беседки с двухскатной крышей.

Преимущества

Двухскатная крыша – простейшая кровельная конструкция, которая часто используется для сооружения беседок и навесов для отдыха. Она состоит из двух плоскостей, расположенных наклонно, которые называют скатами. В строительстве используется двухскатная крыша с симметричными или асимметричными скатами, с зашитыми и незашитыми фронтонами. Строители отдают предпочтение данному виду кровельных конструкция, так как он обладает следующими преимуществами:

1. Легкий вес. Двускатная крыша весит не очень много, поэтому для сооружения беседки не требуется заливать глубокий и основательный фундамент. В большинстве случаев достаточно залить 2-6 столбов из армированного бетона, чтобы конструкция стала устойчивой.
2. Простота в эксплуатации. Двускатная крыша, благодаря уклону скатов, не требует особого ухода, так как снежные массы и дождевая вода сходят с нее самотеком. Это качество скатных кровельных конструкций важно для регионов, где в зимнее время выпадает большое количество осадков.
3. Надежность. Крыша двухскатного типа более устойчива, чем односкатные аналоги. Она обладает меньшей парусностью, поэтому даже сильные ветра не срывают кровельный материал с поверхности.
4. Доступная цена. Двускатную крышу для беседки вполне можно соорудить своими руками, это экономит затраты на строительство. Обрешетка и стропила изготовляются из древесины, стоимость которой не изменяется годами.

Обратите внимание! Если вы собираетесь вести строительство беседки своими руками, обратите внимание на проекты с уклоном скатов 25-30 градусов. Такая геометрия двускатной кровли не собирает на себе снежную шапку, из-за которой может деформироваться кровельные материал или обрешетка. Учтите, чем более шероховатая поверхность покрытия, тем круче делают скаты.

Устройство

Беседка с двухскатной крышей – наиболее распространённая конструкция для сборки своими руками, так как для нее используются доступные по цене материалы и инструменты, имеющиеся в каждом доме. Она состоит из следующих конструктивных элементов:

• Столбчатого фундамента. Для заливки фундамента беседки буром в земле проделывают отверстия глубиной 50—60 см. Для усиления основания конструкции в отверстия вставляют прутья арматуры и заливают цементно-песчаным раствором. Столбчатый фундамент полностью застывает за 1-4 дня.
• Нижней обвязки каркаса. Она изготовляется из соснового бруса размером 100х100 мм по периметру будущей беседки. Элементы скрепляют между собой при помощи металлических уголков или гвоздей.
• Опорных столбов. Они изготовляются из прочного бруса толщиной 100х100 мм или 150х150 мм. При монтаже своими руками они устанавливаются вертикально на нижнюю обвязку. Пока столбы не зафиксируют верхней обвязкой, нужно укрепить их временными подкосами, чтобы сохранить вертикальное расположение.
• Верхней обвязки. Она связывает верхние части опорных столбов беседки вместе, образуя жесткую, устойчивую конструкцию. Крепление выполняют с помощью металлических уголков или деревянных брусков.
• Перил. Они устанавливаются на высоте 100-120 см от уровня пола беседки. Перила изготовляют из бруса 100х100 мм и закрепляют с помощью металлических уголков на опорные столбы.
• Стропильной системы. В стропильную систему двухскатной крыши беседки входят стропильные ноги, коньковый прогон и обрешетка. Если кровельное покрытие имеет значительный вес или необходимо перекрыть сооружение большой площади, каркас крыши усиливают подкосами и затяжками.

Важно! При строительстве беседки с двухскатной крышей своими руками учитывайте, что древесина имеет слабую степень устойчивости к влаге. Поэтому все деревянные элементы конструкции в несколько слоев пропитывают антисептическими составами и покрывают защитным лаком или краской.

Рекомендации мастеров

Строя беседку для дачи своими руками, умелец без опыта может допустить множество досадных оплошностей и ошибок, исправление которых потребует вложений или отнимет ценное время. Чтобы результат удовлетворил ожидания, соблюдайте следующие рекомендации, которые дают профессиональные мастера:

В качестве покрытия для беседки с двухскатной крышей используйте кровельные материалы с низкой резонирующей способностью. Профнастил или металлочерепица во время дождя создают шум, из-за чего в сооружении снижается слышимость. Ондулин, шифер и рулонные виды кровли гасят звук падения капель, сохраняя в беседке тишину.

Обратите внимание! Опытные мастера рекомендуют применять для перекрытия двухскатных кровель материалы с малым весом, чтобы снизить нагрузку, которую сооружение оказывает на фундамент. Чтобы в беседке было больше света можно использовать в качестве покрытия поликарбонат и оставить фронтоны незашитыми.

Видео-инструкция

Двухскатная крыша для беседки своими руками

Независимо от формы и размеров вашей беседки можно сделать весьма разнообразную крышу. Кому-то нравится обычная односкатная крыша, на строительство которой не понадобится много материалов и сил, а кому-то – двухскатная и тд. Изготовление той или иной крыши зависит от вашего финансового положения и желания строить! Сегодня мы поговорим о том, как сделать беседку с двухскатной крышей своими руками. А особое внимание уделим именно правильному изготовлению крыши. Ведь подробная пошаговая инструкция по изготовлению деревянной беседки у нас уже есть.

В строительстве беседки очень важно сделать красивую и надежную крышу, которая будет выделять беседку среди других построек во дворе, и была видна за сотни метров. Крыша для беседки должна быть не только красивой, но и надежной. Чтобы сделать надежную конструкцию, нужно действовать строго пошаговой инструкции, которую сделали для вас наши специалисты. Подготавливаем все необходимые материалы и инструменты, перечитываем нашу инструкцию, и отправляемся делать беседку.

Строительство простой деревянной беседки

Почти каждый дачник хочет сделать у себя на участке особое место для отдыха, где можно уединиться после тяжелого трудового дня или посидеть с шумной компанией. Таким местом является беседка. Можно купить уже готовую конструкцию, а можно не полениться и сделать её своими руками. Сегодня мы будем делать беседку 3 на 3 с двускатной крышей. А именно деревянную беседку. Такую беседку сделать проще всего, но, не смотря на это, конструкция не потеряет свое предназначение. Далее нам нужно подобрать все необходимые материал и инструменты, и отправляться на место строительства. Следим за пошаговой инструкцией, и пробуем сделать также.

Материалы, необходимые для строительства деревянной беседки с двускатной крышей:

1. Брус 150 х 150 – 24 метра.
2. Брус 100 х 150 – 24 метра.
3. Доска 50 х 150 – 162 метра.
4. Доска 25 х 120 – 150 метров.
5. Саморезы, гвозди, уголки.
6. Пропитка для дерева.
7. Кирпич и цементная смесь для фундамента.
8. Плитки для столбчатого фундамента.
9. Кровельные материалы.

Все эти материалы можно купить абсолютно в любом строительном магазине или на рынке. Процесс изготовления беседки с двухскатной крышей довольно трудоемкий, поэтому нужно выделить на строительство несколько дней, а лучше 3. Также вам понадобится несколько помощников, без которых сделать беседку было бы очень тяжело.

Не спешите начинать копать фундамент для беседки. С самого начала нужно сделать проект вашей беседки, чтобы она была не только в голове, но и на листе бумаги или в компьютере. Также отдельно можно сделать чертеж крыши беседки. После того, как мы сделали чертежи – приступаем к самой главной части – строительству беседки.

ШАГ 1: определяемся с местом. Беседка должна располагаться в максимальной зоне комфорта, чтобы никто не мешал вашему времяпрепровождению. Желательно расположить беседку возле какого-то водоема, а если такого у вас на участке нет, то хотя бы вблизи зеленых насаждений (деревья, кусты, клумбы). Место для строительства беседки с двускатной крышей сам выбирает хозяин. Может вы великий поклонник «фен-шуя», и знаете где лучше строить беседку.

ШАГ 2: фундамент. Для нашей беседки мы будем делать капитальный столбчатый фундамент. Поэтому, размечаем размеры нашей будущей беседки на земле (забиваем поп периметру колышки и натягиваем ленточку или нитку). Далее нам необходимо будет сделать небольшие квадратные углубления в земле для того, чтобы сделать «подушку» из кирпича. Копаем 9 ямок на штык лопаты, засыпаем щебень, а затем песок, и трамбуем. Сверху этой «подушки» кладем плитку, выставляем её по уровню. Далее нам нужно будет построить столбы из кирпича. Высота столба зависит от вашего участка. Главное чтобы эти столбы были строго по уровню. После всего этого кладем рубероид, который будет выполнять роль гидроизоляции фундамента.

ШАГ 3: нижняя обвязка. На готовый столбчатый фундамент нашей будущей беседки с двухскатной крышей укладываем 4 бруса 150 х 150мм. Соединение нижней обвязки делается методом « в пол дерева» (вырезаются пазы в конце каждого бруса 75 мм, которые в дальнейшем накладываются друг на друга и фиксируются саморезами).
ШАГ 4: каркас + верхняя обвязка. Переходим к изготовлению каркаса. Для этого, на нижней обвязке, нужно установить 9 вертикальных столбов (4 бруса 150 х 150, 5 брусьев 150 х 100). На этом этапе нужно вспомнить про дверь в беседку. С лицевой стороны беседки нужно отмерять необходимое расстояние, и закрепить два вертикальных бруса 100 х 150 мм.

Для создания мощной верхней обвязки крыши деревянной беседки своими руками нам необходимо будет сделать её по аналогии нижней обвязки. Делаем верхнюю обвязку из бруса 100 х 150 мм «в полдерева», и фиксируем при помощи специальных монтажных уголков на каркасе деревянной беседки.

ШАГ 5: пол в беседке. Для создания надежного пола нужно установить лаги (5 шт.) из бруса 100 х 150 мм. Крепим их при помощи монтажных уголков к нижней обвязке беседки. Далее устанавливаем доски пола.

Для пола беседки с двухскатной крышей используем доски 150 х 50 мм. Прежде чем устанавливать деревянный пол в беседку, нужно тщательно прокрасить все доски с двух сторон. После того, как доски высохнут, крепим их к лагам на расстоянии 3 – 4 мм друг от друга для стока воды. Чтобы пол получился сплошным, по углам беседки (в местах, где установлены вертикальные столбы) нужно сделать вырезы в досках, и закрепить их вплотную к каркасу.

На этом строительство каркаса беседки окончено. Необходимо все тщательно вскрыть все деревянные элементы специальной пропиткой, чтобы увеличить срок жизни конструкции. Далее приступаем к самому главному этапу, а именно изготовлению крыши.

Двухскатная крыша для беседки своими руками

Вот мы подошли к главному вопросу данной статьи. Строительство крыши – самый трудоемкий и ответственный этап возведения всей беседки. Двускатная конструкция – одна с самых простых видов крыши, которую можно сделать без особого труда, при помощи пилы, молотка и нескольких помощников. Чтобы облегчить монтаж крыши на каркас – можно сделать крышу беседки из дерева на полу. В таком случае нужно точно соблюдать размеры беседки, чтобы не получилось неожиданных последствий. Не будем долго обсуждать, а приступим к работе.

ШАГ 1: замер. Производим замер верхней обвязки беседки для дальнейшего изготовления крыши. Так как мы будем делать крышу отдельно от каркаса беседки, замеры должны быть максимально точными. Для удобства можно сделать чертеж крыши беседки на отдельном листе.

ШАГ 2: мауэрлат. Для более простого монтажа крыши на беседку нужно сделать что-то типа подобия верхней обвязки (мауэрлат). Его делать не обязательно, но так будет проще. Для её изготовления используем брус 50 х 100 мм. Крепим брусья между собой методом «в полдерева» (метод был описан выше).

На данном этапе изготовления крыши для беседки своими руками нужно зафиксировать стропила. Они представляют собой вертикальные стойки, которые наклонены под определенным углом, для фиксации кровельного материала. Подгоняем их по размерам, и фиксируем строго посередине всей конструкции беседки на нужной вам высоте, регулируя её изменением угла между парой стропил.

ШАГ 3: стропила. Чтобы стропила были все одинаковые, нужно подогнать их по размеру, и при помощи специального шаблона вырезать верхние части стропил для образования, так называемого, замка. После этого нужно смонтировать стропильную систему. Для этого используем доску сороковку. Подогнать крышу под беседку нужно очень точно, чтобы было все четко по чертежу. Расстояние между стропилами на 3-х метровой беседке должно составлять 50 – 60 см. Это значит, что нам понадобится 6 пар стропильных ног. Фиксация стропил производится при помощи строительных уголков, саморезами разной длинны. Перед этим нужно будет сделать специальные вырезы, чтобы стропила стыковались с мауэрлатом.

ШАГ 4: обрешетка. Перед монтажом кровли нужно сделать обрешетку крыши для беседки. Под металлочерепицу шаг обрешетки должен быть равен расстоянию между стропильными ногами, а именно 50 – 60 см. Для этого нам понадобится брусок 50 х 50 мм. Крепим обрешетку на стропила саморезами, без всяких дополнительных крепежей.

ШАГ 5: установка на каркас. Всю эту конструкцию нужно поместить на верхнюю обвязку. Для этого понадобится минимум 4 крепких мужичка. Крепить нужно длинными саморезами по древу, чтобы крыша при первом порыве ветра не улетела в далекие края.

ШАГ 6: металлочерепица. Как сделать крышу беседки красивой и без всяких усилий? Все очень просто! Покупаем необходимое количество металлочерепицы, и производим монтаж. И за несколько часов у вас будет готовая крыша. Крепится металлочерепица элементарным образом. Берется шуруповерт или дрель, специальные саморезы, и крепим металлочерепицу к обрешетке простейшим образом.

После установки крыши нужно заняться обработки всей беседки раствором морилки или олифы для защит древесины от влаги и коррозии. Потом наступает такой этап, как оформление каркаса беседки. Мы предлагаем вам занавесить беседку каким-нибудь балдахинов, или обтянуть москитной сеткой, и надежно зафиксировать её. В интернете существует множество различных фото беседки с двускатной крышей. Можно посмотреть, и выбрать тот вид оформления, который вам ближе к душе. Мы не акцентируем на этом особого внимания, так как наша статья о постройке беседки и двускатной крыши для нее.

Надеемся, что наша статья была полезна для вас. Оставайтесь на связи, впереди еще много интересной и полезной информации от наших специалистов.

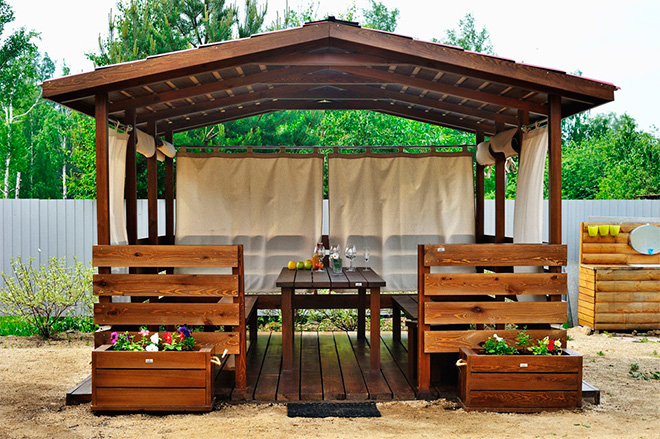

Беседка с двускатной крышей своими руками

Суровые русские зимы, дождливая осень и холодная весна требуют особого подхода к выбору малых архитектурных форм. Когда дело доходит до строительства беседки, нет ничего крепче и надежнее, чем кровля с двумя скатами. Защита от ветра и осадков – важная функция двухскатной крыши. Самостоятельное строительство открывает перед мастером богатство форм и стилей. Как превратить такую конструкцию в настоящее чудо ландшафтного дизайна? Давайте приступим к реализации плана!

Преимущества кровли с двумя скатами

Крыша беседки бывает одно- и двускатной. Особенность второго типа в наличии двух плоскостей под наклоном. Они могут иметь симметричные формы, быть полностью ассиметричными, дополняться зашитыми или незашитыми фронтонами. Многим дачникам по вкусу именно беседка с двухскатной крышей – и вот почему:

• Скромный вес. Кровля весит немного, поэтому строители обходятся без объемного, глубокого фундамента. Заливки нескольких армированных столбов бывает вполне достаточно, чтобы сделать беседку устойчивой.
• Простота эксплуатации. Поскольку скаты имеют уклон, на черепице не задержится снег. Он будет сходить самотеком. Данное свойство двускатных кровельных конструкций актуально для регионов с обильным количеством осадков.
• Высокая надежность. По сравнению с односкатными аналогами, двускатные более устойчивы, имеют низкую парусность. В непогоду ветер не сорвет кровельный материал.
• Стоимость. Когда сооружается двухскатная крыша для беседки своими руками, можно прилично сэкономить на строительстве. Для изготовления стропил и обрешетки используется древесина, цена на нее практически не меняется.

Полезный совет. При строительстве обращают на проекты, имеющие уклон скатов 20-30 градусов. Образование снежной шапки исключено, кровельный материал и обрешетка защищены от деформации. Кстати, шероховатость покрытия влияет на угол ската. Чем она больше, тем круче нужно делать наклон.

Структура беседки с двухскатной крышей. 6 важнейших элементов

В состав конструкции входят:

1. Фундамент. Как правило, столбчатый. Чтобы выполнить заливку, делают отверстия в земле с помощью бура или лопаты. Рекомендуемая глубина – 60 сантиметров. Усилить основание можно с помощью прутьев арматуры – их тоже вставляют в отверстия, заливают раствором цемента с песком. Длительность застывания – 3-4 дня.
2. Нижняя обвязка из сосны. Берут брус диаметром 10 х 10 см и укладывают по периметру. Для скрепления используют гвозди или металлические уголки.
3. Опорные столбы. Можно использовать сосновые брусья такого же диаметра или чуть толще – 15 х 15 см. Установка выполняется на нижнюю обвязку вертикально. Брусья временно фиксируются подкосами до тех пор, пока не сделана верхняя обвязка. Это позволит сохранить их в вертикальном положении.
4. Перила. Установка выполняется на высоте 1 метр от пола будущей беседки. Здесь также можно использовать сосновый брус диаметром 10 х 10 см и металлические уголки для крепления на опорный столб.
5. Верхняя обвязка. Необходима для фиксации опорных столбов вверху, образования устойчивой конструкции. Для крепежа понадобятся брусья из дерева, металлические уголки.
6. Стропильная система. Состоит из обрешетки, стропильных ног, конькового прогона. Иногда покрытие кровли имеет приличный вес. Или возникла необходимость в перекрытии огромной площади. Тогда каркас кровли можно усилить, используя затяжки и подкосы.

Стропильная система двухскатной крыши неустойчива к воздействию влаги. Со временем древесина начинает гнить и портиться. Чтобы остановить этот процесс, все деревянные части заранее пропитываются антисептиком в 2-3 слоя. А потом покрываются краской, защитным лаком.

3 ценных совета экспертов

Когда своими руками строится беседка двухскатная, всегда есть риск допустить ошибку или оплошность. Исправление требует дополнительных вложений, отнимает время. Чтобы все получилось с первого раза и не пришлось переделывать работу, воспользуйтесь рекомендациями мастеров.

1. Какое покрытие выбрать для кровли? Далеко не все материалы подойдут для двускатной крыши. Стоит присмотреться к поверхности, имеющей низкую резонирующую способность. Например, шиферу или ондулину, рулонным типам кровли. Они гасят звук падающих капель и сохраняют тишину. А вот металлочерепица и профнастил, наоборот, создают сильный шум и мешают общению.
2. Установка мангала – великолепная идея. Но в этом случае крыша должна быть сделана из негорючих материалов. Даже если кровля не имеет огнеупорных свойств, можно найти выход. Над местом, где будет находиться источник огня, устанавливают защитный металлический экран. Также он может быть сделан из асбестоцемента.
3. Нужно ли делать канал для удаления дыма? Если вы строите беседку с печью, мангалом или камином, то да. Иначе дым и продукты горения будут оставаться в помещении, делая пребывание менее комфортным.

Стоит помнить! Специалисты давно применяют материалы, имеющие небольшой вес. Это простой, но эффективный способ снизить давление на фундамент. Чтобы внутри было больше света, в качестве покрытия применяют поликарбонат. А фронтоны оставляют незашитыми.

Действительно ли беседку так легко сделать?

Вы еще никогда в жизни не делали беседку и не составляли проекты двухскатной крыши для неё. Поэтому задача кажется сложной, практически невыполнимой.

А теперь вспомните, как в детстве вы складывали конструктор. Ничто не вызывало сомнений – вы просто брали две детали, складывали их, а затем приступали к следующим. Просто. Быстро и легко. А главное – своими руками.

Вся соль в том, что беседка – это такой же конструктор. Только большой. Достаточно взять детали, соединить их – и можно продолжать увлекательный процесс строительства. Предлагаем «поиграть в конструктор для взрослых мальчиков» и рассмотреть основные этапы строительства.

Для такого строительного объекта, как беседка с двускатной крышей, чертёж можно скачать в интернете или разработать самостоятельно. Классическая крыша с двумя скатами состоит из 4 стропил, соединенных горизонтальной поперечиной. Стропила бывают висячими и наклонными, в одной беседке могут использоваться сразу два типа. Все эти нюансы оговариваются еще на этапе разработки проекта.

Из материалов потребуются:

• Деревянный брус размером 15 х 15 см. Пойдет на нижнюю и верхнюю обвязку.
• Доска 15 х 5 см. Из нее будем делать стропильные доски.
• Дюймовка обрезная строганая. Необходима для обрешетки.
• Разнообразные крепежные элементы.

Прежде чем устанавливать стропильную систему самостоятельно, важно определиться с сечением самих стропил. Ширина пролета в беседках небольшая, поэтому рациональнее всего использовать трехметровую доску сечением 15 х 5 см. Расстояние между ними будет равно 90 см. Поскольку в каждом конкретном случае просчет разный, предлагаем воспользоваться данной таблицей:

Данные таблицы приведены в соответствии с атмосферными нагрузками, характерными для Московского региона

Совет эксперта! При выборе сечения, шага установки стропил учитывают угол наклона крыши, тип покрытия. Если используются увесистые кровельные материалы, шаг стропил уменьшают. Это позволит сделать крышу более прочной.

Пошаговый монтаж

Настало время перейти к практическому руководству, как сделать двухскатную крышу беседки без сучка и задоринки. Монтаж состоит из 5 этапов:

1. Установка стропил. Самый простой способ – сборка стропильных ног внизу. Если заранее сделать шаблон, процесс ускорится в несколько раз. Готовые фермы нужно поднять вверх и прикрепить к мауэрлату гвоздями или скобами, металлическими уголками.
2. Монтаж обрешетки. Она бывает двух типов: разряженной и сплошной. Первый вид подходит для любых листовых материалов, второй лучше всего зарекомендовал себя при укладе битумной черепицы, рубероида. На данном этапе важно учесть размеры досок обрешетки и шаг. Каждый производитель предоставляет подробную инструкцию, дает рекомендации относительно размеров для монтажа обрешетки.
3. Гидроизоляция. При использовании гибкой черепицы необходим подкладочный слой. Он укладывается на обрешетку из OSB или фанеры для дополнительной защиты. Однако есть у него и другие преимущества. Материал делает кровлю долговечной, обеспечивая монтаж отменного качества. После того, как выполнена гидроизоляция, крепятся карнизные планки. Если используются листовые кровельные материалы проверенных производителей, можно обойтись без гидроизоляции.
4. Монтаж покрытия. Правила установки индивидуальны для каждого типа настила. Воспользуйтесь инструкцией, которая прилагается к каждой упаковке с кровельным материалом. Она в деталях разъясняет все тонкости установки.
5. Декоративные работы. Включают в себя монтаж торцевых планок, красивого конька. Вы можете изготовить их своими руками, но большинство дачников все-таки предпочитают купить конек у производителя. Это намного проще, позволит сэкономить время.

Подведем итог. Когда монтаж двускатной крыши беседки выполняется самостоятельно, качество установки будет зависеть от многих факторов. Это правильный подбор сечения, тип стропильной системы, шаг, наклон кровли. Выполняйте установку согласно инструкциям, полученным в данной статье и от производителя материалов. Такой подход сделает двускатную крышу беседки не только красивой и надежной, но и долговечной.

Также предлагаю вашему вниманию подробный видеоролик в котором показан процесс монтажа двухскатной крыши для небольшой дачной постройки:

Беседка с двускатной крышей: делаем своими руками

Беседка с двухскатной крышей является простым, современным и привлекательным решением для отдыха в загородном доме или на дачном участке. Такое сооружение отлично подойдёт для времяпрепровождения в тёплую погоду, защищая от солнечных лучей и прочих погодных негораздов. Схему беседки для постройки своими руками каждый домовладелец выбирает самостоятельно исходя из личных дизайнерских предпочтений.

Довольно часто форма и покрытие крыши беседки совпадает с основным строением. Для строительства беседки своими силами понадобятся элементарные плотницкие навыки и, как правило, с этим заданием вполне может справиться один человек. При возведении крыши на беседке, необходимо вооружиться некоторыми теоретическими основами и знаниями, которые представлены в описании ниже.

Виды и преимущества беседок с двускатной крышей

Крыша для беседки устанавливается на конструкцию прямоугольной или квадратной формы. Такая конструкция может быть выполнена из следующих материалов:

• дерево;
• кирпич;
• камень;
• металл.

Наиболее распространенным материалом является дерево: оно легко поддается монтажным работам, не требует для работы с ним специального дорогостоящего оборудования, перильная обвязка может иметь разнообразные формы и конструкцию.

Крыша такого строения может быть покрыта кровельным материалом абсолютно любого типа:

• металлочерепицей, профнастилом, фальцевой кровлей;
• гибкой черепицей, рубероидом, поликарбонатом;
• ондулином, шифером;
• дранкой и камышом, которые придадут оригинальность и необычность строения.

Очевидные преимущества такой конструкции следующие:

• легко сделать в одиночку своими руками;
• для строительства понадобятся элементарные плотницкие навыки и знания;
• небольшой вес сооружения;
• не требуется согласования с инженером-архитектором;
• стоимость постройки невысокая;
• нет необходимости в использовании специальной техники;
• дополнительная площадь жилого предназначения.

Перед строительством беседки своими руками необходимо иметь элементарный чертеж или эскиз будущего строения, что позволит избежать просчетов и ошибок при монтаже. Кроме этого, предварительный чертеж позволит узнать необходимое количество материалов, которые закупаются с небольшим запасом во избежание дополнительных затрат, связанных с доставкой их небольшого количества.

Для монтажа беседки не предъявляют особых требований ввиду следующих, очевидных причин:

• постройку такого типа можно сооружать на любом месте участка;
• зачастую не требуется возведения фундамента ввиду легкого веса строения;
• перед планированием будущей беседки необходимо учесть степень комфорта для владельцев;
• общий облик и дизайн постройки должен гармонировать с основным строением и дворовыми пристройками.

Конструктивные особенности крыши для беседки

Главенствующую роль при строении кровли занимает стропильная система. Она может быть выполнена как с висячими, так и с наслонными стропилами. Обратим внимание, что для беседок чаще используют стропильную систему с висячими стропилами ввиду относительно малой ширины строения и отсутствия, как правило, промежуточных опор (в виде стен).

Конструкция стропильной системы представляет собой совокупность следующих элементов:

• стропила (стропильные ноги). Могут устанавливаться поочередно, либо собираются в готовую стропильную ферму и затем поднимаются и крепятся на крыше;
• мауэрлат – это опорный брус или доска для упора нижнего края стропил;
• затяжка. Она необходима для дополнительной прочности и жесткости системы стропил;
• стойка, лежень, прогон. Элементы, предназначенные для опирания на них других конструктивных элементов стропильной системы. Используются в конструкциях с наслонными стропилами, поэтому для беседок практически не используются;
• ригель, бабка и подкос могут применяться при использовании схемы с висячими стропилами. Здесь, наличие того или иного элемента зависит от длины пролета сооружения.

Подготовительные работы перед монтажом

Для выполнения монтажных работ своими руками понадобится стандартный слесарный и столярный инструмент. Если предполагается установка готовых стропильных ферм, то рекомендуется использовать заранее подготовленный шаблон, который позволит сделать одинаковыми все фермы.

При желании оборудовать беседку мангалом необходимо позаботиться о пожаробезопасности. Для этого предусматривают предохранительное заграждение, которое защитит от пламени. Мангал или печь оборудуют дымоходом для отвода дыма за пространство беседки. С точки зрения пожаробезопасности для кровельного настила наиболее рационально будет использование металлических, керамических и шиферных материалов.

Перед началом инсталляционных работ все деревянные элементы будущей крыши должны быть обработаны огне- и биозащитными составами.

Для выбора угла наклона скатов необходимо знать тип будущего кровельного материала, а также регион расположения застройки. Зная эти данные можно воспользоваться справочниками и таблицами в сети интернет и выбрать рекомендуемый угол наклона скатов.

При строительстве деревянной беседки роль мауэрлата выполняет верхний обвязочный контур. Если беседка строится из камня, то мауэрлат крепится к стене при помощи шпилек или анкерных болтов диаметром не менее 14 мм. Для прочности всей конструкции на верху стены делают армированный бетонный пояс, в который устанавливают крепеж для мауэрлата. Под мауэрлат подкладывают слой гидроизоляции для защиты дерева от влаги.

Монтаж двускатной крыши для беседки: инструкция

Перед установкой стропильной системы своими руками необходимо правильно подобрать сечение стропил и расстояние между ними. Поскольку в беседках небольшая ширина пролета, то использование стропил сечением 50*150 мм (при длине стропила 3 м) будет вполне рациональным, при расстоянии между ними 900 мм. Для каждого конкретного случая можно воспользоваться таблицей, приведенной ниже, которая позволит более точно сориентироваться с подходящими размерами.

Выбирая сечение и шаг установки стропил необходимо принять во внимание угол наклона крыши и тип кровельного покрытия. Например, при использовании увесистых кровельных материалов, шаг стропил лучше уменьшить, чтобы обеспечить надлежащую прочность всей крыши.

Основанием для крепления стропил в каркасных беседках служит верхняя деревянная обвязка. Для беседок, сделанных из камня, основанием для стропил является мауэрлат. Использование висячих стропил (без промежуточных опор) допустимо с шириной пролета до 14 м. К примеру, если ширина пролета составляет до 6 м, то можно обойтись одной затяжкой (или приподнятой затяжкой). При ширине пролета до 9 м, необходимо воспользоваться ригелем или бабкой, которая крепится к затяжке специальным хомутом. Ну, а при максимальном пролете до 14 м, дополнительно используют подкосы, для придания устойчивости и прочности системы стропил.

Процесс монтажа крыши для беседки происходит пошагово в несколько этапов:

1. Установка конструкции стропил. Проще всего стропильные ноги собирать внизу своими руками. Для упрощения этих работ можно воспользоваться заранее подготовленным шаблоном. Далее готовые стропильные фермы поднимаются наверх и крепятся к мауэрлату или верхнему обвязочному поясу одним из доступных способов.
2. Монтаж обрешетки. Обрешетка может быть сплошной или разряженной. Сплошная обрешетка применяется при использовании гибкой (мягкой, битумной) черепицы или рубероида. Разряженная подходит для всех листовых кровельных материалов. Единственное что необходимо учесть – это шаг и размеры доски для обрешетки. У каждого производителя кровельных листов имеются инструкции с размерными рекомендациями для обрешетки под их продукцию.
3. Укладка подкладочного ковра или гидроизоляции. При кровле крыши гибкой черепицей на сплошную обрешетку из влагостойкой фанеры или OSB укладывают подкладочный слой, который служит не только для гидроизоляции, но и обеспечивает качественный монтаж и долговечность всей кровли. В случае использования листовых кровельных материалов гидроизоляция является необязательным мероприятием. На этом же этапе происходит крепление карнизных планок.
4. Монтаж финишного покрытия. В зависимости от используемого кровельного настила порядок и правила монтажа могут различаться. У каждого производителя, в упаковке с кровельным материалом, находится инструкция, разъясняющая тот или иной процесс при установке.
5. Установка конька и торцевых планок. Конек и торцевую планку, можно сделать своими руками или приобрести у производителя.

При самостоятельном монтаже двускатной крыши для беседки необходимо правильно подобрать сечение, шаг и тип стропильной системы, угол наклона кровли. Установка всех элементов кровельной системы должна выполняться в соответствии с инструкциями от производителя. Только такой подход позволит сделать вашу кровлю долговечной и надежной.

Беседка с двухскатной крышей является простым, современным и привлекательным решением для отдыха в загородном доме или на дачном участке. Такое сооружение отлично подойдёт для времяпрепровождения в тёплую погоду, защищая от солнечных лучей и прочих погодных негораздов. Схему беседки для постройки своими руками каждый домовладелец выбирает самостоятельно исходя из личных дизайнерских предпочтений.

Довольно часто форма и покрытие крыши беседки совпадает с основным строением. Для строительства беседки своими силами понадобятся элементарные плотницкие навыки и, как правило, с этим заданием вполне может справиться один человек. При возведении крыши на беседке, необходимо вооружиться некоторыми теоретическими основами и знаниями, которые представлены в описании ниже.

Виды и преимущества беседок с двускатной крышей

Крыша для беседки устанавливается на конструкцию прямоугольной или квадратной формы. Такая конструкция может быть выполнена из следующих материалов
:

• дерево;
• кирпич;
• камень;
• металл.

Наиболее распространенным материалом является дерево: оно легко поддается монтажным работам, не требует для работы с ним специального дорогостоящего оборудования, перильная обвязка может иметь разнообразные формы и конструкцию
.

Крыша такого строения может быть покрыта кровельным материалом абсолютно любого типа
:

• металлочерепицей, профнастилом, фальцевой кровлей;
• гибкой черепицей, рубероидом, поликарбонатом;
• ондулином, шифером;
• дранкой и камышом, которые придадут оригинальность и необычность строения.

Очевидные преимущества такой конструкции следующие
:

• легко сделать в одиночку своими руками;
• для строительства понадобятся элементарные плотницкие навыки и знания;
• небольшой вес сооружения;
• не требуется согласования с инженером-архитектором;
• стоимость постройки невысокая;
• нет необходимости в использовании специальной техники;
• дополнительная площадь жилого предназначения.

Перед строительством беседки своими руками необходимо иметь элементарный чертеж или эскиз будущего строения, что позволит избежать просчетов и ошибок при монтаже. Кроме этого, предварительный чертеж позволит узнать необходимое количество материалов, которые закупаются с небольшим запасом во избежание дополнительных затрат, связанных с доставкой их небольшого количества
.

Для монтажа беседки не предъявляют особых требований ввиду следующих, очевидных причин
:

• постройку такого типа можно сооружать на любом месте участка;
• зачастую не требуется возведения фундамента ввиду легкого веса строения;
• перед планированием будущей беседки необходимо учесть степень комфорта для владельцев;
• общий облик и дизайн постройки должен гармонировать с основным строением и дворовыми пристройками.

Конструктивные особенности крыши для беседки

Главенствующую роль при строении кровли занимает стропильная система. Она может быть выполнена как с висячими, так и с наслонными стропилами. Обратим внимание, что для беседок чаще используют стропильную систему с висячими стропилами ввиду относительно малой ширины строения и отсутствия, как правило, промежуточных опор (в виде стен)
.

Конструкция стропильной системы представляет собой совокупность следующих элементов
:

• стропила (стропильные ноги). Могут устанавливаться поочередно, либо собираются в готовую стропильную ферму и затем поднимаются и крепятся на крыше;
• мауэрлат – это опорный брус или доска для упора нижнего края стропил;
• затяжка. Она необходима для дополнительной прочности и жесткости системы стропил;
• стойка, лежень, прогон. Элементы, предназначенные для опирания на них других конструктивных элементов стропильной системы. Используются в конструкциях с наслонными стропилами, поэтому для беседок практически не используются;
• ригель, бабка и подкос могут применяться при использовании схемы с висячими стропилами. Здесь, наличие того или иного элемента зависит от длины пролета сооружения.

Подготовительные работы перед монтажом

Для выполнения монтажных работ своими руками понадобится стандартный слесарный и столярный инструмент. Если предполагается установка готовых стропильных ферм, то рекомендуется использовать заранее подготовленный шаблон, который позволит сделать одинаковыми все фермы
.

При желании оборудовать беседку мангалом необходимо позаботиться о пожаробезопасности. Для этого предусматривают предохранительное заграждение, которое защитит от пламени. Мангал или печь оборудуют дымоходом для отвода дыма за пространство беседки. С точки зрения пожаробезопасности для кровельного настила наиболее рационально будет использование металлических, керамических и шиферных материалов.

Перед началом инсталляционных работ все деревянные элементы будущей крыши должны быть обработаны огне- и биозащитными составами.

Для выбора угла наклона скатов необходимо знать тип будущего кровельного материала, а также регион расположения застройки. Зная эти данные можно воспользоваться справочниками и таблицами в сети интернет и выбрать рекомендуемый угол наклона скатов.

При строительстве деревянной беседки роль мауэрлата выполняет верхний обвязочный контур. Если беседка строится из камня, то мауэрлат крепится к стене при помощи шпилек или анкерных болтов диаметром не менее 14 мм. Для прочности всей конструкции на верху стены делают армированный бетонный пояс, в который устанавливают крепеж для мауэрлата. Под мауэрлат подкладывают слой гидроизоляции для защиты дерева от влаги.

Монтаж двускатной крыши для беседки: инструкция

Перед установкой стропильной системы своими руками необходимо правильно подобрать сечение стропил и расстояние между ними. Поскольку в беседках небольшая ширина пролета, то использование стропил сечением 50*150 мм (при длине стропила 3 м) будет вполне рациональным, при расстоянии между ними 900 мм. Для каждого конкретного случая можно воспользоваться таблицей, приведенной ниже, которая позволит более точно сориентироваться с подходящими размерами.

Выбирая сечение и шаг установки стропил необходимо принять во внимание угол наклона крыши и тип кровельного покрытия. Например, при использовании увесистых кровельных материалов, шаг стропил лучше уменьшить, чтобы обеспечить надлежащую прочность всей крыши.

Основанием для крепления стропил в каркасных беседках служит верхняя деревянная обвязка. Для беседок, сделанных из камня, основанием для стропил является мауэрлат. Использование висячих стропил (без промежуточных опор) допустимо с шириной пролета до 14 м. К примеру, если ширина пролета составляет до 6 м, то можно обойтись одной затяжкой (или приподнятой затяжкой). При ширине пролета до 9 м, необходимо воспользоваться ригелем или бабкой, которая крепится к затяжке специальным хомутом. Ну, а при максимальном пролете до 14 м, дополнительно используют подкосы, для придания устойчивости и прочности системы стропил.

Наличие беседки на участке – не роскошь, а необходимость. Выпить чашечку кофе солнечным утром, пригласить на посиделки гостей или даже удаленно поработать на свежем воздухе крайне приятно!

И вот фундамент залит, стены готовы, но какую крышу выбрать? От правильного решения зависит не только конечная стоимость, но и надежность всей конструкции.

Виды крыш, их преимущества и недостатки

Перед тем, как начинать чертить проект кровли, углубляясь во все тонкости расчетов, лучше заранее определиться с подходящим типом крыши. В зависимости от конструкции они делятся на:

Для беседки, возводимой своими руками, чаще всего используются одно- и двускатные или вальмовые конструкции. Другие виды крыш требуют специальных навыков и сложных расчетов, поэтому их возведение рекомендуется доверять профессионалам.

Плюсы и минусы односкатных крыш

Главное преимущество этого вида – предельная простота для самостоятельной стройки. Не нужно крепить конек, а при ширине беседки до 6 метров стропила укладываются на мауэрлат или верхнюю обвязку.

Еще одним плюсом такого решения является цена – для односкатной крыши требуется минимум материалов.

К недостаткам можно отнести повышенную парусность. Чтобы крышу не сорвало порывами ветра, нижний её край должен располагаться с подветренной стороны. Определяется она довольно просто – оттуда чаще всего дует ветер. Но при переменчивой розе ветров с сильными порывами односкатная крыша может быть неудачным решением. Но это отличный вариант для пристройки, ведь стена дома будет защищать беседку от ветра.

Преимущества двускатных и вальмовых крыш

Щипцовая крыша – универсальный вариант, лишенный недостатков односкатной кровли. Несмотря на более сложную систему, её устройство по плечу даже начинающим строителям.

Кроме устойчивости к порывам ветра, такая конструкция отлично защищает от косого дождя, если вынести края крыши подальше от опорных столбов, а переднюю и заднюю стороны беседки прикрыть съемными ширмами.

Устройство вальмовой крыши еще сложнее, так как кроме угла наклона боковых скатов требуется учитывать ширину заложения со стороны вальмового ската. Зато такая беседка будет защищать от осадков и противостоять порывам ветра с любой стороны.

Устройство односкатной крыши

Односкатная крыша беседки рассчитывается исходя из выбранных кровельных материалов и максимального количества осадков в данном регионе. Примерный угол наклона можно вычислить по схеме.

Шаг стропил определяется их длиной и толщиной. Так, для трехметровых стропил с сечением 8х10 см шаг может быть в пределах 1,1-1,35 м. Для такой же длины, но с сечением 9х16 см, шаг можно увеличить до 1,75-2,15 м. А вот стропила длиной больше 5 м должны быть предельно толстыми – 10х20 см, и расстояние между ними не может превышать 1,4 м.

Если стены беседки кирпичные или бетонные, то по краю верхней и нижней стен нужно обязательно закрепить мауэрлат, изолированный рубероидом. Для закрытой деревянной беседки или открытой на опорах стропила можно крепить непосредственно к верхней обвязке.

Чтобы устройство беседки было предельно простым, расстояние между опорными стенками не должно превышать 4,5 метра. В противном случае придется крепить поддерживающие элементы – подстропильные ноги и стойки, как на фото.

Обрешетка кладется с учетом выбранного кровельного материала. Если беседка планируется открытой и неотапливаемой, то устройство кровельного пирога необязательно, а кровлю можно стелить сразу на обрешетку. Например, для шифера шаг обрешетки должен быть таким, чтобы лист заходил на две рейки обрешетки с запасом в 15 см с каждой стороны.

Стропильная система двускатной крыши

Принцип устройства щипцовой крыши практически не отличается от односкатной. Требования к толщине стропил и шагу такие же, крепятся они тоже к мауэрлату или верхней обвязке. Главное отличие – устройство двускатной стропильной рамы и наличие затяжки для придания системе большей жесткости и устойчивости.

Учитывая небольшие размеры беседок, зачастую используются висячие стропила. Такой вариант подходит для прогонов длиной до 14 м. Но при ширине от 6 м потребуется устройство дополнительных поддерживающих элементов – ригелей, бабок и подкосов.

Для простоты монтажа отдельные элементы можно собрать внизу, но необходимо заранее продумать способ их подъема.

Для накрытия беседки желательно использовать легкие кровельные материалы – они не требуют монтажа капитальных конструкций и крайне просты в использовании. Профнастил подходит как нельзя лучше для устройства беседки своими руками. При этом не стоит бояться шума дождя – вопреки распространенному мнению это нисколько не мешает общению и отдыху.

Как поднять собранные элементы двускатной крыши на беседку без применения спецтехники показано на видео:

Из множества вариантов обустройства места для отдыха беседка с двухскатной крышей пользуется особым вниманием. Причин для такого отношения существует более чем достаточно. Это и внешний вид, и надежность конструкции, но чаще всего кровля с двумя скатами выбирается для устройства крыши по вполне практичным соображениям.

Преимущества и недостатки беседок с двускатной крышей

Всегда хочется придать строению более изящный вид, упростить конструкцию и одновременно сделать его максимально комфортным. В плане дизайна беседки с двухскатной крышей, фото, могут быть достаточно привлекательными.

Но дело даже не в изящной конструкции. Использование двухскатной схемы для кровли беседки обеспечивает вполне реальные преимущества:

• Отличная устойчивость каркаса крыши. При правильном выборе угла наклона ската беседка выдержит даже сильные шквалы ветра;
• Эффективное удаление воды и снега.

Благодаря двухскатной схеме кровля эффективно сбрасывает потоки воды на грунт на расстоянии не менее 0,7-0,8 м от фундамента беседки. Поэтому отдыхающие не испытывают дискомфорта от задуваемых под крышу капель воды, как это нередко случается в строениях с плоской крышей. Фундамент не страдает от подтопления, нет луж вокруг места отдыха.

Важно!
Двухскатная система спасает крышу и каркас беседки от разрушающего давления скопившегося снежного покрова.

На односкатной кровле толстый слой снега может наклонить или завалить легкую конструкцию, на двухскатной крыше горизонтальные усилия взаимно компенсируются, не причиняя конструкции особого вреда.

Недостатки двухскатной крыши для беседки

Высокая двухскатная кровля может создавать проблемы для беседочного каркаса. Например, если неправильно сориентировать крышу беседки относительно самых сильных порывов ветра, или выбрать слишком большой угол наклона, то существует опасность того, что сильный шквал опрокинет беседку.

Кроме того, строительство каркаса и укладка кровельного покрытия требует определенной квалификации плотника и кровельщика. Если нет хотя бы базовых представлений о том, как устроена двухскатная кровля, то в этом случае строительство лучше доверить профессионалам.

Из каких материалов делают беседки с двускатной крышей

Каркас будущей кровли испытывает значительные нагрузки. Поэтому для изготовления каркаса и стропильной системы используют два типа материалов:

К сведению!
Из стеклопакета и алюминиевого профиля может получиться замечательный вариант зимней беседки.

В качестве кровельного покрытия используются мягкая битумная черепица, ондулин, металлошифер или металлочерепица. Можно попробовать покрыть двухскатную конструкцию деревянной дранкой.

Все остальные варианты покрытия для двухскатной кровли либо проигрывают в надежности, либо во внешнем виде.

Как выбрать материал для кровли на двухскатную крышу беседки

На первый взгляд, кровельное покрытие для легкого, полностью открытого всем ветрам строения выбирают только с одной целью — обеспечить защиту от солнца и дождя. Это так, но стоит учесть, что кровля двухскатной крыши в первую очередь не должна создавать дополнительных факторов дискомфорта.

На что обращаем внимание

Прежде всего, нужно отказаться от таких простых и надежных, на первый взгляд, покрытий, как рубероид, рулонные битумные материалы, металлическая оцинкованная кровля. Металл — не самый лучший вариант, двухскатная кровля сильно шумит на ветру или в дождь, а при сильных шквалах листы могут быть просто сорваны со стропильного каркаса. Если строительство беседки планируют для отдыха в летний зной, то разогретый на полуденном солнце металл может, наоборот, увеличить температуру под кровлей.

Исключением может быть только металлочерепица, которая просто идеально смотрится на любой двухскатной кровле, независимо от типа постройки, будь это обычная беседка, коттедж, баня или собачья будка. В этом случае приходится идти на определенные жертвы, например, настилать на обрешетку стропильного каркаса фольгированное теплоизолирующее полотно.

Битумные рулонные материалы для двухскатных крыш не используют по причине сильного запаха, появляющегося при сильном солнцепеке. Если угол наклона двухскатной крыши превышает 12 о, то вполне возможно стекание растопленного битума и даже отслаивание полотна, даже если оно было уложено на мастике.

Преимущества легких типов кровли

Наиболее оптимальными можно считать неметаллические профилированные покрытия, например, волнистый поликарбонат или полихлорвиниловый лист, ондулин или даже обычный асбестоцементный шифер. Наличие волнистого профиля несколько усложняет сборку двухскатной крыши, но такой тип покрытия существенно увеличивает жесткость скатов. Можно особо не переживать, что зимой снег просто продавит покрытие на беседке.

Важно!
Единственное, что нужно будет сделать дополнительно, это выполнить обрешетку сплошной, например, из шпунтованной доски, вагонки или ОСБ.

Легкие типы кровли могут ставиться на двухскатной конструкции и без сплошной обрешетки, но подшивка деревянной рейкой только улучшает внешний вид и делает крышу более прочной.

Как рассчитать угол наклона для прямоугольной двускатной крыши на беседку

Для каждого типа кровельного покрытия существует свой оптимальный угол наклона. Если уложить оба ската на малых углах наклона, то заметно ухудшится ток воды, крыша обязательно начнет протекать. Кроме того, почти все производители материалов для кровли категорически не рекомендуют укладывать свои покрытия на углах менее 10 о. Особенно важно соблюдать ограничения для крыш с битумной черепицей или крытых ондулином, если хозяева не хотят, чтобы защитный слой был сброшен со стропильного каркаса в первый же дождь.

Поднимать угол наклона скатов больше 30 о также не имеет смысла. Во-первых, возрастают затраты на постройку беседки, а во-вторых, увеличивается парусность строения.

В кровельных работах угол наклона зачастую измеряют не в градусах, а представляют в виде соотношения высоты конька крыши к ½ ширины основания. Измерив высоту и ширину крыши беседки и проведя деление, получают дробь, которую несложно по таблице тангенсов перевести в значение угла.

Как сделать стропила на двухскатную крышу беседки

В строительстве используют два типа стропил – наслонные и висячие. В первом случае усилие от веса двухскатной крыши передается на систему подпор и стоек, расположенных под коньковым прогоном.

Сами стропила с кровлей свободно опираются на стены строения.

Для беседок такой вариант применяется крайне редко из-за сложностей с креплением двухскатной крыши к опорным стойкам беседочного каркаса. В случае наслонных стропил распирающее усилие от стропильных балок фиксируется на стенах здания или, как в случае постройки беседки, компенсируется системой горизонтальных планок-ригелей.

Как сделать стропильный блок

Стропила изготавливают из доски – сороковки, вырезают и подгоняют по размерам попарно. С помощью шаблона точно размечают угол между балками и длину каждой из стропильных ног. Обе половинки соединяют в вершине с помощью замка «в полдерева».

Далее собранную пару стропил укладывают на ровной горизонтальной площадке, выравнивают, после чего на балки набивают горизонтальную поперечину – ригель. Выступы ригельной планки обрезают, чтобы они не мешали нашивке будущей обрешетки двухскатной крыши.

Расстояние между парами по длине беседки принимают равным 50-60 см, например, для трехметровой конструкции потребуется 6 пар готовых стропильных балок. С увеличением размера беседки и высоты крыши шаг можно сделать больше. Оптимальный размер составляет 70 см.

Совет!
Если прочность замков и стыков вдруг покажется недостаточной, то места соединений и врезки деталей стропил можно усилить накладными металлическими пластинами.

Как сделать двускатную крышу для беседки своими руками

Сборку кровельной конструкции начинают с изготовления конька крыши. Для его изготовления потребуется брус, сечением 70 х70 мм, длина конькового прогона принимается равной продольному размеру беседки.

Первым делом на стены или верхнюю обвязку стоек беседки поднимают пары стропил для фронтонов. Обычно каждый блок поднимают вдвоем-втроем, устанавливают на мауэрлат и фиксируют на беседке парой реек или длинных шестов. Фронтонные блоки соединяют между собой коньковым прогоном, а чтобы временная конструкция не сложилась, набивают временные распорки рейками.

Далее наверх беседки последовательно переносят все оставшиеся стропильные балки. Их выравнивают и крепят к коньку и мауэрлату беседки с помощью саморезов. После того как двухскатный каркас крыши приобрел необходимую устойчивость, нашивают фанерную или дощатую обрешетку.

На двухскатную конструкцию наносят грунт и, в зависимости от выбранного для крыши беседки типа кровли, застилают основу пароизоляцией или подкладочным ковром для битумной черепицы.

Ондулин или металлочерепицу можно настилать на скаты беседки листами во всю ширину покрытия, для битумной или драночной кровли процесс укладки придется выполнять последовательно, ряд за рядом.

Фронтоны крыши обычно не зашивают, чтобы улучшить вентиляцию подкрышного пространства, или закрывают несколькими горизонтальными поперечинами. Это поможет улучшить вид беседки, а в случае, если капли дождя будут залетать под двухскатную кровлю, на перекладинах можно установить козырьки из оцинкованной стали.

Самый простой вариант беседки можно построить из бруса с крышей в виде небольшой рамы с покрытием из поликарбонатного шифера. Двухскатный каркас под кровлю можно собрать сваркой из квадратной трубы, так же, как это было сделано для деревянной конструкции.

Привлекательность металлического каркаса для двухскатной кровли заключается в том, что все его детали можно изготовить в мастерской, а затем доставить к месту установки беседки и собрать с помощью болтового соединения. После подгонки скатов детали можно сварить инвертором.

Покрытие из волнового поликарбоната крепят на стальной раме безо всякой обрешетки. Таким способом собрать крышу беседки можно за один неполный рабочий день. Важно не забыть покрасить каркас и использовать для установки профилированного поликарбоната уплотнительные силиконовые шайбы.

Останется лишь покрасить или вскрыть лаком деревянные детали беседки.

Заключение

Вариантов изготовления беседки с двухскатной крышей существует огромное количество. Размер конструкции выбирают, исходя из параметров строения, прежде всего, высоты беседки и типа используемого кровельного покрытия. Если основание и боковые стойки беседки выполнены из массивного бруса, то каркас можно сварить из профиля, в остальных случаях двухскатный стропильный каркас строится по тем же правилам, что и для домика или небольшого хозяйственного помещения.

Беседка – незаменимый архитектурный элемент любой усадьбы. Она имеет множество конструкционных разновидностей. Соорудить беседку несложно, этим и объясняется ее особая популярность среди владельцев загородных домов. Единственной проблемой может стать крыша беседки. Ее изготовление необходимо продумать особенно тщательно.

Месторасположение беседки

Деревянная беседка на берегу пруда — одно из лучших мест для летнего отдыха

В первую очередь необходимо придумать, где будет располагаться беседка. Идеальным местом может стать тень деревьев. Это позволит отдыхать в ней в течение дня, не беспокоясь о солнцепеке. Прекрасно, если рядом будет водоем – прохлада в солнечный день обеспечена. Имеет значение ландшафт – строительство не должно его нарушить или перегрузить. Беседка не должна находиться на открытой площадке, так как тогда на нее будет влиять погода.

Деревянную беседку лучше всего возводить на слегка возвышенном месте. Это поможет избежать промокания после дождя.

Подготовительный этап включает следующие действия:

1. Определяют материал, из которого будут строить беседку, в частности, крышу. От этого во многом зависит место ее расположения.
2. Проводят измерения, составляют план-проект с перечислением материалов и их количества.
3. Выполняют разметку на местности.
4. Делают стяжку, копают яму под опоры для крыши.

Идеальный размер для садовой беседки 3х3 м. Тогда в ней смогут с комфортом разместиться до 15 человек.

Конструкционные особенности крыши

При проектировании крыши для беседки следует учитывать два основных момента:
1. Беседка – это легкая конструкция, поэтому тяжелые кровельные материалы неуместны. Для них бы понадобились более основательные несущие конструкции.

2. Правильно рассчитанный уклон крыши – залог успеха. При его определении следует учитывать нагрузку, создаваемую ветром и осадками, характерными для данной местности в разное время года. Плоская крыша без уклона может быть изготовлена только из очень прочных материалов, а крепиться она должна на очень надежный каркас.

Существуют такие виды кровли для беседки:

• Куполообразная,
• Плоская,
• Двухскатная или четырехскатная,
• Шатровая,
• Восточная.

Преимущество куполообразной кровли в том, что на ней не будет собираться снег. Плоскую кровлю можно озеленить. Шатровую крышу используют для многоугольных и квадратных беседок. Восточная – способна украсить любую конструкцию. Она представляет собой четырехскатную крышу с вздернутыми вверх углами.

Проектирование крыши

При строительстве крыши могут понадобиться следующие инструменты:

• Болгарка,
• Дрель и сверла,
• Ножницы,
• Отвертки и молоток,
• Ножовка,
• Гвозди и саморезы,
• Наждачная бумага,
• Клей,
• Лакокрасочные материалы.

Для начала выполняют эскизы будущей крыши. На их основе производятся расчеты. Определяют нагрузку на опоры, размеры строения и крыши, выбирают оптимальную форму кровли. При расчетах нагрузки следует учитывать:

• Общий вес всех элементов стропильной системы,
• Вес материала для кровли,
• Нагрузку, которую создают ветер и снег,
• Вес строителя, выполняющего кровельные работы,
• Вес оборудования, которое, возможно, придется крепить к стропильной системе.

В зависимости от того, какой тип крыши предпочтителен, выполняется монтаж опор. Опоры закрепляют строго вертикально. Внизу их необходимо связать при помощи перемычек – это ужесточит и укрепит каркас. Для монтажа скатной крыши необходима верхняя обвязка. Диагональные перемычки на верхних концах опор помогут предотвратить разрушение конструкции.

Выбор формы

Одним из важнейших этапов является выбор формы крыши для будущей беседки. Крыша для беседки может быть:

• Односкатной,
• Двускатной,
• Четырехскатной,
• Шестиугольная,
• Восьмигранная.

Односкатная крыша

Вариант беседки с односкатной крышей

Такая крыша является самой простой и универсальной. Ее изготовление проходит быстро и не вызывает трудностей. Она представляет собой наклонную плоскость, которая крепится к стенам на разной высоте.

Строительство односкатной крыши основывается на наклонной стропильной системе. Угол наклона крыши может быть от 5 до 60°. Выбирают его, исходя из применяемого материала, силы ветра и количества осадков.

Монтаж односкатной крыши начинают с установки несущей конструкции. Основной элемент крыши – наклонные стропила. Между ними необходимо выдержать расстояние в 60 – 70 см. На стропила ложится основная нагрузка, создаваемая обрешеткой, кровлей, осадками и ветром.

Вертикальные стойки соединяют уложенной горизонтально балкой. Наивысшую точку конструкции соединяют при помощи длинных досок с противоположной стеной. После чего монтируют обрешетку и укладывают на нее рубероид и прокладку из гидроизоляционного материала.

Односкатная крыша может быть изготовлена из шифера, металлочерепицы, битумной черепицы и прочих кровельных материалов. Для того чтобы замаскировать стропильную систему, беседку изнутри обшивают фанерой.

Двускатная крыша для беседки

Так может выглядеть беседка с двускатной крышей

Двухскатные кровли представляют собой две скрепленные между собой коньковым узлом наклонные плоскости. Такие крыши бывают различной формы – плоской, выпуклой, прямоугольной, квадратной или круглой, иногда она может иметь два-три яруса.
Кровельный материал при этом выбирают следующий:

• Самоклеящаяся гибкая черепица,
• Прочная Металлочерепица,
• Дерево.

Единственный недостаток двускатной крыши в том, что она сужает обзор. Кроме того, ее можно использовать только для прямоугольных строений.

Двускатная кровля состоит из четырех стропил, соединенных при помощи горизонтальной поперечины, которые следует прикрепить к обвязочному брусу. В зависимости от того, какие опоры используются, стены или колонны, выбирают способ установки стропильной системы. Важно учитывать габариты беседки. Жесткость конструкции обеспечивает ригель.

Четырехскатная крыша

Четырехскатная крыша — более сложный вариант в строительстве беседок

Это более сложный вариант крыши для беседки. Крыша имеет четыре ската, два из которых трапециевидной, а два других – треугольной формы. Для начала рассчитывают нагрузку на крышу. Потом определяют угол наклона скатов, подбирают кровельные материалы, рассчитывают длину, сечения стропил, определяют размеры опор. Сделать конструкцию более жесткой можно, установив затяжки и подкосы.

Особенностью этого типа крыши является использование стропил нескольких типов:

• Диагональные,
• Промежуточные,
• Короткие.

Первые определяют форму кровли. На них ложится основная нагрузка. Вторые служат промежуточным звеном между коньком и каркасом крыши. Короткие стропила, которые еще называют нарожниками, устанавливаются на главную опору и проходят параллельно промежуточным стропилам.

Шестиугольная крыша

Шестигранная крыша беседки, вид снизу

Это классический вариант крыши, отличающийся надежностью и эстетичным внешним видом. Такая крыша представляет собой шесть треугольных элементов, размещенных на каркасе из шести балках, смонтированных на одинаковом расстоянии друг от друга. Трудности при обустройстве этой крыши связаны с необходимостью выпиливать углы и узлы нетрадиционной формы.

Шестиугольную крышу лучше всего собрать на земле, а затем в собранном виде устанавливать на беседку. Так как центральный столб, к которому могли бы крепиться элементы крыши, отсутствует, то изготавливают шестигранную деталь. К ней крепят верхние точки треугольников кровли. Крыша в этом случае опирается только на боковые стойки. Для крепления деталей используют саморезы, а бруски торцуют под углом 60о.

Крыша восьмигранной беседки

Восьмиугольная беседка из дерева с крышей из гибкой черепицы

Крыша для восьмигранной беседки также должна иметь восемь граней. Для ее изготовления понадобится 8 одинаковых досок. Их укладывают на стропила по кругу и закрепляют при помощи гвоздей, которые не забивают до конца. Под крайними частями должна находиться подкладка в 2,5 см. Угол стропил равен 40о, а угол крыши тогда будет 30о.

После укладки полного ряда частей крыши, их, наконец, можно закрепить при помощи гвоздей либо шурупов. Потом устанавливают остальные части крыши. Участок в верхней точке закрывают куском гибкого кровельного материала.

Материала для кровли

Кровельный материал для беседки выбирают по следующим критериям:

1. Материал должен быть легким.
2. Учитывается нагрузка, которую создают ветер и осадки.
3. Желательно выбирать влагостойкий материал, особенно если рядом имеется водоем, либо климат в местности достаточно влажный.

Поликарбонат

Крыша из поликарбоната — простой и популярный вариант строительства беседок

Поликарбонат – отличный вариант для крыши беседки, так как этот материал пропускает солнечные лучи и дарит ощущение близости к природе. Крыша желтого или оранжевого цвета создаст впечатление солнечного дня даже в пасмурную погоду. К тому же поликарбонат обойдется дешево, и будет отлично сочетаться с прочими материалами беседки.

Прочный и долговечный поликарбонат позволяет изготовить крышу любой формы и размера.

Поликарбонатная крыша может быть выполнена в виде:

• Купола, с одним, или несколькими скатами,
• Пирамиды,
• Арок и других геометрических конструкций.

Крыша из этого материала не может быть абсолютно плоской. Должен быть хотя бы небольшой угол наклона, от 5 градусов.

Крышу из поликарбоната монтируют с лестницы, так как наступать на нее ногами нельзя. Лист толщиной в 6-8 мм для удобства разрезают на фрагменты при помощи пилы или ножовки так, чтобы вырезанный фрагмент был на 10-15 см больше необходимого. С поликарбоната снимают защитную пленку и устанавливают на стропила, прикрепив при помощи саморезов. Если крыша состоит из нескольких листов, то под боковую кромку укладывают стыковочный профиль. Его нижняя часть крепится к обрешетке стропил.

Второй лист прижимают к ребру профиля и крепят к обрешетке. Сверху устанавливают разъемный профиль. Закрывают крышку и утрамбовывают при помощи молотка.

Профнастил

Профнастил — еще один вариант легкого и надежного материала для крыши беседки

Стальные профилированные листы с защитным слоем очень популярны в устройстве кровли.

Преимущества профнастила следующие:

• Не требует усиленной стропильной системы,
• Простой в укладке,
• Не допускает протечек,
• Отлично гнется, можно вырезать под любой размер,
• Практически отсутствуют отходы,
• Экономичный и долговечный.

Саморезы для укрепления этого материала нужно подбирать под цвет ему и устанавливать их в нижней части волны профнастила. При монтаже необходимо обеспечить зазор под кровлей для вентиляции.

При укладке профнастила обязательна обрешетка, которую подбирают в зависимости от наклона крыши и высоты волн листа.

Металлочерепица

Беседка с четырехскатной крышей, покрытой металлочерпицей

Крыша из металлочерепицы получается очень красивой и выглядит декоративно. Но у нее есть свои недостатки.

Если планируется сделать крышу многоугольной либо округлой формы, то отходы могут составлять до 50 %. Шум дождя по такой крыше будет очень громким.

Основные преимущества кровли из металлочерепицы такие:

• Невысокая стоимость,
• Широкая цветовая гамма,
• Легкость в установке,
• Высокая прочность.

Монтаж осуществляется следующим образом:
1. Листы укладывают на обрешетку после тщательного замера и раскроя. Замеры производят от верхней точки кровли до нижнего края обрешетки, с учетом свеса, около 4 мм. Раскройку производят при помощи специальных рубящих ножниц.
2. Крышу шатрового типа укладывают равномерно сверху вниз, начиная от центра ската и постепенно продвигаясь в разные стороны. Канавки листов должны совпадать. После окончательного выравнивания по нижнему краю листы фиксируют к обрешетке при помощи саморезов с уплотнительными шайбами. Фиксацию осуществляют под углом в 90о к обрешетке строго в прогиб волны.
3. Когда вся крыша будет покрыта металлочерепицей, устанавливают металлические уголки, чтобы скрыть места стыковки.
4. Изнутри кровлю обшивают пластиком или деревом для шумоизоляции.

Гибкая черепица

Застекленная беседка с крышей из гибкой черепицы

Гибкой обычно называют битумную черепицу, которая состоит из стекловолокна, пропитанного битумным раствором и посыпанного гранулятом из каменной крошки.

Основными преимуществами этого материала являются:

• Широкий выбор размеров и расцветок,
• Небольшой вес и возможность использовать на легких сооружениях,
• Невысокая стоимость.

Ее укладка осуществляется по схожей технологии с монтажом прочих кровельных материалов:
1. Подготовка основания, сплошного – из обрезных, шпунтованных досок, фанеры, ДСП, досок или в виде решетки – из досок толщиной около 2,5 см.
2. Для обеспечения вентиляции к основанию кровли крепят пластиковые профили.
3. Монтаж производят поперечными рядами снизу вверх, начиная с центральной части карниза к краям. Первый ряд укладывают с учетом зазора между карнизом и нижним краем черепицы. Дальше действует по обычной схеме. Листы крепят при помощи гвоздей.

Основные этапы установки крыши

Порядок монтажа крыши беседки выглядит следующим образом:
1. Подстропильные брусья обрабатывают антисептиком и укладывают горизонтально на столбовые опоры. При помощи строительного уровня проверяют, насколько ровно они расположились.
2. Подвесные стропила монтируются на земле и в сборе устанавливаются на место.
3. Из листа фанеры или досок мастерят обрешетку. Крепят ее при помощи гвоздей к стропилам. Обрешетка должна быть сплошной, если крыша выполнена из битумной черепицы. Во всех остальных случаях используют бруски 50х50 мм, которые располагают по скату на расстоянии 25-30 см друг от друга.
4. Сверху на обрешетку настилают гидроизоляционный материал.
5. Укладка защитного покрытия.

Отделка потолка в беседке

Отделка потолка в беседке должна соответствовать ее дизайну:

• Классический,
• Современный,
• Восточный,
• Лесной,
• Кантри,
• Детский.

Классический стиль – это четкие линии, простые формы и минимум декоративных элементов. Кантри стиль предусматривает деревянную конструкцию и отделку, простоту и уют. Беседка в восточном и детском стиле может быть раскрашена в различные цвета в самых немыслимых сочетаниях. Лесной стиль предполагает наличие декоративных элементов из необработанного дерева.

Потолок беседки, отделанный вагонкой

Популярные облицовочные материалы и приемы:
1. Керамическая плитка. Правильно сочетая плитку различных оттенков, можно добиться интересных эффектов.
2. Деревянные потолки – это классика, практичная и надежная.
3. Пластиковая или деревянная вагонка, которая монтируется в нескольких направлениях – горизонтальном, диагональном или вертикальном.
4. Ажурная резьба. Красиво сморится, особенно в сочетании с подсветкой.
5. Тканевая отделка из шелка, льна или парусины. Ткань удерживается на липучке, клее или крепится на каркасе. На зиму ткань придется снимать.
6. Обделка обоями.

Способы отделки потолка

Основные этапы отделки потолка в беседке краской:

1. Грунтовка деревянного потолка беседки. Шпатлевка сделает поверхность гладкой и скроет недостатки.
2. Нанесение финишной шпатлевки.
3. Зачистка шкуркой высохшей шпатлевки.
4. Повторное грунтование.
5. Покраска потолка при помощи краски, желательно со специальными добавками, чтобы предотвратить грибок.

Краску наносят валиком, кистью или пульверизатором. Для того чтобы избежать разводов, первый слой накладывают перпендикулярно потоку солнечного света, а второй – параллельно.

Оклейка обоями потолка в беседке ничем не отличается от отделки ними стен. Нужно лишь следить за стыкованием кусков с рисунком, если таковой имеется. Лучше предпочесть моющиеся обои, либо обои под покраску. Это сэкономит средства при последующем ремонте.

Укладку плитки необходимо начинать с центра потолка, вычислив расположение первых 4-х плиток. Остальные плитки укладывают вплотную к имеющимся. Плитка крепится на клей или жидкие гвозди.

В самом конце укладывают потолочный плинтус, который придает потолку готовый вид.

Таким образом, сделать крышу для беседки довольно просто, особенно если имеются навыки строителя или плотника. Материал для крыши подбирают, исходя из собственных финансовых возможностей и предпочтений. И конечно же важно проявить фантазию, благо, современные материалы это позволяют.

В первую очередь необходимо определиться, какой материал будет использоваться в качестве покрытия для двухскатной крыши на беседке.
Если беседка находится рядом с дачным домиком, то с точки зрения дизайна логично сделать одинаковое покрытие. Следует учитывать и технические характеристики кровельного материала.

Двухскатная крыша — это шикарная возможность выбора стиля, дизайна, отделки

Технические характеристики кровельного покрытия

• Шифер
  . Цементно-асбестовые волнообразные листы бело-серого цвета размером 1750×1130 мм, весом от 23,2 до 35 кг — в зависимости от толщины листа.
• Кровельное железо
  . Металлические листы толщиной от 0,5 до 0,8 мм имеют различные размеры, изготавливаются из черного и оцинкованного металла.
• Ондулин
  . Волнообразные листы на битумной основе с добавлением минеральных наполнителей и волокон целлюлозы. Они имеют различную цветовую окраску, размер листа — 2000×960 мм, вес — 6,5 кг.
• Черепица керамическая
  . Вес одного квадратного метра — от 40 до 70 кг.
• Металлочерепица
  . Изготавливается методом штамповки из оцинкованной стали, толщина — 0,4-0,5 мм, покрыта полимерным защитным слоем, вес квадратного метра — от 4,5 до 5 кг.
• Гибкая черепица. Вес однослойной черепицы — 5-8 кг м2, ламинированной многослойной — до 13 кг, а многослойной — 25-30 кг.
• Поликарбонат
  . Прозрачный полимерный материал толщиной от 2 мм до 12 мм, вес — от 2,4 до 14,4 кг м 2 .
• Профнастил
  . Изготавливается методом проката листовой стали, толщина — от 0,4 до 1 мм, вес одного квадратного метра — от 5 до 10 кг.

Приведенные технические характеристики помогут сделать правильный выбор кровельного материала для двухскатной крыши над беседкой.

Выбор материала для каркаса крыши

Особое внимание следует уделить выбору материала для строительства двухскатной крыши на беседке. Каркас крыши собирается из:

• Стропил.
• Конька.
• Подкоса.
• Затяжки.
• Обрешетки.

Основную нагрузку в конструкции крыши несут стропила, влажность которых не должна превышать 18%. Допускаются неглубокие и несквозные трещины, которые составляют не более половины доски
.

Примечание. Пиломатериал для каркаса крыши должен быть изготовлен из таких пород дерева, как сосна, лиственница, ель.

Все из перечисленных пород древесины обладают достаточной прочностью, а наличие смолы в структуре волокон обеспечивает сопротивляемость процессу гниения.

Замер влажности пиломатериала влагомером — необходимая процедура

Выбор конструкции крыши на беседку и поэтапное строительство

Выбор конструкции каркаса зависит от размеров беседки.

Помните. Чем больше покрываемая площадь, тем выше парусность кровельного покрытия, тем прочнее должен быть каркас, так как наибольшую опасность для крыши представляет ураганный ветер, способный привести к разрушению конструкции.

Крыши с углом наклона ската 55 градусов и более подвержены воздействию ветровой нагрузки. А крыши с углом наклона ската 30 градусов и менее подвергаются снеговой нагрузке. Отсюда следует, что самым оптимальным вариантом будет угол наклона ската от 35 до 45 градусов
.

Наклон ската с углом 45 градусов не позволит задерживаться снегу на крыше и может снизить ветровую нагрузку.

Установка конька

Как сделать двухскатную крышу для беседки? Для средней по размеру беседки подойдет вариант с двумя коньковыми стойками, установленными на две затяжки с распорками.
Стропила крепятся к верхней обвязке стоек, выполняющей функцию мауэрлата, и к коньковому брусу. Для того чтобы сделать двухскатную крышу беседки своими руками, необходим чертеж или хотя бы схематический рисунок.

1. Изначально фиксируются коньковые стойки, необходимые для установки конька. Разметив точно середину затяжки, строго вертикально устанавливают две крайние стойки, которые крепятся металлической пластиной или уголком.

1. После этого стойки крепятся диагональными распорками, обеспечивающими дополнительную жесткость.
2. Следующим устанавливается конек и крепится подходящими элементами.

Важно. В процессе установки и закрепления стоек требуется постоянный контроль их вертикальности при помощи вертикального уровня и отвеса. Установленный конек должен занимать строго горизонтальное положение. Отклонение от вертикали или горизонтали приведет к искривлению всей конструкции.

Установка стропил

Расстояние между стропилами может быть от 0,5 до одного метра — в зависимости от веса кровельного материала, толщины и ширины стропил
. Существует несколько способов крепления стропил к мауэрлату и коньку, все они надежны и проверены временем.

Если в конструкции стропильной системы отсутствуют стяжки, что для беседки не имеет принципиального значения из-за отсутствия потолка, то лучше использовать варианты крепления с упором в мауэрлат, что исключит возможное соскальзывание стропил при снеговой нагрузке. Для этого в нижней части стропил выполняется заруб.

Или используется опорный брус, прикрепленный к нижней части стропил гвоздями. Крепеж осуществляется с помощью металлических уголков.

Совет. Выровнять стропила при установке поможет натянутый шпагат от одного края ската крыши до другого. Если стропила легли ниже шпагата, их необходимо приподнять, установив небольшой деревянный клин, а если они находятся выше шпагата, то следует стесать топором место примыкания.

Установка обрешетки

В качестве обрешетки, в зависимости от применения кровельного материала, могут использоваться:

• Брус 50×50 или 50×40.
• Доски.
• Листы OSB (применяются для гибкой черепицы).

Расстояние между брусом также зависит от технических характеристик кровельного материала. Основное правило: горизонтальные стыки кровли обязательно должны находиться на обрешетке. Это обязательно следует учесть при разметке.

Добрый день, сегодня мы будем снова строить беседки для дачи, но уже другой модели. До этого мы поэтапно создали простые деревянные беседки КУБИЧЕСКОЙ ФОРМЫ. Потом у нас  была статья-урок по строительству дачных беседок С ПЛОСКОЙ КРЫШЕЙ на основе итальянского навеса-перголы. А сегодня мы рассмотрим как своими руками сделать беседку С ДВУХСКАТНОЙ КРЫШЕЙ, чтобы вода стекала в обе стороны. (А шатровые крыши и круглые шестигранные беседки разберем в следующих статьях.)

В этой статье я уже не буду сильно задерживаться на фундаменте под беседку для дачи. И фундамент и все способы установки опорных столбов своими руками — все это я уже объясняла в вышеуказанных статьях по ссылкам. Здесь я больше времени уделю устройству крыши  — это самая кропотливая часть работы.  Я очень подробно вникну в этот вопрос — и покажу разные типы конструкции крыши для беседки, чтобы вы выбрали тот способ создать двухскатную крышу, который проще для вас.

Чтобы все было осознано и ясно, я дам фото пошагового мастер-класса по созданию таких беседок. А также мы вникнем в чертежи и разберемся в самой сути этой конструкции – на профессиональном уровне. После этой статьи вы станете почти профи – сможете рисовать свои схемы,  и реализовывать их на практике. Вы будете знать и уметь ВСЕ:

• Что такое двухскатная кровля.
• Типы беседок с двускатной кровлей.
• Мастер-класс по строительству беседки для тех, кто испугался.
• Кровля с двумя фронтальным стропилами и прогономи.
• Беседка на дачу под кровлей с опорой на ригеля.
• Кровля беседки с коньковым прогоном на стойке.
• Кровля для дачной беседки  с опорной укосиной.
• Кровля для беседки, с подкосами на тонкие стропила.

То есть мы пойдем постепенно, возбудим желание, снимем страх, а потом дадим знания – все необходимые знания для того, чтобы вы сами у себя на даче сделали БЕСЕДКУ своими руками. И обалдели от восхищения самим собой.

Итак, вперед в будущее. Нас ждет беседка.

Для начала любви,  давайте разберемся, что такое беседки с двускатной крышей.

(кстати, по правилам русского языка допустимо говорить и «ДВУскатная» и «ДВУХскатная», поэтому я периодически буду употреблять это слово и так и сяк).

Что такое беседка

с двухскатной крышей.

Вот на фото ниже мы видим классическую беседку этого типа. Она стоит на 6 столбах. Стенки беседки закрыты решетчатыми панелями из реек, набитых диагонально крест на крест. Такие панели легко сделать самому — отмеряй, режь, да приколачивай.



Форма такой беседки может быть вытянута в длину (вглубь как коридор), или в ширину (как сцена в театре).

Панели-стенки могут закрывать не все проемы между столбами опоры, чтобы в беседку можно было входить с любой стороны как на фото ниже.

Тяжелую крышу, крытую металлочерепицей можно для надежности подпирать дополнительным центральным столбом как на фото ниже. И фундамент под тяжелую монолитную беседку можно залить высокий и прочный, как мы видим на фото.

И обшивка стен тоже может быть с разным узором — расположением реек и дощечек (внизу вертикальные доски, вверху крестовая обрешетка).

Сейчас мы начнем, и вы сами почувствуете какое разнообразие дизайнов беседки можно сделать своими руками – на основе ОДНОГО И ТОГО ЖЕ каркаса.



А еще одну из стен беседки можно закрыть ПЕЧНЫМ ФАСАДОМ. То есть создать зону барбекю своими руками прямо в беседке на вашей даче.

Действительно ли

сделать такую беседку

ЛЕГКО своими руками?

Вы сомневаетесь в своих силах. Вы никогда раньше не делали беседок. Это кажется сложной задачей для вас.

Но вспомните, как легко вы складывали из конструктора в детстве.  В ту эпоху вы не сомневались в своих способностях – вы просто брали детали и соединяли их друг с другом. Легко и просто. Своими руками.

Правда в том, что беседка – это тоже конструктор.

Это тоже 1) взять детали  2) соединить их друг с другом  3)взять еще детали  4) и снова присоединить их.

Вы смотрите на фото ниже. И кажется что такая постройка  не для простого дачного домоседа, как вы. А для выпускников строительного колледжа.

А вот и нет. После того, как вы дойдете до конца статьи – вы будете уверены в своих строительных потенциях.

Беседка —  это конструктор для взрослых мальчиков.

Вот вам пошаговый мастер-класс – где парень своими руками собирает беседку – убедитесь, что там нет ничего страшного.

Подготавливаем площадку под беседку на даче —  заливаем фундамент из цементной стяжки, или забиваем свайный точечный фундамент.

Устанавливаем столбы опоры (подробности установки опорных столбов в первой статье из цикла «Беседки своими руками»)

На столбы сверху кладем опорные балки (фото ниже), чтобы они не прогибались укрепляем их УКОСИНАМИ (короткие диагональные брусья которые набиты вверху под углами опорных столбов)

Подготавливаем сторопила. Отпиливаем два бруса с косым торцом – этот косой спил брусьев прибиваем друг к другу – получаем стропильную ПАРУ в форме тупого угла.

Устанавливаем стропильную пару на крышу беседки. Отмечаем карандашом, где сделать надпил – прорезь-пазик, который оденется на горизонтальные балки опор – паз с левого конца и правого конца стропильной пары.

Вот внизу видно, как надпил (треугольная вырезка) надевается на балку.

Делаем таких стропильных пар – 5 штук (или больше, если размер беседки требует).

В процессе установки стропильных пар нужно проверять РАССТОЯНИЕ между стропильными пятками (внизу) и между стропильными верхушками (вверху).

Чтобы стропильные пары не прогибались под тяжестью кровли – прибиваем дополнительные элементы- подпорки  –  ригеля, балки, стойки (ниже мы с ними познакомимся поближе, на схемах, чертежах и в живых фото, и слова «ригель», «затяжка», «мауэрлат» вас пугать не будут).

Вот видите – каждый шаг сам по себе ПРОСТОЙ.  Значит ваша работа – это цепочка ПРОСТЫХ ШАГОВ.

Спокойно, не торпопясь, отмеряем, отрезаем, соединяем. Как конструктор для великанов. Тяжеловато по весу, неудобно по размеру – но с помощью крепких рук, своих и напарника, все реализуемо.

Первый ШАГ –  выбираем фундамент и устанавливаем столбы – ссылка «»

Второй ШАГ  – кладем на эти столбы КОНСТРУКЦИЮ КРЫШИ. А чтобы выбрать крышу по силам себе – нужно узнать какие бывают стропильные системы. И выбрать то устройство кровли беседки, которое подходит вам по материалу который у вас в наличие.

ДАВАЙТЕ РАЗБИРАТЬСЯ

Как делать стропильные системы

Для беседки на дачу.

Стропильные конструкции на крыше беседки для дачи могут быть разные.  Сейчас я вам покажу несколько типов. А вы для своей беседки на дачу выберете подходящий вариант (по материалу, который в наличиях, и по силам себе).

Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №1

2 стропильные пары + много прогонов.

Вот смотрите фото ниже. Здесь всего 2 пары стропил – на переднем фасаде, и на заднем фасаде беседки.

И на этих двух стропильных парах лежат ПРОГОНЫ — продольные узкие досточки положенные на ребро. Крепятся они пазовым способом – то есть в них выпилен пазик, и они им просто надеваются на фронтонные стропила.

Стропила лежат на дополнительной опоре – по центру беседки мы видим опорный столб, который выше чем боковые столбы (те которые по углам беседки).

Чтобы стропильная опора выдержала все эти доски прогонов ее укрепили РИГЕЛЕМ (это горизонтальная доска набитая чуть ниже верхушки крыши и соединяющая левое и правое страпила.

Очень интересная конструкция. И ее легко повторить своими руками. Даже просто по фото. Все видно и прозрачно ясно. Как готовый чертеж. Схема сборки понятна простому глазу.

Вот еще один навес под беседку для дачи – где тот же принцип стропильной системы.

Видите? Тот же самый чертеж – только сдесь балки покрупнее, и поэтому их нужно не так много – 2 краевые, одна центральная, и 2 промежуточные.

И здесь распорный принцип укладки стропил – то есть стропила опираются только на внешние стены опор. Единственной что здесь есть доска-ригель, которая дополнительно стягивает стропильную пару.

Вот на фото ниже еще каркас беседки для дачи, где крыша тоже укреплена РИГЕЛЕМ.

И вот здесь тоже – балки на которых лежит кровля покоятся на ФРОНТОНЕ. И тут обратите внимание. Фронтон, чтобы не прогибался подпирается коротеньким брусом-стойкой.

Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №2

Много стропил с ригелями.

(+ схема соединения стропильных ног)

А вот еще одна интересная беседка для дачи, где стропильные пары тоже кладутся своими выпиленными пазами на боковые горизонтальные балки опоры.

У каждой стропильной пары набит РИГЕЛЬ (горизонтальная досточка чуть ниже верхушки стречающихся стпропил).

И тут на центральном фасаде – установлены 2 дополнительных серединных столба опоры – и они ВЫШЕ чем краевые столбы. И они дают добавочную опору для фронтонных стропил.

И вот тут давайте посмотрим как именно можно соединить СТРОПИЛЬНЫЕ НОГИ друг с дружкой – речь идет об узле (стыке двух концов стропил) на верхушке нашей крыши.

Вот ниже варианты таких узлов. Вы можете вбить гвозди – диагонально, чтобы стержень гвоздя входил в соседнюю стропильную ногу под углом. Гвозди вбиваем на расстоянии друг от друга, чтобы они не встретились, не пересеклись внутри.

И в дополнение  прикручиваем НАКЛАДКУ между стропильными концами. Роль накладки может выполнить стальная крепежная пластина, или плоский кусочек дерева.

А еще соединение стропильных ног может быть выполнено методом ЛАПА В ЛАПУ, то есть стык в стык через запилы. Выпиливаем по краям стропильных ног прямоугольные углубления-запилы. И накладываем их друг на дружку – паз в паз. Закрепляем болтом и гайкой.

Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №3

Коньковый прогон НА СТОЙКЕ.

А вот на фото ниже мы видим что стропила имеют дополнительную поддержку в виде длинной балки конька (коньковый прогон, называется такая центральная балка, под самой верхушкой крыши).

Эта верхушечная балка (коньковый прогон) лежит на маленьких столбиках из бруса – они стоят на переднем и заднем фронтоне крыши.

Давайте, я вот здесь покажу как это устроено. Ваши стропила могут крепиться к такой коньковой балке пазовым методом (как на чертеже ниже. А сам конек поддерживаться металлическим крепежным уголком.

А стропильные балки могут иметь соединение в стропильную пару, укрепленное тоже стальной перфорированной пластиной.

Еще раз чтобы было понятно – вот в такой навес под беседку для дачи тоже сделан с конструкцией бруса-стройки и конькового прогона. Построить навес, обшить стенки — получим беседку из бруса.

По такое схеме – с коньковым прогоном на столбике можно выполнить беседку из тесаного (с природными неровностями)  или оцилиндрованного (то есть выровненного) бревна.

Пошаговый мастер-класс

крыши беседки

с коньковым прогоном.

Вот пошаговые фото, устройства такой двускатной крыши на беседку для дачи. Вот мы видим что сначала делают каркас стен. Устанавливают точечный свайный фундамент. На него кладут балки НИЖНЕЙ РАМЫ. На раму устанавливают брусья-столбы (на стальной перфорированный крепеж). И на брусья-столбы кладут верхние горизонтальные балки.

На верхние балки периметра беседки – кладут ЗАТЯЖКИ (это поперечные опорные балки) – еще три штуки.

Всего получается 5 балок-затяжек.  На каждую балку-затяжку ставим коротенький  СТОЛБИК-СТОЙКУ.  На эти столбики кладем длинный КОНЬКОВЫЙ ПРОГОН.

И уже на этот коньковый прогон начинаем укладывать СТРОПИЛА. Сначала фасадные – переднюю стропильную пару и заднюю.

И потом еще укладываем между ними 5 стропильных пар. Вот и все каркас крыши готов.

Далее можно будет класть уже мелкую обрешетку рейками – и на ее крепить кровлю (черепицу, поликарбонат, шифер или что другое).

Вот еще ниже каркас беседки из бруса сделанный по такой же схеме устройства кровли. Как видите все одинаково — отличия лишь в размерах, в крутизне наклона крыши (то есть угол стропил).

ВСЕ МОЖЕТ БЫТЬ РАЗНОЕ — разный угол между стропилами, разная ширина, разная высота. Вам не нужны точные размеры — вы можете подбирать все длины исходя из материала (бруса и досок) которые у вас есть. Вы свободны в своей постройке — главное это понять СУТЬ, ОБЩИЙ ЗАКОН.  Это как в сексе, суть действия ясна, остальное — на вашу фантазию.

И вот этот навес под деревянную беседку тоже по данному принципу сделан. Только тут совсем коротенький брусок-стойка, и он не стоит как столбик на поперечной балке – а НАДЕВАЕТСЯ НА НЕЕ, потому что сам внутри себя имеет глубокий паз-лапу. И этой лапой он надевается на опорную балку-затяжку фронтона (и крепится на четрые самореза).

И вот тут на фото беседки ниже, мы тоже видим столбик-опоры которые крепится этим же пазовым способом.

А еще фото ниже показывает нам вот что… Если вы хотите сделать не просто беседку для дачи, а крупный шатер под свадьбу… То такие опорные столбики могут быть ВО МНОЖЕСТВЕННОМ ЧИСЛЕ. На фото ниже их четыре – потому что центральная балка конькового прогона слишком длинная – и если бы она лежала только на краевых столбиках, то она бы прогибалась  в своей середине (под тяжестью стропил).

По длине беседки набиваем поперечные БАЛКИ-ЗАТЯЖКИ. На них ставим стойки. И сверху кладем длинный коньковый прогон. И уже на него кладем стропила, а на стропила тонкие брусья обычных прогонов.

А еще, существует другой способ крепкой поддержки для коньковой балки. Вот на фото ниже мы видим. Что кроме опорной стойки на фронтоне, коньковый прогон держат еще слева и справа ДЛИННЫЕ УКОСИНЫ, которые идут наискосок — от опорных столбов, через горизонтальную балку фронтона и к самой коньковой балке под верхушкой крыши.

Это тоже хороший и относительно простой способ усилить опору для конькового прогода. Особенно если на нем лежат тяжелые стропила и кровля.

А еще коньковый прогон может лежать без подпорки в виде столбика-стойки. Для этого используют метод защемления. Когда на стропила с двух сторон набивается горизонтальный РИГЕЛЬ(под предполагаемым местом коньковой балки). На этот ригель  кладется коньковый прогон, и сверху фиксируется тоже ригелем.

А вот еще способы укладки стропильных пар на КОНЬКОВЫЙ ПРОГОН. Видите, как много есть вариантов. Вы можете выбрать любой – из тех под который имеется материал и крепеж.

Ригель можно расположить НИЖЕ, чем сам коньковый пробег. И тогда между ригелем и коньковой балкой ВСТАВИТЬ ПОДПОРКУ-СТОЙКУ. На фото ниже она выделена темным цветом древесины.

Крыша для беседки

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ №5

Стропила на затяжках и подкосах.

А еще стропила , если они тяжелые усиливают дополнительными подпорками.

Каждое стропило внизу фиксируется балкой-затяжкой. На ней стоит столбик-стойка. И от стойки отходят, как лучи – влево и вправо диагональные ПОДКОСЫ.  Их роль – не дать стропилам прогибаться под тяжестью крыши.

Такую конструкцию кровил С ПОДКОСАМИ используют в том случае, если у вас роль стропил исполняют не очень прочные тонкие брусья. И чтобы не дать им прогнуться их усиливают таким вот способом.

А чаще всего подкосины просто несут декоративную функцию – с ними крыша смотрится наряднее и солиднее. Получается симметрия и гармония узора.

Крепеж для такой конструкции тоже может быть не только надежным, но и декоративным – украшающим. Если у вас есть связи на металорежущем предприянии – то вы можете вырезать вот такие красивые перфо-пластины из металла.

По такому же принципу (схема та же) можно использовать не сроганый брус – а тесаное бревно.

Вот такие конструкции кровли для беседки своими руками я для вас разжевала. Как могла.

А теперь давайте посмотрим как своим умом и руками, можно облегчить себе труд по строительству такой деревянной беседки дял дачи.

ПОДБОРКА советов

По строительству беседки

С двухскатной крышей.

У вас, конечно еще есть куча вопросов, на которые я еще не ответила. Давайте разберем ключевые моменты строительства беседки своими руками, а именно…

• Какие существую виды узлов крепления стропил к опоре крыши.
• Как вообще поднять тяжелые стропила на крышу беседки.
• И какой вид кровельного покрытия выбрать под беседку своими руками.

Давайте разбираться.

Вопрос №1

КАК поднять стропила

на крышу беседки

Ответ, при помощи спецтехники, или вот так – волоком, по доскам, за веревку, своими руками.

Вопрос №2

Как закрепить стропильную ногу

на опорных балках.

Опорные балки для установки стропильных ног называются МАУЭРЛАТАМИ. Вот ниже я собрала несколько рисунков со схемами монтажа СТРОПИЛЬНОЙ ПАРЫ к боковой балке-мауэрату.

Способ монтажа с металлическим крепежом-скобой.  Можно сделать это с ЗАПИЛОМ (выпелить в стропильной ноге выемку-паз). Или сделать на стропильной пятке обычный ровный срез – впритык к опорной балке.

Ниже мы видим еще способы – когда стропильная нога спиливается ровно КОСЫМ СПИЛОМ – ровненько под мауэрлат – и тогда здесь можно прикрутить тот же крепеж (что и на рисунке выше), либо на гвозди (схема по середине), или на скобу (третий рисунок ниже).

Можно воспользоваться крепежом НА СТАЛЬНЫЕ УГОЛКИ.

Тут тоже 2 варианта. Один с выпелинным пазом (запилом) в стропильной ноге. И второй вариант, где стропильная нога просто ложится сверху на мауэрлат – и зажимается горизонтальными ДОСКАМИ-ЗАТЯЖКАМИ. И именно эти затяжки крепятся уже уголками к мауэрлату.

А вот на фото ниже мы видим ПАЗОВЫЙ метод укладки стропил – вы можете выпелить в стропильной ноге ЗАПИЛ (подходящий под опорную балку). Или выпилить 2 запила – в стропильной ноге и в опорной балке.

А вот методы укладки стропильной ноги с фиксаципей на два гвоздя. С деревянной подложкой (тонкой досточкой) или треугольной деревянной подкладкой-пяточкой.

Есть еще интересный вид крепежа – СКОЛЬЗЯЩИЙ. Его придумали из тех соображений, что дерево – живой материал. А значит оно дышит – то набухает от влаги, то усыхает – да и со временем само по себе оно дает усадку которая может достигать 8%. И чтобы крепежные узлы не пострадали от таких перепадов – и придумана скользящее крепление стропил.

Ну а теперь давайте  посмотрим как мы будем укладывать кровлю на нашу беседку.

КРОВЕЛЬНОЕ ПОКРЫТИЕ

Крыши беседки

Своими руками.

КРОВЕЛЬНОЕ ПОКРЫТИЕ ОНДУЛИН – мягкая бутимная черепица.

Если планируете укалдывать на на крышу мягкую кровлю в виде гибкой битумной черепицы, то крышу мы должны замостить полностью досками – сделать обшивку без зазоров.

На нее положить гидроизоляцию. И сверху пласты ондулина – начинаем с края крыши и потихоньку двигаясь к коньку крыши беседки. Вот на фото ниже виден принцип по которому укладываются слоя черепицы на беседку.

КРОВЛЯ  ЛИСТОВАЯ

(Металлочерепица, металлопрофиль, шифер)

А вот на фото ниже мы видим процесс  укладки листов металлопрофиля (ребристые пластины) или листов металлочерепицы). На фото ниже листы мелаллопрофиля (но и другой листовой материал укладывается по тому же принципу).

ВЫ можете класть листы кровли прямо на прогоны нашей крыши (балки, набитые на стропила).

Либо если вы хотите защитить вашу крышу от протекания (в том месте где шифер продырявится гвоздем), то можете перед листовым покрытием устлать всю крышу беседки ГИДРОИЗОЛЯЦИОННЫМ МАТЕРИЛОМ (любым, не обязательно дорогим, марочным). Рулон изоляции разворачиваем на крыши – как коврик. И сверху на стропила набиваем рейки – которые прижимают эту гидроизоляционную прокладку к стропилам беседки.

Потом поверх реек набивают уже ПРОГОННЫЕ РЕЙКИ – те на которые будет удобно прибивать кровельные листы. Или  всю крышу обшивают доской – в том случае, если вы собираетесь укладвать на нее гибкий кровельный материал (типа ондулина).

Керамическую черепицу вы тоже можете укладывать на рейки подходящего ей шага (крепление на саморезы).

Как укрыть коньковый прогон крыши.

Зона верхушки крыши беседки – коньковая зона. Давайте посмотрим как ее можно покрыть. Если вы делаете кровлю шифером, то можете сделать как раньше все делали —  коньковый край обивали листами оцинкованной жести (это гибкий металлический лист).

Чтобы было к чему его прибивать, можно в верхней части крыши – набить широкие досточки с двух сторон, и вверху по желанию уложить СЕРЕДИННУЮ РЕЙКУ, как это сделано на фото ниже.

При укладки черепицы – сверху на коньковый гребень крыши беседки —  укладывают специальные коньковые элементы. Вот ниже  на фото как раз мы это видим.

Керамическая круглая черепица – может сама стать кровельным элементом венца крыши беседки. Для этого круглые черепичины нужно положить впритык друг к другу вдоль конька. А чтобы швы между кусками круглой черепицы не протекали – перед укладкой накладывают рулонную гидроизоляцию.  Или (если ее нет) можно по старинке класть на цементный раствор (замешивают такой же, как для кирпичной кладки). Фото крыши беседки с этим способом мы как раз видим чуть ниже.

А вот еще хороший момент — на фото ниже — обработка краев крыши – специальными профилями для кровли. Так верхние края беседки своими руками будут выглядеть идеально, как сделано у профессионалов (но это не обязательно, чисто по вашему желанию, и тещиному требованию).

Вот такие идеи и такие советы по строительству беседки с двухскатной крышей.

Сложного тут нет. Просто кропотливая работа. Простая, не быстрая – в несколько дней – работа.

Теперь вы можете начать… продолжить… и закончить.

• Про фундамент под беседку  и установку опорных столбов – тут «***».
• Статья про беседки с плоской крышей – вот «БЕСЕДКИ своими руками (21 СПОСОБ + важные моменты).»
• Статья про кубические беседки-модули – здесь «Дачные БЕСЕДКИ своими руками (20 вариантов).»

Вскоре я добавлю в этот список ссылки и на другие мои статьи на смежные темы, как построить своими руками круглые шестигранные беседки, и беседки с шатровой крышей (то есть пирамидальной).

Удачного вам дачного строительства беседок.

Ольга Клишевская, специально для сайта «Семейная Кучка»

Из множества вариантов обустройства места для отдыха беседка с двухскатной крышей пользуется особым вниманием. Причин для такого отношения существует более чем достаточно. Это и внешний вид, и надежность конструкции, но чаще всего кровля с двумя скатами выбирается для устройства крыши по вполне практичным соображениям.

Преимущества и недостатки беседок с двускатной крышей

Всегда хочется придать строению более изящный вид, упростить конструкцию и одновременно сделать его максимально комфортным. В плане дизайна беседки с двухскатной крышей, фото, могут быть достаточно привлекательными.

Но дело даже не в изящной конструкции. Использование двухскатной схемы для кровли беседки обеспечивает вполне реальные преимущества:

• Отличная устойчивость каркаса крыши. При правильном выборе угла наклона ската беседка выдержит даже сильные шквалы ветра;
• Эффективное удаление воды и снега.

Благодаря двухскатной схеме кровля эффективно сбрасывает потоки воды на грунт на расстоянии не менее 0,7-0,8 м от фундамента беседки. Поэтому отдыхающие не испытывают дискомфорта от задуваемых под крышу капель воды, как это нередко случается в строениях с плоской крышей. Фундамент не страдает от подтопления, нет луж вокруг места отдыха.

Важно! Двухскатная система спасает крышу и каркас беседки от разрушающего давления скопившегося снежного покрова.

На односкатной кровле толстый слой снега может наклонить или завалить легкую конструкцию, на двухскатной крыше горизонтальные усилия взаимно компенсируются, не причиняя конструкции особого вреда.

Недостатки двухскатной крыши для беседки

Высокая двухскатная кровля может создавать проблемы для беседочного каркаса. Например, если неправильно сориентировать крышу беседки относительно самых сильных порывов ветра, или выбрать слишком большой угол наклона, то существует опасность того, что сильный шквал опрокинет беседку.

Кроме того, строительство каркаса и укладка кровельного покрытия требует определенной квалификации плотника и кровельщика. Если нет хотя бы базовых представлений о том, как устроена двухскатная кровля, то в этом случае строительство лучше доверить профессионалам.

Из каких материалов делают беседки с двускатной крышей

Каркас будущей кровли испытывает значительные нагрузки. Поэтому для изготовления каркаса и стропильной системы используют два типа материалов:

• Деревянный брус из сосновой, лиственной или дубовой древесины. Для таких крыш не требуется массивной стропильной системы, что значительно упрощает столярные работы;
• Металлический уголок или тонкостенная труба квадратного или прямоугольного сечения. Не самые красивые, но всегда самые надежные и прочные. Для сборки крыши и стен беседки потребуется получить хотя бы пару уроков работы электросваркой;

• Капитальные беседки с остеклением стен могут изготавливаться из алюминиевого профиля или даже пластиковых стеклопакетов, но такой вариант чаще используется для пристроек к дому, чем для обособленных строений.

В качестве кровельного покрытия используются мягкая битумная черепица, ондулин, металлошифер или металлочерепица. Можно попробовать покрыть двухскатную конструкцию деревянной дранкой.

Все остальные варианты покрытия для двухскатной кровли либо проигрывают в надежности, либо во внешнем виде.

Как выбрать материал для кровли на двухскатную крышу беседки

На первый взгляд, кровельное покрытие для легкого, полностью открытого всем ветрам строения выбирают только с одной целью — обеспечить защиту от солнца и дождя. Это так, но стоит учесть, что кровля двухскатной крыши в первую очередь не должна создавать дополнительных факторов дискомфорта.

На что обращаем внимание

Прежде всего, нужно отказаться от таких простых и надежных, на первый взгляд, покрытий, как рубероид, рулонные битумные материалы, металлическая оцинкованная кровля. Металл — не самый лучший вариант, двухскатная кровля сильно шумит на ветру или в дождь, а при сильных шквалах листы могут быть просто сорваны со стропильного каркаса. Если строительство беседки планируют для отдыха в летний зной, то разогретый на полуденном солнце металл может, наоборот, увеличить температуру под кровлей.

Исключением может быть только металлочерепица, которая просто идеально смотрится на любой двухскатной кровле, независимо от типа постройки, будь это обычная беседка, коттедж, баня или собачья будка. В этом случае приходится идти на определенные жертвы, например, настилать на обрешетку стропильного каркаса фольгированное теплоизолирующее полотно.

Битумные рулонные материалы для двухскатных крыш не используют по причине сильного запаха, появляющегося при сильном солнцепеке. Если угол наклона двухскатной крыши превышает 12^о, то вполне возможно стекание растопленного битума и даже отслаивание полотна, даже если оно было уложено на мастике.

Преимущества легких типов кровли

Наиболее оптимальными можно считать неметаллические профилированные покрытия, например, волнистый поликарбонат или полихлорвиниловый лист, ондулин или даже обычный асбестоцементный шифер. Наличие волнистого профиля несколько усложняет сборку двухскатной крыши, но такой тип покрытия существенно увеличивает жесткость скатов. Можно особо не переживать, что зимой снег просто продавит покрытие на беседке.

Важно! Единственное, что нужно будет сделать дополнительно, это выполнить обрешетку сплошной, например, из шпунтованной доски, вагонки или ОСБ.

Легкие типы кровли могут ставиться на двухскатной конструкции и без сплошной обрешетки, но подшивка деревянной рейкой только улучшает внешний вид и делает крышу более прочной.

Как рассчитать угол наклона для прямоугольной двускатной крыши на беседку

Для каждого типа кровельного покрытия существует свой оптимальный угол наклона. Если уложить оба ската на малых углах наклона, то заметно ухудшится ток воды, крыша обязательно начнет протекать. Кроме того, почти все производители материалов для кровли категорически не рекомендуют укладывать свои покрытия на углах менее 10^о. Особенно важно соблюдать ограничения для крыш с битумной черепицей или крытых ондулином, если хозяева не хотят, чтобы защитный слой был сброшен со стропильного каркаса в первый же дождь.

Поднимать угол наклона скатов больше 30^о также не имеет смысла. Во-первых, возрастают затраты на постройку беседки, а во-вторых, увеличивается парусность строения.

В кровельных работах угол наклона зачастую измеряют не в градусах, а представляют в виде соотношения высоты конька крыши к ½ ширины основания. Измерив высоту и ширину крыши беседки и проведя деление, получают дробь, которую несложно по таблице тангенсов перевести в значение угла.

Как сделать стропила на двухскатную крышу беседки

В строительстве используют два типа стропил – наслонные и висячие. В первом случае усилие от веса двухскатной крыши передается на систему подпор и стоек, расположенных под коньковым прогоном.

Сами стропила с кровлей свободно опираются на стены строения.

Для беседок такой вариант применяется крайне редко из-за сложностей с креплением двухскатной крыши к опорным стойкам беседочного каркаса. В случае наслонных стропил распирающее усилие от стропильных балок фиксируется на стенах здания или, как в случае постройки беседки, компенсируется системой горизонтальных планок-ригелей.

Как сделать стропильный блок

Стропила изготавливают из доски – сороковки, вырезают и подгоняют по размерам попарно. С помощью шаблона точно размечают угол между балками и длину каждой из стропильных ног. Обе половинки соединяют в вершине с помощью замка «в полдерева».

Далее собранную пару стропил укладывают на ровной горизонтальной площадке, выравнивают, после чего на балки набивают горизонтальную поперечину – ригель. Выступы ригельной планки обрезают, чтобы они не мешали нашивке будущей обрешетки двухскатной крыши.

Расстояние между парами по длине беседки принимают равным 50-60 см, например, для трехметровой конструкции потребуется 6 пар готовых стропильных балок. С увеличением размера беседки и высоты крыши шаг можно сделать больше. Оптимальный размер составляет 70 см.

Совет! Если прочность замков и стыков вдруг покажется недостаточной, то места соединений и врезки деталей стропил можно усилить накладными металлическими пластинами.

Как сделать двускатную крышу для беседки своими руками

Сборку кровельной конструкции начинают с изготовления конька крыши. Для его изготовления потребуется брус, сечением 70 х70 мм, длина конькового прогона принимается равной продольному размеру беседки.

Первым делом на стены или верхнюю обвязку стоек беседки поднимают пары стропил для фронтонов. Обычно каждый блок поднимают вдвоем-втроем, устанавливают на мауэрлат и фиксируют на беседке парой реек или длинных шестов. Фронтонные блоки соединяют между собой коньковым прогоном, а чтобы временная конструкция не сложилась, набивают временные распорки рейками.

Далее наверх беседки последовательно переносят все оставшиеся стропильные балки. Их выравнивают и крепят к коньку и мауэрлату беседки с помощью саморезов. После того как двухскатный каркас крыши приобрел необходимую устойчивость, нашивают фанерную или дощатую обрешетку.

На двухскатную конструкцию наносят грунт и, в зависимости от выбранного для крыши беседки типа кровли, застилают основу пароизоляцией или подкладочным ковром для битумной черепицы.

Ондулин или металлочерепицу можно настилать на скаты беседки листами во всю ширину покрытия, для битумной или драночной кровли процесс укладки придется выполнять последовательно, ряд за рядом.

Фронтоны крыши обычно не зашивают, чтобы улучшить вентиляцию подкрышного пространства, или закрывают несколькими горизонтальными поперечинами. Это поможет улучшить вид беседки, а в случае, если капли дождя будут залетать под двухскатную кровлю, на перекладинах можно установить козырьки из оцинкованной стали.

Советы и рекомендации

Самый простой вариант беседки можно построить из бруса с крышей в виде небольшой рамы с покрытием из поликарбонатного шифера. Двухскатный каркас под кровлю можно собрать сваркой из квадратной трубы, так же, как это было сделано для деревянной конструкции.

Привлекательность металлического каркаса для двухскатной кровли заключается в том, что все его детали можно изготовить в мастерской, а затем доставить к месту установки беседки и собрать с помощью болтового соединения. После подгонки скатов детали можно сварить инвертором.

Покрытие из волнового поликарбоната крепят на стальной раме безо всякой обрешетки. Таким способом собрать крышу беседки можно за один неполный рабочий день. Важно не забыть покрасить каркас и использовать для установки профилированного поликарбоната уплотнительные силиконовые шайбы.

Останется лишь покрасить или вскрыть лаком деревянные детали беседки.

Заключение

Вариантов изготовления беседки с двухскатной крышей существует огромное количество. Размер конструкции выбирают, исходя из параметров строения, прежде всего, высоты беседки и типа используемого кровельного покрытия. Если основание и боковые стойки беседки выполнены из массивного бруса, то каркас можно сварить из профиля, в остальных случаях двухскатный стропильный каркас строится по тем же правилам, что и для домика или небольшого хозяйственного помещения.

• Строительство туалета на даче своими руками

• Баня из клееного бруса своими руками

• Детский деревянный домик своими руками

• Строим погреб своими руками
