Бесконечное зеркало своими руками как сделать

Теоретически объяснить такой оптический эффект несложно. Создать иллюзорный бесконечный тоннель можно даже с помощью обычной свечи: этой магией пользовались многие девушки едва ли не всех поколений, проводя святочные ритуалы гадания. Из-за многократного отражения источника света от реальной и мнимой поверхностей зеркала казалось, будто свечка попадала в туннель без конца и края. Все это можно легко объяснить в точки зрения квантовой физики.

Зеркала бесконечности — прекрасный предмет декора, который может стать главным акцентом в интерьере.
Чаще всего их используют при оформлении коммерческих помещений: ночных клубов и баров, кафе, выставочных залов, офисов. Впрочем, украсить таким арт-объектом можно и квартиру. Он будет уместно смотреться в ванной или прихожей, выполненной в готическом или индустриальном стиле, с элементами минимализма, поп-арта или техно.

Зеркало с бесконечной глубиной можно использовать не только по назначению, в качестве настенной конструкции с подсветкой, но и как элемент другой мебели. Оно станет оригинальной столешницей для журнального столика, гранью кубической конструкции, украшением для пола и не только. Это может быть полноценная потолочная люстра или дополнительный источник света.

Как сделать своими руками

Заказать светодиодный арт-объект можно далеко не везде, но это и необязательно, ведь сделать своими руками зеркало с эффектом бесконечности не так уж и сложно. Все что необходимо — приобрести материалы, соорудить каркас и собрать конструкцию по уже готовым инструкциям и схемам. На завершающем этапе клеится светодиодная лента – и завораживающая взгляд инсталляция готова.

Необходимые материалы и инструменты

Для создания эффекта бесконечного зеркала нужно подготовить материалы и инструменты, а именно:

1. Два вида зеркал. Первое — обычное, с односторонним отражением. Второе — стекло с частичным зеркальным эффектом (оргстекло тоже подойдет). Они должны быть одного размера.
2. Источник света. Наиболее экономичными по расходованию электроэнергии являются светодиоды, поэтому желательно запастись самоклеящейся лентой.
3. Разборную каркасную раму для зеркальной конструкции, удерживающую зеркала на расстоянии около 2 см друг от друга. Если ничего подходящего не нашлось, нужно подготовить несколько деревянных брусков и силиконовый герметик для их склейки.
4. Солнцезащитную зеркальную оконную пленку. Она создаст необходимый эффект тонировки стекла.
5. Инструменты: ножницы, резец, клеевой пистолет, перфоратор или дрель.

Сделать зеркальную поверхность с частичным отражающим эффектом, скорее всего, придется самостоятельно.
Для этого нужно обклеить обычное стекло солнцезащитной светоотражающей оконной пленкой, предварительно очистив и обезжирив его. Необходимо будет отрезать такой кусок материала, чтобы он был по своей площади немного больше стеклянной поверхности (выходил за ее пределы со всех сторон).

Чтобы наложить пленку на стекло, следует начинать с одного угла, постепенно смазывая поверхность жидким мылом. Ее нужно постоянно проглаживать во избежание образования воздушных пузырей.

К источнику света есть ряд определенных требований. Во-первых, он не должен выделять тепло. Во-вторых, быть достаточно ярким и не теряться за зеркальной пленкой. Идеальным вариантом станет светодиодная лента RGB. Рабочий номинал ее напряжения должен быть равен 24 вольтам. Это самое оптимальное решение.

Зеркало

Инструменты

Источник света

Солнцезащитная пленка

Брус

Изготовление каркаса

Каркасом может стать любая деревянная рамка соответствующего размера глубиной не менее 1,3-1,5 см.
Конструкцию можно сделать и своими руками. Для этого понадобятся 4 бруска дерева шириной по 2 см. Далее нужно следовать простой инструкции:

1. Бруски приклеивают непосредственно к зеркалу с помощью заготовленного заранее силиконового герметика.
2. Сделанный реечный каркас также нужно подготовить для вывода питающих источник света проводов. Для этого в нем просверливают небольшие отверстия с помощью дрели.
3. Рейки клеят поэтапно, одну за другой, и выравнивают по краям зеркальной поверхности.

Если же за основу берется готовая рама, то в нее вставляются тонированное стекло и дополнительная внутренняя рамка размером поменьше, которая послужит упором для вставляемого зеркала. В ней проделываются углубления под провод для светодиодов с помощью резца (с тыльной стороны).

Подобрать подходящую рамку

Подготовить стекло

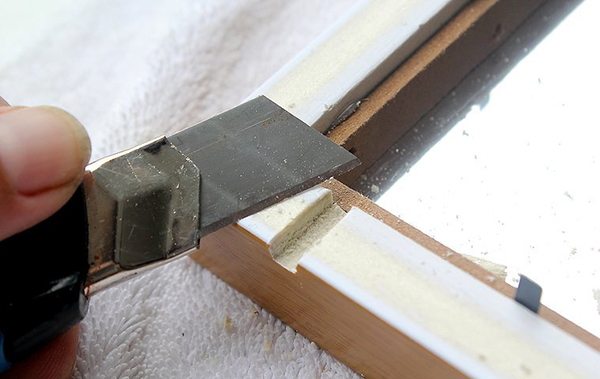

Сделать углубление под провод

Сборка

Для сборки конструкции с бесконечными зеркалами уже все должно быть готово. Осталось только:

1. Приклеить рейки каркаса к зеркалу с его отражающей стороны.
2. Закрепить изнутри светодиодную RGB-ленту. Для этого шнур питания нужно просто протянуть через предварительно просверленные отверстия.
3. Обрезать зеркальную пленку по ширине каркаса.
4. Нанести клеевой состав или все тот же силиконовый герметик по кромке каркасной конструкции и положить сверху стекло с зеркальной пленкой (отражающей поверхностью внутрь).

После этого нужно решить, как сделать торцы незаметными. Их можно просто закрасить или покрыть П-образным профилем, который можно закрепить с помощью герметика. В качестве альтернативы можно применить пластиковый кабельный канал (без крышки).

Вырезать пленку

Наложить пленку на стекло

Вставить стекло в рамку

Закрепить внутреннюю рамку

Закрепить светодиоды

Вставить зеркало

Подключение светодиодной ленты

Традиционный светильник с эффектом бесконечного зеркала предусматривает расположение светодиодной ленты по периметру каркаса, однако ее можно обыграть и несколько иначе. С помощью светодиодов можно не только изобразить какие-то геометрические фигуры, но и целые слова. Для этого на зеркало вместе с каркасом клеится дополнительная конструкция из реек.

Если была приобретена самоклеящаяся лента, то закрепить ее не составит труда. Если же она не клеится, то ее фиксируют по внутреннему периметру рамки с помощью обычного клеевого состава. Что касается подключения светодиодов, всегда есть два варианта. Если нужны цветовые эффекты, лампочки подключают через контроллеры. Если же подсоединить RGB-светильник напрямую к блоку питания, он будет светить белым цветом.

Подключить к блоку питания

Видео

В последнее время большую популярность приобрело украшение современных интерьеров “бесконечными зеркалами”. В основе конструкции лежит светодиодная лента, которую часто используют дизайнеры интерьеров для воплощения в реальность своих самых смелых и креативных идей.

В данной статье мы раскроем все нюансы изготовления такого необычного светового оформления комнаты как – бесконечный световой колодец. Вы узнаете, что это такое, и как сделать такое зеркало самостоятельно.

Из статьи вы узнаете, сколько необходимо зеркальных поверхностей для создания светового туннеля со светящимися точками, а также какие материалы нужны и как сделать светильник с эффектом вечного своими руками.

Что такое зеркальный тоннель с 3D подсветкой в отражении?

Бесконечное зеркало – это отражающая поверхность, в которой мы видим многократное отражение, которого на самом деле не существует.

Такой эффект можно получить прибегнув к помощи яркого света сторонних источников, и их неоднократного отражения в 2 зеркалах, которые установлены параллельно друг к другу.

Теоретическая основа эффекта бесконечности

Еще наши предки пользовались иллюзорным эффектом бесконечного зеркала
(во время гаданий на Святки, девушки ставили горящую свечку между двумя зеркалами). Бесконечность в отражении от зеркальной поверхности возникала за счет многократного отражения источника света от реального и мнимого зеркала.

Если вы заинтересовались, каким образом реальная и мнимая отражающая поверхность имеют одинаковые оптические свойства – вам поможет учебник по изучению квантовой физики.

Как сделать своими руками?

Ваша задача заключается в том, чтобы сотворить плоскую отражающую поверхность, глядя на которую возникнет оптическая иллюзия бесконечного зеркала. Для изготовления вам понадобится
:

• Зеркала (2 шт).
• Световой источник.

Естественно, вы всегда можете прибегнуть к старинным методам наших бабушек, и соорудить зеркальную систему открытого типа, в которой фокусировка взгляда смотрящего человека будет параллельна зеркальным плоскостям. В таком случае, уровень высоты светильника будет равен ширине отражающей поверхности, что априори будет не очень удобно.

Наша цель – зеркальная плоскость, которая не уменьшит высоту помещения. Для ее создания нужна оптическая система закрытого типа, в ней взгляд человека будет направлен перпендикулярно зеркальным поверхностям.

Одно из зеркал должно пропустить порцию фотоновых протоков от светового источника, если не соблюдать этот пункт – вам не удастся сделать и увидеть бесконечное зеркало.

Для самостоятельного изготовления светового колодца вам понадобится
:

Реализация 3Д конструкции

Соорудить конструкцию с эффектом оптической иллюзии “бесконечного зеркала” можно разными способами, в зависимости от вида, количества и качества материалов, которые у вас есть. Далее в статье вы узнаете один из самых простых способов по созданию светового туннеля.

Зеркальная поверхность

Для начала приобретите классическое зеркало
(можно обрезать до необходимого размера уже имеющееся). Затем, возникает вопрос – где же взять вторую отражающую поверхность с частичным зеркальным эффектом?

Ответ довольно прост – вам понадобится стекло, плотность которого равна 3-4 мм, полупрозрачную отражающую поверхность можно получить обклеив его автомобильной пленкой для тонировки стекол. Идеальный вариант – пленка, пропускающая 50% света.

Каркас

Для изготовления основы, которая будет удерживать зеркальную систему, приобретите деревянные бруски, сторона которых будет равна 2-3 см. Для того чтобы качественно и надежно прикрепить такой каркас к зеркальной поверхности воспользуйтесь герметиком на силиконовой основе, в идеале если он будет бесцветный.

Перед тем, как приступить к работе, в каркасе из деревянных брусков необходимо сделать отверстие с помощью сверла, которое будет параллельным по отношению к зеркальной плоскости. Через отверстие нужно провести источники питания диодного провода
.

Не спешите крепить все рейки одновременно, клейте их поочередно, параллельно выравнивая бруски по внешним краям зеркальной поверхности.

Источник

После окончания процесса сборки, полость системы с оптической иллюзией станет воздухонепроницаемая и максимально герметичная.

В роли источника света в такой системе может выступать только тот, который не выделяет тепло. Самым подходящим вариантом для такой конструкции является лента со светодиодами, в идеале RGB – она позволит сделать в тоннеле различные оптические эффекты.

Также обратите внимание на номинал рабочего напряжения светодиодной ленты
, он должен быть равен 24 вольтам. Такие ленты одни из самых ярких, что позволит им максимально пробиться сквозь такую преграду как тонировочная пленка.

Сборка

Разберем по полочкам процесс сборки светового тоннеля. От вас требуется предельная аккуратность, внимательность, и наличие всех нижеперечисленных материалов под рукой.

1. Вооружившись силиконовым герметиком, приклейте поочередно рейки каркаса к зеркалу (со стороны отражающей поверхности).
2. Возьмите RGB светодиодную ленту, и аккуратно прикрепите на поверхность каркаса изнутри, шнур питания проведите через отверстие в рейке, которое необходимо сделать перед сборкой каркаса.
3. Вырежьте из тонировочной пленки кусок соответствующий ширине каркасной конструкции.
4. На деревянный каркас нанесите герметик на силиконовой основе, затем сверху положите стекло оклеенное пленкой, чтобы оно легло внутрь зеркальной стороной.

И, наконец, финальный этап сборки конструкции. В нем вы узнаете, что делать с торцами, которые остались открытыми, и что необходимо для того чтобы закрыть деревянный каркас.

1. Если деревянные бруски были качественно обработаны, и работа выполнена аккуратно – их можно просто закрасить, выбрав подходящий оттенок.
2. Если ваш интерьер выполнен в стиле Hi-Tech, стильно и красиво оформить световой тоннель можно с помощью обычного алюминиевого профиля.
3. Также торцы деревянного каркаса можно прикрыть с помощью кабельного канала из пластика, предварительно сняв крышку.

Для крепления всех вышеперечисленных материалов идеально подойдет герметик на силиконовой основе.

Варианты конструкции ленты

Самым простым вариантом расположения светодиодной ленты является – ее проведение вдоль всего периметра деревянного каркаса. Визуальный эффект при таком расположении будет выглядеть как множество одинаковых рядов света
, стоящих друг за другом.

Если вы хотите сделать более интересный и эффектный световой тоннель – прикрепите на зеркальную поверхность с помощью герметика несколько геометрических или каких-либо других фигур, составить их необходимо из таких же деревянных реек.

По всему периметру ваших вставок прикрепите ленту со светодиодами
. Обязательно уделите внимание тому, чтобы ее длина была кратна расстоянию между всеми монтажными точками, по которым можно будет разрезать в нужном месте.

При помощи сверла с алмазным напылением нужно сделать отверстие в зеркале, и провести через него провод питания светового источника.

Подключение светодиодной ленты

При подключении светодиодной RGB-ленты к блоку питания напрямую – она будет излучать белый свет. При подключении с помощью контролера – можно сделать разнообразные цветовые эффекты. Такое устройство управления работает в паре с пультом
. Но если вам хочется видеть цветомузыку, надо выбирать модели, совместимые с компьютером.

Полезное видео

Предлагаем посмотреть видео о том, как изготовить зеркало с эффектом бесконечности своими руками:

Эффект бесконечных отражений достигается использованием зеркала, зеркального полупрозрачного стекла и источника света между ними. Чаще всего такие светильники используют в декоративных целях , они очень хорошо увеличивают объем.

Я спроектировал люстру с подобным эффектом, но с функцией основного света в комнате. Стекло и зеркало заказал в магазине «Стеклорез». Полупрозрачное зеркало изготовил из обычного стела и зеркальной автомобильной пленки

Материалы

• Зеркало 500×500 и стекло 500×500 с необходимыми отверстиями (заказаны в магазине «Стелорез») ~ 950 руб
• Зеркальная пленка (куплена на авторынке) 1×3м~ 150 руб
• Алюминиевый уголок 40мм 4м ~ 350 руб
• 40 шт ~ 600 руб
• Блок питания 12В 10А с регулировкой напряжения ~ 450 руб
• Шпильки, гайки и прочие материалы ~ 200 руб

Характеристики

• Размеры: 500 x 500 x 90
• Количество светодиодов 32 х теплый белый 3вт, 8 x холодный белый на 3вт
• Потребляемая мощность 14В * 600мА *10 = 84вт
• Количество секций — 3 (16, 16 и 8 диодов)
• Управление: три канала RF315МГц, плавный пуск, возможно диммирование (не стал реализовывать), контроль перегрева светодиодов

Изготовление

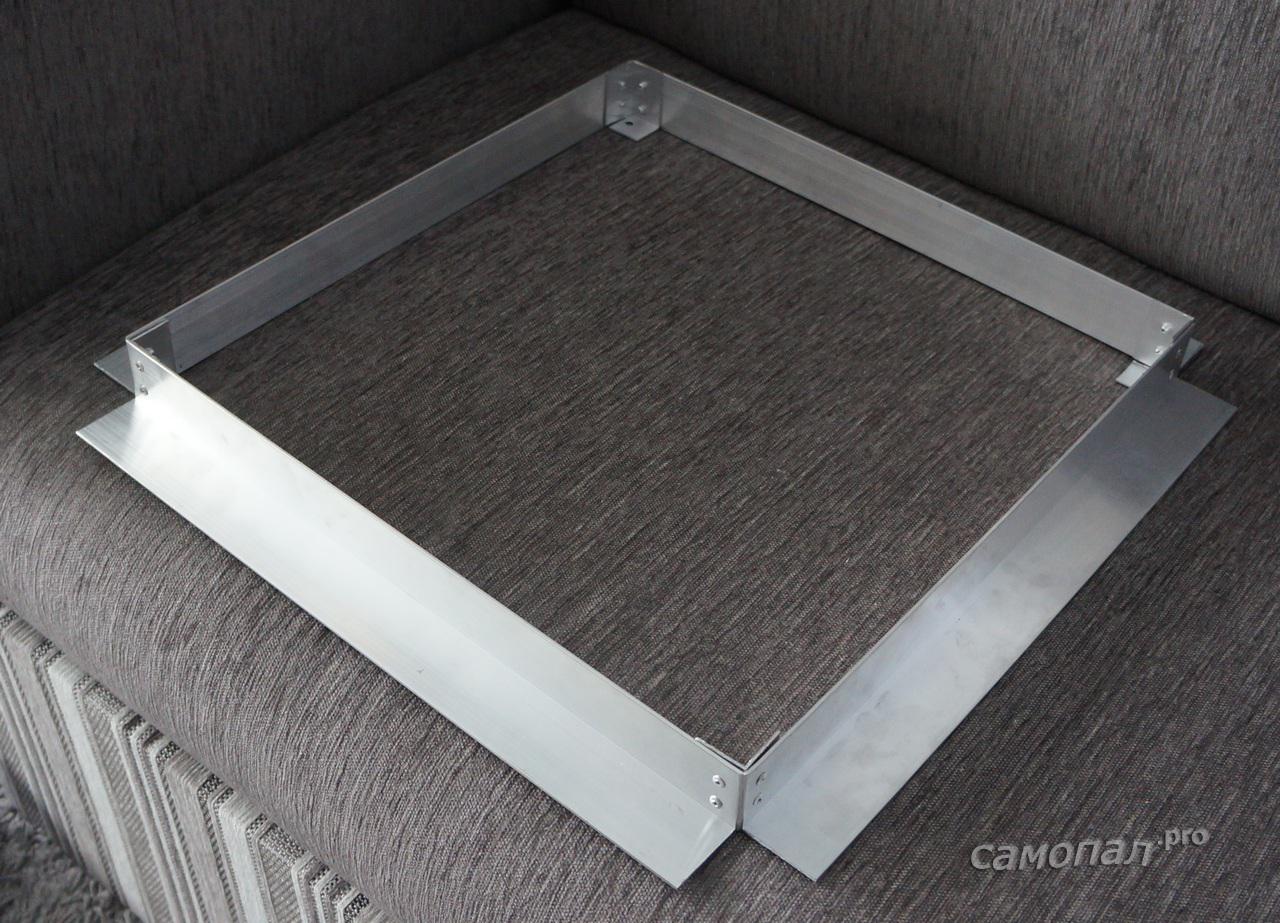

Раму изготавливаем из алюминиевого уголка и скрепляем методом клепки

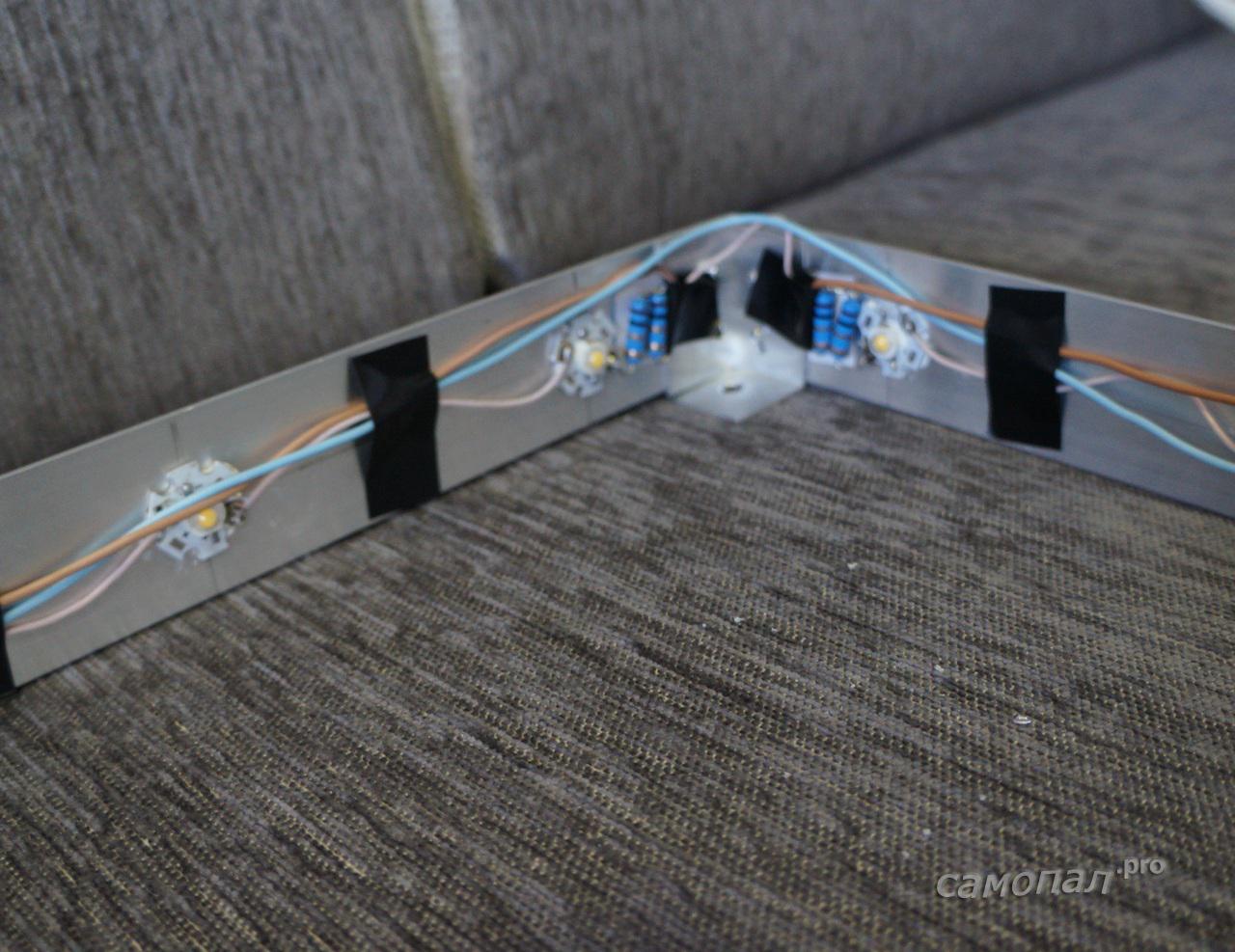

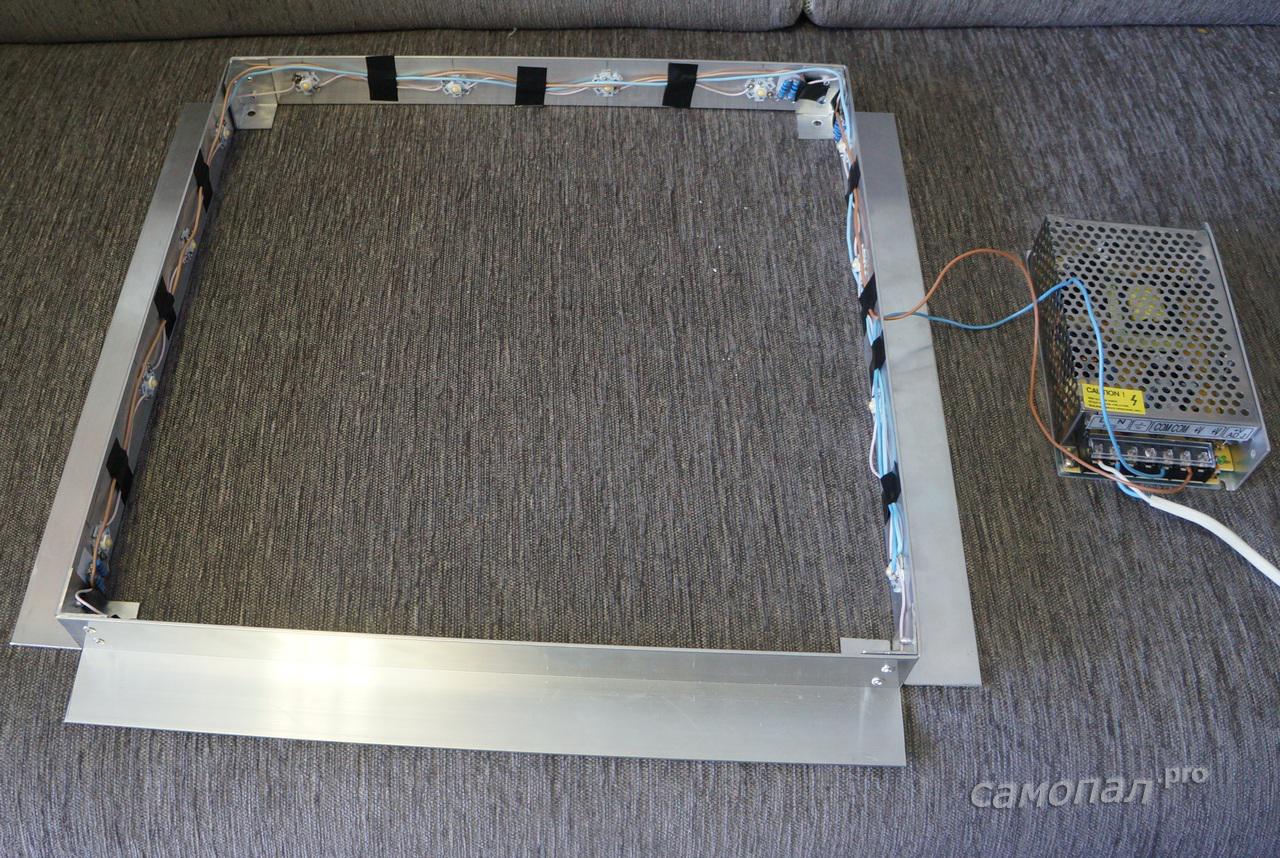

Все светодиоды соединяем группами по 4 шт последовательно. На каждую группу ставим резистор 1 Ом 4Вт, затем регулируем напряжение на блоки питания таким образом, чтобы ток в каждой группе диодов составлял ~ 600 мА. Зачем?

Во первых, такой блок питания у меня был (покупался на $15 купончик на ebay)

Во вторых, такое решение позволяет управлять яркостью/мощностью светодиодов при помощи ШИМ

Недостатком служит примерно 5 Вт лишней мощности, которая рассеивается на резисторах.

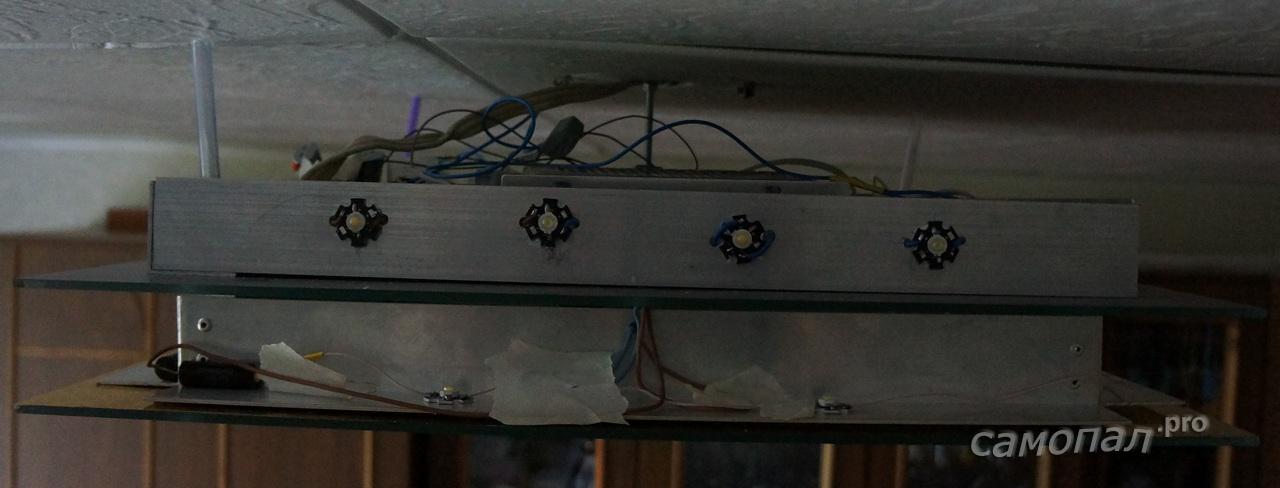

Собираем вторую (верхнюю) раму.

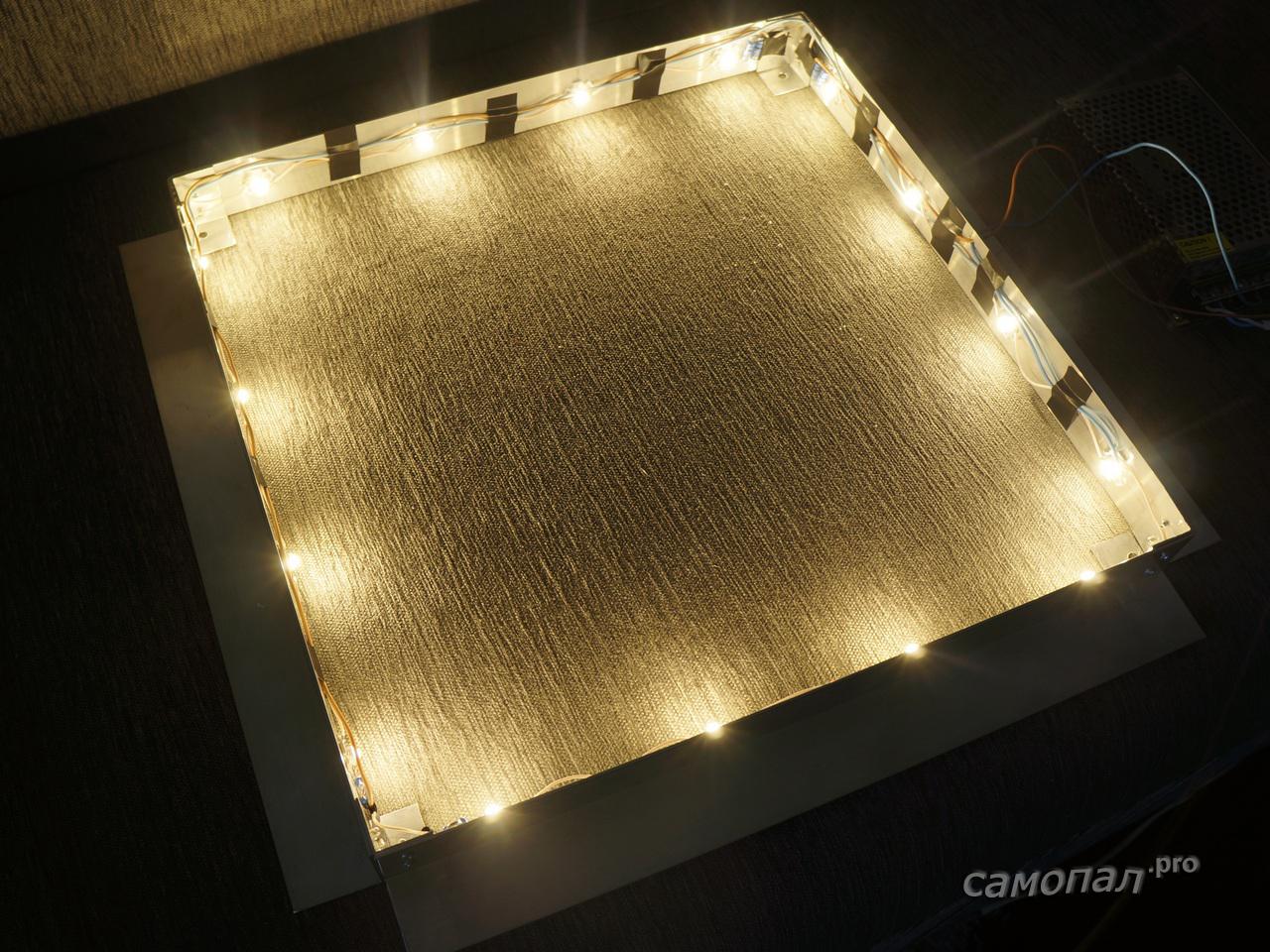

Крепим на нее светодиоды.

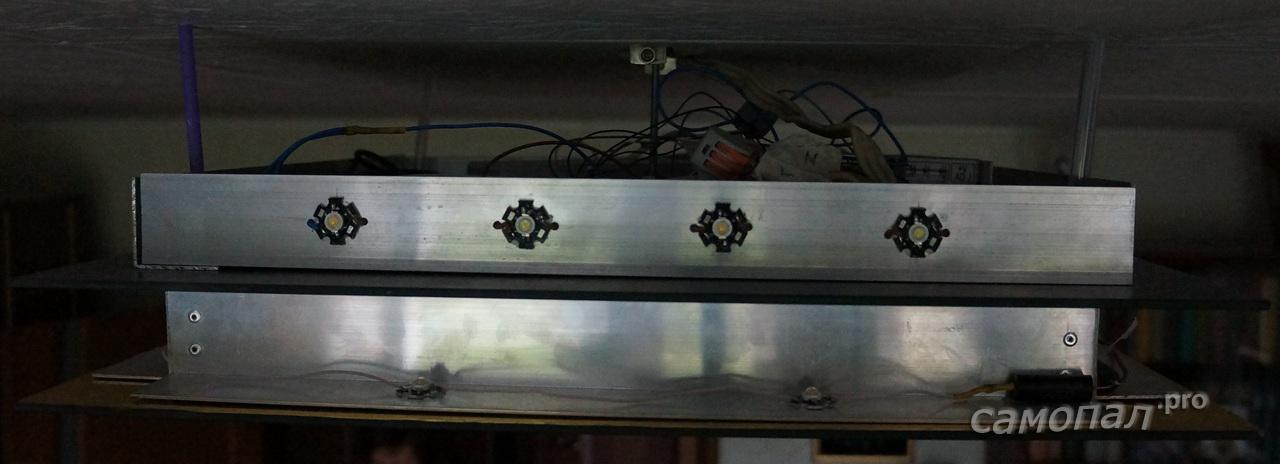

Собираем весь сендвич: нижнее стекло, нижняя рама, зеркало, верхняя рама при помощи шпилек и гаек 5мм.

Просовываем все провода в отверстия в зеркале наверх

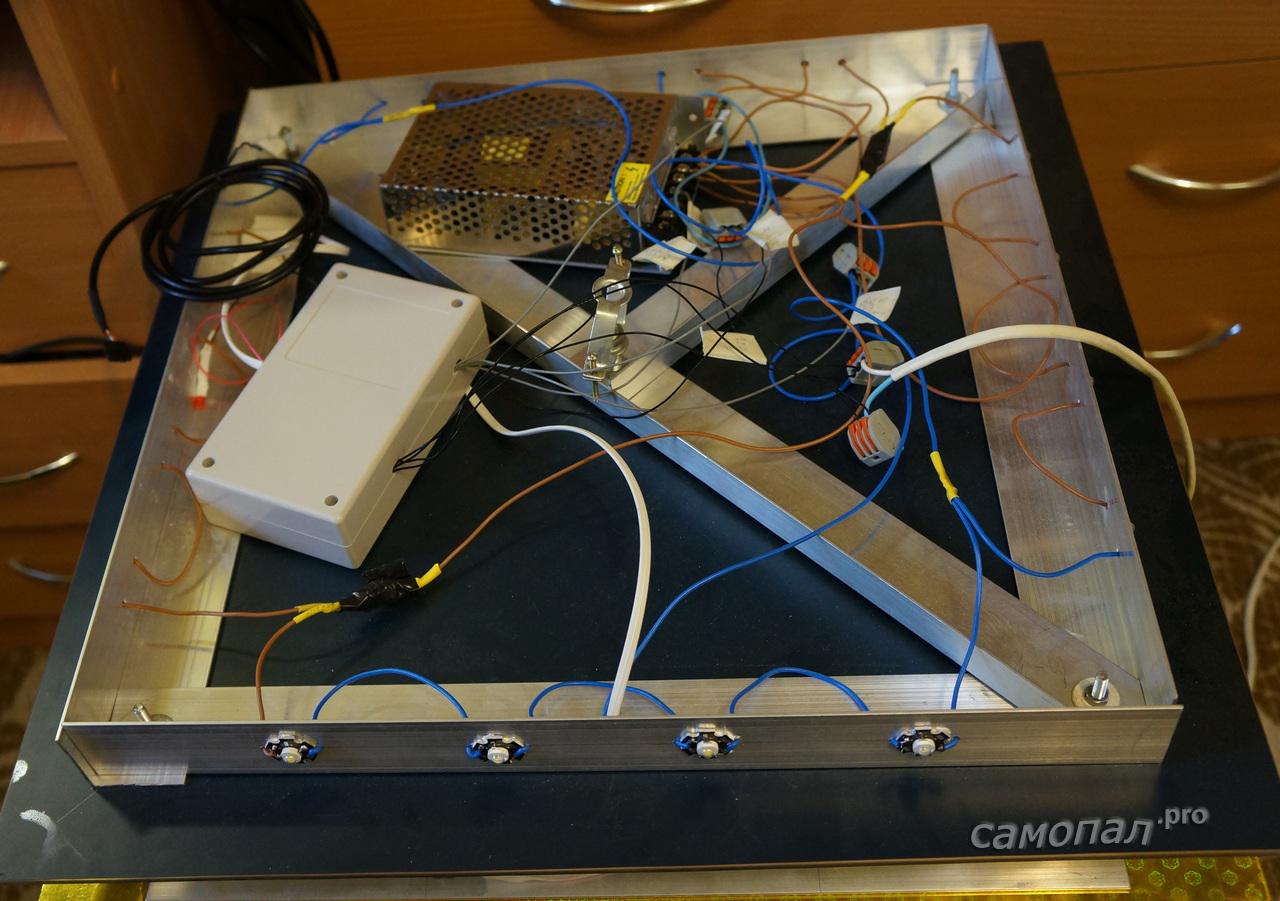

Монтируем всю электрику и контроллер управления.

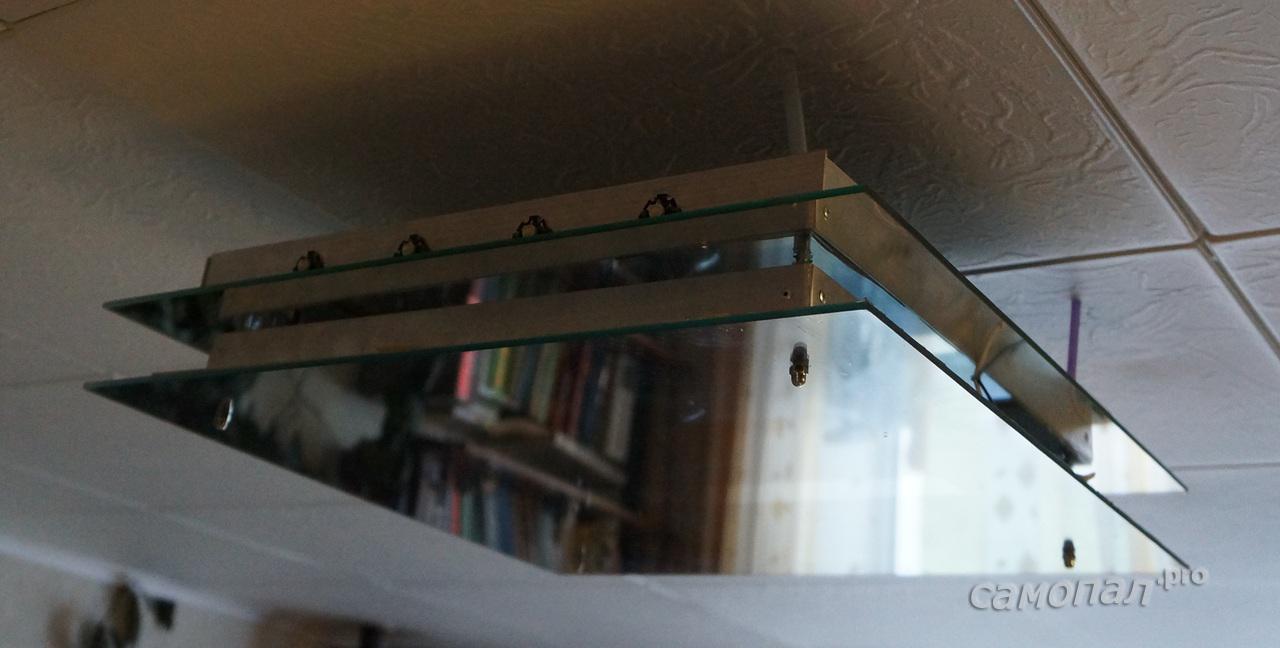

Вешаем на потолок, подключаем

Провода фиксируем строительным скотчем, чтобы не мозолили глаз снизу

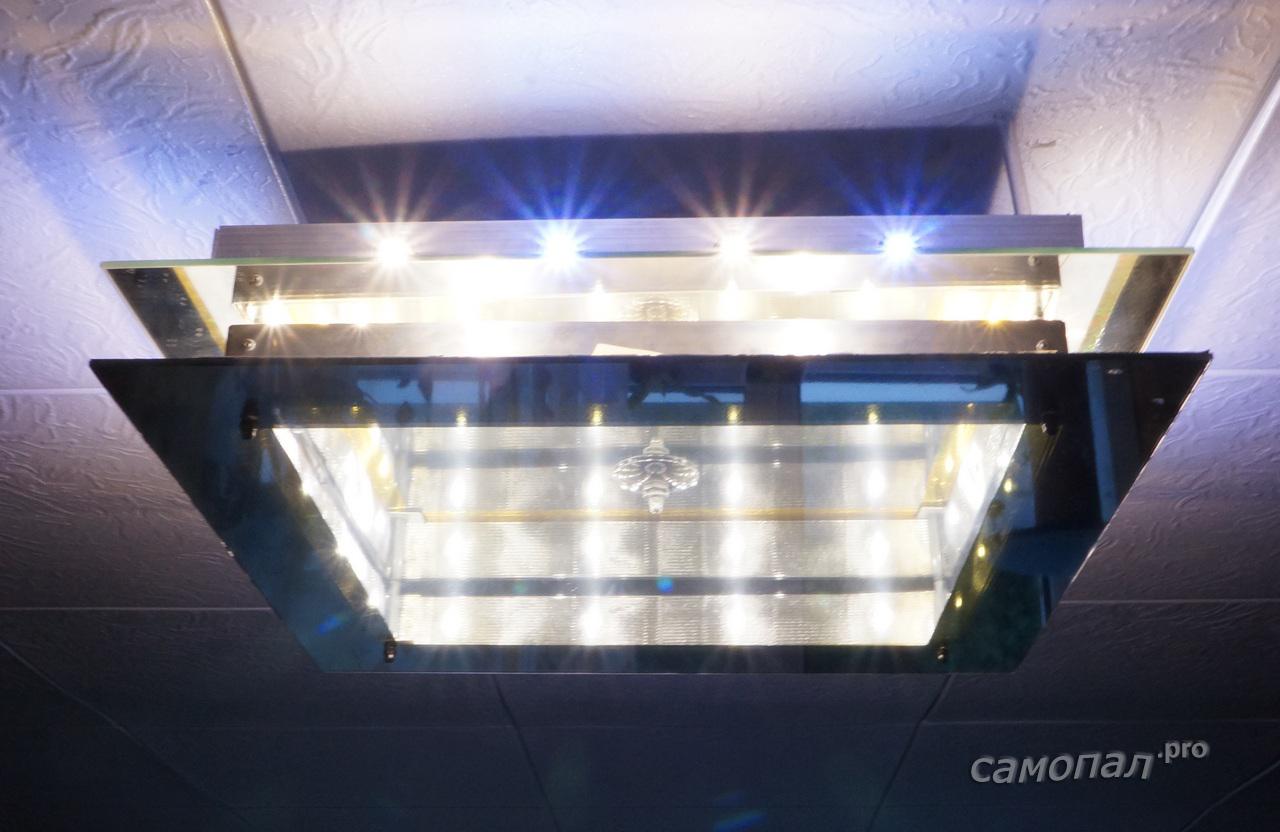

Результат

Света в комнате много. Только под самой люстрой темновато благодаря низкой светопропускаемости тонировочной пленки

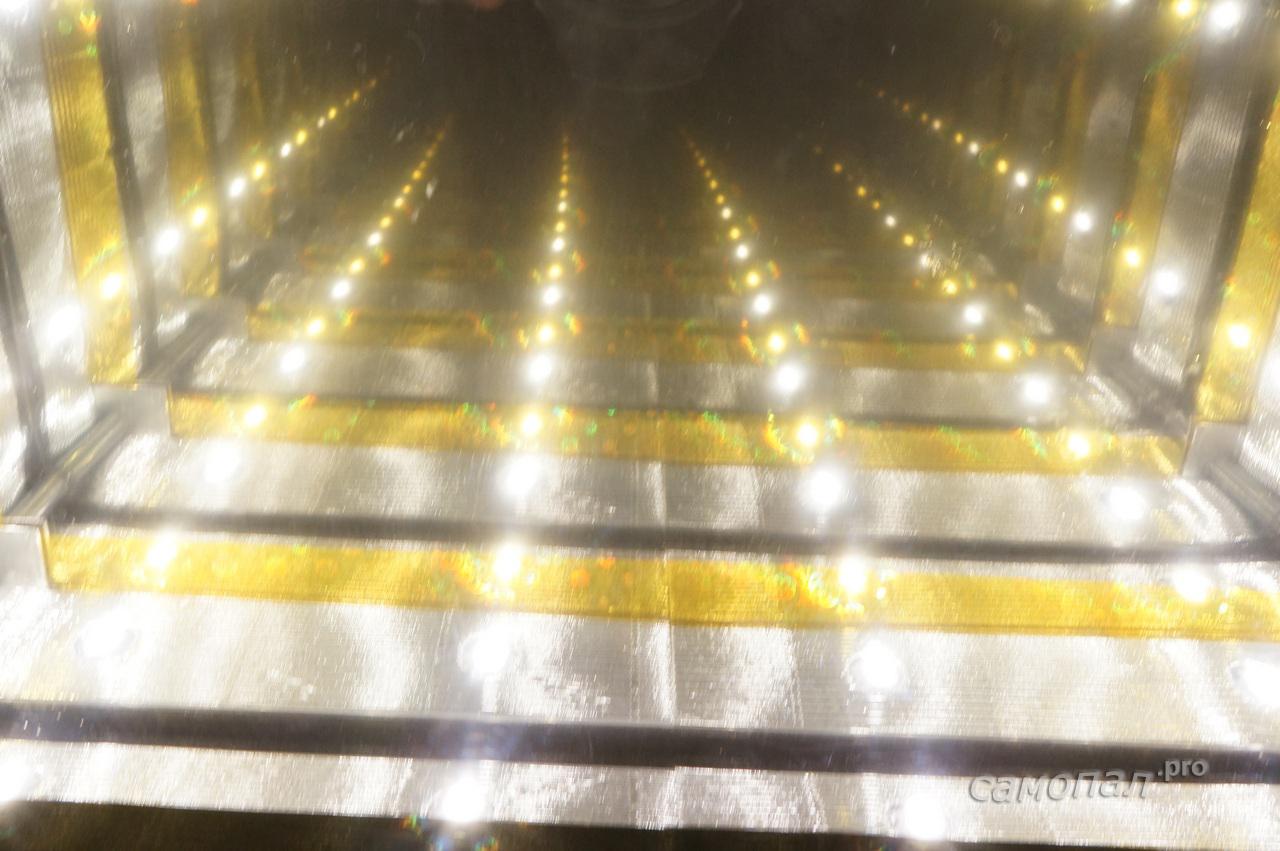

Эффект бесконечности достигнут. Гости долго смотрят снизу верх входя в транс ?

Тестирование

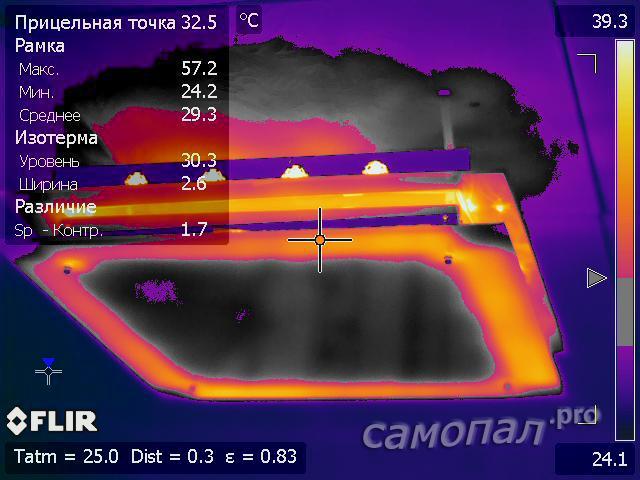

Тепловизор показал довольно равномерное нагревание светодиодов с максимальным нагревом кристаллов 58С

Стекло греется до 35С, треснуть не должно.

Кот недоумевает, сколько времени для доброго сна потрачена зря ?

Всем привет!
Сам тут я недавно, вот, наконец, решил зарегистрироваться и это мой первый пост, так что извиняюсь, если что не так.

В этом посте я расскажу, как сделать зеркало с эффектом бесконечности в домашних условиях
, сразу хочу отметить, что не из деревянной рамки или еще какого-то хлама, а адекватное, презентабельное зеркало, которое будет смотреться и сделать его можно в домашних условиях.

В конце я распишу, сколько стоили все материалы и какова себестоимость такого зеркала.

Что потребуется для изготовления

Для начала нам понадобятся два стекла размером 50 х 50 см и толщиной 4 мм, если вы купили стекла без обработки по краю, то острые края и углы можно обработать обычной наждачной бумагой. Так же нам потребуется архитектурная зеркальная пленка до 15% светопропускания, в моём случае была пленка 8% светопропуска.

Изготовление

Одно стекло оклеиваем пленкой с одной стороны как показано на фото, это будет переднее стекло зеркала.

Второе стекло покрываем пленкой с двух сторон, но с одной стороны мы отступаем 1,3 см. от края и отрезаем пленку по контуру стекла по линейке как на фото, это будет заднее стекло зеркала.

Этот отступ нам пригодится для крепления алюминиевого профиля, но перед этим профиль нужно разрезать на равные 4 части по 47 см, я купил 2-х метровый профиль размерами 2 х 1,5 см. и разрезал на 4 части.

Так же необходимо обработать острые углы профиля напильником.

Затем обрабатываем (протираем) края стекла и профиль уайт спиритом и даем ему высохнуть.

Далее нам понадобится двухкомпонентный клей для стекла и металла.

Смазываем им одну стеку каждого профиля как на фото.

И приклеиваем профиль к заднему стеклу нашего зеркала на заранее освободившуюся часть стекла от пленки таким образом, что бы полая часть профиля смотрела наружу как на фото:

Далее делаем отверстие для прохода светодиодной ленты.

Я заранее подготовил светодиодную ленту с контроллером, не стану подробно останавливаться на этом, так как пост получился слишком длины, да и ленту можно купить уже готовую с контроллером и ничего не паять.

Вставляем и клеим ленту по внутренней части рамы нашего зеркала.

Далее нам понадобится специальная двусторонняя лента для крепежа зеркал и стекол, продается в строительном магазине.

Клеим ее по верхней части профиля и прижимаем переднее стекло.

Я предпочитаю именно ленту потому, что в случае какой-то неисправности диодов, можно было бы подлезть канцелярским ножом между верхней крышкой зеркала и профиля, срезать ленту и устранить все неисправности, чего нельзя сделать в случае с клеем.

Зеркало почти готово, осталось сделать крепление к стене, делается это с помощью крепежей для зеркал, тоже продается в строительном магазине. Срезаем пленку по контуру крепежей с задней стенки зеркала и обрабатываем стекло уайт спиритом
Крепеж, с обратной стороны у него прочная клеевая область.

Обрабатываем область.

Прижимаем крепежи на зеркало.

Данная статья была найдена одном из популярных блогов, и чтобы не нарушать целостность — далее сохранён авторский текст: блуждая по просторам Youtube, наткнулся на завораживающее видео с демонстрацией работы данного нехитрого устройства. Первое впечатление от просмотра было настолько сильным, что руки сами начали вбивать в Google поиск интернет-магазинам, где можно было узнать цену и приобрести его. Цена была не сказать чтоб кусачая, но интереса покупать готовый девайс не было. Поразмыслив минут 15 над устройством, было решено собрать своими руками…

Поиск материалов

В идеале нам понадобится зеркало, зеркальное с одной стороны и прозрачное с другой. Либо полупрозрачное, т.к. выключив устройство мы имеем возможность пользоваться им как обычным зеркалом.

Забегая вперед, скажу что остановил выбор на зеркальной пленке из хоз.мага.

Итак, имеем:

Обычное зеркало
— Зеркальная пленка
— Пенополистирол для корпуса
— Лист стекла (оконного)
— Два листа наждачной бумаги
— Шпатель и шпаклевка
— Нож для резки полистирола
— Гирлянда китайская синяя на 100 светодиодов
— Лобзик
— Стеклорез
— Присоска

Сборка

Из стекла вырезаем круг. Делается это следующим образом:

Проходим стеклорезом по кругу, а потом от круга, радиально, нарезаем прорези от круга к краям. Затем простукиваем все линии снизу стеклорезом, до появления легких трещин под линиями. Потом ложим под круг полотенце и рукой отламываем лишнее. Однако, первый раз в одном месте получилось криво, пришлось переделывать. Диаметр стекла уменьшился с 40 до 35см.

Получается что-то наподобие этого:

Обрезаем заготовку для зеркала. Важно: резать только со стороны стекла, ни в коем случае не по серебрению.

Итак, теперь вырезаем корпус. Берем полистерол, я вырезал из него квадрат и наметил на нем будущее кольцо.

Затем, с помощью лобзика и ножа вырезаем кольцо, и маркером разметим первые дырки для диодов. Да, кстати, кольцо (внутренняя его часть) сделано на 1 см меньше чем зеркало, чтобы припуск везде был в 5 мм по краям. Будет на что клеить в дальнейшем.

Делаем дырки для диодов (я плавил паяльником).

Делаем еще одно кольцо, наносим пленку на стекло
