Бесконтактное, электронное зажигание на ИЖ ПЛАНЕТА 5

Многие владельцы техники Ижмаш сами выставляют зажигание. Это процесс несложный, если разобраться с устройством системы и принципом работы. В статье дается инструкция, как выполняется на мотоцикле, в том числе на ИЖ Юпитер 5.

[ Скрыть
]

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка 5. Сама установка и подключение выполняются согласно схеме.

Пошаговое руководство по установке и регулировке зажигания

Для проведения настройки необходимо подготовить специальный инструмент, тестер, лампочку с двумя проводами. Штангенциркуль понадобится в качестве глубиномера. Для выставления зазора удобно пользоваться специальным щупом.

Настройка СЗ на ИЖ юпитер 5 состоит из следующих действий:

1. Сначала откройте крышку генератора.
2. Чтобы было удобнее работать, снимаем правую крышку с картера.
3. С помощью болта генератора проворачиваем коленвал по часовой стрелке. Необходимо сделать так, чтобы контакты прерывателя разомкнулись на максимальное расстояние.
4. Немного выкрутите винт и поверните эксцентрик. Между контактами необходимо выставить зазор равный 0,4-0,6 мм. После этого винт хорошо затянуть.
5. Вращаем коленвал по направлению движения стрелки часов. Поршень следует установить в ВМТ.
6. Поворачивать коленвал нужно в обратном направлении, то есть против стрелки часовой. При этом поршень не должен достичь ВМТ, должно остаться расстояние примерно 3,0-3,5 мм. Ослабив винты, следует установить начало замыкания контактов. После этого винты нужно плотно затянуть.
7. Для определения размыкания контактов воспользуйтесь проверочной лампочкой с проводами. Один провод нужно подключить к клемме молоточка прерывателя, а другой – к массе. После включения зажигания, при замыкании контактов лампочка должна загореться.
8. Если установлена БСЗ на ИЖ Юпитер, то не нужно выставлять зазор. Для определения момента нужно воспользоваться тестером. Прибор следует выставить для измерения напряжения. Щупы необходимо подключить ко 2-му и 3-му контакту ДХ. Пока модулятор не находится в ДХ, на тестере значение напряжения должно составлять 7 В. В момент, когда модулятор в ДХ, показания напряжения должно находится в пределах от 7 до 0 В. В этот момент образуется искра.
9. Процедуру необходимо выполнить на каждом цилиндре. Желательно начинать регулировку зазора на левом прерывателе. Когда будет выполнена настройка левого прерывателя, можно переходить к правому.

Многие владельцы техники Ижмаш сами выставляют зажигание. Это процесс несложный, если разобраться с устройством системы и принципом работы. В статье дается инструкция, как выполняется на мотоцикле, в том числе на ИЖ Юпитер 5.

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт , необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность . Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка 5. Сама установка и подключение выполняются согласно схеме.

Пошаговое руководство по установке и регулировке зажигания

Для проведения настройки необходимо подготовить специальный инструмент, тестер, лампочку с двумя проводами. Штангенциркуль понадобится в качестве глубиномера. Для выставления зазора удобно пользоваться специальным щупом.

Настройка СЗ на ИЖ юпитер 5 состоит из следующих действий:

1. Сначала откройте.
2. Чтобы было удобнее работать, снимаем правую крышку с картера.
3. С помощью болта генератора проворачиваем коленвал по часовой стрелке. Необходимо сделать так, чтобы контакты прерывателя разомкнулись на максимальное расстояние.
4. Немного выкрутите винт и поверните эксцентрик. Между контактами необходимо выставить зазор равный 0,4-0,6 мм. После этого винт хорошо затянуть.
5. Вращаем коленвал по направлению движения стрелки часов. Поршень следует установить в ВМТ.
6. Поворачивать коленвал нужно в обратном направлении, то есть против стрелки часовой. При этом поршень не должен достичь ВМТ, должно остаться расстояние примерно 3,0-3,5 мм. Ослабив винты, следует установить начало замыкания контактов. После этого винты нужно плотно затянуть.
7. Для определения размыкания контактов воспользуйтесь проверочной лампочкой с проводами. Один провод нужно подключить к клемме молоточка прерывателя, а другой – к массе. После включения зажигания, при замыкании контактов лампочка должна загореться.
8. Если установлена БСЗ на ИЖ Юпитер, то не нужно выставлять зазор. Для определения момента нужно воспользоваться тестером. Прибор следует выставить для измерения напряжения. Щупы необходимо подключить ко 2-му и 3-му контакту ДХ. Пока модулятор не находится в ДХ, на тестере значение напряжения должно составлять 7 В. В момент, когда модулятор в ДХ, показания напряжения должно находится в пределах от 7 до 0 В. В этот момент образуется искра.
9. Процедуру необходимо выполнить на каждом цилиндре. Желательно начинать регулировку зазора на левом прерывателе. Когда будет выполнена настройка левого прерывателя, можно переходить к правому.

Научившись настраивать электронную бесконтактную СЗ на пятой модели, применяйте свои знания для настройки СЗ на ИЖ Юпитер 3.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

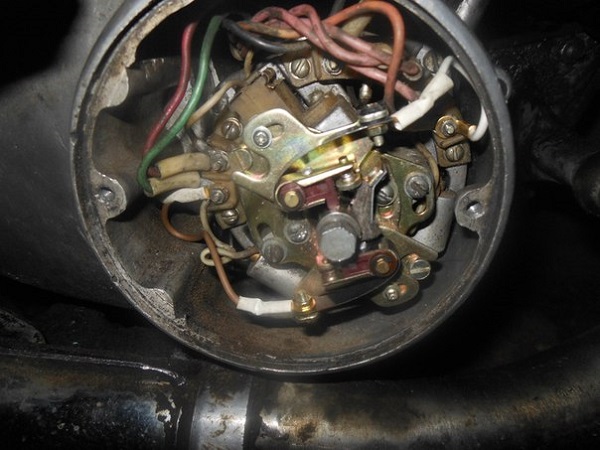

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами . Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

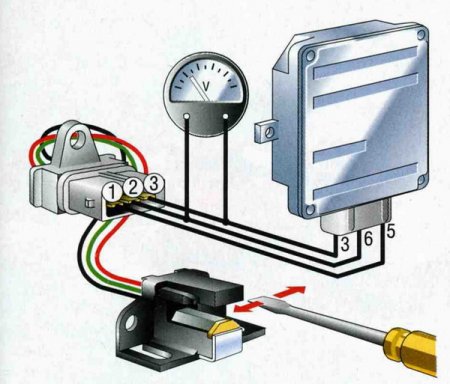

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Изготавливаем пластину для крепления датчика Холла.

Требований к форме пластины как таковых нет. Она должна обеспечивать крепление датчика Холла на определенном расстоянии от оси якоря.

Приблизительную разметку центрального отверстия и вырезов для винтов крепления к генератору можно скопировать со старой, снятой пластины крепления контактов. Размечаем крепление датчика Холла таким образом, что бы расстояние до задней стенки датчика через щель магнитов от центра якоря было в районе 60-65 мм. Можно проточить в изготавливаемой пластине дополнительные канавки в креплении к генератору для обеспечения небольшого вращения пластины вокруг оси (для облегчения установки момента зажигания), но можно этого и не делать, а просто прикрепить наглухо пластину к генератору. Сверлим, подтачиваем, подгоняем по месту, устанавливаем пластину с датчиком Холла на генератор.

Изготавливаем модулятор «Бабочку»

Следующий момент, необходимо точно измерить расстояние от центра якоря до задней стенки датчика Холла через щель магнитов. Это расстояние берем за основу для изготавливаемого модулятора. В чистоте радиус модулятора должен получиться на два миллиметра меньше, чем измеренное расстояние, это необходимо для зазора между стенкой датчика и краем модулятора.

Выпиливаем из листового металла квадратную заготовку с длиной стороны равной расстоянию от центра якоря до задней стенки ДХ умноженного на два. Размечаем центр квадрата. Размечаем от этого центра внутри квадрата одну окружность нужного радиуса, а вторую окружность радиусом примерно 15 мм. Размечаем сектора внутри большей окружности. Проводим линию через центр окружности. Отмеряем транспортиром или треугольником от центра угол в 60 градусов и проводим вторую линию через центр. На заготовке получается четыре сектора. Два по 60 градусов и два по 120 градусов. Узкие сектора помечаем карандашом или фломастером на выброс. Сверлим в центре размеченной квадратной заготовки отверстие диаметром 8 мм. Аккуратно вырубаем зубилом круг. Линия разметки окружности остается на заготовке. Далее в отверстие вставляем болт, зажимаем заготовку гайкой с обратной стороны и вставляем в патрон дрели. Включаем дрель и напильником или камнем выравниваем неровности и биения наружной кромки заготовки, полученные от зубила. Стачиваем до размера в чистоте. В результате получается идеальный круг нужного диаметра. Зажимаем заготовку в тиски. Аккуратно ножовкой или шлифмашинкой выпиливаем сектора до размеченной внутренней окружности. Внутреннюю часть сектора по нанесенной малой окружности вырубаем зубилом и обтачиваем напильником. Модулятор практически готов. Необходимо проверить, что бы противоположные срезы находились на одной прямой. Это нужно для синхронности в воспламенении цилиндров (на одинаковом расстоянии от ВМТ).

Достаточно, что бы хотя бы одна пара срезов лежала на одной прямой. Эти срезы секторов помечаем, что бы отличить их от нерабочих срезов. Дело в том, что искра образуется в момент ОТКРЫТИЯ шторки в датчике Холла. То есть, когда заканчивается прохождение металлической части через датчик и начинается вырез. Это важный момент и его необходимо учитывать при установке модулятора на мотоцикл. Коленвал вращается ПО часовой стрелке, поэтому располагаем рабочую грань – выходящей из датчика. Относительно не рабочей входящей грани рабочая, находится СЛЕВА.

Устанавливаем модулятор на якорь генератора. Тут может понадобиться регулировка. Обычно подкладывается набор из нескольких шайб либо под модулятор, либо под датчик, для совмещения шторки и прорези датчика. Шторка должна проходить примерно по центру прорези. Вращающийся модулятор не должен задевать стенок датчика.

Установка момента зажигания.

Для установки момента зажигания можно использовать приспособления для определения момента искры, но будем считать, что приспособлений нет. Определяем момент искры по самой искре. Для этого используем штатный индикатор, который идет в комплекте мотоцикла для установки поршня в положение 2,8 мм до верхней мертвой точки. Если индикатора нет, то любыми подручными способами устанавливаем правый поршень в положение 2,8 мм до ВМТ. Модулятор не должен быть затянут на якоре. Включаем зажигание и проворачиваем модулятор по часовой стрелке до пробоя искры в свече. Повторяем операцию и запоминаем положение модулятора относительно якоря при прохождении искры. Затягиваем модулятор, стараясь не провернуть его относительно найденного положения. (Вот тут пригодятся прорези на пластине)

Далее идет проверка и подгонка соосности рабочих граней модулятора, что бы искра была на обоих цилиндрах на одинаковом удалении от ВМТ. Прокручивая коленвал, проверяем еще раз правильность установки момента зажигания для правого цилиндра, запоминая положение индикатора при котором происходит искра. Переустанавливаем индикатор в левый цилиндр, устанавливаем опережение 2,8 мм от ВМТ по индикатору и ловим в этом положении искру. Если все совпадает и искра там, где нужно, можно вас поздравить, настройка завершена, заворачиваем свечи, запускаем и наслаждаемся отныне ровной, на всех оборотах, работой мотора.

Если у вас искра появляется раньше или позже, то выполняем следующие действия.

Вариант А
. Если на левом цилиндре искра появляется позже положения 2,8 мм до ВМТ. Необходимо прямо на мотоцикле немного подпилить надфилем ту шторку, которая выходит с датчика Холла, что бы добиться более раннего появления искры. Модулятор в этом случае не откручивайте и не снимайте, а то придется все устанавливать заново!

Вариант Б
. Если на левом цилиндре искра появилась раньше чем, на правом, то есть, не доходя до положения 2,8 мм до ВМТ. Отпускаем болт крепления модулятора и устанавливаем момент зажигания сначала для левого цилиндра. Далее повторяем все вышеописанные действия начиная установку момента зажигания с левого цилиндра, плюс используем вариант А
для доводки правого цилиндра.

Петухов Николай

Редакция журнала благодарит Петухова Николая за любезно предоставленные материалы для статьи.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.

1. Зазоры зажигания

2. Постоянно возникают
   побои конденсаторов;
3. Небольшая мощность
   искры;
4. При подсадке аккумулятора


Это заметно на холостых оборотах . Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.

Необходимые детали

• Коммутатор для БСЗ

• Датчик Холла.
  Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
• Бобина зажигания
  с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
• Пара броне-проводов

• Модулятор — это пластинка


Модулятор

Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

• Шпилька с нанесенной

• Комплект проводов


Сбор и установка системы

Заключительные действия

Установка бесконтактной системы зажигания на Иж Юпитер-5 достаточно актуальная тема. При налаживании БСЗ на Иж Юпитер-5 бсз требуется учесть ряд нюансов, способных существенно повлиять на работу используемого оборудования.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.

Большая часть современных мотоциклов не оснащено кулачками, то есть прерывателями. Почему производитель счел их ненужными для ныне продаваемых моделей? Ответ достаточно прост. Это система не отличается хорошей надежностью.

Множество деталей, используемых в системе, являются источниками неприятностей. Наиболее распространенные из них приведены ниже:

1. Зазоры зажигания
   меняют исходное положение во время езды спустя несколько дней после регулировки;
2. Искра возникает
   через раз, так как контакты регулярно подгорают;
3. Постоянно возникают
   побои конденсаторов;
4. Небольшая мощность
   искры;
5. При подсадке аккумулятора
   на два или три вольта, то его достаточно сложно завести. Такое зажигание является причиной постоянного ремонта при езде.

Многие ошибочно полагают, что внедрить БСЗ совек на иж юпитер 5 очень трудно. Как правило, больше времени занимает закупка необходимых запчастей, чем установка бсз на иж. Безусловно, после вживления работоспособность существенно изменяется в наилучшем направлении.

Это заметно на холостых оборотах. Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

• Коммутатор для БСЗ
  машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
• Датчик Холла.
  Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
• Бобина зажигания
  с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
• Пара броне-проводов
  из силикона с колпачками из резины;
• Модулятор — это пластинка
  , имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора. Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника. Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины
разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе.
Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

• Шпилька с нанесенной
  резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.

  Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;

• Комплект проводов
  с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Заключительные действия

Следует надеть колпаки из резины на броне-провода, а последние вставить в над свечники или катушку. Если пропустить данный шаг, то мотоцикл заглохнет при езде в дождливую погоду, так как в акб попадет влага.

При внедрении свечей в наконечник удастся сохранить отличный контакт батареи с объемами транспортного средства.Теперь потребуется заранее приобретенный комплект проводов. Коммутатор, катушка и датчик холла соединяются проводкой. Её необходимо изолировать. Из всей массы потребуется исключительно общий плюс.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем. Искра должна появиться на свечах.

Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит
следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Электронное зажигание мотоцикла «ИЖ-Юпитер» с одним датчиком Холла.

По вашим многочисленным просьбам решил написать полробненькую статью о моем электронном зажигании. Поставил я его на свой Юпитер год назад, повозился правда с установкой, но оно того стоило. Забыл, что такое зажигание вообще (даже сырости не боится!), двигатель стал работать намного ровнее, мягче, улучшилась динамика, на скорости двигатель стал намного чувствительнее к газу, холостой ход – ровнее и устойчивее. Заводится даже с прилично подсевшим аккумулятором.Отъездив сезон и не познав бед я сразу поставил это же зажигание на новый движок-«водянку» (о нем я писал в своей предыдущей статье. Итак, по порядку. Установка и настройка заняла один день, все детали (датчик Холла, пучок проводов, коммутатор и двухвыводную катушку зажигания использовал от «оки». На генераторе ничего не переделывал: просто снял кулачки и в подходящем месте закрепил датчик Холла. Пластина – модулятор закреплена на роторе – чтобы она проходила четко посередине прорези датчика Холла, воспользовался шайбочками. Как все разместил — видно на рисунках

Монтажная схема приведена на следующем рисунке. Я думаю, что комментарии излишне, тем более что и схема цветная. Единственное – вольтметр совсем необязателен и можно смело его выкинуть – он лишь показывает напряжение в бортовой сети.

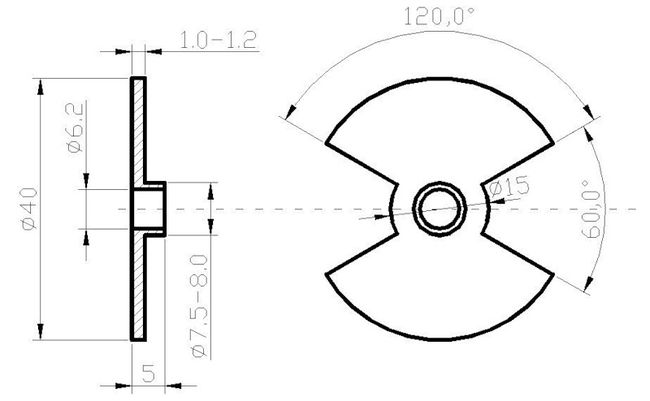

Пластина – модулятор:
Вот в ней то и кроется весь секрет стабильной работы двигателя Юпитера с одним датчиком Холла.
Пропуски в искрообразовании в ряде случаев связаны с неправильной конструкцией шторки-модулятора (замыкателя магнитного потока). Уделите больше внимания её расположению по отношению к датчику. В открытом состоянии шторка не должна перекрывать ни магнит, ни магнитопровод (металлический «клюв» на торце датчика), в закрытом же состоянии модулятор должен полностью перекрывать их обоих. В противном случае датчик будет выдавать нечеткие сигналы, которые коммутатор распознать не сможет, а чревато это пропусками в искрообразовании, следовательно, сбоями в работе мотора.
Сам модулятор следует изготовить в форме диска с вырезом из стали толщиной 0,8-1,0 мм, как показано на рисунке. Главное, чтобы отношение периодов закрытого состояния датчика к открытому было 2:1 (это обязательное условие для четкой работы управляющей микросхемы коммутатора). Если двигатель 1-цилиндровый, то угол выреза в модуляторе нужно сделать примерно 120 градусов, если же мотор 2-ци-линдровый, то углы выреза должны быть по 60 градусов. Также важно заметить, что минимальная ширина выреза составляет 11 мм. При установке момента зажигания помните: искра бьет тогда, когда модулятор «открывает» датчик.
Перед монтажом БСЗ убедитесь в отсутствии избыточных люфтов вала генератора. Этот «носитель» шторки должен уложиться в осевой разбег до 0,35 мм, а его качание в поперечной плоскости ограничено 0,5 мм. Гуляющие сверх этих норм лепестки модулятора не впишутся в узкую прорезь датчика и вдребезги разнесут хрупкий пластиковый корпус датчика Холла. Болтанка чаще всего вызвана износом подшипников генератора — меняйте их без раздумий, тем более, что контактное зажигание тоже «не дружит» с люфтами и четко работать не сможет.

Настройка:
Поначалу испытал затруднение с настройкой угла опережения зажигания. В электронику с традиционной для настройки контактов лампочкой — «прозвонкой» не сунешься. Выручил вольтметр — расскажу, как им пользоваться.
Советую использовать прибор со шкалой не менее 15В и внутренним сопротивлением 10-50 кОм. Подключите его к клеммам датчика Холла: на контакте № 2 расположите плюсовой провод, на № 3 — минусовой.

Установите поршень любого цилиндра в положение, соответствующее моменту искрообразования. Включите зажигание и поворачивайте модулятор (по ходу вращения коленвала) до изменения показаний вольтметра. Моменту разряда на свече соответствует скачок напряжения в датчике от десятых долей Вольта до значения, близкого бортовому питанию мотоцикла. «Поймав» искру, не сбивая положение шторок, зафиксируйте модулятор на валу генератора крепежным болтом.
Должен предупредить, что, регулируя зажигание, обязательно замкните высоковольтные провода на корпус двигателя или «нагрузите» их свечами. Работа катушки с разорванной вторичной цепью приводит к перегрузке и повреждению БСЗ. По этой же причине нельзя «глушить» двигатель или один из его цилиндров снятием свечных колпачков.
Если есть желание визуально убедиться в наличии искры, делайте это следующим образом. Укрепите проверяемый провод (за изолированную часть) в 5-8 мм от корпуса мотора, включите зажигание и нажмите на кик. Не пытайтесь фиксировать провод руками — шарахнет так, что искры из глаз посыпятся. Впрочем, этот эффект тоже неоспоримое доказательство работоспособности зажигания.
Установив один раз опережение, вы надолго забудете о вольтметре. Исправность датчика Холла проверяйте по методике, аналогичной настройке «угла». Но вращать коленвал не обязательно — достаточно ввести в прорезь датчика стальную пластину, например, жало отвертки. Исправный Холл с «открытым» проходом выдает 0,2-0,4 В, закроете «заслонку» — напряжение в цепи должно быть не менее 7 В.

Эксплуатация и проблемы:
Почему-то многие уверены, что на красный провод датчика из коммутатора подаются те же 12 вольт, которыми он «питается», и исходя из этих соображений подключают датчик не к разъему коммутатора, а к бортовой сети мотоцикла. Напряжение там, конечно, такое же, но только пропущено оно через систему защиты датчика от скачков напряжения, что делает его работу более четкой и бесперебойной.
Теперь о коммутаторах. Приборы это непростые, дорогие и неремонтопригодные, неправильного подключения не прощают. Купить готовый жгут «коммутатор-датчик» в магазине (тем более, что стоит он около 60 рублей), намного дешевле, чем менять испорченный «мозг». Места на мотоцикле мало, руки так и чешутся снять с коммутатора радиатор. Делать этого нельзя, так как не пройдет и десяти минут, как коммутатор перегреется и «сдохнет».
Еще один хороший совет: уж коли взялись переделывать зажигание, то все детали должны быть «с одной грядки» (датчик, коммутатор, жгут и катушка). Катушку для 1-цилиндровых аппаратов лучше взять 3112.3705 от переднеприводных «Жигулей», а для 2-цилиндровых — двухискровую 3012.3705 (от современной «Волги» или «Оки»). Не проверяйте искру между высоковольтным проводом и «массой», смотрите искру только на свече (которая должна в момент проверки иметь хороший контакт с «массой»). Если отнесете провод слишком далеко от массы, напряжение во вторичной обмотке катушки, пытаясь пробить чрезмерный воздушный зазор, превысит разумные пределы, и искра проскочит внутри катушки зажигания и выведет ее из строя. Но поскольку катушка по своей сути трансформатор, напряжение вырастет и в первичной обмотке . А это может не выдержать выходной транзистор коммутатора. Если он «сгорит», — коммутатор уже не восстановить.
При написании данной статьи использовались материалы журнала «Мото»

В очередной раз замененные контакты заставили задуматься, о том, что я делаю неправильно и как от этого избавиться. После запуска на новых контактах, и показанных мне мультиков, я наконец понял, что пришло время искать альтернативу контактному зажиганию(или менять правый коленвальный подшипник). Начал сам, без чьей либо помощи и советов. Для меня БСЗ было в новинку, когда то в журнале МОТО за какой то год читал о возможности установки бесконтактной системы зажигания. Начались поиски статей в интернете. Бралось только самое необходимое.

Итак о наболевшем. Не секрет что на дворе 21 век, а мы еще вовсю пользуемся технологиями прошлого века. Контактная система зажигания- это рудимент(https://ru.wiktionary.org/wiki/рудимент) мотоцикла Иж, то есть недоразвитый остаточный орган. Продвинутые юзеры избавляются от контактной системы зажигания заменяя её бесконтактной(микропроцессорной), и забывают о капризах мотоцикла как о страшном сне. Чем же хороша эта микропроцессорная система зажигания. Из отзывов пользователей было установлено что, эта система зажигания неприхотлива, устойчива к перепадам температуры-напряжения, не боится воды, уверенная работа на минимальных оборотах двигателя. Проста в обслуживании, доступность запчастей. Минимальное потребление тока из системы электропитания. Простота монтажа на мотоцикл. Всё можно сделать дома. И это далеко не все плюсы данного девайса. Минусы затрудняюсь назвать.

Что же нужно для установки БСЗ на мотоцикл ИЖ Юпитер взамен контактного зажигания.

1)Коммутатор БСЗ ВАЗ, фирма роли не играет.

2)Коса БСЗ 2101-07 в народе коммутаторный пучок

3)Катушка зажигания с двумя выходами (Газель, Волга, ОКА)

4)Датчик Холла ВАЗ, модель роли не играет.

5)Площадка под датчик Холла

6)Модулятор(прерыватель)

Переходим к замене.

Полностью демонтируем старую абсолютно ненужную контактную систему зажигания. Устанавливаем новую катушку зажигания, коммутатор, прокладываем косу БСЗ, Подсоединяем в бортовую сеть согласно схеме приведенной ниже. Остальная работа будет по токарке, необходимо выточить площадку под датчик холла. Я использовал листовой аллюминий толщиной 1,5 мм. Модулятор он же прерыватель выточил из металла 1мм. согласно чертежу. Принцип работы прост, модулятор проходит в прорези датчика Холла, тем самым прерывая магнитное поле в нем, когда поле возобновляется проходит импульс на коммутатор, это и есть момент искрообразования. Для удобства установки зажигания можно использовать прибор мгновенной диагностики(МД-1) он продается в автомагазинах, подключается в разъем коммутатора. Устанавливается верхняя мертвая точка, с помощью прибора для установки угла опережения зажигания отводим поршень на 2-2,8мм назад(можно использовать обычный штангельциркуль с глубинометром), дальше устанавливаем модулятор на разрыв, если выставлять с МД-1, то момент возгорания светодиода. Если модулятор сделан симметрично, то установка зажигания на втором цилиндре не требуется. Если всё сделано правильно а искры нет поменяйте местами щетки генератора. От себя скажу система заработала выше всяких похвал. В видео ниже показан побочный эффект такого зажигания, мотор так же может работать в противоположную сторону.

БСЗ как поставить на иж юпитер 5 Из всей массы полезных переделок и усовершенствований наибольшую пользу принесет бесконтактное электронное зажигание. Дело вовсе не в мощной искре, а в том, чтобы смесь воспламенялась вовремя. Как известно, коренные подшипники на полуоси коленвала «Юпитеров» надеваются рукой и без малейшего усилия. Кроме всего прочего, сам подшипник зачастую имеет люфт порядка нескольких сотых долей миллиметра. Добавьте в эту компанию неблагоприятных обстоятельств большую консоль кулачка прерывателя, сложите все эти люфты и радиальные биения. Получите кошмар! Через каких-нибудь 10000 км разброс опережения зажигания из-за болтанки коленвала составит порядка 4 мм от выставленного значения. О какой четкой работе двигателя тут можно говорить?
В бесконтактной же системе из-за отсутствия механической связи ротора и датчика люфт полуоси коленвала практически не влияет на момент появления искры. Усовершенствованные таким образом двигатели становились резвее во всем диапазоне оборотов, а характер их работы получался мягче — благодаря синхронности воспламенения смеси в обоих цилиндрах и отсутствию детонации. Кстати, работа двигателя без детонации значительно повышает его ресурс.
Поставил БСЗ на свой Юпитер, повозился правда с установкой, но оно того стоило. Забыл, что такое сбивающееся зажигание вообще (даже сырости не боится!), двигатель стал работать намного ровнее, мягче, улучшилась динамика, на скорости двигатель стал намного чувствительнее к газу, холостой ход – ровнее и устойчивее. Заводится даже с прилично подсевшим аккумулятором с «пол пинка»
Что нам потребуется:
а). Коммутатор для бесконтактного электронного зажигания переднеприводного автомобиля «ВАЗ». Брать коммутатор только в оригинальной упаковке в АВТОМАГАЗИНЕ и с гарантией не менее года. Средняя цена 350 руб.
б). Датчик Холла. Любой с того же «ВАЗ», но тоже в оригинальной упаковке. Цена примерно 80 руб.
в). Катушка зажигания двухвыводная, от «Газели», но обязательно с 406-го двигателя. Можно взять с «Оки» для электронного зажигания, разницы между ними абсолютно никакой. (350руб.)
г). Два силиконовых бронепровода с резиновыми колпачками. Цена от 100 руб.
д). Модулятор и крепление датчика холла
Их надо точить у токаря. Обычную пластину в качестве модулятора ставить не советую. Ее ширина составляет не более 12 мм, чего не хватает для полноценного накопления энергии катушки. Поставить, конечно, можно, но оборотов более 4000 в минуту Вам не видать как своих ушей
е) Мгновенная диагностика МД-1 и аварийное зажигание АЗ-1 покупаем тоже в автомагазине. Цены на эти устройства в районе 70 руб за каждое
ж) Комплект проводки с разъемами для бесконтактного зажигания ВАЗ цена 80-100руб.
Ну что, купили все и готовы собирать? Поехали…
Старая система зажигания (контакты прерывателя, катушки зажигания, конденсаторы, бронепровода) полностью упраздняется. Коммутатор устанавливается в правом бардачке, катушка зажигания под баком. К сожалению, на катушке нет никаких отверстий или креплений под кронштейн, поэтому я не придумал ничего лучше, как примотать ее к раме на толстый слой медной проволоки.
Собираем модулятор и крепление ДХ, устанавливаем все на штатный генератор, как приведено на рисунке:
Главное при установке выдержать диаметр модулятора (зазор между нижней перегородкой датчика холла и модулятором должен быть 1-1.5 мм) и соостность крепления (радиус модулятора должен проходить по оси симметрии датчика холла). Разъем датчика я также прикрутил к генератору с боку. После установки датчика холла надеваем модулятор и смотрим, попадает ли он в прорезь датчика. Если нет (а это 90%), то подкладываем на шпильку дистанционные шайбы. После, как необходимый зазор выдержан, ставим гровер и затягиваем модулятор штатным болтом генератора.
Следующие шаги:
Надеваем резиновые колпачки на бронепровода, а сами бронепровода (на них должны быть специальные медные наконечники) вставляем в надсвечники и в катушку. Сверху натягиваем вышеупомянутые колпачки. Не сделаете это — при езде в дождь будете пихать мотоцикл пешком. Сразу вставляем в наконечники свечи и обеспечиваем надежный контакт с «массой» мотоцикла.
С помощью проводки просто соединяем коммутатор, датчик холла, катушку и АЗ-1 проводами.(АЗ придется припаять и пределать к 1му ее разъему кнопку-переключатель дабы постоянная искра включалась по нашему усмотрению). Причем провода «пакуем» в трубку ПВХ или просто обматываем изолентой. Из всей купленной кучи нам понадобится вывести на «панель» только общий «плюс» системы. Его «ведем» к правому переключателю «Двиг-стоп», предварительно отпаяв с него штатные провода. Второй провод с онного переключателя подключаем на клемму «1» замка зажигания (второй провод с этой же клеммы идет на сигнал).
Вот собственно схема подлючения:
Здесь:
1 аккумулятор
2 замок зажигания
3 свечи зажигания
4 катушка зажигания
5 АЗ
6 коммутатор
7 Датчик Холла
Ну что, вроде все собрали, можно и настраивать.
Проверка работоспособности- кидаем обе свечи на цилиндры, берем отвертку(можно и изготовленный модулятор, вставляем в щель датчика холла и вытаскиваем. В этот момент должна быть искра (на обоих свечах).
Если после вышеперечисленных действий искры все таки нет, проверьте правильность соединений. Уверяю, при использовании «не левых» комплектующих, все должно работать как надо.
Теперь настройка. Подгоняем поршень одного из цилиндров к ВМТ, отводим на 2.8 мм назад (при использовании бензина АИ-92 желательно уменьшить угол до 2.5 мм). Далее подключаем МД-1 вместо коммутатора и начинаем медленно крутить крепление ДХ вокруг модулятора(по часовой стрелке). Как только «уловите»что загорелся индикатор «Д» на мгновенной диагностике, фиксируйте крепление ДХ именно в этом положении.
Ну что могу сказать, вкручиваем свечи, надеваем надсвечники, вновь подключаем коммутатор, подкачиваем бензина… Дрын-дын-дын… Мягкий шелест двигателя, никакой детонации, холостые 500 об/мин и отличная зарядка акб… Теперь и у Вас есть бсз. А при включении кнопки АЗ теперь можно заводить мотоцикл даже без кик стартера, правда езда в режиме АЗ(постоянной искры) рекомендуется только при отказе ДХ и со скоростью не более 90км/ч

1

БСЗ для ИЖ Планета 5

Бесконтактная система зажигания, перед классической (контактной) системой зажигания имеет следующие преимущества. Отсутствие в датчике-распределителе подвижных контактов прерывателя существенно повышает надежность и упрощает техническое обслуживание датчика (отпадает необходимость периодической зачистки контактов прерывателя и регулировки зазора между ними).Обеспечение системой повышенной энергии разряда, значительно улучшает надежность воспламенения горючей смеси в цилиндре двигателя, что особенно важно на режимах разгона, когда условия для воспламенения смеси неблагоприятны из-за временного обеднения смеси. Обеспечение надежного пуска двигателя при низких температурах, значительно снижающих напряжение в бортовой сети (БСЗ практически не вызывает изменения параметров искрообразования даже при падении напряжения до 6 В). Энергия искрового разряда при использовании БСЗ на средних оборотах вращения коленчатого вала в 3…4 раза выше, чем при классической системе зажигания , в связи с этим даже значительное отложение нагара на свече зажигания не оказывает существенного ухудшения искрообразования в цилиндре двигателя. Схема коммутатора обеспечивает защиту катушки зажигания от перегрузки, повышая надежность и срок службы всей системы. После остановки двигателя первичная обмотка катушки зажигания принудительно отключается, что обеспечивает сохранность катушки при длительной стоянке автомобиля с включенным зажиганием при неработающем двигателе. За счет того, что в датчике-распределителе отсутствует контактная группа, при высоких оборотах двигателя обеспечивается четкое и бесперебойное искрообразование, чего нет в КСЗ.Для модернизации железного коня нам понадобятся следующие детали: коммутатор зажигания (используется в автомобилях ВАЗ 2108, 2109), катушка зажигания от того же автомобиля, шлейф коммутатора, бронепровод к свече зажигания. Все это легко можно приобрести в каждом автомагазине.

Рисунок 1

Снимаем крышку зажигания , которая находится с правой стороны двигателя и видим следующую картину.

Рисунок 2

Рисунок 3

Удаляем контакты зажигания и конденсатор. Контакты нам позже пригодятся для изготовления крепления датчика холла.

Рисунок 4

Отрезаем все лишнее от металлической пластинки на которой ранее размещались когтакты системы зажинагия. В общем у вас должно получиться так как изображена на картинке. К получившейся металлической пластинке мы будем крепить датчих холла.

Рисунок 5

После того как мы закрепили датчик холла на месте контактов, нужно изготовить модулятор. Можно воспользоваться любой полоской металла, главное что бы она магнитилась, в противном случае датчик не будет на нее реагировать. И еще не стоит делать ее из слишком тонкого металла, дело в том, что в процессе работы двигатель сильно нагревается и как показывает опыт слишком тонкие полосы в этот момент деформируются, а это может вывести из строя датчик. Неприятная ситуация, особенно если это произойдет где то в пути.

Рисунок 6

Берем коммутатор от автомобиля ВАЗ и колодку от соответствующего шлейфа. Разводим провода как на фото. Синий и коричневый пойдут на катушку зажигания , черный на массу, остальные три соединяются с датчиком холла.

Рисунок 7

На место родной катушки зажигания устанавливаем новую. Диаметр новой катушки значительно больше чем у родной, поэтому придется переделывать крепление. Я использовал крепление катушки от автомобиля, правда его пришлось «дорабатывать напильником».

Рисунок 8

Выводим провода от датчика холла через шлейф генератора. Соединяем с коммутатором. Присоединяем провода от коммутатора к катушке зажигания.

Рисунок 9

Прикрепляем коммутатор к раме. Место крепления можете выбрать сами, как будет удобнее. Я разместил его на месте штатного реле поворотов, которое тоже было заменено ВАЗовским.

Установка БСЗ
(бесконтактная система зажигания)

Для Юпитера

Нужно:
1). Коммутатор для бесконтактного электронного зажигания автомобиля «ВАЗ». Коммутатор 0529.3734 или 0729.3734 производства г. Винница(и не только). Брать коммутатор только в оригинальной упаковке и с гарантией не менее года. Средняя цена 250 руб.

2). Датчик Холла. Любой с «ВАЗ», тоже в оригинальной упаковке. Например производства г. Калуга.
Датчик стоит около 100 руб.
3). Катушка зажигания от «Газели», но обязательно с 406-го двигателя.
4). Два силиконовых бронепровода. Цена от 100 руб.
5). Два автомобильных колпачка. Цена от 15 руб./шт. Штатные не пойдут, т.к. они со встроенным резистором.
6). Модулятор

Его надо заказать токарю, чтобы он вам сделал круг и размеил сектора.После выпиливаете сектора.

7). Шпилька с резьбой М7 шаг 1 и две гайки с шайбами. Она на 5-7 мм длинней штатного болта генератора.Желательно все детали сделать из латуни.
8). Комплект проводки с разъемами для бесконтактного зажигания ВАЗ.
Ну вот и все , можно собирать.
Старая система зажигания (контакты прерывателя, катушки зажигания, конденсаторы, бронепровода) полностью убирается. Коммутатор ставим где душе угодно, можно в бардачке или под баком.
Штатный болт генератора снимается вместе с кулачком-распределителем зажигания. Вместо болта вкручивается вышеупомянутая шпилька М7, надевается шайба (ее диаметр примерно 10-12 мм), после ротор затягивается гайкой, накрученной на шпильку.Потом крепим датчик хола, лучше всего взять аллюминевую пластину и прикрепить на нее сам датчик.
Далее ставим катушку, к ней бронепровода , новые колпачки и соединяем эту схему вышеупомянутой проводкой от 2108. Вот что должо получиться

Теперь настраиваем… берем отвертку, вставляем в щель датчика холла и вытаскиваем. В этот момент должна быть искра (на обоих свечах).
Далее берем вольтметр

И подключаем его к клеммам датчика Холла 2 и 3.
Установите поршень любого цилиндра в положение, соответствующее моменту искрообразования. Включите зажигание и поворачивайте модулятор (по ходу вращения коленвала) до изменения показаний вольтметра. Моменту разряда на свече соответствует скачок напряжения в датчике от десятых долей Вольта до значения, близкого бортовому питанию мотоцикла. «Поймав» искру, не сбивая положение шторок, зафиксируйте модулятор на валу генератора крепежным болтом.

Регулируя зажигание, обязательно замкните высоковольтные провода на корпус двигателя или «нагрузите» их свечами. Работа катушки с разорванной вторичной цепью приводит к перегрузке и повреждению БСЗ. По этой же причине нельзя «глушить» двигатель или один из его цилиндров снятием свечных колпачков.

Если есть желание визуально убедиться в наличии искры, делайте это следующим образом. Укрепите проверяемый провод (за изолированную часть) в 5-8 мм от корпуса мотора, включите зажигание и нажмите на кик. Не пытайтесь фиксировать провод руками — шарахнет так , что искры из глаз посыпятся.
Установив один раз опережение, вы надолго забудете о вольтметре. Исправность датчика Холла проверяйте по методике, аналогичной настройке «угла». Но вращать коленвал не обязательно — достаточно ввести в прорезь датчика стальную пластину, например, жало отвертки. Исправный Холл с «открытым» проходом выдает 0,2-0,4 В, закроете «заслонку» — напряжение в цепи должно быть не менее 7 В.

Для Планеты…

В принципе тоже самое что и у Юпитера, только делаем вот такой модулятор

И ставим одну катушку.
Вот схема соединения

Для установки на планету нужно. Комутатор ВАЗ для бесконтактной системы зажигания последние цифры на нем должны быть 3734, датчик Холла(лучше конечно оптика)провода, Катушка зажигания ваз 2109, высоковольтный провод, можно поставить Аварийное зажигание. С ним можно ездить без датчика Холла(искра бьет непрерывно)

Модулятор можно сделать самому, сталь для него должна магнититься, убедился лично что с модулятором где вырез 120* мотоцикл резвей, чем с модулятором где лепесток 60*.

Площадку можно сделать из старой площадки контактов.Еще нужен крепежный уголок, я сделал из профильной трубы

С БСЗ холостой стал устойчивым, низким.Заводится при напряжении АКБ 8 вольт.Мот стал динамичней. Свечи стали меньше загрязняться т.к смесь лучше сгорает(искра мощней).

Для удобности настройки я поставил светодиод + светодиода к красному проводу ДХ , минус светодиода к зеленому проводу ДХ,

Для настройки находим ВМТ, отводим поршень на 2.5-3мм, включаем зажигание, вращаем площадку с датчиком холла, когда ярко загорится светодиод затягиваем площадку.Готово!

Подробности в фото!

Установка бесконтактной системы зажигания на Иж Юпитер-5 достаточно актуальная тема. При налаживании БСЗ на Иж Юпитер-5 бсз требуется учесть ряд нюансов, способных существенно повлиять на работу используемого оборудования.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.

Большая часть современных мотоциклов не оснащено кулачками, то есть прерывателями. Почему производитель счел их ненужными для ныне продаваемых моделей? Ответ достаточно прост. Это система не отличается хорошей надежностью.

Множество деталей, используемых в системе, являются источниками неприятностей. Наиболее распространенные из них приведены ниже:

1. Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки;
2. Искра возникает через раз, так как контакты регулярно подгорают;
3. Постоянно возникают побои конденсаторов;
4. Небольшая мощность искры;
5. При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Такое зажигание является причиной постоянного ремонта при езде.

Многие ошибочно полагают, что внедрить БСЗ совек на иж юпитер 5 очень трудно. Как правило, больше времени занимает закупка необходимых запчастей, чем установка бсз на иж. Безусловно, после вживления работоспособность существенно изменяется в наилучшем направлении.

Это заметно на холостых оборотах. Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

• Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
• Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
• Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
• Пара броне-проводов из силикона с колпачками из резины;
• Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора. Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника. Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе.
Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

• Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.

Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;

Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Заключительные действия

Следует надеть колпаки из резины на броне-провода, а последние вставить в над свечники или катушку. Если пропустить данный шаг, то мотоцикл заглохнет при езде в дождливую погоду, так как в акб попадет влага.

При внедрении свечей в наконечник удастся сохранить отличный контакт батареи с объемами транспортного средства.Теперь потребуется заранее приобретенный комплект проводов. Коммутатор, катушка и датчик холла соединяются проводкой. Её необходимо изолировать. Из всей массы потребуется исключительно общий плюс.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем. Искра должна появиться на свечах.

Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Изготавливаем пластину для крепления датчика Холла.

Требований к форме пластины как таковых нет. Она должна обеспечивать крепление датчика Холла на определенном расстоянии от оси якоря.

Приблизительную разметку центрального отверстия и вырезов для винтов крепления к генератору можно скопировать со старой, снятой пластины крепления контактов. Размечаем крепление датчика Холла таким образом, что бы расстояние до задней стенки датчика через щель магнитов от центра якоря было в районе 60-65 мм. Можно проточить в изготавливаемой пластине дополнительные канавки в креплении к генератору для обеспечения небольшого вращения пластины вокруг оси (для облегчения установки момента зажигания), но можно этого и не делать, а просто прикрепить наглухо пластину к генератору. Сверлим, подтачиваем, подгоняем по месту, устанавливаем пластину с датчиком Холла на генератор.

Изготавливаем модулятор «Бабочку»

Следующий момент, необходимо точно измерить расстояние от центра якоря до задней стенки датчика Холла через щель магнитов. Это расстояние берем за основу для изготавливаемого модулятора. В чистоте радиус модулятора должен получиться на два миллиметра меньше, чем измеренное расстояние, это необходимо для зазора между стенкой датчика и краем модулятора.

Выпиливаем из листового металла квадратную заготовку с длиной стороны равной расстоянию от центра якоря до задней стенки ДХ умноженного на два. Размечаем центр квадрата. Размечаем от этого центра внутри квадрата одну окружность нужного радиуса, а вторую окружность радиусом примерно 15 мм. Размечаем сектора внутри большей окружности. Проводим линию через центр окружности. Отмеряем транспортиром или треугольником от центра угол в 60 градусов и проводим вторую линию через центр. На заготовке получается четыре сектора. Два по 60 градусов и два по 120 градусов. Узкие сектора помечаем карандашом или фломастером на выброс. Сверлим в центре размеченной квадратной заготовки отверстие диаметром 8 мм. Аккуратно вырубаем зубилом круг. Линия разметки окружности остается на заготовке. Далее в отверстие вставляем болт, зажимаем заготовку гайкой с обратной стороны и вставляем в патрон дрели. Включаем дрель и напильником или камнем выравниваем неровности и биения наружной кромки заготовки, полученные от зубила. Стачиваем до размера в чистоте. В результате получается идеальный круг нужного диаметра. Зажимаем заготовку в тиски. Аккуратно ножовкой или шлифмашинкой выпиливаем сектора до размеченной внутренней окружности. Внутреннюю часть сектора по нанесенной малой окружности вырубаем зубилом и обтачиваем напильником. Модулятор практически готов. Необходимо проверить, что бы противоположные срезы находились на одной прямой. Это нужно для синхронности в воспламенении цилиндров (на одинаковом расстоянии от ВМТ).

Достаточно, что бы хотя бы одна пара срезов лежала на одной прямой. Эти срезы секторов помечаем, что бы отличить их от нерабочих срезов. Дело в том, что искра образуется в момент ОТКРЫТИЯ шторки в датчике Холла. То есть, когда заканчивается прохождение металлической части через датчик и начинается вырез. Это важный момент и его необходимо учитывать при установке модулятора на мотоцикл. Коленвал вращается ПО часовой стрелке, поэтому располагаем рабочую грань – выходящей из датчика. Относительно не рабочей входящей грани рабочая, находится СЛЕВА.

Устанавливаем модулятор на якорь генератора. Тут может понадобиться регулировка. Обычно подкладывается набор из нескольких шайб либо под модулятор, либо под датчик, для совмещения шторки и прорези датчика. Шторка должна проходить примерно по центру прорези. Вращающийся модулятор не должен задевать стенок датчика.

Установка момента зажигания.

Для установки момента зажигания можно использовать приспособления для определения момента искры, но будем считать, что приспособлений нет. Определяем момент искры по самой искре. Для этого используем штатный индикатор, который идет в комплекте мотоцикла для установки поршня в положение 2,8 мм до верхней мертвой точки. Если индикатора нет, то любыми подручными способами устанавливаем правый поршень в положение 2,8 мм до ВМТ. Модулятор не должен быть затянут на якоре. Включаем зажигание и проворачиваем модулятор по часовой стрелке до пробоя искры в свече. Повторяем операцию и запоминаем положение модулятора относительно якоря при прохождении искры. Затягиваем модулятор, стараясь не провернуть его относительно найденного положения. (Вот тут пригодятся прорези на пластине)

Далее идет проверка и подгонка соосности рабочих граней модулятора, что бы искра была на обоих цилиндрах на одинаковом удалении от ВМТ. Прокручивая коленвал, проверяем еще раз правильность установки момента зажигания для правого цилиндра, запоминая положение индикатора при котором происходит искра. Переустанавливаем индикатор в левый цилиндр, устанавливаем опережение 2,8 мм от ВМТ по индикатору и ловим в этом положении искру. Если все совпадает и искра там, где нужно, можно вас поздравить, настройка завершена, заворачиваем свечи, запускаем и наслаждаемся отныне ровной, на всех оборотах, работой мотора.

Если у вас искра появляется раньше или позже, то выполняем следующие действия.

Вариант А. Если на левом цилиндре искра появляется позже положения 2,8 мм до ВМТ. Необходимо прямо на мотоцикле немного подпилить надфилем ту шторку, которая выходит с датчика Холла, что бы добиться более раннего появления искры. Модулятор в этом случае не откручивайте и не снимайте, а то придется все устанавливать заново!

Вариант Б. Если на левом цилиндре искра появилась раньше чем, на правом, то есть, не доходя до положения 2,8 мм до ВМТ. Отпускаем болт крепления модулятора и устанавливаем момент зажигания сначала для левого цилиндра. Далее повторяем все вышеописанные действия начиная установку момента зажигания с левого цилиндра, плюс используем вариант А для доводки правого цилиндра.

Редакция журнала благодарит Петухова Николая за любезно предоставленные материалы для статьи.

Многих наверняка парит штатная контактная система зажигания на отечественных мотоциклах. Постоянная необходимость ее регулировать, то зазоры уплывут, то конденсатор пробъет, то контакты подгорели.

эх, тоска зеленая! а что если. товарищ интернет в помощь и находим опять же интересные всякие статейки, заметки и картинки.

Ну во-первых хочу поблагодарить форум МотоИЖ и его дружелюбных пользователей. Не одни сутки провел я листая ветки форума, читая гневные комменты, интересные посты и всякий флуд. Сейчас я попытаюсь собрать все мысли в голове в порядок и «родить» конспект всего это просвещения. Руководство к действию, так сказать.

Теория.
На мотоцикл ИЖ, а именно юпитер, возможность установить бесконтактное зажигание имеется, и нет ничего сложного.

Общая схема включения выглядит так:

Коммутатор впринципе можно любой, хотя многие ругают коммутаторы фирмы Астра в прозрачном корпусе. не знаю даже что может вывести его из строя, покупаем вот такой:

Катушка зажигания от Оки или от 406 двигателя

Далее комплект силиконовых проводов с наконечником в виде чехла и с распределенным сопротивлением. Чехол уберет извечную проблему пробоя свечи в дождь, а распределенное сопротивление избавит от необходимости подбирать колпачки.

Датчик холла для данной композиции менее всего пригоден, т.к. единственное место его установить — корпус генератора, магнитные поля от него будут периодически перемагничивать встроенный в Холл магнитик, можно конечно изготовить экранирующую пластину… ладно, об этом позже ?

Ну еще стоит приобрести жгут проводов от Оки или Нивы.

ВСЁ! Гениально, не правда ли? тупо собрать по схеме провода и должно работать, можно ставить на мотоцикл. Но мы пойдем другим путём.

Благодаря пользователю Umka и его статьи было решено улучшить данную систему установкой оптического датчика вместо датчика Холла.

Описание из статьи Umk’и:
Датчик собран на двух микросхемах в корпусе Soic-8. Та что слева, интегральный регулятор напряжения LM317, включенный в режиме стабилизации тока (аналог КРЕН12). Ее можно было и не ставить, но так светодиод практически полностью защищен от перегорания. Да и яркость свечения от величины разряда батареи не будет меняться, а это более надежный запуск и устойчивость к «запылению». Микросхема справа – это логический компаратор. Он сравнивает два напряжения на входах (3 и 2 нога). До тех пор, пока напряжение на ножке 3 ниже чем на 2, выходной транзистор (внутри микросхемы) открыт, поэтому на выводе 7 (выход датчика) низкий уровень напряжения, поскольку большая его (напряжения) часть падает на резисторе R7. Как только напряжение на выв. 3 превысит напряжение на выв. 2, компаратор мгновенно переключится, закрыв выходной транзистор, создавая тем самым высокий уровень на выходе 7. Опорное напряжение на выв. 2 формируется делителем напряжения из резисторов R5, R6 и составляет половину напряжения питания. Напряжение на выводе 3 формируется измерительной цепью из фототранзистора и резистора R4, которые в эквиваленте составляют тот же делитель. Только величина сопротивления фототранзистора зависит от степени его освещенности, освещенность создает инфракрасный светодиод, а модулятор модулирует (прерывает) световой поток. Прошу прощения за каламбур. То есть на выходе мы имеем четкий сигнал практически прямоугольной формы на любых оборотах двигателя. Изменяя соотношение резисторов R5 – R6, или подбирая R4 можно подстроиться под любой фототранзистор и уровень освещенности (читай запыленности) датчика для достижения надежной работы. Собственно для 12В систем зажигания ничего подбирать думаю, не придется, т.к. и фототранзистор и микросхема имеют большой «запас» по уровню срабатывания. Так что забудьте о страшных историях про пыль и масло в зажигании и неработающий из-за этого оптический датчик!

Итак, идем в радиомагазин и покупаем необходимые детальки, делаем пайку на коленке навесным монтажом:

Проверяем работоспособность схемы с помощью пульта от телевизора. В нем стоит обычный ИК диод, передающий команды, эти команды мы должны заметить по мигающему светодиоду в схеме

Далее необходимо изготовить печатную плату. Для этого измеряем площадку крепления штатной системы зажигания что бы определить сколько места у нас есть и делаем бумажные заготовки.

Установка бесконтактной системы зажигания на Иж Юпитер-5 достаточно актуальная тема. При налаживании БСЗ на Иж Юпитер-5 бсз требуется учесть ряд нюансов, способных существенно повлиять на работу используемого оборудования.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.

Большая часть современных мотоциклов не оснащено кулачками, то есть прерывателями. Почему производитель счел их ненужными для ныне продаваемых моделей? Ответ достаточно прост. Это система не отличается хорошей надежностью.

Множество деталей, используемых в системе, являются источниками неприятностей. Наиболее распространенные из них приведены ниже:

1. Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки;
2. Искра возникает через раз, так как контакты регулярно подгорают;
3. Постоянно возникают побои конденсаторов;
4. Небольшая мощность искры;
5. При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Такое зажигание является причиной постоянного ремонта при езде.

Многие ошибочно полагают, что внедрить БСЗ совек на иж юпитер 5 очень трудно. Как правило, больше времени занимает закупка необходимых запчастей, чем установка бсз на иж. Безусловно, после вживления работоспособность существенно изменяется в наилучшем направлении.

Это заметно на холостых оборотах. Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

• Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
• Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
• Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
• Пара броне-проводов из силикона с колпачками из резины;
• Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора. Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника. Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе.
Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

• Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.

Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;

Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Заключительные действия

Следует надеть колпаки из резины на броне-провода, а последние вставить в над свечники или катушку. Если пропустить данный шаг, то мотоцикл заглохнет при езде в дождливую погоду, так как в акб попадет влага.

При внедрении свечей в наконечник удастся сохранить отличный контакт батареи с объемами транспортного средства.Теперь потребуется заранее приобретенный комплект проводов. Коммутатор, катушка и датчик холла соединяются проводкой. Её необходимо изолировать. Из всей массы потребуется исключительно общий плюс.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем. Искра должна появиться на свечах.

Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Изготавливаем пластину для крепления датчика Холла.

Требований к форме пластины как таковых нет. Она должна обеспечивать крепление датчика Холла на определенном расстоянии от оси якоря.

Приблизительную разметку центрального отверстия и вырезов для винтов крепления к генератору можно скопировать со старой, снятой пластины крепления контактов. Размечаем крепление датчика Холла таким образом, что бы расстояние до задней стенки датчика через щель магнитов от центра якоря было в районе 60-65 мм. Можно проточить в изготавливаемой пластине дополнительные канавки в креплении к генератору для обеспечения небольшого вращения пластины вокруг оси (для облегчения установки момента зажигания), но можно этого и не делать, а просто прикрепить наглухо пластину к генератору. Сверлим, подтачиваем, подгоняем по месту, устанавливаем пластину с датчиком Холла на генератор.

Изготавливаем модулятор «Бабочку»

Следующий момент, необходимо точно измерить расстояние от центра якоря до задней стенки датчика Холла через щель магнитов. Это расстояние берем за основу для изготавливаемого модулятора. В чистоте радиус модулятора должен получиться на два миллиметра меньше, чем измеренное расстояние, это необходимо для зазора между стенкой датчика и краем модулятора.

Выпиливаем из листового металла квадратную заготовку с длиной стороны равной расстоянию от центра якоря до задней стенки ДХ умноженного на два. Размечаем центр квадрата. Размечаем от этого центра внутри квадрата одну окружность нужного радиуса, а вторую окружность радиусом примерно 15 мм. Размечаем сектора внутри большей окружности. Проводим линию через центр окружности. Отмеряем транспортиром или треугольником от центра угол в 60 градусов и проводим вторую линию через центр. На заготовке получается четыре сектора. Два по 60 градусов и два по 120 градусов. Узкие сектора помечаем карандашом или фломастером на выброс. Сверлим в центре размеченной квадратной заготовки отверстие диаметром 8 мм. Аккуратно вырубаем зубилом круг. Линия разметки окружности остается на заготовке. Далее в отверстие вставляем болт, зажимаем заготовку гайкой с обратной стороны и вставляем в патрон дрели. Включаем дрель и напильником или камнем выравниваем неровности и биения наружной кромки заготовки, полученные от зубила. Стачиваем до размера в чистоте. В результате получается идеальный круг нужного диаметра. Зажимаем заготовку в тиски. Аккуратно ножовкой или шлифмашинкой выпиливаем сектора до размеченной внутренней окружности. Внутреннюю часть сектора по нанесенной малой окружности вырубаем зубилом и обтачиваем напильником. Модулятор практически готов. Необходимо проверить, что бы противоположные срезы находились на одной прямой. Это нужно для синхронности в воспламенении цилиндров (на одинаковом расстоянии от ВМТ).

Достаточно, что бы хотя бы одна пара срезов лежала на одной прямой. Эти срезы секторов помечаем, что бы отличить их от нерабочих срезов. Дело в том, что искра образуется в момент ОТКРЫТИЯ шторки в датчике Холла. То есть, когда заканчивается прохождение металлической части через датчик и начинается вырез. Это важный момент и его необходимо учитывать при установке модулятора на мотоцикл. Коленвал вращается ПО часовой стрелке, поэтому располагаем рабочую грань – выходящей из датчика. Относительно не рабочей входящей грани рабочая, находится СЛЕВА.

Устанавливаем модулятор на якорь генератора. Тут может понадобиться регулировка. Обычно подкладывается набор из нескольких шайб либо под модулятор, либо под датчик, для совмещения шторки и прорези датчика. Шторка должна проходить примерно по центру прорези. Вращающийся модулятор не должен задевать стенок датчика.

Установка момента зажигания.

Для установки момента зажигания можно использовать приспособления для определения момента искры, но будем считать, что приспособлений нет. Определяем момент искры по самой искре. Для этого используем штатный индикатор, который идет в комплекте мотоцикла для установки поршня в положение 2,8 мм до верхней мертвой точки. Если индикатора нет, то любыми подручными способами устанавливаем правый поршень в положение 2,8 мм до ВМТ. Модулятор не должен быть затянут на якоре. Включаем зажигание и проворачиваем модулятор по часовой стрелке до пробоя искры в свече. Повторяем операцию и запоминаем положение модулятора относительно якоря при прохождении искры. Затягиваем модулятор, стараясь не провернуть его относительно найденного положения. (Вот тут пригодятся прорези на пластине)

Далее идет проверка и подгонка соосности рабочих граней модулятора, что бы искра была на обоих цилиндрах на одинаковом удалении от ВМТ. Прокручивая коленвал, проверяем еще раз правильность установки момента зажигания для правого цилиндра, запоминая положение индикатора при котором происходит искра. Переустанавливаем индикатор в левый цилиндр, устанавливаем опережение 2,8 мм от ВМТ по индикатору и ловим в этом положении искру. Если все совпадает и искра там, где нужно, можно вас поздравить, настройка завершена, заворачиваем свечи, запускаем и наслаждаемся отныне ровной, на всех оборотах, работой мотора.

Если у вас искра появляется раньше или позже, то выполняем следующие действия.

Вариант А. Если на левом цилиндре искра появляется позже положения 2,8 мм до ВМТ. Необходимо прямо на мотоцикле немного подпилить надфилем ту шторку, которая выходит с датчика Холла, что бы добиться более раннего появления искры. Модулятор в этом случае не откручивайте и не снимайте, а то придется все устанавливать заново!

Вариант Б. Если на левом цилиндре искра появилась раньше чем, на правом, то есть, не доходя до положения 2,8 мм до ВМТ. Отпускаем болт крепления модулятора и устанавливаем момент зажигания сначала для левого цилиндра. Далее повторяем все вышеописанные действия начиная установку момента зажигания с левого цилиндра, плюс используем вариант А для доводки правого цилиндра.

Редакция журнала благодарит Петухова Николая за любезно предоставленные материалы для статьи.

Многих наверняка парит штатная контактная система зажигания на отечественных мотоциклах. Постоянная необходимость ее регулировать, то зазоры уплывут, то конденсатор пробъет, то контакты подгорели.

эх, тоска зеленая! а что если. товарищ интернет в помощь и находим опять же интересные всякие статейки, заметки и картинки.

Ну во-первых хочу поблагодарить форум МотоИЖ и его дружелюбных пользователей. Не одни сутки провел я листая ветки форума, читая гневные комменты, интересные посты и всякий флуд. Сейчас я попытаюсь собрать все мысли в голове в порядок и «родить» конспект всего это просвещения. Руководство к действию, так сказать.

Теория.
На мотоцикл ИЖ, а именно юпитер, возможность установить бесконтактное зажигание имеется, и нет ничего сложного.

Общая схема включения выглядит так:

Коммутатор впринципе можно любой, хотя многие ругают коммутаторы фирмы Астра в прозрачном корпусе. не знаю даже что может вывести его из строя, покупаем вот такой:

Катушка зажигания от Оки или от 406 двигателя

Далее комплект силиконовых проводов с наконечником в виде чехла и с распределенным сопротивлением. Чехол уберет извечную проблему пробоя свечи в дождь, а распределенное сопротивление избавит от необходимости подбирать колпачки.

Датчик холла для данной композиции менее всего пригоден, т.к. единственное место его установить — корпус генератора, магнитные поля от него будут периодически перемагничивать встроенный в Холл магнитик, можно конечно изготовить экранирующую пластину… ладно, об этом позже ?

Ну еще стоит приобрести жгут проводов от Оки или Нивы.

ВСЁ! Гениально, не правда ли? тупо собрать по схеме провода и должно работать, можно ставить на мотоцикл. Но мы пойдем другим путём.

Благодаря пользователю Umka и его статьи было решено улучшить данную систему установкой оптического датчика вместо датчика Холла.

Описание из статьи Umk’и:
Датчик собран на двух микросхемах в корпусе Soic-8. Та что слева, интегральный регулятор напряжения LM317, включенный в режиме стабилизации тока (аналог КРЕН12). Ее можно было и не ставить, но так светодиод практически полностью защищен от перегорания. Да и яркость свечения от величины разряда батареи не будет меняться, а это более надежный запуск и устойчивость к «запылению». Микросхема справа – это логический компаратор. Он сравнивает два напряжения на входах (3 и 2 нога). До тех пор, пока напряжение на ножке 3 ниже чем на 2, выходной транзистор (внутри микросхемы) открыт, поэтому на выводе 7 (выход датчика) низкий уровень напряжения, поскольку большая его (напряжения) часть падает на резисторе R7. Как только напряжение на выв. 3 превысит напряжение на выв. 2, компаратор мгновенно переключится, закрыв выходной транзистор, создавая тем самым высокий уровень на выходе 7. Опорное напряжение на выв. 2 формируется делителем напряжения из резисторов R5, R6 и составляет половину напряжения питания. Напряжение на выводе 3 формируется измерительной цепью из фототранзистора и резистора R4, которые в эквиваленте составляют тот же делитель. Только величина сопротивления фототранзистора зависит от степени его освещенности, освещенность создает инфракрасный светодиод, а модулятор модулирует (прерывает) световой поток. Прошу прощения за каламбур. То есть на выходе мы имеем четкий сигнал практически прямоугольной формы на любых оборотах двигателя. Изменяя соотношение резисторов R5 – R6, или подбирая R4 можно подстроиться под любой фототранзистор и уровень освещенности (читай запыленности) датчика для достижения надежной работы. Собственно для 12В систем зажигания ничего подбирать думаю, не придется, т.к. и фототранзистор и микросхема имеют большой «запас» по уровню срабатывания. Так что забудьте о страшных историях про пыль и масло в зажигании и неработающий из-за этого оптический датчик!

Итак, идем в радиомагазин и покупаем необходимые детальки, делаем пайку на коленке навесным монтажом:

Проверяем работоспособность схемы с помощью пульта от телевизора. В нем стоит обычный ИК диод, передающий команды, эти команды мы должны заметить по мигающему светодиоду в схеме

Далее необходимо изготовить печатную плату. Для этого измеряем площадку крепления штатной системы зажигания что бы определить сколько места у нас есть и делаем бумажные заготовки.
