Беспроводная зарядка своими руками из зарядника

Производители смартфонов соревнуются между собой, оснащая каждую новую модель какой-либо уникальной «фишкой». Так пользователям стали доступны телефоны с функцией беспроводной зарядки. Удобная, быстрая, она обещает максимальный комфорт при работе с гаджетом. Но, как правило, в комплект к смартфону она не идёт. Стоимость самой дешёвой модели начинается от 700 рублей, более или менее нормальная обойдётся в 2,5 тысячи рублей. И конечно, у пользователя возникает логичный вопрос: как сделать беспроводную зарядку своими руками? Оказывается, при желании и наличии некоторых деталей сделать это достаточно просто, но предварительно необходимо ознакомиться со всеми сопутствующими нюансами.

Принцип работы

Беспроводное зарядное устройство позволяет заряжать аккумулятор телефона без подключения последнего к проводам. Мобильник укладывается на специальную подставку, где и происходит весь процесс.

Принцип работы заключается в передаче магнитного поля от передатчика к приёмнику. Второй в этом случае начинает генерировать напряжение, которое и заряжает аккумулятор.

Наличие встроенного приёмника можно посмотреть в характеристиках, если производитель указал поддержку стандарта Qi, то всё в порядке.

ВНИМАНИЕ. Отсутствие у гаджета встроенного приёмника не является поводом для отказа от идеи. Владельцу смартфона в этом случае просто необходимо приложить чуть больше усилий и изготовить приёмник собственноручно.

Как сделать беспроводную зарядку самостоятельно?

Существует несколько вариантов выполнения работ, суть которых в итоге сводится к одному. Если расположить все элементы на чистой плате, прикрепить их паяльником и оснастить конструкцию дросселем, можно получить высококачественное устройство. Оно будет способно выдавать напряжение до двух ампер, работая надёжно и бесперебойно. Однако, если под рукой минимум материалов, стоит воспользоваться и более простой схемой. Чтобы выбрать наиболее подходящий вариант, стоит рассмотреть оба.

Передатчик: вариант №1

Прежде чем изготовить надёжное и качественное беспроводное зарядное устройство своими руками, необходимо приготовить:

• плату;
• дроссель с диаметром проволоки 1 мм, завёрнутой в 5–10 витков;
• резисторы номинала до 1 Вт — 2 шт.;
• транзисторы напряжением 10 вольт и больше — 2шт.;
• диоды UF — 2 шт.;
• конденсатор плёночный ёмкостью от 0,35 до 1 мкФ;
• мультиметр;
• паяльник и паяльные принадлежности.

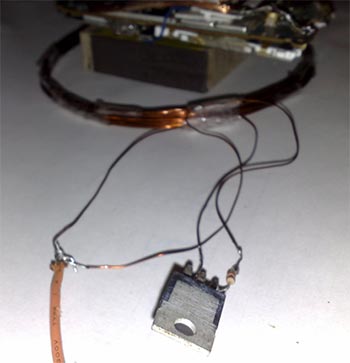

Первым делом из длинного провода изготавливается контур. Для этого провод складывается пополам, при помощи пальцев или контура диаметром 5–10 сантиметров мотаются 5 витков. По всей окружности контур прочно скрепляется скотчем или клеем.

Далее, необходимо обстричь петлю, получившуюся в результате складывания провода пополам, получается 4 свободных конца. Их зачищают, выполняется подключение начала первой обмотки к концу второй, конца первой обмотки к началу второй. Определить, какой из концов с которым должен соединяться, поможет мультиметр. «Активные» концы спаиваются между собой, образуя среднюю точку. Именно она пойдёт к плюсу питания через дроссель. К свободным концам в дальнейшем будут присоединяться резисторы.

Собирается беспроводная зарядка для телефона своими руками в такой последовательности: припаиваются два транзистора, затем к ним диоды, к диодам, в свою очередь, резисторы. Концы последних распределяются между платой и диодами. Контур припаивается последним, предварительно выполняется лужение обеих отмоток.

Собранный таким образом передатчик для смартфона своими руками создаёт на первом контуре высокочастотное поле, которое на вторичном сглаживается конденсатором и стабилизируется приблизительно до 5 вольт.

Передатчик: вариант №2

Второй вариант подскажет, как сделать беспроводную зарядку для телефона более простым способом из минимума материалов. Потребуются:

• медная проволока диаметром 0,5 мм;
• два транзистора.

Проволока сматывается в сорок витков на оправу. Её необходимо подготовить заранее, основываясь на оптимальном диаметре в 7–10 сантиметров. После двадцатого витка делается отводка. К нему и концу катушки подключается по резистору, на этом устройство считается готовым.

Передатчик следует поместить в корпус, на его роль прекрасно подойдёт коробка из-под дисков.

Приёмник

Если смартфон не оснащён встроенным приёмником, то потребуется потратить время и на его изготовление. Свой приёмник можно устанавливать не только на смартфон, но и на обычный кнопочный, так как тот подключается к аккумулятору.

Беспроводная зарядка для смартфона своими руками в таком случае потребует проволоки диаметром 0,3–0,4 мм. А также пригодится двухсторонний скотч и суперклей. Для удобства работу по созданию контура можно выполнять на пластиковой поверхности.

Приёмник состоит из 25 витков, плотно прижатых друг к другу. Чтобы в дальнейшем конструкция не сломалась, витки рекомендуется крепить на двухстороннем скотче и по мере увеличения площади заливать их суперклеем. Вместо двухстороннего скотча можно использовать обычный, приклеив его края к столу. Диаметр внутреннего отверстия катушки – 1 см, туда нужно заранее поместить заготовку нужного размера, вырезанную, например, из толстого картона. Потом её можно убрать.

Кроме проволоки, в состав приёмника входит кремниевый диод, маркировка которого особой разницы не имеет. Витки второй части беспроводной зарядки аккуратно отделяются от поверхности и подключаются к аппарату через диод.

Помимо того, как сделать беспроводную зарядку, стоит подумать и о способе её подключения. Приёмник может подсоединяться либо к аккумулятору, либо к разъёму для зарядного устройства. Второй вариант, как показывает практика, более предпочтителен.

Остаётся только закрепить сделанный приёмник на крышке смартфона и можно приступать к тестированию.

ВАЖНО. Для проверки работоспособности беспроводного ЗУ стоит взять старый телефон, потеря которого при ошибках в сборке не нанесёт владельцу ущерба. А также не рекомендуется заряжать таким способом телефон, находящийся на гарантии производителя.

Также имейте в виду, что приведённая схема крайне примитивна и не имеет обратной связи, то есть согласования приёмника и передатчика. У неё большой уровень помех и паразитного излучения. Поэтому гаджет на площадку нужно класть медленно и аккуратно. Если положить его резко, то может выйти из строя контроллер заряда телефона.

Что стоит знать о самодельной зарядке?

Прежде чем узнать, как сделать самому беспроводную зарядку, стоит узнать следующее:

1. Самодельное устройство без должного качества и соответствия элементов конструкции не будет обладать большой мощностью. Поэтому время заряда может увеличиться до 7 часов.
2. Заряд происходит на расстоянии 4 сантиметров, гаджет в процессе должен лежать непосредственно на передатчике.
3. При должном подходе к созданию беспроводной зарядки можно получить поистине отличный аксессуар, который выручит в случае поломки стандартного ЗУ или входа!

Так как вечный источник энергии пока никто не изобрел, приходится регулярно подзаряжать батарейки сотовых телефонов и различных цифровых гаджетов от электросети. Не всегда есть возможность сделать это обычным способом посредством провода и розетки. Некоторые продвинутые компании уже приступили к выпуску моделей, способных заряжаться, просто находясь на площадке беспроводного устройства. По их примеру и «самодельщики» не стоят в сторонке, а стараются усовершенствовать даже некоторые кнопочные телефоны.

Новое? Нет, давно известное «старое»

Чтобы понять, как работает беспроводная зарядка для телефона, нужно вспомнить Николу Теслу и его способ передачи энергии на расстоянии. При помощи устройства, работающего по методу магнитной индукции, он более 100 лет назад сумел обеспечить электротоком целый штат.

Как это используется сейчас? В зарядном устройстве находится встроенная катушка, которая является создателем и передатчиком магнитного поля на антенну девайса. Приемным контуром служит уложенная плоской спиралью катушка, размещенная непосредственно под крышкой телефона. Электромагнитное излучение возникает только после помещения приемника в поле передатчика. Затем через конденсаторы и выпрямитель энергия воздействует на аккумулятор.

Для начала поговорим о минусах использования устройства

Разве могут быть отрицательные моменты у такого замечательного изобретения? Оказывается, их несколько:

• неизвестно, каким образом высокочастотные импульсы влияют на здоровье человека;
• отмечена низкая эффективность при передаче энергии таким способом;
• на пару лишних часов увеличивается время полной зарядки;
• если при каждом удобном случае, не дожидаясь полного обнуления аккумулятора, укладывать свой телефон на подзарядник, рабочая емкость батареи быстро уменьшится;
• если схема, по которой собрана беспроводная зарядка своими руками, не совсем верна или использованы не те комплектующие, может случиться перегрев аккумулятора, что «не есть хорошо».

О других минусах сведения пока отсутствуют.

Инструкция для модификации «кнопочника»

Не работает вход для подключения зарядного провода на старом телефоне? Теперь это легко решаемая задача! Берется чуть больше метра тонкой медной проволоки и сматывается в плоскую катушку из 15 оборотов. Чтобы спираль сохраняла форму, ее закрепляют суперклеем или двухсторонним скотчем, оставляя пару сантиметров проволоки для пайки контактов. С гнездом зарядки телефона один конец катушки соединяют через импульсный диод, второй – через конденсатор. Беспроводная зарядка, своими руками сделанная, – это не шутка, а использование законов физики.

Чтобы сделать передающий контур, витки 1,5 см медной проволоки укладывают по окружности диаметром 10 см. Обмотку скрепляют изолентой или скотчем, оставив свободными оба конца проволоки. Из более тонкой меди для передатчика наматывают 30 оборотов в одном направлении. Замыкается контур полевым транзистором и конденсатором. Беспроводная зарядка (своими руками) готова: если телефон с приемником под крышкой положить внутрь передающего кольца экраном вверх, батарея начнет получать энергию.

Универсальная беспроводная зарядка для телефона

Ноутбуки и кинокамеры, фотоаппараты и планшетники – все эти девайсы требуют постоянного питания. Притом очень неудобно хранить дома или носить с собой целый набор из нескольких разных проводов. Чтобы избавиться от этого неудобства, некоторое время назад несколько ведущих мировых производителей мобильных средств связи договорились о поддержании единого стандарта в использовании зарядных устройств.

Гаджеты, поддерживающие данную возможность, маркируются логотипом Qi. Планируется оборудовать такой технической аппаратурой кафе, библиотеки, другие общественные места. Компания IKEA разрабатывает образцы мебели, в рабочую панель которой будет встроена беспроводная зарядка. Своими руками нужно будет только положить телефон или ноутбук на обозначенное место (на ночь или время обеда), как начнет поступать энергия.

Неужели смартфон и айфон тоже придется разбирать?

Беспроводная зарядка для «Самсунг» на сегодняшний день является самой необычной, так как это функциональный компьютерный монитор, поддерживающий стандартные операционные системы. Установка этого устройства позволяет не только освободить рабочую поверхность от лишних проводов для мобильников, подпитывая их на расстоянии: при размещении гаджета на его площадке зарядка начинается автоматически, а на мониторе, поддерживающем универсальный стандарт Qi, загорается огонек зеленого светодиода.

Не так давно изобретатели компании Nikola Labs продемонстрировали один из чехлов. Эта беспроводная зарядка для айфона способна аккумулировать бесполезно растрачиваемое радиочастотное излучение сигналов Wi-Fi, преобразовывая его в энергию. Благодаря этому чудо-чехлу рабочее время смартфона продлевается почти на треть.

Недавно на рынке появились беспроводные зарядки для телефона

Ну, уже из названия устройства становится понятно, что для передачи энергии гаджету не требуется подключения проводов

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками

Схема беспроводной зарядки очень проста, состоит из двух катушек (передатчик и приемник), а также транзистора и резистора

Если изготовление передатчика занимает считанные минуты, то с приемником придется попотеть

5
/
5
( 1
vote
)

С развитием современных технологий привычные проводные зарядные устройства теряют свою актуальность. Они имеют свои недостатки, которые делают их непрактичными. Пользователи часто сталкиваются с проблемами при их использовании, например, гнездо смартфона или другого девайса может выйти из строя или перетереться провод. Сегодня всё большее предпочтение отдается беспроводным зарядкам. Они применяются для подпитки аккумулятора различных электронных гаджетов. Цена на эти изделия разнится в зависимости от сложности схемы и производителя, выпускающего конкретную модель.

Принцип работы беспроводной зарядки

Представленное устройство нельзя назвать полностью беспроводным, так как оно в любом случае подсоединяется к электрической сети. Девайс, требующий подпитки аккумулятора, размещается сверху зарядки. Принцип её работы заключается в электромагнитной индукции. В аккумуляторную батарею поступает напряжение благодаря электромагнитному полю, возникающему в зарядном устройстве при протекании электрического тока по специальной индукционной катушке.

Недавно на рынке появились беспроводные зарядки для телефона

Компании производители современной электроники для таких моделей официально приняли единый стандарт беспроводного питания электронных устройств – Qi. Этим стандартом установлена мощность движения электрически заряженных частиц, подаваемая в катушку. Она составляет 5 Ватт.

Силовое поле может действовать на дистанции четырёх сантиметров. Оно возникает в том случае, когда передается сигнал о появлении одного из совместимых устройств. Эти сигналы оповещения смартфон может подавать с помощью функции ближней бесконтактной связи (Near Field Communication). Далее, энергия передается на аккумуляторную батарею благодаря току, возникающему под действием напряжения в обмотке, встроенной в заряжаемый девайс.

Мнение эксперта

Создание беспроводного зарядного устройства своими руками – не такая уж сложная задача. Все материалы и элементы несложно достать – пластик и проволоку для катушки, транзисторы и прочее можно отыскать в специализированных магазинах и даже на рынках. Главное – не пытайтесь сразу экспериментировать на новых смартфонах; для начала лучше потренироваться на старых моделях.

Константин Котовский

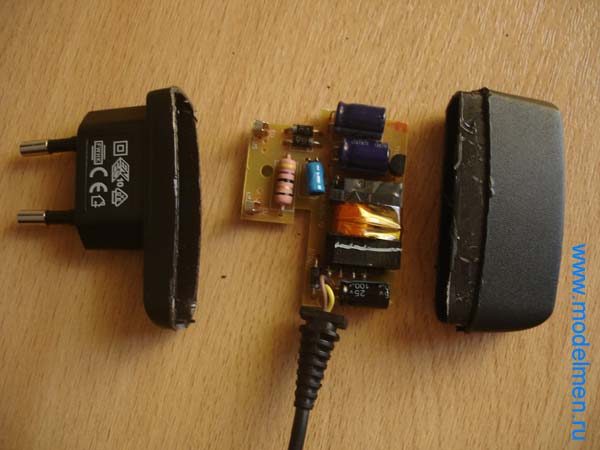

Из чего состоит стандартное зарядное устройство

Для самостоятельного создания бесконтактной зарядки следует учитывать перечень элементов, входящих в её состав. Так, генератор размещается на специальной плате. К нему подсоединен передающий контур, где возникает напряжение высокой частоты, воздействующее на приёмный контур заряжаемого устройства. При этом наведенное переменное напряжение выпрямляется, а затем сглаживается с помощью конденсатора. Узел стабилизации доводит его до значения, равного 5 Вольтам.

Как сделать беспроводное зарядное устройство для телефона своими руками

Фирменные устройства, предлагаемые в магазинах, имеют различную стоимость, которая не всегда доступна для обывателя. Иногда подходящим решением становится создание такого прибора своими руками.

Ну, уже из названия устройства становится понятно, что для передачи энергии гаджету не требуется подключения проводов

Из названия гаджета становится ясно, что для подачи электроэнергии к батарее смартфона не потребуется использование проводов. Этапы процесса подачи питания:

1. Зарядка оснащается встроенной индукционной катушкой. Она продуцирует и передает энергию на катушку-приемник, имеющуюся в смартфоне. Обычно этот элемент находится над задней крышкой или аккумулятором.
2. При приближении телефона к передатчику возникают высокочастотные электромагнитные колебания.
3. Конденсатор и выпрямитель на основе маломощного полупроводникового диода обеспечивают аккумуляторную батарею энергией.

Для создания дистанционной зарядки от вас не потребуется наличие глубоких познаний в электронике. Подробные инструкции и схемы устройства имеются в общем доступе. Вашему вниманию предлагается одна из них.

Материалы и инструменты

Перечень элементов, которые понадобятся для создания зарядного устройства:

• основа (плата) небольшого размера (на неё будут крепиться остальные составляющие);
• катушка индуктивности, обладающая высоким сопротивлением переменному току должна иметь от 5 до 10 витков (диаметр провода равняется 1 миллиметру);
• плёночный конденсатор, обладающий ёмкостью от 0,33 до 1 микрофарады;
• два выпрямителя типа UF;
• паяльник;
• несколько полевых высоковольтных транзисторов, усиливающих напряжение до 10 Вольт;
• два преобразователя тока с номинальной мощностью рассеивания до 1 Ватт;
• припой (материал, применяемый при пайке и имеющий температуру плавления ниже, чем соединяемые элементы).

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками

Приступаем к процессу

Новичку рекомендуется не создавать сразу устройство для современной модели смартфона, а потренироваться на старом девайсе. Например, можно собрать зарядку для завалявшегося кнопочного телефона Nokia. Сам алгоритм действий делится на несколько этапов. В первую очередь следует создание передатчика, который станет самостоятельным элементом, а потом нужно перейти на разработку приемника, устанавливаемого в смартфон.

Схема беспроводного зарядного устройства довольно проста. Она содержит две катушки, представляющие собой приемник и передатчик, а также резистор и транзистор. Если Вы смогли подготовить все необходимые элементы, описанные выше, то сборка несложной бесконтактной зарядки займет не более 60 минут.

1. Делаем катушку.


На кусок пластика размером до 10 см (или другой удобный материал) нужно намотать контур. Это делается таким способом:

• длинный провод складывается вдвое;
• на кусок пластика наматывается пять витков;
• каждый виток следует закрепить по окружности при помощи клейкой ленты или клея;
• край провода, который является сгибом, нужно отрезать, чтобы получилось два кончика;
• все получившиеся концы провода (4 штуки) зачищаются;
• конец первой обмотки подключается к началу второй или, наоборот, начало второй обмотки подключается к концу первой (в этом деле на помощь приходит кабельный тестер).

Схема беспроводной зарядки очень проста, состоит из двух катушек (передатчик и приемник), а также транзистора и резистора

Для работы мультиметром его следует переключить на режим проверки диода. Подносить его нужно к каждому концу намотки. При этом в одном случае устройство может реагировать, а в другом нет. Эти концы провода должны быть расположены с разных сторон. Их следует скрутить между собой и запаять. Оставшиеся два конца будут идти к транзисторам.

1. Работа с паяльником.


Для дальнейших действий вам понадобится такой материал, как припой, а также сам паяльник и плата, служащая основанием. Этапы работы:

• припаиваются два транзистора и диоды;
• резисторы припаиваются одним концом к плате, а другим к диодам;
• две обмотки контура нужно залудить, а затем подсоединить к устройству.

1. Собираем приемник:


• этот элемент имеет плоский вид. Катушка должна состоять из 25 витков проволоки толщиной от 0,3 до 0,4 мм. Каждый виток наматывается на пластмассовую основу и закрепляется клеем;
• готовый контур следует аккуратно отделить ножом от основы, которая служила для намотки;
• перед намоткой при подключении устанавливается высокочастотный кремниевый диод;
• катушка прикрепляется сверху к аккумулятору. При этом конденсатор используют для сглаживания пульсаций напряжения;
• приемник подключается к разъему зарядки или напрямую к аккумуляторной батарее. Но во втором случае измеритель заряда не будет работать. Этот вариант подойдет для тех девайсов, которые имеют неисправности с гнездом для зарядки;
• в завершение нужно закрыть заднюю крышку телефона и испытать корректность работы полученного устройства.

Если изготовление передатчика занимает считанные минуты, то с приемником придется попотеть

Наиболее популярные модели беспроводных зарядок

Не каждый имеет возможность самостоятельно создать зарядное устройство. На сегодняшний день это не является проблемой, так как в продаже имеется множество модификаций подобных аксессуаров, выпускаемых под разными брендами.

Обзор характеристик наиболее популярных моделей беспроводных зарядок:

Преимущества и недостатки беспроводных зарядок

Производители и владельцы представленных устройств выделяют такие их достоинства:

• нет надобности в присоединении провода к смартфону;
• практичность в применении;
• возможность зарядки сразу нескольких телефонов;
• отсутствие проводов, которые спутываются и со временем перетираются.

В мире уже не осталось людей, которые не пользуются мобильными телефонами. Одним из недостатков современного смартфона и планшета является слабая автономность работы. То есть одного заряда батареи при активном использовании хватает на 1 день (максимум 2). При такой частой зарядке устройства немудрено, что будет быстро разбиваться разъем питания. Чтобы этого избежать, можно приобрести беспроводное зарядное устройство. Но, как правило, оно стоит довольно дорого. Что же делать, если не хватает денег? На помощь приходит беспроводная зарядка на телефон своими руками.

Немного теории

Думаю, объяснять, что такое беспроводная зарядка для телефона, нет смысла. Ведь это очевидно – это самое обычное зарядное устройство, которое работает без проводов. А вот вопрос, как оно работает, будет очень даже любопытным. Поэтому стоит немного окунуться в теорию и начальный курс физики.

В основе технологии лежит использование индукционных катушек. Они могут работать как передатчик, так и в качестве приемника индуктивной энергии. То есть, если говорить простыми словами, одна катушка подключена к сети электропитания. Она возбуждается и создает около себя магнитное поле. Вторая катушка, попадая в радиус действия этого магнитного поля, также начинает возбуждаться и генерировать электрический заряд.

Все довольно просто и понятно. Из вышесказанного становится понятно, что беспроводное зарядное устройство не позволяет вам разгуливать с телефоном в руках в момент зарядки. То есть ограничения, которые есть в проводных ЗУ, действуют и на беспроводные ЗУ.

Более того, провод может иметь довольно большую длину (до 5 метров) и в этом радиусе вы можете спокойно перемещаться. А вот магнитное поле, образуемое индуктивной катушкой, как правило, не превышает 5 см. Поэтому единственное преимущество такого устройства заключается в том, что вы не будете разбивать сам разъем microUSB.

И здесь довольно спорный вопрос, стоит ли затея того. В принципе, заменить разъем microUSB в телефоне довольно легко и дешево. И если он качественный, то прослужит он довольно долго.

Поэтому покупка или изготовление беспроводного ЗУ лишь с целью экономии не будет рентабельной. Другой вопрос, если все зависит от эстетики или нежелания постоянно иметь дело с проводами: тогда приступаем к действиям. По сути, беспроводная зарядка для Андроида – это просто удобная подставка для телефона, которая имеет привлекательный вид и при этом заряжает батарею.

От теории к практике

В первую очередь стоит отметить, что нам придется не только делать базовую станцию, но и изменить сам смартфон. Дело в том, что если изначально телефон не поддерживает беспроводную зарядку, то этого говорит о том, что он не оснащен индуктивной катушкой. И в том случае нам придется самостоятельно ее изготовить и поместить в корпус смартфона. А контакты от катушки-приемника придется подпаять к входу «+» и «-» разъема microUSB в корпусе телефона.

В принципе, сделать беспроводное ЗУ может абсолютно каждый. Главное в этом вопросе – это точное соблюдение всех правил. Сам процесс изготовления можно разделить на две части:

• изготовление передатчика;
• изготовление приемника.

Итак, от слов к делу.

Что нам понадобится

Конечно, чтобы собрать подобное устройство, потребуются определенные материалы. Здесь все довольно просто. Для передатчика нам потребуется следующее:

• Оправа на 5 см (максимум 7 см).
• Медная проволока диаметром 1 мм (25 витков).
• Транзистор – полевой IRF Z44.
• Конденсатор – 10n.
• Резистор – 10 Ом.
• Резистор – 1К (2 штуки).

Это все, что нужно для передатчика. Найти все эти материалы не составит труда. Питаться ретранслятор будет от самой обычной мобильной зарядки.

Чтобы телефон смог принять электрический ток от передатчика, нам потребуется собрать приемник. Для этого потребуется:

• Диод VD1 M4.
• Конденсатор – 10n (нФ).
• Конденсатор 100n.
• Конденсатор 10u (10мФ).
• Стабилизатор напряжения 7805 (на 5В).
• Для катушки потребуется провод 0,4мм (30 витков).

Итак, давайте соберем это все вместе.

Собираем передатчик

Здесь все довольно просто. Есть генератор и передающий контур (та самая катушка). Генератор питается от обычного блока питания на 5В 2А и передает импульсы на передающий контур, который создает магнитное поле определенной частоты. Для радиолюбителей с опытом собрать подобный девайс не составит труда. Ниже будет приложена схема.

Итак, для того, чтобы намотать катушку, нам потребуется оправа диаметром 5 см. Медный провод с сечением 1 мм (важно, что бы он был в лаковой изоляции). Берем медный провод, оставляем около 3-5 см кончик (условно это будет плюс).

В результате у вас должна получиться катушка в виде медного диска.

Откладываем катушку в сторону до полного высыхания. А тем временем займемся сбором генератора импульсов. Все делаете по схеме:

Стоит отметить, что для передатчика не столь важны размеры. Вы можете поместить генератор с катушкой в любой корпус на свое усмотрение, украсить как угодно. Главное, чтобы между катушками (передатчика и приемника) было минимальное расстояние.

Собираем приемник

Здесь также есть свой принимающий контур (катушка). С него-то все и начинается. Выше мы уже рассматривали, как намотать передающий контур. По такой же схеме мотается и принимающий контур с той лишь разницей, что в этот раз мы используем провод с сечением 0,4 мм и делаем 30 витков (каждые 5-7 витков не забываем мазать контур лаком или суперклеем). Далее вся схема собирается на SMD компонентах (это те же радиодетали, но очень маленького размера с поверхностным монтажом).

К примеру, вот такими бывают SMD-конденсаторы:

Собираем по следующей схеме:

Как видите, ничего сложного. Единственный вопрос, как это все лучше расположить в корпусе телефона. Здесь уже вы сами должны проявить фантазию, так как корпуса у всех разные.

Как это работает в сборке

Как уже говорилось выше, вся суть в том, чтобы генератор транслировал импульсы на передающий контур, который создает магнитное поле с определенной частотой. Приемный контур, попадая в магнитное поле, начинает генерировать электрические импульсы. Сигналы с приемного контура поступают в схему выпрямителя и стабилизатора напряжения. В результате на выходе получается стабильное напряжение 5В (до 1А). Выход с приемника нужно припаять к ножкам разъема microUSB («+» и «-»).

Вот распайка стандартного microUSB разъема на большинстве смартфонов и планшетов:

Здесь нас интересуют черный и красный выводы. К ним и нужно припаять выход со схемы приемника. Далее собираете смартфон, подключаете передающий контур к сети электропитания и подносите телефон (внутри уже собрана схема приемника) к базовой станции (внутри которой собран передающий контур). Чем ближе поднести, тем выше будет напряжение, соответственно, сила тока будет повышаться.

Минусы самодельного БЗУ

Главный минус заключается в том, что такое зарядное устройство не позволяет использовать телефон во время зарядки. То есть вы не сможете отодвинуть гаджет дальше, чем на 5 см от БЗУ (беспроводного зарядного устройства).

Еще вам придется самостоятельно разбирать свой смартфон или планшет и добавлять в корпус хоть и небольшую, но все же схему с катушкой. Конечно, само собой разумеется, что после таких действий ни о какой гарантии не может быть и речи. Да и есть риск, что вы просто испортите устройство.

Еще одним недостатком является то, что подобные генераторы и передающие контуры создают довольно сильные магнитные поля (хоть и с небольшим радиусом действия), которые могут создавать помехи в сети электропитания или для акустических систем (если их расположить неподалеку от колонок или усилителя звука).

Кроме того, подобные самодельные устройства имеют довольно низкий уровень КПД (коэффициент полезного действия). То есть скорость зарядки будет довольно низкая, при этом потребление электроэнергии останется прежним (даже немного выше).

Стоит ли делать подобное устройство? Это вопрос личных предпочтений. Если вами руководит любопытство и жажда эксперимента, то вполне можно все выполнить со старым телефоном, который уже не жалко. Если же вам нужна экономия, эстетичность и удобство, то лучше использовать обычное ЗУ или покупать телефоны, которые уже с завода поддерживают БЗУ.

Случаются ситуации, когда мобильный гаджет почти отключился, а родной зарядки под рукой нет или отсутствует электричество. Тогда некоторые знания помогут решить эту проблему: новое изобретение – беспроводная зарядка, изготовить ее можно и своими руками. Она удобна в использовании, даже если автозарядки поблизости нет.

Ответ на этот вопрос положительный. Изготовить его может любой, кто имеет элементарные представления о свойствах проводов и тока. Перед тем как соорудить подобную конструкцию своими руками, нужно позаботиться о наличии всех материалов – диода и медной проволоки. В качестве корпуса может служить любая коробка из пластика, например, от CD диска. Понадобятся и транзисторы (биполярные или любые другие), желательно полевые – они сделают зарядку аккумулятора более быстрой. Все остальные инструменты есть в каждой квартире, включая клей и ножницы.

Статьи по теме Беспроводная зарядка для смартфона Магнитный шнур для зарядки Питание ноутбука от прикуривателя

Как работает беспроводная зарядка

Принцип работы такого типа зарядки основан на индукции, свойстве катушки передавать электрический ток при контакте с приемником. При подключении к любому источнику питания устройство становится очагом перпендикулярного магнитного поля. Если расположить две катушки недалеко друг от друга, одну из них при этом подключить к любому источнику питания, во второй появится напряжение определенной силы и энергия для мобильника. Данный эффект возможен, если эти две катушки никак не соприкасаются друг с другом. Беспроводная зарядка своими руками – реальность.

Как сделать зарядку для телефона

Изготовить портативное беспроводное зарядное устройство своими руками сможет почти каждый, соблюдая инструкцию. Весь процесс состоит из двух частей: изготовление передатчика (внутренняя часть) и приемника (внешняя часть). Первая из них является отдельной, вторая же устанавливается в телефон. Удобство такого решения в том, что зарядку можно всегда взять с собой.

Устройство передатчика:

1. Заранее необходимо подготовить оправу с диаметром от 7 до 10 см. На нее намотать около 40 витков проволоки (исключительно медной, диаметр которой 0,5 мм), не забыв сделать отвод посредине после 20 кругов. Для этого провод скрутить, сделать отвод и продолжить обмотку.
2. Подключить транзистор абсолютно любого номинала к концу катушки и к отводу. Если при этом используется устройство прямой проводимости, то при подключении необходимо изменить полярность.
3. Установить в пластиковую коробку из-под диска или любую другую. Закрыть.
4. Устройство, передающее электричество, готово.

Устройство приемника:

1. В отличие от передатчика, имеет плоский вид. Состоит из 25 витков, при этом проволоку нужно брать немного тоньше, в диапазоне 0,3-0,4 мм. Постепенно приемник нужно укреплять суперклеем.
2. Контур отделить от пластмассовой основы, на которую был намотан, используя при этом нож.
3. Подключить его через диод (лучше всего подойдет высокочастотный кремниевый) и прикрепить к аккумулятору сверху. Для стабилизации напряжения используется конденсатор.
4. Соединить с разъемом зарядки. В некоторых случаях это можно сделать напрямую с аккумулятором, однако датчик наполненности батарейки не будет работать.
5. Закрыть заднюю крышку мобильника. Приемное устройство готово.

Чтобы воспользоваться зарядкой, мобильный телефон нужно просто положить сверху на передатчик. При этом нужно следить за датчиком на экране смартфона. Есть и другая схема этого устройства с использованием усилителя напряжения и резистором. Такая беспроводная зарядка своими руками тоже может реанимировать мобильник без электричества, но ее рекомендуется использовать только опытным мастерам.

Минусы использования устройства

С первого взгляда может показаться, что зарядное устройство для телефона своими руками – идеальный вариант, и не стоит тратиться на дорогие магазинные аналоги. Самодельные зарядки имеют некоторые недостатки, например, процесс длится гораздо дольше, поскольку мощность небольшая. Этот минус не самый страшный, но всегда есть риск перепутать полярность транзистора. В лучшем случае мобильный телефон просто не будет заряжаться, в худшем – испортится: может случиться перегрев, да и устройство, изготовленное своими руками, выйдет из строя.

Видео: как сделать беспроводную зарядку для телефона

Беспроводная зарядка своими руками — новости высоких технологий на сайт»

Обзоры и статьи о новинках в категориях: авто, бизнес и аналитика, видео игры, гаджеты, железо, загадки энергии, звук и акустика, игровые консоли, интернет, исследования, камеры, компьютеры, космос, медицина, мультимедиа, навигация, наука, ноутбуки, обзоры игр, оружие, особое мнение, периферия, планшеты, пресс-релизы, развлечения, реклама, роботы, слухи, софт, телевизоры, телефоны, технологии, это интересно.

Все, что интересует людей, близких к науке и технике, а также получающих плоды первых двух в виде полезных устройств и гаджетов, мы собираем здесь и выкладываем в доступном виде. Хотите узнать, как образовалась Вселенная или какой смартфон удовлетворит все ваши потребности — заходите и будьте в курсе. Каждый день на сайте появляется интереснейшее чтиво, собираются и анализируются новости и байки из мира виртуальной сети, технологий, космоса, автомобилей — всё, что заставляет планету вращаться, а воображение — работать. Достаточно начать читать любую из статей, и доказано: зачитаетесь!

По своей сути, беспроводная зарядка это обычный трансформатор с первичной (зарядник или подставка) и вторичной (телефон или смартфон) обмоткой. Но, в обычном трансформаторе используется магнитопровод (металлические пластины с высокой магнитной проницаемостью) который повышает КПД трансформатора. В нашем случае, для того чтобы повысить КПД зарядки, увеличена частота тока и обмотки взаимодействуют на частоте значительно больше 50 герц. Частота на которой работает зарядник может быть от десятков килогерц до нескольких мегагерц.

WPC (Wireless Power Consortium) отраслевой стандарт для беспроводных зарядников

Технология WPC — это перспективное направление, многие современные гаджеты (умные часы, фитнес браслеты, блютуз гарнитуры) так и просят общее зарядное устройство без проводов. WPC пока не является международным стандартом, у каждого производителя свои разработки и характеристики, но в основной массе, можно считать их взаимозаменяемыми.
Для успешной передачи энергии индукцией приемник должен обладать свойством поглощать в себя ЭлектроМагнитное Поле (ЭМП), находиться как можно ближе к передатчику и быть определенным образом ориентирован относительно него. В итоге результирующее ЭМП концентрируется в малой области между передатчиком и приемником.

При изготовлении беспроводного зарядного устройства не стоит пренебрегать безопасностью устройства и придерживаться рекомендаций.

Самодельный беспроводной зарядник делается по схеме блокинг — генератора, см. рис.:

Шаблоны печатных катушек генератора беспроводного зарядного устройства

Мы будем делать зарядку с автогенератором гармонических колебаний по допотопной схеме со слабой индуктивной связью. Она вышла из употребления в промышленной аппаратуре еще в 20-х годах прошлого века, как только были придуманы генераторы на трехточках, индуктивной и емкостной, как раз из-за очень острой реакции на нагрузку, но нам-то этого и надо!
А прочие недостатки генератора со слабой связью или устраняются современной элементной базой и схемотехникой, или не фатальны. Так, в начале форсированного заряда потребляемая мощность достигает 25 Вт, так что нужен отдельный источник питания. Но средняя долговременная постоянно включенной при еженощном заряде планшета с батареей на 3500 мА/ч не превышает 8 Вт, и за месяц такая зарядка «намотает» аж 5,75 кВт/ч.
Но прежде всего займемся передающей катушкой, т.к. данная схема чувствительна также к параметрам и качеству частонозадающих узлов.

Элементы R1, VD1, VT1, VT2, C1, R2, VD2 и L1 составляют схему индикации заряда. Если коэффициент передачи тока β VT1 более 80, то VT2 исключается, а движок R2 подключают к базе VT1. Конденсатор С3 обязательно пленочный; Еще лучше – старый бумажный, т.к. на нем рассеивается существенная реактивная мощность.

Для наладки генератора (безопасность чего-то стоит, ничего не поделаешь) придется также наспех делать приемную катушку, см. выше. Пользоваться зарядкой по назначению можно только, когда генератор налажен, зато потом она работает стабильнее и безопаснее для гаджета, чем зарядка на блокинге. Поэтому с такой зарядкой можно использовать любые гаджеты: она рассчитана на 2 ампера зарядного тока и более. Но старый телефон с батареей на 450 мА/ч возьмет от нее не больше, чем «пропишет» контроллер вследствие той же острой реакции на нагрузку.

Так как вечный источник энергии пока никто не изобрел, приходится регулярно подзаряжать батарейки сотовых телефонов и различных цифровых гаджетов от электросети. Не всегда есть возможность сделать это обычным способом посредством провода и розетки. Некоторые продвинутые компании уже приступили к выпуску моделей, способных заряжаться, просто находясь на площадке беспроводного устройства. По их примеру и «самодельщики» не стоят в сторонке, а стараются усовершенствовать даже некоторые кнопочные телефоны.

Новое? Нет, давно известное «старое»

Чтобы понять, для телефона, нужно вспомнить Николу Теслу и его способ передачи энергии на расстоянии. При помощи устройства, работающего по методу он более 100 лет назад сумел обеспечить электротоком целый штат.

Как это используется сейчас? В находится встроенная катушка, которая является создателем и передатчиком магнитного поля на антенну девайса. Приемным контуром служит уложенная плоской спиралью катушка, размещенная непосредственно под крышкой телефона. Электромагнитное излучение возникает только после помещения приемника в поле передатчика. Затем через конденсаторы и выпрямитель энергия воздействует на аккумулятор.

Для начала поговорим о минусах использования устройства

Разве могут быть отрицательные моменты у такого замечательного изобретения? Оказывается, их несколько:

• неизвестно, каким образом высокочастотные импульсы влияют на здоровье человека;
• отмечена низкая эффективность при передаче энергии таким способом;
• на пару лишних часов увеличивается время полной зарядки;
• если при каждом удобном случае, не дожидаясь полного обнуления аккумулятора, укладывать свой телефон на подзарядник, рабочая емкость батареи быстро уменьшится;
• если схема, по которой собрана беспроводная зарядка своими руками, не совсем верна или использованы не те комплектующие, может случиться перегрев аккумулятора, что «не есть хорошо».

О других минусах сведения пока отсутствуют.

Инструкция для модификации «кнопочника»

Не работает вход для подключения зарядного провода на старом телефоне? Теперь это легко решаемая задача! Берется чуть больше метра тонкой медной проволоки и сматывается в плоскую катушку из 15 оборотов. Чтобы спираль сохраняла форму, ее закрепляют суперклеем или двухсторонним скотчем, оставляя пару сантиметров проволоки для пайки контактов. С гнездом зарядки телефона один конец катушки соединяют через импульсный диод, второй — через конденсатор. Беспроводная зарядка, своими руками сделанная, — это не шутка, а использование законов физики.

Чтобы сделать передающий контур, витки 1,5 см укладывают по окружности диаметром 10 см. Обмотку скрепляют изолентой или скотчем, оставив свободными оба конца проволоки. Из более тонкой меди для передатчика наматывают 30 оборотов в одном направлении. Замыкается контур полевым транзистором и конденсатором. Беспроводная зарядка (своими руками) готова: если телефон с приемником под крышкой положить внутрь передающего кольца экраном вверх, батарея начнет получать энергию.

Универсальная беспроводная зарядка для телефона

Ноутбуки и кинокамеры, фотоаппараты и планшетники — все эти девайсы требуют постоянного питания. Притом очень неудобно хранить дома или носить с собой целый набор из нескольких разных проводов. Чтобы избавиться от этого неудобства, некоторое время назад несколько ведущих мировых производителей мобильных средств связи договорились о поддержании единого стандарта в использовании зарядных устройств.

Гаджеты, поддерживающие данную возможность, маркируются логотипом Qi. Планируется оборудовать такой технической аппаратурой кафе, библиотеки, другие общественные места. Компания IKEA разрабатывает образцы мебели, в рабочую панель которой будет встроена беспроводная зарядка. Своими руками нужно будет только положить телефон или ноутбук на обозначенное место (на ночь или время обеда), как начнет поступать энергия.

Неужели смартфон и айфон тоже придется разбирать?

Беспроводная зарядка для «Самсунг» на сегодняшний день является самой необычной, так как это функциональный компьютерный монитор, поддерживающий стандартные операционные системы. Установка этого устройства позволяет не только освободить рабочую поверхность от лишних проводов для мобильников, подпитывая их на расстоянии: при размещении гаджета на его площадке зарядка начинается автоматически, а на мониторе, поддерживающем универсальный стандарт Qi, загорается огонек зеленого светодиода.

Не так давно изобретатели компании Nikola Labs продемонстрировали один из чехлов. Эта способна аккумулировать бесполезно растрачиваемое радиочастотное излучение сигналов Wi-Fi, преобразовывая его в энергию. Благодаря этому чудо-чехлу рабочее время смартфона продлевается почти на треть.

Смартфоны с поддержкой беспроводной зарядки Qi по-прежнему большая редкость. По какой-то причине большая часть производителей игнорирует эту технологию, а зря, ведь заряжать устройство с помощью кабеля не так удобно, как без него. Кабеля изнашиваются, и периодически приходится покупать новые, кроме того, вы рискуете повредить зарядный порт, если случайно дёрнете смартфон. Устройства с беспроводной зарядкой лишены таких проблем.

Беспроводную зарядку можно добавить любому смартфону, причём сделать это можно несколькими способами: приобрести специальный чехол или купить катушку индуктивности и установить её внутрь корпуса.

Чехлы

Чехлы с поддержкой беспроводной зарядки выпускаются в основном для наиболее популярных моделей смартфонов. Это связано с тем, что они сложны в производстве и стоят относительно дорого. В локальных магазинах электроники искать их, скорее всего, бесполезно, а в интернет-магазинах вроде AliExpress их очень много.

Катушки индуктивности

Беспроводная зарядка осуществляется по принципу индуктивности: катушка, установленная в зарядную базу, пропускает через себя ток, а образовавшееся магнитное поле передаётся на катушку в смартфоне. Катушки-ресиверы бывают нескольких видов.

Второй вид — универсальные катушки, которые устанавливаются либо внутрь смартфона, либо под чехол и передают энергию в зарядный порт. Их очевидный недостаток — порт всегда занят, из-за чего вы не сможете зарядить смартфон кабелем или подключить его к компьютеру. При выборе катушки важно обратить внимание на ориентацию USB-разъёма и длину кабеля. Подойдёт ли та или иная катушка к вашему смартфону, можно посмотреть на странице описания товара в интернет-магазине. Если возникают сомнения, проконсультируйтесь с продавцом — он подберёт подходящий вариант.

Имейте в виду, что с помощью беспроводной зарядки смартфоны, как правило, заряжаются медленнее, чем через кабель. Это связано с потерями при передаче энергии от одной катушки к другой.

Базы для беспроводной зарядки продаются в обычных магазинах и в интернете, они поддерживают технологию Qi и универсальны. При выборе базы стоит руководствоваться своим вкусом, а также смотреть на максимальную мощность. Чем она больше, тем лучше, но в разумных пределах — 10 ватт вполне достаточно, но на выходе всё равно будет примерно в два раза меньше. Брать слишком мощную базу не стоит, поскольку она может вызвать перегрев аккумулятора. Некоторые продавцы продают комплекты из зарядной базы и катушки-приёмника.

После покупки комплекта для беспроводной зарядки, разберите смартфон, подключите катушку-ресивер к контактам или зарядному порту, а базу — к сетевому USB-адаптеру и положите смартфон на базу. На базе должен появиться индикатор зарядки (обычно загорается зелёный светодиод, но могут быть другие варианты), а индикатор батареи на смартфоне покажет, что на устройство поступает энергия. В случае с зарядными чехлами ещё проще, разбирать смартфон и подключать ресивер к контактам не требуется.

Этот девайс был задуман давно и неоднократно был опробован, все, что представлено ниже, является авторской разработкой. Не смотря на очень простую схему, устройство работает очень стабильно. Сам аппарат представляет из себя зарядное устройство для мобильного телефона без использования проводов.

Как же работает все это?
На данном сайте были опубликованы этого устройства. Первая версия оказалась не очень эффективной, затем были придуманы другие версии. Этот вариант оказался самым экономичным. Устройство позволяет зарядить телефон, если последний находится от приемника на расстоянии не более 3 — 4 см. Основа первого устройства — высокоэффективный ШИМ контроллер, который может генерировать прямоугольные импульсы с частотой до 1 МГц, но из-за больших потерь идея оказалось не очень хорошей, хотя это устройство позволяло зарядить мобильные устройства на расстоянии до 50 см от приемника.
После некоторых неудачных попыток создании такого девайса, на помощь пришел упрощенный блокинг-генератор, который с успехом использовался мною в электрошоковых устройствах.

Основные достоинства девайса:
1) Малое потребление
2) Высокое КПД (по сравнению с собратьями)
3) Сравнительно большой ток зарядки
4) Возможность работать от пониженного источника (первая версия работало от напряжения 9-16вольт)
5) Простота и компактность

Передающая часть устройства состоит из двух основных контуров. Каждый из них имеет диаметр 10 см, намотаны проводом 0,8мм. Первый контур (L1) состоит из 20 витков, второй из 35 витков того же провода. Контуры укладываются друг на друге и оформляются скотчем или изоляционной лентой.

Заранее нужно нумеровать выводы катушек, поскольку их нужно фазировать. Фазируют так — начало первой катушки соединяют с концом второй или наоборот, главное получить одну катушку с отводом.

Далее, подбираем сопротивление (если планируется запустить устройство с пониженного источника, то резистор может быть убран).
Желательно использовать подстроечный резистор 0…470 Ом, мощность резистора не очень важна (0,25-2 Ватт).

Как настроить? Просто! собираем для начала схему приемника. Подключаем питание (любой стабилизированный источник постоянного напряжения 4,5-9вольт). Настраиваем резистор так, чтобы ток покоя схемы не превышал 150мА.
Максимальный ток потребления схемы не более 600мА, согласитесь немного.
После подбора оптимального сопротивления, можно заменить переменник на постоянный резистор (0,25-1вт). Сопротивление базового ограничителя напрямую зависит от номинала входного напряжения.

В моем варианте транзистор не перегревался, но на всякий случай установите его на небольшой теплоотвод.
Устройство начинает работать от напряжения 1 вольт — еще одна особенность данной конструкции, но от такого напряжения он не будет заряжать мобильник, взамен его можно использовать в качестве преобразователя для питания маломощных устройств.

Транзистор — можно использовать буквально любой НЧ транзистор независимо от структуры. В схеме использован транзистор КТ818, с успехом можно заменить на 837, 816, 814 или 819, 805, 817, 815, только при использовании транзисторов обратной проводимости следует поменять полярность питания.

Приемник

Конструкция приемника до безобразия проста — контур, выпрямитель, стабилитрон и накопительный конденсатор. Диод нужен импульсный, желательно в СМД исполнении, поскольку вся схема будет находится в мобильном телефоне. В моем случае применен довольно мощный и распространенный диод Шоттки SS14. Такой диод способен работать на частотах до 1МГц, ток составляет до 1А!

Конденсатор не критичен, имеет емкость от 47 до 220 мкФ (больше конечно лучше, но места может не хватить). Напряжение конденсатора от 10 до 25 Вольт.
Стабилитрон — любой на напряжение 5-6 вольт (часто встречаются с напряжением 5.6 Вольт, к примеру — BZX84C5V6).

Контур приемника (L3) содержит 15 витков провода 0,3-0,7мм, мотается по спирали на внешней или внутренней стороне задней крышки телефона.

Схему можно собрать на компактной плате или же разместить в удобном месте при помощи навесного монтажа, но желательно залить монтаж резиновым клеем или силиконом.

В качестве подопытного телефона использовался сони Sony Ericsson K750, он полностью рабочий и был куплен специально для этих опытов (куплен на запчасти за 5$), затем уже был переделан подручный Nokia N95.
Устройство может заряжать мобильный телефон достаточно быстро, все зависит от общей мощности, в данном случае аккумулятор 1000мА полностью заряжается за 3 часа.

Ток во второй контур передается методом электромагнитной индукции, в данном случае это полностью безопасно, поскольку частота понижена, никаких вредных воздействий на человека нет.

Для того, чтобы установить приемный контур, мобильный телефон разбирают. К гнезду зарядки подключают промышленное зарядное устройство и находят полярность на контактах гнезда. Далее выводы приемника подключают к соответствующим выводам гнезда.

Контур можно прикрепить к задней крышке телефона при помощи эпоксидной смолы, силикона (крайне не желательно), супер клея (использовать только тогда, когда контур планируется закрепить с внешней стороны крышки).

Список радиоэлементов

В мире уже не осталось людей, которые не пользуются мобильными телефонами. Одним из недостатков современного смартфона и планшета является слабая автономность работы. То есть одного заряда батареи при активном использовании хватает на 1 день (максимум 2). При такой частой зарядке устройства немудрено, что будет быстро разбиваться разъем питания. Чтобы этого избежать, можно приобрести беспроводное зарядное устройство. Но, как правило, оно стоит довольно дорого. Что же делать, если не хватает денег? На помощь приходит беспроводная зарядка на телефон своими руками.

Немного теории

Думаю, объяснять, что такое беспроводная зарядка для телефона, нет смысла. Ведь это очевидно – это самое обычное зарядное устройство, которое работает без проводов. А вот вопрос, как оно работает, будет очень даже любопытным. Поэтому стоит немного окунуться в теорию и начальный курс физики.

В основе технологии лежит использование индукционных катушек. Они могут работать как передатчик, так и в качестве приемника индуктивной энергии. То есть, если говорить простыми словами, одна катушка подключена к сети электропитания. Она возбуждается и создает около себя магнитное поле. Вторая катушка, попадая в радиус действия этого магнитного поля, также начинает возбуждаться и генерировать электрический заряд.

Все довольно просто и понятно. Из вышесказанного становится понятно, что беспроводное зарядное устройство не позволяет вам разгуливать с телефоном в руках в момент зарядки. То есть ограничения, которые есть в проводных ЗУ, действуют и на беспроводные ЗУ.

Более того, провод может иметь довольно большую длину (до 5 метров) и в этом радиусе вы можете спокойно перемещаться. А вот магнитное поле, образуемое индуктивной катушкой, как правило, не превышает 5 см. Поэтому единственное преимущество такого устройства заключается в том, что вы не будете разбивать сам разъем microUSB.

И здесь довольно спорный вопрос, стоит ли затея того. В принципе, заменить разъем microUSB в телефоне довольно легко и дешево. И если он качественный, то прослужит он довольно долго.

Поэтому покупка или изготовление беспроводного ЗУ лишь с целью экономии не будет рентабельной. Другой вопрос, если все зависит от эстетики или нежелания постоянно иметь дело с проводами: тогда приступаем к действиям. По сути, беспроводная зарядка для Андроида – это просто удобная подставка для телефона, которая имеет привлекательный вид и при этом заряжает батарею.

От теории к практике

В первую очередь стоит отметить, что нам придется не только делать базовую станцию, но и изменить сам смартфон. Дело в том, что если изначально телефон не поддерживает беспроводную зарядку, то этого говорит о том, что он не оснащен индуктивной катушкой. И в том случае нам придется самостоятельно ее изготовить и поместить в корпус смартфона. А контакты от катушки-приемника придется подпаять к входу «+» и «-» разъема microUSB в корпусе телефона.

В принципе, сделать беспроводное ЗУ может абсолютно каждый. Главное в этом вопросе – это точное соблюдение всех правил. Сам процесс изготовления можно разделить на две части:

• изготовление передатчика;
• изготовление приемника.

Итак, от слов к делу.

Что нам понадобится

Конечно, чтобы собрать подобное устройство, потребуются определенные материалы. Здесь все довольно просто. Для передатчика нам потребуется следующее:

• Оправа на 5 см (максимум 7 см).
• Медная проволока диаметром 1 мм (25 витков).
• Транзистор – полевой IRF Z44.
• Конденсатор – 10n.
• Резистор – 10 Ом.
• Резистор – 1К (2 штуки).

Это все, что нужно для передатчика. Найти все эти материалы не составит труда. Питаться ретранслятор будет от самой обычной мобильной зарядки.

Чтобы телефон смог принять электрический ток от передатчика, нам потребуется собрать приемник. Для этого потребуется:

• Диод VD1 M4.
• Конденсатор – 10n (нФ).
• Конденсатор 100n.
• Конденсатор 10u (10мФ).
• Стабилизатор напряжения 7805 (на 5В).
• Для катушки потребуется провод 0,4мм (30 витков).

Итак, давайте соберем это все вместе.

Собираем передатчик

Здесь все довольно просто. Есть генератор и передающий контур (та самая катушка). Генератор питается от обычного блока питания на 5В 2А и передает импульсы на передающий контур, который создает магнитное поле определенной частоты. Для радиолюбителей с опытом собрать подобный девайс не составит труда. Ниже будет приложена схема.

Итак, для того, чтобы намотать катушку, нам потребуется оправа диаметром 5 см. Медный провод с сечением 1 мм (важно, что бы он был в лаковой изоляции). Берем медный провод, оставляем около 3-5 см кончик (условно это будет плюс).

В результате у вас должна получиться катушка в виде медного диска.

Откладываем катушку в сторону до полного высыхания. А тем временем займемся сбором генератора импульсов. Все делаете по схеме:

Стоит отметить, что для передатчика не столь важны размеры. Вы можете поместить генератор с катушкой в любой корпус на свое усмотрение, украсить как угодно. Главное, чтобы между катушками (передатчика и приемника) было минимальное расстояние.

Собираем приемник

Здесь также есть свой принимающий контур (катушка). С него-то все и начинается. Выше мы уже рассматривали, как намотать передающий контур. По такой же схеме мотается и принимающий контур с той лишь разницей, что в этот раз мы используем провод с сечением 0,4 мм и делаем 30 витков (каждые 5-7 витков не забываем мазать контур лаком или суперклеем). Далее вся схема собирается на SMD компонентах (это те же радиодетали, но очень маленького размера с поверхностным монтажом).

К примеру, вот такими бывают SMD-конденсаторы:

Собираем по следующей схеме:

Как видите, ничего сложного. Единственный вопрос, как это все лучше расположить в корпусе телефона. Здесь уже вы сами должны проявить фантазию, так как корпуса у всех разные.

Как это работает в сборке

Как уже говорилось выше, вся суть в том, чтобы генератор транслировал импульсы на передающий контур, который создает магнитное поле с определенной частотой. Приемный контур, попадая в магнитное поле, начинает генерировать электрические импульсы. Сигналы с приемного контура поступают в схему выпрямителя и стабилизатора напряжения. В результате на выходе получается стабильное напряжение 5В (до 1А). Выход с приемника нужно припаять к ножкам разъема microUSB («+» и «-»).

Вот распайка стандартного microUSB разъема на большинстве смартфонов и планшетов:

Здесь нас интересуют черный и красный выводы. К ним и нужно припаять выход со схемы приемника. Далее собираете смартфон, подключаете передающий контур к сети электропитания и подносите телефон (внутри уже собрана схема приемника) к базовой станции (внутри которой собран передающий контур). Чем ближе поднести, тем выше будет напряжение, соответственно, сила тока будет повышаться.

Минусы самодельного БЗУ

Главный минус заключается в том, что такое зарядное устройство не позволяет использовать телефон во время зарядки. То есть вы не сможете отодвинуть гаджет дальше, чем на 5 см от БЗУ (беспроводного зарядного устройства).

Еще вам придется самостоятельно разбирать свой смартфон или планшет и добавлять в корпус хоть и небольшую, но все же схему с катушкой. Конечно, само собой разумеется, что после таких действий ни о какой гарантии не может быть и речи. Да и есть риск, что вы просто испортите устройство.

Еще одним недостатком является то, что подобные генераторы и передающие контуры создают довольно сильные магнитные поля (хоть и с небольшим радиусом действия), которые могут создавать помехи в сети электропитания или для акустических систем (если их расположить неподалеку от колонок или усилителя звука).

Кроме того, подобные самодельные устройства имеют довольно низкий уровень КПД (коэффициент полезного действия). То есть скорость зарядки будет довольно низкая, при этом потребление электроэнергии останется прежним (даже немного выше).

Стоит ли делать подобное устройство? Это вопрос личных предпочтений. Если вами руководит любопытство и жажда эксперимента, то вполне можно все выполнить со старым телефоном, который уже не жалко. Если же вам нужна экономия, эстетичность и удобство, то лучше использовать обычное ЗУ или покупать телефоны, которые уже с завода поддерживают БЗУ.

Современные технологии устроены таким образом, что порой одна незначительная поломка может обойтись в огромную сумму оплаты за ремонт, либо восстановление будет невозможным и вам предстоит просто покупать совершенно новый мобильный телефон. Не такая уж приятная тенденция, не правда ли? А если взглянуть на общую статистику поломок, то окажется, что большинство моделей мобильного телефона в первую очередь подвергаются поломке в области зарядного устройства, полностью ломая разъем. А это довольно-так неприятная ситуация, которую нужно срочно решать.

К счастью, решение есть и оно заключается в создании беспроводной зарядки для мобильного телефона. Но сразу отметим, что для этого нужно немного разбираться в электронике или постараться выполнить наши рекомендации, которые будут приведены ниже. И если у вас получится, то данная проблема больше никогда не будет вас беспокоить.

Зачем нужна такая разработка?

Беспроводная зарядка своими руками, это не только отличный способ решить многие проблемы в плане восстановления работоспособности мобильного устройства, но еще и отличная возможность просто поэкспериментировать. В случае, если вы разберетесь и поймаете, в чем заключается особенность данного изобретения, то наверняка сможете почувствовать себя изобретателем и возможно в дальнейшем решать многие проблемы поломок. Но не будем сильно зацикливаться на этом моменте и просто разберем, как сделать беспроводную зарядку для телефона.

Необходимый материал

Зарядка для телефона своими руками требует не только повышенного внимания со стороны человека, но и комплексного и внимательно выполнения всех необходимых действий, которые позволят достигнуть планируемого результата. При этом стоит понимать, что без определенной схемы конструирования электроники, добиться нужного результата не получится. При этом понадобится еще и дополнительный материал, в который входят:

1. Блок питания. Связующее звено, способное вырабатывать и преобразовывать энергию от стандартного источника питания.
2. Транзистор IRL3705.
3. Резистор 100 Ом.
4. Диод SS14.
5. Медная проволока 0,3 и 0,5 мм. Данный компонент является связующим элементом, который позволит пользоваться своим новым изобретением.

Сразу отметим, что перечисленный набор является минимально основным, поэтому в процесс конструирования могут возникнуть дополнительные потребности в инструментах или материале, но это уже зависит от особенности самого процесса.

Создание конструкции беспроводной зарядки

Как только вы соберете весь необходимый материал для изобретения, можно будет приступать к сборке. Поначалу внимательно изучите схему, которая послужит вам основой для создания сборки:

По ней видно, что новая конструкция использует индукционный метод передачи энергии. С помощью специальной медной проволоки энергия передаются бесконтактным путем с помощью специальных передатчиков, с которых собственно мы и начнем сборку изобретения.

В принципе, если вы прочитали схему и уже поняли, что за чем идет, то можно начинать делать передатчик. По сути сама конструкция не такая сложная, вы поочередно прикрепляете материал и с помощью проволоки создаете первый передатчик для снабжения энергией. Для этого берем проволоку диаметром 0,5 мм и начинаем наматывать ее в виде оправы. Желательно создать 40 витков, процесс должен происходить от середины. Рекомендуем поначалу сделать 20 витков и создать отвод, а затем сделать еще 20 дополнительных витков и вновь создать отвод. В принципе, если вы посмотрите на рисунок, то ничего сложного в этом нет.

Далее мы подключаем транзистор к нашему передатчику. Использовать для этого можно абсолютно любую модель, главное, чтобы базовый номинал этого элемента был в района от 22 до 830 Ом. А чтобы показать наглядно, как именно стоит собрать все эти приборы, то предлагаем ознакомиться с рисунком, он ярко демонстрирует, как именно должна выглядеть конструкция.

Визуальное представление основы конструкции

Стоит понимать, что основным источником питания всей конструкции является блок питания, поэтому поначалу следует создать саму конструкцию, а уже когда все будет готова подключать ее к блоку питания, при условии, что он отключен. А как только все будет подключено и готово, то можно смело экспериментировать.

Последним этапом в создании конструкции станет создание приемника на вашем мобильном телефоне. В этом случае тоже нужно создать круглый набор витков, а затем скрепить конструкцию с аккумулятором мобильного телефона. Сами витки должны создаваться с помощью медной проволоки 0,3-0,4 мм и закреплять их лучше при помощи супер клея, чтобы не размоталось и могло долго находится в собранном состоянии.

После создания основы, необходимо отвод подключить к аккумулятору телефона с помощью диода SS14. А чтобы вы не путались и поняли, как именно это сделать, предлагаем обратить внимание на рисунок.

Обязательно создайте моток проволоки для телефона и подключите к аккумулятору

Вот собственно и все, что нужно знать про данное изобретение. Метод индукции наверняка вам понятен и как именно использовать бесконтактное получение энергии, мы думаем, уже объяснять не нужно. Отметим, что первоначальная мощность такой зарядки не велика и потребуется от 6 до 10 часов ожидания, чтобы телефон полностью зарядился. Но если вы хотите увеличить скорость зарядки и ее мощность, вам понадобится более мощный источник питания и более толстая медная проволока в случае создания передатчика.

Теперь у вас есть личная инструкция касательного того, как именно создать беспроводную зарядку, чтобы заряжать свой телефон. Возможно после первого прочтения у вас могут возникнуть некоторые недопонимания, но в процесс практического тестирования вы сами сможете разобраться с тем, как именно нужно конструировать данный прибор. В полевых условиях конечно будет сложно организовать подобный метод, так как в любом случае нужен постоянный источник питания, но вот освободить вашем место от лишних проводов вполне получится. Поэтому можете смело пользоваться и набираться опыта в конструировании.

Схему этого достаточно мощного индукционного зарядного делал для зарядки пинпоинтера. Однотактная не подошла — при катушках размерами 25х30 мм сложно передать большой ток, нужный для заряда аккумулятора 18650 емкостью 2,5 А/ч. Но обо всём по порядку. Взглянем на саму принципиальную схему (кликните для её увеличения).

Рабочая частота — 100 кГц. Пробовал 200 кГц — лучше не стало, а ключевым полевикам (да и IR2153) проще работать на 100 кГц. Важным элементом схемы является конденсатор С4, с ним катушка L3 образовывает параллельный колебательный контур. Катушка содержит всего 7 витков провода 1 мм, а без этого конденсатора пришлось бы мотать значительно больше витков, уменьшая диаметр провода, чтобы вписаться в наши габариты, вследствие чего — больше потери на нагрев провода, так как даже с проводом 1 мм катушка греется достаточно сильно. Да и нужный ток без этого конденсатора не получить.

Резистор R2 нужен для подстройки частоты, чтобы не подбирать конденсатор С4. В итоге меняя частоту, мы меняем выходной ток схемы. Это нужно чтобы выставить нужный ток. Через 3 мм пластик, ЗУ способно передать ток 1А
, но при этом сильно греются катушки (значительно сильнее, чем транзисторы). Лучше выставить порядка 0.5 А
.

Плату изначально делал под полумост — не хотелось делать отвод от середины катушки, потом скальпелем подправил под двухтактную. Поэтому прилагаемая печатка не проверенная, хотя натупить тут сложно.

Передатчик зарядного:

Катушки мотал на разборную бобину из пластика 2 мм толщиной:

Приемную мотал без одной боковой крышки, подстелив под нее кусок бумаги и пропитывая в процессе суперклеем. Передающую пропитывал цапон лаком или резиновым клеем — что было под рукой. Но так как в процессе работы она будет сильно нагреваться, лучше залить ее эпоксидкой.

Контролер заряда
использую от Eddy71
, но можно поставить и TL431 + LM317 или вообще, плату защиты от дохлого АКБ. Или взять батарею со встроенным контролером заряда. Просто тот контролер, который использую, не только заряжает, но и не дает разрядится аккумулятору ниже 3,1 Вольта и к нему подключена тактовая кнопка, позволяющая включать/выключать нагрузку.

Блок питания для беспроводной зарядки
применил 12 Вольт 2 Ампера, стоит 5 баксов, зато внутри стоит ШИМ контролер и полевичек на радиаторе. Есть даже фильтр сетевой, что меня порадовало. Это вам не дешёвый простой электронный трансформатор.

Явление электромагнитной индукции наблюдалось еще до Фарадея, но великий Майкл первым нашел ему объяснение и попытался передать электрическую силу на расстояние путем индукции. В настоящее время передача электроэнергии на небольшие расстояния на повышенных частотах без проводов все более распространяется; таким образом заряжают уже автомобильные аккумуляторы обычных машин и даже тяговые батареи электромобилей. Как следствие, беспроводная зарядка своими руками – запрос, весьма востребованный любителями мастерить. Подогревает интерес к теме то, что производители беспроводных зарядных устройств цену на них назначают от души, а приемники электроэнергии с возможностью беспроводного питания стоят непропорционально дорого по сравнению с однотипными проводными собратьями.

Беспроводная зарядка для телефона очень удобна: не надо возиться с проводами и штекером, особенно на ночь глядя, когда глаза уже слипаются. Кроме того, телефоны, смартфоны и планшеты становятся все тоньше. В целом это неплохо, но разъем заряда, который должен пропускать ток до 2А, стал до того хлипким, что может сломаться от неловкого движения или выйти из строя, чуть окислятся контакты. А без проводов – просто положил аппарат (гаджет) на зарядку, он и заряжается.

В индукционном буме зарядки для гаджетов стоят особняком, уж больно горячая развернулась вокруг них полемика. Одни считают беспроводные зарядки едва ли не порождением адских сил: мол, там зашито что-то, зомбирующее пользователя на активное восприятие определенных религиозных, коммерческих или политических тенденций, а заодно губящее его здоровье. Другие наоборот, отождествляют электромагнитное поле (ЭМП) зарядки чуть ли не мистической силой Ци, гарантирующей владельцу восходящую реинкарнацию. Истина в данном случае лежит не посередине, а совсем в стороне, поэтому целью настоящей статьи является дать информацию о следующем:

• Как, будучи, что называется, ни в зуб ногой и не желая утруждаться всякими там премудростями, при покупке точно выбрать беспроводную зарядку действительно безвредную и безопасную. Сила Ци – это уже вопрос чистой веры. Ее бытие, как и любого другого еще чего-то вездесущего, всеведущего и всемогущего, доводами разума не доказуемо и не опровергаемо.
• Принцип действия и устройство зарядных устройств стандарта WPC для гаджетов.
• Как правильно заряжать аккумулятор телефона, смартфона, планшета.
• Способы передачи электроэнергии на расстояние без проводов.
• Факторы вредности и опасности, связанные с использованием беспроводных зарядных устройств.
• Возможно ли и как переделать на стандарт WPC старый мобильный телефон.
• Как собрать беспроводную зарядку в домашних условиях, пригодную для любых гаджетов стандарта WPC и совершенно безопасную, уложившись не более чем в $10 на компоненты.

Как выбрать безвредную зарядку

Эйнштейн сказал однажды: «Если ученый не способен объяснить пятилетнему ребенку, чем он занимается, то он или безумец, или шарлатан». Сила Ци силой Ци, но все действительные наши достижения основаны на объективном, не зависящем от субъекта, знании. Допустим, привезли мы к себе домой амазонского дикаря, есть там еще такие. Подвели его к телевизору и сказали: «Если ты вот эту штуку, вилку, воткнешь сюда, в розетку, и нажмешь вот тут, то вот здесь появится картинка, а отсюда пойдет звук». Если дикарь сделает все как сказано, телевизор включится, картинка появится, звук пойдет, хотя дикарь об электричестве и электронике понятия не имеет, а грозу считает расстройством пищеварения у своих богов. Так и полный, как говорится, чайник, может выбрать для своего гаджета беспроводную зарядку, которой можно пользоваться без опасений:

1. Убеждаемся, что на аппарате есть значок соответствия стандарту WPC (см. ниже);
2. Просим показать зарядку: там, кроме индикатора включения Power или I/O, должен быть индикатор заряда Charge или обозначенный таким же, как на гаджете, значком;
3. просим включить. Power должен светиться, а Charge нет;
4. Кладем на зарядку гаджет – Charge должен засветиться, а дисплей гаджета показать заряд;
5. Приподнимаем гаджет не более чем на 3 см над площадкой зарядки – Charge должен погаснуть, а дисплей показать прекращение заряда.

Такой беспроводной зарядкой можно безопасно пользоваться в быту, если она расположена не ближе 1,5-2 м от мест длительного пребывания людей (кровать, рабочий стол, любимый диван перед телевизором). В детской держать включенную беспроводную зарядку нельзя, в т.ч. и описанную далее, которая может стоять постоянно включенной на тумбочке у взрослой кровати.

Что такое WPC

WPC аббревиатура от Wireless Power Consortium, это название компании, впервые выбросившей на рынок беспроводные зарядки. Технология WPC ничего нового и тем более сверхъестественного собой не представляет; составные части зарядки WPC и принцип ее действия показаны на рис. На передаче электроэнергии индукцией действует и всем знакомый трансформатор на железе. Особенность WPC в том, что рабочая частота повышена до десятков кГц или даже МГц; это позволяет разнести первичную и вторичную обмотки на некоторое расстояние и обойтись без ферромагнитного сердечника, т.к. плотность потока энергии (ППЭ) ЭМП растет с частотой; также с ростом частоты увеличиваются технические возможности сконцентрировать ЭМП в ограниченной области. Но вместе с тем с частотой растет и биологическое действие ЭМП, отчего маленькая и слабенькая беспроводная зарядка может оказаться опаснее промышленной установки индукционного нагрева.

Примечание: WPC пока стандарт, по нашему говоря, отраслевой; международными соглашениями он еще не оформлен. Поэтому техданные гаджетов с WPC, особенно альтернативных производителей, могут отличаться, чтобы заряжались от только от «своей» зарядки. Если делать беспроводную зарядку своими руками, нужно дать конструкционный запас и технологическую возможность доработать передатчик под конкретный аппарат, см. далее.

Устройства, рассчитанные на подзарядку по системе WPC, обозначаются специальным значком (поз. 1 на рис.). Он означает, что в аппарате есть приемная катушка из 25 витков и преобразователь ВЧ переменного тока в постоянный. Ряд гаджетов выпускается в исполнении с WPC или без. Тогда индукционный приемник выполняется или «внаброс» и располагается под крышкой аккумулятора(поз. 2), или модульным, поз. 3. В любом случае под приемник WPC предусматривается разъем (поз. 4), или прижимные контакты, куда и следует подключать самодельный приемник при доработке гаджета под WPC. Полярность определяется мультитестером при подключенной проводной зарядке, т.к. контакты беспроводной зарядки запараллелены с таковыми обычной.

Примечание: подключать приемник WPC непосредственно к аккумулятору ни в коем случае нельзя! В лучшем случае дорогая батарея скоро выйдет из строя, т.к. в устройстве она заряжается особым образом, см. ниже. А современные литиевые аккумуляторы большой емкости от заряда прямо на клеммы могут просто взорваться!

В некоторых гаджетах приемник WPC прячут под крышкой, для снятия которой требуется частичная разборка устройства, поз. 5. Так или иначе, но, если у вашей модели без WPC поиском в интернете обнаруживается «близнец» с беспроводной зарядкой, то и полость под приемник у вашей найдется: выпускать различные детали корпуса было бы слишком накладно. Это существенно упрощает доработку гаджета под WPC, но нужно убедиться, что данная модель выпускается и в том, и в том варианте.

О режиме заряда

Заряд батареи в любом гаджете происходит под управлением специального контроллера, который вначале определяет, насколько аккумулятор разряжен. Если более чем на 75%, то сразу подается усиленный ток быстрого (форсированного) заряда, равный примерно току 3-часового разряда, если зарядное устройство его обеспечивает. Нет – от зарядки берется ток, который она способна дать при падении напряжения на выходе до 5 В. Поэтому многие устройства от USB портов заряжаются долго, т.к. стандартный выход питания USB 5 В 350 мА.

Форсированный заряд призван устранить поляризацию электродов батареи, которая вызывает т. наз. гистерезис. Емкость «гистерезисной» батареи непрерывно падает, а ее ресурс оказывается много меньше заявленного. Быстрый заряд током меньше 3-часового полностью гистерезис не устраняет, и батарея скоро садится. Как следствие – зарядка для смартфона или планшета должна обеспечивать ток заряда более 1,5 А, т.к. в «умных» гаджетах батареи на 1800-4500 мА/ч, т.е. их 3-часовой разрядный ток составит 0,9-1,5 А.

После того, как батарея зарядится прим. до 25% емкости, ток заряда плавно снижается до величины небольшого формирующего (дозарядного) тока, пока аккумулятор на будет «накачан» прим. на 75%. Формирование батареи небольшим током позволяет избежать электродеградации электролита, также уменьшающей ресурс аккумулятора. Формирующий ток равен прим. току 12-часового разряда батареи.

Наконец, когда батарея зарядится полностью, контроллер некоторое минимально необходимое время пропускает через нее совсем крохотный ток содержания для профилактики химической деградации электролита, и только тогда подает сигнал об окончании заряда. Поэтому держать гаджет с исправным и правильно выполненным контроллером побольше времени на заряде ничуть не вредно, наоборот. У автора есть старый телефон Motorola W220. Ради опыта он все время на заряде, кроме как когда с ним нужно выходить из дому. За более чем 10 лет пользования батарея заметно емкости не потеряла: прописанные в паспорте телефона 4 суток «спячки» и 4 часа непрерывного разговора не уменьшились. А другим пользователям той же модели пришлось уже менять полностью истощившийся аккумулятор.

Индукция или излучение?

Индукция

Передача электрической мощности на расстояние происходит посредством электромагнитного поля (ЭМП), в котором запасена определенная энергия. Для индукционной передачи энергии необходим, кроме передатчика, еще и приемник, не обязательно электронный. Им может быть, напр., алюминиевая кастрюля, в металле которой ЭМП передатчика наводит вихревые токи Фуко, греющие посуду. Наведенные в приемнике токи создают свое ЭПМ, взаимодействующее с ЭМП передатчика. В результате образуется общее ЭМП между передатчиком и приемником, которое и передает мощность от первого к последнему. Отсюда первая характерная особенность индукционной передачи энергии – влияние приемника на режим работы передатчика, т. наз. реакция источника на нагрузку.

Примечание: ЭМП при индукционном способе передачи энергии особенно сильно концентрируется у системы источник-приемник при наличии там ферромагнитных материалов. Пример – электрический трансформатор на железе или, повышенной частоты, на ферритовом сердечнике.

Передачу мощности индукцией целесообразно вести на частотах пониже, т.к. ЭМП высокой частоты (ВЧ) не проникает вглубь проводников, это т.наз. поверхностный эффект или скин-эффект, и с увеличением частоту растут потери энергии на излучение. Плотность потока энергии ЭМП (ППЭ ЭМП) на низких частотах невелика, т.к. энергия ЭМП в заданном объеме от источника определенной интенсивности зависит от частоты.

Второе, для успешной передачи энергии индукцией приемник должен обладать свойством «втягивать» в себя ЭМП, находиться как можно ближе к передатчику и быть определенным образом ориентирован относительно него. В итоге результирующее ЭМП концентрируется в малой области между передатчиком и приемником; потери на излучение, т.е. «уход» ЭМП на сторону, в системах индукционной передачи мощности являются паразитными и с ними всячески борются. Поэтому индукционная плита мощностью до 3-4 кВт в общем не опаснее ТЭНа чайника: она уже сконструирована так, чтобы не «терять» ЭМП, а без подходящей варочной посуды просто не разовьет полную мощность вследствие реакции источника.

Излучение

Первое отличие передачи мощности излучением от индукционной – ЭМП «отрывается», «уходит» от источника, теряя связь с ним, т.е. излучается. Если, к примеру, дать импульс боевым лазером в космос, а затем выключить или уничтожить источник, то пакет колебаний ЭМП будет нестись и нестись в мировом пространстве, пока не наткнется на преграду и не будет поглощен ею или не рассеется в среде распространения. Следствие – при передаче мощности излучением реакция источника на приемник отсутствует. Следствие второго порядка – также отсутствует способность ЭМП самопроизвольно концентрироваться, т.к. излучение само по себе стремится «расползтись» в стороны; чтобы собрать его в заданной области, нужны специальные конструктивно-технические меры. В отличие от индукционного способа наличие ферромагнетиков в зоне действия передатчика уменьшает коэффициент передачи мощности, т.к. ферромагнетики «тянут» к себе ЭМП, которое должно попасть в приемник.

Эффективность передачи энергии излучением ЭМП зависит от частоты его колебаний, т.к. подкачки поля передатчиком «по требованию» нет. Что «закачано» в излученный пакет, то там и будет. Добавить энергии потребителю возможно, только продолжив излучение. Другая особенность – наиболее эффективно примет в себя поток мощности ЭМП материал не проводящий, а наоборот, поглощающий энергию ЭМП; эти свойства используются в микроволновых печах. Поглотителем энергии ЭМП способен быть и длинный изолированный проводник определенной конфигурации (напр., скрученный в спираль), представляющий собой в таком случае приемную антенну.

То и другое

Ради удовлетворения требований минимальных массогабаритов и отсутствия посторонних ферромагнетиков вблизи радиотракта гаджета разработчикам WPC пришлось увеличить рабочую частоту системы; ведь и в планшетах стоят приемопередатчики для работы в среде Wi-Fi. В результате WPC обрела способность работать как на индукции, так и излучением. Эта особенность позволяет в принципе увеличить дальность действия WPC до нескольких метров, чем и пользуются некоторые любители. Подобные энтузиасты, видимо, или вовсе не знают о биологическом действии ЭМП, или сознательно такие сведения игнорируют.

Сказать в данном случае «проблемы индейцев – это проблемы индейцев» нельзя, т.к. «индейцами» могут оказаться посторонние, несведущие и непричастные люди, напр., соседи за стеной или собственные дети. Прежде чем браться за изготовление беспроводной зарядки, нужно разобраться, в каких обстоятельствах она будет вредной или опасной и как этого избежать.

Однако вполне определенный промежуточный вывод можно сделать уже – беспроводную зарядку нужно выбирать при покупке (см. выше) или делать только индукционную и самопроизвольно, без дополнительной автоматики, переходящую без приемника на зарядной площадке в дежурный режим с мощностью генератора, сниженной до безопасного уровня. Оно, конечно, вовсе удобно, когда телефон валяется где попало в комнате и все равно заряжается, но здоровье – сами понимаете.

Примечание: делать зарядку с генератором, выключающимся без телефона на заряде, смысла нет. Ведь тогда для зарядки гаджета ее придется включать, что сводит удобство беспроводного заряда практически на нет. Беспроводную зарядку нужно делать с очень резкой, как говорят, острой, реакцией генератора на приемник. Также нет смысла встраивать в зарядку механический или оптодатчик наличия гаджета, он может сработать от чего-то на него похожего, но не вынуждающего генератор уменьшать мощность.

Факторы вредности и опасности

Действие ЭМП на живые организмы также зависит от частоты его колебаний. В общем оно с частотой монотонно возрастает прим. до 120-150 МГц, а затем наблюдаются всплески и провалы. В одном из них, приходящемся на видимый свет, мы приспособились жить в ходе эволюции; в одном из других около 2900 МГц работают микроволновки. Но микроволновый провал биоактивности ЭМП неглубокий, иначе оно не поглотится продуктами, лишь бы технически было возможно и не очень сложно заэкранировать печь от излучения ЭМП наружу. Поэтому, если вы соберетесь самостоятельно делать ремонт микроволновки, нужно точно знать, как она устроена, работает, что там можно, что допустимо делать и чего нельзя, чтобы СВЧ не просифонило наружу, и знать, как определить в домашних условиях, не сифонит ли микроволновая печь. Но вернемся к теме.

С частотой растет также ППЭ ЭМП, поэтому нормы его уровня привязаны к ППЭ. Кроме того, индивидуальная чувствительность к ППЭ ЭМП колеблется в очень широких пределах, прим. в 1000 раз. В странах с откровенно-жлобским трудовым и социальным законодательством приняты допустимые уровни ППЭ до чудовищных величин вплоть до 1 (Вт*с)/кв. м. Подход в данном случае: при найме ты был предупрежден? Допмедстраховку тебе оплачивают? Повышенную за вредность пенсию через 10 (15, 20) лет гарантируют? Остальное – проблемы индейцев.

В ППЭ такого уровня человек непосредственно ощущает действие ЭМП: тяжесть в голове, нежное тепло, идущее из глубины тела. Нежное, но чрезвычайно опасное: это свидетельство начавшегося плазмолиза клеток, отчего они могут претерпеть злокачественное перерождение. «Аппарат на полшестого» еще на самое страшное последствие «подхвата зайчика» ППЭ ЭМП.

В СССР действовала другая крайность – 1 (мкВт*с)/кв. м, т.е. в миллион раз меньше. Воздействие такого ППЭ на самого чувствительного субъекта не скажется ни немедленно, ни в отдаленной перспективе. Каждый гражданин, точнее, подданный, «совдепии» фактически был собственностью государства, но оно же и гарантировало ему жизнь, здоровье и безопасность. По крайней мере, формально.

Рыночной экономике такая перестраховка окажется непосильной, да в теперешнем засоренном эфире и технически вряд ли осуществимой. Поэтому общепринятая норма уровня ППЭ ЭМП на сегодня промежуточная – 1 (мВт*с)/кв. м. Такой ППЭ, влияющий постоянно и долго, непременно даст отдаленные последствия, но регулярное нахождение в нем не более определенного времени в сутки среднему человеку безвредно и безопасно. Чрезмерно чувствительные отсеиваются медосвидетельствованием при найме, а последствия случайных отклонений уже возможно компенсировать, не перенапрягая соцфонды. Тоже, конечно, жлобский подход, рак на пенсии лечить вместо отдыха удовольствие не великое, но хотя бы в пределах разумного. Поэтому мы будем считать беспроводную зарядку потенциально опасной, если она в радиусе прикосновения (ок. 0,5 м) создает ППЭ ЭМП 1 (мВт*с)/кв. м и более.

Расчет безопасности

Поверим рекламе и купим «супер-пупер» зарядку с питанием от USB (потребляемая мощность – 1,75 Вт), действующую в радиусе 20 см (0,2 м). КПД блогинг-генератора (см. далее) такой мощности на полевом транзисторе ок. 0,8; в эфир без гаджета, лежащего на площадке, уйдет 1,4 Вт. Площадь сферы радиусом 0,2 м – 0,0335 кв. м. ППЭ на ней составит 2,8/0,0335 =41,8 (Вт*с)/кв. м(!). Величина ППЭ обратно пропорциональна квадрату расстояния от источника. На каком же в данном случае она упадет до допустимой 1 (мВт*с)/кв. м? Расчет элементарен: берем корень квадратный из отношения реальной ППЭ к допустимой, и умножаем результат на начальный радиус 0,2 м, т.е. делим на 5; получим… 20,4 м! Вот чего стоят уверения производителей в безопасности изделий. Заодно с силой Ци.

Оговорка выше насчет гаджета на площадке не случайна. В таком случае заряд на частотах, длины волн которых много больше зазора между излучателем и аппаратом, будет индукционным, если приемник для него пригоден. Приемная катушка гаджета как индукционный приемник пригодна однозначно. Зазор в 3 см (см. выше) даст частоту 10 ГГц, которую генератор точно не способен выработать; реально зазор еще меньше. Так что предварительный вывод подтвержден: наша зарядка должна быть только и только индукционной. ППЭ ЭМП в зазоре между индуктором и аппаратом тогда будет еще в разы больше, но это уже не опасно, т.к. ЭМП само собой стянется к приемной катушке, диаметр которой ок. 5 см. На расстоянии от нее втрое большем (точнее, в e раз, e=2,718281828…) наличие ЭМП может быть зафиксировано уже только чувствительным детектором, но расчетом «на пальцах» тут не обойдешься, для вывода нужно использовать средства математической физики.

Примечание: «идти на беспредел» по уверениям в безопасности производителям беспроводных зарядок дает возможность то, что стандарт WPC не международный. Можно ссылаться на нормы ППЭ страны, где идет производство. Или той, где фирма зарегистрирована, а там нормирования ППЭ может вовсе не быть, остались еще кое-где такие гособоразования.

Об автозарядках

Из расчета выше следует, что беспроводные автомобильные зарядки опасны однозначно: их радиус действия доходит до 1 м. Этих бы маркетологов в такой ППЭ пожизненно… или хотя бы то тех пор, пока не ощутят у себя «аппарат на полшестого»… В оправдание приводится относительная кратковременность воздействия и необходимость уберечь от повреждения дорогой гаджет из-за того, что он на шнурке под прикуривателем болтается. Но не умнее было бы просто удлинить шнур, чтобы гаджет мог лежать в в бардачке или другом удобном месте? Вести машину с телефоном в руке все равно рискованно, а кое-где за это могут и штрафануть не слабо.

Если гаджет без WPC

Обязательных требований к приемной катушке WPC всего 2: количество витков 25 и диаметр провода, рассчитанный на ток от 0,35 А с учетом скин-эффекта на частоте до 30 МГц. Практически – от 0,35 мм по меди (без изоляции). Толще, когда свободного места в корпусе хватает, только лучше будет. Конфигурация – любая по месту расположения. Особой аккуратности изготовления не требуется (поз. 1 на рис.), но нужно, чтобы отношение наибольшего поперечного размера к наименьшему не превышало 1,5, иначе КПД приемника упадет и заряд затянется.

Если зарядка делается для старого толстенького телефона или для планшета без WPC, катушка размещается в корпусе гаджета. Небольшой изгиб по месту (поз. 2) на свойства приемника не повлияет. Вдруг внутри места мало (нужно ведь еще куда-то приткнуть электронные компоненты приемника), придется делать плоскую катушку «как фирменная», поз. 4. Укладывать провод в плоскую спираль удобно на скотче, уложенном на подложку клеящей стороной вверх. Чтобы липучка на заворачивалась и не ползла, ее по краям фиксируют полосками того же скотча, наложенными клеем вниз. На скотч налепляют круглую бобышку диаметром ок. 1 см и укладывают вокруг нее витки, придавливая провод к липучке. Когда уложено витков сколько надо, бобышку отлепляют, готовую катушку прокапывают для фиксации витков суперклеем или нитролаком, поз. 3, и снимают вместе со скотчем; его излишки обрезаются.

Делаем зарядку

Генераторы самодельных беспроводных зарядок и частично фабричных собираются по схеме блокинг-генератора, или просто блокинга, см. рис.:

Ее достоинства – простота, «дубовость» (не требует настроечных работ, абсолютно повторяема, работает в широком диапазоне напряжений питания) и высокий КПД. Недопустимый недостаток согласно нашим условиям – почти полное отсутствие реакции на нагрузку: чтобы сделать индуктор на блокинге чувствительным к гаджету, нужна довольно сложная дополнительная автоматика; хорошие фирменные зарядки ею и снабжаются. Также серьезный недостаток блокинга – он генерирует короткие узкие импульсы с очень широким спектром, что сильно осложняет борьбу с паразитным излучением. Которое опаснее основного, т.к. его составляющие тянутся по частоте очень высоко. Известны также случаи повреждения гаджетов излишне мощной зарядкой с блокингом: если подносить аппарат к площадке плавно, все нормально, а если швырнуть туда резко, то контроллер заряда выходит из строя.

Мы будем делать зарядку с автогенератором гармонических колебаний по допотопной схеме со слабой индуктивной связью. Она вышла из употребления в промышленной аппаратуре еще в 20-х годах прошлого века, как только были придуманы генераторы на трехточках, индуктивной и емкостной, как раз из-за очень острой реакции на нагрузку, но нам-то этого и надо! А прочие недостатки генератора со слабой связью или устраняются современной элементной базой и схемотехникой, или не фатальны. Так, в начале форсированного заряда потребляемая мощность достигает 25 Вт, так что нужен отдельный источник питания. Но средняя долговременная постоянно включенной при еженощном заряде планшета с батареей на 3500 мА/ч не превышает 8 Вт, и за месяц такая зарядка «намотает» аж 5,75 кВт/ч.

Но прежде всего займемся передающей катушкой, т.к. данная схема чувствительна также к параметрам и качеству частотозадающих узлов. Для наладки генератора (безопасность чего-то стоит, ничего не поделаешь) придется также наспех делать приемную катушку, см. выше. Пользоваться зарядкой по назначению можно только, когда генератор налажен, зато потом она работает стабильнее и безопаснее для гаджета, чем зарядка на блокинге. Поэтому с такой зарядкой можно использовать любые гаджеты: она рассчитана на 2 ампера зарядного тока и более. Но старый телефон с батареей на 450 мА/ч возьмет от нее не больше, чем «пропишет» контроллер вследствие той же острой реакции на нагрузку.

Передающая катушка

Чертежи катушек генератора со слабой индуктивной связью даны на рис. ниже.:

Слева – контурная L2 (см. далее); справа – катушка обратной связи L3 (в середине) и катушка цепи индикации заряда L1. Вытравливаются они на пластине из 2-стороннего фольгированного стеклотекстолита 100х100 мм толщиной 1,5 мм по т. наз. лазерно-утюжной технологии ЛУТ. Ничего сложного в ней нет, придумка и название любительские. ЛУТ позволяет в домашних условиях делать печатные платы не хуже фирменных, таблички с надписями, контурные рисунки, узорные панно и т.п., см. видео ниже:

Видео: лазерно-утюжная технология

В дополнение к нему можно сказать, что заготовку для ЛУТ лучше всего зачищать обычным школьным ластиком. Затем ошметки с меди смываются ватным тампоном или белой чистой х/б ветошью, обильно смоченной 96% спиртом или нитрорастворителем, и тут же, пока поверхность влажная, протираются насухо микрофибровой салфеткой для чистки стекол очков. На подготовленную таким образом поверхность прочно ложится тонер любого лазерного принтера и даже струйного с шаблона на подходящей (держащей, но не впитывающей чернила) основе.

Примечание: не смущайтесь шириной дорожек на чертеже (0,75 мм у контурной катушки). Допустимая плотность тока в пленочном проводнике на подложке в разы больше, чем в круглом проводе, а скин-эффект слабее. Так, дорожка на печатной плате шириной 10 мм и толщиной 0,05 мм без проблем держит ток в 20 А, и это далеко не предел. Дорожки катушки обратной связи двойной ширины нужны, т.к. в процессе наладки понадобится перепаивать отвод на ней. Вообще же ЛУТ позволяет получать дорожки шириной до 0,15-0,2 мм.

Схемотехника

Схема беспроводного зарядного устройства на генераторе с индуктивной связью дана на рис: слева передатчик; справа приемник. Особенности ее, во-первых, мощный активный элемент VT3. Им может быть только усилительный полевой транзистор. У генератора на биполярном транзисторе будет низкий КПД, а мощные полевые ключи серий IRF, IRFZ, IRL из компьютерных БП или систем электронного зажигания в активном режиме не работают.

Второе – цепь автосмещения VD3 C3. У мощных усилительных полевиков начальный ток стока может достигать 100-200 мА и более. Без запирающего потенциала на затвор генератор возможно будет настроить только на мощность или дежурный режим, но не на то и другое, причем ППЭ от индуктора в радиусе прикосновения наверняка превзойдет допустимую величину. Но формировать автосмещение включением резистора в цепь истока, как в цепь катода в ламповых усилителях, тоже нельзя: генератор не выйдет на полную мощность, т.к. с нарастанием тока истока будет расти по абсолютной величине и смещение. Поэтому цепь смещения выполнена нелинейной на диодах: на малых мощностях оно увеличивается сообразно току истока, что обеспечивает мягкий запуск генератора и его безопасность для любых гаджетов, а когда диоды войдут в насыщение, смещение становится близким к фиксированному и позволит генератору «раскачаться на полную». Цепь смещения подбирается в процессе наладки из мощных выпрямительных диффузионных ВЧ диодов (структура PiN, КД213, КД2997) и диодов Шоттки (структура SMD) на ток от 6 А. Напряжение насыщения первых в диапазоне токов 0,7-5 А меняется в пределах 1-1,4 В; вторых – 0,4-0,6 В.

Элементы R1, VD1, VT1, VT2, C1, R2, VD2 и L1 составляют схему индикации заряда. Если коэффициент передачи тока β VT1 более 80, то VT2 исключается, а движок R2 подключают к базе VT1. Конденсатор С3 обязательно пленочный; Еще лучше – старый бумажный, т.к. на нем рассеивается существенная реактивная мощность.

Приемник данной зарядки также имеет особенности. Первая – двухполупериодное выпрямление принятого тока, т.к. колебания гармонические. Применению данного устройства для заряда гаджетов со встроенной WPC это не препятствует, т.к. в них принятый ток выпрямляется тоже диодным мостом для лучшего использования излучения индуктора. Вторая – параллельно накопительному электролитическому конденсатору C4 подключен керамический C5. У «электролитов» большая собственная индуктивность и значительный тангенс угла диэлектрических потерь tgδ, что за рабочих частотах уменьшает КПД заряда. Шунтирование «электролита» «керамикой» уменьшает время заряда прим. на 7%. Для планшета с батареей на 3500 мА/ч это составит ок. получаса. Согласитесь, иногда существенно.

Наконец, диод VD8. Он защищает контроллер заряда гаджета, если его уложат на индуктор подключенным к проводной зарядке. Мало ли что в голову взбредет. Может, кому-то покажется, что от двойной подпитки аппарат зарядится быстрее. Контроллер заряда все равно не пустит в батарею ток больше положенного, но сам такого издевательства может не выдержать. Если подобная ситуация исключена, то и VD8 исключается; тогда VD7 нужен на напряжение 5,6 В. Его рабочий ток указан с большим запасом, т.к. максимальный ток заряда через него никогда не проходит вследствие острой реакции на нагрузку генератора. Практически – ставьте любой маломощный из хлама на нужное напряжение. Держит – ну и пусть держит. Греется – ставим помощнее и подороже; в котроллере заряда есть и собственная защита от перенапряжения.

Примечание: без VD7 выпрямленное напряжение будет максимально допустимым в WPC 7,2 В, что позволяет заряжать хитрые «альтернативные» гаджеты. Его можно уменьшить, перепаяв вывод горячего конца L2 (см. ниже) ближе к центру катушки, но не более чем на 6-7 витков.

Налаживание

Наладка генератора начинается с установки его тока покоя Iп без возбуждения. Для этого L3 отключают, а затвор VT3 соединяют с общим проводом (поз. 1 на рис.), т.е. формируют нулевое смещение. Далее, подбирая цепочку VD3, выставляют Iп в указанных пределах. Если ток стока при нулевом смещении оказался менее 50 мА, Iп можно задать 15-20 мА, генератор станет экономичнее и безопаснее. Вдруг начальный ток стока меньше 40 мА, еще лучше, тогда С3 и VD3 не нужны.

Следующий этап – фазирование обмоток. Для этого понадобится пробник из приемной катушки (см. выше) с подключенной к ней лампочкой накаливания, поз. 2. Схему генератора восстанавливают, включают, и кладут на L2 пробник. Лампочка должна загореться. Нет – меняют местами выводы L2 или L3. Фазировать катушки нужно так, чтобы на затвор VT3 пришелся горячий (дальний от центра) конец L3, поз. 3. На этом же этапе замеряют и записывают рабочий ток потребления Iр , поз. 4.

Теперь нужно выставить безопасный дежурный ток генератора Iд; излучаемая мощность в дежурном режиме упадет пропорционально квадрату отношения рабочего тока к дежурному. Iд выставляют перепайкой горячего вывода L3 в указанных на поз. 5 пределах поближе к минимальному значению. Возврат на мощность проверяют, кладя на L2 пробник. Установка Iд процедура довольно муторная. Чтобы ее не затягивать и не напаяться до отслоения дорожки, действуйте по след. инструкции:

• L3 уменьшают наполовину (поз. 6);
• Iд оказался мал, или пробник не показывает возврата на мощность – возвращаем половину отброшенных витков, поз. 7;
• Iд еще велик – отбрасываем половину от оставшейся половины L3, поз. 8;
• ситуация по п. 2 – возвращаем половину отброшенных по п. 3 витков, но не половину из всех отброшенных, поз. 9;
• при необходимости продолжаем настройку, следуя тому же алгоритму.

Таким образом, действуя методом итерации, установка Iд отнимает совсем немного времени.

Осталось настроить схему индикации заряда. Для этого собирают приемник, нагруженный на резистор такой величины, чтобы ток заряда был меньше формирующего, но больше тока содержания, поз. 10. Движок R2 ставят в нижнее положение, приемник кладут на L2. Вращая движок, добиваются свечения VD1. Приемник убирают, смотрят, погас ли VD1. Нет – движок очень плавно и осторожно крутят обратно до погасания VD1.

Конструкция

Дальнейшего сокращения времени заряда и улучшения параметров безопасности устройства возможно добиться, направив поток энергии от индуктора столбом вверх, этот прием используется в некоторых фирменных беспроводных зарядках. Такие можно распознать по индуктору, обведенному кольцом, если только шибко умные альтернативщики не прилепили его просто так, для продаж.

На самом деле направленность излучения создается экранированием индуктора с тыльной стороны. Для этого генератор помещают в открытый сверху корпус из тонкой, не более 0,25 мм, жести. Если высота корпуса по эстетике безразлична, в нем же размещают источник питания генератора. В таком случае он должен быть с трансформатором промышленной частоты на железе: помехи от вплотную расположенного ИБП собьют настройку генератора.

Сталь нужна для магнитного экранирования помимо электрического, а ее малая толщина для предотвращения потерь на вихревые токи. С этой же целью в боковинах корпуса делают частые тонкие вертикальные прорези, а днище выполняют перфорированным в шахматном порядке, см. рис. Идеальный вариант – стенки и днище корпуса из мелкоячеистой стальной сетки. Крышка – любой радиопрозрачный пластик без наполнителя: стекло, акрил, стеклотекстолит, фторопаст, ПЭТ, ПЭ, полипропилен, полистирол. Вариант – бесцветный прозрачный акриловый или нитролак в 4-5 слоев, но не краска или эмаль. Внешнее оформление может быть любым. Именно с таком исполнении беспроводную зарядку для телефона, смартфона, планшета можно держать постоянно включенной на прикроватной тумбочке. Хотя в современном донельзя замусоренном эфире от любых известных источников ЭМП лучше все-таки держаться подальше.

Загрузка…

Иногда зарядки, используемые гаджетами, выходят из строя. Встречаются люди, которым интересно все испробовать самим. В результате на свет появляются самодельные зарядки для телефона.

Причины создания зарядного устройства своими руками

Как сделать зарядку для телефона? Этот вопрос не волнует многих людей, но только до тех пор, пока они не столкнутся с проблемами, которые могут подстерегать каждого.

Итак, для чего нам может понадобиться создать телефонную зарядку?

• Выход телефонного аккумулятора из строя — до момента приобретения нового.
• Возможность подзарядить телефон там, где нет сети.
• Возможность создания запасного зарядного устройства.

Наиболее просто разрешается вопрос о том, как сделать портативную зарядку для телефона от батареек.

Делаем портативную зарядку

Как сделать зарядку для телефона, если имеются аккумуляторы, отсек для них, для них или старого мобильника и USB-удлинитель?

Аккумуляторы должны быть типа АА. Помимо этого, в наличии должны находиться паяльник и тестер.

Берем 4 аккумулятора (желательно большой емкости) и вставляем их в отсек для них. Тестером измеряем напряжение, должно быть не менее 5 вольт. Это обусловлено тем, что современные телефоны можно зарядить от USB-разъема, в котором напряжение составляет 5 В.

От USB-удлинителя, который не жалко использовать, отрезаем штекер, подсоединяющийся к компьютеру. Изучаем распиновку контактов, вызваниваем тестером. Находим + и -, остальные провода убираем кусачками и изолируем.

Надеваем на провода термокембрик и для обеспечения плотного входа обрабатываем зажигалкой. Делаем примерку на месте крепления штекера.

Нам понадобится припаять провода к металлическим заклепкам. С этой целью используют паяльную кислоту, которую можно нанести оловянной палочкой, после чего залуживаем заклепки.

Припаиваем провода в соответствии с их зарядом.

Разъем нужно приклеить к корпусу, предварительно обезжирив или соскоблив ножом разъем и пластмассу.

Наносим подогретый клей на корпус и прижимаем. Обмазываем клеем вокруг, закрывая открытые контакты. Оставшиеся ненужные провода откусываются и замазываются клеем. При необходимости его можно замаскировать с помощью маркера.

Вставляем аккумуляторы. Они должны быть одной и той же емкости. При этом их суммарная емкость должна превышать таковую у телефонного аккумулятора.

Делаем кабель для зарядки

После изготовления самой зарядки вопрос «Как сделать зарядку для телефона?» не снимается, поскольку нужно еще изготовить кабель.

Отрезаем маленький разъем USB-кабеля, длина кабеля при этом должна составлять полметра.

Аналогично разделываем провода. + и — уже выявлен, можно не повторять. Остальные провода откусываем, после чего помещаем в термокембрик, зачищаем, залуживаем.

Аккумуляторы могут заряжаться в разных предназначенных для них. В большинстве случаев можно использовать и зарядники от мобильников.

Можно не усложнять себе жизнь, а заряжать аккумуляторы в соответствующих зарядных устройствах.

Проверяем зарядку

Заряженные аккумуляторы вставляем в бустер, к которому подключаем USB-кабель с одной стороны, а другой стороной его подключаем к телефону и проверяем зарядку.

Через некоторое время напряжение на бустере может упасть, поэтому лучше использовать аккумуляторы большей емкости.

Таким образом, мы разобрались, как сделать зарядку для телефона своими руками.

Беспроводная зарядка

Удлинители могут перестать заряжать телефон, они могут перетереться, гнездо для зарядки в телефоне может расшататься. Все это обуславливает необходимость беспроводной зарядки. Как сделать беспроводную зарядку для телефона, рассмотрим ниже.

Принцип беспроводной зарядки основывается на том, что в зарядку встраивается катушка, которая создает магнитное поле, под крышкой телефона находится другая катушка, служащая приемником. Когда приемник находится в зоне действия проводника, активируются электромагнитные импульсы. Через выпрямители и конденсаторы идет воздействие на батарею телефона.

Но перед тем, как сделать свой выбор в пользу беспроводной зарядки, необходимо учесть, что у нее есть ряд отрицательных качеств:

• нет достоверных данных о воздействии на организм человека;
• транслирование энергии низкоэффективно;
• полный заряд батареи восстанавливаются за больший промежуток времени по сравнению с проводной зарядкой;
• рабочая емкость аккумулятора может быть уменьшена;
• в случае неправильной комплектации аккумулятор может перегреться, что приведет к его преждевременному износу.

Давайте разберемся, как сделать беспроводную зарядку для телефона.

Для этого необходимо несколько метров тонкой медной проволоки. Проводник сматываем в катушку с числом витков, равным 15. Спираль для сохранения формы закрепляем двухсторонним скотчем или клеем. Несколько сантиметров проволоки оставляем для пайки. Соединение с гнездом зарядки осуществляется при помощи конденсатора и импульсного диода, которые крепятся к противоположным концам.

Размер одного витка на проводнике должен составлять 1,5 см. После скручивания диаметр получившейся катушки — 10 см.

Для формирования передатчика используется еще более тонкий медный провод в количестве 30 витков. Контур замыкается конденсатором и транзистором. Помещаем данное устройство в зону передающего кольца вверх дисплеем.

В заключение

Таким образом, вопрос о том, как сделать зарядку для телефона, имеет несколько вариантов ответа. Зарядка может быть портативной от аккумуляторов, а может быть и беспроводной. В любом случае, делать ее должен человек, разбирающийся в электричестве, иначе можно нарваться на проблемы.

Домашний уют

Иногда зарядки, используемые гаджетами, выходят из строя. Встречаются люди, которым интересно все испробовать самим. В результате на свет появляются самодельные зарядки для телефона.

Делаем портативную зарядку

Берем 4 аккумулятора (желательно большой емкости) и вставляем их в отсек для них.

Беспроводная зарядка для телефона своими руками

Тестером измеряем напряжение, должно быть не менее 5 вольт. Это обусловлено тем, что современные телефоны можно зарядить от USB-разъема, в котором напряжение составляет 5 В.

Видео по теме

Делаем кабель для зарядки

Проверяем зарядку

Беспроводная зарядка

В заключение

Домашний уют

Технологии

Хобби

Хобби

Хобби

Хобби

Технологии

Бизнес

Дом и семья

Дом и семья

Данная схема предлогает:

2) Малое потребление

Схема устройства-

Транзисторы — были выбраны путем опытов, таким образом, были подобраны транзисторы с наименьшим напряжением открывания, это позволило создать схему, которая начинает работать от напряжения 0,55 вольт! Выходное напряжение остается стабильным, даже если входное напряжение поднять до 1,5-2 вольт. Это функция преобразователя позволяет в качестве источника питания использовать никелевые батарейки с напряжением 1,2 вольт.

Как сделать переносную зарядку для телефона??

Это-главная причина создании такого девайса, поскольку заводские полевые зарядники не могут работать от 1,2 вольт, для их работы нужна батарейка 1,5 вольт, а они как мы знаем долго не могут работать, нужныпериодические замены. Конечно, можно использовать батарейки типаDuracell, но они довольно дорогие. В этом же устройстве можно использовать пальчиковые аккумуляторы, которых можно заряжать.

600мА/ч — 35 мин
850мА/ч — 45 мин
1000мА/ч — 1ч
1500мА/ч — 1,5ч
2000мА/ч — 2ч
2200мА/ч — 2ч 15мин
3000мА/ч — порядка 3ч
3300мА/ — более 3ч 15 мин

Плату в формате программыLAY

Домашний уют

Как сделать зарядку для телефона? Портативная и беспроводная зарядки

Иногда зарядки, используемые гаджетами, выходят из строя. Встречаются люди, которым интересно все испробовать самим.

Беспроводная зарядка своими руками

В результате на свет появляются самодельные зарядки для телефона.

Причины создания зарядного устройства своими руками

Как сделать зарядку для телефона? Этот вопрос не волнует многих людей, но только до тех пор, пока они не столкнутся с проблемами, которые могут подстерегать каждого.

Итак, для чего нам может понадобиться создать телефонную зарядку?

• Выход телефонного аккумулятора из строя — до момента приобретения нового.
• Возможность подзарядить телефон там, где нет сети.
• Возможность создания запасного зарядного устройства.

Наиболее просто разрешается вопрос о том, как сделать портативную зарядку для телефона от батареек.

Делаем портативную зарядку

Как сделать зарядку для телефона, если имеются аккумуляторы, отсек для них, зарядное устройство для них или старого мобильника и USB-удлинитель?

Аккумуляторы должны быть типа АА. Помимо этого, в наличии должны находиться паяльник и тестер.

Берем 4 аккумулятора (желательно большой емкости) и вставляем их в отсек для них. Тестером измеряем напряжение, должно быть не менее 5 вольт. Это обусловлено тем, что современные телефоны можно зарядить от USB-разъема, в котором напряжение составляет 5 В.

От USB-удлинителя, который не жалко использовать, отрезаем штекер, подсоединяющийся к компьютеру. Изучаем распиновку контактов, вызваниваем тестером. Находим + и -, остальные провода убираем кусачками и изолируем.

Надеваем на провода термокембрик и для обеспечения плотного входа обрабатываем зажигалкой. Делаем примерку на месте крепления штекера.

Нам понадобится припаять провода к металлическим заклепкам. С этой целью используют паяльную кислоту, которую можно нанести оловянной палочкой, после чего залуживаем заклепки.

Припаиваем провода в соответствии с их зарядом.

Разъем нужно приклеить к корпусу, предварительно обезжирив или соскоблив ножом разъем и пластмассу.

Наносим подогретый клей на корпус и прижимаем. Обмазываем клеем вокруг, закрывая открытые контакты. Оставшиеся ненужные провода откусываются и замазываются клеем. При необходимости его можно замаскировать с помощью маркера.

Вставляем аккумуляторы. Они должны быть одной и той же емкости. При этом их суммарная емкость должна превышать таковую у телефонного аккумулятора.

Видео по теме

Делаем кабель для зарядки

После изготовления самой зарядки вопрос «Как сделать зарядку для телефона?» не снимается, поскольку нужно еще изготовить кабель.

Отрезаем маленький разъем USB-кабеля, длина кабеля при этом должна составлять полметра.

Аналогично разделываем провода. + и — уже выявлен, можно не повторять. Остальные провода откусываем, после чего помещаем в термокембрик, зачищаем, залуживаем.

Аккумуляторы могут заряжаться в разных зарядных устройствах, предназначенных для них. В большинстве случаев можно использовать и зарядники от мобильников.

Можно не усложнять себе жизнь, а заряжать аккумуляторы в соответствующих зарядных устройствах.

Проверяем зарядку

Заряженные аккумуляторы вставляем в бустер, к которому подключаем USB-кабель с одной стороны, а другой стороной его подключаем к телефону и проверяем зарядку.

Через некоторое время напряжение на бустере может упасть, поэтому лучше использовать аккумуляторы большей емкости.

Таким образом, мы разобрались, как сделать зарядку для телефона своими руками.

Беспроводная зарядка

Удлинители могут перестать заряжать телефон, они могут перетереться, гнездо для зарядки в телефоне может расшататься. Все это обуславливает необходимость беспроводной зарядки. Как сделать беспроводную зарядку для телефона, рассмотрим ниже.

Принцип беспроводной зарядки основывается на том, что в зарядку встраивается катушка, которая создает магнитное поле, под крышкой телефона находится другая катушка, служащая приемником. Когда приемник находится в зоне действия проводника, активируются электромагнитные импульсы. Через выпрямители и конденсаторы идет воздействие на батарею телефона.

Но перед тем, как сделать свой выбор в пользу беспроводной зарядки, необходимо учесть, что у нее есть ряд отрицательных качеств:

• нет достоверных данных о воздействии на организм человека;
• транслирование энергии низкоэффективно;
• полный заряд батареи восстанавливаются за больший промежуток времени по сравнению с проводной зарядкой;
• рабочая емкость аккумулятора может быть уменьшена;
• в случае неправильной комплектации аккумулятор может перегреться, что приведет к его преждевременному износу.

Давайте разберемся, как сделать беспроводную зарядку для телефона.

Для этого необходимо несколько метров тонкой медной проволоки. Проводник сматываем в катушку с числом витков, равным 15. Спираль для сохранения формы закрепляем двухсторонним скотчем или клеем. Несколько сантиметров проволоки оставляем для пайки. Соединение с гнездом зарядки осуществляется при помощи конденсатора и импульсного диода, которые крепятся к противоположным концам.

Размер одного витка на проводнике должен составлять 1,5 см. После скручивания диаметр получившейся катушки — 10 см.

Для формирования передатчика используется еще более тонкий медный провод в количестве 30 витков. Контур замыкается конденсатором и транзистором. Помещаем данное устройство в зону передающего кольца вверх дисплеем.

В заключение

Таким образом, вопрос о том, как сделать зарядку для телефона, имеет несколько вариантов ответа. Зарядка может быть портативной от аккумуляторов, а может быть и беспроводной. В любом случае, делать ее должен человек, разбирающийся в электричестве, иначе можно нарваться на проблемы.

Домашний уют
Как сделать подставку для телефона? Удобный гаджет из подручных материалов

В наше прогрессивное время трудно встретить человека, который бы не имел мобильного телефона. Даже отправляя ребёнка в первый класс, родители обеспечивают его необходимым средством связи. Мы используем современные моб…

Технологии
Как сделать колонку для телефона — берем музыку с собой

Если вы хотите узнать, как сделать колонку для телефона своими руками, то этот гайд специально для вас.

Хобби
Как сделать очки для кукол быстро и красиво

В последнее время, с появлением в продаже удивительных кукол Монстер Хай, большинство детей, имеющих такую игрушку, увлеклись творческим процессом по придумыванию всевозможных вещей для полноценной игры с новым объект…

Хобби
Как сделать кухню для кукол Барби и Монстер Хай?

Игровые куклы ростом до 35 сантиметров являются сегодня одними из самых популярных игрушек для девочек по всему миру. В продаже можно найти не только целые кукольные семейства на любой вкус и кошелек, но и различные а…

Хобби
Как сделать чехлы для телефона своими руками

Мобильные телефоны сегодня не редкость, а просто необходимость. Современный мир уже просто не может существовать без различных приспособлений, которые помогают общаться на расстоянии. Но какие бы ни были технологии их…

Хобби
Как сделать чехол для телефона своими руками: оригинальные идеи

Сложно представить, но каких-то 10-15 лет назад мобильный телефон в руках вызывал восторженные взгляды окружающих, ведь он был настоящей диковинкой. Сегодня этим полезным устройством уже никого не удивишь. Однак…

Технологии
Как выбрать портативный аккумулятор для телефона. Портативные зарядные устройства: цены и отзывы

Наряду с повышением функциональности и производительности мобильных телефонов, возрастают и требования к элементам питания. Типовая батарея способна обеспечивать работу устройства в течение 2-3 дней, но если эксплуата…

Бизнес
Корм для перепелов: состав, норма, рецепт и цена. Как сделать корм для перепелов своими руками?

Собственное приусадебное хозяйство для многих стало символом собственных овощей и фруктов, которые позволяют разнообразить свой стол свежими и экологически чистыми продуктами. Некоторые разводят кур, гусей и уток, даб…

Дом и семья
Как сделать игрушки для попугая своими руками: обзор идей, мастер-классы и рекомендации

Каждый, у кого есть попугай, не понаслышке знает, насколько непоседливы и любознательны эти пестрые пернатые. Именно поэтому очень важно придумать для них как можно больше интересных занятий. Если этого не сделать, оч…

Дом и семья
Как сделать вольер для кроликов: подробная инструкция, чертежи и рекомендации

Зарядка мобильника от батарейки своими руками

В одной из рассмотренных в интернете схем под названием зарядка мобильника от пальчиковой батарейки
,были многими приведены недостатки.И предложенная схема с учетом всего рассматриваеться далее,и внешний вид ее приведен на этой картинке слева.

Данная схема предлогает:

1) Высокая стабильность работы
2) Малое потребление
3) Высокое КПД преобразователя

4) Работает в широком диапазоне входных напряжений
Выходной ток схемы доходит до 350мА! Это позволяет зарядить мобильный телефон как штатное зарядное устройство.

Схема устройства-зарядка от пальчиковой батарейки:

В схеме использован накопительный дроссель, который был взят от цифровой автомагнитолы. Дроссель можно намотать на кольце от энергосберегательных ламп. Мотают проводом 0,3-0,6 мм 15 витков, провод нужно растянуть по всему кольцу.

Транзисторы — были выбраны путем опытов, таким образом, были подобраны транзисторы с наименьшим напряжением открывания, это позволило создать схему, которая начинает работать от напряжения 0,55 вольт! Выходное напряжение остается стабильным, даже если входное напряжение поднять до 1,5-2 вольт. Это функция преобразователя позволяет в качестве источника питания использовать никелевые батарейки с напряжением 1,2 вольт. Это-главная причина создании такого девайса, поскольку заводские полевые зарядники не могут работать от 1,2 вольт, для их работы нужна батарейка 1,5 вольт, а они как мы знаем долго не могут работать, нужныпериодические замены.

Портативное зарядное USB устройство для телефона своими руками

Конечно, можно использовать батарейки типаDuracell, но они довольно дорогие. В этом же устройстве можно использовать пальчиковые аккумуляторы, которых можно заряжать.

Время зарядки, в зависимости от емкости используемого аккумулятора, аккумуляторы 1,2 вольт.
600мА/ч — 35 мин
850мА/ч — 45 мин
1000мА/ч — 1ч
1500мА/ч — 1,5ч
2000мА/ч — 2ч
2200мА/ч — 2ч 15мин
3000мА/ч — порядка 3ч
3300мА/ — более 3ч 15 мин

Стабилитрон — любой на напряжение 5 — 6 вольт, если лень купить, то можно выпаять с любого импульсного БП, к примеру, БП от DVD — проигрывателя. Все остальные компоненты можно найти на чердаке или купить, в целом затраты на изготовления такого девайса не превышают 2$. В итоге вы получаете автономное зарядное устройство, характеристики которого в разы лучше аналогичных заводских устройств.

Плату в формате программыLAY

Интересно, из чего же состоит зарядное устройство (блок питания) Сименса и возможно ли его починить самостоятельно в случае поломки.

Для начала блок нужно разобрать. Судя по швам на корпусе этот блок не предназначен для разборки, следовательно вещь одноразовая и больших надежд в случае поломки можно не возлагать.

Мне пришлось в прямом смысле раскурочить корпус зарядного устройства, оно состоит из двух плотно склеенных частей.

Внутри примитивная плата и несколько деталей. Интересно то, что плата не припаяна к вилке 220в., а крепится к ней при помощи пары контактов. В редких случаях эти контакты могут окислиться и потерять контакт, а вы подумаете, что блок сломался. А вот толщина проводов, идущих к разъему на мобильный телефон, приятно порадовала, не часто встретишь в одноразовых приборах нормальный провод, обычно он такой тонкий, что даже дотрагиваться до него страшно).

На тыльной стороне платы оказалось несколько деталей, схема оказалась не такой простой, но все равно она не такая и сложная, чтобы не починить ее самостоятельно.

Ниже на фото контакты внутки корпуса.

В схеме зарядного устройства нет понижающего трансформатора, его роль играет обычный резистор. Далее как обычно парочка выпрямляющих диодов, пара конденсаторов для выпрямления тока, после идет дроссель и наконец стабилитрон с конденсатором завершают цепочку и выводят пониженное напряжение на провод с разъемом к мобильному телефону.

В разъеме всего два контакта.

При поломке такого зарядного устройства прежде всего обратите внимание на внешний вид деталей, часто только по виду можно определить какая деталь вышла из строя.

Как сделать зарядник из телефона

Чщательно осмотрите дроссель, у него очень тонкая проволока и она может попросту лопнуть. Если выявить на глаз ничего не удается, а сами в электронике ничего не понимаете, попросите знающих проверить детали тестером. Если блок питания совсем не поддается починке, то можно собрать свою схему намного проще, а если в схеме использовать понижающий трансформатор, как это сделано в фирменных зу от мобильных телефонов Нокиа, то проблемы с поломками отпадут надолго. Ну и наконец самый простой способ починить эту зарядку это купить новую ?

Создание своими руками солнечной USB зарядки для телефона — один из самых интересных и полезных проектов на . Сделать самодельное зарядное устройство не слишком сложно — необходимые компоненты не очень дорогие и их легко достать. Солнечные зарядные USB устройства идеально подходят для зарядки небольших устройств, например, телефона.

Слабым местом всех самодельных солнечных зарядок являются аккумуляторы. Большинство собираются на базе стандартных никель-металл-гидридных аккумуляторов — дешёвых, доступных и безопасных в эксплуатации. Но к сожалению у NiMH аккумуляторов слишком низкие напряжение и ёмкость, чтобы их можно было серьёзно рассматривать в качестве , энергопотребление которых с каждым годом только растёт.

Например, аккумулятор iPhone 4 на 2000 мА*ч ещё можно полностью перезарядить от самодельной солнечной зарядки с двумя или четырьмя аккумуляторами АА, но вот iPad 2 оснащён аккумулятором на 6000 мА*ч, который уже не так просто перезарядить с помощью подобного зарядного устройства.

Решением данной проблемы является замена никель-металл-гидридных аккумуляторов на литиевые.

Из этой инструкции вы узнаете, как своими руками сделать солнечную USB зарядку с литиевым аккумулятором. Во-первых, по сравнению с это самодельное зарядное устройство обойдётся вам очень дёшево. Во-вторых, собрать его очень просто. И самое главное — эта литиевая USB зарядка безопасна при эксплуатации.

Шаг 1: Необходимые компоненты для сборки солнечной USB зарядки.

Электронные компоненты:

• Солнечная батарея на 5 В или выше
• Литий-ионный аккумулятор на 3,7 В
• Контроллер зарядки литий-ионного аккумулятора
• Повышающая USB схема постоянного тока
• Разъём 2,5 мм с креплением на панель
• Разъём 2,5 мм с проводом
• Диод 1N4001
• Провод

Конструкционные материалы:

• Изолента
• Термоусадочные трубки
• Двухсторонняя лента из пеноматериала
• Припой
• Жестяная коробка (или другой корпус)

Инструменты:

• Паяльник
• Пистолет для склеивания горячим клеем
• Дрель
• Дремель (не обязателен, но желателен)
• Кусачки
• Инструмент для зачистки проводов
• Помощь друга

В этом руководстве рассказывается как сделать зарядное устройство для телефона на солнечной энергии. Вы можете отказаться от использования солнечных батарей и ограничиться только изготовлением обычной USB зарядки на литий-ионных аккумуляторах.

Большинство компонентов для этого проекта можно купить в интернет магазинах электроники, но повышающую USB схему постоянного тока и контроллер заряда литий-ионного аккумулятора найти будет не так просто. Далее в этом руководстве я расскажу, где можно достать большинство необходимых компонентов и для чего каждый из них нужен. Исходя из этого вы сами решите какой вариант вам лучше всего подходит.

Шаг 2: Преимущества зарядных устройств с литиевыми аккумуляторами.

Может быть вы не догадываетесь, но скорей всего литий-ионный аккумулятор прямо сейчас лежит у вас в кармане или на столе, а может и в вашем кошельке или . В большинстве современных электронных устройств используются литий-ионные аккумуляторы, характеризующиеся большой ёмкостью и напряжением. Их можно перезаряжать множество раз. Большинство аккумуляторов формата АА по химическому составу являются никель-металл-гидридными и не могут похвастаться высокими техническими характеристиками.

С химической точки зрения разница между стандартным никель-металл-гидридным аккумулятором АА и литий-ионным аккумулятором заключается в химических элементах, содержащихся внутри элемента питания. Если вы посмотрите на периодическую таблицу элементов Менделеева, то увидите, что литий находится в левом углу рядом с самыми химически активными элементами. А вот никель расположен в середине таблицы рядом с химически неактивными элементами. Литий обладает такой высокой химической активностью из-за того, что у него только один валентный электрон.

И как раз именно по этой причине на литий много нареканий — иногда он может выходить из-под контроля из-за своей высокой химической активности. Несколько лет назад компания Sony, лидер в производстве аккумуляторов для ноутбуков, изготовила партию некачественных аккумуляторов для ноутбуков, некоторые из которых самопроизвольно возгорались.

Именно поэтому при работе с литий-ионными аккумуляторами мы должны придерживаться определенных мер предосторожности — очень точно поддерживать напряжение во время зарядки. В этой инструкции используются аккумуляторы на 3,7 В, которые требуют заряжающего напряжения 4,2 В. При превышении или уменьшении этого напряжения химическая реакция может выйти из-под контроля со всеми вытекающими последствиями.

Вот почему при работе с литиевыми батареями необходимо проявлять предельную осторожность. Если обращаться с ними осторожно, то они достаточно безопасны. Но если вы будете делать с ними недопустимые вещи, то это может привести к большим неприятностям. Поэтому их следует эксплуатировать только строго по инструкции.

Шаг 3: Выбор контроллера заряда литий-ионного аккумулятора.

Из-за высокой химической реактивности литиевых аккумуляторов вы должны быть на сто процентов уверены, что схема контроля напряжения заряда вас не подведёт.

Хотя можно изготовить собственную схему контроля напряжения, но лучше просто купить уже готовую схему, в работоспособности которой вы будете уверены. На выбор доступны несколько схем контроля заряда.

На данный момент Adafruit выпускает уже второе поколение контроллеров заряда для литиевых аккумуляторов с несколькими доступными значениями входящего напряжения. Это весьма неплохие контроллеры, но у них слишком большой размер. Вряд ли на их базе получится собрать компактное зарядное устройство.

В интернете можно купить небольшие модули контроллеров зарядки литиевых аккумуляторов, которые и используются в данном руководстве. На базе этих контроллеров я также собрал множество других . Они мне нравятся за компактность, простоту и наличие светодиодной индикации заряда аккумулятора. Как и в случае с Adafruit, при отсутствии солнца литиевый аккумулятор можно зарядить через USB порт контроллера. Возможность зарядки через USB порт является крайне полезной опцией для любого зарядного устройства на солнечных батареях.

Независимо от того, какой контроллер вы выбрали, вы должны знать как он работает и как его правильно эксплуатировать.

Шаг 4: USB порт.

Через USB порт можно заряжать большинство современных устройств. Это стандарт во всём мире. Почему бы просто не подключить USB порт напрямую к аккумулятору? Зачем нужна специальная схема для зарядки через USB?

Проблема заключается в том, что по стандарту USB напряжение составляет 5 В, а литий-ионные аккумуляторы, которые мы будем использовать в данном проекте, имеют напряжение всего 3,7 В. Поэтому нам придётся воспользоваться повышающей USB схемой постоянного тока, которая увеличивает напряжение до достаточного для зарядки различных устройств. В большинстве коммерческих и самодельных USB зарядок, наоборот, используются понижающие схемы, так как они собираются на базе аккумуляторов на 6 и 9 В. Схемы с понижением напряжения более сложные, поэтому в солнечных зарядных устройствах их лучше не применять.

Схема, которая применяется в данной инструкции, была выбрана в результате длительного тестирования различных вариантов. Она практически идентична схеме Minityboost Adafruit, но стоит дешевле.

Конечно вы можете купить онлайн недорогое зарядное USB устройство и разобрать его, но нам нужна схема, преобразующая 3 В (напряжение двух батареек АА) в 5 В (напряжение на USB). Разборка обычной или автомобильной USB зарядки ничего не даст, так как их схемы работают на понижение напряжения, а нам наоборот нужно повышать напряжение.

Кроме того следует учесть, что схема Mintyboost и используемая в проекте схема способны работать с гаджетами Apple, в отличии от большинства других зарядных USB устройств. Устройства от Apple проверяют информационные пины на USB, чтобы знать куда они подключены. Если гаджет Apple определит, что информационные пины не работают, то он откажется заряжаться. У большинства других гаджетов такая проверка отсутствует. Поверьте мне — я перепробовал множество дешёвых схем зарядки с интернет-аукциона eBay — ни от одной из них мне не удалось зарядить свой айфон. Вы же не хотите, чтобы от вашей самодельной USB зарядки нельзя было заряжать гаджеты Apple.

Шаг 5: Выбор аккумулятора.

Если вы немного погуглите, то обнаружите огромный разных размеров, ёмкостей, напряжений и стоимости. Поначалу во всём этом многообразии будет несложно запутаться.

Для нашего зарядного устройства мы будет использовать литий-полимерный (Li-Po) аккумулятор на 3,7 В, который очень напоминает аккумулятор для айпода или мобильного телефона. Действительно, нам нужен аккумулятор исключительно на 3,7 В, так как схема зарядки рассчитана именно на это напряжение.

То, что аккумулятор должен быть оснащён встроенной защитой от перезаряда и переразряда, даже не обсуждается. Обычно эта защита называется «PCB protection» («схема защиты»). Поищите по этим ключевым словам на интернет-аукционе eBay. Из себя она представляет всего лишь небольшую печатную плату с чипом, которая защищает аккумулятор от чрезмерного заряда и разряда.

При выборе литий-ионного аккумулятора смотрите не только на его ёмкость, но и на его физический размер, который преимущественно зависит от выбранного вами корпуса. В качестве корпуса у меня выступила жестяная коробка Altoids, так что я был ограничен в выборе аккумулятора. Я сначала думал купить аккумулятор на 4400 мА*ч, но из-за его больших размеров мне пришлось ограничиться аккумулятором на 2000 мА*ч.

Шаг 6: Подсоединение солнечной батареи.

Если вы не собираетесь делать зарядное устройство с возможностью подзарядки от солнца, то можете пропустить этот этап.

В этом руководстве используется солнечная батарея в жестком пластиковом корпусе на 5,5 В и 320 мА. Вам подойдет любая большая солнечная батарея. Для зарядного устройства лучше всего выбирать батарею, рассчитанную на напряжение 5 — 6 В.

Возьмите провод за кончик, разделите его на две части и немного зачистите концы. Провод с белой полоской отрицательный, а полностью чёрный провод — положительный.

Припаяйте провода к соответствующим контактам с обратной стороны солнечной батареи.

Закройте места пайки с помощью изоленты или горячего клея. Это защитит их и поможет снизить нагрузку на провода.

Шаг 7: Сверлим жестяную коробку или корпус.

Так как в качестве корпуса я использовал жестяную коробку Altoids, то мне пришлось немного поработать дрелью. Кроме дрели нам понадобится ещё и такой инструмент, как дремель.

Перед тем, как начать работу с жестяной коробкой, сложите в неё все компоненты, чтобы убедиться на практике, что она вам подходит. Продумайте, как лучше всего в ней разместить компоненты, и только потом сверлите. Места расположения компонентов можете обозначить маркером.

После обозначение мест можете приниматься за работу.

Вывести USB порт можно несколькими способами: сделать небольшой надрез прямо вверху на коробке или же сбоку на коробке просверлить отверстие соответствующего размера. Я решил сделать отверстие сбоку.

Сначала приложите USB порт к коробке и обозначьте его место. Внутри обозначенной области просверлите дрелью два или больше отверстий.

Зашлифуйте отверстие дремелем. Обязательно соблюдайте технику безопасности, чтобы не травмировать пальцы. Ни в коем случае не держите коробку в руках — зажмите её в тиски.

Просверлите отверстие диаметром 2,5 мм для USB порта. При необходимости расширьте его с помощью дремеля. Если вы не планируете устанавливать солнечную батарею, то в отверстии 2,5 мм нет необходимости!

Шаг 8: Подключение контроллера зарядки.

Одна из причин, по которой я выбрал этот компактный контроллер зарядки, это его высокая надёжность. У него четыре контактные площадки: две впереди рядом с портом mini-USB, куда подаётся постоянное напряжение (в нашем случае от солнечных батарей), и две сзади для аккумулятора.

Чтобы подключить разъём 2,5 мм к контроллеру зарядки, необходимо подпаять два проводка и диод от разъёма к контроллеру. Кроме того желательно воспользоваться термоусадочными трубками.

Зафиксируйте диод 1N4001, контроллер зарядки и разъём 2,5 мм. Расположите разъём перед собой. Если смотреть на него слева направо, то левый контакт будет отрицательным, средний — положительным, а правый вообще не используется.

Один конец проводка припаяйте к отрицательной ножке разъёма, а другой к отрицательному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Ещё один проводок припаяйте к ножке диода, рядом с которой нанесена метка. Припаивайте его как можно ближе к основанию диода, чтобы сэкономить побольше свободного места. Припаяйте другую сторону диода (без метки) к средней ножке разъёма. Опять же, постарайтесь припаять максимально близко к основанию диода. И в завершение подпаяйте проводок к положительному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Шаг 9: Подключение аккумулятора и USB схемы.

На данном этапе потребуется всего лишь подпаять четыре дополнительных контакта.

Нужно подсоединить аккумулятор и USB схему к плате контроллера зарядки.

Сначала отрежьте несколько проводков. Подпаяйте их к положительным и отрицательным контактам на USB схеме, которые расположены на нижней стороне платы.

После этого соедините вместе эти проводки с проводками, идущими от литий-ионного аккумулятора. Убедитесь, что вы соединили вместе отрицательные проводки и соединили вместе положительные проводки. Напоминаю, что красные провода у нас положительные, а чёрные — отрицательные.

После того, как вы скрутили проводки вместе, приварите их к контактам на аккумуляторе, которые находятся на обратной стороне платы контроллера зарядки. Перед пайкой проводки желательно продеть в отверстия.

Теперь можно поздравить вас — вы на 100% справились с электрической частью этого проекта и можете немного расслабиться.

На этом этапе неплохой идеей будет проверить работоспособность схемы. Так как все электрические компоненты подсоединены, то всё должно работать. Попробуйте зарядить айпод или любой другой гаджет, оснащённый USB портом. Устройство не будет заряжаться, если аккумулятор разряжен или неисправен. Кроме того поместите зарядное устройство на солнце и посмотрите будет ли заряжаться аккумулятор от солнечной батареи — при этом должен загореться маленький красный светодиод на плате контроллера зарядки. Также вы можете зарядить аккумулятор через mini-USB кабель.

Шаг 10: Электрическая изоляция всех компонентов.

Перед тем, как разместить все электронные компоненты в жестяной коробкой, мы должны быть уверены, что она не сможет стать причиной короткого замыкания. Если у вас пластиковый или деревянный корпус, то пропустите этот этап.

На дне и по бокам жестяной коробки наклейте несколько полос изоленты. Именно в этих местах будет находиться USB схема и контроллер зарядки. На фотографиях видно, что контроллер зарядки у меня остался незакреплённым.

Постарайтесь тщательно всё заизолировать, чтобы не произошло короткого замыкания. Перед тем, как наносить горячий клей или наматывать изоленту, убедитесь в прочности пайки.

Шаг 11: Размещение электронных компонентов в корпусе.

Так как 2,5 миллиметровый разъём необходимо закрепить с помощью болтов, то разместите его в первую очередь.

На моей USB схеме сбоку имелся переключатель. Если у вас такая же схема, то сначала проверьте работает ли переключатель, который нужен для включения и отключения «режима зарядки».

И наконец нужно закрепить аккумулятор. С этой целью лучше использовать не горячий клей, а несколько кусочков двустороннего скотча или изоленты.

Шаг 12: Эксплуатация самодельного зарядного устройства на солнечных батареях.

В завершение поговорим о правильной эксплуатации самодельной USB зарядки.

Заряжать аккумулятор можно через mini-USB порт или от солнца. Красный светодиод на плате контроллера зарядки указывает на процесс зарядки, а синий на полностью заряженный аккумулятор.

Прислал:

Описана конструкция самодельного накопителя (PowerBank»а) типа «Вампирчика». Дана схема и описание ее изготовления. Вообще, приятно читать подобные материалы, где автор серьезно подходит к делу.

Пролог

На идею постройки этой конструкции меня натолкнул полёт в самолёте Airbus A380, в котором под подлокотником каждого кресла имеется разъём USB, предназначенный для питания USB-совместимых устройств.

Но, такая роскошь есть не во всех самолётах, а уж тем более её не найти в поездах и автобусах. А я уже давно мечтаю пересмотреть от начала до конца сериал «Друзья». Так почему бы не убить сразу двух зайцев – посмотреть сериал и скрасить время в пути. Дополнительным стимулом к постройке данного девайса стало открытие залежей мощных литий-ионными аккумуляторов.

Техническое задание

Портативое Зарядное Устройство (ЗУ) должно обеспечить следующие возможности.

1. Время работы в автономном режиме под номинальной нагрузкой, не менее – 10 часов. Литий-ионные аккумуляторы большой ёмкости, как нельзя лучше подходят для этого.

2. Автоматическое включение и отключение ЗУ в зависимости от наличия нагрузки.

3. Автоматическое отключение ЗУ при критическом разряде аккумулятора.

4. Возможность принудительного включения ЗУ при критическом разряде аккумулятора, в случае необходимости. Я полагаю, что в дороге может сложиться такая ситуация, когда аккумулятор портативного ЗУ уже разряжен до критического уровня, но необходимо подзарядить телефон для экстренного звонка. В этом случае, нужно предусмотреть кнопку «Экстренного включения», чтобы использовать всё ещё имеющуюся в аккумуляторе энергию.

5. Возможность заряда аккумуляторов портативного ЗУ от сетевого зарядного устройства с интерфейсом Mini USB. Так как зарядное устройство от телефона всё равно всегда берут с собой в дорогу, то можно его использовать и для заряда аккумуляторов портативного БП перед обратной дорогой.

6. Одновременный заряд аккумуляторов ЗУ и подзарядка мобильного телефона от одного и того же сетевого зарядного устройства. Так как сетевое зарядное устройство от мобильного телефона не может обеспечить достаточный ток для быстрого заряда аккумулятора портативного ЗУ, то заряд может растянуться на сутки и более. Поэтому, должна быть возможность подключить телефон на заряд прямо во время заряда батареи портативного БП.

Исходя из этого технического задания, было построено портативное ЗУ на литий-ионных аккумуляторах.

Блок схема

Портативное ЗУ состоит из следующих узлов.

1. Преобразователь 5 > 14 Вольт.
2. Компаратор, отключающий преобразователь заряда при достижении напряжения на батарее литий-ионных аккумуляторов 12,8 Вольт.
3. Индикатор заряда – светодиод.
4. Преобразователь 12,6 > 5 Вольт.
5. Компаратор 7,5 Вольт, отключающий ЗУ при глубоком разряде батареи.
6. Таймер, определяющий время работы преобразователя при критическом разряде батареи.
7. Индикатор работы преобразователя 12,6 > 5 Вольт – светодиод.

Импульсный преобразователь напряжения MC34063

Долго выбирать драйвер для преобразователя напряжения не пришлось, так как выбирать то было особенно не из чего. На местном радиорынке по разумной цене (0,4$) я нашёл только популярную микросхему MC34063. Сразу купил парочку, чтобы выяснить, возможно ли как-либо принудительно отключить преобразователь, так как в даташите на данный чип такая функция не предусмотрена. Оказалось, что сделать это возможно, если подать на вывод 3, предназначенный для подключения частотозадающей цепи, напряжение питания.

На картинке типовая схема понижающего импульсного преобразователя. Красным отмечена цепь принудительного отключения, которая может понадобиться для автоматизации.

В принципе, собрав такую схему, уже можно запитать телефон или плеер, если, например, питание будет осуществляться от обычных элементов питания (батареек).

Я не буду подробно описывать работу этой микросхемы, но из «Дополнительных материалов» вы можете скачать и подробное описание на русском языке, и небольшую портативную программу для быстрого расчёта элементов повышающего или понижающего преобразователя, собранного на этой микросхеме.

Узлы управления зарядом и разрядом литий-ионной батареи

При использовании литий-ионных батарей, желательно ограничивать их разряд и заряд. Я для этой целей использовал компараторы на основе копеечных микросхем КМОП. Микросхемы эти крайне экономичны, так как работают на микротоках. На входе у них стоят полевые транзисторы с изолированным затвором, что даёт возможность применить микротоковый же Источник Опорного Напряжения (ИОН). Где взять такой источник я не знаю (Можно попобовать применить LM385 на 1.2В или 2.5В. Прим.ред.
), поэтому воспользовался тем обстоятельством, что в режиме микротоков, напряжение стабилизации обычных стабилитронов снижается. Это позволяет управлять напряжением стабилизации в некоторых пределах. Так как это не задокументированное включение стабилитрона, то, возможно, для обеспечения определённого тока стабилизации, стабилитрон придётся подобрать.

Чтобы обеспечить ток стабилизации, скажем, 10-20 мкА, сопротивление балласта должно быть в районе 1-2 МОм. Но, при подгонке напряжения стабилизации, сопротивления балластного резистора может оказаться, либо слишком маленьким (несколько килоом), либо слишком большим (десятки мегаом). Вот тогда придётся подобрать не только сопротивление балластного резистора, но и экземпляр стабилитрона.

Переключение цифровой КМОП микросхемы происходит тогда, когда уровень входного сигнала достигает половины напряжения питания. Поэтому, если запитать ИОН и микросхему от источника, напряжение которого требуется измерить, то на выходе схемы можно получить сигнал управления. Ну, а этот самый сигнал управления и можно подать на третий вывод микросхемы MC34063.

На чертеже изображена схема компаратора на двух элементах микросхемы К561ЛА7.

Резистор R1 определяет величину опорного напряжения, а резисторы R2 и R3 гистерезис компаратора.

Узел включения и идентификации зарядного устройства

В конструкции портативного ЗУ предусмотрен и механический выключатель питания, но его назначение скорее соответствует «выключателю массы» АКБ в автомобиле.

Электрическая схема портативного блока питания

На рисунке представлена схема мобильного блока питания.

C1, C3 = 1000мкФ

C2, C6, C10, C11, C13 = 0,1мкФ

C4, C5 = 680пФ

C14 = 20мкФ (танталовый)

IC1, IC2 – MC34063
DD1 = К176ЛА7

DD2 = К561ЛЕ5

R28 = 3k

R5 = 30k

VD1, VD2 = 1N5819

HL1 = Green

VD3, VD6 = КД510А

R8, R15, R23, R29 = 100k

VT1, VT2, VT3 = КТ3107

L1 = 50mkH

R10, R11, R13, R26 = 1m

VT4 = КТ3102
L2 = 100mkH

Подбираются

R17, R19, R25 = 15k

R14* = 2m
R1 = 180

R22* = 510k

VD4*,VD5* = КС168А

Назначение узлов схемы.

IC1 – повышающий преобразователь напряжения 5 > 14 Вольт, который служит для заряда встроенной аккумуляторной батареи. Преобразователь ограничивает входной ток на уровне 0,7 Ампера.

DD1.1, DD1.2 – компаратор заряда батареи. Прерывает заряд по достижению 12,8 Вольт на батарее.

DD1.3, DD1.4 – генератор индикации. Заставляет мигать светодиод во время заряда. Индикация сделана по аналогии с зарядными устройствами Nikon. Пока идёт заряд, светодиод мигает. Заряд окончен – светодиод горит постоянно.

IC2 – понижающий преобразователь 12,6 > 5 Вольт. Ограничивает выходной ток на уровне 0,7 Ампера.

DD2.1, DD2.2 – компаратор разряда батареи. Прерывает разряд батареи при снижении напряжения до 7,5 Вольт.

DD2.3, DD2.4 – таймер экстренного включения преобразователя. Включает преобразователь на 12 минут, даже если напряжение на батарее упало до 7,5 Вольт.

Тут может возникнуть вопрос, почему выбрано такое низкое пороговое напряжение, если некоторые производители не рекомендуют допускать его снижение ниже 3,0 и даже 3,2 Вольта на банке?

Я рассуждал так. Путешествия случаются не так часто, как этого бы хотелось, поэтому батарее вряд ли придётся пережить много циклов заряда-разряда. Между тем, в некоторых источниках, описывающих работу литий-ионных батарей, напряжение 2,5 Вольта как раз называют критическим.

Но, Вы можете ограничить предельный разряд более высоким уровнем напряжения, если предполагается часто использовать подобное зарядное устройство.

Конструкция и детали

Печатные платы (ПП) изготовлены из фольгированного стеклотекстолита толщиной 1мм. Размеры ПП выбраны исходя из размеров приобретённого корпуса.

Все элементы схемы, кроме аккумуляторной батареи, размещены на двух печатных платах. Причём на меньшей расположен только разъём Mini USB для подключения внешнего зарядного устройства.

Узлы БП были помещены в стандартный полистироловый корпус Z-34. Это самая дорогая деталь конструкции, за которую пришлось выложить 2,5$.

Выключатель питания поз.2 и кнопка принудительного включения поз.3 спрятаны заподлицо с внешней поверхностью корпуса, во избежание случайного нажатия.

Разъём Mini USB выведен на заднюю стенку корпуса, а разъём USB поз. 4 вместе с индикаторами поз. 5 и поз.6 на переднюю.

Размер печатных плат рассчитан так, чтобы зафиксировать аккумуляторы в корпусе портативного БП. Между аккумуляторами и другими элементами конструкции вставлена прокладка из электрокартона толщиной 0,5мм, согнутая в виде коробки.

А это портативный БП в собранном виде.

Настройка


Настройка портативного зарядного устройства свелась к подбору экземпляров стабилитронов и сопротивлений балластных резисторов для каждого из двух компараторов.

Как подогнать резисторы с высокой точностью описано .

На одном из радиолюбительских сайтов увидел схему для зарядки портативных Ni-Mn и Ni-Cd аккумуляторов с рабочим напряжением 1,2-1,4 В от USB-порта. С помощью этого устройства можно заряжать портативные аккумуляторные батарейки током примерно 100 мА. Схема несложная. Собрать её не составит труда даже начинающему радиолюбителю.

Конечно, можно купить готовое ЗУ. В продаже их сейчас великое множество и на любой вкус. Но их цена вряд ли удовлетворит начинающего радиолюбителя или того, кто способен сделать зарядное устройство своими руками.
Решил повторить эту схему, но сделать зарядное устройство для зарядки сразу двух аккумуляторов. Выдаваемый ток USB 2.0 составляет 500 mA. Так что можно смело подключить два аккумулятора. Доработанная схема выглядела так.

Так же хотелось, чтобы была возможность подключение внешнего источника питания напряжением 5 В.
Схема содержит всего восемь радиодеталей.

Из инструмента потребуется минимальный набор радиолюбителя: паяльник, припой, флюс, тестер, пинцет, отвёртки, нож. Перед пайкой радиодеталей их необходимо проверить на исправность. Для этого нам потребуется тестер. Резисторы проверить очень просто. Измеряем их сопротивление и сравниваем с номиналом. О том, как проверить диод и светодиод есть много статей в интернете.
Для корпуса использовал пластмассовый футляр размером 65*45*20 мм. Батарейный отсек вырезал из детской игрушки «Тетрис».

О переделке батарейного отсека расскажу подробней. Дело в том, что изначально
плюсы и минусы клемм питания батареек установлены противоположно. Но мне нужно было, что бы в верхней части отсека располагались две изолирование плюсовые клеммы, а внизу одна общая минусовая. Для этого я нижнюю плюсовую клемму перенёс наверх, а общую минусовую вырезал из жести, припаяв оставшиеся пружины.

В качестве флюса при паянии пружин применял паяльную кислоту с соблюдением всех правил техники безопасности. Место пайки обязательно промыть в проточной воде до полного удаления следов кислоты. Провода от клемм подпаял и пропустил внутрь корпуса через просверленные отверстия.

Батарейный отсек закрепил на крышке футляра тремя маленькими шурупами.
Плату выпилил из старого модулятора игровой приставки «Денди». Удалил все ненужные детали и дорожки печатного монтажа. Оставил только гнездо питания. В качестве новых дорожек использовал толстый медный провод. В нижней крышке просверлил отверстия для вентиляции.

Готовая плата плотно села в корпус, поэтому я её закреплять не стал.

После установки всех радиодеталей на свои места проверяем правильность монтажа и очищаем плату от флюса.
Теперь займёмся распайкой шнура питания и установкой тока зарядки для каждого аккумулятора.
В качестве шнура питания использовал USB шнур от старой компьютерной мышки и кусок питающего провода со штекером от «Денди».

Шнуру питания нужно уделить особое внимание. Ни в коем случае нельзя перепутать «+» и «-». У меня на штекере «+» питания подключен к центральному контакту чёрным проводом с белой полосой. А «-» питания идёт по чёрному (без полосы) проводу на наружный контакт штекера. На USB шнуре «+» идёт на красный провод а «-» на чёрный. Спаиваем плюс с плюсом и минус с минусом. Места пайки тщательно изолируем. Далее проверяем шнур на короткое замыкание, подключив тестер в режиме измерения сопротивления к клеммам штекера. Тестер должен показать бесконечное сопротивление. Все надо тщательно перепроверить, что бы ни спалить USB-порт. Если всё нормально, подключаем наш шнур к USB-порту и проверяем напряжение на штекере. Тестер должен показать 5 вольт.

Последний этап настройки это установка зарядного тока. Для этого разрываем цепь диода VD1 и «+» аккумулятора. В разрыв подключаем тестер в режиме измерения тока включенного на предел 200 mA. Плюс тестера на диод, а минус к аккумулятору.

Вставляем аккумулятор на место, соблюдая полярность, и подаём питание. При этом должен загореться светодиод. Он сигнализирует о том, что аккумулятор подключен. Далее, изменяя сопротивление R1, устанавливаем требуемый ток заряда. В нашем случае он равен примерно 100 mA . При уменьшении сопротивления резистора R1 зарядный ток увеличивается, а при увеличении уменьшается.

То же самое делаем для второго аккумулятора. После этого скручиваем наш корпус и
зарядное устройство готово к использованию.
Поскольку различные пальчиковые аккумуляторы имеют разную
емкость, потребуется разное время для зарядки этих аккумуляторов. Аккумуляторы
емкостью 1400 мА/ч с напряжением 1,2 В потребуется заряжать с помощью данной
схемы примерно 14 часов, а аккумуляторы 700 мА/ч потребуется всего 7 часов.
У меня имеются аккумуляторы емкостью 2700 мА/ч. Но заряжать их 27 часов от USB-порта не хотелось. Поэтому я и сделал гнездо питания для внешнего источника питания 5 вольт 1А, который у меня лежал без дела.

Вот ещё несколько фото готового устройства.

Наклейки рисовал программой FrontDesigner 3.0. Затем распечатал на лазерном принтере. Вырезал ножницами, наклеил лицевой стороной на тонкий скотч шириной 20 мм. Лишний скотч обрезал. В качестве клея использовал клей-карандаш, предварительно смазав им и наклейку и место, куда она клеится. Насколько это надёжно, пока не знаю.
Теперь плюсы и минусы данной схемы.
Плюс в том, что схема не содержит дефицитных и дорогостоящих деталей и собирается буквально на коленке. Так же есть возможность запитать от USB-порта, что не мало важно для начинающих радиолюбителей. Не надо ломать голову, откуда запитать схему. Не смотря на то, что схема очень простая, данный способ зарядки используется во многих промышленных зарядных устройствах.
Так же можно немного усложнив схему реализовать переключение зарядного тока.

Подбором R1,R3 и R4 можно выставить зарядный ток для разных по ёмкости аккумуляторов, тем самым обеспечив рекомендуемый зарядный ток для данного аккумулятора, который обычно равен 0,1C (C-ёмкость аккумулятора).
Теперь минусы. Самый большой, это отсутствие стабилизации зарядного тока. То есть
При изменении входного напряжения будет изменятся зарядный ток. Так же при ошибке в монтаже или коротком замыкании схемы есть большая вероятность спалить USB-порт.
