Бетономешалка из бочки 200 литров своими руками с электродвигателем

Использовать металлическую бочку объемом 200 литров для изготовления простой бетономешалки для дачи или дома — это очень даже неплохая идея. Такой вариант понравится всем, кто привык экономить, заменяя заводские устройства и механизмы самодельными.

В первую очередь необходимо сделать конусообразное сужение в верхней части будущего барабана бетономешалки. Сужение будет препятствовать разбрызгиванию раствора в процессе его перемешивания.

Для этого в верхней части металлической бочки необходимо сделать 16 разрезов с подрезкой. Сначала автор делает разметку, затем вырезает крышку бочки, и только после этого — разрезы.

После примерки получившиеся «лепестки» фиксируются в нужном положении при помощи прихваток, а потом обвариваются.

Основные этапы работ

На следующем этапе необходимо будет изготовить несущую раму. Для этого автор использует профильную трубу. Далее металлическая бочка устанавливается уже на поддерживающую опору.

Затем мастер приступает к изготовлению рамы механизма разгрузки. На этом этапе желательно определиться с высотой стоек. Раму механизма разгрузки автор решил изготовить из стального профиля.

Важная особенность данной конструкции — опорные резиновые колеса, которые по задумке должны обеспечить легкое вращение барабану бетономешалки. Достаточно будет установить по одному колесу.

Последний этап — это изготовление приводного механизма. В заводских моделях все просто: там используется двигатель с шестерней и зубчатый венец. Подобрать по размеру зубчатый венец — довольно проблематично, поэтому автор решил заменить его на мотоциклетную цепь.

Для благоустройства участка часто необходим то раствор, то бетон. Месить его вручную — тяжело и долго, да и качество раствора далеко не самое лучшее: добиться однородности сложно. Покупать же бетономешалку для ее периодического использования хотят далеко не все. Хороший выход — бетономешалка своими руками. Денег надо немного, по производительности самодельные агрегаты ничуть не хуже китайских, а порой и лучше.

Ручная бетономешалка

На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

Из бочки (ручная и с электроприводом)

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна. Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже.

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).

Электро-бетономешалка своими руками из бочки и двигателя стиральной машины

Эта бетономешалка редукторного типа. Для изготовления этой модели понадобились:

• бочка из оцинкованной стали на 180 литров (диаметр 560 мм, высота — 720 мм);
• двигатель стиральной машины — 180 Вт, 1450 об/мин;
• маховик и шестерня стартера от Москвича 412;
• два шкива от стиральной машины диаметром 300 мм и 60 мм;
• колеса от садовой тележки;
• металлолом для рамы.

Шестерни, колеса — все старое, все было в гараже

Первым делом все зачищаем от ржавчины, обрабатываем преобразователем ржавчины и покрываем грунтом.

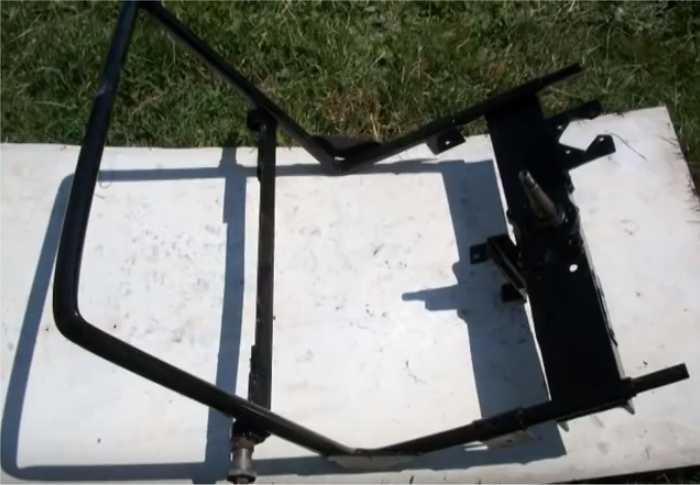

Варим раму из труб, швеллера. Углы рамы усиливаем приварив пластины металла. Все должно быть жестким и надежным. Перекладину делаем серьезную: на ней будет «висеть» бочка с раствором, да еще все будет вибрировать и крутиться.

Рама — основа конструкции. Трубы почти новые))

Привариваем штифты, посадочное место под шестерни передачи. Зачищаем от ржавчины, обрабатываем преобразователем ржавчины, грунтуем.

Крепим колеса от тележки. Они с широкими протекторами и себя оправдали: перетаскивать бетономешалку несложно даже просто по участку.

Из труб варим еще конструкции для упора и установки всей «начинки».

Вторая — для большей устойчивости

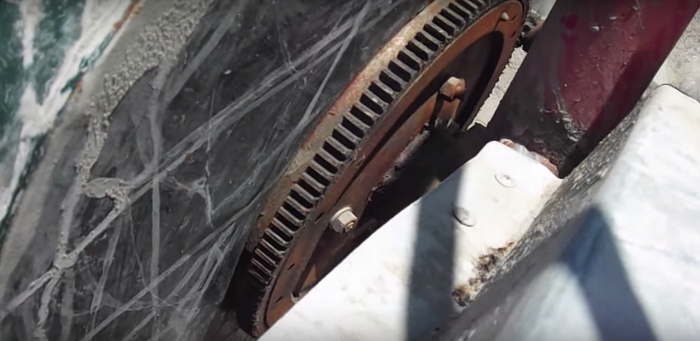

Начинаем собирать привод. Первой ставим большую шестеренку на приваренный ранее штифт.

В посадочное место устанавливаем сборку — маленькую шестерню, соединенную с колесом для ременной передачи.

К приваренной заранее пластине крепим двигатель.

Его подвешиваем так, чтобы два колеса ременной передачи находились на одном уровне. Также необходимо обеспечить нормальное натяжение ремня.

Осталось прикрепить бочку. В ней в центре делаем отверстие под большой шкив, сверлим отверстие для крепежа. Ставим на место.

Остается только электрическая часть. Кабель подключаем через

Несколько фото основных узлов. Может кому-то надо посмотреть ближе.

Второй вариант передачи — из автомобильного диска

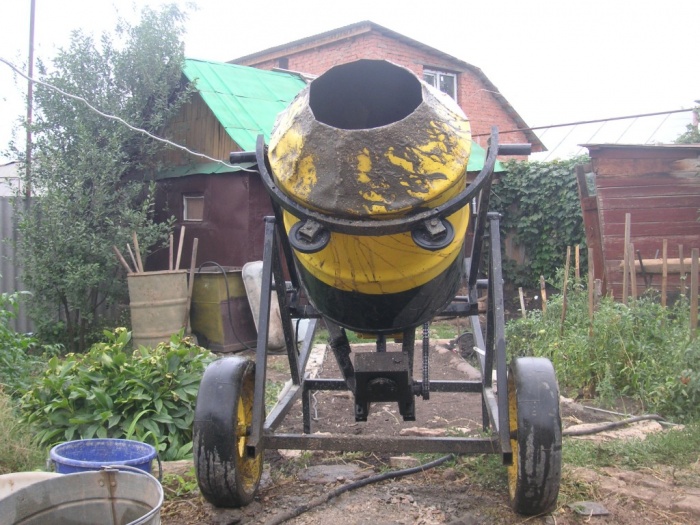

Бочка 200-литровая, ее края надрезали, согнули и сварили, сформировав привычную «грушу».

Из бочки сделали «грушу»

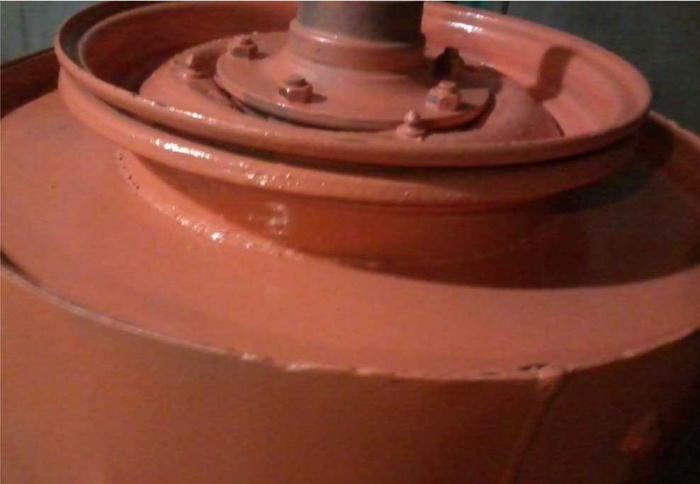

Автомобильный диск прикрепили болтами к днищу (с резиновыми прокладками). Его подбирали так, чтобы образовалась выемка для ременной передачи. К диску предварительно прикрепили ступицу.

Внутри бочки наварили лопасти для более эффективного перемешивания раствора.

Все это хозяйство прикрепили к раме.

Там где приварена пластина — место для двигателя. Его выставляем так, чтобы ремень шел ровно. Питание подали через тумблер, последовательно включен таймер от стиральной машины, с которой сняли мотор.

В общем, скорость вращения получилась 35-40 оборотов в минуту. Должно хватить.

Самодельные мешалки в видео-варианте

Если понятен общий принцип того, как делается бетономешалка своими руками, можно его модернизировать и переделывать, подстраивая под имеющиеся детали. Помогут в этом видео, собранные в этом разделе.

Венцового типа

Еще один вариант, только уже не редукторная, а венцового типа. Венец, кстати, можно купить (чугунный или пластиковый) и установить на бочку.

С роликами в качестве опоры

Разборная мешалка из бочки

Фото узлов самодельных бетономешалок (может будет полезно)

Каждая или почти каждая бетономешалка, сделанная своими руками, имеет какие-то оригинальные решения. Мало кто повторяет конструкцию полностью, не внося каких-либо изменений — приходится подстраиваться под те детали и узлы, которые есть в наличии. Некоторые интересные решения есть в фото.

Организация передачи при помощи мото-цепи и второй — ременной

Форма лопастей — сложная штука. Надо чтобы они улучшала перемешивание, а не задерживали бетон от падения вниз

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

Четыре принципа смешивания бетона

Самодельная бетономешалка

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

• Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
• Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
• Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
• Детали изнашиваются гораздо реже.
• Простота и надежность эксплуатации.
• Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Бетономешалка своими руками из молочного бидона

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

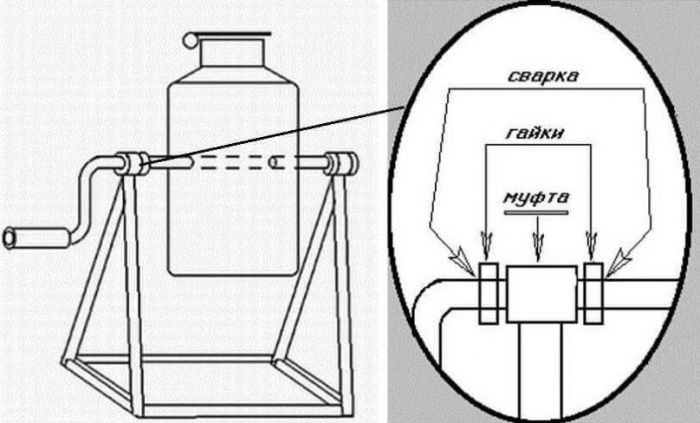

• Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
• Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
• Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Бетономешалка из большой бочки 200 литров

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

• Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
• К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
• Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

Чертеж самодельной бетономешалки из бочки

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.

Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.

Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео

Рынок строительных инструментов предлагает большой выбор бетономешалок на любой вкус и кошелёк. От самых простых — для замешивания небольших объёмов кладочных и штукатурных растворов, до мощных бетоносмесителей принудительного действия, в которых готовят жесткие бетонные смеси. Несмотря на это, многие самостройщики предпочитают не покупать бетомешалку в магазине, а сделать её своими руками из хлама, завалявшегося в сарае. Как собрать такую самоделку, и стоит ли заморачиваться с её изготовлением? Ответы в статье.

• Как сделать бетономешалку из бочки и двигателя от стиральной машины
• Как превратить бетономешалку в просеиватель для песка, гравия и щебня
• Какие нужны инструменты для изготовления самоделок
• Выгодно ли делать самодельную бетономешалку

Как изготовить недорогую бетономешалку из стальной бочки и электрического двигателя от стиралки

lariprof
Пользователь FORUMHOUSE

При строительстве бани я замешивал бетон вручную в корыте. Для небольших объёмов этот способ годится, но, для возведения чего-то большего, нет. Слишком много тратится сил на «рукопашный» замес бетона. Покупать дорогую бетономешалку я не хотел, а тратиться на дешевую, но недолговечную — деньги на ветер. Посмотрел в интернете из чего делают самодельные смесители для бетона. Понравилась пара мобильных конструкций из обычных металлических бочек на 200 литров. Купил на автобазе бу ёмкость из-под масла и, на её основе, профильных труб, бендикса с венцом от «Волги» и старого движка от стиралки собрал дешевую бетономешалку.

В бетономешалку помещается:

• 4 ведра обогащенной песчано-гравийной смеси;
• 1 ведро цемента;
• 1.5 ведра воды;
• 1 ведро песка.

Двигатель от стиральной машины справляется с нагрузкой и не перегревается.

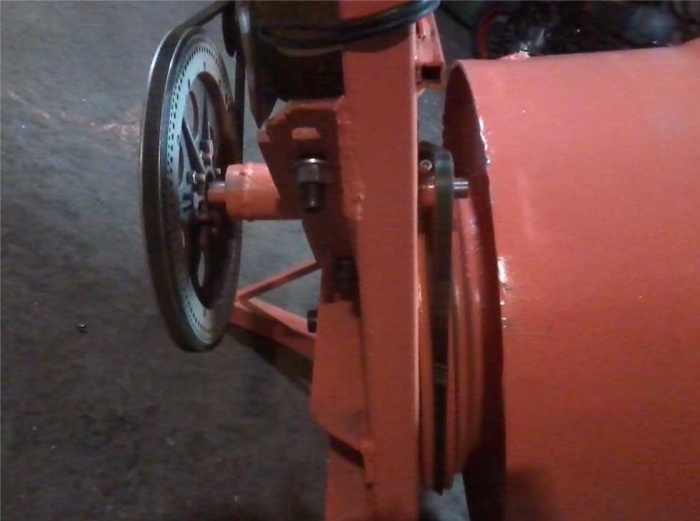

Привод бетономешалки крупным планом.

Привод защищает чехол из жести.

В дождь пусковая кнопка закрывается целлофановым пакетом.

Вторую бетономешалку, сделанную из того, что было под рукой, изготовил АфанасьевичRUS
.

АфанасьевичRUS
Пользователь FORUMHOUSE

Я не хотел тратить на покупку бетономешалки 12 — 25 тыс. руб. и сделал её сам из разного хлама, бочки и электродвигателя от стиральной машины. Самодельным смесителем для бетона пользуюсь уже не один год. В принципе, всё устраивает. Металл бочки конечно тонковат, но все лечится сваркой. Внутри бочки приварены лопасти для размешивания смеси. Чтобы сделать бетономешалку мне понадобились:

• двухсотлитровая бочка;
• двигатель мощностью 0.45 кВт на 3400 об/мин;
• шкив от сеялки;
• колесо от детского велосипеда;
• обод от колеса от велосипеда для взрослых;
• цепь от мотоцикла марки «Иж»;
• подшипник с втулкой от заднего колеса мотоцикла марки «Иж».

​Предлагаем вам посмотреть видео, где показана работа этой бетономешалки.

Выход готовой смеси — 100 — 120 л.

Как из бетономешалки сделать дешевый просеиватель для песка и щебня

сhichic
Пользователь FORUMHOUSE

Места у меня на участке мало, поэтому, при завозе песка и щебня их свалили в одну кучу. За несколько лет они перемешались. Просеивать этот объём вручную не хотелось. Поэтому я сделал из бетономешалки просеиватель.

Расскажем, как изготовить это нужное в хозяйстве приспособление:

1. Берёте две полоски оцинкованного металла шириной 100 и 200 мм.

1. Полосу шириной 100 мм сгибаете и стягиваете болтами вокруг горловины бетономешалки.

1. Полосу шириной 200 мм сгибаете в кольцо, а концы фиксируете заклёпками.

1. Сетку с ячеей 6 мм обрезаете по диаметру кольца с нахлёстом. Концы загибаете и закрепляете заклёпками к кольцу через металлическую ленту.

Получилось большое сито.
Для удобства работы к ситу привинчиваете ручки.

Сито вставляете в бетономешалку сеткой вниз.

Включаете бетономешалку и просеиваете сыпучие материалы. Затем останавливаете бетоносмеситель
и только потом вынимаете сито
!

В «груше» остаётся просеянный песок и каменная пыль.

Готовая продукция.

сhichic
Пользователь FORUMHOUSE

Самоделка мне понравилась. Планирую прикупить сетку с ячеей 4 мм и 8 мм и сделать еще два сита для разных работ.

• Не просеивайте сыпучку до полной загрузки бетономешалки. Достаточно просеять 8 совковых лопат и сразу высыпать содержимое бетономешалки в мешок. Если заполнить песком всю «грушу» он спрессуется на дне в плотную массу. Её неудобно фасовать в мешки.

• Если во время работы нужно остановить бетономешалку заполненную бетоном и потом вновь включить её, то поверните «грушу» так, чтобы её зев был направлен вверх. Только потом запустите бетономешалку и поверните «грушу» под нужным углом, для нормального перемешивания смеси. Так вы уменьшите нагрузку на двигатель и привод, и они прослужат дольше.

Ещё одна конструкция просеивателя для сыпучих строительных материалов от Витэк
.

Инструменты для изготовления самодельной бетономешалки

Вам потребуется стандартный набор любого самодельщика:

• болгарка;
• мощная дрель;
• сварочный инвертор;
• набор слесарных инструментов и расходных материалов — отрезные и зачистные диски для УШМ, электроды, свёрла по металлу.

Выгодно ли делать бетономешалку своими руками

Практика показывает, что самоделка рентабельна, если в хозяйстве завалялись «ненужные»
электродвигатели, шкивы, цепи, шестерёнки, металл и т.д. Б/у бочка на 200 литров стоит копейки, но у неё придётся усиливать днище, а верх бочки заужать на конус. «Груша» из бочки, из-за тонких стенок, уступает по прочности и долговечности качественной заводской, сделанной из толстого металла. Не забудьте прибавить к стоимости бетономешалки время, потраченное на её изготовление
и, если нет, затраты на покупку необходимых материалов и инструментов. Поэтому сначала изучите строительный рынок и предложения частников.

Если хотите сэкономить, рассмотрите вариант покупки бэушной бетономешалки. Главное не приобрести убитый агрегат с изношенным приводом и «уставшим» из-за перегрузок движком.

Хотите купить бетономешалку, но не знаете какую взять, чтобы она прослужила долго и не сломалась? Ответ в теме , где собран практический опыт реальных пользователей и консультируют производители бетоносмесителей.

• Хотите узнать пропорции качественного бетона-самомеса? Думаете, что самомесный бетон выгоднее покупного? В материале подробно рассказывается, как самостоятельно замесить в бетономешалке смесь из песка, воды, цемента и щебня, так, чтобы не разочароваться в результате.
• Тем самодельщикам, которым нужен недорогой профилегиб, узнают, как его сделать из запчастей от старых автомобилей в статье .
• Весна не за горами и вскоре на участках затарахтят бензопилы. Чтобы при распиливании дров не надорваться и существенно ускорить и упростить этот процесс, почитайте статью где показаны 5 вариантов козел для распиливания брёвен и 3 варианта дровоколов.

В видео Бетон и бетонные смеси рассказывается, где лучше приобретать бетон, и какие ингредиенты и добавки нужны для его самостоятельного изготовления.

При выполнении строительных работ невозможно обойтись без цемента и бетона. Для приготовления качественного бетона желательно иметь специальные приспособления. Для нескольких столбиков бетон можно замесить в корыте обыкновенной лопатой, для крупного строительства или ремонта нужна хотя бы бетономешалка из бочки. Ее без особых проблем можно купить в магазине, но дешевле изготовить самостоятельно. Как и из чего сделать бетономешалку?
Лучший и довольно широко распространенный вариант – это металлическая бочка.

Самодельная бетономешалка изготавливается из 200-литровой бочки.

Бетономешалку можно сделать разных размеров, с разными приводами. Она может быть ручной и электрической, может иметь основу на колесиках и неподвижную. В общем, принцип работы этого агрегата простой. Емкость, напоминающая бочку, имеет ось, вокруг которой медленно вращается, перемешивая все ингредиенты, засыпанные внутрь (изображение № 1). Как сделать бетономешалку в домашних условиях?

Принцип работы бетономешалки

В работе стандартной бетономешалки используются следующие способы перемешивания раствора:

• гравитационный;
• механический принудительный;
• вибрационный принудительный;
• комбинированный гравитационно-механический.

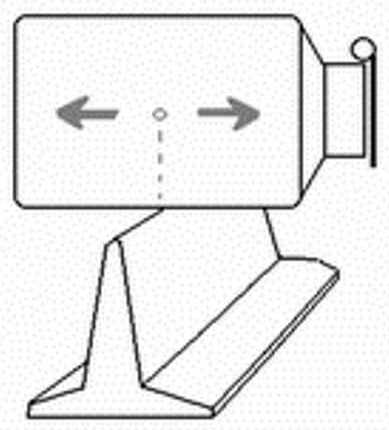

Изображение 1. Принцип работы бетономешалки из бочки.

Гравитационный способ основан на том, что емкость, в которую засыпаны компоненты раствора, вращается. Раствор внутри падает сам на себя и при этом перемешивается. Установка такого рода малоэффективна и большого распространения не имеет, хотя в домашнем хозяйстве может использоваться.

Вибрационный способ предполагает, что бадья с компонентами неподвижна, а перемешивание идет за счет работы миксера-замешивателя, размещенного внутри емкости. Недостаток метода – большие затраты электроэнергии за счет применения довольно мощных двигателей. Но качество бетона в этом случае получается очень высоким. Именно такой бетон используется при строительстве ГЭС и других подобных сооружений.

Принудительно-механический способ обычно не применяется. Чаще всего совмещают механическое и гравитационное замешивание. В горизонтально или наклонно расположенной емкости вращается миксер. Может вращаться сама бадья с наваренными к ее стенкам лопастями. Такая может быть изготовлена в домашней мастерской.

Вернуться к оглавлению

Материалы для работы

Для работы потребуются:

• бочка пустая емкостью 200 л, в ней можно замесить 7-10 ведер раствора;
• металлическая арматура и уголки;
• подходящий двигатель;
• несколько металлических брусьев или крупных уголков, швеллеров;
• подшипники;
• трубы разного диаметра.

Инструменты необходимые для работы: молоток, болты, уголок, болгарка, лопатки, дрель электрическая, рулетка, ножовка по металлу.

Из инструментов необходимо приготовить:

• электрическая дрель;
• измерительная рулетка;
• кусок лески;
• молоток;
• шлифмашинка;
• петли дверные;
• ножовка по металлу;
• отвертки;
• сварочный агрегат;
• гаечные ключи;
• кернер;
• сверла;
• болты.

Абсолютно все материалы чаще всего можно найти в хозяйстве любого мастера. Можно начинать делать бетономешалку из бочки своими руками.

Вернуться к оглавлению

Изготовление бетономешалки

Вся работа состоит из нескольких этапов:

1. Разметка.
2. Изготовление ножек.
3. Оборудование бочки.
4. Сборка установки.

Изображение 2. Установка ручной бетономешалки из бочки.

Разметка начинается с выбора подходящей бочки. Она должна быть пустая, днища должны быть на месте. В каждом из них нужно найти центр и просверлить отверстия. Они нужны для установки вала и фланцев. Сбоку емкости нужно разметить крышку, в которую свободно войдет ведро. Размер ее примерно 25 х 30 см. Крышку вырезают с помощью болгарки, приваривают к ней (или прикрепляют болтами и гайками) дверные петли и устанавливают на место. Для ее крепления можно использовать металлические уголки, болты, ручки различного типа.

Из брусьев, уголков, швеллеров сооружаются ножки, напоминающие букву «А». Друг с другом их соединяют арматурой, длина которой немного больше длины бочки.

Остается оснастить установку ручным или электрическим приводом (изображение № 2).

В описании нет точных размеров деталей. Они могут значительно отличаться друг от друга. Все зависит от желания и возможностей каждого мастера-самодельщика.

Бетоносмеситель – хороший прибор для приготовления цементной смеси. Необходим в хозяйстве при строительных работах. Наличие бетономешалки намного облегчит жизнь при затянувшихся ремонтах. Покупать новый прибор не имеет смысла, ведь он может пригодиться только несколько раз в жизни, а стоит дорого, поэтому целесообразней сделать бетономешалку собственноручно.

Что следует учесть

Чтобы изготовить бетономешалку, придется перед этим раздобыть старую металлическую бочку. Лучше всего для этой цели подойдет емкость, изготовленная из стали.

Существуют варианты конструкций, где вместо металлических емкостей используют пластиковые бочки, но они чаще всего имеют маленький размер и не так удобны при эксплуатации.

Независимо от того, какой резервуар вы выберете для изготовления самодельного смесителя, он должен быть устойчивым, чтобы обеспечить максимальную безопасность того человека, который будет работать с прибором.

Инструменты и материалы

Это основные инструменты, которые могут пригодиться в работе по изготовлению бетоносмесителя из металлической бочки. Не забудьте подготовить и материалы. Главное – это емкость, лучше стальная или изготовленная из плотного металла.

Некоторые умудряются делать прибор из пластиковых резервуаров, но они не такие прочные и не очень удобные в эксплуатации.

Когда приступаете к поиску подходящей основы для изготовления бетономешалки, нужно особое внимание уделить размеру бочки. Опытные мастера рекомендуют остановить свой выбор на емкости 200 л. Она считается оптимальным вариантом для приготовления раствора, ведь цемент не будет в ней застаиваться.

Дальше найдите движущий вал; металл из которого будете варить каркас; подшипники; куски стали, что будут использоваться для изготовления лопастей или зубчатого венца, исполняющего роль миксера, а также двигатель (если планируется изготовление электрического прибора). Перечисленных выше материалов должно хватить для изготовления простых вариантов бетоносмесителей. Если на примете есть уже какой-нибудь вариант, нужно предварительно изучить чертеж и докупить все необходимое.

Технология изготовления

Отверстия не нужно делать очень большими, тогда дверные петли и засов, который вы придумаете, чтобы плотно закрывалась дверца, может не выдержать, и все вывалится посредине рабочего процесса.

Металлический каркас, на котором будет держаться барабан, можно сварить из шпал, арматуры или других материалов. Главное, чтобы он выдержал рабочую нагрузку. Количество ножек – на ваше усмотрение, их может быть и 2, и 4. Бочка вращается с помощью ручки. Описанный прибор наиболее простой и не подходит для приготовления раствора в больших количествах, для этой цели лучше изготовить бетоносмеситель с двигателем от стиральной машины.

Сделать бетономешалку с двигателем самому более затратно по времени, но сэкономит много сил в будущем при приготовлении растворов. Электрический двигатель сам по себе дорогой, поэтому новый прибор при изготовлении смесителей цемента в домашних условиях не используется. Для этой цели идеально подойдет мотор от советской стиральной машинки с вертикальной загрузкой. Такая техника была популярна в начале 90-х годов прошлого века. Вам пригодится не только мотор, но и само металлическое основание.

Сначала изготовим каркас по той же схеме, что делается для ручной бетономешалки. Дальше приступаем к баку машинки. Закройте слив и удалите активатор, а на его место установите вал с осью. В качестве миксера выступят самодельные лопасти из металла, которые привариваются на металлическое основание, а потом крепятся к внутренней части стиральной машинки. Готовый барабан приваривают к каркасу, а дальше подключают двигатель. Мотор располагают в задней части машинки, на углах просверливают отверстия, прикладывают к таким же отверстиям на моторе, а затем прикрепляют болтами. Сам двигатель соединяется с осью с помощью фланца. Между ними должно быть расстояние около 2 сантиметров.

Чертеж

Прежде чем начинать сборку самодельной бетономешалки, нужно найти подходящий чертеж. На схеме можно увидеть материалы, которые понадобятся в ходе монтажа, а также общий вид конечного прибора. Подробных размеров емкости, вала, уголков, как правило, на чертеже не указывается. Но в специализированной литературе к готовым чертежам и схемам можно найти подробное описание процесса соединения деталей.

Это немного облегчит изготовление бетономешалки, ведь в подробной инструкции к чертежу имеются цифровые ссылки на чертеж, и даже если человек не знает, как правильно называется та или иная деталь, ее можно легко найти на схеме.

Соблюдать все этапы создания прибора не имеет смысла, ведь у каждого мастера свои исходные материалы и уровень навыков, поэтому можно смело вносить разные коррективы в ходе работы, заменять детали и упрощать создание бетономешалки.

Основные этапы

Вариантов самодельных бетономешалок в свободном доступе множество, главное – выбрать подходящий для вас. Чертеж можно сделать самостоятельно или взять готовый. Когда первые приготовления сделаны, приступают к основным этапам изготовления бетоносмесителя.

Берут старую бочку, очищают ее от мусора, проверяют емкость на прочность и наличие дырок или трещин. Это нужно сделать, чтобы оценить возможность приготовления в ней цементной смеси. Известно, что раствор очень тяжелый, и ржавая бочка не выдержит регулярной нагрузки, поэтому лучше взять стальную, а не железную емкость.

Уберечь себя при этой процедуре от лишних повреждений поможет монтаж фланцев с подшипниками в местах соединений. Их можно приобрести в любом строительном магазине, размер подбирайте под диаметр используемой оси.

В конце изготовленные элементы следует соединить между собой. Приводной вал должен быть расположен не прямо, а под углом 30 градусов. Бочку крепят на ранее сваренный каркас и хорошо фиксируют. Если надежность конструкции вызывает сомнения, тогда лучше ножки вкопать в землю. Не следует делать бетономешалку высокой, лучше если она будет ближе к земле. Это основные этапы изготовления бетоносмесителя ручного образца. В домашних условиях можно сделать и электрическую бетономешалку, но для этого понадобится больше материалов и навыков.

Увидеть бетономешалку с ручным приводом в действии вы можете в видео ниже.

Рынок строительных инструментов предлагает большой выбор бетономешалок на любой вкус и кошелёк. От самых простых — для замешивания небольших объёмов кладочных и штукатурных растворов, до мощных бетоносмесителей принудительного действия, в которых готовят жесткие бетонные смеси. Несмотря на это, многие самостройщики предпочитают не покупать бетомешалку в магазине, а сделать её своими руками из хлама, завалявшегося в сарае. Как собрать такую самоделку, и стоит ли заморачиваться с её изготовлением? Ответы в статье.

• Как сделать бетономешалку из бочки и двигателя от стиральной машины
• Как превратить бетономешалку в просеиватель для песка, гравия и щебня
• Какие нужны инструменты для изготовления самоделок
• Выгодно ли делать самодельную бетономешалку

Как изготовить недорогую бетономешалку из стальной бочки и электрического двигателя от стиралки

lariprof
Пользователь FORUMHOUSE

При строительстве бани я замешивал бетон вручную в корыте. Для небольших объёмов этот способ годится, но, для возведения чего-то большего, нет. Слишком много тратится сил на «рукопашный» замес бетона. Покупать дорогую бетономешалку я не хотел, а тратиться на дешевую, но недолговечную — деньги на ветер. Посмотрел в интернете из чего делают самодельные смесители для бетона. Понравилась пара мобильных конструкций из обычных металлических бочек на 200 литров. Купил на автобазе бу ёмкость из-под масла и, на её основе, профильных труб, бендикса с венцом от «Волги» и старого движка от стиралки собрал дешевую бетономешалку.

В бетономешалку помещается:

• 4 ведра обогащенной песчано-гравийной смеси;
• 1 ведро цемента;
• 1.5 ведра воды;
• 1 ведро песка.

Двигатель от стиральной машины справляется с нагрузкой и не перегревается.

Привод бетономешалки крупным планом.

Привод защищает чехол из жести.

В дождь пусковая кнопка закрывается целлофановым пакетом.

Вторую бетономешалку, сделанную из того, что было под рукой, изготовил АфанасьевичRUS
.

АфанасьевичRUS
Пользователь FORUMHOUSE

Я не хотел тратить на покупку бетономешалки 12 — 25 тыс. руб. и сделал её сам из разного хлама, бочки и электродвигателя от стиральной машины. Самодельным смесителем для бетона пользуюсь уже не один год. В принципе, всё устраивает. Металл бочки конечно тонковат, но все лечится сваркой. Внутри бочки приварены лопасти для размешивания смеси. Чтобы сделать бетономешалку мне понадобились:

• двухсотлитровая бочка;
• двигатель мощностью 0.45 кВт на 3400 об/мин;
• шкив от сеялки;
• колесо от детского велосипеда;
• обод от колеса от велосипеда для взрослых;
• цепь от мотоцикла марки «Иж»;
• подшипник с втулкой от заднего колеса мотоцикла марки «Иж».

​Предлагаем вам посмотреть видео, где показана работа этой бетономешалки.

Выход готовой смеси — 100 — 120 л.

Как из бетономешалки сделать дешевый просеиватель для песка и щебня

сhichic
Пользователь FORUMHOUSE

Места у меня на участке мало, поэтому, при завозе песка и щебня их свалили в одну кучу. За несколько лет они перемешались. Просеивать этот объём вручную не хотелось. Поэтому я сделал из бетономешалки просеиватель.

Расскажем, как изготовить это нужное в хозяйстве приспособление:

1. Берёте две полоски оцинкованного металла шириной 100 и 200 мм.

1. Полосу шириной 100 мм сгибаете и стягиваете болтами вокруг горловины бетономешалки.

1. Полосу шириной 200 мм сгибаете в кольцо, а концы фиксируете заклёпками.

1. Сетку с ячеей 6 мм обрезаете по диаметру кольца с нахлёстом. Концы загибаете и закрепляете заклёпками к кольцу через металлическую ленту.

Получилось большое сито.
Для удобства работы к ситу привинчиваете ручки.

Сито вставляете в бетономешалку сеткой вниз.

Включаете бетономешалку и просеиваете сыпучие материалы. Затем останавливаете бетоносмеситель
и только потом вынимаете сито
!

В «груше» остаётся просеянный песок и каменная пыль.

Готовая продукция.

сhichic
Пользователь FORUMHOUSE

Самоделка мне понравилась. Планирую прикупить сетку с ячеей 4 мм и 8 мм и сделать еще два сита для разных работ.

• Не просеивайте сыпучку до полной загрузки бетономешалки. Достаточно просеять 8 совковых лопат и сразу высыпать содержимое бетономешалки в мешок. Если заполнить песком всю «грушу» он спрессуется на дне в плотную массу. Её неудобно фасовать в мешки.

• Если во время работы нужно остановить бетономешалку заполненную бетоном и потом вновь включить её, то поверните «грушу» так, чтобы её зев был направлен вверх. Только потом запустите бетономешалку и поверните «грушу» под нужным углом, для нормального перемешивания смеси. Так вы уменьшите нагрузку на двигатель и привод, и они прослужат дольше.

Ещё одна конструкция просеивателя для сыпучих строительных материалов от Витэк
.

Инструменты для изготовления самодельной бетономешалки

Вам потребуется стандартный набор любого самодельщика:

• болгарка;
• мощная дрель;
• сварочный инвертор;
• набор слесарных инструментов и расходных материалов — отрезные и зачистные диски для УШМ, электроды, свёрла по металлу.

Выгодно ли делать бетономешалку своими руками

Практика показывает, что самоделка рентабельна, если в хозяйстве завалялись «ненужные»
электродвигатели, шкивы, цепи, шестерёнки, металл и т.д. Б/у бочка на 200 литров стоит копейки, но у неё придётся усиливать днище, а верх бочки заужать на конус. «Груша» из бочки, из-за тонких стенок, уступает по прочности и долговечности качественной заводской, сделанной из толстого металла. Не забудьте прибавить к стоимости бетономешалки время, потраченное на её изготовление
и, если нет, затраты на покупку необходимых материалов и инструментов. Поэтому сначала изучите строительный рынок и предложения частников.

Если хотите сэкономить, рассмотрите вариант покупки бэушной бетономешалки. Главное не приобрести убитый агрегат с изношенным приводом и «уставшим» из-за перегрузок движком.

Хотите купить бетономешалку, но не знаете какую взять, чтобы она прослужила долго и не сломалась? Ответ в теме , где собран практический опыт реальных пользователей и консультируют производители бетоносмесителей.

• Хотите узнать пропорции качественного бетона-самомеса? Думаете, что самомесный бетон выгоднее покупного? В материале подробно рассказывается, как самостоятельно замесить в бетономешалке смесь из песка, воды, цемента и щебня, так, чтобы не разочароваться в результате.
• Тем самодельщикам, которым нужен недорогой профилегиб, узнают, как его сделать из запчастей от старых автомобилей в статье .
• Весна не за горами и вскоре на участках затарахтят бензопилы. Чтобы при распиливании дров не надорваться и существенно ускорить и упростить этот процесс, почитайте статью где показаны 5 вариантов козел для распиливания брёвен и 3 варианта дровоколов.

В видео Бетон и бетонные смеси рассказывается, где лучше приобретать бетон, и какие ингредиенты и добавки нужны для его самостоятельного изготовления.

При ограниченном бюджете покупать оборудование, которое понадобится только на одно строительство, нерентабельно. Если же фирмы, предлагающие аренду инструмента, еще не открылись по соседству, изготовленная бетономешалка своими руками станет отличным способом сэкономить! Если же подойти к самодельному устройству с тщанием, оно прослужит не один год.

Виды бетономешалок

Предварительно изучив механизм работы бетономешалок и их характеристики, удастся подобрать конструкцию, подходящую под нужды конкретного строительства. Ведь зачем усложнять себе работу, если удастся обойтись простым механическим устройством?

С другой стороны, загружая бетономешалку под завязку, закончить заливку фундамента быстрее не удастся – это приведет к банальной перегрузке двигателя и его скорому выходу из строя.

Механические или электрические?

Выбирая конструкцию будущего «помощника», следует сразу же определиться со способом его работы:

• механические бетономешалки – работают от ручного привода, при замесе большого количества бетона крутить ворот нужно вдвоем;
• электрические бетономешалки – работают от сети, но присоединение мотора требует хороших знаний автомеханики.

Если на стройке задействованы несколько сильных и выносливых человек, можно обойтись ручной бетономешалкой. Ингредиенты смеси загружаются или одновременно, или поочередно. Единственное неудобство – конструкции с подвижной бочкой, а не внутренним валом, не позволяют добавлять воду в процессе перемешивания. Бочку нужно обязательно останавливать, открывать люк и заливать воду. Люк закрывается и смесь опять мешается.

Электрические бетономешалки позволяют замешивать большие объемы бетона за кратчайший срок, с работой же отлично справляется один человек. Следует учитывать, что моторы высокой мощности требуют трехфазной сети, поэтому при выборе объема бака следует заранее рассчитать и мощность мотора. Если ко двору подведена только линия 220 В, о тяжелых растворах придется забыть.

Принудительные, гравитационные или вибрационные?

От принципа работы бетономешалки будет зависеть и ее конструкция:

• бетономешалки принудительного действия отличаются неподвижной емкостью, в которой вращаются лопасти, закрепленные на валу;
• гравитационные бетономешалки перемешивают бетон за счет вращения собственно емкости, в которой лопасти находятся жестко закрепленными на стенках;
• вибрационные бетономешалки не могут похвастаться большой производительностью, зато обеспечивают высококачественную и однородную смесь без пузырьков.

При этом и гравитационные, и принудительного действия бетономешалки могут быть как механическими, так и электрическими. Вся разница в том, что механическая бетономешалка принудительного действия имеет горизонтальную ось, а электрическая может иметь и вертикальную.

Для их изготовления понадобится металлическая емкость. Самый элементарный вариант – металлическая бочка со стенками толщиной от 2,5 мм.

Вибрационные самодельные бетономешалки доступны каждому владельцу перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.

Объем бетономешалки

Важным критерием выбора является вместимость будущей бетономешалки. Например, для работ по заливке фундамента потребуется емкость в 200 литров минимум. При этом стоит учитывать, что готовой смеси получится на 15-25% меньше – в зависимости от возможностей загрузки.

Вручную такой объем бетона можно замесить, хотя и достаточно тяжело – рука будет уставать.

Самодельное устройство имеет еще один существенный недостаток – сброс смеси зачастую производится в полном объеме. Поэтому лучше заранее озаботиться тачкой соответствующей вместительности. Если же есть возможность сделать механизм частичного сброса – лучше не пожалеть времени на его создание. Это существенно упростит эксплуатацию вместительных электрических бетономешалок и позволит работать вдвоем, нагружая по две тачки.

Чертежи и устройство простых бетономешалок

Если объемы строительства небольшие, можно обойтись простыми бетономешалками, создание которых не потребует серьезных трудовых и денежных затрат.

Вибрационная бетономешалка из перфоратора

Наличие насадки-миксера обязательно для любых строительных работ. Но вот держать дрель, пока она замешивает раствор в ведре, тяжело и время теряется зря. При наличии же перфоратора с ручным включением ударного механизма, можно быстро изготовить вибрационную бетономешалку:

1. Потребуется перфоратор мощностью 1-1,3 кВт. Менее мощные будут неэффективны.
2. Изготавливается вибратор – основная действующая часть бетономешалки. Неправильно сделанный вибратор просто не замешает бетон. Его форма должна напоминать двояковыпуклую линзу – плоские края и выпуклая середина. Например, это могут быть сложенные вместе и зафиксированные металлические тарелки. Диаметр диска рассчитывается исходя из 20 см на 1 кВт. Для перфоратора 1,3 кВт понадобится вибратор диаметром 25 см.
3. Подбирается круглая емкость. Расстояние от ее стенок до вибратора должно равняться его радиусу. Так, для вибратора диаметром 25 см понадобится емкость диаметром 50 см.
4. Устанавливается кронштейн для перфоратора. Положение вибратора рассчитывается так, чтобы его расстояние до дна равнялось его диаметру, в данном примере это 25 см. Количество раствора над вибратором должно быть такое же.

Готовность раствора при работе такой бетономешалки определяется по отсутствию поднимающихся пузырьков и образованию мелких волн на поверхности. Если цемент или песок некачественный, раствор может и не образовывать волны. Тогда смесь готова, когда перестает шевелиться и булькать.

Бетономешалка с ручным приводом из бочки

Понадобится собственно двухсотлитровая металлическая бочка, металлическая труба диаметром 2-3 см, фланцы, болгарка и сварочный аппарат:

1. В бочке прорезается загрузочное отверстие и два противоположных отверстия для трубы, которая и будет являться осью. Ось можно продевать как через центр бочки, так и по диагонали. Во втором случае смесь будет перемешиваться более качественно.



2. Изнутри бочки к стенкам приваривается 2-3 лопасти – чтобы смесь не приставала к стенкам и лучше перемешивалась. Лопасти должны проходить вдоль всей бочки, но не прилегать вплотную к стенкам – иначе в швах будет постоянно скапливаться раствор.



3. Продевается труба, ее концы привариваются и фиксируются фланцами.
4. Изготавливается стойка для бетономешалки. Ее высота должна быть такой, чтобы было удобно загружать ингредиенты смеси, не поднимая их слишком высоко, но и чтобы мешать не приходилось, согнувшись в три погибели. На опорах под ось нужно сделать уключины, которые позволят оси свободно крутиться. Можно использовать как полую трубку большего диаметра, так и подшипники.



5. Нужно обязательно предусмотреть широкое, прочное и устойчивое основание, связывающее ножки опор. Это предотвратит шатание бетономешалки в процессе работы.
6. К оси привариваются рычаги. Не стоит забывать, что они должны располагаться противоположно друг другу. Чем длиннее рычаг – тем легче сдвинуть бочку. Но слишком длинный рычаг не удобен в работе, так что следует держаться золотой середины.



7. Крышка загрузочного люка должна плотно закрываться – чтобы смесь не вытекала. Можно вырезать крышку большего размера из такой же бочки и по периметру проклеить плотной резиной. А можно использовать часть от этой же бочки, оставшуюся от вырезания загрузочного отверстия. Для этого надо просто приварить по краю сантиметровую металлическую полосу и тоже уплотнить ее резиной.

Похожая конструкция и у бетономешалки открытого типа. Только вместо подвижной бочки внутри крутятся лопасти, которые также приводятся в действие человеческими усилиями. Для ее изготовления понадобится собственно бочка, и трубы круглого и прямоугольного сечения. Бочка укладывается на бок, с нее срезается верх. Лучше оставить как можно больше бочки – чтобы удавалось замешивать большее количество бетона.

По бокам прорезаются отверстия для вала. Но, в отличие от гравитационной бетономешалки, лопасти навариваются на сам вал. Можно использовать любые детали, даже лопасти от комбайна!

Выгружается смесь также переворотом всей бочки.

Такие бетономешалки – очень бюджетный вариант, но требует постоянного участия двух работников. Если же приходится трудиться в одиночку, понадобится устройство с электродвигателем. Например, вариант открытого типа можно быстро усовершенствовать, подсоединив к ней двигатель.

Электроприводные «заводские» бетономешалки

Не обладая уверенными навыками сварщика, лучше не пытаться самому повторить заводские модели бетономешалок. Но при наличии опытного соседа можно изготовить отличную технику практически из ничего! При этом такая бетономешалка прослужит больше 10 лет, помогая в строительстве всему дачному поселку.

Самодельная гравитационная бетономешалка из металлолома

После этого придется поездить по пунктам приема вторсырья и авторазборкам в поисках нужных деталей:

• листы металла толщиной от 2,5 мм для стенок и 5 мм для дна груши;
• маховик от автомобиля, к примеру, от «Волги» или МАЗа, ступица и бендикс – для механизма вращения груши;
• подшипники для опрокидывания груши (можно обойтись системой «труба в трубу», обильно смазывая уключину);
• металлические трубы квадратного сечения и разного диаметра – для основания, посадочного места и поворотного колеса.

Когда все материалы собраны, можно приступать непосредственно к изготовлению бетономешалки:

1. Сгибаются и свариваются вместе элементы корпуса. Гнуть сталь можно кувалдой, даже если отдельные части не получатся идеально ровными, при сваривании вместе они примут нужную форму.



2. Пока груша не сварена вместе, к нижней ее части, вырезанной из 5-миллиметровой стали, крепится механизм вращения. Желательно делать его съемным – транспортировать разборную бетономешалку проще.



3. Свариваются вместе части груши. Сначала совмещаются центральная и нижняя части. Для этого края центрального обода надрезаются и загибаются вовнутрь – для ограничения выхода нижней части. Через верх в центральный обод вставляется нижняя деталь и с помощью простукивания кувалдой продавливается до упора вниз. Когда края выровнены, их можно сваривать.



4. Верхняя часть груши опускается в центральную, края центрального обода также подрезаются и загибаются вовнутрь. С помощью гвоздодера верх «выковыривается» также до упора и тоже приваривается.
5. Изнутри груши привариваются лопасти, способствующие перемешиванию смеси. Чтобы раствор не скапливался в швах, лопасти крепятся на небольшом расстоянии от стенок.
6. Можно приступать к изготовлению посадочного места, обеспечивающего опрокидывание груши. Учитывая большой вес даже пустой емкости, нужно озаботиться высокой надежностью и прочностью рамы.



7. Механизм опрокидывания нужно делать на маховике с шестеренкой – так опрокинуть полную емкость получится даже одному. Можно сварить шестигранное колесо или приладить любое другое.



8. Изготавливается редуктор, который и будет передавать крутящий момент от двигателя на грушу. Шкивы на валу и двигателе рассчитываются так, чтобы получалось до 25 оборотов груши в минуту.



9. Чтобы крупные части смеси не попадали в механизм вращения, над венцом можно наварить полоску, но этот этап – необязателен.

В принципе, бетономешалка готова. По желанию ее можно покрасить – для защиты металла от коррозии, хотя в процессе эксплуатации она все равно приобретет классический серый цвет.

Бетономешалка принудительного типа из жестяной кастрюли

Если же ее нет, можно заказать кастрюлю диаметром 60 см и глубиной 50 см у знакомого жестянщика. После этого остается только приладить механизм, лопасти и сделать люк:

1. Размечается центр емкости – именно там и будет находиться вал. Вырезается люк для выгрузки смеси. Прямоугольный вырезать проще, но тогда вся смесь ломанется в тачку. Лучше сделать поворотный полукруглый люк.



2. Для этого по центру вырезанного полукруга приваривается стержень, на котором и будет поворачиваться люк. Чтобы смесь не вытекала, над срезом люка приваривается полоса, под которой и будет двигаться шторка.





3. В перевернутом состоянии, на установленный подшипник крепится двигатель с редуктором. Чтобы надежно зафиксировать двигатель и обеспечить нужное натяжение ремня, двигатель устанавливают на приваренные ко дну емкости рейки.



4. Для усиления каркаса емкости из стали толщиной 2 мм по верхнему краю обязательно приваривается обод из стального прута или трубы. Также можно сделать ребра жесткости по бокам и снизу емкости.



5. После того, как установлены колеса, опора и механизм вращения, всю конструкцию можно перевернуть. На вал крепятся лопасти и все фиксируется одним болтом – чтобы конструкция была легко разборной. Важно правильно продумать положение лопаток-лопастей – одна должна снимать раствор со стенок, вторая отделять его от дна, и еще несколько – перемешивать середину.





6. Можно обойтись конструкцией из лома и крестовины из водопроводного фланца. Если же лопасти сделать подвижными, их положение можно настраивать в зависимости от типа смеси.

Бетономешалка принудительного действия готова! В ней можно мешать практически любые смеси, делать их жидкими или плотными, добавлять щебень крупной и мелкой фракции. Такую же бетономешалку, но горизонтального типа, можно сделать, руководствуясь чертежом.

Наглядно процесс сборки бетономешалки из стальной бочки представлен на видео:

Это один из простейших способов сделать нобходимую строительную технику с минимумом затрат!

При выполнении строительных работ невозможно обойтись без цемента и бетона. Для приготовления качественного бетона желательно иметь специальные приспособления. Для нескольких столбиков бетон можно замесить в корыте обыкновенной лопатой, для крупного строительства или ремонта нужна хотя бы бетономешалка из бочки. Ее без особых проблем можно купить в магазине, но дешевле изготовить самостоятельно. Как и из чего сделать бетономешалку?
Лучший и довольно широко распространенный вариант – это металлическая бочка.

Самодельная бетономешалка изготавливается из 200-литровой бочки.

Бетономешалку можно сделать разных размеров, с разными приводами. Она может быть ручной и электрической, может иметь основу на колесиках и неподвижную. В общем, принцип работы этого агрегата простой. Емкость, напоминающая бочку, имеет ось, вокруг которой медленно вращается, перемешивая все ингредиенты, засыпанные внутрь (изображение № 1). Как сделать бетономешалку в домашних условиях?

Принцип работы бетономешалки

В работе стандартной бетономешалки используются следующие способы перемешивания раствора:

• гравитационный;
• механический принудительный;
• вибрационный принудительный;
• комбинированный гравитационно-механический.

Изображение 1. Принцип работы бетономешалки из бочки.

Гравитационный способ основан на том, что емкость, в которую засыпаны компоненты раствора, вращается. Раствор внутри падает сам на себя и при этом перемешивается. Установка такого рода малоэффективна и большого распространения не имеет, хотя в домашнем хозяйстве может использоваться.

Вибрационный способ предполагает, что бадья с компонентами неподвижна, а перемешивание идет за счет работы миксера-замешивателя, размещенного внутри емкости. Недостаток метода – большие затраты электроэнергии за счет применения довольно мощных двигателей. Но качество бетона в этом случае получается очень высоким. Именно такой бетон используется при строительстве ГЭС и других подобных сооружений.

Принудительно-механический способ обычно не применяется. Чаще всего совмещают механическое и гравитационное замешивание. В горизонтально или наклонно расположенной емкости вращается миксер. Может вращаться сама бадья с наваренными к ее стенкам лопастями. Такая может быть изготовлена в домашней мастерской.

Вернуться к оглавлению

Материалы для работы

Для работы потребуются:

• бочка пустая емкостью 200 л, в ней можно замесить 7-10 ведер раствора;
• металлическая арматура и уголки;
• подходящий двигатель;
• несколько металлических брусьев или крупных уголков, швеллеров;
• подшипники;
• трубы разного диаметра.

Инструменты необходимые для работы: молоток, болты, уголок, болгарка, лопатки, дрель электрическая, рулетка, ножовка по металлу.

Из инструментов необходимо приготовить:

• электрическая дрель;
• измерительная рулетка;
• кусок лески;
• молоток;
• шлифмашинка;
• петли дверные;
• ножовка по металлу;
• отвертки;
• сварочный агрегат;
• гаечные ключи;
• кернер;
• сверла;
• болты.

Абсолютно все материалы чаще всего можно найти в хозяйстве любого мастера. Можно начинать делать бетономешалку из бочки своими руками.

Вернуться к оглавлению

Изготовление бетономешалки

Вся работа состоит из нескольких этапов:

1. Разметка.
2. Изготовление ножек.
3. Оборудование бочки.
4. Сборка установки.

Изображение 2. Установка ручной бетономешалки из бочки.

Разметка начинается с выбора подходящей бочки. Она должна быть пустая, днища должны быть на месте. В каждом из них нужно найти центр и просверлить отверстия. Они нужны для установки вала и фланцев. Сбоку емкости нужно разметить крышку, в которую свободно войдет ведро. Размер ее примерно 25 х 30 см. Крышку вырезают с помощью болгарки, приваривают к ней (или прикрепляют болтами и гайками) дверные петли и устанавливают на место. Для ее крепления можно использовать металлические уголки, болты, ручки различного типа.

Из брусьев, уголков, швеллеров сооружаются ножки, напоминающие букву «А». Друг с другом их соединяют арматурой, длина которой немного больше длины бочки.

Остается оснастить установку ручным или электрическим приводом (изображение № 2).

В описании нет точных размеров деталей. Они могут значительно отличаться друг от друга. Все зависит от желания и возможностей каждого мастера-самодельщика.

Строить что-то своими руками — занятие, которое не только приносит пользу, но и поднимает самооценку. Такие работы никак не обходятся без бетонных растворов. На их приготовление может уйти довольно много времени, особенно если речь идет о заливке дорожек или площадок. Покупать для своих нужд большую бетономешалку для раствора в некоторых случаях не имеет смысла. Но вот самодельная бетономешалка из бочки будет отличным решением. Она сэкономит средства и позволит рационально использовать комплектующие, которые есть в хозяйстве. Какие есть способы изготовления такого прибора и схемы сборки будут обсуждаться в этой статье.

Почему бетономешалка

При мысли о бетономешалке для раствора, возможно, возникает вопрос, о том, зачем усложнять себе жизнь и не воспользоваться дрелью или миксером. Это довольно резонное замечание. Но стоит учесть, для каких целей изначально разрабатывались эти инструменты. Дрели используются для перемешивания небольшого количества раствора невысокой вязкости. При длительном задействовании с легкостью выйдут из строя обмотки ротора или статора. Дрель подходит для сверления отверстий в металле, древесине, пластике и бетоне. Таковая ее первостепенная задача.

Строительный миксер действительно может помочь в решении задачи по приготовлению раствора. Хотя этот инструмент и разрабатывался для этих целей, но он больше приспособлен к работе с клеевыми составами и цементно-песчаными смесями малых и средних объемов. Если задачей будет приготовить бетон с наполнителем из щебня или другого камня, тогда можно повредить как сами лопасти, так и двигатель. Все это говорит о необходимости более мощного изделия, которое легко справится с заявленными задачами.

Принцип функционирования

Наиболее привычной является вращающаяся бетономешалка для раствора, но на самом деле, это не единственный вид. Всего есть три принципа смешивания, которые применяются в бетономешалках:

• самостоятельный или гравитационный;
• воздействием виброволн;
• механическое.

Первый тип замешивания раствора представляет собой самый простой и редко применяется в промышленности. Он чем-то напоминает перекидывание раствора лопатой. Но происходит это внутри емкости. Емкость бетономешалки для раствора вращается перпендикулярно земле. Под действием силы тяжести бетон падает со стенок и перемешивается. Приготовить большое количество раствора таким способом не получится, т. к. это довольно трудоемкая задача.

Второй метод приготовления раствора является самым качественным. Он подразумевает наличие двигателя, который создает вибрационные волны в растворе. Сама емкость, в которой находятся компоненты раствора не двигается. Хотя такая бетономешалка для раствора обеспечивает отличный результат, но хорошая сумма уйдет на оплату электричества. Происходит это в силу необходимости очень мощного мотора. Механический способ замешивания именно тот, что используется в большинстве доступных бетономешалок. Он объединяет в себе гравитационный метод с миксерными лопастями.

Что можно использовать

Самодельная бетономешалка для приготовления раствора дает возможность задействовать различные компоненты, которые уже давно пылятся на чердаке или заднем дворе. Металлические трубы или уголок подойдут для каркаса. Большие колеса от старой тачки также будут задействованы в бетономешалке. Своими руками легко собрать бетономешалку для раствора из пластиковой или металлической бочки. Последнюю можно купить на станции технического обслуживания, где в них хранятся большие объемы масла. По чертежу также легко собрать бетономешалку из алюминиевого бидона, который прохудился или просто уже не используется. Несколько вариантов будет рассмотрено ниже. Приведенные инструкции и чертежи необязательно использовать, как пошаговое руководство, отыскивая точно такие компоненты. Они могут служить основой для собственного проекта.

У самодельной бетономешалки для раствора есть некоторые плюсы в сравнении с заводской:

• пригодность к ремонту и доступность деталей;
• простота хранения;
• сравнительно меньшая стоимость;
• легко сконструировать то, что необходимо по потребности.

Если конструкция бетономешалки для раствора буде собрана из подручных средств, тогда не возникнет с поиском компонентов, если что-то выйдет из строя. Для ремонта бетономешалки для раствора не придется нанимать специалистов. То, что собрал, сможешь и обслуживать без посторонней помощи. Докупить, возможно, придется мизерный процент запчастей для бетономешалки, а это значит, что затраты будут невысокими по сравнению с заводской бетономешалкой. Есть возможность подбора параметров бетономешалки для раствора под конкретный собственный объект.

Бетономешалка без двигателя

Это самый простой и доступный вариант, который сможет соорудить практически любой мастер в домашних условиях. Такая бетономешалка для раствора отлично подойдет для тех случаев, когда требуется среднее количество раствора, а также на площадке отсутствует электричество. Для сборки такой бетономешалки понадобится:

• сварочный аппарат;
• дюймовая труба;
• разметочный инструмент;
• металлический стержень для оси;
• болгарка;
• бидон на 40 литров;
• подшипники.

Первым делом необходимо соорудить базу или каркас для будущей бетономешалки. Для этих целей с помощью болгарки отрезается шесть частей с длиной в 1 м. Из них с помощью сварочного аппарата собираются два равнобедренных треугольника. В верхнем углу между планками приваривается две металлические муфты. Они подбираются такого диаметра, чтобы в них легко могли быть вставлены 2 подшипника. Нижние углы двух треугольников соединяются перемычками, дополнительно можно установить еще две перемычки между треугольниками. Таким образом получится монолитная конструкция, которая обеспечит устойчивость вращающемуся бидону.

Чтобы бетономешалка для раствора не требовала титанических усилий при ее вращении, необходимо уравновесить бидон. Для этих целей можно использовать поместить ее боковой стенкой на тонкую стенку и попытаться найти центр тяжести, при котором ее не будет перевешивать в одну или другую сторону. Это точку необходимо отметить. В стенках сверлится два отверстия. Они должны располагаться друг напротив друга. Их диаметр должен быть на 1 мм больше диаметра арматуры, которая используется в качестве оси. Чтобы закрепить металлический стержень в алюминиевом бидоне, можно использовать фланцы. Собираются они также самостоятельно.

Для них понадобится два небольших отрезка трубы. Ее внутренний диаметр должен быть чуть больше диаметра оси. Также необходимы два небольших кругляшка листового металла. Отрезки трубы привариваются к кругляшкам по центру. В кругляшках сверлиться отверстие, чтобы арматура могла пройти насквозь. Отверстия с диаметром в 4,8 мм сверлятся по всему периметру окружности кругляшка. Они необходимы для фиксации фланца к бидону. Кругляшкам необходимо придать небольшой изгиб, чтобы они плотно прилегали к бидону.

Процесс сборки бетономешалки прост. Каркас уже готов. Подшипники вставляются на свое место в муфты. На конце арматуры для оси делается изгиб для рукоятки. Фланцы с помощью болтов или металлических заклепок фиксируются на бидоне. Рукоятка продевается сквозь первый подшипник, бидон и второй подшипник. Бидон выставляется посередине. Патрубки фланцев привариваются к осевой арматуре. Чтобы ось не выскальзывала по обе стороны от подшипников делаются стопоры. Схематический чертеж готовой бетономешалки для раствора приведен на иллюстрации ниже.

Приготовление раствора в такой конструкции не вызывает никаких трудностей. Достаточно закинуть все составляющие для раствора без воды и перекрутить их несколько раз. После этого в раствор добавляется необходимое количество воды и делается финишное замешивание. Дополнительно такую конструкцию для замешивания раствора можно снабдить колесами от старого трехколесного велосипеда, чтобы ее было легче транспортировать. Работу такого бетоносмесителя можно оценить на видео:

Подобную конструкцию можно бетономешалки для раствора можно соорудить из бочки. Придется немного увеличить габариты рамы. Стержень для удержания бочки должен проходить по диагонали. Тогда будет обеспечиваться достаточное смещение раствора для смешивания составляющих.

Чтобы было проще наглядно представить, как должна выглядеть такая бетономешалка для приготовления смеси, ниже размещена схема. На ней нет размеров, т. к. подбираются они индивидуально. Все компоненты четко обозначены, что поможет при сборке. На чертеже немного отличается рама для бетономешалки. Она выполнена в форме прямоугольников с дополнительной перемычкой. Благодаря такому решению прибор для приготовления смеси получается более устойчивым.

Бетономешалка с приводом

Бетономешалка должна максимально автоматизировать процесс по приготовлению раствора. Именно поэтому стоит подумать о том, как собрать конструкцию с использованием электрического привода. Легко сделать бетономешалку из бочки на 200 литров своими руками. Для работы понадобится:

• труба для каркаса дюймовая;
• двигатель от стиральной машины или старого насоса;
• бочка на 200 литров;
• кнопка включения;
• клиновидный ремень;
• шкивы от стиральной машины большой и маленький;
• пара шестеренок от стартера.

Чтобы раствор не выпадал из бочки, ее верхушку необходимо уменьшить в диаметре. Для этого через каждые 15 см делается надрез глубиной в 20 см по форме небольшого треугольника. После этого все лопасти загибаются к середине и провариваются.

Большая шестеренка от стартера прикладывается ко дну и делается необходимая разметка, чтобы потом ее можно было закрепить.

Из трубы или уголка собирается рама, которая будет удерживать бочку. Сделать ее можно по образцу, который приведен на фото ниже. Два отрезка трубы просто загибаются под углом в 90 градусов и усиливаются небольшим отрезком листового металла. На нижнюю часть монтируется ось для колес. На перекладине, которая будет удерживать бочку приваривается шкив, на который впоследствии будет закреплена большая шестеренка.

Следующим шагом будет монтаж патрубка с подшипниками, в который устанавливается второй шкив с меньшей шестеренкой. Расстояние необходимо рассчитать таким образом, чтобы шестеренки бетономешалки легко взаимодействовали между собой. Колеса можно использовать от старой тачки или даже от жигуля. Но тогда дополнительно понадобятся ступицы, которые можно найти на разборке.

В нижней части рамы под шестеренками закрепляется двигатель от стиральной машины. Также делается подключение электрической части. В качестве выключателя можно использовать обычный пускатель на 6 ампер.

В последнюю очередь на свое место монтируется бочка, что завершает всю конструкцию. Чтобы в процессе приготовления смеси под весом не согнулся шкив, необходимо сделать два страхующих колеса, которые смогут поддерживать бочку спереди. На иллюстрации видно, каким образом их можно зафиксировать.

Есть еще одни способ изготовить бетономешалку из бочки на 200 литров. В конструкции такого агрегата для приготовления смеси будет отличаться узел, благодаря которому происходит передача вращения от двигателя к емкости. Для сборки такого варианта для приготовления раствора понадобится ненужный автомобильный диск. Вся внутренняя часть вырезается, чтобы остались только две внешние с бортиками. К ним закрепляется ступица, которая связывает их вместе. После этого получившийся узел через резиновые прокладки крепится к бочке бетономешалки.

Вращение будет передаваться от двигателя к меньшему шкиву через ремень. На меньший шкив закрепляется колесо с меньшим диаметром и от него через ремень идет вращение на закрепленный диск.

Вот так эта конструкция выглядит сзади. Можно заметить каким образом закреплены основные узлы на бетономешалке. Двигатель и шкивы должны быть подогнаны таким образом, чтобы ремни двигались прямо без перекосов, т. к. они попросту слетят.

В качестве пускателя для бетономешалки можно использовать обычный автомат, но интереснее задействовать блок от старой стиральной машинки. В нем есть таймер по времени. Запустив его, можно спокойно заниматься другими подготовительными работами. Как только бетономешалка остановилась, можно использовать раствор. Важно помнить, что раствор нельзя оставлять на длительный срок, т. к. вода из него может испариться или сам раствор усядется и потеряет свою вязкость.

Обратите внимание!
Отличные бетономешалки получаются из бочек, которые изготовлены из нержавеющей стали. Они более выносливы и нейтральны к компонентам раствора. Правда, вес такой бетономешалки будет несколько выше.

Постарайтесь в чертеже для сборки бетономешалки для раствора предусмотреть возможность изменения угла положения бочки. Для этого основу, на которой будет держаться бак, потребуется закрепить на двух подшипниках и сделать подвижной. Другим вариантом будет реализация упора в передней части бетономешалки. При наличии такого механизма высыпать раствор из бетономешалки будет намного проще и сделать это будет легко непосредственно по месту использования раствора. Видео работы бетономешалки, которая была сделана из бочки своими руками можно посмотреть ниже:

Совет!
Бетономешалку для раствора своими руками можно сделать не только из металлической, но и из пластиковой бочки. Для этого понадобится подобрать бочку с толстыми стенками, а также усилить верхнюю часть с помощью металлической пластины, которая будет закреплена кольцом. Количество раствора, который можно будет приготовить зараз сравнительно меньше, чем в металлической бетономешалке, но эффективность не уступает.

Заключение

Как видно, если проявить немного смекалки и посмотреть, что есть в закромах, то можно собрать собственную бетономешалку практически без затрат средств. Правильно собранная бетономешалка не уступит заводской в производительности. К тому же ее не потребуется отправлять на гарантийный ремонт, а все можно будет исправить самостоятельно.

Многие не знают, как сделать бетономешалку своими руками
. Способов изготовления такого агрегата может быть несколько. Самым сложным вариантом является конструкция, в которой имеется самодельный электродвигатель. Для ее создания могут быть использованы подручные средства.

Из чего можно изготовить бетономешалку

Как своими
руками изготовить бетономешалку

Многие считают, что небольшой объем смеси достаточно перемешать самому
обычным способом при помощи лопаты. Но в итоге выходит смесь очень низкого качества, поскольку перемешивать цементный раствор лопатой в корыте достаточно трудно. Этот процесс требует приложения больших усилий.

Испытание такой физической нагрузки под силу далеко не всем, поэтому легче создать бетономешалку из бочки
, чтобы установить ее на свой
рабочий участок. Если замешивать раствор в огромном количестве, то в конечном итоге весь состав перед использованием окажется сухим. Смесь начнет терять воду быстрее, чем ее можно будет успеть перемешать до нужной консистенции.

Свойства бетонного раствора, который замешивается с помощью дрели со специальной насадкой, тоже могут оказаться не теми, чтобы соответствовать всем требованиям. Это объясняется тем, что после применения дрели для создания раствора в нем остаются комки песка различных размеров.

Выделяют 3 способа, которые применяются для создания бетонного раствора с использованием бетономешалки:

1. Гравитационный.
2. Вибрационный.
3. Механический.

Насадка дрели должна не только вращаться, инструмент следует передвигать по кругу, а также вперед и назад. Нередко он выходит из строя из-за большого напряжения. Чтобы выяснить принцип действия бетономешалки из бочки
, изготавливаемой для выполнения малых объемов работ, следует изучить весь процесс замешивания бетонной смеси.

Как сделать бетономешалку самому

В промышленности гравитационный способ не используется, так как получаемый цементный состав имеет низкое качество. Гравитационное смешивание приводит к тому, что вся емкость переваливается, а сами составляющие «шлепаются» друг на друга. В итоге они перемешиваются в однородный состав.

Вибрационный способ считается самым надежным методом производства бетона в промышленных условиях. Перемешивание цементного состава происходит с помощью вибромиксера, который предусмотрен в зафиксированной емкости. Этот способ позволяет изготовить качественный цементный раствор.

Механический способ, применяемый одновременно с гравитационным методом, предполагает вращение миксера в неподвижной бадье, имеющей выступы изнутри, что усиливает процесс перемешивания раствора путем вращения.

Способ создания бетономешалки своими
руками

Перед тем как приступить к изготовлению агрегата своими
руками, следует подобрать емкость необходимого размера. Идеальным вариантом будет использование для этого железных бочек, которые способны вместить не менее 200 л. Этот объем считается хорошим для замешивания нужного количества бетона за 1 раз.

Баками из пластика в качестве материалов для создания агрегата лучше не пользоваться. Такой вид
бетономешалки не будет служить длительное время. Изготовить качественный вариант позволит небольшая бочка. Если крышка не предусмотрена, то ее потребуется приварить, вырезав деталь из листа металла, после чего на дно и крышку бочки необходимо прикрепить фланцы, имеющие подшипники.

В боковой стороне емкости вырезается специальный люк, через который можно будет засыпать все составляющие раствора. Данное отверстие следует проделать ближе к тому торцу бочки, который при работе с агрегатом будет расположен ниже. Вырезанная из бочки
деталь должна использоваться в качестве крышки люка. Для ее закрепления применяется шарнир и какое-нибудь запорное устройство.

Чтобы цементный состав перемешивался лучше, на внутренние стены емкости необходимо приварить лопасти под углом 30-40º. Для правильного расчета угла наклона в процессе смешивания следует учитывать, что бетонный раствор должен «выталкиваться» наружу. Вместе с тем лопасти можно укрепить не только на стенах, но и на вале агрегата.

Если не удастся отыскать наиболее подходящую емкость, ее можно сделать своими
руками. Для этого необходимо подготовить различные инструменты:

• металл листовой шириной 1,5-2 мм;
• аппарат для сварки;
• молоток либо киянку;
• вальцы.

Перед тем как начать резать металл, следует приготовить чертежи
с указанием нужных размеров. Схема
создания корпуса бетономешалки предполагает наличие всех элементов будущей конструкции:

1. Центральная круглая секция — 1 шт.
2. Дно емкости — 1 шт.
3. Усеченные конусы — 2 шт.

Последние элементы в списке необходимы для устройства нижней и высшей части конструкции. Для загибания в кольца деталей, разрезанных по разметке, используются вальцы. Когда все детали тщательно подогнаны, швы можно накрепко сварить.

Как сделать установку основания агрегата

Основание бетономешалки, сделанной
своими
руками, обычно является устойчивым, иначе конструкция способна переворачиваться в процессе эксплуатации. Если загружать в нее бетон в больших количествах не планируется, то остов будет лучше изготовить из бруса квадратной формой и размером сечения 10х10 (15х15) см. Чтоб основание устройства не пострадало от вибрации, необходимо воспользоваться следующими способами соединения:

1. «В полдерева».
2. «В шип».

После сборки всей конструкции следует проверить прочность соединений, которые были проклеены, а также применить шурупы для большей надежности. Если сделанный
агрегат планируется использовать длительное время, следует выбрать раму, которую необходимо сварить из железного уголка размером не меньше, чем 45х45 мм. Для этой цели подходит и швеллер.

Если бытовой
сварочный аппарат не был приобретен ранее, рама укрепляется заклепками либо гайками с болтами. При необходимости основание оснащается колесами. При этом потребуется ось, не имеющая подшипников. Если есть возможность, можно просто крутить бетономешалку. Собирая основание, нужно непременно позаботиться о наличии ручек, с помощью которых агрегат будет легко переместить с одного места на другое.

Осуществляя сборку рамы, следует предусмотреть и подготовить специальное место, где будет находиться двигатель. Понадобится противовес, который не позволит опрокинуться агрегату в случае выгрузки из него раствора. Если потребуется выгружать бетон лопатой, то в данном случае противовес не нужен. Такие моменты необходимо предусматривать при создании чертежа
конструкции бетономешалки.

Как установить мотор своими
руками

Для качественной работы бетономешалки потребуется подобрать однофазовый двигатель, имеющий скорость вращения вала менее 40 об/мин. Мастера, самостоятельно
создающие бетономешалки, рекомендуют использовать электродвигатель из стиральной машины
, которая уже изношена. Двигатели этих устройств могут работать долгое время без перегревания. Узнать, как осуществить монтаж двигателя для бетономешалки, поможет видео
.

Определяясь с выбором двигателя, следует учитывать, что бетоносмеситель
должен вращаться со скоростью 20-30 об/мин. С этой целью используются различные виды
редукторов, но наиболее подходящими приспособлениями являются шкив и приводной ремень.

Если стиральной машины, вышедшей из строя, в хозяйстве нет, можно установить двигатель от мопеда, работающего на бензине. Для такого мотора не требуется электропитание, он крепится к корпусу бетономешалки с помощью болтов. Основанием для крепления должны выступать кронштейн или рама, которые приварены к корпусу редуктора.

Привести в действие самодельную бетономешалку
следует через ручное управление. Это мобильное устройство можно с легкостью переносить. Чтобы обеспечить максимальную устойчивость агрегата, его необходимо вкопать в землю под углом 30º.

просмотров
