Бетономешалка на 1 куб своими руками

Любому владельцу участка хочется его максимально обустроить – возвести нужные постройки, создать ровные площадки и дорожки и т.п. Часто в таких случаях требуется бетон, а его ручное приготовление отнимает много времени и сил. Можно, конечно, купить готовый агрегат для этих целей, но потребуются немалые средства. Бетономешалка своими руками позволяет решить такие проблемы
(смотрите другие для частного строительства).

Бетономешалка – это установка, предназначенная для приготовления путем равномерного перемешивания
необходимых компонентов смеси и обеспечения нужной консистенции раствора. На практике используется четыре принципа смешивания:

1. Гравитационный способ
   . Он основывается на использовании веса веществ, т.е. гравитационных сил. Задача решается во вращающейся емкости (барабане). Компоненты, оказавшиеся вверху, падают вниз на другие вещества, за счет чего и происходит их смешивание. Многократность данной процедуры обеспечивается множество оборотов барабана. Главное отличие гравитационного метода – вращение всей емкости с ингредиентами бетонной смеси
   .
2. Механический способ
   . Этот вариант аналогичен миксеру
   . Для перемешивания смеси необходимы вращающиеся лопасти
   , которые опускаются в нее и выполняют поставленную задачу. При использовании механического способа рабочая емкость остается неподвижной, а вращаются лопасти внутри нее.
3. Вибрационный способ
   . Его можно реализовать путем встряхивания компонентов с определенной частотой. Домашние мастера крайне редко используют такую технологию из-за сложности установки
   .
4. Комбинированный способ
   . Он объединяет гравитационный и механический подход. Можно реализовать его двумя вариантами – независимое вращение емкости и лопастей, расположенных внутри нее, или вращение только емкости, но с размещением в ней жестко закрепленных лопастей.

Виды бетономешалок и применяемые материалы

Любые бетономешалки состоят из таких основных частей:

• рабочая емкость;
• перемешивающие лопасти;
• привод с трансмиссией;
• корпус (станина);
• механизм для выгрузки раствора.

По способу задания вращающего момента выделяется 2 вида установок – ручные и механизированные
.

В первом случае вращение производится вручную, а трансмиссия увеличивает скорость вращения рабочего органа. Механизация обеспечивается с помощью электрического или бензинового двигателя.

По конструкции рабочей емкости
выделяются следующие основные разновидности.

Молочный бидон (фляга)

Из такой емкости достаточно просто сделать ручную бетономешалку. Через центр тяжести бидона пропускается труба, выходящая наружу с двух сторон. Труба должна надежно закрепляться в стенках фляги, для чего используется холодная сварка
.

Эта конструкция устанавливается на стойки станины
. С одной стороны труба изгибается с образованием ручки, за которую можно крутить емкость вручную. Второй выход трубы устанавливается на станине в подшипнике. Для такой простой установки подойдет стандартная фляга объемом 40 л
.

Из бочки

Если использовать металлическую бочку до 100 л
, то ручная установка изготавливается аналогично предыдущему варианту. Когда применяется бочка объемом 200 л
, хорошо подходит электропривод
.

В такой конструкции необходимо емкость герметично закрыть крышкой
. Через дно и крышку бочки пропускается вал. В собранном виде емкость устанавливается на стойки станины так, чтобы ось вращения располагалась наклонно.

На валу со стороны дна бочки крепится большая шестерня для цепной передачи или шкив ременной передачи. Вращающийся момент обеспечивается электродвигателем мощностью 1-1,2 кВт
. Окно для ингредиентов прорезается в днище ближе к его краю. При загрузке оно располагается вверху, а при разгрузке раствора – в нижнем положении.

Вариант из стиральной машины

Эта бытовая техника так и напрашивается в основу бетономешалки. Наиболее подходящий вариант – . Резервуар активатора лучше заменить металлической бочкой.

На место редуктора устанавливается вал того же диаметра. На резьбе машинки укрепляются лопасти и скобы, которые должны быть хорошо сбалансированы. Сливное отверстие заглушается. Данная самодельная бетономешалка вполне подойдет для приготовления небольшого количества бетона
.

Как сделать своими руками?

При выборе конструкции самодельной бетономешалки надо исходить из наличия домашней мастерской и нужного оборудования
. Заранее следует позаботиться о таком инструменте: сварочный аппарат, болгарка, электродрель, тиски, ножовка по металлу, зубило, набор напильников, плоскогубцы, отвертка, молоток, кувалда, набор гаечных ключей, разводной ключ, ножницы по металлу, штангенциркуль, металлическая линейка.

Рабочая емкость

Ее объем выбирается, исходя из потребности. Например, при строительстве подвала, небольших сооружений, обустройстве дорожек достаточно найти герметичный резервуар на 40-60 л
, а при возведении дома потребуется уже емкость с объемом не менее 100-120 л
.

Большие емкости следует делать металлическими, а для миниатюрных установок можно использовать прочный пластик.

Для самодельных аппаратов интерес представляют любые цилиндрические, достаточно прочные резервуары нужного объема – металлические или пластмассовые бочки, большая кастрюля, бак стиральной машины или нагревательных установок (например, Аристон), молочный бидон и т.п.

Процесс изготовления можно рассмотреть на примере бочки. Роль перемешивающих элементов может выполнить гребенка, сформированная внутри емкости

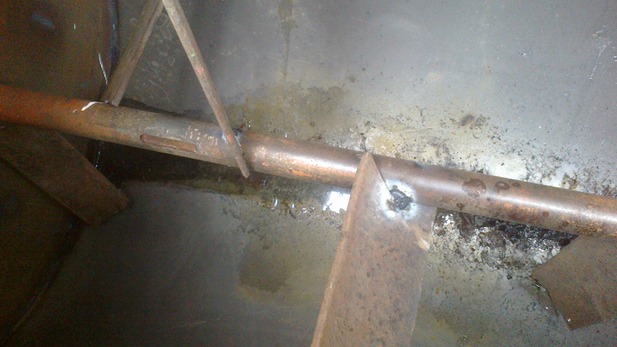

. Гребенка изготавливается из металлической рейки, к которой привариваются в ряд гвозди
длиной 20 см с шагом 8-12 см.

Две такие детали привариваются
по всей высоте бочки напротив друг друга. Затем, в центре днища и крышки крепятся с двух сторон фланцы с подшипником
, после чего просверливается отверстие и продевается вал. Для усиления места ввода вала рекомендуется усилить дно и крышку путем приваривания реек в форме крестовины. Крышка герметично приваривается к корпусу бочки. Загрузочное отверстие может выполняться на днище или сбоку
.

Корпус и основание

Корпус бетономешалки должен выдерживать значительные нагрузки при эксплуатации
, вызываемые вращающейся емкостью с полной загрузкой раствором. Основание корпуса должно обеспечивать его устойчивость во время работы, несмотря на вибрации и крутящий момент.

Для этого ширина опоры выбирается примерно в два раза больше
диаметра рабочей емкости. Барабан устанавливается на вертикальных стойках, которые упрочняются косыми подпорками.

Для основания рекомендуется использовать уголок размером не менее 10х10 см
. Бак устанавливается на высоте не менее 110 см. Более низкое расположение затрудняет выгрузку раствора. Все соединения лучше обеспечивать сваркой, но при отсутствии сварочного аппарата можно предусмотреть резьбовое соединение
с использованием болтов диаметром не менее 20 мм. Для небольших бетономешалок корпус можно изготовить из дерева – брус и доска.

Двигатель

В самодельных устройствах, чаще всего, вращение обеспечивается электродвигателем мощностью 1-2 кВт
.

Он закрепляется надежно на основании каркаса с возможностью регулировки для обеспечения соосности.

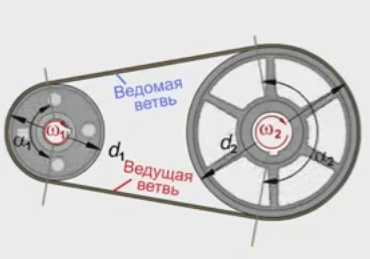

Передача крутящего момента на вал рабочей емкости производится с помощью цепной или ременной передачи
.

Для этого на рабочем валу запрессовывается шестерня или шкив соответствующего диаметра. Рекомендуется обеспечивать скорость вращения барабана в пределах 20-30 оборотов в минуту
. Для этого используется нужный редуктор на двигателе и подбирается диаметр ведущей и ведомой шестерни (шкива).

Окончательная сборка

Непосредственная сборка бетономешалки производится в таком порядке:

1. Монтаж корпуса
   и упрочение основания. При необходимости проводится его утяжеление.
2. Установка и закрепление рабочей емкости
   на вертикальные стойки. Наилучший вариант – расположение вала наклонно.
3. Установка электродвигателя
   и его редуктора на станине так, чтобы выходная шестерня (шкив) совпадали с расположением шестерни (шкива) на валу барабана.
4. Установка и регулировка ремня или цепи трансмиссии
   .
5. Монтаж электрической сети
   , пусковых и контролирующих устройств.

Распространенные ошибки при изготовлении мешалки

Опыт использования домашними мастерами самодельных бетономешалок указывает на такие типичные ошибки
, допускаемые при изготовлении:

1. Установка старых емкостей, в которых быстро образуются дырки при воздействии раствора. Для рабочего органа надо подбирать качественный резервуар, не подвергнутый сильной коррозии.
2. Изготовление деталей «на глаз». При монтаже, а еще хуже при эксплуатации, несоответствия обязательно выявятся. Все должно делаться строго по чертежам с деталировкой.
3. Совмещение в корпусе чугуна и стали не дает надежного сварного шва. В результате при вибрации они разрушаются.
4. Емкость выбирается с учетом, что ее можно заполнять раствором только на 2/3 объема. Превышение загрузки ведет к выходу из строя двигателя.

Преимущества и недостатки

Главное преимущество самодельной бетономешалки заключается в экономии средств
при многочисленных работах с использованием заливки бетоном. Она позволяет снизить трудоемкость приготовления раствора, ускорить строительство, механизировать труд. Используя такое приспособление, можно проводить работы без помощников. Не надо думать о том, что неиспользованный своевременно бетон застынет и его придется выбрасывать.

Самодельный бетоносмеситель имеет и существенные недостатки. В нем нет возможности регулировать процесс смешивания
, что отражается в качестве бетона. При строительстве большого объекта он не сможет полностью удовлетворить потребность в растворе. Используемые материалы и кустарное производство может обеспечить лишь ограниченную работоспособность установки.

Полезные видео

Посмотрите на самодельную бетономешалку в работе:

Мешалка из бочки с ручным приводом, смотрим:

Как сделать своими руками — все этапы подробно:

Подробный рассказ о самостоятельном изготовлении полноценной бетономешалки из листового металла и двигателя от стиральной машины, смотрим:

Бетоносмесительная машина, или бетономешалка, или бетоньерка — строительное устройство, предназначенное для самостоятельного приготовления качественной строительной смеси. Такая машина может быть стационарной и мобильной, отличающейся назначением и принципом действия. На сегодняшний день бетономешалка, сделанная своими руками, является хорошим вариантом практичного и удобного агрегата. Его изготовление потребует минимальных финансовых затрат.

Виды бетономешалок и принцип их работы

Бетономешалка — техническое устройство, широко применяемое в условиях современного строительства для приготовления бетонного или другого раствора на основе цемента, и представленное очень разными видами или формами. Вне зависимости от типовых характеристик и конструктивных особенностей, основной функцией бетоносмесительной машины или миксера является получение максимальной эффективности в процессе смешивания всех составляющих.

Бетономесители непрерывного действия

Бетономешалки непрерывного действия имеют принудительный процесс смешивания всех составляющих. С конструктивной точки зрения такие агрегаты одинаковы, а основные отличия заключаются в размерах, производительности и форме лопастей для смешивания.

Принцип работы бетономешалки непрерывного действия заключается в принудительном процессе смешивания компонентов раствора

Непрерывные бетоносмесительные машины осуществляют полный набор всех технологических процессов, представленных загрузкой и смешиванием отдельных компонентов, а также выгрузкой готовой смеси из агрегата, что обеспечивается не только производственным, но и контрольным оборудованием.

На схеме показано устройство агрегата непрерывного действия

• 8 — непрерывный поток компонентов смеси подаётся внутрь корыта;
• 7 — лопасти, закреплённые на валах внутри корыта под углом 40–45°;
• 6 — валы внутри корыта;
• 5 — разгрузочный затвор;
• 4 — зубчатая пара;
• 3 — редуктор;
• 2 — ремённая передача.

Принцип действия миксера основан на загрузке непрерывного потока компонентов ленточными питателями или конвейерами. Одновременная подача сыпучих составляющих и воды позволяет получить в смесительной ёмкости однородный и качественный раствор, который выводится через выгрузочное отверстие и может загружаться непосредственно в специальное транспортное средство.

Технические показатели производительности непрерывных смесителей зависят от объёма раствора, который перемещается за определённое время в направлении оси, а также от размера и угла лопастной части с частотой их вращения. Преимущества такого варианта бетономешалки представлены возможностью готовить растворы и жёсткие бетоны в значительном количестве, а также полной статичностью корпуса. К недостаткам можно отнести необходимость постоянной подачи компонентов, и невозможность получить небольшой объём раствора.

Циклического действия

Установки циклического действия отличаются загрузкой новых составляющих смеси только после полной выгрузки уже готового раствора. Такой вариант миксерного оборудования является более мобильным, а уровень производительности определяется качеством загружаемых компонентов и общим объёмом смесительного резервуара.

Циклические бетономешалки более мобильные

Основная функция циклического устройства заключается в получении высококачественных бетонов подвижного, формовочного и жёсткого типа с наличием специальных добавок. Агрегаты такого вида могут иметь цилиндрический или корытообразный корпус с валом вертикальной или горизонтальной направленности.

Перемешивание раствора происходит при помощи лопастных валов

• 1 — подшипник;
• 2 — электрический двигатель;
• 3 — рамная конструкция;
• 4 — передача клиноременного типа;
• 5 — редуктор;
• 6 — муфта;
• 7 — корпус агрегата;
• 8 — лопастная часть;
• 9 — держатель;
• 10 — отверстие для загрузки;
• 11 — вал;
• 12 — пневматический цилиндр;
• 13 — затвор;
• 14 — выгрузочное отверстие агрегата.

Принцип действия обеспечивается вращением лопастей на валах во взаимном направлении, что вызывает включение электрического двигателя и клиноременной передачи. Благодаря предельно равномерному расположению лопастей на валах, такие элементы идеально входят в свободные промежутки. Смешиваемые компоненты доставляются внутрь работающего миксера сквозь отверстие замочного типа, после чего происходит перемешивание при помощи лопастных валов и выгрузка готовой смеси через разгрузочное отверстие, управляемое пневматическим цилиндром.

Преимущества наиболее современных моделей заключаются в высоком качестве смешивания за относительно небольшой временной промежуток и в возможности применения компонентов с разными показателями плотности, в результате чего получается высококачественный готовый состав. Основные минусы циклического оборудования представлены дороговизной и технической сложностью трансмиссии, что предполагает обеспечение регулярного и грамотного технического обслуживания агрегата.

Гравитационные

Вариант строительной машины, отличающийся перемешиванием бетонных смесей за счёт силы тяжести. Гравитационные миксеры представляют собой барабан, который вращается вокруг оси горизонтального или наклонного типа. Обязательным условием функционирования является строго определённое количество лопастных вращений, которое предупреждает переизбыток центробежной силы внутри барабана.

Преимуществами бетономешалки такого типа является простота установки и производительность

Гравитационные строительные миксеры, как правило, предназначены для приготовления смесей, объём которых не превышает один кубический метр. Современная установка мобильного типа очень легко транспортируется. Самыми популярными и распространёнными гравитационными моделями являются бетоносмесительные установки в виде традиционных автобетономешалок.

Частота вращения в бетономешалке такого типа составляе 20 оборотов в минуту

• 1 — загрузочный ковш;
• 2 — пара подъёмных барабанов;

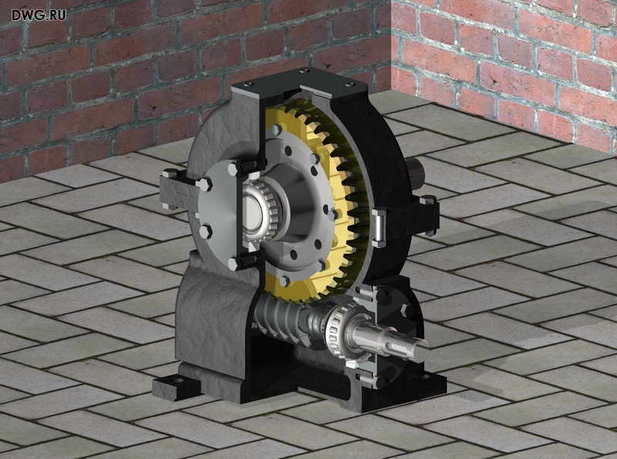

• 3 — самотормозящийся редуктор червячного типа;
• 4 — фланцевый электрический двигатель;
• 5 — смесительный барабан с лопастями;
• 6 — штурвал агрегата;
• 7 — выходной вал трёхступенчатого редуктора цилиндроконического типа;
• 8 — концы каната, которыми охватывается ковш;
• 9 и 10 — концевые выключатели для отключения электрического двигателя;
• 11 — траверса;
• 12 — фланцевый электрический двигатель;
• 13 — одноступенчатый редуктор;
• 14 — фиксирующее устройство.

Принцип действия: лопастными элементами внутри барабана в процессе их равномерного вращения осуществляется подхватывание, подъём и сброс вниз приготавливаемого раствора. Стандартная частота вращения в гравитационной бетоносмесительной технике ограничивается 20 оборотами в минуту.

Несомненные преимущества любого гравитационного миксера представлены оптимальным соотношением веса установки и общего рабочего объёма ёмкости, простотой и надёжностью конструкции, возможностью использования крупных заполнителей, а также очень низкой энергонагруженностью такого оборудования. К серьёзным недостаткам таких моделей можно отнести низкие показатели универсальности и риск неполучения однородных жёстких смесей.

Принудительные

Бетоносмесительные агрегаты принудительного действия используются в производстве не только подвижных, но и жёстких бетонов формовочного типа, а также позволяют изготавливать лёгкие бетоны со значительным объёмом всевозможных добавок. Принудительные миксеры могут быть оснащены горизонтальным или вертикальным валом, который помещается в корытообразный или цилиндрический корпус.

В такой бетономешалке можно приготовить растворы с различными показателями плотности

В принудительных смесителях обеспечивается качественное перемешивание всех компонентов, а благодаря универсальности конструкции значительно облегчается изготовление бетонов, а также растворов, имеющих различные показатели плотности и уровень подвижности.

Внуть барабана бетономешалки загружаются все компоненты, благодаря лопастям они перемешиваются, и получается качественный раствор

• 1 — корпус смесителя;
• 2 — рамная конструкция;
• 3 — электрический двигатель;
• 4 — пульт управления агрегатом;
• 5 — затвор секторного типа;
• 6 — рукоять привода для открытия затвора;
• 7 — защитный элемент;
• 8 — редуктор привода для валов;
• 9 — защита ремённой передачи;
• 10 — предохранительная муфта;
• 11 — смесительный вал.

Принцип действия базируется на загрузке всех компонентов внутрь барабана и способности лопастей в процессе вращения перемешивать составные части с получением однородной и высококачественной массы готового раствора.

Преимущества принудительных строительных миксеров представлены высоким качеством смешивания, надёжностью оборудования и его способностью функционировать даже в тяжёлых условиях, а также незначительными габаритами и лёгкостью транспортировки. К недостаткам относятся отсутствие максимального соотношения веса оборудования к полезному объёму миксера, а также слишком высокая установленная мощность электрического привода.

Как сделать бетономешалку своими руками

Безусловно, замешивание может выполняться в корыте при помощи обычной лопаты, но такой подход очень трудозатратный, не позволяющий получить достаточное количество однородной и качественной смеси, а расход компонентов в этом случае значительно возрастает.

Самостоятельное изготовление бетономешалки не вызывает сложностей даже при отсутствии профессиональных знаний и специальных навыков в данной сфере. Достаточно ознакомиться со схемой изготовления, подготовить необходимый материал и набор инструментов, а также строго придерживаться пошаговой инструкции.

Из бочки

Конструкция имеет своеобразную траекторию движения, в виде оси вращения, идущей через резервуар строго наискось. Простые растворомешалки способны хорошо функционировать при температурном режиме не ниже плюс 2 о С, так как конструкцией не обеспечивается прогрев приготавливаемой смеси.

Конструкция такой бетономешалка довольно проста

• 1 — металлическая бочка;
• 2 — основание из металлического уголка;
• 3 — вал из трубы;
• 4 — система подшипников;
• 5, 6 — ручка и рукоятка;
• 7 — люковая крышка;
• 8 — замковое соединение;
• 9 — резиновый уплотнитель;
• 10 — петля.

Приготавливаемый раствор перемещается между двумя стенками, что обеспечивает простоту и эффективность регулярной эксплуатации. Бочковой миксер способен за двадцать оборотов очень хорошо перемешивать около трёх вёдер бетонного раствора.

Материалы и инструменты:

• металлическая бочка;
• комплект метизов, представленных болтами, гайками и шайбами;
• подшипники;
• арматура для ручки;
• стандартный металлический уголок;
• сварочный аппарат;
• электрическая дрель;
• «болгарка» или ножовка для работы с металлом;
• гаечные ключи;
• уровень, рулетка и маркёр.

1. Просверлить отверстия на торцах бочки под установку вала.
2. Установить на наружной части крышек подшипники под поворотную рукоятку.
3. Вырезать отверстие для беспрепятственного извлечения готового раствора.
4. Уплотнить дверцу резиной.
5. Зафиксировать дверцу откидными петлями на шарнирных задвижках.
6. Сварить из металлических уголков опорную рамную конструкцию.
7. Оснастить вал лопастями из стального листа.
8. Установить вал и поворотные ручки.
9. Расположить бочку на опорной металлической конструкции.

При желании конструкцию может дополнить электрический двигатель, редуктор для понижения крутящего момента, клиновидный ремень и влагозащитный выключатель, а также система проводов. В работе такая модель бетономешалки менее устойчива, поэтому нуждается в обязательном обеспечении качественной дополнительной фиксации.

Из стиральной машины

Строительный миксер, изготовленный на основе стиральной машины, отличается достаточно высокой производительностью. В процессе барабанного вращения необходима стабильная устойчивость, но наличие определённого диссонанса объясняется составляющими раствора, постоянно смещающими центр тяжести. По этой причине нужно решить вопрос надёжного основания или каркаса для установки бетонного миксера, выполненного с использованием стиральной машины.

Самая устойчивая геометрическая фигура — треугольник, который выдерживает значительные нагрузки и хорошо сохраняет своё положение. Преимущества бетономешалки, самостоятельно собираемой на основе стиральной машины, представлены индивидуальным подбором высоты, но оптимальным вариантом является конструкция с нижней точкой расположения ёмкости на уровне 50–80 см. Объём готового цементного раствора напрямую зависит от размеров бака стиральной машины.

Чтобы обеспечить устойчивость, нужно сделать надёжное основание для бетономешалки

Материалы и инструменты:

• сварочный аппарат;
• электрическая дрель;
• стандартный набор отвёрток;
• ножовка для работы с металлом;
• ёмкость из стиральной машины;
• металлические уголки или труба для изготовления рамного каркаса;
• стальной лист для изготовления лопастей.

При желании изготовить самостоятельно шнековую бетономешалку необходимо сделать специальный вал.

Пошаговый процесс изготовления:

1. Заделать сливное отверстие в рабочей стиральной машины активаторного типа.
2. Изготовить поворотный механизм из металлических уголков или трубы.
3. Установить стиральную машину на поворотный опрокидываемый механизм.
4. Установить раму на «ножки» высотой полметра для обеспечения максимальной устойчивости конструкции.

Важно не выполнять жёсткое крепление резервуара по периметру рамы, а установка на навес должна позволять осуществлять опрокидывание с упором на рамное основание. Фиксируется такая конструкция на основе стиральной машины активаторного типа всего четырьмя металлическими уголками. Работоспособность готового строительного миксера обеспечивается подключением агрегата к сети 220 В.

Из фляги

Традиционные фляги из-под молока или краски способны стать отличной базой, используемой в изготовлении компактной бетономешалки. Технологические возможности позволяют выполнить раму на основе металлических уголков или труб, а также обычных деревянных брусков. Как правило, внутри такого миксера одномоментно можно изготовить три ведра бетонного раствора.

Компактная бетономешалка, позволяющая приготовить три ведра раствора за один приём

Флягу необходимо располагать в наклонном положении, используя с этой целью четыре обычные вращающиеся опоры или рамную конструкцию с углом в 20–30° по отношению к горизонту. Таким образом, устройству обеспечивается вращение агрегата в соответствии с продольной осью.

Фотогалерея: составные элементы самодельной бетономешалки на основе фляги

Фляга станет хорошим резервуаром для смешивания Элементы двигателя Вариант с ручным приводом Принцип работы бетономешалки Составной механизм для самоденькой бетонмешалки

Самодельную ручную бетономешалку можно изготовить в течение пары часов, используя с этой целью молочную флягу и практически любой металлический лом.

Материалы и инструменты:

• сварочный аппарат;
• электрическая дрель;
• отвёртки;
• ножовка для работы с металлами;
• металлическая фляга;
• металлические уголки для изготовления рамного каркаса.

Пошаговый процесс изготовления:

• Высверлить отверстия для установки рукояти.
• Пропустить ось, оснащённую ручкой, через просверленные во фляге отверстия.
• Изготовить опорную металлическую конструкцию рамы.
• Установить агрегат на раму.

Лёгкая эксплуатация строительного миксера обеспечивается обязательной сбалансированностью такого агрегата, поэтому ось пропускается только через центр тяжести. Втулками для оси могут послужить обычные водопроводные муфты, а упоры выполняются приваркой к осевой части гаек, смазанных литолом или солидолом. Такой вариант в работе очень прост, но большое количество раствора промешивается недостаточно хорошо и быстро.

Варианты бетономешалок для самостоятельного изготовления (с чертежами)

Существует несколько легко выполнимых самостоятельно вариантов строительных миксеров, которые доказали свою высокую эффективность в приготовлении бетонных растворов разного объёма.

Механический вариант

Главным преимуществом является достаточно большой объем, а для оснащения может быть использован как электрический, так и ручной привод. Выгрузка готового состава выполняется традиционным наклоном конструкции набок.

Основной минус такой цилиндрической бадьи заключается в недостаточно качественном перемешивании раствора в угловых зонах и риском разбрызгивания смеси при слишком большой оборотистости конструкции. Модель способна замешать простую смесь в течение пяти минут, а перемешивание сухих компонентов занимает не более десяти минут.

Комбинированный горизонтальный вариант с гребёнками

Электрическая или ручная конструкция на основе цилиндрического резервуара с высокой однородностью и отличной скоростью смешивания. Устройство также имеет высокую скорость и качество процедуры изготовления раствора. Для замешивания одной партии раствора достаточно выполнить всего четыре оборота ручки.

Бетономешалки комбинированного типа обладают хорошей скоростью смешивания

Недостаток состоит в конструкционной сложности и большом количестве составных частей, а повышенного внимания требует установка разгрузочного люка с высококачественными и очень надёжными уплотнителями, шпингалетами и петлями.

Гребёнки изготавливаются из обычных металлических уголков

Для изготовления гребёнки следует использовать металлические уголки, которые надёжно фиксируются на основании.

Для надёжности и устойчивости под бетономешалку рекомендуется сделать основание

Для сваривания боковых стоек используются подкосы, швеллера, разрезанные на отдельные элементы, а также прочные металлические уголки.

Электрический вариант

Наиболее распространённая и востребованная конструкция строительного миксера, чаще всего выполняемая своими руками. На сегодняшний день известно огромное количество вариаций такого агрегата, которые могут иметь некоторые различия в плане конструкции и технических характеристик.

Такой строительный миксер способе обеспечить немалый выход готового раствора

Оптимальным вариантом принято считать использование цилиндрического резервуара, в котором донную часть и горловину в обязательном порядке необходимо укреплять привариваемыми крест-накрест планками. Для такой рамной электрической бетоносмесительной конструкции, надёжно приваренной на оси, характерна высокая производительность и достаточный выход готового раствора.

Некоторую сложность может вызывать сборка ёмкости, вращаемой вместе с осевым элементом, что обусловлено необходимостью выполнить высокопрочную рамную конструкцию. Тем не менее именно благодаря такой технической особенности, электрическая бетономешалка может эксплуатироваться максимально продолжительное время.

Вибрационный вариант

При наличии перфоратора с показателями мощности 1,0–1,3 кВт и ударного принудительного механизма, вполне можно выполнить самодельную вибрационную бетоносмесительную машину.

В данной конструкции нужно учесть, что расстояние до донной части должно соответствовать радиусу агрегата

При изготовлении такой конструкции необходимо помнить, что используемый резервуар должен быть круглым и высоким, не очень широким, располагающимся на оси. Стандартное расстояние до донной части должно соответствовать радиусу агрегата. Категорически нельзя использовать любые плоские ёмкости, изготовленные из листового металла. В таком резервуаре отсутствует необходимое для смешивания раствора возбуждение волн. Оптимальным вариантом является использование пары металлических тарелок, сложенных вместе, а диаметр вибратора должен быть четверть метра на каждые 1,3 кВт мощности.

Современный бочковый вариант

Интересная с точки зрения технических характеристик конструкция, которая легко может быть выполнена в соответствии с расположенными ниже пошаговыми иллюстрациями. Необходимо подготовить двухсотлитровую бочку, электрический двигатель на 250 Вт и 1430 оборотов, а также колесо от обычного мотоцикла, два ремня и парочку сваренных друг с другом колец. Шкив надёжно приваривается к донной части резервуара. Рамная конструкция изготавливается на основе швеллера и прочной металлической трубы.

Фотогалерея: изготовление бетономешалки из обычной бочки

Для изготовления бетономешалки подойдёт обычная бочка Часть приводного механизма Закрепление металлических листов на каркасе Подготовка основания под бетономешалку Установка бетономешалки на основание Бетономешалка готова к работе Строительный агрегат можно оснастить двигателем Приводной ремень двигателя Резервуаш с лопастями для смешивания компонентов раствора Бетономешалка в работе

Видео: самодельная бетономешалка в работе

Видео: изготовление бетономесильного агрегата из бочки

Таким образом, стандартная готовая конструкция изготовленного самостоятельно строительного миксера представлена стационарной или передвижной станиной, замешивающими рабочими элементами, резервуаром для непосредственного процесса смешивания и разгрузочным механизмом. Также к важным частям конструкции относятся трансмиссия и бензиновый или электрический движущий агрегат.

Выполнить самостоятельно эффективный бетоносмесительный агрегат совсем несложно, но следует помнить, что расстояние от шестерней до шкивов должно быть максимально грамотно выверено ещё до выполнения монтажных работ. Невозможность подключения к бетономешалке заземляющего контракта нивелируется электрификацией устройства посредством стандартного УЗО, а все движущиеся внутренние части должны в обязательном порядке оснащаться защитными кожухами. Стартовый запуск бетоносмесительной машины осуществляется в холостом режиме, но приготовление первого бетонного раствора не должно составлять загрузку устройства на полный объём.

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м 3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция – бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

Самая простая конструкция редуктора с электроприводом – на шкивах. Шкивы можно взять от любого автомобиля или старой стиральной машинки – главное, подобрать нужное количество и пропорции передач, чтобы обеспечить медленное вращение барабана. Часто в силу недоступности деталей передачу вращения на барабан делают из комбинации шкивов, цепной или ременной передачи, и т.д. Преимущества электрической бытовой бетономешалки очевидны: минимум ручного труда, высокая скорость приготовления раствора, надежность, экологичность и экономия трудозатрат. Недостаток один – необходимо наличие электричества на стройплощадке.

Мощность электродвигателя рассчитывается по-разному: для наклонной или вертикальной бетономешалки – 0,2 кВт на 1 литр раствора, для горизонтального резервуара – 0,15 кВт на 1 л.

Бензиновый двигатель в бетономешалке

Бетономешалка с приводом от ДВС или дизельного маломощного двигателя имеет преимущество только в том, что для ее работы не нужно подводить электричество. Чаще всего такая самодельная бетономешалка принудительного действия конструируется мобильной – на колесиках. Привод на барабан делается любой, а сама емкость может изготавливаться довольно большого объема, так как мощность любого, даже маломощного двигателя, будет достаточной для качественного замешивания раствора в резервуаре объемом в 1 куб или больше.

Передача вращения на первый шкив трансмиссии должна быть цепной, так как на выходе ДВС установлена зубчатая шестеренка. Такая конструкция удобна тем, что ремонт своими руками можно провести для всех без исключения узлов и деталей, не обращаясь в различные сервисы и мастерские.

Бетономешалка из стиральной машины

Изготовить самодельную бетономешалку проще всего из барабана и других деталей стиральной машинки, так как в емкости для стирки уже предусмотрено крепление шкива. Останется только сделать свой каркас и закрепить на нам двигатель для перемешивания раствора. Преимущества самодельной бетономешалки в том, что пропорции и состав раствора могут быть любыми – с песком, мелким гравием, наполнителями или керамзитом. Структурная схема такого бетоносмесителя приведена ниже:

Электродвигатель, шкив, резервуар, ремень – все это берется от стиральной машинки. Остается только самому сделать люк для выгрузки раствора, и металлическую раму, на которой будет устанавливаться бетономешалка. Чтобы понизить соотношение оборотов двигателя и барабана, используется система из нескольких шкивов, диаметр которых подбирается индивидуально, в зависимости от оборотов электродвигателя.

Внутри резервуара (а он сделан из нержавеющей стали) крепятся лопасти для перемешивания смеси. Так как стенки нержавеющей емкости довольно тонкие (около 1,5 мм), то при помощи сварки лопасти закрепить очень сложно – проще сделать все на болтовых соединениях. Сливное отверстие в резервуаре необходимо спилить и заглушить металлической заплаткой на болтах. Так как конструкция бетономешалки будет делаться с вращением всего барабана, то лопасти должны быть изогнутыми и крепиться по диагонали на длину двух третей резервуара. Лопасти обязательно должны крепиться строго симметрично относительно друг друга и оси барабана – от этого зависит разбалансировка и вибрация барабана при перемешивании раствора, а значит, и срок эксплуатации бетономешалки. Минимальный зазор между лопастями и стенками емкости, особенно по углам, обеспечит отсутствие «мертвых зон», где раствор не перемешивается.

Люк для выгрузки раствора при вращающемся барабане можно не делать, а выгружаться раствор будет через верхнюю часть емкости. Для этого необходимо предусмотреть опрокидывание бетономешалки шарнирным поворотом на раме. Емкость для выгруженного раствора должна быть немного больше объема резервуара бетономешалки.

Чтобы раствор меньше разбрызгивался, а также с целью увеличить объем приготавливаемого раствора, на нержавеющий резервуар можно наварить грушевидную металлическую насадку, сужающуюся к концу емкости.

Самое надежное изготовление рамы – из металлического уголка со стороной 45 мм. Раму можно изготовить при помощи сварки, или стянуть на болтах. Деревянный каркас будет разбухать от воды, рассыхаться и деформироваться в процессе эксплуатации, поэтому такая конструкция применяется очень редко. Бетономешалка из стиральной машины имеет небольшую емкость, но для частного хозяйства в большинстве случаев не нужно много бетонного раствора сразу. К тому же, такая бетономешалка обойдется почти бесплатно, за исключением нескольких деталей, которых может не оказаться под рукой.

Техника безопасности

1. Постоянная вибрация при работе бетономешалки создает опасность ослабления болтовых соединений, поэтому перед каждым использованием бетоносмесителя проверяйте все места креплений и сварных швов.
2. Перед включением бетономешалки проверьте ее устойчивость и надежность установки на грунте.
3. Не оставляйте работающий агрегат без присмотра.
4. Пользуйтесь средствами защиты – очками, рукавицами, одевайте плотную рабочую одежду.
5. Не проверяйте готовность раствора при работающей бетономешалке!

Главные преимущества самодельной бетономешалки – дешевизна и экономичность, доступность деталей для ремонта и обслуживания, а в некоторых вариантах конструкции – мобильность и автономность работы.

Как сделать бетономешалку своими руками
обновлено: Ноябрь 6, 2016
автором: Артём

Для благоустройства участка часто необходим то раствор, то бетон. Месить его вручную — тяжело и долго, да и качество раствора далеко не самое лучшее: добиться однородности сложно. Покупать же бетономешалку для ее периодического использования хотят далеко не все. Хороший выход — бетономешалка своими руками. Денег надо немного, по производительности самодельные агрегаты ничуть не хуже китайских, а порой и лучше.

Ручная бетономешалка

На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

Из бочки (ручная и с электроприводом)

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна. Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже.

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).

Электро-бетономешалка своими руками из бочки и двигателя стиральной машины

Эта бетономешалка редукторного типа. Для изготовления этой модели понадобились:

• бочка из оцинкованной стали на 180 литров (диаметр 560 мм, высота — 720 мм);
• двигатель стиральной машины — 180 Вт, 1450 об/мин;
• маховик и шестерня стартера от Москвича 412;
• два шкива от стиральной машины диаметром 300 мм и 60 мм;
• колеса от садовой тележки;
• металлолом для рамы.

Шестерни, колеса — все старое, все было в гараже

Первым делом все зачищаем от ржавчины, обрабатываем преобразователем ржавчины и покрываем грунтом.

Варим раму из труб, швеллера. Углы рамы усиливаем приварив пластины металла. Все должно быть жестким и надежным. Перекладину делаем серьезную: на ней будет «висеть» бочка с раствором, да еще все будет вибрировать и крутиться.

Рама — основа конструкции. Трубы почти новые))

Привариваем штифты, посадочное место под шестерни передачи. Зачищаем от ржавчины, обрабатываем преобразователем ржавчины, грунтуем.

Крепим колеса от тележки. Они с широкими протекторами и себя оправдали: перетаскивать бетономешалку несложно даже просто по участку.

Из труб варим еще конструкции для упора и установки всей «начинки».

Вторая — для большей устойчивости

Начинаем собирать привод. Первой ставим большую шестеренку на приваренный ранее штифт.

В посадочное место устанавливаем сборку — маленькую шестерню, соединенную с колесом для ременной передачи.

К приваренной заранее пластине крепим двигатель.

Его подвешиваем так, чтобы два колеса ременной передачи находились на одном уровне. Также необходимо обеспечить нормальное натяжение ремня.

Осталось прикрепить бочку. В ней в центре делаем отверстие под большой шкив, сверлим отверстие для крепежа. Ставим на место.

Остается только электрическая часть. Кабель подключаем через

Несколько фото основных узлов. Может кому-то надо посмотреть ближе.

Второй вариант передачи — из автомобильного диска

Бочка 200-литровая, ее края надрезали, согнули и сварили, сформировав привычную «грушу».

Из бочки сделали «грушу»

Автомобильный диск прикрепили болтами к днищу (с резиновыми прокладками). Его подбирали так, чтобы образовалась выемка для ременной передачи. К диску предварительно прикрепили ступицу.

Внутри бочки наварили лопасти для более эффективного перемешивания раствора.

Все это хозяйство прикрепили к раме.

Там где приварена пластина — место для двигателя. Его выставляем так, чтобы ремень шел ровно. Питание подали через тумблер, последовательно включен таймер от стиральной машины, с которой сняли мотор.

В общем, скорость вращения получилась 35-40 оборотов в минуту. Должно хватить.

Самодельные мешалки в видео-варианте

Если понятен общий принцип того, как делается бетономешалка своими руками, можно его модернизировать и переделывать, подстраивая под имеющиеся детали. Помогут в этом видео, собранные в этом разделе.

Венцового типа

Еще один вариант, только уже не редукторная, а венцового типа. Венец, кстати, можно купить (чугунный или пластиковый) и установить на бочку.

С роликами в качестве опоры

Разборная мешалка из бочки

Фото узлов самодельных бетономешалок (может будет полезно)

Каждая или почти каждая бетономешалка, сделанная своими руками, имеет какие-то оригинальные решения. Мало кто повторяет конструкцию полностью, не внося каких-либо изменений — приходится подстраиваться под те детали и узлы, которые есть в наличии. Некоторые интересные решения есть в фото.

Организация передачи при помощи мото-цепи и второй — ременной

Форма лопастей — сложная штука. Надо чтобы они улучшала перемешивание, а не задерживали бетон от падения вниз

Эта статья подойдет любому строителю-любителю, который в свободное от основной работы время пытается обустроить быт на дачном участке. В строительстве без бетона не обойтись. Даже если вы делаете дом из деревянных брусьев, железобетонный фундамент или сваи вам обязательно понадобятся. А замесив пару раз руками бетонный раствор в ведре или корыте с помощью дрели или лопаты, пытливый ум начинает искать менее трудозатратные способы.

Есть несколько вариантов. Можно заказать доставку «на дом» и уже на следующий день автобетоносмеситель привезет необходимое количество кубометров. Пожалуй, этот вариант не совсем экономичный. Более трудолюбивые хозяева могут купить бетономешалку, она компактна и оснащена электрическим двигателем для перемешивания раствора. Кидай в нее цемент, песок, воду и щебень в нужных пропорциях, и только успевай освобождать бетономиксер, выливая из него раствор. Это дешевле, но купить такой бетоносмеситель все же придется.

Но есть еще один вариант: сделать бетономешалку своими руками. Да, это возможно, если есть чертежи. Вы затратите на это время, но оно с лихвой вам окупиться. Причем устройство это не такое сложное, как кажется на первый взгляд. Бетономиксер обладает простым принципом:

• есть бадья или что-то наподобие фляги, где замешивается раствор;
• привод, то есть механизм, благодаря которому вращается бадья и происходит смешивание;
• рама, соединяющая все это воедино.

Бетономиксер имеет еще дополнительные мелкие детали, о которых будет рассказано ниже, но эти три — основные. А теперь давайте углубляться в нюансы изготовления самодельной бетономешалки.

Какой бывает бетономиксер

Бетономешалки по способу смешивания разделяются в основном на четыре вида: гравитационные, механические, с вибрацией и комбинированные. Расскажем немного о каждой, чтобы иметь небольшое представление об этом и чтобы можно было выбрать себе подходящую. Ведь она может использоваться для абсолютно разных нужд: в основном это фундамент (дома, забора и много чего еще), но можно из нее отливать по форме разные строительные материалы. Блоки из цемента, арболита и прочего.

Гравитационные

Агрегат такого типа — самый простой вариант и в изготовлении, и в использовании. Ручная бетономешалка своими руками, бадья которой просто вертится по оси, а компоненты раствора под действием силы тяжести перемешиваются. Для больших объемов этот вариант не подходит, потому что не обеспечивает хорошего смешивания. Но если вы всегда замешивали раствор в небольших количествах и большего вам не надо было, то этот вариант вполне может подойти.

Механические

Такая самодельная бетономешалка принудительного действия в чистом виде редко используется, потому что имеет ряд недостатков. Выглядит она следующим образом: бочка в горизонтальном положении с отверстием вверху на всю длину. Ось проходит по центру бочки, и к ней приварены металлические детали, которые перемешивают раствор. Отверстие не позволяет крутить бочку только в одном направлении и приходиться её раскачивать из стороны в сторону. По сравнению с гравитационной, имеет больший объем, это плюс. Недостатки такие: неважное перемешивание по углам и разбрызгивание раствора при высоких колебаниях.

Иногда механические бетономешалки делают абсолютно неподвижными, двигается только ось внутри ее, к которой приварены металлические рассекатели. Такая конструкция хорошо подходит для изготовления блоков из арболита. Об этом мы расскажем чуть ниже.

Вибрационные

Изготовление этого вида ручной бетономешалки своими руками — не такое простое дело. Основной принцип в том, что раствор остается неподвижным, и вся работа по смешиванию возлагается на вибратор. Здесь есть много нюансов, которые, если их не учесть, приведут только лишь к потерянному времени.

Бадья обязательно должна быть круглой, не широкой, но высокой, похожей на форму советской стиральной машины. Вибратор должен быть строго определенной формы, похожим на две невысокие тарелки, сложенные вместе. Собственно, в домашних условиях две металлические тарелки — лучший вариант. Вибратор не должен быть слишком большим, размер его зависит от объема сосуда для смешивания. Если в выборе размера переусердствовать, то даже при видимой работе он все равно не будет перемешивать. И последнее: расположение вибратора внутри сосуда — строго по оси, расстояние до дна бочки равно диаметру вибратора.

Если соблюсти все эти условия, идеальный раствор из вашей бочки обеспечен. Но при плохом качестве песка или цемента придется перемешивать несколько дольше. Один минус: большой расход электроэнергии. И ни в коем случае не пытайтесь в качестве вибратора бочки использовать перфоратор. Многие умельцы пытались делать бетоносмеситель, но чаще всего терпели неудачу.

Комбинированный бетоносмеситель

Бетоносмеситель такого вида представляет собой сочетание гравитационной и механической установки. Раствор вращается в горизонтальной или наклонной плоскости, а внутри самого сосуда делаются выступы, дополнительно помогающие перемешивать компоненты. Делаются они обычно из металлических пластин разных форм, которые привариваются к внутренней стороне фляги. Бетономиксер такого типа позволяет перемешивать раствор большого объема, качество смешивания тоже хорошее. Приварить пластины в бетоносмеситель не составит большого труда, поэтому этот вид самый широко используемый. В дальнейшем речь пойдет именно об этом типе бетономешалок.

Изготовливаем бетономиксер

Теория закончилась. Давайте приступим к практике. Сейчас подробно рассмотрим, как сделать бетономешалку своими руками. Этот процесс необходимо разделить на несколько этапов. Нам известно, что бетоносмеситель состоит из трех основных компонентов: бадья-миксер, привод и рама. Если с приводом все понятно, он может быть либо ручным, либо механическим, когда бетономиксер используется редуктор и электродвигатель, то на изготовлении бадьи и рамы остановимся более подробно. Если при работе под рукой будут чертежи, то будет вообще замечательно.

Изготовление бадьи

Самый популярный предмет, который используют в качестве сосуда для перемешивания — стандартные бочки на 200 литров. С некоторыми оговорками она подойдет для любого типа самодельного бетономиксера. Можно использовать корпус стиральной машины, если он будет достаточно прочным. Но это было бы слишком просто, наша цель сделать бадью самому.

Во-первых, материал. Для стен мы берем металл толщиной не менее 2 мм, для дна — не менее 5 мм. Во-вторых, форма. Она цилиндрическая, но вверху в области горловины должна сужаться в виде конуса.

Распишем последовательность действий по пунктам:

1. Изготавливаем фланец-ступицу. Можно найти ее чертежи и сделать самому, но лучше купить уже готовую. Деталь важная, но непростая в изготовлении.
2. Делаем днище из листовой стали толщиной минимум 5 мм. В самом центре сверлим отверстия и прикрепляем фланец-ступицу.
3. Выкраиваем из металла толщиной 2 мм пять основных частей корпуса — обечайку (она сворачивается и получается цилиндр) и четыре лепестка, которые потом скрепляются вместе, чтобы получился конус.
4. Соединяем днище, обечайку и конус с помощью сварочного аппарата и получаем основу бочки для перемешивания.
5. Усиливаем горловину, чтобы впоследствии она не деформировалась. Для этого привариваем к ее окружности арматурный прут 10 мм.
6. Внутри бочки привариваем крест-накрест рессекатели. Обычно двух или трех достаточно. Они изготавливаются тоже из арматуры, но более прочной, либо из металлических пластин. Главное, их загнуть под прямым углом. Они и будут смешивать раствор. Вдобавок за счет них самодельная бетономешалка будет прочнее.

Когда бадья-миксер готова, можно приступать к изготовлению рамы.

Изготовление рамы

Рама — это опора всей конструкции. К ней прикрепляются бадья, привод и редуктор. Для хорошей устойчивости привариваются ножки опоры, а чтобы легко было бетономиксер перемещать, даже наполненную раствором, устанавливаются колеса. Сама конструкция рамы может быть разной, главное, чтобы сохранялась устойчивость при работе всего устройства. Многие умельцы для этого приспосабливают разные ненужные металлические детали, собранные по уголкам дачного участка.

1. В основе бетономешалки лежит Т-образная конструкция, за счет нее самодельная бетономешалка будет устойчиво стоять на поверхности. К ней вертикально приваривается первая стойка.
2. Ко второй стойке приваривается поперечная балка, по краям которой крепятся колеса.
3. Обе стойки скрепляются между собой внизу балкой (это делает конструкцию устойчивее) и вверху подрамником, который впоследствии будет служить основанием для крепления бадьи.
4. Усиливают раму наклонной стойкой, к которой крепится конденсаторная коробка и пускатель. Эти два прибора служат для включения механизма вращения.
5. Подрамник делается из двух труб и уголка. Похож на двойную раму, скрепленную перемычками.
6. На подрамнике устанавливается электродвигатель и редуктор.
7. Фланец-ступицу, которая уже прикреплена к бадье, сажают на редуктор. Для фиксации миксера используется шпонка и окончательно закрепляется он болтом через отверстие на валу.
8. К подрамнику прикрепляется ручка, которая позволяет наклонять бадью-миксер под разным углом.
9. В завершение рама защищается от окалины и покрывается краской по металлу. Бадью тоже можно покрасить, но только снаружи, внутри бочки не надо.

Теперь бетономешалка своими руками готова к использованию! Можно заливать фундамент, устанавливать столбы, заливать формы строительных блоков из арболита и многое другое.

Привод для самодельной бетономешалки

На практике часто бывает, что у мастера уже есть электрический привод и редуктор определенной мощности, а бетономиксер и его параметры подбираются исходя из этого. Соотношение объема перемешиваемых компонентов и мощности электродвигателя должно быть приблизительно таким: 20 Вт на 1 литр раствора.

То есть, если в вашем распоряжении есть двигатель мощностью 1 кВт, то максимальный объем смеси должен быть равен 50 литрам. Учитывая, что бадью необходимо загружать на 30-40%, то приблизительный ее объем может быть от 125 до 160 литров. Для стандартной 200 литровой бочки подойдет редуктор с электродвигателем 1,2 кВт, загрузка будет равняться 60 литрам раствора.

Количество оборотов тоже важно. Оптимально значение: от 30 до 50 об/мин. Если сделать больше, то раствор может разбрызгиваться. Можно сделать меньше, конечно, но тогда процесс смешения будет долгим, и будет расходоваться лишняя электроэнергия.

Если нет электричества

Бывают случаи, когда нужно начать стройку на участке, где еще не проведено электричество. Тогда двигатель нам ни к чему, а будем использовать ручную силу. Последовательность действий при изготовлении остается абсолютно такой же, только привод заменяется двумя рукоятками — с одной и другой стороны. Недостаток в том, что надо прилагать большие усилия для смешивания и понадобится больше времени. Но для непродолжительных и небольших работ такой вариант можно считать вполне приемлемым.

Бадья из стиральной машины

Можно сделать бадью из стиральной машины, если она завалялась у вас с советских времен. Причем для это подойдет корпус практически любой стиральной машины. Нужно просто все отверстия барабана старой стиральной машины запаять. Для этого подойдет машина как с горизонтальной, так и с вертикальной загрузкой. Есть еще одна особенность такого варианта. Если количество раствора, который вы собираетесь замешивать в будущей бетономешалке, не будет слишком большом, то двигатель стиральной машины вполне сгодится в качестве привода.

Использование бетономешалки

Бетономешалку редко используют в одном месте. Зачастую приходится таскать ее или перекатывать по всему участку, поэтому заранее подготовьте удлинитель достаточной длины. Загружаются компоненты в бадью с наклоном 20-40 градусов в следующем порядке: вода, цемент, песок и в последнюю очередь засыпается щебень, гравий, керамзит.

Для полного смешения бетонного раствора или смесы из арболита достаточно от 3 до 5 минут, затем бадья с помощью ручки наклоняется, и раствор выливается в подготовленное для этого место. Сразу же можно засыпать новую порцию компонентов и продолжить работу.

После трудового дня устройство, все его соединения и швы нужно тщательно промыть. Обычно это происходит уже под вечер, когда сил осталось не так много и хочется оставить все, ведь на следующий день ее опять придется пачкать. Не ленитесь. Даже в такой ситуации лучше бетоносмеситель промыть, это увеличит срок его службы.

Блоки из арболита состоят в основном из двух компонентов. Помимо различных химических добавок, это древесные опилки и щепы, а также гидравлическое вяжущее вещество портландцемент. Такие блоки ценны тем, что дома из них отлично удерживают тепло. Поэтому блоки из арболита — отличное решение для строительства стен теплого дома. Что касается свойств арболита, то это низкая теплопроводимость, повышенная прочность на изгиб, не поддерживает горение, легко обрабатывать.

Представьте, что все у вас получилось и теперь вы — обладатель очень полезной вещи в строительстве — это бетоносмеситель. Но чтобы срок его службы не закончился одним фундаментом или поставленным забором, а вещь прослужила вам долгое и долгое время, придется соблюдать правила техники безопасности и ухаживать за ней:

• Внимательно следите за кабелями и контактными соединениями. Они должны быть надежно изолированы. Работа происходит в условиях большой влажности и разбрызгивания воды, поэтому требования правил электрической безопасности на первом месте;
• Вибрация, которой сопровождается работа бетономешалки, расслабляет резьбовые соединения вашей импровизированной бадьи. Поэтому периодически проверяйте их и подтягивайте. И не стоит забывать про сварные швы, они тоже могут нарушаться;

• Перед тем как включить аппарат, убедитесь в его устойчивости. Все штатные подставки должны плотно упираться в землю, а под колеса желательно установить противооткатные упоры;
• Нельзя проверять качество раствора во время работы бетономешалки, нередки случаи серьезных производственных травм;
• Используйте средства защиты кожи и глаз;
• Работающую бетономешалку никогда не оставляйте без присмотра.

Вывод

В условиях тотальной экономии, когда бюджет на строительные работы ограничен, а это немудрено в наши дни, многие экономят на качестве строительных материалов или на услугах сторонних мастеров. Но есть такие умельцы, которые экономят еще и на строительном оборудовании. Конечно, делать дрель или электрический рубанок — занятие сомнительное. А вот бетоносмеситель, несмотря на свою кажущуюся сложность и громоздкость, для этого идеально подходит, даже для домашнего производства блоков из арболита. В этом вы могли убедиться в нашей статье.

Подытожим. Небольшое количество деталей, некоторые из которых можно найти прямо у себя на участке. Самодельная бетономешалка имеет простую схему, чертежи и последовательность изготовления. Инструментов тоже понадобиться немного: болгарка, сварка, поработать с помощью дрели, и, возможно, паяльником. Из расходных материалов: болты, гайки, шайбы, металлический лист и уголок. Главное, заранее четко определить, для чего она вам нужна и что вы хотите видеть в результате своей работы. Тогда ваш бетономиксер не будет уступать любому промышленного производства, даже если он сделан из корпуса стиральной машины.

Бетон активно востребован не только в промышленном строительстве, но и в частном хозяйстве. Незначительное количество раствора легко замесить вручную. Но если требуется приготовление больших объемов, то лучше использовать бетономешалку.

Правила приготовления бетона в бетономешалке своими руками

Наиболее плотные материалы загружают первыми, в конце заливают воду. Замешивание продолжают до тех пор, пока бетон не станет однородным и равномерно окрашенным.

1. Установка бетономешалки.

Чтобы обеспечить качественный замес, для агрегата нужно найти ровное место. Наклонное положение приводит к неравномерному замешиванию с образованием комочков. Частая работа на неровной поверхности быстро выводит из строя лопасти механизма.

На рабочей площадке не всегда можно отыскать идеально гладкую поверхность. В таком случае под смеситель подкладывают деревянные бруски, обломки кирпичей и другие твердые материалы. Правильность установки проверяют строительным уровнем.

2. Подготовка бетономешалки.

Чтобы во время приготовления смесь не налипала на лопасти и стенки, их смазывают машинным маслом, жиром или жидким цементным составом.

Перед тем как замесить раствор, нужно ознакомиться с инструкцией и уточнить номинальную емкость барабана. Перегрузки негативно сказываются на качестве бетона, и миксер быстро выходит из строя. Схема заполнения выглядит так: цемент, песок, щебенка (гравий), вода. Отмерять ингредиенты удобно при помощи обычного оцинкованного ведра на 10 л.

Приготовление раствора в бетономешалке занимает не более 2-5 минут (в зависимости от типа оси). Долгое вращение приводит к испарению влаги и снижению пластичности.

По окончании замешивания барабан нужно наклонить и выгрузить немного бетона. Его поверхность должна быть абсолютно гладкой. Затем лопатой или мотыгой сделать несколько глубоких полос. Если они не разглаживаются, значит, раствор готов к употреблению.

По окончании изготовления бетон полностью сливают. Если барабан большой, то удобно сначала выгрузить всю смесь в большую емкость (корыто, контейнер), а затем понемногу набирать в тачку или на носилки. В таком случае тяжелые частицы не оседают на дне, а равномерно распределяются по всей массе. В результате раствор становится плотнее.

После приготовления пустой смеситель заливают водой и тщательно промывают лопасти, барабан и отверстие слива.

Главные ингредиенты смеси:

• вяжущее вещество – цемент;
• твердые заполнители – песок и щебень (гравий, керамзит);
• соединительная основа – вода.

В процессе изготовления раствора предусматривается введение в состав различных присадок:

• Известь гашеная – способствует удобной укладке раствора.
• Пластификаторы – прибавляют вязкость или текучесть.
• Армирующие компоненты – усиливают прочность.
• Вспомогательные вещества – специальные добавки, улучшающие качественные характеристики. Например, схватывание и затвердение при низких температурах или повышенной влажности.

Добавки обогащают и унифицируют состав, поэтому их виды и пропорции выбирают исходя из основного назначения бетона.

Прочность, подвижность и многие другие параметры находятся в непосредственной зависимости от пропорций материалов. При выполнении небольших объемов строительных работ проще измерять ингредиенты состава в ведрах. Чтобы самостоятельно замесить бетон из цемента, песка, щебня и воды, достаточно соблюдать пропорции 2:4:8:1. В итоге получается строительная смесь средней прочности, ее марка зависит от качества цемента. Например, при использовании М350 в соотношении 2:4:8:1 выходит М200.

Пропорции бетона в ведрах

При приготовлении смеси в бетономешалке своими руками используют ведро объемом 10 л, которое служит удобной мерной емкостью.

Все компоненты занимают в ведре разную объемную массу: цемент – 15 кг, песок – 19 кг, щебень – 17,5 кг.

Пропорции ПГС и цемента при приготовлении бетона

В качестве твердого заполнителя нередко используют песчано-гравийные смеси. По процентному содержанию гравия в составе их разделяют на 2 группы:

• ПГС (натуральная) – 10-20 %;
• ОПГС (отсортированная) – 15-75 %.

Для работ, требующих повышенной прочности строительных конструкций, используют сыпучие смеси песка и гравия морского или речного происхождения.

Советы и рекомендации по изготовлению бетона в бетоносмесителе

1. При покупке цемента всегда обращают внимание на дату производства, поскольку со временем его активность снижается. При сжатии в кулак свежий порошок легко просыпается сквозь пальцы, а устаревший превращается в ком.

2. Лучше всего выбирать речной песок с фракцией 1,5-5 мм. Он хорошо промыт и не содержит примесей (в отличие от карьерного).

3. При изготовлении прочного бетона в качестве твердого заполнителя лучше выбирать гравий (или щебень) с частицами разных фракций. Это обеспечивает их плотное прилегание и отсутствие больших пустот.

4. Сухие заполнители (песок, гравий, щебень) удобно складировать насыпом рядом с бетономешалкой. Снизу лучше постелить брезент или плотную клеенку. Если сыпучие материалы уложены просто на землю, то не рекомендуется применять нижние слои.

5. Бетонная смесь быстро застывает. Поэтому после приготовления ее нужно использовать в течение получаса. Затвердевший состав не стоит разбавлять водой – это ухудшает его качество.

6. При нарушении пропорций воды раствор может получиться слишком жидким и непрочным. После высыхания на нем появляются трещины. Идеальный бетон собственного приготовления имеет консистенцию творожной массы.

7. Если изготовление происходит в морозную погоду, то воду лучше подогреть.

8. При замешивании первой партии пропорции песка и цемента должны быть увеличены на 10 %. Мелкие частицы налипают на лопастях и поверхности барабана, что снижает их содержание и соотношение в составе. Об этом нельзя забывать в том случае, когда бетоносмеситель не был предварительно обработан внутри.

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

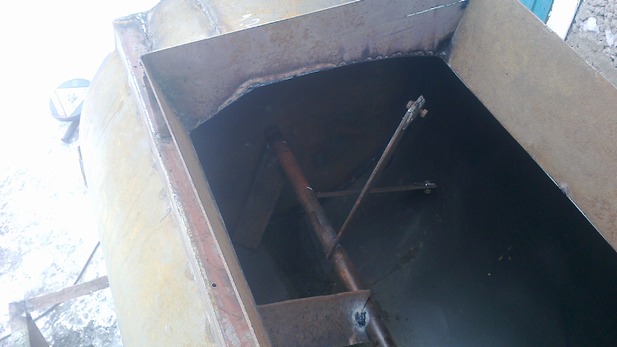

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

• Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
• Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
• Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
• Детали изнашиваются гораздо реже.
• Простота и надежность эксплуатации.
• Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

• Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
• Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
• Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

• Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
• К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
• Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Экономный хозяин в своем подсобном хозяйстве старается все сделать самостоятельно. Если вы относитесь к такой категории людей, то без бетономешалки вам не обойтись. Она станет отличным помощником в домашнем хозяйстве. Ее можно также сдавать в аренду соседям, что не только вернет вложенные средства, но и поможет заработать. На строительном рынке представлено много различных вариантов подобной продукции. В модельном ряду есть бетономешалки объемом от нескольких литров до сотен литров.

К выбору бетономешалки нужно подходить ответственно, ведь от ее работы будет зависеть качество смеси, которую вы получите на выходе. Все бетономешалки делятся на два типа:

• гравитационные – перемешивание смеси осуществляется за счет силы гравитации земли;
• принудительные – смесь перемешивается лопатками бетономешалки принудительно.

В конструктивном плане – это две разные бетономешалки. В бытовых условия, в основном, используют гравитационные бетономешалки. Они дешевле, просты в эксплуатации и всегда удовлетворяют своего владельца.

Бетономешалки с принудительным смешиванием выпускают двух основных видов – с горизонтальным или с вертикальным размещением вала. Они позволяют получить более качественную бетонную смесь. Главным преимуществом бетономешалки с принудительным перемешиванием является уменьшение количества воды в смеси к минимально допустимому для полной гидратации цемента. Получить такую смесь в гравитационной бетономешалке невозможно.

К бетономешалкам принудительного смешивания также относятся вихревые бетономешалки.

При выборе бетономешалки следует обратить внимание на объем груши. Следует учесть, что в процессе приготовления смеси этот объем будет заполнен только на 60-70%, в зависимости от угла наклона груши. Поэтому для бетономешалки, объем груши которой состоит 120-130 л, на выходе мы получим 70-80 л готовой смеси. Конечно, можно установить минимальный угол наклона груши, но это приведет к ускоренному износу опорного подшипника, увеличению нагрузки на двигатель и выходу его из строя.

Выбор бетоносмесителя – важные нюансы

Для проведения строительных работ в бытовых условиях хорошо подходят небольшие 110-130 л гравитационные бетономешалки. Простота конструкции, надежность и легкость управления сделали такие модели популярными. Правда, не все производители добросовестно относятся к выпускаемому продукту. Так на что следует обратить внимание при выборе бетономешалки?

• Двигатель.
  Большинство бетономешалок для частного строительства укомплектованы однофазным двигателем. Но встречаются модели и с трехфазным двигателем. Если у вас в доме нет трехфазной сети, вам такая бетономешалка не подойдет. На аппаратах установлены двигатели, мощностью 700-1000 Вт. Более слабый двигатель не сможет качественно перемешать смесь. Ставить двигатель помощнее также нет смысла, поскольку это приведет только к увеличению затрат на электричество.
• Бак бетономешалки
  . Обратите внимание на толщину стенки бака, форму и толщину лопаток. Толщина используемого металла должна составлять не менее 2 мм.
• Зубчатый венец
  – изготавливают из стали, чугуна и пластика. Венец бетономешалки не требует смазки. Нанеся смазку, вы только ускорите его выход из строя. Поскольку к смазочным материалам очень хорошо прилипает песок, цемент и другие пылевидные строительные материалы. Для надежной и долговечной работы нужно просто держать его в чистоте.
• Следует обратить внимание на устройство бака
  . Бак бетономешалки может быть неопрокидывающиеся и самоопрокидывающиеся. От конструкции бака будет зависеть время выгрузки раствора. С самоопрокидывающимся баком время выгрузки заметно ниже и составляет 15-30 с.
• Бетономешалки, для удобства транспортировки, иногда комплектуют колесами
  . Наличие колес не обязательно, но сокращает время и усилия, потраченные на перестановку бетономешалки.

• Гарантия
  – также является критерием качества изготовленных комплектующих для бетономешалки. Поскольку в гарантийный строк вы сможете требовать замену вышедших из строя запчастей. Но есть и косвенный момент. Чем гарантия дольше, тем надежней сделан этот аппарат. Сам производитель готов на протяжении длительного времени обслуживать свое оборудование, что говорит о хорошем качестве этого оборудования еще на стадии покупки.

Как сделать бетономешалку самому

Если вы любите мастерить, есть время, запчасти и главное – желание, то можно сделать бетономешалку самому. Судя по фото бетономешалок в Интернете, конструкций таких агрегатов очень много. Они различной формы и способов действия.

Для сборки бетономешалки используют старую отработанную бочку. Объем бочки нужно подобрать, выходя из целей строительства. Оптимальным вариантом для сооружения бетономешалки своими руками будет бочка объемом 150-200 литров.

Особенностью бетономешалки, собранной собственными руками, является ее проста и надежность работы. Как проект самодельных мешалок, часто делают принудительные бетоносмесители.

Камнем преткновения при строительстве бетономешалки самостоятельно может стать нехватка опыта в сооружении подобных вещей. Но если вы упорны и любите мастерить, то это не будет проблемой. Комплектующие части к бетономешалке можно купить на рынке или в ближайшем хозяйственном магазине. Конечная цена аппарата будет в разы ниже покупной бетономешалки. Для экономии средств или в местах, где нет электричества, привод для бетономешалки можно сделать ручным.

В сети Интернет достаточно много чертежей бетономешалки, за которыми можно собрать смеситель для любых целей.

Бетономешалка своими руками необходима для проведения строительных работ. Если требуется провести возведение здания, бетона понадобится много. Даже для деревянного здания необходим прочный фундамент из бетона. Ввиду этого, экономить на материале нельзя.

Варианты изготовления своими руками

Не знаете, как сделать бетономешалку? Есть несколько вариантов. Простой вариант — ручное изделие, работающее за счет силы человека. Сложный вариант — самодельное устройство с применением электродвигателя. Производить ее стоит из подручных средств.

Изготовление в домашних условиях предполагает соблюдение нюансов. Изделие должно быть:

• Безопасным. Особенно важно уделить внимание редуктору, работающему от электрического тока.
• Низкая себестоимость, простота производства. Детали, которые вам потребуются для производства, должны быть дешевыми.
• Легкость применения. Механическая бетономешалка практически не отличается от ручного аппарата, а использовать ее намного проще. Заранее определитесь с видом устройства.

Материалы и инструменты

Для бетономешалки из бочки ручного типа понадобятся следующие материалы:

• швеллер;
• карточные петли;
• болгарка;
• 200-литровая бочка;
• корпуса подшипников;
• уголки из металла (50х50 миллиметров);
• сварочный аппарат;
• крепеж;
• фланцы;
• труба.

Как сделать бетономешалку своими руками с электродвигателем? Потребуются дополнительные материалы:

• электродвигатель;
• отрезки труб;
• стержневая арматура;
• уголки.

Бетономешалка из бочки своими руками (видео)

Пошаговая инструкция

1. Сбоку вырежьте отверстия (24х30 см) — они требуются для закладки компонентов бетона и люка.
2. Открытие люка будет вестись с применением карточных петель.
3. На него фиксируют фланцы. Внутри бочки они будут предотвращать разрыв стенок.
4. Гребенка производится из уголков. Она ускоряет процесс приготовления смеси. Длина уголков равняется 760 миллиметров, их устанавливают внутрь бочки. К уголкам фиксируют при помощи сварки штыри.
5. Элементы сваривают. Стойки размещают вблизи торцов бочки.
6. Для придания бетономешалке устойчивости, опоры стоек вкапывают в землю (глубина должна составлять 30 сантиметров), грунт утрамбовывают.
7. С обеих сторон вала крепят рычаги. Длина рукояток должна обеспечивать вращение барабана обеими руками.

После того как конструкция бетономешалки готова, ее ставят на площадку. Необходимо выбрать место, где будут храниться компоненты бетона. Их закладка идет через люк, затем производится вращение вала. Для обеспечения перемешивания смеси хватит 15 оборотов.

Важно!
Внутри бочки могут появляться наросты. Для очистки в барабан помещают камни и воду (1 ведро). Далее достаточно произвести 25 оборотов вала. Затем содержимое бочки опустошают.

Установка двигателя

Производство бочки с электродвигателем ведется при помощи однофазного мотора. Его скорость вращения должна составлять менее 40 оборотов в минуту.

Можно применять двигатели от старых стиральных машин — «Волна», «Чайка». Крутящий момент в них достаточный. Важно помнить, что оптимальная скорость вращения бадьи составляет от 20 до 30 оборотов в минуту. Для этого используются разные редукторы. Проще всего применять приводной ремень и шкив.

Разрешено использовать и мотор от мотоцикла, работающего на бензине. Такое устройство удобно использовать, так как от электричества оно не зависит. Снизить скорость вращения поможет цепной редуктор. Двигатель прикрепляют на 4 болта к кронштейну, приваренному к корпусу.

Бесплатные чертежи бетономешалки

Важные нюансы

• Чтобы использовать устройство было удобно, стоит предусмотреть наличие конструкции для опрокидывания (ее выполняют из уголков) и механизм для транспортировки.
• Перед изготовлением стоит принять во внимание индивидуальные особенности и проявить конструкторскую находчивость. Только так получится изделие, пользоваться которым будет удобно.
• Для качественной работы следует обеспечить вращение вала через подшипники. Максимальная доза раствора ограничивается 7 ведрами.

Чертежи: особенности составления

• Составить чертеж для создания бетономешалки несложно. Для изготовления простейшего устройства потребуется ведро, дрель, кронштейн. Но и бетона вы сможете произвести немного. Однако при помощи представленной конструкции получится сделать бетон для садовой дорожки либо заливки пола в комнате. Для выполнения больших объемов требуется соответствующая емкость — от 150 литров. Ее можно сварить из листов металла.

• Следующий этап — конструирование основания. Оно тоже должно быть отражено на чертеже. Основание должно выдерживать вес машины и бетона. Также оно должно отличаться устойчивостью. При выполнении незначительных работ подойдет остов из бруса с сечением более 100 миллиметров. Для больших объемов следует предпочесть раму из металла. Сборка конструкции происходит при помощи сварки.
• Двигатель может быть сделан из мотора от старой стиральной машинки. Для обеспечения требуемой скорости вращения стоит применять редукторы. Они могут быть выполнены из ремней и шкивов.

Даже при производстве простого устройства, необходимы чертежи. По ним работать намного легче.

Принцип действия бетономешалки (видео)

Для проведения строительных работ просто необходима бетономешалка. Выполнить ее можно своими руками. Изделие может быть ручного типа или оснащенное электродвигателем. Не стоит забывать о чертежах, с их помощью работа будет выполнена быстро и без погрешностей!

Чтобы не потерять материал, обязательно сохраните его к себе в социальную сеть Вконтакте, Одноклассники, Facebook, просто нажав на кнопку ниже.

Люди, которые планируют строить себе дом, составляют список необходимых приспособлений. И, оказывается, что без бетономешалки никак не обойтись. Приобретение такого устройства связано с большими денежными тратами, поэтому умельцами разработаны инструкции как самостоятельно собрать такое приспособление. Немаловажным фактором является и то, что данное изделие рассчитано на долгую и многократную службу.

Вы можете быть уверены, что если будете внимательно следовать инструкциям, то сборка бетономешалки не отнимет много времени. Перечислим преимущества, которые вы получаете:

• конструкция предполагает использование экономичных материалов (т.е. вам не придётся сильно тратиться).
• даже человек без особых навыков сможет собрать это изделие.
• составляющие детали не являются особо редкими. Их несложно найти, но приготовьтесь, что если их не будет в вашем владении, то придётся либо просить у друзей, либо покупать.

Самодельная бетономешалка включает в себя следующие детали: ручку для выброса бетона, мотор, каркас, емкость для бетона. Если вы намереваетесь перевозить бетономешалку с места на место, то следует собрать и соответствующую передвижную конструкцию на основе тележки с колёсами.

Для начала надо обдумать план предстоящей работы, а именно – нарисовать чертёж бетономешалки, решить из каких компонентов она будет состоять.

Несомненно, что частью бетономешалки будет бадья. Вам придётся подыскать ёмкость или сосуд большого объёма.

— Возможно, это будет одна из тех бочек, которые часто стоят на приусадебных участках (подойдёт как металлическая, так и пластмассовая).
— Иногда встречаются и очень большие, многолитровые кастрюли, которые тоже подойдут для бетона.
— Круглые вместительные баки, наподобие «титанов», используемых для приготовления чая в поездах.

Если не удалось найти подобной ёмкости у себя либо же у друзей, то придётся потрудиться – изготовить её самостоятельно. При этом сэкономите немало денег, ведь в магазине такие изделия стоят недёшево.

Сразу стоит отметить, что для комфортной работы бетономешалки потребуется ёмкость в 200 л. и больше. Тогда вам не придётся выгружать и разгружать её, а сразу приготовите нужное количество смеси.

В особо неблагоприятных условиях люди умудряются изготавливать бетон, настойчиво перемешивая смесь лопатой. Но это каторжный, изматывающий труд. Ведь в состав смеси входят цемент, песок и вода – вещество получается вязким, а конечный результат может быть худшим, чем ежели использовать бетономешалку. Зато какая-нибудь старая ёмкость (например, бочка на 200 л.) станет существенной частью бетономешалки и избавит вас от мучений.

Рассмотрим два варианта изготовления такого полезного приспособления. Так, в первом случае вы будете вращать бетономешалку своими руками. Что, впрочем, значительно легче, чем делать это вовсе без этого устройства, лопатой. Второй вариант более «продвинутый» в нём используется двигатель (электрический или бензиновый), но, соответственно, и затрат придётся приложить больше.

Если вы решили сделать бетономешалку без дополнительной тяги, то вам понадобится вал и бочка. С двух сторон вала закрепляются ручки. Вы вращаете эти ручки, и вал вращается вместе с насаженной на него бочкой со смесью.

Последовательность сборки следующая:

Теперь рассмотрим вариант, если вы решили использовать двигатель.

В этом случае крутящий момент двигателя будет идти через ремень к шкиву, а от шкива, закрепленного вместо ручки — к валу. Остальные детали, как и при использовании ручной тяги.

Возможно, вам больше понравится вертикальный вариант этой конструкции. Для этого надо проделать следующее:

1. Разместить на основании раму с мотором. Она будет обеспечивать повороты.
2. Повороты бочки происходят благодаря валу и специальным роликам, на которые она опирается.
3. Чтобы не было тяжело переворачивать устройство, к оси рамы приваривается ручка, а сама рама выводится.

Обычно такую продвинутую модель бетономешалки хранят и используют по назначению в специальном защищённом месте. Это может быть гараж, сарай, просторная подсобка – главное, чтобы там была электропроводка.

Не у всех имеется сварочное оборудование, да и навыки этого ремесла не каждый знает. В таком случае рама делается из железного уголка, а сама бетономешалка – на болтах. Если у вас найдётся старая стиральная машина, то двигатель от неё подойдёт к этому устройству. Также, если найдёте ненужную дрель с рабочим двигателем на 1.3 кВт, то можете использовать её. Обычный мотор на бензине тоже подойдёт.

Каркас

Наибольшие нагрузки нашей конструкции примет на себя её каркас. Ведь при вращении бадьи образуется нагрузка, которая значительно дополняет массу бетона. В основании каркаса необходим стальной угол с параметрами около 110-130 мм.

Если сварочное оборудование недоступно, придётся обойтись болтами 27 мм (а лучше – ещё большими). Использовать болты с меньшего калибра крайне не рекомендуется, т.к. они могут не выдержать предстоящие большие нагрузки. Но в любом случае – сварка рамы остаётся более надёжным вариантом.

Постарайтесь найти двигатель 1.3 кВт. Некоторые умельцы, у которых такого устройства нет, умудряются подключать два двигателя с идентичными скоростями и моментом. Но небольшой сбой одного из них может привести к общей поломке.

Редуктор

Быстрое перемешивание бетона недопустимо. Рекомендуется делать около 35 оборотов в минуту. Большинство же двигателей рассчитаны на большую скорость. Медленные же двигатели поступают в специализированные магазины крайне редко. Так что оптимальным будет использование быстрого двигателя, дополненного редуктором.

Ременная передача

Это самый экономичный и простой способ изготовления редуктора. Вам потребуются шкивы и ремни.

Если вам надо снизить обороты с 1000 до 35 в минуту, то необходимо действительное число поделить на желаемое. Итак, 1000/35 = 28. Стало быть, диаметр одного шкива должен превосходить диаметр второго в 28 раз.

Предположим, диаметр маленького шкива 3 см., тогда 3*28. Получается 84 см. – таким должен быть большой шкив.

Цепная передача

Если решите применить цепную передачу, то принцип её устройства такой же, как и при ременной. Единственным отличием будет то, что при расчетах учитывается не диаметр, а сколько зубьев в малой шестерне.

Зубчатая передача

Если у вас есть зубчатый венец от двигателя старой машины, а лучше – коробка передач, то её можно использовать для устройства зубчатой передачи.

Последовательность действий следующая:

1. Переворачиваете бочку.
2. На середине днища размещаете калённый стальной диск (венец)
3. Отмечаете нужные места.
4. Откладываете венец и дрелью делаете отверстия в отмеченных местах.
5. Как можно крепче прикручиваете венец болтами.

Но если есть возможность приварить венец – это будет оптимальным вариантом.

Если вы уже установили венец, то для установки редуктора необходимо провести подобные же действия. Т.е. вы делаете отметки, проделываете отверстия как можно крепче закрепляются подходящими болтами.

Следующий шаг: монтаж бочки, внутри которой уже приварены или привернуты лопатки. Используют для этого металлические уголки или листы.

Для надёжности требуется заменить последний шкив или зубчатое колесо особой шестерней располагавшейся на стартере (бендиксе) автомобиля. Если вы раньше этим не занимались и не хотите ошибиться – покопайтесь в документации. Именно эта шестерня призвана принять и выдержать наибольшую нагрузку, когда будет вращаться груженная бетоном бадья.

Штурвал

Если вы делаете вертикальную бетономешалку, то для выгрузки из неё бетона необходимо изготовить штурвал
На ваш выбор следующие варианты его создания

• использовать шкив или колёса (можно старые)
• подойдёт кусок трубы с толстыми стенками.

Если подобрали подходящие шкив или колесо, то по их окружности сверлим несколько отверстий (на ваш выбор – 6 или 8). Минимальный диаметр 6 мм, но лучше делать больше. В отверстия нарезается резьба. В качестве ручек могут выступить даже длинные болты (но в таком случае требуется спилить их головки и нарезать резьбу более 10 мм), но лучше подойдут резьбовые стержни или металлические ручки. Их необходимо вкрутить в отверстия на колесе или шкиве.

Изготовление штурвала из трубы с толстыми стенками почти такое же, как в случае со шкивом и колесом. Иногда, если диаметр трубы слишком маленький, некоторые ручки устанавливают со смещением.

В том случае, если вовсе нет возможности изготовить штурвал, то бетон вынимают с помощью лопаты. Это более трудоёмкий, но тоже действенный способ.

Важнейшей частью бетономешалки будет бадья. Ей надо уделить особое внимание. Хорошо, если у вас есть подходящая ёмкость. А если нет – предстоит сделать её своими руками. Понадобится металлический лист толщиной в 2 мм. На задней части этого листа чертится развёртка большого усеченного конуса, на задней – развертка малого усеченного конуса. Также необходимо вычертить круг для дна.

Затем необходимо эту развертку вырезать, загнуть и соединить все компоненты бадьи. Перед финальной сваркой необходимо изучить насколько точно стыкуются детали.

Рама агрегата

Вам надо определить: рассчитываете ли вы на долгий срок службы бетономешалки или достаточно будет одного сезона. В первом случае можно собрать раму из дерева, но для долговечной конструкции необходимо изготовить её из металла.

Если выбрали вариант с деревом, то заготовьте саморезы – они понадобятся при сборке. Помимо того, необходимо найти брус (его параметры на выбор – 10×10 или 15×15 см). Соединения тщательно проклеиваются на стыках.

У бетономешалки, которая прослужит вам долгие годы, должна быть металлическая рама. Для производства вам потребуется уголок 45×45 мм либо швеллер. Как и при других операциях более надёжным способом скрепления будет сварка основания, но в крайнем случае подойдёт клепание или затяжка болтами.

Рама бетономешалки

Какой бы вы ни выбрали тип конструкции, в раме бетономешалки обязательно надо просверлить отверстия для всех приспособлений, обеспечивающих работу.

Двигатель

Как известно, советские стиральные машины, как и холодильники, несмотря на долгую эксплуатацию, служат верой и правдой. Поэтому в качестве двигателя для самодельной бетономешалки вполне может послужить мотор, вынутый из старой стиральной машины. Для обеспечения приемлемой для бетономешалки скорости используется редуктор.

Можно подключить и бензиновый двигатель. Такой вариант более мобильный, т.к. не требует наличия электропроводки. Двигатель можно взять от мопеда. Передача осуществляется с помощью цепи, которую также можно взять с мопеда или мотороллера.

Несмотря на обеспечение больше мобильности, использование бензинового двигателя сопряжено с риском. При попадании искры и других случайностях – возможен взрыв. Но и использование электрического двигателя несёт потенциальную опасность.

Чтобы обезопасить себя и окружающих не забывайте о следующих правилах:

• т.к. предстоит работа во влажной среде, необходимо проверять изоляцию шнура.
  напротив – нельзя проверять раствор, когда бадья вращается.
• т.к. бетономешалка при работе будет вибрировать, необходимо установка надёжного упора под колёса (если мы говорим о передвижном варианте). Иначе она может неожиданно съехать с места, нанеся кому-нибудь увечья.
• та же вибрация ослабевает затяг гаек. Поэтому регулярно их проверяйте и при надобности подтягивайте.
• нелишними будут и рукавицы. Они защитят вас от попадания раствора и возникновения аллергических раздражений.
• не оставляйте работающую бетономешалку без присмотра. Недопустимо, чтобы к ней приближались дети.

Из всего этого следует, что даже такой, казалось бы, непростой агрегат как бетономешалка можно сделать своими руками. Главное – внимательно и ответственно выполнять инструкции. А т.к. никакое строительство не обходится без бетономешалки, то её можно сдавать в аренду, что позволит не только окупить затраты, но и заработать.

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м 3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция – бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

Бетон является основным элементом как масштабного строительства, так и локального. Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

На помощь приходит самодельная бетономешалка, сделанная своими руками.

Подробные инструкции и наглядное пособие будет представлено ниже.

Сделанная — гордость и радость любого дачника. Инструкции и возможные варианты в материале нашего сайта.

Пузыреплодник калинолистный Диаболо- изящное украшение любого сада. Какие в плане ухода и размножения?

Чертежи и конструкции самодельных бетономешалок

В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров
.

Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

Обратите внимание на то, что любая бетономешалка должна быть прочной и устойчивой. Рекомендуется максимально ответственно подойти к изготовлению, так как любые неточности сразу же приведут к поломке сооружения.

В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

Чертежи самодельных бетономешалок в фото — галерее.

В процессе смешивания бетона, важное значение имеет момент кручения бетона
. Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

Для бетономешалки подойдет небольшое количество оборотов — 25 оборотов в минуту.

Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

Чертеж бетономешалки из бочки

Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

Обратите внимание на то, что конструкция, основой которой является бочка, способна перемешать и другие рабочие, строительные материалы.

На видео бетономешалка из бочки на основе двигателя от стиральной машины.

В качестве основы — стиральная машина

Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

Редуктор для бетономешалки

А на его место установить вал, который будет подходить соразмерно.

Важное условие: и скобы и лопасти должны располагаться строго симметрично
. Срок жизни этого приспособления будет во много зависеть от такого условия.

Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

На фото бетономешалка из стиральной машинки

Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

Типичные ошибки

В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной
   . Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
2. Во-вторых, следовать инструкции необходимо детально
   . Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном
   . Это только усложнит ваш и без того нелегкий труд.
4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой
   . Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

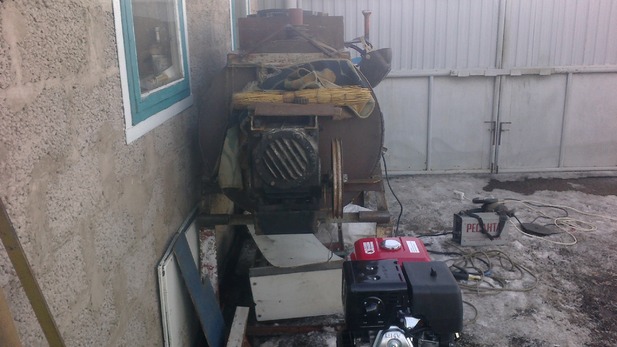

Моя старая мешалка. Им было залито около 100 кубов бетона. Эксплуатировалась мало. Сейчас разрабатываю другой проект бетономешалки, общим объёмом 600 литров.

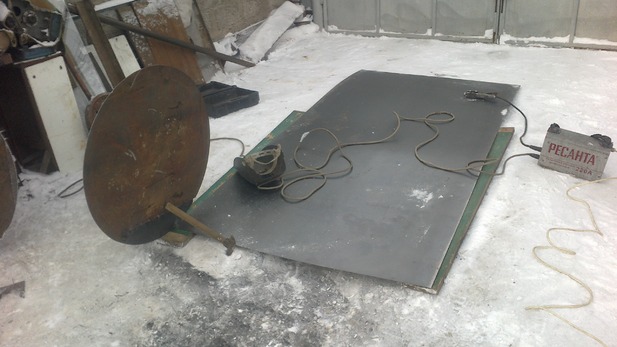

лист железа 1.5мм*2,5м*1,25м.  диаметр круга 80 см.

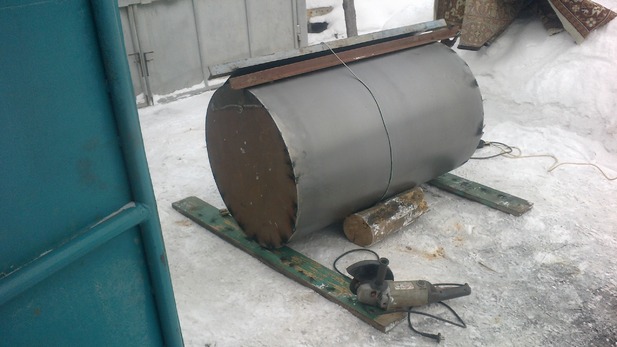

вот так

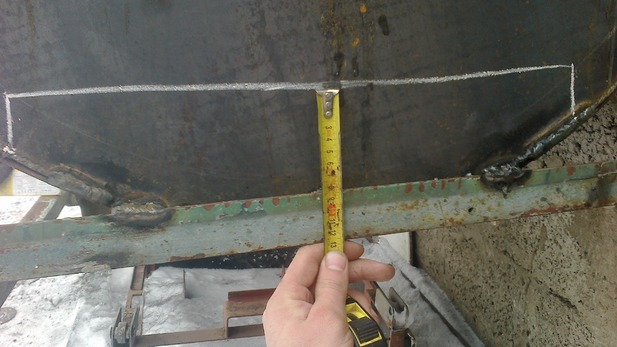

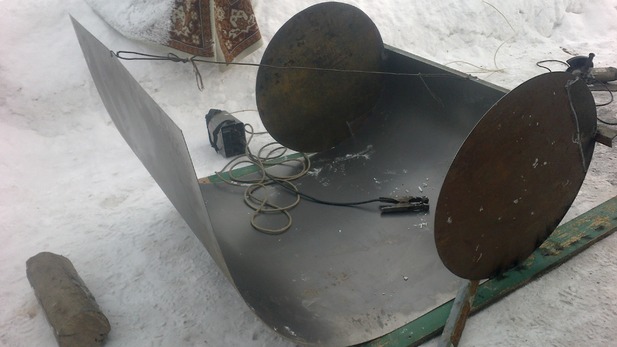

 сделал люк. сварил основание съёмное… Нашёл центр бочки и просверлив отверстие, установил вал с подшипниками (валбыл взят от комбайна). Нашёл редуктор на складе хлебокомбината (30:1 оборот) и его установил. Визуальный видредуктора на фото…вот он в рабочем виде

мелом отмечено. Будет там люк для слива бетона.

купил двогатель 4-х тактный( 13 л.с.) Форса 188. цена его 11000 руб.

надо сделать натяжитель и защиту ремня со звёздочкой.

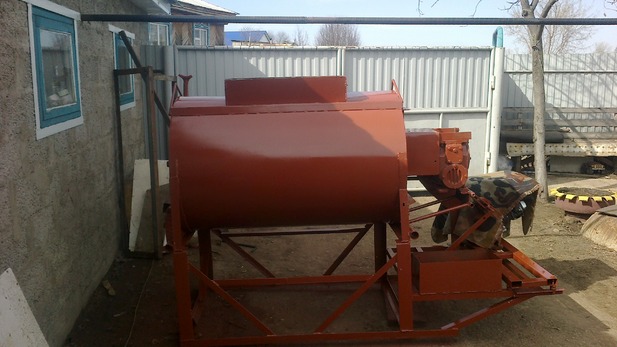

вот она, готова бетономешалка.

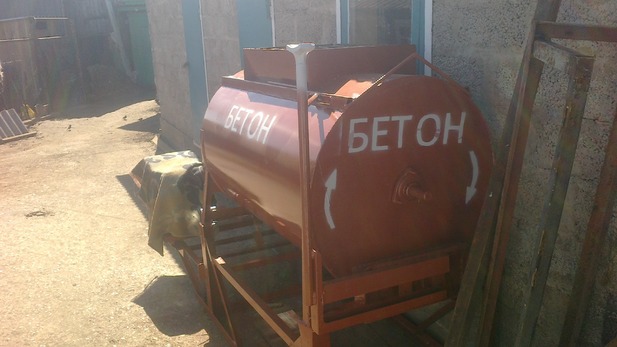

в готовом виде
