Бетономешалка своими руками в домашних условиях из подручных материалов

Продолжаю рассказывать о том, как я собрал бетономешалку из подручных средств и уже с успехом использовал в строительстве фундамента, садовых дорожек, забора. И надеюсь, в дальнейшем она также сослужит мне полезную службу. Рама для бетономешалки сварена из профильной трубы 40х25 мм. Колеса для передвижения по местности, использовались от какой-то детской коляски, что валялись в сарае. В общем, в ход шли все подходящие железки, которые находились в радиусе 5 метров.

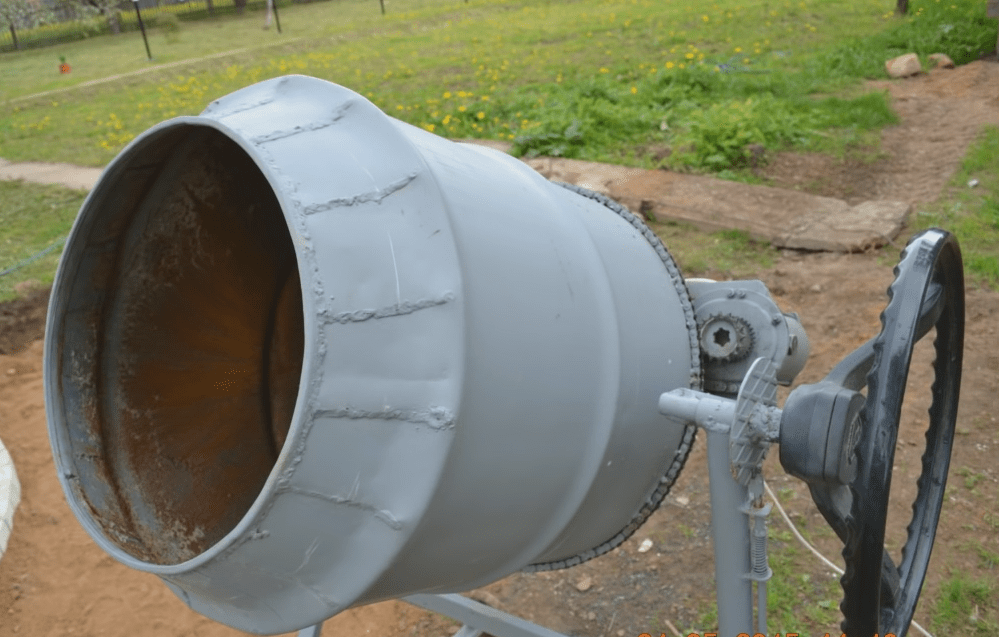

Внутри бочки для перемешивания раствора, установлены лопасти из полосы металла 35 мм шириной, тоже из металлолома. Двигатель с приводом установлен на раму из швеллера. Пришлось отказаться от родного пускового реле, так как, пришлось бы его устанавливать на неподвижную часть рамы, удлиняя тем самым провода от двигателя. Конструкция реле такова, что имеет значение его пространственное расположение, а именно оно работает только в одном положении. Вместо реле установлен обычный выключатель, а в распределительную коробку встроена пусковая кнопка, по нажатию которой после включения выключателя происходит запуск двигателя бетономешалки. В качестве металлорукава, использован гибкий шланг от старого смесителя, привязанного на пластиковые хомуты. Кожух для ременной передачи сварен из остатков после раскроя бочки.

Выход замеса бетона около 100 литров. Бочка сбалансирована таким образом, что падает под весом, поэтому при опрокидывании приходится придерживать. В целом работа полностью устраивает, тем более что потратил очень мало денег на постройку. Начало рассказа, как я собирал бетономешалку своими руками из подручных средств поэтапно. Впереди новые этапы строительства, в которых такая бетономешалка очень пригодится, нужен фундамент под беседку, баню, теплицу и я, возможно еще расскажу об этом.

Бетономешалка, Бочка, Двигатель, Детали, Детали для бетономешалки, Замес бетона, Инструменты, Конструкция бетономешалки, Мастер-класс, Подспорье для строительства, Полезно для строительства, Полезное для дачи, Полезное для дома, полезное для строительства, Раствор, Реле, Сборка, Сборка деталей, своими руками, строительство, Швеллер, Этапы сборки

Бетономешалка своими руками. Инструменты. При ограниченном бюджете покупать оборудование, которое понадобится только на одно строительство, нерентабельно. Если же фирмы, предлагающие аренду.

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Обратите внимание! Такая бетономешалка своими руками замешивает простой раствор не более 5-ти минут, а сухой – минут 1-12.

Видео – Ручная бетономешалка с цилиндрической бадьей

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов. При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится. Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

Вариант №3. Электрическая конструкция

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

• Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
• Больше всего подходит в данном случае рамный миксер, который приварен к оси.
• Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Видео – Процесс сборки бетономешалки

Вариант №4. Вибрационный агрегат

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

1. Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой.
2. Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр.
3. Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн. Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе.
4. И последнее – это вибратор слишком большого размера. Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Видео – Изготовление оригинальной бетономешалки

Источник: http://v-teplo.ru/betonomeshalka-svoimi-rukami.html

Изготовление бетономешалки в домашних условиях

Для сухого замеса, цементного раствора, мешалку для бетона своими руками можно сделать со стационарным или вращающимся барабаном. В приспособлениях первого варианта ингредиенты смешивают вращающиеся лопасти или погруженный в смесь вибратор, во втором варианте компоненты перемешиваются сами под действием гравитации при переворачивании емкости.

Выбор конструкции и материала, что понадобится

Чтобы своими руками изготовить бетоносмеситель принудительного действия, понадобится двигатель (бензиновый, электрический) 2-4,5 кВт, червячный редуктор (передаточное отношение 1 к 50). Для бака (груши) лист металла толщиной 6-8 мм. Профильная труба для рамы под привод и стола для емкости, труба для приводного вала.

Принцип действия стационарной бетономешалки принудительного типа:

• в бак засыпают ингредиенты смеси;
• привод (двигатель, редуктор, ременная передача) заставляет вращаться вал, на котором приварены лопасти,
• компоненты смеси − цемент, песок, гравий, щебень, вода, перемешиваются до однородного состояния;
• готовый бетон (раствор), открыв шибер, выгружают через сливное отверстие.

Простейшее устройство гравитационного типа изготавливают из металлической емкости объемом 60 литров, которую устанавливают на устойчивую раму, сваренную из уголка, металлических труб. Чтобы не вращать бак вручную, устанавливают мотор от стиралки − 120 Вт, 1200 об/мин.

Для вращения груши бетономешалки используют ступицу, маховик, бендикс от легкового автомобиля.

Оптимальной скорости вращения вала добиваются с помощью самодельного цепного редуктора с передаточным отношением 1 к 20. Для его сборки берут:

• 2 шкива;
• 2 звездочки;
• 1 цепь;
• 1 ремень.

Производительность смесителя гравитационного типа с объемом бака 60 л – 40 л качественного бетона за один замес.

Источник: http://mirbetona.info/equipment/mexer-selfmade

Как сделать самодельную бетономешалку своими руками?

Проведение практически любых строительных работ в своем доме требует использования бетонного раствора. Тем, у кого есть бетономешалка, очень повезло, ведь этот агрегат значительно упрощает процесс замеса раствора.

Бетономешалка из бочки

Но даже если у вас ее нет, в этой статье мы расскажем о том, как делается бетономешалка своими руками в домашних условиях и что нужно для процесса изготовления устройства.

Источник: http://sam-doma.ru/kak-samomu-sdelat-betonomeshalku-svoimi-rukami.html

Практические плюсы самодельных конструкций

Бетономешалки, построенные своими руками из бочки, отличаются рядом существенных преимуществ для владельцев:

1. Мастера могут самостоятельно регулировать должный объём для самодельного агрегата.
2. Для строительства не требуется специальных материалов и инструментов. Достаточно в должной мере владеть сваркой и болгаркой, а также подготовить мотор малой мощности.
3. Нет необходимости вкладывать значительные финансовые средства в покупку новой модели. Бетономешалка, построенная из подручных материалов, смешает компоненты цементного раствора ничуть не хуже производственного агрегата.

К плюсам следует отнести и наличие готовых проектов, чертежей, схем для сборки конструкции на различных веб ресурсах и страницах журналов практического строительства.

Источник: http://svoimirykami.guru/betonomeshalka-svoimi-rukami/

Требования к самодельным бетономешалкам

Оптимально обустроенная конструкция должна иметь надежный каркас, прочные крепления, предназначенные для удерживания основной бочки. Кроме того, самодельная бетономешалка должна соответствовать следующим требованиям:

1. Прочность.
2. Устойчивость. При вращении основной бочки конструкция не должна упасть в самый неожиданный момент. В процессе строительства мешалки лучше использовать уровень для регуляции расположения каркасных стоек.
3. Высота расположения жерла для закладывания составных компонентов не должна находиться слишком высоко и слишком высоко. Чаще всего бочку крепят с возможностью поворота не только вокруг своей оси, но и по пути «вниз-вверх». Для придания поворотной конструкции должной устойчивости дополнительно изготавливают стопоры, ограничивающие излишние движения.
4. Прочность самой бочки, устойчивость к действию влаги, механическим повреждениям. В раствор часто добавляют гравий, который при ударах может повредить тонкостенные материалы.

Мотор и электропроводку надежно укрывают за специальным щитком, в который не может попасть вода, бетонный раствор, мелкие камушки.

Внутренние поверхности защитного щитка покрывают антикоррозийным составом и антипиретиком.

Источник: http://svoimirykami.guru/betonomeshalka-svoimi-rukami/

Как сделать из стиральной машины?

Источник: http://stroy-podskazka.ru/betonomeshalka/svoimi-rukami/

Из чего можно собрать конструкцию

Оптимальную, отвечающую всем требованиям, бетономешалку можно построить из следующих материалов:

• Металлическая бочка.
• Старая стиральная машинка (а именно, барабан).
• Металлические бидоны для хранения и транспортировки жидкостей.
• Ёмкости от неисправных водонагревательных приборов (Титан).

Все эти предметы используются для монтирования качественной ёмкости для замешивания цементного или бетонного раствора. Наиболее популярным и оптимальным является изготовление бетономешалки своими руками из бочки 200 литров.

Источник: http://svoimirykami.guru/betonomeshalka-svoimi-rukami/

Еще один вариант изготовления бетономешалки

Представленная ниже конструкция очень похожа на описанную в предыдущем разделе, а потому какие-то развернутые объяснения здесь не требуются. Саму процедуру изготовления можно понять по приведенным пошаговым иллюстрациям. Заметим лишь, что в данном примере используется уже готовая бочка на 200 литров, 250-ваттный электрический двигатель на 1430 оборотов, мотоциклетное колесо, пара сваренных между собой колец. Готовый шкив будет приварен к днищу резервуара. Также потребуется пара ремней, швеллер и трубы 59 для рамы.

Источник: http://v-teplo.ru/betonomeshalka-svoimi-rukami.html

Инструкции, как сделать бетономешалку своими руками из 200 литровой бочки, можно найти на веб порталах и каналах You Tube, где опытные мастера представляют видео-уроки по изготовлению конструкций подобного типа.

Старые бочки отлично подходят для строительства бетономешалок. Они идеальны по своей форме, размерам, обладают достаточной прочностью.

Для получения качественной конструкции все внутренние поверхности покрывают антикоррозийным составом, а также дополнительно несколькими слоями краски.

Источник: http://svoimirykami.guru/betonomeshalka-svoimi-rukami/

Вибрационная бетономешалка из перфоратора

Наличие насадки-миксера обязательно для любых строительных работ. Но вот держать дрель, пока она замешивает раствор в ведре, тяжело и время теряется зря. При наличии же перфоратора с ручным включением ударного механизма, можно быстро изготовить вибрационную бетономешалку:

1. Потребуется перфоратор мощностью 1-1,3 кВт. Менее мощные будут неэффективны.
2. Изготавливается вибратор – основная действующая часть бетономешалки. Неправильно сделанный вибратор просто не замешает бетон. Его форма должна напоминать двояковыпуклую линзу – плоские края и выпуклая середина. Например, это могут быть сложенные вместе и зафиксированные металлические тарелки. Диаметр диска рассчитывается исходя из 20 см на 1 кВт. Для перфоратора 1,3 кВт понадобится вибратор диаметром 25 см.
3. Подбирается круглая емкость. Расстояние от ее стенок до вибратора должно равняться его радиусу. Так, для вибратора диаметром 25 см понадобится емкость диаметром 50 см.
4. Устанавливается кронштейн для перфоратора. Положение вибратора рассчитывается так, чтобы его расстояние до дна равнялось его диаметру, в данном примере это 25 см. Количество раствора над вибратором должно быть такое же.

Готовность раствора при работе такой бетономешалки определяется по отсутствию поднимающихся пузырьков и образованию мелких волн на поверхности. Если цемент или песок некачественный, раствор может и не образовывать волны. Тогда смесь готова, когда перестает шевелиться и булькать.

Источник: http://svoimirukami.lesstroy.net/instrumenty/betonomeshalka-svoimi-rukami/

Целесообразность решения

Итак, мы выяснили, что цементный раствор требуется для проведения практически всех строительных работ. И если для заливки фундамента, к примеру, целесообразно использование покупной готовой смеси, то в случае с работами, предусматривающими периодическое использование относительно небольших порций смеси, желательно арендовать/купить бетономешалку (можно ручную, но лучше электрическую).

Безусловно, для замешивания можно использовать все то же корыто с лопатой, но у такого подхода, помимо, трудозатратности, есть и другие недостатки. Качество бетона в таком случае не будет высоким, смесь получится неоднородной, что, в свою очередь, приведет к лишнему расходу сухого цемента и низких прочностных характеристиках готового бетона.

Обратите внимание! Под термином «бетономешалка» подразумевается целый ряд специальных строительных смесителей (ручных/электрических), то есть устройств, предназначающихся для получения однородной цементосодержащей смеси путем смешивания ингредиентов с разнородными фракциями.

Как правило, сухой цемент смешивается с водой, особыми добавками и наполнителями (в качестве последних могут выступать: песок, керамзит, отсев, щебенка).

Источник: http://v-teplo.ru/betonomeshalka-svoimi-rukami.html

Самодельные мешалки в видео-варианте

Если понятен общий принцип того, как делается бетономешалка своими руками, можно его модернизировать и переделывать, подстраивая под имеющиеся детали. Помогут в этом видео, собранные в этом разделе.

Венцового типа

Еще один вариант, только уже не редукторная, а венцового типа. Венец, кстати, можно купить (чугунный или пластиковый)  и установить на бочку.

С роликами в качестве опоры

Источник: http://stroychik.ru/tools/samodelnye-betonomeshalki

Типичные ошибки

При сборке такого агрегата возможны следующие основные ошибки и недостатки:

• конструктивные:
• несоответствие расчетной и реальной конструкции по жесткости основных деталей;
• неправильно выбранная емкость для миксера;
• не соответствующей по мощности и количеству оборотов конструкции электрический двигатель;
• не соответствующий требованиям редуктор;
• технологические:
• недостаточно крепко соединенные детали корпуса;
• неустойчивое основание;
• высокое расположение вращающейся бадьи;
• узкие или наоборот широкие горловины;

Кроме этого, следует учитывать и обязательное требование электробезопасности при установке электрооборудования.

Источник: http://okarkase.ru/instrument/samodelnaya-betonomeshalka-svoimi-rukami-polnoe-rukovodstvo.html

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

Самодельная бетономешалка чертежиЧертеж самодельной бетономешалкиЧертеж самодельной бетономешалки из бочки

Источник: http://lanshaft.com/tehnika/betonomeshalka-svoimi-rukami.html

Разборная мешалка из бочки

Первая страницаЧертеж бетономешалкиОписание работыСпецификация

Источник: http://stroychik.ru/tools/samodelnye-betonomeshalki

Как устроена бетономешалка?

Стандартная конструкция включает в себя:

• станину (она может быть как на шасси, так и стационарной);
• замешивающие рабочие органы;
• емкость, в которой происходит непосредственно процесс замешивания;
• разгрузочный механизм;
• трансмиссию;
• движущий агрегат (он может быть, к примеру, бензиновым или же электрическим).

Ознакомимся с каждой из конструктивных составляющих более детально.

1. Итак, станина представляет собой конструкцию, выполненную из профилей/труб и предназначающуюся для соединения всех частей бетономешалки в одну систему. Если агрегат небольшой, то станина может быть оснащена двумячетырьмя колесами, чтобы легче было его транспортировать.
2. К замешивающим органам зачастую можно отнести лопасти, шнеки и прочие детали, воздействующие непосредственно на ингредиенты замешиваемого бетона.
3. Емкость – это элемент, в котором все эти ингредиенты перемешиваются. Ее объем и габариты зависят преимущественно от того, какова производительность бетономешалки.
4. Разгрузочный механизм – он, как можно судить из названия, предназначается для извлечения бетона с целью дальнейшего применения в строительных работах. Тоже может быть разным.
5. Наконец, трансмиссия с движущим агрегатом нужны для превращения той или иной энергии в движение замешивающего органа. Как уже отмечалось ранее, двигатель бывает электрический (используется чаще всего) или же бензиновый.

Источник: http://v-teplo.ru/betonomeshalka-svoimi-rukami.html

Бочки от водонагревательной станции

Старые ёмкости от неисправных водонагревательных станций также подходят по форме и размерам. Для создания оптимального агрегата понадобится небольшая доработка со сваркой (придание должной формы, обваривание жерла бетономешалки).

Источник: http://svoimirykami.guru/betonomeshalka-svoimi-rukami/

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Источник: http://lanshaft.com/tehnika/betonomeshalka-svoimi-rukami.html

Основные типы бетономешалок

Существует сразу несколько классификаций описываемого в статье агрегата, в соответствии с которыми он разделяется по тому или иному параметру. Так, по принципу своего действия бетономешалки бывают пяти разновидностей.

1. Гравитационные. Отличаются тем, что барабан для замешивания раствора вращается под воздействием силы гравитации. Оптимальный вариант для приготовления вязкого и жесткого бетона.
2. Принудительные.  Более сложная в изготовлении бетономешалка своими руками, где емкость не двигается, а лопасти внутри нее перемешивают компоненты смеси. Такие агрегаты применяются в частном строительстве нечасто.
3. Периодические. Характеризуются незначительной мощностью, а потому нуждаются в частых остановках. Зато для частного строительства это – вполне приемлемый вариант.
4. Редукторные (более известные как венцовые).
5. Постоянные. Такие бетономешалки, судя по названию, функционируют непрерывно, а потому применяются преимущественно при больших объемах работ.

Помимо того, по виду изготавливаемого бетона оборудование может быть двух типов

• растворомешалки;
• бетоносмесители.

Рассмотрим каждый из этих вариантов более детально.

Вариант №1. Растворомешалки

Несложное оборудование, рассчитанное на частное строительство. Рассчитано на перемешивание компонентов, размер фракций которых составляет на более 2 сантиметров. Также агрегаты могут быть промышленными (если объём не превышает 1200 литров) и для частного использования (свыше 30 литров).

Как правило, все ингредиенты перемешиваются в растворомешалках принудительным образом, для чего используется горизонтальный шнек, которые вращается в недвижимой емкости. Если объем агрегата составляет более 100 литров, то он в обязательном порядке оборудуется дозаторами. А если объем оборудования превышает 250 литров, то оно, как правило, будет включать в себя следующие элементы:

• двигатель;
• емкость для смешивания;
• привод;
• вращающийся вал, имеющий лопасти.

Обратите внимание! Небольшие растворомешалки, чем объем не превышает 65 литров, опустошаются посредством опрокидывания барабана. Если объем больший, то для этого используется люк, которые располагается внизу устройства.

Вариант №2. Бетоносмесители

Они рассчитаны на применение с компонентами, чем размер фракций составляет не более 7 сантиметров. Все агрегаты подобного типа классифицируются так же, как было описано в одном из предыдущих разделов статьи.

Кроме того, по особенностям установки они могут быть:

• мобильными (сюда входят как бетоносмесители с шасси, так и агрегаты без него);
• стационарными (зачастую – промышленного назначения, отличающимися повышенной производительностью);
• автомобильными.

Заметим также, что, в зависимости от типа привода и источника энергии, все бетономешалки делятся еще на несколько разновидностей.

• С ручным приводом. Характеризуются тем, что способны преобразовывать мускульные усилия человека во вращение замешивающего органа. Передача в большинстве случаев цепная зубчатая или же ременная. Подобные бетономешалки не очень распространены, поскольку их объем незначителен, а труд они облегчают не очень сильно.
• С мотоприводом. Бетономешалка (своими руками сделанная в том числе) подобного рода функционирует на дизельном/бензиновом двигателе.
• С пневмо- и гидроприводом. Замешивающие органы в данном случае двигаются благодаря превращению энергии сжатого воздуха или жидкости, которые подаются под высоким давлением. Такое оборудование бывает исключительно промышленного назначения, поскольку нуждается в мощных дополнительных устройствах.
• Электрические. Наиболее популярные на сегодняшний день разновидности бетономешалок, причем не только промышленного, но и бытового назначения. Ассортимент таких агрегатов достаточно обширен, а их объем варьируется от 30-ти до нескольких тысяч литров.

Источник: http://v-teplo.ru/betonomeshalka-svoimi-rukami.html

А почему нельзя дрелью?

С дрелью все намного проще:

1. электрическая дрель не предназначена для продолжительного использования. Режим работы переменно-продолжительный 5 минут работы, после чего обязательно 15 минут перерыва;
2. шестерни дрели сегодня в большинстве изготавливаются из пластмассы, и рассчитаны на усилие достаточное для сверления отверстий не более 13 мм в бетоне, 20 мм в дереве или 12 мм в металле, а вот для перемешивания 70-90 кг рабочего объема не предназначены;
3. мастерить бетономешалку с объемом чаши в 5-7 литров не рационально.

Источник: http://okarkase.ru/instrument/samodelnaya-betonomeshalka-svoimi-rukami-polnoe-rukovodstvo.html

Фото узлов самодельных бетономешалок (может будет полезно)

Каждая или почти каждая бетономешалка, сделанная своими руками, имеет какие-то оригинальные решения. Мало кто повторяет конструкцию полностью, не внося каких-либо изменений — приходится подстраиваться под те детали и узлы, которые есть в наличии. Некоторые интересные решения есть в фото.

Если оставить дно обычной бочки без усиления, тонкий металл (3-4 мм) может не выдержать нагрузок и его просто покрутит. Потому лучше наварить уголки или П-образный прокатОрганизация передачи при помощи мото-цепи и второй — ременнойФорма лопастей — сложная штука. Надо чтобы они улучшала перемешивание, а не задерживали бетон от падения внизКак сделать емкость подвижной, чтобы можно было выворачивать ееЕще один способ подвижного соединенияСнова лопастиРолики можно сделать регулируемымиТак обычная бочка превращается в грушу

Источник: http://stroychik.ru/tools/samodelnye-betonomeshalki

Фото бетономешалки своими руками

Также рекомендуем посетить:

• Чердачные лестницы
• Стяжка пола своими руками
• Рельефная штукатурка
• Верстак своими руками
• Курятник своими руками
• Парилка в бане
• Купель для бани
• Деревянный ящик своими руками
• Журнальный столик своими руками
• Арка своими руками
• Крыльцо своими руками
• Отмостка своими руками
• Монтаж вагонки
• Корзина своими руками
• Утеплить дверь своими руками
• Веранда своими руками
• Теплица своими руками
• Погреб своими руками
• Сигнализация для дачи
• Аксессуары для бани
• Ограждения для клумб
• Лампа своими руками
• Перила для лестниц
• Сарай своими руками
• Монтаж поликарбоната
• Камин своими руками
• Скамейки для дачи
• Утепление дома своими руками
• Решетки на окна
• Обустройство гаража
• Пресс своими руками
• Дачный туалет своими руками
• Лестница своими руками
• Беседка своими руками
• Клумбы своими руками
• Смотровая яма в гараже
• Диван своими руками

Источник: http://mojdominfo.ru/betonomeshalka-svoimi-rukami/

Четыре распространенные ошибки при изготовлении бетономешалки

Чертеж самодельной бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео

Источник: http://lanshaft.com/tehnika/betonomeshalka-svoimi-rukami.html

Преимущества использования

Таковых несколько, рассмотрим детальнее каждое из них.

• Агрегаты ручного типа, по сути, являются полностью автономными.
• А вот венцовую бетономешалку довольно легко использовать и, в случае необходимости, ремонтировать.
• Оборудование с мотоприводом тоже достаточно автономно, так как нуждается лишь в наличии топлива.

Источник: http://v-teplo.ru/betonomeshalka-svoimi-rukami.html

Недостатки применения

• У электрических приборов это открытие люка спустя некоторое время после прекращения подачи электричества и, как следствие, сброс бетона (иначе тот застынет).
• Кроме того, бетономешалки, в принципе, являются сезонными. В большинстве своем они (в особенности, небольшие агрегаты) не могут быть использованы при минусовой температуре. Вследствие этого зимой приходится дополнительно использовать парогенератор.
• Отдельно стоит выделить минусы мотоприводных устройств – это дороговизна используемого топлива, высокий уровень шума во время функционирования, а также токсичность выхлопов.
• Простая растворомешалка, способная функционировать при температуре не ниже +2 градусов, не имеет оборудования, которое обеспечивает нагрев смеси.
• Производительность ручных агрегатов достаточно низкая, в то время как трудоемкость замешивания, напротив, высокая.

Источник: http://v-teplo.ru/betonomeshalka-svoimi-rukami.html

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

Четыре принципа смешивания бетона

Самодельная бетономешалка

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

• Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
• Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
• Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
• Детали изнашиваются гораздо реже.
• Простота и надежность эксплуатации.
• Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Бетономешалка своими руками из молочного бидона

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

• Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
• Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
• Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Бетономешалка из большой бочки 200 литров

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

• Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
• К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
• Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

Чертеж самодельной бетономешалки из бочки

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Четыре распространенные ошибки при изготовлении бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео

Без качественного бетоносмесителя не обходится ни одна стройка любого масштаба. Устройство недешевое, но периодически необходимое на даче или в приусадебном хозяйстве, поэтому о его покупке задумываются многие даже в тех случаях, когда вопрос о глобальном строительстве не стоит. Из ситуации можно выйти, построив качественную бетономешалку самостоятельно. Сегодня рассмотрим несколько вариантов того, как сделать это проще и дешевле.

Бетономешалка. Зачем она нужна

Самодельная бетономешалка своими руками раскрывает массу перспектив по работе с бетоном и не только с ним, а и со всеми строительными смесями. Потратив некоторое время на сооружение устройства любого уровня сложности, можно получить надежную конструкцию, которая не раз выручит не только ее хозяина, но и соседей.

Она пригодится для приготовления раствора при кладке кирпича, пеноблока, камня, для сооружения фундаментов разного типа, для изготовления элементов декора и ландшафтного дизайна, к примеру, садовых дорожек. Цена самой недорогой бетономешалки — около 8 тысяч рублей.

Цены на бетономешалки

Она в среднем будет иметь 20-25 литров замеса, а мощность может быть от 150 Вт. Не самый удачный выбор даже для периодического использования, тем более для стройки. Смесительный барабан в таких бетономешалках имеет ременной привод от электродвигателя, и это самая простая конструкция, которую можно купить.

Более продвинутых и производительные модели находятся в более серьезной ценовой категории. Около 22 тысяч поросят за бетономешалку с венцовым приводом смесительного барабана. Его объем будет от 120 до 140 литров, это примерно 80 кг готовой смеси. Это еще не профессиональная модель, но такую уже можно применять при не сильно масштабном строительстве. Теперь, когда мы ориентируемся в ценах и характеристиках готовых бетономешалок, можно рассмотреть варианты ее постройки своими руками, а конструкцию можно выбрать в зависимости от того, сколько кубов в бетономешалке готовой смеси нам необходимо.

Выбор конструкции бетономешалки

Для дачи или приусадебного участка каждый сможет подобрать устройство такой производительности, в котором есть необходимость, а не переплачивать за лишние кубометры перемолотого воздуха. Это основной плюс постройки бетономешалки самостоятельно. Второе преимущество в том, что можно использовать буквально все, что есть под руками и построить бетоносмесительную установку с минимальными затратами по деньгам и времени.

Именно поэтому выбор концепции устройства остается за хозяином. Мы публикуем фото наиболее интересных и простых устройств, а усложнить конструкцию можно всегда.

Обязательные элементы конструкции

Как бы там ни было, любая бетономешалка должна иметь в конструкции следующие элементы, чтобы она смогла минимально выполнять свои функции:

Как сделать каркас и подобрать электродвигатель

Станина и каркас бетономешалки вполне можно сделать из дерева, однако к практичности такой конструкции есть много вопросов. Как временный вариант, можно использовать брус 15х15, но есть ли в этом смысл, судить каждому индивидуально. Оптимальный по долговечности и прочности вариант — сварной каркас из уголка или проката любого профиля. Несколько чертежей мы представили на фото для примера.

Если принимается решение установить электрические двигатель, как правило используют мотор от бытовой стиральной машинки. Эмпирическим путем уже давно вычислено, что 25-30 оборотов в минуту на выходе из редуктора вполне достаточно для качественного перемешивания любой смеси. Электродвигатель от стиральной машинки сможет обеспечить хороший крутящий момент, мотор достаточно долговечный, тем более, если он будет использоваться в щадящем режиме работы. Для более продуктивных и объемных бетономешалок применяют трехфазные электродвигатели.

Обязательные геометрические параметры для бетономешалки цилиндрического типа — угол наклона основной оси около 40-45 градусов. В этом случае необходим откидной механизм для выгрузки готовой смеси. Существуют варианты самодельных бетономешалок из бочки с горизонтальным расположением смесительного барабана. В этом случае в бочке устраивают откидной люк, который во время приготовления бетонной смеси закрывается наглухо, а во время выгрузки открывается, при этом готовая смесь попадает в подготовленную заранее емкость.

Конструкций и типов самодельных бетономешалок масса. Главное при ее проектировании и постройке — терпение и умение владеть элементарными инструментами и сваркой, чего мы вам желаем. Удачной всем работы!

Когда планируются масштабные строительные работы, не последний вопрос, который надо решить, где взять растворосмеситель – если перемешивать раствор вручную, то потерянное время никак не компенсирует экономию от отказа купить бетоносмеситель. Уменьшить затраты поможет некоторый навык сварочных и слесарных работ и инструкция, как сделать бетономешалку своими руками.

Основные принципы работы растворосмесителей

По принципу действия бетономешалка , сделанная своими руками нечем не отличается от промышленных аналогов – различия будут только в используемых материалах и размерах. Вдобавок, ремонт бетономешалки своими руками будет выполнять проще, так как самостоятельно сделанный механизм знаешь от и до.

Исходя из объема планируемых работ и имеющихся в наличии комплектующих, готовое устройство может перемешивать бетон в бетономешалке принудительным способом, гравитационным или комбинированным. Последний используется чаще всего благодаря простоте изготовления устройства и высокому качеству его работы.

Принудительное перемешивание раствора

По такому принципу действует строительный миксер или дрель со специальной насадкой – в раствор опускается венчик и вращаясь перемешивает его компоненты. Но подходят такие инструменты больше для гипсовых штукатурок – песок и цемент, особенно с добавление щебня, имеют гораздо больший вес, поэтому в лучшем случае просто не получится качественной смеси, а в худшем – делая раствор можно самому сжечь двигатель дрели или ее редуктор.

Для приготовления бетона используется несколько видоизмененная конструкция – через центр емкости проходит вал, на который насажены лопасти, перемешивающие компоненты смеси. Также хорошие результаты показывают рамочные смесители, которые разбивают комья раствора, превращая его в однородную смесь. Некоторые строители убеждены, что только такая мешалка для арболита сможет качественно приготовить арболитовый раствор.

Преимущества и недостатки

Этот способ показывает отличные результаты на производстве, но перед тем, как использовать его в домашних условиях, следует взвесить плюсы и минусы конструкции.

Преимущество есть только одно – такой бетоносмеситель выдаст максимально однородный раствор за минимальное время.

Недостатков у такого устройства гораздо больше:

• Сложность конструкции. Надо обеспечить герметичность места, где вал проходит через емкость для замешивания. От этого зависит, как часто понадобится замена подшипника, который обычно устанавливается в этом месте. Также надо уменьшать «мертвые зоны», которые находятся возле стенок емкости – лопасти или рама должны свободно вращаться, но при этом проходить достаточно близко от поверхности, чтобы не оставлять там не перемешанные части раствора.
• Нужны качественные детали. Бетонный раствор достаточно тяжелый сам по себе, а добавление в него щебня или других включений требует от бетоносмесителя дополнительных мощностей. Как итог, чтобы получилась хорошая бетономешалка, нужно вспоминать или осваивать основы сопромата.
• Конструкция не рассчитана на приготовление раствора включающего средние и крупные фракции щебня или керамзита – они попросту будут застревать между лопастями и стенками.
• Большой расход электроэнергии. Опять же все завязано на плотность и вес бетона, в котором будут вращаться лопасти. По этой же причине самодельная бетономешалка принудительного действия обязательно должна быть с двигателем – если пытаться вращать вал вручную, то с тем же успехом можно использовать лопаты.

Если качество раствора и скорость его замеса важнее, то принудительная бетономешалка своими руками может быть сделана по следующим схемам.

Детали и устройство

Конструкция состоит из таких составляющих:

• Несущая станина. Ее исполнение в каждом случае индивидуально.
• Барабан для замеса, с гладкими внутренними стенками.
• Рабочий вал. На него крепятся рамы или лопатки, перемешивающие раствор.
• Электродвигатель.
• Понижающий редуктор.
• Муфта. Передает усилие с редуктора на вал. Может выполнять роль предохранителя при заклинивании.
• Люк для высыпания готового раствора.
• Рычаг для открытия люка (или поворота барабана).

Бетономешалки принудительного действия, собранные своими руками требуют особенного внимания к способу, которым будет проводиться выгрузка приготовленного раствора. Это лючок в дне емкости для перемешивания или приспособление для ее полного переворачивания, чтобы готовая смесь высыпалась через отделение для загрузки. Какой из методов подойдет больше, желательно решить заранее.

Наглядно принудительная бетономешалка на видео:

Гравитационное перемешивание

При использовании этого способа крутится сама емкость в которую засыпаны компоненты раствора. Перемешивание происходит благодаря постоянному пересыпанию песка и цемента сверху вниз. Самое сложно в этой конструкции – обеспечить герметичное закрывание крышки, чтобы через нее не просачивалась вода.

Самое главное преимущество конструкции – ее простота. Такая растворомешалка своими руками может быть сделана из обыкновенного бидона, подойдет даже ненужный и прохудившийся. Воду из него не пить, поэтому дырку можно заделывать любыми способами, а горловина портится редко и необходимую герметичность все равно обеспечивает.

Применяться такие устройства могут и при строительстве в тех местах, где нет электричества – такая самодельная бетономешалка, сделанная своими руками не обязательно должна комплектоваться электроприводом, хотя его наличие значительно упростит работу.

Работающей по тому же принципу, но более распространенной является самодельная бетономешалка из бочки. Для нее проще найти емкость, она вместительнее и перемешивание раствора позволяет выполнять тщательнее. Как показала практика, лучше перемешивается раствор в бочке, закрепленной в противоположных углах.

Детали и устройство

Комплектующие используются следующие:

• Железная бочка подходящих размеров. Некоторые умельцы приспосабливают для этих целей и пластиковые емкости.
• Рама. Тут ограничений нет – полный простор для фантазии. Главное, чтобы свой готовый раствор было удобно высыпать.
• Вал, на котором держится емкость, способный выдержать вес бочки с цементом.
• Подшипники.
• Ручка. Чем она длиннее, тем легче вращать вал.
• Рукоять.
• Крышка для слива готового раствора.
• Фиксаторы, прижимающие крышку к горловине.
• Уплотнители.
• Петли для открывания крышки.

Как работает бетономешалка из бочки, сделанная своими руками, наглядно на следующем видео:

Комбинированные бетономешалки

Наиболее распространенные устройства – раствор перемешивают за счет гравитационного воздействия, плюс, разбивание комьев лопастями или штырями, приваренными к корпусу бочки. Подходит для приготовления арболита своими руками. Требуют больше времени для приготовления раствора, чем принудительные смесители, но обладают обширным перечнем преимуществ:

• Конструкция максимально простая, надежная и неприхотливая в эксплуатации.
• На вал, вращающий бочку, создается меньшее усилие, что позволяет использовать не такие мощные электродвигатели, как для принудительного перемешивания. Как итог – значительно меньший износ комплектующих.
• Не требуется герметизировать никаких стыков – раствор перемешивается внутри бочки, а все узлы механизма находятся снаружи.
• Есть возможность замешивать растворы с любыми размерами фракций щебня, керамзита и прочих наполнителей.

Простейшая комбинированная ручная бетономешалка сделанная своими руками из железной бочки – это тот же ручной бетоносмеситель, но с наваренными изнутри лопастями или гребенками. При необходимости к ней можно присоединить электродвигатель.

Самостоятельное изготовление

Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).

На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:

Бадья для раствора

Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.

Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном.

Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.

Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.

Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.

При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.

Подробнее про конструкцию расскажут следующие чертежи:

Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.

Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.

Несущая рама

В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.

Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.

Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).

Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).

Основных положений сектора нужно как минимум три:

Наклон 50% – для тяжелых растворов.

Наклон 30% – для легких смесей (например, штукатурных).

Горизонтальное положение чтобы промывать емкость.

Электродвигатель и редуктор

Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.

Все расчеты делаются отталкиваясь от следующих соображений:

• Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
• Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.

Коротко о главном

Ручная бетономешалка, собранная своими руками это вполне решаемая задача для человека, знающего как правильно работать со сварочным аппаратом и владеющего навыками слесарных работ.

Если будет делаться мешалка своими руками из бочки, то можно подобрать пластиковую емкость, которая уже полностью готова для монтажа.

При сборке надо помнить о мощности двигателя, оптимальном количестве оборотов и тщательной центровке механизма.

Люди, которые планируют строить себе дом, составляют список необходимых приспособлений. И, оказывается, что без бетономешалки никак не обойтись. Приобретение такого устройства связано с большими денежными тратами, поэтому умельцами разработаны инструкции как самостоятельно собрать такое приспособление. Немаловажным фактором является и то, что данное изделие рассчитано на долгую и многократную службу.

Вы можете быть уверены, что если будете внимательно следовать инструкциям, то сборка бетономешалки не отнимет много времени. Перечислим преимущества, которые вы получаете:

• конструкция предполагает использование экономичных материалов (т.е. вам не придётся сильно тратиться).
• даже человек без особых навыков сможет собрать это изделие.
• составляющие детали не являются особо редкими. Их несложно найти, но приготовьтесь, что если их не будет в вашем владении, то придётся либо просить у друзей, либо покупать.

Самодельная бетономешалка включает в себя следующие детали: ручку для выброса бетона, мотор, каркас, емкость для бетона. Если вы намереваетесь перевозить бетономешалку с места на место, то следует собрать и соответствующую передвижную конструкцию на основе тележки с колёсами.

Для начала надо обдумать план предстоящей работы, а именно – нарисовать чертёж бетономешалки, решить из каких компонентов она будет состоять.

Несомненно, что частью бетономешалки будет бадья. Вам придётся подыскать ёмкость или сосуд большого объёма.

— Возможно, это будет одна из тех бочек, которые часто стоят на приусадебных участках (подойдёт как металлическая, так и пластмассовая).
— Иногда встречаются и очень большие, многолитровые кастрюли, которые тоже подойдут для бетона.
— Круглые вместительные баки, наподобие «титанов», используемых для приготовления чая в поездах.

Если не удалось найти подобной ёмкости у себя либо же у друзей, то придётся потрудиться – изготовить её самостоятельно. При этом сэкономите немало денег, ведь в магазине такие изделия стоят недёшево.

Сразу стоит отметить, что для комфортной работы бетономешалки потребуется ёмкость в 200 л. и больше. Тогда вам не придётся выгружать и разгружать её, а сразу приготовите нужное количество смеси.

В особо неблагоприятных условиях люди умудряются изготавливать бетон, настойчиво перемешивая смесь лопатой. Но это каторжный, изматывающий труд. Ведь в состав смеси входят цемент, песок и вода – вещество получается вязким, а конечный результат может быть худшим, чем ежели использовать бетономешалку. Зато какая-нибудь старая ёмкость (например, бочка на 200 л.) станет существенной частью бетономешалки и избавит вас от мучений.

Рассмотрим два варианта изготовления такого полезного приспособления. Так, в первом случае вы будете вращать бетономешалку своими руками. Что, впрочем, значительно легче, чем делать это вовсе без этого устройства, лопатой. Второй вариант более «продвинутый» в нём используется двигатель (электрический или бензиновый), но, соответственно, и затрат придётся приложить больше.

Если вы решили сделать бетономешалку без дополнительной тяги, то вам понадобится вал и бочка. С двух сторон вала закрепляются ручки. Вы вращаете эти ручки, и вал вращается вместе с насаженной на него бочкой со смесью.

Последовательность сборки следующая:

Теперь рассмотрим вариант, если вы решили использовать двигатель.

В этом случае крутящий момент двигателя будет идти через ремень к шкиву, а от шкива, закрепленного вместо ручки — к валу. Остальные детали, как и при использовании ручной тяги.

Возможно, вам больше понравится вертикальный вариант этой конструкции. Для этого надо проделать следующее:

1. Разместить на основании раму с мотором. Она будет обеспечивать повороты.
2. Повороты бочки происходят благодаря валу и специальным роликам, на которые она опирается.
3. Чтобы не было тяжело переворачивать устройство, к оси рамы приваривается ручка, а сама рама выводится.

Обычно такую продвинутую модель бетономешалки хранят и используют по назначению в специальном защищённом месте. Это может быть гараж, сарай, просторная подсобка – главное, чтобы там была электропроводка.

Не у всех имеется сварочное оборудование, да и навыки этого ремесла не каждый знает. В таком случае рама делается из железного уголка, а сама бетономешалка – на болтах. Если у вас найдётся старая стиральная машина, то двигатель от неё подойдёт к этому устройству. Также, если найдёте ненужную дрель с рабочим двигателем на 1.3 кВт, то можете использовать её. Обычный мотор на бензине тоже подойдёт.

Каркас

Наибольшие нагрузки нашей конструкции примет на себя её каркас. Ведь при вращении бадьи образуется нагрузка, которая значительно дополняет массу бетона. В основании каркаса необходим стальной угол с параметрами около 110-130 мм.

Если сварочное оборудование недоступно, придётся обойтись болтами 27 мм (а лучше – ещё большими). Использовать болты с меньшего калибра крайне не рекомендуется, т.к. они могут не выдержать предстоящие большие нагрузки. Но в любом случае – сварка рамы остаётся более надёжным вариантом.

Постарайтесь найти двигатель 1.3 кВт. Некоторые умельцы, у которых такого устройства нет, умудряются подключать два двигателя с идентичными скоростями и моментом. Но небольшой сбой одного из них может привести к общей поломке.

Редуктор

Быстрое перемешивание бетона недопустимо. Рекомендуется делать около 35 оборотов в минуту. Большинство же двигателей рассчитаны на большую скорость. Медленные же двигатели поступают в специализированные магазины крайне редко. Так что оптимальным будет использование быстрого двигателя, дополненного редуктором.

Ременная передача

Это самый экономичный и простой способ изготовления редуктора. Вам потребуются шкивы и ремни.

Если вам надо снизить обороты с 1000 до 35 в минуту, то необходимо действительное число поделить на желаемое. Итак, 1000/35 = 28. Стало быть, диаметр одного шкива должен превосходить диаметр второго в 28 раз.

Предположим, диаметр маленького шкива 3 см., тогда 3*28. Получается 84 см. – таким должен быть большой шкив.

Цепная передача

Если решите применить цепную передачу, то принцип её устройства такой же, как и при ременной. Единственным отличием будет то, что при расчетах учитывается не диаметр, а сколько зубьев в малой шестерне.

Зубчатая передача

Если у вас есть зубчатый венец от двигателя старой машины, а лучше – коробка передач, то её можно использовать для устройства зубчатой передачи.

Последовательность действий следующая:

1. Переворачиваете бочку.
2. На середине днища размещаете калённый стальной диск (венец)
3. Отмечаете нужные места.
4. Откладываете венец и дрелью делаете отверстия в отмеченных местах.
5. Как можно крепче прикручиваете венец болтами.

Но если есть возможность приварить венец – это будет оптимальным вариантом.

Если вы уже установили венец, то для установки редуктора необходимо провести подобные же действия. Т.е. вы делаете отметки, проделываете отверстия как можно крепче закрепляются подходящими болтами.

Следующий шаг: монтаж бочки, внутри которой уже приварены или привернуты лопатки. Используют для этого металлические уголки или листы.

Для надёжности требуется заменить последний шкив или зубчатое колесо особой шестерней располагавшейся на стартере (бендиксе) автомобиля. Если вы раньше этим не занимались и не хотите ошибиться – покопайтесь в документации. Именно эта шестерня призвана принять и выдержать наибольшую нагрузку, когда будет вращаться груженная бетоном бадья.

Штурвал

Если вы делаете вертикальную бетономешалку, то для выгрузки из неё бетона необходимо изготовить штурвал
На ваш выбор следующие варианты его создания

• использовать шкив или колёса (можно старые)
• подойдёт кусок трубы с толстыми стенками.

Если подобрали подходящие шкив или колесо, то по их окружности сверлим несколько отверстий (на ваш выбор – 6 или 8). Минимальный диаметр 6 мм, но лучше делать больше. В отверстия нарезается резьба. В качестве ручек могут выступить даже длинные болты (но в таком случае требуется спилить их головки и нарезать резьбу более 10 мм), но лучше подойдут резьбовые стержни или металлические ручки. Их необходимо вкрутить в отверстия на колесе или шкиве.

Изготовление штурвала из трубы с толстыми стенками почти такое же, как в случае со шкивом и колесом. Иногда, если диаметр трубы слишком маленький, некоторые ручки устанавливают со смещением.

В том случае, если вовсе нет возможности изготовить штурвал, то бетон вынимают с помощью лопаты. Это более трудоёмкий, но тоже действенный способ.

Важнейшей частью бетономешалки будет бадья. Ей надо уделить особое внимание. Хорошо, если у вас есть подходящая ёмкость. А если нет – предстоит сделать её своими руками. Понадобится металлический лист толщиной в 2 мм. На задней части этого листа чертится развёртка большого усеченного конуса, на задней – развертка малого усеченного конуса. Также необходимо вычертить круг для дна.

Затем необходимо эту развертку вырезать, загнуть и соединить все компоненты бадьи. Перед финальной сваркой необходимо изучить насколько точно стыкуются детали.

Рама агрегата

Вам надо определить: рассчитываете ли вы на долгий срок службы бетономешалки или достаточно будет одного сезона. В первом случае можно собрать раму из дерева, но для долговечной конструкции необходимо изготовить её из металла.

Если выбрали вариант с деревом, то заготовьте саморезы – они понадобятся при сборке. Помимо того, необходимо найти брус (его параметры на выбор – 10×10 или 15×15 см). Соединения тщательно проклеиваются на стыках.

У бетономешалки, которая прослужит вам долгие годы, должна быть металлическая рама. Для производства вам потребуется уголок 45×45 мм либо швеллер. Как и при других операциях более надёжным способом скрепления будет сварка основания, но в крайнем случае подойдёт клепание или затяжка болтами.

Рама бетономешалки

Какой бы вы ни выбрали тип конструкции, в раме бетономешалки обязательно надо просверлить отверстия для всех приспособлений, обеспечивающих работу.

Двигатель

Как известно, советские стиральные машины, как и холодильники, несмотря на долгую эксплуатацию, служат верой и правдой. Поэтому в качестве двигателя для самодельной бетономешалки вполне может послужить мотор, вынутый из старой стиральной машины. Для обеспечения приемлемой для бетономешалки скорости используется редуктор.

Можно подключить и бензиновый двигатель. Такой вариант более мобильный, т.к. не требует наличия электропроводки. Двигатель можно взять от мопеда. Передача осуществляется с помощью цепи, которую также можно взять с мопеда или мотороллера.

Несмотря на обеспечение больше мобильности, использование бензинового двигателя сопряжено с риском. При попадании искры и других случайностях – возможен взрыв. Но и использование электрического двигателя несёт потенциальную опасность.

Чтобы обезопасить себя и окружающих не забывайте о следующих правилах:

• т.к. предстоит работа во влажной среде, необходимо проверять изоляцию шнура.
  напротив – нельзя проверять раствор, когда бадья вращается.
• т.к. бетономешалка при работе будет вибрировать, необходимо установка надёжного упора под колёса (если мы говорим о передвижном варианте). Иначе она может неожиданно съехать с места, нанеся кому-нибудь увечья.
• та же вибрация ослабевает затяг гаек. Поэтому регулярно их проверяйте и при надобности подтягивайте.
• нелишними будут и рукавицы. Они защитят вас от попадания раствора и возникновения аллергических раздражений.
• не оставляйте работающую бетономешалку без присмотра. Недопустимо, чтобы к ней приближались дети.

Из всего этого следует, что даже такой, казалось бы, непростой агрегат как бетономешалка можно сделать своими руками. Главное – внимательно и ответственно выполнять инструкции. А т.к. никакое строительство не обходится без бетономешалки, то её можно сдавать в аренду, что позволит не только окупить затраты, но и заработать.

Начиная стройку у любого хотя раз возникал вопрос: как сделать ручную бетономешалку своими руками? Это достаточно утомительное дело – замешивать в ведре.

• Бадья для комбинированной мешалки
  – это не лучший вариант. В углах раствор не перемешивается как следует, и для более качественного раствора нужно очень долго вращать, расходуя электроэнергию. Для незначительных порций раствора хорошая бадья получается из двух одинаковых тазиков. Если мешалка будет использоваться от случая к случаю, можно взять и пластмассовые тазы, скрепленные по ободу металлической лентой. У одного из тазов нужно вырезать днище. Данная бадья будет только наклоняемой: боковая выгрузка невозможна. Горловину данной бадьи с верхним выгрузом нужно подкрепить двумя поперечными планками.
• Привод применяется в мешалках заводского производства, он дорогой и самостоятельно вы его не сделаете: необходимо специальное оборудование
  . Для качественной замены необходимы будут следующие элементы: маховик (подойдет даже старый от любого автомобильного двигателя); шестерня (возьмите там же, где и предыдущий вариант); ступица колеса – с того же легкового автомобиля.

1. Неправильный подбор бадьи.
   Нужно выбирать круглую, высокую и не очень широкую: расстояние от краев вибратора до ее стенок должно быть равным его радиусу.
2. Плоский вибратор.
   Если делать его из металлического листа, то это не возбудит в растворе определенной системы внутренних волн. Отличный вибратор получится из двух сложенных металлических тарелок либо блюдец.
3. Большой вибратор
   . Обычно диаметр вибратора равен 20 см/кВт. Более широкий не сможет качественно перемешать раствор.
4. Неправильное положение вибратора.
   Вообще вибратор должен находиться по оси бадьи на расстоянии равному своему диаметру от днища. Раствор над вибратором должен быть также равен его диаметру. При исполнении этих условий качество раствора будет отличным.
5. Контроль продолжительности замеса бетонной смеси.
   Если смесь перестала булькать и шевелиться – это значит раствор готов. В данном случае – 10 мин минимум будет достаточно.

Чертежи бетономешалки

Самодельная бетономешалка

Как и многих дачников, бетономешалка своими руками была сделана нашим пользователем belor44 не ради забавы. Летом предстояло заливать фундамент для дома. Ближайший растворо-бетонный узел, где можно было бы приобрести качественную строительную смесь, находился в 80-ти км от дачи. Стоимость бетона с доставкой была впечатляющей. Еще один вариант – нанять «Таджикстрой» – тоже быстро отпал: у этих рабочих постоянные проблемы с инструментом.

Содержание:

Как сделать грушу;
Как сделать станину;
Как сделать редуктор.
Как правильно загружать компоненты для растовра.

Как выбрать объем груши

40 кубометров бетона – немалый объем для ручного труда в одиночку. Да и зачем, когда с этой задачей справится нехитрое устройство! Так постепенно созревала идея вымешивать бетон самому, с помощью бетономешалки. Но и тут оказалось не все просто: устройства, представленные в торговых точках, оставляли желать лучшего.

Вывод напрашивался сам собой: небольшая самодельная бетономешалка своими руками. В поисковиках форумчанин нашел все, что нужно было знать: конструкцию, размеры, чертежи, расчеты и др. Для простой самодельной бетономешалки оптимальным показался объем в 0,25 кубометров. Весь необходимый «черновой» б/у материал belor44 нашел на пунктах приема металла и разборках автомобилей.

На FORUMHOUSE вы найдете чертежи бетономешалки, которые помогут вам определиться с объемом.

Как сделать грушу

Кувалда – в правой руке, левая держит детали, вырезанные из металла толщиной 2,5 мм. Можно начинать! Все элементы будущей груши форумчанин довел до нужной формы на швеллере.

Низ устройства вырезал из металлического листа толщиной 5 мм.

Грушу самодельной бетономешалки можно сделать из металлической бочки!

Одной из сложных операций для belor44 оказалось совместить все детали груши. Вначале он связал середину и дно. В этом снова помогли лучшие помощники русского мастера – бревно и кувалда.

Кувалдой нужно было работать сильно, но аккуратно. У форумчанина так не выходило: от удара вылетало дно. После нескольких безуспешных попыток он сделал своеобразный ограничитель на средней части груши: края слегка, на 5 мм, порезал и загнул внутрь. Верхнюю часть он вставил в середину и «выковыривал» с помощью гвоздодера и полена.

Опыт, который пришел уже после – не следовало все делать так плотно. Надо было «прослабить» верх, ограничив его выход так же, как он это делал с дном.

Какие ошибки можно допустить

Перед установкой верхней части (пока вес конструкции не стал непосильным) belor44 устроил груше посадочное место. Форумчанин считает, что это его основной просчет. Прежде всего, он разорвал конструкцию. Вторая ошибка – он варил сталь с чугуном. Очень уж очень хотелось мастеру получить максимально разбираемый механизм! Ведь предполагались немалые нагрузки, и, значит, ремонт. Однако в данном случае, считает форумчанин, вместо тормозного диска имело смысл вырезать надежный круг из стали, это улучшило бы качество изделия.

Как сделать станину

Наконец, belor44 взялся за станину, на которой все уже собранное будет держаться. Обзавестись бесплатными подшипниками у форумчанина не было возможности, поэтому механизм опрокидывания он решил сделать просто: труба внутри трубы. Бетономешалка своими руками делалась не на продажу, поэтому такой вариант– достаточно неплохое решение.

Главное при конструировании рамы – это выбрать центр тяжести. Иначе устройство будет опрокидываться. Выгрузка бетона должна проходить без особых усилий. Если в процессе эксплуатации вы будете перевозить бетономешалку по участку, поставьте раму на колеса!

Основание у форумчанина вышло мощным и тяжелым: не очень хорошо, но belor44 решил, что это лучше, чем вихляющие при работе устройства сомнительных производителей. Да и помощничек, на случай перестановки, у мастера имелся более, чем неплохой – подъемный кран.

Как сделать редуктор

Для механизма вращения belor44 прикупил маховик и ступицу от «Волги» и бендикс от «Москвича». Снимать венец с оси маховика не стал, хотя веса и без того не такому уж легкому устройству он добавлял. Решил, что центровать его и крепить на груше – дело хлопотное, да и грушу форумчанин запланировал съемную – чтобы впоследствии можно было менять на сито.

Для опрокидывания belor44 приварил к раме механизм – маховик и шестеренку от классического ВАЗа. Шестеренку он отрезал от бендикса, затем приварил к валику. Использовались два подшипника, они плотно вошли в подобранную трубу. Еще сделал шестигранное колесо.

Пришлось приварить дополнительные усилители. Форумчанин обварил горловину шестеркой и принялся за изготовление «редуктора». Снова-таки, действовал по старой схеме: вал, труба, два подшипника. На валу и двигателе рассчитывал шкивы таким образом, чтобы было не больше 25 оборотов в минуту.

Двигатель форумчанин использовал на 380 В, 0,6 кВт – маловат, но зато проверенный, еще времен Союза.

Опыт использования в строительстве

Самодельная бетономешалка готова, первые испытания прошли успешно. Изучив опыт форумчан, belor44 нашел наиболее приемлемый порядок загрузки компонентов для перемешивания бетона:

1. Загружал весь щебень;
2. Заливал часть воды;
3. Засыпал часть цемента;
4. Снова заливал воду;
5. Еще часть цемента;
6. Понемногу – песок.

Для отмостки гаража хозяин делал раствор покрепче, смешав цемент, песок, щебень и воду в пропорции 1:2:3:0,7 -0,6 и добавив пластификатор С-3.

Чтобы было удобнее, при загрузке форумчанин ставил грушу вертикально. Благодаря этому, в емкости свободно вмещались и перемешивались два ведра на 12 литров цемента, 4 – песка, 6 – щебня, 2 (по 0,7 литра) – воды.

Смотрите другие темы наших пользователей об изготовлении вибро-оборудования:
вибростолов, виброплит, миксеров, бетоносмесителей с фотографиями, чертежами и отзывами.

По материалам участника форума “Дом и Дача”

Изготовление бетономешалки своими руками: выбор конструкции и материала, чертеж и изготовление

Самостоятельное изготовление механизмов и оборудования целесообразно, когда техника требуется на короткое время, а арендовать ее нет возможности. Простая бетономешалка, своими руками собранная из подручных материалов, способна служить несколько лет, эффективно выполняя свои функции.

Виды бетономешалок

Изделия разделяют на 2 категории:

• механические , т. е. с ручным способом вращения барабана;
• электрические — работают от сети 220 или 380 В.

Независимо от того, используется ток или механические усилия, виды бетономешалок отличаются по принципу работы и бывают:

• принудительного типа;
• вибрационные;
• гравитационные.

Механические или электрические?

Выбирая тип привода, оцените собственные возможности. Если участок под строительство не имеет электрокоммуникаций, придется выбрать механический вариант. Чаще всего эта разновидность требует работы с помощником. Придется постоянно прерывать заливку для смешивания новой порции раствора.

Принудительные, гравитационные или вибрационные?

Выбирая изделие по принципу работы, нужно оценивать его эффективность и учитывать возможные недостатки.

Конструкция механизма зависит от принципа работы:

1. Принудительная.
   Смешивает компоненты раствора за счет вращения лопастей на валу внутри неподвижной емкости. В такую мешалку удобно доливать воду и добавлять составляющие смеси во время ее работы, не останавливая процесс.
2. Гравитационная.
   Отличается от предыдущей тем, что вращается емкость, в которой смешивается порция бетона. Ряд моделей не позволяет добавить компоненты смеси без остановки вращения. Лопасти для перемешивания в механизмах гравитационного типа закрепляют на стенках барабана.
3. Вибрационная.
   Перемешивание осуществляется за счет вибрации погруженного в смесь элемента конструкции. Вибратор приводит в движение всю массу щебня и песка, компоненты перемешиваются равномерно и без образования пузырьков воздуха. Но загружать нужно сразу весь объем компонентов, для замеса порции раствора работу придется прерывать. Изготовление бетоносмесителя требует наличия электропривода.

Объем бетономешалки

Объем барабана рассчитывают с учетом типа привода. Для электрических механизмов ограничивающим фактором будет мощность мотора. Кроме этого, учитывают и потребности: для заливки фундамента потребуется большая емкость, для дорожек или стяжки — меньшая.

Если работает один человек, максимальный объем ручной конструкции — 150-200 л, иначе крутить привод будет слишком тяжело.

Чертежи и устройство простых бетономешалок

Простые модели электрических или механических бетоносмесителей легко изготовить в домашних условиях из готовых металлических емкостей, подобрав нужный размер. Используют 2-3 ведерные кастрюли, фляги и бочки от ГСМ. Более сложные конструкции оборудуют самостоятельно сваренными барабанами. Выбрать нужную конструкцию и ее чертежи можно из большого ряда устройств с ручным и электрическим приводом.

Вибрационная бетономешалка из перфоратора

Для изготовления нужен перфоратор мощностью не менее 1-1,3 кВт. Смешивание происходит во время работы его ударного механизма.

Перед сборкой бетономешалки нужно изготовить вибратор:

1. Подобрать или изготовить металлическую деталь в виде чечевицы или двояковыпуклой линзы. Можно соединить 2 одинаковые стальные тарелки. Диаметр вибратора зависит от мощности перфоратора: на каждый 1 кВт нужна деталь размером 20 см (для 1,3 кВт подойдет размер 25 см).
2. Круглую деталь вибратора прикрепить на стержне от любой насадки к перфоратору (можно взять фрагмент сломанной насадки).

Кроме вибратора, для мешалки нужно подобрать подходящую емкость. Диаметр бака выбирают с таким расчетом, чтобы от краев расположенной в центре насадки до стенок оставалось расстояние, равное ее радиусу. Для вибратора размером 20 см потребуется бак диаметром 40 см, для 25 см — 50 см. Высота емкости должна быть больше, чем 2 диаметра насадки.

К краю емкости крепят держатель для перфоратора. Кронштейн устанавливают так, чтобы «тарелка» вибратора располагалась в центре круглой емкости. Расстояние от дна до насадки соответствует ее диаметру (20-25 см). От уровня расположения насадки отмерить вверх расстояние в 1 диаметр вибратора и сделать метку.

Перфоратор укрепить в кронштейне, заложить такое количество ингредиентов, чтобы их уровень достиг метки. Включить прибор в сеть и привести в действие ударный механизм. В процессе работы на поверхности появляются пузыри воздуха, которые выбиваются из смеси. Когда она готова, появится мелкая рябь или прекратится выделение пузырей (бульканье).

Бетономешалка с ручным приводом из бочки

Для приготовления большего количества бетона за один прием традиционно используют бочки от ГСМ (200 л). Существует множество конструкций с горизонтальным или наклонным расположением емкости.

Все они требуют подготовки бочки:

1. Прорезать отверстие люка. При наклонном расположении бочки его делают ближе к одному краю, для горизонтальной — в середине боковой стенки.
2. Внутри емкости наварить на стенки 2-4 лопасти. Между краем каждой лопасти и стенкой оставить небольшой зазор.
3. Приварить петли, закрепляя крышку. Оборудовать ее замком. По периметру отверстия и крышки установить резиновый уплотнитель.
4. Если крышка у бочки отсутствует, вырезать стальной круг для новой.
5. В дне и крышке сделать отверстия и насадить емкость на ось. Заварить шов крышки.

Сварить прочное основание из стальных труб или уголка (А-образные стойки, соединенные поперечинами). Закрепить держатели для горизонтально расположенной оси конструкции. Концы оси должны выйти из уключин наружу. К этим частям приваривают рычаги для вращения.

Электроприводные «заводские» бетономешалки

Имея навыки электросварщика и опыт работы с металлом, можно самому изготовить самодельный смеситель, повторяющий заводские модели. Параметры емкости («груши») можно подобрать по схеме или путем измерения имеющегося образца.

Самодельная гравитационная бетономешалка из металлолома

Для изготовления нужны:

• листовой металл 2,5 мм (для стенок) и 5 мм (для дна барабана);
• автомобильный маховик, ступица и бендикс (от Волги, КамАЗа или другой машины);
• подшипники (3 шт.);
• трубы металлические разного сечения.

Разметить и вырезать детали корпуса груши. Согнуть их и соединить сварным швом боковые части и элементы конусной горловины, но корпус полностью пока не собирать. Из маховика, ступицы и бендикса собрать привод и закрепить его на донной детали конструкции. По краю цилиндрической части корпуса сделать насечки и загнуть к центру окружности. Донную часть вставить в цилиндр до упора в отогнутые насечки. Приварить по окружности. На боковые стенки приварить лопасти. Соединить конус груши с нижней частью корпуса сварным швом.

Собрать станину с опрокидывающим механизмом и посадочным кольцом для груши. Соединить станину и емкость. Установить шкив на вал мотора, соединить с маховиком емкости при помощи редуктора. Мощность двигателя рассчитывают по объему груши: на каждые 200 л нужен как минимум 1 кВт. Радиус шкива подбирают так, чтобы емкость делала 25 оборотов за 1 минуту.

Бетономешалка принудительного типа из жестяной кастрюли

Сделайте станину с широко расставленными ножками. Двигатель можно закрепить на станине и соединить ременной передачей со шкивом на валу емкости.

В дне бака прорезать отверстие, в котором закрепить втулку с подшипником и пропущенным через него валом. На часть вала внутри кастрюли наварить 3-4 лопасти, а на внешней части установить шкив.

На середине дуги вырезанной детали просверлить отверстие, а соответствующее ему — на приваренной полосе. Соединить части болтом с гайкой. Люк открывают движением вбок под днищем. Подготовленную кастрюлю закрепить на станине.

Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Бетономешалка требуется, когда происходит строительство. Экономия на материале приводит к плохим последствиям, поэтому его следует тщательно выбирать.

Бетон используется как при постройке крупных зданий, так и для фундамента небольшого помещения.

Разновидности изготовления бетономешалки

Самый простой вариант – это бетономешалка, которая работает с помощью человеческих усилий. В более сложном варианте используется электродвигатель. Но и он создается из подручных приспособлений.

При изготовлении бетономешалки своими руками следует учесть несколько моментов:

• Изделие должно быть безвредным. Особое внимание уделяется преобразователю, который работает от электричества.
• Вложений в производство бетономешалки должно быть по минимуму.
• Делайте выбор в пользу автоматического изделия, оно проще в применении.

Выбор материалов

Что же требуется для производства ручной бетономешалки? Нам понадобятся:

• крепление;
• трубка;
• сварочное устройство;
• профиль;
• шлифмашина;
• подшипники;
• фланцы;
• бочка на 200 литров;
• металлические уголки 50 на 50 мм;
• карточные петли.

Для изготовления бетономешалки с электрическим двигателем в список потребуется добавить несколько уголков, разрезанная труба по частям, узловую арматуру и сам электрический двигатель.

Поэтапная инструкция

1. С торцевых частей бочки сделать прорези. К ним фиксируются фланцы и вал.
2. По бокам делаются отверстия для заполнения бочки бетоном и прикрепления люка.
3. Карточные петли понадобятся для открывания люка
4. Протяните вал через прорези с торцовых сторон бочки.
5. На вал крепятся фланцы, которые усилят стенки.
6. Уголки требуются для изготовления гребенки. Благодаря ей смесь готовится быстрее. Уголки помещаются с внутренней стороны бочки, и к ним крепятся штыри.
7. Швеллер, уголки и подкосы нужны для подпорок.
8. Детали состыковывают, и полученные подпорки располагают рядом с торцевыми сторонами бочки.
9. Подпорки вкапывают в землю для прочности глубиной около 30 см.

Вал по бокам фиксируется рычагами. Величина ручек выбирается такая, чтобы можно было вращать барабан двумя руками.

Выбираете место для бетономешалки и располагаете там конструкцию, рядом с люком должен быть участок для хранения элементов бетона. Они укладываются через люк и перемешиваются.

Сборка электрического двигателя

Для изготовления бетономешалки с электрическим двигателем подойдет мотор с одной фазой.

Если есть дома двигатели от старых стиральных машин, можно использовать их в качестве электродвигателя для бетономешалки. Средняя скорость вращения должна быть 20 – 30 оборотов в минуту.

Мотор с бензинных мотоциклов тоже подойдет. Он будет удобен тем, что нет зависимости от электричества.

Необходимо помнить: Для удобства эксплуатации бетономешалки следует продумать наличие механизма для опрокидывания (она делается из уголков) и для передвижения.

Вал должен вращаться через подшипники. Раствор используется в максимум в количестве 7 ведер.

Проявите сообразительность, учтите свои собственные предпочтения, и вы добьетесь необходимого результата и удобства использования.

Схемы для создания бетономешалки

Он составляется довольно легко. Для самого простого механизма возьмите электрическую дрель, ведро и опора. Бетона при этом будет не много, но для прокладывания дорожки во дворе или для заливания пола в доме такой вариант подойдет.

•

Далее проектируем основание. Чертеж его тоже должен содержать. Основание нужно такое, чтобы смогло выдержать и бетон, и саму бетономешалку. Оно обязательно должно быть крепким и устойчивым. Легким вариантом будет участок из бруса, более крепким будет основание из металла.

Для контроля вращения двигателя используйте редуктор, который можно сделать из ремней.

Не исключайте из производства бетономешалки этап проектирования. Процесс становится намного легче.

Сделаем выводы: бетономешалка является неотъемлемой частью строительных работ, и при небольших усилиях ее можно сделать своими руками как ручную так и с электродвигателем. Главное, не забывайте о чертежах, и тогда сам работа будет сделана без ошибок и за короткий срок!

Как сделать самодельную бетономешалку своими руками?

Проведение практически любых строительных работ в своем доме требует использования бетонного раствора. Тем, у кого есть бетономешалка, очень повезло, ведь этот агрегат значительно упрощает процесс замеса раствора.

Но даже если у вас ее нет, в этой статье мы расскажем о том, как делается бетономешалка своими руками в домашних условиях и что нужно для процесса изготовления устройства.

1 Далем бетономешалку из бочки

Желая сэкономить деньги, отечественные умельцы уже давно практикуют изготовление самодельных агрегатов для замеса цемента. Ведь для небольшого количества раствора можно использовать простую лопату и собственные силы, но для больших объемов лучше подойдет ручная самодельная бетономешалка из бочки. Агрегат такого типа управляется вручную.

Использование бочки в качестве основы – это наиболее простой и дешевый вариант, особенно если бочка у вас имеется. А если она имеет каркас в виде сваренных углов и прутьев, то этот вариант еще и очень надежен.

Бетономешалка своими руками может быть выполнена из бочки, вместимость которой составляет сто литров или более. На торцах крышки необходимо просверлить несколько отверстий для установки вала, а на днище размещаются фланцы с подшипниками.

Затем сбоку емкости необходимо прорезать отверстие, через которое будет загружаться смесь для изготовления раствора. Оптимальный размер отверстия – 30×30 см.

Многие люди, задающиеся вопросом – как сделать бетономешалку своими руками – сталкиваются с проблемой неплотного прилегания люка. Чтобы крышка максимально прилегала к конструкции, по краям отверстия необходимо проклеить уплотнительную резинку.

Непосредственно сам люк крепится к корпусу при помощи обычных петель. Что касается вала, то для того, чтобы бетоносмеситель принудительного действия своими руками работал нормально, этот элемент следует установить под углом не менее чем в 30 градусов.

Готовая ручная бетономешалка монтируется в землю либо же плотно устанавливается на поверхности. Здесь уже все зависит от вашей фантазии и возможностей. Изготовление вала допускается из нескольких железных прутьев диаметром 0.5 см.

В принципе, на этом изготовление конструкции можно считать завершенным. Для первой эксплуатации загрузите элементы будущего раствора в бочку и крутите ее до тех пор, пока смесь не будет готова. Для выгрузки получившегося раствора бетономешалка ручного типа устанавливается емкостью так, чтобы люк был внизу.

Подставив тару, отверстие открывается и извлекается смесь. Ручная самодельная бетономешалка из бочки прослужит дольше, если время от времени будете обрабатывать ее антикоррозийными средствами.

Самодельная бетономешалка из 200 литровой бочки (видео)

1.1 Электрический агрегат

Если вас интересует, как сделать бетономешалку своими руками, но вы хотите получить более совершенный агрегат, чем с управлением ручного типа, то эта инструкция для вас.

Самодельная ручная бетономешалка из бочки не сравнится с электрическим агрегатом как минимум потому, что в случае с последним получение цементного раствора займет значительно меньше сил. Итак, изготовление конструкции потребует от вас подготовки определенных материалов, список которых приведен ниже.

1.2 Что понадобится?

1. Емкость, которая будет мешать цемент. Для этого также можно использовать небольшую бочку или другой металлический резервуар.
2. Электродвигатель от стиральной машины. Можно выбрать и другой, но мотор от стиральной машины обычно выдерживает большие нагрузки. Тем более что двигатель стиральной машины, особенно старой, не так сложно найти.
3. Приводной вал.
4. Арматуру для лопастей. Можно использовать обычные металлические уголки.
5. Несколько подшипников.
6. Металлические элементы для изготовления каркаса.

С использованием двигателя от стиральной машины и бочки емкостью около двухсот литров вы сможете получать от семи до десяти ведер цемента за один подход. В среднем этого хватает с головой для одного цикла строительных работ.

Опорная стойка для бетономешалки сваренная из уголков

Чтобы агрегат электрического типа более эффективно мешал раствор, емкость можно дополнительно оснастить винтовыми лопастями. Они устанавливаются под углом в 30 градусов.

Если мотора от стиральной машины у вас нет, то можете поискать двигатель, скорость вращения которого составляет около полутора тысяч оборотов в минуту. Желательно, чтобы при этом скорость вращения вала была не более 48 оборотов.

Используя мотор с такими параметрами для производства агрегата, вы сможете добиться наиболее оптимальных результатов смешивания: раствор будет высококачественным, а сухих комков в нем не останется. Помимо этого, чтобы двигатель работал в нормальном режиме и не подводил вас в самый ответственный момент, вам понадобится установить редуктор, а также шкивы ременной передачи.

1.3 Приступаем к сбору агрегата

Как сделать бетономешалку в домашних условиях с применением двигателя от стиральной машины или другого устройства – читайте ниже:

1. С обеих сторон бочки или другого резервуара следует просверлить отверстия, которые будут соединять вал с барабаном.
2. Что касается отверстия для загрузки и выгрузки смеси, то оно обустраивается по тому же принципу, как и в случае с ручной конструкцией.
3. На днище резервуара следует установить зубчатый венец, выступающий частью редуктора. Здесь же необходимо вмонтировать и шестеренку с небольшим диаметром.
4. Теперь самый ответственный момент. Чтобы обычная бочка стала электрической бетономешалкой, нужно вставить подшипник с большим диаметром в кусок трубы, которая будет приварена к емкости. После этого сам вал следует соединить с моторчиком.
5. Для того чтобы эксплуатация электрической бетономешалки была более удобной и при необходимости ее можно было перемещать по строительному участку, конструкцию можно оборудовать колесами. Колесики устанавливаются на обточенные концы оси, выполненной из металлической арматуры. Диаметр в данном случае должен составлять 40-45 мм.
6. Еще один немаловажный момент. Чтобы упростить работу с агрегатом, его можно дополнительно оснастить поворотным механизмом. Если вы не знаете, как это сделать, то здесь нет ничего сложного. При помощи сварки нужно соединить два отрезка металлической трубы диаметром 50-60 мм с несколькими упорами, а также корпусами подшипников. После этого устройству останется только приварить заглушки и ручки.

Устройство бетономешалки с электрическим приводом

2 Типичные ошибки при изготовлении бетономешалки

На практике умельцы при изготовлении бетономешалок часто допускают ошибки, влекущие за собой определенные проблемы. Чтобы не столкнуться с этим, рекомендуем вам заранее ознакомиться со всеми нюансами:

1. В первую очередь, любой рабочий резервуар, будь то металлическая бочка или другая емкость, должен быть наиболее качественным. Поэтому заранее убедитесь в том, что в вашей бочке отсутствуют дырки, на ней нет следов коррозии или других механических повреждений.
2. Не забывайте о том, что инструкция написана специально для того, чтобы вы могли получить качественный агрегат. Поэтому следуйте указанным пунктам как можно более детально. Если вы будете отклоняться от действий, в итоге они будут несогласованны между собой, соответственно, есть большая вероятность получить некачественную бетономешалку.
3. Учтите и тот факт, что металлические элементы конструкции нельзя варить к чугуну. Сам процесс изготовления бетономешалки не особо легкий, а такие ошибки только усложнят его.
4. Также помните о том, что бетономешалку лучше не перегружать массой. Лучше запустить несколько циклов смешивания, чем за один раз поломать агрегат.

Если вы придержитесь правил, описанных в инструкции, и заранее учтете все ошибки, которые можно допустить в процессе, то сможете сэкономить немало денежных средств.

Для резервуара необходимо подобрать прочную не ветхую бочку

Чтобы агрегат получился качественным, вам потребуется минимум стройматериалов и инструментов, но нужно быть наиболее внимательным.
