Бетономешалка своими руками из бочки чертеж 200 литровой

Бетономешалка из бочки: преимущества

Бетономешалка, собранная своими руками, помогает сэкономить время и облегчить тяжелую работу. Самодельная бетономешалка предназначена для смешивания цемента и песка с водой для получения бетона, без которого нельзя обойтись при любых строительных работах, особенно при постройке дома, бетонного крыльца, обустройстве дорожек и т.д.

Конечно, можно сделать бетон вручную, вооружившись корытом с лопатой. Но зачем прикладывать столько усилий, когда для этого можно использовать специальное оборудование. Приобретать бетономешалку, если вы не планируете брать строительные подряды, не имеет смысла. Гораздо экономичнее изготовить ее самостоятельно.

Изготовить бетономешалку своими руками можно из старой 200-литровой бочки.

Приспособление, которое у вас в результате получится, простое и надежное в обращении. Все, что от вас потребуется, – это засыпать в определенных пропорциях компоненты в барабан и добавить воды.

Большим преимуществом в собственном изготовлении бетономешалки будет значительная экономия денег на приобретении заводской модели. Недостатком здесь будет лишь отсутствие опыта в изготовлении подобных механизмов, особенно если образование у вас не техническое. Но если вы упорны и любите мастерить, то обязательно справитесь. Тем более, что все необходимые детали найдутся в хозяйстве. Поищите в гараже или сарае.

Для самостоятельного изготовления бетономешалки вам потребуется: емкость (старая бочка), в которой будет происходить замешивание раствора, ось вращения, электродвигатель (если вы не хотите вращать барабан руками) и рама для основания, на которую все это нужно крепить.

Читайте также:

О процессе подготовки теплой грядки читайте здесь.

Подготовка и инструменты

Прежде чем приступать к работе над бетономешалкой, необходимо сделать набросок или чертеж будущего проекта и подготовить место для работы, к которому должно быть подведено электричество, потому что в работе вам понадобятся электроинструменты.

Материалы и инструменты:

• 200-литровая бочка;
• ось вращения;
• электродвигатель;
• рама для основания;
• сварочный аппарат;
• дрель электрическая;
• ножовка по металлу;
• набор отверток;
• болгарка;
• уголок;
• лопатки;
• рулетка;
• разводные гаечные ключи;
• кернер;
• болты.

Желательно, чтобы дно бочки было несъемным. В противном случае в процессе замешивания раствора оно может просто отвалиться. Раму можно изготовить из металлического уголка. Он удобнее, чем трубы, при соединении болтами. В качестве двигателя, приводящего в движение агрегат, можно приспособить мотор от дрели-миксера или использовать бензиновый мотор. Главное, чтобы он был мощностью не менее 1,3 кВт. И не забудьте установить лопатки внутри бочки для более эффективного перемешивания ингредиентов. Важно: у верхней крышки бочки должно быть надежное крепление, иначе есть риск закидать бетоном весь участок.

Кроме того, еще на стадии разработки и подготовки определитесь, какой вы хотите видеть будущую бетономешалку – стационарной или передвижной на колесах. Тогда вам не придется в спешке исправлять чертежи и вносить коррективы в почти готовую конструкцию. Если все приготовлено, можно приступать к изготовлению бетономешалки своими руками.

Как сделать бетономешалку – ключевые этапы работы

Бетономешалку из бочки изготавливают следующим образом.

Сборка каркаса будущего агрегата. Он должен быть прочным, поскольку ему придется выдерживать огромные нагрузки. В качестве основания хорошо подойдет стальной уголок 130 мм. Если вы не владеете навыками работы со сварочным аппаратом, то нужно подготовить болты для сборки рамы. Лучший вариант – болты диаметром 27 мм. Наклон бочки к основанию должен быть под углом 35°. Если не нашлось подходящего двигателя, то привод можно сделать ручным. Конечно, придется прикладывать определенные усилия, но все равно это лучше, чем лопатой мешать бетон в корыте.

Прежде чем ставить бочку на редуктор, к ее днищу надо прикрепить зубчатый венец (стальной диск с зубьями), желательно от двигателя “Волги”. Как показала практика, он лучше всего подходит для этой цели: изготовлен из каленого металла и на внешней стороне имеет зубья.

Проще всего прикрепить венец сваркой. Но если бетономешалка собирается без применения сварочного аппарата, венец к днищу бочки нужно крепить болтами. Для этого переверните бочку вверх дном и приложите венец к днищу. Керном (стержнем с заточенным концом) сделайте на днище бочки отметки: в отверстие венца вставьте керн острым концом и ударьте по тупому молотком. После этого уберите венец и с помощью дрели строго по отметкам, сделанным керном, просверлите отверстия. Затем венец положите обратно на днище бочки так, чтобы отверстия совпали. Вставьте болты и гаечными ключами закрутите на них гайки.

Поставьте редуктор на раму. Проделайте все тоже самое, что и с венцом. Керном разметьте место под отверстия на раме, просверлите отверстия, прикрутите болтами редуктор к раме, а на него установите саму бочку, не забыв предварительно установить в ней лопатки, чтобы качественно замешивать бетон. Сделать их нетрудно. Можно просто при помощи болтов внутри бочки по длине закрепить 3 уголка на расстоянии, равном друг от друга. Малый шкив редуктора замените подходящей шестерней. Она и будет приводить тяжелую емкость с бетоном в движение. Можно взять малую шестерню от бендикса стартера той же “Волги”.

Самая важная часть бетоносмесителя – двигатель. Его нужно прочно прикрепить к кронштейну на раме.

Для опрокидывания бочки с бетоном нужен штурвал, а не просто ручка. Для его изготовления можно взять обрезок трубы (втулку) и в нее радиально закрутить стержни. После этого надеть на дополнительный редуктор и зафиксировать. Но если такая конструкция вызовет сложности, то можно просто готовый раствор из емкости брать лопатой. Только перед этим не забудьте ее выключить и дождитесь, когда она полностью остановится.

Несколько советов, как не попасть под замес

Собрав и используя бетономешалку, необходимо помнить об элементарных правилах безопасности.

• ни в коем случае нельзя лезть внутрь вращающейся бочки;
• если вы собрали бетономешалку с электроприводом, нужно следить за исправным состоянием сетевого шнура;
• не подпускайте маленьких детей даже к выключенному агрегату;
• если вы изготовили передвижную конструкцию, прежде чем начать ей пользоваться, ставьте под колеса упор;
• при перемешивании бетона возникают сильные вибрации. Необходимо следить за состоянием винтовых соединений и своевременно их подтягивать;
• по возможности работайте всегда в перчатках или в рабочих рукавицах. Цементный раствор может вызвать аллергическую реакцию на коже рук;
• никогда не оставляйте включенную технику без присмотра.

Не забывайте, что вы несете ответственность за свое здоровье и безопасность окружающих людей!

Собрать бетономешалку своими руками совсем нетрудно. Главное в этом деле – наличие всех необходимых материалов, инструментов и желание.

В результате вы получите недорогой и практичный инструмент. Бетономешалка из бочки может быть вам полезной не один раз.

Для жителей частных домов и владельцев дачных участков, проведение строительных работ является неотъемлемой частью поддержания нормальных условий проживания.

Любое строительство, включая закладку деревянного сруба для сооружения бани, начинается с укладки бетонного фундамента. Помимо строительства зданий, возводится каменный забор, обустраиваются террасные грядки, укладываются бетонные дорожки. Все эти работы облегчает бетономешалка из бочки своими руками.

Преимущества самодельной конструкции

Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.

К ним относятся:

• Самодельная конструкция может иметь удобную для пользователя конфигурацию.
• Цена изделия значительно меньше, что обеспечивает использование подручных материалов.
• Исключаются проблемы с обслуживанием и ремонтом агрегата.
• И наконец, ручная бетономешалка своими руками из бочки, является предметом гордости перед друзьями и домочадцами.

Совет: Перед созданием такого полезного приспособления, стоит познакомиться, как работает готовый промышленный экземпляр у знакомых или, в крайнем случае, взять на несколько часов на прокат. Это позволит понять принцип работы изделия, определить, какой размер бочки подойдет лучше всего.

Подготовка к изготовлению

Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:

• Металлическую бочку на 100-200 литров. Это может быть емкость для хранения зерна или другого корма для животных, бочка для транспортировки нефтепродуктов или химикатов.

• Трубу со стенкой большой толщины, с внутренним диаметром 32 мм – 2 куска длиной 20 сантиметров, для изготовления втулок для вала.
• Пруток диаметром 30 мм, для изготовления оси.

• Швеллер №6:

1. 2 отрезка длиной по одному метру, для опорных элементов;
2. 2 по 50 см, для распорок рамы, для придания ей жесткости.

• Любой автомобильный руль.
• Петли дверные.

• Аппарат для сварки.
• Ножовку по металлу.
• Болгарку.

Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.

Для проведения работ:

• Лучше всего подготовить гараж или открытое пространство.

• Все необходимые инструменты расположить под рукой.
• Подготовить чертежи бетономешалки из бочки. Это могут быть эскизы, наброски или качественно разработанный проект.

• Самодельная бетономешалка может быть мобильной. Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.

Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.

Советы и рекомендации

Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:

• В процессе сборки, следует контролировать на прочность все соединения конструкции.
• При отсутствии сварочного аппарата, соединять элементы между собой можно болтами, оно по надежности не уступает сварному варианту. Но при этом нужно использовать шайбы, чтобы обеспечить герметизацию мест крепления деталей.
• Герметичность бочки для перемешивания раствора, нужно тщательно проконтролировать.
• Если собирается из бочки бетономешалка с электроприводом, необходимо его креплению уделить особое внимание.
• Угол наклона бадьи в рабочем состоянии, рекомендуется выдерживать 35° к поверхности земли.
• Все подвижные узлы конструкции, включая ее поворотный механизм, должны быть хорошо смазаны. Это увеличит срок службы изделия, и обеспечит ему безаварийную работу.

Технология изготовления ручной бетономешалки

Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.

На чертеже основные узлы:

• Поз. 4 – барабан или бочка.
• Поз. 5 – лопасти.
• Поз. 7 – опора.
• Поз. 9 – емкость для раствора.
• Поз. 10 – рукоятка.

Инструкция по сборке конструкции:

• Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
• Усилить дно можно приварив дополнительно металлический лист.

Совет: Очень важно обеспечить герметичность конструкции. Иначе бетон будет заливать участок.

• По центру верха и низа бадьи выполняются два отверстия.
• Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
• В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
• Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.

• Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

Совет: После сборки бочки, следует проверить ее герметичность. Она должна быть максимальной. Самодельная бетономешалка из 200 литровой бочки , как и из любой другой емкости, хорошо будет работать с жидкими и текучими растворами. Немного хуже – с вязкими материалами.

Далее бочку необходимо установить на опору, высотой примерно 1 метр.

Для этого:

• Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
• Привариваются втулки с другого конца длинных швеллеров.
• Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
• Приделывается руль или другой тип ручки для вращения барабана.

Бетономешалка с электроприводом

Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.

При этом:

• На ось двигателя устанавливается небольшая звездочка.
• На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
• Соединение элементов выполняется цепной передачей.
• По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.

Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.

Хитрости эксплуатации

Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.

Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:

• Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
• При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
• Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.

• При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
• Маховик стиральной машинки можно установить вместо руля.
• Для длительного хранения, бочку лучше смазать отработанным маслом.

Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.

чертежи, конструкция миксера и привода

Обзавестись бетономешалкой для домашнего использования нынче не проблема – в продаже хватает относительно недорогих бытовых моделей. Нюанс: подобные изделия не отличаются вместительностью (всего 60…100 литров) и надежностью, поскольку изготавливаются из дешевых комплектующих. Домовитому хозяину, владеющему навыками слесарно-сварочных работ, проще сделать бетоносмеситель нужного объема своими руками, следуя нашим рекомендациям.

Выбор конструкции мешалки

Для заливки бетонов и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:

• принудительного действия — шнековые и лопастные;
• гравитационные;
• вибрационные.

Бетономешалка принудительного (слева) и гравитационного действия (справа)

Примечание. Мешалки для раствора вибрационного типа используются в промышленных масштабах. Собрать кустарный вариант в домашних условиях тоже реально – например, из ручного перфоратора. Но всерьез рассматривать подобные самоделки не стоит, причина — малая производительность установки.

Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.

Смесители принудительного действия

Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).

Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти

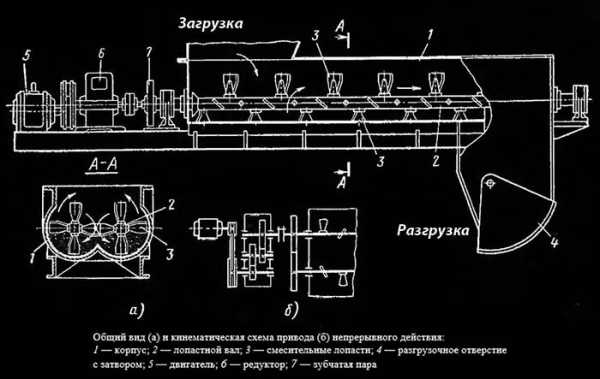

Конструкции принудительных бетономешалок могут отличаться по ряду признаков:

• положение бадьи – вертикальное либо горизонтальное;
• мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;
• способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;
• порядок работы – циклический или непрерывный.

Справка. Бытовые миксеры предназначены для циклической работы – загрузка ингредиентов – смешивание – выгрузка, затем цикл повторяется. Шнековые смесители могут функционировать непрерывно – с одной стороны засыпаются сухие компоненты, с другой — выходит готовый раствор. Пример такой машины показан на чертеже.

Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:

• сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;
• приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;
• подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.

Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.

Машины гравитационного типа

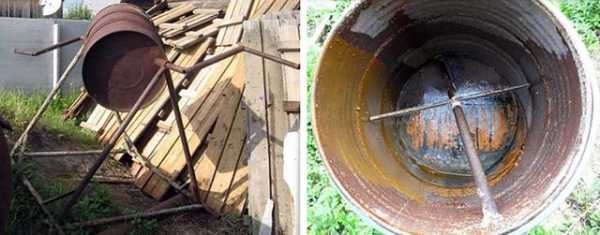

Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.

Совет. Машину с ручным приводом лучше делать из бочки, установленной на диагональную ось. Проверено практикой: качество приготовления сухих строительных смесей и бетонов значительно улучшается, а проходящая сквозь бадью труба служит дополнительным рассекателем раствора.

Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к центру. «Груша» вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.

Чем хороши подобные конструкции:

• мешалка годится для приготовления любых растворов;
• простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;
• «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.

Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:

Делаем растворомешалку из бочки

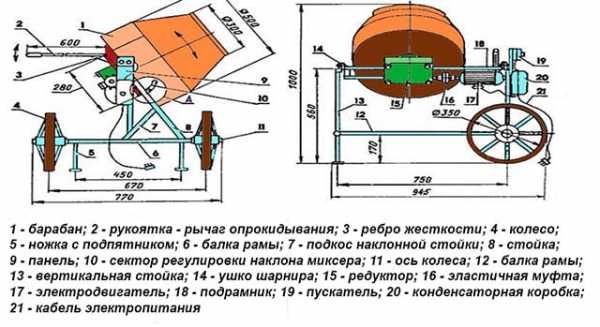

Чтобы подобрать детали для сборки строительной машины, предлагаем изучить ее устройство по представленному чертежу (пункты списка совпадают с позициями на эскизе):

1. Смесительный барабан из металлической 200-литровой бочки.
2. Рукоятка опрокидывания «груши» – стальная труба Ø20—26 мм.
3. Опорные ролики барабана – 2 шт.
4. Рама из металлической профильной трубы сечением 50 х 30 мм, толщина стенки 2,5 мм.
5. Электродвигатель 750…2000 об/мин, мощностью 0,5…1,5 кВт.
6. Поддерживающий поворотный подрамник.
7. Крестовина сочленения – полоса металлическая 40 х 3 мм.
8. Шкив промежуточный.
9. Шкив основной.

Примечание. Размеры и способы соединения деталей можно изменять в зависимости от наличествующих материалов.

В качестве опорных роликов умельцы применяют небольшие колесики или обычные подшипники качения. Вместо профильной трубы без проблем используется круглая либо уголки плюс швеллеры. Размеры промежуточных и ведущих шкивов подбираются в зависимости от числа оборотов электромотора.

Помимо указанных материалов, понадобится кабель электропитания, блок пусковых конденсаторов и кнопка включения / остановки двигателя.

Изготовление бадьи

Строгая цилиндрическая форма бочки не способствует качественному смешиванию цемента с ингредиентами – щебнем, песком, керамзитом и прочими наполнителями. После затворения водой одна часть массы пристает к днищу, другая выплескивается через горловину.

Прежде чем собрать бетономешалку, из бочки нужно сделать «грушу»:

1. Измерьте рулеткой длину окружности бадьи и разделите эту величину на 12 частей. Откладывая на стенке бочки полученное расстояние, проставьте маркером вертикальные метки.
2. Вырежьте днище емкости болгаркой.
3. Прорежьте вертикальные пазы вдоль нанесенных меток. Чтобы будущие «лепестки» загнулись, сошлись внутри и образовали горловину меньшего диаметра, придайте им клиновидную форму.
4. Поочередной согните «лепестки», прихватите сваркой вдоль обечайки. Окончательно сварите элементы между собой.
5. Процедуру повторите с другой стороны бочки.
6. Внутрь миксера приварите лопасти, как сделано на фото.

Примечание. Чем длиннее вы сделаете вертикальные надрезы, тем больше получится сужение «груши». Но помните – слишком длинные «лепестки» изгибаются неравномерно, в результате емкость потеряет правильную форму, во время вращения возникнет осевое биение.

К нижнему торцу бадьи нужно заново приварить днище и крестовину под сочленение привода. Другой вариант – крепление обоймы подшипника, как демонстрирует мастер на видео:

Сборка рамы и устройство привода

Конструкция железной рамы — произвольная, зависит от габаритов барабана, способа установки и найденных подручных материалов. При сборке учтите следующие рекомендации:

• рама должна быть устойчивой, выдерживать раскачивание и опрокидывание бочки с бетоном;
• между вертикальными стойками и горизонтальными элементами приваривайте ребра жесткости;
• внутреннюю поворотную раму лучше делать на подшипниках, хотя вполне допустимо использовать шарниры на втулках;
• под двигатель и детали привода подготовьте крепежные площадки;
• если крутящий момент передается ремнем, предусмотрите скользящее крепление мотора либо шкива для его натяжения / ослабления;
• поставьте фиксатор для закрепления бадьи в наклонном положении – сгодится металлический стержень, вставляемый в отверстия на поворотной части.

Особое внимание уделите расчету приводного механизма. Оптимальная скорость вращения «груши» — 30…40 об/мин, превышать либо занижать указанные обороты не рекомендуется. Задача – подобрать к имеющемуся электромотору шкивы, шестерни или редуктор, дабы понизить скорость. Рассчитываем передаточное число I, затем определяем размеры шкивов, пользуясь уравнением:

I = n1/n2 = D1/D2

• n1, n2 – скорость ведущего и ведомого шкива соответственно;
• D1, D2 – диаметры шкивов.

Пример расчета. Есть двигатель с оборотами вала 800 об/мин, размер ведущего колеса – 60 мм. Чтобы получить скорость вращения бадьи 40 об/мин, нужно подобрать ведомый шкив диаметром D2 = (800 х 60) / 40 = 1200 мм. При использовании цепной и шестеренчатой передачи нужно считать зубья звездочек.

Обычно размер ведомой шестерни выходит слишком большим. При изготовлении бетономешалки своими руками крутящий момент от электродвигателя к барабану можно передать разными способами:

1. К днищу бадьи приварить маховик коленчатого вала от легкового авто, в качестве ведущей шестеренки применить бендикс (втягивающее устройство) стартера. Другой вариант – взять только венец маховика от грузовой машины, имеющий большой диаметр.
2. Использовать промежуточный вал со шкивами и комбинированную передачу – ременную и цепную или наоборот.
3. Опоясать цепью корпус «фляги» снизу, прихватить сваркой и передать крутящий момент зубьями маленькой звездочки.

Справка. На заводских моделях вопрос решается похожим способом — ведомая зубчатая шестеренка заделывается прямо в корпус бадьи.

После сборки рамы и монтажа опорных роликов бочка окончательно прикрепляется к нижней ступице. Остается подключить проводной механизм и собрать схему электропитания мешалки.

Заключение

Для нужд частного домохозяйства вполне достаточно бетоносмесителя полезным объемом 0,15 куба, что как раз соответствует 200-литровой бочке. Самодельную установку всегда можно усовершенствовать – приделать колеса, буксировочное устройство и даже организовать самозагрузку с помощью небольшого конвейера. Варианты модернизации строительной техники нередко публикуют участники тематических форумов.

qustu.com

Бетоносмеситель из 200 литровой бочки своими руками

Любая стройка, как правило, предполагает осуществление ряда работ с использованием цементного раствора. Особенно актуальным бетонирование представляется для собственников загородных домов, находящихся в состоянии «перманентного» ремонта и облагораживания прилегающей территории. Применение бетона в таком случае востребовано повсеместно: и при заливке садовых дорожек, и при устройстве от мостков, и при возведении ограды.

Ввиду столь острой потребности в цементном растворе, необходимое количество которого определяется масштабом реализуемых работ, многие строители собственноручно замешивают бетонные смеси или предпочитают приобретать уже в готовом виде. Это, безусловно, очень удобно, хоть порой и не совсем рационально, ведь стоимость цементного раствора достаточно высока, а его зачастую требуется не так уж и много. К тому же, далеко не всегда есть возможность воспользоваться профессиональными услугами по изготовлению бетона и его транспортировке к рабочему объекту.

Гораздо более обоснованным с экономической точки зрения будет самостоятельное замешивание раствора – оно и обойдётся на порядок дешевле, и, что немаловажно, не потребует значительных временных затрат. Обладая достаточным терпением и приложив некоторые усилия, можно изготовить бетон вручную, но лучше купить (арендовать) для этой цели качественную бетономешалку или сконструировать бетоносмеситель своими руками.

Применена бочка 200 л, двигатель электрический на 250Вт/1430 оборотов. 220В. Взято колесо от мотоцикла Урал, вырезана средняя часть, 2 кольца сваренные между собой, полученный шкив приварен ко дну бочки. Рама — 59 труба, швеллер и 2 ремня.

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельная бетономешалка из бочки

Занялся благоустройством дачного участка и понял, что без бетономешалки не обойтись. Для экономии средств смастерил ее сам. За основу бетономешалки взял металлическую бочку из под горюче-смазочных материалов.

Понадобилось: 200-литровая толстостенная металлическая бочка, сварочный аппарат, металлические уголки от старой кровати, 4 ролика от тележки, подшипник, арматура.

Ход работ по изготовлении бетономешалки на основе бочки
Для бочки сварил основание из уголков старой кровати — это основа бетономешалки. Приварил к каркасу по углам четыре ролика от старой тележки для устойчивости и облегчения вращения емкости. Прикрепил к металлическому основанию с помощью болта и гаек подшипник (фото 1). Установил на готовый каркас бочку между четырьмя роликами таким образом, что кромка ее дна уперлась в подшипник.

На заметку
Перед «запуском» бетономешалки немного перемешиваю ее содержимое лопатой.

Изготовил руль из арматуры диаметром на 10 см больше, чем у бочки. Для этого приварил пять арматурных прутьев длиной по 10 см одним концом к ободу металлической емкости, а другим — к рулю (фото 2).

Засыпаю в бочку три ведра песка и ведро цемента (так же можно в соотношении 4:1), добавляю воду; привожу в движение бетономешалку, вращая руль. Ингредиенты смешиваются, а на выходе через 5 мин. получается готовый раствор.

Дешево и сердито!

Так же предлагаем посмотреть описание, фото, чертежи по изготовлению бетономешалки своими руками.

Игорь Высоцкий, г. Витебск.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

sdelaisam.mirtesen.ru

как сделать, видео, чертеж, 200 л

Бетономешалка из бочки: преимущества

Бетономешалка, собранная своими руками, помогает сэкономить время и облегчить тяжелую работу. Самодельная бетономешалка предназначена для смешивания цемента и песка с водой для получения бетона, без которого нельзя обойтись при любых строительных работах, особенно при постройке дома, бетонного крыльца, обустройстве дорожек и т.д.

Для изготовления бетономешалки рекомендуется использовать 200-литровую бочку.

Конечно, можно сделать бетон вручную, вооружившись корытом с лопатой. Но зачем прикладывать столько усилий, когда для этого можно использовать специальное оборудование. Приобретать бетономешалку, если вы не планируете брать строительные подряды, не имеет смысла. Гораздо экономичнее изготовить ее самостоятельно.

Изготовить бетономешалку своими руками можно из старой 200-литровой бочки.

Схема устройства бетономешалки.

Приспособление, которое у вас в результате получится, простое и надежное в обращении. Все, что от вас потребуется, — это засыпать в определенных пропорциях компоненты в барабан и добавить воды.

Большим преимуществом в собственном изготовлении бетономешалки будет значительная экономия денег на приобретении заводской модели. Недостатком здесь будет лишь отсутствие опыта в изготовлении подобных механизмов, особенно если образование у вас не техническое. Но если вы упорны и любите мастерить, то обязательно справитесь. Тем более, что все необходимые детали найдутся в хозяйстве. Поищите в гараже или сарае.

Для самостоятельного изготовления бетономешалки вам потребуется: емкость (старая бочка), в которой будет происходить замешивание раствора, ось вращения, электродвигатель (если вы не хотите вращать барабан руками) и рама для основания, на которую все это нужно крепить.

Вернуться к оглавлению

Читайте также:

О процессе подготовки теплой грядки читайте здесь.

Подготовка и инструменты

Инструменты необходимые для работы: молоток, болты, уголок, болгарка, лопатки, дрель электрическая, рулетка, ножовка по металлу.

Прежде чем приступать к работе над бетономешалкой, необходимо сделать набросок или чертеж будущего проекта и подготовить место для работы, к которому должно быть подведено электричество, потому что в работе вам понадобятся электроинструменты.

Материалы и инструменты:

• 200-литровая бочка;
• ось вращения;
• электродвигатель;
• рама для основания;
• сварочный аппарат;
• дрель электрическая;
• ножовка по металлу;
• набор отверток;
• болгарка;
• уголок;
• лопатки;
• рулетка;
• разводные гаечные ключи;
• кернер;
• болты.

Желательно, чтобы дно бочки было несъемным. В противном случае в процессе замешивания раствора оно может просто отвалиться. Раму можно изготовить из металлического уголка. Он удобнее, чем трубы, при соединении болтами. В качестве двигателя, приводящего в движение агрегат, можно приспособить мотор от дрели-миксера или использовать бензиновый мотор. Главное, чтобы он был мощностью не менее 1,3 кВт. И не забудьте установить лопатки внутри бочки для более эффективного перемешивания ингредиентов. Важно: у верхней крышки бочки должно быть надежное крепление, иначе есть риск закидать бетоном весь участок.

Кроме того, еще на стадии разработки и подготовки определитесь, какой вы хотите видеть будущую бетономешалку — стационарной или передвижной на колесах. Тогда вам не придется в спешке исправлять чертежи и вносить коррективы в почти готовую конструкцию. Если все приготовлено, можно приступать к изготовлению бетономешалки своими руками.

Вернуться к оглавлению

Как сделать бетономешалку — ключевые этапы работы

Схема бетономешалки своими руками: 1 – бочка; 2 – лопасти; 3 – ручка для опрокидывания бункера; 4 – рама; 5 – электродвигатель; 6 – червячный редуктор; 7 – петля подвески платформы электродвигателя; 8 – ограничитель.

Бетономешалку из бочки изготавливают следующим образом.

Сборка каркаса будущего агрегата. Он должен быть прочным, поскольку ему придется выдерживать огромные нагрузки. В качестве основания хорошо подойдет стальной уголок 130 мм. Если вы не владеете навыками работы со сварочным аппаратом, то нужно подготовить болты для сборки рамы. Лучший вариант — болты диаметром 27 мм. Наклон бочки к основанию должен быть под углом 35°. Если не нашлось подходящего двигателя, то привод можно сделать ручным. Конечно, придется прикладывать определенные усилия, но все равно это лучше, чем лопатой мешать бетон в корыте.

Прежде чем ставить бочку на редуктор, к ее днищу надо прикрепить зубчатый венец (стальной диск с зубьями), желательно от двигателя «Волги». Как показала практика, он лучше всего подходит для этой цели: изготовлен из каленого металла и на внешней стороне имеет зубья.

Проще всего прикрепить венец сваркой. Но если бетономешалка собирается без применения сварочного аппарата, венец к днищу бочки нужно крепить болтами. Для этого переверните бочку вверх дном и приложите венец к днищу. Керном (стержнем с заточенным концом) сделайте на днище бочки отметки: в отверстие венца вставьте керн острым концом и ударьте по тупому молотком. После этого уберите венец и с помощью дрели строго по отметкам, сделанным керном, просверлите отверстия. Затем венец положите обратно на днище бочки так, чтобы отверстия совпали. Вставьте болты и гаечными ключами закрутите на них гайки.

Поставьте редуктор на раму. Проделайте все тоже самое, что и с венцом. Керном разметьте место под отверстия на раме, просверлите отверстия, прикрутите болтами редуктор к раме, а на него установите саму бочку, не забыв предварительно установить в ней лопатки, чтобы качественно замешивать бетон. Сделать их нетрудно. Можно просто при помощи болтов внутри бочки по длине закрепить 3 уголка на расстоянии, равном друг от друга. Малый шкив редуктора замените подходящей шестерней. Она и будет приводить тяжелую емкость с бетоном в движение. Можно взять малую шестерню от бендикса стартера той же «Волги».

Самая важная часть бетоносмесителя — двигатель. Его нужно прочно прикрепить к кронштейну на раме.

Для опрокидывания бочки с бетоном нужен штурвал, а не просто ручка. Для его изготовления можно взять обрезок трубы (втулку) и в нее радиально закрутить стержни. После этого надеть на дополнительный редуктор и зафиксировать. Но если такая конструкция вызовет сложности, то можно просто готовый раствор из емкости брать лопатой. Только перед этим не забудьте ее выключить и дождитесь, когда она полностью остановится.

Вернуться к оглавлению

Несколько советов, как не попасть под замес

Схема крепления бочки на стойках: 1 – вал мешалки; 2 – подшипник подвески; 3- подшипник вала бетономешалки; 4 – корпус подшипников; 5 – подвеска.

Собрав и используя бетономешалку, необходимо помнить об элементарных правилах безопасности.

• ни в коем случае нельзя лезть внутрь вращающейся бочки;
• если вы собрали бетономешалку с электроприводом, нужно следить за исправным состоянием сетевого шнура;
• не подпускайте маленьких детей даже к выключенному агрегату;
• если вы изготовили передвижную конструкцию, прежде чем начать ей пользоваться, ставьте под колеса упор;
• при перемешивании бетона возникают сильные вибрации. Необходимо следить за состоянием винтовых соединений и своевременно их подтягивать;
• по возможности работайте всегда в перчатках или в рабочих рукавицах. Цементный раствор может вызвать аллергическую реакцию на коже рук;
• никогда не оставляйте включенную технику без присмотра.

Не забывайте, что вы несете ответственность за свое здоровье и безопасность окружающих людей!

Собрать бетономешалку своими руками совсем нетрудно. Главное в этом деле — наличие всех необходимых материалов, инструментов и желание.

В результате вы получите недорогой и практичный инструмент. Бетономешалка из бочки может быть вам полезной не один раз.

vseoteplicah.ru

Бетоносмеситель – хороший прибор для приготовления цементной смеси. Необходим в хозяйстве при строительных работах. Наличие бетономешалки намного облегчит жизнь при затянувшихся ремонтах. Покупать новый прибор не имеет смысла, ведь он может пригодиться только несколько раз в жизни, а стоит дорого, поэтому целесообразней сделать бетономешалку собственноручно.

Что следует учесть

Чтобы изготовить бетономешалку, придется перед этим раздобыть старую металлическую бочку. Лучше всего для этой цели подойдет емкость, изготовленная из стали.

Существуют варианты конструкций, где вместо металлических емкостей используют пластиковые бочки, но они чаще всего имеют маленький размер и не так удобны при эксплуатации.

Независимо от того, какой резервуар вы выберете для изготовления самодельного смесителя, он должен быть устойчивым, чтобы обеспечить максимальную безопасность того человека, который будет работать с прибором.

Инструменты и материалы

Это основные инструменты, которые могут пригодиться в работе по изготовлению бетоносмесителя из металлической бочки. Не забудьте подготовить и материалы. Главное – это емкость, лучше стальная или изготовленная из плотного металла.

Некоторые умудряются делать прибор из пластиковых резервуаров, но они не такие прочные и не очень удобные в эксплуатации.

Когда приступаете к поиску подходящей основы для изготовления бетономешалки, нужно особое внимание уделить размеру бочки. Опытные мастера рекомендуют остановить свой выбор на емкости 200 л. Она считается оптимальным вариантом для приготовления раствора, ведь цемент не будет в ней застаиваться.

Дальше найдите движущий вал; металл из которого будете варить каркас; подшипники; куски стали, что будут использоваться для изготовления лопастей или зубчатого венца, исполняющего роль миксера, а также двигатель (если планируется изготовление электрического прибора). Перечисленных выше материалов должно хватить для изготовления простых вариантов бетоносмесителей. Если на примете есть уже какой-нибудь вариант, нужно предварительно изучить чертеж и докупить все необходимое.

Технология изготовления

Отверстия не нужно делать очень большими, тогда дверные петли и засов, который вы придумаете, чтобы плотно закрывалась дверца, может не выдержать, и все вывалится посредине рабочего процесса.

Металлический каркас, на котором будет держаться барабан, можно сварить из шпал, арматуры или других материалов. Главное, чтобы он выдержал рабочую нагрузку. Количество ножек – на ваше усмотрение, их может быть и 2, и 4. Бочка вращается с помощью ручки. Описанный прибор наиболее простой и не подходит для приготовления раствора в больших количествах, для этой цели лучше изготовить бетоносмеситель с двигателем от стиральной машины.

Сделать бетономешалку с двигателем самому более затратно по времени, но сэкономит много сил в будущем при приготовлении растворов. Электрический двигатель сам по себе дорогой, поэтому новый прибор при изготовлении смесителей цемента в домашних условиях не используется. Для этой цели идеально подойдет мотор от советской стиральной машинки с вертикальной загрузкой. Такая техника была популярна в начале 90-х годов прошлого века. Вам пригодится не только мотор, но и само металлическое основание.

Сначала изготовим каркас по той же схеме, что делается для ручной бетономешалки. Дальше приступаем к баку машинки. Закройте слив и удалите активатор, а на его место установите вал с осью. В качестве миксера выступят самодельные лопасти из металла, которые привариваются на металлическое основание, а потом крепятся к внутренней части стиральной машинки. Готовый барабан приваривают к каркасу, а дальше подключают двигатель. Мотор располагают в задней части машинки, на углах просверливают отверстия, прикладывают к таким же отверстиям на моторе, а затем прикрепляют болтами. Сам двигатель соединяется с осью с помощью фланца. Между ними должно быть расстояние около 2 сантиметров.

Чертеж

Прежде чем начинать сборку самодельной бетономешалки, нужно найти подходящий чертеж. На схеме можно увидеть материалы, которые понадобятся в ходе монтажа, а также общий вид конечного прибора. Подробных размеров емкости, вала, уголков, как правило, на чертеже не указывается. Но в специализированной литературе к готовым чертежам и схемам можно найти подробное описание процесса соединения деталей.

Это немного облегчит изготовление бетономешалки, ведь в подробной инструкции к чертежу имеются цифровые ссылки на чертеж, и даже если человек не знает, как правильно называется та или иная деталь, ее можно легко найти на схеме.

Соблюдать все этапы создания прибора не имеет смысла, ведь у каждого мастера свои исходные материалы и уровень навыков, поэтому можно смело вносить разные коррективы в ходе работы, заменять детали и упрощать создание бетономешалки.

Основные этапы

Вариантов самодельных бетономешалок в свободном доступе множество, главное – выбрать подходящий для вас. Чертеж можно сделать самостоятельно или взять готовый. Когда первые приготовления сделаны, приступают к основным этапам изготовления бетоносмесителя.

Берут старую бочку, очищают ее от мусора, проверяют емкость на прочность и наличие дырок или трещин. Это нужно сделать, чтобы оценить возможность приготовления в ней цементной смеси. Известно, что раствор очень тяжелый, и ржавая бочка не выдержит регулярной нагрузки, поэтому лучше взять стальную, а не железную емкость.

Уберечь себя при этой процедуре от лишних повреждений поможет монтаж фланцев с подшипниками в местах соединений. Их можно приобрести в любом строительном магазине, размер подбирайте под диаметр используемой оси.

В конце изготовленные элементы следует соединить между собой. Приводной вал должен быть расположен не прямо, а под углом 30 градусов. Бочку крепят на ранее сваренный каркас и хорошо фиксируют. Если надежность конструкции вызывает сомнения, тогда лучше ножки вкопать в землю. Не следует делать бетономешалку высокой, лучше если она будет ближе к земле. Это основные этапы изготовления бетоносмесителя ручного образца. В домашних условиях можно сделать и электрическую бетономешалку, но для этого понадобится больше материалов и навыков.

Увидеть бетономешалку с ручным приводом в действии вы можете в видео ниже.

Как сделать бетономешалку с двигателем от стиральной машины и просеиватели для сыпучих строительных материалов на основе заводского смесителя для бетона.

Рынок строительных инструментов предлагает большой выбор бетономешалок на любой вкус и кошелёк. От самых простых — для замешивания небольших объёмов кладочных и штукатурных растворов, до мощных бетоносмесителей принудительного действия, в которых готовят жесткие бетонные смеси. Несмотря на это, многие самостройщики предпочитают не покупать бетомешалку в магазине, а сделать её своими руками из хлама, завалявшегося в сарае. Как собрать такую самоделку, и стоит ли заморачиваться с её изготовлением? Ответы в статье.

Содержание:

• Как сделать бетономешалку из бочки и двигателя от стиральной машины
• Как превратить бетономешалку в просеиватель для песка, гравия и щебня
• Какие нужны инструменты для изготовления самоделок
• Выгодно ли делать самодельную бетономешалку

Как изготовить недорогую бетономешалку из стальной бочки и электрического двигателя от стиралки

При строительстве бани я замешивал бетон вручную в корыте. Для небольших объёмов этот способ годится, но, для возведения чего-то большего, нет. Слишком много тратится сил на «рукопашный» замес бетона. Покупать дорогую бетономешалку я не хотел, а тратиться на дешевую, но недолговечную — деньги на ветер. Посмотрел в интернете из чего делают самодельные смесители для бетона. Понравилась пара мобильных конструкций из обычных металлических бочек на 200 литров. Купил на автобазе бу ёмкость из-под масла и, на её основе, профильных труб, бендикса с венцом от «Волги» и старого движка от стиралки собрал дешевую бетономешалку.

В бетономешалку помещается:

• 4 ведра обогащенной песчано-гравийной смеси;
• 1 ведро цемента;
• 1.5 ведра воды;
• 1 ведро песка.

Привод бетономешалки крупным планом.

Привод защищает чехол из жести.

Вторую бетономешалку, сделанную из того, что было под рукой, изготовил АфанасьевичRUS.

Я не хотел тратить на покупку бетономешалки 12 — 25 тыс. руб. и сделал её сам из разного хлама, бочки и электродвигателя от стиральной машины. Самодельным смесителем для бетона пользуюсь уже не один год. В принципе, всё устраивает. Металл бочки конечно тонковат, но все лечится сваркой. Внутри бочки приварены лопасти для размешивания смеси. Чтобы сделать бетономешалку мне понадобились:

• двухсотлитровая бочка;
• двигатель мощностью 0.45 кВт на 3400 об/мин;
• шкив от сеялки;
• колесо от детского велосипеда;
• обод от колеса от велосипеда для взрослых;
• цепь от мотоцикла марки «Иж»;
• подшипник с втулкой от заднего колеса мотоцикла марки «Иж».

​Предлагаем вам посмотреть видео, где показана работа этой бетономешалки.

Как из бетономешалки сделать дешевый просеиватель для песка и щебня

Места у меня на участке мало, поэтому, при завозе песка и щебня их свалили в одну кучу. За несколько лет они перемешались. Просеивать этот объём вручную не хотелось. Поэтому я сделал из бетономешалки просеиватель.

Расскажем, как изготовить это нужное в хозяйстве приспособление:

1. Берёте две полоски оцинкованного металла шириной 100 и 200 мм.

1. Полосу шириной 100 мм сгибаете и стягиваете болтами вокруг горловины бетономешалки.

1. Полосу шириной 200 мм сгибаете в кольцо, а концы фиксируете заклёпками.

1. Сетку с ячеей 6 мм обрезаете по диаметру кольца с нахлёстом. Концы загибаете и закрепляете заклёпками к кольцу через металлическую ленту.

Сито вставляете в бетономешалку сеткой вниз.

Включаете бетономешалку и просеиваете сыпучие материалы. Затем останавливаете бетоносмеситель и только потом вынимаете сито!

В «груше» остаётся просеянный песок и каменная пыль.

Самоделка мне понравилась. Планирую прикупить сетку с ячеей 4 мм и 8 мм и сделать еще два сита для разных работ.

• Не просеивайте сыпучку до полной загрузки бетономешалки. Достаточно просеять 8 совковых лопат и сразу высыпать содержимое бетономешалки в мешок. Если заполнить песком всю «грушу» он спрессуется на дне в плотную массу. Её неудобно фасовать в мешки.

• Если во время работы нужно остановить бетономешалку заполненную бетоном и потом вновь включить её, то поверните «грушу» так, чтобы её зев был направлен вверх. Только потом запустите бетономешалку и поверните «грушу» под нужным углом, для нормального перемешивания смеси. Так вы уменьшите нагрузку на двигатель и привод, и они прослужат дольше.

Ещё одна конструкция просеивателя для сыпучих строительных материалов от Витэк.

Инструменты для изготовления самодельной бетономешалки

Вам потребуется стандартный набор любого самодельщика:

• болгарка;
• мощная дрель;
• сварочный инвертор;
• набор слесарных инструментов и расходных материалов — отрезные и зачистные диски для УШМ, электроды, свёрла по металлу.

Выгодно ли делать бетономешалку своими руками

Практика показывает, что самоделка рентабельна, если в хозяйстве завалялись «ненужные» электродвигатели, шкивы, цепи, шестерёнки, металл и т.д. Б/у бочка на 200 литров стоит копейки, но у неё придётся усиливать днище, а верх бочки заужать на конус. «Груша» из бочки, из-за тонких стенок, уступает по прочности и долговечности качественной заводской, сделанной из толстого металла. Не забудьте прибавить к стоимости бетономешалки время, потраченное на её изготовление и, если нет, затраты на покупку необходимых материалов и инструментов. Поэтому сначала изучите строительный рынок и предложения частников.

Хотите купить бетономешалку, но не знаете какую взять, чтобы она прослужила долго и не сломалась? Ответ в теме Выбор бетономешалки, где собран практический опыт реальных пользователей и консультируют производители бетоносмесителей.

• Хотите узнать пропорции качественного бетона-самомеса? Думаете, что самомесный бетон выгоднее покупного? В материале Делаем самомесный бетон подробно рассказывается, как самостоятельно замесить в бетономешалке смесь из песка, воды, цемента и щебня, так, чтобы не разочароваться в результате.
• Тем самодельщикам, которым нужен недорогой профилегиб, узнают, как его сделать из запчастей от старых автомобилей в статье Самодельный профилегиб за 2000 рублей.
• Весна не за горами и вскоре на участках затарахтят бензопилы. Чтобы при распиливании дров не надорваться и существенно ускорить и упростить этот процесс, почитайте статью Самодельные козлы для распиливания дров, где показаны 5 вариантов козел для распиливания брёвен и 3 варианта дровоколов.

В видео Бетон и бетонные смеси рассказывается, где лучше приобретать бетон, и какие ингредиенты и добавки нужны для его самостоятельного изготовления.

Источник: www.forumhouse.ru

Самодельная ручная бетономешалка из металлической бочки

Самодельная бетономешалка из бочки сможет полностью заменить заводской аналог и позволит приготовить действительно качественную бетонную смесь для строительства. Ее стоимость не превысит 1000 рублей, а все материалы можно будет найти в гараже или пункте приема металлолома. Сейчас мы рассмотрим подробную поэтапную инструкцию как сделать бетономешалку своими руками, узнаем все секреты нехитрого дела и соорудим качественный строительный инструмент за несколько часов.

Детали и чертежи бетономешалки с ручным приводом

Для начала рассмотрим, что нам необходимо для ее изготовления. Основная цель нашей работы – соорудить действительно дешевую конструкцию с минимальными затратами, поэтому будем брать только общедоступные инструменты и материалы.

1. Бочка, она же «бадья». Самый простой вариант – 200-литровый металлический сосуд, в котором всегда хранят зерно или корма на даче, подойдет бочка для перевозки нефтепродуктов или химии. Если таковой нет у вас дома, то можно найти на свалке или в любой агрофирме (как правило, их выбрасывают после использования масел или химии).
2. Толстостенная труба диаметром 32 мм. Нам потребуется 2 куска по 20 сантиметров, из которых сделаем втулки для вала. Ручная бетономешалка будет без привода и без подшипников – так намного проще и надежнее.
3. Ось. Она должна быль 150 сантиметров длинной и с диаметром 3 см, чтобы плотно входить во втулки. Для плавного хода их можно смазывать солидолом.
4. Швеллер 60 мм. Нужно 2 отрезка длиной по 1 метру (это будут опорные элементы, на которых держится вся конструкция) и 2 детали по 50 см – распорки для основных опор, придают инструменту максимальную устойчивость.
5. Руль от машины КамАЗ или другого грузового автомобиля. Самодельная ручная бетономешалка должна легко проворачиваться. Чем больше руль вы найдете, тем лучше и легче будет с ней работать.
6. Петли. Посредине бочки будет люк для засыпки строительных материалов, его лучше всего сделать на прочных петлях, которые выдержат любые нагрузки. Ручку люка можно сделать из чего угодно, оптимальный вариант – обычная дверная ручка, приваренная к железу.
7. Металлический квадрат 20х20 мм. Он необходим для изготовления «внутренностей» бетономешалка из бочки, процесс изготовления которой будет описан ниже.

Собственно, это все материалы, которые нам потребуются. Общий чертеж нашей простой бетономешалки будет иметь примерно такой вид:

Нужны еще стандартные инструменты для обработки: сварочный аппарат (базовые навыки) и болгарка для реза металла. Сооружение займет примерно 3-4 часа при наличии всех «ингредиентов».

Процесс изготовления самодельной бетономешалки своими руками

Начнем с бочки и ее внутренностей. Нам нужно посадить ее на ось, центрировать и сделать элементы внутри, которые будут максимально качественно смешивать бетон и делать однородную смесь, пригодную для строительных работ.

ШАГ 1 . С помощью сварочного аппарата или дрели нужно ровно по центру снизу и сверху бадьи сделать 2 отверстия, продеть через бочку металлическую ось 30 мм и хорошо обварить все, чтобы бочка была намертво прикреплена к валу.

ШАГ 2. С помощью болгарки вырезать вдоль бочки прямоугольник размером (90х30 сантиметров) – место засыпки строительных материалов. Слишком маленький люк делать нельзя, поскольку неудобно будет высыпать готовую смесь. Большое отверстие тоже нежелательно – оно существенно снизит прочность изделия.

ШАГ 3 . Берем металлический квадрат и делаем несколько «лопастей» внутри самодельной бетономешалки. Одна сторона приваривается к оси, другая – к стенке бочки. Достаточно 4-5 лопастей, равномерно распределенных по всей площади бадьи.

ШАГ 4 . Вырезанный прямоугольник привариваем к петлям, которые, в свою очередь, надо закрепить на бочке, чтобы получился открываемый люк. Фиксатор крышки можно сделать на свое усмотрение, вплоть до прикрепления обычного дверного крючка. Основная задача крышки – предотвратить выпадение смеси под ее собственным весом, поэтому крепить надо все прочно.

Чтобы сделать ручную бетономешалку своими руками, необходимо установить ее на штатив, высотой 1 метр – оптимальная высота для аппарата на 150-200 л. Если есть возможность и желание, лучше сделать ее под углом 10-15 градусов – легче будет все перемешивать, но это не обязательно и на процесс повлияет несущественно. Рассмотрим поэтапный процесс изготовления основы.

ШАГ 1 : свариваем рамку. Берем швеллер 60 мм длиной 1 метр и привариваем с одной стороны швеллер длинной 50 см – одна опорная нога готова. Аналогично свариваем и другую опору.

ШАГ 2: увариваем втулки. Толстостенную трубу длинной 20 см надо приварить к другому краю швеллера. В нее будет заходить металлическая ось.

ШАГ 3: вставляем ось во втулки, привариваем с обеих концов толстые металлический шайбы – они будут стопорными кольцами, чтобы вал никуда не сбежал в процессе приготовления бетона. Ручная бетономешалка своими руками уже стоит на штативе и легко прокручивается по оси, осталось сделать для нее привод.

ШАГ 4: привариваем руль (либо его аналог). К одному краю оси необходимо приварить металлический руль или колеса, без разницы. Главное – большой диаметр круга, чтобы удобно было прокручивать полную бетономешалку.

Электрический привод для бетономешалки будет стоять намного дороже, поэтому нет смысла тратить много денег. Такого аппарата должно полностью хватить для нужд обычного строительства в частном доме или на даче. Ручная бетономешалка из бочки практически не имеет срока пригодности, поскольку изнашиваемые части сделаны из толстого металла, а втулки (при условии правильного использования) будут истираться 5-7 лет.

Бетономешалка своими руками – хитрости эксплуатации

Самодельная конструкция выполняет все работы, что и заводской вариант, но эксплуатировать ее придется несколько иначе, чтобы получить максимальный комфорт. Мы дадим несколько полезных советов, с помощью которых бетономешалка из бочки своими руками станет вашим любимым орудием труда!

1. Периодически смазывайте солидолом втулки. Это снизит трение и крутить бадью сможет даже ребенок. Если долго не смазывать, тогда вам придется в скором времени сделать бетономешалку из бочки еще раз – втулки или ось будут истираться очень быстро.
2. К распоркам можно приварить по 1 колесу из стиральной машины или строительной тачки, если вы еще не знаете, как сделать бетономешалку, легкую в транспортировке по участку.
3. Чем больше угол наклона, тем легче будет обращаться с оборудованием. Максимально допустимый угол – 45 градусов, больше делать нельзя, поскольку бетон будет смешиваться некачественно.
4. Двигатель для бетономешалки (при необходимости), можно будет сделать из стиральной машины с передаточным числом 1:8. Маховик установить можно вместо руля.
5. При длительном хранении бочку лучше будет смазать отработкой, чтобы она намного дольше служила.

Мы рассмотрели, как сделать бетономешалку из бочки своими руками при минимальных затратах и получили конструкцию всего лишь за 650 рублей (при условии использования собственной старой бочки). Обычная ручная бетономешалка на 200 л обойдется не менее 6000 рублей – выгода очевидна.

Теперь предлагаем посмотреть, как сделать бетономешалку своими руками из бочки на видео и наш аппарат в работе:

Источник: rabotai-sam.ru

Сообщества › Гаражные дела › Блог › Бетономешалка своими руками.

Вот приходит тепло и время двигается к строительству, для этого конечно нужна бетономешалка, после двухнедельного поиска по магазинам и интернету, ничего приемлемого по цене не нашел, все стоит выше 10000руб даже б/у, счситаю что это дорого в магазине ваше ниже 15000руб и объем от 120л не встречал а маленькие на 60л за 7000руб это ваще ни очем.

Облазил инет в поисках самодельных бетономешалках и посмотрев несколько вариантов накидал проект.

Закупив профиль 40*20*2 13метров и трубу 20*2,8 4 метра начал все варить.

В первый день сварил каркас под бочку и каркас на чем она будет стоять и вертеться.

Еще нам надо будет 4 подшипника и ступица, подшипники я купил внутренний у них 25 внешний 70, а ступицу взял старую от камри на которой будет соять бочка.

на 20 трубу одел подшипники пришлось токо в 6 местах распил зделать что бы на 20 трубу оделся 25 подшипник. так как с учетом стенки наружний диаметр у 20 трубы 25,6мм.

ну вот второй день сварки.

День третий установка электро двигателя.

Это первый вариант он не вышел, так как у бочки вышло 4 обр в сек, очень быстро.

Вариант второй более удачен, бочка крутиться 1 обр в сек без нагрузки, пришлось съездить к токорю, что бы тот выточил шкивок на электро двигатель, диаметр шкивка 26мм.

Чуток математики для вычисления оборотов:

Двигатель 1380 об/мин
длина окружности = П*Д П=3,14 Д-диаметр
шкивок выходит 8,1 см
бочка в диаметре 58см и того 182см
для того чтобы узнать на сколько меньше оборотов будет 182 делим на 8,1 и получаеться на 22,5 раза меньше
теперь 1380/22,5=61 обр/мин и 1,02 обр/сек

После нескольких прогонов бочки заметил что в верхней части трубки чуток расходятся при оборотах, решил приварить еще одну трубку для жёсткости конструкции и чтобы метал не ходил, а то с раствором вообще разъедутся.

весь метал 1500р
подшипники 480р
бочка 200р (200л)
полты с боков для осевого врашения 107руб
шкивок 200р
ремень 800р
ступица бесплатно б/у
двигатель от точильго станка, после использования можно обратно вернуть нождак.(тоже был)
ИТОГО:3287рублей.

По комментариям попросили видео, не стал ждать выходных съездил в гараж и снял все. Раствора не было залил литра 2 воды для наглядности.

Она стоит под угом на самой певой точке с верху

Бочка к сожалению попалась не идеально ровной, увы бывает.

если опускать ниже на второй вода меньше брызгает, на третей вообще не брызгает, но этенсивно перекатываеться, на четвертой спокойно переливаеться.

После всех комментов и обдумывания всего в 22:00 пошел в гараж уменьшать скорость вращения мешалки, в итоге был сделан вот такой редуктор.

Источник: www.drive2.ru

Бетономешалка из бочки своими руками с ручным и механическим приводом

Для жителей частных домов и владельцев дачных участков, проведение строительных работ является неотъемлемой частью поддержания нормальных условий проживания.

Любое строительство, включая закладку деревянного сруба для сооружения бани, начинается с укладки бетонного фундамента. Помимо строительства зданий, возводится каменный забор, обустраиваются террасные грядки, укладываются бетонные дорожки. Все эти работы облегчает бетономешалка из бочки своими руками.

Преимущества самодельной конструкции

Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.

К ним относятся:

• Самодельная конструкция может иметь удобную для пользователя конфигурацию.
• Цена изделия значительно меньше, что обеспечивает использование подручных материалов.
• Исключаются проблемы с обслуживанием и ремонтом агрегата.
• И наконец, ручная бетономешалка своими руками из бочки, является предметом гордости перед друзьями и домочадцами.

Совет: Перед созданием такого полезного приспособления, стоит познакомиться, как работает готовый промышленный экземпляр у знакомых или, в крайнем случае, взять на несколько часов на прокат. Это позволит понять принцип работы изделия, определить, какой размер бочки подойдет лучше всего.

Подготовка к изготовлению

Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:

• Металлическую бочку на 100-200 литров. Это может быть емкость для хранения зерна или другого корма для животных, бочка для транспортировки нефтепродуктов или химикатов.

• Трубу со стенкой большой толщины, с внутренним диаметром 32 мм – 2 куска длиной 20 сантиметров, для изготовления втулок для вала.
• Пруток диаметром 30 мм, для изготовления оси.

• Швеллер №6:

1. 2 отрезка длиной по одному метру, для опорных элементов;
2. 2 по 50 см, для распорок рамы, для придания ей жесткости.

• Любой автомобильный руль.
• Петли дверные.

• Аппарат для сварки.
• Ножовку по металлу.
• Болгарку.

Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.

Для проведения работ:

• Лучше всего подготовить гараж или открытое пространство.

• Все необходимые инструменты расположить под рукой.
• Подготовить чертежи бетономешалки из бочки. Это могут быть эскизы, наброски или качественно разработанный проект.

• Самодельная бетономешалка может быть мобильной. Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.

Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.

Советы и рекомендации

Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:

• В процессе сборки, следует контролировать на прочность все соединения конструкции.
• При отсутствии сварочного аппарата, соединять элементы между собой можно болтами, оно по надежности не уступает сварному варианту. Но при этом нужно использовать шайбы, чтобы обеспечить герметизацию мест крепления деталей.
• Герметичность бочки для перемешивания раствора, нужно тщательно проконтролировать.
• Если собирается из бочки бетономешалка с электроприводом, необходимо его креплению уделить особое внимание.
• Угол наклона бадьи в рабочем состоянии, рекомендуется выдерживать 35° к поверхности земли.
• Все подвижные узлы конструкции, включая ее поворотный механизм, должны быть хорошо смазаны. Это увеличит срок службы изделия, и обеспечит ему безаварийную работу.

Технология изготовления ручной бетономешалки

Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.

На чертеже основные узлы:

• Поз. 4 – барабан или бочка.
• Поз. 5 – лопасти.
• Поз. 7 – опора.
• Поз. 9 – емкость для раствора.
• Поз. 10 – рукоятка.

Инструкция по сборке конструкции:

• Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
• Усилить дно можно приварив дополнительно металлический лист.

Совет: Очень важно обеспечить герметичность конструкции. Иначе бетон будет заливать участок.

• По центру верха и низа бадьи выполняются два отверстия.
• Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
• В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
• Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.

• Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

Совет: После сборки бочки, следует проверить ее герметичность. Она должна быть максимальной. Самодельная бетономешалка из 200 литровой бочки , как и из любой другой емкости, хорошо будет работать с жидкими и текучими растворами. Немного хуже – с вязкими материалами.

Далее бочку необходимо установить на опору, высотой примерно 1 метр.

• Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
• Привариваются втулки с другого конца длинных швеллеров.
• Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
• Приделывается руль или другой тип ручки для вращения барабана.

Бетономешалка с электроприводом

Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.

• На ось двигателя устанавливается небольшая звездочка.
• На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
• Соединение элементов выполняется цепной передачей.
• По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.

Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.

Хитрости эксплуатации

Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.

Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:

• Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
• При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
• Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.

• При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
• Маховик стиральной машинки можно установить вместо руля.
• Для длительного хранения, бочку лучше смазать отработанным маслом.

Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.

Источник: beton-house.com

Бетономешалка своими руками из бочки

Строить что-то своими руками – занятие, которое не только приносит пользу, но и поднимает самооценку. Такие работы никак не обходятся без бетонных растворов. На их приготовление может уйти довольно много времени, особенно если речь идет о заливке дорожек или площадок. Покупать для своих нужд большую бетономешалку для раствора в некоторых случаях не имеет смысла. Но вот самодельная бетономешалка из бочки будет отличным решением. Она сэкономит средства и позволит рационально использовать комплектующие, которые есть в хозяйстве. Какие есть способы изготовления такого прибора и схемы сборки будут обсуждаться в этой статье.

Почему бетономешалка

При мысли о бетономешалке для раствора, возможно, возникает вопрос, о том, зачем усложнять себе жизнь и не воспользоваться дрелью или миксером. Это довольно резонное замечание. Но стоит учесть, для каких целей изначально разрабатывались эти инструменты. Дрели используются для перемешивания небольшого количества раствора невысокой вязкости. При длительном задействовании с легкостью выйдут из строя обмотки ротора или статора. Дрель подходит для сверления отверстий в металле, древесине, пластике и бетоне. Таковая ее первостепенная задача.

Строительный миксер действительно может помочь в решении задачи по приготовлению раствора. Хотя этот инструмент и разрабатывался для этих целей, но он больше приспособлен к работе с клеевыми составами и цементно-песчаными смесями малых и средних объемов. Если задачей будет приготовить бетон с наполнителем из щебня или другого камня, тогда можно повредить как сами лопасти, так и двигатель. Все это говорит о необходимости более мощного изделия, которое легко справится с заявленными задачами.

Принцип функционирования

Наиболее привычной является вращающаяся бетономешалка для раствора, но на самом деле, это не единственный вид. Всего есть три принципа смешивания, которые применяются в бетономешалках:

• самостоятельный или гравитационный;
• воздействием виброволн;
• механическое.

Первый тип замешивания раствора представляет собой самый простой и редко применяется в промышленности. Он чем-то напоминает перекидывание раствора лопатой. Но происходит это внутри емкости. Емкость бетономешалки для раствора вращается перпендикулярно земле. Под действием силы тяжести бетон падает со стенок и перемешивается. Приготовить большое количество раствора таким способом не получится, т. к. это довольно трудоемкая задача.

Второй метод приготовления раствора является самым качественным. Он подразумевает наличие двигателя, который создает вибрационные волны в растворе. Сама емкость, в которой находятся компоненты раствора не двигается. Хотя такая бетономешалка для раствора обеспечивает отличный результат, но хорошая сумма уйдет на оплату электричества. Происходит это в силу необходимости очень мощного мотора. Механический способ замешивания именно тот, что используется в большинстве доступных бетономешалок. Он объединяет в себе гравитационный метод с миксерными лопастями.

Что можно использовать

Самодельная бетономешалка для приготовления раствора дает возможность задействовать различные компоненты, которые уже давно пылятся на чердаке или заднем дворе. Металлические трубы или уголок подойдут для каркаса. Большие колеса от старой тачки также будут задействованы в бетономешалке. Своими руками легко собрать бетономешалку для раствора из пластиковой или металлической бочки. Последнюю можно купить на станции технического обслуживания, где в них хранятся большие объемы масла. По чертежу также легко собрать бетономешалку из алюминиевого бидона, который прохудился или просто уже не используется. Несколько вариантов будет рассмотрено ниже. Приведенные инструкции и чертежи необязательно использовать, как пошаговое руководство, отыскивая точно такие компоненты. Они могут служить основой для собственного проекта.

У самодельной бетономешалки для раствора есть некоторые плюсы в сравнении с заводской:

• пригодность к ремонту и доступность деталей;
• простота хранения;
• сравнительно меньшая стоимость;
• легко сконструировать то, что необходимо по потребности.

Если конструкция бетономешалки для раствора буде собрана из подручных средств, тогда не возникнет с поиском компонентов, если что-то выйдет из строя. Для ремонта бетономешалки для раствора не придется нанимать специалистов. То, что собрал, сможешь и обслуживать без посторонней помощи. Докупить, возможно, придется мизерный процент запчастей для бетономешалки, а это значит, что затраты будут невысокими по сравнению с заводской бетономешалкой. Есть возможность подбора параметров бетономешалки для раствора под конкретный собственный объект.

Бетономешалка без двигателя

Это самый простой и доступный вариант, который сможет соорудить практически любой мастер в домашних условиях. Такая бетономешалка для раствора отлично подойдет для тех случаев, когда требуется среднее количество раствора, а также на площадке отсутствует электричество. Для сборки такой бетономешалки понадобится:

• сварочный аппарат;
• дюймовая труба;
• разметочный инструмент;
• металлический стержень для оси;
• болгарка;
• бидон на 40 литров;
• подшипники.

Первым делом необходимо соорудить базу или каркас для будущей бетономешалки. Для этих целей с помощью болгарки отрезается шесть частей с длиной в 1 м. Из них с помощью сварочного аппарата собираются два равнобедренных треугольника. В верхнем углу между планками приваривается две металлические муфты. Они подбираются такого диаметра, чтобы в них легко могли быть вставлены 2 подшипника. Нижние углы двух треугольников соединяются перемычками, дополнительно можно установить еще две перемычки между треугольниками. Таким образом получится монолитная конструкция, которая обеспечит устойчивость вращающемуся бидону.

Чтобы бетономешалка для раствора не требовала титанических усилий при ее вращении, необходимо уравновесить бидон. Для этих целей можно использовать поместить ее боковой стенкой на тонкую стенку и попытаться найти центр тяжести, при котором ее не будет перевешивать в одну или другую сторону. Это точку необходимо отметить. В стенках сверлится два отверстия. Они должны располагаться друг напротив друга. Их диаметр должен быть на 1 мм больше диаметра арматуры, которая используется в качестве оси. Чтобы закрепить металлический стержень в алюминиевом бидоне, можно использовать фланцы. Собираются они также самостоятельно.

Для них понадобится два небольших отрезка трубы. Ее внутренний диаметр должен быть чуть больше диаметра оси. Также необходимы два небольших кругляшка листового металла. Отрезки трубы привариваются к кругляшкам по центру. В кругляшках сверлиться отверстие, чтобы арматура могла пройти насквозь. Отверстия с диаметром в 4,8 мм сверлятся по всему периметру окружности кругляшка. Они необходимы для фиксации фланца к бидону. Кругляшкам необходимо придать небольшой изгиб, чтобы они плотно прилегали к бидону.

Процесс сборки бетономешалки прост. Каркас уже готов. Подшипники вставляются на свое место в муфты. На конце арматуры для оси делается изгиб для рукоятки. Фланцы с помощью болтов или металлических заклепок фиксируются на бидоне. Рукоятка продевается сквозь первый подшипник, бидон и второй подшипник. Бидон выставляется посередине. Патрубки фланцев привариваются к осевой арматуре. Чтобы ось не выскальзывала по обе стороны от подшипников делаются стопоры. Схематический чертеж готовой бетономешалки для раствора приведен на иллюстрации ниже.

Приготовление раствора в такой конструкции не вызывает никаких трудностей. Достаточно закинуть все составляющие для раствора без воды и перекрутить их несколько раз. После этого в раствор добавляется необходимое количество воды и делается финишное замешивание. Дополнительно такую конструкцию для замешивания раствора можно снабдить колесами от старого трехколесного велосипеда, чтобы ее было легче транспортировать. Работу такого бетоносмесителя можно оценить на видео:

Подобную конструкцию можно бетономешалки для раствора можно соорудить из бочки. Придется немного увеличить габариты рамы. Стержень для удержания бочки должен проходить по диагонали. Тогда будет обеспечиваться достаточное смещение раствора для смешивания составляющих.

Чтобы было проще наглядно представить, как должна выглядеть такая бетономешалка для приготовления смеси, ниже размещена схема. На ней нет размеров, т. к. подбираются они индивидуально. Все компоненты четко обозначены, что поможет при сборке. На чертеже немного отличается рама для бетономешалки. Она выполнена в форме прямоугольников с дополнительной перемычкой. Благодаря такому решению прибор для приготовления смеси получается более устойчивым.

Бетономешалка с приводом

Бетономешалка должна максимально автоматизировать процесс по приготовлению раствора. Именно поэтому стоит подумать о том, как собрать конструкцию с использованием электрического привода. Легко сделать бетономешалку из бочки на 200 литров своими руками. Для работы понадобится:

• труба для каркаса дюймовая;
• двигатель от стиральной машины или старого насоса;
• бочка на 200 литров;
• кнопка включения;
• клиновидный ремень;
• шкивы от стиральной машины большой и маленький;
• пара шестеренок от стартера.

Чтобы раствор не выпадал из бочки, ее верхушку необходимо уменьшить в диаметре. Для этого через каждые 15 см делается надрез глубиной в 20 см по форме небольшого треугольника. После этого все лопасти загибаются к середине и провариваются.

Большая шестеренка от стартера прикладывается ко дну и делается необходимая разметка, чтобы потом ее можно было закрепить.

Из трубы или уголка собирается рама, которая будет удерживать бочку. Сделать ее можно по образцу, который приведен на фото ниже. Два отрезка трубы просто загибаются под углом в 90 градусов и усиливаются небольшим отрезком листового металла. На нижнюю часть монтируется ось для колес. На перекладине, которая будет удерживать бочку приваривается шкив, на который впоследствии будет закреплена большая шестеренка.

Следующим шагом будет монтаж патрубка с подшипниками, в который устанавливается второй шкив с меньшей шестеренкой. Расстояние необходимо рассчитать таким образом, чтобы шестеренки бетономешалки легко взаимодействовали между собой. Колеса можно использовать от старой тачки или даже от жигуля. Но тогда дополнительно понадобятся ступицы, которые можно найти на разборке.

В нижней части рамы под шестеренками закрепляется двигатель от стиральной машины. Также делается подключение электрической части. В качестве выключателя можно использовать обычный пускатель на 6 ампер.

В последнюю очередь на свое место монтируется бочка, что завершает всю конструкцию. Чтобы в процессе приготовления смеси под весом не согнулся шкив, необходимо сделать два страхующих колеса, которые смогут поддерживать бочку спереди. На иллюстрации видно, каким образом их можно зафиксировать.

Есть еще одни способ изготовить бетономешалку из бочки на 200 литров. В конструкции такого агрегата для приготовления смеси будет отличаться узел, благодаря которому происходит передача вращения от двигателя к емкости. Для сборки такого варианта для приготовления раствора понадобится ненужный автомобильный диск. Вся внутренняя часть вырезается, чтобы остались только две внешние с бортиками. К ним закрепляется ступица, которая связывает их вместе. После этого получившийся узел через резиновые прокладки крепится к бочке бетономешалки.

Вращение будет передаваться от двигателя к меньшему шкиву через ремень. На меньший шкив закрепляется колесо с меньшим диаметром и от него через ремень идет вращение на закрепленный диск.

Вот так эта конструкция выглядит сзади. Можно заметить каким образом закреплены основные узлы на бетономешалке. Двигатель и шкивы должны быть подогнаны таким образом, чтобы ремни двигались прямо без перекосов, т. к. они попросту слетят.

В качестве пускателя для бетономешалки можно использовать обычный автомат, но интереснее задействовать блок от старой стиральной машинки. В нем есть таймер по времени. Запустив его, можно спокойно заниматься другими подготовительными работами. Как только бетономешалка остановилась, можно использовать раствор. Важно помнить, что раствор нельзя оставлять на длительный срок, т. к. вода из него может испариться или сам раствор усядется и потеряет свою вязкость.

Постарайтесь в чертеже для сборки бетономешалки для раствора предусмотреть возможность изменения угла положения бочки. Для этого основу, на которой будет держаться бак, потребуется закрепить на двух подшипниках и сделать подвижной. Другим вариантом будет реализация упора в передней части бетономешалки. При наличии такого механизма высыпать раствор из бетономешалки будет намного проще и сделать это будет легко непосредственно по месту использования раствора. Видео работы бетономешалки, которая была сделана из бочки своими руками можно посмотреть ниже:

Заключение

Как видно, если проявить немного смекалки и посмотреть, что есть в закромах, то можно собрать собственную бетономешалку практически без затрат средств. Правильно собранная бетономешалка не уступит заводской в производительности. К тому же ее не потребуется отправлять на гарантийный ремонт, а все можно будет исправить самостоятельно.

Источник: bouw.ru
