Бетон своими руками без бетономешалки своими руками

Ни одно капитальное строительство не обходится без применения бетонного раствора. Вручную замешивать его при больших объёмах работ – занятие невероятно трудоёмкое, без бетономешалки не обойтись. Если приобрести технику нет возможности или старая модель вышла из строя, можно сделать бетономешалку своими руками, взяв за основу опыт и рекомендации мастеров.

Какие бетономешалки бывают

Для того чтобы приняться за конструирование собственного изобретения, нужно ознакомиться с видами бетономешалок, выпускаемыми в производственных условиях.

Принцип работы машины заключается в заполнении ёмкости ингредиентами, из которых делают бетон (песок, цемент, щебень, вода). Бак подключён к мотору, который обеспечивает его вращение, необходимое для тщательного смешивания всех компонентов. Продолжительность замеса зависит от количества бетона и качества работы устройства.

Вращательные движения можно получить с помощью принудительного или гравитационного перемешивания. В первом случае компоненты смешиваются лопастями, установленными внутри бака, при этом сама ёмкость остаётся неподвижной. Второй вариант предусматривает замес ингредиентов посредством круговых движений бака. Тщательное перемешивание обеспечивают неподвижные лопасти, установленные на внутренних стенках ёмкости.

Характеристики бетономешалки

Устройство бетономешалки простое. Все элементы конструкции крепятся на раме с колёсиками, которые дают возможность без усилий перемещать технику по участку. По центру размещается бак (барабан) с отверстием для заброса ингредиентов и изъятия готового бетона. С боку ёмкости фиксируется двигатель. От него идёт провод для подсоединения в электрическую сеть. Барабан можно сделать поворотным по горизонтальной оси, чтобы выгрузка раствора была удобной.

Более сложная техника предусматривает наличие бункеров, через которые происходит автоматический заброс компонентов в бак. Это экономит время и на приготовление бетона и сокращает трудозатраты.

Что понадобится для сборки бетономешалки своими руками

Мастеровитые хозяева находят применение всякой мелочи, казалось бы, непригодной в быту. Поэтому каждый может с подбором комплектующих поэкспериментировать (в пределах разумного). Один из вариантов бетономешалок состоит из следующих узлов:

• ёмкости, в которой замешиваются ингредиенты;

• приводного вала;

• двух подшипников;

• электродвигателя, редуктора;

• деталей для каркаса и лопастей;

• пусковой кнопки, кондиционного короба и провода с вилкой.

Для получения рабочей порции раствора нужно брать бак объёмом минимум 200 л. Это может быть как металлическая, так и пластиковая бочка. Толщина металла стен должна быть не менее 2 мм, дна – от 5 мм. Ёмкость берётся преимущественно в виде цилиндра с зауженной горловиной. В качестве приводного вала используется круглая труба или прочный прут. Среди других элементов конструкции: обрезки швеллера, арматуры, уголка.

Характеристики двигателя должны соответствовать номинальной мощности 2200 Вт, которая обеспечивает движение бака со скоростью 1500 оборотов в минуту. При этом рекомендуемая скорость вращения приводного вала составляет 48 оборотов в минуту. Достичь показателя можно путём установки редуктора или соответствующие шкивы ременной передачи.

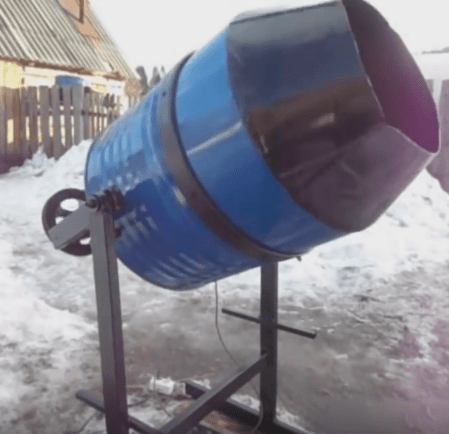

Этапы сборки конструкции

1. В округлой бочке проделать сквозные отверстия примерно по центру боковых сторон. В них будет входить вал для соединения с барабаном.

2. К донной части бочки приварить зубчатый венец. Он является частью редуктора.

3. К боковым сторонам изнутри ёмкости приварить по диагонали лопатки (лопасти). Высота их не должна превышать 15 см.

4. К зубчатому венцу закрепить шестерню меньшего диаметра.

5. Из швеллера либо уголков сварить элементы рамы, которые по виду напоминают букву А. Соединить обе детали между собой швеллером, учитывая, что интервал между ними должен соответствовать параметрам бочки и крепежам. В принципе форма рамы моет быть разной, главное, чтобы она обеспечивала устойчивость конструкции в момент работы двигателя.

6. Усилить раму наклонной стойкой, к которой фиксируется конденсаторная коробка и пускатель.

7. Закрепить на раму двигатель и редуктор.

8. Фланец-ступицу насадить на редуктор. Зафиксировать миксер шпонкой и болтом через отверстие на валу.

9. Подсоединить двигатель с пускателем и проводом, на конце которого устанавливается вилка.

10. Ножки рамы оснастить колёсиками, если есть потребность перемещать бетономешалку по участку.

11. Металлический бак покрасить защитной эмалью. Краской пройтись нужно только по наружной поверхности.

Завершается сборка тестовым запуском без заполнения бака ингредиентами.

Советы/рекомендации

• Оптимальная скорость вращения вала на бетономешалке составляет 30-50 оборотов в минуту. Если установить двигатель малой мощности, то потребуются большие затраты электроэнергии на замес бетонного раствора. К тому же строительство будет вестись медленней. При оснащении конструкции двигателем большой мощности, то при перемешивании раствор будет разбрызгиваться через горловину бочки.

• Если на участке нет электричества, то устройство самодельной бетономешалки упрощается. На бак продевается вал, к которому крепится ручка. Достаточно её просто вращать, чтоб осуществлялся замес бетона.

• В качестве ёмкости для бетономешалки подойдёт бак от старой стиральной машины. А рабочий двигатель от этой же техники вполне сойдёт за привод.

• При фиксации бака стоит учесть, что его наклон должен соответствовать 20-40 градусам.

• Ингредиенты засыпаются в ёмкость бетономешалки в такой последовательности: вначале вливают воду, после чего поочерёдно вводят цемент и песок. В последнюю очередь добавляют щебень.

• После каждого рабочего дня бетономешалку необходимо вымыть, тщательно очищая углы в зоне фиксации лопастей.

Посмотрите видео «Бетономешалка своими руками»

        Поделиться:

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

• высокая цена бетонной смеси;
• вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
• плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Достоинства самодельной бетономешалки

Бетономешалка, сделанная своими руками имеет следующие плюсы:

• Она будет иметь нужную вам форму;
• Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
• Самодельную бетономешалку легко обслуживать и ремонтировать;
• Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Общая технология создания бетономешалок

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Не пугайтесь такому количеству необходимых материалов – многие из них можно купить по низкой цене или отыскать в гараже.

Инструкция по изготовлению ручной бетономешалки

Вам потребуется:

• металлическая бочка, емкостью 100 – 200 л;
• стальной уголок или профиль для станины;
• два б/у подшипника;
• отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

• Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
• Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
• Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
• В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
• Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Бетономешалка с электроприводом

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Преимущество бетономешалки с электроприводом в том, что не требуется делать герметичное отверстие, как в ручной модификации.

Минус – это необходимость устройства сальников на оси привода.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Обратите внимание!

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

В заключении отметим, что созданная собственноручно бетономешалка лучше аналогов из Китая. Надеемся, что данная статья поможет вам сделать такую необходимую вещь самостоятельно.

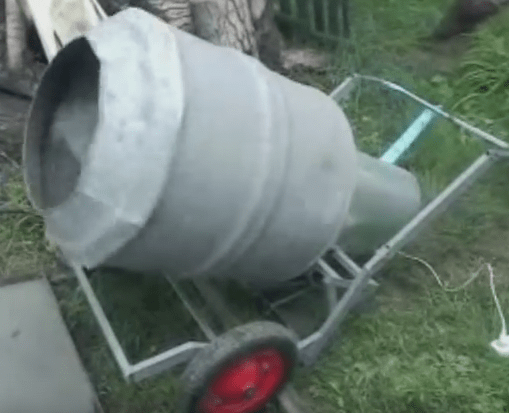

Фото бетономешалки своими руками

Обратите внимание!

Как правило, строительные работы редко обходятся без использования бетона. Замешивать раствор собственноручно, пользуясь лишь большой емкостью и лопатой, довольно трудно, а при значительных масштабах предстоящих работ – и вовсе нецелесообразно. Намного удобнее замешивать бетон при помощи бетономешалки. Такой агрегат можно приобрести в любом специализированном магазине, но все же многие, стремясь сэкономить, пытаются сделать его самостоятельно. Бетономешалка своими руками – это отличная возможность обзавестись столь полезным устройством при минимальных финансовых затратах. О том, как ее можно изготовить, и пойдет речь в сегодняшней статье.

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Обратите внимание! Такая бетономешалка своими руками замешивает простой раствор не более 5-ти минут, а сухой – минут 1-12.

Видео – Ручная бетономешалка с цилиндрической бадьей

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов. При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится. Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

Вариант №3. Электрическая конструкция

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

• Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
• Больше всего подходит в данном случае рамный миксер, который приварен к оси.
• Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Видео – Процесс сборки бетономешалки

Вариант №4. Вибрационный агрегат

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

1. Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой.
2. Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр.
3. Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн. Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе.
4. И последнее – это вибратор слишком большого размера. Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Видео – Изготовление оригинальной бетономешалки

Изготовление бетономешалки – пошаговое руководство

Для изготовления конструкции, описанной ниже, потребуется, в первую очередь, терпение, поскольку потрудиться придется немало. Процесс состоит из нескольких последовательных этапов, рассмотрим особенности каждого из них.

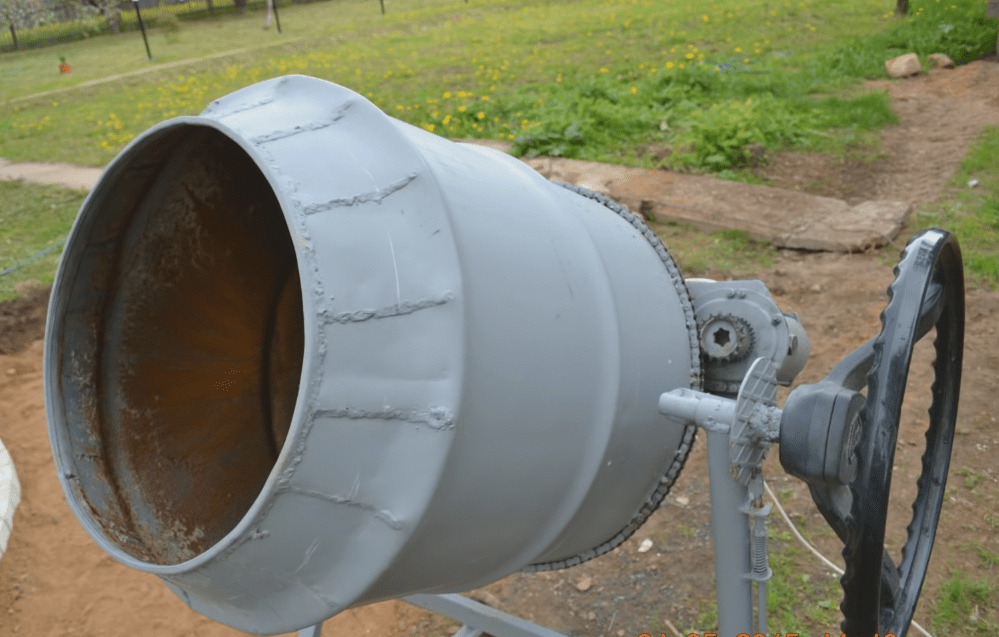

Этап первый. Емкость

Чтобы изготовить емкость для замеса (также известную как груша), подготовьте готовую бадью или же материалы, из которых сделаете ее. Существует масса возможных вариантов – барабан от стиральной машины, старый бидон, бочка. Хотя если вы выдвигаете к будущей конструкции особые требования, то грушу предпочтительнее сделать собственноручно. Подготовьте листовой металл (можно неновый) толщиной от 2 до 2,5 миллиметра. После чего принимайтесь за работу.

Изготовьте 3 или 4 составные элемента будущей емкости. Пара усеченных конусов (это будет низ и верх), основа (иными словами, самая нижняя часть), а еще крепеж конусов по центру (в случае, если подобное вообще необходимо).

После этого сварите все элементы воедино для получения груши (она, в соответствии с предварительными расчетами, имеет объем порядка 200 литров). Кроме того, желательно, чтобы на каждом месте крепления имелся двойной сварной шов. Стоит заметить, что нередко мастера советуют закрепить между парой сварных швов еще и металлические заклепки для повышения надежности, хотя этот момент необязателен.

Этап второй. Корпус и основание

Что касается корпуса, то его нередко изготавливают из древесины, но если вы серьезно нацелены на долговечность, то лучше используйте металлический уголок. Отдавайте предпочтение прочному материалу, на котором минимум ржавчины (если применяется металлолом), также позаботьтесь о проекте максимально удобного основания. Будущий корпус должен выдерживать планируемый вес с запасом в 20-50 процентов, поскольку во время вибрации и замешивания нагрузка, соответственно, будет лишь увеличиваться. Более того, принимайте во внимание, что помимо самого бетона весом 100-200 килограммов, нужно удерживать еще и саму емкость, причем с необходимыми дополнительными аксессуарами.

Все крепежи осуществляются посредством сварки и вспомогательных болтовых соединений. При этом рекомендуется параллельно позаботиться и о практичности будущего агрегата. Бетономешалку можно взгромоздить на каркас с колесиками для более удобной транспортировки «чуда техники». Еще можете позаботиться об удобной ручке, при помощи которой корпус и будет перемещаться по строительной площадке.

Этап третий. Двигатель

Данный этап по праву считается самым сложным, поскольку рассчитать, какие характеристики и параметры должны быть у будущего оборудования, довольно сложно. А потому мощность должна определяться, исходя из того, каковы требования к объему и весу смешиваемого бетона, а еще возможности извлечь тот или иной двигатель. Одни для этих целей используют мотор от стиральной машины или же мотороллера, другие же отдают предпочтение менее дорогостоящему оборудованию (к примеру, моторчику от электродрели или любого аналогичного инструмента).

Также заметим, что учитываться должна как мощность, так и скорость, с которой будет вращаться бетономешалка своими руками. Важно, чтобы она была не очень высокой – скажем, порядка 15-20 оборотов за минуту. Существует несколько способов регулировки скорости – автоматика, шестеренки с валами, самодельное приспособление, а еще применение ремней.

Этап четвертый. Непосредственно сборка бетоносмесителя

Сама процедура сборки ничего сложного собой не представляет и включает в себя несколько последовательных шагов. Рассмотрим каждый из них более детально.

Шаг первый
. Для начала необходимо удостовериться в том, что все соединения – как груши, так и корпуса – достаточно прочные. Крепежи следует предусмотреть заранее, то же касается места подключения и установки мотора.

Шаг второй
. После этого на раму нужно установить двигатель и редуктор, а затем качественно зафиксировать все детали вращающегося механизма.

Шаг третий
. Следующий этап – это установка емкости на ось и основание. Делать это следует так, чтобы груша располагалась под углом в 35 градусов.

Шаг четвертый
. Теперь остается лишь проверить, как бетономешалка включается/выключается, надежны ли крепления, насколько хорошо происходит вращение. Для регулировки всех параметров используются шестеренки или ремень.

Обратите внимание! Процедура, описанная выше, более наглядно продемонстрирована в тематическом видеоролике, который представлен ниже. Посмотрев его, вы окончательно поймете, как изготавливать и запускать описываемое в данной статье приспособление.

Видео – Самодельная бетономешалка

Стоит заметить, что любая из описанных выше конструкций может стать хорошей альтернативой дорогому «магазинному» оборудованию. Хотя, безусловно, в отсутствие требуемых расходных материалов себестоимость такого бюджетного оборудования может заметно увеличиться; хотя опыт в любом случае весьма интересный. Кроме того, конструкцию бетономешалки можно удешевить, а принцип ее действия – упросить. Это можно сделать, к примеру, заменой автоматического вращения ручным. В таком случае вместо десятков сложных деталей понадобятся только подшипники, рукоятка, рычаг, а также «гребенка», которая будет располагаться внутри груши.

Еще один вариант изготовления бетономешалки

Представленная ниже конструкция очень похожа на описанную в предыдущем разделе, а потому какие-то развернутые объяснения здесь не требуются. Саму процедуру изготовления можно понять по приведенным пошаговым иллюстрациям. Заметим лишь, что в данном примере используется уже готовая бочка на 200 литров, 250-ваттный электрический двигатель на 1430 оборотов, мотоциклетное колесо, пара сваренных между собой колец. Готовый шкив будет приварен к днищу резервуара. Также потребуется пара ремней, швеллер и трубы 59 для рамы.

Целесообразность решения

Итак, мы выяснили, что цементный раствор требуется для проведения практически всех строительных работ. И если для заливки фундамента, к примеру, целесообразно использование покупной готовой смеси, то в случае с работами, предусматривающими периодическое использование относительно небольших порций смеси, желательно арендовать/купить бетономешалку (можно ручную, но лучше электрическую).

Безусловно, для замешивания можно использовать все то же корыто с лопатой, но у такого подхода, помимо, трудозатратности, есть и другие недостатки. Качество бетона в таком случае не будет высоким, смесь получится неоднородной, что, в свою очередь, приведет к лишнему расходу сухого цемента и низких прочностных характеристиках готового бетона.

Обратите внимание! Под термином «бетономешалка» подразумевается целый ряд специальных строительных смесителей (ручных/электрических), то есть устройств, предназначающихся для получения однородной цементосодержащей смеси путем смешивания ингредиентов с разнородными фракциями.

Как правило, сухой цемент смешивается с водой, особыми добавками и наполнителями (в качестве последних могут выступать: песок, керамзит, отсев, щебенка).

Как устроена бетономешалка?

Стандартная конструкция включает в себя:

• станину (она может быть как на шасси, так и стационарной);
• замешивающие рабочие органы;
• емкость, в которой происходит непосредственно процесс замешивания;
• разгрузочный механизм;
• трансмиссию;
• движущий агрегат (он может быть, к примеру, бензиновым или же электрическим).

Ознакомимся с каждой из конструктивных составляющих более детально.

1. Итак, станина представляет собой конструкцию, выполненную из профилей/труб и предназначающуюся для соединения всех частей бетономешалки в одну систему. Если агрегат небольшой, то станина может быть оснащена двумячетырьмя колесами, чтобы легче было его транспортировать.
2. К замешивающим органам зачастую можно отнести лопасти, шнеки и прочие детали, воздействующие непосредственно на ингредиенты замешиваемого бетона.
3. Емкость – это элемент, в котором все эти ингредиенты перемешиваются. Ее объем и габариты зависят преимущественно от того, какова производительность бетономешалки.
4. Разгрузочный механизм – он, как можно судить из названия, предназначается для извлечения бетона с целью дальнейшего применения в строительных работах. Тоже может быть разным.
5. Наконец, трансмиссия с движущим агрегатом нужны для превращения той или иной энергии в движение замешивающего органа. Как уже отмечалось ранее, двигатель бывает электрический (используется чаще всего) или же бензиновый.

Основные типы бетономешалок

Существует сразу несколько классификаций описываемого в статье агрегата, в соответствии с которыми он разделяется по тому или иному параметру. Так, по принципу своего действия бетономешалки бывают пяти разновидностей.

1. Гравитационные. Отличаются тем, что барабан для замешивания раствора вращается под воздействием силы гравитации. Оптимальный вариант для приготовления вязкого и жесткого бетона.
2. Принудительные. Более сложная в изготовлении бетономешалка своими руками, где емкость не двигается, а лопасти внутри нее перемешивают компоненты смеси. Такие агрегаты применяются в частном строительстве нечасто.
3. Периодические. Характеризуются незначительной мощностью, а потому нуждаются в частых остановках. Зато для частного строительства это – вполне приемлемый вариант.
4. Редукторные (более известные как венцовые).
5. Постоянные. Такие бетономешалки, судя по названию, функционируют непрерывно, а потому применяются преимущественно при больших объемах работ.

Помимо того, по виду изготавливаемого бетона оборудование может быть двух типов

• растворомешалки;
• бетоносмесители.

Рассмотрим каждый из этих вариантов более детально.

Вариант №1. Растворомешалки

Несложное оборудование, рассчитанное на частное строительство. Рассчитано на перемешивание компонентов, размер фракций которых составляет на более 2 сантиметров. Также агрегаты могут быть промышленными (если объём не превышает 1200 литров) и для частного использования (свыше 30 литров).

Как правило, все ингредиенты перемешиваются в растворомешалках принудительным образом, для чего используется горизонтальный шнек, которые вращается в недвижимой емкости. Если объем агрегата составляет более 100 литров, то он в обязательном порядке оборудуется дозаторами. А если объем оборудования превышает 250 литров, то оно, как правило, будет включать в себя следующие элементы:

• двигатель;
• емкость для смешивания;
• привод;
• вращающийся вал, имеющий лопасти.

Обратите внимание! Небольшие растворомешалки, чем объем не превышает 65 литров, опустошаются посредством опрокидывания барабана. Если объем больший, то для этого используется люк, которые располагается внизу устройства.

Вариант №2. Бетоносмесители

Они рассчитаны на применение с компонентами, чем размер фракций составляет не более 7 сантиметров. Все агрегаты подобного типа классифицируются так же, как было описано в одном из предыдущих разделов статьи.

Кроме того, по особенностям установки они могут быть:

• мобильными (сюда входят как бетоносмесители с шасси, так и агрегаты без него);
• стационарными (зачастую – промышленного назначения, отличающимися повышенной производительностью);
• автомобильными.

Заметим также, что, в зависимости от типа привода и источника энергии, все бетономешалки делятся еще на несколько разновидностей.

• С ручным приводом. Характеризуются тем, что способны преобразовывать мускульные усилия человека во вращение замешивающего органа. Передача в большинстве случаев цепная зубчатая или же ременная. Подобные бетономешалки не очень распространены, поскольку их объем незначителен, а труд они облегчают не очень сильно.
• С мотоприводом. Бетономешалка (своими руками сделанная в том числе) подобного рода функционирует на дизельном/бензиновом двигателе.
• С пневмо- и гидроприводом. Замешивающие органы в данном случае двигаются благодаря превращению энергии сжатого воздуха или жидкости, которые подаются под высоким давлением. Такое оборудование бывает исключительно промышленного назначения, поскольку нуждается в мощных дополнительных устройствах.
• Электрические. Наиболее популярные на сегодняшний день разновидности бетономешалок, причем не только промышленного, но и бытового назначения. Ассортимент таких агрегатов достаточно обширен, а их объем варьируется от 30-ти до нескольких тысяч литров.

Преимущества использования

Таковых несколько, рассмотрим детальнее каждое из них.

• Агрегаты ручного типа, по сути, являются полностью автономными.
• А вот венцовую бетономешалку довольно легко использовать и, в случае необходимости, ремонтировать.
• Оборудование с мотоприводом тоже достаточно автономно, так как нуждается лишь в наличии топлива.

Недостатки применения

• У электрических приборов это открытие люка спустя некоторое время после прекращения подачи электричества и, как следствие, сброс бетона (иначе тот застынет).
• Кроме того, бетономешалки, в принципе, являются сезонными. В большинстве своем они (в особенности, небольшие агрегаты) не могут быть использованы при минусовой температуре. Вследствие этого зимой приходится дополнительно использовать парогенератор.
• Отдельно стоит выделить минусы мотоприводных устройств – это дороговизна используемого топлива, высокий уровень шума во время функционирования, а также токсичность выхлопов.
• Простая растворомешалка, способная функционировать при температуре не ниже +2 градусов, не имеет оборудования, которое обеспечивает нагрев смеси.
• Производительность ручных агрегатов достаточно низкая, в то время как трудоемкость замешивания, напротив, высокая.

В качестве заключения

Как видим, самостоятельное изготовление бетономешалки ничего сложного собой не представляет, с этим можно справиться. И затраты вполне оправданы, поскольку скорость проведения любых строительных работ с таким оборудованием существенно возрастет. На этом все, удачи в работе и теплых зим!

У любого, кто хотя бы ставил забор на столбиках, возникал вопрос: как сделать бетономешалку своими руками? Уж больно канительное и утомительное это дело – лопатить раствор в ведре или корыте. А если нужно сформировать стяжку пола, то руками и вовсе не получится: «сухой», очень вязкий раствор начнет схватываться, прежде чем его «наколотишь» до нужной однородности. Покупать же заводскую, особенно если строишь нерегулярно – накладно, техника не из дешевых. Аренда тоже обойдется немало: бетонные работы часок-другой не продолжаются, и нужно давать залог в размере полной стоимости новой.

Между тем самодельная бетономешалка – не бог весть что за устройство, и для мелких работ, включая заливку фундамента дачного домика, ее вполне можно изготовить самостоятельно. Затраты времени с лихвой окупятся ускорением замесов и повышением качества работы в целом: следующая порция готового бетона успеет приготовиться и будет залита прежде, чем в предыдущей произойдут необратимые изменения, снижающие прочность монолита.

А почему нельзя дрелью?

Почти каждый хотя бы раз видел, как замешивают раствор в ведре дрелью с насадкой-миксером. Казалось бы, вот оно – решение! Притянул дрель с миксером хомутом к кронштейну, и – знай, меняй ведро за ведром.

Во-первых, дрель не рассчитана на длительную работу и в таком режиме долго не протянет. Но не это главное препятствие. Любой, кто замешивал раствор подобным образом, знает: инструмент при замешивании нужно водить туда-сюда и по кругу. Иначе, вываливая раствор, увидишь комки песка, а это недопустимый брак. Поэтому механическое принудительное замешивание в неподвижной бадье не применяется и в промышленных условиях – механизм перемещения миксера выходит сложным, дорогим и ненадежным.

Как работают бетономешалки

Раз уж пошла речь о способах замешивания, не мешает разобраться, как вообще работает бетономешалка. И для полного понимания дальнейшего тоже полезно будет.

В основном используются четыре способа замешивания цементно-песчаного строительного раствора:

1. гравитационный;
2. принудительный механический;
3. принудительный вибрационный;
4. комбинированный гравитационно-механический.

При гравитационном замешивании
емкость с компонентами раствора переваливается, раствор плюхается сам на себя и при этом перемешивается. Большого объема так не замесишь, качество готового бетона выходит лишь удовлетворительное, поэтому в промышленности такой способ не применяется. Но для себя можно быстро и просто сделать вполне приличную гравитационную бетономешалку, см. далее.

При вибрационном замешивании
бадья остается неподвижной, а миксер-замешиватель возбуждает в массе исходной смеси волны сжатия, очень хорошо перемешивающие и уплотняющие раствор. Недостаток способа – большие энергозатраты: на 20 л раствора необходим привод замешивателя-вибратора в 1,3 кВт. Но качество бетона выходит исключительное, поэтому виброзамес применяется для особо ответственных конструкций: плотин ГЭС и т.п. В таком случае ради экономии энергии предварительно замешанный раствор заливают в опалубку и уже на месте «доводят» вибраторами. Но небольшую вибромешалку можно изготовить и самому, далее будет сказано и об этом.

Принудительное механическое замешивание
в чистом виде не применяется; почему – сказано выше. В подавляющем большинстве случаев механическое замешивание совмещают с гравитационным: в горизонтальной или наклонной бадье вращается миксер, или вращается сама бадья с выступами внутри. Подобного рода бетономешалку вполне возможно изготовить самостоятельно, причем гораздо быстрее и проще, чем кажется на первый взгляд. Чертежи, если нужно – к вашим услугам по ссылке, а здесь мы рассмотрим принципы работы и особенности различных конструкций.

Проще не бывает

Взгляните на рисунок. Это и есть простейшая гравитационная бетономешалка. В ней можно замешивать даже сухой раствор на стяжку: труба-ось будет рассекать раствор при переваливании, так что в этой машине имеет место и некоторое принудительное замешивание. И штукенцию сию можно еще более упростить и удешевить до того, что мастер-любитель средней руки, владеющий азами сварочных работ, сможет изготовить такую буквально часа за полтора-два.

Дырявить довольно дорогой молочный бидон нет надобности: подойдет и прохудившаяся выварка. Свищ или трещину завариваем, а крышку закрепляем так: в ручку крышки продеваем обрезок трубы или просто палку и туго-натуго притягиваем к ручкам бадьи веревкой или толстым резиновым шнуром; пойдет рваный для крепления грузов к верхнему багажнику автомобиля.

Точеные цапфы для крепления бадьи к оси тоже не нужны: выварку просто привариваем, а для алюминия привариваем к оси пару подходящих кусков металла – прутка, полосы 6-8 мм толщиной, и крепим к ним бадью болтами. А без муфт из кусков трубы, не говоря уже о подшипниковых, можно вовсе обойтись: в стойках станины вырезаем сваркой U-образные углубления, ось в них будет просто лежать. Вращаться будет со скрипом и дерганьем, но замесит исправно.

Недостаток у подобной мешалки один: вращать тяжеловато, и замес длится от 5 до 15 мин. в зависимости от вязкости раствора. Но производительность труда по сравнению с ведром и лопатой возрастает не менее чем втрое, и качество бетона для самостоятельной стройки такая вот простая ручная бетономешалка дает вполне приемлемое.

Принудительный замес: детали и узлы

Правильная конструкция бадьи самодельной бетономешалки

Описанная выше конструкция позволяет достаточно быстро и с приемлемым качеством залить фундамент под дачный домик или сарай. Если же вы затеваете строительство покапитальнее, вам потребуется принудительная бетономешалка. Они также доступны для самостоятельного изготовления, есть конструкции попроще и посложнее. Рассмотрим для начала отдельные узлы.

Бадья

Цилиндрическая бадья для механической или комбинированной мешалки – это, вообще говоря, нехорошо. Раствор в углах не перемешается как следует, или придется очень долго вращать, напрягаясь или расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.

Бадью из бочки, самую доступную, следует хоть немного скруглить: надрезать сваркой и переварить в «яйцо» или «грушу», как показано на рисунке. Для небольших порций раствора отличная бадья получается из двух тазиков; оцинкованных или эмалированных – все равно. Если мешалка применяется от случая к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем металлической лентой, стянутой болтом. Днище одного из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить невозможно.

Горловину наклоняемой бадьи с верхним выгрузом необходимо в любом случае подкрепить поперечной планкой; лучше – двумя, вваренными накрест.

Привод

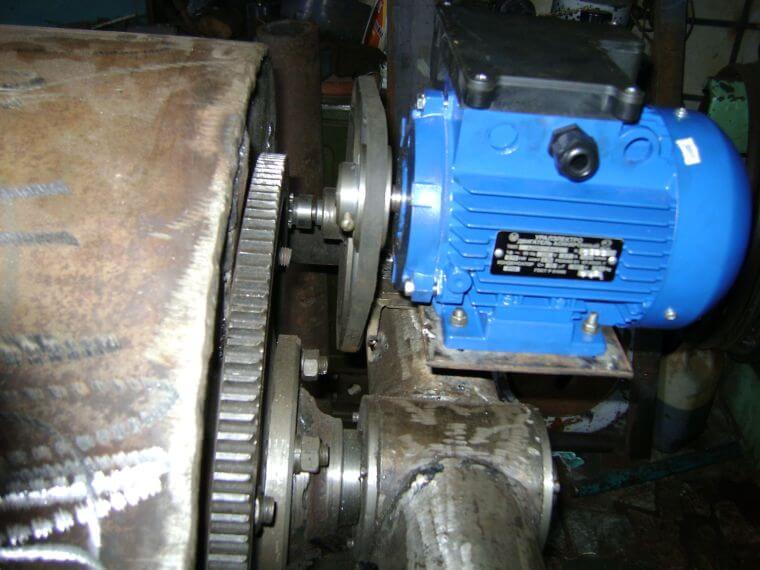

Зубчатый венец, используемый в мешалках заводского изготовления, дорог и самостоятельно его не сделаешь: нужно специальное оборудование. Для полноценной замены нужны следующие детали:

• Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
• Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
• Ступица колеса от того же автомобиля.

Как выглядит такой привод в сборе, видно на рисунке справа. Ось, на которой вращается маховик и бадья вместе с ним, коренным концом входит в муфту с шарикоподшипником качения №208, находящуюся внутри ступицы.

Это один вариант; второй – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна вторая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом все время будет попадать раствор, поэтому такое решение оправдано лишь при горизонтальной бадье с боковым выгрузом и глухими днищами.

Если найдется механический редуктор с нужным передаточным отношением, отлично – достаточно подсоединить его к оси. Для наклонной бадьи предпочтительнее прямой редуктор; для горизонтальной – угловой, но тут уж дело мастера боится, смотрите сами, как вам удобнее будет.

Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при меньшей плохо перемешается. Для обеспечения нужной скорости зубчатую передачу при необходимости дополняют ременной, как показано на том же рисунке.

Мощность двигателя берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для неподвижной бадьи и миксера, вращающегося на оси. Указанная мощность – минимальная; большая, разумеется, не повредит. Объем относится к объему раствора обычной вязкости, а не всему объему бадьи. То есть, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обычного, и 45 л сухого на стяжку. Поэтому при выборе посудины для бадьи за объемом гнаться не следует, нужно прежде определиться с мотором и идти от него.

Миксер

Конструкция миксера для самодельной мешалки особого значения не имеет. Его конструкция важна для промышленных мешалок большого объема. А вот расположение имеет значение.

В самодельных мешалках, особенно с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, кроме сложности изготовления, отличный гребенчатый миксер.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Видео: горизонтальная растворомешалка из бочки

Комбинированная горизонтальная с гребенками

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

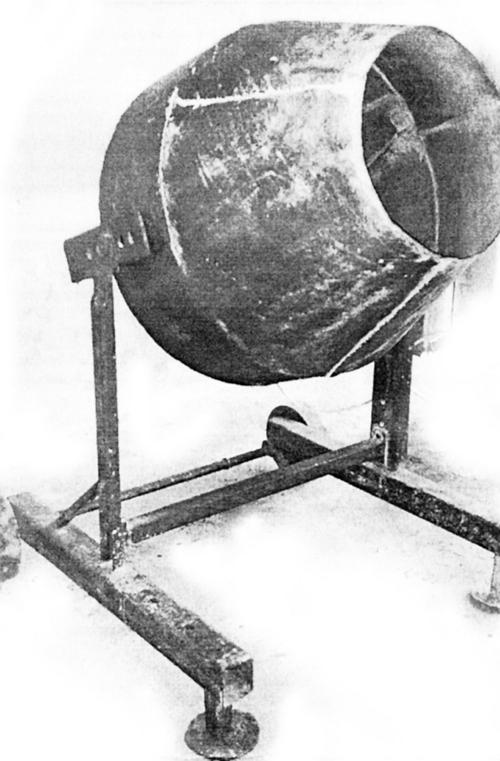

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

• Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
• Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
• Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Видео: самодельная “элеткромешалка” на 180 литров

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

(Пока оценок нет)

Без качественного бетоносмесителя не обходится ни одна стройка любого масштаба. Устройство недешевое, но периодически необходимое на даче или в приусадебном хозяйстве, поэтому о его покупке задумываются многие даже в тех случаях, когда вопрос о глобальном строительстве не стоит. Из ситуации можно выйти, построив качественную бетономешалку самостоятельно. Сегодня рассмотрим несколько вариантов того, как сделать это проще и дешевле.

Бетономешалка. Зачем она нужна

Самодельная бетономешалка своими руками раскрывает массу перспектив по работе с бетоном и не только с ним, а и со всеми строительными смесями. Потратив некоторое время на сооружение устройства любого уровня сложности, можно получить надежную конструкцию, которая не раз выручит не только ее хозяина, но и соседей.

Она пригодится для приготовления раствора при кладке кирпича, пеноблока, камня, для сооружения фундаментов разного типа, для изготовления элементов декора и ландшафтного дизайна, к примеру, садовых дорожек. Цена самой недорогой бетономешалки — около 8 тысяч рублей.

Цены на бетономешалки

Она в среднем будет иметь 20-25 литров замеса, а мощность может быть от 150 Вт. Не самый удачный выбор даже для периодического использования, тем более для стройки. Смесительный барабан в таких бетономешалках имеет ременной привод от электродвигателя, и это самая простая конструкция, которую можно купить.

Более продвинутых и производительные модели находятся в более серьезной ценовой категории. Около 22 тысяч поросят за бетономешалку с венцовым приводом смесительного барабана. Его объем будет от 120 до 140 литров, это примерно 80 кг готовой смеси. Это еще не профессиональная модель, но такую уже можно применять при не сильно масштабном строительстве. Теперь, когда мы ориентируемся в ценах и характеристиках готовых бетономешалок, можно рассмотреть варианты ее постройки своими руками, а конструкцию можно выбрать в зависимости от того, сколько кубов в бетономешалке готовой смеси нам необходимо.

Выбор конструкции бетономешалки

Для дачи или приусадебного участка каждый сможет подобрать устройство такой производительности, в котором есть необходимость, а не переплачивать за лишние кубометры перемолотого воздуха. Это основной плюс постройки бетономешалки самостоятельно. Второе преимущество в том, что можно использовать буквально все, что есть под руками и построить бетоносмесительную установку с минимальными затратами по деньгам и времени.

Именно поэтому выбор концепции устройства остается за хозяином. Мы публикуем фото наиболее интересных и простых устройств, а усложнить конструкцию можно всегда.

Обязательные элементы конструкции

Как бы там ни было, любая бетономешалка должна иметь в конструкции следующие элементы, чтобы она смогла минимально выполнять свои функции:

Как сделать каркас и подобрать электродвигатель

Станина и каркас бетономешалки вполне можно сделать из дерева, однако к практичности такой конструкции есть много вопросов. Как временный вариант, можно использовать брус 15х15, но есть ли в этом смысл, судить каждому индивидуально. Оптимальный по долговечности и прочности вариант — сварной каркас из уголка или проката любого профиля. Несколько чертежей мы представили на фото для примера.

Если принимается решение установить электрические двигатель, как правило используют мотор от бытовой стиральной машинки. Эмпирическим путем уже давно вычислено, что 25-30 оборотов в минуту на выходе из редуктора вполне достаточно для качественного перемешивания любой смеси. Электродвигатель от стиральной машинки сможет обеспечить хороший крутящий момент, мотор достаточно долговечный, тем более, если он будет использоваться в щадящем режиме работы. Для более продуктивных и объемных бетономешалок применяют трехфазные электродвигатели.

Обязательные геометрические параметры для бетономешалки цилиндрического типа — угол наклона основной оси около 40-45 градусов. В этом случае необходим откидной механизм для выгрузки готовой смеси. Существуют варианты самодельных бетономешалок из бочки с горизонтальным расположением смесительного барабана. В этом случае в бочке устраивают откидной люк, который во время приготовления бетонной смеси закрывается наглухо, а во время выгрузки открывается, при этом готовая смесь попадает в подготовленную заранее емкость.

Конструкций и типов самодельных бетономешалок масса. Главное при ее проектировании и постройке — терпение и умение владеть элементарными инструментами и сваркой, чего мы вам желаем. Удачной всем работы!

Для этого в основном используются различные цементные смеси, как самый доступный на сегодняшний день строительный материал. Если объем работ невелик, то приготовить цементный раствор можно строительным миксером или в небольшой бадье, перемешивая его лопатой.

А вот если нужно перед домом и пешеходные дорожки, построить каменный сарай или сделать забор с бетонным основанием и кирпичными столбиками, то тут желательно иметь под рукой механизм, который обеспечит приготовление цементной или бетонной смеси. В мы расскажем о том, как сделать бетономешалку своими руками и какие материалы для этого потребуются.

Существующие типы бетономешалок

Основные типы устройств для приготовления цементного раствора или бетона определяются способом перемешивания.

Он может быть:

1. гравитационным, основанным на простом переворачивании составляющих компонентов смеси;
2. механическим, который напоминает гравитационный, но для улучшения перемешивания в конструкцию добавлены дополнительные рассекающие элементы;
3. вибрационным, при котором смесь готовится благодаря погруженному в нее вибратору;
4. комбинированным, где используются одновременно два или три способа перемешивания.

Каждый вид бетономешалки имеет свои положительные и отрицательные качества, которые зависят от стоимости материалов, сложности изготовления и требуемого уровня качества приготовляемого в них раствора бетона.

Механизмы гравитационного типа

Это самая простая ручная бетономешалка своими руками, требующая при изготовлении минимум затрат и усилий. Однако качество приготовленной смеси в таком устройстве можно назвать не более чем удовлетворительным, да и больших объёмов раствора в нем изготовить не получится.

И все же, при относительно небольших потребностях в растворе, учитывая простоту и дешевизну, такой бетоносмеситель своими руками довольно широко используется при выполнении строительных работ на приусадебных участках.

Конструктивно его схема представляет собой горизонтально расположенную, закрытую емкость с открывающейся дверцей, через которую подаются компоненты.

Для более удобного использования бетономешалки гравитационного типа, её устанавливают на сварную опорную раму.

В качестве емкости можно использовать металлический бидон или обыкновенную стальную бочку.
После закладки необходимых материалов через дверку, ее плотно закрывают, а емкость начинают вращать с помощью ручки. После перемешивания бетономешалка гравитационного типа поворачивается дверцей вниз, и готовый раствор вываливается через нее в подставленный поддон.

Механические смесители

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

Это направляющие и рассекающие лопасти, приваренные к внутренним стенкам емкости. Они направляют падение переворачиваемых пластов, рассекая их при этом на отдельные части.

В этом случае сметь будет получаться более качественной и за более короткое время.
Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

Схематическое изображение механического бетоносмесителя.

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

Опорную раму лучше всего изготовить из стальных профильных труб.

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

Сама рама должна состоять из двух частей:

1. опорной, на которой будет держаться вся конструкция;
2. поворотной, на которую будет опираться рабочая емкость.

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

Привод механической бетономешалки

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наибольшего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

Бетономешалка вибрационного типа

Вибрационные устройства широко применяются в промышленном приготовлении растворов и бетонных смесей, поскольку обеспечивают наилучшее качество конечного материала. Они очень просты по своей конструкции, а потом сделать их своими руками довольно легко.

При работе компоненты начинают активно перемешиваться, а вода постепенно добавляется до получения необходимой степени густоты раствора.
По окончании процесса, в нижней части емкости открывается люк, и готовая смесь падает в поддон или кузов автомобиля.

Конструктивно такая бетономешалка представляет собой неподвижную емкость, расположенную вертикально. В верхней части производится загрузка необходимых компонентов для приготовления раствора или бетона, добавляется некоторое количество воды и в середину опускается погружной вибратор.

Если у вас уже есть свой погружной вибратор или вы имеете возможность его приобрести, то сделать такую бетономешалку самостоятельно не составит большого труда. В ней нет подвижных и вращающихся частей, не потребуется изобретать привод и поворотную конструкцию рамы, а просто установить усовершенствованную конструкцию бочки на опорную раму и расположить внизу приемный поддон.

Главной трудностью в эксплуатации такой конструкции является необходимость обеспечения устойчивого положения вибратора. Для того, чтобы готовая смесь получалась высокого качества, необходимо располагать вибратор строго в центре объема, занятого приготавливаемым раствором, и перемешивать его весь одновременно.

На промышленных предприятиях для этого используют специальную опускную конструкцию, на которой и закреплен рабочий механизм.

Если в качестве рабочей емкости вы решили использовать стальную бочку, то, прежде всего, у нее необходимо удалить дно и крышку.
После этого нужно изготовить из стального листа усеченный конус, больший диаметр которого должен быть равен диаметру бочки, а на меньший диаметр приварить открывающийся шибер. Его можно купить или сделать из имеющихся уголков и стальной пластины с ручкой — тогда он достанется вам бесплатно. Приварите изготовленный конус к бочке, и рабочая емкость будет готова.

Теперь нужно установить емкость на опорную раму, высота которой будет обеспечивать возможность расположения под бетономешалкой приемного поддона. Его лучше всего устанавливать с небольшим наклоном или подавать в него раствор по приемному желобу, а сам поддон установит рядом.

В заключение

Принимая решение изготовить бетономешалку своими руками, необходимо понимать, что для ее изготовления потребуется выполнение большого количества сварочных и слесарных работ. Вы должны обладать такими навыками или иметь помощника, который это умеет. Также будет неплохо посмотреть в сети дополнительные фото и видео материалы, ознакомившись с уже накопленным другими людьми опытом.

Работа должна начинаться с определения уже имеющихся материалов. На основании проведения такой ревизии необходимо сделать чертежи или эскизную схему будущего устройства. После этого приобрести все недостающие материалы и инструмент, и тогда приступать к изготовлению.

Эта статья подойдет любому строителю-любителю, который в свободное от основной работы время пытается обустроить быт на дачном участке. В строительстве без бетона не обойтись. Даже если вы делаете дом из деревянных брусьев, железобетонный фундамент или сваи вам обязательно понадобятся. А замесив пару раз руками бетонный раствор в ведре или корыте с помощью дрели или лопаты, пытливый ум начинает искать менее трудозатратные способы.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz
.

Есть несколько вариантов. Можно заказать доставку «на дом» и уже на следующий день автобетоносмеситель привезет необходимое количество кубометров. Пожалуй, этот вариант не совсем экономичный. Более трудолюбивые хозяева могут купить бетономешалку, она компактна и оснащена электрическим двигателем для перемешивания раствора. Кидай в нее цемент, песок, воду и щебень в нужных пропорциях, и только успевай освобождать бетономиксер, выливая из него раствор. Это дешевле, но купить такой бетоносмеситель все же придется.

Но есть еще один вариант: сделать бетономешалку своими руками. Да, это возможно, если есть чертежи. Вы затратите на это время, но оно с лихвой вам окупиться. Причем устройство это не такое сложное, как кажется на первый взгляд. Бетономиксер обладает простым принципом:

• есть бадья или что-то наподобие фляги, где замешивается раствор;
• привод, то есть механизм, благодаря которому вращается бадья и происходит смешивание;
• рама, соединяющая все это воедино.

Бетономиксер имеет еще дополнительные мелкие детали, о которых будет рассказано ниже, но эти три — основные. А теперь давайте углубляться в нюансы изготовления самодельной бетономешалки.

Какой бывает бетономиксер

Бетономешалки по способу смешивания разделяются в основном на четыре вида: гравитационные, механические, с вибрацией и комбинированные. Расскажем немного о каждой, чтобы иметь небольшое представление об этом и чтобы можно было выбрать себе подходящую. Ведь она может использоваться для абсолютно разных нужд: в основном это фундамент (дома, забора и много чего еще), но можно из нее отливать по форме разные строительные материалы. Блоки из цемента, арболита и прочего.

Гравитационные

Агрегат такого типа — самый простой вариант и в изготовлении, и в использовании. Ручная бетономешалка своими руками, бадья которой просто вертится по оси, а компоненты раствора под действием силы тяжести перемешиваются. Для больших объемов этот вариант не подходит, потому что не обеспечивает хорошего смешивания. Но если вы всегда замешивали раствор в небольших количествах и большего вам не надо было, то этот вариант вполне может подойти.

Механические

Такая самодельная бетономешалка принудительного действия в чистом виде редко используется, потому что имеет ряд недостатков. Выглядит она следующим образом: бочка в горизонтальном положении с отверстием вверху на всю длину. Ось проходит по центру бочки, и к ней приварены металлические детали, которые перемешивают раствор. Отверстие не позволяет крутить бочку только в одном направлении и приходиться её раскачивать из стороны в сторону. По сравнению с гравитационной, имеет больший объем, это плюс. Недостатки такие: неважное перемешивание по углам и разбрызгивание раствора при высоких колебаниях.

Иногда механические бетономешалки делают абсолютно неподвижными, двигается только ось внутри ее, к которой приварены металлические рассекатели. Такая конструкция хорошо подходит для изготовления блоков из арболита. Об этом мы расскажем чуть ниже.

Вибрационные

Изготовление этого вида ручной бетономешалки своими руками — не такое простое дело. Основной принцип в том, что раствор остается неподвижным, и вся работа по смешиванию возлагается на вибратор. Здесь есть много нюансов, которые, если их не учесть, приведут только лишь к потерянному времени.

Бадья обязательно должна быть круглой, не широкой, но высокой, похожей на форму советской стиральной машины. Вибратор должен быть строго определенной формы, похожим на две невысокие тарелки, сложенные вместе. Собственно, в домашних условиях две металлические тарелки — лучший вариант. Вибратор не должен быть слишком большим, размер его зависит от объема сосуда для смешивания. Если в выборе размера переусердствовать, то даже при видимой работе он все равно не будет перемешивать. И последнее: расположение вибратора внутри сосуда — строго по оси, расстояние до дна бочки равно диаметру вибратора.

Если соблюсти все эти условия, идеальный раствор из вашей бочки обеспечен. Но при плохом качестве песка или цемента придется перемешивать несколько дольше. Один минус: большой расход электроэнергии. И ни в коем случае не пытайтесь в качестве вибратора бочки использовать перфоратор. Многие умельцы пытались делать бетоносмеситель, но чаще всего терпели неудачу.

Комбинированный бетоносмеситель

Бетоносмеситель такого вида представляет собой сочетание гравитационной и механической установки. Раствор вращается в горизонтальной или наклонной плоскости, а внутри самого сосуда делаются выступы, дополнительно помогающие перемешивать компоненты. Делаются они обычно из металлических пластин разных форм, которые привариваются к внутренней стороне фляги. Бетономиксер такого типа позволяет перемешивать раствор большого объема, качество смешивания тоже хорошее. Приварить пластины в бетоносмеситель не составит большого труда, поэтому этот вид самый широко используемый. В дальнейшем речь пойдет именно об этом типе бетономешалок.

Изготовливаем бетономиксер

Теория закончилась. Давайте приступим к практике. Сейчас подробно рассмотрим, как сделать бетономешалку своими руками. Этот процесс необходимо разделить на несколько этапов. Нам известно, что бетоносмеситель состоит из трех основных компонентов: бадья-миксер, привод и рама. Если с приводом все понятно, он может быть либо ручным, либо механическим, когда бетономиксер используется редуктор и электродвигатель, то на изготовлении бадьи и рамы остановимся более подробно. Если при работе под рукой будут чертежи, то будет вообще замечательно.

Изготовление бадьи

Самый популярный предмет, который используют в качестве сосуда для перемешивания — стандартные бочки на 200 литров. С некоторыми оговорками она подойдет для любого типа самодельного бетономиксера. Можно использовать корпус стиральной машины, если он будет достаточно прочным. Но это было бы слишком просто, наша цель сделать бадью самому.

Во-первых, материал. Для стен мы берем металл толщиной не менее 2 мм, для дна — не менее 5 мм. Во-вторых, форма. Она цилиндрическая, но вверху в области горловины должна сужаться в виде конуса.

Распишем последовательность действий по пунктам:

1. Изготавливаем фланец-ступицу. Можно найти ее чертежи и сделать самому, но лучше купить уже готовую. Деталь важная, но непростая в изготовлении.
2. Делаем днище из листовой стали толщиной минимум 5 мм. В самом центре сверлим отверстия и прикрепляем фланец-ступицу.
3. Выкраиваем из металла толщиной 2 мм пять основных частей корпуса — обечайку (она сворачивается и получается цилиндр) и четыре лепестка, которые потом скрепляются вместе, чтобы получился конус.
4. Соединяем днище, обечайку и конус с помощью сварочного аппарата и получаем основу бочки для перемешивания.
5. Усиливаем горловину, чтобы впоследствии она не деформировалась. Для этого привариваем к ее окружности арматурный прут 10 мм.

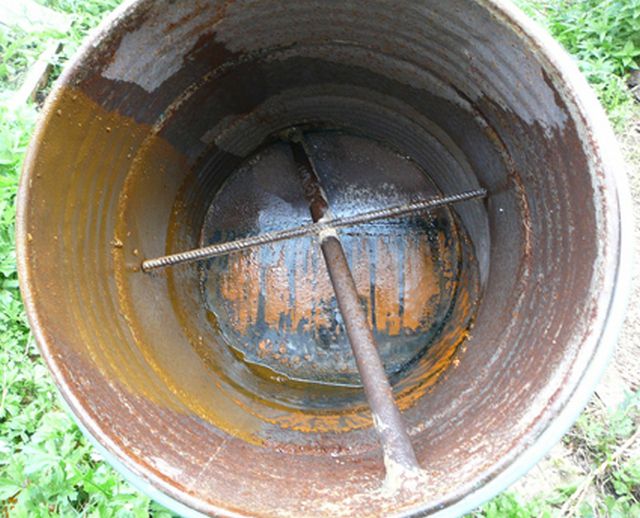

6. Внутри бочки привариваем крест-накрест рессекатели. Обычно двух или трех достаточно. Они изготавливаются тоже из арматуры, но более прочной, либо из металлических пластин. Главное, их загнуть под прямым углом. Они и будут смешивать раствор. Вдобавок за счет них самодельная бетономешалка будет прочнее.

Когда бадья-миксер готова, можно приступать к изготовлению рамы.

Изготовление рамы

Рама — это опора всей конструкции. К ней прикрепляются бадья, привод и редуктор. Для хорошей устойчивости привариваются ножки опоры, а чтобы легко было бетономиксер перемещать, даже наполненную раствором, устанавливаются колеса. Сама конструкция рамы может быть разной, главное, чтобы сохранялась устойчивость при работе всего устройства. Многие умельцы для этого приспосабливают разные ненужные металлические детали, собранные по уголкам дачного участка.

1. В основе бетономешалки лежит Т-образная конструкция, за счет нее самодельная бетономешалка будет устойчиво стоять на поверхности. К ней вертикально приваривается первая стойка.
2. Ко второй стойке приваривается поперечная балка, по краям которой крепятся колеса.
3. Обе стойки скрепляются между собой внизу балкой (это делает конструкцию устойчивее) и вверху подрамником, который впоследствии будет служить основанием для крепления бадьи.
4. Усиливают раму наклонной стойкой, к которой крепится конденсаторная коробка и пускатель. Эти два прибора служат для включения механизма вращения.
5. Подрамник делается из двух труб и уголка. Похож на двойную раму, скрепленную перемычками.
6. На подрамнике устанавливается электродвигатель и редуктор.
7. Фланец-ступицу, которая уже прикреплена к бадье, сажают на редуктор. Для фиксации миксера используется шпонка и окончательно закрепляется он болтом через отверстие на валу.
8. К подрамнику прикрепляется ручка, которая позволяет наклонять бадью-миксер под разным углом.
9. В завершение рама защищается от окалины и покрывается краской по металлу. Бадью тоже можно покрасить, но только снаружи, внутри бочки не надо.

Теперь бетономешалка своими руками готова к использованию! Можно заливать фундамент, устанавливать столбы, заливать формы строительных блоков из арболита и многое другое.

Привод для самодельной бетономешалки

На практике часто бывает, что у мастера уже есть электрический привод и редуктор определенной мощности, а бетономиксер и его параметры подбираются исходя из этого. Соотношение объема перемешиваемых компонентов и мощности электродвигателя должно быть приблизительно таким: 20 Вт на 1 литр раствора.

То есть, если в вашем распоряжении есть двигатель мощностью 1 кВт, то максимальный объем смеси должен быть равен 50 литрам. Учитывая, что бадью необходимо загружать на 30-40%, то приблизительный ее объем может быть от 125 до 160 литров. Для стандартной 200 литровой бочки подойдет редуктор с электродвигателем 1,2 кВт, загрузка будет равняться 60 литрам раствора.

Количество оборотов тоже важно. Оптимально значение: от 30 до 50 об/мин. Если сделать больше, то раствор может разбрызгиваться. Можно сделать меньше, конечно, но тогда процесс смешения будет долгим, и будет расходоваться лишняя электроэнергия.

Если нет электричества

Бывают случаи, когда нужно начать стройку на участке, где еще не проведено электричество. Тогда двигатель нам ни к чему, а будем использовать ручную силу. Последовательность действий при изготовлении остается абсолютно такой же, только привод заменяется двумя рукоятками — с одной и другой стороны. Недостаток в том, что надо прилагать большие усилия для смешивания и понадобится больше времени. Но для непродолжительных и небольших работ такой вариант можно считать вполне приемлемым.

Бадья из стиральной машины

Можно сделать бадью из стиральной машины, если она завалялась у вас с советских времен. Причем для это подойдет корпус практически любой стиральной машины. Нужно просто все отверстия барабана старой стиральной машины запаять. Для этого подойдет машина как с горизонтальной, так и с вертикальной загрузкой. Есть еще одна особенность такого варианта. Если количество раствора, который вы собираетесь замешивать в будущей бетономешалке, не будет слишком большом, то двигатель стиральной машины вполне сгодится в качестве привода.

Использование бетономешалки

Бетономешалку редко используют в одном месте. Зачастую приходится таскать ее или перекатывать по всему участку, поэтому заранее подготовьте удлинитель достаточной длины. Загружаются компоненты в бадью с наклоном 20-40 градусов в следующем порядке: вода, цемент, песок и в последнюю очередь засыпается щебень, гравий, керамзит.

Для полного смешения бетонного раствора или смесы из арболита достаточно от 3 до 5 минут, затем бадья с помощью ручки наклоняется, и раствор выливается в подготовленное для этого место. Сразу же можно засыпать новую порцию компонентов и продолжить работу.

После трудового дня устройство, все его соединения и швы нужно тщательно промыть. Обычно это происходит уже под вечер, когда сил осталось не так много и хочется оставить все, ведь на следующий день ее опять придется пачкать. Не ленитесь. Даже в такой ситуации лучше бетоносмеситель промыть, это увеличит срок его службы.

Блоки из арболита состоят в основном из двух компонентов. Помимо различных химических добавок, это древесные опилки и щепы, а также гидравлическое вяжущее вещество портландцемент. Такие блоки ценны тем, что дома из них отлично удерживают тепло. Поэтому блоки из арболита — отличное решение для строительства стен теплого дома. Что касается свойств арболита, то это низкая теплопроводимость, повышенная прочность на изгиб, не поддерживает горение, легко обрабатывать.

Представьте, что все у вас получилось и теперь вы — обладатель очень полезной вещи в строительстве — это бетоносмеситель. Но чтобы срок его службы не закончился одним фундаментом или поставленным забором, а вещь прослужила вам долгое и долгое время, придется соблюдать правила техники безопасности и ухаживать за ней:

• Внимательно следите за кабелями и контактными соединениями. Они должны быть надежно изолированы. Работа происходит в условиях большой влажности и разбрызгивания воды, поэтому требования правил электрической безопасности на первом месте;
• Вибрация, которой сопровождается работа бетономешалки, расслабляет резьбовые соединения вашей импровизированной бадьи. Поэтому периодически проверяйте их и подтягивайте. И не стоит забывать про сварные швы, они тоже могут нарушаться;

• Перед тем как включить аппарат, убедитесь в его устойчивости. Все штатные подставки должны плотно упираться в землю, а под колеса желательно установить противооткатные упоры;
• Нельзя проверять качество раствора во время работы бетономешалки, нередки случаи серьезных производственных травм;
• Используйте средства защиты кожи и глаз;
• Работающую бетономешалку никогда не оставляйте без присмотра.

Вывод

В условиях тотальной экономии, когда бюджет на строительные работы ограничен, а это немудрено в наши дни, многие экономят на качестве строительных материалов или на услугах сторонних мастеров. Но есть такие умельцы, которые экономят еще и на строительном оборудовании. Конечно, делать дрель или электрический рубанок — занятие сомнительное. А вот бетоносмеситель, несмотря на свою кажущуюся сложность и громоздкость, для этого идеально подходит, даже для домашнего производства блоков из арболита. В этом вы могли убедиться в нашей статье.

Подытожим. Небольшое количество деталей, некоторые из которых можно найти прямо у себя на участке. Самодельная бетономешалка имеет простую схему, чертежи и последовательность изготовления. Инструментов тоже понадобиться немного: болгарка, сварка, поработать с помощью дрели, и, возможно, паяльником. Из расходных материалов: болты, гайки, шайбы, металлический лист и уголок. Главное, заранее четко определить, для чего она вам нужна и что вы хотите видеть в результате своей работы. Тогда ваш бетономиксер не будет уступать любому промышленного производства, даже если он сделан из корпуса стиральной машины.

Многим нравиться на своем приусадебном участке проводить ремонт своими руками. Чтобы поправить фундамент дома, залить дорожки, поставить изгородь на столбиках, необходим такой агрегат, как бетономешалка. Приобретать промышленную модель нет никакого смысла, потому что это выйдет очень дорого. В этом случае отличным решением будет изготовление бетономешалки своими руками, для которой не потребуются большие финансовые затраты. Так как же сделать бетономешалку самостоятельно? Благодаря представленному видео можно наглядно увидеть весь процесс такого изготовления.

Для чего необходима бетономешалка?

Многие считают, что небольшое количество раствора можно легко перемешать с помощью лопаты. Однако, в результате этого получается смесь очень низкого качества. Дело в том, что мешать раствор в корыте лопатой очень тяжело. Такая физическая нагрузка не каждому под силу, поэтому легче установить бетономешалку
, собранную своими руками из бочки. Кроме того, если замешивать большое количество смеси, то в итоге состав получится сухим. Раствор начинает терять влагу гораздо быстрее, чем его успевают размешивать до необходимой консистенции.

Бетон хорошего качества не получится и в том случае, если использовать дрель. При закреплении ее на кронштейне в смеси остаются комочки песка. Дрель не только должна крутиться, но и перемещаться вперед-назад и по кругу. Часто инструмент не выдерживает такого напряжения и ломается.

Чтобы понять принцип работы самодельной бетономешалки своими руками, которую изготавливают для небольшого объема работ, необходимо рассмотреть процесс размешивания раствора. Существует 3 способа:

• гравитационный метод;
• вибрационный метод;
• механический метод.

Гравитационный метод
. В промышленности такой способ не применяют, потому что полученный цемент имеет низкое качество. В результате гравитационного перемешивания емкость переваливается, компоненты начинают «шлепаться» друг на друга и смешиваются в относительно однородную массу.

Вибрационный метод
. Считается самым надежным способом производства
бетона в промышленности. В зафиксированной бадье начинает движение вибромиксер, в результате чего получается высококачественный раствор.

Механический метод
. Используется только вместе с гравитационным. При этом или миксер начинает вращаться в неподвижной бадье, или бадья с выступами внутри осуществляет вращение.

Технология изготовления бетономешалки

Существует большое количество самодельных агрегатов, которые приспосабливают для изготовления бетона. Самую простую конструкцию можно сделать из обыкновенного молочного бидона, большой кастрюли, старой выварки. Чертеж ее довольно прост, а технология изготовления еще проще:

• приваривают емкость к оси;
• в крышку просовывают палку, кусок трубы или резиновый жгут и очень сильно притягивают крышку к ручкам;
• для упрощения конструкции муфты не используют
  , а прорезают в станине дугообразные выемки и укладывают на них ось.

Чтобы сделать более практичный агрегат, необходимо использовать другие чертежи.

Этапы изготовления бетономешалки своими руками

Изготовление емкости

Перед тем как приступить к созданию бетономешалки своими руками, следует выбрать емкость. Лучше всего использовать для этого металлические бочки, которые могут вмещать не меньше 200 л. Именно такой объем считается оптимальным
для того, чтобы замесить необходимое количество бетона за один раз. Баки из пластика лучше не использовать, так как долго они не прослужат.

Для изготовления бетономешалки потребуется бочка с крышкой и дном. Если емкость изначально не имеет крышки, то ее следует приварить, вырезав из листа металла. После этого ко дну и крышке бочки следует прикрепить фланцы с подшипниками. В боку вырезают люк, через который впоследствии будут засыпать компоненты раствора. Такое отверстие лучше всего проделывать поближе к тому торцу емкости, который в процессе работы бетономешалки будет находиться ниже. Вырезанная часть бочки будет использоваться как крышка для люка. Закрепляется она при помощи шарниров и какого-либо запорного устройства.

Чтобы раствор лучше перемешивался, на внутренние стенки бочки приваривают лопасти под углом 30 – 40 градусов. Угол наклона рассчитывается таким образом, чтобы в процессе перемешивания бетон смог «выталкиваться» наружу. Кроме того, такие лопасти можно закреплять не на стенках
, а на самом вале устройства.

Если подходящую емкость найти не удается, то ее можно сделать своими руками. Для этого будут нужны следующие инструменты и материалы:

• листовой металл толщиной 1,5 – 2 мм;
• сварочный аппарат;
• вальцы;
• деревянная киянка или молоток.

Перед тем как начать резать металл, следует подготовить чертежи
с указанием необходимых размеров. Чтобы изготовить корпус бетономешалки, потребуется центральная круглая секция, дно емкости и два усеченных конуса, составляющие нижнюю и верхнюю часть конструкции. Детали, разрезанные по разметке, необходимо загнуть в кольца. Удобнее делать это при помощи вальцов. После подгонки всех деталей швы надежно сваривают.

Монтаж основания

Самодельная бетономешалка должна иметь надежное и устойчивое основание. В противном случае конструкция может перевернуться во время работы. Если не предполагается загружать в нее большое количество бетона, то остов лучше сделать из квадратного деревянного бруса
, имеющего сечение 10х10 или 15х15 см. Чтобы основание конструкции не смогло пострадать от вибрации во время работы, то следует воспользоваться соединениями типа «в полдерева» или «в шип». После сборки необходимо все стыки хорошенько проклеить и стянуть саморезами.

Если требуется создать более надежный и долговечный агрегат, следует отдать предпочтение раме, которую сваривают из металлического уголка
размером не меньше, чем 45х45 мм. Можно также использовать швеллер. Если нет газосварочного аппарата, то раму крепят при помощи заклепок или гаек с болтами.

Если есть такое желание, то основание можно оснастить колесами. Для этого потребуется ось без подшипников и сами колеса. Такую бетономешалку легко переворачивать и перемещать. Собирая основание, необходимо обязательно предусмотреть ручки. С их помощью устройство можно передвигать.

В процессе сборки рамы обязательно предусматривают место для двигателя. Также необходим будет противовес
, чтобы при выгрузке бетона конструкция не опрокинулась. Если планируется выгружать раствор лопатой, то в этом случае противовес будет не нужен. Все эти моменты должны быть предусмотрены во время создания чертежа.

Монтаж двигателя

Чтобы сделать бетономешалку более эффективной, необходим любой однофазный мотор, скорость вращения которого составляет не более 40 об/мин.

Многие мастера, создающие самодельную конструкцию, советуют использовать электродвигатели от старых стиральных машин, вышедших из строя, таких, как «Волна» или «Чайка». Такие моторы способны работать длительное время и не перегреваться. Выбирая двигатель, следует помнить, что оптимальная скорость вращения бадьи составляет 20 – 30 об/мин. Для этого используют различные редукторы. Однако оптимальным и простым вариантом является использование шкива и приводного ремня.

Вместо двигателя от стиральной машины, можно использовать мотор от мотоцикла
или работающего на бензине мопеда. В этом случае бетономешалка не будет нуждаться в электропитании и ее можно использовать в любых условиях. Крепление двигателя осуществляется при помощи 4 болтов к кронштейну или на раму, которые привариваются к корпусу редуктора.

Однако самодельная бетономешалка способна работать и при помощи ручного управления. В этом случае ни электричество, ни бензин для нее не понадобятся. Такое простейшее устройство является мобильным, легким в сборке, а управлять им способен каждый. Единственным его недостатком считается присутствие помощника для замешивания раствора.

В завершение сквозь емкость конструкции продевают вал. Чтобы устройство было более устойчивым, его следует вкопать в землю под углом в 30 градусов.

Таким образом, чтобы сделать бетономешалку своими руками, никакие особые навыки не нужны. Более наглядно процесс изготовления можно увидеть на видео. Перед тем как начать собирать такое устройство, следует воспользоваться чертежами. Они помогут правильно и точно создать самодельную конструкцию без серьезных финансовых вложений.

На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

Бетон является основным элементом как масштабного строительства, так и локального. Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

На помощь приходит самодельная бетономешалка, сделанная своими руками.

Подробные инструкции и наглядное пособие будет представлено ниже.

Сделанная — гордость и радость любого дачника. Инструкции и возможные варианты в материале нашего сайта.

Пузыреплодник калинолистный Диаболо- изящное украшение любого сада. Какие в плане ухода и размножения?

Чертежи и конструкции самодельных бетономешалок

В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров
.

Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

Обратите внимание на то, что любая бетономешалка должна быть прочной и устойчивой. Рекомендуется максимально ответственно подойти к изготовлению, так как любые неточности сразу же приведут к поломке сооружения.

В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

Чертежи самодельных бетономешалок в фото — галерее.

В процессе смешивания бетона, важное значение имеет момент кручения бетона
. Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

Для бетономешалки подойдет небольшое количество оборотов — 25 оборотов в минуту.

Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

Чертеж бетономешалки из бочки

Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

Обратите внимание на то, что конструкция, основой которой является бочка, способна перемешать и другие рабочие, строительные материалы.

На видео бетономешалка из бочки на основе двигателя от стиральной машины.

В качестве основы — стиральная машина

Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

Редуктор для бетономешалки

А на его место установить вал, который будет подходить соразмерно.

Важное условие: и скобы и лопасти должны располагаться строго симметрично
. Срок жизни этого приспособления будет во много зависеть от такого условия.

Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

На фото бетономешалка из стиральной машинки

Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

Типичные ошибки

В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной
   . Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
2. Во-вторых, следовать инструкции необходимо детально
   . Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном
   . Это только усложнит ваш и без того нелегкий труд.
4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой
   . Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м 3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция – бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

Четыре принципа смешивания бетона

Самодельная бетономешалка

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

• Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
• Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
• Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
• Детали изнашиваются гораздо реже.
• Простота и надежность эксплуатации.
• Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Бетономешалка своими руками из молочного бидона

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

• Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
• Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
• Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Бетономешалка из большой бочки 200 литров

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

• Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
• К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
• Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

Чертеж самодельной бетономешалки из бочки

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Четыре распространенные ошибки при изготовлении бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео

Как правило, строительные работы редко обходятся без использования бетона. Замешивать раствор собственноручно, пользуясь лишь большой емкостью и лопатой, довольно трудно, а при значительных масштабах предстоящих работ – и вовсе нецелесообразно. Намного удобнее замешивать бетон при помощи бетономешалки. Такой агрегат можно приобрести в любом специализированном магазине, но все же многие, стремясь сэкономить, пытаются сделать его самостоятельно. Бетономешалка своими руками – это отличная возможность обзавестись столь полезным устройством при минимальных финансовых затратах. О том, как ее можно изготовить, и пойдет речь в сегодняшней статье.

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Обратите внимание! Такая бетономешалка своими руками замешивает простой раствор не более 5-ти минут, а сухой – минут 1-12.

Видео – Ручная бетономешалка с цилиндрической бадьей

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов. При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится. Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

Вариант №3. Электрическая конструкция

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

• Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
• Больше всего подходит в данном случае рамный миксер, который приварен к оси.
• Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Видео – Процесс сборки бетономешалки

Вариант №4. Вибрационный агрегат

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

1. Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой.
2. Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр.
3. Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн. Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе.
4. И последнее – это вибратор слишком большого размера. Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Видео – Изготовление оригинальной бетономешалки

Изготовление бетономешалки – пошаговое руководство

Для изготовления конструкции, описанной ниже, потребуется, в первую очередь, терпение, поскольку потрудиться придется немало. Процесс состоит из нескольких последовательных этапов, рассмотрим особенности каждого из них.

Этап первый. Емкость

Чтобы изготовить емкость для замеса (также известную как груша), подготовьте готовую бадью или же материалы, из которых сделаете ее. Существует масса возможных вариантов – барабан от стиральной машины, старый бидон, бочка. Хотя если вы выдвигаете к будущей конструкции особые требования, то грушу предпочтительнее сделать собственноручно. Подготовьте листовой металл (можно неновый) толщиной от 2 до 2,5 миллиметра. После чего принимайтесь за работу.

Изготовьте 3 или 4 составные элемента будущей емкости. Пара усеченных конусов (это будет низ и верх), основа (иными словами, самая нижняя часть), а еще крепеж конусов по центру (в случае, если подобное вообще необходимо).

После этого сварите все элементы воедино для получения груши (она, в соответствии с предварительными расчетами, имеет объем порядка 200 литров). Кроме того, желательно, чтобы на каждом месте крепления имелся двойной сварной шов. Стоит заметить, что нередко мастера советуют закрепить между парой сварных швов еще и металлические заклепки для повышения надежности, хотя этот момент необязателен.

Этап второй. Корпус и основание

Что касается корпуса, то его нередко изготавливают из древесины, но если вы серьезно нацелены на долговечность, то лучше используйте металлический уголок. Отдавайте предпочтение прочному материалу, на котором минимум ржавчины (если применяется металлолом), также позаботьтесь о проекте максимально удобного основания. Будущий корпус должен выдерживать планируемый вес с запасом в 20-50 процентов, поскольку во время вибрации и замешивания нагрузка, соответственно, будет лишь увеличиваться. Более того, принимайте во внимание, что помимо самого бетона весом 100-200 килограммов, нужно удерживать еще и саму емкость, причем с необходимыми дополнительными аксессуарами.

Все крепежи осуществляются посредством сварки и вспомогательных болтовых соединений. При этом рекомендуется параллельно позаботиться и о практичности будущего агрегата. Бетономешалку можно взгромоздить на каркас с колесиками для более удобной транспортировки «чуда техники». Еще можете позаботиться об удобной ручке, при помощи которой корпус и будет перемещаться по строительной площадке.

Этап третий. Двигатель

Данный этап по праву считается самым сложным, поскольку рассчитать, какие характеристики и параметры должны быть у будущего оборудования, довольно сложно. А потому мощность должна определяться, исходя из того, каковы требования к объему и весу смешиваемого бетона, а еще возможности извлечь тот или иной двигатель. Одни для этих целей используют мотор от стиральной машины или же мотороллера, другие же отдают предпочтение менее дорогостоящему оборудованию (к примеру, моторчику от электродрели или любого аналогичного инструмента).

Также заметим, что учитываться должна как мощность, так и скорость, с которой будет вращаться бетономешалка своими руками. Важно, чтобы она была не очень высокой – скажем, порядка 15-20 оборотов за минуту. Существует несколько способов регулировки скорости – автоматика, шестеренки с валами, самодельное приспособление, а еще применение ремней.

Этап четвертый. Непосредственно сборка бетоносмесителя

Сама процедура сборки ничего сложного собой не представляет и включает в себя несколько последовательных шагов. Рассмотрим каждый из них более детально.

Шаг первый
. Для начала необходимо удостовериться в том, что все соединения – как груши, так и корпуса – достаточно прочные. Крепежи следует предусмотреть заранее, то же касается места подключения и установки мотора.

Шаг второй
. После этого на раму нужно установить двигатель и редуктор, а затем качественно зафиксировать все детали вращающегося механизма.

Шаг третий
. Следующий этап – это установка емкости на ось и основание. Делать это следует так, чтобы груша располагалась под углом в 35 градусов.

Шаг четвертый
. Теперь остается лишь проверить, как бетономешалка включается/выключается, надежны ли крепления, насколько хорошо происходит вращение. Для регулировки всех параметров используются шестеренки или ремень.

Обратите внимание! Процедура, описанная выше, более наглядно продемонстрирована в тематическом видеоролике, который представлен ниже. Посмотрев его, вы окончательно поймете, как изготавливать и запускать описываемое в данной статье приспособление.

Видео – Самодельная бетономешалка

Стоит заметить, что любая из описанных выше конструкций может стать хорошей альтернативой дорогому «магазинному» оборудованию. Хотя, безусловно, в отсутствие требуемых расходных материалов себестоимость такого бюджетного оборудования может заметно увеличиться; хотя опыт в любом случае весьма интересный. Кроме того, конструкцию бетономешалки можно удешевить, а принцип ее действия – упросить. Это можно сделать, к примеру, заменой автоматического вращения ручным. В таком случае вместо десятков сложных деталей понадобятся только подшипники, рукоятка, рычаг, а также «гребенка», которая будет располагаться внутри груши.

Еще один вариант изготовления бетономешалки

Представленная ниже конструкция очень похожа на описанную в предыдущем разделе, а потому какие-то развернутые объяснения здесь не требуются. Саму процедуру изготовления можно понять по приведенным пошаговым иллюстрациям. Заметим лишь, что в данном примере используется уже готовая бочка на 200 литров, 250-ваттный электрический двигатель на 1430 оборотов, мотоциклетное колесо, пара сваренных между собой колец. Готовый шкив будет приварен к днищу резервуара. Также потребуется пара ремней, швеллер и трубы 59 для рамы.

Целесообразность решения

Итак, мы выяснили, что цементный раствор требуется для проведения практически всех строительных работ. И если для заливки фундамента, к примеру, целесообразно использование покупной готовой смеси, то в случае с работами, предусматривающими периодическое использование относительно небольших порций смеси, желательно арендовать/купить бетономешалку (можно ручную, но лучше электрическую).

Безусловно, для замешивания можно использовать все то же корыто с лопатой, но у такого подхода, помимо, трудозатратности, есть и другие недостатки. Качество бетона в таком случае не будет высоким, смесь получится неоднородной, что, в свою очередь, приведет к лишнему расходу сухого цемента и низких прочностных характеристиках готового бетона.

Обратите внимание! Под термином «бетономешалка» подразумевается целый ряд специальных строительных смесителей (ручных/электрических), то есть устройств, предназначающихся для получения однородной цементосодержащей смеси путем смешивания ингредиентов с разнородными фракциями.

Как правило, сухой цемент смешивается с водой, особыми добавками и наполнителями (в качестве последних могут выступать: песок, керамзит, отсев, щебенка).

Как устроена бетономешалка?

Стандартная конструкция включает в себя:

• станину (она может быть как на шасси, так и стационарной);
• замешивающие рабочие органы;
• емкость, в которой происходит непосредственно процесс замешивания;
• разгрузочный механизм;
• трансмиссию;
• движущий агрегат (он может быть, к примеру, бензиновым или же электрическим).

Ознакомимся с каждой из конструктивных составляющих более детально.

1. Итак, станина представляет собой конструкцию, выполненную из профилей/труб и предназначающуюся для соединения всех частей бетономешалки в одну систему. Если агрегат небольшой, то станина может быть оснащена двумячетырьмя колесами, чтобы легче было его транспортировать.
2. К замешивающим органам зачастую можно отнести лопасти, шнеки и прочие детали, воздействующие непосредственно на ингредиенты замешиваемого бетона.
3. Емкость – это элемент, в котором все эти ингредиенты перемешиваются. Ее объем и габариты зависят преимущественно от того, какова производительность бетономешалки.
4. Разгрузочный механизм – он, как можно судить из названия, предназначается для извлечения бетона с целью дальнейшего применения в строительных работах. Тоже может быть разным.
5. Наконец, трансмиссия с движущим агрегатом нужны для превращения той или иной энергии в движение замешивающего органа. Как уже отмечалось ранее, двигатель бывает электрический (используется чаще всего) или же бензиновый.

Основные типы бетономешалок

Существует сразу несколько классификаций описываемого в статье агрегата, в соответствии с которыми он разделяется по тому или иному параметру. Так, по принципу своего действия бетономешалки бывают пяти разновидностей.

1. Гравитационные. Отличаются тем, что барабан для замешивания раствора вращается под воздействием силы гравитации. Оптимальный вариант для приготовления вязкого и жесткого бетона.
2. Принудительные. Более сложная в изготовлении бетономешалка своими руками, где емкость не двигается, а лопасти внутри нее перемешивают компоненты смеси. Такие агрегаты применяются в частном строительстве нечасто.
3. Периодические. Характеризуются незначительной мощностью, а потому нуждаются в частых остановках. Зато для частного строительства это – вполне приемлемый вариант.
4. Редукторные (более известные как венцовые).
5. Постоянные. Такие бетономешалки, судя по названию, функционируют непрерывно, а потому применяются преимущественно при больших объемах работ.

Помимо того, по виду изготавливаемого бетона оборудование может быть двух типов

• растворомешалки;
• бетоносмесители.

Рассмотрим каждый из этих вариантов более детально.

Вариант №1. Растворомешалки

Несложное оборудование, рассчитанное на частное строительство. Рассчитано на перемешивание компонентов, размер фракций которых составляет на более 2 сантиметров. Также агрегаты могут быть промышленными (если объём не превышает 1200 литров) и для частного использования (свыше 30 литров).

Как правило, все ингредиенты перемешиваются в растворомешалках принудительным образом, для чего используется горизонтальный шнек, которые вращается в недвижимой емкости. Если объем агрегата составляет более 100 литров, то он в обязательном порядке оборудуется дозаторами. А если объем оборудования превышает 250 литров, то оно, как правило, будет включать в себя следующие элементы:

• двигатель;
• емкость для смешивания;
• привод;
• вращающийся вал, имеющий лопасти.

Обратите внимание! Небольшие растворомешалки, чем объем не превышает 65 литров, опустошаются посредством опрокидывания барабана. Если объем больший, то для этого используется люк, которые располагается внизу устройства.

Вариант №2. Бетоносмесители

Они рассчитаны на применение с компонентами, чем размер фракций составляет не более 7 сантиметров. Все агрегаты подобного типа классифицируются так же, как было описано в одном из предыдущих разделов статьи.

Кроме того, по особенностям установки они могут быть:

• мобильными (сюда входят как бетоносмесители с шасси, так и агрегаты без него);
• стационарными (зачастую – промышленного назначения, отличающимися повышенной производительностью);
• автомобильными.

Заметим также, что, в зависимости от типа привода и источника энергии, все бетономешалки делятся еще на несколько разновидностей.

• С ручным приводом. Характеризуются тем, что способны преобразовывать мускульные усилия человека во вращение замешивающего органа. Передача в большинстве случаев цепная зубчатая или же ременная. Подобные бетономешалки не очень распространены, поскольку их объем незначителен, а труд они облегчают не очень сильно.
• С мотоприводом. Бетономешалка (своими руками сделанная в том числе) подобного рода функционирует на дизельном/бензиновом двигателе.
• С пневмо- и гидроприводом. Замешивающие органы в данном случае двигаются благодаря превращению энергии сжатого воздуха или жидкости, которые подаются под высоким давлением. Такое оборудование бывает исключительно промышленного назначения, поскольку нуждается в мощных дополнительных устройствах.
• Электрические. Наиболее популярные на сегодняшний день разновидности бетономешалок, причем не только промышленного, но и бытового назначения. Ассортимент таких агрегатов достаточно обширен, а их объем варьируется от 30-ти до нескольких тысяч литров.

Преимущества использования

Таковых несколько, рассмотрим детальнее каждое из них.

• Агрегаты ручного типа, по сути, являются полностью автономными.
• А вот венцовую бетономешалку довольно легко использовать и, в случае необходимости, ремонтировать.
• Оборудование с мотоприводом тоже достаточно автономно, так как нуждается лишь в наличии топлива.

Недостатки применения

• У электрических приборов это открытие люка спустя некоторое время после прекращения подачи электричества и, как следствие, сброс бетона (иначе тот застынет).
• Кроме того, бетономешалки, в принципе, являются сезонными. В большинстве своем они (в особенности, небольшие агрегаты) не могут быть использованы при минусовой температуре. Вследствие этого зимой приходится дополнительно использовать парогенератор.
• Отдельно стоит выделить минусы мотоприводных устройств – это дороговизна используемого топлива, высокий уровень шума во время функционирования, а также токсичность выхлопов.
• Простая растворомешалка, способная функционировать при температуре не ниже +2 градусов, не имеет оборудования, которое обеспечивает нагрев смеси.
• Производительность ручных агрегатов достаточно низкая, в то время как трудоемкость замешивания, напротив, высокая.

В качестве заключения

Как видим, самостоятельное изготовление бетономешалки ничего сложного собой не представляет, с этим можно справиться. И затраты вполне оправданы, поскольку скорость проведения любых строительных работ с таким оборудованием существенно возрастет. На этом все, удачи в работе и теплых зим!

Для благоустройства участка часто необходим то раствор, то бетон. Месить его вручную — тяжело и долго, да и качество раствора далеко не самое лучшее: добиться однородности сложно. Покупать же бетономешалку для ее периодического использования хотят далеко не все. Хороший выход — бетономешалка своими руками. Денег надо немного, по производительности самодельные агрегаты ничуть не хуже китайских, а порой и лучше.

Ручная бетономешалка

На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

Из бочки (ручная и с электроприводом)

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна. Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже.

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).

Электро-бетономешалка своими руками из бочки и двигателя стиральной машины

Эта бетономешалка редукторного типа. Для изготовления этой модели понадобились:

• бочка из оцинкованной стали на 180 литров (диаметр 560 мм, высота — 720 мм);
• двигатель стиральной машины — 180 Вт, 1450 об/мин;
• маховик и шестерня стартера от Москвича 412;
• два шкива от стиральной машины диаметром 300 мм и 60 мм;
• колеса от садовой тележки;
• металлолом для рамы.

Шестерни, колеса — все старое, все было в гараже

Первым делом все зачищаем от ржавчины, обрабатываем преобразователем ржавчины и покрываем грунтом.

Варим раму из труб, швеллера. Углы рамы усиливаем приварив пластины металла. Все должно быть жестким и надежным. Перекладину делаем серьезную: на ней будет «висеть» бочка с раствором, да еще все будет вибрировать и крутиться.

Рама — основа конструкции. Трубы почти новые))

Привариваем штифты, посадочное место под шестерни передачи. Зачищаем от ржавчины, обрабатываем преобразователем ржавчины, грунтуем.

Крепим колеса от тележки. Они с широкими протекторами и себя оправдали: перетаскивать бетономешалку несложно даже просто по участку.

Из труб варим еще конструкции для упора и установки всей «начинки».

Вторая — для большей устойчивости

Начинаем собирать привод. Первой ставим большую шестеренку на приваренный ранее штифт.

В посадочное место устанавливаем сборку — маленькую шестерню, соединенную с колесом для ременной передачи.

К приваренной заранее пластине крепим двигатель.

Его подвешиваем так, чтобы два колеса ременной передачи находились на одном уровне. Также необходимо обеспечить нормальное натяжение ремня.

Осталось прикрепить бочку. В ней в центре делаем отверстие под большой шкив, сверлим отверстие для крепежа. Ставим на место.

Остается только электрическая часть. Кабель подключаем через

Несколько фото основных узлов. Может кому-то надо посмотреть ближе.

Второй вариант передачи — из автомобильного диска

Бочка 200-литровая, ее края надрезали, согнули и сварили, сформировав привычную «грушу».

Из бочки сделали «грушу»

Автомобильный диск прикрепили болтами к днищу (с резиновыми прокладками). Его подбирали так, чтобы образовалась выемка для ременной передачи. К диску предварительно прикрепили ступицу.

Внутри бочки наварили лопасти для более эффективного перемешивания раствора.

Все это хозяйство прикрепили к раме.

Там где приварена пластина — место для двигателя. Его выставляем так, чтобы ремень шел ровно. Питание подали через тумблер, последовательно включен таймер от стиральной машины, с которой сняли мотор.

В общем, скорость вращения получилась 35-40 оборотов в минуту. Должно хватить.

Самодельные мешалки в видео-варианте

Если понятен общий принцип того, как делается бетономешалка своими руками, можно его модернизировать и переделывать, подстраивая под имеющиеся детали. Помогут в этом видео, собранные в этом разделе.

Венцового типа

Еще один вариант, только уже не редукторная, а венцового типа. Венец, кстати, можно купить (чугунный или пластиковый) и установить на бочку.

С роликами в качестве опоры

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м 3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция – бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

Для благоустройства дачного участка часто нужны цементный раствор или бетон. Мастера становятся перед выбором — месить вручную (а это тяжело и неэффективно, поскольку раствор быстро застывает) или приобретать промышленную бетономешалку, что неоправданно при нерегулярных работах. Поэтому многие дачники предпочитают сделать бетономешалку своими руками, так как это несложно и целесообразно.

Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

• Гравитационный способ.
• Принудительно-механический.
• Принудительно-вибрационный.
• Комбинированный гравитационно-механический.

Самый простой способ приготовления бетонного раствора — это перемешивание лопатой в неподвижном корыте. Самый неоправданный и некачественный способ. Мало того, что раствор сам по себе быстро застывает, так еще проблематично перемешать смесь до однородной массы.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

• Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
• Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
• Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

Чертежи и конструкции бетономешалок

Перед началом сборки нужно подготовить рабочий инструмент, определиться с материалами и подготовить емкость необходимого объема. Не рекомендуется подбирать маленькую тару, поскольку в ней раствор может застыть раньше необходимого времени, а если приготовленной смеси окажется недостаточно, то весь процесс придется повторить сначала. Оптимальный объем ёмкости — это двести литров.

Общим требованием является прочность, надежность и устойчивость конструкции. Необходимо максимально ответственно изготавливать подобные сооружения, так как малейший просчет или неаккуратность приведет к поломке или даже к травмам работника.

Простейшая бетономешалка из бидона

В случае экономии электричества и времени можно собрать ручную бетономешалку из обычного молочного бидона. Весь процесс сборки занимает несколько часов
и самый ответственный момент — это сварка рамы. Немного терпения — и простое гравитационное бетоносмесительное оборудование готово.

Для изготовления этой бетономешалки потребуется, собственно бидон или другая похожая ёмкость, несколько труб или толстых прутьев.

Несмотря на простоту конструкции, в бидоне можно перемешивать даже сухой концентрат для стяжки. Ось внутри бидона рассекает смесь при вращении.

Порядок действий:

Муфту можно не использовать, тем самым еще больше упростив конструкцию. Вместо муфт можно вырезать дугообразные углубления и разместить ось в них. Вращение будет неравномерным и со скрипом, но замесит неплохо. За один цикл работы в сорокалитровом бидоне получают около трёх ведер раствора. Иногда вместо бидона используют бочку. При этом возникает проблема как фиксировать крышку. Этот вопрос оригинально решается, если ручки прикрепить к бочке без крышки на разных уровнях. Один конец ручки около днища, другой — около верха. В итоге ёмкость размещается под тупым углом по отношению к поверхности земли и раствор не выливается при вращении. Но качество замеса при таком способе страдает.

Бетономешалка из бочки

Самодельная бетономешалка своими руками из бочки способна заменить заводскую модель и смешать равномерную хорошую смесь. Все материалы, необходимые для сборки, можно найти в гараже или дачном участке. Агрегат может быть как с ручным приводом, так и механическим.

Перечень необходимых деталей для сборки:

Из инструментов нужны болгарка, чтобы разрезать метал, и сварочный аппарат для прочного соединения деталей.

После подготовительных работ вопрос как сделать своими руками бетономешалку, уже не вопрос.

Сначала центруется бочка и сажается на ось. Затем конструируются внутренние элементы, которые будут помогать перемешивать бетон.

При помощи дрели или сварочного прибора в вверху и внизу бочки просверливаются два отверстия. Через них протягивается металлическая ось диаметром тридцать миллиметров, и эта конструкция плотно сваривается. Таким образом, вал и бадья надежно прикреплены друг к другу.

В центре бочки вдоль длинного края вырезается прямоугольник. Он будет люком для засыпки компонентов раствора. Ориентировочные размеры люка составляют примерно девяносто на тридцать сантиметров. В случае маленького люка им будет неудобно пользоваться. А если его сделать слишком большим, то прочность конструкции снизится.

Из металлического квадрата конструируют лопасти и крепят в бочке. Одна сторона приваривается к стенке, а другая — к оси. Для хорошего перемешивания хватает четыре или пять лопастей, равномерно расположенных внутри бочки.

Прямоугольник, полученный от вырезания люка, приваривается к петлям, которые крепятся к бочке. В результате должен получиться закрываемый люк. После чего к крышке люка присоединяют защелку или фиксатор. Главной задачей крышки является не раскрыться во время работы устройства.

Затем сваривается рама. К длинному швеллеру приваривается второй длиною пятьдесят миллиметров. То же самое делается и со второй опорой.

К другому краю швеллера приваривается труба, в которую будет вставляться ось бетономешалки.

Затем когда металлическая ось заходит во втулки, с обоих концов привариваются стопорные кольца. Их роль выполняют толстые шайбы из металла.

После чего приваривается руль к одному из краёв оси.

Если собирается электрическая модель, то необходимо собрать и подключить соответствующий узел, состоящий из мотора и приводной системы.

Хитрости эксплуатации самодельных устройств

По принципу действия самодельные бетономешалки похожи на промышленные образцы и выполняют те же функции. Но для получения комфорта домашние устройства надо немного по-другому эксплуатировать.

Советы при работе:

При сборке и эксплуатации самодельных конструкций нельзя забывать про соблюдение техники безопасности. Это касается правил работы с электроинструментом и обычным инвентарём. Выполнение привычных несложных инструкций предотвратит неприятные ситуации и позволит избежать травмирование.

Бетономешалка, своими руками собранная, помогает экономить время и делает тяжелую работу легкой. Из статьи вы узнаете, из чего и как сделать этот агрегат самому.

Бетономешалка: для чего нужна и как собрать?

Для чего нужна самодельная бетономешалка? В самом названии уже есть ответ. Это агрегат, который предназначен для смешивания песка и цемента с водой для получения бетона. Зачем нужен бетон, об этом сегодня знает каждый школьник. Не обойтись без этого материала, если вы собираетесь заняться постройкой дома, или, скажем, сделать , облагородить территорию – чтобы был чистый двор и ровные дорожки.

Конечно, можно вооружиться корытом с лопатой и сделать бетон вручную. Но зачем нужен сизифов труд, когда для этого можно использовать специальную машину? Покупать бетономешалку, если вы не намерены брать строительные подряды, нет никакого смысла. Гораздо интереснее и экономичнее собрать ее своими руками. Тем более, что для этой цели сгодится старая двухсотлитровая бочка.

Мастера сайта сайт подготовили для Вас специальный калькулятор . Вы легко сможете рассчитать нужное количество бетона.

Приспособление, которое у вас получится в конечном итоге, надежное и простое в обращении. Все, что от вас потребуется, это засыпать в барабан ингредиенты в определенных пропорциях и добавить воды. Соотношение компонентов зависит от того, для чего вам нужен раствор. Обычно, чтобы получить качественный бетон, берут одну часть цемента и добавляют к ней по одной доле песка и отсева (мелкие камешки). Можно, а в некоторых случаях даже нужно, заменять составные части песчано-гравийной смесью (ПГС).

Самодельная бетономешалка из бочки – преимущества и недостатки

Несомненным преимуществом в изготовлении бетономешалки своими руками будет существенная экономия денег на покупке заводской модели. К тому же, вы видели ту технику, что предлагает большинство продавцов? Даже если у вас есть лишних тысяч двадцать рублей, вам вряд ли захочется отдавать их за китайское изделие сомнительного качества. И потом, если могут китайцы, то чем вы хуже? Не боги горшки обжигают. Ваш агрегат послужит верой и правдой не только вам, но и вашим внукам.

Недостатком здесь будет, особенно если вы не технарь по образованию, отсутствие опыта в изготовлении подобных механизмов. Но если вы упорны и любите мастерить, то непременно справитесь. Благо, необходимые детали валяются буквально под ногами. Конечно, сами они к вам не придут. Вам придется порыться в гараже или даже на свалке в куче металлолома.

Но не пугайтесь так сильно. Для изготовления бетономешалки в домашних условиях вам понадобятся: емкость (в вашем случае старая бочка), в которой будет происходить процесс замешивания раствора, ось вращения, электродвигатель (если вы не собираетесь вращать барабан руками) и рама для основания, на которой это все будет крепиться. Как видите, все гениальное просто. А как подготовиться и какие инструменты понадобятся для воплощения вашей задумки, вы узнаете в следующем разделе данной статьи.

Подготовка и инструменты

Перед тем, как приступить к работе над бетономешалкой, нужно сделать чертеж или хотя бы набросок будущего проекта и подготовить рабочее пространство. Лучше всего для этого подойдет гараж или сарай. Главное, чтобы к нему было подведено электричество, потому что в деле вам понадобятся электроинструменты. Да и само занятие с металлом достаточно шумное и грязное. Согласитесь, что благоустроенная квартира, это не то место, где можно заниматься подобным творчеством.

Ну вот, чертеж готов, и место вы подготовили: убрали все, не относящееся к делу. Теперь посмотрим, что вам понадобится из инструментов. Сварочный аппарат, если вы не владеете этим ремеслом и будете собирать всю конструкцию на болтах – вам будет не нужен. Но без дрели вам точно не обойтись. Также вам будет необходим набор отверток и ножовка по металлу. И, конечно же, главная деталь будущей бетономешалки – двухсотлитровая бочка.

Будет замечательно, если дно емкости окажется несъемным. Иначе оно может просто отвалиться в процессе замешивания раствора. Раму можно сделать из металлического уголка. Он удобнее труб при соединении болтами. В качестве двигателя, задающего крутящий момент, можно установить бензиновый мотор или мотор от дрели-миксера. Главное, чтобы его мощность была не менее 1,3 кВт. И не забудьте продумать и установить внутри бочки лопатки для наиболее эффективного перемешивания компонентов.

Важно: верхняя крышка бочки должна иметь надежное крепление, иначе вы рискуете закидать весь участок бетоном.

Кроме того, еще на стадии разработки и подготовки подумайте, какой вы хотите видеть будущую бетономешалку – передвижную на колесах или стационарную. Тогда вам не придется в спешном порядке корректировать чертежи и вносить изменения в уже почти готовую конструкцию. Если у вас все готово, тогда можно уже приступать к самому интересному – к изготовлению бетономешалки своими руками.

Как сделать бетономешалку – приступаем к изготовлению

Давайте разберем ключевые этапы работы.

1. Собираем каркас будущего агрегата. Он должен быть прочным, потому как ему придется выдерживать колоссальные нагрузки. Для основания лучше всего подойдет стальной уголок 130 мм. Раз уж решили обойтись без сварочного аппарата, то не лишним будет сказать, какие болты выбрать для сборки рамы. Оптимальным вариантом будут болты диаметром 27 мм. Угол наклона бочки к основанию должен составлять 35 градусов. Если вы не нашли подходящего двигателя, то можете сделать привод ручным. Конечно, придется прилагать определенные усилия, но это все равно будет лучше, чем мешать бетон лопатой в корыте.
2. Перед тем, как поставить бочку на редуктор (устройство, которое преобразует высокую угловую скорость вращения входного вала в более низкую на выходном валу), нужно к ее днищу прикрепить, скажем, зубчатый венец (стальной каленый диск с зубьями) от двигателя «Волги». Практика показала, что он оптимально подходит для этой цели: сделан из каленого металла и имеет зубья на внешней стороне.
3. Если есть сварка, то прикрепить венец проще простого. Но мы ведь решили собирать бетоносмеситель без использования сварочного аппарата. Поэтому венец будем крепить к днищу бочки болтами. Переверните бочку вверх дном и приложите к днищу венец. Сделайте керном (специальным стержнем с заточенным концом) отметки на днище бочки. Просто вставьте в отверстие венца керн острым концом и ударьте молотком по тупому. Затем уберите венец и просверлите с помощью дрели отверстия строго по отметкам, сделанным керном. Положите венец обратно на днище бочки так, чтобы совпадали отверстия. Вставьте болты и закрутите на них гайки с помощью гаечных ключей.
4. Ставим на раму редуктор. Поступаем также, как и с венцом. Размечаем керном место под отверстия на раме, сверлим, прикручиваем болтами редуктор к раме, а на него устанавливаем саму бочку, предварительно не забыв сделать в ней лопатки для того, чтобы . Сделать их тоже несложно. Можно просто внутри бочки по длине закрепить с помощью болтов три уголка на равном расстоянии друг от друга. Малый шкив редуктора заменяем подходящей шестерней. Она-то и будет приводить в движение тяжелую емкость с бетоном. Чтобы долго не мучиться и не изобретать велосипед, малую шестерню можно взять от бендикса стартера (бендикс – вал якоря стартера) той же «Волги».

Самая важная часть всей машины – двигатель. Его необходимо надежно прикрепить к кронштейну на раме.

Для опрокидывания бочки с бетоном подойдет штурвал, а не просто ручка. Изготовить его не так уж и сложно. По сути можно взять втулку (обрезок трубы) и в нее радиально вкрутить стержни. Затем надеть на дополнительный редуктор и закрепить. Но если у вас такая конструкция вызовет сложности с разработкой чертежей, то можно просто брать лопатой готовый раствор из емкости. Только не забудьте ее перед этим выключить и дождитесь, когда она остановится.

Хоть вы и соберете сами аппарат, помогающий месить бетон, это не означает, что можно пренебрегать элементарными правилами безопасности. Да, они уже набили всем оскомину и тем не менее, статистика травматологии показывает, что далеко не все их соблюдают. Запомните их хорошенько, а лучше напишите яркой краской на своей бетономешалке:

• Ни при каких обстоятельствах не лезьте внутрь вращающейся бочки.
• Если вы собрали агрегат с электроприводом, следите за исправностью сетевого шнура.
• Не подпускайте маленьких детей даже к неработающей машине.
• Если вы сделали передвижную конструкцию, ставьте упор под колеса, прежде чем начать ей пользоваться.
• При замешивании бетона возникают сильные вибрации. Поэтому следите за состоянием винтовых соединений и вовремя их подтягивайте.
• По возможности работайте в рабочих рукавицах или перчатках. Цемент может вызвать аллергическую реакцию кожи рук.
• И никогда не оставляйте без присмотра включенную технику.

Помните, что вы отвечаете за свое здоровье и безопасность окружающих вас людей!
Итак, сделать бетономешалку своими руками совсем несложно. В этом деле главное – наличие всех необходимых инструментов, материалов и, безусловно, желание. Зато у вас будет недорогой и отличный инструмент, который может быть вам полезен не один раз. Кстати, вы можете сдавать свою бетономешалку в аренду соседям и получать от этого неплохую прибавку к зарплате.
