Бифилярная катушка тесла и индукционная плита своими руками

In this video, I will show you how I make a bifilar coil.
  To do this, you must have 5 meters of cable with a cross section of 2 by 2.5 and glue for quick fixation.
  And here you can see this coil in action https://youtu.be/feBTqGVHNl0
  Enjoy watching
———————————-
В этом видео я покажу Вам как я делаю бифилярную катушку.
Для этого необходимо иметь пять метров кабеля сечением 2 на 2.5 и клей для быстрой фиксации.
А здесь вы можете посмотреть эту катушку в действии https://youtu.be/feBTqGVHNl0
Приятного просмотра

Видео V#1. Бифилярная катушка Nikola Tesla своими руками / English subtitles канала MAGNETO

Показать

Опубликовано: 03.02.2022

Патент этот я выбрал по нескольким причинам. Очень многие, не понимая сути изобретения, часто бросают реплику «попробуй использовать бифилярки Теслы, — получишь хороший прирост КПД в своих устройствах». Причём, люди эти, даже отдалённо не предполагают, почему, собственно, такой способ намотки, вдруг, делает катушку более эффективной.

Ведь, если приглядеться, то становится понятно, что ток направлен всегда в одну сторону (например, по часовой стрелке) во всех витках, — и чётных, относящихся к одной намотке, и не чётных, относящихся ко второй. то есть, точно так же, как и в плоской катушке с намоткой в один провод. И магнитное поле, возникающее в любом произвольном витке, точно так же мешает движению зарядов (тока) в следующем витке, как это происходит и в простой катушке. Более того, индуктивные бифилярки Теслы часто путают с неиндуктивными бифилярками Купера, в которых ток в произвольно выбранных двух соседних витках течёт в разных направлениях (и которые, по сути, являются статическими усилителями мощности и рождают ряд аномалий, в том числе и антигравитационные эффекты). Тогда же рождается параллельный вопрос, — если намотка в два провода улучшает параметры катушки, то почему бы ни намотать в три, четыре. провода, т.е. сделать трифилярную, квадрофилярную и т.д. катушку, и не увеличить этот положительный эффект ?

Отгадка приходит, как ни странно, с русским переводом самого патента. Всё дело в разнице потенциалов в двух соседних витках. Тесла подробно исследовал процесс индукции и самоиндукции, а так же потери, возникающие в катушках. Он выяснил, что если очень сильно повысить ёмкость катушки, то для данной частоты тока, понижается сопротивление в витках и эффект самоиндукции стремительно падает. Подробнее об этих соотношениях читайте в патенте.

Здесь на рисунке : верхняя кривая, — это величина, запасаемой энергии в бифилярной катушке Теслы, а нижняя кривая, — величина энергии в обычной плоской катушке, намотанной в один провод (опыт проведён в условиях резонанса).

Также многие не догадываются, что катушка эта разрабатывалась Теслой исключительно для условий резонанса (последовательный LС-контур, резонанс напряжений), и в обычном виде он её не использовал (точнее — использовал, но об этом, как нибудь в другой раз). В резонансе на концах индуктивности (катушки) появляется потенциал гораздо более мощный, чем внешний управляющий сигнал контура (подаваемое напряжение). Но снять напрямую его от туда нельзя. При подключении нагрузки соотношение L и C резонансного контура нарушается (уменьшается индуктивность) и система выходит из резонанса. Сам Тесла (в свой ранний творческий период) и не ставил такой цели. Поэтому, название патента очень хорошо отражает суть изобретения.

В более поздний период Тесла, конечно же, возжелал отобрать эту колоссальную, появляющуюся в катушке мощность (энергию свободных вибраций). Здесь нам на руку играет тот факт, что катушка индуктивная. Т.е. её можно использовать в качестве одной из обмоток трансформатора. Если сделать трансформатор с асимметричной взаимоиндукцией первичной и вторичной обмотки, то можно на вторичную повесить нагрузку и наслаждаться халявой. Если нагрузка имеет статический характер (например, лампочка), то всё на порядок упрощается, — в этом случае, даже трансформатор не обязателен. Главное — всё точно рассчитать. А теперь, собственно, сам патент :

Тому, кого это может касаться.

Да будет известно, что я, Никола Тесла, гражданин США, проживающий в Нью-Йорке изобрёл полезное усовершенствование в катушках для электромагнитов и других аппаратов, которое ниже описано в сопровождении рисунков. В электромеханических аппаратах и системах переменного тока самоиндукционные катушки или проводники могут во многих случаях работать с потерями, что известно, как промышленная эффективность, и что приносит вред в различных аспектах. Эффект самоиндукции упомянутый выше, может быть нейтрализован ёмкостью тока определённой степени в соответствии с самоиндуктивностью и частотой тока. Это достигается использованием конденсаторов, собранных и применяемых как отдельный инструмент.

Моё это изобретение имеет целью изготовить катушки совершенными и избежать вовлечение конденсаторов, которые дорогие, громоздкие и труднорегулируемые. Я заявляю, что в термин «катушка» я включаю понятия соленоиды или любые проводники различные части которых находятся во взаимоотношениях друг с другом и фактически повышают самоиндукцию.

Я выяснил, что в каждой катушке существуют определённые взаимоотношения между её самоиндукцией и ёмкостью, что позволяет току данной частоты и потенциала проходить через неё с омическим сопротивлением (DL : здесь Тесла имеет в виду исчезновение реактивного сопротивления) или, другими словами, как если она работает без самоиндукции. Это происходит в результате взаимоотношений между характером тока и самоиндукцией и ёмкостью катушки, т.е. количество последнего достаточно для нейтрализации самоиндукции для данной частоты. Известно, что чем выше частота или разность потенциалов тока, тем меньше ёмкость требуется для нейтрализации самоиндукции, поэтому в любой катушке, особенно небольшой ёмкости, можно достичь поставленных целей, если добиться нужных условий.

В обычных катушках разность потенциалов между витками или спиралями очень маленькая, поэтому пока они во взаимодействии с конденсаторами, они несут очень небольшую ёмкость и взаимоотношения между самоиндукцией и ёмкостью не такие, как при обычном состоянии, удовлетворяющем рассмотренным требованиям где ёмкость очень мала относительно самоиндукции.

Для достижения цели увеличения ёмкости любой катушки, я наматываю её таким образом, чтобы обеспечить наибольшую разность потенциалов между соседними витками, а поскольку энергия хранящаяся в катушке (считаем, как в конденсаторе) пропорциональна квадрату разности потенциалов между витками, то становится понятно, что я могу таким образом, посредством определённого расположения витков, достичь увеличение ёмкости.

Я изобразил в приложении чертёж, в соответствии с которым осуществил это изобретение.

Рис.1 — схема катушки, намотанной обычным способом. Рис.2 — схема катушки намотанной согласно изобретения.

Пусть -А- на Рис.1 обозначает любую катушку спиралей или витков, из которых она намотана и которые изолированы друг от друга. Предположим, что концы этой катушки показывают разность потенциалов 100 В и что она содержит 1000 витков. Тогда очевидно, что существует разность потенциалов в одну десятую вольта между двумя любыми смежными точками на соседних витках.

Если теперь, как показано на Рис. 2, проводник -В- намотан параллельно проводнику -А- и изолирован от него, а конец -А- будет соединён с началом проводника -В-, тогда длина собранных вместе проводников будет такая же и число витков тоже самое (1000). И тогда разность потенциалов между любыми двумя точками проводников -А- и -В- будет 50 В, а т.к. ёмкостный эффект пропорционален квадрату этой разности, то энергия скопившаяся в катушке будет теперь в 250000 раз больше !

Следуя этому принципу теперь я могу намотать любое количество катушек, не только описанным выше путём, но любым другим известным способом но так, чтобы обеспечить такую разность потенциалов между соседними витками, которая обеспечит необходимую ёмкость чтобы нейтрализовать самоиндукцию для любого тока, который может иметь место. Емкость полученная таким образом имеет дополнительное преимущество в том, что распределяется равномерно, что является наиболее важным в большинстве случаев. И как результат, оба параметра, — эффективность и экономия, легче достигаются тогда, если размер катушек, разность потенциалов и частота тока увеличиваются.

Катушки, состоящие из проводников в изоляторе и намотанные виток к витку и соединённые последовательно не являются новыми, и я не уделяю особого внимания для их описания. Однако, на что я обращаю внимание это то, что намотки другими способами могут привести к другим результатам.

Применяя моё изобретение, специалисты в этой области должны хорошо понимать зависимость между понятиями ёмкость, самоиндукция, частота и разность потенциалов тока. Также как и понимать какая ёмкость достигается и какая намотка должна иметь место для каждого конкретного случая.

Я заявляю в своём изобретении :

1. Катушка для электрического аппарата, состоит из витков, которые образуют часть цепи и между которыми существует разность потенциалов, достаточная для обеспечения ёмкости в катушке способной нейтрализовать самоиндукцию, как было описано.

2. Катушка, состоящая их изолированных проводников, соединённых последовательно имеет такую разность потенциалов, чтобы создать в целой катушке достаточную ёмкость для нейтрализации её самоиндукции.

Кроме того, в патенте была представлена бифилярная катушка Тесла плоской формы. Такие плоские катушки индуктивности по сравнению с «обычными» катушками, намотанными традиционным способом, сильно отличаются по своим свойствам.

Катушка Тесла и теории эфира

В 1896 году ученый получил патент на свое изобретение – резонансный трансформатор. Он образует высокочастнотное повышенное напряжение, то есть ток высокого потенциала.

История создания начинается с опытов Тесла по доказательству существования эфира. Эфир представляет собой физическую среду, некое поле или вещество, заполняющее просторы Вселенной. Именно он, согласно идеям Тесла, отвечал за распространение гравитационного и элетромагнитного взаимодействия. До появления теории относительности концепция эфира была распространена в физике, а после этого перестала разрабатываться.

Ученый хотел использовать эфир как источник энергии, что позволило бы отказаться от проводов для передачи и распространять электричество по всему миру. Он хотел установить две гигантские катушки на северном и южном полюсах Земли. Глубоко после смерти Тесла это направление не разрабатывалось, его считали слишком уж странным ученым, а идеи – провокационными. Но, скорее всего, причина была в нежелании физика учитывать экономическую сторону при разработке идей, не рекламировал выгоду для корпораций от их реализации.

Архивы физика были частично утеряны после его смерти, а наступление эры вакуумных изобретений похоронило мысль о двух катушках на полюсах. Неизвестно, удалось ли ему получить или же доказать возможность создания бесконечного источника энергии.

Для чего нужна катушка Тесла сегодня?

Трансформатор может использоваться для создания зрелищных молний длиной много метров, что обусловливает его популярность как оборудования для зрелищ. Применяют его и для управления без проводов, беспроводной передачи энергии, а когда-то широко использовали, как тонизирующие и общеукрепляющее медицинское средство. Катушка Тесла поджигала газовые лампы, помогала искать места утечки в вакуумной системе. Существуют приборы, способные играть музыку.

Принцип действия устройства использован при создании энергосберегающих люминесцентных ламп.

Чтобы получать бесплатное электричество:

Нужно иметь знания как его получить. Так например можно не имея генератора, использовать феномен снятия энергии с индукционной плитки.

При этом плитка потребляет – 2.5 КВт а снимать можно 7.5 (даже до 25 в отдельных схемах съёмников)

Схема для изготовления спирали съёмника есть в нашем сообществе, посмотрите как происходит снятие энергии с индукционной плитки:

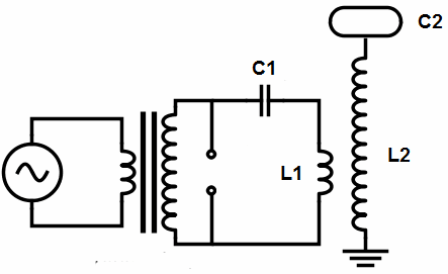

Из чего состоит катушка Тесла

Что такое катушка тесла? Это две обмотки с различным числом витков, но без общего сердечника. Она повышает напряжение на выходе в десятки, а то и сотни раз.

Катушка Тесла состоит из:

1. Источника питания.
2. Конденсатора.
3. Трансформатора.
4. Тороида.
5. Первичной и вторичной обмотки.
6. Заземления.
7. Разрядника.

Рассмотрим основные элементы:

• Тороид. Катушка Тесла сделана в форме Тора или тороидальной фигуры. Это понятие нам известно из геометрии, где тором называется фигура, которая получается при вращении вокруг оси образующей окружности. Намного нагляднее этого определения обычный бублик или пончик, являющиеся тороидными фигурами. Для катушки тороид делается из алюминиевой гофры и выполняет функцию аккумулирования энергии. Он так же понижает резонансную частоту, формирует электростатическое поле, отталкивающее стримеры от вторичной обмотки.
• Вторая основная составляющая – это вторичная обмотка из 800-1200 витков на трубе ПВХ. Количество витков определяет диаметр провода. Соотношение длины к диаметру составляет четыре или пять к одному. Покрытие сверху лаком убережет обмотку от расползания.
• Первичная обмотка имеет низкое сопротивление по причине того, что по ней проходит мощный поток тока. Изготавливается она из провода с сечением более 6 мм. Форма бывает разной: конической, цилиндрической или плоской.
• Защитное кольцо является витком плоской формы из заземленного медного провода. Оно необходимо, чтобы стример не повредил прибор, попав из тороида в первичную обмотку.
• Заземление используется, чтобы замкнуть ток, иначе стримеры ударят в само устройство.

Бифилярная катушка это электромагнитная катушка, которая содержит две близко расположенных, параллельных обмоток. Обычно, под словом бифиляр подразумевается провод, который состоит из двух изолированных жил. Если жил три, тогда это трифилярная намотка и т.д. Существует четыре типа бифилярных намоток:

• параллельная намотка, последовательное соединение;
• параллельная намотка, параллельное соединение;
• встречно намотанная катушка, последовательное соединение;
• встречно намотанная катушка, параллельное соединение.

В технике такого рода намотки применяются например для создания проволочных резисторов с незначительной паразитной индуктивностью, а так же в трансформаторах импульсных источников электропитания. Впервые катушка, намотанная бифилярным способом встречается в патенте Николы Теслы за номером 512 340 от 1894 года. Тесла объясняет, что при использовании катушки для электромагнитов её самоиндукция может быть нежелательна и может быть нейтрализована как с помощью подключения внешнего конденсатора, так и с помощью собственной ёмкости катушки специальной конструкции, которой и посвящён патент. Бифилярная катушка имеет большую собственную ёмкость, чем обычная, таким образом можно сэкономить на стоимости конденсаторов, — говорится в патенте. Следует отметить, что это применение бифилярной катушки отличается от современных. Текст патента приведен ниже:

ПАТЕНТНЫЙ ОФИС СОЕДИНЕННЫХ ШТАТОВ.

НИКОЛА ТЕСЛА, ИЗ НЬЮ-ЙОРКА, Н. Й.

КАТУШКА ДЛЯ ЭЛЕКТРОМАГНИТОВ.

СПЕЦИФИКАЦИЯ, являющаяся частью Патентного Письма №. 512 340 от 9 января 1894 года.

Заявка заполнена 7 июля 1893 года. Серийный № 479 804. (Без модели.)

ПАТЕНТНЫЙ ОФФИС СОЕДИНЕННЫХ ШТАТОВ.

НИКОЛА ТЕСЛА, ИЗ НЬЮ-ЙОРКА, Н. Й.

КАТУШКА ДЛЯ ЭЛЕКТРО-МАГНИТОВ.

СПЕЦИФИКАЦИЯ, являющаяся частью Патентного Письма №. 512 340 от 9 января 1894 года.

Заявка заполнена 7 июля 1893 года. Серийный № 479 804. (Без модели.)

Всем кого это может касаться:

Известно, что я, Никола Тесла, гражданин Соединенных Штатов, проживающий в Нью-Йорке в округе и Штате Нью-Йорк, изобрел определенные новые и полезные Улучшения в Катушках для Электро-Магнитов и других Аппаратов, для которых, последующее является описанием со ссылками на иллюстрации, являющиеся неотъемлемой частью сего.

В электрических аппаратах или системах, в которых используются переменные токи, самоиндукция катушек или проводников может, и фактически, во многих случаях, работает невыгодно, увеличивая паразитные токи, которые часто ведут к уменьшению того, что известно как коммерческая эффективность аппаратов, составляющих систему, или пагубно влияют на другие аспекты.

Известно, что эффекты самоиндукции, упомянутые выше, могут быть нейтрализованы путем пропорционального подбора емкости цепи с учетом самоиндукции и частоты токов. Это делалось до настоящего момента путем использования конденсаторов, применяемых как отдельные элементы.

Мое настоящее изобретение имеет целью избежать использование конденсаторов кои дорогостоящи, громоздки и сложны в обслуживании и сконструировать катушки сами-по-себе способные реализовать ту же конечную цель.

Здесь я бы хотел указать, что под термином «катушки» я прошу понимать спирали, соленоиды или, фактически, любой проводник различные части которого, исходя из требований применения или использования, были приведены в такие взаимоотношения друг-с-другом, которые ощутимо увеличивают самоиндукцию.

Я обнаружил, что в любой катушке существует определенная зависимость между ее самоиндукцией и емкостью, что позволяет току данной частоты и напряжения проходить через нее без сопротивления сверх оммического, или, другими словами, как будто она не обладает никакой самоиндукцией. Это происходит благодаря взаимной зависимости, существующей между особенным характером тока, самоиндукцией и емкостью катушки, последнее, количественно может нейтрализовать самоиндукцию на данной частоте. Хорошо известно, что чем выше частота или разница потенциалов тока, тем меньше емкость, необходимая для нейтрализации самоиндукции; следовательно, небольшая емкость, присутствующая в любой катушке, тем не менее может быть достаточной для достижения означенной цели если прочие условия выполнены. В обычных катушках разность потенциалов между соседними витками или частями спирали очень мала, таким образом, как конденсаторы, они обладают очень маленькой емкостью и отношение между значениями самоиндукции и емкости не достигает уровня, который удовлетворил бы рассматриваемые требования, так как емкость очень мала по сравнению с самоиндукцией.

Для того, чтобы достигнуть моей цели и существенно увеличить емкость любой данной катушки, я намотал ее таким образом, чтобы получить большую разность потенциалов между соседними витками или изгибами, и, так как энергия, запасенная в катушке, рассматривая ее как конденсатор, пропорциональна квадрату разности потениалов соседних витков, очевидно, что я могу таким образом получить значительно большее увеличение емкости при том же увеличении разности потенциалов между витками.

Я проиллюстрировал существо способа, который я применил для этого изобретения в предлагающихся схемах.

Фигура 1 является схемой катушки, намотанной обычном образом. Фиг. 2, является схемой способа намотки, который позволяет достигнуть целей моего изобретения.

Пусть А на Фиг.1, обозначает любую данную катушку состаящую из изолированных друг от друга витков. Пусть выводы этой катушки показывают разницу потенциалов в 100 волт, и что она имеет одну тысячу витков, далее, возьмем любые две соприкасающиеся точки на соседних витках и положим, что между ними будет присутствовать разность потенциалов в одну десятую вольта. Если теперь, как показано на Фиг. 2, проводник B будет намотан паралельно с проводником А и изолирован от него, а конец А будет соединен с начальной точкой B и общая длина двух проводников будет такой, что принятое количество витков в одну тысячу сохранится, то разница потенциалов между любыми двумя соприкасающимися точками на A и B будет пятьдесят вольт и, так как емкостной эффект пропорционален квадрату этой разности, энергия, запасенная во всей катушке теперь будет двести пятьдесят тысяч. Следуя этому принципу, я могу намотать любую данную катушку либо полностью, либо частично не только специфичным образом, здесь проиллюстрированным, но большим разнообразим способов, хорошо известных профессионалам, таким образом, что бы получить такую разность потенциалов между соседними витками, которая даст емкость, достаточную для нейтрализации самоиндукции при любом токе, который может быть задействован. Емкость, полученная таким своеобразным способом, обладает одним дополнительным достоинством: она распределена равномерно, что во многих случаях является важнейшим условием, а эффективность и экономичность достигается быстрее и легче с увеличением размера катушек, разности потенциалов или частоты токов.

Катушки, собранные из отдельных обмоток или проводников, навитых рядом друг с другом и соединенных последовательно, не являются чем-то новым сами по себе и я не буду описывать их более подробно чем здесь это необходимо. Однако, прежде, насколько я знаю, объектами внимания были вещи и результаты существенно отличные от моих, даже, свойства, присущие такой схеме намотки не были рассмотрены или поняты.

Рассматривая мое изобретение, важно понимать, что некоторые факты уже хорошо известны мастерам своего дела, а именно, отношения между емкостью, самоиндукцией, частотой и разницей потениалов тока. Поэтому, какую емкость необходимо получить в каждом конкретном случае и какая специальная схема намотки позволит достичь ее, может быть определено из других, уже хорошо известных соображений.

То, что я заявляю, как свое изобретение, это:

1. Катушка для электрических машин, сопредельные витки которой формируют части цепи между которыми существует разность потениалов, достаточная для получения в катушке емкости, способной нейтрализовать самоиндукцию, как описано выше.
2. Катушка, составленная из соприкасающихся изолированных проводников, электрически соединенных последовательно и имеющих такую разность потенциалов, которая достаточна для появления в катушке, как целом, емкости, достаточной для нейтрализации ее самоиндукции, как было изложено.

Роберт Ф. Гейлорд,

Такой способ намотки катушки создает суммарную емкость между витками намного выше, чем при обычной намотке. По идее электрическая емкость катушки остается той же самой, но ввиду того, что межвитковое напряжение получается выше, чем при обычной намотке – реактивного сопротивление на высокой частоте уменьшается, а емкость увеличивается. Никола Тесла использовал бифилярные катушки с целью придания цепям большей собственной емкости, и таким путем избегал применения дорогостоящих конденсаторов. В своих лекциях ученый упоминал бифилярные катушки именно как инструмент повышения собственной емкости зарядных и рабочих цепей различного высокочастотного оборудования высокого напряжения, которое он разрабатывал как для питания эффективных источников света, так и для передачи энергии на расстояние без проводов.

Для того, чтобы сделать самостоятельно плоскую бифилярную намотку – предлагаю воспользоваться простым приспособлением. Для изготовления приспособления потребуется лист фанеры толщиной 10мм или менее, с размерами не менее 200 х 100мм. Разрежем фанеру пополам и из одной половины выпилим круг, диаметром 70мм. У второй половины срежем по дуге одну из сторон с радиусом в 30мм. Нарисуем на круге центр и сделаем 8 отрезков от центра к периферии с шагом угла 45 градусов. На расстоянии 20 мм и 60 мм от центра круга разметим и высверлим отверстия 8мм диаметром и соединим их пропилами. На второй детали высверливаем отверстие под винт М5. Так же я использовал деревянный брусок в качестве основания для приспособления, а так же для крепления струбцинами к столу во время намотки. Круг следует закрепить в патроне дрели и тщательно отшлифовать его наждачной бумагой разной зернистости для предотвращения повреждения или спутывания провода. Так же следует подготовить несколько дисков из плотной бумаги или пластика для вставки между двумя половинами фанеры. Толщина этих дисков должна быть равна, либо чуть меньше чем диаметр используемого провода, а диаметр дисков должен составлять не менее 20 мм.

Чтобы намотать бифилярную катушку, следует соединить две половины приспособления винтом с гайкой, не забывая установить заранее прокладку. Далее, свернутый пополам провод следует пропустить в любую из прорезей круга и стянуть приспособление гайкой. Затем выполняем намотку в любую сторону двумя проводами. Следует отметить, что круг должен иметь фаску, чтобы провод было удобнее вкладывать между двумя половинами приспособления. После окончания намотки временно фиксируем провод на основании скотчем. Далее берем клей, либо полоски скотча шириной не более 8мм (чтобы он смог пройти через прорези) и фиксируем катушку скотчем через 8 прорезей круга. После этого разбираем приспособление и аккуратно извлекаем катушку. Далее ее следует наклеить используя двухсторонний скотч или клей на любую гладкую и диэлектрическую поверхность.

Конфигурации трансформатора

За годы, прошедшие после изобретения трансформатора, появилось множество его конфигураций.

• SGTC – катушка имеет классическое устройство и работает на искровом разряде. Позволяет получить длинный стример без добавочных эффектов. Элементом коммутации выступает разрядник, выполненный из двух кусков толстого проводника. Когда речь идет про мощные устройства, то применяют вращающиеся разрядники и электродвигатели.
• VTTC – катушка Тесла, созданная на базе электронной лампы, выступающей коммутирующим элементов. Может работать в постоянном режиме, выдавая длинные, толстые разряды. Стример имеет форму факела.
• SSTC – ключом является полупроводниковый элемент – мощный транзистор. Может работать без перерывов, порождая стимеры любой формы и играя музыку.
• DRSSTC – имеет два контура резонанса. Ключами являются полупроводниковые компоненты. Очень сложен в управлении, но дает поистине впечатляющие эффекты.

Подобие с качелями

Для лучшего понимания накапливания, большой разности потенциалов контуром, представьте качели, раскачивающиеся оператором. Тот же контур колебания, а человек служит первичной катушкой. Ход качели – это электрический ток во второй обмотке, а подъем – разность потенциалов.

Оператор раскачивает, передает энергию. За несколько раз они сильно разогнались и поднимаются очень высоко, они сконцентрировали в себе много энергии. Такой же эффект происходит с катушкой Тесла, наступает переизбыток энергии, случается пробивание и виден красивый стример.

Раскачивать колебания качелей нужно в соответствии с тактом. Частота резонанса – число колебаний в сек.

Длину траектории качели обуславливает коэффициент связи. Если раскачивать качели, то они быстро раскачаются, отойдут ровно на длину руки человека. Этот коэффициент единица. В нашем случае катушка Тесла с повышенным коэффициентом – тот же трансформатор .

Человек толкает качели, но не держит, то коэффициент связи малый, качели отходят еще дальше. Раскачивать их дольше, но для этого не требуется сила. Коэффициент связи больше, чем быстрее в контуре накапливается энергия. Разность потенциалов на выходе меньше.

Добротность – противоположно трению на примере качелей. Когда трение большое, то добротность маленькая. Значит, добротность и коэффициент согласовываются для наибольшей высоты качели, или наибольшего стримера. В трансформаторе второй обмотки катушки Тесла добротность – значение переменное. Два значения сложно согласовать, его подбирают в результате опытов.

Чем уникальна катушка Тесла

Физик, применив устройство, при входной частоте в пару сотен килогерц способен получить напряжение размеров в 15 миллионов вольт и более. Собрать его можно даже дома, ведь все необходимые элементы доступны для покупки любому, достаточно посетить строительный гипермаркет и магазин электроники.

Получить можно следующие эффекты как вместе, так и по отдельности:

Вы в курсе современных разработок энтузиастов свободной энергии? Людей что собирают бестопливные генераторы электричества, делают из индукционной плитки умножитель КВт, а из магнитов вечный двигатель…

ФриТеслаЭнерджи – сообщество где собираются в единую базу, все разработки по свободной энергетике. Так, например уже есть 2 сборника с инструкциями, моделями и чертежами для сборки бестопливных генараторов.

Три малоизвестных факта:

1 – можно получать энергию бесплатно

2 – уже есть множество устройств делающих это

3 – есть различные способы получения энергии

Цели и миссия сообщества, решение задач:

► Как собрать БТГ на кухне

► Как собрать своими руками или чужими

► Как найти мастера, специалиста и собрать с ним

Чтобы получать бесплатное электричество:

Нужно иметь знания как его получить. Так например можно не имея генератора, использовать феномен снятия энергии с индукционной плитки.

При этом плитка потребляет – 2.5 КВт а снимать можно 7.5 (даже до 25 в отдельных схемах съёмников)

Схема для изготовления спирали съёмника есть в нашем сообществе, посмотрите как происходит снятие энергии с индукционной плитки:

► Первый этап собираем Бифилярную катушку Николы Тесла:

Из проволоки которую можно купить в любом строительном магазине, можно собрать прибор способный делать утроение энергии, давать +2 в расходе топлива или эконимия в 70%.

► Второй этап подключение к индукционной плите

кладем прямо на индукторную печь

► Третий – съем энергии.

Да именно энергии. Не просто тока (даже не тока) а энергии, вам следует узнать о том что она безопаснее электричества на 220 вольт, но столь же эффективна.

Сообщество, которое собирает базу чертежей, моделей, сборок и готовых инструкций БТГ (бестопливных генераторов) и других технологий по получению сверх КПД в энергетической сфере.

Электрическое отопление дома — самый удобный из всех известных видов отопления. Установить электрический котел, конверторы или сделать теплый пол намного проще, чем строить котельную, а затем в ней монтировать котел, дымоход и другое оборудование. Но за удобство с электроэнергией нужно платить, и немалые суммы, особенно в регионах с холодным климатом.

Можно ли уменьшить расходы на отопление электричеством, и как это сделать? Ответ на этот вопрос пытается дать целая плеяда изобретателей.

С появлением индукционных плиток начинается новый этап получения дешевой электрической энергии из дорогой. Было создано немало устройств для демонстрации таких превращений. О том, как сделать халявное отопление уже рассказывалось в одной из статей этого сайта. Но конструкторская мысль не стоит на месте, и появляются все новые оригинальные устройства.

Индукционная электрическая плитка не дает спокойно спать доморощенным изобретателям, претендующим, как минимум, на Нобелевскую премию. Используя бифилярную катушку Тесла для съема энергии с индукционной плитки, удается получить, по их мнению, мощность на выходе до 7,5 кВт. При этом потребляемая плиткой мощность составляет 2,5 кВт. Не правда ли, впечатляющий результат! Остается подключить ТЭНы, и в доме тепло, и финансовые затраты на обогрев минимальны. Увы, не все так просто.

Кратко поясняю, как работает подобное устройство. Под стеклокерамической поверхностью плитки находится индукционная катушка. Переменный ток в катушке создает магнитное поле, которое наводит в стенках и днище металлической посуды вихревой индукционный ток, нагревающий посуду и ее содержимое. Если вместо посуды на поверхность плитки положить бифилярную катушку, то при замыкании ее на потребитель в цепи появится ток. По сути, получаем высокочастотный трансформатор. Напряжение на выходе катушки будет зависеть от количества ее витков.

Смотришь на Youtube ролики, как эти великовозрастные экспериментаторы демонстрируют свои успехи в получении бесплатной энергии от эфира, и жалеешь, что они не доучились даже до 7 класса, где начинается изучение физики. Страдает терминология, измерение напряжения в цепи переменного высокочастотного тока производится обычным мультиметром. Для измерения работы высокочастотного тока используют бытовой электросчетчик. О какой же чистоте эксперимента можно говорить после всего увиденного?

Наконец, любой выпускник школы знает (или должен знать) закон сохранения энергии. Хоть убейся, но получить больше энергии, чем ее выдает розетка, никакими способами не удастся. Халявной энергии не существует, если, конечно, ваша розетка не стоит перед электросчетчиком (только не примите эту шутку за руководство к действию).

Приходится разочаровать всех любителей поиска вечной энергии и дать совет: используйте свой творческий потенциал и финансы в другом направлении. И учите физику.

На самом деле индукционная плита является крайне простым устройством. Сделать полностью рабочий прототип под силу даже начинающему радиолюбителю. Вот отличный пример для повторения: простая схема, которая не содержит в своем составе ни микросхем, ни котроллеров. Всего два транзистора и несколько других деталей, позволят построить индукционную плиту с мощностью нагрева 180 Вт.

Детали, которые понадобятся:

• Транзисторы 2 шт. IRFZ44N — http://alii.pub/5ct567

Схема индукционной плиты

Схема классическая для простейших индукционных нагревателей с самовозбуждением.

Катушка плиты

Излучающая катушка плиты представляет из себя «улитку» намотанную виток к витку толстым изолированным проводом 1,5 кв.мм. и состоит из 18 витков с отводом от середины. Витки, чтобы не расходились, приклеены на клеящие полоски.

Изготовление индукционной плиты своими руками

Плата была изготовлена на заказ. Вы же можете собрать схему навесным монтажем, либо на универсальной плате.

Устанавливаем все детали на плату начиная с самых маленьких.

И заканчивая индуктивностью.

Запаиваем и обрезаем вывода.

Припаиваем провода питания, выходные транзисторы устанавливаем на небольшие радиаторы.

Подключаем излучающую катушку к выходу платы.

Подаем питание обязательно от мощного блока. При установке на катушку металлической посуды потребляемый ток должен существенно возрасти.

Через 10 минут вода закипит.

Мощность потребляемая плитой составляет 180 Вт, которая складывается из: 10 А ток потребления при 18 В. Эта мощность имеет более высокий КПД по сравнению с нагревательными элементами, так как легко концентрируется в нужном месте и не расходуется на теплопотери.

Смотрите видео

Читайте также:



• Автоматическое подключение переднего моста уаз



• Момент затяжки лямбда зонда киа сид



• Замена замка зажигания пежо боксер 3



• Почему мигает чек дэу нексия



• Не работает тахометр тойота камри 30

Clone PI-W и, вот, дело дошло до изготовления поисковой моно-катушки. А так как в настоящее время я испытываю некоторые финансовые затруднения, то передо мной стояла непростая задача — сделать катушку самому из максимально дешевых материалов.

Забегая вперед, сразу скажу, что с задачей я справился. В итоге у меня получился вот такой датчик:

Кстати говоря, получившаяся катушка-кольцо отлично подойдет не только для Clone, но и практически для любого другого импульсника (Кощей, Tracker, Пират).

Рассказывать буду очень подробно, так как дъявол зачастую кроется в деталях. Тем более, что коротких историй изготовления катушек в инете пруд пруди (типо, берем вот это, тут отрезаем, обматываем, склеиваем и готово!) А начинаешь делать сам и оказывается, что о самом важном упомянули вскользь, а кое о чем вообще забыли сказать… И получается, что все сложнее, чем казалось в самом начале.

Здесь такого не будет. Готовы? Поехали!

Задумка

Проще всего для самостоятельного изготовления мне показалась такая конструкция: берем диск из листового материала толщиной ~4-6 мм. Диаметр этого диска определяется диаметром будущей обмотки (в моем случае он должен быть равен 21 см).

Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки. Т.е. такая сильно увеличенная по диаметру, но сплюснутая по высоте катушка.

Надеюсь, основная задумка ясна. Просто три диска, склеенные между собой по всей площади.

Выбор материала

В качестве материала я планировал взять оргстекло. Оно отлично обрабатывается и клеится дихлорэтаном. Но, к сожалению, так и не смог найти его забесплатно.

Всякие колхозные материалы типа фанеры, картона, крышек от ведер и т.п. я сразу отбросил, как непригодные. Хотелось чего-то прочного, долговечного и желательно водонепроницаемого.

И тогда мой взор обратился к стеклоткани…

Ни для кого не секрет, что из стеклоткани (или из стекломата, стеклохолста) делают все, что душе угодно. Даже моторные лодки и бамперы для автомобилей. Ткань пропитывают эпоксидной смолой, придают ей нужную форму и оставляют до полного отвердения. Получается прочный, водостойкий, легкообратываемый материал. А это как раз то, что нам нужно.

Итак, нам нужно сделать три блинчика и уши для крепления штанги.

Изготовление отдельных частей

Блины №1 и №2

Расчеты показали, что для получения листа толщиной 5.5 мм нужно взять 18 слоев стеклоткани. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.

Для диска диаметром 21 см как раз хватило 100 мл эпоксидной смолы.

Каждый слой нужно тщательно промазать, а затем всю стопку положить под пресс. Чем больше будет давление, тем лучше — лишняя смола выдавится, масса конечного изделия станет чуточку меньше, а прочность чуточку больше. Я нагрузил сверху примерно сотню килограмм и оставил до утра. На следующий день получился вот такой блинчик:

Это самая массивная часть будущей катушки. Весит он — будь здоров!

Потом расскажу, как за счет этой запчасти можно будет ощутимо снизить массу готового датчика.

Точно таким же образом был сделан диск диаметром 23 см и толщиной 1.5 мм. Его масса — 89 г.

Блин №3

Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины. Это была печатная плата от какого-то древнего устройства:

К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание.

Я решил, что это будет верхний диск, поэтому проделал в нем отверстие под ввод кабеля.

Уши для штанги

Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо (чтобы было прочно!)

В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.

Кстати, это крепежный болт для стульчака унитаза.

Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель.

Сборка в одно целое

Сначала верхний диск из дырявого стеклотекстолита склеил со средним блинчиком из 18 слоев стеклоткани. На это ушло буквально несколько миллилитров эпоксидки — этого хватило, чтобы промазать обе склеиваемые поверхности по всей площади.

Монтаж ушей

С помощью лобзика пропилил пазы. В одном месте, естественно, слегка перестарался:

Чтобы ухи хорошо легли, сделал небольшой скос на краях пропилов:

Теперь надо было решить, какой вариант лучше? Уши-то можно поставить по-разному…

Катушки промышленного производства чаще сделаны по правому варианту, мне же больше нравится левый. Я вообще частенько принимаю левые решения…

По идее, правый способ лучше сбалансирован, т.к. крепление штанги оказывается ближе к центру тяжести. Но далеко не факт, что после облегчения катушки, ее центр тяжести не сместится в ту или иную сторону.

Левый способ крепления чисто визуально выглядит приятнее (ИМХО), к тому же в этом случае общая длина металлоискателя в сложенном виде будет на пару сантиметров меньше. Для того, кто планирует возить прибор в рюкзаке, это может оказаться важным.

В общем, я свой выбор сделал и приступил к вклеиванию. Обильно намазал бокситкой, надежно зафиксировал в нужном положении и оставил застывать:

После застывания, все торчащее с обратной стороны сошкурил наждачкой:

Ввод кабеля

Затем с помощью круглого надфиля подготовил канавки для проводников, завел соединительный кабель через отверстие и вклеил его намертво:

Для предотвращения сильных перегибов, кабель в месте ввода нужно было как-то усилить. Для этих целей я заюзал, невесть откуда взявшуюся у меня, вот такую резиновую фигнюшку:

Оставалось приклеить третий блин (донышко).

Доделываем каркас

Чтобы приклеить третий блинчик потребовалось несколько миллилитров бокситки и пару часов времени на то, чтобы все схватилось. Вот результат:
Таким образом, я получил жесткий и прочный каркас, полностью подготовленный для намотки провода.

Герметизация обмотки

В качестве обмоточного провода был использован медный эмалированный провод диаметром 0.71 мм. После намотки 27 витков, датчик потяжелел еще на 65 грамм:

Теперь обмотку надо было как-то законопатить. В качестве замазки применил смесь эпоксидной смолы и мелко нарезанного стекловолокна (узнал про этот суперский рецепт из ).

Короче, настругал немного стеклоткани:

и круто замешал ее с бокситкой с добавлением пасты от шариковой ручки. Получилась вязкая субстанция, похожая на мокрые волосы. Таким составом можно замазывать любые щели без проблем:

Кусочки стекловолокна придают шпатлевке необходимую вязкость, а после застывания обеспечивают повышенную прочность клеевого шва.

Чтобы смесь как следует уплотнилась, а смола пропитала витки провода, обмотал все это изолентой в натяг:

Изолента должна быть обязательно зеленой или, на худой конец, синей.

После того, как все хорошенько застыло, мне стало интересно, насколько прочной получилась конструкция. Оказалось, что катушка спокойно выдерживает мой вес (около 80 кг).

На самом деле такая сверхпрочная катушка нам не нужна, гораздо важнее ее вес. Слишком большая масса датчика обязательно даст о себе знать болью в плече, особенно, если вы планируете вести длительный поиск.

Облегчайзинг

Чтобы уменьшить вес катушки, было решено выпилить некоторые участки конструкции:

Данная манипуляция позволила скинуть 168 грамм лишнего веса. При этом прочность датчика практически не уменьшилась, в чем можно убедиться благодаря данному видео:

Теперь задним умом понимаю, как можно было изготовить катушку еще немного легче. Для этого надо было заранее наделать больших отверстий в среднем блинчике (перед тем, как все склеивать). Что-то типа такого:

Пустоты внутри конструкции почти не сказались бы на прочности, но зато снизили бы общую массу еще грамм на 20-30. Сейчас, конечно, уже поздняк метаться, но на будущее учту.

Еще один путь облегчения конструкции датчика — уменьшить ширину наружного кольца (где уложены витки провода) миллиметров на 6-7. Конечно, это можно сделать и сейчас, но пока нет такой необходимости.

Финишная окраска

Нашел отличную краску для стеклотекстолита и изделий из стекловолокна — эпоксидная смола с добавлением красителя нужного цвета. Так как вся конструкция моего датчика изготовлена на основе бокситки, то краска на основе смолы будет иметь отличную адгезию, и ляжет как родная.

В качестве красителя черного цвета применил алкидную эмаль ПФ-115, добавляя ее до получения нужной укрывистости.

Как показала практика, слой такой краски держится очень прочно, а выглядит так, будто изделие обмакнули в жидкий пластик:

При этом цвет может быть любым в зависимости от используемой эмали.

Итоговая масса поисковой катушки вместе с кабелем после покраски — 407 г

Кабель отдельно весит ~80 грамм.

Проверка

После того, как наша самодельная катушка для металлоискателя была полностью готова, надо было проверить ее на отсутствие внутреннего обрыва. Самый простой способ проверки — тестером измерить сопротивление обмотки, которое в норме должно быть очень низким (максимум 2.5 Ома).

В моем случае сопротивление катушки вместе с двумя метрами соединительного кабеля оказалось в районе 0.9 Ом.

К сожалению, таким простым способом не получится выявить межвитковое замыкание, поэтому приходится рассчитывать на свою аккуратность при намотке. Замыкание, если оно есть, сразу же проявит себя после запуска схемы — металлоискатель будет потреблять повышенный ток и иметь крайне низкую чувствительность.

Заключение

Итак, считаю, что поставленная задача была выполнена успешно: мне удалось сделать очень прочную, водостойкую и не слишком тяжелую катушку из самых бросовых материалов. Список расходов:

• Лист стеклотекстолита 27 х 25 см — бесплатно;
• Лист стеклоткани, 2 х 0.7 м — бесплатно;
• Эпоксидная смола, 200 г — 120 руб;
• Эмаль ПФ-115, черная, 0.4 кг — 72 руб;
• Намоточный провод ПЭТВ-2 0.71 мм, 100 г — 250 руб;
• Соединительный кабель ПВС 2х1.5 (2 метра) — 46 руб;
• Кабельный ввод — бесплатно.

Теперь передо мной стоит задача изготовления точно такой же нищебродской штанги. Но это уже .

Трансформатор Тесла — устройство, изобретённое Николой Теслой и носящее его имя. Является резонансным трансформатором, производящим высокое напряжение высокой частоты. Прибор был заявлен патентом США от 22 сентября 1896 года, как «Аппарат для производства электрических токов высокой частоты и потенциала».

Простейший трансформатор Тесла состоит из двух катушек — первичной и вторичной, а также разрядника, конденсатора, тороида(используется не всегда) и терминала (на схеме показан как «выход»).
Первичная катушка обычно содержит несколько витков провода большого диаметра или медной трубки, а вторичная около 1000 витков провода меньшего диаметра. Первичная катушка может быть плоской (горизонтальной), конической или цилиндрической (вертикальной). В отличие от обычных трансформаторов, здесь нет ферромагнитногосердечника. Таким образом взаимоиндукция между двумя катушками гораздо меньше, чем у трансформаторов с ферромагнитным сердечником. Первичная катушка вместе с конденсатором образует колебательный контур, в который включён нелинейный элемент — разрядник.
Разрядник, в простейшем случае обыкновенный газовый, представляет собой два массивных электрода с регулируемым зазором. Электроды должны быть устойчивы к протеканию больших токов через электрическую дугу между ними и иметь хорошее охлаждение.
Вторичная катушка также образует колебательный контур, где роль конденсатора главным образом выполняют ёмкость тороида и собственная межвитковая ёмкость самой катушки. Вторичную обмотку часто покрывают слоем эпоксидной смолы или лака для предотвращения электрического пробоя.
Терминал может быть выполнен в виде диска, заточенного штыря или сферы и предназначен для получения предсказуемых искровых разрядов большой длины.
Таким образом, трансформатор Тесла представляет собой два связанных колебательных контура, что и определяет его замечательные свойства и является главным его отличием от обычных трансформаторов. Для полноценной работы трансформатора эти два колебательных контура должны быть настроены на одну резонансную частоту. Обычно в процессе настройки подстраивают первичный контур под частоту вторичного путём изменения ёмкости конденсатора и числа витков первичной обмотки до получения максимального напряжения на выходе трансформатора.

1. СХЕМА ТРАНСФОРМАТОРА ТЕСЛА

Как Вы видите, в данной схеме минимум элементов, что нисколько не облегчает нашу задачу. Ведь чтобы она работала необходимо её не только собрать, но и настроить! Начнём по-порядку:
МОТЫ: такой трансформатор есть в микроволновке. Представляет собой обычный силовой трансформатор с одной лишь разницей, что его сердечник работает в режиме, близком к насыщению. Это означает, что несмотря на малые размеры, он имеет мощность до 1,5 кВт. Однако, есть и отрицательные стороны у такого режима работы. Это и большой ток холостого хода, около 2-4 А, и сильный нагрев даже без нагрузки, про нагрев с нагрузкой я молчу. Обычное выходное напряжение у МОТа — 2000-2200 вольт при силе тока 500-850 мА.
У всех МОТов «первичка» намотана внизу, «вторичка» сверху. Делается это для хорошей изоляции обмоток. На «вторичке», а иногда и на «первичке» намотана накальная обмотка магнетрона, около 3,6 вольт. Причём между обмотками можно заметить две металлические перемычки. Это — магнитные шунты. Основное их назначение — замкнуть на себя часть создаваемого «первичкой» магнитного потока и таким образом ограничить магнитный поток через «вторичку» и её выходной ток на некотором уровне. Делается это из-за того, что при отсутствии шунтов при коротком замыкании во «вторичке» (при дуге) ток через «первичку» многократно возрастает и ограничивается лишь её сопротивлением, которое и так очень мало. Таким образом, шунты не дают трансу быстро перегреться при подключенной нагрузке. Хотя МОТ и греется, но в печке ставят хороший вентилятор для его охлаждения и он не сдыхает. Если же шунты удалить, то мощность, отдаваемая трансом, повышается, но перегрев происходит гораздо быстрее. Шунты у импортных МОТов обычно хорошо залиты эпоксидкой и их не так просто удалить. Но сделать это всё-же желательно, уменьшится просадка под нагрузкой. Для уменьшения нагрева могу посоветовать засунуть МОТ в масло.
Дилетантов прошу отказаться от этой работы. Опасно Высокое напряжение. Смертельно для жизни.
Напряжение хотя и мало по сравнению со строчником, но сила тока, в сто раз большая, чем безопасный предел 10мА сделает твои шансы остаться живым практически равными нулю.
Могу огорчить некоторых людей, сообщив о том, что МОТ, хотя и идеальный источник питания для катушек тесла (малогабаритный, мощный, не сдыхает от ВЧ как NST), но его цена колеблется от 600 до 1500 и выше рублей. К тому же даже если вы имеете такие деньги, вам придётся изрядно побегать по радиорынкам и магазинам в его поисках. Лично я так и не нашёл импортного МОТа, не нового, не подержанного. Но я нашёл МОТ от советской микроволновки «Электроника». Он обладает гораздо большими размерами, чем импортные и работает как обычный транс. Называется от ТВ-11-3-220-50. Его примерные параметры: мощность около 1,5 кВт, выходное напряжение ~2200 вольт, сила тока 800 мА. Приличные параметры. Причём на нём, кроме первички, вторички и накальной присутствует ещё обмотка на 12 В, как раз для питания кулера на искровик теслы.
Автор нашей Теслы использовал вот такие моты:

КАПЫ:Подразумеваются высоковольтные керамические конденсаторы (серий К15У1, К15У2, ТГК, КТК, К15-11, К15-14 -для установок высокой частоты!) Самое сложное — это найти их. Представляем фоторобот:

Фильтр от ВЧ: соответственно две катушки, выпоняющие функцию фильтров от напряжения высокой частоты. В каждой 140 витков медного лакированного провода 0.5 мм в диаметре.
Очень хорошо различимы на этом рисунке:

Искровик: Искровик нужен для коммутации питания и возбуждения колебаний в контуре. Если в схеме не будет искровика, то питание будет, а колебаний нет. А еще блок питания начинает сифонить через первичку — а это короткое замыкание! Пока искровик не замкнут — капы заряжаются. Как только замыкается — начинаются колебания. Поэтому ставят балласт в виде дроселей — когда искровик замкнут дросель мешает течь току от блока питания заряжается сам, а потом, когда разрядник разомкнется, заряжает капы с удвоенной злостью. Да, если бы в розетке было 200 кгц, разрядник естественно был бы не нужен.

Многие из нас восхищаются гением Николы Тесла, который еще в 19 веке сделал такие открытия, что до сих пор не всё его научное наследие исследовано и понято. Одно из его изобретений получило название катушка Тесла или трансформатор Тесла. Подробнее про неё можно прочитать . А здесь мы рассмотрим, как изготовить простую катушку Тесла в домашних условиях.

Что нужно для изготовления катушки Тесла?

Чтобы изготовить катушку Тесла дома, за своим рабочим столом или даже на кухне, нам сначала необходимо запастись всем необходимым.
Итак, предварительно мы должны найти или приобрести следующее.
Из инструментов нам потребуется:

• Паяльник
• Клеевой пистолет
• Дрель с тонким сверлом
• Ножовка
• Ножницы
• Изолента
• Маркер

Для сбора самой катушки Тесла необходимо подготовить следующее:

• Кусок толстой полипропиленовой трубы диаметром 20 мм.
• Медная проволока диаметром 0,08-0.3 мм.
• Кусок толстого провода
• Транзистор типа КТ31117Б или 2N2222A (можно КТ805, КТ815, КТ817)
• Резистор 22 кОм (можно от 20 до 60 кОм брать резисторы)
• Источник питания (Крона)
• Шарик для пинг-понга
• Кусок пищевой фольги
• Основание, на чём будет крепиться изделие — кусок доски или пластика
• Провода для соединения нашей схемы

Подготовив все необходимое приступаем у изготовлению катушки Тесла.

Инструкция по изготовлению катушки Тесла

Самым трудоёмким процессом изготовления катушки Тесла в домашних условиях будет намотка вторичной обмотки L2. Это наиболее значимый элемент в трансформаторе Тесла. И намотка — трудоемких процесс, требующий аккуратности и внимания.

Приготовим основу. Для этого нам подойдет ПВХ труба диаметром от 2-х см.

Отметим на трубе необходимую длину — примерно от 9 до 20 см. Желательно соблюдать пропорцию 4-5:1. Т.е. если у вас труба диаметром 20 мм, то её длина составит от 8 до 10 см.

Затем отпилим ножовкой по оставленной маркером метке. Срез должен быть ровным и перпендикулярным к трубе, т. к. мы затем будем приклеивать эту трубу к доске, а сверху будет приклеен шарик.

Торец трубы надо зашкурить наждачной бумагой с обеих сторон. Необходимо убрать стружку, оставшуюся от отпиливания куска трубы, а также выровнять поверхность для приклеивания её к основе.

С двух концов трубы надо просверлить по одному отверстию. Диаметр этих отверстий должен быть такой, чтобы проволока, которую мы будем использовать при намотке, свободно прошла туда. Т.е. это должны быть маленькие отверстия. Если у вас нет такого тонкого сверла, то можно пропаять трубу, используя тонкий гвоздик, нагревая его на плите.

Пропускаем конец проволоки для намотки в трубу.

Фиксируем этот конец провода с помощью клеевого пистолета. Фиксацию производим с внутренней сторона трубы.

Начинаем намотку проволоки. Для этого можно использовать медную проволоку с изоляцией диаметром от 0,08 до 0,3 мм. Намотка должна быть плотной, аккуратной. Не допускайте перехлёстов. Количество витков от 300 до 1000, в зависимости от вашей трубы и диаметра проволоки. В нашем варианте применяется проволока 0,08 мм. диаметром и 300 витков намотки.

После того, как намотка закончена, обрежьте проволоку, оставив кусок сантиметров 10.

Проденьте проволоку в отверстие и закрепите с внутренней стороны с помощью капельки клея.

Теперь надо приклеить изготовленную катушку к основе. В качестве основы можно взять небольшую доску или кусок пластика размером 15-20 см. Для приклеивания катушки надо аккуратно намазать её торец.

Затем присоединяем вторичную обмотку катушки на свое место на основе.

Затем к основе приклеиваем транзистор, выключатель и резистор. Таким образом все элементы фиксируем на доске.

Делаем катушку L1. Для этого нам потребуется толстая проволока. Диаметр — от 1 мм. и больше, в зависимости от вашей катушки. В нашем случае толщины в 1 мм. проволоки будет достаточно. Берем остаток трубы и наматываем на него 3 витка толстой проволоки в изоляции.

Потом надеваем катушку L1 на L2.

Собираем все элементы катушки Тесла по по этой схеме.

Схема простой катушки Тесла

Все элементы и провода крепим к основе с помощью клеевого пистолета. Батарейку «Крона» также приклеиваем, чтобы ничего не болталось.

Теперь нам предстоит изготовить последний элемент трансформатора Тесла — излучатель. Его можно сделать из теннисного шарика, обернутого пищевой фольгой. Для этого берем кусок фольги и просто оборачиваем в неё шарик. Обрезаем лишнее, чтобы шарик был ровно завернут в фольгу и ничего не торчало.

Присоединяем шарик в фольге к верхнему проводу катушки L2, просовывая провод внутрь фольги. Закрепляем место присоединения кусочком изоленты и приклеиваем шарик к верхушке L2.

Вот и всё! Мы изготовили катушку Тесла своими руками! Так выглядит это устройство.

Теперь осталось только проверить работоспособность изготовленного нами трансформатора Тесла. Для этого надо включить устройство, взять в руки люминесцентную лампу и поднести к катушке. Мы должны увидеть, как загорается и горит поднесенная лампа прямо в руках!

Это означает, что всё получилось и всё работает! Вы стали обладателем собственноручно изготовленной катушки Тесла. Если вдруг возникли проблемы, то проверьте напряжение на батарейке. Часто, если батарейка долго где-то лежала, она уже не работает как положено.
Но надеемся, что у вас все получилось! Можно попробовать менять количества витков на вторичной обмотки катушки L2, а также и количество витков и толщину провода на катушке L1. Источник питания может также быть различным от 6 до 15 В. для таких небольших катушкек. Пробуйте, экспериментируйте! И у вас всё получится!

Катушка тесла наверняка знакома многим по компьютерным играм или художественным фильмам. Если кто и не знает, что это проясним, это специальное приспособление , которое создает высокое напряжение высокой частоты. Если говорить проще, то благодаря катушке тесла можно держать искру в руках, зажигать лампочку без проводов и так далее.

Перед тем, как приступить к изготовлению нашей катушки, предлагаем посмотреть видеоролик

Нам понадобится:

— 200 м медного провода диаметром от 0.1 до 0.3 мм;
— провод диаметром 1 мм;
— 15-30 см пластиковой канализационной трубы диаметром от 4 до 7 см;
— 3-5 см канализационной трубы диаметром от 7 до 10 см
— транзистор D13007;
— радиатор для транзистора;
— переменный резистор на 50 кОм;
— постоянный резистор на 75 Ом и 0.25 вт.;
— источник питания на 12-18 вольт и ток 0.5 на ампера;
— паяльник, припой и канифоль.

Длинный кусок трубы необходим для вторичной обмотки, а короткий для первичной. Если найти трубу такого диаметра не удается, то можно заменить ее обычным скотчем, как это делает автор. Медный провод можно достать из старых трансформаторов или же просто приобрести на рынке.

С материалами разобрались, можно приступить к сборке. Сборку, по словам автора видео, лучше начинать не с первичной, а со вторичной катушки, то есть длинной трубы. Для этого берем трубу, которая отныне будет каркасом и закрепляем на ней проволоку.

Теперь нужно намотать примерно 1000 витков, обращая на то, чтобы не было перехлестов, больших расстояний между витками. Автор утверждает, что это сделать не так сложно, как может показаться с первого взгляда, и при желании можно закончить работу за час-полтора.

Когда обмотка вторичного каркаса окончена советуется покрыть ее лаком или просто обклеить скотчем, чтобы конструкция не испортилась со временем.

Теперь можно приступить к первичной обмотке. Делается она обычным проводом диаметром 1 мм. Провод можно использовать абсолютно любой. Обмотать нужно примерно 5-7 витков.

Крепим транзистор D13007 на радиаторе, затем припаиваем провод, идущий от вторичной обмотки к одному контакту транзистора.

На тот же контакт припаиваем постоянный резистор.

На втором конце постоянного резистора припаиваем переменный резистор.

Теперь берем первичную обмотку, засовываем вторичную в нее и припаиваем два провода, которые идут с нее на переменный резистор и резистор D13007.

Подключаем плюсовой и минусовой провода к тем же резисторам и подключаем нашу катушку тесла к источнику. Если желаемого эффекта не наблюдается, то нужно всего лишь поменять местами провода, идущие от первичной обмотки.

Мы можем увидеть и приобрести в магазин миниатюрную катушку Тесла в виде игрушки или декоративного светильника. Принцип действия такой же как у самого Тесла. Не чем не отличается, кроме масштабов и напряжения.

Давайте попробуем сделать катушку Тесла в домашних условиях.

— это резонансный трансформатор. В основном это LC схемы, настроенные на одну резонансную частоту.

Высоковольтный трансформатор используется для зарядки конденсатора.

Как только конденсатор достигает достаточного уровня заряда, он разряжается на разрядник и там проскакивает искра. Происходит короткое замыкание первичной обмотки трансформатора и в ней начинаются колебания.

Поскольку ёмкость конденсатора фиксирована, схема настраивается путем изменения сопротивления первичной обмотки, изменяя точку подключения к ней. При правильной настройке, очень высокое напряжение будет в верхней части вторичной обмотки, что приведет к впечатляющим разрядам в воздухе. В отличие от традиционных трансформаторов, соотношение витков между первичной и вторичной обмотками практически не влияет на напряжение.

Этапы строительства

Спроектировать и построить катушку Тесла довольно легко. Для новичка это кажется сложной задачей (мне это тоже казалось сложным), но можно получить рабочую катушку, следуя инструкциям в этой статье и проделав небольшие расчеты. Конечно, если вы хотите очень мощную катушку, нет никакого способа кроме изучения теории и проведения множества расчетов.

Вот основные шаги, с которых следует начать:

1. Выбор источника питания. Трансформаторы которые используются в неоновых вывесках, вероятно, лучше всего подойдут для начинающих, так как они относительно дешевые. Я рекомендую трансформаторы с выходным напряжением не меньше чем 4кВ.
2. Изготовление разрядника. Это могут быть просто два винта, вкрученных в паре миллиметров друг от друга, но я рекомендую приложить немного больше усилий. Качество разрядника сильно влияет на производительность катушки.
3. Расчет ёмкости конденсатора. Используя формулу ниже, рассчитайте резонансную емкость для трансформатора. Значение конденсатора должно быть примерно в 1,5 раза больше этого значения. Вероятно, лучшим и наиболее эффективным решение будет сборка конденсаторов. Если вы не хотите тратить деньги, можете попробовать изготовить конденсатор сами, но он может не работать, а его емкость трудно определить.
4. Изготовление вторичной обмотки. Используйте 900-1000 витков эмалированной медной проволоки 0,3-0,6мм. Высота катушки обычно равна 5 её диаметрам. Водосточная труба из ПВХ, возможно, не самый лучший, но доступный материал для катушки. Полый металлический шар прицеплен к верхней части вторичной обмотки, а её нижняя часть заземлена. Для этого желательно использовать отдельное заземление, т.к. при использовании общедомового заземления есть шанс испортить другие электроприборы.
5. Изготовление первичной обмотки. Первичная обмотка может быть сделана из толстого кабеля, или ещё лучше из медной трубки. Чем толще трубка, тем меньше резистивных потерь. 6 миллиметровой трубы вполне достаточно для большинства катушек. Помните, что толстые трубы намного сложнее сгибать и медь трескается при многочисленных перегибах. В зависимости от размера вторичной обмотки, от 5 до 15 витков с шагом от 3 до 5 мм должно хватить.
6. Соедините все компоненты, настройте катушку, и все готово!

Перед тем как начать делать катушку Тесла настоятельно рекомендуется ознакомиться с правилами ТБ и работы с высокими напряжениями!

Также обратите внимание, что не были упомянуты схемы защиты трансформатора. Они не были использованы, и пока проблем нет. Ключевое слово здесь — пока.

Катушка делалась в основном из тех деталей, которые были в наличии.
Это были:
4кВ 35mA трансформатор от неоновой вывески.
0.3мм медная проволока.
0.33μF 275V конденсаторы.
Пришлось докупить 75мм водосточную трубу ПВХ и 5 метров 6мм медной трубки.

Вторичная обмотка

Вторичная обмотка сверху и снизу покрыта пластиковой изоляцией, для предотвращения пробоя

Вторичная обмотка была первым изготовленным компонентом. Я намотал около 900 витков провода вокруг сливной трубы высотой около 37см. Длина использованного провода была примерно 209 метров.

Индуктивности и емкости вторичной обмотки и металлической сферы (либо тороида) можно рассчитать по формулам которые можно найти на других сайтах. Имея эти данные можно рассчитать резонансную частоту вторичной обмотки:
L = [(2πf) 2 C] -1

При использовании сферы диаметром 14см, резонансная частота катушки равна примерно 452 кГц.

Металлическая сфера или тороид

Первой попыткой было изготовление металлической сферы путем обвертывания пластикового шара фольгой. Я не смог разгладить фольгу на шаре достаточно хорошо, и решил изготовит тороид. Я сделал небольшой тороид, обмотав алюминиевой лентой гофрированную трубу, свернутую в круг. Я не смог получить очень гладкий тороид, но он работает лучше, чем сфера из-за своей формы и за счет большего размера. Для поддержки тороида под него был подложен фанерный диск.

Первичная обмотка

Первичная обмотка состоит из медных трубок диаметром 6 мм, намотанных по спирали вокруг вторичной. Внутренний диаметр обмотки 17см, внешний 29см. Первичная обмотка содержит 6 витков с расстоянием 3 мм между ними. Из-за большого расстояния между первичной и вторичной обмоткой, они могут быть слабо связаны между собой.
Первичная обмотка вместе с конденсатором является LC генератором. Необходимая индуктивность может быть рассчитана по следующей формуле:
L = [(2πf) 2 C] -1
С — емкость конденсаторов, F-резонансная частота вторичной обмотки.

Но эта формула и калькуляторы основанные на ней дают лишь приблизительное значение. Правильный размер катушки должен быть подобран экспериментально, поэтому лучше сделать её слишком большой, чем слишком маленькой. Моя катушка состоит из 6 витков и подключена на 4 витке.

Конденсаторы

Сборка из 24 конденсаторов с гасящим резистором 10МОм на каждом

Так как у меня было большое количество мелких конденсаторов, я решил собрать их в один большой. Значение конденсаторов может быть рассчитано по следующей формуле:
C = I ⁄ (2πfU)

Значение конденсатора для моего трансформатора 27.8 нФ. Фактическое значение должно быть немного больше или меньше этого, так как быстрый рост напряжения в связи с резонансом может привести к поломке трансформатора и / или конденсаторов. Небольшую защиту от этого обеспечивают гасящие резисторы.

Моя сборка конденсаторов состоит из трех сборок с 24 конденсаторами в каждой. Напряжение в каждой сборке 6600 В, общая ёмкость всех сборок 41.3нФ.

Каждый конденсатор имеет свой 10 МОм гасящий резистор. Это важно, так как отдельные конденсаторы могут сохранять заряд в течение очень долгого времени после того, как питание было отключено. Как видно из рисунка ниже, номинальное напряжение конденсатора является слишком низким, даже для 4 кВ трансформатора. Чтобы хорошо и безопасно работать оно должно быть по крайней мере, 8 или 12 кВ.

Разрядник

Мой разрядник это просто два винта с металлическим шариком в середине.
Расстояние регулируется таким образом, что разрядник будет искрить только тогда, когда он является единственным подключенным к трансформатору. Увеличение расстояния между ними теоретически может увеличить длину искры, но есть риск разрушения трансформатора. Для большей катушки необходимо строить разрядник с воздушным охлаждением.

Характеристики

Колебательный контур


Трансформатор NST 4кВ 35мА
Конденсатор 3 × 24 275VAC 0.33μF
Разрядник: два шурупа и металлический шар

Первичная обмотка


Внутренний диаметр 17см
Диаметр трубки обмотки 6 мм
Расстояние между витками 3 мм
Длина трубки первичной обмотки 5м
Витки 6

Вторичная обмотка


Диаметр 7,5 см
Высота 37 см
Проволока 0.3мм
Длина провода около 209m
Витки: около 900

Из этой статьи вы узнаете, как сделать своими руками катушку Тесла на транзисторах средних размеров.

Шаг 1: Опасно!

В отличие от других экспериментов с высоким напряжением, катушки Теслы могут быть очень опасными. Если вас ударит током от стримеров, вы не почувствуете боли, но ваше кровообращение и нервная система могут серьезно пострадать. Не касайтесь их ни при каких обстоятельствах!

Кроме того, я не несу ответственности за причиненный ущерб вашему здоровью.

Это не означает, что вы не должны работать с высоким напряжением, хотя, если это ваш первый высоковольтный проект, лучше начать со схем хорошего трансформатора микроволновой печи и не рисковать здоровьем!

Шаг 2: Необходимые материалы

Показать еще 4 изображения

Общая стоимость сборки в домашних условиях составила около 1500 рублей, поскольку у меня уже были древесина, бутылки, ПВХ и клей.

Вторичная катушка:

• Труба ПВХ 38мм (чем длиньше, тем лучше)
• Около 90 метров 0.5мм медного провода
• 4 см ПВХ-винт (см. Рисунок)
• 5 см металлический фланец с резьбой
• Эмаль в баллончике
• Круглый, гладкий металлический предмет для разрядки

Основание:

• Различные куски дерева
• Длинные болты, гайки и шайбы

Первичная катушка:

• Около 3м тонкой медной трубки

Конденсаторы:

• 6 стеклянных бутылок
• Столовая соль
• Масло (я использовал рапсовое. Минеральное масло предпочтительнее, поскольку оно не плесневеет, но у меня его не было).
• Много алюминиевой фольги
• Источник питания с высоким напряжением, например неоновый, масляный или другой трансформатор, который выдает не менее 9 кВ около 30 мА.

Шаг 3: Вторичная катушка

Зафиксируйте трубу, чтобы обернуть вокруг один конец провода. Медленно и осторожно начинайте обматывать катушку, следя за тем, чтобы вы не наслаивали провода и не оставляли пробелов. Этот шаг — самая сложная и утомительная часть, но потратив много времени, вы получите отличную катушку. Примерно через каждые 20 витков наматывайте кольцо из маскирующей ленты вокруг катушки, чтобы катушка не распуталась. По завершении зафиксируйте плотной лентой обе стороны катушки и нанесите 2-3 слоя эмали.

Подсказки:

• Я построил установку для намотки моей катушки, которая состояла из мотора от микроволновки (3 об / мин) и шарикового подшипника.
• Используйте небольшой кусок дерева с выемкой (как на рисунке), чтобы выпрямить провод и затянуть катушку.

Шаг 4: Подготовка основания и намотка первичной катушки

Выровняйте металлическую подставку по центру основания и просверлите отверстия для болтов. Прикрутите болты вверх ногами. Это позволит вам разместить базу для первичной обмотки поверх нее. Затем наденьте на болты основание. Возьмите медную трубку и скрутите её в форму конуса (а не так, как показано на рисунках). Затем установите получившуюся спираль на основание.

Дополнительно было добавлено 2 опоры, на которые я надел обмотку.

Забыл добавить, как сделать разрядник! Это всего лишь два болта в деревянном ящике, и они могут настраиваться и т.д. (См. последнее фото)

Шаг 5: Конденсаторы

Я решил пойти по более дешевому пути и построить конденсаторы самому. Самый простой способ — создать конденсаторы, используя соленую воду, масло и алюминиевую фольгу. Оберните бутылку в фольгу и заполните ее водой. Попытайтесь сделать одинаковое количество воды в каждой бутылке, так как это поможет сохранить стабильную мощность.

Максимальное количество соли, которую вы можете положить в воду, составляет 0,359 г / мл, но в итоге получается много соли, поэтому вы можете значительно уменьшить количество (я использовал 5 граммов на бутылку). Просто убедитесь, что вы используете одинаковое количество соли и воды в каждой бутылке. Теперь понемногу налейте несколько мл масла в бутылку. Пробейте отверстие в верхней части крышки и вставьте в него длинный провод. У вас теперь есть один полностью функционирующий конденсатор, сделайте еще 5 таких же.

Дополнительно: чтобы установить бутылки в верном порядке, найдите какой-нибудь металлический ящик.

Если вы используете неоновый трансформатор, 6 бутылок будет недостаточно. Сделайте 8-12.

Шаг 6: Соединяем все элементы

Подключите все по приложенной схеме. Земля вторичной обмотки не может быть заземлена с землей первичной обмотки, иначе ваша квартира сгорит.

Характеристики моих катушек:

• 599 витков на вторичной
• 6.5 витков на первичной

Шаг 7: Запуск!

Вынесите мини катушку Тесла на улицу для первого запуска, так как на самом деле небезопасно запускать что-либо настолько мощное в доме. Поверните переключатель и наслаждайтесь световым шоу! Мой неоновый трансформатор на 9кВ и 30 мА, заставляет катушку выдавать 15-сантиметровые искры. См. Ниже:

Есть несколько вещей, которые, как я понял, я должен изменить в устройстве катушки Тесла. В первую очередь нужно переделать первичную обмотку. Она должна быть обмотана более плотно и с большим количеством витков. Кроме того, я хочу собрать разрядник получше. У меня в планах уже есть новая катушка и она будет около двух метров в высоту!

У меня, как и у любого человека есть разные увлечения, которые последнее время принято называть хобби, и вот об одном из них я вам хочу сегодня рассказать.

Еще со школы я увлекаюсь радиоэлектроникой и сборкой разных схем и хотя сейчас это стало уже частью профессии, но иногда хочется собрать что-то просто для души.

Вот именно такой набор для сборки я и купил на Aliexpress
, набор позволяет собрать мини катушку Тесла цена набора 6,51$.и с его помощью можно провести несколько интересный опытов из школьного курса физики.

Набор приходит в небольшом пакете и состоит из очень небольшого количества деталей поэтому его сборка не составляет труда и занимает очень мало времени.

В комплекте к набору есть довольно подробная инструкция, к сожалению на китайском языке, но схема довольно проста, а готовое устройство не требует настройки.

Единственное действительно нужно узнать из схемы, это напряжения питания катушки, которое может быть в диапазоне от 12 до 30 вольт при токе до 1.5 ампера.

Плата устройства выполнена довольно качественно все элементы подписаны поэтому собирать можно даже не заглядывая в схему.

Творческий беспорядок перед началом сборки.

Ставим на плату аж 4 резистора и запаиваем их.

Потом паяем оставшиеся детали и перед установкой транзисторов не забываем смазать их термопастой, потому что греются они очень и очень сильно.

На катушке производитель предусмотрительно наклеил несколько меток со стрелками, одна из них показывает направление намотки провода в катушке, а вторая как оказалось указывает на то как нужно разместить катушку на самой плате.

Но терпения разобраться мне не хватило. Поэтому катушка была благополучно запаяна вверх ногами, правда нужно сказать что на работоспособности это особо не отразилось.

Для крепления катушки в самой конструкции ничего не предусмотрено поэтому пришлось воспользоваться небольшим количеством термоклея.

Также в комплекте к набору идет небольшой кусочек толстого провода в изоляции он нужен для того чтобы сделать первичную обмотку нашему трансформатору. При намотке первички очень важно чтобы ее направление совпало с направлением намотки самой катушки именно для этого производитель и разместил на катушке стрелку которая указывает куда нужно мотать первичную обмотку.

Готовая конструкция.

Если все собрано было правильно, то после включения начнут светиться светодиоды и на кончике провода катушки может появится небольшая синяя искра (а может и не появится все будет зависеть от напряжения питания которое будет подано на схему).

В комплекте к набору производитель заботливо положит небольшую неоновую лампочку которой можно проверить работу схемы.

Ее не нужно никуда впаивать, но зато с помощью этой лапочки можно провести первый опыт с нашей собранной кашуткой. Если ее поднести в рабочей катушке, она начинает светиться.

Чуть более эффектный фокус можно проделать если поднести к катушке газоразрядную лампу.

Как видно на фото лампа тоже начинает светиться при этом яркость свечения зависит от расстояния до катушки и напряжения поданного на схему.

Во время работы катушка потребляет 0.6-0.8 ампера поэтому транзисторы разогреваются очень быстро несмотря на установленные радиаторы, среднее непрерывное время работы не превышает 5-7 минут, потом нужно отключить катушку и дать остыть транзисторам.

После экспериментов с лампочками, я решил попробовать что будет при взаимодействии с более необычными вещами.

Первый на очереди была газоразрядная индикаторная лампа (подойдет и просто старая радио лампа), установленная прямо в катушку.

Эффект получился очень красивый особенно мне понравилось как молнии внутри лампы перемещаются по колбе.

Следующими на очереди были старые советские неоновый лампочки, они более крупные чем та что положил продавец поэтому и светятся более красиво.Ну и просто искра.

Вот тут то и показала себя главная моя ошибка, дело в том что производитель не просто так пометил наклейкой как именно нужно устанавливать катушку, он еще и оставил по краям катушки проводки разной длинный, и если во всех других случаях это было не критично то при играх с искрами короткий проводник очень быстро стал плавиться и пришлось его аккуратно сматывать с катушки.

Ну и как всегда немного выводов, как по мне довольно интересная самоделка для начинающих радиолюбителей или для первой сборки совместно с ребенком, сам процесс сборки занимает настолько мало времени что не успевает надоесть, а в итоге получается довольно эффектно устройство, хотя и не приносящее особой пользы.

И на последок хочу заметить что производитель очень не советует прикасаться голыми руками к включенной катушке и ловить разряды от нее на поверхность кожи потому что в результате можно получить довольно сильный ожег и раздражение нервов, и тут я пожалуй соглашусь с производителем потому как безопасность всегда должна оставаться на первом месте.

Многие из нас восхищаются гением Николы Тесла, который еще в 19 веке сделал такие открытия, что до сих пор не всё его научное наследие исследовано и понято. Одно из его изобретений получило название катушка Тесла или трансформатор Тесла. Подробнее про неё можно прочитать . А здесь мы рассмотрим, как изготовить простую катушку Тесла в домашних условиях.

Что нужно для изготовления катушки Тесла?

Чтобы изготовить катушку Тесла дома, за своим рабочим столом или даже на кухне, нам сначала необходимо запастись всем необходимым.
Итак, предварительно мы должны найти или приобрести следующее.
Из инструментов нам потребуется:

• Паяльник
• Клеевой пистолет
• Дрель с тонким сверлом
• Ножовка
• Ножницы
• Изолента
• Маркер

Для сбора самой катушки Тесла необходимо подготовить следующее:

• Кусок толстой полипропиленовой трубы диаметром 20 мм.
• Медная проволока диаметром 0,08-0.3 мм.
• Кусок толстого провода
• Транзистор типа КТ31117Б или 2N2222A (можно КТ805, КТ815, КТ817)
• Резистор 22 кОм (можно от 20 до 60 кОм брать резисторы)
• Источник питания (Крона)
• Шарик для пинг-понга
• Кусок пищевой фольги
• Основание, на чём будет крепиться изделие — кусок доски или пластика
• Провода для соединения нашей схемы

Подготовив все необходимое приступаем у изготовлению катушки Тесла.

Инструкция по изготовлению катушки Тесла

Самым трудоёмким процессом изготовления катушки Тесла в домашних условиях будет намотка вторичной обмотки L2. Это наиболее значимый элемент в трансформаторе Тесла. И намотка — трудоемких процесс, требующий аккуратности и внимания.

Приготовим основу. Для этого нам подойдет ПВХ труба диаметром от 2-х см.

Отметим на трубе необходимую длину — примерно от 9 до 20 см. Желательно соблюдать пропорцию 4-5:1. Т.е. если у вас труба диаметром 20 мм, то её длина составит от 8 до 10 см.

Затем отпилим ножовкой по оставленной маркером метке. Срез должен быть ровным и перпендикулярным к трубе, т. к. мы затем будем приклеивать эту трубу к доске, а сверху будет приклеен шарик.

Торец трубы надо зашкурить наждачной бумагой с обеих сторон. Необходимо убрать стружку, оставшуюся от отпиливания куска трубы, а также выровнять поверхность для приклеивания её к основе.

С двух концов трубы надо просверлить по одному отверстию. Диаметр этих отверстий должен быть такой, чтобы проволока, которую мы будем использовать при намотке, свободно прошла туда. Т.е. это должны быть маленькие отверстия. Если у вас нет такого тонкого сверла, то можно пропаять трубу, используя тонкий гвоздик, нагревая его на плите.

Пропускаем конец проволоки для намотки в трубу.

Фиксируем этот конец провода с помощью клеевого пистолета. Фиксацию производим с внутренней сторона трубы.

Начинаем намотку проволоки. Для этого можно использовать медную проволоку с изоляцией диаметром от 0,08 до 0,3 мм. Намотка должна быть плотной, аккуратной. Не допускайте перехлёстов. Количество витков от 300 до 1000, в зависимости от вашей трубы и диаметра проволоки. В нашем варианте применяется проволока 0,08 мм. диаметром и 300 витков намотки.

После того, как намотка закончена, обрежьте проволоку, оставив кусок сантиметров 10.

Проденьте проволоку в отверстие и закрепите с внутренней стороны с помощью капельки клея.

Теперь надо приклеить изготовленную катушку к основе. В качестве основы можно взять небольшую доску или кусок пластика размером 15-20 см. Для приклеивания катушки надо аккуратно намазать её торец.

Затем присоединяем вторичную обмотку катушки на свое место на основе.

Затем к основе приклеиваем транзистор, выключатель и резистор. Таким образом все элементы фиксируем на доске.

Делаем катушку L1. Для этого нам потребуется толстая проволока. Диаметр — от 1 мм. и больше, в зависимости от вашей катушки. В нашем случае толщины в 1 мм. проволоки будет достаточно. Берем остаток трубы и наматываем на него 3 витка толстой проволоки в изоляции.

Потом надеваем катушку L1 на L2.

Собираем все элементы катушки Тесла по по этой схеме.

Схема простой катушки Тесла

Все элементы и провода крепим к основе с помощью клеевого пистолета. Батарейку «Крона» также приклеиваем, чтобы ничего не болталось.

Теперь нам предстоит изготовить последний элемент трансформатора Тесла — излучатель. Его можно сделать из теннисного шарика, обернутого пищевой фольгой. Для этого берем кусок фольги и просто оборачиваем в неё шарик. Обрезаем лишнее, чтобы шарик был ровно завернут в фольгу и ничего не торчало.

Присоединяем шарик в фольге к верхнему проводу катушки L2, просовывая провод внутрь фольги. Закрепляем место присоединения кусочком изоленты и приклеиваем шарик к верхушке L2.

Вот и всё! Мы изготовили катушку Тесла своими руками! Так выглядит это устройство.

Теперь осталось только проверить работоспособность изготовленного нами трансформатора Тесла. Для этого надо включить устройство, взять в руки люминесцентную лампу и поднести к катушке. Мы должны увидеть, как загорается и горит поднесенная лампа прямо в руках!

Это означает, что всё получилось и всё работает! Вы стали обладателем собственноручно изготовленной катушки Тесла. Если вдруг возникли проблемы, то проверьте напряжение на батарейке. Часто, если батарейка долго где-то лежала, она уже не работает как положено.
Но надеемся, что у вас все получилось! Можно попробовать менять количества витков на вторичной обмотки катушки L2, а также и количество витков и толщину провода на катушке L1. Источник питания может также быть различным от 6 до 15 В. для таких небольших катушкек. Пробуйте, экспериментируйте! И у вас всё получится!

Сочетание нескольких физических законов в одном приборе воспринимается далёкими от физики людьми как чудо или фокус: вылетающие разряды, похожие на молнии, светящиеся вблизи катушки люминесцентные лампы, не подключённые к обычной электросети и т.д. При этом собрать катушку тесла своими руками можно из стандартных деталей, продающихся в любом магазине электротехники. Настройку устройства разумнее делегировать тем, кто знаком с принципами электричества, либо тщательно изучить соответствующую литературу.

Как Тесла изобрёл свою катушку

Никола Тесла — величайший изобретатель XX века

Одним из направлений работы Никола Тесла в конце девятнадцатого столетия стала задача передачи электрической энергии на большие расстояния без проводов.
20 мая 1891 года на своей лекции в университете штата Колумбия (США) он продемонстрировал сотрудникам Американского института электроинженерии удивительный прибор. Принцип его действия лежит в основе современных энергосберегающих люминесцентных ламп.

Во время экспериментов с катушкой Румкорфа по методике Генриха Герца Тесла обнаружил перегревание стального сердечника и плавление изоляции между обмотками при подключении к прибору высокоскоростного генератора переменного тока. Тогда он принял решение модифицировать конструкцию, создав воздушный зазор между обмотками и перемещая сердечник в различные положения. Он добавил в схему конденсатор, препятствующий выгоранию катушки.

Принцип работы катушки тесла и применение

При достижении соответствующей разности потенциалов избыток энергии выходит в виде стримера с фиолетовым свечением

Это резонансный трансформатор, в основе работы которого лежит следующий алгоритм:

• конденсатор заряжается от высоковольтного трансформатора;
• при достижении необходимого уровня заряда происходит разрядка с проскакиванием искры;
• в первичной катушке трансформатора происходит замыкание, приводящее к возникновению колебаний;
• перебирая точку подключения к виткам первичной катушки, изменяют сопротивление и настраивают всю схему.

В результате высокое напряжение в верхней части вторичной обмотки приведёт к появлению впечатляющих разрядов в воздухе. Для большей наглядности принцип действия устройства сравнивают с качелями, которые раскачивает человек. Качели — это колебательный контур из трансформатора, конденсатора и разрядника, человек — первичная обмотка, ход качели — движение электрического тока, а высота подъёма — разность потенциалов. Достаточно несколько раз с определённым усилием толкнуть качели, как они поднимутся на значительную высоту.

Помимо познавательно-эстетического использования (демонстрация разрядов и светящихся без подключения к сети ламп), устройство нашло своё применение в следующих отраслях:

• радиоуправление;
• передача данных и энергии без проводов;
• дарсонвализация в медицине — обработка поверхности кожи слабыми токами высокой частоты для тонизирования и оздоровления;
• поджиг газоразрядных ламп;
• поиск течи в вакуумных системах и др.

Изготовление катушки Тесла своими руками в домашних условиях

Проектирование и создание устройства не представляет сложности для людей, знакомых с принципами электротехники и электричества. Однако даже новичку под силу будет справиться с этой задачей, если провести грамотные расчёты и скрупулёзно следовать пошаговой инструкции. В любом случае до начала работ следует обязательно ознакомиться с правилами техники безопасности для работ с высоким напряжением.

Схема

Катушка тесла представляет собой две катушки без сердечника, посылающих большой импульс тока. Первичная обмотка состоит из 10 витков, вторичная — из 1000. Включение в схему конденсатора позволяет снизить до минимума потери искрового заряда. Выходная разность потенциалов превышает миллионы вольт, что позволяет получать эффектные и зрелищные электрические разряды.

Перед тем как взяться за изготовление катушки своими руками, необходимо изучить схему её строения

Инструменты и материалы

Для сбора и последующего функционирования катушки Тесла понадобится подготовить следующие материалы и оборудование:

• трансформатор с выходным напряжением от 4 кВ 35 мА;
• болты и металлический шарик для разрядника;
• конденсатор с рассчитанными параметрами ёмкости не ниже 0,33 µF 275 В;
• ПВХ труба диаметром 75 мм;
• эмалированная медная проволока сечением 0,3–0,6 мм — пластиковая изоляция предотвращает пробой;
• полый металлический шар;
• толстый кабель или трубка из меди сечением 6 мм.

Пошаговая инструкция по изготовлению катушки

В качестве источника питания также можно использовать мощные батареи

Алгоритм изготовления катушки состоит из следующих этапов:

1. Подбор источника питания.
   Оптимальный вариант для новичка — трансформаторы для неоновых вывесок. В любом случае выходное напряжение на них не должно быть ниже 4кВ.
2. Изготовление разрядника
   . От качества этого элемента зависит общая производительность устройства. В самом простом случае это могут быть вкрученные на расстоянии в несколько миллиметров друг от друга обыкновенные болты, между которыми установлен металлический шарик. Расстояние подбирают таким образом, чтобы искра пролетала в том случае, когда только разрядник подключён к трансформатору.
3. Расчёт ёмкости конденсатора.
   Резонансную ёмкость трансформатора умножают на 1,5 и получают искомую величину. Конденсатор с заданными параметрами разумнее приобрести готовый, поскольку при отсутствии достаточного опыта сложно собрать этот элемент самостоятельно, чтобы он работал. При этом могут возникнуть сложности с определением его номинальной ёмкости. Как правило, при отсутствии большого элемента конденсаторы катушки представляют собой сборку из трёх рядов по 24 конденсатора в каждом. При этом на каждом конденсаторе должен быть установлен гасящий резистор 10 МОм.
4. Создание вторичной катушки.
   Высота катушки равна пяти её диаметрам. Под эту длину подбирают подходящий доступный материал, например, поливинилхлоридную трубу. Её обматывают медной проволокой в 900–1000 витков, а затем покрывают лаком для сохранения эстетичного внешнего вида. К верхней части прикрепляют полый шар из металла, а нижнюю часть заземляют. Желательно продумать отдельное заземление, так как при использовании общедомового велика вероятность выхода из строя других электроприборов. Если готовый металлический шар отсутствует, то его можно заменить другими аналогичными вариантами, выполненными самостоятельно:
   • обернуть пластиковый шар фольгой, которую следует тщательно разгладить;
   • обмотать алюминиевой лентой гофротрубу, свёрнутую в круг.
5. Создание первичной катушки.
   Толщина трубки препятствует резистивным потерям, с увеличением толщины уменьшается её способность к деформированию. Поэтому сильно толстый кабель или трубка будут плохо сгибаться и трескаться в местах сгибов. Шаг между витками выдерживают в 3–5 мм, количество витков зависит от общих габаритов катушки и подбирается экспериментально, также как и место подключения устройства к источнику питания.
6. Пробный запуск.
   После выполнения первичных настроек запускают катушку.

Особенности изготовления других видов устройств

Её в основном используют в оздоровительных целях

Для изготовления плоской катушки предварительно готовят основание, на которое последовательно укладывают два медных провода сечением 1,5 мм параллельно плоскости основания. Сверху укладку лакируют, продлевая срок службы. Внешне этот прибор представляет собой ёмкость из двух вложенных друг в друга спиральных обкладок, подключаемых к источнику питания.

Технология изготовления мини-катушки идентична выше рассмотренному алгоритму для стандартного трансформатора, но в этом случае понадобится меньше расходных материалов, а запитать её можно будет от стандартной батарейки «Крона» 9В.

Видео: как создать мини-катушку тесла

При подключении катушки к трансформатору, выводящему ток посредством музыкальных волн высокой частоты, можно получить устройство, разряды которого меняются в зависимости от ритма звучащей музыки. Используется при организации шоу и развлекательных аттракционов.

Катушка Тесла — высокочастотный резонансный трансформатор высокого напряжения. Потери энергии при высокой разнице потенциалов позволяют получать красивые электрические явления в виде молний, самозагорающихся ламп, реагирующих на музыкальный ритм разрядов и др. Собрать этот прибор можно из стандартных электротехнических деталей. Однако не следует забывать о мерах предосторожности как во время создания, так и во время использования устройства.

Никола Тесла по истине гениальный изобретатель всех времен. Он практически создал весь современный мир. Без его изобретений мы бы долго не знали о электрическом токе того, что знаем сейчас.
Одним из ярких и удивительных изобретений Тесла является его катушка или трансформатор. Который как нельзя лучше демонстрирует передачу энергии на расстоянии.
Чтобы провести эксперименты, порадовать и удивить друзей, вы дома можете собрать простой, но вполне работающий прототип. Для этого не понадобиться большое количество дефицитных деталей и много времени.

Для изготовления Катушки Тесла вам понадобиться:

• Банка от CD дисков.
• Кусок полипропиленовой трубки.
• Переключатель.
• Транзистор 2n2222 (можно отечественные типа кт815, кт817, кт805 и т.п.).
• Резистор 20-60 КОм.
• Провода.
• Проволока 0,08-0,3 мм.
• Батарейка 9 В или другой источник 6-15В.

Инструменты:
нож канцелярский, пистолет с горячим клеем, шило, ножницы и может другой инструмент, который есть почти в каждом доме.

Изготовление катушки Тесла своими руками

Первым делом нам необходимо отрезать кусок полипропиленовой трубки длинной примерно 12-20 сантиметров. Диаметр трубы любой, берите какой есть под рукой.

Возьмем тонкую проволоку. Зафиксируем изолентой один конец и начинаем наматывать плотно, виток к витку, пока не закроем всю трубку, оставив 1 сантиметров от края. Как намотаем зафиксируем второй конец проволоки тоже изолентой. Можно горячим клеем, но в этом случае придется немного подождать.

Берем футляр от дисков и делаем три отверстия под проволоку. Смотрите фото.

Вырезаем паз под выключатель с помощью которого будем включать и выключать нашу катушку Тесла.

Чтобы смотрелось получше я покрасил коробку аэрозольной краской.

Вставляем переключатель. Приклеиваем катушку, намотанную на трубке, горячим клеем в середину банки.

Нижний конец проволоки пропускаем через отверстие.

Берем провод потолще. Из него сделаем силовую катушку.

Обматываем вокруг трубки с проволокой. Делаем не вплотную, на некотором расстоянии. Катушка 4-5 витком.

Оба конца, получившейся катушки, пропускаем в отверстия.
Далее собираем схему:

Транзистор я приклеил на горячий глей к крышке от газировки, которую предварительно приклеил так же на горячий клей. Да вообще все элементы, включая провода и батарейку фиксируем этим клеем.

Далее делаем электрод. Берем мячик от пинг-понга, гольфа или другой небольшой шарик и оборачиваем его алюминиевой фольгой. Излишки отрезаем ножницами.

Сегодня трансформатором Тесла называют высокочастотный высоковольтный резонансный трансформатор, и в сети можно найти множество примеров ярких реализаций этого необычного устройства. Катушка без ферромагнитного сердечника, состоящая из множества витков тонкого провода, увенчанная тором, испускает настоящие молнии, впечатляя изумленных зрителей. Но все ли помнят, как и для чего создавался изначально этот удивительный прибор?

История данного изобретения начинается с конца 19 века, когда гениальный ученый-экспериментатор , работая в США, только поставил перед собой задачу научиться передавать электрическую энергию на большие расстояния без проводов.

Указать конкретный год, когда именно пришла к ученому эта идея, вряд ли можно точно, однако известно, что 20 мая 1891 года Никола Тесла выступил с подробной лекцией в Колумбийском университете, где представил сотрудникам Американского института электроинженеров свои идеи, и кое-что проиллюстрировал, показав наглядные эксперименты.

Целью первых демонстраций было — показать новый способ получения света посредством использования для этого токов высокой частоты и высокого напряжения, а также раскрыть особенности этих токов. Справедливости ради отметим, что современные энергосберегающие люминесцентные лампы работают именно на принципе, который как раз и предложил для получения света Тесла.

Окончательная теория относительно именно вырисовывалась постепенно, ученый потратил несколько лет жизни, доводя до ума свою технологию, много экспериментируя и совершенствуя кропотливо каждый элемент схемы, он разрабатывал прерыватели, изобретал стойкие высоковольтные конденсаторы, придумывал и модифицировал контроллеры цепей, но так и не смог воплотить свой замысел в жизнь в том масштабе, в каком хотел.

Однако теория до нас дошла. Доступны дневники, статьи, патенты и лекции Николы Тесла, в которых можно найти исходные подробности относительно данной технологии. Принцип действия резонансного трансформатора можно узнать, прочитав например патенты Николы Тесла №787412 или №649621, уже доступные сегодня в сети.

Если попробовать кратко разобраться в том, как же работает трансформатор Тесла, рассмотреть его устройство и принцип действия, то в этом нет ничего сложного.

Вторичная обмотка трансформатора изготавливается из провода в изоляции (например из эмальпровода), который укладывается виток к витку в один слой на полый цилиндрический каркас, отношение высоты каркаса к его диаметру обычно берут равным от 6 к 1 до 4 к 1.

После намотки вторичную обмотку покрывают эпоксидной смолой или лаком. Первичная обмотка изготавливается из провода относительно большого сечения, она содержит обычно от 2 до 10 витков, и укладывается в форму плоской спирали, либо наматывается подобно вторичной — на цилиндрический каркас диаметром несколько большим, чем у вторичной.

Высота первичной обмотки, как правило, не превышает 1/5 высоты вторичной. К верхнему выводу вторичной обмотки подключают тороид, а нижний ее вывод заземляют. Далее рассмотрим все более подробно.

Например: вторичная обмотка навита на каркас диаметром 110 мм, эмальпроводом ПЭТВ-2 диаметром 0,5 мм, и содержит 1200 витков, таким образом высота ее получается равной примерно 62 см, а длина провода составляет около 417 метров. Пусть первичная обмотка содержит 5 витков толстой медной трубки, навитых на диаметр 23 см, и имеет высоту 12 см.

Далее изготавливают тороид. Его емкость в идеале должна быть такой, чтобы резонансной частоте вторичного контура (заземленная вторичная катушка вместе с тороидом и окружающей средой) соответствовала бы длина провода вторичной обмотки так, что эта длина равнялась бы четверти длины волны (для нашего примера частота получается равной 180 кГц).

Для точного расчета полезной может стать специальная программа для рассчета катушек Тесла, например VcTesla или inca. К первичной обмотке подбирается высоковольтный конденсатор, емкость которого вместе с индуктивностью первичной обмотки образовывала бы колебательный контур, собственная частота которого была бы равна резонансной частоте вторичного контура. Обычно берут близкий по емкости конденсатор, а настройку осуществляют подбором витков первичной обмотки.

Суть работы трансформатора Тесла в каноническом виде заключается в следующем: конденсатор первичного контура заряжается от подходящего источника высокого напряжения, затем он соединяется коммутатором с первичной обмоткой, и так повторяется много раз в секунду.

В результате каждого цикла коммутации возникают затухающие колебания в первичном контуре. Но первичная катушка является для вторичного контура индуктором, поэтому электромагнитные колебания возбуждаются соответственно и во вторичном контуре.

Поскольку вторичный контур настроен в резонанс с первичными колебаниями, то на вторичной обмотке возникает резонанс напряжений, а значит коэффициент трансформации (соотношение витков первичной обмотки и охваченных ею витков вторичной обмотки) нужно умножить еще и на Q — добротность вторичного контура, тогда получится значение реального соотношения напряжения на вторичной обмотке к напряжению на первичной.

А так как длина провода вторичной обмотки равна четверти длины волны индуцируемых в ней колебаний, то именно на тороиде будет находиться пучность напряжения (а в точке заземления — пучность тока), и именно там может иметь место максимально эффектный пробой.

Для питания первичной цепи используют разные схемы, от статичного искрового промежутка (разрядника) с питанием от МОТов (МОТ — высоковольтный трансформатор от микроволновой печи) до резонансных транзисторных схем на программируемых контроллерах с питанием выпрямленным сетевым напряжением, однако суть от этого не меняется.

Вот самые распространенные типы катушек Тесла в зависимости от способа управления ими:

SGTC (СГТЦ, Spark Gap Tesla Coil)
— трансформатор Тесла на искровом промежутке. Это классическая конструкция, подобную схему изначально применял сам Тесла. В качестве коммутирующего элемента здесь используется разрядник. В конструкциях малой мощности разрядник представляет собой два куска толстого провода, расположенных на некотором расстоянии, а в более мощных применяются сложные вращающиеся разрядники с использованием двигателей. Трансформаторы этого типа изготавливают если требуется лишь большая длинна стримера, и не важна эффективность.

VTTC (ВТТЦ, Vacuum Tube Tesla Coil)
— трансформатор Тесла на электронной лампе. В качестве коммутирующего элемента здесь используется мощная радиолампа, например ГУ-81. Такие трансформаторы могут работать в непрерывном режиме и производить довольно толстые разряды. Данный тип питания чаще всего используют для построения высокочастотных катушек, которые из-за типичного вида своих стримеров получили название “факельники”.

SSTC (ССТЦ, Solid State Tesla Coil)
— трансформатор Тесла, в котором в качестве ключевого элемента применяются полупроводники. Обычно это . Данный тип трансформаторов может работать в непрерывном режиме. Внешний вид стримеров, создаваемых такой катушкой может быть самым разным. Этим типом трансформаторов Тесла проще управлять, например можно играть на них музыку.

DRSSTC (ДРССТЦ, Dual Resonant Solid State Tesla Coil)
— трансформатор Тесла с двумя резонансными контурами, здесь в качестве ключей используются, как и в SSTC, полупроводники. ДРССТЦ — наиболее сложный в управлении и настройке тип трансформаторов Тесла.

Для получения более эффективной и эффектной работы трансформатора Тесла применяют именно схемы топологии DRSSTC, когда мощный резонанс достигается и в самом первичном контуре, а во вторичном соответственно — более яркая картина, более длинные и толстые молнии (стримеры).

Сам Тесла как мог пытался добиться именно такого режима работы своего трансформатора, и зачатки этой идеи можно увидеть в патенте № 568176, где применяются зарядные дроссели, Тесла потом развивал схему именно по этому пути, то есть стремился максимально эффективно использовать первичную цепь, создавая в ней резонанс. Об этих экспериментах ученого можно прочитать в его дневнике (в печатном виде уже изданы записи ученого об экспериментах в Колорадо-Спрингс, которые он проводил с 1899 по 1900 год).

Говоря о практическом применении трансформатора Тесла не стоит ограничиваться лишь восхищением эстетическим характером получаемых разрядов, и относиться к устройству как к декоративному. Напряжение на вторичной обмотке трансформатора может достигать миллионов вольт, это в конце концов — эффективный источник сверхвысокого напряжения.

Сам Тесла разрабатывал свою систему для передачи электроэнергии на большие расстояния без проводов, используя проводимость верхних воздушных слоев атмосферы. Предполагалось наличие и приемного трансформатора аналогичной конструкции, который бы понижал принятое высокое напряжение до приемлемого для потребителя значения, об этом можно узнать, прочитав патент Тесла №649621.

Особого внимания заслуживает характер взаимодействия трансформатора Тесла с окружающей средой. Вторичный контур является открытым контуром, и система термодинамически отнюдь не является изолированной, она даже не закрытая, это — открытая система. Современные исследования в этом направлении ведутся многими исследователями, и точка на этом пути еще не поставлена.

Андрей Повный

XIX век был этакой эпохой дикого Запада в экспериментальной физике электромагнетизма. Роберт Ван де Грааф, лорд Кельвин, Никола Тесла и многие другие учёные, исследователи и инженеры открывали всё новые и новые явления, а затем масштабировали производящие их установки до колоссальных размеров. Некоторые из их творений функционируют до сих пор — например, шестиметровый гигантский генератор Ван де Граафа в Бостонском музее науки , а некоторые, как широко известная башня Уорденклифф, так никогда и не появились на свет.

С течением времени и развитием науки и техники внимание учёных переключилось на другие направления, но отдельные энтузиасты продолжали собирать, изучать и совершенствовать классические разработки в области высоких напряжений, электростатики, физики плазмы — кто-то вследствие неугасающей веры в теорию эфира и бесплатную энергию, кто-то из любопытства, или для решения узкоспециальных прикладных задач, кто-то просто потому что ему это доставляло.

Размер имеет значение

Короче говоря, в один момент группа инженеров-любителей, давно и прочно погрязших в коллективном тесластроении, решила, что играть в песочнице, делая небольшие комнатные (и даже среднеразмерные уличные) катушки, им уже скучно, и решила сделать что-то особенное. На тот момент у нас уже было (как нам казалось) достаточно опыта в разработке катушек Тесла различных топологий и имеющаяся математическая модель допускала масштабирование типовой конструкции в несколько раз. По факту, единственными явно заметными ограничениями были габариты доступного помещения, мощность розетки, и финансы (хотя, чего уж там, в итоге всё упирается в финансы). Прикинув бюджет, человекочасы и прочие скучные мелочи, было решено ограничиться габаритами установки примерно в три метра высоты, с расчётной мощностью около 30-40 кВт. Для разбирающихся в вопросе:

Итоговые технические характеристики

• Технология: DRSSTC
• Общая высота: 3.3 метра
• Общая масса: ~130 кг
• Питание: 3ф 380 В
• Резонансная частота: ~50 кГц
• Габариты вторичной обмотки: 310х1800 мм, провод 1.06 мм
• Топология силовой части: полный мост, транзисторы CM600DU-24NFH
• Пиковая потребляемая мощность: ~35 кВт
• Пиковая мощность в контуре: ~2 МВт
• Пиковый ток в контуре: 3800 А
• Ёмкость первичного контура: 1.2 мкФ
• Ёмкость электролитов инвертора: 18000 мкФ, 900 вольт
• Максимальная зарегистрированная длина разряда: 6 метров

Технология, разумеется, была выбрана именно DRSSTC, поскольку при правильном подходе и отсутствии ошибок её стоимость (а также массогабариты) оказывается значительно ниже, чем у других вариантов (искровой разрядник или радиолампа) при тех же конечных параметрах. Ну и ещё, конечно же, на ней можно играть музыку.

Модульный принцип

При первичной проектировке достаточно крупной катушки Тесла проект можно разбить на несколько модулей (первичная обмотка, вторичная обмотка, тороид, корпус, силовой инвертор, драйвер, пульт управления, вспомогательная электрика и т. п.), каждый из которых придумывается и изготавливается в отдельности, после чего они собираются вместе, последовательно настраиваются и отлаживаются в процессе, и в итоге взрываются начинают испускать молнии. Обычно большинство трансформаторов Тесла собираются энтузиастами в одиночку от начала до конца, но у нас, во-первых, уже имелась более-менее слаженная команда с распределением функций (проект-менеджер, проектировщик, разработчик (он же тестировщик), и несколько человек на подхвате — монтажник, слесарь и так далее), а, во-вторых, сама по себе задача стояла довольно амбициозная, и хотелось сделать её без лишних расходов, но при этом более или менее качественно, насколько это возможно для прототипной и уникальной конструкции. Поэтому каждый мог заниматься своим делом, параллельно общаясь для синхронизации модулей между собой, а я, будучи этим самым проект-менеджером, могу рассказать про каждый из модулей по отдельности, а также показать, что получилось в итоге.

Подготовка и материалообработка

После обсуждения, осмысления и различного словоблудия по теме, общий концепт был утверждён коллективным решением и я изобразил примитивный эскиз в 3ds max. Эскиз был нужен для осознания масштабов задачи, понимания основных взаимных пропорций модулей, в качестве отправной точки для проектировки и для поднятия боевого духа команды. На основе эскиза проектировщик собрал проект в Creo Elements (тогда ещё Pro/Engineer), уже с соблюдением конкретных размеров, способов соединения деталей между собой и прочими нюансами. По результатам этого проекта были созданы чертежи: деталей корпуса, основания первичной обмотки, тороида, коробки для автоматики и электрики, а также блока конденсаторов первичного контура (MMC).

В качестве конструкционных материалов мы использовали стеклотекстолит толщиной 18 мм, обработанный методом гидроабразивной резки (ввиду его высокой конструкционной и термической устойчивости, другие методы обработки оказались нерентабельны), толстую фанеру для корпуса и алюминиево-пластиковый композит для блока автоматики (для экранировки от создаваемого катушкой мощного фронта электромагнитных помех, пагубно влияющего на её же собственные управляющие схемы), а также поликарбонат в ряде мест. Фанеру и пластик обрабатывали на ЧПУ фрезере, имевшемся во владении соседа по заводику, где наш коллектив занимался всем этим непотребством. Creo Elements позволяет создавать сразу готовые управляющие программы для ЧПУ, что очень сильно помогло в процессе — мы просто, по факту, арендовали станок и делали на нём что надо когда надо.

Первичка и вторичка

Вторичную обмотку намотали на классическом каркасе — большой оранжевой канализационной трубе из ПВХ (серьёзно, это лучший из имеющихся вариантов для катушек Тесла любых габаритов по соотношению цены, доступности и соответствия задаче). Намотанный виток к витку эмалированный провод (диаметр 1.06 мм) в один слой, покрытый затем эпоксидной смолой, превратил трубу в огромного размера индуктор, с нетерпением ожидающий своей минуты славы — вторичку гигантской катушки Тесла. Итоговые габариты трубы получились 310х1800 мм.

Первичную обмотку — тоже классика — мы намотали медной трубкой для кондиционеров, диаметром 22 мм (7/8 дюйма). Витки аккуратно ложились в пазы, вырезанные в стеклотекстолите струёй воды с абразивом под давлением в тысячи атмосфер, и вот уже два модуля, первичка и вторичка — скелет любой катушки Тесла — соединились друг с другом. Проект понемногу обретал форму и цвет.

Тороид

С тороидом, необходимым элементом любой мощной катушки Тесла, однако, всё оказалось сложнее. Изначально предполагалось также последовать проверенной дорогой и использовать алюминиевую гофру для вентиляции. На практике же обнаружилось, что это чрезвычайно одноразовое решение — гофра мгновенно мнётся от любых неосторожных движений, и при планируемых габаритах её придётся заменять при каждой транспортировке устройства.

Поэтому, после некоторого исследования вопроса, я украл идею наткнулся на один любопытный вариант в Сети, а проектировщик смоделировал его с учётом наших масштабов и выдал проект для сборки. Дело в том, что основное требование к тороиду катушки Тесла — это его «гладкость» с точки зрения электромагнитных полей, поскольку любые заострения или неровности представляют собой точки формирования коронного разряда, который вызывает пробой воздуха раньше, чем достигается максимальная мощность, а, кроме того, забирают на себя часть полезной длины молнии. Но здесь есть один нюанс, связанный с тем, что силовые линии поля как бы обтягивают тороид эквипотенциальными зонами, вследствие чего его можно собрать из составных частей, которые, будучи сложены вместе правильным образом, образуют при работе катушки Тесла поле достаточно гладкое, чтобы предотвратить появление разряда там, где не надо.

В общем, результат оказался очень необычным внешне, относительно простым в производстве, надёжным в эксплуатации и на удивление эффективным в сравнении с другими известными вариантами исполнения этой важной части катушки Тесла. Диаметр алюминиевой трубы — 50 мм, а общий размер всей получившейся штуки, напоминающей НЛО — около двух метров в диаметре. Круги-проставки для трубок вырезали из фанеры всё на том же ЧПУ-фрезере, а центральную раму я сварил из стального уголка.

На этом, в принципе, конструкционная часть была закончена.

Силовая часть

В силовом инверторе для больших катушек Тесла часто используются IGBT-модули — этакие чёрные (или белые) кирпичики с двумя-тремя (иногда до 10) силовыми клеммами и несколькими выводами для управления, штатно используемые в силовых инверторах — мощные блоки зарядки, трансформаторные подстанции, частотные преобразователи для двигателей, электротранспорт и т. п. Вследствие большого размера кристалла, эти модули оказываются способны выдержать значительную кратковременную перегрузку по рабочему току (до 10 раз от номинального), что чрезвычайно выгодно в импульсном инверторе катушки Тесла по DRSSTC-технологии, поскольку рабочий цикл (время, в течение которого происходят колебания в контурах и через транзисторы течёт ток, разогревающий их кристаллы), в нём обычно составляет около 5-10%. Но, с другой стороны, абсолютное большинство этих IGBT-модулей рассчитаны на рабочие частоты порядка единиц, реже десятков килогерц (впрочем, в последнее время ситуация улучшается и современные модули могут работать до 100 кГц). Использование их на большей частоте часто ведёт к проблемам с управлением затворами, перегреву и взрывам (куда ж без взрывов).
