Благоустройство скважины на воду своими руками

Обустройство скважины от А до Я, делимся секретами и опытом 10лет!

Обустройство скважины Кессон. Лучший вариант.

Добыча чистой и вкусной воды — едва ли не заветная мечта любого хозяина приусадебного участка.
Если скважина на воду уже готова, самое время сделать из нее полноценный источник для «вен» своего дома, сада и огорода. В этой статье мы рассмотрим обустройство скважины необходимым оборудованием. Ниже представлен поэтапный план проведения работ.

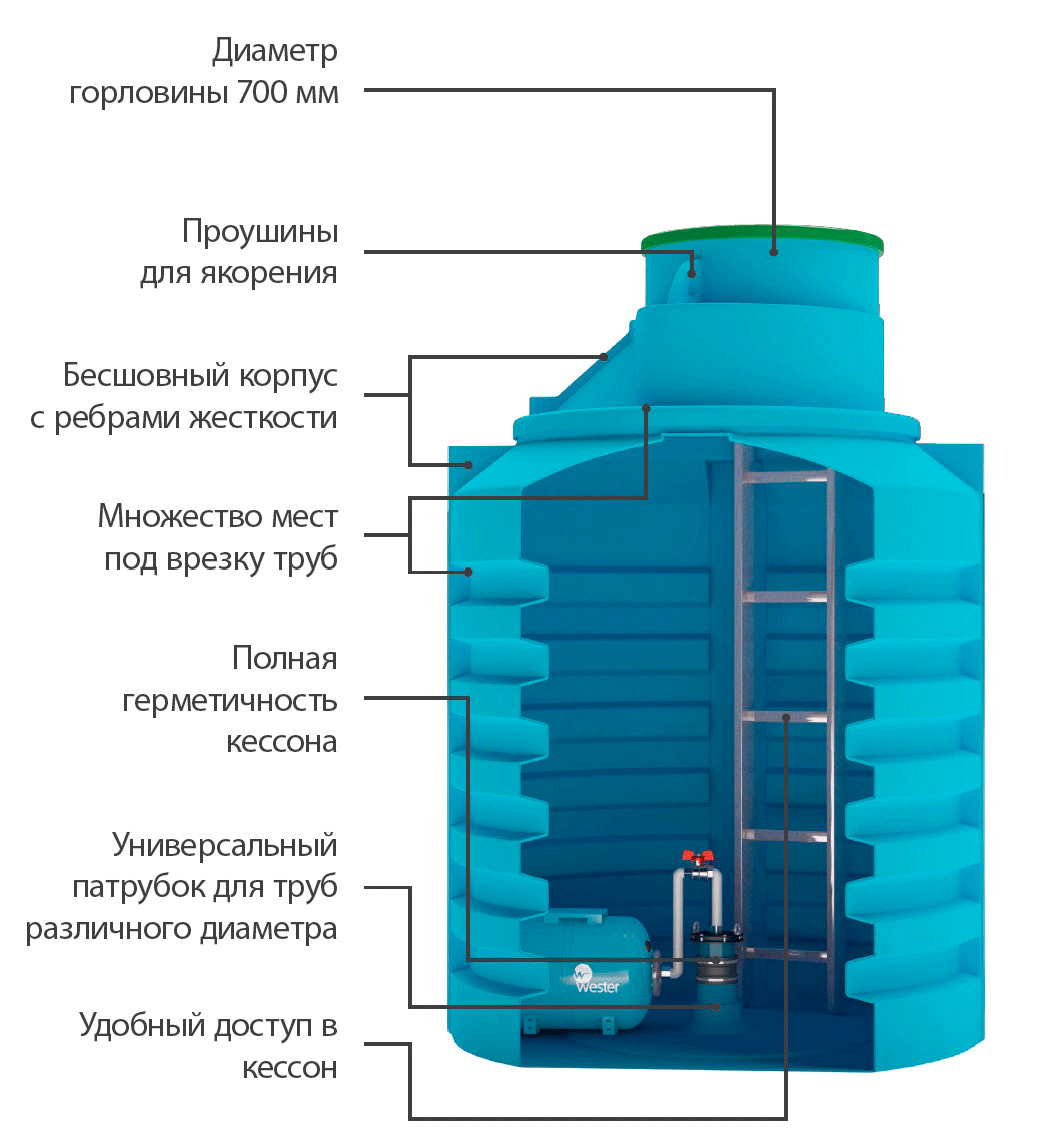

Монтаж кессона

Этот аппарат предназначен для обеспечения герметизации устья скважины от проникновения сточных и грунтовых вод, а в зимний период служит одновременно его защитой от промерзания. Внешне кессон похож на бочку высотой около 2м и диаметром 1м с верхним люком, утепленным пенопластом. Внутри этой емкости обычно располагают оборудование, мембранный бак, манометры, реле давления для освобождения помещений дома от лишних приборов.

• Чтобы обустроить скважину кессоном, вокруг нее нужно выкопать яму в ширину по размеру кессона и глубиной до 2м. Часть обсадной трубы при этом освобождается от грунта.
• Затем, по ее диаметру в центре днища кессона вырезается отверстие. Подготовленный аппарат можно устанавливать в яму сквозь ствол скважины. После его правильной установки по уровню обсадная труба обрезается и приваривается к дну кессона.

• Теперь к готовой конструкции нужно подсоединить кабель насоса и трубу для вывода воды. Потом кессон засыпается по самую крышку грунтом. В результате получается подобие закрытого смотрового колодца.

Установка насоса для воды

Чтобы обустроить скважину на даче таким прибором, при выборе его параметров нужно учитывать глубину и диаметр бурения, протяженность общего водопровода и максимальный расход воды с точек подключения.

Система водоснабжения будет работать стабильно при рабочем давлении 1,5 — 3атм. Водяной столб давления этого диапазона составляет 30м.

Производительность и максимальный напор воды — это решающие показатели для выбора насоса. Наиболее популярны его модели от европейских фирм: Water Technics Inc, Grundfos.

• Перед установкой к погружному насосу присоединяется электрокабель, пластиковая труба и страховочный трос. Кабель крепится на электродвигателе, труба диаметром 25 или 40мм служит для подачи воды наверх к баку.
• Страховочный трос исполняется из нержавейки в водонепроницаемой оболочке. Он предназначен для аварийного поднятия насоса при обрыве трубы.

• После подготовки насоса нужно очистить скважину путем прокачки водой до тех пор, пока в ней не исчезнет любой осадок. Внутри скважины насос размещается с полным погружением в источник воды до 1м от его дна.
• Потом монтируются пускозащитное устройство системы и обратный клапан. Рабочее давление в баке регулируется в пределах 0,9 от давления при пуске насоса.

Устройство оголовка скважины

Этот элемент обустройства скважины служит для таких целей:
. защиты устья скважины от талых вод и наводнений
. предохранения системы от грунтовых вод и попадания в нее посторонних предметов
. защиты от кражи колодца скважины и его оборудования
. исключения промерзания колодезной части зимой
. повышения надежности тросового крепления насоса
. облегчения эксплуатации колодца скважины
. реализации возможности удобного погружения насоса за болты крышки при помощи лебедки.

Оголовок состоит из фланца, карабина, резинового кольца, крепежных элементов и защитной крышки. На внешней стороне крышки присутствуют 2 рым-болта и один — на внутренней стороне.

Пластиковый материал изделия выдерживает подвешенный груз весом до 200кг, а металлический — до 500кг.

• При монтаже оголовка скважины обсадная труба обрезается, зачищается вместе с ее кромкой и красится антикоррозионным составом. Затем, через крышку оголовка проводится пластиковая труба для воды и электрокабель.
• Насос соединяется с трубой, а свободный конец его троса прикрепляется к карабину через внутренний рым-болт защитной крышки. Теперь резиновое кольцо и фланец можно посадить на обсадную трубу.
• После помещения насоса в скважину устанавливается крышка герметизатора. Для этого резиновое кольцо и фланец приподнимается до крышки оголовка. Затем эти три элемента сжимаются между собой болтами. Оголовок готов.

Установка гидроаккумулятора

Это бак из металла разделенный мембраной. Основная функция гидроаккумулятора — это бесперебойная подача воды из скважины в водопровод. В нем происходит накопление воды, а это уменьшает время работы погружного насоса и исключает гидроудар при его пуске. Гидроаккумулятор можно устанавливать в подвале дома или прямо в кессоне.

Принцип работы собранной системы достаточно простой. Насос включается, и бак заполняется водой. Если в доме открыт кран, в него поступает вода не из скважины напрямую, а через гидроаккумулятор.

По мере использования в хозяйстве воды насос автоматически включается и вновь заполняет бак. На линии водопровода по направлению движения воды предусматривается обязательная установка обратного клапана и двух дренажных сливных кранов — перед баком и после него.

Объем воды различных моделей гидроаккумуляторов от10 до 1000л.

• Для обеспечения нормальной работы водопровода устанавливается электрическая система автономного управления. Она включает в себя пульт и реле давления для управления гидроаккумулятором и всей системы в целом.
• Водопроводные трубы 32 — 50мм, выполненные из оцинкованного металла или полиэтилена, укладываются в грунт на глубину не менее 1,2м. Это рекомендация.
• На заключительном этапе делается бактериологический анализ воды. Если нужно, устанавливаются фильтры для удаления бактерий, посторонних запахов или примесей железа.

Из эстетических соображений можно выполнить декоративное оформление скважины.
Это делается, например, с помощью разноцветных элементов и цементного раствора. Оригинальным будет решение украсить источник галькой или гранитным камнем. Можно выполнить деревянный сруб на надземной части скважины или посадить вблизи иву.

Вот и вся премудрость. Теперь, зная как обустроить скважину своими руками, вы можете круглый год пользоваться экологически чистой водой, а ваша семья будет всегда здорова. Удачи вам!

После приобретения участка или загородного дома без центрального водоснабжения новому владельцу приходится браться за обустройство скважины на воду. Стоит ли бурить водозабор своими руками? Без лишних расходов можно обеспечить дачу технической водой на первое время: неглубокий источник (колодец или скважина-игла) с хорошим дебитом вполне достаточен для полива, строительных нужд. Но такое решение является временным, ведь грунтовый водозабор не отличается стабильностью производительности и длительным сроком службы. Максимальный полезный срок использования поверхностных источников не превышает 10 лет.

Со временем придется заниматься обустройством новой, более производительной скважины с чистой питьевой водой. Действует правило: чем глубже находится водозабор, тем чище и безопаснее источник.

Выбор типа и глубины скважины

Схема: обустройство скважин на разных уровнях водоносных горизонтов

Принципиальное отличие в устройстве разных типов скважин – в глубине бурения. Глубинные артезианские источники требуют углубления до 200 м, в зависимости от того, на какой глубине залегает водоносный известняк на конкретном участке. Песчаные, пробуренные до 2 – 3 слоя водоносного песка, обычно обустраивают с установкой водозабора на глубине до 25 – 40 м. Поверхностные источники обеспечивают водой с первого песчаного горизонта, расположенного на 12 – 15 м ниже уровня земли.

Глубина нахождения водоносных слоев и типы скважин

Бурение и обустройство глубинных скважин – правильный ход с точки зрения безопасности и долговечности источника. Вода, которая находится в известняковой породе, практически никогда не требует дополнительной фильтрации: порода выполняет функцию природного фильтра. На большую глубину не проникают поверхностные воды, загрязненные канализационными стоками, химикатами, нефтепродуктами. Стоимость бурения артезианской скважины существенно выше, чем неглубокой песчаной. Но такой источник обладает рядом преимуществ:

• Не требует регулярной чистки, не заиливается.
• Производительности достаточно для бесперебойного водообеспечения нескольких домов с бассейнами.
• Дебит стабилен, не зависит от количества осадков, нет сезонных колебаний количества воды.

Из глубокой скважины поступает достаточное количество чистой воды в любое время года

• Долговечность: при регулярном использовании источник служит от 60 лет.
• Всесезонность обустройства: водозабор можно бурить в любое время года.

Главный недостаток – необходимость тщательной подготовки и получения специального разрешения на обустройство. Придется разрабатывать и утверждать техническую документацию.

Помощь с оформлением разрешительных документов окажут специалисты, которые занимаются бурением. Для пробивки используют мобильные буровые установки.

http://belbur.by/images/stories/napesok.jpg
Для работы техники необходимо организовать возможность подъезда к месту установки

Самостоятельное бурение неглубоких скважин: материалы и техника

Хозяевам, решившим обустраивать скважину на даче или участке загородного дома своими руками, необходимо определиться с глубиной источника. Целесообразнее не экономить, а пробурить источник на песок: дебит будет больше, а воду можно использовать для питья. Вручную можно пробить поверхностную скважину обычной желонкой, но процесс длительный, трудоемкий, а летом воды может не хватить даже для полива.

Производительную песчаную скважину бурят компактными установками: на всю работу достаточно одного дня. МБУ (малогабаритную установку) можно арендовать. Оборудование легко собирается и транспортируется. Преимущество: для работы установки достаточно площадки 3х3 м, не повреждается грунт.

Фото: обустройство своими руками песчаной скважины на воду на неровном участке

Кроме установки, понадобятся трубы с резьбовым соединением для формирования ствола, материал для обсыпки.

Бурение и установка обсадной трубы и глубинного фильтра

Перед началом работ выкапывают углубление – шурф. В дальнейшем яма используется в качестве углубления под кессон или приямок, на этапе бурения – защищает ствол от осыпания внутрь грунта. Ширина ямы – до 2 м, глубина – от 1 м.

Защитный шурф вокруг ствола скважины

Собирают установку и выкапывают на расстоянии 1 – 1,2 м от шурфа 2 резервуара, соединенные между собой траншеей: один — фильтровальный, другой – для промывки шахты. В начале бурения с помощью строительного уровня проверяют угол входа бура в грунт: необходимо добиться строго вертикальной врезки, ведь при углублении угол наклона будет увеличиваться.

По мере углубления шахты формируют обсадную колонну из труб. Предпочтительно использовать толстостенные (2 – 4 мм) металлические трубы с готовыми резьбовыми соединениями. Пластиковые трубы дешевле, но подвержены деформации, а труба из асбоцемента под нагрузкой крошится. Оборудованные резьбой куски трубы легче соединять, не нужно тратить время на сварку. Сварной шов ненадежен и со временем теряет герметичность.

Обустройство обсадной шахты (колонны) скважины на воду лучше выполнить стальной трубой

Нижний участок ствола оборудуют готовым или самодельным фильтром. Просверливают отверстия под углом к поверхности стенки в 45о, с шагом между элементами до 3 – 5 см. Сверху обматывают мелкоячеистой металлической сеткой, которую фиксируют проволокой, пайкой или хомутами. Фильтр защитит ствол от загрязнения и заиливания.

Заводской фильтр на пластиковой трубе

После монтажа колонны скважину промывают до получения чистой воды.

Кессон своими руками: какую конструкцию выбрать

После бурения можно приступать к оборудованию скважины насосом и автоматикой. Автоматизация подачи воды включает:

1. Обустройство кессона (приямка) для размещения автоматики и разводки.
2. Выбор и установку насосного оборудования.

Устройство скважины для воды с подачей к дому и бассейну

Готовые емкости из пластика и металла

Кессон можно обустроить в сформированном до бурения шурфе, углубив яму до необходимого уровня. Рассчитать глубину можно по данным о промерзании грунта: если оборудование разместить ниже точки промерзания, зимой не возникнет проблем с лопнувшими от мороза трубами.

Самый простой способ – купить готовый резервуар. Производители выпускают кессоны из металла и пластика разных типоразмеров. Пластиковые емкости не подвержены гниению и коррозии, полностью герметичны. Пластик не требует зимней подготовки: материал отлично изолирует оборудование от мороза. Новые модели оборудованы ребрами жесткости. Внутри емкостей есть готовые лестницы и предустановленные герметичные гильзы для монтажа труб.

Быстро и удобно: готовый резервуар

Металлические конструкции выпускают разной формы. Металл необходимо обработать антикоррозионным составом, емкость требует обсыпки и укладки термоизоляционного материала по внешней поверхности стенок.

Емкости из металла с герметичными швами, обработанные от ржавчины

Обустройство кессона своими руками

Для устройства водяной скважины на приусадебном участке можно соорудить кессон своими руками из кирпича или бетона. Используют и готовые бетонные кольца. Их недостаток – в громоздкости и большом весе, из-за чего возникают сложности с установкой.

Кирпичный резервуар сделать самостоятельно гораздо легче, чем бетонный. Обследуют дно – если грунт твердый и сухой, можно просто выполнить подсыпку строительным гравием средней фракции. На участках с высоким риском подтопления грунтовыми водами лучше выполнить гидроизоляцию: сделать бетонную стяжку с добавлением влагозащитных добавок поверх насыпного слоя.

Гравийная подсыпка на дне приямка

Стенки колодца формируют кирпичной кладкой или бетонным раствором. Кирпичный кессон лучше защищен от промерзания, бетонный придется утеплять.

Кладку выполняют по всей высоте приямка, контролируя вертикальность стенки уровнем

В качестве крыши используют плиты с подготовленным отверстием или заливают бетонный раствор по опалубке. Необходимо оставить люк достаточной ширины. Закрывают лаз металлической дверцей или садовым люком.

Готовый кирпичный колодец с металлической крышкой

Оборудование: монтаж насосной группы и разводки

Заключительный и самый ответственный этап в устройстве домашней скважины для бесперебойной круглогодичной подачи воды – подбор и монтаж оборудования. Сердце системы – насос. Специалисты рекомендуют подбирать погружные устройства для песчаных и известняковых источников. Можно точно рассчитать необходимую мощность в зависимости от производительности и интенсивности эксплуатации скважины. Поверхностные насосы работают шумно, но их легче ремонтировать и устанавливать.

Поверхностные насосы устанавливают на деревянное основание

Установка погружного оборудования

Чтобы оборудовать новую скважину погружным насосом, нужно знать, как правильно подобрать устройство. Критерии выбора:

• Диаметр скважины: насос должен свободно погружаться в ствол, не задевая стенок.
• Мощность устройства рассчитывают исходя из дебита источника.
• Размеры насоса сопоставляют с уровнем воды в стволе: устройство должно быть полностью скрыто в воде.

Дополнительно необходимо соединить насос с обратным клапаном. Для соединения с отводящей трубой используют штуцеры и переходники. Страховочный трос обвязывают вокруг основания со специальными ушками: он предотвратит обрыв устройства в ствол.

Подсоединение погружного устройства к трубе

Опускают оборудование по центру обсадной трубы в строго вертикальной позиции. Минимальное расстояние от дна – 70 – 100 см, высота воды над верхом устройства – не менее 100 см. В кессоне устанавливают гидроаккумулятор – металлический бак и автоматику, контролирующую состояние оборудования.

Как подключить гидроаккумулятор и автоматику

Порядок обустройства скважины на воду и оборудования ее баком и автоматикой схематически изображен на фото

Металлический резервуар объемом до 150 л устанавливают в кессоне. Бак защитит оборудование от частого включения при открывании кранов в доме, полностью исключит возможность выхода насоса из строя из-за гидроудара.

Автоматическая защита состоит из:

• Реле давления, выключателей.
• Поплавковой системы.

Поплавковые камеры оборудованы реле, которые размыкаются/смыкаются при изменении уровня воды. Некоторые модели насосов снабжены заводской поплавковой защитой. Реле давления контролируют показатель давления воды: при падении давления насос автоматически включается, при превышении предустановленного показателя оборудование отключается.

Видео: установка насосной группы

Подробный видеоурок об обустройстве скважины на воду насосом.

Консультации специалиста для тех, кто решит устанавливать дорогостоящее оборудование самостоятельно, – обязательны. Ошибки на каждом этапе могут привести к поломке оборудования, а огрехи монтажа – к необходимости бурения нового источника.

Декорирование наземной части: как облагородить скважину на участке

Финальный штрих – декорирование оголовка кессона и маскировка разводки на поверхности. Благоустройство вывода скважины не требует больших вложений и специальных знаний. Использовать можно все остатки стройматериалов: доски, камни, речную гальку. Люк можно закрыть декоративным камнем.

Пластиковая крышка, имитирующая камень, спрячет люк на газоне

Любителям декора в стиле кантри придется по душе деревянная мельница из досок. Такая конструкция легко устанавливается и маскирует оголовок скважины.

Внутри мельницы – выход кессона на поверхность

Верхнюю декоративную крышку на зиму можно утеплить слоем пенопласта, минеральной ваты или рулонным утеплителем. Декорирование – единственный этап, когда можно без инструкций и схем соорудить уникальный ландшафтный уголок.

Для благоприятного отдыха, владельцам дачных участков важно качественно решить вопрос с доступностью воды для обеспечения личных нужд при проживании, а также для полива многочисленных сельскохозяйственных растений или животных. У человека есть четыре варианта решения вопроса с доступностью воды: носить воду вёдрами или качать насосом из близлежащего водоёма (если он есть); найти местонахождение грунтовых вод и вручную отрыть колодец; выкопать скважину и обустроить её; ждать пока вода будет проведена централизовано.

Первый вариант не эффективен, так как озёра, реки, пруды и ручьи поблизости не везде. Последний вариант – фантастичный и нерациональный. Ждать можно всю жизнь, особенно решения таких вопросов. Установка колодца не сможет решить удобного доступа воды. Он потребует серьёзных физических затрат и будет очень неудобен для использования при неблагоприятной погоде (сильные морозы, снег, дождь и т. д.).

Скважина — наиболее рациональный способ водоснабжения

Наиболее рациональный и грамотный выбор – обустроить скважину своими руками.
Установка насосного и накопительного оборудования позволит создать полноценный водопровод, который закроет вопрос с обеспеченностью водой. Приведённый материал поможет выполнить обустройство скважины своими руками.

Варианты обустройства скважины для воды

Прежде чем задумываться над вопросом, как обустроить скважину для воды, стоит найти и подготовить удобное место, выполнить работы по бурению и «формированию» скважины. Только когда скважина готова, можно приступать к планированию обустройства.

Перед началом работ стоит «набросать» схему расположения всех узлов, определиться с точными моделями оборудования, просчитать необходимое количество комплектующих. Важно также понимать принцип эффективной работы системы. Принцип работы системы обустройства скважины:

1. Насос закачивает воду по трубам в напорный бак.
2. Система труб проходит через кессон, где устанавливается фильтры и другие необходимые приборы.
3. Вода поступает в гидроаккумулятор и заполняет его. Насос автоматически прекращает закачку.
4. По мере использования воды, бак опустошается. Насос постоянно или в установленном режиме подкачивает воду для восполнения израсходованной воды.
5. Вода потребляется не напрямую, а «отстаивается» в баке.

Скважины под воду на даче можно оборудовать в виде колонки, то есть своеобразного колодца с выводом воды на уровень поверхности. В таком случае не используется кессон. Оголовок устанавливается на специально подготовленном участке вокруг скважины (забетонированная площадка). К нему с помощью троса крепится насос, от которого протягивается шланг на поверхность, над оголовком обустраивается кран.

Особое внимание в таком случае необходимо уделить подведению электропитания для насоса.

С помощью дополнительных шлангов вода «доставляется» в дачный домик или на полив в бочки. Такую систему проблематично использовать зимой, так как необходимо утеплять поверхностные элементы системы.

Что потребуется для устройства водяной скважины

Устройство скважины на даче по всем правилам потребует приобретения солидного набора оборудования, материалов и инструментов. Оборудование и материалы можно подразделить на две группы:

• необходимые для забора и подачи воды;
• дополнительное, создающее необходимые условия.

В первую группу входят следующие наименования:

1. Насос.
2. Накопительный бак.
3. Оголовок.
4. Трубы.

В качестве дополнительного средства функционирования системы водоснабжения выступает кессон.

Кессон – это специальная ёмкость сложной конструкции и конфигурации, с подготовленными отверстиями для монтажа труб. Его предназначение – защита воды от промерзания зимой, перемешивания с грунтовыми водами и загрязнения. В нём обычно монтируются необходимые для эффективной работы водозабора элементы. Это могут быть: фильтры очистки, реле давления, манометры, мембранный бак. Такое компактное размещения в герметичном и защищённом кессоне позволяет обеспечивать надёжность и удобство. Кроме того, такое обустройство позволяет серьёзно сэкономить место.

Кессон может быть изготовлен из нержавеющей стали, алюминия или пластика. Для обеспечения герметичности он снабжается крышкой, которая должна плотно закрывать горловину.
Главное, чтобы материал был не подвержен коррозии, гниению или другим разрушающим процессам. При самостоятельном монтаже, чаще всего используются ёмкости со следующими параметрами: диаметр – 100 см, высота – до 200 см.

Основным рабочим инструментом в водозаборной системе является погружной насос. От его качества зависит эффективность и длительность бесперебойной работы. При выборе стоит учитывать параметры: максимального напора, производительности. Технические характеристики модели насоса зависят:

• от особенностей скважины (диаметр и глубина);
• от удалённости объектов, которые будут снабжаться водой;
• от количества точек подключение и объёмов одновременного расхода воды при использовании их всех.

Гидроаккумулятор позволяет всегда иметь наготове небольшой объём воды. Ещё одна функция напорного бака – защита от гидроудара. Гидроаккумулятор выбирается в зависимости от необходимых объёмов воды, а также от доступности свободного пространства, где такое оборудование будет размещаться. Объёмы баков могут варьироваться в границах значений: от 10 до 1 тыс. литров. Для полноценной дачи с 5 точками потребления, достаточно бака в 50 литров.

Пример внешнего вида оголовка на скважину

Оголовок – защитная крышка скважины со специальными проёмами для прокладки труб, кабелей и тросов. Он призван защитить скважину от попадания различного мусора с поверхности, проникновения в систему талых вод и т. д. Чаще всего он снабжён конструктивными элементами для удобного подвешивания насоса, протягивания кабелей и труб.

Используются оголовки, выполненные из чугуна или пластмассы. От выбора материала будет зависеть вес, который можно будет размещать (подвешивать) в скважине. Изделия из пластмассы способны выдержать «грузы» до 200 кг. Чугунный оголовок выдержит нагрузку весом до полутонны.

Самостоятельное обустройство скважины: последовательность действий

Устройство водяной скважины лучше доварить профессионалам, специализирующимся на выполнении таких работ. Они помогут подготовить качественный план, порекомендуют надёжное оборудование, выполнят монтаж в соответствии с основными требованиями, предоставят гарантии на результат.

Но если вы верите в свои силы, имеете подобный опыт или привыкли всё делать своими руками, необходимо тщательно спланировать последовательность всех действий, чтобы обустроить скважину на даче по всем правилам.

Обустройство скважины на воду своими руками позволит в тонкостях разобраться с принципами работы системы, знать все нюансы, «потаённые места», слабые и сильные стороны своей скважины. В случае если процедуру вы доверите другим людям, знание тонкостей и особенностей монтажных и наладочных работ, позволит грамотно контролировать ход процесса.

Как правильно обустроить скважину? Приступим к пошаговому разбору того, как сделать эффективную скважину на даче своими руками. У вас уже пробурена сама скважина и установлена обсадная труба. Вокруг неё необходимо вырыть углубление для размещения кессона. Размер углубления будет равняться объёму планируемого к использованию кессона. Глубина углубления также равняется высоте ёмкости. Диаметр ямы обычно немного превышает ширину кессона.

На дне кессона заготавливается отверстие для обсадной трубы. Ёмкость аккуратно опускают в углубление, вдевая в обсадную трубу. Часто для придания прочности на дне ямы устанавливают «бетонную подушку» из плит. Для более надёжной устойчивости кессон фиксируется с бетоном при помощи тросов или специальных заклёпок с болтами. После того как кессон поставлен в яму правильно, обрезается обсадная труба на удобном уровне от дна кессона и с помощью сварки соединяется в единую конструкцию.

Пространство между установленной ёмкостью и границами ямы засыпается специальной обсыпкой.
Иногда используется «фиксирующая» бетонная стяжка. «Открытой» оставляется одна крышка, служащая входом в кессон, всё остальное засыпается слоем земли, который будет служить дополнительной защитой от промерзания зимой.

После этого необходимо опустить насос и приступить к его установке. При осуществлении монтажа погружного насоса стоит учитывать следующие моменты:

1. Скважина перед «погружением» насоса тщательно очищается. Воду нужно выкачивать до того момента пока не перестанет идти жидкость с осадком из песка и других элементов.
2. Насос должен быть полностью погружён в воду, и находиться на расстоянии от дна скважины не менее чем в 100 см.
3. Особое внимание стоит уделить «безопасности» и надёжности прокладки кабеля к насосу.
4. На дно кессона в отверстие с опущенным насосом устанавливается оголовок. К нему предварительно закрепляется с помощью троса насос, через специальное отверстие пропускается кабель электропитания.

После установки насоса производится отладка работы системы. Важно обеспечить необходимое давление на выходе. В кессоне монтируется реле давления для регулирования работы насоса.

После завершения работ в кессоне, необходимо осуществить соединения его с трубами и гидроаккумулятором, так чтобы получилась эффективно функционирующая система. Накопительный бак может быть размещён как в кессоне или отдельном помещении, так и в специально отведённом месте в доме. В узлах до и после бака необходимо смонтировать краны для слива и промывки. Кроме того, по ходу движения воды, перед гидроаккумулятором устанавливается обратный клапан.

Как выглядит схема обустроенной скважины

Обустройство скважины требует создание инженерной системы, которая располагается под землёй и на поверхности. Следовательно, монтаж оборудования потребует выделения определённого участка земли вокруг планируемой точки размещения скважины.

Заблаговременно подготовленная схема обустройства скважины позволит эффективно использовать пространство и избежать ошибок при монтаже.

Подземный участок системы водоснабжения от скважины включает:

1. Насос.
2. Труба.
3. Оголовок для скважины.
4. Трос из нержавеющей стали.
5. Кабель для питания насоса электричеством.

Поверхностная часть скважины включает:

1. Кессон.
2. Стабилизатор напряжения.
3. Электрошкаф распределительный.
4. Напорный бак (гидроаккумулятор).
5. Реле давления.
6. Трубы для доставки воды в точки назначения (кухня, туалет, ванная комната, баня, хозяйственный постройки и т. д.)

Варианты благоустройства скважины

После монтажа оборудования, можно эффективно облагородить скважину. Ответов на вопрос «как облагородить систему» достаточно много, всё зависит от желания и возможностей. К наиболее доступным и часто используемым средствам, с помощью которых может быть осуществлено благоустройство скважины относятся следующие варианты:

1. Кессон для удобства использования оборудуют лестницей.
2. Систему оборудуют прибором управления и контроля. Она располагается в доме и позволяет контролировать процессы без необходимости открывать и спускаться в кессон. Система контроля позволяет защитить систему от перепадов напряжения в электросети, от работы в «холостую» и перегрева.
3. Между насосом и гидроаккумулятором оборудуются манометры. Они могут работать автономно, а могут быть подключены к системе управления.
4. До гидроаккумулятора, необходимого для комфортного проживания в доме, монтируется узел для ответвлений с запорными вентилями (тройник). Они могут использоваться для промывки системы, для подключения дополнительных точек для полива сада или огорода, обеспечения водой бани и т. д.
5. Вместо кессона, строиться специальное утеплённое помещение. Где размещается всё оборудование и приборы. Такой подход хоть и более затратный, но позволяет обеспечить комфортный и качественный доступ к системе водоснабжения. Можно заказать кессон с уже подогнанной системой крепления и фиксации всего оборудования, в том числе и обсадной трубы.

Каждый дачник желает знать, как обустроить скважину на даче своими руками. Следует понимать, что организация автономного водоснабжения является непростым и ответственным делом.
Оно состоит из мероприятий по бурению скважины и ее обустройству. Первый этап рекомендуется доверить специалистам, особенно если планируется получаемую воду использовать в качестве питьевой. Однако второй этап легко можно выполнить самостоятельно.

Обустройство скважины на дачном участке является довольно хлопотным и в то же время ответственным делом, оно должны быть грамотно выполнено, чтобы обеспечить постоянную подачу жидкости.

Обустройство скважины подразумевает правильный монтаж специальных приспособлений, которые способны обеспечить непрерывную подачу воды. Поэтому перед выполнением установки нужно ознакомиться с их конструкцией и принципом функционирования.

Схема обустройства скважины изображена на рис. 1.

Какой кессон лучше выбрать?

Непрерывную работу скважины способен обеспечить кессон. Конструкция представляет собой водонепроницаемую емкость со всеми нужными приспособлениями внутри. В большинстве случаев в список приспособлений входят:

• насосное оборудование;
• запорная арматура;
• устройства для измерения;
• приспособления для автоматизации;
• различные фильтры.

Вернуться к оглавлению

Особенности кессонов различных видов

Рисунок 1. Схема устройства скважины.

Конструкции могут быть выполнены из различных материалов. Чаще всего используются следующие:

1. Изделие из пластика. Отличается хорошей теплоизоляцией, что исключает потребность в дополнительном утеплении. Устройство способно поддерживать требуемую температуру внутри кессона. Также к преимуществам можно отнести долговечность и хорошие гидроизоляционные характеристики. Это позволяет исключить дополнительные расходы на проведение изоляционных работ. Изделия имеют невысокую стоимость по сравнению с конструкциями из других материалов. Такую систему очень просто устанавливать в связи с небольшим весом. Основной недостаток — небольшая жесткость, которая может повлечь за собой деформацию приспособления и порчу всей конструкции. Однако его можно устранить, укрепив резервуар по периметру смесью цемента слоем в 8-10 см.
2. Изделие из стали. В большинстве случаев обустройство скважины выполняется с помощью использования данной системы. Материал дает возможность соорудить кессон любой желаемой формы без особых усилий. Понадобится лишь скрепить элементы сваркой и обработать конструкцию с двух сторон антикоррозийным составом. Чтобы изготовить качественный резервуар, подойдет сталь толщиной 4 мм. Сегодня в магазинах можно отыскать и готовые приспособления, однако их приобретение обойдется намного дороже самостоятельного производства.
3. Изделие из железобетона. Данное приспособление является прочным. Раньше этот материал применялся очень часто, однако он имеет существенные недостатки, потому сегодня практически не используется. Изделия имеют высокую стоимость, а для установки будет необходима специальная техника, что обусловлено большим весом приспособлений. Из-за своего веса через некоторое время кессон из железобетона проседает, повреждая трубопроводы, которые находятся внутри него. Материал обладает плохой теплоизоляцией, потому может произойти замерзание жидкости в насосе во время морозов. Материал гигроскопичен, потому он имеет еще и плохую гидроизоляцию.

Если планируется облагородить скважину своими руками и установить все необходимое оборудование, то понадобится первым делом ознакомиться с этапами монтажа кессона.

Вернуться к оглавлению

Как выполняется установка кессона?

В данном случае есть некоторые нюансы, зависящие от материала приспособления. Конструкция устанавливается следующим образом:

1. Первым делом понадобится подготовить котлован. Выкапывается яма, диаметр которой на 25-30 см больше диаметра кессона. Глубина рассчитывается так, чтобы горловина конструкции возвышалась над уровнем почвы приблизительно на 15 см. Таким образом можно будет исключить затопление резервуара во время паводка и сильных осадков.
2. Далее устанавливается гильза обсадной трубки. Прежде всего нужно подготовить отверстие в днище резервуара. Размещать его рекомендуется по центру, однако можно немного сместить так, чтобы оборудование свободно поместилось. К выемке надо будет прикрепить гильзу, длина которой составляет приблизительно 12-15 см. Диаметр элемента должен быть больше диаметра обсадной трубки. Следует позаботиться о том, чтобы гильза с легкостью надевалась на трубку.
3. Затем производится монтаж ниппелей для трубок подачи воды. Их надо вставить в стенку резервуара и приварить.
4. После этого монтируется кессон. Понадобится обрезать трубку на уровне грунта. Резервуар устанавливается на бруски над ямой так, чтобы гильза на дне резервуара вставилась в трубку. Далее надо убедиться в том, что оси кессона и трубки совпали. После этого следует аккуратно демонтировать бруски и опустить конструкцию по трубке вниз. Резервуар погружается в яму вертикально. В конце конструкцию следует закрепить брусками. К нижней части приспособления понадобится приварить трубку, после чего герметизировать кессон. В конце через ниппели надо будет завести в конструкцию водопроводные трубки.
5. На данном этапе выполняется засыпка изделия.

Данное приспособление не понадобится, если поблизости от скважины располагается отапливаемая постройка, в которой размещается оборудование. В таком случае конструкцию можно будет закрыть от воров, так как устройства удастся вытащить лишь с помощью использования специальных приспособлений.

На приусадебном участке загородного дома вода нужна постоянно – и для водоснабжения жилья, и для технических нужд. Но центральный водопровод не всегда проходит рядом с участком, уличные колодцы – не выход из положения и тогда, единственный выход обеспечить себя водой – пробурить скважину, обустроить ее по всем правилам, протянуть от нее магистраль в дом, а также развести воду по участку. Пробурить отверстие, провести квалифицированное обустройство скважины своими руками без кессона можно самостоятельно и для этого не потребуются слишком большие трудовые, временны́е и финансовые затраты.

Как обустроить скважину для воды

Шахта должна быть оборудована всеми необходимыми приборами и механизмами, чтобы правильно и надежно работать. Технологическое оборудование скважины на воду предполагает наличие таких конструкций, узлов, элементов, механизмов и устройств:

1. Обсадные трубы для защиты шахты от обвала стенок и деформации отверстия под влиянием воды – талой, дождевой и грунтовой;
2. Строительство кессона для скважины (кессон – это утепленная яма), который служит для защиты верхней части шахты и установленных механизмов и агрегатов от оползней грунта, подмывания и сезонных температурных колебаний;
3. Погружной или поверхностный насос – модель агрегата зависит от того, как глубоко пробурена скважина;
4. Оголовок скважины – крышка для герметизации скважины и подвешивания насоса.
5. Гидроаккумулятор для накопления воды и создания рабочего давления в трубах, для равномерного распределения напора по трубной разводке;
6. Обязательно обустройство скважины адаптером — блоком, который регулирует и контролирует подъем и транспортировку воды, а также выполняет роль автоматической защиты от перегрузок и КЗ.

Установка кессона

Перед тем, как самостоятельно обустроить скважину кессоном, следует проверить, нужен ли он в конкретном случае. Если скважина пробурена недалеко от теплой пристройки, отапливаемого здания или помещения с отоплением, то все сопровождающие механизмы можно установить там, кессон в этом случае не понадобится. Такое решение сэкономит деньги и время.

В противном случае кессон для скважины с адаптером все-таки придется рыть и обустраивать. Можно котлован забетонировать или выложить кирпичом, а можно приобрести готовый резервуар подходящего размера (около 1,5 метров для каждой стороны, или круглую емкость) и по нему вырыть котлован. Такие емкости изготавливаются из толстостенного пластика или из металла.

Стальную емкость после сварных работ необходимо покрыть антикоррозийными составами.

Техническое обустройство кессона проводится практически одинаково для резервуаров из любых материалов. Эксплуатационное обустройство для каждой конструкции будет разным.

Последовательность монтажных операций следующая:

1. Выкапывается котлован, размер которого должен быть на 50-70 см больше габаритов емкости – для утепления и обратной засыпки грунтом. Глубину котлована выбирают с учетом готового резервуара, или так, чтобы можно было удобно обустроить горловину или люк;
2. Дно ямы заливают бетоном, предварительно создав небольшую щебнево-гравийную подушку, которая поможет амортизации устройства при сезонных колебаниях грунта. Толщина бетонного днища – 15-20 см. В бетон сразу при заливке вставляют 6-10 прутьев арматуры, к которой будет крепиться корпус кессона;
3. В днище емкости делают отверстие по диаметру обсадной трубы скважины под воду. Если кессон предназначен не только для утепления оголовка, но и для размещения приборов, то отверстие делается ближе к краю емкости. Сразу делают отверстие и для выхода трубопровода;
4. Заводить в яму кессон нужно медленно, следя за совмещением отверстий, а после установки проверить его положение уровнем, при необходимости – выровнять. Место для работы вы обеспечили зазором 50-70 см (о нем было сказано выше);
5. Обсадная срезается до нужного уровня, подключается гидроаккумулятор и другое сопровождающее оборудование. Все стыки, соединения, швы и резьбы покрывают герметиком или битумом. Соединения оголовка скважины защищаются специальными колпаками;
6. Последний шаг – обратная засыпка вынутой ранее земли в пространство между котлованом и резервуаром. Ее проводят послойно, с толщиной слоев 20-30 см, каждый слой увлажняется и плотно трамбуется. Если грунт на участке скалистый или глинистый, то вместо грунта свободное пространство можно залить бетонным раствором со строительным бутом.

При монтаже стальной емкости все входные и выходные соединения на трубах и кессоне делаются сваркой.

После проведения всех монтажных работ по установке кессона на даче или в частном доме необходимо своими руками обустроить, украсить или облагородить скважину.

Монтаж насосного оборудования

Для глубокой скважины нужен глубинный водяной насос. Мощность насоса рассчитывается, исходя из суточного потребления воды жильцами и глубины шахты для воды. Устанавливать такой насос просто – к проушинам на корпусе привязывают трос или шнур, опускают оборудование в воду, но не на самое дно, а не доводя до дна один метр, чтобы не захватывался ил.

Монтаж погружного насоса сопровождается соблюдением некоторых обязательных условий, а именно:

1. Подключают насос трехжильным кабелем сечением не менее 2,5 мм 2 , который помещают в трубу ПНД для защиты от воды. Если по длине кабеля есть соединения, их лучше делать не скруткой или пайкой, а разборными, и помещать в отдельный герметичный корпус;
2. После включения насоса забор первой воды нужно слить в грунт, так как она будет грязной. То есть, первый раз откачать скважину нужно полностью, но направлять поток воды нужно не в магистраль, а просто на участок, например, полить сад или огород;
3. Кроме того, первую откачку рекомендуется делать не тем насосом, который будет постоянно работать в скважине, а другим, более дешевым, так как грязь может быстро вывести из строя все уплотнения и прокладки в агрегате. Постоянный агрегат опускают в скважину только тогда, когда вода пойдет чистой, без примесей;
4. Насос обязательно нужно снабдить фильтром грубой очистки, который монтируется на всасывании. Фильтр тонкой очистки устанавливается уже на выходе магистрали, перед входом трассы в дом;
5. Если насос держится на тросе, то трос выбирают из нержавейки или с защитным синтетическим покрытием. Если используется шнур – он тоже должен быть синтетическим и армированным.

После опускания насоса в шахту отверстие скважины накрывают оголовком, к оголовку крепят конец троса или шнура.

Работа гидроаккумулятора и система управления

Гидроаккумулятор – это накопительный бак, который создает напор в системе водоснабжения:

1. Насос подает воду в резервуар, пока он не заполнится;
2. Из аккумулятора вода идет в дом или по ответвлениям на участок;
3. После критического отбора воды насос автоматически включается на заполнение емкости.

Предельные объемы накопительного резервуара –от 10 литров до одной тонны. Все зависит от количества воды, расходуемого потребителем. Кроме того, обустройство аккумулятора – это и оборудование системы защиты, которая монтируется в последнюю очередь.

АСУП (автоматическая система управления приборами) включает и отключает насос в зависимости от режима его работы и уровня воды в гидроаккумуляторе, оборудована защитой от перепадов давления и напряжения, от скачков уровня воды в обсадной. Все пуско-наладочные работы, связанные с установкой и проверкой оборудования, должны проводиться на опытном насосе, чтобы впоследствии обеспечить работу скважины правильно.

Финишные работы:

1. Лестница для входа в кессон;
2. Установка АСУП не в колодце, а в доме. Тогда в яму не придется опускаться часто;
3. Врезка манометров между гидроаккумулятором и насосом. Приборы рекомендуется подключить к АСУП, и тогда их показания можно будет считывать в доме;
4. Оборудование коллектора для дополнительной разводки воды по участку и хозяйственным постройкам. Коллектор собирается и устанавливается на магистрали до гидроаккумулятора;
5. Вместо кессона можно выложить стенки котлована кирпичом, получится теплое подземное помещение для насосной станции с обеспечительным оборудованием. Это – самое дорогое, но и самое удобное решение в плане эксплуатации скважины, экономии места в доме, и в плане обслуживания оборудования.

Заключение

В заключение – о том, как обустроить скважину на воду после бурения. Чаще всего облагораживание состоит в высадке цветов вокруг кессона. Также вокруг скважины высаживают низкорослый кустарник или делают беседку прямо над кессоном.

Содержание:

Наличие загородного дома зачастую предусматривает необходимость обустройства скважины на участке. При этом необходимо учитывать ряд требований, что даст возможность организовать бесперебойное водоснабжение жилища.

Назначение обустройства скважины

Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.

Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:

• Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
• Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
• Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.

Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы. Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины.

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Особенности использования поверхностного насоса для подачи воды

Цена поверхностных помп на порядок дешевле, чем погружных. Кроме того, их проще монтировать и обслуживать. Для решения задачи, как обустроить скважину, рациональнее и экономичнее всего применить вариант с насосной станцией «три в одном» (прочитайте: «Схема подключения насосной станции к скважине своими руками – инструкция, советы»). Этот модуль комплектуется поверхностным насосом, мембранной емкостью объемом 20-60 л и автоматикой. В ствол скважины вводится только шланг для всасывания. Это значительно упрощает обустройство скважины на даче и обслуживания оборудования. Благодаря небольшому диаметру, используемый шланг может быть применен внутри абиссинских колодцев. Из-за слишком узкой шахты опустить в нее погружной насос не получается. Наиболее существенным недостатком насосных станций этого типа являются ограничения по высоте подъема всасываемой жидкости.

Как правило, поверхностные установки в состоянии поднимать воду с глубины до 10 м. Данное обстоятельство вводит определенные ограничения на использование оборудования. Сфера его использования – колодцы и скважины небольшой глубины.

Если схема обустройства скважины предусматривает верхнее размещение насоса, его стараются устанавливать как можно ближе к точке водозабора. Иначе возникнет потребность в преодолении сопротивления на участке между скважной и точкой монтажа помпы внутри дома.

Погружные насосы

Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.

Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.

Желательно, чтобы место установки приборов было сухим и теплым. Для этих целей выбирается подходящее помещение внутри дома, подвала или летней кухни.

Как защитить скважину

Благоустройство скважины на воду своими руками предусматривает сооружение технического помещения. Это даст возможность защитить источник и оборудование от климатических воздействий: имеются в виду колебания температуры, ветер, атмосферные осадки и т.п. Эта постройка может располагаться как на поверхности земли, так и под землей. Читайте также: «Как почистить скважину – варианты и способы очистки своими руками».

Надземное сооружение по типу павильона

Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.

Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

Внутреннее размещение

Такой способ благоустройства скважины на воду встречается редко. Для этого в доме должен быть капитальный подвал. Также для этих целей подойдет утеплённый сарай, оранжерея или теплица. Внутреннее размещение оборудования для водоснабжения массово практиковалось в старину: чаще всего таким образом оснащались каменные здания.

Преимущества решения:

1. Надежная защита оборудования от любых атмосферных, механических и вандальных воздействий. Для этого не нужно тратить дополнительные финансы.
2. Простота установки и обслуживания. Все, что нужно сделать – спуститься в подвал.
3. Отсутствие шума при работе. Несмотря на опасения, современные модули не издают громких звуков по ходу функционирования. Что касается негромких щелчков от срабатывающего реле, то хорошие двери в техническое помещение в состоянии решить эту проблему.

Несмотря на перечисленные достоинства, внутреннее расположение приборов редко применяют, чтобы оборудовать скважину своими руками. Причина простая: для реализации такой схемы первым делом нужно бурить скважину, а уже потом строить дом. На практике же все происходит наоборот.

Установка подземного кессона

Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.

Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: «Как сделать колодец для скважины своими руками — инструкция»). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.

Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.

Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.

Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.

Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.

Параметры защитной конструкции

Перед тем, как оборудовать скважину для воды, необходимо определиться с размерами защитного кессона.

На это влияет место монтажа оборудование:

• Внутри дома. Достаточно габаритов 80х80 см: этого вполне хватит для удобной установки и обслуживания насоса.
• В кессоне. Если для размещения помпы или мембранной емкости используют кессон, при расчете его размеров к параметрам прибора добавляют 50 см по каждой стороне (прочитайте также: «Какой кессон для скважины лучше выбрать – виды, различия, правила установки»). Чаще всего – спереди и сбоку. Чем больше будет места, тем проще проводить обслуживающие мероприятия.
• Бетонный колодец. Типовые размеры колец из железобетона – 90, 150 и 200 см. Наиболее популярным решением является кольцо диаметром 150 см. Габаритные насосные станции рекомендуется размещать внутри колодцев из колец сечением 200 см. То же касается и объемных мембранных баков. За высоту кессона берут два бетонных кольца.

Если работы по обустройству скважины на участке проводятся в местностях с суровыми климатическими условиями, конструкцию необходимо заглубить на 15 см ниже уровня зимнего промерзания. В идеале 1/3 емкости должна размещаться ниже этого уровня. Для теплоизоляции верхней части используют наружный способ (он более эффективен). Бюджетным вариантом выступает укладка экструдированного пенополистирола.

Как герметизировать обсадную трубу

Исследуя вопрос, что нужно для скважины под воду, важно не забыть о герметизации обсадной скважинной трубы. Это коммуникация занимается подачей воды из глубины на поверхность, поэтому внутри нее не должно быть пыли, грязи, конденсата и атмосферной воды. В противном случае внутрь подземного источника попадут опасные для здоровья микроорганизмы. После этого скважина будет считаться зараженной.

Элементы защиты обсадной трубы:

1. Оголовок. Речь идет о надежном стальном люке с технологическими отверстиями. Через них внутрь шахты подаются коммуникации и трос с крюком для подвешивания помпы. Диаметр оголовка должен слегка превосходить сечение обсадной трубы. Чтобы обеспечить герметичное крепление, на нем имеется резиновая обжимная манжета.
2. Резиновые уплотнители для ввода подающей трубы и электрического кабеля.

Запрещается производить обрезку трубы в непосредственной близости от дна кессона. Оптимальная дистанция между концом трубы и дном – 25-40 см. Это упростит установку помпы с оголовком, а в случае проникновения внутрь конструкции воды скважина будет защищена от загрязнения.

Адаптер для скважины

Лучшими способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.

Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.

В состав скважинного адаптера входит два основных блока:

1. Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
2. Внутренний. Служит для подключения трубы от помпы.

Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.

По ходу монтажа необходимо четко выполнять следующие этапы:

• Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
• Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
• Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.

Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе. Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность.

Рекомендации по бурению скважины для воды от специалистов

Приведенная выше информация позволит сложить некоторое представление об установке скважины на участке.

Также существует несколько дополнительных рекомендаций, как облагородить скважину своими руками:

• На приусадебных участках с высоким уровнем грунтовых вод желательно обустраивать защитный модуль для оборудования скважины на поверхности земли. Особенно это касается ситуаций, когда грунтовая воды находится выше глубины промерзания почвы. Правильно оборудовать скважину, как того требуют нормы, в такой ситуации поможет адаптер (прочитайте также: «Как бурят скважину на воду – правила и нормы бурения»).
• Если дом используется для постоянного проживания, блоки для подачи воды лучше установить внутри жилища. Для этого выделяется теплое и сухое техническое помещение. Это даст гарантию того, что оборудование не замерзнет при наступлении морозов и обеспечит его простое обслуживание в любую погоду. Эксплуатация в подобных условиях заметно увеличивает срок службы техники.
• Дома и дачи сезонного использования рекомендуется оснащать подземными кессонами. Даже если температура в доме опуститься ниже нуля, это никак не скажется на сохранности оборудования в утепленном колодце. По окончанию летнего сезона на таких объектах проводятся мероприятия по консервации на зиму. Это предусматривает слив воды из домовой системы и дополнительное утепление ямы под скважину.
• В случае наличия в местности проблемных грунтов (к ним относят пучинистые, каменистые, почвы с твердыми острыми включениями, плывуны) при прокладке водопроводной линии между жилищем и кессоном необходимо применять специальный защитный кожух. Кроме того, во время засыпки траншеи рекомендуется применять керамзит, создающий дополнительную утепляющую прослойку.
• Для прокладки электрического питающего кабеля для насоса используют защитную трубу ПНД. Она создает надежный барьер на пути атмосферной влаги и механических воздействий.
• Проводя коммутацию оборудования к домовому трубопроводу, обязательно применяют разборные вентили на разборных патрубках. Это дает возможность во время обслуживающих мероприятий отсекать нужный участок, без необходимости отключения всей системы.
• Любое выбранное оборудование предполагает включение в схему водоснабжения обратного клапана (его врезают после помпы) и фильтра грубой очистки (перед мембранным баком). Если возникают трудности с подбором комплектующих для обвязки насоса, необходимо посоветоваться с опытным сантехником.
• Облагородить скважину своими руками поможет использование заводских люков. Даже если кессон сооружался самостоятельно из бетонных колец, его желательно оформить готовой крышкой с горловиной. Красиво обустроить скважину на даче, как правило, помогает использование декоративных элементов ландшафтного дизайна.
• Чтобы установленное оборудование прослужило максимально долго, во время работы насосной станции необходимо постоянно проверять уровень давления внутри пневматической груши гидроаккумулятора. Как правило, снимают показатели манометра раз в месяц. Если давление упало, его нагнетают до нужного уровня посредством ниппеля на корпусе бака.
