Блок питания для зарядки литий ионных аккумуляторов своими руками

Практически у всех современных литий-ионных аккумуляторов отличная энергоёмкость, а также высокие малогабаритные показатели. Именно с их помощью можно питать устройства высокой мощности с наибольшей эффективностью. И совершенно не обязательно для этого покупать готовое зарядное устройство в магазине, ведь есть вариант более бюджетный, который особенно понравится радиолюбителям — собрать зарядное для литий-ионных аккумуляторов своими руками.

Меры предосторожности: перезаряд недопустим

Крайне важно перед началом сборки АКБ для батарей запомнить одну простую вещь — литиевые аккумуляторы строго запрещено перезаряжать. У них очень строгие требования к режиму зарядки и эксплуатации, поэтому их нельзя заряжать до напряжения больше 4,2 В. А ещё лучше руководствоваться информацией о безопасном пороге для каждой отдельно взятой банки. Кстати, там может быть указан даже меньший порог, который считается допустимым для этого экземпляра.

Ещё лучше, если вы собираетесь делать зарядку для литиевых аккумуляторов своими руками, несколько раз проверить используемые материалы и оборудование. Если у вас сомнения относительно точности показаний вашего вольтметра или происхождения банок, а также максимально допустимой мощности их заряда, лучше ставить порог ещё меньше. Оптимально будет в пределах 4.1–4.15 В. В этом случае заряжать АКБ, у которых нет встроенной платы защиты, будет безопасно для вас.

В противном случае велика вероятность сильного нагрева и вздутия банок, обильного выделения газа с резким неприятным запахом и даже их последующего взрыва. Проверьте все несколько раз перед тем, как приступать к сборке и зарядке.

Как собрать зарядное устройство для литиевых аккумуляторов своими руками

Один из простейших, если не самый простой, вариант создания зарядного устройства. Он предусматривает использование микросхемы LM317. Она дешёвая и повсеместно доступная, плюс оснащается индикатором заряда.

Настройка сводится к тому, чтобы установить выходное напряжение номиналом 4,2 Вольта, используя подстроечный резистор R8. Только обязательно без подключённого аккумулятора. А также устанавливается зарядный ток методом подбора резисторов R4 и R6. Рекомендуемая мощность резистора R1 при этом должна составлять не менее 1 Ватт.

Когда светодиод на схеме погаснет, это сигнализирует о завершении процесса зарядки батареи. При этом показатели зарядного тока до нуля уменьшаться никогда не будут.

В подобной зарядке не рекомендуется слишком долго держать аккумуляторную батарейку после того, как процесс подзарядки завершится.

Микросхемы типа LM317, как и её аналоги, очень широко применяются во всевозможных стабилизаторах тока и напряжения. При этом купить их можно на любом радиорынке, а обойдутся они в сущие копейки.

Недостатком схемы можно считать питающее напряжение, которое обязательно должно составлять от 8 до 12 В. Это обусловлено тем, что для нормального функционирования микросхемы требуется разница между напряжением на АКП и питающим напряжением не меньше 4,25 В, то есть запитать устройство с помощью порта USB не получится.

Последовательность сбора зарядки литиевых аккумуляторов своими руками такова:

1. подбираете подходящий корпус;
2. крепите к нему блок питания (5 В) и элементы указанной схемы (обязательно в правильном порядке);
3. берете латунь и вырезаете из неё две полоски, крепите их на гнёзда;
4. используя гайку, устанавливаете расстояние между контактами и АКБ, которые собираетесь подключать;
5. крепите переключатель, если хотите впоследствии иметь возможность изменять полярность на гнёздах (если — нет, оставляете все как есть).

Но если задачей является сборка зарядного устройства, ориентированного на работу с аккумуляторами 18650, тогда сразу стоит переходить к более сложным схемам, либо же покупать готовый девайс. Без соответствующих технических навыков собрать узел не получится. Порой действительно проще потратить немного больше денег, но взять заводской зарядник с необходимыми параметрами и защитой.

Как собрать зарядку для литий-ионных аккумуляторов своими руками?

Поскольку Li-Ion батареи чувствительны к резкому напряжению во время зарядки, в фирменных АКБ встроены специальные микросхемы. Они обеспечивают контроль напряжения и не позволяют превышать допустимые пределы. Поэтому для того чтобы собрать зарядку для литиевых аккумуляторов 18650 своими руками, нужна более сложная схема, чем та, о которой шла речь выше.

Такой вариант АКБ будет создать намного сложнее, чем предыдущий и в домашних условиях это возможно, только если есть определённые навыки и соответствующий опыт. В теории вы сможете получить зарядное устройство, которое по характеристикам ничем не будет уступать фирменным АКБ. Но на практике это далеко не всегда так.

А вы собирали ЗУ в домашних условиях из подручных материалов? Расскажите в комментариях о своих результатах.

Аккумуляторы

Каким током заряжать li ion аккумулятор 18650? Как правильно эксплуатировать такую батарею. Чего литий-ионные источники тока бояться и как такой батарейке продлить срок службы? Подобные вопросы могут возникать в самых разных отраслях электроники.

И если вы решили собственноручно собрать ваш первый фонарик или электронную сигарету, то вам обязательно нужно ознакомиться с правилами работы с подобными источниками тока.

Литий-ионный аккумулятор – это тип аккумулятора электрического тока, который с 1991 года, после того как на рынок его презентовала компания SONY, приобрел широчайшее распространение в современной бытовой и электронной технике. Как источник питания подобные батареи используются в сотовых телефонах, ноутбуках и видеокамерах, как источник тока для электронной сигареты и электромобиля.

Недостатки этого типа батарей начинаются с того, что литий-ионные батареи первого поколения были взрывом на рынке. Не только в прямом, но и в переносном смысле. Эти батареи взрывались.

Объяснялось это тем, что внутри использовался анод из металлического лития. В процессе многочисленных зарядок и разрядок такого аккумулятора, на аноде появлялись пространственные образования, которые приводили к замыканию электродов, а как следствие – к возгоранию или взрыву.

После того, как этот материал заменили графитом, от подобной проблемы удалось избавиться, но могли еще возникать проблем на катоде, который был выполнен из оксида кобальта. При нарушении условий эксплуатации, а точнее перезарядке проблема могла повториться. Исправлено это было с началом использования литий-ферро-фосфатных батарей.

Все современные литий-ионные батареи предотвращают перегрев и перезаряд, но остается проблема потери заряда при низких температурах пользования приборами.

Среди неоспоримых преимуществ литий-ионных батарей, хотелось бы отметить следующие:

• высокая емкость батареи;
• низкий саморазряд;
• отсутствие необходимости обслуживания.

Оригинальные зарядные устройства

Зарядное устройство для литий-ионных аккумуляторов довольно похоже на зарядное для свинцово-кислотных батарей. Разница состоит лишь в том, что у литий-ионного аккумулятора очень высоки напряжения на каждой банке и более жесткие требования допусков по напряжению.

Банкой такой аккумулятор называют из-за внешней схожести с алюминиевыми банками из-под напитков. Самым распространенным элементом питания подобной формы является 18650. Такое обозначение аккумулятор получил благодаря своим размерам: 18 миллиметров диаметра и 65 миллиметров в высоту.

Если для свинцово-кислотных аккумуляторов допустимы некоторые неточности в указании граничных напряжений во время зарядки, с литий-ионными элементами все обстоит куда конкретнее. В процессе зарядки, когда напряжение увеличивается до 4.2 Вольта, подача напряжения на элемент должна прекратиться. Допустимая погрешность всего 0.05 Вольт.

Китайские зарядки, которые можно встретить на рынке, могут рассчитываться на элементы питания на разных материалах. Li-ion, без ущерба для его работоспособности, можно заряжать током 0.8 А. В этом случае нужно очень внимательно контролировать напряжение на банке. Желательно не допускать величины выше 4.2 Вольт. Если в сборке с батареей будет иметься контроллер, то переживать ни о чем не стоит, контроллер все сделает за вас.

Самым идеальным зарядником для литий-ионных батарей будет стабилизатор напряжения и ограничительно тока в начале заряда.

Литий заряжать нужно стабильным напряжением и ограничением тока в начале заряда.

Самодельное зарядное

Чтобы заряжать 18650 можно купив универсальное зарядное устройство, и не мучиться вопросом, как проверить мультиметром необходимые параметры. Но такое приобретение вылетит вам в копеечку.

Цена на такое устройство будет варьироваться в районе 45 долларов США. А можно все-таки потратить 2-3 часа и собрать зарядное устройство своими руками. Причем это зарядное будет дешевым, надежным и будет автоматически отключать ваш аккумулятор.

Детали, которые сегодня мы будем использовать для создания нашего зарядного устройства, есть у каждого радиолюбителя. Если под рукой не оказалось радиолюбителя с нужными деталями, то на радиорынке вы сможете купить все детали не больше чем за 2-4 доллара. Схема, которая собрана правильно и аккуратно смонтирована, начинает работу сразу же и не нуждается в каких-либо дополнительных отладках.

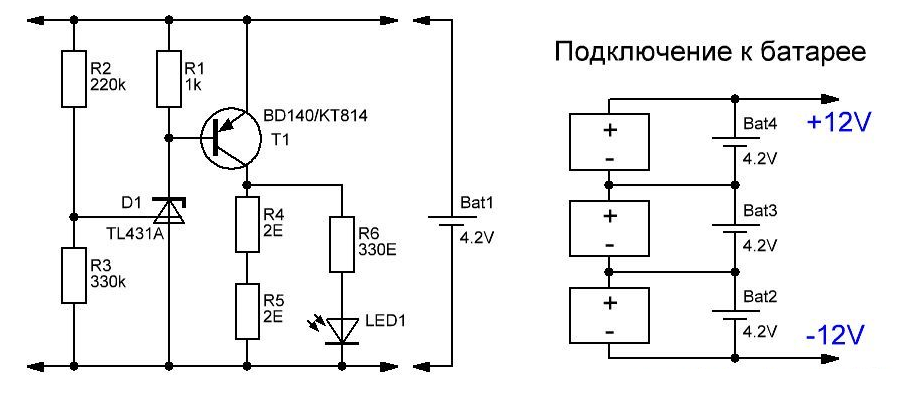

Электрическая схема заряда аккумулятора 18650.

В довесок ко всему, при установке стабилизатора на подходящий радиатор, вы сможете спокойно ставить заряжаться свои аккумуляторы без страха того, что зарядка перегреется и загорится. Чего совершенно нельзя сказать о китайских зарядных устройствах.

Схема работает довольно просто. Сперва, аккумулятор нужно зарядить постоянным током, который определяется сопротивлением резистора R4. После того, как аккумулятор будет иметь напряжение 4.2 Вольта, начинается зарядка постоянным напряжением. Когда ток зарядки снизится до очень маленьких значений, светодиод в схеме перестанет гореть.

Токи, которыми рекомендуют заряжать литий-ионные аккумуляторы, не должны превышать 10% от емкости аккумулятора. Это позволить увеличить срок службы вашего элемента питания. При номинале резистора R4 – 11 Ом, ток в цепи будет составлять 100 мА. Если вы используете сопротивление в 5 Ом, то ток зарядки будет уже 230 мА.

Как продлить жизнь вашему 18650

Разобранный аккумулятор.

Если ваш литий-ионный аккумулятор вам приходится оставлять на некоторое время без работы, то лучше хранить элементы питания отдельно от устройства, которое они питают. Заряженный полностью элемент, со временем часть своего заряда утратит.

Элемент, который заряжен очень мало, или разряжен вовсе, может навсегда потерять работоспособность после длительной спячки. Оптимальным будет хранение 18650 на уровне заряда около 50 процентов.

Не стоит допускать полного разряда и перезаряда элемента. У литий-ионных элементов питания полностью отсутствует эффект памяти. Желательно заряжать такие элементы питания до того момента, когда их заряд полностью иссякнет. Это тоже способно продлить работоспособность аккумулятора.

Литий-ионки не любят ни жары, ни холода. Оптимальными температурными условиями для этих элементов питания будет диапазон от +10 до +25 градусов Цельсия.

Холод, может не только уменьшить время работы элемента, но и разрушить его химическую систему. Думаю, каждый из нас замечал, как на холоде быстро падает уровень заряда в мобильном телефоне.

Вывод

Резюмируя все вышесказанное, хочется заметить, что если вы собираетесь зарядить литий ионный аккумулятор с помощью зарядного устройства магазинного производства, обращайте внимание на то, чтобы это было не китайское производство. Очень часто эти зарядные собраны из дешевых материалов и не всегда в них соблюдается нужная технология, что может привести к нежелательным последствиям в виде возгораний.

Если вы хотите собирать устройство собственноручно, то заряжать литий-ионный аккумулятор нужно током, который будет составлять 10% от емкости аккумулятора. Максимальной может быть цифра в 20 процентов, но эта величина уже нежелательна.

При пользовании подобными элементами питания стоит соблюдать правила эксплуатации и хранения, чтобы исключить возможность взрыва, к примеру, от перегрева, или же выхода из строя.

Соблюдение условий и правил эксплуатации продлит срок службы литий-ионной батареи, и как следствие – избавит вас от ненужных финансовых затрат. Батарея – ваш помощник. Берегите ее!

Аккумуляторы играют важную роль в любом механизме, работающим не от сети. Перезаряжаемые аккумуляторные батареи стоят довольно дорого, из-за того, что вместе с ними нужно приобретать зарядное устройство. В аккумуляторных батареях используются разные комбинации проводниковых материалов и электролитов – свинцово-кислотные, никель-кадмиевые (NiCd), никель-металлгидридные (NiMH), литий-ионные (Li-ion), литий-ионполимерные (Li-Po).

Я использую литий-ионные аккумуляторы в своих проектах, поэтому решил сделать зарядку для литиевых аккумуляторов 18650 своими руками, а не покупать дорогое, так что приступим.

Шаг 1: Видео

В видео показана сборка зарядного устройства.
Ссылка на youtube

Шаг 2: Список электрокомпонентов

Показать еще 3 изображения

Список компонентов, необходимых для сборки зарядного устройства для аккумуляторных батареек 18650:

• Модуль зарядного устройства на базе чипа TP4056 с защитой аккумулятора
• Стабилизатор напряжения 7805, вам понадобится 1 шт
• Конденсатор 100 нФ, 4 шт (не нужен, если есть 5В блок питания)

Шаг 3: Список инструментов

Для работы вам будут нужны следующие инструменты:

• Горячий нож
• Пластиковая коробочка 8х7х3 см (или близкая по размерам)

Теперь, когда все нужные инструменты и компоненты подготовлены к работе, займемся модулем ТР4056.

Шаг 4: Модуль зарядного устройства Li-io аккумуляторов на основе чипа ТР4056

Немного подробнее об этом модуле. На рынке представлены два варианта этих модулей: с защитой аккумулятора и без нее.

Коммутационная плата, содержащая схему защиты, осуществляет контроль напряжения с помощью фильтра цепи питания DW01A (интегральная схема защиты батареи) и FS8205A (N-канальный транзисторный модуль). Таким образом, коммутационная плата содержит три интегральных схемы (TP4056+DW01A+FS8205A), в то время как модуль зарядного устройства без защиты батареи содержит лишь одну интегральную схему (TP4056).

TP4056 – модуль заряда одноэлементных Li-io аккумуляторов с линейным зарядом постоянного тока и напряжения. Корпус SOP и малое число внешних компонентов делают этот модуль прекрасным вариантом для использования в самодельных электроприборах. Он заряжает через USB так же хорошо, как через обычный блок питания. Распиновка модуля TP4056 прилагается (рис.2), как и график цикла зарядки (рис.3) с кривыми постоянного тока и постоянного напряжения. Два диода на коммутационной плате показывают текущий статус заряда – заряд, прекращение заряда и тд (рис.4).

Чтобы не повредить аккумулятор, заряд 3,7 В литий-ионных аккумуляторов должен осуществляться при значении постоянного тока 0,2-0,7 от их емкости, пока выходное напряжение не достигнет 4,2 В, после чего заряд будет осуществляться постоянным напряжением и постепенно снижающимся (до 10% от первоначального значения) током. Мы не можем прервать заряд при напряжении 4,2 В, так как уровень заряда будет 40-80% от полной емкости аккумулятора. За этот процесс отвечает модуль TP4056. Еще один важный момент – резистор, соединенный с выводом PROG, определяет зарядный ток. В модулях, представленных на рынке, обычно с этим выводом соединен 1,2 КОм резистор, что соответствует зарядному току 1А (рис.5). Чтобы получить другие значения зарядного тока, можно попробовать ставить другие резисторы.

DW01A – интегральная схема защиты батареи, на рис.6 показана обычная схема подключения. Полевые МОП-транзисторы М1 и М2 соединены внешне интегральной схемой FS8205A.

Эти компоненты установлены на коммутационной плате модуля заряда литий-ионных батарей TP4056, ссылка на который есть в Шаге 2. Мы должны сделать только две вещи: дать напряжение в диапазоне 4-8 В на входной разъем, и соединить полюса аккумулятора и контактами + и – модуля TP4056.

После этого продолжим сборку зарядного устройства.

Шаг 5: Схема проводки

Чтобы завершить сборку электрокомпонентов, спаяем их в соответствии со схемой. Я приложил схему в программе Fritzing и фото физического соединения.

1. + контакт разъема питания соединяем с одним из контактов выключателя, а – контакт разъема питания соединяем с пином GND стабилизатора 7805
2. Второй контакт выключателя соединяем с пином Vin стабилизатора 7805
3. Устанавливаем три конденсатора 100 нФ параллельно между Vin и GND пинами стабилизатора напряжения (для этого используйте макетную плату)
4. Устанавливаем конденсатор 100 нФ между пинами Vout и GND стабилизатора напряжения (на макетной плате)
5. Соедините Vout пин стабилизатора напряжения с IN+ пином модуля TP4056
6. Соедините пин GND стабилизатора напряжения с IN- пином модуля TP4056
7. Соедините + контакт батарейного отсека с B+ пином модуля TP4056, а – контакт батарейного отсека соедините с В- пином модуля TP4056

На этом соединения завершены. Если вы используете 5 В блок питания, пропускайте все пункты с подключениями к стабилизатору напряжения 7805, и подключайте + и – блока напрямую к IN+ и IN- пинам модуля TP4056 соответственно.
Если вы будете использовать 12В блок питания, при прохождении тока 1А стабилизатор 7805 будет нагреваться, это можно исправить теплоотводом.

Шаг 6: Сборка, часть 1: прорезаем отверстия в корпусе

Показать еще 7 изображений

Для того, чтобы правильно уместить все электрокомпоненты в корпусе, в нем нужно прорезать отверстия:

1. Лезвием ножа отметьте на корпусе границы батарейного отсека (рис.1).
2. Горячим ножом прорежьте отверстие по сделанным меткам (рис.2 и 3).
3. После прорезания отверстия, корпус должен выглядеть как на рис.4.
4. Отметьте место, где будет находиться USB-разъем модуля TP4056 (рис.5 и 6).
5. Горячим ножом прорежьте в корпусе отверстие для USB-разъема (рис. 7).
6. Отметьте места на корпусе, где будут находиться диоды модуля TP4056 (рис. 8 и 9).
7. Горячим ножом прорежьте отверстия под диоды (рис. 10).
8. Таким же образом сделайте отверстия под разъем питания и выключатель (рис.11 и 12)

Шаг 7: Сборка, часть 2: устанавливаем электрокомпоненты

Следуйте инструкции, чтобы установить компоненты в корпусе:

1. Установите батарейный отсек так, чтобы монтажные точки были снаружи отсека/корпуса. Клеевым пистолетом приклейте отсек (рис.1).
2. Установите на место модуль TP4056 так, чтобы USB0разъем и диоды попали в соответствующие отверстия, зафиксируйте термоклеем (рис.2).
3. Установите на место стабилизатор напряжения 7805, зафиксируйте термоклеем (рис.3).
4. Установите на свои места разъем питания и выключатель, зафиксируйте их термоклеем (рис.4).
5. Расположение компонентов должно выглядеть так же, как на рис.5.
6. Нижнюю крышку закрепите на месте винтами (рис.6).
7. Позже я закрыл неровности, оставшиеся от горячего ножа, черной изолентой. Также их можно сгладить наждачкой.

Завершенное зарядное устройство показано на рис.7. теперь его нужно испытать.

Шаг 8: Испытание

Установите разряженный аккумулятор в зарядное устройство. Включите питание в разъем 12В или USB. Красный диод должен моргать, это значит, что идет процесс заряда.

Когда заряд будет завершен, должен загореться синий диод.
Прикладываю фото зарядного устройства в процессе заряда и фото с заряженным аккумулятором.
На этом работа завершена.

Зарядное устройство для шуруповерта – как выбрать и можно ли сделать самому

Шуруповерт встречаются у всех, где производятся простый ремонт. Хоть какому электроприбору требуется стационарное электричество по другому говоря блок питания. Так как очень нужными являются аккумуляторные шуруповерты — требуется дополнительно зарядник.

Он идет в комплекте с дрелью, не как хоть какой электроприбор может выйти из строя. Чтоб вы не столкнулись с неувязкой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Виды зарядников

Аналоговые со встроенным блоком питания

Их популярность обоснована низкой ценой. Если дрель (шуруповерт) не создана для проф использования, длительность работы — не самый 1-ый вопрос. Преимущества автоматизации. Автоматизированный ледобур из шуруповерта своими руками обладает целым рядом преимуществ. Задачка обычного зарядника — получить неизменное напряжение с достаточной для зарядки аккума токовой нагрузкой.

Работает такая зарядка соблюдая принцип обыденного стабилизатора. Например разглядим схему зарядника для аккума на 9-11 вольт. Тип батарей не имеет значения.

Таковой блок питания (он же зарядник) можно собрать своими
руками. Спаять схему естественно на универсальной монтажной плате. Для рассеивания тепла микросхемы стабилизатора, довольно медного радиатора площадью 20 см².

Входной трансформатор (Тр1) понижает переменное напряжение 220 вольт до значения 20 вольт. Мощность трансформатора рассчитывается по току не напряжению на выходе зарядного устройства. Дальше переменный ток выпрямляется при помощи диодного моста VD1. Обычно русского} автопрома (в особенности китайские) употребляют сборку диодов Шоттки.

После выпрямления ток будет пульсирующим, это вредоносно для производственной деятельности схемы. Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора делает микросхема КР142ЕН, на радиолюбительском слэнге — «кренка». Для получения напряжения 12 вольт, индекс микросхемы должен быть 8Б. Управление собрано на транзисторе (VT2) не подстроечных резисторах.

Автоматика на схожих устройствах не предусмотрена, время зарядки аккума определяет юзер. Для контроля заряда собрана легкая схема на транзисторе (VT1) не диодике (VD2). При достижении напряжения заряда, индикатор (светодиод HL1) угасает.

Более продвинутые системы имеют в своем составе коммутатор, отключающий напряжение по окончанию заряда в виде электронного ключа.

Читайте так же

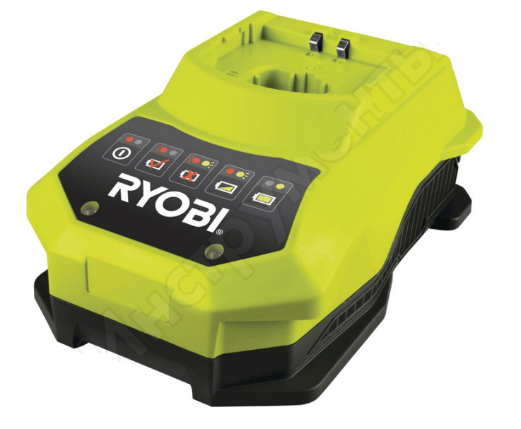

В комплекте с шуруповертами эконом класса (произведенными в Поднебесной), встречаются зарядники не поординарнее. Нехитро, что процент выхода из строя достаточно высок. У обладателя возникает перспектива остаться с относительно новым неработоспособным шуруповертом. По приложенной схеме можно собрать зарядное устройство для шуруповерта без помощи других, которое прослужит подольше фабричного. Технология укладки тротуарной плитки шаг за шагом планирование. На данном этапе следует определиться с будущим участком для укладки тротуарной плитки своими руками и создать его план. Меняя трансформатор не стабилизатор, вы сможете с легкость подобрать нужное значение для вашего аккума.

Аналоговые с внешним блоком питания

Переходим к тяжелому вооружению. Профессиональные шуруповерты используются интенсивно, и простой в работе по причине разряженного аккумулятора недопустим. Ценовой вопрос опускаем, любая серьезная техника стоит дорого. Тем более что в комплекте обычно два аккумулятора. Пока один в работе – второй на подзарядке.

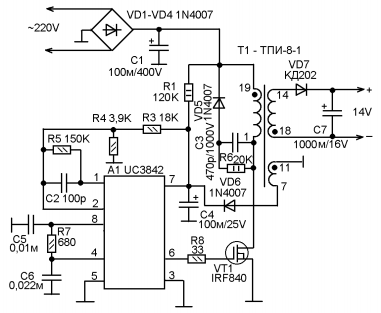

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом, заполняет батарею на 100% буквально за 1 час. Можно собрать и аналоговый зарядник с такой же мощностью. Но его вес и размеры будут сопоставимы с шуруповертом.

Всех этих недостатков лишены импульсные зарядники. Компактный размер, высокие токи заряда, продуманная защита. Проблема одна: сложность схемы, и как следствие – высокая цена.
Тем не менее, можно собрать и такое устройство. Экономия минимум в 2 раза.

Предлагаем вариант для «продвинутых» никель кадмиевых аккумуляторов, снабженных третьим сигнальным контактом.

Схема собрана на популярном контроллере MAX713. Действия при замене блока питания для шуруповерта 12в и 18в своими руками. Найти подходящий источник питания можно на рынке или у кого-то из знакомых. Предложенная реализация рассчитана на входное напряжение 25 вольт постоянного тока. Собрать такой источник питания не сложно, поэтому его схему опускаем.

Зарядное устройство интеллектуально. После проверки уровня напряжения, запускается режим ускоренного разряда (для предотвращения эффекта памяти). Заряд происходит за 1-1,15 часа. Особенностью схемы является возможность выбора напряжения заряда и типа батарей. В описании на рисунке указано положение перемычек и значение резистора R19 для смены режимов.

Если фирменная зарядка
профессионального шуруповерта выйдет из строя – вы сможете сэкономить на ремонте, собрав схему своими руками.

Блок питания
для шуруповерта – схема и порядок сборки

Многим знакома ситуация: шуруповерт жив-здоров, а блок аккумуляторов приказал долго жить. Есть масса способов восстановления АКБ, но не всем нравится возиться с токсичными элементами.

Как использовать электроприбор

Ответ прост: подключить внешний блок питания. Если у вас типичный китайский прибор с аккумуляторами 14,4 вольта – можно использовать автомобильный аккумулятор (удобно для работы в гараже). А можно подобрать трансформатор с выходом 15-17 вольт, и собрать полноценный БП.

Набор деталей самый недорогой. Выпрямитель (диодный мост) и термостат для защиты от перегрева. Остальные элементы имеют сервисную задачу – индикация входного и выходного напряжения. Стабилизатор не требуется – электродвигатель вашего шуруповерта не такой требовательный, как аккумулятор.

Если у вас полностью вышли из строя аккумуляторы шуруповерта, то вы можете переделать его на сетевой как сделать такой в этом видео

Тут можете скачать печатную плату в формате lay

В предыдущей статье я рассматривал вопрос о замене никель-кадмиевых (никель-марганцевых) NiСd(NiMn) аккумуляторов шуруповерта на литиевые. Надо рассмотреть несколько правил по зарядке аккумуляторов.

Литий ионные аккумуляторы размера 18650 в основном могут заряжаться до напряжения 4,20В на ячейку с допустимым отклонением не больше 50 мВ потому, что увеличение напряжения может привести повреждению структуры батареи. Ток заряда аккумулятора может составлять 0,1хС до 1хС (здесь С-емкость). Лучше выбрать эти значение по даташиту. Я применил в переделке шуруповерта аккумуляторы марки . Смотрим даташит-ток зарядки -1,5А.

Наиболее правильным будет провести заряд литиевых аккумуляторов в два приема по методике CCCV (ток постоянный, постоянное напряжение).

Первый этап- должен обеспечить постоянный ток заряда. Величина тока равна 0.2-0.5С. Я применил аккумулятор емкостью 3000 мА/ч, значит номинальный ток заряда будет 600-1500мА. После зарядка банки идет на неизменном напряжении, ток постоянно уменьшается.

Поддерживается напряжение на аккумуляторе в пределах 4.15-4.25В. Аккумулятор зарядился если ток уменьшится до 0.05-0.01С. Принимая во внимание вышесказанное используем электронные платы с Алиэкспресс. Понижающая плата CC/CV с ограничением по току на микросхеме XL4015E1 или на LM2596. Предпочтительней плата на так, как она более удобна в настройках.

Характеристики XL4015E1.

Максимальный выходной ток до 5 А.
Напряжение на выходе: 0.8 В-30 В.
Напряжение на входе 5 В-32 В.
имеет аналогичные параметры, только ток до 3 А.

Перечень инструментов и материалов.

Адаптер 22012 В, 3 А -1шт;
-штатное зарядное устройство шуруповерта (или источник питания);

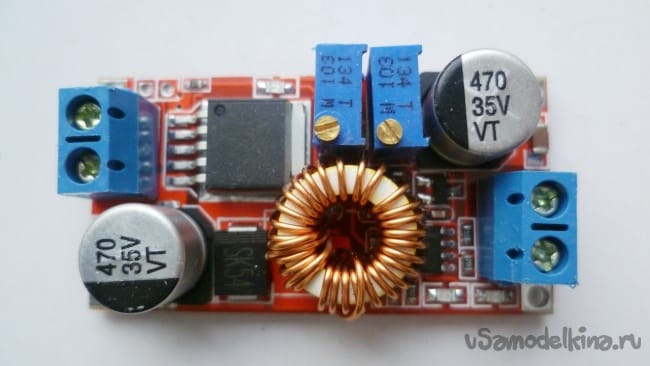

-плата заряда CC/CV на или на -1шт;
-соединительные провода -паяльник;
-тестер;
-пластмассовая коробка для плата заряда -1шт;
-минивольтметр -1шт;
-переменный резистор (потенциометр) на 10-20 кОм -1шт;
-разъем питания для аккумуляторного отсека шуруповерта -1шт.

Шаг первый
. Сборка ЗУ аккумуляторов шуруповерта на адаптере.

Плату cccv мы уже выбрали выше. В качестве источника питания можно применить любой с такими параметрами-выходное напряжение не ниже 18 В (для схемы 4S),ток 3 А. В первом примере изготовления зарядного устройства для литий-ионных аккумуляторов шуруповерта я использовал адаптер 12 В, 3 А.

Предварительно я проверил какой ток он может выдать пир номинальной нагрузке. Подключил к выходу автолампу и выждал полчаса. Выдает свободно без перегруза 1,9 А. Также измерил температуру на радиаторе транзистора-40°C. Вполне нормальный режим.

Но в этом случае не хватает напряжения. Это легко исправимо, с помощью всего одной копеечной радиодетали-переменного резистора (потенциометр) на 10-20 кОм. Рассмотрим типовую схему адаптера.

На схеме есть управляемый стабилитрон TL431, он находится в цепи обратной связи. Его задача поддерживать стабильное выходное напряжение в соответствие с нагрузкой. Через делитель из двух резисторов он подключен к плюсовому выходу адаптера. Нам нужно припаять к резистору(или выпаять его совсем и на его место припаять, тогда напряжение будет регулироваться и в меньшую сторону) который подключен к выводу 1 стабилитрона TL431 и к минусовой шине переменный резистор. Вращаем ось потенциометра и выставляем нужное напряжение. В моем случае я задал 18 В (небольшой запас от 16,8 В для падения на плате CC/CV). Если у вас напряжение указанное на корпусах электролитических конденсаторах стоящих на выходе схемы будет больше нового напряжения они могут взорваться. Тогда надо заменить их с запасом 30% по напряжению.

Далее подключаем к адаптеру плату для управление зарядом. Выставляем подстроечным резистором на плате напряжение 16,8 В. Другим подстроечным резистором выставляем ток 1,5 А, предварительно подключаем тестер в режиме амперметра к выходу платы. Теперь можно подсоединить литий-ионной сборку шуруповерта. Зарядка прошла нормально, ток к концу заряда упал до минимума, батарея зарядилась. Температура на адаптере была в пределах 40-43°C, что вполне нормально. В перспективе можно в корпусе адаптера для улучшения вентиляции (особенно в летнее время) насверлить отверстия.

Окончание заряда батареи можно увидеть по включению светодиода на плате на XL4015E1. В данном примере я использовал другую плату на LM2596 так, как случайно в ходе экспериментов сжег XL4015E1. Советую делать зарядку лучше на плате XL4015E1.

Шаг второй
. Сборка схемы зарядного устройства аккумуляторов шуруповерта на штатном зарядном.

У меня было штатное зарядное от другого шуруповерта. Оно рассчитано на зарядку никель-марганцевых аккумуляторов. Задача стояла в том чтобы заряжать и никель-марганцевые аккумуляторы и литий-ионные.

Это решилось просто- припаял к выходным проводам (красный плюс, черный минус) провода к плате CC/CV.
Напряжение холостого хода на выходе штатное зарядного было 27 В, это вполне подходит для нашей зарядной платы. Далее все то же как и варианте с адаптером.

Многие могут сказать, что за небольшие деньги можно заказать специальную плату из Китая, посредством которой можно заряжать литиевые аккумуляторы через USB. Она будет стоить около 1 доллара.

Но нет смысла покупать то, что легко собирается за несколько минут. Не стоит забывать и о том, что заказанную плату придется ждать около месяца. Да и покупное устройство не приносит столько удовольствия, как сделанное своими руками.
Первоначально планировалось собрать зарядное устройство на базе микросхемы LM317.

Но тогда для питания этой зарядки потребуется более высокое напряжение, чем 5 В. Микросхема должна иметь разницу в 2 В между входящим и выходящим напряжениями. Заряженный литиевый аккумулятор имеет напряжение 4,2 В. Это не соответствует описанным требованиям (5-4,2=0,8), поэтому необходимо поискать другое решение.

Зарядку, которая будет рассматриваться в этой статье, способен повторить практически каждый. Ее схема довольно проста для повторения.

Одну из таких программ можно скачать в конце статьи.
Чтобы осуществить более точную настройку напряжения на выходе, можно поменять резистор R2 на многооборотный. Его сопротивление должно составлять порядка 10 кОм.

Прикрепленные файлы
: :

Как сделать простой Повер Банк своими руками: схема самодельного power bank
Аккумулятор из литий ионных батареек своими руками: как правильно заряжать

Цель этой статьи — научиться использовать обычные лабораторные блоки питания для зарядки литий-ионных аккумуляторных батарей, когда нет специального зарядного устройства. Такие АКБ очень распространены, вот только купить ЗУ для его грамотной зарядки может (или хочет) не каждый, часто заряжая их обычными регулируемыми БП. Давайте рассмотрим как это нужно делать.

Возьмём для примера литий-ионный аккумулятор от Panasonic ncr18650b на 3.6 V 3400 mah. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно. Некоторые образцы издевательства выдерживают, а некоторые китайские «сверхэкономные» не обладают защитами и могут взорваться.

АКБ с протекцией

Защищенный аккумулятор должен иметь следующие элементы защиты:

• PTC
  , защита от перегрева и, косвенно, по току.
• CID
  , клапан давления, отключит ячейку, если давление высокое внутри, что может возникнуть из-за слишком мощной зарядки.
• PCB
  , плата защиты от чрезмерной разрядки, сброс выполняется автоматически или при помещении в зарядное устройство.

На приведенном выше рисунке показано, как устроена защита банки. Эта конструкция используется для любого типа современных защищённых литий-ионных батарей. PTC и клапан давления не будет видно, так как он является частью оригинальной батареи, но все остальные части защиты можно разглядеть. Ниже показаны варианты исполнения электронных защитных модулей, которые встречаются в стандартных круглых Li-Ion АКБ наиболее часто.

Зарядка лития

Вы можете найти типовую схему и принцип зарядки на ncr18650b батареи в даташите. Согласно документации, ток зарядки 1600 мA и напряжение 4.2 вольт.

Сам процесс состоит из двух этапов, первый — это постоянный ток, где необходимо задать значение в 1600 мA постоянного тока, а когда напряжение батареи достигает 4.20 V, начнется вторая стадия — постоянное напряжение. На этой стадии ток будет немного падать, и от ЗУ будет поступать около 10% от зарядного тока — это около 170 мА. Данное руководство относится ко всем литий-ионным и литий-полимерным аккумуляторам не только 18650 типа.

Вручную трудно выставлять и поддерживать на обычном блоке питания указанные выше режимы, поэтому лучше всё-таки использовать специальные микросхемы, предназначенные для автоматизации процесса заряда (схемы смотрите в этом разделе). Как крайний случай, можно заряжать стабильным током в 30-40% полной (паспортной) ёмкости АКБ, пропустив второй этап, но это несколько уменьшит ресурс элемента.

Схемы зарядных устройств

elwo.ru

Схемы индикаторов разряда li-ion аккумуляторов для определения уровня заряда литиевой батареи (например, 18650)

Что может быть печальнее, чем внезапно севший аккумулятор в квадрокоптере во время полета или отключившийся металлоискатель на перспективной поляне? Вот если бы можно было бы заранее узнать, насколько сильно заряжен аккумулятор! Тогда мы могли бы подключить зарядку или поставить новый комплект батарей, не дожидаясь грустных последствий.

И вот тут как раз рождается идея сделать какой-нибудь индикатор, который заранее подаст сигнал о том, что батарейка скоро сядет. Над реализацией этой задачи пыхтели радиолюбители всего мира и сегодня существует целый вагон и маленькая тележка различных схемотехнических решений — от схем на одном транзисторе до навороченных устройств на микроконтроллерах.

Внимание! Приведенные в статье схемы только лишь сигнализируют о низком напряжении на аккумуляторе. Для предупреждения глубокого разряда необходимо вручную отключить нагрузку либо использовать контроллеры разряда.

Вариант №1

Начнем, пожалуй, с простенькой схемки на стабилитроне и транзисторе:

Разберем, как она работает.

Пока напряжение выше определенного порога (2.0 Вольта), стабилитрон находится в пробое, соответственно, транзистор закрыт и весь ток течет через зеленый светодиод. Как только напряжение на аккумуляторе начинает падать и достигает значения порядка 2.0В + 1.2В (падение напряжение на переходе база-эмиттер транзистора VT1), транзистор начинает открываться и ток начинает перераспределяться между обоими светодиодами.

Если взять двухцветный светодиод, то мы получим плавный переход от зеленого к красному, включая всю промежуточную гамму цветов.

Типовое различие прямого напряжения в двухцветных светодиодах составляет 0.25 Вольта (красный зажигается при более низком напряжении). Именно этой разницей определяется область полного перехода между зеленым и красным цветом.

Таким образом, не смотря на свою простоту, схема позволяет заранее узнать, что батарейка начала подходить к концу. Пока напряжение на аккумуляторе составляет 3.25В или более, горит зеленый светодиод. В промежутке между 3.00 и 3.25V к зеленому начинает подмешиваться красный — чем ближе к 3.00 Вольтам, тем больше красного. И, наконец, при 3V горит только чисто красный цвет.

Недостаток схемы в сложности подбора стабилитронов для получения необходимого порога срабатывания, а также в постоянном потреблении тока порядка 1 мА. Ну и, не исключено, что дальтоники не оценят эту задумку с меняющимися цветами.

Кстати, если в эту схему поставить транзистор другого типа, ее можно заставить работать противоположным образом — переход от зеленого к красному будет происходить, наоборот, в случае повышения входного напряжения. Вот модифицированная схема:

Вариант №2

В следующей схеме использована микросхема TL431, представляющая собой прецизионный стабилизатор напряжения.

Порог срабатывания определяется делителем напряжения R2-R3. При указанных в схеме номиналах он составляет 3.2 Вольта. При снижении напряжения на аккумуляторе до этого значения, микросхема перестает шунтировать светодиод и он зажигается. Это будет сигналом к тому, что полный разряд батареи совсем близок (минимально допустимое напряжение на одной банке li-ion равно 3.0 В).

Если для питания устройства применяется батарея из нескольких последовательно включенных банок литий-ионного аккумулятора, то приведенную выше схему необходимо подключить к каждой банке отдельно. Вот таким образом:

Для настройки схемы подключаем вместо батарей регулируемый блок питания и подбором резистора R2 (R4) добиваемся зажигания светодиода в нужный нам момент.

Вариант №3

А вот простая схема индикатора разрядки li-ion аккумулятора на двух транзисторах:
Порог срабатывания задается резисторами R2, R3. Старые советские транзисторы можно заменить на BC237, BC238, BC317 (КТ3102) и BC556, BC557 (КТ3107).

Вариант №4

Схема на двух полевых транзисторах, потребляющая в ждущем режиме буквально микротоки.

При подключении схемы к источнику питания, положительное напряжение на затворе транзистора VT1 формируется с помощью делителя R1-R2. Если напряжение выше напряжение отсечки полевого транзистора, он открывается и притягивает затвор VT2 на землю, тем самым закрывая его.

В определенный момент, по мере разряда аккумулятора, напряжение, снимаемое с делителя становится недостаточным для отпирания VT1 и он закрывается. Следовательно, на затворе второго полевика появляется напряжение, близкое к напряжению питания. Он открывается и зажигает светодиод. Свечение светодиода сигнализирует нам о необходимости подзаряда аккумулятора.

Транзисторы подойдут любые n-канальные с низким напряжением отсечки (чем меньше — тем лучше). Работоспособность 2N7000 в этой схеме не проверялась.

Вариант №5

На трех транзисторах:

Думаю, схема не нуждается в пояснениях. Благодаря большому коэфф. усиления трех транзисторных каскадов, схема срабатывает очень четко — между горящим и не горящим светодиодом достаточно разницы в 1 сотую долю вольта. Потребляемый ток при включенной индикации — 3 мА, при выключенном светодиоде — 0.3 мА.

Не смотря на громоздкий вид схемы, готовая плата имеет достаточно скромные габариты:

С коллектора VT2 можно брать сигнал, разрешающий подключение нагрузки: 1 — разрешено, 0 — запрещено.

Транзисторы BC848 и BC856 можно заменить на ВС546 и ВС556 соответственно.

Вариант №6

Эта схема мне нравится тем, что она не только включает индикацию, но и отрубает нагрузку.

Жаль только, что сама схема от аккумулятора не отключается, продолжая потреблять энергию. А жрет она, благодаря постоянно горящему светодиоду, немало.

Зеленый светодиод в данном случае выступает в роли источника опорного напряжения, потребляя ток порядка 15-20 мА. Чтобы избавиться от такого прожорливого элемента, вместо источника образцового напряжения можно применить ту же TL431, включив ее по такой схеме*:

*катод TL431 подключить ко 2-ому выводу LM393.

Вариант №7

Схема с применением так называемых мониторов напряжения. Их еще называют супервизорами и детекторами напряжения (voltdetector’ами). Это специализированные микросхемы, разработанные специально для контроля за напряжением.

Вот, например, схема, поджигающая светодиод при снижении напряжения на аккумуляторе до 3.1V. Собрана на BD4731.

Согласитесь, проще некуда! BD47xx имеет открытый коллектор на выходе, а также самостоятельно ограничивает выходной ток на уровне 12 мА. Это позволяет подключать к ней светодиод напрямую, без ограничительных резисторов.

Аналогичным образом можно применить любой другой супервизор на любое другое напряжение.

Вот еще несколько вариантов на выбор:

• на 3.08V: TS809CXD, TCM809TENB713, MCP103T-315E/TT, CAT809TTBI-G;
• на 2.93V: MCP102T-300E/TT, TPS3809K33DBVRG4, TPS3825-33DBVT, CAT811STBI-T3;
• серия MN1380 (или 1381, 1382 — они отличаются только корпусами). Для наших целей лучше всего подходит вариант с открытым стоком, о чем свидетельствует дополнительная циферка «1» в обозначении микросхемы — MN13801, MN13811, MN13821. Напряжение срабатывания определяется буквенным индексом: MN13811-L как раз на 3,0 Вольта.

Также можно взять советский аналог — КР1171СПхх:

В зависимости от цифрового обозначения, напряжение детекции будет разным:

Сетка напряжений не очень-то подходит для контроля за li-ion аккумуляторами, но совсем сбрасывать эту микросхему со счетов, думаю, не стоит.

Неоспоримые достоинства схем на мониторах напряжения — чрезвычайно низкое энергопотребление в выключенном состоянии (единицы и даже доли микроампер), а также ее крайняя простота. Зачастую вся схема умещается прямо на выводах светодиода:

Чтобы сделать индикацию разряда еще более заметной, выход детектора напряжения можно нагрузить на мигающий светодиод (например, серии L-314). Или самому собрать простейшую «моргалку» на двух биполярных транзисторах.

Пример готовой схемы, оповещающей о севшей батарейке с помощью вспыхивающего светодиода приведен ниже:

Еще одна схема с моргающим светодиодом будет рассмотрена ниже.

Вариант №8

Крутая схема, запускающая моргание светодиода, если напряжение на литиевом аккумуляторе упадет до 3.0 Вольта:

Эта схема заставляет вспыхивать сверхяркий светодиод с коэффициентом заполнения 2.5% (т.е. длительная пауза — коротка вспышка — опять пауза). Это позволяет снизить потребляемый ток до смешных значений — в выключенном состоянии схема потребляет 50 нА (нано!), а в режиме моргания светодиодом — всего 35 мкА. Сможете предложить что-нибудь более экономичное? Вряд ли.

Как можно было заметить, работа большинства схем контроля за разрядом сводится к сравнению некоего образцового напряжения с контролируемым напряжением. В дальнейшем эта разница усиливается и включает/отключает светодиод.

Обычно в качестве усилителя разницы между опорным напряжением и напряжением на литиевом аккумуляторе используют каскад на транзисторе или операционный усилитель, включенный по схеме компаратора.

Но есть и другое решение. В качестве усилителя можно применить логические элементы — инверторы. Да, это нестандартное использование логики, но это работает. Подобная схема приведена в следующем варианте.

Вариант №9

Схема на 74HC04.

Рабочее напряжение стабилитрона должно быть ниже напряжение срабатывания схемы. Например, можно взять стабилитроны на 2.0 — 2.7 Вольта. Точная подстройка порога срабатывания задается резистором R2.

Схема потребляет от батареи около 2 мА, так что ее тоже надо включать после выключателя питания.

Вариант №10

Это даже не индикатор разряда, а, скорее, целый светодиодный вольтметр! Линейная шкала из 10 светодиодов дает наглядное представление о состоянии аккумулятора. Весь функционал реализован всего на одной-единственной микросхеме LM3914:

Делитель R3-R4-R5 задает нижнее (DIV_LO) и верхнее (DIV_HI) пороговые напряжения. При указанных на схеме значениях свечению верхнего светодиода соответствует напряжение 4.2 Вольта, а при снижении напряжения ниже 3х вольт, погаснет последний (нижний) светодиод.

Подключив 9-ый вывод микросхемы на «землю», можно перевести ее в режим «точка». В этом режиме всегда светится только один светодиод, соответствующий напряжению питания. Если оставить как на схеме, то будет светиться целая шкала из светодиодов, что нерационально с точки зрения экономичности.

В качестве светодиодов нужно брать только светодиоды красного свечения
, т.к. они обладают самым малым прямым напряжением при работе. Если, например, взять синие светодиоды, то при севшем до 3х вольт аккумуляторе, они, скорее всего, вообще не загорятся.

Сама микросхема потребляет около 2.5 мА, плюс 5 мА на каждый зажженный светодиод.

Недостатком схемы можно считать невозможность индивидуальной настройки порога зажигания каждого светодиода. Можно задать только начальное и конечное значение, а встроенный в микросхему делитель разобьет этот интервал на равные 9 отрезков. Но, как известно, ближе к концу разряда, напряжение на аккумуляторе начинает очень стремительно падать. Разница между аккумуляторами, разряженными на 10% и 20% может составлять десятые доли вольта, а если сравнить эти же аккумуляторы, только разряженненные на 90% и 100%, то можно увидеть разницу в целый вольт!

Типичный график разряда Li-ion аккумулятора, приведенный ниже, наглядно демонстрирует данное обстоятельство:

Таким образом, использование линейной шкалы для индикации степени разряда аккумулятора представляется не слишком целесообразным. Нужна схема, позволяющая задать точные значения напряжений, при которых будет загораться тот или иной светодиод.

Полный контроль над моментами включения светодиодов дает схема, представленная ниже.

Вариант №11

Данная схема является 4-разрядным индикатором напряжения на аккумуляторе/батарейке. Реализована на четырех ОУ, входящих в состав микросхемы LM339.

Схема работоспособна вплоть до напряжения 2 Вольта, потребляет меньше миллиампера (не считая светодиода).

Разумеется, для отражения реального значения израсходованной и оставшейся емкости аккумулятора, необходимо при настройке схемы учесть кривую разряда используемого аккумулятора (с учетом тока нагрузки). Это позволит задать точные значения напряжения, соответствующие, например, 5%-25%-50%-100% остаточной емкости.

Вариант №12

Ну и, конечно, широчайший простор открывается при использовании микроконтроллеров со встроенным источником опорного напряжения и имеющих вход АЦП. Тут функционал ограничивается только вашей фантазией и умением программировать.

Как пример приведем простейшую схему на контроллере ATMega328.

Хотя тут, для уменьшения габаритов платы, лучше было бы взять 8-миногую ATTiny13 в корпусе SOP8. Тогда было бы вообще шикарно. Но пусть это будет вашим домашним заданием.

Светодиод взят трехцветный (от светодиодной ленты), но задействованы только красный и зеленый.

Готовую программу (скетч) можно скачать по этой ссылке.

Программа работает следующим образом: каждые 10 секунд опрашивается напряжение питания. Исходя из результатов измерений МК управляет светодиодами с помощью ШИМ, что позволяет получать различные оттенки свечения смешением красного и зеленого цветов.

Свежезаряженный аккумулятор выдает порядка 4.1В — светится зеленый индикатор. Во время зарядки на АКБ присутствует напряжение 4.2В, при этом будет моргать зеленый светодиод. Как только напряжение упадет ниже 3.5В, начнет мигать красный светодиод. Это будет сигналом к тому, что аккумулятор почти сел и его пора заряжать. В остальном диапазоне напряжений индикатор будет менять цвет от зеленого к красному (в зависимости от напряжения).

Вариант №13

Ну и на закуску предлагаю вариант переделки стандартной платы защиты (их еще называют контроллерами заряда-разряда), превращающий ее в индикатор севшего аккумулятора.

Эти платы (PCB-модули) добываются из старых батарей мобильных телефонов чуть ли не в промышленных масштабах. Просто подбираете на улице выброшенный аккумулятор от мобилы, потрошите его и плата у вас в руках. Все остальное утилизируете как положено.

Внимание!!! Попадаются платы, включающие защиту от переразряда при недопустимо низком напряжении (2.5В и ниже). Поэтому из всех имеющихся у вас плат необходимо отобрать только те экземпляры, которые срабатывают при правильном напряжении (3.0-3.2V).

Чаще всего PCB-плата представляет собой вот такую схемку:

Микросборка 8205 — это два миллиомных полевика, собранных в одном корпусе.

Внеся в схему некоторые изменения (показаны красным цветом), мы получим прекрасный индикатор разряда li-ion аккумулятора, практически не потребляющий ток в выключенном состоянии.

Так как транзистор VT1.2 отвечает за отключение зарядного устройства от банки аккумулятора от при перезаряде, то он в нашей схеме лишний. Поэтому мы полностью исключили этот транзистор из работы, разорвав цепь стока.

Резистор R3 ограничивает ток через светодиод. Его сопротивление необходимо подобрать таким образом, чтобы свечение светодиода было уже заметным, но потребляемый ток еще не был слишком велик.

Кстати, можно сохранить все функции модуля защиты, а индикацию сделать с помощью отдельного транзистор, управляющий светодиодом. То есть индикатор будет загораться одновременно с отключением аккумулятора в момент разряда.

Вместо 2N3906 подойдет любой имеющийся под рукой маломощный p-n-p транзистор. Просто подпаять светодиод напрямую не получится, т.к. выходной ток микросхемы, управляющий ключами, слишком мал и требует усиления.

Пожалуйста, учитывайте тот факт, что схемы индикаторов разряда сами потребляют энергию аккумулятора! Во избежание недопустимого разряда, подключайте схемы индикаторов после выключателя питания или используйте схемы защиты, предотвращающие глубокий разряд.

Как, наверное, не сложно догадаться, схемы могут быть использованы и наоборот — в качестве индикатора заряда.

electro-shema.ru

Li-ion и Li-polymer аккумуляторы в наших конструкциях

Прогресс идет вперед, и на смену традиционно используемым NiCd (никель-кадмиевым) и NiMh (никель-металлогидридным) всё чаще приходят литиевые аккумуляторы.
При сравнимом весе одного элемента, литий имеет большую ёмкость, кроме того, напряжение элемента у них в три раза выше — 3,6 V на элемент, вместо 1,2 V.
Стоимость литиевых аккумуляторов стала приближаться к обычным щелочным батареям, вес и размер намного меньше, да к тому же их можно и нужно заряжать. Производитель говорит, 300-600 циклов выдерживают.
Размеры есть разные и подобрать нужный не составляет труда.
Саморазряд настолько низкий, что лежат годами и остаются заряженными, т.е. устройство остается рабочим когда оно нужно.

Основные характеристики литиевых аккумуляторов

Есть два основных типа литиевых аккумуляторов: Li-ion и Li-polymer.
Li-ion — литий-ионная батарея, Li-polymer — литий-полимерная батарея.
Отличие их в технологии изготовления. Li-ion имеют жидкий или гелевый электролит, а Li-polymer — твердый.
Это отличие повлияло на диапазон рабочих температур, немного на напряжение и на форму корпуса, которую можно придать готовому изделию. Ещё — на внутреннее сопротивление, но тут много зависит от качества изготовления.
Li-ion: -20 … +60°C; 3,6 V
LI-polymer: 0 .. +50°С; 3,7 V
Для начала надо разобраться, что это за вольты такие.
Производитель пишет нам 3,6 V, но это среднее напряжение. Обычно в даташитах пишут диапазон рабочих напряжений 2,5 V … 4,2 V.
Когда я первый раз столкнулся с литиевыми аккумуляторами, то долго изучал даташиты.
Ниже представлены их графики разряда при разных условиях.

Рис. 1. При температуре +20°C

Рис. 2. При разных температурах эксплуатации

Из графиков становится понятно, что рабочее напряжение при разряде 0,2С и температуре +20°C составляет 3,7 V … 4,2 V. Безусловно, батареи можно соединить последовательно и получить нужное нам напряжение.
На мой взгляд очень удобный диапазон напряжений, который подходит под многие конструкции, где используется 4,5V — они прекрасно работают. Да и соединив их 2 шт. получим 8,4 V, а это почти 9 V. Я их ставлю во все конструкции, где идёт батарейное питание и уже забыл, когда последний раз покупал батарейки.

Есть у литиевых аккумуляторов нюанс: их нельзя заряжать выше 4,2 V и разряжать ниже 2,5 V. Если разрядить ниже 2,5 V, восстановить не всегда удается, а выкидывать жалко. Значит, нужна защита от сверхразряда. Во многих батареях она уже встроена в виде мелкой платы, и её просто не видно в корпусе.

Схема защиты аккумулятора от сверхразряда

Бывает, попадаются аккумуляторы без защиты, тогда приходится собирать самому. Сложности это не представляет. Во-первых есть ассортимент специализированных микросхем. Во-вторых, кажется есть собранные модули у китайцев.

А в-третьих, мы рассмотрим, что можно собрать по теме из подножных материалов. Ведь не у всех есть в наличии современные чипы или привычка отовариваться на АлиЭкспресс.
Я пользуюсь вот такой суперпростой схемой многие годы и ни разу аккумулятор не вышел из строя!

Рис. 3.
Конденсатор можно не ставить, если нагрузка не импульсная и стабильно потребляющая. Диоды любые маломощные, их количество надо подобрать по напряжению отключения транзистора.
Транзисторы я применяю разные, в зависимости от наличия и тока потребления устройства, главное чтоб напряжение отсечки было ниже 2,5 V, т.е. чтоб он открылся от напряжения аккумулятора.

Настраивать схему лучше на монтажке. Берём транзистор и подавая на затвор напряжение через резистор сопротивлением 100 Ом … 10 К, проверяем напряжение отсечки. Если оно не более 2,5 V, то экземпляр годен, далее подбираем диоды (количество и иногда тип), чтобы транзистор начинал закрываться при напряжении примерно 3 V.
Теперь подаем напряжение от БП и проверяем чтобы схема срабатывала при напряжении примерно 2,8 — 3 V.
Иными словами, если напряжение на аккумуляторе опустится ниже порогового, которые мы установили, то транзистор закроется и отключит нагрузку от питания, предотвратив тем самым вредный глубокий разряд.

Особенности процесса зарядки литиевого аккумулятора

Что ж, наш аккумулятор разрядился, теперь пора его безопасно зарядить.
Как и с разрядкой, с зарядкой тоже не всё так просто. Максимальное напряжение на банке должно быть не более 4,2 V ±0.05 V!
При превышении этого значения литий переходит в металлическое состояние и может произойти перегрев, возгорание и даже взрыв аккумулятора.

Заряд аккумуляторов осуществляется по достаточно простому алгоритму: заряд от источника постоянного напряжения 4.20 Вольт на элемент, с ограничением тока в 1С.
Заряд считается завершенным, когда ток упадет до 0.1-0.2С. После перехода в режим стабилизации напряжения при токе в 1С, аккумулятор набирает примерно 70-80% емкости. Для полной зарядки необходимо время около 2-х часов.
К зарядному устройству предъявляются достаточно жесткие требования по точности поддержания напряжения в конце заряда, не хуже ±0.01 Вольт на банку.

Обычно схема ЗУ имеет обратную связь — автоматически подбирается такое напряжение, чтобы ток, проходящий через аккумулятор, был равен необходимому. Как только это напряжение становится равно 4.2 Вольтам (для описываемого аккумулятора), больше поддерживать ток в 1С нельзя — далее напряжение на аккумуляторе возрастёт слишком быстро и сильно.

В этот момент аккумулятор заряжен обычно на 60%-80%, и для зарядки остальных 40%-20% без взрывов ток требуется снизить. Проще всего это сделать, поддерживая постоянное напряжение на аккумуляторе, и он сам возьмет такой ток, который ему необходим.
При снижении этого тока до 30-10 мА аккумулятор считается заряженным.

Для иллюстрации всего вышеописанного привожу график заряда, снятый с подопытного аккумулятора:

Рис. 4.
В левой части графика, подсвеченной синим, мы видим постоянный ток 0.7 А, в то время как напряжение постепенно поднимается с 3.8 В до 4.2 В.
Также видно, что за первую половину заряда аккумулятор достигает 70% своей емкости, в то время как за оставшееся время — всего 30%.

«С» значит Capacity

Часто встречается обозначение вида «xC». Это просто удобное обозначения тока заряда или разряда аккумулятора с долях его ёмкости. Образовано от английского слова «Capacity» (вместимость, ёмкость).
Когда говорят о зарядке током 2С, или 0.1С, обычно имеют в виду, что ток должен составлять (2 Ч емкость аккумулятора)/h или (0.1 Ч емкость аккумулятора)/h соответственно.

Например, аккумулятор емкостью 720 mAh, для которого ток заряда составляет 0.5С, надо заряжать током 0.5 Ч 720mAh/h = 360 мА, это относится и к разряду.

Зарядные устройства для литиевых аккумуляторов

У китайцев можно заказать по почте с бесплатной доставкой модули зарядных устройств. Модули контроллера зарядки TP4056 с гнездом мини-USB и защитой можно взять очень недорого.

А можно сделать самому простое или не очень простое зарядное устройство, в зависимости от вашего опыта и возможностей.

Схема простого зарядного устройства на LM317

Рис. 5.
Схема с применением LM317 обеспечивает достаточно точную стабилизацию напряжения, которое устанавливается потенциометром R2.
Стабилизация тока не столь критична, как стабилизация напряжения, поэтому достаточно стабилизировать ток с помощью шунтирующего резистора Rx и NPN-транзистора (VT1).

Необходимый ток зарядки для конкретного литий-ионного (Li-Ion) и литий-полимерного (Li-Pol) аккумулятора выбирается путём изменения сопротивления Rx.
Сопротивление Rx приблизительно соответствует следующему отношению: 0,95/Imax.

Указанное на схеме значение резистора Rx соответствует току в 200 мА, это примерное значение, зависит так же от транзистора.

LM317 надо снабдить радиатором в зависимости от тока заряда и входного напряжения.
Входное напряжение должно быть выше напряжения аккумулятора минимум на 3 Вольта для нормальной работы стабилизатора, что для одной банки составляет?7-9 V.

Схема простого зарядного устройства на LTC4054

Рис. 6.
Можно выпаять контролер заряда LTC4054 из старого сотового телефона, к примеру, Samsung (C100, С110, Х100, E700, E800, E820, P100, P510).

Рис. 7. У этого мелкого 5-ногого чипа маркировка «LTH7» или «LTADY»

Вдаваться в мельчайшие подробности работы с микросхемой я не буду, всё есть в даташите. Опишу только самые необходимые особенности.
Ток заряда до 800 мА.
Оптимальное напряжение питания от 4,3 до 6 Вольт.
Индикация заряда.
Защита от КЗ на выходе.
Защита от перегрева (снижение тока заряда при температуре больше 120°).
Не заряжает аккумулятор при напряжении на нём ниже 2,9 V.

Ток заряда задается резистором между пятым выводом микросхемы и землей по формуле

I=1000/R,
где I — ток заряда в Амперах, R — сопротивление резистора в Омах.

Индикатор разрядки литиевого аккумулятора

Вот простая схема, которая зажигает светодиод, когда батарея разряжена и её остаточное напряжение близко к критическому.

Рис. 8.
Транзисторы любые маломощные. Напряжение зажигания светодиода подбирается делителем из резисторов R2 и R3. Схему лучше подключать после блока защиты, чтоб светодиод не разрядил аккумулятор совсем.

Нюанс долговечности

Производитель обычно заявляет 300 циклов, но если заряжать литий всего на 0,1 Вольта меньше, до 4.10 В, то количество циклов возрастает до 600 и даже более.

Эксплуатация и меры предосторожности

Можно с уверенностью сказать, что литий-полимерные аккумуляторы самые «нежные» аккумуляторы из существующих, то есть требуют обязательного соблюдения нескольких несложных, но обязательных правил, из-за несоблюдения которых случаются неприятности.
1. Не доспускается заряд до напряжения, превышающего 4.20 Вольт на банку.
2. Не доспускается короткое замыкание аккумулятора.
3. Не доспускается разряд токами, превышающими нагрузочную способность или нагревающими аккумулятор выше 60°С. 4. Вреден разряд ниже напряжения 3.00 Вольта на банку.
5. Вреден нагрев аккумулятора выше 60°С. 6. Вредна разгерметизация аккумулятора.
7. Вредно хранение в разряженном состоянии.

Невыполнение первых трех пунктов приводит к пожару, остальных — к полной или частичной потере ёмкости.

Из практики многолетнего использования могу сказать, что ёмкость аккумуляторов изменяется мало, но увеличивается внутреннее сопротивление и ак

datagor.ru

Плата защиты Li-ion вместо зарядного устройства?

На форумах частенько советуют использовать плату защиты от какого-либо литиевого аккумулятора (или, как ее еще называют, PCB-модуль) в качестве ограничителя заряда. То есть сделать зарядное устройство для литий-ионного аккумулятора из платы защиты.

Логика такова: по мере заряда напряжение на Li-ion аккумуляторе возрастает и как только оно достигнет определенного уровня, плата защиты сработает и прекратит зарядку.

Этот принцип, например, применен в схеме зарядки для фонарика, которая то и дело всплывает в интернетах:

На первый взгляд данное решение выглядит вполне логично, не так ли? Но если копнуть немного глубже, то оказывается минусов гораздо больше, чем плюсов.

Мы не будем заострять внимание на том, что в качестве источника зачем-то выбран 8-вольтовый блок питания. Уверен, это сделано для того, чтобы на R1 рассеивалось целых 10 Вт мощности. Резистор будет греть вашу квартиру долгими зимними вечерами.

Вместо этого присмотримся к значению порогового напряжения, при котором срабатывает защита от перезаряда. Элементом, задающим этот порог, является специализированная микросхема.

Первый минус

В платах защиты применяют микросхемы разных типов (подробнее об этом читайте в этой статье), наиболее распространенные из них представлены в таблице:

Нормальным значением, до которого заряжают литий-ионный аккумулятор является 4.2 Вольта. Однако, как можно видеть из таблицы, большинство микросхем заточены под несколько… эээ… завышенное напряжение.

Это объясняется тем, что платы защиты рассчитаны на срабатывание при возникновении аварийной ситуации
для предотвращения закритических режимов работы аккумулятора. Таких ситуаций при нормальной эксплуатации батарей вообще быть не должно.

Редкие перезаряды литиевого аккумулятора до напряжения, например, 4.35В (микросхема SA57608D), наверное, не приведут к каким-либо фатальным последствиям, но это не означает, что так будет всегда. Кто знает, в какой момент это приведет к выделению металлического лития из гелевого электролита, ведущего к неизбежному замыканию электродов и выходу аккумулятора из строя?

Уже одного этого обстоятельства достаточно чтобы отказаться от использования плат защиты в качестве контроллера зарядного устройства. Но если вам этого мало, читайте дальше.

Второй минус

Второй момент, на который обычно мало кто обращает внимание — это кривая заряда Li-ion аккумуляторов. Давайте освежим ее в памяти. На графике ниже показан классический профиль заряда CC/CV, что расшифровывается как Constant Current / Constant Voltage (постоянный ток/постоянное напряжение). Такой способ заряда уже стал стандартом и большинство нормальных зарядных устройств старается его обеспечивать.

Если внимательно посмотреть на график, то можно заметить, что при напряжении на аккумуляторе в 4.2В, он еще не набрал свою полную емкость.

В нашем примере, максимальная емкость аккумулятора равна 2.1А/ч. В тот момент, когда напряжение на нем станет равным 4.2 Вольта, он оказывается заряжен всего лишь до 1.82 А/ч, что составляет 87% от своей макс. емкости.

И именно в этот момент плата защиты сработает и прекратит зарядку.

Даже если ваша плата сработывает при 4.35V (предположим, она собрана на микросхеме 628-8242BACT), это не изменит ситуацию коренным образом. Из-за того, что ближе к окончанию зарядки напряжение на аккумуляторе начинает возрастать очень быстро, разница в набранной емкости при 4.2В и 4.35В едва ли составит более нескольких процентов. А при использовании такой платы вы еще и сокращаете срок службы аккумулятора.

Выводы

Итак, резюмируя все вышесказанное, можно смело утверждать, что применять платы защиты (PCM-модули) вместо зарядки для литиевых аккумуляторов крайне нежелательно.

Во-первых,
это приводит к постоянному превышению пределельно допустимого напряжения на аккумуляторе и, соответственно, снижению срока его службы.

Во-вторых,
из-за особенностей процесса зарядки li-ion, применение платы защиты в качестве контроллера заряда не позволит использовать полную емкость литий-ионного аккумулятора. Заплатив за аккумуляторы емкостью 3400 мА/ч, вы сможете использовать не более 2950 мА/ч.

Для полноценной и безопасной зарядки литиевых аккумуляторов лучше всего применять специализированные микросхемы. Наиболее популярной на сегодняшний день является TP4056. Но с этой микросхемой нужно быть осторожным, она не имеет защиты от дурака переполюсовки.

Схема зарядного устройства на микросхеме TP4056, а также другие проверенные схемы зарядников для Li-ion аккумуляторов мы рассматривали в этой статье.

Пользуйтесь литиевыми аккумуляторами правильно, не нарушайте рекомендованные производителем режимы заряда и они выдержат не менее 800 циклов заряд/разряд.

Помните, что даже при самой идеальной эксплуатации, литий-ионные аккумуляторы подвержены деградации (необратимой потери емкости). Также они имеют довольно большой саморазряд, равный примерно 10% в месяц.

electro-shema.ru

Схемы контроллеров заряда-разряда Li-ion аккумуляторов и микросхемы модулей защиты литиевых батарей

Для начала нужно определиться с терминологией.

Как таковых контроллеров разряда-заряда не существует
. Это нонсенс. Нет никакого смысла управлять разрядом. Ток разряда зависит от нагрузки — сколько ей надо, столько она и возьмет. Единственное, что нужно делать при разряде — это следить за напряжением на аккумуляторе, чтобы не допустить его переразряда. Для этого применяют защиту от глубокого разряда.

При этом, отдельно контроллеры заряда
не только существуют, но и совершенно необходимы для осуществления процесса зарядки li-ion аккумуляторов. Именно они задают нужный ток, определяют момент окончания заряда, следят за температурой и т.п. Контроллер заряда является неотъемлемой частью любого зарядного устройства для литиевого аккумулятора.

Исходя из своего опыта могу сказать, что под контроллером заряда/разряда на самом деле понимают схему защиты аккумулятора от слишком глубокого разряда и, наоборот, перезаряда.

Другими словами, когда говорят о контроллере заряда/разряда, речь идет о встроенной почти во все литий-ионные аккумуляторы защите (PCB- или PCM-модулях). Вот она:

И вот тоже они:

Очевидно, что платы защиты представлены в различных форм-факторах и собраны с применением различных электронных компонентов. В этой статье мы как раз и рассмотрим варианты схем защиты Li-ion аккумуляторов (или, если хотите, контроллеров разряда/заряда).

Контроллеры заряда-разряда

Раз уж это название так хорошо укрепилось в обществе, мы тоже будем его использовать. Начнем, пожалуй, с наиболее распространенного варианта на микросхеме DW01 (Plus).

DW01-Plus

Такая защитная плата для аккумуляторов li-ion встречается в каждом втором аккумуляторе от мобильника. Чтобы до нее добраться, достаточно просто оторвать самоклейку с надписями, которой обклеен аккумулятор.

Сама микросхема DW01 — шестиногая, а два полевых транзистора конструктивно выполнены в одном корпусе в виде 8-ногой сборки.

Вывод 1 и 3 — это управление ключами защиты от разряда (FET1) и перезаряда (FET2) соответственно. Пороговые напряжения: 2.4 и 4.25 Вольта. Вывод 2 — датчик, измеряющий падение напряжения на полевых транзисторах, благодаря чему реализована защита от перегрузки по току. Переходное сопротивление транзисторов выступает в роли измерительного шунта, поэтому порог срабатывания имеет очень большой разброс от изделия к изделию.

Вся схема выглядит примерно вот так:

Правая микросхема с маркировкой 8205А — это и есть полевые транзисторы, выполняющие в схеме роль ключей.

S-8241 Series

Фирма SEIKO разработала специализированные микросхемы для защиты литий-ионных и литий-полимерных аккумуляторов от переразряда/перезаряда. Для защиты одной банки применяются интегральные схемы серии S-8241.

Ключи защиты от переразряда и перезаряда срабатывают соответственно при 2.3В и 4.35В. Защита по току включается при падении напряжения на FET1-FET2 равном 200 мВ.

AAT8660 Series

Решение от Advanced Analog Technology — AAT8660 Series.

Пороговые напряжения составляют 2.5 и 4.32 Вольта. Потребление в заблокированном состоянии не превышает 100 нА. Микросхема выпускается в корпусе SOT26 (3х2 мм, 6 выводов).

FS326 Series

Очередная микросхема, используемая в платах защиты одной банки литий-ионного и полимерного аккумулятора — FS326.

В зависимости от буквенного индекса напряжение включения защиты от переразряда составляет от 2.3 до 2.5 Вольт. А верхнее пороговое напряжение, соответственно, — от 4.3 до 4.35В. Подробности смотрите в даташите.

LV51140T

Аналогичная схема протекции литиевых однобаночных аккумуляторов с защитой от переразряда, перезаряда, превышения токов заряда и разряда. Реализована с применением микросхемы LV51140T.

Пороговые напряжения: 2.5 и 4.25 Вольта. Вторая ножка микросхемы — вход детектора перегрузки по току (предельные значения: 0.2В при разряде и -0.7В при зарядке). Вывод 4 не задействован.

R5421N Series

Схемотехническое решение аналогично предыдущим. В рабочем режиме микросхема потребляет около 3 мкА, в режиме блокировки — порядка 0.3 мкА (буква С в обозначении) и 1 мкА (буква F в обозначении).

Серия R5421N содержит несколько модификаций, отличающихся величиной напряжения срабатывания при перезарядке. Подробности приведены в таблице:

SA57608

Очередной вариант контроллера заряда/разряда, только уже на микросхеме SA57608.

Напряжения, при которых микросхема отключает банку от внешних цепей, зависят от буквенного индекса. Подробности см. в таблице:

SA57608 потребляет достаточно большой ток в спящем режиме — порядка 300 мкА, что отличает ее от вышеперечисленных аналогов в худшую сторону (там потребляемые токи порядка долей микроампера).

LC05111CMT

Ну и напоследок предлагаем интересное решение от одного из мировых лидеров по производству электронных компонентов On Semiconductor — контроллер заряда-разряда на микросхеме LC05111CMT.

Решение интересно тем, что ключевые MOSFET’ы встроены в саму микросхему, поэтому из навесных элементов остались только пару резисторов да один конденсатор.

Переходное сопротивление встроенных транзисторов составляет ~11 миллиом (0.011 Ом). Максимальный ток заряда/разряда — 10А. Максимальное напряжение между выводами S1 и S2 — 24 Вольта (это важно при объединении аккумуляторов в батареи).

Микросхема выпускается в корпусе WDFN6 2.6×4.0, 0.65P, Dual Flag.

Схема, как и ожидалось, обеспечивает защиту от перезаряда/разряда, от превышения тока в нагрузке и от чрезмерного зарядного тока.

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой. Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Схемы правильных зарядок для литиевых аккумуляторов приведены в этой статье.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

electro-shema.ru

Литиевые аккумуляторы 18650 — особенности эксплуатации, напряжение и методы зарядки

Сложно найти область, где нет приборов, работающих на электрической энергии. Мобильные источники представляют аккумуляторы и одноразовые батарейки, питающие потребителя за счет превращения химической энергии в электрическую. Литий-ионные аккумуляторы представляют электронные пары с активными компонентами, содержащими соли лития. По форме аккумулятор напоминает одноразовую пальчиковую батарейку, но несколько большего размера, имеет сотни циклов зарядки, относится Li-ion аккумуляторам 18650.

Устройство li-ion аккумулятора 18650

Производство литий-ионных аккумуляторов основано на площадках компаний Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB
. Другие фирмы покупают элементы, переупаковывают их, выдавая за собственную продукцию. Они еще и пишут на термоусадочной пленке недостоверную информацию об изделии. В настоящий момент нет литий-ионных аккумуляторов 18650 емкостью выше 3600 мА-ч.

Основное отличие аккумуляторов от батарей в возможности многократной перезарядки. Все батарейки рассчитаны на напряжение 1,5 В, у изделия li-ion на выходе 3,7 В. Форм фактор 18650 означает, литиевый аккумулятор длиной 65 мм, диаметром 18 мм.

Характеристики рабочего режима литиевого аккумулятора 18650:

• Максимальное напряжение 4,2 В, причем даже незначительная перезарядка значительно сокращает срок службы.
• Минимальное напряжение 2,75 В. При достижении 2,5 В требуются особые условия восстановления емкости, При напряжении на клеммах2,0 В заряд не восстанавливается.
• Минимальная рабочая температура -20 0 С. Зарядка при минусовой температуре не возможна.
• Максимальная температура +60 0 С. При более высокой температуре можно ожидать взрыва или загорания.
• Емкость измеряется Ампер/часах. Полностью заряженный аккумулятор емкостью 1 А/ч может выдать 1А тока в течение часа, 2 А продолжительностью 30 минут или 15 А на протяжении 4 минут.

Контроллер заряда li-ion аккумулятора 18650

Основные производители выпускают стандартные литиевые аккумуляторы 18650 без защитной платы. Этот контроллер, выполненный в виде электронной схемы, устанавливают сверху на корпус, несколько удлиняя его. Плата располагается перед отрицательной клеммой, защищает АКБ от КЗ, перезаряда, переразряда. Собирается защита в Китае. Есть приборы хорошего качества, встречается откровенное надувательство – недостоверная информация, емкость 9 000А/ч. После установки защиты корпус помещается в термоусадочную пленку с надписями. За счет дополнительной конструкции корпус становится длиннее и толще, может не поместиться в предназначенное гнездо. Типоразмер его может быть 18700, увеличиться за счет дополнительных действий. Если аккумулятор 18650 используется для создания батареи в 12 В, в которой предусмотрен общий контроллер заряда, прерыватели на отдельных Li -ion элементах не нужны.

Целью защиты является обеспечение работы источника энергии в заданных параметрах. При зарядке простым ЗУ защита не допустит перезаряда и вовремя отключит питание, если литиевый аккумулятор 18650 сел до напряжения 2,7 В.

Маркировка литиевых аккумуляторов18650

На поверхности корпуса аккумулятора нанесена маркировка. Здесь можно найти полную информацию о технических свойствах. Кроме даты изготовления, срока годности и бренда производителя, зашифровано устройство литиевых аккумуляторов 18650, и связанные с этим аспектом потребительские качества.

1. ICR
   –
   катод литий-кобальтовый. Аккумулятор обладает высокой емкостью, но рассчитан на небольшие токи потребления. Используют в ноутбуках, видеокамерах и подобной длительно работающей технике с небольшим потреблением энергии.
2. IMR
   – катод литий-марганцевый. Обладает способностью выдавать большие токи, выдерживает разрядку до 2,5 а/ч.
3. INR
   –
   катод из никелатов. Обеспечивает высокие токи, выдерживают разряд до 2,5 В.
4. NCR
   –
   специфическая маркировка компании Panasonic. По свойствам аккумулятор идентичен IMR. Используются никелаты, соли кобальта, окись алюминия.

Позиции 2,3,4 называют «высокотоковыми», их используют для фонарей, биноклей, фотоаппаратов.

Литий-феррофосфатные аккумуляторы обладают способностью работать при глубоком минусе, восстанавливаются при глубоком разряде. Недооценены на рынке.

По маркировке можно определить, это литиевый заряжаемый аккумулятор буквы — I R. Если есть буквы C/M/F – известен материал катода. Будет указана емкость, обозначенная mA/h. Дата выпуска и срок годности расположены в разных местах.

Следует знать, нет у производителей литиевых многозарядных батарей изделий емкостью больше 3 600 мА/ч. Для того чтобы отремонтировать батарею ноутбука или собрать новую нужно приобретать аккумуляторы без защиты. Для использования в единичном экземпляре нужно покупать элементы с защитой.

Как проверить литиевый аккумулятор 18650

Если покупая дорогой прибор, вы сомневаетесь в правдивости информации на корпусе, есть способы проверки. Кроме специальных измерителей можно использовать подручные средства.

• У вас есть зарядное устройство, можно засечь время полной зарядки определенной силой тока. Произведение времени на силу тока выявит приблизительную емкость li-ion аккумулятора.
• Вам поможет интеллектуальное зарядное устройство. Оно покажет и напряжение, и емкость, но стоит прибор дорого.
• Подключите фонарик, замерьте силу тока, и ждите, когда светоч потухнет. Произведение времени на силу тока дает емкость тока в А/ч.

Определить мощность аккумулятора можно по весу: литиевый аккумулятор 18650 емкостью 2000мА/ч должен весить 40 г. Чем выше емкость, тем больше вес. Но бракоделы научились подсыпать песок в корпус, для тяжести.

Зарядное устройство для литиевых аккумуляторов 18650

Литиевые аккумуляторы требовательны к параметрам напряжения на клеммах. Предельное напряжение 4,2 В, минимальное – 2,7 В. поэтому зарядное устройство работает как стабилизатор напряжения, создавая на выходе 5 В.

Определяющими показателями является ток зарядки и количество элементов в батарее, выставляемые своими руками. Каждый элемент (банка) должен получить полный заряд. Распределяется энергия с использованием схемы балансира для литиевых аккумуляторов 18650. Балансир может быть встроенным или контроль ведется вручную. Хорошее ЗУ стоит дорого. Сделать зарядку своими руками для li-ion может каждый, кто разбирается в электрических схемах и умеет паять.

Предлагаемая схема зарядного устройства, выполненного своими руками для литиевых аккумуляторов 18650, проста, будет отключать потребителя после зарядки самостоятельно. Стоимость комплектующих около 4 долларов, не дефицит. Приспособление надежное, не перегреется и не загорится.

Схема зарядного устройства для литиевых аккумуляторов 18650

В зарядном, сделанном своими руками, ток в цепи регулируется резистором R4. Сопротивление подбирают таким, чтобы первоначальный ток зависит от емкости литиевого аккумулятора 18650.Каким током заряжать li-ion аккумулятор, если его емкость 2 000 мА/ч? 0,5 – 1,0 С составит 1-2 ампера. Это и есть ток зарядки.

Каким током заряжать li-ion аккумулятор 18650

Есть порядок восстановления работоспособности литиевого аккумулятора 18650 после падения напряжения до рабочего. Мы восстанавливаем емкость, измеряемую в ампер-часах. Поэтому вначале подключаем Li-ion аккумулятор форм-фактор 18650 к ЗУ, потом своими руками устанавливаем ток зарядки. Напряжение изменяется по времени, начальное 0,5 В. Как стабилизатор, ЗУ рассчитан на 5 В. Для сохранения работоспособности, благоприятными считают параметры 40-80 % от емкости.

Схема зарядки li-ion аккумулятора 18650 предполагает 2 этапа. Вначале нужно поднять напряжение на полюсах до 4,2 В, далее постепенным снижением силы тока стабилизировать емкость. Заряд считается полным, если сила тока снизилась до значения 5-7 мА, когда питание отключится. Весь цикл зарядки не должен превышать 3 часа.

Самая простая одногнездная китайская зарядка для li-ion аккумуляторов 18650 рассчитана на зарядный ток в 1 А. Но следить за процессом придется самостоятельно, переключать своими руками. Универсальные зарядные устройства дороги, но имеют дисплей и самостоятельно ведут процесс.

Как правильно зарядить Li-ion аккумулятор 18650 в ноутбуке? Подключение комплекта источников энергии в гаджете через Pover Bank. Батарея может заряжаться от сети, но важно отключать питание, как только блок набрал емкость.

Восстановление li-ion аккумулятора 18650

Если АКБ отказывается работать, это может проявиться так:

• Источник энергии быстро разряжается.
• Аккумулятор сел и не заряжается вообще.

Быстро разрядиться может любой источник, если емкость пропала. Именно этим страшен перезаряд и глубокий разряд, от которых ставится защита. Но нет спасения от естественного старения, когда хранение на складе ежегодно снижает емкость банок. Способов регенерации нет, только замена.

Что делать, если аккумулятор не заряжается после глубокого разряда? Как восстановить li-ion 18650? После отключения аккумулятора контроллером, в нем еще есть запас энергии, способный выдать 2.8-2.4 В напряжения на полюсах. Но зарядное устройство не распознает заряд до 3,0В, ему все, что ниже, то и ноль. Можно ли разбудить аккумулятор, запустить химическую реакцию вновь? Что нужно сделать, чтобы поднять заряд li-ion 18650 до 3,1 -3,3В? Нужно использовать способ «толкнуть» аккумулятор, дать ему необходимый заряд.

Не вдаваясь в расчеты, используйте предложенную схему, смонтировав ее с резистором 62 Ом (0,5Вт). Здесь использован блок питания на 5 В.

Если резистор греется, на литиевом аккумуляторе ноль, значит, есть КЗ или неисправен модуль защиты.

Как восстановить литиевый аккумулятор 18650, используя универсальное ЗУ? Выставить ток заряда 10 мА, и выполнить предзарядку, как написано в инструкции к прибору. После поднятия напряжения до 3,1 В зарядить в 2 этапа по схеме SONY.

Какие литиевые аккумуляторы 18650 лучше на Али Экспресс

Если для вас важна стоимость и качество литиевого аккумулятора 18650, воспользуйтесь ресурсом AliExpress. Здесь много товара, от разных производителей. Искомый аккумулятор пользуется спросом, его любят подделывать. Поэтому необходимо знать основные отличия хорошей модели от реплики.

Критично отнеситесь к указанной емкости. Только лучшие производители добились 3 600 А/ч, средние имеют показатель 3000-3200 А/ч. Защищенный аккумулятор больше на 2-3 мм в длину и чуть толще незащищенного. Но если вы собираете батарею, защита не нужна, не переплачивайте.

Добротные изделия и здесь стоят дороже. Учтите, что Ultrafire обещает 9000 мА/ч, но на деле оказывается в 5-10 раз ниже. Лучше использовать товар от проверенного производителя, стараться покупать всегда одну и ту же марку аккумулятора.

Предлагаем посмотреть порядок восстановления литиевого аккумулятора 18650

batts.pro

Простая зарядка Li-ion аккумуляторов — IT-блог

Привет. Есть у меня замечательный китайский фонарик с линзой. Светит отлично. Работает на одном Li-ion аккумуляторе форм-фактора 18650. Не так давно досталось мне несколько таких же живых аккумуляторов 18650 от сдохшей ноутбучной батареи. Так как аккумов стало много, надо было что-то делать с зарядкой этого хозяйства. Штатная зарядка от фонарика показалась мне очень подозрительной и неудобной. Откидная вилка для включения в сеть 220 короткая и не в каждую розетку подойдет, да еще и постоянно выпадает из настенной розетки. Шлак короче. В связи с тем что в последнее время руки чешутся что-то попаять, то очень захотелось мне намутить зарядку собственную.
Чуть погуглил и нашел дешевенький китайский контроллер заряда Li-ion аккумуляторов с минимумом обвеса.
В общем взят был за основу QX4054
в корпусе SOT-23-5. Даташит на китайском внизу поста. Есть похожие контроллеры от Linear Technology LT4054
, но ценник на них мне показался не гуманным да и где купить их в Украине я не нашел.(

Что умеет. Судя из того что удалось выяснить из даташита, умеет заряжать аккумуляторы током до 800mA и путем гашения подцепленого к нему светодиода отображать окончание зарядки. Заканчивает процесс заряда аккумулятора при достижении напряжения 4.2Вольт либо есть зарядниый ток опустился до 25mA.

Такая вот букашенция. Привожу примерное описания выводов контроллера:

VCC
— Понятно. Питание 4,5 — 6,5 Вольт.
GND
— Общий вывод. То есть «земля».
PROG
— Вывод для программирования тока заряда.
CHRG
— Индикация окончания заряда.
BAT
— Поключение плюсового вывода батареи.

Скажу стразу, что в процессе работы QX4054
греется достаточно сильно. Поэтому при расчете тока заряда, я выбрал значение 500mA. Номинал резистора при этом составляет 2кОм.
Формула для расчета очень простая и есть в даташите, но приведу ее и здесь.
I
bat
= (V
prog
/R
prog
)*1000

Где:
I
bat
— ток заряда в Амперах.
V
prog
— Берется из даташита и равно 1В
R
prog
— Сопротивление резистора в Омах.

Подставляем наши 0.5 Ампера: R
prog
= (V
prog
/0.5)*1000.
Итого 2000 Ом. Меня это устраивает.
К сожалению этот контроллер не имеет защиты от неправильного включения аккумулятора, и если в рабочем состоянии перепутать полярность подключаемого аккумулятора, то QX4054 за секунду превращается в дым. Поэтому пришлось чуть доработать типовую схему включения. От идеи защитного диода пришлось отказаться, так как я побоялся что падение напряжения на диоде в 0.5 вольта приведет к перезаряду или же каким-то другим последствиям. Поэтому пошел путем включения защитного диода и самовосстанавливающегося предохранителя.
Не знаю насколько такой вариант технически правилен, но он спасает контроллер от выгорания. Плюс есть индикация ошибки подключения. Собственно схема ниже.

Печатку разводил под свой отсек для батарей 18650. Так что для заряда батарей в других форматах, перерисовывайте для себя. Печатная плата в diptrace без заливки:

С заливкой:

Вид сверху:

Травим платку, любым удобным для вас способом. Я, как обычно, делаю печатки при помощи пленочного фоторезиста.

Собираем.Вид почти готовой зарядки без корпуса. В наладке зарядка не нуждается. Правильно собранное устройство работает сразу. Подключаем источник питания 5В, вставляем разряженый аккумулятор и наблюдаем процесс зарядки.

При ошибочном подключении аккумулятора, загорается красный светодиод ошибки.

Осталось подыскать или склеить корпус для зарядки, и можно спокойно эксплуатировать. В качестве корпуса планирую использовать пластик из сгоревшего ноутбучного блока питания.
Если не полениться и добавить в схему линейный стабилизатор типа LM7805, то получится более универсальная зарядка с возможностью использовать различные блоки питания от 6 до 15 вольт. Если придется делать себе еще одну то пожалуй сделаю с LM7805.

Li-ion аккумуляторы типа 18650 различной емкости получили в настоящее время очень широкое распространение. С их приобретением встает проблема зарядки и обязательно в соответствии с техническими требованиями к процессу зарядки. Вот некоторые из этих требований:
— зарядка стабильным током;
— режим стабилизации напряжения;
— индикация окончания зарядки;
— непревышение допустимой температуры в процессе зарядки аккумулятора.

Вашему вниманию предлагается несложная в изготовлении и наладке схема ЗУ Li-ion аккумуляторов, хорошо зарекомендовавшая себя в работе.

Схема представляет собой стабилизатор тока и напряжения. Пока напряжение на аккумуляторе в процессе зарядки не достигнет уровня Uстаб.=(R7/R5+1)*Uref (Uref-опорное напряжение TL431=2,5В), TL431 находится в закрытом состоянии, и схема работает как стабилизатор тока. Iстаб.=0,6/R2 (0,6-напряжение открывания транзистора КТ816В). Как только напряжение на аккумуляторе достигнет Uстаб., схема переходит в режим стабилизации напряжения. Для Li-ion аккумулятора эта величина равна 4,2В. По достижении на аккумуляторе напряжения 4,2В начинает светиться светодиод желтого цвета, сигнализируя о том, что аккумулятор заряжен на 80-90%.Зарядный ток снижается до величины 7…8мА. В этом состоянии оставьте аккумулятор на 10-15 часов, чтобы он набрал полную емкость.

Немного о назначении элементов схемы.
LED1 — синего цвета, светится при установке аккумулятора (АК) в зарядный бокс при неподключенном питании ЗУ. При напряжении на АК менее 3В LED1 не светится.
LED2 — желтого цвета. Служит для индикации окончания процесса зарядки АК. При установке в бокс незаряженного АК LED2 не светится. Если он светится, то это говорит о том, что в бокс вставлен заряженный АК (при неподключенном питании ЗУ).
R2 — ограничивает зарядный ток АК.
R5, R7 — служат для установки напряжения 4,2В на контактах зарядного бокса до установки в него аккумулятора (можно любым).

Все детали ЗУ, кроме транзистора, установлены на печатной плате со стороны печатных проводников:

Вариант платы для тех, кто не ленится сверлить отверстия в стеклотекстолите:

Транзистор снабжен небольшим радиатором. В процессе зарядки транзистор греется до 40°С. Резистор R2 также греется, поэтому лучше установить параллельно два по 10 Ом для уменьшения нагрева.
Напряжение блока питания для зарядки одного аккумулятора примерно 5В постоянного тока. При необходимости заряжать сразу несколько аккумуляторов напряжение БП выбирается таким, чтобы на каждом блоке оно составляло 4,2В. Мощность блока питания выбирается из величины зарядного тока для каждого аккумулятора. Можно использовать импульсный источник питания. Габариты зарядного устройства будут меньше.
Процесс наладки зарядного устройства несложен. Не вставляя аккумулятор, подаем питание на схему. Должны светиться оба светодиода. Далее измеряем напряжение на контактах зарядного бокса. Если оно равно 4,2В, вам повезло и наладка почти завершена. В случае, если напряжение больше или меньше 4,2В, отключаем питание, вместо резистора R5 или R7 впаиваем переменный многооборотный резистор 10к и точно устанавливаем напряжение 4,2В на контактах бокса. Измерив величину получившегося сопротивления настоечного резистора, подбираем такой же постоянный и впаиваем в схему. Еще раз проверяем напряжение на контактах зарядного бокса. Величину зарядного тока проверяем амперметром на контактах зарядного бокса, не вставляя аккумулятор. Подбором величины резистора R2 можно установить желаемый зарядный ток. Большими токами не увлекаемся, может греться аккумулятор, что категорически недопустимо. От перегрева емкость Li-ion аккумуляторов снижается и не восстанавливается.
Аккумуляторы лучше всего заряжать по одному. При необходимости заряжать одновременно несколько аккумуляторов можно соединить блоки последовательно по такой схеме.

В этой схеме каждый аккумулятор заряжается отдельно. Напряжение в конце зарядки на каждом АК будет 4,2В, а зарядный ток — 0,5А. Заряжая одновременно, например, семь аккумуляторов, напряжение источника питания должно быть 4.2В*7=29,5В. Мощность источника питания определяется по величине зарядного тока 0,5А для каждого АК, т.е приблизительно 40Вт.

Фото готового устройства.

Литий-ионные аккумуляторы не столь «привередливы», как их никель-металл-гидридные собратья, но все равно требуют определенного ухода. Придерживаясь пяти простых правил
, можно не только продлить жизненный цикл литий-ионных аккумуляторных батарей, но и повысить время работы мобильных устройств без подзарядки.

Не допускайте полного разряда.
У литий-ионных аккумуляторов отсутствует так называемый эффект памяти, поэтому их можно и, более того, нужно заряжать, не дожидаясь разрядки до нуля. Многие производители рассчитывают срок жизни литий-ионного аккумулятора количеством циклов полного разряда (до 0%). Для качественных аккумуляторов это 400-600 циклов
. Чтобы увеличить срок службы вашего литий-ионного аккумулятора, чаще заряжаете свой телефон. Оптимально, как только показатель заряда батареи опустится ниже отметки 10-20 процентов, можете ставить телефон на зарядку. Это увеличит количество циклов разряда до 1000-1100
.
Данный процесс специалисты описывают таким показателем как Глубина Разряда (Depth Of Discharge). Если ваш телефон разряжен до 20%, то Глубина Разряда составляет 80%. В нижеприведенной таблице показана зависимость количества циклов разряда литий-ионного аккумулятора от Глубины Разряда:

Разряжайте раз в 3 месяца.
Полный заряд на протяжении длительного времени также же вреден для литий-ионных аккумуляторов, как и постоянная разрядка до нуля.
Из-за крайне нестабильного процесса заряда (мы часто заряжаем телефон как придется, и где получится, от USB, от розетки, от внешнего аккумулятора и тд.) специалисты рекомендуют раз в 3 месяца полностью разряжать аккумулятор и после этот заряжать до 100% и подержать на зарядке 8-12 часов. Это помогает сбросить так называемый верхний и нижний флаги заряда аккумулятора. Более подробно об этом можно прочитать .

Храните частично заряженными
. Оптимальным состоянием для длительного хранения литий-ионного аккумулятора является уровень заряда от 30 до 50 процентов при температуре 15°C. Если же оставить батарею полностью заряженной, со временем ее емкость существенно снизится. А вот аккумулятор, который долгое время пылился на полке разряженным до нуля, скорее всего, уже не жилец – пора отправлять его на утилизацию.
В нижеприведенной таблице показано сколько остается емкости в литий-ионном аккумуляторе в зависимости от температуры хранения и уровня заряда при хранении в течение 1 года.

Используйте оригинальное зарядное устройство.
Мало кто знает, что зарядное устройство в большинстве случаев встроено непосредственно внутрь мобильных устройств, а внешний сетевой адаптер лишь понижает напряжение и выпрямляет ток бытовой электросети, то есть напрямую на батарею не воздействует. Некоторые гаджеты, например цифровые фотокамеры, лишены встроенного зарядного устройства, и поэтому их литий-ионные аккумуляторы вставляют во внешний «зарядник». Вот тут-то использование внешнего зарядного устройства сомнительного качества вместо оригинального может негативно сказаться на работоспособности батареи.

Не допускайте перегрева.
Ну а злейшим врагом литий-ионных аккумуляторов является высокая температура – перегрева они напрочь не переносят. Поэтому не допускайте попадания на мобильные устройства прямых солнечных лучей, а также не оставляйте их в непосредственной близости от источников тепла, например электрообогревателей. Максимально допустимые температуры, при которых возможно использование литий-ионных аккумуляторов: от –40°C до +50°C

Также, вы можете посмотреть

Вы сможете ознакомиться со схемой зарядного устройства, которая отлично подойдет для литиевых Li-Ion аккумуляторов.

Сначала его автор хотел представить простой вариант на микросхеме lm317, но в этом случае зарядку нужно питать от более высокого напряжения, чем 5 вольт. Причина в том, что разница между входным и выходным напряжениями микросхемы lm317 должна быть не менее 2 Вольт. Напряжение заряженного литий-ионного аккумулятора составляет около 4,2 Вольт. Следовательно, разница напряжений меньше 1 вольта. А это это значит, что можно придумать другое решение.

На АлиЭкспресс можно купить специализированную плату для зарядки литиевых аккумуляторов, которая стоит около доллара. Да, это так, но зачем покупать то, что можно сделать за пару минут. Тем более нужно месяц пока заказ будет у вас. Но если решили приобрести готовый, чтобы сразу пользоваться им, купите в этом китайском магазине . В поиске по магазину впишите: TP4056 1A

Самая простая схема

Сегодня рассмотрим варианты UDB-зарядного устройства для литиевых аккумуляторов, которое сможет повторить каждый. Схема самая самая простая, которую можно только придумать.

Решение

Это гибридная схема, где есть стабилизация напряжения и ограничение тока заряда аккумулятора.

Описание работы зарядки

Стабилизация напряжения построена на базе довольно популярной микросхемы регулируемого стабилитрона tl431. Транзистор в качестве усилительного элемента. Ток заряда задается резистором R1 и зависит только от параметров заряжаемого аккумулятора. Этот резистор советуется с мощностью 1 ватт. А все остальные резисторы 0,25 или 0,125 ватт.

Как мы знаем, напряжение одной банки полностью заряженного литий-ионного аккумулятора составляет около 4,2 Вольт. Следовательно, на выходе зарядного устройства мы должны установить именно это напряжение, которое задается подбором резисторов R2 и R3. Существует очень много онлайн программ по расчету напряжения стабилизации микросхемы tl431.
Для наиболее точной настройки выходного напряжения советуется резистор R2 заменить на многооборотное сопротивление около 10 килоом. Кстати, возможно и такое решение. Светодиод у нас в роли индикатора заряда, подойдет практически любой светодиод, цвет на ваш вкус.
Вся настройка сводится к установке на выходе напряжения 4,2 вольта.
Несколько слов о стабилитроне tl431. Это очень популярная микросхемах,не путайте с транзисторами в аналогичном корпусе. Эта микросхема встречается практически в любом импульсном блоке питания, например компьютернаом, где микросхема чаще всего стоит в обвязке.
Силовой транзистор не критичен, подойдет любой транзистор обратной проводимости средней или высокой мощности, например из советских подойдут КТ819, КТ805. Из менее мощных КТ815, КТ817 и любые другие транзисторы с аналогичными параметрами.

Для каких аккумуляторов подходит устройство?

Схема предназначена для зарядки только одной банки литиевого аккумулятора. Можно заряжать акб стандарта 18 650 и иные аккумуляторы, только нужно выставить соответствующее напряжения на выходе из зарядника.
Если вдруг по каким-то причинам схема не заработает, то проверьте наличие напряжения на управляющем выводе микросхемы. Оно должна быть не менее 2,5 Вольт. Это минимальное рабочее напряжение для внешнего источника опорного напряжения микросхемы. Хотя встречаются варианты исполнения, где минимальное рабочее напряжение составляет 3 Вольта.
Целесообразно также построить небольшой тестовый стенд для указанной микросхемы, чтобы проверить ее на работоспособность перед пайкой. А после сборки тщательно проверяем монтаж.

В ещё одной публикации материал об улучшении .

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить

+27

Добавить в избранное

Обзор понравился

+28

+51

Современные электронные устройства (типа сотовых телефонов, портативных компьютеров или планшетов) питаются от литий-ионных аккумуляторов, которые пришли на смену щелочным аналогам. Никель-кадмиевые и никель-металлгидридные акб уступили место Li─Ion батареям за счет лучших технических и потребительских качеств последних. Имеющийся от момента производства заряд в таких батареях составляет от четырех до шести процентов, после чего начинает снижаться по мере использования. В течение первых 12 месяцев емкость аккумуляторов снижается от 10 до 20 %.

Оригинальные зарядные устройства

Зарядные агрегаты для ion аккумулятора весьма похожи на аналогичные устройства для свинцово-кислотных, однако у них на элементах питания, названных за внешнюю схожесть «банками», напряжение выше, поэтому существуют более строгие требования к допуску (например, допустимое расхождение в напряжении всего 0,05 в). Чаще всего встречается формат банки ионных аккумуляторов 18650, это значит, что у нее диаметр – 1,8 см, а высота –6,5 см.

На заметку.
Стандартная литий-ионная батарея требует для зарядки до трех часов, а более точно время определяется изначальной ее емкостью.

Производители Li-ion аккумуляторов рекомендуют для зарядки использовать только оригинальные зарядные устройства, которые гарантированно дадут нужное напряжение для батареи и не погубят часть ее емкости перезарядкой элемента и нарушением химической системы, также нежелательна полная зарядка батареи.

Обратите внимание!
При длительном хранении литиевые аккумуляторы должны оптимально иметь маленький (не более 50%) заряд, также необходимо вытащить их из агрегатов.

Если у литиевых аккумуляторах имеется плата защиты, то перезарядка им не грозит.

Встроенная плата защиты отсекает чрезмерное напряжение (более 3,7 вольт на банку) во время зарядки и отключает аккумулятор, если уровень заряда упал до минимального, обычно до 2,4 вольт. Контроллер заряда определяют момент, когда напряжение на банке достигает 3,7 вольт, и отключает зарядное устройство от аккумулятора. Также это необходимое устройство контролирует температуру батареи, чтобы исключить перегрев и перегрузку по току. Защита компонуется на базе микросхемы ДВ01-П. После того, как цепь прерывается контроллером, ее восстановление осуществляется автоматически при нормализации параметров.

На микросхеме красный индикатор означает заряд, а зеленый или голубой сигнализирует о том, что акб заряжена.

Как правильно заряжать литиевые аккумуляторы

Известные производители li-ion аккумуляторов (например, такие, как «Сони») применяют в своих зарядниках двух или трех этапный принцип зарядки, что позволяет значительно продлить срок службы батарей.

На выходе зарядник имеет напряжение в пять вольт, а величина тока колеблется от 0,5 до 1,0 номинальной емкости акб (например, для элемента, имеющего емкость 2200 миллиампер-час, ток зарядного устройства должен быть от 1,1 ампер.)

В начальный этап, после подключения зарядки для литиевых аккумуляторов, величина тока составляет от 0,2 до 1,0 номинальной емкости, при этом напряжение 4,1 вольт (на одну банку). В таких условиях батареи заряжаются от 40 до 50 минут.

Для достижения постоянства тока схема зарядного устройства должна быть в состоянии поднять напряжение на клеммах батареи, в это время зарядник для большинства литий ионных аккумуляторов работает в качестве обычного стабилизатора напряжения электротока.

Важно!
Если необходима зарядка литий-ионных батарей, у которых имеется встроенная плата защиты, то напряжение холостого хода не должно быть больше шести-семи вольт, иначе она испортится.

В то время, как напряжение достигнет 4,2 вольт, емкость аккумулятора составит от 70 до 80 процентов емкости, что будет сигналом об окончании начального этапа зарядки.

Следующий этап осуществляется при наличии постоянного напряжения.

Дополнительная информация.
В некоторых агрегатах для более быстрой зарядки применяется импульсный метод. Если в литий-ионном аккумуляторе имеется графитовая система, то для них необходимо соблюдать ограничение напряжения в 4,1 вольта на одну банку. При превышении этого параметра энергетическая плотность акб возрастет и запустит окислительные реакции, сокращающие срок эксплуатации аккумулятора. В современных моделях батарей применяют специальные добавки, которые позволяют повышать напряжение при подключении зарядного устройства для li ion аккумуляторов до 4,2 вольт плюс/минус 0,05 вольт.

В простых литиевых батареях зарядные устройства держат уровень напряжения в 3,9 вольт, что для них является надежной гарантией долгой службы.

При выдаче тока в 1 величину емкости акб время получения оптимально заряженного аккумулятора составит от 2 до 3 часов. Как только заряд станет полным, напряжение достигнет нормы отсечки, величина тока стремительно падает и остается на уровне пары процентов от начального значения.

Если зарядный ток искусственно увеличивать, что время использования зарядного устройства для питания литий ионных аккумуляторов почти не уменьшится. В таком случае первоначально быстрее растет напряжение, но в то же время увеличивается длительность второго этапа.

Некоторые зарядные устройства могут полностью зарядить акб за 60-70 минут, в процессе такой зарядки исключен второй этап, и аккумулятор можно использовать уже после начальной стадии (уровень зарядки также будет на уровне 70 процентов емкости).

На третьем завершающем этапе зарядки проводится компенсирующий заряд. Он осуществляется не каждый раз, а всего один раз в 3 недели, при хранении (а не использовании) аккумуляторов. В условиях хранения батарей невозможно использовать струйную зарядку, потому что в таком случае происходит металлизация лития. Однако небольшие по времени подзарядки током постоянного напряжения помогают избежать потерь заряда. Прекращение зарядки заканчивается, как только напряжение достигнет 4,2 вольт.

Металлизация лития опасна выделением кислорода и резким нагнетением давления, что может привести к воспламенению и даже взрыву.

Зарядка для аккумулятора своими руками

Зарядное устройство для литий-ионных аккумуляторов стоит недорого, но при наличии небольших познаний в электронике можно изготовить ее самостоятельно. Если нет точной информации о происхождении элементов АКБ, и есть сомнения в точности работы измерительных приборов, следует выставить порог заряда в районе от 4,1 до 4,15 вольт. Это особенно актуально, если акб не имеет защитной платы.

Для сборки зарядки для литиевых аккумуляторов своими руками хватит одной упрощенной схемы, которых очень много в свободном доступе в Интернете.

Для индикатора можно использовать светодиод зарядного типа, который подсвечивает, когда зарядка аккумулятора значительно снижена, и гаснет при разрядке в «ноль».

Сборка зарядного устройства производится в следующем порядке:

• находится подходящий корпус;
• монтируется блок питания на пять вольт и другие детали схемы (строго следить за последовательностью!);
• вырезается пара латунных полосок и крепится на гнездные отверстия;
• с помощью гайки определяется расстояние между контактами и подключаемым аккумулятором;
• устанавливается переключатель для изменения полярности (опционально).

Если ставится задача собрать своими руками зарядку для аккумуляторов 18650, то потребуются более сложная схема и больше технических навыков.

Все литий-ионные аккумуляторы время от времени требуют подзарядки, однако, следует избегать слишком полной зарядки, а также полной разрядки. Поддержание работоспособности батарей и сохранение их рабочей емкости в течение длительного времени возможно с помощью специальных зарядных устройств. Зарядники желательно использовать оригинальные, но можно собрать их самостоятельно.

Видео

Аккумуляторы

Каким током заряжать li ion аккумулятор 18650? Как правильно эксплуатировать такую батарею. Чего литий-ионные источники тока бояться и как такой батарейке продлить срок службы? Подобные вопросы могут возникать в самых разных отраслях электроники.

И если вы решили собственноручно собрать ваш первый фонарик или электронную сигарету, то вам обязательно нужно ознакомиться с правилами работы с подобными источниками тока.

Литий-ионный аккумулятор – это тип аккумулятора электрического тока, который с 1991 года, после того как на рынок его презентовала компания SONY, приобрел широчайшее распространение в современной бытовой и электронной технике. Как источник питания подобные батареи используются в сотовых телефонах, ноутбуках и видеокамерах, как источник тока для электронной сигареты и электромобиля.

Недостатки этого типа батарей начинаются с того, что литий-ионные батареи первого поколения были взрывом на рынке. Не только в прямом, но и в переносном смысле. Эти батареи взрывались.

Объяснялось это тем, что внутри использовался анод из металлического лития. В процессе многочисленных зарядок и разрядок такого аккумулятора, на аноде появлялись пространственные образования, которые приводили к замыканию электродов, а как следствие – к возгоранию или взрыву.

После того, как этот материал заменили графитом, от подобной проблемы удалось избавиться, но могли еще возникать проблем на катоде, который был выполнен из оксида кобальта. При нарушении условий эксплуатации, а точнее перезарядке проблема могла повториться. Исправлено это было с началом использования литий-ферро-фосфатных батарей.

Все современные литий-ионные батареи предотвращают перегрев и перезаряд, но остается проблема потери заряда при низких температурах пользования приборами.

Среди неоспоримых преимуществ литий-ионных батарей, хотелось бы отметить следующие:

• высокая емкость батареи;
• низкий саморазряд;
• отсутствие необходимости обслуживания.

Оригинальные зарядные устройства

Зарядное устройство для литий-ионных аккумуляторов довольно похоже на зарядное для свинцово-кислотных батарей. Разница состоит лишь в том, что у литий-ионного аккумулятора очень высоки напряжения на каждой банке и более жесткие требования допусков по напряжению.

Банкой такой аккумулятор называют из-за внешней схожести с алюминиевыми банками из-под напитков. Самым распространенным элементом питания подобной формы является 18650. Такое обозначение аккумулятор получил благодаря своим размерам: 18 миллиметров диаметра и 65 миллиметров в высоту.

Если для свинцово-кислотных аккумуляторов допустимы некоторые неточности в указании граничных напряжений во время зарядки, с литий-ионными элементами все обстоит куда конкретнее. В процессе зарядки, когда напряжение увеличивается до 4.2 Вольта, подача напряжения на элемент должна прекратиться. Допустимая погрешность всего 0.05 Вольт.

Китайские зарядки, которые можно встретить на рынке, могут рассчитываться на элементы питания на разных материалах. Li-ion, без ущерба для его работоспособности, можно заряжать током 0.8 А. В этом случае нужно очень внимательно контролировать напряжение на банке. Желательно не допускать величины выше 4.2 Вольт. Если в сборке с батареей будет иметься контроллер, то переживать ни о чем не стоит, контроллер все сделает за вас.

Самым идеальным зарядником для литий-ионных батарей будет стабилизатор напряжения и ограничительно тока в начале заряда.

Литий заряжать нужно стабильным напряжением и ограничением тока в начале заряда.

Самодельное зарядное

Чтобы заряжать 18650 можно купив универсальное зарядное устройство, и не мучиться вопросом, как проверить мультиметром необходимые параметры. Но такое приобретение вылетит вам в копеечку.

Цена на такое устройство будет варьироваться в районе 45 долларов США. А можно все-таки потратить 2-3 часа и собрать зарядное устройство своими руками. Причем это зарядное будет дешевым, надежным и будет автоматически отключать ваш аккумулятор.

Детали, которые сегодня мы будем использовать для создания нашего зарядного устройства, есть у каждого радиолюбителя. Если под рукой не оказалось радиолюбителя с нужными деталями, то на радиорынке вы сможете купить все детали не больше чем за 2-4 доллара. Схема, которая собрана правильно и аккуратно смонтирована, начинает работу сразу же и не нуждается в каких-либо дополнительных отладках.

Электрическая схема заряда аккумулятора 18650.

В довесок ко всему, при установке стабилизатора на подходящий радиатор, вы сможете спокойно ставить заряжаться свои аккумуляторы без страха того, что зарядка перегреется и загорится. Чего совершенно нельзя сказать о китайских зарядных устройствах.

Схема работает довольно просто. Сперва, аккумулятор нужно зарядить постоянным током, который определяется сопротивлением резистора R4. После того, как аккумулятор будет иметь напряжение 4.2 Вольта, начинается зарядка постоянным напряжением. Когда ток зарядки снизится до очень маленьких значений, светодиод в схеме перестанет гореть.

Токи, которыми рекомендуют заряжать литий-ионные аккумуляторы, не должны превышать 10% от емкости аккумулятора. Это позволить увеличить срок службы вашего элемента питания. При номинале резистора R4 – 11 Ом, ток в цепи будет составлять 100 мА. Если вы используете сопротивление в 5 Ом, то ток зарядки будет уже 230 мА.

Как продлить жизнь вашему 18650

Разобранный аккумулятор.

Если ваш литий-ионный аккумулятор вам приходится оставлять на некоторое время без работы, то лучше хранить элементы питания отдельно от устройства, которое они питают. Заряженный полностью элемент, со временем часть своего заряда утратит.

Элемент, который заряжен очень мало, или разряжен вовсе, может навсегда потерять работоспособность после длительной спячки. Оптимальным будет хранение 18650 на уровне заряда около 50 процентов.

Не стоит допускать полного разряда и перезаряда элемента. У литий-ионных элементов питания полностью отсутствует эффект памяти. Желательно заряжать такие элементы питания до того момента, когда их заряд полностью иссякнет. Это тоже способно продлить работоспособность аккумулятора.

Литий-ионки не любят ни жары, ни холода. Оптимальными температурными условиями для этих элементов питания будет диапазон от +10 до +25 градусов Цельсия.

Холод, может не только уменьшить время работы элемента, но и разрушить его химическую систему. Думаю, каждый из нас замечал, как на холоде быстро падает уровень заряда в мобильном телефоне.

Вывод

Резюмируя все вышесказанное, хочется заметить, что если вы собираетесь зарядить литий ионный аккумулятор с помощью зарядного устройства магазинного производства, обращайте внимание на то, чтобы это было не китайское производство. Очень часто эти зарядные собраны из дешевых материалов и не всегда в них соблюдается нужная технология, что может привести к нежелательным последствиям в виде возгораний.

Если вы хотите собирать устройство собственноручно, то заряжать литий-ионный аккумулятор нужно током, который будет составлять 10% от емкости аккумулятора. Максимальной может быть цифра в 20 процентов, но эта величина уже нежелательна.

При пользовании подобными элементами питания стоит соблюдать правила эксплуатации и хранения, чтобы исключить возможность взрыва, к примеру, от перегрева, или же выхода из строя.

Соблюдение условий и правил эксплуатации продлит срок службы литий-ионной батареи, и как следствие – избавит вас от ненужных финансовых затрат. Батарея – ваш помощник. Берегите ее!

Потерял в командировку родное зарядное устройство от цифрового фотоаппарата. Купить новое типа «лягушка». Жаба задавила, ведь я радиолюбитель и поэтому смогу сам спаять зарядку литиевых аккумуляторов своими руками, к тому же сделать это очень легко. Зарядное устройство абсолютно любого литиевого аккумулятора это источник постоянного напряжения на 5 вольт, отдающий ток заряда, равный 0.5-1.0 емкости батареи. Например, если емкость аккумулятора 1000 mAh
, зарядное устройство должно выдавать ток не менее 500 mA.

Не верите, так попробуйте, а мы поможем.

Процесс заряда показан на графике. В первоночальный момент зарядный ток постоянен, при достижении уровня напряжения Umax
на аккумуляторе, ЗУ переходит в режим, когда напряжение
будет постоянным, а ток асимптотически стремится к нулю.

Зарядка литиевых аккумуляторов график процесса

Выходное напряжение литиевых аккумуляторов, обычно, составляет 4,2В, а номинальное напряжение составляет порядка 3,7В. Не рекомендуется заряжать эти батареи до полных 4,2В, так как это снижает их срок службы. Если снизить выходное напряжение до 4,1В, емкость упадет почти на 10%, но в тоже время количество циклов заряд-разряд возрастет почти в два раза. При эксплуатации этих батарей, крайне нежелательно доводить номинальное напряжение ниже уровня 3,4…3,3В.

Зарядка литиевых аккумуляторов схема на LM317

Как видим схема достаточно простая. Построена на стабилизаторах LM317 и TL431. Еще из радиокомпонентов присутствуют пару диодов, сопротивлений и конденсаторов. Устройство почти не требует регулировки, достаточно подстроечным сопротивлением R8 задаем напряжение на выходе устройства на номинале 4,2 вольта без подключенного аккумулятора. Сопротивлениями R4 и R6 устанавливаем зарядной ток. Для индикации работы конструкции предназначен светодиод «заряд», который при подключенной
пустой батареи горит, а по мере зарядки он тухнет.

Приступаем к сборке конструкции для зарядки литиевых аккумуляторов. Находим подходящий корпус в нем можно разместить простой трансформаторный блок питания на пять вольт, и выше рассмотренную схему.

Для подключения заряжаемой батареи вырезал две латунные полоски и установил их на гнезда. Гайкой настраивается расстояние между контактами, которые подключаются к заряжаемой батареи.

Сделал, что-то вроде прищепки. Можно также установить переключатель, для смены полярности на гнездах зарядного устройства — в некоторых случаях это может сильно выручить. Печатную плату предлагаю изготовить по методу ЛУТ, рисунок в формате Sprint Layout забираем по ссылке выше.

При огромной массе положительных характеристик имеется у литиевых батарей и существенные недостатки, такие как высокая чувствительность к превышению напряжения заряда, что может повлечь за собой нагрев и интенсивное газообразование. А так как батарея имеет герметичную конструкцию, избыточное выделение газа привидеть к вздутию или взрыву. Кроме того литиевые батареи терпеть не могут перезаряд.

Благодаря использованию специализированных микросхем в фирменных зарядках, которые контролируют напряжение, такая проблема многим пользователям не знакома, но это не значит, что ее не существует. Поэтому для зарядки литиевых аккумуляторов нам нужно именно такое устройство, а схема рассмотренная выше является лишь его прототипом.

Зарядка литиевых аккумуляторов схема универсальная

Устройство позволяет заряжать литиевые батареи с напряжением 3,6В или 3,7В. На первом этапе заряд осуществляется стабильным током 245мА или 490мА (устанавливается вручную), при увеличении напряжения на батареи до уровня 4,1В или 4,2В заряд продолжается при поддержании стабильного напряжения и уменьшающемся значении зарядного тока, как только последний упадет до порогового значения (задается вручную от 20мА до 350мА) заряд батареи автоматически прекращается.

Стабилизатор LM317 поддерживает напряжение на сопротивлении R9 на уровне около 1,25В тем самым поддерживая стабильное значение тока идущего через него, а значит и через заряжаемый аккумулятор. Выходное напряжение ограничивается стабилизатором TL431, подключенного к управляющему входу LM317. Значение напряжения ограничения выбирается с помощью делителя на сопротивлениях R12…R14. Сопротивление R11 ограничивает ток питания TL431.

На операционном усилителе DA2.2 LM358, сопротивлениях R5…R8 и биполярном транзисторе VT2 построен преобразователь ток-напряжение. Напряжение на его выходе пропорционально току, протекающему через сопротивление R9 и вычисляется по формуле:

При значениях, на схеме коэффициент преобразования тока в напряжение равен 10, т.е. при токе через сопротивление R9 245мА напряжение на R5 равно 2,45В.

С R5 напряжение следует на неинвертирующий вход ОУ DA2.1. На инвертирующий вход компаратора поступает напряжение с регулируемого
делителя на сопротивлениях R2…R4. Напряжение питания делителя стабилизируется LM78L05. Порог переключения компаратора
устанавливается номиналом переменного сопротивления R3.

Зарядка литиевых аккумуляторов настройка схемы.

Вместо тумблера SB1 поставить перемычку и подав напряжение
на схему, подбором сопротивлений R12…R14 сделать выходное
напряжение 4,1В и 4,2В для разомкнутого и замкнутого состояния
тумблера SA2.

Тумблером SA1 устанавливаем значение тока заряда (245мА или 490мА) . Тумблером SA2 выбираем максимальное значение напряжения, для аккумуляторов на 3,6В выбираем 4,1В, на 3,7В — 4,2В. Движком переменного сопротивления R3 задаем значение тока, при котором должен завершиться заряд батареи (ориентировочно 0,07…0,1С), подсоединяем аккумулятор и нажимаем тумблер SB1. Должен стартовать процесс заряда литиевой батареи и загорается индикатор на светодиоде VD2. При уменьшении тока заряда ниже порогового высокий уровень на выходе DA2.1 поменяется на низкий, полевой транзистор VT1 закрывается и катушка реле K1 отключается, разрывая своим фронтовым контактом K1 батарею от зарядного устройства.

Привожу рисунок печатной платы зарядного устройство и рекомендую ее изготовить своими руками по

Для возможности заряда литиевых аккумуляторов от мобильных телефонов и смартфонов был сделан универсальный адаптер:

Все аккумуляторы этого типа необходимо эксплуатировать в соответствии с определенными рекомендациями. Эти правила можно условно поделить на две группы: Не зависящие и зависящие от пользователя.

В первую группу попадают основополагающие правила заряда и разряда аккумуляторных батарей, которые контролируются специальным контроллером зарядного устройства:

Литиевый аккумулятор должен находиться в состоянии, при котором его напряжение не должно быть более 4.2 вольта и не опускаться ниже 2.7
вольта. Эти пределы являются уровнями максимального и минимального заряда. Минимальный уровень в 2,7 вольта актуален для батарей с электродами из кокса, однако современные литиевые аккумуляторы изготавливаются с электродами из графита. Для них минимальный предел равен 3 вольтам.
Количество энергии, отдаваемой батареей при изменении заряда от 100% до 0%, — это емкость аккумулятора
. Ряд производителей ограничивает максимальное напряжение уровнем в 4.1 вольта, при этом литиевая батарея прослужит гораздо больше, но потеряет в емкости где-то на 10%. Иногда нижний предел повышается до 3.0 и даже 3.3 вольт, но также с снижением уровня емкости.
Наибольший срок эксплуатаии аккумуляторов бывает при 45% зхаряде, а при увеличении или уменьшении срок жизни сокращается. Если заряд находится в указанном выше диапазоне изменение срока эксплуатации не значительно.
Если напряжение на аккумуляторе выходит за пределы, указанные выше, даже на короткое время, срок его эксплуатации резко падает.
Контроллеры аккумуляторов зарядных устройств никогда не дают напряжению на аккумуляторе во время заряда стать выше 4.2 вольта, но могут по-разному ограничивать минимальный уровень при разряде.

Ко второй группе зависящих от пользователя входят следующие правила:

Старайтесь не разряжать аккумулятор до минимального уровня заряда и, тем более, до состояния, когда устройство само отключается, ну, а если это произошло, то желательно зарядить батарею как можно быстрее.
Не бойтесь частых подзарядок, в том числе и неполных литиевому аккумулятору это совершенно пофигу.
Емкость аккумулятора зависит от температуры. Так, при 100% уровне заряда при комнатной температуре, при выходе на мороз заряженность батареи упадет до 80%, что в принципе не опасно и не критично. Но может быть и наоборот если 100% заряженный аккумулятор положить на батарею, его уровень заряда увеличится до 110%, а это для него очень опасно и может резко сократить срок его жизни.
Идеальным условием для длительного хранения аккумулятора является нахождение вне девайса с зарядом около 50%
Если после приобретения батареи повышенной ёмкости через несколько дней эксплуатации. Устройство с батареей начинает глючить и виснуть или отключается зарядка аккумулятора, то скорей всего ваше зарядное устройство, которое отлично работало на старом аккумуляторе, просто не способно обеспечить необходимый ток зарядки для большой емкости.

Подборка оригинальных зарядок для телефонов состоящая только из простых и интересных радиолюбительских идей и разработок

Эта радиолюбительская конструкция предназначено для зарядки литиевых аккумуляторов от мобильных телефонов и типа 18650, а самое главное обеспечивает правильную зарядку аккумулятора. Устройство обладает светодиодным индикатором заряда. Красный цвет говорит о том, что батарея заряжается, зеленый — аккумулятор полностью заряжен. Умная зарядка получается благодоря применению специализированного контролера заряда на микросхеме BQ2057CSN.

В современных литиевых аккумуляторах чистый литий не используют. Поэтому получили распространены три основных разновидности литиевых аккумуляторов: Литий-ионные (Li-ion)
Uном. — 3,6V; Литий-полимерные
(Li-Po, Li-polymer или «липо»). Uном. — 3,7V; Литий-железо фосфатные
(Li-Fe или LFP). Uном — 3,3V.

Недостатки

Основным недостатком Li-ion аккумуляторов, я бы выделил их пожароопасность
из-за превышении напряжения или перегреве. Но, литий-железо-фосфатные аккумуляторы не имеют такого жирного минуса — они полностью пожаробезопасны.
Литиевые аккумуляторы очень чувствительны к холоду
и быстро теряют свою ёмкость и перестают заряжаться.
Требуют обязательного наличия контроллера заряда
При глубоком разряде
литиевые батареи теряют свои начальные свойства.
Если аккумулятор не будет «работать» продолжительное время, то сначала напряжение на нем упадет до порогового уровня, а затем начнётся глубокий разряди как только напряжение снизится до 2,5V, то это приведет к выходу его из строя. Поэтому время от времени подзаряжаем аккумуляторы ноутбуков, сотовых телефонов, mp3-плееров.

Li-ion аккумуляторы типа 18650 различной емкости получили в настоящее время очень широкое распространение. С их приобретением встает проблема зарядки и обязательно в соответствии с техническими требованиями к процессу зарядки. Вот некоторые из этих требований:
— зарядка стабильным током;
— режим стабилизации напряжения;
— индикация окончания зарядки;
— непревышение допустимой температуры в процессе зарядки аккумулятора.

Вашему вниманию предлагается несложная в изготовлении и наладке схема ЗУ Li-ion аккумуляторов, хорошо зарекомендовавшая себя в работе.

Схема представляет собой стабилизатор тока и напряжения. Пока напряжение на аккумуляторе в процессе зарядки не достигнет уровня Uстаб.=(R7/R5+1)*Uref (Uref-опорное напряжение TL431=2,5В), TL431 находится в закрытом состоянии, и схема работает как стабилизатор тока. Iстаб.=0,6/R2 (0,6-напряжение открывания транзистора КТ816В). Как только напряжение на аккумуляторе достигнет Uстаб., схема переходит в режим стабилизации напряжения. Для Li-ion аккумулятора эта величина равна 4,2В. По достижении на аккумуляторе напряжения 4,2В начинает светиться светодиод желтого цвета, сигнализируя о том, что аккумулятор заряжен на 80-90%.Зарядный ток снижается до величины 7…8мА. В этом состоянии оставьте аккумулятор на 10-15 часов, чтобы он набрал полную емкость.

Немного о назначении элементов схемы.
LED1 — синего цвета, светится при установке аккумулятора (АК) в зарядный бокс при неподключенном питании ЗУ. При напряжении на АК менее 3В LED1 не светится.
LED2 — желтого цвета. Служит для индикации окончания процесса зарядки АК. При установке в бокс незаряженного АК LED2 не светится. Если он светится, то это говорит о том, что в бокс вставлен заряженный АК (при неподключенном питании ЗУ).
R2 — ограничивает зарядный ток АК.
R5, R7 — служат для установки напряжения 4,2В на контактах зарядного бокса до установки в него аккумулятора (можно любым).

Все детали ЗУ, кроме транзистора, установлены на печатной плате со стороны печатных проводников:

Вариант платы для тех, кто не ленится сверлить отверстия в стеклотекстолите:

Транзистор снабжен небольшим радиатором. В процессе зарядки транзистор греется до 40°С. Резистор R2 также греется, поэтому лучше установить параллельно два по 10 Ом для уменьшения нагрева.
Напряжение блока питания для зарядки одного аккумулятора примерно 5В постоянного тока. При необходимости заряжать сразу несколько аккумуляторов напряжение БП выбирается таким, чтобы на каждом блоке оно составляло 4,2В. Мощность блока питания выбирается из величины зарядного тока для каждого аккумулятора. Можно использовать импульсный источник питания. Габариты зарядного устройства будут меньше.
Процесс наладки зарядного устройства несложен. Не вставляя аккумулятор, подаем питание на схему. Должны светиться оба светодиода. Далее измеряем напряжение на контактах зарядного бокса. Если оно равно 4,2В, вам повезло и наладка почти завершена. В случае, если напряжение больше или меньше 4,2В, отключаем питание, вместо резистора R5 или R7 впаиваем переменный многооборотный резистор 10к и точно устанавливаем напряжение 4,2В на контактах бокса. Измерив величину получившегося сопротивления настоечного резистора, подбираем такой же постоянный и впаиваем в схему. Еще раз проверяем напряжение на контактах зарядного бокса. Величину зарядного тока проверяем амперметром на контактах зарядного бокса, не вставляя аккумулятор. Подбором величины резистора R2 можно установить желаемый зарядный ток. Большими токами не увлекаемся, может греться аккумулятор, что категорически недопустимо. От перегрева емкость Li-ion аккумуляторов снижается и не восстанавливается.
Аккумуляторы лучше всего заряжать по одному. При необходимости заряжать одновременно несколько аккумуляторов можно соединить блоки последовательно по такой схеме.

В этой схеме каждый аккумулятор заряжается отдельно. Напряжение в конце зарядки на каждом АК будет 4,2В, а зарядный ток — 0,5А. Заряжая одновременно, например, семь аккумуляторов, напряжение источника питания должно быть 4.2В*7=29,5В. Мощность источника питания определяется по величине зарядного тока 0,5А для каждого АК, т.е приблизительно 40Вт.

Фото готового устройства.

Для зарядки литий-ионных аккумуляторных батарей, когда нет специального зарядного устройства. Такие АКБ очень распространены, вот только купить ЗУ для его грамотной зарядки может (или хочет) не каждый, часто заряжая их обычными регулируемыми БП. Давайте рассмотрим как это нужно делать.

Возьмём для примера литий-ионный аккумулятор от Panasonic ncr18650b на 3.6 V 3400 mah. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно. Некоторые образцы издевательства выдерживают, а некоторые китайские «сверхэкономные» не обладают защитами и могут взорваться.

АКБ с протекцией

Защищенный аккумулятор должен иметь следующие элементы защиты:

• PTC
  , защита от перегрева и, косвенно, по току.
• CID
  , клапан давления, отключит ячейку, если давление высокое внутри, что может возникнуть из-за слишком мощной зарядки.
• PCB
  , плата защиты от чрезмерной разрядки, сброс выполняется автоматически или при помещении в зарядное устройство.

На приведенном выше рисунке показано, как устроена защита банки. Эта конструкция используется для любого типа современных защищённых литий-ионных батарей. PTC и клапан давления не будет видно, так как он является частью оригинальной батареи, но все остальные части защиты можно разглядеть. Ниже показаны варианты исполнения электронных защитных модулей, которые встречаются в стандартных круглых Li-Ion АКБ наиболее часто.

Зарядка лития

Вы можете найти типовую схему и принцип зарядки на ncr18650b батареи в даташите . Согласно документации, ток зарядки 1600 мA и напряжение 4.2 вольт.

Сам процесс состоит из двух этапов, первый — это постоянный ток, где необходимо задать значение в 1600 мA постоянного тока, а когда напряжение батареи достигает 4.20 V, начнется вторая стадия — постоянное напряжение. На этой стадии ток будет немного падать, и от ЗУ будет поступать около 10% от зарядного тока — это около 170 мА. Данное руководство относится ко всем литий-ионным и литий-полимерным аккумуляторам не только 18650 типа.

Вручную трудно выставлять и поддерживать на обычном блоке питания указанные выше режимы, поэтому лучше всё-таки использовать специальные микросхемы, предназначенные для автоматизации процесса заряда (схемы смотрите в ). Как крайний случай, можно заряжать стабильным током в 30-40% полной (паспортной) ёмкости АКБ, пропустив второй этап, но это несколько уменьшит ресурс элемента.

Литиевые аккумулятор (Li-Io, Li-Po) являются самыми популярными на данный момент перезаряжаемыми источниками электрической энергии. Литиевый аккумулятор имеет номинальное напряжение 3.7 Вольт, именно оно указывается на корпусе. Однако, заряженный на 100% аккумулятор имеет напряжение 4.2 В, а разряженный “в ноль” – 2.5 В, вообще нет смысла разряжать аккумулятор ниже 3 В, во-первых, он от этого портится, во-вторых, в промежутке от 3 до 2.5 В аккумулятор отдаёт всего пару процентов энергии. Таким образом, рабочий диапазон напряжений принимаем 3 – 4.2 Вольта. Мою подборку советов по эксплуатации и хранению литиевых аккумуляторов вы можете посмотреть вот в этом видео

Есть два варианта соединения аккумуляторов, последовательное и параллельное.

При последовательном соединении суммируется напряжение на всех аккумуляторах, при подключении нагрузки с каждого аккумулятора идет ток, равный общему току в цепи, в общем сопротивление нагрузки задает ток разряда. Это вы должны помнить со школы. Теперь самое интересное, емкость. Емкость сборки при таком соединении по хорошему равна емкости аккумулятора с самой маленькой емкостью. Представим, что все аккумуляторы заряжены на 100%. Смотрите, ток разряда у нас везде одинаковый, и первым разрядится аккумулятор с самой маленькой емкостью, это как минимум логично. И как только он разрядится, дальше нагружать данную сборку будет уже нельзя. Да, остальные аккумуляторы еще заряжены. Но если мы продолжим снимать ток, то наш слабый аккумулятор начнет переразряжаться, и выйдет из строя. То есть правильно считать, что емкость последовательно соединенной сборки равна емкости самого малоемкого, либо самого разряженного аккумулятора. Отсюда делаем вывод: собирать последовательную батарею нужно во первых из одинаковых по емкости аккумуляторов, и во вторых, перед сборкой они все должны быть заряжены одинаково, проще говоря на 100%. Существует такая штука, называется BMS (Battery Monitoring System), она может следить за каждым аккумулятором в батарее, и как только один из них разрядится, она отключает всю батарею от нагрузки, об этом речь пойдёт ниже. Теперь что касается зарядки такой батареи. Заряжать ее нужно напряжением, равным сумме максимальных напряжений на всех аккумуляторах. Для литиевых это 4.2 вольта. То есть батарею из трех заряжаем напряжением 12.6 в. Смотрите что происходит, если аккумуляторы не одинаковые. Быстрее всех зарядится аккумулятор с самой маленькой емкостью. Но остальные то еще не зарядились. И наш бедный аккумулятор будет жариться и перезаряжаться, пока не зарядятся остальные. Переразряда, я напомню, литий тоже очень сильно не любит и портится. Чтобы этого избежать, вспоминаем предыдущий вывод.

Перейдем к параллельному соединению. Емкость такой батареи равна сумме емкостей всех аккумуляторов в нее входящих. Разрядный ток для каждой ячейки равен общему току нагрузки, деленному на число ячеек. То есть чем больше акумов в такой сборке, тем больший ток она может отдать. А вот с напряжением происходит интересная вещь. Если мы собираем аккумуляторы, имеющие разное напряжение, то есть грубо говоря заряженные до разного процента, то после соединения они начнут обмениваться энергией до тех пор, пока напряжение на всех ячейках не станет одинаковым. Делаем вывод: перед сборкой акумы опять же должны быть заряжены одинаково, иначе при соединении пойдут большие токи, и разряженный акум будет испорчен, и скорее всего может даже загореться. В процессе разряда аккумуляторы тоже обмениваются энергией, то есть если одна из банок имеет меньшую емкость, остальные не дадут ей разрядиться быстрее их самих, то есть в параллельной сборке можно использовать аккумуляторы с разной емкостью. Единственное исключение – работа при больших токах. На разных аккумуляторах под нагрузкой по-разному просаживается напряжение, и между “сильным” и “слабым” акумом начнёт бежать ток, а этого нам совсем не нужно. И то же самое касается зарядки. Можно абсолютно спокойно заряжать разные по емкости аккумуляторы в параллели, то есть балансировка не нужна, сборка будет сама себя балансировать.

В обоих рассмотренных случаях нужно соблюдать ток зарядки и ток разрядки. Ток зарядки для Li-Io не должен превышать половины ёмкости аккумулятора в амперах (аккумулятор на 1000 mah – заряжаем 0.5 А, аккумулятор 2 Ah, заряжаем 1 А). Максимальный ток разрядки обычно указан в даташите (ТТХ) аккумулятора. Например: ноутбучные 18650 и аккумы от смартфонов нельзя грузить током, превышающим 2 ёмкости аккумулятора в Амперах (пример: акум на 2500 mah, значит максимум с него нужно брать 2.5*2 = 5 Ампер). Но существуют высокотоковые аккумуляторы, где ток разряда явно указан в характеристиках.

Особенности зарядки аккумуляторов китайскими модулями

Стандартный покупной зарядно-защитный модуль за 20 рублей
для литиевого аккумулятора (ссылка на Aliexpress
)
(позиционируется продавцом как модуль для одной банки 18650) может и будет заряжать любой литиевый аккумулятор вне зависимости от формы, размера и емкости
до правильного напряжения 4,2 вольта (напряжение полностью заряженного аккумулятора, под завязку). Даже если это огромный литиевый пакет на 8000mah (разумеется речь идет про одну ячейку на 3,6-3,7v). Модуль дает зарядный ток 1 ампер
, это значит что им можно без опаски заряжать любой аккумулятор емкостью от 2000mah и выше (2Ah, значит зарядный ток – половина емкости, 1А) и соответственно время зарядки в часах будет равно емкости аккумулятора в амперах (на самом деле чуть больше, полтора-два часа на каждые 1000mah). Кстати аккумулятор можно подключать к нагрузке уже во время заряда.

Важно!
Если вы хотите заряжать аккумулятор меньшей емкости (например одну старую банку на 900mah или крошечный литиевый пакетик на 230mah), то зарядный ток 1А это много, его следует уменьшить. Это делается заменой резистора R3 на модуле согласно приложенной таблице. Резистор необязательно smd, подойдет самый обычный. Напоминаю, что зарядный ток должен составлять половину от емкости аккумулятора (или меньше, не страшно).

Но если продавец говорит, что этот модуль для одной банки 18650, можно ли им заряжать две банки? Или три? Что если нужно собрать емкий пауэрбанк из нескольких аккумуляторов?
МОЖНО! Все литиевые аккумуляторы можно подключать параллельно (все плюсы к плюсам, все минусы к минусам) ВНЕ ЗАВИСИМОСТИ ОТ ЕМКОСТИ. Спаянные параллельно аккумуляторы сохраняют рабочее напряжение 4,2v а их емкость складывается. Даже если вы берете одну банку на 3400mah а вторую на 900 – получится 4300. Аккумуляторы будут работать как одно целое и разряжаться будут пропорциональной своей емкости.

Напряжение в ПАРАЛЛЕЛЬНОЙ сборке ВСЕГДА ОДИНАКОВО НА ВСЕХ АККУМУЛЯТОРАХ! И ни один аккумулятор физически не может разрядиться в сборке раньше других, здесь работает принцип сообщающихся сосудов. Те, кто утверждают обратное и говорят что аккумуляторы с меньшей емкостью разрядятся быстрее и умрут – путают с ПОСЛЕДОВАТЕЛЬНОЙ сборкой, плюйте им в лицо.
Важно!
Перед подключением друг к другу все аккумуляторы должны иметь примерно одинаковое напряжение, чтобы в момент спаивания между ними не потекли уравнительные токи, они могут быть очень большими. Поэтому лучше всего перед сборкой просто зарядить каждый аккумулятор по отдельности. Разумеется время зарядки всей сборки будет увеличиваться, раз вы используете все тот же модуль на 1А. Но можно спараллелить два модуля, получив зарядный ток до 2А (если ваше зарядное устройство может столько дать). Для этого нужно соединить перемычками все аналогичные клеммы модулей (кроме Out- и B+, они продублированы на платах другими пятаками, уже и так окажутся соединенными). Либо можно купить модуль (ссылка на Aliexpress
), на котором микросхемы уже стоят в параллель. Этот модуль способен заряжать током в 3 Ампера.

Простите за совсем очевидные вещи, но люди по-прежнему путают, поэтому придется обсудить разницу между параллельным и последовательным соединением.
ПАРАЛЛЕЛЬНОЕ
соединение (все плюсы к плюсам, все минусы к минусам) сохраняет напряжение аккумулятора 4,2 вольта, но увеличивает емкость, складывая все емкости вместе. Во всех пауэрбанках применяется параллельное соединение нескольких аккумуляторов. Такая сборка по-прежнему может заряжаться от USB и повышающим преобразователем напряжение поднимается до выходных 5v.
ПОСЛЕДОВАТЕЛЬНОЕ
соединение (каждый плюс к минусу последующего аккумулятора) дает кратное увеличение напряжения одной заряженной банки 4,2в (2s – 8,4в, 3s – 12,6в и так далее), но емкость остается прежняя. Если используются три аккумулятора на 2000mah, то емкость сборки – 2000mah.
Важно!
Считается что для последовательной сборки священно обязательно нужно использовать только аккумуляторы одинаковой емкости. На самом деле это не так. Можно использовать разные, но тогда емкость батареи будет определяться НАИМЕНЬШЕЙ емкостью в сборке. Складываете 3000+3000+800 – получаете сборку на 800mah. Тогда спецы начинают кукарекать, что тогда менее емкий аккумулятор будет быстрее разряжаться и умрет. А это неважно! Главное и действительно священное правило – для последовательной сборки всегда и обязательно нужно использовать плату защиты BMS на нужное количество банок. Она будет определять напряжение на каждой ячейке и отключит всю сборку, если какая-то разрядится первой. В случае с банкой на 800 она и разрядится, БМС отключит нагрузку от батареи, разряд остановится и остаточный заряд по 2200mah на остальных банках уже не будет иметь значения – нужно заряжаться.

Плата BMS в отличии от одинарного зарядного модуля НЕ ЯВЛЯЕТСЯ ЗАРЯДНЫМ УСТРОЙСТВОМ последовательной сборки. Для зарядки нужен настроенный источник нужного напряжения и тока
. Об этом Гайвер снял видео, поэтому не тратьте время, посмотрите его, там об этом максимально досконально.

Можно ли заряжать последовательную сборку, соединив несколько одинарных зарядных модулей?

На самом деле при некоторых допущениях – можно. Для каких-то самоделок зарекомендовала себя схема с использованием одинарных модулей, соединенных также последовательно, но для КАЖДОГО модуля нужен СВОЙ ОТДЕЛЬНЫЙ ИСТОЧНИК ПИТАНИЯ. Если заряжаете 3s – берёте три телефонных зарядки и подключаете каждую к одному модулю. При использовании одного источника – короткое замыкание по питанию
, ничего не работает. Такая система также работает и как защита сборки (но модли способны отдавать не более 3 ампер) Либо же просто заряжайте сборку побаночно, подключая модуль к каждому аккумулятору до полного заряда.

Индикатор заряженности аккумулятора

Тоже насущная проблема – хотя бы примерно знать сколько процентов заряда остается на аккумуляторе, чтобы он не разрядился в самый ответственны момент.
Для параллельных сборок на 4,2 вольта самым очевидным решением будет сразу приобрести готовую плату пауэрбанка, на которой уже есть дисплей отображающий проценты заряда. Эти проценты не супер-точные, но всё же помогают. Цена вопроса примерно 150-200руб, все представлены на сайте Гайвера. Даже если вы собираете не пауэрбанк а что-то другое, плата эта довольно дешевая и небольшая, чтобы разместить ее в самоделке. Плюс она уже имеет функцию заряда и защиты аккумуляторов.
Есть готовые миниатюрные индикаторы на одну или несколько банок, 90-100р
Ну а самым дешевым и народным методом является использование повышающего преобразователя МТ3608 (30 руб.), настроенного на 5-5,1v. Собственно если вы делаете пауэрбанк на любом преобразователе на 5 вольт, то даже не нужно ничего докупать. Доработка заключается в установке красного или зеленого светодиода (другие цвета будут работать на другом выходном напряжении, от 6в и выше) через токоограничивающий резистор 200-500ом между выходной плюсовой клеммой (это будет плюс) и входной плюсовой (для светодиода это получится минус). Вы не ошиблись, между двумя плюсами! Дело в том, что при работе преобразователя между плюсами создается разница напряжения, +4,2 и +5в дают между собой напряжение 0,8в. При разряде аккумулятора его напряжение будет падать, а выходное с преобразователя всегда стабильно, значит разница будет увеличиваться. И при напряжении на банке 3,2-3,4в разница достигнет необходимой величины, чтобы зажечь светодиод – он начинает показывать, что пора заряжаться.

Чем измерять емкость аккумуляторов?

Мы уже привыкли в мнению, что для замера нужен Аймакс b6, а он стоит денег и для большинства радиолюбителей избыточен. Но есть способ замерить емкость 1-2-3баночного аккумулятора с достаточной точностью и дешево – простой USB-тестер.

Обнаружил, что у меня валяется некоторое количество вполне исправных литиевых аккумуляторов от дохлых мобилок, ноутов и т.д, которые можно использовать в разных поделках. Чем-то их надо заряжать. В залежах были найдены подходящие детальки, и понеслось…

Схема зарядного устройства

Рисуем схемку, с оглядкой на наличие деталей в ящике стола. Ради такого простого изделия лень лишний раз бежать в магазин.

ограничивает ток, TL431+IRF ограничивает напряжение. Ничего особенного, наверняка таких же точно схем уже нарисовали не один десяток. Ограничение тока настроено на 125 мА исходя из возможностей применённого трансформатора и из ограничения на тепловыделение в маленьком пластиковом корпусе. Вообще-то, даже маленькие аккумуляторы от мобилок держат гораздо больший зарядный ток без перегрева.
Плата делалась достаточно компактной, чтобы вместить её в имеющийся пластиковый корпус.

—
Спасибо за внимание!
Игорь Котов,
главный редактор журнала «Датагор»

Спасибо за внимание!

Очуменные литиевые аккумуляторы, 6 штук, бесплатная доставка.
6Pcs 18650 3.7V 5000mAh Rechargeable Lithium Battery

Схема контроллера.

Ещё одна схема контроллера.
Главное не перепутать полярность припайки контроллера с постелькой и контроллера с зарядкой. На платке контроллера указаны контакты «+» и «-» .

В постельке возле плюсового контакта желательно сделать явно заметный указатель, красной краской или самоклеющейся пленкой, во избежание переполюсовки.
Собрал всё воедино и вот что получилось.

Заряжает замечательно. При достижении напряжения 4,2 вольта контроллер отключает аккумулятор от зарядки, и переключается светодиод с красного на зелёный. Зарядка закончена. Заряжать можно и другие Li-Ion аккумуляторы, только применить другую постельку. Всем удачи.

Изобретения и использование инструмента с источниками автономного питания стало одним из визитных карточек нашего времени. Разрабатывается и внедряются всё новые активные компоненты, улучшающие работу батарейных сборок. К сожалению аккумуляторы не могут работать без подзарядки. И если на устройствах, имеющих постоянный доступ электросети вопрос решается встроенными источниками, то для мощных источников питания, например, шуруповерта, необходимо отдельные зарядные устройства для литиевых аккумуляторов с учетом особенности различных типов аккумуляторов.

Последние годы всё активнее используются изделия на литий-ионном активном компоненте. И это вполне понятно, так — как эти источники питания зарекомендовали себя с очень хорошей стороны:

• у них отсутствует эффект памяти;
• практически полностью ликвидирован саморазряд;
• могут работать при минусовых температурах;
• хорошо удерживают разряд.
• количество доведен до 700 циклов.

Но, каждый тип батарей имеет свои особенности. Так, литий — ионный компонент требует конструкцию элементарных батареек с напряжением 3, 6В, что требует некоторые индивидуальные особенности для подобных изделий.

Особенности восстановления

При всех достоинствах литий-ионных аккумуляторах у них есть свои недостатки — это возможность внутреннего замыкания элементов при перенапряжении зарядки из — за активные кристаллизации лития в активном компоненте. Также имеется ограничение по минимальному значению напряжения, которое приводит к невозможности приема электронов активным компонентом. Чтобы исключить последствия, батарея оснащается внутренними контроллером, которое разрывает цепь элементов с нагрузкой при достижении критических значений. Хранятся такие элементы лучше всего при зарядке 50 % при +5 — 15° С. Еще одно из особенностей литий-ионных аккумуляторов является то, что время эксплуатации батарейки зависит от времени ее изготовления, вне зависимости от того была ли она в эксплуатации или нет, или другими словами подвержена «эффекту старения», который ограничивает сроком эксплуатации — пять лет.

Зарядка литий — ионных аккумуляторов

Простейшее устройство зарядки одного элемента

Для того чтобы понять более сложные схемы зарядки литий — ионных аккумуляторов, рассмотрим простое зарядное устройство для литиевых аккумуляторов, точнее для одной батарейки.

Основа схемы оставляет управление: микросхема TL 431 (выполняет роль регулируемого стабилитрона) и одном транзисторе обратной проводимости.
Как видно из схемы управляющий электрод TL431 включен в базу транзистора. Настройка аппарата сводится к следующему: нужно на выходе устройства установить напряжение 4,2В — это устанавливается регулировкой стабилитрона подключением на первую ножку сопротивления R4 — R3 номиналом 2,2 кОм и 3 кОм. Эта цепочка отвечает за регулировку выходного напряжения, регулировка напряжения устанавливается только один раз и является стабильной.

Далее регулируется ток заряда, регулировка производится сопротивлением R1 (на схеме номиналом 3Ом) в случае, если эмиттер транзистора будет включён без сопротивления, тогда входное напряжение будет и на клеммах зарядки, то есть — это 5В, что может не соответствовать требованиям.

Так же, в этом случае не будет светиться светодиод, а он сигнализирует об протекании процесса насыщения током. Резистор может быт номиналом от 3 до 8 Ом.
Для быстрой подстройки напряжение на нагрузке, сопротивление R3 можно установить регулируемое (потенциометр). Напряжение настраивается без нагрузки, то есть, без сопротивления элемента, номиналом 4, 2 — 4,5В. После достижения необходимого значения достаточно замерить величину сопротивление переменного резистора и поставить основную деталь нужного номинала вместо него. Если нет необходимого номинала его можно собрать из нескольких штук параллельным или последовательным соединением.

Сопротивление R4 предназначено для открывания базы транзистора, его номинал должен быть 220Ом.При увеличении заряда аккумулятора напряжение будет повышаться, управляющий электрод базы транзистора будет увеличивать переходное сопротивление эмиттер — коллектор, уменьшая ток зарядки.

Транзистор можно использовать КТ819, КТ817 или КТ815, но тогда придется ставить радиатор для охлаждения. Также радиатор будет необходим если токи будут превышать 1000мА. В общем, эта классическая схема простейшая зарядки.

Усовершенствование зарядного устройства для литиевых li — ion аккумуляторов

Когда появляется необходимость зарядить литий ионных батарей, соединенных из нескольких спаянных элементарных ячеек, то лучше всего заряжать ячейки отдельно с применением контрольной схемы, которая будет следить за зарядкой индивидуально каждой отдельной батарейкой. Без этой схемы значительное отклонение характеристик одного элемента в последовательно спаянной батареи приведет к неисправности все аккумуляторы, а сам блок будет даже опасным по причине его возможного перегрева или даже воспламенения.

Зарядное устройство для литиевых аккумуляторов 12 вольт. Устройство балансира

Термин балансировка в электротехнике означает режим зарядки, который производит контроль за каждым отдельным элементом, участвующим в процессе, не допуская увеличения или снижения напряжения менее необходимого уровня. Необходимость подобных решений вытекает из особенностей сборок с li — ion. Если из за внутренней конструкции один из элементов зарядиться быстрее остальных, что очень опасно для состояния остальных элементов, и как следствие всей батареи. Схемное решение балансира выполнена таким образом, что элементы схемы берут на себя избыток энергии, тем самым регулируя процесс зарядки отдельной ячейки.

Если сравнивать принципы зарядки никель-кадмиевых аккумуляторов, то они имеют отличия от литий-ионного, прежде всего у Ca — Ni окончание процесса свидетельствует повышение напряжения полярных электродов и уменьшение тока до 0, 01мА. Также перед зарядкой этот источник должен быть разряжен не менее 30% от первоначальной емкости, если не выдержать это условия в батарее возникает «эффект памяти», который снижает емкость батареи.

С Li-Ion активным компонентом все наоборот. Полная разрядка этих элементов может привести к необратимым последствиям и резко понизить способность заряжаться. Нередко некачественные контроллеры могут не обеспечить контроль за уровнем разрядки батареи, что может привести неисправности всей сборки из-за одной ячейки.

Выходом из ситуации может стать применение выше рассмотренной схемы на регулируемом стабилитроне TL431. Нагрузку 1000 мА или больше может обеспечить установка более мощным транзистором. Такие ячейки подключается к непосредственно к каждой ячейке предохранит от неправильной зарядки.

Выбирать транзистор следует от мощности. Мощность подсчитывается по формуле P = U*I, где U — напряжение, I – зарядный ток.

Например, при токовой зарядки 0,45 А транзистор должен иметь рассеиваемую мощность не менее 3,65 В*0,45А = 1,8 Вт. а это для внутренних переходов большая токовая нагрузка, поэтому выходные транзисторы лучше установить в радиаторы.

Ниже приведен примерный расчет величины резисторов R1 и R2 на различное напряжение заряда:

22,1к + 33к => 4,16 В

15,1к + 22к => 4,20 В

47,1к + 68к => 4,22 В

27,1к + 39к => 4,23 В

39,1к + 56к => 4,24 В

33к + 47к => 4,25 В

Сопротивление R3 – нагрузка на базе транзистора. Его сопротивление может быть 471Ом — 1, 1 кОм.

Но, при реализации этих схемных решений, возникла проблема, как заряжать отдельную ячейку в аккумуляторном блоке? И такое решение нашлось. Если посмотреть на контакты на зарядной ножке, то на выпускаемых в последнее время корпусах с литий-ионными батареями находится такое количество контактов, сколько отдельных ячеек в батарее, естественно, на зарядном устройстве каждый такой элемент подключается отдельный схеме контроллера.

По стоимости подобное зарядное изделие несколько дороже чем линейное устройство с двумя контактами, но это стоит того, особенно если учесть, что сборки с высококачественными литий-ионными компонентами с доходят да половины стоимости самого изделия.

Импульсное зарядное устройство для литиевых li — ion аккумуляторов

Последнее время многие ведущие — фирмы производители ручного инструмента с автономным питанием, широко рекламирует быстро зарядные устройства. Для этих целей были разработаны импульсные преобразователи на основе широтно-импульсно модулированных сигналов (ШИМ) для восстановления блоков питания шуруповертов на основе ШИМ генератора на микросхеме UC3842 собран обратноходовой AS — DS преобразователь c нагрузкой на импульсный трансформатор.

Далее будет рассмотрена работа схема наиболее распространённых источника (см прилагаемую схему) : сетевое напряжение 220В поступает на диодную сборку D1- D4, для этих целей используются любые диоды мощностью до 2A. Сглаживание пульсаций происходит на конденсаторе C1, где концентрируется напряжение порядка 300В. Это напряжение является питанием для импульсного генератора с трансформатором T1 на выходе.

Первоначальное питание для запуска интегральная микросхемы A1 поступает через резистор R1, после чего включается генератор импульсов микросхемы, которая выдает их на вывод 6. Далее импульсы подаются на затвор мощного полевого транзистора VT1 открывая его. Стоковая цепь транзистора подает питание к первичной обмотке импульсного трансформатора Т1. После чего включатся в работу трансформатор и начинается передача импульсов на вторичную обмотку. Импульсы вторичной обмотки 7 — 11 после выпрямления диодом VT6 используется для стабилизации работы микросхемы A1, которая в режиме полной генерации потребляют гораздо больший ток, чем получает по цепи от резистора R1.

В случае неисправности диодов Д6, источник переходит у режиму пульсации, поочередно запуская работу трансформатор и прекращая его, при этом слышен характерный пульсирующий «писк» посмотрим работу схемы в этом режиме.

Питание через R1 и конденсатор C4 запускают генератор микросхемы. После запуска, для нормальной работы требуется более повышенный ток. При неисправности Д6 дополнительного питания на микросхему не поступает, и генерация прекращается, затем процесс повторяется. Если диод Д6 исправен, сразу включает в работу импульсный трансформатор под полную нагрузку. При нормальном запуске генератора на обмотке 14- 18 появляется импульсный ток 12 — 14В (на холостом ходу 15В). После выпрямления диодом V7 и сглаживания импульсов конденсатором C7 и импульсный ток поступает на зажимы батареи.

Ток 100 мА, не вредит активному компоненту, но повышает время восстановления в 3-4 раза, снижая ее время от 30 мин до1 часа. (источник — журнал интернет издание Радиоконструктор 03-2013
)

Быстрозарядное устройство G4-1H RYOBI ONE+ BCL14181H

Импульсное устройство для литиевых аккумуляторов 18 вольт производства немецкой компании Ryobi, производитель народная республика Китай. Импульсное устройство подходит для литий-ионных, никель кадмиевых 18В. Рассчитана на нормальную эксплуатацию при температуре от 0 до 50 С. Схемное решение обеспечивает два режима питания по напряжению и стабилизации по току. Импульсная подача тока обеспечивает оптимальную подпитку каждой отдельной батарейки.

Устройство выполнено в оригинальном корпусе из ударопрочной пластмассы. Применено принудительное охлаждение от встроенного вентилятора, с автоматическим включением при достижении 40° С.

Характеристики:

• Минимальное время заряда 18В при 1,5 А /ч — 60 минут, вес 0,9 кг, габариты: 210 x 86 x 174 мм. Индикация процесса зарядки подсвечивается синим светодиодом, по окончании загорается красный. Имеется диагностика неисправности, которая загорается при неисправности сборки отдельной подсветкой на корпусе.
• Питание однофазное 50Гц. 220В. Длина сетевого провода 1,5 метра.

Ремонт зарядной станции

Если случилось так, что изделие перестало выполнять свои функции, лучше всего обратиться в специализированные мастерские, но элементарные неисправности можно устранить своими руками. Что делать если не горит индикатор питания, разберем некоторые простые неисправности на примере станции .

Это изделие предназначено для работы с литий-ионными батареями 12В, 1,8А. Изделие выполнено с понижающим трансформатором, преобразование пониженного переменного тока выполняется четырех диодные мостовую схему. Для сглаживания пульсации установлен электролитический конденсатор. Из индикации имеется светодиоды сетевого питания, начала и окончание насыщения.

Итак, если не горит сетевой индикатор. Прежде всего необходимо через сетевую вилку убедится в целостности цепи первичной обмотки трансформатора. Для этого через штыри вилки подключения сетевого питания нужно прозвонить омметром целостность первичной обмотки трансформатора коснувшись щупами прибора за штыри сетевой вилки, если цепь показывает обрыв, тогда нужно осмотреть детали внутри корпуса.

Возможен обрыв предохранителя, обычно это тоненькая проволочка, протянутая в фарфоровом или стеклянном корпусе, сгорающая при перегрузках. Но некоторые фирмы, например, «Интерскол», для того чтобы предохранить обмотки трансформатора от перегрева устанавливают между витками первичной обмотки тепловой предохранитель, цель которого при достижении температуры 120 — 130° С, разрывать цепь питания сети и, к сожалению, ее уже после разрыва не восстанавливает.

Обычно предохранитель находится под покровной бумажной изоляцией первичной обмотки, после вскрытия которой, можно легко обнаружить эту деталь. Чтобы снова привести схему в рабочее состояние, можно, просто спаять концы обмотки в одно целое, но нужно помнить — трансформатор остается без защиты от короткого замыкания и лучше всего вместо теплового установить обычный сетевой предохранитель.

Если цепь первичной обмотки целая, прозванивается вторичная обмотка и диоды моста. Для прозвонки диодов лучше выпаять один конец из схемы и проверить диод омметром. При подсоединении концов к выводам поочередно щупов в одну сторону, диод должен показывать обрыв, в другую, короткое замыкание.

Таким образом необходимо проверить все четыре диода. И, если, уж, мы залезли в схему, тогда лучше всего сразу поменять конденсатор, потому, что диоды обычно перегружаются по причине высовшего электролита в конденсаторе.

Купить блоки питания для шуруповерта

Любой ручной инструмент и аккумуляторы можно приобрести у нас на сайте. Для этого необходимо пройти простую процедуру регистрации и далее следовать по несложный навигации. Простая навигации сайта легко выведет на необходимый для вас инструмент. На сайте можно посмотреть цены и сравнить их с конкурирующими магазинами. Любой возникший вопрос можно решить с помощью менеджера, позвонив по указанному телефону или оставить вопрос дежурному специалисту. Заходите к нам, и вы не останетесь без выбора необходимого вам инструмента.

Зарядное устройство для шуруповерта – как выбрать и можно ли сделать самому

Шуруповерт встречаются у всех, где производятся простый ремонт. Хоть какому электроприбору требуется стационарное электричество по другому говоря блок питания. Так как очень нужными являются аккумуляторные шуруповерты — требуется дополнительно зарядник.

Он идет в комплекте с дрелью, не как хоть какой электроприбор может выйти из строя. Чтоб вы не столкнулись с неувязкой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Виды зарядников

Аналоговые со встроенным блоком питания

Их популярность обоснована низкой ценой. Если дрель (шуруповерт) не создана для проф использования, длительность работы — не самый 1-ый вопрос. Преимущества автоматизации. Автоматизированный ледобур из шуруповерта своими руками обладает целым рядом преимуществ. Задачка обычного зарядника — получить неизменное напряжение с достаточной для зарядки аккума токовой нагрузкой.

Работает такая зарядка соблюдая принцип обыденного стабилизатора. Например разглядим схему зарядника для аккума на 9-11 вольт. Тип батарей не имеет значения.

Таковой блок питания (он же зарядник) можно собрать своими
руками. Спаять схему естественно на универсальной монтажной плате. Для рассеивания тепла микросхемы стабилизатора, довольно медного радиатора площадью 20 см².

Входной трансформатор (Тр1) понижает переменное напряжение 220 вольт до значения 20 вольт. Мощность трансформатора рассчитывается по току не напряжению на выходе зарядного устройства. Дальше переменный ток выпрямляется при помощи диодного моста VD1. Обычно русского} автопрома (в особенности китайские) употребляют сборку диодов Шоттки.

После выпрямления ток будет пульсирующим, это вредоносно для производственной деятельности схемы. Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора делает микросхема КР142ЕН, на радиолюбительском слэнге — «кренка». Для получения напряжения 12 вольт, индекс микросхемы должен быть 8Б. Управление собрано на транзисторе (VT2) не подстроечных резисторах.

Автоматика на схожих устройствах не предусмотрена, время зарядки аккума определяет юзер. Для контроля заряда собрана легкая схема на транзисторе (VT1) не диодике (VD2). При достижении напряжения заряда, индикатор (светодиод HL1) угасает.

Более продвинутые системы имеют в своем составе коммутатор, отключающий напряжение по окончанию заряда в виде электронного ключа.

Читайте так же

В комплекте с шуруповертами эконом класса (произведенными в Поднебесной), встречаются зарядники не поординарнее. Нехитро, что процент выхода из строя достаточно высок. У обладателя возникает перспектива остаться с относительно новым неработоспособным шуруповертом. По приложенной схеме можно собрать зарядное устройство для шуруповерта без помощи других, которое прослужит подольше фабричного. Технология укладки тротуарной плитки шаг за шагом планирование. На данном этапе следует определиться с будущим участком для укладки тротуарной плитки своими руками и создать его план. Меняя трансформатор не стабилизатор, вы сможете с легкость подобрать нужное значение для вашего аккума.

Аналоговые с внешним блоком питания

Переходим к тяжелому вооружению. Профессиональные шуруповерты используются интенсивно, и простой в работе по причине разряженного аккумулятора недопустим. Ценовой вопрос опускаем, любая серьезная техника стоит дорого. Тем более что в комплекте обычно два аккумулятора. Пока один в работе – второй на подзарядке.

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом, заполняет батарею на 100% буквально за 1 час. Можно собрать и аналоговый зарядник с такой же мощностью. Но его вес и размеры будут сопоставимы с шуруповертом.

Всех этих недостатков лишены импульсные зарядники. Компактный размер, высокие токи заряда, продуманная защита. Проблема одна: сложность схемы, и как следствие – высокая цена.
Тем не менее, можно собрать и такое устройство. Экономия минимум в 2 раза.

Предлагаем вариант для «продвинутых» никель кадмиевых аккумуляторов, снабженных третьим сигнальным контактом.

Схема собрана на популярном контроллере MAX713. Действия при замене блока питания для шуруповерта 12в и 18в своими руками. Найти подходящий источник питания можно на рынке или у кого-то из знакомых. Предложенная реализация рассчитана на входное напряжение 25 вольт постоянного тока. Собрать такой источник питания не сложно, поэтому его схему опускаем.

Зарядное устройство интеллектуально. После проверки уровня напряжения, запускается режим ускоренного разряда (для предотвращения эффекта памяти). Заряд происходит за 1-1,15 часа. Особенностью схемы является возможность выбора напряжения заряда и типа батарей. В описании на рисунке указано положение перемычек и значение резистора R19 для смены режимов.

Если фирменная зарядка
профессионального шуруповерта выйдет из строя – вы сможете сэкономить на ремонте, собрав схему своими руками.

Блок питания
для шуруповерта – схема и порядок сборки

Многим знакома ситуация: шуруповерт жив-здоров, а блок аккумуляторов приказал долго жить. Есть масса способов восстановления АКБ, но не всем нравится возиться с токсичными элементами.

Как использовать электроприбор

Ответ прост: подключить внешний блок питания. Если у вас типичный китайский прибор с аккумуляторами 14,4 вольта – можно использовать автомобильный аккумулятор (удобно для работы в гараже). А можно подобрать трансформатор с выходом 15-17 вольт, и собрать полноценный БП.

Набор деталей самый недорогой. Выпрямитель (диодный мост) и термостат для защиты от перегрева. Остальные элементы имеют сервисную задачу – индикация входного и выходного напряжения. Стабилизатор не требуется – электродвигатель вашего шуруповерта не такой требовательный, как аккумулятор.

Если у вас полностью вышли из строя аккумуляторы шуруповерта, то вы можете переделать его на сетевой как сделать такой в этом видео

Тут можете скачать печатную плату в формате lay

Зарядное устройство для литиевых аккумуляторных батареек 18650 своими руками

Аккумуляторы играют важную роль в любом механизме, работающим не от сети. Перезаряжаемые аккумуляторные батареи стоят довольно дорого, из-за того, что вместе с ними нужно приобретать зарядное устройство. В аккумуляторных батареях используются разные комбинации проводниковых материалов и электролитов – свинцово-кислотные, никель-кадмиевые (NiCd), никель-металлгидридные (NiMH), литий-ионные (Li-ion), литий-ионполимерные (Li-Po).

Я использую литий-ионные аккумуляторы в своих проектах, поэтому решил сделать зарядку для литиевых аккумуляторов 18650 своими руками, а не покупать дорогое, так что приступим.

Шаг 1: Видео

В видео показана сборка зарядного устройства.
Ссылка на youtube

Шаг 2: Список электрокомпонентов

Список компонентов, необходимых для сборки зарядного устройства для аккумуляторных батареек 18650:

Шаг 3: Список инструментов

Для работы вам будут нужны следующие инструменты:

Теперь, когда все нужные инструменты и компоненты подготовлены к работе, займемся модулем ТР4056.

Шаг 4: Модуль зарядного устройства Li-io аккумуляторов на основе чипа ТР4056

Немного подробнее об этом модуле. На рынке представлены два варианта этих модулей: с защитой аккумулятора и без нее.

Коммутационная плата, содержащая схему защиты, осуществляет контроль напряжения с помощью фильтра цепи питания DW01A (интегральная схема защиты батареи) и FS8205A (N-канальный транзисторный модуль). Таким образом, коммутационная плата содержит три интегральных схемы (TP4056+DW01A+FS8205A), в то время как модуль зарядного устройства без защиты батареи содержит лишь одну интегральную схему (TP4056).

TP4056 – модуль заряда одноэлементных Li-io аккумуляторов с линейным зарядом постоянного тока и напряжения. Корпус SOP и малое число внешних компонентов делают этот модуль прекрасным вариантом для использования в самодельных электроприборах. Он заряжает через USB так же хорошо, как через обычный блок питания. Распиновка модуля TP4056 прилагается (рис.2), как и график цикла зарядки (рис.3) с кривыми постоянного тока и постоянного напряжения. Два диода на коммутационной плате показывают текущий статус заряда – заряд, прекращение заряда и тд (рис.4).

Чтобы не повредить аккумулятор, заряд 3,7 В литий-ионных аккумуляторов должен осуществляться при значении постоянного тока 0,2-0,7 от их емкости, пока выходное напряжение не достигнет 4,2 В, после чего заряд будет осуществляться постоянным напряжением и постепенно снижающимся (до 10% от первоначального значения) током. Мы не можем прервать заряд при напряжении 4,2 В, так как уровень заряда будет 40-80% от полной емкости аккумулятора. За этот процесс отвечает модуль TP4056. Еще один важный момент – резистор, соединенный с выводом PROG, определяет зарядный ток. В модулях, представленных на рынке, обычно с этим выводом соединен 1,2 КОм резистор, что соответствует зарядному току 1А (рис.5). Чтобы получить другие значения зарядного тока, можно попробовать ставить другие резисторы.

DW01A – интегральная схема защиты батареи, на рис.6 показана обычная схема подключения. Полевые МОП-транзисторы М1 и М2 соединены внешне интегральной схемой FS8205A.

Эти компоненты установлены на коммутационной плате модуля заряда литий-ионных батарей TP4056, ссылка на который есть в Шаге 2. Мы должны сделать только две вещи: дать напряжение в диапазоне 4-8 В на входной разъем, и соединить полюса аккумулятора и контактами + и – модуля TP4056.

После этого продолжим сборку зарядного устройства.

Шаг 5: Схема проводки

Чтобы завершить сборку электрокомпонентов, спаяем их в соответствии со схемой. Я приложил схему в программе Fritzing и фото физического соединения.

1. + контакт разъема питания соединяем с одним из контактов выключателя, а – контакт разъема питания соединяем с пином GND стабилизатора 7805
2. Второй контакт выключателя соединяем с пином Vin стабилизатора 7805
3. Устанавливаем три конденсатора 100 нФ параллельно между Vin и GND пинами стабилизатора напряжения (для этого используйте макетную плату)
4. Устанавливаем конденсатор 100 нФ между пинами Vout и GND стабилизатора напряжения (на макетной плате)
5. Соедините Vout пин стабилизатора напряжения с IN+ пином модуля TP4056
6. Соедините пин GND стабилизатора напряжения с IN- пином модуля TP4056
7. Соедините + контакт батарейного отсека с B+ пином модуля TP4056, а – контакт батарейного отсека соедините с В- пином модуля TP4056

На этом соединения завершены. Если вы используете 5 В блок питания, пропускайте все пункты с подключениями к стабилизатору напряжения 7805, и подключайте + и – блока напрямую к IN+ и IN- пинам модуля TP4056 соответственно.
Если вы будете использовать 12В блок питания, при прохождении тока 1А стабилизатор 7805 будет нагреваться, это можно исправить теплоотводом.

Шаг 6: Сборка, часть 1: прорезаем отверстия в корпусе

Для того, чтобы правильно уместить все электрокомпоненты в корпусе, в нем нужно прорезать отверстия:

1. Лезвием ножа отметьте на корпусе границы батарейного отсека (рис.1).
2. Горячим ножом прорежьте отверстие по сделанным меткам (рис.2 и 3).
3. После прорезания отверстия, корпус должен выглядеть как на рис.4.
4. Отметьте место, где будет находиться USB-разъем модуля TP4056 (рис.5 и 6).
5. Горячим ножом прорежьте в корпусе отверстие для USB-разъема (рис. 7).
6. Отметьте места на корпусе, где будут находиться диоды модуля TP4056 (рис. 8 и 9).
7. Горячим ножом прорежьте отверстия под диоды (рис. 10).
8. Таким же образом сделайте отверстия под разъем питания и выключатель (рис.11 и 12)

Шаг 7: Сборка, часть 2: устанавливаем электрокомпоненты

Следуйте инструкции, чтобы установить компоненты в корпусе:

1. Установите батарейный отсек так, чтобы монтажные точки были снаружи отсека/корпуса. Клеевым пистолетом приклейте отсек (рис.1).
2. Установите на место модуль TP4056 так, чтобы USB0разъем и диоды попали в соответствующие отверстия, зафиксируйте термоклеем (рис.2).
3. Установите на место стабилизатор напряжения 7805, зафиксируйте термоклеем (рис.3).
4. Установите на свои места разъем питания и выключатель, зафиксируйте их термоклеем (рис.4).
5. Расположение компонентов должно выглядеть так же, как на рис.5.
6. Нижнюю крышку закрепите на месте винтами (рис.6).
7. Позже я закрыл неровности, оставшиеся от горячего ножа, черной изолентой. Также их можно сгладить наждачкой.

Завершенное зарядное устройство показано на рис.7. теперь его нужно испытать.

Шаг 8: Испытание

Установите разряженный аккумулятор в зарядное устройство. Включите питание в разъем 12В или USB. Красный диод должен моргать, это значит, что идет процесс заряда.

Когда заряд будет завершен, должен загореться синий диод.
Прикладываю фото зарядного устройства в процессе заряда и фото с заряженным аккумулятором.
На этом работа завершена.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Самодельное зарядное устройство для литий ионных аккумуляторов шуруповерта

В предыдущей статье я рассматривал вопрос о замене никель-кадмиевых (никель-марганцевых) NiСd(NiMn) аккумуляторов шуруповерта на литиевые. Надо рассмотреть несколько правил по зарядке аккумуляторов.

Литий ионные аккумуляторы размера 18650 в основном могут заряжаться до напряжения 4,20В на ячейку с допустимым отклонением не больше 50 мВ потому, что увеличение напряжения может привести повреждению структуры батареи. Ток заряда аккумулятора может составлять 0,1хС до 1хС (здесь С-емкость). Лучше выбрать эти значение по даташиту. Я применил в переделке шуруповерта аккумуляторы марки Samsung INR18650-30Q 3000mAh 15A . Смотрим даташит-ток зарядки -1,5А.

Наиболее правильным будет провести заряд литиевых аккумуляторов в два приема по методике CCCV (ток постоянный, постоянное напряжение).

Первый этап- должен обеспечить постоянный ток заряда. Величина тока равна 0.2-0.5С. Я применил аккумулятор емкостью 3000 мА/ч, значит номинальный ток заряда будет 600-1500мА. После зарядка банки идет на неизменном напряжении, ток постоянно уменьшается.

Поддерживается напряжение на аккумуляторе в пределах 4.15-4.25В. Аккумулятор зарядился если ток уменьшится до 0.05-0.01С. Принимая во внимание вышесказанное используем электронные платы с Алиэкспресс. Понижающая плата CC/CV с ограничением по току на микросхеме XL4015E1 или на LM2596. Предпочтительней плата на XL4015E1 так, как она более удобна в настройках.

Характеристики XL4015E1.
Максимальный выходной ток до 5 А.
Напряжение на выходе: 0.8 В-30 В.
Напряжение на входе 5 В-32 В.
Плата на LM2596 имеет аналогичные параметры, только ток до 3 А.

Перечень инструментов и материалов.

-адаптер 22012 В, 3 А -1шт;
-штатное зарядное устройство шуруповерта (или источник питания);
-плата заряда CC/CV на XL4015E1 или на LM2596 -1шт;
-соединительные провода -паяльник;
-тестер;
-пластмассовая коробка для плата заряда -1шт;
-минивольтметр -1шт;
-переменный резистор (потенциометр) на 10-20 кОм -1шт;
-разъем питания для аккумуляторного отсека шуруповерта -1шт.

Шаг первый. Сборка ЗУ аккумуляторов шуруповерта на адаптере.

Плату cccv мы уже выбрали выше. В качестве источника питания можно применить любой с такими параметрами-выходное напряжение не ниже 18 В (для схемы 4S),ток 3 А. В первом примере изготовления зарядного устройства для литий-ионных аккумуляторов шуруповерта я использовал адаптер 12 В, 3 А.

Предварительно я проверил какой ток он может выдать пир номинальной нагрузке. Подключил к выходу автолампу и выждал полчаса. Выдает свободно без перегруза 1,9 А. Также измерил температуру на радиаторе транзистора-40°C. Вполне нормальный режим.

Но в этом случае не хватает напряжения. Это легко исправимо, с помощью всего одной копеечной радиодетали-переменного резистора (потенциометр) на 10-20 кОм. Рассмотрим типовую схему адаптера.

На схеме есть управляемый стабилитрон TL431, он находится в цепи обратной связи. Его задача поддерживать стабильное выходное напряжение в соответствие с нагрузкой. Через делитель из двух резисторов он подключен к плюсовому выходу адаптера. Нам нужно припаять к резистору(или выпаять его совсем и на его место припаять, тогда напряжение будет регулироваться и в меньшую сторону) который подключен к выводу 1 стабилитрона TL431 и к минусовой шине переменный резистор. Вращаем ось потенциометра и выставляем нужное напряжение. В моем случае я задал 18 В (небольшой запас от 16,8 В для падения на плате CC/CV). Если у вас напряжение указанное на корпусах электролитических конденсаторах стоящих на выходе схемы будет больше нового напряжения они могут взорваться. Тогда надо заменить их с запасом 30% по напряжению.

Далее подключаем к адаптеру плату для управление зарядом. Выставляем подстроечным резистором на плате напряжение 16,8 В. Другим подстроечным резистором выставляем ток 1,5 А, предварительно подключаем тестер в режиме амперметра к выходу платы. Теперь можно подсоединить литий-ионной сборку шуруповерта. Зарядка прошла нормально, ток к концу заряда упал до минимума, батарея зарядилась. Температура на адаптере была в пределах 40-43°C, что вполне нормально. В перспективе можно в корпусе адаптера для улучшения вентиляции (особенно в летнее время) насверлить отверстия.

Окончание заряда батареи можно увидеть по включению светодиода на плате на XL4015E1. В данном примере я использовал другую плату на LM2596 так, как случайно в ходе экспериментов сжег XL4015E1. Советую делать зарядку лучше на плате XL4015E1.

Шаг второй. Сборка схемы зарядного устройства аккумуляторов шуруповерта на штатном зарядном.

У меня было штатное зарядное от другого шуруповерта. Оно рассчитано на зарядку никель-марганцевых аккумуляторов. Задача стояла в том чтобы заряжать и никель-марганцевые аккумуляторы и литий-ионные.

Это решилось просто- припаял к выходным проводам (красный плюс, черный минус) провода к плате CC/CV.
Напряжение холостого хода на выходе штатное зарядного было 27 В, это вполне подходит для нашей зарядной платы. Далее все то же как и варианте с адаптером.

Окончание зарядки здесь мы видим по изменению цвета свечения светодиода(переключился с красного на зеленый).

Саму плату CC/CV я поместил в подходящую пластмассовую коробку, выведя провода наружу.

Если у вас штатное зарядное на трансформаторе то можно подключить плату CC/CV после диодного мостика выпрямителя.

Способ переделки адаптера под силу начинающим и может пригодиться в других целях, в результате получим бюджетный блок для питания различных устройств.

Подробнее в ролике:

Всем желаю здоровья и успехов в жизни и творчестве!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как сконструкировать зарядное устройство для литий-ионных аккумуляторов в домашних условиях

Практически у всех современных литий-ионных аккумуляторов отличная энергоёмкость, а также высокие малогабаритные показатели. Именно с их помощью можно питать устройства высокой мощности с наибольшей эффективностью. И совершенно не обязательно для этого покупать готовое зарядное устройство в магазине, ведь есть вариант более бюджетный, который особенно понравится радиолюбителям — собрать зарядное для литий-ионных аккумуляторов своими руками.

Зарядное устройство для литий-ионных аккумуляторов

Меры предосторожности: перезаряд недопустим

Крайне важно перед началом сборки АКБ для батарей запомнить одну простую вещь — литиевые аккумуляторы строго запрещено перезаряжать. У них очень строгие требования к режиму зарядки и эксплуатации, поэтому их нельзя заряжать до напряжения больше 4,2 В. А ещё лучше руководствоваться информацией о безопасном пороге для каждой отдельно взятой банки. Кстати, там может быть указан даже меньший порог, который считается допустимым для этого экземпляра.

Ещё лучше, если вы собираетесь делать зарядку для литиевых аккумуляторов своими руками, несколько раз проверить используемые материалы и оборудование. Если у вас сомнения относительно точности показаний вашего вольтметра или происхождения банок, а также максимально допустимой мощности их заряда, лучше ставить порог ещё меньше. Оптимально будет в пределах 4.1–4.15 В. В этом случае заряжать АКБ, у которых нет встроенной платы защиты, будет безопасно для вас.

В противном случае велика вероятность сильного нагрева и вздутия банок, обильного выделения газа с резким неприятным запахом и даже их последующего взрыва. Проверьте все несколько раз перед тем, как приступать к сборке и зарядке.

Как собрать зарядное устройство для литиевых аккумуляторов своими руками

Схема зарядного устройства для литиевых аккумуляторов

Один из простейших, если не самый простой, вариант создания зарядного устройства. Он предусматривает использование микросхемы LM317. Она дешёвая и повсеместно доступная, плюс оснащается индикатором заряда.

Настройка сводится к тому, чтобы установить выходное напряжение номиналом 4,2 Вольта, используя подстроечный резистор R8. Только обязательно без подключённого аккумулятора. А также устанавливается зарядный ток методом подбора резисторов R4 и R6. Рекомендуемая мощность резистора R1 при этом должна составлять не менее 1 Ватт.

Когда светодиод на схеме погаснет, это сигнализирует о завершении процесса зарядки батареи. При этом показатели зарядного тока до нуля уменьшаться никогда не будут.

В подобной зарядке не рекомендуется слишком долго держать аккумуляторную батарейку после того, как процесс подзарядки завершится.

Микросхемы типа LM317, как и её аналоги, очень широко применяются во всевозможных стабилизаторах тока и напряжения. При этом купить их можно на любом радиорынке, а обойдутся они в сущие копейки.

Недостатком схемы можно считать питающее напряжение, которое обязательно должно составлять от 8 до 12 В. Это обусловлено тем, что для нормального функционирования микросхемы требуется разница между напряжением на АКП и питающим напряжением не меньше 4,25 В, то есть запитать устройство с помощью порта USB не получится.

Последовательность сбора зарядки литиевых аккумуляторов своими руками такова:

1. подбираете подходящий корпус;
2. крепите к нему блок питания (5 В) и элементы указанной схемы (обязательно в правильном порядке);
3. берете латунь и вырезаете из неё две полоски, крепите их на гнёзда;
4. используя гайку, устанавливаете расстояние между контактами и АКБ, которые собираетесь подключать;
5. крепите переключатель, если хотите впоследствии иметь возможность изменять полярность на гнёздах (если — нет, оставляете все как есть).

Но если задачей является сборка зарядного устройства, ориентированного на работу с аккумуляторами 18650, тогда сразу стоит переходить к более сложным схемам, либо же покупать готовый девайс. Без соответствующих технических навыков собрать узел не получится. Порой действительно проще потратить немного больше денег, но взять заводской зарядник с необходимыми параметрами и защитой.

Как собрать зарядку для литий-ионных аккумуляторов своими руками?

Поскольку Li-Ion батареи чувствительны к резкому напряжению во время зарядки, в фирменных АКБ встроены специальные микросхемы. Они обеспечивают контроль напряжения и не позволяют превышать допустимые пределы. Поэтому для того чтобы собрать зарядку для литиевых аккумуляторов 18650 своими руками, нужна более сложная схема, чем та, о которой шла речь выше.

Такой вариант АКБ будет создать намного сложнее, чем предыдущий и в домашних условиях это возможно, только если есть определённые навыки и соответствующий опыт. В теории вы сможете получить зарядное устройство, которое по характеристикам ничем не будет уступать фирменным АКБ. Но на практике это далеко не всегда так.

А вы собирали ЗУ в домашних условиях из подручных материалов? Расскажите в комментариях о своих результатах.

Зарядное устройство для литиевых аккумуляторов

Зарядное устройство для литиевых аккумуляторов по своему строению и принципу работы весьма схоже с ЗУ для свинцово-кислотных. Каждая банка литиевых АКБ имеет более высокое значение напряжения. Кроме того, они более чувствительные к перенапряжению и перезаряду.

Банка – это один живительный элемент. Получил он свое название от схожести с жестяными банками для напитков. Для литиевых элементов наиболее распространенным вариантом является 18650. Это число легко расшифровывается. В миллиметрах указана толщина – 18 и высота – 65.

Если другие виды аккумуляторов позволяют иметь больший разбег в подаваемом напряжении при зарядке, то для литиевых этот показатель должен быть намного точнее. Во время достижения на аккумуляторе напряжения в 4.2 вольта зарядка должна останавливаться, перенапряжение для них опасно. Допускается отклонение от нормы в 0.05 вольта.

Среднее время заряда для литиевых батарей – 3 часа. Это усреднённый показатель, все же каждый отдельный аккумулятор имеет свое значение. От качества зарядки литиевых АКБ зависит срок их службы.

Условия длительного хранения

Совет. Хранить литий-ионные аккумуляторы необходимо правильно. Если устройство долгое время не будет использоваться, то батарею лучше из него вынуть.

Если оставить хранится полностью заряженный аккумуляторный элемент, то он может навсегда утратить часть своей ёмкости. Если оставить хранится разряженную батарею, она может больше не восстановиться. Значит, даже попытавшись ее реанимировать, можно потерпеть фиаско. Поэтому оптимальный рекомендуемый заряд для хранения литиевых банок – 30-50%.

Использование оригинальных зарядных устройств

Некоторые производители указывают, что использование неродных зарядных устройств для li ion аккумуляторов может привести к потере гарантии на устройство. Все дело в том, что плохое зарядное может погубить аккумуляторный элемент. Литиевые батареи могут портиться из-за неправильного напряжения или некорректного затухания в конце зарядки. Поэтому использование оригинального зарядного устройства – это всегда лучший выбор.

Опасность перезаряда и полного разряда

Исходя из устройства литиевых батарей, не рекомендуется допускать их полной разрядки или перезарядки.

К примеру, никель-кадмиевые батареи имеют эффект памяти. Это значит, что неправильный режим зарядки приводит к потере ёмкости. Неправильным считается режим, когда подзаряжается батарея, которая не полностью разрядилась. Если начать заряжать ее в не полностью разряженном состоянии, она может терять свою ёмкость. Зарядные устройства для таких батарей производятся со специальными режимами работы, которые сначала разряжают батарею до нужного уровня, потом начинают ее подзаряжать.

Литиевые батареи не требуют такого хлопотного обслуживания. Эффекта памяти у них нет, но они боятся полной разрядки. Поэтому их лучше подзарядить, когда появляется возможность, не дожидаясь полного разряда. Но и перезаряд для них неприемлем. Поэтому оптимальным будет не допускать разряда ниже 15 % и заряда более 90%. Так можно увеличить срок службы батареи.

Это касается только батарей без защиты. Если у аккумуляторов есть защита, реализованная на отдельной плате, то она отсекает заряд сверх меры, если разряд достигает минимального уровня, то отключает устройство. Обычно это показатели более 4,2 Вольта и 2.7 Вольта, соответственно.

Отношение к перепадам температур

Рабочий диапазон температур для литиевых батарей невелик – от +5 до +25 градусов по Цельсию. Сильные перепады температур нежелательны для их работы.

При перезаряде температура аккумулятора может повышаться, что нехорошо сказывается на его работе. Низкая температура также действует отрицательно. Подмечено, что на морозе аккумуляторы быстрее теряют свой заряд и садятся, хотя в тепле устройство показывает полную зарядку.

Особенности литиевых батарей

Li-ion АКБ являются очень неприхотливыми в эксплуатации. При бережном обращении они прослужат около 3-4 лет. Однако стоит ориентироваться на то, что даже если аккумуляторы не используются, они медленно умирают. Поэтому запасаться аккумуляторами к устройству впрок не совсем резонно. 2 года – это нормальное время от момента производства. Если прошло больше, то это могут быть уже вышедшие из строя батареи.

Интересно. Самый распространенный размер банки 18650 в среднем имеет ёмкость в 3500 мАч. Нормальная цена для такой батареи – 3-4 доллара. Поэтому производители, обещающие за 3 доллара Power bank объемом 10000 мАч, мягко говоря, обманывают. Хорошо, если там будет хотя бы 3000 мАч.

Как правильно заряжать полимерный аккумулятор

Полимерный аккумулятор от ионного отличается только внутренней консистенцией наполнителя. Правила зарядки и эксплуатации применимы к обоим видам этих литиевых батарей.

Как сделать зарядное устройство для литиевого аккумулятора своими руками

Рассмотрим одну из самых простых схем зарядного устройства для литий-ионных аккумуляторов. Самодельная схема зарядки реализована на микросхеме, которая выступает как стабилитрон и контроллер заряда, и транзисторе. База транзистора соединяется с управляющим электродом микросхемы. Литиевые батареи не любят перенапряжения, поэтому на выходе обязательно нужно выставить рекомендуемое напряжение в 4.2 В. Достичь этого можно с помощью регулировки микросхемы сопротивлениями R3 R4, которые имеют значения 3кОм и 2.2 кОм, соответственно. Подключаются они к первой ножке микросхемы. Регулировка задаётся единожды, и напряжение остаётся постоянным.

Чтобы можно было подстроить напряжение на выходе на месте резистора R, устанавливают потенциометр. Производить подстройку нужно без нагрузки, то есть без самого аккумулятора. С его помощью можно точно подстроить напряжение на выходе, равное 4,2 В. Потом вместо потенциометра можно поставить резистор полученного номинала.

Резистор R4 используется, чтобы открывать базу транзистора. Номинал этого сопротивления – 0,22 кОм. Когда аккумулятор будет заряжаться, его напряжение будет расти. От этого электрод управления на транзисторе будет повышать сопротивление эмиттер-коллектора. Это, в свою очередь, будет понижать ток, идущий на аккумулятор.

Ещё нужно отрегулировать ток зарядки. Для этого используют сопротивления R1. Без этого резистора не загорится светодиод, он отвечает за индикацию процесса зарядки. В зависимости от необходимого тока, подбирают резистор номиналом от 3 до 8 Ом.

Как выбрать аккумулятор

Отдельное внимание нужно уделить производителям аккумуляторов. Существуют зарекомендовавшие себя бренды и какие-то неизвестные аналоги. Иногда недобросовестные производители могут продавать товар, который ниже заявленных характеристик в 3 раза и более.

Обратите внимание! К брендам, получившим популярность, можно отнести Panasonic, Sony, Sanyo, Samsung.

Покупка литиевых аккумуляторов не должна вызвать больших проблем. Купить их можно в местных магазинах электроники, в интернет-магазинах или заказать напрямую из Китая. Не стоит гнаться за дешевизной. Хороший аккумулятор не может стоить очень дёшево. Некоторые производители ставят качественные банки, но плохие платы, отвечающие за питание. Это неминуемо приведет к гибели батареи.

Видео

Зарядное устройство для литиевых аккумуляторных батареек 18650 своими руками

Аккумуляторы играют важную роль в любом механизме, работающим не от сети. Перезаряжаемые аккумуляторные батареи стоят довольно дорого, из-за того, что вместе с ними нужно приобретать зарядное устройство. В аккумуляторных батареях используются разные комбинации проводниковых материалов и электролитов – свинцово-кислотные, никель-кадмиевые (NiCd), никель-металлгидридные (NiMH), литий-ионные (Li-ion), литий-ионполимерные (Li-Po).

Я использую литий-ионные аккумуляторы в своих проектах, поэтому решил сделать зарядку для литиевых аккумуляторов 18650 своими руками, а не покупать дорогое, так что приступим.

Шаг 1: Видео

В видео показана сборка зарядного устройства.
Ссылка на youtube

Шаг 2: Список электрокомпонентов

Список компонентов, необходимых для сборки зарядного устройства для аккумуляторных батареек 18650:

Шаг 3: Список инструментов

Для работы вам будут нужны следующие инструменты:

Теперь, когда все нужные инструменты и компоненты подготовлены к работе, займемся модулем ТР4056.

Шаг 4: Модуль зарядного устройства Li-io аккумуляторов на основе чипа ТР4056

Немного подробнее об этом модуле. На рынке представлены два варианта этих модулей: с защитой аккумулятора и без нее.

Коммутационная плата, содержащая схему защиты, осуществляет контроль напряжения с помощью фильтра цепи питания DW01A (интегральная схема защиты батареи) и FS8205A (N-канальный транзисторный модуль). Таким образом, коммутационная плата содержит три интегральных схемы (TP4056+DW01A+FS8205A), в то время как модуль зарядного устройства без защиты батареи содержит лишь одну интегральную схему (TP4056).

TP4056 – модуль заряда одноэлементных Li-io аккумуляторов с линейным зарядом постоянного тока и напряжения. Корпус SOP и малое число внешних компонентов делают этот модуль прекрасным вариантом для использования в самодельных электроприборах. Он заряжает через USB так же хорошо, как через обычный блок питания. Распиновка модуля TP4056 прилагается (рис.2), как и график цикла зарядки (рис.3) с кривыми постоянного тока и постоянного напряжения. Два диода на коммутационной плате показывают текущий статус заряда – заряд, прекращение заряда и тд (рис.4).

Чтобы не повредить аккумулятор, заряд 3,7 В литий-ионных аккумуляторов должен осуществляться при значении постоянного тока 0,2-0,7 от их емкости, пока выходное напряжение не достигнет 4,2 В, после чего заряд будет осуществляться постоянным напряжением и постепенно снижающимся (до 10% от первоначального значения) током. Мы не можем прервать заряд при напряжении 4,2 В, так как уровень заряда будет 40-80% от полной емкости аккумулятора. За этот процесс отвечает модуль TP4056. Еще один важный момент – резистор, соединенный с выводом PROG, определяет зарядный ток. В модулях, представленных на рынке, обычно с этим выводом соединен 1,2 КОм резистор, что соответствует зарядному току 1А (рис.5). Чтобы получить другие значения зарядного тока, можно попробовать ставить другие резисторы.

DW01A – интегральная схема защиты батареи, на рис.6 показана обычная схема подключения. Полевые МОП-транзисторы М1 и М2 соединены внешне интегральной схемой FS8205A.

Эти компоненты установлены на коммутационной плате модуля заряда литий-ионных батарей TP4056, ссылка на который есть в Шаге 2. Мы должны сделать только две вещи: дать напряжение в диапазоне 4-8 В на входной разъем, и соединить полюса аккумулятора и контактами + и – модуля TP4056.

После этого продолжим сборку зарядного устройства.

Шаг 5: Схема проводки

Чтобы завершить сборку электрокомпонентов, спаяем их в соответствии со схемой. Я приложил схему в программе Fritzing и фото физического соединения.

1. + контакт разъема питания соединяем с одним из контактов выключателя, а – контакт разъема питания соединяем с пином GND стабилизатора 7805
2. Второй контакт выключателя соединяем с пином Vin стабилизатора 7805
3. Устанавливаем три конденсатора 100 нФ параллельно между Vin и GND пинами стабилизатора напряжения (для этого используйте макетную плату)
4. Устанавливаем конденсатор 100 нФ между пинами Vout и GND стабилизатора напряжения (на макетной плате)
5. Соедините Vout пин стабилизатора напряжения с IN+ пином модуля TP4056
6. Соедините пин GND стабилизатора напряжения с IN- пином модуля TP4056
7. Соедините + контакт батарейного отсека с B+ пином модуля TP4056, а – контакт батарейного отсека соедините с В- пином модуля TP4056

На этом соединения завершены. Если вы используете 5 В блок питания, пропускайте все пункты с подключениями к стабилизатору напряжения 7805, и подключайте + и – блока напрямую к IN+ и IN- пинам модуля TP4056 соответственно.
Если вы будете использовать 12В блок питания, при прохождении тока 1А стабилизатор 7805 будет нагреваться, это можно исправить теплоотводом.

Шаг 6: Сборка, часть 1: прорезаем отверстия в корпусе

Для того, чтобы правильно уместить все электрокомпоненты в корпусе, в нем нужно прорезать отверстия:

1. Лезвием ножа отметьте на корпусе границы батарейного отсека (рис.1).
2. Горячим ножом прорежьте отверстие по сделанным меткам (рис.2 и 3).
3. После прорезания отверстия, корпус должен выглядеть как на рис.4.
4. Отметьте место, где будет находиться USB-разъем модуля TP4056 (рис.5 и 6).
5. Горячим ножом прорежьте в корпусе отверстие для USB-разъема (рис. 7).
6. Отметьте места на корпусе, где будут находиться диоды модуля TP4056 (рис. 8 и 9).
7. Горячим ножом прорежьте отверстия под диоды (рис. 10).
8. Таким же образом сделайте отверстия под разъем питания и выключатель (рис.11 и 12)

Шаг 7: Сборка, часть 2: устанавливаем электрокомпоненты

Следуйте инструкции, чтобы установить компоненты в корпусе:

1. Установите батарейный отсек так, чтобы монтажные точки были снаружи отсека/корпуса. Клеевым пистолетом приклейте отсек (рис.1).
2. Установите на место модуль TP4056 так, чтобы USB0разъем и диоды попали в соответствующие отверстия, зафиксируйте термоклеем (рис.2).
3. Установите на место стабилизатор напряжения 7805, зафиксируйте термоклеем (рис.3).
4. Установите на свои места разъем питания и выключатель, зафиксируйте их термоклеем (рис.4).
5. Расположение компонентов должно выглядеть так же, как на рис.5.
6. Нижнюю крышку закрепите на месте винтами (рис.6).
7. Позже я закрыл неровности, оставшиеся от горячего ножа, черной изолентой. Также их можно сгладить наждачкой.

Завершенное зарядное устройство показано на рис.7. теперь его нужно испытать.

Шаг 8: Испытание

Установите разряженный аккумулятор в зарядное устройство. Включите питание в разъем 12В или USB. Красный диод должен моргать, это значит, что идет процесс заряда.

Когда заряд будет завершен, должен загореться синий диод.
Прикладываю фото зарядного устройства в процессе заряда и фото с заряженным аккумулятором.
На этом работа завершена.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Зарядное устройство для литиевых аккумуляторов своими руками

Многие могут сказать, что за небольшие деньги можно заказать специальную плату из Китая, посредством которой можно заряжать литиевые аккумуляторы через USB. Она будет стоить около 1 доллара.

Но нет смысла покупать то, что легко собирается за несколько минут. Не стоит забывать и о том, что заказанную плату придется ждать около месяца. Да и покупное устройство не приносит столько удовольствия, как сделанное своими руками.
Первоначально планировалось собрать зарядное устройство на базе микросхемы LM317.

Но тогда для питания этой зарядки потребуется более высокое напряжение, чем 5 В. Микросхема должна иметь разницу в 2 В между входящим и выходящим напряжениями. Заряженный литиевый аккумулятор имеет напряжение 4,2 В. Это не соответствует описанным требованиям (5-4,2=0,8), поэтому необходимо поискать другое решение.

Зарядку, которая будет рассматриваться в этой статье, способен повторить практически каждый. Ее схема довольно проста для повторения.

Идея этой схемы состоит в том, что здесь присутствует и ограничение зарядного тока аккумулятора, и стабилизация напряжения. Последняя построена на основе стабилитрона TL431.
В роли усиливающего элемента выступает транзистор. А резистор R1 регулирует ток заряда, значение которого зависит лишь от параметров аккумулятора. Рекомендуется использовать 1-ваттный резистор. Оставшиеся резисторы могут иметь мощность 250 или 125 мВт.
На выходе зарядника необходимо установить напряжение 4,2 В, поскольку оно соответствует напряжению полностью заряженного литиевого аккумулятора. Оно задается резисторами R2 и R3.
В сети имеется большое количество софта для расчета напряжения стабилизации TL431.

Одну из таких программ можно скачать в конце статьи.
Чтобы осуществить более точную настройку напряжения на выходе, можно поменять резистор R2 на многооборотный. Его сопротивление должно составлять порядка 10 кОм.

Можно применить и такую схему:

В качестве индикатора используется светодиод. Годится любой. Его цвет не имеет значения.
Настройка заключается лишь в установке напряжения 4,2 В на выходе схемы. Микросхема TL431 встречается довольно часто, особенно в БП компьютеров. Транзисторы можно использовать типа КТ819 или КТ805.
Представленная схема предназначается для заряда только одного Li-ion аккумулятора стандарта 18650.

Но, в принципе, можно использовать и для иных видов аккумуляторов. Требуется лишь выставить необходимое для этого значение выходного напряжения зарядки.
Если устройство не работает, то необходимо проверить управляющий вывод TL431 на наличие напряжения. Его значение должно быть не меньше 2,5 В.

Это наименьшее допустимое значение опорного напряжения для этой микросхемы. Хотя иногда можно встретить и на 3 В.

Рекомендуется перед пайкой изготовить тестовый стенд для проверки работоспособности схемы, а по окончании сборки основательно проверить монтаж.

Зарядное устройство для литиевых аккумуляторов по своему строению и принципу работы весьма схоже с ЗУ для свинцово-кислотных. Каждая банка литиевых АКБ имеет более высокое значение напряжения. Кроме того, они более чувствительные к перенапряжению и перезаряду.

Банка – это один живительный элемент. Получил он свое название от схожести с жестяными банками для напитков. Для литиевых элементов наиболее распространенным вариантом является 18650. Это число легко расшифровывается. В миллиметрах указана толщина – 18 и высота – 65.

Если другие виды аккумуляторов позволяют иметь больший разбег в подаваемом напряжении при зарядке, то для литиевых этот показатель должен быть намного точнее. Во время достижения на аккумуляторе напряжения в 4.2 вольта зарядка должна останавливаться, перенапряжение для них опасно. Допускается отклонение от нормы в 0.05 вольта.

Среднее время заряда для литиевых батарей – 3 часа. Это усреднённый показатель, все же каждый отдельный аккумулятор имеет свое значение. От качества зарядки литиевых АКБ зависит срок их службы.

Условия длительного хранения

Совет. Хранить литий-ионные аккумуляторы необходимо правильно. Если устройство долгое время не будет использоваться, то батарею лучше из него вынуть.

Если оставить хранится полностью заряженный аккумуляторный элемент, то он может навсегда утратить часть своей ёмкости. Если оставить хранится разряженную батарею, она может больше не восстановиться. Значит, даже попытавшись ее реанимировать, можно потерпеть фиаско. Поэтому оптимальный рекомендуемый заряд для хранения литиевых банок – 30-50%.

Использование оригинальных зарядных устройств

Некоторые производители указывают, что использование неродных зарядных устройств для li ion аккумуляторов может привести к потере гарантии на устройство. Все дело в том, что плохое зарядное может погубить аккумуляторный элемент. Литиевые батареи могут портиться из-за неправильного напряжения или некорректного затухания в конце зарядки. Поэтому использование оригинального зарядного устройства – это всегда лучший выбор.

Опасность перезаряда и полного разряда

Исходя из устройства литиевых батарей, не рекомендуется допускать их полной разрядки или перезарядки.

К примеру, никель-кадмиевые батареи имеют эффект памяти. Это значит, что неправильный режим зарядки приводит к потере ёмкости. Неправильным считается режим, когда подзаряжается батарея, которая не полностью разрядилась. Если начать заряжать ее в не полностью разряженном состоянии, она может терять свою ёмкость. Зарядные устройства для таких батарей производятся со специальными режимами работы, которые сначала разряжают батарею до нужного уровня, потом начинают ее подзаряжать.

Литиевые батареи не требуют такого хлопотного обслуживания. Эффекта памяти у них нет, но они боятся полной разрядки. Поэтому их лучше подзарядить, когда появляется возможность, не дожидаясь полного разряда. Но и перезаряд для них неприемлем. Поэтому оптимальным будет не допускать разряда ниже 15 % и заряда более 90%. Так можно увеличить срок службы батареи.

Это касается только батарей без защиты. Если у аккумуляторов есть защита, реализованная на отдельной плате, то она отсекает заряд сверх меры, если разряд достигает минимального уровня, то отключает устройство. Обычно это показатели более 4,2 Вольта и 2.7 Вольта, соответственно.

Отношение к перепадам температур

Рабочий диапазон температур для литиевых батарей невелик – от +5 до +25 градусов по Цельсию. Сильные перепады температур нежелательны для их работы.

При перезаряде температура аккумулятора может повышаться, что нехорошо сказывается на его работе. Низкая температура также действует отрицательно. Подмечено, что на морозе аккумуляторы быстрее теряют свой заряд и садятся, хотя в тепле устройство показывает полную зарядку.

Особенности литиевых батарей

Li-ion АКБ являются очень неприхотливыми в эксплуатации. При бережном обращении они прослужат около 3-4 лет. Однако стоит ориентироваться на то, что даже если аккумуляторы не используются, они медленно умирают. Поэтому запасаться аккумуляторами к устройству впрок не совсем резонно. 2 года – это нормальное время от момента производства. Если прошло больше, то это могут быть уже вышедшие из строя батареи.

Интересно. Самый распространенный размер банки 18650 в среднем имеет ёмкость в 3500 мАч. Нормальная цена для такой батареи – 3-4 доллара. Поэтому производители, обещающие за 3 доллара Power bank объемом 10000 мАч, мягко говоря, обманывают. Хорошо, если там будет хотя бы 3000 мАч.

Как правильно заряжать полимерный аккумулятор

Полимерный аккумулятор от ионного отличается только внутренней консистенцией наполнителя. Правила зарядки и эксплуатации применимы к обоим видам этих литиевых батарей.

Как сделать зарядное устройство для литиевого аккумулятора своими руками

Рассмотрим одну из самых простых схем зарядного устройства для литий-ионных аккумуляторов. Самодельная схема зарядки реализована на микросхеме, которая выступает как стабилитрон и контроллер заряда, и транзисторе. База транзистора соединяется с управляющим электродом микросхемы. Литиевые батареи не любят перенапряжения, поэтому на выходе обязательно нужно выставить рекомендуемое напряжение в 4.2 В. Достичь этого можно с помощью регулировки микросхемы сопротивлениями R3 R4, которые имеют значения 3кОм и 2.2 кОм, соответственно. Подключаются они к первой ножке микросхемы. Регулировка задаётся единожды, и напряжение остаётся постоянным.

Чтобы можно было подстроить напряжение на выходе на месте резистора R, устанавливают потенциометр. Производить подстройку нужно без нагрузки, то есть без самого аккумулятора. С его помощью можно точно подстроить напряжение на выходе, равное 4,2 В. Потом вместо потенциометра можно поставить резистор полученного номинала.

Резистор R4 используется, чтобы открывать базу транзистора. Номинал этого сопротивления – 0,22 кОм. Когда аккумулятор будет заряжаться, его напряжение будет расти. От этого электрод управления на транзисторе будет повышать сопротивление эмиттер-коллектора. Это, в свою очередь, будет понижать ток, идущий на аккумулятор.

Ещё нужно отрегулировать ток зарядки. Для этого используют сопротивления R1. Без этого резистора не загорится светодиод, он отвечает за индикацию процесса зарядки. В зависимости от необходимого тока, подбирают резистор номиналом от 3 до 8 Ом.

Как выбрать аккумулятор

Отдельное внимание нужно уделить производителям аккумуляторов. Существуют зарекомендовавшие себя бренды и какие-то неизвестные аналоги. Иногда недобросовестные производители могут продавать товар, который ниже заявленных характеристик в 3 раза и более.

Обратите внимание! К брендам, получившим популярность, можно отнести Panasonic, Sony, Sanyo, Samsung.

Покупка литиевых аккумуляторов не должна вызвать больших проблем. Купить их можно в местных магазинах электроники, в интернет-магазинах или заказать напрямую из Китая. Не стоит гнаться за дешевизной. Хороший аккумулятор не может стоить очень дёшево. Некоторые производители ставят качественные банки, но плохие платы, отвечающие за питание. Это неминуемо приведет к гибели батареи.

Источник: amperof.ru

Самодельное зарядное устройство для литий ионных аккумуляторов шуруповерта

В предыдущей статье я рассматривал вопрос о замене никель-кадмиевых (никель-марганцевых) NiСd(NiMn) аккумуляторов шуруповерта на литиевые. Надо рассмотреть несколько правил по зарядке аккумуляторов.

Литий ионные аккумуляторы размера 18650 в основном могут заряжаться до напряжения 4,20В на ячейку с допустимым отклонением не больше 50 мВ потому, что увеличение напряжения может привести повреждению структуры батареи. Ток заряда аккумулятора может составлять 0,1хС до 1хС (здесь С-емкость). Лучше выбрать эти значение по даташиту. Я применил в переделке шуруповерта аккумуляторы марки Samsung INR18650-30Q 3000mAh 15A . Смотрим даташит-ток зарядки -1,5А.

Наиболее правильным будет провести заряд литиевых аккумуляторов в два приема по методике CCCV (ток постоянный, постоянное напряжение).

Первый этап- должен обеспечить постоянный ток заряда. Величина тока равна 0.2-0.5С. Я применил аккумулятор емкостью 3000 мА/ч, значит номинальный ток заряда будет 600-1500мА. После зарядка банки идет на неизменном напряжении, ток постоянно уменьшается.

Поддерживается напряжение на аккумуляторе в пределах 4.15-4.25В. Аккумулятор зарядился если ток уменьшится до 0.05-0.01С. Принимая во внимание вышесказанное используем электронные платы с Алиэкспресс. Понижающая плата CC/CV с ограничением по току на микросхеме XL4015E1 или на LM2596. Предпочтительней плата на XL4015E1 так, как она более удобна в настройках.

Характеристики XL4015E1.
Максимальный выходной ток до 5 А.
Напряжение на выходе: 0.8 В-30 В.
Напряжение на входе 5 В-32 В.
Плата на LM2596 имеет аналогичные параметры, только ток до 3 А.

Перечень инструментов и материалов.

-адаптер 22012 В, 3 А -1шт;
-штатное зарядное устройство шуруповерта (или источник питания);
-плата заряда CC/CV на XL4015E1 или на LM2596 -1шт;
-соединительные провода -паяльник;
-тестер;
-пластмассовая коробка для плата заряда -1шт;
-минивольтметр -1шт;
-переменный резистор (потенциометр) на 10-20 кОм -1шт;
-разъем питания для аккумуляторного отсека шуруповерта -1шт.

Шаг первый. Сборка ЗУ аккумуляторов шуруповерта на адаптере.

Плату cccv мы уже выбрали выше. В качестве источника питания можно применить любой с такими параметрами-выходное напряжение не ниже 18 В (для схемы 4S),ток 3 А. В первом примере изготовления зарядного устройства для литий-ионных аккумуляторов шуруповерта я использовал адаптер 12 В, 3 А.

Предварительно я проверил какой ток он может выдать пир номинальной нагрузке. Подключил к выходу автолампу и выждал полчаса. Выдает свободно без перегруза 1,9 А. Также измерил температуру на радиаторе транзистора-40°C. Вполне нормальный режим.

Но в этом случае не хватает напряжения. Это легко исправимо, с помощью всего одной копеечной радиодетали-переменного резистора (потенциометр) на 10-20 кОм. Рассмотрим типовую схему адаптера.

На схеме есть управляемый стабилитрон TL431, он находится в цепи обратной связи. Его задача поддерживать стабильное выходное напряжение в соответствие с нагрузкой. Через делитель из двух резисторов он подключен к плюсовому выходу адаптера. Нам нужно припаять к резистору(или выпаять его совсем и на его место припаять, тогда напряжение будет регулироваться и в меньшую сторону) который подключен к выводу 1 стабилитрона TL431 и к минусовой шине переменный резистор. Вращаем ось потенциометра и выставляем нужное напряжение. В моем случае я задал 18 В (небольшой запас от 16,8 В для падения на плате CC/CV). Если у вас напряжение указанное на корпусах электролитических конденсаторах стоящих на выходе схемы будет больше нового напряжения они могут взорваться. Тогда надо заменить их с запасом 30% по напряжению.

Далее подключаем к адаптеру плату для управление зарядом. Выставляем подстроечным резистором на плате напряжение 16,8 В. Другим подстроечным резистором выставляем ток 1,5 А, предварительно подключаем тестер в режиме амперметра к выходу платы. Теперь можно подсоединить литий-ионной сборку шуруповерта. Зарядка прошла нормально, ток к концу заряда упал до минимума, батарея зарядилась. Температура на адаптере была в пределах 40-43°C, что вполне нормально. В перспективе можно в корпусе адаптера для улучшения вентиляции (особенно в летнее время) насверлить отверстия.

Окончание заряда батареи можно увидеть по включению светодиода на плате на XL4015E1. В данном примере я использовал другую плату на LM2596 так, как случайно в ходе экспериментов сжег XL4015E1. Советую делать зарядку лучше на плате XL4015E1.

Шаг второй. Сборка схемы зарядного устройства аккумуляторов шуруповерта на штатном зарядном.

У меня было штатное зарядное от другого шуруповерта. Оно рассчитано на зарядку никель-марганцевых аккумуляторов. Задача стояла в том чтобы заряжать и никель-марганцевые аккумуляторы и литий-ионные.

Это решилось просто- припаял к выходным проводам (красный плюс, черный минус) провода к плате CC/CV.
Напряжение холостого хода на выходе штатное зарядного было 27 В, это вполне подходит для нашей зарядной платы. Далее все то же как и варианте с адаптером.

Окончание зарядки здесь мы видим по изменению цвета свечения светодиода(переключился с красного на зеленый).

Саму плату CC/CV я поместил в подходящую пластмассовую коробку, выведя провода наружу.

Если у вас штатное зарядное на трансформаторе то можно подключить плату CC/CV после диодного мостика выпрямителя.

Способ переделки адаптера под силу начинающим и может пригодиться в других целях, в результате получим бюджетный блок для питания различных устройств.

Подробнее в ролике:

Всем желаю здоровья и успехов в жизни и творчестве!

Источник: usamodelkina.ru

ЗАРЯДНОЕ ЛИТИЕВЫХ АККУМУЛЯТОРОВ

В нынешнее время очень популярны литий-ионные аккумуляторы, они используются в различных гаджетах, к примеру телефонах, умных часах, плеерах, фонариках, ноутбуках. Впервые аккумулятор такого типа (Li-ion) выпустила известная японская фирма Sony. Принципиальная схема простейшего зарядного устройства для литиевых аккумуляторов представлена на картинке ниже, собрав её, у вас будет возможность самостоятельно восстанавливать заряд в аккумуляторах.

Самодельная зарядка литиевых АКБ — схема электрическая

Основой для данного прибора являются две микросхемы-стабилизатора 317 и 431 (тема на форуме). Интегральный стабилизатор LM317 в данном случае служит источником тока, данную деталь берём в корпусе TO-220 и обязательно устанавливаем на теплоотвод с применением термопасты. Регулятор напряжения TL431 выпускаемый компанией texas instruments существует кроме этого, в корпусах SOT-89, TO-92, SOP-8, SOT-23, SOT-25 и других.

Рекомендуемое входное напряжение от девяти и до двадцати вольт. Выходное же настраивается подстроечным резистором 22 кОм, оно должно быть в районе 4.2V.

Светодиоды (LED) D1 и D2 любого, приятного для вас цвета. Мной были выбраны такие: LED1 красный прямоугольный 2,5 мм (2,5 милиКандел) и LED2 зелёный диффузионный 3 мм (40-80 милиКандел). Удобно применять smd светодиоды, если вы не будете устанавливать готовую плату в корпус.

Минимальная мощность резистора R2 (22 Ohm) 2 Ватта, а R5 (11 Ohm) 1 Ватт. Все отсальные 0,125-0,25W.

Переменный резистор на 22 килоОма должен быть обязательно типа СП5-2 (импортный 3296W). Такие переменные резистора имеют очень точную регулировку сопротивления, которое можно плавно подстраивать крутя червячную пару, похожую на бронзовый болтик.

Фото измерения вольтажа li-ion аккумулятора от сотового телефона до зарядки (3.7V) и после (4.2V), ёмкость 1100 mA*h.

Печатная плата для литиевого зарядного

Печатная плата (PCB) существует в двух форматах для разных программ — архив находится тут. Размеры готовой печатной платы в моём случае 5 на 2,5 см. По бокам оставил пространство для креплений.

Как работает зарядка

Как работает готовая схема такого зарядного устройства? Сначала аккумулятор заряжается постоянных током, который определяется сопротивление резистора R5, при стандартном номинале 11 Ом он будет примерно 100 мА. Далее, когда перезаряжаемый источник энергии будет иметь напряжение 4,15-4,2 вольта начнется зарядка постоянным напряжением. Когда же ток зарядки снизится до маленьких значений светодиод D1 перестанет светиться.

Как известно, стандартным напряжение для зарядки Li-ion является 4,2V, данную цифру необходимо установить на выходе схемы без нагрузки, с помощью вольтметра, так аккумулятор будет заряжается полностью. Если же немножко снизить напряжение, где-то на 0,05-0,10 Вольт, то ваш аккумулятор будет заряжаться не до конца, но так он прослужит дольше. Автор статьи ЕГОР.

Обсудить статью ЗАРЯДНОЕ ЛИТИЕВЫХ АККУМУЛЯТОРОВ

Источник: radioskot.ru

Сообщества › Сделай Сам › Блог › Самодельная зарядка для литий ионных батарей.

Переделывал шуруповёрт с никель кадмиевых батарей на литий ионные. Понадобилась зарядка. Сначала хотел использовать родную зарядку от шуруповёрта, но она громоздкая и по напряжению маловата, не использовались бы полностью возможности DC-DC преобразователя.Попался сто лет валяющийся без дела блок питания от принтера .Он устраивал полностью .Этот понижающий DC-DC преобразователь работает до 30 вольт и 5 ампер, блок питания принтера 24 вольта.Не рекомендуют поднимать напряжение выше 27 вольт и 3 ампера.Понижающий DC-DC преобразователь не может выдать выходное напряжение выше входного.Если вы подключите его к блоку питания 12 вольт например, то можете получить напряжение от 1 вольта до 12 вольт не больше, если к 24 вольта от 1 вольта до 24 вольт.
Зарядка подойдёт для зарядки почти всех литий ионных шуруповёртов, а так же для самодельных литий ионных батарей, которые используют в самоделках.

Смотрите также

Метки: зарядка, преобразователь напряжения

Комментарии 53

Не хочу обидеть автора. Но, по моему проще купить вот такую ВЕЩЬ (ru.aliexpress.com/store/p…010608.0.0.2ab313bcxa5Ivl) Она и зарядит правильно, и отбалансирует банки, и в режим хранения переведет. И заряжает еще и свинец и металлгидриды. Только настроить надо под свои хотелки. У меня таких 4 шт. И друзьям покупал для их переделанных мною шуруповертов. Работает спокойно от компового бп. И даже слегка приподнимает напряжение для сборок 4S при питании от 12в.

тоже по началу на аймаксе всё делал, теперь же к родным платам в своем шурике (он изначально на литии был) просто добавил балансиры коих раньше не было, аккумы ставил соньки VTC6 на 3000 махов

А есть ссылка на этот преобразователь, ото что-то не могу найти?

китай рулит, все готовое в кучку собрал и все.
это не то что раньше сборка по публикациям журнала «Радио»
эх где же вы старые добрые времена…

для того чтоб дома закрутить 2 самореза-надо пройти квест с зарядкой!лучше сделать тогда из шурика сетевик на проводах…для работы такая шляпа не пойдёт(т.к. дешевле новый шурик купить)

Из такого преобразователя с дисплеем ака Касьян на Ютубе сделал очень бюджетное лбп

А мне на муське понравилось вообще без платы балансира. Тупо каждая банка отдельно заряжается. Там ещё типа ком порт чел врезал в батарею

зарядка для зарядки. Тафтология. Писать надо понятнее или хотя бы проверять написанное перед публикацией. Чо то вы тут колхоза накрутили немеряно. Только бубна с костром не хватает. Несколько блочков, ворох проводков, крокодилы какие-то…Токи выставлять, напряжение…Ну на 1 раз поиграться хватит. А если заряжать каждый день да в течение лета? Во-первых промахнетесь и будет вам БАХ. Стопудово. Где и как пыхнет… ХЗ. И почему вы уверены, что 18650 LIIon надо заряжать током 1Ампер? Вопросов у меня много и не потому, что сам повторять хочу или думаю, а потому, что вы это на всеобщее обозрение выложили. Как самодельщик — +1, но повторять никому даже в страшном сне не советую. Без балансировки ваша сборка очень быстро уйдет в неподъемный аут. А шурикам просто прописан высокоточный литий, а никак не 18650 из ноутбуков.

18650 из буков просто бесплатны обычно. Кому то это важнее чем максимальный крутящий момент Шурика.

Дык халява не всегда полезна. Они в буках совсем не сильноточные. А наоборот. Ду, да ладно. Крутит и хорошо. Мне так не вкусно. Мои шуры фигачат и зимой и летом и заряжаются не более 30 минут.

зарядка для зарядки. Тафтология. Писать надо понятнее или хотя бы проверять написанное перед публикацией. Чо то вы тут колхоза накрутили немеряно. Только бубна с костром не хватает. Несколько блочков, ворох проводков, крокодилы какие-то…Токи выставлять, напряжение…Ну на 1 раз поиграться хватит. А если заряжать каждый день да в течение лета? Во-первых промахнетесь и будет вам БАХ. Стопудово. Где и как пыхнет… ХЗ. И почему вы уверены, что 18650 LIIon надо заряжать током 1Ампер? Вопросов у меня много и не потому, что сам повторять хочу или думаю, а потому, что вы это на всеобщее обозрение выложили. Как самодельщик — +1, но повторять никому даже в страшном сне не советую. Без балансировки ваша сборка очень быстро уйдет в неподъемный аут. А шурикам просто прописан высокоточный литий, а никак не 18650 из ноутбуков.

Не «высокоточный литий», а высокотоковый

спасибо. Был не прав.

зарядка для зарядки. Тафтология. Писать надо понятнее или хотя бы проверять написанное перед публикацией. Чо то вы тут колхоза накрутили немеряно. Только бубна с костром не хватает. Несколько блочков, ворох проводков, крокодилы какие-то…Токи выставлять, напряжение…Ну на 1 раз поиграться хватит. А если заряжать каждый день да в течение лета? Во-первых промахнетесь и будет вам БАХ. Стопудово. Где и как пыхнет… ХЗ. И почему вы уверены, что 18650 LIIon надо заряжать током 1Ампер? Вопросов у меня много и не потому, что сам повторять хочу или думаю, а потому, что вы это на всеобщее обозрение выложили. Как самодельщик — +1, но повторять никому даже в страшном сне не советую. Без балансировки ваша сборка очень быстро уйдет в неподъемный аут. А шурикам просто прописан высокоточный литий, а никак не 18650 из ноутбуков.

верно, ноутовские долго не протянут а при больших нагрузках быстро нагреются и в лучшем случае внутри сработает на плюсе клапан в следствии чего произойдет обрыв по плюсу и аккум просто перестанет работать но были прецеденты и похуже, даже если и крутит шурик на ноутовских правельней будет ставить нормальные высокотоковые коих сейчас на выбор достаточно, вопрос в цене, считаю свою безопасность превыше всего, мой выбор очевиден.

зарядка для зарядки. Тафтология. Писать надо понятнее или хотя бы проверять написанное перед публикацией. Чо то вы тут колхоза накрутили немеряно. Только бубна с костром не хватает. Несколько блочков, ворох проводков, крокодилы какие-то…Токи выставлять, напряжение…Ну на 1 раз поиграться хватит. А если заряжать каждый день да в течение лета? Во-первых промахнетесь и будет вам БАХ. Стопудово. Где и как пыхнет… ХЗ. И почему вы уверены, что 18650 LIIon надо заряжать током 1Ампер? Вопросов у меня много и не потому, что сам повторять хочу или думаю, а потому, что вы это на всеобщее обозрение выложили. Как самодельщик — +1, но повторять никому даже в страшном сне не советую. Без балансировки ваша сборка очень быстро уйдет в неподъемный аут. А шурикам просто прописан высокоточный литий, а никак не 18650 из ноутбуков.

Посоветуйте как сделать?

а родная зарядка куда пропала?

Скажу по секрету родная никогда ничего не заряжала.Зарядка никель кадмиевых батарей очень интересная, нагрелись аккумуляторы внутри батареи, термодатчик отключил зарядку. а зарядилась она или нет одному Богу известно

Я при переделке проверял, какое напряжение выдает родное ЗУ, получилось около 23 В. Аккум 18В. Вполне нормально тянет зарядку 5 банок 18650.
А зарядка была ни причем, это сама батарея отключала. В ней и установлен термодатчик

Там всё равно нужно что-то переделывать, смотрел видео про переделку родной зарядки.Какие -то дорожки он перерезал.Не вникал сильно.Мне нужна была такая, чтобы разные заряжать батареи на 8 вольт,12 вольт,16 вольт

Я тупо купил зарядник на Али за 270р 16,8В 1А. Реально 1А там нет, меньше. При КЗ может и даст 1А, а вот в процессе заряда ток около 0,6А. Но это скорее хорошо, чем плохо. За 350р можно купить на 2А. Плата защиты без балансиров вообще не нужна. Во всяком случае для шуруповерта.

а что в этом заряднике самодельного?) винты сами затянули?

Даже корпус несамодельный))

Сделал на свой шурик такую батарею, аккумы брал от ноута, плату на 30 китайских ампер ( может и реальных). Крутит хорошо, но то ли акумы от ноута дают просадку при нагрузке то ли плата не 30 заявленных ампер. Пришлось нагрузку напрямую делать, а зарядку через плату.

конечно акумы просаживаются. в ноутах низкотоковые до 5 ампер помойму. купи высокотоковые 18650 с отдачей в 20 ампер хотя бы и не будет тебе просадок.

Источник: www.drive2.ru

Схема зарядного устройства для литиевых Li-Ion аккумуляторов

В этом уроке, который выложил на своем канале блогер Ака Касьян, вы сможете ознакомиться со схемой зарядного устройства, которая отлично подойдет для литиевых Li-Ion аккумуляторов.

Сначала его автор хотел представить простой вариант на микросхеме lm317, но в этом случае зарядку нужно питать от более высокого напряжения, чем 5 вольт. Причина в том, что разница между входным и выходным напряжениями микросхемы lm317 должна быть не менее 2 Вольт. Напряжение заряженного литий-ионного аккумулятора составляет около 4,2 Вольт. Следовательно, разница напряжений меньше 1 вольта. А это это значит, что можно придумать другое решение.

На АлиЭкспресс можно купить специализированную плату для зарядки литиевых аккумуляторов, которая стоит около доллара. Да, это так, но зачем покупать то, что можно сделать за пару минут. Тем более нужно месяц пока заказ будет у вас. Но если решили приобрести готовый, чтобы сразу пользоваться им, купите в этом китайском магазине. В поиске по магазину впишите: TP4056 1A

Самая простая схема

Сегодня рассмотрим варианты UDB-зарядного устройства для литиевых аккумуляторов, которое сможет повторить каждый. Схема самая самая простая, которую можно только придумать.

Это гибридная схема, где есть стабилизация напряжения и ограничение тока заряда аккумулятора.

Описание работы зарядки

Стабилизация напряжения построена на базе довольно популярной микросхемы регулируемого стабилитрона tl431. Транзистор в качестве усилительного элемента. Ток заряда задается резистором R1 и зависит только от параметров заряжаемого аккумулятора. Этот резистор советуется с мощностью 1 ватт. А все остальные резисторы 0,25 или 0,125 ватт.

Как мы знаем, напряжение одной банки полностью заряженного литий-ионного аккумулятора составляет около 4,2 Вольт. Следовательно, на выходе зарядного устройства мы должны установить именно это напряжение, которое задается подбором резисторов R2 и R3. Существует очень много онлайн программ по расчету напряжения стабилизации микросхемы tl431.
Для наиболее точной настройки выходного напряжения советуется резистор R2 заменить на многооборотное сопротивление около 10 килоом. Кстати, возможно и такое решение. Светодиод у нас в роли индикатора заряда, подойдет практически любой светодиод, цвет на ваш вкус.
Вся настройка сводится к установке на выходе напряжения 4,2 вольта.
Несколько слов о стабилитроне tl431. Это очень популярная микросхемах,не путайте с транзисторами в аналогичном корпусе. Эта микросхема встречается практически в любом импульсном блоке питания, например компьютернаом, где микросхема чаще всего стоит в обвязке.
Силовой транзистор не критичен, подойдет любой транзистор обратной проводимости средней или высокой мощности, например из советских подойдут КТ819, КТ805. Из менее мощных КТ815, КТ817 и любые другие транзисторы с аналогичными параметрами.

Для каких аккумуляторов подходит устройство?

Схема предназначена для зарядки только одной банки литиевого аккумулятора. Можно заряжать акб стандарта 18 650 и иные аккумуляторы, только нужно выставить соответствующее напряжения на выходе из зарядника.
Если вдруг по каким-то причинам схема не заработает, то проверьте наличие напряжения на управляющем выводе микросхемы. Оно должна быть не менее 2,5 Вольт. Это минимальное рабочее напряжение для внешнего источника опорного напряжения микросхемы. Хотя встречаются варианты исполнения, где минимальное рабочее напряжение составляет 3 Вольта.
Целесообразно также построить небольшой тестовый стенд для указанной микросхемы, чтобы проверить ее на работоспособность перед пайкой. А после сборки тщательно проверяем монтаж.

В ещё одной публикации материал об улучшении зарядки для шуруповертов.

Источник: izobreteniya.net
