ИБП – это очень выгодный прибор. Пока он работает, у пользователя нет проблем с электроснабжением. Но на этом функциональность данного прибора не заканчивается. Простейшая доработка бесперебойника дает возможность создать на его базе такие устройства как преобразователь, блок питания и зарядка.
Как бесперебойник переделать в преобразователь напряжения 12/220 В
Преобразователь напряжения (инвертор) превращает постоянный 12-вольтовый ток в переменный, попутно повышая напряжение до 220 вольт. Средняя стоимость такого устройства – 60-70 долларов США. Однако даже у владельцев изношенных бесперебойников с функцией старта от батареи есть вполне реальный шанс получить работоспособный преобразователь фактически даром. Для этого нужно сделать следующее:
-
Вскрыть корпус ИБП.
-
Демонтировать аккумулятор, сняв с клемм накопителя два провода – красный (на плюс) и черный (на минус).
-
Демонтировать спикер – устройство звуковой сигнализации, похожее на сантиметровую шайбу.
-
Припаять к красному проводу предохранитель. Большинство конструкторов советуют использовать предохранители на 5 ампер.
-
Соединить предохранитель с контактом «входа» ИБП – гнезда, куда вставлялся кабель, соединяющий бесперебойник с розеткой.
-
Соединить черный провод со свободным контактом гнезда «входа».
-
Взять штатный кабель для подключения ИБП к розетке, срезать вилку. Подключить разъем в гнездо входа и определить цвета проводов, соответствующие красному и черному контактам.
-
Подсоединить провод от красного контакта к плюсу аккумулятора, а от черного – к минусу.
-
Включить ИБП.
Внутреннее устройство ИБП Eaton 5P 1150i
Такую трансформацию допускают только бесперебойники с функцией старта от батареи. То есть ИБП должен изначально уметь включаться от аккумулятора, без подключения к розетке.
Если у ИБП есть штатная розетка – 220 вольт можно снимать с ее контактов. Если таковой розетки нет – ее заменит удлинитель, подключенный к гнезду «выхода» бесперебойника. Вилка удлинителя удаляется, после чего провода припаиваются к контактам гнезда «выхода».
Основные недостатки подобных преобразователей:
- Рекомендуемое время работы такого инвертора – до 20 минут, поскольку ИБП не рассчитаны на длительную работу от аккумуляторов. Однако этот недостаток можно устранить, врезав в корпус ИБП компьютерный вентилятор, работающий от 12 В.
- Отсутствие контроллера заряда аккумулятора. Пользователю придется периодически проверять напряжение на клеммах накопителя. Для устранения этого недостатка в конструкцию преобразователя можно врезать обычное автомобильное реле, припаяв красный провод за предохранителем к 87 контакту. При правильном подключении такое реле разомкнет подачу энергии при падении напряжения на аккумуляторе ниже 12 вольт.
Как из бесперебойника сделать блок питания
В этом случае из всей конструкции бесперебойника понадобится только трансформатор. Поэтому решившемуся на подобную переделку ИБП пользователю придется либо распотрошить весь ИБП, оставив только корпус и трансформатор, либо снять эту деталь, заготовив для нее отдельный корпус. Далее действуют по следующему плану:
-
С помощью омметра определяют обмотку с самым большим сопротивлением.Типовые цвета – черный и белый. Эти провода будут входом в блок питания. Если трансформатор остался в ИБП, то этот шаг можно пропустить – входом в самодельный блок питания в этом случае будет «входное» гнездо на торце ИБП, связующее прибор с розеткой.
-
Далее на трансформатор подают переменный ток на 220 вольт. После этого с оставшихся контактов снимают напряжение, подыскивая пару с разностью потенциалов до 15 вольт. Типовые цвета – белый и желтый. Эти провода будут выходом из блока питания.
-
Вход в блок питания формируют из проводов, по одну сторону от сердечника. Выход из блока формируют из проводов, расположенных с противоположной стороны.
-
На выходе из блока питания ставят диодный мост.
-
Потребители подключаются к контактам диодного моста.

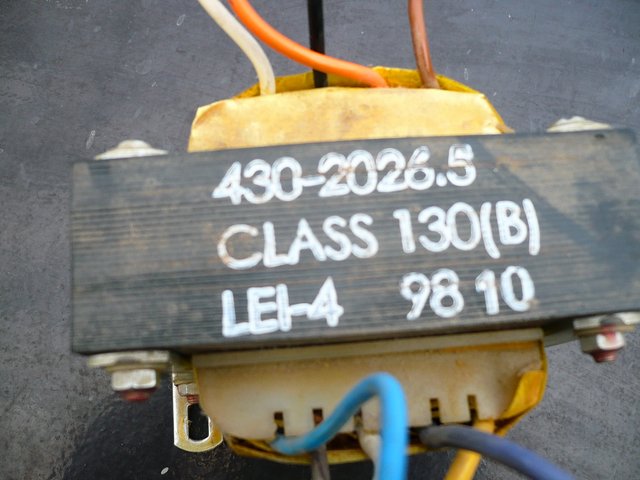

Трансформатор
Типовое напряжение на выходе из трансформатора – до 15 В, однако оно просядет после подключения к самодельному блоку питания нагрузки. Вольтаж на выходе конструктору такого устройства придется подбирать путем экспериментов. Поэтому практика использования трансформатора ИБП как основы блока питания для компьютера – это далеко не самая лучшая идея.
Переделка бесперебойника под зарядку
В этом случае не нужна минимальная трансформация, похожая на описанную абзацем выше. Ведь у бесперебойника есть своя батарея, которая заряжается по мере надобности. В итоге для превращения ИБП в зарядное устройство нужно сделать следующее:
-
Обнаружить первичный и вторичный контур трансформатора. Этот процесс описан абзацем выше.
-
Подать на первичный контур 220 вольт, врезав в цепь регулятор напряжения – в качестве такового можно использовать реостат для лампочек, заменяющий традиционный выключатель.
-
Регулятор поможет откалибровать напряжение на обмотке выходе в пределах от 0 до 14-15 вольт. Место врезки регулятора – перед первичной обмоткой.
-
Подключить к вторичной обмотке трансформатора диодный мост на 40-50 ампер.
-
Соединить клеммы диодного моста с соответствующими полюсами аккумулятора.
-
Уровень заряда аккумулятора контролируется по его индикатору или вольтметром.
Другие материалы по теме
18 мар. 2016
19 мая. 2016
01 мар. 2016
29 ноя. 2016
19 мар. 2016
22 ноя. 2016
Возврат к списку
Практически на халяву купил себе бесперебойник от компьютера на 350Вт. Всегда хотел сделать с него мощный блок питания 10А 12В, все таки трансформатор надежней импульсника. А раз представилась такая возможность, почему бы ей не воспользоваться
Процесс сборки занял часов пять, а всего сборка длилась два месяца. Два месяца назад был куплен бесперебойник

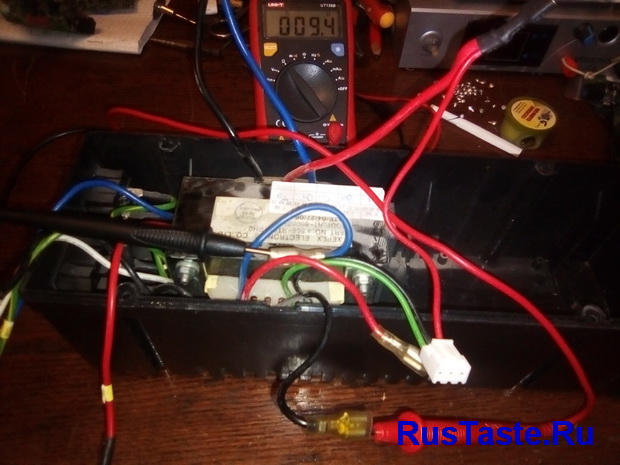

Первым делом был извлечен трансформатор. И проверенны сопротивления сетевых обмоток. Черный провод это начало обмотки, синий это конец обмотки, красный провод это отвод.
Когда с сетевой обмоткой определился решил питание подавать между черным и красным, тогда отдаваемая мощность будет чуть выше, а ток холостого хода будет выше. Естественно это приведет к дополнительному нагреву обмоток, но у меня будет принудительное охлаждение.
Рассмотрев все возможные варианты будущего блока питания, заказал необходимые комплектующие с Китая и что бы не терять время подготовил корпус. Сместил трансформатор с прежнего места и закрепил к дну на четыре винта М4, там где стоял транс. установил радиатор для будущего диодного моста. Так же вырезал в задней части корпуса отверстие для вентилятора.
Где то через месяц пришел импульсный понижающий преобразователь на XL4016 12А 0-32В, вот ссылка на него. Че та завтыкал я сделать фото до переделки преобразователя, поэтому объясню что сделал.

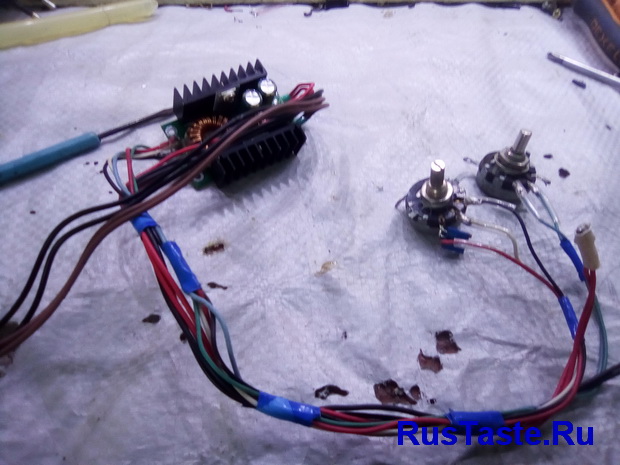

Вместо родных подстроечных резисторов были установлены советские резисторы. Для регулятора напряжения резистор установлен 4,7 кОм, выведу его двумя проводами на лицевую панель. Такой номинал дает возможность регулировать напряжение в пределах 1,2В-18,5В. Для регулятора тока установил переменный резистор 1 кОм, по плюсовому проводу добавил резистор 25 кОм, что дает возможность регулировать ток в пределах 0-10А.
Так же вместо колодки припаял провода, провода 0,75мм кв. скрутил парами для увеличения сечения.
Еще через месяц, буквально вчера, пришли остальные комплектующие и я принялся за работу. Фоток процесса опять нет, поэтому пройдусь по готовому прибору.

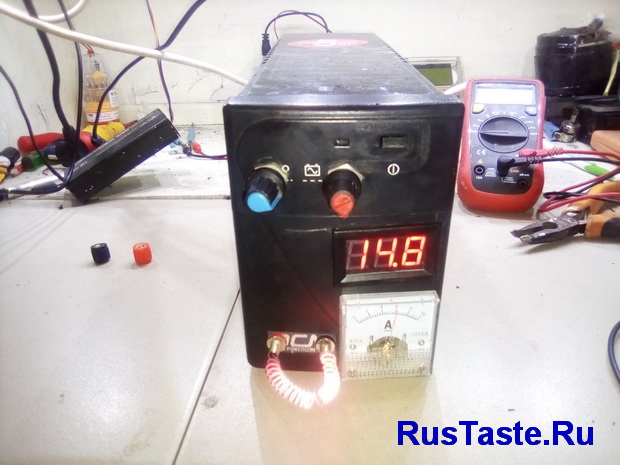

На переднюю панель было выведено два регулятора: тока и напряжения. Установлен амперметр типа 91C4 на 10А, электронный вольтметр и клемники, оставшиеся с предыдущего . Так же вывел с платы светодиод индикатор стабилизации по напряжению.

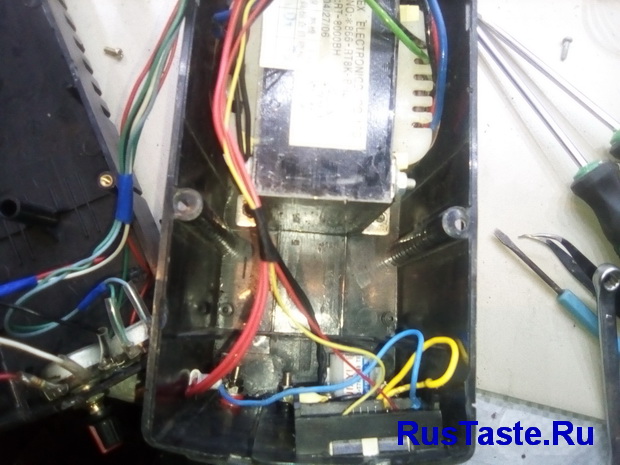

В задней части на перегородке установлена плата преобразователя XL4016, на радиаторе установил диодный мост KBPC5010, к корпусу приклеил конденсатор 35В 4700 мкФ. Конденсатор нужен для фильтрации сетевого напряжения, после моста с ним получилось напряжение 22В.

Для питания вентилятора и вольтметра использовал дополнительную обмотку с трансформатора, установил диодный мостик с конденсатором 2200 мкФ. После диодного моста 25В, это напряжение подходит для питания вольтметра, а вот для питания вентилятора этого много, поэтому вентилятор будет питаться через два запараллеленных резистора 470 Ом 2 Вт. Мостик с конденсатором закрепил навесом.
Кстати для защиты от всяких случаев ? установил предохранитель на боковой панели.
Вся эта сборка занимала всего 5 часов, можно сказать что собранно все за вечер.
Теперь пора перейти к испытаниям сего прибора, ну для начала посмотрю на сколько точный вольтметр.
Основные напряжения выбрал как для зарядки разных Аккумуляторов, первым будет напряжение для LI-ION 4.18 В. Вольтметр показал 4,16 В, что вполне нормально для китайского вольтметра.
Следующее напряжение выбрал для трех литиевых батарей, тут вольтметр показал на 0,1В больше, что так же не так уж страшно.
Последнее напряжение это 14,4В для свинцовых аккумуляторов. Тоже погрешность 0,1 В но опять же допустимо.
Ну и проверю амперметр, хотя он порадовал меня намного больше вольтметра.
Хватит баловаться, пора нагружаться. Что будет с блоком если короткое замыкание?
Ну и теперь нагружу все нихромом, получилось нагрузить на 6А при 15 В
Долго нагружать не буду, потому что расплавлю корпус. Но минут 10 точно все грелось без проблем для корпуса
Последнее, что осталось сделать для этого блока питания, это подключить провода с клемами. Такой провод купил когда то за 300 рублей.
На этом сборка окончена и последнее, что мне нужно сделать, это нарисовать для вас схему блока питания
А так же добавить ссылки на все используемые компоненты
Преобразователь на XL4016 12А 30В стоимостью 290 рублей
Диодный мост 50А 1000В за 100 рублей
Вольтметр 100В за 60 рублей
Амперметр 10А за 130 рублей
Клемник 4 штуки за 100 рублей
Учитывая, что сам бесперебойник стоил 500 рублей, плюс дополнительные детали и прочее, мой блок питания из бесперебойника обошелся мне в 1500 рублей
