Блок питания с энкодером своими руками

Блок питания является неотъемлемым требованием любой техники. Благодаря этому устройству удается регулировать уровень напряжения, тем самым предотвращая преждевременную поломку электрической конструкции.

Сегодня собрать регулируемый блок питания своими руками достаточно просто. В интернете представлено множество схем, которые помогают облегчить поставленную задачу даже для новичков радиолюбителей. Процесс изготовления этой конструкции довольно увлекательное и интересное занятие.

Перед тем как приступить к рабочему процессу, необходимо подобрать простую схему для изготовления блока питания. Чем легче чертеж, тем быстрее удастся собрать установку. В специализированных магазинах представлен широкий ряд радио и электрических деталей для данной конструкции.

Разновидности и типы блоков питания

Перед тем как приступить к сборке устройства, необходимо ознакомиться с видами и типами блоков питания. Каждая модель имеет свои характерные особенности.

К ним относят:

• стабилизированные типы. Они отвечают за бесперебойную работу электрического устройства;
• бесперебойные виды. Они позволяют работать прибору даже при отключении от электрической цепи.

Классификация по принципу работы

По принципу работы они классифицируются на следующие типы. К ним относят:

Импульсный. Он представляет собой инверторную систему, в которой происходит преобразование переменного тока в постоянное высокочастотное напряжение.

Для того чтобы сделать импульсный блок питания своими руками необходимо приобрести специальную гальваническую развязку, которая будет передавать преобразованную мощность к трансформаторной установке.

Трансформаторный. Он состоит из понижающего трансформатора и специального выпрямителя. Он в дальнейшем преобразовывает переменную мощность в постоянную. Здесь дополнительно устанавливают фильтр-конденсатор. Он позволяет сгладить чрезмерную пульсацию и колебания в процессе работы устройства.

Мастер-класс по изготовлению регулируемого блока питания

Как сделать подобное устройство в домашних условиях? Подробная инструкция как сделать блок питания своими руками поможет справиться с поставленной задачей. Первым делом необходимо иметь четкое представление, для каких целей будет собрано это устройство.

Главными принципами работы сооружения является подача максимального тока, который в дальнейшем будет направлен в сторону нагрузки. Помимо этого он будет обеспечивать выходное напряжение. Благодаря этому электрический прибор может нормально функционировать.

Сделать мощный блок питания своими руками достаточно просто. Здесь устанавливают специальный ограничитель выходного напряжения, который позволяет регулировать процесс подачи тока при помощи рукоятки.

Например, устройство на выходе дает от 3 до 15 Вт, а прибор требует 5 Вт. Для этого определенным положением регулятора меняем диапазон преобразованной мощности.

Из чего можно сделать блок питания?

Для понадобятся следующие детали:

• трансформатор;
• диодный мост;
• микросхема;
• конденсаторный фильтр;
• дросселя;
• блоки защиты;
• стабилизатор напряжения.

Трансформатор может иметь мощность в пределах 10 Вт. Как правило, его обмотка способна выдержать напряжение от 220 Вт до 250 вт. Вторичная обмотка проводит от 20 до 50 Вт.

Эту деталь можно купить в специализированном отделе или найти в любом старом электроприборе.

Микросхема выпускается под определенной маркировкой (PDIP – 8). Здесь можно делать неограниченное количество проводящих электрических дорожек.

Диодный мост делают из четырех диодов размером 0,2 х 0,5 мм. Изделия серии SOIC значительно уменьшают перепады электрического напряжения.

Блоки защиты будут выполнены из двух предохранителей марки FU2. При срабатывании данных изделий вырабатывается ток мощностью 0,16А. Дроссели L1 и L2 можно сделать самостоятельно. Для этого понадобятся два элемента из магнитного феррита. Их размер должен быть К 17,5 х 8,3 х 6 мм.

Подсоединение всех элементов осуществляются по определенной схеме, которая представлена ниже. Здесь каждая деталь обозначена соответствующим обозначением. На фото самодельного блока питания изображено готовое устройство.

Фото блоков питания своими руками

ЧАСТЬ1
Рано или поздно перед радиолюбителем возникает проблема изготовления универсального блока питания (БП), который имел бы достаточную надежность, регулируемое в широких пределах выходное напряжение, контроль от чрезмерного потребления тока и, конечно, защиту.

Каждый решает эту проблему по-своему. Вариантов построения источников питания не счесть. Вниманию читателей предлагаю еще один — с управлением на микроконтроллере. Он отличается качественной индикацией, доступной элементарной базой, отсутствием специализированных микросхем обвязки, надежной защитой от нештатных ситуаций и при этом легким в повторении и простым в эксплуатации.

Предлагаемый читателям БП вполне доступен для изготовления радиолюбителями, которые имеют минимальные знания в микропроцессорной технике, т.е. владеют алгоритмами «прошивания» готовых программ в микроконтроллер (МК) или могут обратиться к друзьям, способным им в этом помочь. В остальном — придерживайтесь принципов работы с микросхемами и, безусловно, не забывайте о правилах безопасности.

Несмотря на простоту конструкции, данный БП обладает следующими техническими характеристиками:

Такая идея возникла после желания построить новый БП с учетом реалий и развития современной элементарной базы.

При проектировании радиолюбительского источника питания для домашней лаборатории были поставлены следующие задачи:

наличие цифровой индикации, с которой легкого считываются значения выходного напряжения и тока;

охватить наиболее используемый диапазон выходного напряжения от самого нуля;

отказаться от переменного резистора как регулятора выходного напряжения;

наличие защиты, как от короткого замыкания, так и запредельного режима выходного транзистора;

отображать не установленные, а реальные данные по напряжению и току;

с учетом «цифровой начинки» излучать минимальный уровень шума;

доступность элементной базы;

легкость в настройке и повторении;

себестоимость.

Анализ опубликованных ранее схем показал, что авторы используют современные узкоспециализированные микросхемы, которые далеко не всегда имеются в наличии, особенно в небольших городах. Попытки их замены другими наталкиваются на необходимость изменения в программе. Так же, для облегчения макетирования, авторы идут по более легкому пути, используя жидкокристаллические индикаторы, но они имеют ограничения по углу обзора и не при всех условиях хорошо читаемые. Это понижает реакцию пользователя на изменения показаний, притупляет внимание и иногда приводит к полной потере подключаемого устройства.

Источник питания состоит из трех частей: основного — цифрового модуля управления с индикацией (А1), аналоговой части (А2) и отдельного модуля питания всего блока (A3).

Описание принципиальной электрической схемы источника питания и логика работы

Принципиальная электрическая схема устройства показана на рис.1.

Основу цифровой части устройства составляет микросхема U1 фирмы AVR ATMEGA16 (4). В ее составе имеются 10-разрядные аналого-цифровые преобразователи (АЦП). Источником опорного напряжения 5 В для АЦП служит питание микроконтроллера (МК), поданное на 30 ногу через фильтр L1C4.

На МК возложены функции оцифровки выходного напряжения и тока через внутренний 10-битный АЦП, и вывод результата на шесть семи сегментных индикаторов, обработка клавиатуры, управление регулятором выходного напряжения, защита стабилизатора.

Для лучшей реакции пользователя индикация организована динамически на двух семи сегментных светодиодных индикаторах красного (напряжение) и зеленого (ток) цвета, объединяющих в себя по три разряда. Такой выбор цвета объясняется тем, что неконтролируемый рост значений напряжения всегда более опасен для нагрузки, чем изменение показаний амперметра, ибо последнее в автоматическом режиме отслеживается защитой.

Наличие шести индикаторов, управляемых портами МК, привело к тому, что пришлось применить буферную цепочку Т1-Т6 из 6 транзисторов р-n-р проводимости, уменьшающих до приемлемого значения ток через порты микроконтроллера.

К регистру порта РВ через восемь токоограничивающих резисторов R1-R8 включены соединенные в параллель сегменты шести индикаторов. К портам PDO-PD5 подключены транзисторы, активирующие конкретный разряд индикатора. Таким образом, процессор поочередно «засвечивает» каждый разряд индикатора и одновременно через порт РВО-РВ7 формирует изображение нужного числа.

Напряжение с выхода источника питания поступает для оцифровки на АЦП0 через резисторный делитель R49R50R51C9, коэффициент деления которого равен 5. МК производит выборки и затем определяет среднее значение. В качестве датчика тока, который потребляет нагрузка, используется мощный безындукционный резистор малого сопротивления R44. Величина падения напряжения на нем усиливается операционным усилителем DA2.2 и подается для анализа на АЦП1 МК.

Исходя из скорости обработки программы МК, опрос портов, в том числе клавиатуры, происходит циклически, без использования внутренних прерываний, что улучшает стабильность работы в целом. В случае не контролированного исчезновения питающего напряжения потери управляемости не наблюдалось и возрастания напряжения на выходе регулятора не фиксировалось.

Кнопки подключены к порту РА2, РАЗ, РА4. Их три: S1 — «+», в зависимости от величины шага, увеличивает значение выходного напряжения, S2 — «-» соответственно уменьшает. Кнопка S3 -«Плавно/грубо» определяет величину шага настройки. При включении — шаг составляет 0,1 В, при нажатии кнопки — увеличивается до 1,5 В. Повторное нажатие возвращает исходное значение, которое индицируется зеленым светодиодом LED2. Этот режим введен с целью быстрого ввода значений без утомительных нажатий кнопки «+». Шаг в 1,5 В выбран из соображения приближения к ряду питания низковольтной аппаратуры.

Таким образом, можно задать выходное напряжение с точностью в 0,1 В. Учтите, что БП не только измеряет реальное напряжение на выходе, но и задает его.

Указанный способ работы источника питания очень удобен в эксплуатации. Вы выставляете нужное напряжение, оно тут же выводится на клеммы и измеряется. При подключении нагрузки индикатор тока в реальном времени индицирует ток потребления. При ненормированной или нестабильной нагрузке напряжение выхода будет «проседать» или «прыгать», что немедленно отразится на индикаторах, а значит, привлечет внимание мастера к подключенному к нему устройству.

Следующим, не мене важном узлом, является цифроаналоговый преобразователь (ЦАП), который через порт РС0-РС7 управляет аналоговой частью устройства и формирует выходное напряжение. Из соображения доступности, простоты изготовления и уменьшения уровня излучаемых шумов использован так называемый R-2R ЦАП на R21-R37. Схема ЦАП, взята из открытых источников (1), неоднократно проверена и показала приемлемые характеристики.

Аналоговая часть схемы показана на рис.2



и состоит из сдвоенного операционного усилителя DA1, который формирует напряжение управления выходными транзисторами и усиливает напряжение от датчика тока.

DA1.1 в связке с транзисторами Т7, Т9, Т10 осуществляют необходимое усиление по току и напряжению. Т7 и Т9 включен по схеме с общим эмиттером, а Т10 — с общим коллектором. У включения последнего транзистора есть неоспоримые достоинства: большое входное и малое выходное сопротивление, что очень важно в источнике питания. Схему с таким включением еще называют «эмиттерным повторителем». В целом схема работает следующим образом: выходной ток ОУ усиливается транзистором Т7, его коллекторный ток подается на базу Т9, а затем проинвертированный и усиленный сигнал управляет мощным транзистором Т10. По сути дела, Т10 является усилителем тока коллектора Т9, который увеличивает его в h21э раз Т10. Исходя из чего на месте Т9 можно использовать транзисторы средней мощности.

Питание операционного усилителя осуществляется однополярным положительным напряжением. Благодаря применению транзисторов разной проводимости удалось добиться минимальной разности входного и выходного напряжений и четкой управляемости системы в целом. Наличие резистора R42 в цепи эмиттера Т7 ограничивает его базовый и, главное, коллекторный ток на уровне около 30 мА. Коэффициент усиления по напряжению ОУ DA1.1 и транзисторов Т7, Т9, Т10 равен 1+R40/R39.

На DA1.2 собран усилитель напряжения датчика тока потребления нагрузки — резистора R44. Коэффициент усиления по напряжению ОУ DA1.2 равен 25. Резистор R48 и D2 представляют собой простейший стабилизатор, задача которого состоит из защиты порта РА1 от возможного перенапряжения, ограничивая входное напряжение на уровне в 5,1 В. Аналогично используется D1 и R49 для порта РА0.

На элементах R51, R54, R53, Т8 собран электронный предохранитель. Он введен, исходя из того, что время реакции МК может быть недостаточным для блокировки биполярного транзистора при быстротечной перегрузке системы. Ток срабатывания определяет R54 и в небольших пределах регулирует R53. Максимальный ток срабатывания защиты — 2 А, что не даст возможности выйти из строя транзистору Т10.

Если падение напряжения на R54, которое зависит от тока потребления, превысит величину, равную приближенно 0,6 В, транзистор Т8 откроется и предотвратит дальнейшее увеличение базового тока транзистора Т9, а вслед за ним и Т10. Ток нагрузки ограничится на безопасном для системы уровне. Использованная защита не имеет триггерного режима работы, а посему сразу после снятия короткого замыкания возвратится в исходное состояние. Таким образом, регулятор напряжения выдерживает возмущения выходного тока и в случаи короткого замыкания на клеммах, в том числе и импульсного характера.

Независимо от вышеуказанного электронного предохранителя на аналоговых элементах, который защищает источник питания от нагрузки, защита самой нагрузки возложена на МК, который в реальном времени следит за значениями выходного тока. Если этот показатель превысит заданную максимальную величину, он примет защитные меры, а именно: немедленно выключит ЦАП путем обнуления регистра порта PC, а также проинформирует пользователя миганием светодиода LED1. Отсутствие потенциала на резисторах ЦАП, а значит, и на входе DA1.1 закроет транзисторы регулятора. Напряжение на выходных клеммах будет снято — нагрузка отключена. В этом состоянии БП может находиться неограниченное время. Для возобновления подачи напряжения достаточно нажатиями кнопки S1 выставить необходимое выходное напряжение. При превышении указанных режимов защита автоматически сработает опять. Таким образом, в этом источнике питания используется две независимые петли защиты: быстродействующая — аналоговая на транзисторе Т8 и «контролирующая» — цифровая на U1.



Питание схемы показано на рис.3 и состоит из двух микросхем VR1, VR2 и цепей выпрямления, а также фильтрации. Стандартная схема включения пояснений не требует, кроме R58 мощностью в 1 Вт, наличие которого не обязательно, но с ним значительно лучший тепловой режим работы стабилизатора VR2 на 5 В.

Детали и конструкция

U1 -МКАVR АТМЕGА16А-16РPU или АТМЕGА16L.

Если от микроконтроллера никуда не уйдешь, то остальные детали — практически «ширпотреб», которого всегда в достатке. Детали блока не критичны к замене.

При построении ЦАП, безусловно, наилучшим вариантом был бы R-2R ЦАП в гибридном корпусе на одном кристалле. При его отсутствии, используйте резисторы в SMD исполнении или обычные, но обязательно возьмите каждый из номиналов из одной партии (коробки). Таким образом, будет максимально соблюдена линейность преобразования. Практика эксплуатации показала его стабильность и легкость реализации.

Индикаторы применены импортные типа GNT-3631BG, GNS-3611BD, но можно использовать и аналогичные отечественные, а также одиночные типа АЛС321Б или АЛС324Б, но обязательно с общим анодом.

Буферные транзисторы ВС478 заменяются любыми транзисторами малой мощности, что имеются в наличии, с соблюдением расположения выводов и проводимости, в том числе КТ209, КТ502 с любым буквенным индексом.

Транзисторы Т7, Т8 — импортные малой мощности, но можно установить КТ203, КТ208, КТ315 и КТ361 соответственно. В этом случае обратите внимание на максимально допустимое напряжение коллектор-эмиттер в сравнении с напряжением питания после диодного моста, если оно превышает 26 В. Т9 — КТ361, КТ801Б, КТ807Б. Т10 — средней мощности КТ803А, КТ814, КТ805, КТ808А или любой мощный с допустимым током коллектора не менее 2 А и допустимым напряжением коллектор-эмиттер больше напряжения питания. Испытано использование в качестве выходного составного транзистора по схеме Дарлингтона TIP110. Транзистор Т10 желательно выбрать с большим статическим коэффициентом передачи тока базы. Т10 установлен на радиаторе площадью 400 см2. Если Ваш радиатор мал, то установите вентилятор от компьютера.

Резисторы — датчики тока С5-16В, мощностью 5… 10 Вт. Мощность токозадающих резисторов из соображения надежности сознательно увеличена.

Конденсаторы на плате А1 — керамические, желательно в SMD исполнении. Электролиты в стабилизаторе — К50-12.

Операционный усилитель можно попробовать заменить TLC2272, TLC2262 или аналогичным. Подстроечные резисторы из серии СП5, СПЗ-19б.

Стабилизаторы питания на 5 и 18 В работают без радиатора, при наличии R58. Диодная сборка на 2 А или любые выпрямительные диоды с допустимым прямым током в 2 А и обратным напряжением не менее напряжения на вторичной обмотке трансформатора. Если использовать трансформатор на 24 В переменного напряжения, то или германиевые с малым прямым падением напряжения и обратным не менее 30 В или современные Шотки. Светодиоды можно применить любого типа.

Габаритная мощность трансформатора должна быть не мене 60 Вт, выходное переменное напряжение от 25 до 35 В, 2 А. При большем напряжении не смогут работать стабилизаторы VR1, VR2.

Конструктивно изготавливается на 3-х или 2-х платах. В последнем случае блоки А2 и A3 сведены в один. Такая конструкция даст возможность быстрой модернизации блока в будущем путем замены устаревшей части, а также облегчит наладку.

Сборка и наладка

Правильно собранный БП начинает работать сразу, но нужно учесть следующее.

В цифровой части распайку платы провести без МК, вместо которого установить 40-выводную панельку. Можете установить 6-штырьковый

разъем для внутрисхемного ISP программирования (JMP1-JMP3). Катушку L1 и конденсатор С4 расположите как можно ближе к МК. Разводку платы произведите так, чтобы шина питания схемы и МК шла «звездочкой» с одной точки, чтобы не было «сквозного» тока через выводы микроконтроллера.

«Зашейте» программу в микроконтроллер. Внимательно отнеситесь к выставлению фьюзов, иначе введете его в «нокаут». Если этот этап проводите впервые, то сначала почитайте соответствующую литературу. «Прошитый» контроллер засветит нули в индикаторе, и будет реагировать на прикосновение пальцами к портам АЦП, высвечивая разные цифры. Подав через резисторы в сотню Ом на РА0, РА1 5 В от его же питания, получите соответствующие показания на индикаторах.

Аналоговую часть можно собирать всю сразу и начинать налаживать отдельно, без цифровой платы. Запаяйте все резисторы, конденсаторы и диоды. Впаивать цепочку транзисторов после DA1.1 поочередно с обязательным измерением тока коллектора Т7. Проконтролируйте, чтобы он не достиг значения больше 30 мА. Иначе меняйте очередной транзистор на другой, аналогичный или меньшей мощности (важен h21э). Если это условие не соблюсти, то резистор R2 придется уменьшать до десятков Ом, и он превратится в «печку». После этого ставим в панельку LM358. Убедившись в работоспособности усилителя напряжения, приступайте к электронному предохранителю на Т8. При нагрузке в 2 А он должен «реагировать» и блокировать выходную мощность на безопасном уровне.

Начальная настройка показаний вольтметра и амперметра производится по показаниям тестера. На 2 ногу DA1 подается 5 В от стабилизатора питания и подстроечным резистором R50 выставляется 5 В при выходном напряжении в 25 В.

Движком резистора R47 выставляете на выходе 7 DA1 1,5В при нагрузке в 1,5 А.

Когда вся цепь по напряжению работоспособна, выставляем верхнюю границу напряжения, в зависимости от входного напряжения от трансформатора, с помощью R40. Имейте в виду, что если при статической нагрузке «дергаются» показания индикаторов, значит, система возбуждается. Это может быть как следствием ошибок или неверной разводки аналоговых цепей на плате, так и недостаточной мощности обмоток трансформатора.

Теперь можно соединить все части воедино и произвести окончательную настройку — согласование указанными ранее подстроечными резисторами.

Вопросы по построению источника питания можно задать автору на электронный адрес
[email protected]
.

РА №3, 2011

Литература

1. Стабилизатор напряжения 0…25,5 В с регулируемой защитой по току. // Радио. — №8. — 2007.

2. Гребнев В.В. Микроконтроллеры семейства AVR фирмы ATMEL

3. Голубцов М.С. Микроконтроллеры AVR от простого к сложному

4. Datasheet ATMEGA16А-16PU — Atmel Даташит 1C, 8-бит 16К FLASH Микроконтроллер

АРХИВ:

Котик В.Д

Индикатор — ЖКИ дисплей на основе контроллера НD44780, 2 сточки по 16
символов. Управление напряжением осуществляется встроенным в контроллер
ШИМ ом. Его скважность регулируется энкодером, каждый шаг которого
приводит к увеличению или уменьшению напряжения на 0,1 вольт на выходе
БП. Полный оборот энкодера – 2 вольта. Поскольку ШИМ может изменять
напряжение на накопительной емкости лишь в интервале от 0 до 5 вольт,
применен ОУ с коэффициентом усиления 5. Таким образом фактическое
напряжение на выходе БП регулируется в пределах 0 – 25 вольт.
Регулирующим элементом является мощный составной транзистор КТ827А. С
эмиттера регулирующего транзистора через верхнее плечо делителя (2 Х 8,2
к) осуществляется обратная связь, благодаря чему даже при больших токах
в нагрузке напряжение поддерживается на строго заданном уровне вплоть
до сотых долей вольта.

Измерительная часть
– двухканальный АЦП (Микрочип),
измеряющий реальное напряжение на выходе БП и падение напряжения на
шунтирующем резисторе, усиленное ОУ, что прямо пропорционально
потребляемому нагрузкой току. Сердцем конструкции является контроллер.

Блок защиты от короткого замыкания в нагрузке.

Выполнен виде отдельного устройства включенного между выпрямителем и
регулирующим элементом. Ток срабатывания защиты — 5 А. Подбирается
резистором 47к в базовой цепи транзистора управляющего ключом КТ825Г.

Настройка.

Заключается в подборе резисторов, обозначенных звездочкой, для
соответствия показаний ЖКИ реальным току и напряжению на выходе БП.

Детали.

Шунт взят из разбитого мультиметра, его сопротивление около 0,01 Ом.
Исходное состояние контактов энкодера описано в принципиальной схеме, он
может быть любой соответствующий этим состояниям. Кроме вращения, он
имеет вн контакты, которые замыкаются без фиксации при нажатии на вал.
Транзисторы n-p-n без маркировки могут быть КТ315 или любыми
маломощными, подобными им в чип корпусе. Транзистор p-n-p в ключе,
управляющем подсветкой может быть любой средней мощности.

Как пользоваться БП.

Энкодером регулируется напряжение 0 – 25 вольт с шагом 0,1 вольта. При
кратком (менее 0,5 сек) нажатии на ручку включается/выключается
подсветка. При нажатии более 0,5 сек происходит запись установленного
напряжения в энергонезависимую память контроллера.

Полный проект для MPLAB вы можете скачать ниже.

Список радиоэлементов

Рассказать в:

Выходное напряжение блока питания можно изменять в пределах 1,25….26 В, максимальный выходной ток — 2 А. Порог срабатывания защиты по току можно изменять в пределах 0,01…2 А с шагом 0,01 А, а задержку срабатывания — в пределах 1…10 мс с шагом 1 мс и 10…100 мс с шагом 10мс. Стабилизатор напряжения (рис. 1) собран на микросхеме LT1084-ADJ (DA2). Она обеспечивает выходной ток до 5 А и имеет встроенные узлы защиты как от перегрева (температура срабатывания около 150 °С), так и от превышения выходного тока. Причем порог срабатывания защиты по току зависит от падения напряжения на микросхеме (разности входного и выходного напряжений). Если падение напряжения не превышает 10 В, максимальный выходной ток может достигать 5 А, при увеличении этого напряжения до 15 В он уменьшится до 3…4 А, а при напряжении 17… 18 В и более не превысит 1 А. Регулировку выходного напряжения в интервале 1,25…26 В осуществляют переменным резистором R8.

Для обеспечения в блоке питания выходного тока до 2 А во всем интервале выходных напряжений применено ступенчатое изменение напряжения на входе стабилизатора DA2. Четыре двухполупериодных выпрямителя собраны на понижающем трансформаторе Т1 и диодах VD1-VD8. Выпрямитель на диодах VD1, VD2 и стабилизатор напряжения DA1 предназначены для питания микроконтроллера DD1, ОУ DA3 и цифрового индикатора HG1. Выходное напряжение выпрямителя на диодах VD5, VD6 составляет 9… 10 В, на диодах VD4, VD7 — 18…20 В, а на VD3, VD8 — 27…30 В. Выходы этих трех выпрямителей, в зависимости от значения выходного напряжения блока питания, через полевые транзисторы оптореле U1-U3 могут быть подключены к сглаживающему конденсатору С4 и входу стабилизатора DA2. Управление оптореле осуществляет микроконтроллер DD1.

Переключательный транзистор VT1 выполняет функцию электронного ключа, он по команде микроконтроллера DD1 подключает или отключает напряжение стабилизатора от выхода (гнездо XS1) блока питания. На резисторе R14 собран датчик тока, напряжение на нем зависит от выходного тока. Это напряжение усиливается масштабирующим усилителем постоянного тока на ОУ DA3.1 и с выхода буферного усилителя на ОУ DA3.2 поступает на линию РСО (вывод 23) микроконтроллера DD1, которая сконфигурирована как вход встроенного АЦП. Отображение режимов работы блока питания, а также текущих значений тока и напряжения осуществляет ЖК индикатор HG1.

При включении блока питания на выходе РСЗ микроконтроллера DD1, независимо от выходного напряжения, установится высокий логический уровень, полевые транзисторы оптопары U1 откроются и ко входу стабилизатора DA2 будет подключен выпрямитель на диодах VD3, VD8 (27…30 В). Далее осуществляется измерение выходного напряжения блока с помощью встроенного в микроконтроллер DD1 АЦП. Это напряжение поступает на резистивный делитель R9R11R12, и с движка подстроенного резистора R11 уже уменьшенное напряжение поступает на линию РС1 микроконтроллера, которая сконфигурирована как вход АЦП.

В процессе работы выходное напряжение постоянно измеряется, и ко входу стабилизатора будет подключен соответствующий выпрямитель. За счет этого разность входного и выходного напряжений стабилизатора DA2 не превышает 10… 12 В, что дает возможность обеспечить максимальный выходной ток при любом выходном напряжении. Кроме того, это существенно снижает нагрев стабилизатора DA2.

Если выходное напряжение блока не превышает 5,7 В, высокий уровень будет на выходе РС5 микроконтроллера DD1, а на выходах РСЗ и РС4 — низкий, поэтому на вход стабилизатора DA2 поступит напряжение 9…10В с выпрямителя на диодах VD5, VD6. В интервале выходных напряжений 5,7… 13,7 В на стабилизатор будет подано напряжение 18…20 В с выпрямителя на диодах VD4, VD7. При выходном напряжении более 13,7 В на стабилизатор DA2 будет подано напряжение 27…30 В с выпрямителя на диодах VD3, VD8. Пороговые напряжения переключения можно изменить в меню начальных настроек от 1 до 50 В.

Одновременно осуществляется измерение выходного тока; если он превысит заранее установленное значение, на выходе РС2 установится низкий логический уровень, транзистор VT1 закроется и напряжение не поступит на выход блока питания. При пульсирующем характере потребляемого тока индицируется его амплитудное значение.

Сразу после включения блока питания транзистор VT1 закрыт, и на выход напряжение не поступает. Программа находится в режиме установки тока срабатывания защиты и времени задержки (если требуется), на ЖК индикаторе HG1 будет сообщение:

ЗАЩИТА

I=0,00А

а после нажатия на кнопку SB3 при мигающем старшем разряде:

ЗАДЕРЖКА 1мс

В первом случае один из трех разрядов мигает, значение тока в этом разряде изменяют нажатием на кнопку SB1 «+» или SB2 «-«. Выбор этого разряда осуществляют нажатием на кнопку SB3 «Выбор». Чтобы отключить защиту, необходимо нажимать на кнопку SB2 «-» до тех пор, пока на экране не появится сообщение:

U= 10,0V

z откл z

После установки требуемого тока срабатывания защиты нажимают на кнопку SB3 «Выбор» и удерживают ее около секунды — устройство перейдет в рабочий режим, транзистор VT1 откроется и ЖК индикатор HG1 отобразит текущие значения напряжения и тока:

U= 10,0V

I=0,00A

При включенной задержке на индикаторе, помимо значений напряжения и тока, как напоминание, будет отображаться мигающий восклицательный знак:

U=10,0V

I 0.00A !

Если защита выключена, взамен восклицательного знака появится мигающий знак «молния».

Если выходной ток будет равен или превысит установленное значение тока срабатывания защиты, транзистор VT1 закроется и на экране появится сообщение:

ЗАЩИТА

I=1,00А

Причем слово «ЗАЩИТА» будет мигающим. После кратковременного нажатия на любую из кнопок устройство снова перейдет в режим установки тока срабатывания защиты.

Если в рабочем режиме нажать на кнопку SB1 «+» или SB2 «-«, включится раздел установки временной задержки срабатывания защиты по току и на индикаторе появится сообщение:

ЗАДЕРЖКА 1мс

Нажимая на кнопку SB1 «+» или SB2 «-«, изменяют задержку в пределах от 1 мс до 10 мс с шагом 1 мс и от 10 до 100 мс с шагом 10 мс. Задержка срабатывания защиты по току работает следующим образом. Если выходной ток станет равным или превысит установленное значение, будет сделана пауза установленной длительности (от 1 до 100 мс), после чего снова проведено измерение. Если ток по-прежнему равен или превышает установленное значение, транзистор VT1 закроется и нагрузка будет обесточена. Если же за этот временной интервал выходной ток станет меньше тока срабатывания, устройство останется в рабочем режиме. Чтобы отключить задержку, необходимо уменьшать ее значение нажатием на кнопку SB2 «-«, пока на экране не появится сообщение:

ЗАДЕРЖКА ОТКЛ

В рабочем режиме можно вручную отключить выходное напряжение и перейти в режим установки тока защиты, для этого нужно нажать на кнопку SB3 «Выбор».

В программе есть меню начальных настроек, для того чтобы в него войти, необходимо включить блок питания, удерживая нажатой кнопку SB3 «Выбор». Первым отобразится меню установки тактовой частоты встроенного АЦП микроконтроллера DD1:

ТАКТ АЦП 500кГц

Нажатием на кнопку SB1 «+» или SB2 «-» можно выбрать три значения тактовой частоты встроенного АЦП: 500 кГц, 1 МГц и 2 МГц. При частоте 500 кГц время срабатывания защиты составляет 64 мкс, при частотах 1 и 2 МГц — 36 и 22 мкс соответственно. Калибровку устройства лучше проводить при частоте 500 кГц (установлено по умолчанию).

Чтобы перейти к следующей настройке, нажимают на кнопку SB3 «Выбор», и появится сообщение:

СТУПЕНБ2

ОТ 5,7V

В этом разделе меню можно изменить (нажимая на кнопку SB1 «+» или SB2 «-«) значение выходного напряжения, при котором осуществляется подключение ко входу стабилизатора DA2 того или иного выпрямителя. При следующем нажатии на кнопку SB3 «Выбор» появится меню установки такого порога переключения:

СТУПЕНЬЗ

ОТ 13,7V

При переходе в следующий раздел меню откроется транзистор VT1, а защита по току будет отключена. Появится сообщение: U= 10,0V* I=0,OOA*

В этом разделе изменяют значение коэффициента k, который использован в программе для коррекции показаний выходного напряжения в зависимости от выходного тока. Дело в том, что на резисторе R14 и транзисторе VT1 при максимальном выходном токе падение напряжения составляет до 0,5 В. Поскольку для измерения выходного напряжения использован резистивный делитель R9R11R12, включенный до резистора R14 и транзистора VT1, в программе, в зависимости от протекающего тока, рассчитывается это падение напряжения и вычитается из измеренного значения напряжения. При нажатии на кнопку SB1 «+» или SB2 «-» на индикаторе взамен значения тока отобразится значение коэффициента k:

U= 10,0V* k=80

По умолчанию он равен 80, его изменяют нажатием на кнопку SB1 «+» или SB2 «-«.

При последующем нажатии на кнопку SB3 «Выбор» микроконтроллер DD1 запустится повторно, при этом все установленные настройки сохранятся в его энергонезависимой памяти и будут использованы при последующих запусках.





Большинство деталей, в том числе и трансформатор Т1, размещены на макетной печатной плате (рис. 2). Был использован проводной монтаж. Конденсаторы С5 и С7 устанавливают как можно ближе к выводам стабилизатора DA2. На передней панели (рис. 3) установлены индикатор, выключатель питания, переменный резистор, кнопки и выходные гнезда.



Применены постоянные резисторы МЛТ, С2-23, кроме резистора R14 — он типа SQP-15, подстроечные резисторы многооборотные — СП5-2, переменный резистор — СПЗ-1, СПЗ-400, движок которого приводится во вращение через зубчатую передачу с передаточным числом, равным трем (рис. 4). В результате получился трехоборотный переменный резистор, который позволяет быстро и в то же время точно изменять напряжение на выходе стабилизатора.

Конденсаторы С5, С7 желательно использовать танталовые, оксидные конденсаторы — импортные, остальные — К10-17. Взамен указанного на схеме можно применить ЖК индикатор (две строки по восемь символов) с англорусским набором символов на контроллерах KS0066, HD47780, например WH0802A-YGH-CT фирмы Winstar. Диоды 1N4005 заменимы на диоды 1N4002- 1N4007, 1N5819, диоды Р600В — на P600DP600M, 1 N5401-1 N5408.

Стабилизатор LT1084 через тепло-проводящую изолирующую прокладку крепят к металлическому корпусу устройства, который выполняет функции теплоотвода, этот стабилизатор можно заменить на LM1084, но он должен быть обязательно с регулируемым выходным напряжением (с индексом ADJ). Отечественный аналог — микросхема КР142ЕН22А, но ее работоспособность в этом устройстве не проверялась. Стабилизатор 7805 можно заменить на отечественный КР142ЕН5А.

Дроссель L1 — отечественный ДМ-0,1 или импортный ЕС-24, его можно заменить на резистор сопротивлением 100 Ом. Кварцевый резонатор ZQ1 — РГ-05, HC-49U. Кнопки — любые с нормально-разомкнутым контактом, например SDTM-630-N, выключатель питания — B100G. Был применен трансформатор, тип которого неизвестен (указаны только параметры вторичной обмотки — 24 В, 2,5 А), но по габаритам он аналогичен трансформатору ТТП-60. Вторичная обмотка удалена и намотаны две новые. Для определения требуемого числа витков перед удалением обмотки было измерено выходное напряжение и найдено число витков, приходящееся на 1 В напряжения. Затем проводом ПЭВ-2 0,7…0,8 одновременно наматывают две обмотки с двумя отводами каждая. Число витков должно быть таким, чтобы на первых отводах обеих обмоток было напряжение 9 В, а на вторых — 18В. В авторском варианте каждая из обмоток содержала по 162 витка с отводами от 54 и 108-го витка.

Налаживание начинают без установленных микроконтроллера, ОУ и индикатора с проверки постоянных напряжений на выходах выпрямителей и стабилизатора DA1. При программировании микроконтроллера необходимо установить конфигурационные биты (fuse bits):

CKSELO — 1;

CKSEL1 — 1;

CKSEL2- 1;

CKSEL3- 1;

SUT1 — 1;

BOOTRST — 1;

EESAVE — 1;

WDTON — 1;

RSTDISBL — 1;

SUTO — 0;

BODEN — 0;

BODLEVEL — 0;

BOOTSZO — 0;

BOOTSZ1 — 0;

CKOPT — 0;

SPIEN — 0.

Микроконтроллер может быть запрограммирован внутрисхемно, при этом программатор подключают к вилке ХР2. При этом микроконтроллер питают от блока питания.

После установки микроконтроллера и ОУ подключают индикатор и включают устройство (без нагрузки), удерживая нажатой кнопку SB3 «Выбор», при этом программа микроконтроллера перейдет в режим начальных настроек. Резистором R16 устанавливают желаемую контрастность изображения индикатора, а подборкой резистора R18 — яркость подсветки табло индикатора.

Далее, нажимая на кнопку SB3 «Выбор», необходимо выбрать в меню раздел установки коэффициента k. К выходу устройства подключают образцовый вольтметр и устанавливают выходное напряжение, близкое к максимальному. Резистором R11 уравнивают показания индикатора и вольтметра. При этом выходной ток должен быть равен нулю.

Затем устанавливают минимальное выходное напряжение (1,25В) и подключают к выходу последовательно соединенные образцовый амперметр и нагрузочный резистор сопротивлением около 10 Ом и мощностью 40…50 Вт. Изменяя выходное напряжение, устанавливают выходной ток около 2 А и резистором R17 приводят показания индикатора в соответствие с показаниями амперметра. После этого последовательно с амперметром подключают резистор сопротивлением 1 кОм и изменением выходного напряжения устанавливают выходной ток 10 мА. На индикаторе должно быть такое же значение тока; если это не так и показания меньше, необходимо между выходом стабилизатора DA1 и истоком транзистора VT1 установить резистор сопротивлением 300…1000 Ом и его подборкой уравнять показания индикатора и амперметра. Временно можно применить переменный резистор, заменив его затем на постоянный с соответствующим сопротивлением.

В заключение уточняют значение коэффициента k. Для этого к выходу снова подключают образцовый вольтметр и мощный нагрузочный резистор. Изменяя выходное напряжение, устанавливают выходной ток, близкий к максимальному. Нажимая на кнопку SB1 «+» или SB2 «-«, изменяют коэффициент k так, чтобы показания индикатора и вольтметра совпали. После нажатия на кнопку SB3 «Выбор» произойдет перезагрузка микроконтроллера и блок питания будет готов к работе.

Следует отметить, что максимальный выходной ток (2 А) ограничен типом примененных оптореле и может быть увеличен до 2,5 А, если их заменить на более мощные.

АРХИВ:

Скачать с сервера

Д. МАЛЬЦЕВ, г. Москва

«Радио» №12 2008г.

Раздел:

Лабораторного блока питания, да еще и с управлением от компьютера, и не смог устоять. Детали решил брать в российских магазинах, потому что доллар, санкции, ну и все такое. Вот что из этого получилось…

Лабораторный блок питания нужен для запитывания различных махараек устройств на этапе разработки. Первое подобие лабораторника я сделал лет в 16. Это был леденящий душу ужас, который, тем не менее, худо-бедно справлялся со своими функциями. Тогда я только начинал познавать электронику, и все ограничивалось кручением моторчиков. Мне бы в то время интернет и хоть какие то карманные деньги…

Первый блок питания

Потом был длительный перерыв, армия, несколько лет работы далеко от дома, но после этого периода я вернулся к этому хобби, все было гораздо серьезнее, и был изготовлен из подручных материалов этот монстр:

Он выдержал много издевательств, и жив до сих пор, но мне хотелось большего. Были мысли купить готовый у китайцев, но пока душила жаба случился кризис, а тут подвернулась эта схемка. Начал собирать компоненты. Многое нашлось в закромах (резисторы и транзисторы, импульсник от ноутбука, ненужная зарядка от телефона), но без закупки не обошлось.

Список закупленных деталей:

Чип-Дип
силовой транзистор — 110 р.
— 2х8 р.
— 540 р.
итого 825 р.

Чип-нн (со ссылками не получается из-за специфики сайта)
операционный усилитель LM358N — 12 р.
конденсатор электролитический 2200 мкф. — 13 р.
винтовые терминалы 2х — 22 р.
держатель светодиода х3 — 20 р.
кнопка с фиксацией красная, здоровенная — 17 р.
шунт 0.1 ом — 30 р.
многоборотные подстроечные резисторы 470 ом х2 — 26 р.
итого 140 р.

Принцип работы сего устройства.

Ардуино следит за напряжением на выходе, за током, и посредством ШИМ пинает силовой транзистор так, чтобы блок питания выдавал установленные значения.
Блок питания умеет выдавать напряжение от 1 до 16 вольт, обеспечивать ток 0.1 — 8 ампер (при нормальном источнике напряжения) уходить в защиту и ограничивать ток. То есть его можно использовать для зарядки аккумуляторов, но я не рискнул, да и у меня уже есть. Еще одна особенность этого странного блока питания в том, что он питается от двух напряжений. Основное напряжение должно подкрепляться вольтодобавкой от батарейки, или второго блока питания. Это нужно для корректной работы операционного усилителя. Я использовал ноутбучный блок питания 19в 4А в качестве основного, и зарядку 5в 350мА от какого-то телефона в качестве добавочного питания.

Сборка.

Сборку я решил начать с пайки основной платы с расчетом забить болт, если не заработает, так как начитался комментов от криворуких, как все у них дымит, взрывается и не работает, да и к тому же я внес некоторые изменения в схему.
Для изготовления платы я купил новый лазерный принтер, чтобы наконец то освоить ЛУТ, ранее рисовал платы маркером (), тот еще геморрой. Плата получилась со второго раза, потому что в первый раз я зачем-то отзеркалил плату, чего делать было не нужно.

Окончательный результат:

Фото собранного

Прибор обладает кое-какой точностью, китайский мультиметр с ним согласен. Конечно калибровать самопальную махарайку по китайскому мультиметру и говорить о точности достаточно смешно. Несмотря на это прибору найдется место на моем столе, так как для моих целей его вполне достаточно

Некоторые тесты

Изделием доволен на все сто, поэтому и пишу обзор. Может кому-то из читателей нехватает такого блока питания.

О магазинах:
Чип-нн порадовал скоростью доставки, но ассортимент маловат на мой взгляд. Этакий интернет магазин, аналогичный арадиомагазину в среднем городке. Цены ниже, кое на что в разы.
Чип-дип… закупил там то, чего не было в чип-нн, иначе б не сунулся. розница дороговата, но все есть.

Представляю для вашего внимания проверенную схему хорошего лабораторного источника питания, опубликованного в журнале «Радио» №3, с максимальным напряжением 40 В и током до 10 А. Блок питания оснащён цифровым блоком индикации, с микроконтроллерным управлением. Схема БП показана на рисунке:

Описание работы устройства. Оптопара поддерживает падение напряжения на линейном стабилизаторе примерно 1,5 В. Если падение напряжения на микросхеме увеличивается (например, вследствие увеличения входного напряжения), светодиод оптопары и, соответственно, фототранзистор открываются. ШИ-контроллер выключается, закрывая коммутирующий транзистор. Напряжение на входе линейного стабилизатора уменьшится.

Для повышения стабильности резистор R3 размещают как можно ближе к микросхеме стабилизатора DA1. Дроссели L1, L2 — отрезки ферритовых трубок, надетых на выводы затворов полевых транзисторов VT1, VT3. Длина этих трубок равна примерно половине длины вывода. Дроссель L3 наматывают на двух сложенных вместе кольцевых магнитопроводах К36х25х7,5 из пермаллоя МП 140. Его обмотка содержит 45 витков, которые намотаны в два провода ПЭВ-2 диаметром 1 мм, уложенных равномерно по периметру магнитопровода. Транзистор IRF9540 допустимо заменить на IRF4905, а транзистор IRF1010N — на BUZ11, IRF540.

Если потребуется с выходным током, превышающим 7,5 А, необходимо добавить еще один стабилизатор DA5 параллельно DA1. Тогда максимальный ток нагрузки достигнет 15 А. В этом случае дроссель L3 наматывают жгутом, состоящим из четырех проводов ПЭВ-2 диаметром 1 мм, и увеличивают примерно в два раза емкость конденсаторов С1—СЗ. Резисторы R18, R19 подбирают по одинаковой степени нагрева микросхем DA1, DA5. ШИ-контроллер следует заменить другим, допускающим работу на более высокой частоте, например, КР1156ЕУ2.

Модуль цифрового измерения напряжения и тока лабораторного БП

Основа устройства — микроконтроллер PICI6F873. На микросхеме DA2 собран стабилизатор напряжения, которое используется и как образцовое для встроенного АЦП микроконтроллера DDI. Линии порта RA5 и RA4 запрограммированы как входы АЦП для измерения напряжения и тока соответственно, a RA3 — для управления полевым транзистором. Датчиком тока служит резистор R2, а датчиком напряжения — резистивный делитель R7 R8. Сигнал датчика тока усиливает ОУ DAI. 1. а ОУ DA1.2 использован как буферный усилитель.

Технические характеристики:

• Измерение напряжения, В — 0..50.
• Измерение тока, А — 0.05..9,99.

• Пороги срабатывания защиты:

• — по току. А — от 0,05 до 9.99.

• — по напряжению. В — от 0,1 до 50.

• Напряжение питания, В — 9…40.

• Максимальный потребляемый ток, мА — 50.


Эффектов, частотомеров и так далее. Скоро дойдёт до того, что и мультивибратор будет проще собрать на контроллере:) Но есть один момент, который очень роднит все типы контроллеров с обычными цифровыми микросхемами серии К155 — это питание строго 5 вольт. Конечно найти такое напряжение в устройстве подключенном к сети не проблема. А вот использовать микроконтроллеры в составе малогабаритных девайсов с батареечным питанием уже сложнее. Как известно, микроконтроллер воспринимает только цифровые сигналы – логический ноль или логическую единицу. Для микроконтроллера ATmega8 при напряжении питания 5В логический ноль – это напряжение от 0 до 1,3 В, а логическая единица – от 1,8 до 5 В. Поэтому для его нормальной работы и требуется такое значение питающего напряжения.

Что касается микроконтроллеров AVR, то есть два основных типа:

Для получения максимального быстродействия при высокой частоте — питание в диапазоне от 4,5 до 5,5 вольт при тактовой частоте 0…16 МГц. Для некоторых моделей — до 20 МГц, например ATtiny2313-20PU или ATtiny2313-20PI.

Для экономичной работы на небольших тактовых частотах — 2,7…5,5 вольт при частоте 0…8 МГц. Маркировка микросхем второго типа отличается от первого тем, что на конце добавляется буква «L». Например, ATtiny26 и ATtiny26L, ATmega8 и ATmega8L.

Существуют и микроконтроллеры с возможностью понижения питания до 1.8 В, они маркируются буквой «V», например ATtiny2313V. Но за всё надо платить, и при понижении питания должна быть снижена и тактовая частота. Для ATtiny2313V при питании 1,8…5,5 В частота должна находиться в интервале 0…4 МГц, при питании 2,7…5,5 В — в интервале 0…10 МГц. Поэтому если требуется максимальное быстродействие, надо ставить ATtiny26 или ATmega8 и повышать тактовую частоту до 8…16 МГц при питании 5В. Если важнее всего экономичность — лучше использовать ATtiny26L или ATmega8L и понизить частоту и питание.

В предложенной схеме преобразователя, при питании от двух пальчиковых батареек с общим напряжением 3В — выходное напряжение выбрано 5В, для обеспечения достаточного питания большинства микроконтроллеров. Ток нагрузки составляет до 50мА, что вполне нормально — ведь при работе на частоте например 4 МГц, PIC контроллеры, в зависимости от модели, имеют ток потребления менее 2 мА.

Трансформатор преобразователя мотается на ферритовом кольце диаметром 7-15мм и содержит две обмотки (20 и 35 витков) проводом 0,3мм. В качестве сердечника можно взять и обычный маленький ферритовый стержень 2,5х7мм от катушек радиоприёмников. Транзисторы используем VT1 — BC547, VT2 — BC338. Допустима их замена на другие аналогичной структуры. Напряжение на выходе подбираем резистором 3,6к. Естественно при подключенном эквиваленте нагрузки — резисторе 200-300 Ом.

К счастью технологии не стоят на месте, и то что казалось недавно последним писком техники — сегодня уже заметно устаревает. Представляю новую разработку кампании STMicroelectronics — линейка микроконтроллеров STM8L, которые производятся по технологии 130 нм, специально разработанной для получения ультранизких токов утечки. Рабочие частоты МК — 16МГц. Интереснейшим свойством новых микроконтроллеров является возможность их работы с в диапазоне питающих напряжений от 1,7 до 3,6 В. А встроенный стабилизатор напряжения дает дополнительную гибкость выбора источника напряжения питания. Так как использование микроконтроллеров STM8L предполагают питание от батареек, в каждый микроконтроллер встроены схемы сброса по включению и выключению питания, а также сброса по снижению напряжения питания. Встроенный детектор напряжения питания сравнивает входные напряжения питания с заданным порогом и генерирует прерывание при его пересечении.

К другим методам снижения энергопотребления в представленной разработке относятся использование встроенной энергонезависимой памяти и множества режимов сниженного энергопотребления, в число которых входит активный режим с энергопотреблением — 5 мкА, ждущий режим — 3 мкА, режим остановки с работающими часами реального времени — 1 мкА, и режим полной остановки — всего 350 нА! Микроконтроллер может выходить из режима остановки за 4 мкс, позволяя тем самым максимально часто использовать режим с самым низким энергопотреблением. В общем STM8L обеспечивает динамическое потребление тока 0,1мА на мегагерц.

Обсудить статью ПИТАНИЕ МИКРОКОНТРОЛЛЕРА

Хороший, надежный и простой в использовании блок питания является наиболее важным и часто используемым устройством в каждой радиолюбительской лаборатории.

Промышленный стабилизированный блок питания является достаточно дорогим устройством. Используя микроконтроллер при конструировании источника питания можно построить устройство, которое имеет много дополнительных функций, легко в изготовлении и очень доступно.

Этот цифровой источник питания постоянного тока был очень успешным продуктом, и сейчас доступна его третья версия. Он по-прежнему основан на той же идее, что и первый вариант, но поставляется с рядом хороших улучшений.

Введение

Этот блок питания является наименее сложным в изготовлении, чем большинство других схем, но имеет намного больше функций:

На дисплее отображаются текущие измеренные значения напряжения и тока.
— На дисплее отображается предварительно заданные пределы напряжения и тока.
— Используются только стандартные компоненты(без специальных чипов).
— Требуется напряжения питания одной полярности(нет отдельного отрицательного напряжение питания для операционных усилителей или управляющей логики)

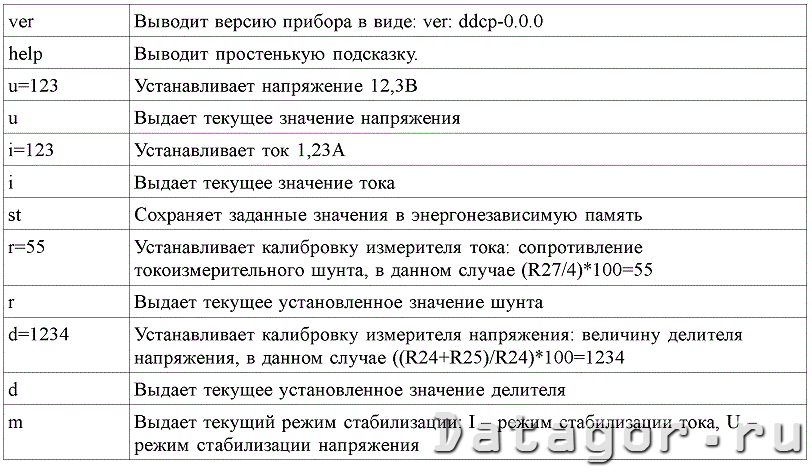

— Вы можете управлять блоком питания с компьютера. Вы можете считать ток и напряжение, и Вы можете установить их простыми командами. Это очень полезно для автоматизированного тестирования.
— Небольшая клавиатура для непосредственного ввода желаемого напряжения и максимального тока.
— Это действительно небольшой, но мощный источник питания.

Возможно удалить некоторые компоненты или добавить дополнительные функции? Хитрость заключается в том, чтобы переместить функциональность аналоговых компонентов, таких как операционные усилители в микроконтроллер. Иными словами, повышается сложность программного обеспечения, алгоритмов и уменьшается аппаратная сложность. Это уменьшает общую сложность для вас, так как программное обеспечение может быть просто загружено.

Основные электрические идеи проекта

Давайте начнем с простейшего стабилизированного блока питания. Он состоит из 2-х основных частей: транзистора и стабилитрона, который создает опорное напряжение.

Выходное напряжение этой схемы будет составлять Uref минус 0,7 Вольт, которые падают между В и Е на транзисторе. Стабилитрон и резистор создают опорное напряжение, которое является стабильным, даже если на входе есть скачки напряжения. Транзистор необходим для коммутации больших токов, которые стабилитрон и резистор не могут обеспечить. В такой роли транзистор только усиливает ток. Чтобы расчитать ток на резисторе и стабилитроне нужно выходной ток поделить на HFE транзистора (HFE число, которое можно найти в таблице с характеристиками транзистора).

Какие проблемы в этой схеме?

Транзистор сгорит, когда будет короткое замыкание на выходе.
— Она обеспечивает только фиксированное выходное напряжение.

Это довольно жесткие ограничения, которые делают эту схему непригодной для нашего проекта, но она является основой для конструирования блок питания с электронным управлением.

Для преодоления этих проблем необходимо использовать «интеллект», который будет регулировать ток на выходе и менять опорное напряжения. Вот и все (… и это делает схему намного сложнее).

В последние несколько десятилетий люди используют операционные усилители, чтобы обеспечить этот алгоритм. Операционные усилители в принципе могут быть использованы как аналоговые вычислители для сложения, вычитания, умножения или для осуществления операции логического «или» напряжений и токов.

В настоящее время все эти операции можно быстро выполнить с помощью микроконтроллера. Вся прелесть в том, что вы получите в качестве бесплатного дополнения вольтметр и амперметр. Во всяком случае микроконтроллер должен знать выходные параметры тока и напряжения. Вам просто нужно отобразить их. Что нам нужно от микроконтроллера:

АЦП(аналого-цифровой преобразователь) для измерения напряжения и тока.
— ЦАП(цифро-аналоговый преобразователь) для управления транзистором (регулировка опорного напряжения).

Проблема в том, ЦАП должен быть очень быстрым. Если будет обнаружено короткое замыкание на выходе, то мы должны немедленно уменьшить напряжение на базе транзистора в противном случае он сгорит. Быстрота реакции должна быть в пределах миллисекунд (так быстро, как операционный усилитель).

ATmega8 имеет АЦП, который является достаточно быстрым, и на первый взгляд он не имеет ЦАП. Можно использовать широтно-импульсную модуляцию (ШИМ) и аналоговый фильтр нижних частот, чтобы получить ЦАП, но ШИМ сам по себе слишком медленный в программном отношении для реализации защиты от короткого замыкания. Как построить быстрый ЦАП?

Есть много способов для создания цифро-аналоговых преобразователей, но он должен быть быстрым и простым, который будет легко взаимодействовать с нашим микроконтроллером. Существует схемы преобразователя, известного как «R-2R матрица». Он состоит только из резисторов и переключателей. Используются два типа номинала резисторов. Один со значением R и один с удвоенным значением R.

Выше показана схема 3 битного R2R — ЦАП. С помощью логического управления происходит переключение между GND и Vcc. Логическая единица соединяет переключатель с Vcc, а логический ноль с GND. Что делает эта схема? Она регулирует напряжение с шагом Vcc / 8. Общее выходное напряжение равно:

Uout = Z * (Vcc / (Zmax +1)
, где Z разрадность ЦАП (0-7), в данном случае 3-битный.

Внутреннее сопротивление цепи, как видно, будет равно R.

Вместо использования отдельного переключателя можно подключить R-2R матрицу к линиям порта микроконтроллера.

Создание сигнала постоянного тока разного уровня с помощью ШИМ(широтно-импульсная модуляция)

Широтно-импульсная модуляция является методом, когда генерируют импульсы и пропускают их через фильтр нижних частот с частотой среза значительно ниже, чем частота импульсов. В результате сигнал постоянного тока и напряжения зависит от ширины этих импульсов.

В Atmega8 присутствует аппаратный 16-битных ШИМ. То есть теоретически можно иметь 16-битный ЦАП с помощью небольшого количества компонентов. Чтобы получить реальный сигнал постоянного тока из ШИМ-сигнала надо его отфильтровать, это может быть проблемой при высоких разрешениях. Чем больше надо точности, тем ниже должна быть частота ШИМ-сигнала. Это означает, что нужны конденсаторы большой емкости, а время отклика получается очень медленным. Первая и вторая версии цифрового источника питания постоянного тока были построены на 10 битной R2R матрице. То есть максимальное выходное напряжение может быть установлено за 1024 шага. Если использовать ATmega8 с тактовым генератором частотой 8 МГц и 10 битный ШИМ, то импульсы ШИМ сигнала будут иметь частоту 8MHz/1024 = 7.8KHz. Чтобы получить наиболее хороший сигнал постоянного тока нужно отфильтровать его фильтром второго порядка от 700 Гц или меньше.

Можно представить, что произойдет, если использовать 16-битный ШИМ. 8MHz/65536 = 122Hz. Ниже 12Hz, то что нужно.

Объединение R2R-матрицы и ШИМ

Можно совместно использовать ШИМ и R2R-матрицу. В этом проекте мы будем использовать 7-битную R2R-матрицу в сочетании с 5-битным ШИМ-сигналом. С тактовой частотой контроллера 8 МГц и 5-битным разрешением мы получим сигнал 250 кГц. Частота 250 кГц может быть преобразована в сигнал постоянного тока с помощью небольшого числа конденсаторов.

В оригинальной версии цифрового источника питания постоянного тока был использован 10-битный ЦАП на основе R2R-матрице. В новом дизайне мы используем R2R-матрицу и ШИМ с общим разрешением 12 бит.

Передискретизация

За счет некоторого времени обработки можно увеличить разрешение аналого-цифровой преобразователь (АЦП). Это называется передискретизацией. Четверная передискретизация дает результат в двойном разрешении. То есть: 4 последовательных образцов могут быть использованы для получения в два раза больше шагов на АЦП. Теория, лежащая передискретизации объясняется в PDF документ, который вы можете найти в конце этой статьи. Мы используем передискретизации для напряжения контура управления. На текущий контур управления мы используем исходное разрешение АЦП как быстрое время отклика здесь более важным, чем разрешение.

Подробное описание проекта

Несколько технических деталей, по-прежнему отсутствуют:

ЦАП (цифро-аналоговый преобразователь) не может управлять силовым транзистором
— Микроконтроллер работает от 5V, это означает что максимальный выход ЦАП равен 5V, а максимальное выходное напряжение на силовом транзисторе будет 5 — 0.7 = 4.3V.

Чтобы исправить это, мы должны добавить усилители тока и напряжения.

Добавление усилительного каскада на ЦАП

При добавлении усилителя мы должны иметь в виду, что он должен работать с большими сигналами. Большинство конструкций усилителей (например, для аудио) делается в предположении, что сигналы будут малы по сравнению с напряжением питания. Так что забудьте все классические книги о расчете усилителя для силового транзистора.

Мы могли бы использовать операционные усилители, но те потребуют дополнительного положительного и отрицательного напряжения питания, которые мы хотим избежать.

Существует также дополнительное требование, что усилитель должен усиливать напряжение от нуля в стабильном состоянии без колебаний. Проще говоря не должно быть никаких колебаний напряжения при включении питания.

Ниже показана схема усилительного каскада, который подходит для этой цели.

Начнем с силового транзистора. Мы используем BD245 (Q1). В соответствии с характеристиками транзистор имеет HFE = 20 на 3А. Поэтому он будет потреблять около 150 мА на базе. Чтобы усилить управляющий ток мы используем связку известную как «Дарлингтон-транзистор». Для этого используем транзистор средней мощности. Как правило, значение HFE должно быть 50-100. Это позволит уменьшить необходимый ток до 3 мА (150 мА / 50). Ток 3mA является сигналом поступающим с маломощных транзисторов, таких как BC547/BC557. Транзисторы с таким выходным током очень хорошо подходят для построения усилителя напряжения.

Чтобы получить на выходе 30В мы должны усиливать 5В идущие с ЦАП с коэффициентом 6. Для этого мы объединяем PNP и NPN транзисторы, как показано выше. Напряжение коэффициента усиления этой схемы вычисляется:

Vampl = (R6 + R7) / R7

Блок питания может быть доступен в 2-х версиях: с максимальным выходым напряжением 30 и 22В. Сочетание 1K и 6.8K дает коэффициент 7,8, который хорош для версии 30В, но возможно будут некоторые потери на более высоких токах (наша формула является линейной, но в реальности нет). Для 22В версии мы используем 1K и 4.7K.

Внутреннее сопротивление цепи, как показано на базе BC547 будет:

Rin = hfe1 * S1 * R7 * R5 = 100 * 50 * 1К * 47K = 235 МОм

HFE примерно от 100 до 200 для BC547 транзистор
— S является наклон кривой усиления транзистора и около 50 [единица = 1/Ohm]

Это более чем достаточно высокой для подключения к нашему ЦАП, который имеет внутреннее сопротивление 5кОм.

Внутреннее эквивалентное сопротивление выхода:

Rout = (R6 + R7) / (S1 + S2 * R5 * R7) = около 2Ом

Достаточно низкое, чтобы использовать транзистор Q2.

R5 связывает базу BC557 с эмиттером, что означает «выключено» для транзистора до ЦАП и BC547 придумать. R7 и R6 связать основе Q2 сначала к земле, которая отключает выходной каскад Дарлингтона вниз.

Другими словами, каждый компонент в этом усилительном каскаде изначально выключен. Это означает, что мы не получим от транзисторов никаких входных и выходных колебаний при включении или выключении питания. Это очень важный момент. Я видел дорогие промышленные источники питания в которых бывают скачки напряжения при выключении. Такие источники, безусловно, следует избегать, поскольку они могут легко убить чувствительные устройства.

Пределы

Из предыдущего опыта я знаю, что некоторые радиолюбители хотели бы «настроить» устройство под себя. Вот список аппаратных ограничений и пути их преодоления:

BD245B: 10A 80Вт. 80Вт при температуре 25″C. Другими словами есть запас мощности из расчета 60-70Вт: (Max input voltage * Max current)

Вы можете добавить второй BD245B и увеличить мощность до 120Вт. Чтобы убедиться, что текущая распределяется поровну добавить 0,22Ом резистор в эмиттер линии каждого BD245B. Та же схема и плата может быть использована. Установите транзисторов на должном кулер алюминия и соединить их с короткими проводами к плате. Усилитель может управлять второй транзистор питания (это максимум), но вы, возможно, необходимо отрегулировать коэффициент усиления.

Шунт для измерения тока: Мы используем резистор 0,75Ом мощностью 6Вт. Мощности достаточно хватает при токе 2,5А (Iout ^ 2 * 0,75

Источники питания

Вы можете использовать трансформатор, выпрямитель и конденсаторы большой емкости или можете использовать адаптер для ноутбука 32/24В. Я пошел по второму варианту, т.к. адаптеры иногда продаются очень дешево (по акции), а некоторые из них обеспечивают 70Вт при 24В или даже 32В постоянного напряжения.

Большинство радиолюбителей, вероятно, будут использовать обычные трансформаторы, потому что их легко достать.

Для версии 22В 2.5A нужно: 3A 18В трансформатор, выпрямитель и 2200мкФ или 3300мкФ конденсатор. (18 * 1,4 = 25В)
Для версии 30В 2A нужно: 2.5A 24В трансформатор, выпрямитель и 2200мкФ или 3300мкФ конденсатор. (24 * 1,4 = 33.6В)

Не повредит если использовать более мощный по току трансформатор. Выпрямительный мост из 4 диодов с низким падением напряжения (например, BYV29-500) дает намного лучшие характеристики.

Проверьте ваше устройство на случай плохой изоляции. Убедитесь, что будет не возможно прикоснуться к любой части устройства, где может быть напряжение 110/230 В. Соединить все металлические части корпуса на землю (не GND схемы).

Трансформаторы и адаптеры питания для ноутбуков

Если вы хотите использовать два или более источника питания в своем устройстве, чтобы получить положительное и отрицательное напряжение, тогда важно, чтобы трансформаторы были изолированы. Будьте осторожны с адаптерами питания для ноутбуков. Маломощные адаптеры еще могут подойти, но в некоторых из них может быть подключен минусовой контакт на выходе с контактом земли на входе. Это возможно вызовет короткое замыкание через заземляющий провод при использовании двух источников питания в блоке.

Другие напряжение и ток

Есть два варианта 22В 2.5A и 30В 2A. Если вы хотите изменить пределы выходного напряжения или тока(только уменьшить) , то просто измените файл hardware_settings.h.

Пример: Чтобы построить 18В 2.5A версию вы просто меняете в файле hardware_settings.h максимальное выходное напряжение 18В. Вы можете использовать 20В 2.5A источник питания.

Пример: Чтобы построить 18В 1.5A версию вы просто меняете в файле hardware_settings.h максимальное выходное напряжение до 18В и макс. ток 1.5A. Вы можете использовать 20В 1.5A источник питания.

Тестирование

Последний элемент установленный на плату должен быть микроконтроллер. Перед тем, как установить его я рекомендовал бы сделать некоторые основные тесты оборудования:

Test1: Подключить небольшое напряжение (достаточно 10В) к входным клеммам платы и убедитесь, что регулятор напряжения выдает ровно 5В постоянного напряжения.

Test2: Измерьте выходное напряжение. Оно должно быть 0В (или близкое к нулю, например, 0,15, и оно будет стремиться к нулю, если вы подключите вместо нагрузки резисторы на 2кОм или 5кОм.)

Test3: Установить микроконтроллер на плату и загрузить программное обеспечение LCD-тест, выполнив команды в директории распакованного пакета tar.gz digitaldcpower.

сделать test_lcd.hex
сделать load_test_lcd

Вы должны увидеть на дисплее надпись: «LCD works».

Теперь вы можете загрузить рабочее программное обеспечение.

Некоторые слова предупреждения для дальнейшего тестирования с рабочим программным обеспечением: Будьте осторожны с короткими замыканиями, пока вы не испытали функцию ограничения. Безопасным способом проверить ограничение тока является использование резисторов с малым сопротивлением(единицы Ом), например, автомобильные лампочки.

Установите низкое ограничение тока, например, 30мА при 10В. Вы должны увидеть что напряжение уменьшится сразу почти до нуля, как только вы подключите лампочку на выходе. Существует неисправность в цепи, если напряжение не понижается. С помощью автомобильной лампы можно защитить цепь питания, даже если есть неисправность, поскольку она не делает короткого замыкания.

Программное обеспечение

Этот раздел даст вам понимание того, как работает программа, и как вы можете использовать знания, чтобы сделать некоторые изменения в ней. Однако следует помнить, что защита от короткого замыкания сделана программным способом. Если вы сделали где-то ошибку, то защита может не сработать. Если у вас произойдет короткое замыкание на выходе, то ваше устройство окажется в облаке дыма. Чтобы избежать этого, вы должны использовать 12В автомобильную лампу (см. выше) для проверки защиты от короткого замыкания.

Теперь немного о структуре программы. При первом взгляде на основную программу (файл main.c, скачать в конце этой статьи), вы увидите, что есть только несколько строк кода инициализации, которые выполняются при включении питания, а затем программа входит в бесконечный цикл.

Действительно, в этой программе есть два бесконечных цикла. Одним из них является основной цикл («while(1){ …}» в файле main.c), а другой представляет собой периодическое прерывание от аналогового цифрового преобразователя (функция «ISR(ADC_vect){…}» в файле analog.c). После инициализации прерывание выполняется каждые 104мкс. Все остальные функции и код выполняются в контексте одного из этих циклов.

Прерывание может остановить выполнение задачи основного цикла в любое время. Затем оно будет обрабатываться, не отвлекаясь на другие задачи, а дальше выполнение задачи снова продолжится в главном цикле на месте, где она была прервана. Из этого следует два вывода:

1. Код прерывания не должен быть слишком длинным, так как он должен завершиться до следующего прерывания. Потому что здесь важно количество инструкций в машинный коде. Математическая формула, которая может быть записана в виде одной строки CИ-кода может использовать до сотни строк машинного кода.

2. Переменные, которые используются в функции прерывания и в коде главного цикла могут внезапно измениться в середине исполнения.

Все это означает, что такие сложные вещи, как обновление дисплея, проверка кнопок, преобразование тока и напряжения должны быть сделано в теле главного цикла. В прерываниях мы выполняем задачи критические по времени: измерение тока и напряжения, защита от перегрузки и настройка ЦАП. Чтобы избежать сложных математических расчетов в прерываниях они выполняются в единицах ЦАП. То есть в тех же единицах что и АЦП(целые значения от 0 … 1023 для тока и 0 .. 2047 для напряжения).

Это основная идея программы. Я также коротко объясню про файлы которые вы найдете в архиве(при условии, что вы знакомы с CИ).

main.c — этот файл содержит основную программу. Все инициализации производятся здесь. Основной цикл также реализуется здесь.
analog.c — аналого-цифровой преобразователь, все что работает в контексте прерывания задачи может быть найдено здесь.
dac.c — цифро-аналоговый преобразователь. Инициализируется из ddcp.c, но использованы только с analog.c
kbd.c — программа обработки данных с клавиатуры
lcd.c — драйвер ЖК-дисплея. Это специальная версия, в которой не понадобится RW контакт дисплея.

Для загрузки программного обеспечения в микроконтроллер вам нужен программатор, такой как avrusb500. Вы можете скачать zip архивы программного обеспечения в конце статьи.

Отредактируйте файл hardware_settings.h и настройте его в соответствии с вашим оборудованием. Здесь вы также можете сделать калибровку вольтметра и амперметра. Файл хорошо прокомментирован.

Подключите кабель к программатору и к вашему устройству. Затем установите биты конфигурации на работу микроконтроллера от внутреннего генератора частотой 8МГц. Программа предназначена для этой частоты.

Кнопки

Блок питания имеет 4 кнопки для местного управления напряжением и макс. током, 5-я кнопка служит для сохранения настроек в памяти EEPROM, чтобы в следующий раз при включении блока были эти же настройки напряжения и тока.

U+ увеличивает напряжение и U — уменьшает. Когда вы держите кнопку, то через некоторое время показания будут «бежать» быстрее, чтобы легко изменить напряжение в больших пределах. Кнопки I + и I — работают так же.

Дисплей

Индикация дисплея выглядит следующим образом:

Стрелка справа указывает на то, что в настоящее время работает ограничение по напряжению. Если есть короткое замыкание на выходе или подключенное устройство потребляет больше установленного тока, то стрелка будет высвечиваться в нижней строке дисплея, что означает включение ограничения по току.

Некоторые фотографии устройства

Вот некоторые фотографии источника питания который я собирал.

Он очень маленький, но с более широкими возможностями и более мощными, чем многие другие источники питания:

Старые алюминиевые радиаторы от процессоров Pentium хорошо подойдут для охлаждения силовых элементов:

Размещение платы и адаптера внутри корпуса:

Внешний вид устройства:

Вариант двухканального блока питания. Прислал Boogyman:

11

Рис. 2. Схема блока питания.

Основные изменения в схеме относительно оригинала:
1) под R-2R ЦАП выделен порт С микроконтроллера целиком, так проще работать,
2) сами резисторы в ЦАПе других номиналов, такие, какие были, кстати, эти резисторы надо бы подбирать с высокой точностью, иначе при работе ЦАПа будут ступеньки.
3) схема Дарлингтона в выходном каскаде заменена на один КТ8106А
;
4) токоизмерительный шунт сделан более мощным и с меньшим сопротивлением (0,55 Ом);
5) устранено совмещение сигнальных линий энкодера и LCD-экрана.
6) предусмотрена обвязка термодатчика и схема управления вентилятором с ШИМ управлением.

Исходники были модифицированы под данную схему. Переназначены ножки микроконтроллера. Файлы для работы с клавиатурой были заменены (kbd.c и kbd.h
) на файлы для работы с энкодером
. Алгоритм работы энкодера
следующий: нажали на энкодер — вошли в режим установки напряжения, нажали еще раз — вошли в режим установки тока, нажали еще раз — сохранили установки. Если в режиме настройки не трогать энкодер
более 20 секунд, блок автоматом выходит из режима настройки и не сохраняет изменения. Энкодер
работает по внешним прерываниям и использует таймер Timer2 для реализации защитных пауз.

Изменена логика работы со светодиодом состояния. Теперь он показывает аварийные ситуации — перегрузку блока питания, перегрев и состояние перезаписи прошивки бутлоадером.

В логику работы дисплея введено мигание изменяемого параметра.

Добавлен опрос 3-го аналогового входа АЦП для термодатчика. Реализована ШИМ-регулировка оборотов вентилятора охлаждения в зависимости от показаний датчика.

Изменен протокол общения блока с компьютером. Теперь используются стандартизованные команды, позволяющие задать установки тока/напряжения и калибровочные настройки. Теперь калибровки также хранятся в EEPROM микроконтроллера.
Использование более емкого микроконтроллера позволило использовать бутлоадер
.

Сборка

Корпус УПС очень хорошо подходит для переделки. Прочный, пластик, внутренние усилительные ребра. Да и размер подходящий. Вместо задней панели с силовыми разъемами я вырезал аналогичный по цвету и форме кусок ровного пластика от лотка струйного принтера. К нему прикрутил радиатор от старого Атлона. К радиатору через изолирующую термоподложку прикрепил выходной транзистор, диодный мост и датчик температуры. Два слова о том как определять обмотки в трансформаторе: самые толстые три провода — это вторичная силовая обмотка. От нее у меня питается силовая часть. Бывает еще и вторая слаботочная вторичная обмотка для питания внутренней схемы УПС. Она определяется так — это два тонких провода одинакового (у меня были оранжевые) цвета. У меня от нее запитана схема управления, микроконтроллер, подсветка экрана и вентилятор. Остальные относительно тонкие провода — это первичная обмотка с большим количеством отводов. С их помощью можно подобрать подходящее выходное напряжение силовой обмотки при приемлемом токе холостого хода.

В результате удаления силовых разъемов, между задней стенкой и трансформатором освободилось место, в которое поместились конденсаторы фильтра. В лицевой панели разметил и вырезал отверстия для экрана и выходных разъемов. В крышке корпуса размещены плата управления, энкодер, выключатель питания и плата RS232-интерфейса. В передней части корпуса оставлено свободное место для дальнейшего усиления блока (можно будет поставить второй трансформатор).

Рис.3. Передняя панель.

Рис. 4. Установка радиатора.

Рис. 5. Внутренности блока.

Прошивка

Я все делал в среде AVR Studio 4.18 с WinAVR-20100110
. Готовые файлы прошивки для бутлоадера и основной программы лежат в архиве.
Прошить микроконтроллер можно и просто основной программой или связкой «бутлоадер+основная программа
«. Первый случай подойдет тем, кто ничего в основной программе менять не собирается. Или не собирается делать интерфейс блок-компьютер. В случае использования бутлоадера можно перепрограммировать полностью собранное устройство и на первом этапе очень удобно было, например, подгонять калибровочные параметры. Однако, для бутлоадера блоку нужен RS232.

Вне зависимости от способа программирования вначале нужно подключить собранную плату к ISP-программатору. Затем прошить соответствующим hex-файлом и выставить фьюзы. В случае использования программы без бутлоадера
HIGH=0xDB LOW=0xDE, во втором HIGH=0xDA LOW=0xDE. Остальное изменять не стоит.

Как только бутлоадер
прошит, дальнейшие манипуляции по перепрограммированию осуществляются очень просто: подключаешь блок к компьютеру RS232 интерфейсом, контролируешь (в случае USB
-эмуляции порта), что подключение произошло к COM1, 2, 3, или 4, включаешь питание блока и сразу запускаешь в студии Tools->Avr Prog. В ней выбираешь файл из архива с прошивками AVRGCC1DebugPowerUnit.hex и шьешь.
Поскольку и бутлоадер
и вся процедура у меня сделана по статье , тонкости процесса можно почерпнуть там.

Калибровка

Замечательным свойством данной схемы является универсальность. В принципе, можно сделать блок питания на любое напряжение, любой ток
, и любой конструкции. Понятно, что эти характеристики зависят, прежде всего от первичных преобразователей мощности: трансформатора, диодного моста, фильтра, транзистора выходного каскада, или характеристик импульсного преобразователя.

Но для микроконтроллерной части это все не важно. Главное, чтобы делитель выходного напряжения выдавал ему напряжение от 0 до 2,56В, токоизмерительный шунт в режиме короткого замыкания давал около 2В, а система установки выходного напряжения принимала напряжение от 0 до 5В.
Настроить калибровки можно с помощью интерфейса.

Интерфейс и работа с компьютером

Работа интерфейса также изменилась по сравнению с программой Гвидо: скорость 38400 kbps, 8N1. В конце строки требуется символ перевода каретки.
Набор команд:

С помощью этих команд можно управлять блоком из любой терминальной программы. Я предпочитаю использовать Serial monitor в Arduino, но это дело вкуса.
Я написал небольшую программу для Windows которая умеет выводить данные в график и задавать значения, в том числе и по протоколу. См. раздел файлов.

Рис.6. Интерфейс программы управления. Вкладка с графиками.

Блок питания разработан для налаживания и ремонта аппаратуры в радиолюбительской лаборатории. Термодатчиком контролируют температуру питаемого устройства. Если она превысит порог, устройство будет отключено. Это позволяет прервать развитие аварийной ситуации на ранней стадии и предотвратить катастрофические последствия. Таймер отключает блок питания через определённое время, что, в частности, может быть использовано при зарядке аккумуляторов.

Основные технические характеристики

Выходное стабилизированное напряжение, В………..0…15
Разрешение цифрового вольтметра, В………………..0.1
Порог ограничения выходного тока. А
минимальный……………………………………………….0,1
максимальный………………………………………………..1
Интервал измерения температуры, °С…………….0…100
Максимальная выдержка таймера……………9 ч 50 мин
Габариты, мм ……………………………………….105x90x70

Схема блока питания показана на рис. 1. Основа устройства — микроконтроллер PIC16F88 (DD1), использование периферийных модулей которого позволило расширить функциональные возможности блока, не усложняя его.
Регулируемый стабилизатор напряжения — линейный компенсационный. Он содержит регулируемый источник образцового напряжения, регулятор выходного напряжения и устройство сравнения напряжений. Устройство сравнения — встроенный компаратор микроконтроллера, на инвертирующий вход RA1 которого через делитель R26R28 и резистор R27 подаётся выходное напряжение, а на неинвертирующий вход RA2 — образцовое. Выходной сигнал устройства сравнения управляет регулятором выходного напряжения.

Источник регулируемого образцового напряжения — модуль ССР микроконтроллера, работающий в режиме генерации прямоугольных импульсов с переменной длительностью на выходе RB0. Образцовое напряжение — постоянная составляющая этих импульсов, пропорциональная их коэффициенту заполнения, которым можно управлять по программе. Образцовое напряжение выделяется фильтром нижних частот R1C1R2R5C3. Подстроечным резистором R2 регулируют его при налаживании.

Регулятор выходного напряжения собран на мощном составном p-n-p транзисторе VT1, включённом в плюсовой провод питания. Поскольку транзистор VT1 имеет большой коэффициент передачи тока базы, для его открывания достаточен небольшой базовый ток, который обеспечивает маломощный полевой транзистор VT2. Резистор R7 соединяет затвор транзистора VT2 с общим проводом, что удерживает этот транзистор в закрытом состоянии во время инициализации портов микроконтроллера в начале выполнения его программы. Конденсатор С9 корректирует АЧХ петли регулирования, предотвращая самовозбуждение стабилизатора.

Цепь управления регулятором выходного напряжения подключена к линии RA4 микроконтроллера. С помощью внутреннего электронного переключателя этот вывод может быть подключен к выходу компаратора устройства сравнения либо отключён от него. Программно управляя этим переключателем, можно установить регулятор выходного напряжения в выключенное состояние, когда выходное напряжение равно нулю, или во включённое, когда выходное напряжение пропорционально образцовому.

Аналоговый калиброванный температурный датчик LM35 (ВК1), линейно преобразующий температуру в напряжение с коэффициентом 10 мВ/ ºС, подключён через цепь R4C2 к выводу RA3 микроконтроллера, настроенному как аналоговый вход. Внутренний аналого-цифровой преобразователь (АЦП) микроконтроллера использован в цифровом измерителе напряжения и температуры. Вход АЦП может быть программно подключён к выводам RA1 — RАЗ. Для повышения помехозащищённости измерительного тракта работа АЦП синхронизирована с периодом динамической индикации длительностью 20 мс. Результат преобразования обрабатывается программным усредняющим фильтром.

В начале каждого периода измерения АЦП преобразует напряжение сначала с выхода, затем — с температурного датчика. Из 16 отсчётов каждого параметра вычисляется среднее арифметическое значение, которое и выводится на индикатор. Период обновления показаний — 320 мс. Среднее значение температуры, независимо от того, выводится оно на индикатор HG1 или нет, перед обновлением сравнивается с установленным пользователем порогом. Если оно превысит порог, будет отключено выходное напряжение. Как только температура упадёт на 2 ºС ниже порога, вновь включится выходное напряжение.

В программе микроконтроллера предусмотрен счётчик времени включённого состояния блока питания. Значения регистров счётчика обновляются каждую минуту и сравниваются с заданным значением, при превышении которого выходное напряжение отключается. Это бывает необходимо, чтобы ограничить время какого-нибудь процесса, например, зарядки аккумулятора.

Ограничитель выходного тока работает независимо от микроконтроллера и его программы Он защищает блок питания от замыкания на выходе и ограничивает выходной ток путём уменьшения выходного напряжения. Основа ограничителя — узел преобразователя тока нагрузки в пропорциональное ему напряжение относительно общего провода, описанный в статье И. Нечаева «Индикатор предельного тока» в «Радио», 2002, № 9, с. 23. Этот узел собран на ОУ DA2.2, транзисторе VT4 и резисторах R23— R25. Резистор R25 — датчик тока нагрузки, включённый в цепь плюсового провода питания.

Напряжение, пропорциональное выходному току, с истока транзистора VT4 через резистор R20 поступает на инвертирующий вход (вывод 6) ОУ DA2.1, а на его неинвертирующий вход (вывод 5) подаётся напряжение с движка переменного резистора R18. При неизменном положении этого движка напряжение на нём стабильно, так как последовательно соединённые резисторы R17 и R18 подключены к стабилизированному напряжению +5 В с выхода микросхемы DA1. Перемещая движок переменного резистора R18, регулируют порог ограничения выходного тока.

Если напряжение на неинвертирующем входе ОУ DA2.1 больше напряжения на истоке транзистора VT4, пропорционального току, то напряжение на выходе этого ОУ близко к напряжению его питания, диод VD2 закрыт и не влияет на стабилизацию выходного напряжения. Светодиод HL1 погашен и защищён от обратного напряжения диодом VD3. Если напряжение на истоке транзистора VT4 превысит напряжение на неинвертирующем входе ОУ DA2.1, напряжение на выходе этого ОУ DA2.1 упадёт практически до нуля. Через резистор R19, диод VD3 и светодиод HL1 начнёт протекать ток. Диод VD2 открывается, в результате чего выходное напряжение уменьшится так. чтобы выходной ток не превышал порога ограничения. Включится светодиод HL1 — индикатор режима ограничения тока нагрузки.

После включения блока напряжение питания 5 В со стабилизатора DA1 поступает на микроконтроллер DD1. который настраивает порты ввода—вывода, конфигурацию и режимы встроенных периферийных модулей согласно программе, считывает из EEPROM (энергонезависимой памяти) в регистры значения выходного напряжения, установки температуры и выдержки времени. На индикатор HG1 выводятся на две секунды номер версии программы и далее, с пониженной яркостью, значение напряжения, которое должно быть на выходе, но оно в это время ещё не включено Нажатием на кнопку SB1 включают выходное напряжение со значением, записанным ранее в EEPROM, индикатор HG1 будет его показывать с полной яркостью. Следующее нажатие на эту кнопку вновь отключит выходное напряжение и так далее. Нажатием на SB3 и SB4 соответственно увеличивают или уменьшают выходное напряжение. Коротким нажатием осуществляют точную установку выходного напряжения, удержанием кнопок — грубую. Если необходимо, чтобы при следующем включении источника питания на выходе было новое значение напряжения, то нужно записать его в память нажатием и удержанием кнопки SB2. Когда на индикаторе появится надпись «SAU», кнопку отпускают, новое значение будет сохранено в EEPROM.

Короткое нажатие на SB2 позволяет просматривать на индикаторе температуру и значение счётчика времени с дискретностью 10 мин. Значения установок температуры и времени можно посмотреть удержанием этой кнопки, при этом индикатор покажет мигающие значения соответствующих установок, изменить которые можно кнопками SB3 и SB4. Нажатие и удержание кнопки SB2 сохранят новые значения в EEPROM.

Если во время работы устройства с включённым выходным напряжением температура датчика ВК1 превысит установленную, то выходное напряжение отключится. На индикаторе появится мигающая надпись «о.t», что означает превышение температуры. Как только температура снизится менее установленной на 2 С, будет включено выходное напряжение, а на индикаторе HG1 — показано его значение.

Если значение счётчика времени совпадёт с установленным, выходное напряжение будет отключено, а на индикаторе появится мигающая надпись «o.h», что означает превышение времени. Включить входное напряжение после этого можно, если передвинуть установку времени вперёд или в «0».

Сетевой трансформатор Т1 — промышленного изготовления с напряжением вторичной обмотки 17 В и допустимым током нагрузки 1,2 А. Можно применить трансформатор ТП-115-К8 с двумя вторичными обмотками по 9 В и током 1,1 А, которые соединяют синфазно-последовательно. Годится также сетевой трансформатор от ламповой техники с тремя накальными обмотками по 6,3 В, которые соединяют аналогично. Диодный мост VD1 должен быть рассчитан на напряжение не ниже 50 В и средневыпрямленный ток не менее 2 А. Диоды 1N4148 (VD2 и VD3) могут быть заменены на КД522 с любым буквенным индексом. Диоды ВАТ85 (VD4— VD6) можно заменить другими диодами Шотки, например, 1N5817, 1N5818.

Регулирующий транзистор VT1 структуры p-n-р, составной КТ825Г в металлическом корпусе, выбран с большим запасом по току для обеспечения надёжности устройства. Его можно заменить аналогичным с максимальным напряжением коллектор—эмиттер не менее 50 В и током коллектора 3 А и больше. Транзистор VT1 установлен на ребристом теплоотводе с площадью охлаждающей поверхности 100см2. Теплоотвод с транзистором VT1 закреплён на верхней крышке корпуса снаружи, как показано на фото рис. 2. Полевые транзисторы VT2 и VT4 — любые из серии КП501 или импортные 2N7000. Транзистор VT3 может быть любым из серий КТ3102, КТ342.

Индикатор HG1 — трёх- или четырёхразрядный с общим анодом. Он может быть составлен из трёх отдельных одноразрядных индикаторов. В этом случае одноимённые выводы сегментов соединяют между собой, транзистор VT3 не устанавливают, а вывод десятичной точки второго разряда соединяют с общим проводом через резистор 1 кОм.
Кнопки SB1—SB4 взяты из неисправной офисной техники, в том числе из струйного принтера. Стабилизатор напряжения DA1 — любой из серии 7805 в корпусе ТО220. Подстроечный резистор R28 — 3266W-1-103 — импортный малогабаритный многооборотный производства фирмы Bourns. Датчик тока R25 составлен из четырёх параллельно соединённых резисторов сопротивлением 1 Ом и номинальной мощностью 0,5 Вт.

Блок питания собирают без диода VD2. проверяют правильность монтажа и отсутствие замыканий. В первый раз подключают блок к сети без микроконтроллера DD1 и нагрузки. С помощью вольтметра проверяют, что напряжение в гнезде 14 панели DD1 равно 5 В, на эмиттере транзистора VT1 — 17…20 В, на его коллекторе — около 0 В. Блок выключают и устанавливают в панель микроконтроллер DD1 с заранее записанной программой, коды которой приведены в файле ad_ps1 .hex.

Индикатор — ЖКИ дисплей на основе контроллера НD44780, 2 сточки по 16
символов. Управление напряжением осуществляется встроенным в контроллер
ШИМ ом. Его скважность регулируется энкодером, каждый шаг которого
приводит к увеличению или уменьшению напряжения на 0,1 вольт на выходе
БП. Полный оборот энкодера – 2 вольта. Поскольку ШИМ может изменять
напряжение на накопительной емкости лишь в интервале от 0 до 5 вольт,
применен ОУ с коэффициентом усиления 5. Таким образом фактическое
напряжение на выходе БП регулируется в пределах 0 – 25 вольт.
Регулирующим элементом является мощный составной транзистор КТ827А. С
эмиттера регулирующего транзистора через верхнее плечо делителя (2 Х 8,2
к) осуществляется обратная связь, благодаря чему даже при больших токах
в нагрузке напряжение поддерживается на строго заданном уровне вплоть
до сотых долей вольта.

Измерительная часть
– двухканальный АЦП (Микрочип),
измеряющий реальное напряжение на выходе БП и падение напряжения на
шунтирующем резисторе, усиленное ОУ, что прямо пропорционально
потребляемому нагрузкой току. Сердцем конструкции является контроллер.

Блок защиты от короткого замыкания в нагрузке.

Выполнен виде отдельного устройства включенного между выпрямителем и
регулирующим элементом. Ток срабатывания защиты — 5 А. Подбирается
резистором 47к в базовой цепи транзистора управляющего ключом КТ825Г.

Настройка.

Заключается в подборе резисторов, обозначенных звездочкой, для
соответствия показаний ЖКИ реальным току и напряжению на выходе БП.

Детали.

Шунт взят из разбитого мультиметра, его сопротивление около 0,01 Ом.
Исходное состояние контактов энкодера описано в принципиальной схеме, он
может быть любой соответствующий этим состояниям. Кроме вращения, он
имеет вн контакты, которые замыкаются без фиксации при нажатии на вал.
Транзисторы n-p-n без маркировки могут быть КТ315 или любыми
маломощными, подобными им в чип корпусе. Транзистор p-n-p в ключе,
управляющем подсветкой может быть любой средней мощности.

Как пользоваться БП.

Энкодером регулируется напряжение 0 – 25 вольт с шагом 0,1 вольта. При
кратком (менее 0,5 сек) нажатии на ручку включается/выключается
подсветка. При нажатии более 0,5 сек происходит запись установленного
напряжения в энергонезависимую память контроллера.

Полный проект для MPLAB вы можете скачать ниже.

Список радиоэлементов

В этой статье вы узнаете как собрать очень полезные блок питания с регулировкой напряжения и тока своими руками.

Все этапы сборки блока питания, а так же некоторые технические моменты, представлены в статье.

Данный блок питания будет полезен как начинающим радиолюбителям, так и опытным, вы обязательно найдете где применить этот блок питания!

Автор будет использовать блок питания от ноутбука, который выдает напряжение 15В и ток до 8А. Этого будет вполне достаточно.

Однако автор посчитал такие потенциометры не совсем удобными и поэтому решил заменить их на другие, так как скорее всего потребуется очень точная настройка напряжения. Было решено взять многооборотистый потенциометр, чтобы в дальнейшем облегчить себе задачу.

Настройку тока же будем производить обычным потенциометром, так как тут не нужна большая точность. Но в принципе, вам решать какие потенциометры использовать. Далее очень важный компонент — это вольтамперметр вместе с дисплеем, на котором будут отображаться значения. Для подключения разного рода нагрузок были выбраны банановые штекеры.

Так же было решено, что брать 5В из порта USB тоже достаточно удобно, потому что таким образом можно запитывать, например, arduino. Поэтому давайте добавим еще один модуль.

Ну что ж, с компонентами разобрались, теперь давайте приступим к работе. Корпус будем изготавливать из фанеры толщиной 8 мм.

А так как у автора в наличие имеется 3d принтер, то он не смог удержаться и использовал его в этом проекте для печати лицевой панели. 3d принтер также использовался потому, что большинство отверстий передней панели абсолютно нестандартного размера, и найти сверла правильного диаметра почти невозможно, а без конца работать напильником тоже не хочется.

Далее следует деревообработка. Тут лучше воспользоваться циркулярной пилой (конечно если она у вас есть), а также можно использовать электролобзик.

Передняя панель печаталась примерно полтора часа.

В итоге большинство отверстий оказались как раз по размеру, но к сожалению расстояние между отверстиями для банановых штекеров оказались не точными и автору пришлось немножко поработать дрелью. Далее необходимо склеить корпус.

1. Ну и пока клей сохнет, давайте посмотрим на схему подключения блока питания:

Итак, на вход мы получаем 15 В. Есть выключатель, с помощью которого мы включаем-выключаем схему, и когда он замкнут сразу же запитывается модуль с USB портом.

На нем есть понижающий преобразователь, поэтому он запитывается напрямую. Также автор добавил предохранитель. Как только выключатель замыкается, то также запитывается и дисплей с вольтамперметром.

Далее главная часть — это основной преобразователь.

Тут у нас конечно же 2 потенциометра, минусовой контакт от преобразователя подключается к дисплею как бы в разрыв цепи, и далее идет на минусовой контакт бананового штекера. Таким образом мы можем измерять ток.

А плюсовой же контакт от преобразователя идёт напрямую к контакту бананового штекера, и параллельно к нему подсоединяется контакт от вольтамперметра. Таким образом, мы измеряем напряжение. И в общем то, все, согласитесь, очень просто.

Сначала выпаиваем родные потенциометры.

• Ну и теперь просто собираем все по схеме.
• Итак, все собрано, первый тест.
• Для первого теста автор решил подключить мотор.

Как видим, все очень хорошо заработало. Мы также видим, что вольтамперметр показывает какой ток потребляет мотор.

Настройка напряжения тоже отлично работает, но одна из особенностей этого dc-dc преобразователя, это возможность настроить еще и ток. Для этого нам нужно закоротить плюс и минус.

1. После этого мы можем с помощью нижнего потенциометра настроить ток.
2. Это очень полезная функция если мы хотим, например, зарядить аккумуляторы или протестировать мощный светодиод.
3. Ну вот и готов наш блок питания, получилось достаточно симпатично, а главное в деле пригодится обязательно! Спасибо за внимание, делитесь статьёй в соц весях, если понравилось )

Видео самоделки:

Похожее

Источник: https://kavmaster.ru/blok-pitaniya-s-regulirovkoj-napryazheniya-i-toka-svoimi-rukami/

Цифровой лабораторный блок питания с управлением через ПК

Наткнулся в интернете на схему лабораторного блока питания, да еще и с управлением от компьютера, и не смог устоять. Детали решил брать в российских магазинах, потому что доллар, санкции, ну и все такое.

Вот что из этого получилось…

Лабораторный блок питания нужен для запитывания различных махараек устройств на этапе разработки. Первое подобие лабораторника я сделал лет в 16. Это был леденящий душу ужас, который, тем не менее, худо-бедно справлялся со своими функциями.

Тогда я только начинал познавать электронику, и все ограничивалось кручением моторчиков. Мне бы в то время интернет и хоть какие то карманные деньги…

Первый блок питания

Потом был длительный перерыв, армия, несколько лет работы далеко от дома, но после этого периода я вернулся к этому хобби, все было гораздо серьезнее, и был изготовлен из подручных материалов этот монстр:

Фото

Он выдержал много издевательств, и жив до сих пор, но мне хотелось большего. Были мысли купить готовый у китайцев, но пока душила жаба случился кризис, а тут подвернулась эта схемка. Начал собирать компоненты. Многое нашлось в закромах (резисторы и транзисторы, импульсник от ноутбука, ненужная зарядка от телефона), но без закупки не обошлось. Чип-Дип силовой транзистор 2SD1047 — 110 р. конденсатор электролитический 330 мф — 2х8 р. корпус будущего блока питания — 540 р. итого 825 р. Чип-нн (со ссылками не получается из-за специфики сайта) операционный усилитель LM358N — 12 р. конденсатор электролитический 2200 мкф. — 13 р. винтовые терминалы 2х — 22 р. держатель светодиода х3 — 20 р. кнопка с фиксацией красная, здоровенная — 17 р. шунт 0.1 ом — 30 р. многоборотные подстроечные резисторы 470 ом х2 — 26 р. итого 140 р.

Для любопытствующих схема.

Ардуино следит за напряжением на выходе, за током, и посредством ШИМ пинает силовой транзистор так, чтобы блок питания выдавал установленные значения.

Блок питания умеет выдавать напряжение от 1 до 16 вольт, обеспечивать ток 0.1 — 8 ампер (при нормальном источнике напряжения) уходить в защиту и ограничивать ток. То есть его можно использовать для зарядки аккумуляторов, но я не рискнул, да и зарядник у меня уже есть.

Еще одна особенность этого странного блока питания в том, что он питается от двух напряжений. Основное напряжение должно подкрепляться вольтодобавкой от батарейки, или второго блока питания. Это нужно для корректной работы операционного усилителя.

Я использовал ноутбучный блок питания 19в 4А в качестве основного, и зарядку 5в 350мА от какого-то телефона в качестве добавочного питания.

Сборку я решил начать с пайки основной платы с расчетом забить болт, если не заработает, так как начитался комментов от криворуких, как все у них дымит, взрывается и не работает, да и к тому же я внес некоторые изменения в схему.

Для изготовления платы я купил новый лазерный принтер, чтобы наконец то освоить ЛУТ, ранее рисовал платы маркером (вот пример), тот еще геморрой. Плата получилась со второго раза, потому что в первый раз я зачем-то отзеркалил плату, чего делать было не нужно.

Окончательный результат:

Пробный запуск обнадежил, все работало как надо После удачного запуска я принялся курочить корпус. Начал с самого габаритного — системы охлаждения силового транзистора. За основу взял кулер от ноутбука, вколхозил это дело в заднюю часть. Натыкал на переднюю панель кнопок управления и лампочек. Здоровенная крутилка это энкодер со встроенной кнопкой. Используется для управления и настройки. Зеленая кнопка переключает режимы индикации на дисплее, прорезь снизу для разъема юсб, три лампочки (слева направо) сигнализируют о наличии напряжения на клеммах, активации защиты при перегрузе, и об ограничении тока. Разъем между клеммами для подключения дополнительных устройств. Я втыкаю туда сверлилку для плат и резалку для оргстекла с нихромовой струной. Засунул все кишки в корпус, подсоединил провода После контрольного включения и калибровки закрыл крышкой.

Фото собранного

Отверстия проделаны под радиатором стабилизатора lm7805, который нехило греется. Подсос воздуха через них решил проблему охлаждения этой детали Сзади выхлопная труба, красная кнопка включения и разъем под сетевой кабель. Прибор обладает кое-какой точностью, китайский мультиметр с ним согласен. Конечно калибровать самопальную махарайку по китайскому мультиметру и говорить о точности достаточно смешно. Несмотря на это прибору найдется место на моем столе, так как для моих целей его вполне достаточно

Некоторые тесты

Взаимодействие с программой. На ней в реальном времени отображается напряжение и ток в виде графиков, так же с помощью этой программы можно управлять блоком питания. К блоку питания подключена 12-вольтовая лампа накаливания и амперметр. Внутренний амперметр после подстройки работает сносно Измерим напряжение на клеммах. Великолепно. В прошивке реализована ваттосчиталка. К блоку подключена все та же лампочка на 12 вольт, на цоколе которой написано «21W». Не самый паршивый результат. Изделием доволен на все сто, поэтому и пишу обзор. Может кому-то из читателей нехватает такого блока питания. О магазинах: Чип-нн порадовал скоростью доставки, но ассортимент маловат на мой взгляд. Этакий интернет магазин, аналогичный арадиомагазину в среднем городке. Цены ниже, кое на что в разы. Чип-дип… закупил там то, чего не было в чип-нн, иначе б не сунулся. розница дороговата, но все есть. Мои исходники:

Переделанная схема в протеусе+печатная плата

Животное

животных под руку не подвернулось, есть искусственный слон с испорченной платой для этого блока питания

Источник: https://mysku.ru/blog/russia-stores/34623.html

Регулируемый блок питания своими руками

Мастер, описание устройства которого в первой части, задавшись целью сделать блок питания с регулировкой, не стал усложнять себе дело и просто использовал платы, которые лежали без дела.

Второй вариант предполагает использование еще более распространенного материала – к обычному блоку была добавлена регулировка, пожалуй, это очень многообещающее по простоте решение при том, что нужные характеристики не будут потеряны и реализовать задумку можно своими руками даже не самому опытному радиолюбителю.

В бонус еще два варианта совсем простых схем со всеми подробными объяснениями для начинающих. Итак, на ваш выбор 4 способа.

Блок питания из старой платы компьютера

Stalevik

Мастера покупают изобретения в лучшем китайском интернет-магазине.

Расскажем, как сделать регулируемый блок питания из ненужной платы компьютера. Мастер взял плату компьютера и выпилил блок, питающий оперативку.
Так он выглядит.

Определимся, какие детали нужно взять, какие нет, чтобы отрезать то, что нужно, чтобы на плате были все компоненты блока питания.

Обычно импульсный блок для подачи тока на компьютер состоит из микросхемы, шим контроллера, ключевых транзисторов, выходного дросселя и выходного конденсатора, входного конденсатора. На плате еще и зачем-то присутствует входной дроссель.

Его тоже оставил. Ключевые транзисторы – может быть два, три. Есть посадочное место по 3 транзистор, но в схеме не используется.

Электроника для самодельщиков в китайском магазине.

Сама микросхема шим контроллера может выглядеть так. Вот она под лупой.

Может выглядеть как квадратик с маленькими выводами со всех сторон. Это типичный шим контроллер на плате ноутбука.

Точно также выглядит блок питания для процессора. Видим шим контроллер и несколько каналов питания процессора. 3 транзистора в данном случае. Дроссель и конденсатор. Это один канал.

Три транзистора, дроссель, конденсатор – второй канал. 3 канал. И еще два канала для других целей.

Вы знаете как выглядит шим-контроллер, смотрите под лупой его маркировку, ищите в интернете datasheet, скачиваете pdf файл и смотрите схему, чтобы ничего не напутать.

На схеме видим шим-контроллер, но по краям обозначены, пронумерованы выводы.

Обозначаются транзисторы. Это дроссель. Это конденсатор выходной и конденсатор входной. Входное напряжение в диапазоне от 1,5 до 19 вольт, но напряжение питание шим-контроллера должно быть от 5 вольт до 12 вольт.

То есть может получиться, что потребуется отдельный источник питания для питания шим-контроллера. Вся обвязка, резисторы и конденсаторы, не пугайтесь. Это не нужно знать. Всё есть на плате, вы не собираете шим-контроллер, а используете готовый.

Нужно знать только 2 резистора – они задают выходное напряжение.

Резисторный делитель. Вся его суть в том, чтобы сигнал с выхода уменьшить примерно до 1 вольта и подать на вход шим-контроллера фидбэк – обратная связь. Если вкратце, то изменяя номинал резисторов, можем регулировать выходное напряжение. В показанном случае вместо резистора фидбэк мастер поставил подстроечный резистор на 10 килоом.

Этого оказалось достаточным, чтобы регулировать выходное напряжение от 1 вольта до примерно 12 вольт. К сожалению, не на всех шим-контроллерах это возможно. Например, на шим контроллерах процессоров и видеокарт, чтобы была возможность настраивать напряжение, возможность разгона, выходное напряжение сдается программно по несколькоканальной шине.

Менять выходное напряжение такого шим контроллера можно разве только перемычками.

Итак, зная как выглядит шим-контроллер, элементы, которые нужны, уже можем выпиливать блок питания. Но делать это нужно аккуратно, так как вокруг шим-контроллера есть дорожки, которые могут понадобиться. Например, можно видеть – дорожка идёт от базы транзистора к шим контроллеру. Её сложно было сохранить, пришлось аккуратно выпиливать плату.

Используя тестер в режиме прозвонки и ориентируясь на схему, припаял провода. Также пользуясь тестером, нашел 6 вывод шим-контроллера и от него прозвонил резисторы обратной связи.

Резистор находился рфб, его выпаял и вместо него от выхода припаял подстроечный резистор на 10 килоом, чтобы регулировать выходное напряжение, также путем про звонки выяснил, что питание шим-контроллера напрямую связано со входной линией питания.

Это значит, что не получиться подавать на вход больше 12 вольт, чтобы не сжечь шим-контроллер.

Посмотрим, как блок питания выглядит в работе

Припаял штекер для входного напряжения, индикатор напряжения и выходные провода. Подключаем внешнее питание 12 вольт. Загорается индикатор. Уже был настроен на напряжение 9,2 вольта. Попробуем регулировать блок питания отверткой.

Это так называемое дежурное напряжение. Два источника на 3,3 вольта и 5 вольт. Сделал ему на 3d принтере корпус. Также можете посмотреть статью, где делал похожий регулируемый блок питания, тоже вырезал из платы ноутбука (https://electro-repair.livejournal.com/3645.html). Это тоже шим контроллер питания оперативной памяти.

Как сделать регулирующий БП из обычного, от принтера

Пойдет речь о блоке питания принтера canon, струйный. Они много у кого остаются без дела. Это по сути отдельное устройство, в принтере держится на защелке.
Его характеристики: 24 вольта, 0,7 ампера.

Понадобился блок питания для самодельной дрели. Он как раз подходит по мощности. Но есть один нюанс – если его так подключить, на выходе получим всего лишь 7 вольт. Тройной выход, разъёмчик и получим всего лишь 7 вольт.

Как получить 24 вольта?
Как получить 24 вольта, не разбирая блок?
Ну самый простой – замкнуть плюс со средним выходом и получим 24 вольта.
Попробуем сделать. Подключаем блок питания в сеть 220. Берем прибор и пытаемся измерить.

Подсоединим и видим на выходе 7 вольт.

У него центральный разъем не задействован. Если возьмем и подсоединим к двум одновременно, напряжение видим 24 вольта. Это самый простой способ сделать так, чтобы данный блок питания не разбирая, выдавал 24 вольта.

Необходим самодельный регулятор, чтобы в некоторых пределах можно было регулировать напряжение. От 10 вольт до максимума. Это сделать легко. Что для этого нужно? Для начала вскрыть сам блок питания. Он обычно проклеен. Как вскрыть его, чтобы не повредить корпус.

Не надо ничего колупать, поддевать. Берем деревяшку помассивнее либо есть киянка резиновая. Кладем на твердую поверхность и по шву лупим. Клей отходит. Потом по всем сторонам простучали хорошенько. Чудесным образом клей отходит и все раскрывается.

Внутри видим блок питания.

Достанем плату. Такие бп легко переделать на нужное напряжение и можно сделать также регулируемый. С обратной стороны, если перевернем, есть регулируемый стабилитрон tl431. С другой стороны увидим средний контакт идет на базу транзистора q51.

Если подаем напряжение, то данный транзистор открывается и на резистивном делителе появляется 2,5 вольта, которые нужно для работы стабилитрона. И на выходе появляется 24 вольта. Это самый простой вариант. Как его завести можно еще – это выбросить транзистор q51 и поставить перемычку вместо резистора r 57 и всё. Когда будем включать, всегда на выходе непрерывно 24 вольта.

Как сделать регулировку?

Можно изменить напряжение, сделать с него 12 вольт. Но в частности мастеру, это не нужно. Нужно сделать регулируемый. Как сделать? Данный транзистор выбрасываем и вместо резистор 57 на 38 килоома поставим регулируемый. Есть старый советский на 3,3 килоома. Можно поставить от 4,7 до 10, что есть.

От данного резистора зависить только минимальное напряжение, до которого он сможет опускать его. 3,3 -сильно низко и не нужно. Двигатели планируется поставить на 24 вольта. И как раз от 10 вольт до 24 – нормально. Кому нужно другое напряжение, можно большого сопротивления подстроечный резистор.
Приступим, будем выпаивать.

Берём паяльник, фен. Выпаял транзистор и резистор.

Подпаял переменный резистор и попробуем включить. Подал 220 вольт, видим 7 вольт на нашем приборе и начинаем вращать переменный резистор.

Напряжение поднялось до 24 вольт и плавно-плавно вращаем, оно падает – 17-15-14 то есть снижается до 7 вольт. В частности установлено на 3,3 ком. И наша переделка оказалась вполне успешной.

То есть для целей от 7 до 24 вольт вполне приемлемая регулировка напряжения.

Такой вариант получился. Поставил переменный резистор. Ручку и получился регулируемый блок питания – вполне удобный.

Видео канала “Технарь”.

Такие блоки питания найти в Китае просто. Наткнулся на интересный магазин, который продает б/у блоки питания от разных принтеров, ноутбуков и нетбуков.

Они разбирают и продают сами платы, полностью исправные на разные напряжения и токи.

Самый большой плюс – это то, что они разбирают фирменную аппаратуру и все блоки питания качественные, с хорошими деталями, во всех есть фильтры.
Фотографии – разные блоки питания, стоят копейки, практически халява.

Простой блок с регулировкой

Простой вариант самодельного устройства для питания приборов с регулировкой. Схема популярная, она распространена в Интернете и показала свою эффективность. Но есть и ограничения, которые показаны на ролике вместе со всеми инструкциями по изготовлению регулированного блока питания.

Самодельный регулированный блок на одном транзисторе

Какой можно сделать самому самый простой регулированный блок питания? Это получится сделать на микросхеме lm317. Она уже сама с собой представляет почти блок питания.

На ней можно изготовить как регулируемый по напряжению блок питания, так и потоку. В этом видео уроке показано устройство с регулировкой напряжения. Мастер нашёл несложную схему. Входное напряжение максимальное 40 вольт.

Выходное от 1,2 до 37 вольта. Максимальный выходной ток 1,5 ампер.

Скачать схему с платой.

Без теплоотвода, без радиатора максимальная мощность может быть всего 1 ватт. А с радиатором 10 ватт. Список радиодеталей.

Приступаем к сборке

Подключим на выход устройства электронную нагрузку. Посмотрим, насколько хорошо держит ток. Выставляем на минимум. 7,7 вольта, 30 миллиампер.

Всё регулируется. Выставим 3 вольта и добавим ток. На блоке питания выставим ограничения только побольше. Переводим тумблер в верхнее положение. Сейчас 0,5 ампера. Микросхема начал разогреваться. Без теплоотвода делать нечего. Нашёл какую-то пластину, ненадолго, но хватит. Попробуем еще раз. Есть просадка. Но блок работает. Регулировка напряжения идёт. Можем вставить этой схеме зачёт.

Видео Radioblogful. Видеоблог паяльщика.

Источник: https://izobreteniya.net/reguliruemyiy-blok-pitaniya/

РадиоКот :: БП с микроконтроллерным управлением и регулировкой параметров при помощи энкодера

Добавить ссылку на обсуждение статьи на форумеРадиоКот >Схемы >Питание >Блоки питания >

БП с микроконтроллерным управлением и регулировкой параметров при помощи энкодера.

Идея блока питания была взята на сайте. Хотелось что бы параметры блока устанавливались с помощью энкодера. Для этого пришлось немного изменить схему и программу.

В результате получилась схема:

Управление напряжением и током стабилизации осуществляется встроенным в контроллер ШИМ ом.

Его скважность регулируется энкодером, каждый шаг которого приводит к увеличению или уменьшению опорных напряжений по напряжению и току и как следствие к изменению напряжения на выходе БП или тока стабилизации.

При нажатии на кнопку энкодера на индикаторе напротив изменяемого параметра появляется стрелка и при последующем вращении изменяется выбранный параметр.

Если в течении некоторого времени не проводить никаких действий система управления переходит в ждущий режим и не реагирует на вращение энкодера.

Установленные параметры сохраняются в энергонезависимой памяти и при последующем включении устанавливаются по последнему выставленному значению. Индикатор в верхней строке отображает измеренное напряжение и ток.

В нижней строке отображается установленный ток ограничения. При выполнении условия Iizm>Iset БП переходит в режим стабилизации тока.

За основу был взят БП АТХ CODEGEN, который был переделан под напряжение 20В и добавлена плата управления.

В результате получился вот такой вот блок питания:

Файлы: Прошивка МК.

Вопросы, как обычно, складываем тут.

Источник: https://www.radiokot.ru/circuit/power/supply/19/

Блок питания с регулировкой тока и напряжения

   Попалась в интернете недавно любопытная схемка простого, но довольно неплохого блока питания начального уровня, способного выдавать 0-24 В при ток до 5 ампер.

В блоке питания предусмотрена защита, то есть ограничение максимального тока при перегрузке. В приложенном архиве есть печатная плата и документ, где приведено описание настройки данного блока, и ссылка на сайт автора.

Прежде чем собирать, прочитайте внимательно описание.

Схема БП с регулировкой тока и напряжения

   Изначально на фото печатной платы автора были ошибки, печатка была скопирована и доработана, ошибки устранены.

   Вот фото моего варианта БП, вид готовой платы, и можно посмотреть как примерно применить корпус от старого компьютерного ATX. Регулировка сделана 0-20 В 1,5 А. Конденсатор С4 под такой ток поставлен на 100 мкФ 35 В.

   При коротком замыкании максимум ограниченного тока выдается и загорается светодиод, вывел резистор ограничителя на переднюю панель.

Индикатор для блока питания

   Провёл у себя ревизию, нашёл пару простеньких стрелочных головок М68501 для этого БП. Просидел пол дня над созданием экрана для него, но таки нарисовал его и точно настроил под требуемые выходные напряжения.

   Сопротивление используемой головки индикатора и применённый резистор указаны в прилагаемом файле на индикаторе.

Выкладываю переднюю панель блока, если кому понадобится для переделки корпус от блока питания АТХ, проще будет переставить надписи и что-то добавить, чем создавать с нуля.

Если потребуются другие напряжения, шкалу можно просто подкалибровать, это уже проще будет. Вот готовый вид регулируемого источника питания:

   Плёнка — самоклейка типа «бамбук». Индикатор имеет подсветку зелёного цвета. Красный светодиод Attention указывает на включившуюся защиту от перегрузки.

Дополнения от BFG5000

   Максимальный ток ограничения можно сделать более 10 А. На кулер — кренка 12 вольт плюс температурный регулятор оборотов — с 40 градусов начинает увеличивать обороты. Ошибка схемы особо не влияет на работу, но судя по замерам при КЗ — появляется прирост проходящей мощности.

   Силовой транзистор установил 2n3055, все остальное тоже зарубежные аналоги, кроме BC548 — поставил КТ3102. Получился действительно неубиваемый БП. Для новичков-радиолюбителей самое-то.

   Выходной конденсатор поставлен на 100 мкФ, напряжение не скачет, регулировка плавная и без видимых задержек. Ставил из расчёта как указано автором: 100 мкф ёмкости на 1 А тока. Авторы: Igoran и BFG5000.

   Форум по БП

   Обсудить статью Блок питания с регулировкой тока и напряжения

Источник: https://radioskot.ru/publ/bp/blok_pitanija_s_regulirovkoj_toka_i_naprjazhenija/7-1-0-887

Блок питания с регулировкой напряжения и тока 3 — DRIVE2

Всем привет! Давно хочу написать, но все не хватает времени, а сегодня вот как-то не могу найти чем заняться…напишу об очередной доработке блока питания. Предыдущая часть здесь www.drive2.ru/b/2195993/

Блок питания активно использовался все это время, и показал себя с отличной стороны. Использовал его в основном для всяких поделок и несколько раз для подкачки колес компрессором.

Подкачка колес была непростым испытанием, ток несколько раз переваливал за 10А.

Насчет самого блока питания, я не сомневался, что он выдержит такую нагрузку, но вольтамперметр рассчитан на ток до 10А, а глядя на проводки которыми он подключается и разъем, думаю, и того меньше! Но все на удивление выдержало.

Полный размер

Качаем колеса

Полный размер

Качаем колеса

И вот решил я расширить универсальность прибора, добавив ограничение по току, чтобы можно было заряжать автомобильный аккумулятор, да и любой другой аккум. В инете есть много схем о переделке компьютерного БП с ограничением по току.

Как и с регулировкой напряжения, с ограничением по току может справляться все та же TL494. Но эти переделки показались мне слишком сложными, и я решил пойти другим путем. На али был найден подходящий понижающий DC-DC преобразователь с регулировкой напряжения и тока. Вот ссылочка.

Вход от 7 до 32В, выход — от 0,8 до 28В, максимальный ток 12А.

DC-DC преобразователь на 12А с Али

После этого я принялся все переделывать. Выбросил все лишнее из БП, убрал регулировку напряжения, впаял в плату подстроечный резистор и выставил напряжение около 17В, чтобы на выходе было около 15В. Все провода заменил на качественный медный провод сечением более 3 квадратов.

Все разъемы выкинул, все на пайке. К вольтамперметру тоже протянул нормальный провод и припаял прямо к плате. Преобразователь закрепил внутри корпуса. Вентилятор запитал от шины +5В (на ней сейчас около 7В). Добавил на корпус резиновые ножки.

Вообщем все сделал не на страх, а на совесть.

Полный размер

С преобразователем внутри

Полный размер

С преобразователем внутри

Полный размер

С преобразователем внутри

Теперь всем доволен…почти))) Хочу еще вентилятор переставить, чтобы он вдувал воздух вовнутрь, но имеющийся кулер этого не позволяет сделать, так как крепеж у него только с одной стороны. И пора обновить красочку. Уже перестал считать, во сколько он мне обошелся, так как наверное уже смог бы купить готовый аналогичный БП, но самому сделать ведь интереснее))

Полный размер

актуальное состоянии

Полный размер

актуальное состоянии

Спасибо за внимание! Делитесь своими поделками))

Источник: https://www.drive2.ru/b/3148330/next

Сборка блока питания с регулировкой тока/напряжения своими руками

Вот очередная версия лабораторного блока питания с напряжением от 0 до 30 В и регулировкой потребляемого тока 0-2 А, что всегда бывает полезно, когда используется БП для настройки самодельных схем или когда они неизвестные приборы запускаются в первый раз.

Схема ИП с регулировкой тока и напряжения

Сама схема питания — это популярный комплект из таких элементов:

1. Сам регулируемый стабилизатор, в котором заменен T1 — BC337 на BD139, T2 — BD243 на BD911
2. D1-D4 — диоды 1N4001 заменены на RL-207
3. C1 — 1000 мкФ / 40 В заменен на 4700 мкФ / 50 В
4. D6, D7 — 1N4148 на 1N4001

У используемого трансформатора есть напряжения: 25 В, 2 А и 12 В, которое полезно для управления вентилятором, охлаждающим радиатор и силовые диоды на панели. Для этого была создана небольшая плата с мостовым выпрямителем, фильтрующими конденсаторами и стабилизатором LM7812 (с радиатором).

Внутри корпуса лабораторного источника питания размещены трансформатор, плата самого регулируемого блока питания, платы стабилизаторов — 12 В и 24 В, радиатор с охлаждающим вентилятором (запускается при 50 С).

На передней части корпуса установлены выключатель, три светодиода, информирующих о состоянии блока питания (сеть 220 В, включение вентилятора и защита — ограничение тока или короткое замыкание), синие и красные LED дисплеи с наклеенной на них затемняющей пленкой. Рядом с дисплеями расположены регулирующие потенциометры, а справа выводы питания. На задней части корпуса имеется разъем для сети, предохранитель и охлаждающий вентилятор 60×60 мм.

Полезное:  Детектор аудио сигнала для включения по звуку

Что касается индикаторных дисплеев, они показывают:

• синий — текущее напряжение в вольтах V
• красный — текущий ток в амперах A

Источник питания получился реально удобный и надёжный. Вся сборка заняла несколько дней. Что касается охлаждения, оно включается только при высокой нагрузке и то на короткое время, примерно на пару минут.

С этим БП удобно работать даже при слабом освещении, так как яркости индикаторов хватает с головой. Если хотите повысить ток до 3-4 ампера, выбирайте трансформатор по-мощнее и транзисторы регулятора, с хорошим запасам по току. Ещё пару неплохих схем источников питания смотрите по ссылкам:

6— 4,50

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Источник: https://2shemi.ru/sborka-bloka-pitaniya-s-regulirovkoj-svoimi-rukami/

Блок питания с микроконтроллерным управлением

Состоит из блока индикации и управления, измерительной части и блока защиты от КЗ.

Блок индикации и управления.
Индикатор — ЖКИ дисплей на основе контроллера НD44780, 2 сточки по 16 символов. Управление напряжением осуществляется встроенным в контроллер ШИМ ом.

Его скважность регулируется энкодером, каждый шаг которого приводит к увеличению или уменьшению напряжения на 0,1 вольт на выходе БП. Полный оборот энкодера – 2 вольта.

Поскольку ШИМ может изменять напряжение на накопительной емкости лишь в интервале от 0 до 5 вольт, применен ОУ с коэффициентом усиления 5. Таким образом фактическое напряжение на выходе БП регулируется в пределах 0 – 25 вольт.

Регулирующим элементом является мощный составной транзистор КТ827А. С эмиттера регулирующего транзистора через верхнее плечо делителя (2 Х 8,2 к) осуществляется обратная связь, благодаря чему даже при больших токах в нагрузке напряжение поддерживается на строго заданном уровне вплоть до сотых долей вольта.

Измерительная часть – двухканальный АЦП (Микрочип), измеряющий реальное напряжение на выходе БП и падение напряжения на шунтирующем резисторе, усиленное ОУ, что прямо пропорционально потребляемому нагрузкой току. Сердцем конструкции является контроллер.

Блок защиты от короткого замыкания в нагрузке. Выполнен виде отдельного устройства включенного между выпрямителем и регулирующим элементом. Ток срабатывания защиты — 5 А. Подбирается резистором 47к в базовой цепи транзистора управляющего ключом КТ825Г.

Настройка.
Заключается в подборе резисторов, обозначенных звездочкой, для соответствия показаний ЖКИ реальным току и напряжению на выходе БП.

Детали.
Шунт взят из разбитого мультиметра, его сопротивление около 0,01 Ом. Исходное состояние контактов энкодера описано в принципиальной схеме, он может быть любой соответствующий этим состояниям. Кроме вращения, он имеет вн контакты, которые замыкаются без фиксации при нажатии на вал.

Транзисторы n-p-n без маркировки могут быть КТ315 или любыми маломощными, подобными им в чип корпусе. Транзистор p-n-p в ключе, управляющем подсветкой может быть любой средней мощности.

Как пользоваться БП.
Энкодером регулируется напряжение 0 – 25 вольт с шагом 0,1 вольта. При кратком (менее 0,5 сек) нажатии на ручку включается/выключается подсветка. При нажатии более 0,5 сек происходит запись установленного напряжения в энергонезависимую память контроллера.

Полный проект для MPLAB вы можете скачать ниже.

Список радиоэлементов

Скачать список элементов (PDF)

Прикрепленные файлы:

Blaze Опубликована: 2008 г. 3 Вознаградить Я собрал 0 1

x

• Техническая грамотность
• Актуальность материала
• Изложение материала
• Полезность устройства
• Повторяемость устройства
• Орфография

Источник: https://cxem.net/pitanie/5-172.php

vip-cxema.org — Мощный стабилизатор тока и напряжения на TL494

Этот стабилизатор обладает неплохими характеристиками, имеет плавную регулировку тока и напряжения, хорошую стабилизацию, без проблем терпит короткие замыкания, относительно простой и не требует больших финансовых затрат.

  Он обладает высоким кпд за счет импульсного принципа работы, выходной ток может доходить до 15 ампер, что позволит построить мощное зарядное устройство и блок питания с регулировкой тока и напряжения.

При желании можно увеличить выходной ток до 20-и и более ампер.

В интернете подобных устройств, каждое имеет свои достоинства и недостатки, но принцип работы у них одинаковый. Предлагаемый вариант — это попытка создания простого и достаточно мощного стабилизатора.

За счет применения полевых ключей удалось значительно увеличить нагрузочную способность источника и снизить нагрев на силовых ключах. При выходном токе  до 4-х ампер транзисторы и силовой диод можно не устанавливать на радиаторы.

Номиналы некоторых компонентов на схеме могут отличаться от номиналов на плате, т.к. плату разрабатывал для своих нужд.

Диапазон регулировки выходного напряжения от 2-х до 28 вольт, в моем случае максимальное напряжение 22 вольта, т.к.

я использовал низковольтные ключи и поднять напряжение выше этого значения было рискованно, а так при входном напряжении около 30 Вольт, на выходе спокойно можно получить до 28-и Вольт.

  Диапазон регулировки выходного тока от 60mA до 15A Ампер, зависит от сопротивления датчика тока и силовых элементов схемы.

• Устройство не боится коротких замыканий, просто сработает ограничение тока.
• Собран источник на базе ШИМ контроллера TL494, выход микросхемы дополнен драйвером для управления силовыми ключами.

Хочу обратить ваше внимание на батарею конденсаторов установленных на выходе. Следует использовать конденсаторы с низким внутренним сопротивлением на 40-50 вольт, с суммарной емкостью от 3000 до 5000мкФ.

Нагрузочный резистор на выходе применен для быстрого разряда выходных конденсаторов, без него измерительный вольтметр на выходе будет работать с запаздыванием, т.к.

при уменьшении выходного напряжения конденсаторам нужно время, для разрядки, а этот резистор быстро их разрядит. Сопротивление этого резистора нужно пересчитать, если на вход схемы подается напряжение больше 24-х вольт.

Резистор двух ваттный, рассчитан с запасом по мощности, в ходе работы может греться, это нормально.

Как это работает:

ШИМ контроллер формирует управляющие импульсы для силовых ключей. При наличии управляющего импульса транзистор,  и питание по открытому каналу транзистора через дроссель поступает на накопительный конденсатор. Не забываем, что дроссель является индуктивной нагрузкой, которым свойственно накапливание энергии и отдача за счет самоиндукции.

Когда транзистор закрывается накопленный в дросселе заряд через диод шоттки продолжит подпитывать нагрузку. Диод в данном случае откроется, т.к. напряжение с дросселя имеет обратную полярность. Этот процесс будет повторяться десятки тысяч раз в секунду, в зависимости от рабочей частоты микросхемы ШИМ.

По факту ШИМ контроллер всегда отслеживает напряжение на выходном конденсаторе.

Стабилизация выходного напряжения происходит следующим образом. На неинвертирующий вход первого усилителя ошибки микросхемы (вывод 1) поступает выходное напряжение стабилизатора, где оно сравнивается с опорным напряжением, которое присутствует на инверсном входе усилителя ошибки.

 При снижении выходного напряжения будет снижаться и напряжение на выводе 1, и если оно будет меньше опорного напряжения, ШИМ контроллер будет увеличивать длительности импульсов, следовательно транзисторы больше времени будут находиться в открытом состоянии и больше тока будет накачиваться в дроссель, если же выходное напряжение больше опорного, произойдет обратное — микросхема уменьшит длительность управляющих импульсов. Указанным делителем можно принудительно менять напряжение на неинвертирующщем входе усилителя ошибки, этим увеличивая или уменьшая выходное напряжение стабилизатора в целом. Для наиболее точной регулировки напряжения применён подстроечный многооборотный резистор, хотя можно использовать обычный.

Минимальное выходное напряжение составляет порядка 2 вольт, задается указанным делителем, при желании можно поиграться с сопротивлением резисторов для получения приемлемых для вас значений, не советуется снижать минимальное напряжение ниже 1 вольта.

Для отслеживания потребляемого нагрузкой тока установлен шунт. Для организации функции ограничения тока задействован второй усилитель ошибки в составе ШИМ контроллера тл494.

Падение напряжения на шунте поступает на неинвертирующий вход второго усилителя ошибки, опять сравнивается с опорным, а дальше происходит точно тоже самое, что и в случае стабилизации напряжения.

Указанным резистором можно регулировать выходной ток.

1. Токовый шунт изготовлен из двух параллельно соединённых низкоомных резисторов с сопротивлением 0,05Ом.
3. Накопительный дроссель намотан на желто белом кольце от фильтра групповой стабилизации компьютерного блока питания.

Так как схема планировалась на довольно большой входной ток, целесообразно использовать два сложенных вместе кольца. Обмотка дросселя содержит 20 витков  намотанных двумя жилами провода диаметром 1,25мм в лаковой изоляции, индуктивность около 80-90 микрогенри.

• Диод желательно использовать с барьером Шоттки и обратным напряжением 100-200 вольт, в моем случае применена мощная диодная сборка MBR4060 на 60 вольт 40 Ампер.

Силовые ключи вместе с диодом устанавливают на общий радиатор, притом изолировать подложки компонентов от радиатора не нужно, т.к. они общие.

1. Подробное описание и испытания блока можно посмотреть в видео

Печатная плата тут

Источник: http://vip-cxema.org/index.php/home/bloki-pitaniya/422-impulsnyj-stabilizator-toka-i-napryazheniya
