РЕГУЛИРУЕМЫЙ БЛОК ПИТАНИЯ

Скажу без преувеличения, что блок питания — это основа всей радиолюбительской лаборатории. И действительно, ни один девайс не запустить без нормального регулируемого БП с индикаторами вольт и ампер. Естественно он должен быть оборудован защитой на слабый и на сильный ток. Иначе любая нештатная ситуация в схеме или малейшая ошибка монтажа и подключения, приведёт к мгновенному сгоранию чего нибудь дорогого в устройстве. Часто на форуме спрашивают — чего бы такого спаять и сделать попроще? Ответ один: Начните с нормального блока питания. И совсем необязательно ваять что-то сложное, достаточно простого регулируемого 0-15В БП с защитой от превышения значения тока в подключенной нагрузке.

Несмотря на огромное количество всякоразных схем БП в интернете и радиожурналах, я снова и снова возвращаюсь к простой, годами (десятилетиями) проверенной схеме регулируемого блока питания. Как говорится: новое — это хорошо забытое старое. Вот основные преимущества данной схемы:
— не содержит дорогих и труднодобываемых деталей;
— прост в сборке и настройке;
— нижний предел напряжения составляет всего 0,05 вольта;
— широкий диапазон выходных напряжений;
— двухдиапазонная защита по току, на 0,05 и 1А;
— высокая стабильность работы.

Трансформатор питания должен обеспечивать напряжение на 3В больше, чем требуемое максимальное на выходе. То есть если блок питания регулируется в пределах до 20В, то с трансфолрматора надо получить хотя-бы 23В. Диодный мост выбираем исходя из максимального тока, ограниченного защитой. При токе до 1А ставим обычный советский мост КЦ402. Конденсатор фильтра 4700мкф, этой ёмкости вполне достаточно, чтоб даже самая чувствительная к наводкам по питанию и помехам схема не давала фон. Этому способствует и неплохой компенсационный стабилизатор с коэфициентом подавления пульсаций больше 1000.

На фото показан регулируемый блок питания, который верой и правдой служит уже 10 лет! Собирался как временный, но работа его так понравилась, что пользуюсь им до сих пор. Сам БП и простой, но сколько сложных девайсов удалось с его помощью починить и запустить.

По схеме почти все транзисторы германиевые, но когда будете заменять их на современные кремниевые учтите, что нижний МП37 должен быть именно таким — германиевым, структуры н-п-н: МП36, МП37, МП38.

Токоограничительный узел собран на транзисторе, который следит за падением напряжения на резисторе. Здесь можно более подробно почитать про расчёт данного резистора, а так-же резисторов шунта стрелочных индикаторов. Нижний предел напряжения всего 0,05 вольт, что не по зубам даже многим более сложным схемам БП. Максимум выходного напряжения при регулировке, определяется стабилитроном Д814. Он выбирается на половину выходного напряжения. Так если надо на выходе иметь 0-25В, ставьте стабилитрон на 13В, например Д814Д.

Стрелочные индикаторы показывают напряжение и ток. О методе расчёта шунта для них написано тут. Корпус для регулируемого блока питания желательно сделать металлический — так он будет экранировать плату блока питания и трансформатор, чтоб они не создавали наводок чувствительным настраиваемым схемам.

Форум по блокам питания

Форум по обсуждению материала РЕГУЛИРУЕМЫЙ БЛОК ПИТАНИЯ

Простой регулируемый стабилизированный блок питания

Этот блок питания на микросхеме LM317, не требует каких – то особых знаний для сборки, и после правильного монтажа из исправных деталей, не нуждается в наладке. Несмотря на свою кажущуюся простоту, этот блок является надёжным источником питания цифровых устройств и имеет встроенную защиту от перегрева и перегрузки по току. Микросхема внутри себя имеет свыше двадцати транзисторов и является высокотехнологичным устройством, хотя снаружи выглядит как обычный транзистор.

Питание схемы рассчитано на напряжение до 40 вольт переменного тока, а на выходе можно получить от 1.2 до 30 вольт постоянного, стабилизированного напряжения. Регулировка от минимума до максимума потенциометром происходит очень плавно, без скачков и провалов. Ток на выходе до 1.5 ампер. Если потребляемый ток не планируется выше 250 миллиампер, то радиатор не нужен. При потреблении большей нагрузки, микросхему поместить на теплопроводную пасту к радиатору общей площадью рассеивания 350 – 400 или больше, миллиметров квадратных. Подбор трансформатора питания нужно рассчитывать исходя из того, что напряжение на входе в блок питания должно быть на 10 – 15 % больше, чем планируете получать на выходе.

Мощность питающего трансформатора лучше взять с хорошим запасом, во избежание излишнего перегрева и на вход его обязательно поставить плавкий предохранитель, подобранный по мощности, для защиты от возможных неприятностей.
Нам, для изготовления этого нужного устройства, потребуются детали:

Микросхема LM317 или LM317T.
Выпрямительная сборка почти любая или отдельные четыре диода на ток не менее 1 ампер каждый.
Конденсатор C1 от 1000 МкФ и выше напряжением 50 вольт, он служит для сглаживания бросков напряжения питающей сети и, чем больше его ёмкость, тем более стабильным будет напряжение на выходе.
C2 и C4 – 0.047 МкФ. На крышке конденсатора цифра 104.
C3 – 1МкФ и больше напряжением 50 вольт. Этот конденсатор, так же можно применить большей ёмкости для повышения стабильности выходящего напряжения.
D5 и D6 – диоды, например 1N4007, или любые другие на ток 1 ампер или больше.
R1 – потенциометр на 10 Ком. Любого типа, но обязательно хороший, иначе выходное напряжение будет «прыгать».
R2 – 220 Ом, мощностью 0.25 – 0.5 ватт.

Перед подключением к схеме питающего напряжения, обязательно проверьте правильность монтажа и пайки элементов схемы.

Сборка регулируемого стабилизированного блока питания

Сборку я произвел на обычной макетной платы без всякого травления. Мне этот способ нравится из-за своей простоты. Благодаря ему схему можно собрать за считанные минуты.

Проверка блока питания

Вращением переменного резистора можно установить желаемое напряжение на выходе, что очень удобно.

Видео испытаний блока питания прилагается

Схемы самодельных блоков питания

Как из бесперебойника (UPS, ИБП) сделать лабораторный блок питания (0-12В, 5А)

Как неисправный или устаревший источник бесперебойного питания (UPS) переделать в лабораторный источник питания для радиолюбителя. Основное назначение источников бесперебойного питания (ИБП) — непродолжительное питание различной офисной техники (в первую очередь, компьютеров) в аварийных …

4
2498
1

Мощный линейный источник питания на полевых транзисторах (13В, 20А)

Схема мощного источника питания на полевых транзисторах, обеспечивающего стабилизированное напряжение 13В при токах до 20А и больше.

2
5761
4

Схема мощного двухполярного стабилизатора напряжения для УМЗЧ (41В, 4А)

Описание и принципиальная схема мощного двуполярного стабилизатора напряжения для питания усилителей мощности звуковой частоты, 2 х 41В, ток 4А. Компенсационные стабилизаторы напряжения непрерывного действия последовательного типа обладают невысоким КПД, однако большим коэффициентом стабилизации …

1
905
0

Стабилизированный лабораторный блок питания на 1,3-30V при токе 0-5A

Приводится принципиальная схема самодельного блока питания позволяющего получить напряжения от 1,3В до 30В при токах от 0А до 5А, работает в режиме стабилизации напряжения и тока.

3
4633
0

Схема лабораторного блока питания для налаживания усилителей ЗЧ

В радиолюбительской практике нередки случаи выхода из строя мощного УМЗЧ в процессе его налаживания или ремонта. При этом, как правило, бывают повреждены самые дорогостоящие детали — мощные выходные транзисторы. Чтобы избежать таких последствий, необходим специализированный блок питания …

0
1462
0

Сетевой блок питания на 1,5В для электромеханических часов

Электромеханические часы обычно питаются от элемента на 1,5V. Его можно заменить сетевым источником, схема которого показана здесь. В ней в качестве стабилитрона используется ИК-светодиод с прямым напряжением около 1,5V. Механизм часов питается от этого напряжения. Рис. 1. Схема сетевого …

0
1084
0

Схемы микромощных сетевых блоков питания на основе микросхемы PT4515

Три варианта сетевых бестрансформаторных микромощных источников питания с выходным током единицы-десятки миллиампер на основе микросхемы РТ4515. Эта микросхема широко применяется в светодиодных лампах. Для управления симисторами, три-нисторами, полевыми транзисторами и т. п., коммутирующими …

1
9637
0

Схема импульсного сетевого блока питания для усилителей НЧ на 100-500Вт (IR2153, IR2155)

Для получения полноценного усилителя мощности НЧ требуется хороший источник питания, приведена схема простого блока питания для УМЗЧ. От параметров источника питания качество звучания зависит не чуть не меньше, чем от самого усилителя и относится халатно к его изготовлению не следует …

3
5250
4

Бестрансформаторный источник питания (IRF730, 7805, VN2460N8, SR037)

Принципиальная схема простого бестрансформаторного блока питания из доступных деталей, два варианта. В своих конструкциях радиолюбители очень часто применяют бестрансформаторные маломощные источники питания. Обычно, они представляют собой своеобразный симбиоз параметрического стабилизатора …

0
2018
0

Блок питания на 9В с таймером (CD4069, NJM4020)

Схема простого блока питания, который может отключаться от сети через некоторое время после включения. Это время устанавливается плавно (переменным резистором) в пределах от 10 минут до 2 часов. Блок можно использовать там, где нужно выключать какую-то батарейную аппаратуру, питающуюся от сетевого …

1
818
0

1 2 3 4 5 … 14

Радиодетали, электронные блоки и игрушки из китая:

Регулируемый блок питания на транзисторах

Простой регулируемый блок питания радиолюбительских устройств на двух транзисторах.

Одним из основных приборов мастерской радиолюбителя является лабораторный блок питания. Собирая какую-либо схему, радиолюбителю для ее отладки, проверки необходим источник питания. В этой статье, на сайте Радиолюбитель, мы рассмотрим следующую радиолюбительскую схему: простой в сборке, не имеющий дефицитных деталей источник питания для радиолюбительских устройств.

Данный блок питания, в зависимости от примененных деталей, позволяет получить на выходе регулируемое напряжение 0-12V, при силе тока до 1,5 А.

Рассмотрим электрическую схему.

Трансформатор Tr1 понижает сетевое напряжение 220V до напряжения 15-18V которое поступает на выпрямитель VDS1 собранный по мостовой схеме из четырех диодов. Конденсатор С1 сглаживает пульсации выпрямленного напряжения. Далее напряжение поступает на стабилизатор напряжения выполненный на стабилитроне VD1 и составном эмиттерном повторители на транзисторах VT1 и VT2. С помощью переменного резистора R6 регулируется напряжение на выходе блока питания.

Применяемые детали:

Трансформатор – любой, со вторичной обмоткой рассчитанной на выходное напряжение 15-18 вольт и силу тока -2 – 3 ампера (т.е. мощность трансформатора должна быть около 40 ватт). Можно использовать трансформатор от старых советских телевизоров ТВК-110Л, но при этом ток нагрузки должен быть менее 1 ампера.
Стабилитрон — Д814Г. В принципе можно использовать любой стабилитрон из этой серии, что может повлиять только на максимальное выходное напряжение.

Ниже приводится таблица с характеристиками стабилитронов серии Д814:

Внешний вид стабилитрона:

Транзистор VT1 – любой из серии КТ315 (А-Е). Ниже приводятся характеристики транзисторов этой серии:

Внешний вид транзистора:

Транзистор VT2 – КТ815. Для получения большего выходного тока можно применить транзисторы из серии КТ817. Транзистор обязательно должен располагаться на радиаторе не менее 10-15 кв.см. Ниже приведены характеристики транзисторов:

Внешний вид тразистора:

Диодный мост собран на диодах Д226:

Внешний вид диода:

Если в схеме будет использован более мощный транзистор VT2, то диоды можно заменить на КД202: Внешний вид диода:

Конденсатор С1 – электролитический емкостью не менее 2200 микрофарад и рабочее напряжение не менее 25 вольт. Можно использовать конденсаторы меньшей емкостью соединив их параллельно.

Данная схема не нуждается в налаживании, но надо иметь ввиду, что в схеме нет защиты от перегрузки и чтобы не спалить детали не подключайте к блоку питания схемы с током нагрузки более 1,5 ампера. Монтаж схемы можно выполнить навесным способом.

▶▷▶▷ импульсный блок питания схема на с регулировкой напряжения

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	09-08-2019

импульсный блок питания схема на с регулировкой напряжения — БЛОК ПИТАНИЯ С РЕГУЛИРОВКОЙ ТОКА И НАПРЯЖЕНИЯ radioskotrupublbpblok_pitanija_s Cached Схема БП с регулировкой тока и напряжения Изначально на фото печатной платы автора были ошибки, печатка была скопирована и доработана, ошибки устранены Лабораторный блок питания с регулировкой тока и напряжения wwwyoutubecom watch?vsZeuPbV1uAI Cached Лабораторный блок питания с регулировкой тока и напряжения в архиве исправленная схема Импульсный Импульсный Блок Питания Схема На С Регулировкой Напряжения — Image Results More Импульсный Блок Питания Схема На С Регулировкой Напряжения images Простой регулируемый блок питания 0-30в sdelaitak24ruпростой Cached Лучше поставить трансформатор на 24В и собрать это Регулируемый блок питания своими руками или Блок питания с регулировкой напряжения и тока На трансформаторе можно вторичку подмотать на Четыре импульсных блока питания на IR2153 cxemnetpitanie5-337php Cached Импульсный блок питания работает на высокой частоте и даже незначительная паразитная проводимость или емкость может привести к тому, что собранный из исправных деталей блок питания не простой мощный импульсный блок питания с регулировкой wwwyoutubecom watch?vM4fDz0VKIrg Cached 31 Сборка Радио конструктора, Лабораторный блок питания с регулировкой силы тока и напряжения Импульсный лабораторный блок питания на TL494 cxemnetpitanie5-320php Cached Таким образом, получаем универсальный лабораторный импульсный блок питания способный работать в широком диапазоне нагрузок практически от нуля до десятков ампер и вольт Лабораторный блок питания с защитой от КЗ sdelaitak24ruлабораторный- блок Cached Очень простой и надежный лабораторный блок питания с регулятором напряжения от 1,5 до 30 вольт, максимальной силой тока 5А и защитой от короткого замыкания с звуковой сигнализацией Схема лабораторного импульсного блока питания на микросхеме vpayaemruimp_power2html Cached Схема лабораторного импульсного блока питания на микросхеме ir2153 с регулировкой уровня выходного напряжения 1,5-50В (3А), устройством мягкого пуска и защитой от токовых перегрузок и КЗ Импульсный блок питания: делаем своими руками источник elektrik24netelektrooborudovaniebloki-pitaniya Cached Мне нужно изготовить импульсный блок питания , не критичный к пульсациям ( для зарядки аккумулятора 24в в походных условиях) Номинальный ток должен быть 20 А с возможностью регулировки тока Лабораторный блок питания своими руками 1,3-30В 0-5А diodnikcomlaboratornyj-blok-pitaniya-svoimi-rukami-13 Cached Собирая лабораторный блок питания своими руками, многие сталкиваются с проблемой выбора схемы В сети гуляет интересная схема , которую мы немного изменим Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 20,900

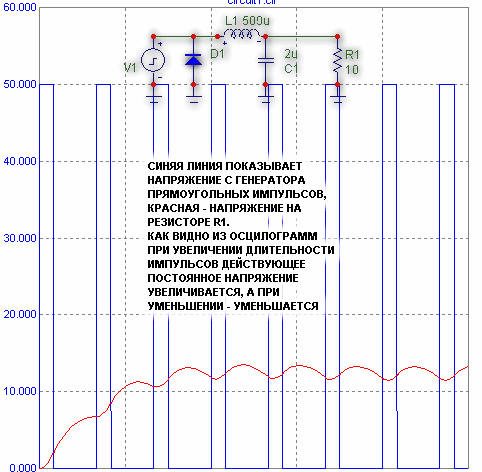

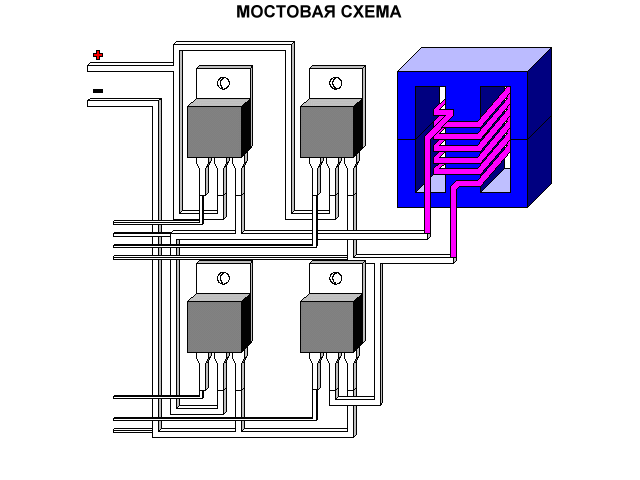

Импульсный блок питания из ЭПРА. Дроссели L5 и L6 были использованы от старых блоков питания компьют
еров (хотя как старых просто неисправных, но достаточно новых и мощных, кажется 550 Вт). L6 использован без изменения обмотки, представляет собой цилиндр с десятком или около того витков толстого мед
ован без изменения обмотки, представляет собой цилиндр с десятком или около того витков толстого медного …
Это нормальная работа, связана с тем, что на выходе блока питания стоит конденсатор С5 достаточно большой ёмкости. …конденсатора на целый порядок, но это увеличит чувствительность схемы защиты к резким импульсным…
Часто встречаю, что импульсный БП нельзя включать без нагрузки. Лабораторный импульсный блок питания. Схема импульсного источника питания. Блок питания построен на основе ШИМ — контроллера 1156ЕУ2 (UC1825 UC2825 UC3825) .
Параметры импульсного трансформатора определены в программе Москатова и соответствуют Ш-образному сердечнику со следующими данными: S0 1,68 кв.см; Sc 1,44 кв. см; Lср.л. 86см; Частота преобразования 100кГц;
Все дроссели, используемые в экспериментах с импульсными ЛБП были изъяты из выходных силовых цепей компьютерных БП и применялись как есть без перемотки.

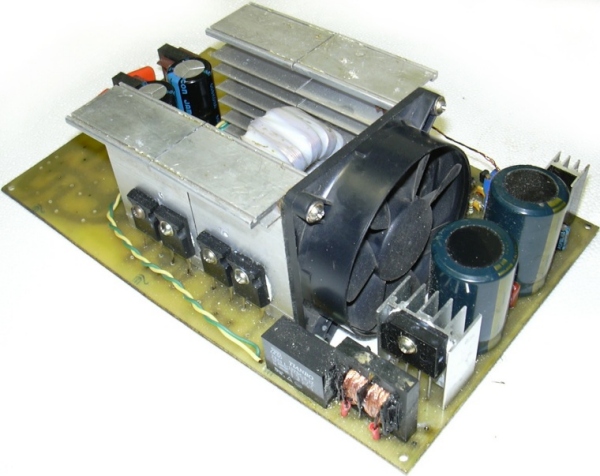

Импульсный источник питания (SMPS) 3-60V, 40A, 2400W. Блок питания на LM723. С помощью этой электронной нагрузки можно провести испытания различных источников питания, зарядных устройств и аккумуляторов.
Импульсный источник с параметрами 5V 5A. Импульсный блок питания. Этот преобразователь с двухполярным питанием отлично подойдет для питания УНЧ средней мощности до 150 ватт, но если поменять ключи на более…
Альтернативные способы питания: от дополнительного источника питания 15В, с конденсаторной развязкой от 6го выхода микросхемы (это также и выход полумоста), от дополнительной обмотки трансформатора. Сетевой импульсный блок питания на IR21532155.
Как известно импульсные блоки питания имеют большой уровень помех в широком диапазоне частот и не годятся для настройки чувствительных к помехам конструкций.
Ещё одна наглядная пошаговая инструкция по доработке компьютерного блока питания, с целью переделки его в мощный лабораторный регулируемый. Картинки по запросу схема регулируемый импульсный блок питания.

кажется 550 Вт). L6 использован без изменения обмотки

которую мы немного изменим Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster
ошибки устранены Лабораторный блок питания с регулировкой тока и напряжения wwwyoutubecom watch?vsZeuPbV1uAI Cached Лабораторный блок питания с регулировкой тока и напряжения в архиве исправленная схема Импульсный Импульсный Блок Питания Схема На С Регулировкой Напряжения — Image Results More Импульсный Блок Питания Схема На С Регулировкой Напряжения images Простой регулируемый блок питания 0-30в sdelaitak24ruпростой Cached Лучше поставить трансформатор на 24В и собрать это Регулируемый блок питания своими руками или Блок питания с регулировкой напряжения и тока На трансформаторе можно вторичку подмотать на Четыре импульсных блока питания на IR2153 cxemnetpitanie5-337php Cached Импульсный блок питания работает на высокой частоте и даже незначительная паразитная проводимость или емкость может привести к тому
Лабораторный блок питания с регулировкой силы тока и напряжения Импульсный лабораторный блок питания на TL494 cxemnetpitanie5-320php Cached Таким образом

импульсный блок питания схема на с регулировкой напряжения Картинки по запросу импульсный блок питания схема на с регулировкой напряжения Показать все Другие картинки по запросу импульсный блок питания схема на с регулировкой напряжения Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Видео Блок питания с регулировкой напряжения Часть ElectronicsClub YouTube дек г Лабораторный блок питания с регулировкой тока и напряжения AKA KASYAN YouTube апр г Регулируемый блок питания модуль регулировки тока и напряжения A Craft YouTube окт г Все результаты Импульсный блок питания своими руками ТОП схем Технообзор янв г Смотрите также схему импульсного блока питания на IR Схема регулировки напряжения и тока построена на четырех Регулировка напряжения в импульсном блоке питания схемы На Регулируемый источник питания из БП ATX на TL Часть железо Регулировка напряжения в импульсном блоке питания схемы импульсный блок питания схема на ir с регулировкой meandrorgarchivestagимпульсныйблокпитаниясхеманаirсре мая г Простой и надежный лабораторный блок питания с плавной регулировкой напряжения от , до В LM является универсальным БЛОК ПИТАНИЯ С РЕГУЛИРОВКОЙ ТОКА И НАПРЯЖЕНИЯ Схемы и радиоэлектроника БЛОК ПИТАНИЯ С РЕГУЛИРОВКОЙ ТОКА И НАПРЯЖЕНИЯ , Схемы источников питания читайте на портале Импульсный лабораторный блок питания на TL Сайт Паяльник cxemnet Питание Похожие мая г Проект импульсного лабораторного блока питания на TL Схема регулировки напряжения и тока построена на четырех Регулировка Тока И Напряжения После Импульсного Блока Питания Питание Импульсные источники питания, инверторы янв г сообщений авторов Регулировка Тока И Напряжения После Импульсного Блока Питания для формирования основного напряжения питания схемы Импульсный блок питания с регулятором напряжения V Схемы наших читателей Источники питания Импульсный блок питания с регулятором напряжения V мощностью ватт Схемы наших читателей Источники питания Импульсный блок большое быстродействие регулировку тока срабатывания настраивают Лабораторный блок питания с регулировкой тока и напряжения Лабораторный блок питания с регулировкой тока и напряжения YouTube Источник питания В rclradioru Принципиальная Схема , Electronics Предлагаю вашему вниманию импульсный регулируемый блок питания Регулируемый импульсный блок питания В А для чайников Обзоры товаров Магазины Китая Cafagocom февр г Схема БП В А для чайников и тестирование своими руками Шаг регулировки напряжения В Регулировка тока A Лабораторный блок питания своими руками DRIVE driveru Пользователи RAYN Блог Регулируемого блока питания вольт, ампер перестало с питанием от В и слушать фон импульсного блока питания ну никак регулировка тока и напряжения ; Проверяю схему ограничения тока , ампера Импульсный блок питания своими руками принцип работы, схемы Главная Автоматизация производства Рейтинг , голос окт г Структурная схема импульсного блока питания Процесс стабилизации напряжения на выходе производится путем отслеживания его Мощный импульсный блок питания на В своими руками Электроника Блок питания своими руками Рейтинг голоса апр г Схема импульсного блока питания на В протекает А Если такой блок дополнить регулировкой тока и напряжения , поставить Схема лабораторного импульсного блока питания на микросхеме Схема лабораторного импульсного блока питания на микросхеме IR с регулировкой уровня выходного напряжения ,В А, устройством Импульсный блок питания с регулировкой предназначен для smusrashnrusdelaysamimpulsnyyblokpitaniyasregulirovkoyhtml Как повысить или понизить напряжение импульсного блока питания Сделать Предлагаемая схема блока питания имеет регулируемый импульсный Импульсные источники питания, теория и простые схемы radiostoragenetimpulsnyeistochnikipitaniyateoriyaiprostyeskhemyhtml Рейтинг голоса Что такое импульсный источник питания и как он работает, схемы простых импульсных Выходное напряжение импульсного источника питания Симметрии генерируемых импульсов добиваются регулировкой резистора R Схемы питания, расчеты NiceTV niceartiprupshems Похожие В промышленных аппаратах используют разные способы регулировки тока шунтирование с Универсальный блок стабилизированного питания Источники питания стабилизированным напряжением имеющие широкие В качестве импульсного трансформатора используется типовой понижающий Лабораторный блок питания с защитой от КЗ sdelaitakru Схема лабораторного блока питания ,В А с защитой от КЗ Источник питания любой подходящий трансформатор или импульсный блок питания от переменный резистор Р для регулировки выходного напряжения Блоки питания Реле времени, реле фаз, реле напряжения Похожие Схема блока питания и порядок проверки схемы и настройки мощного блока питания менее Вт Регулировка напряжения контролируется ОУ LM или По какой схеме импульсный источник питания или линейный? Набор для сборки линейного регулируемого блока питания Обзоры Блоки питания сент г На странице товара приведена схема блока питания , что также может Рег реле и Вольт, регулировка напряжения при котором Схемы блоков питания Подборка схем и конструкций блоков wwwtexnicrukonstrpitalohtm Похожие С помощью предлагаемой схемы блока питания для USB порта, можно подсоединить к Импульсный источник с параметрами V A Регулировать значения уровня напряжение питания можно с помощью регуляторов с Уменьшить выходное напряжение импульсного блока питания sxemorgforumumenshitvykhodnoenapryazhenieimpulsnogoblokapitani Похожие нояб г сообщений автора Имеется несколько стабилизированных импульсных блоков питания Напряжение питания на выводе ШИМ уменьшается до В, и я так так вот у них от до вольт на выходе можно регулировать А шиму киловаттный импульсный источник питания для концертного wwwdiagramcomualistpowerpowershtml Похожие киловаттный импульсный источник питания для концертного усилителя вывод для подачи напряжения питания на оконечный каскад, Схема источника питания,блока питания,импульсного, и зарядные radiostroirupitanhtml июл г Схема источника питания, блока питания , импульсного , руками блок питания где можно было бы регулировать напряжение на выходе импульсный блок питания схема на ir с регулировкой arkaimavtoruimpulsnyiblokpitaniiaskhemanairsregulirovkoinapriazheni мар г импульсный блок питания схема на ir с регулировкой напряжения Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail Простой блок питания с регулируемым U и I vipcxemaorg vipcxemaorgblokpitaniyasreguliruemymvykhodnymnapryazheniemit Похожие Схема достаточно проста и не нуждается в наладке Выходное В очередной своей статье, решил показать как собирался блок питания с регулировкой напряжения и тока Схему я Блок питания с регулируемым выходным напряжением и током, схема Схема Расчет импульсного трансформатора Импульсный блок питания на IR У Самоделкина Электроника Блоки питания сент г В интернете полно схем блоков питания на микросхеме IR Каждая из Выходное напряжение данной схемы будет сниматься с Импульсный источник питания Своими руками Самодельный Схема импульсного блока питания Расчет на разные напряжения и токи оптрона от всплесков тока при регулировке напряжения резистором R Блок питания своими руками регулируемый, В, В, ремонт Блок питания с регулировкой и без, лабораторный, импульсный , устройство, ремонт БП Схемы выпрямителей напряжения переменного тока Проектирование импульсного источника питания с активным ККМ янв г Выходное напряжение с возможностью регулировки в пределах В DC; Рисунок Функциональная схема ИИП Не пугайтесь любой импульсный блок питания их выдает, поэтому в ИИП имеется Всё об импульсном блоке питания ВсёПросто Импульсный блок питания своими руками принцип работы, схемы стабилизацию и регулировку выходных параметров, напряжения или тока То есть стабилизация выходных напряжений импульсных блоков питания soundbarrelrupitanieibm_html Способы стабилизации выходных напряжений импульсных блоков питания ПИТАНИЯ Схема стабилизации выходных напряжений в рассматриваемом классе ИБП Регулировка уровня выходных напряжений ИБП PSB Импульсный блок питания что это такое, принцип работы, схема Электрооборудование Рейтинг голос мая г Схема и как работает импульсный блок питания Сфера стабилизацию и регулировку выходных параметров, напряжения или тока импульсный блок питания схема на ир с регулировкой июл г Схема лабораторного импульсного блока питания на микросхеме ir с регулировкой уровня выходного напряжения ,в а, Принципиальная схема импульсного блока питания на напряжение Принципиальная схема импульсного блока питания на напряжение В и ток А Узел регулировки напряжения для переделки китайского зарядного Регулируемый блок питания своими руками способа февр г Еще альтернативных варианта и простые схемы в конце Простой блок с регулировкой ; Самодельный регулированный блок на одном транзисторе Так выглядит блок питания импульсный на видеокарте Входное напряжение в диапазоне от , до вольт, но напряжение Блок питания простой,регулируемый,импульсный РадиоКот Блок питания простой,регулируемый, импульсный Схема БП служит для плавной регулировки выходного напряжения ; можно заменить двумя Особенности и характеристики регулируемого блока питания как Электрооборудование Электродвигатель Похожие Рейтинг голоса Схему простого, но эффективного и надежного блока питания можно питание от постоянного тока и с гораздо меньшим напряжением Импульсные блоки питания основаны на принципе первоначального Схема простого, но надежного блока питания с плавной регулировкой состоит из двух частей Импульсные блоки питанияВиды и работаОсобенности и Импульсные блоки питания преобразовывают напряжение , отдают мощность на Для выпрямителя такая схема вредна, так как половина диодов не положительно отражается на диодах, имеется регулировка напряжения Самодельный лабораторный блок питания vladikoms LiveJournal окт г Когда то у меня был советский источник питания Б, он очень Первоначально проектировал схему на базе линейного C и маленький вспомогательный импульсный блок питания для Сделал независимых канала с регулировкой напряжения до V и ограничения тока до A импульсный блок питания схема на ir с защитой от кз dushkzruuploadsimpulsnyiblokpitaniiaskhemanairszashchitoiotkzx мар г импульсный блок питания схема на ir с защитой от кз с регулировкой уровня выходного напряжения ,В А, устройством Вольт Ампер Ватт или продолжаем изучать как янв г Основное отличие импульсных блоков питания от тех, которые используют регулировки выходного напряжения и вставить на выходе БП то повторяет схему классического компьютерного блока питания и как Ремонт импульсных блоков питания своими руками Электрика в electricavdomeruremontimpulsnyxblokovpitaniyasvoimirukamihtml Надежность импульсных преобразователей напряжения велика, но они тоже ломаются Схема импульсного блока питания на транзисторах инструменты как паяльник с регулировкой температуры, набор отвёрток, кусачки, Сборка блока питания с регулировкой токанапряжения своими Рейтинг , голосов дек г Схема ИП с регулировкой тока и напряжения Сама схема Полезное Схема импульсного блока питания для усилителя Что касается Регулируемые блоки питания источники питания istochnikpitaniaruindexfilesKategoriifilesKategorii_htm Похожие Схемы источников электропитания Источник питания с плавной инверсией выходного напряжения Лабораторный источник питания с регулировкой тока ограничения Лабораторный блок питания Импульсный лабораторный блок питания на LMTAdj Выбор лабораторного блока питания подробное руководство wwwtehencomcomCategoriesPowerSelectionPower_Supply_Selectionhtm Похожие Как выбрать хороший лабораторный блок питания , оптимальный для своей задачи? всё избыточное напряжение , поступающее на него со схемы выпрямления Регулировка выходного напряжения чаще всего выполняется Основные элементы импульсного лабораторного блока питания ITA с Импульсный блок питания схемы, принцип работы, особенности Электроника Чем хорош импульсный блок питания , как происходит преобразование, схемы Блок схема ИИП с формами напряжения в ключевых точках позволяет регулировать работу устройства таким образом, чтобы напряжение на Как сделать импульсный блок питания МагнитэкНН Как сделать импульсный блок питания своими руками лучшие схемы Три лучшие Схема регулировки напряжения и тока построена на четырех Блок питания своими руками как сделать компактный и простой Импульсные блоки питания и идеи по их применению Фото и схемы реализации Основными рабочими параметрами является выходной ток, напряжение и возможность стабилизации и регулировки выходного напряжения Вместе с импульсный блок питания схема на с регулировкой напряжения часто ищут импульсный блок питания в а своими руками самодельные импульсные блоки питания регулируемый блок питания регулируемый импульсный блок питания своими руками простой импульсный блок питания на tl импульсный блок питания с регулятором напряжения мощный блок питания с регулировкой тока и напряжения своими руками импульсный блок питания для чайников Навигация по страницам

Импульсный блок питания из ЭПРА. Дроссели L5 и L6 были использованы от старых блоков питания компьютеров (хотя как старых просто неисправных, но достаточно новых и мощных, кажется 550 Вт). L6 использован без изменения обмотки, представляет собой цилиндр с десятком или около того витков толстого медного …
Это нормальная работа, связана с тем, что на выходе блока питания стоит конденсатор С5 достаточно большой ёмкости. …конденсатора на целый порядок, но это увеличит чувствительность схемы защиты к резким импульсным…
Часто встречаю, что импульсный БП нельзя включать без нагрузки. Лабораторный импульсный блок питания. Схема импульсного источника питания. Блок питания построен на основе ШИМ — контроллера 1156ЕУ2 (UC1825 UC2825 UC3825) .
Параметры импульсного трансформатора определены в программе Москатова и соответствуют Ш-образному сердечнику со следующими данными: S0 1,68 кв.см; Sc 1,44 кв.см; Lср.л. 86см; Частота преобразования 100кГц;
Все дроссели, используемые в экспериментах с импульсными ЛБП были изъяты из выходных силовых цепей компьютерных БП и применялись как есть без перемотки.
Импульсный источник питания (SMPS) 3-60V, 40A, 2400W. Блок питания на LM723. С помощью этой электронной нагрузки можно провести испытания различных источников питания, зарядных устройств и аккумуляторов.
Импульсный источник с параметрами 5V 5A. Импульсный блок питания. Этот преобразователь с двухполярным питанием отлично подойдет для питания УНЧ средней мощности до 150 ватт, но если поменять ключи на более…
Альтернативные способы питания: от дополнительного источника питания 15В, с конденсаторной развязкой от 6го выхода микросхемы (это также и выход полумоста), от дополнительной обмотки трансформатора. Сетевой импульсный блок питания на IR21532155.
Как известно импульсные блоки питания имеют большой уровень помех в широком диапазоне частот и не годятся для настройки чувствительных к помехам конструкций.
Ещё одна наглядная пошаговая инструкция по доработке компьютерного блока питания, с целью переделки его в мощный лабораторный регулируемый. Картинки по запросу схема регулируемый импульсный блок питания.

Регулируемый блок питания своими руками

Приветствую всех, сегодня мы рассмотрим, как можно сделать простой регулируемый блок питания из доступных радиодеталей. Он не очень сильно мощный но для большинства радиолюбительских схем его вполне хватит. Блок питания это очень нужная вещь при помощи которого можно запитывать разные радиолюбительские схемы.

Самое первое что надо сделать так это определиться со схемой блока питания. Можно сделать на операционном усилителе и с ним мы добьёмся высокой стабильности выходного напряжения под нагрузкой. Но блок питания предназначен для начинающих радиолюбителей поэтому сделаем всё на транзисторах.

Сетевое напряжение понижается при помощи сетевого трансформатора и на выходе получаем 25В переменки после него стоит неполярный конденсатор который фильтрует высокочастотные помехи. Дальше по схеме идёт диодный мост который из переменного напряжения делает постоянное напряжение. Можно использовать готовую диодную сборку или сделать самостоятельно из четырёх отдельных диодов. Диодный мост желательно брать с запасом, если максимальная сила тока будет 2А то берите диоды на ток 5А и будет всё хорошо. Лично автор использовал диодную сборку. После диодного моста стоит несколько конденсаторов желательно брать разного типа: электролиты, керамика или плёнка, чем больше ёмкость конденсаторов тем будет лучше. Цепочка R1 и HL1 выполняет роль индикатора работы схемы если вам этого не надо то можете их исключить из схемы. На транзисторах VT1 и VT2 построена защита от короткого замыкания по тригерному типу. Работает это всё довольно просто. При превышении нагрузки или КЗ на резисторе R6 будет падение напряжения, когда оно достигнет определённого уровня то откроется транзистор VT1 и он откроет транзистор VT2 который закроет через диод транзистор VT3 и также загорится светодиод HL2 и это будет индикатором перегрузки. Если транзистор VT3 будет закрыт то и силовой транзистор КТ819 тоже будет закрыт и на выходе напряжения уже не будет. Чтобы отключить защиту от КЗ надо нажать на кнопку SB1 и на выходе появится напряжение.

На схеме также присутствует параметричский стабилизатор напряжения на стабилитроне и резисторе. Стабилитрон желательно применять довольно мощный Д816 с ним схема будет более стабильно работать под нагрузкой. Параллельно стабилитрону подключён переменный резистор который исполняет роль регулируемого делителя. Транзисторы выходного каскада можно заменить одним транзистором, допустим КТ827 который имеет довольно хорошие параметры. Все детали можно заменить на схожие аналоги и работать всё будет замечательно И без проблем. Есть незначительная просадка напряжения при максимальном токе 1.5А. Вам может показаться что 1.5А это очень маленький ток но на самом деле для простых схем этого тока хватит с головой.

Всю схему автор спаял на печатной плате которую сделал методом ЛУТ.

Схема линейная поэтому будет нагрев, идеально подойдёт радиатор от старого процессора.

Корпус был использован уже готовый от старого советского прибора. Основание выполнено из металла 1.5мм, крышка из металла 1мм, фальш панель из металла 1.5мм. На дне были пластиковые ножки и тороидальный трансформатор или дроссель и была ещё плата. Все внутренности были удалены за ненадобностью.

Пластиковые ножки были заменены на резиновые ножки с ними вибрация от трансформатора не должна передаваться на стол. Задняя крышка была отрезана и на её место станет радиатор на котором размещён силовой транзистор через прокладку.

По бокам радиатора закреплены два уголка, они служат креплением для верхней крышки корпуса.

Трансформатор ТП-60-10 был прикреплён через резиновую прокладку также был дополнительно покрашен.

Все провода подключены через специальные лепестки для удобного подключения.

На компьютере автор сделал для визуального вида переднюю панель на бумаге. Делал он это в программе Front Panel Designer. Затем напечатал на глянцевой бумаге это был какой-то журнал. На бумаге потом вырезал все отверстия.

Но его нужно было как-то закрепить решили ничего не клеить, а просто взяли кусок прозрачного пластика и прижали им бумагу и все прекрасно держится.

В итоге получается довольно хороший блок и не тяжёлый в сборке блок. Защита от перезагрузки и кз работает стабильно при максимальной нагрузке напряжение немного проседает. Рекомендую повторить данную схему, а на этом всё, всем пока.

Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

пошаговое описание проектирования и постройки блока питания (фото, видео и схемы)

Какая вещь считается наиболее незаменимой у радиолюбителей и не только? Несомненно, это блок питания. К сожалению, готовые блоки питания не всегда бывают доступными в финансовом плане, поэтому для домашнего пользования они делают их самостоятельно.

Краткое содержимое статьи:

Как сделать блок питания?

У начинающего радиолюбителя когда-нибудь возникнет вопрос: как сделать простой блок питания самостоятельно в домашних условиях.

Перво-наперво необходимо определить, какой именно блок питания нужен и для каких точно целей. Блоки питания могут использоваться в разных сферах многими домашними мастерами.

Для того, чтобы сделать самостоятельно блок питания, необходимо разобраться с тем, как он устроен и как работает. Это поможет в дальнейшем осуществлять небольшой ремонт устройства при необходимости.

Определяем, какой именно блок нужен – регулируемый либо нет. Заранее, перед выполнением работ, необходимо найти все инструкции и схемы блоков питания, которые помогут сделать нужный вам прибор.

Регулируемый – это прибор, у которого можно изменить выходное напряжение (допускается изменение в пределах от 3 до 12 вольт). Например, если мы хотим получить 7 или 10 вольт – нам нужно будет всего лишь повернуть ручку регулятора.

Нерегулируемый прибор – имеет фиксированное выходное напряжение, которое нельзя изменить. К примеру, блок питания «Электроника» Д2-27 нельзя регулировать, и он выдает на выходе всегда 12 вольт.

К нерегулируемым блокам питания относят зарядные устройства для мобильных телефонов, разнообразные адаптеры для роутера либо модема.

Самые интересные для радиолюбителей являются регулируемые блоки питания. Они позволяют запитать достаточно много устройств (самодельных либо промышленных), которым понадобится разное напряжение питания.

Фото самодельного блока питания можно найти в журналах для радиолюбителей либо в интернете.

Собираем устройство самостоятельно

Для того, чтобы в домашних условиях собрать регулируемый блок питания своими руками, нужно предварительно выбрать одну из простых схем для производства подобного устройства.

Помните о том, что новичкам лучше работать с легкими чертежами. Это позволит быстро и без ошибок собрать конструкцию. Все необходимые материалы и детали можно приобрести в специальных магазинах.

Виды устройств

Блоки питания можно разделить на стабилизированные и бесперебойные (могут работать без электричества).

Согласно классификации бывают:

Импульсные (имеют инверторную систему с преобразованием переменного тока в постоянное напряжение). Данный прибор преобразует на входе переменное напряжение в высокочастотное.

Для того, чтобы трансформировать токи с высокой частотой, понадобятся небольшие электромагнитные катушки. Все это легко разместить в маленьком компактном корпусе.

Трансформаторные (имеют специальный выпрямитель, понижающий трансформатор). Благодаря данному прибору можно уменьшить пульсацию и колебания во время работы.

Сборка устройства

Подготовьте заранее все необходимые детали: микросхемы, трансформаторы, диодный мост, дроссель, блок защиты, конденсаторный фильтр, стабилизатор напряжения.

Обычно обмотка трансформаторов выдерживает напряжение до 250 Вт. Если делать вторичную обмотку – проводит напряжение до 50 Вт. Обмотку можно приобрести в специальном магазине либо снять со старого электроприбора.

Для того, чтобы сделать огромное количество электрических дорожек понадобится микросхема с маркировкой PDIP-8.

Чтобы получит диодный мост, понадобится четыре диода 0,2х0,5 мм. Блок защиты можно сделать из предохранителей (понадобится два) марки FU2.

Как только сработают данные изделия, будет вырабатываться ток 0,16А. Чтобы сделать своими руками дроссели, возьмите магнитный феррит.

Для подключения всех запчастей, пользуйтесь специальной схемой и инструкцией, на которой все предельно доступно описывается.

Зачастую после сухих схем может быть фото самодельных устройств, где наглядно показана конструкция. Дополнительно можно найти и схемы, как отремонтировать блок питания, в случае если он сломался.

Фото универсальных блоков питания своими руками

Вам понравилась статья? Поделитесь ?

Простой регулируемый источник питания | ec-projects.com

Ваш первый регулируемый настольный блок питания!

Один из примеров дизайна корпуса, скопируйте, если хотите, или используйте свое воображение.

Также доступно в виде обучающего видео из двух частей на YouTube!
(щелкните видео ниже …)

Введение:

На мой взгляд, первое, что вам следует сделать, если вы начинаете изучать электронику или если вы хорошо в ней разбираетесь, но по какой-то причине еще не имеете ее, — это настольный блок питания.Это не так сложно, как может показаться, на самом деле это одна из самых простых вещей, которые вы когда-либо строили! Дать ему шанс!

Этот простой 12-компонентный блок питания построен на основе LM317 / LM338 / LM350 или аналогичного линейного регулятора напряжения. LM317 — один из самых популярных стабилизаторов напряжения на рынке, и не зря. Он ОЧЕНЬ прост в использовании, требует минимального количества внешних компонентов. Остальные используются реже, но действуют точно так же. Один из них предлагает больший выходной ток и лучший отвод тепла (описан ниже).

Этот регулятор обеспечивает стабильный и надежный выходной сигнал, регулируемый в диапазоне от 1,25 до 37 * вольт (* в зависимости от входного напряжения, т. Е. От трансформатора или настенного адаптера).

Для этого источника питания нет ограничения по току, за исключением встроенной в регулятор защиты от короткого замыкания. Но, когда я на это решусь, я сделаю руководство о том, как легко добавить возможность регулирования тока для этого источника питания.

Перечень материалов:

1x регулятор напряжения, LM317 / LM338 / LM350 или аналогичный.

1x сетевой трансформатор, рассчитанный на желаемое выходное напряжение и ток (я использовал трансформатор 24 В (12-0-12 В), 50 ВА, чтобы получить выход 24 В и 1,5 А)

(В качестве альтернативы используйте сетевой адаптер переменного тока в постоянный, рассчитанный минимум на 4-5 В выше вашей выходной мощности. И номинальный ток намного выше желаемого максимального тока. Но я настоятельно рекомендую трансформатор)

1x электролитический конденсатор 4700 мкФ, 50 В (2200 мкФ может работать при выходе ниже 1 А, а номинальное напряжение должно быть выше выпрямленного входного напряжения постоянного тока).

1x потенциометр от 5 кОм до 10 кОм (10-оборотный потенциометр вряд ли рекомендуется!)

2 электролитических конденсатора 2,2 мкФ 50 В (подойдет до 10 мкФ, а номинальное напряжение должно быть выше максимального выходного напряжения)

1x керамический или пленочный конденсатор (от 100 до 250 нФ при 50 В или выше. Этот конденсатор не является обязательным)

1x резистор (значение зависит от значения вашего потенциометра и желаемого максимального выходного напряжения)

4x 1N5402 Диод (или любой выпрямительный диод с номинальным напряжением и током, значительно превышающим то, что может обеспечить ваш источник питания)

2x 1N4002 или аналогичный.

2x Выходные клеммы, красный и черный (желательно закрепить клеммы)

1x Панельный счетчик (аналоговый или цифровой, для считывания выходного напряжения)

1x Корпус — скопируйте мой дизайн, создайте свой собственный или используйте любой корпус по вашему выбору. Будьте осторожны, если используете алюминиевый корпус, как я!

1x Радиатор, примерно 5,5x7x12 см для выхода 1,5 А, но прочтите описание позже. (Я использовал радиатор меньшего размера, но добавил вентилятор)

1x Сетевой выключатель

1x Держатель предохранителя + предохранитель (предохранитель зависит от трансформатора, выходного тока и напряжения сети.Придется рассчитать стоимость)

1x переключатель нагрузки, для включения и выключения выхода.

1x Трансформаторный выключатель, только если у вашего трансформатора есть несколько вкладок, как у меня (объяснено позже).

Wire — провод стандартного оборудования + немного тяжелого провода, который выдержит ваш максимальный ток

Термоусадочная трубка

Ваше стандартное паяльное оборудование — паяльник, припой, флюс и т. Д.

Приступим!

Загрузите файлы схемы и топологии печатной платы внизу страницы. Распечатайте макет и вытравите плату или используйте схему и сделайте свой собственный макет. Вы можете использовать макетную плату, если хотите, или если у вас нет инструментов для создания собственных плат (скоро появится учебное пособие о том, как это сделать! Альтернативный вариант. Проверьте YouTube, чтобы узнать о производстве печатных плат своими руками). Если вы хотите, чтобы радиатор был на плате, не забудьте учитывать это при разрезании платы.

Выберите регулятор. Если вы не знаете, что делать, выберите LM317 в «пакете TO-220», это даст вам 1,5 А выходного тока

, чего хватает на 95% работы электроники.

Он должен выглядеть вот так, даже если это LM350!

Вы также можете выбрать более дорогой LM338K в «пакете TO-3», который даст вам выходной ток 5 ампер, что в большинстве случаев является огромным излишеством, но необходимо, если вы работаете с такими уровнями, но если вы новичку рекомендую LM317.
LM338K в корпусе типа ТО-3 должен выглядеть так:

Корпус TO-3 идеально подходит для отвода тепла, выделяемого сильноточными устройствами, что является его основным преимуществом перед TO-220, который отлично подходит для более низких токов. С другой стороны, TO-220 имеет преимущество гораздо меньшего размера, который может быть легко припаян к печатной плате.

Обратите внимание, что максимальное количество тепла в ваттах, выделяемое вашим регулятором, равно разнице между входным напряжением постоянного тока и минимальным выходным напряжением (1.25 В), умноженное на выходной ток.

Пример. 24 В на входе — 1,25 В на выходе = разница в 22,75 В 22,75 В x 1,5 А = 34,125 Вт необходимо рассеять при макс.

Но регулятор имеет защиту от перегрузки, которая ограничивает ток, чтобы удерживать рассеиваемую мощность ниже порогового значения. LM317 будет ограничен примерно 1,25 А при напряжениях в приведенном выше примере, в соответствии с таблицей данных. Если вы хотите, чтобы полный выходной ток был равен 1.На 25 вольт нужно понизить входное напряжение, про трансформаторы читайте ниже!

Вам нужно будет рассчитать это при выборе радиатора (если вы используете LM317, вы можете просто использовать радиатор, который я указал в списке материалов).

В техническом описании радиатора указано значение, указывающее на сколько градусов температура. радиатора поднимется пр. ватт вы вложили в него. Умножьте это на вычисленное выше значение и не забудьте добавить температуру в комнате.когда закончите. Ваше окончательное значение не должно превышать 80 центов.

Путем нагнетания воздуха через радиатор можно снизить температуру. существенно.

Для трансформатора очень важно выбрать трансформатор, рассчитанный на напряжение вашей сети на первичной стороне (120 или 240 В переменного тока). Номинал вторичной стороны должен соответствовать желаемому выходному напряжению. У некоторых трансформаторов есть несколько выводов на вторичной стороне, а для трансформатора 24 В это может быть записано как 12-0-12, это означает, что вы можете получить полное напряжение, измеряя между двумя проводами 12 В, или половину напряжения, измеряя между 0 и один из двух проводов 12В. Для нашей цели это замечательно, потому что мы можем, добавив переключатель, снизить входное напряжение нашего регулятора, когда мы работаем с более низким напряжением, и получить полное напряжение, когда мы работаем с этими цепями с более высоким напряжением. Мы хотим сделать это, потому что чем ниже входное напряжение по сравнению с выходным напряжением, тем меньше тепла выделяется регулятором. Это означает, что мы можем обойтись без радиатора меньшего размера. Вы все равно можете использовать трансформатор без этой функции, ваш радиатор просто должен быть больше.

Прочтите, как подключить этот переключатель дальше вниз.

Обратите внимание, что выпрямленное напряжение постоянного тока будет примерно в 1,4 раза выше номинального действующего напряжения переменного тока трансформатора при выпрямлении. А из-за падения напряжения на диодах и регуляторе в цепи вам потребуются дополнительные 4 вольта входного напряжения постоянного тока по сравнению с выходным.

Если вас это смущает, выберите трансформатор, рассчитанный на напряжение от 22 до 24 В переменного тока на вторичной стороне, чтобы получить от 24 до 30 В постоянного тока на выходе вашего источника питания. Для вашего LM317 подойдет номинальная мощность 50 ВА или более.

Если вы не на 100% уверены в работе с сетевой проводкой, не используйте трансформатор без сетевой вилки. Большинство трансформаторов этого не делают, и они должны быть впаяны, а те, которые поставляются с вилкой, довольно дороги. Нет смысла рисковать убить себя в процессе, если вы сделаете что-то не так.

Вместо этого выберите стандартный сетевой адаптер с выходным напряжением постоянного тока, рассчитанным на 4-5 вольт выше желаемого напряжения питания-выхода, и, в зависимости от марки, он должен быть примерно на 20% выше номинального тока, чем тот, который вам нужен.

Для регулировки напряжения вам понадобится потенциометр. К сожалению, нам нужно рассчитать стоимость, но это очень просто.

Вы можете использовать несколько различных типов потенциометров: однооборотный, десятиоборотный или многооборотный подстроечный потенциометр.

Однооборотный горшок дешев, но не рекомендуется, так как вы получите очень грубую настройку. установить точное значение для одного из них НЕ просто, и это очень скоро вас раздражает. Но вы можете поставить два последовательно, большое значение и маленькое значение, чтобы получить штраф и грубую настройку.Подключите их так:

Банк в 10 тёрнов — явный победитель, но более дорогой. Это даст вам прекрасное разрешение, где вы можете легко установить напряжение с точностью до 10 мВ.

Уловка, позволяющая сэкономить немного денег, — это купить многооборотный триммерный горшок (10 или 15 оборотов) и приклеить вал к регулировочному винту стальной эпоксидной смолой. Однако это не лучший способ, потому что горшки для триммера не рассчитаны на длительный срок службы. «И в них тоже есть немного игры.Но я использовал этот метод раньше, и он работает достаточно хорошо.

Для расчета значений потенциометра и резистора R1 используйте следующую формулу: Напряжение на выходе = 1,25 * (1 + R2 / R1)

Где R2 — это значение вашего потенциометра, а выходное напряжение — это максимальное напряжение, которое вы хотите установить (оно также будет ограничено вашим трансформатором).

Вы всегда должны выбирать напряжение немного выше, чем вы хотите, чтобы учитывать допуски потенциометра и резисторов.

Для некоторых простых значений с потенциометром 5 кОм вам понадобится следующее значение для R1:

если R1 = 200 Ом Максимальное напряжение на выходе = 32,5 В

если R1 = 220 Ом Максимальное напряжение на выходе = 29,65 В

если R1 = 250 Ом Максимальное напряжение на выходе = 26,5 В

если R1 = 270 Ом Максимальное напряжение на выходе = 24,39 В

если R1 = 300 Ом Максимальное напряжение на выходе = 22,08 В

Если вы используете потенциометр на 10 кОм, просто удвойте значение R1 для того же выходного напряжения.Но учтите, что значение R1 не должно превышать 357 Ом. В противном случае регулятор может не работать при низком напряжении, если к его выходу ничего не подключено.

Вам понадобится способ измерения выходного напряжения. Для этого понадобится панельный счетчик. Аналоговый или цифровой не имеет особого значения, но цифровой дисплей быстрее и точнее читается. Если вы покупаете цифровой измеритель, убедитесь, что у него есть сенсорный вход вместе с входами питания, потому что некоторые измерители будут питаться от того же напряжения, что и измеряемые, и они обычно не будут работать ниже 3.5 — 4,2 вольта. Я использовал дешевый счетчик 0-99 В от EBay, у которого есть отдельные входы питания. Вы можете также добавить амперметр, который вы можете легко установить последовательно с положительным выходом без каких-либо дальнейших изменений в остальной конструкции.

Припаяйте компоненты к плате, следуя схеме или наложению компонентов, с проводами, идущими к потенциометру, входу переменного тока и выходу.

Если вы используете настенный адаптер переменного тока в постоянный, вы можете не использовать диоды D1, D2, D3 и D4 и припаять провода постоянного тока к отверстиям, обозначенным DC + и DC-, измерить напряжение, поступающее от адаптера, с помощью мультиметра. убедитесь, что вы соблюдаете полярность.Но это ТОЛЬКО если у вас есть вход постоянного тока. Если вы используете источник переменного тока (например, трансформатор), вы игнорируете маркировку DC + и DC- и следуете исходной схеме / наложению компонентов.

(ВНИМАНИЕ: если вы подключите переменный ток через DC + и DC-, вся плата с громким хлопком улетит дымом, и это считается плохим! Так что будьте осторожны здесь, если вы новичок в этом материале; -])

Если вы используете регулятор типа TO-3, вам потребуются провода для его подключения, впаяйте их в контактные площадки TO-220 и будьте осторожны, чтобы никакие провода не касались друг друга! Если вы используете тип TO-220, для которого предназначена плата, вы можете либо припаять его напрямую, если вы хотите прикрепить радиатор к плате, либо припаять вышеупомянутую проводку, если вы хотите, чтобы радиатор был отдельным.

Важно: Перед тем, как прикрутить регулятор ТО-220, убедитесь, что радиатор надежно закреплен на плате, чтобы не повредить паяные соединения! Не нравитесь мне и прикрепляйте радиатор только к регулятору. ? Я извиняюсь за то, что давно сделал это своим первым блоком питания, а совсем недавно разработал для него новый корпус;)

Есть две посадочные места для конденсаторов входного фильтра (C1 и C2), поэтому вы можете использовать либо два меньшего размера, либо один большего размера.Я указал 4700 мкФ в списке материалов, это будет хорошо для LM317, но в идеале вам понадобится как можно больше входной емкости. У вас никогда не может быть слишком большой входной емкости! : D

Назначение этих конденсаторов очень просто и понятно. Он принимает выпрямленное входное напряжение, поступающее с диодов выпрямительного моста, и сглаживает его. Он будет выглядеть примерно так:

AC: измеряется на выходе трансформатора.«Выпрямленный» измеряется по маркировкам DC + и DC-, вот как это выглядит без конденсатора .

Чтобы выглядеть примерно так:

Вот как одно и то же место измеряет входную емкость 6900 мкФ (слева) или 2200 мкФ (справа). Оба с нагрузкой 250 мА. Обратите внимание, что этот сигнал проходит через осциллограф по переменному току, чтобы увидеть детали.Это означает, что вы будете видеть только изменение сигнала, а не фактическое напряжение постоянного тока. Пиковое напряжение составляет 32 вольта, но обратите внимание, как сейчас оно упало на 0,5 В (левое изображение) по сравнению с предыдущим, когда оно упало до 0 В.

Происходит зарядка и разрядка конденсатора (ей).

Если вы потребляете постоянный ток от источника питания, ваша нагрузка будет разряжать конденсаторы за фиксированный период времени, но вы тем временем заряжаете конденсаторы, подавая на них импульсный ток «выпрямленным» сигналом, который вы видели выше.

Поскольку конденсаторы будут заряжаться только тогда, когда напряжение «выпрямленного» сигнала выше, чем напряжение в реальных конденсаторах, вы видите эти линейные изменения или то, что называется пульсацией, на частоте 100 Гц (по крайней мере, в Европе это будет 120 хз местами).

Чем выше ток, который вы потребляете, тем быстрее вы разряжаете конденсаторы, что означает большую пульсацию. Но также, увеличивая свою емкость, вы уменьшаете пульсации, потому что им потребуется больше времени для разряда, и при этом они будут заряжаться с той же частотой.

Большая часть этой пульсации в любом случае улавливается регулятором, но к выходу дойдет совсем немного. Основная проблема заключается в том, что ваш максимальный стабильный выходной сигнал будет на несколько вольт ниже нижнего пика вашей пульсации. Допустим, у вас на входе 32 В, как у меня, но вместо пульсаций 0,5 В у вас пульсации 10 В (немного экстремально, да), это означает, что ваш максимальный выход будет ниже 20 В по сравнению с примерно 28 В с нижняя пульсация 0,5 v.

Мой совет: приобретите ДОСТАТОЧНУЮ входную емкость, конденсаторы не такие уж и дорогие!

Перед пайкой электролитических конденсаторов убедитесь в соблюдении полярности.Отрицательный вывод будет отмечен на конденсаторе.

То же самое и с диодами, на которых нанесен катод.

Распаянная плата выглядит так. Опять же, вам не следует устанавливать радиатор таким образом, если вы можете этого избежать!

Теперь припаяйте провода туда, где они должны быть, вы можете сначала установить все в корпусе.

Поскольку главное — сделать выходные провода как можно короче, поэтому постарайтесь установить плату близко к клеммам.

Вы хотите, чтобы ваш отрицательный выход шел прямо на отрицательный вывод. Но положительный выход должен идти на переключатель нагрузки, а затем с другой стороны переключателя на положительный вывод. Используйте толстый провод, рассчитанный на более высокий ток, чем вам нужно. Пока вы это делаете, припаяйте дополнительный провод к горячей стороне переключателя нагрузки, другими словами, этот провод не должен отключаться переключателем. Этот провод может быть тонким, потому что он предназначен только для измерения выходного напряжения панельным измерителем.Подключите этот провод к входу считывания цифрового измерителя или положительному входу аналогового измерителя.

Подключите свой потенциометр. Существуют разные выводы для разных потенциометров, поэтому я предлагаю вам измерять сопротивление между выводами, когда потенциометр повернут до упора (против часовой стрелки). Вы будете использовать две клеммы с сопротивлением в несколько Ом (если есть). Припаяйте эти две площадки к контактным площадкам с пометкой POT на плате (обратите внимание, что на плате используются только две верхние контактные площадки), что не имеет значения, но если вы хотите, чтобы это «правильно» припаяло стеклоочиститель к кругу площадку, а другой провод к квадратной площадке.

Последний вывод котла оставляем неподключенным. (но некоторые могут поспорить, что он должен быть подключен к GND. Вы можете сделать это, если почувствуете это, но только если вы правильно выполнили вышеуказанную проводку.)

Вход переменного тока на плату должен быть припаян к вторичной обмотке трансформатора. Если у вас есть трансформатор с разделенной вторичной обмоткой, вы можете добавить переключатель между ними, чтобы изменить напряжение, поступающее на плату. Это должен быть переключатель типа ON-ON, то есть в одном положении контакт 1 будет подключен к контакту 2, а в другом положении контакт 3 будет подключен к контакту 2.Есть два разных способа работы раздельного трансформатора. У вас выходят три или четыре контакта / провода. В данном случае это не имеет значения. На рисунке ниже тип 1 — это трехпроводной тип, а тип 2 — четырехпроводной. В этом случае нам нужен тип 1, но вы можете превратить тип 2 в тип 1, просто спаяв два провода вместе, как показано на схеме подключения переключателя ниже.

Различные типы трансформаторов.

Электромонтаж выключателя трансформатора .

На трансформаторе должно быть указано, какие провода какие, и вы не хотите подключать какие-либо из них неправильно! И будьте осторожны при работе с трансформаторами, в этих вещах много энергии!

Подключите сетевые провода к первичной обмотке трансформатора с помощью переключателя и держателя предохранителя последовательно, как показано выше. Используйте патрон предохранителя, предназначенный для сети!

Используйте резиновое защитное кольцо с защелкой в местах проникновения сетевого провода в корпус, чтобы кабель не порезался за край со временем.Также убедитесь, что вы не можете протолкнуть или вытащить кабель внутрь или из коробки. Либо закрепите его на корпусе, либо добавьте упоры как внутри, так и снаружи корпуса.

Термоусаживайте ВСЕ сетевые провода, чтобы не было оголенной меди или соединений!

Номинал предохранителя можно рассчитать путем деления номинальной мощности трансформатора в ВА на среднеквадратичное значение напряжения вашей сети. В моем случае 100 ВА / 230 В = 0,435 А, что равно 435 мА. Я использовал предохранитель на 315 мА, так как знаю, что мой блок питания в любом случае не потребляет такой большой ток.

Как было сказано ранее, если вы не хотите возиться с сетевыми проводами, чего не следует делать, если вы не уверены в каких-либо мелких деталях. Вы можете использовать настенный адаптер переменного тока в постоянный. Припаяйте провода к DC + и DC-. Еще раз проверьте полярность!

Обзор компонентов:

D1 — D4: Входные выпрямительные диоды — 1N5402 Диод (см. Список материалов)

D5: Защитный диод для регулировочного штифта — 1N4002 или аналогичный.(Не критично, подойдет любой диод на 1 А, превышающий максимальное напряжение)

D6: Защитный диод для регулятора. 1N4002 или выше. (Защита от более высокого напряжения, подаваемого на положительный вывод по сравнению с входом)

C1 + C2: конденсаторы входного фильтра. Суммарное значение должно быть больше 4700 мкФ для выхода на 1 ампер. Номинальное напряжение 50 В или выше. (Один может быть опущен)

C3: Отрегулируйте конденсатор контактного фильтра. 2,2 мкФ 50В.(Подойдет от 1 до 10 мкФ, но вы не хотите, чтобы значение было слишком высоким)

C4 + C5: Выходной конденсатор. 4,7 мкФ 50В. (Подходит от 2,2 до 10 мкФ. C5 — электролитический, а C4 — керамический или пленочный. На 100–250 нФ. C4 не является обязательным)

R1: значение рассчитано. (см. раздел «Регулировка напряжения»)

POT: потенциометр от 5k до 10k (см. Раздел «Регулировка напряжения»)

TO-220: Регулятор напряжения, на примере LM317 (см. Раздел «Выбор регулятора»)

Загрузки:

Макет: PSU_layout.pdf — (Распечатайте эту версию PDF, а не версию .jpg ниже)

Схема:

Как сделать переменный источник питания. Источник питания с регулируемым напряжением и током 1-25 В и 0-10 А

Как регулировать силу тока и напряжение от 0 до 10 ампер. | От 1 до 25 В.
Источник питания с регулируемым напряжением и током.
Это источник питания постоянного тока. Может использоваться с трансформатором постоянного тока переменного тока или адаптером Switch Mode.

MUSTOOL MT8206 Интеллектуальный цифровой осциллограф-мультиметр 2 в 1: https: // ban.ggood.vip/RvRx
DANIU PX-988 Цифровой термостат 90 Вт Пайка регулируемого утюга: https://ban.ggood.vip/RvRz

Материалы:

Встроенный регулятор LM317, 1 шт. Https://www.banggood.com/custlink/Gv3Gowv8o3

Конденсатор 2 x 0,1 мкФ: https://www.banggood.com/custlink/v3DGOAqc2e

Потенциометр 1 x 5K: https://www.banggood.com/custlink/vmvGaQUWTG

Потенциометр 1 x 10K: https://www.banggood.com/custlink/vmvGaQUWTG

Резистор 1 x 220R
Резистор 1 x 1K: https: // www.banggood.com/custlink/vD3vawKig9

1 светодиод x 5 мм: https://www.banggood.com/custlink/KmGDofvZMQ

Резистор 2 x 0,10R или 0,22R 5 Вт: https://www.banggood.com/custlink/GD3GoTK9bG

1 x 1000 мкФ, 35 В конденсатор: https://www.banggood.com/custlink/KD3Kl7GIs5

Печатная плата 1 x 5X10 https://www.banggood.com/custlink/DvvKjuvZNU

Регулятор 1 x 7806 http://bit.ly/2kcLclI

1 x 10K NTC: https://www.banggood.com/custlink/KDKmlu3ZkK

Тримпот 1 x 5K: https: // www.banggood.com/custlink/KDKGo7DiqE

Вентилятор 2 x 4 см, 6 В: https://www.banggood.com/custlink/Dm3DOTv9U9

2 транзистора BD139 http://bit.ly/2lNS1Lc
2 транзистора питания TIP3055 http://bit.ly/2kJwdQz
2 алюминиевых радиатора

Подставка для паяльника

: https://www.banggood.com/custlink/3KmKQmuk85

ИСПРАВЛЕНИЕ: На видео диод, подключенный к конденсатору на выходе схемы, не нужен, поэтому я удалил его со схемы. Диод использовать не нужно.

Схема вентилятора:

Схема блока питания и выпрямителя:

DIY Источник переменного тока с регулируемым напряжением и током

Привет, друзья, пришло время сделать источник переменного тока для вашего использования.Главный друг любителей электроники — это регулируемая схема питания. Каждый производитель DIY нуждается в таком настольном блоке питания для выполнения другого проекта. Итак, в этой статье мы собираемся представить вам супер друга для вашего электронного проекта — проект блока питания DIY 30v 10A DC Variable.

Схема регулируемого источника питания

Схема управления переменным напряжением и током работает на основе коммутационной микросхемы TL494. TL494 имеет два усилителя ошибок по сравнению с SG3525, что позволит вам также контролировать постоянное напряжение и ток.

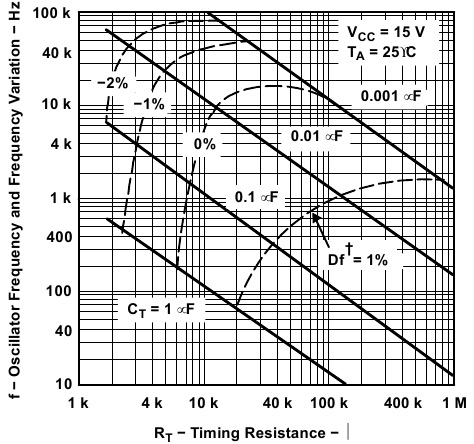

Подключенные 10k и 2.2nf будут определять частоту выходного сигнала. Выходной сигнал составляет около 42 кГц. Сигнал будет включать / выключать MOSFET. Основная особенность этого регулируемого источника питания заключается в том, что изменение напряжения на входе не влияет на выходной каскад. так что тестовое устройство не будет повреждено.

80uH Индуктор

Я просто взял индуктор со старой индукционной варочной панели. при внешнем диаметре около 3 см начальная индуктивность около 200 мкГн.поэтому я удалил несколько обмоток катушки и оставил на ней 30 витков. Затем он достиг почти 82uH. Это очень хорошо для этого проекта.

Предыдущий пост
Измеритель индуктивности

Следующее сообщение
Автоматическое зарядное устройство

Регулируемые источники питания постоянного тока от 1 до 25 В — принципиальная электрическая схема и планы

Введение

Электронный рабочий стол без регулируемого источника питания постоянного тока является неполным.И в большинстве случаев источник питания становится бесполезным, если его возможности ограничены. Обычно, когда мы говорим о блоках питания, они либо с фиксированным напряжением, либо, в лучшем случае, с непрерывно регулируемым типом. Они оказываются совершенно неадекватными, когда дело доходит до тестирования сложных электронных схем. В идеале универсальный источник питания постоянного тока может быть очень удобен, но только если он обеспечивает следующие характеристики:

Схема универсального источника питания, описанная здесь, в комплекте с принципиальная схема и список деталей соответствуют всем вышеперечисленным критериям и, что более важно, строительство практически ничего не стоит.

Список запчастей

Детали, необходимые для конструкции универсального источника питания:

R1- 0,33 Ом, 5 Вт намотанная проволока,
R2, R4- 680 Ом, ¼ Вт,
R5- 470 Ом, ½ ватт,
R6- 150 Ом, ½ Вт.
R3, R7- 2k7, ¼ Вт,
T1- TIP 33,
T2, T3- BC547B,
VR1, VR2- 4k7 линейный горшок.
C1- 1000 мкФ / 25 В, электр. Шапка.
D1- 1n4007,
Плата общего назначения — 2 дюйма x 4 дюйма
Металлический корпус по размеру,
Трансформатор — 0–25 В, 3 А.
Сетевой шнур, винтовые гайки, наконечники и т. Д.

Описание схемы

Настоящая схема универсального источника питания постоянного тока работает следующим образом:

При подаче питания на вход схемы включается резистор R. силовой транзистор T1,
Он включается, и мощность достигает выхода через резистор измерения тока R1,
Компоненты обратной связи, содержащие D1, VR2 и T3, ограничивают выход до напряжения, установленного VR2,
Конденсатор в выход универсального источника питания отфильтровывает любые остаточные наводки, чтобы в конечном итоге получить чистое стабилизированное выходное напряжение,
Во время короткого замыкания или перегрузки на выходе потенциал, возникающий на R1, переключается на T3, который нейтрализует базу T1, чтобы выходное напряжение упало и короткое замыкание было проверено.Регулируя VR1, можно установить максимальный предел тока.

Советы по конструкции и принципиальная схема

Конструкция этого универсального блока питания постоянного тока довольно проста и завершается с помощью данной принципиальной схемы. Следует обратить внимание на следующие моменты:

При перегрузках транзистор Т1 может сильно нагреваться. Для его правильной работы в таких условиях может потребоваться достаточное охлаждение и поэтому должен быть установлен радиатор типа TO-220.
Токочувствительный резистор R1 должен быть проволочного типа, чтобы он не сгорел при коротком замыкании.
Дополнительно могут быть включены вольтметр и амперметр для отслеживания изменений условий нагрузки.
Готовая печатная плата универсального источника питания должна быть плотно прикреплена к основанию металлического корпуса,
Заземление или отрицательный провод следует подключить к металлической коробке с помощью наконечника, винта и гайки. Это поможет уменьшить гул.
Убедитесь, что радиатор T1 не касается металлического корпуса, что может привести к короткому замыканию.

Регулируемая цепь источника питания постоянного тока от 0 до 30 В, 2 А (Часть 1/13)

Источники питания являются основой электронных схем. Схемы питания могут быть спроектированы разными способами. Могут быть регулируемые блоки питания или блоки питания с фиксированным напряжением. Схема источника питания рассчитывается по напряжению или диапазону подаваемого напряжения, а также по максимальному току, который она позволяет потреблять нагрузкой.Во-вторых, домохозяйства обеспечиваются источником переменного напряжения в качестве основного источника питания. Многие электрические приборы, такие как вентиляторы, люминесцентные лампы и другие, могут напрямую использовать переменное напряжение, но для работы большинства электронных устройств требуется преобразование переменного напряжения в постоянное. Любая схема внешнего источника питания должна преобразовывать переменное напряжение в постоянное для использования электронными устройствами. В этом проекте разработана регулируемая схема источника питания, которая вводит сеть переменного тока и обеспечивает выходное напряжение от 0 до 30 В 2 А постоянного тока.

Блок питания, разработанный в этом проекте, представляет собой регулируемый линейно регулируемый источник, поэтому выходное напряжение схемы является постоянным и изменяется механически с помощью переменного резистора. В этом типе питания к выходу подключается последовательно с нагрузкой линейный регулирующий элемент (переменный резистор). Линейный элемент, такой как BJT или FET, используется для обеспечения требуемых токов на выходе.

В разработанной здесь схеме питания биполярный переходной транзистор 2N3055 работает в линейном режиме с переменным сопротивлением.Переменное сопротивление помогает обеспечить соответствующее напряжение на выходе для любого тока в рабочем диапазоне. Нагрузки, запитываемые по цепи, могут иметь разные номинальные мощности. Нагрузки с высокой номинальной мощностью потребляют более высокие токи. В этой схеме блока питания транзистор 2N3055 помогает увеличить выходной ток блока питания до предела до 2 А.

Проектирование схемы источника питания представляет собой пошаговый процесс, включающий понижение напряжения переменного тока, преобразование напряжения переменного тока в напряжение постоянного тока, сглаживание напряжения постоянного тока, компенсацию переходных токов, регулирование напряжения, изменение напряжения, усиление тока и защиту от короткого замыкания.

Необходимые компоненты —

Рис.1: Список компонентов, необходимых для регулируемого источника питания постоянного тока от 0 до 30 В, 2 А

Блок-схема —

Рис.2: Блок-схема регулируемого источника питания постоянного тока от 0 до 30 В, 2 А

Подключение цепей —

Схема собирается поэтапно, каждая ступень служит определенной цели. Для понижения 230 В переменного тока используется трансформатор 18 — 0 — 18 В.Вторичная обмотка трансформатора соединена с мостовым выпрямителем. Полный мостовой выпрямитель создается путем соединения друг с другом четырех диодов SR560, обозначенных на схемах как D1, D2, D3 и D4. Катод D1 и анод D2 подключены к одной из вторичной катушки, а катоды D4 и анод D3 подключены к другим концам вторичной катушки. Катоды D2 и D3 подключены, из которых одна клемма снята с выхода выпрямителя, а аноды D1 и D4 подключены, из которых другая клемма снята с выхода двухполупериодного выпрямителя.Предохранитель на 2 А последовательно подключается к выходной клемме катодных переходов D2-D3 для безопасности.

Конденсатор емкостью 470 мкФ (обозначенный на схеме как C1) подключен между выходными клеммами двухполупериодного выпрямителя для сглаживания. Для регулирования напряжения два стабилитрона номиналом 12 В и 18 В подключены последовательно параллельно сглаживающему конденсатору. Переменное сопротивление последовательно подключено к стабилитронам для регулировки напряжения, а конденсатор емкостью 10 мкФ (обозначен на схеме как C1) подключен параллельно для компенсации переходных токов.Два NPN-транзистора (показаны как Q1 и Q2 на схеме) подключены в качестве усилителя пары Дарлингтона к одной из выходных клемм последовательно для достижения желаемого усиления по току. Выход пары Дарлингтона дополнительно подключен к NPN-транзистору (показан как Q3 на схемах) и сопротивлению (показано как R3 на схемах) для защиты от короткого замыкания.

Нарисуйте схематическую диаграмму или распечатайте ее на бумаге и тщательно выполняйте каждое подключение. Только после проверки правильности каждого подключения подключите силовую цепь к источнику переменного тока.

Как работает проект —

Силовая цепь работает по четко определенным стадиям, каждая из которых служит определенной цели. Схема работает в следующих этапах —

1. Преобразование переменного тока в переменный

2. Преобразование переменного тока в постоянный — полноволновое выпрямление

3. Сглаживание

4. Компенсация переходного тока

5. Регулирование напряжения

6. Регулировка напряжения

7. Усиление тока

8.Защита от короткого замыкания

Преобразование переменного тока в переменный

Напряжение основных источников питания (электричество, подаваемое через промежуточный трансформатор после понижения линейного напряжения от генерирующей станции) составляет приблизительно 220–230 В переменного тока, которое необходимо дополнительно понизить до уровня 30 В. Для снижения напряжения 220 В переменного тока до 30 В переменного тока используется понижающий трансформатор.

В схеме наблюдается некоторое падение выходного напряжения из-за резистивных потерь. Поэтому необходимо использовать трансформатор с высоким номинальным напряжением, превышающим требуемые 30 В.Трансформатор должен обеспечивать на выходе ток 2А. Наиболее подходящий понижающий трансформатор, отвечающий указанным требованиям по напряжению и току, — 18–0–18 В / 2 А. Эта ступень трансформатора снижает сетевое напряжение до 36 В переменного тока, как показано на рисунке ниже.

Рис. 3: Схема трансформатора 18-0-18 В

Преобразование переменного тока в постоянный — полноволновое выпрямление

Пониженное напряжение переменного тока необходимо преобразовать в напряжение постоянного тока путем выпрямления.Выпрямление — это процесс преобразования переменного напряжения в постоянное. Есть два способа преобразовать сигнал переменного тока в сигнал постоянного тока. Один — это полуволновое выпрямление, а другое — полноволновое выпрямление. В этой схеме двухполупериодный мостовой выпрямитель используется для преобразования 36 В переменного тока в 36 В постоянного тока. Двухполупериодное выпрямление более эффективно, чем полуволновое выпрямление, поскольку оно обеспечивает полное использование как отрицательной, так и положительной стороны сигнала переменного тока. В конфигурации двухполупериодного мостового выпрямителя четыре диода соединены таким образом, что ток течет через них только в одном направлении, что приводит к возникновению сигнала постоянного тока на выходе.Во время двухполупериодного выпрямления одновременно два диода становятся смещенными в прямом направлении, а еще два диода смещаются в обратном направлении.

Рис.4: Принципиальная схема полноволнового выпрямителя

Во время положительного полупериода питания диоды D2 и D4 проходят последовательно, в то время как диоды D1 и D3 смещены в обратном направлении, и ток протекает через выходной контакт, проходя через D2, выходной контакт и D4. Во время отрицательного полупериода питания диоды D1 и D3 проходят последовательно, но диоды D1 и D2 смещены в обратном направлении, и ток протекает через D3, выходную клемму и D1.Направление тока в обоих направлениях через выходную клемму в обоих условиях остается неизменным.

Рис. 5: Принципиальная схема, показывающая положительный цикл полнополупериодного выпрямителя

Рис. 6: Принципиальная схема, показывающая отрицательный цикл полнополупериодного выпрямителя

Диоды SR560 выбраны для построения двухполупериодного выпрямителя, поскольку они имеют максимальный (средний) номинальный прямой ток 2 А и в состоянии обратного смещения они могут выдерживать пиковое обратное напряжение до 36 В.Поэтому в этом проекте для двухполупериодного выпрямления используются диоды SR560.

Сглаживание

Как следует из названия, это процесс сглаживания или фильтрации сигнала постоянного тока с помощью конденсатора. Выход двухполупериодного выпрямителя не является постоянным напряжением постоянного тока. Частота на выходе выпрямителя в два раза выше, чем у основного источника питания, но все же присутствуют пульсации. Следовательно, его необходимо сгладить, подключив конденсатор параллельно выходу двухполупериодного выпрямителя.Конденсатор заряжается и разряжается в течение цикла, давая на выходе стабильное постоянное напряжение. Итак, конденсатор (обозначенный на схеме как C1) большой емкости подключен к выходу схемы выпрямителя. Поскольку постоянный ток, который должен быть выпрямлен схемой выпрямителя, имеет много всплесков переменного тока и нежелательных пульсаций, для уменьшения этих выбросов используется конденсатор. Этот конденсатор действует как фильтрующий конденсатор, который пропускает через него весь переменный ток на землю. На выходе среднее оставшееся постоянное напряжение более плавное и без пульсаций.

Рис.7: Принципиальная схема сглаживающего конденсатора

Компенсация переходных токов

К выходным клеммам силовой цепи также параллельно подключен конденсатор (обозначенный на схеме как C2). Этот конденсатор помогает быстро реагировать на переходные процессы нагрузки. При изменении тока нагрузки на выходе возникает начальная нехватка тока, которая может быть восполнена этим выходным конденсатором.

Изменение выходного тока можно рассчитать с помощью

Выходной ток, Iout = C (dV / dt), где

dV = Максимально допустимое отклонение напряжения

dt = переходное время отклика

С учетом dv = 100 мВ

dt = 100 мкс

В этой схеме используется конденсатор емкостью 10 мкФ, так что,

C = 10 мкФ

Iout = 10u (0.1 / 100u)

Iout = 10 мА

Таким образом, можно сделать вывод, что выходной конденсатор будет реагировать на изменение тока 10 мА при переходном времени отклика 100 мкс.

Рис. 8: Принципиальная схема компенсатора переходных токов

Регулирование напряжения

Силовая цепь должна обеспечивать регулируемое и постоянное напряжение без каких-либо колебаний или колебаний. Для регулирования напряжения в схеме нужен линейный регулятор.Цель использования этого регулятора — поддерживать на выходе постоянное напряжение желаемого уровня.

Рис. 9: Принципиальная схема регулятора напряжения для регулируемого источника питания постоянного тока от 0 до 30 В, 2 А

В этой схеме максимальное напряжение на выходе должно быть 30 В, поэтому стабилитрон 30 В идеально подходит для регулирования напряжения на выходе. Здесь последовательно соединены два стабилитрона на 12 В и 18 В, что дает на выходе 30 В. Стабилитрон 30 В мощностью 1 Вт или другую комбинацию стабилитронов также можно использовать для получения 30 В на выходе.

Регулировка напряжения

Для регулировки выходного напряжения от 0 до 30 В к выходу подключен переменный резистор (на схемах RV1). Переменный зонд RV1 подключен к коллектору переключающего транзистора BC547 (на схемах показан как Q3). Изменяя этот резистор, эмиттер переключающего транзистора будет обеспечивать переменное напряжение от 0 до 30 В.

Усиление тока

Стабилитрон может выдавать ток только в миллиамперах.Следовательно, для получения высокого тока нагрузки на выходе какой-либо линейный элемент должен быть подключен последовательно с нагрузкой, которая могла бы потреблять требуемый ток. В этой схеме в качестве линейного элемента используется биполярный переходной транзистор NPN. Транзистор BC547 (показан на схеме как Q2) используется для обеспечения достаточного базового напряжения для биполярного транзистора NPN 2N3055 (обозначенного на схемах как Q1). Транзистор 2N3055 способен обеспечивать на выходе ток 2А. Транзисторы соединены в конфигурации парного усилителя Дарлингтона для вывода желаемого усиления по току.В конфигурации пары Дарлингтона чистый коэффициент усиления по току представляет собой произведение коэффициентов усиления по току двух транзисторов.

Общий коэффициент усиления по току (общий hFE) = коэффициент усиления по току транзистора 1 (hFE t1) x коэффициент усиления по току транзистора 2 (hFE t2)

Следовательно, текущий коэффициент усиления BC547 составляет 800, а коэффициент усиления 2N3055 составляет от 20 до 70, поэтому в среднем принимаем 50. Тогда

Общий прирост тока (всего hFE) = 800 * 50 = 40,000

Этого достаточно, чтобы поднять токи в миллиампер до уровня в амперах.

Защита от короткого замыкания

Для защиты от короткого замыкания переключающий транзистор BC547 (на схемах обозначен как Q3) и сопротивление, обозначенное на схемах как R2, подключаются последовательно перед выходом схемы.

Тестирование и меры предосторожности —

При сборке схемы следует соблюдать следующие меры предосторожности —

• Номинальный ток трансформатора, мостового выпрямителя и транзистора должен быть больше или равен требуемому выходному току.Только тогда схема может обеспечить достаточный ток на выходе.

• Номинальное напряжение понижающего трансформатора должно быть больше максимального требуемого выходного напряжения. Это связано с тем, что в цепи происходит падение напряжения из-за некоторых резистивных потерь. Таким образом, входное напряжение от трансформатора должно быть на 2–3 В больше максимального выходного напряжения.

• Конденсатор C1 на выходе выпрямителя используется для подавления сетевых шумов и устранения пульсаций.

• Конденсатор C2 на выходных клеммах силовой цепи помогает справляться с быстрыми переходными процессами и шумом на выходной нагрузке.Величина этого конденсатора зависит от отклонения напряжения, колебаний тока и переходного времени отклика используемого конденсатора.

• Конденсаторы, используемые в цепи, должны иметь более высокое номинальное напряжение, чем входное напряжение. В противном случае конденсатор начнет пропускать ток из-за превышения напряжения на их пластинах и выйдет из строя.

• Используемые в цепи стабилитроны должны иметь номинальную мощность 1 Вт, в противном случае они будут повреждены из-за нагрева.

• По мере увеличения потребления тока на выходной нагрузке транзистор 2N3055 начинает нагреваться.Чтобы решить эту проблему, поперек него должен быть установлен надлежащий радиатор для отвода избыточного тепла. В противном случае транзистор может перегореть.

• Поскольку схема предназначена для потребления максимального тока на выходе 2А, предохранитель на 2А должен быть подключен к выходу двухполупериодного выпрямителя. Этот предохранитель не позволит цепи потреблять ток более 2 А. При токе, потребляемом выше 2А, предохранитель перегорает, отключая входное питание от цепи.

После того, как схема собрана, самое время ее протестировать.Подключите цепь к основному источнику питания и измените переменное сопротивление. Снимите показания напряжения и тока на выходной клемме силовой цепи с помощью мультиметра. Затем подключите фиксированные сопротивления в качестве нагрузки и снова проверьте показания напряжения и тока.

Во время тестирования без нагрузки выходное напряжение на регулируемом переменном сопротивлении изменялось на величину от 0,3 В до 30,3 В. Следовательно, при вычислении ошибки получается следующий процент ошибки —

% Ошибка = (Экспериментальное значение — Ожидаемое значение) * 100 / Ожидаемое значение

% Ошибка = (30.3-30) * 100/30

% Ошибка = 1%

Когда на выходе подключена нагрузка, максимальное напряжение считывается 30В. При нагрузке с сопротивлением 1 кОм выходное напряжение составляет 29,1 В, при этом падение напряжения составляет 0,9 В. Измеренный выходной ток составляет 29,1 мА, поэтому рассеиваемая мощность при нагрузке с сопротивлением 1 кОм выглядит следующим образом —

Pout = Iout * Iout * R

Pвых = 0,0291 * 0,0291 * 1000

Pout = 0,84 Вт

Если используемое сопротивление нагрузки 470 Ом, тогда напряжение 28.Измеренное значение 9 В показывает падение напряжения 1,1 В, а измеренный ток составляет 61,4 мА. Итак, рассеиваемая мощность при нагрузке 470 Ом —

Pout = Iout * Iout * R

Pвых = 0,0614 * 0,0614 * 470

Pout = 1,7 Вт

Эту схему можно использовать в качестве адаптера питания для поддержки широкого спектра электронных приложений, таких как радиовещание, цифровые камеры, принтеры, ноутбуки и другие портативные электронные устройства. Его также можно использовать в качестве регулируемого источника постоянного тока для электронных устройств.

Маленький разговор о будущих поставках —

В ближайшем будущем высоковольтный постоянный ток (HVDC) может стать более популярным средством передачи энергии, поскольку все больше внимания уделяется возобновляемым источникам энергии. HVDC обычно используется только для межгосударственной и подводной передачи электроэнергии. Это сделано для уменьшения потерь на индуктивность и емкость на больших расстояниях. Сопротивление, индуктивность и емкость провода практически невозможно изменить.Для передачи электроэнергии внутри страны в настоящее время предпочтительным методом является переменный ток. Переменный ток предпочтительнее для передачи электроэнергии внутри страны, несмотря на потери из-за индуктивности и емкости, поскольку понижение напряжения переменного тока намного дешевле, чем понижение напряжения постоянного тока.

Напряжение переменного тока можно легко понизить с помощью трансформатора. Таким образом, в настоящее время домохозяйства получают электроэнергию переменного тока. Электростанции подают высокое напряжение переменного тока для снижения потерь мощности.Подобно тому, как напряжение переменного тока, подаваемое в дом, составляет 230 В, 50 Гц, генерирующая станция подает 2300 В по проводу передачи, которое понижается до 230 В с помощью промежуточного трансформатора. Возможно, что в тот день, когда HVDC из возобновляемых источников станет обычным источником электропитания в домашних условиях, силовые цепи на основе полупроводников будут использоваться для понижения и регулирования напряжения.

Схемы соединений

Project Video

Filed Under: Tutorials

Variable DC Power Supply — принципиальные схемы, схемы, электронные проекты

Источник переменного тока

Диапазон напряжения: 0.7 — 24 В
Диапазон ограничения тока: 50 мА — 2 А

Принципиальная схема

Детали:
P1 500R Линейный потенциометр
P2 10K Лог. Потенциометр
R1, R2 2K2 Резисторы 1/2 Вт
R3 330R Резистор 1/4 Вт
R4 150R 1/4 Вт Резистор
R5 1R Резистор 5 Вт
C1 Электролитический конденсатор 3300 мкФ 35 В (см. Примечания)
C2 1 мкФ 63 В Полиэфирный конденсатор 1402 D

D
200V 3A Диоды
D3 5mm. Красный светодиод
Q1 BC182 50V 100mA NPN транзистор
Q2 BD139 80V 1.5A NPN транзистор
Q3 BC212 50V 100mA PNP Transistor
Q4 2N3055 60V 15A NPN Transistor
T1 220V Primary, 36V Center-Tap Secondary 50VA Сетевой трансформатор (см. Примечания)
PL1 Вилка сетевого питания
SW1 SPST Сетевой выключатель

Устройство

Источник переменного тока постоянного тока — один из самых полезных инструментов на рабочем месте любителя электроники. Эта схема не является абсолютной новинкой, но она простая, надежная, «прочная» и защищенная от коротких замыканий, с переменным напряжением до 24 В и ограничением переменного тока до 2 А.Он хорошо подходит для питания схем, представленных на этом веб-сайте. Вы можете адаптировать его к своим требованиям, как описано в примечаниях ниже.

Примечания:
P1 устанавливает максимальный выходной ток, который должен выдаваться источником питания при заданном выходном напряжении.
P2 устанавливает выходное напряжение и должно иметь логарифмический тип конуса, чтобы получить более линейную шкалу индикации напряжения.
Вы можете выбрать трансформатор исходя из максимального необходимого выходного напряжения и тока.
Наилучший выбор: 36, 40 или 48 В с центральным отводом и 50, 75, 80 или 100 ВА.
Конденсатор C1: от 2200 до 6800 мкФ, от 35 до 50 В.
Q4 необходимо установить на хороший радиатор, чтобы выдерживать длительное короткое замыкание на выходе.
В некоторых случаях задняя панель металлической коробки, в которую вы поместите схему, может выполнить эту работу.
Транзистор 2N3055 (Q4) можно заменить чуть менее мощным типом TIP3055.
Отличное соотношение цены и качества: наслаждайтесь!

автор: RED Free Circuit Designs
электронная почта:
сайт: http: // www.redcircuits.com/

Настольный блок питания DIY

Здесь представлен доступный по цене настольный блок питания. Он способен обеспечить до 1,5 А, от 0 до 25 В. Схема довольно проста, и в ней используются очень распространенные электронные компоненты.

Цепь питания скамейки

Цепь можно разделить на три части. Первая секция в левой части схемы использует обычный трансформатор и выпрямительный мост для преобразования переменного тока примерно в 33 В постоянного тока.Диоды D1, D2 и C1 используются для генерации вторичного отрицательного постоянного напряжения.

В правой части схемы мы используем обычный линейный стабилизатор напряжения LM317 (U2). Обычно минимальное выходное напряжение от U2 может составлять всего 1,25 В. Чтобы генерировать выходное напряжение ниже 1,25 В и ниже 0 В, нам нужен дополнительный опорный минус (-) 1,25 В, который обеспечивается падением напряжения на D5 и D6. D5 и D6 смещены от вторичного отрицательного постоянного напряжения через Q2, который используется в качестве стабильного источника тока.Q2 стабилизирует падение напряжения на D5 и D6 примерно до минус (-) 1,25 В. Таким образом, с помощью P2 выходное напряжение можно регулировать от почти 0 до 25 В.

В средней части схемы мы используем второй регулятор LM317 (U1), который действует как регулируемый ограничитель тока. R6 используется как датчик тока. По мере увеличения тока падение напряжения на R6 также увеличивается, и как только оно достигает примерно 1,25 В, срабатывает внутренний ограничитель тока U1.

Источник
