Доброго времени суток!
Сваи в данном случае работать не будут.
Во первых опирание свай приходиться не только на «пятку», но и на боковую поверхность.
Во вторых: вы пробурили отверстие 250мм, после бурения внизу уже не материковый прочный грунт, а взрыхленый буром. Соответственно очень большая вероятность «проседания свай». Даже если пробовать выполнить шебеночное укрепление грунтов трамбованием — это сильно положение не спасет: вручную это сделать практически невозможно и пока вы будете трамбовать — боковые стенки могут осыпаться… и возвращаемся к неуплотненному основанию
В третьих: сваи обязательно нужно связывать ростверком по причине возможности разных нагрузок от нижерасположенных слоев грунтов (даже если у вас сверху вы копаете и видите суглинок — это не значит что на метр глубже тот же грунт и он идет горизонтально. Обычно и грунтовые воды и сами грунты идут по кривой линии). Проще говоря: если нет ростверка — то сваи могут просесть непредсказуемо.
В четвертых: считаю сваи диаметром 100мм спичками. Простой расчет: минимальная толщина защитного слоя бетона должна быть 25 (хотябы 20) мм, армирование в круглых сечениях должно предусматриваться в 3 или 4 продольных стержня минимум (для того, чтобы свая не сломалась при боковом давлении грунта), расстояние между продольными стержнями должно быть не мене 3х диаметров арматуры (цель бетона — быть внутри армирования и работать на сжатие). Соблюдая все эти условия арматура у вас получится диаметром не больше 6мм. Да и как этот каркас можно засунуть в 100 трубу, чтобы соблюсти защитный слой!

По сему рекомендую все-таки рассмотреть два других варианта для какаснощитового дома… у неоо нагрузка сравнительно небольшая.
1) сваи 250мм с шагом 3м и ростверком 300х300 по песчаной подушке (более дорогой вариант)
2) винтовые сваи с шагом 1,5м и ростверком из трубы или двутавра. Самый дешевый на самом деле будет вариант. Винтовые сваи по принципу опираются на нетронутый материковый грунт, стоят около 1100руб. (Можно сделать самостоятельно у сварщика дяди вани по 800руб, естественно если сварщик понимает что делает). насчет диаметра свай, шага, и обвязки из метала без дополнительных данных (О которых говорит «Почти профи» сказать сложно).

П. С. возможно сваи ду 100мм с армированием А6 было бы и неплохо, только если сваи былибы забивными, а не заливными)

С уважением. Константин.

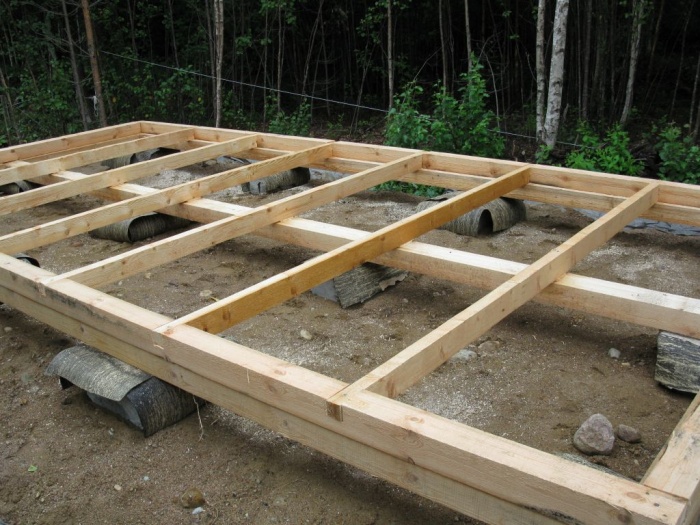

Столбчатое основание часто используется при создании каркасных строений, так как именно такая конструкция может быть построена собственными руками и не требует траты большого количества денег. Но чтобы создать надежный столбчатый , необходимо соблюдать технологию проведения работ.

Что нужно знать перед монтажом фундамента

Перед созданием столбчатого фундамента для своего дома необходимо соблюдать определенную технологию проведения работ, так как от этого зависит надежность будущего строения. Перед началом работ стоит узнать об особенностях почвы на участке. Это необходимо для определения вероятности движения грунта. Чем больший вес имеет дом, тем больше вероятность деформации каркаса. Но при создании каркасного строения можно не волноваться об излишней нагрузке, так как подобные дома имеют небольшой вес.

Стоит отметить, что каркасные постройки являются достаточно легкими. Квадратный метр такого дома может весить около 15 кг. Но, несмотря на это, при создании конструкции на глинистой или песчаной почве стоит дополнительно укрепить фундамент.

Перед созданием основы строения необходимо начертить план. На нем должны быть отмечены несущие стены, перегородки и другие элементы строения. Именно под стенами и будут располагаться столбы. Сначала они устанавливаются на углах и в местах соединения стен. После этого происходит установка опор под пролетами.

Столбы фундамента могут быть квадратными и круглыми. Элементы основания квадратной формы могут иметь сечение 250-400 мм. Круглые же столбы могут иметь меньшее сечение. Перед тем, как создать столбчатый фундамент под каркасный дом,стоит определиться с материалом, из которого он будет изготовлен.

Преимущества столбчатого основания

Перед тем, как перечислить преимущества столбчатого фундамента, стоит упомянуть, что при выборе такого варианта устройство подвала невозможно. Также столбчатое основание не создается в местности с плывучими грунтами.

В остальных случаях описываемый тип фундамента имеет следующие особенности:

1. Может быть возведен за короткий промежуток времени.
   При этом не нужно длительное время ждать усадки и высыхания. Это позволяет создать дом в течение одного сезона.
2. Отсутствие необходимости в использовании строительной техники.
   Для создания столбчатого фундамента не нужно иметь большую бригаду рабочих.
3. Низкая стоимость конструкции.
   Такой тип фундамента можно возвести при минимальном количестве денег на создание дома. Именно поэтому его и выбирают многие владельцы загородных участков.
4. Возможность возводить каждый элемент фундамента отдельно.

5. Работы могут производиться в любое время года.
   Именно поэтому владельцы, участков, желающие создать каркасный дом, часто выбирают столбчатое основание.
6. Легкость замены и ремонта.
   Если один из элементов фундаменте деформировался, его можно легко отремонтировать или даже заменить.

Достаточно часто создаются каркасные бани на столбчатом фундаменте.

Подготовка участка

Строительная площадка должны быть примерно на 3 метра больше периметра будущего дома. Во время подготовки территории производятся следующие работы:

1. Уборка мусора и камней.
2. Снятие 30 см верхнего слоя почвы. Снятый плодородный слой стоит отнести подальше от строительной площадки.
3. Выравнивание площадки.

Стоит помнить, что дно участка должно быть выровнено при использовании строительного уровня. Создавая дом своими руками, следует сначала начертить план, в котором будут указаны размеры каждого элемента конструкции.

Подошва фундамента

Перед началом создания фундамента происходит выкапывание грунта в местах, где будут установлены столбы. Ширина углубления должна быть больше создаваемого элемента примерно на 10 см со всех сторон. Глубина канав должна рассчитываться на основе данных о весе дома и о глубине промерзания почвы.

После создания канав происходит засыпка песка на высоту около 15 см. Материал смачивается водой и утрамбовывается. Затем осуществляется заливка бетонного основания высотой около 10 см.

Первый блок столбчатого фундамента устанавливается после «схватывания» бетона. Стоит помнить, что состав не должен полностью высохнуть. Если создаются монолитные столбы, сначала устанавливается опалубка, в которую впоследствии будет заливаться цементный раствор.

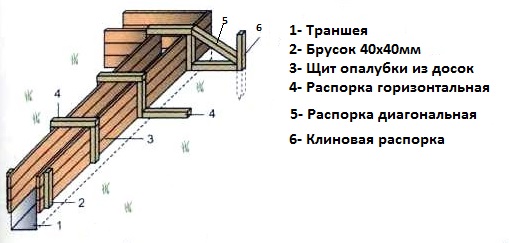

Создание опалубки

Чтобы ускорить процесс создания основания для дома, стоит приобрести готовую щитовую опалубку. Благодаря сборным щитам можно регулировать размеры создаваемого столба. Использование таких изделий позволит сэкономить на материалах.

Кроме досок в качестве материала для опалубки может использоваться:

• фанера;
• металлические листы;
• пластик.

Стоит помнить, что доски должны быть узкими. Это связано с тем, что широкие изделия могут растрескаться. Перед началом работ необходимо смочить материал. Это предотвратит впитывание раствора во время заливки. Смачивать опалубку не нужно, если она выстилается гидроизоляционным материалом.

Если грунт на участке плотный, создавать опалубку не обязательно. В таком случае канавы устилаются гидроизоляционным материалом, чтобы влага из бетонного раствора не проникала в землю. Если используются асбестовые трубы, они остаются в земле.

Самым простым вариантом является создание опалубки из рубероида. В таком случае формируется трубка, диметр которой равен диаметру будущей опоры. Для сохранения формы рубероид обматывается скотчем. Созданная рубероидная труба устанавливается на песчаную подушку и прикапывается для сохранения определенного положения.

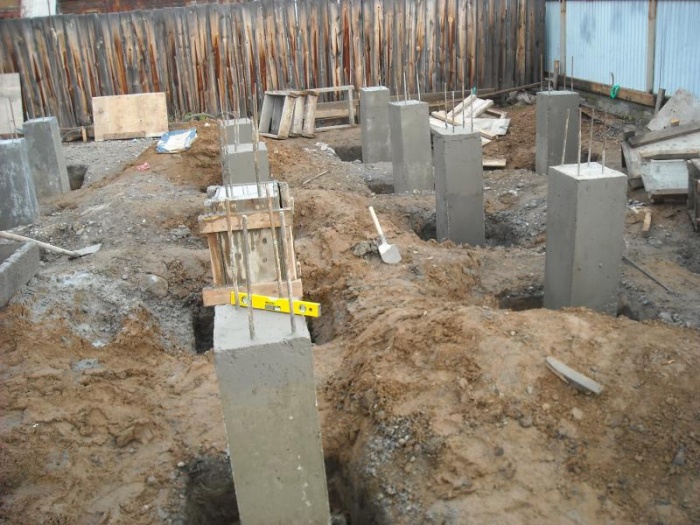

Армирование и заливка

Чтобы столбчатый фундамент был более надежным, каждый его элемент стоит армировать (если столбы создаются монолитными). Для этого используются арматурные прутья диаметром 10-12 мм. Они соединяются между собой проволокой в единый каркас.

Во время установки каркаса стоит следить за тем, чтобы расстояние между прутьями и опалубкой было больше 2 см. Если это правило не соблюдать, при деформации столбов арматура может начать разрушаться из-за коррозии.

Для заливки столбов должна использоваться смесь М200. Заливка должна осуществляться послойно на высоту примерно 30 см. При этом после каждого этапа необходимо уплотнять бетон при помощи строительного вибратора или штыря.

После создания столбов необходимо проверить, все ли обрезы располагаются на одном уровне. Если высота не совпадает, необходимо уравнять их раствором, состоящим из одной части цемента и двух частей песка. После заливки опалубку необходимо оставить примерно на неделю.

Гидроизоляция и создание ростверка

После снятия опалубки происходит изолирование столбов обмазочными или рулонными материалами. На следующем этапе происходит обратная засыпка траншей. Стоит помнить, что после засыпания слоя в 30 см необходимо его утрамбовывать.

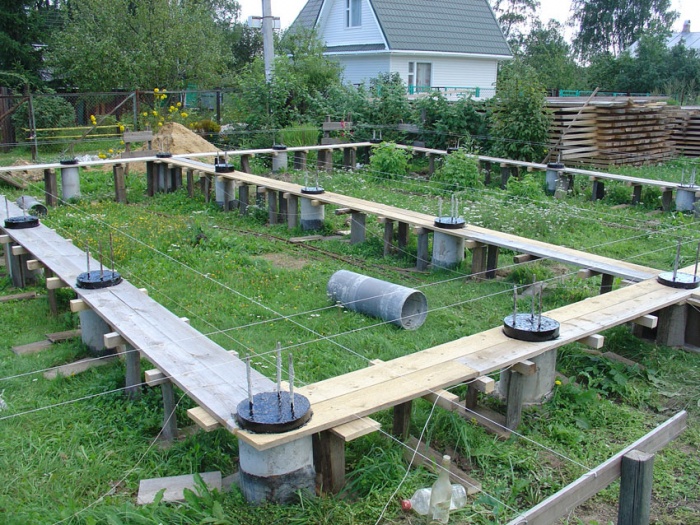

После этого создается ростверк, который представляет собой перемычку, соединяющую столбы. Он необходим для увеличения жесткости основания и предотвращения сдвигов. Железобетонные изделия устанавливать не стоит, так как они предназначены для больших нагрузок и не подходят для использования в частном строительстве.

Если дом строится одноэтажным, ростверк вообще не создается. Его функции выполняет обвязка из бруса. Стоит помнить, что от земли до обвязки должно быть расстояние не менее 50 см. Обвязка каркасного дома на столбчатом фундаменте создается из бруса. Этот материал способен выдержать нагрузку, создаваемую строением.

Забирка

После проведения всех работ по созданию дома производится монтаж забирки. Такая разновидность цоколя устанавливается для того, чтобы закрыть пространство между столбами и защитить опоры от осадков. Также забирка выполняет и декоративную функцию.

Этот вид цоколя создается из следующих материалов:

• дерево;
• камень;
• кирпич;
• сайдинг;
• цементно-стружечные плиты.

Стоит отметить, что в забирке необходимо создать отверстия для вентиляции подпольного пространства. Внутренняя сторона цоколя обычно утепляется.

Соблюдая все правила проведения работ создать столбчатый фундамент своими руками для каркасного дома можно без использования строительной техники и привлечения помощников. Именно поэтому многие владельцы участков выбирают такой тип основания.

Каркасный дом — легкое сооружение, которое возводят на всех видах фундаментов. Главное сделать его качественно, а значит, он должен быть построен правильно, с учетом всех требований. Можно пойти двумя путями: заказать бурение скважины для взятия грунта, сдать его на анализ в лабораторию, после чего, на основании полученных данных, инженер произведет расчеты. Это даст гарантию на долгие годы благополучной эксплуатации основания, но и стоит недешево. Второй метод строительства фундамента под каркасный дом применяется большинством самозастройщиков — он основывается на опыте соседей и на собственных знаниях. Именно о том, как выполнить все работы самостоятельно и пойдет речь в статье.

Какой фундамент лучше под каркасный дом

Выбор фундамента под строительство дома — важный и ответственный шаг. Для тяжелых кирпичных, каменных или монолитных зданий он может составлять почти 20% всей стоимости дома. Но для легких каркасных и деревянных домов цена фундамента существенно ниже. Так как найти золотую середину, и сделать надежное, прочное, но недорогое основание?

Выбор того или иного типа фундамента под каркасный дом зависит от ряда факторов:

• характеристика грунта на месте строительства;
• наличие подвального помещения;
• конечный вес дома, который зависит от его площади и материала, из которого он будет возводиться;
• близость грунтовых вод и уровень промерзания грунта.

Определение характеристики грунта

Вначале надо определиться с типом грунта на строительной площадке. Если финансы позволяют, то заказываются геологические изыскания.

Еще один способ — это самостоятельное определение уровня грунтовых вод и состава почвы. Для этого выкапывается яма, примерно 1,5 метра глубиной, и изучается срез грунта:

• песчано-каменистые, скальные или гравийные грунты без содержания глины, а также крупнопесчаные без включений — что является наилучшим вариант. Они не удерживают влагу и не вспучиваются при промерзании.
• пылевые и мелкозернистые пески — называются пучинистыми грунтами, это наименее благоприятный вариант для строительства фундамента;
• глинистые грунты с близко расположенными грунтовыми водами вспучиваются при промерзании.

После определения грунта, можно правильно подобрать тип фундамента под свой дом.

Основные нюансы:

• срок службы фундамента должен быть равен сроку службы самого дома. Так, для каркасного или деревянного строения нет необходимости делать железобетонный ленточный фундамент;
• при наличии на участке высоко расположенных грунтовых вод нет смысла оборудовать подвальное помещение. Несмотря на тип фундамента и качество гидроизоляции, в нем постоянно будет сохраняться высокая влажность;
• если строительство каркасного дома планируется на плывучих и насыпных грунтах, то лучшим вариантом считается возведение монолитной фундаментной плиты, которая обеспечит пространственную жесткость;
• сэкономить бюджет позволит мелкозаглубленный фундамент под каркасный дом или различные виды фундаментов на песчаных подушках.

Принимая во внимание все вышесказанное, и учитывая легкость конструкции каркасного дома, становится ясно, что для его строительства подойдут все виды недорогих и простых в исполнении фундаментов. Подробнее о каждой конструкции и поэтапном строительстве рассказано ниже.

Ленточный фундамент под каркасный дом

Ленточный фундамент наиболее популярен при строительстве малоэтажных домов. Связано это с невысокой ценой и простотой в возведении. Довольно часто его усиливают с помощью свай, в этом случае он называется свайно-ленточный.

Устройство ленточного фундамента под каркасный дом своими руками потребует грамотного исполнения, ведь любая неточность и ошибка повлечет за собой серьезные последствия.

Делают его чаще всего в тех случаях, когда планируется подвальное помещение или утепленное подполье. Мелкозаглубленный фундамент оптимален на непучинистых грунтах, но с глубоким уровнем промерзания придется либо копать более глубокую траншею, либо усиливать его сваями, закрученными ниже уровня промерзания.

Вначале на участке наносится разметка, которая соответствует расположению фасадов и несущих стен. В нужных местах вбиваются колышки, а между ними натягивается прочная веревка. Для обозначения ширины стен, параллельно натягивается второй ряд веревок (ширина фундамента должна быть минимум на 10 см шире несущих стен дома).

По готовой разметке роется траншея глубиной 50-60 см, а для свай бурятся скважины ниже уровня промерзания грунта на 20 см. После чего насыпается песчаная подушка и проливается водой.

На следующем этапе начинается монтаж опалубки. Но перед ее устройством, на боковые стороны траншеи, укладывается гидроизоляционный рулонный материал. Поверх него сооружается опалубка из обрезных досок толщиной 5 см. Все доски должны располагаться вертикально и возвышаться над уровнем земли не менее чем на 30 см.

В конструкцию помещается арматура из проволоки диаметром 10-16мм. Между собой она соединяется вязальной проволокой или сваркой. Связать ее можно своими руками при помощи пассатижей. Это довольно трудоемкая работа, которая займет много времени, сделать процесс более быстрым позволит использование автоматического пистолета. С его помощью на соединение тратится 1-2 секунды.

Теперь начинается заливка бетоном. Для раствора используется цемент не ниже М500 с песком в пропорции 1:3. Часто смесь готовят самостоятельно в бетономешалке, но лучше купить готовую. Раствор заливается за один раз, а для его уплотнения необходимо воспользоваться специальным вибратором.

Если на нем будет строиться легкий каркасный дом, то снимать опалубку и приступать к дальнейшим строительным работам можно уже через 5-6 дней.

Свайно-винтовой фундамент под каркасный дом

В большинстве случаев фундамент на винтовых сваях для каркасного дома считается наиболее оптимальным вариантом. Его возводят на рыхлых и неустойчивых грунтов, на участках с сложным рельефом и близким залеганием грунтовых вод.

Основные достоинства фундамента из винтовых свай:

• устанавливаются без спецтехники;
• монтируются всего за 1 день;
• хорошие показатели несущей способности;
• устойчивы к промерзанию грунта и воздействию грунтовых вод;
• большой выбор размеров и типов, что позволит подобрать оптимальный вариант;
• невысокая цена;
• возможность строительства в любое время года;
• удобно при ремонте уже существующего фундамента.

К недостаткам следует отнести невозможность оборудования подвального помещения. Свайно-винтовой фундамент пригоден только для строительства легких домов или небольших пристроек.

Выбор и расчет количества винтовых свай

Сегодня на строительном рынке большое разнообразие типов и модификаций винтовых свай. Они могут иметь как различные антикоррозийные покрытия, так и различаться по размерам, но важно, чтобы они имели ровную конструкцию, а лопасти были правильной формы.

Определиться с выбором вам помогут данные таблицы.

Советы:

• для получения правильных скважин бур должен находиться строго вертикально;
• начинать и продолжать бурение до необходимой глубины нужно без применения ствола столба;
• глинистую почву лучше всего бурить в сухую погоду.

Установка винтовых свай своими руками

Устанавливаются винтовые сваи двумя способами: вручную или с применением специальной техники. Второй способ применяется, когда необходимо завинтить сваи большого диаметра. А для небольшого и легкого дома можно установить их самостоятельно, но и в этом случае понадобится 2-3 крепких мужчин.

Они имеют специальную конструкцию, благодаря которой их возможно закрутить вручную. При таком способе установки, получается, более четко выставить горизонтальный уровень.

Для фундаментов используются стальные винтовые сваи с антикоррозийным покрытием длинной от 2,5 м. В грунт они заглубляются не менее чем на 1,5 м (в зависимости от региона и глубины промерзания грунта). Если в верхних слоях находится просадочный грунт, например торф, то сваю следует наращивать до необходимой глубины, чтобы заглубиться до твердых слоев.

Перед их монтажом делается разметка свайного поля фундамента и уже согласно плану закручиваются все сваи.

После того, как свая закручена, ее подрезают до нужной высоты и бетонируют ствол до уровня подрезки.

Сверху на ствол монтируется оголовок винтовой сваи, на который будет монтироваться обвязка. Высокая несущая способность винтовой сваи получается благодаря тому, что при ее заглублении грунт не только не рыхлится, но еще и дополнительно уплотняется лопастями. Когда фундамент из свай делается для временной постройки, их не следует бетонировать, тогда их можно легко выкрутить и использовать повторно.

Rак сделать фундамент под каркасный дом видео

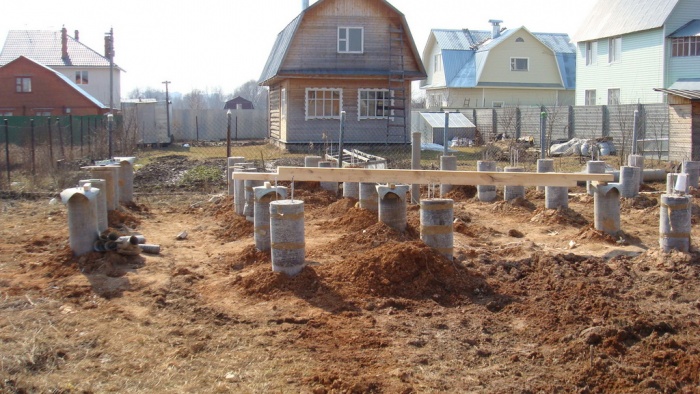

Столбчатый фундамент под каркасный дом

Он представляет собой отдельно стоящих бетонных столбов. Они располагаются по периметру дома и по пересечения стен внутри него. Нижняя их часть называется основание, а верхняя — оголовком. Важно, чтобы оголовки находились в идеально ровной горизонтальной плоскости, ведь именно на них, в дальнейшем, устанавливается каркас дома. Их высота, зачастую ровна высоте пола первого этажа и составляет 50-60 см от уровня земли.

Часть столбов, которая находится под землей, обычно имеет круглое сечение, а надземная часть — квадратное или прямоугольное. Скважины для столбчатого фундамента бурятся обычным садовым буром, а вот обрешетку проще всего делать из обрезной доски. Диаметр скважин зависит от веса постройки, который в дальнейшем будет на нее оказывать давление, и дополнительного запаса прочности.

Площадь сваи совсем небольшая, поэтому она должна опираться на твердые слои почвы значительно ниже уровня промерзания. В среднем, глубина бурения составляет около 2-ух метров.

Надземную часть выполняют из армированного бетона, из кирпича и древесины.

Последний вариант самый ненадежный, даже при обработке дерева антисептиками и гидроизоляцией, прослужат такие столбы недолго. Складывать столб из кирпичей довольно трудоемкий процесс, наиболее оптимальным вариантом является заливка бетоном. Армированный бетон обеспечит наивысшую прочность на сжатие и на растяжении, что убережет его от деформации от воздействия сил морозного пучения. Приготовить раствор можно самостоятельно, но с использованием бетономешалки.

Сами столбы могут иметь не только постоянное цилиндрическое или прямоугольное сечение, но и переменное — расширяясь у основания.

Второй вид хоть и потребует больших земельных работ, но благодаря увеличению площади опоры увеличит несущую способность всего фундамента. Кроме этого, увеличится и его устойчивость к пучению грунта.

Закладываются столбы такой формы двумя способами. В первом случае выкапывается яма прямоугольной или квадратной формы, по размеру больше будущего столба на 30-50 см. В нее устанавливается опалубка, которая задаст форму и армирующий каркас, после чего все заливается бетоном. Когда бетон затвердеет, опалубка снимается, и столб плотно закапывается.

С помощью этой технологии создаются бетонные столбы самых различных форм, но это довольно трудоемкий процесс который отнимет не только много времени, но и сил.

Второй способ — технология ТИСЭ, она была разработана специально для строительства столбчатого фундамента своими руками. Он подразумевает применение бура ТИСЭ-ф, которым бурятся скважины диаметром 20 см. В нижней части бур имеет уширение 40 или 60 см, которое и создает расширение у основания столба в виде полусферы.

Для равномерного распределения нагрузки на все столбы, и придания все конструкции целостности и жесткости, заливается ростверк. Чаще всего под него делают опалубку и заливают бетоном с использованием арматуры.

Для каркасного дома, в отделке которого не использовано тяжелых материалов, он не обязателен.

Основными достоинствами столбчатого фундамента является его невысокая цена и простота установки даже собственными силами.

Монолитный плитный фундамент

Это сплошная железобетонная монолитная плита, которая располагается под всей площадью дома. Он имеет наибольшие несущие способности среди всех видов фундаментов, благодаря чему способен обеспечить необходимую устойчивость тяжелого дома на пучинистых грунтах. Под их воздействием поднимается и опускается вся плита целиком, поэтому ее еще называют плавающей.

Толщина плиты от 10 см. Ее основу составляет тщательно утрамбованная песчано-гравийная подушка, на которую кладется слой гидроизоляции. Сверху ставится армирующий каркас, который состоит из двух арматурных сеток, жестко связанных между собой. Для монолитной плиты берется ребристая арматура диаметром от 12 до 16 мм — она обеспечит наилучшее сцепление с бетоном. Расстояние между прутками составляет 20-30 см. На примере шага в 30 см можно рассчитать необходимое количество арматуры: 1м2 арматурной сетки = 3 прутка по 1 метру вдоль + 3 прутка по 1 метру поперек = 6 метров верхний пояс жесткости, и столько же еще надо на нижний. В итоге на 1 м2 потребуется не менее 12 м арматуры, но обязательно покупать надо с запасом.

Помимо этого, на плиту потребуется намного больше бетонного раствора, чем на другие типы фундаментов, что делает ее одним из наиболее дорогих вариантом фундамента для каркасного дома.

Схема армирования монолитной плиты

Плита может быть не только гладкой, но и иметь ребра жесткости. Они располагаются на нижней стороне плиты и направлены вниз. Их наличие делает плиту максимально устойчивой к деформации и защищает ее от движения в горизонтальной плоскости. При этом ее верхняя сторона, которая является полом цокольного этажа, остается гладкой.

Для строительства каркасного дома и дома без подвального помещения монолитный плитный фундамент делается мелкозаглубленным.

Вначале снимается верхний плодородный слой почвы и на его место укладывается геоткань (мегаизолом). После чего засыпается песчаная подушка, утрамбовывается виброплитой и поливается водой.

Поверх кладется еще один слой геоткани, а на него насыпается гравий и также утрамбовывается. По периметру плиты собирается опалубка и внутрь нее укладывается связанная арматура.

На данном этапе начинается заливка бетона высокого качества. Чтобы удалить все пузырьки воздуха, на протяжении всей заливки раствор уплотняют специальным вибратором по бетону.

Готовый фундамент оставляется до полного затвердевания на 2-3 недели, а по истечению срока демонтируется опалубка и он готов к дальнейшим строительным работам.

Для обеспечения устойчивости к морозному пучению, грунт вокруг мелкозаглубленного фундамента необходимо хорошо утеплить.

Экономичным решением для легкой постройки является столбчатый фундамент каркасного дома сборной или монолитной конструкции. Нижняя брусовая обвязка «каркасника» автоматически становится ростверком.

На гравелистых, крупнообломочных, крупнопесчаных сухих грунтах можно выложить столбы из керамического кирпича и бетонных блоков. На глинистых почвах придется бетонировать монолитные конструкции, производить мероприятия по ликвидации морозного вспучивания, чтобы исключить выдергивающие нагрузки.

На этапе проектирования столбчатого фундамента следует максимально учесть геологию участка:

• на пучинистых грунтах необходимо отрывать шурфы для каждого столба или траншеи под стенами, ширина которых больше размера уширения столба на 0,8 м внутрь, 1,2 м наружу для обеспечения доступа во время опалубочных, гидроизоляционных работ, укладки под подошву утеплителя, который сохранит геотермальное тепло недр и не позволит промерзнуть почве;
• на крупном песке, гравелистом, крупноосадочном грунте можно использовать незаглубленные столбы;
• запрещены столбчатые фундаменты на свежих насыпях, пылеватых песках, торфяниках либо при высоком уровне грунтовых вод (УГВ);
• при эксплуатации столбчатого ростверка на участках с перепадом высот от 1,5 м возникающие горизонтальные усилия при вспучивании нависающих склонов стремятся опрокинуть столбы.

Важно! Если УГВ в пятне застройки находится ближе 1 м от подошвы столбов или имеется вероятность его сезонного подъема, вместо столбчатого фундамента лучше рассмотреть прочие варианты.

План монолитного столбчатого фундамента с ростверком.

Затем необходимо вычислить сборные нагрузки, которые каркасный дом передает через фундамент на грунты. Расчет несущей способности производится по сопротивлению почв этим нагрузкам. Сборные нагрузки от 1 – 2 этажных «каркасников» обычно незначительны, при необходимости подошву каждого столба можно уширить плитой.

Глубина заложения 40 – 70 см используется на супесях, суглинках, глинах. В этом случае необходим комплекс работ по ликвидации сил пучения:

• утепление – периметра каждого столба либо вдоль каждой стены, ширина теплоизоляционного пояса больше сечения столбов на 50 см внутрь + наружу;
• использование инертных материалов – щебень и песок используются в подстилающем слое (40 – 60 см с трамбовкой), обратных засыпках пазух для снижения выдергивающий усилий;
• дренаж – пристенного типа для отвода верховодки, скапливающейся в техногенных зонах (обратная засыпка, подстилающий слой), сухие глинистые почвы вспучиваться не могут.

Важно! Столбчатый фундамент каркасного дома в обязательном порядке гидроизолируется по любой удобной технологии. Монолитные конструкции армируются сеткой в плите уширения + каркасом из вертикальных прутков с хомутами в столбчатой части.

При выборе высоты столбов над уровнем отмостки должны учитываться следующие факторы:

• с одной стороны – чем выше от земли находятся деревянные конструкции коттеджа, тем выше ресурс пиломатериалов;
• с другой стороны – длинные опоры легче опрокидываются, необходимо декорирование забирки и защита подполья от продувания и промерзания узлов ввода инженерных систем.

Поэтому нижнюю обвязку «каркасника» обычно поднимают на 40 – 50 см относительно отмостки. В забирке оставляют вентиляционные продухи общей площадью 1/400 от размера подошвы здания.

Технология устройства столбчатого фундамента

В зависимости от конструкции и заглубления столбчатого фундамента используются разные технологии. Проще всего кладка из бетонных стеновых блоков 20 х 20 х 40 см или керамического кирпича. Если каркасный дом возводится на пучинистом грунте, предпочтительнее бетонирование монолитных столбов, на которых будет жестко закреплена нижняя обвязка брусом.

Глубина заложения существенно влияет на бюджет строительства. Поэтому предпочтительнее малозаглубленные и незаглубленные конструкции с организацией дренажа, утепления, применения нерудных материалов.

Заливка монолитного столбчатого фундамента

После разметки осей стен, выемки грунта из траншей под наружными и внутренними несущими стенами отвесом отмечаются центра столбов на дне шурфов. Далее столбчатый фундамент каркасного дома изготавливается по технологии:

Обвязка столбов брусом возможна через 28 дней, так как обычно используются анкеры, крепящиеся в бетон через пиломатериалы. При размещении арматурной сетки каркасов следует соблюдать защитный слой бетона – 4 – 7 см в подошве, 2 – 4 см сверху, по бокам.

Ввиду того, что каркасный дом обладает невысокими сборными нагрузками, дополнительно распределять их на столбы железобетонным ростверком не нужно. Нижняя брусовая обвязка вполне пригодна на роль балок решетчатого ростверка.

Важно! Если изготавливается столбчатый фундамент для 2 – 3 этажного каркасного дома, ростверк из монолитных ж/б балок или металлопроката (швеллер, двутавр) является обязательным условием эксплуатации здания.

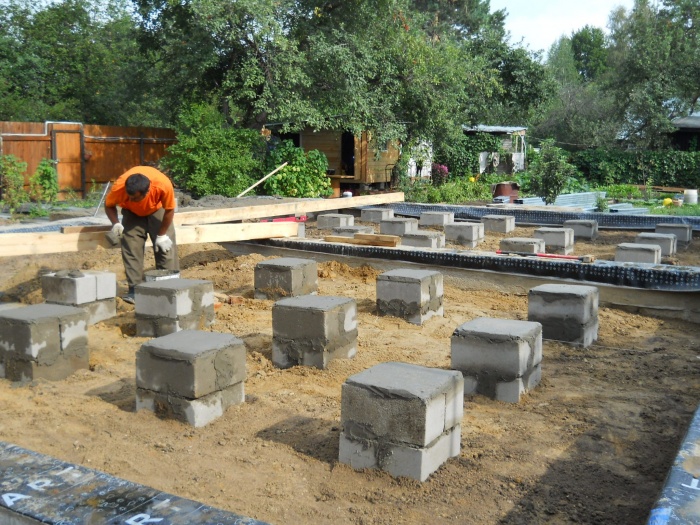

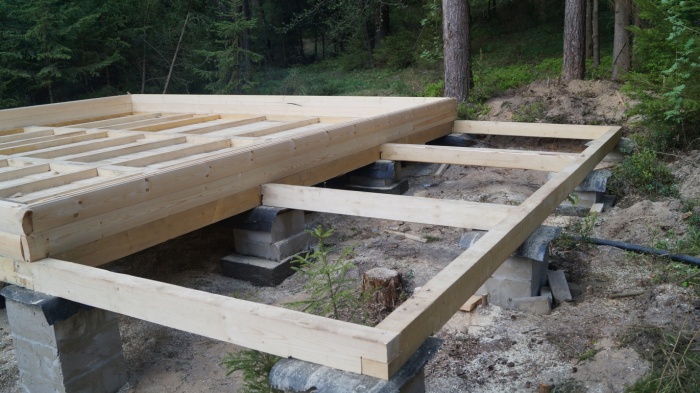

Изготовление сборного столбчатого фундамента из кирпича или блоков

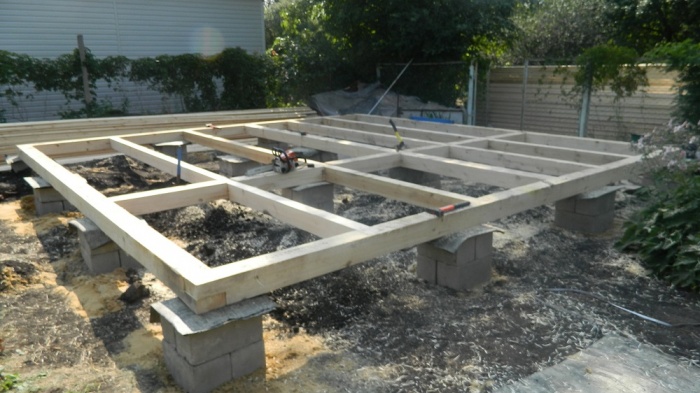

Бюджетным вариантом сборного столбчатого фундамента под одноэтажный каркасный дом с мансардой является кладка из кирпича или блоков на цементно-песчаном растворе. Особенностями технологии являются:

• работы по обеспечению отсутствия вспучивания аналогичны вышеуказанным (дренаж, обратная засыпка, утепление подошвы, подстилающий слой);
• уширение подошвы столба создается монолитной плитой;
• гидроизоляция сборных конструкций гораздо сложнее, чем монолитного бетона, поэтому рекомендуется добавлять в раствор Адмикс или другие присадки, обладающие водоотталкивающими свойствами;
• сечение кирпичных столбов обычно соответствует 38 х 38 см, бетонных конструкций 40 х 40 см;
• через каждые 3 – 5 рядов в столбчатый фундамент каркасного дома желательно укладывать кладочную сетку.

Важно! В верхние ряды часто вмуровываются закладные элементы – шпильки, П-образные пластины для крепления бруса обвязки. Это позволяет обходиться без сверления столбов для фиксации анкеров.

При необходимости кладку можно усилить каркасами из уголков для увеличения прочности стоек. На наружных гранях столбов, к которым будет крепиться материал забирки, можно оставить закладные, чтобы так же сохранить прочность конструкции.

Таким образом, столбчатый фундамента можно изготовить под каркасный дом самостоятельно. В глинистом грунте лучше использовать монолитные столбы, на почвах с высокой несущей способностью, не склонных к морозному вспучиванию для одноэтажного дома, можно обойтись кирпичной или блочной кладкой.

Любое строительство здания начинается с сооружения основания. Для создания экономичных, быстро возводимых оснований под лёгкие одноэтажные дома часто выбирают столбчатые фундаменты. Это же касается и каркасных домов. Попробуем разобраться в отличиях от других фундаментов, а также принципах сооружения конструкции.

Преимущества

Столбчатые фундаменты являются упрощёнными разновидностями свайных оснований. Они обладают массой преимуществ перед ленточными:

• намного дешевле;
• легко и быстро возводятся;
• можно построить самостоятельно без применения тяжёлой техники;
• легко ремонтируются.

Каркасные дома представляют собой лёгкие конструкции с точечными нагрузками на основание. Если не предусмотрен подвал или цоколь, то столбчатый фундамент, построенный своими руками, для такого здания будет самым экономичным и целесообразным вариантом.

Устройство такого основания представляет собой процесс расположения в котлованах железобетонных, металлических, кирпичных столбов. Самыми прочными считаются железобетонные опоры.

Недостатки

Столбчатый фундамент имеет не только плюсы, но и минусы, а именно:

• не подходят для тяжёлых построек, поэтому в перспективе надстройка верхнего этажа будет невозможна;
• нельзя устанавливать на рыхлых и плывучих грунтах, потому что они будут смещать и разрушать опоры;
• требуется дополнительное утепление пола.

Перед началом строительства основания под каркасник
необходимо выполнить подготовительные работы. От этого во многом будет зависеть устойчивость и долговечность конструкции.

Подготовительные работы

Вначале нужно исследовать грунт, насколько он подходит для такого варианта фундамента. Необходим уже готовый проект будущей постройки, чтобы сразу определиться с количеством и расположением столбов под всеми несущими элементами.

Расчищается площадка под будущий дом – убирается весь мусор, снимается верхний слой почвы на 30 см, выравниваются все бугры и ямы. Ровность поверхности проверяется с помощью уровня. Размер подготовленной площадки должен быть по периметру со всех сторон на 2 метра шире, чем сам объект.

Инструменты

Необходимо заранее подготовить инструменты и приспособления для каждого из этапов выполнения работ.

Для разметки фундамента на площадке понадобятся:

• строительная рулетка;
• уровень;
• отвес;
• угольник;
• шнур;
• деревянные колышки.

Земляные работы выполняются:

• заступом;
• киркой;
• ручным буром;
• остроконечной лопатой;
• шуфельной лопатой.

В процессе строительства фундамента потребуются:

• бетономешалка;
• опалубка – деревянная, металлическая или пластиковые панели;
• вёдра;
• бочки;
• лейки;
• трамбовки;
• кельмы;
• тёрки;
• зубила;
• щётки;
• кисти;
• молоток;
• клещи;
• расшивки.

Список материалов, как рассчитать их расход

Проще всего расчёт материалов произвести на онлайн-калькуляторе столбчатого фундамента. Предварительно нужно подсчитать, чтобы знать количество и размеры столбов, сколько будет рядов, какой диаметр устанавливаемой арматуры.

Для создания железобетонного столбчатого основания понадобятся такие материалы:

• цемент;
• песок и мелкофракционные щебень для обустройства подушки, замеса бетона;
• арматура – вертикальная Ø 10-14 мм, для горизонтальных перемычек Ø 6мм;
• рубероид для гидроизоляции столбов.

Расчёты глубины фундамента и определение количества столбов

Частота размещения опор, их габариты зависят от того, какие будут использованы материалы, а также характеристик постройки. Ширина каждого основания должна быть 25-40 в сечении, а промежутки между ними не более 2,5 см. Максимальная высота видимой части — 50 см, а заглублённость зависит от многих факторов (вида постройки, грунта).

Такие фундаменты бывают трёх видов:

• заглубленный – устанавливается на участках с глубоким промерзанием грунта (на всю глубину этого слоя), а также где пучинистые земли или грунтовые воды;
• мелкозаглубленный (при глубине промерзания до 400-700 мм) – для слабопучинистых грунтов или где половина уровня занимает песчано-гравийная насыпь;
• незаглубленный – для него нужно только подготовить песчаную подушку, применяется там, где грунт не пучинистый или слабопучинистый.

Пошаговая инструкция

Прежде всего, на расчищенном участке делается разметка. По расположению углов будущего дома вбиваются колышки, на которые натягивается шнур. Важно проверить путём измерения диагоналей между углами на наличие перекосов. Измеряются две диагонали с помощью шнуров – разница в их длине должна быть не более 3 см. А верхние отметки будущих опор должны быть одинаковые – допускается разница в их высоте не более 1 см (проверяется уровнем).

Подготовка ям и их гидроизоляция

Земляные работы выполняются без применения спецтехники. По намеченным точкам роются квадратные ямы. Их ширина должна быть на 20-40 см больше опор, чтобы удобно было выполнять монтаж опалубки. Эту работу лучше выполнять лопатой, чтобы ямы получились ровными, или ручным буром. На дно укладывается подушка из песка и мелкого гравия, плотно утрамбовывается. Её высота зависит от уровня подземной части базиса. Для заглубленного слой подушки нужен толщиной 50 см, для мелкозаглубленного — 25 см. После её утрамбовки сверху укладывается рубероид.

Сборка опалубки и установка арматуры

На следующем шаге устанавливается и прочно закрепляется опалубка по размеру будущих столбов. Внутри неё нужно проложить рубероид, чтобы бетонная смесь во время заливки не просачивалась через щели. Затем его можно оставить в готовом основании для предохранения его от разрушения влагой.

Вместо опалубки можно использовать трубы (керамические, металлические, асбестовые), которые потом остаются в земле вместе с железобетонным основанием.

На дно заливается цемент толщиной 20 см, а когда он ещё не полностью застынет, размещается арматура. В каждый столб рядом с опалубкой (на расстоянии 2 см от неё) устанавливаются вертикальные металлические стержни (не менее 4-х), по вертикали они через каждые 25 см закрепляются металлической проволокой методом закручивания (сваркой пользоваться нельзя
).

Заливка бетоном и ростверк

Бетонный раствор (щебень, цемент, вода
) заливается в несколько приёмов по 30 см, каждый раз нужно его утрамбовывать методом штыковки металлическим стержнем. После окончания заливки проверяют уровнем монтажный горизонт. Выравнивается по высоте смесью цемента и песка.

Когда бетон застынет, снимается опалубка, делается гидроизоляция. Она необходима, потому что основание здания (особенно заглубленная часть) всегда подвергается разрушительным воздействиям влаги. Для этого используется рубероид, жидкое стекло, стекловолокно, горячая смола. Промежутки между грунтом и столбами лучше засыпать глиной, плотно утрамбовывая её через небольшие промежутки.

Для придания основанию жёсткости и прочности устанавливается ростверк. Он изготавливается из дерева, металлического профиля, железобетона. Для изготовления бетонного ростверка сверху на столбы устанавливается опалубка, размещается металлическая арматура и заливается бетон. В каркасных лёгких домах делать усиленный ростверк не обязательно
.

Заключение

Если выполняется техническая инструкция, то самостоятельное изготовление столбчатого фундамента под каркасный дом, дело совсем не сложное. Достаточно правильно сделать грамотный расчёт, подобрать подходящие материалы, соблюдать все технологии. Тогда основание для дома получится надёжным и недорогим.

Каркасные дома в настоящее время набирают все большую популярность. Стены, возведенные по такой технологии, отличаются хорошими теплотехническими показателями, низкой стоимостью и легкостью монтажа. Проектирование и строительство любого здания нужно начинать с фундамента. Отличным вариантом станет столбчатый фундамент своими руками для каркасного дома, но при наличии особых обстоятельств, стоит рассмотреть другие типы.

Если рассматривать каркас с точки зрения фундаментов, то такая технология имеет несколько преимуществ:

• Небольшая масса. Чем меньше масса стен, тем ниже нагрузка на фундаменты. Фундамент каркасного дома будет менее мощным и затратным, чем, например, для кирпичного.
• Хорошая устойчивость к деформациям. Здание лучше, чем кирпичное или из блоков воспринимает небольшие подвижки грунта. На стенах не появляются трещины.

При выборе типа фундамента нужно учитывать несколько особенностей:

• прочность грунта на участке;
• уровень расположения грунтовых вод;
• этажность здания;
• необходимость устройства подвала.

Чтобы узнать характеристики грунта, на крупных стройках проводят инженерно-геологические испытания. В частном строительстве заказывать дорогостоящую процедуру не обязательно. Выяснить тип грунта и расположение грунтовых вод можно двумя способами:

Разрабатывать грунт необходимо на глубину, которая на 50 см превышает предполагаемую отметку опирания фундамента. Тип почвы обычно определяют на глаз, после чего по специальным таблицам можно узнать прочностные характеристики. Характерные особенности каждого типа грунта можно найти в ГОСТ «Грунты. Классификация».

Проверить характеристики, перед тем как строить фундамент под каркасный дом своими руками, нужно обязательно. Это позволит правильно подобрать тип фундамента, его сечение и глубину заложения. Неправильный выбор опорной части – это большие проблемы в будущем.

Экономичным вариантом станет столбчатая конструкция. Выполнить такие работы самостоятельно достаточно просто. Но вариант имеет следующие ограничения:

• требуется низкий уровень расположения грунтовых вод (расстояние от них до подошвы фундамента должно составлять не менее 50 см);
• требуются прочные несущие грунты (в основном столбы применяют на хороших грунтах – крупнообломочных грунтах, тугопластичных глинах, суглинках и супесях);
• невозможность строительства подвала.

При строительстве на пучинистых почвах необходимо закладывать подошву столбов ниже уровня промерзания грунта или использовать буронабивные сваи.

Столбчатый фундамент среднего заложения

Фундамент может быть изготовлен двумя способами: из сборных элементов, из монолитного железобетона. В первом случае применяются типовые блоки ФБС. При выборе такого варианта возникает потребность в грузоподъемной технике, поскольку детали фундамента весят сотни килограмм.

Монолитный железобетон – хороший вариант для частного строительства. Возводить свой дом таким способом можно без использования грузоподъемной техники. Но нужно позаботиться о доставке бетона миксером и об аренде бетононасоса. Этот минимум техники позволит сделать фундамент для каркасного дома быстро и с минимальными трудовыми затратами.

Перед тем, как начинать строительство, нужно выполнить расчет столбчатого фундамента. Исходными данными станут характеристики грунта и нагрузка от здания. Для грунта потребуется выяснить:

• прочность несущего слоя (выбирается примерно в зависимости от того, какой тип почвы находится на участке);
• глубина промерзания почвы (можно найти по специальной таблице для отдельно взятых городов);
• уровень расположения грунтовых вод.

Последние два показателя влияют на глубину заложения фундаментов каркасных зданий. Опирать подошву рекомендуется так, чтобы она находилась примерно на 30 см ниже отметки промерзания и на 50 см выше уровня грунтовых вод. Если выполнить оба этих условия невозможно, используют малозаглубленные опоры. При этом требуется уделить большое внимание гидроизоляции и утеплению.

Незаглубленный столбчатый фундамент из блоков 40х20х20 см

При расчете необходимо найти минимальную площадь подошвы столба, его размеры в плане. Лучше всего такую работу выполнить профессионал. Но при необходимости можно найти упрощенные формулы, которые позволяют выполнить приблизительные вычисления. Для увеличения несущей способности и снижения материалоемкости используют столбы с уширенной подошвой.

Уширенная подошва столба позволяет снизить нагрузку на грунт при слабых грунтах

Возведение столбчатого основания для каркасного дома своими руками начинают с подготовки грунта. Требуется выкопать ямы с шагом опор. При этом учитывается сечение столбов и их длина. Грунт на дне ямы уплотняют, выполняют подсыпку из песка средней или крупной фракции толщиной 15-50 см.

Следующим шагом рекомендуется залить подбетонку. Для этих работ применяют тощие бетоны классов В7,5–В12,5. Толщина подбетонки составляет 70-100 мм. Такая подготовка позволит дополнительно выровнять основание, обеспечить гидроизоляцию для монолитного столба во время заливки и набирания прочности. Используется при возведении столбов по монолитной технологии.

Далее устанавливают опалубку. Она может быть из дерева. В последнее время стала популярной опалубка из пенопласта. Она не снимается после завершения работ и играет роль утепления.

Закрепление опалубки с распорками

Для вертикального армирования используют арматуру класса А400 диаметром 10-12 мм. Количество прутов на сечение подбирают в зависимости от нагрузки. Для соединения стержней между собой применяют хомуты из арматуры класса А240 диаметром 6 мм с шагом 50-100 см. Арматуру необходимо устанавливать так, чтобы она не выходила за пределы бетона примерно на 20-30 мм. Такой защитный слой позволит предотвратить разрушение из-за коррозии (ржавчины).

Для заливки опор рекомендуется применять бетон классов В15-В20 в зависимости от прочности грунта и массы здания. Один элемент фундамента заливают за один прием. Это позволит избежать появления швов, которые становятся слабым местом конструкции при эксплуатации.

После заливки требуется дать фундаменту время на набор прочности. В среднем полную прочность бетон набирает за 28 дней. Это условие актуально при нормальной влажности и среднесуточной температуре воздуха +20 градусов Цельсия. Чем холоднее, тем медленнее будет твердеть материал. Снимать опалубку можно по достижении бетоном 70% (50% в исключительных случаях) прочности. После распалубки нужно позаботиться о гидроизоляции столбов. Это можно сделать с помощью битумной мастики или рулонной изоляции (рубероид, линокром, гидроизол и т.п.).

По обрезу столбов укладывают два слоя рулонного гидроизоляционного материала. После этого можно приступать к монтажу нижней обвязки каркасного дома. Для этого используют брус, сечение которого нужно выбирать в зависимости от нагрузки и шага столбов фундамента. Подробнее о технологии читайте в статье про столбчатые фундаменты.

Какой фундамент лучше для каркасного дома при необходимости сделать подвал? Здесь можно дать однозначный ответ: ленточный. Только такой вариант позволит сделать подвал или подполье. Это не самый дешевый фундамент. Стоимость возрастает из-за высокой трудоемкости и материалоемкости. Существенно возрастает объем земляных работ.

Так же, как и предыдущий вариант, лента может изготавливаться по монолитной и сборной технологии. Для подвала придется делать заглубленную ленту. Необходимо внимательно проверить расположение грунтовых вод и отсутствие вероятности подтопления подвала.

Схема ленточного фундамента

Ширина ленточного фундамента выбирается так, чтобы она была примерно на 10 см больше, чем толщина стен. Свисание каркаса с опорной части здания не допускается. При предварительных расчетах находят требуемую ширину подошвы ленты.

Также необходимо подобрать армирование. Его суммарный диаметр зависит от площади сечения фундамента. В качестве рабочей арматуры применяются стержни класса А400 диаметром 10-14 мм. Их располагают вдоль ленты. Для обеспечения совместной работы арматуры необходимо предусмотреть также поперечное горизонтальное и вертикальное армирование. Его изготавливают из арматуры диаметром 6-10 мм.

Армирование углов Армирование горизонтальных примыканий

Для заливки ленты рекомендуется использовать бетон классов В17,5-В20. Перед началом работ подготавливают основание: уплотняют грунт, делают песчаную подсыпку толщиной 30-50 см. Далее устанавливают опалубку из деревянных досок или пенополистирола.

При заливке ленты не допускаются вертикальные швы. Если нет возможности выполнить работы за один прием, бетон заливают слоями. Ослабленный шов при этом располагается горизонтально. Заливать сначала один участок, а на следующий день – другой нельзя. Подробнее о технологии и тонкостях читайте в статье про малозаглубленные ленточные фундаменты.

Если нет возможности сделать столбчатые фундаменты под каркасный дом своими руками по причине низкой прочности грунта или высокой влажности, используют свайные опоры. Оптимальным вариантом здесь будут металлические винтовые элементы. Их несущей способности достаточно для каркасного дома. Чаще всего выбирают сваи диаметром 108 мм.

Шаг свай определяется расчетом фундамента.

К преимуществам такого фундамента для каркасного дома можно отнести:

• низкую стоимость;
• отсутствие земляных работ;
• простоту монтажа;
• доступность;
• возможность использования на болотистых почвах без водопонижения;
• возможность использовать на слабых почвах.

Для погружения винтовых свай используют специальную технику или ручные приспособления. Можно для этих целей применить ручной бур.

Длина сваи подбирается в зависимости от того, какая основа имеется на участке. Хорошо, если концом элемента удастся добраться до грунта с хорошей прочностью.
После завершения монтажа опор, можно приступать к изготовлению ростверка. В случае каркасного дома он изготавливается из дерева и также выполняет функцию нижней обвязки стен.

Обвязка винтовых свай под каркасный дом

Существует еще несколько видов фундаментов, которые можно использовать. Например, сваи по технологии ТИСЭ отлично подойдут для пучинистых грунтов. А при очень высоком УГВ можно рассмотреть вариант изготовления монолитной плиты.

Правильный подход к выбору типа основы дома позволит сделать постройку крепкой и рационально расходовать средства на строительство. Качественные стройматериалы и соблюдение технологического процесса обеспечит надёжную основу из ФБС под любое сооружение, и позволит обустроить столбчатый фундамент из блоков 20х20х40 своими.

Небольшие постройки, каркасные дома и малоэтажные строения возводят на опорно-столбчатом фундаменте. Процесс возведения своими руками отличается быстрыми сроками работы и доступной технологией монтажа ФБС:

• Мелко заглубленный фундамент – используется при возведении лёгких сооружений на подвижных грунтах и в местах залегания скальных пород;
• Заглубленный столбчатый фундамент – глубина установки опор составляет 0,5–2,00 м; устраивается на глинистых почвах с поверхностными подземными водами.

Возводя опорно-столбчатый фундамент, работы можно выполнять своими руками, следуя техническим инструкциям с фотоотчётом. Для каркасного или каменного дома основание закладывают из разного стройматериала:

• Монолитного железобетона;
• Кирпича;
• Природного камня;
• Асбестовых труб;
• Металлического швеллера или трубы;
• Бетонных блоков 20х20х40 см.

Совет! Древесина относится к наименее надёжным строительным материалам для опорно-столбчатого фундамента каркасного, кирпичного или каменного дома. Такие сваи необходимо предварительно обработать защитным раствором, чтобы предупредить процесс гниения при контакте с грунтом.

Выделяют такие положительные моменты, характеризующие выбранный для строительства своими руками опорно-столбчатый фундамент:

1. Возможность выбора недорогого и качественного материала;
2. Меньшие затраты на возведённый фундамент из ФБС, по сравнению с ленточным;
3. Использование бетонных блоков 20х20х40 является оптимальным вариантом для каркасного дома;
4. Технология позволяет быстро построить опорно-столбчатую основу из блоков своими руками одному человеку.

Недостатком является сложный процесс утепления цоколя. Основание из блоков 20х20х40 отличается большой потерей тепла.

1. Работа начинается с правильного расчёта необходимых стройматериалов согласно предварительно подготовленному плану каркасного дома или другой постройки на ФБС.
2. Полностью расчищается территория под постройку и выполняется разметка положения столбов 20х20х40. Роются ямы, и обустраивается «подушка» из песка и щебня для опорно-столбчатого основания.
3. Готовится гидроизоляция ФБС и устанавливается опалубка. Для съёмной конструкции используют доски 4*15 см по толщине и ширине соответственно.
4. Выполняется армирование формы столбов 20х20х40 и заливка бетонным раствором.
   Совет мастера! Для исключения образования пустот залитую смесь в опорно-столбчатый фундамент рекомендуется регулярно трамбовать.
5. Нужно построить ростверк и забирку.

Внимание! Для предотвращения механических повреждений и перекоса конструкции на столбы нельзя устанавливать кирпичи или блоки несущих стен.

Все данные для расчёта указываются в подготовленном плане постройки. По стандартам, предельная нагрузка на слабые грунты составляет 0,6 кг/см². Дополнительно учитываются:

1. Вес всего дома;
2. Общий вес предполагаемой мебели и предметов интерьера;
3. Сам опорно-столбчатый фундамент 20х20х40;
4. Нагрузка от ветра и снега;
5. Несущая способность грунта.

По правилам строительства столбы из блоков должны устанавливаться в углах по периметру дома и под пересечением внутренних перегородок. Конструкции должны возвышаться на 15 см над грунтом для дальнейшего строительства ростверка.

Совет! Бетонные столбы ФБС устанавливаются с шагом по 1,5 или 2,00 м попарно. Итоговые габариты опоры составляют 40*40, а длина соответствует глубине, на которой промерзает грунт.

Такие расчёты помогут правильно подобрать материалы, чтобы обустроить столбчатый фундамент из ФБС своими руками, и построить несущие стены дома.

1. В подготовленной скважине трамбуют дно. Вставляют трубу и плотно засыпают грунтом. При этом следят за чётким вертикальным положением опоры.
2. Полость трубы на 30% заполняют бетонной смесью. После застывания раствора трубу поднимают и заливают цементом, не доходя 15 см до верхнего края.
3. Смесь трамбуется и армируется металлическим прутом, вставленным внутрь трубы. После полного застывания раствора выполняют обвязку, которая укладывается на опорно-столбчатый фундамент.

Ямы под блоки 20х20х40 роются шире самих будущих опор. Это позволит свободно выполнить укладку и гидроизоляцию своими руками.

Выбирая мелко заглубленный столбчатый фундамент для каркасного дома достаточно расширить яму на 15 см по каждой из сторон. Если предусмотрены заглубленные столбы из ФБС, то допуска должно хватить на удобное проведение отделки столбов своими руками и организацию гидроизоляции.

Дно каждого отверстия для ФБС трамбуется песком и щебнем. Толщина такой «подушки» должна составлять 20 см.

Для установки блоков используют густой раствор. Следят за точным вертикальным положением столбов и одинаковым уровнем высоты.

Для высокого цоколя более 1 м над грунтом предусмотрен монтаж дополнительной опалубки с установленными боковыми распорками. В этом случае предусматривают бурение боле широких ям под столбы с учётом установки дополнительных конструкций.

Все стыки бетонных блоков 20х20х40 тщательно замазывают раствором. Готовые столбы штукатурят своими руками.

Дополнительно выполняется гидроизоляция опор специальной влагостойкой плёнкой, мастикой или установкой мембраны. Пространство между готовой опорой и стенками ямы засыпается и плотно трамбуется грунтом.

Важно знать! При использовании мастики защитный слой должен полностью подсохнуть, чтобы не растрескаться в процессе дальнейших работ.

Ленточные фундаменты для частного дома чаще всего делают монолитными из бетона или сборными, из специальных крупноформатных фундаментных блоков марки ФБС.

Монолитные фундаменты — это самые трудоемкие и дорогие ленточные фундаменты.

Сборные фундаменты из фундаментных блоков ФБС не требуют устройства и разборки опалубки. Фундамент сразу после монтажа готов к возведению стен дома, так как, в отличие от монолитного,. не требуется ждать твердения бетона.

Однако, большие размеры блоков ФБС делают устройство фундамента из них для частного дома не самым удобным и дешевым:

• Для монтажа фундаментных блоков необходимо использовать дорогую грузоподъемную технику.
• Высоту фундамента приходится подгонять под размер блока. По этой причине фундамент почти всегда оказывается более высоким, чем это необходимо.
• Горизонтальное армирование в швах кладки приходится выполнять не на том уровне, где это необходимо, что требует увеличения сечения арматуры.
• Для подгонки длинных блоков под сравнительно короткий фундамент частного дома, приходится блоки много резать, или делать в стене фундамента не стандартные вставки, например, из кирпича, которые ослабляют фундамент.
• Стандартная ширина блоков тоже плохо сочетается с толщиной стен дома. Стена фундамента получаются толще, чем это необходимо.

Фундамент из блоков ФБС получается излишне материалоемким, тяжелым и дорогим.

Во многих случаях практичней и дешевле фундамент дома выкладывать вручную из малоформатных бетонных блоков или кирпича.

Для кладки фундамента дома используют бетонные блоки ( полнотелые или пустотелые), а также полнотелые керамзитобетонные стеновые блоки или кирпичСхема дешевого блочного ленточного фундамента для дома. Фундамент пригоден для строительства частного дома из любых материалов

Сборный фундамент рекомендуется использовать для дома на участке без большого уклона и с однородным грунтом.

Уровень грунтовых вод при сезонных колебаниях не должен подниматься выше подошвы фундамента. При высоком уровне грунтовых вод лучше использовать ленточный фундамент из монолитного бетона.

Фундамент из малоформатных кладочных материалов пригоден для устройства фундамента дома на грунтах не пучинистых, слабо и средне пучинистых.

Если грунты на участке сильно пучинистые, то фундамент может быть выполнен при условии защиты грунта от промерзания. Узнайте здесь степень пучинистости грунта на вашем участке.

Для кладки стен фундамента применяют полнотелые бетонные или керамзитобетонные блоки. Эти блоки имеют достаточно малое водопоглощение, высокую морозостойкость и необходимую прочность на сжатие. У бетонных блоков эти показатели несколько лучше, чем у блоков из керамзитобетона. Последние легче блоков из бетона.

Возможна кладка фундамента из полнотелого керамического кирпича. Но этот материал для кладки фундамента сейчас применяется редко. Маленькие размеры кирпича увеличивают трудоемкость кладки. В целом фундамент из кирпича получается дороже, чем из бетонных блоков.

Дешевый сборный ленточный фундамент для дома с подвалом можно сделать из пустотелых бетонных блоков

Для стен фундамента дома с подвалом удобно использовать вибропресованные пустотелые бетонные блоки — бессер блоки.

Наличие пустот в блоках позволяет легко выполнить вертикальное армирование фундамента. Армированный фундамент хорошо воспринимает боковые нагрузки. Вариант с вертикальным армированием рекомендуется для фундамента с подвалом. Стержни вертикальной арматуры размещают в соосных пустотах кладки блоков. Пустоты с арматурой заполняют бетоном класса В15.

Для опирания железобетонных плит перекрытия подвала по верху стен фундамента из керамзитобетонных и пустотелых бетонных блоков необходимо выполнить монолитный железобетонный пояс.

Монолитный армированный пояс по верху сборного фундамента из любых блоков следует также делать для кладки на них стен из блоков газобетона (газосиликата) или поризованой керамики.

В стенах подвала из пустотелых бетонных блоков выполняют вертикальное армирование. Для устройства монолитного железобетонного пояса (обвязочной балки) используют лотковые бетонные блоки.

Монолитную подушку фундамента соединяют с нижним рядом пустотелых блоков выпусками арматуры. Все пустоты в нижнем ряду блоков заполняют бетоном.

Для стен подвала рекомендуется заполнять бетоном все пустоты блоков на всю высоту стены.

Если фундамент без подвала, то достаточно заполнить бетоном пустоты нижнего ряда блоков, а также армировать и заполнить бетоном вертикальные участки в углах стен.

Пазухи котлована фундамента с подвалом засыпают снаружи грунтом только после монтажа плит перекрытия. Иначе под действием бокового давление грунта стены фундамента может повести.

Сборный фундамент для дома с однослойными или двухслойными стенами кладут в один слой. Фундамент для трехслойной стены дома выполняют также трехслойным — несущий слой, слой утеплителя и облицовка. Облицовочный слой делают из узких (12см.) бетонных блоков или полнотелого керамического кирпича. Лучшим материалом для облицовки является клинкерный кирпич.

Толщину стен фундамента обычно выбирают одинаковой с толщиной каменных стен дома. Для дома с деревянными или каркасными стенами толщину стен фундамента делают в пределах 250 — 300мм.

Стены фундамента, имеющие контакт с грунтом, защищают от влаги. Для условий, когда уровень грунтовых вод ниже подошвы фундамента, достаточно нанести на поверхность стен обмазочную гидроизоляцию в виде слоя полимер-битумной мастики.

Наружные стены подвала дополнительно оклеивают двумя слоями гидроизоляционного рулонного материала. Для надежной защиты подвала от затопления обязательно сделайте пристенный дренаж вокруг фундамента.

Для увеличения прочности, в стены фундамента из любых блоков можно укладывать арматуру в горизонтальные швы кладки.

Для защиты дома от деформаций, вызванных воздействием сил морозного пучения грунта, подошву фундамента обычно закладывают на глубину промерзания грунта. Но есть и другие варианты устройства фундаментов на пучинистых грунтах.

Современное решение в домах без подвала на сильно пучинистых грунтах — это устройство мелкозаглубленного теплоизолированного ленточного фундамента.

Идея устройства этого фундамента состоит в том, что пучинистый грунт возле фундамента защищают от промерзания и он перестает зимой пучиниться.

Для этого, фундамент и грунт вокруг утепляют слоем пенопласта или экструдированного пенополистирола. Как утеплить фундамент и грунт, чтобы защитить его от промерзания, рассказано в статье по ссылке выше.

Конструкцию несущей части теплоизолированного фундамента из кладочных блоков можно выполнить так, как описано ниже, для фундамента дома на слабо пучинистых грунтах.

На не пучинистых, слабо пучинистых и даже средне пучинистых грунтах мелкозаглубленный фундамент для частного дома можно сделать из кладочных материалов и без утепления грунта.

На не пучинистых или слабо пучинистых грунтах для частного дома устраивают мелко заглубленный фундамент. Для указанных условий достаточно выполнить горизонтальное армирование рядов кладки.

Конструкция фундамента из кладочных материалов на слабо пучинистых и защищенных от промерзания грунтах: 1 — кладка фундамента; 2 — кладка цоколя; 3 — отмостка; 4 — горизонтальная гидроизоляция; 5 — засыпка пола по грунту; 6 — арматурная кладочная сетка через каждые 20 см. кладки;

Кладку фундамента армируют кладочной сеткой с диаметром проволоки 4-5 мм. и размером ячеек 100х100мм. Ширина подошвы фундамента (размер В на рисунке) рассчитывается, исходя из несущих свойств грунта и веса здания — узнать здесь.

Ширина подошвы фундамента для дома с легкими стенами из дерева, или каркасными стенами, для большинства слабо пучинистых грунтов обычно достаточна в пределах 20 — 40 см. (больший размер относится к трехэтажным зданиям). Для этих домов ширину подошвы делают равной толщине стены фундамента.

Для каменных домов с тяжелыми стенами из кирпича или блоков ширину подошвы фундамента на слабо пучинистых грунтах увеличивают до 0,6 — 0,8м. (больший размер относится для трехэтажных домов с железобетонными перекрытиями). Здесь стены фундамента имеют меньшую толщину, чем ширина подошвы.

Если ширина подошвы превышает толщину стен фундамента, то стены сборного фундамента из блоков устанавливают на ленту монолитной железобетонной подушки необходимой ширины. В нижнюю часть подушки перед заливкой бетона укладывают арматурную сетку.

Дно траншеи фундамента выравнивают, насыпая слой песчано-гравийной смеси. Общая толщина выравнивающей песчаной подушки не более 600 мм. Необходимо лишь тщательно утрамбовать каждый слой насыпного грунта. Чем тоньше слой грунта, тем легче его утрамбовать.

Если стены дома из газобетонных блоков, то поверх цоколя обязательно следует выполнить монолитный армированный пояс.

На грунтах средней степени пучинистости, в конструкцию фундамента из кладочных материалов добавляют два монолитных железобетонных пояса. Один пояс — это монолитная армированная подушка фундамента. Второй пояс устраивают по верху кладки фундамента или цоколя.

Кроме того, под подошвой фундамента делают противопучинистую песчаную подушку.

Не заглубленный фундамент для деревянного или каркасного дома на средне пучинистых грунтах: 1 — песчано-гравийная противопучинистая подушка; 8 — кладка фундамента и цоколя; 10 — грунтовая засыпка пола по грунту; 11 — монолитный армированный бетонный пояс по верху цоколя; 13 — монолитная подушка фундамента.

На участках без сильного уклона подошву фундамента достаточно заглублять на 0,3 м от поверхности земли, как на рисунке в предыдущем разделе.

Для легких деревянных и каркасных зданий более экономным будет не заглубленный фундамент (как на последнем рисунке). Из-за отсутствия заглубленной в грунт боковой поверхности, на такой фундамент не действую касательные силы морозного пучения грунта.

Для уменьшения действия сил морозного пучения, под фундаментом устраивают противопучинистую песчано-гравийную подушку. Высоту песчаной подушки (размер h на рисунке) определяют расчетом. Для большинства средне пучинистых грунтов толщина песчаной подушки находится в пределах 0,3-0,5м. Песчано-гравийную смесь укладывают слоями толщиной не более 20 см. Каждяй слой тщательно трамбуют.

Для не заглубленного фундамента (на рисунке) толщину противопучинистой подушки увеличивают на средне пучинистых грунтах до 0,6м. Ширина песчаной подушки должна быть шире подошвы фундамента (размера b) минимум на 200 мм. с каждой стороны. Ширину монолитной подушки фундамента (размер b на рисунке) определяют расчетом. Ширина подушки может оказаться больше, чем толщина стены фундамента.

В монолитные пояса и подушки фундамента закладывают арматурные сетки из 2 — 3 продольных стержней рабочей арматуры диаметром 10 — 12 мм.

Схема армирования монолитных участков фундамента. а — арматурная сетка с двумя стержнями рабочей арматуры; б — то же, но с тремя стержнями. 1 — продольные стержни рабочей арматуры A-III, диаметром 10-12мм; 2 — вспомогательная арматура Вр-I, диаметром 4мм.

В монолитных лентах фундамента расстояние между соседними стержнями рабочей арматуры не должно быть больше 300 мм. При необходимости число стержней увеличивают. Кроме того широкую монолитную подушку армируют еще и в поперечном направлении, укладывая стержни рабочей арматуры через каждые 600 мм.

Мелко заглубленные фундаменты не допускается оставлять на зиму без нагрузки. Если такой фундамент оставляют на зиму не нагруженным — дом не построен, то грунт возле фундамента необходимо защитить от промерзания. Грунт вокруг фундамента покрывают теплоизоляционным материалом — опилками, соломой и т.п.

Выбор конкретной конструкции фундамента для дома надежнее и выгоднее поручить специалистам. Самостоятельное решение скорее всего приведет к чрезмерному удорожанию строительства в результате перестраховки, либо к слабости конструкции, что обойдется еще дороже.

Выбор фундамента для дома на пучинистом грунте

Какой фундамент самый лучший для дома!

Какой фундамент выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Добавил(а): Мария Я. 7 августа

Каркасные дома стали необычайно популярны из-за лёгкости возведения и дешевизны. Фундамент для них также делается легче и проще, чем для солидных дачных особняков из бруса, камня или брёвен. Поэтому его вполне можно смонтировать собственноручно.

Технология каркасного домостроения пришла к нам из Европы. В скандинавских государствах так строят лёгкие деревянные дома уже более пятисот лет. Причём таким образом возводятся не только одноэтажные частные, но и общественные здания из нескольких этажей. Классическое направление каркасной технологии — здания конструкции «фахверк».

Каркасные дома в стиле «фахверк» в немецкой деревне Эльброн, фото Elke Wetzig

Каркасный дом — это легко возводимая конструкция, в основе которой лежит прочный несущий каркас. Каркасное домостроение является основным типом малоэтажного строительства в Скандинавии, Финляндии, Германии, США.

Дом состоит из собственно каркаса, так называемого сэндвича и облицовки.

«Прочный несущий каркас», представляет собой систему скреплённых друг с другом вертикальных стоек и горизонтальных балок и строится обычно из дерева.

Каркас обычно строится из деревянного бруса и досок и представляет собой несущую конструкцию здания

Иногда применяется и металл (ЛСТК — строительно-монтажные профили и профилированные листы из тонкой — от 1 до 3 миллиметров — оцинкованной стали).

Металлический каркас на основе профилей из тонкой оцинкованной стали

Каркас заполняется сэндвич-панелями, которые имеют разную структуру. Наружные стороны сэндвича делаются из следующих материалов:

цементно-стружечные плиты (ЦСП — древесная стружка, цемент и химические добавки, предотвращающие разложение древесины);

Плиты ЦСП состоят из древесной стружки, цемента и химических добавок, предотвращающих разложение древесины

фанера;

Водостойкая фанера легко обрабатывается и монтируется, поэтому её используют в производстве недорогих сэндвич-панелей

ОСП (ориентированно-стружечная плита, в которой стружки верхнего слоя перпендикулярны стружкам нижнего слоя, что добавляет изделию крепости);

Ориентированная древесностружечная плита прочнее фанеры, поэтому панели из неё лучше

СМЛ — стекломагнезитовый лист.

СМЛ — относительно новый облицовочный материал, превосходящий по своим свойствам ОСП

Утеплитель в каркасных панелях тоже бывает разный:

В СИП-панелях (SIP, Structural Insulated Panel — структурная изоляционная панель) применяется пенополиуретан, склеенный с двумя плитами ОСП под большим давлением.

СИП-панели склеиваются из ОСП и пенополиуретана под большим давлением

Для людей, предпочитающих экологически чистую продукцию, делаются сэндвич-панели с натуральным утеплением из камыша, соломы, льняных волокон и опилок.

Сэндвич-панель с утеплителем из резаного и обработанного от насекомых камыша

В России и Финляндии, где культура строительства малых домов для сурового климата существует более пятисот лет, натуральные материалы применяются гораздо чаще. Самый распространённый в России утеплитель — минеральная или базальтовая вата.

Самые распространённые в России виды утеплителей — минеральная и базальтовая вата

Сэндвичи монтируются на каркас и с внешней стороны дома облицовываются различными материалами:

• сайдинг;
• облицовочная керамическая плитка (кладётся на раствор и сетку аналогично штукатурке);
• полимерная плитка, имитирующая каменную или кирпичную облицовку (кладётся на клей);
• композитная панель (самое надёжное, но и самое дорогое и спорное из-за своего «хайтековского» вида покрытие каркасного дома).

1. Низкая стоимость и высокая скорость строительства.
2. Жёсткая связанность конструкции и низкий вес, отсюда — меньшая зависимость от свойств грунта.
3. Возможность начать строительство в любой сезон (если бетонный фундамент уже залит).
4. Отличные теплоизолирующие качества.
5. Комфортная среда в жилых помещениях. Если применить паропроницаемые материалы как для наружной облицовки (ДВП, СМЛ, ЦСП), так и для сэндвича (натуральные утеплители), то вы получите «дышащий дом», способный удалять лишнюю влажность без проветривания.
6. Небольшой вес. Дом можно ставить на лёгкие фундаменты. Если же фундамент понадобится отремонтировать, то это можно сделать, подняв дом на домкратах.

1. Если применять дешёвые непроверенные материалы, то можно нанести вред собственному здоровью — они выделяют в воздух вредные вещества. Например, китайские ОСП и дешёвая стекловата выделяют формальдегид. Последняя к тому же имеет короткий ворс и выделяет канцерогенную пыль.
2. Дома из СИП-панелей пожароопасны из-за горючести дешёвого пенополистирола. Существуют его дорогие разновидности с пирофобной обработкой, но цена дома при этом сильно возрастает.
3. Дома имеют малую вандалоусточивость. Злоумышленник с бензопилой проникнет в дом, минуя двери.
4. При использовании минеральной ваты её защищают от влажности паронепроницаемыми мембранами. Поэтому дом становится «недышащим», а для удаления избыточной влажности приходится монтировать дорогую систему вентиляции.

Фундамент (от лат. fundamentum — основание) — подземная или подводная часть здания (сооружения), воспринимающая нагрузки и передающая их на основание. Различают фундаменты ленточные (в т. ч. из перекрёстных лент), столбчатые, сплошные, свайные. Бывают монолитные и сборные. Материал — бетон, железобетон, камень (бут), дерево.

Все фундаменты имеют определённую заглублённость, лежат на щебне или песке, между основанием и постройкой всегда имеется гидроизоляция. Бывают и исключения: под свайные фундаменты не делается подушка (хотя иногда на ней лежит заглублённый ростверк), а для самых лёгких строений сооружают незаглубленные фундаменты.

По своей инженерной конструкции фундаменты подразделяются на четыре основных типа.

Применяется в случае плывуна, близкого залегания вод, проседающего грунта. Солидный каркасный дом на слабом грунте лучше возводить именно на таком фундаменте. Преимущества: основательность и надёжность. Недостатки: требует больших трудозатрат и большого количества материалов, исключает существование подвала, дорого стоит.

Тяжелый плитный фундамент, представленный на схеме, в большинстве случаев избыточен для каркасного дома

Чаще всего именно малозаглублённый ленточный фундамент — оптимальный вариант. Способов постройки много: купить готовый бетон, замесить собственный раствор, сложить такой фундамент из бетонных, керамзитовых или пеноблоков. Преимущества: надёжность и простота исполнения. Недостатки: неприменим для зыбкого грунта и почвы с высоким залеганием воды. Хотя часто эти проблемы решаются усилением конструкции: фундамент делается глубже и шире, а также больше армируется.

Ленточный монолитный фундамент подходит для каркасных домов на грунтах среднего качества

Самый лёгкий фундамент в исполнении. Бывает заглублённый, малозаглублённый и незаглублённый. Но последний вариант пригоден только как основание для совсем уж лёгких или временных конструкций. Блоки ставятся на щебёночную или гравийную подушку либо сразу на расчищенную площадку, либо в шурфы. Преимущества: предельная лёгкость исполнения, низкая стоимость, пригодность для любых грунтов. Недостатки: неприменимость для больших домов, отсутствие подвала, сложность утепления пространства под верандой.

Столбчатый фундамент из блоков сооружают под небольшие каркасные дома и хозяйственные постройки

Сваи — это сильно углублённые в почву и хорошо закреплённые в ней опоры небольшого сечения: чаще всего асбоцементные или металлические трубы. Иногда они делаются из бруса, но это требует его специальной подготовки. В последнее время часто стали использоваться металлические винтовые сваи, которые позволяют добиться большей надёжности за счёт лучшего сцепления с почвой. Преимущества: свайный фундамент идеален для ненадёжных почв и для строительства на склонах, фундамент из асбоцементных труб к тому же обойдётся совсем недорого. Недостатки: требует большой аккуратности при укреплении свай.

Фундамент на винтовых сваях применяется на слабых и пучинистых грунтах

Выбор фундамента для каркасного дома сильно зависит от типа грунта, глубины его промерзания и уровня грунтовых вод на участке строительства.

Площадь контакта фундамента с грунтом должна соответствовать нагрузке с учётом предполагаемого отпора грунта. Максимальный отпор (реактивное давление) грунта определяется экспериментально на основе принципов механики грунтов, и в государственных строительных нормах даются таблицы допускаемого отпора грунта для тех или иных географических зон.

Непременно нужно ещё до проектирования дома заказать геодезическое заключение об особенностях почвы на участке.

Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой геологическая обстановка даже на соседних участках отличается очень сильно. Для самостоятельной проверки качества грунта нужно просверлить буром контрольную скважину и изучить образцы земли с разной глубины.

Проверяются они так: образец смачивается водой, если его затем можно промять и вымесить, как тесто, то ваша почва — суглинок. Если земля растворяется в воде, то в ней большой процент суглинистой составляющей. Если слоями выпадет осадок, то на дне будет глина, а над ней окажется песок.

Для того чтобы проверить состав почвы, нужно поместить образец в стакан с водой

Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» подразделяет почвы на:

1. Скальные — массив кристаллической породы (другими словами — скала) и порода осадочная. Это доломиты, спрессованные песчаники, сланцы, ракушечники, известняки. Для скальных грунтов подойдёт любой фундамент, кроме свайного (трудно сверлить скалу).
2. Конгломераты — содержат осколки разновидностей скальных грунтов; они не размываются и не меняются в объёме при промерзании. Для них также приемлем любой фундамент.
3. Нескальные:
   • связанные — глинистые и суглинистые грунты. Они глубоко промерзают (до двух метров), способны «поплыть» и сдвинуться. Именно в таких грунтах образуются «линзы» воды. Здесь годятся только тяжёлые виды фундаментов;
   • несвязанные — песчаный и супесчаный грунты. При намокании склонны к подвижкам, промерзают неглубоко, поэтому здесь можно строить фундаменты любого типа.

Их уровень — важнейшая характеристика почв. От него напрямую зависит требуемый тип фундамента.

Структура грунтовых вод оказывает огромное влияние на выбор типа фундамента

Если уровень небольшой, то достаточно будет и малозаглублённого ленточного основания (рис. 1). Но если грунтовые воды высоки, а грунт склонен к пучинистости, то надёжнее всего окажется свайный фундамент с ростверком. Ростверк может быть сделан из самых разных материалов. (рис. 2). При высоком уровне грунтовых вод иногда необходимо даже радикальное решение — прочный монолитный фундамент (рис. 3).

При высоком уровне грунтовых вод может потребоваться даже монолитный фундамент (рис. 3)

Глубина промерзания в наших краях в среднем от 80 сантиметров до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент любого типа, то его нижняя опора должна находиться ниже точки замерзания грунта.

На определённых типах грунтов с уровнем почвенных вод напрямую связан опаснейший фактор.

Это явление наблюдается там, где почва комбинированная: на пласте из глины лежит водопроницаемый песок или супесь. Дождевая и талая вода проникает через верхнюю почву и остаётся под ней в виде так называемых «линз», лежащих на глинистом непроницаемом основании. Такие линзы могут сильно навредить любому фундаменту.

Проникающая в почву вода образует внутренние «линзы», очень опасные для любого фундамента

Полученный на руки результат геодезического обследования должен включать:

1. План, на котором нанесены кривые, обозначающие состояние почвенных вод и колебания этого состояния в зависимости от температуры, а также обозначены виды почв.
2. Описание механических характеристик почвы: способности к просаживанию, сдвиганию и пучинистости.
3. Перечень физических и химических характеристики: точка промерзания, толерантность к увлажнению и т. д.

Выбор фундамента зависит не только от состава грунтов, водяного баланса и проекта дома. Он зависит и от ваших предпочтений, и от материалов, которые у вас, возможно, имеются, и даже от времени года (например, бетонные разновидности лучше зимой не заливать, результат будет печальный). Поэтому нужно понимать основные тонкости и опасные моменты сооружения каждого фундамента.

Варианты фундаментов для каркасных домов: ленточный, монолитный, столбчатый и свайный. Два последних — с деревянными ростверками

Этот очень простой фундамент делается из блоков (бетонных, керамзитовых, пенобетонных) или кирпича.

1. Строительный миксер для замешивания бетона (либо корыто для замешивания вручную).
2. Лопата штыковая.
3. Лопата совковая.
4. Ручная тачка.
5. Трамбовка (ручная или вибро-).
6. Молоток резиновый.
7. Гидроуровень (или лазерный нивелир).
8. Рулетка.

1. Размечаем с помощью бечёвки и кольев площадку (на полметра больше размеров фундамента с каждой стороны) и места, где будут стоять столбы.

При разметке участка обязательно нужно проверить равенство диагоналей (поз. 2)

Засыпаем туда песок, заливаем его водой, утрамбовываем. Сверху насыпаем щебень и снова утрамбовываем.

В целях экономии песчано-гравийную подсыпку можно сделать только в местах установки блоков

Соединяем его дощатыми рёбрами жёсткости.

Этапы строительства блочного фундамента для лёгкого каркасного дома

О монолитном ленточном фундаменте мы подробнее расскажем дальше. Но ленточные фундаменты бывают не только монолитными. Рассматриваемая здесь разновидность ленточного фундамента довольно сложна в исполнении. Но она проще, чем монолитная, хотя по надёжности даже выше — «немонолитная» конструкция лучше сопротивляется деформациям грунта.

1. Строительный миксер для замешивания бетона (либо корыто для замешивания вручную).
2. Лопата штыковая.
3. Лопата совковая.
4. Ручная тачка.
5. Трамбовка (ручная или вибро-).
6. Молотки разного веса.
7. Плоскогубцы.
8. Болгарка для нарезания арматурного прутка.
9. Гвоздодёр, лом.
10. Гидроуровень (или лазерный нивелир).
11. Рулетка.
12. Циркулярная пила (или ручная ножовка для резки пиломатериалов при строительстве опалубки).
13. Электродрель, шуруповёрт и козлы (для монтажа опалубки).

1. Размечаем участок и роем траншеи (как правило, глубиной в полметра, шириной — в 40 сантиметров плюс запас на опалубку).
2. Засыпаем песок для дренажной подушки — примерно 30 сантиметров, проливаем его водой, притрамбовываем.
3. Укладываем в траншею немного раствора (цемент М400 и песок — в соотношении соответственно 1 часть и 3 части) тонким слоем. Покупать готовый бетон не стоит, так как расход маленький.
4. Укладываем на раствор пустотелые блоки и ждём, пока он застынет.
5. Внутрь блоков тоже заливаем раствор.
6. Кладём кирпичи на получившуюся ленту из блоков.
7. Расшиваем швы. Сам по себе этот фундамент вполне красив и не нуждается в облицовке.

Этапы строительства фундамента для каркасного дома из блоков и кирпича

Сваи — достаточно дорогой, но очень надёжный материал для фундамента.

Кроме инструментов, нужных для создания предыдущего фундамента, нам понадобятся:

1. Механизм для завинчивания свай (или обычный лом при отсутствии такого механизма).
2. Сварочный аппарат (если понадобится варить ростверк).

Размечаем с помощью бечёвки и кольев места, где будут устанавливаться сваи.

Маркировка свай указывает их несущую способность. Приблизительно зная вес дома, высчитываем нужное количество свай.

Вкручиваем в размеченные места винтовые сваи — это полые цилиндры с буром на конце. На верхних концах свай есть отверстия, туда вдевается устройство для завинчивания или обычный лом, при этом рычаг увеличивается трубами, надетыми на концы лома.

Винтовая свая имеет специальные отверстия для установки завинчивающего устройства и для заливки бетона

Свайно-винтовой фундамент позволяет возводить каркасные дома на слабых грунтах, плывунах и на больших уклонах

Это неплохой компромисс между ленточным и столбчатым фундаментами. И, конечно, он гораздо надёжнее столбчатого.

Нам потребуется тот же набор инструментов, что и для возведения ленточного фундамента.

Размечаем с помощью бечёвки и кольев площадку (на полметра больше размеров фундамента с каждой стороны) и места, где будут вырыты шурфы под заливку.

Роем шурфы, засыпаем туда песок, ставим опалубку, выступающую сантиметров на 30 над поверхностью земли (можно заложить внутрь шурфов армирование в виде нескольких прутков арматуры длиной по глубине шурфа), в шурфы заливаем раствор (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) и оставляем на две-четыре недели. На поверхности заливки можно притопить куски обмазанных битумом досок для сооружения ростверка. Покупать готовый бетон не стоит, так как расход маленький.

Внутрь опалубки нужно заложить несколько связанных друг с другом прутков арматуры для создания несущего каркаса сваи

Собираем ростверк и фиксируем его на столбах.

Строительство фундамента для каркасного дома на залитых бетонных сваях

Это очень практичное основание для сильнопучинистых грунтов, его создание решает многие проблемы, но сделать его довольно сложно и дорого.

Здесь снова потребуется стандартный комплект инструментов из раздела о создании ленточного фундамента.

Размечаем с помощью бечёвки и кольев площадку (на полметра больше размеров фундамента с каждой стороны).

Роем углубление-котлован такой глубины, чтобы фундамент оказался 30 сантиметров выше уровня земли, трамбуем его плоскость.

Под монолитный фундамент нужно вырыть котлован немного большего размера и утрамбовать его дно

В неё укладываем армирующую структуру на высоту, меньшую планируемой высоты фундамента на несколько сантиметров. Это может быть сетка или отдельные арматурные прутья.

Внутрь опалубки укладывается армирующий каркас

Опалубку можно разобрать дней через 5–7. Но бетон приобретёт конечную твёрдость лишь через 28—30 дней.

Строительство плитного фундамента происходит сложно и долго, но в результате получается прочное и надёжное основание

Допустим, что взвесив и изучив всё, мы выбрали для будущего дома ленточный монолитный фундамент. Рассмотрим его изготовление самым подробным образом.

Сначала надо выполнить некоторые предварительные действия.

Выбираем место на участке, где мы будем строить наш дом. Основные положения, которые непременно стоит учитывать при проектировании, прописаны в официальном документе СНиП.

Выбор места для дома с учётом существующих требований СНиП

Предположим, что мы учли все пожелания и возможности и остановились на одноэтажном каркасном доме площадью 122 квадратных метра.

Одноэтажный каркасный дом с верандой на ленточном фундаменте

Для выбранного нами дома лучше всего подойдёт малозаглублённый монолитный ленточный фундамент. Удобство его заключается в том, что при строительстве необязательно сразу заводить трубы канализации и водоснабжения, можно сделать это и потом. Сплошную, одинаковую везде по сечению ленту нашего фундамента мы заглубим на 50 сантиметров, на столько же она будет выступать над поверхностью земли. Выступающая часть станет цоколем дома. Ширина ленты для небольших домов такого типа обычно берётся около 40 сантиметров.

Нужно сделать расчёт материалов с помощью одного из калькуляторов, которых сейчас довольно много в интернете. Плоскостной чертёж дома, на основании которого мы рассчитываем фундамент, выглядит так:

По готовому чертежу дома рассчитываются параметры фундамента

Приступаем к занесению цифр согласно чертежу дома и нашим прикидкам в расчётные графы.

Заносим цифры согласно чертежу в расчётные графы

В следующую таблицу вводим действующую среднюю стоимость на стройматериалы, для чего предварительно делаем «маркетинговое исследование» — изучаем рынок и цены.

Вводим действующую на момент расчёта среднюю стоимость стройматериалов

Нажимаем кнопку «Рассчитать» и получаем требуемые количества стройматериалов, а также их стоимость.

В результате получаем общую стоимость требующихся стройматериалов

1. Строительный миксер для замешивания бетона (либо корыто для замешивания вручную).
2. Лопата штыковая.
3. Лопата совковая.
4. Ручная тачка.
5. Трамбовка (ручная или вибро-).
6. Сварочный аппарат (если понадобится варить арматуру).
7. Молотки разного веса.
8. Плоскогубцы.
9. Болгарка для нарезания арматурного прутка.
10. Гвоздодёр, лом.
11. Гидроуровень (или лазерный нивелир).
12. Рулетка.
13. Циркулярная пила (или ручная ножовка, для резки пиломатериалов при строительстве опалубки).
14. Электродрель, шуруповёрт и козлы (для монтажа опалубки).

1. Делаем разметку для рытья траншей под ленту. Колышки вбиваются не в места предполагаемых углов фундамента, а так, чтобы эти углы образовывались пересечением шнуров.

Разметка фундамента производится так, чтобы места пересечения шнуров определяли углы ленты

Роем траншеи намеченной ширины и глубины согласно плану. Можно сразу вырыть траншеи и под водоснабжение и канализацию.

Вместе с траншеей под фундамент можно вырыть и каналы для укладки труб водоснабжения и канализации

На дно траншей засыпаем песок для дренирующей подушки на высоту примерно 0,3 метра.

Песчаная подушка под ленточный фундамент служит для дренирования и выравнивания основания

Песок слегка заливаем водой и притрамбовываем — вручную или механизмом, который называется «вибротрамбовка».

Песчаная или галечная подушка под ленточный фундамент уплотняется вибротрамбовкой

Сколачиваем опалубку. Она должна соответствовать по высоте будущему цоколю, её горизонтальность проверяется с помощью гидроуровня.

Высота опалубки определяется размерами будущего цоколя дома

Изолируем опалубку полиэтиленовой плёнкой, чтобы сохранить деревянные щиты чистыми и пригодными для следующего использования.

Изоляция опалубки плёнкой делается для того, чтобы сохранить доски чистыми

Закладываем арматуру с частотой установки вертикальных столбиков.

Арматура в бетоне — гарантия прочности фундамента и его защита от растрескивания и сдвижек

Варим арматуру не на всех стыках, а лишь фиксируем её сваркой по углам. Остальные места соединяем гибкой проволокой, чтобы обеспечить пластичность фундамента.

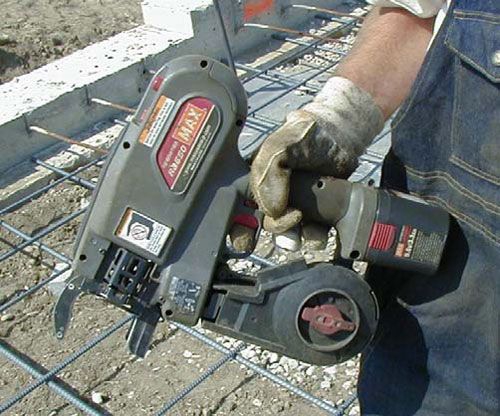

Большинство узлов арматурного каркаса связывается гибкой проволокой

Укладываем канализационные трубы для создания продухов, необходимых для вентиляции. Их количество и расположение рассчитывается согласно СНиП 31–01–2003.

Для создания продухов при заливке применяют обычные канализационные трубы подходящего диаметра

Вымешиваем бетонный раствор из цемента, песка и щебня. Если у вас есть строительный миксер, то процесс заметно упростится.

Мешаем раствор согласно расчету для выбранной марки цемента в миксере и выливаем его в тачку

Выглаживаем мастерком заливку вровень с опалубкой.

Поверхность заливки необходимо выровнять мастерком

Укрепляем рубероид для гидроизоляции. Можно обойтись только рубероидом, а можно ещё и промазать поверхность фундамента горячим битумом, положив на него рубероид. Стыки кладутся внахлёст. Края подрезаем.

Через месяц можно делать гидроизоляцию из битума и рубероида

Начинаем монтировать каркас дома на анкерные болты.

Крепление сэндвич-панелей к ленточному фундаменту производится на анкерные болты

Поднимаем всю конструкцию.

На готовый ленточный фундамент можно монтировать каркас

В процессе строительства собственного дачного дома вы уже сделали самую сложную работу. Теперь с чувством законного удовлетворения можно приступать к продолжению возведения каркаса и его отделке.

Ошибка: группа не существует! (ID: 5)

Если театр начинается с вешалки, то строительство любого дома начинается с установки фундамента. Фундамент для каркасного дома следует выбирать исходя из особенностей возводимой конструкции. Именно при данном виде строительства у вас есть выбор, так как видов фундамента очень много. Ознакомившись со всеми особенностями, вы выберете лучший из них, подходящим именно вам. Правильный выбор способен существенно продлить срок эксплуатации дома, минимизировать финансовые затраты и сократить время возведения постройки.

Фундамент — это основа любого дома

Особенности каркасного строительства

Основой каркасного дома является сборная деревянная конструкция, которая существенно легче блоков или кирпичей, а это значит – и гораздо легче. Благодаря легкости конструкции, появляется выбор. Фундамент под каркасный дом, как правило, обходится дешевле, однако он нуждается в точном расчете, как и все остальные строительные работы. Чем тяжелее строение, тем основательнее вам придется делать основу под него. Фундамент также потребуется для обкладки каркасного дома кирпичом.

Однако не только вес влияет на выбор вида фундамента. Второй показатель – это особенности почвы, на которых будут проводиться работы. Одни виды почв дают минимальную усадку, а другие из-за наличия влаги могут вспучиваться зимой, и уплотняться летом. Остановимся на этом более подробно и определим, какой тип на вашем участке. Итак…

Влияние особенностей почвы на строительные работы

При наличии лишних финансовых средств или при нежелании тратить свое время, вы можете обратиться в одну из фирм, проводящих геологические изыскания. С помощью некоторых манипуляций они достаточно точно выявляют все показатели вашего участка, которые необходимо знать при возведении фундамента. Однако если вы хотите сэкономить, вы можете провести изучение почвы самостоятельно. Для этого необходимо сделать срез земли минимум на полтора метра, после чего осмотреть все слои.

Схема ленточного фундамента

На территории нашей страны встречаются три основных группы почвы.

1. Песчано-каменистые, скальные или гравийные грунты. На срезе видно, что данная почва имеет каменистые вкрапления, песок, и не содержит глину. Камни могут также отсутствовать при наличии крупнопесчаных смесей. Это лучший вариант почв для строительства, практически не дающий вспучивания и усадки.
2. Что касается пылевых и мелкозернистых смесей или песков, то это наихудший вариант. Это крайне нестабильная субстанция, часто находящаяся в движении, подмываемая подводными водами. Также эту почву называют пучинистыми грунтами, так как задерживаемая влага при замерзании приводит к сильнейшему вспучиванию.
3. Глинистые почвы. Как правило, наличие глинистых почв на участке сигнализирует о грунтовых водах, которые увлажняют глину. Такая почва также вспучивается в зимний период, когда влага, содержащаяся в глине, замерзает.

После проведения геологических изысканий, настало время узнать, какой фундамент вам подходит. Однако, обратите внимание на следующие особенности.

1. Срок службы фундамента не должен быть меньше срока службы дома. При этом для небольшой деревянной постройки не обязательно использовать тяжелые и дорогие виды фундаментов. Придерживайтесь правила золотой середины. Лучше остановиться на чем-то среднем, например – на цельном ленточном фундаменте, не сильно широком и глубоком.
2. Если вы выяснили, что на участке близко к поверхности расположены грунтовые воды, подвал всегда будет сырым и периодически может подтапливаться. Поэтому подумайте – так ли нужен ли он вам? Какой от него будет прок?
3. Лучшую пространственную прочность обеспечивают цельные фундаментные плиты, которые рекомендуются для строительства каркасников на сыпучих и плывучих грунтах.
4. Иногда необходимо возводить песчаную подушку под фундамент для каркасного дома, которая не только укрепит почву, но и позволит сэкономить.

Как мы уже выяснили, фундамент под каркасный дом может быть легким, простым в исполнении и недорогим, и нам остается только правильно выбрать свой тип. Мы остановимся на самых подходящих для каркасника, среди которых:

1. Ленточный фундамент.
2. Плиточный.
3. Столбчатый.
4. Свайный.
5. Кирпичный.
6. Блочный.

Самая популярная основа под дом

Ленточный фундамент под каркасный дом является самым распространенным видом. Он относительно легко возводится, достаточно крепок, экономичен и может устанавливаться на различных видах почв. Это настоящая классика.

Первоначально на участке наносится разметка будущего дома, выбираются несущие стены, и с помощью нити или лазерной линейки помечаются места возведения опалубки. Опалубка может быть как съемной, так и не съемной. Глубина фундамента под каркасник – до 1 метра, однако для песчаных почв подходит и полуметровый.

Пескобетонный раствор М200 (в который можно добавить силикаты) заливается в опалубку. Перед заливкой устанавливается арматура. После того, как раствор затвердеет, опалубку при необходимости снимают. Эта основа под постройку достаточно надежная, выдерживает двухэтажное и трехэтажное строение, крепость опоры позволяет возвести подвал.

Плиточная основа – плюсы и минусы

Представляет собой плоскую монолитную железобетонную опору. Опорная площадь у данного фундамента под каркасник самая большая, поэтому дом обладает высокой устойчивостью даже на проблемных почвах. Второе название — плавающий фундамент – объясняется тем, что как бы не двигались почвы, перекос стен дома не происходит.

Толщина монолитной плиты должна составлять не менее 10 см. Плита может быть двух видов – гладкая снизу и с ребрами жесткости. Эти ребра обеспечивают плите дополнительную устойчивость, препятствуют деформации, обеспечивают постоянное горизонтальное положение. Верхняя сторона плиты служит полом подвала или цокольного этажа, поэтому является гладкой.

Процесс монтажа плиточного фундамента

Данный фундамент под каркасник достаточно дорогой, и его лучше использовать при крайне неблагоприятных почвах или при наличии подвала или цокольного этажа.

Когда стоит выбирать столбы?

Столбчатый фундамент под каркасник является одним из самых экономичных решений. Может быть использован при возведении легковесного каркасника. Представляет собой бетонные столбики, в основе которых блоки. На них и устанавливается здание. Такой фундамент под каркасник не требует заглубления, устанавливаясь на грунт по уровню. Для изоляции от влаги можно использовать один из самых дешевых материалов – рубероид. При наличии дополнительных денежных средств, для придания большей устойчивости, блоки укрепляют цементным раствором. Также можно внести блоки в углубления, предварительно подсыпав в них песка (так называемая песчаная подушка).

Однако такой тип основы лучше использовать для летних или дачных домиков, или как временное решение.

Его можно построить своими руками, а со временем разобрать и перенести на новое место. Это самый дешевый, доступный и мобильный фундамент каркасного дома.

Столбчатый фундамент почти готов

Если ваш участок отличается слабостью грунта (например, болотистая местность или наклонный берег у речки) или предполагается размещение здания на холме, обратите свое внимание на свайный фундамент под каркасник. Самые современные виды свай – винтовые. Они представляют собой металлическую конструкцию из труб с резьбой.

Винтовая резьба улучшает сцепление фундамента с почвой, и в результате сваи напоминают вкрученные в почву саморезы. Сваи имеют различные диаметры, и можно подобрать необходимый для вашей постройки. Несущая способность зависит именно от этого диаметра, при этом длина винтовой сваи располагается в диапазоне от 1,5 м до 12 м. Средняя несущая способность свайного фундамента под каркасник – 4-5 т. Поэтому если предполагается строительство более тяжелого здания, свайный способ вам не подойдет.

В некоторых климатических зонах лучше делать свайный фундамент

Не забудьте покрыть все железные части сваи специальными антикоррозийными средствами. Это существенно продлит срок эксплуатации вашей постройки.

Если вы решили выбрать кирпичи

Самый невыгодный и устаревший вариант. Нет, он вполне подойдет, если у вас есть свой заводик по производству кирпича или просто неизрасходованный лишний запас этого строительного материала. Часто приходится слышать, что фундамент под каркасник, выполненный из кирпича, отличается своей надежностью, однако эти слухи значительно преувеличены.

Если же у вас имеется лишний кирпич, то из него проще собрать столбы, и использовать как столбчатую основу под дом. Однако необходимо использовать очень качественный цемент в большом количестве для придания прочности сложенным столбикам. Без этого срок эксплуатации значительно сократиться.

Сегодня практически все застройщики уже отказались от кирпичного фундамента, считая его экономически невыгодным.

Блоки как основной элемент

Если вы решили построить большой и тяжелый каркасник, с огромным подвалом, то возможно вам подойдет блочный фундамент. Однако этот вид также достаточно дорогой, а кроме того, он требует использование тяжелой техники. Плюсом такого фундамента под каркасник является его огромная несущая способность, долговечность и надежность. А в минусах – высокая цена, сложность установки (самостоятельно вы точно его не уложите), необходимость предварительной подготовки участка (рытье котлованов и пр.).

Однако данный вариант основы можно усовершенствовать, и возвести столбы, на которых и будет ставиться дом. Кроме того, фундаменты под каркасник из блоков ФБС обладают высоким качеством материала, при этом они относительно доступны по цене.

Установку фундамента необходимо начинать с просчета нужного количества материала, а также с определения места, где будет располагаться ваш дом. Часто место под здание выбирается без учета многих особенностей. Например, необходимо выявить, где располагаются подземные реки, влияющие на место установки скважины или колодца. Чем дальше вода будет располагаться от вашего дома, тем сложнее будет провести трубы. Это неминуемо скажется на стоимости вашей постройки.

Проверьте, может ли к выбранному месту под застройку проехать строительная техника. Для устройства фундамента вам может понадобиться песок или ПГС.

Обратите внимание на погоду. Не стоит начинать строительство при минусовых температурах. Это может привести к появлению трещин в незастывшем бетоне или цементе.

Кроме того, если вы планируете все или часть работ делать самостоятельно, внимательно ознакомьтесь с теорией и проконсультируйтесь у специалистов. Иногда дельный совет поможет выиграть в качестве и не потерять в цене.

Об устройстве ленточного фундамента под гараж читайте тут.

О преимуществе каркасных домов читайте здесь.

Столбчатый фундамент для каркасного дома

Строительство каркасных домов своими руками – это достаточно качественный и чаще всего недорогой способ возведения отдельного многоквартирного и собственного дома. Строительство любого каркасного дома начинается с последовательной заливки фундамента или монтажа специальных опор, которые образуют столбчатый фундамент. Часто задают вопрос, как сделать столбчатый фундамент своими руками. Почему в индивидуальном и многоквартирном строительстве все чаще выбирают столбчатый фундамент для каркасного дома – попробуем в этом разобраться.

Характеристики столбчатого фундамента

Столбчатый фундамент под каркасный дом ставится из последовательных несущих столбов, которые располагают под стенами каркасного дома. Опоры столбчатого фундамента обычно ставят по всему периметру стен согласно проекту строительства, и в на них будет монтироваться нижняя обвязка каркасного дома.

Столбчатый фундамент из блоков пенополистерола.

Фундамент с применением столбчатых опор необходим там, где предполагается наибольшая нагрузка на элементы каркасного дома, в местах соединения перекрытий стен, в углах каркасного дома и где пролеты будут достигать высоты от 2,5 м.

Параметры столбчатого фундамента

• Если решили сделать столбчатый фундамент своими руками для каркасного дома, то оптимальное расстояние между двумя опорами будет составлять от 0,5 до 1,5 м.
• Столбчатые опоры каркасного дома устанавливается в размерах 250х400х200-400 мм сделанных прямоугольной формы и 150-300 мм для опор круглой формы.
• Расстояние над поверхностью земли должно составлять не более 500 мм.
• Столбчатый фундамент дома своими руками может легко залегать на различной глубине – в зависимости от почвы, на которой ведется монтаж каркасного дома, этажности и сложности возводимой конструкции каркаса.

Столбчатый фундамент под каркасный дом можно разместить в единой горизонтальной площади, что обеспечит наиболее оптимальную установку венцов нижней обвязки дома и создаст прочную конструкцию.

Столбчатый фундамент своими руками

Почему же при строительных работах выгоднее всего строить столбчатый фундамент под каркасный дом своими руками?

• Во-первых, в отличие от фундаментов ленточного или ростверкового типа высыхает гораздо быстрее и дает меньший процент усадки.
• Во-вторых, по стоимости он не уступает, а даже выигрывает перед фундаментами другого типа. К тому же если сделать столбчатый фундамент своими руками, можно избежать значительных затрат на тяжелую технику или дорогостоящие строительные бригады и оплату их деятельности.
• В третьих, опоры фундамента можно возводить не одновременно, а в порядке очередности.

Столбчатый фундамент из труб своими руками.

Столбчатый фундамент из труб своими руками можно возводить независимо от времени года. Также есть возможность частично заменить или отремонтировать опору, когда дом будет готов, равно как и укрепить одну или несколько опор дополнительно.

Материалы для столбчатого фундамента

Перед началом строительства необходимо ознакомиться с техническими характеристиками будущего каркасного дома, а также изучить почвы, которые присутствуют на участке строительства. От этого будут различаться выбранные для проведения строительных работ материалы. Материалы для столбчатого фундамента будут различаться по форме, величине сечения столбов, а также глубине расположения опор в грунте.

Рассмотрим основные виды материала, которые выбираются для изготовления фундамента из столбов:

1. Железобетон – заливку столбов такого фундамента производят в предварительно изготовленную деревянную опалубку прямоугольного сечения. Дополнительную стойкость фундаменту придает установленная в бетонные столбы стальная связанная арматура. Которую можно заказать на сайте указс.рф
2. Бут, бутобетон – камни природного происхождения, имеющие одновременно и неправильную форму и две условно параллельные грани. Несущую стойкость может обеспечить грамотный подбор материала и соединений между камнями, верным проектом соединений столбов и четкое следование инструкциям по укладке опор такого типа. Если основа фундамента изготавливается из бута или бутобетона, дополнительную стойкость ему придаст закладка армированной проволоки сечением от 6 мм или арматурной сетки. Подушка из мелкого песка под опорой не превышает толщину 300 мм. Если под стройкой грунт неоднороден, то основание столбов железобетонного фундамента расширяют за счет выступов.
3. Под столбчатый фундамент из блоков своими руками выбираются готовые стеновые блоки правильной прямоугольной формы. В базовом варианте блоки имеют размер приблизительный к 200х200х400 мм. Блоки стеновые устанавливаются как под землей так и в наземной части фундамента, подушечные – в основании столбчатой опоры в трапециевидной форме.

Достаточно часто дополнительную прочность конструкции может придать не только комбинирование материалов, но и комбинирование техник разного типа в выполнении фундамента.

Столбчатый фундамент с ростверком.

Виды столбчатого фундамента

Существуют различные классификации видов фундамента сделанных из столбчатых опор. Фундаменты выделяются по форме столбов: столбчатый круглой формы, основание с квадратными опорами, а также столбы с прямоугольным сечением. По способу возведения фундамента выделяют монолитные столбы – с выкапыванием траншеи, установкой надежной опалубки, заливкой бетонной смеси и фундамент по сборной технологии из кирпича или блоков.

Узнаем подробнее про нюансы того, как устанавливается столбчатый фундамент своими руками, видео фрагмент представлен ниже.

Столбчатый фундамент классифицируют глубиной нахождения столбов под землей. Глубоко заглубленный тип устанавливается на глинистых или пучинистых участках почв, с нахождением столба ниже того уровня, по которому почва промерзает в зимний период около 1,5 метра.

Монтаж столбчатого фундамента для каркасного дома с небольшим заглублением целесообразен на глубине не более 0,5 метра – устанавливается на песчаной подушке. Также его можно монтировать на гравийной подушке, когда имеются почвы песчаного и пучинистого типа. Другой вид столбчатого фундамента, когда опоры не заглубляют. Такой фундамент идеален для дачных домиков с небольшим весом, и чаще всего применяется на песчаных почвах.

Столбчатый фундамент: пошаговая инструкция

Итак, мы рассмотрели преимущества данной технологии строительства, теперь рассмотрим как сделать столбчатый фундамент своими руками, пошаговая инструкция поможет разобраться во всех тонкостях работы. Как установить столбчатый фундамент своими руками, фото.

Пошаговая заливка столбчатого фундамента из труб.

1. Необходимо начать подготовку дачного участка для строительства каркасного дома, и для этого сначала выровняем все большие бугры в выкопанном слое почвы. Обязательное мелкое углубление надо сделать на пару метров больше по площади, чем выбранный проект фундамента.
2. На земельный участок с помощью колышков и лески переносится проект будущего основания дома. Намечается будущее расположение опор, выкапываются ямы соответствующего размера.
3. Засыпается песчано-гравийный базис, и тщательно утрамбовывается.
4. При необходимости монтируется деревянная опалубка для заливки будущего раствора.
5. На подготовленную поверхность выкладываются материалы — это бут, кирпич, блоки.
6. Установка арматуры и заливка бетонной смеси. Металлическая арматурная сетка состоит из длинных стержней, их может быть три или четыре штуки. Скрепляют стержни проволочной арматурой в разных участках на промежутках в 250 мм.
7. Заливать бетон необходимо постепенно – слоями по 300 мм. с обязательным проколом железным стержнем для уплотнения и ликвидации пузырьков воздуха.
8. Столбчатый фундамент из блоков своими руками нужно обязательно гидроизолировать после снятия опалубки. Рекомендуется применить листы усиленного рубероида, можно жидкое стекло или расплавленный смолянистый состав.
9. Роль завершающего скрепляющего элемента играет нижняя обвязка каркасного дома на столбчатом фундаменте. Рекомендуется выполнять ее из качественного бруса на расстоянии не менее 500 мм от земли.

Столбчатый фундамент из блоков – где применяют

Из всех известных вариантов строительства самым недорогим и надежным считается возведение деревянного дома, бани или подсобного сооружения, основу которых составит деревянный каркас, возведенный на столбчатый фундамент из блоков. Следует заметить, что такой тип фундаментной основы не подразумевает применение блоков или иных ж/б аналогов, отличающихся существенной массой. Поговорим, как сделать самостоятельно блочный фундамент из элементов, масса которых не превышает тридцати килограмм.

Блоки для столбчатого фундамента

Для этого используют блочный материал в виде монолитных элементов, отлитых на виброустановке либо прессе из бетонной массы м100 – 150.

Не стоит пробовать изготовить блоки самостоятельно – приобрести их гораздо легче и дешевле. Тем более, что потребуется вам для фундамента не более пяти десятков штук.

Для обустройства столбчатого фундамента из блоков используют элементы с параметрами 20 х 20 х 40 см. И этому есть свои причины:

• параметры блока говорят о небольшой массе материала. С учетом применяемого в изготовлении наполнительного компонента вес одного камня может составлять 30 – 32 кг. Это дает возможность вести монтажные работы без привлечения специальной техники;
• для изготовления блоков используют вибропресс и стандартные формы. В итоге получается литой блок, по прочности существенно превышающий аналоги, произведенные кустарным способом;
• удачные размеры материала создают возможность для простой выкладки фундаментных столбиков и выравнивания плоскости без подрезки опорных верхушек.
• на блочной поверхности допускаются шероховатости, но она должна оставаться ровной, не иметь сколотых участков, трещин, наростов и выбоин;
• пустотные места в блоке не допускаются;
• после изготовления блок должен в течение четырех недель набирать проектную прочность.

Для проверки качества и прочности легко ударьте по блоку молотком – он должен отскочить. От падения с метровой высоты качественный блок не получит повреждений.

Поэтапное выполнение работ

Пошаговая инструкция для устройства столбчатого фундамента из блоков выглядит следующим образом:

Подготовка

Готовится план будущего объекта, на котором размечаются места под столбы. Как правило, их располагают под каждым угловым участком и под точками пересечений стен. По прямой линии расстояние между двумя столбиками не должно быть более двух метров, когда проектным решением заложен ростверк из металла или древесины. Для железобетонного ростверка допускается расстояние между опорными элементами до трех метров. Если данное условие не соблюсти, то возникнут проявления деформационного характера.

По составленному плану с помощью математических расчетов уточняется потребность строительных материалов.

Переходим к разметочным работам. Для начала намечаем две наиболее удаленные отметки, которые послужат ориентирами для габаритов сооружения.

Промеряются диагонали, размечаются опоры основного и вспомогательного предназначения, столбики под перегородки. Разметку выполняют по осям будущих стен: колышки выносятся за застроечное пятно.

Земляные работы

Продолжаем устраивать столбчатый фундамент из блоков своими руками. Начинаем копать ямы размерами 1.2 х 1.2 м и в глубину от 1.5 до 2 м под каждый столб. Для ускорения процесса можно арендовать мотобур. Ямы готовятся с таким расчетом, чтобы после укладки блоков их верхние уровни совпали.

На данном этапе работ рекомендуется подвести коммуникации и отрыть по периметру траншеи, предназначенные для обустройства дренажа и утепления цокольной части.

Предусматривается обустройство подушки. Ее можно не делать на песчаной почве, а на других участках устройство подушки лишним не будет. На геотекстильный материал насыпается двадцатисантиметровый слой песка, смачивается и уплотняется. После этого устраивается такая же по высоте щебневая прослойка. Уплотнив подушку, необходимо устроить подбетонку. При близком залегании грунтовых вод следует засыпать щебень слоем в сорок сантиметров, который поможет сохранять геометрию даже при излишней влажности.

Если ведется строительство нежилого сооружения, то от несущих площадок можно отказаться и уложить блоки на песок. Но следует помнить, что основание столбчатого фундамента из бетонных блоков должно быть не менее 40 ха 40 см.

Устройство подошвы

Для расширения подошвы фундамент монтируют на железобетонные плиты, залитые в опалубочные конструкции. На данном этапе встречаются определенные нюансы:

• параметры плиты должны в два раза превышать сечение столба, чтобы компенсировать боковые воздействия от пучинистого грунта;
• гидроизоляционный слой подошвы существенно продлит эксплуатационные период железобетона;
• щебень лучше не использовать, так как он своими острыми гранями прорвет гидроизоляционный материал.

По этой причине многие предпочитают устраивать подбетонку из тощих бетонных смесей.

Для защиты от грунтовых вод устраивается дренажная система из гладких перфорированных труб. Их укладывают в канавы, завернув в геотекстиль и присыпав щебенкой, потом засыпают грунтом.

Кладка блоков, заливка бетоном, гидроизоляция

При устройстве опорно-столбчатого фундамента из бетонных блоков используют песчано-цементную растворную смесь. Связывают столбики с подошвой арматурным прутом, выпущенным по центру.

Кладочные работы выполняются стандартно. Перевязка необходима для каждого ряда. Для этого берут несколько арматурных прутьев, соединяют их вязальной проволокой, укладывают в яму. Бетон заливается слоями по тридцать сантиметров, трамбуется. В верхней части каждого столбика устанавливается полуметровая шпилька.

При ведении кладочных работ необходимо контролировать углы и горизонтальные линии.

Если проектным заданием предусмотрен ростверк, то в последнем ряду устраивается арматурная закладка, необходимая для связки с горизонтальными балками.

Если строится нежилое помещение, то блоки можно укладывать без соединения их раствором. В соответствии с технологией, столбы выкладываются на высоту 0.5 – 0.8 м. С этой целью устраивается опалубка, в которую потом заливается бетон.

Блоки не требуют времени для отстаивания, гидроизоляцию их граней можно выполнять сразу. Поверхность камней обрабатывается битумными или эпоксидными составами. По всему периметру подошвы устраивается ковер из рубероидного или полиэтиленового материалов. Края следует зажать, чтобы во время заливки растворной смеси изоляционный слой не съехал под ее тяжестью.

Установка ростверка

Такой тип фундаментного основания используется по непучинистым почвам, заглубляется меньше, нежели свайный, значительно подвергается движениям бокового характера. При строительстве легкого сооружения верхушки столбиков не скрепляются, а вот при обустройстве жилого дома понадобится ростверк.

Его надежность улучшает показатель устойчивости, распределяя нагрузочные воздействия между опорными столбами.

Если необходимо создать практичный монолитный ростверк из железобетона, придется установить опалубочную конструкцию, создать армирующий каркас. Бетонный раствор заливается за один раз, одновременно с этим выполняется его уплотнение вибраторами.

Выполнив распалубку, грани ростверка защищают гидроизоляционным слоем.

Известно несколько видов ростверка:

• плиты, соединяющие свайные оголовки;
• ленты, скрепляющие верхушки столбов.

Наземные и заглубленные ростверки устраивать легче, потому что роль нижнего щита в опалубке выполняет грунт.

Это последний штрих в обустройстве фундаментной основы. Забирка представляет собой стену, скрывающую расстояние от земли до ростверка. В канаву глубиной в тридцать сантиметров и шириной 10- 20 см заливается бетонный раствор. Последующие строительные работы ведутся после того, как бетон затвердеет.

По окончанию работ настилается слой гидроизоляционного материала. Для этого отлично подходит рубероидный материал, которым укрывают столбы.

В чем преимущества такой фундаментной основы

Имея определенные навыки и знания в строительной сфере, возвести такой тип фундаментного основания самостоятельно можно в течение нескольких дней.

Финансовые расходы на строительство упрощенного фундамента из десятка столбов не превысят трех тысяч рублей. Но здесь есть одно условие – блоки под столбчатый фундамент приобретаются в готовом виде по пятьдесят рублей за камень, и практически все работы выполняются собственными силами.

Для небольшой деревянной постройки способа обустройства фундамента лучше не придумаешь. Самый сложный момент в такой работе – соблюсти геометрию и горизонтальные уровни опор.

Строительные работы упрощаются, если у вас имеется опыт проведения кладочных работ из кирпичного или шлакоблочного материала.

Область применения такого основания

Такие фундаменты в большинстве случаев используют в частном строительстве. Они не обладают высоким показателем несущей способности, что значительно ограничивает их эксплуатационный потенциал.

На почвах, не имеющих склонности к пучению, по столбчатой фундаментной основе возводят одноэтажные домики, бани, постройки хозяйственного предназначения.

Если стройка запланирована в районе с песчаным, скальным или валунным грунтом, несущих показателей столбчатого основания будет достаточно, чтобы возвести полноценный дом из сруба или пенобетонного блока.

Столбчатая фундаментная основа не подразумевает обустройство подвального помещения. Если данный критерий вам важен, следует рассмотреть устройство иных видов оснований.

Не следует устраивать такой фундамент в случаях:

• возведения большого дома с тяжелыми стенами;
• на почвах с низким уровнем несущей возможности, на участках с подвижными грунтами;
• на площадках, имеющих естественный высотный перепад более метра. В таком случае необходимо спланировать участок.

Заключение

Показатели прочности и стойкости фундаментной основы из блоков в существенной степени зависят от правильности соединения обвязочных бруса и опорных столбов. В связи с этим довольно часто на блоки устанавливаются добавочные угловые подкосы и деревянные распорки.

Как следует из отзывов потребителей, наиболее неблагоприятным фактором считается слабость обвязки, так как во время ее прогиба создается момент опрокидывания, способный расколоть опорные элементы.

Как сделать опорно-столбчатый фундамент из бетонных блоков?

Для каркасного или деревянного строения самым рациональным фундаментом считается столбчатый. Главное преимущество устройства опоры для сооружения в виде столбов  простота технологии и минимум подготовительных земляных работ. К наиболее распространённым и достаточно надёжным материалам для устройства столбов фундамента относятся мелкоштучные полнотелые бетонные блоки. Возвести столбчатый фундамент из блоков 20Х20Х40 см своими руками можно быстро, технология доступна для непрофессионального исполнения.

Важным фактором в пользу применения блоков для фундамента можно считать стоимость: цена одного качественного изделия не превышает 50 р.

Блоки для столбов фундамента: основные требования

Главными критериями самостоятельного возведения дома или другой постройки считается доступность понимания процессов строительства, а также возможность применения простых, нетяжёлых и малогабаритных материалов. Стеновые блоки из монолитного бетона наиболее соответствующий таким пожеланиям материал для устройства фундаментов при соблюдении условий:

• оптимальные размеры: 400 мм длина, по 200 мм ширина и высота;
• геометрическая форма — правильный параллелепипед с точным соблюдением углов и размеров;
• монолитный бетонный блок должен весить в пределах 35 кгшт.;
• структура бетона может быть шероховатой, но ровной, без сколов, наростов, трещин и выбоин;
• пустоты в блоках для фундамента недопустимы;
• бетон должен набрать прочность не менее 70% от проектной, то есть пролежать от изготовления до использования не менее 28 суток для набора естественной прочности;
• простая проверка качества и прочности: при лёгком ударе по блоку молотком он отскакивает, а при падении с высоты 1м на грунт блок не получает повреждений.

План и разбивка строения на участке

Разбивка строения на местности для устройства фундаментов по правилам должна производиться по осям здания. Но на практике легче устроить выноски размеров строения по внешнему периметру. Не стоит производить планировку «на глаз» или рисуя контур здания на земле с применением для углов теоремы Пифагора.

Привлечение специалиста или аренда геодезических приборов, теодолита, нивелира, дальномера и подобных, обойдётся недорого, но убережёт от неприятностей и дополнительных затрат при строительстве.

Разметка фундамента

Разметку мест расположения столбов фундамента рекомендуется производить по общепринятым усреднённым нормам и правилам:

• фундаменты — столбы по углам здания обязательны;
• дополнительные столбы устанавливаются в местах примыканий стен, перегородок;
• оптимальное расстояние между столбами 2 — 2,5 м, максимальное — 3 м, минимальное — 1,5 м.

Обособленные фундаменты

Для террас, веранд и других пристроек возводятся отдельные фундаменты, в последствии они не связываются ростверком в единую конструкцию. Это обусловлено различиями в эксплуатации основного строения и пристроек, а значит и разными нагрузками на фундаменты.

Отдельно от общей системы фундаментов устраиваются столбы под устройство печей или других подобных конструкций.

Устройство столбчатых фундаментов

Примерная пошаговая инструкция по производству фундаментных работ:

1. При разбивке здания на местности по внешней проекции натягиваются разметочные шнуры.
2. По всему периметру сооружения следует снять слой растительного грунта толщиной 15-20 см и шириной 50-60 см со смещением на внешнюю сторону здания. Это необходимо для последующего устройства забирки цоколя.
3. Места расположения фундаментных столбов отмечаются колышками по центру согласно заранее составленного эскизного плана разбивки.
4. Глубина выемки грунта для устройства мелкозаглублённых фундаментов составляет обычно не более 40 см.
5. При глубоких фундаментах (например: ниже глубины промерзания) применение блоков нерационально из-за возникающих трудностей в укладке блоков и возрастающем объёме земляных работ для облегчения качественного монтажа.
6. Грунт, по возможности, вынимается на площади, минимально превышающей размеры сечения столба. Обычно столбчатый фундамент устраивается квадратным с размером каждой стороны 40 см.
7. Нижняя отметка каждой ямы должна быть единой для всех столбов, проверка отметки проводится с помощью нивелира или другими способами.
8. Подготовка или подушка под блоки обычно устраивается из песчано-гравийной смеси. Возможно применение только песчаной подсыпки.
9. Уплотнение подстилающего слоя производится с помощью ручной трамбовки, изготовленной из бревна. Песчаный слой неплохо уплотняется простой заливкой избыточного количества воды.
10. Первый (нижний) ряд из двух блоков укладывается непосредственно на песчано-гравийную подушку либо на выравнивающий слой из цементно-песчаного кладочного раствора.
11. Промежуток между блоками заполняется раствором толщиной около 1 см.
12. Уложенный ряд блоков накрывается раствором и на него укладывается перпендикулярно перекрывающий следующий ряд.
13. Аналогично с перекрытием укладываются все ряды до нужной отметки.
14. Цементно-песчаный раствор приготавливается из расчёта на 1 часть цемента М400-500 три части просеянного песка. Вода добавляется в количестве, необходимом для создания пластичной густой консистенции раствора.
15. Проверяется верхняя отметка столбов. Она должна быть одинакова для всей системы. При необходимости возможно добавление выравнивающих слоёв из раствора, в отдельных случаях верхний ряд может быть выложен из красного полнотелого кирпича.
16. В шов верхнего ряда иногда вставляется анкерный болт для последующего крепления деревянной обвязки
17. Последним этапом считается устройство укрывающей верхний ряд гидроизоляции из рубероида на битумной мастике.

Видео: Каркасный дом на блоках своими руками

Возводим столбчатый фундамент для каркасного дома

Столбчатый фундамент для каркасного дома является интересным в экономическом плане вариантом основания. Такой фундамент можно сделать своими руками, используя недорогие материалы. Чтобы не допустить ошибок, внимательно изучите инструкцию и познакомьтесь с тонкостями монтажа.

Устройство столбчатого фундамента

Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.

Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.

Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см. В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.

Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.

Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.

Типы и способы установки столбчатого основания

Опоры для столбчатого фундамента каркасного дома принято различать:

• по размерам;
• типу сечения;
• материалам изготовления;
• методу производства;
• глубине вкапывания.

Виды по материалу и методу монтажа

Сечение может быть двух видов – круглое и прямоугольное.

В качестве материала изготовления используют:

• бетонную смесь (железобетон);
• бутобетон;
• бутовый камень;
• кирпич;
• блоки;
• древесину.

Фундамент столбчатого типа можно делать двумя методами:

1. Монолит. Смесь заливают в опалубки.
2. Сборная конструкция. Строители собирают фундамент из составных компонентов (блоки, кирпич, камни).

Глубина вкапывания столбов

Столбчатые фундаменты могут различаться глубиной закладки. Принято выделять:

• Заглубленный закладывается на глубине не ниже уровня промерзания почвы. Такой фундамент делают при возведении домов на пучинистых почвах (глина, суглинок). Заглубленное основание является самым дорогим и трудоемким типом фундамента, основанного на столбах.
• Малозаглубленный закладывают на 50-70% от глубины замерзания почвы. Порядка 50% заглубления будет составлять подушка, сделанная из смеси песка и гравия.
• Незаглубленный. Нижняя часть располагается на земле или на специальной подушке, выполненной из гравия и песка. Незаглубленные фундаменты не требуют больших финансовых затрат. Они применимы исключительно на непучинистых или малопучинистых грунтах. Можно использовать при возведении легких одноэтажных конструкций.

Использование ростверка на основаниях столбчатого типа

Столбчатый фундамент для домов каркасного типа может закладываться с ростверком. Бывают ситуации, когда строители отказываются от использования данной конструкции. Ростверк позволяет распределить нагрузку строения равномерно по всем опорам и защищает опоры от опрокидывания при передвижении почвы. Ростверк представляет собой балку, которую монтируют на верхней части столбов.

Монтаж ростверка предполагает дополнительные финансовые вложения и увеличивает общее время строительства дома. По этой причине большая часть каркасных домов возводится без ростверка. Обвязку фундамента монтируют напрямую на опоры поверх гидроизоляционного слоя. Как было указано выше, подобные конструкции менее устойчивы к сдвигам грунта. Этот факт необходимо принимать во внимание.

Бетонный монолитный фундамент столбчатого типа

Этот вид представляет собой опорные столбы, возведенные при помощи заливки бетонной смеси в опалубку. Столбы могут иметь прямоугольную или круглую форму. Изнутри их армируют связным стальным арматурным каркасом.

Прямоугольное сечение

Устройство таких столбов предполагает использование опалубки, которую чаще всего делают из обрезной доски или листов фанеры.

Для нижней части столбов на грунтах, отличающихся плотностью и устойчивостью, в качестве опалубки можно использовать стенки вырытых лунок, предназначенных для опорных столбов. Ямы вырывают под размер столба. Перед заливкой бетонной смеси стенки лунок утепляют гидроизоляционными материалами.

На рыхлых и сыплющихся почвах опалубку для фундамента каркасного дома монтируют по всей высоте опоры. Ямы выкапывают так, чтобы в них можно было поместить столб, а затем установить и зафиксировать опалубку.

В обоих случаях перед монтажом опалубки дно лунки покрывают подушкой из песка и гравия. В случае с заглубленным фундаментом высота подушки составляет 10-20 см. При малозаглубленных и незаглубленных – 30-50 см.

Монтаж опалубки

Соорудив подушку, строители начинают монтаж опалубки. Этот элемент должен быть установлен вертикально и зафиксирован специальными упорами. Внутреннюю часть закрывают гидроизоляционными материалами.

Можно использовать столбы одинаковой ширины и сечения по всей длине или столбы с «башмаком». Последние имеют более широкую нижнюю часть, поэтому яма под столб должна иметь место для «башмака». Опалубка также должна соответствовать расширенной части.

Бывают ситуации, когда «башмак» заливается до установки самой опоры. В таком случае на «башмаке» оставляют арматурные выпуски. После застывания бетонной смеси опалубку для основной конструкции устанавливают на него.

Во внутреннюю часть опалубки устанавливают каркас. Его делают из четырех прутьев арматуры диаметром 1-1,2 см. Прутья связывают между собой стальными хомутами. Чаще всего в качестве материала соединительного компонента выступает арматура с диаметром 0.6-1 см.

Каркас опалубки

Размеры каркаса должны предусматривать небольшой зазор между прутьями арматуры и опалубкой. Расстояние должно быть не меньше трех миллиметров! Если строители монтируют каркас на подушку из песка, то в нижней части обязательно оставляют точно такой же зазор.

Это поможет защитить стальные элементы конструкции от появления коррозии. Для зазоров лучше всего использовать специальные полимерные защитные подставки. Кроме создания необходимого пространства, они обезопасят каркас от смещений при заливке смеси.

Если строители первоначально заливают «башмаки» в лунки, то необходимо монтировать каркас до установки опалубки. В противном случае связать каркас с выпусками прутьев арматуры не получится.

В ситуациях, когда планируется устройство фундамента столбчатого типа без ростверка, высота каркаса должна находиться на 5-6 см ниже уровня заливки бетонной смеси. Соединение таких опорных конструкций с обвязкой происходит при помощи вкладных шпилек. Диаметр шпилек должен составлять 1.4-1.6 см.

Если же фундамент предусматривает наличие ростверка, то стержни каркаса, должны располагаться на 15-25 см выше уровня заливки бетонной смеси. Только так получится увязать конструкцию с ростверком.

Заливка бетонной смеси

Установив каркасную конструкцию и опалубку, строители приступают к заливке бетона. Стоит отметить, что смесь для фундамента можно сделать самостоятельно. Если на это нет времени, то можно заказать готовый раствор. Есть много компаний, специализирующихся на продаже этого материала.

Для сооружения фундамента столбчатого типа нужен бетон марки М200 или выше. Заливать смесь необходимо порционно, тщательно трамбуя каждую заливку. Для утрамбовки рекомендуется использовать специальное вибрационное устройство. Если такого под рукой нет, то можно трамбовать палкой или штырем. После полного затвердевания бетона можно демонтировать опалубку.

Круглое сечение

Сооружая столбчатый фундамент для каркасного дома, строители очень часто используют опоры круглого сечения. Для изготовления таких опор бурят скважины, используя ручные, садовые или тракторные буры. Диаметр скважины должен составлять 20-25 см.

Технология сооружения круглых опор точно такая же, как и в случае прямоугольных столбов. Отличается только устройство опалубки. Ее роль здесь играет рубероид, скрученный в цилиндрическую форму, или трубы из пластика и асбеста. Трубы выступают в роли опалубки несъемного типа.

Очень часто для сооружения столбчатого основания применяется технология ТИСЭ. Она предусматривает использование бура с якорем. Такое устройство выбуривает лунку с расширением в нижней части. Так можно увеличить опорную площадь.

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Фундамент столбчатого типа из кирпича

В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.

Возведение столбов из кирпича допускает два варианта:

1. Первый слой укладывается на подушку из песка.
2. Начальный слой укладывается на залитый заранее «башмак» из бетона.

В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.

Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.

Столбы комбинированного типа

Очень часто опорные столбы для каркасного дома делают не из одного, а из нескольких материалов. К примеру, нижняя часть опоры заливается из бетонной смеси, а верхняя сооружается из кирпичей или блоков. Такой подход позволяет отказаться от использования опалубки для верхней части.

Фундамент столбчатого типа с ростверком

Увеличить показатели надежности фундамента столбчатого типа можно при помощи ростверка из бетонной смеси. К тому же, этот элемент позволяет распределить нагрузку строения на опоры.

Ростверк бывает двух видов:

1. Надземный (подвесной).
2. Низкий (наземный).

Надземный ростверк устанавливают на 10-25 см выше земли. Низкий располагают на гравийной подушке.

Монтаж опалубки

Устройство подвесного ростверка предполагает наличие опалубки на столбах основания. Здесь возможны два варианта исполнения.

1. Опалубка размещается дном на уровне верхней части опор.
2. Опалубка размещается по всей высоте (до земли). Место между ростверком и землей засыпают песком.

Оба варианта предполагают использование гидроизоляционных материалов. Их помещают во внутреннюю часть опалубки.

Опалубка должна быть размещена выше уровня заливки бетонной смеси. Допустимо размещение и на одном уровне. В таком случае она должна находиться в одной плоскости с местом заливки бетона.

Укрепление ростверка арматурой

Внутренняя часть опалубки оснащается каркасом из арматуры. Прутья арматуры связываются проволокой вязального типа. Между внутренними стенками и арматурой должен быть зазор (от 3 до 5 см). Это расстояние будет защищать металл от появления коррозии. Для создания зазора применяют подставки из пластмассы.

Выпуски прутьев арматуры, выходящие из столбов, связывают с ростверком. Бывают ситуации, когда арматурные выпуски намного длиннее уровня расположения ростверка. Тогда прутья сгибают под прямым углом в месте соприкосновения ростверка и прутьев.

Бетонирование

Закончив все перечисленные выше действия, строители приступают к заливке бетонной смеси. На этом этапе нужно следить, чтобы бетон не закрыл полностью арматурные прутья. Плотность укладки смеси можно повысить, используя вибратор, стальной прут, лопату или палку. После заливки смеси необходимо выровнять верхнюю часть ростверка. Он должен находиться в одной плоскости по всему своему периметру.

Видео: как залить столбчатый фундамент своими руками

Сооружение столбчатого фундамента своими руками для каркасного дома не является чем-то невыполнимым. Строгое следование технологиям позволит создать качественную конструкцию, которая будет служить основой долговечного строения.

Столбчатый фундамент из блоков своими руками 20*20*40: Пошаговая инструкция + Фото и Видео

Столбчатый фундамент из блоков 20х20х40 +Инструкция по изготовлению. Чтобы обеспечить зданию устойчивость, строители создают фундаментные основы разных сложностей. При постройке важно обеспечить фундамент качество, так как именно от качества зависит срок эксплуатации.

Типы и виды фундамента отличаются между собой, поэтому подбирать разновидность следует при учете концентрации влаги в земле и веса постройки. Достаточно популярным решением в этом случае является заглубленный столбчатый фундамент из блоков 20х20х40.

Его отличительными четами является высокая прочность, а также способность выдерживать дополнительную нагрузку, которая может появиться, если будет произведено усиление перекрытий.

Разновидности

Столбчатые основания смогли отлично себя зарекомендовать при возведении построек облегченного типа, выполненных на основе брусьев из дерева, готовых каркасов или бревен. Также этот вид основы эффективен, если использовать его на плотном грунте с высокой степенью промерзания. Если требуется возвести здание на пучинистых почвах, то этот вариант можно считать единственным правильным выбором. Основные фундаменты сами по себе отличаются по конструкционным особенностям, а также используемыми для возведения материалами.

Для того, чтобы сделать столбчатый фундамент на блоках, вам потребуются такие материалы:

• Обожженный кирпич.
• Бетонные блоки.
• Природный камень.
• Металлические профили.
• Железобетонные колонны.
• Деревянные столбы.
• Асбоцементные трубы.

Важно! Чтобы обеспечить устойчивость стен в здании, следует заранее произвести расчет, а в процессе изготовления выдержать вертикальность колонн опоры и обеспечить нужную площадь сечения на опорах в зависимости от того, какие материалы вы будете использовать.

Нужно, чтобы вы соблюдали требования минимальных размеров поверхностей опоры в зависимости от того, какие материалы будут применяться:

• Бутобетон – 0,4х0,4 метра.
• Бутовый камень – 0,6х0,6 метра.
• Кирпич – 0,5х0,5 метра.
• Асбоцементные брусья – 0,2 метра в диаметре.
• Фундаментные блоки – 0,4х0,4 метра.
• Железобетон – 0,3х0,3 метра.
• Деревянные брусья – от 0,2 до 0,4 метров.

Когда вы изучите землю и формирование приямков, в каждом из них нужно сформировать демпферную подушку, которую следует укладывать на спланированное основание. Ее делают на основе определенного количества смешанного между собой щебня и песка. После этого подсыпку следует увлажнить и утрамбовать.

На этом подготовительные работы к изготовлению опорно-столбчатого фундамента окончены, и теперь остается сделать один видов столбчатого фундамента:

• Блочный, который делают на основе обычных блоков из бетона, или же из усиленных блоков (железобетонных). Укладывают такие блоки с использованием цементного раствора.
• Бетонный, при сооружении которого каркас щитовой опалубки с наличием арматурной решетки нужно залить заранее подготовленным раствором бетона.
• Бутовый или кирпичный, для изготовления которого используют каменный стройматериал и его бетонируют цементной связующей смесью.
• Трубчатый, который сильно отличается от других видов тем, что используют трубы из асбоцемента или металла в качестве элементов опоры. На большой глубине должен располагаться нижний уровень труб.
• Деревянный, и в этом случае основу обязательно следует пропитать антисептическим составом, а также обработке следует подвергнуть опорные балки из древесины. При этом важно, чтобы часть бруса, которая будет находиться в грунте, должна быть тщательно гидроизолирована.

Принять решение о том, какой из строительных материалов использовать, следует после того, как будет произведен расчет нагрузочной способности, а также будут учтены вес здания и тип земли. При высокой концентрации в земле крупнофракционного песка или фракции глинистого вида будет целесообразнее выбрать столбчатый фундамент из блоков. В этом случае используемые колонны опор отличаются разнообразными формами при поперечном сечении. Их делают круглыми, прямоугольными или квадратными.

Обратите внимание, что если вы решили соорудить именно столбчатый фундамент, то помните, что при такой конструкции не будет возможности обустроить подвальное помещение. Но свободное пространство обеспечивает возможность без проблем расположить под полами здания канализационных, электрических и прочих коммуникаций.

Когда не нужно использовать столбчатый фундамент из блоков 20х20х40 ФБС

Иногда случается так, что конструктивные особенности здания и тип почвы не дают возможности использовать фундамент столбчатого вида на основе блоков ФБС.

Такие ограничения могут быть вызваны по следующим причинам:

• Склонность земли к подвижкам горизонтального типа. На таком типе почвы столбчатые основание имеют высокие риски быть сдвинуты вбок.
• Высокая масса здания, которое планируют строить на почве с низким уровнем несущей способности. Столбчатый фундамент не может выдержать вес тяжелых стен.

Еще создать сложности могут ощутимые высотные перепады.

Область применения

Распространенные в строительстве фундаментные блоки представляют собой изделия, которые имеют форму прямоугольного параллелепипеда.

Относительно небольшие размеры при малом весе дают возможность проводить различные строительные работы в ускоренном темпе:

• Возведение фундаментного основания в столбчатой конструкции.
• Строительство ленточного фундамента.
• Построение капитальных стен для объектов производственного и жилого назначения.

Обратите внимание, что благодаря небольшой массе блоков и удобным размерам можно осуществлять различные строительные операции оперативно даже своими руками.

Блоки размера 20х20х40 – рекомендации

При планировании возведения столбчатого фундамента из блоков 20х20х40 своими руками следует ответственно подойти к выбору стройматериалов. Обратите свое внимание на изделия популярной марки ФБС, так как именно у этого производства технологический процесс регламентирован требованиям стандартов.

При выборе блочной продукции постарайтесь обращать внимание на такие моменты:

• Максимальная несущая способность материала, опоры из которого будут подвержены нагрузкам от веса строения.
• Результаты расчетов, где будут учтены особенности земли и масса возводимой постройки.
• Характеристики изделий блочного типа, которые гарантируют морозоустойчивость, а также обратите отдельное внимание на теплоизоляционные характеристики.
• Какие были использованы виды заполнителей при производстве блочных элементов, так как характеристики наполнителей напрямую влияют на прочность изделия, и соответственно, на срок эксплуатации.

Полезный совет! Еще при выборе блоков проверяйте наличие паспортов и сертификатов качества, которые являются гарантией того, что блоки соответствуют всем требованиям.

Особенности и характеристики

Если вы приняли решение использовать блоки и сделать из них фундамент, то постарайтесь тщательно изучить все характеристики материала, а после проанализируйте все преимущества и недостатки.

Давайте рассмотрим рабочие характеристики блочного строительного материала:

1. Его длина составляет 40 см.
2. Ширина составляет 20 см.
3. Высота не бывает большае 20 см.
4. Один блок веси от 33 до 38 кг.
5. Удельный вес колеблется от 1.66 до 2.21 т/м 3 .
6. Показание коэффициента теплопроводности не более 1.14 Вт/мК.
7. Морозостойкость составляет 50 циклов и имеет индекс F50.

Обратите внимание на то, что фундаментные блоки размера 20х20х40, которые предложены производителями, на самом деле имеют несколько иные размеры 395х195х190 мм. Чтобы ускорить расчетные операции производители используют значения габаритов, увеличенные в большую сторону.

Наличие в блоке полости является важной конструктивной особенностью выпускаемой продукции в разных вариациях:

• Монолитные блоки используют для основ фундамента, а еще для строительства подвалов и цокольных помещений.
• Изделия с пустотами отлично подойдут для сооружения перегородок между комнатами, а также для перемычек и стен.

У блочных изделий много достоинств:

• Нет необходимости использовать специализированное строительное оборудование для того, чтобы поднимать блоки.
• Не нужно нанимать большую бригаду строителей, хватит и нескольких помощников.
• Не требуется собирать опалубку при возведении столбчатой или ленточной основы.
• Кладка может быть ускоренной за счет сокращения продолжительности цикла строительства.
• Можно строить в любое время года, и нет никакой привязки к температуре или погодным условиям.
• Нагрузочная способность приемлема, дает возможность воспринимать вес строения.
• Умеренная стоимость, что снижает общую стоимость строительной операции.

И есть несколько незначительных недостатков:

• Расход цементной смеси увеличен.
• Нужно дополнительное утепление, которое связано с пониженными характеристиками теплоизоляции.
• Материал восприимчив к воздействию влаги, поэтому придется потратиться на хорошую гидроизоляцию.

Обратите внимание, что эксплуатационные свойства и технические характеристики этих блоков дают возможность использовать их для строительства оснований фундамента для малоэтажных строений, а также для создания подвального помещения.

Технология возведения

При возведении следует учитывать то, что расстояние между блочными опорами должно быть от 130 до 300 см. Также расстояние от уровня земли до верхней плоскости должно быть от 30 до 60 см. Толщина демпфирующей песчано-гравийной подсыпки должна быть выдержана на уровне 20 см. Пространство между почвой и опорами должно быть заполнено щебнем и песком. Рассчитайте нагрузочную способность, чтобы были гарантии устойчивости строения.

Технология, по которой проводят установку столбчатого фундамента на блоках 20х20х40, предусматривает такие шаги:

1. Проводим нужные расчеты.
2. Определяем потребность в строительных материалах.
3. Проводим подготовку.
4. Проводим разметку стройплощадки.
5. Убираем землю.
6. Делаем подушку.
7. Укладываем блоки.
8. Проводим гидроизоляционные работы.

Давайте рассмотрим отдельные этапы.

Подготовка к укладке

На этапе подготовки следует выполнить следующие работы:

• Определить тип грунта, а также узнать уровень промерзания почвы и глубину нахождения водоносных слоев.
• Очистить строительную площадку от мусора и растений, а также удалить плодородный слой земли.
• Распланировать поверхность и сделать разметку.

Когда все будет окончено, можно приступить к земляным работам.

Подготовка приямков для блочных столбов

Для начала вручную или при помощи специальной техники удалите землю с того участка, где будет фундамент. Важно, чтобы при извлечении вертикальность стенок была выдержана, и было углубление внутрь, а уровень промерзания был приблизительно на 50 см. После этого разровняйте основание приямка.

Установка опор

Монтаж производят по такому алгоритму:

• Сделайте полушку из щебня и песка.
• Обязательно увлажните ее и после утрамбуйте.
• Теперь можно заняться кладкой блоков поверх цементного раствора.
• Обязательно следите за правильностью кладки.
• Стыковые швы затрите.

Теперь можно вводить опоры до нужной высоты над нулевой отметкой.

Гидроизоляция

Для осуществления работ по гидроизоляции можно:

• Обмазывать поверхности фундамента составом битума.
• Защитить стенки основание рубероидом (листовым).

Очень важно, чтобы укладка рубероида была выполнена с перекрытием в 20 см, а если вы будете наносить обмазочные вещества, проводите двухслойную обработку. Гидроизоляция защитного типа поможет предотвратить доступ влаги и не даст грунтовым водам размывать застывший раствор цемента. После того, как монтаж будет окончен, потребуется отмостка. Она тоже поможет защитить фундамент от негативного воздействия влаги.

Заключение

Столбчатый фундамент из блоков 20х20х40 является проверенной временем конструкцией, которая дает возможность обеспечить устойчивость и длительное эксплуатирование малоэтажного строения. Очень важно, чтобы при строительстве были использованы высококачественные материалы, и вы заранее изучили всю технологию. При самостоятельном выполнении работ вы сможете уменьшить объем затрат.

Как сделать опорно-столбчатый фундамент из бетонных блоков?

Для каркасного или деревянного строения самым рациональным фундаментом считается столбчатый. Главное преимущество устройства опоры для сооружения в виде столбов  простота технологии и минимум подготовительных земляных работ. К наиболее распространённым и достаточно надёжным материалам для устройства столбов фундамента относятся мелкоштучные полнотелые бетонные блоки. Возвести столбчатый фундамент из блоков 20Х20Х40 см своими руками можно быстро, технология доступна для непрофессионального исполнения.

Важным фактором в пользу применения блоков для фундамента можно считать стоимость: цена одного качественного изделия не превышает 50 р.

Блоки для столбов фундамента: основные требования

Главными критериями самостоятельного возведения дома или другой постройки считается доступность понимания процессов строительства, а также возможность применения простых, нетяжёлых и малогабаритных материалов. Стеновые блоки из монолитного бетона наиболее соответствующий таким пожеланиям материал для устройства фундаментов при соблюдении условий:

• оптимальные размеры: 400 мм длина, по 200 мм ширина и высота;
• геометрическая форма — правильный параллелепипед с точным соблюдением углов и размеров;
• монолитный бетонный блок должен весить в пределах 35 кгшт.;
• структура бетона может быть шероховатой, но ровной, без сколов, наростов, трещин и выбоин;
• пустоты в блоках для фундамента недопустимы;
• бетон должен набрать прочность не менее 70% от проектной, то есть пролежать от изготовления до использования не менее 28 суток для набора естественной прочности;
• простая проверка качества и прочности: при лёгком ударе по блоку молотком он отскакивает, а при падении с высоты 1м на грунт блок не получает повреждений.

План и разбивка строения на участке

Разбивка строения на местности для устройства фундаментов по правилам должна производиться по осям здания. Но на практике легче устроить выноски размеров строения по внешнему периметру. Не стоит производить планировку «на глаз» или рисуя контур здания на земле с применением для углов теоремы Пифагора.

Привлечение специалиста или аренда геодезических приборов, теодолита, нивелира, дальномера и подобных, обойдётся недорого, но убережёт от неприятностей и дополнительных затрат при строительстве.

Разметка фундамента

Разметку мест расположения столбов фундамента рекомендуется производить по общепринятым усреднённым нормам и правилам:

• фундаменты — столбы по углам здания обязательны;
• дополнительные столбы устанавливаются в местах примыканий стен, перегородок;
• оптимальное расстояние между столбами 2 — 2,5 м, максимальное — 3 м, минимальное — 1,5 м.

Обособленные фундаменты

Для террас, веранд и других пристроек возводятся отдельные фундаменты, в последствии они не связываются ростверком в единую конструкцию. Это обусловлено различиями в эксплуатации основного строения и пристроек, а значит и разными нагрузками на фундаменты.

Отдельно от общей системы фундаментов устраиваются столбы под устройство печей или других подобных конструкций.

Устройство столбчатых фундаментов

Примерная пошаговая инструкция по производству фундаментных работ:

1. При разбивке здания на местности по внешней проекции натягиваются разметочные шнуры.
2. По всему периметру сооружения следует снять слой растительного грунта толщиной 15-20 см и шириной 50-60 см со смещением на внешнюю сторону здания. Это необходимо для последующего устройства забирки цоколя.
3. Места расположения фундаментных столбов отмечаются колышками по центру согласно заранее составленного эскизного плана разбивки.
4. Глубина выемки грунта для устройства мелкозаглублённых фундаментов составляет обычно не более 40 см.
5. При глубоких фундаментах (например: ниже глубины промерзания) применение блоков нерационально из-за возникающих трудностей в укладке блоков и возрастающем объёме земляных работ для облегчения качественного монтажа.
6. Грунт, по возможности, вынимается на площади, минимально превышающей размеры сечения столба. Обычно столбчатый фундамент устраивается квадратным с размером каждой стороны 40 см.
7. Нижняя отметка каждой ямы должна быть единой для всех столбов, проверка отметки проводится с помощью нивелира или другими способами.
8. Подготовка или подушка под блоки обычно устраивается из песчано-гравийной смеси. Возможно применение только песчаной подсыпки.
9. Уплотнение подстилающего слоя производится с помощью ручной трамбовки, изготовленной из бревна. Песчаный слой неплохо уплотняется простой заливкой избыточного количества воды.
10. Первый (нижний) ряд из двух блоков укладывается непосредственно на песчано-гравийную подушку либо на выравнивающий слой из цементно-песчаного кладочного раствора.
11. Промежуток между блоками заполняется раствором толщиной около 1 см.
12. Уложенный ряд блоков накрывается раствором и на него укладывается перпендикулярно перекрывающий следующий ряд.
13. Аналогично с перекрытием укладываются все ряды до нужной отметки.
14. Цементно-песчаный раствор приготавливается из расчёта на 1 часть цемента М400-500 три части просеянного песка. Вода добавляется в количестве, необходимом для создания пластичной густой консистенции раствора.
15. Проверяется верхняя отметка столбов. Она должна быть одинакова для всей системы. При необходимости возможно добавление выравнивающих слоёв из раствора, в отдельных случаях верхний ряд может быть выложен из красного полнотелого кирпича.
16. В шов верхнего ряда иногда вставляется анкерный болт для последующего крепления деревянной обвязки
17. Последним этапом считается устройство укрывающей верхний ряд гидроизоляции из рубероида на битумной мастике.

Видео: Каркасный дом на блоках своими руками

Столбчатый фундамент из блоков – где применяют

Из всех известных вариантов строительства самым недорогим и надежным считается возведение деревянного дома, бани или подсобного сооружения, основу которых составит деревянный каркас, возведенный на столбчатый фундамент из блоков. Следует заметить, что такой тип фундаментной основы не подразумевает применение блоков или иных ж/б аналогов, отличающихся существенной массой. Поговорим, как сделать самостоятельно блочный фундамент из элементов, масса которых не превышает тридцати килограмм.

Блоки для столбчатого фундамента

Для этого используют блочный материал в виде монолитных элементов, отлитых на виброустановке либо прессе из бетонной массы м100 – 150.

Не стоит пробовать изготовить блоки самостоятельно – приобрести их гораздо легче и дешевле. Тем более, что потребуется вам для фундамента не более пяти десятков штук.

Для обустройства столбчатого фундамента из блоков используют элементы с параметрами 20 х 20 х 40 см. И этому есть свои причины:

• параметры блока говорят о небольшой массе материала. С учетом применяемого в изготовлении наполнительного компонента вес одного камня может составлять 30 – 32 кг. Это дает возможность вести монтажные работы без привлечения специальной техники;
• для изготовления блоков используют вибропресс и стандартные формы. В итоге получается литой блок, по прочности существенно превышающий аналоги, произведенные кустарным способом;
• удачные размеры материала создают возможность для простой выкладки фундаментных столбиков и выравнивания плоскости без подрезки опорных верхушек.
• на блочной поверхности допускаются шероховатости, но она должна оставаться ровной, не иметь сколотых участков, трещин, наростов и выбоин;
• пустотные места в блоке не допускаются;
• после изготовления блок должен в течение четырех недель набирать проектную прочность.

Для проверки качества и прочности легко ударьте по блоку молотком – он должен отскочить. От падения с метровой высоты качественный блок не получит повреждений.

Поэтапное выполнение работ

Пошаговая инструкция для устройства столбчатого фундамента из блоков выглядит следующим образом:

Подготовка

Готовится план будущего объекта, на котором размечаются места под столбы. Как правило, их располагают под каждым угловым участком и под точками пересечений стен. По прямой линии расстояние между двумя столбиками не должно быть более двух метров, когда проектным решением заложен ростверк из металла или древесины. Для железобетонного ростверка допускается расстояние между опорными элементами до трех метров. Если данное условие не соблюсти, то возникнут проявления деформационного характера.

По составленному плану с помощью математических расчетов уточняется потребность строительных материалов.

Переходим к разметочным работам. Для начала намечаем две наиболее удаленные отметки, которые послужат ориентирами для габаритов сооружения.

Промеряются диагонали, размечаются опоры основного и вспомогательного предназначения, столбики под перегородки. Разметку выполняют по осям будущих стен: колышки выносятся за застроечное пятно.

Земляные работы

Продолжаем устраивать столбчатый фундамент из блоков своими руками. Начинаем копать ямы размерами 1.2 х 1.2 м и в глубину от 1.5 до 2 м под каждый столб. Для ускорения процесса можно арендовать мотобур. Ямы готовятся с таким расчетом, чтобы после укладки блоков их верхние уровни совпали.

На данном этапе работ рекомендуется подвести коммуникации и отрыть по периметру траншеи, предназначенные для обустройства дренажа и утепления цокольной части.

Предусматривается обустройство подушки. Ее можно не делать на песчаной почве, а на других участках устройство подушки лишним не будет. На геотекстильный материал насыпается двадцатисантиметровый слой песка, смачивается и уплотняется. После этого устраивается такая же по высоте щебневая прослойка. Уплотнив подушку, необходимо устроить подбетонку. При близком залегании грунтовых вод следует засыпать щебень слоем в сорок сантиметров, который поможет сохранять геометрию даже при излишней влажности.

Если ведется строительство нежилого сооружения, то от несущих площадок можно отказаться и уложить блоки на песок. Но следует помнить, что основание столбчатого фундамента из бетонных блоков должно быть не менее 40 ха 40 см.

Устройство подошвы

Для расширения подошвы фундамент монтируют на железобетонные плиты, залитые в опалубочные конструкции. На данном этапе встречаются определенные нюансы:

• параметры плиты должны в два раза превышать сечение столба, чтобы компенсировать боковые воздействия от пучинистого грунта;
• гидроизоляционный слой подошвы существенно продлит эксплуатационные период железобетона;
• щебень лучше не использовать, так как он своими острыми гранями прорвет гидроизоляционный материал.

По этой причине многие предпочитают устраивать подбетонку из тощих бетонных смесей.

Для защиты от грунтовых вод устраивается дренажная система из гладких перфорированных труб. Их укладывают в канавы, завернув в геотекстиль и присыпав щебенкой, потом засыпают грунтом.

Кладка блоков, заливка бетоном, гидроизоляция

При устройстве опорно-столбчатого фундамента из бетонных блоков используют песчано-цементную растворную смесь. Связывают столбики с подошвой арматурным прутом, выпущенным по центру.

Кладочные работы выполняются стандартно. Перевязка необходима для каждого ряда. Для этого берут несколько арматурных прутьев, соединяют их вязальной проволокой, укладывают в яму. Бетон заливается слоями по тридцать сантиметров, трамбуется. В верхней части каждого столбика устанавливается полуметровая шпилька.

При ведении кладочных работ необходимо контролировать углы и горизонтальные линии.

Если проектным заданием предусмотрен ростверк, то в последнем ряду устраивается арматурная закладка, необходимая для связки с горизонтальными балками.

Если строится нежилое помещение, то блоки можно укладывать без соединения их раствором. В соответствии с технологией, столбы выкладываются на высоту 0.5 – 0.8 м. С этой целью устраивается опалубка, в которую потом заливается бетон.

Блоки не требуют времени для отстаивания, гидроизоляцию их граней можно выполнять сразу. Поверхность камней обрабатывается битумными или эпоксидными составами. По всему периметру подошвы устраивается ковер из рубероидного или полиэтиленового материалов. Края следует зажать, чтобы во время заливки растворной смеси изоляционный слой не съехал под ее тяжестью.

Установка ростверка

Такой тип фундаментного основания используется по непучинистым почвам, заглубляется меньше, нежели свайный, значительно подвергается движениям бокового характера. При строительстве легкого сооружения верхушки столбиков не скрепляются, а вот при обустройстве жилого дома понадобится ростверк.

Его надежность улучшает показатель устойчивости, распределяя нагрузочные воздействия между опорными столбами.

Если необходимо создать практичный монолитный ростверк из железобетона, придется установить опалубочную конструкцию, создать армирующий каркас. Бетонный раствор заливается за один раз, одновременно с этим выполняется его уплотнение вибраторами.

Выполнив распалубку, грани ростверка защищают гидроизоляционным слоем.

Известно несколько видов ростверка:

• плиты, соединяющие свайные оголовки;
• ленты, скрепляющие верхушки столбов.

Наземные и заглубленные ростверки устраивать легче, потому что роль нижнего щита в опалубке выполняет грунт.

Забирка

Это последний штрих в обустройстве фундаментной основы. Забирка представляет собой стену, скрывающую расстояние от земли до ростверка. В канаву глубиной в тридцать сантиметров и шириной 10- 20 см заливается бетонный раствор. Последующие строительные работы ведутся после того, как бетон затвердеет.

По окончанию работ настилается слой гидроизоляционного материала. Для этого отлично подходит рубероидный материал, которым укрывают столбы.

В чем преимущества такой фундаментной основы

Имея определенные навыки и знания в строительной сфере, возвести такой тип фундаментного основания самостоятельно можно в течение нескольких дней.

Финансовые расходы на строительство упрощенного фундамента из десятка столбов не превысят трех тысяч рублей. Но здесь есть одно условие – блоки под столбчатый фундамент приобретаются в готовом виде по пятьдесят рублей за камень, и практически все работы выполняются собственными силами.

Для небольшой деревянной постройки способа обустройства фундамента лучше не придумаешь. Самый сложный момент в такой работе – соблюсти геометрию и горизонтальные уровни опор.

Строительные работы упрощаются, если у вас имеется опыт проведения кладочных работ из кирпичного или шлакоблочного материала.

Область применения такого основания

Такие фундаменты в большинстве случаев используют в частном строительстве. Они не обладают высоким показателем несущей способности, что значительно ограничивает их эксплуатационный потенциал.

На почвах, не имеющих склонности к пучению, по столбчатой фундаментной основе возводят одноэтажные домики, бани, постройки хозяйственного предназначения.

Если стройка запланирована в районе с песчаным, скальным или валунным грунтом, несущих показателей столбчатого основания будет достаточно, чтобы возвести полноценный дом из сруба или пенобетонного блока.

Столбчатая фундаментная основа не подразумевает обустройство подвального помещения. Если данный критерий вам важен, следует рассмотреть устройство иных видов оснований.

Не следует устраивать такой фундамент в случаях:

• возведения большого дома с тяжелыми стенами;
• на почвах с низким уровнем несущей возможности, на участках с подвижными грунтами;
• на площадках, имеющих естественный высотный перепад более метра. В таком случае необходимо спланировать участок.

Заключение

Показатели прочности и стойкости фундаментной основы из блоков в существенной степени зависят от правильности соединения обвязочных бруса и опорных столбов. В связи с этим довольно часто на блоки устанавливаются добавочные угловые подкосы и деревянные распорки.

Как следует из отзывов потребителей, наиболее неблагоприятным фактором считается слабость обвязки, так как во время ее прогиба создается момент опрокидывания, способный расколоть опорные элементы.

Столбчатый фундамент из блоков

Среди всех известных способов относительно дешево и надежно построить на своем загородном участке небольшой деревянный домик, баньку или подсобное помещение наилучшим вариантом будет каркасная постройка, установленная на столбчатый фундамент из бетонных блоков. Сразу стоит оговориться, что блочный характер столбчатого фундамента не означает использования блоков ФБС или других аналогичных железобетонных изделий, весом под тонну. Речь идет о том, как сложить своими силами столбчатый фундамент из блоков 20х20х40, каждый весом под 30 кг, не более.

Основы технологии столбчатого фундамента из бетонных блоков

Чем интересен такой вариант фундамента:

• При наличии навыков и определенных знаний о методике обустройства строится такой столбчатый фундамент из блоков своими руками в течение одного, максимум двух дней;
• Затраты на строительство простенькой фундаментной столбчатой системы из десяти опор составят в пределах 3 тыс. рублей, при условии, что блоки под столбчатый фундамент покупались готовые по 50 рублей за штуку, а большинство работ выполнено своими руками;
• Способа проще, быстрее и дешевле сделать фундамент под лёгонькую деревянную конструкцию просто не существует, при этом самым сложным в строительстве будет соблюсти геометрию и уровни горизонтов опорных поверхностей столбчатого поля.

Строим фундамент столбчатый из фундаментных блоков

Как и любое строительство на дачном участке, блочный вариант фундамента можно строить по нескольку часов в день при наличии свободного времени и физических сил. Работа не тяжелая, не требует огромного объема копки траншей или котлованов. Но есть одна особенность- постройка столбчатого фундамента, прежде всего, потребует очень серьезной подготовительной работы. Необходимо выложить блоки, установить маяки и ориентиры, по которым будет осуществляться кладка материала на цементный раствор. Проще всего сделать эту тонкую часть работы сразу, пока в памяти свежи необходимые детали,как разметить участок. Посмотрите, как заделать и выровнять подушку под столбчатый фундамент блоков 20х20х40:

Два слова о строительных блоках для столбчатого фундамента

Для строительства фундамента в большинстве случаев используются монолитные камни, отлитые на вибростанке или прессе из бетона марки М100-150. Проще и дешевле всего купить такой материал, чем пытаться сделать его своими руками. Стоит он относительно не дорого, на строительстве какой-нибудь дачи или подсобки у хозяев можно купить остатки материала, тем более что понадобится его не так много, 40-50 штук.

Блок 20х20 и длиной в 40 см чаще всего используют для строительства столбчатых фундаментов по вполне объективным причинам:

• Размер блока определяет его небольшой вес. В зависимости от используемого наполнителя, масса одного камня составляет от 30 до 32 кг, что позволяет относительно легко поднимать и выкладывать блоки без дополнительных инструментов и приспособлений;

• Чаще всего блоки изготавливают на вибропрессах, в стандартных формах для пенобетона или шлакоблока. При этом получается литой камень с исходной прочностью, значительно превышающей кустарную бетонную отливку;
• Удачные пропорции материала позволяют относительно просто сложить столбик фундамента и выровнять плоскость, без использования подрезки верхушки опоры болгаркой.

Разметка площадки и подготовка подушки под столбчатые опоры

На начальном этапе подготовки потребуется выполнить правильную разметку точек установки столбчатых опор фундамента. Для этого используются размеры и форма каркаса перевязочного брусового ростверка, который будет опираться на столбы. По эскизу проекта необходимо вычислить точные размеры срединной линии бруса и перенести ее с помощью шнуров на грунт. Кроме соблюдения с точностью до миллиметра длин сторон будущего фундамента, потребуется проконтролировать, чтобы соблюдался прямой угол между прилежащими сторонами.

В результате должны получиться четыре основные точки установки угловых столбчатых опор, между которыми без провиса натянут строительный или маркировочный шнур. При этом колья, на которых закреплена нитка или шнур, должны находиться за пределами периметра фундамента.

Аналогичным способом нужно выровнять положение шнура разметки по высоте так, чтобы соблюдалось идеальное соответствие плоскости уровню горизонта.

На следующем этапе необходимо подготовить подушки под укладку блоков. Надежнее будет заглубить столбчатые опоры в грунт на 20-25 см, но в этом случае на каждый столб потребуется использовать дополнительную пару блоков, вместо двух рядов уложить три ряда.

Если выполнить дополнительную трамбовку грунта в радиусе 50 см вокруг опоры, то можно обойтись незаглубленным вариантом столбчатого фундамента. В вырытом на глубину 30-35 см котловане необходимо отсыпать два слоя песка с промежуточным самым толстым слоем щебенки. Отсыпанный материал самым тщательным образом послойно трамбуется так,чтобы на поверхности оставался небольшой слой посыпочного песка.

Установка столбчатых опор фундамента

Укладка блоков в основание столбчатой опоры выполняется по той же технологии, что и кладка кирпича. Высокой механической прочности от кладочного раствора не потребуется, главное, чтобы он был пластичным, но при этом не растекался на бетоне. Песчаную основу, на которую будет уложен блок, смачивают и сразу покрывают тонким слоем раствора толщиной в 1-1,5 см. На забетонированный слой можно выставлять блоки.

Положение блока необходимо выровнять по натянутым шнурам и строительному уровню так, чтобы обеспечивалось хорошее заполнение раствором опорной поверхности, и не было завала по горизонту.

Следующую пару блоков при укладке разворачивают на четверть оборота, обеспечивая тем самым перевязку рядов. Если будет третий ряд, его тоже необходимо перевязать с нижней парой.

В некоторых случаях мастера подушку под укладку блоков выполняют в виде бетонной стяжки, которую после предварительного схватывания раствора рейкой подчищают и выравнивают по горизонту. В этом случае, верхний слой песка на подушку не отсыпается, а кладочный раствор выкладывается прямо на щебенку с проливом гравия жидким бетоном.

Отделочные работы и укладка обвязки

После схватывания кладочного раствора основание блоков в столбчатых опорах очищают, щели затирают раствором, штукатурят и укладывают гидроизоляцию. Если столбы установлены по маякам правильно, без завалов опорной поверхности, можно переходить к обвязке фундамента брусом.

Деревянный каркас ростверка делают в столярке заранее, чаще всего в виде двух Г-образных элементов. Нижнюю часть углового соединения, которая будет опираться на столбчатую кладку из блоков, усиливают металлической пластиной. Через пару металлических накладок будет проходить анкерная шпилька, заделанная в шов между верхними двумя блоками.

Две половинки каркаса выкладываются на опорах и центрируются по осям столбчатых опор, после чего соединяются накладными пластинами. К промежуточным опорам брус тоже крепится арматурой, но без пластин, балки просто привязываются мягкой проволокой к верхним блокам, или так, как на видео:

Заключение

Прочность и стойкость фундамента на блоках в значительной мере зависит от правильного соединения обвязочного бруса и блочных опор, поэтому зачастую, кроме бруса, на блоки устанавливают дополнительные угловые подкосы и распорки из уголка или деревянной рейки. Самым неблагоприятным фактором является слабость обвязочной балки, при ее сильном вертикальном прогибе возникает опрокидывающий момент, который может расколоть опору.

Столбчатый фундамент из блоков

На этой странице вы узнаете, где применяется столбчатый фундамент из ФБС блоков и какими преимуществами и недостатками он обладает. Также будут рассмотрены особенности расчета данного основания и детально разобрана технология строительство столбчатого фундамента своими руками.

Среди всех распространенных в частном строительстве типов фундаментов именно столбчатые основания являются наиболее быстровозводимыми и экономически выгодными.

Рис. 1.1: Столбчатый фундамент из ФБС блоков с деревянным ростверком

Если вам необходимо построить гараж, баню, хозяйственное здание или каркасный дом небольших размеров, и при этом сам проект строительства ограничен как по срокам реализации, так и по финансовым возможностям, столбчатый фундамент – лучший выбор.

Существует несколько видов столбчатых оснований – из кирпича, забетонированных асбестоцементных труб, деревянных столбов и фундаментных бетонных блоков.

Совет эксперта! Наилучшим вариантом в плане долговечности и несущей способности является столбчатый фундамент из ФБС блоков – керамзитобетонных либо железобетонных изделий заводского производства, изготовленных методом вибропрессования.

Область применения

Основная сфера применения столбчатых фундаментов из ФБС блоков – частное строительство. Такие основания не отличаются высокой несущей способностью, вследствие чего потенциал их эксплуатации существенно ограничен.

На не склонной к пучению либо слабопучинистой почве на столбчатых фундаментах из блоков могут возводится небольшие каркасные, деревянные либо щитовые постройки – одноэтажные дома, бани, хозяйственные помещения.

Рис. 1.2: Деревянный дом на столбчатом фундаменте

Если строительство ведется в регионе с песчаными, плотными скальными либо крупнообломочными (гравийными, валунными и галечниковыми) грунтами, несущих характеристик столбчатого ФБС фундамента будет достаточно для строительства полноценных домов из сруба, бруса или пенобетона.

Рис 1.3: Схема столбчатого фундамента из ФБС

Совет эксперта! Столбчатый фундамент из ФБС блоков не предусматривает возможности обустройства подвала, если для вас этот критерий важен – обратите внимания на другие виды оснований.

Оптимальная глубина заложения столбчатого фундамента из ФБС (и любых сборных конструкций) – до одного метра, если условия строительства (тип грунта, масса дома) требуют большей глубины заложения, рациональнее обустраивать столбчатые фундамента из заполненных бетоном асбоцементных труб, поскольку закладка ФБС блоков на глубину свыше 1-го метра является крайне трудоемким процессом.

Столбчатый фундамент из ФБС блоков не рекомендуется возводить в следующих ситуациях:

• При строительстве массивных домов со стенами из тяжелых материалов (кирпича, железобетонных стеновых блоков);
• На грунтах с низкой несущей способностью – глинистых, просадочных, влагонасыщенных;
• На подвижных грунтах – столбчатый фундамент обладает низкой устойчивостью к горизонтальных смещающих нагрузках;
• На строительных площадках с естественным перепадом высоты более одного метра (требуется предварительное выравнивание грунта).

Рис. 1.4: Опорные столбы фундамента до обвязки ростверком

Используемые блоки

Блочные конструкции, используемые для создания фундаментов, имеют маркировку ФБС (фундаментные блоки строительные). Технология их изготовления регулируется положениями ГОСТ № 13579-58.
Согласно нормативам ГОСТ для создания блоков должен использоваться бетон марки не ниже М-100.Сетка типоразмеров ФБС достаточно широкая.

Существуют крупноразмерные железобетонные конструкции, предназначенные для механизированной укладки посредством строительного крана (их вес может достигать двух тон). Такие блоки обязательно укрепляются арматурным каркасом из горячекатаной арматуры А3. Диаметр используемой арматуры зависит от размеров ФБС, он может варьироваться в пределах 9-15 мм.

Совет эксперта! Крупноразмерные железобетонные ФБС могут использоваться для обустройства плитных и ленточных оснований под массивные сооружения из кирпича.

Размерную сетку железобетонных ФБС вы можете увидеть в таблице 1.1

Таблица 1.1: Размеры железобетонных ФБС блоков

Крупноразмерные ФБС в мелкомасштабном строительстве используются крайне редко, поскольку их вес не позволяет выполнить ручную кладку фундамента – для этого необходимо арендовать строительный кран, что сводит на нет основное преимущество столбчатого основания из блоков – его дешевизну.

Для ручной кладки производятся ФБС из керамзитобетона – легкого материала, обладающего высокими термоустойчивыми характеристиками.

Наиболее распространенным в частном строительстве является ФБС 20*20*40 см, вес которого составляет всего 32 килограмма.

Технические характеристики блока ФБС 20*20*40:

• Номинальная прочность – 150 кг/кв.см;
• Размеры – 200*200*400 миллиметров;
• Морозостойкость – минимум 15 циклов;
• Впитывание влаги до 15% от объема;
• Максимальная теплопроводность – 1.16 Вт/мК.

Среди преимуществ использования ФБС данного размера можно выделить высокую скорость возведения фундамента – кладка блоков выполняется посредством специального клеевого состава либо песчано-цементного раствора, при этом все работы выполняются своими руками, без использования специальной строительной техники.

Рис 1.5: Фундаментные блоки ФБС 20*20*40 см

Ключевым недостатком выступает низкая гидрофобность материала – керамзитобетонный ФБС обладает пористой структурой, в результате чего он впитывает влагу из грунта подобно губке (до 15% от своей массы), что в перспективе приводит к разрушению блока.

Совет эксперта! Данный минус устраняется посредством гидроизоляции ФБС, которая при строительстве фундамента должна выполнятся в обязательном порядке.

Расчёт столбчатого фундамента из блоков

Расчет столбчатого фундамента предусматривает определение необходимого количества и сечения опор, из которых будет состоять основание дома.

Для этого в первую очередь необходимо определить несущую способность грунта, сделать это вы можете по нижеприведенной таблице.

Таблица 1.2: Несущая способность разных типов грунтов

Далее рассчитывается общая масса будущего здания (совокупный вес стен, перекрытий и кровли) и снеговая и ветровая нагрузка на постройку.

Таблица 1.3: Удельный вес составных элементов конструкции дома

Снеговая и ветровая нагрузка – это нормативные величины, отличающиеся для каждого региона России, точные данные по ним указаны в СНиП № 2.01.07-85 “Нагрузки и Воздействия”

Полеченную массу здания необходимо разделить на несущую способность одного см2 грунта. Так мы узнаем требуемую площадь опор фундамента. Чтобы узнать сечение одного столба разделите требуемую площадь основания на количество опор.

Совет эксперта! Опоры в столбчатых фундаментах располагаются на расстоянии 1.5-2 метров друг от друга. При строительстве на проблемных грунтах шаг может быть уменьшен до 1 метра. Также обязательным является наличие столбов в точках пересечения стен и по углам дома.
