Блютуз колонка из дерева своими руками

Собрать блютуз-колонку своими руками любитель способен в течение 2-3 часов без использования дорогих материалов. Если опыт подобных работ отсутствует, может потребоваться чуть больше времени. Иногда сборка занимает 3-4 часа, вечер.

Необходимые материалы

Для проведения работ потребуются:

• дрель;
• изолента;
• кусачки (можно заменить ножницами);
• тонкий паяльник на 30-40 Вт;
• крестовая отвертка;
• припой;
• линейка либо сантиметр;
• термоклей;
• флюс для пайки;
• выключатель;
• провода (при возможности выбрать 4 разных цвета);
• разъем и штекер 3,5 мм;
• модуль Micro USB для зарядки;
• arduino nano;
• наждачная бумага;
• модуль блютуз BLK-MD-SPK-B;
• литий-ионная батарея 3,7 В.

Мощную колонку возможно сделать и из обыкновенного мобильного телефона. В такой ситуации потребуются лишь смартфон и специальная программа для него.

Воспользоваться можно и уже готовыми старыми колонками. При выборе отдавайте предпочтение некрупным легким устройствам. Оценивайте и технические характеристики: качество звука, нижнюю и верхнюю границы диапазона. Если человек решает воспользоваться готовой колонкой, дополнительно ему понадобятся лишь Bluetooth-модуль и литий-ионный аккумулятор.

Процесс сборки

Воспользуйтесь готовыми схемами для создания самодельной bluetooth-колонки. Чтобы готовое изделие выглядело аккуратно, старайтесь все элементы фиксировать под прямым углом. Рекомендуется после высыхания удалять снаружи и изнутри избытки клея (особенно при работе с прозрачными акриловыми листами).

Частичная сборка и декорирование корпуса

Сначала нужно изготовить корпус. Можно воспользоваться старым, оставшимся от динамиков. Некоторые мастера создают новые подиумы из фанерных листов, труб ПВХ, обычных чехлов от очков. Материал подбирайте прочный, достаточно жесткий, чтобы избежать появления резонанса и деформации под влиянием звуковых волн. Использовать можно и акриловые листы. От натурального дерева лучше отказаться из-за высокой пластичности материала. Для работы с ними потребуется пила по металлу, сверло.

Лучше выбирать классическую прямоугольную либо квадратную форму для изделия. При изготовлении деталей нужно правильно рассчитать размер. В колонку должны вместиться все электронные элементы и пассивные мембраны.

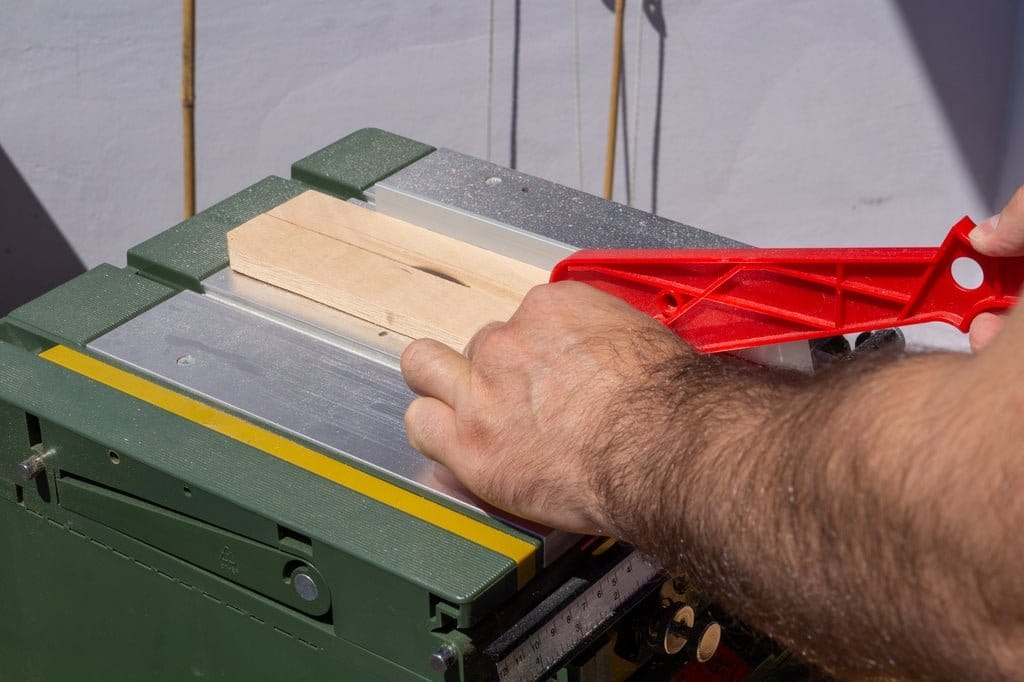

Чтобы самостоятельно изготовить детали для корпуса, чаще всего используют лобзик. Чтобы части подходили друг к другу по размеру, предварительно сделайте чертежи и действуйте аккуратно при выпиливании.

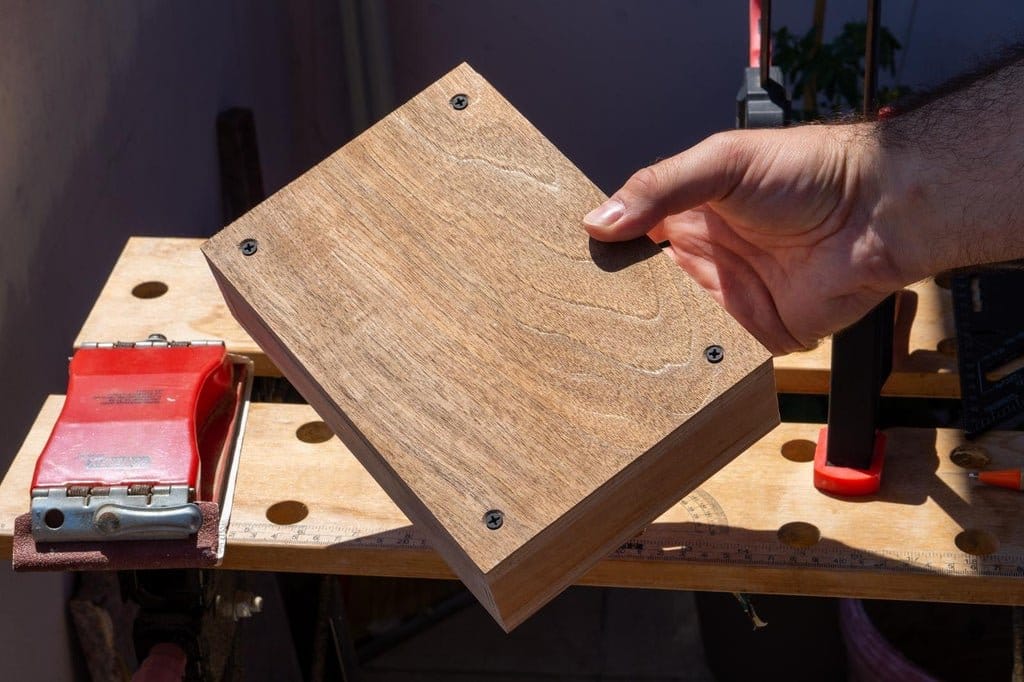

Когда детали будут вырезаны, отшлифуйте края. По периметру шаблонов приклейте двухсторонний скотч. Когда с клейкой ленты будет удалена подложка, ее прикрепляют к вырезанной детали. Прижимать надо с усилием. Шаблон нужно наклеивать так, чтобы выступающие края детали не попадали под него. При шлифовке образуется большое количество пыли, мелкого мусора. Работать рекомендуется в респираторе и защитных очках. Когда процесс будет завершен, избавьтесь от загрязнений с помощью пылесоса.

Стенки будущей колонки соединяют между собой с помощью быстро засыхающего клея. Для его нанесения рекомендуется использовать клеевой пистолет. Сначала крепят к основанию 3 боковые панели, потом устанавливают верхнюю. После производится закрепление четвертой стенки.

Когда сборка будет завершена, можно покрасить будущую колонку. Сначала поверхность обезжиривают. Потом наносится несколькими слоями грунтовка серого цвета. Когда она высохнет, поверхность шлифуют наждачной бумагой. Слой цветной краски наносится, когда все неровности будут устранены. После полного высыхания изделие покрывают прозрачным лаком. Рекомендуется на несколько дней выставить заготовку на балкон, чтобы неприятный запах исчез.

Установка басов

Необходимо приклеить к специальным отверстиям в корпусе пассивные излучатели. Хорошо подойдет для этого эпоксидный клей. Небольшое количество клейкого вещества аккуратно наносят по окружности. Затем излучатели устанавливают на нужную позицию и на несколько часов оставляют для полного высыхания.

Иначе производится процесс при использовании сабвуфера. Чтобы закрепить деталь с пенной прокладкой, используют болт и крепежную гайку с изнаночной стороны.

Установить излучатели необходимо до того, как стенки конструкции будут склеены.

Можно изготовить устройство, но котором будет не 2, а 4 динамика. Преимуществом такого варианта является лучшее качество звучания. Но из-за увеличившегося количества деталей размер готового устройства также станет больше. Есть и разновидности с большим сабвуфером и 2 излучателями. Чем крупнее элементы, тем больше должна быть емкость аккумулятора, чтобы устройство правильно работало.

Встраивание выключателя и разъема питания

Если конструкция предусматривает наличие кнопки для включения и выключения прибора, предварительно необходимо просверлить подходящее по размеру отверстие. Клеем-моментом вклейте кнопку, после чего повторите операцию с разъемом на 3,5 мм. Если была выбрана пластиковая основа, сверлить нужно на низких оборотах. В противном случае материал перегреется и расплавится.

Присоединение bluetooth-модуля

С помощью паяльника присоедините 2 провода к отрицательному выводу из динамика и 1 — к положительному. Для второго понадобится еще 1 отрицательный провод, а все прочие подключаются к модулю. Рекомендуется прикреплять к плате провода разных цветов, чтобы в будущем проще было производить ремонтные работы. Крепить модуль следует к верхней платформе. При пайке воспользуйтесь схемой.

Подключение прочих элементов

К нижней части подклейте в углах резиновые ножки. С их помощью устройство сможет стоять без поддержки. Для установки используется суперклей.

На плату arduino устанавливаются штыревые разъемы. К ним припаивают провода.

Сначала требуется подключить преобразователь напряжения. Когда задняя стенка будет установлена, провода динамиков припаяйте к усилителю.

По желанию устанавливаются RGB-светодиоды. Для них высверливают отверстия на боковых панелях. Сначала все 4 катода светодиодов соединяют с помощью проводов. Затем производится соединение анодов. Вторые концы проводов спаивают вместе. Производят изоляцию контактов термоусадкой. Светодиоды помещают в предназначенные для них отверстия и фиксируют суперклеем.

Отверстия нужно сделать и для потенциометров. С их помощью человек узнает, что уровень зарядки понизился. Чтобы с деталями удобнее было работать, на них надевают ручки, изготовленные из резины.

Пассивные мембраны устанавливают на задней панели рядом с тумблером питания и разъемом для подзарядки.

Установка аккумулятора

Рекомендуется использовать 2 батарейки, приклеенные друг к другу. К аккумуляторной батарее присоедините плюсовой и минусовой контакты. Затем прикрепите еще один провод. Он требуется для контроля над уровнем заряда. Все 3 провода следует провести к разъему питания. Плюсовой дополнительно проводят через второй контакт кнопки включения.

В качестве аккумулятора подойдет батарейка от старого мобильного телефона. Нужно, чтобы изделие выдерживало постоянное напряжение 3,5-4 В и ток заряда от 500 мА.

Финальная доработка

Для закрепления запчастей можно воспользоваться горячим клеем. Чтобы лучше закрепить детали, используйте болты, гайки.

Необходимо, чтобы динамик был герметичным. Чтобы предотвратить появление щелей, воспользуйтесь специальным герметиком либо нанесите толстый слой клея в местах стыковки.

Проверка работоспособности беспроводной колонки

Перед проверкой зарядите самодельное устройство. Затем с помощью телефона либо планшета подключитесь к устройству с помощью Bluetooth. Далее выберите мелодию, которую хотели бы воспроизвести. Если при подключении будет запрошен пароль, введите четыре нуля.

Изготовить колонку с поддержкой беспроводного интерфейса Bluetooth Speaker легко и дешево. Вам эта затея обойдется не дороже 14$ долларов.

Возможно, что у вас уже есть некоторые компоненты, которые не нужно покупать, например, 3-ватные динамики.

В последующих шагах я попытаюсь предложить самый простой способ сборки данной Bluetooth колонки. Даже новички, я надеюсь, поймут, поскольку я сам не очень сильно разбирался в динамиках, усилителях и модулях Bluetooth до изготовления данной колонки.

Решения о возможной покупке устройств, перечисленных в приведенном выше заявлении, принимаются только покупателями, поэтому сайт блога не несет ответственности за возникающие проблемы, неудовлетворенность или претензии.

Описание характеристик звука и физических характеристик является исключительно иллюстративным и может варьироваться в зависимости от оборудования, которым обладает покупатель, и его или ее анатомии. Страсть к аудио и наушникам.

Маленькие беспроводные динамики стали очень популярным гаджетом; В каждом магазине электроники мы можем найти их.

Портативная колонка обеспечит длительное время автономной работы, если вы будете использовать литиевый аккумулятор формата 18650.

Я применил 3x 18650 литиевых аккумулятора, подключив их параллельно. При этом общая емкость составила 6600 мАч, что было достаточно для проигрывания музыки в течение 8 часов на самой высокой громкости.

Они привлекательны благодаря оригинальному дизайну. Это будет идеально для тех, кто любит проводить время на свежем воздухе и слушать музыку. Пикник в пустыне или барбекю с друзьями с любимой фоновой музыкой может стать отличным выходным днем ​​после напряженной недели.

Преимущества и недостатки беспроводных громкоговорителей

Стоит ли инвестировать в такой гаджет? Раньше вы должны проанализировать все плюсы и минусы беспроводных громкоговорителей, чтобы убедиться, что это оборудование вам подходит.

Преимущество наличия портативного динамика — возможность взять его с собой повсюду, например, в праздничные дни. Благодаря этому нам не придется отказываться от прослушивания музыки в хорошем качестве, независимо от ситуации.

Отсутствие кабелей также является большим преимуществом — если вы планируете использовать такой компактный динамик только дома, это значительно упростит порядок.

Зарядка портативной колонки осуществляется через micro USB, что очень удобно!

Шаг 1: Подбор необходимых компонентов

• — Micro usb зарядный модуль 5 В, 1 A
• Эти динамики имели хорошие отзывы и для своего размера звучали очень хорошо!
• — Короткие провода и выключатель

— 2×3 Вт усилитель — 2 динамика 3 Вт, 4 Ом — 3.7 В литиевый аккумулятор формата 18650 — Конденсатор емкостью 100 мкФ

Минималистский гаджет поместится во многих интерьерах — часто вы можете выбирать из нескольких доступных цветов.

Нужно заряжать докладчиков — некоторые из них по полной зарядке работают только около 2 часов, но многие из них продержатся намного дольше.

Цена беспроводного динамика также выше, чем у обычного настольного динамика с теми же параметрами. От нас зависит, поможет ли этот гаджет — если мы знаем, что его не будет много, это просто пустая трата денег.

Что должно быть хорошего беспроводного динамика?

Прежде всего, хорошее качество звука! В противном случае такой гаджет не имеет смысла — мы можем воспроизводить музыку непосредственно со смартфона.

Получение телефона с помощью громкоговорителя также интересное удобство — когда у нас есть руки, потому что мы готовим, чистим или возиться, нажимаем кнопку, и мы можем разговаривать через встроенный динамик микрофона. Также обратите внимание на параметры динамика.

Один из них — емкость аккумулятора. Его блок, как и в случае с банками власти, которые мы описали, и является миллиампертером.

Шаг 2: Сборка схемы

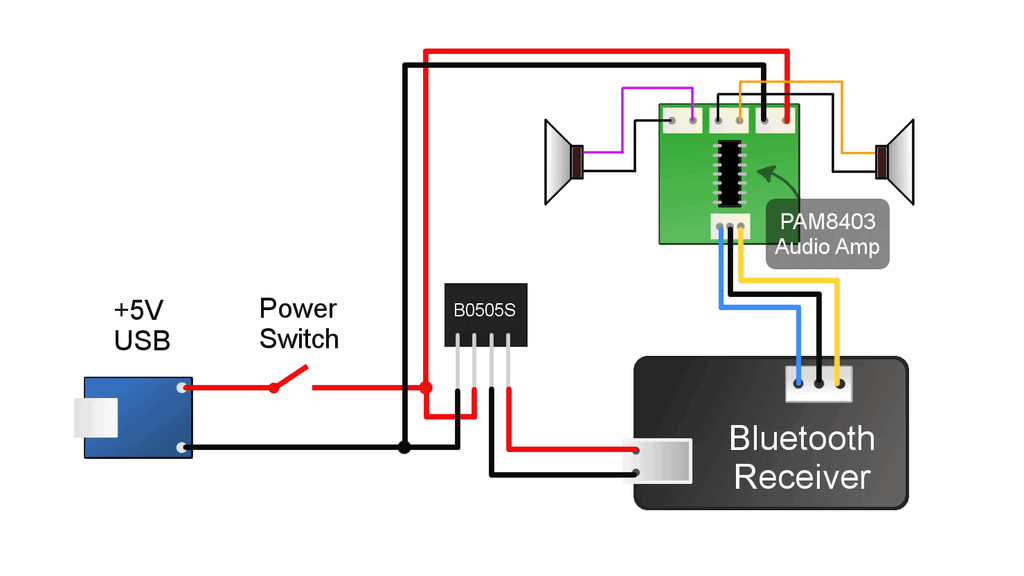

Соедините компоненты с помощью проводов, как показано на изображении.

Лучше всего Bluetooth модуль приклеить к печатной плате. Также к модулю можно добавить кнопки для регулировки громкости, а также кнопки для паузы, воспроизведения и перехода к следующей звуковой дорожке. Но я эти кнопки не устанавливал.

Сила громкоговорителя также важна, потому что она зависит от ее громкости. Мы решили сделать небольшой обзор беспроводных динамиков, чтобы помочь вам выбрать что-то для себя.

Мы оценивали их по шкале от 1 до 5 в четырех категориях: внешний вид, производительность, функциональность и звук. Внешний вид — это индивидуальный вопрос; Мы дали высокие оценки эстетическим и универсальным продуктам, которые соответствуют многим интерьерам и вкусам.

Что касается производительности, мы учли, тщательно ли завершен гаджет, и нет следов клея или неправильных суставов.

В следующем видео, я протестирую колонку при использовании внешнего блока питания вместо аккумулятора.

Шаг 3: Изготовление корпуса для колонки

Важнейшей для нас функциональностью была то, какие дополнительные функции у динамика и все ли они работают, как обещал производитель. Звук оценивался с точки зрения среднего пользователя этого типа оборудования — он достаточно громкий и чистый? Благодаря этим четырем категориям каждый может более легко выбрать идеальный динамик для себя.

Одинаковые, перечисленные ниже, отличаются по цене — если вы хотите узнать подробности. Маленький динамик с очень стройной формой, доступный в четырех цветах. Его размер позволяет легко вписаться в ваш карман — легко взять с собой.

Динамик имеет резиновый конец на дне — он, следовательно, более стабилен. Внизу есть также переключатель, который при переключении ставит большое сопротивление и, таким образом, автоматически не отключается, например, во время смены.

Диапазон громкоговорителей составляет менее 10 метров, поэтому мы не можем зайти слишком далеко с телефона.

Сначала я хотел сделать корпус из дерева, поскольку оно обеспечивает превосходное качество звука.

Но впоследствии я решил помесить устройство в корпус из ПВХ. Для этого я взял Т-профиль диаметром 50 мм. Мне сделать такой корпус было легче, да и получился он довольно оригинальным, к тому же компактным и с хорошим звуком.

В верхней части динамик имеет интуитивно понятную круговую панель управления. Благодаря этому мы можем переключать песни, приостанавливать их и перезапускать, а также отвечать на телефонные звонки. Производительность самого динамика хороша — благодаря этому звук музыки глубже. Вот почему, если вы просто хотите качественную музыку и интересный дизайн, этот динамик будет хорошим выбором.

Внешний вид: ★ ★ ★ ★ ☆ Производительность: ★ ★ ★ ★ ☆ Функциональность: ★ ★ ★ ☆☆ Звук: ★ ★ ☆. Очень визуально привлекательный динамик — доступен в белом и черном цвете, с серебряными элементами, с возможностью маркировки печатной машиной. Он имеет полимерную батарею емкостью 300 мАч, и при полной зарядке он должен воспроизводить до 7 часов музыки.

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям. Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Существует также опция радио, но улавливание правильной частоты занимает много времени. На передней панели динамика есть эстетически приятная панель управления — с ней мы можем переключать песни, изменять громкость и включать радио.

Громкоговоритель имеет мощность 3 Вт, что гарантирует разумную громкость. Этот гаджет является хорошим решением для кого-то более требовательного, который ожидает не только хорошего звука, но и эстетического дизайна.

Существует также огромное количество дополнительных возможностей.

Внешний вид: ★ ★ ★ ★ ☆ Производительность: ★ ★ ★ ★ ★ Функциональность: ★ ★ ★ ★ ☆ Звук: ★ ★ ★ ★ ☆. Еще один минималистский динамик в наборе — очень простой дизайн и прочное мастерство, которое позволяет вам маркировать штамп.

На первый взгляд у нас могут возникнуть проблемы с размещением коммутатора — он находится на нижней части динамика.

Он имеет мощность 3 Вт и литиевую батарею емкостью 400 мАч, поэтому она должна работать долго, без необходимости зарядки — идеально подходит для использования на открытом воздухе.

Применение Bluetooth

Это приспособление встраивают сейчас практически во все сотовые телефоны, многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:

• Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
• Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру, наушники, колонки, видеокамеры и прочие гаджеты).
• Разговаривать по телефону, не держа его руками.
• Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
• Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.

То есть беспроводные устройства необходимы не только для использования гарнитуры «свободные руки», но и облегчают коммуникацию между компьютером и гаджетами.

Его размер также является преимуществом, потому что он поместится даже в вашем кармане. Он очень эстетически упакован — белая коробка со скользящей опорой связана с высокошироким оборудованием. Он отлично работает как подарок. Внешний вид: ★ ★ ★ ★ ☆ Производительность: ★ ★ ★ ★ ☆ Функциональность: ★ ★ ★ ☆☆ Звук: ★ ★ ★ ★ ☆☆.

Он имеет очень привлекательный пластиковый пакет. Его размер как сильный, так и слабый. Это очень удобно, но в то же время легче потерять его и более трудно маркировать — область маркировки с использованием техники печати прокладок составляет около 8 х 12 мм.

В дополнение к воспроизведению музыки, динамик имеет триггерную функцию для приложения камеры на телефоне, а также прием и разговор. Емкость аккумулятора составляет 120 мАч, поэтому он не долговечен, и его часто необходимо заряжать.

Качество и громкость звука усредняются, так как мощность гаджета составляет всего 1 Вт.

Как сделать внутренний bluetooth модуль для ноутбука?

Для активного человека может быть неудобным пользоваться внешним bluetooth-адаптером. Некоторые умельцы предлагают модифицировать его своими руками во внутренний, перепаяв устройство на USB-разъем. Этот вариант подойдет только тем, кто тесно дружит с паяльником и имеет опыт по сборке-разборке ноутбуков.

Этот громкоговоритель — великолепно выглядящий гаджет с большим набором функций, хороших для тех, кто любит мигать в компании интересной мелочи. Внешний вид: ★ ★ ★ ★ ★ Дизайн: ★ ★ ★ ★ ★ Функциональность: ★ ★ ★ ☆☆ Звук: ★ ★ ☆☆. Белая картонная коробка, в которой упакована упаковка, эстетична и проста.

На дне есть резиновая отделка, которая действует как стабилизирующая. Тем не менее, поскольку динамик работает очень хорошо — звук достаточно глубокий и достаточно громкий. Компактный и минималистский, он станет идеальным гаджетом для тех, кто любит простоту и качество.

Работа по усовершенствованию гаджета своими руками ведется в несколько этапов:

Если все сделано со знанием дела, то устройство должно заработать.

Можно ли сделать беспроводной модуль самостоятельно?

Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы, а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.

Очень солидный динамик — несмотря на его небольшой размер, он довольно тяжелый, но в то же время очень хорошо сделан. Он имеет очень большую емкость аккумулятора — 500 мАч позволит нам в течение некоторого времени забыть о необходимости заряжать гаджет.

Панель управления интуитивно понятна, но немного сложнее, чем другие громкоговорители — вместо кнопок для прокрутки дорожек находится ручка, а переключатель имеет три уровня. Мощность 3 Вт обеспечивает чистый звук и достаточный объем. Это делает его идеальным сочетанием со вкусом, корпоративным подарком для клиентов и сотрудников.

Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему необходимые элементы.

Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.

Внешний вид: ★ ★ ★ ★ ☆ Производительность: ★ ★ ★ ★ ☆ Функциональность: ★ ★ ★ ★ ☆ Звук: ★ ★ ★ ★ ☆. Благодаря своей поддержке мы даже справимся, даже не взглянув на руководство пользователя — панель управления очень интуитивно понятна, и все опции четко обозначены символами.

Производитель не указывает емкость аккумулятора громкоговорителя — инструкции относятся только к времени зарядки и времени работы. Комплект поставляется с двумя кабелями и тегом материала, который мы можем подключить к динамику. Бело-серая картонная коробка с прозрачным окном обеспечивает цвет продукта.

Видео ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.

Качество и звук звука очень хорошие — этот продукт обязательно понравится всем любителям современных форм, которые отлично справятся. У устройства есть датчик, который захватывает вибрацию от телефона и воспроизводит усиленную музыку — этот тип устройства часто называют индуктивным динамиком.

Гаджет упакован в простой белый картон. Нет кнопок для переключения песен и регулировки громкости, но все это можно сделать с телефона, который всегда должен лежать на продукте. Производитель сообщает, что низкий уровень заряда батареи может повлиять на громкость музыки.

Источник: https://thetarif.ru/mts/how-to-make-wireless-speakers-with-your-own-hands-bluetooth-handsfree-speaker.html

Простая Bluetooth колонка своими руками

Данная схема Bluetooth колонки очень проста, так как собирается из модулей купленных у Китайцев и не требует от вас каких либо серьезных знаний в области радиоэлектронике. Главное уметь немного паять и пользоваться некоторыми инструментами для изготовления корпуса.

Конечная стоимость такой Bluetooth колонки не высока, все компоненты стоят дёшево по сравнению с заводской. Если корпус изготовить по уму и аккуратно, то вообще можно получить очень качественный гаджет.

Компоненты Bluetooth колонки

• Модуль зарядки на TP4056 [КУПИТЬ]
• Bluetooth аудио приёмник    [КУПИТЬ]
• Усилитель звука 3 Ватт        [КУПИТЬ]
• Динамики 3 Ватт                   [КУПИТЬ]
• Аккумуляторы 18650            [КУПИТЬ]
• Выключатель
• Материалы для изготовления корпуса

Изготовление корпуса

Автор использовал для изготовления корпуса прозрачный акриловый лист, но это не обязательно, его можно сделать из другого материала или поместить все компоненты в уже готовый корпус, сделав только отверстия для динамиков и разъёмов.

Для крепления частей корпуса можно использовать термаклей или суперклей, а так же, можно закрепить их болтами и уголками. Что бы корпус получился аккуратный, старайтесь фиксировать все детали ровно под углом 90 градусов.

• После того как боковые детали склеены, сделайте отверстия в будущей лицевой стороне акрила, куда будет устанавливаться динамики.
• Затем нужно приклеить динамики на место при помощи термаклея или винтов.

Далее собираем все компоненты будущей колонки, спаиваем их по схеме как на рисунке ниже. Все достаточно просто, думаю проблем возникнуть не должно.

1. Ну вот Блютуз колонка готова! )

На этом все, думаю все понятно без лишнего описания. Если будут вопросы, пишите комментарии! Поделитесь самоделкой в соц сетях! ))

Похожее

Источник: https://kavmaster.ru/prostaya-bluetooth-kolonka-svoimi-rukami/

Блютуз колонка своими руками: схема и описание сборки портативной колонки

СПРАВКА! Для изготовления такого устройства понадобятся не только все основные элементы, которые будут перечислены ниже, но и базовые навыки сборки и пайки от пользователя.

Что понадобится для работы

Детали

• Для полноценного звучания устройства понадобятся динамики. Всего их следует взять 4: две под низкие частоты, две под верхние.

СПРАВКА! Необязательно использовать именно 4 динамика.

Существуют варианты для сборки с тремя динамиками. Один из них выполняет роль сабвуфера, два других отвечают за воспроизведение высоких частот. Можно также использовать два одинаковых динамика, которые будут не будут разделяться по частотам.

• Кроссовер с двумя каналами (2 шт.).
• Две пассивных мембраны.
• Аккумулятор.
• Зарядка.
• Усилитель.
• Bluetooth-модуль.
• Повышающий преобразователь.
• Разъем питания.
• Тумблер переключения.
• Материал для корпуса.

СПРАВКА! Оптимальным материалом для сборки корпуса будет фанера, так как ее легко достать и она легка в обработке.

Материалы и инструменты

Для изготовки самодельной колонки понадобиться ряд инструментов и материалов.

• Клей.
• Ножовка, лобзик и другие инструменты для работы с фанерой или любым материалом, который послужит корпусом для устройства.
• Маркер, карандаш и другие предметы для разметки.
• Линейка

Схема сборки

Как видно из схемы, динамики подключаются по парам ВЧ и НЧ к кроссоверам, на которые поступает сигнал с усилителя. Сделано это, чтобы обеспечить более качественное звучание устройства. Для увеличения качества звучания низких частот между кроссовером и НЧ динамиком следует также поставить ФНЧ, который будет убирать все верхние гармоники, обеспечивая качественный и глубокий бас.

Информация с Bluetooth-модуля поступает на усилитель, который предназначен для предварительной фильтрации и усиления сигнала. Сам модуль усилитель питается от батареек (или от аккумуляторов). Напряжение с них повышается до 14 В и подается на вход этих двух элементов.

Между питающим напряжением и повышающим модулем также следует расположить плату защиты, которая обеспечить устройству защиту от коротких замыканий.

Простой способ изготовления блютуз колонки

В первую очередь для изготовления такого устройства понадобиться корпус. Наилучшим решением станет его изготовление из фанеры.

Важно! При выборе размеров корпуса нужно учитывать, что он должен вмещать в себя не только всю электронную начинку, включая динамики, усилитель и аккумулятор, но и пассивные мембраны.

Панели

На передней панели необходимо сделать отверстия под 4 вида динамиков. Пара больших отверстий предназначены для НЧ динамиков. Отверстия поменьше нужны для ВЧ динамиков. Устройства следует размещать попарно, пара НЧ и ВЧ слева и справа.

На задней панели следует расположить пассивные мембраны, а также разъемы для зарядки и тумблер питания.

СПРАВКА! Наилучшим материалом для склейки фанерных деталей является столярный клей.

Боковые панели должны быть герметичны и обработаны, так как нарушение их целостности приведет к ухудшению качества звука в целом и появлению нежелательных вибраций корпуса.

На задней панели, как было сказано ранее, располагаются пассивные мембраны, которые значительно увеличивают глубину баса. Они не являются электронными приборами и не требуют включения в схему. Мембраны крепятся к корпусу гелиевым супер-клеем.

СПРАВКА! Для того чтобы снизить собственную вибрацию корпуса, следует вклеить пару МДФ полос. Это предотвратит нежелательные звуки, вызванные колебанием панели.

Сборка

После того как все составные детали корпуса готовы, следует приступить к сборке электронных составных.

Питание

Начать следует с питания. В случае если напряжение будет подаваться от аккумуляторов, потребуется дополнительная плата защиты. Потому что литий-ионные батареи весьма чувствительны как к короткому замыканию, так и к чрезмерному заряду.

ВАЖНО! Следует убедиться в том, что напряжение на всех элементах аккумулятора одинаково. Иначе устройство проработает очень короткое время.

Вместе с платой защиты следует подключить и тумблер питания. При подключении последнего следует соблюдать полярность, иначе устройство выйдет из строя. Для того чтобы это проверить, следует сначала подключить аккумулятор и проверить напряжение.

Bluetooth

Следующим шагом будет подключение Bluetooth модуля. На данном элементе есть отдельные выходы для питания, отдельные выходы для аудиосигнала. Сам модуль уже обладает и АЦП и приемной антенной, поэтому он сам будет принимать и обрабатывать сигнал. Питание на модуль будет приходить от платы защиты на специальные контакты.

СПРАВКА! Располагать данный элемент следует в доступном месте, чтобы у пользователя была возможность включения/выключения, а также сопряжения и настройки в любой момент.

Bluetooth-модуль, в свою очередь, следует подключить к усилителю через повышающий каскад.

Сигнал от усилителя будет поступать на кроссоверы, главная задача которых — разделение звука на высокие и низкие частоты. К соответствующим выходом подключаются соответствующие динамики.

Когда все элементы окажутся соединены, их следует разместить на задней панели. Желательно, чтобы провода не пересекались между собой. Это может вызвать ненужные помехи, которые нарушат качество звучания.

После того как все детали будут размещены, следует закрепить переднюю панель. Портативная колонка jbl собрана и готова к работе.

Варианты портативных блютуз колонок, которые можно сделать самостоятельно

Существует множество вариаций сборки Bluetooth колонок. Можно использовать не четыре, а два одинаковых динамика, на которые будет подаваться один и тот же звук. Такое устройство будет обладать меньшими габаритами, но и качество звука будет несколько хуже.

Существуют также вариации сборки с двумя динамиками для высоких частот и одним большим сабвуфером.

Мощная или нет колонка получится, зависит от ее составляющих.

СПРАВКА! Чем больше размер и мощность динамиков, тем большая емкость аккумулятора понадобится для поддержания нормальной работоспособности устройства.

Если пользователю нужна совсем небольшая портативная колонка, то можно собрать такое устройство используя лишь один динамик. Для этого понадобится лишь сам динамик, аккумулятор(можно использовать из старого телефона), Bluetooth-модуль, модуль заряда, каскад усиления и тумблер питания.

• В первую очередь в корпусе необходимо разместить АКБ. К ней подсоединить модуль заряда, который оснащен двумя светодиодами, сигнализирующими о процессе зарядки.
• К аккумулятору также следует подключить Bluetooth модуль и каскад усиления. Элемент для обеспечения беспроводной связи нужно подключать через тумблер питания.
• От Bluetooth компонента сигнал будет поступать к динамику через усилитель. На самом модуле имеются соответствующие выходы, которые следует подсоединить, соблюдая полярность.

Полезные советы

При сборке следует учитывать несколько основных советов.

• Не стоит забывать о заземлении.
• Следует соблюдать полярность. Иначе устройство выйдет из строя.
• Провода, которыми соединяются элементы, следует делать как можно короче, причем они не должны пересекаться между собой.
• Корпус должен быть герметичным, так как при наличии непредусмотренных отверстий они могут вибрировать, создавая неприятный звук.
• Все основные элементы должны быть легкодоступны.
• Компоненты должны быть надежно приклеены, чтобы избежать повреждений при транспортировке.
• Чтобы избежать короткого замыкания, все элементы следует проверять на полярность при подключении.
• Основные элементы, которые отвечают за регулировку и настройку (Bluetooth-модуль, тумблеры питания, усилитель с регулировкой усиления) следует размещать так, чтобы управление их параметрами происходило комфортно. Необходимо также учитывать и возможность замены одного из компонентов без необходимости разбирать все устройство полностью.

Источник: https://setafi.com/elektronika/kolonki/blyutuz-kolonka-svoimi-rukami/

Беспроводная Bluetooth колонка своими руками

Готовый результат самодельной Bluetooth колонки (акустики)

Мой эксперимент изготовления корпуса для беспроводной Bluetooth колонки (акустики) с использованием ЧПУ. Началось все с покупки старого кассетного магнитофона для последующей переделки в Bluetooth акустику. Цена магнитофона 500 рублей. С динамиками у донора оказалось все плохо, звук даже в старых корпусах был скромным. Сконцентрировал усилия на отработке технологии изготовления корпуса «по слоям». Такие корпуса часто встречал в сложной акустике. Я же решил сделать предельно простой вариант.

Весь процесс изготовления есть в видео:

Чертеж выкладываю в ознакомительных целях:
Ну и автор не несет ответственности вообще ни за что ????
http://7tem.com/download/bluetooth_akustika.eps

Для корпуса выбрал один из самых распространенных материалов – фанеру. Ранее видел интересные акустические системы выполненные в похожей технике именно из фанеры. Хотел сделать что-то похожее.

В моем чертеже есть основная часть, которую буду дублировать при фрезеровке на ЧПУ станке. Две части которые вырезаем в единственном числе, но они являются изменяемыми (для других динамиков). Количество основных частей зависит от глубины посадки динамика и его требований к объему.

Лицевая часть меняется в зависимости от диаметра динамика и способа крепления. На задней стенке меняется размер фазоинвертора, тоже зависит от просчета под используемый динамик. Тех. часть (это где усилитель, аккумулятор и т.д.

) в моем случае получилась очень большая, можно сделать значительно меньше.

Фрезеровку выполнили в Сочи, вот адрес www.omaxx.com

Про используемый усилитель с поддержкой Bluetooth уже писал: http://7tem.com/diy-svoimi-rukami/tpa3118-usilitel-dlya-portativnoj-akustiki.html
Дополню: Пробовал подключать разные блоки питания, разницы в звучании не заметил. С блоком питания в 5В плата не захотела работать, с 12В и 24В работала стабильно. Эта Bluetooth плата одна из популярных на алиэкспресс. Видимо из за низкой цены и интересного чипа TPA3118. За свои деньги, нормальный вариант.

• Компоненты для bluetooth колонки с Aliexpress:
• Основной задачей ставил изучение технологии изготовления корпуса для акустики — «по слоям». Все получилось, теперь присматриваюсь к хорошему широкополосному динамику и заглядываю в программы расчета корпусов для акустики ????
• Если можете помочь советом или опытом, буду благодарен.

Источник: http://7tem.com/diy-svoimi-rukami/besprovodnaya-bluetooth-kolonka.html

Самодельная блютуз колонка — как сделать своими руками всего за несколько минут?

Данный проект осуществляется за пару часов, если вы уже имели дело с ремонтом электроники, и за один вечер, если беретесь за дело в первый раз. Его цель – колонка блютуз своими руками и за минимальные средства из любых старых динамиков. В качестве бонуса я расскажу о том, как сделать блютуз колонку своими руками из обычного смартфона.

Инструменты и материалы

Переделка потребует минимального набора инструментов:

• дрель;
• отвертка крестовая;
• ножницы или кусачки;
• тонкий паяльник на 30-40 ватт;

Необходимые материалы для устройства блютуз колонки, помимо динамиков:

• литий-ионная батарея 3,7 В;
• модуль блютуз BLK-MD-SPK-B (стоит 10 долларов на али);
• Разъем 3,5 мм;
• Штекер 3,5 мм;
• Провода, в идеале — 4 разных цветов;
• Выключатель.

Дополнительно понадобится изолента, припой, флюс для пайки и термоклей (хороший суперклей тоже подойдет).

1. Создание корпуса

Приготовление к созданию самодельной блютуз колонки начинается с разбора корпуса или создания нового. Некоторые умудряются изготовить очень даже красивые подиумы для динамиков из фанеры, пвх-труб и даже футляров от очков.

2. Выключатель и разъем питания

Просверлите в корпусе отверстие для имеющейся у вас кнопки включения, если она не предусмотрена конструкцией. Вклейте его надежным клеем и проделайте тоже самое с разъемом на 3,5 мм. Пластик сверлите на низких оборотах, чтобы не перегреть его и не расплавить.

3. Подсоединение к блютуз-модулю

К отрицательному выводу одного динамика припаяйте два провода, еще один – к положительному. Один отрицательный провод у нас пойдет на второй динамик, а остальные – на блютуз-модуль.

4. Подключение беспроводного модуля

На приведенном изображении показана микросхема для сборки блютуз колонки своими руками с помощью BLK-MD-SPK-В. Контакты с 3 по 5 будут использованы под вывод звука, 13 и 12 – для питания.

• 3 — Общий провод динамиков.
• 4 — Положительный провод левого.
• 5 — Положительный провод правого.
• 12 — Питание (+).
• 13 — Питание (-).

Контакты у модуля, который применял я, очень небольшие, поэтому приходилось паять очень осторожно, дабы их не повредить. Пропаянную плату можно крепить внутри конструкции.

5. Подключение аккумулятора

Очередным этапом крепим 3 провода к аккумуляторной батарее: плюсовой контакт, минусовой и еще один провод для контроля за зарядом. Все три пойдут на разъем питания 3,5 мм, а плюсовой еще и ко второму контакту на кнопке включения.

Важно! Для зарядки подходит постоянно напряжение 3,5-4 В и ток заряда не меньше 500 мА. Можно использовать любое подходящее по параметром зарядное устройство от старого мобильника.

6. Проверка работоспособности

Как только сборка завершена, настало время включать bluetooth на телефоне или другом источнике и запускать поиск беспроводной техники поблизости. Если при соединении с новеньким гаджетом запросят пароль, используйте стандартные четыре нуля.

Вот и всё, сделана достаточно мощная блютуз колонка своими руками, далее начинается новая жизнь без проводов.

Внешний динамик из смартфона

Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука.

Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу.

Для примера я расскажу о w.

Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.

Итак, как из телефона сделать блютуз колонку самому своими руками?

Источник: https://besprovodnik.ru/kolonka-bluetooth-svoimi-rukami/

Bluetooth-колонка на 40Вт своими руками

Всем большой привет! Расскажу вам сегодня, как я после почти двух лет изучения темы, проектирования и проб, сделал свой вариант Bluetooth колонки. Выдает моя самоделка 40Вт звука из парных «пищалок», низкочастотных динамиков и пассивных мембран, оснащена Bluetooth 4.0 со смарт-опциями, «долгоиграющим» литий-ионным аккумулятором, и «упаковано» все в изящный фанерный корпус.

-усилитель Yamaha 2х20Вт,-модуль Bluetooth 4.0 с индикатором заряда батареи и заземляющим изолятором,-аккумулятор из 3-х литий-ионных батарей со схемой защиты и быстрой зарядкой,-20Вт-е низкочастотные динамики в паре с «пищалками» и пассивными мембранами,-6 часов работы при полной громкости и 12 часов — при средней.А чем же отличается эта Bluetooth-колонка от других самодельных колонок?1. Bluetooth-модуль имеет заземляющий изолятор, с помощью которого устраняются помехи, идущие от самого модуля, от которых страдают большинство других подобных поделок. Эта же колонка имеет 100% чистый звук.

2. Контролировать уровень заряда аккумулятора можно с помощью смартфона благодаря опции смарт-мониторинга.

3. Колонка выдает «бескомпромиссный басс», ведь она и была специально разработана, чтобы поражать очень впечатляющим звуком, превосходящим даже промышленные колонки.4. Используемые компоненты дешевы и надежны.5. Самоделка легко собирается/разбирается, для этого достаточно лишь открутить винты.

6. Большое время работы на одной подзарядке, а сама зарядка достаточно проста.

Все предложенные детали были тщательно проверены на совместимость и в таком сочетании работают прекрасно.

Что требуется:-низкочастотный динамик — 2 шт.-высокочастотный динамик («пищалки») — 2 шт.-двухканальный кроссовер — 2 шт.-пассивная мембрана — 2 шт.-аккумуляторный блок из трех 3S батарей-плата защиты-зарядное устройство-усилитель-Bluetooth-модуль с заземляющим изолятором-модуль повышения напряжения (повышающий преобразователь)-разъем питания и переключатель-фанера толщиной 18 мм

-фанера толщиной 3 мм.

На дизайн корпуса этой поделки я был вдохновлен многослойной древесиной. Глядя на нее можно подумать, что на собрана из 10-ти сложенных вместе слоев, на самом же деле корпус состоит из трех слоев 18 мм-й фанеры, которые склеены друг с другом, и еще двух слоев 3 мм-й фанеры с лицевой и задней сторон. Конструкция корпуса такова, что он имеет объем около 2.25 литра, и это прекрасно подходит для электронной начинки и выбранных пассивных мембран.

Изготовление лицевой панели:

Самым быстрым способом создания панелей является лазерная резка, и шаблон для этого здесь. Мой лазерный резак не справлялся с фанерой толще 3 мм, поэтому переднюю панель, для большей прочности, я сделал из двух склеенных частей, и которую дополнительно еще усилил полосками из МДФ.

Замечу, что все деревянные детали в этом проекте склеиваются только столярным клеем. В передней панели есть отверстия под «пищалки» и низкочастотные динамики, а еще для доступа электрокомпонентов.

На задней панели сделаны отверстия под пассивные мембраны, а так же небольшие отверстия для разъема зарядки и переключателя.

Если вы проектируете панели собственного дизайна… то я бы посоветовал все же сделать отверстие для быстрого доступа к электронной начинке самоделки, которое весьма полезно, если что-то потребует настройки или ремонта.

После этого я приступил к созданию боковых панелей, и сделал их из высококачественной 18 мм-й фанеры. Каждый слой этой фанеры толщиной 3 мм, а ее внешние стороны это тонкий шпон. Вам я также рекомендую использовать фанеру высокого качества, так как внутренние слои корпуса-«сендвича» должны быть достаточно твердыми и плотно сжатыми. При резке менее качественной фанеры она расщепляется или даже разваливается на слои. Для вырезания боковых составляющих корпуса необходимы лишь лобзик и дрель с коронкой или сверлом по дереву.Для начала необходимо приложить к фанере переднюю панель и обвести ее контур, а затем повторить его внутри на расстоянии около 8 мм от внешнего, можно тоньше или толще, в зависимости от качества самой фанеры и вашего опыта (вы быстро разберетесь с этим). Затем по углам внутреннего контура нужно высверлить 4 отверстия, так чтобы часть окружности этих отверстий совпадала с внутренним контуром, а потом лобзиком допилить контур полностью.

Выпилив внутренний контур, деталь выпиливается из фанерного листа по внешнему контуру.

Боковые панели просто склеиваются вместе столярным клеем, большим количеством столярного клея. Промазанные панели складываются стопкой и плотно прижимаются каким-нибудь утяжелителем, либо сжимаются струбцинами, и оставляются в таком состоянии до высыхания клея.

Когда боковая часть корпуса самоделки высохнет, то лобзиком или на циркулярном столе стачиваются выступающие части, чтобы она обрела ровную обтекаемую форму. Это можно сделать и путем шлифования, но тогда потребуется больше времени.

Далее изнутри боковую часть следует покрыть толстым слоем столярного клея, чтобы после окончательной сборки поделка была герметичной.

На заднюю панель приклеиваются пассивные мембраны, которые являются альтернативой бас-рефлектору и позволяют расширить частотный диапазон динамиков, но в более компактном варианте.

Подключения к электронике им не требуется, они просто реагируют на перепады давления внутри корпуса (то есть, когда основные динамики движутся наружу, мембраны втягиваются внутрь, и наоборот). И поэтому очень важно, чтобы готовый корпус поделки был на 100% герметичен.

Пассивные мембраны приклеиваются к панели супер-клеем, в данном случае лучше гелевым супер-клеем, так как он не столь жесткий и позволяет небольшие движения, в отличии от обычного супер-клея.

На заднюю панель, чтобы она не изгибалась, также следует добавить несколько МДФ полос, используя для этого тот же гелевый супер-клей. Ведь любые вибрации корпуса будут портить звучание.

Как можно заметить на представленном фото, внутри корпуса поделки располагается довольно много электрокомпонентов.

Прежде чем разместить всю эту электронику, важно найти правильное положение каждого компонента, и убедиться что все «влезает» как это требуется! Еще важно найти такое положение электродеталей, чтобы при необходимости к ним был доступ для ремонта.

В данной поделке я разместил детали таким образом, чтобы такие платы, как усилитель и Bluetooth-модуль были легкодоступны, а кроссовер, который, скорее всего, не потребуется проверять, расположил дальше от отверстия для обслуживания.

Находится этот кроссовер непосредственно под отверстием для правого низкочастотного динамика, так что при необходимости все же получить к нему доступ можно открутив сам динамик. Остальные электродетали расположены под отверстием для обслуживания, то есть легкодоступны.

На рисунке представлена схема для сборки электроцепи самоделки. Если использовать те же компоненты, что и в предложенном списке деталей, то собрать элекроцепь достаточно просто, понадобятся лишь паяльник и припой (ну и кабельные стяжки, чтобы сделать все более аккуратным).

Длина проводов зависит от того, как вы расположите электрокомпоненты, следует лишь знать, что чем меньше припуски проводов, тем лучше.

Если вы мало понимаете в электронике, или хотите разобраться в ней по-лучше, то читайте следующие шаги.

А если вам это не интересно, то смело пропускайте теорию.

Приобретение литий-ионных батарей момент очень важный, так как в сети продаются множество поддельных батарей. Поэтому проще всего выбрать дешевые, но в тоже время настоящие и надежные батареи, например, Samsung’s pink 18650. Из-за того, что они дешевые, то подделывать их, то есть создавать еще более дешевые копии, не выгодно.

И в итоге мы имеем недорогие надежные брендовые аккумуляторные батареи.Следующий момент, это плата защиты батареи, которая предотвращает ее от перезаряда, чрезмерного разряда, короткого замыкания и многого другого. Точные защитные функции для разных плат немного отличаются.

Такие платы защиты являются обязательным элементом, потому как литий-ионные батареи весьма чувствительны и нуждаются в особых условиях для своего функционирования, и без защитной платы возникает риск возгорания/взрывания батареи, либо она просто «умрет».

И, наконец, немаловажным является и само зарядное устройство для литий-ионных аккумуляторов.

Такие зарядники непосредственно заряжают батареи, а так же, в зависимости от их напряжения, понижают мощность или полностью прекращают заряд, поэтому следует убедиться, что ваше устройство для литий-ионных батарей именно ЗАРЯДНИК, а не блок питания. Многие устройства в сети продаются как зарядники, но на деле являются обычными блоками питания, поэтому при выборе и заказе данного устройства обязательно читайте характеристики и описание!

Прежде чем приступить к спайке аккумуляторного блока необходимо убедиться, что напряжение всех батарей имеет одинаковое значение, так как в противном случае это будет путать плату защиты и во время зарядки может «убить» батарею. Если напряжение батареи немного ниже требуемого, то, собрав специальную цепь, можно зарядить её отдельно, и добиться одинакового напряжение на всех батареях.Сбалансировав батареи можно приступать к сборке аккумуляторного блока. Подобный кейс для батарей стоит того, чтобы его приобрести, ведь с помощью него батареи компактно располагаются в одном месте, я лишь советую перепаять проводки на более толстые, чтобы они выдерживали необходимую мощность.

Согласно выше представленной схеме к кейсу батарей припаивается плата защиты, а так же переключатель и разъем питания. При впайке последнего обязательно убедитесь, что сделали это правильно! (Для лучшего понимания см. фото).

Правый контакт (отогнутый) можно удалить, левый — к заземлению, а средний — положительный.

Прежде чем впаивать разъем в цепь защиты, следует ставить в него включенное зарядное устройство и мультиметром проверить напряжение, чтобы убедиться в правильной полярности контактов разъема.

Далее, для проверки работоспособности питающей цепи в кейс вставляются батарейки, и если все правильно, провода компактно крепится скотчем к задней стороне кейса.

После этого припаивается повышающий преобразователь, подключив который, мультиметром необходимо измерить напряжение на его выходных контактах.

Нужное нам напряжение составляет 14В, и чтобы получить его необходимо мелкой отверткой подкрутить медный винт на плате модуля преобразователя, до получения требуемого параметра. Все как на следующем видео, лишь плата другая.

Для экономии места внутри самоделки и компактного расположении деталей, Bluetooth-модуль я прикрепил на плату усилителя.

Если вы решите разместить их подобным образом, то оставьте достаточно свободного пространства между чипами усилителя и Bluetooth-модуля, так как обе микросхемы требуют притока воздуха для охлаждения, да и при их соприкосновении может произойти замыкание. Друг с другом платы модуля и усилителя я скрепил с помощью горячего клея.

Если вы будете использовать Bluetooth-модуль от какой-либо другой поделки, работающей от 5В, то я настоятельно рекомендую к проводам питания модуля присоединить заземляющий изолятор, чтобы избежать нежелательных помех от чипа модуля.Выходные контакты модуля соединяются с входными контактами усилителя.

Если вы захотите задействовать дополнительные функции Bluetotth-модуля, то сейчас самое время. Самый простой способ для этого, спаять кнопки вместе, как показано на фото. Далее контакты питания усилителя соединяются с выходными контактами повышающего преобразователя, то есть запитываться усилитель будет от 14В.

А вот Bluetooth-модуль, в зависимости от напряжении на аккумуляторе, будет получать 10-12.6В, так как он подключается к входным контактам повышающего модуля.

Этот разброс напряжения будет «мониторится» модулем, и если у вас Android последней версии, то рядом со значком Bluetooth на смартфоне будет отображаться информация о оставшемся времени автономной работы колонки. Bluetooth-модуль будет работать пока напряжение не опустится до 10.5В, и с батареями типа 3S он работает отлично. НЕ ПОДКЛЮЧАЙТЕ модуль к источнику питания 14В, так как он рассчитан максимум на 12.7В!

Переходим к кроссоверам, которые будут разделять звуковой сигнал на высокие и низкие частоты для «пищалок» и низкочастотных динамиков соответственно. Как только они распаяны их можно, как и другие детали самоделки, приклеить горячим клеем. Этим же клеем крепятся переключатель и разъем питания.

Еще раз заостряю внимание на важности 100% герметичности поделки, что отлично достигается с помощью горячего клея!

Настал момент приклеить боковую панель, и для этого на заднюю панель по краям наносится столярный клей и она прижимается к боковой.

После того, как клей высохнет, изнутри корпуса шов герметизируется горячим клеем, это к тому же добавит прочности самому корпусу.

Как упоминалось ранее, для придания передней панели можно приклеить полоски из МДФ. Далее к ней приклеиваются «пищалки», и так так они неподвижны, то сделать это можно горячим клеем.

Сами «пищалки» сейчас следует соединить проводами с кроссоверами, поскольку после крепления панели к корпусу это сделать будет невозможно. А вот низкочастотные динамики прикручивать пока не стоит, это будет сделано позднее, как только все будет склеено и подключено.

Края передней панели промазываются клеем, она прижимается к корпусу поделки, и все оставляется для полного высыхания.

Когда клей высох можно смонтировать низкочастотные динамики — сначала подсоединить к ним провода, а затем закрепить винтами. Проведя тестирование почти готовой самоделки и получив положительные результаты, прикручивается крышка закрывающая отверстие для обслуживания электроники. После этого поделка зачищается и, по желанию, покрывается прозрачным лаком, чтобы сохранить ее натуральный вид дерева.

Остается только сказать: готово! И, опять же по своему усмотрению, можно прикрепить к колонке ткань и решетку на динамики путем добавления нескольких дополнительных слоев из 3мм-й фанеры, к нижней стороне верхнего из них приклеить ткань.

Как же звучит самоделка? Скажу, что звук она «выдает» даже лучше, чем некоторые высококачественные промышленные колонки, и чтобы убедиться в этом, смотрите представленное видео!

• На этом все, благодарю за внимание!
• Источник
•  Самоделки Электронная техника Горы Дом Дача Квартира Лес Видео Статьи Фото блютуз колонка

Источник: https://unikumrus.com/household_appliances_and_electronics/430-bluetooth-kolonka-na-40vt-svoimi-rukami.html

Как сделать Bluetooth колонку своими руками – инструкция

(2 оценок) Загрузка…

В последнее время все чаще можно встретить людей, которые слушают музыку не в наушниках, а благодаря использованию Bluetooth колонки. Это переносное устройство представляет собой корпус, в котором вместе с динамиками размещен аккумулятор и ресивер, получающий сигнал от телефона по Bluetooth-каналу.

Портативные колонки отличаются приятным звучанием и высокой громкостью, к сожалению, их приобретение зачастую связно с существенными финансовыми расходами. Рассмотрим, как сделать блютуз колонку своими руками, сэкономив при этом приличную сумму денег.

Первым этапом изготовления является знакомство со схемой Bluetooth-ресивера. Для этого требуется разобрать его корпус. Внутри находится:

• антенна;
• Bluetooth-приемник;
• память;
• контроллер зарядки;
• два светодиода, отображающие уровень заряда и процесс восполнения емкости;
• усилитель звука;
• конденсатор;
• тумблер включения-выключения питания;
• также на плате припаяны гнезда для подключения зарядного устройства (Micro-USB) и присоединения наушников или колонки посредством разъема 3,5 мм.

На обратной стороне, в зависимости от модели ресивера, может находиться небольшой аккумулятор. Его потребуется заменить на более емкий, чтобы увеличить время автономной работы колонки. Это единственная доработка, которая потребуется в отношении покупного ресивера.

Следующий крупный этап создания самодельной портативной колонки заключается в пайке всех необходимых контактов к усилителю. Разберем эту процедуру пошагово в разрезе подключаемых элементов. Итак, чтобы соединить усилитель с ресивером потребуется припаять на него три провода от штекера mini-jack. Делается это так:

• На нижней части платы усилителя нужно отыскать пометки с буквами «L» (левый канал), «R» (правый канал) и перевернутой «Т» (земля или минус). Обычно они находятся рядом с контактом подачи питания.
• К трем найденным контактам припаять провода от штекера mini-jack: белый на «L», оранжевый на «R», зеленый на «T». Цвета могут не соответствовать указанным, следует руководствоваться пометками на штекере.
• Когда процедура выполнена, можно подключить штекер в соответствующий разъем, однако его проверку пока произвести не получится.

На этом этапе сигнал поступает от ресивера на усилитель, однако дальше не проходит, поскольку к нему не подключены провода от двух динамиков. В верхней части платы находится пометка «Out», а рядом с ней два набора контактов (плюс и минус). Схема подключения динамиков блютуз колонки своими руками следующая:

• От динамика, отвечающего за левый канал, отходят два провода – плюс и минус. Их следует подсоединить к соответствующим контактам на плате (они маркированы отметкой «L»). Канал для динамика выбирается произвольно.
• От динамика, который выбран для воспроизведения правого канала также взять два провода и припаять на схему. Место в данном случае обозначено буквой «R».

Теперь динамики соединены с усилителем и ресивером, а значит соединение всех необходимых контактов практически завершено. Осталось только подать питание на усилитель:

• Напрямую брать плюс от аккумулятора запрещено. В таком случае ток будет подаваться постоянно, что спровоцирует быстрый разряд.
• Минус на усилителе можно не подключать, поскольку он уже подается через штекер mini-jack.
• Контакт для подачи питания находится в нижней части схемы справа. Рядом расположена пометка «5V».
• Кабель припаивается к плюсу на усилителе.
• Дальше необходимо найти требуемый контакт на ресивере. Он идет от кнопки включения-выключения. Здесь нужно быть внимательнымы, поскольку там присутствует два плюса, один из которых подключен напрямую с батареей – его использовать нельзя.

На этом шаге Bluetooth колонка своими руками уже имеет все необходимые контакты и может функционировать. Настало время проверить ее работоспособность и правильность подключения всех проводов.

Блютуз колонка своими руками из старой колонки может быть собрана разными способами, которые являются более простыми или сложными. Если нет желания особо заморачиваться, то схема следующая:

• Внутри корпуса колонки разместить усилитель и аккумулятор. Посадить элементы на клей или закрепить другим удобным способом. Главное, чтобы они не болтались внутри.
• Динамики установить обратно в родные отверстия, выполнить уплотнение соединения клеем или герметиком. Это не позволит компонентам дребезжать во время звучания.
• Высверлить в корпусе небольшое отверстие для вывода проводов, идущих к ресиверу наружу.
• Закрепить ресивер на внешней стороне корпуса колонки. Так будет получен прямой доступ к гнезду для зарядки и переключателю включения.

На этом сборка завершена. Если хочется получить более аккуратный вариант, то потребуется:

• Выпаять разъем зарядки и переключатель.
• Сделать их выносными посредством припаивания проводов требуемой длины.
• Проделать в корпусе отверстия для установки указанных элементов.
• Выполнить монтаж при помощи эпоксидной смолы или другого прочного вещества.

В этом случае все рабочие элементы будут спрятаны под корпусом, что придаст Bluetooth-колонке привлекательный внешний вид и схожесть с моделью серийного производства.

По итогу самодельная портативная колонка обойдется владельцу в 7-8 долларов, что значительно меньше, нежели цены на самые дешевые готовые варианты, предлагаемые производителями.

Перед началом работы придется приобрести требуемые элементы, поэтому процесс включает небольшую подготовку. Из инструментов потребуется только паяльник и некоторое количество тонких проводов.

Четко следуя инструкции, сборка и пайка контактов не вызовет трудностей, к тому же все места подключений имеют соответствующую маркировку на платах.

Виталий Солодкий

Источник: https://mobila.guru/faqsingle/kak-sdelat-bluetooth-kolonku-svoimi-rukami-poshagovoe-rukovodstvo/

Adblock
detector

Как при минимальных затратах сделать своими руками Bluetooth колонку рассказано в этой статье.

Материалы и компоненты из Китая

Для самодельной беспроводной колонки понадобятся:

• два динамика мощностью от 3 до 5 Вт из обычной колонки (желательно деревянных в форме параллелепипедов или компьютерных);

• корпус от одной из акустических систем и заднюю панель от другой;
• зарядное устройство для смартфона с выходным напряжением от 3,7 до 5 В.

• из компонентов, которые придётся заказывать на AliExpress, потребуются:
• цифровой стереоусилитель со встроенным модулем блютуз DW-CT14+;

• контроллер заряда для литиевой батареи TP4056;

• литий-ионных аккумулятор PKCELL 3,7 В 2200 mAh 18650;

• миниатюрный кулисный переключатель 2PIN 6 A/250 V диаметром 20 мм.

Можно использовать аккумуляторы и других производителей, учитывая, что чем больше ёмкость, тем дольше будет работать мини колонка от одного заряда.

Установка динамиков в корпус

Инструмент и запчасть, необходимые для работы:

• электродрель;
• свёрла обычные и корончатые по дереву;
• электролобзик;
• клеевой пистолет;
• маломощный паяльник с оловом и канифолью;
• соединительные провода с чёрной и красной оплёткой;
• саморезы.

Конструкции колонок разные, но обычно передняя панель у них не съёмная, а задняя крепится на винтах. Так как расположение динамика на фасадной стороне не позволяет закрепить второй излучатель, лицевую панель вырезают электролобзиком, предварительно просверлив в ней отверстие.

На задней панели от второй колонки размещают два динамика магнитами вверх, обводят маркером металлические пластины и отмечают крепёжные отверстия. Теперь в каждом из нарисованных квадратов необходимо вырезать посадочные отверстия такого диаметра, чтобы в них входили корпуса излучателей, но при этом не затрагивались маркерные кружочки от крепёжных отверстий.

Это проще сделать корончатым сверлом по дереву, подобрав насадку нужного диаметра. Звуковые излучатели вставляют в вырезанные отверстия и крепят с помощью саморезов или клея.

Контроллер заряда и цифровой усилитель звука с модулем Bluetooth

Контроллеры предохраняют аккумуляторы от перезарядки или сильной разрядки, контролируют допустимую силу тока, а также задают окончание процесса набора ёмкости.

В качестве контроллера в блютуз колонке используется электронный модуль TP4056 фирмы Wavgat, подходящий для работы с перезаряжаемыми литий-ионными батареями 18650.

Электронная начинка с вводными и выводными контактами, портом micro-USB и двумя светодиодами (красного и зелёного свечения), сигнализирующими о процессе и окончании набора ёмкости АКБ, умещаются на плате размером 17,2 мм х 26,2 мм.

TP4056 Lithium Battery Charger имеет следующие характеристики:

• напряжение входное — 5 V;
• максимальный зарядный ток — 1000 mA;
• напряжение выходное — 3,7-4,2 V;
• защита батареи от перегрузки по току — 3 A.

За приём и усиление беспроводного сигнала отвечает электронный блок DW-CT14+, на печатной плате (размер: 40 х 20 мм) которого помимо основных электронных компонентов расположены также:

• синий светодиод, сигнализирующий о включении модуля блютуз и его последующей синхронизации с передающим устройством;
• два разъёма белого цвета для подключения звуковых излучателей;
• один разъём красного цвета для подключения рабочего напряжения от 3,7 до 5 V постоянного тока;
• порт micro-USB (для работы будущей блютуз колонки не понадобится).

В комплекте с усилителем, к расположенным на нём разъёмам, поставляются 3 фишки с отходящими проводами различного цвета, которые понадобятся для сборки рабочей схемы.

Аккумулятор

В этом гаджете для автономного питания применен новых литий-ионный аккумулятор 18650 фирмы PKCELL ёмкостью 2200 mAh и выходным напряжением 3,7 V.

Можно в портативной колонке использовать и батареи от старых ноутбуков, но время автономной работы сократится.

Цифры 18650 в названии аккумулятора обозначают его габариты: диаметр — 18 мм и длина — 65 мм.

Сборка аккумуляторного блока

Сборку АКБ производят следующим образом:

• У аккумулятора лудят оба полюса.
• На двух проводках разного цвета на концах снимают изоляцию с одной стороны, на 7-10 мм, с другой — на 20-25 мм и тоже лудят.

Длинные залуженные концы припаивают к сложенным вместе батареям:

• черный провод — к минусу аккумулятора;
• красный провод — к плюсу.

Выключатель и разъём питания

Для восполнения ёмкости аккумуляторов после того, как портативная колонка будет собрана можно использовать любое зарядное устройство, идущее в комплекте со смартфоном или другим девайсом, с выходным постоянным напряжением 3,7-5 V.

К адаптеру сначала необходимо подключить кабелем USB Type-A/Micro USB к порту micro-USB, расположенном на плате контроллера, а затем вставить вилку в сеть переменного напряжения 220 В.

Чтобы аккумуляторы не разряжались вхолостую, а колонка включалась и выключалась, АКБ отсоединяется от усилителя с помощью кулисного микровыключателя.

Установка основных модулей

Для установки модулей откручивают заднюю панель на корпусе колонки. Платы усилителя и контроллера необходимо закрепить в её верхней части саморезами и термоклеем.

Так как на усилитель не будет оказываться механическое воздействие, его порт micro-USB приклеивают к внутренней стороне задней панели колонки, а затем прикручивают к ней саморезом через отверстие на плате. Перед креплением DW-CT14+ на панели напротив светодиода сверлят отверстие.

Порт micro-USB контроллера также приклеивают к внутренней стороне задней панели так, чтобы при установке пластины в корпус портативной колонки, вход порта micro-USB примыкал к верхней грани колонки.

В этом месте в ней выпиливают прямоугольный проём для подключения к разъёму USB внешнего зарядного устройства. Перед приклеиванием модуля зарядки в пластине напротив светодиодов просверливают общее отверстие.

Так как на плату контроллера будет постоянно оказываться механическое воздействие при подключении штекера, её дополнительно прикручивают к тыльной пластине саморезами через неиспользуемые контактные отверстия «IN-» и «IN+».

Под миниатюрный кулисный переключатель диаметром 20 мм можно расточить напильником отверстие, оставшееся на задней пластине от выходящих проводов, или же коронным сверлом просверлить новое.

Аккумулятор лучше закрепить в нижней части задней панели колонки с помощью двухстороннего скотча.

Пайка модулей

Распайка и объединение компонентов схемы производится в следующем порядке:

1. К каждому из динамиков колонки припаивают провода от двух маленьких фишек, идущих в комплекте с усилителем, строго соблюдая полярность. Жёлтый провод припаивают к плюсу излучателя, а синий — к минусу.

2. Красный провод, идущий от аккумулятора, соединяют с контактом «B+» на плате контроллера, чёрный — с «B-».

3. Большую фишку вставляют в красный разъём «BAT» на блоке усилителя, а провода, идущие из неё, припаивают в следующем порядке:

• чёрный — к одной из клемм кулисного микровыключателя;
• красный — к контакту «OUT+».

4. Остаётся отрезать ещё один чёрный проводок нужной длины зачистить и залудить его с двух сторон и припаять ко второй клемме переключателя и к контакту «OUT-».

5. Панель с динамиками, ставшую фасадной, крепят к корпусу портативной колонки саморезами или на термоклей, после этого 2 фишки, идущие от динамических излучателей вставляют в соответствующие гнёзда «Lout» и «Rout» на плате электронного блока DW-CT14+.

Изготавливающий портативную колонку сам определяет, какой из динамиков при расположении блютуз колонки в горизонтальном положении будет левым и правым.

Проверка работоспособности

После установки и закрепления задней панели к корпусу портативной колонки проверяют работоспособность:

1. Кулисный переключатель переводят в положение «0».
2. Блютуз колонку ставят на зарядку, подключив к порту micro-USB зарядное устройство. При этом в отверстии на задней панели должен засветиться красный светодиод.
3. После окончания зарядки (время полного заряда будет зависеть от ёмкости выбранных аккумуляторов) загорится зелёный светодиод.
4. Адаптер вынимают из сети, зарядный шнур — из разъёма на колонке, а миниатюрный выключатель переводят в положение «I». О том, что всё в порядке и модуль блютуз работает, должен просигнализировать мигающий синий светодиод.
5. Включают Bluetooth на смартфоне. На экране под графой «Другие устройства» должен появиться рисунок блютуз наушников и имя устройства DW-CT14+.
6. Тапают по названию для сопряжения. Через небольшой промежуток времени из портативной колонки должен раздаться характерный звук, а синий светодиод перестанет мигать и засветится ровным светом — это свидетельствует о соединении блютуз колонки и смартфона.
7. Осталось запустить любую музыкальную композицию через установленный на девайсе аудиоплеер.

Так как схема портативной колонки проста, изменение громкости и переключение треков будут производиться с помощью смартфона.

Самодельную портативную блютуз колонку может собрать любой человек, умеющий пользоваться паяльником и другим электроинструментом, затратив на это минимум средств.

Конечно, у неё не будет достоинств фирменного устройства Jbl, таких как многофункциональность и влагозащищённость, но радости создателю она доставит больше, чем покупная.
