Блютуз колонка своими руками из китайских запчастей с дисплеем

Собрать блютуз-колонку своими руками любитель способен в течение 2-3 часов без использования дорогих материалов. Если опыт подобных работ отсутствует, может потребоваться чуть больше времени. Иногда сборка занимает 3-4 часа, вечер.

Необходимые материалы

Для проведения работ потребуются:

дрель;
изолента;
кусачки (можно заменить ножницами);
тонкий паяльник на 30-40 Вт;
крестовая отвертка;
припой;
линейка либо сантиметр;
термоклей;
флюс для пайки;
выключатель;
провода (при возможности выбрать 4 разных цвета);
разъем и штекер 3,5 мм;
модуль Micro USB для зарядки;
arduino nano;
наждачная бумага;
модуль блютуз BLK-MD-SPK-B;
литий-ионная батарея 3,7 В.

Мощную колонку возможно сделать и из обыкновенного мобильного телефона. В такой ситуации потребуются лишь смартфон и специальная программа для него.

Воспользоваться можно и уже готовыми старыми колонками. При выборе отдавайте предпочтение некрупным легким устройствам. Оценивайте и технические характеристики: качество звука, нижнюю и верхнюю границы диапазона. Если человек решает воспользоваться готовой колонкой, дополнительно ему понадобятся лишь Bluetooth-модуль и литий-ионный аккумулятор.

Процесс сборки

Воспользуйтесь готовыми схемами для создания самодельной bluetooth-колонки. Чтобы готовое изделие выглядело аккуратно, старайтесь все элементы фиксировать под прямым углом. Рекомендуется после высыхания удалять снаружи и изнутри избытки клея (особенно при работе с прозрачными акриловыми листами).

Частичная сборка и декорирование корпуса

Сначала нужно изготовить корпус. Можно воспользоваться старым, оставшимся от динамиков. Некоторые мастера создают новые подиумы из фанерных листов, труб ПВХ, обычных чехлов от очков. Материал подбирайте прочный, достаточно жесткий, чтобы избежать появления резонанса и деформации под влиянием звуковых волн. Использовать можно и акриловые листы. От натурального дерева лучше отказаться из-за высокой пластичности материала. Для работы с ними потребуется пила по металлу, сверло.

Лучше выбирать классическую прямоугольную либо квадратную форму для изделия. При изготовлении деталей нужно правильно рассчитать размер. В колонку должны вместиться все электронные элементы и пассивные мембраны.

Чтобы самостоятельно изготовить детали для корпуса, чаще всего используют лобзик. Чтобы части подходили друг к другу по размеру, предварительно сделайте чертежи и действуйте аккуратно при выпиливании.

Когда детали будут вырезаны, отшлифуйте края. По периметру шаблонов приклейте двухсторонний скотч. Когда с клейкой ленты будет удалена подложка, ее прикрепляют к вырезанной детали. Прижимать надо с усилием. Шаблон нужно наклеивать так, чтобы выступающие края детали не попадали под него. При шлифовке образуется большое количество пыли, мелкого мусора. Работать рекомендуется в респираторе и защитных очках. Когда процесс будет завершен, избавьтесь от загрязнений с помощью пылесоса.

Стенки будущей колонки соединяют между собой с помощью быстро засыхающего клея. Для его нанесения рекомендуется использовать клеевой пистолет. Сначала крепят к основанию 3 боковые панели, потом устанавливают верхнюю. После производится закрепление четвертой стенки.

Когда сборка будет завершена, можно покрасить будущую колонку. Сначала поверхность обезжиривают. Потом наносится несколькими слоями грунтовка серого цвета. Когда она высохнет, поверхность шлифуют наждачной бумагой. Слой цветной краски наносится, когда все неровности будут устранены. После полного высыхания изделие покрывают прозрачным лаком. Рекомендуется на несколько дней выставить заготовку на балкон, чтобы неприятный запах исчез.

Установка басов

Необходимо приклеить к специальным отверстиям в корпусе пассивные излучатели. Хорошо подойдет для этого эпоксидный клей. Небольшое количество клейкого вещества аккуратно наносят по окружности. Затем излучатели устанавливают на нужную позицию и на несколько часов оставляют для полного высыхания.

Иначе производится процесс при использовании сабвуфера. Чтобы закрепить деталь с пенной прокладкой, используют болт и крепежную гайку с изнаночной стороны.

Установить излучатели необходимо до того, как стенки конструкции будут склеены.

Можно изготовить устройство, но котором будет не 2, а 4 динамика. Преимуществом такого варианта является лучшее качество звучания. Но из-за увеличившегося количества деталей размер готового устройства также станет больше. Есть и разновидности с большим сабвуфером и 2 излучателями. Чем крупнее элементы, тем больше должна быть емкость аккумулятора, чтобы устройство правильно работало.

Встраивание выключателя и разъема питания

Если конструкция предусматривает наличие кнопки для включения и выключения прибора, предварительно необходимо просверлить подходящее по размеру отверстие. Клеем-моментом вклейте кнопку, после чего повторите операцию с разъемом на 3,5 мм. Если была выбрана пластиковая основа, сверлить нужно на низких оборотах. В противном случае материал перегреется и расплавится.

Присоединение bluetooth-модуля

С помощью паяльника присоедините 2 провода к отрицательному выводу из динамика и 1 — к положительному. Для второго понадобится еще 1 отрицательный провод, а все прочие подключаются к модулю. Рекомендуется прикреплять к плате провода разных цветов, чтобы в будущем проще было производить ремонтные работы. Крепить модуль следует к верхней платформе. При пайке воспользуйтесь схемой.

Подключение прочих элементов

К нижней части подклейте в углах резиновые ножки. С их помощью устройство сможет стоять без поддержки. Для установки используется суперклей.

На плату arduino устанавливаются штыревые разъемы. К ним припаивают провода.

Сначала требуется подключить преобразователь напряжения. Когда задняя стенка будет установлена, провода динамиков припаяйте к усилителю.

По желанию устанавливаются RGB-светодиоды. Для них высверливают отверстия на боковых панелях. Сначала все 4 катода светодиодов соединяют с помощью проводов. Затем производится соединение анодов. Вторые концы проводов спаивают вместе. Производят изоляцию контактов термоусадкой. Светодиоды помещают в предназначенные для них отверстия и фиксируют суперклеем.

Отверстия нужно сделать и для потенциометров. С их помощью человек узнает, что уровень зарядки понизился. Чтобы с деталями удобнее было работать, на них надевают ручки, изготовленные из резины.

Пассивные мембраны устанавливают на задней панели рядом с тумблером питания и разъемом для подзарядки.

Установка аккумулятора

Рекомендуется использовать 2 батарейки, приклеенные друг к другу. К аккумуляторной батарее присоедините плюсовой и минусовой контакты. Затем прикрепите еще один провод. Он требуется для контроля над уровнем заряда. Все 3 провода следует провести к разъему питания. Плюсовой дополнительно проводят через второй контакт кнопки включения.

В качестве аккумулятора подойдет батарейка от старого мобильного телефона. Нужно, чтобы изделие выдерживало постоянное напряжение 3,5-4 В и ток заряда от 500 мА.

Финальная доработка

Для закрепления запчастей можно воспользоваться горячим клеем. Чтобы лучше закрепить детали, используйте болты, гайки.

Необходимо, чтобы динамик был герметичным. Чтобы предотвратить появление щелей, воспользуйтесь специальным герметиком либо нанесите толстый слой клея в местах стыковки.

Проверка работоспособности беспроводной колонки

Перед проверкой зарядите самодельное устройство. Затем с помощью телефона либо планшета подключитесь к устройству с помощью Bluetooth. Далее выберите мелодию, которую хотели бы воспроизвести. Если при подключении будет запрошен пароль, введите четыре нуля.

Источник

admin 22.11.2018

Загрузка…

В последнее время все чаще можно встретить людей, которые слушают музыку не в наушниках, а благодаря использованию Bluetooth колонки. Это переносное устройство представляет собой корпус, в котором вместе с динамиками размещен аккумулятор и ресивер, получающий сигнал от телефона по Bluetooth-каналу.

Портативные колонки отличаются приятным звучанием и высокой громкостью, к сожалению, их приобретение зачастую связно с существенными финансовыми расходами. Рассмотрим, как сделать блютуз колонку своими руками, сэкономив при этом приличную сумму денег.

Необходимые компоненты

Прежде чем приступать к изготовлению, необходимо убедиться, что все требуемые элементы присутствуют под рукой. К ним относится:

Старая колонка небольшого размера либо корпус и два динамика.
Bluetooth-ресивер, получающий сигнал от телефона и передающий звучание мелодии на динамики. Заказать этот компонент можно в Китае либо в интернет-магазине, расположенном поблизости. Обычно такие изделия стоят сравнительно недорого. В настоящее время ресивер можно приобрести за 6 долларов с учетом доставки.
Аккумулятор от старого телефона. Чем больше емкость батареи, тем дольше будет работать колонка без необходимости подключения к зарядному устройству.
Усилитель звука (от 0,5 доллара на Aliexpress). В текущем примере используется усилитель класса D, модель pam8403, напряжение 5В.
Также потребуется рабочий паяльник, припой, герметик или клей.

Если все требуемые компоненты уже находятся на столе и готовы к использованию, то можно приступать к сборке устройства.

Мощная блютуз колонка своими руками

Первым этапом изготовления является знакомство со схемой Bluetooth-ресивера. Для этого требуется разобрать его корпус. Внутри находится:

антенна;
Bluetooth-приемник;
память;
контроллер зарядки;
два светодиода, отображающие уровень заряда и процесс восполнения емкости;
усилитель звука;
конденсатор;
тумблер включения-выключения питания;
также на плате припаяны гнезда для подключения зарядного устройства (Micro-USB) и присоединения наушников или колонки посредством разъема 3,5 мм.

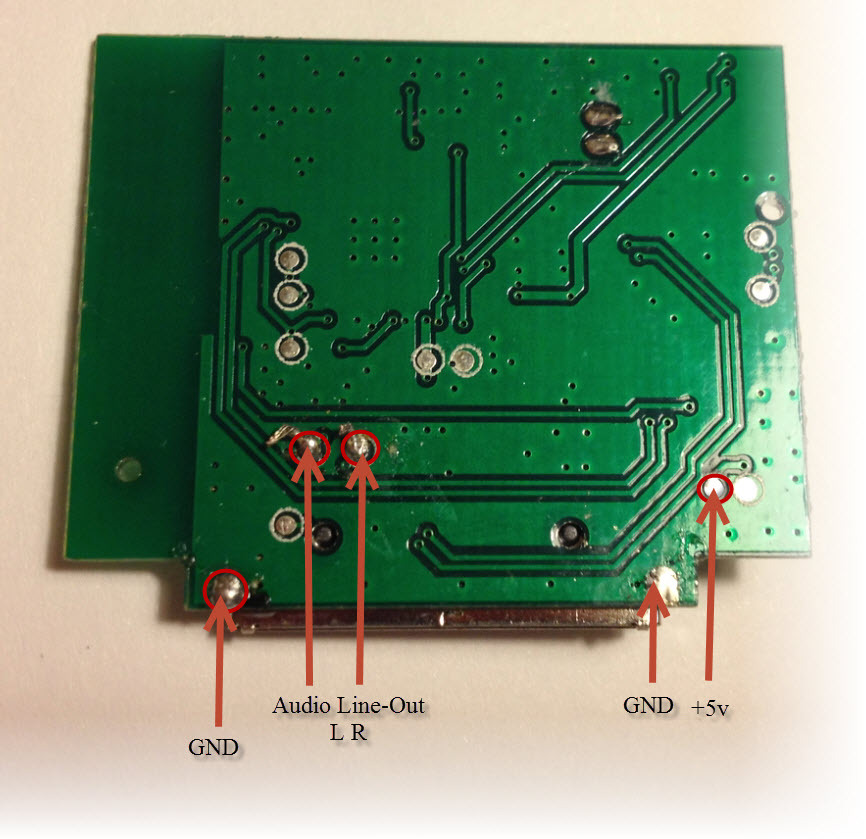

На обратной стороне, в зависимости от модели ресивера, может находиться небольшой аккумулятор. Его потребуется заменить на более емкий, чтобы увеличить время автономной работы колонки. Это единственная доработка, которая потребуется в отношении покупного ресивера.

Подключение емкой батареи

Замена батареи своими руками для Bluetooth колонки проводится следующим образом:

Разогревается паяльник и его жалом выпаивается два контакта (плюс и минус) на плате. Процедура обеспечивает отключение аккумулятора с малой емкостью. Дальше его можно отклеить и убрать либо оставить в корпусе.
На подготовленный аккумулятор напаивается два провода (если он съемный). В случае с несъемными аккумуляторами все проще – там контакты сразу идут от корпуса, поэтому паять ничего не придется.
Соблюдая полярность, припаять провода к плате ресивера. На батарее и ресивере обозначены контакты плюсовой и минусовой полярности.
Провести проверку проделанной работы, включив устройство. Об этом должен сообщить светодиодный индикатор.

Пайка контактов усилителя

Следующий крупный этап создания самодельной портативной колонки заключается в пайке всех необходимых контактов к усилителю. Разберем эту процедуру пошагово в разрезе подключаемых элементов. Итак, чтобы соединить усилитель с ресивером потребуется припаять на него три провода от штекера mini-jack. Делается это так:

На нижней части платы усилителя нужно отыскать пометки с буквами «L» (левый канал), «R» (правый канал) и перевернутой «Т» (земля или минус). Обычно они находятся рядом с контактом подачи питания.
К трем найденным контактам припаять провода от штекера mini-jack: белый на «L», оранжевый на «R», зеленый на «T». Цвета могут не соответствовать указанным, следует руководствоваться пометками на штекере.
Когда процедура выполнена, можно подключить штекер в соответствующий разъем, однако его проверку пока произвести не получится.

На этом этапе сигнал поступает от ресивера на усилитель, однако дальше не проходит, поскольку к нему не подключены провода от двух динамиков. В верхней части платы находится пометка «Out», а рядом с ней два набора контактов (плюс и минус). Схема подключения динамиков блютуз колонки своими руками следующая:

От динамика, отвечающего за левый канал, отходят два провода – плюс и минус. Их следует подсоединить к соответствующим контактам на плате (они маркированы отметкой «L»). Канал для динамика выбирается произвольно.
От динамика, который выбран для воспроизведения правого канала также взять два провода и припаять на схему. Место в данном случае обозначено буквой «R».

Теперь динамики соединены с усилителем и ресивером, а значит соединение всех необходимых контактов практически завершено. Осталось только подать питание на усилитель:

Напрямую брать плюс от аккумулятора запрещено. В таком случае ток будет подаваться постоянно, что спровоцирует быстрый разряд.
Минус на усилителе можно не подключать, поскольку он уже подается через штекер mini-jack.
Контакт для подачи питания находится в нижней части схемы справа. Рядом расположена пометка «5V».
Кабель припаивается к плюсу на усилителе.
Дальше необходимо найти требуемый контакт на ресивере. Он идет от кнопки включения-выключения. Здесь нужно быть внимательнымы, поскольку там присутствует два плюса, один из которых подключен напрямую с батареей – его использовать нельзя.

На этом шаге Bluetooth колонка своими руками уже имеет все необходимые контакты и может функционировать. Настало время проверить ее работоспособность и правильность подключения всех проводов.

Проверка работоспособности

Чтобы выполнить проверку колонки, следует:

Подключить штекер mini-jack, идущий от усилителя к ресиверу.
Включить питание на ресивере.
Взять телефон или планшет, с которого будет вестись трансляция.
Включить Bluetooth и выполнить поиск находящихся поблизости устройств. В этом варианте ресивер определяется как «DL-LINK».
Следует нажать на название и ввести пароль подключения. Обычно это 0000.
Теперь можно запустить музыкальный трек и проверить звучание.

Если все функционирует исправно, выполняется сборка компонентов внутри корпуса колонки.

Сборка колонки

Блютуз колонка своими руками из старой колонки может быть собрана разными способами, которые являются более простыми или сложными. Если нет желания особо заморачиваться, то схема следующая:

Внутри корпуса колонки разместить усилитель и аккумулятор. Посадить элементы на клей или закрепить другим удобным способом. Главное, чтобы они не болтались внутри.
Динамики установить обратно в родные отверстия, выполнить уплотнение соединения клеем или герметиком. Это не позволит компонентам дребезжать во время звучания.
Высверлить в корпусе небольшое отверстие для вывода проводов, идущих к ресиверу наружу.
Закрепить ресивер на внешней стороне корпуса колонки. Так будет получен прямой доступ к гнезду для зарядки и переключателю включения.

На этом сборка завершена. Если хочется получить более аккуратный вариант, то потребуется:

Выпаять разъем зарядки и переключатель.
Сделать их выносными посредством припаивания проводов требуемой длины.
Проделать в корпусе отверстия для установки указанных элементов.
Выполнить монтаж при помощи эпоксидной смолы или другого прочного вещества.

В этом случае все рабочие элементы будут спрятаны под корпусом, что придаст Bluetooth-колонке привлекательный внешний вид и схожесть с моделью серийного производства.

По итогу самодельная портативная колонка обойдется владельцу в 7-8 долларов, что значительно меньше, нежели цены на самые дешевые готовые варианты, предлагаемые производителями. Перед началом работы придется приобрести требуемые элементы, поэтому процесс включает небольшую подготовку. Из инструментов потребуется только паяльник и некоторое количество тонких проводов. Четко следуя инструкции, сборка и пайка контактов не вызовет трудностей, к тому же все места подключений имеют соответствующую маркировку на платах.

Источник

Данный проект осуществляется за пару часов, если вы уже имели дело с ремонтом электроники, и за один вечер, если беретесь за дело в первый раз. Его цель – колонка блютуз своими руками и за минимальные средства из любых старых динамиков. В качестве бонуса я расскажу о том, как сделать блютуз колонку своими руками из обычного смартфона.

Инструменты и материалы

Переделка потребует минимального набора инструментов
:

дрель;
отвертка крестовая;
ножницы или кусачки;
тонкий паяльник на 30-40 ватт;

Необходимые материалы
для устройства блютуз колонки, помимо динамиков:

литий-ионная батарея 3,7 В;
модуль блютуз BLK-MD-SPK-B (стоит 10 долларов на али);
Разъем 3,5 мм;
Штекер 3,5 мм;
Провода, в идеале — 4 разных цветов;
Выключатель.

Дополнительно понадобится
изолента, припой, флюс для пайки и термоклей (хороший суперклей тоже подойдет).

1. Создание корпуса

Приготовление к созданию самодельной блютуз колонки начинается с разбора корпуса или создания нового. Некоторые умудряются изготовить очень даже красивые подиумы для динамиков из фанеры, пвх-труб и даже футляров от очков.

2. Выключатель и разъем питания

Просверлите в корпусе отверстие для имеющейся у вас кнопки включения, если она не предусмотрена конструкцией. Вклейте его надежным клеем и проделайте тоже самое с разъемом на 3,5 мм. Пластик сверлите на низких оборотах, чтобы не перегреть его и не расплавить.

3. Подсоединение к блютуз-модулю

К отрицательному выводу одного динамика припаяйте два провода, еще один – к положительному. Один отрицательный провод у нас пойдет на второй динамик, а остальные – на блютуз-модуль.

4. Подключение беспроводного модуля

На приведенном изображении показана микросхема для сборки блютуз колонки своими руками с помощью BLK-MD-SPK-В. Контакты с 3
по 5
будут использованы под вывод звука, 13
и 12
– для питания.

3
— Общий провод динамиков.

4
— Положительный провод левого.

5
— Положительный провод правого.

12
— Питание (+).

13
— Питание (-).

Контакты у модуля, который применял я, очень небольшие, поэтому приходилось паять очень осторожно, дабы их не повредить. Пропаянную плату можно крепить внутри конструкции.

5. Подключение аккумулятора

Очередным этапом крепим 3 провода к аккумуляторной батарее: плюсовой контакт, минусовой и еще один провод для контроля за зарядом. Все три пойдут на разъем питания 3,5 мм, а плюсовой еще и ко второму контакту на кнопке включения.

Важно!
Для зарядки подходит постоянно напряжение 3,5-4 В и ток заряда не меньше 500 мА. Можно использовать любое подходящее по параметром зарядное устройство от старого мобильника.

6. Проверка работоспособности

Как только сборка завершена, настало время включать bluetooth на телефоне или другом источнике и запускать поиск беспроводной техники поблизости. Если при соединении с новеньким гаджетом запросят пароль, используйте стандартные четыре нуля.

Вот и всё, сделана достаточно мощная блютуз колонка своими руками, далее начинается новая жизнь без проводов.

Внешний динамик из смартфона

Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.

Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.

Итак, как из телефона сделать блютуз колонку самому своими руками?

Скачиваем SoundWire
Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.
