Бойлер для отопления частного дома своими руками

Бойлеры косвенного нагрева отличаются от других типов водонагревателей тем, что в их конструкции не предусматривается установка самостоятельного греющего элемента.

Процесс нагревания воды до температуры 65 С в таких конструкциях происходит за счет косвенного нагрева от независимого источника тепла: центральных тепловых сетей, топливного или электрического котлоагрегата.

Это высокоэффективное теплонагревающее устройство гарантированно обеспечивает подачу ГВС одновременно во все водоразборные точки с хорошими тепловыми и гидравлическими параметрами.

Конструкция такого нагревательного аппарата довольно простая, поэтому бойлер косвенного нагрева своими руками собрать не сложно, для этого необходимо познакомится с принципом его функционирования и иметь слесарные навыки.

Устройство водонагревателя с косвенным нагревом

Нагрев ГВС в бойлере косвенного нагрева (БКН) выполняется за счет использования тепловой энергии от независимого источника. Наиболее часто он подключается к котлоагрегату. Нагретый теплоноситель от котла с температурой от 60 до 95 С поступает во внутренний теплообменный аппарат, выполненный в форме змеевика.

Устройство водонагревателя

Нагреваемая вода в баке соприкасается с его поверхностью, через которую осуществляется процесс теплопередачи от горячей среды к нагреваемой. Максимальная температура нагрева в таких устройствах 70 С. До 150 л баки выполняются настенного типа, а с большим объемом — напольного.

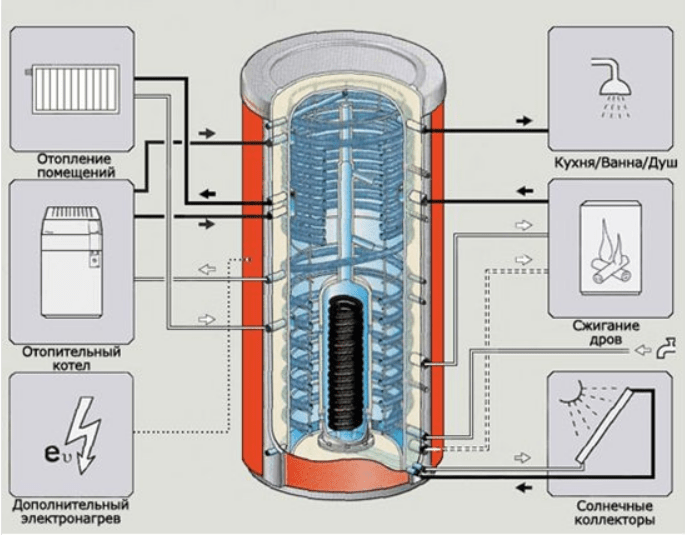

В современных схемах теплоснабжения сегодня стали применять еще более прогрессивную систему подготовки ГВС с использованием принципа послойного нагрева.

Послойный нагрев воды осуществляется вначале проточным способом во встроенном пластинчатом теплообменном аппарате двухконтурного котла, а затем сохраняется в выносном баке-аккумуляторе, поэтому процесса переключения теплоносителями между контурами нагрева не происходит, что положительно влияет на работу системы отопления.

Перед тем как сделать бойлер косвенного нагрева своими руками нужно знать принцип работы и назначение БКН. Мастеру также потребуется определиться, какие базовые элементы конструкции он сможет использовать:

Корпус БКН: из нержавейки, стальной, эмалированный или со стеклофарфоровым покрытием,, как у бойлеров Термекс на 80 литров. В самом бюджетном варианте он даже может быть в виде пластиковой бочки.
Теплоизолирующая оболочка, для создания аккумуляционных качеств, чтобы максимально долго сохранить нагретую воду в горячем состоянии.
Внутренний теплообменник, как правило, в форме змеевика.
Запорно-регулирующая арматура, для обслуживания и ремонта бойлера своими руками.
Блок управления и защиты, можно подключить самостоятельно из готовых систем, свободно реализуемых через розничную торговую сеть.

Бойлер БКН обвязывается по схеме противоточного движения сред: греющей и нагреваемой, они направляются друг другу навстречу.

Необходимые материалы

Перед тем как сделать бойлер своими руками необходимо не только подготовить все материалы, но и главным образом определится с рабочим объемом емкости, который будет способен обеспечить нагрузку на горячее водоснабжение для хозяйственно-бытовых нужд.

При этом нужно учитывать, что скорость нагрева в этих типах бойлеров меньше чем у электрических моделей, поэтому время нагрева больше.

Для того чтобы обеспечить комфортное водоснабжение для всей семьи, выбирают конструкцию БКН с большим объемом. После определения рабочего объема подготавливают исполнительные чертежи, выбирают исходные материалы и рассчитывают их количество.

Основные материалы и инструменты для выполнения бойлера косвенного нагрева своими руками:

Рабочая аккумулирующая емкость. Выбирают листовой металл или готовую конструкцию бака. Металл должен максимально противостоять коррозии в водяной среде: нержавейка, термостойкий пластмассовый корпус или бак с эмалевым покрытием.
Теплообменник змеевикового типа, используют трубу нержавеющую или медную.
Трубы для обвязки котла и БКН.
ТЭН для комбинированного БКН.
Запорно-регулирующая арматура.
Слесарный инструмент
Сварка с электродами.

Разработка проекта

Бойлер БКН выполняется по проекту, который базируется на исполнительных чертежах. Их изготавливают самостоятельно, берут в интернете по нужному объему бака и температуре теплоносителя или заимствуют у пользователей, которые успешно установили и эксплуатируют нужного объема БКН. В проекте выполняют тепловые и гидравлические расчеты и определяют спецификацию необходимого оборудования.

Основные расчетные параметры БКН:

часовой объем водопотребления ГВС, м3;
расположение змеевика;
конфигурация змеевика;
площадь нагрева змеевика.

Кроме того подготавливается раздел «автоматизация», который предусматривает аварийное отключение БКН и автоматическое поддержание рабочей температуры ГВС в бойлере.

Выбирая параметры бака и змеевика, не стоит увлекаться большими габаритами конструкции, поскольку это приведет к снижению общей эффективности установки из-за повышения тепловых потерь.

Расчет объема изготавливаемого бойлера

В том случае, когда котел уже установлен в частном доме и рассчитан для отопления, расчет объема бака нужно производить исходя из максимальной работы котла на отопление и остающегося резерва мощности на услугу ГВС. Если этот баланс будет нарушен, то система станет работать с недогревом как в системе отопления, так и ГВС.

Если котел еще не установлен, то вначале определяется нагрузка на отопление, затем на ГВС, а потом выбирается мощность котла с учетом 10-15 процентов запаса.

Например, бойлер косвенного нагрева Термекс 80, с объемом 80 литров, потребует резерва мощности котла равного 14,6 кВт при температуре котловой воды не ниже 80 С.

Нагрузка на ГВС определяется по объему водопользования, практическое соотношение между объемом бака БНК и тепловой нагрузкой на ГВС:

100 л — 16 кВт;
140 л — 23 кВт;
200 л — 33 кВт.

С целью проведения более точных расчетов применяют формулу, которая базируется на тепловом балансе:

Vбкн= = Р х.в (tк — tх.в): (tбкн — tх.в).

Где:

Vбкн — расчетная емкость бака косвенного нагрева;
Р х.в — часовой расход ГВС;
tк — температура котловой греющей воды от первичного внешнего источника нагрева, обычно 90 С;
tх.в. — температура ХВС в трубопроводе, летом принимается 10 С, зимой 5 С ;
t бкн — температура воды, нагретой БКН, задается пользователем от 55 до 65 С.

Из какого материала сделать емкость

Емкость для БКН обычно выбирают из доступных материалов, обычно ее изготавливают самостоятельно из листовой стали, крупногабаритных труб либо используют отработанные баллоны сжиженного газа.

Листовая сталь

В этом случае особого выбора у мастеров нет. Выбирая материал для бака нужно исходить из его долговечности и прочности, поскольку он функционирует в высокой коррозионной среде и под давлением.

В мире лучшими бойлерами косвенного нагрева, представленные европейскими изготовителями, считаются устройства со стеклокерамическим покрытием. Емкости из нержавеющей стали хотя и являются более долговечными менее популярны из-за своей высокой стоимости. Кроме того имеются бюджетные БКН с защитным слоем из эмали, но они обладают самым малым периодом эксплуатации.

Расчет размера змеевика

Расчет площади нагрева является базовым для создания БНК нужной тепловой мощности. Его определяют по длине трубки в соответствии с формулой:

l = Р/n*d*DT

В этой формуле:

Р — мощность теплообменника, принимают из расчета 1,5 кВт на каждые 10 л объема бака;
d — диаметр змеевика, обычно 0,01 м;
n- число пи;
l — расчетная длина трубки змеевика, м;
DТ — разность температур на входе 10 С и выходе 65 С. Как правило, ее принимают 55 С.

Из какого материала сделать теплообменник

Для выполнения водонагревателя БКН в форме змеевика, берут медную/латунную трубку Д от 10 до 20 мм. Ее закручивают спиралью и оставляют межвитковый зазор в 2-5 мм. Зазор выполняют с целью обеспечения компенсации температурного расширения трубы.

При этом варианте спирали образуется хороший контакт теплоносителя с трубной поверхностью нагрева. В торговой сети можно найти уже готовые медные спирали, которые изначально могут быть выпущены для технологического оборудования. Это не столь важно, если размеры змеевика соответствуют необходимым расчетам.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет.

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплозащитные мероприятия, чаще всего, выполняют до того, как емкость будет собрана. В роли теплоизолятора, возможно, применять какой угодно теплозащитный материал, в том числе и обычную монтажную пену.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Инструкция первого пуска системы БКН

После того как БКН будет полностью обвязан с теплоносителем и линией подачи ГВС и опрессован на предмет утечек, приступают к его первому пуску:

Открывают краны на подаче и обратке теплоносителя от внешнего источника нагрева.
Открывают кран с горячей водой на смесителе и выпускают воздух до тех пор, пока из крана не пойдет ровный напор воды, после чего воду на смесителе перекрывают.
Устанавливают температуру нагрева по терморегулятору и ожидают нагрев воды до нужной температуры или контролируют ее по показаниям стрелочного термометра.

В процессе нагрева еще раз проводят тщательный внешний осмотр конструкции на предмет плотности и проверяют теплоизоляционные качества бака.

Во время первого пуска контролируют время нагрева бойлера при максимальных параметрах теплоносителя, а также работу системы автоматики регулирования и безопасности.

Источник

Бойлер косвенного нагрева своими руками: устройство самодельного бойлера

Наличие водопровода с горячей водой – это часть привычного комфорта для современного жилища. Однако не всегда удаётся решить задачу подвода централизованных коммуникаций к загородной недвижимости.

Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника нагрева отопительный контур. Для решения задачи потребуется всего лишь соорудить бойлер косвенного нагрева своими руками.

Мы расскажем, как сделать полезный в быту прибор. В статье подробно описаны правила установки и подключения оборудования, поставляющего санитарную воду в точки разбора воды. Вы узнаете, как подготовить бойлер к запуску и как ввести его в эксплуатацию.

Содержание статьи:

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Галерея изображений

Фото из

Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива

Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом

Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления

Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций

Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости. Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер

Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода

Устройство для экономного использования энергии

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный бойлер из газового баллона

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик в схеме подключения бойлера

Через трубчатый змеевик пропускается , а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от . Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Бак из нержавейки в качестве корпуса

Теплообменник из сильфонного шланга

Трубы для подключения теплообменника к отоплению

Крепление труб теплообменника подвесками

Проект и монтаж своими руками

Главная задача на стадии проектирования своими руками – это подбор накопительной ёмкости, которая бы своим объёмом покрывала потребности в горячей воде.

Выбор накопительной емкости

Для большинства случаев эксплуатации системы расчёт потребности делается на 3-4 человека (среднестатистическая семья). Согласно нормативам, одна персона потребляет около 70 л/сут. То есть, для среднестатистической семьи вполне достаточно установить бойлер косвенного нагрева объёмом 200 л. При такой ёмкости потребность удовлетворяется полностью.

Подбору сосуда под переделку его в бойлер косвенного нагрева следует уделить особое внимание. Это должна быть ёмкость крепкая, прочная, не поддающаяся влиянию коррозии

Бак для нагрева холодной воды обычно выбирают под вертикальную установку, но не исключается также вариант монтажа в горизонтальном положении. В качестве бойлерного бака допустимо использовать тару, выполненную из прочных термостойких материалов.

Конечно же, материал тары следует выбирать с учётом его высоких антикоррозийных свойств, допустимого температурного расширения, прочих эксплуатационных характеристик.

Подходящими материалами можно считать:

алюминий;
нержавеющую сталь;
специальные полимеры.

Следует помнить: бойлеры любого типа относятся к сосудам, работающим под давлением. К тому же теплоноситель системы отопления может нагреваться до высокой температуры (90ºС и выше). Исходя из этих свойств бойлерных установок, следует проектировать и строить систему своими руками.

На практике нередко встречаются реально абсурдные конструкции, тоже сделанные своими руками, к примеру, на базе обычной молочной фляги или столовой кастрюли. Таких решений следует избегать.

Такой выглядит пародия на бойлер косвенного нагрева. Сделано своими руками достойно, но для сопоставления с реально надёжным и эффективным устройством необходим совершенно иной подход

Проект бойлера косвенного нагрева, исполняемого своими руками, включает в себя ещё и расчёт трубчатого змеевика. Здесь необходимо рассчитать требуемую тепловую мощность этого устройства, чтобы по результатам расчёта определить длину трубы змеевика и её диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевиков бойлеров является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала обладают высоким коэффициентом теплопередачи.

Эффективность работы змеевика (время нагрева и набор требуемой температуры) во многом зависит от правильного расчёта. Также важно грамотно выполнить монтаж спирали внутри сосуда

Для расчёта необходимых значений на изготовление бойлерного змеевика подойдёт формула:

L = Q / D* (Tг – Тх) * 3,14

Буквенные обозначения здесь:

L – длина трубки,
Q – тепловая мощность змеевика,
D – диаметр трубки,
Tг – температура горячей воды,
Tх – температура холодной воды.

Давайте разберем пример, как рассчитать длину медной трубы под спираль мощностью 20 кВт для бойлера косвенного нагрева.

Есть медная труба диаметром 10 мм, приобретённая на рынке в бухте. Под бойлер взят сосуд ёмкостью 200 л. Расчётные значения температур холодной и горячей воды: 15ºС и 80ºС, соответственно.

Требуется определить размер длины медной трубы, достаточный для производства теплообменной трубчатой спирали мощностью 20 кВт. По формуле проводится следующий расчёт: 20/0,01*(80-15)*3,14. Результат расчёта: требуемая длина медной трубы составит 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева ёмкостью 150-200 литров, как правило, берётся медная или латунная трубка диаметром 10 – 20 мм. Трубка закручивается спиралью с учётом остаточного зазора в 5-7 мм между витками.

Зазор требуется делать обязательно (допускается после намотки раздвигать витки), так как необходима компенсация расширения металла. К тому же при таком исполнении спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана применяется полиэтиленовая толстостенная труба. После намотки витки раздвигаются на 1-2 мм

В принципе, медные или латунные змеевики можно отыскать уже готовые для эксплуатации. Например, взять змеевик от какого-нибудь технологического оборудования. Но тогда придётся учесть размеры имеющейся ёмкости и соответствие спирали по мощности теплообмена.

Зачастую выполнить подбор в точном соответствии с параметрами не удаётся. Поэтому дабы не терять драгоценного времени в этом смысле выгоднее изготовить трубчатый спиральный нагреватель самостоятельно.

Изготовить змеевик своими руками без опыта сложно, но такая задача выполнима. Здесь главное – выполнить качественную намотку спирали. Под намотку медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Диаметр барабана меньше внутреннего диаметра бойлерной ёмкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, значит, значение диаметра змеевика составит: (500 – 500/10) = 450 мм.

Один из возможных вариантов установки резьбового фитинга на концевой части трубы змеевика. Свободный конец фитинга с резьбой будет входить в отверстие на стенке сосуда

На концевых частях трубки, свитой в спираль, потребуется смонтировать контактные резьбовые фитинги. Для решения этой задачи необходимо:

Получить ровный срез на концах трубы, обработав их труборезом.
Надеть на концевые части трубы обжимные гайки.
Обработать края трубы развёрткой.
Установить фитинги и плотно подтянуть их к трубе гайками.

Не обязательно применять исключительно резьбовые двухсторонние фитинги. Если есть навыки пайки медных труб и соответствующий инструмент, можно методом пайки установить односторонние резьбовые фитинги.

Также в зависимости от материала корпуса сосуда, не исключается вариант пайки непосредственно к стенкам ёмкости. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется по причине сложной технологической операции.

В собранном на фитингах или спаянном виде, теплообменный элемент (змеевик бойлерный) уже можно считать готовым к установке и последующей эксплуатации. Останется подготовить место для монтажа непосредственно на бойлерной ёмкости и внедрить водяной нагреватель в состав сосуда.

Подготовка бойлерной емкости

Как поместить готовую медную (латунную) спираль внутрь бойлерного бака, если ёмкость цельная? В этом случае придётся аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться на корпусе сосуда болтами.

Посадочные места крышки и бака выравниваются, шлифуются, оснащаются резиновой прокладкой. Между тем внутренний монтаж (и обслуживание) видится более удобным, если на ёмкости сделать две крышки – сверху и снизу.

Пример устройства крышки на сосуде, который используется под бойлер косвенного нагрева. Уплотнение достигается прокладкой и болтовым крепежом по всей окружности

После установки крышки на бойлерной ёмкости проблема с монтажом змеевика внутри бака отпадает сама собой. Теперь достаточно высверлить два отверстия на корпусе сосуда, ориентируясь под расположение концевых частей трубы спирали. Диаметр отверстий должен соответствовать диаметру резьбовой части фитингов с запасом на 1-2 мм.

Резьбовые части фитингов пропускают в отверстия, предварительно установив уплотнительные прокладки. Затем с наружной стороны стенки бака накручивают встречные фитинги и плотно стягивают соединение.

При таком креплении нагревательная спираль вполне устойчива, но дополнительные опоры сделать необходимо. Ход теплоносителя под давлением внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры будут компенсировать дефект.

Вариант перехода от трубок змеевика бойлера к магистральным линиям с теплоносителем системы отопления. Прямые фитинги одновременно исполняют роль крепежа

На корпусе бойлера косвенного нагрева также нужно сделать отверстия для набора и слива воды, запрессовать в них короткие патрубки, а на патрубках смонтировать запорные краны. При желании можно дополнить аппарат стрелочным термометром.

Завершив монтаж всех компонентов, корпус сосуда закрывают снаружи утепляющим материалом. Здесь удачно подойдёт минеральная вата с верхним фольгированным покрытием.

Инструкция по подключению и запуску системы

Первым делом самодельный домашний бойлер косвенного нагрева нужно подключить к магистрали отопления. Там, где применяется автономная отопительная система, в сеть домашнего котла.

Механическое подключение производится при открытой крышке на бойлерной ёмкости. После подключения нужно приоткрыть запорный кран, связывающий с обратной линией теплоносителя, и убедиться в отсутствии протечек как с внешней стороны устройства, так и внутри.

Перед тем, как включить самодельный бойлер косвенного нагрева полностью в работу, рекомендуется провести испытание на герметичность системы. На фото – заводской экземпляр

Если протечек не обнаружено, открывают линию подачи теплоносителя. Необходимо выждать некоторое время, чтобы змеевик прогрелся до температуры системы отопления. В режиме полного нагрева ещё раз внимательно проверить змеевик и все точки соединений на возможные утечки.

Если проверка показала целостность системы, закрывают крышку сосуда и подключают нагреваемой воды. Тестируют систему в режиме реального теплообмена.

Выводы и полезное видео по теме

Бывший в употреблении газовый баллон часто используют для изготовления самодельных устройств. Представляем видеоролик о том, как из корпус баллона сделать БКН.

Здесь описан всего лишь один вариант из всех возможных, которые существуют и удачно применяются. Нужно отметить, что вариантов самостоятельных конструкций бойлеров косвенного нагрева имеется немало.

К примеру, вместо цилиндрической накопительной ёмкости используются прямоугольные сосуды. Намотку спирали змеевика делают не однослойной, а многослойной. Дополняют водяной нагреватель электрическим тэном. Конструкторские замыслы не имеют границ.

Хотите поделиться собственным опытом в изготовлении бойлера косвенного нагрева или полезными сведениями по теме? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же задавайте вопросы, высказывайте мнение и размещайте фото.

sovet-ingenera.com

Создаем и подключаем бойлер косвенного нагрева своими руками + чертежи и видео

Ситуации, в которых не обойтись без дополнительного нагревателя воды, бывают довольно часто — это может быть частный дом или дача, где просто нет централизованного горячего водоснабжения, или в тех многоквартирных домах, где его нередко отключают.

Самодельный бойлер косвенного нагрева

Если Вам надоело бегать с ведрами и кастрюльками от кухни до ванной, а на покупку бойлера в магазине не хватает денег — можно попробовать сделать бойлер косвенного нагрева своими руками. Поверьте нам, это не такая уж и не выполнимая задача!

Такой бойлер бывает двух видов — нагреваемый с помощью теплоносителя от системы отопления и дровяной.

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

Принципиальная схема работы водонагревателя косвенного нагрева

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

Конструкция и материалы

Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

Навивка змеевика

Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.

Схема бойлера косвенного нагрева с ТЭНом

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
Ко дну привариваются ножки (если они предусмотрены).
Устанавливается ТЭН, если это было запланировано.
Затем змеевик подключается к контуру отопительной системы, согласно схеме.
Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Готовый бойлер можно приобрести в магазине и тогда останется только установить его на заранее подготовленное место. Однако стоимость его достаточно велика и если у вас есть навыки работы с необходимыми для его изготовления инструментами, то, приобретя нужный материал, можно сделать все своими руками, сэкономив при этом приличную сумму денег и повысив свою самооценку !))

kamin-expert.ru

Бойлерное отопление частного дома своими руками: схема, расчет

Содержание статьи:

Многие владельцы частных домов пытаются уменьшить расходы на установку и эксплуатацию и упростить отопительную систему за счет использования электробойлера для отопления.

Виды бойлеров для отопления дома

Существует два вида электробойлеров: проточные и накопительные.

Первый подает в систему горячую воду уже через несколько секунд после включения. Однако такой прибор очень сильно нагружает электросистему. Поэтому использовать проточный бойлер для отопления дома можно лишь при мощной и качественно собранной электропроводке.

Накопительные бойлеры – это емкости, в которых вода нагревается и сохраняется до ее использования. Их и применяют, как правило, в качестве электрических бойлеров для отопления.

Как выбрать бойлер

Электрический бойлер для отопления подбирается по мощности. Если мощность прибора 6 – 10 киловатт, то он рассчитан именно на применение в качестве отопительного прибора. Внимание следует обратить и на объем бака. Чем он больше, тем реже придется работать нагревателю. Бытовые бойлеры редко бывают больше 100 литров. Промышленные модели обладают емкостями 300 и более литров.

У электрических бойлеров для отопления труба, приводящая холодную воду, располагается внизу, а отвод теплой воды сверху;
У бойлеров для отопления дома входные отверстия диаметром от 2 дюймов, у бытовых же 12 или 34 дюйма;
Мощность бойлера для отопления дома рассчитывается исходя из 1 киловатта на десять квадратных метров дома.

Расчет схемы отопления с бойлером

Принципиальная схема бойлерного отопления

Разветвленность системы бойлерного отопления значительно влияет на качество отопления. Чем больше радиаторов и ответвлений, тем ниже скорость движения воды в системе и прохладнее в помещении.

Если при расчетах схемы отопления бойлером были учтены «нижние пределы» по площади помещения, постепенно производительность системы будет уменьшаться. То есть, нужно будет менять тен на более мощный или увеличивать количество отопительных приборов в доме.

Качество бойлерного отопления очень зависит от чистоты труб и нагревательного элемента. Поэтому придется время от времени вызывать сервисные службы или самостоятельно очищать систему.

Особенности системы

Постоянное и равномерное движение теплоносителя обеспечивается за счет циркуляционного насоса, предусмотренного схемой отопления бойлером.

Так как электрический тен без перерыва включен, а вода в системе постоянно меняется, на нем скапливается большое количество накипи. Поэтому следует приготовиться к частой его замене в электробойлере для отопления.

strojdvor.ru

Отопление дома бойлером

Хорошее отопление – это один из самых важных факторов, отличающих комфортный дом от дома, в котором человек не может чувствовать себя уютно. Сегодня существует множество традиционных систем отопления, с помощью которых можно обогреть загородный дом любого размера. Одной из самых популярных систем является газовое отопление. Природный газ считается у нас одним из самых дешевых теплоносителей. Но, к сожалению, газопроводы протянуты далеко не везде. Поэтому большой популярностью пользуются системы отопления, в которых используется другой теплоноситель – например, горячая вода. А основой такой системы может стать обыкновенный бойлер.

Отличительные особенности бойлера для системы отопления

Как известно, бойлер – это закрытый сосуд, который имеет два отверстия. Первое отверстие служит входом для холодной воды, второе – выходом для горячей. Питается бойлер от электрической сети. Все бойлеры делятся на две группы – проточные и накопительные. В накопительном бойлере происходит нагрев определенного количества воды (количество воды зависит от водоизмещения бойлера), в проточном бойлере можно нагреть любое количество воды, но для этого требуется больше электроэнергии.

Надо сказать, что использовать бойлер для отопления – вполне возможно, более того, сегодня производители выпускают бойлеры, специально предназначенные для нагрева воды в системе. Эти бойлеры имеют два существенных отличия от, предназначенных исключительно для нагрева воды для бытовых целей – например, для купания или мытья посуды.

Во-первых, в таких бойлерах вход для холодной воды расположен снизу, а выход для горячей воды – сверху. Такое расположение отверстий объясняется тем, что когда вода нагревается, она поднимается вверх, а следовательно, наиболее горячая вода расположена в верхней части бойлера, и именно использование такой воды сделает систему отопления максимально эффективной.

Во-вторых, бойлер, предназначенный для нагрева воды в системе отопления, отличается большим диаметром отверстий. Если посмотреть на бойлеры, изготовленные в фабричных условиях, то можно увидеть, что и вход для холодной воды, и выход для горячей воды в них не бывает меньше 2 дюймов в диаметре (примерно 4,8 см).

Если бойлер имеет обе эти отличительные черты, значит, его смело можно использовать в качестве основы для системы отопления – он именно для этого и предназначен. А движение воды по самой системе отопления здесь производится за счет того, что холодная и горячая вода имеют разную плотность, и холодная вода, поступая в бойлер, вытесняет горячую сначала наверх, а потом через отверстие в трубы системы.

Использование бойлера для системы водоснабжения для отопления дома

Одним из часто задаваемых вопросов, касающихся использования бойлера в системе отопления, является следующий: можно ли использовать бойлер, который предназначен для того, чтобы просто греть воду для бытовых нужд, в системе отопления. Однозначного ответа на этот вопрос не существует – все зависит от того, насколько разветвлена сама система отопления и какое дополнительное оборудования при этом используется.

Бойлер для системы водоснабжения отличается тем, что у него оба отверстия (и вход для холодной воды и выход для горячей) расположены в нижней части, и оба эти отверстия имеют небольшой диаметр (чаще всего он составляет 0,5 дюйма или примерно 1,2 см).

Такая схема расположения отверстий исключает возможность движения воды по системе отопления самостоятельно, так как здесь холодная вода не будет постоянно «выгонять» горячую из бака и заставлять ее двигаться по трубам. Но, в общем-то, и такой бойлер можно использовать в системе отопления, если дополнить его циркуляционным насосом, который и будет «отвечать» за движение воды по системе отопления. Эффективность такой системы зависит от нескольких факторов:

от того, насколько мощным является сам бойлер. Подходящая мощность, как правило, определяется из расчета 1 кВт на 10 квадратных метров отапливаемой площади.
от того, какой мощностью обладает циркуляционный насос
от того, насколько разветвлена система отопления дома. Лучше всего, если она не будет иметь много ответвлений.

Что касается вида бойлера, то здесь можно использовать как проточный, так и накопительный водонагреватель.

Итак, отопление дома бойлером – это вовсе не фантастика, а вполне жизнеспособный вариант устройства системы отопления. Главное при создании такой системы – точно рассчитать требуемую мощность бойлера, исходя из размера дома. В некоторых случаях (например, если площадь дома достаточно большая) эффективность системы можно увеличить за счет расширения входного и выходного отверстия для воды, а также за счет модернизации самого бойлера, позволяющей увеличить его мощность.

semidelov.ru

устройство, схема и принцип работы водонагревателя

Для обеспечения частного дома горячей водой на хозяйственные нужды применяется различная бытовая техника. К ней относятся проточные водонагреватели и разные бойлеры – электрические, газовые и косвенного нагрева. Последние представляют наибольший интерес, поскольку не требуют для своей работы никаких энергоносителей. С другой стороны, подобные агрегаты в заводском исполнении очень дороги. Вот почему сделать косвенный бойлер своими руками – удачное решение, а как его реализовать, мы расскажем в данной статье.

Устройство и принцип работы бойлера косвенного нагрева

Чем так привлекательны эти агрегаты, так это возможностью выдать большое количество горячей воды сразу нескольким потребителям. При этом нагрев происходит без дополнительных подключений к электрической сети или газовой магистрали, источником тепла служит все тот же котел, что мы используем для отопления дома. Единственное условие – теплогенератор должен иметь запас по мощности, дабы успевать работать с отопительной системой и водонагревателем.

Надо сказать, что устройство бойлера косвенного нагрева достаточно простое, так что при наличии некоторых навыков его можно сделать самому. По сути, это круглый герметичный резервуар приличной вместительности (не менее 100 л), внутрь которого помещен змеевик из медной трубки. Снаружи бак покрыт теплоизоляционным слоем, не дающим воде в емкости быстро остывать. Подробно устройство водонагревателя показано на схеме:

На рисунке показан обычный косвенный бойлер в минимальной комплектации, более совершенные модели дополнительно оборудованы:

вторым змеевиком для подключения альтернативного источника тепла;
электрическим ТЭНом для поддержания температуры воды в случае отключения котла;
термометром и манометром.

Сам принцип работы бойлера косвенного нагрева заключается в передаче тепла не прямым способом от котла массе воды, находящейся в емкости. Посредником служит теплоноситель, нагретый до температуры 70—80 °С и циркулирующий по медной трубке змеевика. Это позволяет довести температуру воды, предназначенной для ГВС, до 60 °С. С целью исключить электрохимическую коррозию металлического бака внутрь помещен магниевый анод, образующий более активную гальваническую пару медь – магний, нежели медь – сталь.

Также накопительный водонагреватель косвенного типа снабжается патрубком для подключения предохранительного клапана безопасности и датчика температуры, присоединяемого к терморегулятору. На тот случай, когда необходимо обеспечивать моментальную подачу горячей воды к смесителям, бойлер снабжен патрубком для подсоединения обратной рециркуляционной линии.

Схема подключения бойлера к котлу

Собрать накопительный водонагреватель – это только полдела, нужно еще выполнить правильную установку агрегата и его подключение к источнику тепла. Поскольку бак с водой имеет достаточно большой вес, его лучше поставить на фундамент и выверить по вертикали. Если у вас в котельной полы залиты бетонной стяжкой толщиной 100 мм, то можно обойтись и без фундамента. После установки можно приступать к обвязке бойлера.

Совет. Возможно, вам кто-либо посоветовал присоединять бойлер к водогрейному тракту двухконтурного котла или вы отыскали подобную схему в интернете. Запомните, что таким образом соединять эти агрегаты нельзя, водонагреватель должен быть подключен к той же линии, что и система отопления.

Дело в том, что двухконтурный котел нагревает воду для нужд ГВС только до 60 °С. А это значит, что большой объем воды в бойлере он нагреет не более, чем до 50 °С, затратив при этом много времени. Есть и другой момент: когда теплогенератор работает на контур ГВС, он полностью отключается от системы отопления, в результате чего последняя значительно остынет, а вместе с ней и весь дом. Обо всех нюансах подробно рассказано в следующем видеоролике:

Чтобы правильно объединить водонагреватель и котел в одну правильно работающую систему, необходимо выполнить их обвязку по одной из представленных ниже схем. В первой распределение потоков теплоносителя организовано за счет установки трехходового клапана с сервоприводом. Когда температура воды внутри бойлера начинает снижаться, привод по сигналу датчика направляет поток теплоносителя в змеевик агрегата.

В другой схеме подключения с двумя циркуляционными насосами бойлер косвенного нагрева загружается за счет включения насоса в своем контуре. Отопительный контур при этом может функционировать постоянно либо отключаться, что зависит от автоматики. Если тепловая мощность котла достаточна, то обе ветви могут действовать одновременно. Только надо верно подобрать насосы, чтобы они не мешали друг другу.

Еще один способ обвязки бойлера применяется в сложных системах с несколькими циркуляционными насосами и гидравлическим разделителем.

Здесь водонагреватель со своим насосом просто присоединяется к общим коллекторам, находящимся за гидрострелкой. Больше подробностей о правильном подключении бойлера косвенного нагрева показано на видеоролике ниже.

Установка предохранительного клапана для водонагревателя

Это небольшое устройство играет в схеме подключения бойлера важную роль. Когда вода в баке начинает нагреваться, она расширяется в объеме и в результате возрастает давление.

Когда оно достигает критического значения, срабатывает предохранительный клапан и сбрасывает часть воды, чтобы снизить давление. Поэтому патрубок клапана необходимо соединять гибкой трубкой с выходом канализации.

В резервуарах большой емкости принято дополнительно ставить мембранный расширительный бак (экспанзомат). Он способен скомпенсировать больший объем расширяющейся жидкости. При этом важно при покупке бака выбрать тот, что предназначен для систем водоснабжения, а не отопления. Распознать его можно по величине максимального рабочего давления 7—8 Бар (у бачков для отопления 3 Бар).

Помимо этих элементов в обвязке бойлера со стороны водоснабжения должны присутствовать и другие необходимые детали: краны, клапаны, фильтры и прочая арматура. Как правильно обвязать косвенный водонагреватель с водопроводом частного дома, отражено на схеме с обратным циркуляционным контуром:

Заключение

В сущности, конструкция накопительного водонагревателя не отличается сложностью, так что при желании его можно изготовить самому. При этом есть возможность снабдить бойлер всеми возможными функциями и встроить в него датчики для совместной работы с автоматикой котла. А вот с обвязкой придется повозиться, от правильности ее выполнения зависит эффективная работа всего отопления дома.

cotlix.com

Как сделать надежный и недорогой бойлер косвенного нагрева своими руками

Проблема отсутствия подключения к горячему водоснабжению является актуальной для многих из нас. Выходом из сложившейся ситуации станет установка соответствующих бойлеров, которые позволяют нагревать воду, обеспечивая необходимый комфорт проживания в квартире или частном доме. Сегодня в продаже можно найти сотни таких нагревательных котлов, которые различаются принципом своей работы и рядом других характеристик.

Конструкция бойлера косвенного нагрева

Принцип работа такого водонагревателя основывается на использовании теплоносителя из отопительной системы, позволяя с минимальными издержками получать необходимый объем горячей воды. Такой бойлер может использовать отдельный или же общий контур отопительной системы, что позволяет с легкостью встраивать его в инженерные коммуникации дома.

Конструкция бойлера косвенного нагрева состоит из герметичной накопительной ёмкости, с расположенным внутри змеевиком, по которому циркулирует нагретый теплоноситель из системы отопления. Холодная вода подается в бак через расположенную внизу входную трубку, а забор теплой жидкости осуществляется через соответствующий патрубок вверху накопительной емкости. Несмотря на свою относительную простоту конструкции, такой самодельный водонагреватель косвенного нагрева отличается эффективностью, что позволяет ему нагревать воду в необходимых объемах.

Преимущества и недостатки бойлеров косвенного нагрева

Поговорим поподробнее о преимуществах и недостатках таких нагревательных бойлеров, которые достаточно часто устанавливаются на дачах и в частных домах, где отсутствует подключение к газовой магистрали и централизованному отоплению.

Преимуществами такой технологии является:

Простота водонагревателя и легкость его установки.
Нагревательный котел подключается к системе центрального или автономного отопления.
Изготовить водонагреватель косвенного нагрева своими руками не составит труда.
Отличная эффективность и возможность получения горячей воды с постоянной температурой.

Минусы у бойлеров косвенного нагрева всё же имеются:

Необходимость очистки змеевика от отложений.
Требуется дополнительное помещение для установки такого оборудования.
В том случае, если не функционирует система отопления, подогрев воды в бойлере существенно усложняется.

Сегодня большой популярностью пользуются комбинированные водонагреватели косвенного нагрева, в которых используется, как теплоноситель из системы отопления, так и дополнительный электрический теплонагревательный элемент, который обеспечивает максимально возможную энергонезависимость подобного водонагревательного котла.

Как изготовить бойлер косвенного нагрева своими руками

Простота данной конструкции и ее эффективность неизменно сказалась на популярности бойлеров у отечественных домовладельцев. Имеется возможность самостоятельного изготовления таких котлов косвенного нагрева, что позволяет существенно сэкономить на покупке дорогого отопительного водонагревательного оборудования. Расскажем вам поподробнее, как своими руками изготовить такой бойлер.

Выбираем бак для бойлера

Объем накопительной емкости водонагревателя следует рассчитывать исходя из суточного потребления горячей воды в доме. В том случае, если в квартире или в доме проживает несколько человек, то будет достаточно бака в 100 литров. А для семьи в 4-5 человек следует выбирать уже емкость объемом в 200-300 литров.

Используемый бак должен изготавливаться из сплава алюминия, нержавеющей стали или другого металла, который отличается устойчивостью к коррозии. Можно использовать крупноразмерный газовый баллон, стенки которого дополнительно очищаются и грунтуются. Если же не прогрунтовать стенки баллона, то горячая вода может иметь неприятный запах газа.

В выбранном баке необходимо просверлить пять отверстий. Два снизу для входной трубы и аварийного слива, два сбоку для установки змеевика и одно отверстие для отбора воды сверху. В том случае, если планируется использовать такой бойлер вне отопительного сезона необходимо также выполнить отверстия для установки электрического теплонагревательного элемента. Для ТЭНа высверливают одно или же два отверстия снизу. В выполненные отверстия устанавливают шаровые краны или запорные элементы, после чего проверяется герметичность накопительной емкости.

Выбираем змеевик

Используемый змеевик является одним из важнейших элементов конструкция бойлера косвенного нагрева. Выполнен этот элемент может быть из латунной или медной трубки. Длину змеевика и его диаметр рассчитывают исходя из объема бака и температуры теплоносителя в системе отопления. Сам нагревательный элемент может быть выполнен из трубки диаметром 8-20 миллиметров, которая свернута в спираль. Выполненные витки не должны соприкасаться друг с другом, что позволяет обеспечить максимальную эффективность нагрева.

Длина змеевика рассчитывается по соответствующей формуле, когда необходимую тепловую мощность, делят на число Пи, которое умножают на диаметр трубы и разность температуры теплоносителя и воды в баке. Так, например, для нагрева 200 литрового бака потребуется змеевик, имеющий тепловую мощность в 30 кВт. Если используется трубка змеевика в 10 миллиметров, а разность температуры составляет 65 градусов, то потребуется выполнить змеевик с диаметром 40 сантиметров длиной трубки 15 метров. Соответственно, такой змеевик будет иметь приблизительно 12-13 витков.

Необходимую тепловую мощность змеевика можно рассчитать из соотношения 1,5 кВт тепловой мощности на 10 литров накопительной емкости. Соответственно, проведя такой простой расчет, вы сможете получить необходимую мощность змеевика, а впоследствии рассчитаете его размеры.

Выгибать змеевик проще всего по имеющемуся шаблону. Можно подобрать подходящую по размерам стальную трубу и выгнуть по ней змеевик, который выполняется из мягкой латуни или меди.

Теплоизоляция бака

Для повышения эффективности нагрева рекомендуется покрыть снаружи бак слоем изоляции. Для такого утепления рекомендуем использовать минеральную вату, монтажную пену или любой другой теплоизолятор, который снаружи бака крепится на проволоку или же фиксируется стяжками.

Также утеплить бак можно вставив такой выполненный самостоятельно бойлер в ёмкость большего диаметра. Полости между емкостями заполняют пенопластом или другим утепляющим материалом. По сути, у нас получится импровизированный термос, который отлично держит тепло и позволяет быстро осуществлять нагрев воды.

Сборка бойлера

Изготовив все составные компоненты и подготовив необходимые детали, можно приступать к сборке бойлера косвенного нагрева:

Змеевик устанавливаются внутри бака, после чего его приваривают к входной и выходной трубе.
Ко дну газового бойлера приваривают опоры, а если планируется навесное исполнение, то выполняют петли-уши.
Устанавливают теплонагревающий элемент.
Котел герметично закрывается крышкой.
Подключают змеевик к системе отопления.
Подсоединяют входные и выходные трубы для холодной и тёплой воды.
Проводят разводку труб в ванную, на кухню или в точку водоразбора.

На этом изготовление и подключение водонагревателя косвенного нагрева полностью завершено. Необходимо проверить герметичность и работоспособность выполненного нагревательного оборудования, и при необходимости выполнить его дополнительную настройку.

Несмотря на кажущуюся простоту такой конструкции она обеспечивает эффективный нагрев, при этом расходы на получение тёплой воды будут минимальными. Изготовить такой бойлер косвенного нагрева можно своими руками, а в последующем такое оборудование не потребует какого-либо сложного обслуживания и ремонта.

Помните лишь о том, что раз в год следует проводить очистку змеевика от появившегося налета и известковых отложений. Проводится такая очистка, как механическим способом, так и при помощи специальных химикатов, которые растворяют кальциевые и известковые отложения.

Заключение

Котел косвенного нагрева позволит полностью решить проблему с тёплой водой при отсутствии подключения к горячему водоснабжению. Изготовить бойлер косвенного нагрева своими руками не составит труда, что позволит существенно сэкономить, не потеряв при этом в функциональности и эффективности подобного оборудования. Делается такой котел из подручных материалов, а расчеты по змеевику сможет выполнить каждый из нас.

remontoni.guru

видео-инструкция по монтажу своими руками, особенности электрических бойлеров, цена, фото

Многие из нас, делая проект отопительной системы, стараются максимально упростить ее конструкцию, чтобы снизить тем самым расходы на покупку комплектующих, подсоединение и эксплуатацию. Один из таких вариантов – использование в качестве основного отопительного прибора для обогрева частного дома или квартиры электрического бойлера. Хотя нецелевое использование электроприборов нельзя считать хорошей затеей, давайте все же разберемся, можем ли в принципе сделать такую систему, и как она себя будет вести.

На фото – включение электробойлера в систему отопления с естественной циркуляцией

Конструкция

Перед тем, как начинать анализировать характеристики задуманной отопительной системы, разберемся в конструкции основного источника тепла – электробойлера, который еще называют накопительным электроводонагревателем.

Его основная задача заключается в обеспечении помещения горячим водоснабжением:

ТЭН — главный элемент конструкции, отвечающий за нагрев воды. Расположен он прямо в емкости с водой и его работа контролируется автоматической системой управления.
Корпус устройства обычно состоит из двух частей:

внутренний бак предназначен для нагрева воды;
внешний – защищает внутренний от теплопотерь и механических повреждений.

Для повышения теплоизоляционных свойств конструкции между двумя баками помещают теплоизолятор – пенополистирол или минеральную вату.

Устройство накопительного электроводонагревателя

Основные параметры устройства

При выборе электрического бойлера рекомендуем обращать внимание на его следующие параметры:

Мощность устройства, которая отвечает за скорость нагрева воды. В бытовых моделях она расположена в диапазоне 0,7-3 кВт. Есть также специальные электрические бойлеры для отопления, у которых мощность ТЭНов равна 6-10 кВт.
Объем бака влияет на количество горячей воды, которое вы можете получить за один раз. Чем он больше, тем реже будет включаться ТЭН. Для бытовых нужд модели бывают на 50-100 л, в промышленных бойлерах объем емкости может составлять от 300 л.

ЭПЗ-100 — оборудование для отопления и ГВС

Как подбирать оборудование для отопительной системы

Выше было отмечено, что некоторые компании предлагают модели электроводонагревателей, которые специально ориентированы на интеграцию с отопительной системой квартиры или дома. У них есть некоторые отличительные особенности от устройств, рассчитанных только на нагрев воды.

Совет: проектируя обогрев помещения на основе электробойлера, отдавайте предпочтение максимально подходящей для таких условий модели.

Рассмотрим отличия детальнее:

Размещение впускного и выпускного патрубка	Место для входа холодной воды в емкость располагается снизу, в верхней части бака — выход. Это позволяет горячей воде поступать в выводную трубу максимально эффективно, тем самым помещение будет прогреваться гораздо быстрее.
Диаметр рабочих отверстий	В бытовых моделях обычно выводные патрубки имеют диаметр ½ » или ¾». Этого размера явно недостаточно для подключения к трубопроводам разводки отопления.В тоже время электрический бойлер для отопления имеет вход и выход для воды Ø2″ и более. Если выбранная модель имеет такие патрубки, смело останавливайте свой выбор на данном агрегате.
Объем бака	В этом случае – чем больше, тем лучше. Учтите, что водонагреватель с небольшой емкостью для воды для обогрева помещения не применяется. Даже если устройство будет постоянно работать на пределе своей мощности, оно не сможет поддерживать в системе необходимую температуру теплоносителя.
Мощность ТЭНа	Важный параметр, от которого зависит нормальная работа системы обогрева, поэтому – лучше, когда она большая. Рекомендуем приобретать оборудование из расчета 1 кВт должен соответствовать 10 м2 отапливаемого помещения с высотой потолков до 2,5 м.

При выборе необходимо учитывать особенности оборудования

Как можно видеть из представленной таблицы, бытовые водонагреватели не могут использоваться в качестве приборов для отопления квартиры или дома, как бы ни была привлекательна их цена. Ни их конструкция, ни мощность не соответствует необходимым условиям эксплуатации.

В этом случае следует остановиться на устройствах специально разработанных для обогрева и горячего водоснабжения помещений, которые более мощные и имеют лучшее расположение входа и выхода для теплоносителя.

Создание системы обогрева помещения на основе электробойлера

После выбора оборудования можно приступать к созданию проекта отопительной схемы.

При этом необходимо учесть:

Разветвленность трубопроводов, что будет влиять на эффективность работы основного нагревательного прибора. Чем будет больше разных отводов и радиаторов, тем теплоноситель будет двигаться медленнее, а значит, в доме температура не достигнет оптимального значения.
Мощность бойлера должна соответствовать размерам помещения «по верхнему пределу», в противном случае эффективность обогрева будет постепенно снижаться. Можно также включить в систему дополнительный источник теплоэнергии.
Влиять напрямую на комфорт будет качество ухода за ТЭНом бойлера, а также за состоянием радиаторов и трубопроводов отопления. Необходимо наметить график профилактики и проведения очистки своими руками или с обращением в соответствующие службы.

Накопительный бак в роли основного источника теплоэнергии

После того, как все эти факторы будут учтены на должном уровне, можете собирать и подключать систему. Монтаж бойлера, также как и подключение к нему трубопроводов и радиаторов отопления не составит труда. Инструкция по данному процессу описана на нашем сайте.

Совет: повысить производительность системы отопления на основе электробойлера можно установкой в трубопровод специального циркуляционного насоса.
Он обеспечит беспрерывное движение теплоносителя, что позволит прогревать помещение максимально равномерно.

Врезать циркуляционный насос в систему отопления не составляет труда, однако если вы этого никогда не делали, рекомендуем воспользоваться услугами профессионалов. Они рассчитают его мощность и сделают монтаж, учитывая особенности системы обогрева.

Электрический бойлер может выступать в качестве дополнительной подпитки системы отопления

Система отопления на базе электробойлера – плюсы и минусы

Положительного в данном случае не так уж и много:

Главным плюсом является простота схемы. Собрать систему обогрева на основе электрического бойлера и подсоединить к ней отопительные трубы сможет практически любой мастер. Для этого не понадобятся особые навыки и сложное оборудование.
Низкая цена, так как бойлер стоит дешевле электрокотла. При проектировании маломощной системы на этом вполне можно сэкономить.

Обогрев дома с помощью электроэнергии

О недостатках схемы было много сказано на протяжении статьи, поэтому подытожим:

Бытовые модели электрических накопителей не имеют достаточной мощности ТЭНа для эффективного отопления жилья. Максимум, что они смогут сделать, обогреть дачный домик осенью, когда еще нет сильных морозов. Зимой такая схема работать эффективно не будет.
Нагревательный элемент устройства должен постоянно находиться во включенном состоянии, а если добавить к этому регулярное обновление воды, ускорение коррозионных процессов станет неизбежным. Хотя стоимость ТЭНа небольшая, для его замены придется затратить много времени и сил.
Не получится сэкономить на сборке системы, если делать ее по всем правилам. Например, подбирать нагреватель оптимальной мощности, делать правильную разводку труб, устанавливать в систему циркуляционный насос. Тогда лучше все же задуматься над покупкой электрокотла.

Электрокотел бойлерного типа

Вывод

Установка системы отопления на основе электрического накопителя возможна, однако в этом случае есть много дополнительных нюансов. Лучший вариант – использовать ее только в некоторых ситуациях.

В других случаях необходимо применять только разработанные специально для этой цели устройства. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

Источник

Отличительные особенности бойлера для системы отопления

Во-первых, в таких бойлерах вход для холодной воды расположен снизу, а выход для горячей воды – сверху. Такое расположение отверстий объясняется тем, что когда вода нагревается, она поднимается вверх, а следовательно, наиболее горячая вода расположена в верхней части бойлера, и именно использование такой воды сделает систему отопления максимально эффективной.

Во-вторых, бойлер, предназначенный для нагрева воды в системе отопления, отличается большим диаметром отверстий. Если посмотреть на бойлеры, изготовленные в фабричных условиях, то можно увидеть, что и вход для холодной воды, и выход для горячей воды в них не бывает меньше 2 дюймов в диаметре (примерно 4,8 см).

Использование бойлера для системы водоснабжения для отопления дома

от того, насколько мощным является сам бойлер. Подходящая мощность, как правило, определяется из расчета 1 кВт на 10 квадратных метров отапливаемой площади.
от того, какой мощностью обладает циркуляционный насос
от того, насколько разветвлена система отопления дома. Лучше всего, если она не будет иметь много ответвлений.

Что касается вида бойлера, то здесь можно использовать как проточный, так и накопительный водонагреватель.

Проблема горячей воды становится актуальной там, где отсутствует централизованное горячее водоснабжение: в дачных, частных городских и загородных домах. Сегодня установка готового приспособления для нагрева воды до необходимых температур требует серьезных капиталовложений. Альтернативным способом подачи горячей воды является , который можно изготовить самостоятельно. Его преимущество в том, что горячее водоснабжение жилых помещений осуществляется в экономном режиме и при минимальных финансовых затратах.

Особенности и схема изготовления бойлера косвенного нагрева своими руками

По внешнему виду бойлер косвенного нагрева – это крупная накопительная емкость, независящая от источников энергии (газа, электричества и др.). Внутри бака, изготовленного из устойчивого к коррозии материала, установлена спиралеобразная трубка, по которой циркулирует теплоноситель. Холодная вода в бак подается через входную трубку, как правило, расположенную внизу. Нагрев воды происходит равномерно за счет перемещающегося теплоносителя отопительной системы. Выходная трубка для горячей воды устанавливается вверху. Для удобства пользования трубы оснащаются шаровыми кранами. Снаружи бак покрывается слоем теплоизоляции.

Чертеж изготовления бойлера косвенного нагрева объемом 100 литров показан ниже:

Принципиальная схема работы бойлера:

Отопительная вода из котла поступает в емкость водонагревателя, где, проходя по спиральной трубке, на выходе преобразуется в холодную. Возвратная охлажденная вода поступает обратно в котел.

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

подключение к центральной системе отопления;
установка вблизи отопительного котла;
незначительные затраты на монтаж контура;
существенное сокращение расхода энергоресурсов;
обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

для установки бойлера требуется большая площадь или отдельное помещение;
для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

Бак

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
устанавливается ТЭН;
бойлер плотно закрывается крышкой;
подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
подсоединение входной/выходной трубы для воды;
разводка трубы в кухню или в ванную в точке водоразбора.

Видео: как сделать бойлер косвенного нагрева своими руками

Видео: изготовление бойлера косвенного нагрева

Система обогрева дачи включает различные элементы. Монтаж обогревания включает, фиттинги, механизм управления тепла, расширительный бачок терморегуляторы, автоматические развоздушиватели, крепежную систему, провода или трубы котел отопления, циркуляционные насосы, радиаторы. Эти узлы отопления весьма важны. Посему соответствие частей конструкции важно осуществлять грамотно. На открытой вкладке мы попытаемся подобрать для нужной квартиры нужные узлы монтажа.

Электробойлер для отопления частного дома

1. Электрический теплый пол, или электрорадиаторы.

Вся отопительная система разбивается на 2 или более, логических сектора, каждый из которых работает на собственном терморегуляторе с собственным температурным режимом, а последовательность их включения обеспечивается логическим реле. Например: квартира площадью в 54 кв.м. имеет 2 комнаты и кухню, необходимая мощность отопительной системы от 3,6 кВт.

Электрическую отопительную систему можно разбить на 2 логических сектора. Например: кухня + спальня = 1,8 кВт и гостиная = 1,8 кВт, которые одновременно включаться не будут. Таким образом, на остальное оборудование остается для пользования 2,6 кВт. Можно поставить более мощную систему отопления, например в 5.5 кВт. Смысл этого в том, что чем более мощная система отопления, тем меньше по времени будет включений в течении часа для восполнения теплопотерь в помещении, а соответственно больше времени будут свободными все ресурсы электросети. В этом случае система отопления будет работать в общей сложности менее 30 мин в час, беря на себя 2,75 кВт. Остальное время сеть будет свободна для другого электрооборудования.

Также можно разбить систему отопления на 4, например, сектора в 4 комнатной квартире, т.е. 1 комната = 1 сектор. Для частного дома разбивка по секторам может осуществляться как по отдельным комнатам, так и по этажам.

Приведенные данные показывают, что электрическая система может быть не мощнее, чем любое другое электрооборудования в Вашей квартире, при этом в полной мере выполняя возложенные на нее функции. Вопрос исправной работы проводки заключается не в наличии или в отсутствии автономного электрического отопления , а в правильном управлении выделенными на квартиру (дом) мощностями.

Это то, что касается систем основанных не на радиаторном водяном отоплении : электрические теплые полы, настенные электрические панели и т.п. Для сухих электрических систем нет привязки к одной точке потребления энергии.

2. Электрокотел.

С классической радиаторной системой отопления, конечно одноразовой нагрузки в 3,5 — 4 кВт на сеть, при работе электрокотла Вам не избежать. Что делать?

Тогда поставив на 1 выход логического реле систему отопления, на остальные выходы контроллера Вы можете поставить другие энергоемкие приборы, например водонагреватель и стиральная машина. Таким образом, исключается вероятность одновременного включения энергоемкого оборудования, совместная работа которого создаст перегрузку сети.

3. Электробойлер (водонагреватель).

В летний период данная схема применима к использованию водонагревателя. С июня по август котельные традиционно становятся на профилактические и ремонтные работы. Это означает, что в кране не будет горячей воды в течение месяца, двух и трех…. Выход из этого положение, приобретение электробойлера (номинальная мощность 1,5-2 кВт). Устройство достаточно мощное и возникающая проблема с его эксплуатацией в ограниченном лимите та же, что и с системой электроотопления зимой. Применение системы оптимизации распределения нагрузки решает и эту «летнюю» проблему.

Практически в каждом доме или квартире установлен бойлер для горячего водоснабжения. И рано или поздно возникает резонный вопрос – можно ли использовать его для отопления? Для его решения необходимо знать специфику работы и эксплуатации этого устройства. Проанализируем – в каких случаях используют Бойлер в системе отопления частного дома: схемы, расчеты, подключение.

Бойлер как источник нагрева воды

Классический бойлер представляет собой герметичную емкость, внутри которой располагается электрический нагревающий элемент. Для подключения к водопроводной системе в конструкции предусмотрено 2 парубка. Может ли применяться подобный бойлер в системе отопления частного дома?

Увы, но он не обладает должными характеристиками, необходимыми для организации автономного теплоснабжения. Для нормальной работы бойлер для отопления частного дома должен иметь очень высокую мощность. В среднем на 10 м² жилой площади понадобится 1 кВт тепловой энергии. Т.е. для теплоснабжения дома в 100 м² потребуется модель бойлера с минимальным значением мощности 10 кВт. Производители попросту не выпускают такие модели.

Если же использовать бойлер для отопления дачи с небольшой площадью – можно столкнуться со следующим проблемами:

Высокий показатель инертности
. В среднем бак на 100 л. при мощности ТЭНа 2 кВт будет нагреваться до температуры +75°С 1,5-2 часа. При этом циркуляция будет невозможна, так как она только увеличит время нагрева;
Большой объем бака
. По идее он дает возможность использовать бойлер на отопление и ГВС. Однако постоянный забор воды и пополнение системы извне приведет к неравномерному нагреву теплоносителя;
Большой расход электроэнергии
. До того, как сделать отопление от бойлера необходимо рассчитать его мощность. При этом нужно учитывать, что использование его в ГВС приведет к постоянно включенным нагревательным элементам. Таким образом повысятся затраты на электроэнергию.

Так почему же в сети все чаще встречаются схемы, в которых осуществляется отопление с помощью бойлера? Ведь намного рациональнее использовать для этого электрокотел. Все дело в неправильной терминологии. В водяном отоплении возможна установка так называемых баков косвенного нагрева, которые конструктивно схожи с бойлерами. Во избежание дальнейшей путаницы будем их так же называть бойлерами.

Если появилось желание установить классический бойлер как основной нагревательный элемент – возможны проблемы с гарантией от производителя. Это связано с нарушением эксплуатации устройства.

Накопительный бак как альтернатива традиционному бойлеру

Накопительный бак конструктивно практически полностью схож с классическим бойлером. Разница заключается во внутреннем трубопроводе, который подключается к системе отопления. В этом случае необходимо решить вопрос – а для чего нужен бойлер в системе отопления?

Правильно организованное отопление через бойлер предполагает, что этот элемент будет выполнять функцию теплового аккумулятора. Вода, которая находится в емкости, получает тепловую энергию через внутренний змеевик, подключенный к отопительной системе. После отключения котла будет происходить обратный процесс – повышение температуры теплоносителя от воды в бойлере.

Кроме этого, после того как было выполнено корректное подключение бойлера к системе отопления, он сможет выполнять такие функции:

Организация горячего водоснабжения
. Так как жидкость из емкости не контактирует с теплоносителем – ее можно применять в хозяйстве. Но для этого необходимо сделать правильный расчет мощности бойлера для отопления дома, чтобы это не сказалось на параметрах теплоснабжения;
Подогрев воды с помощью встроенного ТЭНа
. Таким образом можно поддерживать уровень нагрева теплоносителя даже при неактивном котле. Это можно сделать только приобретя электрический бойлер для отопления.

Важно изначально определиться с назначением накопительного бака – будет он предназначен для ГВС, работать в качестве теплового аккумулятора или совмещать эти функции. Исходя из принятого решения, выполняется расчет оптимального объема и выбирается схема отопления от бойлера.

Накопительную емкость можно изготовить самостоятельно. Для уменьшения тепловых потерь необходимо сделать теплоизоляцию корпуса.

Расчет объема накопительного бака и мощности ТЭНа

На первом этапе необходим расчет мощности бойлера для отопления дома. Существует несколько способов решения этой задачи. Самый оптимальный из них – ознакомиться с рекомендациями от производителя конкретной модели бака.

Необходимо учитывать, что схема отопления от бойлера напрямую зависит от мощности всей системы. Поэтому за первоначальный параметр принимается эта величина. Предположим, что она составляет 1 кВ/ч. После установки бойлера в системе отопления частного дома он должен поддерживать оптимальный уровень нагрева воды еще 5 часов. При этом тепловой режим системы составляет 75/50 (низкотемпературный). В таком случае оптимальный объем бойлера на отопление и ГВС вычисляется по следующей формуле:

V=5/(75-50)=0.5 м³ или 500 л

Получившийся объем можно уменьшить, если приобрести модель бойлера для отопления дачи с ТЭНом. Тогда при расчете нужно учитывать удельную мощность этого прибора. В среднем для обеспечения полноценной работы отопления при выключенном котле и средней норме расхода ГВС (10 л/час) необходимо приобрести модель объемом около 400-450 л.

Для полного расчета мощности бойлера для отопления дома необходимо учитывать все факторы – тепловые потери в здании, месторасположение емкости в системе и т.д.

Монтаж и эксплуатация бойлера отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему. Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу. Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

Подвод системы ГВС
. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
Большой объем емкости
, если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
Подвод электросети для обеспечения работы ТЭНа
. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.

Установка накопительного бака отопления

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению. Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.

Условия правильной эксплуатации бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома – требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

Один раз в месяц проверять целостность теплоизоляции конструкции;
Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.

Бойлер для отопления своими руками

Следует отметить, что стоимость заводских моделей бойлера для теплоснабжения дачи довольно высока – от 7000 руб. и больше. Альтернативным вариантом является изготовление конструкции своими силами.

Для этого можно использовать любую стальную емкость. Важно, чтобы ее объем соответствовал расчетному. Для организации схем теплоснабжения от самодельного бойлера понадобятся следующие комплектующие:

Бак
. Лучше всего заказать конструкцию из нержавеющей стали или сделать ее самостоятельно. На корпусе должны быть отверстия для пайки входных и выходных патрубков;
Змеевик
. Оптимальный вариант – установка медной конструкции. Этот материал обладает оптимальными параметрами для передачи тепловой энергии;
Крепление патрубков для подключения к отоплению и ГВС
.

Для обеспечения теплоизоляции рекомендуется делать двойной корпус. Между стенками устанавливается стекловата или базальтовый утеплитель. Рекомендуемая толщина прослойки – 5 см. Порядок установки и ввода в эксплуатацию ничем не отличается от заводских моделей.

закрыть ×

Бойлер для нагрева воды может стать основой отопительной системы частного дома. У такого способа есть свои преимущества и недостатки, но он вполне справляется с этой функцией. Монтаж системы можно осуществить своими руками, учитывая специфику мероприятия. Важно, что бойлерное отопление доступно по цене и достаточно просто в эксплуатации.

Бойлер представляет собой электронагревательное устройство для горячего водоснабжения. По своей сути он является емкостью, внутри которой располагается теплоэлектронагреватель (ТЭН). Чтобы понять, можно ли отапливать дом с помощью бойлера, необходимо разобраться с принципиальными различиями отопительного котла и нагревательного аппарата. В первом случае при нагревании теплоносителя (воды) происходит естественная циркуляция его внутри бака (котла). Холодная вода поступает сверху и выходит снизу.

В бойлере оба отверстия (входное и выходное) находятся с одной стороны, что не дает возможность воде самостоятельно циркулировать по системе отопления. Для того, чтобы такой бак выполнял функции аналогично отопительному котлу, придется обеспечивать принудительное движение за счет циркуляционного насоса.

Работоспособность бойлерного отопления определяется следующими факторами:

Мощность бойлера. Он выводится из расчета 0,1 кВт на каждый 1 м² площади помещения.
Насос, правильный выбор которого обеспечивает циркуляцию воды по всей системе с достаточной скоростью.
Разветвленность самой отопительной системы в доме.

Бойлер для нагрева воды повышенной мощности (3-5кВт) вполне способен отапливать небольшой частный дом или дачу.

В настоящее время производители нагревательных приборов, выпускают аппараты, адаптированные к использованию в отопительных системах (бойлерах для отопления). У них увеличен объем бака, разнесен вход и выход, увеличены их отверстия, а мощность ТЭНов увеличена до 7-10 кВт.

Плюсы и минусы

Основное преимущество бойлеров для отопления дома заключается в простоте системы и низкой стоимости. Для обустройства бойлерного отопления не потребуется специального оборудования, а монтаж можно сделать самостоятельно.

Главный недостаток бойлеров — малая мощность. Обычные бытовые аппараты способны обогреть только небольшие дома и дачи, причем при умеренном морозе на улице. Кроме того, ТЭНы в холодное время года должны работать в непрерывном режиме, что приводит к их частому выходу из строя. Сами нагреватели имеют невысокую цену, но ремонт достаточно трудоемкий, что на длительное время останавливает отопительную систему.

Критерии выбора

Как выбрать бойлер для отопления дома? Для этого нужно учитывать следующие факторы:

Конструктивные особенности.
Оптимальный вариант для обогревательного бойлера — расположение входного отверстия сверху бака, а выходного — снизу, причем их диаметр должен составлять более 2 дюймов. При расположении входа и выхода с одной стороны устанавливается насос.
Мощность аппарата.
При использовании бойлера для нагреваводы необходимо подбирать аппарат максимальной мощности — 3,5-5 кВт, что даст возможность обогревать помещение площадью до 50 м². Специализированный обогревательный бойлер должен иметь мощность не менее 7-8 кВт.
Объем бака.
Для обогрева подойдет только аппарат с большим баком, что даст возможность эксплуатировать ТЭН в щадящем режиме — максимальная мощность устаналивается при первоначальном нагреве (1-1,5 ч) для формирования запаса теплоносителя, а в дальнейшем понижается. В бытовых бойлерах объем бака должен составлять порядка 70-120 л, в специализированных — более 200 л.
Используемые материалы.
В процессе эксплуатации материал бака подвергается значительной коррозии.

При выборе бойлера следует обратить внимание на наличие защитного покрытия и используемый материал:

Стеклофарфоровое или эмалевое покрытие хорошо защищает от коррозии только при его целостности. При механическом воздействии и резких перепадах температур возникают трещины и иные повреждения, что создает зону активной коррозии.
Корпус бака из нержавеющей стали или титана прочен и долговечен, не подвержен коррозии. Главный недостаток — такие бойлеры имеют более высокую стоимость.

Разновидности аппаратов

Все бойлеры подразделяются на 2 основных вида:

Проточный тип.
В таком аппарате имеется лишь небольшая емкость, а вода нагревается «на проход». Это обеспечивается комплектацией бойлеров нагревателями повышенной мощности. Данный тип можно использовать для обогрева небольших помещений, но потребуется большой расход электроэнергии и работа нагревателя в непрерывном режиме.
Накопительный тип.
Он является самым подходящим для отопительной системы, т.к. содержит бак, в котором вода нагревается. Этот бойлер имеет определенную инертность, т.е. обогрев помещения начнется только при нагреве всего объема бака, на что потребуется определенное время. В последующем, за счет создания резерва теплоносителя, можно периодически отключать подачу электроэнергии, что снижает ее расход.

Когда речь идет о бойлерах, обычно подразумеваются электрические аппараты, содержащие ТЭНы. Однако существует и еще один вариант, когда нагрев воды обеспечивается газом — газовые бойлеры. Они используются реже, но вполне подходят при наличии централизованного газоснабжения. В данном случае можно использовать и проточную конструкцию аппарата.

Имейте в виду, что применение газовых бойлеров для отопления дома требует получения специального разрешения от соответствующих служб и установки счетчика расхода газа. При использовании электрических бытовых приборов разрешения не требуется.

Технические характеристики

Типовая конструкция бытового бойлера включает следующие основные элементы:

Корпус аппарата.
Это наружный элемент, защищающий рабочую емкость от внешних воздействий.
Рабочая емкость или накопительный бак.
Он располагается внутри корпуса и отделен от него теплоизоляционным слоем. В зависимости от модели и назначения, объем бака колеблется вдиапазоне от 10 до 450 л. Оптимальный вариант для частной отопительной системы — 150-250 л.
Нагревательный элемент.
Для бойлеров, в зависимости от объема бака, применяются различные конструкции ТЭНов — стержни, спирали, круглые модели и т.п. Важная их характеристика — мощность. В бойлерах для нагрева воды устанавливаются нагреватели 1-5 кВт, а в специализированных отопительных бойлерах — 7-12 кВт. При выборе мощности необходимо учитывать площадь обогреваемого помещения, тип отопительной системы и ее разветвленность, высота помещения и его теплоизоляция, а также внешние климатические условия.
Патрубки для подключения.
Они обеспечивают ввод холодной воды из водопровода и выход нагретого теплоносителя в отопительную систему. Эффективность обогрева определяется скоростью теплообмена, которая во многом зависит от диаметра выходного отверстия. В нагревательных бойлерах он составляет 1/2-2-3/4 дюйма (10-20 мм), а в обогревательных — 1,5-2 дюйма (30-48 мм). Чем больше отверстие, тем эффективнее работает система, но при условии достаточности мощности ТЭНа.
Контролирующие приборы.
Обязательным элементом современных аппаратов является датчик температуры нагрева воды в накопительном баке. Он включен в цепь автоматического управления электропитанием нагревателя. При достижении требуемой температуры воды ТЭН отключается, а при снижении ниже допустимого уровня — включается. Это позволяет поддерживать необходимый запас тепла в баке при периодической работе нагревателей. В некоторых моделях аппаратов существует возможность регулирования мощности ТЭНов, что обеспечивает оптимальный расход электроэнергии.

Второй важный тип прибора — реле контроля нагрузки на сеть. Длительные перегрузки в питающей электросети вызывают сильный нагрев проводки, что создает пожарную опасность. При появлении слишком высоких нагрузок реле отключает нагреватель.

При использовании бойлеров для обогрева также учитываются следующие характеристики:

Температура воды в накопительном баке должна поддерживаться в пределах 65-75 градусов.
Инертность системы зависит от типа бойлера и мощности ТЭНа. В баках объемах 200-250 л она составляет 1-2 ч. В проточных аппаратах разогрев воды происходит за 0,5-2 минуты.
Бытовые аппараты должны работать от сети 220 В., а нагрузки не должен превышать 25-40 А.

Монтаж оборудования

Обустройство собственной отопительной системы с использованием бойлера осуществляется следующим образом:

Выбор места и его подготовка для установки накопительного бака.
Для этого готовится ровная площадка размером не менее 1×1 м с возможностью беспрепятственного подхода и обслуживания. Степень усиления зависит от объема и массы резервуара. Для баков более 200 л необходимо возвести отдельный бетонный фундамент, усиленный арматурой. Оптимальный вариант — формирование индивидуальной платформы с теплоизоляцией. Данное условие не имеет существенного значения при наличии в конструкции установочных ножек.
Установка бака.
Монтаж производится в строгом соответствии с инструкцией. Необходимо обеспечить жесткое, устойчивое и надежное крепление в вертикальном положении. Наклоны бака в какую-либо сторону не допускаются.
Монтаж циркулирующего насоса.
Он устанавливается при использовании в целях обогрева бойлеров для воды. В специализированных обогревательных аппаратах насос устанавливается только при большой протяженности труб в системе отопления.
Подключение системы отопления.
Выходной патрубок накопительного бака соединяется с входом в систему или насосом (при его наличии), а входной — с выходом отопления. Для исключения появления чрезмерного гидростатического сопротивления необходимо полное соответствие размеров выходного патрубка бака и входного патрубка системы.
Подключение к водопроводу обеспечивается через входной патрубок накопительного бака. Обязательно устанавливается запорная аппаратура для перекрытия воды по мере заполнения резервуара.
Подведение электропитания.
Электроснабжение бойлера должно осуществляться через индивидуальный щиток, в ктором устанавливается автоматический выключатель и УЗО.
Проверка герметичности соединений.
Она производится без разогрева воды.

При монтаже бойлера для обогрева следует учитывать следующие рекомендации:

Если накопительный бак устанавливается в специальном отсеке вне отапливаемого помещения, то его корпус следует дополнительно утеплить. Для этого лучше использовать рулонную теплоизоляцию или пенопласт.
После запуска системы в эксплуатации необходимо в течение 10-15 дней постоянно контролировать температуру нагрева и работу автоматического контроля. Это необходимо для уточнения правильности монтажа и качества оборудования.
Для одновременного обеспечения горячего водоснабжения рекомендуется на выходе накопительного бака предусмотреть дополнительный отвод для горячей воды.
Отопление с помощью бойлера имеет пониженное давление в сети, поэтому в системе следует свести к минимуму количество поворотов и ответвлений.
Для увеличения долговечности и работоспособности системы необходим постоянный уход — чистка резервуара от оседающих примесей и ТЭНов от накипи.

Заключение

Для организации собственной отопительной системы в доме бойлеры являются вполне подходящими. Для небольших помещений и для дачи будет достаточно бытового аппарата для нагрева воды. При обустройстве обогрева в доме большей площади лучше использовать специальные бойлеры для отопления. Бойлерные системы отличаются простотой использования и низкой стоимостью, что и обеспечивает их популярность.

Источник

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик.

Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя — змеевик.

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

Подходящими материалами можно считать:

алюминий;
нержавеющую сталь;
специальные полимеры.

Для расчёта необходимых значений на изготовление бойлерного змеевика подойдёт формула:

L = Q / D* (Tг – Тх) * 3,14

Буквенные обозначения здесь:

L – длина трубки,
Q – тепловая мощность змеевика,
D – диаметр трубки,
Tг – температура горячей воды,
Tх – температура холодной воды.

Изготовить змеевик своими руками без опыта сложно, но такая задача выполнима. Здесь главное — выполнить качественную намотку спирали. Под намотку медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Получить ровный срез на концах трубы, обработав их труборезом.
Надеть на концевые части трубы обжимные гайки.
Обработать края трубы развёрткой.
Установить фитинги и плотно подтянуть их к трубе гайками.

Первым делом самодельный домашний бойлер косвенного нагрева нужно подключить к магистрали отопления. Там, где применяется автономная отопительная система, бойлер включают в сеть домашнего котла.

Если проверка показала целостность системы, закрывают крышку сосуда и подключают линии подачи-разбора нагреваемой воды. Тестируют систему в режиме реального теплообмена.

Проблема горячей воды становится актуальной там, где отсутствует централизованное горячее водоснабжение: в дачных, частных городских и загородных домах. Сегодня установка готового приспособления для нагрева воды до необходимых температур требует серьезных капиталовложений. Альтернативным способом подачи горячей воды является бойлер косвенного нагрева, который можно изготовить самостоятельно. Его преимущество в том, что горячее водоснабжение жилых помещений осуществляется в экономном режиме и при минимальных финансовых затратах.

По внешнему виду бойлер косвенного нагрева – это крупная накопительная емкость, независящая от источников энергии (газа, электричества и др.). Внутри бака, изготовленного из устойчивого к коррозии материала, установлена спиралеобразная трубка, по которой циркулирует теплоноситель. Холодная вода в бак подается через входную трубку, как правило, расположенную внизу. Нагрев воды в бойлере происходит равномерно за счет перемещающегося теплоносителя отопительной системы. Выходная трубка для горячей воды устанавливается вверху. Для удобства пользования трубы оснащаются шаровыми кранами. Снаружи бак покрывается слоем теплоизоляции.

Чертеж изготовления бойлера косвенного нагрева объемом 100 литров показан ниже:

Принципиальная схема работы бойлера:

Плюсы использования бойлера, сделанного своими руками:

подключение к центральной системе отопления;
установка вблизи отопительного котла;
незначительные затраты на монтаж контура;
существенное сокращение расхода энергоресурсов;
обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

для установки бойлера требуется большая площадь или отдельное помещение;
для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

При намотке змеевика важно следить за витками:

в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
Количество витков на змеевике рассчитывается от объема и высоты бака.

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
устанавливается ТЭН;
бойлер плотно закрывается крышкой;
подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
подсоединение входной/выходной трубы для воды;
разводка трубы в кухню или в ванную в точке водоразбора.

Источник

Отличительные особенности бойлера для системы отопления

Во-первых, в таких бойлерах вход для холодной воды расположен снизу, а выход для горячей воды – сверху. Такое расположение отверстий объясняется тем, что когда вода нагревается, она поднимается вверх, а следовательно, наиболее горячая вода расположена в верхней части бойлера, и именно использование такой воды сделает систему отопления максимально эффективной.

Электробойлер для отопления дома своими руками

Во-вторых, бойлер, предназначенный для нагрева воды в системе отопления, отличается большим диаметром отверстий. Если посмотреть на бойлеры, изготовленные в фабричных условиях, то можно увидеть, что и вход для холодной воды, и выход для горячей воды в них не бывает меньше 2 дюймов в диаметре (примерно 4,8 см).

Бойлер как источник нагрева воды

Электробойлер для отопления дома своими руками

Высокий показатель инертности. В среднем бак на 100 л. при мощности ТЭНа 2 кВт будет нагреваться до температуры +75°С 1,5-2 часа. При этом циркуляция будет невозможна, так как она только увеличит время нагрева;
Большой объем бака. По идее он дает возможность использовать бойлер на отопление и ГВС. Однако постоянный забор воды и пополнение системы извне приведет к неравномерному нагреву теплоносителя;
Большой расход электроэнергии. До того, как сделать отопление от бойлера необходимо рассчитать его мощность. При этом нужно учитывать, что использование его в ГВС приведет к постоянно включенным нагревательным элементам. Таким образом повысятся затраты на электроэнергию.

Если появилось желание установить классический бойлер как основной нагревательный элемент – возможны проблемы с гарантией от производителя. Это связано с нарушением эксплуатации устройства.

Монтаж и эксплуатация бойлера отопления

Электробойлер для отопления дома своими руками

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу

Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
Большой объем емкости. если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.

Установка накопительного бака отопления

Электробойлер для отопления дома своими руками

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Кроме этих процедур необходимо делать следующие:

Один раз в месяц проверять целостность теплоизоляции конструкции;
Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.

Бойлер для отопления своими руками

Электробойлер для отопления дома своими руками

Для этого можно использовать любую стальную емкость

Важно, чтобы ее объем соответствовал расчетному. Для организации схем теплоснабжения от самодельного бойлера понадобятся следующие комплектующие:

Бак. Лучше всего заказать конструкцию из нержавеющей стали или сделать ее самостоятельно. На корпусе должны быть отверстия для пайки входных и выходных патрубков;
Змеевик. Оптимальный вариант – установка медной конструкции. Этот материал обладает оптимальными параметрами для передачи тепловой энергии;
Крепление патрубков для подключения к отоплению и ГВС .

Насколько эффективно использование бойлера в теплоснабжении дома? Все зависит от правильности расчетов параметров всей системы. Только после вычисления оптимальных характеристик и проверки их на практике можно говорить о настоящей эффективности установки бойлера.

В видеоматериале показа пример использования бойлера в отопительной системе.

Источник

Бойлер для отопления частного дома своими руками

Устройство водонагревателя с косвенным нагревом

Необходимые материалы

Разработка проекта

Расчет объема изготавливаемого бойлера

Из какого материала сделать емкость

Расчет размера змеевика

Из какого материала сделать теплообменник

Делаем бойлер своими руками

Подготовка бойлерной емкости

Изготовление и обработка змеевика

Изготовление и обвязка БКН

Теплоизоляция

Инструкция первого пуска системы БКН

Бойлер косвенного нагрева своими руками: устройство самодельного бойлера

Устройство бойлера косвенного нагрева

Проект и монтаж своими руками

Выбор накопительной емкости

Расчет длины змеевика

Изготовление и обработка змеевика

Подготовка бойлерной емкости

Инструкция по подключению и запуску системы

Выводы и полезное видео по теме

Создаем и подключаем бойлер косвенного нагрева своими руками + чертежи и видео

Принцип работы бойлера косвенного нагрева

Конструкция и материалы

Инструкция по сборке и подключению своими руками

Теплоизоляция

Принцип работы бойлера на дровах

Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Бойлерное отопление частного дома своими руками: схема, расчет

Виды бойлеров для отопления дома

Как выбрать бойлер

Расчет схемы отопления с бойлером

Особенности системы

Отопление дома бойлером

Отличительные особенности бойлера для системы отопления

Использование бойлера для системы водоснабжения для отопления дома

устройство, схема и принцип работы водонагревателя

Устройство и принцип работы бойлера косвенного нагрева

Рекомендации по изготовлению

Схема подключения бойлера к котлу

Установка предохранительного клапана для водонагревателя

Заключение

Как сделать надежный и недорогой бойлер косвенного нагрева своими руками

Конструкция бойлера косвенного нагрева

Преимущества и недостатки бойлеров косвенного нагрева

Как изготовить бойлер косвенного нагрева своими руками

Выбираем бак для бойлера

Выбираем змеевик

Теплоизоляция бака

Сборка бойлера

Заключение

видео-инструкция по монтажу своими руками, особенности электрических бойлеров, цена, фото

Конструкция

Основные параметры устройства

Как подбирать оборудование для отопительной системы

Создание системы обогрева помещения на основе электробойлера

Система отопления на базе электробойлера – плюсы и минусы

Вывод

Отличительные особенности бойлера для системы отопления

Использование бойлера для системы водоснабжения для отопления дома

Особенности и схема изготовления бойлера косвенного нагрева своими руками

Преимущества и недостатки бойлера косвенного нагрева

Изготовление бойлера своими руками

Бак

Змеевик

Теплоизоляция

Монтаж

Видео: как сделать бойлер косвенного нагрева своими руками

Видео: изготовление бойлера косвенного нагрева

Электробойлер для отопления частного дома

Бойлер как источник нагрева воды

Накопительный бак как альтернатива традиционному бойлеру

Расчет объема накопительного бака и мощности ТЭНа

Монтаж и эксплуатация бойлера отопления

Установка накопительного бака отопления

Условия правильной эксплуатации бойлера

Бойлер для отопления своими руками

Плюсы и минусы
