Боковое подключение радиаторов отопления в частном доме своими руками

Сохранить тепло в доме поможет эффективная система отопления. Способ подключения батарей и радиаторов, подобранный для определенного помещения, значительно сэкономит на оплате за электроэнергию.

Прежде чем приступать к монтажу проанализируйте конфигурацию отапливаемого помещения и предполагаемый бюджет. Это поможет найти оптимальный вариант системы отопления. Существуют два типа схем подключения к системе – однотрубная и двухтрубная. Каждая из них предназначена для решения разных задач и имеет свои плюсы и минусы.

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

• Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
• Нет возможности отрегулировать теплоотдачу отдельного радиатора.
• Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
• Невозможно врезать контуры водяного отопления полов.

• Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

• С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
• Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
• Монтируется как в одноэтажном помещении, так и в несколько этажей.
• Трубопровод в большинстве случаях расположен низко, что открывает простор длядекорирования и маскировки отопления при создании интерьера помещения.

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения при помощи единственного котла.

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

Плюсы двухтрубной системы:

• Подходит для любого здания, независимо от этажности и расположения комнат.
• Температура теплоносителя равномерно распределена на всех радиаторах, что без труда поддерживает комфортный прогрев помещений.
• Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

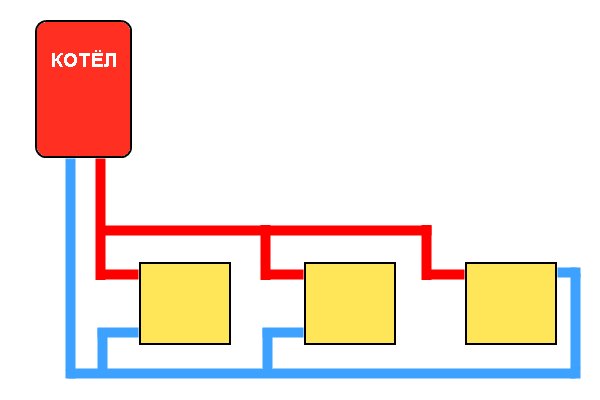

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Эта схема прекрасно подходит для протяжённых трубопроводов.

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе эксплуатации возможен автоматический вывод воздуха через спусковой вентиль.

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний вид с открытыми коммуникациями, а также неэкономный расход материала и невозможность разводки при большой площади помещений.

Установка и подключение радиаторов существенно влияет на работу отопительной системы. Самое распространённое место для размещения батарей — под окнами, на расстоянии около 10 сантиметров от подоконника, и не менее 5 сантиметров от плоскости пола и стен. Радиатор, выступающий перед подоконником, обеспечит поток тёплого воздуха перед оконным проёмом. Подключить к магистрали можно несколькими способами.

Магистраль с горячим теплоносителем врезана в нижний патрубок одного сегмента радиатора, а обратка — аналогично к противоположному сегменту.

Сами магистрали могут быть замаскированы в пол. Прогрев при этом остаётся неравномерным, мощность сокращается примерно на 14%.

Этот вариант подходит для эстетически привлекательного вида интерьера, а теплопотери компенсируют установкой более мощных радиаторов. Седельное подключение рассматривают для систем с установленным циркулярным насосом.

Самый распространённый тип подключения в многоквартирных домах. Оба контура подключаются с одной стороны радиатора, подача в верхней части, а обратка в нижней.

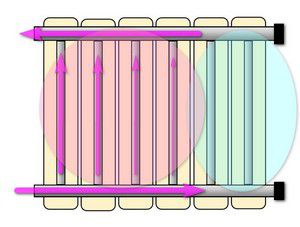

Все сегменты каждого радиатора прогреваются равномерно, но при слишком большой «гармошке» могут возникать теплопотери. А также возможен вариант монтажа, при котором теплоноситель врезается снизу, но он не слишком удобен в использовании.

Если в батарее значительное число сегментов, то равномерного распределения теплоносителя добиваются, врезав подвод в верхней части радиатора, а обратку снизу противоположной стороны. Теплопотери при таком подключении не превышают 3%, поэтому этот вариант является оптимальным.

Важно! Диагональный вариант подключения — эталон. Производители элементов и приборов системы отопления указывают в технических паспортах продукции данные исходя из этого варианта.

Ознакомьтесь с видео, в котором рассматриваются различные варианты двухтрубного подключения радиаторов.

Выбор схемы радиаторов ответственное дело, от которого зависит дальнейшее комфортное проживание в доме, особенно в зимнее время. После изучения всех вариантов, выбирают оптимальный, подходящий к конфигурации помещения и предполагаемому бюджету. Не стоит экономить на материалах. Приобретение некачественных радиаторов или элементов магистрали трубопровода приведёт к теплопотерям и дополнительным тратам на электроэнергию.

Среди бесчисленного множества вариантов разводки отопительных систем наиболее распространенной является схема двухтрубной системы отопления с нижней разводкой и принудительной циркуляцией теплоносителя. Ее можно собрать самостоятельно при условии, что она разработана и рассчитана верно. Но далеко не каждый домовладелец разбирается в этих вопросах, и даже если решено нанять для проектирования и монтажа специалистов, их работу надо обязательно проверить. Это возможно только в том случае, если разобраться, что такое двухтрубная система отопления частного дома и как ее правильно смонтировать. Наша статья как раз в помощь таким домовладельцам.

Наша тема целиком посвящена этим системам, поскольку они имеют ряд преимуществ перед однотрубными. Перечислять их все нет смысла, стоит отметить лишь главное: двухтрубная система работает таким образом, что во все радиаторы поступает теплоноситель почти одинаковой температуры.

Слово «почти» означает, что из этого правила есть исключения, это схемы, собранные из стальных, медных и нержавеющих гофрированных труб, не покрытых теплоизоляционным слоем.

Дело в том, что система отопления частного дома, сделанная своими руками из металлических неизолированных труб, будет отдавать тепло в помещения не только посредством радиаторов. Металл имеет высокую теплопроводность, поэтому протекающий в такой магистрали теплоноситель по мере удаленности от котла будет немного остывать. Хотя падение температуры по сравнению с однотрубной разводкой незначительное, учитывать его все равно нужно.

Примечание. Многие сторонники однотрубных схем таких как «ленинградка», говорят что они обходятся дешевле, поскольку материала уйдет вдвое меньше. Но при этом забывают о падении температуры воды, в результате чего надо наращивать мощность радиаторов, то есть, добавлять секции. Это дополнительные средства, и немалые.

По ориентации стояков в пространстве различают вертикальные и горизонтальные виды систем, причем они могут иметь верхнюю, нижнюю и комбинированную разводку. При вертикальной схеме в здании располагают один или несколько стояков, запитанных от источника тепла, находящегося в цокольном или первом этаже. Радиаторы подключаются к вертикальным стоякам напрямую, как показано на рисунке:

Это схема с нижней разводкой, так как магистральные трубопроводы подают теплоноситель к стоякам снизу. Вертикальная система с верхним розливом подразумевает их прокладку сверху, при комбинированном варианте только подающий горизонтальный коллектор проходит под потолком, а обратный – снизу. Обычно прокладываемые сверху магистрали размещают в чердачном пространстве, а при его отсутствии – под потолком последнего этажа. Что не очень хорошо с точки зрения эстетики.

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Вывод. Для частного дома оптимальным вариантом является двухтрубная горизонтальная система отопления с нижней разводкой, но только совместно с искусственной циркуляцией теплоносителя. Если же требуется обеспечить энергонезависимую работу теплового оборудования и сетей, то рекомендуется взять одну из комбинированных самотечных систем – горизонтальную или вертикальную. Последняя будет уместна в доме с двумя этажами.

Итак, схема разводки выбрана, дальнейшие действия следующие:

• нарисовать ее в виде эскиза, а еще лучше – трехмерной модели (аксонометрия);
• произвести расчет и подбор диаметров труб на всех ветвях и участках;
• подобрать все необходимые элементы двухтрубной системы: батареи, насос, расширительный бак, фильтр, арматуру и прочие детали обвязки котла и радиаторов;
• приобрести оборудование и материалы, выполнить монтажные работы;
• провести испытания, балансировку (если необходимо) и пустить систему в работу.

На эскизе в виде аксонометрии надо начертить магистрали, расставить радиаторы и запорную арматуру, проставить отметки высот, принимая за точку отсчета поверхность стяжки первого этажа. Впоследствии выполнив расчет, на чертеже надо будет проставить размеры и сечения труб. Пример того, как выполняется схема монтажа двухтрубной системы с принудительной циркуляцией, показан на чертеже:

Важно. Готовый эскиз позволит вам лучше разобраться во всех нюансах будущей системы, вплоть до количества и разновидностей фитингов из полипропилена, металлопластика или другого материала. Особенно удобно, когда к трехмерному изображению приложен план дома.

Данный расчет заключается в том, чтобы по необходимой для обогрева помещения тепловой мощности определить расход теплоносителя, а по нему – диаметр труб для двухтрубной системы отопления. Простыми словами, проходного сечения трубы должно хватить на доставку в каждую комнату нужное количество тепла вместе с горячей водой.

Примечание. По умолчанию считается, что расчет тепловых потерь здания уже выполнен и количество теплоты для всех помещений известно.

Выполнять подбор диаметра труб начинают с самого конца системы, от последней батареи. Сначала считают расход теплоносителя для обогрева этой комнаты по формуле:

G = 3600Q/(c∆t), где:

• G – искомый расход горячей воды на помещение, кг/ч;
• Q – количество теплоты на обогрев данной комнаты, кВт;
• с – теплоемкость воды, принимается 4.187 кДж/кг ºС;
• Δt – расчетная разность температур в подающем и обратном коллекторе, обычно берут 20 ºС.

Например, для обогрева комнаты нужно 3 кВт теплоты. Тогда расход теплоносителя будет равен:

3600 х 3 / 4.187 х 20 = 129 кг/ч, в объеме это будет 0.127 м3/ч.

Чтобы сбалансировать двухтрубную систему водяного отопления изначально, надо как можно точнее подобрать диаметр. По объемному расходу находим проходное сечение, используя формулу:

S = GV / 3600v, где:

• S – площадь поперечного сечения трубы, м2;
• GV – объемный расход теплоносителя, м3/ч;
• v – скорость потока воды, принимается в пределах от 0.3 до 0.7 м/с.

Примечание. Если система отопления одноэтажного дома – гравитационная, то следует принимать минимальную скорость – 0.3 м/с.

В нашем примере возьмем скорость 0.5 м/с, найдем сечение и по формуле площади круга – диаметр, он будет равен 0.1 м. Ближайшая по сортаменту труба из полипропилена имеет внутренний размер 15 мм, его и проставляем на чертеже. Кстати, подключение радиаторов к двухтрубной системе обычно осуществляется именно такой трубой – 15 мм. Далее, переходим к следующему помещению, считаем и суммируем с предыдущим результатом и так до самого котла.

Установленные батареи присоединяются к магистралям в процессе монтажа, правильное подключение радиаторов отопления при двухтрубной системе – это боковое либо диагональное. Все существующие способы показаны на рисунке:

Как видите, способ №2 не рекомендован к исполнению, поскольку при таком присоединении часть отопительного прибора не прогревается, особенно верхние углы.

К какому температурному балансу приводит нижнее подключение радиатора к двухтрубной системе, хорошо иллюстрируют рисунки:

Батареи, задействованные в вертикальной схеме, обычно имеют боковое присоединение (способ №3). В горизонтальных же системах наиболее предпочтительна диагональная схема подключения (способ №1), благодаря этому достигается максимальная теплоотдача отопительного прибора, что и представлено ниже на изображении:

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

Примечательно, что осуществить монтаж двухтрубной системы отопления гораздо проще, чем ее разработать, просчитать, а потом сбалансировать. Так что данный этап вы можете пройти самостоятельно, а все остальные желательно согласовывать со специалистами.

Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

• боковое подключение.
  Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
• диагональное подключение.
  Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
• нижнее подключение.
  Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

• согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
• столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
• если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
4. Теперь можно начинать установку непосредственно самого радиатора;
5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Любая система отопления – это достаточно сложный «организм», в котором каждый из «органов» выполняет строго отведенную ему роль. А одним из наиболее важных элементов являются приборы теплообмена – именно на них возложена конечная задача передачи тепловой энергии или в помещения дома. В этом качестве могут выступать привычные радиаторы, конвекторы открытой или скрытой установки, набирающие популярность системы водяного подогрева полов – трубные контуры, уложенный в соответствии с определенными правилами.

Возможно, вас заинтересует информация о том, что собой представляет

В данной публикации речь пойдёт о радиаторах отопления. Не станем отвлекаться на их многообразие, устройство и технические характеристики: на нашем портале на эти темы – достаточно исчерпывающей информации. Сейчас же нас интересует другой блок вопросов: подключение радиаторов отопления схемы обвязки монтаж батарей. Правильная установка приборов теплообмена, рациональное использование заложенных в них технических возможностей – это залог эффективности работы всей системы отопления. Даже от самого дорогого современного радиатора будет невысокая отдача, если не прислушиваться к рекомендациям по его монтажу.

Что необходимо учитывать при выборе схем обвязки радиаторов?

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Однотрубная система отопления

В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».

Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.

Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.

• Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
• В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.

Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки.

Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.

Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.

Достоинства и недостатки однотрубной системы отопления

Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки. Что важно знать об , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала.

Двухтрубная система

Уже исходя из названия становится понятно, что каждый из радиаторов в такой схеме «опирается» на две трубы – отдельно на подачу и «обратку».

Если взглянуть на схему двухтрубной разводки в многоэтажном доме, то сразу видны отличия.

Понятно, что зависимость температуры нагрева от места расположения радиатора в системе отопления – сведена к минимуму. Направление потока определяется только взаимным расположением врезанных в стояки патрубков. Единственное, что необходимо знать – это то, какой конкретно стояк выполняет роль подачи, а какой является «обраткой» – но это, как правило, легко определяется даже по температуре трубы.

Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, при которых система не перестанет быть однотрубной. Посмотрите на иллюстрацию ниже:

Слева, хотя вроде бы стояков и два, показана однотрубная система. Просто по одной трубе осуществляется верхняя подача теплоносителя. А вот справа – типичный случай двух разных стояков – подачи и «обратки».

Зависимость эффективность радиатора от схемы его врезки в систему

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.

В таблице намеренно не упомянуто нижнее одностороннее подключение батарей. С ним – вопрос неоднозначный, так во многих радиаторах, предполагающих возможность подобной врезки, предусмотрены специальные адаптеры, которые по сути превращают нижнее подключение в один из вариантов, рассмотренных в таблице. Кроме того, даже для обычных радиаторов можно приобрести дополнительную оснастку, при которой нижняя одностороння подводка будет конструктивно видоизменена на другой, более оптимальный вариант.

Надо сказать, что существуют и более «экзотичные» схемы врезки, например, для радиаторов вертикального исполнения большой высоты – никоторые модели из этого ряда предполагают двухстороннее подключение с обеими подводками сверху. Но сама конструкция таких батарей продумана таким образом, чтобы теплоотдача от них была максимальной.

Зависимость эффективности теплоотдачи радиатора от места его установки в помещении

Помимо схемы подключения радиаторов к трубам контура отопления, на эффективность работы этих приборов теплообмена серьезно влияет и место их установки.

В первую очередь, должны соблюдаться определенные правила размещения радиатора на стене относительно соседствующих с ним конструкциям и элементам интерьера помещения.

Наиболее типичное расположение радиатора – под оконным проёмом. Помимо общей теплоотдачи, восходящий конвекционный поток создает своеобразную «тепловую завесу», препятствующую свободному проникновению от окон более холодного воздуха.

• Радиатор в этом месте покажет максимальную эффективность, если его общая длина составит порядка 75% от ширины оконного проема. При этом необходимо стараться установить батарею именно по центру окна, с минимальным отклонением, не превышающим 20 мм в ту или иную сторону.
• Расстояние от нижней плоскости подоконника (или другой преграды, расположенной сверху – полки, горизонтальной стенки ниши и т.п.) должно составлять около 100 мм. В любом случае, оно никогда не должно быть меньше, чем 75% от глубины самого радиатора. В противном случае создается труднопреодолимая преграда для конвекционных потоков, и эффективность батареи резко падает.
• Высота нижнего края радиатора над поверхностью пола также должна составить около 100÷120 мм. При просвете меньше 100 мм, во-первых, искусственно создаются немалые сложности в проведении регулярных уборок под батареей (а это – традиционное место скопления пыли, переносимой конвекционными потоками воздуха). А во-вторых – сама конвекция будет затруднена. Вместе с тем, и «задирать» радиатор слишком высоко, с просветом от поверхности пола 150 мм и более – тоже совершенно ни к чему, так как это приводит к неравномерному распространению тепла в помещении: в граничащей с поверхностью пола области может оставаться выраженная холодная прослойка воздуха.
• Наконец, и от стены радиатор должен быть отнесён кронштейнами как минимум на 20 мм. Уменьшение этого просвета – это нарушение нормальной конвекции воздуха, а кроме того, на стене могут вскорости появиться хорошо заметные пылевые следы.

Это – ориентировочные показатели, которых следует придерживаться. Однако, для некоторых радиаторов существуют и собственные, разработанные производителем рекомендации по линейным параметрам установки – они указываются в руководствах по эксплуатации изделий.

Наверное, излишне объяснять, что расположенный открыто на стене радиатор покажет теплоотдачу намного выше, чем тот, который полностью или частично прикрыт теми или иными предметами интерьера. Даже слишком широкий подоконник уже способен понизить эффективность обогрева на несколько процентов. А если учесть, что многие хозяева не могут обойтись без плотных портьер на окнах, или, в угоду интерьерному оформлению, стараются прикрыть неприглядные, ни их взгляд, радиаторы с помощью фасадных декоративных экранов или даже полностью закрытых кожухов, то расчетной мощности батарей может и не хватить для полноценного обогрева помещения.

Потери теплоотдачи, зависящие от особенностей установки радиатора отопления на стен – показаны в таблице ниже.

Итак, очевидно, что некоторые нюансы установки радиаторов отопления хозяева вольны изменить в сторону увеличения эффективности теплоотдачи. Однако, иногда место настолько ограничено, что приходится мириться с имеющимися условиями, касающимися как расположения труб контура отопления, так и свободной площади на поверхности стен. Другой вариант — желание скрыть батареи с глаз превалирует над здравым смыслом, и установка экранов или декоративных кожухов – дело уже решенное. Значит, в любом случае, придется внести поправки на суммарную мощность радиаторов, чтобы гарантированно добиться в помещении необходимого уровня нагрева. Правильно внеси соответствующие корректировки поможет расположенный ниже калькулятор.

Строительство нового дома или реставрация старого здания предполагает модернизацию отопительной системы, включающую все виды работ. Среди них – составление проекта, подбор схемы подсоединения радиаторов, обустройство трубопроводов, выбор типа батарей. Ключевым моментом, обеспечивающим качественный обогрев жилища, является установка радиаторов отопления. Чтобы освоить технологию монтажа, стоит почитать руководство по эксплуатации, изучить подробную пошаговую инструкцию и использовать в работе опыт практиков.

Выбирая вариант подсоединения приборов к трубам, стремятся обеспечить наибольшую эффективность отопления. Подключение чаще всего проводится тремя методами.

1. Боковой – самый распространенный, позволяет добиться наибольшей теплоотдачи, оптимален для небольших радиаторов. Система выглядит следующим образом: в верхней части батарея соединяется с подводящей трубой, а в нижней (с той же стороны) – с отводящей. Если подавать теплоноситель снизу, она теряет мощность. Работу легко выполнит даже неспециалист, для этого способа не требуется много материалов.

2. Нижний. Подводящий и отводящий патрубки располагаются внизу и соединяются с магистральной трубой, спрятанной под полом или плинтусом. Схема монтажа с нижним подключением имеет существенный минус: снижение теплоэффективности на 5-15% по сравнению с боковым вариантом. Впрочем, длинные радиаторы с нижней подводкой нагреваются лучше, чем с боковым подключением. И еще один нежелательный момент: при прорыве трубы приходится снимать напольное покрытие, от протечки может пострадать нижерасположенная квартира.

3. Диагональный. Вода входит через верхний патрубок с одной стороны, а выходит через нижний с противоположной. Наиболее удачное место для диагонального подсоединения – частный дом с автономным отоплением, в котором теплоноситель циркулирует с небольшой скоростью.

Если в приборах более 12 секций, рекомендуется их диагональное присоединение (в том числе, если место установки – квартира). В системах с боковым подключением теплоноситель даже под высоким давлением не может пройти через многосекционный радиатор, сохранив температуру.

Разновидности

Прежде чем будет описана технология монтажа отопительных приборов, стоит изучить их особенности. Для каждого типа есть предпочтительные варианты подсоединения.

• Чугунные.

В числе их плюсов – устойчивость материала к износу, коррозии, высоким температурам и давлению воды. Чугунная батарея долго нагревается и так же долго остается горячей. Минусом является необходимость ежегодного технического обслуживания – покраски и промывки. Чугунный агрегат встраивают в отопительную систему разными способами.

• Стальные.

Отличаются повышенным коэффициентом теплоотдачи, оригинальным дизайном, не забиваются взвесями из теплоносителя. Недостатки: подверженность коррозии (если изготовлен из углеродистой стали) или высокая стоимость (из нержавейки). Стальная панельная батарея подключается боковым методом, встречаются нижние варианты. Если прибор секционный, предпочтителен боковой монтаж.

• Алюминиевые.

Они обладают самой высокой теплоотдачей, привлекают современным дизайном. Монтаж алюминиевых радиаторов рекомендован для автономного отопления в небольшой частный дом. При этом необходим контроль состава воды и давления в системе. Чаще всего применяют диагональное подсоединение: за счет него алюминиевый агрегат работает эффективнее. Выпускаются также модели, рассчитанные на нижнее подключение.

• Биметаллические.

Они удачно сочетают прочность чугуна и теплоэффективность алюминия, устойчивы к коррозии и перепадам давления. Установка биметаллических радиаторов возможна как в доме, так и в квартире. Широкий модельный ряд включает панельные и трубчатые изделия. Можно выбрать агрегаты различного исполнения: стандартные, низкие, вертикально расположенные. Почти каждая модель рассчитана на подключение разными способами. Биметаллический радиатор имеет 4 соединительные точки: две внизу и две вверху.

Определившись с типом радиатора, выполняют несложный расчет количества отопительных приборов отдельно для каждой комнаты. В среднем на 10 м2 площади помещения (высотой не более 3 м) нужен 1 кВт тепловой энергии. Разделив общее количество энергии на мощность радиатора, определяют их число. Информацию о мощности содержит руководство по эксплуатации изделия.

Список требований

Действующие в России нормы и правила по обвязке требуют четкого соблюдения ряда технических и строительных регламентов.

1. Монтаж выполняют в зонах помещения с максимальными теплопотерями. Обычно таким местом являются промежутки между окнами и полом.

2. Батарея должна занимать определенное положение. Ее удаляют не менее чем на 100 мм от подоконника, на 30 мм от стены и на 60 мм от пола. Указанные расстояния учитывают специфику распространения нагретого воздуха.

3. Подключение радиаторов к общей сети осуществляется согласно определенной схеме, зависящей от типа приборов и характеристик отопительной системы.

4. Надежность крепления к стене обеспечивается за счет установки радиаторов на три кронштейна. Схема их расположения такова: один крепежный элемент располагается в нижней части и два – в верхней. Монтаж кронштейнов выполняют с помощью дюбелей и строительного раствора.

5. В верхней части каждой секции производят подключение клапана для спуска воздуха из системы. Он может быть ручным или автоматическим.

6. После того как установка закончена, открывают запорные краны. Делают это постепенно, без рывков, чтобы не допустить гидроударов.

Пошаговая инструкция

Установка радиаторов каждого типа имеет свои особенности, но при этом следует придерживаться нескольких общих рекомендаций. Чтобы монтаж своими силами прошел без ошибок, для начала внимательно изучается руководство, которое имеет каждый агрегат. При покупке расходных материалов, фитингов и комплектующих проверяют их качество. В процессе подключения радиаторов все соединения делают абсолютно герметичными.

Прежде чем начать монтаж своими руками, готовят универсальный и специальный инструмент:

• ударную дрель;
• шуруповерт;
• строительный уровень;
• пассатижи;
• сверла с победитовыми напайками;
• карандаш, рулетку;
• динамометрический ключ для закручивания патрубков.

Технология установки батарей отопления делится на несколько этапов.

1. Проектируется схема обвязки. Эту процедуру лучше поручить специалисту-теплотехнику. Он составляет ведомость покупных изделий, без которых смонтировать радиатор своими руками невозможно.

2. Выбор материалов. Если квартира с централизованным отоплением, обвязка отопительных батарей производится с помощью стальных труб и запорной арматуры – это предотвратит срыв фитингов при высоком давлении в системе. В частный дом можно приобрести металлопластиковые материалы.

Если разработанная конструктором схема требует, чтобы при установке использовался шаровой кран с американкой, следует знать: его герметичное подключение по силам лишь специалисту. Выполняя монтаж батарей своими руками, ставят обычный радиаторный вентиль.

3. Перекрытие. Если ставится одна новая батарея, воду перекрывают перед и за ней. Когда производится замена всех батарей отопления, систему перекрывают полностью – независимо от того, частный дом это или квартира. Воду сливают, остатки откачивают насосом.

4. Подготовка стены. Необходимо выровнять ее с помощью штукатурки и прошпаклевать. Прежде чем начнется монтаж креплений, осуществляется разметка, пробивка отверстий перфоратором, установка дюбелей.

5. Крепления. Прибор настенного исполнения подвешивается на кронштейны. При этом легкие стеновые перегородки сверлят насквозь, выполняя монтаж креплений с другой стороны. Напольная батарея размещается на специальной подставке.

6. Подготовка радиаторов отопления. Чугунная батарея предварительно разбирается, после чего подкручиваются ниппели. Алюминиевый или биметаллический агрегат не вынимают из упаковки до полного завершения монтажных работ.

7. Сборка. Приборы оснащают кранами с разъемными соединениями, краном Маевского для стравливания воздуха, радиаторными пробками и заглушками, терморегуляторами. Чтобы батарея надежно скреплялась со всеми элементами, стыки герметизируют паклей.

Следует отметить, что биметаллический радиатор никогда не собирают с применением наждачной бумаги и напильника, во избежание протечек.

8. Установка радиаторов на кронштейны. Когда подвешивается батарея, ее положение по вертикали и горизонтали контролируется с помощью строительного уровня. Если в конце сезона планируется слив воды из системы, радиатор располагают с небольшим отклонением от горизонтали в сторону трубы. Это позволит полностью удалить воду, чтобы батарея осталась сухой.

9. Подключение. Из батарей выкручивают заглушки. Если конструкция однотрубная, подсоединяют заранее подготовленный байпас – чтобы при необходимости прибор можно было отсечь. При двухтрубной отопительной системе батарея присоединяется к трубе с помощью сгона, к которому прикручивают вентиль. Места скреплений опять герметизируют паклей.

10. Гидроиспытание. Технология предусматривает проверку плотности соединений и их работоспособности при проектном рабочем давлении и во время гидроударов. Второе название испытательной операции – опрессовка батарей отопления. Самому выполнить ее довольно сложно – лучше пригласить сантехника со специальным оборудованием.

Стоимость под ключ

Чтобы отапливать дом или квартиру максимально эффективно, с минимальной вероятностью сбоев и поломок, есть смысл поручить работу опытным профессионалам. Она состоит из нескольких этапов:

• выезд для предварительной оценки;
• разработка проекта;
• выбор оборудования;
• установка радиаторов, при необходимости – их тестирование, запуск.

Цена работ для каждого заказчика определяется индивидуально, зависит она от сложности проекта, количества приборов и их конструктивных особенностей. Чтобы предварительно подсчитать, во что обойдется монтаж системы отопления, нужно узнать, какова цена за одну точку – она обозначает комплексную стоимость услуг по установке. В среднем этот показатель по Москве составляет 2500 рублей. Общая стоимость под ключ от разных исполнителей существенно отличается. Чтобы получить ожидаемый результат, следует составить договор с компанией, постоянно контролировать процесс и качество.

Установка радиатора далеко не простая задача, так как любая погрешность, допущенная в процессе монтажа, может вызвать серьезные последствия. Но при желании устройство или ремонт системы отопления можно осуществить и своими руками. Для успеха необходимо: изучение теории, наличие инструментов, тщательное следование рекомендациям.

Для начала необходимо определиться с выбором той модели радиатора, которая подойдет для установки в конкретном случае. Для этого нужно ознакомиться с техническими параметрами предлагаемых видов радиаторов и сравнить их со своими потребностями и возможностями.

Важные правила установки радиаторов отопления:

• вид материала;
• износоустойчивость;
• устойчивость к коррозии;
• диаметр трубы, по которой циркулирует вода;
• стоимость.

После того, как модель радиатора выбрана, необходимо определить месторасположение, где будет осуществляться установка радиаторов отопления. Это мероприятие следует проводить, придерживаясь общих правил установки батарей «оптимальный вариант – пространство под окном».

При этом длина прибора отопления должна быть в пределах 50-75% «по СНиПу» ширины окна, под которым он монтируется. Соблюдение данного правила станет гарантией того, что окно над батареей не будет «потеть», а на стенах не появится конденсат.

Кроме того установка радиаторов отопления предусматривает расположение прибора на участках с максимальной циркуляцией воздуха, к примеру: под окном или вблизи дверей.

Как правильно монтировать приборы отопления:

• на стене под окном устанавливаем кронштейны, предварительно определив место размещения креплений «батарея должна быть установлена строго посередине оконного блока»;
• нижняя панель радиатора должна располагаться на высоте не менее 10-14 см от пола. Это оптимальное расстояние для проведения уборки и исключению возможности холодному воздуху собираться;
• нижняя панель батареи должна отставать от стены на 3-5 см. Иначе будет не правильное распространение тепла и нарушен теплообмен внутренней энергии прибора;
• если закрепить на поверхности стены теплоотражающий экран, содержащий слой фольги, то допускается уменьшить промежуток между радиатором и стеной в пределах 2,5 см. Благодаря этому теплый воздух будет отталкиваться от стены, и эта мера повысит мощность теплоотдачи, позволяя сэкономить тепло в помещении на 10-15%.
• от верхней решетки отопления до подоконника должно быть 5-10 см (по СНиПу). Такое расположение сохраняет нормальную конвекцию и поддерживает теплоотдачу.

Когда предстоит установка радиаторов отопления своими руками в частном доме наиболее подходящими вариантами станут: радиаторы из алюминия или биметаллические батареи.

Алюминиевые радиаторы
:

• обладают современным дизайном;
• имеют высокую тепловую мощность;
• просты в установке;
• располагают возможностью работать при давлении от 10 до 25 Атм, при максимальной температуре до +110 градусов;
• мощность одной секции прибора около 200 вт.

Биметаллические радиаторы
имеют те же достоинства что и алюминиевые, но кроме этого:

• имеют повышенную стойкостью к ударам;
• эксплуатируются при давлении 35 Атм;
• их предельная температура около +120 градусов.

Технология установки системы отопления

До того как установка радиаторов отопления начнет набирать обороты, необходимо подготовить специальные инструменты, а это: ударная дрель и шуруповерт с победитовыми сверлами, строительный уровень и рулетка, пассатижи и гаечный ключ, карандаш и линейка.

• разрабатывается схема обвязки, которую желательно поручить специалисту. Он же составляет список материалов, необходимых для установки радиатора своими руками;
• перед тем как установка радиаторов отоплениям будет начата, необходимо провести работы по подготовке стены. Для этого ее выравнивают штукатуркой и прошпаклевывают;
• осуществляется разметка места креплений, пробиваются отверстия и устанавливаются дюбеля;
• осуществляется установка комплектующих на батарею, а именно их: оснащают воздухоотводчиком «автоматический или ручной», который вкручивается в специально выполненный переходник и устанавливается в свободный верхний коллектор;
• свободные выходы закрывают радиаторными пробками или заглушками;
• на входе и на выходе устанавливают два запорных крана с возможностью регулировки. В том случае, если появится необходимость снять радиатор, то благодаря этим запорным элементы прибор можно будет снять, не отключая всю систему «при вертикальной разводке необходимо присутствие байпаса»;
• для изменения интенсивности теплового потока можно поставить регулирующую арматуру в виде терморегуляторов.
• крепление настенного прибора отопления осуществляется на кронштейнах. Напольный же радиатор располагается на специальной подставке;
• подвешивание радиатора на стену контролируется при помощи строительного уровня;
• для подключения батареи из нее убирают заглушки. Если схема подключения однотрубная, то необходимо подсоединение байпаса. При двухтрубной схеме прибор соединяется с трубой при помощи сгона и вентиля;
• при выполнении гидроиспытания «опрессовки» желательно присутствие специалиста-сантехника, оснащенного специальным оборудованием.

Способы подключения

Перед началом работ по монтажу отопительного прибора, в первую очередь, необходимо определить тип разводки системы «однотрубная или двухтрубная».

Принцип однотрубной системы большее распространение получил в квартирах домов с несколькими этажами. При такой организации горячая вода идет по трубам с верхних этажей к нижним.

Существенный недостаток данной разводки состоит в том, что регулировка температуры невозможна без установки дополнительных приборов.

Установка радиаторов отопления своими руками в частном доме чаще всего выполняется при двухтрубной системе отопления. В этом случае циркуляция воды осуществляется по двум трубам, т.е. горячая протекает по одной, а остывшая проходит по другой. При такой разводке, в отличие от однотрубного варианта, температура системы отопления всегда стабильна, а также может регулироваться.

Варианты подсоединения

Согласно СНиПу схема подключения батарей может осуществляться следующими способами:

• Боковое
  . Является наиболее популярным методом. Он позволяет подключить вводные и отводные патрубки на одну и ту же сторону прибора.
• Нижнее
  . Данная схема выглядит более аккуратно. Подводящие и отводящие трубы размещаются внизу, где они соединяются с центральной трубой. Однако этот способ монтажа имеет свои недостатки: происходит снижение теплоотдачи на 5-15%, по сравнению с боковой схемой. Кроме того, при прорыве трубы может произойти протечка.
• Диагональное
  . Вход воды осуществляется через верхнюю трубу с одной стороны, а выход через нижнюю с противоположной. Диагональный вариант хорошо приемлем для частного дома, который оснащен автономным отоплением и где теплоноситель циркулирует с меньшей скоростью. Существенный недостаток: схема не рассчитана на снятие прибора без полного отключения всей системы отопления. Если прибор состоит из 12-ти секций и более, рекомендуется их диагональная схема подключения, так как в системах с боковым соединением теплоноситель не может, пройдя через многосекционный прибор, сохранить температуру.

Установка биметаллических радиаторов отопления должна начинаться с расчета количества требуемых секций. К примеру, чтобы отопить 1 кв.м комнаты высотой не более 3 м, необходимо тепловая мощность 100 Вт. Чтобы рассчитать количество секций, необходимых для обогрева какого-либо помещения, можно воспользоваться формулой:

Q = S *100 * k/P
;

S
– площадь комнаты, куда требуется установить радиатор; k
– корректировочный коэффициент, зависящий от высоты потолка; P
– мощность одной секции.

Если высота потолков не укладывается в стандартные параметры, то на этот случай применяются специальные коэффициенты:

• при высоте равной 3 м применяется коэффициент — 1.05;
• если высота равна 3,5 м, он равен 1,1;
• при комнате высотой 4 м, коэффициент становится –1,15;
• при высоте помещения равной 4,5 м – коэффициент составляет 1,2.

Пример
:

h = 2,7 м – «высота потолка»

P = 0,138 кВт

Количество секций?

Решение: Q = 20 х 100 / 0.138 = 14.49

Ответ: потребуется 14 секций.

В данном примере коэффициент равен единице, так как высота помещения менее 3 м.

Монтаж или установка биметаллических радиаторов отопления предусматривает применение уровня.

Такие меры необходимы для того, чтобы батарея крепилась предельно ровно, без перекосов. Кроме этого важно, чтобы прибор был смонтирован строго по горизонтали, или же с незначительным отклонением в сторону трубы, что даст возможность, к концу сезона отопления, слиться воде без остатка. Установленные кронштейны нужно проверить на прочность, а затем повесить радиатор.

Батареи, имеющие небольшой вес, подвешивают на два крюка. Если прибор по длине не очень велик, то кронштейны можно установить между крайними секциями с двух сторон. Третий держатель определяют в середине радиатора снизу. При нечетном количестве секций, третий крюк устанавливается правее или левее ближайшей секции. После монтажа кронштейнов их, по возможности, нужно скрыть раствором.

Перед началом установки крюков в намеченных участках просверливают отверстия, в которые определяют дюбеля. Затем при помощи саморезов 6 х 35 мм «возможны варианты» закрепляют кронштейны. Для панельных радиаторов в комплекте имеются свои крепежные элементы. Их количество зависит от длины отопительного прибора.

Специфика монтажа батарей в квартире

Перед тем, как начать установку новых приборов отопления в квартире, в обязательном порядке нужно получить разрешение у эксплуатационной компании, курирующей данный дом. Так как централизованная система отопления в общественных домах является общедомовой собственностью, то все самоуправные вмешательства, связанные с разводкой отоплением, требуют согласования, иначе такое самоуправство грозит наказанием в виде уплаты административного штрафа.

Владельцы квартир и загородных домов в последнее время предпочитают самостоятельно заниматься установкой отопительных приборов. Это связано с экономией средств на тех видах работ, которые просты в исполнении. Замену радиаторов целесообразно выполнять при отключенной системе отопления. Инструкция по установке батарей рассмотрена далее в статье.

Как правило, отопительные приборы устанавливаются в местах максимальных потерь тепла. Речь идет об оконных проемах, где даже при использовании современных энергосберегающих стеклопакетов теряется большое количество тепла.

Помимо мощности, важны также правильное расположение устройств и грамотный расчет их размеров. Если под оконным проемом нет батареи, то поток холодного воздуха будет «стекаться» по стене и распространяться по напольному покрытию. При наличии отопительного прибора создаваемый им теплый воздух не позволит холодному опускаться вниз. При этом эффект от такой защиты будет заметен, если радиатор закроет не менее 70% ширины окна.

В случае когда отопительное устройство будет иметь размеры меньше нормы, прописанной в СНиПе, обеспечить создание комфортной температуры не удастся. Прохладный воздух сверху проникнет на пол, где образуются холодные участки. В такой ситуации окна будут постоянно запотевать, а на стенах в местах, где столкнутся теплый и холодный воздух, образуется конденсат, возникнет сырость.

Поэтому нет необходимости искать батареи с максимальной теплоотдачей. Их приобретение и установка могут быть оправданы лишь в регионах с холодными зимами. На севере зачастую устанавливают приборы отопления большого размера, используя самые мощные секции. В центральных районах нашей страны необходима теплоотдача средних коэффициентов. На юге России применяются низкие батареи с небольшим межосевым промежутком.

Основное правило монтажа отопительных приборов – перекрытие большей части окна.

Другая зона, требующая особого внимания при уменьшении теплопотерь, – это входная дверь. В частных домах, а также в некоторых квартирах, расположенных на первом этаже, эта проблема решается обустройством возле двери тепловой завесы.

Установка радиаторов отопления должна быть произведена максимально близко к проему в стене для входа и выхода с учетом планировки и возможности подводки труб на этом участке.

Правила установки приборов отопления

Необходимо соблюдать линейные размеры и привязки к стене, полу и подоконнику:

Вышеперечисленные правила носят обобщенный характер. У каждого производителя есть свои требования, как грамотно установить и эксплуатировать прибор отопления. Поэтому перед покупкой изделия необходимо обязательно внимательно изучить все рекомендации.

Способы крепления в зависимости от типа стены

Для снижения теплопотерь на нагрев боковой конструкции за отопительным прибором в этом месте крепится фольга или фольгированный экран с функциями теплоизолятора. Такой нехитрый способ позволяет сэкономить на отоплении 10-15%. Для повышения теплоотдачи это элемент необходимо расположить на расстоянии не менее 2-3 см от радиатора. Изолирующий материал требуется закрепить к стене, а не просто приложить к батарее.

Перед началом работ необходимо определиться, когда же нужно монтировать радиаторы. Это зависит от конструктивных особенностей устройств. Если они подключаются сбоку, то их можно сначала закрепить к стене, затем приступить к установке труб. Применяя отопительные приборы с нижним подключением, устанавливать их рекомендуется только после проведения всех работ по разводке труб.

Порядок действий при монтаже

При установке приборов отопления своими руками требуется все выполнять правильно, учитывая каждую мелочь.

Профессионалы рекомендуют использовать при размещении радиаторов не менее трех надежных креплений, два из которых располагаются вверху, а одно – внизу. Секционные батареи любого типа навешиваются на анкера верхним коллектором. То есть верхние крепления выдерживают основную нагрузку, а нижнее используется для фиксации.

При монтаже приборов отопления необходимо соблюдать определенную последовательность действий:

Технология монтажа радиаторов отопления описана здесь максимально подробно. Для выполнения этих работ самостоятельно необходимо более детально рассмотреть некоторые моменты.

Установка терморегулятора

Терморегулятор для крепления на радиатор имеет резьбовое соединение. При монтаже этого устройства необходимо проследить, чтобы стрелка на корпусе указывала в сторону движения теплоносителя, который должен подаваться через термостат.

Устройство, предназначенное для поддержания требуемого температурного режима воздуха, устанавливается в горизонтальном положении, так как от этого зависит его правильная работа. Прибор определяет температуру в помещении и в зависимости от ее значения регулирует запорный механизм.

Термостат должен устанавливаться не ниже 80 см от пола, так как внизу воздух холоднее. Устройство необходимо защитить от воздействия солнечных лучей, однако оно не должно быть закрыто мебелью или занавеской. Терморегулятор требуется установить так, чтобы на имеющийся датчик не влияло тепло от батареи.

Как навесить радиатор правильно

Важно, чтобы отопительные устройства были установлены на ровной стене. Для простоты выполнения работ необходимо найти середину проема и нанести горизонтальную линию ниже подоконника на 10-12 см. Эта черта нужна для выравнивания по ней верхнего края батареи.

Кронштейны устанавливаются с учетом этой линии, чтобы после навески радиатор был расположен горизонтально. Но это положение применимо для кругового движения теплоносителя с помощью насосного оборудования.

В системах с циркуляцией без применения дополнительных приборов необходимо создавать уклон 1-1,5% по направлению в сторону движения теплоносителя.

Установка радиаторов на стену

Батареи навешиваются на кронштейны или крюки, которые крепятся к боковой конструкции. Последние элементы монтируются таким же способом, как это делается при установке анкеров. В стене высверливается шурф, соответствующий диаметру дюбеля, который вставляется в это отверстие. Далее крюк монтируется в специализированное крепежное изделие. Зазор между радиатором и стеной можно уменьшать или увеличивать, поворачивая металлическую деталь по или против часовой стрелки.

Крюки для чугунного оборудования отличаются значительной толщиной, благодаря чему способны выдерживать большую нагрузку по сравнению с крепежными элементами для радиаторов, изготовленных из алюминия.

Во время монтажа важно помнить, что наиболее нагруженными являются верхние крюки, а нижний необходим для фиксации батареи к стене в нужном положении. Нижнее крепление устанавливается так, чтобы коллектор был выше на 1-1,5 см, так как по-другому отопительный прибор не навесить.

Для установки кронштейнов нужно сначала приложить радиатор к стене, куда он будет впоследствии смонтирован. Далее определяется и отмечается место крепления на вертикальной ограждающей конструкции. Следующим шагом кронштейн крепится специальными элементами и винтами, вкрученными в дюбеля, которые предварительно вставляются в просверленные в стене отверстия. На завершающем этапе на крепление навешивается прибор отопления.

Монтаж радиаторов в пол

В случае если конструкция стен не позволяет навешивать на них батареи отопления, устройства можно установить на напольное покрытие. Некоторые приборы укомплектованы ножками, однако если по каким-либо причинам они не подходят, рекомендуется воспользоваться специальными кронштейнами.

Сначала эти детали устанавливаются на напольное покрытие, затем на них навешивается радиатор. Ножки бывают регулируемыми и нерегулируемыми. В зависимости от материала крепление к полу производится гвоздями, винтами или саморезами.

Итоги

Установка радиатора своими руками – задача не простая, но выполнимая при соблюдении технологии монтажа. При этом нужно понимать, что установка системы отопления специализированной организацией позволяет получить гарантию на проведенные работы.

Монтаж и опрессовка радиаторов подтверждается специальными документами с подписями исполнителей и печатями организации. При отсутствии необходимости в подтверждении гарантийных обязательств с этой работой можно справиться самостоятельно.

Как подключить радиатор отопления своими руками. Двухтрубная система отопления.

Как подключить радиатор отопления с боковым подключением

#176 Отопление. Батареи. Самый эффективный способ подключения. Распределение тепла.

Главное назначение отопительной системы – обогрев помещений и поддержание комфортной температуры во время отопительного сезона (осень – зима – весна). Комфортной считается температура, в диапазоне от 18 до 25 °С. Отопительные приборы должны компенсировать потери тепла через отдельные конструкции здания: перекрытия, внешние стены, окна, двери, проемы, технические коммуникации и пр.

Схема подключения радиаторов отопления в частном доме должна выбираться при проектировании самого здания перед строительными работами. Впрочем, усовершенствование системы отопления возможно и во время использования помещений для проживания или другого назначения.

Если в населенном пункте имеется в наличии централизованное отопление, то наилучшим вариантом является подключение к общей теплотрассе.

В том случае, когда централизованное отопление отсутствует или по каким-то причинам невозможна зависимость от теплоцентрали, то следует рассмотреть варианты автономной схемы для системы отопления.

Факторы эффективности отопления

• Разводка отопительной сети. От того, насколько правильно она сделана, зависит, насколько эффективно и равномерно будут прогреваться помещения, а, следовательно, цена за отопление;
• Выбор оборудования и материалов исходя из корректного расчета технических и экономических показателей.
  Правильный выбор оборудования приведет к максимальной теплоотдаче. При этом потребление топлива для отопления должно быть минимальным;
• Монтаж магистральных трубопроводов, отопительных приборов, запорной и регулирующей арматуры, а также котла и насосного оборудования.
  Неправильно выполненный монтаж любого из элементов отопительной системы может привести к выходу из строя всей сети;
• Предварительные расчеты и определение схемы отопительной системы здания, а также выбор оборудования, материалов, комплектующих, сами монтажные работы требуют определенного опыта и специальных знаний;
• Подключение профессионалов к таким работам  может вызвать увеличение расходов на установку отопления, однако при отсутствии уверенности в самостоятельных расчетах и работах, на этом экономить не стоит.

Выбор схемы

После выбора типа нагревательных приборов определятся схема подключения радиатора отопления к системе в здании. Все существующие схемы подключения делятся на однотрубные и двухтрубные.

Подводка трубопроводов к радиаторам может быть трех видов:

• нижняя;
• боковая;
• двухсторонняя.

Важно!
При планировании односторонней подводки труб не рекомендуется устанавливать на одном радиаторе отопления более двенадцати секций для гравитационных сетей и 24 – для сетей с циркуляционным насосом.

Для установки большего числа секций необходимо применять разностороннюю подводку труб к отопительным приборам.

При монтаже радиаторов отопления своими руками, необходимо учитывать пропускную способность трубопроводов, которая связана с диаметром и коэффициентом шероховатости.

Для достижения наибольшей теплоотдачи требуется оптимальное размещения радиаторов в помещении, а именно – соблюдение расстояния монтажа до стены.

Инструкция по монтажу батарей отопления предписывает следующие нормы:

1. Радиатор должен устанавливаться на расстоянии 10 – 12 см от пола;
2. Расстояние от подоконника до батареи должно быть не меньше 8 – 10 см;
3. Задняя панель радиатора должна находиться от стены не меньше, чем на 2 см;

4. Устанавливая радиаторы отопления своими руками необходимо предусмотреть регулирование нагрева этих элементов, как в ручном режиме, так и в автоматическом. Для этой цели предусмотрены специальные терморегуляторы;
5. Ручные краны, задвижки и вентили позволят быстро отключать радиатор отопления при возникновении чрезвычайных ситуаций. При ремонте или профилактике это позволит отключать каждый отопительный прибор независимо от всей системы;

Важно!
При однотрубном варианте установки клапанов, необходимо дополнить систему перемычками между двумя трубами. Без таких перемычек установка клапанов не имеет смысла.

6. На радиаторы следует установить краны Маевского. С помощью этих элементов проводится стравливание воздуха из сети. Это осуществляется в начале сезона, а также при возникновении воздушных пробок в трубах или радиаторах.

Последовательность монтажа

Стальные батареи отопления монтируются в такой последовательности:

1. Проводится предварительная разметка для установления кронштейнов;
2. Кронштейны крепятся к стене;
3. Монтируются краны Маевского на радиаторы;
4. Устанавливаются заглушки, краны, клапаны и регуляторы;
5. Радиатор размещается на кронштейнах с выравниванием по горизонтальному уровню;
6. С помощью переходных сгонок радиатор подключается к трубопроводу;
7. Проводится опрессовка и пробный пуск воды.

Что касается обвязки стальных радиаторов, то схема подключения стальных радиаторов отопления с нижним подсоединением отличается от обычной – с боку.  Она в принципе проще, чем обычная схема подключения

Преимущества

• Значительное увеличение теплоотдачи;
• Увеличение теплообмена за счет конвекции;
• Снижение инерционности системы отопления.

Стальные трубчатые радиаторы

Подключение таких отопительных приборов проводится аналогично подключению секционных батарей. Применяется диагональная схема, а при увеличении количества секций радиатор подключают сбоку или снизу.

При боковом подключении необходимо использовать радиаторы, в которых проток теплоносителя удлинен для нормализации циркуляции и равномерного нагрева.

Видео применения узла подключения:

Выводы

Подключение радиаторов отопления рассчитывается при проектировании всей системы отопления. Стальные радиаторы подключаются по схемам, которые обеспечивают эффективное использование этих отопительных приборов, а также инженерными соображениями проложенных коммуникаций.
