Болотоход своими руками чертежи на колесах низкого давления

Излюбленным транспортным средством туристов, рыбаков и охотников является болотоход. А для сельских жителей, проживающих в отдалённой местности, на заливных лугах, по соседству с болотами, наличие в хозяйстве мощного болотохода и вовсе является жизненной необходимостью.

Только с его помощью по весенней распутице можно добраться до центров цивилизации, преодолеть большое расстояние до магазина, ближайшей больницы, куда не то, что на автомобиле, даже на тракторе не доберёшься.

Имея техническую смекалку, а также опыт работы с металлом, обладая навыками монтажа сложных механизмов, болотоход вполне можно сконструировать и собрать своими руками.

Проект самодельного болотохода

Поскольку машина будет собираться из имеющихся в наличии материалов и механизмов, чертежи болотохода предстоит создавать параллельно с закупкой необходимых компонентов – металлопроката, двигателя и пр.

Очевидно, нужно сперва набросать грубый эскиз, на котором будут отражены основные технические решения, а в соответствии с ним подбирать нужный металл, двигатель и сложные механизмы ходовой части. Можно, к примеру, использовать достоинства гусеничного хода. Свои преимущества также имеют огромные колёса низкого давления.

Лишь когда материал в основном будет собран, можно приступать к составлению чертежа с точными размерами всех деталей.

Типы конструкций

Предназначением болотохода является преодоление болотистой местности, мелководья, непроходимой грязи, уверенная транспортировка грузов в условиях распутицы и бездорожья.

Тип ходовой части болотохода должен определяться на основе местных условий эксплуатации:

1. Гусеничный вездеход – машина высокой проходимости, уверенно передвигающаяся по пересечённой местности за счёт эффективного распределения нагрузки. Однако по топи такая машина вряд ли пройдёт. Кроме того, болотоход на гусеницах своими руками – конструкция повышенной сложности, при создании которой потребуется учесть множество дополнительных нюансов.
2. Болотоход на шинах низкого давления – вариант, который может использоваться в болотистой местности. Пластичные колёса обеспечивают не только полную амортизацию, но и надёжное преодоление топей, грязи, мелководья.
3. Плавающий болотоход – универсальная машина, гарантирующая преодоление препятствий любой сложности. Когда сцепление колёс или гусениц с грунтом невозможно из-за большой глубины, машина переходит в режим лодки, передвигаясь с помощью гребного винта.
4. Как специализированный вариант болотохода может рассматриваться средство передвижения по воде, густо заросшей водными растениями. Лодка болотоход своими руками создаётся на базе обычной «моторки», только снабжается самодельным двигателем, лопасти которого вращаются при самом малом погружении.

Материалы и механизмы

От прочности конструкции будет зависеть надёжность всей машины. Нужно закупить:

• Металлопрокат – уголок, трубу, швеллер среднего размера, стальные листы;
• Можно попробовать приспособить в дело старый каркас от отслужившего внедорожника;
• Мощный двигатель;
• Гусеницы или крупные колёса, что зависит от типа ходовой;
• Рулевое управление.

Необходимый инструмент

У механиков, берущихся разрабатывать и собирать самодельные болотоходы, очевидно, уже имеется полный комплект гаечных ключей, отвертки, напильники, пила по металлу, пассатижи, плоскогубцы, разнообразный крепёж востребованных размеров.

Также понадобится паяльник, сварочный аппарат, насос для накачивания больших колёс.

Двигатель для болотохода

Мощность двигателя для болотохода следует подбирать в зависимости от предполагаемой нагрузки. В одном случае вполне подойдёт мотор от мотоблока, а в другом потребуется многосильный движок от автомобиля.

1. Мотоциклетный двигатель. Для поездок по бездорожью после проливного дождя такой мотор вполне подойдёт, но с большой нагрузкой, конечно, не совладает.
2. Автомобильный двигатель от «ЗАЗ», «Нива», «Ока», «ЛуАЗ», «буханки». Эти неприхотливые моторы вполне справятся с работой, если установить их на болотоход. Стабильно работают на разных режимах при низкой и высокой температуре воздуха.

Колесо для болотохода

Чтобы сделать колёса высокой проходимости, нужно найти 4 покрышки большого диаметра и выпилить в них множество окон по бокам и опорной поверхности.

Должна получиться ажурная решётчатая конструкция из резины. Внутрь полученного каркаса вставляется камера и накачивается.

Монтаж

Сборка болотохода должна осуществляться по заранее разработанному алгоритму.

Как сделать болотоход своими руками:

1. Из заготовленных по размеру деталей монтируется каркас, амортизирующие пружины.
2. Устанавливается кузов болотохода.
3. Производится установка двигателя, соединение его с остальными функциональными узлами.
4. Устанавливаются колёса или катки с гусеницами.
5. Осуществляется внутренняя отделка салона.

Полезные советы

Заводской болотоход, безусловно, отличается максимальной надёжностью и эффективностью, но стоит дороговато. Из-за этого мастеровой люд всё чаще обращается к идее создания болотохода своими руками.

Это к тому же прекрасный способ подарить вторую жизнь отслужившему транспорту – мини-трактору, мотоциклу, «Запорожцу» или «Буханке». Самым распространённым вариантом такой самоделки является переделка старого мотоцикла на шины низкого давления.

Для предотвращения пробуксовки камеры перетягивают липкой лентой через определённое расстояние.

Серьёзные самоделки конструируют на базе военных и медицинских «буханок», имеющих вместительный кузов. Такая машина может брать на борт целый коллектив рыбаков и охотников, либо загружаться большим количеством грузов.

• Самодельные платформы не столь надёжны, поскольку никаких предварительных испытаний, конечно, не проводится.
• Как можно видеть по фото болотохода, сделанного своими руками, всё делается «на глазок», поэтому не исключено, что рама в критической ситуации не выдержит.
• Однако раму и кузов можно сварить с большим запасом прочности, чтобы компенсировать вероятные критические нагрузки.

Важно, что при наличии недорогого металла, двигателя б/у, мостов, валов и резины, самодельный болотоход обойдётся в разы дешевле заводского.

Решение создать болотоход своими руками может быть обусловлено не только соображениями экономии. Заводские модели, во-первых, громоздки, а во-вторых, являются усреднённым решением проблемы, не учитывающим местной специфики.

Возможно, рыболову, грибнику, охотнику какие-то опции, присутствующие в заводских моделях, просто ни к чему. Таким образом, ничего не остаётся, как сделать болотоход своими руками, чтобы не переплачивать за излишний комфорт или сверх-герметичность, когда доехать до места можно на трёхколёсном «каракате».

Фото самодельного болотохода

Статья составлена по материалам сайта — ссылка на источник

Полноприводный легкий болотоход, рама «переломка». Очень легкий и проходимый каракат с экономичным двигателем. Фото после капремонта с покраской, так сказать привели в божеский вид и кое-что поправили.

>

Это до покраски, так сказать в полевых условиях

>

>

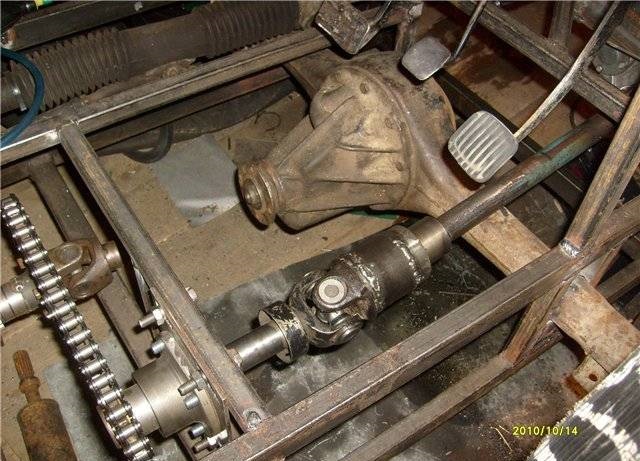

Теперь немного о конструкции. Двигатель ЗиД, одноцилиндровый четырехтактный, мощность по моему всего 3л/с, вроде предназначен для кручения электрогенератора, достался новый, поэтому делать стал на его основе. Коробка «Москвичевская», которую я укоротил. Двигатель с коробкой стыкуется через самодельное сцепление сделанное из маховика «горбатого» запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Запорржский диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал москвичевсклй коробки. Понижающий редуктор установлен на двигателе.

>

>

>

>

На этом каракате уже пройдено около 600 км. Расход топлива около 1,5л в час. Если заметили то рулевая справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой. Каркат перевозится на прицепе, прицеп от сх Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп. Перевозить можно любой легковушкой, на месте выгружается и собирается минут за 20-ть, для накачки колес есть штатный компрессор с приводом от двигателя, каракат загружается всем необходимым и в путь по бездорожью.

Не смотря на то на каракате отсутствуют брызговики грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS. Что полностью устраивает. Когда каракат не загружен то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги.
Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо. Такие тормоза очень помогают если колесо проваливается в «окно» на болоте.

Наша страна занимает так много места на карте мира, что не во всех ее частях можно без проблем проехать на обычной машине. К примеру, в России так много болот, что просто необходимо иногда наличие настоящего вездехода. Если вы не хотите покупать такую машину и не знаете, как сделать болотоход своими руками, значит, вам точно будет интересна эта статья.

Какой тип лучше всего выбрать

Конечно же, каждый человек пытается построить такой болотоход, который бы полностью соответствовал его представлениям о хорошей и надежной машине. Хочется, чтобы он был и экономным, и небольшим, и надежным. Но, к сожалению, в продаже такой найти достаточно тяжело, поэтому самостоятельная сборка является самым лучшим вариантом. На сегодняшний день самыми популярными вездеходами являются гусеничные и на пневматических колесах с низким давлением.

Гусеничный или на пневматике — какой лучше делать?

Сделать гусеничные болотоходы своими руками можно достаточно просто. Такие изделия имеют и преимущества, и недостатки. Среди плюсов прежде всего стоит выделить тот факт, что они очень проходимы. Даже самое большое болото их просто не остановит. Однако следует помнить, что такие болотоходы, своими руками создаваемые, нуждаются в автомобильных силовых агрегатах, требующих высокого расхода топлива. Также не все могут запросто создать самостоятельно хорошопроходимые гусеницы. Более распространенными болотоходами являются машины на пневматических колесах низкого давления. Они нуждаются в простых и достаточно дешевых комплектующих. Недостатком является низкий уровень комфорта.

С чего начать создание болотохода

Прежде всего, выберите, какой тип болотохода вы хотите создать. Конечно, если вы не считаете себя специалистом в этой области, то лучше не пробовать работать сразу же с гусеничными механизмами, а попробовать сначала собрать устройство на пневматике. Дальше вам нужно определиться, в каких условиях вы собираетесь эксплуатировать машину. Тщательно продумайте, агрегат какой грузоподъемности и вместительности вы хотите иметь для пользования. Только после этого стоит переходить к созданию эскизов. На них следует указать в общих чертах компоновку, где будут находиться все узлы, места для водителя и пассажиров.

Шаг следующий: выбор двигателя

Когда вы выбираете мотор (болотоход, своими руками собранный, будет просто кучкой мусора без него), то следует учесть, что не любой из них подойдет для такой сложной машины. Прежде всего обращайте внимание на то, чтобы мотор был оснащен системой принудительного охлаждения, ведь вездеходы, как правило, ездят не очень быстро, а обычные двигатели могут сильно перегреваться. Кроме того, необходимо понимать, что такая машина должна ездить там, где другим не под силу. Поэтому если вы создаете болотоходы своими руками, то выбирайте моторы с большим запасом мощности. В том случае, если вы собираетесь ездить на нем круглый год, лучше выбирать четырехтактный двигатель.

Создание ходовой части

Помните, что в ходовой части, если вы собираете болотоходы своими руками, нужно использовать независимые колесные подвески. Несмотря на тот факт, что в технологичном плане они являются более сложными, эти элементы конструкции помогают добавить больше комфорта и пассажирам, и водителю. Тем более такие подвески будут просто незаменимыми, если вы собираетесь создать болотоход на основе пневматических колес с низким давлением.

Раму можно подобрать в форме пространственной конструкции. Также можно по своему желанию использовать либо цельную раму, либо сочлененную. Последнюю лучше всего применять, если вы собрались строить гусеничные болотоходы своими руками. Однако такая конструкция считается очень сложной для создания.

Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.

И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.

Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.

Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.

Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.

Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.

Ну и ставим на колеса вездеход.

Сидение поставили от мотоцикла Восход т.к. она была в наличии. Для установки этого сидения пришлось часть рамы взять и приварить с того же Восхода. Аккумулятор временно на тестовый запуск привязали проволокой.

На переднюю вилку ставим фару от Восхода и крыло мастерим из обрезков профнастила, оставшегося со стройки гаража.

На задние колеса так же делаем крылья из обрезков профнастила. Крылья обязательно нужны, т.к. ездить будем преимущественно по грязи.

Ну и между задними крыльями мастерим короб в котором будем возить вещи и промыслы. За сидением сзади сделали ящик под инструменты.

Все, вездеход готов для поездок по бездорожью. Понятно теперь как своими руками сделать вездеход? Как видите, из старых вещей с минимальными затратами и умелыми руками можно сделать стоящую вещь, которая будет служить вам многие годы.

Сергею на столько понравился процесс сборки вездехода, что он решил не останавливаться, продать этот вездеход для закупки новых запчастей и приступить к изготовлению нового, на базе ГАЗ 66.

Снегоболотоходы являются весьма полезным приспособлением, которое необходимо не только деревенским жителям, но и любителям рыбалки/охоты. После выпадения осадков большая часть проселочных дорог становится, мягко говоря, труднопроходимой, и на некоторых из них даже «Нива» не сможет проехать. Единственным спасением в таких случаях может стать вездеходное транспортное средство на шинах низкого давления, предназначающееся как раз для таких сложных условий езды.

Снегоболотоходы — это универсальные вездеходы, для которых почти нет преград

Что собой представляют такие снегоболотоходы?

В многочисленных видеороликах подчеркивается проходимость данной чудо-техники. Так, в видео, приведенном ниже, можно наглядно увидеть, что для описываемых вездеходов никаких преград нет в принципе.

И без разницы, каменистая местность, болотистая или песчаная – снегоболотоход отлично с ней справится, преимущественно благодаря этим самым колесам.

Обратите внимание! Было доказано, что предельная проходимость данного типа техники достигается при условиях, когда площадь плоской части шины, соприкасающейся с поверхностью, соответствует 1/3 или 1/4 диаметра самой шины.

Как результат – давление на поверхность под весом транспортного средства минимизируется. Более того, если давление в шинах превышает давление на них поверхности, то исчезает пластическая деформация. По таким поверхностям автомобиль передвигаться попросту не сможет, поэтому давление и снижают (в пределах разумного, конечно).

Конструктивные особенности

Отличительной особенностью всех представителей рассматриваемого класса техники является то, что рама у них шарнирно-сочлененная. Именно благодаря этому колеса способны располагаться практически под любым углом (не превышающим предусмотренный конструкцией показатель) по отношению к остальным. А это, в свою очередь, существенно повышает проходимость снегоболотоходов. Еще такая рама снижает риск переворачивания автомобиля на бок, что крайне важно в условиях экстремальной езды – к примеру, по каменистому грунту.

Вездеходы могут иметь по два или три моста, конкретное число зависит от эксплуатационных условий. Двигатель может быть двух типов:

• дизельным;
• карбюраторным.

Если машина будет использоваться для охоты, то предпочтение лучше отдать второму варианту.

Разновидности вездеходов на колесах низкого давления

Классификация описываемой техники основывается исключительно на том, по какому грунту она будет передвигаться. Как результат – таких разновидностей всего три, ознакомимся с ними.

• Болотоходы. Как можно судить из названия, они предназначаются для езды по болотистой местности. Считаются универсальной техникой, поскольку для них нет никаких преград – они не боятся ни камней, ни неглубоких водоемов, ни снега.
• Снегоходы. Эти транспортные средства используются преимущественно в северных регионах страны, где снег лежит практически круглогодично. Для столь суровой местности это, как правило, единственно возможная техника для передвижения.
• Амфибии. Внутри колесных дисков таких автомобилей располагаются плавучие наполнители, днище полностью герметично. Для того чтобы передвигаться по водной поверхности, зачастую используется специальный водомет. К слову, у некоторых современных моделей в качестве движущей силы в данном случае выступает вращение колес.

Сколько стоит такая техника?

Существует немало видов снегоболотоходов, оборудованных шинами низкого давления. В качестве примера рассмотрим самые популярные из них.

• Наиболее растиражированной из них является, пожалуй, «Нива» на МАРШ, созданная на базе ВАЗ-2121
  в далеком 1995-м. Внешне автомобиль ничем не отличается от оригинала, изменились только колесные арки. За счет движения колес эта «Нива» способна двигаться по воде, правда, со скоростью всего в 4 км/час. До сегодняшнего дня произведено не более 400 таких вездеходов, что неудивительно, цена Нивы Марш начинается от 1 200 000 рублей за модель базовой комплектации (т. е. даже без лебедки).

• Еще одним серийным болотоходом является ШЕРП
  , выпущенный в прошлом году одноименной компанией. Выглядит он компактно и необычно. Подвеска пневмоциркуляционная (иными словами, когда одно из колес натыкается на преграду, часть воздуха из него переходит в общую систему; таким образом, все шины уравновешиваются). В этом и заключается главный недостаток болотохода ШЕРПа: если будет пробито одно колесо, то спустят все четыре. Стоимость стандартной комплектации составляет примерно 3 850 000 рублей.

Обратите внимание! Некоторые умельцы делают такие вездеходы собственноручно, что вполне объяснимо, ведь это обходится как минимум в несколько раз дешевле.

Для этого требуются не только соответствующие навыки, но и специальное оборудование. Рассмотрим, как происходит данный процесс.

Снегоболотоходы своими руками – возможно ли это?

Возможно, но процедура, как отмечалось выше, непростая. Начать следует с выбора двигателя. В целях высокой проходимости подойдут такие агрегаты:

• моторы от моделей ЗАЗ;
• моторы от мотоциклов;
• мотоблоки;
• двигатели от отечественных авто.

Как правило, для этого народные умельцы используют моторы от мотоблоков. Что касается ходовой части, то здесь требуется независимая подвеска. Ее можно сделать самому из труб, углов и швеллеров, причем как сочлененной, так и цельной. Но в целом, процесс изготовления состоит из шести основных этапов.

Этап первый
. Вначале подбирается основа, на которую будут устанавливаться все детали. Это может быть и рама от мотоцикла или автомобиля, и самодельная конструкция.

Этап второй
. Далее создается подвеска и задний мост. Подвеска должна быть независимой – это достаточно трудоемко, зато проходимость вездехода, равно как и уровень комфорта во время езды, будет более высокой. Для соединения подвески с задним мостом используется рулевая втулка и специальная стойка.

Этап третий
. После этого к подвеске устанавливаются колеса. Для крепления камер используются железные ступицы.

Обратите внимание! Здесь можно применить готовые колеса с низким давлением от КамАЗа либо «Урала». Так повысится сцепляемость самодельного транспортного средства с поверхностью, да и безопасность езды заметно увеличится.

Этап четвертый
. Устанавливается выбранный ранее двигатель, также обустраивается система охлаждения для него.

Этап пятый
. Устанавливается выхлопная и тормозная системы, сцепление. Параллельно сооружается корпус будущей конструкции. В конце обустраивается проводка, подключаются все источники света.

Этап шестой
. Проводится пробный запуск. Так можно проверить, насколько работоспособен созданный вездеход. При наличии каких-то проблем или неполадок их нужно немедленно устранить.

Как сделать болотоход своими руками (видео)

Что важно учесть?

1. Внимание работе следует уделять ежедневно. Если вы не уверены в том, что сможете это делать, то лучше вообще ничего не затевайте.
2. Заранее создайте проект будущей конструкции. При необходимости используйте чертежи других изобретателей, благо в Интернете таких масса.
3. Правильно распланируйте бюджет. Да, изготовление своими руками поможет существенно сэкономить, но для этого следует рассчитать стоимость расходных материалов и заранее их приобрести. Также нужно немного отложить на случай, если «не будет хватать».

Как видим, описываемые снегоболотоходы весьма полезны для труднопроходимой местности. Стоят они достаточно дорого, однако при наличии навыков и соответствующего оборудования можно существенно сэкономить, построив транспортное средство своими руками.

На территории нашей необъятной страны осталось ещё немало мест, где не имеется развитой транспортной сети и невозможно найти даже следов инфраструктуры.

Именно для передвижения по таким непроходимым районам требуется специальная техника, такая как болотоход.

Но транспортное средство промышленного производства уже само по себе стоит достаточно дорого, а траты на обслуживание и вовсе делают подобные машины недоступными для большинства людей.

Поэтому жители отдаленных областей предпочитают сделать из подручных средств своими руками болотоходы.

Особенности самодельного болотохода

Чтобы создать самодельный болотоход, требуется не только наличие определенных, пусть и бывших в употреблении, технических деталей, но и некоторое мастерство. Только технические навыки вкупе с незаурядной фантазией позволят изготовить самый настоящий покоритель бездорожья.

Тогда собранная собственными усилиями машина будет по-настоящему качественной, не уступающей по своим техническим характеристикам болотоходам заводского производства. И что самое приятное, при этом экономится значительная сумма финансовых средств.

Самый простой вариант создания самодельного транспортного средства подобного плана – машина на шинах низкого давления.

Шины – чуть ли не самая главная часть болотохода, ведь от их конструкции напрямую зависит качество и надежность эксплуатации машины.

Шины и их крепление должны быть продуманы максимально просто, чтобы свести к минимуму возможные материальные расходы на изготовление болотохода.

Более простым вариантом считается создание лодочного болотохода. Особое внимание в данном случае уделяется двигателю устройства.

Для этого собирается лодочный мотор болотоход своими руками. Такое устройство позволит передвигаться по мелководным водоемам. Подвесной мотор очень удобен, т. к. его можно прикрепить практически к любой лодке, создав таким образом болотоход.

Для более заросших водоемов понадобится другой тип техники. В этом случае следует обратить внимание на изготовление гусеничного болотохода своими руками. Такой вариант достаточно трудоемкий. Это связано с тем, что нужно прикреплять гусеницы к болотоходу.

Что потребуется для создания болотохода

Большое значение в процессе создания самодельного болотохода играют такие факторы, как комфортабельность и упрощенное управление транспортным средством.
Поэтому при изготовлении агрегата этим показателям нужно уделить особое внимание.

Чтобы болотоход мог выполнять свою прямую функцию, а именно – быстро и безопасно перевозить своего владельца и возможный груз по заболоченной местности, нужно иметь определенные навыки.

Потребуются знания из области автомеханики и фрезеровки, опыт сварочных работ. Физическая подготовка также будет необходима, ведь некоторые детали самодельного аппарата имеют довольно большой вес.

Для того чтобы собрать свой собственный болотоход, требуется некая техническая основа. Обычно берут детали старого мотоцикла или камеру неисправной машины и, как уже говорилось выше, шины низкого давления.

Для изготовления будущего болотохода своими руками также можно использовать детали от старого автомобиля УАЗ.

Подобная конструкция пользуется популярностью по причине своих прекрасных эксплуатационных качеств. При этом создание подобного агрегата не требует огромного количества усилий.

К этим преимуществам прибавляется еще один фактор, немаловажный для болотистой местности: шины низкого давления обеспечивают плавучесть транспортного средства, что позволит своими руками сделать из болотохода подобие лодки.

Инструкция по изготовлению: составление чертежа болотохода своими руками

Для начала понадобится рама от старого мотоцикла, такого как ИЖ Планета-4. К ней нужно приварить изготовленную ранее самодельную раму подходящих размеров.

А вот мотор для болотохода, изготовленного своими руками, должен быть новым. Этот пункт особенно важен, если, конечно, вы не хотите заглохнуть посреди дикой местности.

Самым оптимальным вариантом исполнения считается двигатель, взятый от мотоцикла «Тула», который не был использован ранее.
Его механизм отличается системой принудительного воздушного охлаждения и повышенной экономией расхода энергии.

Однако стоит заменить исходное зажигание двигателя на магнето, используемое для запуска трактора. Это объясняется тем, что в условиях болотистой местности не стоит рассчитывать на обычный аккумулятор – он может запросто выйти из строя от столь большого объема работ.

Затем следует поставить бензобак, укрепить сиденье и установить руль. Идеальным донором этих деталей станет Восход-2М.

Следующим элементом болотохода будет цепной привод, цепь которого подбирается в соответствие с шестерней. Задний мост и полуоси берутся от старого УАЗ-469.

Внимание! Тормоза в данной конструкции не нужны. Чтобы остановить самодельный вездеход достаточно просто заглушить двигатель. Затем нужно установить колеса.

Самое легкое решение – это взять колеса от комбайна, предварительно сняв с покрышек верхний слой резины. А вот для задних покрышек необходима установка более сложных колес, с хорошим протектором для максимально удобного передвижения по бездорожью.

Как изготовить колеса для болотохода своими руками

Чтобы изготовить камеру, для начала нужно определиться с размером покрышки. Ее подбирают в соответствие с моделью болотохода, изготавливаемого своими руками, например берутся шины от Оки, однако чаще всего используют ГАЗ-66 и ЗИЛ 131.

Для обдирки потребуется просторная рабочая площадка и следующие инструменты:

• ножи, обычные и с двухсторонней режущей кромкой;
• точило, чтобы обрабатывать ножи;
• большое шило;
• молоток;
• кусачки.

Также понадобится специальный инструмент, называемый в народе «дралкой». Именно он поможет быстро снять верхний слой резины с шин. Конструкция «дралки» довольно проста и представляет собой электроприводную лебедку с подведенной к рабочему месту кнопкой включения.

Иногда берется модель с ножным приводом, более удобным для работы. При выборе «дралки» следует обратить внимание на количество оборотов, – они не должны быть слишком высокими.

После того как рабочее место подготовлено, а все инструменты находятся под рукой, можно приступать к изготовлению колес для болотохода. Сначала нужно избавиться от внешнего пучка проволочного корда.

В камере прорезается небольшое окошко, через которое кусачками перекусывается один из винтиков. Затем на плоскогубцы наматывается проволока и удаляется по всему периметру.

После этого выполняется прорезка боковины. Она идет от корда до протектора, расстояние от одной резки до другой должно быть не менее 8 см, а их глубина должна затрагивать первый слой.

Кусачками подрывается клык. Затем с помощью ножа края клыка также подвергаются подрезке. Само подрывание должно идти по направлению часовой стрелки, в противном случае верхний слой корда будет выбиваться с правой стороны.

Следом формируется протектор шины. Для начала нужно разметить рисунок на самой камере. При выборе рисунка нужно учесть функциональное назначение шины и рассчитать свои силы для создания более сложного контура.

Самым простым вариантом считается протектор-елочка с центральной ребордой или без нее.

После прорисовки можно начинать нарезку контуров. Лезвие ножа должно быть приставлено к поверхности шины под определенным углом. При нарезке форма сечения должна напоминать правильную трапецию.

Следующий этап после прорезки торцов рисунка – непосредственно обдирка шин. Это самый длительный процесс, занимающий много времени и требующий от человека таких качеств, как усидчивость и терпение.

Но если прорисовка и нарезка контура были выполнены на должном уровне, то работы по обдирке будут более быстрыми и точными.

Обдирать колеса нужно с осторожностью, иначе есть риск задеть клык протектора, что недопустимо. Если в процессе справа появится слой корда, не стоит думать, будто что-то пошло не так, – после полной обработки клыков шины он исчезнет сам по себе.

Необходимо зацепить клык кусачками и ножом подсечь его боковые грани. При этом нужно постепенно увеличивать натяжение троса лебедки. Это не так сложно, как кажется на первый взгляд, требуется лишь быть внимательным и не отвлекаться во время процесса.

Однако даже минимальный подрез, произведенный не в том направлении, перечеркнет весь труд. Такая шина будет непригодна для использования, при эксплуатации она начнет расслаиваться и придет в негодное состояние.

Выбор протектора и диска шины болотохода

Для того чтобы подобрать идеальные для болотохода шины низкого давления, необходимо учесть следующее:

• протектор должен обладать эффектом самоочистки.
  Это особенно актуально для эксплуатации в суровых заболоченных районах;
• если планируется передвигаться по торфяникам, то рельеф протектора не должен быть слишком глубоким и высоким.
  Иначе верхний слой шин может порваться, а сцепление будет недостаточным для качественной эксплуатации;

А можно прочитать информацию о том, как изготовить мотобур из бензопилы своими руками.

Для вас подготовлена статья об особенностях и технических характеристиках малогабаритных ручных траншеекопателях ТГКМ 1200.

Как собрать прицеп для болотохода своими руками

Чтобы использовать машину для перемещения грузов, достаточно изготовить самодельную тележку.
Для болотохода, изготавливаемого своими руками, подойдет обычный металлический уголок с колесами от трактора или мотоблока.

Устройство сцепления тележки с агрегатом лучше выбрать максимально простое и надежное, такое как сквозной штырь, имеющий снизу замок.

На таком импровизированном прицепе можно перевозить грузы в условиях бездорожья и перемещать их по рыхлой и влажной почве.

Популярность самодельных конструкций

Для сельской местности изготовление болотоходов своими руками уже не считается редкостью. Это насущная необходимость, особенно актуальная там, где грунтовые воды подступают к поверхности земли.

Посмотрев следующее видео, вы поймете, что для того, чтобы своими руками соорудить болотоход, необходимо терпение, небольшие финансовые вложения, детали от старой грузовой техники и определенные навыки:

Есть такие местности, где для комфортного передвижения нужна машина, у которой более высокая проходимость, чем обычно. Но, что современная промышленность может нам для этого предложить? Встречаются ли недорогие, экономичные, небольшие вездеходы? К сожалению, сейчас на рынке таких предложений нет. Поэтому в этой статье мы разберем, как сделать вездеход из мотоблока своими руками, а видео поможет вам более наглядно понять все особенности процедуры. Сегодня самыми популярными являются два типа самодельных вездеходов: гусеничные агрегаты и механизмы, работающие на пневматике низкого давления.

Превращаем мотоблок в вездеход

Прежде чем приступать к переделке мотоблока в вездеход, необходимо определиться с типом вездехода, который соответствует вашим потребностям. При отсутствии опыта работы с механизмами на гусеницах, рекомендуется начинать с пневматических машин.

Далее нужно определиться с условиями эксплуатации, грузоподъемностью и вместительностью вездехода,затем сделать эскизы будущей конструкции. Для этого необходимо наметить расположение всех узлов и агрегатов будущей машины.

Чтобы создать вездеход, не получится воспользоваться любым двигателем. Он обязательно должен быть оснащен принудительным охлаждением. Прекрасно подойдут мотоблочные двигатели, имеющие воздушное или водяное охлаждение. К тому же двигатель должен обладать большим запасом мощности, чтобы вездеход мог передвигаться, практически где угодно.

nдв. макс.=10-3Nуд.n.

Здесь nдв.макс – максимальная скорость, Neуд. – удельная мощность для тонны веса. Пределы мощности варьируются в диапазоне 20-35 л. с.

Какой двигатель для вездехода лучше – на бензине или дизеле?

По данному вопросу конкретных советов нет, поскольку каждый обладает и плюсами, и минусами.

В вездеходах прекрасно себя показали отечественные двигатели: мотоциклетные М-67 и автомобильные «Заз». Довольно распространены двигатели, основанные на тракторныхпускачах. Последнее время сильно распространились вездеходы, сделанные из мотоблоков. Объясняется это тем, что в продаже есть много дешевых китайских мотоблоков, оснащенных достаточно мощными двигателями. Такие моторы недорогие, надежные и неприхотливые.

Чтобы создать ходовую часть, желательно воспользоваться независимой подвеской колес. Эта технология более сложная, однако, так будет комфортнее и водителю, и пассажирам. Отличный результат можно получить, если скомбинировать их с колесами на пневматике низкого давления.

Рама изготавливается из двух видов конструкции: пространственной и плоской. Рама гусеничной машины является цельной, а колесной – сочлененной. Хотя гусеничные вездеходы тоже можно делать на сочлененной раме, что позволит лучше развить конструктивную мысль.

Но рамы большой сложности мало используются в самодельных вездеходах. Для изготовления рамы вездехода понадобятся швеллеры, уголки и трубы различных сечений и размеров.

Переделываем мотоблок в вездеход своими руками

Для примера рассмотрим изготовление легкого вездехода из мотоблока. Называют такие машины каракатами или просто пневматиками. Он оснащается большими камерами, за счет чего повышается проходимость по сильному бездорожью. Что касается конструкции, то такие самодельные вездеходы оказываются очень простыми в изготовлении, так как не обладают сложной технической базой. За счет этого их предпочитают многие домашние умельцы.

Разберем основные этапы создания конструкции вездехода из мотоблока.

• 1 этап. Подбираем основу для вездехода. Можно воспользоваться рамами от мотоциклов «УРАЛ» или «ИЖ», и любыми другими деталями, которые у вас найдутся. Вездеход, построенный на основе «ИЖа» отличается большей маневренностью, поэтому он отлично подходит для пересечения склонов и оврагов.
• 2 этап. Изготавливаем подвеску и задний мост. Для этого необходимо соединить используемые лонжероны специальной стойкой, подкосом, а также рулевой втулкой. Так будет получена независимая передняя, а также задняя подвески. Любой легкий вездеход должен иметь такую подвеску. Именно за счет нее вездеход будет мягко и маневренно проходить неровные местности.

• 3 этап. Устанавливаем колеса. Каждый тип легкого вездехода оснащается камерами с грузовых автомобилей. Камеры крепятся к подвеске металлической ступицей. На нее устанавливают крепкие ленты, поперек оплетающие колесо. Камеры низкого давления подойдут от «КамАЗа», «Урала», а также их прицепов. За счет этого, рулевое управление будет легким, а это в свою очередь делает передвижение на подобном вездеходе более безопасным.
• 4 этап. Монтируем двигатель с дополнительными системами. Закончив с установкой на каркас будущего вездехода подвески и колес, переходим к установке двигателя мотоблока. На этом же этапе нужно подключить все необходимые системы: выброс газов, сцепление, тормоза. По завершении сборки вездеход необходимо протестировать. Если при тестировании не были обнаружены никакие отклонения, можно начинать полноценную эксплуатацию вездехода.

Эксплуатация самодельного вездехода

Необходимо также уделить внимание возможностям применения легкого вездехода. В народе такие модели вездеходов принято называть пневматиками, так как у них установлены колеса низкого давления. Без таких машин просто не обойтись в условиях прохождения по руслам рек, болотистых местностей, грязи. Такие машины отличаются хорошей плавучестью, прекрасно справляются с небольшими водными преградами.

Также на пневматике комфортно ездить на рыбалку или охоту, когда необходимо проехать немалое расстояние. Как правило, подобный вездеход может разгоняться вплоть до 75 км/ч. Когда нет дорог, этого весьма хватает.

Подборка видео о вездеходах из мотоблоков своими руками:

Болотоходы – это машины, которые характеризуются высокой степенью проходимости. Эти машины способны передвигаться там, где дорог нет вообще и где человек не сможет пройти без специального транспорта. Болотоходы прекрасно справляются с этой серьезной задачей, поэтому ими интересуются охотники, рыболовы и туристы, чтобы увидеть и полюбоваться нетронутой природой.

На рынке можно встретить некоторые модели заводского изготовления. К сожалению, подобные изделия не дешевые. К тому же, они не удовлетворяют большинство покупателей своими характеристиками. В связи с этим, некоторые любители их изготавливают самостоятельно. Их не останавливает даже тот факт, что занятие это не из простых. Без определенных знаний и навыков, особенно первый раз, вряд ли получится действующий экземпляр.

Как правило, начинающих рыболовов подобный аспект не интересует, а вот опытных, которых ничем не удивишь, эта машина непременно заинтересует. Наличие болотохода позволяет решить массу проблем. Например:

• Преодоление непроходимых участков. Ведь рыбы больше там, где не ступала нога человека.
• Поиск новых участков для рыбалки.
• Выезды на рыбалку, где отсутствуют нормальные дороги. Это очень важно в условиях, где погода не балует отдыхающих солнечными днями, а обильно поливает атмосферными осадками.

Что лучше, купить болотоход или сделать самому?

Люди, у которых имеется достаточное количество средств, долго не задумываются и покупают все, что считают нужным. Как правило, их интерес сконцентрирован на зарабатывании денег. Те, у которых не так много средств, подумывают о самостоятельном изготовлении: в любом случае машина обойдется значительно дешевле. Кроме этого, такие люди имеют неподдельный интерес к самому процессу изготовления. Но это совсем не означает, что каждому это по силам. Несмотря на это, самостоятельное изготовление имеет свои плюсы: вполне возможно, что удастся собрать именно ту машину, которая необходима. Большинство рыболовов отдают предпочтение малогабаритным устройствам, чего не скажешь о заводских изделиях, которые не могут удовлетворить всех клиентов. Они или слишком большие, или чересчур неэкономные.

Если принято решение о самостоятельном изготовлении подобного вида транспорта, то придется столкнуться с некоторыми сложностями. Например:

• Необходимы знания в области автодела.
• Необходимо уметь работать со многими слесарными инструментами и приспособлениями.
• Нужно быть готовым к тому, что на это уйдет масса времени и рассчитывать, что с первого раза получится хорошая машина, не следует.
• Кроме времени, потребуются и другие затраты, в том числе и денежные.
• На начальном этапе хорошо бы изучить некоторые варианты изготовления подобных машин, чтобы определиться, какой из вариантов больше подходит.

Процесс изготовления болотохода своими руками

Независимо от выбранного варианта машины, технологические этапы изготовления имеют определенный стандарт и подходят для процесса изготовления любого вида подобного изделия. Различают такие этапы:

• Выбор типа изделия и обеспечение его рабочими чертежами. Если нет опыта подобных работ, лучше поручить это дело профессионалу. Любые неточности на чертежах сведут на нет всю работу.
• Выбор основной рамы для болотохода. Существует много вариантов, когда в качестве рамы используется мотоцикл, автомобиль или другая, самодельная конструкция. Как правило, любители стараются использовать то, что имеется под рукой. Подобный подход экономит как средства, так и затраченное время.
• Изготовление или использование подходящей, уже готовой подвески. Несмотря на то, что при использовании готовой подвески значительно экономится время, изготовление подвески своими руками имеет свои плюсы. В данном случае, удастся создать аппарат, который будет соответствовать всем требованиям проходимости и комфорта.
• Монтаж колес, которые устанавливаются на заднем мосте. В основном, для этого применяют ступицы из металла. Лучшим вариантом считается применение камер с низким давлением, которые можно позаимствовать у больших грузовиков или их прицепов. Такой подход повысит не только безопасность передвижения транспорта по бездорожью, но и повысит степень управляемости изделием в таких экстремальных условиях. Использование вместо колес гусениц сопровождается непомерной сложностью в процессе их установки. Их трудно не только изготовить, но и достать.
• Крепление двигателя. Этот этап сопровождается установкой системы охлаждения двигателя, а также монтажом других дополнительных систем, связанных с отводом отработанных газов, системы сцепления, установки корпуса и разводки бортовой электропроводки, без чего не будут работать фары и освещение салона.
• На завершающем этапе придется запустить двигатель и протестировать болотоход, что позволит оценить степень правильности его сборки и подтвердить все расчетные характеристики. В случае обнаружения каких-либо недочетов, их следует немедленно устранить, поскольку безопасность устройства должна быть на первом месте.

Выбор двигателя

От выбора двигателя будут зависеть основные характеристики изделия. Как говорится, можно втиснуть любой подходящий двигатель, но лучше обратить внимание на его мощность, поскольку болотоходы работают в условиях больших нагрузок и на протяжении длительного времени.

В условиях самостоятельного изготовления болотоходов возможно применение:

• Двигатели от мотоцикла
  . На самом деле это не самый лучший вариант, так как придется позаботиться о хорошем охлаждении двигателя. Кроме этого, мотоциклетные двигатели не имеют достаточной мощности. Если и получится аппарат, то уж слишком слабый.
• Двигателя от автомобиля
  . Особенно актуален вопрос о применении двигателя с воздушным охлаждением от автомобиля «ЗАЗ». Это двигатели, которые обладают всеми необходимыми характеристиками при изготовлении болотохода. Как показала практика, они безотказные как при высоких, так и при низких температурах.
• Подойдут и другие двигатели от отечественных автомобилей, хотя многие из них не имеют воздушного охлаждения, что затрудняет их применение.
• Двигателя от мотоблока
  . Этот вариант так же считается перспективным. Довольно часто любители используют детали от тракторов, а также от других двигателей.

Ходовая часть

Как уже указывалось ранее, изготовление ходовой части своими руками должно быть в приоритете. Но здесь все не так просто, так как придется обращать внимание на следующее:

• Качество изготовления подвески повлияет на конечный результат в плане комфорта передвижения и в плане проходимости. Это почувствует, как владелец транспортного средства, так и пассажиры.
• Изготовить подвеску помогут различные чертежи и схемы, где указываются все материалы для изготовления, такие как трубы, уголки, швеллеры и т.д. Для изготовления следует брать только прочную сталь, что позволит прослужить самодельному устройству не менее 20-30 лет.
• Конструкция рамы может быть либо сцепной, либо сочлененной. Второй вариант более сложный в реализации, но болотоход может получить дополнительные возможности по проходимости.

Гусеница или шины низкого давления

Конструкция болотохода может быть реализована или на гусеницах, или на пневматическом ходу. Каждый из видов характеризуется своими данными.

Самодельные транспортные средства на гусеницах встречаются, но намного реже, по сравнению с пневматикой. Это обусловлено сложностью в изготовлении. Несмотря на это, проходимость у подобных аппаратов намного выше, что заслуживает на внимание. К недостатку следует отнести тот факт, что подобные двигатели требуют большого расхода топлива. Сложность реализации такого проекта заключается еще и в том, что подобные ходовые части практически не выпускаются заводами, поэтому приходится все детали собирать руками, а это очень затратно, как по времени, так и по средствам. Скорее всего, большие затраты влияют и на производство подобных аппаратов в заводских условиях.

На необъятных просторах Российской Федерации до сих пор можно обнаружить такие местности, где отсутствуют какие-либо признаки цивилизации. Передвижение на обычных транспортных средствах невозможно, разве что на болотоходах.

Для большинства соотечественников стоимость заводского варианта не по карману, так же как и дальнейшее его обслуживание. Вот и выходит, что жителю какого-либо Богом забытого поселка проще сотворить болотоход из комплектующих деталей, которые буквально валяются под ногами.

Особенности самодельного болотохода

Удача в деле создания самодельного транспортного средства для бездорожья будет сопутствовать при наличии минимальных технических навыков и опыта, полет фантазии. В таком случае можно рассчитывать на то, что собранный своими руками болотоход получится ничем не хуже своего заводского собрата. К этому надо прибавить существенную экономию средств семейного бюджета. Такие самоделки, как болотоходы способны облегчить передвижение в болотистых местностях и селах, где нет дорог.

Всё разнообразие конструкций самодельных вездеходов можно условно разделить на следующие виды:

1. Наибольшего внимания заслуживает вездеход, который сконструирован на основе шин с низким давлением воздуха. Шины – одна из наиболее важных составляющих вездеходов. Высокая проходимость и качество эксплуатации находятся в прямой зависимости от конструкции колес.
2. Изготовление болотохода лодочного типа оправданно в тех случаях, когда предстоит преодолевать мелководья.
3. Гусеничный болотоход целесообразно эксплуатировать в местности с очень заросшими водоемами. С одной стороны, для него характерна высокая проходимостью, но, с другой – трудоемкость процесса выполнения сборки.

Порядок изготовления болотохода своими руками

Если в хозяйстве пылится старый советский мотоцикл ИЖ Планета-4, то его можно разобрать, оставив только раму. После некоторых доработок она послужит основанием для будущего болотохода.

Что касается вопроса о выборе двигателя, то экономия здесь неуместна. Прекрасно если удастся найти новый мотор от мотоцикла «Тула», по следующим причинам: наличие системы принудительного охлаждения и оптимальное использование энергии. В силу того, что машине придется практически постоянно перемещаться по болотам, выход из строя аккумулятора может доставить немало хлопот. Поэтому в двигателе следует произвести замену его «родного» зажигания на магнето от трактора, с помощью которого производится запуск мотора транспортного средства.

На раме последовательно производится монтаж бензобак, сиденье и руль от мотоцикла «Восход-2М». Старый мотоцикл послужит донором тогда, когда дело доходит до установки передней вилки. Подойдет любая модель мотоцикла, лишь бы эта деталь легко поддавалась разборке. В большинстве случаев это модель мотоцикла «Урал».

Шестерня и цепной привод должны быть согласованы друг с другом. Это надо учитывать при выборе цепи. Старый советский внедорожник УАЗ-469 пригодится, когда встает вопрос об установке заднего моста с полуосями.

Специфика «дорожного полотна» и условия эксплуатации таковы, что без тормозного механизма можно обойтись. Самодельный болотоход остановится с небольшим тормозным путем после того, как будет заглушен двигатель. Особые требования к передним колесам не предъявляются. Прекрасным решением будет установка колес снятых с комбайна. Перед этим с покрышек придется удалить верхний слой. Самоделки болотоходы – это занятное хобби для тех, кто любит мастерить транспорт своими руками.

Прежде чем устанавливать задние колеса придется потрудиться над усовершенствованием протектора. Размер покрышки должен соответствовать конструктивным особенностям самодельного болотохода. Вариантов может быть несколько, среди которых колеса с автомобилей «Ока», грузовиков ЗИЛ-131 или ГАЗ-66.

Рисунок протектора шин следует выбирать с учетом их функционального назначения и при этом должен присутствовать эффект самоочистки протектора, что немаловажно для болотохода. Лучшего сцепления колеса на торфяниках можно ожидать тогда, когда шины будут иметь относительно неглубокий и невысокий рельеф протектора. В противном случае может произойти разрушение верхнего слоя шин. Если же машина будет использована на песчаной или заснеженной местности, целесообразно подобрать шины, рисунок протектора которых редкий.

Для подгона дисков под камеры придется воспользоваться специальными вставками. В одном случае это могут быть полоса-вкладыш, а в другом – диски-тазики. Фиксация дисков с камерами осуществляется ремнями или транспортной лентой.

Легкие вездеходы с камерами огромного размера способны преодолевать сильное бездорожье, по которому другие типы внедорожников пройти не могут. Самостоятельно изготовленные транспортные средства такого типа просты, так как сложной технической базы под собой не имеют, чем и завоевали признание большинства домашних умельцев. Подобная техника особо востребована жителями сельской местности, где осадки сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

Разновидности самодельных вездеходов

В зависимости от типа конструкции и ходовой части, различаются следующие виды самодельных вездеходов:

1. Лодочные болотоходы.
   Имеют простую конструкцию и относительно дешевы в изготовлении. Оснащены подвесным мотором и позволяют передвигаться по мелким водоемам.
2. Гусеничный болотоход
   позволяет ездить по заросшим водоемам, но достаточно сложен и дорог в изготовлении, так как требует прикрепления особого вида гусениц.
3. Вездеход на шинах низкого давления
   – наиболее простой и перспективный вид болотохода, эксплуатационные качества которого зависят от конструкции и надежности шин.

Некоторые самоделки в последствии становятся серийными моделями. Так произошло с , о котором теперь известно во всем мире.

Типы самодельных вездеходов на шинах низкого давления

Самодельные вездеходы на шинах низкого давления, имея одинаковый принцип перемещения по бездорожью, могут различаться по типу конструкции. Различают следующие основные виды транспортных средств данного типа:

1. Полноприводный каракат
. В своей конструкции использует элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. Имеет полный привод, раздаточную коробку, а приспособленный корпус лодки в нижней его части и герметичность добавляют вездеходу плавучести. Предназначается для преодоления топей и болот, способен доставлять грузы и людей в недоступные для районы.

2. Трицикл на шинах низкого давления
. Отличается максимально простой конструкцией, и может быть изготовлен почти любым автолюбителем в условиях гаража. За основу такого вездехода часто берут мотоцикл ИЖ Планета 3, благодаря его выносливости и неприхотливости.

3. Самодельный каракат с двигателем мотоколяски СЗД
. Его особенность – расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали ходовой традиционно берут от автомобилей, а в передней части используются элементы мотоциклов. Для изготовления рамы применяют трубы, швеллера и уголки.

4. Вездеходы с шинами низкого давления на основе легковых автомобилей или квадроциклов
. Изготавливаются с использованием уже готовых основных агрегатов путем переделки трансмиссии и ходовой части, а также оснащения их шинами низкого давления.

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

1. Арочные.
   Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
2. Широкопрофильные.
   Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
3. Тороидные.
   Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
4. Пневмокатковые
   , имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи .

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.

6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

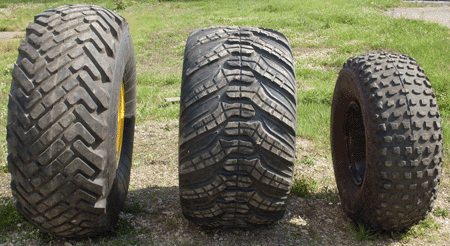

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

1. Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
2. При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
3. При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.

Выбор двигателя для вездехода

Чаще всего в качестве силового агрегата для самостоятельного изготовления вездехода используют следующего типа:

1. Мотоциклетные.
2. Автомобиля ЗАЗ.
3. Мотоблока.
4. Отечественных автомобилей.

Наличие в вездеходе определенного двигателя не имеет принципиальной разницы. Более важно учитывать такую особенность, как обеспечение его достаточного охлаждения
, так как транспортное средство эксплуатируется круглый год в различных температурных условиях и при невысокой скорости движения. Для этого отлично подходит двигатель ЗАЗ, хорошо переносящий перепад температур. Вездеходы, работающие на мотоблочных силовых агрегатах, также зарекомендовали себя с лучшей стороны.

Другим основным критерием выбора двигателя для будущей самоделки является его мощность
.

Запас мощности должен быть достаточным, чтобы вездеход на шинах низкого давления смог выехать из грязи, воды, или глубокого снега.

Выбрав агрегат с запасом мощности, получают лучшую производительность, предупреждают перегрев и создают условия для максимально долгого срока эксплуатации.

Особенности ходовой части вездехода

Ходовая часть вездеходов на шинах низкого давления изготавливается в виде для придания вездеходу лучших качеств проходимости, повышения комфорта управления транспортным средством и удобства езды для водителя и пассажиров. Данный тип конструкции имеет основной недостаток – трудоемкость изготовления.

Для ее создания применяют трубы, уголки и швеллера, изготовленные из прочной легированной стали, создав крепкую основу, способную выходить несколько лет без поломок. Раму делают как цельную, так и сочлененную. Последняя имеет высокий рабочий потенциал, но сложность изготовления делает ее достаточно редкой в самодельных конструкциях.

Последовательность самостоятельной сборки вездехода

Сборка вездехода на шинах низкого давления включает в себя следующие этапы:

1. Выбор вида вездехода и основы, на которую будут монтироваться агрегаты и детали. Для этого используются рамы автомобилей или мотоциклов, а также самодельную конструкцию, разработанную своими силами или позаимствованную с чужих чертежей.

2. Изготовление и сборка подвески с задним мостом. Для этого оптимальным решением является независимая конструкция
, и, хотя на ее создание будет потрачено намного больше времени, в итоге получится вездеход с более высокими качествами проходимости и комфорта езды.

3. Монтаж колес. Производится после окончания работ по созданию заднего моста и подвески. Для крепления камер используются металлические ступицы. Правильно изготовленные или выбранные колеса низкого давления обеспечат вездеход повышенной безопасностью при движении и хорошей управляемостью.

4. Монтаж двигателя. Особое внимание при этом уделяется правильному устройству системы охлаждения.

5. Монтаж дополнительных систем. Включает в себя подключение тормозной системы, коммуникаций по отводу выхлопных газов, сцепления и . На данном этапе производится установка корпуса вездехода и осветительных приборов.

6. Окончание работ и осуществление пробного теста, который показывает работоспособность узлов и систем. При наличии неполадок или моментов, которые необходимо доработать, недостатки устраняются, после чего вездеход готов к эксплуатации.

Видео испытания самодельного вездехода

На основе мотоблока часто делают самодельные вездеходы и другие транспортные средства высокой проходимости. Причин для этого несколько:

• имеется энергонасыщенный транспортный блок, обладающий высокими тяговыми характеристиками, собранный на раме;
• управление двигателем и трансмиссией перенесено на удобные ручки;
• масса мотоблоков невысока, их можно перевозить к нужному месту в багажнике, кузове или на автомобильном прицепе.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не увидела коммерческих перспектив в создании комплектов навесного оборудования, преобразующего серийный мотоблок в транспорт повышенной проходимости. Имеются довольно интересные примеры создания подобных машин. Самодельщики своими руками создали образцы для подражания. Есть простор для идей при разработке новых интересных устройств.

Особенности вездеходов из мотоблока

Основные узлы, которые следует приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

• рама, она служит для организации мобильного транспортного средства;
• задний мост нужен для установки задних колес;
• посадочное место для водителя, его желательно защитить от попадания влаги и грязи из-под колес;
• система освещения нужна, чтобы безопасно двигаться в любое время суток.

Вездеход на базе мотоблока создается, как одноместное транспортное средство. Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий устойчивости к опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Угра, МТЗ и другие оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км/ч. По бездорожью, при прохождении жижи или топких мест скорость может снизиться до 1-2 км/ч.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат . Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на малой скорости набегающего потока будет недостаточно, чтобы поддержать оптимальный тепловой режим.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жесткой рамой.

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах применяется в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощается.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяют их работоспособность. Здесь предусматривается пятикратный запас прочности.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные гусеничные вездеходы своими руками

Снизить удельное давление на грунт поможет использование гусениц. Вес распределяется по всей площади траков. Такой движитель вездехода на базе мотоблока способен преодолевать песок, заболоченные участки, крутой подъем и иные препятствия.

Некоторые самодельщики делают траки для гусениц металлическими из пластин толщиной более 5 мм. К пластинам приваривают кольца из водопроводных труб. Другой вариант исполнения траков – полностью из труб ПВХ, нарезанных вдоль. Траки крепятся между собой на транспортерной ленте или другой основе.

Проще изготовить траки из композитных материалов. Для этого применяют стеклоткань и эпоксидную смолу. В качестве каркаса используют стеклополимерную арматуру. В специальных формах изготавливают траки. После изготовления нужного количества их собирают в гусеницу. При изготовлении траков из композитных материалов используют элементы для сочленения из износостойких сталей.

Есть варианты применения траков из древесины. Потребуется их пропитка защитными смесями.

Самый простой способ изготовления гусеницы для вездехода на базе мотоблока – это использование транспортерной ленты. Для одной гусеницы нужны две полосы. Их соединяют в кольцо, а потом с помощью отрезков стальной трубы создают гусеницу.

На видео можете увидеть вариант изготовления водонепроницаемого корпуса, удерживаемого на плаву. В этом случае гусеничный движитель позволит перемещаться не только по земле, но и по воде. Получится вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Рассказываем, как сделать болотоход своими руками на гусеницах и шинах низкого давления для поездок на рыбалку. Обзор лучших схем, чертежей и типов конструкций для самостоятельной сборки.

Подготовка

Также следует указать параметры всех деталей, предварительно рассчитав их.

Источник: http://stroy-podskazka.ru/vezdehody/bolotohod-svoimi-rukami/

Для чего рыбаку необходим болотоход?

Как правило, начинающих рыболовов подобный аспект не интересует, а вот опытных, которых ничем не удивишь, эта машина непременно заинтересует. Наличие болотохода позволяет решить массу проблем. Например:

• Преодоление непроходимых участков. Ведь рыбы больше там, где не ступала нога человека.
• Поиск новых участков для рыбалки.
• Выезды на рыбалку, где отсутствуют нормальные дороги. Это очень важно в условиях, где погода не балует отдыхающих солнечными днями, а обильно поливает атмосферными осадками.

Источник: http://FishingDay.org/kak-sdelat-bolotoxod-svoimi-rukami/

Полноприводный каракат «Чертёнок»

Каракат с конструкцией рамы переломного типа и полным приводом. Вездеход был построен для поездок на рыбалку, за ягодами и грибами. Автор старался использовать максимально доступные детали для

Читать далее

Источник: http://mtz-80.ru/bez-rubriki/karakat-svoimi-rukami-kak-sdelat-bolotohod-shemy-chertezhi

Выбор двигателя

Чем мощнее двигатель, тем более длительное время сможет проработать устройство, независимо от прочих условий его эксплуатации.

Автомобильный двигатель – более подходящий вариант для такого рода агрегата. Так как при сооружении болотохода особенно остро стоит вопрос охлаждения двигателя, то следует обратить своё внимание на детали от автомобилей «УАЗ», «Урал» или «ЗАЗ». Именно они оснащены системой воздушного охлаждения и по индивидуальным характеристикам в полной мере соответствуют всем требованиям. Кроме того, двигатели от этих автомобилей одинаково устойчиво функционируют при разных температурных и погодных условиях. Схожими характеристиками обладают двигатели от «ЛуАЗа». Движки от других авто отечественного производства тоже могут подойти, например, от автомобилей «Ока», «Нива» или так называемой «буханки». Но так как они не имеют системы воздушного самоохлаждения, их эксплуатация будет затруднена, что скажется на мощности всего агрегата.

Не менее перспективным можно назвать способ использования двигателя от мотоблока. Кроме того, для дополнения и усовершенствования устройства можно дополнить его деталями от трактора или других автомобилей, что позволит усилить его мощность.

Источник: http://stroy-podskazka.ru/vezdehody/bolotohod-svoimi-rukami/

Изготовление

Источник: http://stroy-podskazka.ru/vezdehody/bolotohod-svoimi-rukami/

Каракат из Смоленской обл. Ярцево

Вездеход имеет полный привод и раму конструкции переломного типа основанную на поворотном кулаке от уаза. Передний мост вездехода снабжен автоматической неполной блокировкой заводского производства,

Читать далее

Источник: http://mtz-80.ru/bez-rubriki/karakat-svoimi-rukami-kak-sdelat-bolotohod-shemy-chertezhi

Необходимый инструмент

У механиков, берущихся разрабатывать и собирать самодельные болотоходы, очевидно, уже имеется полный комплект гаечных ключей, отвертки, напильники, пила по металлу, пассатижи, плоскогубцы, разнообразный крепёж востребованных размеров.

Также понадобится паяльник, сварочный аппарат, насос для накачивания больших колёс.

Источник: http://rybakexpert.ru/bolotohod-svoimi-rukami/

Ходовая часть

Но нередки и те случаи, когда применяются и ходовые рамы из других транспортных средств, что значительно упрощает процесс изготовления агрегата.

Источник: http://stroy-podskazka.ru/vezdehody/bolotohod-svoimi-rukami/

Технические характеристики

Обзор технических характеристик снегоболотохода ЗИС-5

Источник: http://minitraktor34.ru/selhoztehnika/vezdehod-karakat.html

Двигатель для болотохода

Мощность двигателя для болотохода следует подбирать в зависимости от предполагаемой нагрузки. В одном случае вполне подойдёт мотор от мотоблока, а в другом потребуется многосильный движок от автомобиля.

1. Мотоциклетный двигатель. Для поездок по бездорожью после проливного дождя такой мотор вполне подойдёт, но с большой нагрузкой, конечно, не совладает.
2. Автомобильный двигатель от «ЗАЗ», «Нива», «Ока», «ЛуАЗ», «буханки». Эти неприхотливые моторы вполне справятся с работой, если установить их на болотоход. Стабильно работают на разных режимах при низкой и высокой температуре воздуха.

Источник: http://rybakexpert.ru/bolotohod-svoimi-rukami/

Колесо для болотохода

Чтобы сделать колёса высокой проходимости, нужно найти 4 покрышки большого диаметра и выпилить в них множество окон по бокам и опорной поверхности.

Должна получиться ажурная решётчатая конструкция из резины. Внутрь полученного каркаса вставляется камера и накачивается.

Источник: http://rybakexpert.ru/bolotohod-svoimi-rukami/

Дополнительные советы и предупреждения про мини трактор

Если у вас есть достаточное количество денежных средств, то можно приобрести какой-нибудь старый «Жигули»,Оку, мотоблок чтобы использовать его как «донора» для будущего самодельного минитрактора.

Приобретать можно и без документов, при этом довольно подержанный, поэтому стоимость его будет составлять примерно 25-30 тысяч рублей, что относительно немного, в сравнении с готовым минитрактором.

Суть данного совета проста: чтобы не искать запчасти и детали везде, можно взять всё у одной машины, т.е. коробку передач, сцепление и т.д. Кстати, кузов автомобиля потом можно продать.

Также немаловажным моментом является регистрация самодельного агрегата в ГИБДД. Её конечно можно не совершать, если вы не планируете выезжать за пределы своего огорода, но для тех, кто планирует пользоваться дорогами общего пользования, данное действие необходимо.

Дело в том, что минитрактор, даже самодельный, относится к спецтехнике, поэтому требует обязательной регистрации в инспекции. При несоблюдении этих правил, сотрудник может наложить на вас денежный штраф, а само транспортное средство убрать на штрафную стоянку.

Источник: http://minitraktor34.ru/selhoztehnika/vezdehod-karakat.html

Болотоход без названия

Для охоты и рыбалки отлично подходит полноприводный болотоход. Можно сказать, что 80% самодельных вездеходов строятся для выездов именно на охоту или рыбалку. Полноприводный болотоход хоть и очень миниатюрен, но с легкостью преодолевает болотную местность. Благодаря спаренным КАМАЗовским камерам и протектору, который изготовлен из обрезков труб.

В качестве основы колесного диска использовался жигулевский, который хорошо подходил под нужный размер. Самодельный вездеход на максимальной скорости 50 километров в час очень хорошо управляем. Болотоход весит порядка 250 килограмм, что не препятствует хорошей проходимости по болотной местности. Для того чтобы собрать узел перелома, самодельщики использовали трубы, втулку, которую выточили под развертку на токарном станке, и рулевые сошки. Конечно, все это качественно сваривали несколько часов, а то и дней.

Источник: http://7gear.ru/tuning/bolotohod-svoimi-rukami.html

Наша страна огромна и на ее территории еще множество местностей без транспортной структуры, где движение затруднено особенностями ландшафта.

В таких местах зачастую требуется специальная техника, например болотоход. Готовый транспорт такого типа, порой, стоит немыслимых денег, либо его трудно достать. Потому жители отдаленных регионов давно научились самостоятельно изготавливать такую технику.

Какие есть варианты

Перед тем, как сделать болотоход своими руками, нужна некоторая информация и подготовка. Пригодятся технические знания, а также нестандартное мышление, но результат позволит по-настоящему покорять непроходимые места.

• В пользу саморучного изготовления говорит банальный факт экономии, можно использовать бывшие в употреблении части.

• Самый популярный вариант — автомобиль на шинах с низким давлением. От них будет зависеть большая часть результата, важно продумать максимально простую конструкцию, чтобы в дальнейшем не зависеть от сложных деталей при поломке;
• Лодка болотоход своими руками изготавливается еще проще, она позволит передвигаться по затопленным местностям, подходит для малой глубины, но не очень любит заросшие пространства;
• Если же на водоеме большое количество зарослей, лучше всего взяться за болотоход на гусеницах. Своими руками сделать его труднее, но, порой, это необходимость.

Инструкция

Рассмотрим изготовление транспорта на шинах низкого давления. Потребуется рама, оставшаяся от старого мотоцикла, к которой приваривается уже самостоятельно изготовленная рама. Мотор преимущественно берется новый, во избежание поломок в самый неподходящий момент.

Мотоциклетный двигатель типа «Тула» подходит как нельзя лучше. Зажигание лучше всего подходит от трактора, на обычный аккумулятор особых надежд возлагать не стоит. Далее устанавливается топливный бак, крепятся руль и сидение.

Передняя вилка типа Урал без амортизаторов как раз подойдет, затем устанавливается цепной привод. Такая конструкция часто выполняется без тормозов, для остановки достаточно остановить двигатель. Колеса проще всего взять от комбайна, со снятым верхним слоем резины.

Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Прицеп

Чертежи болотохода часто предполагают дополнительный прицеп. Если есть необходимость перевозки грузов, можно изготовить к нему тележку.

Для нее потребуются тракторные колеса или от мотоблока. Крепление подойдет самое простое, к примеру, сквозной штырь с замком. Такая конструкция поможет перемещать груз по рыхлой или мокрой почве в местах с отсутствием дорожного сообщения.

Заключение

Итак, для мест с плохой дорожной ситуацией конструирование подобного транспорта давно не редкость. Имея технические навыки и вложив немного финансов можно соорудить удачный вариант транспорта для заболоченных мест и непроходимых на обычном авто площадей.

1. В сети множество фото болотоходов, сделанных своими руками, которые помогут почерпнуть идеи и некоторые хитрости для создания идеального варианта именно для вас.

Фото самодельного болотохода

Помогите проекту, поделитесь в соцсетях ?

Источник: https://fishingadvice.ru/bolotoxod-svoimi-rukami/

Болотоход своими руками

Самодельный вездеход болотоход на шинах низкого давления с полным приводом, сделанный своими руками.

Этот вездеход построен для поездок по лесному бездорожью и болотам, в основном для поездок на рыбалку.

На вездеход установлен — одноцилиндровый, четырёхтактный двигатель ЗиД, мощностью 4.5 л/с. Двигатель советского производства, достался в новом состоянии, поэтому делать стал на его основе.

КПП (укороченная) от Москвича. Двигатель с КПП стыкуется через самодельное сцепление сделанное из маховика Запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал коробки Москвича. Понижающий редуктор установлен на двигателе.

Рама переломного типа (две полурамы соединённые узлом перелома).

На фото: узел перелома двух полурам.

На фото: автор самодельного вездехода.

Болотоход удачно прошёл испытания и используется для поездок на рыбалку. Двигатель довольно экономичный, расход топлива около 1,5 л в час.

Рулевая размещена справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой.

Самодельный каракат перевозится на прицепе, прицеп от сх Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп.

Перевозить можно любой легковушкой, на месте выгружается и собирается за несколько минут.

Для накачки колес есть штатный компрессор с приводом от двигателя, вездеход загружается всем необходимым и в путь по бездорожью.

На вездеходе отсутствуют брызговики, грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS.

Когда болотоход не загружен, то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев, есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги.

Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо.

Такие тормоза очень помогают если колесо проваливается в «окно» на болоте.

Вот такой получился вездеход болотоход сделанный своими руками.

Источник: http://avto-samodelkin.ru/bolotoxod-svoimi-rukami.html

Как сделать болотоход своими руками, чертежи

Главная › Снаряжение рыбака

Использование вездеходов необходимо в местах, непроходимых для человека. Однако именно такая местность привлекает охотников и рыболовов возможными трофеями.

Любители активного отдыха используют болотоходы. Средство не обязательно покупать, многие конструируют болотоход своими руками из подручных материалов.

Для чего нужен болотоход рыбаку?

Болотоход применяется профессиональными рыболовами, начинающие рыбаки чаще всего довольствуются открытыми для доступа водоемами. В то время как профессионалы ищут сложные и труднодоступные места вылова рыбы. В таких местах можно поохотиться за большими трофеями.

Применение болотохода имеет следующие особенности:

• позволяет преодолевать мелководье;
• позволяет преодолевать топкие места;
• очень часто используется для новых мест, в которых ранее не проходила рыбная ловля
• может использоваться в качестве транспорта по местности с отсутствием дорог.

Полезно знать! Средство как болотоход может применяться в любую погоду независимо от количества выпавших атмосферных осадков, в то время как обычные транспортные средства не могут справиться с задачей.

Как сделать болотоход своими руками?

Приобрести болотоход можно в специализированных магазинах, многие рыболовы делают такое устройство самостоятельно. Это позволяет воплотить все нужные требования и смастерить устройство по личным предпочтениям.

Для самостоятельного изготовления следует соблюдать следующие этапы:

1. Сделать все необходимые чертежи и подготовить материалы.
2. Сделать раму для будущего вездехода.
3. Подготовить подвеску.
4. Монтировать колеса.
5. Установить двигатель.
6. Смонтировать систему проводки и освещения.

На последнем этапе проводится проверка устройства и устраняются все недостатки.

Чертежи болотохода

Выбор двигателя

При выборе двигателя нужно учитывать мощность устройства и его размеры.

Могут быть использованы следующие виды двигателей:

• двигатель от мотоцикла – применяется, если конструируется небольшое средство на одного человека. Однако многие рыболовы не советуют использовать такой вид двигателя, болотоход должен иметь возможность преодолевать большие нагрузки, с чем обычный мотоциклетный двигатель не справится;
• автомобильный двигатель – применяется очень часто, особенно если это марка автомобиля «ЗАЗ». Устройства имеют высокий уровень мощности и тяговых способностей, что позволяет применять болотоход даже в экстремальных условиях;
• двигатель от мотоблока или небольшого трактора. Является частым случаем, так как такие устройства отвечают всем необходимым условиям.

Полезно знать! Среди двигателей часто применяется именно автомобильный, так как его проще приобрести в подержанном состоянии. Использование подержанного двигателя возможно, если перед этим устройство прошло капитальный ремонт.

Ходовая часть

При монтаже ходовой части важно подобрать качество метала и соблюсти все мелочи, которые будут влиять на комфорт передвижения и длительность эксплуатации. Изготавливается ходовая часть с использованием уголков, листов прочного металла.

Также в конструкции могут быть использованы металлические трубы. Используются сцепные рамы, однако многие рыболовы применяют рамы из старых транспортных средств, меняя их конструкцию по своему усмотрению.

Гусеница или шины?

При выборе гусениц или шин каждый пользователь индивидуально рассматривает данный вид вопроса. Гусеницы являются более сложным видом конструкции, однако в процессе перемещения по непроходимым местам имеют большее преимущество, нежели шины.

Шины для болотохода используются намного чаще, связано это с доступностью детали и более простым монтажом.

Как изготовить колеса для болотохода своими руками?

Для изготовления колес в домашних условиях необходимо выполнить следующий алгоритм действий:

• подготовить скаты от грузовика, вымыть их устранить возможные повреждения, тщательно высушить;
• используя белый маркер нанести рисунок, наиболее часто используется орнамент в форме елочки;
• сделать небольшой надрез и, используя пассатижи, устранить проволочный корд;
• используя строительный нож, необходимо сделать надрезы в местах, где будет сниматься верхний слой шины. Устранить верхний слой, оставив только места, где будет просматриваться рисунок. Для устранения верхнего слоя можно использовать лебедку;
• поверхность колес должна быть тщательно отшлифована наждачной бумагой или специальным прибором для шлифовки;
• для монтажа используется стандартный диск, предварительно зачищается и устраняются возможные острые края, которые могут повредить шину.

Могут в шинах использоваться камеры, такое устройство позволит более быстро перемещаться. Часто болотоходы не имеют камер, это не только повышает безопасность, но и улучшает проходимость средства передвижения.

Колёса средства передвижения можно предварительно оснастить цепями, которые повышают проходимость устройствами, не скользят по болотистой почве, и в зимнее время по льду. Такие цепи могут быть приобретены в специальных магазинах или изготовлены самостоятельно.

Как собрать прицеп для болотохода самому?

Для изготовления прицепа необходимо выбирать простую конструкцию. Можно использовать металлический уголок, из которого изготовлен небольшой прицеп на колесах.

Могут быть использованы готовые приспособления с мотоблока. Для крепежа используется обычный сквозной штырь с замком снизу. Применение прицепа позволит на дальние расстояния перемещать грузы, которые сложно нести в руках тем более по бездорожью.

Отзывы рыбаков

Что лучше — сделать болотоход самому или купить?

Изготовить самостоятельно средство по передвижения намного дешевле, нежели приобрести готовый болотоход. Кроме того, готовая модель может не иметь необходимых качеств непосредственно для той местности, где она будет эксплуатироваться.

Однако самостоятельное изготовление устройства трудоемкий процесс, требующий не только средств и времени, но и наличие определённых знаний в автоделе. Многие специалисты не рекомендуют в одиночку проводить такой монтаж, намного удобнее, если будет несколько помощников.

Для полного определения необходимо сравнить стоимость готовых устройств и приблизительной стоимости деталей, если изготавливать болотоход самостоятельно.

Отметим! Применение болотоходов позволяют повысить результативность рыбалки, если человек занимается профессиональной рыбной ловлей и ищет новые места охоты за трофеями. Самостоятельное изготовление такого средства передвижения позволяет не только воплотить все пожелания, но и подобрать машину непосредственно для местности, в которой проживает рыбак.

Эту щуку поймал с помощью активатора клева. Раньше никогда таких не ловил, теперь же каждый раз привожу с рыбалки трофейные экземпляры! Настало время и вам гарантировать свой улов!!!

ПОДРОБНЕЕ →

Болотоход своими руками: процесс изготовления, чертежи Ссылка на основную публикацию

Источник: https://bagorik.ru/aksessuari/bolotoxod-svoimi-rukami.html

Как создать болотоход своими руками из подручных средств

• На территории нашей необъятной страны осталось ещё немало мест, где не имеется развитой транспортной сети и невозможно найти даже следов инфраструктуры.
• Именно для передвижения по таким непроходимым районам требуется специальная техника, такая как болотоход.
• Но транспортное средство промышленного производства уже само по себе стоит достаточно дорого, а траты на обслуживание и вовсе делают подобные машины недоступными для большинства людей.
• Поэтому жители отдаленных областей предпочитают сделать из подручных средств своими руками болотоходы.

Особенности самодельного болотохода

Чтобы создать самодельный болотоход, требуется не только наличие определенных, пусть и бывших в употреблении, технических деталей, но и некоторое мастерство. Только технические навыки вкупе с незаурядной фантазией позволят изготовить самый настоящий покоритель бездорожья.

Узнайте, чем отличается посевной комплекс Джон Дир 1910 от своих односерийных аналогов.

Прочитав следующую статью, вам станут известны технические характеристики автобетоносмесителя СБ-92.

Тогда собранная собственными усилиями машина будет по-настоящему качественной, не уступающей по своим техническим характеристикам болотоходам заводского производства. И что самое приятное, при этом экономится значительная сумма финансовых средств.

1. Самый простой вариант создания самодельного транспортного средства подобного плана – машина на шинах низкого давления.
2. Шины – чуть ли не самая главная часть болотохода, ведь от их конструкции напрямую зависит качество и надежность эксплуатации машины.
3. Шины и их крепление должны быть продуманы максимально просто, чтобы свести к минимуму возможные материальные расходы на изготовление болотохода.

Для этого собирается лодочный мотор болотоход своими руками. Такое устройство позволит передвигаться по мелководным водоемам. Подвесной мотор очень удобен, т. к. его можно прикрепить практически к любой лодке, создав таким образом болотоход.

Для более заросших водоемов понадобится другой тип техники. В этом случае следует обратить внимание на изготовление гусеничного болотохода своими руками. Такой вариант достаточно трудоемкий. Это связано с тем, что нужно прикреплять гусеницы к болотоходу.

Что потребуется для создания болотохода

Большое значение в процессе создания самодельного болотохода играют такие факторы, как комфортабельность и упрощенное управление транспортным средством. Поэтому при изготовлении агрегата этим показателям нужно уделить особое внимание.

Чтобы болотоход мог выполнять свою прямую функцию, а именно – быстро и безопасно перевозить своего владельца и возможный груз по заболоченной местности, нужно иметь определенные навыки.

Потребуются знания из области автомеханики и фрезеровки, опыт сварочных работ. Физическая подготовка также будет необходима, ведь некоторые детали самодельного аппарата имеют довольно большой вес.

Для того чтобы собрать свой собственный болотоход, требуется некая техническая основа. Обычно берут детали старого мотоцикла или камеру неисправной машины и, как уже говорилось выше, шины низкого давления.

Для изготовления будущего болотохода своими руками также можно использовать детали от старого автомобиля УАЗ.

Подобная конструкция пользуется популярностью по причине своих прекрасных эксплуатационных качеств. При этом создание подобного агрегата не требует огромного количества усилий.

К этим преимуществам прибавляется еще один фактор, немаловажный для болотистой местности: шины низкого давления обеспечивают плавучесть транспортного средства, что позволит своими руками сделать из болотохода подобие лодки.

Для начала понадобится рама от старого мотоцикла, такого как ИЖ Планета-4. К ней нужно приварить изготовленную ранее самодельную раму подходящих размеров.

А вот мотор для болотохода, изготовленного своими руками, должен быть новым. Этот пункт особенно важен, если, конечно, вы не хотите заглохнуть посреди дикой местности.

Самым оптимальным вариантом исполнения считается двигатель, взятый от мотоцикла «Тула», который не был использован ранее. Его механизм отличается системой принудительного воздушного охлаждения и повышенной экономией расхода энергии.

Однако стоит заменить исходное зажигание двигателя на магнето, используемое для запуска трактора. Это объясняется тем, что в условиях болотистой местности не стоит рассчитывать на обычный аккумулятор – он может запросто выйти из строя от столь большого объема работ.

Затем следует поставить бензобак, укрепить сиденье и установить руль. Идеальным донором этих деталей станет Восход-2М.

Далее устанавливается передняя вилка. Для болотохода, изготовленного своими руками, подойдет модель от любого старого мотоцикла, например, Урал. Главное, чтобы она была разборной и не имела амортизаторов.

Следующим элементом болотохода будет цепной привод, цепь которого подбирается в соответствие с шестерней. Задний мост и полуоси берутся от старого УАЗ-469.

Внимание! Тормоза в данной конструкции не нужны. Чтобы остановить самодельный вездеход достаточно просто заглушить двигатель. Затем нужно установить колеса.

Самое легкое решение – это взять колеса от комбайна, предварительно сняв с покрышек верхний слой резины. А вот для задних покрышек необходима установка более сложных колес, с хорошим протектором для максимально удобного передвижения по бездорожью.

Как изготовить колеса для болотохода своими руками

Чтобы изготовить камеру, для начала нужно определиться с размером покрышки. Ее подбирают в соответствие с моделью болотохода, изготавливаемого своими руками, например берутся шины от Оки, однако чаще всего используют ГАЗ-66 и ЗИЛ 131.

Для обдирки потребуется просторная рабочая площадка и следующие инструменты:

• ножи, обычные и с двухсторонней режущей кромкой;
• точило, чтобы обрабатывать ножи;
• большое шило;
• молоток;
• кусачки.

Иногда берется модель с ножным приводом, более удобным для работы. При выборе «дралки» следует обратить внимание на количество оборотов, – они не должны быть слишком высокими.

После того как рабочее место подготовлено, а все инструменты находятся под рукой, можно приступать к изготовлению колес для болотохода. Сначала нужно избавиться от внешнего пучка проволочного корда.

В камере прорезается небольшое окошко, через которое кусачками перекусывается один из винтиков. Затем на плоскогубцы наматывается проволока и удаляется по всему периметру.

После этого выполняется прорезка боковины. Она идет от корда до протектора, расстояние от одной резки до другой должно быть не менее 8 см, а их глубина должна затрагивать первый слой.

Кусачками подрывается клык. Затем с помощью ножа края клыка также подвергаются подрезке. Само подрывание должно идти по направлению часовой стрелки, в противном случае верхний слой корда будет выбиваться с правой стороны.

Следом формируется протектор шины. Для начала нужно разметить рисунок на самой камере. При выборе рисунка нужно учесть функциональное назначение шины и рассчитать свои силы для создания более сложного контура.

Самым простым вариантом считается протектор-елочка с центральной ребордой или без нее.

После прорисовки можно начинать нарезку контуров. Лезвие ножа должно быть приставлено к поверхности шины под определенным углом. При нарезке форма сечения должна напоминать правильную трапецию.

Следующий этап после прорезки торцов рисунка – непосредственно обдирка шин. Это самый длительный процесс, занимающий много времени и требующий от человека таких качеств, как усидчивость и терпение.

Но если прорисовка и нарезка контура были выполнены на должном уровне, то работы по обдирке будут более быстрыми и точными.

Обдирать колеса нужно с осторожностью, иначе есть риск задеть клык протектора, что недопустимо. Если в процессе справа появится слой корда, не стоит думать, будто что-то пошло не так, – после полной обработки клыков шины он исчезнет сам по себе.

Однако даже минимальный подрез, произведенный не в том направлении, перечеркнет весь труд. Такая шина будет непригодна для использования, при эксплуатации она начнет расслаиваться и придет в негодное состояние.

Выбор протектора и диска шины болотохода

Для того чтобы подобрать идеальные для болотохода шины низкого давления, необходимо учесть следующее:

• протектор должен обладать эффектом самоочистки. Это особенно актуально для эксплуатации в суровых заболоченных районах;
• если планируется передвигаться по торфяникам, то рельеф протектора не должен быть слишком глубоким и высоким. Иначе верхний слой шин может порваться, а сцепление будет недостаточным для качественной эксплуатации;
• для песчаников и заснеженных районов следует выбрать шины с редким рисунком протектора.

Диски выбираются стандартные, однако некоторый подгон элементов под болотоход все же присутствует. Это может проявляться в виде вставки полосы-вкладыша или оснащения алюминиевыми дисками-тазиками.

Диски и камера при этом скрепляются при помощи специальных ремней, однако подойдет и обычная транспортная лента.

Как собрать прицеп для болотохода своими руками

Чтобы использовать машину для перемещения грузов, достаточно изготовить самодельную тележку. Для болотохода, изготавливаемого своими руками, подойдет обычный металлический уголок с колесами от трактора или мотоблока.

Устройство сцепления тележки с агрегатом лучше выбрать максимально простое и надежное, такое как сквозной штырь, имеющий снизу замок.

На таком импровизированном прицепе можно перевозить грузы в условиях бездорожья и перемещать их по рыхлой и влажной почве.

Популярность самодельных конструкций

Для сельской местности изготовление болотоходов своими руками уже не считается редкостью. Это насущная необходимость, особенно актуальная там, где грунтовые воды подступают к поверхности земли.

Посмотрев следующее видео, вы поймете, что для того, чтобы своими руками соорудить болотоход, необходимо терпение, небольшие финансовые вложения, детали от старой грузовой техники и определенные навыки:

Источник: http://spez-tech.com/tehnika/raznoe/kak-sozdat-bolotohod-svoimi-rukami-iz-podruchnyih-sredstv.html

Самодельные болотоходы своими руками: особенности и советы :

Что же такое болотоход? Это машина, которая характеризуется высокой степенью проходимости даже по тем местам, где никогда не было дорог. Наибольшую популярность такие машины заслужили у охотников, рыбаков и путешественников.

Изготовление или покупка?

Многие люди приобретают уже готовые болотоходы из-за того, что изготовить их самостоятельно достаточно проблематично. Во-первых, для этого необходимо иметь малогабаритную машину. Во-вторых, требуется огромное количество знаний и навыков.

К тому же различные цели рыбака, охотника или путешественника будут требовать различных характеристик от заготовок. Именно такое обилие требований двигает людей к тому, что лучше все же изготавливать самостоятельно, даже зная о том, насколько это сложно.

Из наиболее важных критериев для сборки самодельного болотохода можно выделить следующие пункты:

• хорошее знание автодела;
• важно уметь работать со сварочным аппаратом, а также осуществлять различные слесарные работы;
• важно также понимать, что сборка — это не только сложно, но и довольно долго, к тому же собрать хорошее изделие с первого раза удается далеко не каждому;
• весь процесс сборки самодельного болотохода потребует значительных материальных вложений;
• также нужно знать особенности машин, работающих на гусеницах и на шинах низкого давления, чтобы в будущем не пожалеть о сделанном выборе.

Начало работ по сборке

Вне зависимости от того, какой тип болотохода был выбран, весь процесс конструирования будет делиться на несколько этапов.

1. Первый и очень важный этап — это чертеж для самодельного болотохода. Настоятельно рекомендуется доверить этот предварительный этап тем, у кого уже есть такой опыт. Любая неточность на данном этапе приведет к краху всей конструкции в будущем.
2. Далее идет этап, на котором нужно выбрать раму-основу для машины. Здесь важно отметить, что выбирать раму нужно, основываясь на тех целях, для которых устройство будет использоваться в дальнейшем. Это может быть рама мотоцикла, легкового автомобиля или самодельная рама. Можно добавить, что первые два способа являются самыми часто используемыми при сборке самодельного болотохода.

Процесс изготовления

Этап сборки начинается с того, что берутся за изготовление подвески и заднего моста. Эти две части будут соединяться между собой при помощи рулевой втулки, а также особой стойки.

На данном этапе настоятельно рекомендуется использовать самодельные конструкции. Конечно, их изготовление будет достаточно длительным, а также потребует определенных финансовых затрат.

Но в конечном итоге будет получена конструкция, максимально комфортная и удобная именно для поставленных целей.

Далее следует процесс установки колес. Те, что крепятся к заднему мосту, используют ступицы, изготовленные из металла. Чаще всего на данном этапе используют шины низкого давления для самодельного болотохода.

На таких колесах, которые можно взять с больших грузовиков или же их прицепов, значительно повысятся управляемость устройством и общий уровень безопасности человека. Вместо таких шин можно использовать гусеницы, как это делают некоторые мастера.

Но процесс их крепления намного сложнее и длительнее, а потому при первой самостоятельной сборке использовать их настоятельно не рекомендуется.

Двигатель и заключительная часть

Следующим этапом будет выступать монтаж двигателя. На данном этапе очень важно не забыть один нюанс — установку системы охлаждения для этой детали. Также здесь нужно не забыть про установку разнообразных дополнительных систем, отвечающих, к примеру, за сцепление, отвод выхлопных газов и прочее. Параллельно с этими работами нужно позаботиться о монтаже корпуса и проводки.

Заключительным этапом считается пробный запуск и последующий тест самодельного болотохода. Здесь очень важно заметить даже малейшие отклонения или неисправности в работе устройства. Если таковые будут найдены, то устранить их нужно именно на этом этапе.

Подробное описание двигателей

Этап выбора двигателя очень важен, а потому он требует более детального описания. Тут важно понимать, что в качестве мотора для самодельного болотохода подходит почти любая конструкция, однако здесь очень важна мощность устройства. Наиболее распространенные варианты, которые используют при самостоятельной сборке:

• Можно использовать мотоциклетные двигатели. Однако данный вариант не заслужил большой популярности, так как в дополнение к нему придется устанавливать более продуманную систему охлаждения.
• Наиболее предпочтительным вариантом двигателя стал четырехтактный ЗАЗ. Его использую чаще других, так как он подтвердил свою надежность при эксплуатации даже при довольно низких температурах.
• Возможно использование и других двигателей от легковых автомобилей отечественного производства, если они соответствуют всем требованиям.
• Некоторые мастера используют мотоблоки, однако этот вариант не слишком распространен. Чаще всего используют те элементы, которые снимаются с тракторов. Однако их приходится дополнительно комплектовать другими запчастями с других двигателей.

Шины или гусеницы?

Довольно важный вопрос — это выбор движущей части. Будут это гусеницы или же шины низкого давления? Самодельные болотоходы на шинах более популярны по причине того, что они значительно быстрее в плане сборки, а также требуют меньших материальных затрат. Ускоряется процесс из-за того, что из конструкции удаляются все наиболее сложные узлы.

Если говорить о гусеничном варианте, то он, конечно же, гораздо сложнее в изготовлении. Однако здесь же выделяется и наиболее главный плюс — это огромная проходимость. По этой характеристике такие болотоходы практически не знают себе равных.

Однако тут стоит отметить, что для работы такого устройства используется автомобильный силовой агрегат, а значит, расходы топлива также будут значительно выше, а это увеличение финансовых затрат не только на стадии сборки, но и на протяжении всего периода эксплуатации. Наибольший недостаток заключается как раз в применении гусеничного механизма.

Дело в том, что заводские агрегаты использовать практически никогда не удается, а значит, нужно собирать все вручную, а этот процесс длительный, сложный и дорогой.

Источник: https://www.syl.ru/article/370194/samodelnyie-bolotohodyi-svoimi-rukami-osobennosti-i-sovetyi

Как сделать вездеход из мотоблока своими руками: видео, чертежи, фото

На основе мотоблока часто делают самодельные вездеходы и другие транспортные средства высокой проходимости. Причин для этого несколько:

• имеется энергонасыщенный транспортный блок, обладающий высокими тяговыми характеристиками, собранный на раме;
• управление двигателем и трансмиссией перенесено на удобные ручки;
• масса мотоблоков невысока, их можно перевозить к нужному месту в багажнике, кузове или на автомобильном прицепе.

Для охоты и рыбалки легкий мини вездеход достаточно востребован.

Но промышленность пока не увидела коммерческих перспектив в создании комплектов навесного оборудования, преобразующего серийный мотоблок в транспорт повышенной проходимости.

Имеются довольно интересные примеры создания подобных машин. Самодельщики своими руками создали образцы для подражания. Есть простор для идей при разработке новых интересных устройств.

Особенности вездеходов из мотоблока

Основные узлы, которые следует приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

• рама, она служит для организации мобильного транспортного средства;
• задний мост нужен для установки задних колес;
• посадочное место для водителя, его желательно защитить от попадания влаги и грязи из-под колес;
• система освещения нужна, чтобы безопасно двигаться в любое время суток.

Вездеход на базе мотоблока создается, как одноместное транспортное средство. Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий устойчивости к опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Угра, МТЗ и другие оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км/ч. По бездорожью, при прохождении жижи или топких мест скорость может снизиться до 1-2 км/ч.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на малой скорости набегающего потока будет недостаточно, чтобы поддержать оптимальный тепловой режим.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жесткой рамой.

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах применяется в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощается.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
3. В отверстие диска выводится воздушный клапан.
4. Колесо накачивается воздухом.
5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Подробнее – в статье пневмоходы на шинах низкого давления.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяют их работоспособность. Здесь предусматривается пятикратный запас прочности.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Самодельные гусеничные вездеходы своими руками

Снизить удельное давление на грунт поможет использование гусениц. Вес распределяется по всей площади траков. Такой движитель вездехода на базе мотоблока способен преодолевать песок, заболоченные участки, крутой подъем и иные препятствия.

Подробнее по теме читайте в статье про снегоход на гусеницах своими руками.

Некоторые самодельщики делают траки для гусениц металлическими из пластин толщиной более 5 мм. К пластинам приваривают кольца из водопроводных труб. Другой вариант исполнения траков – полностью из труб ПВХ, нарезанных вдоль. Траки крепятся между собой на транспортерной ленте или другой основе.

Проще изготовить траки из композитных материалов. Для этого применяют стеклоткань и эпоксидную смолу. В качестве каркаса используют стеклополимерную арматуру. В специальных формах изготавливают траки. После изготовления нужного количества их собирают в гусеницу. При изготовлении траков из композитных материалов используют элементы для сочленения из износостойких сталей.

Есть варианты применения траков из древесины. Потребуется их пропитка защитными смесями.

Самый простой способ изготовления гусеницы для вездехода на базе мотоблока – это использование транспортерной ленты. Для одной гусеницы нужны две полосы. Их соединяют в кольцо, а потом с помощью отрезков стальной трубы создают гусеницу.

На видео можете увидеть вариант изготовления водонепроницаемого корпуса, удерживаемого на плаву. В этом случае гусеничный движитель позволит перемещаться не только по земле, но и по воде. Получится вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Источник: https://MoyMotoblok.ru/samodelki/samodelnye-vezdehody-iz-motobloka-svoimi-rukami/

Как сделать болотоход своими руками

Болотоходы – это машины, которые характеризуются высокой степенью проходимости. Эти машины способны передвигаться там, где дорог нет вообще и где человек не сможет пройти без специального транспорта. Болотоходы прекрасно справляются с этой серьезной задачей, поэтому ими интересуются охотники, рыболовы и туристы, чтобы увидеть и полюбоваться нетронутой природой.

На рынке можно встретить некоторые модели заводского изготовления. К сожалению, подобные изделия не дешевые. К тому же, они не удовлетворяют большинство покупателей своими характеристиками.

В связи с этим, некоторые любители их изготавливают самостоятельно. Их не останавливает даже тот факт, что занятие это не из простых.

Без определенных знаний и навыков, особенно первый раз, вряд ли получится действующий экземпляр.

Для чего рыбаку необходим болотоход?

Как правило, начинающих рыболовов подобный аспект не интересует, а вот опытных, которых ничем не удивишь, эта машина непременно заинтересует. Наличие болотохода позволяет решить массу проблем. Например:

• Преодоление непроходимых участков. Ведь рыбы больше там, где не ступала нога человека.
• Поиск новых участков для рыбалки.
• Выезды на рыбалку, где отсутствуют нормальные дороги. Это очень важно в условиях, где погода не балует отдыхающих солнечными днями, а обильно поливает атмосферными осадками.

Что лучше, купить болотоход или сделать самому?

Люди, у которых имеется достаточное количество средств, долго не задумываются и покупают все, что считают нужным. Как правило, их интерес сконцентрирован на зарабатывании денег. Те, у которых не так много средств, подумывают о самостоятельном изготовлении: в любом случае машина обойдется значительно дешевле. Кроме этого, такие люди имеют неподдельный интерес к самому процессу изготовления.

Но это совсем не означает, что каждому это по силам. Несмотря на это, самостоятельное изготовление имеет свои плюсы: вполне возможно, что удастся собрать именно ту машину, которая необходима. Большинство рыболовов отдают предпочтение малогабаритным устройствам, чего не скажешь о заводских изделиях, которые не могут удовлетворить всех клиентов. Они или слишком большие, или чересчур неэкономные.

Если принято решение о самостоятельном изготовлении подобного вида транспорта, то придется столкнуться с некоторыми сложностями. Например:

• Необходимы знания в области автодела.
• Необходимо уметь работать со многими слесарными инструментами и приспособлениями.
• Нужно быть готовым к тому, что на это уйдет масса времени и рассчитывать, что с первого раза получится хорошая машина, не следует.
• Кроме времени, потребуются и другие затраты, в том числе и денежные.
• На начальном этапе хорошо бы изучить некоторые варианты изготовления подобных машин, чтобы определиться, какой из вариантов больше подходит.

Процесс изготовления болотохода своими руками

Независимо от выбранного варианта машины, технологические этапы изготовления имеют определенный стандарт и подходят для процесса изготовления любого вида подобного изделия. Различают такие этапы:

• Выбор типа изделия и обеспечение его рабочими чертежами. Если нет опыта подобных работ, лучше поручить это дело профессионалу. Любые неточности на чертежах сведут на нет всю работу.
• Выбор основной рамы для болотохода. Существует много вариантов, когда в качестве рамы используется мотоцикл, автомобиль или другая, самодельная конструкция. Как правило, любители стараются использовать то, что имеется под рукой. Подобный подход экономит как средства, так и затраченное время.
• Изготовление или использование подходящей, уже готовой подвески. Несмотря на то, что при использовании готовой подвески значительно экономится время, изготовление подвески своими руками имеет свои плюсы. В данном случае, удастся создать аппарат, который будет соответствовать всем требованиям проходимости и комфорта.
• Монтаж колес, которые устанавливаются на заднем мосте. В основном, для этого применяют ступицы из металла. Лучшим вариантом считается применение камер с низким давлением, которые можно позаимствовать у больших грузовиков или их прицепов. Такой подход повысит не только безопасность передвижения транспорта по бездорожью, но и повысит степень управляемости изделием в таких экстремальных условиях. Использование вместо колес гусениц сопровождается непомерной сложностью в процессе их установки. Их трудно не только изготовить, но и достать.
• Крепление двигателя. Этот этап сопровождается установкой системы охлаждения двигателя, а также монтажом других дополнительных систем, связанных с отводом отработанных газов, системы сцепления, установки корпуса и разводки бортовой электропроводки, без чего не будут работать фары и освещение салона.
• На завершающем этапе придется запустить двигатель и протестировать болотоход, что позволит оценить степень правильности его сборки и подтвердить все расчетные характеристики. В случае обнаружения каких-либо недочетов, их следует немедленно устранить, поскольку безопасность устройства должна быть на первом месте.

Выбор двигателя

От выбора двигателя будут зависеть основные характеристики изделия. Как говорится, можно втиснуть любой подходящий двигатель, но лучше обратить внимание на его мощность, поскольку болотоходы работают в условиях больших нагрузок и на протяжении длительного времени.

В условиях самостоятельного изготовления болотоходов возможно применение:

• Двигатели от мотоцикла. На самом деле это не самый лучший вариант, так как придется позаботиться о хорошем охлаждении двигателя. Кроме этого, мотоциклетные двигатели не имеют достаточной мощности. Если и получится аппарат, то уж слишком слабый.
• Двигателя от автомобиля. Особенно актуален вопрос о применении двигателя с воздушным охлаждением от автомобиля «ЗАЗ». Это двигатели, которые обладают всеми необходимыми характеристиками при изготовлении болотохода. Как показала практика, они безотказные как при высоких, так и при низких температурах.
• Подойдут и другие двигатели от отечественных автомобилей, хотя многие из них не имеют воздушного охлаждения, что затрудняет их применение.
• Двигателя от мотоблока. Этот вариант так же считается перспективным. Довольно часто любители используют детали от тракторов, а также от других двигателей.

Ходовая часть

Как уже указывалось ранее, изготовление ходовой части своими руками должно быть в приоритете. Но здесь все не так просто, так как придется обращать внимание на следующее:

• Качество изготовления подвески повлияет на конечный результат в плане комфорта передвижения и в плане проходимости. Это почувствует, как владелец транспортного средства, так и пассажиры.
• Изготовить подвеску помогут различные чертежи и схемы, где указываются все материалы для изготовления, такие как трубы, уголки, швеллеры и т.д. Для изготовления следует брать только прочную сталь, что позволит прослужить самодельному устройству не менее 20-30 лет.
• Конструкция рамы может быть либо сцепной, либо сочлененной. Второй вариант более сложный в реализации, но болотоход может получить дополнительные возможности по проходимости.

Гусеница или шины низкого давления

Конструкция болотохода может быть реализована или на гусеницах, или на пневматическом ходу. Каждый из видов характеризуется своими данными.

Самодельные транспортные средства на гусеницах встречаются, но намного реже, по сравнению с пневматикой. Это обусловлено сложностью в изготовлении. Несмотря на это, проходимость у подобных аппаратов намного выше, что заслуживает на внимание.

К недостатку следует отнести тот факт, что подобные двигатели требуют большого расхода топлива. Сложность реализации такого проекта заключается еще и в том, что подобные ходовые части практически не выпускаются заводами, поэтому приходится все детали собирать руками, а это очень затратно, как по времени, так и по средствам.

Скорее всего, большие затраты влияют и на производство подобных аппаратов в заводских условиях.

Самодельные болотоходы на шинах низкого давления – это более реалистичный и более выполнимый проект. Затраты на изготовление такого транспортного средства незначительно ниже, чем на гусеничном ходу, да и времени на сборку пойдет меньше.

Кроме этого, проблем с запасными частями и деталями для изготовления, практически нет. К тому же, ходовая часть на пневматике проще в техническом плане. В связи с этим, подобные самодельные устройства пользуются большой популярностью.

• Источник

Источник: https://s30541360683.mirtesen.ru/blog/43126521676/Kak-sdelat-bolotohod-svoimi-rukami

Что же такое болотоход? Это машина, которая характеризуется высокой степенью проходимости даже по тем местам, где никогда не было дорог. Наибольшую популярность такие машины заслужили у охотников, рыбаков и путешественников.

Изготовление или покупка?

Многие люди приобретают уже готовые болотоходы из-за того, что изготовить их самостоятельно достаточно проблематично. Во-первых, для этого необходимо иметь малогабаритную машину. Во-вторых, требуется огромное количество знаний и навыков. К тому же различные цели рыбака, охотника или путешественника будут требовать различных характеристик от заготовок. Именно такое обилие требований двигает людей к тому, что лучше все же изготавливать самостоятельно, даже зная о том, насколько это сложно. Из наиболее важных критериев для сборки самодельного болотохода можно выделить следующие пункты:

• хорошее знание автодела;
• важно уметь работать со сварочным аппаратом, а также осуществлять различные слесарные работы;
• важно также понимать, что сборка — это не только сложно, но и довольно долго, к тому же собрать хорошее изделие с первого раза удается далеко не каждому;
• весь процесс сборки самодельного болотохода потребует значительных материальных вложений;
• также нужно знать особенности машин, работающих на гусеницах и на шинах низкого давления, чтобы в будущем не пожалеть о сделанном выборе.

Начало работ по сборке

Вне зависимости от того, какой тип болотохода был выбран, весь процесс конструирования будет делиться на несколько этапов.

1. Первый и очень важный этап — это чертеж для самодельного болотохода. Настоятельно рекомендуется доверить этот предварительный этап тем, у кого уже есть такой опыт. Любая неточность на данном этапе приведет к краху всей конструкции в будущем.
2. Далее идет этап, на котором нужно выбрать раму-основу для машины. Здесь важно отметить, что выбирать раму нужно, основываясь на тех целях, для которых устройство будет использоваться в дальнейшем. Это может быть рама мотоцикла, легкового автомобиля или самодельная рама. Можно добавить, что первые два способа являются самыми часто используемыми при сборке самодельного болотохода.

Процесс изготовления

Этап сборки начинается с того, что берутся за изготовление подвески и заднего моста. Эти две части будут соединяться между собой при помощи рулевой втулки, а также особой стойки. На данном этапе настоятельно рекомендуется использовать самодельные конструкции. Конечно, их изготовление будет достаточно длительным, а также потребует определенных финансовых затрат. Но в конечном итоге будет получена конструкция, максимально комфортная и удобная именно для поставленных целей.

Далее следует процесс установки колес. Те, что крепятся к заднему мосту, используют ступицы, изготовленные из металла. Чаще всего на данном этапе используют шины низкого давления для самодельного болотохода. На таких колесах, которые можно взять с больших грузовиков или же их прицепов, значительно повысятся управляемость устройством и общий уровень безопасности человека. Вместо таких шин можно использовать гусеницы, как это делают некоторые мастера. Но процесс их крепления намного сложнее и длительнее, а потому при первой самостоятельной сборке использовать их настоятельно не рекомендуется.

Двигатель и заключительная часть

Следующим этапом будет выступать монтаж двигателя. На данном этапе очень важно не забыть один нюанс — установку системы охлаждения для этой детали. Также здесь нужно не забыть про установку разнообразных дополнительных систем, отвечающих, к примеру, за сцепление, отвод выхлопных газов и прочее. Параллельно с этими работами нужно позаботиться о монтаже корпуса и проводки.

Заключительным этапом считается пробный запуск и последующий тест самодельного болотохода. Здесь очень важно заметить даже малейшие отклонения или неисправности в работе устройства. Если таковые будут найдены, то устранить их нужно именно на этом этапе.

Подробное описание двигателей

Этап выбора двигателя очень важен, а потому он требует более детального описания. Тут важно понимать, что в качестве мотора для самодельного болотохода подходит почти любая конструкция, однако здесь очень важна мощность устройства. Наиболее распространенные варианты, которые используют при самостоятельной сборке:

• Можно использовать мотоциклетные двигатели. Однако данный вариант не заслужил большой популярности, так как в дополнение к нему придется устанавливать более продуманную систему охлаждения.
• Наиболее предпочтительным вариантом двигателя стал четырехтактный ЗАЗ. Его использую чаще других, так как он подтвердил свою надежность при эксплуатации даже при довольно низких температурах.
• Возможно использование и других двигателей от легковых автомобилей отечественного производства, если они соответствуют всем требованиям.
• Некоторые мастера используют мотоблоки, однако этот вариант не слишком распространен. Чаще всего используют те элементы, которые снимаются с тракторов. Однако их приходится дополнительно комплектовать другими запчастями с других двигателей.

Шины или гусеницы?

Довольно важный вопрос — это выбор движущей части. Будут это гусеницы или же шины низкого давления? Самодельные болотоходы на шинах более популярны по причине того, что они значительно быстрее в плане сборки, а также требуют меньших материальных затрат. Ускоряется процесс из-за того, что из конструкции удаляются все наиболее сложные узлы.

Если говорить о гусеничном варианте, то он, конечно же, гораздо сложнее в изготовлении. Однако здесь же выделяется и наиболее главный плюс — это огромная проходимость. По этой характеристике такие болотоходы практически не знают себе равных. Однако тут стоит отметить, что для работы такого устройства используется автомобильный силовой агрегат, а значит, расходы топлива также будут значительно выше, а это увеличение финансовых затрат не только на стадии сборки, но и на протяжении всего периода эксплуатации. Наибольший недостаток заключается как раз в применении гусеничного механизма. Дело в том, что заводские агрегаты использовать практически никогда не удается, а значит, нужно собирать все вручную, а этот процесс длительный, сложный и дорогой.

Статья составлена по материалам сайта — ссылка на источник

Полноприводный легкий болотоход, рама «переломка». Очень легкий и проходимый каракат с экономичным двигателем. Фото после капремонта с покраской, так сказать привели в божеский вид и кое-что поправили.

>

Это до покраски, так сказать в полевых условиях

>

>

Теперь немного о конструкции. Двигатель ЗиД, одноцилиндровый четырехтактный, мощность по моему всего 3л/с, вроде предназначен для кручения электрогенератора, достался новый, поэтому делать стал на его основе. Коробка «Москвичевская», которую я укоротил. Двигатель с коробкой стыкуется через самодельное сцепление сделанное из маховика «горбатого» запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Запорржский диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал москвичевсклй коробки. Понижающий редуктор установлен на двигателе.

Задний привод

>

>

>

>

>

На этом каракате уже пройдено около 600 км. Расход топлива около 1,5л в час. Если заметили то рулевая справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой. Каркат перевозится на прицепе, прицеп от сх Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп. Перевозить можно любой легковушкой, на месте выгружается и собирается минут за 20-ть, для накачки колес есть штатный компрессор с приводом от двигателя, каракат загружается всем необходимым и в путь по бездорожью.

Не смотря на то на каракате отсутствуют брызговики грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS. Что полностью устраивает. Когда каракат не загружен то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги.
Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо. Такие тормоза очень помогают если колесо проваливается в «окно» на болоте.

Самодельные болотоходы — это далеко не новое изобретение, однако довольно успешное. Использование таких машин широко распространено среди жителей отдаленных уголков страны. Прибегнуть к их созданию людей вынудило то, что вокруг них есть большое количество заболоченной местности, а перемещаться по ней приходится. К тому же самодельные болотоходы гораздо выгоднее в финансовом плане. Так как купить уже собранный и готовый к эксплуатации агрегат заводского производства — это очень и очень недешево.

Нюансы самодельной машины

Отличительной особенностью создания такой машины будет то, что мастеру, во-первых, понадобится большое количество самых разнообразных деталей, которые эксплуатировались до этого (причем детали будут использоваться с нескольких типов транспортных средств). А во-вторых, конечное же, необходимо умение работать руками, так как для процесса сборки понадобится большое количество разнообразных навыков.Самодельные болотоходы отличаются высокой надежностью. Машина, собранная своими руками будет куда надежнее, чем та, что собрана на заводе.

Шины

Самодельные болотоходы чаще всего собираются с упором на определенную местность. Так как чаще всего они необходимы для передвижения по неглубокому болоту, то их снабжают колесами. Хотя существуют и агрегаты, которые обладают гусеницами или вовсе имеют форму лодки.

Но если вернуться к сборке стандартной модели, то лучше всего браться за самодельные болотоходы на шинах низкого давления. Кстати, именно это часть автомобиля считается главной и определяющей. Чем лучше будут шины, тем надежнее, безопаснее и качественнее будет вся конструкция в целом.

Также стоит сказать, что лучше всего приобретать наиболее дешевые шины для сборки болотохода. Недорогие основные материалы, а также самая простая конструкция их крепления помогут сэкономить максимальное количество денег.

Заготовка шин своими руками

Если есть все необходимые инструменты и старые колеса, то вполне реально создать эти крайне важные детали самостоятельно. Самодельные шины на болотоходы подбираются в индивидуальном порядке, так как каждая машина является единственной в своем роде, если создается самостоятельно. Однако существует несколько вариантов, которые применяются чаще всего:

1. Одним из таких вариантов стали шины от ГАЗ-66.
2. Вторым вариантом являются шины от ЗИЛ 131.

Для того чтобы создать необходимое колесо для болотохода, необходимо обзавестись рядом некоторых инструментов. В названный список входят:

• молоток;
• точило;
• шило;
• кусачки;
• ножи.

Кроме этого инвентаря, скорее всего, понадобится еще один небольшой, но важный инструмент, который среди мастеров на все руки зовется «дралкой». Используют его для того, чтобы быстро справиться с задачей удаления верхнего слоя резины с шины. Теперь рассмотрим процесс поэтапно.

Этапы подготовки шин

Первым этапом в работе будет удаление проволочного корда, его внешнего пучка. Для того чтобы осуществить эту операцию, необходимо сделать небольшое отверстие. Далее нужно взять кусачки и при их помощи перекусить любой из обнаруженных винтиков. После того как это будет сделано, отрезанный кусочек проволоки обматывается вокруг плоскогубцев и весь пучок вытягивается. На этом первый этап завершается.

Следующий — это прорезка боковины. Выполняя эту работу, необходимо понимать, что расстояние от одной резки до другой не должно быть меньше, чем 8 см. А также нужно учитывать, что прорезка осуществляется от корда до протектора, и при этом ее глубина должна доходить до первого слоя.

Общие сведения по сборке

Самодельные болотоходы отличаются высокой уникальностью, так как изготавливаются чаще всего самостоятельно. Однако есть и некоторые общие рекомендации, следуя которым можно со 100%-й гарантией собрать качественный автомобиль.

Очень важной деталью для такой машины будет и Болотоход должен быть оборудован наилучшим его вариантом, так как экономия здесь неуместна.

Если изготовить эту деталь своими руками нет возможности, так как для этого требуется большое количество навыков и умений, то можно приобрести уже готовый. Наилучшим из возможных считается новый мотор от Выбор пал именно на эту деталь по двум основным причинам:

1. Мотор оснащен системой, которая осуществляет принудительное охлаждение.
2. Это наиболее оптимальное использование имеющейся энергии.

Рамой для самодельной машины может стать деталь от ИЖ «Планета-4». После того как ИЖ будет полностью разобран, и от него останется только необходимая рама, на нее можно начать производить монтаж таких деталей как бензобак, сиденье и руль. Их чаще всего берут от мотоцикла «Восход-2М».

Очень странно и в то же время удобно решается вопрос с тормозами в таких машинах. Все дело в том, что их там просто нет. Установка тормозов считается лишней, так как болотоходы обладают небольшой особенностью. Такие машины останавливаются практически сразу после того, как глушится двигатель.

Болотоходы – это машины, которые характеризуются высокой степенью проходимости. Эти машины способны передвигаться там, где дорог нет вообще и где человек не сможет пройти без специального транспорта. Болотоходы прекрасно справляются с этой серьезной задачей, поэтому ими интересуются охотники, рыболовы и туристы, чтобы увидеть и полюбоваться нетронутой природой.

На рынке можно встретить некоторые модели заводского изготовления. К сожалению, подобные изделия не дешевые. К тому же, они не удовлетворяют большинство покупателей своими характеристиками. В связи с этим, некоторые любители их изготавливают самостоятельно. Их не останавливает даже тот факт, что занятие это не из простых. Без определенных знаний и навыков, особенно первый раз, вряд ли получится действующий экземпляр.

Как правило, начинающих рыболовов подобный аспект не интересует, а вот опытных, которых ничем не удивишь, эта машина непременно заинтересует. Наличие болотохода позволяет решить массу проблем. Например:

• Преодоление непроходимых участков. Ведь рыбы больше там, где не ступала нога человека.
• Поиск новых участков для рыбалки.
• Выезды на рыбалку, где отсутствуют нормальные дороги. Это очень важно в условиях, где погода не балует отдыхающих солнечными днями, а обильно поливает атмосферными осадками.

Что лучше, купить болотоход или сделать самому?

Люди, у которых имеется достаточное количество средств, долго не задумываются и покупают все, что считают нужным. Как правило, их интерес сконцентрирован на зарабатывании денег. Те, у которых не так много средств, подумывают о самостоятельном изготовлении: в любом случае машина обойдется значительно дешевле. Кроме этого, такие люди имеют неподдельный интерес к самому процессу изготовления. Но это совсем не означает, что каждому это по силам. Несмотря на это, самостоятельное изготовление имеет свои плюсы: вполне возможно, что удастся собрать именно ту машину, которая необходима. Большинство рыболовов отдают предпочтение малогабаритным устройствам, чего не скажешь о заводских изделиях, которые не могут удовлетворить всех клиентов. Они или слишком большие, или чересчур неэкономные.

Если принято решение о самостоятельном изготовлении подобного вида транспорта, то придется столкнуться с некоторыми сложностями. Например:

• Необходимы знания в области автодела.
• Необходимо уметь работать со многими слесарными инструментами и приспособлениями.
• Нужно быть готовым к тому, что на это уйдет масса времени и рассчитывать, что с первого раза получится хорошая машина, не следует.
• Кроме времени, потребуются и другие затраты, в том числе и денежные.
• На начальном этапе хорошо бы изучить некоторые варианты изготовления подобных машин, чтобы определиться, какой из вариантов больше подходит.

Процесс изготовления болотохода своими руками

Независимо от выбранного варианта машины, технологические этапы изготовления имеют определенный стандарт и подходят для процесса изготовления любого вида подобного изделия. Различают такие этапы:

• Выбор типа изделия и обеспечение его рабочими чертежами. Если нет опыта подобных работ, лучше поручить это дело профессионалу. Любые неточности на чертежах сведут на нет всю работу.
• Выбор основной рамы для болотохода. Существует много вариантов, когда в качестве рамы используется мотоцикл, автомобиль или другая, самодельная конструкция. Как правило, любители стараются использовать то, что имеется под рукой. Подобный подход экономит как средства, так и затраченное время.
• Изготовление или использование подходящей, уже готовой подвески. Несмотря на то, что при использовании готовой подвески значительно экономится время, изготовление подвески своими руками имеет свои плюсы. В данном случае, удастся создать аппарат, который будет соответствовать всем требованиям проходимости и комфорта.
• Монтаж колес, которые устанавливаются на заднем мосте. В основном, для этого применяют ступицы из металла. Лучшим вариантом считается применение камер с низким давлением, которые можно позаимствовать у больших грузовиков или их прицепов. Такой подход повысит не только безопасность передвижения транспорта по бездорожью, но и повысит степень управляемости изделием в таких экстремальных условиях. Использование вместо колес гусениц сопровождается непомерной сложностью в процессе их установки. Их трудно не только изготовить, но и достать.
• Крепление двигателя. Этот этап сопровождается установкой системы охлаждения двигателя, а также монтажом других дополнительных систем, связанных с отводом отработанных газов, системы сцепления, установки корпуса и разводки бортовой электропроводки, без чего не будут работать фары и освещение салона.
• На завершающем этапе придется запустить двигатель и протестировать болотоход, что позволит оценить степень правильности его сборки и подтвердить все расчетные характеристики. В случае обнаружения каких-либо недочетов, их следует немедленно устранить, поскольку безопасность устройства должна быть на первом месте.

Выбор двигателя

От выбора двигателя будут зависеть основные характеристики изделия. Как говорится, можно втиснуть любой подходящий двигатель, но лучше обратить внимание на его мощность, поскольку болотоходы работают в условиях больших нагрузок и на протяжении длительного времени.

В условиях самостоятельного изготовления болотоходов возможно применение:

• Двигатели от мотоцикла
  . На самом деле это не самый лучший вариант, так как придется позаботиться о хорошем охлаждении двигателя. Кроме этого, мотоциклетные двигатели не имеют достаточной мощности. Если и получится аппарат, то уж слишком слабый.
• Двигателя от автомобиля
  . Особенно актуален вопрос о применении двигателя с воздушным охлаждением от автомобиля «ЗАЗ». Это двигатели, которые обладают всеми необходимыми характеристиками при изготовлении болотохода. Как показала практика, они безотказные как при высоких, так и при низких температурах.
• Подойдут и другие двигатели от отечественных автомобилей, хотя многие из них не имеют воздушного охлаждения, что затрудняет их применение.
• Двигателя от мотоблока
  . Этот вариант так же считается перспективным. Довольно часто любители используют детали от тракторов, а также от других двигателей.

Ходовая часть

Как уже указывалось ранее, изготовление ходовой части своими руками должно быть в приоритете. Но здесь все не так просто, так как придется обращать внимание на следующее:

• Качество изготовления подвески повлияет на конечный результат в плане комфорта передвижения и в плане проходимости. Это почувствует, как владелец транспортного средства, так и пассажиры.
• Изготовить подвеску помогут различные чертежи и схемы, где указываются все материалы для изготовления, такие как трубы, уголки, швеллеры и т.д. Для изготовления следует брать только прочную сталь, что позволит прослужить самодельному устройству не менее 20-30 лет.
• Конструкция рамы может быть либо сцепной, либо сочлененной. Второй вариант более сложный в реализации, но болотоход может получить дополнительные возможности по проходимости.

Гусеница или шины низкого давления

Конструкция болотохода может быть реализована или на гусеницах, или на пневматическом ходу. Каждый из видов характеризуется своими данными.

Самодельные транспортные средства на гусеницах встречаются, но намного реже, по сравнению с пневматикой. Это обусловлено сложностью в изготовлении. Несмотря на это, проходимость у подобных аппаратов намного выше, что заслуживает на внимание. К недостатку следует отнести тот факт, что подобные двигатели требуют большого расхода топлива. Сложность реализации такого проекта заключается еще и в том, что подобные ходовые части практически не выпускаются заводами, поэтому приходится все детали собирать руками, а это очень затратно, как по времени, так и по средствам. Скорее всего, большие затраты влияют и на производство подобных аппаратов в заводских условиях.

На основе мотоблока часто делают самодельные вездеходы и другие транспортные средства высокой проходимости. Причин для этого несколько:

• имеется энергонасыщенный транспортный блок, обладающий высокими тяговыми характеристиками, собранный на раме;
• управление двигателем и трансмиссией перенесено на удобные ручки;
• масса мотоблоков невысока, их можно перевозить к нужному месту в багажнике, кузове или на автомобильном прицепе.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не увидела коммерческих перспектив в создании комплектов навесного оборудования, преобразующего серийный мотоблок в транспорт повышенной проходимости. Имеются довольно интересные примеры создания подобных машин. Самодельщики своими руками создали образцы для подражания. Есть простор для идей при разработке новых интересных устройств.

Особенности вездеходов из мотоблока

Основные узлы, которые следует приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

• рама, она служит для организации мобильного транспортного средства;
• задний мост нужен для установки задних колес;
• посадочное место для водителя, его желательно защитить от попадания влаги и грязи из-под колес;
• система освещения нужна, чтобы безопасно двигаться в любое время суток.

Вездеход на базе мотоблока создается, как одноместное транспортное средство. Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий устойчивости к опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Угра, МТЗ и другие оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км/ч. По бездорожью, при прохождении жижи или топких мест скорость может снизиться до 1-2 км/ч.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат . Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на малой скорости набегающего потока будет недостаточно, чтобы поддержать оптимальный тепловой режим.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жесткой рамой.

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах применяется в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощается.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяют их работоспособность. Здесь предусматривается пятикратный запас прочности.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные гусеничные вездеходы своими руками

Снизить удельное давление на грунт поможет использование гусениц. Вес распределяется по всей площади траков. Такой движитель вездехода на базе мотоблока способен преодолевать песок, заболоченные участки, крутой подъем и иные препятствия.

Некоторые самодельщики делают траки для гусениц металлическими из пластин толщиной более 5 мм. К пластинам приваривают кольца из водопроводных труб. Другой вариант исполнения траков – полностью из труб ПВХ, нарезанных вдоль. Траки крепятся между собой на транспортерной ленте или другой основе.

Проще изготовить траки из композитных материалов. Для этого применяют стеклоткань и эпоксидную смолу. В качестве каркаса используют стеклополимерную арматуру. В специальных формах изготавливают траки. После изготовления нужного количества их собирают в гусеницу. При изготовлении траков из композитных материалов используют элементы для сочленения из износостойких сталей.

Есть варианты применения траков из древесины. Потребуется их пропитка защитными смесями.

Самый простой способ изготовления гусеницы для вездехода на базе мотоблока – это использование транспортерной ленты. Для одной гусеницы нужны две полосы. Их соединяют в кольцо, а потом с помощью отрезков стальной трубы создают гусеницу.

На видео можете увидеть вариант изготовления водонепроницаемого корпуса, удерживаемого на плаву. В этом случае гусеничный движитель позволит перемещаться не только по земле, но и по воде. Получится вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Самодельный вездеход болотоход на шинах низкого давления, для поездок по тайге: фото и описание самоделки.

Понадобился болотоход для поездок в тайгу на охоту и за ягодами. Решил построить вездеход своими руками. Для постройки были использованы детали от мотоцикла Иж Планета-5, и от автомобиля Тойота Кариб.

Вот так начиналась постройка болотохода. Рама сварена из профиля, двигатель от мотоцикла, реализован полный привод (КПП, мосты от полноприводного авто Тойота Кариб).

От двигателя Ижа идёт цепная передача на вал КПП Тойоты.

Рулевое также собрано из запчастей Тойоты.

Колеса болотохода сделаны — камера в камере, камеры не автомобильные, они армированы ниткой, плюс установлена транспортерная лента полосой 25 см, за время эксплуатации клеился один раз, проткнул горельником.

Покраска рамы.

На фото: завозка досок в тайгу для охотничьей избушки.

Фото: на выходных ездили в тайгу, ну и конечно же без трудяги болотохода там ни как, да он там и живет у нас от туда он выезжает только на ТО, цель была забросить груз на избушку и поездка за клюквой.

Получился довольно простой и практичный вездеход болотоход сделанный своими руками. Вездеход уверенно передвигается по лесу, болоту, держится на воде. Отличный помощник для охотника и рыболова.

Видео: поездка на самодельном вездеходе по болоту.

Видео: вездеход болотоход едет по тайге.

На основе мотоблока часто делают самодельные вездеходы и другие транспортные средства высокой проходимости. Причин для этого несколько:

• имеется энергонасыщенный транспортный блок, обладающий высокими тяговыми характеристиками, собранный на раме;
• управление двигателем и трансмиссией перенесено на удобные ручки;
• масса мотоблоков невысока, их можно перевозить к нужному месту в багажнике, кузове или на автомобильном прицепе.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не увидела коммерческих перспектив в создании комплектов навесного оборудования, преобразующего серийный мотоблок в транспорт повышенной проходимости. Имеются довольно интересные примеры создания подобных машин. Самодельщики своими руками создали образцы для подражания. Есть простор для идей при разработке новых интересных устройств.

Особенности вездеходов из мотоблока

Основные узлы, которые следует приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

• рама, она служит для организации мобильного транспортного средства;
• задний мост нужен для установки задних колес;
• посадочное место для водителя, его желательно защитить от попадания влаги и грязи из-под колес;
• система освещения нужна, чтобы безопасно двигаться в любое время суток.

Вездеход на базе мотоблока создается, как одноместное транспортное средство. Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий устойчивости к опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Угра, МТЗ и другие оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км/ч. По бездорожью, при прохождении жижи или топких мест скорость может снизиться до 1-2 км/ч.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат . Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на малой скорости набегающего потока будет недостаточно, чтобы поддержать оптимальный тепловой режим.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жесткой рамой.

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах применяется в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощается.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяют их работоспособность. Здесь предусматривается пятикратный запас прочности.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные гусеничные вездеходы своими руками

Снизить удельное давление на грунт поможет использование гусениц. Вес распределяется по всей площади траков. Такой движитель вездехода на базе мотоблока способен преодолевать песок, заболоченные участки, крутой подъем и иные препятствия.

Некоторые самодельщики делают траки для гусениц металлическими из пластин толщиной более 5 мм. К пластинам приваривают кольца из водопроводных труб. Другой вариант исполнения траков – полностью из труб ПВХ, нарезанных вдоль. Траки крепятся между собой на транспортерной ленте или другой основе.

Проще изготовить траки из композитных материалов. Для этого применяют стеклоткань и эпоксидную смолу. В качестве каркаса используют стеклополимерную арматуру. В специальных формах изготавливают траки. После изготовления нужного количества их собирают в гусеницу. При изготовлении траков из композитных материалов используют элементы для сочленения из износостойких сталей.

Есть варианты применения траков из древесины. Потребуется их пропитка защитными смесями.

Самый простой способ изготовления гусеницы для вездехода на базе мотоблока – это использование транспортерной ленты. Для одной гусеницы нужны две полосы. Их соединяют в кольцо, а потом с помощью отрезков стальной трубы создают гусеницу.

На видео можете увидеть вариант изготовления водонепроницаемого корпуса, удерживаемого на плаву. В этом случае гусеничный движитель позволит перемещаться не только по земле, но и по воде. Получится вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Самодельный вездеход болотоход на шинах низкого давления с полным приводом, сделанный своими руками.

Этот вездеход построен для поездок по лесному бездорожью и болотам, в основном для поездок на рыбалку.

На вездеход установлен — одноцилиндровый, четырёхтактный двигатель ЗиД, мощностью 4.5 л/с. Двигатель советского производства, достался в новом состоянии, поэтому делать стал на его основе.

КПП (укороченная) от Москвича. Двигатель с КПП стыкуется через самодельное сцепление сделанное из маховика Запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал коробки Москвича. Понижающий редуктор установлен на двигателе.

Рама переломного типа (две полурамы соединённые узлом перелома).

Болотоход удачно прошёл испытания и используется для поездок на рыбалку. Двигатель довольно экономичный, расход топлива около 1,5 л в час.

Рулевая размещена справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой. Самодельный каракат перевозится на прицепе, прицеп от сх Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп. Перевозить можно любой легковушкой, на месте выгружается и собирается за несколько минут.

Для накачки колес есть штатный компрессор с приводом от двигателя, вездеход загружается всем необходимым и в путь по бездорожью.

На вездеходе отсутствуют брызговики, грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS
.

Когда болотоход не загружен, то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев, есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги. Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо. Такие тормоза очень помогают если колесо проваливается в «окно» на болоте.

Вот такой получился вездеход болотоход сделанный своими руками.

Что же такое болотоход? Это машина, которая характеризуется высокой степенью проходимости даже по тем местам, где никогда не было дорог. Наибольшую популярность такие машины заслужили у охотников, рыбаков и путешественников.

Изготовление или покупка?

Многие люди приобретают уже готовые болотоходы из-за того, что изготовить их самостоятельно достаточно проблематично. Во-первых, для этого необходимо иметь малогабаритную машину. Во-вторых, требуется огромное количество знаний и навыков. К тому же различные цели рыбака, охотника или путешественника будут требовать различных характеристик от заготовок. Именно такое обилие требований двигает людей к тому, что лучше все же изготавливать самостоятельно, даже зная о том, насколько это сложно. Из наиболее важных критериев для сборки самодельного болотохода можно выделить следующие пункты:

• хорошее знание автодела;
• важно уметь работать со сварочным аппаратом, а также осуществлять различные слесарные работы;
• важно также понимать, что сборка — это не только сложно, но и довольно долго, к тому же собрать хорошее изделие с первого раза удается далеко не каждому;
• весь процесс сборки самодельного болотохода потребует значительных материальных вложений;
• также нужно знать особенности машин, работающих на гусеницах и на шинах низкого давления, чтобы в будущем не пожалеть о сделанном выборе.

Начало работ по сборке

Вне зависимости от того, какой тип болотохода был выбран, весь процесс конструирования будет делиться на несколько этапов.

1. Первый и очень важный этап — это чертеж для самодельного болотохода. Настоятельно рекомендуется доверить этот предварительный этап тем, у кого уже есть такой опыт. Любая неточность на данном этапе приведет к краху всей конструкции в будущем.
2. Далее идет этап, на котором нужно выбрать раму-основу для машины. Здесь важно отметить, что выбирать раму нужно, основываясь на тех целях, для которых устройство будет использоваться в дальнейшем. Это может быть рама мотоцикла, легкового автомобиля или самодельная рама. Можно добавить, что первые два способа являются самыми часто используемыми при сборке самодельного болотохода.

Процесс изготовления

Этап сборки начинается с того, что берутся за изготовление подвески и заднего моста. Эти две части будут соединяться между собой при помощи рулевой втулки, а также особой стойки. На данном этапе настоятельно рекомендуется использовать самодельные конструкции. Конечно, их изготовление будет достаточно длительным, а также потребует определенных финансовых затрат. Но в конечном итоге будет получена конструкция, максимально комфортная и удобная именно для поставленных целей.

Далее следует процесс установки колес. Те, что крепятся к заднему мосту, используют ступицы, изготовленные из металла. Чаще всего на данном этапе используют шины низкого давления для самодельного болотохода. На таких колесах, которые можно взять с больших грузовиков или же их прицепов, значительно повысятся управляемость устройством и общий уровень безопасности человека. Вместо таких шин можно использовать гусеницы, как это делают некоторые мастера. Но процесс их крепления намного сложнее и длительнее, а потому при первой самостоятельной сборке использовать их настоятельно не рекомендуется.

Двигатель и заключительная часть

Следующим этапом будет выступать монтаж двигателя. На данном этапе очень важно не забыть один нюанс — установку системы охлаждения для этой детали. Также здесь нужно не забыть про установку разнообразных дополнительных систем, отвечающих, к примеру, за сцепление, отвод выхлопных газов и прочее. Параллельно с этими работами нужно позаботиться о монтаже корпуса и проводки.

Заключительным этапом считается пробный запуск и последующий тест самодельного болотохода. Здесь очень важно заметить даже малейшие отклонения или неисправности в работе устройства. Если таковые будут найдены, то устранить их нужно именно на этом этапе.

Подробное описание двигателей

Этап выбора двигателя очень важен, а потому он требует более детального описания. Тут важно понимать, что в качестве мотора для самодельного болотохода подходит почти любая конструкция, однако здесь очень важна мощность устройства. Наиболее распространенные варианты, которые используют при самостоятельной сборке:

• Можно использовать мотоциклетные двигатели. Однако данный вариант не заслужил большой популярности, так как в дополнение к нему придется устанавливать более продуманную систему охлаждения.
• Наиболее предпочтительным вариантом двигателя стал четырехтактный ЗАЗ. Его использую чаще других, так как он подтвердил свою надежность при эксплуатации даже при довольно низких температурах.
• Возможно использование и других двигателей от легковых автомобилей отечественного производства, если они соответствуют всем требованиям.
• Некоторые мастера используют мотоблоки, однако этот вариант не слишком распространен. Чаще всего используют те элементы, которые снимаются с тракторов. Однако их приходится дополнительно комплектовать другими запчастями с других двигателей.

Шины или гусеницы?

Довольно важный вопрос — это выбор движущей части. Будут это гусеницы или же шины низкого давления? Самодельные болотоходы на шинах более популярны по причине того, что они значительно быстрее в плане сборки, а также требуют меньших материальных затрат. Ускоряется процесс из-за того, что из конструкции удаляются все наиболее сложные узлы.

Если говорить о гусеничном варианте, то он, конечно же, гораздо сложнее в изготовлении. Однако здесь же выделяется и наиболее главный плюс — это огромная проходимость. По этой характеристике такие болотоходы практически не знают себе равных. Однако тут стоит отметить, что для работы такого устройства используется автомобильный силовой агрегат, а значит, расходы топлива также будут значительно выше, а это увеличение финансовых затрат не только на стадии сборки, но и на протяжении всего периода эксплуатации. Наибольший недостаток заключается как раз в применении гусеничного механизма. Дело в том, что заводские агрегаты использовать практически никогда не удается, а значит, нужно собирать все вручную, а этот процесс длительный, сложный и дорогой.

На территории нашей необъятной страны осталось ещё немало мест, где не имеется развитой транспортной сети и невозможно найти даже следов инфраструктуры.

Именно для передвижения по таким непроходимым районам требуется специальная техника, такая как болотоход.

Но транспортное средство промышленного производства уже само по себе стоит достаточно дорого, а траты на обслуживание и вовсе делают подобные машины недоступными для большинства людей.

Поэтому жители отдаленных областей предпочитают сделать из подручных средств своими руками болотоходы.

Особенности самодельного болотохода

Чтобы создать самодельный болотоход, требуется не только наличие определенных, пусть и бывших в употреблении, технических деталей, но и некоторое мастерство. Только технические навыки вкупе с незаурядной фантазией позволят изготовить самый настоящий покоритель бездорожья.

Тогда собранная собственными усилиями машина будет по-настоящему качественной, не уступающей по своим техническим характеристикам болотоходам заводского производства. И что самое приятное, при этом экономится значительная сумма финансовых средств.

Самый простой вариант создания самодельного транспортного средства подобного плана – машина на шинах низкого давления.

Шины – чуть ли не самая главная часть болотохода, ведь от их конструкции напрямую зависит качество и надежность эксплуатации машины.

Шины и их крепление должны быть продуманы максимально просто, чтобы свести к минимуму возможные материальные расходы на изготовление болотохода.

Более простым вариантом считается создание лодочного болотохода. Особое внимание в данном случае уделяется двигателю устройства.

Для этого собирается лодочный мотор болотоход своими руками. Такое устройство позволит передвигаться по мелководным водоемам. Подвесной мотор очень удобен, т. к. его можно прикрепить практически к любой лодке, создав таким образом болотоход.

Для более заросших водоемов понадобится другой тип техники. В этом случае следует обратить внимание на изготовление гусеничного болотохода своими руками. Такой вариант достаточно трудоемкий. Это связано с тем, что нужно прикреплять гусеницы к болотоходу.

Что потребуется для создания болотохода

Большое значение в процессе создания самодельного болотохода играют такие факторы, как комфортабельность и упрощенное управление транспортным средством.
Поэтому при изготовлении агрегата этим показателям нужно уделить особое внимание.

Чтобы болотоход мог выполнять свою прямую функцию, а именно – быстро и безопасно перевозить своего владельца и возможный груз по заболоченной местности, нужно иметь определенные навыки.

Потребуются знания из области автомеханики и фрезеровки, опыт сварочных работ. Физическая подготовка также будет необходима, ведь некоторые детали самодельного аппарата имеют довольно большой вес.

Для того чтобы собрать свой собственный болотоход, требуется некая техническая основа. Обычно берут детали старого мотоцикла или камеру неисправной машины и, как уже говорилось выше, шины низкого давления.

Для изготовления будущего болотохода своими руками также можно использовать детали от старого автомобиля УАЗ.

Подобная конструкция пользуется популярностью по причине своих прекрасных эксплуатационных качеств. При этом создание подобного агрегата не требует огромного количества усилий.

К этим преимуществам прибавляется еще один фактор, немаловажный для болотистой местности: шины низкого давления обеспечивают плавучесть транспортного средства, что позволит своими руками сделать из болотохода подобие лодки.

Инструкция по изготовлению: составление чертежа болотохода своими руками

Для начала понадобится рама от старого мотоцикла, такого как ИЖ Планета-4. К ней нужно приварить изготовленную ранее самодельную раму подходящих размеров.

А вот мотор для болотохода, изготовленного своими руками, должен быть новым. Этот пункт особенно важен, если, конечно, вы не хотите заглохнуть посреди дикой местности.

Самым оптимальным вариантом исполнения считается двигатель, взятый от мотоцикла «Тула», который не был использован ранее.
Его механизм отличается системой принудительного воздушного охлаждения и повышенной экономией расхода энергии.

Однако стоит заменить исходное зажигание двигателя на магнето, используемое для запуска трактора. Это объясняется тем, что в условиях болотистой местности не стоит рассчитывать на обычный аккумулятор – он может запросто выйти из строя от столь большого объема работ.

Затем следует поставить бензобак, укрепить сиденье и установить руль. Идеальным донором этих деталей станет Восход-2М.

Следующим элементом болотохода будет цепной привод, цепь которого подбирается в соответствие с шестерней. Задний мост и полуоси берутся от старого УАЗ-469.

Внимание! Тормоза в данной конструкции не нужны. Чтобы остановить самодельный вездеход достаточно просто заглушить двигатель. Затем нужно установить колеса.

Самое легкое решение – это взять колеса от комбайна, предварительно сняв с покрышек верхний слой резины. А вот для задних покрышек необходима установка более сложных колес, с хорошим протектором для максимально удобного передвижения по бездорожью.

Как изготовить колеса для болотохода своими руками

Чтобы изготовить камеру, для начала нужно определиться с размером покрышки. Ее подбирают в соответствие с моделью болотохода, изготавливаемого своими руками, например берутся шины от Оки, однако чаще всего используют ГАЗ-66 и ЗИЛ 131.

Для обдирки потребуется просторная рабочая площадка и следующие инструменты:

• ножи, обычные и с двухсторонней режущей кромкой;
• точило, чтобы обрабатывать ножи;
• большое шило;
• молоток;
• кусачки.

Также понадобится специальный инструмент, называемый в народе «дралкой». Именно он поможет быстро снять верхний слой резины с шин. Конструкция «дралки» довольно проста и представляет собой электроприводную лебедку с подведенной к рабочему месту кнопкой включения.

Иногда берется модель с ножным приводом, более удобным для работы. При выборе «дралки» следует обратить внимание на количество оборотов, – они не должны быть слишком высокими.

После того как рабочее место подготовлено, а все инструменты находятся под рукой, можно приступать к изготовлению колес для болотохода. Сначала нужно избавиться от внешнего пучка проволочного корда.

В камере прорезается небольшое окошко, через которое кусачками перекусывается один из винтиков. Затем на плоскогубцы наматывается проволока и удаляется по всему периметру.

После этого выполняется прорезка боковины. Она идет от корда до протектора, расстояние от одной резки до другой должно быть не менее 8 см, а их глубина должна затрагивать первый слой.

Кусачками подрывается клык. Затем с помощью ножа края клыка также подвергаются подрезке. Само подрывание должно идти по направлению часовой стрелки, в противном случае верхний слой корда будет выбиваться с правой стороны.

Следом формируется протектор шины. Для начала нужно разметить рисунок на самой камере. При выборе рисунка нужно учесть функциональное назначение шины и рассчитать свои силы для создания более сложного контура.

Самым простым вариантом считается протектор-елочка с центральной ребордой или без нее.

После прорисовки можно начинать нарезку контуров. Лезвие ножа должно быть приставлено к поверхности шины под определенным углом. При нарезке форма сечения должна напоминать правильную трапецию.

Следующий этап после прорезки торцов рисунка – непосредственно обдирка шин. Это самый длительный процесс, занимающий много времени и требующий от человека таких качеств, как усидчивость и терпение.

Но если прорисовка и нарезка контура были выполнены на должном уровне, то работы по обдирке будут более быстрыми и точными.

Обдирать колеса нужно с осторожностью, иначе есть риск задеть клык протектора, что недопустимо. Если в процессе справа появится слой корда, не стоит думать, будто что-то пошло не так, – после полной обработки клыков шины он исчезнет сам по себе.

Необходимо зацепить клык кусачками и ножом подсечь его боковые грани. При этом нужно постепенно увеличивать натяжение троса лебедки. Это не так сложно, как кажется на первый взгляд, требуется лишь быть внимательным и не отвлекаться во время процесса.

Однако даже минимальный подрез, произведенный не в том направлении, перечеркнет весь труд. Такая шина будет непригодна для использования, при эксплуатации она начнет расслаиваться и придет в негодное состояние.

Выбор протектора и диска шины болотохода

Для того чтобы подобрать идеальные для болотохода шины низкого давления, необходимо учесть следующее:

• протектор должен обладать эффектом самоочистки.
  Это особенно актуально для эксплуатации в суровых заболоченных районах;
• если планируется передвигаться по торфяникам, то рельеф протектора не должен быть слишком глубоким и высоким.
  Иначе верхний слой шин может порваться, а сцепление будет недостаточным для качественной эксплуатации;
• для песчаников и заснеженных районов следует выбрать шины с редким рисунком протектора.


Диски выбираются стандартные, однако некоторый подгон элементов под болотоход все же присутствует. Это может проявляться в виде вставки полосы-вкладыша или оснащения алюминиевыми дисками-тазиками.

Диски и камера при этом скрепляются при помощи специальных ремней, однако подойдет и обычная транспортная лента.

Зерноуборочный оснащен системой Lateralfloat, что позволяет исключить потерю зерна при сборе урожая в холмистой местности.

Для вас подготовлена статья об особенностях и технических характеристиках малогабаритных ручных траншеекопателях ТГКМ 1200.

Как собрать прицеп для болотохода своими руками

Чтобы использовать машину для перемещения грузов, достаточно изготовить самодельную тележку.
Для болотохода, изготавливаемого своими руками, подойдет обычный металлический уголок с колесами от трактора или мотоблока.

Устройство сцепления тележки с агрегатом лучше выбрать максимально простое и надежное, такое как сквозной штырь, имеющий снизу замок.

На таком импровизированном прицепе можно перевозить грузы в условиях бездорожья и перемещать их по рыхлой и влажной почве.

Популярность самодельных конструкций

Для сельской местности изготовление болотоходов своими руками уже не считается редкостью. Это насущная необходимость, особенно актуальная там, где грунтовые воды подступают к поверхности земли.

Посмотрев следующее видео, вы поймете, что для того, чтобы своими руками соорудить болотоход, необходимо терпение, небольшие финансовые вложения, детали от старой грузовой техники и определенные навыки:

Легкие вездеходы с камерами огромного размера способны преодолевать сильное бездорожье, по которому другие типы внедорожников пройти не могут. Самостоятельно изготовленные транспортные средства такого типа просты, так как сложной технической базы под собой не имеют, чем и завоевали признание большинства домашних умельцев. Подобная техника особо востребована жителями сельской местности, где осадки сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

Разновидности самодельных вездеходов

В зависимости от типа конструкции и ходовой части, различаются следующие виды самодельных вездеходов:

1. Лодочные болотоходы. Имеют простую конструкцию и относительно дешевы в изготовлении. Оснащены подвесным мотором и позволяют передвигаться по мелким водоемам.
2. Гусеничный болотоход позволяет ездить по заросшим водоемам, но достаточно сложен и дорог в изготовлении, так как требует прикрепления особого вида гусениц.
3. Вездеход на шинах низкого давления – наиболее простой и перспективный вид болотохода, эксплуатационные качества которого зависят от конструкции и надежности шин.

Некоторые самоделки в последствии становятся серийными моделями. Так произошло с вездеходом Алексея Гарагашьяна под названием «Шерп», о котором теперь известно во всем мире.

Типы самодельных вездеходов на шинах низкого давления

Самодельные вездеходы на шинах низкого давления, имея одинаковый принцип перемещения по бездорожью, могут различаться по типу конструкции. Различают следующие основные виды транспортных средств данного типа:

1. Полноприводный каракат. В своей конструкции использует элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. Имеет полный привод, раздаточную коробку, а приспособленный корпус лодки в нижней его части и герметичность добавляют вездеходу плавучести. Предназначается для преодоления топей и болот, способен доставлять грузы и людей в недоступные для обычных внедорожников районы.

2. Трицикл на шинах низкого давления. Отличается максимально простой конструкцией, и может быть изготовлен почти любым автолюбителем в условиях гаража. За основу такого вездехода часто берут мотоцикл ИЖ Планета 3, благодаря его выносливости и неприхотливости.

3. Самодельный каракат с двигателем мотоколяски СЗД. Его особенность – расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали ходовой традиционно берут от автомобилей, а в передней части используются элементы мотоциклов. Для изготовления рамы применяют трубы, швеллера и уголки.

4. Вездеходы с шинами низкого давления на основе легковых автомобилей или квадроциклов. Изготавливаются с использованием уже готовых основных агрегатов путем переделки трансмиссии и ходовой части, а также оснащения их шинами низкого давления.

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

1. Арочные. Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
2. Широкопрофильные. Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
3. Тороидные. Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
4. Пневмокатковые, имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи лебедки.

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.

6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

1. Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
2. При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
3. При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.

Выбор двигателя для вездехода

Чаще всего в качестве силового агрегата для самостоятельного изготовления вездехода используют двигатели следующего типа:

1. Мотоциклетные.
2. Автомобиля ЗАЗ.
3. Мотоблока.
4. Отечественных автомобилей.

Наличие в вездеходе определенного двигателя не имеет принципиальной разницы. Более важно учитывать такую особенность, как обеспечение его достаточного охлаждения, так как транспортное средство эксплуатируется круглый год в различных температурных условиях и при невысокой скорости движения. Для этого отлично подходит двигатель ЗАЗ, хорошо переносящий перепад температур. Вездеходы, работающие на мотоблочных силовых агрегатах, также зарекомендовали себя с лучшей стороны.

Другим основным критерием выбора двигателя для будущей самоделки является его мощность.

Запас мощности должен быть достаточным, чтобы вездеход на шинах низкого давления смог выехать из грязи, воды, или глубокого снега.

Выбрав агрегат с запасом мощности, получают лучшую производительность, предупреждают перегрев и создают условия для максимально долгого срока эксплуатации.

Особенности ходовой части вездехода

Ходовая часть вездеходов на шинах низкого давления изготавливается в виде независимой подвески для придания вездеходу лучших качеств проходимости, повышения комфорта управления транспортным средством и удобства езды для водителя и пассажиров. Данный тип конструкции имеет основной недостаток – трудоемкость изготовления.

Для ее создания применяют трубы, уголки и швеллера, изготовленные из прочной легированной стали, создав крепкую основу, способную выходить несколько лет без поломок. Раму делают как цельную, так и сочлененную. Последняя имеет высокий рабочий потенциал, но сложность изготовления делает ее достаточно редкой в самодельных конструкциях.

Последовательность самостоятельной сборки вездехода

Сборка вездехода на шинах низкого давления включает в себя следующие этапы:

1. Выбор вида вездехода и основы, на которую будут монтироваться агрегаты и детали. Для этого используются рамы автомобилей или мотоциклов, а также самодельную конструкцию, разработанную своими силами или позаимствованную с чужих чертежей.

2. Изготовление и сборка подвески с задним мостом. Для этого оптимальным решением является независимая конструкция, и, хотя на ее создание будет потрачено намного больше времени, в итоге получится вездеход с более высокими качествами проходимости и комфорта езды.

3. Монтаж колес. Производится после окончания работ по созданию заднего моста и подвески. Для крепления камер используются металлические ступицы. Правильно изготовленные или выбранные колеса низкого давления обеспечат вездеход повышенной безопасностью при движении и хорошей управляемостью.

4. Монтаж двигателя. Особое внимание при этом уделяется правильному устройству системы охлаждения.

5. Монтаж дополнительных систем. Включает в себя подключение тормозной системы, коммуникаций по отводу выхлопных газов, сцепления и электрооборудования. На данном этапе производится установка корпуса вездехода и осветительных приборов.

6. Окончание работ и осуществление пробного теста, который показывает работоспособность узлов и систем. При наличии неполадок или моментов, которые необходимо доработать, недостатки устраняются, после чего вездеход готов к эксплуатации.

Видео испытания самодельного вездехода

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома.

Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

1. ДВС ОКА 0.7 33 л/с
2. Мост ВАЗ 2 шт
3. проф-труба
4. КПП ВАЗ
5. колеса ободрыши
6. поворотный кулак УАЗ
7. отделочные материалы: алюминиевый лист, поликарбонат, баннер.

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей
5. измерительный инструмент
6. умелые руки)

Пошаговые фото сборки вездехода своими руками.

Рама сварена из проф-трубы, перед вами передняя ее часть на которую в дальнейшем будет установлен двигатель. Задняя часть рамы. Место крепления моста к раме. Примерка моста. Колесные диски установлены на ступицы моста. КПП Две полурамы соединены между собой поворотным кулаком от переднего моста УАЗ. Тормозная система. Укорачивание карданных валов вездехода. Поворотный кулак УАЗ Обратите ВНИМАНИЕ. Рычаг переварен в прямое положение. Соединение укороченных карданных валов с мостом. Обратите Внимание! Что крутящий момент передается прямо через поворотный кулак. Установлен двигатель от автомобиля ОКА 0,7 л 33 л/с Угол поворота одной части рамы относительно другой. Изготовление колесных дисков вездехода. Обод. Обдирка шин. Обратите ВНИМАНИЕ! Сосок камеры надежно защищен! Установлено рулевое управление и панель приборов. Изготовление кузова и кунга вездехода. Облегченная кабина отделывается поликарбонатом. Облицовка листовым алюминием. Двигатель и подключение электропроводки. Видео с испытаний вездехода.

Для любого вездехода решающим условием отличной проходимости является использование правильных покрышек.

Но стоимость подходящего комплекта немалая, ведь нередко его выпускают либо в незначительных количествах, либо по специальному заказу.

А ведь изготовить шины низкого давления вполне реально самостоятельно. Работа эта трудоемкая, требует терпения и внимания. Готовый продукт имеет характерное название – ободрыши.

Что такое ободрыши и для чего они нужны?

Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

Без колес с низким давлением сложно обойтись охотникам и просто любителям покататься по труднопроходимой местности.

Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

• в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
• если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
• по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

Подумать о вышеперечисленном необходимо заранее.

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Для самостоятельного создания ободрышей понадобятся:

1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

• шину тщательно очищаем от всей грязи, а затем сушим;
• используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).

1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Теперь начинаем шину обдирать:

• по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
• с использованием клещей образовавшееся отверстие фиксируем;
• резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

• постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
• чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
2. Шлифуем каркас.
3. Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Плюсы и минусы

У ободрышей много преимуществ перед купленными колесами:

1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

Не лишены ободрыши и некоторых недостатков:

1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
3. Колеса изнашиваются намного быстрее обычных.
4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

Видео по теме

Автор видео подробно демонстрирует, как сделать колеса-ободрыши для вездехода из грузовых шин.

Заключение

Ободрыши – совсем недорогая замена вездеходных шин. Сделать их совсем несложно.

Они превратят обычный УАЗ или Ниву в настоящий вездеход и внедорожник. Ездить на таком автомобиле можно везде.

Еще одна идея для техники — самодельные гусеницы, о которых прочесть можно здесь.

А если остались тракторные покрышки, из них можно сделать водоем для сада и массу других поделок.
